шумоизоляция между этажами в доме

При строительстве дома немаловажной задачей является теплоизоляция и звукоизоляция. В отличие от стен, изоляция межэтажного перекрытия имеет ряд особенностей. Рассмотрим основные из них.

Описание

Самым быстрым и простым методом межэтажной изоляции, является настил по деревянным балкам. Монтаж бруса через определенное расстояние не потребует больших усилий. После этого останется только заполнить образовавшиеся пустоты тепло и звукоизоляционным материалом и закрыть все отделкой пола этажа или мансарды. Дерево – это хороший проводник звука. Следовательно, если просто обшить балки между этажами деревом, тепло и звукоизоляция оставит желать лучшего.

Правильный выбор теплоизоляционного материала, необходимо проводить отталкиваясь от того, где находится перекрытие.

Так, для перекрытия между этажами большое значение имеет звукоизоляция. Перекрытие между этажом и чердаком должно иметь больше теплоизоляционных качеств. В доме, имеющем отопление на всех этажах, следует учесть переход тепла в верхние этажи. В таком случае выбор в пользу теплоизоляционных характеристик материала даст возможность сохранять микроклимат каждой комнате. Большое внимание надо уделить защите тепло- и звукоизоляционного материала от влаги. Для этого применяются паро- и гидроизоляторы.

Нормы и требования

Перекрытия между этажами постоянно находится под механическим и акустическим воздействиями, вызывающими шум (хождение в обуви, падение предметов, хлопанье дверей, работа телевизоров, акустических систем, разговоры людей и так далее). В связи с этим установлены жесткие требования к изоляции. Способность звукоизоляции обозначается двумя индексами. Индексом изоляции воздушного шума Rw, дБ и индексом приведенного уровня ударного шума Lnw, дБ. Требования и нормы регламентированы в СНиП 23-01-2003 «Защита от шума». Чтобы обеспечить требования к межэтажным перекрытиям индекс изоляции воздушного шума должен быть больше, а индекс приведенного уровня ударного шума меньше нормативного значения.

К утеплению перекрытий на территории Российской Федерации также предъявляются требования, изложенные в СНиП 23-02-2003 «Тепловая защита зданий». Требования, предъявляемые к утеплителю, определяются местом расположения перекрытия. При выборе утеплителей для перекрытий между этажами, больше руководствуются, тем какой будет конструкция. Например, если утеплитель помещается между лагами или балками предпочтение отдают базальтовым утеплителям невысокой плотности или стекловолокну.

Если утеплитель устраивают под стяжку, то плотность должна быть высокой. Кроме теплоизоляционных свойств, утеплитель должен удовлетворять требованиям экологической безопасности.

Классификация

Чтобы классифицировать шумоизоляцию, можно разделить все методики борьбы с проникновением шума на две части.

  • Звукоизоляция – отражает звук от стены или перекрытия, что существенно препятствуют проникновению шума за конструкцию. Такие свойства имеют плотные материалы (бетон, кирпич, гипсокартон и другие отражающее, звук, материалы) Способность отражать звук определяется в первую очередь толщиной материала. В строительстве при проектировании учитывают индекс отражения строительного материала. В среднем он составляет от 52 до 60 дБ.
  • Звукопоглощение
    – поглощает шум, не давая ему отразиться обратно в комнату. Материалы для звукопоглощения имеют, как правило, ячеистую, зернистую или волокнистую структуру. Насколько хорошо поглощает материал звук, оценивают коэффициентом звукопоглощения. Он меняется от 0 до 1. При единице звук полностью поглощается, а при нуле полностью отражается. Здесь надо заметить, что на практике материалы с коэффициентом 0 или 1 не существует.

Принято считать подходящими для изоляции материалами те, что имеют коэффициент звукопоглощения больше 0,4.

Такое сырье делится на три вида: мягкий, твердый, полужесткий.

  • Твердые материалы производят в основном из минеральной ваты. Для большего звукопоглощения в вату добавляют наполнители, такие как перлит, пемза, вермикулит. Эти материалы имеют коэффициент звукопоглощения в среднем 0,5. Плотность составляет около 300–400 кг/м3.
  • Мягкие материалы производят на основе стекловолокна, минеральной ваты, ваты, войлока и так далее. Коэффициент таких материалов колеблется от 0,7 до 0,95. Удельная масса до 70 кг/м3.
  • К полужестким материалам можно отнести стекловолокнистые плиты, минераловатные плиты, материалы с ячеистым строением (полиуретан, пенопласт и тому подобное). Такими материалами называются материалы с коэффициентом звукопоглощение от 0,5 до 0,75.

Выбор материала

Шумоизоляция и звукоизоляция в домах с деревянными перекрытиями может осуществляться разными материалами.

Перечень самых распространенных из них ниже.

  • Волокнистые звукопоглощающие материалы – представляют собой рулонные или листовые утеплители (минеральная и базальтовая вата, эковата и другие). Это самый лучший вариант борьбы с шумами. Располагается между плоскостью потолка и полом перекрытия.
  • Войлок – укладывается поверх лаг, а также в местах стыка стен, швах и других участках, где необходимы предотвращения проникновения через неплотности конструкции.
  • Пробковая, фольгированная, резиновая, полистирольная подложка – тонкий материал для укладки сверху на напольное покрытие или балки. Изолирует помещение от ударных шумов и вибрации.
  • Песок – укладывается на полиэтиленовую подложку, в нижней части всей звукоизоляции. Это дает возможность почти полностью решить проблему звукоизоляции, в сочетании с другими материалами.
  • Керамзит – укладка и принцип работы как у песка, но за счет крупнокусковой структуры и меньшей удельной массы удобнее. Исключает просыпания при разрыве подложки.
  • Черновой пол – монтируется из листов ДСП и OSB по принципу плавающего пола, не имеет жесткой связи с перекрытием, за счет этого гасит звуки.

Для достижения необходимого уровня шумоизоляции собирают «пирог» из комбинации разных материалов. Хороший результат, к примеру, дает такой порядок материалов: потолочные покрытие, обрешетка, пароизоляционный материал, минеральная вата с резинопробковой подложкой, ОСБ или ДСП плита, финишные отделочные материалы.

Чтобы выбрать изоляционные материалы, надо немного подробней изучить самые распространенные из них и выбрать по описанию наиболее подходящие.

  • Стекловата – материал изготовлен из стекловолокна. Имеет высокую прочность, повышенную вибростойкость и упругость. Из-за наличия пустых пространств между волокнами хорошо поглощает звуки. Плюсы этого материала сделали его одним из самых распространенных в тепло и звукоизоляции. К ним можно отнести небольшой вес, химическая пассивность (отсутствие коррозии соприкасающихся металлов), негигроскопичность, эластичность. Стекловата изготовляется в форме матов или рулонов. В зависимости от конструкции перекрытия можно выбрать наиболее подходящий вариант.
  • Минеральная вата – материал, изготовленный из расплавов горных пород, металлургических шлаков или их смеси. Плюсами являются пожаробезопасность и химическая пассивность. За счет хаотичного расположения волокон в вертикальном и горизонтальном положении под различными углами, достигается большое звукопоглощение. В сравнении со стекловатой недостаток этого материала больший вес.
  • Многослойная панель – в настоящее время удобным в применении находят звукоизолирующие системы, так как являются одним из лидирующих средств, звукоизоляции перегородок (стена из кирпича или бетона и тому подобное). Эти системы изготовлены из гипсокартона и сэндвич-панелей. Сама сэндвич-панель представляет собой комбинацию плотных и легких слоев гипсоволокна и минеральной или стекловаты различной толщины. От модели сэндвич-панели зависит то какой материал применен в ней и как варьируются слои материалов по толщине. Не является пожароопасным, но и не рекомендован к применению для утепления перекрытий, так как в этой ситуации усложняется монтаж и стоимость материала, что приведет к лишним расходам на строительство. Для перекрытий может применяться в каких-то определенных ситуациях, если это упростит монтаж звукоизоляции. Большим недостатком панелей является их тяжелый вес, что надо обязательно учесть при устройстве.
  • Прессованный из натуральной пробковой крошки лист – один из эффективных материалов для изоляции от ударных шумов. Материал устойчив к воздействию грызунов, плесени, паразитов и загниванию. Инертен по отношению к химическим веществам. Кроме того, плюсом является долговечность (служит 40 лет и более).
  • Пенополиэтилен – наиболее подходит в качестве подложки под ламинат, паркет и другие напольные покрытия. Эффективен от ударных шумов. Имеет несколько разновидностей, что является плюсом для достижения соответствующих требований звукоизоляции и минимальных затрат. Стойкий к маслам, бензину и многим растворителям. Имеет ряд недостатков такие как пожароопасность, неустойчивость к ультрафиолетовому излучению, теряет до 76% толщины при длительных нагрузках. Случаи попадания влаги создает условия для образования плесени и грибков. Один из недорогих материалов.
  • Пробкорезиновая подложка – выполнены в виде смеси синтетической резиной и гранулированный пробки. Предназначен для снижения ударных Шумов. Удобен для применения под эластичные и текстильные покрытия (линолеум, ковровые покрытия и другие). С не меньшей эффективностью используется и под жесткие напольные покрытия. Недостатком этого материала можно назвать то, что при наличии влажности может служить благоприятной средой для плесени, поэтому необходимо дополнительное влагоизоляция. Для этого Хорошо подходит полиэтиленовая пленка.
  • Битумно-пробковая подложка – изготовлен из крафт-бумаги пропитанный битумом и посыпанный пробковой крошкой. Пробковая насыпка располагается снизу, это способствует удалению влаги из-под ламината. В гидроизоляции нет необходимости. Недостатки этого материала то, что пробковые крошки могут отлетать от полотна, при избыточной влаге загнивает, пачкает при укладке.
  • Композиционный материал – представляет собой два слоя полиэтиленовой пленки и слой гранул пенополистирола между ними. Полиэтиленовые пленки имеют разную структуру. Верхняя защищает от влаги покрытие, а нижняя дает возможность влаге проникнуть в средний слой, который выводит ее по периметру.
  • Экструдированный пенополистирол – имеет малое водопоглощение, высокую прочность. Удобность монтажа этого материала определяется легкостью резки, простой и быстрой укладкой, минимальное количество отходов. Простота монтажа определяет невысокую стоимость работ. Долговечен, сохраняет свойства в течение 50 лет.
  • Стеклохолст – применим для изоляции структурного шума. Пористо-волокнистая структура обеспечивает эту возможность. Применяется с сэндвич панелями, каркасными звукоизоляционными облицовками и перегородками, деревянными полами и перекрытиями. В зависимости от материала, с которым применяется, подбирается и технология монтажа. При монтаже деревянных перекрытий или полов укладывается в местах опоры на стены и под балки. При этом если торцы балок опираются на стены, для избежания жесткого контакта с другими строительными конструкциями, стеклохолст должен быть изолирован с помощью прокладки.
  • Виброакустический герметик – служит для обеспечения виброизоляции. Для снижения структурного шума располагается между конструкциями. Удобен в применении для заполнения слов в конституциях. Хорошая адгезия со штукатуркой, кирпичом, стеклом, металлом, пластмассой и многими другими строительными материалами. После застывания отсутствует запах, не представляет опасности в обращении. При производстве работ помещения должны быть проветриваемы. Нельзя допускать попадания в глаза во время работы.

Исходя из свойств, изложенных выше, можно подобрать наиболее приемлемый материал для сооружаемого перекрытия.

Расчет

Характерными ошибками при расчете звукоизоляции является сравнение двух материалов, в которых указана характеристика звукоизоляции и звукопоглощения. Это два разных показателя, которые нельзя сравнивать. Индекс звукоизоляции определяется при частотах в диапазоне от 100 до 3000 Гц. Ошибкой также является бытующее мнение, что пенопласт хороший звукоизолирующий материал. В этом случае слой 5 мм хорошего звукоизолирующего материала превосходит 5-сантиметровый слой пенопласта. Пенопласт относится к жестким материалам, и препятствуют ударным шумам. Наибольший эффект шумоизоляции достигается в том случае, когда сочетаются твердые и мягкие изоляционные материалы.

Каждый теплоизоляционный материал характеризуется сопротивлением теплопередаче. Чем больше эта характеристика, тем лучше материал сопротивляется теплопередаче. Чтобы обеспечить необходимый уровень теплоизоляции, варьируют толщину материала. В настоящее время для расчетов теплоизоляции и шумоизоляции существует множество online-калькуляторов. Достаточно внести данные о материале и получить результат. Сверяя с таблицами требований СНиП, выяснить насколько предлагаемый вариант удовлетворяет необходимые нормы.

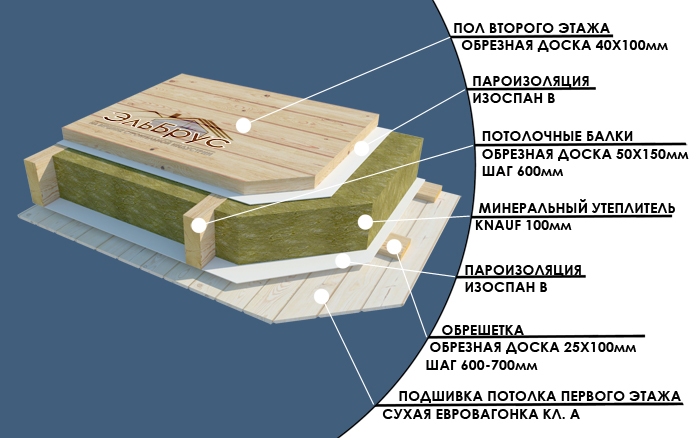

Технология укладки

В частном деревянном доме установку шумо- и звукоизоляции лучше всего проводить во время строительства или на стадии черновой отделки. Это избавит от загрязнения материалы финишной отделки (обои, окраска, потолок и так далее). Технологически процесс укладки шумо- и звукоизоляции не отличается сложностью, и провести его можно своими руками.

Примером может служить следующий порядок этапов монтажа.

  • В первую очередь весь брус необходимо покрыть антисептиком. Это защитит дерево от появления паразитов, плесени, грибков и загнивания.
  • На следующем этапе снизу балок набивается черновой настил. Для этого подойдут доски толщиной 25–30 мм.
  • Затем производится монтаж пароизоляции поверх сформированной конструкции. Стыки пароизоляции необходимо склеить строительным скотчем. Это предотвратит осыпание утеплителя. Края должны заходить на стены на высоту 10–15 см, что защитит изоляционный материал по бокам от проникновения влаги со стен.
  • После того как слой пароизоляции герметично закреплен на черновом настиле, на него укладывается утеплитель. При этом материал теплоизоляции монтируется не только между балок, но и поверх них. Это делается, чтобы избежать щелей, через которые могут проходить звуки и тепло. В целом такой подход обеспечит наиболее высокий уровень шумо- и звукоизоляции.
  • На завершающем этапе весь утеплитель покрывается слоем пароизоляции. Как и на начальных стадиях это будет служить защитой утеплителя от влаги и пара. Также необходимо плотно склеить скотчем стыки пароизоляции. После проведения этих этапов тепло и звукоизоляция готовы. Осталось смонтировать черновой пол. Для этого можно использовать доски шириной 30 мм. Но лучшим вариантом будет крепление ДСП, в два слоя. В этом случае края ДСП должны ложиться на лаги, а второй слой должен быть смонтирован так, чтобы перекрывать стыки первого слоя.
  • В результате проделанных операций с черновым полом получится покрытие, не имеющее соединения с балками, технология называется плавающий пол. Покрытие в этом случае держится за счет собственного веса, а отсутствие крепления с балочной конструкцией препятствует прохождение ударного шума. Этот метод является дополнительной звукоизоляцией. При приобретении плит из ДСП и ОСБ, изоляционных материалов обязательно важно узнать их производителя и, если это возможно, – тип материала. Строительные материалы могут выделять токсичные газы, поэтому рекомендуются более качественные материалы.

В монолитных домах, двухэтажных или имеющих больше этажей, на бетонных перекрытиях тепло и звукоизоляцию устраивают под стяжкой.

Полезные рекомендации

При выборе шумоизоляции и теплоизоляции необходимо учесть все характеристики материалов по сопротивлению прохождению тепла и шума. Выяснить насколько они удовлетворяют стандартам или личным требованиям обратить внимание на снижение расходов. Так как нужный эффект может быть достигнут лишь альтернативными материалами или другим порядком укладки изоляции. Немаловажную роль играет и то, насколько используемое сырье безвредно для здоровья.

Дополнительную роль в увеличении шумо- и звукоизоляции может сыграть смена конструкции перекрытия. Например, разные виды дерева имеют разную теплопроводность и звукопроводность. Большие пустоты между лагами тоже способствуют увеличению звукоизоляции. Можно использовать разного вида прокладки для крепления лаг, чернового пола, финишного покрытия. Если утепление и звукоизоляция монтируется самостоятельно, то желательно не пренебрегать советами и рекомендациями специалистов. Особенное внимание надо обратить на то, что нарушение технологии укладки изоляционных материалов может привести к снижению желаемого результата, увеличению расходов, и в худшем случае к утрате материала и недолговечности работы.

О том, как теплоизолировать межэтажное перекрытие по деревянным балкам, смотрите в следующем видео.
