Ленинградка система отопления: схема и описание

Ленинградская схема отопления – общие понятия

На сегодняшний день владельцы частных домов с индивидуальным отоплением часто задумываются о том, какой метод обогрева предпочтительней. Рассматриваются такие критерии, как экономичность, удобство в эксплуатации, возможность ремонта и усовершенствования, доступность и, конечно же, эффективность. Всем этим условиям отвечает отопление «ленинградка».

Ленинградская система, или «ленинградка» — это однотрубная система индивидуального отопления дома, в которой к магистрали последовательно подключены обогревательные приборы. Теплоноситель, циркулируя по магистрали, переходит из одного прибора в другой, нагревая их по порядку. В зависимости от размеров обогреваемых помещений, там можно устанавливать различное количество радиаторов разного размера.

Системы такого типа наиболее часто используются для обогрева частного дома. Это обусловлено их высокой эффективностью, а монтаж вполне возможно выполнить своими руками, даже не имея особых строительных навыков.

Процесс достаточно трудоёмкий, но при наличии аккуратности и смекалки, позволяет существенно сэкономить финансы.

Читайте также: Средства для промывки системы отопления.

В качестве теплоносителя отопление «ленинградка» может использовать воду и антифриз. Циркуляция теплоносителя бывает естественной и принудительной. В случае принудительной циркуляции необходимо оснащение системы циркуляционным насосом, который обеспечивает принудительную циркуляцию теплоносителя.

Дополнительно принято устанавливать термостаты, запорную арматуру и контрольное оборудование. Это несколько увеличивает финансовые затраты, однако делает работу системы более эффективной и безопасной.

Водяное отопление «ленинградка» может использоваться для обогрева как одноэтажного, так и двухэтажного частного дома. Монтаж может выполняться по двум схемам – по вертикальной и по горизонтальной.

Горизонтальная схема

Монтаж по горизонтальной схеме заключается в том, что прокладываем магистраль в горизонтальной плоскости и подключаем к ней батареи в каждом помещении. Соответственно, такой способ подходит только для одноэтажных зданий. В случае двухэтажного дома применяется вертикальная разводка.

Горизонтальный монтаж требует выполнения некоторых условий:

  • Все трубы прокладываем в плоскости пола. Разрешается прятать их в пол, либо оставлять на поверхности;
  • Если прячем трубы в пол, обязательно необходимо утепление, поскольку в таком случае не удастся избежать теплопотерь;
  • Монтаж труб над полом значительно упрощает работу с ними в случае усовершенствования системы;
  • Независимо от того, как мы монтируем трубы, в пол или над ним, их монтаж следует осуществлять обязательно до работ по отделке пола;
  • Трубы следует располагать с небольшим наклоном по направлению течения теплоносителя;
  • Все радиаторы располагаем обязательно на одном уровне;
  • Каждый радиатор оснащаем краном Маевского для избавления от пузырьков воздуха;
  • В случае естественной циркуляции жидкости батареи в комнатах, удалённых от котла, должны иметь большее количество секций;
  • Следует учесть, что поскольку при такой схеме требуется расположение всех отопительных приборов на одном уровне, нам не удастся подключить сушки для полотенец и водяной обогрев для пола.

Вертикальная схема

Вертикальная схема предполагает подключение радиаторов к вертикально размещённой магистрали. Этот метод подходит для обогрева двухэтажного частного дома. Как правило, при такой схеме естественная циркуляция работает недостаточно эффективно, поэтому стоит оснастить контур насосом для принудительной циркуляции жидкости. Преимущества такой системы состоят в следующем:

  • Более оперативный нагрев всех приборов в цепи;
  • Более равномерное распределение теплоносителя в трубах;
  • В случае наличия циркуляционного насоса можно ставить трубы меньшего диаметра – это выгодно с экономической точки зрения;

Применение циркуляционного насоса подразумевает его питание от электроэнергии.

С экономической точки зрения большой роли это не играет, однако если существует возможность частого отключения электроэнергии, следует использовать вертикальную схему с естественной циркуляцией.

Следует также учесть, что при естественном вертикальном способе, например для двухэтажного здания, длина цепи от котла до последнего радиатора не должна быть больше 30 м.

Отопление «ленинградка» — преимущества и недостатки

Как и любая другая система, отопление «ленинградка» имеет свои плюсы и минусы.

Перечислим для начала преимущества:

  • Экономичность – по причине доступности материалов, простоты монтажа и конструктивных особенностей, позволяющих регулировать энергозатраты, этот тип обогрева является достаточно выгодным с финансовой точки зрения;
  • Возможность усовершенствования и модернизации – «ленинградка» даёт возможность при необходимости внести изменения и улучшения в конструкцию;
  • Возможность регулировать подачу тепла на каждый радиатор;
  • Можно не обогревать помещения, которые не используются.

Из недостатков можно назвать следующее:

  • В системе необходимо увеличение давления теплонесущей жидкости;
  • При горизонтальной схеме невозможен монтаж тёплого пола и сушилок для полотенец;
  • Необходимость наращивания более удалённых радиаторов по причине остывания теплоносителя по мере удаления от котла.

Для того, чтобы в случае необходимости иметь возможность сменить радиатор, отремонтировать его или отключить, не прекращая циркуляцию теплоносителя в трубах, необходимо возле каждого отопительного прибора сделать байпасы – обходные пути для теплоносителя. В случае, когда мы перекрываем поступление жидкости в радиатор, она идёт по контуру, проходя через байпас. В противном случае для того, чтобы отключить один радиатор, придётся отключать работу всей установки.

Особенности монтаж системы

Монтаж системы отопления частного дома осуществляем следующим образом:

  1. Прокладываем магистраль по периметру всего здания;
  2. Создаём контур из труб, замкнутый на котле;
  3. Над котлом размещаем расширительный бак и соединяем его с котлом при помощи вертикальной трубы. Расширительный бак необходим для того, чтобы обеспечить необходимое давление для движения теплоносителя;
  4. Радиаторы подключаем к магистрали, врезая их либо нижним, либо диагональным способом.
    Нижний способ заключается в том, что входной и выходной каналы располагаются в нижних отверстиях прибора. При диагональном методе вода входит в нижнее отверстие, а выходит в верхнем отверстии по диагонали;
  5. Снабжаем установку всеми необходимыми контрольными приборами, кранами и байпасами для её стабильной и правильной работы;
  6. В случае обеспечения обогрева двухэтажного здания вертикальным методом подключаем циркуляционный насос, если не планируются частые отключения электроэнергии.

Работа установки при естественном методе основывается на стремлении горячей жидкости занять верхнее положение в радиаторе, вытесняя оттуда холодную. Постоянный цикл основывается на непрерывности процесса остывания и нагрева, который обеспечивает циркуляцию теплоносителя в контуре.

Принудительный метод, как это понятно из названия, основывается на работе циркуляционного насоса, который гонит теплоноситель по контуру. В этом случае можно ставить в магистраль трубы меньшего диаметра – это не помешает движению жидкости в них.

Заключение

Отопление «ленинградка» является на сегодняшний день одним из наиболее широко используемых способов обогрева частного дома. Как мы смогли убедиться, для индивидуального отопления этот метод действительно очень хорош в силу своей экономичности, доступности и удобства в эксплуатации. Он подходит как для одноэтажного, так и для двухэтажного здания. Все составные части легко купить в любом строительном супермаркете – полипропиленовые трубы, котёл, расширительный бак, краны, прокладки и прочее.

Монтаж установки выполняется своими силами даже без особого строительного опыта. При необходимости легко выполнить замену батарей, их ремонт и наращивание. Регулировка температуры на каждом приборе и отключение батарей в неиспользуемых помещениях помогают существенно экономить расходы на отопление.

При небольших финансовых вложениях, приложив определённые усилия и хорошо потрудившись, вы имеете все шансы обеспечить уют и тепло в своём доме.

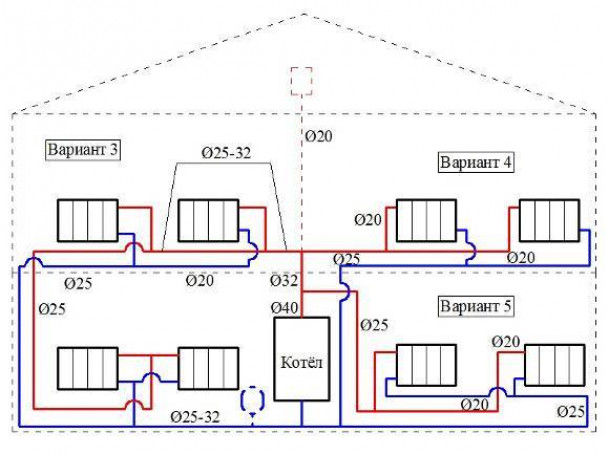

Построение схем отопления двухэтажных индивидуальных домов

Монтаж системы отопления частного дому лучше будет доверить профессионалам, так как они уже знакомы со всеми тонкостями и нюансами, с которыми можно столкнуться во время монтажа. Также специалисты помогут Вам с выбором оборудования и смогут выполнить все работы «под ключ». Мы обратились в компанию АкваХит, чтобы узнать более подробно о схемах отопления частного дома.

Частный коттедж, не подключенный к центральной отопительной магистрали, необходимо оборудовать собственной системой отопления. Автономная отопительная система может быть однотрубной или двухтрубной. Первая более экономична и проста в установке, но менее эффективна в эксплуатации. Более популярна сейчас двухтрубная система отопления двухэтажного дома, схема которой предполагает параллельное подключение всех радиаторов и наличие обратного стояка.

Разница между одно и двухтрубной схемами отопленияИсточник timber-ok. ru

Из чего состоит система отопления

Основные конструктивные детали отопительной системы частного дома:

  • набор радиаторов;
  • теплоноситель – чаще всего вода, но может быть газообразная среда или незамерзающая жидкость, в зависимости от типа котла;
  • котел – электрический, газовый, твердотопливный, дизельный или керосиновый;
  • теплопровод.

Система имеет замкнутый принцип работы, то есть сначала теплоноситель подогревается котлом, направляется по трубопроводу в радиаторы, а потом, остывший, возвращается в теплоисточник. Набор отопительных приборов вместе с теплопроводом называют отопительным контуром.

Перечисленных элементов хватит, чтобы создать простейший проект отопления двухэтажного дома. Однако для повышения эффективности автономного отопления, в схему добавляют еще несколько деталей:

  • фильтр – нужен для защиты котла от засорения;
  • насос – для принудительной циркуляции теплоносителя по трубам;
  • приборы безопасности (клапан сброса давления, воздухоотводчик, манометр) – необходимы в системах с принудительной циркуляцией;
  • расширительный бак – собирает излишек теплоносителя, когда он перегревается и расширяется в объеме.

Таким образом  получается схема отопления двухэтажного дома с принудительной циркуляцией.

Система отопления состоит из множества связанных между собой элементовИсточник opechi.ru

Основные требования к системе

Существует ряд важных требований, которые необходимо учитывать при проектировании отопительной системы.

  1. В целом, проект отопления двухэтажного дома должен соответствовать архитектурному решению здания. Размещение котла требует определенных конструкционно-проектировочных условий помещения, в котором он будет находиться. Места установки радиаторов, а также пути пролегания трубопровода не должны нарушать архитектурные правила обустройства жилых и технических помещений. Все это означает, что составлять план отопительной системы должен квалифицированный проектировщик, на основании готового архитектурного проекта дома.
  2. В процессе эксплуатации система должна обеспечивать всем внутренним и наружным поверхностям такую температуру, которая предусмотрена строительными нормами и правилами (СНиПами).
  3. Система должна быть достаточно экономичной в эксплуатации. Если отопление дома требует слишком больших расходов энергоресурсов, стоит обратиться к специалистам: возможно некоторые детали или узлы получится унифицировать.
  4. Трубопровод должен иметь минимум изгибов и поворотов. Если при его монтаже нужно большое количество крепежных деталей в различных типоразмерах, значит, схема отопления составлена некачественно.
Всегда надо составлять и оценивать предварительную схемуИсточник tapiart.ru
  1. В процессе использования система должна быть надежной, безопасной, удобной и бесшумной. Хорошая система позволяет владельцам дома легко управлять отопительными приборами, а при необходимости легко ремонтировать их.
  2. Немаловажна и эстетическая сторона. Радиаторы и подведенные к ним трубы должны иметь аккуратный привлекательный вид. Чем меньше заметны элементы отопления, тем лучше.

В нашем видео поговорим об отоплении в частном загородном доме. У нас в гостях автор и ведущий канала Тепло-Вода Владимир Сухоруков:

Проектирование системы отопления для двухэтажного дома

Отопительная система здания, в котором больше одного уровня должна обеспечивать подъем теплоносителя на высоту этажа. Схема подключения отопления в двухэтажном частном доме может быть с принудительной или естественной циркуляцией теплоносителя, с вертикальным или горизонтальным расположением стояков, с нижней или верхней разводкой. И, конечно же, она может предполагать однотрубную или двухтрубную разводку. Прежде чем выбрать тот или иной вид схемы отопительной системы, нужно ознакомиться с достоинствами и недостатками каждого из них.

Естественная циркуляция теплоносителя

Отличительной особенностью схемы с естественной циркуляцией теплоносителя является размещение труб системы под небольшим углом, чтобы «помочь» жидкости перетекать из одной части схемы в другую.

Система с естественной циркуляцией теплоносителя – трубы располагаются под угломИсточник strojdvor.ru

Естественная или самотечная схема отопления двухэтажного дома функционирует за счет того, что жидкость (теплоноситель), при нагревании расширяется, и плотность ее снижается. В неплотном состоянии она поднимается по разгонному вертикальному участку в радиаторы второго этажа. После этого в остывшем плотном состоянии пускается вниз по трубопроводу и попадает в котел для дальнейшего нагрева.

Системы с естественной циркуляцией имеют свои преимущества:

  • экономичность при установке;
  • простота монтажа и эксплуатации;
  • отсутствие шума, который возникает при работе насоса в принудительных системах;
  • независимость от энергоснабжения, но только в том случае, если котел может работать без подачи электричества;
  • не требует частого ремонта, так как состоит из простых элементов.

Минусы:

  • Система с естественной циркуляцией имеет совсем небольшой радиус действия, и поэтому не подходит для домов с площадью более 100 кв. метров.
  • Система требует обязательной установки расширительного бака в чердачном помещении, а это означает, что с возникнут дополнительные сложности при обустройстве отопления на жилом подкрышном этаже – мансарде.
Расширительный бак в такой схеме надо устанавливать в верхней точке системыИсточник pinterest.co.uk
  • Помещения при отоплении с естественной циркуляцией прогреваются очень медленно. От момента запуска котла до полного прогревания дальних помещений может пройти несколько часов.
  • В проходных помещениях, в которых не установлены радиаторы, необходимо утеплять трубы, поскольку в этих местах существует риск замерзания жидкости.

Качественное отопление в загородном доме — основные моменты монтажа отопительной системы

Принудительная циркуляция

В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.

Принудительная схема отопления двухэтажного частного дома наделена такими преимуществами:

  • быстрый обогрев всех помещений;
  • возможность устанавливать трубы минимального диаметра;
  • детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;
  • можно регулировать температуру в доме;
  • можно регулировать температуру в каждой комнате отдельно.

Циркуляционный насос это обязательная часть принудительной схемы отопленияИсточник rookame.ru

Есть у системы с принудительной циркуляцией и свои минусы:

  • в обесточенном доме система с насосом работать не будет;
  • насос потребляет электроэнергию, в результате энергопотребление дома повышается;
  • работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.

Однотрубная схема отопления

Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества:

  • минимальная затрата материалов при монтаже;
  • возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
  • одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
  • быстрый и легкий монтаж.

В числе минусов такие особенности:

  • если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
  • тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.
Если в однотрубных системах применяется параллельное подключение конвекторов – такая схема называется «ленинградка»Источник teplomirkr.ru
Воздушное отопление частного дома: особенности системы, ее монтажа и обслуживания

Двухтрубная схема

 Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы:

  • во все радиаторы попадает теплоноситель одинаковой температуры;
  • в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
  • двухтрубные системы более удобны в управлении и регулировании.

Минусы:

  • большой расход туб при монтаже;
  • работа по установке двух линий труб вместо одной выходит достаточно дорогой.

А еще может быть использована универсальная схема – теплоноситель здесь перемещается самотеком, а при необходимости включается циркуляционный двигательИсточник termoresurs. ru Лучевая схема отопления (снизу) – самая эффективная из существующих, но для монтажа надо большое количество трубИсточник rmnt.mirtesen.ru

Выбор оптимальной схемы отопления

Для начала определим, какая нам нужна отопительная – с естественной или принудительной циркуляцией. Если у вас большой двухэтажный коттедж, то выбирать нужно однозначно систему с насосом. Но если вы имеете небольшую дачу в удаленной от центральных магистралей местности, вам, возможно, подойдет самотечная система, способная работать без электричества.

Теперь выберем между однотрубным и двухтрубным вариантом. Если в доме немного помещений, а требования к эстетичности интерьера высоки, лучше установить отопление по однотрубной схеме. Но если комнат много, а тепловой режим отдельных помещений, например детских, имеет для вас большое значение, выбирайте двухтрубный тип отопления.

Принимая окончательное решение важно помнить, что большинство домовладельцев предпочитают двухтрубную схему с принудительным принципом функционирования
