Лучшие радиаторы отопления, топ-20 рейтинг хороших батарей 2020

Конструктивные особенности и правила выбора

Биметаллический радиатор состоит из алюминиевого корпуса, внутри которого расположен каркас, изготовленный из стальной или медной трубы. Каркас позволяет выдерживать большое давление и температуру теплоносителя. Алюминиевый корпус не требует покраски и значительно увеличивает теплоотдачу отопительного прибора.

Биметаллические радиаторы могут иметь монолитную или секционную конструкцию. Первый вариант хорош, так как выдерживает колоссальное давление до 100 кг/см2. Секционные радиаторы не такие прочные, но позволяют самостоятельно набрать нужное количество элементов для достижения необходимой телоотдачи.

Если в отопительной системе вашего дома наблюдаются серьезные скачки давления и гидроудары, то отдавайте предпочтение монолитным биметаллическим радиаторам.

Существуют радиаторы оснащенные полноценным стальным каркасом и модели, в которых каналы только усилены стальной трубой.

Более надежны, долговечны и дороги — радиаторы из биметалла с полноценным каркасом. Усиленные модели значительно легче, имеют меньший ресурс и более высокий коэффициент теплоотдачи.

Межосевое расстояние

Стандартом считаются значения в 500 и 350 мм. Современные производители климатической техники предлагают отопительные приборы с нестандартным расстоянием между осями: 200 и 800 мм.

Теплоотдача

В зависимости от конструктивных особенностей модели, одна секция биметаллического радиатора обладает теплоотдачей 15-180 Вт. Для монолитных конструкций данный параметр прописан в технической документации, поставляемой производителем.

Рабочее давление

Заявленное производителем рабочее давление биметаллических отопительных приборов варьируется от 20 до 35 кг/см2. Этого с запасом хватает для установки радиаторов в частных домах и квартирах многоэтажных домов.

Перед тем, как перейти к рейтингу лучших биметаллических радиаторов рассмотрим, сколько секций нужно для отопления комнаты.

Расчет прост:

1. Определяем тепловую мощность, необходимую для обогрева 1 м2 помещения с потолками от 2,5 до 2,7 м. (В зависимости от количества окон и стен выходящих на улицу данный показатель варьируется от 100 до 130 Вт.)

2. Полученное значение необходимо умножить на площадь обогреваемого помещения.

3. Показатель общей тепловой мощности из пункта 2 делим на мощность одной секции выбранной модели.

В результате получаем количество секций, необходимых для обогрева конкретного помещения.

Особенности отопительной системы в загородном помещении

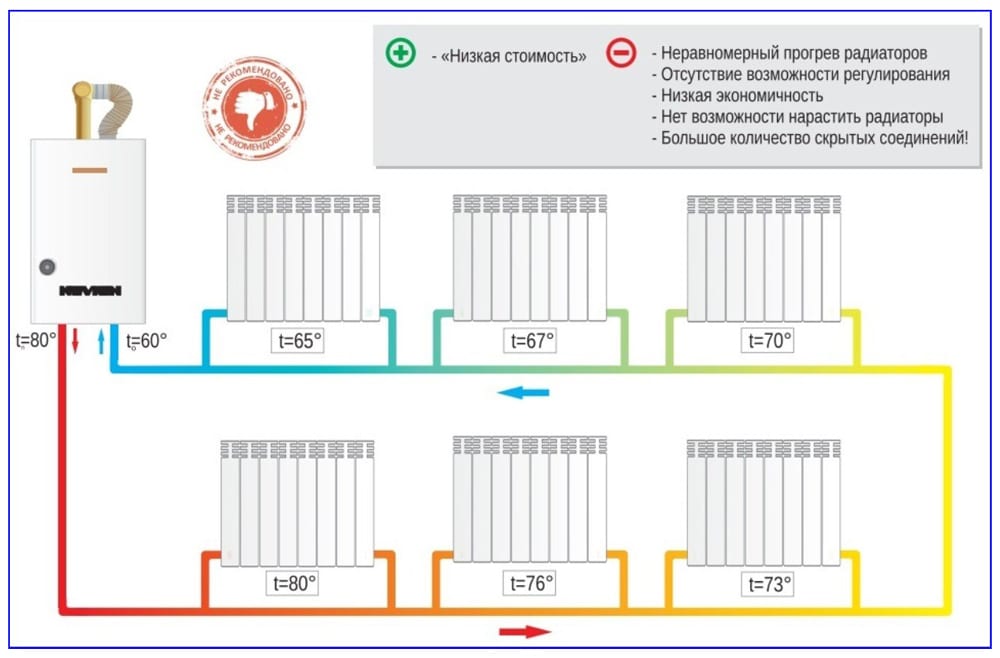

Традиционная схема снабжения теплом в коттеджах и небольших домах основана на водяном отоплении с нижней разводкой. Используется естественная циркуляция — небольшой уклон для труб разводки — или принудительная: с подключением насосов.

Система отопления в отдельном доме включает выбор:

  • котла, электрического, газового, дровяного или комбинированного;
  • труб разводки из различного металла или пропилена;
  • радиаторов отопления — накопителей;
  • теплоносителя: обычная вода, очищенная или антифриз.

Автономность отопления в жилых помещениях предполагает невысокое давление в магистральных трубах. Следовательно, при выборе радиаторов вам не придётся учитывать показатель рабочего давления, как это бывает при централизованном отоплении. При выборе ориентируйтесь на материал, его теплопроводность, мощность, срок эксплуатации и цену.

Лучшие стальные радиаторы отопления для дома

Kermi FKO 22 с боковым подключением

Радиаторы этого немецкого бренда изготавливаются из качественной низкоуглеродистой стали. Они отличаются высокой производительностью и широким ассортиментом готовых изделий с различными геометрическими размерами.

Смотрите видео о товаре

Модельный ряд

Модели классифицируются по межосевому расстоянию, которое может составляет 146, 346, 446, 546 и 846 мм. Батарея может достигать длины 3 метра. Все они рассчитаны на рабочее давление 10 бар и температуру теплоносителя до 110 оС.

Конструктивные особенности

Внутреннее устройство таких радиаторов предусматривает интенсивный нагрев передней панели поступающим потоком горячего теплоносителя. При этом задняя панель омывается обратным током. Все батареи поступают в продажу в комплекте с кронштейнами, пробками, заглушками и воздушным клапаном. Покупателю предоставляется возможность выбора цветового решения.

Характеристики радиаторов:

  • высота от 300 до 900 мм;
  • глубина 100 мм;
  • ширина до 3000 мм;
  • вес зависит от геометрических размеров конкретной модели.

Kermi FTV 22 с нижним подключением

Данная модель панельных радиаторов конструктивно и технически отличается от FKO, только нижним подключением. В остальном это такие же отопительные приборы.

Смотрите видео о товаре

Buderus Logatrend VK-Profil 22

Стальные радиаторы этого бренда изготавливаются методом роликовой сварки, что повышает надежность готового изделия. Они обладают аккуратным внешним видом и высокими теплотехническими свойствами. Приборы рассчитаны на 50 лет безаварийной службы.

Смотрите видео о товаре

Модельный ряд

Производитель выпускает радиаторы высотой 300, 400, 500, 600 и 900 мм. Длина их может быть от 400 до 3000 мм. Они приспособлены для нижнего подключения. Порошковое окрашивание в белый цвет обеспечивает надежную защиту радиатора от внешнего воздействия. Рабочее давление 8,7 бар. Температура циркулирующей жидкости до 120 оС.

Конструктивные особенности

Радиатор состоит из:

  • двух нагревательных панелей;
  • внутреннего оребрения;
  • верхней решетки;
  • боковых стенок.

В комплект поставки каждой модели входят термостат, воздухоотводчик, два патрубка с наружной резьбой 3/4” для подключения трубопроводов.

Buderus Logatrend K-Profil 22

Стальные радиаторы этого ряда в отличие от серии VK рассчитаны на боковое подключение. В остальном их свойства и характеристики идентичны.

Смотрите видео о товаре

ARBONIA 3037

Стальные трубчатые радиаторы этого бренда состоят из нескольких стандартных секций, сваренных между собой. Они эффективно нагревают помещение за счет излучения и конвективного переноса тепла.

Изделия просты и надежны в эксплуатации. Срок службы достигает 25 лет.

Модельный ряд

Радиаторы ARBONIA 3037 имеют четное количество секций в интервале от 6 до 30. Межосевое расстояние составляет 300 мм. В зависимости от длины радиатора, которая может достигать 1374 мм, тепловая мощность моделей находится в интервале от 354 до 1770 Вт. Прибор рассчитан на длительную эксплуатацию при давлении 10 бар и температуре до 120 оС. Покупатель может заказать изделие понравившегося ему цвета.

Конструктивные особенности

Основное конструктивное преимущество этих радиаторов заключается в том, что каждая секция состоит из трех труб, что обеспечивает более высокую теплопередачу.

Отопительные радиаторы этой марки отличаются:

  • стандартной формой, напоминающей чугунные радиаторы;
  • надежной сварной конструкцией;
  • боковым подключением;
  • готовностью к монтажу с возможностью подключения крана Маевского и трубопроводов ½ и ¾”.

ARBONIA 2057

Отопительные приборы данной марки во многом сходны с предыдущей моделью, но имеют конструктивные отличия.

Модельный ряд

Модельный ряд представлен радиаторами с количеством не разборных секций от 8 до 30 штук и соответственно мощностью от 336 Вт, до 1260 Вт.

Конструктивные особенности

Это тонкий радиатор с самой небольшой глубиной (65мм) и хорошей теплоотдачей. Радиатор состоит из сваренных в цельный узел отдельных секций, состоящих из двух труб и имеет малый размер по глубине, что позволит сэкономить пространство в помещении.

Стоит ли отказываться от центрального отопления и какой радиатор лучше выбрать для отопления квартиры

Прежде чем говорить о том, как выбрать радиаторы для отопления квартиры, давайте разберемся с основным моментом: что лучше, центральный или автономный способ обогрева?

Вопрос не праздный. Эти системы имеют разный режим работы и специфические условия эксплуатации. От того, какой выбор вы сделаете, зависит тип отопительных приборов.

Раньше вариантов не было. В многоквартирных домах всегда было централизованное отопление.

Это в современных новостройках практически все застройщики предлагают индивидуальную систему, работающую на газе или электричестве.

В современных квартирах преимущественно установлены автономные системы отопления

Сравним преимущества и недостатки двух систем:

Центральное Автономное
Плюсы
Стабильная температура в квартире весь отопительный сезон. Можно регулировать температурный режим в зависимости от погоды.
Нет необходимости вкладывать средства в периодический ремонт и обслуживание системы – все это заложено в стоимости услуг ЖКХ. Отопление в квартире можно включить, не дожидаясь официальной даты начала отопительного сезона и выключить позже или раньше, как будет необходимо.
Этот способ обогрева жилища является самым удобным и безопасным. Можно регулировать температуру в каждом помещении отдельно.
Система не зависима от перебоев электроэнергии и газа. В больших котельных, рассчитанных на многоквартирные дома, есть резервы поддержания работы в экстренных ситуациях. При использовании автономной отопительной системы вы значительно сэкономите свой бюджет. Помимо снижения расходов за счет регулирования температуры, можно использовать систему для горячего водоснабжения.
Минусы
Расценки на отопление централизованным способом довольно высокие, кроме того, в счет услуг включаются и расходы «за того парня», неучтенные потери тепла Чтобы установить автономное отопление в квартире, потребуется долгий процесс согласования с многочисленными инстанциями.
Отопление включают и выключают в строго определенные даты, не учитывая погодные условия и пожелания владельцев квартир Для монтажа системы потребуются капитальные вложения, после установки, не исключено, придется делать ремонт во всей квартире.
Отрегулировать температуру в комнатах и сэкономить на отоплении не получится. Автономное отопление зависит от бесперебойной подачи электроэнергии и газа.
Безопасность вашего жилища зависит от слесаря ЖКХ. Если он несвоевременно или слишком резко закроет кран насосной станции, возникший гидроудар разрушит батареи и приведет к порче имущества. Котел в квартире требует особых мер безопасности. За системой необходимо следить, проводить периодический профилактический осмотр и обслуживание.

Теплоноситель в центральной системе отопления содержит много осадка, шлама и примесей, разрушающих трубы и радиаторы

Теперь, когда вы имеет представление о слабых местах обоих систем обогрева, можно подумать о том, как выбрать батареи отопления в квартиру.

Есть проверенный практикой перечень основных критериев для отопительных батарей-радиаторов. Как выбрать приборы:

Обратите внимание на рабочее давление, указанное производителем в техническом паспорте изделия

Сравните его с показателями вашей централизованной или автономной системы
Для сведения: в стандартной пятиэтажке средний показатель давления – 6-8 атмосфер, в домах на 9-12 этажей – до 15 атмосфер.
Важно подбирать устройства, устойчивые к возможному гидроудару. Предвестником аварии может быть гудение и шум в трубах.
Материал радиаторов должен быть устойчивым к химическому воздействию, возникновению ржавчины и механическим повреждениям.
Модель отопительного прибора следует подбирать по максимальному коэффициенту теплоотдачи

Он указан в технической документации.
Радиаторы отличаются сроком эксплуатации. Если не хотите лишний раз тратиться на замену батарей – подбирайте те. Что имеют максимальный гарантийный срок.
И последний, но немаловажный фактор – внешний вид. Подбирайте приборы в соответствии с вашим интерьером, размером оконных проемов и расстановкой мебели.

6 Как выбрать радиатор отопления в зависимости от мощности

Как правильно подбирать радиаторы отопления для частного дома? Здесь важен не только внешний вид изделий, но и мощность – при покупке прибора нужно выяснить, сколько понадобится мощности для обогрева системы. Сделать это не так сложно, как может показаться вначале. Так, на обогрев одного квадратного метра в комнате с высотой потолков в три метра и одним окном нужно около 100 Вт. Затем просто умножаете площадь комнаты на 100 Вт. А чтобы расчеты были еще более точными, не забудьте:

  • если в комнате одно окно и две внешние стены, прибавьте к рассчитанной мощности еще примерно 20 %;
  • если два окна и две внешней стены – прибавляем около 25-30 %;
  • когда окно выходит на северную часть, стоит приплюсовать к расчетам минимум 10 %.

Проведя такие расчеты, вы сможете более точно подобрать подходящий радиатор для дома. А мощность приборов всегда можно посмотреть в документах – «паспорте» прибора

К слову, совершенно неважно, какие вы решили выбрать батареи отопления для установки в частном доме, если вы неправильно установите их, они станут украшением вашего дома, но не будут давать нужного тепла для обогрева помещения

Выбор радиаторов для загородного дома

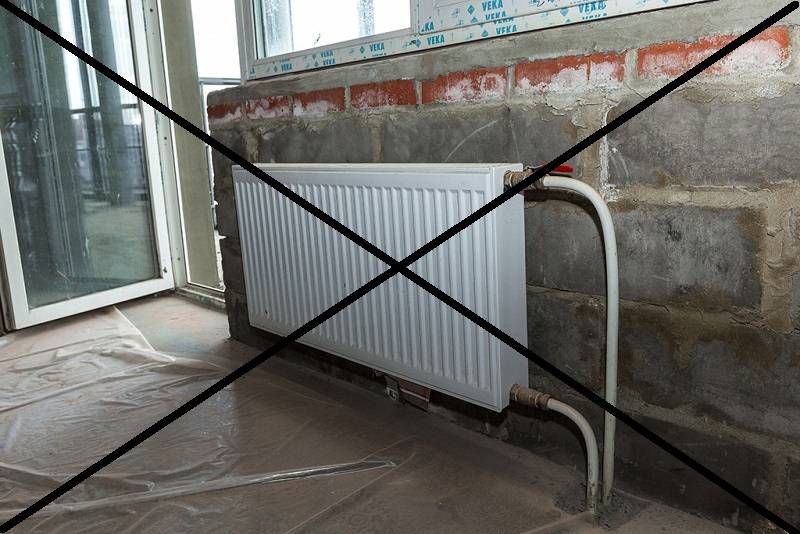

Давайте рассмотрим, где монтировать радиаторы – эта информация обязательно будет вам полезной, когда вы будете создавать схему отопления. Так, размещать батареи следует под световыми проемами – окнами. Это место всегда имеет больше всего тепловых потерь, даже если у вас установлены современные стеклопакеты. Радиатор, размещенный под окном, прогреет воздух вокруг себя. После чего нагретый воздух поднимается вверх и создаст перед окном завесу, препятствующую проникновению холода в помещение.

Выбирая, какие радиаторы отопления лучше приобрести для частного дома, не забывайте про важность длины приборов – она должна соответствовать ширине оконного проема. В крайнем случае длина должна быть не меньше 50 % от ширины окна. В угловой комнате стоит разместить 1–2 дополнительных устройства вдоль наружных стен, подвергающихся воздействию холодного воздуха

Собираясь устанавливать стояки отопления, монтируйте их в углах, что обеспечит их прогрев и позволит избежать вероятности почернения стенок и появления в них плесени

В угловой комнате стоит разместить 1–2 дополнительных устройства вдоль наружных стен, подвергающихся воздействию холодного воздуха. Собираясь устанавливать стояки отопления, монтируйте их в углах, что обеспечит их прогрев и позволит избежать вероятности почернения стенок и появления в них плесени.

И не забывайте, что доступ к батареям должен быть открытым. Многие владельцы частных домов закрывают радиаторы отопления листами гипсокартона, что делать нежелательно – это усложнит процесс очистки и ремонта приборов в случае необходимости. Кроме того, применение подобного ограждения приведет к пересмотру ранее проведенных расчетов по мощности.

Мы рассказали вам, как и какие батареи отопления лучше всего выбрать для установки в частном доме. Теперь вы знаете, что при покупке приборов нужно учитывать качество воды в трубах, мощность устройств, их внешний вид и даже возможность установки на хрупкие перегородки, если это необходимо.

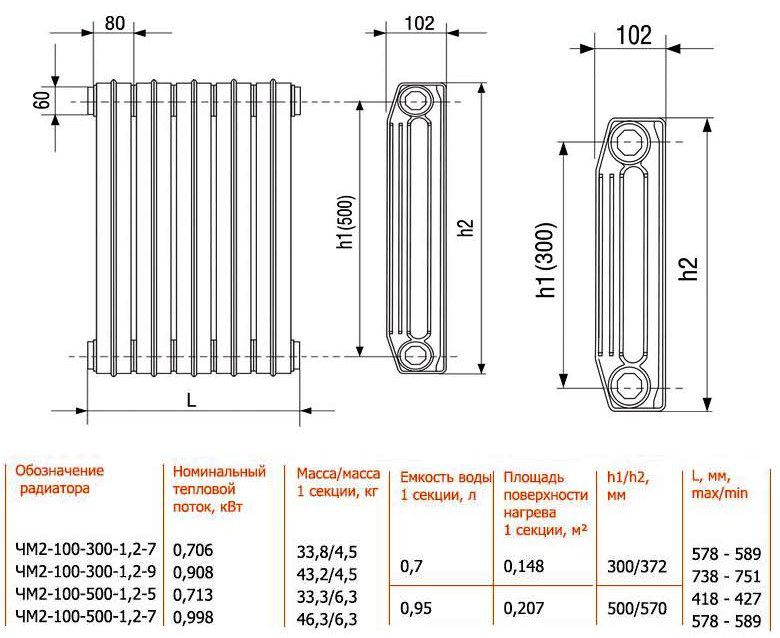

Чугунные радиаторы

Чугунные батареи нагреваются долго, но долго и остывают. Остаточное число сохранения тепла в два раза больше, чем у остальных типов и составляет 30%.

Это дает возможность снижения затрат на газ для отопления дома.

Достоинства чугунных радиаторов:

  • Очень высокая стойкость к коррозии;
  • Долговечность и надежность, которые проверены годами;
  • Невысокая теплоотдача;
  • Чугун не боится воздействия химических реагентов;
  • Радиатор можно собрать из разного числа секций.

У чугунных радиаторов только один недостаток – они очень тяжёлые.

Современный рынок предлагает чугунные радиаторы с декоративным оформлением.

Какие радиаторы можно выбрать для частного дома?

Если для центрального отопления в многоэтажных домах могут подойти не все радиаторы, то в случае с загородным домом все иначе. Здесь вы можете использовать практически все радиаторы отопления загородного дома. Вода, которая будет проходить по радиаторам, не будет иметь различных примесей.

А что касается конструкции, то радиаторы для отопления дома могут быть трубчатыми, секционными, конвекторными, панельными. Рассмотрим же каждый вид радиаторов применительно к частному дому.

Чугунные комнатные батареи отопления являются самыми простыми и долговечными. Они имеют секционный тип. Долговечность таких батарей проверена временем, они надежны и прочны. Собирать такие батареи можно из нескольких секций, что очень удобно. Они невосприимчивы к среде теплоносителя и устойчивы к коррозии. Что касается негативных сторон, то чугун имеет низкую теплоотдачу. Но с другой стороны – медленное нагревание и остывание исключает возможность быстро регулировать температуру терморегуляторами. А вот если в квартире экстренно отключат отопление – то еще долгое время будет тепло. Также чугунные комнатные радиаторы отопления имеют несовременный внешний вид и огромный вес. Но в настоящее время можно найти и приборы из чугуна с отличным дизайном, вписывающимся в современные комнаты.

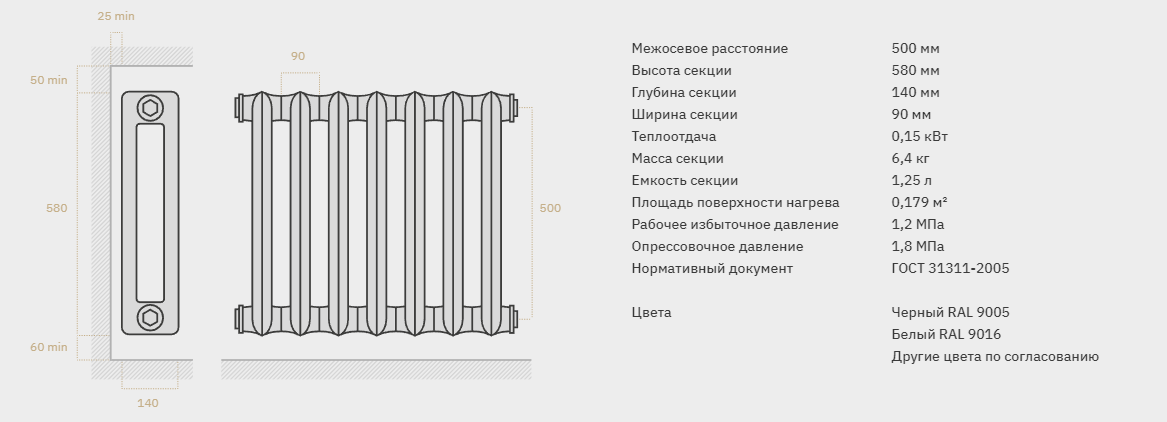

Современные чугунные радиаторы

Стальные батареи отопления для дачи могут быть панельными и трубчатыми. Панельные будут состоять из двух пластин с толщиной 1-2 мм. У стальных радиаторов малая инерционность, две панели будут излучать больше тепла, а за счет конвекции будет еще и дополнительный поток воздуха. Вид стальных радиаторов современный, также их можно изготавливать с разным радиусом изгиба. Стальные домашние радиаторы отопления устойчивы к давлению отопительной системы, а стоимость их умеренная. Среди недостатков – риск коррозии, в центральной системе их использовать нельзя из-за некачественного теплоносителя, а также конструкции нельзя монтировать с необходимым количеством секций.

Стальной радиатор отопления

Алюминиевые радиаторы отопления для деревянного дома имеют небольшой вес, их вид эстетически приятный. Теплоотдача их высокая, а также в помещении можно регулировать температуру. Что касается недостатков, то алюминиевые батареи отопления для дома требовательны к составу воды, в них часто стравливается воздух, а резьбы довольно ненадежны.

Биметаллические радиаторы отопления для коттеджа – состоят из сплава алюминия и стали.

Такие приборы являются эффективными, так как здесь собраны все преимущества стальных и алюминиевых радиаторов. Стоимость таких приборов будет выше, чем всех остальных.

Биметаллический радиатор отопления

Чугунные радиаторы

Такой вид радиаторов использовался в России еще при царе. В домах, которые строились в советское время, они до сих пор верно служат.

Чугунные  батареи нагреваются долго, но долго и остывают. Остаточное число сохранения тепла в два раза больше, чем у остальных типов и составляет 30%.

Это дает возможность снижения  затрат на газ для отопления дома.

Достоинства чугунных радиаторов:

  • Очень высокая стойкость к коррозии;
  • Долговечность и надежность, которые проверены годами;
  • Невысокая теплоотдача;
  • Чугун не боится воздействия химических реагентов;
  • Радиатор можно собрать из разного числа секций.

У чугунных радиаторов только один недостаток – они очень тяжёлые.

Современный рынок предлагает чугунные радиаторы с декоративным оформлением.

Чтобы исправить недостатки алюминиевых радиаторов были придуманы биметаллические. Внутри алюминиевой рубашки запаяны нержавеющие трубки. Нержавейка, как известно, химически нейтральна и очень прочна. Так решаются разу две проблемы. Но стоимость биметаллических радиаторов становится значительно выше — технология изготовления сложнее, а еще немного ниже становится тепловая мощность. В среднем, теплоотдача одной секции биметаллических радиаторов стандартного размера составляет 170-180 Вт. Еще один плюс — более высокое рабочее давление, с которым могут работать эти отопительные приборы. В среднем оно 20-30 Атм, чего более чем достаточно даже для высоток.

Чем отличаются биметаллические радиаторы от алюминиевых

Вместе с тем, добавляется другая проблема — сечение каналов для теплоносителя в биметаллических радиаторах намного меньше, чем в алюминиевых. Потому, перед радиатором, желательно устанавливать фильтры. Минусов, как видите, не так и много, но есть нюансы. Просто есть два вида биметаллических радиаторов: полный и частичный биметалл. У полного биметалла все коллекторы (каналы, по которым движется теплоноситель) сделаны из нержавейки. Если вы решаете какие биметаллические радиаторы отопления лучше, то это именно полный биметалл. У частично биметаллических радиаторов из нержавеющей стали сделаны только вертикальные коллекторы, а горизонтальные — из алюминия. То есть, у таких изделий химическая активность немного ниже, но все равно на довольно высоком уровне и давление рабочее намного ниже.

Теперь системах отопления, для которых биметаллические радиаторы — лучшие. Это многоэтажки с любым типом теплоносителя (в том числе и с очень кислотным или щелочным). В системах индивидуального отопления их свойства окажутся невостребованными, так что переплачивать не стоит.

Медные радиаторы

Медные радиаторы выгодно отличаются от других отопительных приборов тем, что их контур изготавливаются из цельнотянутой медной трубы без использования других металлов.

Внешний вид медных радиаторов подходит лишь для поклонников индустриального дизайна, поэтому производители комплектуют тепловые приборы декоративными экранами из дерева и других материалов.

Труба диаметром до 28 мм дополняется медным или алюминиевым оребрением и декоративной защитой из массива дерева, термопластов или композитных материалов. Этот вариант обеспечивает эффективный нагрев помещения за счет уникальной теплоотдачи цветных металлов. К слову, по показателю теплопроводности медь опережает алюминий более чем в 2 раза, а сталь и чугун — в 5-6 раз. Обладая низкой инерционностью, батарея из меди обеспечивает быстрый прогрев помещения и позволяет использовать терморегулирующую аппаратуру.

По своей теплопроводности медь уступает лишь серебру, со значительным отрывом опережая остальные металлы

Присущая меди пластичность, коррозийная стойкость и способность без вреда контактировать с загрязнённым теплоносителем позволяет использовать медные батареи в квартирах высотных домов. Примечательно то, что через 90 часов эксплуатации внутренняя поверхность медного радиатора покрывается оксидной плёнкой, которая в дальнейшем защищает отопительный прибор от взаимодействия с агрессивными веществами. Недостаток у медных радиаторов только один – слишком высокая стоимость.

Сравнительная таблица технических характеристик медных и медно-алюминиевых радиаторов

Особенности тепловых сетей в частном доме

В отличие от многоквартирных зданий в частном доме устанавливается автономная система отопления, т. е. не зависящая от центральной котельной, а значит, давление в сети и температура теплоносителя будут совершенно другими. Поэтому, при выборе радиатора для частного дома надо учитывать следующие моменты:

В частных домах давление на теплоноситель, а с ним на резервуары, трубы радиаторов намного меньше, чем в многоэтажных строениях. Таким образом, батареи не испытывают перегрузок, поэтому можно выбрать любые, в том числе тонкостенные модели.

Среди жителей многоквартирок ходит страшилка про прорыв труб по причине гидроударов из-за резких скачков давления в водопроводе. На самом деле никакого гидроудара даже в многоквартирных домах быть не может, не говоря уже про системы отопления в коттеджах. Но в частных домах, особенно тех, в которых живут не постоянно может возникнуть другая проблема – замерзание воды в трубах. Как раз в этом случае батареи могут попросту лопнуть, если забыть слить воду из системы перед отъездом.


Даже чугунные батареи не всегда могут выдержать замораживание системыИсточник ir-leasing.ru

  • В частном доме длина трубопровода от источника тепла (котла, печи) до радиатора совсем небольшая по сравнению с многоэтажными строениями. Поэтому теплопотери минимальны, а теплоноситель сильнее нагрет. Вывод: в частном доме должны стоять радиаторы, которые выдержат высокотемпературный теплоноситель.
  • Жидкости для заполнения теплосистемы нужно немного, поэтому в нее можно добавить антифриз или этиловый спирт. Так защищают трубы и радиаторы, чтобы они не промерзли, если котел надолго будет отключен.


Добавление антифриза в отопительную системуИсточник homediz.info

Выбирая радиаторы отопления, какие из них лучше для частного дома надо определять отталкиваясь от размера отапливаемой площади. В коттеджах пространства большие, соответственно и энергозатраты на обогрев тоже. Целесообразно установить такие батареи, которые прогреют жилище с минимумом затрат.

Руководствуясь этими нехитрыми правилами, можно купить оптимально подходящую модель.

Стальные панельные батареи

Изделия этого типа получили широкое распространение в России и СНГ, благодаря стоимости, надежности и срокам эксплуатации. Сверху и снизу имеются вентиляционные отверстия, которые обеспечивают качественную конвекцию. Такой прибор около 50% тепла передает через боковую поверхность и столько же приходится на конвекцию. Для усиления теплообмена в некоторых моделях присутствуют специальные П-образные ребра, которые изготовлены из листовой стали.

Принцип работы у панельных радиаторов такой же, как и у стандартных батарей. Металл начинает разогреваться под воздействием горячей воды, что приводит к выделению тепловой энергии и помещение начинает разогреваться.

На 2020 год производится 7 моделей стальных устройств, каждая отличается количеством внутренних панелей:

Выбираем конкретную модель радиатора

После того как вы определились с видом и типом необходимых вам радиаторов отопления, пришло время рассчитать и выбрать конкретные модели данных радиаторов, которые будут обладать необходимыми техническими параметрами.

Рассчитываем тепловую мощность

А как правильно выбрать радиаторы отопления, чтобы достигался должный уровень тепла и комфорта? Для этого нужно рассчитать тепловую мощность радиаторов, планируемых к покупке. Для определенных стандартных условий требуется тепловой мощности от 0,09 до 0,125 киловатт на один квадратный метр помещения. Именно такой мощности должно хватать для создания оптимальных климатических условий в помещении.

Теперь о том, что подразумевается под стандартными условиями. Все просто, это комната, в которой имеется окно с деревянной рамой и трехметровые (не выше) потолки, а также входная дверь. При этом по трубам отопления течет горячая вода семидесятиградусной температуры. Если у вас такие же условия значит умножив 0,125 на площадь комнаты вы получите мощность радиатора или радиаторов (если их потребуется несколько) необходимых для помещения. Далее остается посмотреть в паспорт конкретных радиаторов и, узнав там тепловую мощность одной секции или всего радиатора, выбрать необходимую модель.

Но это простой расчет, на самом деле необходимо учесть некоторые другие факторы, которые в данном случае будут иметь влияние:

  • Можно уменьшить мощность радиаторов 10 – 20 % если у вас в помещении установленны пластиковые энергосберегающие стеклопакеты, потому как примерно на столько они снижают теплопотери помещения.
  • Если окон в комнате имеется не одно, а два, то надо поставить под каждым из них по радиатору. Их совместная мощность должна на 70 % превышать нормативный показатель. Таким же образом поступим и в случае углового помещения.
  • При повышении или понижении температуры горячей воды на каждые 10 градусов мощность прибора также повышаем (либо снижаем) на 15-18 %. Все дело в том, что если температура теплоносителя уменьшается, то мощность радиаторов отопления падает.
  • Если потолки выше, чем три метра, тепловую мощность нужно опять-таки увеличить. Увеличение нужно производить во столько раз во сколько раз выше за 3 метра потолки в помещении. Если потолки ниже значит нужно производить уменьшение.

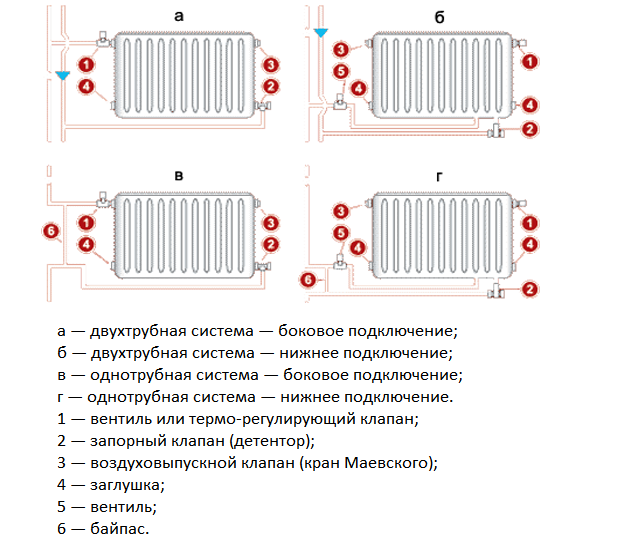

При подсчетах учтем, как будут подключаться наши радиаторы. Вот несколько рекомендаций по этому поводу:

  • Если теплоноситель заходит в радиатор снизу, а выходит сверху, то тепла будет теряться прилично – от 7 до 10%.
  • Боковая односторонняя подводка делает неразумной установку радиаторов длиной более 10 секций. В противном случае последние от трубы секции останутся практически холодными.
  • Увеличивает теплоотдачу от 10 до 15 процентов приклеивание на стену позади радиатора специального светоотражающего изоляционного материала. Например, это может быть такой материал, как Пенофол.

Определяем нужные габариты

При покупке радиатора надо точно знать следующие моменты:

  • Какого типа у вас подводка – скрытая или открытая;
  • Как подведены трубы к радиатору, из пола, со стены, сверху, сбоку и т. д;
  • Диаметр труб отопления;
  • Расстояние между трубами (межосевое расстояние).

Также предусматриваем такое размещение радиатора, чтобы воздух мог его свободно обтекать – иначе от 10 до 15 % тепла помещение не дополучит. Нормы по размещению радиаторов таковы:

  • Расстояние радиатора от пола – от 7 до 10 см;
  • расстояние от стены – от 3 до 5 см;
  • расстояние от подоконника – от 10 до 15 см.

Основные нормы по размещению радиаторов.

Завершающий этап покупки радиаторов

Теперь, если у вас автономное отопление, вы можете, взяв с собой эти расчеты, смело направляться в магазин за отопительными приборами. А вот жителям многоэтажки с централизованной СО есть смысл сначала сходить в ДЭЗ, узнав, какое в вашей отопительной системе рабочее давление. От этого параметра и будем отталкиваться, решая, какой радиатор отопления лучше выбрать. Указанное в паспорте прибора давление должно быть выше, чем названное работниками ДЭЗа, чтобы получился некий запас. Ведь не стоит забывать, что в каждом новом сезоне отопительные приборы испытывают опрессовочным давлением, которое в 1,5 раза больше рабочего.

Итоги

Выбор подходящих радиаторов – не такая простая задача, как кажется на первый взгляд. Следует учитывать тип системы отопления, технические характеристики изделий и потребность помещений.

Для квартир с центральным отоплением оптимальным выбором станут чугунные батареи, только они и их биметаллические аналоги способны выдержать возможные гидроудары

Для автономных систем отличным выбором станут алюминиевые приборы, легкие и изящные

Сталь – не лучший выбор, но, если уж вы решили приобретать стальные радиаторы, обратите внимание на продукцию производителей, имеющих хорошую репутацию

Watch this video on YouTube

В заключении предлагаем вам небольшой видеоматериал по теме. Не забывайте делиться своими комментариями и советами!

Предыдущая ИнженерияКольца колодезные пластиковые: выбор, применение, полезные рекомендации
Следующая ИнженерияГазгольдеры для загородного дома: цены, отзывы, правильный монтаж и особенности эксплуатации

Лучшие алюминиевые радиаторы отопления: рейтинг 2020 года (топ-8) | Мой выбор

Алюминиевые радиаторы отопления в последние годы завоевали значительную популярность. Их устанавливают в офисах, квартирах, частных домах. Этому способствует практичность, отличные показатели теплопередачи, приятный внешний вид.

Мы решили сделать подробный обзор и определить самые лучшие алюминиевые радиаторы отопления 2019 и 2020 года. Нам помогал Иван Павлов – сантехник, имеющий опыт монтажа систем отопления более 15 лет.

Модели радиаторов значительно отличаются своими характеристиками и надежностью. Выбрать лучшие не всегда легко – слишком большое предложение на рынке.

Наш рейтинг алюминиевых радиаторов отопления для частного дома и для квартиры включает следующие модели:

1. Rifar Alum Ventil 500
2. Global ISEO 500
3. КЗТО Элегант-мини 1 130х80
4. Royal Thermo Revolution 500
5. ROMMER Al Plus 500
6. Rifar Alum 500
7. Royal Thermo DreamLiner 500
8. ROMMER Profi AL 350

Лучший алюминиевый радиатор отопления с нижним подключением Rifar Alum Ventil 500

  • доступная цена;
  • современная конструкция;
  • высокая теплоотдача.

Rifar Alum Ventil 500 вошел в топ алюминиевых радиаторов отопления как модель, оптимизированная для применения в городских системах отопления. Из универсальных секций собирают батареи, включающие от 4 до 15 единиц. Конструкция компактная, легкая. Батарея из 6 секций весит всего 8,7 кг.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Рабочее давление 20 бар. Этого достаточно для применения как в частном доме, так и в многоквартирном. К батарее подключаются трубы на 1/2 дюйма. Максимальная теплопередача 183 Вт на одну секцию. Температура может быть вплоть до 135 градусов, но обычно она меньше 80–90 градусов.

Rifar Alum Ventil 500 отличается хорошим качеством изготовления. Компания российская, но продукция добротная, гарантия на нее 10 лет. Случаи коррозии крайне редки. Обычно происходят из-за неправильного подключения электроприборов, когда ток течет по металлу отопительного прибора или при применении некачественной воды, содержащей химически активные вещества. Эмаль прочная, держится отлично. Монтаж простой, все на резьбе, герметичность обеспечивается прокладками.

Можно порекомендовать для любых городских квартир, офисов, частных домов.

Отзывы

Пользователям нравится быстрый прогрев, легкий вес, удобство монтажа, красивый вид. Недостаток – слабая устойчивость к химическим добавкам. Конструкция универсальная, но лучше подойдет для частного дома.

Плюсы:

  • стоимость;
  • теплоотдача;
  • небольшой вес;
  • внешний вид;
  • вальцованные заглушки.

Минусы:

  • слабая устойчивость к химическим добавкам.

Лучший алюминиевый радиатор с боковым подключением Global ISEO 500

  • хорошая теплоотдача;
  • прочное покрытие;
  • быстрый прогрев.

Батареи итальянского производства. Характеристики давления (16 бар) и температуры (110 градусов) достаточны для использования в стандартных многоэтажках с вертикальной разводкой. Подключение на 1 дюйм: если разводка на 1/2 дюйма, то потребуется переходник.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Покрытие на Global ISEO 500 весьма качественное, сколов, царапин практически нет, жалоб на дефекты покрытия в интернете нет. Служат долго, стенки достаточно толстые, чтобы работать долго. Жалобы на коррозию также не встречаются. С другой стороны применяются эти радиаторы в основном в многоэтажных домах, где воду в системе отопления предварительно подготавливают.

Подключение боковое, поэтому можно рекомендовать покупать для квартиры в многоквартирном доме с разводкой вертикальными стояками.

Рекомендуются для установки в панельный дом – лучше будут греть, чем чугунные батареи.

Отзывы

Покупатели отмечают качество покрытия, хорошую теплоотдачу, быстрый равномерный прогрев, достойный внешний вид. Нареканий нет, разве только, что только боковое подключение.

Плюсы:

  • высококачественное покрытие;
  • теплоотдача;
  • дизайн.

Минусы:

  • только боковое подключение.

Лучший алюминиевый радиатор трубчатого типа КЗТО Элегант-мини 1 130х80

  • компактные размеры;
  • стильный вид;
  • эргономичность;
  • высокая теплоотдача.

Трубчатый радиатор современной конструкции из алюминия. Несекционное оформление, представляют собой единую конструкцию. Подключение нижнее, внутренняя резьба на 1/2 дюйма. Рабочее давление держат до 15 бар, температуру до 130 градусов. Повышенная температура нужна для прогрева обширных помещений, где такие приборы отопления чаще всего применяют.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Сверху закрыты продольной декоративной решеткой. Декоративный кожух обеспечивает безопасность, его поверхность нагревается максимально до 43С, что не дает обжечься при высокой температуре теплоносителя.

КЗТО Элегант-мини 1 130х80 имеют высоту 80 мм, ширину 130 мм. Это напольный отопительный прибор, имеющий ножки. В длину они могут выпускаться разных размеров от 500 до 2200 мм. Это позволяет подобрать длину, соответствующую размеру окон, что позволяет вписать радиаторы в интерьер помещения.

Такие радиаторы редко используют в квартирах. Чаще всего их ставят в офисах, образовательных, культурных учреждениях и т.п., в том числе имеющих собственную котельную.

Это обусловлено тем, что конструкция приспособлена для монтажа в помещениях с большими панорамными окнами, начинающимися почти от пола и не оставляющих места для подвешивания батарей отопления на стены.

Отзывы

Пользователи отмечают симпатичный внешний вид, безопасность, приспособленность для отопления крупных залов с панорамными окнами. Но в обычных квартирах выглядят не совсем уместно.

Плюсы:

  • высокая температура теплоносителя;
  • приспособлены для залов с панорамными окнами;
  • эргономичность;
  • безопасность использования;
  • теплоотдача.

Минусы:

  • монолитная конструкция;
  • в обычной квартире выглядят не слишком уместно.

Как выбрать алюминиевый радиатор

Радиаторы отопления бывают разных конструкций:

  • Панельные. Представляют собой тонкие панели. Имеют хорошую теплоотдачу, малый вес. Дешевые. Но давление держат слабое, поэтому подходят только для частных домов.
  • Секционные. Собираются из отдельных секций. Бывают чугунные, биметаллические, алюминиевые, медные, стальные. Подходят для всех типов помещений и домов.
  • Трубчатые. Сейчас встречаются редко. Используются для помещений с большой площадью остекления или как дизайнерское решение.

Самыми популярными в наше время являются биметаллические радиаторы из стали и алюминия. Они легкие, что позволяет их устанавливать на стены с малой несущей способностью, недорогие (в сравнении с медными и чугунными), долговечные. Чисто алюминиевые могут выдержать давление не выше 12 атмосфер, поэтому пригодны только для частных домов.

Биметаллические с ребрами из алюминия и стальными трубками для циркуляции теплоносителя лишены этого недостатка. Такая конструкция прочна, имеет лучшую теплоотдачу, чем стальные батареи.

Если сравнивать, что лучше: алюминиевые или стальные, то в выигрыше оказываются биметаллические из алюминия со стальными внутренними трубками. Давление они выдерживают до 35 бар. По весу очень легкие, почти не уступают моделям из чистого алюминия. Кроме того, они лучше сопротивляются коррозии, чем чисто стальные.

Обычно при выборе батарей у людей возникает вопрос, как выбрать алюминиевый радиатор отопления. На что обращать внимание, мало кто знает, поэтому выбор делают по совету друзей, знакомых, первого попавшегося мастера. Это не совсем правильно, лучше самостоятельно разобраться, какие алюминиевые радиаторы отопления лучше, чтобы не жалеть потом.

Чтобы сделать хороший выбор, обращайте внимание на следующие детали:

  • Рейтинг производителей. Предложений на рынке много. Специалисты считают лучшими итальянские изделия. Отечественные не хуже по прочности и долговечности, дешевле, но отделку имеют более небрежную, могут встречаться дефекты покрытия. Китайские лучше не брать, они редко соответствуют заявленным параметрам. Расхождения порой достигают 35%. Проверенные фирмы: Global, Royal, Rifar, Ferroli.
  • Тип изделия. Литые. Самые востребованные, подходят для частного дома и квартир в многоэтажках. Держат высокое давление. Экструзионные. Давление держат меньшее, пригодны для частных и малоэтажных домов. Анодированные. Лучшие, самые прочные. Но чрезмерно дорогие для использования в быту.
  • Габариты. Подбираются в зависимости от места использования. Секционные обычно имеют высоту 380–590 мм, ширину 80 мм, глубину 81–100 мм.
  • Максимальное давление. Обычно в пределах 6–24 атмосфер. До 12 лучше использовать в частных домах. Для квартир в многоэтажных домах берите не менее 16 бар, лучше 24.
  • Тепловая мощность. Оптимально 82–212 Вт.
  • Вес секции. Алюминиевые батареи имеют массу элемента в пределах 1–1,16 кг. Лучше брать более массивные.
  • Максимальная температура теплоносителя. Для квартиры достаточно 110°C.
  • Объем воды в секции. 0,25–0,46 литров. Чем больше количество воды, тем дольше будут остывать батареи в случае отключения отопления. Но тем больше их вес. Выбирайте по несущей способности стены. Для кирпичной разницы нет, а для гипсовой лучше брать полегче.
  • Срок гарантии. 10–20 лет. Чем дольше гарантия – тем лучше.
  • Количество секций в батарее. Упрощенно на 1 квадратный метр помещения нужно 100 Вт тепловой мощности. Качественные изделия имеют теплоотдачу в 180 Вт на секцию. На комнату в 15 м2 понадобится батарея из 8–9 секций. Учтите, что лучше брать сразу готовые батареи, а не собирать их самому – так надежнее. Более 10 секций в сборке использовать не оптимально. Лучше тогда поставить в большой комнате 2 батареи.

Конструктивные характеристики моделей

Royal Thermo Revolution 500 – отличный вариант для квартиры

Алюминиевые батареи российского производства. Делают их в Киржаче во Владимирской области. Изготавливаются методом давления, что обеспечивает повышенную прочность. Теплопередача секции 160 Вт, подключение боковое, рассчитано на трубу толщиной 1 дюйм.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Гарантию на Royal Thermo Revolution 500 дают в 15 лет. Внутри стальной коллектор из высокоуглеродистой стали, сплав марки 20. Прокладки из хлопка, пропитанного силиконом с графитом. Рассчитаны на весь срок службы. Максимальная температура 110 градусов. Ребра волнообразные, что выглядит футуристично.

Предназначены в первую очередь для систем центрального отопления. Для квартиры отличное и не дорогое решение.

Отзывы

Пользователи хвалят за прочность, теплопередачу, интересный дизайн, прочную окраску. Нарекания на то, что задняя поверхность имеет тонкий слой эмали. Лицевая сторона прокрашена нормально.

Плюсы:

  • прочность;
  • сборка;
  • теплопередача;
  • дизайн с волнистыми линиями.

Минусы:

  • задняя сторона имеет тонкий слой эмали.

Добротные алюминиевые батареи ROMMER Al Plus 500 китайской сборки

Китайское производство. Завод находится на востоке страны в городе Yongkang, находящемся в провинции Zhejiang. Не относятся к тем китайским товарам, которые брать не рекомендуется. Данные изделия собираются под контролем российской стороны, которой принадлежит бренд. Глубина батарей увеличена до 96 мм, что увеличивает площадь теплообмена. Подключение боковое.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Имеют теплоотдачу 146,5 Вт на секцию, но этого вполне достаточно, тем более что по цене батареи гораздо дешевле, чем изделия более именитых брендов. Можно взять сборки чуть больше – все равно по стоимость оказывается меньше, чем у конкурентов. Дизайн строгий, покрытие качественное, держится хорошо. Гарантия 5 лет, срок службы производитель заявляет в 15 лет.

Рекомендуются ROMMER Al Plus 500 для установки в квартиры с центральным отоплением. Давление 16 атмосфер, поэтому лучше ставить в дома до 5 этажей, где давление больших значений не достигает. Подойдут тем людям, кто хочет сэкономить на отоплении.

Отзывы

По отзывам, греют неплохо, люди не жалуются. Одобряют низкую цену, простоту монтажа, хорошее качество покрытия. Их недостатков разве что сниженная теплоотдача.

Плюсы:

  • стоимость;
  • хорошее покрытие;
  • строгий внешний вид.

Минусы:

  • теплоотдача 146,4 Вт на секцию;
  • увеличенная глубина.

Rifar Alum 500 оптимальны по надежности и универсальности

Вошли в рейтинг по надежности, как одни из самых лучших. Универсальные, годятся как для воды, так и масла в качестве теплоносителя. Температура до 135 градусов, давление до 20 атмосфер.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Rifar Alum 500 отличаются качеством и надежностью. Сделаны в России. Есть проблема с ржавлением пробок. Они стальные. Жалобы бывают от людей, установивших батареи на даче и посещающих ее по выходным. В этом случае постоянно сливается вода и стальные заглушки ускоренно корродируют. Без частого слива воды эта проблема не возникает.

Подойдут для установки в многоэтажных домах, а также для работы с электрокотлом и как масляным теплоносителем, так и водяным. На дачах, где часто сливается вода, эту модель лучше не использовать.

Отзывы

Пользователи хвалят за надежность, хорошие характеристики, эстетичный вид, приемлемую цену, высокую теплоотдачу.

Плюсы:

  • дизайн;
  • надежность;
  • давление до 20 бар;
  • теплоноситель до 135 градусов;
  • возможность использования масла;
  • теплоотдача 183 Вт;
  • толстые стенки;
  • заглушки вальцованные.

Минусы:

  • слабая стойкость к химическим добавкам в теплоносителе;
  • острые углы секций.

Royal Thermo DreamLiner 500 для квартир с центральным отоплением

Изделие от отечественной марки, производится в РФ. Батареи держат давление до 20 бар, температуру до 110 градусов. Конструкция прочная, из качественных материалов, имеют увеличенную высоту и толщину. Имеют крыловидную форму. Застрахованы.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Надежные радиаторы со строгим и стильным дизайном. Пыль на них практически не скапливается, даже если их забываешь протирать во время уборки. Дополнительное «ребро» увеличивает теплоотдачу и на вид красиво. Заглушка закручена наглухо без сварки. Есть защита от гидроудара. Краска качественная, держится весь срок службы.

Параметры позволяют использовать Royal Thermo DreamLiner 500 в квартирах высотных домов. Можно и в маловысотном строительстве применять, но нет большого смысла – в частном доме выгоднее взять радиаторы с меньшим запасом прочности по давлению и рассчитанные на большую температуру.

Отзывы

Владельцам нравится красивый внешний вид, надежность, прочный слой эмали, уровень теплоотдачи, адекватная цена.

Плюсы:

  • дизайн;
  • качественное покрытие;
  • надежность;
  • теплоотдача;
  • цена.

Минусы:

  • при первом включении может издавать щелчки несколько часов;
  • не очень подходят для частных домов.

ROMMER Profi AL 350 для частного дома

Модель ROMMER Profi AL 350 специально разработана для использования в частных домах, коттеджах и в зданиях, где имеется автономное отопление. Теплоотдача снижена до 116 Вт на секцию, но для частных домов это не проблема – там всегда есть возможность отрегулировать температуру с помощью котла и включения насоса циркуляции теплоносителя. Давление выдерживают до 16 атмосфер, максимальная температура 110 градусов. Последнее позволяет использовать изделия только с водой.

>>>>>>>>>>>>>>Открыть в интернет-магазине<<<<<<<<<<<<<

Сделаны в лаконичном дизайне, без острых углов. Хорошо вписываются в проект любого помещения. Внутренние поверхности защищены слоем антикоррозийного состава, состоящего из фторида циркония и оксидной пленки. Это придает устойчивость к коррозии. Для внешнего покрытия применяют порошковую эмаль.

Рекомендуется использовать в составе систем автономного отопления, прежде всего в домах, коттеджах, на дачах, в квартирах, оборудованных автономными отопительными котлами. Производитель рекомендует ставить эти панели в детских учреждениях: школах, больницах, местах досуга. Благодаря отсутствию острых углов и сниженной максимальной температуре они безопасны для детей.

Отзывы

Владельцам нравится дизайн, безопасность для детей, качественное покрытие, надежность, стойкость к коррозии. Некоторые считают недостатком приспособленность к автономному отоплению – в квартирах теплоотдача получается скромная.

Плюсы:

  • дизайн;
  • безопасность для детей;
  • качественное внешнее покрытие;
  • устойчивость к химическим веществам в воде.

Минусы:

  • подходят только для систем автономного отопления.

Заключение

Перед тем, как пойти за покупкой, стоит тщательно рассмотреть параметры радиаторов отопления для вашего жилья. Определитесь с габаритами, типом установки (нижняя, боковая). По площади жилья и теплоотдаче батарей можно вычислить количество секций в сборке для комнат.

Желательно покупать готовые батареи с нужным количеством секций. Например, сборка на 10 секций в зал, по 8 в спальни, 4 – на кухню. Это позволит оптимизировать систему отопления. В комнатах не будет излишне жарко или холодно. Собирать секции самому не стоит – они могут течь. Также учтите, что для автономных систем и центрального отопления в квартирах требования к приборам различаются.

По результатам нашего обзора было выявлено три лидера среди топ-10 отопительных приборов, рассмотренных в статье:

• С нижним подключением самой оптимальной маркой оказались Rifar Alum Ventil 500. Они отличаются теплоотдачей в 183 Вт на секцию, симпатичным дизайном, доступной ценой.
• Среди моделей с боковым подключением можно порекомендовать Global ISEO 500. Выделяются прочной конструкцией, качеством покрытия, теплопередачей в 180 Вт на секцию.
• Лучшим алюминиевым радиатором трубчатого типа стал КЗТО Элегант-мини 1 130х80. Батарея с хорошей теплоотдачей, эргономичностью, компактными размерами.

Какие алюминиевые радиаторы отопления выбрать, зависит только от конкретных условий организации отопительных систем в жилище, финансовых возможностей и эстетических предпочтений покупателей.

Тем не менее, обзор поможет тем, кто пока не понимает разницы между различными моделями батарей и не знает, какая лучше подойдет для его жилья.

Как отключиться от центрального отопления

Как законно отказаться от центрального отопления в многоквартирном доме и как в дальнейшем платить за отопление — читайте в нашем материале.

Отключиться от центрального отопления можно, но платить за тепло, идущее на ОДН – надо

В пункте 15 статьи 14 Федерального закона от 27.07.2010 № 190-ФЗ “О теплоснабжении” сказано:

Запрещается переход на отопление жилых помещений в многоквартирных домах с использованием индивидуальных квартирных источников тепловой энергии, перечень которых определяется правилами подключения (технологического присоединения) к системам теплоснабжения, утвержденными Правительством Российской Федерации, при наличии осуществленного в надлежащем порядке подключения (технологического присоединения) к системам теплоснабжения многоквартирных домов, за исключением случаев, определенных схемой теплоснабжения.

А в правилах подключения, о которых сказано выше, приведены следующие требования к индивидуальным источникам тепла (Постановление Правительства РФ от 05.07.2018 № 787):

51. В перечень индивидуальных квартирных источников тепловой энергии, которые запрещается использовать для отопления жилых помещений в многоквартирных домах при наличии осуществленного в надлежащем порядке подключения к системам теплоснабжения, за исключением случаев, определенных схемой теплоснабжения, входят источники тепловой энергии, работающие на природном газе, не отвечающие следующим требованиям:
а) наличие закрытой (герметичной) камеры сгорания;
б) наличие автоматики безопасности, обеспечивающей прекращение подачи топлива при прекращении подачи электрической энергии, при неисправности цепей защиты, при погасании пламени горелки, при падении давления теплоносителя ниже предельно допустимого значения, при достижении предельно допустимой температуры теплоносителя, а также при нарушении дымоудаления;
в) температура теплоносителя — до 95 градусов Цельсия;
г) давление теплоносителя — до 1 МПа.

Поэтому, переход на индивидуальный обогрев газом с учетом перечисленных требований к котлам, а также переход на обогрев с помощью электронагревателей, закон допускает.

Для большинства собственников важно не просто перейти на автономный обогрев, но и начать экономить. Разберемся, что происходит с оплатой после отказа от центрального отопления и перехода на индивидуальный обогрев.

В своем Постановлении от 20.12.2018 № 46-П Конституционный Суд РФ сказал, что собственникам, которые законно перешли на автономный обогрев и установили индивидуальные теплосчетчики в квартирах, платить нужно только за тепло, идущее на содержание общего имущества в МКД.

Т. е. если МКД подключен к централизованным сетям теплоснабжения, а собственник помещения хочет перейти на индивидуальный обогрев, он должен получить на это разрешение, узаконить переустройство и установить квартирный счетчик тепла. Тогда по показаниям будет видно, что тепловая энергия, поставляемая ресурсоснабжающей организацией, этим собственником для обогрева квартиры не используется. При этом платить за тепло, которое идет на общедомовые нужды (ОДН), все равно придется — тут исключений нет.

Нельзя перейти на автономный обогрев без согласования с муниципалитетом

Поскольку вмешательство в инженерные системы потребует внесения поправок в техпаспорт многоквартирного дома, согласовать переход на индивидуальный обогрев нужно с местной администрацией. Демонтаж радиаторов центрального отопления и установка другого оборудования для обогрева квартиры — это переустройство.

Подпунктом “в” пункта 35 Правил № 354 потребителю запрещено самовольно демонтировать или отключать обогревающие элементы, осуществлять регулирование внутриквартирного оборудования, используемого для потребления коммунальной услуги отопления, и совершать иные действия, в результате которых в помещении в многоквартирном доме будет поддерживаться температура воздуха ниже 12 градусов Цельсия.

Согласно пункту 1.7.1 Правил и норм технической эксплуатации жилищного фонда, утвержденных Постановлением Государственного комитета Российской Федерации по строительству и жилищно-коммунальному комплексу от 27. 09.2003 № 170, переоборудование жилых и нежилых помещений в жилых домах допускается после получения соответствующих разрешений в установленном порядке.

Завершение переустройства и (или) перепланировки жилого помещения подтверждается актом приемочной комиссии (пункт 1 статьи 28 ЖК РФ).

Как узаконить планировку или переустройство, мы писали ранее.

О полученном разрешении на переустройство и об отказе от услуги центрального отопления обязательно нужно оповестить теплоснабжающую организацию.

Что учесть при переустройстве, связанном с переходом на автономный обогрев

Во-первых, нужно убедиться, что выбранный вид обогревателя не входит в перечень запрещенных. Иначе проект точно не согласуют.

Во-вторых, при монтаже системы индивидуального обогрева нужно соблюсти требования безопасности, СНиПов и ТУ, а все установленное оборудование должно в точности соответствовать заявленному в проектной документации. Подготовку проектной документации и монтаж лучше доверить специализированной организации.

Еще при отключении отдельной квартиры от центральных инженерных сетей важно отключить не только радиаторы, но и лежаки, и стояки. Иначе помещение будет получать остаточную тепловую энергию, за которую придется платить. Если есть возможность отрезать только радиаторы, поможет квартирный теплосчетчик. Плата впоследствии будет начисляться только по поданным вами показаниям (за остаточный обогрев) + ОДН.

Некоторые особенности при определении платы за отопление в целях содержания общего имущества

Централизованное теплоснабжение жилищного фонда в Российской Федерации у многих экспертов вызывает ряд вопросов в части отсутствия на федеральном уровне требований к качеству теплоснабжения в месте её потребления, выбора оптимального метода ценообразования (тарифного регулирования) и др.

Определение порядка расчета платы за отопление собственниками помещений, имеющих индивидуальные источники теплоснабжения (газовый или электрический котел; печное отопление; самостоятельная система теплоснабжения, оборудованная узлом учета тепловой энергии и др. ) при централизованном теплоснабжении многоквартирного дома, имеет особое значение в свете последних изменений жилищного законодательства.

Порядок определения платы за отопление для вышеуказанных лиц регулируется правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов [2].

Конституционный Суд РФ неоднократно обращал свое внимание на несовершенство вышеуказанных правил и признавал отдельные их пункты не соответствующими Конституции РФ.

Так в своем постановлении от 20.12.2018 N 46-П Конституционный Суд РФ отметил, что подавляющее большинство многоквартирных домов в нашей стране подключены к централизованным сетям теплоснабжения либо имеют автономную систему отопления, при наличии которой производство коммунальной услуги по отоплению осуществляется с помощью оборудования, входящего в состав общего имущества собственников помещений в многоквартирном доме [1]. Проектирование и строительство таких многоквартирных домов осуществляется с учетом необходимости соблюдения нормативно установленных требований к температурному режиму в расположенных в них помещениях (включая как обособленные помещения, так и помещения вспомогательного использования), составляющих совокупный отапливаемый объем здания в целом, за счет присоединения всех отапливаемых помещений к внутридомовой инженерной системе отопления. В указанных случаях определяемый еще на стадии возведения многоквартирного дома универсальный для всех расположенных в нем обособленных помещений способ отопления, как правило, не предполагает последующего его изменения по инициативе отдельного собственника или пользователя соответствующего помещения.

Конституционный Суд РФ руководствовался правовой моделью, основанной на презумпции присоединения к внутридомовой системе отопления всех жилых помещений подключенного к централизованным сетям теплоснабжения многоквартирного дома и, как следствие, на презумпции потребления поступающей в дом тепловой энергии для обогрева каждого жилого помещения. При этом такая правовая модель, как справедливо отметил Конституционный Суд РФ, не учитывала возможность существования в многоквартирном доме одного или нескольких жилых помещений, в которых в законном порядке установлен индивидуальный квартирный источник тепловой энергии. При этом Конституционный Суд РФ не бесспорно отметил, что ввиду изоляции расположенных в таких помещениях  элементов внутридомовой системы отопления (трубопроводы, стояки и т. п.) и отсутствия подключения внутриквартирного обогревающего оборудования (радиаторов) к этим элементам — тепловая энергия, поступающая в дом по централизованным сетям теплоснабжения, непосредственно для обогрева данных помещений не расходуется.

Если подходить к этой правовой модели от обратного, то можно отметить, что в любом помещении при отсутствии в нём теплопотребляющих установок (отопительные приборы, стояки и др.) или при наличии индивидуальных источников тепловой энергии в таком помещении имеется в любом случае потребность в тепловой энергии в целях содержания общего имущества в многоквартирном доме. Это утверждение, вытекающее из позиции Суда, также не является бесспорным.

Так исходя из требований к нормам проектирования многоквартирных домов нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции составляет 2-4 °С (табл. 5 «СП 50.13330.2012») [3]. В противном случае создаются условия для выпадения конденсата внутри помещения, что является недопустимым при выполнении санитарно-гигиенических требований к тепловой защите здания. Потери теплоты через внутренние ограждающие конструкции помещений допускается не учитывать, если разность температур воздуха в этих помещениях равна 3 °С и менее (далее – температурный порог) [4].

Таким образом, исходя из вышеуказанных требований при эксплуатации многоквартирных домов в помещениях с отсутствующим индивидуальным источником тепловой энергии и(или) при его наличии с температурой внутреннего воздуха ниже нормативной на 3 °С  происходит теплопередача от смежных отапливаемых помещений с нормативной температурой.

Конституционный Суд РФ в своем постановлении также отмечает, что по смыслу подпункта «д» пункта 35 Правил №354 для обогрева помещений их пользователи во всяком случае обязаны поддерживать температуру воздуха в помещении не ниже 12 °С (далее – минимально установленная температура). При этом данные пользователи несут соответствующие расходы, связанные с функционированием их индивидуальных квартирных источников тепловой энергии (включая расходы на эксплуатацию самих источников тепловой энергии и на конкретный вид энергетического ресурса).

При соблюдении пользователями помещений минимально установленной температуры в помещении у таких пользователей имеется возможность её регулирования в целях снижения платы за конкретный вид энергетического ресурса в диапазоне от 12 °С до нормативной (редко выше). При этом в этом диапазоне температур внутреннего воздуха имеются два самостоятельных диапазона температур: 1) от 12 °С до нормативной температуры минус 3 °С; 2) от нормативной температуры минус 3 °С и до нормативной температуры.  В первом диапазоне температур внутреннего воздуха в таком помещении протекает процесс естественной конвекции с внутренней поверхности отапливаемой стены, соединяющей такое помещений с другим отапливаемым помещением, которое в свою очередь имеет нормативную температуру.

Естественная конвекция с внутренней поверхности стен в помещениях с индивидуальным источником тепловой энергии, являющейся составляющей процесса теплопередачи, и будет являться по своей сути объемом тепловой энергии, необходимым для выравнивания температуры между двумя помещениями до нормативной (или ниже). По мнению Конституционного Суда РФ тепловая энергия в таком объеме и является объемом тепловой энергии в целях содержания общего имущества в многоквартирном доме (общедомовые нужды).

Из постановления Конституционный суд РФ следует допущение о том, что в помещении многоквартирного дома с индивидуальным источником тепловой энергии в любом случае идет потребление тепловой энергии в целях содержания общего имущества в многоквартирном доме. Однако эта позиция также не является бесспорной так как на практике имеется ряд случаев, где далеко не всегда возникает потребность в тепловой энергии в целях содержания общего имущества в помещении с индивидуальным источником тепловой энергии, изолированной от системы теплоснабжения многоквартирного дома, например:

1. Смежные помещения (одно или несколько) имеют более низкую температуру внутреннего воздуха, чем помещение с индивидуальным источником теплоснабжения.

2. Помещение с индивидуальным источником теплоснабжения имеет равную температуру внутреннего воздуха (с допуском минус 3 °С) со смежным помещением (одним или несколькими). При этом на помещение с индивидуальным источником теплоснабжения удельный фактический расход тепловой энергии (Гкал/м2) должен быть меньше или равен удельному фактическому тепловому расходу тепловой энергии в смежных помещениях[1].

Первый вариант в представлении автора статьи предполагает случаи, когда смежные помещения (одно или несколько) не имеют индивидуального источника теплоснабжения или индивидуальной системы отопления (обрезаны отопительные приборы, стояки заизолированы и т.п.) или помещение в многоквартирном доме было запроектировано изначально с более низкой температурой (более чем на 3 °С) относительно нормативной температуры в жилых помещениях (подвал, цокольный этаж и пр.)

Во втором варианте с точки зрения теплотехники при равных температурах внутреннего воздуха в смежных помещениях процесс теплопередачи происходить не будет. При этом если два помещения, одно из который имеет индивидуальный источник теплоснабжения, а второе внутриквартирную систему отопления, и где удельный фактический расход тепловой энергии у второго не превышает удельный фактический тепловой расход у первого, также не возникает перетока тепловой энергии от второго к первому, что в свою очередь сведет потребность тепловой энергии в целях содержания общего имущества в многоквартирном доме для первого к нулю.

Если в помещении с внутриквартирной системой отопления удельный фактический расход тепловой энергии выше, чем в помещении с индивидуальным источником теплоснабжения и температуры в этих помещения равны (допуск 3 °С), то пользователей первого помещения потребляет тепловую энергию в большем объеме, чем второго. Например, это характерно для двух смежных помещений, одно из которых имеет больше ограждающих конструкций в виде наружных стен многоквартирного дома, а второе соответственно ограничено большим количеством отапливаемых ограждающих его конструкций. При этом с учетом действующих Правил №354 плата за отопление между двумя такими помещениями при равной площади будет одинакова. При таком раскладе возникают сомнения о соответствии пункта 40 Правил №354 (ред. от 13.07.2019) статьям 17 (часть 3), 19 (часть 1), 35 (части 1 — 3), 40 (часть 1) и 55 (часть 3) Конституции РФ в их системной взаимосвязи [1].

Следовательно, при определении платы за тепловую энергию на нужды отопления во втором варианте потребители тепловой энергии с индивидуальным источником теплоснабжения могут быть полностью освобождены от платы за тепловую энергию в целях содержания общего имущества, если не доказано, что они не поддерживали (не обеспечивали) нормативную температуру, определенную для жилых помещений в многоквартирном доме и удельный фактический расход тепловой энергии на отопление 1 м2 такого помещения не превышает удельный фактический расход тепловой энергии на отопление у любого из смежных к нему помещений.

Таким образом, презумпция потребления тепловой энергии на отопление в целях содержания общего имущества всеми пользователями помещений в многоквартирном доме, которые перешли на индивидуальные источники тепловой энергии, выработанная Конституционным судом РФ в постановлении от 20.12.2018 N 46-П, не является абсолютно универсальной при расчете платы за отопление для пользователя такого помещения.

Для вышеуказанных пользователей помещений в многоквартирном доме с учетом их права на благоприятную окружающую среду (статьи 7, 42 и 58 Конституции РФ) новая проверка Конституционным Судом РФ конституционности Правил №354 может стать драйвером для внесения Правительством РФ соответствующих изменений в вышеуказанные правила при определении порядка платы за отопление, в том числе в целях содержания общего имущества.



Примечания

  1. «Конституция Российской Федерации» (принята всенародным голосованием 12.12.1993) (с учетом поправок, внесенных Законами РФ о поправках к Конституции РФ от 30. 12.2008 N 6-ФКЗ, от 30.12.2008 N 7-ФКЗ, от 05.02.2014 N 2-ФКЗ, от 21.07.2014 N 11-ФКЗ) // «Собрание законодательства РФ», 04.08.2014, N 31, ст. 4398.
  2. Постановление Конституционного Суда РФ от 20.12.2018 N 46-П «По делу о проверке конституционности абзаца второго пункта 40 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов в связи с жалобами граждан В.И. Леоновой и Н.Я. Тимофеева» // «Российская газета», N 294, 28.12.2018.
  3. Постановление Правительства РФ от 06.05.2011 N 354 (ред. от 13.07.2019) «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» // «Собрание законодательства РФ», 30.05.2011, N 22, ст. 3168.
  4. «СП 50.13330.2012. Свод правил. Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003» (утв. Приказом Минрегиона России от 30.06.2012 N 265) (ред. от 14.12.2018) // М.: Минрегион России, 2012.
  5. «СП 60.13330.2012. Свод правил. Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003″ (утв. Приказом Минрегиона России от 30.06.2012 N 279) // М.: Минрегион России, 2012.








[1] Под удельным фактическим расходом тепловой энергии понимается отношение фактически потребленной тепловой энергии на 1 кв.м. площади этого помещения с учетом его физического нахождения в объеме многоквартирного дома.



Плата за отопление в нежилом помещении многоквартирного дома

]]]]]]>]]]]>]]>

Подборка наиболее важных документов по запросу Плата за отопление в нежилом помещении многоквартирного дома (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Судебная практика: Плата за отопление в нежилом помещении многоквартирного дома Открыть документ в вашей системе КонсультантПлюс:
Подборка судебных решений за 2020 год: Статья 2 «Основные понятия, используемые в настоящем Федеральном законе» Федерального закона «О теплоснабжении»»В соответствии с положениями статьи 548 Гражданского кодекса Российской Федерации, статьи 2 Федерального закона от 27. 07.2010 N 190-ФЗ «О теплоснабжении» и пункта 40 Правил предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утвержденных постановлением Правительства Российской Федерации от 06.05.2011 N 354, собственник нежилого помещения, входящего в состав многоквартирного дома, в случае демонтажа радиаторов отопления не освобождается от оплаты этого коммунального ресурса, получаемого, в том числе от общей системы отопления и конструкций дома.»

Статьи, комментарии, ответы на вопросы: Плата за отопление в нежилом помещении многоквартирного дома Открыть документ в вашей системе КонсультантПлюс:
Ситуация: В каких случаях и в каком порядке производится перерасчет платы за отопление?
(«Электронный журнал «Азбука права», 2022)Если при способе оплаты за коммунальную услугу по отоплению в течение отопительного периода показания коллективного (общедомового) прибора учета по каким-либо причинам окажутся меньше суммы показаний индивидуальных (квартирных) приборов учета, установленных во всех жилых и нежилых помещениях многоквартирного дома, плата за коммунальную услугу по отоплению не начисляется, а объем тепловой энергии, подлежащий оплате в следующих расчетных периодах, подлежит уменьшению на данную отрицательную величину (п. п. 3(1), 3(3) Приложения N 2 к Правилам; п. 3 Письма Минстроя России от 26.06.2019 N 23464-ОГ/04).

Нормативные акты: Плата за отопление в нежилом помещении многоквартирного дома

После того, как я потратил 10 тысяч евро на улучшение своего энергетического рейтинга, он не был повышен. Почему?

Надеюсь, вы поделитесь своими мыслями о моем недавнем опыте модернизации изоляции и отопления в моей квартире? Моя квартира была оценена и получила BER D2 в 2013 году. С тех пор я модернизировал радиаторы, заменил напольное покрытие и в последние несколько месяцев установил 92-миллиметровую теплую плиту на внешние стены в квартире.

Потратив около 10 000 евро, оценщик 2020 года снова присвоил BER D2.

Я разочарован, если не сказать больше, расходами и потрясениями, связанными с работами по сухой футеровке, в частности, в попытке улучшить свой энергетический рейтинг, сократить счета за отопление и немного изменить окружающую среду. При найме изоляционной компании меня ни разу не проинформировали о том, что BER может не увеличиться. Это обычно? Я был бы признателен за ваши мысли.

Building Energy Rating или BER был введен в действие в Ирландии в соответствии с Директивой ЕС об энергоэффективности зданий 2002 года.Система была обновлена ​​в 2010 году, в первую очередь с целью уменьшения воздействия, которое здания оказывают на нашу внешнюю среду за счет нагрева и охлаждения, что составляет около 35 процентов антропогенного воздействия на изменение климата.

Конечно, другая цель заключалась в том, чтобы побудить таких людей, как вы и я, повысить нашу энергоэффективность и уменьшить воздействие на окружающую среду, а также предоставить нам ориентир для улучшения.

Для оценки любого BER необходимо использовать специальную методологию Ирландии, которая называется Процедура оценки внутренней энергии (DEAP). Это сложная программа, которую может выполнить только обученный оценщик из списка SEAI (Управление по устойчивой энергетике Ирландии).

Также потребовались обновления DEAP — сейчас мы работаем с версией 4.2 — для настройки и исправления нескольких исторических аномалий. Это связано с тем, что методы оценки углеродного следа здания усовершенствовались, а наше понимание эксплуатационных характеристик здания также улучшилось.

Ваш план по повышению энергоэффективности полезен не только для окружающей среды, но и для вашего комфорта и вашего кошелька. Однако вполне вероятно, что ваш ранний BER оценивался в более старой версии DEAP, тогда как более поздний рейтинг энергопотребления основан на текущей модели. Вероятно, новая оценка исправила некоторые старые аномалии и, следовательно, отсутствие улучшения вашей оценки, несмотря на все ваши усилия.

Подрядчиков, устанавливающих модернизацию коммутационной сети, лучше всего выбирать из списка утвержденных поставщиков SEAI. Обычно они информируют вас о вариантах инвестиций в ваш дом и о влиянии на ваш энергетический рейтинг на основе вашего существующего отчета BER. Это направит их к наиболее эффективному подходу к предлагаемым улучшениям. Однако они, как правило, не могут принимать решения о стоимости без текущей или «целевой» оценки, проведенной утвержденным оценщиком с использованием современного метода.

Квартиры, такие как ваша, обычно имеют относительно хороший рейтинг «ткани», потому что относительно высокий процент внешних элементов, таких как стены, полы и потолки, часто используется совместно с другими квартирами, и в результате каждая квартира будет иметь ограниченную долю поверхностей. в непосредственном контакте с внешней средой.

Таким образом, улучшения в относительно небольших областях – какими бы хорошими они ни были – могут не привести к существенным изменениям к лучшему. Тем не менее, штраф за прямое электрическое отопление и невозможность обеспечить какую-либо форму возобновляемой энергии приведет к снижению рейтинга, даже если радиаторы или методы отопления также будут модернизированы.

Обычно самое большое ухудшение BER в квартирах связано с потерей энергии из-за «дырявой» ткани, потому что во время строительства не была обеспечена герметичность, в основном из-за плохой установки, некачественных окон и дверей или зазоров, оставленных на чердаке. или воздуховоды.Герметизация поможет, но проблема заключается в том, чтобы обеспечить поддержание качества воздуха с помощью адекватной контролируемой вентиляции, которая имеет решающее значение для хорошего здоровья.

Установка систем вентиляции с тепловым насосом на вытяжном воздухе, которые еще больше снижают потери энергии при сохранении хорошего качества воздуха, является разумной инвестицией, которая, безусловно, повысит ваш энергетический рейтинг. Это также приведет к значительному увеличению располагаемого дохода, комфорта и здоровья, поэтому стоит подумать, позволяет ли планировка вашей квартиры.

В вашем последнем отчете BER должны быть перечислены меры, которые оценщик считает важными, в порядке их воздействия, которые могут повысить ваш энергетический рейтинг по сравнению с вашей новой оценкой D2.

Фергюс Мерриман — сертифицированный геодезист и член Общества дипломированных геодезистов Ирландии, scsi.ie

Зданий | Бесплатный полнотекстовый | Сравнение теплоснабжения в индивидуальном доме с радиаторными и напольными системами отопления

1.Введение

Отопление является основной потребностью в энергии в регионах с холодным климатом, и с ростом населения мира и количества городских городов количество отапливаемых площадей также увеличивается. Учитывая, что на строительный сектор приходится около 40% общего потребления энергии в Европейском Союзе [1], из которых две трети используются для отопления помещений [2], энергоэффективность зданий остается и остается важной проблемой. По данным Шведского энергетического агентства, в 2014 г. общее конечное потребление энергии для отопления и горячего водоснабжения в домашних хозяйствах составило около 82 ТВтч [3].Текущие цели по сокращению потребления энергии в Швеции составляют 20 % к 2020 г. и 50 % к 2050 г., обе по сравнению с базовым 1995 годом [3]. В Швеции дома на одну семью имеют большую долю общего тепла. спрос, чуть более 40% [1]. Кроме того, эксплуатационные затраты на энергию выше для одноквартирных домов по сравнению с многоквартирными домами, а также помещениями [4]. Существует множество типов систем отопления для односемейных домов, которые можно классифицировать по различным параметрам, таким как источники энергии, теплоноситель, а также процесс передачи тепла.Основное внимание в этом исследовании уделяется гидравлическим системам. Водяные системы отопления являются одной из наиболее энергоэффективных систем отопления, использующих воду для распределения тепла по внутреннему пространству. Наиболее распространенными типами водяных систем отопления являются водяные теплые полы и радиаторы. Системы напольного отопления работают с низкотемпературными источниками энергии, поэтому имеют больше преимуществ перед другими системами отопления. Таким образом, можно интегрировать систему подогрева пола с любой тепловой системой возобновляемых источников энергии, такой как солнечный или геотермальный тепловой насос и низкотемпературная система централизованного теплоснабжения [5].Надежное управление, подогрев ног и равномерное распределение температуры — другие преимущества напольного отопления [6]. Помимо приятного ощущения при ходьбе по полу с подогревом, теплый пол является сухим полом и снижает вероятность роста клещей и других аллергенных организмов. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции [7,8,9]. Тем не менее, производительность системы напольного отопления сильно зависит от типа конструкции здания, а также от состояния пола.Тепло, выделяемое системой напольного отопления, передается в обоих направлениях (т. е. в помещение и на землю), что означает риск значительных потерь тепла при плохом подземном изоляционном слое. Это приводит к более высоким инвестиционным затратам системы в случае реконструкции и более высоким первоначальным затратам для новых зданий. Кроме того, тепловая инерция пола оказывает прямое влияние на климатические условия в помещении и производительность энергосистемы. Материал напольного покрытия с более высокой теплоемкостью обеспечивает относительно длительное время отклика на внезапное изменение климата.Это означает, что при быстром падении температуры наружного воздуха этот тип напольного покрытия может помочь поддерживать ровную температуру в помещении, но при быстром повышении температуры наружного воздуха возникает риск перегрева, так как система отопления медленно адаптируется. В качестве альтернативы, рассматривая материал для пола с более низкой теплоемкостью, такой как ламинат, система отопления должна быстрее адаптироваться к изменяющимся условиям [10]. Кроме того, принято размещать радиаторы под окнами, чтобы уменьшить потери тепла из-за нисходящих потоков с поверхности холодных окон, что делает его также локальной системой отопления по сравнению с системой напольного отопления, которая является широко распространенной системой распределения тепла.Таким образом, при внедрении низкотемпературных и высокоэффективных радиаторных систем температура подачи для обеих систем практически одинакова [11]. Тем не менее, есть некоторые противоречивые результаты предыдущих исследований годовой потребности в отоплении для систем радиаторного и напольного отопления в зданиях. Таким образом, основной целью данного исследования является сравнение годовой потребности в отоплении для дома на одну семью, построенного либо в соответствии со шведскими строительными нормами (BBR), либо в соответствии с критериями пассивного дома, и в сочетании с радиаторами или подогревом пола в качестве системы распределения тепла. Еще одна цель состоит в том, чтобы исследовать влияние материала полов на годовую потребность зданий в отоплении.

2. Водяная система отопления

Водяная система отопления может быть оценена с учетом различных аспектов, включая общее теплоснабжение, тепловой комфорт, инвестиции, а также затраты на эксплуатацию и техническое обслуживание. В этом разделе кратко представлен обзор предыдущих исследований радиаторов и систем напольного отопления.

2.1. Радиаторы

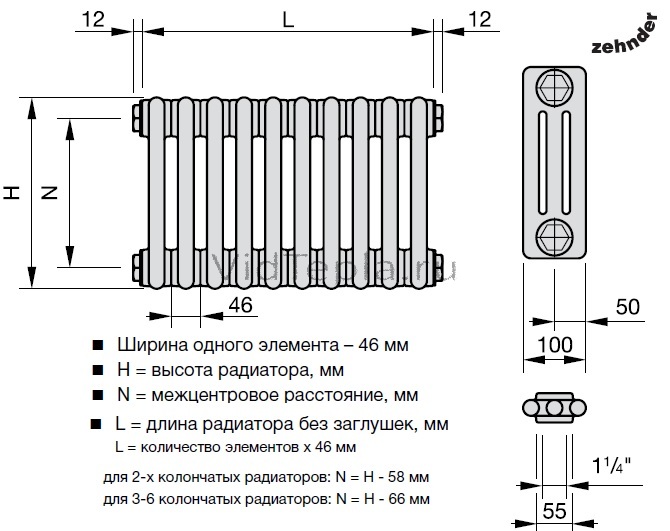

Радиаторные системы отопления бывают секционными чугунными колоннами, крупнотрубными блоками, плоскими панелями и сборными стальными секционными типами.В данном исследовании в качестве системы радиаторного отопления рассматривались панельные радиаторы, так как этот тип радиаторов является одним из самых популярных типов радиаторов в жилых домах [12]. Энергетические характеристики радиаторов широко изучались, но в основном они связаны с влиянием различных типов энергоносителей на энергетические характеристики здания, а также с конфигурацией радиаторов и оценкой температуры подачи. Brembilla et al. В работе [13] изучалась переходная модель панельного радиатора с водяным охлаждением.Панельный радиатор моделировался численно, и результаты сравнивались с экспериментальными результатами. В исследовании оценивалось влияние переходного периода в моделировании системы на оценку энергоэффективности. В исследовании моделирование переходной системы сравнивалось с моделью сосредоточенного стационарного состояния. Результаты показали, что модель стационарного состояния с сосредоточенными параметрами вызвала завышение оценки выделяемого тепла. Янгстен и др. [12] оценили температуру подачи и обратки от радиаторов в Швеции с помощью статистической оценки.Средняя температура подачи и обратки составила 64 °C и 42 °C соответственно, при расчетной температуре наружного воздуха (DOT) −16 °C. Хотя расчетные температуры радиаторных систем различались в зависимости от климатических условий, а также национальной энергетической политики в каждой стране, они также менялись в течение года. Расчетная температура подачи также очень важна с точки зрения общего энергопотребления, которое следует оценить в дальнейших исследованиях. В Швеции системы централизованного теплоснабжения являются наиболее распространенной системой производства горячей воды, которая используется как для горячего водоснабжения, так и для систем водяного отопления.Самые высокие расчетные температуры для общей системы централизованного теплоснабжения в Швеции составляют около 90/70 °C и 80/60 °C для температуры подачи и обратки соответственно [14]. Однако в связи с пересмотром шведских строительных норм и правил расчетная температура подачи радиатора ограничена и должна быть ниже 55 °C в большинстве случаев, но не выше 60 °C в особых случаях [15]. Поэтому радиаторные системы обычно проектируются для более низких температур подачи и возврата, таких как 60/45 °C, 60/40 °C и 55/45 °C в Швеции [16].Это приводит к тому, что в существующих зданиях имеются два типа радиаторных систем: «низко» и «высокотемпературные» [17]. Низкотемпературные радиаторы были исследованы Сарбу и Себарчиевичем [9] для офиса, расположенного в Политехническом университете Тимишоары в Румынии, где расчетные температуры воздуха внутри и снаружи помещения составляли 22 °C и −15 °C, а температуры подачи и возврата для измеренная система радиаторного отопления составила 45 ° C и 35 ° C соответственно. Обзор литературы был проведен Karmann et al.[18], чтобы оценить, обеспечивают ли радиаторные системы лучший, равный или более низкий тепловой комфорт, чем полностью воздушные системы. Карманн и др. [18] пришли к выводу, что доступно ограниченное количество исследований и, следовательно, нельзя дать однозначный ответ. Тем не менее, есть наводящие доказательства того, что излучающие системы могут обеспечить такой же или лучший комфорт, чем полностью воздушные системы.
2.2. Напольное отопление
Системы напольного отопления представляют собой систему лучистого панельного отопления, которая широко используется в холодном климате, например, в Швеции. Системы лучистого панельного отопления подают тепло непосредственно к полу, стене или потолку с помощью воздушных, водяных или электрических элементов. Существуют различные типы водяных систем теплого пола, которые классифицируются в зависимости от их конфигурации сборки [19]. Наиболее распространенным типом конфигурации сборки напольного отопления является плита на уклоне, в которой излучающая трубка встроена в стяжку. Трубка обычно крепится к металлической сетке пластиковыми стяжками. Другие типы узлов теплого пола с их расчетным R-значением сборки приведены в таблице 1.

За последние два десятилетия было проведено несколько исследований по оценке энергоэффективности напольного отопления; однако системы напольного отопления все еще находятся в стадии разработки.

Weitzmann et al. [20] оценили влияние конструкции фундамента и пола здания на производительность системы теплого пола, используя двумерную имитационную модель тепловых потерь и температуры в плите на земле. Результаты показали, что существенное влияние на потери тепла в грунт при использовании системы теплого пола оказывает тип фундамента и пола [20]. Sattari и Farhanieh [21] изучали влияние многих параметров конфигурации, включая влияние материала напольного покрытия, толщины покрытия, диаметров труб, количества труб и других эффектов размеров помещения. Результаты показали, что диаметр и тип трубы оказали меньшее влияние, но толщина и тип напольного покрытия оказали значительное влияние на тепловые характеристики системы. Карлссон [22, 23] оценил температуру подачи и эффект саморегулирования, рассмотрев численную модель системы подогрева пола в доме на одну семью, расположенном в Швеции.Также оценивалось влияние конструкции пола. В этом исследовании оптимальная температура подачи для системы напольного отопления была рассчитана с использованием метода прогнозирующего управления. Целевой функцией оптимизации являлась минимизация энергопотребления, ограничивающим параметром был тепловой комфорт, а в качестве оптимизируемой переменной рассматривалась температура подачи. Результаты для эталонного помещения показали, что оптимизированная температура подачи была относительно стабильной с течением времени [22, 23]. В исследовательском проекте, выполненном Рахими и Сабернаеми [24], были рассмотрены три типа механизмов теплопередачи в помещении с системой обогрева пола. были оценены для оценки вклада свободной конвекции, излучения и кондуктивной теплопередачи от системы обогрева пола к комнатному воздуху и другим поверхностям, включая землю.Был сделан вывод, что излучение является существенным механизмом передачи тепла от теплой поверхности пола к другим поверхностям ограждения с помощью системы обогрева пола, тогда как 75–80% этих потерь тепла обеспечивается радиационным механизмом от пола. поверхность обогреваемого пола [24].
2.3. Сравнение радиаторных и напольных систем отопления
Существует несколько сравнительных исследований по распределению температуры в помещении и оценке стоимости системы для радиаторных и напольных систем отопления. Тем не менее, нет согласованных результатов с точки зрения общего теплоснабжения для дома на одну семью с радиаторами или подогревом пола. Ливонен [25] показал, что для многоквартирного жилого дома напольное отопление имеет на 15–25 % большую теплоотдачу по сравнению с низкотемпературными современными радиаторными системами. Однако других сведений о рассматриваемом типе конструкции здания в данном исследовании нет. Перссон [26] в обзоре литературы, проведенном на основе нескольких исследований, проведенных между 1970 и 2000 годами, указал, что шведские дома на одну семью с подогревом полов потребляют больше энергии, чем соответствующие дома с радиаторными системами. Ни в одном из исследований не рассматривались стандарты строительных норм для предлагаемых тематических исследований.Sarbu и Sebarchievici [5] пришли к выводу, что системы напольного отопления имеют меньшую теплоотдачу, чем системы радиаторного отопления. Они показали в численном исследовании, что в хорошо изолированном здании общая теплоотдача системы радиаторного отопления до 10% больше, чем системы напольного отопления. Сарбу и др. [9] в отдельном экспериментальном и численном исследовании сравнивали системный коэффициент полезного действия (КПД) при выборе радиаторной или напольной системы отопления в качестве основной системы отопления в офисном здании. Результаты показали, что КПД существенно не изменился при использовании радиаторного или напольного отопления; однако система обогрева пола была рекомендована вместо радиаторной системы, если системы отопления были подключены к тепловому насосу из-за более низкой температуры подачи [9]. Farooq et al. [27] выполнили оценку энергетического анализа в здании, интегрированном с радиаторами или подогревом пола в качестве системы отопления с точки зрения теплового комфорта и энергоэффективности. Результаты показали, что потребность в отоплении в здании с радиаторами составила 7.на 5% выше по сравнению с системой напольного отопления. Khorasanizadeh et al. [28] выполнили численное исследование для двумерного помещения с подогревом пола, и полученные результаты показали, что распределение температуры в закрытой зоне с системой обогрева пола было более равномерным, чем при централизованной системе отопления, такой как радиаторы, которые создают лучшую тепловую энергию. комфорт. Хорасанизаде и др. [28] также сравнили суммарный тепловой поток в системе напольного отопления и централизованной системе отопления и пришли к выводу, что система напольного отопления снизит мощность тепловой нагрузки.Результаты также показали, что условия теплового комфорта были лучше с точки зрения схемы потока и распределения температуры при использовании напольного отопления. Myhern и Holmberg [29,30] провели численное исследование для сравнения традиционного двухпанельного радиатора с вентилируемым радиатором. Результаты показали потенциал энергосбережения с вентилируемым радиатором по сравнению с традиционным двухпанельным радиатором. Аспект теплового комфорта в помещении также оценивался для офисного здания в Швеции. В этом исследовании структура потока, скорость движения воздуха и распределение температуры были изучены для коммерческой системы отопления, включая средне- и высокотемпературные радиаторы, напольное и стеновое отопление.Результаты показали, что расположение излучателей и конструкция вентиляционных систем очень важны. Он также пришел к выводу, что низкотемпературные системы отопления могут улучшить производительность системы, но могут вызвать некоторый локальный тепловой дискомфорт [29,30]. Олсон [8,31] оценил энергетические характеристики напольного отопления и радиаторов для жилых, офисных и промышленные здания для трех различных типов климатических условий — Стокгольма, Брюсселя и Венеции, — где основное внимание уделялось величине потерь тепла и оценивалась потребность в энергии в каждом случае.Результаты показали, что потребность в первичной энергии для напольного отопления была ниже, чем для радиаторной системы [8,31]. Карабай и др. [7] изучали параметры конфигурации напольного отопления, такие как диаметр трубы, длина трубы, толщина, материал трубы, массовый расход и температура подачи. Производительность системы напольного отопления сравнивалась с настенным отоплением с точки зрения распределения температуры, и результаты показали, что настенное отопление предпочтительнее напольного. В недавнем исследовании Ma et al. [32] сравнили радиаторную систему отопления, как традиционную систему отопления, и систему обогрева пола с солнечным тепловым насосом в экспериментальном исследовании.Результаты показали, что система напольного отопления может сэкономить энергию на 18,9% по сравнению с традиционными радиаторами. В экспериментальном исследовании [9] температура подачи и возврата для системы напольного отопления была измерена как 42 °C и 36 °C соответственно. когда расчетная температура наружного воздуха принималась равной -15 °С [9]. В другом исследовании, проведенном Хорасанизаде [28], температура подаваемой воды для жестких полов рекомендуется на уровне 45–50 °C, исходя из расчетной температуры наружного воздуха; а в подвесных полах эта температура составляет 55–60 °С.Следует отметить, что в обычных водяных радиаторах с высокой температурой температура воды на входе составляет 70–80 °C, хотя эта температура для низкотемпературных высокоэффективных водяных радиаторов снижается до 45–50 °C, т.е. потребность в температуре подачи теплого пола [28]. Температуры поверхности 23–24 °C на полу обычно достаточно для получения комфортной температуры в помещении 18–20 °C [5,9].

3. Проанализированное здание

Анализ был основан на типичном доме на одну семью, спроектированном на основе шведских строительных норм и правил 2015 года и критериев пассивного дома.На рис. 1 показан план первого этажа и фасад дома. Предполагалось, что смоделированные здания отапливаются за счет централизованного теплоснабжения с одинаковой температурой подачи 45 °C как для систем радиаторного, так и для напольного отопления. В Таблице 2 показаны основные архитектурные детали, а в Таблице 3 показаны тепловые характеристики смоделированных зданий. В этом исследовании были рассмотрены два различных типа строительных конструкций на основе BBR-2015 и пассивных строительных ограничений. Чтобы учесть тепловые свойства соответствующих отсеков здания для условий пассивного строительства, предполагалось, что значения U аналогичны существующему сертифицированному пассивному дому в Швеции, как показано в таблице 3.В Таблице 4 показаны строительные материалы, за исключением напольного покрытия, которые учитывались для моделей зданий с BBR и пассивными нормами. Влияние тепловых мостов также учитывалось как в моделях BBR, так и в моделях пассивных зданий. Соответствующий общий коэффициент теплопередачи для линейного теплового моста для моделей BBR и пассивного здания составил 0,0947 и 0,0344 Вт/м·К соответственно при использовании VIP-Energy и внедрении в TRNSYS. VIP-Energy позволяет детально анализировать тепловые мосты зданий.Программа имеет исчерпывающий каталог материалов и компонентов и оценивает солнечную радиацию, доступную зданию, с использованием модели Хея-Дэвиса-Клухера-Рейндля [33]. Математические описания других ключевых моделей, используемых в программе VIP-Energy, описаны Йоханнессоном [34] и Нилундом [35]. Соответствующее значение U, относящееся к потерям тепловых мостов для различных частей здания BBR, рассматривалось как соединение наружной стены с наружной стеной: 0,08 Вт/м·K, соединение наружной стены с внутренней стеной: 0.03 Вт/м·К, периметр окон: 0,03 Вт/м·К, соединение крыша-наружная стена: 0,09 Вт/м·К и наружная стена–плита на грунте: 0,14 Вт/м·К.

Соответствующие значения коэффициента теплопередачи, относящиеся к потерям тепловых мостов для пассивного здания, учитывались при соединении наружная стена-наружная стена: 0,06 Вт/м·К, соединение наружная стена-внутренняя стена: 0,01 Вт/м·К, периметр окон: 0,016 Вт/м·К, соединение крыша-наружная стена: 0,056 Вт/м·К, и наружная стена-плита на грунте: 0,064 Вт/м·К.

На рис. 2 показано расположение деталей сопряжения наружной стены с наружной стеной, которые учитывались при расчете соответствующей модели здания тепловых мостов.В Таблице 5 приведен список исследованных напольных материалов и соответствующих тепловых свойств, а также типичная и предполагаемая толщина.

Влияние коврового покрытия на напольные материалы как в модели BBR, так и в пассивной модели здания с радиатором или системой подогрева пола изучалось с помощью анализа чувствительности. В этом анализе чувствительности были определены три типа ковров (ковры 1-3) с соответствующим коэффициентом теплопередачи, равным 1,835, 2,381, 3,125 (Вт/м 2 К), на основе наиболее распространенных типов ковров, доступных на рынке. рынок.

Стандартные значения для различных частей здания в BBR-2015 приведены в таблице 6.

4. Методы

Анализ в этом исследовании был разделен на основной анализ и анализ чувствительности. В основном анализе оценивался годовой отпуск тепла как для радиаторных, так и для систем напольного отопления в ББР и пассивных зданиях соответственно. Таким образом, основной анализ содержал четыре разные модели с использованием TRNSYS. TRNSYS представляет собой программу динамического моделирования энергии с временным шагом и несколькими зонами на основе переходных процессов, которая все чаще используется исследователями для анализа энергетического баланса зданий.Программа была утверждена международным проектом, предложенным в Приложении 43/Задаче 34 МЭА [39]. Эталонный случай, который был разработан на основе здания BBR, отапливаемого радиаторной системой (ранее описанной в разделе 3), использовался для сравнения полученных результатов модели TRNSYS с предоставленной информацией от владельца здания. Ежемесячная потребность в отоплении помещений для исходного случая была сопоставлена ​​для проверки разработанной модели, и результат представлен на рисунке 3. Предполагалось, что поставляемое отопление для горячей воды для бытовых нужд составляет 24% от общей потребности в отоплении [40], и оно было исключено. от общей поставленной тепловой энергии к реальному случаю для этой цели.Результаты показали хорошее совпадение, за исключением декабря, что может быть связано с незанятостью в связи с отпуском. Рассчитанная общая годовая потребность в отоплении была на 4% больше при использовании модели TRNSYS.
4.1. Детали грунтовой плиты
Во всех изученных случаях грунт моделировался как «плита на уклоне», называемая SOG. SOG был разделен по расстоянию от вертикальных границ здания (рис. 4). Поскольку длина исследуемого здания составляла 15,67 м, площадь этажа в эталонной модели была разделена на две секции, в том числе 43 м 2 как СОГ0–1 м и 81.4 м 2 как SOG1–6 м. Расчетная мощность радиатора рассчитана с использованием уравнения (1) на основе метода ASHRAE, изложенного в Справочнике ASHRAE 2004 г. — Системы и оборудование HVAC [41]. Производительность устройства можно описать как степенная функция разницы между воздухом в помещении и теплоносителем в радиаторе. где t s – средняя температура теплоносителя, t a – температура в помещении, c – постоянная, определяемая испытанием агрегата, n зависит от типа агрегата.Радиатор конвектора принимается равным 1,5. Поскольку производители не указывают поправочный коэффициент с для своей продукции, этот параметр необходимо рассчитывать исходя из проектных значений радиатора.

c=5×10−8tdesign,s+2734−AUST+2734/tdesign,s−tAUSTn

(2)

где tdesign,s и AUST – температура поверхности и средневзвешенная по площади температура неконтролируемых поверхностей в помещении.

В зависимости от типа радиатора примерное распределение между излучением и конвекцией для разных обогревателей различно.В этом исследовании и в качестве исходных условий в качестве исходных условий принимается однопанельный радиатор с излучением 33% и конвекцией 67%. В рамках анализа чувствительности исследуются еще два типа излучателей с излучением 15% и 10%.

В анализе чувствительности вместо ламината, выбранного в основном анализе, учитывались различные типы напольных покрытий. Кроме того, в рамках анализа чувствительности также изучалось влияние системы напольного отопления.На основе расчетного коэффициента теплопередачи сборки были выбраны и реализованы пять типов конфигураций сборки, помимо плиты на уклоне, как в пассивной модели здания, так и в модели здания BBR. Реализованные конфигурации сборки напольного отопления, включая предполагаемое значение коэффициента теплопередачи, перечислены в таблице 7.
4.2. Постоянная времени
DOT необходим для расчета мощности системы отопления и зависит от постоянной времени здания. Постоянная времени здания была рассчитана как для BBR, так и для условий пассивного строительства на основе следующего уравнения:

τ= ∑C×m∑UA+Qвент·13600

(3)

где C — теплоемкость строительных материалов, m — масса.Влияние тепловых мостов учитывалось при суммировании значений UA. Вентиляционное отверстие Q содержит вентиляционные (Q потери-вентиляционные ) и инфильтрационные (Q утечки ) потери. Потери Q — вентиляция и утечка Q были рассчитаны с использованием следующих уравнений.

Qloss-vent= ρair·Cair.q˙vent ·1-ϑ

(4)

Qleak= ρair·Cair.q˙leak

(5)

где q˙vent — коэффициент вентиляции, который составлял 0,351 л/см 2 для обоих случаев, но q˙leak, то есть воздухопроницаемость, была равна 0.6 л/см 2 при 50 Па для здания BBR, в то время как для пассивных зданий это значение принималось равным 0,2 л/см 2 при 50 Па. случай пассивного здания. Постоянные времени строительства для ББР-2015 и пассивных зданий были рассчитаны как 1 день и 2 дня соответственно. Затем, на основе шведских климатических данных, расчетная температура наружного воздуха для Векшё составляла -14,4 ° C и -13,3 ° C в течение 1 дня и 2 дней соответственно.Поэтому 15 февраля и 13 января были выбраны в качестве расчетных дней на основе среднесуточной температуры, соответствующей полученным расчетным температурам наружного воздуха за 1 день и 2 дня.
4.3. Энергетический баланс
Ежегодная потребность зданий в энергии рассчитывалась по часам с использованием программы динамического моделирования TRNSYS. Ежедневные колебания и средние месячные значения температуры наружного воздуха, дневной глобальной радиации, а также количества солнечных часов для созданного и импортированного файла погоды за 2013 г. для Векшё показаны на рисунке 5, а ключевые климатические данные для анализа энергетического баланса приведены в таблице 8. .Основные значения и допущения для расчетов энергетического баланса перечислены в Таблице 9. Расчеты были основаны на часовом временном шаге во всех инструментах моделирования. Температура грунта для всех разработанных моделей принималась равной 10 °С. Внутренний приток тепла для всех моделей состоял из присутствия людей, системы освещения, электрических устройств и циркуляции горячей воды. Заданная температура внутреннего отопления составляла 21 °C как для радиаторного, так и для напольного отопления.

5. Результаты

Результаты разделены на две части, включая основной анализ и анализ чувствительности.Для проверки модели была разработана эталонная модель на основе имеющейся информации об изучаемом здании, и результаты были сопоставлены с точки зрения потребности в отоплении. Исследуемое здание подключено к системе централизованного теплоснабжения. Основной анализ состоял из потребности в подающем отоплении, а также потерь теплопередачи пола для всех изученных случаев. Наконец, был проведен анализ чувствительности с точки зрения оценки изменений потребности в теплоснабжении из-за различных изучаемых параметров.

5.1. Основной анализ
Были оценены изменения потребности в отоплении для всех изученных случаев в соответствующий расчетный день (15 февраля для здания BBR и 13 января для пассивного здания) (рис. 6, рис. 7, рис. 8 и рис. 9). Как показано на Рисунке 6 и Рисунке 8 для BBR и пассивного здания, соответственно, потребность в отоплении в течение проектного дня в случае напольного отопления была выше, чем в здании с радиаторным отоплением. Суточная потребность в отоплении здания ББР с использованием радиаторов и теплого пола составила 57.7 кВтч и 70,2 кВтч соответственно, в то время как общая суточная потребность в отоплении с использованием радиаторного и напольного отопления для пассивного здания составила 48,4 кВтч и 68,6 кВтч соответственно. На рис. 7 видно, что потери тепла при передаче через пол в интегрированной системе теплого пола в день проектирования были больше, чем в здании с радиаторным отоплением. В пассивном здании количество часов без потребности в отоплении было выше в случае напольного отопления. Однако в течение остальной части дня соответствующая потребность в подающем отоплении в системе напольного отопления была выше, чем в радиаторной системе.На Рисунке 9 показано, что потери тепла при передаче через пол меньше для радиаторов в пассивном здании. Было оценено влияние использования обогрева полов или радиаторов на ежедневные колебания потребности в подаче тепла как для BBR, так и для пассивного здания, и оно представлено на Рисунке 10 и Рисунок 11. Результаты показывают, что как в зданиях с BBR, так и в пассивных зданиях, интегрированных с системой подогрева пола, потребность в отоплении была выше. Максимальная потребность в подаче тепла в системе теплого пола в пассивном здании не изменилась; однако это значение немного уменьшилось для системы радиаторного отопления по сравнению с состоянием здания ББР.

Если система подогрева пола используется в хорошо изолированном здании с потребностью в энергии ниже минимальной энергии, которая может быть обеспечена, система может включаться и выключаться и, таким образом, обеспечивать неравномерную подачу тепла.

Однако общая годовая потребность в отоплении для системы напольного отопления была выше по сравнению с системой радиаторного отопления. Суммарная годовая потребность в отоплении изучаемых зданий BBR в эталонной модели составила 57 кВтч/м 2 и 64 кВтч/м 2 для систем радиаторного и напольного отопления соответственно, в то время как для пассивного здания эта сумма составила 24 кВтч/м 2 и 44 кВтч/м 2 для радиаторных и напольных систем отопления соответственно.

Тепловые потери на передачу пола в здании ББР составили 32 кВтч/м 2 и 35 кВтч/м 2 для радиаторной и напольной систем отопления соответственно. На этот параметр в пассивном здании не повлияло рассмотрение системы распределения тепла, так как рассчитано 29 кВтч/м 2 и 30 кВтч/м 2 для радиаторной и напольной систем отопления соответственно. Результаты показали, что в обоих типах условий здания система напольного отопления вызывала более высокие тепловые потери на передачу пола по сравнению с системой радиаторного отопления.

Изменение потребности в подаче тепла в зависимости от температуры наружного воздуха было рассчитано на основе расчетного дневного профиля отопления как для BBR, так и для пассивных зданий, интегрированных с радиаторными и напольными системами отопления. Как показано на Рисунке 12, потребность в отоплении для напольного отопления в большей степени зависит от наружной температуры по сравнению с радиаторным отоплением. Как в ББР, так и в пассивных зданиях, которые были оборудованы системами напольного отопления, максимальная потребность в отоплении увеличилась на 100% при снижении температуры наружного воздуха на 10 градусов, в то время как в том же здании для систем радиаторного отопления максимальная потребность в отоплении изменилось только на 43%, когда температура наружного воздуха упала на 10 градусов.Были изучены месячная потребность в отоплении и тепловые потери при передаче пола для всех эталонных моделей, результаты были сопоставлены и представлены на рис. 13 и рис. потребность в отоплении и тепловые потери при передаче через пол по сравнению с системой радиаторного отопления как для BBR, так и для пассивных зданий. В осенне-весенний период в каждом исследованном типе застройки этот эффект был незначителен.
5.2. Анализ чувствительности
Анализ чувствительности, выполненный для оценки влияния напольного покрытия на годовую потребность в отоплении как для BBR, так и для пассивных зданий. В этом исследовании было оценено 14 распространенных типов напольных покрытий, которые были разделены на четыре группы в зависимости от их соответствующего коэффициента теплопередачи. В Таблице 10 показано соответствующее значение U для каждой группы. На Рисунке 15 показаны соответствующие изменения потребности в отоплении при изменении значения U настила. Результаты показали, что коэффициент теплопередачи пола меньше влиял на потребность в теплоснабжении как в зданиях с BBR, так и в пассивных зданиях, отапливаемых радиаторной системой.Это также показало, что при выборе напольного материала с более высоким коэффициентом теплопередачи потребность в подающем нагреве в системах напольного отопления снижается; однако это отрицательно сказалось на системе радиаторов как в BBR, так и в пассивных зданиях. Потребность в подающем отоплении снизилась до 3%, когда общее значение теплопередачи этажа увеличилось на 60%; однако потребность в теплоснабжении увеличилась не более чем на 1,5% в случае использования напольного материала с коэффициентом теплопередачи на 60% выше по сравнению с выбранными эталонными условиями (т.например, ламинат). На рис. 16 показано, что коэффициент теплопередачи пола оказывает большее влияние на тепловые потери при передаче в землю как в BBR, так и в пассивных зданиях с системами напольного отопления по сравнению с условиями системы радиаторного отопления. Выбор напольного материала с более высоким коэффициентом теплопередачи приводит к более низкому тепловому сопротивлению между системой трубопроводов напольного отопления и внутренним пространством по сравнению с тепловым сопротивлением между системой трубопроводов напольного отопления и землей. Следовательно, тепловой поток от системы теплого пола в помещение будет выше, чем трансмиссионный тепловой поток в грунт.Это приводит к более низкой потребности в отоплении и передаче тепла в землю в случае использования напольного покрытия из материала с высоким коэффициентом теплопередачи.

Потребность в отоплении и передача тепла в землю также оцениваются для коврового покрытия на верхней части напольного покрытия. Результаты показали, что ковер с любым коэффициентом теплопередачи снижает тепловые потери как в BBR, так и в пассивных зданиях, где в качестве системы отопления был выбран радиатор. Однако это увеличило тепловые потери при передаче, когда система обогрева пола использовалась как в ББР, так и в пассивных зданиях.Влияние использования коврового покрытия на годовую потребность в отоплении как для BBR, так и для пассивных зданий с учетом радиаторов в качестве системы отопления было незначительным и составило менее 1% для всех изученных случаев. Тем не менее, это оказало значительное влияние на потребность в отоплении как для BBR, так и для пассивных зданий с системами напольного отопления. Использование коврового покрытия может увеличить потребность в отоплении на 3–16 % в зависимости от соответствующего коврового покрытия, а также коэффициента теплопередачи пола.

В итоге с помощью анализа чувствительности было изучено влияние различных конфигураций сборки напольного отопления.Изменения потребности в теплоснабжении были изучены для ряда типичных конфигураций теплого пола с U-значениями (см. Таблицу 7), и результат представлен на Рисунке 17. Результаты показали, что вклад различных систем напольного отопления составляет максимум 4%. изменение потребности в отоплении. Это также повлияло на тепловые потери при передаче в землю на 3%, когда соответствующее значение U увеличилось почти на 40% по сравнению с исходными условиями. В этом исследовании в качестве эталонной сборки напольного отопления рассматривалась плита на уклоне.В целом, результаты показали, что потребность в отоплении в здании, интегрированном с системой радиаторного отопления, была ниже по сравнению с системами напольного отопления. Этот результат подтверждает результаты, о которых сообщают такие исследователи, как Oleson et al. [31], Куреши и соавт. [27] и Sarbu et al. [5], в то время как это противоречит другим результатам, представленным Гарриссоном [25]. Многие параметры могут привести к такому другому результату. Чувствительность потребности в отоплении к доле каждого способа теплопередачи, включаемой в энергетический баланс здания, является одним из наиболее важных параметров.Рахими и Сабернаеми [24] изучали влияние механизмов теплопередачи на потребность в отоплении, и полученные результаты показали, что механизмы лучистой теплопередачи оказывают значительное влияние на смоделированное общее потребление энергии в здании. Еще одним параметром, сильно повлиявшим на результаты, были характеристики здания. Однако в прежних исследованиях с разными исходами нет четкой информации о типе изучаемого здания и, следовательно, нельзя сравнивать с полученными результатами в данном исследовании.

6. Выводы

Радиаторные и напольные системы отопления известны как наиболее коммерческие водяные системы отопления, которые широко используются в жилых домах и особенно в условиях северного холодного климата. Радиаторы имеют небольшую площадь нагрева и поэтому могут реагировать быстрее, чем, например, системы напольного отопления. Однако, особенно на кухнях, где поверхности стен ограничены из-за наличия полок и шкафов, теплый пол может быть практичным. Холодные поверхности пола, которые хорошо проводят тепло, такие как клинкер и камень, обеспечивают более комфортное ощущение поверхности благодаря подогреву пола.

В этом исследовании изучалось влияние уровня энергоэффективности здания, типа конструкции, включая материал пола, на потребность в отоплении при подаче и тепловые потери при передаче как для радиаторных систем, так и для систем напольного отопления. Результаты показали, что в здании с интегрированными радиаторами потребность в отоплении ниже, чем в здании с интегрированным напольным отоплением. Тем не менее, тип строительного стандарта, который был применен для строительства здания, был очень решающим.

Результаты также показали, что реконструкция здания BBR с радиаторной системой отопления по пассивным критериям привела к ежегодной экономии энергии на 58%, в то время как для здания BBR с системой напольного отопления эта сумма составила примерно 49%. Потери тепла при передаче через пол снижаются на 8% и 11% соответственно для радиаторов и теплого пола при переоборудовании с BBR на энергетический уровень пассивных критериев.

Подробный анализ чувствительности показал, что материал пола не оказывает существенного влияния на потребность в подающем отоплении, а также на тепловые потери при передаче в случае использования радиаторов как для BBR, так и для пассивного уровня энергии.Потребность в отоплении снизилась до 3%, когда коэффициент теплопередачи пола был улучшен на 60%. Различные типы конфигураций напольного отопления также вызвали максимальное изменение потребности в отоплении на 4% как для BBR, так и для пассивных зданий. Структурный излучающий черный пол с алюминием и канавками имел самую низкую потребность в подаче тепла по сравнению с другими изученными конфигурациями сборки системы обогрева пола.

В этом исследовании мы предположили, что системы радиаторного и напольного отопления подключены к системе централизованного теплоснабжения.В дальнейших исследованиях необходимо будет рассмотреть различные типы тепловых насосов, установок комбинированного производства тепла и электроэнергии (ТЭЦ) и системы централизованного теплоснабжения для сравнительной технико-эколого-экономической оценки всех возможных альтернатив энергоснабжения.

Поскольку радиаторы имеют относительно небольшую площадь, вода должна быть относительно горячей, чтобы нагреть всю комнату; излучаемое тепло также будет в основном располагаться вокруг радиатора. Этого не должно быть в случае с теплым полом. Поскольку обогревается весь пол, существует значительный контакт между обогреваемым полом и воздухом, что должно обеспечивать более низкую температуру воды в системе и более рассеянное тепло по всему помещению.Поэтому влияние температуры подачи, а также графика работы системы отопления в данной работе не изучалось и предлагается учитывать в дальнейших исследованиях. Использование материала с фазовым переходом в качестве коммерческого типа системы хранения тепловой энергии может оказать значительное влияние на тепловые характеристики напольного отопления, что также может представлять интерес для дальнейших исследований.

Были ли старые квартирные радиаторы предназначены для предотвращения распространения пандемии 1918 года?

Чуть более века назад мир бушевала еще одна вызванная вирусом пандемия: пандемия гриппа 1918 года (иногда называемого испанским гриппом), унесшая жизни миллионов людей во всем мире в 1918 и 1919 годах.И по мере того, как бушует пандемия COVID-19 2020 года, многие обнаруживают, что пережитки пандемии 1918 года внезапно снова актуальны.

Одним из таких пережитков является bete noire многих жителей Нью-Йорка — громоздкие шумные радиаторы, которые перегревают квартиры. Радиаторы были построены для того, чтобы согревать жилища с открытыми окнами в самые холодные дни.

НЬЮ-ЙОРКЕР:
Сегодня я узнал, что дизайн этих радиаторов был разработан во время пандемии испанского гриппа в 1918 году. Инженеры хотели, чтобы в квартире было тепло, а помещение проветривалось от болезней, передающихся воздушно-капельным путем, потому что ОНИ ДОЛЖНЫ ОСТАВЛЯТЬСЯ С ПОЛНОСТЬЮ ОТКРЫТЫМИ ОКНАМИ. (!!!!) рис.twitter.com/OmomgkOmAv

— Ана Бретон (@missbreton) 8 декабря 2020 г.

Хотя у экспертов в области общественного здравоохранения в начале 20-го века не было доступных в 2020 году технологий для обнаружения и анализа вирусов, они интуитивно поняли, что открывать окна во время пандемии безопаснее, чем держать людей в помещении, дыша спертым воздухом. История Bloomberg, на которую ссылается вышеупомянутый твит, гласит:

.

Чиновники здравоохранения думали (правильно), что свежий воздух предотвратит болезни, передающиеся воздушно-капельным путем; тогда, как и сейчас, города стремились перенести деятельность на улицу, из школ в залы суда.Когда пришла зима, потребность в свежем воздухе не уменьшилась. Согласно исследованию [эксперта по отопительной отрасли и автора Дэна] Холохана, Совет здравоохранения Нью-Йорка распорядился, чтобы окна оставались открытыми для обеспечения вентиляции даже в холодную погоду. В ответ инженеры начали разрабатывать системы отопления с учетом этого экстремального варианта использования. Паровое отопление и радиаторы были предназначены для обогрева зданий в самый холодный день года при открытых окнах. Любой, кто распахнул окна в январе, когда в квартире душно, странным образом повторяет то, что инженеры надеялись сделать столетие назад.

Холохан сказал The New York Times в 2016 году, что пандемия гриппа 1918 года вдохновила так называемое «Движение за свежий воздух» — стремление держать окна открытыми для циркуляции как можно большего количества свежего воздуха в качестве временной меры для предотвращения распространения болезней, передающихся воздушно-капельным путем. :

Большая часть проблемы перегрева в Нью-Йорке может быть связана с эпидемией испанского гриппа в 1918 году, сказал Дэн Холохан, историк отопления и автор 18 книг на эту тему. «Впервые я заметил это в своих инженерных книгах 1920-х годов, — сказал он.«Авторы упомянули бы «Движение свежего воздуха» и предупредили, что и котлы, и радиаторы теперь должны быть намного больше из-за необходимости держать окна открытыми по приказу Совета здравоохранения».

Свежий воздух специально предназначен для защиты от болезней, передающихся воздушно-капельным путем, таких как грипп. Хотя испанский грипп поутих в 1920 году, инженерные стандарты, предписывающие радиаторы больших размеров, остались.

По данным Центров по контролю и профилактике заболеваний, пандемия гриппа 1918 года была «самой тяжелой пандемией в новейшей истории».Он убил 50 миллионов человек во всем мире, в то время как, по оценкам, «500 миллионов человек или одна треть населения мира заразились этим вирусом». Примерно 675 000 американцев умерли во время пандемии.

Как и пандемия коронавируса 2020 года, болезнь передавалась воздушно-капельным путем, но CDC отмечает, что, хотя современные лаборатории синтезировали ее для изучения, свойства, которые сделали ее столь смертоносной в то время, еще недостаточно изучены. В отличие от нынешней пандемии, вирус пандемического гриппа 1918 года убил в основном молодых людей.

Как мы отмечали выше, пандемию гриппа 1918 года называли «испанкой», но это был неверный термин. Происхождение вируса неизвестно. Но прозвище «испанка» прижилось, потому что по мере его распространения во время Первой мировой войны страны, участвовавшие в войне, пытались скрыть новостные сообщения по этому вопросу, чтобы не снизить национальный моральный дух и не вызвать панику во время Великой войны, как сообщает USA Today. Испания была нейтральной в войне, и средства массовой информации открыто сообщали об этом, особенно когда испанский король Альфонсо XIII тяжело заболел вирусом.Поскольку испанские средства массовой информации активно освещали болезнь, в то время как другие страны преуменьшали ее, она получила прозвище «испанка».

Пандемия COVID-19 на момент написания этой статьи унесла жизни более 287 000 американцев и 1,5 миллиона человек во всем мире, заразив миллионы людей.

Холохан снял короткое видео по теме, которое можно посмотреть здесь:

Устойчивое развитие Виктория | Выберите правильную систему отопления для вашего дома

Дровяные обогреватели медленного горения

Дровяные печи медленного горения работают на дровах в металлической топке.Комнатный воздух всасывается у основания каменки и нагревается, проходя сзади и по бокам топки. Нагретый воздух выбрасывается из верхней части нагревателя либо за счет естественной конвекции, либо с помощью конвекционного вентилятора.

Они также генерируют излучаемое тепло как от корпуса обогревателя, так и через стеклянную переднюю часть обогревателя.

Обогреватели медленного горения могут производить большое количество тепла и могут использоваться для обогрева больших открытых площадей.

Распределение нагретого воздуха будет оптимальным, если обогреватель оснащен вентилятором.Реверсивные потолочные вентиляторы можно использовать для лучшего распределения тепла в помещениях с высокими потолками.

Их также можно использовать с комплектом «воздушного переключателя» для обогрева больших площадей дома. В комплекте используются воздуховоды и встроенный вентилятор для перемещения нагретого воздуха в другие части дома.

Если у вас есть доступ к дровам хорошего качества по разумной цене и вы правильно эксплуатируете печь, это может быть одним из самых дешевых вариантов обогрева больших площадей.

Дровяные печи медленного горения намного эффективнее и экономичнее, чем открытый камин.

Однако дым от дровяных обогревателей является источником загрязнения воздуха, а избыточный дым может доставлять неудобства соседям и влиять на их здоровье. Вы обязаны следить за тем, чтобы древесный дым не создавал проблем вашим соседям, и местные советы имеют право обеспечить соблюдение этого правила. Прочтите информацию Агентства по охране окружающей среды о загрязнении воздуха, вызванном древесным дымом, и о том, как его уменьшить.

Плюсы

  • Может обходиться недорого при правильной эксплуатации и наличии дешевых дров.

Минусы

  • Загрязняет воздух, особенно при неправильной эксплуатации.
Покупка нового

Очень важно купить обогреватель нужного размера. Модель, которая слишком велика для площади, которую она нагревает, должна быть выключена, что снижает эффективность, создает дым и загрязняет дымоход креозотом.

Узнайте у поставщика или продавца номинальную тепловую мощность обогревателя в киловаттах (кВт). Как правило, размер обогревателя должен составлять около одной десятой площади отапливаемого пола в квадратных метрах.Таким образом, на площади 150 квадратных метров потребуется обогреватель мощностью около 15 кВт.

Ищите модели, изготовленные в соответствии с австралийским стандартом AS4013. Они предназначены для обеспечения эффективного нагрева с небольшим загрязнением окружающей среды при правильном использовании. Обогреватели, изготовленные в соответствии с этим стандартом, будут иметь сертификат на своей этикетке.

Убедитесь, что нагреватель установлен в соответствии с австралийским стандартом AS2918.

Перед установкой дровяного обогревателя с медленным горением следует проконсультироваться с местным советом, так как могут действовать ограничения.

Класс энергоэффективности

Для дровяных обогревателей с медленным горением не существует маркировки энергопотребления.

Используйте его эффективно

Используйте качественную, хорошо просушенную древесину и правильно эксплуатируйте обогреватель, чтобы он работал эффективно и сводил к минимуму образование дыма.

При неправильном использовании дровяные обогреватели медленного горения могут вызвать ненужное загрязнение воздуха.

Регулярно обслуживайте систему.

Регулярно прочищайте дымоход вашего обогревателя, чтобы предотвратить накопление креозота.Важно убедиться, что в верхней части дымохода нет препятствий для безопасной и эффективной работы.

Проверьте, сколько может стоить отопление дровами.

Один радиатор для обогрева всего пола — ScienceDaily

Экономия энергии за счет строительства домов с высокой изоляцией, часто называемых пассивными домами или домами с нулевым уровнем выбросов, имеет смысл для климата и кошелька домовладельца. Но что произойдет, если ваш эффективный дом будет слишком эффективным, а его части слишком теплыми?

Дома с лучшей теплоизоляцией имеют меньшие потери тепла, что снижает потребности в отоплении помещений и требования к системе отопления здания.Дома с суперизоляцией, такие как пассивные дома или здания с нулевым уровнем выбросов (ZEB), настолько снижают потребность в отоплении, что вам не нужно размещать обогреватель в каждой комнате или перед каждым окном.

В новом исследовании исследователи из Норвежского университета науки и технологии (NTNU) и SINTEF, крупнейшего независимого исследовательского института Скандинавии, изучили энергетические характеристики рядных домов и квартир, построенных в соответствии с норвежским стандартом пассивного дома и с уменьшенным количеством радиаторы.

«Наша цель состояла в том, чтобы найти хороший баланс между энергоэффективностью и удовлетворенностью пользователей температурой и комфортом, — говорит доцент Лоран Жорж из Департамента энергетики и технологического проектирования NTNU.

«При наличии только одного радиатора на этаже можно было ожидать, что пользователи сочтут комнаты без радиаторов слишком холодными, но мы обнаружили обратное. Общий температурный комфорт в жилых помещениях был хорошим. Проблема была больше, чем у людей, предпочитающих холодные спальни. обнаружил, что в спальнях слишком тепло», — говорит он.

Моделирование, измерение и опрос

Исследователи изучили две квартиры и два рядных дома, построенных по норвежским стандартам пассивного дома. Они сделали компьютерное моделирование зданий, чтобы определить оптимальный способ регулировки температуры в помещении и удовлетворить ожидания пользователей во всех различных помещениях. Полевые измерения, проведенные в зданиях, зафиксировали температуру воздуха на входе, температуру окружающей среды, подачу воздуха и рекуперацию тепла. Исследователи опросили жителей.

Этот метод нагрева называется упрощенным распределением тепла. Наличие одного радиатора на этаже в сочетании со сбалансированной системой вентиляции снижает затраты на установку и материалы, а также уменьшает потери тепла из воздуховодов за счет сокращения необходимой длины воздуховодов.

Дизайн пассивного дома избавляет вас от беспокойства о неприятных сквозняках из плохих окон или холодных наружных стен и означает, что вам не нужно размещать радиатор перед каждым окном.А поскольку приточный воздух предназначен для более равномерного распределения температуры по комнатам, вам нужен только один радиатор на несколько комнат или один радиатор на этаж.

Спальни «слишком теплые»

С упрощенной системой распределения тепла люди, которые хотят иметь теплую спальню, могут иметь ее, особенно если они держат внутренние двери открытыми.

«Несколько участников нашего исследования жаловались на перегрев спален. Норвежцам обычно нужна прохлада в спальнях (ниже 16 °C).Это не работает без открывания окон, даже если они держат дверь в спальню закрытой весь день», — говорит исследователь Мария Хусто-Алонсо из SINTEF.

«К сожалению, такой способ регулирования температуры в спальне имеет серьезные последствия для отопления всего дома», — говорит она.

Исследователи изучили несколько способов регулировки обогрева отдельных комнат.

Лучше для офисных зданий?

«Мы достигли нашей цели по упрощению отопления помещений, так как большинство участников были довольны общей температурой в помещении.Но мы столкнулись с другой проблемой — трудно разделить квартиру на несколько температурных зон, если жильцы этого хотят», — говорит Жорж.

В настоящее время исследователи работают над решениями по снижению температуры в спальнях таких жилых единиц без увеличения общего потребления энергии в доме.

Исследование Хусто-Алонсо и Жоржа также поднимает вопрос о том, можно ли использовать предварительно нагретый вентиляционный воздух в качестве единственной формы отопления в пассивных и других домах с низкими потребностями в отоплении, поскольку это приводит к еще более высокой температуре в спальне.С другой стороны, последние исследования показывают, что централизованное воздушное отопление может быть хорошим вариантом для офисных зданий.

%PDF-1.4 % 1 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > /Содержание 28 0 Р /Тип /Страница /Ресурсы > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] /ExtGState > /Шрифт > /XОбъект > >> /Родитель 2 0 Р /MediaBox [0 0 595 842] >> эндообъект 4 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Анноты [85 0 Р] /MediaBox [0 0 612 792] /Содержание 86 0 Р /Группа > /Вкладки /S /StructParents 0 >> эндообъект 5 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 89 0 Р /Группа > /Вкладки /S /StructParents 2 >> эндообъект 6 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 90 0 р /Группа > /Вкладки /S /StructParents 3 >> эндообъект 7 0 объект > /Шрифт > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 94 0 Р /Группа > /Вкладки /S /StructParents 4 >> эндообъект 8 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 96 0 Р /Группа > /Вкладки /S /StructParents 5 >> эндообъект 9 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 99 0 Р /Группа > /Вкладки /S /StructParents 6 >> эндообъект 10 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 100 0 р /Группа > /Вкладки /S /StructParents 7 >> эндообъект 11 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 102 0 Р /Группа > /Вкладки /S /StructParents 8 >> эндообъект 12 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 104 0 Р /Группа > /Вкладки /S /StructParents 9 >> эндообъект 13 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 105 0 Р /Группа > /Вкладки /S /StructParents 10 >> эндообъект 14 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 108 0 Р /Группа > /Вкладки /S /StructParents 11 >> эндообъект 15 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 109 0 Р /Группа > /Вкладки /S /StructParents 12 >> эндообъект 16 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 110 0 Р /Группа > /Вкладки /S /StructParents 13 >> эндообъект 17 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 111 0 Р /Группа > /Вкладки /S /StructParents 14 >> эндообъект 18 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 112 0 Р /Группа > /Вкладки /S /StructParents 15 >> эндообъект 19 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 114 0 Р /Группа > /Вкладки /S /StructParents 16 >> эндообъект 20 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 115 0 Р /Группа > /Вкладки /S /StructParents 17 >> эндообъект 21 0 объект > /Шрифт > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 118 0 Р /Группа > /Вкладки /S /StructParents 18 >> эндообъект 22 0 объект > /ExtGState > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 121 0 Р /Группа > /Вкладки /S /StructParents 19 >> эндообъект 23 0 объект > /XОбъект > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 124 0 Р /Группа > /Вкладки /S /StructParents 20 >> эндообъект 24 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 125 0 Р /Группа > /Вкладки /S /StructParents 21 >> эндообъект 25 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 126 0 Р /Группа > /Вкладки /S /StructParents 22 >> эндообъект 26 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 127 0 Р /Группа > /Вкладки /S /StructParents 23 >> эндообъект 27 0 объект > /ExtGState > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /MediaBox [0 0 612 792] /Содержание 128 0 Р /Группа > /Вкладки /S /StructParents 24 >> эндообъект 28 0 объект > поток xW]s:}ط&3$ AhB2)m`l16zyXxp-Jh ~Z#:>D5O,_3t)D[kpM8[[email protected]/Cpt n֥^[email protected]ȴ#/dication9,ƒFf!IHmuDwi!ifl &Bs’9Vw󌏶cMsCb

Использование пара в больших зданиях Нью-Йорка

Хотя горячая вода предпочтительнее для систем отопления в новых зданиях, пар по-прежнему широко используется в старых зданиях Нью-Йорка. здания. Данные, собранные в рамках Плана более экологичных и больших зданий (GGBP), показывают, что в большинстве зданий площадью более 50 000 квадратных футов по-прежнему используется паровое отопление.

  • 72,9% зданий имеют паровые котлы, работающие на природном газе или мазуте, а 10% полагаются на районную паровую службу Con Edison.Другими словами, 81,9% систем отопления в крупных зданиях Нью-Йорка по-прежнему используют пар.
  • На втором месте стоят водогрейные котлы
  • , на долю которых приходится 13,4% систем отопления, тогда как все остальные конфигурации составляют менее 5% систем отопления.

Что касается распределения тепла, то 68,1% систем отопления используют паровые трубы, а 26% используют водяные трубы. Прямое электрическое отопление и принудительное распределение воздуха используются менее чем в 6% зданий Нью-Йорка площадью более 50 000 квадратных футов.

Природный газ является наиболее распространенным источником тепла для паровых котлов, за ним следует мазут, и большинство этих паровых котлов находятся в многоквартирных жилых домах. Городской совет по охране окружающей среды определил, что модернизация этих паровых систем до более современных конфигураций является одной из наиболее перспективных областей возможностей повышения энергоэффективности в Нью-Йорке при одновременном сокращении выбросов парниковых газов.

Паровые системы имеют то преимущество, что не требуют насоса, поскольку пар сам поднимается к отдельным радиаторам, и это основная причина, по которой они есть в старых зданиях.Однако при заданной тепловой нагрузке паровая система будет потреблять гораздо больше топлива, чем система горячего водоснабжения с бойлером и насосами, что, как следствие, приведет к большему количеству выбросов. Чтобы достичь своей цели по сокращению выбросов на 80% к 2050 году, город Нью-Йорк должен будет постепенно отказаться от парового отопления в своих зданиях — это одна из самых углеродоемких конфигураций системы отопления.

Основные ограничения паровых систем отопления

Двумя основными недостатками паровых систем отопления являются неэффективность и медленное время отклика.Во-первых, процесс кипячения и конденсации воды менее эффективен, чем просто нагрев и раздача воды без фазового перехода. Кроме того, медленное реагирование паровых систем ограничивает использование автоматических средств управления, которые очень эффективны для экономии энергии и повышения комфорта при использовании в более современных системах отопления. При регулировке парового котла может пройти длительное время, прежде чем заметно изменится теплопроизводительность радиаторов.

Системы парового отопления также имеют конструктивные ограничения, которые могут вызывать дискомфорт у жильцов.Некоторые из них очень старые, когда строительные нормы Нью-Йорка требовали расчета отопительных нагрузок с учетом открытых окон, что приводило к перегреву внутренних помещений. Имейте в виду, что герметичные оболочки зданий — это современная тенденция дизайна конца 20-го века, в то время как многие здания Нью-Йорка были построены до Второй мировой войны.

Паровые системы отопления не только неэффективны, но и требовательны к обслуживанию, и это касается как однотрубных, так и двухтрубных конфигураций.

  • Вентиляционные отверстия в однотрубных радиаторах склонны к выходу из строя.Когда они засоряются, пар не может свободно поступать в радиатор, что снижает теплопроизводительность. С другой стороны, вентиляционное отверстие, застрявшее в открытом положении, приводит к постоянной утечке пара в жилое помещение, что повышает влажность в помещении, а также может вызвать сильный ожог при прикосновении.
  • В случае двухтрубных систем конденсатоотводчики также могут быть заблокированы в открытом или закрытом положении. Это вызывает системный дисбаланс, когда одни области могут плохо нагреваться, а другие перегреваться.

Однотрубные паровые системы более распространены в малоэтажных жилых домах, составляя 37% всей проверяемой площади в многоквартирном секторе в соответствии с планом «Зеленее, больше зданий».С другой стороны, двухтрубные паровые системы чаще встречаются в высотных жилых домах, на долю которых приходится 25 % проверенной площади. Однотрубные системы парового отопления представляют собой наиболее неэффективную конфигурацию, потребляющую примерно на 13% больше энергии, чем среднее значение для всех проверенных зданий.

Низкая энергоэффективность, медленное время отклика и требовательность к техническому обслуживанию увеличивают стоимость владения паровой системой отопления. Основная причина, по которой эти системы все еще так распространены, заключается в том, что модернизация может быть очень дорогой: стены и полы должны быть снесены, чтобы удалить паропроводы, и восстановлены после установки гидравлических трубопроводов.Необходимые диаметры трубопроводов также сильно различаются для распределения пара и горячей воды, а в случае однотрубных паровых систем обратная линия для подачи воды обратно в котел отсутствует. Кроме того, многие модели радиаторов не подходят для переоборудования на горячую воду.

Модернизация систем парового отопления

Если в старом здании с паровым отоплением планируется капитальный ремонт, настоятельно рекомендуется перейти на систему горячего водоснабжения. Поскольку во время капитального ремонта многие участки зданий полностью меняются, модернизация системы отопления менее разрушительна.Водяные тепловые насосы, один из наиболее эффективных вариантов отопления, доступных в настоящее время, требуют для работы гидравлических трубопроводов.

Во многих зданиях паровые котлы также используются для систем горячего водоснабжения. Летом, когда нагрузка на отопление помещений снижается, паровые котлы работают значительно ниже своей номинальной нагрузки с резким падением эффективности. Однако, поскольку эти системы горячего водоснабжения уже имеют трубопроводы, их перевод на более современную и эффективную технологию намного проще, чем для систем отопления помещений.

Заключение

Столетие назад пар был удобным теплоносителем благодаря тому, что не требовался водяной насос. Однако расплатой за это является использование гораздо большего количества топлива, чем в водогрейном котле, а также менее эффективное его использование. Хотя преобразование системы отопления может быть дорогостоящим проектом модернизации здания, оно становится намного проще, если оно запрограммировано вместе с капитальным ремонтом здания. Паровое отопление также является очень углеродоемким процессом, который не соответствует целям по сокращению выбросов, установленным городом Нью-Йорком.Даже если новый водогрейный котел работает на природном газе, он, как правило, будет меньшей мощности и более эффективным.

Владельцы недвижимости, рассматривающие возможность модернизации своих паровых систем отопления, могут связаться с квалифицированной инженерной фирмой, чтобы получить оценку своих зданий.

Leave Comment

Ваш адрес email не будет опубликован.
