Монтаж погружного насоса в скважину: особенности установки насоса в глубинную скважину

Содержание

Установка насоса в скважину и его замена. Советы из опыта!

Загрузка…

Последнее время стало очень популярно выполнять работы на даче своими руками. Эта тенденция не обошла сферу бурения скважин и их обустройства. Особенно часто это практикуется во время строительства дома, когда под рукой всегда есть группа рабочих.

Мы придерживаемся мнения, что каждую работу должны делать профессионалы в своей области, но если было принято решение делать все самостоятельно, тогда мы расскажем все, что важно знать: как правильно установить насос в скважину, как достать насос из скважины, а также, на какую глубину нужно его подвешивать. Все нижесказанное это сугубо наш опыт, выработанный за многие годы работы по бурению и обустройству скважин.
Нужно понимать ответственность, которую вы берете на себя, при самостоятельном монтаже насоса.

  • Бывали случаи, когда люди роняли в скважину провод, трос, инструменты и прочие вещи, а когда им сообщали сумму за устранение проблемы, они пугались и попытались решить вопрос самостоятельно с помощью крючков и других подручных металлических изделий.

    В итоге, немало скважин было испорчено на ровном месте.

Установка скважинного насоса

В этой работе нет никаких секретов и особых наработок, установка скважинного насоса делается банально и просто. Для скважин, глубина погружения насоса в которых не превышает 30-40 метров (изредка 50 метров) и где от насоса идет обычная пропиленовая труба 32 мм в диаметре, все можно выполнять вручную. Вам нужно найти четверо рабочих, два из которых будут стоять непосредственно у самой скважины и руками спускать скважинный насос. Еще один будет стоять подавать трубу, четвертый рабочий стоит посередине трубы, подает и следит, чтобы она не волочилась по земле и не тащила мусор в скважину.

Если центробежный насос должен быть установлен глубже 50 метров, то двоим, непосредственно у скважины, будет очень тяжело, а поставить больше людей там физически сложно — взяться руками будет не за что. При установленном кессоне ситуация немного проще: один сидит в кессоне помогает, а двое основных рабочих находятся на верху. Но при глубоких скважинах, где скважинный насос очень тяжелый, где используется толстая пропиленовая труба, вам нужно будет пригонять манипулятор и работать им.
В общем, в установке насоса в скважину своими руками нет ничего сложно и хитрого.

Монтаж насоса в коллективную скважину

Для коллективных скважин в поселке с огромным тяжелым погружным насосом, конечно же, никакой физической силы не хватит. Здесь нужен кран. Плюс к этому, вода от скважинного насоса на поверхность поднимается по стальным 6-ти метровым трубам, соединяемые с помощью резьбы. Кран опускает насос следующим образом: опустили на 6 метров, зафиксировали хомутом, накрутили еще одну трубу, опустили еще на 6 метров, зафиксировали и накручивают следующую трубу.
Так продолжают до тех пор, пока не опустят насос на нужную глубину.

Монтаж глубинного насоса со скважинным адаптером

При обустройстве со скважинным адаптером, на глубине ниже уровня промерзания грунта, в обсадной трубе прорезается отверстие и туда устанавливается первая часть скважинного адаптера.

Та самая, от которой вода пойдет в дом.
Затем, насос опускается в скважину, также как и в любых других случаях — с помощью рабочих в количестве 3-4 штук. Когда практически вся труба ушла в скважину, и остался небольшой ее конец, на нее одевается вторая часть скважинного адаптера, а сверху в него вкручивается специальная монтажная труба (фото рядом).
После этого продолжается спуск насоса и монтажной трубой пытаются попасть одной частью адаптера в другую, чтобы защелкнуть его. Процедура монтажа глубинного насоса в скважину усложняется тем, что приходится держать на весу тяжелый насос с водоподающей трубой и вместе с этим пытаться защелкнуть адаптер.

Как достать насос из скважины

Здесь все зависит от глубины, на которой он подвешен. Если центробежный насос с обратным клапаном, значит, в трубах стоит вода, что прибавляет вес ко всей имеющейся конструкции. Чтобы заменить насос в скважине средней глубины (насос на глубине 30-40 метров), достаточно собрать 3-х или 4-х человек: двое тянут у скважины, двое оттаскивают трубу. Достать насос из скважины просто: раскручиваем оголовок и тянем руками вверх, перебирая трубу, рабочие сзади относят край трубы. Труба 32 мм не слишком эластичная, поэтому идет своеобразной дугой, особенно зимой на холоде. Главное не уронить насос в скважину.

Когда водяной насос будет на поверхности, его откручивают и отрезают кабель. Затем, его меняют на новый глубинный насос, если диаметр выходного отверстия такой же, то муфту перекручивают, кабель соединяют с насосом, ставят термоусадочную муфту и можно спускать в скважину. Если диаметр выходного патрубка отличается, то нужно заменить муфту под новый диаметр.
Затем, снова опускают насос в скважину и делают все в обратном порядке.
Если вы хотите достать упавший насос из скважины, тогда ознакомьтесь с этой нашей статьей, ситуация не так проста, как кажется.

Как вытащить насос из глубокой скважины

С глубокими артезианскими скважинами, где используются тяжелые насосы, с тяжелыми толстыми пропиленовыми трубами, которые заполнены водой, ситуация сложней и вытащить насос руками не получится. Вам будет нужен манипулятор. Им приподнимают насос, ставят трубу на хомуты, отрезают верхнюю часть, затем еще раз поднимают, фиксируют и срезают верх. Это повторяются до тех пор, пока не вытащится насос из скважины. Дальше производится замена насоса и, с помощью манипулятора, его снова нужно опустить на нужную глубину. Но мы же порезали трубу, значит нужно все спаять.
Все это выглядит так: насос погружают на некоторую глубину, труба фиксируется хомутами, припаивают сверху еще кусок трубы, опускают еще глубже, фиксируют, припаивают очередной кусок и так собирают все по новой.
Такой работой самостоятельно лучше не заниматься — можно получить проблемы на ровном месте.

Подъем насоса из скважины с адаптером

В скважинах без кессона, там, где используется скважинный адаптер, для демонтажа глубинного насоса нужна специальная 2-х метровая монтажная труба с резьбой (на соседнем фото). Ее вкручивают сверху в адаптер, затем тянут вверх, адаптер разъединяется, и вы вытаскиваете насос со скважины.
Найти монтажную трубу можно либо в скважине (обычно ее оставляют вкрученной в адаптер), либо она где то лежит у вас дома.

На какую глубину опускать насос в скважину

Вам не нужно думать, на какой глубине установить насос в скважине, эта информация содержится в техническом паспорте, который вам выдала буровая организация. Это крайне важный документ и вы должны четко придерживаться того, что там написано.
Обычно максимальная глубина погружения насоса не более 5 метров ниже динамического уровня воды в скважине. Динамический уровень — это минимальный уровень воды при откачке. Оптимальная глубина опускания насоса в скважину примерно 3 метра ниже динамического уровня.
Следовательно, подвесив насос на такой глубине, он всегда будет под водой, не будет выхватывать воздух, и все будет работать как часы.

Кроме того, при такой установке насоса в скважину, он стоит вверху, а приток воды идет снизу, значит, вся вода в скважине работает, она постоянно обновляется и не успевает застояться.  Если установить насос слишком глубоко, то он будет качать воду, которая идет снизу, а вода вверху будет застаиваться.
Ставьте так, как указано в паспорте на скважину!

Ни в коем случае нельзя следовать указаниям, устанавливать насос на дно скважины или на 1-2-3 метра от дна! Те, кто советует это, совершенно не понимают, о чем говорят. Такие рекомендации ведут к застреванию насоса и затратам на подъем. Более того, для установки погружного насоса на большую глубину, вам нужна более мощная и дорогая модель.

При монтаже скважинного насоса, никто и никогда не отталкивается от дна скважины. Пользуйтесь паспортом на скважину.

Вас заинтересует:

Поделитесь статьей с друзьями:



Монтаж погружного насоса и установка оголовка на скважину | Мастер …

Многие люди сегодня живут в частном секторе или же на дачных участках. И обеспеченность различными благами цивилизации в таких местах не всегда максимальная. По этой причине часто приходится использовать различные способы, чтобы получить доступ к каким-то вещам, которые уже давно считаются элементарными. И часто получается так, что единственным источником воды являются скважины на воду .

Но для того чтобы начать ей пользоваться, необходимо не только ее пробурить, но и еще правильно оборудовать ее технически. В статье мастер сантехник расскажет технологию монтажа погружного насоса и оголовка на скважину.

Подготовка материалов и комплектующих для установки

Чтобы при выполнении монтажных работ не произошло досадных недоразумений или заминок, надо предварительно подготовить все расходные материалы, которые могут понадобиться во время установки. К ним относятся: хомуты, обратный клапан и запорный кран, крепления, электрокабель , манометр и ряд других деталей.

Специальный кабель электропитания с двойной виниловой изоляцией для длительного нахождения в жидкой среде. Он должен лежать свободно, без натяжки и в идеале быть цельным, без стыков на всем своем протяжении, поэтому метраж лучше брать с запасом. Сечение провода для исключения перегрузки подбирается согласно паспортным данным агрегата. Если электрошнур требует наращивания, для полной герметизации стыков берут специальные виды муфт .

Для подачи воды используются пластиковые трубы низкого давления ПНД . Выполняя монтаж скважинного насоса, надо учесть, чтобы напор был достаточной мощности. Ставится изделие с сечением 32 мм и более. Оно имеет наименьшее гидравлическое сопротивление и поэтому более эффективно. Места стыка крепятся фланцами, установленными болтами вверх. Для резьбовых соединений обязательно понадобится укрепленная силиконовым герметиком подмотка уплотнительной либо ФУМ-лентой .

Страховочный тросик лучше брать в предотвращающей коррозийные процессы пластиковой оболочке. Он по длине должен соответствовать глубине скважины плюс запас для крепежа. Фиксирующие зажимы берутся с расчетом массы всей системы помноженной на десять.

Чтобы установить насос в скважину, нужно уделить внимание сантехнической арматуре. В работе обязательно понадобятся переходные фитинги для соединения деталей разного диаметра и футорки со вставленными металлическими гильзами для состыковки с трубами.

Оголовок необходим для защиты конструкции от попадания в нее извне посторонних предметов. На его нижней части выполнены отверстия под напорный шланг, кабель и страховочный трос. Также имеется карабин для крепления элементов системы.

Шнур электрокабеля, страховочный подвес и труба скрепляются между собой с шагом в 70-130 см. Первое крепление выполняется на расстоянии 0,2 м от патрубка. Для выполнения соединений используется изоляционная лента или пластиковые стяжки.

Для работы водозаборной системы обязателен обратный клапан. Прежде чем начать монтаж погружного насоса в скважину, надо убедиться в его наличии. Механизм, предотвращающий обратное движение воды на оборудование, установить не сложно. Его можно приобрести в любом специализированном магазине.

На выходе устанавливается шаровой кран , предназначенный для проверки наличия воды в системе и регулировки ее напора. Включение устройства в электросеть «на сухую» запрещено.

Подготовка насоса к установке

Сборка всех элементов перед монтажом происходит в строго определенном порядке. Изначально проверяется наличие обратного клапана, при его отсутствии необходимо данный механизм приобрести и установить самостоятельно. Далее монтируются переходные фитинг с футоркой  для подсоединения трубы. Их размеры должны подходить по размеру к деталям. Стыки герметизируются для исключения появления течи.

Страховка крепится к помпе за две проушины, симметрично расположенными по обеим сторонам аппарата, и фиксируется специальными зажимами.

В полипропиленовую трубу вкладывается гильза и собирается фитинг. Затем выполняется соединение данной конструкции с насосом и протяжка фитинговых узлов. При установке обжимного кольца нужно следить за правильным расположением внутренних зубьев, а также стараться не повредить резиновый уплотнитель.

В случае недостаточной длины выполняется наращивание кабеля аппарата. Основное внимание надо уделить герметичности места стыка, иначе произойдет окисление контактов, и установка глубинного насоса в скважину закончится коротким замыканием.

После подготовки всех отдельных компонентов электропровод и страховка соединяются с трубой. Для этой цели применяются пластиковые хомуты, расположенные на расстоянии метра друг от друга. Обратный конец троса зацепляется за любой крупный неподвижный предмет, способный удержать собранную конструкцию.

Последним устанавливается фитинг, который понадобится для фиксации оголовка после погружения аппарата в скважину и отрезки лишней трубы. После данного мероприятия проводится проверка точности сборки всех элементов, что бы исключить возможные неполадки.

Дополнительное присоединение гидроаккумулятора к погружному насосу положительно влияет на срок его службы. В данном устройстве расположен запас воды, который способен удовлетворить разовые потребности пользователя. Численность подключений самого насоса в разы уменьшается, что положительно сказывается на сроке его эксплуатации.

Общий принцип монтажных работ

Правил и рекомендаций, касающихся установки погружного скважинного насоса существует множество. В нормативах указано, что данное устройство не должно соприкасаться с дном водозаборного колодца, и в тоже время аппарат должен быть погружен более чем на метр под воду. Наполняемость скважины не постоянна. Она может меняться в зависимости от времени года и интенсивности забора.

Чем выше параметры производительности агрегата, указанные в паспорте, тем больше должна быть глубина погружения. Самый лучший способ определения местоположения, который чаще всего используется на практике: аппарат опускают на страховочном тросе до дна водяной скважины, а затем приподнимают на 2,5-3 м и временно закрепив, запускают. Если оборудование действует без отклонений от нормы, его в таком положении и фиксируют.

Данный метод используется при установке агрегатов в колодцы до 16 м, для глубинных аппаратов расчет делается по-другому. Из общей глубины источника от оголовка до дна вычитается расстояние от устья до водяного зеркала (динамический уровень). Полученная разность является величиной расположения воды во время активной эксплуатации скважины. Согласно нормам, данный промежуток сокращается на 300 мм снизу и 100 мм сверху. В оставшемся отрезке и должен располагаться аппарат.

Перед тем как опустить насос в скважину, нужно самому проверить обсадную трубу на присутствие неровностей, сужений или искривлений. Они могут повлиять на качество работы оборудования и стать причиной выхода агрегата из строя. Предварительная промывка и очистка шахты даст возможность уберечь главные узлы конструкции.

Установка оборудования выполняется только после проведения всех расчетов и составления схемы. В работе должно участвовать от 2 человек и более. При проведении сборно-монтажных работ на даче стоит воспользоваться стабилизатором напряжения. Это поможет уберечь высокочувствительную аппаратуру от перепадов напряжения в электросети.

Итак, приступим к монтажу насоса на скважину

Верхняя часть трубы скважины при необходимости обрезается болгаркой или пилкой по металлу на нужной высоте, оптимальна высота трубы скважины над поверхностью – 20 — 30 см.

На обсадную трубу скважины одевается нижняя часть оголовка и уплотнительное кольцо.

Следующий шаг, крепление страховочного троса к насосу. Т рос протягиваем в специальные отверстия на корпусе насоса, затем фиксируем в петлю металлическими скобами.

Фитингом подсоединяем трубу, кабель питания подвязываем к трубе (не в натяжку) используем стяжки.

Начинаем опускать в обсадную трубу скважины глубинный насос, обратите внимание, чтобы кабель не повредился он не должен быть натянутым. Сам насос держится на тросе, трос должен быть в натяжку.

Теперь на трубу насоса одеваем верхнюю часть оголовка, при этом кабель пропускается в отверстие оголовка, на фото видно карабин к которому крепится трос который держит подвешенный насос.

Верхнюю часть оголовка нужно болтами стянуть с нижней частью оголовка.

К кабелю насоса подключаем конденсатор.

Теперь нужно проверить работу насоса, прокачать воду из скважины, включаем насос на пол часа, первая вода может быть немного грязной, но она быстро выйдет и пойдёт чистая. Если с водой всё нормально, можно отключать питание насоса и продолжать монтаж.

Трубу, идущую от насоса обрезаем (с запасом) одеваем фитинг и соединяем с наземным трубопроводом. Кабель в гермовводе уплотняем.

Монтаж глубинного насоса в скважину закончен.

Возможные ошибки и как их избежать

Для человека, решившего установить погружной насос в скважину, главной задачей является учет всех нюансов и предотвращение промахов, чаще всего совершаемых другими:

  • Параметры мощности насоса должны соответствовать глубине скважины. Оборудование, работающее с превышением своих возможностей, быстро выходит из строя.
  • Неточные расчеты при определении места подвеса аппарата могут привести к тому, что он остается без охлаждения, а перегрев – это одна из главных причин поломки агрегатов.
  • Неправильная фиксация троса может привести к обрыву аппарата. Такого же результата стоит ждать, если материал страховки выбран неверно.
  • Напорный шланг должен выдерживать давление, создаваемое в системе, поэтому его не может быть меньше выходного патрубка насоса.
  • При наращивании шнура берется электрокабель, сечение которого соответствует мощности аппарата. В противном случае работа оборудования неизбежно закончится перегревом и коротким замыканием.
  • Отсутствие стабилизатора или автоматических реле ведет к риску перегрузки оборудования во время скачков напряжения. В идеале лучше установить систему автоматического контроля. Но шкаф с управляющими и защитными приборами, способный отследить работу системы, может оказаться невыгодным в частном доме.

Видео

В сюжете — Установка погружного насоса в скважину

В сюжете — Выбор оборудования для скважины

В сюжете — Правильное обустройство водонапорной системы

В продолжение темы посмотрите также наш обзор Монтаж адаптера для скважины

Источник

https://santekhnik-moskva. blogspot.com/2021/02/Montazha-pogruzhnogo-nasosa-i-ustanovki-ogolovka-na-skvazhinu.html

Установка глубинного скважинного насоса в Тюмени


Обвязка колодца или скважины в обязательном порядке предполагает монтаж глубинного скважинного насоса. И перед тем, как идти в магазин, важно определить дебит скважины, рассчитать необходимые объемы холодной воды и количество точек отбора, учесть количество жильцов в доме.

Как выбирать насос для скважины

Например, одна мойка для мытья посуды требует в секунду не менее 0,2 литра, унитаз — 0,1 литра, а стиральная или посудомоечная машина — 0,2 литра и более.

Основной документ при подборе насоса — паспорт скважины, выдаваемый бурильной компанией. В нем обозначаются следующие данные:

  • дебит — объем воды, получаемый в час. Единица измерения — метр кубический;
  • статический и динамический уровни воды в стволе;
  • глубина и диаметр скважины;
  • размеры и глубина фильтровальной части скважины.

На основании паспортных данных проверьте, будет ли скважина давать требуемые объемы воды. Максимальное значение не может превышать дебит скважины. В идеальном варианте он меньше дебита на 5-10%.

В противном случае динамический уровень воды в скважине будет постоянно снижаться, а оборудование работать всухую. Если приобрести агрегат без защиты от холостого хода, то он в первый же день выйдет из строя.

Если при установке глубинного скважинного насоса предусмотреть возможность изменения высоты водяного столба и возможность холостого хода, то оборудование будет отключаться. Обвязку скважины не придется постоянно менять или ремонтировать.

Важно: насос, отключающийся при холостой работе, включится только тогда, когда уровень воды восстановится на прежнем уровне. Все это время ни холодное, ни горячее водоснабжение, ни отопление частного дома функционировать в должной мере не будут.

Если мощность агрегата превысит дебит, владельца скважины ждет еще один неприятный момент: в зоне фильтрации порода будет активно размываться и разрушаться. Результатом станет засорение фильтров, выход из строя, разрушение ствола скважины.

Рассчитать напор в системе водоснабжения можно рассчитать по формуле:

Н = Ptap x10,2 + Hgeo + EHf, где

Ptap – создаваемое давление. В стандартном варианте берется 2-3 бара, стандартные для городского водовода;

Hgeo — геодезический напор, определяемый как разница между динамическим уровнем и максимальной точкой подъема воды в метрах водного столба;

EHf – возможные потери напора в трубопроводе на поворотах труб, и местные в тройниках, на кранах и т. д. Местные потери принимаются в размере 15-20% от потери по длине трубы. Сюда же относят и возможные потери напора в фильтровальной системе (в пределах 0,5-1,5 бар), определяемые типом, размерами фильтров в соответствии с паспортом оборудования.

Установка глубинного насоса

Выбор насоса — наиболее важный этап. Его грамотная установка — второй по важности и ответственности. Без этого полноценная эксплуатация будет невозможна.

Внимание: глубинный насос не должен находиться на поверхности воды. От дна до прибора — не менее 1-го метра. В противном случае будут захватываться песок и ил со дна. В короткие сроки оборудование придет в негодность.

К насосу при обвязке скважины присоединяются:

  • пластиковая труба для перекачки питьевой воды. Она не должна выходить на поверхность. Прокладку к дому или накопительному баку следует делать ниже уровня промерзания грунта в конкретном регионе;
  • страховочный трос, закрепленный на оголовке;
  • электрический кабель для питания двигателя в защитном кожухе.

Внимание! В индивидуальном водоснабжении гидроудары редко, но встречаются. Избежать неприятных последствий поможет обратный клапан.

Важно: квалифицированные бурильщики не только смонтируют обсадную колонну, но и прочистят воду в скважине до полностью прозрачной и чистой. В грязную, мутную насос опускать нельзя. В противном случае скоро понадобится повторная установка скважинного насоса.

Заключительные этапы работы

Как только насос опущен в скважину, необходимо провести регулировочные работы, установить пускозащитное устройство, настроенное на расчетное значение силы тока, и обратный клапан, чтобы избежать обратного потока воды и выхода оборудования из строя.

Далее выполняется регулировка давления в напорном баке. Максимальное значение не должно превышать 0,9 от давления включения. Включение в электросеть производится после всех перечисленных операций.

Преимущества скважинных насосов

  • Скважинные насосы не нагреваются и не перегреваются. Перекачиваемая вода служит отличным хладореагентом.
  • Поплавковый выключатель своевременно зафиксирует снижение водяного столба и отключит оборудование.

Недостаток: работы по установке, подключению, ремонту, замене достаточно сложны. Без надлежащего опыта и знаний их лучше не выполнять.

Вне зависимости от того, какой насос выбран, обвязка скважин предполагает проверку работы в разных режимах. Обязательно измеряется скорость заполнения объема. С использованием манометра меряется давление, создаваемое оборудованием. Токовые щипцы используются для определения потребления тока.

Если полученные данные отличаются от характеристик, обозначенных в паспорте насоса, прикройте задвижку на выходе устья. В насосе создастся дополнительное сопротивление, способствующее правильному размещению оборудования.

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

Монтаж своими руками погружного насоса для скважин

В последнее время все большее количество людей предпочитает бурить на своем участке скважину под воду, и это решение имеет массу преимуществ по сравнению с копкой колодца или использованием цистерны. Во-первых, в скважине находится экологически чистая и природно-отфильтрованная пресная вода, во-вторых, она практически неисчерпаема, в-третьих, срок службы скважины очень большой, кроме того ее практически не нужно обслуживать. Однако, для организации качественного и стабильного водоснабжения необходимо использовать подходящий скважинный насос. На первый взгляд монтаж такого насоса не кажется слишком сложным, но в этом деле есть несколько моментов, о которых нужно знать.

Этапы монтажа

В общем случае процесс установки погружного насоса в скважину можно разбить на несколько этапов:

  • Обследование обсадной трубы на предмет наличия неровностей, искривлений, сужений;
  • Подвешивание насоса за шнур или трос, который способен выдержать нагрузку как минимум в 5 раз больше веса самого устройства;
  • Соединение насоса с напорным трубопроводом;
  • Установка обратного клапана;
  • Связка питающего кабеля, шнура/троса и трубы с шагом 0. 7-1.3 метра;
  • Опускание насоса в скважину.

Все соединения должны иметь надежную гидроизоляцию. Опускают устройство плавно, аккуратно и очень медленно, крайне не рекомендуется дергать насос за трубу или кабель питания. В том случае, если насос наткнулся на препятствие, нужно выполнить вращательные движения в обе стороны, если же это не помогло, то насос достают, препятствие устраняют. Важно также учитывать, что устройство не должно доставать до дна на 1-2 метра во избежание засасывания ила или песка.

Ключевые требования

>

Существует несколько требований, которые необходимо обязательно соблюдать:

  • Полное соответствие габаритов насоса и конструкции скважины;
  • Мощность и производительность насоса не должны быть выше производительности скважины;
  • Глубина установки насоса должна превышать динамический уровень воды на 5-10 метров;
  • Сам насос должен располагаться в области обсадной трубы, но никак не в открытом стволе.

Типичные ошибки при монтаже

При монтаже погружных насосов чаще всего встречаются следующие ошибки:

  • Используется трос из материалов, нестойких к коррозии;
  • Используются трубы, которые не способны выдержать максимальное давление в системе;
  • Применяется электрокабель, не сертифицированный для эксплуатации в условиях высокой влажности;
  • Допускается ситуация, когда трос оказывается чересчур натянутым либо сильно прослабленным;
  • Ненадежно закрепляют кабель с тросом и трубой.

Знание этих нюансов поможет вам правильно осуществить монтаж насоса и избежать неприятных последствий в будущем.

Установка насоса в скважину – выбор и монтаж оборудования для перекачки воды

Индивидуальная скважина – популярный способ обеспечения водой загородного участка. Если бурение заказывают бригадам со специальной техникой, то установка насоса в скважину может выполняться самостоятельно. Правильный выбор и монтаж оборудования – залог долгосрочной и бесперебойной эксплуатации водопровода.

Выбор насоса для скважины

Подъем воды из собственной скважины можно осуществлять двумя видами насосов:

  1. Погружной – оборудование опускается в воду, подвешивается на тросе на расстоянии 1 м от дна. Жидкость поступает по напорному шлангу или трубе.
  2. Поверхностный – агрегат устанавливается над поверхностью воды в специальной утепленной камере (кессоне) или в построенном домике. Оборудование имеет два шланга: всасывающий, для поднятия жидкости, напорный – для соединения с водопроводом. Насос используется только для мелких скважин на песке, поднимаю воду с глубины до 15 м.

Поверхностный насос

Особенности погружных насосов

Оборудование для работы под водой имеет прочный герметичный корпус из нержавеющей стали. Он не подвержен коррозии и эксплуатируется долгий срок без обслуживания и ремонта. В корпусе предусмотрен встроенный фильтр для улавливания мелкого мусора. Погружной насос работает ниже уровня перекачиваемой жидкости, эта особенность обеспечивает несколько преимуществ:

  • возможность охлаждения узлов;
  • подъем воды с большой глубины;
  • высокая производительность.

Внимание. Насос должен свободно проходить внутрь обсадной трубы, по периметру должно оставаться свободное пространство. Проталкивать агрегат категорически запрещено. Перед опусканием труба проверяется на наличие дефектов в виде сужения.

Агрегаты для глубинного использования изготавливаются особой продолговатой формы. Распространенный диаметр обсадных труб – 150-200 мм, подобрать для них оборудование не составляет труда. Есть трубы размером 120—140 мм, но и под них можно найти насосы подходящих габаритов, модели «Малыш» изготавливаются диаметром 100 мм.

По принципу действия модели делятся на вибрационные и центробежные. Первый вариант конструкции имеет мембрану, которая вибрирует и нагнетает жидкость. Такое устройство подойдет для небольшой, но хорошо укрепленной скважины на даче.

Устройство погружного центробежного насоса

Центробежные модели отличаются высокой производительностью и мощностью. Их конструкция предполагает установку гребных лопастей, движение которых создает центробежную силу, втягивающую воду. Жидкость заполняет рабочую камеру оборудования и подается дальше по трубе.

Критерии выбора агрегата

Чтобы грамотно подобрать насос, необходимо подсчитать собственные потребности в воде. Для этого складывают расход всех точек водозабора (умывальники, душ, ванна, туалет и другие). Исходя из этого показателя, выбирать производительность оборудования. Важными характеристиками агрегата являются:

  • диаметр;
  • мощность;
  • напор;
  • глубина, на которую рассчитано изделие.

Рекомендация. Диаметр трубы не должен значительно превосходить размеры насоса, это негативно скажется на сроке его эксплуатации. В технических характеристиках модели указана допустимая разница.

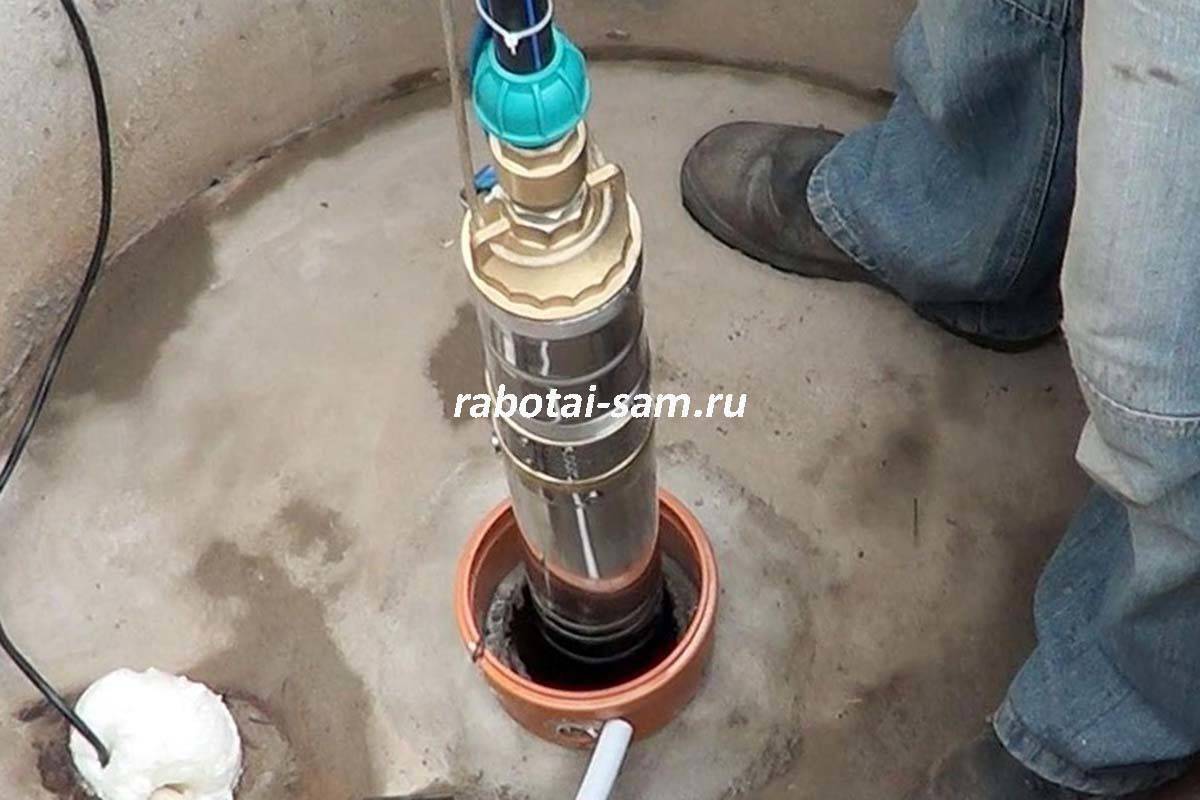

Опускание агрегата в обсадную трубу

Этапы установки

Необходимость в установке нового оборудования может возникнуть в двух случаях: первичном обустройстве водопровода или при замене насоса в скважине, если он вышел из строя. Этапы и технология установки насоса в двух случаях принципиально не отличаются. Единственное дополнительное действие при замене – извлечение из скважины вышедшего из строя оборудования. Необходимо обязательно установить причину неисправности. Если нарушение функциональности связано с общим износом и окончанием срока службы, то необходимо установить новый насос. Если перегорели или вышли из строя отдельные узлы – необходимо искать причину во внешних воздействиях – качестве воды, перепадах электричества и т. д.

Перед монтажом насоса в скважину необходимо позаботиться о подготовке необходимых материалов и деталей. Для установки понадобится:

  • трехфазный силовой кабель сечением 2,5 мм;
  • стальной трос или полимерный шнур диаметром 5 мм;
  • оголовок обсадной трубы;
  • переходник;
  • обратный клапан;
  • труба ПНД 32 мм или напорный шланг.

Совет. Выбор оголовка зависит от веса насоса. Для модели с массой более 200 кг рекомендуется использовать металлический оголовок. Для легких агрегатов устанавливают пластиковые изделия.

Подготовка насоса и труб

Если в конструкции изделия не предусмотрен переходник для соединения трубы, то его необходимо купить отдельно. Подготовку агрегата начинают с установки ниппеля. Для обеспечения герметичности резьбового соединения используют ленту Тангит и силиконовый герметик. Труба присоединяется к насосу с помощью муфты.

К верхней части оголовка крепится стальной трос, его второй конец фиксируется в монтажных проушинах насоса. Петля фиксируется специальными зажимами. Силовой кабель, присоединенный к агрегату, укладывается вдоль напорной трубы и монтажного троса.

Три элемента образуют трассу, которая будет опускаться в скважину. Составляющие соединяют между собой пластиковыми хомутами или изолентой. Расстояние между местами крепления 1-1,5 м. Провод фиксируется на трубе с провисанием. Его второй конец продевается через специальное отверстие крышки оголовка. Он будет подключаться к щитку через УЗО.

Трасса из кабеля, трубы и троса

Обсадная труба, на которую надевается оголовок, должна иметь ровный срез. Края пластикового изделия зачищаются от заусенцев, а металлического обрабатываются антикоррозийным составом. На край трубы надевается фланец с уплотнительным кольцом.

Совет. Перед установкой насоса скважину необходимо очистить от грязи и песка с помощью оборудования, рассчитанного на перекачку грязной воды.

Опускание насоса

Установка насоса в скважину выполняется с максимальной осторожностью. Трос и кабель не должны перекрутиться, а корпус устройства необходимо удерживать от касания стенок трубы. Агрегат фиксируется в подвешенном состоянии 1 м от дна. Это обезопасит систему от песка и ила. Обсадная труба накрывается крышкой оголовка. Деталь соединяется с фланцем с помощью монтажных болтов. Герметичная конструкция надежно защищает скважину от попадания внутрь грязной воды или мусора.

Конструкция узла оголовка

Осталось проверить работоспособность установленного оборудования. Если вода подается, все сделано правильно, можно устанавливать остальное оборудование для системы водоснабжения дома. Охлаждение насоса происходит за счет перекачиваемой воды, современная автоматика, предусмотренная конструкцией, защищает его от «сухого хода». Если расчетная мощность агрегата выбрана правильно, о нем можно забыть на долгое время.

Выбор и монтаж погружного насоса сложная и ответственная процедура, но при желании ее можно выполнить самостоятельно.

Установка погружного водяного насоса №1 в Фениксе, Аризона

Установка водяного насоса в жилых домах Империя 2020-11-02T00:42:20-07:00

Насос для водяной скважины является важным компонентом для бесперебойной работы водяных скважин в жилых помещениях. Нужна ли вам замена водяного насоса или установка водяного колодца для нового жилого дома; наша компания предлагает широкий выбор качественных запчастей и специалистов, которые имеют навыки для выполнения установки без проблем.Именно по этим и другим причинам компания Pump It Up Pump Service, Inc. стала основным поставщиком услуг по обслуживанию колодцев в жилых домах по всему штату Аризона.

Одной из причин, по которой компания Pump It Up Pump Service, Inc. за долгие годы завоевала прочную репутацию, является наша приверженность качеству. От компонентов, которые мы используем, до людей, которые составляют нашу команду, все, что мы делаем, сосредоточено на профессионализме. Мы применяем проверенную методологию при продаже и установке водяных насосов для жилых помещений.

Бытовые водяные насосы, которые мы продаем и устанавливаем

За годы работы мы установили прочные отношения с нашими поставщиками и поставщиками запчастей. Это позволяет нам предлагать исключительные цены на самые надежные погружные водяные насосы в Финиксе и на такие запчасти, как:

.
  • НАСОСЫ GOULDS — Бытовые погружные скважинные насосы 4–12 дюймов, струйные насосы, погружные турбинные насосы 6 и 8 дюймов, турбинные насосы с линейным валом от 6 до 20 дюймов и отстойник.
  • GRUNDFOS — Бытовые погружные скважинные насосы диаметром 4″–8″, струйные насосы, экологические насосы Redi-Flo 2″ и 4″, одноступенчатые и многоступенчатые центробежные насосы.
    BERKELEY – погружные скважинные и центробежные насосы размером 4–8 дюймов.
  • NATIONAL PUMP COMPANY – Турбины с линейным валом 6–16 дюймов и отстойник.

Мы также предписываем проверенную методологию при общении с нашими клиентами или при выполнении любого обслуживания насосов для бытовых скважин, которое включает:

  • Честность : В Pump It Up Service, Inc.наши действия так же сильны, как и наши слова. Каждый из членов нашей команды гордится тем, что он открыт и честен со всеми. С того момента, как вы обратитесь в Pump It Up Service, Inc., вы ясно увидите нашу честность в действии.
  • Уважение к нашим клиентам: Как владельцы бизнеса и домовладельцы, мы понимаем и уважаем время наших клиентов. Мы работаем с вами в течение всего процесса, чтобы гарантировать, что установка водяного насоса будет выполнена профессионально и с минимальным стрессом.
  • Работа в команде: Каждая наша работа уникальна. Мы знаем, что все системы водяных колодцев в жилых домах разнообразны и что каждая система требует опыта и совместных усилий для обеспечения бесперебойной установки запасных частей. Наша команда по продажам хорошо работает с нашими опытными техническими специалистами, проверяя, что все детали заказаны и доступны для плавной и беспроблемной установки.

Независимо от типа вашей скважинной системы или типа необходимого сменного водяного насоса — у нас есть опыт правильной установки устройства.Если вам требуются какие-либо услуги по установке водяных насосов в жилых домах в Аризоне, не стесняйтесь — свяжитесь с командой Pump It Up Pump Service, Inc. сегодня — (623) 582-5069.

Свяжитесь с нами сейчас!

Если вам нужна дополнительная информация о конкретной услуге / продукте, БЕСПЛАТНОЕ ценовое предложение или у вас есть вопрос / комментарий, нажмите синюю кнопку, чтобы связаться с нами. Мы ответим как можно быстрее.

Свяжитесь с нами сейчас!

Установка нашего скважинного насоса и системы пресной воды — ByExample.ком

Несмотря на то, что наша скважина была пробурена профессионально, мы решили приобрести и установить собственный скважинный насос. Мы заказали наш погружной скважинный насос и все материалы для установки в компании Northern Arizona Wind and Sun. Установка нашего собственного скважинного насоса для пресной воды была одним из самых захватывающих проектов, которые мы предприняли. И в целом все было не так уж и сложно.

Перечень оборудования и материалов для скважинных насосов

Погружной насос Sun Pumps, модель SDS-D-128

Контроллер насоса Sun Pumps, модель PCA 30-M1D

Нагнетательный насос ShurFlo, модель 2088-573-534

Поплавковый переключатель

200 футов.8 калибр погружной 2 провода с заземлением

200 футов. 1/2 «полиэтиленовая труба

200 футов. 3/8-дюймовая страховочная веревка

Водонепроницаемый комплект для соединения

Подключение погружного скважинного насоса

Первым шагом в подключении скважинного насоса было размотать и выровнять полиэтиленовую трубу 1/2 дюйма, погружной трос 8 калибра и страховочный трос 3/8 дюйма. После того, как каждый из 200-футовых отрезков был проложен, мы связали линии вместе, скрепив их друг с другом пластиковыми стяжками с интервалом в 10 футов.Несмотря на то, что полипропиленовая труба была несколько жесткой, к счастью, нам удалось подготовить ее для установки без каких-либо перегибов.

Затем Патрик подсоединил трубу, провод и веревку к нашему погружному насосу Sun Pumps. Полиэтиленовая труба присоединяется к верхней части насоса с помощью трубного хомута, а предохранительный трос закрепляется в обозначенной точке рядом узлов, усиленных пластиковыми стяжками. Я наблюдал, как Патрик подключал насос к источнику питания, и это выглядело довольно простым процессом.Он использовал детали, входящие в комплект водонепроницаемого сращивания, чтобы соединить провода насоса с 200-футовым погружным проводом. В комплект входит термоусадочная трубка, которую мы использовали для создания водонепроницаемого уплотнения вокруг проводов со специями.

Как только труба, веревка и проволока были надежно закреплены на насосе, мы были готовы опустить его в скважину.

Опускание погружного насоса

Сначала мы измерили расстояние между землей и статическим уровнем воды, опустив веревку в колодец.Подняв его, мы измерили длину сухой веревки, чтобы определить уровень воды. Используя это измерение в сочетании с рекомендациями производителя, мы рассчитали подходящую глубину для опускания нашего погружного насоса в скважину.

Мы создали буровую установку, используя пару пил, бетонные фундаментные блоки и стальную трубу, чтобы помочь нам опустить насос. Чтобы не потерять насос во время установки, мы прикрепили свободный конец страховочной веревки к ближайшему дереву.Затем Патрик осторожно направил наш погружной насос в отверстие колодца, подавая шнуры в отверстие, пока оно не достигло глубины 140 футов. Согласно нашим расчетам, мы разместили наш погружной насос на 29 футов ниже статического уровня воды.

Следующим шагом было постоянное крепление страховочного троса и повторное закрытие отверстия колодца.

Хозяйственный сарай

После того, как мы опустили насос в колодец, мы сделали последние приготовления для его питания от солнечной энергии.Мы построили небольшой хозяйственный навес рядом с устьем колодца для размещения наших систем солнечной энергии и системы распределения воды, а также нашего телефона и оборудования для передачи данных. Нашей целью было разместить все наше вспомогательное оборудование на компактной площади, чтобы свести к минимуму количество необходимых проводов и труб, а также иметь центральное расположение для упрощения управления системами.

Колодезный насос на солнечной энергии

Энергосистема скважины состоит из двух солнечных панелей, двух герметичных аккумуляторов, контроллера заряда и контроллера насоса Sun Pumps.Изначально мы настроили его как автономную систему на 24 вольта. Чтобы качать воду, мы просто щелкаем переключателем на контроллере насоса, который активирует погружной насос.

2 солнечные панели Kyocera 125 Вт 12 В

2 герметичных аккумулятора AGM

Контроллер заряда Morningstar Prostar 30A 12/24 В

Система распределения пресной воды

Вода, поступающая из нашего колодца, поступает в водораспределительный коллектор, расположенный в яме под нашим хозяйственным навесом.Это центральная точка нашей системы водоснабжения, которая соединяет колодезный насос, резервуар для хранения, напорный резервуар, нагнетательный насос и все линии пресной воды. Мы можем получить доступ к коллектору и водораспределительному оборудованию через люк в полу хозяйственного сарая.

Резервуар для хранения воды

После установки солнечной энергетической системы и оборудования для распределения воды мы были готовы подключиться к нашему резервуару для хранения пресной воды. После размещения резервуара для хранения объемом 1600 галлонов мы проложили ПВХ-линии от водяного коллектора к основанию резервуара.Мы сконфигурировали отверстие у основания бака-накопителя для забора свежей воды, а отверстие наверху — для перелива. Дренажная линия несет переливную воду на несколько ярдов.

Наш резервуар для хранения воды был светло-коричневого цвета, который хорошо сочетался с окружающей средой. Однако мы заметили, что его более светлый цвет позволяет большому количеству солнечного света проникать через стенки резервуара для хранения. Чтобы предотвратить нежелательный рост бактерий в нашем аквариуме, мы покрасили его снаружи краской для наружных работ.Это по-прежнему прекрасный желтовато-коричневый цвет, но краска не позволяет почти всему свету проникать в аквариум.

Мы приобрели поплавковый выключатель, который планируем установить в резервуар для воды, как только у нас будет возможность наблюдать за работой нашей первоначальной системы водоснабжения. Поплавковый выключатель предназначен для автоматического отключения откачки, когда бак достигает нужного уровня.

Линии Pex для пресной воды

Ранее в течение лета мы проложили линии пресной воды к различным точкам на участке, которые все соединялись с водопроводным коллектором.Вместо труб из ПВХ мы использовали трубы Pex для линий холодной и горячей воды. Мы очень довольны новой системой, так как линии Pex соединяются методом обжима, а не с помощью клея.

Проточная вода в нашей усадьбе!

Линии пресной воды проложены на глубине 24 дюйма, и в нескольких местах на участке мы установили фермерские краны. Когда все, наконец, было готово к работе, мы начали закачивать воду в резервуар для хранения, а затем протестировали каждый из наших новых кранов.Все работало как по маслу, и теперь у нас есть свежая водопроводная вода! Это действительно очень классное чувство.

Фотогалерея

Установка линий водоснабжения, телефона и передачи данных

Установка Пекса

Установка нашего скважинного насоса и резервуара для хранения на солнечной энергии

Подводка к нашей септической системе


Книги по хранению колодцев и пресной воды

Колодцы и септические системы

Макс и Шарлотта Альт.Макгроу Хилл, Нью-Йорк, 1992. .

Эта книга содержит информацию для домостроителей, которые хотят установить собственную септическую систему или колодец. Авторы обсуждают несколько способов рытья собственного колодца, а также материалы и оборудование, которое вам понадобится. Он охватывает основы тестирования перхлорэтилена и описывает процесс установки септической системы от начала до конца. Щелкните здесь, чтобы купить эту книгу >>


Чтобы выбрать из большего количества книг, посетите сайт ByExample.ком Книжный магазин. Мы предлагаем множество книг по темам, связанным с автономной жизнью, домашним хозяйством и устойчивостью.

Установка скважинных насосов | Safewelltech

Установка скважинных насосов

Safewelltech является экспертом по установке струйных и погружных скважинных насосов в столичном регионе Мы устанавливаем все типы скважинных насосов, включая струйные насосы и погружные скважинные насосы.Мы можем установить и заменить скважинные насосы для выкопанных и неглубоких колодцев, а также глубоких колодцев до 500 футов.

Выбор скважинного насоса довольно прост и в основном зависит от глубины вашей скважины. Поскольку вы черпаете воду из подземного колодца, насос должен быть достаточно мощным, чтобы набирать достаточное количество воды, чтобы поддерживать давление и поток воды, соответствующие каждому водопроводному устройству в вашем доме.

Если ваш насос не соответствует глубине вашего колодца, вы можете ожидать, что насос будет циклически включаться или выключаться или продолжать работать без необходимости, сокращая свой срок службы и увеличивая ваши счета за электроэнергию.

Установка насоса для неглубокого колодца / Установка насоса для вырытого колодца

Насосы для неглубокого колодца в столичном регионе находятся в местах, где колодец имеет глубину менее 25 футов. Мы видим много неглубоких или вырытых колодцев на старых участках в столичном регионе северной части штата Нью-Йорк. Неглубокие скважины требуют струйного насоса. Этот тип насоса не является погружным и размещается вне колодца в корпусе колодца.



Лучшие насосные системы для неглубоких скважин снабжены баком или бустером для увеличения PSI, что обеспечивает постоянное давление воды в вашем доме.Если размер насоса является ограничением из-за корпуса вашей скважины, мы выберем насос с бустером, так как он займет меньше места.

Струйные насосы доступны в двух вариантах: для неглубокой скважины или для глубокой скважины. Оба типа насосов располагаются над землей. Глубоководные струйные насосы используют две линии: одну для подачи воды, а другую для подачи воды в систему подачи. Глубоководные струйные насосы могут перекачивать воду из скважин глубиной от 25 до 110 футов.

Глубинные погружные насосы

Глубинные насосы в столичном регионе используются в скважинах на глубине от 100 до 500 футов под землей.В отличие от неглубоких скважин или скважин глубиной менее 100 футов, в насосах для глубоких скважин используется погружной скважинный насос. Насос погружен значительно ниже статического уровня воды, но не на дне колодца. Обычно погружной скважинный насос устанавливается с напорным баком рядом с насосом. Насос не включается до тех пор, пока бак не опустится ниже определенного уровня. Напорный или сборный резервуар находится в нескольких футах от устья скважины. Регулятор давления, установленный на линии после бака, контролирует давление воды в линиях и поток в бак.Он отключает насос при заполнении бака.

Safewelltech – профессиональный дилер Goulds, предлагающий пятилетнюю гарантию

Safewelltech – профессиональный дилер водоструйных и погружных скважинных насосов и систем водоснабжения Goulds. Как профессиональный дилер водяных насосов Goulds, наши клиенты получают пятилетнюю гарантию на скважинные насосы, приобретенные и установленные Safewelltech. Это на два года больше общей трехлетней гарантии компании Gould на насосы.

Для получения дополнительной информации о водяных насосах Goulds www.gouldspumps.com

6 Советы по безопасной установке погружных насосов

Погружные насосы с постоянными проблемами надежности часто могут быть связаны с недосмотром при установке. Правильная установка особенно важна для погружных насосов, поскольку они устанавливаются в ямах или резервуарах, что затрудняет доступ к ним.

Вот 6 простых советов по безопасной установке и обслуживанию погружных насосов.Вот что вам нужно знать.

1. Предотвращайте серьезные травмы вблизи обводненных колодцев, планируя несчастные случаи с электрическим током или падения

Электрические аварии

Это само собой разумеется, но стоит повторить. Выключите и заблокируйте все связанные источники энергии перед выполнением технического обслуживания. По данным OSHA, ежегодно предотвращается 120 смертельных случаев и 50 000 травм благодаря соблюдению надлежащих процедур блокировки/маркировки.

Многие насосы оснащены автоматической защитой от тепловой перегрузки, которая может привести к неожиданному перезапуску перегретого насоса.Убедитесь, что на насос не подается питание, прежде чем пытаться с ним работать.

Поскользнуться и упасть

Существует реальная опасность падения вблизи мокрых колодцев и резервуаров, особенно в зимние месяцы. При работе вокруг мокрых колодцев или резервуаров используйте меры безопасности для защиты от падения. Это могут быть перила, защитные сетки или клетки для защиты от падения или привязные ремни со стропами.

2. Никогда не устанавливайте погружные насосы непосредственно на мягкое рыхлое дно

.

Рекомендуется, чтобы стационарно установленные погружные насосы устанавливались на колено основания с системой направляющих для извлечения.Установка на прочную опору и фундамент полезна не только для долговременной работоспособности насоса, но и для здоровья операторов в долгосрочной перспективе.

Для входа в мокрый колодец требуется защитное снаряжение и надлежащая подготовка для обеспечения безопасности оператора. Направляющие позволяют легко извлекать насосы из обводненных колодцев без необходимости входа оператора в обводненные колодцы.

Каждая рельсовая система имеет переходник, который крепится болтами к выпускному отверстию насоса. Этот переходник для направляющих предназначен для скольжения по направляющим и блокировки базового колена.

Используйте анкеры, скобяные изделия и направляющие из нержавеющей стали, а также новые прокладки. Убедитесь, что базовое колено надежно закреплено. Если глубина вашего колодца или резервуара превышает 20 футов, используйте переходник для средней направляющей (или промежуточной), чтобы направляющие были выровнены. Уберите провисание шнура(ов) помпы и крепко зафиксируйте их, чтобы они не попали в помпу.

Убедитесь, что чаша и приямок способны выдержать вес насоса и направляющей.

3. Обратитесь к паспортной табличке насоса/двигателя, чтобы определить правильную фазу и напряжение, и правильно подключите питание

Всегда проверяйте, чтобы паспортная табличка насоса, сила тока, напряжение, фаза и мощность соответствовали блоку управления и источнику питания.Неправильное напряжение или фаза могут привести к возгоранию, повреждению двигателя и системы управления, что может привести к аннулированию гарантии на насос.

4. Перед вводом насоса в эксплуатацию проверьте вращение

Хотите верьте, хотите нет, но можно случайно установить насос таким образом, что крыльчатка будет вращаться в обратном направлении. Это проблема, которая обычно возникает при установке нового насоса, двигателя, замене стартера или добавлении частотно-регулируемого привода.

Не помещайте руки во всасывающий патрубок насоса, чтобы проверить вращение двигателя. Это может привести к серьезным травмам.

Специалисты по установке насосов проводят «ударное испытание», чтобы убедиться, что вал вращается в правильном направлении. При ударном испытании установщик быстро включает и выключает насос, чтобы проверить направление вращения вала.

Если смотреть сверху, рабочее колесо должно вращаться против часовой стрелки. Если крыльчатка вращается в обратном направлении с трехфазным двигателем, попросите электрика переключить любые два силовых провода, чтобы исправить вращение.

Насос по-прежнему создает поток, даже если рабочее колесо вращается в обратном направлении.Однако ожидайте, что насос будет генерировать меньший поток и меньшую силу тока. Это также может сократить срок службы узла насоса.

5. Никогда не пытайтесь поднимать насос за электрический шнур

.

Поднятие, переноска или подвешивание насоса за электрический кабель может привести к его повреждению. Поврежденные кабели могут стать причиной поражения электрическим током, ожогов или даже смерти.

Вместо этого поднимите с помощью точек подъема, встроенных в погружной насос. Используйте надлежащее такелажное снаряжение и цепь соответствующего размера, прикрепленную к предусмотренным местам на насосе.

6. Проверяйте уровень масла только после того, как насос остынет до температуры окружающей среды

Если погружной насос работал в горячем состоянии, возможно, уплотнительное масло находится под давлением. Не снимайте пластины, крышки, манометры, трубные заглушки или фитинги с перегретого насоса. Давление пара внутри насоса может привести к выбросу этих деталей с большой силой.

Дайте насосу полностью остыть перед обслуживанием.

Мокрые колодцы и резервуары усложняют установку погружных насосов.Будьте предельно осторожны, чтобы защитить себя и окружающих. Если члены бригады не имеют опыта в этой области, вызовите должным образом обученного специалиста, который знает и понимает, как безопасно устанавливать погружные насосы.

Нужна помощь в установке погружного насоса? Спросите нас об этом! Мы с удовольствием предоставляем технические консультации компаниям и муниципалитетам в Висконсине, Миннесоте и Верхнем Мичигане.

Контрольный список установки погружного насоса

Представленная здесь информация предназначена только для образовательных целей.Мы рекомендуем, чтобы квалифицированный и компетентный подрядчик устанавливал все новые системы и заменял существующие насосы и двигатели. Невыполнение установки в соответствии с местными и национальными нормами и рекомендациями производителей может привести к поражению электрическим током, пожару, неудовлетворительной работе и отказу оборудования.

выравнивание=»выравнивание»>

Осмотр двигателя

  • Убедитесь, что модель, л.с. или кВт, напряжение, фаза и частота в герцах, указанные на заводской табличке двигателя, соответствуют требованиям к установке.
  • Убедитесь, что провод двигателя в сборе не поврежден.
  • Измерьте сопротивление изоляции с помощью мегомметра постоянного тока на 500 или 1000 В от каждого подводящего провода к корпусу двигателя. Сопротивление должно быть не менее 200 МОм без ответвительного кабеля.
  • Запишите номер модели двигателя, л.с. или кВт, напряжение и серийный номер (S/N). (S/N выбит на корпусе над заводской табличкой. Типичный пример, S/N 98A18 01-0123)

Проверка насоса

  • Убедитесь, что мощность насоса соответствует двигателю
  • Проверьте насос на отсутствие повреждений и убедитесь, что вал насоса свободно вращается.

Насос/двигатель в сборе

  • Если он еще не собран, проверьте, чтобы на монтажных поверхностях насоса и двигателя не было грязи, мусора и неровностей. толщина краски.
  • Насосы и двигатели мощностью более 5 л.с. должны быть собраны в вертикальном положении, чтобы предотвратить нагрузку на кронштейны и валы насоса.
  • Соберите насос и двигатель так, чтобы их монтажные поверхности соприкасались, а затем равномерно затяните сборочные болты или гайки в соответствии со спецификациями производителя.
  • Если есть возможность, проверьте, свободно ли вращается вал насоса.
  • Установите кожух кабеля насоса на кабели двигателя. Не обрезайте и не защемляйте провода во время сборки. или установка.

Блок питания и органы управления

  • Убедитесь, что напряжение источника питания, частота в герцах и мощность в кВА соответствуют требованиям двигателя.
  • Убедитесь, что блок управления кВт (л.с.) и напряжение соответствуют двигателю (только 3-проводной).
  • Убедитесь, что электрическая установка и элементы управления соответствуют всем правилам техники безопасности и требованиям к двигателю, включая размер предохранителя или автоматического выключателя и защиту двигателя от перегрузки.Подсоедините все металлические сантехнические и электрические корпуса к заземлению источника питания, чтобы предотвратить опасность поражения электрическим током. Соблюдайте национальные и местные правила.

Защита от молнии и перенапряжения

  • Используйте разрядники (молниеотводы) соответствующего номинала на всех погружных насосных установках. Двигатели мощностью 5 л.с. и меньше, имеющие маркировку «Оборудован молниезащитными разрядниками», содержат внутренние разрядники.
  • Заземлите все надземные разрядники медным проводом непосредственно к раме двигателя или к металлической отводной трубе или корпусу, который находится ниже уровня откачки скважины.Подключение к заземляющему стержню не обеспечивает хорошей защиты от перенапряжения.

Электрический ответвительный кабель

  • Используйте погружной кабель, размер которого соответствует местным нормам. Заземлите двигатель в соответствии с национальными и местными нормами.
  • Включите заземляющий провод к двигателю и защиту от перенапряжения, подключенную к заземлению источника питания, если это требуется кодами. Всегда заземляйте любой насос, работающий за пределами пробуренной скважины.

Охлаждение двигателя

  • Всегда следите за тем, чтобы установка обеспечивала достаточное охлаждение двигателя.

Установка насоса и двигателя

  • Соедините провода двигателя с кабелем питания, используя электрический припой или компрессионные соединители, и осторожно изолируйте каждое соединение водонепроницаемой лентой или термоусадочной трубкой с клейкой прокладкой, как показано на двигателе или насосе. данные установки.
  • Подкрепите кабель к напорной трубе через каждые 3 метра ремнями или лентой, достаточно прочными, чтобы предотвратить провисание. Используйте прокладку между кабелем и любыми металлическими ремнями.
  • Рекомендуется установить обратный клапан на напорной трубе.Может потребоваться более одного обратного клапана, в зависимости от номинала клапана и настройки насоса.
  • Соберите все соединения труб настолько туго, насколько это возможно, чтобы предотвратить отвинчивание под действием крутящего момента двигателя. Крутящий момент должен быть не менее 13,57 Н·м на л.с.
  • Установите насос ниже минимального уровня подачи, чтобы вход насоса всегда находился на как минимум чистый положительный напор на всасывании (NPSH), указанный производителем насоса. Насос должен быть в не менее 10 футов от дна колодца, чтобы обеспечить накопление осадка.
  • Проверьте сопротивление изоляции при опускании узла насос/двигатель в скважину. Сопротивление может постепенно снижаться по мере того, как все больше кабеля попадает в воду, но любое внезапное падение указывает на возможное повреждение кабеля, сращивания или кабеля двигателя.

После установки

  • Перед запуском насоса проверьте все электрические и водопроводные соединения и детали.
  • Запустите насос и проверьте ток двигателя и подачу насоса. Если все в порядке, продолжайте эксплуатировать насос, пока доставка четкая.Если подача трехфазного насоса низкая, возможно, он работает в обратном направлении. Вращение может быть изменено (при выключенном питании), поменяв местами любые два провода двигателя к источнику питания.
  • Проверьте трехфазные двигатели на баланс токов в пределах 5% от среднего, используя инструкции производителя двигателя. Дисбаланс более 5% приведет к повышению температуры двигателя и может привести к отключению из-за перегрузки. вибрация и сокращение срока службы.
  • Убедитесь, что пуск, работа и остановка не вызывают значительной вибрации или гидравлических ударов.
  • Не менее чем через 15 минут работы убедитесь, что выход насоса, электрическая мощность, уровень подачи и другие параметры характеристики стабильны и соответствуют заявленным.

Вопросы и ответы

Задайте вопрос о контрольном списке установки погружного насоса . Нажмите здесь

Как установить ручной насос на скважину

Знать, что у вас есть вода, но вы не можете получить к ней доступ, очень неприятно, но, если отключается электричество, в такой ситуации оказываются многие поселенцы и люди, живущие вне сети.

Несколько лет назад мы установили ручной насос рядом с нашим погружным электронасосом, и теперь у нас есть надежный доступ к воде, даже когда нет сетевого питания или солнечной энергии.

Кувшинные насосы

— это простые устройства, которые легко установить, в то время как для глубинного насоса потребуется несколько дополнительных инструментов и чуть больше технических знаний.

Большинство насосов для неглубоких скважин для удобства размещаются внутри дома, для установки ручного насоса для глубоких скважин требуется другой подход, который обычно располагается близко к источнику воды.

Самая важная вещь, которую нужно знать, прежде чем купить насос, не говоря уже об его установке, это насколько глубоко вода находится под землей. Традиционный всасывающий насос может извлекать воду из колодца диаметром менее 20 футов, но для более глубоких колодцев требуется другая модель.

Как измерить глубину колодца

  1.  Привяжите груз к длинной веревке или шпагату
  2.  Опускайте груз в колодец, пока не услышите, как он упал в воду
  3.  Завяжите узел на шнуре, чтобы отметить глубину, и извлеките груз
  4.  Ваш колодец такой же глубокий, как длина шнура от груза до узла

Для установки ручного насоса для глубоких скважин вам также потребуются следующие размеры:

  • Высота обсадной колонны
  • Диаметр обсадной колонны внутри и снаружи

Установка ручного насоса для неглубокой скважины

№1. Следуйте инструкциям производителя по креплению головки насоса к прилавку. Это потребует сверления отверстия для устьевой трубы и, для большинства моделей, четырех дополнительных отверстий для надежного закрепления основания насоса на месте.

№2. После того, как основание закреплено, пришло время установить цилиндр насоса. На насосе Bison это включает в себя поднятие рукоятки насоса до самой дальней точки на устье скважины с одновременным вытягиванием штока из нержавеющей стали вверх по цилиндру до упора.

№3. Теперь соедините подъемную штангу головки насоса с подъемной штангой цилиндра насоса и затяните гайки и муфту.

№4. Перед завинчиванием цилиндра наденьте герметизирующую ленту на наружную резьбу устья скважины. Теперь подтолкните цилиндр насоса вверх, пока он не встретится с нижней частью устья скважины, и обеими руками завинтите его на место.

№5. Подсоедините всасывающую линию к обратному клапану в основании цилиндра, убедившись, что ее длина достаточна для доступа к неглубокому колодцу или цистерне.

#6. Перед тем, как погрузить трубу, оберните нижний клапан тонкой нейлоновой сеткой, чтобы предотвратить попадание осадка и блокировку клапана.

#7. Вставьте донный клапан и трубу в колодец, убедившись, что донный клапан подвешен на четыре фута над дном колодца.

Пара быстрых насосов, и вы можете вознаградить свои усилия стаканом холодной пресной воды.

Если вы предпочитаете визуальные инструкции, нажмите кнопку воспроизведения на видео ниже.

Как установить ручной насос для глубокой скважины

Расположение имеет решающее значение при установке ручного погружного насоса. Слишком низко, и вы будете работать под неудобным углом и не сможете поместить ковш между головкой насоса и землей. Слишком высокое, и вы не получите давления, необходимого для достижения приличного расхода.

Цементный фундамент лучше всего подходит для глубоководного ручного насоса, поскольку он прочный и поддерживает уровень насоса. После этого можно приступать к сборке насоса.

№1. Прикрепите первую часть насосной штанги внутри трубы из ПВХ к штанге, выступающей из нижней части головки блока цилиндров. Для этого сначала потяните стержень цилиндра вверх, а затем привинтите на место следующую часть стержня, используя плоскогубцы, чтобы зафиксировать соединение.

№2. Продолжайте добавлять куски стержня, пока не достигнете желаемой длины, используя пару тисков, чтобы удерживать его на месте, пока вы затягиваете стопорные гайки и закрепляете муфту.

№3. После сборки штока прикрепите охватываемый конец ПВХ-трубки к головке цилиндра насоса, затянув его двумя руками.

№4. Если вы устанавливаете ручной насос рядом с существующим электрическим погружным насосом, выключите питание, прежде чем продолжить.

№5. Снимите крышку с обсадной колонны

#6. Прикрепите страховочный трос к цилиндру насоса и привяжите его к обсадной трубе

#7. Опустите цилиндр и первый отрезок трубы в колодец.Некоторые насосы, например, от Bison, поставляются со специальным инструментом, известным как лопатка, которая надевается на расширенный конец трубы из ПВХ, удерживая его на месте над обсадной трубой, пока вы прикрепляете дополнительный трубопровод.

#8. Протяните стержень вверх через трубу из ПВХ и зафиксируйте его с помощью тисков.

#9. Присоедините следующий отрезок трубы и стержня к отрезку, уже вставленному в обсадную трубу.

№10. Перед тем, как опустить последнюю секцию трубопровода в колодец, необходимо просверлить отверстие для дыхания примерно на 1/8 дюйма от конца, чтобы вода не оставалась в трубе и не замерзала зимой.

№11. После того, как вся труба и стержень были введены в скважину, пришло время для элемента сопротивления – головки насоса!

№12. Снимите болт с буртиком в верхней части рукоятки насоса и найдите другого человека, который поможет вам в следующем шаге.

№13. Прикрепите головку насоса к стержню, выступающему из верхней части колодца, и затяните контргайку.

№14. Опустите головку насоса на трубу из ПВХ, убедившись, что кто-то держит трубу, чтобы она не упала в колодец.

№15. Поверните головку насоса по часовой стрелке, чтобы ввинтить ее в верхнюю часть трубы из ПВХ.

#16. Привяжите страховочный трос к рым-болтам под крышкой колодца в основании головки насоса.

#17. Пока один человек принимает на себя вес головки насоса, другой проталкивает трос в корпус

#18. Опустите головку насоса на верхнюю часть обсадной трубы и затяните болты, чтобы зафиксировать ее на месте.

#19. Снова прикрепите верхнюю часть рукоятки насоса к подъемной штанге, не затягивая слишком сильно, так как это предотвратит перемещение рукоятки.

#20. Затяните гайки в верхней части основания головки насоса. Это закрепит прокладку внутри верхней части обсадной трубы.

№21. Если помпа поставляется с колпачком на конце носика, снимите этот колпачок перед перекачиванием.

#22. Сделайте несколько нажатий на ручку и испытайте радость от того, что вы сами накачаете утоляющий жажду глоток воды.

Если вы предпочитаете визуальные инструкции, нажмите кнопку воспроизведения на видео ниже.

Связанные

Ознакомьтесь с другими нашими сообщениями по теме для получения дополнительной информации:

Заключение

Не все ручные насосы имеют одинаковые компоненты, поэтому процесс установки может различаться в зависимости от модели. Существует множество полезных видеоуроков, которые помогут вам установить самые популярные модели ручных насосов. Я также рекомендую вам прочитать руководство по установке, которое поставляется с насосом, прежде чем начинать установку.

Несмотря на то, что процесс установки довольно прост, для ручного насоса для глубокого колодца это в значительной степени работа для двух человек, поэтому не приступайте к ней, не имея поблизости дополнительной пары рук.

Перед установкой ручного насоса убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы максимально упростить процесс. Не торопитесь с установкой — поспешная работа приведет только к новым головным болям и проблемам с обслуживанием в дальнейшем.

Если вы не уверены, что ваши навыки самоделки справятся с поставленной задачей, подумайте о том, чтобы заплатить специалисту по насосам, который сделает для вас установку, или попросите помощи у знающего друга.

Возможно, вам не захочется качать воду вручную каждый день, но наличие этой опции может спасти жизнь в случае отключения электроэнергии или стихийного бедствия.

Экспертное руководство по погружным насосам

Погружные насосы, как следует из названия, специально разработаны таким образом, чтобы их можно было полностью погрузить в перекачиваемую жидкость. Эти специализированные насосы используются в ряде промышленных и коммерческих приложений, а также в домах и школах.

Устройство погружного насоса

Оснащенная водонепроницаемыми кабелями, которые подают питание непосредственно на двигатель, система сконструирована таким образом, что двигатель и чаша турбины непосредственно соединены друг с другом. Таким образом, погружной насос представляет собой комплектное устройство, состоящее из двигателя, а также механических и электрических элементов управления, заключенных в раму и крышку.

Чтобы насос работал эффективно, в любой момент через него должен проходить значительный объем жидкости.это поддерживает правильную температуру и предотвращает перегрев системы. В некоторых случаях этого не может произойти, так как насос может быть не полностью погружен в воду. В этих случаях можно установить кожух с закрытым верхом, который поможет направить жидкость в насос.

Однако погружной насос используется так же, как и другие турбинные насосы; требуются изменения в способе запуска двигателя, так как насосу требуется дополнительная защита от перегрузки. Это необходимо для продления срока службы насоса, а также для обеспечения немедленного отключения питания в случае остановки двигателя или заклинивания рабочего колеса.В противном случае отсутствие такого механизма отключения может привести к повреждению обмоток двигателя.

Рабочий объем

Погружные насосы бывают самых разных размеров, в зависимости от конкретного применения, для которого они предназначены. Меньшие модели могут использоваться в домашних условиях или в небольших коммерческих условиях и обычно имеют потребляемую мощность от 0,75 кВт до 2,2 кВт, вмещая твердые частицы диаметром до 55 мм. Для более тяжелых условий эксплуатации, например, в строительстве и промышленности, доступны более крупные насосы, которые обычно могут перекачивать отходы и твердые частицы размером до 65 мм.

Разработка погружных насосов

Погружные насосы были впервые построены в Европе и чаще всего встречались в 1950-х годах в США. Были некоторые, кто изначально сомневался в надежности погружных моделей, полагая, что им будет сложно работать в условиях полного погружения. Однако первые модели оказались очень успешными, и в 1960-х годах насосы приобрели популярность. В этот же период насосы были оснащены направляющей, которая помогала снимать насос, когда он нуждался в ремонте.По мере того, как все большее число фирм осознавали преимущества погружных насосов, их популярность продолжала расти. В настоящее время они являются важным компонентом многих современных насосных станций и множества других приложений.

Погружные насосы

Погружные насосы выпускаются различных размеров для различных областей применения; они могут быть установлены как единое целое или как двойная система. В промышленных условиях установка двух насосов вместе обычно является предпочтительным вариантом, поскольку это обеспечивает определенную степень резервирования, если один из агрегатов перестанет работать; снижает степень износа отдельных насосов; и он предлагает большую емкость, если это необходимо.

Одним из основных преимуществ погружного насоса является то, что его можно разместить ниже уровня земли, не создавая проблем с доступом. Таким образом, они устанавливаются в различных средах, в том числе:

– Глубокие скважины

– Районы, подверженные затоплению

– Там, где традиционный двигатель насоса может быть поврежден загрязненной водой

– Настройки, при которых требуется бесшумный насос

— Там, где мало места

– Применение в сельском хозяйстве

Погружные насосы

также могут использоваться в трубопроводах для увеличения потока.Они могут быть установлены горизонтально в определенном месте трубы, а не вертикально. Они идеально подходят для использования в таких условиях, так как практически бесшумны во время работы, а двигатель и электрические компоненты закрыты, чтобы предотвратить любое повреждение от жидкости.

Недопустимые приложения

Хотя погружные насосы имеют широкий спектр применения, в некоторых случаях они не являются подходящим выбором. К ним относятся:

– При слишком высокой температуре жидкости

– Если среда особенно коррозионная

– При наличии значительного количества абразивных элементов

– Если жидкость содержит твердые частицы или загрязнители чрезмерного диаметра

Управление погружными насосами

Каждая конкретная система предназначена для определенного диапазона применений.Это позволяет системе быть настолько простой или сложной, насколько это необходимо, в соответствии с потребностями среды.

Система управления напрямую управляет уровнем жидкости в пределах заданных параметров и запускает или останавливает насос, когда жидкость достигает заданного уровня. Обычно в насосе есть три различных элемента управления, которые включают или выключают насосы, а также подают сигнал тревоги, если жидкость превышает определенный уровень.

В системе с двумя насосами элементы управления обычно переключаются между двумя насосами.Этот тип системы с несколькими насосами также будет иметь блокировку, которая используется для запуска второго насоса, если скорость потока не может быть обеспечена одним насосом или если первый насос выходит из строя.

Результатом разработки погружного насоса стало высокоэффективное оборудование, чрезвычайно безопасное в использовании. После установки эти насосы надежны и прослужат долгие годы, в результате чего погружные насосы стали выбором номер один для растущего числа бытовых и промышленных применений.Они предлагают идеальное решение, когда электрический насос требуется в среде, которая либо погружена в жидкость, либо находится ниже уровня земли.

Что можно и что нельзя делать с бытовыми погружными насосами
В качестве дополнительных рекомендаций команда Anchor Pumps составила полезный список того, что можно и чего нельзя делать с погружными насосами, чтобы обеспечить безопасную эксплуатацию и установку бытовых погружных насосов.

Внимательно прочтите всю информацию по установке в прилагаемом руководстве.

ДО:

  • Выполните проверку насоса, чтобы убедиться, что он не поврежден перед использованием.
  • Do внимательно прочитайте всю информацию по установке в прилагаемом руководстве.
  • Сделать Проверить напряжение насоса
  • Проверить размер поддона, чтобы поплавковый выключатель мог свободно работать
  • Выполните подключение к источнику питания с соответствующей защитой
  • В соответствии с запишите тип насоса перед установкой в ​​отстойник – проще, если насос неисправен и находится под водой.
  • При выполнении старайтесь не ставить насос на дно поддона, а слегка приподнять его, чтобы уменьшить вероятность блокировки фильтра
  • Установите NRV, если это возможно, не заставляйте насос работать больше, чем необходимо
  • Выполните убедитесь, что поплавковый выключатель может свободно перемещаться
  • Выполните регулярно чистите фильтр насоса

НЕЛЬЗЯ:

  • Не опускайте насос вниз с помощью кабеля питания
  • Не устанавливайте выпускной шланг меньшего размера, чем соединение насоса
  • Не допускайте замерзания воды вокруг насоса
  • Не позволяйте падать тяжелым предметам на насос или останавливать работу поплавкового выключателя
  • Не оставляйте верхнюю часть поддона открытой или непокрытой
  • Нельзя класть насос на бок
  • Запрещается работать или перемещать насос, пока он подключен к источнику питания
  • Не используйте насос для слива воды из бассейна, если в нем находятся люди
  • Не используйте насосы для перекачки углеводородов (бензина, дизельного топлива, мазута и т.

Leave Comment

Ваш адрес email не будет опубликован.
