Содержание

принцип работы и основные виды устройств

Безопасность отопительного котла зависит, прежде всего, от равномерной и бесперебойной подачи топлива. К сожалению, в газовых приборах отечественного производства часто случаются проблемы с давлением газа.

А поскольку газ – вещество взрывоопасное, на несовершенные котлы устанавливается автоматическая система слежения за своевременной и бесперебойной подачей топлива.

Автоматика для газовых котлов отопления

Автоматика для газовых котлов отопления – это и блок управления, и сопутствующие элементы, которые контролируют работоспособность котла, предупреждая утечку и возможный из-за неё взрыв. Автоматика осуществляет контроль подачи топлива и отключения, розжига пламени, за стабильностью и равномерностью давления.

Основные рабочие узлы в устройстве автоматики газового котла:

  • Датчики контроля присутствия газа и силы нагрева отопительной системы.
  • Газовые клапаны.
  • Блок управления с микропроцессором.
  • Система безопасности.

Рабочие функции системы можно менять в зависимости от выбранного устройства. Новые усовершенствованные регуляторы управляют процессом работы котла в полном объёме. Есть модели, способные корректировать силу нагрева, учитывая погодные условия. Также большинство моделей автоматики для газовых котлов оснащены блоком управления, равномерно распределяющим потоки тепла на несколько систем отопления.

Первые отопительные котлы были выпущены в 1894 году компанией «Вайлант». Основатель компании Йохан Вайлант талантливый инженер и предприимчивый бизнесмен жил в Германии, в городе Ремшайд. Официальный запуск компании – 1874 год.

Основные виды и преимущества автоматических устройств для газовых котлов отопления

Сегодня есть два вида автоматических устройств для отопительных котлов: энергозависимые и энергонезависимые. Какая лучше из двух групп автоматикадля газового котла, рассмотрим подробно.

Энергонезависимые

К этой группе относят механические устройства контроля рабочих процессов внутри котла. Преимущества данной группы:

  • эти приборы имеют более низкую цену;
  • ручная настройка не представляет сложности в управлении прибора;
  • блоки прибора полностью автономны и не зависят от электроэнергии.

Принцип ручной настройки: на датчике температурной шкалы устанавливается стрелка на нужную температуру. После включения котла в рабочий режим включается терморегулятор, контролирующий заданную температуру. Термопара, представляющая собой преобразователь, измеряющий рабочую температуру, – это два металлических стержня (сплав железа и никеля), реагирующие на изменение температуры. В зависимости от значения температуры стержень либо уменьшается, либо увеличивается. Поскольку стержень соединён с клапаном, тот под влиянием стержня, соответственно, увеличивает или уменьшает подачу топлива на горелку.

К современным механическим блокам автоматики добавлены два датчика: тяги и пламени.

Электронные устройства

Энергозависимое устройство – это электронный прибор, регулирующий подачу газа с помощью крана. Каковы функции этого вида автоматики на котёл газовый:

  • закрывать и открывать кран подачи газа;
  • задавать автоматический режим котла;
  • осуществлять контроль за работой горелки с помощью датчика температуры;
  • в случае неординарной ситуации или запрограммированной остановки останавливать работу котла;
  • визуально демонстрировать работу котла, температуру воды и прочее.

В самых современных электронных приборах функции расширены, к ним добавлены:

  • управление и контроль за работой насоса;
  • защита отопительной системы от низких температур;
  • защита отопительной системы в случае поломки клапана;
  • самостоятельная диагностика и выявление дефектов отдельных элементов устройства.

Благодаря такому новаторству присутствует гарантия бесперебойной работы котла с соблюдением режимов и температур. А система диагностирования неисправностей поможет сохранить прибор рабочим гораздо дольше, ведь предупредить легче, чем сделать капремонт. Это веские доводы при вопросе: какая автоматика лучше для газовых котлов.

Для предотвращения каких-либо проблем при отключении электричества или перепадах в сети, можно подстраховать себя, установив стабилизатор и источник бесперебойного питания.

Принцип работы газового клапана Евросит 630

Евросит 630 – прибор, регулирующий подачу топлива, имеющий модуляционный термостат и функцию полного включения основной горелки. Клапан на газовый котел Евросит 630 – энергонезависимый прибор, что позволяет работу котла на сжиженном газе или от газгольдера. Устройство бывает различных модификаций, используется практически на любом оборудовании, потребляющем газ.

Любое газогорелочное устройство с автоматикой, снабжённое клапаном EUROSIT запускается в работу ручным способом.

Рассмотрим принцип работы устройства. До начала работы топливная система закрыта электромагнитным клапаном. Нажимаем на шайбу-регулятор, клапан открывается, и топливные камеры заполняются газом, по малому топливопроводу газ поднимается к запальнику.

Далее, не отпуская шайбу, включаем пьезокнопку и поджигаем запальник. Запальник нагревает за 10-30 секунд термочувствительный элемент, который даёт напряжение, способное удерживать электроклапан открытым. Шайбу после этого можно отпустить, повернуть до нужного значения и открыть топливу путь к горелке. Горелка в устройстве самостоятельно зажигается от запальника.

Газовые горелки с автоматикой для котлов отопления далее автономно поддерживают заданную температуру, и вмешательство человека не нужно. Безопасность работы такой горелки обеспечена за счёт совмещения конструкции сжигания газа с вентилятором.

Принцип работы прибора Евросит 630 представлен в этом видео:

Основные характеристики и принцип работы системы САБК

Автоматика безопасности газового котла САБК – это система, призванная обеспечить безопасную, эффективную и экономную работу оборудования.

Система пневматическая и от сети электроэнергии не зависит, устанавливают её на энергонезависимые конструкции. Примечательно, что система может работать не только на газовых котлах, но и на приборах, работающих на твёрдом топливе и на комбинированных котлах.

Работа системы безопасности газовой автоматики опирается на показатели датчиков: температуры теплоносителя, топки; наличия тяги; давления газа. Система учитывает любое изменение значений, их отклонение от нормы.

Автоматика САБК состоит из следующих элементов:

  • регулятор давления газа;
  • датчики: тяги, горения, температуры, давления, термопары, манометра и др.;
  • блокирующий подачу топлива элемент;
  • газогорелочная конструкция;
  • блок управления, контролирующий и направляющий работу системы отопления.

Чтобы разобраться с принципом работы, необходимо заодно краткое ознакомление с основными деталями системы. Итак, на блоке управления есть ручка, при повороте которой рычажной механизм оказывает давление на газовый клапан. В результате включения в работу газового клапана запускается горелка. После в работу включаются датчики системы, снимающие показания температуры, тяги и прочих рабочих значений.

Каждый датчик тут же реагирует на изменения и отклонения от нормы своих показателей. Например, датчик тяги – это пластина, которая при понижении показателей тяги, соответственно, повышении температуры в камере, деформируясь, давит на клапан, закрывающий подачу газа. Таким же образом действует датчик температуры. Как видите, автоматизация котлов даёт возможность не контролировать работу приборов ежечасно, полагаясь на автономную работу системы.

Все работы по подключению, настройке и профилактическому осмотру производит лишь специалист, имеющий соответствующую квалификацию.

Популярные производители оборудования САБК для газовых котлов

Автоматические системы безопасности представлены на рынке в широком ассортименте, поговорим о самых популярных из них.

Первый автоматический поплавковый регулятор изобрёл в 1765 году русский изобретатель, инженер-механик Н.
И. Ползунов. Регулятор применили в паровом котле поршневой машины механического завода в г. Барнауле, прибор поддерживал заданный уровень воды.

«Вакула»

Автоматическое устройство «Вакула» имеет в составе конструкции газовый клапан Евросит 630. В зависимости от цифровой маркировки прибора меняются некоторые его параметры, например, у прибора «Вакула 20» цифровой индекс означает мощность.

Основные характеристики «Вакулы»:

  • запальная горелка включается в работу благодаря пьезоэлектрической детали;
  • диапазон регулируемой температуры – от 40 до 90 градусов;
  • регулируется основной газовый поток и подача газа в запальную горелку;
  • при снижении давления топлива устройство не прекращает работу;
  • автоматическое выключение устройства при экстремальных ситуациях (отключение газа, проблемы с тягой и др.).

«Арбат»

Устройство «Арбат» может применяться в газовых котлах и печах с газовыми горелками.

Преимущества данного устройства:

  • поддержка температуры воды в пределах от 42 до 92 градусов;
  • перекрытие подачи газа на запальник, если пламя отсутствует до 60 секунд;
  • автоматическое отключение работы горелки при отсутствии подачи топлива;
  • при отсутствии разрежения в дымоходе до 60 секунд автоматическое отключение подачи газа;
  • возможность перекрыть поток газа на основную горелку во время розжига запальной.

Некоторые возможности для газовых котлов с мощностью до 50 кВт:

  • прибор энергонезависим;
  • если пламя пилотной горелки угасло, в дымоходе нет разрежения или отсутствует подача топлива, основная горелка отключается;
  • расположение прибора в помещении не играет роли для работоспособности, данная автоматика подходит для напольных газовых котлов отопления;
  • прибор имеет несколько диапазонов настроек, может работать на сжиженном газе.

«Орион»

Наиболее используемый прибор «Орион 20», в его комплектацию входят электрический датчик тяги и пьезоэлектрический розжиг.
Возможности и особенности «Ориона»:

  • при погасшей горелке или отсутствии тяги – подача газа отключается;
  • есть функция незамедлительного прекращения подачи газа в котёл;
  • понижение температуры провоцирует самостоятельное возобновление работы главной горелки;
  • способность автоматического перехода в режим уменьшения пламени при достижении заданной температуры воды.

Honeywell

Автоматика германского производства Honeywell является одним из первых брендов автоматизации котлов. Функции, выполняемые прибором:

  • поддержка температуры в диапазоне от 40 до 90 градусов автоматически;
  • автоматическая остановка работы котла при отсутствии подачи топлива;
  • отключение подачи топлива автоматически при отсутствии пламени на горелке.

Данные системы имеют достаточно высокую стоимость и такую же высокую репутацию. В устройстве чаще всего используется клапан Евросит, приборы рассчитаны на разные слои населения: есть устройства эконом-класса, есть – премиум-класса.

САБК

Автоматика САБК производимая в Ульяновске, Россия, имеет четыре уровня защиты при экстремальных ситуациях, а именно:

  • выключение газового устройства при отсутствии подачи газа;
  • прекращение подачи газа, если отсутствует пламя горелки;
  • прекращение подачи газа, если нет тяги;
  • уменьшение подачи газа и пламени при перегреве воды.

Устройство удобно устанавливать в любом выбранном месте, а также в нём есть встроенный стабилизатор давления, позволяющий более точно регулировать работу газогорелочного прибора.

Особенности эксплуатации автоматики в газовых котлах отопления

Для безопасного использования и долгого срока эксплуатации необходимо соблюдать ряд правил при использовании газовых отопительных приборов. Прежде чем включать прибор, внимательно изучите инструкцию пользователя, с газом шутки плохи.

Все работы по установке, подключению, настройкам, в том числе прошивке блока управления должны выполнять специалисты, имеющие лицензию на такую деятельность.
Обязательны регулярные осмотры прибора мастером, диагностика микропроцессора блока управления, просмотр отчётов модуля памяти устройства.

Осмотр на предмет дефектов или износа отдельных деталей. Полностью менять автоматику приходится крайне редко, все детали можно менять по мере износа.
При обнаружении серьёзных поломок следует провести ремонт. В этот период отопительные приборы не должны использоваться.

Основные причины и способы устранения неисправностей автоматики газового котла отопления: можно ли устранить поломку своими руками

Самые частые неисправности устройств автоматики газовых котлов и их причины:

  • Не воспламеняется факел запальной горелки – возможна поломка электродов, горелки, засоренность фильтра.
  • Гаснет факел запальной горелки сразу после отпускания ручки терморегулятора – поломка термопары или сбои в датчике тяги.
  • Гаснут одновременно основная и запальная горелки – проблема в газовом клапане.
  • При перегреве теплоносителя система не отключает котёл – дефект термодатчика.
  • Несанкционированное отключение системы – проблема в дымоходе.
  • Не устойчивое пламя горелок, никак не нагреется до нужной температуры, появление копоти – длительная эксплуатация без плановых осмотров.

Способы устранения неисправностей автоматики газового котла отопления должны искать специалисты, которые имеют квалификацию и допуск для работы с газовыми приборами.

Газовые котлы являются необходимостью в частных домах, а иногда и альтернативой централизованного отопления в квартирах. К выбору отопительного прибора следует подходить со всей серьёзностью: он должен быть безопасным и простым в эксплуатации.

Не работает газовый котел? Инструкция по решению проблемы своими руками

Настоящего специалиста по ремонту котлов трудно найти. Поэтому важно разбираться в них самостоятельно, ибо мастер действительно требуется не всегда и многие проблемы можно устранить самому. Рассмотрим список неисправностей котла, который максимально охватывает все возможные поломки. Статья рассчитана на неспециалиста, а обычного человека, которому под силу устранение таких проблем.

Первичная диагностика газового котла

В первую очередь нужно понять, по какой причине не включается газовый котёл. Современные модели помогают человеку быстрее найти ответ на этот вопрос. Они оборудованы внутренней системой диагностики, которая сигнализирует о поломке кодом или иконкой на панель управления. Всё что вам остаётся – посмотреть значение сообщения в инструкции. И заняться самостоятельно ремонтом или вызвать мастера.

У старых моделей или тех, у которых нет самодиагностики, придётся определять, почему газовый котёл не греет другим способом. Все неисправности можно разделить на внешние и внутренние.

Также читайте: ТОП-10 лучших ИБП для газовых котлов: Рейтинг 2021 года и какую бесперебойник выбрать с внешним аккумулятором

К внешним неисправностям относятся:

  • Низкое давление.
  • Проблемы с дымоходом.
  • Перепад напряжения.
  • Холодно в помещении.
  • Постоянные сквозняки.

К внутренним неисправностям, когда можно сказать, что газовый котёл сломался, относятся:

  • Проблемы с датчиком.
  • Неисправность проводки.
  • Поломка деталей – насос, теплообменник и так далее.

Быстрый износ узлов агрегата

К быстрой поломке узлов газового котла приводит тактование. Дело в том, что агрегаты работают на поддержания заданной температуры теплоносителя. После ее достижения агрегат выключается. Когда температура жидкости снизится, то котел включается снова. Так устройство экономит газ. Если же теплоноситель остывает слишком быстро, то отключения и включения происходят слишком часто – это приводит к быстрому износу оборудования. Устранить проблему помогут следующие мероприятия:

  • установить горелку модуляционного типа;
  • настроить терморегулятор;
  • поставить теплоаккумулятор.

Устраняем проблемы с вентиляцией

Причина, по которой газовый котёл не включается, часто скрывается в системе вентиляции. Особенно это касается моделей с открытой камерой. Так как пламени не будет без притока кислорода извне.

Что нужно сделать: продумать вентиляцию в комнате. Поставьте специальные клапаны на окна или просто откройте их.

Если газовый котёл не греет воду, проверьте, есть ли тяга. Подожгите спичку и поднесите её к окошку или отводу. Когда с тягой всё в порядке, пламя клонится в бок. Если же есть проблема – горит прямо. Нужна диагностика дымохода.

Признаки и виды поломок

Проблемы двухконтурных и одноконтурных котлов «Аристон», «Ферроли», «Лемакс» могут быть различны:

  • Перемежающиеся неисправности. Возникают при несоответствии внешних параметров рабочим установкам устройства. Например, из-за скачков напряжения в сети;
  • Первичные и вторичные. Появляясь на экране в первый раз, код указывает на неполадку в системе. Если проблема не была устранена, ошибка появится во второй раз;
  • Очевидные и неочевидные. При осмотре можно увидеть повреждение теплообменника. Но есть такие неполадки — течь, повышение давления, — причины которых может обнаружить только специалист;
  • Внезапные и постепенные. В первом случае техника может отключиться без предваряющих признаков. Во втором причинами становится износ деталей.

Рассмотрим основные признаки поломок, причины их возникновения и возможности восстановления своими руками.

Как отремонтировать дымоход газового котла?

Если вы дошли до диагностики дымохода, значит, есть проблема с тягой. Она может выражаться в избытке, недостатке или обратной тяге. По итогу фитиль тухнет и вот почему автоматически отключается газовый котёл.

Также читайте: Как выбрать ибп для газового котла: что это такое и принцип его работы

Обратная тяга или затухание вполне могут быть из-за погоды – ветер, скачки давления. Поэтому при установке дымохода стоит внимательно рассчитать высоту:

  • Для плоской крыши 50 см достаточно.
  • Если от конька крыши 1,5 метра – должно быть от 50 см над коньком.
  • При 1,5-3 метрах – ровно с коньком.

Если вы оставите это расстояние, то трудностей не будет, как и того, что газовый котёл плохо греет.

Избыточная тяга может быть, когда вытяжка на кухне работает слишком хорошо, что во вред. Тогда стоит отключать вытяжку на время, пока работает котёл.

Газовый котёл включается/выключается – это не единственная проблема, которая может быть из-за малой или большой тяги:

  1. Засоры. Актуально для стационарных дымоходов. Нужно очищать дымоход от листьев и любого другого мусора. Кроме того, в холодное время года дымоход может заледенеть. А с дымом наружу уходит пар, из-за чего появляется конденсат, который тоже замерзает. Трубу стоит утеплить.
  2. Повреждения трубы. Здесь выход один – новый дымоход.

Также читайте: Какой газовый котел лучше для отопления дома: напольный или настенный

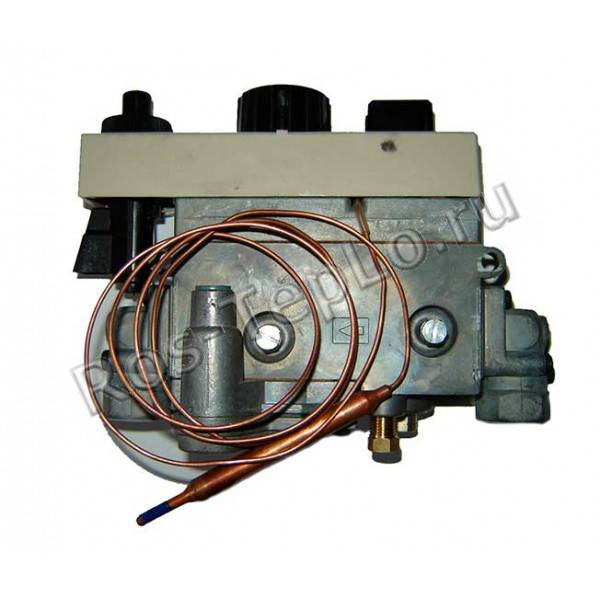

Автоматика Евросит 630 (Eurosit 630)

Газовый клапан Евросит является одним из самых используемых. Его можно встретить как на отечественных, так и на импортных котлах. Основные плюсы: многофункциональность регулятора подачи газа, модуляционный термостат и функция полного модуляционного включения основной горелки. Работает как от баллонов со сжиженным топливом, так и от газгольдера, без использования электричества. Используется в разных видах газопотребляющего оборудования, требующих точного температурного регулирования.
Основные принципы работы автоматики Евросит 630.

Розжиг запальной горелки.

  1. Проверьте, чтобы положение ручки соответствовало значку «выключено».
  2. Переведите ручку управления в положение «звёздочка».
  3. Удерживайте ручку управления нажатой несколько секунд. После отпустите и убедитесь, во включении запальной горелки. Если запальная горелка гаснет — повторите пункт 3.

Выбор температуры.

С помощью ручки управления установите температуру. Газ начнёт поступать в основную горелку, где произойдёт розжиг с помощью запальной горелки.

Модуляция мощности.

Термостатическая система регулирует поток газа и давление газа в основной горелке в зависимости от датчика капилляра системы. Чем более холодный датчик — тем больше мощность и наоборот. На графике схематично изображено, как меняется мощность от максимальной до минимальной и далее, до полного отключения горелки.

Дежурная позиция.

Переведите ручку управления с установленной температуры до «звёздочки».  Главная горелка погаснет, а запальная горелка остаётся зажжённой.

Выключение.

Установите ручку в положение «выключено». Произойдёт полное закрытие клапана, но магнит термоэлектрической защиты остаётся временно активирован до момента охлаждения датчика термопары. В течение этого промежутка времени механически предотвращается повторный пуск термоэлектрической системы. Функция называется «интерлог». Она обеспечивает вентиляцию топочной камеры перед следующим пуском горелки.

Давление в газовом котле

Не греет воду двухконтурный газовый котёл? Возможно, стоит обратить внимание на качество подачи топлива. Из-за этого может и не сразу поджигаться горелка. Для начала проверьте:

  • Нет ли утечки. Покройте магистраль мыльным раствором. Если видите образование пузырьков – утечка. Сразу перекройте газ, откройте окно и позвоните в газовую службу.
  • Что со счётчиками. Когда счётчики выходят из строя, их показания перестают обновляться, есть рядом с ними шум. Поменять оборудование самостоятельно не получится, нужно вызвать мастера.

Если ни одной из этих неисправностей нет, то нужно подождать, пока подача топлива наладится. Вместе с этим проблема, что газовый котёл плохо греет воду, уйдёт.

Почему не включается газовый котел, когда до этого вы отключали его на длительное время? Попробуйте антифриз. Он не боится холода, а также без проблем включает оборудование после перерыва в использовании.

Профилактические рекомендации

Надо помнить, что своевременно проведенные профилактические работы – это лучше любого ремонта. Поэтому стоит обслуживать котел, как в начале отопительного сезона, так и в конце. Причем перед началом отопительного сезона необходимо несколько раз произвести пробную протопку, и только после этого запустить котел на полную мощность.

Необходимо проверять на исправность все элементы котла, особенно если есть места, где используется резина. Также нужно предварительно залить жидкий теплоноситель и просмотреть, нет ли течи из контура и радиаторов.

Стоит помнить, что газовая отопительная установка – это, прежде всего, очень опасное оборудование, которое, при безалаберном отношении, не зависимо от начальной цены, может просто взорваться, если пользователь не следит за его состоянием или не нанимает людей, которые являются специалистами в этой области.

Также следует помнить, что при проведении любых работ с котлом – профилактических либо ремонтных, необходимо полностью обесточить котел, а также перекрыть подачу топлива. Потому что в обратном случае последствия могут быть более чем печальными.

Другие неисправности газовых котлов

Для поиска других ответов на вопрос: почему не работает газовый котел, нужно неплохо знать его устройство. Но, несмотря на отличия между моделями, у всех могут ломаться:

  1. Насос. Он может стать причиной того, что газовый котёл не греет. Если есть шум или пламя потухает, то это повод проверить насос газового котла, узнать что он не работает, заменить.
  2. Запальник. При слишком низком или высоком давлении пламя отрывается. А дальше включается защитный механизм и по этой причине отключается газовый котёл. Вам стоит отрегулировать давление в магистрали.
  3. Горелка. Если не включается двухконтурный газовый котёл, возможно, забились форсунки горелки. Почистите их и датчик, а затем сн

Газовый котёл может часто включаться и выключаться из-за поломки термопары, датчиков, тогда проблемный узел нужно заменить.

Также если техника не включается, банально, посмотрите пульт управления. Может быть, пора купить новые батарейки. Посмотрите панель управления, если с ней что-то не так, то стоит протестировать контроллер.

Обратите внимание, что с отоплением может быть проблема из-за не работы газового котла, если он подключён к сети. И когда появляются скачки напряжения, устройство отключается, вам стоит дополнительно купить стабилизатор напряжения.

Причины, почему газовый котёл не греет воду, множество. Легче, когда код ошибки появится на панели. Но если этого не произошло, то дальше хорошая диагностика, для которой понадобится больше знаний. Если вы не уверены в своих силах, лучше сразу вызвать мастера и доверить ему как осмотр оборудования, так и ремонт. И помните, что проблему легче предотвратить, чем устранить. Раз в год проводите техническое обслуживание.

Что делать, если котел постоянно работает и не выключается

Газовый котел считается наиболее экономичным вариантом водонагревательного оборудования для частного коттеджа или квартиры, учитывая стоимость потребляемого топлива и расход. Эффективность расхода ресурсов достигает за счет автоматического регулирования системы включения и выключения устройства при достижении определенной температуры.

Однако при возникновении неисправности, котел перестает выключаться при достижении заданной температуры, работает постоянно на износ и расходует ресурсы неэффективно. К наиболее распространенным причинам отказа системы регулирования включения и выключения котла относятся поломка автоматики, ошибки установки и выбора котла и другие.

В данном обзоре описаны неисправности и способы их устранения.

Потери тепла не соответствует мощности котла

Постоянная работа котла может быть связана с недостаточной мощностью устройства. Теплоноситель, пройдя по трубам, возвращается, а к этому времени, вода не успела нагреться из-за недостаточной мощности. Поэтому газовый котел не выключается. Мощность котла выбирается исходя из ряда ключевых параметров:

  • площадь отапливаемых помещений и этажность строения;
  • особенности климата региона;
  • материалы, из которых построен дом, качество теплоизоляционных материалов, качество заделки швов, утепления окон, количество камер оконных профилей и т.д.
  • количества и объема всех установленных в системе отопительных приборов и трубных контуров, дополнительных буферных емкостей, разделителей;
  • уровень температуры, который необходимо поддерживать.

Расчет мощности котла лучше всего доверить профессионалу или использовать специальные формулы или онлайн калькуляторы, позволяющие максимально точно с учетом всех параметров определить главную характеристику котла.

Что делать, когда тухнет, не зажигается газовый котел. Почему тухнет газовый котел

Многие частные дома, квартиры оборудованы автоматическими и полуавтоматическими газовыми отопительными приборами. Котел — надежный помощник для обогрева помещения в зимний период. Даже если ему, перед отопительным сезоном, проводили техническое обслуживание, все равно существует вероятность его поломки. Рассмотрим причины, почему тухнет или не зажигается газовый котел и способы восстановления работоспособности котла, если он зажигает и тухнет.

Причины отсутствия пламени в котлах с автоматическим розжигом и способы их устранения

Поврежден блок розжига

На фото электрическая часть турбированного котла «Ariston».

Для выявления состояние блока розжига можно воспользоваться электронным тестером в режиме омметра. Щупы подключаются к выходу контактов электродов розжига (либо к самим электродам), расположенным на блоке. Блок исправен, если показания тестера находятся в пределах 650 — 750 Ом.

Проверка блока автоматического розжига котла «Ariston».

В поврежденном блоке, тестер зафиксирует обрыв (на дисплеи высветится 1) или короткое замыкание (высветится 0). Выявленная неисправная деталь меняется аналогичной.

Загрязнен электрод контроля пламени

В процессе сгорания топлива образуется сажа, которая попадая на рабочую поверхность электрода, и нарушает его правильную работу. Зачистите поверхность электрода наждачной бумагой с мелким зерном. Если не помогло:

  • переместите ручку регулятора температуры в положение отключения отопления;
  • дождитесь выключения циркуляционного насоса, дымососа;
  • на панели приборов нажмите кнопку выключить;
  • вытащите из розетки и разверните, на 180 градусов, штепсельную вилку прибора;
  • вставьте вилку обратно в розетку;
  • включите котел.

Плавное отключение отопительного оборудования продлевает его ресурс .

Работа блока контроля пламени, из-за принципа действия, зависит от фазировки питающей сети (точек подключения фазы и нуля). Поэтому, перефазировка помогает ему восстановить чувствительность ионов газа.

Низкое сетевое напряжение

Блок розжига и электронный газовый клапан, из-за недостаточного напряжения в сети, может работать неправильно. Для поддержания стабильного уровня напряжения питания котел желательно подключать через стабилизатор напряжения. Он обеспечит защиту электронных элементов газового котла при скачках напряжения.

Неисправность газового клапана

Клапан может быть заблокирован мусором, который попал через газовые горелки. В устройстве, может перегореть катушка индуктивности, предназначенная для управления положением клапана. Для ее проверки, на полностью обесточенном котле, к клеймам подсоединяется омметр. Катушка считается рабочей, при показаниях 80 — 90 Ом.

Для очистки газового регулятора раскручивается боковая часть корпуса там, где размещен клапан. Изымается мусор и очищается его рабочее пространство. Собирается в обратном порядке. Часто, для сборки газового регулятора применяют крепеж с нераспространённым профилем головки: звездочка со штырьком. Для работы с таким метизом нужно приобрести отвертку с жалом нужного размера и профиля или обточить отвертку с плоским наконечником.

Причины отсутствия искры и пламени в котлах с полуавтоматическим розжигом — методы их устранения

Большинство подобных моделей оборудованы автоматикой «Eurosit 630».

Одной из причин, почему не зажигается или тухнет газовый котел с автоматикой «Eurosit 630» могут быть:

Неисправен пьезоэлемент

Пьезоэлемент – надежная деталь автоматики газового котла и ломается в редких случаях. Устанавливается рядом с ручкой регулирования температуры теплоносителя, но может монтироваться отдельно. Для проверки работоспособности достаточно отсоединить провод, по которому перемещается сгенерированное напряжение от электрода, и поднести его к корпусу клапана на расстояние 4-8 мм.

Несколько раз нажать пусковую кнопку пьезоэлемента. Если искра появилась, между проводом и корпусом, значит, генератор исправен и следует обратить внимание на сам электрод, керамический корпус которого должен быть сухим и целым. Гайка крепления электрода затягиваться только от руки.

Нарушена аварийная электрическая цепь

Аварийная система защиты газового котла состоит из:

  • соединительных проводов;
  • биметаллических датчиков, установленные в дымоходе и подающей линии отопления, срабатывающие при температуре 75-85 градусов Цельсия;

  • термопары, которая генерирует напряжение 10 — 20 мВ;
  • тягопрерывателя;
  • электрического клапана, состоящего из катушки индуктивности, штока, клапана.

При разрыве аварийной цепи электрический клапан не откроется, газ не будет поступать в камеру сгорания.

Соединительные провода и биметаллические датчики проверяются тестером (мультиметром). Сопротивление цепи соединительных проводов и последовательно соединённых датчиков должно быть минимальным – 0,3 – 0,5 Ом. Необходимо обратить внимание на отсутствие окисленных и разболтанных контактов.

При отсутствии прибора целостность цепи датчиков можно проверить следующим способом. Устанавливаем регулятор температура в положение «*». Нажимая его, подаем газ в запальник котла и нажимаем одновременно пусковую кнопку пьезоэлемента. Запальник должен загореться. Ждем 15- 30 секунд и отпускаем кнопку регулятора температуры. В нормальном состоянии запальник котла должен продолжать гореть. Если запальник потух, повторяем описанные выше действия, и перед тем как отпустить кнопку регулятора температуры замыкаем контакты тягопрерывателя, к которым подключены последовательно соединенные биметаллические датчики отверткой.

Если теперь запальник продолжает гореть — неисправен один из датчиков или плохой контакт в цепи. Каждый из датчиков также можно проверить, замкнув его контакты. При этом следует учесть, что датчики должны быть холодными.

Если и после замыкания контактов тягопрерывателя запальник тухнет, следует проверить термопару.

Термопара, находясь в пламени запальника, генерирует ЭДС, от которого должен сработать электромагнитный клапан. Включив мультиметр на измерение постоянного напряжения, и подключив измерительные щупы к бронзовому корпусу и нижнему контакту тягопрерывателя можно измерить генерируемое термопарой напряжение. Оно должно быть в пределах 12-20 мВ.

При отсутствии напряжения необходимо снять термопару отсоединив её от тягопрерывателя и пилотной горелки и проверить её работу. Нагрев зажигалкой кончик термопары измеряют напряжение на ее контакте относительно корпуса трубки. При отсутствии ЭДС следует заменить термопару. В противном случае необходимо снять тягопрерыватель, вытащить из него пластиковую втулку с контактами, протереть их спиртом и проверить электромагнитный клапан.

Сопротивление исправной катушки индуктивности находится в диапазоне 25 — 30 Ом.

Устанавливая новую термопару, обратите внимание, чтобы в пламени запальника находился только кончик термопары.

Повреждена система регулирования топлива

Система состоит из герметичного контура: медная трубка, баллон, модуляторный термостат, по которому перемещается керосин. В процессе нагревания керосин расширяется, модуляторный узел перемещается вперед и постепенно перекрывает подачу газа. Остывая керосин сжимается, термостат поднимается, газ поступает в камеру сгорания. От фитиля, топливо зажигается, и весь процесс начинается заново.

Если в системе отсутствует керосин, термостат будет открыт. Подача топлива не будет регулироваться, и котел постоянно выключается в аварийном режиме по перегреву теплоносителя. Хотя, прекращение работы клапана будет происходить из-за нарушения аварийной цепочки, но к основным источникам этой поломки относится: неправильная работа системы модуляции пламени. При отсутствии керосина в контуре регулирования топлива, клапан полностью подлежит замене.

Засорение клапана или трубки факела

В течение летнего периода одноконтурный котел не эксплуатируется. Он становится отличным источником жилища для многих видов насекомых — пауков, мух и т. д. На практике, в процессе поиска неисправности, с горелок, выпускного отверстия клапана и факельной трубки изымались как живые, так и мертвые насекомые. Они частично или полностью блокировали поступление газа в нужные точки. Источниками загрязнения могут служить ржавчина и продукты сгорания.

Рассматривая вопрос, почему тухнет, не зажигается газовый котел, имеет значение такая техническая характеристика газового котла, как тип розжига горелок. В статье, из-за ненадобности, не упоминаются другие характеристики — напольный, настенный и т. д.

Газовый котел является важной составляющей автономного режима отопления. Исправная работа в холодную пору радует каждого владельца и не требует дополнительного вмешательства в процесс работы.

Однако бывают случаи, когда котел внезапно тухнет или отключается сам по себе через некоторое время после включения. Что делать и как избавиться от представленной проблемы, расскажет данная статья.

Причины прекращения работы

Причин может быть несколько, рассмотрим каждую в отдельности:

1. Длительное время простоя котла.
В результате может произойти разморозка котла и он придет в негодность. Как следствие — резкое затухание, из камеры сгорания доносятся звуки ветра, задувающего пламя.

По причине указанных факторов на приборной панели возникает аварийный сигнал, говорящий о потребности в проведении срочной диагностики аппарата. Современные котлы представляют собой довольно сложную и полностью автоматизированную систему. Поэтому, если один из датчиков подает сигнал о неполадке, агрегат прекращает работу. Не нужно сразу менять котел или устанавливать новый дымоход, очень важно разобраться в проблеме и найти способ ее решения.

2. Неисправность дымохода.
При наличии проблем в виде затухания котла важно также проверить исправность и функционирование дымохода. Первой причиной может быть образование на стенках дымохода наледи, которая возникает через оседание горячего пара с последующим образованием конденсата. По прошествии определенного промежутка времени конденсат замерзает и становится толстым слоем льда. После этого уменьшается тяга и котел затухает.
Выходом в данной проблеме станет и его утепления, чтобы минимизировать замерзание конденсата.

3. Обратная тяга.
Как правило, такой род проблемы наблюдается при сильных порывах ветра. Ветер поступает в дымоход и соответственно задувает пламя котла. Обратная тяга является самой распространенной причиной задувания и выключения котла.

Обратите внимание: обратная тяга довольно опасна, так как некоторые котлы старого типа имеют устаревшую автоматику, которая не выключает котел, и он продолжает накапливать продукты сгорания внутри помещения.

4. Недостаточный подъем дымохода.
Если высоты дымохода не хватает для предотвращения попадания в котел воздуха с последующим затуханием, хорошим решением для быстрого разжигания станет увеличение его длины, при которой верх дымохода должен выходить за конек крыши приблизительно на 50-60 см.

5. Прогорание трубы.
Недостаточная тяга бывает результатом наличия отверстия в трубе, в которое идет ветер, в связи с этим дымоход начинает плохо функционировать. В этом случае требуется полная замена дымохода.

6. Скачки напряжения.
Данная причина никак не зависит от внешних факторов и возникает в результате падения уровня напряжения. При восстановлении должного уровня напряжения во многих котлах пламя снова загорается, в связи с этим многие владельцы даже не замечают данной проблемы.

7. Недостающее давление газа.
Очень часто проблема угасания котла кроется в отсутствии достаточного давления газа на входе в котел, при котором агрегат бухает и затухает. Основанием могут служить неисправности самой сети или же внутренние причины, а именно:

7.1 Неисправность газового счетчика. Бывают случаи, когда механизм котла заедает, и он перекрывает допуск газа. Для выявления очага поломки необходима проверка работы механизма счетчика, показания которого должны меняться.

7.2 Нарушена герметизация креплений. Утечка газа провоцирует спад давления, при котором происходит автоматическое срабатывание системы и газовый аппарат тухнет. Выявить данную проблему можно по наличию специфического запаха в помещении.

Примите к сведению: провести самостоятельную диагностику и выявить проблему можно с помощью обычной губки с мыльной пеной — на местах утечки возникнут пузыри.

Манипуляции, применяемые для решения проблемы

Хорошим решением для предотвращения задувания ветра и выключения котла станет или дефлекторов.

Причиной угасания пламени также может послужить приточная вентиляция.

В этом случае поможет открывание входной двери, после чего газ снова загорится.

Повышение воздухообмена в отдельных котельных можно сделать путем оборудования вентиляционного окна внизу двери, которое закрывается мелкой сеткой.

Проблемы затухания, связанные с самим котлом

Неисправности разного рода могут также возникать в самом котле и служить причиной выключения или затухания аппарата.

Проблемы могут выражаться следующими признаками:

1. Газовая горелка не запускается или горит очень слабо. Происхождение проблемы может крыться в засоре форсунок. При неудовлетворительной работе форсунок горелка может начать коптить. можно самостоятельно, используя тонкую проволоку или мягкую щетку.

2. Горелка гаснет после непродолжительной работы. Источником может послужить загрязнение ионизационного электрода, нарушения зазора или отрыв соединительного провода, при котором агрегат воет и издает гул. Такого типа поломки вполне устранимы.

3. Отрыв пламени. При данной неисправности необходима регулировка давления газа в запальнике. Причиной также может быть чрезмерная вентиляция.

4. Посторонние шумы в аппарате и беспричинное выключение. Это может говорить о поломке внутреннего вентилятора или насоса, а также выхода из строя терморегулятора.

Обзор производителей

Газовые службы, а также специалисты в данной области рекомендуют использовать котлы фирмы-производителя «Конорд». Агрегаты представлены в нескольких вариантах и отличаются по функциональным особенностям. Котлы выпускаются только напольного типа.

Главным отличием от других аналогов является доступная цена и отсутствие в необходимости электричества для работы.

Популярностью также пользуются котлы «Кебер», оборудованы автоматической системой безопасности и регулирования, при которых выполняется точная подача газа и стабилизация температуры.

Газовые котлы серии АОГВ довольно востребованы и используются для обогрева помещений, имеющих систему водного отопления с природной или искусственной циркуляцией.

Компания «Термотехник» (Termotechnik) представляет большой выбор котлов и предлагает агрегаты напольного, парапетного типов, газовые и твердотопливные. Многолетний опыт работы обеспечивает отменное качество и гарантирует надежность продукции и долгий срок эксплуатации.

Устранение проблем, связанных с задуванием котла, требует особой внимательности и ответственности. Необходимо проверить все составляющие котла, для определения и ликвидации причины неисправности. В случае, если представленные рекомендации не принесли результата, стоит вызвать мастеров газовой службы. Помните, что быстрое избавление от проблем предотвратит дополнительные поломки и обезопасит не только всю систему, но и жильцов дома.

Смотрите видео, в котором специалист рассматривает одну из самых распространенных причин: почему тухнет газовый котел при ветре, что необходимо предпринять, какие провести работы по улучшению тяги в котле:

Конструкция газового котла Росс

Одноконтурный газовый котел Росс АОГВ 10, 12, 16 предназначен для отопления помещений, оборудованных системами водяного отопления с водой, прошедшей водоподготовку. Он используется для работы в непрерывном режиме.

Двухконтурный агрегат дополнительно позволяет обеспечить нагрев воды для хозяйственных нужд.

Принцип работы котельного прибора основан на нагреве теплоносителя (воды), находящегося в теплообменнике, за счет сгорания газа в камере сгорания аппарата.

Аппарат работает на природном газе ГОСТ 5542-87 с давлением 1274+100 Па и автоматически поддерживает температуру, заданную на блоке автоматики Eurosit 630.

Рис.8. Устройство газового котла Росс АОГВ с автоматикой Евросит

Котел Росс 10, 12, 16 состоит из следующих частей (рисунок 8), описанных ниже.

Теплообменник (1) — представляет собой цельносварной цилиндрический корпус, в нижней части которого выполнена камера сгорания (6).

Внутри корпуса теплообменника вварены трубы, через которые проходят продукты сгорания. В трубах установлены турбулизаторы (7), повышающие эффективность передачи тепла от продуктов сгорания к теплоносителю (воде).

В нижней части передней стенки теплообменника установлен блок газовой автоматики Eurosit 630 (2). Патрубки (11) служат для подключения теплообменника к системе отопления.

В верхней части теплообменника вварен стакан (9) для установки термобаллона газового клапана, и кольцо (8) для установки термометра (10).

Теплообменник установлен на станине (5). В двухконтурных моделях внутри теплообменника контура отопления дополнительно смонтирован трубчатый теплообменник контура горячего водоснабжения, выполненный из медной трубки или нержавеющего гофрированного шланга.

Для подсоединения контура горячего водоснабжения служат патрубки (25).

Блок газовой автоматики (2) состоит из газового коллектора (12) установленного на кронштейне. На этом же кронштейне закреплены пластинчатые горелки.

Газовый коллектор (12) подключается к многофункциональному газовому клапану (14), который регулирует подачу газа в агрегат в зависимости от требуемых условий работы.

Газовый коллектор имеет выход, в котором установлены форсунки (15). Подвод газа от газопровода к газовому клапану (14) осуществляется при помощи переходника (16).

При каждом включении аппарата, горелки (13) зажигаются от постоянно горящего пламени запальной горелки (17).

Многофункциональный газовый клапан Sit (14) обеспечивает включение аппарата и поддержание установленного режима его работы совместно с термопарой (18), датчиком тяги (20), запальной горелкой (17) и пьезоэлектрическим элементом (19).

Для доступа к газовому клапану необходимо открыть переднюю дверку прибора.

Пьезоэлектрический элемент (19) размещен прямо на газовом клапане (14).

Многофункциональный газовый клапан Sit позволяет:

Отключать как основную, так и запальную горелки – управляющая ручка в положении «точка»;

Зажигать запальную горелку;

Включить аппарат в работу.

Рис.9. Электрическая схема котла АОГВ Росс 10, 12, 16

А1 — Запальная горелка
А2 — Клапан газовый EUROSIT 630
SK1 — Датчик тяги – термостат ТК24-03-3-60°±3%
XS1, XS2 — Зажим клеммный автомобильный

При нажатии кнопки пьезоэлектрического элемента (19) возникает искра для зажигания запальной горелки (17).

Коллектор продуктов сгорания (3) заканчивается горловиной для присоединения к дымоходу. На коллекторе продуктов сгорания (3) установлен датчик тяги (20).

Для очистки теплообменника снимается крышка кожуха, затем снимается коллектор продуктов сгорания (3).

Внешний кожух (4) состоит из боковых стенок, прочно закрепленных на станине, открывающейся передней дверцы и съемной верхней крышки. Для контроля температуры нагрева воды в теплообменнике на передней панели установлен термометр (10).

Станина (5) образована двумя опорными кронштейнами. На станине закреплен теплообменник и кожух. Станина имеет отверстия для продевания поручней (диаметром 22 мм) для перемещения и транспортировки аппарата.

Составной частью станины является отражатель из стального листа (21), который значительно снижает тепловое воздействие теплообменника на пол.

Неисправности и ремонт котлов Росс

В эксплуатации двухконтурный газовый котел Росс 12 с автоматикой Eurosit 630. В контуре отопления (или внутри теплообменника) слышен писк. И когда пищит, слышно даже в системе отопления. Как решить проблему?

Возможно, плохой проток создает свист. Бывает, что резиновая прокладка суживается. Еще писк возникает за счет закипания воды в каком-то месте (даже точнее сказать в точке) из-за слабого протока (при этом свист очень похож на свист чайника перед закипанием). Решить проблему можно только установив насос.

Неисправность котла Росс 16. При запуске пилотная горелка горит после включения основных горелок, через некоторое время, слышно щелчок и котел тухнет. Что это за неполадка?

На термопаре пропадает напряжение, которое идет на магнитный клапан.

Установлен и подключен котел Росс АОГВ-10, на улице -15, при этом расход газа порядка 20 м куб /сутки. Частный дом 80 м кв. Котел стоит на 2, температура в доме примерно 23 град. Я думал, что расход должен быть поменьше. Или я ошибаюсь?

Расход газа можно проверить так: поставить на автоматике максимум, то есть, по газовому счетчику засечь расходы за одну минуту, затем расходы за минуту умножить на 60. Сверяем с техническими характеристиками на котла и смотрим — вписываемся или нет. В зависимости от затрат или регулируем давление на газовом клапане или нет.

В эксплуатации напольный котёл Росс 16 кВт. При нагреве и остывании слышен громкий стук (щелчок) с периодичностью около 3 сек, внутри слева внизу, все крепления подтянуты. Возможно необходимо отрегулировать основную горелку, как это нужно сделать, можно ли настраивать во время работы котла?

Возможно стук происходит из-за температурного расширения металла теплообменника. Потрескивание — это результат образовавшейся накипи и отложений.

Неисправность газового котла Росс с автоматикой Евросит 630. Проблема следующая: при отключении основной горелки, она полностью не тухнет — горит себе потихоньку. Скажите пожалуйста, это нормально?

Вполне нормально. Основная горелка тухнет при превышении заданной температуры. Перед этим сильфон прикрывает горелку с целью экономии и поддержания заданного значения.

Монтаж и подключения котла Росс

Для перемещения газового агрегата с внешним кожухом необходимо, чтобы двери помещения имели ширину не менее 0,6 м. Перемещение допускается только за отверстия в станине.

При установке котла кожух можно демонтировать. Порядок разборки и сборки указан на рис.10.

Подсоединение аппарата к газопроводу

К прибору необходимо подсоединить трубу для подвода газа с присоединительной резьбой.

Подключение трубы для подвода газа к прибору должно осуществляться только через газовый фильтр.

Подача воздуха для горения

Котельный агрегат разрешается устанавливать только в помещениях с приточно-вытяжной вентиляцией.

Аппарат отбирает воздух для горения из помещения, где установлен. Воздух для горения, подводимый в него, не должен содержать пыль, агрессивные или горючие материалы (пары растворителей, красок, лаков и т.п.).

При недостаточном притоке воздуха нарушается работа прибора.

Порядок разборки и сборки кожуха котла Росс

Рис.10. Разборка корпуса газового котла АОГВ

Снимается дверь (на рисунке не показана). Для этого откручивают винт (14) на нижнем кронштейне завесы двери и дверь снимается.

Снимается крышка (1). Для этого откручивают два винта (10) сзади аппарата, крепящие крышку (1) к боковинам (2). После чего крышку сдвигают назад, снимают с направляющих (5) и поднимают вверх.

Снимается передняя панель (3). Для этого откручивают два винта (6), крепящие переднюю панель к боковым стенкам (2), и два винта (11), крепящие переднюю панель (3) к теплообменнику.

Снимаются боковые стенки (2). Для этого откручивают 3 винта (9), крепящие боковые стенки (2). Откручивают гайки с 4-х винтов (7), установленных в планке (8), после чего планки вынимаются из боковых стенок (2) и кронштейнов (4).

Одна из боковых стенок остается установленной на трубах для присоединения системы отопления. Сборка кожуха производится в обратном порядке.

Подсоединение к дымоходу

Газовый котел Росс 10, 12, 16 предназначен для работы с отводом продуктов сгорания в дымоход с устойчивым разрежением свыше 4,0 Па.

Дымовая горловина прибора присоединяется к дымоходу, диаметр которого зависит от номинальной мощности агрегата и должен быть не менее указанного в паспорте.

Дымоход не является составной частью аппарата. Места соединения дымовой горловины с дымоходом должны быть герметизированы негорючим материалом.

Во избежание образования конденсата дымоход должен быть утеплен (теплоизолирован). В дымоход не разрешается устанавливать предметы, ограничивающие прохождение продуктов сгорания.

Особенности отопительной системы и ее заполнение водой

Котел предназначен для работы в отопительных системах с водяным контуром, работающих под давлением не более 300 кПа (3 бар). Вода для заполнения контура отопления должна отвечать требованиям ГОСТ 2874-82.

В системе отопления должен быть предусмотрен ручной или автоматический байпас для обеспечения температуры обратной воды на входе в агрегат не менее 60 С.

В случае невыполнения требования по водоподготовке или возникновения коррозии через низкую температуру обратной воды гарантия на аппарат не распространяется.

Резьбовое подсоединение к трубопроводу отопительной системы выполняется таким способом, чтобы соединительные окончания не были под нагрузкой (присоединение не должно сопровождаться натягом труб).

На местах присоединения котла к системе отопления рекомендуется установить запорную арматуру, чтобы при ремонтах не возникала необходимость слива воды из отопительной системы.

Перед агрегатом на обратный трубопровод отопительной системы устанавливается грязевик, подсоединение которого необходимо провести так, чтобы при его чистке не требовалось сливать большое количество воды.

Грязевик можно оснастить фильтром, однако применение только сетчатого фильтра не является достаточной защитой от механических примесей. Фильтр и грязевик необходимо регулярно проверять и чистить.

При заполнении водой необходимо обеспечить полное удаление воздуха из аппарата и отопительной системы.

Газовый котел Росс АОГВ не имеет встроенного расширительного бачка. Он может работать в отопительной системе, оборудованной открытым или закрытым (герметичным, работающим под давлением) расширительным бачком.

В открытом расширительном бачке должен поддерживаться заданный уровень воды (между рабочим минимумом и максимумом). Закрытый расширительный бачок должен иметь объем, согласованный с объемом воды в отопительной системе.

В герметичных системах отопления объем расширительного бачка должен быть таким, чтобы при нагреве воды в контуре отопления до максимальной температуры давление в системе не превысило 300 кПа (3 бар). Котельный агрегат не имеет встроенного предохранительного клапана.

При ремонте, неблагоприятных строительных планировках и т.п. можно подсоединить аппарат к отопительной системе и газопроводу гибкими элементами (шлангами), предназначенными только для этой цели.

При использовании гибких элементов они должны быть как можно короче (не более 0,5 м), защищены от механических и климатических нагрузок и повреждений, и перед окончанием их срока годности или надежности (согласно данных производителя) должны быть заменены на новые.

Перед окончательным монтажом, систему необходимо несколько раз промыть для удаления возможных механических примесей. В старых системах необходимо данную промывку проводить против направления протока воды в отопительном контуре.

Особенности системы горячего водоснабжения (ГВС)

Контур ГВС подсоединяется к водопроводу с максимальным давлением не более 0,6 МПа (6 бар).

Резьбовое подсоединение к водопроводу осуществляется таким способом, чтобы соединительные окончания контура ГВС не были под нагрузкой (присоединение не должно сопровождаться натягом труб).

В местах присоединения к водопроводу рекомендуется установить запорную арматуру. На входном патрубке контура ГВС необходимо установить грязевой сетчатый фильтр, устройство магнитной обработки воды или другое устройство, которое уменьшает образование накипи из-за присутствия в водопроводной воде солей жесткости.

Работа котла без установки магнитной обработки воды и сетчатого фильтра может привести к частичному снижению или полному отсутствию расхода и нагрева воды контура ГВС и невозможности обеспечения рабочих параметров.

В процессе эксплуатации сетчатый фильтр необходимо регулярно проверять и чистить.

Эксплуатация котла Росс

Первый розжиг котлов Росс 10, 12, 16 производится после его окончательного присоединения к отопительной системе и является основной частью ввода в эксплуатацию.

Перед розжигом прибора ознакомьтесь с «Инструкцией по эксплуатации газовой автоматики». Розжиг и управление работой котла осуществлять в строгом соответствии с инструкцией и руководством по эксплуатации.

Последовательность розжига:

Закрыть газовый кран перед агрегатом;

Проветрить помещение в течение 15 минут;

Проверить наличие тяги, для чего к нижней части коллектора продуктов сгорания поднести зажженную спичку. При наличии тяги пламя спички будет затягиваться в коллектор;

Открыть запорные вентили в системе отопления;

Открыть переднюю панель;

Открыть газовый кран перед агрегатом;

Зажечь запальную горелку;

Установить, при необходимости, минимальную длину пламени запальной горелки так, чтобы датчик термопары был постоянно в пламени запальной горелки;

Розжиг основных горелок, а также эксплуатация аппарата в целях исключения выброса пламени за пределы камеры сгорания производится только при закрытых дверях.

При первом розжиге управляющие элементы аппарата устанавливаются так, чтобы была достигнута максимальная температура отопительной воды в системе для прогрева дымохода и контура отопления. Прогрев осуществляется не менее одного часа.

Порядок розжига котла Росс с автоматикой EUROSIT 630

Установка ручки управления в требуемое положение производится путем легкого нажатия и поворота в нужное положение.

Изначально ручка управления находится в положении «точка». Запальная и основная горелки погашены (подача газа к ним заблокирована). Ручка управления переводится в положение «искра».

В этом положении ручка управления удерживается в нажатом до упора положении (!) и одновременно нажимается (при необходимости несколько раз) кнопка пьезоэлектрического элемента, пока не зажжется запальная горелка.

Ручка управления удерживается в нажатом положении (не менее 10 секунд после зажигания пламени), пока не нагреется термопара, потом ручку можно отпустить (подача газа к основной горелке остается заблокированной).

Для розжига основной горелки ручка, вращением против часовой стрелки, переводится в положение от «1» до «7» в зависимости от необходимой температуры нагрева воды в контуре отопления.

Максимальная температура нагрева воды в контуре отопления — плюс 90 С — соответствует положению «7» на ручке управления.

Заданная температура поддерживается автоматически – при достижении заданной температуры газовый клапан перекрывает подачу газа на основную горелку и возобновляет подачу газа при понижении температуры.

Выключение производится поворотом ручки управления в положение «точка». При этом запальная и основная горелка (если горят) погаснут.

Если ручку управления после перевода в положение «точка» сразу же установить в положение «искра» , то запальная горелка не зажжется, пока не разблокируется внутренний замок автоматики.

Блокировка снимается автоматически после остывания термопары (примерно через 60 секунд) после
перевода ручки в положение «точка».

При вводе в эксплуатации прибора проводится контроль, а, при необходимости, и настройка мощности установкой давления газа на выходе многофункционального газового клапана в распределительном газовом коллекторе перед основными горелками.

Обслуживание и настройка многофункционального газового клапана производится в соответствии с «Инструкцией по эксплуатации газовой автоматики».

При первоначальном запуске котла при температуре нагрева воды в контуре отопления ниже 60 С возможно образование конденсата на внутренней поверхности теплообменника и стекание под аппарат.

Наличие стекающего конденсата не является браковочным фактором и признаком течи теплообменника. Это явление исчезает при прогреве всей системы отопления.

Отключение котла

При отключении прибора необходимо перекрыть подачу газа. Если не угрожает замерзание аппарата, можно оставить в нем воду, в противном случае необходимо слить воду из котла и системы.

Если устройство отопительной системы позволяет, то в случае демонтажа аппарата (котла) можно слить воду только из него, отопительную систему можно оставить наполненную водой, чтобы коррозия была минимальной.

Следует избегать частой замены воды в контуре отопления. При возникновении неисправностей, обусловленных механическими повреждениями элементов конструкции, гарантия от предприятия-изготовителя теряет свою силу.

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы — летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 — настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

Газовые котлы – наиболее экономичный, простой в монтаже и последующей эксплуатации вид теплогенераторов, используемых в автономных системах отопления. Однако, как и любое инженерное оборудование, газовые котлы могут иногда выходить из строя, и наиболее распространенным типом неисправности является самозатухание горелки. Чтобы понять, почему тухнет газовый котел или выяснить причину других неполадок, необходимо знать о разновидностях котлов и принципах их работы.

Виды газовых котлов

По типу установки котлы делятся на агрегаты настенные и напольные.

Напольные газовые котлы характеризуются большей мощностью, а значит возможностью отапливать большие площади помещений, большими сроками службы, связанными с тем, что теплообменники для таких теплогенераторов изготавливаются из стали или чугуна. Для напольных котлов требуется отдельное помещение – топочная.

Напольный газовый котел

Настенные котлоагрегаты более компактны и имеют меньший вес, что позволяет устанавливать их на стены помещений. Этот вид генераторов тепла характеризуется ограничением по мощности, меньшим сроком службы, повышенными требованиями к качеству очистки теплоносителя и подогреваемой воды. Неисправности газового котла могут быть различными в зависимости от типа установки.

Настенный газовый котел

По конструкции котлы подразделяются на одноконтурные, используемые только в целях отопления помещений, и двухконтурные, предназначенные, кроме отопления, для подогрева горячей воды.

По типу удаления продуктов сгорания теплогенераторы оснащаются системами с естественной или принудительной тягой. В первом случае агрегаты подключаются к традиционному дымоходу, который выводится на крышу здания, и отработанные газы выбрасываются за счет естественной тяги. Чтобы ее обеспечить, вентиляционные каналы устраиваются по определенным правилам. Одно из них – верхний уровень дымовой трубы должен быть расположен выше конька крыши не менее чем на 500 мм, или на одном уровне с ним при определенных расстояниях от конька. Причиной того, почему задувает газовый котел, может быть невыполнение этих условий. Котельные агрегаты с естественной тягой оборудуются открытыми камерами сгорания или атмосферными горелками, воздух для горелки при этом забирается изнутри помещения.

Во втором случае котлы оснащаются коаксиальным дымоходом, представляющим собой конструкцию «труба в трубе», которая выводится наружу через стену помещения. По внешней трубе с улицы поступает необходимый для поддержки горения воздух, по внутренней трубе выводятся продукты сгорания. В котлоагрегатах с принудительной тягой устанавливаются закрытые камеры сгорания.

Традиционная и коаксиальная системы удаления газов

И, наконец, по способу обеспечения циркуляции теплоносителя котлоагрегаты делятся на энергозависимые и энергонезависимые. В энергозависимых котлах имеются циркуляционные насосы, работающие от электросети исоздающие давление в отопительной системе. Кроме того, энергозависимые котлы оснащаются сложной автоматикой, контролирующей и поддерживающей установленные режимы работы, в том числе электронной системой розжига. Энергонезависимые теплогенераторы не требуют подключения к электрическим сетям, а движение теплоносителя происходит за счет естественных перепадов давления в результате его нагрева. Розжиг энергонезависимых котлов может производиться с помощью пьезоэлемента, нажатием кнопки.

Неисправности котельных агрегатов

Основные неисправности газовых котлов:

  • котел не запускается;
  • затухание горелки;
  • газовый котел не набирает температуру;
  • котел не отключается.

Котел не запускается

Если газовый котел вообще не запускается, причины могут быть следующие:

  • вышла из строя электронная или ручная система розжига;
  • может отсутствовать напряжение в электросети;
  • прекращение подачи газа или закрытый вентиль на трубе подачи;
  • недостаточное или избыточное давление газа в сети;
  • засор форсунок горелки.

Блок автоматического управления котла

Так как любые газовые агрегаты относятся к сложному техническому оборудованию, представляющему опасность при неправильной эксплуатации, делать ремонт газовых котлов своими руками, кроме некоторых простых случаев, не рекомендуется. Ремонт или замену систем розжига, прочистку форсунок горелки в этом случае должны осуществлять специалисты, имеющие специальные допуски надзорных органов. Повреждение отверстий форсунок при чистке может вызвать в дальнейшем такое явление, как отрыв язычков пламени от горелки, что приводит к автоматическому отключению.

Недостаток или избыток давления газа в сети может быть вызван неисправностью арматуры, газового счетчика и т.п., здесь также выяснить точную причину может специалист газовой компании.

Затухание горелки

Возможные причины затухания горелки в процессе работы или сразу после включения, то есть когда газовый котел не зажигается, могут быть следующие:

  • недостаточная, избыточная или обратная тяга;
  • неисправен датчик тяги;
  • плохой контакт термопары;
  • отключение или скачки электроэнергии в сети, к которой подключен энергозависимый котел;
  • разгерметизация соединений подводящего газопровода.

Причины, связанные с тягой, касаются котлов с открытой камерой сгорания и естественной системой удаления отработанных газов, хотя эффект задувания пламени горелки порывами ветра может проявляться и в коаксиальных дымоходах. Все современные котлы оборудованы датчиками тяги, которые срабатывают при недостаточной тяге и автоматика гасит горелку. При избыточной тяге увеличивается скорость вытяжки продуктов сгорания, что вызывает срыв пламени с горелки, вот почему гаснет газовый котел – автоматика в этом случае также перекрывает поступление газа. Обратная тяга или задувание воздуха через дымоход может происходить при сильных порывах ветра, при этом пламя в горелке гаснет.

При открытой камере сгорания проверить недостаток тяги легко – для этого нужно поднести зажженную спичку к отверстиям, через которые воздух из помещения поступает в атмосферную горелку. Если тяга нормальная, язычок пламени должен быть направлен внутрь корпуса и ровно гореть. Избыток тяги можно определить по слишком интенсивному сгоранию газа, почему и гудит в этом случае газовый котел, а цвет пламени горелки становится очень светлым, практически бесцветным. Если к заборнику воздуха поднести зажженную спичку, то ее пламя сразу погаснет.

Высота дымохода над кровлей

Проблемы с тягой возникают из-за несоблюдения правил при сооружении и эксплуатации дымоходов – недостаточной высоте над кровлей или наоборот, слишком большой высоте, нарушении герметичности металлической части дымохода, попаданием в дымоход посторонних предметов. Еще одна причина нарушения тяги – когда образуется конденсат на трубе газового котла. Это происходит из-за того, что горячие водяные пары, присутствующие в отработанном воздухе, поднимаются по дымоходу и постепенно охлаждаясь, вызывают выпадение капелек конденсата. В холодное время года конденсат замерзает, что приводит к обледенению и уменьшению просвета канала дымохода.

Что делать, если задувает газовый котел, недостаточная или избыточная тяга в дымоходе? Проблемы с тягой можно решить самостоятельно – прежде всего, выяснить характер нарушений, а затем нарастить дымоход при недостаточной тяге, уменьшить его длину при избыточной, прочистить от засорений и наледи. Также самостоятельно с помощью мыльной воды можно определить места разгерметизации металлической части дымохода и изолировать их.

Неисправность датчика тяги легко определяется следующим способом – клеммы датчика необходимо замкнуть и попробовать разжечь горелку котла. Если котлоагрегат нормально заработал, значит, датчик неисправен и требуется его замена.

Датчик тяги

Для того чтобы предотвратить отключение котла из-за возможных скачков напряжения электроэнергии для энергозависимых котлов, необходимо установить на подводящих электросетях стабилизатор, выравнивающий подобные перепады. Одна из причин затухания пламени горелки сразу после включения – плохие контакты термопары, присутствующей в автоматике всех котлов. Контакты термопары можно прочистить самостоятельно.

Если котел не набирает температуру

Если газовый котел работает, но температура теплоносителя не достигает требуемого уровня, причины могут быть в следующем:

  • недостаточный приток воздуха, необходимого для поддержания нормального процесса горения. При работе котлов с атмосферной горелкой, установленных в топочных, в нижней части дверей, ведущих в эти помещения, должны быть отверстия или решетки;
  • проблемы с тягой из-за неправильно устроенного дымохода или его засорения;
  • неполадки самого котлоагрегата – не работает циркуляционный насос, вышли из строя отдельные элементы автоматики;
  • упало давление в системе отопления из-за разгерметизации, недостаточного объема теплоносителя, засора трубопроводов частицами грязи, минеральных отложений;
  • воздушные пробки в приборах отопления;
  • если котел двухконтурный, слишком много энергии забирает система горячего водоснабжения.

Некоторые неполадки, такие, как нарушения тяги или недостаток притока воздуха, можно исправить самостоятельно, но решение других, связанных с работой самого котельного оборудования и системы отопления лучше доверить специалистам.

Котел не отключается

В некоторых случаях неисправности отопительного оборудования заключаются в том, что газовый котел не отключается – почему это происходит? Газовые котлоагрегаты, работа которых регулируется автоматически, отключаются, когда температура в помещении достигает заданной величины. Температурный режим определяется с помощью установленного в агрегате термостата, а отключает котел процессор, встроенный в электронную плату управления. Если котел не отключается, то значит вышла из строя плата или термостат.

Современные газовые котлы являются довольно сложным технологическим оборудованием. При должном уходе и правильном обращении газовый котел будет служить в течение длительного времени без всяких сбоев. Однако даже самое дорогостоящее и функциональное оборудование имеет свой ресурс, после исчерпания которого начинают появляться разного рода неисправности.

Зная основные причины появления неполадок и порядок их устранения, вы сможете выполнить ремонт своего газового котла собственными руками. Это очень кропотливая, ответственная, но в большинстве случаев сравнительно несложная работа.

Прежде всего, необходимо установить, из-за чего в работе газовых отопительных котлов вообще могут возникать какие-либо сбои. К появлению проблем может привести ряд различных факторов.

Электричество

Современные газовые котлы оснащаются различными средствами автоматизации. Эти средства, в свою очередь, работают от электричества. И, несмотря на то, что на дворе уже 21 век и во всем мире активно разрабатываются системы использования альтернативных источников энергии, проблема стабильности электросетей остается актуальной для очень многих регионов, в особенности для отдаленных сел и всевозможных дачных поселков.

Внезапное отключение или сильный скачок электричества – одни из главных врагов любого современного газового котла.

Чтобы избежать всех сопутствующих неприятностей, заранее купите качественный стабилизатор. Не пожалейте денег на покупку этого приспособления – от дешевых моделей толку немного, поэтому лучше сразу выделить средства на приобретение хорошего стабилизатора от известного производителя. Будьте уверены, в случае поломки автоматики на ее ремонт и замену вы потратите гораздо больше денег.

Вода

В домашних условиях нередко используются настенные модели газовых котлов. Такие устройства одновременно отвечают и за обогрев помещений, и за приготовление горячей воды.

Конструкция настенных котлов включает в свой состав проточный теплообменник. Низкокачественная жесткая вода с разнообразными включениями – главный враг теплообменника газового котла. При этом под воздействием низкокачественной воды теплообменник может выйти из строя всего за один сезон.

Чтобы предотвратить такую поломку, устанавливайте специальные фильтры. Лучший вариант – полноценная система очистки воды. С ней ваш котел проработает максимально долго, да и пользоваться очищенной водой гораздо безопаснее для здоровья.

Ошибки при монтаже

Любой знающий человек вам скажет: установкой и обвязкой газового отопительного оборудования должны заниматься исключительно квалифицированные специалисты.

Даже малейшие ошибки на этапах монтажа и подключения оборудования способны привести к необратимым последствиям. К примеру, неправильно выполненная обвязка в случае с чугунным газовым котлом мощнее 50 кВт приведет к тому, что при низких температурах агрегат попросту расколется.

Поэтому если вы не являетесь опытным газовщиком, поручите установку котла профессионалам – так вы убережете себя от множества проблем в будущем.

Погодные условия

Неблагоприятные атмосферные явления также способны привести к появлению множества различных неполадок. Морозными зимами люди включают отопление практически на полную мощность. Это приводит к существенному понижению давления в системе газопровода. В результате котлы не могут в полной мере реализовать свой потенциал.

Решить эту проблему своими силами вам не удастся – соседям все равно не объяснишь, что своими действиями они лишь усугубляют ситуацию. В качестве варианта решения проблемы можете установить дополнительный котел, работающий на другом топливе.

Стоит ли самостоятельно ремонтировать котел?

Современный газовый котел является сложной и потенциально опасной системой. Главной опасностью таких агрегатов является риск взрыва газа в случае неправильного обращения с оборудованием либо же несвоевременного устранения различных неполадок.

За поддержание работы газового котла на оптимальном уровне отвечает разного рода автоматика. Разобраться в ее устройстве неопытному пользователю зачастую не по силам. Поэтому для устранения серьезных неполадок лучше сразу же приглашать специалистов.

Самостоятельно вы можете попробовать устранить разве что видимые повреждения и разнообразные загрязнения, приведшие к выходу из строя патрубка, дымохода и прочих частей котла.

Существует ряд типичных неполадок, с устранением которых в большинстве случаев можно справиться своими руками. Также будут перечислены проблемы, при появлении которых вы можете лишь обезопасить себя до приезда специалиста.

Если в помещении появился отчетливый запах газа либо задымленность, сразу же выключите котел и покиньте комнату, открыв ее на проветривание.

Незамедлительно пригласите специалиста. Пытаться решить проблему утечки газа самостоятельно без наличия нужных навыков крайне опасно и неразумно.

Поломка датчика горения

Если сломался датчик горения либо патрубок подачи газа, отключите котел, перекройте все газовые вентили и дайте агрегату полностью остыть.

Через какое-то время вернитесь в помещение для его проверки на наличие запаха газа. Если с тягой все в порядке, попробуйте повторно включить котел. Если же тяга отсутствует, незамедлительно вызовите ремонтника.

Перегрев котла

Перегрев является одной из наиболее распространенных проблем современных газовых котлов. Причина этому может заключаться в неисправности средств автоматизации либо засорении теплообменника.

С ремонтом автоматики нельзя справиться без соответствующих знаний.

Почистить же теплообменник можно и своими руками. Самыми распространенными материалами для изготовления теплообменников являются медь и нержавейка. С их чисткой обычно не возникает никаких проблем, но все равно будьте предельно осторожны.

Для чистки теплообменника достаточно снять его и тщательно вычистить при помощи металлической щетки. В случае с медным теплообменником, лучше заменить щетку металлической губкой, используемой для мытья посуды.

Неисправности вентилятора наддува

Проблемным местом вентиляторов являются их подшипники. Если вентилятор вашего котла перестал развивать установленное количество оборотов, постарайтесь как можно скорее устранить возникшую неисправность.

Для этого снимите заднюю часть вентилятора, достаньте статор и смажьте подшипники. Для смазывания прекрасно подойдет машинное масло, но по возможности лучше использовать для этого более качественный углеродный состав с термостойкими свойствами.

Также к появлению проблем с вентилятором может привести межвитковое замыкание. Справиться с устранением этой неисправности может только специалист. Сдайте статор в ремонт для замены обмотки либо же сразу замените неисправный агрегат новым прибором.

Проблемы с дымоходом

Нередко к появлению различных неполадок в работе газового отопительного котла приводит чрезмерная засоренность коаксиального дымоотвода.

Снимите дымоход и тщательно очистите все его составляющие от сажи. Так вы не только вернете прежний уровень эффективности агрегата, но и существенно увеличите коэффициент полезного действия котла.

Котел выключается

Котел может самопроизвольно выключаться по нескольким причинам. Обычно это происходит из-за неисправности датчика горения. К данной проблеме, в свою очередь, чаще всего приводит загрязнение газового патрубка.

Снимите патрубок, тщательно промойте его водой, прочистите с помощью ватной палочки и продуйте от остатков влаги. Верните патрубок на место и попробуйте включить котел. Если не помогло – вызывайте мастера.

Не зря говорят: лучший ремонт – это профилактика. Газовые котлы нуждаются в ежегодном профилактическом обслуживании, обязательно проводящемся до начала отопительного сезона.

По возможности проводить обслуживание нужно дважды в год: перед началом сезона отопления и после его завершения.

Проверяйте все рассмотренные ранее элементы котла на предмет их исправности. Следуйте рекомендациям по профилактике, приведенным производителем в инструкции конкретно к вашему котлу. Своевременно устраняйте все возникающие неисправности, если это возможно.

Помните! Газовый котел является потенциально опасным оборудованием. При неправильном его использовании и несвоевременном устранении неполадок могут возникнуть непоправимые последствия. Поэтому будьте осторожны и не занимайтесь никакими ремонтными работами, если сомневаетесь в своих способностях и правильности действий. В остальном же следуйте полученной инструкции.

Удачной работы!

Видео – Ремонт газовых котлов своими руками

устранение проблем с розжигом запальника

Из этой статьи вы узнаете какие проблемы могут возникнуть в автоматике газовых котлов, почему не получается розжиг запальника, из-за чего котел может отключиться без причины , а главное, разберемся, какие действия необходимо предпринять для диагностики и устранения этой неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по каким-то причинам котел не могут разжечь, либо на розжиг уходит много времени.В данном случае проблема кроется в автоматике котла.

На сегодняшний день в газовом оборудовании отечественного и импортного производства чаще всего используется газовый кран EUROSIT 630. Именно этот клапан выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации полностью перекрывает подачу газа на горелки. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.

Попробуем разобраться в этом на примере котла Житомир-3. Со стороны автоматики обеспечивает защиту от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющими соответствующие разрешения. Поэтому данная статья предоставляется только в ознакомительных целях. Также эта статья поможет контролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей..

Определимся, что будем называть зажиганием зажигания. Ручка управления клапаном EUROSIT 630 позволяет переключать котел в три основных режима:

  • выключен;
  • зажигание;
  • контроль температуры (1-7).

Для розжига пилотной горелки (запальника) переведите ручку управления в положение «розжиг» (искра), нажмите ее и с помощью кнопки пьезорозжига зажгите пилотную горелку. Затем ручку удерживают несколько секунд (не более 30) и отпускают.Запальник должен продолжать гореть. Это то, что мы будем называть воспламенением зажигания. Если запальник погас, необходимо повторить процедуру еще несколько раз. Если это не помогло, нужно искать неисправность.

В момент зажигания запальника пламя нагревает термопару, которая в свою очередь генерирует ЭДС (примерно 25 мВ для исправных термопар СИТ), которая подается по цепи датчика(ов) автоматики к электромагнитному клапану.

Нажатием на ручку газового клапана вручную открываем электромагнитный клапан, подающий газ к запальнику, который в случае исправной работы оборудования удерживается ЭДС, создаваемой термопарой, и остается в открытом положении положение после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики в цепи нормально замкнуты и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Подготовка к работе

Для проведения работ по выявлению и устранению проблем с розжигом воспламенителя нам потребуется следующий инструмент:

  • рожковые ключи №9, 10, 12;
  • плоскогубцы;
  • мультиметр;
  • плоская отвертка;
  • спирт.

Начало работы

Для определения причины неисправности проверьте цепь термопары – электромагнитный клапан. Первым делом проверяем датчик тяги.В этом котле он расположен на дымоходе. Для этого с датчика снимаем две клеммы.

Замыкаем две клеммы между собой, они должны плотно соединиться (для этого их можно немного сжать плоскогубцами).

Пытаюсь зажечь воспламенитель. Если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Во-первых, давайте проверим это.

Примечание: в данной работе разбираем датчик, чтобы показать особенности его установки на котле и маркировку.Для проверки этого делать не нужно.

Отвинтить два винта крепления датчика тяги к дымоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу дымохода, а монтируется на паронитовые прокладки. Это необходимо для того, чтобы уменьшить нагрев датчика за счет его контакта с корпусом, а также обеспечить зазор между отверстием газохода и плоскостью датчика.

Осматриваем датчик.Его контакты должны плотно прилегать к корпусу. Они должны быть без окисления. Номинал датчика (температура, при которой размыкается контакт датчика) в данном случае 75°С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, измеряя его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1–2 Ом. Если датчик не звонит, однозначно надо заменить на аналогичный (с соответствующей температурой срабатывания).

Если есть возможность прозвонить датчик, протрите спиртом контакты датчика и клеммы цепи, прижмите плоскогубцами и высушите.Монтируем датчик на место и подключаем его. Пытаюсь зажечь.

Если зажигание прошло успешно, то причина неисправности найдена и устранена.

Обязательно проверить тягу после розжига основной горелки. Для этого можно поднести руку к месту установки датчика тяги. Из этого отверстия не должно выходить тепло. Если это произошло, необходимо устранить причину отсутствия тяги. Тогда датчик реагирует правильно..

Внимание! Категорически запрещается эксплуатировать котел с неисправным дымоходом.!

Если зажигание не удалось, идем дальше по цепочке. Контакты от датчика тяги идут на тяговый прерыватель (термопарный прерыватель).

Снимаем клеммы с контактов тягового выключателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

При выполнении этого условия выполняем следующие действия. Ключом №9 отвернуть гайку крепления термопары к тяговому прерывателю. Ключом №12 открутите на пол-оборота тяговый прерыватель, который состоит из двух частей: латунной втулки и пластиковой вставки.

Вынимаем пластиковую вставку с контактами и полностью выкручиваем деталь.

Проверка термопары. Подключаем его напрямую к электромагнитному клапану (место установки тягового прерывателя). Фиксируем ключом №9.

Поджигаем запальником. Если не удалось произвести, причина неисправности, скорее всего, в термопаре. Электромагнитный клапан редко выходит из строя..

Рассмотрим термопару.В некоторых случаях термопару можно отремонтировать. Бывает, что пропадает контакт термопары. Это не повод для замены, достаточно перепаять.

Важно, чтобы диэлектрическая прокладка была неповрежденной.

Убедитесь, что термопара правильно установлена ​​в запальнике. Кончик термопары должен быть погружен в пламя.

Для регулировки положения термопары относительно запальной горелки ослабьте гайку крепления термопары к запальной горелке ключом № 10.Перемещая термопару, необходимо установить ее в правильное положение и зафиксировать ключом №10.

Для вынесения окончательного вердикта о замене можно измерить ЭДС, создаваемую термопарой. Для этого необходимо поджечь воспламенитель, и, удерживая нажатой ручку вентиля, измерить ЭДС между контактом термопары и ее корпусом. Оптимальное значение должно быть не менее 18 мВ. Если термопара исправна, очистите спиртом детали тягового прерывателя, а также протрите контакт термопары.Особенно, если пришлось паять.

Тяговый прерыватель собираем в обратном порядке, подключаем к нему термопару. Не сгибайте детали слишком сильно. Усилие должно быть достаточным для обеспечения надежного контакта. Клеммы обжимаем пассатижами и, протерев их спиртом, пытаемся поджечь.

Выполнение всех вышеперечисленных операций обязательно поможет вам устранить неисправность вашего котла.

Еще одной причиной проблем с розжигом может быть недостаточное давление газа на запальнике.Это происходит из-за забитой форсунки. Для его очистки ослабьте гайку крепления медной трубки розжига ключом №10 и снимите жиклер.

Совет: можно слегка постучать по запальнику, чтобы облегчить удаление струи.

Очищаем отверстие сопла сердечника провода. Нарушение размера отверстия не допускается!

В моменты наиболее интенсивного потребления газа давление в центральной магистрали может падать.Соответственно давление газа у пилота тоже может уменьшиться. Для этого может потребоваться регулировка давления газа на пилоте. Открутите винт крепления декоративной накладки и снимите ее.

Регулировка производится поворотом винта на клапане. Поворот против часовой стрелки увеличивает давление газа на пилоте. На практике чаще всего возникают проблемы с контактами, а не с датчиками. Поэтому, если каждый раз при поджигании запальника приходится держать ручку вентиля все дольше и дольше, советуем просто зачистить контакты и подтянуть клеммы автомата.Во избежание реальных проблем с работой автоматики рекомендуем вовремя чистить котел.

Почему перегорают предохранители в газовом котле. Системы отопления для дачи и загородных домов. Котлы, газовые колонки, водонагреватели

Из этой статьи вы узнаете, какие проблемы могут возникнуть в автоматике газовых котлов, почему не удается зажечь запальник, из-за чего котел может отключиться без причины, а самое главное, разберемся, какие необходимо принять меры по диагностике и устранению данной неисправности.

Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по каким-то причинам не удается разжечь котел, либо на розжиг уходит много времени. В данном случае проблема кроется в автоматике котла.

На сегодняшний день в газовом оборудовании отечественного и импортного производства чаще всего используется газовый кран EUROSIT 630. Именно этот клапан выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации полностью перекрывает подачу газа на горелки.Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако реальная авария не всегда является причиной аварийного отключения котла.

Попробуем разобраться на примере котла Житомир-3. Со стороны автоматики обеспечивает защиту от пропадания пламени на запальнике и нарушения тяги.

Примечание: Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения.Поэтому данная статья предоставляется только в ознакомительных целях. Также эта статья поможет контролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

Определим, что будем называть зажиганием зажигания. Ручка управления клапаном EUROSIT 630 позволяет переключать котел в три основных режима:

  • отключен;
  • зажигание;
  • регулирование температуры (1-7).

Для розжига пилотной горелки (запальника) переведите ручку управления в положение «розжиг» (искра), нажмите ее и с помощью кнопки пьезорозжига зажгите пилотную горелку.Затем ручку удерживают несколько секунд (не более 30) и отпускают. Запальник должен продолжать гореть. Это то, что мы будем называть воспламенением зажигания. Если запальник погас, необходимо повторить процедуру еще несколько раз. Если это не помогло, нужно искать неисправность.

В момент зажигания запальника пламя нагревает термопару, которая в свою очередь генерирует ЭДС (примерно 25 мВ для исправных термопар СИТ), которая поступает по цепи датчика(ов) автоматики на соленоид клапан.

Нажатием на ручку газового клапана вручную открываем электромагнитный клапан, подающий газ к запальнику, который в случае исправной работы оборудования удерживается ЭДС, генерируемой термопарой, и остается в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики в цепи нормально замкнуты и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.

Подготовка к работе

Для проведения работ по выявлению и устранению проблем с розжигом воспламенителя нам понадобится следующий инструмент:

  • ключи рожковые № 9, 10, 12;
  • плоскогубцы;
  • мультиметр
  • ;
  • плоская отвертка
  • ;
  • спирт.

Начало работы

Для определения причины неисправности проверьте цепь термопары — электромагнитный клапан. Первым делом проверяем датчик тяги.В этом котле он расположен на дымоходе. Для этого с датчика снимаем две клеммы.

Замыкаем две клеммы между собой, они должны плотно соединиться (для этого их можно немного сжать пассатижами).

Попытка поджечь воспламенитель. Если это удалось сделать, причина неисправности в датчике тяги. Однако не спешите его менять. Давайте сначала проверим.

Примечание: в данной работе мы разбираем датчик, чтобы показать особенности его установки на котле и маркировку.Для проверки этого делать не нужно.

Отвинтить два винта крепления датчика тяги к дымоходу котла.

Обратите внимание, что датчик не крепится вплотную к корпусу дымохода, а монтируется на паронитовые прокладки. Это необходимо для того, чтобы уменьшить нагрев датчика через его контакт с корпусом, а также обеспечить зазор между отверстием в газоходе и плоскостью датчика.

Осматриваем датчик.Его контакты должны быть прочно прикреплены к корпусу. Они не должны окисляться. Номинал датчика (температура, при которой размыкается контакт датчика) в данном случае 75°С (обозначение на корпусе L75C).

Проверяем датчик тяги тестером, замерив его сопротивление. Оно должно быть минимальным (равным сопротивлению щупов) — 1-2 Ом. Если датчик не звонит, однозначно надо заменить на аналогичный (с соответствующей температурой срабатывания).

Если датчик может звонить, протрите спиртом контакты датчика и клеммы цепи, сдавите их плоскогубцами и высушите. Монтируем датчик на место и подключаем его. Пытаемся зажечь.

Если зажигание прошло успешно, то причина неисправности найдена и устранена.

Обязательно проверить тягу после розжига основной горелки. Для этого можно поднести руку к месту установки датчика тяги.Из этого отверстия не должно выходить тепло. Если это произошло, необходимо устранить причину отсутствия тяги. Затем датчик реагирует правильно.

Внимание! Категорически запрещается эксплуатировать котел с неисправным дымоходом!

Снимаем клеммы с контактов тягового прерывателя и измеряем сопротивление цепи. Оно должно быть не более 3 Ом.

При выполнении этого условия выполняем следующие действия. Используя номерКлючом на 9 отверните гайку крепления термопары к прерывателю. Ключом №12 открутите на пол-оборота тяговую фрезу, которая состоит из двух частей: латунной втулки и пластиковой вставки.

Вынимаем пластиковую вставку с контактами и полностью выкручиваем деталь.

Проверка термопары. Подключаем его напрямую к электромагнитному клапану (место установки тягового прерывателя). Фиксируем ключом № 9.

Производим розжиг розжига.Если он выходит из строя, причина неисправности, скорее всего, в термопаре. Электромагнитный клапан редко выходит из строя.

Осмотрим термопару. В некоторых случаях термопару можно отремонтировать. Бывает, что пропадает контакт термопары. Это не повод для замены, достаточно перепаять.

Важно, чтобы диэлектрическая прокладка была неповрежденной.

Убедитесь, что термопара правильно установлена ​​в пилотном факеле.Кончик термопары должен быть погружен в пламя.

Для регулировки положения термопары относительно запальной горелки ослабить гайку крепления термопары к запальной горелке ключом №10. Перемещая термопару, необходимо установить ее в правильное положение и зафиксировать ключом № 10.

Чтобы вынести окончательный вердикт о замене, можно измерить ЭДС, создаваемую термопарой. Для этого необходимо поджечь воспламенитель, и, удерживая нажатой ручку вентиля, измерить ЭДС между контактом термопары и ее корпусом.Оптимальное значение должно быть не менее 18 мВ. Если термопара исправна, очистите спиртом детали тягового прерывателя, а также протрите контакт термопары. Тем более, что пришлось паять.

Собираем тяговый прерыватель в обратном порядке, подключаем к нему термопару. Не сгибайте детали слишком сильно. Усилие должно быть достаточным для обеспечения надежного контакта. Клеммы обжимаем пассатижами и, протерев их спиртом, пытаемся поджечь.

Выполнение всех вышеперечисленных операций обязательно поможет вам устранить неисправность вашего котла.

Еще одной причиной проблем с розжигом может быть недостаточное давление газа на запальнике. Это происходит из-за забитой форсунки. Для его очистки ослабьте гайку крепления медной трубки запальника ключом №10 и снимите жиклер.

Консультация: можно слегка постучать по запальнику, чтобы облегчить удаление струи.

Очищаем отверстие патрубка токопроводящей медной проволоки.Завышение размера отверстия не допускается!

В моменты наиболее интенсивного потребления газа давление в центральной магистрали может падать. Соответственно давление газа у пилота тоже может уменьшиться. Для этого может потребоваться регулировка давления газа на пилоте. Откручиваем винт крепления декоративной крышки и снимаем ее.

Регулировка производится поворотом винта на клапане. Поворот против часовой стрелки увеличивает давление газа на пилоте.

Эти советы помогут вам решить проблемы с топкой вашего котла. На практике чаще всего проблемы с контактами, а не с датчиками. Поэтому, если каждый раз при поджигании запальника приходится держать ручку вентиля все дольше и дольше, советуем просто зачистить контакты и подтянуть клеммы автомата. Во избежание реальных проблем с работой автоматики рекомендуем вовремя чистить котел.

Трудно найти настоящего мастера по ремонту котлов.Поэтому важно разобраться в них самостоятельно, ведь мастер действительно не всегда требуется и многие проблемы можно устранить самостоятельно. Рассмотрим список неисправностей котла, который максимально охватывает все возможные поломки. Статья рассчитана на неспециалиста, но на обычного человека, способного устранить подобные проблемы.

Устранить данную неисправность газового котла можно несколькими способами. Самый простой — проверить, включен ли котел или не выбит ли автомат … Если это не помогло, нужно снять кожух котла и осмотреть его внутренности на наличие короткого замыкания. Возможно, есть какой-то запах или что-то протекло. Необходимо проверить, все ли провода и датчики на месте. Если все в порядке, то нужно переходить к осмотру предохранителей на электронной плате. Убедившись, что предохранитель перегорел, его нужно просто заменить на новый. Если новый предохранитель сразу перегорает, то необходимо вызывать мастера, так как это означает какую-то серьезную поломку, устранить которую своими силами вряд ли получится.Специалиста необходимо вызывать в том случае, когда все предохранители в порядке, это говорит о том, что проблема не в них.

Обратите внимание на варистор. Он предназначен для защиты котла от скачков напряжения. Если бы была какая-то разница, то варистор взорвется и останется только небольшая его часть. Из-за этого котел тоже может не включаться. Решение этой неисправности котла — просто перепаять варистор.


Такая неисправность газового котла возможна при обрыве цепи датчика в комнатном термостате или термостате котла.Необходимо посмотреть, выключен ли комнатный датчик. Если он выключен, то механический термостат нужно просто включить, а в электронном можно заменить батарейки.

Котел имеет множество систем безопасности, включенных в один контур. При выходе из строя одной из систем напряжение не подается. Если вышел из строя комнатный термостат или термостат котла, то ошибок на панели не будет, а высвечивается ошибка при очередной поломке.Поэтому, когда котел просто не хочет включаться, первым делом нужно проверить термостаты и начать ремонт котла с него.

  1. Котел тоже не включается, но проблема не в нем

Это может быть связано с забитым фильтром под котлом. Нужно найти его и, закрыв оба крана фильтра, открутить гайку и вытащить сетку, которую необходимо промыть водой и поставить обратно. При очистке фильтра, как и при любой другой операции, обязательно выключайте котел.

Фильтр грубой очистки

Так же причина может быть в насосе который не подает тепло по двум причинам:

  • из-за скопления воздуха;
  • заклинило ротор.

Чтобы определить причину неисправности насоса в газовом котле, в первую очередь необходимо проверить работу ротора. Для этого откручиваем гайку на помпе, из которой должно вытечь немного воды, затем вставляем внутрь отвертку, если раздастся характерный звук, значит с ротором все в порядке.Если нет, то следует вывернуть шлицы отверткой или сделать это специальным ключом.

Если в насосе скапливается воздух, необходимо открыть воздухоотводчик и выпустить воздух. Вентиляционное отверстие представляет собой вращающуюся или поднимающуюся вверх крышку, и звук выходящего воздуха должен быть слышен при выпуске.

  1. Стрелка манометра близка к красной зоне.

Когда в холодной системе давление около красной зоны, необходимо включить котел и разогреть его.Если при небольшом прогреве давление сильно поднимется с 0,7 до 1,5 бар, это будет означать, что в расширительный бачок необходимо добавить воздуха, за счет его потери. Для этого нужно обнулить давление в системе (открыть кран и слить немного воды) и накачать его до 1,3 бар с помощью обычного автомобильного насоса или компрессора, после чего довести давление в системе до 1,5 бар.

Как исправить код неисправности котла?

Ошибка перегрева котла

Неисправность газового котла в виде перегрева может возникнуть из-за отсутствия циркуляции.В этом случае нужно проверить помпу и фильтр. Также мог сломаться термостат перегрева.

Низкое давление в системе

Если при прогреве котла давление не поднимается, то возможно просто нарушена герметичность системы и необходимо подтянуть соединения, после чего немного добавить давление. Если эта проблема возникла практически сразу после установки котла, то нужно просто удалить воздух через автоматический воздухоотводчик и добавить немного воды.

Нет тяги газового котла

Если котел с открытой камерой сгорания, достаточно посмотреть, не засорен ли он чем-либо. Если топочная камера закрыта, то с внешней трубы капает конденсат, попадая во внутреннюю трубу и замерзая, в зимнее время года превращается в сосульку, перекрывая доступ воздуха в котел. Чтобы устранить эту проблему, необходимо полить образовавшуюся сосульку горячей водой. В дымоход может попасть и другой посторонний предмет.

Котел не зажигает пламя при розжиге

Это свидетельствует о неисправности газового клапана в котле. Чтобы убедиться в этом, можно открутить шланг и посмотреть, подается ли газ. Если есть газ, то следует вызвать специалиста, который заменит этот клапан.

Котел зажигается, но пламя сразу гаснет

В этом случае панель может указывать на неисправность газового котла в виде отсутствия тока ионизации. Проверить это нужно, снова включив котел, повернув вилку, тем самым поменяв фазы.Если ничего не изменилось, то работа тока ионизации может быть нарушена из-за каких-либо электромонтажных работ в доме. Если , то это из-за скачков напряжения и нужен стабилизатор.

Панель отображает некорректные ошибки

В общем, все. Если материал был полезен, не забудьте поделиться им, нажав на кнопки социальных сетей под этим текстом.

Также узнайте, как это сделать правильно, чтобы не было проблем в будущем:

С развитием современного малоэтажного строительства и газовых сетей котел стал привычным бытовым прибором в каждом доме или квартире.В основном после установки котел не доставляет пользователям никаких хлопот. Современные котлы работают полностью автономно и требуют лишь регулярного обслуживания или осмотра. По нашему мнению, средний срок эксплуатации агрегатов до первой поломки составляет от 4 до 6 лет. Некоторые пользователи сталкиваются с проблемами спустя 9 лет, а некоторые наоборот — раньше. В этой статье я расскажу, что можно сделать, если котел просто не включается, а также рассмотрю самые распространенные неисправности газовых котлов.Под понятием «не включается» могут быть совершенно разные проблемы:

    Нет индикации (отображение выключено)

    Котел не зажигается

    Котел не работает в определенном режиме

Поэтому эти разные ситуации следует подробно рассматривать отдельно. Хочу обратить ваше внимание, что для устранения некоторых неисправностей достаточно вмешательства пользователя, но в некоторых случаях необходимо вызвать квалифицированного специалиста.

Котел не включается — нет индикации

Практически все современные газовые котлы оснащены щитом управления и информационным табло с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикации нет, в первую очередь нужно убедиться, что котел запитан. Обычно котел электрически подключается через отдельный «автомат» — проверьте, включен он или нет.

Самый верный способ убедиться в подаче питания на котел — проверить мультиметром в режиме вольтметра наличие 220В в месте подключения к плате котла.Если напряжения нет, необходимо локализовать и устранить проблему. В реальной жизни бывает, что кто-то из домочадцев просто выдернул вилку из розетки.

Плавкие предохранители

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах в зависимости от модели (например, Аристон, Будерус, Вайлант) предохранители расположены на самой плате, а в некоторых перед подключением к плате. Если проблем с подключением электричества к котлу нет, следует проверить целостность предохранителей (тем же мультитестером в режиме «прозвонки»).

Если предохранители целы и на контрольных точках есть 220 вольт, но есть вероятность, что котел не включается из-за неисправности управляющей электроники.

Если при проверке выяснилось, что перегорели предохранители, то проблема как минимум с блоком питания. В этом случае правильно будет сначала осмотреть исполнительные механизмы (вентилятор, насос, приоритетный клапан) и проводку котла на наличие короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе.Если предохранители снова перегорают, то последовательно отключаются высоковольтные части котла для выявления проблемного участка (это не рекомендация к действию! Такой подход не совсем правильный).

Обычно в комплекте с котлом поставляется несколько запасных предохранителей.

Если предохранители перегорели из-за повреждения любого из приводов, его необходимо заменить (или устранить причину короткого замыкания). В случае, когда доказано, что механизмы (и проводка) точно рабочие, остается сама плата управления.Перегоревшие предохранители говорят о том, что была недопустимая нагрузка на электронику (гроза, импульсный скачок напряжения в сети), следовательно, причиной неисправности может быть и короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды – одна из самых неприятных ситуаций. Хотя плата находится в защитном корпусе, внутрь может попасть вода из-за протечки или конденсата. Он часто оказывается в коробке по проводам. Попадание воды почти всегда приводит к повреждению платы, в большинстве случаев непоправимому.От воды на доске будут видны типичные пятна и окисление.


Варистор и блок питания

Часто при повреждении платы котла на ней визуально можно обнаружить подгоревшие или обгоревшие элементы. Варистор – элемент защитной платы, который устанавливается на входе схемы. В большинстве случаев это синяя круглая форма (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, достаточно его выкусить, чтобы замкнуть разрыв в цепи.Важный! Хотя плата будет работать и без варистора, следует помнить, что варистор является защитным устройством и правильным решением будет его замена. Блок питания представляет собой микросхему, которая также повреждается в первую очередь импульсными скачками напряжения или во время грозы. Если на нем видны трещины или повреждения, вероятно, потребуется диагностика.

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационного щита (табло).Также котел может не включаться, если сломана плата индикации. Плата индикации, в отличие от основной, стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно только заменой заведомо исправной детали.


Если газовый котел работает, на дисплее есть индикация, но он не запускается или выдает ошибки, требуется дальнейшая диагностика.

Котел не зажигается

Если газовый котел не заводится, то в большинстве случаев на информационном табло будет сигнал ошибки с указанием ее номера или кода, по которому можно примерно узнать, в какой котельной системе произошла неисправность и насколько она критична.Во всех двухконтурных котлах предусмотрено переключение между летним и зимним режимами работы. В летнем режиме котел не будет включаться для обогрева помещения (то же самое и при использовании погодозависимой автоматики или терморегуляторов).

Если котел не зажигается и не делает попыток включения (холостой ход), когда это необходимо, это может быть неисправность электроники, но такие случаи редки и касаются конкретных моделей котлов.

Обычно при неисправности, препятствующей нормальной работе котла, пользователь получает сообщение об ошибке.То есть, если котел не зажигается, нужно определить код ошибки и найти его значение в инструкции по эксплуатации оборудования. Там всегда указаны коды ошибок с описанием.


Далее рассмотрим самые распространенные неисправности котла, с которыми сталкиваются пользователи. Здесь стоит оговориться, что в основном все современные котлы имеют одинаковую базовую структуру и порядок работы. Тем не менее, для решения конкретной проблемы на конкретном котле необходимо как минимум ознакомиться с инструкцией к этому котлу.

Несколько неудачных попыток розжига

Это самый первый код ошибки для большинства производителей оборудования. Для котлов BAXI E01, для котлов Arison 501, для Vaillant F28. Воспламенение газовоздушной смеси в камере сгорания будет происходить при двух условиях: наличие газа у форсунок горелки и наличие искры. Газ поступает в горелку через газовый клапан, искра генерируется трансформатором на щите управления (или выносном). Отдельным случаем следует отметить ситуацию, когда розжиг происходит, но котел не может определить наличие пламени и гаснет (закрывает кран подачи газа).

Наиболее распространенные причины:

Ошибка фазировки . Часто платы газовых котлов требуют соблюдения полярности подключения. Для обычного пользователя это означает, что положение вилки в розетке имеет значение. При нарушении полярности подключения котел не видит наличие пламени, продолжает розжиг (треск электрода) даже когда на горелке уже есть пламя, затем в аварийной ситуации выключается. Даже если вы не трогали вилку, на подстанции могла поменяться полярность!

Электрод зажигания или пламенно-ионизационный … Он может быть раздельным или совмещенным. Основные проблемы могут быть связаны с загрязнением (окислением) электрода или его зазором относительно горелки. Грязный ионизационный электрод не позволяет плате обнаружить наличие пламени, и работа прекращается.

Высоковольтный провод. Высокое напряжение генерируется трансформатором и передается по проводу на электрод, где искрой пробивается воздушный зазор между горелкой и электродом. Если слышен характерный треск, но искры на горелке визуально не видно, возможно, поломка произошла где-то в другом месте.Например, в изоляции высоковольтного провода имеется микротрещина, а в месте пробоя изоляции на корпусе происходит пробой.


Нет газа на горелке … Газовый клапан регулирует подачу газа на горелку: он открывается и регулирует (дозирование газа). Газовые клапаны регулируются и управляются щитом управления. Соответственно, причиной проблем может быть неисправность клапана (или необходимость регулировки), его электрической части или цепи управления на плате.Осмотр этого устройства необходимо доверить специалисту. Отсутствие газа может быть вызвано и внешними факторами: неисправностью счетчика, грязными фильтрами.

Плата управления. В некоторых случаях отсутствие розжига или контроля пламени вызвано неисправностью главной платы котла. Об этом можно будет подумать после того, как будут проверены другие возможные причины, описанные выше.

Недостаточная тяга (вентилятор не включается)

Тоже популярная проблема.При наличии проблемы с отводом продуктов горения котел не запустится и будет разжигаться до полного ее устранения. Более подробно такие неисправности и их решения описаны в отдельной статье — .

Недостаточное давление воды (требуется подпитка)

Традиционные газовые котлы работают в закрытой системе отопления, соответственно, чтобы котел не превратился в водородную бомбу, внутри теплообменника должно быть минимальное давление воды (фактически наличие там воды и циркуляции).Давление контролируется специальным датчиком – датчиком давления. В котлах для пользователя предусмотрен дополнительный механический манометр. Хотя системы закрыты, давление в них со временем может падать (например, через неплотности в соединениях уходит вода). Как только давление воды в котле падает ниже минимального уровня (0,5 — 0,7 бар), датчик котла фиксирует неисправность и блокирует работу. В большинстве случаев нужно просто изучить показания механического манометра и заправить систему согласно инструкции к котлу.

Котел не работает в режиме ГВС или отопления

И, наконец, ситуации, когда котел не работает в определенном режиме. Они случаются гораздо реже по сравнению с остальными. В этом случае велика вероятность того, что котел нужно будет диагностировать у специалиста. Процесс розжига и работы котла на разных режимах фактически одинаков, разве что на разных режимах может быть разная мощность. В режиме подготовки горячей воды мощность котла обычно полная, а в режиме отопления может быть на минимуме.О проблемах в работе режима ГВС вы можете прочитать в отдельной статье.

Резюме

В этой статье мы рассмотрели самые распространенные случаи, когда котел не включается или не зажигается. Никто нигде в интернете вам точно не скажет, почему не включается ваш котел, для этого нужен как минимум внешний осмотр. Этот материал поможет вам ознакомиться с возможными ситуациями в целом и написан на основе нашей статистики за несколько лет.

В случае неисправности необходимо выявить ошибку и прочитать инструкцию по эксплуатации котла. Также для многих моделей котлов описания ошибок с рекомендациями есть на нашем сайте. Неисправности могут быть простыми, которые пользователь может устранить самостоятельно, и сложными, требующими квалифицированной помощи и запасных частей. Категорически не рекомендуется производить какие-либо действия с котлом, при отсутствии полного понимания его устройства и принципов работы, отключать защитные устройства или изменять схему работы котла для восстановления его работы.Если есть неисправность, ее необходимо устранить! Если причина неисправности вам до конца не ясна, лучше вызвать специалиста.

Всем привет! Прошу прощения за такое долгое молчание, всему виной новогодние праздники. Кстати, всех с Новым Годом!!!
И так: после замены газового клапана котел стал выдавать ошибку 02, это низкий уровень воды в системе. Возникло два соображения: либо виноват датчик уровня воды, он стоит вверху рядом с теплообменником, либо помпа.Датчик прозванивать смысла не было, так как сопротивление рабочего датчика не знаю, а вот обмотка помпы оборвалась! Обмотку восстановить не смог, новая помпа стоит 3900р. Пробовал приспособить обмотку и от другого насоса, и от вентилятора, но безрезультатно!
После замены помпы котел заработал без ошибок!
Из-за скачка пружин вышло из строя все что было задействовано в котле, а это: Газовый кран и насос, мозги оказались целыми, так как питаются от импульсного блока питания.Тем не менее, котлом за 1,6 года я доволен, работал без нареканий, и сборка отличная, почти все детали из нержавейки.. но вот зачем внутри котла предохранители на 3 Ампера???? котел потребляет очень мало; к сети подключался через лампу 100Вт, лампа светила в пол накаливания. Поменял предохранитель на 1А, работает уже второй день.
Цепь котла найти не удалось, но сделал замеры сопротивлений новых катушек газовых клапанов, и помпы.!
Катушки газового клапана: 5,4 кОм — 2 шт.
Катушка модулятора: 206 Ом
Насос: 236 Ом
помпа имеет мощность 2,5 мкФ 400в
Датчики протока работают просто: при попадании воды они закрываются!
Датчик пламени: 50-80 кОм.
Тему закрываю! спасибо всем за участие….



Как избежать перебоев в работе? Поможет правильная настройка газового котла и регулярное обслуживание. Настройка и регулировка газового котла своими руками Выбор газового оборудования

На сегодняшний день газовые котлы отопления являются самыми распространенными устройствами для отопления дома.Правильный выбор котла по мощности и другим необходимым критериям поможет избежать многих проблем в будущем.

Критериями выбора обычно считаются следующие функции:

Для энергозависимых котлов необходимо электричество и наличие природного газа под определенным давлением. При отсутствии одного из этих двух компонентов котел не включится. Каждый хозяин обязан знать, как включить газовый котел, но для этого требуется четкое понимание процессов, происходящих при запуске газового котла.Например, энергонезависимый котел оснащен механическим регулятором 630 EUROSIT.

Как запускается газовый котел с этим оборудованием, и что происходит на каждом последующем шаге, рассмотрим по пунктам:

Возможные неисправности при запуске котла и методы их устранения

Как и любое техническое устройство, газовый котел может выйти из строя. Если в котле установлен электронный контроллер, то устранить его неисправности может только специалист, имеющий опыт, знания и необходимые приспособления.Но иногда газовый котел не работает по очень простой причине, которую владелец легко может устранить самостоятельно. Если не включается газовый котел, возможные причины и способы устранения будут рассмотрены ниже.

Запальник не включается

Если запальник не включается, то возможной причиной является загрязнение изолятора, через который высоковольтный провод проходит через корпус котла в камеру сгорания. Такая неисправность устраняется протиранием изолятора чистой ветошью. Если загрязнение очень сильное, можно использовать растворитель, а затем вытереть насухо. Иногда внутри камеры сгорания между свечой зажигания и корпусом котла образуется сажевый налет, сажа представляет собой нагар, который является проводником и препятствует возникновению искры. Такая неисправность устраняется легким постукиванием по трубопроводу, подающему газ к горелке.

Запальник включился, но при повороте ручки управления нет подачи газа на основную горелку. Конечно, причинами такой неисправности могут быть термопара или электромагнитный клапан, неисправность термостата или подающего клапана.Для диагностики таких неисправностей нужен практический опыт и вмешательство в блок автоматики, что прямо запрещено инструкцией. Но чаще всего, особенно перед началом нового сезона, причина в коконе, который свернул паук в месте присоединения основной трубы от регулятора к основной горелке. Аккуратно открутите гайку и снимите паутинное гнездо.

Вода не нагревается

Если плохо греет вода в контуре ГВС, то это свидетельствует о том, что на стенках теплообменника может быть слишком много отложений.Для устранения такой неисправности контур ГВС необходимо промыть горячей водой с добавлением веществ, растворяющих минеральные отложения на стенках. У котлов с электронной системой управления плохой нагрев воды в системе ГВС может быть связан с неисправностями в электронике или датчике протока. Ремонт довольно сложен и доступен только специалистам, понимающим, что и как делать.

«Бойлерный цикл»

Выбор слишком высокой мощности котла может вызвать явление, называемое «котловым циклом».

При возникновении «цикла» газовый котел слишком часто включается из-за слишком интенсивного нагрева теплоносителя.

Знать, как настроить газовый котел в таком случае, очень важно. Ведь при «цикле котла» увеличивается расход газа, а частое срабатывание автоматики приводит к преждевременному износу. Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки. Внимательно изучив инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки.

В большинстве котлов регулировка газа осуществляется поворотом регулировочных винтов на газовом клапане. Но в некоторых современных котлах подачу газа на горелки можно регулировать только с пульта управления. В инструкциях к газовым котлам неисправности и способы их устранения обычно указываются в отдельном разделе.

Особенности работы газовых котлов с электроникой

Современные высокотехнологичные котлы оснащены сложной электроникой. Информация о текущем состоянии изделия и о возникших неисправностях отображается на дисплее в виде кода ошибки.

Электронные компоненты очень чувствительны к нестабильному напряжению питания.

Возьмем, к примеру, надежный газовый котел Юнкерс, неисправности которого система диагностики выдает в виде определенного кода. Самая распространенная его ошибка – выход из строя платы управления. Такая неисправность встречается в 95% всех случаев, если верить отзывам специалистов по ремонту.


Ремонт электронных систем управления возможен только в специализированных мастерских. Поэтому от покупки высокотехнологичного котла при отсутствии сервиса в регионе лучше воздержаться.Если такой блок приобретается, то для исключения возможности выхода из строя сложной электроники необходимо заранее принять меры – установить стабилизаторы напряжения или .

Два автоматических запорных клапана.

Полная модуляция электрической мощности.

В случае отключения подачи газа или электричества давление пружины обеспечивает автоматическое закрытие клапана. Давление на выходе контролируется сервосистемой. Если выходное давление превышает допустимое давление модулятора, клапан регулирования давления открывается, вызывая падение давления под главной серводиафрагмой, закрывая главный клапан.

Таким образом, выходное давление принимает указанное значение. И наоборот, если выходное давление ниже заданного уровня, клапан регулирования давления закрывается, вызывая повышение давления сервопривода, открывая главный клапан. Назначение газового клапана – подача в горелку количества газа, необходимого для поддержания заданной температуры в рабочем контуре котла. Газовый клапан управляется автоматически с электронной платы котла. Непрерывная модуляция 1-37 мбар (модулятор в горизонтальном положении).

0063AS4831 не является моделью клапана, это ПИН-код, буквенно-цифровой код, идентифицирующий соответствие изделия действующим нормам, сертифицированный аккредитованной организацией.

Идентификационный код (0.845.070)



Диапазон настройки давления газа на выходе из клапана (ось модулятора в горизонтальном положении):

код Конф. Клапан источник питания источник питания .
0.845.031 А 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / -15 ÷ 60 Б + Дж
0.845.032 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.037 А 230 В-50 Гц 9 В 310 мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.039 A 230 В-50 Гц 17 В 165 мА 1 ÷ 37 с заглушками -15 ÷ 60 B1 + J
0.845.040 А 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.041 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / -15 ÷ 60 Б + Дж
0.845.042 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.045 А 230 В-50 Гц 9 В 310 мА 1 ÷ 37 / -15 ÷ 60 Б + Дж
0.845.048 B 230 В-50 Гц 9 В 310 мА 1 ÷ 37 / -15 ÷ 60 Б + Дж
0.845.049 B 230 В-50 Гц 17 В 165 мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.051 А 24В-50Гц 17В 165мА 1 ÷ 37 / 0 ÷ 60 Б + Дж
0.845.052 B 230 В-50 Гц 17 В 165 мА 1 ÷ 37 да 0 ÷ 60 B0 + J 9061
0.845.053 B 230 В-50 Гц 17 В 165 мА 1 ÷ 20 нет -15 ÷ 60 B1 + B1 +
0.845.054 B 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет -15 ÷ 60 B1 +
0.845.056 A 24 В-50 Гц 17 В 165 мА 1 ÷ 37 да 0 ÷ 60 B + J
0.845.057 A 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет -15 ÷ 60 B1 +
0.845.058 A 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет 0 ÷ 60 B0 + J 9061
0.845.059 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет 0 ÷ 60 B0 + J 9061
0.845.061 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет 0 ÷ 60 B0 + J 9061
0.845.062 C 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет -15 ÷ 60 B1 + B1 +
0.845.063 A 230 В-50 Гц 9 В 310 мА 1 ÷ 37 нет -15 ÷ 60 B0 + J 9061
0.845.070 A 230 В-50 Гц 17 В 165 мА 1 ÷ 37 нет -15 ÷ 60 B1 +

SIT 845 SIGMA имеет два электромагнитных клапана.

Когда на катушку подается питание (EV1), открывается первый газовый клапан.

Когда на катушку подается питание (EV2), открывается второй клапан, и газ поступает в сервосистему. Давление под основной мембраной сервопривода возрастает, что приводит к открытию сервоклапана.

В случае отключения подачи газа или электричества давление пружины обеспечивает автоматическое закрытие клапана. Давление на выходе контролируется сервосистемой. Если выходное давление превышает допустимое давление модулятора, клапан регулирования давления открывается, вызывая падение давления под главной серводиафрагмой, закрывая главный клапан. Таким образом, выходное давление принимает заданное значение. И наоборот, если выходное давление ниже заданного уровня, клапан регулирования давления закрывается, вызывая повышение давления сервопривода, открывая главный клапан.

В выключенном состоянии (обмотки рабочих клапанов (К1 и К2) и клапана модуляции (КМ) обесточены) клапаны находятся в положении, показанном на рисунке 1. Через газовый клапан газ не проходит; шоссе.

При включении газового клапана питание (220В) подается на обмотки рабочих клапанов К1 и К2, клапаны открываются и газ начинает поступать через газовый клапан на сопла горелок котла. При этом количество газа, прошедшего через газовый клапан, и давление газа на форсунках будут зависеть от состояния клапана модуляции КМ.Давление подается на мембрану клапана К3: — в нижнюю полость — через открытый клапан К2, — в верхнюю полость — через клапан модуляции КМ.

На рисунке №2 показано состояние газового клапана в режиме минимального расхода газа. На катушку клапана модуляции КМ подается минимальное напряжение, клапан модуляции максимально открыт. При этом соотношение давлений в нижней и верхней полостях клапана К3 таково, что клапан над седлом несколько приподнят, расход и давление газа на выходе из газового клапана минимальны.

На рис. 3 показано состояние газового клапана в режиме максимального расхода газа. На катушку клапана модуляции КМ подается максимальное напряжение, клапан модуляции максимально закрыт. При этом соотношение давлений в нижней и верхней полостях клапана К3 таково, что клапан над седлом максимально поднят, расход и давление газа на выходе из газового клапана максимальны.

Подавая на катушку модуляции напряжение в диапазоне от минимального значения до максимального, электронная плата плавно регулирует давление газа на выходе из газового клапана и, следовательно, на форсунках горелок, поддерживая тем самым заданную температуру рабочего тела (теплоносителя или санитарной воды) работающего в этот момент контура (системы отопления или ГВС).Диапазон перемещения штока катушки модуляции под действием напряжения, подаваемого с электронной платы, как правило, шире того диапазона, который необходим для работы котла.

Для установки требуемых максимальных и минимальных значений давления газа на катушке модуляции имеются механические регулируемые ограничители перемещения штока катушки. Конструктивно они выполнены в виде гайки и винта. Гайка ограничивает закрытие клапана, т.е.е. максимальное давление газа; винт ограничивает открытие клапана, т.е. минимальное давление газа. Регулировочный элемент закрыт защитным пластиковым колпачком, который при регулировке снимается; после окончания работы колпак необходимо поставить на место и загерметизировать.

Все настройки должны производиться с учетом конкретных характеристик устройства. Проверьте давление на входе и выходе с помощью кранов для измерения давления газа. После проверки тщательно загерметизируйте соединение соответствующими винтами.Рекомендуемый момент затяжки: 1,0 Нм. Отсоедините трубку регулятора давления VENT (если имеется). Снимите пластиковую крышку модулятора.

Максимальное давление: мощность модулятора при максимальных установленных значениях. Затяните гайку А, чтобы увеличить выходное давление, и отвинтите, чтобы уменьшить его. Используйте ключ на 10 мм.

Минимальное давление: отключить модулятор от источника питания. Удерживая гайку А в фиксированном положении, закрутите винт В, чтобы увеличить давление, или отвинтите o, чтобы уменьшить давление.Подсоедините трубку регулятора давления к ВЕНТИЛЯЦИОННОМУ соединению (если имеется).

Для стабильной работы модулятора необходимо вернуть пластиковый колпачок в исходное положение.

Тег видео не поддерживается вашим браузером. Загрузить видео.

Чаще всего для отопления частного дома используют газовые котлы. Их отличает высокая эффективность работы, экономичность и простота использования. Комфортную работу такого устройства обеспечивают разнообразные устройства, контролирующие режим работы.Благодаря автоматизации можно повысить эффективность работы, а также обеспечить безопасность и надежность агрегата. Эти факторы важны. Многие не понимают, как регулировать и контролировать автоматику. Рассмотрим в нашей статье принцип работы, систему безопасности, настройку и устранение неполадок автоматики газового котла.

Принцип работы автоматики газового котла

Автоматика представляет собой систему контрольно-исполнительных элементов, которые направлены на поддержание заданных режимов и оперативное реагирование на неисправности в системе отопления.Таким образом обеспечивается безопасное использование газовых котлов при минимальном вмешательстве человека в процессы, протекающие в агрегате.

Оснащены электронными и механическими автоматическими устройствами, необходимыми для обеспечения безопасной эксплуатации.

Автоматику можно разделить на два типа:

  • Автономные, зависящие от источника питания;
  • Адаптирован для работы без внешнего источника электроэнергии.

Рассмотрим каждый тип подробнее.

Работа энергозависимых устройств

Работа энергозависимой автоматики полностью зависит от подачи электроэнергии.Такое устройство регулирует подачу топлива и степень его нагрева, открывая и закрывая кран, что экономит затраты на систему отопления. Электронная система работает на основе информации, поступающей от датчиков к блоку управления.

После обработки данных на микропроцессоре и контроллере подаются команды на приводы котла.

Автоматика выполняет следующие задачи:

  1. Включение устройства в автоматическом режиме.
  2. Открытие или закрытие клапана системы газоснабжения.
  3. Контроль уровня пламени горелки с помощью датчика температуры.
  4. Установлено или аварийное отключение газового котла.
  5. Отображение на экране уровня нагрева воды, температуры воздуха и т. д.

Помимо вышеперечисленных функций, современная автоматика может выполнять множество других задач. Например, защита системы от неисправности трехходового клапана, контроль и управление работой котла, самодиагностика, выявление неисправностей в работе агрегатов и защита котла от замерзания.Автоматика помогает выявить неисправность до того, как она приведет к поломке газового котла.

Автоматика может работать точно только при соблюдении следующих условий:

  • Соблюдение требуемого температурного режима;
  • Нет скачков в сети;
  • Отсутствие проблем, связанных с длительным сроком службы.

Если не соблюдать эти правила, то автоматика быстро выйдет из строя.

К автоматике можно отнести следующие устройства:

Термостат для контроля температуры в помещении.Такой прибор устанавливается в помещении, но подключается к газовому котлу, который находится в том или ином помещении. Термостат контролирует температуру в помещении, а также регулирует работу отопительного оборудования. При снижении температуры прибор подает сигнал газовому котлу, который автоматически начинает свою работу.

Датчик температуры, расположенный в помещении, можно подключить к отдельному блоку управления. Тогда температура в помещении будет поддерживаться в автоматическом режиме. После достижения в помещении необходимой температуры клапан закрывается и котел прекращает работу.Таким образом экономится газ.

Программатор на каждый день. Устройство регулирует работу газового котла, но имеет более широкие возможности, чем предыдущее устройство. С помощью суточного программатора можно настроить работу котла на 24 часа. В определенное время суток можно установить разную температуру нагрева. Большинство устройств автоматически повторяют цикл, поэтому для изменения данных необходимо изменить программу. Подключить ежедневник можно по радиоканалу или кабелю.

Недельный программатор.С помощью такого устройства можно запланировать работу газового котла на неделю вперед. Вы можете использовать любой режим или создать свой собственный.

Например, программатор Ауратон-2025 оснащен 3 заводскими и 7 пользовательскими режимами, помогающими установить комфортную температуру в помещении. Дисплей отключается ночью с помощью датчика освещенности. На дисплее отображаются все данные задания. Радиус действия программатора составляет 30 метров, поэтому его можно разместить в любом помещении.

Работа энергонезависимой автоматики

Некоторые элементы котлов, необходимые для управления, не нуждаются в использовании электричества.Регулировать эти устройства необходимо вручную и под влиянием геометрических изменений, возникающих под действием нагрева в механизмах.

Для включения котла нажать на вентиль с шайбой. Последний будет принудительно открываться, пропуская топливо, идущее к воспламенителю. На рынке много моделей с электронным управлением, но популярны механические. На это есть несколько причин:

  1. Низкая стоимость.
  2. Простота использования.
  3. Надежность.Такие устройства не зависят от скачков напряжения или перебоев в электроснабжении, поэтому могут работать без стабилизатора, который нужен при работе с энергозависимым оборудованием.

Недостатки этого типа:

  1. Низкая точность регулирования.
  2. Необходимо следить за работой котла.
  3. Ручная настройка.

Прибор имеет температурную шкалу, где цифры указывают минимальное и максимальное значения. Для того чтобы установить рабочую температуру, необходимо установить отметку на линейке тонов.

После того, как котел начал работать, за его работу отвечает термостат. При остывании шток устройства открывает клапан подачи газа и, таким образом, увеличивается в размерах за счет повышения температуры, а затем перекрывает подачу газа. Этот процесс помогает увеличить или уменьшить температуру нагрева.

Система безопасности

Система безопасности газового котла включает множество элементов, которые можно разделить на 2 группы:

  • Устройства, способствующие комфортной эксплуатации котла;
  • Устройства, отвечающие за безопасность оборудования.

К последним относятся термостат, предохранительный клапан, датчик пламени и тяги.

Датчик контроля пламени состоит из следующих элементов: электромагнитного клапана, включающего и отключающего подачу газа и термопары. Термостат поддерживает необходимую температуру теплоносителя и защищает от перегрева. Когда теплоноситель достигает критического уровня, модуль включает или выключает котел.

При повышении температуры положение биметаллической пластины меняется, она изгибается и перекрывает трубу, по которой подается газ.Таким образом, устройство регулирования тяги перекрывает подачу топлива в горелку.

Предохранительный клапан регулирует, распределяет и перекрывает поток газа. В системе отопления такое устройство является неотъемлемым элементом трубопроводной арматуры, что имеет большое значение при контроле объема теплоносителя.

Топливо проходит через отверстие в клапане, называемое седлом. Для того чтобы выключить оборудование, его необходимо заблокировать поршнем.

Газовые клапаны

доступны в виде одноступенчатых, двухступенчатых, трехступенчатых и имитационных газовых клапанов.

Первый вид имеет 2 рабочих положения: включено и выключено.

Двухступенчатый имеет 1 вход и 2 выхода. Клапан открывается после поворота в промежуточное положение, поэтому включение плавное.

Трехступенчатый применяется для газовых котлов с двумя уровнями мощности.

Последние используются для плавного изменения значения мощности котла.

Автоматика используется для безопасности и удобства. Пользователю не нужно выполнять множество задач самостоятельно. Сюда входит подбор комфортного режима работы, диагностика, автоматический розжиг горелки и т.д.

Как работает автоблокировка

Производители выпускают блоки управления, включающие в себя все вышеперечисленные устройства. Даже если они внешне разные, принцип их работы все равно остается одинаковым.

Большой популярностью пользуется автоматика

от итальянского производителя EuroSIT. Можно отметить марку 630, которая имеет множество функций, надежность и долгий срок службы. Рассмотрим устройство автоматического блока такой модели.

Автоматический блок EuroSIT 630 состоит из следующих элементов:

  1. Корпус, состоящий из модуля регулятора давления, пружинного клапана и отсечки.Это облегчает его конструкцию.
  2. Газ подается через трубу, соединенную с корпусом.
  3. Кабели от датчиков и других элементов подведены к кузову.

Настройка автоматики котла

Регламентом предусмотрена регулировка автоматики, которая поддерживает заданный температурный режим в жидкостном контуре, а в случае аварийной ситуации перекрывает подачу газа.

Перед тем, как приступить к настройке автоматики, необходимо установить оборудование в соответствии с чертежом.А также нужно проверить комплектацию элементов устройства, которая должна соответствовать заявленной в инструкции. Регулировать автоматику можно с помощью рукоятки. Помогает перевести котел в 3 положения: включение, розжиг и установка температуры (1-7). Для того чтобы включить запальник, необходимо перевести рукоятку во второе положение, установив ее против значка искры. Пилотная горелка зажигается с помощью пьезорозжигателя. Рычаг следует удерживать в одном положении 30 секунд.После того, как вы отпустите кнопку, воспламенитель должен перестать работать. Термопара начинает нагреваться при поджигании пламени, поэтому в ней начинает генерироваться ЭДС величиной 25 мВ. Таким образом, образуется цепочка, в которой звеньями являются электромагнитный клапан и датчик.

Чтобы открыть электромагнитный клапан, нужно нажать на рычаг, газ будет подаваться на запальник. Термопара обеспечивает защиту от проникновения обратного огня. Датчики в рабочем положении, относящиеся к элементам цепи, замкнуты.После получения сигнала они открываются и оборудование отключается.

Неисправности при включении элемента зажигания

Если у вас возникли проблемы с включением устройства, то вам следует следовать инструкции. В первую очередь необходимо приобрести отвертку и рожковый ключ, плоскогубцы, мультиметр и спирт для очистки деталей.

  1. Необходимо снять клеммы устройства. Их смыкают между собой, а затем стягивают пассатижами.
  2. Для того, чтобы выяснить причину поломки, включите запальник.Если зажигание выполняется нормально, то неисправность, вероятно, в датчике тяги. Вам нужно открутить этот элемент.
  3. Следует осмотреть контакты, которые должны быть закреплены на корпусе и не иметь следов окисления.
  4. В открытом состоянии температура должна быть 75 градусов.
  5. Сопротивление должно быть 1-2 Ом. Можно измерить тестером. Если обнаружена неисправность, то этот элемент подлежит замене.
  6. При нормальной работе детали протрите ее спиртом и переустановите устройство.
  7. Для проверки тягового прерывателя термопары необходимо снять клеммы и проверить сопротивление, которое должно иметь показатель 3. Если значение не соответствует требуемому, то необходимо отвернуть гайку ключом № 9, которым крепится термопара к тяговому прерывателю, затем ключом № 12 открутить последний на пол-оборота. Далее нужно достать пластиковую вставку с контактами и полностью выкрутить деталь.
  8. Для проверки термопары подключается электромагнитный клапан и фиксируется ключом №9.Если после проверки зажигание не происходит, то эта деталь неисправна. Гайку, крепящую термопару к запальнику, необходимо открутить ключом №10, затем деталь устанавливается в необходимое положение.
  9. Для оценки результата измеряют ЭДС (оптимальное значение 18 мВ), после чего контакты термопары и элементы тягового прерывателя очищают спиртом. Последним этапом является сборка инструмента.

Устранение проблем при работе автоматики

Чаще всего воспламенения не происходит из-за загрязнения изолятора, по которому устроен провод, идущий в камеру сгорания.Устранить эту проблему можно, протерев элемент мягкой тканью. Если деталь сильно загрязнена, то ее можно протереть растворителем и вытереть насухо.

Еще одной причиной может быть нагар, который образуется в камере сгорания. Постукивая по трубке, которая ведет газ к горелке, можно решить эту проблему. Если устройство долгое время не использовалось, то необходимо проверить состояние труб.

В современных котлах неисправности отображаются на дисплеях в виде кодов.Если вода плохо нагревается, то причиной этого могут быть отложения на стенках теплообменника. Для устранения неисправности можно промыть контур горячей водой с добавлением минералов. Если этот метод не помогает, то лучше обратиться к специалисту. Плохой нагрев может быть вызван неисправностью электроники или датчика протока.

У газовых котлов большой мощности может возникать эффект «часов», который появляется из-за частого включения. Оборудование часто включается из-за сильного нагрева газа.Для устранения проблемы нужно уменьшить расход топлива, которое идет на горелки. В электронной модели можно выставить нужный режим на дисплее, а в механической – поворотом регулировочного рычага на газовом клапане. Для увеличения срока службы газового котла следует вовремя проводить профилактический осмотр.

С началом отопительного сезона владелец частного дома должен перевести отопительный котел в рабочий режим. Операция не самая сложная, так как все указания по настройке агрегата обязательно указаны в технических документах.В нашей статье мы расскажем, на что обратить внимание при настройке оборудования и как заставить котел работать с максимальной эффективностью.

Выбор газового оборудования — основные критерии

С настройками газового котла нужно определиться еще до его покупки. Советуем начать с мощности оборудования. Характеристики вашего дома имеют большое значение. Главное условие нормальной и бесперебойной работы такого агрегата – наличие централизованного газоснабжения.Естественно, можно попробовать использовать импортные газовые баллоны, но это значительно увеличит затраты. В некоторых случаях приобрести электрооборудование для отопления здания даже дешевле, чем приобрести газовые баллоны.

Котлы отопительные одноконтурные и двухконтурные. В первом случае рекомендуем дополнительно приобрести бойлер косвенного нагрева. Только после этого агрегат можно использовать для нагрева воды для бытовых нужд. Оптимальный вариант – покупка двухконтурного котла, имеющего все необходимые функции для отопления дома и воды.Его ключевой особенностью является передача приоритета управления режимами работы на горячее водоснабжение. Иными словами, после открытия системы горячего водоснабжения прекращается подача тепла в основной контур, в который входит и система отопления.

Существуют некоторые особенности выбора напольного и настенного котла. Настенное оборудование менее мощное, поэтому его будет недостаточно для обогрева помещений общей площадью более 300 кв. В этом случае потребуется либо приобрести еще один котел, либо смонтировать газовый котел напольного типа.В магазинах можно купить напольные агрегаты любой мощности.

Безопасная эксплуатация котла — расчет его мощности

Мощность котла отопления является ключевым фактором, влияющим на уровень обогрева помещений, а также на долговечность оборудования и безопасность его эксплуатации. В первую очередь необходимо определить потери тепла через потолок, стены и окна. Часть тепловой энергии уходит через систему вентиляции, о чем также следует помнить.Провести такие расчеты с максимальной точностью самостоятельно очень сложно, без помощи специалистов не обойтись.

Однако существует методика, позволяющая приблизительно рассчитать необходимые показатели мощности. Если строительство здания велось с соблюдением всех требований безопасности и энергосбережения, то для обогрева одного квадратного метра требуется около 100 Вт мощности отопительного оборудования. Соответственно, покупать новый газовый котел необходимо исходя из этого соотношения.

При выборе котла учитывайте особенности вашего дома. Ведь мощность будет зависеть от многих факторов, будь то толщина стен и потолков, наличие пластиковых или деревянных окон, а также их утепление. Разница между температурой наружного воздуха и температурой в помещении имеет большое значение. Так, если внутри температура меняется незначительно, то снаружи амплитуда достигает огромных значений. Даже зимой возможны резкие переходы от плюс 10 до минус 20 градусов.

Отдайте предпочтение современным агрегатам. И причина не только в качестве такого оборудования, но и в наличии дополнительных функций, например, ЖК-дисплеев. В этом случае настроить котел отопления не составит труда, так как на мониторе отображаются основные параметры работы устройства – скорость вращения вентилятора, фактическая и заданная температура воды и многое другое.

Одной из наиболее распространенных проблем с питанием оборудования является синхронизация. Это явление возникает, когда выбранный вами блок имеет слишком большую мощность.Выхода в этом случае всего два – либо приобретать новый газовый котел, либо пробовать сделать регулировку своими руками. Первый вариант предпочтительнее, однако второй также используется очень часто.

Цикличность котла – это ситуация, когда котел слишком часто запускается сам по себе. Это происходит из-за слишком сильного повышения температуры охлаждающей жидкости.

Синхронизация чревата серьезными последствиями. Непреднамеренное включение оборудования вызывает перерасход газа, кроме того, наблюдается чрезмерный износ оборудования.Однако решить проблему очень просто – отрегулировать подачу газа на горелку до минимального уровня. Регулярно проверяйте уровень подачи газа и при необходимости перенастройте газовый котел.

К каждому котлу прилагается своя инструкция, в которой подробно описано, как это сделать. Обычно на газовом клапане есть специальные винты, отвечающие за интенсивность подачи топлива. В современных моделях все настройки можно производить прямо с ЖК-дисплея, что еще проще и быстрее.

Регулятор температуры в помещении — руководство по настройке

Установка газового котла позволяет установить оптимальный температурный режим в помещении. Единственное условие – наличие термостата, задача которого регулировать мощность горелки. Термостат подключается к датчику температуры в помещении. Предварительно необходимо установить необходимое значение температуры, комфортное для вас. После этого вы сможете наслаждаться теплом, читая книги или просматривая любимые фильмы.

При использовании термостатов существуют некоторые ограничения.Например, это устройство позволяет установить температурный режим только в одной комнате. Для устранения этого недостатка требуется установить термостатический вентиль на подающей трубе перед каждым радиатором отопления. За счет сужения или расширения рабочей среды, находящейся внутри клапана, изменяется площадь поперечного сечения трубы. Такие клапаны реагируют на малейшее измерение температуры, даже увеличение количества людей в помещении может привести к сужению рабочей среды.

Выход из строя термостатов может привести к одновременному отключению всех радиаторов отопления. Это приведет к прекращению циркуляции теплоносителя в контуре отопительного оборудования. Чтобы избежать этих проблем, перемычка или байпас должны быть установлены заранее.

Автоматическая система отопления помещений — доверяй, но проверяй

Современные газовые котлы оснащены автоматическим выбором режима работы в зависимости от присутствия людей в помещении. Это позволяет поддерживать температуру на определенном уровне даже во время длительного отсутствия хозяев.Эту настройку можно использовать только в том случае, если систему периодически контролируют соседи или родственники. Это связано с тем, что в случае возникновения непредвиденных проблем, например, аварийного отключения, вся система отопления здания выйдет из строя.

Как показывает практика, причин отключения котла может быть много:

  • снижение напряжения в сети;
  • отключение электроэнергии;
  • уменьшение поперечного сечения дымохода из-за образовавшегося в нем льда;
  • снижение давления газа;
  • погасание горелки в результате сильного ветра, проникающего в камеру сгорания.

Поэтому необходим регулярный контроль. В противном случае система может дать сбой, что приведет к огромным финансовым затратам. Естественно, соседям нужно будет объяснить, как правильно настроить или отрегулировать газовый котел в той или иной ситуации. Тогда можно рассчитывать, что в доме ничего не произойдет во время вашего отсутствия.

Профессиональная настройка газового котла начинается еще до покупки. Сначала определяется его мощность, которая необходима для качественного обогрева дома.Ниже представлена ​​инструкция, которая поможет правильно настроить агрегат своими руками, а также расскажет об особенностях настройки регулятора тяги твердотопливного агрегата и других узлов системы отопления.

Настройка газового котла своими руками

Минимальная мощность рассчитывается путем расчета тепловых потерь в единицу времени. Тепло выделяется через оконные конструкции, стены и потолки, а также двери и вентиляционные системы. Также потери происходят из-за разницы температурных показателей внутри и снаружи помещения.Если дом был утеплен по современным критериям энергосбережения, то формула следующая: 1 м 2 = 100 Вт.

Большинство современных котлов могут устанавливать максимальную мощность отопления и ГВС отдельно: уровень нагрева снижается, и в режиме ГВС котел выдает наибольшую мощность. Этот элемент управления в основном доступен в сервисном меню. Осуществляется специалистами. По аналогичному принципу регулируется максимальное и минимальное давление газа. Он устанавливает лимиты мощности и отопления, а также ГВС.Эту настройку также выполняют только специалисты. Утечку газа можно контролировать, наблюдая за пламенем горелки.

Видео: как настроить газовый котел Электролюкс

Контроль индикаторов температуры

В первую очередь покупается бойлер с термостатом. Здесь контроль мощности горелки должен идти так, чтобы температурные показатели воды оставались стабильными. Этот термостат совмещен с датчиком комнатной температуры. Датчик комфортной температуры, который устраивает всех жителей дома.

Термостат газового котла

Современные термостаты способны определять разницу между внутренней и наружной температурой. Для этих целей устанавливаются два датчика: внутренний и внешний. Сам по себе этот регулятор не регулирует температуру в каждой комнате отдельно.

Это можно исправить, установив перед всеми батареями в подающем трубопроводе специальные вентили. При этом теплоноситель в котле должен иметь параметр не более 55 о С.И чем она ниже, тем больше повысится КПД газового котла.

Как рассчитать КПД газового котла отопления

Методика расчета следующая: тепловая энергия, затраченная на нагрев теплоносителя, сравнивается с фактическим объемом всего тепла, выделившегося при сгорании газа. В производственной среде работает формула

η = (Q1 / Qri) 100%

Здесь Qri – общий объем тепловой энергии, вырабатываемой при сжигании газа.

Q1 — тепло, аккумулированное и использованное для отопления помещений.

В этой формуле не учитываются возможные потери тепла, потери производительности системы и другие факторы. С помощью расчетов получается средний КПД газового котла. Многие производители указывают именно эти данные.

Как правило, погрешность расчета теплового КПД оценивается на месте. Здесь работает следующая формула

η = 100 — (q2 + q3 + q4 + q5 + q6)

q2 — потери тепла с продуктами сгорания и отходящими газами.

q3 — потери из-за неправильных пропорций газовоздушного состава, в свою очередь вызывают недожог газа.

q4 — потери из-за образования нагара на теплообменнике и горелках.

q5 — потери из-за внешней температуры.

q6 — потери на охлаждение камеры сгорания при ее очистке от шлаков.

Фактический КПД котла рассчитывается только локально. Также влияет то, насколько профессионально создан дымоход и установлен котел.

Компонент q2 оказывает огромное влияние на эффективность. При снижении активности подогрева отработавших газов на 10–15 С КПД развивается на 1–2 %.

Способы повышения эффективности

Методы повышения эффективности котла связаны с грамотным обслуживанием и своевременным устранением неисправностей и загрязнений:

  1. Есть физический недожог. Решение – поддержание чистоты и нормального состояния жаровых труб и водяного контура (если котел двухконтурный).Из труб необходимо вовремя удалять сажу, а из контура – ​​накипь.
  2. В котле скопился лишний воздух. Решение – на дымоход монтируется ограничитель тяги.
  3. Необходимо отрегулировать заслонку обдува. Тут на помощь приходит термометр. Заслонка фиксируется в таком положении, чтобы теплоноситель достигал максимальной температуры.
  4. Поддерживайте нормальную тягу. Она уменьшается при сужении сечения дымохода. Поэтому регулярно чистите выхлопную трубу от нагара и камеру сгорания от сажи.Это также снизит потребление газа.

Данные методы применимы для всех модификаций газовых котлов:

  • настенный;
  • открытый;
  • Д двухконтурный;
  • старый.

В старых котлах повышать КПД несколько опасно, т. к. аппарат может уже не выдерживать оптимальной работы. Но если вы все же ставите перед собой такую ​​цель, то:

  • можно увеличить динамику циркуляции воды в этой системе.Нам нужно установить специальный насос – циркулярный;
  • используют специальные материалы и термозащиту.

Как починить воспламенитель

Воспламенитель для автоматики

Может не включаться из-за загрязнения изолятора. Через изолятор высоковольтный провод проходит через корпус в топочный отсек. Решение — протереть изолятор. Нужна тряпка. Если загрязнение стойкое, используйте растворитель для его удаления.

В камере сгорания может накапливаться сажа.Он предотвращает появление искр. Решение состоит в том, чтобы немного постучать по трубопроводу, подающему газ к горелке.

Если зольник включился, но газ не идет на основную горелку, то виной тому может быть:

  • термопара;
  • клапан подачи;
  • термостат;
  • Электромагнитный клапан
  • .

Диагностика этих деталей подразумевает наличие практических навыков и внедрение в блок автоматики.

А так же на участке контактов основного патрубка к основной горелке может быть паутинный кокон.Решение — открутить гайку, снять этот кокон.

Работа ГВС

Корпус теплообменника

Если вода в этом контуре плохо нагревается, значит стенки теплообменника покрылись отложениями. Решение — контур промывается горячей водой, которая содержит элементы для растворения этих отложений. Когда подобная проблема возникает в электронном устройстве, это может быть проявлением проблемы с электроникой или частью воздуховода.Исправить это могут только специалисты.

Проблемы с часами

При работе очень мощного котла может начаться «часовой механизм». При этом очень интенсивно нагревается теплоноситель, увеличивается расход газа, а также часто срабатывает автоматика. В результате котел быстро выходит из строя. Решение следующее — подача газа на горелку уменьшается. Внимательно изучив инструкцию, нужно найти газовый клапан, способ настройки и уменьшить этот расход.

Пример нового газового клапана

Чаще всего приходится крутить регулировочные винты на газовом клапане. В некоторых современных моделях подача газа регулируется только в панели управления. В инструкциях к ним обычно указываются планы на эту настройку.

Нюансы работы с электроникой

Современные котлы, из разряда высокотехнологичных, оснащены сложной электроникой. На дисплее отражаются данные о текущем состоянии устройства и вызванных им неисправностях: выводится код ошибки.Например, надежная модель Юнкерс. Ее недостатки система диагностики выводит на дисплей: выводится код. Чаще всего проблема здесь возникает с платой управления.

Такие системы ремонтируются только в специальных мастерских высокого уровня. Поэтому не стоит приобретать высокотехнологичную модификацию, если поблизости нет такой мастерской. Если все же такая покупка состоялась, необходимо предварительно установить специальные устройства: стабилизаторы или ИБП.

Пример крепления стабилизатора для газового котла

Методы регулирования мощности горелки

Полезная тепловая мощность снижается за счет уменьшения подачи газа на горелку.Для этого нужно отрегулировать газовый клапан.

Газовый клапан ясно

Разъем с желтыми проводами встроен в шаговый двигатель. А в современных устройствах, как правило, газовый клапан настраивается с помощью указанного двигателя. Управление осуществляется с панели управления устройства через сервисное меню.

Проверка и регулировка тяги

Как уже было сказано, наличие нормальной тяги повышает КПД котла. Тягу необходимо регулярно проверять и регулировать.Методы следующие:

  1. Работа с анемометром. Благодаря этому устройству рассчитывается динамика движения газа. Современные приборы позволяют точно определить параметр тяги и вынести вердикт о целесообразности запуска оборудования. Однако цены на это устройство достаточно высоки.
  2. Работа по «дедовской» методике. Возьмите лист туалетной бумаги, можно взять и другую бумагу. Главное, чтобы было светло. Отнесите этот лист к дымоходу.Он покажет, есть ли тяга и насколько она активна. Если лист сильно прогибается под воздействием ветра, то сквозняк хороший.
  3. Идентификация механических примесей. Наиболее распространенной причиной проблем с тягой является засор трубы. Выявить наличие и степень засора можно следующим образом: опустить металлический шарик на веревке или леске. Отправной точкой является верхняя точка дымохода. Конечная точка – это самая нижняя точка. Если шарик легко достигает заданной точки, то дымоход чист.А если эвакуация дыма по-прежнему проблематична, значит, трудности появились в другом районе. Длина или ширина канала может быть недостаточной для эффективной работы.

Также возможно определить засор визуально, если конструкция дымохода позволяет это сделать.

Методы развития тяги:

  1. Конструктивные недостатки, например, слабый диаметр трубы или большое количество изгибов в канале, можно устранить только перекладкой трубы.В других случаях работают более простые методы.
  2. Если труба недостаточно высока, ее необходимо удлинить. Если вы работаете с кирпичами, добавьте дополнительную кладку. Дополнительный элемент монтируется на металлическую трубу. Он доводит конструкции до необходимой высоты – 5 м. Расчет из топки.
  3. При сужении канала из-за обилия копоти чистка производится щеткой и грузом на веревке. Это устройство опускается в трубу. И маневрами вперед проход расчищается.
  4. Если герметичность кирпичного дымохода ослабла, его укрепляют специальным раствором. Они закрывают трещины. В более сложных ситуациях часть трубы прокладывают заново.
  5. Если размеры канала достаточны, следует использовать втулку. Для этой операции требуется керамическая или металлическая трубка. Дымоход становится герметичным. Развивается КПД круглого сечения канала. Газы удаляются без проблем.

Если вам срочно нужно выработать тягу, а погода не радует, есть такие способы сделать это:

  1. При отрицательных температурах холодный воздух создает давление.Он мешает исходящему потоку. Для разогрева трубки можно сжечь в ней небольшое количество бумаги. Также необходимо хорошо утеплить трубу.
  2. Когда на улице бушует сильный ветер, дефлектор поможет развить тягу. Устанавливается на трубу. А когда дует ветер, в дефлекторе получается низкое давление. Это развивает тягу. Его диаметр определяется размерами дымохода. При отсутствии ветра устройство не способствует увеличению тяги. Для его изготовления используется нержавеющая сталь.Поэтому дефлектор устойчив к высоким температурам и влажности.
  3. Аналогичный эффект достигается с помощью роторной турбины. Надевали на голову. Под воздействием ветра он вращается, поэтому воздух движется в дымовом канале. Сферическая конструкция с лопастями защищает этот канал от различных предметов и атмосферных осадков. Турбина установлена ​​для модели со скромной температурой выхлопных газов.
  4. Создана защита для горловины трубы — это установка флюгера.Флюгер располагают так, чтобы дым поднимался с подветренной стороны, а окружающий воздух развивал тягу. С этим устройством снижается вероятность нарушения тяги дымохода. Его подвижный элемент необходимо часто смазывать, чтобы его не разрушила коррозия. Флюгер также нужно периодически очищать от нагара.

Пониженный расход газа

Как уже упоминалось, эти расходы ниже, когда ваш дом тщательно изолирован. Также важно правильно отрегулировать температуру в помещении.

Хороший вариант достижения поставленных целей связан с небольшим снижением температуры. Например, жители чувствуют себя комфортно даже при +20°С. Так зачем же тогда гонять аппарат до 25°С и выше. Так тратится больше энергии.

Расход газа можно уменьшить, установив специальные терморегуляторы. Они способны настроить включение и выключение устройства. Они очень удобны тем, что позволяют регулировать температуру в помещении даже в ваше отсутствие. Устройство будет работать на сохранение ранее установленного значения.

Как отрегулировать регулятор тяги и другие узлы твердотопливных котлов

Котел на твердом топливе в схематическом виде

Эти методы помогают отрегулировать температурные показатели и тягу устройства. Они следующие:

  1. Агрегат нагревается до +80°С.
  2. С помощью ручки настройки на регуляторе тяги устанавливается температура, которая отражается на термометре котла.
  3. На воздушной заслонке натянута цепь. Заслонка должна быть установлена ​​таким образом, чтобы котел мог достичь требуемой температуры. В этих условиях зазор между створкой и корпусом варьировался в пределах 2–50 мм.
  4. Тяговый регулятор проверяется на другие температурные данные: в настройках выставлен параметр 90°С. Нам нужно выяснить, как контроллер будет поддерживать этот параметр. При достижении параметра на выходе из котла 95°С регулятор должен закрыть зазор заслонки 2–5 мм.Если котел оборудован ограничительным винтом, он будет препятствовать закрытию заслонки. Используйте его, чтобы отрегулировать зазор.
  5. Действие для котла с двумя контурами. После калибровки регулятора тяги установить нужные параметры температуры на выходе из аппарата, в пределах 85°С.

Видео: установка и настройка автоматики для твердотопливного котла

Развитие КПД такого котла

КПД данного котла в основном определяется видом топлива и его конструктивными особенностями.

Например, при сжигании угля, дерева или поддонов выделяется много тепловой энергии. Огромное влияние на КПД оказывает технологический способ сжигания топлива в соответствующем отсеке и тип системы отопления.

При сжигании антрацитовых, угольных и торфяных брикетов средний КПД составляет 70–80%. При сжигании поддонов — до 85%. При сжигании пеллет наблюдается высокий КПД работы и невероятное количество тепловой энергии.

Если ваш твердотопливный котел со временем нуждается в повышении эффективности, вы можете изучить инструкцию для понимания.Обычно производители указывают распространенные методы. Но со временем они работают крайне плохо. И сегодня этот способ повышения КПД твердотопливных котлов снискал большую известность: монтируется еще один теплообменник. Он должен отводить тепловую энергию от летучих продуктов сгорания.

Перед установкой обязательно проверьте данные о температуре дыма на выходе. Для этого используйте мультиметр. Его положение находится в середине дымохода. Информация о потенциальном количестве тепла, которое можно получить, поможет рассчитать площадь дополнительного теплообменника.

Дальнейший алгоритм работы следующий:

  1. В камеру сгорания загружается определенное количество дров.
  2. Определить, как долго прогорит это количество топлива.

Пример: загружено 14,2 кг дров. Продолжительность их горения составляет 3,5 часа. Параметр выхода дыма – 46 0 С.

За час сожжено 4,05 кг дров. Вот результат такого расчета: 14,2:3,5.

Чтобы рассчитать объем дыма, оперируйте общим значением — 1 кг дров эквивалентен 5.7 кг дымовых газов. Далее предыдущий результат 4,05 умножается на 5,7. Получается 23.08. Это масса летучих продуктов сгорания. Отталкивайтесь от этого значения для остальных, рассчитав количество тепловой энергии, которое будет полезно для обогрева нового, подключенного теплообменника.

Зная параметр теплоемкости летучих нагретых газов (это 1,1 кДж/кг), можно рассчитать мощность теплового потока. Это необходимо при снижении параметра дымности до 160 0 С (с 460 0 С).

Здесь работает следующая формула

Q = 23,08 х 1,1 (460-160) = 8124 кДж.

Так отображается точный параметр дополнительной мощности. Его создают продукты горения. Получается так: q = 8124/3600 = 2,25 кВт. Это приличный показатель. Это может значительно увеличить эффективность вашего котла.

При наличии информации о том, сколько энергии тратится впустую, введение второго теплообменника вполне разумно. Создается новая тепловая энергия.Повышается как КПД котла, так и всей системы отопления.

Видео: подробнее о КПД твердотопливного котла

Настройка, а также повышение эффективности любого автономного устройства – не всегда сложное, но очень важное дело. Где не должно быть и намека на сомнение. Поэтому при возникновении сложностей в процессе доработки или даже ремонта целесообразно обратиться к мастеру по данному классу техники.

Ремонт газового котла кебер.Газовый котел Кебер

Котел Кебер установлен. Что делать, если основная горелка при включении берет газ, а на запальник газа не хватает? Как мне это регулировать? Автоматика Евросит-630.

Проверить давление газа перед автоматикой. Статичный и динамичный. При включенной основной горелке она должна отличаться не более чем на 50мм. Причины: Засорение трубопровода. Газовый счетчик подклинивает. Клапан перед аппаратом забит. Проблемы с автоматикой ЭМС.Низкое давление в сети.

Подскажите пожалуйста, у меня Кебер 12.5, горелка горит очень долго минут 4-12, а при переходе на предохранитель то минут 10.

Горелка горит до достижения заданной температуры, а при наличии теплопотерь может не выключаться.

Имеется котел Кебер КСГ-10К-06. Начал самопроизвольно выключаться. Год выпуска 2012, установлен осенью 2016.

Проверить запальник, все контакты и датчик тяги.

Котел газовый КСГ-8. При установке 1 2 или 3 хоть до 6 температура всегда 80. В чем проблема, не подскажете?

В датчике температуры или перепускном клапане.

Котел КС-Г автомат комфорт 36, включить горелку, поработать 3 минуты и погаснуть. Продул, почистил, не помогает. Не понял что за регулировочный винт, что с ним делать или не трогать, в чем причина?

Возможно сработал датчик тяги или плохо прогревается термопара.Винт лучше не трогать; на это не влияет.

Подскажите как решить проблему с котлом КСГ-12,5 с автоматикой Евросит 630? Зажигаю запальник и включаю основную горелку, горелка загорается и через некоторое время (от нескольких секунд до нескольких минут) пламя как бы плавно гаснет, при этом гаснет и запальник. При этом, если основная горелка не запущена, запальник работает постоянно.

Недостаточно газа. Забитый кран, неисправный счетчик, фильтр и т.д.

Не могу запустить газовый котел кгс-10. При нажатии на кнопку идет газ, после чего поджигаю спичкой, по инструкции нужно подождать несколько секунд, потом отпустить и повернуть на нужное деление, а когда отпустишь кнопку кнопку, газ гаснет.

Много причин: Плохо горит запальник. Термопара неисправна. Датчик сквозняка в обрыве.

Котел газовый КС-Г-25-06 с автоматикой Евросит 630, 2011-2012 г.в., в эксплуатации.Дверь с заводской наклейкой утеряна. Есть ли другой способ определить его номер или хотя бы год выпуска?

Номер и год выпуска есть в паспорте, также год выпуска можно посмотреть на выжигателе.

Котел мощностью 10кВт, а горелка 24кВт, они не подходят друг к другу?

Да. Вашему агрегату нужна горелка мощностью 12 кВт.

Решил поменять всю горелку с автоматикой. Так как другого пути решения проблемы с устройством нет.Мне посоветовали горелку Гоберт 24. Подойдет ли она к котлу Кебер и решит ли мою проблему с не потухшими основными горелками?

Губерт не очень знаком с горелкой, но он посмотрел на нее, она выглядит так же, как и все, что мы продаем. Единственное, что бросилось в глаза, так это то, что это не газораспределительное сито, а китайское, которое дешевле. Горелка подбирается по мощности агрегата, смотрите какая у вас есть, и ставьте эту мощность. И еще может быть проблема с установкой термодатчика.

Котел напольный Кебер в работе, горит пламя из форсунок, подскажите в чем проблема?

Необходимо заменить перепускной клапан.

Подскажите, постоянно тухнет котел Кебер 12,5 с автоматикой Арбат. Какова причина?

Провода идут вверх от термопары и там, где контакты закреплены вверху, пошевелите их, они имеют свойство окисляться на контактах.

Неисправность котла КС-Г. Ставлю на «6», температура поднимается до 60 градусов и выключается.Остывает до 40-50 градусов и снова включается. В чем причина или должно быть?

Скорее всего, в системе пробка. Также возможно, что термостат не настроен.

Неисправность котла Кебер КС-Г 12.5. Во время работы было замечено некоторое вздутие в пилотном окне. Это явление настораживает, тоже есть проблема, она заключается в следующем, в положении регулятора на 3 и более перестает выключаться основная горелка, прибор работает без остановки.Когда возвращаю регулятор на 2, прибор начинает работать как положено, работает — выключается, по заданному циклу. Подскажите, в чем может быть проблема?

Если температура соответствует цифре, то скорее всего низкое давление газа.

Сломалась термопара на напольном котле Кебер 12,5 (Арбат автоматика), пошел в магазин, там термопара без накидной гайки, а на приборе она накидная, я ее не откручивал, а вроде союзный.

Обычная термопара, отвинтить и заменить на новую.

Котел газовый Кебер КС-Г-10 с автоматикой Евросит 630 в рабочем состоянии, до положения 3 работает нормально, т.е. достигает определенной температуры и идет на фитиль, держит температуру, с положения 4 начинает подниматься температура, т.е. горелки горят постоянно, не переходит на фитиль. На 3 набирает до 60 и идет на запальник, на 4 горелки горят постоянно и температура поднимается до 100, после чего горелки слегка тускнеют.Два дня назад работал нормально, на 6 держал 80-90 градусов, т.е. набирал 90 градусов переходил на запальник, пока температура не упала.

Если к 3 доходит до 60 градусов и идет на запальник, а к 4 не набирает температуру, то либо давление газа слабое, либо котел малой мощности либо большие теплопотери. За температуру отвечает датчик температуры, если он не рабочий, то закипит при любом числе, возможно не весь керосин вытек и он еще перекрывает проход газа, проверьте еще на 3+, если не закипит выходи, меняй датчик температуры.

При эксплуатации газовый котел Кебер не поднимает температуру выше 50 градусов, в чем может быть причина?

Причиной может быть низкое давление газа.

Неисправность котла Кебер. Маленькая, с горячей водой, установлена ​​в декабре 2012 года. Работала исправно. Два дня назад как будто давление газа в сети уменьшилось (газовая плита работает), и он погас, так как всю зиму ручки с цифрами были на минимуме, даже газовый кран пришлось сводить к единице (в мороз давление повышалось, а у меня и до этого было на минимуме).Решил так: Открыл газовый кран, фитиль зажегся с 5-го щелчка пьезо, через минуту удержания кнопки запальника загорелись горелки, прогорели 2 часа, погасли. Время ночь. 2 попытка: фитиль загорелся с 12-го щелчка пьезо, горелки зажглись через 5 минут удержания кнопки розжига, прогорели 2 часа, погасли. Время полночь. Еще 4 попытки зажечь его безрезультатно. Вторая ночь без тепла. Фитиль загорается быстро, 1-3 щелчка пьезо, горит, пока держу кнопку (промучился вчера вечером около получаса), отпускаю кнопку — фитиль тухнет, горелки не зажигаются.Пробовал утром, днём, ночью, ещё раз утром. Подскажите, проблема в котле, или ждать повышения давления газа в сети? Сгорела термопара. Сейчас заменил, работает исправно.
С новой термопарой прибор включился сразу, заработал, прогрелся, снизил до 80°С, (работало без нареканий, пламя сильное, уменьшить можно было только отводом). Сейчас погасло, и теперь тоже не горят конфорки. Фитиль загорается, термопара на месте, установлена ​​винтом, никуда в сторону не сдвинется, она в пламени.Отпускаю кнопку запальника через 5 минут удержания, фитиль гаснет, огонь остается очень маленький (может догорает остаток газа в трубке), до термопары не доходит, горелки не загораются. Автоматика Орион, котел КС-Г-10-04. Что может быть не так? Термопару проверили, работает, греется, ток дает. В чем еще может быть причина проблемы? Может в датчике тяги, или как называется полая трубка (на проводе в обмотке), которая вставляется в отверстие в верхней части бака аппарата, слева от нас? А справа в отверстие вставляется провод от термометра.

Намотанная трубка представляет собой термодатчик. Датчик тяги выше, к нему идут либо провода, либо трубка. Достаньте термометр. Датчика тяги у вас нет, так как нет родной термопары. Теперь что нужно сделать — там, где вкручивается термопара, там квадратная гайка термопары, немного затяните гайку, а затем уже с небольшим усилием затяните термопару, чтобы ее не раздавить. Если вам нужно, чтобы датчик тяги работал, то между термопарой, гайкой и проводами с разъемами ставится разрыв, соединяем датчик и разрыв.Теперь о датчике температуры, если он поврежден, блок не будет реагировать на температуру.

Заменили термопару и трубку запальника на новые, котел загорается, работает ровно, не пыхтит, но возникла другая проблема. Между белой кнопкой и ручкой регулировки температуры от предохранителя небольшое пламя. Обнаружить его можно зажигалкой при проверке на отравление газом, при поджигании прибора на запале нет пламени на запале. Только когда включаешь горелки.Подскажите, что это может быть?

Это не предохранитель, а винт регулировки малого пламени горелки. На нем резиновое кольцо, через него и травит. В идеале заменить кольцо, иначе, если перепускной клапан настроен и нет перерегулирования, потушить котел и капнуть густой краской в ​​отверстие, где находится винт. Дождитесь высыхания и включите устройство.

Установлен и подключен газовый котел КС-Г, на 250 кв.м. При розжиге не выключается, температура поднимается, если не ошибаюсь, автомат Арбат 1.Пламя не регулируется — слишком большое. Что делать?

Отрегулируйте или замените термодатчик.

Котел напольный Кебер КС-Г-16 К был в эксплуатации, исправно работал почти 6 лет. В последнее время стал щелкать при нагреве и охлаждении. Система без насоса (металлические трубы). Скажите, что вы можете сделать сами? Выдержит ли он зиму?

Не влияет на скорость. Он находится внутри какого-то металла, который нагревается и остывает. Прослужит не одну зиму.Задняя часть, где выходит из агрегата горячая вода, должна быть немного выше для выхода воздуха.

Газ установлен. котел КС-Г-10, автомат Евросит 630. Установил, запустил. Была небольшая неисправность, при розжиге только левая запальная горелка. Отпускаю ручку управления — гаснет, снова включаю зажигание и потом зажигаю правую сторону, и дальше все идет по плану. Устройство отлично работает во всех режимах. Проблема с розжигом пилотной горелки.Что вы рекомендуете делать?

Снимите воспламенитель и слегка отогните центральную и правую стороны с помощью тонкой отвертки.

Неисправность котла Кебер-12,5, Арбатская автоматика, 2005 г. В месте контакта термопары с автоматикой газ отравлен, воспламеняется при переходе пламени от горелок на фитиль. Вчера запустил, а сегодня утром нашел прикуриватель, автоматика от него нагрелась. Смотрел из-за того, что батареи не стали горячими, то есть после того, как они там загорелись, горелки больше не загорались.Как нейтрализовать утечку и не должна ли в этом случае автоматика полностью перекрыть подачу газа?

В случае пожара магнитная пробка могла расплавиться, а резиновое кольцо загрубеть. Устраняется заменой заглушки и кольца.

Что произойдет, если насос не работает. Электричества нет, котел горит. Ничего не сгорит, например, предохранитель или что-то еще?

Если автоматика работает, то все будет хорошо. Устройство нагреется и выключится, будет один запальник, который снова включится, когда остынет.

Неисправность котла Кебер 12.5. Щелчок слышен, регулятор идет как по маслу, сильфон на конце покоробился, а точнее металлическая обшивка, как втулка, куда входит с пружиной, не знаю насколько это опасно и как правильнее объяснить . Пламя увеличивается и уменьшается само по себе по мере необходимости. Переключение на фитиль я не видел, смотрел полчаса, больше смотреть было некогда. Единственное, что не по мне, то есть по-прежнему пламя сильнее.Поэтому я подозреваю, что перепускной винт все-таки был закручен. Датчик тяги поставил на место, отверстие для него просто закрутил винтом, все течи устранены, а перед аппаратом установлен газовый фильтр. Что нужно сделать, чтобы все-таки выключился на фитиле?

Перепускной винт отвечает за слабое пламя, и крутить его туда-сюда не стоит. То, что пламя регулируется, это хорошо, а вот если был включен термоклапан, то очень плохо. Самому настроить не получится, да и мастеров, я так понимаю, у вас нет.И еще — пламя сильнее при включении. Термоклапан отвечает за переход на запальник, если все остальное в норме.

Кебер 10 стоит пару месяцев, поставил на 3, набирает 50 градусов и выключается, но радиаторы не горячие. Он пустил воздух из радиаторов, но толку не было. Вызвал специалиста, он сказал, что насос греется, замените насос. Поставил новый помощнее, но он тоже греется и ничего не изменилось.Что может быть причиной?

Если газовый котел набирает заданную температуру и отключается, то проблема не в блоке. Проверьте, заполнена ли система.

Неисправность котла Кебер 12,5, автоматика Арбат. Установили новую автоматику, отечественную, не китайскую. При включении на 1, 2, 3, 4, 5 горит минуту, полторы, а потом только фитиль и горелка опять не загорается, огонь выскакивает на форсунки. На 6-ке сначала горит недолго, потом пламя низкое и огонь выскакивает на форсунки, когда его гасишь, то через минут 15-20 горелка снова загорается и так же горит, постоянно, не уменьшается.Как настроить?

Винты крепления звездочки или обычной отвертки. Требуется перепускной клапан и настройка температуры.

Подключили газ и установили котел КС-Г 10, температура не поднимается выше 60 градусов, причина?

Причин много — от давления газа до теплопотерь дома.

Котел Кебер с автоматикой Орион-21 в работе. Бывает так — нажимаю на запальный вентиль, газ идет на запальник, он загорается.Клапан держал еще 3 минуты, отпускаю клапан, а горелка не зажигается (газ не идет). Запальник гаснет (при нормальной работе должны загореться основные горелки). Проверил датчик тяги, он замкнут (норма), с термопары выходит 18мВ при нормальном розжиге запальника (вроде тоже нормально?), термопара хорошо омывается пламенем, кнопка «Стоп» есть закрытый(нормальный), возможно электромагнитный клапан(звоню ему, показывает коротко). Должно ли быть сопротивление 18мВ? На клапане характеристики не написаны.

Куда бы ни шла термопара, она разветвляется на датчик тяги, верно? Потом проверьте контакты, лучше припаяйте. Хорошо затяните соединения. Возможна проблема с окислением контактов. Если нет, подсоедините термопару непосредственно к газовому клапану. Проверьте, что именно у вас не работает. Вы не можете уйти без датчика сквозняка.

__________________

____________________________________________________________________________

____________________________________________________________

_______________________________________________________________

Управление системой отопления.Монтаж. Связь. Переход на другой вид газа. Устройства регулировки и устройства защиты.

Особенности. Установка и сборка. Компоненты автоматизации.

Технические характеристики. Монтаж. Регулировка и проверка. Обслуживание.

Регулирование и защита. Установка и сборка. Настройка давления. Обслуживание.

После запуска появилась неисправность. Не хочет включаться, два года проработал, теперь вся панель горит как будто котел включается, при включении режима самодиагностики то щелкает, выключается на мили и потом включается снова вся панель.Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1,5 атм. Подскажите что может быть?

Установили и подключили котел Baxi Fourtech 24 F. Какой напор холодной воды допускается на входе в прибор для горячего водоснабжения?

Котел Бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик котла, выдает ошибку. Подскажите, как сделать так, чтобы он не выдавал ошибку и нормально работал как на отопление, так и на котел?

Если отключить датчик протока ГВС, можно ли его перепрограммировать в одноконтурный прибор через меню L3?

Установлен ЭСР Ардерия 2.13 котел ffcd. Если у меня за 2-3 дня немного падает давление охлаждающей жидкости на пару делений, может ли быть причина в неисправности трехходового клапана (утечек из радиаторов нет)?

Газовый котел Ардерия 2.35 в работе. Подскажите про снижение мощности. Я что-то слышал о модуляции, скорости вращения вентилятора и так далее. Можно ли реально уменьшить мощность?

Установили и подключили котел Buderus Logano G234-WS-44 кВт, автоматика Logomatic 4211.Отопление на баллонах без ГВС, также заменены форсунки на редуцированный газ. Зиму пережили, заменили цилиндры, все без проблем. Потом весной при температуре на улице +16+18 котел начал долго выключаться и при включении стал выводить на экран ошибку горелки и загоралась красная лампочка кнопки на передней стенке вверх. Нажали кнопку, снова включили питание и все заработало. Бывало несколько раз, потом на лето полностью отключили котел, в чем может быть неисправность?

В одноконтурном Будерус 072 контур змеевика БКН нагревается тем же теплообменником, что и на отопление или таким же, как на 2-контурном, что на ГВС?

Подскажите, для настенных газовых котлов Vaillant есть ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 против /3-5?

Неисправность в работе котла, мигает зеленый светодиод (питание), в инструкции написано, что сработала термозащита, мигает зеленый индикатор, даже если к плате ничего не подключено.Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

Двухконтурный газовый котел Daewoo Gasboiler с электронной панелью находится в эксплуатации. При включении ГВС греет отопление, режим работы летний. Снял трехходовой клапан, грязи и выработки нет. Похоже, что плата не управляет трехходовым клапаном. Как проверить?

Настенный котел Electrolux Basic Xi ​​установлен и подключен. Началась неисправность в том, что котел перестал видеть пламя и отключил подачу газа через 7-8 секунд.И после 3-х попыток выдало ошибку Е1. Как это исправить?

Неисправность котла Koreastar. Отопление работает нормально, горячая вода идет с перебоями, при открытии крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд остудить, затем снова кипятить. В чем может быть проблема?

Неисправность котла ferroli domiproject 24 — регулирую 60-70 градусов, идет на минимальное горение, не включается, не выключается. Перезапуск нестабилен.Никакой закономерности не выявлено. Что делать?

В эксплуатации газовый котел Юнкерс евролайн при включении горячей воды зажигает газ, потом гаснет и так несколько раз. Если его включить во время работы отопления, то сразу включается нагрев воды. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировке газового котла Navien Ace 16 турбо пульт v1.3. Выбег вентилятора не может быть установлен. Ставлю 30 секунд, но все же 2 минуты. повороты.

Неисправность котла Оазис ZRT18. Агрегат заводится, газ поджигается, потом гаснет. Опять загорается и гаснет (три раза так бывает). Потом заводится и нормально работает. Это не дает никакой ошибки. Какова причина?

Неисправность газового котла Senor Duval — датчик давления воды показывает 0.0, индикатор мигает красным, горячая вода не греется, но напор воды в квартире хороший. Как решить проблему?

В каком месте коаксиального дымохода должен быть установлен слив конденсата? Котел wh2d c закрытой камерой сгорания, расположенный на расстоянии 1м от стены.

ГАЗОВОЕ ОБОРУДОВАНИЕ

СТАЛЬНЫЕ ГАЗОВЫЕ КОТЛЫ «КЕБЕР»

Котлы стальные газовые

предназначены для теплоснабжения индивидуальных жилых домов, зданий коммунально-бытового назначения и горячего водоснабжения для бытовых нужд, оборудованных автономными системами водяного отопления непрерывного действия, как с естественной, так и с принудительной циркуляцией воды. Топливом для котлов является природный газ. Газогорелочное устройство новой конструкции обеспечивает стабильное горение, высокий КПД и полное сгорание газа. Конструкция топки и теплообменников обеспечивает эффективность и долговечность котла.Котлы «Кебер» изготавливаются с газогорелочным устройством УГ «Комфорт».

Стальной газовый котел «Кебер-31,5»


Стальной газовый котел «Кебер-12,5К»


ГАЗОВЫЕ НАГРЕВАТЕЛЬНЫЕ УСТРОЙСТВА

Нагревательные устройства

Устройства газовые отопительные предназначены для местного водяного отопления помещений, ориентировочной площадью 100 — 270 м 2 , для эксплуатации в районах с умеренным климатом… Циркуляция в системе естественная. Устройства могут работать на природном газе и пропан-бутановых смесях. Приборы отопительные АОГВ-17,5-3-У и АОГВ-23,2-1 имеют хорошие экологические характеристики и высокий коэффициент полезного действия.


КОТЛЫ ВОДЯНЫЕ КСУ («ФЕРМЕР»)

Котлы отопительные водогрейные универсальные КСУ-25, КСУ-25М и КСУ-31,5 («Фермер-25», «Фермер-25М» и «Фермер-31,5») предназначены для отопления помещений площадью 250- 300 м 2 и водоснабжение жилых и подсобных помещений, коттеджей, ферм и других строений, оборудованных системой водяного отопления.Котел имеет хорошие экологические характеристики по качеству уходящих газов и излучения теплоизоляции котла, высокий КПД. Котел может работать на природном газе и твердом топливе. Котел оборудован резервным электрическим водонагревателем мощностью 4 кВт.

Котлы КСУ-25М и КСУ-25



СТАЛЬНОЙ ГАЗОВЫЙ КОТЕЛ KSG-50E

Котлы стальные газовые

предназначены для нагрева воды в системах автономного отопления и работают с обязательной принудительной циркуляцией воды, как правило, в автоматическом режиме без постоянного присутствия оператора.Котлы могут использоваться как одиночно, так и в составе групповой установки. Соединение котлов в группу может быть параллельным или последовательным, или параллельно-последовательным. Котлы предназначены для работы на природном газе по ГОСТ 5542-87 с номинальным давлением 1274 Па и теплотворной способностью 35570 ± 1780 кДж/м 2 .

Стальной котел KSG-50E

СТАЛЬНОЙ ГАЗОВЫЙ КОТЕЛ KSG-12.5

Предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами непрерывного водяного отопления с естественной циркуляцией воды в режиме автоматического отопления, осуществляемого системой автоматического регулирования и безопасности «АРБАТ-11».Топливом для котлов является природный газ по ГОСТ 5542-87 с номинальным давлением 1274 Па. Установленная безаварийная наработка — 22000 часов. Средний срок службы стального котла — 15 лет.

Котел КСГ-12,5

АВТОМАТИКА РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ «АРБАТ»

Применяется для установки в составе газовых горелок на бытовых газовых отопительных котлах и устройствах мощностью до 50 кВт, работающих на природном или сжиженном газе, и служит для автоматического регулирования расхода газа, теплового процесса в отапливаемом помещении и выключать газогорелочное устройство при отсутствии тяги в дымоходе или гашении пламени запальной горелки.Автомат регулирования и безопасности типа «АРБАТ» обеспечивает 5 степеней защиты:

  • прекращение подачи газа при погасании пламени запальной горелки на время от 10 до 60 секунд;
  • отключение горелки при временном прекращении подачи газа;
  • прекращение подачи газа при отсутствии разрежения в дымоходе на время от 10 до 60 секунд;
  • автоматическая блокировка подачи газа на основную горелку при розжиге запальника;
  • автоматическое поддержание заданной температуры охлаждающей жидкости.
  • Автоматика

    отличается универсальностью, рациональной компоновкой, относительно простой конструкцией при большом количестве выполняемых операций. Работа блока не зависит от его ориентации в пространстве.

    Автоматика «Арбат»


    УСТРОЙСТВО ГОРЕЛКИ ГАЗОВОЙ «ПЛАМЯ»

    Газогорелочное устройство «Пламя»


    ГАЗОВАЯ ГОРЕЛКА «КОМФОРТ»

    Горелки газовые

    предназначены для сжигания газа в бытовых отопительных котлах, водогрейных и бытовых печах.Может использоваться для газификации жилых домов и перевода ранее установленного отопительного оборудования с твердого топлива на природный газ. Система автоматического управления «Арбат» поддерживает температуру в помещении в заданных пределах, автоматически регулируя подачу газа на основную горелку в зависимости от температуры воды в системе отопления или температуры кладки печи. Автоматика позволяет автоматически отключать подачу газа при угасании пламени запальной горелки или нарушении тяги в дымоходе, обеспечивая безопасную работу устройства.


    Газогорелочное устройство «Комфорт»


    БЫТОВОЙ СТАЛЬНОЙ ГАЗОВЫЙ КОТЕЛ С ВОДЯНЫМ КОНТУРОМ KS-G-8P

    Котел стальной газовый отопительный бытовой с водяным контуром квартирный КС-Г-8П предназначен для отопления жилых помещений площадью до 100 м 2 . Топливом для котла является природный газ по ГОСТ 5542 -87 с номинальным давлением 2000 Па. Котел всасывает воздух и выводит продукты сгорания за пределы помещения через собственный дымовоздуховод и не требует вертикальной дымовой трубы.Толщина наружной стены здания, через которую проходит газоход, от 250 до 490 мм. Применяется надежная и высокоэффективная автоматика безопасности фирмы «SIT» (Италия) со стабилизатором давления газа перед основной горелкой независимо от давления газа на входе. Щелевая малопламенная горелка из нержавеющей стали с минимальным уровнем шума при максимальном горении. Благодаря компактной конструкции, высокому КПД, малому расходу газа, а также высокой надежности автоматики безопасности и контроля температуры, котел КСГ-8-П является отличным решением для отопления помещений и квартир.

    Котел КС-Г-8П


    ООО «Торговый Дом «Звезда-Стрела» занимается производством отопительного оборудования под торговой маркой Кебер с 2006 года. Ответственный подход к разработке каждой модели сделал эту технику очень популярной на отечественном рынке. Сегодня многие Специалисты подчеркивают особую приспособленность газовых котлов «Кебер» к очень непростым российским условиям.

    Агрегаты, производимые в нашей стране, всегда считались более приспособленными к климатическим трудностям Крайнего Севера.И в этом контексте газовый котел «Кебер» по праву можно считать одной из передовых разработок российских инженеров.

    Оборудование, поставляемое на отечественный рынок под торговой маркой «Кебер», предназначено для полноценного теплоснабжения помещений различного назначения. Некоторые агрегаты имеют двухконтурную конструкцию, что позволяет не только поддерживать оптимальную температуру в доме или квартире, но и обеспечивать жильцов горячей водой в круглогодичном режиме.

    Природный газ как универсальное топливо – идеальное решение для российского потребителя…И именно поэтому компания-производитель сосредоточилась именно на этой категории отопительных изделий.

    Каждый газовый котел Кебер – это тандем надежности и долговечности. Минимальный срок службы системы составляет 15 лет. Естественно, при правильном уходе и бережном отношении к основным узлам конструкции реальный срок службы значительно удлиняется. Оборудование «Кебер» соответствует российским стандартам качества, что является дополнительной гарантией длительного срока его эксплуатации.

    Котлы оснащены специальными горелками, обеспечивающими стабильный нагрев теплоносителя.Речь идет о специальном механизме «Данко», состоящем из так называемой трубчатой ​​набивки. Последний отличается высокими антикоррозийными свойствами. Специальная конструкция «Данко» обеспечивает максимально эффективное сгорание топлива, даже если высота пламени достигает семи сантиметров. Важно отметить, что насадка «Данко» – сертифицированная конструкция, которая по качеству полностью соответствует зарубежным аналогам.

    Газовые котлы

    Кебер имеют небольшую камеру сгорания, размер которой уменьшен благодаря использованию той же конструкции Данко.При работе агрегата расходуется небольшое количество топлива, что говорит об экономичности оборудования.

    Устройства

    Кебер оснащены проверенной временем автоматикой «Арбат», которая призвана регулировать работу котла и делать ее безопасной. В технике предусмотрено пять уровней защиты агрегата. В случае падения давления в системе водоснабжения или газоснабжения котел Кебер отключается автоматически. Также агрегат способен справиться со многими другими нестандартными ситуациями.Что немаловажно, конструкция самой автоматики достаточно проста, что повышает ее надежность и облегчает ремонт в случае неисправности.



    Несмотря на то, что автоматика Арбат заслуживает высокой оценки, в некоторых аспектах она все же далека от идеала, которым является знаменитая итальянская разработка ЕВРОСИТ. Производитель газовых котлов Кебер, стремясь удовлетворить запросы всех категорий потенциальных покупателей, опционально предлагает котлы, оснащенные системой EUROSIT.Покупая модель в такой комплектации, потребитель может полностью положиться на автоматику и наслаждаться постоянным теплом в своем доме или квартире.

    Котлы Кебер: возможные неисправности

    Конечно, идеального во всех отношениях инженерного проекта не существует. А если речь идет об отечественных агрегатах, то потребителю тем более нужно быть готовым к разнообразным «сюрпризам». Эту тенденцию не обходят стороной и технологии отопления. У газовых котлов Кебер неисправности встречаются довольно часто. Именно поэтому имеет смысл перечислить основные из них:

    • Нестабильная работа воспламенителя.Как правило, проблема решается очисткой жиклера. В некоторых случаях необходимо проверить счетчик, так как он может не пропускать газ в систему в необходимом количестве.
    • Горелка гаснет через несколько минут после начала работы. Причин неисправности может быть много. Чаще всего выходит из строя датчик тяги. Специалисты рекомендуют в этом случае обращаться к профессиональным ремонтникам.
    • Отсутствие подачи газа на форсунки. Если агрегат оснащен отечественной автоматикой «Арбат», то, скорее всего, шток заклинил в средней части конструкции.Можно капнуть себе немного машинного масла, после чего необходимо проверить автоматику на утечку газа. Если причину неисправности устранить не удается, рекомендуется вызвать специалиста.

    Конечно, перечислить все возможные проблемы, возникающие при эксплуатации котлов Кебер, в одной статье не получится. Однако нам удалось рассмотреть самые распространенные из них. При этом настоятельно не рекомендуем заниматься самостоятельным ремонтом, если вы не уверены в собственных силах и профессионализме.

    1.
    2.
    3.
    4.

    При обустройстве отопительной конструкции многие домовладельцы отдают предпочтение установке двухконтурных газовых котлов. Эти отопительные агрегаты при установке современных моделей надежны, экономичны и позволяют обеспечить горячую воду в доме, но важно знать, как правильно запустить газовый котел с первого раза.

    Чтобы устройство проработало долго и без ремонта, необходимо правильно организовать первый пуск газового котла, во время которого система заполняется водой и из нее удаляется попавший в них воздух. насос и батареи отопления.С целью облегчения этого процесса для радиаторов используют специальные приспособления – краны Маевского. Откручивать их следует до тех пор, пока из них не пойдет вода.

    Чтобы воздух не оставался в насосе, сначала снимите переднюю панель блока и выполните необходимые регулировки. Воздушные пробки снимаются быстро, и оборудование включается само.

    Как запустить газовый котел: подготовка

    Существует простая инструкция, объясняющая, как запустить газовый котел, показанный на фото. Стартовый пуск выполняется, когда монтаж и обвязка всех элементов отопительного оборудования завершены, а правильность работы проверена соответствующими органами.

    Место установки отопительного агрегата должно быть выбрано в соответствии с нормами безопасности и правилами, предотвращающими возникновение пожаров. Котел должен располагаться на определенном расстоянии от стены, которое зависит от рекомендаций производителя. Кстати, для некоторых моделей газовых приборов это требование не актуально. Также убедитесь, что поблизости нет легковоспламеняющихся материалов или предметов.

    Кроме того, запрещается размещать котлы возле окон, так как это нарушает их работу.Немаловажное значение имеет ровное расположение корпуса устройства — недопустимы даже незначительные перекосы.

    После завершения монтажа приступают к подключению оборудования к источнику холодной воды: с патрубков снимаются заглушки, а на входе ставится фильтр с шаровым краном. Такое устройство защищает отопительную конструкцию от всевозможных загрязнений, вызывающих поломку. Шаровые краны должны быть установлены на всех трубах, используемых для обвязки.


    Решая вопрос, как запустить газовый котел, особое внимание следует уделить трубопроводу от газовой магистрали.Эти монтажные работы не выполняются самостоятельно, а приглашаются специалисты соответствующих служб, которые занимаются подключением, опломбировкой и при необходимости установкой счетчика газа.

    До момента включения газового котла следует проложить отдельную линию электроснабжения специально для отопительного узла. К оборудованию нужно подвести электрический кабель с вилкой, а рядом с устройством установить розетку, выделив ее отдельно от других.

    После этого котел подключают к дымоходу, в котором проверяют тягу и его работоспособность.Она должна выйти наружу. Проведение монтажных работ по установке дымохода зависит от типа отопительного прибора.

    Завершая подготовку к пуску, котел отключают от электросети для заполнения его и системы отопления холодной водой. Затем проверяют герметичность, включают термостат на максимальное значение, чтобы он загорелся в автоматический режим
    переключатель режимов работы.

    Правила заполнения системы водой перед включением газового котла

    Перед розжигом газового котла и включением системы отопления сначала его заполняют холодным теплоносителем, который после нагрева будет циркулировать по трубам и радиаторам.При первом запуске все тщательно проверяется, чтобы в дальнейшем работа была бесперебойной, а оборудование не требовало ремонта.
    В корпусе агрегата расположен специальный клапан, расположенный возле патрубка, для подачи теплоносителя в систему. В процессе наполнения контролируется давление в системе, благодаря наличию датчиков и манометров. В современных котлах они уже установлены и их не нужно докупать. Когда прибор наполняется водой, на датчике поднимается метка.При достижении отметки в 1,5-2 атмосферы подачу воды перекрывают и таким образом заправка завершается.


    Данные параметры давления подлежат изменению, так как зависят от требований производителя к рабочему давлению в системе отопления… Но на этом заполнение холодной водой окончательно не заканчивается, так как подпитка потребуется после того, как конструкция освободились от воздушных пробок.

    Удаление воздушных пробок перед розжигом газового котла

    Перед розжигом газового котла необходимо заполнить отопительную конструкцию холодным жидким теплоносителем.Но одной заливки водой недостаточно. Либо не получится, либо степень прогрева помещения будет недостаточной. Полноценный первый запуск невозможен без стравливания скопившегося в системе воздуха. Часто в современных газовых котлах есть специальная система, автоматически выпускающая воздух при наполнении. Но часто его эффективность недостаточна: сбрасывать воздушные пробки все равно придется вручную. Только после этого можно осуществлять запуск.

    Удалять воздушные пробки перед включением газового котла необходимо не только с узла отопления, циркуляционного насоса, но и со всех радиаторов отопления.Начать процесс следует с аккумуляторов – для этого, как было сказано выше, ими оборудованы краны Маевского. Они открываются путем размещения контейнера под ними. Сначала будет легкий свист, свидетельствующий о постепенном выходе воздуха из системы. После снятия пробок начинает течь вода. Затем краны закрываются. Аналогичную процедуру следует проделать с каждым из радиаторов.


    При удалении воздуха из аккумуляторов стрелка манометра должна быть установлена ​​на определенное значение… Перед розжигом газового котла в систему следует добавить теплоноситель и таким образом подать его.

    Частичная разборка котла потребуется для устранения засоров, скопившихся в циркуляционном насосе. Работа эта несложная: нужно снять переднюю панель с устройства, затем найти цилиндрический элемент, имеющий крышку посередине корпуса с прорезью под отвертку.
    Для запуска котла необходимо подать питание и установить регулятор отопления в необходимое рабочее положение… Наличие слабого гула говорит о том, что у вас заработал циркуляционный насос. С помощью отвертки слегка открутите крышку в обнаруженной части. Но сделать это нужно до того, как потечет вода. Если жидкость начинает просачиваться, завинтите крышку на место. Такие действия выполняются несколько раз и после этого воздушные пробки будут полностью удалены из системы. Булькающие звуки также исчезнут, и насос будет работать тихо.

    После этого сработает электроподжиг котла, и прибор включится сам.Давление в системе следует отрегулировать путем добавления теплоносителя до требуемого уровня. Конструкция, постепенно прогреваясь, выходит на нужный режим работы. Эффективное функционирование любого вида отопительного оборудования зависит от правильного выполнения этапов подготовки, пуска, наладки.

    Как запустить газовый котел смотрите видео:

    Настенный газовый котел МАРС. Коды ошибок газовых котлов Weller Основные принципы установки и использования

    Газовые котлы Weller — Работа, неисправности и коды ошибок

    Коды ошибок котлов Weller

    Ошибка E1 — Недостаточное или отсутствующее давление воды в циркуляционной системе.Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.

    Ошибка E2 — Защита от перегрева или неправильного розжига. Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.

    Ошибка E5 — Неисправность программы платы управления. Чтобы его устранить, нажатием кнопки «reset» перезагружаем агрегат. При неэффективности действия следует обратиться в сервисный центр.

    Ошибка E6 — Повреждение датчика нагрева. Из-за некорректного выполнения функции датчиком блок переходит в режим охраны. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.

    Ошибка E7 — Высокая температура охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса. Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».

    Ошибка E9 — Неисправность датчика горячей воды.Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.

    В некоторых случаях при использовании агрегата он может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе отключаться. При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.

    Помощь в ремонте котла Weller

    Для загородного дома Хочу установить настенный газовый котел Weller Mars. Подскажите пожалуйста какое номинальное давление подачи газа/метана/пропана/этих моделей?

    В данном типе оборудования номинальное давление подачи газа для метана/пропана составляет 20/37 мбар.

    Котлы этой марки используются внутри помещений. До сегодняшнего вечера он вел себя хорошо. В настоящее время через 5 секунд после пуска устройство начало гаснуть.Похоже, он не может подать воду в систему. Объясните в чем проблема?

    Вероятной причиной такого дефекта может быть запальный электрод, который не видит огня, или снижение циркуляции.

    Установили двухконтурный котел mars 32 OC. При запуске горелка зажигается и сразу гаснет. Думаю искры зажигания нет. Помогите убрать эту аварию?

    Требуется проверить, слышен ли звук при образовании искры зажигания, в случае снятия провода зажигания.Если звука нет, необходимо заменить трансформатор розжига. Если есть звук, замените запальный электрод или горелку.

    Завершил подключение данного блока в конце 2016 года. Вероятно через пять месяцев произошел сбой. Я регулирую температуру, а он не держит. Объясните, что может быть?

    Возможно автоматика дает сбой, и в момент повышения температуры на 65 градусов отключаются форсунки. Необходимо перенастроить автоматику для корректного выполнения функций.Еще одним фактором может быть несогласованность выбранной мощности агрегата по отношению к отапливаемой площади.

    Газовый котел марс 32 в режиме ГВС работает с перебоями (практически не работает). У него необычное поведение. При включении крана вода ГВС нагревается почти до кипятка, несмотря на то, что на датчике +40 градусов. Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка.И так 4 раза. После последнего нагрева до кипятка дает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял — лето). После того как выключаю котел, а он постоит около 2-х суток обесточенный и с закрытым краном подачи воды, он включается, и опять те же беды. Что нужно сделать, может что-то изменить?

    Необходимо заменить датчик температуры.

    Столкнулся с ремонтом котла Weller. Через несколько секунд после включения выдает ошибку Е1.На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?

    Начать надо с того, что для данной модели датчик протока охлаждающей жидкости опрашивается дважды. Перед запуском насоса он должен быть открыт, после этого он должен быть закрыт. Если какое-либо из условий не выполняется — ошибка Е1.

    Котел Weller Mars 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет.При снятой крышке камеры сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, вентилятор поменян, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в норме. Кто может помочь?

    У моделей с турбонаддувом должно быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.

    Котел Weller mars 26. Имеет сильные часы в работе.Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, гаснет горелка, температура быстро падает примерно до 32-33, и снова включается горелка и так по кругу . Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает. Горелка включается, и теперь она снова начинает работать.Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?

    Это похоже на типичную неисправность электронной платы, когда блок перестает модулировать пламя и нагревается на максимуме.

    Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на сброс не реагирует, гаснет дисплей кнопкой включения. Агрегат двухконтурный, водяной контур закрыт двумя заглушками.Газ в норме. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была аналогичная ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (мало давления). Я поднял давление, но он все равно не включался. Два раза грохочет и стоит. Как-то так получилось (накачал больше 2 атм. давления и потом решил его немного стравить до 1.5), что при следующем включении сетевой вилки агрегат сразу начал крутить насос, а затем включился. Но на этот раз нет. Что бы это могло быть?

    Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Я воткнул одну трубку на вентилятор и щелкнул пьезо. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку. Вторую трубу втыкать не стал, подождал часа два, чтобы система и дымоход хорошо прогрелись внутренним воздухом.Выключил, потом установил все трубки как было, включил, и он нормально запустился.

    Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (нет давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход там заглушен, а через ввод только питаю блок.

    Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж».Тогда смотри датчик протока отопления. Скорее всего, он у вас залит водой. Необходимо поменять сальник и просушить микропереключатель.

    Год назад это устройство было подключено к системе. Сегодня в момент пуска фитиль загорается на 10 секунд, а основная горелка не подхватывает огонь, и агрегат тухнет. Как можно выйти из ситуации?

    Возможно, не работает устройство автоматического розжига или проблема с горелкой. На всякий случай посмотрите, не вышла ли из строя фазировка при подключении к питанию.

    ____________________________________________________________________________

    ____________________________________________________________________________

    __________________________________________________________________________

    __________________________________________________________________________

    _______________________________________________________________________________

    ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

    Газовые настенные котлы Buderus
    Logamax модели U042, U044, GB072, GB172.С открытой и закрытой камерой сгорания. Методы ремонта и обслуживания, регулировка рабочих параметров. Рекомендации по уходу.
    Котлы газовые Vaillant
    Модели: напольный Atmovit exclusiv, настенный конденсационный Ecotec plus. Сервис, обслуживание, настройка функциональных компонентов. Гидравлические схемы.
    Газовый настенный котел Аристон
    Модели Clas, Clas Evo, Genus. Рекомендации по ремонту, техническому обслуживанию и обслуживанию. Устранение ошибок и неисправностей.Методы настройки и регулировки.
    Газовые котлы Immergaz
    Модели Eolo Star, Eolo Mini, Nike Star, Nike Mini, Methos. Ремонты и регулировки. Установка, сборка и подключение. Настройки режима работы и дополнительное оборудование.
    Котлы Kentatsu Furst
    Настенные модели Nobby Smart. Конденсация Smart Condens. Напольные Сигма, Кобольд. Твердотопливный Элегант, Вулкан. Неисправности и коды ошибок. Описание и характеристики.

    Настенные двухконтурные газовые котлы Weller применяются для систем отопления помещений площадью до 230 кв.метров. Модулирующая горелка позволяет добиться наибольшей теплоотдачи при работе на любой мощности, что является основным преимуществом конструкции данной марки. Агрегат имеет камеру сгорания закрытого вида, а также дополнительный конденсационный модуль, поглощающий тепло выхлопных газов.

    Управление простое и понятное, почти все регулировки производятся в автоматическом режиме. Настенные модели Mars подключаются к стандартному вертикальному дымоходу, а отвод продуктов сгорания и забор воздуха с улицы осуществляется принудительно посредством коаксиального дымохода.

    Для обеспечения максимальной производительности этих моделей они оснащены деталями и компонентами известных европейских компаний. Если автоматика обнаруживает какую-либо неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.

    Блок управления в автоматическом режиме следит за требуемым давлением в трубопроводе и устанавливает наиболее благоприятный режим работы, при котором использование газа будет наименьшим. Перед применением необходимо изучить инструкцию.Коды ошибок, появляющиеся на дисплее, могут помочь своевременно обнаружить и устранить неисправность.

    Коды ошибок котла Weller

    Ошибка Е1 — Недостаточное или отсутствующее давление воды в системе циркуляции. Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1,2 бар и начните нагрев.

    Ошибка E2 — Защита от перегрева или неправильного розжига.Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.

    Ошибка E5 — Неисправность программы платы управления. Для его устранения, нажав кнопку «сброс», перезагружаем агрегат. При неэффективности действия следует обратиться в сервисный центр.

    Ошибка E6 — Повреждение датчика нагрева.Из-за некорректного выполнения функции датчиком блок переходит в режим охраны. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.

    Ошибка E7 — Высокая температура охлаждающей жидкости. Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса.Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».

    Ошибка E9 — Неисправность датчика горячей воды. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.

    В некоторых случаях при использовании агрегат может снижать температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе выключаться.При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.

    Газовый котел марс 32 в режиме ГВС работает с перебоями (практически не работает). У него необычное поведение. При открытии крана горячей воды вода нагревается почти до кипятка, несмотря на то, что на датчике +40 градусов.Через 2-3 минуты кипяток отключается, идет холодная вода. Через 2-3 минуты он включается и снова доводит температуру воды до кипятка. И так 4 раза. После последнего нагрева до кипятка выдает холодную воду и больше не включается. Контур отопления работает нормально (давно не проверял — лето). После того как выключаю котел, а он постоит около 2-х суток обесточенный и с закрытым краном подачи воды, он включается, и опять те же беды.Что нужно сделать, может что-то изменить?

    Необходимо заменить датчик температуры.

    Столкнулся с ремонтом котла Weller. Через несколько секунд после включения выдает ошибку Е1. На насос не подается питание. Насос работает, обмотка прозвонилась, конденсатор. Плата не подает питание. Кто-нибудь сталкивался с этой проблемой в своей практике?

    Начать надо с того, что для данной модели датчик протока охлаждающей жидкости опрашивается дважды. Перед запуском насоса он должен быть открыт, после этого он должен быть закрыт.Если какое-либо из условий не выполняется — ошибка Е1.

    Котел Weller Mars 26. Выдает ошибку Е02, ошибка зажигания. Пламя загорается и гаснет. При снятой крышке камеры сгорания работает нормально. Как только вы закрываете крышку, он гаснет. Дымоход чистый, поменяли вентилятор, пневмореле, газовый клапан, электрод розжига, блок розжига. Ничего не помогло. Электрическая сеть в норме. Кто может помочь?

    У моделей с турбонаддувом должно быть наоборот. Рискну предположить, что либо переизбыток, либо большой недостаток воздуха.

    Котел Weller mars 26. Имеет сильные часы в работе. Например, стоит 40 градусов на нагрев, включается, быстро нагревается до 38-40 градусов, гаснет горелка, температура быстро падает примерно до 32-33, и снова включается горелка и так по кругу . Если повышаю температуру, например, до 48, то агрегат долго греется (на дисплее показывает ту же температуру в районе 49-50 или даже падает на градус). Когда вся вода в батареях нагреется, горелка гаснет, а затем температура медленно падает.Горелка включается, и теперь она снова начинает работать. Какие мысли? Плохая проходимость в системе отопления? Есть ли в нем фильтр? Газ не регулируется? А можно как-то увеличить дельту?

    Похоже на типичную неисправность электронной платы, когда блок перестает модулировать пламя и греется на максимуме.

    Котел марс 26. Котел не запускается. Ничего не пишет (показывает два нуля), на сброс не реагирует, гаснет дисплей кнопкой включения.Агрегат двухконтурный, водяной контур закрыт двумя заглушками. Газ в норме. Давление в системе 1,5-2 атм. Котел отключился, так как были проблемы с подачей газа, давление упало до 0, но ошибок не выдает. В прошлый раз была аналогичная ситуация: свет пол дня выключался, давление упало, не включается, выдает ошибку (мало давления). Я поднял давление, но он все равно не включался. Два раза грохочет и стоит.Как-то так получилось (накачал больше 2 атм. давления и потом решил немного стравить до 1,5), что при следующем включении вилки блок сразу начинал крутить насос и потом включался. Но на этот раз нет. Что бы это могло быть?

    Была аналогичная проблема. Котел выдал ошибку Е6, видимо тяги не хватает или выхлоп плохой, вытащил трубки от датчика к вентилятору. Я воткнул одну трубку на вентилятор и щелкнул пьезо. Сделал сброс, устройство быстро протестировали, запустили вентилятор и зажгли горелку.Вторую трубу втыкать не стал, подождал часа два, чтобы система и дымоход хорошо прогрелись внутренним воздухом. Выключил, потом установил все трубки как было, включил, и он нормально запустился.

    Помогите пожалуйста с проблемой: котел марс 32 ОС не включается, выдает ошибку Е1 (нет давления в системе отопления). Давление в норме, выше 1 бар, помпа не запускается, слышен слабый щелчок. Горит красный светодиод на датчике протока ГВС, хотя ГВС не пользуюсь, выход там заглушен, а через ввод только питаю блок.

    Сначала осмотрите датчик протока ГВС, почистите или замените бронзовый ввинчивающийся «картридж». Тогда смотри датчик протока отопления. Скорее всего, он залит водой. Необходимо поменять сальник и просушить микропереключатель.

    _______________________________________________________________________________________________

    _______________________________________________________________________________________________

    Борино, ЖМЗ, Сибирь, Альфа Калор, Термотехник.
    Наладка газовой автоматики Евросит 630. Замена термопары и обслуживание запальной горелки.

    Модели Luna, Luna 3 Comfort, Luna Duo Tec (F/Fi). Двухконтурный, с турбонаддувом. Рекомендации по устранению ошибок и неисправностей. Настройки и настройка режимов работы.

    Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz 3000 W ZW, WBN 6000.
    Настенный, двухконтурный. Ремонт, регулировка и неисправности. Варианты настройки функций и режимов.

    Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки и неисправности.
    Работа с пультом Xital. Системный контроль. Настройка работы по температуре и давлению.


    Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и неисправности. Работа с системой управления Logomatic и бойлером косвенного нагрева… Режимы и функции.

    Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы регулировки. Газовая система.Установка и сборка. Обслуживание и профилактика.

    2017-07-11 Евгений Фоменко

    Устройство и принцип работы котлов Weller

    Двухконтурные навесные газовые котлы

    Weller предназначены для отопления помещений площадью до 240 квадратных метров. Максимальная теплоотдача при работе на любой мощности позволяет использовать модулирующую горелку – основное преимущество конструкции этих котлов. Камера сгорания в устройствах закрытого типа, кроме того, имеется дополнительный конденсационный модуль, который также собирает тепло от выхлопных газов.

    Во время работы не требуется вмешательства человека, так как все настройки выполняются автоматически. Настенные котлы Weller Mars подключаются к классическому вертикальному дымоходу, а отвод продуктов сгорания и забор свежего воздуха происходит принудительно через коаксиальный дымоход.

    В целях повышения производительности данной марки все ее модели снабжаются узлами ведущих европейских фирм — Wilo, SWEP, FUGAS и др. В случае обнаружения автоматом неисправности, подается соответствующий сигнал на дисплей, на котором отображаются коды ошибок.

    Все агрегаты оснащены раздельными теплообменниками, а блок управления автоматически регулирует необходимое давление в трубопроводе и задает оптимальный вариант работы, при котором расход газа будет минимальным. В процессе эксплуатации необходимо изучить любой газовый котел Weller. Ошибки, появляющиеся на экране, помогут вам вовремя выявить проблему и быстро решить ее.

    Основные коды ошибок

    е1

    Ошибка е1 — недостаточное давление воды или отсутствие воды в циркуляционной системе… Дефект корпуса клапана – шток может заклинить. Неисправен микропереключатель датчика потока. При отключенном электричестве, в соответствии с инструкцией, снова подать воду. Поднять давление до 1-1,2 бар и включить нагрев.

    Корпус клапана котла Weller

    e2

    Ошибка е2 — сработала защита от перегрева или неправильного зажигания. Котел переходит в этот режим при температуре воды +95 градусов, либо из-за неисправного розжига. Проверить подачу газа. Нажмите «сброс» и снова запустите устройство.

    e5

    Код е5 — программный сбой. Нажмите кнопку «Сброс» или перезагрузите устройство. Если это не поможет, вызовите специалиста.

    e6

    Ошибка е6 — неисправен датчик системы отопления. Котел вошел в режим защиты из-за неисправности датчика. Выключите устройство и замените соответствующий элемент. При необходимости пригласите специалиста.

    e7

    Код е7 — повышение температуры охлаждающей жидкости. Защитный режим включается при быстром повышении температуры системы до 95 градусов, а также при повышении температуры подачи горячей воды до 80 градусов.Отключите от источника питания, и когда показатель упадет на 6 градусов меньше заданного, запустите его кнопкой «сброс».

    e9

    Ошибка е9 — срабатывает по сигналу о неисправности датчика ГВС. Из-за ненормальной работы датчика котел вошел в режим защиты. Отключите питание и замените датчик. Или вызвать специалиста.

    Датчик расхода ГВС

    Другие неисправности

    Иногда при работе котлов Weller прибор начинает резко сбрасывать температуру в системе отопления.При 10 или даже 20 градусах. Он может даже полностью отключиться. При этом он подключается к электрической сети через стабилизатор.

    В такой ситуации следует проверить именно стабилизатор. Довольно часто такие устройства выходят из строя незаметно для глаз, и проблема выявляется только при обнаружении поломки подключенных к ним потребителей. При подключении газовых котлов рекомендуется использовать стабилизатор напряжения.

    Описание: Котлы Weller Mars и Mars OC- двухконтурные котлы с двумя раздельными теплообменниками обеспечивают тепло

    квартира или дом площадью до 300 м2 и горячая вода на 2-3 точки водоразбора.

    Система безопасности следит за подачей газа, наличием пламени на горелке, перегревом котла

    и состояние дымоходов.

    … Функция автоматического обнаружения неисправности и индикация кода неисправности.

    … В случае погасания пламени срабатывает защита от возгорания, которая мгновенно перекрывает подачу газа.

    … Защита с ограничением температуры. Предотвращает повреждение котла, если температура поднимается слишком высоко.

    При резком повышении температуры в системе отопления автоматический перепускной клапан защищает теплообменник от

    перегрев.

    … Защита с предохранительным клапаном 3 бар (1 бар = 1 кгс/см = 0,1 МПа) защищает трубопровод системы

    мы от избыточного давления.

    … При отсутствии тяги в дымоходе реле давления автоматически отключает котел.

    … Реле давления воды гарантирует, что котел не запустится при отсутствии или недостаточном количестве воды

    давление.

    … Функция трехминутной задержки используется для предотвращения частых запусков котла

    и увеличивает срок его службы.

    … Защита от блокировки циркуляционного насоса: (включается автоматически каждые 24 часа)

    Дизайн

    .Открытая камера сгорания — MARS OC, закрытая камера сгорания — MARS.

    … Два независимых теплообменника для отопления и горячего водоснабжения.

    … Для отопления теплообменник медный, а для ГВС пластинчатый

    из нержавеющей стали.

    … Горелка из нержавеющей стали.

    … Регулятор давления газа.

    … Встроенный расширительный бачок.

    … Система управления подачей воздуха.

    … 3-скоростной циркуляционный насос с автоматическим воздухоотводчиком.

    … Манометр.

    … Автоматический байпас.

    … Постциркуляция насоса.

    Система автоматизации

    … Автоматическая электронная система зажигания и системы безопасности.

    … Плавное электронное зажигание.

    … Точность установки и поддержания температурного режима до ±1°С

    … Котел имеет электронную модуляцию пламени в режиме отопления и ГВС.

    Характеристика

    Номинальная тепловая мощность

    Номинальная тепловая мощность

    Диапазон температур системы отопления

    Рабочее давление системы отопления

    Максимальное давление системы отопления

    Емкость расширительного бака

    Давление срабатывания расширительного бака

    Контроль температуры горячей воды

    Максимальное давление водопроводной воды

    Минимальное давление водопроводной воды

    Δt = 25 °C, возможна горячая вода

    Δt = 35 °C, возможна горячая вода

    Напряжение/частота

    Максимальная потребляемая мощность

    Класс защиты IP

    Трубное соединение

    Система отопления

    Система ГВС

    Номинальное давление природного газа

    Номинальное давление сжиженного нефтяного газа

    В этой статье собраны все возможные неисправности и варианты их устранения, а также коды ошибок котлов Weller.Вся информация читается в следующем порядке: код — название — возможная неисправность… Если у вас есть дополнительные вопросы, пожалуйста, оставляйте их в комментариях к этой статье.

    Если вы не уверены на 100%, в чем проблема и что ее можно решить, немедленно обратитесь в сервисный центр для диагностики и устранения неполадок.

    Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города.Доставка по всей территории РФ и стран СНГ.

    Настенные двухконтурные газовые котлы Weller применяются для систем отопления помещений площадью до 230 кв.м. Модулирующая горелка позволяет добиться наибольшей теплоотдачи при работе на любой мощности, что является основным преимуществом конструкции данной марки. Агрегат имеет закрытую камеру сгорания, а также дополнительный конденсационный модуль, поглощающий тепло выхлопных газов.

    Управление простое и понятное, практически все регулировки производятся в автоматическом режиме.Настенные модели Mars подключаются к стандартному вертикальному дымоходу, а выброс продуктов сгорания и забор воздуха с улицы осуществляются посредством коаксиального дымохода.

    Чтобы максимально увеличить производительность этих моделей, они оснащены деталями и комплектующими от известных европейских компаний. Если автоматика обнаруживает какую-либо неисправность, на дисплее отображается символ с кодом ошибки. Все модели оснащены отдельными теплообменниками.

    Блок управления в автоматическом режиме следит за требуемым давлением в трубопроводе и устанавливает наиболее благоприятный режим работы, при котором использование газа будет наименьшим.Перед применением необходимо изучить инструкцию. Коды ошибок, появляющиеся на дисплее, могут помочь своевременно обнаружить и устранить неисправность.

    Код ошибки E1 — Ошибка давления

    Недостаточное или отсутствующее давление воды в циркуляционной системе. Есть проблема с гидроблоком, возможно заедает шток. Неисправен микропереключатель датчика потока. В случае отключения электроэнергии рекомендуется перезапустить подачу воды. Увеличьте давление до 1.2 бар и начать нагрев.

    Код ошибки E2 — Защита от перегрева или неправильного зажигания

    Этот режим устанавливается в приборе при температуре воды +96 градусов, либо из-за неполадок с системой зажигания. Рекомендуется проверить подачу газа. Нажав кнопку «сброс», повторно активируйте устройство.

    Код ошибки Е5 — Неисправность программы платы управления

    Для устранения, нажатием кнопки «reset» перезагружаем блок. При неэффективности действия следует обратиться в сервисный центр.

    Код ошибки Е6 — Повреждение датчика системы отопления

    Из-за некорректного выполнения функции датчиком блок переходит в режим охраны. Рекомендуется отключить устройство от сети и заменить этот компонент. Вы также можете позвонить в сервисную службу.

    Код ошибки E7 — Высокая температура охлаждающей жидкости

    Цикл защиты срабатывает в двух случаях: при резком повышении температуры системы отопления до 97 градусов, либо при переходе температуры горячего водоснабжения за границу 81 градуса.Требуется отключение от системы электроснабжения. Если показатель упадет на шесть градусов меньше рекомендуемого, начните с нажатия клавиши «сброс».

    Код ошибки Е9 — Ошибка датчика ГВС

    Неисправность датчика горячей воды. Из-за неисправности датчика ГВС агрегат переходит в режим защиты. Требуется обесточить его и заменить датчик подачи горячей воды или обратиться в сервисный центр.

    В некоторых случаях при использовании агрегат может снизить температуру на десять-пятнадцать градусов в системе отопления, а иногда и вовсе отключиться.При этом подключение устройства к сети должно осуществляться посредством стабилизатора, поэтому необходимо его проверить. Так как сам стабилизатор может выйти из строя, а неисправность может появиться только при обнаружении неисправности в подключенных к нему потребителях электроэнергии.

    Как правильно настроить газовый котел? Настройка газового котла

    На сегодняшний день газовые котлы отопления – самые распространенные устройства для отопления дома. Правильный выбор котла по мощности и другим необходимым критериям поможет избежать многих проблем в будущем.

    В качестве критериев выбора обычно рассматриваются следующие функции:

    Летучие котлы нуждаются в электричестве и наличии природного газа под определенным давлением. При отсутствии одного из этих двух компонентов котел не включится. Каждый хозяин обязан знать, как включить газовый котел, но для этого требуется четкое понимание процессов, происходящих при запуске газового котла. Например, энергонезависимый котел оснащен механическим контроллером 630 EUROSIT.

    Как запускается газовый котел с этим оборудованием, и что происходит на каждом последующем шаге, рассмотрим пункты:

    Возможные неисправности при запуске котла и методы их устранения

    Как и любое техническое устройство, газовый котел может выйти из строя. Если в котле установлен электронный контроллер, то только специалист, имеющий опыт, знания и необходимые приспособления. Но иногда газовый котел не работает по очень простой причине, которую владелец легко может устранить самостоятельно.Если не включается газовый котел, возможные причины и способы устранения будут рассмотрены ниже.

    Запальник не включается

    Если запальник не включается, то возможная причина – загрязнение изолятора, через который высоковольтный провод проходит через корпус котла в камеру сгорания. Такая неисправность устраняется протиранием изолятора чистой ветошью. Если загрязнение очень сильное, то можно нанести какой-нибудь растворитель и потом вытереть насухо. Иногда внутри камеры сгорания между свечой и корпусом котла образуется нагар, сажа – это нагар, который является проводником и препятствует возникновению искры. Такая неисправность устраняется легким постукиванием по трубопроводу, подающему газ к горелке.

    Запальник включился, но при повороте ручки управления нет подачи газа на основную горелку. Конечно, причинами такой неисправности могут быть термопара или электромагнитный клапан, неисправность термостата или клапана подачи.Для диагностики таких неисправностей нужен практический опыт и вмешательство в блок автоматики, что прямо запрещено инструкцией. Но чаще всего, особенно перед началом нового сезона, причиной является кокон, который скрутил паук в месте соединения основной трубы от контроллера к основной горелке. Осторожно отверните гайку и снимите паутинное гнездо.

    Вода не нагревается

    Если плохо греет вода в контуре ГВС, то это свидетельствует о том, что на стенках теплообменника может быть слишком много отложений.Для устранения такой неисправности контур ГВС необходимо промывать горячей водой с добавлением веществ, растворяющих минеральные отложения на стенках. Для котлов с электронной системой управления плохой нагрев воды в системе ГВС может быть связан с неисправностями электроники или датчика протока. Ремонт достаточно сложен и доступен только специалистам, понимающим, что и как делать.

    «Время работы котла»

    При выборе слишком большой мощности котла может возникнуть явление, называемое «зацикливанием котла».

    При возникновении «тактирования» газовый котел слишком часто включается из-за слишком интенсивного нагрева теплоносителя.

    Знать, как настроить газовый котел в таком случае, очень важно. Ведь при «разгоне» котла увеличивается расход газа, частое срабатывание автоматики приводит к преждевременному износу. Для устранения этого неприятного явления достаточно уменьшить подачу газа на горелки. Внимательно изучая инструкцию, находим газовый клапан, способ регулировки и уменьшаем подачу газа на горелки.

    В большинстве котлов регулировка газа осуществляется поворотом регулировочных винтов на газовом клапане. Но в некоторых современных котлах регулировать подачу газа на горелки можно только с пульта управления. В инструкциях к газовым котлам неисправности и способы их устранения обычно указываются в отдельном разделе.

    Особенности работы газовых котлов с электроникой

    Современные высокотехнологичные котлы оснащены сложной электроникой.Информация о текущем состоянии продукта и любых возникших проблемах отображается в виде кода ошибки.

    Электронные компоненты очень чувствительны к нестабильному напряжению питания.

    Возьмем для примера надежный газовый котел Юнкерс, неисправности которого система диагностики выводит на дисплей в виде определенного кода. У него самая распространенная ошибка — выход из строя платы управления. Такая неисправность встречается в 95% всех случаев по отзывам специалистов по ремонту.


    Ремонт электронных систем управления возможен только в специализированных мастерских. Поэтому от покупки высокотехнологичного котла при отсутствии сервиса в регионе лучше воздержаться. Если такой блок приобретается, то для исключения возможности выхода из строя сложной электроники необходимо заранее принять меры – установить стабилизаторы напряжения или .

    Газовый клапан необходим для подачи газа в горелочное устройство агрегата. Регулировкой газового клапана можно регулировать количество подаваемого топлива.Это дает возможность сделать агрегат более экономичным или увеличить мощность устройства. Таким образом, пользователь в зависимости от ситуации имеет возможность корректировать производительность своего агрегата.

    Большинство газовых приборов имеют клапан SIT. Включает в себя следующие элементы:

    • Штуцер замер давления газа на выходе из клапана;
    • регулировочный винт минимального и регулировочная гайка максимального расхода топлива;
    • крышка;
    • манометр на входе.

    Клапан газового котла состоит из запирающей и модулирующей катушки. При подаче на запорный вентиль напряжения 220 В в горелку подается минимальный объем газа в соответствии с заводскими настройками. Затем напряжение передается на катушку модуляции. Процессор в зависимости от режима работы (мощности) подает напряжение с разной частотой модуляции, регулируя количество проходящего газа в единицу времени.

    Для настройки газового клапана котла на минимальную мощность вам понадобится дифференциальный манометр, гаечный ключ и отвертка.Процесс настройки включает следующие этапы:

    1. Снимите защитный колпачок, закрывающий винты дифференциала клапанов.
    2. Открыть штуцер для измерения давления газа, подаваемого на горелку, — повернуть стопорный винт против часовой стрелки на 1,5-2 оборота.
    3. Подсоедините шланг манометра к входному штуцеру.
    4. Включают режим отопления и отключают один провод модулирующей катушки — это нужно для того, чтобы клапан подавал газ на горелку по минимуму, что будет соответствовать минимальной мощности агрегата.
    5. По манометру установить минимальное давление газа на горелке. Для этого вращайте внутренний винт, расположенный под защитным колпачком. При этом фиксируется наружная гайка.

    Динамическое давление топлива на входе газового клапана находится в пределах от 1,4 до 2,4 кПа. Если замеры показывают, что давление выходит за указанные пределы, необходимо вызвать газовиков.

    Нет необходимости вручную сбрасывать газовый клапан в заводской диапазон мощности.Это требуется для того, чтобы перевести агрегат на мощность ниже или выше заявленных в инструкции показателей. Часто регулировка клапана нужна, если производительность устройства не соответствует отапливаемой площади дома или квартиры.

    Настройка газового клапана при «заведенном» котле

    Такую проблему, как «заедание» газового котла, можно решить регулировкой газового клапана. Обычно это происходит, если мощность агрегата значительно превышает требуемую для данной местности.

    Для исключения «тактирования» аппарата в режиме обогрева необходимо уменьшить давление на выходе. Делается это поворотом регулировочного винта против часовой стрелки.

    Для прекращения «тактирования» в режиме ГВС уменьшите максимальное давление. Это решается поворотом регулировочной гайки против часовой стрелки.

    Однако в более современных моделях «тактирование» устраняется автоматически. Например, настройка газового клапана котла Будерус производится циклами блокировки:

    • удерживать кнопку ключом в течение 5 секунд;
    • выберите продолжительность интервалов от 0 до 15 минут с помощью кнопок со стрелками.

    Регулировку такого рода рекомендуется проводить только специалистам. сервисный центр, особенно если котел на гарантии. В противном случае, если вы повредите клапан, компания аннулирует гарантию, и вам придется покупать новую деталь.

    Если раньше регулировка котла была проста — крутил вентиль на горелке и увеличивал или уменьшал давление газа, то современная автоматика все делает сама. Но и в нем случаются неисправности, требующие регулировки работы автоматики.Рассмотрим, как функционирует современный газовый котел.

    Описание и функции газового котла

    Обогреватель простой состоит из теплообменной камеры, газовой горелки и вентиляции. Работой всех этих систем управляет автоматика.

    Устройство безопасности газового котла имеет многоступенчатую систему защиты:

    1. При розжиге необходимо не только поворачивать ручку подачи газа, но и удерживать ее некоторое время до срабатывания электромагнитного клапана (6).Это предотвращает случайную утечку газа в устройстве.
    2. Датчик обратной тяги (8) реагирует на поступление огня из горелки в помещение. Это может произойти при резких порывах ветра, забитом дымоходе и неисправных горелках. Благодаря этому контроллеру подача газа автоматически отключается при возникновении обратной тяги и люди не могут отравиться угарным газом.
    3. Датчик температуры (7) защищает котел от перегрева, включая газ по мере необходимости. Благодаря ему температура в системе отопления поддерживается на той отметке, которая установлена ​​пользователем.

    Системы управления в газовых котлах автономные или энергозависимые. Вторые требуют подключения к электрической сети.

    Регулировка газового котла

    Если автоматика стала работать некорректно, появились сбои в ее функционировании, то нужно найти причину и либо отрегулировать систему управления, либо заменить неисправные элементы.

    ВАЖНО! Не оставляйте неисправности без внимания, даже если они случаются лишь время от времени. Это может стоить жизни вам и вашим близким.

    Рассмотрим самые популярные проблемы, которые можно устранить самостоятельно:

    • «Котел прекрасно грел осенью, а зимой в доме было холодно». Это, по сути, не поломка, а лишь необходимость регулирования температуры нагрева. В корпусе любого газового котла есть термостат. Это может быть поворотная ручка со шкалой, кнопки с температурным экраном, шкала с ползунком на ней. Достаточно установить более высокую теплотворную способность, как в доме сразу станет теплее.
    • «При розжиге электромагнитный клапан не работает, сколько ни нажимай на ручку». Самая частая поломка, требующая замены клапана.
    • «Котел горит нормально, но через некоторое время раздается хлопок и все выключается». Как правило, здесь мы имеем дело с работой автоматики. А вот в чем причина «хлопка» придется выяснять. Лучше всего пригласить специалистов.

    ВАЖНО! Неисправный клапан ЭМ не заклеивать и не заклинивать! Он отвечает за подачу газа, и если его починить, то вся остальная автоматика будет бесполезна.При потухании горелки или при обратной тяге вы рискуете просто задохнуться.

    Заключение

    В заключение следует напомнить, что все газовое оборудование является источником повышенной опасности. Не следует самостоятельно ничего раскручивать в системе управления котлом, вмешиваться в работу контроллеров, горелок и датчиков. Газ невидим и незаметен, а его утечку обнаружить гораздо труднее, чем неисправную проводку или протекающие водопроводные трубы. Если вам необходимо установить, заменить, отремонтировать или отрегулировать газовый котел, лучше пригласить специалистов.

    Газовые отопительные приборы очень часто используются в частных домах и городских квартирах. Владельцы могут самостоятельно регулировать агрегаты, устанавливая комфортный температурный режим в помещении.

    Установив газогенераторы, вы не будете зависеть от коммунальных услуг и сможете использовать топливо по своему усмотрению. Однако для того, чтобы процесс эксплуатации был экономичным и в то же время эффективным, очень важно произвести правильную регулировку газового котла. Данная статья посвящена этой теме.

    Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приезжайте в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

    Настройка котла своими руками

    Правильная регулировка газового котла необходима для:

    • экономия ресурсов;
    • комфортного проживания в номере;
    • увеличить срок службы оборудования.

    В первую очередь нужно правильно определить мощность отопительного оборудования.Важно учитывать особенности помещения: количество и площадь окон, дверей, качество утепления, материал, из которого сделаны стены. Минимальный расчет основан на потерях тепла в единицу времени.

    Как известно, мощность нагрева напрямую зависит от модуляции газовой горелки. Если у вас блок с электронным управлением, то активируется термостат, который подключается к комнатному термометру.

    Регулировка осуществляется в автоматическом режиме: термометр измеряет температуру в помещении.Как только его показатели становятся ниже комфортных, он дает сигнал на запуск горелки или увеличение силы пламени.

    В обычном режиме термометр контролирует температуру только в одной комнате. Но если поставить вентили перед каждым радиатором, то будет контроль в каждой комнате.

    Вы можете отрегулировать горелку вручную, воздействуя на газовый клапан. Это актуально для атмосферных котлов с открытой камерой сгорания. Например, в моделях Protherm Cheetah, Proterm Bear клапан управляется электродвигателем.Для изменения настроек необходимо зайти в сервисное меню. Обычно эту работу выполняет специалист, а сам пользователь уже действует по инструкции.

    Однако еще необходимо знать, как вызвать скрытое меню для настройки. Давайте рассмотрим несколько примеров.

    Прежде чем зайти в меню и настроить, необходимо выполнить последовательность действий:

    • открытые краны на батареях;
    • нужно выставить максимальные значения;
    • в настройках пользователя установите режим максимальной температуры, который вы обычно устанавливаете при минимально возможной температуре на улице.Горелка всегда выключается, когда показания на 5°C выше установленного значения. Например, при 75°C отключение произойдет при достижении 80°C;
    • охлаждающая жидкость должна быть охлаждена до 30°C.

    Для Protherm Gepard:

    1. Нужно удерживать клавишу Mode на панели. Как только вы увидите на дисплее ноль, установите значение 35, нажимая «+» и «-».
    2. Затем нажмите Mode для подтверждения;
    3. при загорании на экране d.0 необходимо ввести номер строки в меню.Эти манипуляции также выполняются нажатием «+» и «-» d. (количество). Для установки максимальной мощности горелки выберите d.53, для минимальной — d.52.

    4. Для того, чтобы перейти к выбору параметра, также используется Режим, он меняет «+» и «-».
    5. Установка получает автоматическое подтверждение.
    6. Вернитесь в исходное меню и удерживайте режим.

    При регулировке с панели следите за изменением пламени и интенсивностью температуры.

    Дисплей газового котла Протерм Пантера

    Для другой процедуры:

    1. Режим удержания около семи секунд.
    2. Далее вводится код 35.
    3. Ввод подтвержден.
    4. Когда в левой части экрана появится d.00, вы должны ввести число с помощью двух кнопок.
    5. Затем измените настройку с правой стороны экрана, используя 3 клавиши.
    6. После подтверждения щелкните режим, чтобы выйти из меню.

    Изменение температуры горячей воды

    Чтобы настроить подачу воды на оптимальную производительность, уменьшите мощность горелки. Процедура будет следующей:

    • нужно открыть смеситель для перевода котла в режим ГВС;
    • установить температурный режим 55°С;
    • зайти в сервисное меню способом, описанным для Протерм;
    • выберите параметр d.53 и нажмите Режим;
    • то в строке вы увидите максимальную мощность.

    Если сразу выбрать минимальное значение 90, то температура воды из-под крана будет не очень комфортной. Ставим 80 и получаем повышение на градус. Понемногу увеличивайте значения, пока не будете удовлетворены подачей ГВС.

    Регулировка клапана SIT

    В состав автоматики некоторых устройств входит газовый клапан типа СИТ. Его можно найти в моделях Vaillant и Proterm.Эта регулировка газовых котлов осуществляется вращением болтов на вентиле. Чтобы изменить параметры мощности, необходимо изменить давление. Значения 1,3 — 2,5 кПа считаются нормальными. Для того, чтобы уменьшить давление в режиме ГВС, поверните регулировочную гайку.

    перепускной клапан

    Если батареи неравномерно прогреваются в помещении, то необходимо увеличить скорость теплоносителя. Для этого перепускной винт вращают по часовой стрелке.

    Если при включении обогрева жидкость начинает шуметь в батареях, то это сигнал к снижению скорости теплоносителя.Это делается поворотом винта в противоположном направлении. Для настройки и измерения необходимо использовать манометр или цифровой манометр. Он укажет номинальное давление, которое не должно быть более 0,2-0,4 бар.

    Автоматика

    Многие современные газовые котлы оснащены функцией автоматического выбора режима работы в зависимости от присутствия людей в помещении. Таким образом, температурный режим будет поддерживаться на определенном уровне даже тогда, когда хозяев нет дома.Такую настройку можно использовать только в том случае, если за системой периодически наблюдают соседи или родственники. Это связано с тем, что при аварийном отключении будет нарушена вся система отопления здания.

    Принцип работы газового котла основан на нагреве циркулирующей жидкости, проходящей через теплообменник. Тепло образуется в камере сгорания в результате работы газовой горелки отопительного прибора. Именно от качественной настройки, а затем работы горелки зависит производительная мощность котла, его КПД.Рассмотрим основные аспекты выбора и настройки горелки газового котла более подробно.

    Как выбрать?

    На что нужно обратить внимание при выборе горелочного устройства для котла:

    — производительная мощность
    — уровень шума при работе (относится к моделям с наддувом)
    — тип отопительного оборудования, для которого приобретается горелка
    — вид топлива
    — плюсы и минусы данного устройства
    — предвидеть возможные сбои в работе местной линии газоснабжения.

    Учитывая эти факторы, можно подобрать наиболее подходящую горелку для котла, чтобы он работал максимально эффективно, не обременяя частыми профилактическими работами.

    Камера сгорания нагревательного оборудования

    Газовые котлы

    отличаются в первую очередь конструкцией камеры сгорания. Он бывает двух видов:

    открытая Камера представляет собой довольно простое устройство для сжигания. Выглядит это так: над горелкой расположен теплообменник в виде змеевика из тонких медных трубок.За счет открытой конструкции воздух, необходимый для реакции горения, подается к месту воспламенения газа из окружающей среды.

    Как правило, воздуха из помещения достаточно (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха снаружи, для чего в стене монтируется специальное отверстие. открытые камеры сгорания требуют наличия дымохода.

    Чаще всего устанавливается для моделей напольных газовых котлов, а также применялся для комплектации котла старого образца (в этом случае розжиг производился запальной горелкой).

    Схемы устройства камеры сгорания

    Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрытый, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры проходит теплоноситель, нагревая ее, повышая КПД котла. Газ сгорает практически полностью, продукты сгорания выводятся по коаксиальной трубе под давлением воздуха.

    Типы горелок

    По конструкции, функциональным отличиям горелки делятся на:

    По предварительной записи :

    По типу используемого топлива :

    • устройства для природного газа;
    • устройства для сжиженного газа;
    • универсальные устройства.

    Путем регулировки пламени :

    • одноступенчатые — с возможностью работы вкл/выкл;
    • двухступенчатые (как разновидность — модели с плавной модуляцией) — работают на полную мощность, при достижении нужной температуры пламя уменьшается вдвое;
    • модулирующий — котлы с модулирующей горелкой отличаются плавной регулировкой силы пламени.

    По принципу работы :


    Газогорелочное устройство котла

    Атмосферные и вентиляторные горелки различаются по своей конструкции. Это связано с различным способом подачи кислорода в камеру при сгорании топлива.

    Устройство горелки атмосферное.

    Воздух поступает в камеру сгорания непосредственно из помещения. Форсунки расположены внутри канала горелки. В форсунки подается газ, смешиваясь с воздухом, который также имеет сюда доступ.На небольшом расстоянии от форсунок имеются выходные щели, через которые подается готовая топливная смесь. Между форсунками и выходными отверстиями создается область низкого давления, что способствует непрерывной подкачке воздуха для перемешивания.

    В камере сгорания постоянно работает запальная горелка для розжига основного устройства.

    Горелочное устройство с вентилятором.

    Блок устройства состоит из:

      двигатель
    1. ;
    2. вентилятор;
    3. блок автоматического управления;
    4. редуктор;
    5. Реле давления воздуха;
    6. Смеситель топливной массы.

    Воздух нагнетается снаружи вентилятором и подается в камеру сгорания для образования горючего вещества. Соотношение воздуха и газа можно регулировать заслонкой и вентилятором.

    пламя горелки

    Одним из показателей правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного цвета говорит о том, что горелка плохо работает, это снижает КПД отопительного оборудования.

    В первую очередь это касается инжекторных горелок, но иногда характерно и для вентиляторных горелок. Пламени просто не хватает кислорода. Также вместе с воздухом может попасть пыль и другой мелкий мусор, который засорит устройство, снизив КПД котла. Все это напрямую влияет на пламя. Если он гудит, горелка работает громко, пламя изменило цвет — нужно настроить правильную работу приборов.

    Когда требуется регулировка пламени горелки?

    атмосферная газовая горелка для отопительного оборудования часто выходит из строя.Ею комплектуются модели как настенных, так и напольных котлов. Инжекторная горелка уличного оборудования снижает свой КПД по разным причинам:

    • Слишком высокая мощность горелки. Бывает, когда для небольшого отопительного оборудования приобретается мощная горелка. При этом места для горения не хватает, приток воздуха для такой мощности слабый, что приводит к переходу пламени из голубого в желтый, закопчению топочной камеры, дымовой трубы.
    • При плохой чистке дымохода ухудшается тяга котла.При этом отработавшие продукты сгорания удаляются плохо, расход воздуха небольшой. Это ухудшает горение, пламя желтеет.
    • Дефект самой горелки не дает возможности правильно отрегулировать полное сгорание топлива.
    • Из-за колебаний давления в системе газоснабжения хорошо отлаженное оборудование может выбрасывать в дымоход большое количество отработанных газов. Частично оседает копотью, копотью. Большой слой нагара снижает тягу, увеличивает расход топлива.
    • Пуск отопительного оборудования после ремонта.
    • Наличие посторонних шумов при работе котла, газовой горелки.
    • Изменение вида топлива.

    Настройка оборудования

    Напольные газовые котлы с атмосферной горелкой можно сконфигурировать самостоятельно. Напорные системы регулируются блоком автоматического управления и не требуют дополнительных настроек.

    Схема действий при настройке одноступенчатого оборудования:

    1. Установить устройство на котел.
    2. Подключить к газовой трубе.
    3. Проверить абсолютную герметичность.
    4. Снимите корпус горелки.
    5. С помощью манометра измерьте давление газа на входе.
    6. Подключить к электричеству. Убедитесь, что перемычки, фазы подключены правильно.
    7. Установить газоанализатор в дымоход.
    8. Запустить устройство.
    9. С помощью манометра измерьте давление на выходе блока горелки. Показания давления должны соответствовать параметрам, указанным в техпаспорте.
    10. Отрегулируйте поток воздуха с помощью воздушной заслонки.
    11. Показания газоанализатора также должны соответствовать всем нормам по установке газового оборудования.

    Наладка газового оборудования должна производиться специалистами. Большинство простых котлов открытого типа можно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества горелки зависит КПД котла, уровень его КПД, расход топлива.Поверхностно определить неисправность оборудования можно по изменившемуся пламени горелки.

    Что нужно знать об энергонезависимом двухконтурном газовом котле. Котел газовый энергонезависимый

    Представьте такую ​​ситуацию — на улице сильный мороз, около 30 градусов, в доме установлен газовый котел, который требует электричества, а в это время происходит серьезная авария на ЛЭП. Конечно, если перебои с электричеством кратковременные, то ситуацию спасают ИБН (источники бесперебойного питания) или генераторы.

    Но батарея разрядится, если питание будет недоступно в течение длительного времени, а генератор требует значительного количества топлива. Что делать в этом случае? Проблема решается просто. Устанавливается энергонезависимый газовый котел и создается контур отопления, в котором теплоноситель движется под действием сил гравитации, т.е. самотеком.

    Возникает закономерный вопрос – как обеспечивается безопасность и как работает автоматика, если в доме установлен такой газовый котел без электричества? Разработчики и конструкторы создали полностью энергонезависимую автоматику, представляющую собой механическое устройство, реагирующее на изменение температуры теплоносителя.Большинство импортных и отечественных котлов оснащены итальянской энергонезависимой автоматикой 630 EUROSIT. Если требуется точная установка температуры, то в котлах мощностью до 35 кВт подойдет многофункциональный газовый клапан 710 MINISIT производства Италия.

    При перегорании горелки или прекращении подачи газа предусмотрена электромеханическая защита. А что делать, если газовый котел задуло ветром, вы можете узнать . Для включения энергонезависимого газового котла отопления после розжига запальника нужно удерживать ручку управления несколько секунд.В этот момент термопара нагревается, что создает ЭДС достаточной величины для срабатывания электромагнитного клапана. Как только термопара остынет из-за перекрытия газа или других причин, клапан полностью закроется.

    Типы энергонезависимых газовых котлов

    Подавляющее большинство котлов этого типа напольные. Если котел энергонезависимый, то вполне логично предположить, что отопительный контур должен функционировать независимо от электричества. Так работают только системы отопления с естественной циркуляцией, и для них важно расположение котла, ведь для создания давления нужно поднять его как можно выше.В схеме с естественной циркуляцией возможна установка энергонезависимого двухконтурного газового котла, который будет обеспечивать жилище горячей водой.

    По конструкции напольный энергонезависимый газовый котел мало чем отличается от обычного, у него те же две горелки — запальная и основная, обычно открытая камера сгорания для хорошей тяги, система отвода продуктов сгорания (дымоход или коаксиальный выход) и система автоматизации, не требующая электричества. Характерным отличием является наличие кнопки розжига с пьезоэлементом.

    Напольные газовые котлы могут быть одноконтурными или двухконтурными.

    Газовый котел PROTHERM

    Примером может служить энергонезависимый газовый котел Протерм, который производит известная европейская компания PROTHERM из Чехии. С 2001 года входит в состав немецкого концерна Vaillant Group. Линейка моделей Протерм Медведь ТЛО – это напольные энергонезависимые газовые котлы с чугунным теплообменником. Доступны четыре модели мощностью от 17 до 44 кВт.

    Основные характеристики котлов PROTHERM:

    Заказать или купить энергонезависимый напольный газовый котел можно в любом специализированном магазине, но предварительно следует рассчитать требуемую мощность котла и выбрать подходящую модификацию. В серии PROTHERM Медведь КЛЗ — единственный газовый двухконтурный напольный энергонезависимый котел с двухвходовым чугунным теплообменником со встроенным бойлером. Диапазон мощностей от 18 до 49 кВт в четырех модификациях. В комплекте два расширительных бака для горячего водоснабжения и отопления.

    Напольные газовые котлы Жуковского завода

    Жуковский механический завод (ЖМЗ) выпускает популярные энергонезависимые напольные газовые котлы мощностью 11,6 кВт, которые обеспечивают обогрев 110 м2, а модель номинальной мощностью 29 кВт легко обогреет жилище площадью 250 м2.

    Напольные одноконтурные газовые котлы АОГВ изготавливаются в трех основных модификациях:


    Важно, что вы можете купить энергонезависимый напольный газовый котел за небольшие деньги, а взамен получить надежный отопительный агрегат, практичный и выносливый.

    Энергонезависимые настенные котлы

    Если в контуре отопления установлен энергонезависимый настенный газовый котел, то учитывать повышенные требования к установке оборудования. Ведь он должен обеспечивать естественную циркуляцию теплоносителя.

    Основные функции настенного газового котла:

    По своим габаритам и весу настенные газовые энергонезависимые двухконтурные котлы достаточно компактны и легки, поэтому их мощность не превышает 35 кВт. Производительность второго контура — системы ГВС, зависит от мощности котла. Вода для хозяйственно-бытовых нужд нагревается в настенных котлах проточным способом.

    Для правильной работы необходимо обеспечить хорошую тягу в дымоходе или коаксиальном выходе.

    Для правильной и эффективной работы энергонезависимых газовых котлов отопления необходимо четко понимать и соблюдать некоторые правила при монтаже схемы и установке котла.

    Основные требования следующие:

    Протерм Гепард 23 MOV

    Ассортимент предлагаемых на рынке навесных энергонезависимых котлов невелик.Примером может служить котел известной европейской фирмы Protherm Cheetah 23 MOV. Котел двухконтурный, номинальной мощностью 23,3 кВт, его КПД 90,3%, площадь обогрева до 230 м2. Устройство весит всего 31 кг и легко крепится к стене комнаты. Котел предназначен для работы на природном газе. Вы можете узнать больше о продукции Proterm Cheetah.

    Ферроли Домина N F24

    Популярный котел производства итальянской компании Ferroli Domina N F24 имеет мощность 23.5 кВт, два контура и закрытая камера сгорания. Он настенный и может обогревать до 180 м2 с КПД 93%. Система ГВС достаточно производительная 13,6 л/мин. Габариты 700х400х230 при весе 30 кг.

    Отопительный газовый котел — устройство, использующее сжигание топлива (природного или сжиженного газа) для нагрева теплоносителя.

    Устройство (конструкция) газового котла : горелка, теплообменник, теплоизоляционный корпус, гидроблок, а также предохранительные и регулирующие устройства.Такие газовые котлы требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычным вертикальным, так и коаксиальным («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы оснащены встроенными насосами для принудительной циркуляции воды.

    Принцип работы газового котла — теплоноситель, проходя через теплообменник, нагревается и затем циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплые полы, полотенцесушители, а также обеспечение нагрева воды в бойлере косвенного нагрева(при подключении к газовому котлу).

    Теплообменник — металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) — может быть изготовлен из стали, чугуна, меди и т.д. От качества тепла зависит надежность и долговечность работы газового котла обменник в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резким перепадам температуры и имеют большой вес. Стальные контейнеры могут ржаветь, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, чтобы продлить «жизнь» устройства.Стальные теплообменники наиболее распространены в котлостроении. Медным теплообменникам не страшна коррозия, и благодаря высокому коэффициенту теплопередачи, небольшому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже, чем стальные.
    Помимо теплообменника важной частью газовых котлов является горелка, которая может быть разных типов: атмосферная или вентилируемая, одноступенчатая или двухступенчатая, плавно-модулированная, двойная.

    Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и дистанционного управления котлом.

    Основными техническими характеристиками газовых отопительных котлов являются: мощность, количество отопительных контуров, вид топлива., тип камеры сгорания, тип горелки, способ установки, наличие насоса и расширительного бака, автоматика управления котлом.

    Для определения требуемой мощности газового котла отопления для частного загородного дома или квартиры используется простая формула — 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения с высотой потолков до 3 м .зимний сад, помещения с нестандартными потолками и т.п. мощность газового котла необходимо увеличить. Также необходимо увеличить мощность (примерно на 20-50%) при обеспечении газового котла и горячего водоснабжения (особенно если необходимо нагреть воду в бассейне).

    Особенность расчета мощности для газовых котлов: номинальное давление газа, при котором котел работает на 100% мощности, заявленной производителем, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в В России она может быть 10 мбар, а иногда и ниже.Соответственно газовый котел часто работает только на 2/3 своих возможностей и это нужно учитывать при расчетах. Более подробно с таблицей расчета мощности котла отопления можно

    Большинство газовых котлов можно перевести с работы с природного газа на сжиженный газ (баллонный пропан). Многие модели переходят на сжиженный газ еще на заводе (уточняйте характеристики этой модели при покупке), либо газовый котел дополнительно снабжается форсунками (форсунками) для перехода на баллонный газ.

    Плюсы и минусы газовых котлов:

    Обвязка котла — это устройства для полноценной работы системы отопления и водоснабжения. В него входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратная и предохранительная арматура, воздушные клапаны, краны и т.д. Также потребуется приобрести радиаторы, соединительные трубы и вентили, термостаты, бойлер и т.д. К выбору котла относится достаточно серьезно, поэтому подбор оборудования и его комплектацию лучше доверить профессионалам.

    Какой котел лучше? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие производители и марки газовых котлов представлены в ассортименте:

    «Премиум класс» или «Люкс» — самые надежные и долговечные, простые в эксплуатации, комплект собирается как «конструктор», дороже чем другие. К таким производителям относятся немецкие компании

    Для районов с нестабильным электроснабжением рекомендуется выбирать энергонезависимый газовый котел.Современное оборудование, подключенное к электросети, часто выходит из строя и выходит из строя из-за скачков напряжения в сети. Это может стать серьезной проблемой в зимнее время. Чтобы тепло в доме не зависело от прихотей электрических сетей, потребители выбирают отопительные приборы, работающие без электричества.

    Котлы ?

    Комбинированные энергонезависимые котлы, работающие на двух видах топлива, выпускаются только в напольном исполнении. Газовые обогреватели доступны в двух версиях:

    • Открытый.Этот вариант более популярен, чем настенный вариант. Котлам, работающим без электричества, отдают предпочтение владельцы частных домов. Напольный тип оборудования имеет простую конструкцию и доступен в широком диапазоне мощностей. Есть обогреватели, способные отапливать более 200 м². Их устанавливают в специальном помещении с хорошей вентиляцией.
    • Настенный монтаж. Эти модели выбирают потребители, которые не могут выделить место для печи. Производители не так давно стали предлагать рынку настенные энергонезависимые устройства.Они хороши своей компактностью, оснащены коаксиальными дымоходами и ничем не уступают по производительности своим уличным аналогам. Настенный вариант обычно выбирают для небольшой площади.

    Какие особенности?

    Раньше, если газовая колонка не была подключена к сети, она теряла функциональность и безопасность. Сегодня многое изменилось. Современные котлы, не зависящие от электросетей, имеют дополнительное устройство, вырабатывающее электроэнергию – оно работает от тепла, выделяющегося при сгорании топлива.Полученная энергия питает сложные автоматические системы, обеспечивающие стабильность и безопасность работы.

    В энергонезависимых системах принудительная циркуляция теплоносителя отсутствует. Последняя циркулирует под влиянием сил природы; оно движется по физическим законам. При проблемах с электричеством циркуляционные насосы использовать нельзя – от постоянного давления теплоносителя зависит стабильность работы отопителя. Есть два типа устройств, которые работают без электричества:

    • одноконтурные – покупаются для организации отопления дома или квартиры;
    • двухконтурные – на отопление, параллельно обеспечивают дом горячей водой.

    Производители также предлагают парапетные модели. Парапетный котел – маломощный аппарат. Имеет закрытую камеру сгорания. Подходит для небольших помещений. Может быть с энергозависимой или энергонезависимой автоматикой.

    Принцип работы

    Автономный обогреватель имеет запальник и основную горелку. Предварительно зажигается запальник, затем зажигается основная горелка, которая нагревает теплоноситель до заданной пользователем температуры. Достигнув установленного значения, устройство прекращает подачу топлива.Как только температура падает до критического значения, начинает поступать газ, который воспламеняется от горящего воспламенителя. При отсутствии тяги подача топлива автоматически прекращается. Система обогрева, независимая от электросети, имеет расширительный бачок, который необходим для жидкости, расширяющейся за счет нагрева. Розжиг осуществляется с помощью пьезоэлемента, который срабатывает при нажатии кнопки.

    Преимущества

    • Возможность работы без электричества – их основное преимущество.Нет необходимости делать проводку, устанавливать розетку, это экономия.
    • Простая конструкция и безопасное использование.
    • Универсальность — подходит для отопления домов и квартир разной площади.
    • Тихая работа – насосы не создают шума.
    • Высокая эффективность.
    • Долговечные теплообменники.

    Дефекты

    • Невозможно добиться полной циркуляции в системе. Причин может быть много, например расчет толщины трубы.В такой системе крайне важно правильно рассчитать диаметр труб и установить их под особым углом. В результате возможен неравномерный прогрев помещения.
    • Для правильной работы дымоход с сильной тягой . Отсутствие тяги приведет к остановке оборудования, и сработает клапан обратной тяги. Дымоход должен создавать разрежение в топке от 16 до 20 Па.
    • КПД находится на уровне 90%, среднестатистический летучий котел имеет КПД около 93%.
    • Температура регулируется вручную.

    Как выбрать?

    На рынке не так просто выбрать энергонезависимый котел иностранного или российского производства-слишком много марок, моделей, исполнений. Импортные считаются более экономичными, а отечественные более доступными и лучше приспособленными к условиям эксплуатации. При выборе модели нужно учитывать давление в газопроводе, при каком минимальном давлении способна функционировать та или иная модель.Далее определяется мощность – 1000 Вт на 10 м².

    При выборе модели важно обратить внимание на материал теплообменника. Бывают медные, стальные, чугунные. Чугун предпочтительнее, он прочнее стали и имеет больший срок службы. Чугунные теплообменники могут служить до 30 лет. Стенки чугунных элементов толще, чем у стальных аналогов, и они более устойчивы к коррозии. Еще один критерий, на который стоит обратить внимание, это то, что устройство, не зависящее от электричества, не может быть с закрытой камерой сгорания.Модели с турбонаддувом не работают без электричества, так как нуждаются в принудительной циркуляции охлаждающей жидкости, нагнетании воздуха и отводе выхлопных газов.

    Энергонезависимая или энергозависимая — что лучше?

    В энергозависимых моделях, в отличие от своих энергонезависимых конкурентов, имеется:

    1. Циркуляционный насос для обеспечения движения теплоносителя. Это исключает воздушные пробки и неравномерный прогрев помещений.
    2. Вентилятор для нагнетания наружного воздуха в камеру турбированных котлов.
    3. Более совершенная автоматика, подбирающая для устройства наиболее экономичные режимы. Есть возможность запрограммировать работу с учетом времени суток и дней недели. Котел управляется внутренними термостатами, расположенными в помещениях.

    Благодаря циркуляции и принудительной тяге к летучим версиям применяются менее строгие требования:

    • нет жестких требований к вентиляции помещений;
    • можно использовать закрытый расширительный бак, размещение свободное;
    • не нужно соблюдать уклоны;
    • Допускаются трубы малого диаметра
    • .

    Может ли энергонезависимый обогреватель работать без электричества? Нет, при отключении электроэнергии прибор не работает, и дом остается без тепла. Это единственный минус. Решение есть, но оно требует дополнительных затрат — подключение генератора. Получается, что энергозависимые модели более совершенны и удобны в использовании, а при наличии надежного блока питания выбор будет однозначным. Энергонезависимые аналоги незаменимы в ситуациях, когда невозможно обеспечить бесперебойное и качественное электроснабжение.

    Выбор производителя

    Определившись с типом котла – одноконтурным или двухконтурным, настенным или напольным, остается выбрать марку. Рейтинг надежности предсказуемо возглавляют немецкие производители, у продукции которых есть только один недостаток – слишком высокие цены. Именно поэтому потребители чаще обращают внимание на более дешевые итальянские бренды – и другие. Но самыми популярными, согласно статистике продаж, на рынке являются отечественные приборы – Ростовгазоаппарат, Мимакс КСГ, Сибирь КЧГО, Волк, Боринское АОГВ, АОГВ и АКГВ, Премиум, РОСС АОГВ.Также хорошо зарекомендовала себя продукция украинских заводов; Атем Житомир особенно популярен в России.

    Обзор моделей

    Протерм Медведь TLO

    Аппараты напольные одноконтурные с мартеновской печью. Полностью энергонезависимый. Диапазон мощностей — 18–45 кВт. Технические характеристики и конструктивные особенности «Протерм Медведь» 20 ТЛО:

    • мощность — 18 кВт;
    • температура нагрева (мин/макс) — 45–85°С;
    • размеры (ВхШхГ) — 880х420х671 мм
    • вес
    • — 92 кг;
    • максимальный расход газа — 1.9 м³/ч;
    • обогревает площадь до 135 м²;
    • пьезорозжиг;
    • Чугунный теплообменник
    • с защитой от конденсата;
    • одноступенчатая регулировка мощности;
    • режимы «Зима» и «Лето»;
    • возможен переход на сжиженный газ;
    • автоматическое микропроцессорное управление;
    • Эффективность 90%.

    Имеется встроенный бойлер для нагрева воды. Надежная система безопасности: есть защита от перепада давления газа, перегрева воды и погасания пламени.Компактный, стильный дизайн, будет хорошо смотреться на кухне. Ориентировочная стоимость — 55 000 руб.

    Бакси SLIM EF

    Двухконтурный напольный вариант от бренда Бакси. Отличается стильным дизайном – серый корпус и черная панель управления. Горелка атмосферная. Устройство нагревателя имеет высокочувствительную термопару, которая быстро прекращает подачу газа при угасании пламени. Они подключаются к системам с естественной циркуляцией теплоносителя. Их максимальная мощность составляет 61 кВт.Ориентировочная цена- 45 000 руб. Например — BAXI SLIM EF 1.22:

    • мощность — 22 кВт;
    • максимальная температура — 95°С;
    • габариты
    • (ВхШхГ) – 850х400х595 мм;
    • вес
    • — 101 кг;
    • максимальный расход топлива – 2,64 м³/ч;
    • площадь обогрева — 176 м².

    Protherm «Гепард» 23 МОВ

    Настенные версии, работающие без подключения к электросети, на рынке гораздо скромнее. Гепард 23 МОВ от марки Протерм имеет два контура.При весе 31 кг его можно легко прикрепить к стене. Тяга — естественная, дымоудаление — через обычный дымоход. ориентировочная стоимость- 33 000 руб. Характеристики и особенности конструкции:

    • 23,3 кВт;
    • максимальный расход газа — 2,73 м³/ч;
    • КПД — 90,3%;
    • обогревает площадь до 230 м²;
    • теплообменник первичный — монотермический;
    • теплообменник стальной пластинчатый
    • для горячего водоснабжения;
    • переход на сжиженный газ.

    Виадрус G36

    Продукция чешского производителя. Поставляется стальная атмосферная горелка. Для того чтобы газовый клапан работал бесперебойно, имеется встроенная термопара, способная вырабатывать электроэнергию в нужном количестве. Также имеется датчик, предотвращающий опрокидывание штока. Адаптирован к местным условиям. Можно подключить насос для повышения давления теплоносителя, а при опасности отключения электроэнергии подключается источник бесперебойного питания.Также возможно подключение бойлера косвенного нагрева. Цена около 52 000 рублей. Технические характеристики Viadrus G36 BM 3:

    • 17 кВт;
    • нагрев — 45–85°С;
    • один контур;
    • КПД — 92%;
    • отопление — 128 м²;
    • максимальный расход газа — 1,98 м³/ч;
    • вес
    • — 100 кг;
    • Размеры
    • – 935х485х733 мм.

    Особенности установки

    Газовые обогреватели, не потребляющие электроэнергию, работают в обычных самотечных системах отопления, которые имеют массу недостатков.Основные из них – недостаточная температурная стабильность в помещениях и большой расход топлива. Это плата за автономную работу. Поскольку принудительной циркуляции нет, такие котлы располагают в самых нижних точках отапливаемых зданий, чтобы вода поступала к месту нагрева.

    Отопительный контур, независимый от электричества, имеет специальную разводку. Трубы должны быть большего диаметра, чем в случае с циркуляционными насосами. Расположение труб – с уклоном. Необходимо стремиться к оптимальному количеству ответвлений и поворотов, чтобы давление теплоносителя не падало ниже нормы.Наличие расширительного бачка обязательно: его отсутствие может спровоцировать разрыв трубы.

    Одним из самых распространенных способов отопления загородных домов и дач на сегодняшний день является газовое отопление. Главный узел газовой системы отопления — газовый котел. Для работы большинства моделей требуется подключение к электросети. Но кроме них есть достаточно большой выбор котлов, которым не нужно электричество. Поэтому они классифицируются как энергонезависимые. Рассмотрим их устройство с учетом и официальной информации и мнения автора.

    Особенности газовых энергонезависимых котлов

    Название таких котлов говорит само за себя — они энергонезависимые … Что это значит? И подразумевается, что они не зависят от наличия или отсутствия электричества. По той простой причине, что он им совершенно не нужен для работы. Другими словами, энергонезависимость – это свойство отопительного оборудования работать без электричества.

    Есть еще одно похожее понятие: зависимые и независимые системы отопления.Не путайте энергонезависимость (или волатильность) с этими понятиями. Автономная система отопления подразумевает, что горячая вода потребителю поступает не из подающего водопровода, а нагревается во внутреннем (домашнем) контуре потребителя. Так что это совершенно разные понятия.

    От автора. Например, у меня дома установлен энергозависимый двухконтурный котел чешской фирмы MORA. В случае отключения электроэнергии работает только на одной запальной горелке в течение 30-40 минут, затем автоматически отключается полностью из-за неработающего вытяжного вентилятора и срабатывания датчика тяги.Включить его снова без электричества практически невозможно. Отключения электричества иногда длительные, что меня очень напрягает, особенно зимой. Поэтому в будущем планирую приобрести ИБП для котла с аккумулятором. Следует сказать, что независимость самого котла от электрической сети – очень хорошее свойство. Но его практическая реализация сопровождается рядом проблем при монтаже и эксплуатации таких котлов. Это будет обсуждаться ниже.

    Энергонезависимые котлы — что это такое?

    Большинство котлов этого типа — напольные , но в последнее время выбор становится все шире и шире настенные модели … Это связано с тем, что такой котел нужно ставить в самом низу всей системы отопления. Почему? Очень просто – нужно обеспечить полный цикл циркуляции воды без использования насоса. Ведь для насоса потребуется электричество. При расположении котла точно в самой нижней точке, при правильном проектировании систем отопления вполне возможно прокачивать воду по контуру за счет ее нагрева. Поэтому такие котлы устанавливаются, как правило, в подвале или чуть ниже самого контура системы — на этаже.Такая схема отопления называется системой с , или самотеком.

    Конструктивно энергонезависимые котлы устроены так же, как и обычные — две горелки (запальная и основная, или пилотная), открытая камера сгорания (именно открытая — для увеличения тяги), система удаления продуктов сгорания (дымоход), система автоматики и безопасности (датчик температуры для поддержания режима, обратный клапан для отключения при плохой работе дымохода). Одним из отличий является ручной пьезоэлемент для розжига и использование естественной тяги при работе.

    Также энергонезависимые котлы могут быть:

    1. одноконтурные
    2. двухконтурные

    Типичными представителями котлов, не требующих подключения к электросети, являются марки Protherm, Beretta, Attack, Alphatherm, Vaillant. Это лишь малая их часть. Сегодня котлы этого типа производятся многими компаниями как за рубежом, так и в России.

    Плюсы и минусы энергонезависимых газовых котлов

    1. Несомненным и главным достоинством таких котлов является именно их нетребовательность к наличию розетки с электричеством.
    2. Также к ним можно отнести свои преимущества. простота и безопасность — по сути это самый простой котел, но работает он не на твердом или жидком топливе, а на газу.
    3. Еще один плюс — отсутствие электронасосов, и, следовательно, более низкий уровень шума при работе.
    4. Энергонезависимые котлы выпускаются очень давно, поэтому их схема и конструкция давно отработаны на практике.

    Но есть и отрицательная сторона медали, минусы этих котлов следующие:

    • В первую очередь — наличие энергонезависимого котла не всегда дает полной уверенности в исправности системы отопления В основном.Дело в том, что иногда по ряду причин такой котел не в состоянии обеспечить полноценную циркуляцию воды по всему контуру системы. Часто это связано с неправильным начальным планированием системы, вплоть до толщины труб, или выбором самого котла. Следует отметить, что при естественной системе отопления, как правило, трубы большого диаметра устанавливаются определенным образом с нужным уклоном.
    • Еще раз — для хорошей работы этого типа оборудования требуется дымоход с хорошей тягой , что также иногда сложно реализовать на практике.
    • С учетом этих недостатков уже становится весьма проблематично, а иногда и невозможно реализовать установку и эксплуатацию энергонезависимого котла в двух- и более этажном доме.

    Результат: если котел не может протолкнуть систему — помещения будут прогреваться неравномерно (батареи будут прогреваться не полностью), при отсутствии хорошей тяги в дымоходе постоянно будет работать обратный клапан и потушить котел.Кроме того, иногда неудобно, что котел находится где-то внизу, в подвале, а не висит на стене на кухне.

    Далее: схема естественной циркуляции требует наличия в системе открытого расширительного бачка и его периодического (хотя и очень редкого) пополнения. Сам факт подпитки системы иногда негативно сказывается на состоянии и сроке службы теплообменника: на нем, да и на всех трубах, появляются лишние осадки и отложения от плохо очищенной воды.

    По степени зависимости от наличия или отсутствия электричества котлы делятся на энергонезависимые и энергонезависимые. Первые при отсутствии электричества могут продолжать нормально работать, а вторые тут же отключаться, что в зимних условиях чревато неприятными последствиями.

    Энергонезависимые котлы

    Поскольку это оборудование может нормально функционировать без электричества, оно считается очень ценным, например, при газификации дачного участка, где надежность электроснабжения часто оставляет желать лучшего.Сам энергонезависимый котел имеет простую конструкцию и неприхотлив в обслуживании. Тем не менее, не забывайте, что система отопления должна обеспечивать естественную циркуляцию теплоносителя, а для этого требуется:

    • наличие открытого расширительного бака, расположенного в самой высокой точке системы;
    • применение труб большого диаметра;
    • монтаж трубопроводов с соблюдением необходимых уклонов с минимальным количеством поворотов.

    Котел имеет камеру сгорания открытого типа, а воздух, необходимый для сжигания топлива, забирается из помещения, в котором он установлен.Чтобы компенсировать израсходованное количество, необходимо обеспечить приток воздуха. Система отвода дымовых газов представляет собой вертикальную дымовую трубу с перепадом высот, гарантирующим естественную тягу. Неправильная организация вентиляции и дымоудаления может привести к тому, что продукты горения, в том числе и угарный газ, будут попадать внутрь помещения.

    Еще одним недостатком энергонезависимых котлов является практически полное отсутствие автоматики, за исключением предохранительных элементов, отключающих подачу газа при угасании пламени горелки или отсутствии тяги.Режимы работы котла регулируются вручную.

    Выбор необходимого оборудования, его правильная установка и другие вопросы, связанные с газификацией объектов, требуют профессионального подхода. Ошибки здесь могут дорого обойтись, ведь речь идет о безопасности и жизни людей. Лучшее решение – заказать газификацию под ключ в надежной компании. При этом все этапы работ — от разработки проекта до пуско-наладочных и приемо-сдаточных испытаний — будут выполнять компетентные специалисты, гарантирующие правильную, экономичную и безопасную эксплуатацию системы отопления.

    Летучие котлы

    Работа таких котлов напрямую зависит от наличия электричества, так как в их конструкции присутствует как насос, обеспечивающий циркуляцию теплоносителя, так и вентилятор, подающий воздух в камеру сгорания. По сути, это небольшая котельная со всеми необходимыми трубопроводами.

    Основное преимущество данного оборудования по сравнению с энергонезависимыми котлами заключается в наличии развитой автоматики, позволяющей настроить наиболее экономичные режимы работы.Есть возможность задавать графики работы в зависимости от времени суток и дня недели, управлять работой котла с помощью выносных комнатных термостатов.

    Принудительная тяга и циркуляция теплоносителя снимают с системы отопления требования, характерные для энергонезависимых котлов.

    Leave Comment

    Ваш адрес email не будет опубликован.
