Чем заменить нихромовую спираль. Что такое нихромовая проволока и где ее можно взять. Что такое нихром

Если температурный контроль отлично работает на нихроме, то Вас может озадачить вопрос цены на этот материал. Если Вы хотите сэкономить деньги на проволочку, то встает проблема – где взять нихром, не покупая его в магазине. Попробуем разобраться с этой задачей и поможем новичкам в этом непростом деле.

Где найти нихромовую проволоку

Итак, рассмотрим, что все-таки представляет собой проволока из нихрома:

  • отличается от кантала своим меньшим удельным сопротивлением;
  • боксмод выдает большую производительную мощность;
  • не имеет в составе железа, поэтому не подвергается коррозии и служит намного дольше;
  • хорошо проводит тепло. Таким образом, спираль быстрее разогревается и быстрее остывает.

Очевидно, что нихром продается в вейп-шопах. 1 метр такой проволоки стоит очень дорого. Когда этот вариант Вас не устраивает, то можно отыскать нихром на радиорынках.

Они еще существуют, но вероятность того, что Вы сможете его там найти, очень мала.

Однако вопрос этот можно решить, надо только знать, куда идти. Также в этом вопросе Вас выручит обычный паяльник или неисправное устройство, на которое можно наткнуться в кладовке или гараже. Если у Вас не получилось найти паяльник, то его можно купить в магазине Фикс Прайс, где все продается по одной цене. Цена на паяльник там составит всего лишь 1 $.


Нихром из паяльника

Разберите паяльник и отыщите ту самую проволоку из нихрома. Мы действительно нашли такую, но она была очень тонкая. Узнать сечение проволоки можно, намотав на карандаш 10 плотно прижатых друг к другу витков нити. Наши витки заняли 1 мм.

Это значит, что сечение нашей нити составляет 0.1 мм. Купить таких дешевых паяльников можно много, однако нихромовая спираль в них может отличается длиной. Разборка бытового паяльника для получения нихрома – реально рабочая схема. Но что делать, если паяльника нет?

Похожая спираль есть в фенах. Различные модели имеют нихромовые нити разного диаметра, но они там однозначно есть. Нихром можно отыскать в обогревателе, построенном по принципу вентилятора. Этот вариант будет несколько дороже предыдущего.

И, наконец, самый труднодоступный способ – достать этот металл из электроплиты с открытой спиралью. Сегодня мы поведали, что нихромовая намотка из не такое уж и затратное мероприятие. Если Вы решили найти нить в паяльнике, то там она может достигать 2.5 м. Так получится далеко ни 1 намотка.

Как удостовериться в нихроме

Вас может посетить мысль при наматывании своего коила. А что если металл, который Вы достали, вообще не нихром. Как же можно отличить его от остальных металлов? Есть один простой и достоверный способ определения. Возьмите магнит и с его помощью проверьте Вашу нить. К сведению, кантал сразу же притянется к нему, а нихрому на магнитное поле будет все равно. Удачи Вам в экспериментах.

Как и где Вы отыскивали свою нихромовую намотку?

Для этого понадобится нихромовая проволока. Удельное сопротивление проволоки из нихрома марки Х20Н80 приведено в таблице. Для фигурной резки используется терморезак из куска нихромовой проволоки.

Нихромовая проволока X20H80 применяется для изготовления спирали при самостоятельной перемотке атомайзера. Следовательно, чтобы получить одно и то же значение, в случае с тонкой нихромовой проволокой потребуется сделать меньше витков. Однако для использования на повышенной мощности рекомендуется использовать более толстую нихромовую проволоку либо 2 тонкие нити, сплетенные «косичкой».

Проволоку из нихрома используют для изготовления резаков, лобзиков, паяльников, станков для резки пенопласта, полистирола и т.д. Из них методом вытягивания получают проволоку. Нихромовую продукцию используют в местах, требующих качественного металла. Крепятся концы нихромовой проволоки за пружины, одетые на винты М4. Сами винты закручены в металлические стойки, запрессованные в основание станка.

Прежде, чем закручивать в стойку винт, у его головки была проточена канавка, чтобы нихромовая проволока при регулировке не могла произвольно перемещаться, а занимала требуемое положение.

Для исключения провисания нихромовой проволоки из-за удлинения при нагреве, она закреплена к винтам через пружины. После подготовки всех крепежных деталей можно закреплять нихромовую проволоку. Нихромовая проволока по внешнему виду мало чем отличается от стальной проволоки, но сделана она из сплава хрома и никеля.

Однако в отличие от стальной или медной проволоки, нихромовая проволока имеет большее удельное сопротивление и выдерживает, сохраняя, высокую механическую прочность температуру нагрева до 1200˚С.

Надо отметить, что для разогрева нихромовой проволоки станка для резки пенопласта подойдет источник электропитания как переменного тока, так и постоянного. Вынуть вилку из сети и подключить провода, идущие от нихромовой нити к клеммам «Нагрузка». Вставить вилку сетевого шнура в розетку и индикатором фазы проверить отсутствие фазы на нихромовой проволоке. Разобравшись с фазой, можно, медленно поворачивая ручку ЛАТРа подать напряжение на нихромовую проволоку.

В этой схеме, благодаря развязывающему понижающему трансформатору, нихромовая спираль гальванически не связана с электрической сетью и поэтому безопасна для эксплуатации.

Ведь при резке пенопласта на приспособлении регулировать температуру нагрева нихромовой проволоки не нужно. Температура подбирается один раз при настройке станка.

Схема станка для резки пенопласта с использованием ЛАТР и понижающего трансформатора

Еще одна, несколько необычная схема регулятора температуры нагрева нихромовой проволоки, с помощью тиристора. Если ни одна из выше приведенных электрических схем разогрева нихромовой проволоки для приспособления резки пенопласта не может быть реализована, то предлагаю нестандартную схему ее разогрева. МаркиНихромовая проволока изготовляется из прецизионного сплава нихром, который относится к сплавам с высоким электрическим сопротивлением.

Благодаря наличию большой доли никеля проволока обладает высоким электрическим сопротивлением и износоустойчивостью. На мое удивление проволока совершенно чистая, без масла, не то что кантал. Широкое распространение материал получил и в сфере промышленного производства.

Нихромовая лента, полоса и фольга

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. Благодаря этому уменьшается вес и габариты приборов и приспособлений, в которых он используется. Единственный недостаток проволоки из сплава никеля и хрома – высокая стоимость, которая никак не отражается на спросе.

Преимущества изделий из сплава хрома и никеля

Реализуется продукт в рулонах (катушках, бухтах) или в виде ленты. Где купить или взять изделия из нихрома? В бытовой сфере применяется для резки пенопласта и полистирола. С его помощью можно резать пенопласт и изготавливать изделия из него своими руками. Понадобится сделать реостат, чтобы подобрать величину тока. Для этого можно взять спираль из электроплитки, предварительно растянув ее в струну.

Нихромовые прутки и круги

Такие приборы изготовлены в соответствии с нормами и правилами техники безопасности. В магазинах строительных материалов пенопласт продается в виде пластин разной толщины и размеров.

При наличии станка для резки пенопласта всегда можно нарезать из толстой пластины листы пенопласта нужной толщины.

Расчет параметров источника электропитания для нагрева проволоки

При желании сделать станок для резки пенопласта и поролона многих останавливает сложность с организацией подачи питающего напряжения для разогрева нихромовой струны до нужной температуры. Пружина была длиннее, чем требовалось, пришлось сделать из нее две, для каждой стороны крепления проволоки.

После снятия изоляции с концов проводов на длину около 20 мм, медные проводники навиваются на струну нихромовой проволочки в месте ее крепления к пружине. Затем, удерживая нихромовую проволочку за петлю плоскогубцами, сделанная обвивка медного провода овивается свободным концом нихромовой в противоположную сторону.

Чтобы провода не мешали при работе, они пропущены через отверстия в основании и закреплены на обратной его стороне скобками. Наиболее распространена проволока марки Х20Н80, содержащая 20% хрома и 80% никеля. Стоит заметить, что станком, на котором установлена проволока для резки плотного пенопласта с успехом будет резаться и неплотный, только продвигать его надо будет быстрее.

Купить нихромовую проволоку Вы в любой момент можете в одном из наших магазинов VIPMAG.BY. С помощью самодельных приспособлений, в которых нашла применение нихромовая проволока, можно не только нарезать пенопласт, но и выжигать по дереву. Длина нихромовой проволоки для приспособления выбирается исходя из размеров пластин пенопласта, предназначенного для резки, и от плотности пенопласта не зависит. Небольшое количество нихромовой проволоки можно получить из спирали старой электроплитки.

В нашей стране никогда не переведутся «народные умельцы». Русские люди во все времена отличались сообразительностью и изобретательностью. Поэтому один из вопросов, который волнует многих изобретателей – где можно взять нихромовую проволоку в необходимом количестве. Этот материал представляет собой особый сплав, содержащий повышенную концентрацию таких химических элементов, как хром и никель.

Кроме них, в состав нихрома входят и другие металлы – марганец, кремний, железо и алюминий, имеющих свои достоинства, а их объединение в составе одного сплава создает такой металл, который обладает замечательными качественными характеристиками .

Чем ценится нихромовая проволока?

Проволока из нихрома обладает следующими ценными качествами:

Такая проволока используется в таких местах, где от металла требуются самые качественные характеристики, надежность и высокая прочность.

Благодаря сочетанию пластичности с высоким пределом текучести, а также стойкости к сильным агрессивным веществам,

нихром очень востребован в индустриальном производстве. Именно он занимает на современном рынке бытового и промышленного электрического оборудования одно из первых мест.

Кроме этого, нихромовая проволока применяется в ряде промышленных отраслей, в которых используются электронагревательные печи. Она также применяется в электрических печах , которые нагреваются до очень высоких температур, в различных аппаратах, обладающих тепловым воздействием и в печах, используемых для обжига и сушки. Также она находит применение в качестве нагревательного и резисторного элемента.

В основном такое изделие из нихрома применяют везде , где требуется стойкость к высоким температурам, жаре и химикатам, то есть в агрессивных средах.

Также она используется в приборах, для которых необходима высокая степень надежности, таких как резисторы, узлы сопротивления и реостаты.

Нихромовая проволока нашла свое применение не только в промышленности, но и в быту, и используется:

  • для станков, которые нарезают пенопласт;
  • в приспособлении для выжигания по дереву;
  • в системе обогрева автомобильных стекол и зеркал заднего вида;
  • в простых бытовых обогревателях;
  • в самодельных сварочных аппаратах .

Где можно взять нихромовую проволоку?

Существует несколько вариантов, как и где можно приобрести изделие из нихрома.

На сегодняшний день практически в каждом населенном пункте существует справочная по товарам и услугам. Обратившись к ней, можно получить от оператора информацию, какая организация торгует нихромом и ее контактные телефоны. Такую информацию можно узнать и в Интернете. Однако в этой ситуации шансы приобрести нормальный товар практически равен нулю , потому что если кто и возьмется доставить материал, то это будет всего лишь полтора-два метра. Организации в основном специализируются на оптовых продажах. Но уточнить все-таки стоит.

Если такое изделие продается в другом городе, то можно воспользоваться услугой «товары−почтой». Однако этот вариант предусматривает доплату за пересылку. Можно проволоку приобрести в специализированных магазинах. Это могут быть «Радиодетали», «Умелые руки» и другие подобные павильоны. Продавцы таких частных магазинов, торгующие различными запчастями, друг друга знают очень хорошо. Поэтому, если у такого «частника» в наличии нет нихромовой проволоки, он может подсказать, где ее приобрести. Между прочим, найти ее можно в обыкновенном хозяйственном магазине. Спирали для электрических плит изготовлены из нихрома.

Ни один населенный пункт не может обойтись без наличия базара, где можно приобрести все что угодно. Самое главное – это тщательно обойти весь рынок и даже можно поспрашивать продавцов. Можно и наткнуться на такое изделие из нихрома.

Чтобы найти такую проволоку, следует где-нибудь отыскать старый прибор , например, лабораторный реостат. Сам по себе он не представляет никакой ценности, однако на нем намотано небольшое количество нихрома.

Нихромовая проволока является высококачественным пластичным изделием благодаря своим замечательным техническим характеристикам. Купить или достать ее любым другим способом хоть и трудно, но возможно. Нужно лишь проявить инициативу и попробовать все вышеуказанные способы.

Технологии получения особых металлических сплавов в некоторых отраслях были успешно вытеснены композитами. Этот процесс не останавливается, но есть направления, в которых все еще доминируют более традиционные материалы. К таким, в частности, относится нихромовая нить, которая, благодаря уникальному спектру технико-физических качеств, нашла применение в самых разных отраслях.

Что представляет собой нихром?

Это сплав, сформированный двумя базовыми металлами — никелем и хромом. Причем первый иногда составляет до 80 % от структуры сплава. Также в состав нихрома вводятся другие металлы, среди которых железо, алюминий, кремний и др. К эксплуатационным особенностям материала относят высокое электрическое сопротивление, жаростойкость, а также пластичность. По отдельности эти качества не являются чем-то особенным для традиционных металлов, однако нихромовая нить выигрывает именно за счет их сочетания в одной структуре. Например, та же пластичность как раз и позволяет изготавливать нитяные волокна сплава, далее применяя их в печах, где рабочая среда может составлять в температурном показателе порядка 1 200 ˚C. Кроме этого, в зависимости от назначения сплав может дополнительно подвергаться легированию, что придает ему новые свойства или же улучшает основные характеристики. Так, для повышения рабочего ресурса нихром разбавляется редкоземельными металлическими компонентами.

Характеристики нихромовой нити

Существует несколько модификаций нихромовых волокон, которые имеют свои особые характеристики, но в целом диапазон значений располагается в одном нешироком спектре. Например, в показателях плотности сплав находится в коридоре от 8200 до 8500 кг/м 3 . Рабочая температура большинства марок соответствует диапазону 1000-1200˚C. При этом в размерах разброс форматов довольно обширен. Наиболее популярна нихромовая нить, диаметр которой составляет 0,01-0,08 мм. Встречаются и изделия, выходящие за рамки этого типоразмера, но это, скорее, исключения, рассчитанные на использование материала в узкоспециализированных сферах. Что касается физической стойкости, то в среднем нить выдерживает 0,65-0,7 ГПа, но для поддержания этого уровня следует учитывать и предостережения технологов в плане эксплуатационной безопасности материала. К примеру, нить нельзя оставлять в сернистой атмосфере, так как подобные среды губительно сказываются и на свойствах нихрома, и на его структуре.

Производство нихрома

Для начала стоит подчеркнуть, что нить является лишь одним из форматов выпуска нихрома. Она же наиболее близкая по своим качествам к проволочным изделиям. Производят материал по технике протяжки под давлением. Но до начала операции заготовка не подвергается нагреву, поэтому технологию называют холоднотянутой. Также могут применяться методы травления — они качественно улучшают физические свойства, которые получает на выходе нихромовая нить. Где взять данный материал? Обычно изготовлением занимаются металлургические комбинаты. Но здесь важно понимать, что сама процедура создания нихромовых материалов не относится к распространенным. Во многом это связано и со спецификой применения сплава. Тем не менее есть немало предприятий, занимающихся металлопрокатом, которые концентрируют в своем ассортименте наиболее востребованные типоразмеры и марки нихромовых нитей.

Особенности применения

Благодаря высокому электрическому сопротивлению такие волокна применяются в нагревательном оборудовании. Это направление использования сплава также обуславливается прочностью и жаростойкостью структуры. Именно нить применяется в небольших печных конструкциях круглой формы. Кроме этого, нашел свое место данный материал и в сфере медицины, где его используют как средство зашивания. Строительная область также не обошлась без уникального сплава. Так, для получения ровных панельных изделий, например, из пенопласта или гипсокартона, используется резка нихромовой нитью по фигурной линии. В отличие от традиционных электролобзиков нить позволяет более точно и аккуратно производить раскрой с минимальным повреждением заготовки. Впрочем, качество результата зависит и от техники выполнения фигурной резки, а также от условий организации процесса.

Чем заменить нихромовую нить?

В бытовом хозяйстве часто встречаются проблемы обновления нагревательных элементов в разных электроприборах. Наиболее подходящей заменой считается рабочая спираль, которую можно найти в электроплитах, утюгах, некоторых моделях чайников и т. д. Но если требуется обеспечить и защиту от электрохимического воздействия, то стоит обратиться к нержавейке. Как показывает практика, нихромовая нить обычно располагает тем же показателем сопротивления, что и нержавеющий материал, но проигрывает ему в защитных свойствах в плане окисляемости. Оптимальным решением такой замены может быть раскрой оплетки старого шланга, в котором применяются армирующие волокна нержавейки.

Заключение

Использование качественного нихрома дает массу преимуществ пользователю того или иного прибора или конструкции. Данный материал не всегда может конкурировать с аналогами в показателях износостойкости, но защита от термического поражения и электрическое сопротивление ставят его в отдельный ряд уже по технико-эксплуатационным свойствам. При этом нихромовая нить не должна рассматриваться в качестве универсального решения для тех же электроприборов. Опять же, некоторые марки наиболее ярко проявляются свои преимущества как элемент режущей оснастки, а другие — как устойчивый проводник нагревательной инфраструктуры. Наделение теми или иными свойствами во многом зависит от внесения дополнительных модификаторов. Собственно в чистом виде нихром сегодня почти не встречается, так как на фоне повышения характеристик целевого оборудования растут и требования к расходным материалам. Поэтому возникает и необходимость улучшения качеств нихромовой нити.

Нихром — это общее название для сплавов, двумя основными компонентами которых являются хром и никель. Первоначальный вариант сплава содержал в себе 20% хрома и 80% никеля. В настоящее время существует 10 вариантов этого сплава, в каждом из которых разное соотношение дополнительных примесей — алюминия, титана, кремния, молибдена, железа или марганца.

Свойства нихрома напрямую зависят от пропорций основных и дополнительных металлов в сплаве. Самое распространённое изделие из нихрома это проволока, которая широко используется в современной промышленности.

Проволока из нихрома: описание и основные характеристики

Нихромовая проволока представляет собой металлический шнур, который производят разной длинны, толщины (от доли миллиметра до нескольких сантиметров) и сечения: круглого, овального, квадратного или трапециевидного.

Самый распространённый вид сечения — это круглый, так как такая проволока имеет максимальное соотношение площади сечения к своему периметру. Вес изделия напрямую зависит от состава его сплава и диаметра самой проволоки.

Нихром имеет редкое сочетание свойств, делающих его просто исключительным сплавом, единственный аналог которого, фехраль, сильно уступает ему по всем показателям.

Жаропрочность данного материала может достигать до 1400 градусов Цельсия (двухкомпонентный сплав). Предельно допустимая температура воздействия зависит от состава сплава. Также данная проволока не изменяет своей формы под воздействием нагрева и не провисает.

Проволока из нихрома обладает высоким сопротивлением электрическому току, а значит этого металла потребуется значительно меньше, чем аналогичного без потери в количестве выделяемого тепла. Следовательно приборы, в которых используется нихромовая проволока, будут иметь меньшие габариты и вес.


Двухкомпонентный сплав не имеет магнитных свойств. Они возникают только при добавлении железа, но имеют очень слабые показатели.

Нихром не подвержен коррозии, устойчив к воздействию агрессивной среды, за счёт чего имеет почти неограниченный срок службы. Проволока из нихрома обладает хорошей пластичностью и отлично формуется, при этом имея высокие показатели прочности и твёрдости, не боится механического воздействия.

Состав сплава металла варьирует показатели этих характеристик. На фото представлены основные варианты намотки нихромовой проволоки.

Использование нихромовой проволоки

Применение нихромовой проволоки очень обширно, что обусловлено её многофункциональностью. В промышленности она используется для создания лабораторного оборудования, узлов сопротивления, резисторов, реостатов, различных нагревательных приборов, электрических печей и печей для обжига и сушки, в сварочных аппаратах. Проволоку с сечением в несколько сантиметров можно применять для изготовления автоматической сварки и даже канатов.

Элементы из нихромовой проволоки есть и во многих бытовых предметах — тостерах, фенах, в системах обогрева стекол и зеркал заднего вида в автомобилях, бытовых обогревателях, вейпах и даже стельках для обуви.


Очень часто данную проволоку используют и для самодельного оборудования — резаков и электролобзиков (по дереву и пенопласту), паяльников и приспособлений для выжигания по дереву, домашних кузнях.

Выбор нихромовой проволоки

Как же выбрать проволоку, необходимую именно для выших нужд? Для разных целей используются ищделия с разным составом сплава, диаметром и сечением, поэтому здесь в первую очередь необходимо ориентироваться на маркировку проволоки.

Маркировка Н указывает на то, что данная проволока используется при изготовлении нагревательных элементов, не превышающих в диаметре 0,2 мм.

Маркировка С указывает на то, что данное изделие подходит для производства элементов сопротивления различных механизмов.

Маркировка ТЭН указывает на применимость данной продукции для производства электронагревателей трубчатого типа.

Также маркировка указывает на рабочие температуры, которые являются максимальными для конкретного сплава и его удельное сопротивление.

Рабочие температуры/Удельное сопротивление:

Х20Н80 до 1200 градусов Цельсия — Х20Н80 — 1.12 Ом*мм/м
Х15Н60 до 1125 градусов Цельсия — Х15Н60 — 1.13 Ом*мм/м
ХН20ЮС до 1100 градусов Цельсия — ХН20ЮС — 1.02 Ом*мм/м
ХН70Ю до 1200 градусов Цельсия — ХН70Ю — 1.30 Ом*мм/м

Выше по тексту указаны показатели для проволоки толщиной более 3-х мм. Чем больше диаметр проволоки, тем больше значение этих показателей.

Обязательно нужно обратить внимание на наличие у производителя технических документов, на основании которых была изготовлена данная проволока – ГОСТ или ТУ. Только эти документы могут гарантировать, что вы приобретаете качественный продукт, характеристики которого будут не ниже заявленных производителем.

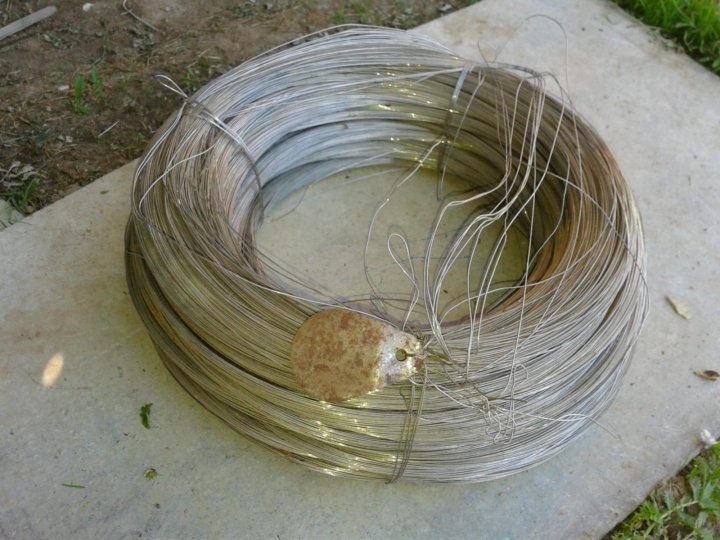

Фото нихромовой проволоки

Типы проволоки для намотки. Рекомендации к изготовлению койлов и микрокойлов

Самый распространенный тип проволоки для намотки — это кантал (Kanthal A1). Впрочем, название «кантал» появилось благодаря фирме-производителю Sandvic, которая зарегистрировала это название как торговую марку. На самом деле кантал является сплавом, состоящим из железа, алюминия и хрома. Обладает достаточно большим и стабильным сопротивлением, что ограничивает его использование только в режиме вариватта. Впрочем, качество материала таково, что большинство парильщиков используют именно его.

Нержавейка — нержавеющая сталь. Обозначается как SS с цифровым индексом. Обладает низким сопротивлением, а также моментальным разогревом, что делает ее очень привлекательной для использования. В отличие от медленно разогревающегося кантала, способна выдать большое количество пара практически мгновенно. Очень популярна для использования в сложных намотках. Подходит для вейпинга в режиме термоконтроля, хотя и на вариватте показывает отличные результаты.

Нихром. Проволока изготавливается из сплава никеля и хрома. Применяется в качестве нагревательных элементов во многих бытовых устройствах. Более мягкая, чем кантал. Идеальна в качестве оплетки при изготовлении таких типов как фьюз, алиен, стаггерт и т. д. Очень часто используется в комбинации с нержавейкой.

Никель. Самая первая проволока, использование которой позволило запустить режим термоконтроля на модах. Но ее нельзя прожигать, а также использовать для изготовления микрокойла. Однако, показывает отличные характеристики при работе на термоконтроле.

Титан — отличный выбор для парения в режиме термоконтроля. Но, нельзя прожигать и мотать микрокойлы, как и в случае с никелем.

Фехраль — еще одно название кантала, но уже других производителей. Поэтому между ними можно поставить знак равенства.

Подбор проволоки

Поскольку самостоятельное изготовление койлов, процесс творческий, а количество комбинаций равно количеству вейперов, умноженное на их воображение, то и очень тяжело определить все возможные варианты покупки проволоки для конкретного случая. Но вот общие рекомендации — это вполне возможно. Впрочем, очень часто общие бывают самые «вкусные».

Для изготовления микрокойлов отлично подходит кантал или нержавейка, диаметром от 0,3 до 0,5 мм. Меньший диаметр даст высокое сопротивление, что неизбежно приводит к снижению количества витков, худшим парообразованию и передаче вкуса. Больший диаметр – ничего, кроме увеличения мощности и инертности. Инертная намотка очень тяжело разогревается и долго остывает. Как говорят опытные вейперы — «намотал лом».

Относительно простые разновидности сложных намоток (такая вот тавтология) — косичка и цепь. Для их изготовления отлично подходит проволока, диаметром от 0,1 до 0,2 мм. При одинаковом количестве витков, например, с микрокойлом или параллелькой, могут дать гораздо больше вкуса и пара.

Как мотать

Все необходимые инструменты для намотки есть в соседнем разделе. Основные — это оправка (джиг), пинцет и кусачки (бокорезы).

Перед началом работы проволоку надо «отпустить», нагрев ее в пламени. Это позволит удалить остатки масла, неизбежно присутствующие на поверхности, а также сделает ее более податливой.

Выбранный отрезок зажимается на оправке, а затем аккуратно, виток к витку наматывается в виде спирали. Для удобства, некоторые производители выпускают специальные оправки, позволяющие очень легко намотать спираль. Чем более плотно намотается — тем более качественный получится койл. Количество витков очень просто рассчитать при помощи калькулятора. Впрочем, самую правильную и «нажористую» спираль каждый вейпер ищет для себя самостоятельно, путем проб и ошибок.

После установки в атомайзер, спираль еще раз прожигается, при необходимости поджимаются витки, после чего укладывается вата и производится сборка бака.

Рекомендации

Начинающему вейперу стоит начать с изготовления койлов из кантала. Это самый доступный и неприхотливый материал для изготовления койлов. В крайнем случае — нержавейка. Но стоит помнить, что применение «нержи» требует поддержки низкого сопротивления при работе мода. В противном случае даже при правильном изготовлении койла, мод будет показывать короткое замыкание.

Нагретая докрасна проволока становится более податливой и именно так лучше всего поправлять микрокойлы для равномерного разогрева. Для того, чтобы было легче работать с проволокой при нагревании, стоит использовать керамический пинцет — купить его можно у нас в магазине.

Как сделать резак для пенопласта своими руками. Часть 2.

В предыдущей статье я забыл написать о том, что если нужно создать резак для пенопласта с питанием от розетки, то потребуется понижающий трансформатор, выдерживающий 100 Вт.

Создание резака для линейной резки пенопласта.

Если в двух словах, резак для линейной резки пенопласта выглядит так: есть стол на которому установлены два изолированных стояка. На них в свою очередь, горизонтально столу натянута нихромовая нить, подключенная к питанию через понижающий трансформатор.

Принцип работы данного «станка» очень простой. Нихромовая нить нагревается от источника питания, что позволит быстро и просто нарезать большой объем пенопласта. Толщина нарезки регулируется высотой расположения нити над поверхностью стола.

Есть ещё одна вариация данного станка. В ней нихромовая проволока натягивается вертикально поверхности стола, а рабочая поверхность конструируется из ДСП и металлической рамы.

Минус в том, что при нагревании нихромовая нить провисает, поэтому нужно придумать натяжение с помощью какой-нибудь пружины. Ну или по-простому повесить на нить какой-либо груз, чтобы она была в постоянном натяжении.

С помощью такого резака можно нарезать простые двухмерные геометрические фигуры. Для этого на поверхности пенопласта потребуется нарисовать необходимую фигуру, и по полученному рисунку производить резку.

Создание резака для фигурной резки пенопласта.

Нарезать пенопластовые плиты больших размеров на станке для линейной резки неудобно или даже невозможно из-за небольшого размера рабочей поверхности.

В таких случаях используются ручные резаки, выполненные из лобзика. В качестве полотна используется все та же нихромовая нить.

Такой инструмент отлично подходит для фигурной резки. Можно немного изменить данный инструмент, убрав полотно и закрепив вместо него проволоку, изогнутую определенным способом.

Также можно сделать резак для фигурной резки пенопласта из паяльника. Он почти сразу готов к работе. Единственное что нужно сделать, это заменить нагревающийся элемент на нихромовую проволоку.

Таким резаком очень удобно работать. Помимо того, что с его помощью можно нарезать более тонкие листы пенопласта, он еще умеет вырезать углубления в материале.

Создание резака для пенопласта из металлической пластины.

И напоследок хочу рассказать о резаке из металлической пластины. В принципе такой резак похож на описанные выше, за исключением того, что вместо нихромовой проволоки используется металлическая пластина. Для этого отлично подойдет медь. Она быстро нагревается и легко затачивается. Можно использовать и сталь. Правда она тяжелее точится и медленнее нагревается. Зато таким резаком можно резать практически любой синтетик. Минус в том, что оптимальную температуру придется подбирать «методом тыка».

Выводы.

Все вышеописанные способы создания резаков для пенопласта просты и практичны. Каждый из них имеет свои минусы и плюсы, поэтому какой резак выбрать — решать Вам. Ну и не стоит забывать о том, что при работе с таким инструментом есть вероятность получить удар током, поэтому нужно быть очень осторожным и соблюдать меры безопасности при работе с электричеством.

Выбор инструмента для резки пенопласта и изготовление прибора в домашних условиях. Резка пенопласта в домашних условиях – нож или самодельный станок? Резка пенопласта своими руками с помощью выжигателя

Пенопласт – хороший теплоизолятор, отличающийся долговечностью и небольшим весом. Он используется для создания разнообразных форм, заготовок и моделей, в качестве превосходного утеплителя. Работать с ним достаточно просто. Но нередко такой материал выпускается в виде блоков с большими геометрическими параметрами. Разрезать их пилой либо ножом очень неудобно. Изделия крошатся, что нарушает их структуру.

Проблему с раскроем теплоизоляционного материала решает резак для пенопласта, нередко называемый резчиком. Его можно приобрести в строительном магазине либо сделать самостоятельно. Во втором случае домашний мастер получает в свое распоряжение инструмент, который подходит ему по всем параметрам.

Элементарный резчик – полчаса и готов!

Самый простой инструмент для раскроя листов пенопласта (вспененного полистирола) изготавливается без малейших затруднений при помощи 4–5 батареек для электрофонарика и обычной гитарной струны. Процесс создания резчика будет следующим:

  • элементы питания последовательно соединяются между собой в один блок;
  • к торцам получившегося модуля фиксируется струна для гитары.

В результате этих действий получается инструмент с электрической замкнутой дугой. Ток, проходя по ней, станет разогревать струну. На участке ее соприкосновения с раскраиваемым материалом будет наблюдаться процесс плавления и разрезания листа пенополистирола на две части.

Для работы описанного самодельного термоножа необходим нагрев струны до 130–150 °С. С помощью такого простейшего инструмента можно раскроить 1–3 блока пенопласта. Применять его для резки большого количества листов нецелесообразно из-за того, что элементы питания будут очень быстро садиться.

Разновидности электрических термоножей и их особенности

Если мастер использует пенопласт регулярно и выполняет большие объемы работ, ему желательно сделать своими руками инструмент, который функционирует от бытовой электрической сети. Такие самодельные термические ножи, не требующие отдельных зарядных устройств, используются для:

  • линейной резки;
  • фигурного раскроя.

В качестве рабочего термоэлемента в них применяется нихромовая нить либо пластина из металла. Обязательным блоком подобных приборов является трансформатор, понижающий напряжение (рисунок 1). Его обмотки должны соответствовать далее приведенным требованиям:

  • сечение кабелей – от 1,5 мм;
  • напряжение – от 100 В (первичная обмотка), 15 В (вторичная).

Специалисты рекомендуют подключать понижающий аппарат к автотрансформатору (ЛАТР), который позволяет плавно настраивать выходное напряжение. Если приобретать такой дорогостоящий прибор нет желания, можно поступить иначе:

  • поставить переключатель на отводы вторичной обмотки;
  • оснастить понижающий трансформатор реостатом.

Устройство для линейной резки – как сделать?

Самодельный термонож для раскроя плоских листов вспененного пенополистирола представляет собой простую конструкцию. Принцип ее создания поймет любой народный умелец.

Основа сооружения – рама, сделанная из стального профиля либо деревянных брусков. В нижней ее части монтируется рабочая поверхность из древесностружечных плит, фанеры большой толщины. Некоторые мастера используют листы текстолита для ее сооружения.

Функцию рабочей поверхности может выполнять и обычный стол либо верстак. Тогда необходимость в раме отпадает. А сам процесс сооружения конструкции выглядит следующим образом:

  • На столе (иной ровной поверхности) монтируются две вертикальные опоры, которые закрепляются изоляторами.
  • К последним через электроконтакты подключают трансформатор для понижения напряжения.
  • Между изоляторами протягивается нихромовая проволока. К ней подвешивается специальный груз. Он нужен для натяжения нити.

Функционирует такой резак для пенопласта просто. Электроток проходит по нити, разогревает ее, что приводит к растяжению проволоки. Груз не позволяет последней провисать.

Нагретая нихромовая нитка легко разрезает по горизонтали блок пенопласта, который перемещается руками. В результате этого получаются плоские листы утепляющего материала. Их толщина определяется дистанцией, отделяющей натянутую проволоку от рабочей поверхности стола.

При выполнении описанной операции важно обеспечить подачу пенополистирола с максимально равномерной скоростью.

В случаях, когда материал необходимо кроить вертикально, конструкция резчика немного видоизменяется. Раму требуется дополнительно оснастить лапой-держателем. Подвесить к нему нихромовую нить и грузик, пропустив последний через предварительно просверленное в столе отверстие. В него желательно установить полую трубу из металла, которая защитит мастера от ожогов при нагревании проволоки.

Правила изготовления инструмента для фигурного раскроя

Если резке в домашних условиях будут подвергаться большие по толщине либо геометрическим размерам листы пенопласта, не помещающиеся на рабочую поверхность из-за своих параметров, рекомендуется сделать термонож из слесарной ножовки или ручного лобзика. Работы выполняются так:

  • Режущее полотно лобзика (ножовки) снимается.
  • К ручке инструмента подсоединяется электрокабель.
  • Нихромовая проволока изгибается под заданным углом.
  • Фигурно согнутая нить устанавливается на место, где раньше размещалось полотно, и фиксируется гайками и винтами.

Все металлические элементы на самостоятельно сделанной конструкции изолируются. При желании можно сразу изогнуть под разными углами несколько нихромовых полотен. Тогда фигурная резка будет проходить более комфортно.

Тем, кто задумал утеплить квартиру или новопостроенный дом своими руками, обязательно следует ознакомиться со способами, которыми осуществляется резка пенопласта в домашних условиях, ведь это один из самых популярных и доступных способов изоляции.

Пенопласт – это вспененный материал и по большей части состоит из воздуха, поэтому он очень легкий и с ним просто работать. Однако не стоит думать, что никаких проблем не возникает, ведь кроме всего пенопласт и довольно хрупкий материл. Поэтому если воспользоваться электрической болгаркой, то на ровные края надеяться не стоит, к тому же все помещение и площадка будет усыпана раскрошенным пенопластом.

Каким бы острым ни был нож, материал все равно будет крошиться. Безусловно, это незначительный дефект и листы будут пригодны к использованию, а вот уборка превратится в хлопотное мероприятие . Из такого положения есть выход, вы можете воспользоваться термоножом. При этом края материала оплавляются и он не крошится. Но вот незадача, стоит такое приспособление очень много, но в принципе можно нагреть и обыкновенный нож. Однако в этом случае надо быть весьма аккуратным, чтобы не получить ожога, да и работа существенно затянется.

Для этой цели можно воспользоваться различным режущим инструментом, например, болгаркой, только тогда следует использовать самый тонкий диск. Очень часто строители пользуются и простым острым ножом. Иногда советуют брать и ножовку с очень мелкими зубьями, но последний метод весьма сомнительный. Кроме того, в магазинах продают специальные термоножи, предназначенные для работ с пенопластом.

Термонож нагревается до 600 °С всего за 10 секунд. Однако этот инструмент довольно дорогостоящий, поэтому далеко не всегда есть смысл покупать его.

Выходом же из положения во многих случаях станет приспособление для резки листов пенопласта, сделанное самостоятельно. Вероятно, оно несколько громоздкое, зато при наличии необходимых компонентов абсолютно бесплатное и всегда доступное. А если вам придется заниматься масштабной работой, например, у вас впереди , который вы возвели для своей большой семьи, то вопрос, как удобно разрезать пенопласт, да еще много и быстро, не всплывет на протяжении всего мероприятия, насколько бы оно ни затянулось.

Для того чтобы собрать резак для пенопласта, понадобится столешница, по паре пружин, винтов М4 и стоек длиной в 28 мм, а также нихромовая нить, которая и будет выступать в качестве режущего инструмента. Сначала делаем в основании два отверстия, запрессовываем в них стойки, а у основания шляпки винта пропиливаем небольшую канавку, благодаря которой нить будет надежно фиксироваться в заданном положении.

Когда все собрано, крепим к винтам струну, но так как она может провисать во время нагревания, следует соединять ее через пружины, тогда нить будет всегда находиться в натянутом положении. Источник же питания подсоединяется к такому приспособлению посредством обыкновенных скруток. Так можно сделать самодельный и очень эффективный резак для пенопласта, при этом затратив минимум сил, времени и денег.

Пробуем разрезать пенопласт самостоятельно

Теперь немного поговорим о различных технологиях, методах и, конечно же, приведем подробную инструкцию, что и как делать.

Как самостоятельно разрезать пенопласт — пошаговая схема

Шаг 1: Подготовительные работы

Неважно, каким именно инструментом вы собираетесь пользоваться – ножом, нихромовой нитью либо же иными режущими приспособлениями, все равно начинать необходимо с разметки. Так что берем линейку, угольник, рулетку, карандаш и наносим на поверхности листа отметки, затем соединяем их в линии. В общем, рисуем контуры будущего разреза.

Есть и еще способы, как можно . Например, с использованием нихромовой нити. В этом случае на нее подается небольшой ток, который способен раскалить струну до нужной температуры, и резка аккуратно производится по заданному контуру. Безусловно, качество реза в этом случае получится значительно лучше, однако немного придется потрудиться, чтобы сделать станок. Поэтому данный метод не всегда оправдывается, если вам необходимо обработать всего несколько листов, просто нет смысла тратить время на конструирование приспособления. Как видим, нельзя дать однозначного ответа, чем же лучше резать пенопласт, все зависит от объемов и навыков.

Пенопласт представляет собой довольно практичный и легкий теплоизоляционный материал. Его часто используют и для создания различных поделок. Однако в процессе работы с ним приходится сталкиваться с одной неприятностью — материал трудно разрезать. Выпускается пенопласт в виде больших плит, и чтобы поделить панель на фрагменты, понадобится разрезать ее.

Использовать пилу или нож для такой цели не получится. Это обусловлено тем, что при любом механическом воздействии структура материала разрушается. Чтобы этого избежать, понадобится сконструировать резак для пенопласта своими руками.

Простейшее устройство для резки пенопласта

Самый простой резак для пенопласта легко выполнить своими руками. Для этой цели потребуется использовать самую тонкую гитарную струну. Кроме того, следует подготовить 5 больших батареек для обычного электрического фонарика. Их необходимо соединить последовательно. К концам устройства подключают струну, тем самым замыкая электрическую дугу. Ток будет проходить по струне, нагревая ее.

При использовании такого прибора лист пенопласта будет разделяться на две части сразу после прикосновения к струне. При этом по обрезанным краям материал будет плавиться. Рез при такой обработке получается максимально ровным. Струну для резки пенопласта необходимо разогревать до температуры минимум 120 градусов. Однако она не должна превышать показатель 150 градусов.

Проверить, насколько нагрета струна, довольно просто. Во время резки на краях материала остаются прикипевшие кусочки. Если они слишком длинные, струна нагрета недостаточно. При отсутствии таких кусочков можно судить, что струна перегрета.

При использовании такого элементарного устройства можно обработать около 3 пенопластовых панелей. Однако для больших объемов работ оно не годится. Батарейки садятся довольно быстро. Чтобы продлить время действия резака, понадобится соорудить прибор, работающий от сети. Понять, как сделать резак для пенопласта, помогут несколько простых советов.

Самодельные электрорезаки для пенопласта

Если делить такие приспособления по группам, их следует классифицировать следующим образом:

  • устройство для линейной резки;
  • терморезак, при помощи которого выполняется фигурная резка;
  • прибор с пластиной из металла.

Однако, несмотря на такую классификацию, каждый прибор имеет в своей конструкции один общий элемент. Для создания резаков для пенопласта понадобится найти понижающий трансформатор. Необходимо, чтобы этот элемент выдерживал 100 Вт.

Резак для линейной резки

Для создания таких приспособлений следует подготовить рабочее пространство. Обычно для таких целей выбирают стол. На нем крепят два вертикальных стояка. На каждом из них должен быть изолятор. Между изоляторами необходимо натянуть нихромовую нить. На ней подвешивается свободно свисающий груз. Нихромовую нить подключают к контактам, соединенным с понижающим трансформатором.

Принцип работы довольно простой. Нихромовая нить при подключении нагревается, что позволяет без труда нарезать пенопласт. Благодаря подвешенному грузу нить остается в натянутом положении. Груз необходим, потому что при нагревании нить начинает провисать.

Движущийся пенопласт режется нихромовой нитью быстро и ровно. Какой толщины будут обработанные листы, зависит от высоты нити над рабочей поверхностью стола. Главное — чтобы пенопласт подавался с одной скоростью на протяжении всего периода резки.

Чтобы разрезать листы вертикально, понадобится использовать резак другой конструкции. В нем режущая проволока натягивается в вертикальном положении. В этом случае рабочая поверхность выполняется из ДСП. К ней необходимо прикрепить раму. Лучше, если этот элемент будет сделан из металлического профиля. Однако и деревянные бруски хорошо подойдут.

Рама оборудуется лапой-держателем, на котором и подвешивается нихромовая проволока. На ее конце крепят груз. Проволоку пропускают через отверстие, выполненное в рабочей поверхности. Чтобы она не касалась дерева, отверстие изнутри защищают металлической полой трубкой.

При использовании терморезаков пенопласт не только легко режется на определенные блоки. Из больших плит можно вырезать различные геометрические фигуры, такие как квадрат, полукруг, треугольник. Перед работой достаточно провести по поверхности плиты маркером, обозначив линию разреза.

Резак для фигурной резки

При работе с пенопластовыми листами большого размера использовать стационарный резак будет затруднительно. Такие панели с трудом помещаются на рабочий стол. В этих случаях используется ручной резак для пенопласта. Такой инструмент часто выполняют из лобзика. Режущее полотно в этих инструментах следует заменить на нихромовую проволоку.

Такой электрорезак довольно просто соорудить своими руками. Чтобы выполнять резку фигурных элементов было удобнее, можно сделать несколько приборов, имеющих различные формы. Сначала у лобзика следует убрать режущее полотно, а к ручке подвести провод. Напряжение будет невысоким, однако ручку и другие металлические части следует заизолировать. К кабелю подсоединяют нихромовую проволоку. Для этого используются гайки. Проволоку изгибают определенным образом.

В качестве резака для фигурной резки пенопласта можно использовать паяльник. Его нужно немного модифицировать. Устройство уже имеет в своей конструкции электрический провод. Чтобы создать резак для пенопласта из паяльника, понадобится заменить элемент, который нагревается, на нихромовую проволоку.

Такой прибор отличается высоким удобством эксплуатации. Благодаря такому изделия получается не только резать плиты материала на листы меньшего размера, но и выполнять в них углубления.

Резак из металлической пластины

Существует и другой способ переделать паяльник в резак для пенопласта. Чтобы модифицировать инструмент, понадобится просто заменить жало на пластину из меди. Подойдет и стальная, однако она дольше греется и сложнее затачивается. Однако при правильной заточке стальной пластиной можно будет резать любой синтетик, включая пенопласт.

Одну сторону пластины необходимо аккуратно заточить. Заточку можно выполнить двухсторонней. Необходимо, чтобы угол заточки был выполнен не слишком большим. Нарезание материала осуществляется не только лезвием, но и полотном пластины. Такой резак обладает одним недостатком — придется опытным путем искать оптимальную температуру нагрева ножа.

Выводы

Соорудить резак для пенопласта своими руками довольно просто. Способы, перечисленные выше, помогут разобраться с устройством и принципом работы резака для пенопласта. Такие устройства отличаются практичностью и простотой сборки. Каждый способ отличается своими преимуществами, поэтому домашние мастера могут выбрать для себя более подходящий, в зависимости от доступных материалов.

Пенопласт применяется во многих строительных работах. Он обладает хорошей термоизоляцией. Однако это достаточно хрупкий и крошащийся материал. Поэтому при его резке применяется специальное оборудование. В противном случае края будут неровными, а сам материал потеряет свои теплоизоляционные качества на стыках.

В продаже представлено специальное оборудование. Однако резак для пенопласта можно сделать и самостоятельно. Это значительно сэкономит средства семейного бюджета. Как создать разные варианты инструмента для резки пенопласта, будет интересно узнать каждому мастеру.

Тип инструмента

Создавая ручной резак для пенопласта , следует изучить существующие разновидности этого инструмента. Существуют механические и электрические разновидности. Если изделие из пенопласта имеет малые габариты, а точность обрезки не так важна, можно отдать предпочтение первому варианту инструмента.

Однако для того, чтобы обеспечить плотное прилегание плит пенопласта друг к другу, необходимо обеспечить высокую точность резки. Края должны быть гладкими. В этом случае удается создать утеплительный слой высокого качества. Его теплопотери будут минимальными. При неровной резке между стыками образуются большие щели. Через них тепло из помещения будет уходить наружу.

Профессиональные дизайнеры и строители применяют исключительно электрооборудование для резки пенопласта. В домашних условиях вполне можно создать подобный инструмент.

Простой электрический резак

Рассматривая, как сделать резак для пенопласта , следует изучить конструкцию простейшего оборудования этого класса, которое работает от электричества. При этом потребуется подготовить тонкую гитарную струну и несколько батареек (например, от фонарика).

Принцип работы этого оборудования прост. Конструкция из батареек образует единый блок. К нему подсоединяют гитарную струну. При прохождении электрического тока по цепи, она будет нагреваться. Именно в таком состоянии струна сможет легко разрезать лист пенопласта.

При работе такого инструмента материал будет плавиться. Струна нагревается до 120 ºС и даже больше. При этом вполне можно разрезать несколько больших плит из пенопласта. Если же требуется выполнить большой объем работы этот вариант не подойдет. Быстро сядут батарейки. Придется предусмотреть вариант подключения системы в бытовую сеть.

Разновидности электрических резаков

Электрический резак для резки пенопласта может применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала. Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт. Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Особенности работы

Изучая, как самому сделать ручной резак по пенопласту , необходимо также рассмотреть особенности функционирования подобного оборудования. Как уже было сказано выше, такой инструмент имеет струну. Она нагревается и расплавляет поверхность пенопласта.

Подобный материал достаточно плохо реагирует на нагрев. Поэтому важно выдерживать технологию проведения всего процесса. Раскрой при помощи раскаленной нити выполняется быстро. Это позволяет добиться высокого качества разреза.

Проверить уровень нагрева струны просто. Для этого на пробном куске пенопласта проводят тест. Если при погружении нити, на ней остаются длинные куски материала, она еще недостаточно разогрелась. Если же на струне вообще нет пенопласта, значит, температура слишком высока. В этом случае придется немного остудить инструмент. При правильном нагреве получается выполнять быстрый, точный раскрой.

Резак для линейного раскроя

Линейный резак для пенопласта своими руками позволит создавать блоки из материала требуемых габаритов. Это значительно ускоряет работу мастера. При необходимости этим инструментом можно вырезать в пенопласте круги, треугольники или квадраты.

На поверхности стола вертикально устанавливаются две стойки. К ним крепят два изолятора. Между ними натягивается нихромовая нить. Этот сплав быстро нагревается, обеспечивая достаточную температуру для резки. Через одну из стоек пропускают свободно свисающий груз. К нити подсоединяют контакты от трансформатора.

Проходя по ток станет ее нагревать. Она будет натянутой все время благодаря свисающему с одной стороны грузу. Это необходимо, так как струна при нагреве может провисать. При желании конструкцию можно доработать, добавив в нее вместо груза пружину. Однако первоначальный вариант проще в исполнении.

Процесс линейной резки

Рассматривая, как сделать резак для пенопласта своими руками , необходимо также понять, как правильно им работать. Раскрой может выполняться вертикально или горизонтально. Для этого нить натягивают в соответствующем положении.

Если струна натянута горизонтально, можно при помощи ее делать такие же разрезы. Пенопласт равномерно тянут по столу. Нить будет равномерно разрезать его на требуемые куски.

При вертикальной резке конструкции добавляется рама из металла или фанеры. На ней устанавливается держатель. К нему подводится изолятор и нихромовая струна. С другой ее стороны подвешивается груз. Он будет проходить через отверстие, просверленное в столе. Оно должно быть достаточно большим и покрытым специальным изоляционным материалом. Далее можно выполнять вертикальную резку.

Фигурная резка

Если нужно раскроить достаточно большие листы пенопласта или создать декоративные элементы, скульптуры из этого материала, применяется особый тип оборудования. Его также можно сделать самостоятельно. Это ручной резак для пенопласта. Его изготавливают на базе ручного лобзика или ножовки. В них режущий элемент меняют на нихромовую струну.

Если требуется создавать фигурные элементы, можно сделать несколько инструментов различной формы. К ручке лобзика подводится провод. Ее необходимо тщательно изолировать. Иначе работать при помощи этого оборудования будет небезопасно. К контактам провода крепится нихромовая струна. Это можно сделать при помощи гаек и винтов с шайбами.

Также для создания подобного оборудования может подойти импульсный паяльник или выжигатель по дереву. Этот инструмент считается удобным. Из такого оборудования извлекают их рабочий элемент и заменяют его куском При этом нити можно придать разную форму.

Резак с металлической пластиной

Существует резак для пенопласта, в конструкции которого применяется Для создания этого оборудования можно переделать паяльник. Подойдет оборудование мощностью 60 Вт. Из прибора вынимают нагревательный элемент. Вместо него сюда устанавливают пластину.

Одну сторону медной заготовки нужно подточить. Это позволит создавать разрез большей точности. Угол заточки не стоит делать слишком большим. Раскрой будет выполняться при помощи нагрева. Чтобы подобрать его требуемый уровень, придется поэкспериментировать на пробном куске пенопласта.

Этот способ также применяется мастерами различного уровня квалификации и профиля. При необходимости медную пластину можно заменить стальной заготовкой. Этот вариант потребует больше усилий при выполнении заточки. Зато при помощи такого инструмента можно резать и более плотные полимерные материалы.

Выбирая, какой резак для пенопласта больше подойдет для работы мастера, следует учесть рекомендации профессиональных строителей. Чем больше объем выполняемых работ, тем сложнее будет конструкция. Простой резак на батарейках вполне подойдет для раскроя нескольких блоков. Однако для выполнения большого объема работ, следует отдать предпочтение сетевым разновидностям оборудования.

При раскрое пенопласт нагревается. В этот момент из него выделяются в окружающую среду небезопасные для здоровья человека вещества. Поэтому работу выполняют в хорошо проветриваемой комнате или на улице.

Чтобы не ошибиться с конфигурацией раскроя, следует перед началом действия наметить все линии карандашом. Это позволит избежать ошибок при резке. Эти несложные рекомендации позволят выполнять работу быстро, правильно и безопасно.

Рассмотрев, какие варианты резаков для пенопласта можно сделать своими руками, каждый мастер сможет подобрать лучший вариант для себя.

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

  • небольшой деревянный брусок;
  • шуруповерт и сверло;
  • 2 карандаша;
  • 2 отрезка медной проволоки;
  • круглогубцы;
  • термоклей или ПВА;
  • изолента;
  • коннектор для батареек;
  • выключатель;
  • 1 м проводов;
  • паяльник;
  • нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

  1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
  2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
  3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
  4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
  5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
  6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
  7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
  8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
  9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
  10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Изготовление резака для пенопласта. Выбор инструмента для резки пенопласта и изготовление прибора в домашних условиях

Пенопласт является универсальным материалом. Применяется в строительстве (утеплитель), в производстве (ремонте) бытовых электроприборов, дизайне помещений, рекламе. Одна из основных характеристик материала – плотность. Чем выше этот показатель, тем прочнее материал. Однако это здорово влияет на цену.

При использовании материала в качестве наполнителя для утепления стен, обычно выбирается самая неплотная структура (по причине низкой стоимости). Однако рыхлый пенопласт сложно обрабатывать – при раскрое он сильно крошится, создавая сложности при уборке мусора.

Нож для резки пенопласта должен быть тонким и острым, но это не спасает от разрушения кромки. Даже если вы работаете на улице, разлетающиеся мелкие шарики засоряют окружающую среду.

Поэтому профессиональные строители производят резку пенопласта нихромовой проволокой или горячей пластиной. Материал легкоплавкий, несмотря на пожарную безопасность.

Важно! При выборе утеплителя, обратите внимание на характеристики. Там должно быть указано: «самозатухающий». Такой пенопласт отлично режется с помощью температуры, но при пожаре он не станет источником горения .

Промышленный аппарат для резки пенопласта может обрабатывать листы любого размера, кроить материал как поперек, так и вдоль массива.

Однако резка пенопласта в домашних условиях не предполагает подобных объемов и размеров. При ремонтных работах в своем жилище (или гараже) вполне достаточно компактного термического ножа. Он легко справится как с линейным раскроем, так и с фигурной подгонкой плит, при укладке на участках со сложной формой.


Любой инструмент имеет стоимость, и всегда есть возможность сэкономить на покупке.

Приспособления для резки пенопласта своими руками

Для линейного раскроя отлично подходит гильотина. Только воздействие будет не механическим, иначе образуется много мусора. Используем проверенную технологию – резка пенопласта натяжной разогретой струной.

Требуемые материалы

  • Нихромовая (вольфрамовая) нить
  • Источник питания, желательно регулируемый
  • Любые конструкционные материалы: брус, металлический профиль, труба, для изготовления натяжной рамки
  • Мебельные направляющие для ящиков.

На столе, верстаке, или иной ровной поверхности, устанавливаем вертикальные стойки для крепления гильотины. С помощью мебельных направляющих, закрепляем рамку резака таким образом, чтобы она двигалась без перекосов. Обе стороны должны перемещаться синхронно.


Самая ответственная часть резака – проволочный механизм. Первый вопрос: где взять материал. Нихром можно приобрести в магазинах, торгующих радиодеталями. Но поскольку мы стремимся к условно бесплатной конструкции – поищем альтернативу.

  1. Старый паяльник. Модели производства СССР, рассчитанные на 36-40 вольт, можно найти в любой домашней мастерской. Обмотка нагревателя – отличный донор для нихромовой гильотины. Правда, длина проволоки не более метра.
  2. Утюг с классическим спиральным нагревателем. Проволока более толстая, подойдет для линейного раскроя. Фигурная резка допустима, при невысоких требованиях к точности.
  3. Спиральные нагреватели от фена, или тепловентилятора. Принцип тот же, для точного раскроя не подходят.

Обратите внимание

Совет: При распрямлении спирали, не следует тянуть проволоку вдоль пружины. Могут появиться петли, и нить лопнет. Лучше разматывать витки как с катушки ниток. Можно надеть спираль на гвоздь или карандаш, и тянуть проволоку поперек витков.

Принцип работы рамки изображен на схеме


Проволочный резак должен быть электрически изолирован от рамки. Поэтому она может быть сделана из металла. Важно обеспечить постоянное натяжение проволоки. При нагреве нихром расширяется, прибавляя в длине до 3%. Это приводит к провисанию струны.

Пробовали резать пенопласт обычным ножом? Не получается, так как материал крошится. Я расскажу, как сделать резак для пенопласта своими руками, а также предложу три простые инструкции пошаговой сборки резаков для пенопласта и пластика.

Что надо знать о резке пенопласта

Пенополистирол — это ячеистый материал, структура которого состоит из множества плотных спрессованных пузырьков. Пузырьки плохо подаются механической деформации, так как продавливаются даже острым ножом.

Единственная возможность аккуратно резать такой материал — применение режущего инструмента, разогретого до температуры свыше +100 °С. Меньшая температура нагрева приведет к тому, что материал под резаком будет проминаться и рваться.

Температура нагрева режущего инструмента свыше +200 °С приведёт к тому, что края реза будут загораться и обгорать.

Кстати, правильно собранный термонож может резать не только пенопласт, но и экструдированный пенополистирол, полиэтилен и прочие полимерные материалы.

Сборка простого резака из обычного паяльника

Бывают ситуации, когда пенопласт нужно резать прямо сейчас и времени на изготовление сложного станка нет. Вот именно для таких случаев предлагаю простой способ переделки обычного паяльника в резак для пенополистирола.

Инструкция очень простая, а потому инструмент будет готов за 10 минут, а может и раньше.

Сборка ручного резака на нихромовой нити

Теперь, когда вы знаете, как своими руками сделать простой термонож из обычного паяльника, предлагаю инструкцию сборки ручного резака с режущей частью из нихромовой проволоки.

Этот резак такой же несложный, как и термонож, но его можно использовать для аккуратной, фигурной резки пенопласта.

Иллюстрация Описание действий

Подготавливаем все необходимое . Нам потребуется:
  • Нихромовая проволока толщина 0,8-1 мм;
  • Две палочки от мороженого или аналогичные деревянные планки;
  • Две металлические планки от детского конструктора;
  • Крепежные болтики и гайки с размером под отверстия в металлических планках;
  • Блок для двух пластиковых батарей формата АА;
  • Две пальчиковые батарейки формата АА;
  • Кнопка малого размера;
  • Паяльник, пистолет с термоклеем, плоскогубцы, дрель, отвертка.

Крепим к блоку батареек деревянные палочки . На край палочек наносим термоклей. Прикладываем палочки к блоку батареек, к тем стенкам, где располагаются металлические клеммы.

Сверлим в планках отверстия под кабель . С отступом в 5 мм от блока батареек, в деревянных палочках сверлим отверстие. Учитывая небольшой размер палочек, отверстия должны быть не более 2 мм.

Выводим провод . Один из двух проводов от блока батареек проводим через первое и второе отверстие на противоположную деревянную планку.

Крепим кнопку . Обрезаем свободный кусок провода с отступом 1 см от блока батареек.

Припаиваем кнопку к обрезку провода, а с другой стороны припаиваем отрезанный кусок провода. Кнопку крепим к планке термоклеем и тем же термоклеем изолируем участки пайки.


Сверлим отверстия для крепления металлических планок . В верхнем крае деревянных палочек сверлим, на одинаковом расстоянии от края, по одному отверстию с диаметром 3 мм.

Крепим металлические планки и провода . В отверстия в деревянных палочках просовываем болтики, которыми крепим металлические планки. На болтики накручиваем оголённые концы проводов от блока батареек и затягиваем соединение.

Крепим нить накаливания . В отверстия по краю металлических планок протягиваем нихромовую проволоку. Нить накаливания между металлическими планками фиксируем, используя винт с гайкой и шайбой. Излишки нихрома по краю срезаем кусачками.

Устройство для резки пенопласта в работе . Устанавливаем две пальчиковые батарейки, нажимаем кнопку и режем пенопласт.

Помним о технике безопасности, так как рабочая поверхность резака нагревается свыше ста градусов, поэтому об неё можно обжечься

Сборка стационарного станка вертикальной резки

Предыдущий нихромовый резак при работе удерживается в руке. Модель, о которой вы узнаете сейчас, стационарная. То есть, приспособление неподвижное, а пенопласт будет подаваться вручную к нити накаливания.

Иллюстрация Описание действий

Подготавливаем материалы . Нам потребуется:
  • Фанера толщина от 10 мм и больше или плоские листы ДСП;
  • Брусок 50×50 мм;
  • Небольшой талреп;
  • Металлическая пластина толщина не менее 1 мм;
  • Нихромовая проволока диаметр 0,8 мм;
  • Блок питания.

Собираем станину . Из многослойной фанеры вырезаем квадрат с размерами 70×70 см. Посредине края фанерного листа прикручиваем треугольный обрезок доски.

По двум противоположным краям фанерного листа крепим по куску деревянных брусков. Куски бруса крепим с отступом от края по 10 см.


Делаем крепление под талреп . С нижней стороны станины, между брусьями с отступом 5-7 см от края, на 2/3 длины вкручиваем саморез. За головку самореза можно будет зацепить талреп.

Собираем стойку мачты . К заранее закреплённому на станине уголку, двумя саморезами крепим брусок 50×50 мм длиной 60 см.

Устанавливаем на мачту перекладину . В верхней части установленной стойки, из бруска 50×50 мм крепим горизонтальную перекладину длиной 50 см.

Установленную перекладину, как показано на фото, укрепляем диагональной распоркой по внутреннему углу.


Определяем точку прохождения проволоки на станине . От верхней перекладины к станине будет проходить нихромовая нить накаливания.

Чтобы определить точку ее прохождения через станину, прикладываем угольник углом к станине и противоположной частью к перекладине.


Сверлим станину . Отмечаем соответствующую точку на станине. По сделанной отметке сверлим сквозное отверстие сверлом на 6 мм.

Подготавливаем металлическую накладку на отверстие . Режем из миллиметровой стали прямоугольную пластинку со стороной 50 мм.

Размечаем центр пластины и сверлим по центру сквозное отверстие с диаметром 2 мм.


Устанавливаем металлическую пластинку . Прикладываем пластинку к станине, так, чтобы отверстия совпали. Обводим пластинку карандашом по контуру.

Стамеской выбиваем древесину на толщину пластинки. В сделанную выемку вкладываем пластинку и вбиваем ее до тех пор, пока она не встанет заподлицо с поверхностью фанеры.


Делаем перекладину под нихромовую проволоку . Гвоздь длиной 100 мм в тисках сгибаем буквой «П». Головку и острие обрезаем болторезом.

Устанавливаем перекладину . С нижней стороны станины над отверстием, в которое будет проходить проволока, прикладываем согнутый гвоздь и делаем разметку ножек.

По разметке сверлим отверстия подходящего диаметра глубиной 5 мм. В отверстия заливаем немного термоклея и вставляем гнутый гвоздь.


Крепим конец нихромовой проволоки к перекладине на мачте . Для этого, с края перекладины, в той точке, которая располагается над отверстием в станине, вкручиваем шуруп.

На шуруп наматываем нихромовую проволоку. Шуруп затягиваем так, чтобы прижать проволоку.


Соединяем нихромовой проволокой верхнюю перекладину и талреп . Свободный конец проволоки проводим через отверстие в металлической пластине в станине.

Проволоку накладываем на перекладину из гвоздя и привязываем к распущенному талрепу.

Талреп прокручиваем до тех пор, пока режущая нихромовая проволока не натянется.


Подключаем питание . В нашем случае используется зарядник для аккумулятора с параметрами 12 В и 4 А. можно применить более мощный понижающий трансформатор и задействовать в нем вторичную обмотку.

Один кабель через клеммы подключаем к болту на перекладине, а второй кабель — к талрепу снизу станины.


Пенопласт – это долговечный, легкий и очень хороший теплоизоляционный материал. Выполнять с ним работы очень просто. Но есть и некоторые нюансы в работе с данным материалом.

Поскольку его изготавливают в виде плит больших размеров, то очень часто нужно прибегать к их обрезке. Сделать это можно, используя и обычный нож, но им, как ни старайся аккуратно это выполнить, не получится.

А все потому, что при механическом воздействии будет происходить нарушение структуры пенопласта. Именно потому специалисты рекомендуют для таких действий использовать исключительно резчик или, как еще его называют, резак для пенопласта.

Такой многофункциональный инструмент можно, конечно же, и купить, но если вы сделаете его своими руками, то сможете приспособить под свои потребности и, конечно, же, сэкономите деньги.

Если же вы планируете работать с резаком в промышленных целях, то все же лучше купить электрический прибор, который будет предназначен для больших и частых нагрузок.

Как сделать самостоятельно

Необходимость в резаке может возникнуть в любой момент, если вы довольно часто делаете какие-либо дела по дому. Возможно, кто-то сталкивался с тем, что необходимо сделать деталь, прибегая к специальной форме для отливки эпоксидной смолой.

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Виды

Перед тем как начинать делать резак, вам стоит определиться, с какой целью он вам нужен, ведь в зависимости от целей, они делятся на несколько групп:

  • с рабочей пластиной из металла ;
  • для линейной резки;
  • для фигурной резки.

Этапы создания

Поскольку линейная резка самая распространенная, давайте рассмотрим именно этот вариант подробнее:

  1. Режущая часть. Для этого понадобится проволока из нихрома, приблизительно спираль с диаметром в 0,6 мм. Ей можно взять от старых электроплиты или иных нагревательных электроприборов. Длина такой проволоки должна составить 14 см (ее сопротивление будет составлять 2 ом).
  2. Применение трансформатора. Чтобы все было верно, первым делом надо произвести расчет напряжения и тока для нагрева режущей части. Выполнить это можно, используя формулу – закон Ома I=U/R. Таким образом, можно определиться с мощностью трансформатора питания.
  3. Изготовление резака. Основу можно выполнить из какого-либо металла, но его длина должна быть не менее 11 см. Дальше в торец надо прикрепить изолятор — пластинку текстолита. А теперь по краям пластины закрепить контактные группы, их можно изъять из электророзетки. Именно в эти контакты можно будет закреплять спирали с разной формой.
  4. Как работает резак. После того, как резак будет включен в сеть, его спираль будет нагреваться и станет слегка красноватого цвета. Именно это и имеет значение, так как подогретый резак даст возможность легко и быстро порезать пенопласт, который при этом не будет шелушиться.

Важно знать: получив такой прибор, уже за три минуты можно будет вырезать необходимую форму из листа пенопласта.

В обязательном порядке соблюдайте все правила безопасности, чтобы не травмировать себя и окружающих. Ведь мощности резака достаточно, чтобы повредить какую-либо часть тела при работе. А подключение к электричеству еще больше увеличивает риск травмирования.

Поэтапное изготовление терморезака

Изготовить терморезак можно с использованием выжигателя или паяльника и старого лобзика. Рассмотрим изготовление такого устройства пошагово:

    1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
    2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

Обратите внимание: такие участки в обязательном порядке необходимо изолировать.

    1. После того, как все выполнено можно подключить терморезак. Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты. А вот низ крепим к основанию, используя саморезы.
    2. Вставить втулку в лапку. Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм.
    3. Терморезка. Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

Возьмите на заметку: нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

  1. Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

Применение

Если вы делаете ремонт или занимаетесь резкой по дереву, или вам нужно порезать кусок фанеры, то вам очень пригодится электрорезак, который к тому же можно использовать даже для порезки плотной ткани.

Если вы думаете, что для всех вышеперечисленных действий вам достаточно будет применить термонож, либо хватит ножовки, то вы ошибаетесь.

Ведь ножовка не сделает края ровными и не рваными, как выходит в случае с резаком.

Пенопласт (экструдированный пенополистирол) используют в качестве теплоизоляции при внешней и внутренней отделке, применяют для упаковки товаров или изготовления сборных конструкций. Материал выпускается в виде листов, которые на месте обрезают и подгоняют под размеры поверхностей. Для быстрой резки пенопласта понадобится специальное приспособление, позволяющее делать прямой или фигурный срез.

Ручная обработка пенопласта возможна в домашних условиях и небольших мастерских с помощью простого прибора, собранного из подручных материалов. Экструдированный пенополистирол отличается достаточно плотной структурой, поэтому резать плиты можно металлическим инструментом , нагретым до определенной температуры. В качестве режущей поверхности подойдет проволока, подающая электрический ток, с подводом которого и связана основная трудность сборки.

Самостоятельно изготовленный станок позволяет из обычного пенопласта для упаковки получить плитки или бруски подходящей толщины с дальнейшим их применением в тех или иных конструкциях. Таким устройством можно раскраивать еще и поролон или аналогичные материалы, которые нужны для изготовления или ремонта мягкой мебели. Компактные размеры приспособления для резки пенопласта своими руками с помощью нихрома позволяют установить станок в маленькой мастерской или даже на балконе.

Для резки пенопласта в домашних условиях понадобится конструкция, которую можно собрать из простых материалов, доступных в любом строительном магазине. Предварительно нужно определить параметры каждого элемента с учетом размеров плит пенопласта, которые придется обрабатывать. В большинстве случаев достаточно следующих деталей:

  1. Основание из плотной фанеры, ДСП или массива. Можно заказать новые детали или использовать элементы старой мебели (двери, стенки, полки). Для работы с пенопластом достаточно основания 400 x 600 мм.
  2. Струна или проволока в виде термоножа для пенопласта.
  3. Металлические стойки, винты, пружины или обычные гвозди для фиксации проволоки. Высота установки резака зависит от предполагаемой толщины готовых плит.
  4. Крепления для деталей на основании. Достаточно нескольких саморезов, которыми фиксируют элементы конструкции.

Чтобы собрать терморезак, понадобится до одного часа рабочего времени. Каждый из элементов конструкции можно быстро заменить в процессе ремонта или расширения возможностей приспособления.

Алгоритм действий

Для изготовления приспособления под порезку пенопласта или аналогичных материалов нужны самые обычные инструменты (молоток, отвертка, плоскогубцы). Работать можно в любом месте с достаточным пространством (балкон, комната, прихожая, гараж и т. д.). Никакого участия помощников или сторонних специалистов не потребуется.

Сборка осуществляется в следующем порядке:

К основе можно прикрепить ножки, что повысит устойчивость при резке пенопласта струной.

Как подобрать режущую проволоку

Подходящий резак можно сделать из нихромовой проволоки (Х20Н80), которая применяется в конструкции большинства бытовых приборов в качестве нагревательного элемента. По механическим характеристикам нихром сравним с обычной сталью, при этом отличается большим удельным сопротивлением и пределом нагрева до температур +1200 ºC. Для изготовления приспособлений под порезку доступна проволока диаметром до 10 мм.

Точная и плавная резьба пенопласта возможна при нагреве линии реза до температуры, которая в два-три раза превышает порог плавления (+270 ºC). Следует учитывать, что такой процесс предполагает расход энергии и на поглощение тепла самим материалом пропорционально его плотности. Поэтому для эффективной и безопасной резки нужно подобрать проволоку подходящей толщины, чтобы исключить расплавление металла при максимальном нагреве.

Расчет и подготовка электрической части

Для безопасной работы аппарата нужно правильно смонтировать токопроводящие элементы, которые соединяют с источником электроэнергии через накидные клеммы. Чтобы порезать материал, можно использовать переменный или постоянный ток. Мощность источника рассчитывают исходя из того, что для эффективной порезки на 10 мм проволоки понадобится до 2,5 Вт (для 500 мм — 125 В).

Напряжение тока пропорционально сопротивлению и рассчитывается по формулам или таблицам. Но в среднем при диаметре проволоки 0,8 мм, длине 500 мм и сопротивлении 2,2 Ом понадобится источник тока напряжением 12 В с током нагрузки 12 А. Изменение длины в большую или меньшую сторону потребует и аналогичного повышения или снижения напряжения при той же силе тока.

Источники электроэнергии и схема подключения

Безопасную порезку обеспечивает подключение к обычной бытовой сети 220 В через автомобильный трансформатор. Для регулировки напряжения в единственной первичной обмотке предусмотрена ручка, с помощью которой перемещают графитовое колесо и снимают напряжение с соответствующего участка. Изменять этот параметр можно в пределах от 0 до 240 В. Подключение к источнику тока осуществляется через клеммную коробку.

При подключении самодельного станка для разрезания пенопласта к электросети нужно убедиться, что фаза не приходится на общий провод. Все необходимые параметры и схему подключения можно найти на корпусе трансформатора. До подключения к сети нужно проверить работоспособность устройства с помощью мультиметра.

Более простой вариант подачи тока на проволоку заключается в использовании обычных понижающих трансформаторов с отводами от вторичных обмоток. В таком случае не придется подбирать величину напряжения , поскольку это значение всегда постоянно и достаточно для нагрева проволоки до нужной температуры. Подобрать нужное значение можно при первоначальной настройке трансформатора, предусмотрев в цепи определенное количество витков обмоток.

Нагреть проволоку для порезки пенопласта можно и с помощью бытовых приборов. При этом учитывают следующие нюансы:

Нужно учитывать, что режущий инструмент под напряжением сразу будет горячий, поэтому к нему нельзя прикасаться для проверки температуры.

Чтобы изготовить термонож для пенопласта или поролона, не потребуется значительных затрат сил и времени. Для этого подойдет проволока практически любого диаметра, но при неизвестных параметрах (диаметр, сопротивление) наращивать мощность нужно постепенно, подключая сначала маломощные источники тока. Большое значение имеет надежная изоляция контактов и контроль положения фазы, которую нельзя подключать к проволоке.

Поделись статьей:

Похожие статьи

Что можно использовать вместо нихромовой проволоки класс 12 физика CBSE

Подсказка: Нихром (также известный как NiCr, никель-хром или хром-никель) представляет собой группу никель-хромовых сплавов с небольшим количеством железа (и потенциально дополнительные элементы), которые часто используются в качестве проволоки сопротивления, нагревательных элементов в тостерах и обогревателях, а также в некоторых стоматологических реставрациях (пломбах). По массе обычный нихромовый сплав содержит 80% никеля и 20% хрома, хотя существует множество различных комбинаций металлов для различных целей.

Полный ответ:
Нихром — серебристо-серый металл с высокой температурой плавления около 1400 °C (2550 °F) и устойчивый к коррозии. Почти любой проводящий провод можно использовать для нагревания, но поскольку большинство металлов так хорошо проводят электричество, их необходимо изготовить в виде очень тонких и хрупких проводов, чтобы обеспечить достаточное сопротивление для выделения тепла. Большинство металлов быстро окисляются при нагревании на воздухе, становясь хрупкими и ломающимися. При нагреве нихромовой проволоки до красных температур снаружи образуется покрытие из оксида хрома, которое термодинамически стабильно на воздухе, в основном непроницаемо для кислорода, и защищает нагревательный элемент от дальнейшего окисления.Нихромовые сплавы
известны своим высоким сопротивлением ползучести и механической прочностью. Характеристики нихрома различаются в зависимости от сплава, в котором он используется. Приведенные статистические данные типичны для материала и соответствуют выраженным значащим цифрам. Любые различия связаны с разным процентным содержанием никеля или хрома. Другие материалы не могут быть использованы для замены нихромовой проволоки. Он имеет очень сильное сопротивление току. Когда ток проходит через нихромовую проволоку, он выделяет тепло.

Примечание:
Нихром часто используется в компонентах электронагрева в таких устройствах, как фены и тепловые пушки из-за его низкой стоимости производства, прочности, пластичности, стойкости к окислению, стабильности при высоких температурах и устойчивости к прохождению. электронов. Когда ток проходит через нихром, он сворачивается в катушки до определенного электрического сопротивления, и джоулев нагрев создает тепло.

Что можно использовать вместо нихромовой проволоки? – Джанет Паник.ком

Что можно использовать вместо нихромовой проволоки?

Нихром хорош, сталь или нержавеющая сталь также должны работать нормально и могут быть предпочтительнее, если вам нужно меньше тепла и больше прочности.

Безопасна ли нихромовая проволока?

Абсолютно безопасен и выдерживает самые высокие температуры…. делая его физически более безопасным также. Оксиды никеля не годятся. Конечно, мы получили бы совсем немного… но в любом случае нет никакой необходимости использовать Ni-Chrom.

Прочна ли нихромовая проволока?

Нихром

имеет неизменно серебристо-серый цвет, устойчив к коррозии и имеет высокую температуру плавления около 1400 ° C (2550 ° F).Нихромовые сплавы известны своей высокой механической прочностью и высоким сопротивлением ползучести.

Можно ли использовать медную проволоку вместо нихрома?

Медь

нельзя использовать в качестве провода для метровых мостов, так как она имеет низкое сопротивление и высокотемпературный коэффициент удельного сопротивления.

Нихром лучше кантала?

Преимущество Кантала в том, что он более прочный, выдерживает больше тепла, и многим людям легче его обернуть, потому что он лучше остается на месте.Нихром 80 быстрее нагревается, быстрее теряет тепло, не содержит железа.

Какой провод катушки для вейпа лучше?

Лучший тип провода для вейпинга

  • Kanthal – один из наиболее широко доступных типов катушки, Kanthal очень популярен.
  • Нержавеющая сталь
  • – в отличие от Kanthal, использование нержавеющей стали обеспечивает очень быстрое время линейного изменения.
  • Титан — это один из наименее используемых из четырех, которые мы рассмотрели.

Чем отличается нихромовая проволока от медной?

Среди двух проволок, имеющих одинаковую длину и радиус, нихромовая проволока нагревается больше, чем сравниваемая проволока, так как удельное сопротивление нихрома больше, чем у меди.Кроме того, нихромовая проволока является хорошим проводником тока и имеет очень меньшее сопротивление, поэтому нагревается быстрее по сравнению с медью.

Является ли нихром лучшим проводником, чем медь?

Нихром

является хорошим проводником, так как это металл, удельное сопротивление которого намного выше, чем у всех изоляторов. Однако его удельное сопротивление намного выше, чем у меди или алюминия, что делает сопротивление этого металла достаточно большим, чтобы получить рабочее значение при очень малых размерах. Следовательно, он используется в качестве материала сопротивления.

Из чего состоит провод метрового моста?

В метровом мосту используются провода из нихрома, манганина и константана, так как он имеет высокое сопротивление и низкотемпературный коэффициент сопротивления.

Что можно использовать вместо нихромовой проволоки? — Первый законкомик

Что можно использовать вместо нихромовой проволоки?

Нихром хорош, сталь или нержавеющая сталь также должны работать нормально и могут быть предпочтительнее, если вам нужно меньше тепла и больше прочности.

Сколько стоит нихромовая проволока?

Сравнить с аналогичными товарами

Этот артикул Нихром 80-100′ – проволока сопротивления калибра 24 Нихром 80 – 100′ – провод сопротивления калибра 22
Рейтинг клиентов 4,7 из 5 звезд (279) 4,7 из 5 звезд (228)
Цена $849 $999
Продано Основной источник питания Основной источник питания
Торговая марка Основной источник питания Основной источник питания

Как узнать, является ли провод нихромовым?

Если у вас есть немаркированная нихромовая проволока, вы можете определить ее тип с помощью калибра проволоки, штангенциркуля, хорошей линейки и точного термометра.Калибр проволоки можно использовать для определения ее калибра или диаметра. Отрежьте кусок длиной 1 фут.

Можно ли использовать медную проволоку вместо нихрома?

Медь

нельзя использовать в качестве провода для метровых мостов, так как она имеет низкое сопротивление и высокотемпературный коэффициент удельного сопротивления.

Можно ли паять нихромовую проволоку?

Не пытайтесь припаять нихромовую проволоку серебряным припоем непосредственно к цепи — просто залудите ее серебряным припоем, а затем используйте обычный припой, чтобы прикрепить ее к точкам соединения или чему-то еще.Их целью является пайка нержавеющей стали.

Насколько горячей может быть нихромовая проволока?

Нихромовая проволока типа А имеет диапазон высоких температур до 1150°C или 2100°F.

Для чего используется нихромовая проволока?

Нихром (также известный как NiCr, никель-хром или хром-никель) представляет собой семейство сплавов никеля, хрома и часто железа (и, возможно, других элементов), обычно используемых в качестве резистивной проволоки, нагревательных элементов в таких вещах, как тостеры и обогреватели. , в некоторых стоматологических реставрациях (пломбах) и в некоторых других применениях.

Какое напряжение у нихромовой проволоки?

Загляните внутрь тостера, фена или другого нагревательного устройства, вы увидите длинные, длинные отрезки проволоки, намотанные на изолятор. Вот так мы используем нихромовую проволоку на 120 или 240 вольт.

Может ли нихромовая проволока проводить электричество?

В металле проволока из нихрома (сплав в основном никеля и хрома) представляет собой жесткий материал для проведения электричества (электрическое сопротивление высокое). По этой причине для электроплит и тостеров используется нихромовая проволока.

(PDF) Характеристика медных и нихромовых проводов для плавких предохранителей

Характеристика медных и нихромовых проводов для плавких предохранителей

Э. Мурдани

Учебная программа физического образования, STKIP Singkawang (Педагогический колледж

Обучение и образование — Singkawang ),

Jalan STKIP, Kota Singkawang-79251, INDONESIA

Электронная почта: [email protected]

Аннотация. Предохранитель является важным компонентом электрической цепи для ограничения тока

через электрическую цепь для обеспечения безопасности электрооборудования.Предохранители изготавливаются из проводника

типа медной и нихромовой проволоки. Целью данного исследования было определение максимального тока

, который может протекать в токопроводящих жилах (медь и нихром). В эксперименте

использовались медные и нихромовые провода путем изменения длины проводов (от 0,2 см до 20 см)

и диаметра проводов (0,1, 0,2, 0,3, 0,4 и 0,5) мм до тех пор, пока максимальный ток не достигал значения

, отмеченного знаком оплавленный или сломанный провод.Из этого эксперимента будут получены зависимости

данных максимального тока от длины и диаметра проводов. Все данные нанесены на график, и это

, известное как стандартная кривая. Стандартная кривая обеспечивает альтернативный выбор замены плавкой проволоки

в соответствии с максимальным требованием по току, включая тип проволоки (медная и нихромовая

) и размеры проволоки (длина и диаметр проволоки).

1. Введение

В повседневной жизни мы часто слышим предохранитель.Электроустановка использует в качестве плавкого предохранителя

для ограничения электрического тока, протекающего в электрической цепи.

Использование плавких предохранителей необходимо для ограничения электрического тока, протекающего в электронном оборудовании, чтобы электронное оборудование было долговечным и не

легко повреждаемым сильным током. Если на электронном устройстве написано 2 А, максимальный ток в электронном устройстве

составляет 2 Ампера [1-3].Таким образом, мы должны выбрать провод, который способен протекать через

максимальный ток 2 А. Если ток протекает более 2 А (за пределами способности плавкого провода), провод

оборвется. Механизм разрыва плавкой проволоки заключается в том, что максимальный ток в проводе производит

сильное тепло, поскольку тепло в проводе превышает температуру плавления провода, провод расплавится и

в конечном итоге провод разорвется [4- 8]. Поэтому важно знать зависимость сопротивления провода

от температуры (температура плавления и температура окружающей среды), тип провода

и размеры провода

, подлежащего использованию в качестве плавкой проволоки.

Плавкий провод представляет собой проводник. Проводник – это материал, легко проводящий электрический ток [1-8]. Некоторые проволочные жилы

, продаваемые на рынке, изготовлены из меди и нихрома [9-10]. Основываясь на приведенной выше информации

, исследователи заинтересованы в том, чтобы охарактеризовать медную и нихромовую проволоку для предохранительного предохранителя

.

При протекании электрического тока в проводнике электрическая энергия непрерывно преобразуется в тепло

.Тепло генерируется в результате столкновений носителей заряда, которые движутся вместе с металлическими

атомами. Проводник тепла будет красным, потому что электроны в кожном проводнике переместились с дорожек

на дорожку ниже, испуская при этом фотон с длиной волны, которая излучается в области

цветового спектра красного цвета (λ = 650 нм — 700 нм). нм) [3, 8, 11]. Если это тепло вызывает

8-я Международная конференция по физике и ее приложениям (ICOPIA) IOP Publishing

Journal of Physics: Conference Series 776 (2016) 012099 doi:10.1088/1742-6596/776/1/012099

Содержание этой работы может быть использовано в соответствии с условиями лицензии Creative Commons Attribution 3.0. Любое дальнейшее распространение

этой работы должно содержать указание автора(ов) и название работы, цитирование в журнале и DOI.

Опубликовано по лицензии IOP Publishing Ltd 1

Какая проволока имеет более высокое сопротивление, медь или нихром? – Easyrwithpractice.com

Какой провод имеет более высокое сопротивление медь или нихром?

Предположим, у нас есть два провода одинаковой длины и одинакового сечения, один из нихрома, а другой из металлической меди.Тогда сопротивление нихромовой проволоки будет больше, чем у медной.

Нихром или медь лучший проводник?

Медь была лучшим проводником, потому что в ней было больше свободных электронов. Электроны в медной проволоке столкнулись с меньшим сопротивлением при протекании тока, чем в нихромовой проволоке. Сопротивление является результатом потери энергии в виде тепла. Атомов меньше, поэтому электронам легче течь.

Почему нихромовая проволока нагревается первой?

Нихромовая проволока сильнее нагревается.Чем больше сопротивление провода, тем больше в нем будет выделяться тепла. Следовательно, можно сказать, что нихромовая проволока нагревается сильнее, чем медная.

Что произойдет, если нихром заменить медью?

Если заменить нагревательные элементы электрического утюга из нихрома на медь, то ток не будет преобразовываться в тепло, поскольку он будет иметь очень низкое сопротивление и, следовательно, не будет светиться. Во-вторых, его температура плавления также ниже по сравнению с нихромом.

Можно ли использовать нихром вместо меди в домашних условиях Назовите две причины?

Нихром используется для изготовления нагревательных элементов электроприборов.Поскольку нихром не окисляется и легко горит при высокой температуре, то есть имеет более высокую температуру плавления и кипения, чем металлы. Таким образом, он не плавится даже при выделении большого количества тепла из-за прохождения тока.

Почему вместо нихрома используется медь?

Медь имеет очень низкое сопротивление по сравнению с нихромом. Таким образом, поток тока более плавный через медную катушку. В то время как нихром имеет большее сопротивление, что приводит к большему сопротивлению протеканию тока. Следовательно, может быть получено больше тепла.

Почему проволока из нихрома светится, а медная нет?

Нагревательный элемент электронагревателя изготовлен из сплава с высоким сопротивлением, тогда как шнур изготовлен из медного металла с очень низким сопротивлением… теперь нагревательный элемент электронагревателя из нихрома светится, потому что раскаляется докрасна из-за большого количества тепла, выделяемого при прохождении …

В чем разница между медной проволокой и нихромовой проволокой?

Температура плавления нихромовой проволоки

выше, чем у медной, поэтому сопротивление у нихромовой проволоки будет больше, чем у медной.Следовательно, электрический ток, который может протекать (максимальный ток) по нихромовой проволоке, будет меньше, чем по медной.

Для чего используется нихромовая проволока?

Для чего используется нихромовая проволока? Свойства нихромовой проволоки делают ее идеальной для использования в тостерах, фенах, обогревателях и даже промышленных печах. Сплав также можно использовать для создания резака для горячей проволоки, который можно использовать в быту или в промышленности для точной резки определенных пенопластов и пластмасс.

Что толще нихром или медь?

Ответ: Нихром имеет большее удельное сопротивление, чем медь.Следовательно, при одинаковой длине и сопротивлении он должен быть толще, поскольку сопротивление обратно пропорционально диаметру провода.

Что имеет очень высокое сопротивление?

Примеры: серебро, медь, золото и алюминий. Изоляторы: Материалы, которые обладают высоким сопротивлением и ограничивают поток электронов. Примеры: резина, бумага, стекло, дерево и пластик.

Какой проводник имеет меньшее удельное сопротивление?

Удельное сопротивление различных материалов Материал с низким удельным сопротивлением означает, что он имеет низкое сопротивление, и поэтому электроны плавно проходят через материал.Например, медь и алюминий имеют низкое удельное сопротивление. Хорошие проводники имеют меньшее удельное сопротивление. Изоляторы имеют высокое удельное сопротивление.

Имеют ли проводники низкое сопротивление?

Проводники имеют очень низкое сопротивление электрическому току, в то время как изоляторы имеют очень высокое сопротивление электрическому току. Эти два фактора становятся очень важными, когда мы начинаем иметь дело с реальными электрическими цепями.

Почему хорошие проводники имеют низкое сопротивление?

Больший проводник будет иметь меньшее сопротивление из-за увеличенного объема проводящего материала.Поскольку сопротивление определяется материалом и объемным удельным сопротивлением материала (сопротивление на единицу объема), чем больше у вас объем материала, тем ниже будет сопротивление.

Что должно быть низким для хорошего проводника?

Электричество должно проходить сквозь материю. Материалы, которые имеют низкое сопротивление электрическому току, называются электрическими проводниками. Многие металлы являются хорошими проводниками электричества. Материалы, обладающие высоким сопротивлением электрическому току, называются электрическими изоляторами.

Какой металл является лучшим проводником тепла серебро или медь?

Пояснение: Самым электропроводящим элементом является серебро, за ним следуют медь и золото. Серебро также обладает самой высокой теплопроводностью среди всех элементов и самым высоким коэффициентом отражения света.

Что можно использовать вместо нихромовой проволоки? – М.В.Организинг

Чем можно заменить нихромовую проволоку?

Нихром хорош, сталь или нержавеющая сталь также должны работать нормально и могут быть предпочтительнее, если вам нужно меньше тепла и больше прочности.

Нагревается ли нихромовая проволока?

Нихром устойчив к нагреву и коррозии в воде, а при нагревании образует тонкий слой оксида хрома, что делает его практически невосприимчивым к окислению. В частности, нихром обладает высоким сопротивлением, что приводит к его нагреву даже при воздействии небольшого электрического тока.

Какие предметы домашнего обихода имеют нихромовую проволоку?

Он также известен как провод нагревательного элемента. Во многих приложениях для нагревания используется нихромовая проволока.Некоторыми устройствами, в которых используется провод нагревательного элемента, являются обогреватель, тостер, фен, утюг, электрический термос, машина для запайки пластиковых пакетов и т. д.

Насколько горячей может быть нихромовая проволока?

Нихромовая проволока типа А имеет диапазон высоких температур до 1150°C или 2100°F. Нихромовая нагревательная проволока Richards NWC или типа C состоит из 60% никеля, 16% хрома и 24% железа. Провод типа C имеет максимальный диапазон температур до 1000°C или 1850°F.

В предохранителе используется нихром?

Нихром

имеет высокую температуру плавления, из-за чего не используется в качестве плавкой проволоки.. если он будет использоваться, то ток через цепь будет течь и может повредить нашу бытовую технику….

Какой провод используется для предохранителя?

В качестве плавких элементов в основном используются олово, свинец, серебро, медь, цинк, алюминий и сплав свинца и олова. Сплав свинца и олова используется для плавких предохранителей с малым номинальным током…. Материалы для предохранителей.

Металл Цинк
Температура плавления в градусах Цельсия 419
Удельное сопротивление 60
Значение константы предохранителя k для d в мм

Какой провод предпочтительнее для предохранителя?

медный провод

Используется ли нихромовая проволока в электропредохранителе?

Нихром: это немагнитный сплав никеля, хрома и железа.Он используется в качестве провода сопротивления. Плавкий предохранитель плавится и разрывает цепь всякий раз, когда в бытовой цепи происходит перегрузка.

Используется ли нихромовая проволока в фене?

Нагревательный элемент в большинстве фенов представляет собой оголенную спиральную нихромовую проволоку, намотанную на изолирующие пластины из слюды. Это плохой проводник электричества по сравнению с чем-то вроде медной проволоки. Это дает сплаву достаточное сопротивление, чтобы нагреться от всего протекающего в него тока. Не окисляется при нагревании.

Можно ли использовать любой провод в качестве предохранителя Почему?

Нет, мы не можем использовать медный провод в качестве предохранителя, потому что температура плавления меди выше, а сопротивление низкое, и, следовательно, ток может протекать через него, не расплавляя его и не разрывая цепь, и его нельзя ограничить. Хотите сдать экзамен по физике?

Используется ли нихромовая проволока в автоматических выключателях?

Ответ: Нихромовая проволока используется в краске для волос.

Какие из следующих характеристик не подходят для плавкой проволоки?

Толстый и короткий Потому что он действует как обычный электрический контакт в цепи или проводке.Чтобы уменьшить площадь и сохранить минимальное сопротивление выделению тепла, предохранители делают тонкими. Плавкий провод не должен иметь высокое сопротивление или низкое сопротивление.

Как работает электрический предохранитель?

Электрический предохранитель основан на принципе нагревательного действия электрического тока. Он состоит из тонкой металлической проволоки из негорючего материала. Когда в цепи протекает чрезмерный ток, в цепи выделяется тепло, что приводит к расплавлению предохранителя из-за его низкой температуры плавления, а также размыканию цепи.

Что вы подразумеваете под электрическим предохранителем?

В электронике и электротехнике плавкий предохранитель представляет собой электрическое защитное устройство, обеспечивающее защиту от перегрузки по току в электрической цепи. Его основным компонентом является металлическая проволока или полоска, которая плавится, когда через нее проходит слишком большой ток, тем самым останавливая или прерывая ток.

Как работает электрический предохранитель, почему это важно?

Предохранители необходимы в любой электрической системе (переменного или постоянного тока).Эти защитные устройства реагируют на количество тепла, выделяемого электричеством, проходящим через провода и/или компоненты. Они используются для защиты проводов и компонентов от сильного нагрева в случае электрической перегрузки или короткого замыкания.

Предохранители переменного или постоянного тока?

Предохранители в первую очередь оцениваются по напряжению цепи переменного и/или постоянного тока, в котором они могут быть безопасно применены. Предохранитель, установленный в цепи переменного тока, работает иначе, чем при установке в цепь постоянного тока.Предохранители могут работать при любом напряжении ниже или равном их номинальному напряжению.

Можно ли использовать предохранитель постоянного тока в цепи переменного тока?

Самый безопасный ответ; Нет, предохранители постоянного и переменного тока нельзя использовать взаимозаменяемо. Плавкие предохранители постоянного тока плавятся быстрее и создают гораздо больший зазор, чем предохранители переменного тока. Это необходимо потому, что постоянный ток, в отличие от переменного, питается напряжением, не проходящим через нулевую точку.

Имеет ли значение номинальное напряжение на предохранителе?

Да, очень важно! Номинальное напряжение выбранного предохранителя должно быть больше или равно напряжению цепи.Поскольку предохранители имеют такое низкое сопротивление, номинальное напряжение становится критическим только тогда, когда предохранитель пытается открыться. Например, вы можете использовать предохранитель номиналом 500 В в любой цепи с напряжением до 500 В.

Как определить номинал предохранителя постоянного тока?

B Рассчитайте МИНИМАЛЬНУЮ СИЛУ ПРЕДОХРАНИТЕЛЯ, умножив номинальную силу тока продукта на 125%. Минимальный ток предохранителя обеспечивает большую защиту провода, но может привести к неприятным ударам. Пример: 80А x 125% = 100А. C Выберите ТОК ПРЕДОХРАНИТЕЛЯ ближе к середине этого диапазона.

Можно ли использовать предохранитель на 240 В в цепи на 12 В?

Да, все будет хорошо. Предохранители иногда имеют максимальное номинальное напряжение, которое они могут безопасно отключить, но это зависит от расстояния между клеммами и используемого изоляционного материала. (Например, большинство плавких предохранителей автомобильного типа рассчитаны на 32 вольта.)

Можно ли использовать предохранитель на 250 вольт?

Номинальная сила тока на предохранителе — это ток, который защищает предохранитель, и при превышении этого порогового значения он перегорает.Предохранитель на 250 В может выдержать более высокое напряжение, прежде чем произойдет дуговой разряд. Так что да, вы можете использовать предохранитель на 250 В вместо предохранителя на 125 В, если номинальный ток такой же.

Устранение неполадок тостера

— iFixit

Дополнительную информацию и руководства можно найти на странице устройства тостера.

При работе тостера без тостов провода на некоторых участках раскаляются докрасна, а на других нет.

Проволока накаливания называется нихромовой проволокой (для никель-хромовой), если часть массива не нагревается, то где-то обрыв проволоки.

Возможные причины поломки:

1) при изготовлении проволоки в проводе имелось слабое место или надрыв,

2) при изготовлении тостера в проводе было сделано слабое место или надрез (мы видели разрыв на изгибе провода или в точке заклепки или рядом с ним)

3) кто-то физически сломал провод, воткнув что-то (например, вилку) в тостер.

Пример обрыва нихромовой проволоки.

Чтобы исправить: вы должны разобрать тостер достаточно, чтобы найти поломку, а затем получить хороший доступ к нему.Если вам повезет, и у вас будет достаточно лишнего провода, вы можете просто скрутить два сломанных конца вместе, чтобы восстановить контакт (тогда вы сможете, по крайней мере, подтвердить, что проблема в этом).

На фото нам удалось закоротить один виток нихрома и восстановить соединение.

В противном случае вам понадобится высокотемпературный обжим и обжимной инструмент, чтобы обжать два конца вместе. Вот два примера обжимных соединений: высокотемпературное обжимное стыковое соединение, неизолированное, 22–18 AWG, номинальная температура 900 градусов по Фаренгейту, упаковки по 100 шт., и высокотемпературное обжимное стыковое соединение, неизолированное, 16–14 AWG, 900 Температурный диапазон, градус F, упаковки по 100 шт.

Примечание: нихромовая проволока намотана на листы хрупкого керамического/слюдоподобного материала.В зависимости от того, где находится разрыв, вы можете счесть необходимым (или, по крайней мере, заманчивым) разрезать этот материал. Будьте очень осторожны, распиловка может быть лучше, чем резка, так как она склонна отслаиваться.

Когда вы нажимаете на рычаг для тостов, он снова поднимается вверх, или вам нужно несколько раз нажимать на него или удерживать его нажатым некоторое время, прежде чем он останется в этом положении.

Убедитесь, что тостер подключен к работающей розетке.

Возможно, шкала подрумянивания тостера установлена ​​слишком низко, чтобы активировать нагревательную спираль.Попробуйте набрать его и снова нажать рычаг вниз.

Постоянное использование может привести к тому, что крошки забивают путь рычага. Попробуйте открыть нижнюю панель, потянув за металлический язычок, чтобы снять пластину (и крошки!) над мусорным ведром. Также попробуйте перевернуть тостер вверх дном и очень осторожно стряхнуть крошки.

Для проверки: пошевелите провод вилки рядом с вилкой, чтобы увидеть, есть ли заметная разница. Если вы можете заставить какие-либо индикаторы или дисплей на тостере мерцать, покачивая провод, это явный признак того, что в проводе есть непостоянная проблема.Используйте запасной штепсельный провод вместо оригинального и посмотрите, решит ли это проблему.

Исправление: Замените весь штепсельный провод или только штекер.

Предыстория: мы видели это пару раз: люди выдергивают вилку из розетки, дергая за шнур, в результате чего многожильные провода в шнуре со временем рвутся. Обычно он ослабевает прямо у основания литой заглушки. Если у тостера есть подсветка или светодиодный дисплей, они все равно могут загореться, и тостер будет выглядеть так, как будто он получает электричество: ему просто не хватает электричества для работы тостера.

Сначала проверьте провод штепсельной вилки, прежде чем открывать тостер для очистки контактов. Хотя это менее распространенный режим отказа, его легче проверить, и он сэкономит вам много времени на устранение неполадок.

Рядом с рычагом для тостов есть электрический контакт, который теперь обуглен из-за слишком сильного электрического разряда и не пропускает электричество (или достаточно). Контакты будут выглядеть черными или матовыми внутри.

Исправление: очистите контакты от нагара, и тостер снова заработает.Мы используем наждачную доску и толкаем ее вперед и назад между контактами, пока они снова не станут чистыми и не смогут проводить электричество.

Опиловка контактов рычага начисто.

Дополнительная информация: Дугообразование возникает из-за небольшого смещения контактов, которые прошли через плохой контроль качества. Сначала тостер работает, но со временем электрические искры между контактами из-за несоосности создают нагар: этот нарост является электроизоляционным.

Через этот контакт проходит большой ток из-за того, как работает выдвижной тостер.Когда вы нажимаете на рычаг для тостов, он также входит в контакт с соленоидом (электромагнитом), который удерживает рычаг в нижнем положении. Ток для этого электромагнита проходит через обугленный контакт вместе со всем электричеством, чтобы привести в действие нагревательные элементы из нихромовой проволоки: тока недостаточно, и электромагнит не возбуждается, и рычаг не остается в нижнем положении.

Эта проблема также характерна для электрических чайников с горячей водой, где кнопка, рычаг или переключатель не остаются нажатыми.

Поддержание пружины прикрепленной к рычагу удалит мусор, который потенциально блокирует соединение рычага с магнитом

Он подключен, я не настолько технически некомпетентен.

Сначала убедитесь, что розетка работает, подключив другие устройства к той же розетке.

Возможно, шкала подрумянивания тостера установлена ​​слишком низко, чтобы активировать нагревательную спираль. Попробуйте набрать его и снова нажать рычаг вниз.

Визуально проверьте провод на наличие проколов или потертостей. Если вы обнаружите повреждение шнура питания, его следует заменить. Следуйте этому руководству по замене шнура питания или другому руководству для вашего устройства.

Захваты для хлеба не будут удерживать хлеб в вертикальном положении или возвращать его должным образом.Металлические вилки и электрические нагревательные спирали несовместимы, так что даже не пытайтесь.

Если хлеб не поднимается, попробуйте использовать другой хлеб, возможно, более толстый или менее гибкий.

Если хлеб складывается внутри захватов, возможно, неисправны пружины, сжимающие захваты вместе. Для этого потребуется открыть тостер, вы можете следовать этому пружинному руководству по захвату хлеба или другому, специфичному для вашего устройства.

Избегайте сообщения «что-то горит??» вопрос каждый раз, когда вы кладете кусок хлеба в тостер.

Большинство тостеров поставляются с поддоном для крошек, позволяющим удалить некоторые крошки, которые могут вызывать запах гари. Проверьте в нижней части тостера металлическую защелку, которая освобождает пластину поддона для крошек (и крошек!) над мусорным ведром. Также попробуйте перевернуть тостер вверх дном и очень осторожно стряхнуть крошки. Если ваш тостер нуждается в более тщательной очистке, попробуйте это руководство по уходу за лотком для хлеба или другое, подходящее для вашего конкретного устройства.

Если на самих змеевиках есть хлебные крошки, убедитесь, что тостер выключен и не подключен к источнику питания, а затем аккуратно вытащите крошки из нагревательного элемента.

Только истинный ценитель тостеров может найти идеальное место, чтобы сделать этот золотой тост, но ваш тост не получается даже близко к тому, что вы хотели.

Если диск подрумянивания вообще не двигается, возможно, в гнезде застряли крошки.

Leave Comment

Ваш адрес email не будет опубликован.
