Прокладка кабеля и виды монтажа проводки в помещении

Монтаж проводки в помещении можно выполнить двумя способами: открытым и закрытым. Рассмотрим каждый из способов подробней.

Открытая проводка кабеля

К достоинствам монтажа проводки открытым способом можно отнести:

  • простоту работ, их можно выполнить самостоятельно;
  • возможность внесения изменений в схему монтажа на всех этапах.
  • далее…

Недостаток открытой проводки в том, что ее вид не украшает жилое помещение. Поэтому открытая проводка встречается реже, чем закрытая.

Такая проводка применяется в подвальных помещениях, гаражах, кладовых. Также открытая проводка монтируется в деревянных домах и банях. Это связано с пожарной безопасностью.

Материалами для монтажа открытой проводки являются:

  1. Непосредственно сам кабель.
  2.  Специальные металлические или пластиковые короба для укладки кабеля. Они бывают разной ширины, чтобы можно было уложить любое количество проводов, и мерной длины (обычно 2 или 2,5 м). Пластиковые короба выполняются из негорючего материала, например, поливинилхлорида.
  3. Наружные коробки, розетки и выключатели, которые крепятся на поверхность стены.
    Короба, выключатели и розетки обычно делают белыми, но для деревянного стенного покрытия можно подобрать изделия, которые имитируют вид древесины.

Закрытая проводка кабеля

Этот вид проводки более эстетичный, но и более сложный в выполнении.
На начальном этапе надо четко определиться, где будут расположены осветительные и электроприборы, розетки, и выключатели. Для этого надо знать, какая мебель и на каком месте будет стоять в комнате. Иначе переделок не избежать.

Потом специалист-электрик составляет подробную схему проводки, с учетом пожеланий хозяев, соблюдения правил электромонтажных работ, этажности дома, типа проводки и т. д. Эта схема – документ, который надо согласовать в специальной организации.

Следующий этап непосредственно укладка кабеля. Это делают двумя способами:

  • кабель закрепляют на стене, а затем штукатурят стену и он оказывается внутри;
  • на оштукатуренной стене делают канавку с помощью перфоратора с зубилом в форме лопатки или «болгарки» со штроборезом. В последнем случае на стене прорезают две параллельные борозды, а затем выдалбливают между ними штукатурку и получают штробу. После этого штробу с уложенным кабелем штукатурят поверху.
    Для монтажа электрических точек используют встраиваемые коробки для розеток и выключателей. Под них также делаются отверстия в стене с помощью специальных фрез.

Надо понимать, что любые изменения в схеме, особенно на конечном этапе монтажа, требуют значительных материальных и временных затрат. Поэтому данный вид работ должен выполнять квалифицированный специалист.

Открытая или закрытая проводка.

Монтаж электропроводки в доме и квартире. Виды и способы разводки. Защита от поражения током

Электропроводку прокладывают двумя способами – закрытым и открытым. В первом случае коммуникации замаскированы, а вероятность их повреждения минимальна. Монтаж открытой электропроводки проще, дешевле и менее трудоемок, однако приходится защищать кабели от влаги, механических повреждений.

В этой статье рассмотрим существующие способы прокладки электропроводов, акцентируем внимание на особенностях внешнего монтажа и приведем рекомендации о том, как выбрать подходящий вариант.

Минусов у открытой (внешней) электропроводки гораздо больше, чем у скрытой (внутренней).

Кабели, закрытые штукатуркой, не повреждаются, не мешают при ремонте и абсолютно незаметны. Открытая проводка лишена таких достоинств, а в случае короткого замыкания она загорится с большей вероятностью, нежели скрытая. Открытый способ монтажа электропроводки часто выбирают для .

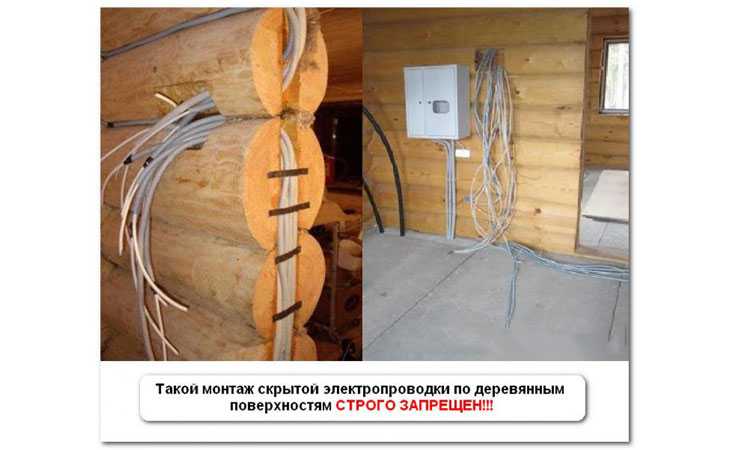

В деревянных домах укладка электрокабеля открытым способом – это вынужденная мера, т. к. скрытая укладка кабелей бывает затруднена или вообще невозможна

Некоторые преимущества у открытого способа монтажа все же есть:

  • Упрощение укладки . При прокладке электрокабелей не приходится штробить стены. Это сокращает трудозатраты, объем работ. После монтажа практически не остается строительного мусора.
  • Удешевление . Здесь речь идет об экономии на оплате услуг электриков.
  • Возможность изменения схемы прокладки кабелей . Если в планы на будущее входит перепланировка разводки, то лучше выбрать открытый способ монтажа.

При выборе открытого способа укладки электропроводов следует учесть, что их придется маскировать и защищать от внешних воздействий. Всегда есть вероятность попадания влаги или случайного повреждения.

При монтаже коробок, розеток, выключателей часто возникают сложности. Перед началом работ нужно тщательно изучить особенности их установки или доверить работу электрику

Если дом жилой, нужно трижды все взвесить.

Желательно проконсультироваться с опытным электриком, а при монтаже необходимо учитывать повышенные риски и особенно тщательно следить за соблюдением мер безопасности.

Особенности внешней укладки электрокабелей

Внешний монтаж подходит, если нужно проложить электрокабели в углах помещения, в местах стыка потолка и стен, вдоль плинтуса.

Чаще всего сложности возникают при обустройстве открытой проводки в домах с подвесными потолками. Кабели нельзя вести по таким потолкам, приходится фиксировать их на стены.

Один из минусов открытой проводки – непрезентабельный вид, однако для ретро-интерьера она подойдет идеально. Единственный нюанс – придется дополнительно потратиться на стилизацию. Это дорого

Если проводов много, их лучше уложить в пропускные каналы. При разработке схемы монтажа нужно тщательно выбрать места, где будут подключены ответвительные и соединительные . Должен сохраняться свободный доступ для осмотров и возможных ремонтов коммуникаций.

Способы открытого монтажа проводки

Изначально единственным открытым способом монтажа была прокладка скрученных электропроводов по стенам и потолку. Их крепили на керамические изоляторы.

В некоторых домах, построенных около столетия назад, до сих пор проводка проложена именно так. Относительно недавно похожий монтаж снова приобрел популярность. Это связано с модой на старину.

Если сотню лет назад открытая электропроводка на керамических изоляторах считалась нормой, то теперь это стилизация под старину. В эпоху массовой унификации вещей, предметов мебели и интерьера особую популярность приобретают необычные способы оформления помещений, и это один из них

При оформлении помещений в ретро-стиле нередко возникают проблемы с поиском материалов. Некоторые производители выпускают керамические изоляторы, розетки, выключатели «под старину», однако подобная роскошь обходится очень недешево.

Подходящие материалы для оформления проводки в стиле ретро можно найти не только в дорогих магазинах. Часто их приобретают у старьевщиков, покупают у владельцев домов, построенных в начале прошлого века, а кабели изготавливают самостоятельно, скручивая многожильные медные провода.

Дизайнерская фантазия не знает границ. Нередко можно увидеть интерьеры, оформленные при помощи элементов разных стилей. Один из удачных вариантов – сочетание ретро- и лофт-стилистики

При оформлении открытой проводки в ретро-стиле лучше отдать предпочтение кабелям сечением 2.5 мм.кв. и с двойной изоляцией. Если такие провода прокладывают в деревянном здании, нужно неукоснительно следовать правилам электро- и пожарной безопасности

Интерьерная мода переменчива, поэтому стоит всерьез обдумать, нужно ли оформлять проводку в стиле ретро. Лучше выбрать более популярный и надежный вариант. Тогда в случае ремонта не придется снова заниматься электромонтажными работами.

Предлагаем подробно рассмотреть популярные способы прокладки открытой проводки и выбрать технологию, наиболее подходящую для вашего дома.

Способ 1 – монтаж проводов на скобах

Для подключения розеток и выключателей сечением 2.5 мм.кв., а для осветительных приборов – 1.5 мм.кв. Иногда требуются более толстые кабели.

Если толщина провода составляет 1.5-6 мм.кв., их можно просто прикрепить к поверхностям стен и потолков скобами.

При покупке кабелей стоит отдать предпочтение качественной продукции. Если выбор сделан в пользу дешевых проводов, тогда под них монтируют негорючие прокладки, чтобы снизить риск возгорания при коротком замыкании.

К их выбору следует отнестись крайне внимательно, ведь от них зависит в будущем функциональность и безопасность домашней электросети. Рекомендуем посмотреть информацию о том, как для домашней проводки.

Чаще всего используют полосы металла или асбеста. Их закрепляют так, чтобы негорючая прокладка выступала за пределы кабеля не менее чем на 1 см с каждой стороны. Что касается материала, то лучше выбрать металл, т.к. асбест вреден для здоровья людей: доказана его связь с онкологическими заболеваниями.

Иногда для обеспечения пожарной безопасности обустраивают зазор в 1 см между электрокабелем и стеной. Такой метод прокладки напоминает проводку на керамических изоляторах в ретро-стиле. Его используют в деревянных домах, на дачах, в нежилых помещениях

Крепление на скобах – дешевый и простой способ монтажа электропроводки. Из минусов – это небезопасно и некрасиво. Если уложено несколько кабелей, то они бросаются в глаза и портят впечатление от интерьера. В жилом доме лучше проложить провода в кабель-каналах.

Способ 2 – особенности укладки в трубах

Современная промышленность выпускает специальные электротехнические трубы. Они могут быть изготовлены из металла или пластика, хорошо защищают от пожара, случайных механических повреждений и поражения током.

Для монтажа удобнее всего использовать . Они гибкие, благодаря чему при креплении на стены не приходится дополнительно выравнивать поверхности. Проводка в гофротрубе – идеальный вариант для деревянных бревенчатых домов. Она удобна и выглядит гораздо аккуратнее, чем отдельные провода.

Из-за сомнительной эстетичности гофры ее нечасто используют в жилых домах, зато она прекрасно подходит для подводки кабелей от воздушных ЛЭП. Иногда с целью улучшения внешнего вида открытой электропроводки внутри комнат применяют цветные гофротрубы.

При монтаже проводов в деревянном доме учитывают особенности стройматериала. Через деревянные стены проводку укладывают с помощью специальных металлических втулок. Они нужны для защиты кабелей от пережимания, если натуральная древесина даст усадку

При расчете диаметра гофры ориентируются на совокупную толщину всех проводов, которые будет проложены в ней. Эту цифру умножают на 2, поскольку при меньшем сечении трубы в нее будет трудно проложить кабели.

Для облегчения прокладки используют гофротрубы со специальным зондом (проволокой, с помощью которой протягивают кабели). К зонду прикрепляют провода и протягивают их сквозь трубу, крепко удерживая ее в руках.

Если требуется проложить относительно небольшой кусок провода, вполне можно обойтись без зонда, а вот для больших отрезков лучше воспользоваться специальными приспособлениями.

Гофрированные электротехнические трубы крепят к стенам на шурупы, дюбель-гвозди или пластиковые клипсы. Расстояние между точками крепления рассчитывают в зависимости от диаметра и, соответственно, предполагаемого веса. Если диаметр гофротрубы составляет 16 мм, то места крепежей располагают на расстоянии 30–40 см, а для труб 32-40 мм это расстояние уже меньше – 20-30 см.


Перед началом электротехнических работ составляют схему. Важно, чтобы гофрированные трубы не пересекались и не перекрещивались, т.к. это нарушает требования безопасности и некрасиво выглядит

Клипсы монтируют на стены, а потом просто вставляют в них гофротрубу. Такой способ крепежа удобен тем, что при демонтаже достаточно потянуть на себя трубу, и клипсы легко отсоединятся.

Способ 3 – прокладка в коробах

Для прокладки проводов используют жесткие электротехнические короба, плинтуса. Эти приспособления изготавливают из металла или негорючего пластика. В отличие от гофрированных труб, жесткие конструкции нельзя устанавливать на неровные стены, т.к. дефекты поверхностей становятся только виднее.


Существует множество разновидностей кабель-каналов: одно-, двух-, трехсекционные. Также они различаются по месту установки, назначению, типоразмерам. В продаже можно встретить модели любого типа – от перфорированных до гибких, угловых или прозрачных. Важно подобрать изделия, подходящие для конкретных условий эксплуатации

Короба, каналы, плинтуса оснащены защелкивающими крышками, которые легко снимаются, что удобно для монтажа дополнительных проводов. При необходимости модернизации проводки весь процесс займет несколько минут.

Есть и другие плюсы:

  • Дизайн . Короба, кабель-каналы и плинтуса выпускаются разных цветов, что позволяет декорировать помещение. Всегда можно подобрать подходящий вариант.
  • Простой монтаж . Укладка кабелей в короба не требует особых усилий. Главное – правильно закрепить сами защитные конструкции.
  • Удобная установка розеток и выключателей . На короба можно смонтировать розетки, и они не будут портить общий вид.

Монтажные работы начинаются с составления чертежа-схемы с разверткой стен. Он нужен для точного расчета необходимых материалов, количества крепежей, аксессуаров.

Для подбора канала по типоразмеру следует заранее определиться с сечением и количеством кабелей. Готовый план должен быть точным, без ошибок в замерах и расчетах.


Провода прокладывают не только по ровным поверхностям, но и в углах. Иногда нужно оборудовать ответвления каналов. Для этих целей используют разнотипные аксессуары. При разработке проекта следует рассчитать их количество

Технология монтажа внешней электропроводки в кабель-каналах:

  1. Составление проекта . Необходимо определить количество, виды и расположение розеток, выключателей, коробок и продумать в обход газо- и водопроводных труб, канализационной системы.
  2. Подбор материалов . После проектирования можно приступать к выбору и покупке материалов. Если планируется прокладка нескольких кабелей, стоит выбрать короб с перегородками. Аксессуары должны соответствовать каналу по цвету и размеру. Имеет смысл покупать защитные короба с приспособлениями для установки розеток.
  3. Крепление коробов . Пластиковые конструкции могут растрескаться, если их сразу крепить к стене, поэтому сначала делают отверстия в корпусах коробов, а только потом прикручивают их к основанию. Кабель-каналы стыкуют между собой, а излишки материала отрезают.
  4. Прокладка проводов . Кабели укладывают в корпуса каналов, закрывают крышками и защелкивают их. Остается только проверить фиксацию крышек – и конструкция готова.

Электрики советуют обращать внимание на материал основания, т.к. от этого зависит выбор крепежей. Так, на деревянную стену короба прикрепляют с помощью обычных шурупов. Для кирпичных, бетонных и каменных поверхностей используют дюбеля. А для панелей, плит из композитных материалов и фанеры лучше выбрать крепеж-бабочку.

Чтобы не пришлось подгонять форму коробов во внешних и внутренних углах, можно их отрезать с помощью обычного столярного стусла. Тогда изделия будут выглядеть аккуратно, а риск перерасхода материала из-за брака в работе существенно снизится

Каждый из способов монтажа имеет собственные достоинства, и редко бывает так, что достаточно одного метода. Зачастую приходится комбинировать кабель-каналы с гофрированными и/или металлическими трубами, крепежом на скобах.

При разработке проекта электропроводки следует учитывать планировку помещения и особенности разводки кабелей на каждом из участков – будь то спальня, или ванная.

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики.

Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

  1. Отсутствие схемы . Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
  2. Экономия на материалах . Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
  3. Расчет проводки без запаса . Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
  4. Подключение мощных приборов через розетку , а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
  5. Соединение высоко- и низковольтных кабелей в одной коробке . В этом случае почти гарантированы проблемы с работой техники во всем доме.
  6. Лишние скрутки . Для соединения проводов лучше использовать специальные .
  7. Соединение жил из меди и алюминия . Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
  8. Пренебрежение техники безопасности . Правила ТБ написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
  9. Неправильное расположение распределительных коробок . Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
  10. Ошибки при монтаже контура заземления и . Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные.

Важно помнить, что монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам .

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.

Электрическая проводка, прокладываемая дома, может быть открытой или закрытой . Если говорить об открытой проводке, то она выполняется следующим образом.

Открытая электропроводка

Разводку выполняется по стене, в пластмассовой трубе , в специальном кабельном плинтусе, в специальном кабельном пластиковом канале. Что касается высоты открытых прокладок защищенного кабеля и провода, спусков и подъемов таких прокладок к щиткам, выключателям, пусковым устройствам и светильникам, которые установлены на стенах, то они не нормируется. При выполнении открытой электрической проводки в кабельном плинтусе и канале, то не смешиваются между собой провода силового, осветительного и слаботочного типа. Фиксация плинтуса или канала должна обеспечивать достаточно плотное его прилегание к строительным основам, а также обеспечивать зазор между плинтусом и полом или каналом и стенным покрытием — не более двух миллиметров. Плинтусы с каналами необходимо приобретать из несгораемых, а также самозатухающих материалов, которые обладают электроизоляционными характеристиками. Модули кабельного канала, кабельного плинтуса в жилом доме можно применять, если предусмотрена гибкая планировка установки светильников, а также аппаратов контроля за освещением. Такие аппараты разрешают менять разводки проводки и размещать по-разному электрическое оборудование, розетки и выключатели. В подвалах, которые не отапливаются, в чуланах и на чердаках, в помещениях, которые сооружаются из деревянных конструкций, электрическая проводка выполняется открытым способом с применением скоб.

Закрытая электропроводка

Но можно разводку выполнять скрытым способом – в полостях строительных конструкций , над подвесными потолочными покрытиями, в сборных перегородок, в бороздах, которые выполнены в стенных покрытиях, в замоноличенных трубах. Горизонтальные места силовых кабельных разводок прокладываются в напольном покрытии, которое выполнено из негорючих материалов, вроде «теплых полов».

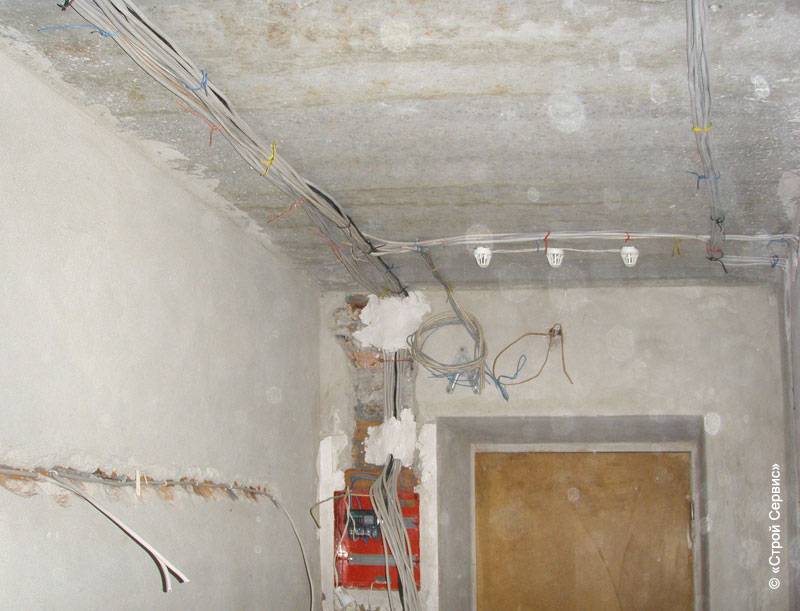

Процессы прокладки проводки под штукатурным слоем, в перегородках, в полостях строительных конструкций

Если Вы решаетесь делать прокладку проводки осветительных сетей, замоноличенных в бороздах стенных покрытий, перегородках, перекрытиях, под штукатуркой или в полостях строительных конструкций, то рекомендовано применять изолированные кабели или же провода в общей протекционной оболочке, которая обеспечивает механическую протекцию. При необходимости демонтажа подобной прокладки, необходимо делать ремонт практически заново. Потому прежде выбора такого способа, необходимо хорошо посчитать.

Скрытая проводка

Скрытая проводка есть практически во всех жилых домах и квартирах. Обычно, чтобы сделать проводку, в стенах и потолках выбивают небольшие борозды, в них и закладывают электрические провода. Потом эти борозды просто заштукатуриваются цементом или алебастром. Борозды не делают, если проводку проводят ещё только в строящемся доме. Провода прикрепляют с помощью гвоздей, которые вбивают между кирпичами. Также можно провода примазать к стене с помощью алебастра. А после этого идёт штукатурка помещения, и провода оказываются под слоем штукатурки.

Все скрутки проводов прячут в специальные разветвительные коробки, которые устанавливают в местах, где соединяются провода. Эти коробки необходимо устанавливать на уровне поверхности стены. Они закрываются крышками из пластмассы. Это нужно из соображений безопасности, и просто для красоты. Разветвительные коробки также используются для установки выключателей и розеток. Коробки сделаны из пластмассы или из стали. Розетки и выключатели также используются при работе для скрытой проводки. Они почти не выступают над поверхностью стен.

Для скрытой проводки обычно используют два вида провода: медный и алюминиевый. Сечение медного провода — не менее 1мм2, а алюминиевого — не менее 2,5мм2. Монтаж скрытой проводки в квартирах делается в специальных каналах, которые сооружены в стенах. Поэтому, при переключении электропроводов, а также при замене выключателей и розеток, нужно быть осторожным. Чтобы заменить или дорастить электрический провод, нужно добраться до места их соединения, а для этого, если нужно, придётся даже сбивать новую плитку или портить обои.

Открытая проводка

Отличие открытой проводки от скрытой в том, что она прокладывается на поверхности потолков и стен. Для открытой проводки пользуются медными или алюминиевыми проводами, обязательно с резиновой изоляцией. Кроме этого используют провода медные и алюминиевые провода с изоляцией только из поливинилхлорида. Но их можно применять только в том случае, если провод имеет раздельное основание, отделяющее одну жилу провода от другой. Провода закрепляются с помощью роликов, которые сделаны из фарфора — изолирующего материала. На каждом ролике есть отверстие. В это отверстие вставляется гвоздь и прикрепляется к потолку или стене с одетыми на него проводами.

При монтаже пользуются медным проводом с сечением 1 мм2, или алюминиевым с сечением 2,5мм2. По стенам провода прокладывают параллельно линиям пересечения стен и потолка. При этом расстояние от карниза или потолка должно быть 10-20 см. Спуски и подъёмы проводов делают перпендикулярно потолку. Возле дверей и окон провод проводят на расстоянии 10 см от края окна или двери. Ролики крепления провода должны быть друг от друга на расстоянии 50 см.

При открытой проводке все выключатели и розетки фиксируются на стенах, на особых подкладках, которые сделаны из сухого дерева. Называются такие изоляционные подкладки подрозетниками. Сначала с помощью длинного шурупа к стене прикручивают подрозетник. Затем к нему двумя маленькими шурупами крепится розетка или выключатель. При открытой проводке устанавливают выключатели и розетки, отличные от тех, что монтируют при закрытой. Они отличаются и внешне, и способом их установки. В подвалах дома выключатель ставить нельзя, из-за сырости, токопроводящих стен и пола, поэтому выключатель ставят на кухне. Сейчас открытая проводка в многоквартирных домах встречается довольно редко, но например, если дом деревянный, другую проводку просто-напросто нельзя сделать.

При прокладке электропроводки в жилых и нежилых помещениях, в зависимости от задач, стоит задуматься какой тип электропроводки выбрать: скрытую или открытую .

Этот тип электропроводки подразумевает прокладку и замуровывание кабельных каналов в стенах, потолке или под полом. Скрытая проводка безусловно гораздо более эстетичная, чем открытая и этот вид оптимален для большинства квартир.

Перед прокладкой скрытой проводки необходимо тщательно продумать электрическую схему для всей квартиры (помещения) с учетом будущей расстановки мебели. Нужно ясно представлять себе местоположение выключателей и розеток, а так же электрическую нагрузку на каждую ветвь электроразводки. После того, как проводка будет сделана, скрыта в стенах, заклеена обоями или заложена кафельной плиткой исправить неудобное положение розетки или выключателя будет затруднительно и повлечет за новое штробление (а это очень пыльная работа), шпатлевание, переклейку обоев и т. п.

Открытая проводка

Когда-то в не слишком далеком прошлом такой вид проводки крепился к специальным керамическим изоляторам, которые в свою очередь прибивались гвоздями или привинчивались шурупами к стенам или потолку. Выглядело это не слишком эстетично, да и открыто проложенный провод со временем собирал на себя пыль, темнел или растрескивался.

Сейчас для прокладки открытой проводки используют специальный короб – желоб из ПВХ, в который укладываются кабель или провода и закрываются сверху крышкой. Короб сначала прикручивают к стенам и потолку по всему пути проводки, а заем в него укладываются провода. Выглядит это конечно не столько эстетично, как скрытая проводка, но гораздо более аккуратно, чем просто кинутый по верху и ничем не прикрытый провод. Такой вид проводки удобен для офисов, где часто приходится менять количество или конфигурацию столов для сотрудников, а значит и положение розеток и количество проводов на стенах. Не только электрических, но и телефонных, компьютерно-сетевых. В этих условиях достаточно вместительный короб, проложенный по периметру помещения, не сильно испортит внешний вид офиса и при этом все коммуникации будут в легкой доступности для возможных переделок.

Комбинированная электропроводка

Еще возможен вариант смешанной, комбинированной электропроводки, когда большая часть электрического кабеля прокладывается в специальном кабель-канале в плинтусе по периметру помещения. И только отводки для розеток и выключателей прокладываются по стене открытым или закрытым способом. Этот способ хорош тем, что большая часть проводов остается невидимой и при этом остается в легкой доступности в случае необходимых переделок схему электрической разводки помещения.

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.


Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.


Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод


Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на о дноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС


Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розето к.

2. Провод ПБПП

Плоский электрический провод с двумя или тремя монолитными жилами из меди . Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель


Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM


Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки


Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: д ля скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Открытая и скрытая электропроводка

Категория: Электричество на даче


Открытая и скрытая электропроводка

По способу прокладки электропроводка, как наружная, так и внутренняя, делится на открытую и скрытую. Во внутренних помещениях чаще всего используется скрытая электропроводка, однако в дачных строениях и подсобных помещениях нередко при меняется и способ открытой проводки.

Открытая электропроводка прокладывается по поверхности стен, потолков и другим конструктивным элементам зданий и сооружений.

Существует много способов прокладки открытой проводки. Наиболее простой — непосредственно по поверхности стен. Применяется также проводка электрически: проводов и кабелей на тросах, струнах, роликах, изоляторах, в гибких металлически: рукавах, в трубах, коробах, на лотках, в электротехнических плинтусах и наличника?

Возможна даже проводка так называемой свободной подвеской, когда электрически провода вообще никак не закрепляются. Следует помнить, правда, что такой cnocoi проводки допускается лишь для временных линий, не предназначенных для сколько нибудь длительного использования. По продолжительности эксплуатации различают переносную, передвижную и стационарную электропроводку.

Скрытая электропроводка прокладывается внутри стен, потолков, фундаментоь перекрытий, под съемными полами и в других конструктивных элементах зданш Скрытая проводка может производиться с помощью труб, гибких металлических рукавов, а также в пустотах строительных конструкций, в бороздах под штукатуркой Скрытая проводка иногда бывает предусмотрена при изготовлении строительных эле ментов, в этом случае провод монтируется в монолит самой конструкции.

Выбор способа электропроводки зависит не только от вашего желания или возмож ностей. В первую очередь он должен соответствовать характеру помещения, в которой вы проводите электрическую линию.

Следует отметить, что проводку кабелем можно применять в любых категориях по мещений. А вот на способ прокладки проводов существенно влияет влажность, запылен ность, химическая активность среды, пожаро- и взрывоопасность.

Любые виды проводок разрешается применять в сухих отапливаемых помещениях — в жилых комнатах, на складах, а также в подсобных помещениях, относительная влажность в которых не превышает 60%.

В сухих неотапливаемых и влажных помещениях запрещена скрытая проводка в изоляционных трубах. К таковым относятся кухни, лестничные клетки, неотапливаемые склады и т. п., где пары и конденсирующаяся влага выделяются лишь временно и относительная влажность не превышает 75%.

В пыльных помещениях разрешена открытая проводка изолированными проводами в-изоляционных трубках с тонкой металлической оболочкой, а также открытая и скрытая проводка изолированными проводами в стальных трубах. Продиктовано это тем, что технологическая пыль может оседать на проводах, проникать внутрь машин и аппаратов, вызывая короткое замыкание цепи.

Сырыми считаются помещения, в которых относительная влажность превышает 75%. Это, как правило, овощехранилища, погреба и туалеты. Особо сырыми (относительная влажность воздуха — до 100 %, потолок, стены, пол, предметы в помещении покрыты конденсатом) являются обычно теплицы и парники. В подобных помещениях применяют открытую или скрытую проводку изолированными защищенными или незащищенными проводами в трубах.

Такой же вид проводки применяется и в особо сырых помещениях с химически активной средой, в которых содержатся животные.

В пожаро- и взрывоопасных помещениях, например хранилищах нефтепродуктов, открытые и закрытые проводки выполняют в трубах.

В жилых помещениях наиболее распространены способы скрытой проводки под штукатуркой, в слое штукатурки, под полом (так называемая система нижней разводки) и прокладка в каналах. Для этой цели применяются провода марок АППВС, АПН, АППВ, АПВ, АПРН и др.

При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода — на глубину не менее 5 мм. Если другой вид прокладки невозможен, допускается прокладка в продалбливаемых в стенах штробах с последующей заделкой. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

Принципиально скрытая проводка в слое и под слоем штукатурки не различается и предполагает горизонтальную и вертикальную прокладку проводов в стенах или по стенам; устройство выемок, штробов, пробоев при прокладке труб; установку штепсельных розеток и коробок в недоступных для касания местах; недопустимость прокладки по дымоходам или шахтам отвода газов.

Провода к светильникам прокладывают сверху через потолок, а проводку к розеткам, выключателям — внутри помещений снизу. Вертикальная прокладка проводов нужна лишь при центральном распределении и между полом и выключателями, так как розетки устанавливают внизу стен. Провода прокладывают по кирпичной стене и покрывают штукатуркой или негорючим поливинилхлоридным материалом.

При прокладке проводов в бесшовном сплошном полу нужно предусмотреть на дежное покрытие определенной толщины. Провода следует укладывать на основу пол; и надежно закреплять, особенно в тех случаях, когда бесшовный сплошной пол наносят на жидкую массу. При устройстве канала основа пола должна быть гладкой и ровное Следует удалить остатки штукатурки и другие загрязнения, так как неровности могу повредить электропроводку.

При проектировании унифицированных панелей и перекрытий направления кана лов в них определяют исходя из кратчайших путей для проводов. Каналы в панеля пересекаются с гнездами под выключатели, розетки или оканчиваются этими гнездам! предназначенными для коробок под электроустановочные устройства (рис. 1).

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узл: соединения проводов (рис. 2). Концы проводов свариваются, изолируются и заделывс ются цементным раствором или гипсом. В жилых домах, кроме скрытой проводки, часч применяются также электротехнические плинтусы, представляющие собой длиннь узкие пеналы с продольными перегородками.

Плинтусы (рис. 3) служат для прокладки электрических и телефонных лини телевизионных кабелей, проводов радиотрансляционной сети.

Изготавливают их из трудносгораемой пластмассы. Плинтус имеет крышку того же материала, которая защелкивается на пенале пружинящими боковыми сте: ками. Располагаются плинтусы в помещениях на стенах у пола, потолка и по пер: метру дверных проёмов.

Прокладка многих видов скрытой электропроводки — дело сложное даже д, квалифицированного домашнего электрика. Возможности мастера при прокладке н вой электропроводки обычно ограничены только применением ее открытых видов и. проводки под последующую штукатурку.

До начала монтажа электропроводки определяются точные места для у станов группового щитка, светильников, розеток, стационарных электроприборов.

Рис. 1. Коробка под электро-установочные устройства

Рис. 2. Соединение проводов в ответвительной коробке

Рис. 3. Плинтусы электротехнические: 1 — основание; 2 — крышка

При разметке вам следует помнить, что высота установки розеток в жилых помещениях выбирается исходя из назначения помещения, удобств подключения электроприборов, интерьера. Общепринятая высота размещения розеток — 50-80 см от пола. Выключатели располагают на высоте 1,5 м. У входной двери в помещение выключатель не должен загораживаться открытой дверью. В целях предотвращения несчастных случаев в детских комнатах розетки и выключатели размещают повыше, на недоступной маленьким детям высоте, примерно 1,8 мот пола.

Выключатели и розетки для туалетных и ванных комнат располагаются, как правило, снаружи в коридоре, так как эти помещения характеризуются повышенной влажностью. Не разрешается размещать также розетки вблизи заземленных металлических устройств — водопроводных и газовых труб, батарей центрального отопления, раковин, газовых и электрических плит. Расстояние от таких устройств до розетки должно быть не меньше 50 см.

На стене, разделяющей две комнаты одной квартиры, розетки ставятся, как правило, с каждой стороны стены друг напротив друга и включаются параллельно через пробитое в стене отверстие. Независимо от способа проводки соединения и ответвления проводов в помещениях выполняются в соединительных и ответвительных коробках.

Необходимо позаботиться о том, чтобы изоляция была равноценной по электрической прочности изоляции основной части провода, а места соединений не испытывали механических воздействий.

Для надежности контакта заземляющий и нулевой защитный провода соединяются между собой только посредством сварки, а к электроприборам, подлежащим заземлению или занулению, они подключаются при помощи болтовых соединений.

Хозяева домов нередко предусматривают установку на кухне стационарных элек трических плит, имеющих металлические корпуса. Для их зануления от квартирноп щитка прокладывается отдельный проводник сечением, равным сечению фазного про вода. Он должен быть подсоединен к нулевому защитному проводнику питающей сетки перед счетчиком электроэнергии.

В электрическую линию, состоящую из проводников, которые обеспечивают за щитное заземление или зануление, не должны входить предохранители и выключа тели. Этого требует техника безопасности, поскольку в случае срабатывания защиты все приборы, которые соединяет эта групповая линия, окажутся под опасным напря жением.

В отверстиях перекрытий укрепляются специальные металлические крюки, н которых подвешиваются потолочные светильники (рис. 4). Подвесы светильнике должны быть изолированы от этих крюков пластмассовой трубкой.

На некоторых типах проводов, отличающихся большой жесткостью и прочность светильники можно вешать и без крюков. Но использовать вместо крюков сами гот ющие провода можно только для подвески легкой осветительной арматуры и лиц в том случае, если провода изготовлены для этой цели. В любом случае контактнь зажимы в патроне и в соединительной колодке на потолке не должны испытываг механическую нагрузку.

Рис. 4. Металлические крюки, предназначенные для крепления светильников

Несмотря на то что сейчас уже не выпускаются патроны для ламп накаливаш с токоведущей винтовой гильзой, они все еще встречаются в эксплуатации. Токовед; щие гильзы в таких патронах должны быть присоединены к заземленному нулевое проводу, а центральный пружинящий контакт патрона — к фазному проводу, как то требуют правила техники безопасности. В выпускающихся в настоящее время патронах с изолированной гильзой цоколь вставляемой в них лампочки оказывается под напряжением только после того, как он полностью утоплен в изолированном корпусе патрона. Такие лампы намного безопаснее в эксплуатации.

Как уже говорилось, при открытой электропроводке провода закрепляют непосредственно на поверхности стен, потолков, балок, на изоляторах, в металлических, пластмассовых трубах, в коробах или электротехнических плинтусах.

Открытая электропроводка по поверхности оштукатуренных или оклеенных обоями бетонных, кирпичных, деревянных стен может производиться легкими небронированными кабелями, защищенными проводами, или плоскими проводами марок АППВ, ППВ, АППР.

По ряду показателей медные провода предпочтительнее алюминиевых. Они выдерживают большее количество изгибаний, гораздо лучше «ведут себя» в контактных соединениях (алюминиевые «текут», то есть ослабляют контакт, что приводит к нагреванию).

Горизонтальную прокладку проводов делают параллельно линии пересечения стены с потолком на расстоянии 10-20 см от последнего. Магистрали штепсельных розеток прокладываются по горизонтальной линии, а спуски и подъемы проводов к розеткам, выключателям и светильникам — вертикально. По перекрытиям плоские провода можно прокладывать по кратчайшей трассе между ответвительными коробками и светильниками, следя за тем, чтобы провода не перекрещивались и не подвергались механическим нагрузкам и повреждениям. Целесообразно использовать для этой цели пустотные каналы плит перекрытия.

Необходимо помнить, что расстояние от проложенной параллельно линии электропроводки или от соединительной коробки до стальных трубопроводов не должно быть меньше 10 см. Если линия проводки пересекает трубопровод, расстояние от нее до трубы в месте пересечения не должно быть меньше 5 см.

Для крепления проводов используются скобки, представляющие собой полоски из жести шириной 10 мм. Полоски закрепляются в стену дюбелями или вмазываются в нее цементным или алебастровым раствором в специально высверленные или пробитые в стене отверстия диаметром 10 мм.

Точки крепления провода располагаются на расстоянии не более 40 см. Если провода пересекаются, точки крепления выбирают не дальше 5 см от центра пересечения. Когда крепление производится гвоздями на деревянной стене, расстояние между точками нужно сделать 25-30 см. В этом случае ответвительные коробки укрепляют на деревянном основании шурупами. При креплении ответвительных коробок на других стенах (несгораемых) они приворачиваются шурупами, вставленными в пластмассовые дюбели, или приклеиваются. В некоторых случаях коробки вообще не закрепляются, а висят, поддерживаемые проводами.

Провода, введенные в распределительную коробку, закрепляются на стене на расстоянии примерно 5 см от нее.

Выключатели и розетки защищенного типа при открытой проводке устанавливают ся на пластмассовых или деревянных подрозетниках, прикрепленных к стене. Диаме! по дрозетника должен примерно на 1 см превышать размеры установленного на не устройства.

Для того чтобы провести кабель через деревянную стену, используют отрезки мета, лической трубы, для проводки через бетонную, кирпичную, керамзитобетонную стену -пластмассовые трубки или втулки. Как и провода, кабели соединяются в распределтельных пластмассовых коробках, закрепленных шурупами на стене.

Перед вводом кабеля в корпус светильника, выключателя или розетки его нео ходимо дополнительно закрепить на стене на расстоянии 5-10 см от места ввода.

Аналогичным образом производят проводку с применением защищенных проводе закрепляют их так же, как и кабельную линию.

Скрытая электропроводка (под штукатурку, выполняемую мокрым способом) пр изводится с применением проводов АППВ, АПВ, АППВС, АПН. Будущую линию щ водки размечают на стене, предусматривая гнезда для распределительных короб( коробок розеток и выключателей, пробивают отверстия в стенах для прохода провод коробки должны быть вмазаны в гнезда так, чтобы их края выступали из стены толщину слоя будущей штукатурки.

Штукатурить стены можно тогда, когда скрытая часть проводки будет готова. А остальные работы по монтажу выключателей и розеток, соединению проводов в кор

Электропроводка в трубах применяется в тех случаях, когда необходимо заи тить провода от воздействия агрессивной окружающей среды (сырость, взрывооп ные газовые смеси, химически активные газы) или от механических повреждений. Для. этой цели используют стальные водогазопроводные трубы, полиэтиленовые и полиппиленовые трубы, винипластовые трубы, а также металлические гибкие рукава. Д метр труб можно выбирать исходя от конкретной задачи — от количества и диамет; проводов конкретной электрической линии.

Начинать разметку труб таких проводок нужно с расположения концов труб, п ходящих к электрощитам, электроприемникам, аппаратам управления. После этого р мечают всю трассу, определяя сразу места установки соединительных коробок, у: поворотов, точки крепления.

Применение пластмассовых труб позволяет избежать соединений в местах пс ротов трассы, так как пластмассовые трубы легко гнутся в горячей воде при темпе туре 100-130° С. Следует помнить, что применять пластмассовые трубы можно TOJJ во внутренних помещениях, в которых температура не превышает 60° С.

Чтобы избежать скапливания в трубах конденсата, укладку труб производят с большим уклоном в любую сторону. Все металлические элементы электропровс в трубах должны быть защищены от коррозии, а также заземлены или занулены. единение труб при скрытой проводке выполняется только на резьбе с паклей и за] шивается суриком.

Заземление или зануление производится с помощью гибкой медной перемычки от трубы к корпусу или через трубу заземляющими гайками. Проверка смонтированного трубопровода перед протягиванием проводов сводится к его продувке. Затем в трубы затягивают стальную поволоку диаметром 1,5—3,5 мм, с петлей на конце. Выравненные и выправленные провода присоединяют к проволоке и затягивают в трубу. Затягивание необходимо выполнять вдвоем: один тянет проволоку, другой с противоположного конца следит за подачей проводов в трубу, предотвращая их спутывание.

Запрещено соединять провода в трубах. Любые соединения выполняются только в коробках и тщательно изолируются. После протяжки проводов необходимо испытать сопротивление изоляции проводов между собой и между каждым проводом и землей (трубой). Оно не должно превышать 0,5 МОм.

Розетки и выключатели при скрытой проводке на кирпичном, шлаковом, шлакобетонном основаниях необходимо устанавливать в стальных коробках, которые должны иметь два отверстия для зацепления распорных лапок розетки или выключателя.

Коробки изготавливаются из кровельного железа, жести или подходящих по размерам консервных банок и имеют наружный диаметр 72 мм и глубину 36 мм.



Электричество на даче — Открытая и скрытая электропроводка

Закрытая электропроводка. История об электрической проводке в доме или квартире

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.


Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.


Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод


Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на о дноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки. Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС


Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розето к.

2. Провод ПБПП

Плоский электрический провод с двумя или тремя монолитными жилами из меди . Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель


Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM


Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ

Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки


Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: д ля скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Открытая проводка – это наиболее простой способ прокладки электрических линий. В отличие от скрытой она прокладывается не в толще строительных конструкций, а над их поверхностью. В современных домах она используется очень редко. В то же время такой метод требует намного меньше времени и связан не с такими большими трудозатратами, как прокладка линии закрытого типа. Отсутствует и необходимость в штроблении, благодаря чему практически не нарушается целостность потолка и стен.

Если вы не планируете провести во всем доме проводку в стиле ретро, то открытый метод лучше использовать только на отдельных участках, допустим, в том случае, когда вам нужно незначительно расширить линию. В противном случае большое количество проводов, которые прекрасно видны невооруженным глазом, будет портить интерьер.

Монтаж открытой электропроводки требует тщательной подготовки. Такой способ установки связан с определенными правилами, требующими неукоснительного соблюдения.

Требования к установке электрической проводки открытого типа

Приведем основные правила, которые при прокладке открытого типа электропроводки в квартире должны быть обязательно выполнены.

Пренебрежение ими является нарушением норм электробезопасности и может стать причиной короткого замыкания и выхода линии из строя. Итак:

  • Запрещено прокладывать линию под трубопроводами, на которых скапливается конденсат.
  • Рядом с кабелями не должно находиться никаких излучателей тепла.
  • Не рекомендуется использовать для прокладки такой линии простой трубопровод. Желательно, чтобы кабель имел дополнительную защиту. В зависимости от места расположения проводки он может быть жестким или гибким, а также экранированным.
  • Если прокладка проводника производится в сантехнических нишах, то не следует пользоваться соединительными коробками при невозможности быстрого доступа к электропередающей линии.
  • Соединять между собой жилы кабелей можно лишь в специальных распределительных коробках.

Необходимо обеспечить возможность легкого доступа к крышке последних. Если влажность в помещении достаточно высока, для улучшения герметичности на крышках распредкоробок устанавливаются прокладки.

  • Защитный слой проводника должен сохраняться в целости по всей длине, вплоть до подсоединения жил к розетке, выключателю или электрическому прибору.

  • Для крепления кабеля рекомендуется использовать пластмассовые скобы, подобранные по диаметру проводника. Расстояние между фиксаторами не должно быть слишком большим, иначе проводник будет провисать под собственной тяжестью. Размещать скобы нужно по обе стороны провода, а также обязательно устанавливать фиксаторы около мест подключения к электрическим элементам. Если кабель проложен горизонтально, то скобы должны находиться одна от другой на расстоянии не более 40 см при креплении небронированного проводника и 75 см – для провода, имеющего бронированное покрытие. Если открытая электропроводка проложена вертикально, то максимальный интервал между фиксаторами не должен превышать 1 м.
  • При монтаже обычных проводников с защитным покрытием в горизонтальном направлении интервал между скобами не должен быть более 25 см, а в вертикальном – 40 см. Расстояние от электрического элемента до ближнего к нему фиксатора не должно превышать 10 см.
  • Если провод необходимо согнуть, то минимальный радиус изгиба должен составлять 8 см.
  • Если линия пересекает неэлектрический трубопровод, то минимальный интервал между ними должен быть равен 3 см.

Прокладывая кабель сквозь стену, для защиты его на этом отрезке рекомендуется использовать изоляционную трубу.

Особенности установки электрической линии открытого типа

Открытый способ монтажа электропроводки чаще всего используется при прокладке провода над плинтусом, в местах стыка стен с потолочными плитами, а также в углах комнат. Используемый проводник должен быть идеально ровным.

Если открытая проводка прокладывается в квартире с подвесными потолками, то кабель следует прикреплять к стенам. При большом количестве проводов стоит воспользоваться пропускными каналами.

Просто вести электропровод по подвесному потолку нельзя ни в коем случае. Монтаж соединительных, а также ответвительных коробок нужно производить так, чтобы доступ к ним не был затруднен.

Пример монтажа розетки открытой электропроводкой на видео:

Достоинства и недостатки внешней проводки

Как и любой другой метод прокладки коммуникаций, монтаж открытой электропроводки имеет свои плюсы и минусы. К преимуществам относятся:

  • Легкость установки.
  • Минимальное нарушение целостности стен (потолка).
  • Отсутствие нужды в дополнительном оборудовании.

Имеет открытая электропроводка и свои недостатки. Они таковы:

  • Малопривлекательный внешний вид.
  • Необходимость учета технических норм помещения.
  • Необходимость строгого соблюдения при монтаже норм пожарной и электрической безопасности.

Конечно, не всегда наружная проводка выглядит в квартире непрезентабельно. Например, винтажная линия в стиле ретро может стать отличным дополнением интерьера и придать дому очарование старины. Но, во-первых, элементы для такой проводки стоят дорого, а во-вторых, монтировать ее стоит, только если дизайн помещения выдержан в соответствующем стиле.

Пример готовой открытой электропроводки, проложенной в кабель-каналах на видео:

Монтаж проводки в жестких трубах

В последнее время многие люди открывают для себя установку внешней проводки с использованием жестких труб из пластика. В этом случае кабели помещаются внутрь трубопроводов, которые затем на специальных опорах фиксируют к стенам. Для облегчения такой установки разработано большое количество вспомогательных устройств (тройники, кабельные муфты, Т-образные разветвления).

Основным преимуществом такого монтажа является высокая степень защиты электрических проводников от воздействия воды, а также от повреждений механического характера.

В связи с этим такой способ монтажа чаще всего используется в погребах, гаражах и подвальных помещениях. Но это не значит, что наружная электропроводка не может быть проложена таким способом на дачном участке, в городской квартире или загородном доме, поскольку внешне изоляционные трубы выглядят вполне привлекательно.

Особенности монтажа открытой электропроводки в трубах IRL

При прокладке электрической линии в изоляционных трубах нужно помнить некоторые важные моменты:

  • Трубопроводы должны крепиться к стенам таким образом, чтобы расстояние между ними составляло от 80 см, при этом от электрического прибора или элемента до ближнего фиксатора должно быть не менее 10 см.
  • Соединять кабели между собой можно только на клеммах электрических элементов или внутри специальных соединительных коробок.

Соединение проводников в трубах недопустимо.

  • Радиус изгиба трубопроводов должен быть больше их диаметра как минимум в 6 раз.

Для такого вида монтажа предусмотрены специальные фиксирующие приспособления. Список их можно найти как в интернете, так и в специальной литературе.

Если по какой-либо причине купить специальные фиксаторы вы не можете, для установки изоляционных труб можно воспользоваться обычной строительной перфолентой. Для этого нужно отрезать от мотка кусок нужной длины и закрепить ее на поверхности. Концевые крепления нужно делать под углом и немного от себя, чтобы лента не провисала. Затем труба крепится стяжками по всей длине. Иногда, при невозможности достать специальные фиксаторы, крепление с помощью перфоленты может оказаться вполне удачным решением.

Пример монтажа трубопровода для электропроводки на видео:

Необходимые инструменты для монтажа проводки в трубах

Такой метод установки не требует большого количества инструментов. Для работы вам понадобятся:

  • Разметочный шнур.
  • Перфоратор (для работы с бетонными стенами). К этому аппарату потребуется также сверло нужного диаметра.
  • Отвес.
  • Рулетка.
  • Молоток.
  • Строительный уровень.
  • Ножовка по металлу.

Для соединения на сложных участках понадобится две муфты, а также гофра. Установка трубопроводов производится таким образом, чтобы внутри них не скапливалась влага. Поэтому нужно обратить особое внимание на качество резинового уплотнителя, который устанавливается в месте стыка трубы с электрическим элементом.

Желательно пользоваться усиленными уплотнениями, соответствующими диаметру изоляционной трубы. При установке манжета должна небольшой частью проникать в электроустановочное изделие.

Если нет уплотнительной манжеты, то провод рекомендуется вводить снизу.

Достоинства и недостатки метода

К плюсам монтажа электрической проводки в изоляционных трубах относятся:

  • Легкость установки.
  • Дополнительная защита проводников от механических повреждений и воздействия влаги.
  • Привлекательный внешний вид.

Минусы у этого способа следующие:

  • Необходимо точно подбирать трубы по размеру.
  • Требуется довольно много дополнительных принадлежностей.

В целом установка открытой проводки в трубах является вполне рабочим методом, который позволяет надежно защитить кабели от повреждения и придать линии элегантность.

Заключение

В этом материале мы рассказали о том, что такое открытая проводка, каковы ее особенности и как производится ее монтаж различными способами. Эта информация поможет вам определиться с выбором типа проводки, а при необходимости — провести линию электропитания своими руками.

Довести электричество до лампочки Ильича или современного светодиода можно двумя способами – с помощь скрытой или открытой проводки. Каждый из этих способов имеет свои недостатки, не обделены они и преимуществами Мы разложим по полочкам их плюсы и минусы, посмотрим, какая проводка лучше для разных комнат, что поможет хозяину квартиры сказать в полный голос «да будет свет».

Правильней было бы поставить вопрос не «какая проводка в квартире лучше», а какая рациональней, но сути это не меняет. К делу.

Скрытая проводка

Скрытая проводка – это классика жанра электрификации жилья. Долго об этом способе говорить не стоит, так как он хорошо знаком всем лет с 10, коротко же можно описать его так:

  1. — В стене или на потолке пробивается штроба,
  2. — Кабель также может идти по пустотам перекрытий без штробления,
  3. — Штроба идёт от распределительной коробки до конечной точки (выключатель, розетка),
  4. — В канал укладывается провод,
  5. — Провод фиксируется гипсовой штукатуркой,
  6. — Производится подключение концов провода к коробке и розетке или выключателю.

Плюсы скрытой проводки :

  1. — Внешние короба не портят интерьер,
  2. — Кабель сложно случайно повредить, например, при переносе мебели.

Минусы :

  1. — Грязь при пробивке штроб,
  2. — Если перегорит провод, то придётся опять долбить стену.

Скрытая проводка пускается всегда перед началом отделки, штробы заделываются гипсовой смесью и далее шпатлюются, красятся или со стенами и потолком производятся другие экзекуции. В случае необходимости найти такую проводку потом можно с помощью детектора, поэтому рисовать точные планы сети необязательно.

Открытая (внешняя) проводка

Такая проводка идёт не внутри стен, а снаружи, спрятавшись в кабель-каналы. Такой способ электрификации квартиры кое в чём лучше, кое-где хуже.

Описание этапов открытой проводки :

  1. — Между распределительной коробкой и конечной точкой энергопотребления закрепляется на дюбель-гвозди кабель-канал ,
  2. — Провод укладывается в канал, защёлкивается его крышка,
  3. — Концы кабеля соединяются в единую цепь.

Плюсы внешней проводки :

  1. — Минимум грязи при монтаже,
  2. — Провод легко поменять,
  3. — Легко сделать ответвление на ещё одну электроточку.

Минусы :

  1. — Не всем нравится вид кабель-каналов,
  2. — При перепланировке квартиры можно повредить короб и провод в нём.

Сравнение способов

Сравнивать эти способы проводки можно только с учётом эстетического вкуса хозяина квартиры, если эстетику отложить в комод, и рассматривать чисто техническую часть, то:

  1. — Стены из мягкого материала, например газосиликата, лучше штробить – сделать это можно и перфоратором и банальным зубилом,
  2. — Пускать короб по потолку неидеальный вариант для квартиры,
  3. — Кабель-канал лучше использовать для проводки в прихожей или на кухне по бетонным стенам,
  4. — Если предпочтение отдано открытому способу, то выбирайте короба оптимального, с учётом интерьера, цвета и размера,
  5. — В детской не видите короб по низу – вы ещё не знаете все конструкторские возможности своего ребёнка.

Часто скрытый и открытый способы проводки комбинируются – это допустимо, а вот соединение проводов из разного материала (медь и алюминий) напрямую не лучший вариант. При таком соединении в месте контакта провода могут перегорать и благо, если это произойдёт снаружи стены. Для соединения проводов из разного материала используйте шайбочку-переходник и делайте соединение в доступном месте, например, в распределительной коробке, а не в глубине штробы.

Скрытая проводка это:
— изолированные провода, проложенные в пустотах панельных перекрытий или в стене, посредствам штробления.
После проводка штукатурится. Что можно добавить про скрытую проводку? Скрытая поводка стационарна, то есть заранее планируют ее расположение с привязкой электра потребителя.

Проводка рассчитывается на потребляемую мощность, ее способность выдержать длительно допустимый ток.
Выключатели и розетки устанавливаются в стену в металлических или пластиковых стаканчиках. Стаканчики устанавливаются с последующей цементацией в подготовленные отверстия, сделанные посредствам бурения специальной коронкой.
Плюсы скрытой проводки:
1. Поверхности стен не загромождаются электропроводкой.
2. Выключатели и розетки минимально выступают из поверхности стен.
3. Не препятствует при оклейке обоев и т.п.
Минусы скрытой проводки:
1. Не видно состояние электропроводки. Любая электропроводка имеет свойства стареть. Изоляция высыхает, становится грубой и хрупкой из-за нагрева проводов, что приводит к ее разрушению.
Плохая изоляция приводит к короткому замыканию.
2. Если проводку в доме сделал сам, то ты знаешь расположение ее в стенах. Допустим прошло несколько лет, понадобилось сделать отверстия в стене для подвески чего либо. Без прибора обнаружение проводки в стене возникнет сомнение, попаду или нет в проводку.

Множество случаев, о которых вы сами можете рассказать. Решил сделать отверстие в стене, но как на зло попал сверлом в проводку. Кто испытал короткое замыкание на себе тот, как минимум ощутил сердце в правой пятке!

А устранять последствия короткого замыкания в стене, под штукатуркой, придется долбить стены, делать скрутку или вовсе менять провод целиком до распределительной коробки.

3. Сменил планировку в доме, переставили мебель, купил эл.плиту, а плита не подошла в то место, где есть поблизости розетка.

Как выйти из положения, кидать удлинитель или снова штробить и прокладывать новую проводку.

Что будет через 5-10 лет после подобных перепланировок со стенами. Все стены будут в проводах, где-то действующих, а где-то обесточенных.

Вот теперь и гадай, перед тем, как просверлить в стене отверстие попадешь в провод или нет…
4. На протяжении эксплуатации электропроводки не раз приходится снимать выключатели и розетки. Производить техническое обслуживание выключателей и розеток, протягивать контакты.
Случается так, что провода ломаются, становятся короткими. Придется долбить стены и наращивать провода.
5. Скрытая проводка считается одна из дорогих, так как работа пыльная, грязная и трудоемкая.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В прошлой статье про мы узнали какие электропроводки существуют, а также их достоинства и недостатки. Сегодня я Вам расскажу про особенности монтажа открытой электропроводки.

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто, а не внутри них. В данное время используется крайне редко, но зато является одним из самых простейших способов прокладки.

Прежде чем приступать к монтажу открытой электропроводки своими руками изучите мои следующие статьи:

Достоинства открытой электропроводки:

  • быстрый доступ к контролю состояния электропроводки и ее ремонту
  • применяется в пожароопасных помещениях ( или )

Недостатки открытой электропроводки:

  • располагается на видном месте
  • не сочетается с отделкой помещения и дизайном

Применяют несколько способов крепления кабелей и проводов к поверхностям:

  • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
  • на скобах
  • в гофрированной трубе (металлорукав и пластиковая гофра)
  • в пластиковых коробах (кабель-канал)
  • на кабельных лотках
  • европейских плинтусах

Рассмотрим каждый способ крепления более подробно.

Монтаж открытой электропроводки на фарфоровых роликах или изоляторах

Еще в начале прошлого века в старых квартирах и домах использовали данный способ прокладки электропроводки. Открытую электропроводку прокладывали на фарфоровых (керамических) роликах или изоляторах скрученным проводом.

В настоящее время этот способ прокладки снова набирает популярность, особенно для любителей дизайна ретро — стиля. Такой ретро — монтаж придаст Вашей квартире или дому индивидуальный особый стиль.

Также хочу сказать и про недостатки данного способа.

Во-первых, это затраты на приобретение скрученного медного провода и желательно, чтобы он был в двойной изоляции. Например, для этих целей подойдет провод ПВОп или ГПВОп соответствующих сечений. Правда его цена в несколько раз больше, чем у привычного нам ВВГнг.

Во-вторых, также придется потратиться на приобретение недешевых специальных аксессуаров для ретро стиля: керамические ролики, розетки, выключатели, распределительные коробки и т.п.

Монтаж открытой электропроводки на скобах

Крепление проводов и кабелей при данном способе производят специальными пластиковыми скобами к поверхности стены или потолка. Чаще всего используют кабели с двойной изоляцией марки ВВГнг (медные одножильные, не поддерживающие горение) и тройной изоляцией марки NYM.

Если же Вы используете для монтажа электропроводки (провод универсальный плоский), то необходимо между поверхностью и проводом проложить металлическую или асбестовую прокладку. Причем прокладка должна выступать на 1 см с каждой стороны провода.

Монтаж открытой электропроводки на скобах один из самых дешевых способов прокладки, но он имеет один существенный недостаток — это неэстетичность, особенно при прокладке нескольких кабелей в параллель.

Способ прокладки кабелей и проводов в гофрированной трубе (гофре) является самым распространенным. В гофру затягивается один или несколько кабелей (проводов) и крепят ее к поверхности с помощью пластиковых клипс или металлических скоб.

Гофрированные трубы относятся к не горючим материалам (не поддерживают горение), а также они являются дополнительной механической защитой.

Приведу пример прокладки . ПВХ-гофра крепится к потолку с помощью пластиковых клипс.

А вот пример крепления гофры с помощью металлических скоб.

С точки зрения эстетичности, гофрированная труба смотрится гораздо лучше, чем отдельный кабель или провод на скобах. А также гофра замечательно «ложится» на неровные поверхности.

Монтаж открытой электропроводки в кабель — каналах и пластиковых плинтусах

На поверхности стен и потолков предварительно прикрепляются пластиковые короба (кабель — каналы), не поддерживающие горение. После их крепления в них укладываются провода и кабели, и закрываются крышкой. Для монтажа кабель — каналов требуются специальные навыки и опыт, т.к. сложность заключается в установке их на неровных поверхностях.

Достоинством кабель — каналов является быстрая и простая замена электропроводки, а также эстетичность, фурнитура и цвета, которые позволяют подобрать их под цвет дизайна и и интерьера.

Аналогом кабель — каналов являются пластиковые европейские плинтуса. Они крепятся к поверхности стен с помощью клипс или дюбель-гвоздей.

P.S. Заканчивая статью об открытой электропроводке, хотелось бы заметить, что в условиях электромонтажа иногда приходится комбинировать некоторые из перечисленных способов прокладки электропроводки по разным тому причинам.

Поделитесь статьей с друзьями:

Похожие статьи

Открытая или скрытая электропроводка — особенности, применение

Обычно выбор типа электропроводки в жилом помещении решается однозначно, и это закрытая электропроводка.

Исключение составляют деревянные дома из бревна или бруса, где предпочтение отдают открытой электропроводке. И то это не означает, что провода или кабели проложены без защиты от механических повреждений — существует три вида открытой проводки, которые по этому критерию не уступают закрытой. Рассмотрим достоинства и недостатки каждого вида.

Открытая проводка

Главный недостаток открытой электропроводки — невысокие эстетические качества. Даже прокладка проводов и кабелей вдоль пола в плинтусах решают проблему частично, так как подводка кабеля к выключателю, розетке и источнику света будет проходить открыто (на клипсах, в коробах или гофрированной трубе). Такой способ монтажа электропроводки не вписывается в большинство стилей интерьера.

Следующим недостатком указывают незащищенность проводов или кабелей от случайных механических повреждений, и, как следствие, вероятность поражения током. Но это может проявиться, если электропроводка крепится к стенам при помощи скоб и клипс. Использование плинтусов, коробов и труб снижают такой риск до минимума.

Еще один недостаток — старение изоляционной оболочки под воздействием солнечного ультрафиолета. Но наружная открытая электропроводка, закрепленная к стенам, должна проходить в трубах и коробах, а на внутреннюю, ультрафиолет не воздействует.

К достоинствам открытой проводки относят более простой и быстрый монтаж, высокую ремонтопригодность, возможность оперативного наращивания «пропускной способности» при увеличении количества и мощности приемников.

Закрытая проводка

Преимущества и недостатки закрытой проводки прямо противоположны открытой.

Достоинства: высокие эстетические свойства; безопасность эксплуатации; защищенность от механических повреждений. Основной недостаток — сложность прокладки.

Есть еще и сопутствующие факторы, которые прямо связаны со скрытым монтажом. Например, запрещено штробление плиты перекрытия во всех направлениях, а несущих стен — горизонтально. Кроме того, если появляется дополнительный потребитель с высокой мощностью, то придется демонтировать старую и прокладывать новую проводку с более высоким сечением провода или вообще тянуть выделенную линию (избегая по возможности пересечения с другими проводами).

Комбинированная проводка

Этот тип используется редко, и в основном именно для тех случаев, когда надо с минимальным объемом грязных работ подключить дополнительно оборудование. В этих случаях для горизонтальной прокладки используют электротехнические плинтусы (или короба вдоль поверхности пола), а вертикальную проводку тянут закрытым способом.

Область применения

Закрытая электропроводка наиболее распространена в случаях, когда требования к дизайну интерьера и безопасности эксплуатации высокие. Это жилые помещения, общественные и учебные учреждения, офисные и торговые заведения.

Открытая электропроводка используется в жилом секторе для хозяйственных построек и подсобных помещений, на дачах и в гаражах.

Комбинированную проводку можно рассматривать как временную меру при подключении новых потребителей электроэнергии.

Источник: http://elettrozeta.ru/

22.12.2017 10:16

Способы прокладки открытой проводки | Блог Ангстрем

599 Просмотров ,

Прокладка проводки открытым способом иногда диктуется особенностями дома, иногда же это дизайнерский прием. В любом случае важно, чтобы такой способ прокладки проводов был безопасен при долгой эксплуатации.

Согласно СНиПам, безопасных способов прокладки открытой проводки существует всего два:
● витой провод закрепляется на стене;
● электропровода помещаются в кабель-канал или в специальный отсек внутренней части плинтуса.


Зачем прокладывать проводку открытым способом

Закрытый способ проводки предполагает создание каналов в толще стен, помещение в них электропроводов и их последующая маскировка. Однако такой способ не используется в следующих случаях:
● в деревянном доме, т.к. размещение проводки внутри стен создает пожароопасную ситуацию;
● при необходимости провести силовой кабель по тонкой межкомнатной перегородке;
● если новая токоподводящая линия прокладывается после завершения косметического ремонта;
● если интерьер оформляется в стиле лофт, техно, индастриал, а также кантри или ретро.

У такого способа есть свои плюсы
● если потребуется подключить новые энергопотребляющие приборы, не придется портить финишную отделку стен;
● облегчается обслуживание и ремонт электропроводки;
● правильно и аккуратно проложенная, она выглядит эстетично и может играть роль интересного дизайнерского приема.

Прокладка проводки витым проводом

Такой способ прокладки электропроводов наиболее декоративен. Именно он применяется в качестве эффектного стилистического приема при оформлении лофт- и ретро-интерьеров.

В специализированных магазинах несложно найти выразительные элементы для создания дизайнерской открытой проводки:
● витой двух- и трехжильный провод;
● аккуратные изоляторы из керамики и ролики;
● выключатели и розетки, выполненные в различных стилях.

Среди производителей такой продукции можно выделить компании
● испанскую Garby;
● итальянскую Gambarelli;
● российско-испанскую  Villaris.

Прокладывать витой провод можно несколькими способами.
На скобах. Это скорее утилитарный, чем эстетичный вариант. Он несложен в монтаже: провод с двойной или тройной изоляцией крепится к стене на металлические скобы.

С кабелем в виде трубки. Этот способ подойдет для подсобных и технических помещений, в некоторых случаях он применим и для техно-интерьеров.  Провода помещаются внутрь трубки, которая выполняет роль дополнительной защиты и изоляции. Выполняется такой канал из ПВХ или металла: стали, меди. Трубка крепится к поверхности стены или потолка на пластиковые скобы или монтажные полосы из металла.



На керамические ролики. Этот способ выглядит наиболее эффектно, однако он потребует большей аккуратности и соблюдения ряда правил:
○ ролики размещают на расстоянии 40-50 мм от края розетки, выключателя или распределительной коробки;
○ шаг расположения роликов при вертикальной прокладке провода — не более 500 мм, при горизонтальной — не более 450 мм;
○ для оформления поворота провода устанавливают два изолятора под углом.
○ следует избегать излишнего натяжения проводов.

Можно также использовать комбинированный способ прокладки: вертикальные части проводки оставить открытыми, а горизонтальные размещать вдоль плинтусов или под потолком и помещать в короб.

Прокладка электропроводки в кабель-каналах

Кабель-канал — удобный, эстетичный и безопасный способ скрыть электрические провода. При его использовании обнаруживается немало плюсов:
● монтаж легко осуществить;
● электрические провода легко контролировать и обслуживать, доступ к ним всегда открыт;
● можно быстро подключить новый источник энергопотребления;
● оформление выглядит аккуратно, можно подобрать цвет кабель-канала в соответствии с тональностью интерьера.

Сечение кабель-канала определяют в зависимости от толщины проводов, которые в него помещают. Между ними и пластиковым корпусом должно оставаться пространство.

Составить список необходимых монтажных элементов поможет план квартиры или дома со схемой электропроводки. Он позволит определиться с нужным количеством наружных и внутренних углов, торцевых заглушек, тройников и переходников.

На стены кабель-каналы монтируют различными способами: при помощи шурупов, саморезов или термоклея.

Электроснабжение. Открытая и скрытая проводка

Самый надежный способ скрытой проводки — прокладка проводов в толще стен, перегородок и перекрытий в специально предусмотренных или технологических пустотах. В этом случае провода не видны глазу и не «съедают» пространство. Однако этот способ довольно затратный как по времени, так и по финансам, поэтому применяется редко.

Чуть проще прокладка кабелей в специальных стеновых канавках-бороздках, которые называются штрабами. Делать их можно в стенах из кирпича или полнотелых блоках с помощью перфоратора. Кабель в штрабе лучше проложить в гибкой трубке из негорючего ПВХ, которая предохранит его от повреждений в процессе монтажа.

Можно также проложить кабели по поверхности стен, закрепив через каждые 25—30 см гвоздями или алебастром. Затем провода попадут под слой шпатлевки и штукатурки, которым выравнивают стены под финишную отделку. Такой вариант тоже безопасен, так как проводка находится в толще несгораемого материала. Правда, и этот способ предусматривает вскрытие стен при необходимости ремонта.

Поэтому при любом варианте скрытой проводки нужно предусмотреть необходимое количество выводов под розетки и выключатели, а в местах соединений проводов установить разветвительные коробки. Закрываются они пластмассовыми крышками, что и эстетично, и безопасно.

Открытая проводка

Открытая проводка позволяет установить дополнительные розетки, осветительные приборы, выключатели, а также дополнительное низковольтное оборудование, телефоны, громкоговорители и компьютеры, не вскрывая стены или потолки. Этот способ единственно возможный в деревянных срубах. Выключатели и розетки при таком способе монтажа крепятся не непосредственно к поверхности стены, а на специальные изоляционные подкладки-подрозетники.

Самый простой способ монтажа открытой проводки — крепление проводов в металлических трубках к стенам. Это малоэстетично, но возможно в подсобных помещениях, на чердаке или на даче.

Более эстетичен монтаж проводов в пластиковых кабель-каналах (коробах). Они состоят из двух частей: основания и крышки. Сами пластиковые кабель-каналы не электропроводны, поэтому не заземляются. При монтаже отключите энергию, закрепите основание на стене или плинтусе с помощью клея или саморезов, проложите провода и защелкните крышку на каждой коробке кабель-канала. После этого подсоединяйте провода и устанавливайте розетки.

Пластиковые кабель-каналы делают из поливинилхлорида (ПВХ), который, в отличие от полиамидов, полиэфиров и других пластиков, не поддерживает горения. Они бывают белого, кремового, серого, темно-коричневого цветов, а также с пленочным покрытием, имитирующим фактуру дерева. Выпускают кабель-каналы различного сечения, длиной 1,5—2 м. Есть также кабель-каналы в виде плинтуса с внутренней полостью для укладки кабеля. В системы электротехнических плинтусов и коробов обычно входят особые розетки, монтируемые вплотную к плинтусу и сочетающиеся с ним по цвету и дизайну.

Имеются в продаже и комплекты открытой проводки, в которых розетки уже смонтированы на кабельном канале и подсоединены к проводам.

Один из двух вариантов монтажа электропроводки в загородном доме — открытым или закрытым способом — выбирают аргументированно. Затрудняетесь с аргументами? А мы вам подскажем!

В деревянных стенах дешевле и проще соблюсти правила безопасности при открытом способе прокладки электрокоммуникаций (хотя при определенных условиях возможно устройство и закрытой проводки). Сегодня уже необязательно отдалять кабели от стен на 2 см, вывешивая на керамических изоляторах. Крепят пластиковыми чопиками прямо к деревянным венцам или укладывают в накладные кабель-каналы.

В каменном коттедже закрытая проводка, несомненно, удобнее. Она изолирована от случайного повреждения, не мешает расстановке мебели и не входит в противоречие со стилем интерьера. Однако если вы предпочитаете ретроантураж или не желаете штробить стены, то именно открытая проводка окажет поддержку.

Закрытая проводка


Закрытая проводка — важная составляющая систем жизнеобеспечения дома. В каменных зданиях монтируется на завершающей стадии строительства, до начала отделочных работ. В стенах выдалбливают каналы, в них помещают и фиксируют затянутые в гофрированные трубы кабели, делают углубления под монтажные коробки.

Прокладка каналов не терпит хаоса. Только представьте себе последствия попадания метиза в кабель при попытке «забить гвоздик» в стену! По этой причине опытные электрики провода прокладывают строго горизонтально или вертикально от розеток и выключателей. Если проводка размещается в полу, укладка производится по периметру помещения на расстоянии 10 см от стен, и кабель не препятствует креплению плинтуса.

В деревянных домах закрытую проводку закладывают на этапе строительства. Получается, на этом этапе уже необходимо иметь дизайн-проект, который показывает, какие электроприборы и где будут находиться в доме.

✓ К сведению

Проводя в дом электричество или меняя проводку, опасно экономить на оборудовании и монтаже. Лучше поручить выбор кабеля, защитных модулей, а также розеток и выключателей специалисту, который учтет все нюансы.

Вопрос безопасности, особенно при проводке в деревянном доме, должен стоять на первом месте. Ориентироваться только на цену в данном случае неправильно, она не является абсолютным показателем качества. Если по тем или иным причинам выбор падает на стилизованные под ретро розетки и выключатели для открытой проводки, надо понимать, что в плане технологий и безопасности они не уступают другому современному оборудованию.

Открытая проводка


Замурованная в каменную стену электрическая проводка не представляет особой пожарной опасности. Конечно, может заискрить розетка или загореться неисправный электроприбор,но это уже, как говорится, совсем другая история.

В деревянных же домах короткое замыкание или иная авария в электросети вполне может стать причиной пожара. Между тем скрытая проводка в загородном доме часто становится объектом внимания грызунов. Кроме того, 8 пустотах деревянных домов, где проложена проводка, скапливается древесная пыль, которая моментально воспламеняется от искры. Поэтому, в соответствии с действующими российскими нормами, электрическая разводка по сгораемому основанию осуществляется открыто.

«Плюсы» открытой проводки очевидны. Она проста в монтаже, обслуживании и контроле, при необходимости трассу можно передвинуть, дополнить или подремонтировать. Есть и «минусы». Открытый способ монтажа съедает часть пространства: поверх кабеля нельзя повесить полку, порой нельзя поставить шкаф вплотную к стене.

Открытая проводка – ретро + прогресс


Традиционно открытая проводка устраивалась скрученным проводом на керамических изоляторах. Сегодня этот путь. наиболее подходящий для стиля ретро, легко повторить, используя современный витой трехжильный или двужильный провод и керамические держатели. Стилизация обойдется дороже, чем открытая проводка из обычного кабеля на пластиковых или металлических скобах. Но в любом случае следует соблюдать шаг между держателями не более 50 см, а на сложных участках их располагают чаще.

Чтобы защитить открытую проводку из обычного кабеля от случайного повреждения, используют кабель-каналы и плинтусы из пластика. Их внутреннее пространство может иметь перегородки, которые позволяют прокладывать внутри коробов одновременно и слаботочные, и силовые кабели. Съемная верхняя часть обеспечивает возможность контроля состояния трассы и ее модернизацию.

✓На заметку

Защитное зануление в трехжильном кабеле должно быть подключено к заземляющему контуру из оцинкованной стали, зарытому в землю близ дома. К контуру заземления подключают и систему молниезащиты. В целом — это отдельный самостоятельный проект, учитывающий свойства грунта, залегание грунтовых вод, метеорологические особенности региона.

Электропроводка начинается с проекта

Электроснабжение загородного дома следует производить по проекту, выполненному в специализированной организации, имеющей на то официальное разрешение, и утвержденному в органах Росэнергонадзора. Но прежде чем заказывать проект, нужно составить техническое задание. Для этого потребуется получить сведения о выделенной на квартиру или на дом мощности (справку выдает эксплуатирующая компания), нарисовать схему расположения розеток, выключателей и осветительных приборов (или заказать дизайн-проект), а также посчитать предполагаемых потребителей электроэнергии. Смонтированную по проекту систему энергоснабжения тестируют, после чего ее принимает в эксплуатацию инспектор Энергонадзора. Лишь такой подход гарантирует электрическую и пожарную безопасность дома. На практике же зачастую проект по электрике выполняет архитектор-разработчик общестроительной части, а то и дизайнер, не имеющие не только соответствующих разрешений, но и должных знаний.

Защита от поражения током


Автоматические выключатели защищают электросеть от перегрузок, в том числе от короткого замыкания. Устройства защитного отключения или УЗО разъединяют электрическую цепь при утечке тока, которая может произойти по разным причинам. Например, из-за старения изоляции или механического повреждения кабеля. Кроме того, УЗО обесточивает сеть при возникновении пожара.

Современные дифференциальные автоматы выполняют сразу две функции: УЗО и автоматических выключателей.

И если электропроводка смонтирована правильно, то 8 аварийной ситуации защитные устройства обесточат сеть, предотвратив поражение человека электрическим током и возгорание жилища. Если выделенной на дом мощности недостаточно для одновременного включения всей необходимой бытовой техники и обогревательных приборов, то рекомендуется установить реле ограничения предельной нагрузки. Умное устройство расставит приоритеты. Например, когда работает мощный пылесос или электрогриль, то временно отключаются теплые полы.

✓ Надо знать

Естественная усадка в 3 см типового 2-этажного дома в первые годы после строительства приведет к сдавливанию и растрескиванию кабель-каналов. Проводку придется переделывать!

Монтаж щитов


Согласно указаниям Энергонадзора, в загородных домах должно быть установлено два распределительных щита: один за пределами дома, другой внутри. Наружный нужен для электросчетчика, чтобы контролирующие органы могли в любое время проверить показания. Внутренний щит служит для установки электротехнических модулей.

На его монтажных профилях или DIN-рейках располагают вводный выключатель и дифференциальные автоматы. Каждый из них отвечает за определенную группу. Скажем, один за освещение, другой — за розетки.

Кроме защитных устройств там найдется место и для вспомогательных модулей: реле ограничения предельной нагрузки, реле, контролирующие качество поступающей электроэнергии.

Распределительный щит подбирают с таким расчетом, чтобы после сборки оставалось не менее 30 % свободного пространства, ведь со временем потребности в электроснабжении могут возрасти. В деревянных домах устанавливают навесные пыле-, влагозащищенные силовые щиты с ударопрочной крышкой, запирающейся на замок. В каменных, так же как и в городских, квартирах обычно используют встраиваемые шкафы.

✓Мнение эксперта

Если заказчик озвучивает задачу о поэтапной замене проводки в доме, то на этапе проектирования распреде­лительного щита помечается, какие группы потребителей должны быть подключены к электроснабжению на первом, и какие на втором (финальном) этапе. Это учитывается в однолинейной схеме щита: часть потребителей подклю­чится к системе электроснабжения дома, а для других в щите предусмотрят резервные отходящие линии.

Тогда в будущем можно будет доделать разводку и подключить новые группы потребителей через «ре­зервные» линии вводного щита. Но мы не рекомендуем разбивать на этапы работы по замене электропроводки. Во всем доме, как минимум, должны быть установлены щиты и проброшен силовой кабель.

Вариант скрытой электропроводки стал стандартом при строительстве, однако, бывают ситуации при монтаже проводов когда применяется открытая проводка, например, электропроводка в старом доме. Ведь скрытая электропроводка, при всех ее дизайнерских достоинствах, имеет все же некоторые недостатки – это штробление стен, трудоемкость работ, образование мусора и пыли во время монтажа, а также затрудненная диагностика и замена отдельных участков проводов.

Все эти недостатки перерастают в преимущества открытой проводки и используются в определенных случаях, а именно:

  • При монтаже электропроводки в старом доме.
  • Прокладке проводки в деревянных домах.
  • При замене старой проводки.
  • При желании иметь в квартире или доме проводку в ретро стиле.
  • Если электропроводка монтируется в случае смены владельцев жилья.

В том или ином случае технология монтажа, детали и приборы открытой проводки будут отличаться от скрытого его аналога. Если кратко, то можно выделить такие основные материалы, применяемые при прокладке открытой электропроводки:

  • Фарфоровые изоляторы в виде роликов.
  • Пластиковые скобы.
  • Гофрированные пластиковые и металлические трубы.
  • Кабельные лотки и европлинтуса.
  • Скрученный медный провод.
  • Накладные выключатели и розетки.

Теперь опишем вкратце каждый случай, когда применяется открытая проводка.

Монтаж электропроводки в старом доме

Вы себе можете представить старые кирпичные стены в старом доме или в квартире, которые для монтажа скрытой проводки нужно подвергать штроблению? В этом случае можно разрушить отдельные участки стены, повредить коммуникации водопроводных труб, наделать кучу грязи и пыли. Да к тому же в таких домах придется обращаться за разрешением для проведения работ в соответствующие инстанции. Всего этого можно избежать, применив монтаж открытой проводки, которая отлично впишется в интерьер старых помещений.

Открытая проводка в деревянных домах

В целях пожаробезопасности в домах, изготовленных из применяется исключительно открытая проводка при сохранении воздушного зазора между стеной и проводом. При необходимости монтажа провода через стену используются металлические трубки.

Делается этого для того чтобы в местах перехода вокруг проводки не скапливалась пожароопасная пыль, а также предотвратить повреждение проводов грызунами. По этому принципу изготавливаются детали розеток и выключателей с различной степенью защиты от пыли и влаги.

Замена старой проводки на открытую

Если старая скрытая проводка часто выходить из строя, то замена ее на такую же закрытую чревато большими затратами, разрушению установившейся коммуникации, уничтожению обоев и керамической плитки в ванне, и на кухне. Единственно рациональным решением будет заменить скрытую электропроводку на открытую.

Открытая проводка в ретро стиле

В настоящее время растет количество владельцев квартир и домов, предпочитающих ретро стиль в своих помещениях. Одним из элементов этого стиля является открытая проводка крученным проводом на фарфоровых изоляторах.

Сюда в комплект входят фарфоровые розетки и выключатели для каждой лампочки или бытового электроприбора в отдельности. Причем ретро стиль применяется в одной или в двух комнатах, тогда как остальные могут быть комнат отделаны в скандинавском или .

При смене владельцев жилья

Бывает варианты когда происходит смена владельцев жилья и для того, чтобы иметь надежную, новую электропроводку прибегают к открытому ее способу. Да и в самом деле, попробуй разберись где и как осуществлялась ранее проводка закрытого типа.

Виталий
Добрый день! Чем объясняется такое значительное различие в допустимых величинах протекающего тока по кабелю одного и того же сечения при открытой и закрытой типах проводки?

Ответ:

Провода или кабели, проложенные открыто (открытая электропроводка), охлаждаются лучше, чем провода и кабели (скрытая электропроводка) проложенные в трубах или скрытые под штукатуркой, подвесным потолком и за подшивными стенами. Провода с резиновой изоляцией допускают длительную температуру нагрева их жил, не превышающую 65 «С, а провода с пластмассовой изоляцией — 70 «С. Сечение токопроводящих жил выбирают исходя из предельно допустимого нагрева жил, при котором не повреждается изоляция проводов.

Если Вы не можете самостоятельно выполнить электроизмерения , то воспользуйтесь услугами специалистов передвижной электролаборатории.

Электрический ток в металлах – это упорядоченное движение электронов под действием электрического поля. Наиболее убедительное доказательство электронной природы тока в металлах было получено в опытах с инерцией электронов (опыт Толмена и Стьюарта):

Катушка с большим числом витков тонкой проволоки (рис. 9.1) приводилась в быстрое вращение вокруг своей оси. Концы катушки с помощью гибких проводов были присоединены к чувствительному баллистическому гальванометру. Раскрученная катушка резко тормозилась, и в цепи возникал кратковременных ток, обусловленный инерцией носителей заряда. Полный заряд, протекающий по цепи, измерялся гальванометром. При торможении вращающейся катушки на каждый носитель заряда e массой m действует тормозящая сила, которая играет роль сторонней силы, то есть силы неэлектрического происхождения:

Сторонняя сила, отнесенная к единице заряда, по определению является напряженностью поля сторонних сил:

Следовательно, в цепи при торможении катушки возникает электродвижущая сила:

За время торможения катушки по цепи протечет заряд q, равный:

где – длина проволоки катушки, I – мгновенное значение силы тока в катушке, R – полное сопротивление цепи, – начальная линейная скорость проволоки. Хорошая электропроводность металлов объясняется высокой концентрацией свободных электронов, равной по порядку величины числу атомов в единице объема. Предположение о том, что за электрический ток в металлах ответственны электроны, возникло значительно раньше опытов Толмена и Стюарта. Еще в 1900 году немецкий ученый П. Друде на основе гипотезы о существовании свободных электронов в металлах создал электронную теорию проводимости металлов. Эта теория получила развитие в работах голландского физика Х. Лоренца и носит название классической электронной теории. Согласно этой теории, электроны в металлах ведут себя как электронный газ, во многом похожий на идеальный газ. Электронный газ заполняет пространство между ионами, образующими кристаллическую решетку металла. Из-за взаимодействия с ионами электроны могут покинуть металл, лишь преодолев так называемый потенциальный барьер. Высота этого барьера называется работой выхода.
При обычных (комнатных) температурах у электронов не хватает энергии для преодоления потенциального барьера. Согласно теории Друде–Лоренца, электроны обладают такой же средней энергией теплового движения, как и молекулы одноатомного идеального газа. Это позволяет оценить среднюю скорость теплового движения электронов по формулам молекулярно-кинетической теории:

При наложении внешнего электрического поля в металлическом проводнике кроме теплового движения электронов возникает их упорядоченное движение (дрейф), то есть электрический ток. Величина дрейфовой скорости электронов лежит в пределах 0,6 – 6 мм/c. Таким образом, средняя скорость упорядоченного движения электронов в металлических проводниках на много порядков меньше средней скорости их теплового движения. Малая скорость дрейфа не противоречит опытному факту, что ток во всей цепи постоянного тока устанавливается практически мгновенно. Замыкание цепи вызывает распространение электрического поля со скоростью c = 3·10 8 м/с . Через время (l – длина цепи) вдоль цепи устанавливается стационарное распределение электрического поля и в ней начинается упорядоченное движение электронов.
В классической электронной теории металлов предполагается, что движение электронов подчиняется законам механики Ньютона. В этой теории пренебрегают взаимодействием электронов между собой, а их взаимодействие с положительными ионами сводят только к соударениям. Предполагается также, что при каждом соударении электрон передает решетке всю накопленную в электрическом поле энергию и поэтому после соударения он начинает движение с нулевой дрейфовой скоростью. Несмотря на то, что все эти допущения являются весьма приближенными, классическая электронная теория качественно объясняет законы электрического тока в металлических проводниках: закон Ома, закон Джоуля – Ленца и объясняет существование электрического сопротивления металлов.
Закон Ома:

Электрическое сопротивление проводника:

Закон Джоуля–Ленца:

Однако в ряде вопросов классическая электронная теория приводит к выводам, находящимся в противоречии с опытом. Эта теория не может, например, объяснить, почему молярная теплоемкость металлов, также как и молярная теплоемкость диэлектрических кристаллов, равна 3R (закон Дюлонга и Пти). Классическая электронная теория не может также объяснить температурную зависимость удельного сопротивления металлов: теория дает в то время как из эксперимента получается зависимость ρ ~ T. Наиболее ярким примером расхождения теории и опытов является сверхпроводимость. Качественное различие между металлами и полупроводниками (диэлектриками) состоит в характере зависимости удельной проводимости от температуры. У металлов с ростом температуры проводимость падает, а у полупроводников и диэлектриков растет. При Т о К у чистых металлов проводимость s о ¥ . У полупроводников и диэлектриков при Т о К, s о 0 . Качественного различия между полупроводниками и диэлектриками в отношении электропроводности, нет. Проявление у одних веществ металлических свойств, а у других полупроводниковых и диэлектрических может быть последовательно объяснено только в рамках квантовой теории.
Согласно квантовым представлениям, энергия электронов в атоме может изменяться дискретным образом. Причем, согласно принципу Паули, в одном квантовом состоянии может находиться не более одного электрона. В результате электроны не собираются на каком-то одном энергетическом уровне, а последовательно заполняют разрешенные энергетические уровни в атоме, формируя его электронные оболочки. При сближении большого числа атомов и образовании кристаллической структуры химические связи между атомами образуются за счет электронов, находящихся во внешних, валентных, электронных оболочках.
Согласно принципу Паули, атомы не могут сбиться в плотную массу, поскольку в этом случае в одном квантовом состоянии оказалось бы много частиц с полуцелым спином — собственным моментом количества движения (L = ħ/2). Такие частицы называются фермионами, и к ним, в частности, относятся электроны, протоны, нейтроны. Названы они так в честь итальянского физика Э. Ферми, впервые описавшего особенности поведения коллективов таких частиц. При сближении большого числа атомов в пределах твердого тела происходит расщепление исходного энергетического уровня валентного электрона в атоме на N подуровней, где N — число атомов, образующих кристалл. В результате образуется зона разрешенных энергетических уровней для электронов в твердом теле (рис.9.2).

Рис.9.2
В металлах внешние валентные оболочки заполнены не полностью, например, у атомов серебра во внешней оболочке 5s1 находится один электрон, в то время как, согласно принципу Паули, могло бы находиться два электрона с различными ориентациями спинов, но второго электрона во внешней оболочке атома серебра просто нет. При сближении N атомов Ag и расщеплении внешнего энергетического уровня 5s 1 1 на N подуровней каждый из них заполняется уже двумя электронами с различными ориентациями спинов. В результате при сближении N атомов серебра возникает энергетическая зона, наполовину заполненная электронами. Энергия, соответствующая последнему заполненному электронному уровню при 0 К, называется энергией Ферми eF≈kTg. Расстояние между соседними энергетическими уровнями DЕ очень мало, поскольку N очень велико, до.
e F ~ 1¸10 эВ, ΔЕ = e F /N kT » 0,025 эВ.

Расстояние между соседними разрешенными уровнями электронов в металлах много меньше энергии теплового движения электронов даже при самых низких температурах. Если поместить проводник в электрическое поле, включив его, например, в замкнутую цепь с источником ЭДС, то электроны начнут перемещаться из точки проводника с меньшим потенциалом к точке с большим потенциалом, так как их заряд отрицателен. Но движение в электрическом поле означает увеличение энергии электрона, а по квантовым представлениям, переход на более высокий энергетический уровень у электрона возможен, если этот соседний уровень свободен. В металлах таких свободных уровней для электронов, находящихся вблизи уровня Ферми, вполне достаточно, поэтому металлы являются хорошими проводниками электрического тока.
Однако эту проводимость обеспечивают не все свободные электроны металла, а лишь те из них, что расположены вблизи уровня Ферми. Концентрация таких электронов примерно равна nT /T g , где T g = 5×10 4 К – температура вырождения.

Читайте также:

  • Александр Здравствуйте, ЭлектроАС! Вопрос такой: 1. Можно ли выполнить электромонтаж провода (для розеток и освещения) из одной комнаты в другую; 2. Так же, от одной стены к другой (в гофре) не по стенам, а напрямик…

  • Дмитрий Мне построили сруб дома. Через пару месяцев надо проводить электромонтажные работы. Как правильно прокладывать кабель по дереву? Можно ли делать скрытую электропроводку в деревянном доме? Скрытую проводку в деревянном доме можно…

  • Евгений У меня нежилое помещение, магазин, потолок деревянный поштукатурен. Можно ли по нему проложить соответствующий кабель в пластиковой гофре для освещения под подвесной потолок армстронг? Нужно ли устанавливать для каждого светильника…

  • Юрий Добрый день! Можно ли выполнить электромонтаж электропроводки в чердачном помещении и межэтажном деревянном перекрытии по сгораемым основаниям в гофрированной трубе, если обложить его со всех сторон несгораемой минеральной ватой? Ответ: В соответствии…

  • Электрик ПУЭ, п. 7.1.40. В саунах, ванных комнатах, санузлах, душевых, как правило, должна применяться скрытая электропроводка. Допускается открытая прокладка кабелей. В саунах, ванных комнатах, санузлах, душевых не допускается прокладка проводов с металлическими…

Новое на форуме

Последние Статьи

  • В современном мире дизельные электростанции используются очень широко. Эти установки в 80% случаев обеспечивают автономное снабжение электроэнергией удаленных от централизованных сетей объектов. В России более 50% территорий не имеют доступа к постоянному электричеству и их жители вынуждены пользоваться генераторами. Конкретно дизельные электростанции получили столь широкую мировую популярность, благодаря своей простоте и эффективности. Они неприхотливы и […]

  • Трудно представить себе свою жизнь без кроссовок. Они используются во многих случаях и считаются одной из самых популярных видов обуви. Производители стараются изготавливать самые разнообразные модели. Это дает возможность выбрать именно то, что подходит к определенному фасону одежды. К большой радости нет проблем в том, где взять брендовую спортивную обувь. К примеру, кроссовки Adidas Continental […]

  • Профессиональная замена дверных замков обеспечит высокий уровень безопасности тех, кто находится за дверью. Граждане должны следить за техническим состоянием механизма. Как только он стал туго открываться или ключ был утерян, стоит задуматься о замене. Дверной механизм нуждается в регулярном уходе, иначе в один прекрасный день дверь останется заблокированной. Если вас интересуют цены на замену дверных […]

  • Соблюдение гигиены и правил техники безопасности требуют использовать специальную летнюю спецобувь в лечебных учреждениях, на предприятиях пищевой промышленности и т.д. Помимо рабочей одежды, администрация предприятия или учреждения должна купить летнюю спецобувь, чтобы обеспечить своим сотрудникам максимум удобства и защиты при работе. Летняя рабочая обувь должна соответствовать нормативам ГОСТа соответствующей отрасли. Какие защитные свойства должна иметь […]

  • Электроэнергия стала неотъемлемой частью жизни современного общества. Сейчас многое зависит от ее наличия (это работа бытовой техники и другой техники в доме или на предприятиях, освещение и т.д.). Для подачи и функционирования организовывается электросеть с использованием специального оборудования. Сейчас мы попытаемся подробно разобраться в этом вопросе. Давайте разберём функциональные особенности электросетевого оборудования. На электрощитовое оборудование […]

  • Простота монтажа и настройки, небольшое количество режимов работы, точная регулировка температуры — четыре фактора, на которые стоит опираться при выборе терморегулятора. Одним из самых удобных видов контроля за температурным режимом нагрева/охлаждения является терморегулятор http://phantom-stab.ru/catalog/termoregulyatory/v-rozetku-s-datchikom с датчиком, устанавливаемый в розетку. На рынке есть пара популярных моделей — Terneo RZ и DigiTOP ТР-1, которые в отношении цены-качества […]

Электропроводку прокладывают двумя способами – закрытым и открытым. В первом случае коммуникации замаскированы, а вероятность их повреждения минимальна. Монтаж открытой электропроводки проще, дешевле и менее трудоемок, однако приходится защищать кабели от влаги, механических повреждений.

В этой статье рассмотрим существующие способы прокладки электропроводов, акцентируем внимание на особенностях внешнего монтажа и приведем рекомендации о том, как выбрать подходящий вариант.

Минусов у открытой (внешней) электропроводки гораздо больше, чем у скрытой (внутренней).

Кабели, закрытые штукатуркой, не повреждаются, не мешают при ремонте и абсолютно незаметны. Открытая проводка лишена таких достоинств, а в случае короткого замыкания она загорится с большей вероятностью, нежели скрытая. Открытый способ монтажа электропроводки часто выбирают для .

В деревянных домах укладка электрокабеля открытым способом – это вынужденная мера, т.к. скрытая укладка кабелей бывает затруднена или вообще невозможна

Некоторые преимущества у открытого способа монтажа все же есть:

  • Упрощение укладки . При прокладке электрокабелей не приходится штробить стены. Это сокращает трудозатраты, объем работ. После монтажа практически не остается строительного мусора.
  • Удешевление . Здесь речь идет об экономии на оплате услуг электриков.
  • Возможность изменения схемы прокладки кабелей . Если в планы на будущее входит перепланировка разводки, то лучше выбрать открытый способ монтажа.

При выборе открытого способа укладки электропроводов следует учесть, что их придется маскировать и защищать от внешних воздействий. Всегда есть вероятность попадания влаги или случайного повреждения.

При монтаже коробок, розеток, выключателей часто возникают сложности. Перед началом работ нужно тщательно изучить особенности их установки или доверить работу электрику

Если дом жилой, нужно трижды все взвесить. Желательно проконсультироваться с опытным электриком, а при монтаже необходимо учитывать повышенные риски и особенно тщательно следить за соблюдением мер безопасности.

Особенности внешней укладки электрокабелей

Внешний монтаж подходит, если нужно проложить электрокабели в углах помещения, в местах стыка потолка и стен, вдоль плинтуса.

Чаще всего сложности возникают при обустройстве открытой проводки в домах с подвесными потолками. Кабели нельзя вести по таким потолкам, приходится фиксировать их на стены.

Один из минусов открытой проводки – непрезентабельный вид, однако для ретро-интерьера она подойдет идеально. Единственный нюанс – придется дополнительно потратиться на стилизацию. Это дорого

Если проводов много, их лучше уложить в пропускные каналы. При разработке схемы монтажа нужно тщательно выбрать места, где будут подключены ответвительные и соединительные . Должен сохраняться свободный доступ для осмотров и возможных ремонтов коммуникаций.

Способы открытого монтажа проводки

Изначально единственным открытым способом монтажа была прокладка скрученных электропроводов по стенам и потолку. Их крепили на керамические изоляторы.

В некоторых домах, построенных около столетия назад, до сих пор проводка проложена именно так. Относительно недавно похожий монтаж снова приобрел популярность. Это связано с модой на старину.

Если сотню лет назад открытая электропроводка на керамических изоляторах считалась нормой, то теперь это стилизация под старину. В эпоху массовой унификации вещей, предметов мебели и интерьера особую популярность приобретают необычные способы оформления помещений, и это один из них

При оформлении помещений в ретро-стиле нередко возникают проблемы с поиском материалов. Некоторые производители выпускают керамические изоляторы, розетки, выключатели «под старину», однако подобная роскошь обходится очень недешево.

Подходящие материалы для оформления проводки в стиле ретро можно найти не только в дорогих магазинах. Часто их приобретают у старьевщиков, покупают у владельцев домов, построенных в начале прошлого века, а кабели изготавливают самостоятельно, скручивая многожильные медные провода.

Дизайнерская фантазия не знает границ. Нередко можно увидеть интерьеры, оформленные при помощи элементов разных стилей. Один из удачных вариантов – сочетание ретро- и лофт-стилистики

При оформлении открытой проводки в ретро-стиле лучше отдать предпочтение кабелям сечением 2.5 мм.кв. и с двойной изоляцией. Если такие провода прокладывают в деревянном здании, нужно неукоснительно следовать правилам электро- и пожарной безопасности

Интерьерная мода переменчива, поэтому стоит всерьез обдумать, нужно ли оформлять проводку в стиле ретро. Лучше выбрать более популярный и надежный вариант. Тогда в случае ремонта не придется снова заниматься электромонтажными работами.

Предлагаем подробно рассмотреть популярные способы прокладки открытой проводки и выбрать технологию, наиболее подходящую для вашего дома.

Способ 1 – монтаж проводов на скобах

Для подключения розеток и выключателей сечением 2.5 мм.кв., а для осветительных приборов – 1.5 мм.кв. Иногда требуются более толстые кабели. Если толщина провода составляет 1.5-6 мм.кв., их можно просто прикрепить к поверхностям стен и потолков скобами.

При покупке кабелей стоит отдать предпочтение качественной продукции. Если выбор сделан в пользу дешевых проводов, тогда под них монтируют негорючие прокладки, чтобы снизить риск возгорания при коротком замыкании.

К их выбору следует отнестись крайне внимательно, ведь от них зависит в будущем функциональность и безопасность домашней электросети. Рекомендуем посмотреть информацию о том, как для домашней проводки.

Чаще всего используют полосы металла или асбеста. Их закрепляют так, чтобы негорючая прокладка выступала за пределы кабеля не менее чем на 1 см с каждой стороны. Что касается материала, то лучше выбрать металл, т.к. асбест вреден для здоровья людей: доказана его связь с онкологическими заболеваниями.

Иногда для обеспечения пожарной безопасности обустраивают зазор в 1 см между электрокабелем и стеной. Такой метод прокладки напоминает проводку на керамических изоляторах в ретро-стиле. Его используют в деревянных домах, на дачах, в нежилых помещениях

Крепление на скобах – дешевый и простой способ монтажа электропроводки. Из минусов – это небезопасно и некрасиво. Если уложено несколько кабелей, то они бросаются в глаза и портят впечатление от интерьера. В жилом доме лучше проложить провода в кабель-каналах.

Способ 2 – особенности укладки в трубах

Современная промышленность выпускает специальные электротехнические трубы. Они могут быть изготовлены из металла или пластика, хорошо защищают от пожара, случайных механических повреждений и поражения током.

Для монтажа удобнее всего использовать . Они гибкие, благодаря чему при креплении на стены не приходится дополнительно выравнивать поверхности. Проводка в гофротрубе – идеальный вариант для деревянных бревенчатых домов. Она удобна и выглядит гораздо аккуратнее, чем отдельные провода.

Из-за сомнительной эстетичности гофры ее нечасто используют в жилых домах, зато она прекрасно подходит для подводки кабелей от воздушных ЛЭП. Иногда с целью улучшения внешнего вида открытой электропроводки внутри комнат применяют цветные гофротрубы.

При монтаже проводов в деревянном доме учитывают особенности стройматериала. Через деревянные стены проводку укладывают с помощью специальных металлических втулок. Они нужны для защиты кабелей от пережимания, если натуральная древесина даст усадку

При расчете диаметра гофры ориентируются на совокупную толщину всех проводов, которые будет проложены в ней. Эту цифру умножают на 2, поскольку при меньшем сечении трубы в нее будет трудно проложить кабели.

Для облегчения прокладки используют гофротрубы со специальным зондом (проволокой, с помощью которой протягивают кабели). К зонду прикрепляют провода и протягивают их сквозь трубу, крепко удерживая ее в руках.

Если требуется проложить относительно небольшой кусок провода, вполне можно обойтись без зонда, а вот для больших отрезков лучше воспользоваться специальными приспособлениями.

Гофрированные электротехнические трубы крепят к стенам на шурупы, дюбель-гвозди или пластиковые клипсы. Расстояние между точками крепления рассчитывают в зависимости от диаметра и, соответственно, предполагаемого веса. Если диаметр гофротрубы составляет 16 мм, то места крепежей располагают на расстоянии 30–40 см, а для труб 32-40 мм это расстояние уже меньше – 20-30 см.


Перед началом электротехнических работ составляют схему. Важно, чтобы гофрированные трубы не пересекались и не перекрещивались, т.к. это нарушает требования безопасности и некрасиво выглядит

Клипсы монтируют на стены, а потом просто вставляют в них гофротрубу. Такой способ крепежа удобен тем, что при демонтаже достаточно потянуть на себя трубу, и клипсы легко отсоединятся.

Способ 3 – прокладка в коробах

Для прокладки проводов используют жесткие электротехнические короба, плинтуса. Эти приспособления изготавливают из металла или негорючего пластика. В отличие от гофрированных труб, жесткие конструкции нельзя устанавливать на неровные стены, т.к. дефекты поверхностей становятся только виднее.


Существует множество разновидностей кабель-каналов: одно-, двух-, трехсекционные. Также они различаются по месту установки, назначению, типоразмерам. В продаже можно встретить модели любого типа – от перфорированных до гибких, угловых или прозрачных. Важно подобрать изделия, подходящие для конкретных условий эксплуатации

Короба, каналы, плинтуса оснащены защелкивающими крышками, которые легко снимаются, что удобно для монтажа дополнительных проводов. При необходимости модернизации проводки весь процесс займет несколько минут.

Есть и другие плюсы:

  • Дизайн . Короба, кабель-каналы и плинтуса выпускаются разных цветов, что позволяет декорировать помещение. Всегда можно подобрать подходящий вариант.
  • Простой монтаж . Укладка кабелей в короба не требует особых усилий. Главное – правильно закрепить сами защитные конструкции.
  • Удобная установка розеток и выключателей . На короба можно смонтировать розетки, и они не будут портить общий вид.

Монтажные работы начинаются с составления чертежа-схемы с разверткой стен. Он нужен для точного расчета необходимых материалов, количества крепежей, аксессуаров.

Для подбора канала по типоразмеру следует заранее определиться с сечением и количеством кабелей. Готовый план должен быть точным, без ошибок в замерах и расчетах.


Провода прокладывают не только по ровным поверхностям, но и в углах. Иногда нужно оборудовать ответвления каналов. Для этих целей используют разнотипные аксессуары. При разработке проекта следует рассчитать их количество

Технология монтажа внешней электропроводки в кабель-каналах:

  1. Составление проекта . Необходимо определить количество, виды и расположение розеток, выключателей, коробок и продумать в обход газо- и водопроводных труб, канализационной системы.
  2. Подбор материалов . После проектирования можно приступать к выбору и покупке материалов. Если планируется прокладка нескольких кабелей, стоит выбрать короб с перегородками. Аксессуары должны соответствовать каналу по цвету и размеру. Имеет смысл покупать защитные короба с приспособлениями для установки розеток.
  3. Крепление коробов . Пластиковые конструкции могут растрескаться, если их сразу крепить к стене, поэтому сначала делают отверстия в корпусах коробов, а только потом прикручивают их к основанию. Кабель-каналы стыкуют между собой, а излишки материала отрезают.
  4. Прокладка проводов . Кабели укладывают в корпуса каналов, закрывают крышками и защелкивают их. Остается только проверить фиксацию крышек – и конструкция готова.

Электрики советуют обращать внимание на материал основания, т.к. от этого зависит выбор крепежей. Так, на деревянную стену короба прикрепляют с помощью обычных шурупов. Для кирпичных, бетонных и каменных поверхностей используют дюбеля. А для панелей, плит из композитных материалов и фанеры лучше выбрать крепеж-бабочку.

Чтобы не пришлось подгонять форму коробов во внешних и внутренних углах, можно их отрезать с помощью обычного столярного стусла. Тогда изделия будут выглядеть аккуратно, а риск перерасхода материала из-за брака в работе существенно снизится

Каждый из способов монтажа имеет собственные достоинства, и редко бывает так, что достаточно одного метода. Зачастую приходится комбинировать кабель-каналы с гофрированными и/или металлическими трубами, крепежом на скобах.

При разработке проекта электропроводки следует учитывать планировку помещения и особенности разводки кабелей на каждом из участков – будь то спальня, или ванная.

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики.

Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

  1. Отсутствие схемы . Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
  2. Экономия на материалах . Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
  3. Расчет проводки без запаса . Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
  4. Подключение мощных приборов через розетку , а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
  5. Соединение высоко- и низковольтных кабелей в одной коробке . В этом случае почти гарантированы проблемы с работой техники во всем доме.
  6. Лишние скрутки . Для соединения проводов лучше использовать специальные .
  7. Соединение жил из меди и алюминия . Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
  8. Пренебрежение техники безопасности . Правила ТБ написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
  9. Неправильное расположение распределительных коробок . Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
  10. Ошибки при монтаже контура заземления и . Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки. Мы перечислили только самые распространенные.

Важно помнить, что монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Выводы и полезное видео по теме

Мы подобрали полезные видеоматериалы, которые помогут избежать частых ошибок монтажа и правильно организовать внешнюю электропроводку в доме.

Инструктаж по монтажу электропроводки в кабель-канале:

Полезные советы по установке розеток:

Основные ошибки, которые допускают при подключении УЗО:

В теории технология обустройства открытой проводки выглядит простой и понятной. А вот когда доходит до практики, многие владельцы домов совершают массу ошибок.

Беритесь за самостоятельный монтаж только в том случае, если обладаете нужными знаниями для разработки и реализации проекта. Если нет, то не рискуйте жизнью и поручите эту работу электрикам .

Вы хорошо разбираетесь в теории монтажа открытой проводки и обладаете практическим опытом выполнения электротехнических работ? Может вы хотите дополнить изложенный нами материал уточнениями или полезными рекомендациями? Пишите комментарии в блоке под статьей, делитесь своим опытом с новичками – многие пользователи будут благодарны вам.

7 Разница между разомкнутой и замкнутой цепью

В этом посте мы узнаем о разнице между открытым и закрытым контуром.

Во-первых, я начинаю с основных терминов,

Что такое разомкнутая цепь?

В разомкнутой цепи электрический ток (заряженные частицы) не протекает от источника активной энергии к подключенной нагрузке или другим компонентам из-за неполного пути.

Если какие-либо компоненты отключаются или выходят из цепи, эта цепь работает как разомкнутая цепь.Иногда разомкнутая цепь отображается как состояние ВЫКЛ или неисправность.

Пример разомкнутой цепи:

Предположим, мы подключили батарею питания постоянного тока с подключенной лампочкой в ​​качестве нагрузки, сопротивления и переключателя.

Когда переключатель разомкнут, электрический ток не течет от источника (аккумулятора) к требуемой нагрузке (свет).

Таким образом, эта цепь не проводит электричество и возникает нулевая разность потенциалов между двумя клеммами открытого выключателя из-за неполного пути.

В другом случае, когда мы соединяем изоляторы или изолирующие устройства в электрическую цепь, электричество не течет, даже если цепь замкнута.

Ниже приведена схема подключения источника, нагрузки и изолятора.

Благодаря изолятору ток в цепи не проходит и свет не светится.

Это означает, что иногда изолятор работает как разомкнутая цепь.

Что такое замкнутый цикл?

В замкнутой цепи электрический ток (заряженные частицы) течет от источника активной энергии к подключенной нагрузке или другим компонентам по замкнутому контуру.

Для замкнутого контура требуется

  • проводящие материалы или путь проводника (например, медь)
  • устройство источника активного напряжения (например, батарея)
  • полный путь или цепь для протекания электрического тока

Пример замкнутой цепи:

Допустим, батарея питания постоянного тока подключена к светильнику (как нагрузка) и замкнутому выключателю. Из-за замкнутого переключателя цепь делает полный путь для протекания электрического тока.

На приведенной выше диаграмме видно, что лампочка светится в замкнутом контуре.

Разница между разомкнутой цепью и замкнутой цепью

В трубчатой ​​форме я сравниваю основные точки — разомкнутая и закрытая цепи.

CONTENT
# Открытая схема Закрытая схема
01 BASIC 9 BASIC Открытая цепь делает неполный путь к тому, чтобы потоки активной энергии от источник для загрузки. Замкнутая цепь образует полный путь для потоков активной энергии от источника к нагрузке.
02 Электрический ток
(ссылка)
В разомкнутой электрической цепи ток не течет. В замкнутой электрической цепи ток течет от частиц с положительным зарядом к частицам с отрицательным зарядом.
03 Обозначение
(базовый)
Обозначается « ( )» в электрической цепи. Обозначается « (.) » в электрической цепи.
04 Потенциал
Разность
(Ссылка)
В электрической цепи разность потенциалов не возникает между двумя клеммами разомкнутой цепи. В электрической цепи разность потенциалов возникает между двумя клеммами замкнутой цепи.
05 Природа Разомкнутая цепь не может проводить электричество. Замкнутая цепь проводит электричество с помощью подключенных активных элементов (таких как батарея, фотоэлектрический элемент и т. д.).
06 Состояние Эта схема работает как состояние ВЫКЛ . Эта схема работает непрерывно ВКЛ. состояние положения.

07. Схема разомкнутой и замкнутой цепи

Разомкнутая цепь: При разомкнутой электрической цепи между источником и нагрузкой отсутствует электрическое соединение.

Если какие-либо стороны источника или другие компоненты разомкнуты в электрической цепи, ток не будет течь. Поэтому нагрузка не будет активирована.

Замкнутая цепь: В замкнутой цепи возникает замкнутый контур с подключенным источником и нагрузкой.

Для работы электрических и электронных цепей (разомкнутая и замкнутая цепи) нам нужен переключатель, чтобы замыкать (ВКЛ) и размыкать (ВЫКЛ) цепь.

В энергосистеме автоматический выключатель и предохранитель выполняют одну и ту же функцию переключения (замыкание и размыкание цепи) в ручном и автоматическом режимах при неисправности.

Это объяснение разомкнутой и замкнутой цепи на блок-схеме.

Если у вас есть какие-либо вопросы, вы можете свободно комментировать их ниже.

Связанное чтение:

Спасибо за прочтение!

Я получил степень магистра в области электроэнергетики. Я работаю и пишу технические руководства по ПЛК, программированию MATLAB и электротехнике на портале DipsLab.com.

Мне очень приятно делиться своими знаниями в этом блоге.И иногда я углубляюсь в программирование на Python.

Замкнутые, разомкнутые и короткие цепи

Вам нужен замкнутый путь или замкнутая цепь, , чтобы обеспечить протекание электрического тока. Если где-то на пути есть разрыв, у вас разомкнута цепь, и ток перестанет течь — и атомы металла в проводе быстро перейдут к мирному, электрически нейтральному существованию.

Замкнутая цепь позволяет току течь, но разомкнутая цепь оставляет электроны в затруднительном положении.

Представьте себе галлон воды, протекающей через открытую трубу.Вода будет течь в течение короткого времени, но затем остановится, когда вся вода выйдет из трубы. Если вы перекачиваете воду через закрытую систему труб, вода будет продолжать течь до тех пор, пока вы будете заставлять ее двигаться.

Разомкнутые цепи по конструкции

Открытые цепи часто создаются дизайном. Например, простой выключатель света размыкает и замыкает цепь, которая соединяет свет с источником питания. При построении цепи рекомендуется отключать аккумулятор или другой источник питания, когда цепь не используется.Технически это создает разомкнутую цепь.

Выключенный фонарь — это обрыв цепи. В фонарике, показанном здесь, плоская черная кнопка в левом нижнем углу управляет переключателем внутри. Переключатель представляет собой не что иное, как два гибких куска металла, расположенных в непосредственной близости друг от друга. Когда черная кнопка сдвинута до упора вправо, переключатель находится в разомкнутом положении, а фонарик выключен.

Переключатель в разомкнутом положении отключает лампочку от аккумулятора, создавая разомкнутую цепь.

Включение фонарика путем сдвига черной кнопки влево сталкивает два куска металла вместе — или замыкает переключатель — и замыкает цепь, чтобы мог течь ток.

Замыкание переключателя завершает токопроводящий путь в этом фонарике, позволяя электронам течь.

Открытые цепи случайно

Иногда открытые цепи создаются случайно. Например, вы забыли подключить аккумулятор или где-то в цепи произошел обрыв провода. Когда вы строите схему с помощью макетной платы без пайки, вы можете по ошибке вставить одну сторону компонента не в то отверстие на макетной плате, оставив этот компонент неподключенным и создав разомкнутую цепь.Случайные разомкнутые цепи обычно безвредны, но могут стать источником большого разочарования, когда вы пытаетесь выяснить, почему ваша схема работает не так, как вы думаете.

Короткие замыкания идут по неверному пути

Короткое замыкание — совсем другое дело. Короткое замыкание — это прямое соединение между двумя точками в цепи, которые не должны быть соединены напрямую, например, две клеммы источника питания. Электрический ток идет по пути наименьшего сопротивления, поэтому при коротком замыкании ток будет обходить другие параллельные пути и проходить через прямое соединение.(Представьте, что поток ленив и идет по пути, по которому ему не нужно делать много работы.)

При коротком замыкании ток может отклониться от пути, по которому вы предполагали его протекание.

При коротком замыкании источника питания большое количество электроэнергии передается с одной стороны источника питания на другую. Поскольку в цепи нет ничего, что могло бы ограничивать ток и поглощать электрическую энергию, в проводе и в источнике питания быстро накапливается тепло. Короткое замыкание может расплавить изоляцию вокруг провода и вызвать пожар, взрыв или выброс вредных химических веществ из некоторых источников питания, таких как аккумуляторная батарея или автомобильный аккумулятор.

Что такое разомкнутая и замкнутая цепь? – Rampfesthudson.com

Что такое разомкнутая и замкнутая цепь?

Разомкнутая цепь определяется как цепь, по которой энергия не течет. Замкнутый контур определяется как тот, в котором энергия может течь через него путем его включения. Цепь считается замкнутой, если электричество течет от источника энергии к желаемой конечной точке цепи.

Что является примером замкнутой цепи?

Замкнутая цепь определяется как система, в которой видео или другие медиаданные передаются по подключенным кабелям и проводам, а не по воздуху.Если у вас есть видеокамера, напрямую подключенная к телевизору на объекте, который показывает изображения с видеокамеры, это пример телевизора с замкнутым контуром.

Что такое разомкнутая и замкнутая цепь, поясните на схеме?

Разомкнутая цепь Замкнутая цепь. Это не замкнутый и непрерывный путь. Это замкнутый и непрерывный путь. Электрический ток не течет в разомкнутой цепи. Электрический ток течет по замкнутой цепи.

Как узнать, разомкнута или замкнута цепь?

Разомкнутая цепь — это цепь, в которой непрерывность нарушена из-за прерывания пути прохождения тока.Замкнутая цепь — это замкнутая цепь с хорошей непрерывностью.

В чем разница между замкнутой и разомкнутой цепью, судя по рисунку?

Объяснение: Другими словами, замкнутая цепь имеет полный путь для протекания тока, а разомкнутая цепь — нет, что означает, что она не работает. Разомкнутая цепь: Ключ в разомкнутой цепи, представленный как () Замкнутая цепь: Ключ в замкнутой цепи, представленный как (.)

В чем разница между коротким замыканием и разомкнутой цепью?

Короткое замыкание подразумевает, что две клеммы внешне соединены с сопротивлением R=0 , таким же, как у идеального провода.Это означает, что при любом значении тока существует нулевая разность напряжений. Разомкнутая цепь подразумевает, что две клеммы являются внешне разъединенными точками, что эквивалентно сопротивлению R=∞.

Каковы некоторые примеры разомкнутой цепи?

Определение разомкнутой цепи — это разрыв пути электрического тока из-за разомкнутого переключателя или перетертого провода. Примером разомкнутой цепи является цепочка электрических лампочек, которые не работают, если перегорает одна лампочка. Незавершенная электрическая цепь, по которой не может протекать ток.

Что такое разомкнутая цепь?

: электрическая цепь, в которой непрерывность нарушена, так что ток не протекает.

В чем разница между замкнутой и разомкнутой электрической цепью?

В чем разница между открытыми и закрытыми схемами?

Что является примером замкнутой цепи?

замкнутая цепь. Определение замкнутой цепи — это система, в которой видео или другие медиаданные передаются по подключенным кабелям и проводам, а не по воздуху.Если у вас есть видеокамера, напрямую подключенная к телевизору на объекте, который показывает изображения с видеокамеры, это пример телевизора с замкнутым контуром.

В чем разница между открытым и закрытым контуром?

Обрыв цепи. Если вы отсоедините любую сторону источника или где-нибудь вдоль линии, положительный и отрицательный заряды не смогут иметь никакого притяжения друг к другу из-за отсутствия потока электронов. Эта незавершенная цепь называется разомкнутой цепью.Разница: замкнутая цепь проводит электричество, тогда как открытая цепь не проводит электричество.

Что такое замкнутый цикл?

Согласно wikipedia.org, «Замкнутая цепь» — британо-американский политический триллер 2013 года, снятый Джоном Кроули по сценарию Стивена Найта и выпущенный 28 августа 2013 года.

Электропроводка системы безопасности с защитой от несанкционированного доступа

Электропроводка системы безопасности с защитой от несанкционированного доступа / охранной сигнализации

Информация о нормально закрытом и нормально закрытомНормально разомкнутые цепи и


EOLR (резистор с одним концом линии) и DEOLR (резистор с двумя концами линии) Нормально открытый против нормально закрытого

Хотя никакая проводка не может быть полностью защищена от несанкционированного доступа, есть несколько вещей, которые вы можете сделать, чтобы затруднить отключение вашей системы сигнализации. Этих методов может быть недостаточно для защиты такого бизнеса, как ювелирный магазин, но их более чем достаточно для защиты вашего дома от обычного вора.

Первое, что нужно сделать, это по возможности использовать нормально замкнутые (НЗ) цепи.Большинство сигнализаций и датчиков по умолчанию настроены таким образом. Чтобы понять, почему вы должны сначала понять, как работает обычный оконный датчик. Разомкнутая цепь — это разорванная, прерванная или неполная цепь. Для систем сигнализации нормально разомкнутая (НО) цепь находится в разомкнутом состоянии, когда сигнализация не сработала. Замыкание цепи приводит к срабатыванию сигнализации. Замкнутая цепь представляет собой связную и полную цепь. Нормально замкнутая цепь замкнута, когда аварийный сигнал не активен. при открытии нормально замкнутой цепи срабатывает сигнализация.

Схема ниже представляет собой упрощенный пример нормально разомкнутой цепи сигнализации. Когда переключатель разомкнут в нормальных условиях, цепь разомкнута. и сирена не звучит. Когда переключатель замкнут, цепь замыкается. Соединение от аккумулятора к сирене завершено, и это активирует сирену.

Оконные датчики — лучший способ показать реальную схему сигнализации в действии. Датчик окна состоит из 2-х частей. Первый — это магнит, который крепится к движущейся части окна.Вторая часть имеет проводные соединения и должна крепиться к раме вокруг окна или к неподвижной части окна. Когда окно закрыто, две части датчика должны находиться рядом друг с другом.

Проводная часть датчика содержит переключатель, который может подключаться к двум разным контактам. Когда магнит находится рядом с этим переключателем, магнит будет притягивать переключатель в сторону нормально замкнутого контакта. Когда магнит удаляется (поскольку окно было открыто), пружина притягивает переключатель к нормально разомкнутому контакту.Вы подключите общий контакт и либо нормально замкнутый (NC), либо нормально разомкнутый (NO) контакт к вашей системе сигнализации.

При использовании нормально разомкнутого (НО) контакта соединение между общим (С) и НО контактами разрывается при закрытии окна. Когда окно открыто, магнит удаляется, и пружина притягивает переключатель к нормально разомкнутому контакту, который замыкает цепь и активирует сигнализацию.

Одним из недостатков нормально разомкнутых цепей является то, что перерезание провода деактивирует оконный датчик.При нормально замкнутом контуре резка провод вызовет тревогу. С нормально замкнутой цепью открытие цепи активирует сигнализацию, а открытие окна или перерезание провода имеет тот же эффект.

Одинарные и двойные концевые резисторы линии

Добавление резисторов к цепи датчика позволяет панели сигнализации определить больше, чем просто разомкнута или замкнута цепь. Его можно использовать для различения активной тревоги, несанкционированного вмешательства в тревогу путем обрезания провода и короткого замыкания в проводе.Обратите внимание, что оконечные резисторы (EOLR) могут использоваться только в том случае, если охранная панель предназначена для их использования. Обратитесь к руководству по сигнализации перед использованием каких-либо резисторов. Приведенные ниже диаграммы и значения сопротивления могут не относиться к вашей панели сигнализации.

Одиночные оконечные резисторы (EOLR) часто используются с контролируемыми сигналами тревоги, поэтому компания, осуществляющая мониторинг, может отличить перерезанный провод от сработавшего датчика. Некоторые установщики помещают резистор в панель сигнализации, но это неправильно. Резистор должен быть размещен на датчике, чтобы лучше обнаруживать перерезанные провода.

В системе сигнализации без резисторов вор может обойти датчик, перерезав провод в нормально разомкнутой цепи или замкнув провода в нормально замкнутой цепи. схема. Использование нормально замкнутых цепей с правильно расположенными резисторами затрудняет обход датчика.

Ниже приведены схемы, показывающие, где разместить одинарные оконечные резисторы. Элементы «Нормально открытый» и «Нормально закрытый» на схемах обозначают датчик. и как он был подключен.

Примечание. На этих схемах показан упрощенный вариант подключения датчика.Как правило, для подключения оконных/дверных датчиков используется двухжильный провод, а для подключения датчиков – четырехжильный. на датчики движения или стекла. Это не простая петля из одножильного провода, как показано выше. См. нашу страницу о подключении датчиков чтобы увидеть, как проложить провода и какие цвета использовать.

В приведенных ниже таблицах предполагается, что используются резисторы 5600 Ом. Дополнительные сведения см. в разделе Цветовые коды резисторов.

Сопротивление Нормально открытый Значение Нормально закрытый Значение
0 Ом Зона нарушена.Сработал датчик — активизирована сигнализация Неисправность зоны. Короткое замыкание провода — Активирована тревога
5600 Ом Зона защищена. Безопасная зона.
Бесконечное Ом Неисправность зоны. Короткое замыкание провода — Активирована тревога Зона нарушена. Сработал датчик — активирована сигнализация

Двойные концевые резисторы (DEOLR) также могут указать, был ли перерезан провод. DEOLR работает только с одним нормально замкнутым датчиком на зону. Не используйте DEOLR для пожарных зон, зон наблюдения и зон с клавиатурой.Чтобы это работало правильно, оба резистора должны быть с датчиком, а не в панели сигнализации. В противном случае вмешательство в датчик путем его короткого замыкания, как показано выше, приведет к успешному обходу датчика. Примеры см. в разделе проводка сигнализации.

Сопротивление Значение
0 Ом Неисправность зоны. Короткое замыкание провода — Активирована тревога
5600 Ом Зона защищена.
11200 Ом Зона нарушена. Датчик сработал — Тревога активирована
Бесконечное Ом Вмешательство в зону.Обрыв провода — активирована сигнализация
Другие меры безопасности

Последние меры безопасности, которые необходимо предпринять, связаны с самой панелью сигнализации. Если злоумышленник сможет добраться до охранной панели и отключить ее до того, как сработает сирена или она оповестит контролирующую компанию, то сигнализация бесполезна. Помните, что открытие двери не приводит к автоматическому срабатыванию сигнализации. По умолчанию у вас будет 30 секунд, чтобы ввести код для отключения будильника до того, как прозвучит сирена. У злоумышленника также будет 30 секунд, чтобы найти и отключить сигнализацию.

Купите замок для коробки панели сигнализации, если он не был в комплекте. Всегда держите панель сигнализации запертой. Не храните ключи на панели сигнализации или рядом с ней.

Все системы сигнализации имеют резервный аккумулятор, но аккумулятор может не входить в комплект вашей системы. Получите резервную батарею и держите батарею запертой в коробке сигнализации.

Панель сигнализации не должна быть видна ни в какие окна (в том числе в небольшие окна подвала). Его нельзя ставить возле входа в дом.Например, не размещайте панель в грязной комнате — комнате рядом с въездом в гараж. Помещение с панелью сигнализации должно быть защищено датчиками, или если в этой комнате нет окон, то соседняя комната также может быть защищена предпочтительно датчиком движения.

Многие системы сигнализации позволяют настраивать каждую зону по-разному. Дверь в гараж можно настроить на 30-секундную задержку перед активацией сигнализации. чтобы дать вам время для ввода кода, в то время как датчик движения, защищающий панель сигнализации, можно настроить на немедленную активацию тревоги.

Обязательно смените все пароли по умолчанию для охранной системы — не только мастер-код, но и коды установщика. Эти пароли по умолчанию хорошо задокументированы и могут быть найдены кем угодно.

Если возможно, спрячьте провода, когда они входят в панель сигнализации. Для установки в подвале мне нравится вертикально крепить два 2×4 к бетонной стене, а затем прикрепите к этим шпилькам лист фанеры размером 2 на 4 дюйма. Это дает мне хорошую рабочую зону, в которой я могу легко засверливать шурупы, не имея дело с бетоном.Затем вы можете проложить провода за этим листом фанеры и войти в коробку панели сигнализации через отверстие в задней части коробки. Лист фанеры должен закрывать провода. возле верхней части стены подвала. Оттуда я прячу провода под изоляцией, которая окружает дом снаружи над бетонной стеной. Помните, что это не должно быть идеально. Вам нужно всего лишь замедлить злоумышленника на пару секунд.

Для панелей сигнализации, монтируемых на первом этаже или гипсокартоне, попробуйте провести все провода, скрытые через гипсокартон, а затем через заднюю часть коробки панели сигнализации.Вы не сможете скрыть подключение питания (было бы нарушением кодекса скрыть розетку в гипсокартоне), но это нормально, так как резервный аккумулятор должен быть заперт внутри панели.

Подумайте о том, чтобы приобрести датчики движения или датчик разбития стекла. Оконные датчики реагируют только на то, открыто ли окно. Если разбить стекло и пройти через разбитое окно, сигнализация не сработает.

Appliance411 Часто задаваемые вопросы: Компоненты устройства для проверки непрерывности

Цепь — это полный путь, по которому может течь электричество.Тестирование непрерывности — это средство проверки цепи на электрическое замыкание, т.е. полный путь.

На приведенном выше рисунке показан пример полной схемы. Это называется полной или замкнутой цепью, потому что электричество может течь от одного конца до другого без перерыва.

Когда в цепи есть разрыв, мы говорим, что цепь РАЗОМКНУТА. РАЗОМКНУТАЯ цепь — это цепь, которая не может работать из-за разрыва пути, по которому может течь мощность.

Разомкнутая цепь не будет иметь непрерывности или будет иметь бесконечное сопротивление. Замкнутая цепь должна показывать непрерывность и иметь некоторое сопротивление или не иметь его. Отсутствие сопротивления просто означает, что ток может протекать через него совершенно беспрепятственно.

Иногда обрыв вызван отказом самого компонента, а в других случаях источником обрыва цепи является соединительная проводка. Вот почему следует тестировать сам компонент, а не только цепь, к которой он может быть подключен. Для этого необходимо снять с компонента хотя бы один провод соединительной цепи и использовать клеммы непосредственно на компоненте для его проверки.

При тестировании компонента, который все еще подключен к остальной части цепи, тест на клеммах компонента может также считывать сопротивление остальной части цепи, а не самого компонента. Это еще одна причина, по которой по крайней мере один из соединительных проводов должен быть удален с компонента, чтобы изолировать его от остальной части цепи.

Чтобы проверить целостность компонента, необходимо сначала отключить устройство от источника питания. После того, как прибор стал безопасным для работы, компонент необходимо изолировать от остальной части цепи, удалив по крайней мере один из соединительных проводов.Как только это будет сделано, провода омметра или тестера непрерывности можно приложить к каждой клемме тестируемого объекта.

Если омметр, установленный на шкале Rx1, показывает 0 или некоторое сопротивление, или тестер непрерывности показывает непрерывность, компонент, скорее всего, исправен, по крайней мере, он не сгорел. Если омметр показывает бесконечное сопротивление или тестер непрерывности показывает отсутствие непрерывности, возможно, компонент неисправен.

При использовании цифровых мультиметров может отображаться «ОК», если выбран режим проверки непрерывности.Имейте в виду, однако, что при проверке чего-либо на определенное сопротивление (например, 1100 Ом, которое должно быть у большинства распространенных датчиков температуры духовки), OK на цифровом измерителе может означать короткое замыкание (нулевое сопротивление), что на самом деле означает, что деталь была дефектной , а не » OK». Измеритель должен быть настроен для проверки сопротивления (Rx1, Rx100 и т. д.), чтобы при необходимости получить значимые измерения сопротивления.

Лично я предпочел бы использовать дешевый аналоговый измеритель VOM за 10 долларов любому цифровому измерителю, который я видел.Большинство ремонтных работ бытовой техники не требует абсолютной точности измерений, которые в любом случае может отображать цифровой измеритель.


При тестировании компонента с несколькими клеммами, такого как микропереключатель, показанный ниже, необходимо определить, какие показания должны присутствовать на каждой паре клемм. Некоторые переключатели могут указывать на работу своего контакта с помощью маркировки прямо на переключателе, как показано ниже. Функционирование других переключателей необходимо определить с помощью электрической схемы прибора.

Клемма с пометкой «com» ​​является общей клеммой и будет контактировать с некоторыми или всеми другими клеммами компонента. Клемма с маркировкой «НЗ» указывает на нормально замкнутый контакт, который при испытании на сопрягаемой общей клемме должен показать непрерывность, когда переключатель находится в статическом состоянии и не приводится в действие. Нормально замкнутый контакт должен размыкаться при срабатывании выключателя.

Клемма с маркировкой «Н.О.» указывает на нормально разомкнутый контакт, который при проверке на сопрягаемой общей клемме не должен иметь непрерывности, когда переключатель не задействован.При срабатывании нормально разомкнутый контакт переключателя должен замкнуться, давая положительное показание непрерывности между ним и общей клеммой.

Простая схема

Простая схема

Понимание основных принципов работы автомобильного электрооборудования имеет важное значение для ваших основных навыков и помогает вам диагностировать основные причины и устранять проблемы с электрооборудованием. Следующая информация поможет вам изучить элементы электричества, определить методы для понимания цепей, сопротивления, нагрузки, проверить напряжение холостого хода или доступное напряжение, а также падение напряжения.

Помните о трех элементах электричества; напряжение, сила тока и сопротивление. Напряжение (иногда называемое электродвижущей силой) представляет собой электрическую потенциальную энергию между двумя точками электрической цепи, выраженную в вольтах. Думайте о напряжении как об электрическом давлении, которое существует между двумя точками в проводнике, или о силе, которая заставляет электроны двигаться в электрической цепи. Другими словами, это давление или сила, которая заставляет электроны двигаться в определенном направлении внутри проводника.Когда электроны перемещаются из отрицательно заряженной области в положительно заряженную область, это движение электронов между атомами называется электрическим током. Электрический ток является мерой потока этих электронов через проводник или электричества, протекающего в цепи или электрической системе. Если вы думаете о садовом шланге в качестве примера, ток — это количество воды, протекающей через шланг. Напряжение – это величина давления, под действием которого вода проходит через шланг.

Этот поток электронов измеряется в единицах, называемых амперами.Ампер или ампер — это единица измерения силы или скорости электрического тока. Электрическое сопротивление описывает степень сопротивления протеканию тока. Чем больше значение сопротивления, тем больше он борется. Все, что препятствует или останавливает поток тока, повышает сопротивление цепи. Это сопротивление или противодействие току измеряется в Омах. Один вольт — это величина давления, необходимая для прохождения тока в один ампер через сопротивление в один ом в цепи.

ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

Цепь – это полный путь, по которому течет электричество.Основные элементы базовой электрической цепи состоят из: источника, нагрузки и земли. Электричество не может течь без источника питания (аккумулятора), нагрузки (лампы или резистора-электрического устройства/компонента) и замкнутого проводящего пути (проводов, соединяющих его). Электрические цепи состоят из проводов, соединителей проводов, переключателей, устройств защиты цепи, реле, электрических нагрузок и заземления. Схема, показанная ниже, имеет источник питания, предохранитель, выключатель, лампу и провода, соединяющие каждый из них в петлю. Когда соединение завершено, ток течет от положительной клеммы батареи через цепь к отрицательной клемме батареи.

В полной цепи напряжение источника обеспечивает электрическое давление, которое проталкивает ток через цепь. Сторона источника цепи включает в себя все части цепи между положительной клеммой батареи и нагрузкой. Нагрузкой является любое устройство в цепи, которое производит свет, тепло, звук или электрическое движение при протекании тока. Нагрузка всегда имеет сопротивление и потребляет напряжение только при протекании тока. В приведенном ниже примере один конец провода от второй лампы возвращает ток на аккумулятор, так как он подключен к кузову или раме автомобиля.Корпус или рама работают как заземление кузова (имеется в виду та часть цепи, которая возвращает ток в батарею).

ТРЕБОВАНИЯ К ЦЕПИ

Полная электрическая цепь необходима для того, чтобы сделать электричество практичным. Электроны должны течь от источника питания и возвращаться к нему. Соединяя отрицательно и положительно заряженные концы источника питания с проводником, мы получаем возможность движения электронов. Таким образом, полная цепь представляет собой «путь» или петлю, по которой проходит электричество (ток).Но чтобы эта петля или схема действительно работала на нас, нам нужно добавить две вещи: источник питания (аккумулятор или генератор переменного тока) и нагрузку (например, фары). После того, как электричество выполнило свою работу через Нагрузку, оно должно вернуться обратно к Источнику (Батарея). Если у вас где-то есть разрыв в этой цепи, у вас будет разрыв в электрическом потоке. Это также известно как «открытая» цепь. Напряжение холостого хода измеряется, когда ток в цепи отсутствует.

Типы цепей

Существует три основных типа цепей: последовательные, параллельные и последовательно-параллельные.Отдельные электрические цепи обычно объединяют одно или несколько устройств сопротивления или нагрузки. Конструкция автомобильной электрической цепи определяет тип используемой цепи, но для правильной работы все они требуют одних и тех же основных компонентов:

.

1. Источник питания (батарея, генератор переменного тока, генератор и т. д.) необходим для подачи потока электронов (электричества).

2. Защитное устройство (предохранитель, плавкая вставка или автоматический выключатель) предотвращает повреждение цепи в случае короткого замыкания.

3. Устройство управления (переключатель, реле или транзистор) позволяет пользователю включать или выключать цепь

4. Нагрузочное устройство (лампа, двигатель, обмотка, резистор и т. д.). Преобразует электричество в работу.

5. Проводник (обратный путь, проводка к земле) обеспечивает электрический путь к источнику питания и от него.

Цепи серии

Компоненты последовательной цепи соединены встык один за другим, образуя простую петлю для протекания тока по цепи.Последовательная цепь имеет только один путь к земле, все нагрузки подключены последовательно, поэтому ток должен проходить через каждый компонент, чтобы вернуться на землю. Если в цепи есть разрыв (например, перегоревшая лампочка), вся цепь и все остальные лампочки гаснут. Если путь разорван, ток не течет и ни одна часть цепи не работает. Огни рождественской елки — хороший пример; когда одна лампочка гаснет, вся струна перестает работать.

Параллельные цепи

Параллельная цепь имеет более одного пути для протекания тока.На каждую ветвь подается одинаковое напряжение. Если сопротивление нагрузки в каждой ветви одинаково, ток в каждой ветви будет одинаковым. Если сопротивление нагрузки в каждой ветви разное, ток в каждой ветви будет разным. Компоненты параллельной цепи соединены бок о бок, поэтому поток тока имеет выбор путей в цепи. Если одна ветвь сломана, ток продолжит течь к другим ветвям.

В приведенной ниже параллельной цепи два или более сопротивления (R1, R2 и т.) соединены в цепь следующим образом: один конец каждого сопротивления подключен к положительной стороне цепи, а один конец подключен к отрицательной стороне.

Последовательно-параллельные цепи

В последовательно-параллельной цепи одни компоненты соединены последовательно, а другие — параллельно. Источник питания и устройства управления или защиты обычно соединены последовательно; нагрузки обычно параллельны. Если последовательная часть разорвана, ток перестает течь во всей цепи.Если параллельная ветвь разорвана, ток продолжает течь в последовательной части и остальных ветвях.

Подсветка приборной панели салона является хорошим примером сопротивления и ламп, соединенных в последовательно-параллельной цепи. В этом примере, регулируя реостат, вы можете увеличить или уменьшить яркость света.

Диагностика цепей

Проблемы с электрической цепью обычно вызваны неисправным компонентом или низким или высоким сопротивлением в цепи.

Низкое сопротивление в цепи обычно может быть вызвано коротким замыканием компонента или замыканием на землю и, как правило, вызывает перегорание предохранителя, плавкой вставки или автоматического выключателя.

Высокое сопротивление в цепи может быть вызвано коррозией или обрывом на стороне источника или на стороне заземления цепи. Все, что препятствует или останавливает поток тока, повышает сопротивление цепи.

УСТРОЙСТВА ЗАЩИТЫ ЦЕПИ

Устройства защиты цепи используются для защиты проводов и соединителей от повреждения избыточным током, вызванным перегрузкой по току или коротким замыканием.Чрезмерный ток вызывает избыточное тепло, что может привести к «размыканию» защиты цепи. В качестве устройств защиты цепи используются предохранители, плавкие элементы, плавкие вставки и автоматические выключатели. Устройства защиты цепи доступны в различных типах, формах и определенных номинальных токах.

Предохранители

Предохранитель является наиболее распространенным типом устройства защиты от перегрузки по току. Плавкий предохранитель помещается в электрическую цепь и получает то же электропитание, что и защищаемая цепь.Короткое замыкание или состояние заземления позволяет току течь на землю до того, как он достигнет нагрузки. Поэтому, когда подается слишком большой ток, превышающий номинал предохранителя, он «перегорает» или «перегорает», потому что плавится металлическая проволока или предохранительный элемент в предохранителе. Это размыкает или разрывает цепь и предотвращает повреждение проводов, разъемов и электронных компонентов цепи перегрузкой по току. Размер металлического плавкого элемента (или плавкой вставки) определяет его номинал.

Помните, чрезмерный ток вызывает избыточное тепло, и именно тепло, а не ток вызывает размыкание устройства защиты цепи.После того, как предохранитель «перегорел», его необходимо заменить новым. После того, как вы определили, что предохранитель перегорел, наиболее важным элементом является замена предохранителя на точно такой же номинал тока, что и у перегоревшего. Максимальная нагрузка на один предохранитель рассчитана на то, чтобы никогда не превышать семьдесят процентов от номинала предохранителя. Предохранитель обычно следует выбирать с номиналом чуть выше нормального рабочего тока (силы тока), который можно использовать при любом напряжении ниже номинального напряжения предохранителя. Если новый предохранитель тоже перегорает, значит что-то не так с цепью.Проверьте проводку к компонентам, которые идут от перегоревшего предохранителя. Ищите плохие соединения, порезы, разрывы или короткие замыкания.

Предохранители имеют различные времятоковые характеристики нагрузки для конечного времени работы при использовании и для скорости, с которой плавкий элемент перегорает в ответ на состояние перегрузки по току. Со временем нормальные скачки напряжения могут привести к усталости плавких предохранителей, что может привести к перегоранию предохранителя даже при отсутствии неисправности. На предохранителях всегда указывается номинальный ток в амперах, на который они рассчитаны в течение длительного времени при стандартной температуре.

Расположение предохранителей

Предохранители расположены по всему автомобилю. Общие места включают моторный отсек, под приборной панелью за левой или правой боковой панелью или под IPDM. Предохранители обычно сгруппированы вместе и часто смешиваются с другими компонентами, такими как реле, автоматические выключатели и плавкие элементы.

Крышки блока предохранителей

Крышки блока предохранителей/реле обычно обозначают местонахождение и положение каждого предохранителя, реле и плавкого элемента, содержащихся внутри.

Типы предохранителей

Предохранители подразделяются на основные категории: предохранители лезвийного типа и патронные предохранители со старым стеклом. Используются несколько вариантов каждого из них.

Общие типы предохранителей

Плавкий предохранитель и плавкий элемент на сегодняшний день являются наиболее часто используемыми. Предохранители лезвийного типа имеют пластиковый корпус и два штыря, которые вставляются в гнезда и могут быть установлены в блоках предохранителей, линейных держателях предохранителей или зажимах предохранителей. Существуют три разных типа ножевых предохранителей; Maxi Fuse, стандартный автоматический предохранитель и мини-предохранитель.

Базовая конструкция

Предохранитель ножевого типа представляет собой компактную конструкцию с металлическим элементом и прозрачным изолирующим корпусом, который имеет цветовую маркировку для каждого номинального тока. (Стандартный автоматический режим показан ниже; однако конструкция предохранителей Mini и Maxi одинакова.)

Номинальный ток предохранителя Цвет

Номинальные значения силы тока для предохранителей Mini и Standard Auto идентичны. Однако для цветовых значений силы тока макси-предохранителей используется другая схема цветового кодирования.

Плавкие вставки и плавкие элементы

Плавкие вставки делятся на две категории: патрон плавкого элемента и плавкая вставка. Конструкция и функции плавких вставок и плавких элементов аналогичны плавким предохранителям. Основное отличие состоит в том, что плавкая вставка и плавкий элемент используются для защиты электрических цепей с большей силой тока, обычно цепей на 30 ампер и более. Как и в случае с предохранителями, после перегорания плавкой вставки или плавкого элемента их необходимо заменить новыми.Плавкие вставки защищают цепи между аккумулятором и блоком предохранителей.

Плавкие вставки

Плавкие вставки представляют собой короткие отрезки проволоки меньшего диаметра, предназначенные для плавления в условиях перегрузки по току. Плавкая вставка обычно на четыре (4) размера провода меньше, чем цепь, которую она защищает. Изоляция плавкой вставки представляет собой специальный негорючий материал. Это позволяет проводу расплавиться, но изоляция остается неповрежденной в целях безопасности. Некоторые плавкие ссылки имеют тег на одном конце, который указывает их рейтинг.Как и предохранители, плавкие вставки подлежат замене после того, как они «перегорели» или расплавились. Многие производители заменили плавкие вставки плавкими элементами или предохранителями Maxi.

Картридж плавких предохранителей

Предохранительные элементы, плавкая вставка патронного типа, также известны как плавкие предохранители Pacific. Элемент имеет клемму и плавкую часть как единое целое. Элементы предохранителя практически заменили плавкую вставку. Они состоят из корпуса, в котором находятся как клемма, так и предохранитель.Картриджи с плавкими предохранителями имеют цветовую маркировку для каждого тока силы тока. Несмотря на то, что плавкие предохранители доступны в двух физических размерах и могут быть вставными или болтовыми, втычной тип является наиболее популярным.

Конструкция картриджа плавкого предохранителя

Конструкция плавкого элемента довольно проста. Цветной пластиковый корпус содержит плавкий элемент, видимый через прозрачную верхнюю часть. Номиналы предохранителей также выбиты на корпусе.

Цветовая маркировка плавкого предохранителя

Цветовые значения силы тока предохранителя показаны ниже.Плавкая часть плавкого элемента видна через прозрачное окно. Номинальные значения силы тока также указаны на плавком элементе.

Плавкие элементы

Плавкие элементы часто располагаются рядом с батареей сами по себе.

Плавкие элементы также могут располагаться в коробках реле/предохранителей в моторном отсеке.

Автоматические выключатели

Автоматические выключатели используются вместо предохранителей для защиты сложных силовых цепей, таких как электрические стеклоподъемники, люк в крыше и цепи обогревателя.Существует три типа автоматических выключателей: с ручным сбросом — механический, с автоматическим сбросом — механический и с автоматическим сбросом полупроводниковый тип — PTC. Автоматические выключатели обычно располагаются в коробках реле/предохранителей; однако некоторые компоненты, такие как электродвигатели стеклоподъемников, имеют встроенные автоматические выключатели.

Конструкция автоматического выключателя (ручного типа)

Автоматический выключатель в основном состоит из биметаллической пластины, соединенной с двумя клеммами и контактом между ними.Автоматический выключатель с ручным управлением при срабатывании (поток тока превышает его номинал) разомкнется и должен быть сброшен вручную. Эти автоматические выключатели с ручным управлением называются «нециклическими».

Работа автоматического выключателя (ручного типа)

Автоматический выключатель содержит металлическую полосу, изготовленную из двух различных металлов, соединенных вместе, называемую биметаллической полосой. Эта полоса имеет форму диска и вогнута вниз. Когда тепло от чрезмерного тока превышает номинальный ток автоматического выключателя, два металла меняют форму неравномерно.Полоска изгибается или деформируется вверх, а контакты размыкаются, чтобы остановить протекание тока. Автоматический выключатель можно сбросить после его срабатывания.

Ручной сброс Тип

Когда автоматический выключатель размыкается из-за перегрузки по току, автоматический выключатель требует сброса. Для этого вставьте небольшой стержень (канцелярскую скрепку), чтобы вернуть биметаллическую пластину в исходное положение, как показано на рисунке.

Тип автоматического сброса — механический

Автоматические выключатели

, которые автоматически сбрасываются, называются «циклическими» автоматическими выключателями.Этот тип автоматического выключателя используется для защиты сильноточных цепей, таких как электрические дверные замки, электрические стеклоподъемники, кондиционер и т. д. Автоматический выключатель с автоматическим возвратом в исходное состояние содержит биметаллическую пластину. Биметаллическая пластина перегревается и размыкается из-за избыточного тока в условиях перегрузки по току и автоматически сбрасывается, когда температура биметаллической пластины падает.

Конструкция и работа с автоматическим сбросом

Велосипедный автоматический выключатель содержит металлическую полосу, состоящую из двух соединенных вместе металлов, называемую биметаллической полосой.Когда тепло от чрезмерного тока превышает номинальный ток автоматического выключателя, два металла меняют форму неравномерно. Полоска изгибается вверх, и набор контактов размыкается, чтобы остановить протекание тока. При отсутствии тока биметаллическая полоска остывает и возвращается к своей нормальной форме, замыкая контакты и возобновляя протекание тока. Автоматические выключатели с автоматическим сбросом называются «циклическими», потому что они циклически размыкаются и замыкаются до тех пор, пока ток не вернется к нормальному уровню.

Твердотельный тип с автоматическим сбросом — PTC

Полимерное устройство с положительным температурным коэффициентом (PTC) известно как самовосстанавливающийся предохранитель.

Полимерный PTC — это автоматический выключатель специального типа, называемый термистором (или терморезистором). Термистор PTC увеличивает сопротивление по мере увеличения его температуры. PTC, изготовленные из проводящего полимера, представляют собой твердотельные устройства, а это означает, что они не имеют движущихся частей. PTC обычно используются для защиты электрических цепей стеклоподъемников и дверных замков.

Полимер PTC Строительство и эксплуатация

В своем обычном состоянии материал в полимере PTC находится в форме плотного кристалла с большим количеством углеродных частиц, упакованных вместе.Частицы углерода обеспечивают проводящие пути для тока. Это сопротивление низкое. Когда материал нагревается от чрезмерного тока, полимер расширяется, раздвигая углеродные цепи. В этом расширенном «отключенном» состоянии имеется несколько путей для тока. Когда протекающий ток превышает порог срабатывания, устройство остается в состоянии «разомкнутой цепи» до тех пор, пока к цепи остается приложенное напряжение. Он сбрасывается только при снятии напряжения и охлаждении полимера. PTC используются для защиты электрических цепей стеклоподъемников и дверных замков.

УСТРОЙСТВА УПРАВЛЕНИЯ

Устройства управления используются для «включения» или «выключения» протекания тока в электрической цепи. К устройствам управления относятся различные переключатели, реле и соленоиды. К электронным устройствам управления относятся конденсаторы, диоды и переключающие транзисторы. Переключающие транзисторы действуют как переключатель или реле с электронным управлением. Преимуществом транзистора является его скорость открытия и закрытия цепи.

Устройства управления необходимы для запуска, остановки или перенаправления тока в электрической цепи.Устройство управления или переключатель позволяет включать или выключать электричество в цепи. Переключатель — это просто соединение в цепи, которое можно размыкать или замыкать. Большинство переключателей требуют физического движения для работы, в то время как реле и соленоиды работают с помощью электромагнетизма.

Переключатели

  • Однополюсный одноходовой (SPST)
  • Однополюсный на два направления (SPDT)
  • Многополюсный многопозиционный переключатель (MPMT или групповой переключатель)
  • Мгновенный контакт
  • Меркурий
  • Температурный (биметаллический)
  • Задержка времени
  • Мигалка
  • РЕЛЕ
  • СОЛЕНОИДЫ

Переключатель является наиболее распространенным устройством управления цепями.Выключатели обычно имеют два или более набора контактов. Размыкание этих контактов называется «разрывом» или «размыканием» цепи, замыкание контактов называется «замыканием» или «замыканием» цепи.

Переключатели описываются количеством полюсов и бросков, которые у них есть. «Полюсы» относятся к количеству клемм входной цепи, а «Выбросы» относятся к количеству клемм выходной цепи. Переключатели называются SPST (однополюсный, однонаправленный), SPDT (однополюсный, двухпозиционный) или MPMT (многополюсный, многопозиционный).

Однополюсный одноходовой (SPST)

Самый простой тип переключателя — это переключатель с «шарнирной собачкой» или «ножевым лезвием». Он либо «замыкает» (включает), либо «разрывает» (выключает) цепь в одной цепи. Этот переключатель имеет один входной полюс и один выходной ход.

Однополюсный на два направления (SPDT)

Однополюсный входной и двухпозиционный выходной переключатель имеет один провод, идущий к нему, и два провода, выходящие. Диммерный переключатель фары является хорошим примером однополюсного переключателя на два направления.Переключатель затемнения фар подает ток либо на дальний, либо на ближний свет цепи фар.

Многополюсный многопозиционный (MPMT)

Многополюсные входные и многопозиционные выходные переключатели, также известные как групповые переключатели, имеют подвижные контакты, соединенные параллельно. Эти переключатели перемещаются вместе, чтобы подавать ток на различные наборы выходных контактов. Выключатель зажигания является хорошим примером многополюсного многопозиционного переключателя. Каждый переключатель посылает ток от разных источников к разным выходным цепям одновременно в зависимости от положения.Пунктирная линия между переключателями указывает на то, что они перемещаются вместе; один не будет двигаться без движения другого.

Мгновенный контакт

Выключатель мгновенного действия имеет подпружиненный контакт, который предотвращает замыкание цепи, за исключением случаев, когда на кнопку оказывается давление. Это «нормально открытый» тип (показан ниже). Переключатель звукового сигнала является хорошим примером переключателя мгновенного действия. Нажмите кнопку звукового сигнала, и раздастся звук удержания; отпустите кнопку, и звуковой сигнал прекратится.

Разновидностью этого типа является нормально закрытый (не показан), который работает наоборот, как описано выше. Пружина удерживает контакты замкнутыми, за исключением случаев, когда кнопка нажата. Другими словами, цепь включена до тех пор, пока не будет нажата кнопка, разрывающая цепь.

Меркурий

Ртутный выключатель представляет собой герметичную капсулу, частично заполненную ртутью. На одном конце капсулы находятся два электрических контакта. Когда переключатель поворачивается (перемещается от истинной вертикали), ртуть течет к противоположному концу капсулы с контактами, замыкая цепь.Ртутные выключатели часто используются для обнаружения движения, например, тот, что используется в моторном отсеке на фонаре. Другие области применения включают остановку подачи топлива при опрокидывании и некоторые приложения для датчиков подушек безопасности. Ртуть является опасным отходом и требует осторожного обращения.

Температурный биметаллический

Термочувствительный переключатель, также известный как «биметаллический» переключатель, обычно содержит биметаллический элемент, который изгибается при нагревании, замыкая контакт, замыкая цепь, или размыкая контакт, размыкая цепь.В датчике температуры охлаждающей жидкости двигателя, когда охлаждающая жидкость достигает предела температуры, биметаллический элемент изгибается, в результате чего контакты в датчике замыкаются. Это замыкает цепь и загорается предупреждающий индикатор на приборной панели.

Задержка времени

Выключатель с временной задержкой содержит биметаллическую пластину, контакты и нагревательный элемент. Выключатель задержки времени нормально замкнут. Когда ток протекает через переключатель, ток течет через нагревательный элемент, вызывая его нагрев, что приводит к изгибу биметаллической пластины и размыканию контактов.Поскольку ток продолжает течь через нагревательный элемент, биметаллическая пластина остается горячей, удерживая контакты переключателя разомкнутыми. Величина задержки перед размыканием контактов определяется характеристиками биметаллической пластины и количеством тепла, выделяемого нагревательным элементом. Когда питание переключателя отключается, нагревательный элемент охлаждается, а биметаллическая пластина возвращается в исходное положение, а контакты замыкаются. Обычным применением переключателя с временной задержкой является обогреватель заднего стекла.

Мигалка

Вспышка работает в основном так же, как выключатель с временной задержкой; за исключением размыкания контактов ток перестает проходить через нагревательный элемент. Это приводит к охлаждению нагревательного элемента и биметаллической пластины. Биметаллическая пластина возвращается в исходное положение, которое замыкает контакты, позволяя току снова проходить через контакты и нагревательный элемент. Этот цикл повторяется снова и снова до тех пор, пока питание мигающего устройства не будет отключено. Обычно этот тип переключателя используется для включения указателей поворота или четырехпозиционной мигалки (аварийной сигнализации).

Реле

Реле — это просто переключатель с дистанционным управлением, который использует небольшой ток для управления большим током. Типичное реле имеет как цепь управления, так и цепь питания. Конструкция реле содержит железный сердечник, электромагнитную катушку и якорь (подвижный набор контактов). Существует два типа реле: нормально разомкнутые (показаны ниже) и нормально замкнутые (не показаны). Нормально разомкнутое (Н.О.) реле имеет контакты, которые «разомкнуты» до тех пор, пока на реле не подается питание, в то время как нормально замкнутое (Н.C.) реле имеет контакты, которые «замкнуты» до тех пор, пока на реле не подается питание.

Работа реле

Ток протекает через управляющую катушку, которая намотана на железный сердечник. Железный сердечник усиливает магнитное поле. Магнитное поле притягивает верхний контактный рычаг и тянет его вниз, замыкая контакты и позволяя мощности от источника питания поступать на нагрузку. Когда катушка не находится под напряжением, контакты разомкнуты, и питание на нагрузку не поступает.Однако, когда переключатель цепи управления замкнут, ток течет к реле и возбуждает катушку. Возникающее магнитное поле тянет якорь вниз, замыкая контакты и обеспечивая питание нагрузки. Многие реле используются для управления большим током в одной цепи и малым током в другой цепи. Примером может служить компьютер, который управляет реле, а реле управляет цепью с более высоким током.

Соленоиды — тянущего типа

Соленоид представляет собой электромагнитный переключатель, который преобразует поток тока в механическое движение.При протекании тока по обмотке создается магнитное поле. Магнитное поле притянет подвижный железный сердечник к центру обмотки. Этот тип соленоида называется соленоидом «тянущего» типа, так как магнитное поле втягивает подвижный железный сердечник в катушку. Обычно вытягивание соленоидов используется в системе запуска. Соленоид стартера входит в зацепление стартера с маховиком.

Тяговый тип Операция

При протекании тока по обмотке создается магнитное поле.Эти магнитные силовые линии должны быть как можно меньше. Если рядом с катушкой, через которую протекает ток, поместить железный сердечник, магнитное поле будет растягиваться, как резиновая лента, вытягиваясь и притягивая железный стержень к центру катушки.

Операция типа «тяни-толкай»

В соленоиде двухтактного типа в качестве сердечника используется постоянный магнит. Поскольку «одинаковые» магнитные заряды отталкиваются, а «неодинаковые» магнитные заряды притягиваются, при изменении направления тока, протекающего через катушку, сердечник либо «втягивается», либо «выталкивается».Обычно соленоиды этого типа используются в дверных замках с электроприводом.

НАГРУЗОЧНЫЕ УСТРОЙСТВА

Любое устройство, такое как лампа, звуковой сигнал, двигатель стеклоочистителя или обогреватель заднего стекла, потребляющее электроэнергию, называется нагрузкой. В электрической цепи все нагрузки рассматриваются как сопротивление. Нагрузки потребляют напряжение и контролируют величину тока, протекающего в цепи. Нагрузки с высоким сопротивлением вызывают протекание меньшего тока, в то время как нагрузки с более низким сопротивлением обеспечивают протекание больших токов.

Фары

Лампы бывают разной мощности, чтобы излучать больше или меньше света. Когда лампы соединены последовательно, они делят доступное напряжение в системе, и излучаемый свет уменьшается. Когда лампочки расположены параллельно, каждая лампочка имеет одинаковое количество напряжения, поэтому свет будет ярче.

Двигатели

Двигатели используются в различных системах автомобиля, включая сиденья с электроприводом, стеклоочистители, системы охлаждения, отопления и кондиционирования воздуха.Двигатели могут работать с одной скоростью, например, сиденья с электроприводом, или с несколькими скоростями, например, двигатель вентилятора системы отопления и кондиционирования воздуха. Когда двигатели работают на одной скорости, на них обычно подается системное напряжение. Однако, когда двигатели работают с разной скоростью, входное напряжение может быть в разных точках на якоре, чтобы уменьшить или увеличить скорость двигателя, подобно тому, как спроектирован двигатель стеклоочистителя, или они могут разделить напряжение с резистором, который находится в серия с двигателем, подобным двигателю вентилятора для системы отопления и кондиционирования воздуха.

Нагревательные элементы

Нагревательные элементы находятся в наружных зеркалах, заднем стекле и сиденьях. На нагревательные элементы обычно подается системное напряжение в течение определенного периода времени для нагрева компонента по запросу.

ЧТО ТАКОЕ ЗАКОН ОМА?

Понимание взаимосвязи между напряжением, током и сопротивлением в электрических цепях важно для быстрой и точной диагностики и ремонта электрических проблем.Закон Ома гласит: ток в цепи всегда будет пропорционален приложенному напряжению и обратно пропорционален величине присутствующего сопротивления. Это означает, что при повышении напряжения увеличивается ток, и наоборот. Кроме того, при увеличении сопротивления ток уменьшается, и наоборот. Закон Ома можно хорошо использовать при устранении неполадок в электротехнике. Но вычисление точных значений напряжения, тока и сопротивления не всегда практично… да и не нужно. Однако вы должны быть в состоянии предсказать, что должно происходить в цепи, в отличие от того, что происходит в аварийном автомобиле.

Напряжение источника не зависит ни от тока, ни от сопротивления. Он либо слишком низкий, либо нормальный, либо слишком высокий. Если он слишком низкий, ток будет низким. Если это нормально, ток будет высоким, если сопротивление низкое, или ток будет низким, если сопротивление высокое. Если напряжение слишком высокое, ток будет высоким.

На ток влияет либо напряжение, либо сопротивление. Если напряжение высокое или сопротивление низкое, ток будет высоким. Если напряжение низкое или сопротивление высокое, ток будет низким.Ток растет, а сопротивление падает.

Сопротивление не зависит ни от напряжения, ни от тока. Либо слишком низко, хорошо, либо слишком высоко. Если сопротивление слишком низкое, ток будет высоким при любом напряжении. Если сопротивление слишком велико, ток будет низким, если напряжение в порядке. Мерой сопротивления является то, насколько трудно протолкнуть поток электрического заряда.

Хорошее сопротивление: для правильной работы некоторых цепей требуется «ограничение» протекающего тока. В этом случае используются «резисторы».Резисторы имеют разные номиналы в зависимости от того, насколько необходимо ограничить ток.

Плохое сопротивление: В большинстве случаев слишком большое сопротивление снижает протекание тока и может привести к неправильной работе системы. Грязь или коррозия на электрических разъемах или заземлении обычно являются причиной.

Серия

и параллельные цепи

Что такое электрическая цепь?

Для движения электронов необходима замкнутая цепь.Электрическая цепь обеспечивает полный замкнутый путь для электричества. Части цепи состоят из нагрузки или сопротивления; провода; и переключатель. Источником энергии может быть батарея, термопара, фотоэлемент или электрический генератор. Нагрузка – это часть цепи, потребляющая мощность. Нагрузка цепи всегда оказывает некоторое сопротивление потоку электронов. В результате энергия преобразуется в тепловую, световую или механическую энергию. Переключатель представляет собой электрическую цепь, используемую для предотвращения потока электронов.Это называется обрыв цепи

Существует два типа электрических цепей: последовательная и параллельная.

Цепь серии

В последовательной цепи есть только один путь для движения электронов (см. изображение последовательной цепи). Основным недостатком последовательной цепи является то, что если в цепи есть разрыв, вся цепь разомкнется, и ток не будет течь. Примером серии могут служить огоньки на многих недорогих новогодних елках.Если погаснет один свет, погаснут все.

Параллельная цепь

В параллельной цепи разные части электрической цепи находятся на нескольких разных ответвлениях. Есть несколько различных путей, по которым могут течь электроны. Если есть разрыв в одной ветви цепи, электроны все еще могут течь в других ветвях (см. изображение параллельной цепи). Ваш дом подключен к параллельной цепи, поэтому, если одна лампочка погаснет, другая останется включенной.

Электрические цепи в вашем доме

В вашем доме вы заметите, что большинство розеток имеют 3 контакта.К розетке подключены три провода. Два провода идут параллельно друг другу и имеют разность потенциалов 120 вольт в США, в Европе разность потенциалов 220 вольт. Третий провод соединен с землей. Провод, соединенный с землей, обеспечивает кратчайший путь электронов к Земле. По этому третьему проводу ток не течет. Провод — это просто средство защиты от короткого замыкания. Короткое замыкание — это когда происходит авария, которая позволяет электричеству проходить более короткий путь внутри цепи.Эти цепи имеют меньшее сопротивление и, следовательно, больший ток. Если провод с высоким потенциалом коснется другой металлической поверхности прибора, весь прибор будет потреблять ток, и человек, прикоснувшийся к нему, получит удар током. Заземляющий провод с более короткой цепью обеспечивает безопасность, поэтому вместо тока, протекающего через устройство, он будет течь на землю.

Средства обеспечения безопасности цепи — плавкие предохранители и автоматические выключатели

Ваш дом позволяет одновременно потреблять ограниченное количество электроэнергии.В зависимости от электропроводки в некоторых домах может одновременно поступать до 150 ампер на весь дом. Это разделено между множеством цепей. Средняя цепь в доме составляет 15 или 20 ампер. Более сильный ток, протекающий по проводу, вызовет их нагрев и может вызвать пожар. Поэтому необходимо иметь устройства, которые будут останавливать поток электронов, когда ток становится слишком большим. Предохранитель является распространенным устройством во многих домах. Внутри предохранителя находится крошечная полоска металла. Когда ток, протекающий через него, слишком высок, тонкая полоска расплавится, что приведет к разрыву цепи.

Предохранители имеют тот недостаток, что после перегорания предохранителя их необходимо заменить. Лучшим решением является использование так называемого автоматического выключателя. Автоматический выключатель имеет переключатель, который размыкается, когда ток слишком высок. Это предотвращает любой поток тока. Переключатель может быть замкнут вручную после того, как величина используемого тока уменьшится.

Leave Comment

Ваш адрес email не будет опубликован.
