Цветовая маркировка: Калькулятор цветовой маркировки резисторов

Содержание

таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Рассмотрим современные способы обозначения параметров сопротивлений. Под прицелом внимания цветная маркировка резисторов: таблицу на 4 полосы приведем, читать ее научим, нестандартные случаи тоже разберем – чтобы вы не путались в нюансах.

Внимание, нельзя определять параметры электронного компонента «на глаз», ориентируясь только на его размеры. Потому что технологии изготовления у производителей отличаются, и при одинаковых геометрических габаритах ЭРЭ двух брендов могут обладать принципиально разными рабочими показателями.


Поэтому и появилась необходимость в каких-то универсальных классификаторах. В СССР это были буквенно-цифровые коды, но постепенно, со стремлением к минимизации схем, они оказывались менее актуальными – их становилось все неудобнее читать, требовалось что-то более наглядное. Такие и появились красные, черные, желтые и другие кольца, контрастные между собой.

Кратко о характеристиках, отраженных в цветомаркировке резисторов

Сегодня их две:

  • номинал – максимально возможная величина сопротивления (в Омах) току при непосредственном использовании собранной схемы;
  • допуск – предельное на практике отклонение от заявленного теоретического значения.

На старом, еще советском электронном компоненте также указывался его вид и серия, опять же, с помощью букв и цифр. Но от этого давно отказались в угоду минимизации. Сейчас, обладая должным опытом, можно буквально за секунду, бросив лишь один наметанный взгляд, определить и силу тока, на которую рассчитан ЭРЕ, и актуальную для него погрешность – просто по кольцам.

Для чего нужна маркировка резисторов, по цветам и в принципе

В общем случае обозначения необходимы, чтобы вы могли сразу понять, какими рабочими параметрами обладает тот или иной электронный элемент, чем отличается от других и тому подобное. Без них была бы невозможной быстрая и безошибочная установка или замена ЭРЭ.

Ну а красные, синие, желтые и другие кольца понадобились просто потому, что они удобны в ситуациях с мелкими деталями. Например, у компонента схемы, выдерживающего мощность в 0,125 Вт, длина в пару миллиметров и диаметральный размер в 1 мм. И как на него наносить цифры и буквы? Это сложно, да и прочитать такой код потом, без использования оптических приспособлений, тоже затруднительно.

Поэтому в свое время свежим решением стала цветовая маркировка сопротивления на корпусе резистора, ведь она:

  • сразу заметная и гораздо более наглядная – что-то спутать практически нереально;
  • легче делается и не стирается со временем, в процессе эксплуатации;
  • проще передает подробную информацию.

Последнее преимущество заслуживает отдельного рассмотрения. Так, точность исполнения ЭРЭ может быть 20%, 10-5% или прецизионной, и это отлично отражено количеством колец: в первом случае их три, во втором – четыре, в третьем – пять или шесть. Хотя этот момент мы подробнее осветим ниже, а пока взглянем на «морально устаревший вариант», он тоже требует определенного внимания.


Готовые решения для всех направлений

Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии.

Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Цифро-буквенные обозначения

Они задуманы вполне логично: числами записаны номиналы, а литерами – множители. Последние придется запомнить, что не очень удобно. Еще один нюанс в том, что код может идти вообще представительниц алфавита, допустим, «33» – это говорит о стандартном допуске в 20%.

Это справедливо по отношению к МЛТ, то есть к металлопленочным лакированным термоустойчивым электронным элементам – самым ходовым во времена позднего СССР и еще работающим в хорошо сохранившейся ретротехнике.


Примеры расшифровки

  • 3R9J – номинал в 3,9 Ом с погрешностью в 5%, которую задает литера «J». Тогда как «R» дает понять, что множитель равняется единице, и указывает на дробную часть – является местом постановки запятой.
  • 1K0J – здесь уже есть коэффициент в 103, который вводит «К». Умножаем, и получается, что максимально ЭРЭ обеспечивает 1000 Ом или 1 кОм. Ну а допуск, как вы уже поняли, увидев «J», составляет 5%.
  • 215RG – деталь на 215 Ом, о чем свидетельствует разделитель «R», изготовленная с точностью до 2%, судя по «G».
  • M10J – здесь буква «М» определяет коэффициент в 1000000 или в 106, причем расположена она перед числом, то есть является еще и запятой, то есть наш миллион Ом нужно перемножать на 0,1; результат – 100 кОм или 0,1 МОм, хотя такой вариант записи встречается реже.
  • 12K4F – пример того, что маркировка резисторов и расшифровка их обозначений превратится в проблему, если не обращать внимания на нюансы; в данном случае – на расположение «К», ведь это не только показатель 103, но еще и разделитель. Поэтому номинал равняется 12,4 кОм, тогда как погрешность – всего 1%, что нам подсказывает «F».
  • 1Т0М – «Т» здесь свидетельствует о множителе в 1012, то есть о тераОме, который обычно упоминается сокращенно – просто ТОм.
  • 2М2К – здесь допуск уже знакомый нам, 10%, взглянуть нужно в первую очередь на букву «М»; так как она расположена между цифрами, она является не только коэффициентом, но и запятой. Вот и получаем, что 2,2 необходимо умножить на 106, итог – 2,2 МОм.

Принцип понятен, плюс, для облегчения процесса можно вместо английских литер подставлять кириллицу. Тогда останется лишь запомнить, что «E» и «R» равняются единице, а другие вполне соответствуют СИ.

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

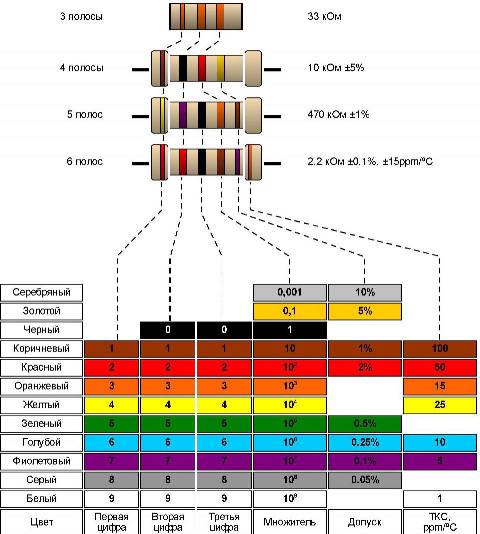

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 40241

Цветовая маркировка резисторов.

Онлайн калькулятор

Цветовая маркировка резисторов используется в отношении малогабаритных резисторов, на которые практически невозможно нанести обычное цифровое обозначение. Преимуществом цветной маркировки является легкость определения номинала резистора, расположенного на печатной плате.

Определить номинал резистора по цветовым кольцам довольно просто. Нам достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Часто цветные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо от полоски расположенной ближе к краю. В случае если размер резистора не позволяет сместить кольца в одну сторону, то их наносят равномерно на всю поверхность. В этом случае первую полоску делают немного шире по отношению к остальным.

Определение сопротивления резистора по 4 цветным кольцам

Самая распространенная маркировка — маркировка четырьмя цветными кольцами. Первые две полоски задают двухзначное число сопротивления, а третья множитель. Четвертая полоса используется для обозначения допустимого отклонения от номинала.

Для закрепления приведем пример. У нас есть резистор с 4 цветными полосками — красный, черный, коричневый, золотистый:

  • Красный цвет соответствует — 2
  • Черный цвет соответствует — 0
  • Коричневый цвет соответствует — 10
  • Золотистый цвет соответствует — 5%

Получаем результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора по 5 цветным кольцам

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя кольцами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является множителем. Пятая полоса необходима для определения отклонения сопротивления от номинала.

Пример, у нас есть резистор с 5 полосками — красный, желтый, черный, оранжевый, золотистый:

  • Красный цвет соответствует — 2
  • Желтый цвет соответствует — 4
  • Черный цвет соответствует — 0
  • Оранжевый цвет соответствует — 1000
  • Золотистый цвет соответствует — 5%

Получаем результат: 240 х 1000 = 240000 Ом = 240 кОм с отклонением 5 %.

Цветовая маркировка резисторов — онлайн калькулятор

Если у вас нет желания запоминать какому цвету соответствует та или иная цифра, то вы можете воспользоваться калькулятором для определения сопротивления резистора по цветным кольцам:

Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0. 5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.


3-полоски
4-полоски
5-полосок
6-полосок
1 полоса
1-я цифра
1-я цифра
1-я цифра
1-я цифра
2 полоса
2-я цифра
2-я цифра
2-я цифра
2-я цифра
3 полоса
Множитель
Множитель
3-я цифра
3-я цифра
4 полоса

Погрешность
Множитель
Множитель
5 полоса
Погрешность
Погрешность
6 полоса
Температурный коэффициент
Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет
Значение
Черный
0
Коричневый
1
Красный
2
Оранжевый
3
Желтый
4
Зеленый
5
Синий
6
Фиолетовый
7
Серый
8
Белый
9
Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет
Коэффициент
Золотой
÷10
Серебристый
÷100
Черный
x1
Коричневый
x10
Красный
x100
Оранжевый
x1000
Желтый
x10000
Зеленый
x100000
Синий
x1000000
Фиолетовый
x10000000
Серый
x100000000
Белый
x1000000000
Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет
Коэффициент (%)
Отсутствует
±20
Серебристый
±10
Золотой
±5
Желтый
±4
Оранжевый
±3
Красный
±2
Коричневый
±1
Зеленый
±0.5
Синий
±0.25
Фиолетовый
±0.15
Серый
±0.05
Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет
Коэффициент (ppm/ºC)
Коричневый
100
Красный
50
Желтый
25
Оранжевый
15
Синий
10
Фиолетовый
5
Белый
1
Общая таблица цветов и значений
Цвет
как число
как десятичный множитель
как точность в %
как ТКС в ppm/°C
как % отказов
Серебристый
1×10-2 = «0,01»
10
Золотой
1×10-1 = «0,1»
5
Чёрный
01×100 = 1
Коричневый
11×101 = «10»
11001
Красный
21×102 = «100»
2500. 1
Оранжевый
31×103 = «1000»
150.01
Жёлтый
41×104 = «10 000»
250.001
Зелёный
51×105 = «100 000»
0.5
Синий
61×106 = «1 000 000»
0.2510
Фиолетовый
71×107 = «10 000 000»
0.15
Серый
81×108 = «100 000 000»
0.05
Белый
91×109 = «1 000 000 000»
1
Отсутствует
20
Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

Пожалуйста, включите javascript для работы комментариев.

Онлайн-калькулятор номиналов сопротивления DIP и SMD резисторов

Онлайн-калькулятор маркировки SMD резисторов


Представляем простой и удобный калькулятор сопротивлений SMD резисторов. Чтобы узнать номинал своего резистора, введите его код в черное поле:

Наш калькулятор позволяет определять сопротивление SMD резисторов, маркированных по стандарту EIA-96, по которому на корпус наносится 3 или 4 цифры, либо 2 цифры и 1 буква.

Обозначения маркировок SMD резисторов


При использовании маркировки с тремя или четырьмя цифрами, первые 2 или 3 из которых обозначают количественное значение сопротивления резистора, а последняя — показатель множителя. Множитель равен степени, в которую необходимо возвести количество, чтобы получить итоговый номинал.

Приведем нескольлко примеров определения номинала SMD резистора, исходя из его маркировки:

  • 473 = 47kΩ ± 5%
  • 103 = 10kΩ ± 5%
  • 312 = 3.1kΩ ± 5%
  • 106 = 10MΩ ± 5%

При маркировке сопротивлений менее 10Ω используется Буква R. Она указывает на положене десятичной точки деления:

  • 0R5 = 0.5Ω
  • 0R3 = 0.3Ω
  • 0R7 = 0.7kΩ

У высокоточных резисторов, показатель погрешности которых составляет 1%, буква ставится в конце номинала и является множителем. Две цифры в начале обозначают код, по которому определяется сопротивление:

  • 92Z = 0.89Ω ± 1%
  • 32D = 210kΩ ± 1%
  • 24E = 1.74MΩ ± 1%

Где купить недорогие резисторы?


Заходите в наш интернет-магазин, там большой выбор недорогих резисторов с быстрой доставкой по России и СНГ.

Вольтик.ру — это более 800 товаров для мейкеров, радиолюбителей и инженеров.

В магазине представлены:

И многое-многое другое!

Рекомендуем ознакомиться с другими тематическими материалами


Цветовая маркировка резисторов, конденсаторов, индуктивностей, калькулятор определения номинала.

В раздел: Советы → Цветная маркировка

Цветная маркировка резисторов, конденсаторов и индуктивностей

    Он-лайн калькулятор дает возможность рассчитать номинальное значение радиоэлементов таких как резистор, конденсатор и индуктивность, имеющие на своем корпусе вместо цифрового обозначения цветные полоски на корпусе. Для правильного определения номинала расположите элемент таким образом, чтобы цветовые кольца были как-бы сдвинуты к левому краю, или широкая полоска находилась с левой стороны.

Для пользования калькулятором определения номинала резистора по цветным полоскам, расположите его перед собой как указано на рисунке, поочередно, начиная с левого столбца, выберите нажатием нужный цвет, старайтесь не ошибиться в правильном определении цвета полоски, в правом окошке увидите полученный результат.





Маркировка конденсаторов

Обычно на конденсаторах наносится цифровая маркировка, обозначающий номинал.
Рядом с этим цифровым кодом маркируется наибольшее рабочее напряжение, а иногда класс (точность), температурный коэффициент и другие значения. Но на самых миниатюрных конденсаторах (например, для поверхностного монтажа) нет таких полных обозначений, и вы не должны удалять полоски до тех пор, пока они будут вам необходимы.
В зависимости от производителя имеются различия в обозначении, касается материала диэлектрика и др. Обозначение конденсаторов на схеме 4n7/40V означает, что емкость конденсатора 4,700pF, его максимальное рабочее напряжение 40В. Имеется и другое обозначение 4n7.
Конденсаторы идентифицируются и по нанесенным цветным полосам, обозначение подобное резисторам по 4-полосный системе. Первые два цвета (A и B) обозначают первые две цифры, третий цвет (C) — множитель, четвертый цвет (D) допуск, и пятый цвет (E) рабочее напряжение.
На корпусе дисковых керамических конденсаторов (рис. 2.2b) и трубчатых конденсаторов (рис. 2.2) рабочее напряжение не указывается, так как они используются в цепях с низким напряжением постоянного тока. Если трубчатый конденсатор имеет пять цветных полос, первый цвет представляет температурный коэффициент, в то время как другие четыре обозначают емкость.

COLOR DIGIT MULTIPLIER TOLERANCE VOLTAGE
 Черный 0  x 1 pF ±20%
 Коричневый 1  x 10 pF ±1%
 Красный 2  x 100 pF ±2% 250V
 Оранжевый 3  x 1 nF ±2.5%
 Желтый 4  x 10 nF   400V
 Зеленый 5  x 100 nF ±5%
 Синий 6  x 1 µF
 Фиолетовый 7  x 10 µF
 Серый 8  x 100 µF
 Белый 9  x 1000 µF ±10%



Цветная маркировка танталовых электролитических конденсаторов



Первые два цвета определяют две первые цифры и имеют такое же назначение как и при определении резисторов. Третий цвет множитель в мкф, четвертый максимальное рабочее напряжение.

COLOR DIGIT MULTIPLIER VOLTAGE
 Черный 0  x 1 µF 10V
 Коричневый 1  x 10 µF
 Красный 2  x 100 µF
 Оранжевый 3
 Желтый 4   6.3V
 Зеленый 5   16V
 Синий 6   20V
 Фиолетовый 7
 Серый 8  x .01 µF 25V
 Белый 9  x .1 µF 3V
 Розовый     35V

Как быть с цифровой маркировкой SMD резисторов? Сопротивление резистора обозначается в Омах и равно первым цифрам, последние указывают количество нулей после них. К примеру, обозначение 472 =4700 Ом или 4,7 кОм.
Таблица маркировки резисторов, калькулятор цветовой маркировки резисторов, обозначение резистора, конденсатора. Программа расчета.

Размеры резисторов в зависимости от мощности

В зависимости от рассеивания мощности резисторов зависят и размеры корпуса (самого элемента) резистора. Корпус зависит от материала из которого изготовлен резистор и типа резистора.

Цветовая маркировка патронов | Оружие и техника

Даже для одного вида оружия существует немало типов патронов, которыми оно может стрелять. В этой статье мы поговорим о маркировке пуль в зависимости от их разновидности.

Маркировка наносится на кончик пули и по ней легко можно понять, что находится перед вами. Также вы можете заметить красный ободок на стыке пули и гильзы — он не относится к маркировке, а о его предназначении вы можете прочесть здесь.

Стандартная пуля со стальным сердечником. Маркировки не имеет. Красная полоса на стыке пули с гильзой не является маркером, а слоем подкрашенного герметика, предотвращающего контакт пороха с влагой и оружейной смазкой.

Цветовая маркировка патронов

Зажигательные помечаются красным маркером.

Цветовая маркировка патронов

Трассирующие — зеленым:

Цветовая маркировка патронов

Носики утяжеленных пуль отмечаются желтым цветом:

Цветовая маркировка патронов

Пули повышенной мощности или же бронебойные отмечены черным:

Цветовая маркировка патронов

Патрон с пулями с пониженной скоростью — черный с зеленым:

Цветовая маркировка патронов

Комбинированные патроны

Кроме вышеназванных, существуют патроны с пулями, сочетающими в себе свойства сразу нескольких типов.

Бронебойно-зажигательные отмечены черно-красной маркировкой:

Цветовая маркировка патронов

Бронебойно-зажигательно-трассирующие пули помечаются красным и фиолетовым цветами:

Цветовая маркировка патронов

Также стоит заметить, что принятая в России маркировка может отличаться от отметок в других странах. Так, к примеру, в странах НАТО используется собственная таблица маркировок патронов.

Понравилась статья? Поставьте, пожалуйста, ваш большой палец вверх и подпишитесь на канал, чтобы не пропустить еще больше интересных материалов в будущем. Кроме этого, ваша поддержка очень поможет в развитии канала. Заранее спасибо.

Цветовая маркировка трубопроводов по ГОСТ 14202 — ТАРГИС

В настоящее время на Российских промышленных предприятиях персонал все чаще обращается в вопросам маркировки трубопроводов. При большом количестве и протяженности коммуникаций необходимость идентифицировать трубопроводы была всегда, но именно в последнее десятилетие, с внедрением современных материалов, появляется большое разнообразие способов маркировки.

На начальном этапе принимается решение о том, какой способ маркировки трубопроводов выбрать. Некоторые выбирают наиболее доступный — стрелки нанесенные краской. Однако, современные предприятия стремятся производить маркировку трубопроводов согласно действующих государственных стандартов, основным из которых является ГОСТ 14202. В данном ГОСТ самое первое и главное требование — цветовая маркировка трубопроводов.

Основы цветовой маркировки трубопроводов по ГОСТ 14202

Основным требованием ГОСТ 14202 к маркировке трубопроводов является опознавательная окраска трубопроводов в различные цвета в зависимости от транспортируемого вещества. Соответствие групп веществ и цветов представлены в таблице 1.

Таблица 1
Транспортируемое вещество Образцы и наименование цветов опознавательной окраски
Цифровое обозначение группы Наименование
1 Вода Зеленый
2 Пар Красный
3 Воздух Синий
4
5
Газы горючие
Газы негорючие
Желтый
6 Кислоты Оранжевый
7 Щелочи Фиолетовый
8
9
Жидкости горючие
Жидкости негорючие
Коричневый
10 Прочие вещества Серый

Таким образом, если на предприятии функционирует множество трубопроводов с различным содержимым, то цветовая маркировка трубопроводов по ГОСТ 14202 существенно упрощает визуальное восприятие и понимание схемы трубопроводов.

Например, для цветовой маркировки воздуховодов цвет окраски синий, ГОСТ 14202 предусматривает для синего цвета контрастный черный.

Однако, синий цвет (в обыденном его представлении) не контрастирует с черным. В такой ситуации ГОСТ 14202 рекомендует использовать синий цвет окраски с добавлением в краску белого цвета (на практике получается голубой).

Аналогично ситуация обстоит и с цветовой маркировкой трубопроводов щелочи — фиолетовый цвет на практике приобретает сиреневый оттенок.

Цветовая маркировка трубопроводов по ГОСТ 14202, транспортирующих опасные вещества

Не редко на предприятиях по трубопроводам транспортируются вещества, опасные для жизни и здоровья людей, окружающей среды. Для данных веществ предусмотрено дополнительное обозначение — предупреждающие цветные кольца.

Также, опасные вещества различаются по свойствам: легковоспламеняемые, огнеопасные, взрывоопасные и ядовитые, токсичные и радиоактивные. Соответствие цвета предупреждающих колец и опасного свойства представлены в таблице 2.

Таблица 2 — Цвета предупреждающих колец
Образцы сигнальных цветов Наименование сигнальных цветов Свойство транспортируемого вещества
Красный Легковоспламеняемость, огнеопасность и взрывоопасность
Желтый Опасность или вредность (ядовитость, токсичность, способность вызывать удушье, термические или химические ожоги, радиоактивность, высокое давление или глубокий вакуум и др.)
Зеленый Безопасность или нейтральность

Различается и степень опасности транспортируемых веществ для человека. ГОСТ 14202 делит вещества по степени опасности на 3 группы, каждой группе соответствует определенное число колец опасности (таблица 3).

Таблица 3
Группа Количество предупреждающих колец Транспортируемое вещество Давление в кгс/см² Температура в °С
1 Одно Перегретый пар До 22 От 250 до 350
Горячая вода, насыщенный пар От 16 до 80 Св. 120
Перегретый и насыщенный пар, горячая вода От 1 до 16 От 120 до 250
Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) До 25 От минус 70 до 250
Негорючие жидкости и пары, инертные газы До 64 От минус 70 до 350
2 Два Перегретый пар До 39 От 350 до 450
Горячая вода, насыщенный пар От 80 до 184 Св. 120
Продукты с токсическими свойствами (кроме сильнодействующих ядовитых веществ и дымящихся кислот) До 16 От минус 70 до 350
Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) От 25 до 64 От 250 до 350 и от минус 70 до 0
Негорючие жидкости и пары, инертные газы От 64 до 100 От 340 до 450 и от минус 70 до 0
3 Три Перегретый пар Независимо от давления От 450 до 660
Горячая вода, насыщенный пар Св. 184 Св. 120
Сильнодействующие ядовитые вещества (СДЯВ) и дымящиеся кислоты Независимо от давления От минус 70 до 700
Прочие продукты с токсическими свойствами Св. 16 От минус 70 до 700
Горючие (в том числе сжиженные и активные газы, легковоспламеняющиеся и горючие жидкости) Независимо от давления От 350 до 750
Негорючие жидкости и пары, инертные газы Независимо от давления От 450 до 700

ГОСТ 14202 предусматривает применение всех возможных вариантов цветовой маркировки трубопровода.

Например, если трубопровод транспортирует опасное ядовитое вещество из группы “ГАЗ”, следовательно цвет трубопровода должен быть желтый, а также на него должны быть нанесены (в зависимости температуры и давления) предупреждающие кольца желтого цвета.

Однако, желтые кольца не будут заметны на желтом фоне. Для этого ГОСТ 14202 рекомендует нанесение каемок по краям колец.

Для желтых колец на желтом и оранжевом фоне — каемки черного цвета, для зеленых колец на зеленом фоне — каемки белого цвета.

Таким образом, основные требования ГОСТ 14202 к цветовой маркировке трубопроводов следующие:

  • — цветовая маркировка трубопроводов в зависимости от различных групп транспортируемых веществ;
  • — цветовая маркировка трубопроводов в зависимости от степени опасности транспортируемых веществ.

Для конкретизации типа вещества, его параметров, направления движения по трубопроводу наносятся маркировочные надписи в виде стрелок соответствующей формы и знаки опасности, требования к которым также содержатся в ГОСТ 14202.

В результате, правильная цветовая маркировка трубопроводов в соответствии с ГОСТ 14202 закрывает потребности любого предприятия в идентификации трубопроводов, транспортирующих как вещества разных групп, так и вещества с различными степенями опасности.

Что такое цветовое кодирование? — Определение из Safeopedia

Что означает цветовая кодировка?

Цветовое кодирование на рабочем месте в основном касается безопасности и готовности персонала к стихийным бедствиям. Концепция состоит в назначении разных цветов для обозначения различных рисков, опасностей и угроз безопасности как вблизи, так и на расстоянии (даже когда зрение нарушено и чтение знаков безопасности может быть затруднено).

Цветовое кодирование часто считается важной мерой безопасности на рабочем месте и доказало свою эффективность с точки зрения мгновенного распознавания различных угроз безопасности, обозначенных различными цветами безопасности, в соответствии с требованиями Управления по охране труда и здоровья (OSHA).

Safeopedia объясняет цветовое кодирование

Следует также отметить, что различные агентства и организации по обеспечению безопасности на рабочем месте рекомендуют использовать цветовую кодировку и впоследствии присваивают разные значения разным цветам безопасности. Эти рекомендации по цветовому кодированию и аннотации часто пересекаются между организациями, что необходимо для единообразия безопасности во всех отраслях.

Требования к цветовому кодированию в соответствии с общими отраслевыми стандартами OSHA подразделяются на две категории, а именно физические опасности и знаки и бирки для предотвращения несчастных случаев.

Требования к цветовой маркировке физических опасностей указаны ниже:

  • Красный цвет назначается противопожарному оборудованию для облегчения непосредственной идентификации.
  • Красный также должен использоваться для обозначения кнопок или переключателей для отключения оборудования в аварийной ситуации.
  • Красный цвет должен дополнительно использоваться для обозначения контейнеров с легковоспламеняющимися жидкостями, которые соответствующим образом маркированы окрашенными желтыми буквами.
  • Желтый цвет часто обозначает физические риски, такие как удар, спотыкание, спотыкание, падение и застревание между ними.Этот цвет указывает на необходимость дополнительной осторожности.

Цветовая кодировка, применимая к знакам безопасности и биркам, в соответствии с общими отраслевыми стандартами OSHA:

  • Красные знаки с буквами или символами контрастного цвета указывают на непосредственную опасность.
  • Оранжевые знаки служат предупреждением о рисках и опасностях, которые не столь серьезны или непосредственны, как красные знаки.
  • Желтый цвет указывает на необходимость дополнительной осторожности, а знаки, окрашенные в желтый цвет, служат для предотвращения травм и несчастных случаев на рабочем месте.
  • Флуоресцентные оранжевые или красно-оранжевые знаки указывают на различные биологические опасности, связанные с контактом с токсичными химическими веществами в промышленных условиях.

Следует отметить, что, как и OSHA, Американский национальный институт стандартов (ANSI) предусматривает использование цветового кодирования для обеспечения безопасности и предотвращения несчастных случаев. Эти цветовые коды в значительной степени совпадают с положениями OSHA, за некоторыми исключениями.

Известные стандарты цветового кодирования, уникальные для ANSI, указаны ниже:

  • Красные огни на временных препятствиях и баррикадах являются требованием во многих местах, как указано в Кодексе безопасности ANSI для строительства зданий.
  • Зеленый указывает на необходимость экстренной эвакуации при определенных обстоятельствах. Точно так же положения ANSI требуют, чтобы зеленый цвет использовался для обозначения места, где на рабочем месте хранятся средства обеспечения безопасности и расходные материалы.
  • Фиолетовый цвет в значительной степени относится к радиационной опасности в соответствии с положениями ANSI.

Цветовая кодировка ANSI также применяется к трубопроводам и может указывать на опасные жидкости и газы, содержащиеся и переносимые по трубам. В целом требования к цветовой кодировке ANSI и OSHA способствуют повышению безопасности на рабочем месте.

5 советов по цветовому кодированию ваших заметок

Зачем выделять заметки цветом?

Цветовое кодирование — это динамичный способ организации информации, необходимой для изучения. Даже если у вас мало времени на изучение, заметки с цветовой кодировкой позволяют быстро просматривать наиболее важную информацию.

Использование ярких цветов привлекает внимание и особенно стимулирует визуалов. (Если вы не уверены, какой у вас стиль обучения, важно выяснить это, чтобы вы могли адаптировать обучение к стилю, который лучше всего подходит для вас.) Тем не менее, цвета не просто привлекают внимание: значение, которое вы придаете каждому оттенку, служит своего рода мысленной стенографией, придавая контекст материалу, который вы отмечаете, и помогая вам обрабатывать его более осмысленно и эффективно.

Пять советов по цветовому кодированию ваших заметок

Перед тем, как запастись маркерами и цветными карандашами, прислушайтесь к этим советам, чтобы сделать цветовое кодирование важной частью вашей учебной рутины.

Совет № 1: Цветовой код после первоначальных заметок

У вас может возникнуть соблазн пометить свои заметки цветом, когда вы записываете их во время занятия или лекции.Однако это может привести к обратным результатам.

Когда вы закончите делать заметки, вы можете пометить их цветом, не прерывая поток информации из лекции или учебника. Цветовое кодирование после первоначальных заметок также дает вам возможность систематизировать свои заметки и просматривать их по мере того, как вы это делаете.

Совет № 2. Выбирайте правильные инструменты

Вот несколько простых в использовании инструментов для цветового кодирования заметок. Вы можете использовать их, чтобы изменить цвет текста, обвести важные моменты, выделить информацию или создать границы между разделами заметок.

К этим инструментам относятся:

  • Маркеры различных флуоресцентных цветов
  • Цветные карандаши для письма и растушевки областей вокруг текста
  • Разноцветные ручки, сочетающие несколько разных цветов чернил в одном пишущем инструменте
  • Наклейки для заметок. Эти самоклеящиеся листы бумаги доступны в различных ярких оттенках и могут быть использованы для комментирования существующих заметок.
  • Варианты электронной цветовой маркировки — если вы делаете заметки в классе на ноутбуке, планшете или другом мобильном устройстве, вы можете пометить их цветом, изменив цвет текста, выделив текст или добавив комментарии с помощью виртуальных стикеров.

Совет № 3: будьте последовательны

Будь то красный для основных идей, зеленый для действий или синий для фактов и цифр, всегда используйте одни и те же цвета в своих заметках для обозначения одних и тех же категорий информации. Держите перед блокнотом таблицу со списком категорий и соответствующими им цветами.

Старайтесь использовать одну и ту же систему для всех классов, чтобы избежать путаницы. Значения отдельных цветов станут для вас второй натурой, если вы будете использовать их постоянно.

Совет № 4: Ограничьте цветовую палитру

Не усложняйте систему, вводя более трех или четырех цветов. Чтобы понять смысл ваших заметок с цветовой кодировкой, вам нужно будет помнить, что означает каждый цвет, когда вы учитесь.

Выберите цвета выделения, которые контрастируют с текстом, чтобы выделить слова.Придерживайтесь цветов текста, которые легко читаются на фоне страницы.

Совет № 5. Используйте цветовое кодирование с умом

Ограничьте использование цветового кодирования наиболее важной информацией. Если все будет выделено или окрашено, ничто не будет выделяться как важное.

Воспринимайте цветовое кодирование как дорожные знаки: если бы дорожных знаков было слишком много, вы бы получили слишком много информации и даже могли бы заблудиться.

Точно так же слишком много цветового кодирования может отвлекать и приводить к информационной перегрузке.Помните, что цель цветового кодирования — привлечь ваше внимание и сделать ваши заметки более четкими и удобными для навигации. Каждый цвет должен служить определенной цели и указывать вам правильное направление.

Цветовое кодирование: поучительная привычка

Цветовое кодирование ваших заметок может выделить важную информацию, помочь вам логически организовать материал и сделать ваше учебное время более продуктивным.

Чтобы получить дополнительные советы о том, как извлечь максимальную пользу из учебного времени, ознакомьтесь с этим исследованием.com статья о том, как улучшить свои навыки обучения.

10 вещей, которые нужно знать о цветовом кодировании: рекомендации и рекомендации

Хотя в настоящее время FDA не имеет каких-либо стандартных правил, которым нужно следовать, когда речь заходит о реализации программы цветового кодирования, есть несколько общих рекомендаций, которым вы можете следовать, чтобы получить максимальную отдачу от цветового кодирования учреждения.

Вот несколько идей, которые помогут вам разработать эффективную программу цветового кодирования:

Сохраняйте простоту системы цветового кодирования . Ограничение количества используемых цветов существенно упростит процесс.Слишком часто люди зацикливаются на идее, что каждая строка и каждый отдельный процесс должны иметь свой цвет. Это не тот случай. Старайтесь использовать другой цвет только тогда, когда перекрестное загрязнение является проблемой в критической контрольной точке процесса. Те точки, где контроль не требуется, потенциально могут использовать тот же цвет, поскольку перекрестное загрязнение не представляет угрозы. Чем больше цветов в смеси, тем более запутанной она становится и тем менее эффективной она будет.

Выберите логические цвета для каждой области — Переход к системе цветового кодирования должен быть как можно более плавным.Чтобы не запутаться, приступая к этой системе, постарайтесь выбрать цвета, наиболее подходящие для каждой области. Например, определенные цвета могут иметь смысл для определенных областей вашего предприятия пищевой промышленности, например, красный для сырого мяса или желтый для пшеницы. Делайте то, что наиболее логично для вашего объекта. Кроме того, убедитесь, что это имеет смысл как для менеджеров, так и для сотрудников. Если все находятся на одной странице, переход будет более плавным.

Избегайте сложных цветовых назначений — Наличие настраиваемых инструментов, таких как ручка другого цвета, чем у метлы, может показаться отличной идеей, чтобы помочь различать зоны.Однако это приводит к путанице. Если вы будете смешивать и сочетать ручки и кисти, конечным результатом может быть хаос. Скажем, у вас есть красная метла с зеленой ручкой (Счастливого Рождества?). Теперь у вас есть проблема, пытаясь выяснить, идет ли он в зеленую зону или в красную зону. Избавьте всех от путаницы и придерживайтесь одного цвета для каждой зоны. Мгновенное распознавание является ключом к тому, чтобы свести путаницу к минимуму. Вы должны быть в состоянии быстро посмотреть и определить, какая зона какая.

Запустите программу цветового кодирования сразу — Это поможет избежать путаницы.Если вы попытаетесь соединить новую систему со старой, люди просто запутаются. Лучше всего запустить программу сразу. В начале может быть сложнее, но в конце это того стоит. Кроме того, наличие определенной даты окончания старой программы и определенной даты начала новой системы сделает переход еще более плавным.

Хорошее общение — ключ к успеху — Когда все будут на одной волне, это поможет запустить программу цветового кодирования.Хорошей практикой является сначала обсудить изменения с начальниками смен, а затем распространить их среди сотрудников. Менеджеры должны хорошо разбираться в новой системе, чтобы они могли ответить на любые вопросы или проблемы, которые могут возникнуть у сотрудников. Предложение сотрудникам шпаргалки, объясняющей цветовые зоны, будет чрезвычайно полезным для общего внедрения программы.

Подкрепите цветовое кодирование хорошими вывесками -При запуске программы цветового кодирования вам не нужна двусмысленность в восприятии.Сделайте абсолютно ясным, что это за программа и когда она запускается. Лучше всего пометить каждую точку процесса, при необходимости, на нескольких языках.

Убедитесь, что ваши инструменты и места для хранения соответствуют . Убедитесь, что инструменты хранятся в том же месте, где они используются, чтобы избежать путаницы, перекрестного загрязнения и потери оборудования. Если красные инструменты хранятся на красной скобе или на красной полке, легко увидеть, куда именно следует положить этот инструмент, когда он не используется. Наличие организованного места для хранения будет очень полезно для поддержания целостности системы цветового кодирования.

Следуйте инструкциям — используйте одну и ту же документацию на месте использования, в отделе закупок и у менеджера по качеству, чтобы все были на одной волне. Убедившись, что все незавершенные концы связаны, экспоненциально поможет успеху программы цветового кодирования. Если программа будет успешной, ваше учреждение будет намного безопаснее.

Чтобы помочь организовать свою программу цветового кодирования, ознакомьтесь с нашим рабочим листом!

Доступность в штате Пенсильвания | Цветовой код

Содержимое страницы

Цветовое кодирование возможно, если информация о цвете дополняется
различиями в форме или тексте.Вот несколько доступных и недоступных
примеров.

Руководство WCAG 2.0 по цветовому кодированию

Если вы планируете использовать цветовое кодирование для передачи контента, вы должны убедиться, что является вторым механизмом (например, различные формы или текстовые метки) для предоставления информации аудитории, которая не может воспринимать изменение цвета, включая слепых и цветных. неполноценные пользователи.

Руководство WCAG 1.4.1 – «Использование цвета: цвет не используется в качестве единственного визуального средства передачи информации, указания на действие, побуждения к ответу или выделения визуального элемента.(Уровень А)»

Правильное/неправильное кодирование (красный/зеленый)

Особенно проблемным случаем является кодирование красного и зеленого цветов, потому что это наиболее распространенная форма нарушения цветового зрения. Ниже приведены несколько примеров того, как включить цветовое кодирование в доступной форме.

Недоступная кодировка красного/зеленого цветов

Доступность Цвет Цвет Что можно и нельзя делать

Красная рамка = Нельзя Зеленая рамка = Делать

Бх Что можно и чего нельзя делать
Проверка сайта с помощью средств проверки цвета или монитора в оттенках серого
Использовать только цветовое кодирование
Используйте синий/зеленый или черный/белый/серый
Использовать красный/зеленый

Пользователь с дальтонизмом может с трудом отличить зеленую коробку от красной коробки
.Кроме того, цветная ячейка будет недоступна для программ чтения с экрана, если не будет включен невидимый текст
.

Примечание: Текст ALT был добавлен для использования программы чтения с экрана.

Более доступные альтернативы

В следующих примерах представлены примеры того, как формы или текстовые метки дополняют цветовое кодирование.

Доступное цветовое кодирование с формой

Доступность Цвет Цвет Что можно и чего нельзя делать
Красный x = Нельзя Зеленый + = Можно
Символ Что можно и чего нельзя делать
+ Проверка сайта с помощью средств проверки цвета или монитора в оттенках серого
х Использовать только цветовое кодирование
+ Обратите внимание на контраст в светлом/темном
х Используйте красный/зеленый вдоль

Пользователи с дефицитом цвета могут полагаться на подсказки формы в символах «+» и «x», чтобы
различать «можно» и «нельзя».Использование текстовых символов с ключом также более
доступно для пользователей программ чтения с экрана, чем простое цветовое кодирование.



Доступное цветовое кодирование с текстом

Специальные возможности Color Do’s & Don’t’s (цветной текст)
Символ Что можно и чего нельзя делать
До Проверка сайта с помощью средств проверки цвета или монитора в оттенках серого
Не Использовать только цветовое кодирование
До Обратите внимание на контраст в светлом/темном
Не Использовать только красный/зеленый

Эта таблица имеет цветовую кодировку, но текстовые метки делают ее доступной для пользователей с дальтонизмом и тех, кто использует программы чтения с экрана
.

Использовать красный и синий

Разработчики, использующие красный и зеленый цвета для кодирования «правильного» и «неправильного», могут рассмотреть возможность замены зеленого оттенком синего . Более высокий процент зрителей может обнаружить различие между красным и синим, а не красным и зеленым.

См. примеры ниже:

Нормальный цветной вид

Примечание: По-прежнему важно дополнять цвет дополнительными сигналами. Здесь текстовые метки указывают на плохое и хорошее.хорошие пропорции круговой диаграммы.

Красно-зеленая потеря зрения

Это то же изображение, которое просматривается в фильтре Deuteroanomaly в Photoshop. Синий оттенок сохраняется, но зеленый становится оттенком желтого.

К началу страницы

Цветовое кодирование | Природные методы

Цвет может добавить размерности и насыщенности научным сообщениям.На рисунках цвет обычно используется для разделения информации на классы. Задача состоит в том, чтобы подобрать цвета, которые можно различить. Системный подход к выбору цветов может помочь нам найти линейку, эффективную для цветового кодирования.

Иногда авторы используют последовательность цветов, например цветовую схему «радуга», для представления диапазона значений. Цвет, однако, не идеален для кодирования количественных данных из-за присущей ему двусмысленности в том, как следует упорядочивать различные цвета. Например, представляет ли желтый цвет меньшее значение, чем синий? Можно было бы построить последовательность после упорядочения видимого света по длине волны (вспомним мнемонику ROYGBIV), но использование этого цветового спектра по своей сути проблематично.Переходы от красного к желтому, к зеленому и т. д. неравномерны, что нарушает соответствие между цветом и числовым значением. Визуально кажется, что одни цвета в спектре радуги продолжаются, тогда как другие недолговечны. Даже когда мы ограничиваем спектр всего несколькими цветами, постепенное изменение отображаемого значения все равно может не отразиться на величине изменения, которое мы видим.

В отличие от этого, цвет хорошо подходит для представления категорийных данных, когда он используется правильно, например, для различения экспериментальных условий.При неправильном использовании, например, при назначении интенсивных или слабых цветов определенным категориям, цвет может исказить читателя. Поскольку цвет является таким мощным дифференцирующим фактором, подходящей стратегией является выбор цветов, отличимых друг от друга, но сопоставимых по видимости.

Цвет является относительной средой, и соседние цвета могут влиять на зрительное восприятие. Например, можно сделать так, чтобы один и тот же цвет выглядел по-разному или разные цвета выглядели одинаково (или почти одинаково), изменив только цвет фона (рис.1а,б). Восприятие цвета зависит от контекста, и манипулирование атрибутами соседних цветов влияет на то, как мы видим исходный цвет 1 . Тепловая карта требует, чтобы мы оценивали относительную яркость цветов в матрице. Взаимодействие цвета может вызвать глубокий эффект, от которого страдает это графическое представление (рис. 1с).

Рис. 1. Восприятие цвета может быть разным.

( a , b ) Один и тот же цвет может выглядеть по-разному ( a ), а разные цвета могут казаться почти одинаковыми при изменении цвета фона ( b ) 1 .( c ) Прямоугольники на тепловой карте, отмеченные звездочками (*), имеют одинаковый цвет, но кажутся разными.

Каждый цвет описывается тремя свойствами: цветовым тоном, насыщенностью и светлотой. Оттенок — это атрибут, который мы используем для классификации цвета как красного или желтого. Насыщенность описывает нейтральность цвета; красный объект с небольшим количеством белого или без него считается очень насыщенным. Яркость цвета говорит нам о его относительном порядке на шкале от темного к светлому.

На компьютере мы можем настроить атрибуты цвета с помощью палитры цветов (рис.2а). На компьютерах Mac или ПК и в таких программах, как Adobe Illustrator и Photoshop, палитра цветов основана на традиционном цветовом круге. В этой системе оттенки расположены по кругу с увеличением насыщенности от центра к краям. «Настоящий» цвет (оттенок) находится рядом с кольцом на полпути от центра. На ПК и в продуктах Adobe цветовой круг преобразуется в квадрат с оттенком, расположенным сверху, и насыщенностью, уменьшающейся сверху вниз. Во всех случаях яркость регулируется отдельным ползунком.

Рис. 2. Цвет имеет оттенок, насыщенность и яркость.

( a , b ) Цвета можно настроить с помощью палитры цветов ( a ). Спиралевидное изменение оттенка и насыщенности при изменении яркости может создать различимый набор цветов, различимый даже в оттенках серого (точки, отмеченные 1–6).

Чтобы выбрать цвета, легко отличимые друг от друга, будь то в цвете или преобразованные в оттенки серого, прокрутите цветовой круг по спирали, изменяя яркость (рис. 2).Мы можем добиться широкого динамического диапазона, настроив все три атрибута цвета. Наша система восприятия очень чувствительна к оттенкам серого, а свойство легкости позволяет различать цвета при фотокопировании в черно-белое. Таким образом, мы можем определить группу из 6–8 цветов. За пределами этого числа задача выбора отличительных цветов становится сложной. Чтобы показать больше категорий, мы можем полагаться на текстурные различия в дополнение к цвету. Например, мы можем закодировать данные для двух категорий в виде красных крестов и красных кругов.

Однако не всегда достаточно просто подобрать подходящие цвета. Размер «визуальных объектов» на рисунке также имеет значение; чем меньше объекты (или чем тоньше линии), тем больше необходимых вариаций оттенка, насыщенности и яркости. Наконец, чтобы проверить сравнимую видимость выбранных цветов, прищурьтесь на графику и посмотрите на общую ровность.

Цвет — знакомый и широко используемый элемент дизайна. Плохой выбор цвета может внести искажения и нежелательные артефакты в наши презентации.Внимательное отношение к выбору цветов поможет нам извлечь максимальную пользу из общения и позволит читателям различить закодированную информацию. В следующем месяце мы сосредоточимся на разработке графиков данных.

Информация об авторе

Членство

  1. Банг Вонг — креативный директор Института Броуда Массачусетского технологического института и Гарварда, а также адъюнкт-профессор кафедры прикладного искусства в медицине Медицинской школы Университета Джона Хопкинса. .

    Bang Wong

Об этой статье

Процитировать эту статью

Wong, B. Цветовое кодирование. Nat Methods 7, 573 (2010). https://doi.org/10.1038/nmeth0810-573

Скачать цитату

Поделиться этой статьей

Любой, с кем вы поделитесь следующей ссылкой, сможет прочитать этот контент:

Получить ссылку для общего доступа

Извините, ссылка для общего доступа в настоящее время недоступно для этой статьи.

Предоставлено инициативой Springer Nature SharedIt по обмену контентом.

Примечания с цветовой кодировкой, Ключ, Важность, Как раскрасить код

Добавление яркого цвета в любое место может сделать жизнь веселее, будь то одежда или ваши учебные заметки! Знаете ли вы об актуальности использования нескольких цветов, чтобы записывать свои мысли и идеи? Использование цвета и создание заметок с цветовой кодировкой помогает вспомнить важные моменты и даже лучше понять диаграммы и круговые диаграммы! Здесь, в этом блоге, мы познакомим вас с интересным процессом и идеями, связанными с цветными заметками.

Как раскрасить заметки?

Вот окончательный контрольный список, чтобы раскрасить ваши заметки наилучшим образом:

  1. Используйте правильные инструменты для цветового кодирования [маркеры, многоцветные ручки, цветные карандаши)
  2. Сначала напишите, потом кодируйте цветом!
  3. Придерживайтесь шаблона постоянного цвета
  4. Не кодируйте все цветом
  5. Создайте свой уникальный ключ цветовой кодировки
  6. Правильно организуйте заметки с цветовой кодировкой!
  7. Использование точечных точек для цветового кодирования
Кредиты — Уголок Марианы

Ключ к примечаниям по цветовому кодированию

Создание ключа заметок с цветовой кодировкой поможет вам вспомнить, какой цвет что означает.Вы можете создать ключ к своим заметкам с цветовой кодировкой, классифицируя их по теме, пунктам, которые нужно запомнить, или даже по уровню важности. Вот пример создания ключа для заметок с цветовой кодировкой:

Предоставлено: Мистраль Спирит

Важность примечаний с цветовой кодировкой

Цветовое кодирование — это динамический метод запоминания и запоминания информации, которую необходимо выучить. Примечания с цветовой кодировкой полезны при пересмотре и просмотре важной информации. Использование ярких цветов поможет вам привлечь внимание и пройтись по пунктам, которые являются приоритетными.Это стимулирует визуалов.

Спасите себя от скуки и создайте карту своего разума

Всякий раз, когда вам нужно делать заметки, требующие вашего внимания и концентрации, это может стать немного скучным. Процесс создания заметок утомительный и может быть довольно монотонным. Однако использование цветов для обозначения пунктов или важных разделов предмета, который вы изучаете, может повысить ваш интерес к процедуре и сделать ее менее скучной для вас. Это установленный факт, что использование цветов для структурирования ваших заметок помогает стимулировать творческую сторону вашего мозга.Заметки с цветовой кодировкой очень полезны для различения одной темы от другой и в целом делают заметки визуальным наслаждением! Они выглядят необычно и легче запоминаются.

Помните, кто сказал, что и почему

1 кредит

Если вы делаете беспорядочные заметки одним монотонным звуком, то запоминание таких заметок может быть затруднено — вопреки основной цели записи заметок. Старший системный инженер Oracle Крис Смит говорит, что он использует четыре цвета, когда делает заметки. Он использует красный цвет для действий своей команды, черный цвет для общих вещей, синий для комментариев и заметок клиентов и зеленый цвет для действий, которые клиенты должны выполнить.Всегда лучше выбрать свой собственный набор цветов, чтобы делать заметки с цветовой кодировкой, и использовать те, которые вам нравятся больше всего. Желательно выбирать цвета, которые резонируют с вашей памятью.

Читайте также: Как использовать технику изучения помидоров?

Сочетание цветов

Точно так же, как мы используем разные цвета при раскрашивании, смешивание разных цветов при создании заметок помогает разрушить монотонность заметок. Вы также можете использовать разные цвета, чтобы выделить важные моменты или выделить сложное слово, чтобы ваш взгляд сразу же обратил на него внимание при просмотре заметок и помог вам лучше запомнить.

Остерегайтесь переусердствовать

При создании заметок с цветовой кодировкой важно помнить и помнить, что не переусердствуйте с включением цветов в свои заметки. Слишком сильное раскрашивание делает заметки странными, неуместными и отвлекающими, что снова противоречит цели создания заметок. Раскрасьте и выделите те пункты, которые являются приоритетными и важными для запоминания. Таким образом, вы должны не забывать использовать ресторан, делая заметки с цветовой кодировкой, и не переусердствовать.

Кредиты – Tumblr

Психология заметок с цветовой кодировкой

Цветовое кодирование ваших заметок облегчает выборочное внимание, поэтому наш мозг может придерживаться одного цвета. Заметки с цветовым кодированием помогают вашему мозгу легче усваивать информацию, следовательно, это также помогает вам получать более высокие оценки в школе. Просто выделяя свои заметки, вы можете помочь себе в запоминании и удержании.

Рекомендуемые ручки

Вот некоторые из рекомендуемых ручек для цветных заметок:

Кредит: Контейнерный магазин
  • Гелевые ручки Paper Mate InkJoy
  • Набор из 24 цветных ручек Taotree Fineliner
  • Цветные гелевые ручки Crayola
  • Пентел Р.С.В.П. Шариковая ручка
  • Шариковые гелевые ручки PILOT G2 Premium
  • Цветные ручки iBayam Journal Planner
  • Выдвижные гелевые ручки Kaco
  • Zebra Pen Мягкий карандаш и маркер
  • Фломастеры Staedtler Triplus
  • Ручки Mr. Pen без кровотечения
  • Фломастеры Paper Mate Flair
  • Фломастеры STABILO Point 88 Fineliner

Советы по созданию заметок с цветовой маркировкой

Вот несколько важных советов, которые помогут вам при создании заметок с цветовой кодировкой:

  • Цветовой код после первоначальных заметок : Часто у нас может возникнуть соблазн использовать цветовой код, делая заметки в середине важной лекции или занятия, однако это может быть контрпродуктивно.Всегда раскрашивайте свои заметки после того, как закончите делать заметки. Это следует делать, не прерывая и не останавливая процесс получения информации из учебника или во время лекции.
  • Будьте последовательны : Цвета, которые вы выбираете для конкретной вещи, будь то красный для фактов, синий для действия или предметов, не забывайте использовать одни и те же цвета во всех своих заметках. Чрезвычайно полезно держать перед собой таблицу со списком категорий и соответствующими им цветами.Делая это, вы избежите ненужной путаницы.
  • Выберите правильные инструменты : Всегда помните о выборе правильных инструментов при создании заметок с цветовой кодировкой. Используйте их, чтобы отметить важные моменты, изменить цвет текста и создать границы между разделами заметок. Правильные инструменты для цветных заметок: разноцветные ручки, флуоресцентные маркеры, цветные карандаши для раскрашивания и затенения областей внутри и вокруг важного текста.
  • Ограничьте свою цветовую палитру: Если вы введете более трех-четырех цветов, вы усложните свои заметки и сделаете их запутанными для просмотра и запоминания.Используйте цвета, контрастирующие друг с другом, чтобы выделить важный текст.
  • Разумно подходите к процессу цветового кодирования: Используйте цветовое кодирование только для выделения наиболее важной части информации. Если вы будете раскрашивать или выделять весь текст, вы не сможете отличить одну часть от другой и уследить за той информацией, которая является приоритетной.

Рекомендуем прочитать: Какая поза лучше всего подходит для учебы?

Это было все о создании и организации заметок с цветовой кодировкой.Мы искренне надеемся, что она помогла вам получить необходимую информацию и развеяла любую путаницу, которая возникла у вас в голове. Чтобы узнать больше об образовании и интересном контенте, следите за новостями Leverage Edu .

NASD — цветовая кодировка

Понять и разработать систему цветового кодирования опасностей на ферме и на рабочем месте.

Единая цветовая система, обозначающая взаимосвязь цвета и опасности, предупреждает сотрудников о опасности безопасности.Знание системы повышает безопасность сотрудников. Совершите поездку по операции, указывая на различные примеры используемой цветовой маркировки и выявленных опасностей. ВСЕ СОТРУДНИКИ должны быть ознакомлены с система цветового кодирования. Переназначенные работники должны выучить цветовые коды в своей новой области.

Ниже приведено рекомендуемое руководство по системе цветового кодирования. Разместите копию системы цветового кодирования в легко найти место для быстрой справки. Используйте четко напечатанные этикетки с цветами. Знаки, бирки и билеты должны следовать тем же основным цветам.

Стандартная система цветового кодирования:

  • КРАСНЫЙ — Обозначает противопожарное оборудование и безопасные контейнеры для легковоспламеняющихся веществ. Идентифицирует аварийные устройства (аварийные выключатели, стоп-бар, кнопки).
  • ОРАНЖЕВЫЙ — Будьте осторожны с механизмами или оборудованием, которые могут порезать, раздавить, ударить или вызвать другие травмы.
  • ЖЕЛТЫЙ — Предупреждение о физических опасностях (поскользнуться, споткнуться, упасть, застрять между опасностями и удариться о них).
  • ЗЕЛЕНЫЙ — Находит оборудование для оказания первой помощи.
  • СИНИЙ — Предостережения против использования или перемещения ремонтируемого оборудования или запуска оборудования.
  • ПУРПУРНЫЙ И ЖЕЛТЫЙ или ЧЕРНО-ЖЕЛТЫЙ — Предупреждает об опасности радиации.
  • ЧЕРНЫЙ, БЕЛЫЙ ИЛИ КОМБИНАЦИЯ — Контролирует и обозначает движение транспорта, отмечает проходы, зоны обслуживания и подобные зоны.
  • Все сотрудники должны быть ознакомлены с планом цветового кодирования, используемым на ферме или на рабочем месте.
  • Разместите копию системы цветового кодирования на видном месте для всех сотрудников.
  • Для обозначения опасностей важно следовать системе цветовой кодировки.

Верно или неверно

1. Использование системы цветового кодирования может идентифицировать опасности.

Т

Ф

2.Сотрудникам важно ознакомиться с система цветового кодирования, используемая на операции.

Т

Ф

3. Система цветового кодирования может следовать только установленным правилам.

Т

Ф

4. Линии, по которым подается вода, пар, электричество, высокое давление, воздух, газы и химикаты — это тип линий, которые необходимо цветовая кодировка.

Т

Ф

5. Следует использовать четко напечатанные этикетки с цветовой маркировкой. программа.

Т

Ф


Ключ ответа
1.

Leave Comment

Ваш адрес email не будет опубликован.
