Руководство пользователя MotionProtect / MotionProtect Plus

MotionProtect — беспроводной датчик обнаружения движения, предназначенный для использования внутри помещений. Работает до 5 лет от комплектной батареи, следит за участком радиусом в 12 метров, умеет игнорировать животных, но с первого шага опознает человека.

MotionProtect Plus вместе с тепловым сенсором применяет радиочастотное сканирование, фильтрующее помехи от теплового излучения и работает до 5 лет от комплектной батареи.

MotionProtect работает в составе системы безопасности Ajax, подключаясь по защищенному протоколу Jeweller к хабу. Дальность связи — до 1700 (1200 для MotionProtect Plus) метров при отсутствии преград. Также датчик может использоваться в составе сторонних охранных централей благодаря модулям интеграции uartBridge или ocBridge Plus.

Датчик настраивается через приложение Ajax на iOS, Android, macOS и Windows.

Обо всех событиях пользователя уведомляют push-нотификации, SMS-сообщения и звонки (если включены).

Система безопасности Ajax самодостаточная, но пользователь может подключить ее к пульту охранной компании.

Функциональные элементы

  1. Световой индикатор
  2. Линза датчика движения
  3. Крепежная панель SmartBracket (перфорированная часть необходима для срабатывания тампера при попытке оторвать датчик от поверхности)
  4. Кнопка тампера
  5. Выключатель устройства
  6. QR код

Принцип работы

Тепловой PIR-сенсор датчика MotionProtect выявляет вторжение в охраняемое помещение, обнаруживая подвижные объекты с температурой близкой к температуре человеческого тела. Причем датчик может игнорировать домашних животных — достаточно выставить подходящую чувствительность в настройках.

Когда MotionProtect Plus выявляет движение, он дополнительно проводит радиочастотное сканирование помещения, страхуясь от срабатывания на тепловые помехи: потоки воздуха от разогретых солнцем штор и жалюзи, работающих тепловентиляторов, камина, кондиционера и др.

Сработав, поставленный на охрану датчик моментально передает сигнал тревоги на хаб, активируя подключенные к хабу сирены, уведомляя пользователя и охранную компанию.

Если перед постановкой системы на охрану датчик обнаружил движение, он станет на охрану не мгновенно, а при следующем опросе хабом.

Подключение датчика к охранной системе Ajax

Подключение устройства к хабу

Прежде чем начать подключение:
  1. Следуя рекомендациям инструкции хаба, установите на смартфон приложение Ajax. Создайте учетную запись, добавьте хаб в приложение и создайте хотя бы одну комнату.
  2. Включите хаб и проверьте подключение к интернету (по Ethernet кабелю и/или GSM сети).
  3. Убедитесь, что хаб не под охраной и не обновляется, посмотрев его состояние в мобильном приложении.

Добавить устройство к хабу может только пользователь с правами администратора

Как подключить датчик к хабу:
  1. Нажмите Добавить устройство в приложении Ajax.
  2. Назовите устройство, отсканируйте или же впишите вручную QR код (размещен на корпусе и упаковке), выберите комнату размещения.
  3. Нажмите Добавить — начнется обратный отсчет.
  4. Включите устройство

Чтобы произошло обнаружение и сопряжение, устройство должно находиться в зоне действия радиосвязи хаба (на одном охраняемом объекте).

Запрос на подключение к хабу передается только в момент включения устройства.

Если подключение к хабу не удалось, отключите датчик на 5 секунд и повторите попытку.

Подключенный к хабу MotionProtect (MotionProtect Plus) появится в списке устройств хаба в приложении. Обновление статусов устройств в списке зависит от установленного в настройках хаба времени опроса, значение по умолчанию — 36 секунд.

Подключение датчика к сторонним охранным системам

Чтобы подключить датчик к сторонней охранной централи при помощи модуля интеграции uartBridge или ocBridge Plus, следуйте рекомендациям инструкции соответствующего устройства.

Состояния

  1. Устройства
  2. MotionProtect |
    MotionProtect Plus
Параметр Значение
Температура Температура датчика. Измеряется на процессоре и меняется постепенно
Уровень сигнала Jeweller Уровень сигнала между хабом и датчиком
Соединение Состояние соединения между хабом и датчиком
Заряд батареи

Уровень заряда батареи устройства. Отображается в процентах

Как отображается заряд батареи в приложениях Ajax

Корпус Состояние тампера датчика, который реагирует на отрыв или нарушения целостности корпуса
Задержка на вход, с Время задержки при входе
Задержка на выход, с Время задержки при выходе
ReX Отображает статус использования ретранслятора радиосигнала
Чувствительность Уровень чувствительности датчика
Всегда активен Когда включено, датчик всегда находится в режиме охраны
Временное отключение Показывает статус функции временного отключения устройства:
  • Нет — устройство работает в штатном режиме и передаёт все события.
  • Только корпус — администратором хаба отключены уведомления о срабатывании корпуса.
  • Полностью — устройство полностью исключено из работы системы администратором хаба. Устройство не выполняет команды системы и не сообщает о тревогах или других событиях.
  • По количеству тревог — устройство автоматически отключено по превышению количества тревог (указывается в настройках Автоматического отключения устройств). Возможность настраивается в PRO-приложении Ajax.
Прошивка Версия прошивки датчика
Идентификатор Идентификатор устройства

Настройка

  1. Устройства
  2. MotionProtect | MotionProtect Plus
  3. Настройки
Настройка Значение
Первое поле Имя датчика, можно редактировать
Комната Выбор виртуальной комнаты, к которой приписывается устройство
Задержка на вход, с Выбор времени задержки при входе
Задержка на выход, с Выбор времени задержки при выходе
Задержки в ночном режиме Включение задержки при использовании ночного режима
Охранять в ночном режиме Когда включено, датчик будет переходить в режим охраны при использовании ночного режима
LED-индикация тревог

Позволяет отключить мигание LED-индикатора при тревоге. Доступна для устройств с версией прошивки не ниже 5.55.0.0

Как узнать версию прошивки или идентификатор датчика или устройства?

Чувствительность

Выбор уровня чувствительности датчика.

Для датчика MotionProtect:

  • Высокая — помещение с минимальным количеством помех, движение определяется максимально быстро
  • Средняя
    — в помещении есть вероятные помехи(окна, кондиционер, радиатор и тд.)
  • Низкая — не реагирует на животных весом менее 20 кг и ростом до 50 см

Для датчика MotionProtect Plus:

  • Высокая — датчик не реагирует на кота (рост до 25 см).
  • Средняя — не реагирует на маленькую собаку (рост до 35 см).
  • Низкая — не реагирует на животных ростом до 50 см.

Почему датчики движения реагируют на животных и как этого избежать

Всегда активен Когда включено, датчик всегда регистрирует движение
Активировать сирену, если зафиксировано движение
Когда включено, подключенные к системе сирены включаются при обнаружении движения
Тест уровня сигнала Jeweller Переводит датчик в режим теста уровня сигнала
Тест зоны обнаружения Переводит датчик в тест зоны обнаружения
Тест угасания сигнала Переводит датчик в режим теста угасания сигнала (доступен в датчиках с версией прошивки 3. 50 и выше)
Временное отключение

Позволяет пользователю отключить устройство, не удаляя его из системы.

Доступны две опции:

  • Полностью
     — устройство не будет выполнять команды системы и участвовать в сценариях автоматизации, а система будет игнорировать тревоги и другие уведомления устройства
  • Только корпус — система будет игнорировать только уведомления о сработке кнопки тампера устройства

Подробнее о временном отключении устройств

Система также может автоматически отключать устройства по превышению установленного количества тревог.

Подробнее об автоматическом отключении устройств

Руководство пользователя Открывает руководство пользователя датчика
Удалить устройство Отключает датчик от хаба и удаляет его настройки

Прежде чем использовать датчик как элемент системы безопасности, установите приемлемый уровень чувствительности сенсора.

Режим Всегда активный следует включить, если датчик размещен в помещении, требующем круглосуточного контроля. Независимо от того, установлена ли система под охрану, вы будете получать сообщения о выявлении движения.

В случае выявления движения датчик включает светодиод на одну секунду и передает сигнал тревоги на хаб, после чего — пользователю и на пульт охраны (если он подключен).

Индикация

Событие Индикация Примечание
Включение датчика Горит зеленым примерно секунду
Подключение датчика к хабу, ocBridge Plus и uartBridge Постоянно горит несколько секунд
Тревога / сработка тампера Горит зеленым примерно одну секунду Тревога передается раз в 5 секунд
Батарея требует замены При тревоге плавно загорается и плавно гаснет зеленым Замена батареи датчика описана в статье Замена батарей

Тестирование работоспособности

Система безопасности Ajax позволяет проводить тесты для проверки работоспособности подключенных устройств.

Тесты начинаются не мгновенно, но не более чем через 36 секунд при стандартных настройках. Начало времени теста зависит от настроек периода опроса датчиков (пункт настроек «Jeweller» в настройках хаба).

Тест уровня сигнала Jeweller

Тест зоны обнаружения

Тест угасания сигнала

Установка устройства

Выбор места установки

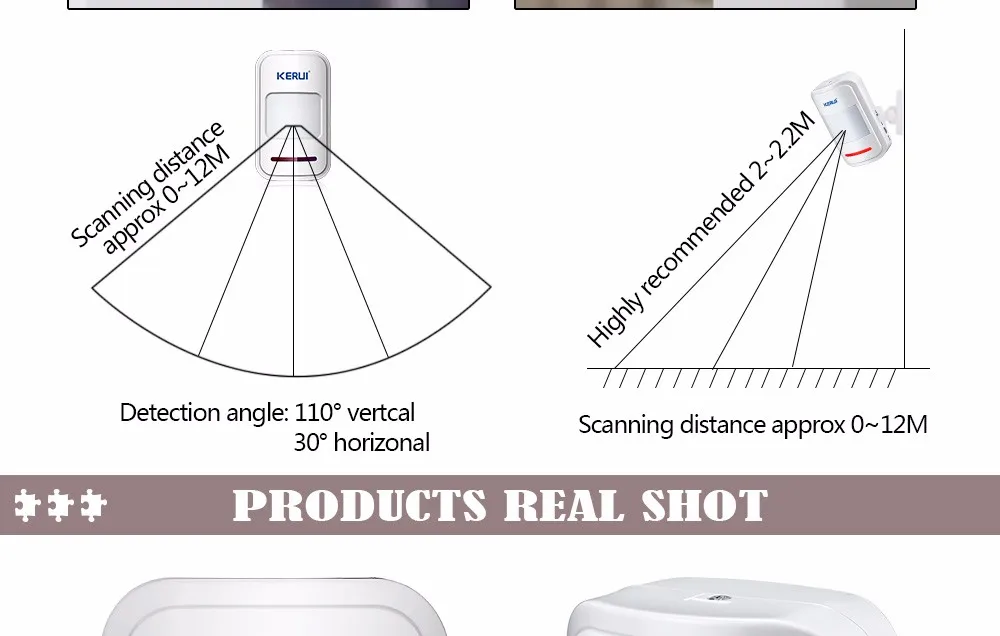

От места размещения датчика зависит площадь контролируемой им территории и, следовательно, эффективность системы безопасности.

Устройство предназначено для установки только внутри помещений.

Размещение датчика MotionProtect определяет его отдаленность от хаба и наличие между устройствами преград, препятствующих прохождению радиосигнала: стен, межэтажных перекрытий, расположенных в помещении габаритных объектов.

Проверьте уровень сигнала в месте установки

При уровне сигнала в одно деление мы не гарантируем стабильную работу системы безопасности. Примите возможные меры для улучшения качества сигнала! Как минимум, переместите устройство — смещение даже на 20 сантиметров может существенно улучшить качество приема.

Если после перемещения у устройства все равно низкий или нестабильный уровень сигнала — используйте ретранслятор радиосигнала.

Желательно, чтобы направление взгляда линзы датчика было перпендикулярно предполагаемому пути проникновения в помещение

Удостоверьтесь, что мебель, домашние растения, вазы, декоративные или стеклянные конструкции не перекрывают поле зрения датчика.

Рекомендуем устанавливать датчик на высоте 2,4 метра.

Установка датчика не на рекомендуемой высоте сокращает площадь зоны обнаружения движения и нарушает работу функции игнорирования животных.

Процесс установки датчика

Прежде чем монтировать датчик, убедитесь, что выбрали оптимальное место расположения и оно соответствует условиям этой инструкции

Датчик MotionProtect (MotionProtect Plus) крепится на вертикальной поверхности или в углу.

  1. Закрепите панель SmartBracket на поверхности комплектными шурупами, используя не менее двух точек фиксации (одна из них — над тампером). Выбрав другие средства крепежа, убедитесь, что они не повреждают и не деформируют панель.

    Двустороннюю клейкую ленту можно использовать только для временного крепления датчика. Лента со временем пересохнет, что может привести к падению датчика и срабатыванию охранной системы. К тому же от удара устройство может выйти из строя.

  2. Наденьте датчик на крепежную панель. Как только датчик будет зафиксирован в SmartBracket, он мигнет светодиодом — это сигнал, что тампер на датчике сработал.

Если световой индикатор датчика не срабатывает при установке в SmartBracket, проверьте состояние тампера в приложении Ajax Security System, и следом плотность фиксации панели.

При отрыве датчика от поверхности или снятии с крепежной панели, вы получите соответствующее уведомление.

Не устанавливайте датчик:

  1. за пределами помещения (на улице)
  2. в направлении окна, когда прямые солнечные лучи попадают на линзу датчика (можно устанавливать MotionProtect Plus)
  3. напротив объектов с быстро меняющейся температурой (например, электрических и газовых обогревателей) (можно устанавливать MotionProtect Plus)
  4. напротив движущихся предметов с температурой, близкой к температуре тела человека (колеблющиеся шторы над радиатором) (можно устанавливать MotionProtect Plus)
  5. у мест с быстрой циркуляцией воздуха (вентиляторы, открытые окна или двери) (можно устанавливать MotionProtect Plus)
  6. вблизи металлических предметов и зеркал, вызывающих затухание радиосигнала или экранирующих его
  7. в помещениях с температурой и влажностью, выходящими за пределы допустимых
  8. ближе, чем в 1 метре от хаба

Обслуживание

Регулярно проверяйте работоспособность датчика.

Очищайте корпус датчика от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку, пригодную для ухода за техникой.

Не используйте для очистки датчика вещества, содержащие спирт, ацетон, бензин и другие активные растворители. Очень бережно протирайте линзу — царапины на пластике могут привести к снижению чувствительности датчика.

Установленная в датчик батарея обеспечивает до 5 лет автономной работы (при частоте опроса хабом в 3 минуты). При разряде батареи датчика система безопасности отправит соответствующее уведомление, а светодиод будет плавно загораться–гаснуть при обнаружении датчиком движения или срабатывании тампера.

Изделия должны храниться в упаковке при температуре воздуха от 0 градусов Цельсия до плюс 40 градусов Цельсия и относительной влажности воздуха не более 75 процентов. В помещениях для хранения не должно быть агрессивных примесей (паров кислот, щелочей), вызывающих коррозию.

На сколько хватает батареек в устройствах Ajax и что на это влияет

Замена батарей

Технические характеристики

Чувствительный элемент

PIR-сенсор

(Motion Protect Plus — PIR-сенсор и микроволновой датчик)

Дальность выявления движения До 12 м
Углы обзора датчика движения (Г/В) 88,5° / 80°
Скорость обнаружения движения От 0,3 до 2 м/с
Опция игнорирования животных

Есть, вес до 20 кг, рост до 50 см

Почему датчики движения реагируют на животных и как этого избежать >

Защита тампером Есть
Протокол радиосвязи

Jeweller

Узнать больше

Диапазон радиочастот 866,0 – 866,5 МГц
868,0 – 868,6 МГц
868,7 – 869,2 МГц
905,0 – 926,5 МГц
915,85 – 926,5 МГц
921,0 – 922,0 МГц
Зависит от региона продажи.
Совместимость Работает с хабами Ajax, ретрансляторами радиосигнала, ocBridge Plus, uartBridge
Максимальная мощность радиосигнала До 20 мВт
Модуляция радиосигнала GFSK
Дальность радиосигнала

До 1700 м (при отсутствии преград)

(Motion Protect Plus до 1200 м)

Узнать больше

Питание 1 батарея CR123A, 3В
Срок работы от элемента питания До 5 лет
Способ установки Внутри помещений
Диапазон рабочих температур От -10°С до +40°С
Рабочая влажность До 75%
Размеры 110 × 65 × 50 мм
Вес 86 г (Motion Protect Plus — 96 г)
Срок службы 10 лет

Соответствие стандартам

Комплектация

  1. MotionProtect (MotionProtect Plus)
  2. Крепежная панель SmartBracket
  3. Элемент питания CR123A (предустановлен)
  4. Монтажный комплект
  5. Краткая инструкция

Гарантия

Гарантия на продукцию общества с ограниченной ответственностью «АДЖАКС СИСТЕМС МАНЮФЕКЧУРИНГ» действует 2 года после покупки и не распространяется на комплектный аккумулятор.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки — в половине случаев технические вопросы могут быть решены удаленно!

Техническая поддержка: [email protected]

Инструкции по датчику движения V-TAC

Главная » В ТАС » Инструкции по датчику движения V-TAC

ИННОВАЦИОННОЕ СВЕТОДИОДНОЕ ОСВЕЩЕНИЕ
НОМЕР WEEE: 8013970

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ИНФРАКРАСНЫЙ ДАТЧИК

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Источники энергии:220-240V / AC
Частота питания:50 / 60Hz
Окружающий свет:<3-2000LUX (регулируемый)
Временная задержка:Мин. 10 с ± 3 с
Максимум. 15 мин ± 2 мин
Номинальная нагрузка800 Вт (традиционное освещение)
400 Вт (светодиодное освещение)
Диапазон обнаружения:360°
Расстояние обнаружения:8 м макс. (<24 ° C)
Рабочая температура: -20 ~ + 40 ° С
Рабочая влажность:<93% относительной влажности
Высота установки:2.2-4M
Потребляемая мощность:примерно 0.5 Вт
Скорость обнаружения движения:0.6-1.5m / с
ВВЕДЕНИЕ И ГАРАНТИЯ

Благодарим вас за выбор и покупку продукта V-TAC. V-TAC послужит вам наилучшим образом. Пожалуйста, внимательно прочтите эти инструкции перед началом установки и сохраните это руководство для использования в будущем. Если у вас есть другие вопросы, обратитесь к нашему дилеру или местному продавцу, у которого вы приобрели продукт. Они обучены и готовы служить вам наилучшим образом. Гарантия действует 2 года с момента покупки. Гарантия не распространяется на повреждения, вызванные неправильной установкой или ненормальным износом. Компания не дает никаких гарантий против повреждения любой поверхности из-за неправильного снятия и установки продукта. Гарантия на этот продукт распространяется только на производственные дефекты.
ПРЕДУПРЕЖДЕНИЕ!

  1. Обязательно выключите питание перед началом установки.
  2. Устанавливать только сертифицированный электрик.

Эта маркировка указывает на то, что этот продукт нельзя выбрасывать вместе с другими бытовыми отходами.

Осторожно, опасность поражения электрическим током.

НАЗНАЧЕНИЕ:
  • Может различать день и ночь: потребитель может регулировать рабочее состояние при разном окружающем освещении. Может работать днем ​​и ночью при установке в положение «солнце» (макс.). Он может работать при окружающем освещении менее 3LUX, когда он установлен в положение «3» (мин.). Что касается шаблона настройки, обратитесь к шаблону тестирования.
  • Временная задержка добавляется постоянно: когда он получает вторые индукционные сигналы в рамках первой индукции, он перезапускается по времени с момента.

СОВЕТЫ ПО УСТАНОВКЕ:

Поскольку детектор реагирует на изменения температуры, избегайте следующих ситуаций:

  • Избегайте направлять детектор на объекты с сильно отражающей поверхностью, такие как зеркала и т. Д.
  • Избегайте установки извещателя рядом с источниками тепла, такими как вентиляционные отверстия, кондиционеры, свет и т. Д.
  • Не направляйте детектор на объекты, которые могут двигаться на ветру, такие как занавески, высокие растения и т. Д.

МОНТАЖ:
  • Отключите питание перед началом установки.
  • Поверните по часовой стрелке пластиковую крышку, которая находится наверху датчика, и отрегулируйте время и ручку LUX.
  • Ослабьте винты в соединительной клемме, а затем подключите питание к соединительной клемме датчика в соответствии со схемой подключения.
  • Согните металлическую пружину датчика вверх, пока они не окажутся в положении «I» с датчиком, а затем поместите датчик в отверстие или монтажную коробку, которая находится на потолке и имеет размер, аналогичный датчику. Освободив пружину, датчик зафиксируется в монтажном положении.
  • После завершения установки включите питание и проверьте его.
СХЕМА УСТАНОВКИ

report this ad

  •  Поверните ручку LUX по часовой стрелке на максимум (солнце). Поверните ручку TIME против часовой стрелки на минимум (10 с) (см. Рисунок 1).
  • Включите питание; датчик и его подключенный lamp вначале не будет сигнала. После 30 секунд разогрева датчик начнет работать. Если датчик получает индукционный сигнал, lamp включится. Пока нет другого индукционного сигнала, нагрузка должна перестать работать в течение 10 ± 3 с, а lamp выключится (см. рисунок 1).
  • Поверните ручку LUX против часовой стрелки на минимум (3). Если окружающее освещение превышает 3LUX, датчик не будет работать и lamp тоже перестает работать. Если окружающий свет менее 3LUX (темнота), датчик будет работать. При отсутствии индукционного сигнала датчик должен перестать работать в течение 10 с ± 3 с (см. Рисунок 1).

Примечание: при тестировании при дневном свете поверните ручку LUX в положение SUN, в противном случае датчик lamp не будет работать!

В случае возникновения каких-либо вопросов / проблем с продуктом, свяжитесь с нами по адресу: [электронная почта защищена] Для получения дополнительной информации о ассортименте продукции обращайтесь к нашему дистрибьютору или к ближайшим дилерам. V- TAC EUROPE LTD. Болгария, Пловдив 4000, бул. Л. Каравелов 9Б

Документы / Ресурсы

Рекомендации
Связанные руководства / ресурсы

Как Подключить Датчик Движения, Датчик Движения к Лампе

Уличные светильники делают жизнь комфортнее. Но не только ради удобства их устанавливают. Осветительный прибор с детектором движения – отличный способ повысить безопасность территории и дома. Он помогает хозяевам ориентироваться в темное время суток, одновременно отпугивая нежелательных гостей.

Как установить уличный светильник с датчиком движения

Независимо от того, идете ли вы домой ночью, вынуждены ли вы перемещаться по темному, ледяному тротуару или удивляетесь странным шумам на заднем дворе, вам будет безопаснее, когда любое движение поблизости активирует уличные фонари. Освещение с датчиком доступно и легко устанавливается. Существует универсальный алгоритм монтажа, а также советы по размещению прибора. Рассмотрим их подробнее.

Шаг 1: Выберите расположение.
Решите, где вам нужно больше света ночью. Светильники, установленные возле входа в дом или гаражных ворот, идеально подходят как для автомобильного, так и пешеходного движения. Если у вас есть сарай далеко от дома, организуйте его освещение, чтобы держать на расстоянии любого потенциального злоумышленника. Многие модели оснащены датчиками, которые не только включают лампу при фиксации движения, но и автоматически включаются при заходе солнца. Монтируйте таким образом, чтоб траектория потенциального движения пересекала “поле зрения” сенсора, а не направлялась прямо к нему.

Шаг 2: Ориентируйтесь на ближайший источник питания.
Найдите ближайший источник питания – например, внутреннюю розетку или выключатель, от которого вы можете провести проводку наружу. Убедитесь, что электропроводка, к которой вы подключитесь, справится с дополнительной нагрузкой от нового источника света.

Проверьте, сколько приборов питается от этой сети. Суммируйте общую мощность всех устройств, чтобы посмотреть, сможет ли сеть справиться с дополнительной мощностью.

Если при новом освещении мощность превысит максимум, придется либо использовать другой источник питания, либо создать новую электроцепь (наиболее надежный вариант).

Шаг 3: Подготовьте место для светильника.
Для замены старой встроенной модели, используете существующее место установки, если оно вас устраивает. Если это новая точка размещения, а источник питания находится внутри помещения, необходимо вырезать отверстие на внешней стороне дома в том месте, которое вы выбрали. Сделайте отверстие достаточно большим, чтобы через него можно было подвести электрический кабель к распределительной коробке, из которой вы будете подавать питание на прибор. Протяните электрический кабель через внешнее отверстие к распределительной коробке, чтобы выполнить соединение, используя изоляционную ленту. Подключите проводку к устройству в соответствии с инструкциями производителя. Закрепите прибор на стене.

Зависимо от модели и расположения источника питания, необходимость вырезать отверстие может отсутствовать. Такая модель фиксируется к поверхности специальным кронштейном. С примером монтажа и настройки вы можете познакомиться в другом материале блога.

Шаг 4: Подключите устройство к питанию.
Сперва отключите питание в доме. Убедитесь, что питание отключено, воспользовавшись высоковольтным тестером: проверьте наличие напряжения в розетке, которая принадлежит цепи.

При соединении проводов изделия с проводами цепи, если для удобства необходимо больше оголенного провода, удалите часть оболочки съемником для изоляции. Соедините конец белого провода электроприбора с белым проводом, а черный – с черным проводом сети. Закрепите каждую группу проводов специальными колпачками или другими соединителями, обернув соединение изоляционной лентой.

Подключение осветительного прибора с датчиком аналогично подключению обычного выключателя, поскольку работа датчика связана с замыканием / размыканием цепи (первая половина верхнего рисунка). Если нужно предусмотреть возможность постоянной работы лампы, независимо от наличия или отсутствия движения, к схеме параллельно подключают выключатель (вторая половина рисунка). Проще это сделать для моделей, в которых источник света и датчик не являются единой конструкцией.

Если есть необходимость добавления к цепи дополнительного датчика для охвата большего пространства, используется другая схема подключения:

Шаг 5: Настройте работу датчика.
Если товар поставляется не со встроенным, а съемным источником света, установите лампочку необходимых характеристик. Включите питание цепи, удостоверившись в том, что устройство работает и свет включается от движения. Дальше займитесь регулировкой: выберите направление света, оптимальную рабочую область сенсора, ограничив ее при необходимости изолентой.

Чем выше расположено устройство, тем эффективнее оно будет работать. Идеальная высота для установки – 2-3 метра над уровнем земли:

Модель может обладать возможностью выбора чувствительности сенсора (переключатель или ручка регулировки). Чем выше чувствительность, тем от большего количества объектов будет активироваться лампа. Соответственно, при высокой чувствительности она может включаться от движения веток деревьев или если в “области зрения” датчика пролетит птица.

Советы по установке уличного светильника с датчиком движения

Если вы устанавливаете встроенную модель, убедитесь, что крышка ее электрической коробки водонепроницаема. Для этого при монтаже устанавливается резиновая прокладка. Если устройство прилегает к поверхности неплотно, обработайте отверстия герметиком.

Для того, чтобы лучше защитить прибор от влаги, крепите его под карниз. Если не хотите беспокоиться о работе устройства во время дождя, лучше купить модель высокой степени защиты. Оптимальный вариант – степень защиты IP65, как у модели HL-40/2W SMD ТМ Brille, или выше.

Если используется лампочка накаливания или газоразрядная, помните о том, что в процессе работы она сильно нагревается. Тепло от лампочки может влиять на работу детектор. Держите колбу как можно дальше от детектора или воспользуйтесь светодиодными источниками света, которые нагреваются очень слабо. Выбрать нужную модель вы можете на нашем сайте, а также в магазинах сети Brille.

Если у вас есть большая площадь, требующая значительного количества света, и вы хотите осветить ее одним фонарем или прожектором, можно воспользоваться натриевой лампой высокого давления. 70-ваттный натриевый светильник освещает более 800 квадратных метров, обеспечивает 6300 люмен света и будет работать в 12 раз дольше, чем прожектор с лампой накаливания. Brille рекомендует светодиодные источники: они потребляют меньше электроэнергии и, следовательно, более энергоэффективны, а также имеют более длительный срок службы, чем другие лампы.



Как настроить прожектор с датчиком движения?
Подробнее!

Советы по расположению устройства

Помимо организации освещения входных дверей, рекомендуется устанавливать светильник так, чтоб под его действие попадали другие участки: запасной вход в дом, калитка, ворота, окна, сад.

Есть как минимум два довода в пользу установки прибора в гараже:

  • во-первых, кроме автомобиля, там находятся другие ценные предметы (например, инструменты или велосипед) и свет сделает этот объект более защищенным от злоумышленников;
  • во-вторых, датчики в гараже позволяют работать в нем в любое время суток.

Полезно установить уличный светильник вдоль дорожек, которые ведут от ворот к входной двери дома, или подсветить им лестницу. Это сделает данный участок более защищенным, а также порадует вас и ваших гостей в темное время дня, облегчив передвижение.

Хорошие места для освещения те, которые неожиданны и непредсказуемы. Так как большинство датчиков движения могут работать практически под любым углом, обеспечьте себе максимальный охват, где бы это ни было, для достижения наилучших результатов и наивысшей безопасности территории.

Сумеречные датчики

Довольно интересным и практичным решением является оборудование уличных светильников датчиками освещенности, так называемыми сумеречными. Сумеречный датчик представляет собой устройство, которое реагирует на окружающий уровень освещенности и, при определенных его параметрах, активирует светильник.

Подключение сумеречных датчиков широко используется для эффективного освещения придомовых территорий. Благодаря им удается сделать приусадебный участок более комфортным и ощутимо сэкономить электроэнергию и, соответственно, средства на ее оплату.

Иными словами, такие датчики выполняют функцию выключателя с интеллектом, который автоматически срабатывает при необходимости. К тому же, сумеречные датчики обладают возможностью регулирования определенных параметров, таких как чувствительность и уровень освещенности. Это позволяет настроить датчик на идеальный режим работы, обеспечить его срабатывание при наступлении, определенных вами, внешних условий.

Сумеречные датчики обычно устанавливаются на территории, которая днем имеет естественное освещение, а ночью – освещается электрическими осветительными приборами. Преимущественно, ими являются дворы частных или многоквартирных домов, тротуары, различные подъезды, витрины магазинов и прочее.

Датчики, реагирующие на уровень освещенности, классифицируются в зависимости от места установки, назначения и схемы подключения сумеречного датчика.

Сегодня на рынке такого оборудования предлагаются датчики для установки снаружи или внутри помещения. Соответственно, такие устройства имеют разный уровень защиты корпуса от попадания внутрь пыли и влаги. Высокий уровень защиты особенно важен для устройств, которые расположены под открытым небом и имеют прямой контакт с природными факторами в виде осадков и значительного запыления.

Сумеречные датчики также делятся по способу монтажа – накладной, применяемый при установке устройства вне помещения и в подрозетник, что применяется при монтаже внутри помещения.

Также сумеречные датчики отличаются по месту подключения фотореле, разделяясь на устройства с встроенным чувствительным элементом и выносным, расположенным отдельно. Выносной фотоэлемент является неотъемлемой составляющей сумеречного датчика, который устанавливается в защитный короб и, соответственно, имеет ограниченный контакт с окружающим пространством.

Важным параметром для выбора сумеречного датчика является его мощность. Она должна соответствовать той нагрузке, на который датчик рассчитан. То есть, суммарная мощность осветительных устройств, которые будут одновременно использоваться, не должна превышать его расчетные возможности.

Для длительной качественной и безотказной работы, следует выбирать сумеречный датчик с запасом мощности минимум 10-15% с учетом возможного подключения к нему всех потенциальных светильников. Учитывая, что расходы на приобретение сумеречного датчика незначительны по сравнению со всем бюджетом, необходимым для организации качественного освещения придомовой территории, советуем избегать приобретения дешевых моделей из-за их низкого качества и эффективности, а остановить свое внимание на высокотехнологичных моделях, которые представлены в сети магазинов Брилле.

Выбор датчика движения и освещенности

Выбор датчика движения:
Область применения этих датчиков обширна: однако все их возможности основаны на принципе обнаружения датчиком движения перемещения и/или присутствия человека и дальнейшим преобразованием этого сигнала в подачу питания к любому электроприбору (чаще всего — освещения).

Выбор датчика освещенности:
В отличиии от датчика движения (электронный инфракрасный датчик) — в датчике освещения преобразование сигнала в подачу питания к любому электроприбору (чаще всего — освещения) осуществляется путем подачи сигнала с светового реле (фотоэлемента) — в зависимости от уровня освещенности окружающего пространства.

В доме, офисе или на складе датчиками движения обычно оснащают осветительные приборы в тех помещениях, где человек находится непродолжительное время, например, кладовые комнаты, подсобные помещения, коридоры и лестницы. В настоящее время эксплуатирующие компании активно внедряют датчики движения в системы освещения подъездов многоквартирных домов.
Также датчики движения используются в комплексных системах обеспечения безопасности. На охраняе­мой территории предприятия или придомового участка датчики движения могут включать прожекторы, сирены и камеры видео-наблюдения при появлении человека в охраняемой зоне.

Принцип работы датчиков основан на отслеживании уровня инфракрасного (ИК) излучения в зоне охвата датчика. При появлении человека (или другого массивного объекта с температурой большей, чем температура фона) ИК излучение через специальную систему линз и отражателей попадает на сенсор, установленный внутри корпуса датчика. Сенсор реагирует на изменение уровня ИК излучения и с помощью реле подключает нагрузку к сети питания 220 В.
Датчики могут быть оснащены регулятором уровня освещенности и реле времени. Регулятор уровня освещенности позволяет задать уровень освещенности, при котором начинает срабатывать ИК сенсор. В большинстве случаев датчик настраивается таким образом, чтобы освещение включалось только с наступлением сумерек.
Регулятор реле времени позволяет задать интервал времени, в течении которого будет подаваться питание на нагрузку. При отсутствии движения в зоне охвата датчик отключает подачу питания к нагрузке через заданный интервал времени.
Применение датчиков движения позволяет существенно снизить расходы на электроэнергию и, в отдельных случаях, установка датчика окупается уже в первый месяц эксплуатации.



Общая инструкция для датчиков движения: SEN1A / LX2000 / SNS M 01 и аналогичных им моделей:

Датчик рассчитан на использование внутри помещений. Уникальной особенностью данной модели является возможность управления режимами работы. Для установки режима работы на лицевой панели расположен трехпозиционный переключатель, который позволяет включить один из трех режимов: нагрузка включена постоянно, нагрузка отключена, автоматическое включение и выключение нагрузки. Датчик монтируется в стандартный подрозетник. Угол зоны охвата составляет 160°.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 160°, по вертикали 90°
Дальность действия: 9 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20





Общая инструкция для датчиков движения SEN4 / LX28A / SNS M 02 / SEN4 / LX28B / SEN5 / LX20B  и аналогичных им моделей:

Накладной датчик движения легко монтируется на любую поверхность и гармонично вписывается в любой интерьер. Широкий угол охвата датчика (360°) позволяет безошибочно фиксировать движение в любой точке помещения или лестничного пролета. Датчик оснащен регулятором уровня освещенности и реле времени, которые позволяют настроить датчик для достижения максимально комфортного режима работы.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: азимутальный 360°, радиальный 180°
Дальность действия: 6 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20



Общая инструкция для датчиков движения: SEN86 / SNS M 03 и аналогичных им моделей:

Датчик движения SEN86 / SNS M 03 монтируется в любые типы подвесных потолков, а также в гипсокартонные перегородки. Процесс установки датчика аналогичен монтажу точечного светильника. Корпус датчика разработан таким образом, чтобы обеспечить эстетический вид и функциональность. Угол охвата 360° позволяет контролировать движение во всем периметре помещения. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: азимутальный 360°, радиальный 180°
Дальность действия: 8 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP20



Общая инструкция для датчиков движения: SNS M 04 / SEN14 / LX01 / SEN15 / LX02 и аналогичных им моделей:

Корпус датчика движения SNS M 04 имеет две оси вращения. Это поз­во­ляет максимально точно настроить зону охвата. Влагозащищенный кор­пус не требует дополнительных мер защиты от дождя и пыли. Эстетич­ный внеш­ний вид датчика позволяет использовать его в интерьерах жилых помеще­ний. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 180°, по вертикали 90°
Дальность действия: 12 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44



Общая инструкция для датчиков движения: SNS M 05 / SEN10 / LX48A / SEN11 / LX-39 и аналогичных им моделей:

Корпус датчика движения SNS M 05 имеет две оси вращения. Это позволяет максимально точно настроить зону охвата. Данная модель датчика подходит для охранных комплексов, управления освещением на территории предприятий и придомовых участков. Влагозащищенный корпус не требует дополнительных мер защиты от дождя и пыли. Датчик оснащен регулятором уровня освещенности и реле времени.

Макс. мощность нагрузки: 1200 Вт
Угол охвата: по горизонтали 220°, по вертикали 90°
Дальность действия: 12 м
Таймер отключения: от 10 с до 7 мин
Диапазон освещенности: от 3 до 2000 люкс
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44



Общая инструкция для датчиков освещенности: SNS L 06 / SEN25 / SEN26 / LXР02 и аналогичных им моделей:

Датчик освещенности предназначен для автоматического включения электро­при­боров в темное время суток. Компактный корпус с высокой степенью влагозащищенности позволяет устанавливать датчик непосредственно на осветительный прибор или рядом с ним.
Датчик спроектирован таким образом, чтобы нагрузка включалась с наступлением сумерек (5 — 15 люкс).

Макс. мощность нагрузки: 1200 Вт
Порог срабатывания: 5-15 люкс
Допустимая влажность: < 93% RH
Рабочий диапазон: -20°…+40°С
Макс. ток в цепи нагрузки: 6 А
Питание: 220 В, 50 — 60 Гц
Размер: 36 х 50 х 90 мм
Пылевлагозащищенность: IP44



Общая инструкция для датчиков освещенности: SNS L 07 / SEN27 / LXР03 и аналогичных им моделей:

Датчик освещенности SNS L 07 предназначен для автоматического управления питанием электроприборов, мощность которых может доходить до 3500 Вт. Высокая коммутируемая мощность позволяет подключать в качестве нагрузки несколько светильников. Корпус с высокой степенью влагозащищенности позволяет устанавливать датчик освещенности вне помещений без дополнительных средств защиты. Датчик оснащен регулятором уровня освещенности. Он задает уровень освещенности, при котором включается нагрузка.

Макс. мощность нагрузки: 3500 Вт
Диапазон освещенности: 5-50 люкс
Регулятор порога срабатывания
Допустимая влажность: < 93% RH
Пылевлагозащищенность: IP44





Возможность настойки:

• Временной интервал – это период, в течение которого будет работать датчик. Возможная установка значения колеблется от 5секунд работы до 10 минут (этот показатель зависит от модели). Для того чтобы рассчитать правильно это время необходимо оценить, насколько часто будут, появляется люди в зоне обнаружения. Так же необходимо установить время задержки выключения от 1-2 минут. Это необходимо для того, чтобы не происходило постоянное включение и выключение света;
• Чувствительность – это насколько прибор будет реагировать на движение. В основном он настраивается за несколько раз, для того, чтобы выбрать оптимальный режим работы;
• Уровень освещенности – устанавливается для оптимизации работы прибора в дневное время. Во время движения датчик оценивает уровень освещенности помещения и только после этого срабатывает. В дневное время он не включает свет, а с приходом семерок начинает реагировать на движения влечением светового потока.

Датчики движения Легранд Валена | схема подключения, устройство, типы

Датчик движения – это электронное устройство реагирующее на изменение фонового тепла в помещении. Задача датчика отслеживать движения по комнате и включать или отключать питание для электроприборов, в частности ламп освещения, и с этой задачей отлично справляются датчики движения Legrand Valena.

Типы датчиков движения:

По месту нахождения. Периметрические датчики выпускаются для освещения на улице, это подходы к дому, контроля за складскими и техническими помещениями. Внутренние используются для квартир, подъездов или офисов, при этом делятся в свою очередь на:

  • потолочные;
  • настенные;
  • встроенные;
  • накладные.

По принципу действия. Ультразвуковое излучение с реакцией на высокие частоты. Датчики с микроволновым излучением включают или выключают подачу питания, срабатывая на радиоволны заданной частоты. Датчики движения с инфракрасным излучением реагируют на изменение тепла в помещении.

По устройству. Однопозиционные устройства – когда датчик расположен в одном корпусе. Более сложные, двухпозиционные, когда передатчик и приёмник можно разместить в разных местах, у каждого свой корпус. Есть многопозиционные устройства, когда требуется покрыть значительное изломанное пространство, входит несколько блоков с передатчиками и приёмниками.

Датчики движения Легранд Валена производятся различной формы и типоразмера, что удобно при монтаже в любой вид стены, вплоть с тканевым толстым полотном. Для этого случая имеется шаг в 2 мм глубины посадки.

Схема подключения датчика движения для освещения

Подключить устройство движения достаточно просто, требуется, чтобы электрическая цепь в итоге замыкалась по команде.

Совет! Если в помещении потребуется постоянное освещение, при этом не будет перемещений, включите в цепь стандартный выключатель.

Монтировать датчик движения следует в месте, с наибольшим углом обзора. В устройствах Легранд Валена угол обзора обычно равен 130 градусам. При этом им не должен закрывать обзор двери или большие предметы мебели.

  1. Под крышкой устройства есть колодка с выведенными тремя проводами, каждый разного цвета.
  2. Используя присоединительные зажимы подключите провода.
  3. Фаза L красного цвета, ноль N коричневого. Выход из датчика после фазы подключается на лампочку, а ноль выводится на второй контакт лампы (провода).
  4. Остаётся надеть крышку и провести настройку датчика.

Если провода многожильные использованы для прокладки проводки, тогда используйте втулочные наконечники НШВИ в присоединительной колодке. Собственно датчик устанавливается в стандартную монтажную коробку скрытого монтажа.

Рекомендации по установке

Перед установкой датчика движения Легранд Валена проверьте нагрузку, с которой он будет работать, чтобы не вывести из строя прибор.

На датчик движения не должно попадать излишнее тепловое и световое излучение. Устраните вероятность возникновение электромагнитных излучений, чтобы прибор работал корректно.

Сам же датчик направляйте в ту часть помещения, в которой начавшееся движения должно «включить» освещение. Корпус датчика движения Легранд Валена протирайте влажной тканью, без химических веществ.

Настройка устройства для освещения

После монтажа датчика идет следующий этап на пути к корректной работе датчика — настройка прибора. Здесь у обладателя датчика имеются широкие возможности для финальной регулировки:

  1. TIME – установка приостановки отключения, длится от 6 секунд до 6 минут.
  2. LUX – задается срабатывание датчика при пересечении минимального порога освещенности.
  3. SENS – регулировка включения датчика в зависимости от объема и дальности до объекта. Если датчик срабатывает излишне часто, уменьшайте уровень SENS.

Как подключить датчик движения Легранд Валена — видео

Хотите купить датчик движения Legrand Valena? Переходите по ссылке, выбирайте товар, добавляйте в корзину и оформляйте заказ. Доставим в лучшем виде!

Хотите наглядно смотреть как нужно подключать датчик движения? Тогда смотрите расположенное ниже видео. В нем автор подробно описывает как осуществляется подключение датчика. Надеемся, что проблем при подключении у Вас не возникнет!

Датчик движения | Руководства FIBARO

Датчик движения FIBARO

имеет встроенный тестер диапазона главного контроллера сети Z-Wave .

Чтобы сделать возможным тестирование диапазона Z-Wave, устройство должно быть добавлено к контроллеру Z-Wave. Тестирование может вызвать нагрузку на сеть, поэтому рекомендуется проводить тест только в особых случаях.

Следуйте приведенным ниже инструкциям, чтобы проверить диапазон основного контроллера:

  1. Откройте крышку.
  2. Нажмите и удерживайте кнопку B.
  3. Дождитесь, пока визуальный индикатор загорится фиолетовым цветом (1-я позиция меню).
  4. Отпустите кнопку B.
  5. Нажмите кнопку B, чтобы подтвердить выбор.
  6. Визуальный индикатор укажет диапазон сети Z-Wave (режимы сигнализации диапазона описаны ниже).
  7. Чтобы выйти из теста дальности Z-Wave, кратковременно нажмите кнопку B.



Режимы сигнализации тестера диапазона Z-Wave:

Визуальный индикатор мигает зеленым – датчик движения пытается установить прямую связь с главным контроллером. Если попытка прямой связи не удалась, устройство попытается установить маршрутизированную связь через другие модули, что будет сигнализироваться миганием желтого визуального индикатора.

Визуальный индикатор, светящийся зеленым цветом – Датчик движения связывается напрямую с главным контроллером.

Визуальный индикатор мигает желтым цветом – Датчик движения пытается установить маршрутизируемую связь с главным контроллером через другие модули (повторители).

Светящийся желтый световой индикатор – датчик движения связывается с главным контроллером через другие модули.Через 2 секунды устройство повторит попытку установить прямую связь с главным контроллером, о чем будет сигнализировать мигание зеленого визуального индикатора.

Визуальный индикатор мигает фиолетовым цветом – датчик движения работает на максимальном расстоянии сети Z-Wave. Если соединение окажется успешным, это будет подтверждено желтым свечением. Не рекомендуется использовать устройство на пределе дальности.

Визуальный индикатор горит красным – Датчик движения не может подключиться к основному контроллеру напрямую или через другое сетевое устройство Z-Wave (повторитель).

Режим связи Датчика движения может переключаться между прямым и с использованием маршрутизации, особенно если устройство находится на пределе прямого диапазона.

ECOELER 3-ходовой выключатель света с датчиком движения Руководство по установке

Инструкции по установке для серии YM2108T

Трехходовой 180-футовый датчик присутствия и отсутствия людей Пожалуйста, прочтите все инструкции перед установкой сенсорного выключателя серии YM2108T.
ВАЖНО: Если у вас есть какие-либо сомнения относительно вашей конкретной конфигурации проводки или требований к установке, обратитесь к лицензированному электрику.

ОПИСАНИЕ

Сенсорный выключатель серии YM2108T предназначен для замены стандартного выключателя света или вентилятора. Это устройство может автоматически включать и выключать свет или вентилятор, обнаруживая движение источника тепла, например человека, входящего в помещение. Освещение или вентилятор будут оставаться включенными до тех пор, пока не будет обнаружено движение и не истечет время задержки. Этот продукт обеспечивает оптимальное покрытие для областей с произвольным движением, таких как коридоры, лестницы или большие помещения с несколькими входами. Использовать только в помещении.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

Вам понадобится отвертка с изолированной плоской головкой, инструменты для зачистки проводов и небольшая отвертка с плоской головкой для регулировки дисков датчиков.

Specs
Max Lamp Lame Load 9000/

120VAC, 60HZ
120V 800W накаливание накаливания 800VA флуоресцентная лампа (Rapid Start)
Max Motor нагрузка 116 HP
Регулировка времени задержки Предустановленные интервалы 15 сек (тест), 1 мин, 5 мин, 15 мин, а 30 мин
Окружающая среда Крытое использование только
Рабочая температура 32` 32 — 131 (0 »до 55T)
диапазон влажности 95% RH, неконденсированные
Диапазон покрытия 180 ° оптимальная температура 200 до 25°C)
Зона покрытия 720 футов 2 (47 м 2 )
7 ЗОНА ПОКРЫТИЯ
  • Датчик должен иметь четкий и беспрепятственный обзор области. Если объект закрывает линзу датчика, датчик может не обнаруживать движение и может выключать свет или вентилятор, даже если кто-то находится в этом районе. Окна, стеклянные двери и другие прозрачные барьеры будут препятствовать обзору датчика и препятствовать обнаружению движения.
  • Данные о зоне покрытия измерены при наилучших температурных условиях (от 20 до 25°C), и более высокая или более низкая температура может не привести к идеальной зоне покрытия (см. рис. 1 и 2).
ОБЗОР ПЕРЕКЛЮЧАТЕЛЯ

Монтажная скоба Позволяет закрепить коммутатор на стене . 2.   Линза Френеля Обнаруживает движение. 3.   Панель управления Крышка Закрывает диски регулировки переключателя. Снимите крышку, чтобы увидеть циферблаты. 4.    Кнопка включения/выключения Позволяет включать и выключать свет или вентилятор. 5.   Светодиодный индикатор Указывает, когда датчик обнаруживает движение. Зеленый светодиод подсвечивает кнопку включения/выключения, когда свет или вентилятор выключены. Когда они горят, светодиод гаснет. 6.   Регулятор задержки времени Управляет тем, как долго свет или вентилятор остается включенным после того, как движение не обнаружено. 7.   Чувствительность сенсора Регулятор диапазона Настройка чувствительности для предотвращения нежелательного обнаружения, например движения в коридоре или соседнего движения. 8.   Окружающее освещение Регулятор уровня Предотвращает автоматическое включение освещения или вентилятора датчиком при достаточном окружающем освещении. 9.   Режим работы Кнопка Датчик имеет два положения, соответствующие режимам работы: отсутствие (когда кнопка нажата) и присутствие (когда кнопка отпущена).

ПЕРЕД УСТАНОВКОЙ

ПРЕДУПРЕЖДЕНИЕ:

  • Перед установкой сенсорного выключателя серии YM2108T отключите питание настенной распределительной коробки, выключив автоматический выключатель или удалив предохранитель цепи.
  • Для подключения питания используйте провода сечением 18AWG или больше, подходящие для температуры не менее 75°C.
  • Надежно закрепите провод заземления, чтобы обеспечить правильную работу датчика.
    УТВЕРЖДЕНИЕ:
  • avant d’installer I’interrupteur du capteur de la serieYM2108T, debranchez (‘питание дю boitier d’interrupteur mural en eteignant le disjoncteur ou en retirant le fusible conalixions du Circuit.
  • 9013 , utilisez des fils de 1 8AWG ou plus адаптирует a au moins 75 ° C
  • fixez fermement le fil de terre pour vous assurer que le capteur foctionne Correction.

ВАЖНО:
Нулевой провод необходим для правильной работы переключателя. Если существующая проводка не соответствует описанию для двухполюсной цепи или если у вас нет нейтрального провода, обратитесь к квалифицированному электрику.

ВАЖНО:
Un fil neulre est necessairepourque rintemyteur functionnecorrectment. Si le Cablage Existant ne соответствует pas A la description d’un Circuit bipolaire, ou si vous n’avez pas de fil neutre, Consultez un Electricien qualifie.)

  • Эти инструкции описывают только приложения с 3-х контактной схемой.
  • Для получения информации о других приложениях
  • обратитесь в службу технической поддержки.
    1. Подготовьте распределительную коробку
  • После отключения питания на распределительной коробке снимите имеющуюся настенную пластину и крепежные винты. Вытащите старый выключатель из настенной коробки.
    2. Определите тип цепи
  • Вы можете подключить YM2108T к однополюсной или многополюсной цепи. Если вы не можете четко идентифицировать некоторые или все провода, упомянутые в этом руководстве, вам следует проконсультироваться с квалифицированным электриком.
  • В трехходовой схеме (см. рис. 4) к обоим переключателям подключаются два дорожных провода. Другой провод обеспечивает питание от монтажной коробки к одному из переключателей. Провод подключается от одного выключателя к нагрузке. Заземляющий провод также может быть подключен к клемме заземления на старых выключателях. Нулевой провод также должен присутствовать в обеих настенных коробках.

Рисунок 4: Типичная схема подключения 3-позиционного переключателя

УСТАНОВКА И ПОДКЛЮЧЕНИЕ
ВАРИАНТ A
ПОДКЛЮЧЕНИЕ YM2108T С ОБЫЧНЫМ 3-ПОЗИЦИОННЫМ ВЫКЛЮЧАТЕЛЕМ в соответствии со схемой подключения
90 ниже.

ВАЖНО: Y1112108T должен быть установлен в монтажной коробке, которая подключается к нагрузке.
Рисунок 5: Схема проводки для YM2108T с обычным 3-позиционным настенным выключателем

YM2108T УСТАНОВКА ДАТЧИКА ДВИЖЕНИЯ

  1. Подсоедините зеленый или неизолированный (медный) провод ЗАЗЕМЛЕНИЯ в каждой распределительной коробке к зеленой клемме M2 Y1 на клемме Me08
  2. Подсоедините НЕЙТРАЛЬНЫЙ провод от цепи и от лампы (НАГРУЗКА) к белому проводу на YM2108T.
  3. Подключите питание лампы (НАГРУЗКА) к красному проводу на YM2108T.
  4. Подсоедините провод TRAVELER 2 к другой стороне обычного переключателя и к синему проводу YM2108T
Часть обычного переключателя

  1. Подсоедините зеленый или неизолированный (медный) провод ЗАЗЕМЛЕНИЯ в каждой монтажной коробке к зеленой клемме на обычном коммутаторе.
  2. Подсоедините провод POWER (HOT) и провод TRAVELER 1 к общему винту обычного переключателя (темный винт).
  3. Подсоедините TRAVELER 2 к обычному винту переключателя.
ЭЛЕКТРОМОНТАЖ YM2108T С ДРУГИМ ТРЕХПОЗИЦИОННЫМ ВЫКЛЮЧАТЕЛЕМ YM2108T

Проводите проводку в соответствии со схемой подключения ниже (см. рис. 6).

  • Подсоедините зеленый или неизолированный (медный) провод ЗАЗЕМЛЕНИЯ от цепи к зеленому проводу на каждом YM2108T
  • Подсоедините НЕЙТРАЛЬНЫЙ провод от цепи и от лампы (НАГРУЗКА) к белому проводу на 12108T.
  • Подсоедините НЕЙТРАЛЬНЫЙ провод от цепи в другой распределительной коробке к белому проводу на вспомогательном W. 12108T.
  • Подсоедините провод питания от монтажной коробки (HOT) к черному проводу вспомогательного устройства YM21081 и к проводу TRAVELER 1.
  • Подсоедините провод TRAVELER 1 от черного провода вспомогательного YM2108T к черному проводу Y142108T
  • Подсоедините питание лампы (НАГРУЗКА) к красному проводу на YM2108T.
  • Заглушите красный провод на вспомогательном YM2108T.
  • Подключите провод TRAVELER 2, идущий от синего провода другого YM2108T, к синему проводу YM21081, который вы подключаете.

Рис. 6: Sensoientatico. проводные соединения.

Завершение установки

  1. Вставьте переключатель в настенную коробку, расположив линзу вверху, а кнопку включения/выключения f внизу. .
  2. Прикрепите коммутатор к стенной коробке с помощью прилагаемых винтов. 3. Установите новую накладку и закрепите ее на стенной коробке с помощью прилагаемых винтов.
  3. Восстановите питание цепи, включив выключатель или заменив предохранитель.
НАСТРОЙКА И ПРОГРАММИРОВАНИЕ

Чтобы запрограммировать датчик, сначала снимите крышку:

  1. Вставьте маленькую плоскую отвертку в выемку, расположенную в нижней части крышки под датчиком.
  2. Аккуратно поднимите отвертку вверх, чтобы открыть крышку (см. рис. 7).

Рис. 7: Поднимите отвертку вверх, чтобы открыть крышку.

Вакансия: В режиме вакансий (ручное включение/выключение, автоматическое выключение, нажмите кнопку включения/выключения, чтобы включить или выключить свет или вентилятор, как при использовании стандартного переключателя. Сенсорный переключатель серии YM2106T автоматически выключает освещение или вентилятор после задержки времени

Примечание: I n Режим VAC, закрывается вручную и должен открываться вручную. Если через 30 секунд после автоматического закрытия он будет обнаружен, он все равно будет автоматически открыт. Через 30 секунд , нужно вручную включить переключатель.

Занятость: В режиме присутствия (автоматическое включение, автоматическое выключение с автоматическим сбросом) освещение или вентилятор включаются автоматически, когда помещение занято. Сенсорный переключатель серии YM2108T автоматически выключает освещение или вентилятор по истечении времени задержки. Если освещение или вентилятор выключаются вручную, автоматическое включение снова включается при отсутствии движения в течение одной минуты. Таким образом, свет или вентилятор останутся выключенными, если они были отключены намеренно.

Примечание: В режиме OCC.если переключатель выключен вручную, переключатель сработает через 15 секунд.

Регулировка временной задержки
Регулятор временной задержки, помеченный как TIME, определяет, как долго свет или вентилятор остаются включенными после отсутствия движения. Минимальное значение составляет 15 секунд (полностью против часовой стрелки), а максимальное значение составляет 30 минут (полностью по часовой стрелке). Отрегулируйте настройку по желанию для вашего региона.

Регулировка диапазона чувствительности сенсора

  • Регулятор диапазона чувствительности сенсора, обозначенный как SENSE.позволяет настроить датчик таким образом, чтобы избежать нежелательного обнаружения движения, например движения в коридоре.
  • Для уменьшения чувствительности. поверните настройку против часовой стрелки. Чтобы увеличить чувствительность, поверните настройку по часовой стрелке. Значение датчика по умолчанию — 3 (75%). Вы можете настроить его от настройки 1 (50%) до настройки 5 (100%).
сообщите об этом объявлении

Регулировка уровня окружающего освещения

Регулятор уровня окружающего освещения, обозначенный как LIGHT. позволяет настроить датчик, чтобы определить, достаточно ли других источников света (например, солнечного света) для освещения пространства без включения света.Если вы хотите, чтобы датчик учитывал количество окружающего света в вашем районе, поверните циферблат против часовой стрелки. Если вы не хотите использовать уровень окружающего освещения, оставьте его на максимальном значении по умолчанию (5). Это позволит датчику включать и выключать свет независимо от окружающего освещения.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Освещение или вентилятор не включаются
Нажмите кнопку включения/выключения. Нагрузка должна включиться. Если нет:

  1. Проверьте лампочку и/или выключатель двигателя на вентиляторе.
  2. Отключите питание цепи и проверьте соединения проводов.

Освещение или вентилятор не включаются

  • Убедитесь, что в зоне действия не происходит движения до установленного периода времени.
  • Убедитесь, что датчик находится на расстоянии не менее 6 футов (2 м) от устройств, которые являются значительным источником тепла (например, обогреватель, вентиляция обогревателя и лампы высокой мощности). Потоки горячего воздуха и теплоизлучающие устройства (например, лампы накаливания мощностью 100 Вт) могут вызвать ложное обнаружение.
  • Нажмите кнопку включения/выключения в положение «Выкл.». Если освещение или вентилятор не выключаются, отключите питание цепи и проверьте соединения проводов.

Подсветка или обод вентилятора включаются слишком быстро
Возможно, неправильно установлены временная задержка или диапазон чувствительности. См. раздел «Настройка и программирование».

Включение освещения или вентилятора при обнаружении движения в соседних зонах
Если расположение датчика позволяет ему видеть другие зоны или коридоры, освещение включится при обнаружении движения в этих зонах.Попробуйте отрегулировать диапазон чувствительности (см. раздел «Настройка и программирование»). Возможно, вам придется переместить датчик в другое место.

Освещение или вентилятор включаются, когда в помещении никого нет
Возможно, датчик установлен слишком близко к вентиляционному отверстию кондиционера или обогревателя. Переместите датчик в другое место или закройте вентиляционное отверстие.

Документы/ресурсы

Связанные руководства/ресурсы

%PDF-1.5 % 34 0 объект > эндообъект внешняя ссылка 34 83 0000000016 00000 н 0000002369 00000 н 0000002496 00000 н 0000004170 00000 н 0000004195 00000 н 0000004330 00000 н 0000004965 00000 н 0000005149 00000 н 0000005184 00000 н 0000005229 00000 н 0000005342 00000 н 0000005454 00000 н 0000005537 00000 н 0000006116 00000 н 0000006757 00000 н 0000007425 00000 н 0000007557 00000 н 0000007994 00000 н 0000008383 00000 н 0000008494 00000 н 0000008896 00000 н 0000009389 00000 н 0000010659 00000 н 0000012636 00000 н 0000014145 00000 н 0000016023 00000 н 0000017676 00000 н 0000019383 00000 н 0000019787 00000 н 0000022429 00000 н 0000024432 00000 н 0000027081 00000 н 0000032008 00000 н 0000035247 00000 н 0000035659 00000 н 0000036156 00000 н 0000036326 00000 н 0000036724 00000 н 0000037111 00000 н 0000037484 00000 н 0000037861 00000 н 0000081448 00000 н 0000081485 00000 н 0000082259 00000 н 0000082281 00000 н 0000082358 00000 н 0000082471 00000 н 0000082543 00000 н 0000082903 00000 н 0000083229 00000 н 0000083371 00000 н 0000083444 00000 н 0000083558 00000 н 0000083627 00000 н 0000083711 00000 н 0000086343 00000 н 0000086612 00000 н 0000086776 00000 н 0000086801 00000 н 0000087108 00000 н 0000089015 00000 н 0000089326 00000 н 0000089708 00000 н 0000138211 00000 н 0000138248 00000 н 0000156126 00000 н 0000156163 00000 н 0000191995 00000 н 0000192034 00000 н 0000227872 00000 н 0000227911 00000 н 0000227985 00000 н 0000228098 00000 н 0000228473 00000 н 0000232755 00000 н 0000241296 00000 н 0000250329 00000 н 0000262454 00000 н 0000265446 00000 н 0000275835 00000 н 0000279286 00000 н 0000279355 00000 н 0000001956 00000 н трейлер ]/предыдущая 962649>> startxref 0 %%EOF 116 0 объект >поток hb«`e`Pf`g` Ȁ

%PDF-1.5 % 226 0 объект > эндообъект внешняя ссылка 226 184 0000000016 00000 н 0000004961 00000 н 0000005075 00000 н 0000005790 00000 н 0000005887 00000 н 0000005984 00000 н 0000006130 00000 н 0000006227 00000 н 0000006341 00000 н 0000006453 00000 н 0000006599 00000 н 0000006696 00000 н 0000006842 00000 н 0000006939 00000 н 0000007085 00000 н 0000007182 00000 н 0000007328 00000 н 0000007425 00000 н 0000007571 00000 н 0000007668 00000 н 0000007814 00000 н 0000007935 00000 н 0000008081 00000 н 0000008222 00000 н 0000008368 00000 н 0000008465 00000 н 0000008611 00000 н 0000008708 00000 н 0000008854 00000 н 0000009000 00000 н 0000009146 00000 н 0000009243 00000 н 0000009389 00000 н 0000009862 00000 н 0000017400 00000 н 0000024331 00000 н 0000031338 00000 н 0000031523 00000 н 0000031677 00000 н 0000031714 00000 н 0000038436 00000 н 0000045496 00000 н 0000052891 00000 н 0000053009 00000 н 0000053629 00000 н 0000054144 00000 н 0000054228 00000 н 0000054685 00000 н 0000055234 00000 н 0000055954 00000 н 0000056639 00000 н 0000063461 00000 н 0000072461 00000 н 0000072750 00000 н 0000073137 00000 н 0000073379 00000 н 0000073766 00000 н 0000074153 00000 н 0000074469 00000 н 0000074781 00000 н 0000075050 00000 н 0000075437 00000 н 0000075824 00000 н 0000076054 00000 н 0000076410 00000 н 0000076797 00000 н 0000077026 00000 н 0000077413 00000 н 0000077642 00000 н 0000078007 00000 н 0000078313 00000 н 0000078542 00000 н 0000078909 00000 н 0000079236 00000 н 0000079542 00000 н 0000079901 00000 н 0000083475 00000 н 0000083805 00000 н 0000084173 00000 н 0000084403 00000 н 0000084808 00000 н 0000085141 00000 н 0000085439 00000 н 0000085814 00000 н 0000086161 00000 н 0000090908 00000 н 0000091258 00000 н 0000091637 00000 н 0000094286 00000 н 0000094659 00000 н 0000095015 00000 н 0000095420 00000 н 0000095821 00000 н 0000095935 00000 н 0000140110 00000 н 0000140149 00000 н 0000145054 00000 н 0000145093 00000 н 0000145167 00000 н 0000145242 00000 н 0000145366 00000 н 0000145441 00000 н 0000145805 00000 н 0000146123 00000 н 0000146198 00000 н 0000146273 00000 н 0000146629 00000 н 0000146947 00000 н 0000147022 00000 н 0000147097 00000 н 0000147452 00000 н 0000147768 00000 н 0000147843 00000 н 0000147918 00000 н 0000148268 00000 н 0000148583 00000 н 0000148658 00000 н 0000148733 00000 н 0000149084 00000 н 0000149401 00000 н 0000149476 00000 н 0000149551 00000 н 0000149901 00000 н 0000150217 00000 н 0000150292 00000 н 0000150367 00000 н 0000150732 00000 н 0000151050 00000 н 0000151123 00000 н 0000151198 00000 н 0000151273 00000 н 0000151628 00000 н 0000151945 00000 н 0000152020 00000 н 0000152095 00000 н 0000152462 00000 н 0000152778 00000 н 0000152853 00000 н 0000152928 00000 н 0000153293 00000 н 0000153609 00000 н 0000153684 00000 н 0000154998 00000 н 0000155364 00000 н 0000155439 00000 н 0000156006 00000 н 0000156081 00000 н 0000156156 00000 н 0000156519 00000 н 0000156834 00000 н 0000156909 00000 н 0000156984 00000 н 0000157350 00000 н 0000157665 00000 н 0000157740 00000 н 0000157815 00000 н 0000158168 00000 н 0000158483 00000 н 0000158556 00000 н 0000158631 00000 н 0000159788 00000 н 0000159863 00000 н 0000159938 00000 н 0000160309 00000 н 0000160625 00000 н 0000160961 00000 н 0000161036 00000 н 0000161111 00000 н 0000161468 00000 н 0000161785 00000 н 0000161860 00000 н 0000161935 00000 н 0000162289 00000 н 0000162606 00000 н 0000162681 00000 н 0000162756 00000 н 0000163133 00000 н 0000163448 00000 н 0000163523 00000 н 0000163598 00000 н 0000163942 00000 н 0000164258 00000 н 0000168941 00000 н 0000003976 00000 н трейлер ]/предыдущая 1357897>> startxref 0 %%EOF 409 0 объект >поток hвязьTKoU>v1ԏĩtвязьCqI4}’tȤQyT)H HB»ТВ’;»][email protected]_k{|

X10 НАРУЖНЫЙ ДАТЧИК ДВИЖЕНИЯ PMS03 РУКОВОДСТВО Скачать Pdf

Наружный датчик движения

Светодиодный индикатор движения Кодовый индикатор

Обнаруживает движение

Индикатор команды

и закат/рассвет

Зеленый светодиод

За объективом

X10 — код, вкл./выкл.

Кнопки в аккумуляторе

Отсек

Дом/На

Описание:

Наружный датчик движения, PMS03, представляет собой радиочастотный передатчик с батарейным питанием, способный обнаруживать: движение и события заката/рассвета.Это

передает команду X10 на базовый радиочастотный приемопередатчик X10 PRO (PAT01), который затем передает команду X10 на проводку переменного тока

.

структура. Это можно использовать для управления модулями приемника X10 PRO, т. е. модулями освещения и бытовой техники, ВКЛ/ВЫКЛ. Команда X10 также может быть

.

используется в качестве триггера для запуска макросов в CM11A, модуле двустороннего компьютерного интерфейса ActiveHome. Это позволило бы сложным подпрограммам быть

выполняется, как только PMS03 обнаруживает движение.PMS03 также можно использовать в помещении.

Особые требования:

2 — Батарейки AAA, PAT01 — Базовый радиочастотный модуль приемопередатчика

Опциональные/дополнительные устройства и модули:

PHH02 — звуковой сигнал, PLW01 — настенный выключатель, PLM01 — модуль лампы

X10 Протокол:

Набор кода дома — буквы AP, по умолчанию «A»

Каждому модулю приемника X10 присваивается уникальный номер устройства или идентичный номер устройства по желанию.

Для каждого контроллера X10, управляющего определенным набором приемных модулей, должен быть установлен тот же код дома, что и для приемников, которыми они управляют.

Электрический протокол:

Почти все жилые дома подключены к РАЗДЕЛЕННОЙ ФАЗЕ. Каждая фаза 120 В НЕ соединена напрямую с другой фазой 120 В. Если после установки

Приемник X10 не отвечает на удаленный контроллер, затем убедитесь, что выключатель, обслуживающий приемник X10, находится на той же фазе, что и

.

Контроллер. Если нет, выключатель можно поменять на противоположную фазу. В качестве альтернативного решения рекомендуется установить фазовый ответвитель для

.

для улучшения удаленной связи по всему дому.Посетите сайт www.x10pro.com, затем выберите «Техническая поддержка и устранение неполадок ПЛК».

Установка:

Настройка PMS03:

1. Снимите крышку аккумуляторного отсека на передней панели PMS03 и установите две щелочные батареи AAA. Первоначально PMS03 по умолчанию использует код дома «A» и

.

Код устройства «1» и по умолчанию «Видеть движение постоянно» (24 часа).

2. Подключите базовый радиочастотный трансивер X10 PRO (PAT01 — продается отдельно), установите для кода дома значение «A».

3.Установите или подключите модуль приемника X10 PRO для управления световыми приборами и установите для модуля приемника код дома «A» / код устройства «1».

Проверка PMS03:

1. Нажмите кнопку House один раз, PMS03 передаст команду RF X10 ON, и замигает красный светодиод.

2. Нажмите кнопку Unit один раз, PMS03 передаст команду RF X10 OFF, и замигает красный светодиод. (Настройка по умолчанию «A1»).

3. Поместите датчик на полку или закрепите его на стене на высоте не менее 6 футов над землей и дайте ему отстояться не менее 1 минуты (по умолчанию) без движения

перед активацией.

Тампа, Флорида 33542

Ручная задержка выключения

после движения

Единица/Выкл.

Набор номера устройства — цифры 1–16, по умолчанию «1»

Беспроводной радиочастотный сигнал на

Радиочастотный приемопередатчик

PAT01

РЧ База

Трансивер

ПМС03_03_03/07

Техническая поддержка: (800) 832-4003

ПМС03

подключается к

Розетка

***

Отправляет

Х10

Команды

1 BY ONE Сигнализация подъезда, 1 датчик движения, рабочий диапазон 1000 футов, 36 мелодий, домашняя система оповещения о безопасности с 1 подключаемым приемником и 2 всепогодными ИК-детекторами движения, защита внутреннего и наружного имущества: Руководство пользователя

  • СТРАНИЦА 1

    Все продукты с логотипом Easy Chime работают вместе 1byone Products Inc.1230 E Belmont Street, Онтарио, Калифорния, США 91761 Отдел обслуживания клиентов: +1 909-391-3888 www.1byone.

  • СТРАНИЦА 2

    Благодарим за покупку беспроводного дверного звонка 1byone PIR Alert. Пожалуйста, прочитайте это руководство по эксплуатации перед использованием, чтобы обеспечить безопасную работу. 1. Комплектация: 1 приемник дверного звонка 2 ИК-датчика 2 дюбеля и 2 винта 1 руководство по эксплуатации (10) (8) (9) (11) Если что-либо из содержимого упаковки заметно повреждено или отсутствует, немедленно свяжитесь с нами. Центр поддержки 1byone на https://www.1byone.com/Support для помощи. 1. Светодиодный индикатор 2. Динамик 3. Переключатель звука и вспышки 4. Кнопка громкости 5.

  • СТРАНИЦА 3

    . Источник питания: Приемник дверного звонка: Пожалуйста, подключите к розетке (AC110-120V). Датчик PIR: датчик PIR питается от 3 батареек AAA, пожалуйста, вставьте батарею, используя следующую процедуру: • Открутите винт на задней части датчика PIR с помощью отвертки. Далее снимите крышку батарейного отсека. · Вставьте 3 батарейки ААА в батарейный отсек, обязательно соблюдая полярность, чтобы исключить опасность возгорания.· Установите на место крышку батарейного отсека и затяните винт.

  • СТРАНИЦА 4

    Они называются режимами Звук, Вспышка и Звук+Вспышка. Чтобы выбрать , установите переключатель «Звук и вспышка» в одно из следующих положений: Режим «Только звук» Режим «Только вспышка» Режим «Звук + вспышка». B. Выбор мелодии звонка: на выбор предлагается 36 программируемых мелодий звонка. Нажмите кнопку выбора мелодии звонка, чтобы изменить мелодию звонка. Прекратите нажимать эту кнопку, когда дойдете до нужной мелодии звонка.C. Регулировка громкости рингтона: VOL Нажимайте кнопку громкости 1/2/3, пока не будет установлена ​​нужная громкость.

  • СТРАНИЦА 5

    через 30 секунд, затем снова подключите нужный датчик PIR. 5. Установка: для приемника подключите приемник к любой безопасной розетке. Датчик PIR можно закрепить на стене или просто положить на ровное место. Для крепления на стене: Просверлите отверстия в стене. Затем вставьте дюбель в просверленные отверстия, а затем вставьте винт в дюбель.Наконец, установите датчик PIR на винт. Примечания: ·Рекомендуемая высота установки датчика PIR составляет 3,3–4,9 фута (1,0–1,5 м).

  • СТР. 6

    . Устранение неполадок: а. Приемник звонит без срабатывания датчика PIR. Приемник может согласовываться на той же частоте с соседним ИК-датчиком. вам следует стереть сопряжение и повторно соединить ваши датчики PIR. также влияют на звонок приемника. Избегайте установки ИК-датчика и приемника рядом с любыми металлическими предметами. б.При срабатывании ИК-датчика кольцевая/светодиодная вспышка отсутствует. ·Проверьте, вставлена ​​ли батарея (батарейки AAA) в датчик PIR.

  • СТР. 7

    Утилизация Утилизация прибора Ни при каких обстоятельствах не выбрасывайте прибор вместе с обычными бытовыми отходами. Этот продукт подпадает под действие положений Европейской директивы 2012/19/ЕС. аккумуляторы утилизируются экологически безопасным способом. Выбрасывайте батареи только тогда, когда они полностью разряжены. Упаковка прибора изготовлена ​​из экологически чистого материала и может быть утилизирована на местном заводе по переработке отходов.

  • СТРАНИЦА 8

    Отдел обслуживания клиентов/Kundenservice Service Clients/Atención al cliente Assistenza Clienti/カスタマーサービス US Чтобы обеспечить быстрое решение вашего вопроса, позвоните или напишите нам для получения помощи. Телефон: +1 909-391-3888 (с понедельника по пятницу с 9:00 до 18:00 по тихоокеанскому стандартному времени) Электронная почта: [email protected] Великобритания Чтобы обеспечить быстрое решение вашей проблемы, позвоните или напишите нам для получения помощи. Телефон: +44 158 241 2681 (с понедельника по пятницу с 9:00 до 18:00 по всемирному координированному времени) Электронная почта: [email protected] CA Чтобы обеспечить быстрое решение вашей проблемы, пожалуйста, напишите нам для получения помощи.

  • Инфракрасный датчик движения LX22 инструкция

    Инфракрасный Датчик движения Датчик LX22 инструкция Размер продукта Крепежные отверстия Резюме Этот продукт является новый энергосберегающий выключатель освещения, в котором используется высокочувствительный детектор, интегральная схема, управляемый кремний и SMT; Он объединяет автоматические, удобные, безопасные и практичные функции; Широкий диапазон обнаружения состоит из служебного поля вверх и вниз, влево и вправо; Он использует инфракрасную энергию человеческого тела в качестве источника управляющего сигнала. Когда человек входит в поле обнаружения, он запускает контролируемую нагрузку; Он может автоматически определять день и ночь; Его установка удобна, а ассортимент широк; Он имеет функции индикации мощности и индикации обнаружения.Технические характеристики Источник питания: 100 В/AC~277 В/AC Частота питания: 50/60 Гц Угол обнаружения: 180° 140° Дальность обнаружения: 8 м (22°C) Рабочая температура: -10~+40°C Управление освещением: 2~1000 люкс (регулируется) Настройка времени: мин: 8 сек ± 3 сек макс: 7 мин ± 2 мин Номинальная нагрузка: 350 Вт.макс. (лампа накаливания 120 В/перем. тока) 500 Вт.макс. (лампа накаливания 277 В/перем. тока) Высота установки: 1 м~1,6 м Функция ► ► ► ► ► ► ► Поле обнаружения: Широкий диапазон состоит из служебного поля вверх и вниз, влево и вправо. (См. следующую диаграмму 1), ориентация движения связана с чувствительностью, пожалуйста, учитывайте это внимательно при выборе положение установки.Он может автоматически определять день и ночь: этот продукт был максимально настроен перед отправкой с завода. Но он также может быть скорректирован по желанию клиента. Индикация обнаружения: индикаторная лампа может мигать один раз, когда датчик получает один сигнал, что показывает, что обнаружение является регулярным. Временная задержка добавляется постоянно: когда он получает вторые индукционные сигналы после первой индукции, он снова вычисляет время на основе первой задержки. (Установить время) Обнаружение прикосновения: датчик начнет нагрузку, когда человек коснется линии прикосновения; (присоединено) Временная задержка регулируется: ее можно установить в соответствии с желанием потребителя.

    Leave Comment

    Ваш адрес email не будет опубликован.
