Давление в ресивере в насосной станции: Давление в насосной станции — Регулировка насосной станции

Содержание

Какое давление должно быть в гидроаккумуляторе?

Если просмотреть переписку на тему автономного водоснабжения на различных строительных порталах и форумах, то один из часто встречающихся вопросов – почему в бак вместо обозначенной в его паспорте емкости (к примеру) 50 л заливается всего 30 – 35? Как результат – устройство работает не совсем корректно. Основная причина – неправильно выставленное давление в гидроаккумуляторе. А каким оно должно быть в гидроаккумуляторе – это и интересует многих пользователей.

О назначении и устройстве ГА подробно рассказывается здесь. Чтобы не повторяться, достаточно лишь отметить, что в баке изначально есть воздух. Он закачивается в него еще на производстве, и давление составляет (для подавляющего большинства моделей) 1,5 атмосферы. Если изделие от известной компании-изготовителя, то небольшую утечку (за предпродажный период) в расчет можно не брать – качественные гидроаккумуляторы не «травят».

Не все пользователи учитывают, что ГА функционирует в системе водоснабжения только совместно с реле давления, иначе теряется сам смысл установки бака.

Именно эти два элемента автоматики и обеспечивают стабильность давления в контуре и регулируют интервал между пуском в работу и остановкой насоса.

Но есть и еще ряд нюансов, которые правильно оценить может лишь профильный специалист. Например, как рассматривать следующую рекомендацию, размещенную на одном из форумов – взять разницу высот (в м) между ГА и верхней точкой водоразбора (H) и разделить эту цифру (число) на 10. Частное – это и есть рекомендуемое давление в баке (в атм). У человека, хоть немного понимающего, как организуется схема водоснабжения, неминуемо возникнут хотя бы такие элементарные вопросы.

  • В любом доме есть много бытовой техники, присоединяемой к водопроводу. Для каждого изделия – свой нижний порог давления, при котором оно может нормально функционировать. Как это учесть?
  • Трубы в жилых строениях прокладываются по-разному. На это влияют этажность здания, внутренняя планировка и так далее. Каждый поворот «нитки», отвод от нее, фитинги – это некоторая потеря давления. Есть ли поправочные коэффициенты для всех подобных случаев?
Существует главное правило настройки гидроаккумулятора – давление в нем должно быть на 10% ниже минимального (для включения перекачивающего устройства), установленного при регулировке срабатывания реле. Но это типовая рекомендация, которой следует придерживаться. В принципе, можно взять разницу и в 12, а то и 15%. Но точно определить ее способен лишь специалист, с учетом всех нюансов системы.

Наиболее вероятные последствия неправильной настройки гидроаккумулятора

  • Некорректная работа бытовой техники, присоединенной к контуру водоснабжения. Например, периодические сбои в функционировании котельного оборудования, а то и аварийная остановка агрегата.
  • Снижение ресурса насоса по причине повышенного износа.
  • Проблемы с напором из кранов на последних этажах дома.

Производители прилагают к каждому гидроаккумулятору инструкцию, в которой расписан порядок его настройки. В чем сложность? Сортамент реле давлений значительный, и у каждой модели – свои характеристики.

Одна из основных – так называемая «дельта», то есть разница между Pmin (для пуска насоса) и Pmax (для его отключения). Применительно к большинству этих приборов она равна 1 (иногда 1,5). Но ни одно руководство не в состоянии учесть всех особенностей конкретной системы, самого строения, его «наполнения» техническими устройствами, способов их подключения и так далее.

Вывод

Он напрашивается сам собой. Несмотря на кажущуюся простоту настройки давления в гидроаккумуляторе, данную технологическую операцию целесообразнее доверить профессионалу. Логика достаточно проста – лучше оплатить его услуги «здесь и сейчас», чем не в такой уж далекой перспективе тратить деньги за визиты различных мастеров (по ремонту котла, посудомоечной машинки, того же насоса и так далее).

Однозначно – в совокупности обойдется значительно дороже. А если учесть еще и неудобства, нервы, время, то решение более чем рациональное.

Компания «АЛЬФАТЕП» всегда окажет проживающим в Подмосковье практическую помощь в выборе оптимальной модели гидроаккумулятора и его настройке. Достаточно лишь позвонить на номер ее контактного телефона 8 (495) 109-00-95, и сотрудники подробно проконсультируют по любому вопросу, касающемуся организации водоснабжения, подберут требуемый для системы ГА, сами его установят и настроят по давлению его и реле. По желанию клиента, возьмут все оборудование на сервисное обслуживание.

Как правильно накачать воздух в ресивер насосной станции — порядок действий при обслуживании | Сделай Самоделку

Все владельцы поверхностных насосных станций с гидроаккумулятором рано или поздно сталкиваются с проблемой, когда воздух выходит из ресивера и станция начинает работать неправильно. Обычно сигналом о такой поломке служит прерывистая работа станции, с частым включением и выключением насоса.

На рисунке ниже можно посмотреть, как устроен гидроаккумулятор. Если за мембраной выйдет весь воздух, то давление воды растянет мембрану, заполнив водой всё внутреннее пространство. Из-за этого реле не будет нормально работать, поэтому нам необходимо снова закачать воздух!

Схема устройства гидроаккумулятора.

Схема устройства гидроаккумулятора.

Но некоторые типа мастера даже эту простейшую процедуру выполняют неправильно: я даже как-то наблюдал за такими, и это было забавно! 🙂 На примере недавней работы я покажу, как сделать это правильно. И никаких мастеров вызывать не придётся!

Шаг первый

Если доступ к насосной станции свободный, то обслужить её можно и на месте, а если станция находится, например, как в моём случае, в узком колодце, то придётся её достать! Для этого необходимо открутить две гайки разъёмных соединений — на входе и выходе.

Шаг второй

Достаём станцию, позади ресивера находится пластиковая заглушка, которая защищает воздушный клапан (золотник) от загрязнений.

Откручиваем его против часовой стрелки. Для начала нужно проверить, не порвалась ли мембрана: для это каким-нибудь тонким штырьком необходимо надавить на клапан. Если же из него польётся вода, значит, мембрана повреждена, и её придётся менять, но об этом в другой раз!

Шаг третий

Если станция обслуживается на месте, то необходимо обеспечить расход воды. Для этого открываем любой кран — главное, чтобы вы его видели. Ну или делать это нужно ещё с одним человеком. Если вы станцию достали, то поставьте её возле слива воды, во дворе или ванне.

Теперь берём обычный насос — если есть компрессор, то вообще хорошо. Подсоединяем его к клапану на станции и начинаем качать, при этом из выхода станции или крана начнёт течь вода. Качаем до тех пор, пока вода не закончится.

Шаг четвёртый

Если у вас есть манометр, то продолжайте качать до отметки 1,2-1,5 Атм. Если манометра нет, то при использовании обычного насоса сделайте ещё 20 качков, затем отсоедините шланг и закрутите заглушку.

Шаг пятый

Закройте кран или установите станцию на место. В том случае, если вы доставали станцию, подсоедините гайку к входу и затяните её, оставив незатянутой гайку выхода. Если станция обслуживалась на месте, то нужно открутить гайку на выходе.

Теперь заливаем воду в насос, через выход, до того момента, пока не заполним его полностью. Закручиваем гайку и теперь можно включать станцию.

Заключение

После проделывания всех манипуляций, представленных выше, станция начнёт работать в нормальном режиме. Как видите, ничего сложного в этом нет, сделать это сможет практически каждый взрослый человек! На этом у меня всё: надеюсь, был полезен! 🙂

Ресивер гидравлический (гидроаккумулятор) для насосной станции водоснабжения дома (выбор, конструкция)

 При выборе насосной станции или при ее самостоятельной сборке, из отдельных компонентов, следует обратить особое внимание на ресивер. Можно сказать, что он в данной системе является «сердцем», одним из главных ее компонентов. А вот почему ресивер так важен в системе насосной станции обеспечивающей водоснабжение дома,   становится понятно после ознакомления с его функциональностью и принципом работы, о чем мы и собираемся поговорить в данной статье.

Принцип действия ресивера гидравлического (гидроаккумулятора) (конструкция ресивера для насосной станции)

  Итак, для того чтобы понять насколько важны функции ресивера и как они реализованы нам не обойтись без изучения принципов его работы.
 Принцип работы гидравлического ресивера в насосной станции сводится к тому, что ресивер является своеобразным накопителем гидравлической жидкости, например воды, что в принципе ясно из его собственного определения. Receive — переводится с английского как получать, то есть ресивер (receiver) является своеобразным получателем. При этом ресивер «старается» поддерживать давление «получаемой» рабочей среды максимально стабильным.

  Эти свойства реализованы за счет его конструкции. Так внутри ресивера стоит пластичный баллон, например из резины, наполненный воздухом и естественно сжимаемый, вроде резинового мяча.

Баллон закреплен к стенке корпуса ресивера, как правило, наиболее удаленной от «входа». Еще одним важным критерием конструкции является то, что баллон установлен в жестком металлическом корпусе, который является ограничителем для объема рабочей среды и объема баллона.

Ознакомившись с конструктивными особенностями ресивера (гидроаккумулятора) рассмотрим и этапы его работы, выделив впоследствии из них особенности, на которые стоит обратить внимание при выборе.

Этап 1
После того, как среда попадает в ресивер, то не сложно представить, что почти весь объем в этот момент занят баллоном, тем самым резиновым мячом. При этом изначально поступившая  рабочая жидкость вообще не создает никакого давления в ресивере, так как его свободный объем, между стенками резинового баллона и металлическими стенками ресивера,  еще не заполнен. Далее, по мере наполнения рабочей среды (воды) весь свободный объем выбирается, и рабочая среда начинает оказывать воздействие на баллон. Так как газ в баллоне имеет свойства сжиматься, то он и сжимается под действием рабочей среды, при этом в ресивере появляется давление, за счет обоюдного воздействия друг на друга рабочей среды и сжатого баллона. В этот этап происходит незначительная подача воды и быстрый рост давления, до номинального давления, создаваемого ресивером.

Этап 2
При дальнейшей подаче рабочей среды в емкость ресивера происходит очередной взаимодействие между сжимаемым баллоном и средой, в этом случае баллон почти линейно сжимается. Давление рабочей среды (воды) практически не меняется, но ее объем в корпусе ресивера повышается.  Этот этап работы ресивера является наиболее «полезным», именно он определяет целесообразность использования ресивера. Этап сопровождается заполнением корпуса ресивера значительным объемом воды и незначительным ростом давления.
Этап 3
Баллон под действием все поступающей рабочей среды становится практически несжимаемым. При этом дальнейшая подача рабочей среды будет сопровождаться минимальным поступлением ее объема в корпус ресивера и максимальным увеличением рабочего давления. Если так можно сказать, ресивер «насытился» и больше не может принимать рабочую среду.
Для того, чтобы более наглядно представить себе происходящие этапы работы ресивера далее мы приведем диаграмму, показывающую зависимость давления в ресивере от поступления (расхода) рабочей среды.

Выбор ресивера гидравлического (гидроаккумулятора) для насосной станции водоснабжения дома

 Если вы внимательно прочитали предыдущий абзац и уже сделали выводы, то говорить о выборе ресивера для насосной станции будет уже излишним. Во-первых, конечно, необходимо исходить из критериев рабочего давления, присоединительных и габаритных размеров. Но самым главным параметром будет являться, конечно, способность ресивера работать в своем оптимальном рабочем режиме, то есть максимально длительно обеспечивать «этап 2» из предыдущего абзаца. А вот максимально долго обеспечивать его можно исходя из эксплуатационных особенностей. Так, например, если ресивер будет большого объема, но с маленьким  периодичным расходом воды, то он практически никогда не опорожнится, а соответственно его излишний объем будет не только занимать место, но и потребует от вас более значимых но необоснованных первоначальных затрат при его покупке. Второй вариант, когда ресивер слишком мал при значительном расходе. В итоге, ресивер не способен будет обеспечить относительно длительное поддержание давление воды при ее номинальном расходе. Насос подкачки фактически будет часто включаться и выключаться.
 Так в большинстве насосных станций для дома, представленных на рынке, установлены ресиверы порядка 25-50 литров, но по нашему мнению это не так уж много для потребителей в доме.  Конечно, все это связано с тем, чтобы уменьшить стоимость сборки насосной станции. Мы же можем сказать о том, что оптимальны объемом будет ресивер порядка 100-150 литров.

Подключение ресивера гидравлического (гидроаккумулятора) в систему водоснабжение дома

 В этой статье мы не будем описывать частные рекомендации, а скажем лишь об основных принципах, при подключении гидравлического ресивера. Конечно, ресивер необходимо подключать, соединять, с соответствующими резьбами. Присоединительная резьба трубы и фланца на ресивере должны быть идентичными. При этом необходимо применять уплотняющие материалы, ленту ФУМ или лен. Необходимо жестко закрепить ресивер, так как, во-первых, в его объеме будет происходить смещение центра тяжести, во-вторых, возможны резонансные колебания при спуске, заполнение рабочей среды.

Давление в гидроаккумуляторе: советы экспертов

Оптимальные показатели давления в гидробаке

Бесперебойная работа системы водоснабжения и ресурс накопительного бака зависят от таких факторов:

  • Правильный выбор давления (минимальное и максимальное), при котором автоматика включает насос.
  • Установка уровня давления в гидробаке.

Давление в накопительном баке должно не превышать минимальный показатель, при котором происходит запуск насоса, на 10–12%. При соблюдении данного правила, насосная станция (безбашенка) начнет работать, когда в гидроаккумуляторе еще останется минимальное количество воды. Приведем простой пример: если включение насоса происходит при значении 2 атмосферы (бар), показатель в накопительном баке должен составлять 1,8 бар (минус 10%).

Многие спрашивают, какое давление должно быть в гидроаккумуляторе 100 литров? Необходимо понимать, что объем накопительного бака не влияет на этот параметр. Для оборудования 24, 50, 80 и 100 литров данный показатель равен примерно 1,5 бар. Для накопительных баков от 200 до 500 литров, давление должно находиться на уровне 2 бар.

В гидроаккумуляторах до 150 литров на заводе устанавливают значение 1,5 бар. Если вы проживаете в одноэтажном доме и употребляете мало воды, показатель можно снизить до 1–1,2 атмосфер. Это минимально допустимое давление в гидроаккумуляторе, так как при дальнейшем снижении будет растягиваться резиновая груша, что приведет к ее соприкосновению с металлическим корпусом и быстрым выходом из строя.

Напор в трубах будет снижен, что повысит долговечность системы, но может привести к ограничению использования некоторых устройств (газовая колонка, душевая кабина и прочее). Повышать давление выше 1,5 бар тоже нет смысла, так как в этом случае воздух будет занимать большее пространство в баке, воды будет закачано меньше. Кроме того, трубы и сантехнические приборы станут изнашиваться быстрее.

Как рассчитать необходимое давление для гидроаккумулятора

Каждый жилой дом имеет систему водоснабжения разной протяженности, в которой присутствует множество потребителей (сантехнические приборы и оборудование). В связи с этим, необходимо рассчитать оптимальное давление в гидроаккумуляторе. Для этого есть следующая формула:

P=(Hmax+6)/10

P — давление воздуха в атмосферах.

Hmax — расстояние до наивысшей точки водопроводной системы в доме.

За верхнюю точку в двухэтажном доме можно считать душ, расположенный на верхнем этаже. Чем больше этажей и расстояние до потребителей, тем выше должно быть давление в накопительном бака. Выполним расчет на примере среднестатистического двухэтажного дома. Hmax у нас составил примерно 7 метров, поэтому рассчитаем показатель следующим образом: P=(7+6)/10=1,3 бар. То есть, для двухэтажного дома значение давления в гидроаккумуляторе должно находиться на уровне 1,3 атмосферы.

Для трехэтажного дома показатель Hmax в среднем равен 10 метров, путем несложных просчетов получаем P=1,8 бар.

Прежде чем купить гидроаккумулятор (в случае отдельной установки без насосной станции), необходимо выполнить расчет его объема. При этом учитывают максимальный расход воды на объекте, число включений насоса в течение часа, давление в ресивере, верхний и нижний параметры для включения оборудования, мощность насоса. Также необходимо грамотно настроить нижний и верхний показатель включения автоматики подачи воды (реле давления насосной станции). Разница между этими параметрами влияет на объем жидкости, которая подается из накопительного бака в систему.

Как проверить давление в гидроаккумуляторе

Воздух, который закачали в полость накопительного бака в заводских условиях, постепенно уходит через ниппель и мембрану. Если давление в гидроаккумуляторе недостаточное, это приведет к растягиванию резиновой груши при заполнении ее водой. Выполнить необходимые замеры можно автомобильным манометром через золотник, расположенный сбоку бака насосной станции.

Оборудование отключают от электрической сети, сливают воду и к золотнику подключают измерительный прибор. Рекомендовано использовать автомобильные или электронные манометры по причине минимальной погрешности. Если обнаружили, что показания ниже необходимых, следует подкачать воздух посредством компрессора. После этого гидроаккумулятор оставляют на сутки без подключения к системе, и через время вновь проверяют и сравнивают показания.

Важный момент! Проверять давление воздуха в гидроаккумуляторе необходимо в зависимости от периодичности эксплуатации системы. Для дач данную процедуру рекомендуется выполнять в начале сезона, для частных домов — один раз в полгода. Основной признак снижения давления в гидроаккумуляторе — повышение частоты включения и выключения оборудования!

Регулируем давление в гидробаке

Многие пользователи оборудования спрашивают, какое давление должно быть в насосной станции. Нормальное функционирование оборудования зависит от трех характеристик:

  • Давления запуска насоса.
  • Давление выключения насоса
  • Показателя давления в накопительном баке.

Первые два параметра регулируются специальным реле, про напор воздуха в накопительном баке уже было сказано выше. На насосной станции данное устройство расположено между насосом и гидроаккумулятором (часто на входном штуцере бака).

Как добавить давление в насосной станции

В реле есть две пружины, которые расположены вертикально. Они закреплены регулировочными гайками на оси, имеют разные размеры. Посредством большой пружины происходит регулировка включения насоса (на фото позиция 4), маленькая пружина позволяет установить разницу показателей между верхним и нижним давлением (на фото позиция 3). Чтобы увеличить значение, гайку регулятора большой пружины проворачиваем по часовой стрелке. Для начал достаточно одного полного оборота. После этого включаем насосную станцию и определяем значение давления при выключении. Если оно в норме, оставляем все как есть. Необходимо понимать, что при такой регулировке мы увеличиваем оба показателя (включение и выключение оборудования).

Как уменьшить давление на насосной станции

Чтобы снизить данный показатель, большой регулятор (на фото позиция 4) крутим против часовой стрелки. При этом, как уже было сказано выше, будет снижаться одновременно давление включения и выключения насоса. Для изменения разницы между верхним и нижним показателем нужно вращать малую пружину (на фото позиция 3). Для увеличения гайку регулятора крутим по часовой стрелке, для снижения — против часовой стрелки. В этом случае нижнее давление будет оставаться неизменным, а верхнее (момент включения насоса) будет меняться. Момент включения и выключения определяем по манометру, расположенному на насосной станции. За базу принято брать заводские настройки: запуск насоса — 1,4–1,8 бар, отключение — 2,5–3 бар.

Наличие ресивера в системе – это необходимость, так как с его помощью поддерживается нужный напор, снижается износ оборудования (включение и выключение насоса осуществляется реже), предупреждаются гидроудары. Проверку и регулировку уровня давления в накопительном баке необходимо проводить регулярно (минимум один раз в полгода). Это позволит системе водоснабжения функционировать без перебоев на протяжении длительного времени.

Устройство и принцип работы насосной станции

Насосная станция — это оборудование, предназначенное для обеспечения водоснабжения и для повышения давления в трубопроводной системе.

Для того, чтобы не ошибиться в выборе оборудования этого типа хозяину необходимо знать принцип работы и устройство насосной станции.

Повысительная насосная станция для частного дома в этом случае является очень хорошим вариантом, ведь она позволяет осуществить автоматическую подкачку и подачу воды в любую необходимую Вам точку дома, а так же она способна обеспечить необходимое давление в водопроводе при любых условиях, даже при выключенном насосе.

Содержание статьи

Насосная станция для воды абсолютна автономна и не требует вмешательства и постоянного контроля. Для её работоспособности необходимо только подключение к электрической сети.

В этой статье будет рассмотрено устройство насосной станции и входящих в её комплектацию гидроаккумулятора и управляющих реле, а так же принцип работы оборудования.

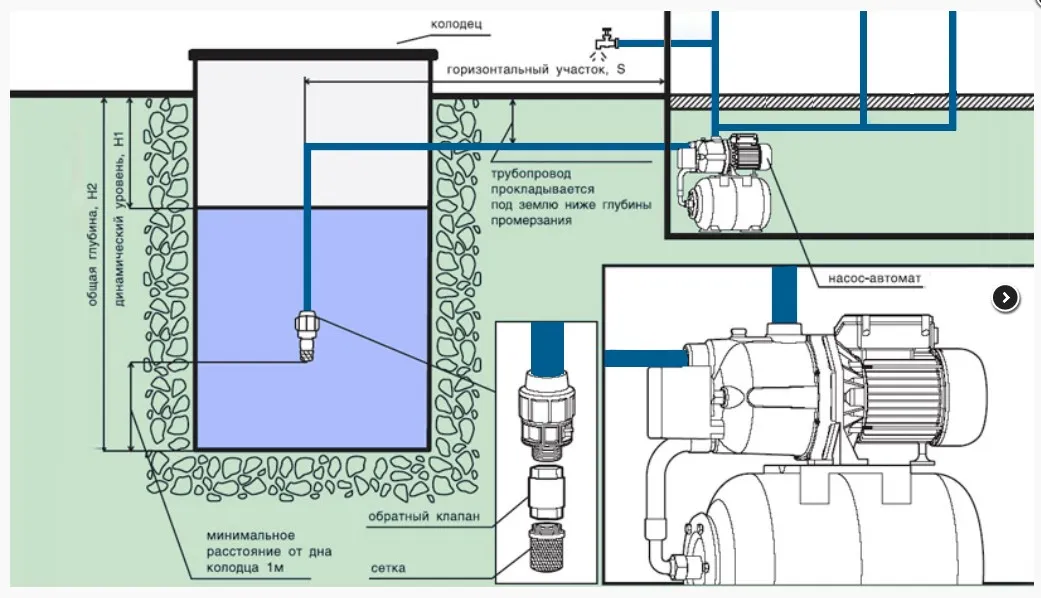

Назначение и устройство насосной станции

Насосная станция повышения давления предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Её основное достоинство – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

Каждая станция состоит из:
  поверхностного насоса;
  гидроаккумулятора;
  манометра;
  блок управления;
  арматуры.

Система насосной станции – это комплекс оборудования работающего сообща, основным узлом в котором является циркуляционный агрегат.

Насос.

В зависимости от того, какое назначение имеет каждая конкретная насосная станция, она комплектуется своим типом насоса.

Большинство насосных станций укомплектованы поверхностными центробежными насоса с эжектором или без него.

Эжектор в насосной станции для водоснабжения – это специальный конструктивный блок, который обеспечивает подъем воды из скважины или колодца. Принцип работы эжектора в насосной станции основан на создании внутри корпуса зоны разрежения (вакуума), куда всасывается вода.

Наличие эжектора обеспечивает подъем воды с небольшой глубины – до 10 метров.

Бытовые насосные станции обладают хорошим напором и высокой производительностью.

Мы собрали все типы насосных станций в отдельной статье.

Гидроаккумулятор.

Предназначен для поддержания необходимого давления в водопроводной системе дома. Современные станции обеспечивают давление до 2 бар, а этого вполне хватит для работы любой техники, например, стиральной или посудомоечной машины.

Манометр.

Этот измерительный прибор необходим для визуального контроля за текущим давлением в трубопроводной системе.

Блок управления.

В его задачу входит автоматический контроль давления в системе, а также включение скважинного насоса при низком давлении в гидроаккумуляторе и отключение при достижении заданного уровня давления. Регулировку заданных параметров системы выполняет реле давления.

Арматура.

В эту категорию входят все узлы, необходимые для подключения насосной станции к трубопроводной системе – вентили, краны и патрубки.

Все составляющие насосной станции Вы можете купить отдельно, но практичнее приобретать оборудование в сборе. Сборная конструкция продумана производителем до мелочей и проверена на стенде, поэтому Вам остается только подключить станцию к трубопроводу и электропитанию.

Принцип работы насосной станции

Работа насосной станции состоит в следующем:

1. скважинный насос закачивает воду в гидробак (гидроаккумулятор и создает необходимое давление в системе водоснабжения).

2. При открытии крана потребителя – например, крана в мойке (или душа, или подключения стиральной машины), включается поверхностный насос для обеспечения необходимого напора. При этом количество воды в системе уменьшается, а её давление падает.

3. Уровень воды в гидробаке падает до минимально допустимого значения, которое контролирует реле давления.

4. Как только давление в гидробаке достигает минимально допустимого значения, блок управления станции запускает скважинный насос и заполняет бак новой водой из скважины.

5. Как только уровень воды в баке и давление в гидроаккумуляторе достигают максимально допустимого значения блок автоматики станции отключает питание насоса в скважине.

6. Насосная станция готова к работе.

Управление насосной станцией производится в автоматическом режиме. Вы просто устанавливаете необходимое давление на соответствующем реле, подключаете насос к баку гидроаккумулятора (в случае если они продаются отдельно друг от друга) и забываете об этом узле до срока технической проверки.

Частота включения насоса в скважине напрямую зависит от объема бака гидроаккумулятора. Чем больше бак, тем реже необходимо включать оборудование. В зависимости от конкретной модели бывают гидроаккумуляторы на 14, 20 и 50 литров.

Гидроаккумулятор насосной станции

Гидроаккумулятор насосной станции представляет собой ёмкость цилиндрической формы, разделенную на две части эластичной мембраной.

Насосная станция с гидроаккумулятором на заводе изготовителе заполнена газом, при этом создается определенное давление.

При включении насоса в незаполненную газом ёмкость гидроаккумулятора поступает вода. Эта ёмкость постепенно заполняется, эластичная мембрана, разделяющая эти две ёмкости, растягивается, при этом газ во второй ёмкости сжимается ещё больше.

Так в гидроаккумуляторе создается давление, величина которого контролируется автоматикой. Когда давление в насосной станции достигнет порогового значения (от 2 до 4 атм.) автоматика дает команду на отключение насоса и прекращение заполнения гидроаккумулятора водой.

Давление стабильно, насос не работает. Так продолжается пока не откроют кран или не включат какой либо прибор-потребитель воды. Тогда вода начинает уходить и давление в гидроаккумуляторе насосной станции постепенно падает.

При достижении нижнего порога, срабатывает автоматика, и на насос поступает команда на включение. Насос снова наполняет гидроаккумулятор водой, выравнивая давления до положенного.

Заполнение гидроаккумулятора насосной станции водой осуществляет скважинный насос, а его работу контролирует блок автоматики.

Реле давления насосной станции

Блок управления насосной станцией предназначен для своевременного включения и выключения насосной станции.

Для выполнения этих функции в комплектацию блок а управления входит манометр для определения текущего давления и реле управления насосом.

Устройство реле управления включает две пружины. Большая пружина настроена таким образом, чтобы замкнуть цепь электропитания при минимальном уровне давления в гидробаке.

Малая пружина в противовес большой размыкает цепь электропитания при достижении максимального давления.

Реле давления на заводе настраивается таким образом, чтобы включать насос при достижении давления в 1,4 бара и выключать на отметке установленной производителем (и указанной в документации к оборудованию).

Основная проблема, с которой можно столкнуться при эксплуатации насосной станции – сухой ход. Сухой ход – это работа оборудования незаполненного водой. В этом случае не происходит смазывания трущихся частей и оборудование выходит из строя.

Современные модели насосных станций снабжаются защитными устройствами, имеющими вид датчиков. Такие датчики могут отключать оборудование при перегреве и в случае сухого хода – когда в водопроводной магистрали нет воды. Убедитесь в наличие такой функции у приобретаемой Вами модели.

Насосная станция – основные характеристики

В зависимости от того где Вы хотите использовать оборудование зависят характеристики, которые должна выдавать насосная станция водоснабжения: напор, мощность, производительность, глубина забора воды.

Обобщив все предыдущие советы представляем Вам поэтапный план подбора насосной станции для дачи или загородного дома.

1 Необходимо определить источник водоснабжения – скважина или колодец. Если насосная станция должна обеспечить всасывание с глубины до 8 метров, то подойдет станция с поверхностным насосом, если глубина от 10 метров и более, то необходимо использовать погружной насос.

2 Необходимо определиться с техническими параметрами насоса. Выбирайте насос наиболее подходящий Вам по расходу (производительности) и напору(высоте подъема воды) для обеспечения хорошего давления и напора воды в доме. К этим показателям рекомендуется прибавить от 10 до 20% мощности, затрачиваемой на гидравлические потери в различной арматуре и фильтрах.

3 Выбор гидроаккумулятора осуществляется по его объему. Объем рассчитывается на основании того, сколько Вам необходимо воды при отсутствии электричества. На семью из 3-4 человек рекомендуется брать гидроаккумулятор объемом 50 литров, а для одного человека вполне достаточно и 24 литров. От объема гидроаккумулятора зависит ресурс насоса, чем реже включается насос, тем больше он проработает без ремонта.

Вместе со статьей «Устройство и принцип работы насосной станции» читают:

Откачка конденсата из вентилируемых ресиверов

Насосная терминология

Давление пара. Этот термин используется для определения давления, соответствующего температуре, при которой жидкость превращается в пар. Другими словами, это давление, при котором жидкость будет кипеть.

  • При 100°C вода закипит при атмосферном давлении.
  • При 170°C вода закипит при давлении 7 бари.
  • При 90°C вода закипит при давлении 0. 7 бар а.

Давление пара является очень важным фактором при перекачивании конденсата. Конденсат обычно образуется при температуре, близкой к его температуре кипения, что может вызвать трудности при работе с центробежным насосом. Это связано с тем, что центробежные насосы имеют область более низкого давления в центре или в ушке рабочего колеса. Это создает эффект всасывания, который втягивает жидкость в насос. Хотя падение давления невелико, если давление конденсата уже очень близко к его давлению пара, часть жидкости испарится, превратившись в пар в виде маленьких пузырьков.Эти пузырьки пара занимают значительно больший объем, чем эквивалентная масса воды, и имеют высокое отношение площади поверхности к массе.

Когда пузырьки проходят через каналы рабочего колеса к его внешнему краю, они испытывают возрастающее давление. В какой-то момент во время этого путешествия давление пара превышается, и пузырьки пара взрываются со значительной силой. Это называется «кавитацией», и взрывы одновременно шумные и разрушительные. Шум подобен гравию, который сгребают лопатой, и со временем взрывы повредят внутренние части насоса.

По этой причине рекомендуется откачивать конденсат электрическими насосами, специально предназначенными для этой задачи, и чтобы температура конденсата в атмосферных системах не превышала 98°C.

Некоторые насосы имеют пределы до 94°C или 96°C, в зависимости от конструкции насоса, скорости вращения и высоты ресивера над насосом.

Напор (h) — Напор – это термин, используемый для описания потенциальной энергии жидкости в данной точке. Существует несколько способов измерения напора: напор, статический напор и напор при трении.Напор и статический напор, по сути, одно и то же, но, как правило, измеряются в разных единицах.

Высота напора измеряется в единицах давления, таких как паскаль или бар изб.; в то время как статический напор измеряется высотой, обычно в метрах (или в метрах напора).

Для воды статический напор в 10 метров приблизительно эквивалентен напору в 1 бар изб. (см. рис. 14.4.1).

Напор (л.с.) — Напор – это давление жидкости в рассматриваемой точке.Например: насос необходим для подачи воды при статическом напоре в 30 метров, что приблизительно соответствует напору в 3 бари. Насос наполняется со статического напора в 1 метр, что соответствует напору в 0,1 бари. (См. рис. 14.4.2).

Статический напор (hs) — Статический напор представляет собой эквивалентную вертикальную высоту жидкости над исходной точкой. В следующем примере поясняется измерение статического напора. Пример: вход насоса на рис. 14.4.2 подвергается статическому напору (известному как напор всасывания или наполнения) в 1 м, а нагнетание — статическому напору (известному как статический напор) в 30 м.Обратите внимание, что в этом случае перекачиваемая вода находится выше входного отверстия насоса (такая ситуация называется затопленным всасыванием).

Вакуумная заливка | Пылесос Airtech

Вакуумные системы заливки обычно состоят из одного или нескольких жидкостно-кольцевых вакуумных насосов, установленных на верхней части резервуара вакуумного ресивера. Эти системы используются водонасосными станциями, которым необходимо перекачивать воду вертикально с нижнего уровня на верхний. В Airtech Vacuum Incorporated мы предлагаем вакуумные насосы высокого давления, которые позволяют водонасосным станциям продолжать распределять воду даже при падении уровня воды.У нас есть широкий ассортимент вакуумных насосов, специально разработанных для различных отраслей промышленности.

Об индустрии вакуумного грунтования

Не все водонасосные станции удачно расположены на нужной высоте от источника воды, и это может создавать проблемы, когда им приходится перекачивать воду на более высокие уровни. Когда водонасосная станция расположена высоко над уровнем моря, атмосферное давление снижается, что создает меньше вакуума. Это замедляет процесс перекачки воды, что может негативно сказаться на работе водонасосной станции.

В Airtech у нас есть насосы высокого давления, которые специально разработаны в соответствии с расстоянием и высотой расположения водяной насосной станции, чтобы обеспечить эффективную перекачку воды. В наших вакуумных насосах используются новейшие технологии, гарантирующие минимизацию вакуума в водопроводных трубах, что позволяет перекачивать большие объемы воды на большие расстояния. Мы гарантируем, что наши машины хорошо подходят для различного применения в зависимости от потребностей компании.

Стандартные продукты для вакуумной заливки

  • L Насосы Жидкостно-кольцевые вакуумные насосы
  • Автономные жидкостно-кольцевые вакуумные насосы серии 3AL
  • … и многое другое!

Почему стоит выбрать Airtech Vacuum Incorporated для вакуумной заливки?

Airtech Vacuum Incorporated является мировым производителем полной линейки высокотехнологичных жидкостно-кольцевых вакуумных насосов и предлагает широкий спектр вакуумных и нагнетательных технологий.С момента основания в 1982 году мы стали ведущим производителем и дистрибьютором оборудования для вакуумной заливки в США, Азии и Европе. Мы сотрудничаем с лучшими водонасосными станциями, чтобы предоставить им лучшее оборудование для эффективной работы.

На протяжении более 30 лет наши инженеры превзошли сами себя в создании специально разработанных вакуумных насосов, которые не только эффективны, но и потребляют меньше энергии. У нас есть представители, которые всегда готовы принять ваш заказ или предоставить дополнительную информацию о наших продуктах.Нашим клиентам нравится делать покупки у нас, так как они могут легко просматривать наш ассортимент в поисках готовой к отправке продукции по конкурентоспособным ценам. Наша продукция имеет сертификаты ISO9001-2008, UL, CE, RoHS и CSA, поэтому вы можете быть уверены, что получите подлинную продукцию высокого качества.

Ознакомьтесь с ассортиментом вакуумных насосов с вакуумной заливкой и разместите заказ онлайн уже сегодня.

Модульные насосные станции для чистого вакуума

Компактные размеры и высокая производительность делают сухую насосную станцию ​​HiCube Eco идеальным решением для многих областей применения.

Насосные станции HiCube Classic подходят для всех применений с высоким и сверхвысоким вакуумом и доступны с сухими и масляными форвакуумными насосами со скоростью откачки до 685 л/с. В качестве форвакуумных насосов можно выбрать сухие мембранные насосы со скоростью откачки до 4,3 м 3 /ч или пластинчато-роторные насосы со скоростью откачки до 6 м 3 /ч.

Насосные станции HiCube Pro подходят для всех применений с высоким вакуумом и доступны с форвакуумными насосами с сухим сжатием и с масляным уплотнением, обеспечивающими скорость откачки до 685 л/с.HiCube Pro особенно характеризуется чрезвычайно быстрой откачкой. В качестве форвакуумных насосов можно выбрать наши пластинчато-роторные насосы DuoLine и Pascal, а также многоступенчатые насосы Рутса ACP.

Модульная турбонасосная станция для чистого вакуума

С турбонасосными станциями HiCube мы разработали идеальное вакуумное решение для ваших приложений в области исследований и разработок, ускорителей, аналитики и физики поверхности, а также технологии вакуумных процессов и общих вакуумные приложения.

Благодаря модульному принципу конструкции мы можем предложить вам невиданную ранее универсальность серии HiCube, которая удовлетворяет самый широкий спектр требований в диапазоне скоростей откачки от 35 л/с до 685 л/с. Турбонасос и форвакуумный насос идеально согласованы друг с другом: «Подключи и работай» так, как вам нужно.

Что особенного в вакуумном решении HiCube: комбинация турбонасоса из серии HiPace и форвакуумного насоса, разработанная для конкретных задач пользователя.Мы предлагаем вам HiCube в версиях Pro и Classic; доступны с форвакуумным насосом сухого сжатия или с масляным уплотнением и предельным давлением до 5 · 10 -10 гПа.

Турбокомпрессорная станция HiCube Eco отличается модульной конструкцией. Благодаря многочисленным возможностям комбинирования различных турбонасосов и форвакуумных насосов HiCube Eco может быть сконфигурирован для удовлетворения требований всех применений в условиях высокого и сверхвысокого вакуума. Кроме того, все насосные станции HiCube Eco имеют возможность подключения цифровых датчиков давления.

Все турбонасосные станции HiCube Eco оснащены особо энергоэффективными форвакуумными насосами с приводом постоянного тока. Турбокомпрессор и форвакуумный насос образуют в насосной станции единый узел. Если в вакууме отсутствует газовая нагрузка, насосная станция автоматически снижает производительность форвакуумного насоса. Это приводит к максимальной экономии энергии.

Особенно в сочетании с турбонасосом HiPace 300 H исключительно высокой степени сжатия насосная станция теперь может быстрее достигать высокого предельного давления.До сих пор с обычными турбонасосами такое давление можно было достичь только с помощью значительно более крупных и энергоемких форвакуумных насосов.

Преимущества для заказчика

  • Оптимально согласованное сочетание турбонасоса и форвакуумного насоса; для самого широкого спектра применений
  • Модульная конструкция обеспечивает простую адаптацию для конкретного применения
  • Удобен в обслуживании благодаря хорошей доступности отдельных компонентов
  • Встроенная электроника привода; дополнительная система управления не требуется
  • «Подключи и работай» — установка или прокладка кабелей не требуются
  • Надежная конструкция обеспечивает длительный срок службы и высокую надежность
  • Предохранительный клапан форвакуума (дополнительно) сбой питания
  • Возможно прямое подключение вакуумметров



Применение

  • Исследования и разработки
  • Ускорители
  • Анализ и физика поверхности
  • Вакуумные технологии
  • Общие вакуумные применения



Комплексное решение для систем высокого вакуума

Благодаря своей мобильности все насосные станции HiCube — это самый простой способ создать высокий вакуум там, где это необходимо. Надежная конструкция и полностью автоматизированный насосный агрегат, готовый к подключению, обеспечивают максимальную надежность.

Промышленные насосы и решения для насосных станций

Вы найдете промышленные насосные системы практически в каждой отрасли.Промышленные насосы необходимы для перемещения больших объемов жидкости на объект, из него или через него. Это означает, что если ваш производственный процесс включает большое количество воды, масла, химикатов или продуктов питания, вам нужна хорошая промышленная насосная система с качественными насосами для тяжелых условий эксплуатации. Вам также может потребоваться насосная система для удаления сточных вод, масла, шлама или других нежелательных побочных продуктов процесса из вашей системы. Какими бы ни были потребности вашей промышленной насосной системы, все начинается с надежных насосов.

Почему стоит выбрать компанию Titus для решения промышленных насосов?

В The Titus Company мы подтверждаем свой опыт в предоставлении решений для промышленной обработки с 1991 года. От систем сжатого воздуха и аксессуаров до осушителей воздуха, пылесосов, чиллеров и многого другого — вы всегда можете рассчитывать на то, что компания Titus предложит вам самые лучшие бренды и предоставит вам сервис самого высокого уровня. Наша команда знает промышленные технологические решения. Мы знаем, что работает, а что нет на вашем предприятии, и мы можем помочь вам найти и установить подходящие продукты для повышения эффективности вашей компании.

В самых разных отраслях промышленности в восточной Пенсильвании, на восточном побережье и за его пределами компания Titus всегда была рядом, чтобы ответить на вызов, предлагая решения для автомобильной промышленности, металлообработки, ОВКВ, пищевой промышленности, фармацевтики, военных и многих других отраслей. более.Если вам нужны отличные решения для промышленных трубопроводов, вам нужна компания Titus. Чтобы получить бесплатную оценку или узнать больше, позвоните нам по телефону 610.913.9100 или свяжитесь с нами через Интернет сейчас.

Насосы

Компания Titus с гордостью предлагает полную линейку специализированных насосов и насосной продукции для водоснабжения, водоотведения, коммерческого, коммунального хозяйства, энергетики и электроэнергетики.

Типы насосов

Наиболее часто встречающимся насосом, используемым в промышленности, является центробежный насос.Это насос, который содержит двигатель с вращающимся рабочим колесом, передающим механическую энергию жидкости, проходящей через насос. Повышение давления жидкости направляет жидкость через вашу систему трубопроводов, позволяя жидкости быстро и эффективно доставляться туда, куда вам нужно, на вашем объекте или вокруг него.

Если ваши насосы не работают должным образом, это может привести к тому, что вам придется остановить всю работу, пока вы будете устранять проблему, поэтому так важно, чтобы вы начали с правильных промышленных насосов.

Компания Titus предлагает полную линейку качественных инженерных насосов и насосной продукции для нужд вашей коммерческой, муниципальной, водопроводной, сточной, энергетической или энергетической компании. Наши предложения от Ebara включают:

  • Центробежные насосы с односторонним всасыванием серии CDU
  • 2-ступенчатые центробежные насосы с односторонним всасыванием серии 2CDU
  • Центробежные насосы с открытым рабочим колесом серии DWO
  • Самовсасывающие струйные насосы серии JEU
  • Вертикальные многоступенчатые насосы серии EVMU

%PDF-1.6 % 798 0 объект > эндообъект внешняя ссылка 798 328 0000000016 00000 н 0000008236 00000 н 0000008401 00000 н 0000008529 00000 н 0000008924 00000 н 0000009035 00000 н 0000009148 00000 н 0000009864 00000 н 0000010482 00000 н 0000011122 00000 н 0000011680 00000 н 0000012286 00000 н 0000012791 00000 н 0000013234 00000 н 0000013420 00000 н 0000013672 00000 н 0000014167 00000 н 0000014769 00000 н 0000015330 00000 н 0000035848 00000 н 0000042007 00000 н 0000042279 00000 н 0000042575 00000 н 0000042647 00000 н 0000042723 00000 н 0000042898 00000 н 0000042946 00000 н 0000043099 00000 н 0000043147 00000 н 0000043249 00000 н 0000043297 00000 н 0000043427 00000 н 0000043474 00000 н 0000043625 00000 н 0000043673 00000 н 0000043798 00000 н 0000043846 00000 н 0000043973 00000 н 0000044021 00000 н 0000044141 00000 н 0000044189 00000 н 0000044330 00000 н 0000044378 00000 н 0000044515 00000 н 0000044563 00000 н 0000044696 00000 н 0000044744 00000 н 0000044884 00000 н 0000044932 00000 н 0000045052 00000 н 0000045100 00000 н 0000045222 00000 н 0000045270 00000 н 0000045386 00000 н 0000045434 00000 н 0000045552 00000 н 0000045600 00000 н 0000045726 00000 н 0000045774 00000 н 0000045888 00000 н 0000045936 00000 н 0000046055 00000 н 0000046103 00000 н 0000046224 00000 н 0000046272 00000 н 0000046385 00000 н 0000046433 00000 н 0000046539 00000 н 0000046587 00000 н 0000046697 00000 н 0000046745 00000 н 0000046934 00000 н 0000046982 00000 н 0000047103 00000 н 0000047151 00000 н 0000047282 00000 н 0000047330 00000 н 0000047463 00000 н 0000047511 00000 н 0000047651 00000 н 0000047699 00000 н 0000047833 00000 н 0000047881 00000 н 0000048008 00000 н 0000048056 00000 н 0000048185 00000 н 0000048233 00000 н 0000048347 00000 н 0000048395 00000 н 0000048530 00000 н 0000048578 00000 н 0000048721 00000 н 0000048768 00000 н 0000048860 00000 н 0000048908 00000 н 0000049023 00000 н 0000049071 00000 н 0000049180 00000 н 0000049228 00000 н 0000049365 00000 н 0000049498 00000 н 0000049546 00000 н 0000049646 00000 н 0000049785 00000 н 0000049868 00000 н 0000049916 00000 н 0000050039 00000 н 0000050172 00000 н 0000050314 00000 н 0000050361 00000 н 0000050497 00000 н 0000050627 00000 н 0000050719 00000 н 0000050766 00000 н 0000050890 00000 н 0000050970 00000 н 0000051017 00000 н 0000051116 00000 н 0000051218 00000 н 0000051265 00000 н 0000051363 00000 н 0000051410 00000 н 0000051457 00000 н 0000051550 00000 н 0000051597 00000 н 0000051700 00000 н 0000051747 00000 н 0000051857 00000 н 0000051904 00000 н 0000052038 00000 н 0000052085 00000 н 0000052187 00000 н 0000052234 00000 н 0000052336 00000 н 0000052383 00000 н 0000052484 00000 н 0000052531 00000 н 0000052634 00000 н 0000052681 00000 н 0000052783 00000 н 0000052830 00000 н 0000052963 00000 н 0000053047 00000 н 0000053094 00000 н 0000053186 00000 н 0000053233 00000 н 0000053338 00000 н 0000053385 00000 н 0000053432 00000 н 0000053479 00000 н 0000053526 00000 н 0000053611 00000 н 0000053659 00000 н 0000053755 00000 н 0000053803 00000 н 0000053912 00000 н 0000053960 00000 н 0000054008 00000 н 0000054120 00000 н 0000054167 00000 н 0000054282 00000 н 0000054330 00000 н 0000054480 00000 н 0000054562 00000 н 0000054610 00000 н 0000054711 00000 н 0000054820 00000 н 0000054868 00000 н 0000055009 00000 н 0000055057 00000 н 0000055205 00000 н 0000055294 00000 н 0000055342 00000 н 0000055435 00000 н 0000055554 00000 н 0000055602 00000 н 0000055712 00000 н 0000055760 00000 н 0000055860 00000 н 0000055908 00000 н 0000056057 00000 н 0000056150 00000 н 0000056198 00000 н 0000056330 00000 н 0000056468 00000 н 0000056569 00000 н 0000056617 00000 н 0000056713 00000 н 0000056807 00000 н 0000056855 00000 н 0000056947 00000 н 0000056995 00000 н 0000057097 00000 н 0000057144 00000 н 0000057258 00000 н 0000057305 00000 н 0000057397 00000 н 0000057444 00000 н 0000057492 00000 н 0000057595 00000 н 0000057643 00000 н 0000057746 00000 н 0000057794 00000 н 0000057895 00000 н 0000057944 00000 н 0000058045 00000 н 0000058094 00000 н 0000058197 00000 н 0000058246 00000 н 0000058352 00000 н 0000058401 00000 н 0000058450 00000 н 0000058499 00000 н 0000058617 00000 н 0000058666 00000 н 0000058780 00000 н 0000058829 00000 н 0000058937 00000 н 0000058986 00000 н 0000059104 00000 н 0000059153 00000 н 0000059260 00000 н 0000059309 00000 н 0000059424 00000 н 0000059473 00000 н 0000059573 00000 н 0000059622 00000 н 0000059732 00000 н 0000059781 00000 н 0000059895 00000 н 0000059944 00000 н 0000060070 00000 н 0000060119 00000 н 0000060168 00000 н 0000060217 00000 н 0000060266 00000 н 0000060315 00000 н 0000060364 00000 н 0000060412 00000 н 0000060558 00000 н 0000060607 00000 н 0000060739 00000 н 0000060888 00000 н 0000060983 00000 н 0000061032 00000 н 0000061133 00000 н 0000061182 00000 н 0000061286 00000 н 0000061335 00000 н 0000061384 00000 н 0000061503 00000 н 0000061552 00000 н 0000061659 00000 н 0000061787 00000 н 0000061836 00000 н 0000061946 00000 н 0000061995 00000 н 0000062107 00000 н 0000062156 00000 н 0000062282 00000 н 0000062331 00000 н 0000062433 00000 н 0000062482 00000 н 0000062584 00000 н 0000062633 00000 н 0000062767 00000 н 0000062863 00000 н 0000062912 00000 н 0000063009 00000 н 0000063120 00000 н 0000063169 00000 н 0000063267 00000 н 0000063316 00000 н 0000063441 00000 н 0000063490 00000 н 0000063600 00000 н 0000063649 00000 н 0000063698 00000 н 0000063747 00000 н 0000063796 00000 н 0000063896 00000 н 0000063945 00000 н 0000064075 00000 н 0000064124 00000 н 0000064235 00000 н 0000064284 00000 н 0000064333 00000 н 0000064382 00000 н 0000064431 00000 н 0000064480 00000 н 0000064624 00000 н 0000064717 00000 н 0000064766 00000 н 0000064856 00000 н 0000064958 00000 н 0000065007 00000 н 0000065124 00000 н 0000065173 00000 н 0000065277 00000 н 0000065326 00000 н 0000065431 00000 н 0000065480 00000 н 0000065586 00000 н 0000065635 00000 н 0000065741 00000 н 0000065790 00000 н 0000065930 00000 н 0000066053 00000 н 0000066102 00000 н 0000066221 00000 н 0000066270 00000 н 0000066319 00000 н 0000066368 00000 н 0000066473 00000 н 0000066522 00000 н 0000066634 00000 н 0000066683 00000 н 0000066732 00000 н 0000066837 00000 н 0000066886 00000 н 0000066986 00000 н 0000067035 00000 н 0000067168 00000 н 0000067217 00000 н 0000067322 00000 н 0000067371 00000 н 0000067420 00000 н 0000006856 00000 н трейлер ]>> startxref 0 %%EOF 1125 0 объект>поток xVO[U?L[:`)-ek1. ,`mn8,Ac$=&-RGd0(nQ0th8 nRt&[26N!1{kis

Пароконденсатные насосы и возвратные системы

Компания Roth Pump Company предлагает широкий выбор пароконденсатных насосных станций для улучшения работы и повышения эффективности систем отопления. В большинстве систем отопления конденсат, а иногда и пар, улавливаются из нагревателей, котлов, горячих прессов, форм, абсорберов и другого оборудования и сливаются в возвратный блок, отдав при этом часть своего тепла. неисправности, конденсат может попасть в возвратный блок при гораздо более высокой температуре, что приведет к выходу из строя возвратного блока.При использовании станций возврата парового конденсата Roth в качестве возвратного устройства эта проблема решается, поскольку они предназначены для устранения кавитации при более высоких температурах. Кроме того, насосы возврата парового конденсата Roth спроектированы так, чтобы выдерживать более высокую нагрузку, воздействующую на них во время холодного пуска. Станции возврата парового конденсата Roth устраняют проблемы с котловой системой и продолжают обеспечивать эффективный возврат горячего конденсата в котел или систему питательной воды. Станции возврата парового конденсата Roth поставляются с надежными насосами, которые предназначены для работы с более горячей водой и создают более высокое давление при более низких скоростях.

Станции рециркуляции паровых конденсатных насосов Roth идеально подходят для удаленных или труднодоступных мест, где важна надежная работа без присмотра. Компания Roth Pump предлагает различные станции возврата конденсата, начиная от небольших эффективных установок и заканчивая крупными высокотемпературными установками для самых требовательных применений.

Станции возврата парового конденсатного насоса Roth

могут поставляться как для односторонней, так и для двусторонней работы. Симплексные устройства, заказанные с приемниками большего размера, могут быть преобразованы в дуплексные в полевых условиях, если требуется модернизация.Пользователи могут выбрать чугунные или стальные ресиверы диаметром 3/16 дюйма (4,8 мм) с объемом ресивера от 8 до 350 галлонов (от 30 до 1325 литров). В этих емкостях предусмотрен резерв безопасности для обработки воды при давлении до 10 фунтов на квадратный дюйм (0,68 бар) выше выбранного давления нагнетания. Безопасный сброс в атмосферу является стандартным.

Электрическое оборудование обычно монтируется на высоте не менее 1 фута (0,305 м) над уровнем пола в целях безопасности и для поддержания работы насоса в случае затопления.

Установки

Roth поставляются с внутренним насосом, работающим со скоростью 1750 об/мин.Насосы герметичны и просты в обслуживании.

Поплавки настраиваются на заводе таким образом, чтобы обеспечить перепад уровня воды примерно в 2 дюйма (5,08 см) между пуском и остановкой. Это обеспечивает частую рециркуляцию и меньшую передачу конденсата при более высоких температурах, тем самым повышая общую эффективность котельной системы. Если конденсат подается непосредственно в котел, эта функция обеспечивает более непрерывный поток.

Настройки как поплавковых выключателей, так и механических генераторов переменного тока можно регулировать на месте. Все агрегаты
могут быть оснащены дополнительными манометрами для нагнетания насоса. Для ресивера может быть предусмотрен дополнительный термометр.

Размеры двигателей варьируются от 1/4 л.с. до 15 л.с. и работают на скорости 1750 об/мин. Рабочее напряжение составляет 115/230 В, однофазное или 230/460 В, трехфазное. Закрытые двигатели доступны в качестве опции.

Дополнительное электрооборудование, поставляемое с перегрузочными станциями Roth, включает стартеры, выключатели и/или генераторы переменного тока. Все электрооборудование было выбрано у поставщиков электроэнергии, которые имеют широкие сети распределения и сервисного обслуживания.

Roth Pump Company зарегистрирована в U.L. Зарегистрированный производитель панелей управления. Промышленные панели управления, входящие в список Underwriters Laboratories, доступны по запросу.

Бустерный насос — обзор

13.2 Компоновка системы

Географические и физические характеристики области влияют на компоновку системы. Взаимосвязанная петлевая схема, которая позволяет воде течь несколькими путями к любой части сети, обеспечивает максимальную гибкость. Городские системы, как правило, состоят из замкнутых сетей, хотя эта сеть подразделяется на гидравлически дискретные области для управления утечками и спросом (глава 14).Дендритные (древовидные) схемы более распространены для магистральных сетей и местного распределения в сельской местности.

Наиболее экономичной схемой для системы является система, питающаяся самотеком из местного водохранилища, расположенного как можно ближе к обслуживаемому району распределения, как показано на рис. 23(a)(i). Поскольку водохранилище используется для удовлетворения пиковых потребностей в воде, чем больше расстояние от сервисного резервуара до распределительной зоны, тем длиннее трубопровод, рассчитанный на пиковые часовые расходы (табл. 23(a)(ii)), и следовательно, более дорогая система.Хранение рядом с центром спроса может лучше поддерживать запасы в аварийных условиях и для пожаротушения, помогает уменьшить колебания давления в системе распределения и способствует экономическому развитию системы.

Если служебный резервуар не может быть расположен близко к распределительной зоне, предпочтительнее будет иметь как минимум две основные трубы подачи от резервуара, соединенные друг с другом на концах, образуя кольцевую магистраль, проходящую через распределительную зону (табл. 23(a) (iii)). Эта «избыточность» позволяет сети работать более эффективно в условиях пикового потока и позволяет поддерживать подачу, пока одна из труб восстанавливается.

Повышение давления — это насосное устройство, которое увеличивает давление или количество воды, подаваемой через систему. Этот термин иногда ошибочно используется для обозначения простой накачки. Из многих возможных устройств три наиболее важные цели заключаются в обеспечении фиксированного дополнительного потока, обеспечении фиксированного дополнительного давления и поддержании заданного давления независимо от расхода.

Одним из наиболее частых применений усилителя является повышение давления воды в распределительной системе в периоды повышенного спроса. При низком спросе давление может быть адекватным, но при высоком спросе давление в системе может быть слишком низким. Вместо того, чтобы прокладывать дополнительные питающие магистрали в зоне распределения, может оказаться более экономичным повышать давление в периоды высокого расхода. На рис. 13.1 показаны гидравлические градиенты, которые могут применяться до и после форсирования.

РИСУНОК 13.1. Эффект повышения давления в распределительной системе.

Следствием повышения давления является увеличение скорости потока. Однако преобладающее низкое давление может ограничить расход, потребляемый потребителями, так что записи расхода не будут отражать истинный спрос при повышении давления.Должна быть сделана некоторая оценка повышенного спроса, чтобы можно было установить соответствующую расчетную нагрузку для бустерных насосов. Это также может включать резерв для будущего увеличения спроса.

Большую часть сложностей, связанных с управлением повысительной насосной станцией, можно избежать, если уравновешивающее хранилище можно встроить в систему в соответствующем месте и на соответствующей высоте. Балансировка хранения обычно повышает надежность поставок и может использоваться для оптимизации эксплуатационных расходов.Когда уравновешивающий накопитель подключен к системе, насосы могут управляться простым использованием переключателей уровня в баке. Когда происходят пиковые водоразборы, уровень воды в резервуаре падает, что приводит к запуску насоса. При постепенном снижении уровня воды последующие переключатели уровня могут включать дополнительные насосы или увеличивать скорость первого насоса. Эта компоновка обладает многими ценными характеристиками:

внезапные большие, но кратковременные увеличения водоразбора могут быть решены уравновешивающим резервуаром без запуска подпорных насосов;

максимальная производительность бустерных насосов снижена;

уменьшен диапазон напора, при котором должны работать насосы;

откачка, однажды начавшись, может продолжаться до тех пор, пока балансировочный резервуар не будет снова заполнен, что увеличивает коэффициент нагрузки и эффективность насосов;

Управление насосами простое и надежное, количество повторных остановов и пусков насосов значительно сокращается;

балансировка хранилища в существующей усиленной системе позволяет использовать ряд вариантов расширения системы для будущего развития сети.

Требуемый размер уравнительного резервуара или водонапорной башни часто невелик, поскольку периоды пикового водоразбора в системе распределения воды довольно короткие. Если при подаче 5 мл/день наблюдается пиковый расход на 75 % выше нормы в течение 4 часов, теоретический размер резервуара, необходимый для обеспечения бесперебойной подачи, будет составлять около 625 м 3 , но резервуар наполовину или даже одна треть этого размера значительно уменьшила бы максимальную нагрузку, требуемую от насосов.

Подъемно-опускная магистраль , как показано на рис. 23(b)(i), может быть использована там, где единственное возможное расположение вспомогательного резервуара находится дальше от распределительной системы, чем источник воды.Если дебит из источника равен среднесуточной подаче, вода вытекает из служебного резервуара всякий раз, когда расход превышает средний, и поступает в водоем, когда спрос меньше среднего. В качестве альтернативы, если мощность источника достаточно велика, чтобы наполнять водохранилище в течение части дня, например, в дневную смену или для оптимизации использования тарифов на электроэнергию путем перекачки только ночью, то при прекращении перекачки распределительная зона питается только от служебный резервуар. Более низкое распределительное давление в периоды низкой нагрузки также помогает свести к минимуму утечки в ночное время. Тем не менее, проект должен обеспечить адекватный оборот воды в хранилище, чтобы предотвратить возникновение проблем с качеством воды, особенно в периоды низкого спроса. Гидравлические модели могут быть использованы для анализа системы этого типа с использованием «симуляции с увеличенным периодом» (квазидинамического) моделирования в течение 24 часов (раздел 13.15) для оптимизации требований к перекачиванию и хранению и обеспечения возраста воды, особенно в водохранилище, не становится чрезмерным и, следовательно, требует дополнительных локальных средств дезинфекции.

Хранение на возвышении часто необходимо на ровной поверхности; На рис. 23(b)(ii) показана типичная конструкция с подъемно-опускной магистралью, ведущей к приподнятому хранилищу. Однако, если насос подает воду в верхнюю часть резервуара, распределительная система все время питается самотеком из резервуара. В любом случае поплавковый клапан может предотвратить переполнение приподнятого резервуара, а датчики уровня воды в нем могут контролировать количество работающих насосов или их производительность, чтобы подача примерно соответствовала потребности.Преимущество подъемно-опускной магистрали заключается в том, что во время перекачки в распределительной системе может поддерживаться более высокое давление, чем это было бы возможно только за счет силы тяжести из приподнятого резервуара, строительство которого высотой более 30 м обходится дорого.

Тот же эффект может быть достигнут без надземного резервуара с использованием измерений давления или расхода в магистрали, питающей распределительную систему, для контроля производительности насоса. Его значительно сложнее настроить, эффективно эксплуатировать и обслуживать, и он требует глубокого понимания системных требований и того, как они изменяются.Даже небольшой бак предпочтительнее, потому что он позволяет проще контролировать уровень воды в насосах.

Надземное хранилище обходится дороже, чем наземное. Поэтому редко возможно обеспечить такой же объем приподнятого хранилища, как на уровне земли. Следовательно, для систем с плоской топографией могут быть предусмотрены как наземные, так и надземные хранилища, причем наземные хранилища обеспечивают большую емкость. Чтобы гарантировать постоянное использование резервной подачи в наземном резервуаре, перекачивающие насосы, заполняющие надземное хранилище, обычно имеют резервную мощность 50% или более; также может быть предусмотрен независимый резервный источник энергии, такой как дизельный генератор.

Многие водные компании предпочитают подавать воду напрямую в систему распределения. Хотя насосные распределительные системы имеют существенные недостатки, как указано выше, необходимость ограничения капитальных вложений часто перевешивает преимущества управления приподнятыми хранилищами. Верно то, что системы управления для прямой перекачки в распределительную систему становятся все более сложными, но они требуют соответствующего уровня технического обслуживания, которое может быть недоступно для водоканалов с ограниченными ресурсами или в отдаленных местах, где используются простые отказоустойчивые системы.

Leave Comment

Ваш адрес email не будет опубликован.
