Виды электропроводок | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Сегодня я Вам расскажу какие виды электропроводок существует.

Вы только задумайтесь про жизнь без электричества. Ведь во все наши квартиры, офисы, сады и дачи проводится электроэнергия, чтобы обеспечить нам благоприятные условия проживания — свет, бытовые электрические приборы, нагревательная техника и многое другое. Т.е. электропроводка является важнейшим звеном инженерных коммуникаций.

Итак, всего существует 3 вида электропроводок:

1. Открытая электропроводка

2. Скрытая электропроводка

3. Наружная электропроводка

Рассмотрим каждый вид более подробнее.

Открытая электропроводка

Открытая электропроводка прокладывается по стенам, потолкам и другим строительным конструкциям открыто. Применяют несколько способов крепления кабелей и проводов к поверхностям зданий:

  • на фарфоровых роликах или изоляторах (обычно так выполнялась электропроводка в старых квартирах и домах)
  • на скобах
  • в гофрированной трубе (металлорукав и пластиковая гофра)
  • в пластиковых коробах (кабель-канал)
  • на кабельных лотках
  • европейских плинтусах

Достоинства открытой электропроводки:

  • использование для одной и той же нагрузки меньшее сечение кабелей и проводов, по сравнению со скрытой электропроводкой (см. таблицу выбора сечения проводов и кабелей)
  • быстрый доступ к контролю состояния электропроводки и ее ремонту
  • применение в пожароопасных помещениях (деревянные дома или с деревянной отделкой)

Недостатки открытой электропроводки:

  • располагается на видном месте, не сочетается с отделкой помещения и дизайном

Открытая электропроводка бывает:

  • стационарной
  • передвижной
  • переносной

Скрытая электропроводка

Скрытая электропроводка прокладывается внутри конструктивных элементов помещения, т.е. в стенах, полах, потолках, плитах. Применяют несколько способов прокладки кабелей и проводов:

  • в металлических трубах
  • в пластиковых коробах (кабель-канал)
  • в гибких металлорукавах или пластиковой гофре
  • в строительных углублениях (технологических пустотах) и штробах под штукатуркой
  • под навесными потолками
  • под пластиковыми стеновыми панелями

Достоинства скрытой электропроводки:

  • скрыта от глаз
  • не мешает дизайну и внутренней отделки помещения
  • более безопасна, в плане случайного прикосновения к токоведущим жилам

Недостатки скрытой электропроводки:

  • ограничен доступ к электропроводке, ее ремонту и устранению неисправности (обрыв фазы или нуля)
  • при монтаже скрытой электропроводки необходимо заранее проектировать расположение электроточек (светильники, розетки, выключатели)
  • штробление каналов очень трудоемкое дело и требует соответствующего опыта
  • необходимо большее сечение кабелей и проводов по сравнению с открытой электропроводкой (по таблице ПУЭ)

Не смотря на недостатки, скрытую электропроводку чаще всего применяют в наших с Вами квартирах. Это самый распространенный метод прокладки.



Наружная электропроводка

Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, а также между зданиями на опорах. Может быть:

  • открытая
  • скрытая

P.S. При выборе вида электропроводки и способа ее прокладки нужно руководствоваться требованиями пожарной безопасности и ПУЭ.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


виды, особенности и способы установки

Современная жизнь невозможна без электроприборов: светильников, гаджетов, электроники и бытовой техники. Люди привыкли к комфорту и развлечениям, которые дарит технический прогресс. С помощью приборов можно упростить и ускорить домашние хлопоты по уборке и готовке. Компьютеры, телевизоры и смартфоны помогают разнообразить досуг, открывают простор для самообразования, повышения квалификации. А мягкий свет ламп позволяет читать или работать в ночное время суток, свободно общаться и передвигаться по дому.

Чтобы все эти приборы и устройства работали, требуется наличие электроэнергии в доме или квартире. Для этого при строительстве или в процессе капитального ремонта от главной линии электропередач, проходящей рядом, прокладывают линию в здание. Далее, от счетчика и распределительного щита, проводники разводят по дому по установленной схеме. Весь комплект проводов и кабелей, проложенная внутри помещений, называется электропроводкой.

Так как современные приборы часто отличаются капризным нравом и требовательностью к качеству электропитания, задачу по монтажу электропроводки лучше доверить грамотному профессионалу. Требуется не просто развести провода по комнатам, оставив выходы для подключения розеток, выключателей, осветительных приборов. Но и сделать расчеты. Так, важным параметром является количество техники, лампочек, которые будут подключаться единовременно к сети, а также их мощность. В зависимости от этого выбирают сечение и тип проводников, устанавливают внутреннее содержимое электрощитка, стабилизаторы и трансформаторы при необходимости.

Однако, бывает так, что владельцы жилья самостоятельно делают ремонт. В этом случае, чтобы не совершать грубых ошибок, стоит познакомиться с особенностями проводки поближе.



Особенности монтажа электрической проводки

Существует два основных способа разводки проводов: скрытый и открытый. При этом структура подключения сохраняется практически неизменной. Кабель основной линии подходит к счетчику. Оттуда линия заходит в дом (в том случае, если счетчик установлен в подъезде или на улице). Мастера рекомендуют на входе установить распределительный щит, который предохраняет сеть и электроприборы от пожароопасных ситуаций, позволяет контролировать работу проводки во всех помещениях и распределять ток энергии равномерно.

От распределительного щита провода расходятся по всем комнатам, а там, с помощью распределительных коробок, от них отходят отводы к местам установки розеток, выключателей, люстр или других встраиваемых осветительных приборов. При желании, владельцы жилья могут поставить диммеры, которые позволяют регулировать яркость освещения в большую или меньшую сторону.



Скрытый способ монтажа проводки

Данный способ подразумевает полную незаметность электропроводки, за исключением точек выхода, на которые устанавливаются различные устройства – люстры, подсветка, розетки с выключателями. Кроме того, на виду остаются места соединения разных линий. Все провода прячутся внутри стен, за слоем штукатурки, декоративными панелями из дерева, гипсокартона, или перегородками.

Скрытая проводка имеет ряд плюсов:

  • великолепный внешний вид стен и потолков, без мешающих восприятию электролиний;
  • возможность произвольного выбора вида декоративной отделки;
  • снижение вероятности несчастных случаев с детьми и домашними животными, которые могут перекусить или перерезать провод.

Скрытый тип монтажа широко применяется во всех современных домах, построенных из кирпича, монолита или бетонных панелей. Для того, чтобы провести каналы для проводки, стены штробят на этапе черновой отделки. В случае установки подвесных потолков, настенных панелей или стен из гипсокартона, электропровода разводят за ними.

Чтобы дополнительно изолировать стены от соприкосновения с проводами, последние помещают в трубки из ПВХ. Один конец провода подключают к основной линии или распредщитку, а другой выводят из стены на месте установочной коробки или подключения осветительного прибора.

Однако, есть у данного способа свои минусы:

  • в случае необходимости ремонта приходится вскрывать стену, а после замены поврежденного участка – снова приводить в порядок отделку;
  • трудно определить место пробоя или обрыва, находящееся в стене. Приходится снимать слой штукатурки или ломать панели;
  • необходимо тщательно рассчитать количество и местоположение всех выходов, чтобы не пришлось переделывать схему по окончании ремонта;
  • если требуется установить дополнительный выход с розеткой или выключателем, приходится выпиливать в капитальной стене канал или снимать панели, листы гипсокартона.

Поэтому, выбирая способ, необходимо учесть как его плюсы, так и минусы.





Открытый способ монтажа проводки

Открытые провода, как и следует из названия, устанавливают поверх отделочных материалов стен, потолка. Чтобы обеспечить необходимый уровень безопасности, используют несколько решений:

  • помещают в специальные кабельные каналы-кабелегоны;
  • монтируют проводку в ПВХ-трубках, как и в первом варианте;
  • приобретают провода в двойной или тройной изоляции.

В комплекте используют особые виды электротоваров с изолирующими корпусами, которые также крепятся на виду.

Открытая проводка обладает несколькими достоинствами:

  • более простой и недорогой монтаж;
  • можно быстро определить место повреждения или проложить новую линию, без утомительных и затратных отделочных работ.

Минусы также известны. При небрежном или неосторожном обращении открытые провода легче повредить. Кроме того, чтобы получить идеальный интерьер, открытые линии нужно в него вписать, а для этого требуется немалое чувство вкуса и знание дизайнерских приемов.

Опытные дизайнеры интерьеров довольно часто используют открытый способ в качестве оригинального декора. Например:

  • разноцветные переплетенные линии – синие, желтые, красные, черные;
  • подвесы для светильников;
  • разнообразные фигуры, узоры и рисунки, выложенные проводами;
  • ретро-проводка в тканевой оплетке в виде витых шнуров на фарфоровых изоляторах.

Такие приемы декорирования подходят для стилей лофт, кантри, стимпанк, деревенский, прованс.









Виды проводов

Для людей, далеких от специальности электрика, провода различаются разве что толщиной, цветом и количеством жилок. А, между тем, очень важно установить правильную проводку. Это необходимо для качественного снабжения электричеством, бесперебойной и длительной службы электроприборов. Причем используют именно ту продукцию, которая выдержат нагрузку.

Профессионалы досконально знают особенности электропроводников, их сопротивляемость и проводимость. Также, качество зависит от способа изготовления продукции, используемых материалов. Так, например, изделия с медными жилками лучше проводят ток. Они меньше нагреваются, срок их службы – на 20 лет дольше, чем у алюминиевых. Медные провода рекомендованы современными правилами ПУЭ к установке в жилых домах и квартирах. Кроме того, есть еще один нюанс: соединять методом скрутки алюминиевые и медные провода ни в коем случае нельзя. Такое соединение сильно нагревается, что ведет к угрозе коротких замыканий и пожаров.

При монтажных работах используются как кабели, так и провода. Стоит разобраться, в чем их отличия.







Провода

Для начала, необходимо определиться, что такое провода. Это длинные проволочные нити из металла (алюминий или медь), которые служат проводником для электрического тока, обеспечения работы систем связи, различных видов сигнализации. Бывают изолированными, обернутыми в ПВХ, полиэтилен, обмотанными или оплетенными в волокнистые материалы, проволоку. Или голыми, без изоляции.

Различают также одноволосковые или монолитные, у которых роль проводника играют две длинные, довольно объемные проволоки. И многоволосковые или плетеные, которые состоят из множества скрученных тонких проволочек. Первый тип более ломкий, поэтому их применяют для обустройства скрытых линий. А плетеные, более гибкие и меньше подверженные изломам, рекомендуются для организации открытых источников питания для бытовой кухонной техники, электроприборов.







Провод ПВС

Продукция отличается гибкостью и прекрасными изоляционными и проводящими качествами. Имеет стандартные значения огнестойкости, выдерживает максимальное напряжение в 450 В. Благодаря недорогой стоимости, ПВС охотно приобретают для монтажа разводок внутри жилых помещений, проведения освещения и источников электропитания. Также, из него делают удлинители различных типов, электрошнуры для бытовой техники, аппаратуры и электроники с мощностью не выше максимально допустимой.



Провод ПБПП

Высококачественный проводник электротока для бытовых нужд. ПБПП активно применяют при электромонтаже в частных домах, на дачах, в квартирах. Удобная плоская форма, две или три монолитные медные жилки, изолированные отдельно, обеспечивают максимальный комфорт при работах и в процессе эксплуатации. К нему подключают осветительные приборы различных типов, включая лампы накаливания и светодиодную подсветку. А также – все сопутствующие комплектующие, обеспечивающие бесперебойную работы системы электроснабжения.



Кабель

Представляет собой несколько проводов в индивидуальной изоляции, собранных вместе в защитной оболочке. Количество, назначение и даже тип таких проводков бывает абсолютно разным. Для нужд населения обычно используют изделия диаметром от 2,5 до 6 мм, с 2-4 проводами-жилами.



Кабель NYM

Продукция немецкой фирмы отличается высоким качеством. Содержит от 1 до 5 жил. Используется для установки силовых линий, осветительных приборов внутри помещений, в подъездах и под открытым небом.





Кабель ВВГ

Высококачественный проводник, состоящий из 1-5 монолитных медных жил. Срок эксплуатации составляет 50 лет. Его применяют для обустройства скрытой проводки в стенах домов.



Усиленная проводка

Для питания мощных электроприборов необходимы усиленные кабели и отдельная линия от электрощитка. К таковым относятся: электрические плиты, духовые шкафы, парогенераторы, сплит-системы и т. д. Для таких линий выбирают изделия с сечением от 6 мм, в двойной изоляции, а также специальные розетки.







Распределительные коробки

Разветкоробки – неотъемлемая часть внутридомовой электросети. Подразделяются на встраиваемые, для скрытой установки и открытые, с изолированным корпусом. Их монтируют в местах соединения нескольких веток, располагая в верхней части стен или на потолке.









Электрощиты

Распределительные щиты устанавливают на входе основной линии в дом. Они предназначены для равномерного распределения электроэнергии в разные комнаты, защиты сети от перегрузок и предотвращения риска коротких замыканий. Позволяют кратковременно обесточивать часть розеток или светильников.







Виды электропроводок и способы их монтажа

Существует 3 вида монтажа электропроводок независимо от условий прокладки кабелей: открытый, закрытый и комбинированный. Наиболее простым способом при монтаже является открытая проводка. Она удобна тем, что позволяет легко изменять, добавлять кабели в общие узлы, любой ее участок легко доступен для ремонта и подключения новых токоприемников. При этом не понадобится долбить стены в случае повреждения кабеля и устранения причины как с закрытой проводкой. Обычно открытая проводка кабелей используется в офисных помещениях, где часто приходится прокладывать новые кабели и провода. Недостатком этого способа является малая эстетичность, и в связи с этим открытая проводка в жилых помещениях проводится очень редко.

Тем не менее, в индивидуальном жилом секторе, на даче и в подсобных помещениях она применяется довольно часто, тем более существуют современные способы решения эстетичности. В магазинах продаются плинтусы с кабель-каналами, либо можно приобрести специальные кабель-каналы из ПВХ под любое сечение кабеля.

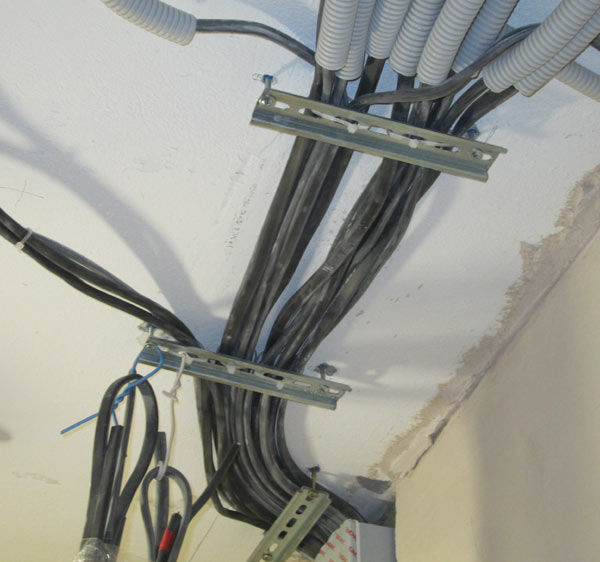

Прокладка электропроводов в защитных каналах осуществляется двумя способами:

  1. Прокладка со специальной арматурой. При данном способе монтажа открытой электропроводки применяют специальную арматуру, предназначенную для монтажа электроустановочных устройств (выключателей и розеток), или прокладку со специальной арматурой (система изоляционных коробов). Углы, изгибы, разделение проводов в форме буквы «Т» выполняют с использованием арматуры, позволяющей исправлять погрешности и неровности стен. Таким способом проще произвести прокладку электропроводов и обеспечить надежную защиту от механических повреждений.
  2. Прокладка без специальной арматуры.
     В этом случае изменение направления провода (углы) выполняют путем обрезки коробов под углом 45 °. Необходимо помнить, что врезы делают аккуратно, с большой осторожностью, не оставляя между соединениями никакого зазора. Это должно обеспечить электрическим проводам надежную защиту. Прокладка без специальной арматуры возможна лишь при незначительном обновлении электропроводки.

Данный способ обновления электропроводки подходит для быстрой реализации, не вызывает значительных повреждений, надежен. Но электропроводка остается видимой.

Открытая проводка плоских проводов типа АПР, АППВ, АПРВ по сгораемым основаниям выполняется по слою листового асбеста толщиной не менее 3мм, выступающей с каждой стороны провода не менее чем на 5мм.

Асбестовые прокладки крепят до начала монтажа проводов гвоздями через 200 — 250 мм в шахматном порядке. При прокладке нескольких групп проводов полоска может быть общей, с учетом расстояния между проводами каждой группы не менее 5 мм. Для крепления проводов применяют полоски из жести шириной 10 мм и толщиной 0,3 — 0,5 мм, прикрепляемые по слою асбеста. Между металлической полоской и проводом укладывают из электроизоляционного картона прокладку, выступающую за края полоски на 1,5-2 мм. При креплении провода металлическая полоска с прокладкой должна плотно обхватывать поверхность предварительно натянутого провода. Изгиб плоских проводов в углах выполняют, предварительно вырезая разделительную пленку между проводами на длине 40-60 мм и отводя их внутрь угла (см. рисунок).

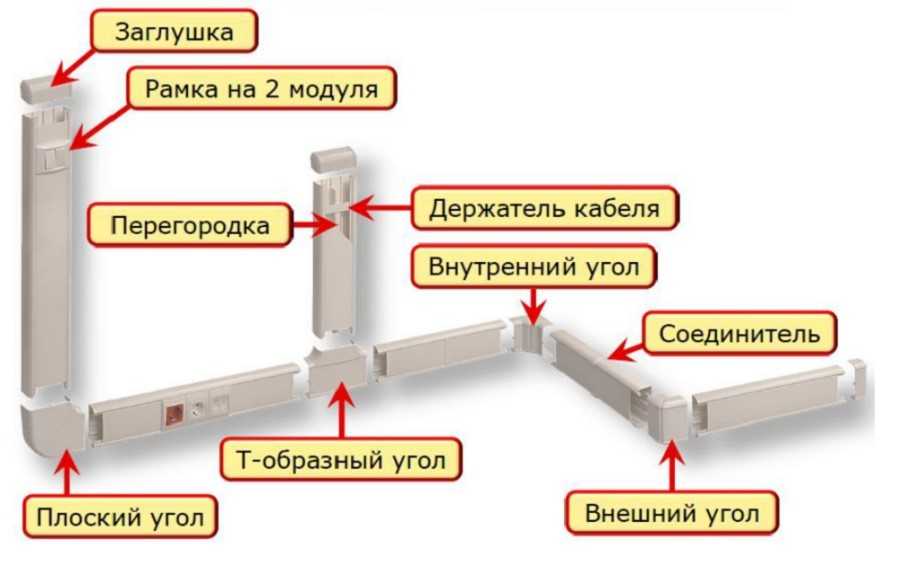

Сегодня в продаже продаются пластмассовые изделия, предназначенные для крепления плоского провода различного сечения. Ими можно заменить жестяные полоски. Удобство применения пластиковых хомутиков заключается в том, что крепить их можно клеем марки БМК-5К и гвоздями.

Кроме того, концы провода, вводимые в ответвительные коробки или в коробки установочных устройств, откусываются с запасом примерно в  65-75 мм, что обеспечивает возможность повторного соединения жил и удобной замены розетки или выключателя.

В коробку провода вводятся так, чтобы вырезанный в них участок разделительного основания не выходил из коробки. Жилы проводов соединяются в коробках, оголенные концы жил обязательно изолируются липкой лентой. Изолированные концы проводов укладываются в коробках таким образом, чтобы они между собой не соприкасались. Концы проводов у ввода в коробку закрепляются на стене на расстоянии 50мм от коробки.

Закрытая проводка — считается самой безопасной и часто применяется в жилых помещениях. Её главный недостаток это сложность доступа к проводам. Устанавливают кабели в выдолбленных бороздках прямо в стенах, а после прокладки проводов эти места наглухо цементируют. Плоские провода в стенах, пазах или бородках фиксируют методом “примораживания ” алебастром. Также их можно крепить специальными пластиковыми хомутиками. Категорически запрещается крепление проводов с помощью гвоздей! Скрытые проводки наиболее распространены и безопасны в эксплуатации, так как расположены в толще несгораемого материала (отсутствуют механические воздействия, доступ воздуха к ней затруднен).

 При прокладке под штукатуркой на деревянной стене под провода подкладывают слой асбеста 3мм. Пересечения плоских проводов между собой следует избегать. При необходимости пересечения изоляцию проводов в этом месте усиливают тремя-четырьмя слоями изоленты. Cкрытые провода выводят на поверхность стен перекрытия (для присоединения к светильникам) через изоляционные трубки или пластмассовые трубки. Допускается при скрытой проводке выполнять ответвления плоских проводов во вводных коробках выключателей, розеток или светильников.

Если электропроводка выполняется под слоем гипсокартона, то пробивать канавки в гипсокартонной плите нет необходимости. Поскольку ГКЛ крепится на стене на специальном профиле, то между самим листом и основанием остается пустота. В данном случае достаточно будет просверлить в гипсокартоне несколько отверстий (диаметром от 30 до 40 мм) по пути следования электропроводки. Сквозь отверстия проталкиваются проволочные петли, с помощью которых и протягиваются с обратной стороны провода. При ремонте проводки нередко используют неисправный провод в роли кондуктора.

Комбинированная проводка проводов предпологает применение тех же правил и крепления комплектации устройств для построение электропроводки. Этот способ монтажа используется в редких случаях и является более сложным с точки зрения реализации.

При обновлении электропроводки профессионалы, как правило, применяют данный способ. Его суть в следующем: сочетание прокладки электропроводов в изоляционных коробах и в стенах скрытым способом. Части открытой электропроводки, которые выглядят неэстетично, например, для питания осветительного прибора, выполняют скрытым способом. В этом случае изоляционные короба располагают над плинтусами, вокруг рам дверей, а сверху – по линиям стыка потолка и стен. Все остальные ответвления проводов скрывают.

После проведения электромонтажных работ окончательный вид комнаты вполне презентабелен. По завершению покраски изоляционные короба почти незаметны на фоне стены. Данный способ проведения электропроводки отвечает нормам, действующим  в отношении монтажа проводов в стенах и перегородках, потому что штробление применяется частично.

Полезно знать о типовых проектах и кабелях на основе витой пары.

Виды электропроводки

Вся электропроводка, как квартирная так и промышленная делится на несколько видов. Их не так уж и много и именно о них мы поговорим с вами в этой статье.

В своих статьях мы часто рассуждаем и рассказываем о электропроводке, используем различные термины и формулировки, которые не всегда могут быть понятны обывателям. Не каждый человек часто сталкивается с электрикой, а большинство и вовсе доверяют этот вопрос квалифицированным людям и это правильно. Но для тех кто хочет удовлетворить свою любознательность или просто расширить кругозор я с удовольствием расскажу о том, какие виды электропроводки бывают.

Будь то жилой дом или офис, квартира или промышленное помещение, везде есть электричество, освещение, розетки, щиты. В наше время без него просто не обойтись. Один кабель лежит на лотке, другой в кабель канале, третий вовсе закреплен на тросе. Как во всем этом разобраться и не запутаться в терминологии. Давайте разбираться.

Виды электропроводки

Каким бы не было многообразие, всю электропроводку можно разделить всего лишь на три вида

Открытая, наружная и Скрытая электропроводка

Наружная электропроводка

Уже из названия можно понять что это за электропроводка. Она делается снаружи. К ней мы можем отнести всем нам знакомые провода на улице, натянутые между столбами и домами. Так же к ней относится электропроводка, проложенная по наружным стенам зданий и сооружений.

Открытая электропроводка

С ней тоже нет ничего сложного и достаточно легко определить, электропроводка относится к этому типу. Способ прокладки открыта очень распространен как жилых помещения, так и на промышленных объектах. На последних он в основном является единственным из — за своей просты монтажа и обслуживания.

Открыто кабель прокладывается:

  • в пластиковых кабельных каналах
  • в трубе ПВХ и гофрированной ПВХ трубе
  • в металлической трубе и металлорукаве
  • в пластиковых плинтусах
  • в кабельных металлических лотках
  • на керамических роликах в ретро проводке и старых домах
  • на скобах
  • на тросе

Достоинства наружной и открытой электропроводки

  • простота монтажа
  • простота обслуживания
  • лучшее отведение тепла и как следствие возможность использовать чуть меньшие сечения нежели в скрытой электропроводке
  • очень просто добавить необходимые группы и электрические точки

Недостатки наружной и открытой электропроводки

  • внутри помещения открытая электропроводка портит дизайн помещения, за исключением случаев, когда она является частью дизайна, например в ретро проводке
  • ее намного проще случайно повредить
  • более подвержена внешним воздействиям

Скрытая электропроводка

Как мы можем понять из названия, к скрытой электропроводке мы можем отнести всю электропроводку, которая проведена скрыто от глаз. К ней мы можем отнести электропроводку в стенах нашей квартиры, когда кабель прокладывается в предварительно подготовленных штробах, проводку за подвесным потолком, проводку в стяжке пола, в гипсокартонных перегородках, в каналах бетонных перекрытий, в земле.

Скрытая электропроводка может выполняться в

  • металлических трубах и металлорукаве
  • трубах ПВХ и гофрированных ПВХ трубах
  • в металлических лотках
  • в каналах бетонных конструкций

У скрытой электропроводки есть свои недостатки и достоинства по сравнению с открытой и наружной электропроводкой.

Недостатки скрытой электропроводки

  • так как проводка сделана скрыто, зачастую в стенах и перекрытия, теплоотдача проводки нарушается и требуется увеличивать сечение жил.
  • сложно обслуживать и в большинстве случаев ремонт электропроводки может привести к частичному ремонту помещения
  • нужно несколько раз продумать электропроводку перед началом монтажа, так как впоследствии будет достаточно сложно что — то перенести и добавить
  • требует предварительной подготовки поверхности перед монтажом — предварительная подготовка штроб.
  • требует значительно больших трудозатрат при монтаже.

Достоинства скрытой электропроводки

  • самым главным достоинством скрытой электропроводки является именно то, что она скрыта от глаз. Все кабели, распределительные коробки находятся скрыто от наших глаз и на виду остается только фурнитура.
  • достаточно сложно повредить ее случайно. В основном повреждается только при сверлении стен. В этом случае, при грамотно проложенном кабеле (строго вертикально от розеток и выключателей) повредить ее практически невозможно — вполне очевидно, где расположен кабель.
  • не мешает общему дизайну помещения.

На это описание способов проводки мы заканчиваем, их оказалось не так много и ничего сложного в итоге! О каждом отдельном виде проводки мы подготовим для вас отдельную статью и постараемся описать все максимально подробно — подписывайтесь и не пропустите. А если у вас уже сейчас появились вопросы — обязательно задавайте, мы с удовольствием вам ответим!

Три вида электропроводки и особенности их монтажа


Электропроводка обеспечивает нормальное функционирование техники, освещения и других, необходимых человеку для комфортной жизни, устройств. Но какие бывают электропроводки? Стоит знать, что они различаются по способу монтажа, и выделяют три основные группы:

  • открытая;
  • закрытая;
  • комбинированная.

Каждый из способов имеет свои особенности, тонкости и нюансы.

Открытая проводка

Виды электропроводок с открытым монтажом считаются самыми простыми в эксплуатации. Преимуществами такого типа считаются:

  • возможность быстрой трансформации;
  • удобство обслуживания;
  • легкодоступность для ремонта;
  • удобство подключения новой техники и других токоприемников.

Но такой способ монтажа считается недостаточно эстетичным. С точки зрения безопасности важно, чтобы открытая проводка монтировалась в кабель-каналы, специальные короба из пластика (могут быть любого сечения).

Закрытая проводка

Закрытая проводка подразумевает укладку кабеля в стену, в специально подготовленные штробы. Такой способ монтажа считается самым безопасным, хоть в этом случае доступ к проводам усложняется.   Однако важно, чтобы провода проходили в толще несгораемого материала, поэтому виды проводки в деревянном доме подразумевают дополнительную изоляцию: вместо ПВХ-кабель каналов используют трубы из стали либо металлорукав в ПВХ-оболочке не поддерживающей горение.

Расположение проводов тщательно планируют, чтобы не было пересечений. Также выполняются специальные расчеты, позволяющие подобрать сечение провода для той или иной точки. Трудоемкость работ с закрытой проводкой возрастает по причине того, что добавляется необходимость подготовки кабельных каналов внутри деревянной стены. Компания «Эксперт-Монтаж» имеет большой опыт монтажа скрытой проводки в деревянных домах, поэтому здесь вы можете заказать проект любой сложности.

Комбинированный способ монтажа

Укладка электропроводки комбинированным способом требует использования стандартных крепежных элементов и ведется по тем же методам, что открытая и закрытая. Разница лишь в результате. Если в открытой проводке все провода проходят по стенам, а в закрытой – спрятаны внутри, то в комбинированной сочетаются и открытые, и закрытые участки. Правильно спроектировать такую проводку очень сложно. Но ее часто используют при частичном обновлении, когда добавляют необходимые точки электроподключения к уже существующей схеме. В этом случае новые провода монтируют снаружи, в кабель-каналах, чтобы не повредить имеющуюся отделку стен.

Виды монтажа электропроводки

X

Политика конфиденциальности

Ознакамливаясь с информацией на сайте MosMontag.ru, Вы автоматически и полностью соглашаетесь с нашей Политикой конфиденциальности и защиты пользовательской информации.

1. Защита данных покупателей

Администрация MosMontag.ru не может передать или раскрыть информацию предоставленную покупателем (далее Клиентом) при оформлении заказа и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой клиент находится и ведет свою деятельность.

2. Получение персональных данных

Для заказа в MosMontag. ru, пользователю необязательно заполнять персональную информацию.

3. Использование персональных данных

Личная информация Клиента используется только для обслуживания и для улучшения качества предоставляемых услуг.

4. Контроль личной информации

Ответственность за любые последствия предоставления неверных данных лежит полностью на Клиенте.

5. Коммуникация

Общение менеджеров происходит по телефону 8(495) 215-07-10, все спорные вопросы и претензии принимаются по электронной почте [email protected]

6. Ссылки

На сайте MosMontag.ru могут содержаться ссылки на другие сайты, MosMontag.ru не несет ответственности за содержание, качество и политику безопасности этих сайтов.

7. Безопасность

Поступившие в MosMontag.ru личные данные хранятся на территории Российской Федерации и защищены протоколами безопасности.

8. Уведомления об изменениях

MosMontag.ru оставляет за собой право вносить любые изменения в Политику конфиденциальности без дополнительных уведомлений Клиентов. Нововведения вступают в силу с момента их опубликования. Клиенты могут отслеживать изменения в Политике конфиденциальности самостоятельно на нашем сайте.

Все предложения на сайте не являются публичной офертой, цены и условия определяются договором.

Электромонтажные работы

Проводка в деревянном доме

СМЕТА на электромонтаж

Цены и фото ремонт квартир

Кабельканалы для электропроводки: виды и типы | Кабель.Онлайн

Бывают ситуации, когда создать скрытую проводку кабельной продукции не получается. Это касается моментов, при которых необходимо через определенные промежутки времени проводить осмотр состояния коммуникаций. В этом случае часто используют различные приспособления – клеммы, скобы, хомуты. Но их главным недостатком считается невозможность сокрытия кабелей от посторонних глаз. Чтобы постоянно иметь доступ к проводке и скрыть ее из виду, применяют специальные кабельканалы.

Бывают ситуации, когда создать скрытую проводку кабельной продукции не получается. Это касается моментов, при которых необходимо через определенные промежутки времени проводить осмотр состояния коммуникаций. В этом случае часто используют различные приспособления – клеммы, скобы, хомуты. Но их главным недостатком считается невозможность сокрытия кабелей от посторонних глаз. Чтобы постоянно иметь доступ к проводке и скрыть ее из виду, применяют специальные кабельканалы.

Пластиковые изделия

Пластиковые кабельканалы используют для прокладки проводки в офисах. В таких помещениях часто монтируют открытые или временные инженерные коммуникации. Ярким примером считается укладка силовых кабелей или проводов для освещения.

Существуют следующие виды:

  • П-образные;
  • Ш-образные;
  • треугольные;
  • в виде полусферы.

Наиболее распространенным видом считается П-образный кабельканал. Они могут иметь сплошные или перфорированные стенки. Отличительными парамтерами считается незначительный вес и минимальную стоимость.

Металлические кабельканалы

Металлические изделия предназначены для установки в местах, где на них возлагается большая нагрузка. Соответственно, монтаж в домашних условия проводится крайне редко. Такие кабельканалы идеально подходят для промышленных и заводских цехов, помещений. Используют для внешней и внутренней укладки кабельной продукции. Чаще встречаются при необходимости монтажа больших магистралей. Во избежание появления коррозии, используют при изготовлении оцинкованную сталь. Самым распространенным считается П-образное сечение. Такая продукция может иметь защитную крышку или нет.

Существует три вида металлических кабельканалов – лестничные, перфорированные и гладкие. Последний вид отличается значительным весом. Для их монтажа используют дополнительные подпорки, служащие в качестве опор. Перфорированные изделия легки в монтаже, к ним легче крепить провода.

Гофрированные кабельканалы

Оба предыдущих вида кабельканалов подходят для монтажа коммуникаций на ровных и прямых поверхностях. В случае если необходимо резко изменить направление прокладки кабеля, изогнуть его под острым углом, применяют гофрированные изделия. Крепят их к стенам или потолку при помощи специальных клипс.

Внешне гофрированный кабельканал похож на шланг с круглым сечением. В нем провода и кабели не подвергаются негативному влиянию влаги и разнообразным механическим повреждениям. Применяются при необходимости прокладки сложных коммуникаций – фальшполов, электрической проводки за гипсокартонными стенами, подвесными и натяжными потолками.

Главными преимуществами таких кабельканалов считаются: • незаменимость при необходимости выполнения частых поворотов или изгибов коммуникаций; • герметичность сохраняется по всей длине кабельканала ,что обеспечивает сохранность проводки перед влагой; • защита от механических повреждений, а человека – от поражения электрическим током; • монтаж клипсы считается самым простым видом крепления; • гофрированный кабельканал не горит, а плавится.

Даже если проводка воспламенится из-за короткого замыкания или иных причин, изделие не передаст огонь на другие поверхности. Очаг возгорания будет подавлен внутри кабельканала.

Гофрированный металлический кабельканал

Гофрированный металлический кабельканал изготовлен из специальной стальной ленты, скрученной по спирали. Благодаря твердой основе, он надежно защищает проводку от любых механических повреждений. В некоторых ситуациях, особенно при монтаже информационных сетей, металлический кабельканал можно заземлить. В этом случае он играет роль дополнительного экрана. Простота монтажа при прокладке высоко ценится среди электриков.

Существенным недостатком считается то, что гофрированный металлический кабельканал не цельный. В условиях, где необходимо достичь максимальной герметичности, его использовать не целесообразно. При этом его вес будет существенно больше, чем у вышеописанных изделий. Стоимость оцинкованной стальной ленты также будет на порядок выше, чем у аналогов. К тому же металл плохо переносит низкие температуры, что может негативно сказаться на функционировании проводки.

Гладкие жесткие кабельканалы в виде труб

Это особый вид изделий, которые высоко ценятся за их герметичность и максимальный уровень защиты электрической проводки. Это весьма удобный способ организовать скрытый вариант коммуникаций. Трубы можно вмуровать в стену или пол, а при необходимости замены проводов, достаточно их вытянуть.

Читайте также:

На какую глубину можно закапывать электрический кабель?

Когда пора менять проводку? Признаки необходимости замены проводки в доме

Как правильно провести проводку в доме: схема для новичка

Защита кабеля от механических повреждений

ШВВП или ВВГ? Что выбрать для проводки?

Различные типы систем электропроводки и методы электромонтажа



Здравствуйте друзья, в сегодняшней статье мы рассмотрим виды электропроводки и подробно обсудим разные способы электромонтажа.

Что такое электропроводка?

Определение: Электрическая проводка — это не что иное, как процесс объединения всех ламп, вентиляторов, телевизоров, двигателей, работающих в нашем доме, и правильное расположение проводов, а также подведение их к распределительному щиту, известное как электрическая проводка.

Методы электромонтажных систем с подключением:

Электропроводка — это система, в которой мы можем легко управлять всеми приборами в доме от счетчика до распределительной системы. Эту проводку можно сделать двумя способами.

Существует два метода подключения проводки:

  • Система соединительных коробок или тройниковая система.
  • Подключиться к системе.
#1. Соединительная коробка или тройник или соединительная система:

Для работы любого из этих устройств под тройниковой системой или системой соединительной коробки мы берем его вместе с середины провода и подаем к инструменту или устройству, которое мы врезаем в провод, находится внутри разрезанной коробки. Поэтому в этой системе используется меньше проводов.

Эта система не требует большого количества проводов, поэтому стоимость этой системы относительно невелика. Но сэкономленные деньги используются для покупки коробки, так что уравнение денежного вопроса остается тем же. Эта система подходит для временных установок и недорога.

#2. Вход в систему:

Эта система широко используется на рынке. В этой системе освещение, вентиляторы и любые другие устройства подключаются параллельно.Так что мощность, полученная этой системой, поступает к каждому устройству в отдельности. Когда для освещения или выключателя требуется новое питание, оно подключается от платы к плате, не допуская разрыва провода, в отличие от системы соединительных коробок.

Эта одна цепь передается от платы к плате последовательно. Пока не прибудет последняя доска из этой серии. В этой системе фазный или линейный провод закольцовывается внутри распределительного щита или коробки. Ни в коем случае эти провода не должны быть отделены друг от друга, иначе цепь переднего контура разомкнется и не будет работать.

Преимущества петлевого подключения:

Метод Loop-In имеет следующие преимущества:

  • Неисправность легко найти. Потому что схема провода получается от платы к плате.
  • Комбинированные ящики больше не нужны для экономии денег.
  • В петлевой системе ни один стык провода не запрессовывается в скрытую часть.
Недостатки петлевого метода подключения:

Недостатки метода Loop-In заключаются в следующем:

  • Чем длиннее провод в этой системе, тем больше падение напряжения на линии.
  • Зацикливание – обычно затрудняется в выключателях и держателях ламп.

Читайте также: Компоненты электрической подстанции и их работа

Типы систем электропроводки:

На рынке используются следующие типы внутренней проводки:

Старший № Типы систем электропроводки
#1. Кабельная скоба
#2. Провода в свинцовой или металлической оболочке
#3. Деревянный кожух и проводка крышки
#4. Реечная проводка (CTS или TRS)
#5. Кабелепровод

Типы проводки, используемые в зависимости от установки трубы.

  • Поверхностный или открытый тип кабелепровода.
  • Утопленный, скрытый или подземный кабелепровод.

#1. Проводка шипа:

В этой системе электропроводки используется провод VIR (вулканизированная индийская резина) или PVC (поливинилхлорид). Эта проволока плетется и наносится на стены или потолок с помощью фарфоровой глины.

Этот провод может быть защищен от атмосферных воздействий. Обычно это настраивается при проводке. В настоящее время эта проводка не используется для дома. Потому что это временная проводка. Он особенно используется во временных военных городках или павильонах, связанных с фестивалями.

Преимущества проводки с зажимами:

Кабельные скобы имеют следующие преимущества:

  • Система проводки Cleat проста и удобна в установке.
  • Проводка внизу, очевидно, находится на открытом воздухе. Так что если в проводе или кабеле есть дефект, его можно легко и быстро отремонтировать.
  • Улучшения в проводке могут быть легко добавлены, например. изменение и дополнение.
  • Поскольку работы ведутся, он используется под строительство армейских лагерей.
Недостатки проводки с шипами:

Недостатки проводки с шипами:

  • Эта проводка не используется постоянно, так как со временем она расшатывается между двумя зажимами, т.е. провисает.
  • Используется при низких температурах только при напряжении 250/440 вольт.
  • Плохо выглядит по сравнению с другой проводкой по внешнему виду.
  • Поскольку эта проводка подвергается воздействию воздуха, она может быть повреждена влагой, солнечным светом, химическим дождем и кабелем, воздействующим на кислоту.
  • Остается возможность поражения электрическим током и возгорания.
  • Не долгий срок службы.
  • Не используется в важных и чувствительных местах.

Читайте также:  Что такое электрический кабелепровод? | Типы электрических проводов

#2. Проводка в свинцовой или металлической оболочке:

Этот тип проводки допускает проводник. Который утеплен ВИРом. Он имеет около 95% алюминиевого сплава во внешнем корпусе, который защищает металлический корпус от влаги, механических повреждений и атмосферной коррозии.

Все свинцовое покрытие является электрически бесшовным и прикреплено к земле в точке входа для защиты от электролитического воздействия из-за утечки и для обеспечения безопасности, если корпус выйдет из строя.

Кабель проложен на деревянном стержне и закреплен зажимами, как проводка TRS.

№3. Деревянный корпус и проводка крышки:

Крышка корпуса Эта проводка широко использовалась в прошлом, но с момента появления скрытой проводки спрос на нее был очень низким.В этой системе используются кабели VIR (вулканизированная индийская резина) или PVC (поливинилхлорид).

Кабель несут в оболочке из деревянного или пластмассового кожуха. . Крышка изготавливается из деревянной планки или пластика. Параллельная канавка прорезана по длине, чтобы можно было легко разместить кабель VIR. Были сделаны канавки для разделения антиполярности. Заглушка (также из дерева или пластика) используется для установки и запрессовки проводов и кабелей в кожух.

Преимущества проводки с крышкой корпуса:

Электропроводка с крышкой корпуса имеет следующие преимущества:

  • Является прочным и долговечным методом проводки.
  • Недорогая и простая в установке система.
  • Индивидуальная настройка проводки может быть легко выполнена.
  • Фиксация в крышке защищает от дыма, пыли, дождя, пара и т.п.
  • Наличие покрытия на проводе не создает удароподобного состояния.
  • Это можно легко исправить, если разделить слоты фазы и нейтрали.
Недостатки Корпус Заглушка Проводка:

Недостатки проводки заглушки корпуса следующие:

  • Обслуживание становится дороже.
  • Не подходит для погодных условий с высокой влажностью и кислотностью.
  • Риск возгорания остается высоким.
  • Контент не так легко найти в современной части.
  • Саранча повреждает деревянные покрытия и покрывала.

Читайте также:  Что такое автоматический выключатель | Типы автоматических выключателей | Преимущества и недостатки автоматических выключателей

№4. Обрешетка (CTS или TRS) :

Для этого типа проводки используется одножильный, двухжильный или круглый овальный кабель с трехжильным кабелем TRS. Для этого предпочтителен одножильный кабель. Кабель TRS является водонепроницаемым, химически стойким, паронепроницаемым, но на него может воздействовать смазочное масло. Трос TRS крепится к прочному тиковому дереву толщиной не менее 10 мм.

Трос надевается на деревянные пуговицы через луженый латунный зажим (застежка-пряжка), который уже закреплен на дубинке латунными штифтами и имеет длину 10 см для горизонтальных и 15 см для вертикальных.Возникает с интервалами.

Преимущества латной проводки:

Преимущества латной проводки:

  • Простота обслуживания.
  • В эту проводку можно легко внести изменения.
  • Срок службы этой проводки долгий.
  • Хорошо выглядит.
  • Затраты ниже по сравнению с другой проводкой.
  • Вероятность утечки тока остается низкой.
Disad преимущества Batten Wiring:

Недостатки латной проводки:

  • Существует опасность возгорания.
  • Из-за влажности, химического воздействия не подходит для наружного применения.
  • Подходит только для использования ниже 250 В.
  • В этой проводке не используется толстый провод.
  • Необходимо больше кабелей и проводов.

Читайте также: Что такое двухпозиционный переключатель | Проводка двухпозиционного переключателя

#5. Проводка кабелепровода:

Существует два основных типа кабелепровода:

  • Поверхностный кабелепровод.
  • Скрытый кабелепровод.
#5.1 Проводка поверхностного кабелепровода:

Очевидно, что эта проводка проложена снаружи стены. Такая проводка известна как поверхностная проводка. Делается это путем проделывания отверстия в стене на равных расстояниях и фиксации его с помощью струбцины ГИ. А протянув через эту трубу провод, он отдается на плату и свет, вентилятор или другое потребительское устройство.

#5.2 Скрытая проводка:



Пластиковая или металлическая труба прячется внутри штукатурки, просверлив отверстие в стене под эту проводку. Такая проводка называется скрытой проводкой. Говорит Conduit Wire. Эти проводные рты широко используются в настоящее время.

В данной разводке труба, которая запрессована внутрь гипса, должна быть сплошной и не должно быть проколов и засоров. Если используется стальная или другая металлическая труба, необходимо обеспечить ее дистанционное заземление.Но особенно когда речь идет о доме, чаще всего используется труба из ПВХ.

Выполнение такой проводки защищает от грызунов и грызунов. Так что перерезание проволоки легко избавит от такой проблемы. Именно поэтому такая проводка более удобна и популярна для дома или офиса.

Преимущества Скрытый Кабелепровод:

Скрытая проводка кабелепровода имеет следующие преимущества:

  • Выглядит хорошо по сравнению с другой проводкой.
  • Изоляция проводов не повреждена.
  • Срок службы этой проводки велик.
  • Противоударный.
  • Безопасность по сравнению с другой проводкой.
  • Нет риска возгорания или механического износа.
Недостатки
Скрытая проводка :

Недостатки скрытой проводки:

  • Стоимость этого остается высокой.
  • Настройка непростая.
  • Обнаружить неисправность непросто.
  • Установка
  • сложна.

Читайте также:  Что такое Tubelight? | Принцип работы Tubelight

Типы кабелепроводов:

Существует два типа кабелепроводов, используемых для скрытой и открытой проводки:

  • Металлический трубопровод.
  • Неметаллический трубопровод.
#1. Металлический трубопровод:

Metallic Conduit сделан из стали, очень прочный и дорогой.

Металлический трубопровод разделен на две части следующим образом:

Воздуховод класса А

: воздуховод малого сечения (трубопровод из тонколистовой стали).
Воздуховод класса B: воздуховод большого сечения (толстый стальной лист).

№2. Труба неметаллическая:

Неметаллический трубопровод Говорят, что в его конструкции не используется никакой металл, как в трубе из ПВХ, в конструкции которой не используется металл.

Размер кабелепровода:

Обычные кабелепроводы доступны в различных размерах: 13, 16.2, 18,75, 20, 25, 37, 50 и 63 мм (диаметр) или 1/2, 5/8, 3/4, 1, 1,25, 1,5 и в диаметре. Два дюйма.

Сравнение различных систем электропроводки:
Особенность Кабельная скоба Крышка корпуса Проводка Электропроводка Кабелепровод
Жизнь Короткий Длинная фея Длинный Очень длинный
Стоимость Низкий Средний Средний Самый высокий
Механическая защита Нет Ярмарка Нет Очень хорошо
Возможность возгорания нет Хорошо Хорошо нет
Установка Очень просто Трудно Легкий Трудно
Осмотр Легкий Легкий Легкий Трудно
Ремонт Легкий Немного сложно Легкий Трудно
Популярность нет Ярмарка нет Очень высокий
Тип квалификации Полуквалифицированный Высококвалифицированный Полуквалифицированный Высококвалифицированный

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение —

Типы проводки – электрическая проводка и примеры решений

(изображение будет загружено в ближайшее время)

Электрическая проводка – это кабельная система, по которой электрическая мощность или энергия распределяются на несколько устройств (таких как предохранители, выключатели, розетки, светильники, вентиляторы, и т. п.), связанные с электричеством, в структурированном виде для бесперебойного энергоснабжения. Когда электрическая проводка выполнена правильно на участке (скажем, в здании), то управление нагрузкой лучше. Проводники электропроводки в этом районе/здании можно использовать экономично. На рынке доступно несколько типов проводов, и каждый из них имеет различное применение. И прежде чем начать электрический проект, включающий электрические соединения, человек должен узнать о типах проводов и типах проводных соединений, чтобы понять, что лучше всего подходит для конструкции.

Электрическая проводка — это паутина кабельных систем, по которой электрическая мощность или энергия распределяются к различным розеткам, таким как предохранители, выключатели, розетки, светильники, вентиляторы и т. д. Электропроводка — это распределение электроэнергии по проводам, наиболее подходящее для и экономические требования конкретного места. Он связан с электроснабжением структурированным образом для бесперебойного электроснабжения. Когда электрическая проводка правильно проведена в здании, например, в здании, контроль и распределение нагрузки лучше.Эти проводники в этой области, здании, доме и т. д. могут быть использованы экономично.

На рынке представлено множество типов проводов, каждый из которых имеет свое назначение. Здесь важно помнить, что перед началом электрического проекта, включающего электрические соединения, человек должен узнать о типах проводов и типах проводных соединений, чтобы понять, какая форма электропроводки будет наиболее подходящей для здания.

Электрические провода

Отдельный электрический проводник или отдельный канал, по которому может передаваться электричество, называется проводом. Токопроводящая часть провода состоит из меди, алюминия или алюминия с медной оболочкой, завернутой в непроводящее покрытие из пластика. Принимая во внимание, что сборка одного или нескольких из этих проводов другим способом (бок о бок, жгут и т. Д.) Для передачи электрического тока называется кабелем.

(Изображение будет загружено в ближайшее время)

Важно понимать, какие типы проводов и их характеристики регулируются Национальным электротехническим кодексом (NEC) для различных применений и установок.Для выбора правильного состава необходимо учитывать следующие факторы электрических проводов:

  • Размер проводов. Диапазоны размеров проводов определяются калибром провода. Некоторые стандартные размеры проводов составляют 10, 12, 14, 18 и т. д. И, скажем, для тока около 10 ампер потребуется провод 18-го калибра. А для 100А потребуется провод 2-го сечения.

  • Буквенное обозначение проводов. Изоляция типов проводов обозначается определенными буквами в соответствии с инструкциями NEC.Такие комбинации, как THHN, THWN, THW и THHN, являются одними из популярных типов изоляции проводов. А буквы обозначают:

  1. H- Термостойкость.

  2. HH- Высокая термостойкость, выдерживающая температуру до 194 градусов по Фаренгейту.

  3. N- Нейлоновое покрытие для защиты от повреждений.

  4. T- Изоляция из термопласта.

  5. W- Подходит для влажных помещений.

  6. X- Огнестойкое синтетическое полимерное покрытие.

Типы проводки

Одиночный электрический проводник или отдельный канал, по которому может передаваться электричество, называется проводом. Эти провода обычно состоят из проводящей части, которая обычно состоит из меди, алюминия или, в некоторых случаях, из серебра, и эта проводящая часть покрыта непроводящим покрытием. Существует несколько типов проводки, знание которых необходимо для понимания места их использования.

  1. Triplex провода

  2. Главный фидер провода

  3. Панель канала провода

  4. Немалаллические обшивки провода

  5. Один пряди провода

Электрические провода Цветовой код:

Различные виды провода имеют разные цветовые коды, которые обычно устанавливаются центральными органами, чтобы можно было разработать стандартную процедуру работы с электрическими цепями

  1. Провода под напряжением, по которым проходит ток, окрашены в красный цвет.

  2. Провода белого цвета всегда являются нейтральными (нейтральные провода также черные).

  3. Для заземления или заземления используются провода зеленого цвета.

  4. Для розеток и выключателей используются горячие провода, которые обозначены черным цветом.

  5. Синие и желтые провода — это провода под напряжением, которые используются для электроприборов.

Решаемые примеры

1. Какие существуют способы подключения системы электропроводки?

Типичными типами электропроводки дома являются система соединительной коробки, широко известная как древовидная система электропроводки, и петлевая система электропроводки.

  • Древовидная система электропроводки. Когда в электропроводке приборы соединяются через соединения, это называется соединительной коробкой или древовидной системой электропроводки. Эта система подключения электропроводки требует очень меньшего сечения кабеля, дешева (цена соединительной коробки немного дороже) и подходит для нескольких временных электроустановок.

(Изображение будет загружено в ближайшее время)

  • Петлевая или петлевая система проводки. Наиболее универсальным методом проводки является петлевая или петлевая система.Название таково, потому что подключение к свету или вентилятору осуществляется путем переноса цепи от одной точки к другой в виде серии петель, пока не будет достигнута последняя цепь. Типы домашней проводки в основном представляют собой петлевые системы, потому что они дешевы (поскольку не требуются соединительные коробки) и легко отслеживают места неисправностей, поскольку точки находятся только на выходах.

(Изображение будет загружено в ближайшее время)

Интересные факты

  • Вклад проводов и кабелей известен, вероятно, каждому на Земле, кто использует электричество.

  • Можно сказать, что наличие проводов и кабелей настолько общеизвестно, что своей длиной они скрепляют весь мир.

  • Ученые также изобрели проволоку, которая в десять тысяч раз тоньше одной нити человеческого волоса (проволока имеет длину всего один атом в длину и четыре атома в ширину).

Каковы различия между типами первичных автомобильных проводов?

При всем многообразии основных автомобильных проводов бывает сложно определить, какой из них лучше всего подходит для вашего применения.Вам нужно будет понять среду, в которой будет использоваться провод, чтобы помочь вам выбрать правильный тип.

Чтобы понять разницу между типами, вам нужно знать разницу между ПВХ и автомобильным проводом с перекрестными связями. Основное различие между ними заключается в диапазоне температур. Сшитый автомобильный провод выдерживает более высокие температуры и нагрузки, чем ПВХ.

Автомобильный провод с поперечными связями

Автомобильный провод с перекрестными связями

может выдерживать высокие температуры, истирание, дополнительную прочность и старение.Он часто используется в приложениях с высокими нагрузками, таких как гоночные или промышленные автомобили. Сшитая изоляция создается путем выдавливания материала через трубку под действием тепла и давления, чтобы «сшить» или перевести молекулы изоляции в другое состояние. Автомобильный провод с перекрестными связями совместим с большинством автомобильных разъемов.

Первичный автомобильный провод с перекрестными связями

состоит из трех различных типов провода:

Провод типа GXL

Проволока

GXL имеет тонкую стенку или толщину и используется в основном для грузовых автомобилей и прицепов.GXL имеет температурный диапазон от -40°C до 125°C. GXL обладает превосходной термостойкостью, имеет меньший диаметр и вес, чем стандартный S.A.E J1128, тип SXL.

Провод типа SXL

Провод

SXL имеет стандартную стенку или толщину, обладает отличной термостойкостью и стойкостью к истиранию и используется для проводки общих цепей. SXL имеет диапазон температур от -40°C до 125°C

Провод типа TXL

Провод

TXL имеет очень тонкую стенку или толщину, обладает отличной термостойкостью и гибкостью, используется для проводки общих цепей и имеет диапазон температур от -40 ° C до 125 ° C.Тонкие стенки TXL облегчают прохождение через труднодоступные места.

Автомобильный провод из ПВХ

Поливинилхлорид (ПВХ) представляет собой синтетический термопластичный материал, полученный путем полимеризации винила и хлорида . Автомобильный провод из ПВХ обычно используется под капотом или в кабине. Он имеет очень прочную и устойчивую к маслам, жирам и кислотам изоляцию, что делает его идеальным для автомобильных, грузовых автомобилей, прицепов, судов, строительства и многих других автомобильных электрических соединений.

Провод типа GPT

Провод

GPT имеет стандартную стенку, которая обычно используется для проводки прицепа и проводки общей цепи, и обладает отличной стойкостью к маслу, пламени и истиранию. GPT имеет диапазон температур от -40°C до 85°C.

Провод типа TWP

Провод

TWP имеет тонкие стенки, не содержит свинца и рассчитан на температуру 105ºC.

Провод типа HDT

Провод

HDT представляет собой толстостенный автомобильный провод, рассчитанный на температуру 85ºC. HDT используется там, где требуется повышенная физическая защита, и предназначен для электрических систем наземных транспортных средств.

Обзор основных автомобильных проводов

Имя Тип Температура Использовать Технические характеристики
GXL Кросс-линк от -40°C до 125°C Тонкая стенка. Наиболее общий.
Моторные отсеки — более высокая температура.

Спецификация Chrysler MS-8900

Спецификация Ford ESB-M1L85-B (оголенная медь) ESB-M1L85-A (луженая медь), S.AE J1128

SXL Кросс-линк от -40°C до 125°C Стандартная стена.
Моторные отсеки, где требуется более высокое сопротивление.

Спецификация Chrysler MS-5919 (голая медь)

Спецификация Ford ESB-M1L85-A (голая медь)

Спецификация Ford ESB-M1L8-A (луженая медь)

TXL Кросс-линк от -40°C до 125°C Очень тонкие стенки.
Самый маленький и легкий.

MS-8288 (медь)

Спецификация Ford ESB-M1L123-A (медь)

Спецификация Ford ESB-M1L123-A2 (луженая медь)

GPT ПВХ от -40°C до 85°C Проводка общей цепи SAE J 1128
ТВП ПВХ от -40°C до 105°C Тонкая стенка.
Легкий и маленький.
SAE J 1128
ГДТ ПВХ от -40°C до 85°C Провод общей цепи
Самая толстая стенка.
SAE J-1128, Форд M1L-50A, Крайслер MS-3494

Понимание вашего приложения, того, как используется провод, а также окружающая среда и температура, в которых он будет использоваться, могут помочь вам определить подходящий автомобильный первичный провод, который вам нужен.Если у вас есть дополнительные вопросы, не стесняйтесь обращаться к Lapp Tannehill по телефону, электронной почте или в чате. Наша знающая команда обслуживания клиентов готова помочь.

Просмотр другой технической информации.

Магазин Первичный автомобильный провод.

Различные типы электрических проводов и кабелей

Меган Танг

Провод определяется как один электрический проводник, а кабель определяется как группа индивидуально изолированных проводов (проводников), заключенных вместе в оболочку.Оболочка представляет собой непроводящий материал с защитными свойствами для экранирования токопроводящей части провода/кабеля. Хотя провод является хорошим проводником, он все же может иметь некоторое сопротивление. Провода и кабели могут быть изготовлены из различных материалов, таких как медь, золото и алюминий.

Материалы имеют разное сопротивление. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала. Сопротивление провода может изменяться пропорционально изменению температуры или длины провода.Сечение провода указывает на диаметр металлической жилы провода. При выборе размера провода необходимо учитывать сечение провода, мощность провода и для чего будет использоваться провод. Если провод слишком мал, через него будет проходить слишком большой ток, что приведет к падению большей мощности провода в виде ватт из-за такого высокого сопротивления.

Провод

Две категории одножильных проводов: одножильные и многожильные (также называемые плетеными). Сплошная проволока жесткая и лучше проводит электричество.Многожильный провод состоит из более мелких проводов, скрученных вместе. Многожильные провода менее склонны к поломке при многократном сгибании, поэтому этот тип провода часто используется в зарядных устройствах для телефонов.

Соединительные провода представляют собой предварительно нарезанные гибкие многопроволочные провода различной длины с жесткими концами, что позволяет легко вставлять провод в макетную плату. Соединительный провод обычно представляет собой одножильный изолированный провод, используемый в приложениях с низким током и низким напряжением (<600 В) для выполнения внутренних соединений. Он бывает разных калибров и длин.После того, как соединительный провод обрезан до нужной длины, можно использовать инструмент для зачистки проводов, чтобы снять изоляцию, позволяя присоединить металлический проводник к цепи.

Магнитный провод представляет собой медный или алюминиевый провод, покрытый очень тонким слоем изоляции. Магнитная проволока позволяет сматывать несколько слоев проволоки вместе без короткого замыкания. Когда провод намотан на катушку и находится под напряжением, он создает электромагнитное поле. Магнитная проволока часто используется в трансформаторах, индукторах, двигателях, электромагнитах, катушках Тесла и других устройствах, требующих плотных катушек изолированного провода.

Проволока для намотки идеально подходит для намотки проволоки, отсюда и название. Посеребренная медная проволока обладает высокой гибкостью и хорошей изоляцией, но при этом устойчива к истиранию. Обмотка проводов отлично подходит для прототипов, потому что легко выполнять соединения «точка-точка» и ремонтировать их. Соединения, выполненные с помощью намотки проводов, более надежны, чем паяные, из-за большего контакта провода со штырем.

Мышечная проволока представляет собой чрезвычайно тонкую проволоку из нитинола, которая известна своей способностью сокращаться при подаче электрического тока.Он использовался для микрозащелок на ноутбуках Microsoft® Surface Book. Ознакомьтесь с этой более подробной статьей о том, что такое мышечные проволоки и как они работают.

Кабель

Как упоминалось ранее, кабель представляет собой группу изолированных проводов, заключенных вместе в оболочку. Как правило, кабель имеет по крайней мере один проводник под напряжением для передачи тока, один нулевой провод и один заземляющий провод. Кабели классифицируются по количеству содержащихся в них проводов и их размеру/сечению. Кабели маркируются серией букв, за которыми следует цифра, тире и еще одна цифра.Буквы обозначают тип изоляции. Первая цифра указывает на сопротивление жил в кабеле. А число после тире указывает на количество отдельных жил в кабеле. Если за последней цифрой следует буква G, это означает, что кабель также оснащен нетоковедущим заземляющим проводом. Шнуры питания переменного тока

безопасно передают ток и напряжение от бытовой электросети к электронному устройству, обычно к источнику питания переменного тока в постоянный. Индивидуально изолированные жилы заключены в более прочную защитную внешнюю оболочку и снабжены разъемами на одном или обоих концах.Размер и количество проводников, номинальный ток и напряжение, номинальная температура и одобрения агентства обычно печатаются вдоль оболочки.

Многожильный кабель представляет собой разновидность многожильного провода, в котором каждый кабель содержит от 2 до 60 отдельных проводников внутри общей оболочки. В оболочке могут быть как многожильные, так и одножильные проводники, намотанные вместе. Эти кабели можно использовать для подключения тяжелых приборов, медицинской электроники, аудиосистем и многого другого.

Ленточный кабель представляет собой ряд одножильных проводов, соединенных бок о бок в форме ленты.Его также можно назвать zip-wire, потому что проводники можно отделить от ленты. Провода не заключены вместе в одну защитную оболочку, как другие типы кабелей, а изолированы по отдельности.

Коаксиальный кабель имеет изолированный центральный проводник, окруженный экраном из плетеной проволоки, который заключен в прочную внешнюю оболочку/оболочку. Коаксиальный означает две или более трехмерных линейных форм, которые имеют общую ось. Этот тип линии передачи передает высокочастотные электрические сигналы с малыми потерями.Некоторые из приложений включают передачу сигналов кабельного телевидения, широкополосных сетевых кабелей для Интернета и подключение радиопередатчиков и приемников к их антеннам. В состав коаксиального кабеля входят внешняя пластиковая оболочка, плетеный медный экран, внутренний диэлектрический изолятор и медная жила.

Акустический кабель представляет собой два или более электрических проводника (обычно медных), изолированных по отдельности пластиком или резиной. Два провода электрически одинаковы, но имеют маркировку для определения правильной полярности аудиосигнала.Кабель динамика используется для электрических соединений между динамиками и источниками усилителя. Есть три основных электрических свойства: сопротивление, емкость и индуктивность. Низкое сопротивление позволяет передавать больше мощности источника через катушку динамика, что означает больше звука.


Меган Танг проходит летнюю стажировку в Jameco Electronics , учится в Калифорнийском университете в Санта-Барбаре (UCSB). Ее интересы включают фотографию, музыку, бизнес и инженерное дело.

Типы электрических кабелей | Системный провод и кабель

Типы электрических кабелей

  • Коаксиальный кабель – используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
  • Кабель связи
  • Прямой кабель
  • Гибкие кабели
  • Кабель Heliax
  • Кабель в неметаллической оболочке (или неметаллический строительный провод, NM, NM-B)
  • Кабель в металлической оболочке (или бронированный кабель, AC или BX)
  • Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
  • Парный кабель — состоит из двух изолированных проводников, которые обычно используются в приложениях постоянного или низкочастотного переменного тока
  • Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
  • Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля может легко сгибаться, и он предназначен для работы с низким уровнем напряжения.
  • Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
  • Одножильный кабель (время от времени это название используется для провода)
  • Погружной кабель
  • Кабель Twinax
  • Двойной кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется в качестве линии передачи между антенной и приемником (т.г., телевидение и радио). Эти кабели скручены для снижения скин-эффекта.
  • Витая пара – состоит из двух переплетенных изолированных проводов. Напоминает парный кабель, за исключением того, что парные провода скручены



Таблицы размеров проводов AWG

В приведенной ниже таблице показаны различные данные, включая как сопротивление проводов различного сечения, так и допустимый ток (импульс) для пластиковой изоляции. Информация о диаметре в таблице относится к сплошным проводам .Многожильные провода рассчитываются путем расчета эквивалентной площади поперечного сечения меди. Ток плавления (плавящаяся проволока) оценивается исходя из температуры окружающей среды 25 °C. В приведенной ниже таблице предполагается частота постоянного или переменного тока, равная или меньше 60 Гц, и не учитывается скин-эффект. Витки провода — это верхний предел для провода без изоляции.

АВГ Диаметр Витки провода,
без изоляции
Район Медная проволока
Сопротивление/длина Ampacity при номинальной температуре изоляционного материала 20 °C или 16 AWG и меньше для отдельных несвязанных проводов в оборудовании: Ток предохранителя
60°C 75 °С 90°С Прис Ондердонк
(в) (мм) (за дюйм) (за см) (ккмил) (мм 2 ) (мОм/м ) (мОм/фут ) (А) ~10 с 1 с 32 мс
0000 (4/0) 0. 4600 11.684 2,17 0,856 212 107 0,1608 0,04901 195 230 260 3,2 кА 33 кА 182 кА
000 (3/0) 0,4096 10.405 2,44 0,961 168 85,0 0,2028 0,06180 165 200 225 2.7 кА 26 кА 144 кА
00 (2/0) 0,3648 9.266 2,74 1,08 133 67,4 0,2557 0,07793 145 175 195 2,3 кА 21 кА 115 кА
0 (1/0) 0,3249 8.251 3,08 1,21 106 53.5 0,3224 0,09827 125 150 170 1,9 кА 16 кА 91 кА
1 0,2893 7,348 3,46 1,36 83,7 42,4 0,4066 0,1239 110 130 145 1,6 кА 13 кА 72 кА
2 0. 2576 6,544 3,88 1,53 66,4 33,6 0,5127 0,1563 95 115 130 1,3 кА 10,2 кА 57 кА
3 0,2294 5,827 4,36 1,72 52,6 26,7 0,6465 0,1970 85 100 115 1.1 кА 8,1 кА 45 кА
4 0,2043 5.189 4,89 1,93 41,7 21,2 0,8152 0,2485 70 85 95 946 А 6,4 кА 36 кА
5 0,1819 4.621 5,50 2,16 33,1 16,8 1.028 0,3133 795 А 5,1 кА 28 кА
6 0,1620 4. 115 6,17 2,43 26,3 13,3 1,296 0,3951 55 65 75 668 А 4,0 кА 23 кА
7 0,1443 3,665 6,93 2,73 20.8 10,5 1,634 0,4982 561 А 3,2 кА 18 кА
8 0,1285 3,264 7,78 3,06 16,5 8,37 2,061 0,6282 40 50 55 472 А 2,5 кА 14 кА
9 0,1144 2,906 8.74 3,44 13,1 6,63 2,599 0,7921 396 А 2,0 кА 11 кА
10 0,1019 2,588 9,81 3,86 10,4 5,26 3,277 0,9989 30 35 40 333 А 1,6 кА 8,9 кА
11 0. 0907 2,305 11,0 4,34 8,23 4,17 4.132 1,260 280 А 1,3 кА 7,1 кА
12 0,0808 2,053 12,4 4,87 6,53 3,31 5.211 1,588 20 25 30 235 А 1,0 кА 5.6 кА
13 0,0720 1,828 13,9 5,47 5,18 2,62 6.571 2.003 198 А 798 А 4,5 кА
14 0,0641 1,628 15,6 6,14 4.11 2,08 8.286 2,525 15 20 25 166 А 633 А 3.5 кА
15 0,0571 1. 450 17,5 6,90 3,26 1,65 10,45 3,184 140 А 502 А 2,8 кА
16 0,0508 1,291 19,7 7,75 2,58 1,31 13.17 4.016 22*свободный воздух 13*в комплекте 18 117 А 398 А 2.2 кА
17 0,0453 1,150 22,1 8,70 2,05 1,04 16,61 5.064 99 А 316 А 1,8 кА
18 0,0403 1,024 24,8 9,77 1,62 0,823 20,95 6.385 10 14 16 83 А 250 А 1.4 кА
19 0,0359 0,912 27,9 11,0 1,29 0,653 26,42 8. 051 70 А 198 А 1,1 кА
20 0,0320 0,812 31,3 12,3 1,02 0,518 33,31 10,15 11 7.5 58,5 А 158 А 882 А
21 0,0285 0,723 35,1 13,8 0,810 0,410 42.00 12,80 49 А 125 А 700 А
22 0,0253 0,644 39,5 15,5 0.642 0,326 52,96 16.14 7 5 41 А 99 А 551 А
23 0,0226 0,573 44,3 17,4 0,509 0,258 66,79 20,36 35 А 79 А 440 А
24 0. 0201 0,511 49,7 19,6 0,404 0,205 84,22 25,67 3,5 2.1 29 А 62 А 348 А
25 0,0179 0,455 55,9 22,0 0,320 0,162 106,2 32,37 24 А 49 А 276 А
26 0.0159 0,405 62,7 24,7 0,254 0,129 133,9 40,81 2,2 1,3 20 А 39 А 218 А
27 0,0142 0,361 70,4 27,7 0,202 0,102 168,9 51,47 17 А 31 А 174 А
28 0. 0126 0,321 79,1 31,1 0,160 0,0810 212,9 64,90 1,4 0,85 14 А 24 А 137 А
29 0,0113 0,286 88,8 35,0 0,127 0,0642 268,5 81,84 12 А 20 А 110 А
30 0.0100 0,255 99,7 39,3 0,101 0,0509 338,6 103,2 0,86 0,52 10 А 15 А 86 А
31 0,00893 0,227 112 44,1 0,0797 0,0404 426,9 130,1 9 А 12 А 69 А
32 0. 00795 0,202 126 49,5 0,0632 0,0320 538,3 164,1 0,53 0,3 7 А 10 А 54 А
33 0,00708 0,180 141 55,6 0,0501 0,0254 678,8 206,9 6 А 7.7 А 43 А
34 0,00630 0,160 159 62,4 0,0398 0,0201 856,0 260,9 0,3 0,180 5 А 6,1 А 34 А
35 0,00561 0,143 178 70,1 0,0315 0,0160 1079 329.0 4 А 4,8 А 27 А
36 0,00500 0,127 200 78,7 0,0250 0,0127 1361 414,8 4 А 3,9 А 22 А
37 0,00445 0,113 225 88. 4 0,0198 0,0100 1716 523.1 3 А 3,1 А 17 А
38 0,00397 0,101 252 99,3 0,0157 0,00797 2164 659,6 3 А 2,4 А 14 А
39 0.00353 0,0897 283 111 0,0125 0,00632 2729 831,8 2 А 1,9 А 11 А
40 0,00314 0,0799 318 125 0,00989 0,00501 3441 1049 1 А 1.Подпрыгните до: A 9112 D Точно по определению



В электротехнической промышленности Северной Америки проводники размером более 4/0 AWG обычно идентифицируются по площади в тысячах круговых мил (ксмил), где 1 ксмил = 0,5067 мм 2 . Следующий размер провода больше 4/0 имеет поперечное сечение 250 тыс. смил.Круговой мил — это площадь проволоки диаметром один мил. Один миллион круговых мил — это площадь круга диаметром 1000 мил (1 дюйм). Старая аббревиатура для тысячи круговых мил — MCM .

Многожильный провод размеров AWG

Датчики

AWG также используются для описания многожильного провода. В этом случае он описывает провод, площадь поперечного сечения которого равна сумме всех площадей поперечного сечения отдельных жил; промежутки между нитями не учитываются.При изготовлении из круглых прядей эти зазоры занимают около 10% площади проволоки, поэтому требуется проволока примерно на 5% толще, чем эквивалентная сплошная проволока.

Многожильные провода

обозначаются тремя номерами: общим размером AWG, количеством жил и размером AWG жилы. Количество прядей и AWG пряди разделены косой чертой. Например, многожильный провод 22 AWG 7/30 представляет собой провод 22 AWG, состоящий из семи жил провода 30 AWG.

Типы проводов — Путеводитель Томаса по покупке

Термины «провод» и «кабель» часто используются как синонимы, но на самом деле они имеют два разных значения.Проволока представляет собой одну гибкую металлическую жилу. Кабель представляет собой две или более жил или других жил, сгруппированных в оболочку или оболочку вокруг них. В промышленности провод используется для поддержки нагрузок или для передачи электричества и телекоммуникационных сигналов. Несколько нитей проволоки, скрученных вместе, называют тросом. Проволочный канат обычно используется для подъема и подъема грузов. В этой статье рассматриваются различные типы проводов, используемых в электропроводке, включая жгуты проводов и телекоммуникации.

Твердый

Одножильный провод, также известный как одножильный провод или одножильный провод, состоит из одного куска металлического провода, обычно окруженного защитной оболочкой.Он часто используется для разводки макетной платы. Его производство менее затратно, чем многожильный провод. Сплошная проволока менее подвержена коррозии, поскольку имеет меньшую площадь поверхности, подверженную воздействию окружающей среды. Он используется, когда требуется менее гибкий провод, например, для инфраструктуры зданий, управления транспортными средствами и наружных применений.

Провод предохранителя

Провод плавкого предохранителя имеет низкое сопротивление, чтобы обеспечить безопасное прохождение через него нормального тока, но если происходит короткое замыкание, вызывающее прохождение через него тока более высокого напряжения, провод плавкого предохранителя не выдерживает нагрева, поэтому он плавится и ломается. схема.Этот разрыв защищает другие электрические устройства от тока короткого замыкания. Плавкая проволока представляет собой сплошную проволоку из сплава с низкой температурой плавления.

Магнитный провод

Магнитная проволока, также известная как эмалированная проволока, представляет собой сплошную проволоку, обычно изготовленную из меди, которая имеет очень тонкое покрытие, а не более толстую пластиковую или другую изоляцию, обычно используемую для электрических проводов, чтобы обеспечить очень плотное прилегание. свернутый. Эти герметичные катушки используются в таких устройствах, как катушки индуктивности, трансформаторы, двигатели, электромагниты и динамики

.

Многожильный

Многожильный провод состоит из нескольких маленьких проводов, связанных или намотанных вместе.Многожильный провод более гибкий и имеет более высокую устойчивость к усталости металла, чем сплошной провод. Он используется для соединения печатных плат в устройствах с несколькими печатными платами, потому что жесткость сплошного провода может вызвать слишком большое напряжение во время сборки или обслуживания. Многожильный провод также используется для сетевых шнуров переменного тока, кабелей для музыкальных инструментов, кабелей для сварочных электродов и кабелей для компьютерных мышей, а также для других целей.

Литцендрат

Многожильный провод — это тип многожильного провода, который используется в электронике для передачи переменного тока (AC) на радиочастотах.Он состоит из множества тонких проволочных жил, индивидуально изолированных и скрученных вместе, часто на нескольких уровнях. Литцендрат используется для радиопередатчиков и приемников, работающих на низких частотах, индукционного нагревательного оборудования, импульсных источников питания. Название «литц» происходит от немецкого слова «Litzendraht» для плетеного/многожильного провода или плетеной проволоки.

Проволочная мишура

Проволока с мишурой — это тип электрической проволоки, которая гораздо более устойчива к усталости металла, чем сплошная проволока или другие виды многожильных проводов.Он используется для приложений, требующих высокой механической гибкости, но низкой пропускной способности по току, таких как шнуры телефонов, наушники и небольшие электрические приборы. Он состоит из нескольких нитей тонкой металлической фольги, обернутых вокруг гибкого нейлонового или текстильного сердечника. Несколько мишурных проводов обычно покрыты изоляционным слоем, чтобы сформировать один проводник. Несколько проводников образуют шнур либо в круглом профиле, либо в плоском кабеле.

Плетеный

Плетеный провод состоит из нескольких небольших прядей проволоки, сплетенных вместе.Как и многожильные провода, плетеные провода являются лучшими проводниками, чем сплошные провода. Они не так легко ломаются при сгибании. Плетеные провода часто используются в качестве электромагнитного экрана в кабелях для снижения шума.

Жгут проводов

Жгуты проводов представляют собой пучки проводов или кабелей и могут иметь множество различных типов внешних связующих материалов, например оплетки, расширяемые рукава, военную шнуровку, хребтовую обертку и стяжки. Жгуты проводов упрощают задачу установки и организации электрических систем.

Типы проводов — сводка

В этой статье представлены сведения о различных типах проводов. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Прочие изделия из проволоки

Прочие «Типы» изделий

Больше из Металлы и изделия из металла

Сигнальные контакты и проводка на схеме

Обзор

Когда элемент схемы помещается в схему, вы можете создавать виртуальные соединения (в некоторых случаях представляющие физические соединения) от одного элемента схемы к другому.

Соединения могут быть аудио, данными, громкоговорителями или соединениями управления. При подключении виртуальных компонентов (прокси), представляющих физическое оборудование, чрезвычайно важно убедиться, что виртуальные подключения соответствуют реальным физическим подключениям.

Существует три способа подключения компонентов в Q-SYS Designer:



Традиционная проводка (нажмите для подробностей)

Имена сигналов (нажмите для подробностей)

Сигнальные змеи (нажмите для подробностей)

Другая информация, содержащаяся в этом разделе:

Типы подключения (нажмите для подробностей)

Традиционная проводка

Для соединения компонентов можно использовать провода традиционного типа или названия сигналов.В следующем разделе описывается использование проводки традиционного типа.

  • Обеспечивает быстрое визуальное представление соединений.
  • Необходимо выбрать соединители на одном или нескольких компонентах и ​​перетащить их в место назначения.
  • Необходимо соединить оба конца провода, незакрепленный провод запрещен системой.
  • Вы можете подключиться в любом направлении; от входа к выходу или от выхода к входу.
  • Можно настроить прокладку проводов (по одному) для обхода компонентов и т. д.
  • При перемещении компонента провода перемещаются вместе с ним.
  • Если вы удалите компонент, проводка к другому компоненту будет удалена.
  • Если выбрать провод или контакт, к которому подключен провод, и нажать клавишу Delete, провод будет удален.
  • Вы не можете соединять компоненты на разных страницах схемы проводами.Для этого вы должны использовать имена сигналов.
  • Провода имеют тенденцию загромождать схему, и в случаях, когда имеется много проводов, может быть трудно отследить отдельный провод, если вы его не выберете.

Наконечники для подключения элементов схемы

Q-SYS ограничивает типы соединений, которые вы можете установить. Например, вы не можете подключить вход к входу, разъем управления к разъему данных или разъем данных усилителя к разъему данных другого усилителя.Какие элементы схемы вы соединяете вместе, зависит от вас, если вы соединяете правильные типы и направления соединений.

Соединения проводки создаются путем выбора и перетаскивания одного или нескольких соединений на элементе схемы в соединения на одном или нескольких элементах схемы.

Прокладка проводов

Физические провода могут быть сложными для маршрутизации и организации, виртуальные провода ничем не отличаются.В Q-SYS Designer вы можете добавить точки останова к связям, чтобы решить эту проблему.

  • Чтобы создать точку останова, выберите один провод, удерживайте левую кнопку мыши и начните перетаскивание. Точка останова создана.
  • Когда создается точка останова, провод находится в прямолинейном режиме, они больше не изгибаются.
  • Точки останова создают направляющие привязки при прохождении контактов разъема или других точек останова.
  • Вы можете выбрать несколько точек останова и переместить их вместе.
  • Вы можете выбрать точки останова и удалить их, нажав клавишу Delete.
  • Вы не можете создать несколько точек останова одновременно.

Имена сигналов

Имена сигналов

позволяют назначать определяемые пользователем имена сигнальным контактам (цифровой и аналоговый звук, порт данных и управление), а затем использовать эти имена для подключения к следующему компоненту без использования проводов.Имена сигналов позволяют создавать менее загроможденные схемы.

Создание имен сигналов

Когда вы используете имена сигналов, важно спланировать свои соглашения об именах до начала, чтобы избежать путаницы.

  • Имена сигналов не чувствительны к регистру.
  • Вы можете выбрать один или несколько выводов и просто ввести имя.
  • Вы можете выбрать Имя сигнала и ввести новое имя.
  • Вы можете копировать и вставлять имена сигналов.
  • Сначала вы можете указать исходный или целевой контакты.
  • Вы можете добавить имена сигналов к контактам, к которым подключены традиционные провода.
  • Имена сигналов нумеруются, начиная с последней введенной вами «цифры». В приведенном ниже примере CX168 был введен сам по себе — результат CX168, CX169 и так далее. Если поставить пробел после 8, то ввести начальный порядковый номер, например, CX168 1, в результате получится CX168 1, CX168 2 и так далее.Независимо от того, где последняя цифра в имени, она будет упорядочена.

Использование имен сигналов

  • Вы можете использовать имена сигналов на страницах схемы.
  • Если вы выберете один сигнальный вывод с именем сигнала, всплывающее окно Context Finder (Ctrl+F) отобразит ссылку для перехода к месту назначения/источнику или, если вы выберете исходный вывод с несколькими пунктами назначения, он предоставит все ссылки. .
  • Вы можете изменить цвет имен сигналов, чтобы обеспечить быстрое визуальное представление соединений. Если вы установите цвет имени сигнала, все имена сигналов, связанные с этим именем сигнала, изменят цвет.
  • Вы не можете использовать имя исходного сигнала (имена сигналов, подключенных к выходу) в компоненте группы каналов.
  • Выбран один исходный (выходной) контакт:
    • Вы можете ввести имя без номера, и система не нумерует имя.
    • Если вы введете имя, которое уже используется другим выводом-источником, система укажет на ошибку. Имя нельзя использовать.
    • Вы можете ввести имя и включить номер, который не использовался, и система распознает его как часть последовательности.
  • Выбрано несколько исходных (выходных) контактов:
    • Повторяющиеся имена исходных сигналов не допускаются.
    • Когда вы начинаете печатать, отображается список любых ранее назначенных контактов назначения, из которых вы можете выбрать.Или вы можете просто ввести имя.
    • Вы можете ввести имя без номера, и имена сигналов будут автоматически пронумерованы, начиная с наименьшего доступного номера для этого имени. Mix становится Mix 1 — n .
    • Вы можете ввести имя с номером, и имена сигналов будут автоматически нумероваться, начиная с введенного вами номера, если он доступен, и так до тех пор, пока не будут пронумерованы все контакты или не встретится повторяющийся номер источника.
  • Выбран один контактный (входной) контакт:
    • Вы можете ввести имя без номера, и система не добавляет номера.
    • Вы можете ввести имя с включенным числом, а затем сделать его дубликаты или сделать его частью последовательности, выбрав несколько выводов, используя одно и то же имя, но следующий номер в последовательности.
    • Если у вас есть несколько контактов назначения с одинаковым именем, выбор одного из этих контактов и его переименование приведет к переименованию всех дубликатов. Если вы хотите переназначить входной контакт другому сигналу, удалите имя сигнала из этого контакта, а затем создайте новый.
  • Выбрано несколько целевых (входных) контактов:
    • Разрешены повторяющиеся имена сигналов назначения.
    •  Когда вы начинаете печатать, отображается список любых ранее назначенных исходных контактов, из которых вы можете выбрать.
    •  Если вы выбираете имя из списка исходных имен, все созданные целевые имена дублируют выбранное вами. (Один выход идет на несколько входов.)
    • Если вы вводите имя и включаете один из существующих номеров выводов источника, все имена назначения будут дублировать введенное вами. (То же, что и при выборе из списка.)
    • Если вы вводите уже используемое имя и не включаете никаких цифр, контакты назначения нумеруются последовательно, начиная с наименьшего номера исходного контакта.Если исходных пинов с таким именем нет, нумерация начинается с единицы.
    • Если вы введете имя, которое еще не использовалось, контакты будут пронумерованы последовательно.

Удаление имен сигналов

  • qxml Чтобы удалить имя сигнала, выберите либо само имя сигнала, либо вывод, к которому он подключен, и нажмите клавишу Delete.
  • Если удаляется компонент с присоединенными именами сигналов, все имена сигналов удаляются.
Соединение элементов схемы между страницами схемы

Вы можете использовать имена сигналов для соединения компонентов на разных страницах схемы точно так же, как вы используете имена сигналов на одной и той же странице схемы.

Сигнальные змеи

Signal Snakes предоставляют средства для сокращения набора сигналов до одного графического провода или именованного сигнала, аналогично сворачиванию нескольких проводов в жгут.

Signal Snakes состоит из двух компонентов: Signal Snake Input и Signal Snake Output .Сигнальные змеи могут иметь от 1 до 256 каналов, и типы сигналов этих каналов могут быть смешанными.

Количество, тип и порядок сигнальных контактов должны совпадать на входе и выходе сигнальной цепи, которые должны быть соединены вместе.

Как и в случае с другой проводкой, сигнальные змеи могут быть подключены с помощью графической проводки и/или имени сигнала.

Для создания сигнальных змей

  1. Выберите один или несколько контактов на одном или нескольких компонентах.
  2. Щелкните один из контактов и начните перетаскивать его от компонента.
  3. Нажмите пробел. Сигнальная змея создана.

ИЛИ

  1. Перетащите Signal Snake Input и/или Signal Snake Output из раздела «Библиотека схем» > «Компоновка» в схему.
  2. Вручную подключите сигнальные змеи к нужным компонентам и от них.

Или вы можете скопировать и вставить Signal Snakes.

Свойства входа или выхода сигнальной змеи

Выберите следующие свойства:

  1. Заполнение
  2. Количество каналов — может быть любым числом от 1 до 256.

Типы сигнальных контактов

Большинство компонентов, которые вы размещаете в своем проекте, имеют сигнальные контакты того или иного типа.Штифты различаются по форме штифта. Каждый тип сигнального вывода несет другой сигнал и может подключаться только к одному и тому же типу вывода.

Аудио Сигнальные контакты

Штыри аудиосигнала обозначены кружком (), а традиционная проводка представлена ​​тонкой черной линией. Вы можете использовать имена сигналов на выводах аудиосигнала.

Проводка между контактами аудиосигнала — это средство, с помощью которого аудиосигнал передается от одного компонента DSP к другому.Количество сигнальных контактов для большинства компонентов является переменным и задается в свойствах компонента. Входные (сток) контакты слева, выходные (источник) контакты справа. Некоторые компоненты не имеют ни входов, ни выходов.

Сигнальные контакты управления Пины управления

представляют элементы управления, доступные на панели управления компонента. Пины управления используются для связи элементов управления между элементами схемы, а также для связи с/от сценариев управления.Сигнальные контакты вывода управления обозначены квадратом (), а проводка представлена ​​толстой сине-белой линией. Вы можете использовать имена сигналов с контактами управления.

Когда вы размещаете элемент схемы на схеме, ни один из контрольных выводов недоступен, вы должны указать нужные контрольные выводы, установив соответствующий флажок в разделе «Свойства» > «Управляющие выводы». Управляющие контакты с левой стороны элемента являются входами, с правой стороны — выходами. Не все элементы управления компонента имеют как входные, так и выходные управляющие контакты.

Примеры:

  • Вы можете связать кнопку отключения звука в компоненте усиления с кнопкой отключения звука в компоненте кроссовера. Когда кнопка отключения звука на панели управления усилением активирована, кнопка отключения звука на панели управления кроссовером активируется одновременно.
  • Когда контрольный вывод связан с вводом управляющего сценария, а элемент управления, связанный с контрольным выводом, изменяется, сценарий выполняет действия, указанные в сценарии.
  • Контрольные контакты могут быть связаны с устройством мониторинга.
  • Пины управления обычно имеют три типа входов и выходов:
    • Значение: значение элемента управления является только числовым, может быть отрицательным или положительным, содержать десятичные дроби. Например, если вы посмотрите на вывод регулятора частоты на его управляющем выводе, диапазон значений может быть от 10 до 20 000.
    • Строка: Строковый вывод элемента управления может содержать число плюс его единицу измерения.Например, если вы посмотрите на выход регулятора частоты на его управляющем выводе, диапазон строки может быть от 10 Гц до 20 кГц.
    • Позиция: Выход положения элемента управления всегда от 0 до 1,00. Двоичные элементы управления производят вывод 0 и 1.00. Элементы управления типа массива, такие как раскрывающийся список, производят позиционные числа в зависимости от количества доступных вариантов. Если есть восемь вариантов, позиционные значения начинаются с 0, затем 0,143, 0,286, до 0,857, а затем 1,00 с четными приращениями. Другие элементы управления, такие как ручка частоты, выдают числовые значения, начиная с 0, а затем с 0.001 до 0,999, затем 1,00.

Сигнальные контакты порта данных

Сигнальные контакты типа данных представлены треугольником, указывающим вправо (), а проводка представлена ​​толстой черно-белой линией. Вы можете использовать имена сигналов с сигнальными контактами DataPort.

Контакты сигнала данных являются прокси для физических разъемов. Они называются выводами сигнала данных, поскольку находятся на платах DataPort (в ядре или кадре ввода-вывода) и усилителях DataPort и используются для передачи аудио, управляющих сигналов и телеметрической информации между Q-SYS и усилителями DataPort.В физическом мире соединение осуществляется с помощью разъемов DE-15HD и кабеля.

Сигнальные контакты и проводка громкоговорителя

Сигнальные контакты громкоговорителя представлены треугольником, направленным влево (), а проводка представлена ​​тонкой оранжевой линией. Вы можете использовать имена сигналов с сигнальными контактами громкоговорителей.

Сигнальные контакты громкоговорителей являются прокси для физических разъемов на усилителях QSC DataPort и громкоговорителях.

Контакты управления пейджинговой станцией

Контакты управления станцией пейджинговой связи передают сигналы типа управления, уникальные для системы пейджинговой связи Q-SYS. Они находятся на компонентах пейджинговой станции (прокси для оборудования), компонентах виртуальной пейджинговой станции и маршрутизаторе PA, к которому подключаются оба компонента пейджинговой станции.

Leave Comment

Ваш адрес email не будет опубликован.
