Где можно взять нихромовую проволоку: Нихромовая проволока — где взять или купить? Все возможные варианты

Содержание

область применения, основные характеристики и изготовление (115 фото). Разновидности лома нихрома и способы идентификации

Нихром — это общее название для сплавов, двумя основными компонентами которых являются хром и никель. Первоначальный вариант сплава содержал в себе 20% хрома и 80% никеля. В настоящее время существует 10 вариантов этого сплава, в каждом из которых разное соотношение дополнительных примесей — алюминия, титана, кремния, молибдена, железа или марганца.

Свойства нихрома напрямую зависят от пропорций основных и дополнительных металлов в сплаве. Самое распространённое изделие из нихрома это проволока, которая широко используется в современной промышленности.

Проволока из нихрома: описание и основные характеристики

Нихромовая проволока представляет собой металлический шнур, который производят разной длинны, толщины (от доли миллиметра до нескольких сантиметров) и сечения: круглого, овального, квадратного или трапециевидного.

Самый распространённый вид сечения — это круглый, так как такая проволока имеет максимальное соотношение площади сечения к своему периметру. Вес изделия напрямую зависит от состава его сплава и диаметра самой проволоки.

Нихром имеет редкое сочетание свойств, делающих его просто исключительным сплавом, единственный аналог которого, фехраль, сильно уступает ему по всем показателям.

Жаропрочность данного материала может достигать до 1400 градусов Цельсия (двухкомпонентный сплав). Предельно допустимая температура воздействия зависит от состава сплава. Также данная проволока не изменяет своей формы под воздействием нагрева и не провисает.

Проволока из нихрома обладает высоким сопротивлением электрическому току, а значит этого металла потребуется значительно меньше, чем аналогичного без потери в количестве выделяемого тепла. Следовательно приборы, в которых используется нихромовая проволока, будут иметь меньшие габариты и вес.


Двухкомпонентный сплав не имеет магнитных свойств. Они возникают только при добавлении железа, но имеют очень слабые показатели.

Нихром не подвержен коррозии, устойчив к воздействию агрессивной среды, за счёт чего имеет почти неограниченный срок службы. Проволока из нихрома обладает хорошей пластичностью и отлично формуется, при этом имея высокие показатели прочности и твёрдости, не боится механического воздействия.

Состав сплава металла варьирует показатели этих характеристик. На фото представлены основные варианты намотки нихромовой проволоки.

Использование нихромовой проволоки

Применение нихромовой проволоки очень обширно, что обусловлено её многофункциональностью. В промышленности она используется для создания лабораторного оборудования, узлов сопротивления, резисторов, реостатов, различных нагревательных приборов, электрических печей и печей для обжига и сушки, в сварочных аппаратах. Проволоку с сечением в несколько сантиметров можно применять для изготовления автоматической сварки и даже канатов.

Элементы из нихромовой проволоки есть и во многих бытовых предметах — тостерах, фенах, в системах обогрева стекол и зеркал заднего вида в автомобилях, бытовых обогревателях, вейпах и даже стельках для обуви.


Очень часто данную проволоку используют и для самодельного оборудования — резаков и электролобзиков (по дереву и пенопласту), паяльников и приспособлений для выжигания по дереву, домашних кузнях.

Выбор нихромовой проволоки

Как же выбрать проволоку, необходимую именно для выших нужд? Для разных целей используются ищделия с разным составом сплава, диаметром и сечением, поэтому здесь в первую очередь необходимо ориентироваться на маркировку проволоки.

Маркировка Н указывает на то, что данная проволока используется при изготовлении нагревательных элементов, не превышающих в диаметре 0,2 мм.

Маркировка С указывает на то, что данное изделие подходит для производства элементов сопротивления различных механизмов.

Маркировка ТЭН указывает на применимость данной продукции для производства электронагревателей трубчатого типа.

Также маркировка указывает на рабочие температуры, которые являются максимальными для конкретного сплава и его удельное сопротивление.

Рабочие температуры/Удельное сопротивление:

Х20Н80 до 1200 градусов Цельсия — Х20Н80 — 1.12 Ом*мм/м
Х15Н60 до 1125 градусов Цельсия — Х15Н60 — 1.13 Ом*мм/м
ХН20ЮС до 1100 градусов Цельсия — ХН20ЮС — 1.02 Ом*мм/м
ХН70Ю до 1200 градусов Цельсия — ХН70Ю — 1.30 Ом*мм/м

Выше по тексту указаны показатели для проволоки толщиной более 3-х мм. Чем больше диаметр проволоки, тем больше значение этих показателей.

Обязательно нужно обратить внимание на наличие у производителя технических документов, на основании которых была изготовлена данная проволока – ГОСТ или ТУ. Только эти документы могут гарантировать, что вы приобретаете качественный продукт, характеристики которого будут не ниже заявленных производителем.

Фото нихромовой проволоки

Среди прецизионных сплавов, подверженных большим перепадам температур, особое место занимает нихром. Благодаря высокой термостойкости, его применение в большей степени оправдывает себя при изготовлении нагревательных устройств и ключевых узлов печного оборудования. Рабочим материалом в данном случае выступает нихромовая проволока определенной марки. Каждая из них отличается процентным соотношением различных легирующих добавок, что позволяет на основе проектных эксплуатационных показателей сделать выбор в пользу того или иного образца, в зависимости от его основных качественных характеристик, главная из которых — сопротивление нихромовой проволоки.

Характеристики нихромовой проволоки

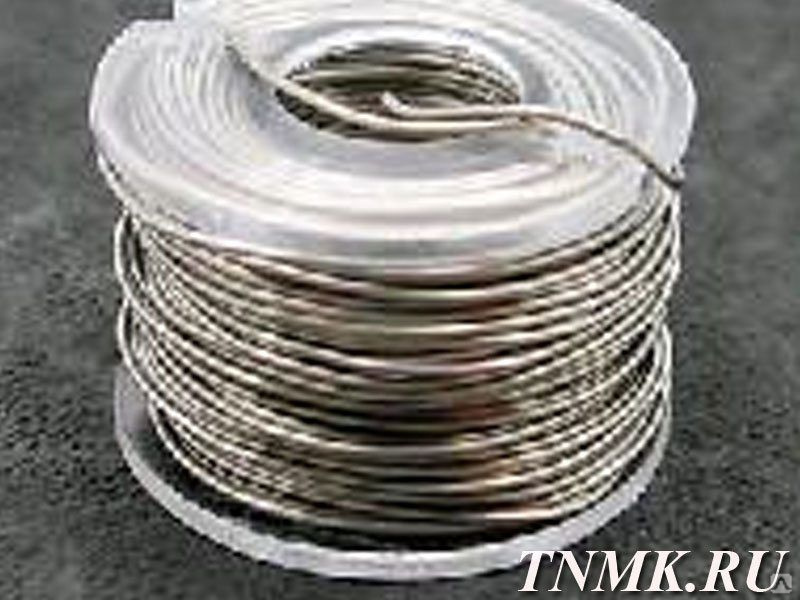

Проволока нихромовая.

Представленный сплав отличается наличием двух основных компонентов – никеля и хрома. В качестве присадочных элементов в состав нихрома могут также входить кремний, алюминий, марганец, железо, титан, цирконий. Количественное соотношение данных лигатур позволяет судить об определённом типе нихрома.

В настоящее время налажено производство двух марок проволок на основе сплавов: Х20Н80 и Х15Н60. Х20Н80 содержит порядка 70-75 % никеля, 20-25% хрома и 0,8-1% железа. Он обладает следующими свойствами:

  • рабочая температура – 1250-1300 0 С;
  • удельное сопротивление для проволоки диаметром свыше 3 мм. — 13 Ом*мм/м;
  • плотность – 8,5 г/см 3 ;
  • удельная теплоемкость – 0,44 кДж/кг·К.

Незначительное содержание железа в данном сплаве говорит о его низких магнитных свойствах. Это положительно сказывается на его коррозионной устойчивости и износостойкости.

Х15Н60 также характеризуется преобладанием никеля – 60-65% и хрома – 15-18%. Представленный сплав заметно уступает своему аналогу по основным техническим показателям.

  • рабочая температура – 1000-1100 0 С;
  • удельное сопротивление для проволоки диаметром свыше 3 мм. — 12 Ом*мм/м;
  • плотность – 8,0-8,5 г/см 3 ;
  • удельная теплоемкость – 0,46 кДж/кг·К.

Благодаря большему содержанию железа, концентрация которого может достигать 3%, данный вид нихрома наделён магнитной восприимчивостью, что не позволяет говорить о высокой коррозионной стойкости сплава. Тем не менее, благодаря низкой плотности нихромовой проволоки, выполненной из данного сплава, становится возможным производить образцы с меньшим сечением, отличающиеся большей пластичностью.

Ферронихром отличается высокой механической прочностью и не уступает более легированным сплавам по жаропрочности при эксплуатации в условиях агрессивных сред.

Сферы применения нихромовой проволоки

Специфические свойства нихрома нашли своё применение в различных сферах деятельности, как бытового, так и промышленного характера.

Всевозможные разновидности этого сплава используются в качестве нагревательных элементов различных приборов: электрических печей, сушилок, термопар, а также в керамических изделиях, исполняя роль несущего каркаса.

Нихромовая проволока, как основной исполнительный орган электронагревательных приборов, в большинстве случаев представляет собой спираль, через которую пропускают электрический ток заданного значения. Такая форма признана наиболее оптимальной для данных устройств, так как позволяет добиться большей теплоотдачи за счет увеличения длины токопроводящего элемента. Высокая степень пластичности представленного материала существенно увеличивает срок службы таких устройств, ввиду высокой устойчивости к деформациям.

Этот жаропрочный сплав также нашел своё применение в различных измерительных приборах, которые предполагают использование термических элементов проволочного типа. К ним относятся: реостаты, резисторы, тиристоры.

Где же взять нихромовую проволоку в домашних условиях? Этот сплав повсеместно используется в различных бытовых приборах. Их примерами могут служить электрообогреватели, фены, паяльники, тостеры и духовки. Кроме этого, их применяют в электронных сигаретах.

Нихромовая проволока: критерии выбора

Реализация проекта по созданию различных видов электротермического оборудования предполагает тщательный анализ номинальных эксплуатационных параметров, который и послужит отправной точкой в расчете ключевых показателей нихромовой проволоки.

В первую очередь необходимо рассчитать электрическое сопротивление рабочего элемента. Оно зависит от трех физических величин, а именно: удельное сопротивления материала, его длина и площадь поперечного сечения. Формула расчета активного сопротивления выглядит следующим образом: R = ρ · l / S.

Для получения недостающих данных необходимо произвести расчет длины спирали. В зависимости от приложенного на неё напряжения, следует остановиться на наиболее оптимальном значении длины проволоки, её диаметра, а также размера сердечника. Для того чтобы избавить себя от трудоёмких расчетов, можно воспользоваться сводной таблицей, в которой приводятся значения длины спирали, в зависимости от диаметра проволоки и сердечника для нихрома диаметром от 0,2 до 0,5 мм.

D 0,2 мм D 0,3 мм D 0,4 мм D 0,5 мм
D сердечника, Длина спирали D сердечника, Длина спирали D сердечника, Длина спирали D сердечника, Длина спирали
1,5 49 1,5 59 1,5 77 2 64
2 30 2 43 2 68 3 46
3 21 3 30 3 40 4 36
4 1 4 22 4 28 5 30
5 13 5 18 5 24 6 26
6 20

Представленная таблица применима для расчета длины спирали при использовании напряжения 220 В. Например, для проволоки диаметром 0,4 мм и диаметром сердечника равным 3 мм, длина спирали для бытовой электросети составит 40 см. Стоит отметить, что при помощи данной таблицы не составит труда рассчитать искомое значение для напряжения 380 В. Для этого достаточно подобрать нужные данные и составить пропорцию следующего вида: 220 В – 40 см / 380 В – х.

В том случае, если под рукой не оказалось мерительного инструмента и определить диаметр проволоки не представляется возможным, всегда можно воспользоваться простым, но в то же время действенным способом. Для этого достаточно взять обыкновенный карандаш и намотать на него проволоку, плотно прижимая виток за витком. В том случае, если 10 витков спирали укладываются в 1 мм. длины карандаша, то диаметр проволоки будет составлять 1\10 мм.

Пайка нихрома

Как же качественно припаять нихромовую проволоку, ведь этот сплав очень тугоплавкий и не создаёт прочного соединения при использовании обычного флюса.

Данная процедура предполагает соблюдение определенной последовательности действий в работе со специальными паяльными материалами. В качестве припоя в данном случае используют оловянно-свинцовые материалы ПОС 61, ПОС 50. Отдельного внимания требует подготовка флюса. Его компонентный состав строго дозирован и готовится на основе таких компонентов: технический вазелин – 100 г., цинк хлористый (в форме порошка) – 7 г., глицерин – 5 г. Рабочую смесь флюса получают после тщательного перемешивания всех представленных компонентов.

Подготовка рабочей поверхности заключается в удалении загрязнений и окисных образований при помощи наждачной бумаги. Затем обработанный участок протирают ваткой, смоченной в спиртовом растворе хлористой меди, накладывают флюс и производят пайку.

Нередко возникают проблемы при лужении нихрома с медными выводами. Традиционный флюс на основе канифоли в данном случае будет неэффективен. На выручку придёт обыкновенная лимонная кислота. Для одного провода достаточно использовать 2-3 г. её порошка. Травление в таком случае не представляет никаких затруднений. Впоследствии, для удаления кислоты, провод кладут на канифоль и облуживают.

Как распознать нихром?

Так выглядит нихромовая нить.

Указанный сплав, как правило, не отличается обилием внешних признаков, позволяющих судить о той или иной его разновидности. В большинстве своём нихром – материал белого или слегка серебристого цвета. Использованные образцы будут отличаться темно-серым оттенком, что свидетельствует об образовании оксидной пленки.

Так или иначе, такие условные признаки не могут служить явным доказательством, указывающим на подлинность данного сплава. Как же определить нихромовую проволоку по внешнему виду. Нихром имеет одно специфическое свойство при длительном использовании. В отличие от других термостойких материалов, на его поверхности, как правило, проступает характерная темно-зелёная пленка. Кроме того, о качестве сплава можно судить и по степени восстановления формы спирали после нагрева. Если образец принял первоначальное положение, что говорит о его высокой деформационной стойкости, то есть все основания полагать, что это – нихром.

Несмотря на то, что рабочая температура нагрева нихромовой проволоки составляет высокие значения, её качественные характеристики могут заметно снизиться, если не принимать во внимание режимы длительного и кратковременного использования, каждый из которых предписывает определенные параметры работы. Соблюдение данных требований поможет существенно увеличить срок службы нагревательных элементов и послужит гарантией высоких эксплуатационных показателей.

Намотка

Вы молодой и амбициозный вейпер. У вас появилась электронная сигарета, которая позволяет вам устанавливать собственные намотки и парить на них. Вы научились мотать очень классные койлы, но вот незадача. Когда вы захотели сделать нихромовую спиральку, если ваш термоконтроль на нихроме работает прекрасно, вас может ввести в заблуждение ценовой вопрос на этот материал.

И если вы не хотите тратить кучу денег на эту проволочку, то возникает вопрос – где взять нихромовую проволоку, чтобы не покупать ее в магазине? Попробуем помочь всем начинающим вейперам в этом нелегком деле.

Чаще всего перед создателями койлов возникает вопрос, что лучше для намотки кантал или нихром? Оба этих материала широко используются для изготовления намоток. Но когда речь зашла о том, какая лучше, мнения профи на этот счет разделились. У каждого есть и плюсы, есть и минусы.

Если собрать объективную информацию, то мы получим следующее:

  1. Нихромом называется сплав никеля и хрома, с возможными небольшими примесями других металлов. Проволока из такого материала будет довольно мягкая и гибкая. Эта проволока не будет быстро чернеть.
  2. Кантал – это сплав железа, алюминия и хрома. Если вы встретите название фехраль, то вы должны знать, что речь идет об одном и том же материале. Такая проволока, не имеющая в составе никель, пружинит и имеет не такой высокий срок службы. Такой материал по цене дешевле, чем нихром.

Так как же выбрать, кто из них будет лучше?

Выбор между нихромом и канталом

Как и касаемо всего, что относится к электронным сигаретам, лучшего не существует. Разнообразные характеристики хорошо подходят для одних целей и совершенно непригодны для других. С проволокой та же история.

Рассмотрим характеристики нихрома:

  • нихром, по сравнению с канталом, имеет меньшее удельно сопротивление;
  • на нихромовой проволоке боксмод может выдать больше мощности;
  • нихром не содержит железа. Такая намотка не будет ржаветь, а значит прослужит значительно дольше;
  • нихром очень хорошо проводит тепло. Спираль из этого металла будет быстрее разогреваться и быстрее остывать.

Очевидны преимущества нихрома перед канталом, а значит, самое время задаться вопросом, где найти такую проволоку.

В поисках нихрома

Само собой, что нихромовую нить можно купить в магазинах, где продаются разнообразные принадлежности для парения. Само собой разумеется, что метр такой проволоки может обойтись достаточно дорого. А если вы только начинаете карьеру создателя койлов, то вам нужен будет не 1 м заготовки.

Если такой способ вам не по карману, то можно попробовать поискать нихромовую нить на радиорынках. На просторах нашей родины таковые еще существуют, но совершенно не факт, что вам удастся ее там найти. Но, все тот же радиорынок нам может помочь с этим вопросом, только нужно знать, где искать

Выходом из ситуации может послужить паяльник, который вам удастся найти на радиорынке, или может быть нерабочее устройство вы обнаружите в кладовке или в гараже. Если вам так и не удалось найти паяльник, то его можно купить.

Есть некая сеть магазинов, которая называется Фикс Прайс. Там все товары продаются по фиксированной цене. И паяльник высочайшего китайского качества вам обойдется всего за 1 доллар США.

  1. Нужно разобрать паяльник и отыскать ту самую нихромовую нить. Нить внутри нашего паяльника действительно оказалась нихромовой и она была ну очень тонкая.
  2. Чтобы узнать сечение вашей проволоки, вам нужно взять карандаш и намотать на него 10 витков нити. Прижав плотно друг к другу 10 витков нити, мы можем достаточно точно определить сечение проволоки.

В нашем случае 10 витков занимают 1 миллиметр, что говорит нам о том, что сечение нашей нити 0.1 мм.

Нихромовая проволока, которую вы сможете извлечь из паяльника в домашних условиях, для использования ее в дальнейшем в намотке койла для электронных сигарет, имеет определенные размеры. Намотка из паяльника, которую нам удалось достать таким образом, стоит очень дешево, как мы узнали.

Купить таких дешевых паяльников можно сколько угодно, но, как мы узнали опытным путем, спираль из нихрома в таких приборах иногда отличается по длине. Разборка бытового паяльника, чтобы получить нихром – рабочая схема. Но что делать если паяльника не нашлось?

Подобную спираль можно найти в старом фене. Фены разных моделей содержат нихромовые спирали разного диаметра, но этот материал там однозначно есть. Следующее место, где можно достать нихром – это обогреватель, который построен по принципу вентилятора, правда этот способ будет немного дороже. И самым труднодоступным способом достать этот металл будет извлечение его из электрической плиты с открытой спиралью.

Не все так сложно, как казалось

Сегодня вы узнали, намотка из нихрома не столь затратное мероприятие. Если вы решите разобрать паяльник, то перед вами будет 2.5 метра проволоки. Из такого количества металла у вас получится далеко ни 1 намотка.

Вы наматывали свой койл, и тут вас посетила мысль – а кто вам сказал, что металл, который вы достали, это вообще нихром? Как отличить его от других металлов и как определить, он ли это? Есть один простой и надежный способ.

Вам нужно будет взять обычный магнит и проверить с его помощью вашу проволоку. Для сравнения, кантал моментально притянется к магниту, а металлу, который вы искали, на магнитное поле будет абсолютно все равно. Удачных вам экспериментов.

Нихромовая проволока представляет собой сплав никеля и хрома в разных пропорциях с преобладанием никеля. Был создан в начале 20го века в США. Обладает различной формой сечения, например, круг, квадрат или овал. На итоговые физические свойства материала влияет процент содержания никеля в сплаве.

Характеристики нихрома и его применение

Сплав состоит из 50−80%никеля и 15−24%хрома с малым количеством добавок в виде алюминия марганца и хрома. Возможно легирование редкоземельными компонентами для увеличения продолжительности работы.

Cr20Ni80 — самый распространенный вид материала, притом наибольшей популярностью пользуется проволока из данного сплава. На втором месте находятся полоса и лента, а наименее популярна форма листа.

В зависимости от марки сплава, имеет следующие физические характеристики:

  1. Температура плавления 1100 — 1400 °C, рабочая температура 800−1100 °C.
  2. Удельное сопротивление в зависимости от сплава = 1.05−1.4 Омxмм²/метр.
  3. Коэффициент теплопроводности = 11.3Вт/(мxК)

Нихром имеет ряд преимуществ перед проволоками из других сплавов:

Применяется нихром в большинстве приборов, таких как:

Как видно, нихром имеет хорошие физические свойства, не подвержен коррозии, что продлевает срок его эксплуатации по сравнению с другими видами схожих материалов, используемых в тех же целях. Сфера его применения в быту так же обширна, поэтому часто задается вопрос — где можно взять нихромовую нить. Ниже будет перечислено большинство распространенных вариантов получения нихрома.

Примеры того, где можно взять нихромовый сплав

Существует несколько способов того, как достать нихром. Каждый из них отличается по простоте получения и качеству материала, но стоит рассмотреть все возможные варианты.

Заказ материала

Нихромом, канталом, никелем, и проволокой некоторых других сплавов торгуют оптовые магазины. Ассортимент предоставляемый оптовиками очень масштабен, заказать можно проволоку любого нужного сплава любого сечения и толщины. Соответствующую информацию о доступных магазинах можно узнать по телефону справочной службы города, или же воспользоваться поиском в интернете.

Даже если заказчик проживает в удаленном населенном пункте, в котором не располагается организация поставщик, то можно запросить доставку, при этом выбрав наиболее удобный из предложенных вариантов.

Нюанс состоит в том, что за доставку придется доплачивать немалую сумму, да и отправляют посредники заказы крупными партиями и вряд ли согласятся на поставку пары метров материала.

Но если требуется именно большая партия товара, то это идеальный вариант. Это связано с тем, что оптовая цена метра проволоки почти равна нулю.

Покупка в магазинах

Наверное, самый адекватный вариант из всех возможных для того, кому требуется качественная проволока определенного сечения, особенно когда требуется всего несколько метров материала.

Покупка тоже имеет свои варианты:

Самостоятельное извлечение

В бытовых нагревательных приборах за нагрев отвечает нихромовая нить. Где взять в домашних условиях проволоку, кроме как не из них? Данный способ не идеален, потому что заранее не известны сечение и длина нихрома, задействованные в каждом отдельном приборе.

Но в случае серьезной необходимости можно прибегнуть к нему. Ниже предоставлены примеры вещей, из которых можно получить нихром.

Нихром из паяльника

В данном случае нихромовая нить нагревает жало паяльника. Для того, чтобы достать проволоку, нужно разобрать корпус инструмента. Как правило, в нем применяется очень тонкий нихром. Важно знать, что паяльник нужен с медным жалом, поскольку в керамическом совсем другой нагревательный элемент.

Фен для волос

Достать нихром можно из фена, неважно строительного, или применяемого для сушки волос. Мощность нагрева в нем выше, чем в паяльнике, соответственно проволоки будет больше, и, как правило, у нее более толстое сечение. Для получения нихрома достаточно просто разобрать прибор и извлечь намотанную спиралью проволоку.

Помимо фенов, существуют электрообогреватели помещений такого же принципа работы, в них нихром еще большего сечения.

Электрические плиты, чайники и кипятильники

Наверное, самый сложный процесс получения проволоки из всех перечисленных. Проволока в данных приборах располагается внутри ТЭНа- трубчатого электронагревательного элемента.

Для того, чтобы ее извлечь, необходимо отсоединить тэн от корпуса прибора. Питание на него может подаваться напрямую от сети, так что в некоторых случаях отрезаются провода.

Как правило, ТЭН представляет собой спираль, поэтому для более удобного извлечения, а также затем, чтобы не порвать нихромовую проволоку, следует выгибать спираль до состояния ровной трубки.

Полость трубы ТЭНа, в котором размещается искомая спираль заполнена сыпучим изолирующим материалом, который может выглядеть как белый песок или гипс. Под большим давлением данное вещество запрессовывается до монолитного состояния, поэтому для извлечения нихромовой нити требуется сначала удалить весь изолирующий материал.

Проще всего это сделать, раскрошив его часть с одной из сторон трубки, и затем легкими постукиваниями молотка высыпать изоляционный материал. Это очень долгий и утомительный процесс, по окончании которого требуемая нихромовая нить легко извлекается из трубки.

Простой способ определения вида проволоки

Иногда производители используют кантал вместо нихрома в своих приборах. При извлечении материала из инструментов желательно уметь отличить эти два сплава. Это не так сложно, как может показаться. Дело в том, что кантал содержит в своем составе железо (отсюда и подверженность канталовых нитей коррозии), поэтому хорошо магнитится. Следовательно, для того, чтобы определить вид сплава, достаточно поднести магнит к проволоке — нихром не будет на него реагировать.

Нихромовая нить наиболее распространена в нагревательных элементах в силу своей дешевизны и хороших физических свойств. Ее применение в быту встречается в роли нагревательных элементов для фенов, паяльников, чайников, электрических плит и многих других приборов. По причине высокой жаростойкости, нихромовые материалы применяются в условиях повышенных температур. Помимо этого, нихром наряду с другими сплавами используется в испарителях для электронных сигарет.

Распространенность проволоки зачастую ставит вопрос о том, где взять нихромовую проволоку. Взять в домашних условиях ее можно разобрав ненужный прибор, но лучшим вариантом будет приобретение материала в магазине. В этом случае можно быть уверенным в хорошем составе продукции.

В случае необходимости, нихром можно заменить другим видом проволоки , главное, определить его физические свойства.

Следует помнить о том, что в зависимости от состава сплава, физические свойства могут отличаться, поэтому необходимо уточнить требования к материалу тогда, когда это имеет высокое значение.

Проволока для электронных сигарет — Папироска.рф

артикул: 7653

купить

артикул: 7654

купить

артикул: 7655

купить

артикул: 7657

купить

артикул: 7658

купить

артикул: 7659

купить

артикул: 7660

купить

артикул: 7661

купить

артикул: 7662

купить

артикул: 7663

купить

артикул: 7664

купить

артикул: 7666

купить

артикул: 12723

купить

артикул: 12724

купить

артикул: 14183

Подробнее

артикул: 3933

купить

артикул: 3934

купить

артикул: 3935

купить

артикул: 3955

купить

артикул: 3958

купить

артикул: 3959

купить

артикул: 3960

купить

артикул: 3957

купить

артикул: 3956

купить

артикул: 7553

купить

артикул: 7557

купить

артикул: 7555

купить

артикул: 7554

купить

артикул: 7556

купить

артикул: 7558

купить

артикул: 7457

купить

артикул: 7458

купить

артикул: 7459

купить

артикул: 7462

купить

артикул: 7463

купить

артикул: 7464

купить

ее характеристики и ценность, сфера использования, где ее можно взять

В нашей стране никогда не переведутся «народные умельцы». Русские люди во все времена отличались сообразительностью и изобретательностью. Поэтому один из вопросов, который волнует многих изобретателей – где можно взять нихромовую проволокув необходимом количестве. Этот материал представляет собой особый сплав, содержащий повышенную концентрацию таких химических элементов, как хром и никель. Кроме них, в состав нихрома входят и другие металлы – марганец, кремний, железо и алюминий, имеющих свои достоинства, а их объединение в составе одного сплава создает такой металл, который обладает замечательными качественными характеристиками .

Чем ценится нихромовая проволока?

Проволока из нихрома обладает следующими ценными качествами:

Где используется нихромовая проволока?

Такая проволока используется в таких местах, где от металла требуются самые качественные характеристики, надежность и высокая прочность.

Благодаря сочетанию пластичности с высоким пределом текучести, а также стойкости к сильным агрессивным веществам, нихром очень востребован в индустриальном производстве. Именно он занимает на современном рынке бытового и промышленного электрического оборудования одно из первых мест.

Кроме этого, нихромовая проволока применяется в ряде промышленных отраслей, в которых используются электронагревательные печи. Она также применяется в электрических печах , которые нагреваются до очень высоких температур, в различных аппаратах, обладающих тепловым воздействием и в печах, используемых для обжига и сушки. Также она находит применение в качестве нагревательного и резисторного элемента.

В основном такое изделие из нихрома применяют везде , где требуется стойкость к высоким температурам, жаре и химикатам, то есть в агрессивных средах.

Также она используется в приборах, для которых необходима высокая степень надежности, таких как резисторы, узлы сопротивления и реостаты.

Нихромовая проволока нашла свое применение не только в промышленности, но и в быту, и используется:

для станков, которые нарезают пенопласт; в приспособлении для выжигания по дереву; в системе обогрева автомобильных стекол и зеркал заднего вида; в простых бытовых обогревателях; в самодельных сварочных аппаратах .

Купить проволоку нихромовую в розницу

Нихром представляет собой поистине уникальный сплав нескольких металлов. Если взять процентное соотношение каждого из них, то большую часть занимает никель и хром. На их долю приходится третья часть всего состава. Но, помимо них, сюда еще входят: железо, марганец, алюминий и кремний.

Уникальность нихрома обусловлена совокупностью всех этих металлов, которые в итоге и дают качественные свойства.

Широкой популярностью в последнее время стала пользоваться нихромовая проволока. Ее используют в изготовлении различных электронных приборов, реостатов, резисторов и прочее.



Суть производственного процесса

Производство проволоки из нихрома представляется не таким простым, так как требует особой ответственности и строгого соблюдения всех стандартов. Именно поэтому, приобретая нихромовую проволоку в Москве или в любом другом городе, всегда надо требовать сопутствующую к ней техническую документацию соответствия. Если таковая отсутствует, то пускать ее в производство электротехнических изделий запрещается.

При изготовлении такой проволоки учитывается ряд основных параметров:

ее длина; диаметр; функциональное назначение конкретного вида изделия.

Купить нихромовую проволоку можно в нашем интернет-магазине, цена на нее достаточна высока. И это первый показатель качества продукции. Ведь никель является дорогостоящим металлом, да и само производство требует больших затрат. Отсюда и складывается высокая себестоимость готовой продукции.

Правда, сейчас стали пользоваться более дешевым методом, который заключается в холодной раскатке сплава и наматывании проволоки на катушку.

Проволока нихромовая имеет соответствующую маркировку, указывающая на то, для чего она предназначена:

буква Н говорит о том, что проволоку можно использовать для изготовления нагревательных элементов диаметра более 0.2 миллиметра; С идет на производство частей сопротивления в разных механизмах; попадается маркировка ТЭН, которая подходит для трубчатых нагревательных элементов в электроприборах.

Технические характеристики сварочной проволоки типа СВ08Г2С


Для проведения сварочных работ используется проволока. В настоящее время существует несколько её разновидностей. Одним из востребованных видов продукции является проволока с высоким уровнем легирования СВ08Г2С. Ее применяют для различных видов сварочных работ. Также она используется в качестве одного из материалов при производстве электродов для наплавочных работ.

Где используется легированная проволока

Чаще всего проволока СВ08Г2С применяется при проведении работ на сварочных автоматах и полуавтоматах в промышленных условиях . Применяя ее, можно проводить ручную сварку различных изделий из стали. Применяя этот расходный материал, можно получить сварное соединение высокого качества. Шов получается ровным и чистым.

Сферы применения

Проволока этой марки незаменима при выполнении следующих операций:

образование валика на соединительном шве; заполнение пространства между краями свариваемой заготовки.

При выполнении сварочных работ этот метиз является основным элементом технологических процессов. Без нее не обходится сварка в таких сферах, как:

строительство; машиностроение; самолето-, кораблестроение.

Также отметим, что эта легированная проволока для сварки может использоваться в качестве эффективного присадочного материала. Одна из характерных особенностей – высокий коэффициент наплавки . Благодаря этому обеспечивается высокое качество выполнения сложных мероприятий по наплавке.

В последнее время высоколегированная проволока для сварки активно применяется при выполнении работ в газовой атмосфере. Для создания такой среды обычно используется аргон или смесь этого газа с другими. Часто для образования этой среды применяется углекислый газ. Выбор в пользу последнего продиктован его меньшей стоимостью в сравнении с аргоном. Когда сварочные работы проводятся в среде углекислого газа, то используется постоянный ток. Отметим, что такая среда рекомендована для выполнения работ по сварному соединению изделий из углеродистых сталей.

Проволока сварочная Св-08Г2С – технические характеристики, маркировка по ГОСТ + Видео

Проволока с высоким уровнем легирования Св-08Г2С (в неспециальной литературе допускается маркировка СВ08Г2С) активно применяется для разных видов сварки, изготовления сварочных электродов и для проведения наплавочных работ.

1 Где используется легированная сварочная проволока

Чаще всего СВ08Г2С применяют при работе со сварочными автоматами и полуавтоматами в промышленности. С ее помощью можно выполнять ручную сваркулюбых изделий из стали. Она гарантирует прочное высококачественное соединение, характеризуемое чистым и очень ровным сварочным швом. Св-08Г2С незаменима для выполнения двух важных операций:

образования на соединительном шве валика; заполнения пространства между краями свариваемого изделия.

Сварочная проволока Св-08Г2С

Рекомендуем ознакомиться

Данная сварочная проволока является основным элементом комплексных технологических процессов в таких отраслях промышленности наших дней, как строительство, самолето-, машино- и кораблестроение. Также СВ08Г2С может выступать в качестве эффективного присадочного материала при сварке. А высокий коэффициент наплавки, которым она описывается, обеспечивает качественное выполнение сложных наплавочных мероприятий.

В последние годы рассматриваемая проволока активно применяется при сварке в газовой атмосфере.

Проволока Св-08Г2С для сварки в газовой атмосфере

Обычно такая среда создается чистым аргоном или же смесью этого газа с другими. Популярным является и углекислый газ (абсолютно чистый с точки зрения своего химсостава), имеющий меньшую по сравнению с аргоном стоимость. Сварочная операция в атмосфере углекислого газа ведется на постоянном токе, она рекомендована для соединения углеродистых сталей .

Нихромовая проволока


Нихромовая проволока — купить по цене производителя.

Производятся по:

ГОСТ 8803-89 ГОСТ 12766.1-90 ГОСТ 12766.2-90 ГОСТ 12766.3-90 ГОСТ 12766.4-90 Так же изготавливаем по ТУ — техническим условиям предприятия.

В производстве проволока нихром следующих марок:

Х20Н80 Х20Н80-Н Х15Н60 Х15Н60-Н ХН70Ю-Н

Сечение нихромовой проволоки от 0,05 мм до 12,0 мм.
Поставляется в бухтах, на катушках , минимальная партия одна позиция из наличия на складе.
Цена нихромовой проволоки х20н80 и других марок оговаривается индивидуально, зависит от рыночной стоимости металлов, размера поставки, заказа производства.

Для получения подробной информации о цене, наличии, сроках изготовления и по другим вопросам обратитесь к консультанту сайта или позвоните в офис, где компетентный сотрудник ответит на все поставленные вопросы. Так же вы можете отправить заявку, запрос онлайн, в форме обратной связи находящейся внизу страницы.

Нихромовую проволоку изготавливают из двухкомпонентного сплава Ni, Cr открытого в 1906 году американскими металлургами. Дополнительные легирующие элементы так же применяются, то их процентное присутствие не более одного.
Основным преимуществом нихромовой проволоки является высокое удельное сопротивление , коррозионная стойкость в атмосферных условиях и агрессивных средах при высоких температурах.

Нихромовая проволока – где взять в домашних условиях и что из нее можно сделать

Содержание статьи:

Народные умельцы, изобретатели и рационализаторы никогда не переводились в нашей стране. Многие из этих увлеченных людей хотели бы знать, где продается нихромовая проволока, где взять в домашних условиях этот материал? Чем же она привлекательна для современных Кулибиных и доморощенных самоделкиных? Проволоку из нихрома используют для изготовления резаков, лобзиков, паяльников, станков для резки пенопласта, полистирола и т.д. Широкое распространение материал получил и в сфере промышленного производства.

Что такое нихром и в чем его ценность

Нихром – это особый сплав с повышенной концентрацией хрома и никеля. В состав входит также железо, алюминий, кремний, марганец и другие химические элементы, сочетание которых наделяет металл уникальными характеристиками.

Лобзик с нагреваемой струной – универсальный инструмент для использования в быту

Свойства сплава на основе никеля и хрома

Самые распространённые сплавы на основе нихрома – ферронихром и феррохромаль (фехраль). Из них методом вытягивания получают проволоку. Качество при ее производстве регламентируется действующими государственными отраслевыми стандартами. На проволоку, обладающую хорошим электрическим сопротивлением, распространяются ГОСТы 8803-89 и 12766. Твердость и прочность металлу придает хром, пластичность – никель. На максимальную температуру нагрева влияет процент содержания в сплаве никеля. Чем его больше, тем выше температура, которая может достигать 1000-1300 градусов.

Готовая продукция поступает в продажу на катушках или в бухтах

Какая нужна сварочная проволока для полуавтомата и как её выбрать

Сварочная проволока играет решающую роль в процесс сварки – с ее помощью происходит соединение двух и более элементов в единую конструкцию из металла разного рода. Отличительной чертой присадочного материала является высокое качество сварного шва. Отчасти это обусловлено механизированной подачей электрода, в качестве которого как раз и выступает проволока, однако, немаловажно также и наличие некоторого опыта работы оператора.

Где применяется присадочный материал

Сварочная проволока-электрод для полуавтомата сегодня весьма востребована, так как это основной расходный материал такого оборудования. По составу она должна быть максимально приближена к основному типу используемого для сварочных работ металла. Поэтому существует немало вариаций присадки, однако, более прочих распространена нержавеющая проволока. Ее используют практически повсеместно (разные отрасли промышленности, производство медицинского оборудования, энергетика и многие другие), что обусловлено ее антикоррозийными свойствами и высококачественным сварным соединением.

Смотрим видео, критерии выбора материала:

В зависимости от условий эксплуатации и типа агрегата используются материалы разного состава. Например, сварочная проволока для полуавтомата без газа может отличаться по виду. В данном случае рекомендуется использовать флюс или порошковую проволоку, что обеспечит облако защитного газа без необходимости использования газовых баллонов. Такая присадка по мере сжигания выделяет защитный газ, чего вполне достаточно для выполнения качественного шва.

Сопротивление нихромовой проволоки

Каталог:

Номинальное значение сопротивления нихромовой проволоки

    Диаметр проволоки, мм Допуск

Масса 1 м

  Х20Н80,

Номинальное значение электрического сопротивления 1 метра проволоки, Ом

+ мм

  грамм

Х20Н80

Х15Н60

Х23Ю5Т

ГОСТ 8803-89 0,01 не 0 16000 не изгот. не изгот. 0,01 норми- 0 13000 не изгот. не изгот. 0,01 руется 0 10700 не изгот. не изгот. 0,01 0 9020 не изгот. не изгот. 0,01 0 6630 не изгот. не изгот. 0,02 0 5070 не изгот. не изгот. 0,02 0 4010 не изгот. не изгот. 0,02 0 0 3340 не изгот. не изгот. 0,02 0 2760 не изгот. не изгот. 0,03 0 2180 не изгот. не изгот. 0,03 0,01 1510 не изгот. не изгот. 0,04 0,01 1050 не изгот. не изгот. 0,04 0,01 852 не изгот. не изгот. 0,05 0,02 546 не изгот. не изгот. 0,06 0,01 0,02 379 не изгот. не изгот. 0,07 0,03 279 не изгот. не изгот. 0,08 0,04 214 не изгот. не изгот. 0,09 0,05 169 не изгот. не изгот. 0,1 0,01 0,07 137 139 не изгот. 0,11 0,08 113 115 не изгот. 0,12 0,1 95,1 96,6 не изгот. 0,14 0,13 70,2 71,3 не изгот. 0,15 0,15 61,1 62,2 не изгот. 0,16 0,17 53,8 54,7 не изгот. 0,18 0,21 42,5 43,3 не изгот. 0,2 0,26 34,6 53,2 не изгот. 0,22 0,32 28,7 29,1 не изгот. 0,25 0,41 22,2 22,6 не изгот. 0,28 0,51 17,7 18,1 не изгот. 0,3 0,59 15,4 15,8 не изгот. 0,32 0,67 13,7 13,9 не изгот. 0,34 0,75 12,1 12,3 не изгот. 0,36 0,85 10,8 11 не изгот. 0,4 1,05 8,8 8,9 не изгот. ГОСТ 12766.1-90 Диаметр, Доп. Масса Х20Н80-Н Х15Н60 Х23Ю5Т мм +, mm 1 м, гр. Х15Н60-Н 0,1 0,01 0,07 138 141 не изгот. 0,11 0,07 126 129 не изгот. 0,11 0,08 114 117 не изгот. 0,12 0,09 104 107 не изгот. 0,12 0,1 95,6 98,2 не изгот. 0,13 0,11 81,2 83,5 не изгот. 0,14 0,13 70,1 72,1 не изгот. 0,15 0,15 61 62,7 не изгот. 0,16 0,17 53,7 55,2 не изгот. 0,17 0,19 47,6 48,9 не изгот. 0,18 0,21 42,5 43,7 не изгот. 0,19 0,24 38 39,1 не изгот. 0,2 0,26 34,4 35,4 не изгот. 0,21 0,29 31,2 32,1 не изгот. 0,22 0,32 28,4 29,2 не изгот. 0,24 0,38 23,9 24,6 не изгот. 0,25 0,41 22 22,6 не изгот. 0,28 0,51 17,5 18 не изгот. 0,3 0,59 15,3 15,7 19,7 0,32 0,67 13,4 13,8 17,3 0,34 0,75 11,9 12,2 15,3 0,36 0,85 10,6 10,9 13,6 0,38 0,94 9,56 9,82 12,3 0,4 1,05 8,57 8,81 11 0,42 1,15 7,77 7,99 10 0,45 1,32 6,79 6,98 8,74 0,48 1,5 5,97 6,13 7,68 0,5 1,63 5,54 5,66 7,09 0,53 1,83 4,98 5,02 6,29 0,56 2,04 4,47 4,51 5,65 0,6 2,35 3,89 3,92 4,91 0,63 0,02 2,59 3,53 3,56 4,46 0,67 2,93 3,12 3,14 3,94 0,7 3,2 2,86 2,88 3,61 0,75 3,67 2,49 2,51 3,14 0,8 4,17 2,19 2,21 2,76 0,85 4,71 1,94 1,96 2,45 0,9 5,28 1,73 1,75 2,39 0,95 5,88 1,55 1,57 1,96 1 6,52 1,4 1,41 1,77 1,06 7,32 1,25 1,26 1,58 1,1 7,89 1,16 1,17 1,46 1,15 8,63 1,06 1,07 1,34 1,2 9,38 0,97 0,98 1,23 1,3 11,04 0,83 0,84 1,05 1,4 12,78 0,71 0,72 0,9 1,5 14,69 0,62 0,63 0,79 1,6 16,68 0,55 0,52 0,69 1,7 18,84 0,49 0,49 0,61 1,8 21,08 0,43 0,44 0,55 1,9 23,57 0,39 0,39 0,49 2 26,06 0,35 0,35 0,44 2,1 28,72 0,32 0,32 0,4 2,2 31,54 0,29 0,29 0,37 2,4 37,52 0,24 0,25 0,31 2,5 40,75 0,22 0,23 0,28 2,6 44,07 0,21 0,21 0,26 2,8 51,13 0,18 0,18 0,23 3 58,68 0,16 0,16 0,2 3,2 0,02 66,73 0,14 0,14 0,17 3,4 75,36 0,12 0,12 0,15 3,6 84,66 0,11 0,14 0,14 3,8 93,79 0,1 0,1 0,12 4 104,58 0,09 0,09 0,11 4,2 114,54 0,08 0,08 0,1 4,5 131,97 0,07 0,07 0,09 4,8 150,23 0,06 0,06 0,07 5 162,68 0,06 0,06 0,07 5,3 183,43 0,05 0,05 0,06 5,6 204,18 0,05 0,05 0,06 6 238,25 0,04 0,04 0,05 6,1 0,05 242,36 0,04 0,04 0,05 6,3 258,96 0,04 0,04 0,04 6,7 292,16 0,03 0,03 0,04 7 319,55 0,03 0,03 0,04 7,5 366,86 0,03 0,03 0,03 ГОСТ 12766. 3-90 Диаметр, Доп. Масса Х20Н80-Н Х15Н60-Н Х23Ю5Т мм +, mm 1 м, гр. 6 0,08 239,8 не изгот. не изгот. 0,05 6,1 245,36 не изгот. не изгот. 0,05 6,3 258,96 не изгот. не изгот. 0,45 6,5 278,6 не изгот. не изгот. 0,04 6,7 292,16 не изгот. не изгот. 0,04 6,9 313,94 не изгот. не изгот. 0,04 7 319,55 не изгот. не изгот. 0,04 7,1 332,4 не изгот. не изгот. 0,04 7,3 351,39 не изгот. не изгот. 0,03 7,5 366,86 не изгот. не изгот. 0,03 7,8 401,18 не изгот. не изгот. 0,03 8 422,02 0,02 0,02 0,03 8,2 476,42 0,02 0,02 0,03 8,5 476,42 0,02 0,02 0,02 8,8 510,64 0,02 0,02 0,02 9 534,11 0,02 0,02 0,02 9,2 558,12 0,02 0,02 0,02 9,5 595,11 0,02 0,02 0,02 9,8 633,29 0,02 0,01 0,02 10 659,4 0,01 0,01 0,02 ГОСТ 12766. 4-90 Диаметр, Доп. Масса Х20Н80-Н Х15Н60-Н Х23Ю5Т мм +, mm 1 м, гр. 8 0,09 422,02 0,0207-0,0263 0,0207-0,0263 0,0250-0,0318 9 534,11 0,0163-0,0207 0,0163-0,0207 0,0196-0,0250 10 659,4 0,0132-0,0168 0,0132-0,0168 0,0158-0,0203 11 797,87 0,0110-0,0140 0,0110-0,0140 0,0131-0,0157 12 949,54 0,0090-0,0110 0,0090-0,0110

0,0110-0,0140

Где и когда применяется проволока нержавеющая

Где используется проволока из нержавеющей стали

Проволока нержавеющая — многоцелевой материал с антикоррозийными свойствами. Для ее производства используется жаростойкая высоколегированная сталь, способная успешно противостоять самым разным агрессивным средам. Чаще всего нержавеющую проволоку применяют в сварочных работах. По сути, она играет роль металла для наплавки, срабатывая как гибкий электрод. В отличие от дорогостоящих и хрупких электродов для ручной сварки, проволока нержавеющая достаточно дешева и представляет собой высокотехнологичный материал, благодаря чему становится достойной заменой дорогим аналогам. Сразу отметим, купить проволоку нержавеющуювы сможете в любое время на сайте http://metall-office.ru/.

Плюсы использования нержавеющей проволоки в сварке

При изготовлении такой проволоки к стали, которая, кстати, содержит никель, добавляют еще и хром. В продажу проволока попадает в мотках, из которых ее можно нарезать на отрезки любой длины. Часто различные конструкции и нержавеющего проката просто не могут быть сварены электродами из черного металла. В противном случае нарушился бы необходимый химический состав в тех местах, где соприкасаются свариваемые детали. Скорее всего, результатом станет плохо сваренный шов.
Использование нержавеющей проволоки в сварке обусловлено тем, что температура ее плавления равна или немного ниже температуры плавления металла, который необходимо сварить. Поэтому проволока плавится с заметной аккуратностью и не разбрызгивается. Идеальный результат такой работы — плотный материал однородного состава, в котором нет ни дефектов, ни отверстий или посторонних включений.

Другие сферы применения

Но сварочные работы — не единственная область, где полезна, а порой незаменима, проволока нержавеющая. Она с успехом применяется в различных отраслях промышленности и не только:

пищевой; химической; моторостроении; скульптуре.

Ее качества необходимы там, где нужно изготовить движущиеся компоненты механизмов, которым предстоит испытать высокие нагрузки или работать в агрессивных средах. Моторостроение использует нержавеющую проволоку как единственный и незаменимый материал для производства своих изделий. И дело в первую очередь в очень высокой стойкости к коррозиям.
Проволока из нержавеющей никельсодержащей стали применяется в химической и пищевой промышленности, производстве мебели и даже в архитектуре, причем в самых разных проявлениях. Самый яркий пример последнего — скульптор из Кореи, Сон Мо Пак. Он создает уникальные творения из одной лишь нержавеющей проволоки. Изображения реалистичны и выглядят фантастически.


Нихромовый запал

Компоненты
Запалы из тонкой нихромовой проволоки одни из самых известных и распространенных. Они надежны и просты в изготовлении. К тому же это, наверное, самый маленький и легкий вариант, что иногда имеет значение в аппаратах, где необходимо экономить в весе и размерах. Я использую эти запалы в комплексе с 12-ти вольтовым аккумулятором для запуска двигателей первой ступени и уже рассказывал о них в системе зажигания ракетного двигателя. Однако нихромовые воспламенители используются и в качестве бортовых воспламенителей для работы системы спасения и запуска двигателей второй и следующих ступеней. Работать они могут от батареи 9V типа «Крона», которая может выдать приличный ток, например, DURACELL.

Все, что нам нужно для изготовления, это тонкая нихромовая проволока, тонкий одножильный медный провод в изоляции и спичечный состав.

Источником нихрома у меня служит старый разобранный 40 ваттный паяльник. Можно купить новый и раскурочить его, деньги небольшие, а хватит надолго, если не навсегда. Некоторые самодельщики берут нихромовую проволоку из мощных проволочных сопротивлений.

Медный провод из любого телефонного кабеля. Впрочем, такого барахла у любого самодельщика обычно навалом.

Лучший спичечный состав это «сера» обычных хозяйственных спичек. Можно взять серу от охотничьих спичек. Она не такая активная, но зато строгать там почти не надо. Пара спичек — и состава на партию запалов.

Для увеличения зажигательной способности запалов я еще использую присыпку из алюминиевого пороха

Технология изготовления проста и хорошо известна.

Изготовление
Отрезаем два куска медного провода нужной длины, например, 70 мм. Зачищаем концы от изоляции на 5 мм с одной стороны и 10 мм с другой. Теперь берем один из этих кусков и, сгибая зачищенную на 5 мм часть провода, зажимаем нихромовую нить. Прикладываем вплотную второй кусок провода со сдвигом вверх миллиметров на 5-7. Наматываем нихром на второй кусок прямо поверх изоляции. Мотаем до очищенного конца, и зажимаем там нихромовую ни нить, опять-таки, согнув медную жилу. Жестко зажав пальцами нашу нихромовую спираль, свиваем вместе обе проволоки. Вот и вся конструкция. Можно для надежности надеть термоусадку, но совсем не обязательно.

Количество витков нихрома надо подобрать до нужного сопротивления. Мои эксперименты показали, что один виток нихрома дает примерно 0,5-1,0 Ом. Сопротивление запала надо подобрать в зависимости от допустимого электроникой тока. Чтобы запал нормально и без задержек срабатывал лучше уложиться в диапазон 2-8 Ом.

Теперь надо обмазать рабочую часть запала воспламенительным составом, в качестве которого отлично подходит спичечный состав. Разводим его водой до консистенции густой сметаны и наносим на нихром. Количество не критично, главное чтобы уложиться в нужные габариты и чтобы его хватило для воспламенения. Составом необходимо закрыть всю спираль.

Усилить зажигательный эффект можно присыпав еще сырую обмазку алюминиевым порохом.

Осталось только высушить и запал готов. Обязательно надо проконтролировать наличие контактов спирали и ее сопротивление.

Испытание
В качестве проверки работоспособности запалов разного сопротивления я проверил три номинала 2, 4 и 8 Ом. Все запалы воспламенялись 9-ти вольтовым элементом DURACELL. Батарейка спокойно воспламенила все эти запалы. При сопротивлении 8 ом уже начала появляться задержка воспламенения. Поэтому больше 8 Ом лучше не делать под этот элемент. Чем меньше сопротивление, тем быстрее срабатывает запал. Понятно, это не бесконечный процесс, у батареи есть ограничения по току, да и электроника не всякий ток потянет. Так что меньше 2 Ом думаю брать незачем.
Модификация
Последнее время (с 05/12/2010) для воспламенения двигателей с карамельным топливом стал применять нихромовые запалы с обмазкой из недавно разработанного карамельного состава МИКС-1КП. Данное топливо, приготовленное по комбинированной варено-плавленой технологии, очень быстрогорящее и легко воспламеняющееся. При этом у него есть очень ценное свойство для таких целей — оно очень быстро застывает.

Берем кусочек расплавленного состава МИКС-1КП и обминаем вокруг нихромового наконечника запала. Уже в процессе обжима состав быстро затвердевает и мы тут же получаем уже готовое к применению изделие.

Плюсы очевидны. Нет необходимости обдирать спичечный состав и потом долго сушить обмазку. Размеры обмазки можно подбирать практически без ограничений. Время изготовления всего запала сокращается до нескольких минут, если иметь под рукой некоторое количество топлива МИКС-1КП.

Но есть и минус. Состав может набрать влаги. Запалы из МИКС-1КП надо использовать в течении двух недель.

Заключение
Запал из нихромовой проволоки это классика. Ими пользуются ракетчики всего мира. Проверенный надежный и очень простой воспламенитель. Однако есть и у него некоторые недостатки. Например, нихромовая спираль зачастую выживает и после отработки запала. Поэтому в электронике надо предусматривать принудительный разрыв цепи или отключение после срабатывания автоматики запущенной запалом. Это не слишком сложно, так что справиться можно. (Кстати, запалы из лампочек лишены этого недостатка.) Надо еще учитывать достаточно приличный ток, потребляемый нихромовым запалом. Обязательно контролировать источник питания перед использованием. Лучше просто брать свежую батарейку. /07.07.2010 kia-soft/ ***

Лайфхак. Как надежно спаять нихромовую проволоку. | Дневник радиолюбителя

В этой статье я расскажу о способе надежной пайки нихромовой проволоки. Этот метод можно применять и для других металлов, сплавов, графита, которые обычным способом паять нельзя.

Нихромовая проволока это не только нагреватель в электрической плитке, но и например, шунты в амперметрах и других приборах. Нихромовые шунты компактны, у них низкая индуктивность.

Но как припаять такой шунт к схеме? Обычным флюсом и оловянным припоем это сделать нельзя. Да и флюс для стали не годится. Дело в том, что хром в сплаве на поверхности проволоки образует тонкий и очень прочный окисный слой. Из за этого же не ржавеет нержавеющая сталь.

Канифоль и паяльная кислота этот слой не разрушает. Да и олово нихром просто напросто не смачивает, а это главное условие для пайки. Зато медь очень хорошо паяется. А что если нихром покрыть медью? Легко!

Для этого можно применить электролиз — нанесение одного металла на другой с помощью электрического тока. Итак, что нам понадобится? Источник постоянного тока напряжением 5 — 12 В, амперметр чтобы контролировать ток и резистор 500-1500 Ом для его ограничения.

Все что нужно для процесса.

Все что нужно для процесса.

Еще нужен медный анод (скрученная проволока, медная шина и др..) и электролит — раствор медного купороса (250 гр на 1 л воды). В электролит можно добавить пару миллилитров серной кислоты (можно взять из автомобильного аккумулятора.

Блок питания.

Блок питания.

Итак, к плюсу источника подключаем медный анод, к минусу последовательно амперметр, резистор (можно переменный) и концы нихромовой проволоки. Важно! Проволоку нужно зачистить и обезжирить!

Опускаем с стакан анод, наливаем раствор купороса. Концы проволоки закрепляем так, чтобы они находились в растворе, но не замыкались с анодом. Включаем источник напряжения и ждем 30-60 мин. Ток может быть порядка 10 мА.

Отключаем ток, вытаскиваем проволоку и видим что на ней появился слой меди. Слой должен быть однородным. Если он толстый и рыхлый, значит ток слишком большой. затем промываем проволоку водой, сушим и паяем обычным способом. Вуаля!

Медное покрытие на нихромовой проволоке

Медное покрытие на нихромовой проволоке

Если эта статья была для вас полезна, ставим лайки, обсуждаем в комментариях, подписываемся на канал и ждем следующих статей на канале!

Нагреватели. Методика и примеры расчета. Статья

Нихром

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Фехраль

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Нихром в изоляции

Продукция

Цены

Стандарты

Статьи

Фото

Титан

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Вольфрам

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Молибден

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Кобальт

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Термопарная проволока

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Провода термопарные

Продукция

Цены

Стандарты

Статьи

Фото

Никель

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Монель

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Константан

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Мельхиор

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Твердые сплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Порошки металлов

Продукция

Цены

Стандарты

Статьи

Фото

Нержавеющая сталь

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Жаропрочные сплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ферросплавы

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Олово

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Тантал

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ниобий

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Ванадий

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Хром

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Рений

Продукция

Описание

Цены

Стандарты

Статьи

Фото

Прецизионные сплавы

Продукция

Описание

Магнитомягкие

Магнитотвердые

С заданным ТКЛР

С заданной упругостью

С высоким эл. сопротивлением

Сверхпроводники

Термобиметаллы

Статья «Нагреватели. Методика и примеры расчета» содержит обзор по расчету нагревателей электрических печей. Рассматриваются материалы, используемые для изготовления нагревателей, их свойства, достоинства и недостатки, условия работы (нихром, вольфрам, молибден и др.), описана цель расчета нагревателей, приведены методики, описанные на конкретных примерах. Также статья содержит справочные таблицы и ссылки на ГОСТы, необходимые для проведения расчета нагревателей электрических печей.

На странице представлена только выдержка из статьи «Нагреватели. Методика и примеры расчета».

Рассчитать нагреватели электрической печи

Калькулятор нагревателей электрических печей

Параметры электрической печи

Параметры нагревателя

Диаметр нагревателя, мм
?

Размеры нагревателей (толщина x ширина), мм

Выбрать из стандартных размеров (толщина х ширина), мм ?
Изменить размер на стандартный
0,1х600,1х1000,1х2000,1х4000,2х2,50,2х80,2х600,3х1,850,3х600,3х4000,35х2,350,35х2,40,5х2,250,5х60,5х81,0х61,0х101,0х151,0х201,2х201,5х101,5х121,5х152,0х102,0х202,0х252,0х302,0х402,5х202,5х252,5х302,5х603,0х203,0х303,0х40

Толщина нагревателя, мм
?

Ширина нагревателя, мм
?

Длина нагревателя, м
?

Масса нагревателя, кг
?

Общая длина нагревателей, м
?

Общая масса нагревателей, кг
?

*Результаты расчета нагревателей электрических печей, выполненного с помощью данного калькулятора, носят информативный характер.

Расчет основан на подходе, рассмотренном в книге «Типовые расчеты по электрооборудованию», Дьяков В.И., а также в статье «Нагреватели. Методика и примеры расчета», Никонов Н. В., и содержит ряд допущений.

В каждом конкретном случае могут появиться дополнительные условия, связанные с конструктивными особенностями печи, а также условиями эксплуатации.

Очень часто при желании сделать или отремонтировать нагреватель электропечи своими руками у человека появляется много вопросов. Например, какого диаметра взять проволоку, какова должна быть ее длина или какую мощность можно получить, используя проволоку или ленту с заданными параметрами и т.д. При правильном подходе к решению данного вопроса необходимо учитывать достаточно много параметров, например, силу тока, проходящего через нагреватель, рабочую температуру, тип электрической сети и другие.

В данной статье приводятся справочные данные о материалах, наиболее распространенных при изготовлении нагревателей электрических печей, а также методика и примеры их расчета (расчета нагревателей электрических печей).

Непосредственно нагреватель – один из самых важных элементов печи, именно он осуществляет нагрев, имеет наибольшую температуру и определяет работоспособность нагревательной установки в целом. Поэтому нагреватели должны соответствовать ряду требований, которые приведены ниже.

Требования к нагревателям

Основные требования к нагревателям (материалам нагревателей):
  • Нагреватели должны обладать достаточной жаростойкостью (окалиностойкостью) и жаропрочностью. Жаропрочность — механическая прочность при высоких температурах. Жаростойкость — сопротивление металлов и сплавов газовой коррозии при высоких температурах (более подробно свойства жаростойкости и жаропорочности описаны на странице Жаропрочные сплавы и стали).
  • Нагреватель в электропечи должен быть сделан из материала, обладающего высоким удельным электрическим сопротивлением. Говоря простым языком, чем выше электрическое сопротивление материала, тем сильнее он нагревается. Следовательно, если взять материал с меньшим сопротивлением, то потребуется нагреватель большей длины и с меньшей площадью поперечного сечения. Не всегда в печи может быть размещен достаточно длинный нагреватель. Также стоит учитывать, что, чем больше диаметр проволоки, из которой сделан нагреватель, тем дольше срок его службы. Примерами материалов, обладающих высоким электрическим сопротивлением являются хромоникелевый сплав нихром Х20Н80, Х15Н60, железохромоалюминиевый сплав фехраль Х23Ю5Т, которые относятся к прецизионным сплавам с высоким электрическим сопротивлением.
  • Малый температурный коэффициент сопротивления является существенным фактором при выборе материала для нагревателя. Это означает, что при изменении температуры электрическое сопротивление материала нагревателя меняется не сильно. Если температурный коэффициент электросопротивления велик, для включения печи в холодном состоянии приходится использовать трансформаторы, дающие в начальный момент пониженное напряжение.
  • Физические свойства материалов нагревателей должны быть постоянными. Некоторые материалы, например карборунд, который является неметаллическим нагревателем, с течением времени могут изменять свои физические свойства, в частности электрическое сопротивление, что усложняет условия их эксплуатации. Для стабилизации электрического сопротивления используют трансформаторы с большим количеством ступеней и диапазоном напряжений.
  • Металлические материалы должны обладать хорошими технологическими свойствами, а именно: пластичностью и свариваемостью, — чтобы из них можно было изготовить проволоку, ленту, а из ленты — сложные по конфигурации нагревательные элементы. Также нагреватели могут быть изготовлены из неметаллов. Неметаллические нагреватели прессуются или формуются, превращаясь в готовое изделие.

Материалы для изготовления нагревателей

Наиболее подходящими и самыми используемыми в производстве нагревателей для электропечей являются прецизионные сплавы с высоким электрическим сопротивлением. К ним относятся сплавы на основе хрома и никеля (хромоникелевые), железа, хрома и алюминия (железохромоалюминиевые). Марки и свойства данных сплавов рассмотрены в ГОСТ 10994-74 «Сплавы прецизионные. Марки». Представителями хромоникелевых сплавов является нихром марок Х20Н80, Х20Н80-Н (950-1200 °С), Х15Н60, Х15Н60-Н (900-1125 °С), железохромоалюминиевых – фехраль марок Х23Ю5Т (950-1400 °С), Х27Ю5Т (950-1350 °С), Х23Ю5 (950-1200 °С), Х15Ю5 (750-1000 °С). Также существуют железохромоникелевые сплавы — Х15Н60Ю3, Х27Н70ЮЗ.

Перечисленные выше сплавы обладают хорошими свойствами жаропрочности и жаростойкости, поэтому они могут работать при высоких температурах. Хорошую жаростойкость обеспечивает защитная пленка из окиси хрома, которая образуется на поверхности материала. Температура плавления пленки выше температуры плавления непосредственно сплава, она не растрескивается при нагреве и охлаждении.

Приведем сравнительную характеристику нихрома и фехрали.
Достоинства нихрома:

  • хорошие механические свойства как при низких, так и при высоких температурах;
  • сплав крипоустойчив;
  • имеет хорошие технологические свойства – пластичность и свариваемость;
  • хорошо обрабатывается;
  • не стареет, немагнитен.
Недостатки нихрома:
  • высокая стоимость никеля — одного из основных компонентов сплава;
  • более низкие рабочие температуры по сравнению с фехралью.
Достоинства фехрали:
  • более дешевый сплав по сравнению с нихромом, т.к. не содержит никель;
  • обладает лучшей по сравнению с нихромом жаростойкостью, напрмер, фехраль Х23Ю5Т может работать при температуре до 1400 °С (1400 °С — максимальная рабочая температура для нагревателя из проволоки Ø 6,0 мм и более; Ø 3,0 — 1350 °С; Ø 1,0 — 1225 °С; Ø 0,2 — 950 °С).
Недостатки фехрали:
  • хрупкий и непрочный сплав, данные негативные свойства особенно сильно проявляются после пребывания сплава при температуре большей 1000 °С;
  • т.к. фехраль имеет в своем составе железо, то данный сплав является магнитным и может ржаветь во влажной атмосфере при нормальной температуре;
  • имеет низкое сопротивление ползучести;
  • взаимодействует с шамотной футеровкой и окислами железа;
  • во время эксплуатации нагреватели из фехрали существенно удлиняются.
Также сравнение сплавов фехраль и нихром производится в статье Сравнение сплавов фехраль и нихром.

В последнее время разработаны сплавы типа Х15Н60Ю3 и Х27Н70ЮЗ, т.е. с добавлением 3% алюминия, что значительно улучшило жаростойкость сплавов, а наличие никеля практически исключило имеющиеся у железохромоалюминиевых сплавов недостатки. Сплавы Х15Н60ЮЗ, Х27Н60ЮЗ не взаимодействуют с шамотом и окислами железа, достаточно хорошо обрабатываются, механически прочны, нехрупки. Максимальная рабочая температура сплава Х15Н60ЮЗ составляет 1200 °С.

Помимо перечисленных выше сплавов на основе никеля, хрома, железа, алюминия для изготовления нагревателей применяют и другие материалы: тугоплавкие металлы, а также неметаллы.

Среди неметаллов для изготовления нагревателей используют карборунд, дисилицид молибдена, уголь, графит. Нагреватели из карборунда и дисилицида молибдена используют в высокотемпературных печах. В печах с защитной атмосферой применяют угольные и графитовые нагреватели.

Среди тугоплавких материалов в качестве нагревателей могут использоваться вольфрам, молибден, тантал и ниобий. В высокотемпературных вакуумных печах и печах с защитной атмосферой применяются нагреватели из молибдена и вольфрама. Молибденовые нагреватели могут работать до температуры 1700 °С в вакууме и до 2200 °С – в защитной атмосфере. Такая разница температур обусловлена испарением молибдена при температурах выше 1700 °С в вакууме. Вольфрамовые нагреватели могут работать до 3000 °С. В особых случаях применяют нагреватели из тантала и ниобия.

Обычно в качестве исходных данных для расчета нагревателей электрических печей выступают мощность, которую должны обеспечивать нагреватели, максимальная температура, которая требуется для осуществления соответствующего технологического процесса (отпуска, закалки, спекания и т.д.) и размеры рабочего пространства электрической печи. Если мощность печи не задана, то ее можно определить по эмпирическому правилу. В ходе расчета нагревателей требуется получить диаметр и длину (для проволоки) или площадь сечения и длину (для ленты), которые необходимы для изготовления нагревателей.

Также необходимо определить материал, из которого следует делать нагреватели (данный пункт в статье не рассматривается). В данной статье в качестве материала для нагревателей рассматривается хромоникелевый прецизионный сплав с высоким электрическим сопротивлением нихром Х20Н80, который является одним из самых популярных при изготовлении нагревательных элементов.

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной мощности печи (простой расчет)

Пожалуй, наиболее простым вариантом расчета нагревателей из нихрома является выбор диаметра и длины нихромовой проволоки при заданной мощности нагревателя, питающего напряжения сети, а также температуры, которую будет иметь нагреватель. Несмотря на простоту расчета, в нем имеется одна особенность, на которую мы обратим внимание ниже.

Пример расчета диаметра и длины нагревательного элемента

Исходные данные:
Устройство мощностью P = 800 Вт; напряжение сети U = 220 В; температура нагревателя 800 °C. В качестве нагревательного элемента используется нихромовая проволока Х20Н80.

1. Сначала необходимо определить силу тока, которая будет проходить через нагревательный элемент:
    I = P / U = 800 / 220 = 3,63 А.

2. Теперь нужно найти сопротивление нагревателя:
    R = U / I = 220 / 3,63 = 61 Ом;

3. Исходя из значения полученной в п. 1 силы тока, проходящего через нихромовый нагреватель, нужно выбрать диаметр проволоки. И этот момент является важным. Если, например, при силе тока в 6 А использовать нихромовую проволоку диаметром 0,4 мм, то она сгорит. Поэтому, рассчитав силу тока, необходимо выбрать из таблицы соответствующее значение диаметра проволоки. В нашем случае для силы тока 3,63 А и температуры нагревателя 800 °C выбираем нихромовую проволоку с диаметром d = 0,35 мм и площадью поперечного сечения S = 0,096 мм2.

Общее правило выбора диаметра проволоки можно сформулировать следующим образом: необходимо выбрать проволоку, у которой допустимая сила тока не меньше, чем расчетная сила тока, проходящего через нагреватель. С целью экономии материала нагревателя следует выбирать проволоку с ближайшей большей (чем расчетная) допустимой силой тока.

Таблица 1

Допустимая сила тока, проходящего через нагреватель из нихромовой проволоки, соответствующая определенным температурам нагрева проволоки, подвешенной горизонтально в спокойном воздухе нормальной температуры
Диаметр нихромовой проволоки, мм Площадь поперечного сечения нихромовой проволоки, мм2 Температура нагрева нихромовой проволоки, °C
200 400 600 700 800 900 1000
Максимальная допустимая сила тока, А
5 19,6 52 83 105 124 146 173 206
4 12,6 37,0 60,0 80,0 93,0 110,0 129,0 151,0
3 7,07 22,3 37,5 54,5 64,0 77,0 88,0 102,0
2,5 4,91 16,6 27,5 40,0 46,6 57,5 66,5 73,0
2 3,14 11,7 19,6 28,7 33,8 39,5 47,0 51,0
1,8 2,54 10,0 16,9 24,9 29,0 33,1 39,0 43,2
1,6 2,01 8,6 14,4 21,0 24,5 28,0 32,9 36,0
1,5 1,77 7,9 13,2 19,2 22,4 25,7 30,0 33,0
1,4 1,54 7,25 12,0 17,4 20,0 23,3 27,0 30,0
1,3 1,33 6,6 10,9 15,6 17,8 21,0 24,4 27,0
1,2 1,13 6,0 9,8 14,0 15,8 18,7 21,6 24,3
1,1 0,95 5,4 8,7 12,4 13,9 16,5 19,1 21,5
1,0 0,785 4,85 7,7 10,8 12,1 14,3 16,8 19,2
0,9 0,636 4,25 6,7 9,35 10,45 12,3 14,5 16,5
0,8 0,503 3,7 5,7 8,15 9,15 10,8 12,3 14,0
0,75 0,442 3,4 5,3 7,55 8,4 9,95 11,25 12,85
0,7 0,385 3,1 4,8 6,95 7,8 9,1 10,3 11,8
0,65 0,342 2,82 4,4 6,3 7,15 8,25 9,3 10,75
0,6 0,283 2,52 4 5,7 6,5 7,5 8,5 9,7
0,55 0,238 2,25 3,55 5,1 5,8 6,75 7,6 8,7
0,5 0,196 2 3,15 4,5 5,2 5,9 6,75 7,7
0,45 0,159 1,74 2,75 3,9 4,45 5,2 5,85 6,75
0,4 0,126 1,5 2,34 3,3 3,85 4,4 5,0 5,7
0,35 0,096 1,27 1,95 2,76 3,3 3,75 4,15 4,75
0,3 0,085 1,05 1,63 2,27 2,7 3,05 3,4 3,85
0,25 0,049 0,84 1,33 1,83 2,15 2,4 2,7 3,1
0,2 0,0314 0,65 1,03 1,4 1,65 1,82 2,0 2,3
0,15 0,0177 0,46 0,74 0,99 1,15 1,28 1,4 1,62
0,1 0,00785 0,1 0,47 0,63 0,72 0,8 0,9 1,0

Примечание:
  • если нагреватели находятся внутри нагреваемой жидкости, то нагрузку (допустимую силу тока) можно увеличить в 1,1 — 1,5 раза;
  • при закрытом расположении нагревателей (например, в камерных электропечах) необходимо уменьшить нагрузки в 1,2 — 1,5 раза (меньший коэффициент берется для более толстой проволоки, больший — для тонкой).

4. Далее определим длину нихромовой проволоки.
    R = ρ · l / S,
где R — электрическое сопротивление проводника (нагревателя) [Ом], ρ — удельное электрическое сопротивление материала нагревателя [Ом · мм2 / м], l — длина проводника (нагревателя) [мм], S — площадь поперечного сечения проводника (нагревателя) [мм2].

Таким образом, получим длину нагревателя:
    l = R · S / ρ = 61 · 0,096 / 1,11 = 5,3 м.

В данном примере в качестве нагревателя используется нихромовая проволока Ø 0,35 мм. В соответствии с ГОСТ 12766.1-90 «Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия» номинальное значение удельного электрического сопротивления нихромовой проволоки марки Х20Н80 составляет 1,1 Ом · мм2 / м (ρ = 1,1 Ом · мм2 / м), см. табл. 2.

Итогом расчетов является необходимая длина нихромовой проволоки, которая составляет 5,3 м, диаметр — 0,35 мм.

Таблица 2

Удельное электрическое сопротивление нихрома (номинальное значение) — по ГОСТ 12766.1-90
Марка сплава Диаметр, мм Удельное электрическое сопротивление ρном, мкОм·м
Х20Н80-Н от 0,1 до 0,5 включ. 1,08
от 0,5 до 3,0 включ. 1,11
Св. 3,0 1,13
Х15Н60, Х15Н60-Н от 0,1 до 3,0 включ. 1,11
Св. 3,0 1,12
Х23Ю5Т Все диаметры 1,39

Определение диаметра и длины нагревателя (нихромовой проволоки) для заданной печи (подробный расчет)

Расчет, представленный в данном пункте, является более сложным, чем выше. Здесь мы учтем дополнительные параметры нагревателей, попытаемся разобраться с вариантами подключения нагревателей к сети трехфазного тока. Расчет нагревателя будем проводить на примере электрической печи. Пусть исходными данными являются внутренние размеры печи.

1. Первое, что необходимо сделать — посчитать объем камеры внутри печи. В данном случае возьмем h = 490 мм, d = 350 мм и l = 350 мм (высота, ширина и глубина соответственно). Таким образом, получаем объем V = h · d · l = 490· 350 · 350 = 60 · 10 6 мм3 = 60 л (мера объема).

2. Далее необходимо определить мощность, которую должна выдавать печь. Мощность измеряется в Ваттах (Вт) и определяется по эмпирическому правилу: для электрической печи объемом 10 — 50 литров удельная мощность составляет 100 Вт/л (Ватт на литр объема), объемом 100 — 500 литров — 50 — 70 Вт/л. Возьмем для рассматриваемой печи удельную мощность 100 Вт/л. Таким образом мощность нагревателя электрической печи должна составлять P = 100 · 60 = 6000 Вт = 6 КВт.

Стоит отметить, что при мощности 5-10 кВт нагреватели изготовляют, обычно, однофазными. При больших мощностях для равномерной загрузки сети нагреватели делают трехфазными.

3. Затем нужно найти силу тока, проходящего через нагреватель I = P / U, где P — мощность нагревателя, U — напряжение на нагревателе (между его концами), и сопротивление нагревателя R = U / I.

Здесь может быть два варианта подключения к электрической сети:

  • к бытовой сети однофазного тока — тогда U = 220 В;
  • к промышленной сети трехфазного тока — U = 220 В (между нулевым проводом и фазой) или U = 380 В (между двумя любыми фазами).
Далее расчет будет проведен отдельно для однофазного и трехфазного подключения.

Бытовая сеть однофазного тока

     I = P / U = 6000 / 220 = 27,3 А — ток проходящий через нагреватель.
Затем необходимо определить сопротивление нагревателя печи.
     R = U / I = 220 / 27,3 = 8,06 Ом.

Рисунок 1 Проволочный нагреватель в сети однофазного тока

Искомые значения диаметра проволоки и ее длины будут определены в п. 5 данного параграфа.

Промышленная сеть трехфазного тока

При данном типе подключения нагрузка распределяется равномерно на три фазы, т.е. по 6 / 3 = 2 КВт на фазу. Таким образом, нам требуется 3 нагревателя. Далее необходимо выбрать способ подключения непосредственно нагревателей (нагрузки). Способов может быть 2: “ЗВЕЗДА” или “ТРЕУГОЛЬНИК”.

Стоит заметить, что в данной статье формулы для расчета силы тока (I) и сопротивления (R) для трехфазной сети записаны не в классическом виде. Это сделано для того, чтобы не усложнять изложение материала по расчету нагревателей электротехническими терминами и определениями (например, не упоминаются фазные и линейные напряжения и токи и соотношения между ними). С классическим подходом и формулами расчета трехфазных цепей можно ознакомиться в специализированной литературе. В данной статье некоторые математические преобразования, проведенные над классическими формулами, скрыты от читателя, и на конечный результат это не оказывает никакого влияния.

При подключении типа “ЗВЕЗДА” нагреватель подключается между фазой и нулем (см. рис. 2). Соответственно, напряжение на концах нагревателя будет U = 220 В.
Ток, проходящий через нагреватель —
     I = P / U = 2000 / 220 = 9,10 А.
Сопротивление одного нагревателя —
     R = U / I = 220 / 9,10 = 24,2 Ом.

Рисунок 2 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ЗВЕЗДА»

При подключении типа “ТРЕУГОЛЬНИК” нагреватель подключается между двумя фазами (см. рис. 3). Соответственно, напряжение на концах нагревателя будет U = 380 В.
Ток, проходящий через нагреватель —
     I = P / U = 2000 / 380 = 5,26 А.
Сопротивление одного нагревателя —
     R = U / I = 380/ 5,26 = 72,2 Ом.

Рисунок 3 Проволочный нагреватель в сети трехфазного тока. Подключение по схеме «ТРЕУГОЛЬНИК»

4. После определения сопротивления нагревателя при соответствующем подключении к электрической сети необходимо подобрать диаметр и длину проволоки.

При определении указанных выше параметров необходимо анализировать удельную поверхностную мощность нагревателя, т.е. мощность, которая выделяется с единицы площади. Поверхностная мощность нагревателя зависит от температуры нагреваемого материала и от конструктивного выполнения нагревателей.

Пример
Из предыдущих пунктов расчета (см. п. 3 данного параграфа) нам известно сопротивление нагревателя. Для 60 литровой печи при однофазном подключении оно составляет R = 8,06 Ом. В качестве примера возьмем проволоку нихромовую Х20Н80 диаметром 1 мм. Тогда, чтобы получить требуемое сопротивление, необходимо l = R / ρ = 8,06 / 1,4 = 5,7 м нихромовой проволоки, где ρ — номинальное значение электрического сопротивления 1 м проволоки по ГОСТ 12766.1-90, [Ом/м]. Масса данного отрезка проволоки из нихрома составит m = l · μ = 5,7 · 0,007 = 0,0399 кг = 40 г, где μ — масса 1 м проволоки. Теперь необходимо определить площадь поверхности отрезка проволоки длиной 5,7 м. S = l · π · d = 570 · 3,14 · 0,1 = 179 см2, где l – длина проволоки [см], d – диаметр проволоки [см]. Таким образом, с площади 179 см2 должно выделяться 6 кВт. Решая простую пропорцию, получаем, что с 1 см2 выделяется мощность β = P / S = 6000 / 179 = 33,5 Вт, где β — поверхностная мощность нагревателя.

Полученная поверхностная мощность слишком велика. Нагреватель расплавится, если нагреть его до температуры, которая обеспечила бы полученное значение поверхностной мощности. Данная температура будет выше температуры плавления материала нагревателя.

Приведенный пример является демонстрацией неправильного выбора диаметра проволоки, которая будет использоваться для изготовления нагревателя. В п. 5 данного параграфа будет приведен пример с правильным подбором диаметра.

Для каждого материала в зависимости от требуемой температуры нагрева определено допустимое значение поверхностной мощности. Оно может определяться с помощью специальных таблиц или графиков. В данных расчетах используются таблицы.

Для высокотемпературных печей (при температуре более 700 – 800 °С) допустимая поверхностная мощность, Вт/м2, равна βдоп = βэф · α, где βэф – поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды [Вт / м2], α – коэффициент эффективности излучения. βэф выбирается по таблице 3, α — по таблице 4.

Если печь низкотемпературная (температура менее 200 – 300 °С), то допустимую поверхностную мощность можно считать равной (4 — 6) · 104 Вт/м2.

Таблица 3

Эффективная удельная поверхностная мощность нагревателей в зависимости от температуры тепловоспринимающей среды
Температура тепловоспринимающей поверхности, °С βэф, Вт/cм2 при температуре нагревателя, °С
800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1350
100 6,1 7,3 8,7 10,3 12,5 14,15 16,4 19,0 21,8 24,9 28,4 36,3
200 5,9 7,15 8,55 10,15 12,0 14,0 16,25 18,85 21,65 24,75 28,2 36,1
300 5,65 6,85 8,3 9,9 11,7 13,75 16,0 18,6 21,35 24,5 27,9 35,8
400 5,2 6,45 7,85 9,45 11,25 13,3 15,55 18,1 20,9 24,0 27,45 35,4
500 4,5 5,7 7,15 8,8 10,55 12,6 14,85 17,4 20,2 23,3 26,8 34,6
600 3,5 4,7 6,1 7,7 9,5 11,5 13,8 16,4 19,3 22,3 25,7 33,7
700 2 3,2 4,6 6,25 8,05 10,0 12,4 14,9 17,7 20,8 24,3 32,2
800 1,25 2,65 4,2 6,05 8,1 10,4 12,9 15,7 18,8 22,3 30,2
850 1,4 3,0 4,8 6,85 9,1 11,7 14,5 17,6 21,0 29,0
900 1,55 3,4 5,45 7,75 10,3 13 16,2 19,6 27,6
950 1,8 3,85 6,15 8,65 11,5 14,5 18,1 26,0
1000 2,05 4,3 6,85 9,7 12,75 16,25 24,2
1050 2,3 4,8 7,65 10,75 14,25 22,2
1100 2,55 5,35 8,5 12,0 19,8
1150 2,85 5,95 9,4 17,55
1200 3,15 6,55 14,55
1300 7,95

Таблица 4

Значение коэффициента эффективности излучения
Размещение нагревателей Коэффициент α
Проволочные спирали, полузакрытые в пазах футеровки 0,16 — 0,24
Проволочные спирали на полочках в трубках 0,30 — 0,36
Проволочные зигзагообразные (стержневые) нагреватели 0,60 — 0,72
Ленточные зигзагообразные нагреватели 0,38 — 0,44
Ленточные профилированные (ободовые) нагреватели 0,56 — 0,7


Проволочные спирали, полузакрытые в пазах футеровки


Проволочные спирали на полочках в трубках


Проволочные зигзагообразные (стержневые) нагреватели

Предположим, что температура нагревателя 1000 °С, и хотим нагреть заготовку до температуры 700 °С. Тогда по таблице 3 подбираем βэф = 8,05 Вт/см2, α = 0,2, βдоп = βэф · α = 8,05 · 0,2 = 1,61 Вт/см2 = 1,61 · 104 Вт/м2.

5. После определения допустимой поверхностной мощности нагревателя необходимо найти его диаметр (для проволочных нагревателей) или ширину и толщину (для ленточных нагревателей), а также длину.

Диаметр проволоки можно определить по следующей формуле:

, где

d — диаметр проволоки, [м]; P — мощность нагревателя, [Вт]; U — напряжение на концах нагревателя, [В]; βдоп — допустимая поверхностная мощность нагревателя, [Вт/м2]; ρt — удельное сопротивление материала нагревателя при заданной температуре, [Ом·м].
     ρt = ρ20 · k, где ρ20 — удельное электрическое сопротивление материала нагревателя при 20 °С, [Ом·м] k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры (по ГОСТ 12766. 1-90).

Длину проволоки можно определить по следующей формуле:

, где

l — длина проволоки, [м].

Подберем диаметр и длину проволоки из нихрома Х20Н80. Удельное электрическое сопротивление материала нагревателя составляет
     ρt = ρ20 · k = 1,13 · 10-6 · 1,025 = 1,15 · 10-6 Ом·м.

Бытовая сеть однофазного тока
Для 60 литровой печи, подключенной к бытовой сети однофазного тока, из предыдущих этапов расчета известно, что мощность печи составляет P = 6000 Вт, напряжение на концах нагревателя — U = 220 В, допустимая поверхностная мощность нагревателя βдоп = 1,6 · 104 Вт/м2. Тогда получаем

Полученный размер необходимо округлить до ближайшего большего стандартного. Стандартные размеры для проволоки из нихрома и фехрали можно найти в ГОСТ 12766. 1-90, Приложение 2, Таблица 8. В данном случае, ближайшим большим стандартным размером является Ø 2,8 мм. Диаметр нагревателя d = 2,8 мм.

Длина нагревателя l = 43 м.

Также иногда требуется определить массу необходимого количества проволоки.
     m = l · μ, где m — масса отрезка проволоки, [кг]; l — длина проволоки, [м]; μ — удельная масса (масса 1 метра проволоки), [кг/м].

В нашем случае масса нагревателя m = l · μ = 43 · 0,052 = 2,3 кг.

Данный расчет дает минимальный диаметр проволоки, при котором она может быть использована в качестве нагревателя при заданных условиях. С точки зрения экономии материала такой расчет является оптимальным. При этом также может быть использована проволока большего диаметра, но тогда ее количество возрастет.

Проверка
Результаты расчета могут быть проверены следующим способом. Был получен диаметр проволоки 2,8 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 8,06 / (0,179 · 1,025) = 43 м, где l — длина проволоки, [м]; R — сопротивление нагревателя, [Ом]; ρ — номинальное значение электрического сопротивления 1 м проволоки, [Ом/м]; k — поправочный коэффициент для расчета изменения электрического сопротивления в зависимости от температуры.
Данное значение совпадает со значением, полученным в результате другого расчета.

Теперь необходимо проверить, не превысит ли поверхностная мощность выбранного нами нагревателя допустимую поверхностную мощность, которая была найдена в п. 4. β = P / S = 6000 / (3,14 · 4300 · 0,28) = 1,59 Вт/см2. Полученное значение β = 1,59 Вт/см2 не превышает βдоп = 1,6 Вт/см2.

Итоги
Таким образом, для нагревателя потребуется 43 метра нихромовой проволоки Х20Н80 диаметром 2,8 мм, это составляет 2,3 кг.

Промышленная сеть трехфазного тока
Также можно найти диаметр и длину проволоки, необходимой для изготовления нагревателей печи, подключенной к сети трехфазного тока.

Как описано в п. 3, на каждый из трех нагревателей приходится по 2 КВт мощности. Найдем диаметр, длину и массу одного нагревателя.

Подключение типа “ЗВЕЗДА” (см. рис. 2)

В данном случае, ближайшим большим стандартным размером является Ø 1,4 мм. Диаметр нагревателя d = 1,4 мм.

Длина одного нагревателя l = 30 м.
Масса одного нагревателя m = l · μ = 30 · 0,013 = 0,39 кг.

Проверка
Был получен диаметр проволоки 1,4 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 24,2 / (0,714 · 1,025) = 33 м.
Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 3000 · 0,14) = 1,52 Вт/см2, она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ЗВЕЗДА”, потребуется
     l = 3 · 30 = 90 м проволоки, что составляет
     m = 3 · 0,39 = 1,2 кг.

Подключение типа “ТРЕУГОЛЬНИК” (см. рис. 3)

В данном случае, ближайшим большим стандартным размером является Ø 0,95 мм. Диаметр нагревателя d = 0,95 мм.

Длина одного нагревателя l = 43 м.
Масса одного нагревателя m = l · μ = 43 · 0,006 = 0,258 кг.

Проверка
Был получен диаметр проволоки 0,95 мм. Тогда нужная нам длина составит
     l = R / (ρ · k) = 72,2 / (1,55 · 1,025) = 45 м.

Данное значение практически совпадает со значением, полученным в результате другого расчета.

Поверхностная мощность составит β = P / S = 2000 / (3,14 · 4300 · 0,095) = 1,56 Вт/см2, она не превышает допустимую.

Итоги
Для трех нагревателей, подключенных по схеме “ТРЕУГОЛЬНИК”, потребуется
     l = 3 · 43 = 129 м проволоки, что составляет
     m = 3 · 0,258 = 0,8 кг.

Если сравнить 2 рассмотренных выше варианта подключения нагревателей к сети трехфазного тока, то можно заметить, что для “ЗВЕЗДЫ” требуется проволока большего диаметра, чем для “ТРЕУГОЛЬНИКА” (1,4 мм против 0,95 мм), чтобы обеспечить заданную мощность печи 6 кВт. При этом требуемая длина нихромовой проволоки при подключении по схеме “ЗВЕЗДА” меньше длины проволоки при подключении типа “ТРЕУГОЛЬНИК” (90 м против 129 м), а требуемая масса, наоборот, больше (1,2 кг против 0,8 кг).

Расчет спирали

При эксплуатации основная задача — это разместить нагреватель расчетной длины в ограниченном пространстве печи. Нихромовая и фехралевая проволока подвергаются навивке в виде спиралей или сгибанию в форме зигзагов, лента сгибается в форме зигзагов, что позволяет вместить большее количество материала (по длине) в рабочую камеру. Наиболее распространенным вариантом является спираль.

Соотношения между шагом спирали и ее диаметром и диаметром проволоки выбирают таким образом, чтобы облегчить размещение нагревателей в печи, обеспечить достаточную их жесткость, в максимально возможной степени исключить локальный перегрев витков самой спирали и в то же время не затруднить теплоотдачу от них к изделиям.

Чем больше диаметр спирали и чем меньше ее шаг, тем легче разместить в печи нагреватели, но с увеличением диаметра уменьшается прочность спирали, увеличивается склонность ее витков лечь друг на друга. С другой стороны, с увеличением частоты намотки увеличивается экранирующее действие обращенной к изделиям части ее витков на остальные и, следовательно, ухудшается использование ее поверхности, а также могут возникнуть местные перегревы.

Практика установила вполне определенные, рекомендуемые соотношения между диаметром проволоки (d), шагом (t) и диаметром спирали (D) для проволоки Ø от 3 до 7 мм. Эти соотношения следующие: t ≥ 2d и D = (7÷10)·d для нихрома и D = (4÷6)·d — для менее прочных железохромоалюминиевых сплавов, таких как фехраль и т.п. Для более тонких проволок отношение D и d, а также t обычно берутся больше.

В статье были рассмотрены различные аспекты, касающиеся расчета нагревателей электрических печей — материалы, примеры расчета с необходимыми справочными данными, ссылками на стандарты, иллюстрациями.

В примерах были рассмотрены методики расчета только проволочных нагревателей. Помимо проволоки из прецизионных сплавов для изготовления нагревателей может применяться и лента.

Расчет нагревателей не ограничивается выбором их размеров. Также необходимо определить материал, из которого должен быть сделан нагреватель, тип нагревателя (проволочный или ленточный), тип расположения нагревателей и другие особенности. Если нагреватель изготавливается в виде спирали, то необходимо определить количество витков и шаг между ними.

Надеемся, что статья оказалась Вам полезной. Мы допускаем её свободное распространение при условии сохранения ссылки на наш сайт http://www.metotech.ru

В случае обнаружения неточностей, просим сообщить нам на адрес электронной почты [email protected] или с помощью системы «Орфус», выделив текст с ошибкой и нажав Ctrl+Enter.

  • Дьяков В.И. «Типовые расчеты по электрооборудованию».
  • Жуков Л.Л., Племянникова И.М., Миронова М.Н., Баркая Д.С., Шумков Ю.В. «Сплавы для нагревателей».
  • Сокунов Б.А., Гробова Л.С. «Электротермические установки (электрические печи сопротивления)».
  • Фельдман И.А., Гутман М.Б., Рубин Г.К., Шадрич Н.И. «Расчет и конструирование нагревателей электропечей сопротивления».
  • http://www.horss.ru/h6.php?p=45
  • http://www.electromonter.info/advice/nichrom.html

Катушка из нихромовой проволоки | Аббеон

Описание продукта

Катушка из нихромовой проволоки

Нихромовая проволока:

*** Минимальный заказ двух катушек для всех позиций
КРОМЕ #36 — 60%, #30 — 80% и #36 — 80% ***
См. Элементы, выделенные зеленым ниже.


Нихромовая проволока
-Тофет А -Для резки пенопласта
— Однофунтовая катушка — Доступны различные размеры
-Немагнитный

ФОБ ИЛ


60 % никель: 2 катушки минимум для элементов зеленого цвета:
AWG- 60 % никель #18 #20 #22 #24 #26 #30 #36
футов на катушку 4 унции 50 79 125
198
315 807 3200
Ом/фут .4219 .6592 1,055
1,671
2,670
6,75
27.00



80 % никель: 2 катушки минимум для изделий зеленого цвета:
AWG- 80 % никель #18 #20 #22 #24 #26 #30 #36
футов на катушку 16 унций 200 316 500
792
1260 3228 12800
Ом/фут .40630 .63480 1.0150
1.6090
2,5710
6,50
26.00

Нихромовая проволока без покрытия | ВВР

Положения и условия

Спасибо, что посетили наш сайт. Настоящие условия использования применимы к веб-сайтам США, Канады и Пуэрто-Рико («Веб-сайт»), которыми управляет VWR («Компания»).Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. На всех пользователей веб-сайта распространяются следующие условия использования веб-сайта (данные «Условия использования»). Пожалуйста, внимательно прочитайте настоящие Условия использования перед доступом к любой части веб-сайта или его использованием. Получая доступ к Веб-сайту или используя его, вы соглашаетесь с тем, что прочитали, поняли и согласны соблюдать настоящие Условия использования с периодическими изменениями, а также Политику конфиденциальности Компании, которая настоящим включена в настоящие Условия. использования. Если вы не хотите соглашаться с настоящими Условиями использования, не открывайте и не используйте какую-либо часть веб-сайта.

Компания может пересматривать и обновлять настоящие Условия использования в любое время без предварительного уведомления, разместив измененные условия на веб-сайте. Ваше дальнейшее использование веб-сайта означает, что вы принимаете и соглашаетесь с пересмотренными Условиями использования. Если вы не согласны с Условиями использования (в которые время от времени вносятся поправки) или недовольны Веб-сайтом, вашим единственным и исключительным средством правовой защиты является прекращение использования Веб-сайта.

Использование на месте

Информация, содержащаяся на этом веб-сайте, предоставляется только в информационных целях. Несмотря на то, что на момент публикации информация считается верной, вы должны самостоятельно определить ее пригодность для вашего использования. Не все продукты или услуги, описанные на этом веб-сайте, доступны во всех юрисдикциях или для всех потенциальных клиентов, и ничто в настоящем документе не предназначено в качестве предложения или ходатайства в какой-либо юрисдикции или любому потенциальному клиенту, если такое предложение или продажа не соответствуют требованиям.

Покупка товаров и услуг

Настоящие Положения и условия применяются только к использованию Веб-сайта. Обратите внимание, что условия, касающиеся обслуживания, продажи продуктов, рекламных акций и других связанных с этим действий, можно найти по адресу https://us.vwr.com/store/content/externalContentPage.jsp?path=/en_US/about_vwr_terms_and_conditions.jsp. , и эти положения и условия регулируют любые покупки продуктов или услуг у Компании.

Интерактивные функции

Веб-сайт может содержать службы доски объявлений, чаты, группы новостей, форумы, сообщества, персональные веб-страницы, календари и/или другие средства обмена сообщениями или средствами связи, предназначенные для того, чтобы вы могли общаться с широкой общественностью или с группой ( совместно именуемые «Функция сообщества»).Вы соглашаетесь использовать Функцию сообщества только для публикации, отправки и получения сообщений и материалов, которые являются надлежащими и связаны с конкретной Функцией сообщества. Вы соглашаетесь использовать Веб-сайт только в законных целях.

A. В частности, вы соглашаетесь не делать ничего из следующего при использовании функции сообщества:

1. Порочить, оскорблять, преследовать, преследовать, угрожать или иным образом нарушать законные права (такие как права на неприкосновенность частной жизни и публичность) других лиц.
2. Публиковать, публиковать, загружать, распространять или распространять любые неуместные, богохульные, клеветнические, нарушающие авторские права, непристойные, непристойные или незаконные темы, названия, материалы или информацию.
3. Загружать файлы, содержащие программное обеспечение или другие материалы, защищенные законами об интеллектуальной собственности (или правами на неприкосновенность частной жизни или публичность), если вы не владеете правами на них или не контролируете их, или не получили все необходимые согласия.
4. Загружать файлы, содержащие вирусы, поврежденные файлы или любое другое подобное программное обеспечение или программы, которые могут нарушить работу чужого компьютера.
5. Перехват или попытка перехвата электронной почты, не предназначенной для вас.
6. Рекламировать или предлагать продать или купить какие-либо товары или услуги для любых деловых целей, если такая Функция сообщества специально не разрешает такие сообщения.
7. Проводить или рассылать опросы, конкурсы, финансовые пирамиды или письма счастья.
8. Загружайте любой файл, опубликованный другим пользователем Элемента сообщества, о котором вы знаете или должны были бы знать, что он не может быть законно распространен таким образом или что у вас есть договорные обязательства по сохранению конфиденциальности (несмотря на его доступность на веб-сайте).
9. Фальсифицировать или удалять любые указания на авторство, юридические или другие надлежащие уведомления, обозначения прав собственности или ярлыки происхождения или источника программного обеспечения или других материалов, содержащихся в загружаемом файле.
10. Искажать связь с каким-либо лицом или организацией.
11. Участвовать в любых других действиях, которые ограничивают или препятствуют чьему-либо использованию Веб-сайта или которые, по определению Компании, могут нанести вред Компании или пользователям Веб-сайта или привлечь их к ответственности.
12. Нарушать любые применимые законы или правила или нарушать любой кодекс поведения или другие правила, которые могут применяться к какой-либо конкретной функции сообщества.
13. Собирать или иным образом собирать информацию о других, включая адреса электронной почты, без их согласия.

B. Вы понимаете и признаете, что несете ответственность за любой контент, который вы отправляете, вы, а не Компания, несете полную ответственность за такой контент, включая его законность, надежность и уместность. Если вы публикуете от имени или от имени вашего работодателя или другого лица, вы заявляете и гарантируете, что вы уполномочены делать это. Загружая или иным образом передавая материал в любую область Веб-сайта, вы гарантируете, что этот материал принадлежит вам или находится в общественном достоянии, или иным образом свободен от имущественных или других ограничений, и что вы имеете право размещать его на Веб-сайте.Кроме того, загружая или иным образом передавая материалы в любую область веб-сайта, вы предоставляете Компании безотзывное, безвозмездное право во всем мире публиковать, воспроизводить, использовать, адаптировать, редактировать и/или изменять такие материалы любым способом, в любые средства массовой информации, известные в настоящее время или обнаруженные в будущем, во всем мире, в том числе в Интернете и всемирной паутине, в рекламных, коммерческих, коммерческих и рекламных целях, без дополнительных ограничений или компенсации, если это не запрещено законом, и без уведомления, проверки или одобрения.

C. Компания оставляет за собой право, но не берет на себя никакой ответственности, (1) удалять любые материалы, размещенные на веб-сайте, которые Компания по своему собственному усмотрению считает несовместимыми с вышеизложенными обязательствами или иным образом неуместными по любой причине. ; и (2) прекратить доступ любого пользователя ко всему Веб-сайту или его части. Тем не менее, Компания не может ни просматривать все материалы до их размещения на Веб-сайте, ни гарантировать незамедлительное удаление нежелательных материалов после их размещения.Соответственно, Компания не несет ответственности за какие-либо действия или бездействие в отношении передач, сообщений или контента, предоставленных третьими лицами. Компания оставляет за собой право предпринимать любые действия, которые она сочтет необходимыми для защиты личной безопасности пользователей данного веб-сайта и общественности; однако Компания не несет ответственности перед кем-либо за выполнение или невыполнение действий, описанных в этом параграфе.

D. Несоблюдение вами положений (A) или (B) выше может привести к прекращению вашего доступа к Веб-сайту и может подвергнуть вас гражданской и/или уголовной ответственности.

Специальное примечание о контенте сообщества

Любой контент и/или мнения, загруженные, выраженные или представленные через любую функцию сообщества или любой другой общедоступный раздел веб-сайта (включая защищенные паролем области), а также все статьи и ответы на вопросы, кроме контента, явно разрешенного Компании, являются исключительно мнением и ответственностью физического или юридического лица, представляющего их, и не обязательно отражают мнение Компании.Например, любое рекомендуемое или предлагаемое использование продуктов или услуг, доступных от Компании, которое публикуется через Функция сообщества, не является признаком одобрения или рекомендации со стороны Компании. Если вы решите следовать любой такой рекомендации, вы делаете это на свой страх и риск.

Ссылки на сторонние сайты

Веб-сайт может содержать ссылки на другие веб-сайты в Интернете. Компания не несет ответственности за содержание, продукты, услуги или практику любых сторонних веб-сайтов, включая, помимо прочего, сайты, связанные с Веб-сайтом или с него, сайты, размещенные на Веб-сайте, или рекламу третьих лиц, и не делает заявлений относительно их качество, содержание или точность.Наличие ссылок с веб-сайта на любой сторонний веб-сайт не означает, что мы одобряем, одобряем или рекомендуем этот веб-сайт. Мы отказываемся от всех гарантий, явных или подразумеваемых, в отношении точности, законности, надежности или достоверности любого контента на любом стороннем веб-сайте. Использование вами сторонних веб-сайтов осуществляется на ваш страх и риск и регулируется условиями использования таких веб-сайтов.

Права собственности на контент

Вы признаете и соглашаетесь с тем, что все содержимое Веб-сайта (включая всю информацию, данные, программное обеспечение, графику, текст, изображения, логотипы и/или другие материалы), а также его дизайн, выбор, сбор, размещение и сборка являются являются собственностью Компании и защищены законами США и международными законами об интеллектуальной собственности.Вы имеете право использовать содержимое веб-сайта только в личных целях или в законных деловых целях. Вы не можете копировать, изменять, создавать производные работы, публично демонстрировать или выполнять, переиздавать, хранить, передавать, распространять, удалять, удалять, дополнять, добавлять, участвовать в передаче, лицензировать или продавать любые материалы в Интернете. сайта без предварительного письменного согласия Компании, за исключением: (а) временного хранения копий таких материалов в оперативной памяти, (б) хранения файлов, которые автоматически кэшируются вашим веб-браузером для целей улучшения отображения, и (в) печати разумного количество страниц веб-сайта; при условии, что в каждом случае вы не изменяете и не удаляете какие-либо уведомления об авторских правах или других правах собственности, включенные в такие материалы.Ни название, ни какие-либо права интеллектуальной собственности на какую-либо информацию или материалы на Веб-сайте не передаются вам, а остаются за Компанией или соответствующим владельцем такого контента.

Товарные знаки

Название и логотип Компании, а также все соответствующие названия, логотипы, названия продуктов и услуг, встречающиеся на Веб-сайте, являются товарными знаками Компании и/или соответствующих сторонних поставщиков. Их нельзя использовать или повторно отображать без предварительного письменного согласия Компании.

Отказ от ответственности

Компания не несет никакой ответственности за материалы, информацию и мнения, представленные на Веб-сайте или доступные через него («Контент сайта»). Вы полагаетесь на Контент Сайта исключительно на свой страх и риск. Компания отказывается от какой-либо ответственности за травмы или убытки, возникшие в результате использования любого Контента Сайта.
ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА, ​​ПРОДУКТЫ И УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА ВЕБ-САЙТЕ ИЛИ ДОСТУПНЫЕ ЧЕРЕЗ ЕГО, ПРЕДОСТАВЛЯЮТСЯ НА УСЛОВИЯХ «КАК ЕСТЬ» И «КАК ДОСТУПНО», СО ВСЕМИ ОШИБКАМИ.НИ КОМПАНИЯ, НИ ЛЮБОЕ СВЯЗАННОЕ С КОМПАНИЕЙ ЛИЦО НЕ ДАЕТ НИКАКИХ ГАРАНТИЙ ИЛИ ЗАЯВЛЕНИЙ В ОТНОШЕНИИ КАЧЕСТВА, ТОЧНОСТИ ИЛИ ДОСТУПНОСТИ ВЕБ-САЙТА. В ЧАСТНОСТИ, НО НЕ ОГРАНИЧИВАЯ ВЫШЕИЗЛОЖЕННОЕ, НИ КОМПАНИЯ, НИ ЛЮБОЕ СВЯЗАННОЕ С КОМПАНИЕЙ ЛИЦО НЕ ГАРАНТИРУЕТ И НЕ ЗАЯВЛЯЕТ, ЧТО ВЕБ-САЙТ, СОДЕРЖИМОЕ САЙТА ИЛИ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА ВЕБ-САЙТЕ ИЛИ ЧЕРЕЗ ВЕБ-САЙТ, БУДУТ ТОЧНЫМИ, НАДЕЖНЫМИ, БЕЗОШИБОЧНЫМИ ИЛИ БЕСПЕРЕБОЙНЫМИ; ЧТО ДЕФЕКТЫ БУДУТ ИСПРАВЛЕНЫ; ЧТО ВЕБ-САЙТ ИЛИ СЕРВЕР, КОТОРЫЙ ДЕЛАЕТ ЕГО ДОСТУПНЫМ, НЕ СОДЕРЖАТ ВИРУСОВ ИЛИ ДРУГИХ ВРЕДНЫХ КОМПОНЕНТОВ; ИЛИ ЧТО ВЕБ-САЙТ БУДЕТ ОТВЕЧАТЬ ВАШИМ ПОТРЕБНОСТЯМ ИЛИ ОЖИДАНИЯМ.КОМПАНИЯ ОТКАЗЫВАЕТСЯ ОТ ВСЕХ ГАРАНТИЙ ЛЮБОГО РОДА, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ ЛЮБЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ И НЕНАРУШЕНИЯ ПРАВ.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ КОМПАНИЯ, ЕЕ ЛИЦЕНЗИАРЫ ИЛИ ПОДРЯДЧИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ ЛЮБОГО РОДА, ПО ЛЮБОЙ ПРАВОВОЙ ТЕОРИИ, ВЫТЕКАЮЩИЙ ИЗ ИЛИ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЛИ НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ ВЕБ-САЙТА, ​​СОДЕРЖИМОГО САЙТА, ЛЮБЫЕ УСЛУГИ, ПРЕДОСТАВЛЯЕМЫЕ НА ИЛИ ЧЕРЕЗ ВЕБ-САЙТ ИЛИ ЛЮБОЙ ССЫЛОЧНЫЙ САЙТ, ВКЛЮЧАЯ ЛЮБЫЕ ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ, ОСОБЫЕ, КОСВЕННЫЕ ИЛИ ШТРАФНЫЕ УБЫТКИ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ТРАВМЫ, УПУЩЕННУЮ ПРИБЫЛЬ ИЛИ УЩЕРБ В РЕЗУЛЬТАТЕ ЗАДЕРЖКИ, ПЕРЕРЫВА В ОБСЛУЖИВАНИИ , ВИРУСЫ, УДАЛЕНИЕ ФАЙЛОВ ИЛИ ЭЛЕКТРОННЫХ СООБЩЕНИЙ, ИЛИ ОШИБКИ, УПУЩЕНИЯ ИЛИ ДРУГИЕ НЕТОЧНОСТИ НА ВЕБ-САЙТЕ ИЛИ СОДЕРЖИМОМ САЙТА ИЛИ УСЛУГАХ, НЕЗАВИСИМО ОТ НЕБРЕЖНОСТИ СО СТОРОНЫ КОМПАНИИ И БЫЛА ИЛИ НЕ УВЕДОМЛЕНА КОМПАНИЯ О ВОЗМОЖНОСТИ ЛЮБОЙ ТАКОЙ УЩЕРБ, ЕСЛИ НЕ ЗАПРЕЩЕНО ПРИМЕНИМЫМ ЗАКОНОДАТЕЛЬСТВОМ.

Возмещение ущерба

Вы соглашаетесь ограждать и ограждать Компанию и ее должностных лиц, директоров, агентов, сотрудников и других лиц, связанных с Веб-сайтом, от любых и всех обязательств, расходов, убытков и издержек, включая разумные гонорары адвокатов, возникающие в результате любое нарушение вами настоящих Условий использования, использование вами веб-сайта или любых продуктов, услуг или информации, полученных с веб-сайта или через него, ваше подключение к веб-сайту, любой контент, который вы отправляете на веб-сайт через любую Функция сообщества или нарушение вами каких-либо прав другого лица.

Применимое законодательство; Международное использование

Настоящие условия регулируются и толкуются в соответствии с законами штата Пенсильвания без учета каких-либо принципов коллизионного права. Вы соглашаетесь с тем, что любой иск по закону или справедливости, который возникает из настоящих Условий использования или относится к ним, будет подан исключительно в суды штата или федеральные суды, расположенные в Пенсильвании, и настоящим вы соглашаетесь и подчиняетесь личной юрисдикции таких судов для целей судебного разбирательства любого такого действия.
Настоящие Условия использования применимы к пользователям в США, Канаде и Пуэрто-Рико. Если вы заходите на веб-сайт из-за пределов США, Канады или Пуэрто-Рико, посетите соответствующий международный веб-сайт, доступный по адресу www.vwr.com, для ознакомления с применимыми условиями. Если вы решите получить доступ к этому веб-сайту из-за пределов указанной юрисдикции, а не использовать доступные международные сайты, вы соглашаетесь с настоящими Условиями использования и тем, что такие условия будут регулироваться и толковаться в соответствии с законами Соединенных Штатов и штата. Пенсильвании, и что мы не делаем заявлений о том, что материалы или услуги на этом веб-сайте подходят или доступны для использования в этих других юрисдикциях.В любом случае, все пользователи сами несут ответственность за соблюдение местного законодательства.

Общие условия

Настоящие Условия использования, в которые время от времени могут вноситься поправки, представляют собой полное соглашение и понимание между вами и нами, регулирующее использование вами Веб-сайта. Наша неспособность осуществить или обеспечить соблюдение какого-либо права или положения Условий использования не означает отказ от такого права или положения. Если какое-либо положение Условий использования будет признано судом компетентной юрисдикции недействительным, вы, тем не менее, соглашаетесь с тем, что суд должен приложить усилия для реализации намерений сторон, отраженных в этом положении, а также других положений Условия использования остаются в полной силе.Ни курс дел или поведение между вами и Компанией, ни какая-либо торговая практика не должны рассматриваться как изменяющие настоящие Условия использования. Вы соглашаетесь с тем, что независимо от любого закона или закона об обратном, любой иск или основание для иска, вытекающие из или связанные с использованием Сайта или Условий использования, должны быть поданы в течение одного (1) года после такого требования или основания. действия возникло или будет навсегда запрещено. Любые права, прямо не предоставленные в настоящем документе, сохраняются за Компанией и для нее.Мы можем прекратить ваш доступ или приостановить доступ любого пользователя ко всему Сайту или его части без предварительного уведомления за любое поведение, которое мы, по нашему собственному усмотрению, считаем нарушением любого применимого закона или наносящим ущерб интересам другого пользователя. , стороннего поставщика, поставщика услуг или нас. Любые вопросы, касающиеся настоящих Условий использования, следует направлять на адрес [email protected]

Жалобы на нарушение авторских прав

Мы уважаем чужую интеллектуальную собственность и просим наших пользователей делать то же самое.Если вы считаете, что ваша работа была скопирована и доступна на Сайте таким образом, что это представляет собой нарушение авторских прав, вы можете уведомить нас, предоставив нашему агенту по авторским правам следующую информацию:

  • электронная или физическая подпись лица, уполномоченного действовать от имени владельца авторских прав;

  • описание защищенной авторским правом работы, права на которую были нарушены в соответствии с вашим заявлением;

  • указание URL-адреса или другого конкретного места на Сайте, где находится материал, который, по вашему мнению, нарушает авторские права;

  • ваш адрес, номер телефона и адрес электронной почты;

  • ваше заявление о том, что вы добросовестно полагаете, что оспариваемое использование не разрешено владельцем авторских прав, его агентом или законом; а также

  • ваше заявление, сделанное под страхом наказания за лжесвидетельство, о том, что приведенная выше информация в вашем уведомлении является точной и что вы являетесь владельцем авторских прав или уполномочены действовать от имени владельца авторских прав.

С нашим агентом для уведомления о нарушении авторских прав на Сайте можно связаться по адресу: [email protected]

открытых элементов провода никрома катушки

открытых элементов провода никрома катушки

10-футовая открытая катушка Элементы проволоки нихром-60


10 футов спиральной проволоки NiCr60 калибра 15-22


Ссылки на другие связанные продукты:
Пользовательские катушки
Проволока нихром-60 размотанная в продаже foot
Straight Base Metal Industrial 12-дюймовая термопара с изоляцией керамического элемента


Элементы открытой катушки из нихромовой проволоки широко используются в конвекционном нагреве. приложений, исследований и разработок, а также в качестве замены змеевиков в канальных нагревателях, переносных нагревателях и воздухонагреватели, а также в некоторых инфракрасных приложениях, таких как вакуумное формование / термоформование.


Растяните по крайней мере в два раза больше (20 футов) (соотношение 2-1) перед использованием.
  • Отрезать до нужной длины.
  • Плотно намотанные катушки
  • Приблизительный внутренний диаметр 1/4 дюйма
  • Нихром-60 Проволока (NiCr60 Тип 675 (никель-хромовый сплав)
    Никель: 57-58%, хром: 16%, кремний: 1,5%, железо: остаток

Дополнительные органы управления:
120 В, компания Payne Controls 18TP-1-15 Переменное управление напряжением.Портативный твердотельный регулятор мощности, однофазный, вход 50/60 Гц, предохранитель на 15 А, шестифутовая вилка и шнур. кликните сюда Чтобы получить больше информации.
240 В, компания Payne Controls 18TP-2-15 Переменное управление напряжением. Портативный твердотельный регулятор мощности. однофазный, 15-амперный предохранитель, 6-футовая вилка и шнур. 3600 Вт @ 240 вольт (максимальное номинальное напряжение). Для получения дополнительной информации нажмите здесь.

Вход 120 В переменного тока, компания Payne Controls 18TBP-1-15 Контроллер переменной температуры регулирует тепловую мощность от 0 до 100%. 0-118 В переменного тока Выход, 50/60 Гц. кликните сюда Чтобы получить больше информации.

Вход 240 В переменного тока, компания Payne Controls 18TBP-2-15 Контроллер переменной температуры регулирует тепловую мощность от 0 до 100%. 0-235 Выход В переменного тока, 50/60 Гц (также для входа 220/230 В переменного тока) Для получения дополнительной информации нажмите здесь.

Керамические изоляторы с большим внутренним диаметром достаточно, чтобы держать катушку.

MORTHRM10003 (PI-78-1)
Номинальные характеристики — неиндуктивные
120–480 В, пилотный режим, 125 В перем.

ХРОМ802231 (032-013454-001 ) Керамика Распорки втулки изолятора, 1 5/32″ x 1 5/32″ x 5/16″ — с пазами для листового металла.Отверстие примерно 15/32 дюйма

ВТУЛКА10001 (МПБ-0,5) Фарфоровая втулка (внутренний диаметр 0,50 дюйма) и IRCRPPARTS10003 (BL50) (контргайка). Диаметр 1-7/64 дюйма, высота 27/32 дюйма. Внутренний диаметр 1/2 дюйма. Подходит для стандартного электрического выбивного отверстия 3/4 дюйма.

Керамика Волоконная изоляция .

Прочное одеяло Изоляция. Изоляционное одеяло из керамического волокна толщиной 1 дюйм, рассчитанное на 2300F (1260C.) Изоляция из керамического волокна шириной 48 дюймов, вырезанная из 100 квадратных рулон в коробке для ног (48 дюймов x 25 футов) Дополнительная информация

Электрический силовой провод
  10-32 Обжимная головка с резьбой – резьба 10/32 x длина 1-3/8 дюйма

[ Главная ][ Вверх ]


Мы дистрибьютор инфракрасных обогревателей. Всегда консультируйтесь с инструкциями производителя по установке для правильного установка продуктов или систем, представленных на этом веб-сайте. © Copyright 1999-2019 Мор Электроотопление Ассоциация, Inc.

МОР ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com



Нихромовая проволока Aerocon Systems

Нихромовая проволока Aerocon Systems

Перейти Вернуться к индексу электроники

Провода из сплава, провода сопротивления

Провод для стрелков, электрические спичечные головки

Электроника доступна для покупки в нашем новом интернет-магазине

Все ссылки ведут на наш новый сайт



26 калибр NiCr 60

34 Калибр NiCr60

40 калибр NiCr60

Одножильный медный 2-жильный
22 Калибр
Стрелок
Провод

Aerocon HotHead Электрический Спичечные головки

НОВИНКА!

Подбор спичек
Инструкции и ссылки

Константан 25 калибра Провод

НОВИНКА!

Манганиновая проволока 26 калибра

Лента из нержавеющей стали 304 В

Инструмент для намотки проволоки

— для изготовления воспламенителей

Заказать онлайн


Фотовспышки

недорогая альтернатива воспламенителям мостового типа
Аэрокон Системс Ко.
Подразделение Fortune Plus, Inc.
Предупреждение: вся ответственность снята! Ракетная техника опасное по своей сути предприятие.
Сделайте свой выбор и взять на себя личную ответственность за результат вашего эксперимента!
Защитите свою привилегию летать на ракетах, не делая заголовки или стать статистикой.



TRUArt Нихромовая проволока Архив – TRUArt®

Перейти к навигации перейти к содержанию TRUArt®

Начните свое новое хобби

  • Справка

Ищи: Поиск

Меню
  • Дом
  • Наши продукты
  • Новости
  • Советы и рекомендации
  • Наши видео
  • Свяжитесь с нами
  • Моя учетная запись
  • Дом
  • Наши продукты
  • Наши видео
  • Новости
  • Тележка
  • Моя учетная запись
  • Справка
  • $0.00 0 шт.

БЕСПЛАТНАЯ ДОСТАВКА ПО США

Главная / Товары с меткой «Нихромовая проволока TRUArt» Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Показаны все 3 результата

  • Набор наконечников TRUArt Ball и Stylus Wire для штриховки, детализации, тиснения и письма

    Распродажа! 24,95 $ Добавить в корзину
  • 50-футовая нихромовая проволока 20G для изготовления наконечников для выжигания по дереву

    24,95 $ Добавить в корзину
  • 50-футовая нихромовая проволока 18G для изготовления тяжелых наконечников для выжигания по дереву

    24,95 $ Добавить в корзину
Сортировка по умолчаниюСортировать по популярностиСортировать по среднему рейтингуСортировать по последнимСортировать по цене: от низкой к высокойСортировать по цене: от высокой к низкой

Показаны все 3 результата

  • О нас
  • Скачать бесплатно трафареты для выжигания по дереву
  • Купоны и акции TRUArt
  • Часто задаваемые вопросы
  • Гарантия и политика возврата.

Leave Comment

Ваш адрес email не будет опубликован.
