Aquatherm Moscow 2018 | Viega

Viega на Aquatherm Moscow 2018: павильон 3, зал 13, стенд A405

Viega на выставке Aquatherm Moscow 2018: самые долговечные немецкие системы с простым монтажом

Москва, 6 февраля 2018 г. Viega представила свои новинки на выставке Aquatherm Moscow 2018, проходящей в столице с 6 по 9 февраля 2018 года. Продукты, с которыми компания познакомила гостей стенда – инновационная система металлических фитингов Smartpress и пресс-система для монтажа стальных труб Megapress S XL. Технические специалисты консультировали каждого своего посетителя по всем продуктам компании.

В 2018 году масштабную экспозицию с гордой надписью Viega было трудно с равнодушием пройти мимо. На впечатляющем двухуровневом стенде присутствовала основная часть оборудования Viega, среди которого были представлены 2 новых продукта немецкого производителя – пресс-система нового поколения Smartpress с уникальными фитингами, аналогов которым не существует, а также система Megapress S XL для труб больших диаметров: 2½, 3 и 4 дюйма.

На стенде также были продемонстрированы и решения для интерьерного дизайна. Красотой и функциональностью впечатлил гостей стенда лоток Viega Advantix Vario, встраиваемый в стенду, –  благородный и минималистичный. Сделанный из высококачественного пластика, известный благодаря гибкой укорачиваемой конструкции и малой глубине внутристенного монтажа, лоток является чрезвычайно узким, расширяя возможности для индивидуального оформления ванной. Viega Advantix Vario имеет монтажную глубину всего 25 мм. Такой экономии пространства на сегодняшний день не предлагает ни один сторонний производитель. Благодаря присутствию экспозиции с лотком и доступа к воде гостям удалось увидеть продукт в действии и насладиться видом того, как гармонично вода стекает в стену.

Но максимальный акцент в этом году был сделан на фронтальной экспозиции Smartpress, позволяющей изучить необычные фитинги из нержавеющей стали и бронзы, не имеющие ни одного уплотнительного кольца. Для наглядности на стенде была установлена и функциональная модель, показывающая основное преимущество новой системы.

Внутри прозрачной ёмкости установлен погружной насос, качающий воду в трубопровод, расходящийся на две системы в разные стороны. Слева от ёмкости представлена система с наиболее распространёнными на рынке латунными фитингами стороннего производителя, соединяющими трубы под прямым углом. Справа же смонтирована аналогичная схема из труб и нержавеющих фитингов оптимизированной формы новой системы от Viega – Smartpress. Запуск насоса на деле показал, насколько меньше гидравлическое сопротивление новой системы от Viega. Вода из системы Smartpress на несколько десятков сантиметров поднимается выше по сравнению с обычной системой.

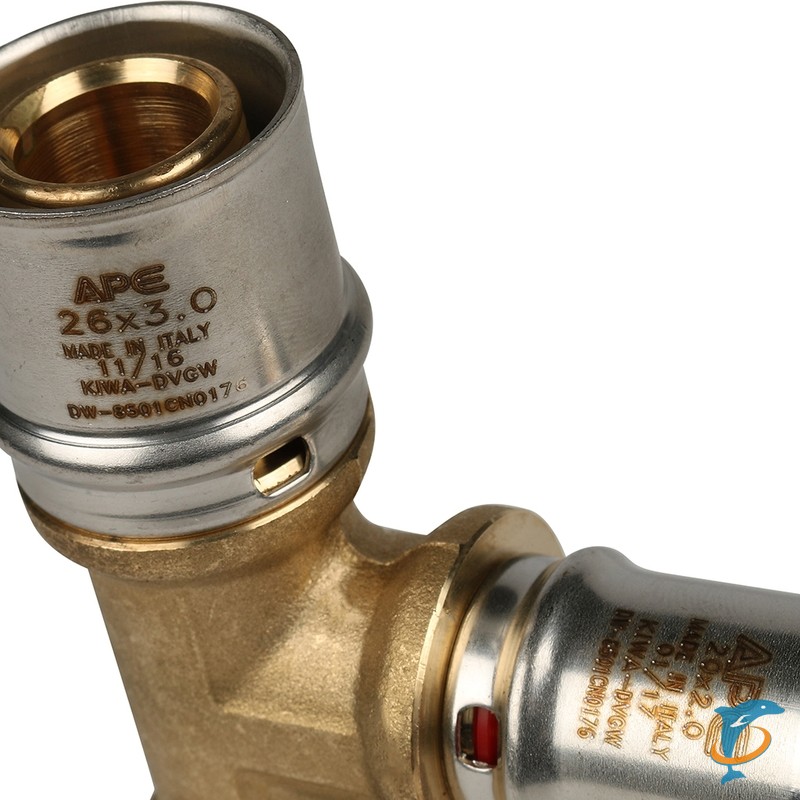

Эксклюзивные фитинги из нержавеющей стали и бронзы – это Viega Smartpress

По сравнению с обычными фитингами, у фитингов Smartpress превосходные гидравлические характеристики. Они оптимизированы по характеристикам потока, на поворотах предусмотрены скругления достаточного радиуса. А из-за отсутствия уплотнительных колец сокращения внутреннего диаметра труб на стыках минимальны.

Поэтому местные гидравлические сопротивления в трубопроводах Smartpress намного меньше, чем в обычных. Система Smartpress позволяет проектировать и монтировать поэтажную разводку систем водоснабжения и отопления на основе металлопластиковых труб значительно меньшего диаметра, чем обычно (вплоть до 16 мм). В сочетании с экономией рабочего времени при монтаже это приводит к очень существенному снижению материальных затрат.

Металлопластиковые трубы Viega Smartpress выпускаются в большом диапазоне диаметров — от 16 до 63 мм. У них трехслойная конструкция: базовая труба из сшитого полиэтилена (PE-X), армирующий алюминиевый слой и оболочка из PE-X. Эта конструкция обеспечивает стабильность формы трубы, непроницаемость для кислорода и высокую долговечность.

Viega Megapress S XL – крупные проекты за считанные дни

Пресс-система Megapress S оставила в прошлом проблему монтажа в труднодоступных местах. Теперь монтажник просто обрезает трубу до нужной длины, очищает ее, делает отметку на заданном расстоянии от края, надевает фитинг на трубу до этой отметки и опрессовывает.

Для опрессовки новых фитингов Megapress S XL Viega разработала и выпустила пресс-бустер — насадку, совместимую со всеми моделями пресс-инструментов Viega от «Type 2 Press machine» до «Pressgun 5». Благодаря пресс-бустеру, создающему огромное давление, время монтажа каждого фитинга Megapress S XL измеряется секундами. В зависимости от диаметров труб, экономия времени по сравнению со сваркой достигает 80%.

Работать с пресс-бустером очень просто и безопасно. Он легок, эргономичен и оснащен наплечным ремнем, позволяющим выпускать его из рук в соответствующие моменты работы. Новая технология резко упрощает монтаж стальных труб диаметром до 4 дюймов, особенно при работе на высоте и в тесных местах.

Фитинги Megapress S XL сделаны из стали с цинк-никелевым покрытием, а их уплотнительные элементы — из синтетического материала FKM, обладающего высокой термостойкостью (до 140°C). В новую линию фитингов входят, в частности, отводы, тройники, фланцы и другие переходники. Столь большой выбор комплектующих предоставляет возможности для монтажа практически любых трубопроводных систем.

Итоги выставки

В 2018 году стенд компании Viega на Aquatherm Moscow посетило почти 500 человек. Интерес к новинкам Viega из года в год проявляют монтажники, проектировщики и архитекторы, представители оптовых и розничных продаж. Сотрудники Viega благодарят каждого за посещение своего стенда на выставке! Внимание клиентов, а также то, что продукцию немецкого производителя неизменно ценят, помогает приумножать опыт и делать оборудование еще более клиентоориентированным.

RU_PR_180228_Viega_Aquatherm.doc

труба Henco металлопластиковая Бельгия

Страна производитель: Бельгия

Металлопластиковые трубы HENCO соединяют в себе лучшие качества металлических и пластиковых труб и в то же время лишены большинства их недостатков. Уникальные свойства этих труб открывают широчайшие возможности для их применения в самых различных областях техники: в строительстве, кораблестроении, машиностроении, на железнодорожном транспорте и т.д.

Металлопластиковые трубы HENCO предназначены для создания систем центрального и индивидуального отопления и водоснабжения в жилых, общественных, административных и промышленных зданиях. Благодаря исключительной пластичности и техническим параметрам они незаменимы при проведении ремонта и реконструкции. Эти трубы применяют в системах как горячего и холодного водоснабжения, так и центрального кондиционирования, в технологических трубопроводах и системах водоподготовки, а также для подогрева открытых площадок и лестничных сходов, стадионов, бассейнов, грунта в теплицах и оранжереях.

Фирма HENCO имеет достаточно короткую историю, но история делается людьми и по этой причине будет несправедливо не сказать о тех, кто творит эту историю. Владельцем и руководителем завода HENCO является господин Луи Хендрикс. В 1965 году Луи Хендрикс основал фирму по производству газовых плит, а немного позднее, в 1968 году он открыл фирму DURA, занимающуюся производством стальных трубчатых радиаторов. В то время были достигнуты максимальные показатели производства: 44000 штук радиаторов в день. В 1976 году – было открыто новое направление: производство радиаторов HENRAD. Насколько это крупное производство можно судить по тому факту, что завод HENRAD перерабатывал 350 тонн стали в день.

Уровень годового производства радиаторов достигал 2 миллиона штук. Сердечное недомогание, а также крайне выгодное предложение одной Британской группы компаний заставляют владельца продать в 1988 году эту фирму. В 1992-1993 годах Луи Хендрикс открывает фирму HENCO по производству ныне всемирно известной многослойной металлопластиковой трубы. В 1995 году производство начинает выпускать металлопластиковую трубу. Сбытом руководит коллега Луи Хендрикса – Вим Верховен. В апреле 1997 года к работе на фирме подключаются оба сына Луи Хендрикса чтобы обеспечить дальнейшую стабильную работу фирмы HENCO. В 1998 объем продаж HENCO составил 1 миллиард бельгийских франков. Инвестиционный проект выглядел следующем образом: 1988 год – пуск в эксплуатацию третьей производственной линии 1999-2001 год – пуск в эксплуатацию еще трех производственных линий. Производством трубы спектр деятельности фирмы HENCO не ограничивается. В области фитингов, фирма HENCO предлагает универсальную систему, способную обеспечить любые мыслимые соединения.
Все фитинги и трубы прошли испытания в лабораториях Штуттгартского университета (Германия) на предмет соответствия стандартам ДИН. Продукция HENCO также удостоена следующими сертификатами: DVGW (Германия), KIWA (Нидерланды), WRC (Великобритания), SCTB (Бельгия), а также сертификатами других стран. Бесспорно, ключом к успеху фирмы HENCO послужил предпринимательский талант господина Луи Хендрикса и его неиссякаемый энтузиазм, умноженный на желание во всем процессе сначала разобраться самому, а потом научить других

Предлагаемая фирмой HENCO производственная концепция позволяет решить все проблемы монтажа систем отопления и сантехники. Металлопластиковые трубы HENCO просты в монтаже (при этом используется один стандартный тип фитингов), легко гнутся и сохраняют изогнутую форму. Металлопластиковые трубы дают возможность обходиться без ремонта систем не менее 50 лет. Эти трубы абсолютно не подвержены коррозии, химическим и электрохимическим воздействиям, не засоряются, в них не образуются отравляющие воду оксиды, как в медных трубах, или ржавая грязь, как в стальных (даже из нержавеющей стали). Их гидравлическое сопротивление значительно ниже, чем у труб иных видов, из-за низкой шероховатости. Металлопластиковые трубопроводы не издают и не проводят шум, электробезопасны. Для их прокладки не нужны сварочные аппараты, трубогибы, сгоны, муфты, уголки и т.д. Вы не увидите их торчащими из стен, их никогда не придется менять, красить и т.д.

И что особенно важно — они остаются безупречны с точки зрения гигиены вне зависимости от срока службы.

Металлопластиковая труба представляет собой пятислойную конструкцию из трех основных и двух связующих слоев. Внутренний слой трубы произведен из сшитого полиэтилена (РЕ-Хс) методом экструзии гранулированного полиэтилена высокой прочности (HDPE). Максимальная рабочая температура для данного материала 95°С, кратковременная температурная нагрузка до 110°С. У полиэтиленов средней (MD) и низкой (LD) прочности максимальная рабочая температура ниже 70°С.

Гидравлический расчет для выбора насосной станции.

  Здравствуйте уважаемые читатели «Сан Самыча«. Смешно иногда слушать продавцов-консультантов, когда они пытаются искренне помочь «правильно» подобрать насосную станцию. Глубина всасывания, напор, расход, мощность электродвигателя, рассчитывая характеристики на ходу, они умудряются все перепутать и запутаться самим. Для нас, уважаемый читатель, важно понять, что производитель указывает максимально возможные характеристики насоса. И они, конечно, связаны с параметрами Вашей системы водоснабжения, но они не совпадают, и не могут совпадать.

Да, насос способен поднять воду с глубины в восемь метров, но тогда смело скидывайте с напора те же восемь метров или 0,8 бар (атмосфер, кгс/см2).

Да, насос выдаст 45 метров напора (4,5 бар, атм., кгс/см2), но при условии, что Вы не будете с него требовать расхода вообще, а источник воды будет на уровне насоса.

Да, насос будет перекачивать 50 литров в минуту (3 куб. метра в час), но тогда грех добиваться от него хоть какого-то давления. Радуйтесь, что он выдает Вам эти пять ведер в минуту!

Впрочем, производитель и не скрывает этого. В любом паспорте насоса и насосной станции можно найти зависимости расхода от давления на напоре данного насоса, оформленные в виде графика или таблицы. А уже сам покупатель решает: устраивают его данные характеристики или нет.

Что нужно для расчета характеристик насоса?

Для расчета необходимых характеристик насоса нужны некоторые сведения о будущей системе водоснабжения. И мне кажется, Вы, как хозяин своего дома без труда озвучите или выясните их.

К этим сведениям относятся:

— расстояние по вертикали от зеркала воды источника водоснабжения до предполагаемого места установки самого дальнего смесителя в метрах. Причем желательно учесть сезонные колебания этого расстояния и, так называемые, динамические, когда зеркало воды опускается из-за того, что Вы берете воду. Чем точнее Вы определите это расстояние, тем точнее будет расчет, потому что вертикальная составляющая потери напора, обычно, самая большая.

— расстояние по горизонтали от источника воды до самого дальнего смесителя, рассчитанное исходя из предполагаемого маршрута прокладки трубы. Это расстояние можно измерить не так точно, точность плюс-минус один метр вполне сойдет.

— примерное предполагаемое место установки насоса или насосной станции в сборе. Соответственно, с вертикальным расстоянием, желательно, определиться поточнее.

— диаметры и материал предполагаемых к использованию в системе труб. Сейчас, обычно, используют пластиковые трубы, а у них у всех примерно равные показатели шероховатости, поэтому, по большому счету, значение имеют только диаметры предполагаемых труб и их длина. К слову, распространенная в интернете формула для расчета водоснабжения: 10 метров горизонтальной трубы равно 1 метру по вертикали, мягко сказать, не всегда верна. В дальнейшем я расскажу почему.

— Желательно, конечно, определиться с количеством уголков, тройников, кранов и других элементов системы, называемых «местными сопротивлениями». Но я понимаю, что это довольно сложно, по крайней мере, на данном этапе. Поэтому, по нашему обоюдному согласию, заменим это все, скажем, 10-процентным запасом по напору.

Ну, а при монтаже системы, не забывайте простое правило: Чем меньше соединений, тем меньше вероятность, что у Вас что-то потечет. К этому стоит добавить, что и потери напора тоже будут меньше.

Да!!!, и самое главное, Вы должны определиться, сколько потребителей (смесители, душ, бачок унитаза, стиральная или посудомоечная машина, уличный кран для полива и прочее) будут у Вас работать одновременно без существенной потери напора. Потому что от этого очень многое зависит.

Ниже, я собрал в таблицу потери напора в горизонтальной пластиковой трубе длиной 10 метров в зависимости от диаметра трубы и количества потребителей, рассчитанные с помощью специальной программы. По-моему, получилось очень показательно.

Потеря напора в метрах водного столба на горизонтальном участке пластиковой трубы длиной 10 метров в зависимости от внутреннего диаметра трубы и количества потребителей.

Внутренний диаметр трубопровода

12 мм

16 мм

20 мм

26 мм

1 потребитель (расход 0,2 л/с или 12 л/мин)

4,05

1,0

0,35

0,1

2 потребителя (расход 0,4 л/с или 24 л/мин)

14,09

3,49

1,16

0,33

3 потребителя (расход 0,6 л/с или 36 л/мин)

29,49

7,23

2,52

0,7

Из таблицы видно, что формуле: 10 метров горизонтальной трубы равно 1 метру вертикальной, соответствует только труба внутренним диаметром 16 мм (это металлопластик или полипропилен наружным диаметром 20 мм) в расчете на одного потребителя. И это правило никак нельзя назвать универсальным.

Стоит также добавить, что, даже заменяя участки существующей системы на трубы большего диаметра, Вы, тем самым, снижаете сопротивление трубопроводов системы в целом, увеличивая напор на выходе из смесителей.

 Пример расчета характеристик насосной станции.

«Все это хорошо, — скажете Вы, — Но как же считать?!» Давайте посчитаем вместе.

 Задача. Сделать гидравлический расчет водопроводной системы при условии что:

— Имеется скважина глубиной 18 метров, зеркало воды в которой находится на глубине не больше 10 метров от поверхности земли.

— Насос или насосную станцию предполагается поставить над скважиной в кессон глубиной 2,5 метра.

— От скважины до дома расстояние 13 метров.

— Внутри дома предполагаемое горизонтальное расстояние по маршруту прокладки трубы – 9 метров.

— Предполагаемые вертикальные расстояния: от пола до смесителя – 1,1 метра, от пола до излива  душа – 2. 2 метра, от уровня земли до пола – 1,2 метра.

— Предполагаемая труба на всасе насоса: металлопластик наружным  диаметром 26 мм и длиной 10 метров. На напоре: от насоса до дома – полиэтилен наружным диаметром 25 мм, длиной 18 метров, разводка в доме – полипропилен наружным диаметром 20 мм, длиной 9 метров.

— Рассчитывать нужно на использование одновременно двух потребителей.

Для начала, давайте приведем в порядок все эти сведения. Общее вертикальное расстояние от зеркала воды до самого дальнего потребителя (излив душа) будет равняться:

10 м + 1,2 м + 2,2 м = 13,4 метра.

Расстояние по вертикали от насоса до зеркала воды:

10 м – 2,5 м = 7,5 метров.

Горизонтальные расстояния нам, собственно, нужны только для определения длины труб, а эти сведения у нас уже есть. Длина трубы на всасе, которую нужно учесть при расчете – это расстояние от зеркала воды до насоса, т.е. 7,5 метров. В принципе, насос должен осилить эти метры, но это число нужно запомнить и проверить перед поиском подходящего насоса.

Общая потеря напора по вертикали нами уже определена, это 13,4 метра. Теперь найдем потерю напора в трубах из-за движения по ним воды. Металлопластиковая труба наружным диаметром 26 мм имеет внутренний диаметр 20 мм, такой же внутренний диаметр у полиэтиленовой трубы, которую предполагается проложить от кессона к дому, поэтому:

18/10*1,16 = 2,088 м

Это потеря напора в полиэтиленовой (ПНД) трубе, ведущей к дому.

Особо не мудрствуя, я взял потерю напора для этого диаметра, 20 мм, и двух потребителей из своей же таблицы и нашел потерю напора для нужной нам длины трубопровода, помня о том, что в таблице указана потеря напора для длины в 10 метров.

Однако для оценки стабильности работы насоса нужно найти полное сопротивление трубы на всасе:

7,5/10*1,16 = 0,87 метра

и общая потеря напора на всасе будет равна:

0,87 + 7,5 = 8,37 метра,

что очень близко к критическим 9 метрам, максимально возможной глубине всасывания насоса. Поэтому, желательно, либо увеличить глубину кессона, хотя бы до 3 метров, либо использовать насосную станцию с внешним эжектором, что намного дороже. Еще вариант, увеличить диаметр всасывающего трубопровода до 32 мм, тогда общее сопротивление трубы уменьшится.

Давайте выберем вариант по надежней: увеличим диаметр трубы на всасе, поменяв её на металлопластик с наружным диаметром 32 мм (внутренний, соответственно, 26 мм) и «опустим» кессон на полметра. Общая высота подъема воды при этом нисколько не изменится. Мы лишь подвинем насос поближе к воде.

7/10*0,33 = 0,231 метра, и

7,0 + 0,231 = 7,231 метра,

Что уже вполне приемлемо, и с поиском нужного насоса, скорее всего, проблем не будет.

Полипропиленовая труба с наружным диаметром 20 мм имеет внутренний диаметр 16 мм, и потеря напора на ней составит:

9/10*3,49 = 3,141 метра

Теперь сложим все, что мы вычислили:

13,4 + 2,09 + 0,23 + 3,14 = 18,86 метра

И прибавим к этому оговоренные нами ранее десять процентов на потерю в местных сопротивлениях:

18,86 +10% = 20,75 метра.

Но это лишь тот напор, который должен преодолеть насос, чтобы вода просто полилась из смесителя. Чтобы вода пошла из смесителя под напором, к этому нужно добавить так называемый «свободный напор». По стандартам он должен быть не меньше 3 метров, исходя же из практических соображений, лучше закладывать в расчет число побольше, в разумных, конечно, пределах, например, 15 метров. Этого хватит на преодоление сопротивления в различном подключаемом нами оборудовании: бойлер, стиральная и посудомоечная машина и т.д.

Таким образом, мы получаем желательные характеристики насоса:

20,75 + 15 = 35,75, т.е. примерно 36 метров,

Но не меньше 20,75 + 3 = 23,75, т.е. примерно 24 метра.

При этих напорах насос должен выдавать нам 24 литра в минуту или 1,44 кубометра в час.

Напомню, это не те характеристики, которые написаны на шильдике насоса, а те, которые насос должен реально выдавать при этом напоре и расходе.

Как это узнать? Читаем дальше…

Стандартные технические условия

для соэкструдированных поливинилхлоридных (ПВХ) пластиковых труб с ячеистым сердечником

Лицензионное соглашение ASTM

ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ЭТИ УСЛОВИЯ ПЕРЕД ВХОДОМ В ЭТОТ ПРОДУКТ ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в контракт, и подтверждаете, что прочитали настоящее Лицензионное соглашение, что вы понимаете его и соглашаетесь соблюдать его условия.Если вы не согласны с условиями настоящего Лицензионного соглашения, немедленно покиньте эту страницу, не входя в продукт ASTM.

1. Право собственности:
Этот Продукт защищен авторским правом как компиляции и в виде отдельных стандартов, статей и/или документов («Документы») ASTM («ASTM»), 100 Barr Harbour Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда прямо указано в тексте отдельных документов. Все права защищены. Ты (Лицензиат) не имеет прав собственности или иных прав на Продукт ASTM или Документы. Это не продажа; все права, право собственности и интерес к продукту или документам ASTM (как в электронном, так и в печатном виде) принадлежат ASTM. Вы не можете удалять или скрывать уведомление об авторских правах или другое уведомление, содержащееся в Продукте или Документах ASTM.

2.Определения.

A. Типы лицензиатов:

(i) Индивидуальный пользователь:
один уникальный компьютер с индивидуальным IP-адресом;

(ii) Одноместный:
одно географическое местоположение или несколько объекты в пределах одного города, входящие в состав единой организационной единицы, управляемой централизованно; например, разные кампусы одного и того же университета в одном городе управляются централизованно.

(iii) Multi-Site:
организация или компания с независимое управление несколькими точками в одном городе; или организация или компания, расположенная более чем в одном городе, штате или стране, с центральным управлением для всех местоположений.

B. Авторизованные пользователи:
любое лицо, подписавшееся к этому Продукту; если Site License также включает зарегистрированных студентов, преподавателей или сотрудников, или сотрудник Лицензиата на Одном или Множественном Сайте.

3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное, отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения использовать разрешенных и описанных ниже, каждого Продукта ASTM, на который Лицензиат подписался.

А.Специальные лицензии:

(i) Индивидуальный пользователь:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов исключительно для собственного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере в целях просмотра и/или печать одной копии документа для личного пользования.Ни электронный файл, ни единственный печатный отпечаток может быть воспроизведен в любом случае. Кроме того, электронный файл не может распространяться где-либо еще по компьютерным сетям или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае разделены. Одна печатная копия может быть распространена среди других только для их внутреннее использование в вашей организации; его нельзя копировать.Индивидуальный загруженный документ иным образом не может быть продана или перепродана, сдана в аренду, сдана в аренду, одолжена или сублицензирована.

(ii) Односайтовые и многосайтовые лицензии:

(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;

(b) право скачивать, хранить или распечатывать отдельные копии отдельных Документов или частей таких Документов для личных целей Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;

(c) если образовательное учреждение, Лицензиату разрешается предоставлять печатная копия отдельных Документов отдельным учащимся (Авторизованные пользователи) в классе по месту нахождения Лицензиата;

(d) право отображать, загружать и распространять печатные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.

(e) Лицензиат проведет всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.

(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если многосайтовый, список авторизованных сайтов.

Б.Запрещенное использование.

(i) Настоящая Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.

(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного Пользователя, будь то по интернет-ссылке, или разрешив доступ через его или ее терминал или компьютер; или другими подобными или отличными средствами или договоренностями.

(iii) В частности, никто не имеет права передавать, копировать, или распространять любой Документ любым способом и с любой целью, за исключением случаев, описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (a) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого продукта или документа ASTM; (b) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; в) изменять, видоизменять, приспосабливать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать любые производные работы на основе любых материалов. получено из любого продукта или документа ASTM; (e) взимать плату за копию (электронную или иным образом) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных расходов на печать/копирование, если такое воспроизведение разрешено по разделу 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ. Включение печатных или электронных копий в пакеты курсов или электронные резервы, или для использования в дистанционном обучении, не разрешено настоящей Лицензией и запрещено без Предварительное письменное разрешение ASTM.

(iv) Лицензиат не может использовать Продукт или доступ к Продукт в коммерческих целях, включая, помимо прочего, продажу Документов, материалы, платное использование Продукта или массовое воспроизведение или распространение Документов в любой форме; а также Лицензиат не может взимать с Авторизованных пользователей специальные сборы за использование Продукт сверх разумных расходов на печать или административные расходы.

C. Уведомление об авторских правах . Все копии материала из ASTM Продукт должен иметь надлежащее уведомление об авторских правах от имени ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Сокрытие, удаление или изменение уведомление об авторских правах не допускается.

4. Обнаружение запрещенного использования.

A. Лицензиат несет ответственность за принятие разумных мер для предотвращения запрещенного использования и незамедлительного уведомления ASTM о любых нарушениях авторских прав или запрещенное использование, о котором Лицензиату стало известно. Лицензиат будет сотрудничать с ASTM при расследовании любого такого запрещенного использования и предпримет разумные шаги для обеспечения прекращение такой деятельности и предотвращение ее повторения.

B. Лицензиат должен прилагать все разумные усилия для защиты Продукт от любого использования, не разрешенного настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором стало известно или о котором было сообщено.

5. Постоянный доступ к продукту.
ASTM резервирует право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM какую-либо лицензию или абонентской платы в установленный срок, ASTM предоставит Лицензиату 30-дневный период в течение что бы вылечить такое нарушение. Для существенных нарушений период устранения не предоставляется связанные с нарушениями Раздела 3 или любыми другими нарушениями, которые могут привести к непоправимым последствиям ASTM. вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к онлайн-база данных будет отклонена.Если Лицензиат или Авторизованные пользователи существенно нарушают настоящую Лицензию или запрещать использование материалов в любом продукте ASTM, ASTM оставляет за собой право право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.

6. Форматы доставки и услуги.

A. Некоторые продукты ASTM используют стандартный интернет-формат HTML. ASTM оставляет за собой право изменить такой формат с уведомлением Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.

B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут единоличную ответственность за установку и настройка соответствующего программного обеспечения Adobe Acrobat Reader.

C. ASTM приложит разумные усилия для обеспечения онлайн-доступа доступны на постоянной основе. Доступность будет зависеть от периодического перерывы и простои для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не несет ответственности за ущерб или возврат средств, если Продукт временно недоступен, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.

7. Условия и стоимость.

A. Срок действия настоящего Соглашения _____________ («Период подписки»). Доступ к Продукту предоставляется только на Период Подписки. Настоящее Соглашение останется в силе после этого для последовательных Периодов подписки при условии, что ежегодная абонентская плата, как таковая, может меняются время от времени, оплачиваются.Лицензиат и/или ASTM имеют право расторгнуть настоящее Соглашение. в конце Периода подписки путем письменного уведомления, направленного не менее чем за 30 дней.

B. Сборы:

8. Проверка.
ASTM имеет право проверять соответствие с настоящим Соглашением, за свой счет и в любое время в ходе обычной деятельности часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности. соглашение, для проверки использования Лицензиатом Продукта и/или Документов ASTM. Лицензиат соглашается разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в таким образом, чтобы не создавать необоснованного вмешательства в деятельность Лицензиата.Если проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM, Лицензиат соглашается возместить ASTM расходы, понесенные при проверке и возмещении ASTM для любого нелицензированного/запрещенного использования. Применяя эту процедуру, ASTM не отказывается от любое из своих прав на обеспечение соблюдения настоящего Соглашения или на защиту своей интеллектуальной собственности путем любым другим способом, разрешенным законом. Лицензиат признает и соглашается с тем, что ASTM может внедрять определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.

9. Пароли:
Лицензиат должен немедленно уведомить ASTM о любом известном или предполагаемом несанкционированном использовании(ях) своего пароля(ей) или о любом известном или предполагаемом нарушение безопасности, включая утерю, кражу, несанкционированное раскрытие такого пароля или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет исключительную ответственность для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного доступ и использование Продукта ASTM. Личные учетные записи/пароли не могут быть переданы.

10. Отказ от гарантии:
Если не указано иное в настоящем Соглашении, все явные или подразумеваемые условия, заверения и гарантии, включая любые подразумеваемые гарантия товарного состояния, пригодности для определенной цели или ненарушения прав отказываются от ответственности, за исключением случаев, когда такие отказы признаются юридически недействительными.

11. Ограничение ответственности:
В пределах, не запрещенных законом, ни при каких обстоятельствах ASTM не несет ответственности за любые потери, повреждения, потерю данных или за особые, косвенные, косвенные или штрафные убытки, независимо от теории ответственности, возникающие в результате или в связи с использованием продукта ASTM или загрузкой документов ASTM. Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом по настоящему Лицензионному соглашению.

12. Общие.

A. Расторжение:
Настоящее Соглашение действует до прекращено. Лицензиат может расторгнуть настоящее Соглашение в любое время, уничтожив все копии (на бумажном, цифровом или любом носителе) Документов ASTM и прекращении любого доступа к Продукту ASTM.

B. Применимое право, место проведения и юрисдикция:
Это Соглашение должно толковаться и толковаться в соответствии с законодательством Содружество Пенсильвании.Лицензиат соглашается подчиняться юрисдикции и месту проведения в суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в соответствии с настоящим Соглашение. Лицензиат также соглашается отказаться от любых претензий на неприкосновенность, которыми он может обладать.

C. Интеграция:
Настоящее Соглашение представляет собой полное соглашение между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или одновременные устные или письменные сообщения, предложения, заверения и гарантии и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любой цитаты, заказа, подтверждения, или другое сообщение между сторонами, относящееся к его предмету в течение срока действия настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, если они не будут в письменной форме и подписан уполномоченным представителем каждой стороны.

D. Переуступка:
Лицензиат не может уступать или передавать свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.

E. Налоги.
Лицензиат должен уплатить все применимые налоги, за исключением налогов на чистый доход ASTM, возникающий в результате использования Лицензиатом Продукта ASTM. и/или права, предоставленные по настоящему Соглашению.

ПВХ трубы и фитинги | Метрика | Дюйм

Промышленные стандарты для дюймовых и метрических труб из ПВХ

Наши промышленные трубы и фитинги из ПВХ изготавливаются как в дюймовых, так и в метрических отраслевых стандартах и ​​соответствуют соответствует всем применимым британским спецификациям и спецификациям DIN.

В чем разница между PVC и PVCU?

ПВХ — это популярный термин, используемый для описания любого пластика, изготовленного из поливинилхлорида. «У» часть PVCU означает, что он непластифицированный, поэтому в него не добавлялся пластификатор для придания ему мягкости. (например: для брезентов) — поэтому правильнее любое изделие из жесткого ПВХ следует называть НПВХ или ПВХУ. Большинство людей, однако, просто назовите это ПВХ.

Безопасна ли труба из ПВХ (ПВХУ) для питьевой воды?

В большинстве стран существуют собственные стандарты и системы испытаний для утверждения изделий для использования с питьевой водой. запасы. В Великобритании продукты тестируются независимыми лабораториями, а затем результаты отправляются на рассмотрение. Одобрение WRAS (другие такие стандарты включают NSF в США, КИВА в Европе). Все наши трубы и фитинги из ПВХ одобрены WRAS.

Безопасны ли трубы из ПВХ (ПВХУ) для пищевых продуктов?

Пищевая безопасность материала — очень общий термин, поскольку он зависит от того, что представляет собой пищевой продукт.WRAS одобрение показывает, что он безопасен для питьевой воды, и это также относится к большинству пищевых продуктов. Для высококонцентрированные агрессивные или маслянистые компоненты, однако таблица химической стойкости следует проверить.

Безопасна ли труба из ПВХ для моего морского аквариума?

Труба из ПВХ

, одобренная WRAS, идеально подходит для аквариумов, поскольку она ничего не вымывает в воду. Следует соблюдать осторожность при строительстве трубопроводной системы и отводить цементу не менее 24 часов. правильно лечить.Новую систему трубопроводов следует всегда сначала промывать водой, не предназначенной для аквариума, чтобы удалить любые загрязнения. остатки от процесса затвердевания цемента.

Как определить размер используемой трубы?

Решение о том, какой размер использовать для вашей системы трубопроводов, может оказаться непростой задачей. Получите слишком маленький размер трубы, и вы либо не будете добиться требуемых скоростей потока или придется использовать больше энергии на прокачку; получите слишком большой размер, и вы рискуют оседать твердые частицы в трубопроводе в результате очень низкого расхода, а также тратить больше на вашей системе труб из ПВХ, чем вам нужно.

Промышленное использование труб из ПВХ

Трубы и фитинги из ПВХ

подходят для многих применений. Они, вероятно, наиболее широко используются из всех пластиковых труб. систем в промышленности, и вы найдете их в очистке воды, бассейне, охлаждении, отоплении, гальваника, химическая и перерабатывающая промышленность, и это лишь некоторые из них.

Использование в сельском хозяйстве труб из ПВХ

Системы труб из ПВХ (ПВХУ)

широко используются в сельском хозяйстве и садоводстве для капельного и распылительного орошения теплиц. и политоннелей, систем обработки навозной жижи фермы, а также для водоснабжения животноводческих помещений.Многие на ферме биогазовые системы также используют трубы из ПВХ для транспортировки отходов и газа низкого давления.

Бытовое использование труб из ПВХ

Трубы из ПВХ

находят применение во многих других непромышленных областях. Вы часто найдете их во многих домашних местах, где ПВХ является лучшим материалом для прудов, джакузи, бассейнов, домашних ирригационных систем и морских аквариумы. Трубы ПВХ часто путают с канализационными трубами. Размеры для раковин, ванн, желобов и т. д. меньше легкий пластик, так как им не нужно выдерживать давление и они не совместимы с напорной трубой.

Технические характеристики

Труба из ПВХ Труба ПВХ ПВХ Труба из ПВХ
Спецификация
Рабочая температура трубы ПВХ имеет рекомендуемую рабочую температуру от 0 до 60 градусов по Цельсию (от 32 до 140 °F). Должно Всегда помните, что номинальное давление трубы из ПВХ падает с повышением температуры.
Соединение трубы из ПВХ соединяется либо с помощью клеевой сварки, либо с помощью резьбы. Сварка растворителем, наиболее распространенная метод, включает в себя очистку, а затем нанесение цемента на трубу и раструб, прежде чем сжать их вместе, чтобы сделать постоянная связь.Нарезание резьбы на трубе из ПВХ включает в себя использование герметика для резьбы, такого как лента из ПТФЭ, которая наматывается на трубу. мужчина часть резьбы, а затем свинчивания вместе. Нарезание резьбы в трубе из НПВХ с большей вероятностью приведет к утечкам, чем растворяющая сварка. Посмотрите наше видео о том, как сварить трубу из ПВХ растворителем. Если вы обнаружите утечку в соединение, которое вы сделали, может потребоваться вырезать и заменить участок трубы. Некоторые монтажники находят это если они могут создать небольшой вакуум в системе трубопроводов, они могут покрыть место утечки цементным раствором. является и он натянет цемент на уплотнение течи.
Стойкость к истиранию труб из ПВХ обладает хорошей стойкостью к истиранию, но не такой хорошей, как труба из АБС.
Жесткость трубы ПВХ жесткая и не предназначена для гибкости. У него мало или нет гибкости, особенно в больших размеры.
Электростатические свойства Если труба из ПВХ используется для воздуха или выдуваемых частиц, на стенке трубы может накапливаться статическое электричество, которое может дуга к близлежащих заземленных объектов и стать угрозой пожара или проблемой для здоровья и безопасности трубщиков.Обычно это рекомендуется не использовать ПВХ для воздуха. Если в таком случае используется труба из ПВХ, обрабатываемые участки должно быть опрыскивают раствором моющего средства 50/50, что предотвратит удары рабочих электрическим током. АБС является предпочтительным пластик для продувкой или сжатым воздухом.
Токсичность труб из ПВХ Одобрение WRAS наших труб и фитингов из ПВХ означает, что они были протестированы как безопасные. для питьевая вода. Труба ПВХ нетоксична.
Безопасность пищевых продуктов Безопасность пищевых продуктов — очень сложный термин.Безопасна ли труба из ПВХ для пищевых продуктов, во многом зависит от типа трубы. еда и концентрация ингредиентов. Хотя наша труба из ПВХ одобрена WRAS для питьевой воды, химический данные сопротивления (ниже) должны быть проверены для обеспечения безопасности пищевых продуктов.
Профиль химической стойкости Подходит для большинства кислот, щелочей и солей, но трубы из ПВХ не подходят для ароматических и хлорированных углеводородов. Ты могу найти более подробную информацию можно найти в нашей Таблице химической совместимости труб из ПВХ.Если вы не уверены в химический ты используете, лучше всего позвонить нам, и мы будем рады проконсультировать и найти решение для вас.
Расстояние между хомутами для труб Правильное расстояние между хомутами для труб имеет важное значение в системах труб из ПВХ, чтобы исключить чрезмерную нагрузку на трубка. Для рекомендуемые размеры см. в таблице расстояний между хомутами для труб.
Размеры труб из ПВХ Размеры наших труб и фитингов соответствуют стандартам BS и DIN. См. Imperial PVC Pipe Таблицы размеров и Таблицы размеров метрических труб из ПВХ для получения дополнительной информации.
Снижение номинального давления трубы из ПВХ По мере повышения температуры номинальное давление трубы снижается. См. Снижение номинальных значений давления Стол как рассчитать.

Видео: Как сварить трубу из ПВХ с растворителем

Часы:
Давление Множественное снижение номинальных характеристик (2 мин.)

Расстояние между хомутами для труб из ПВХ

Эти расстояния между трубными хомутами даны при условии, что по трубе из ПВХ проходит вода при температуре 20°C. и 40°С. Для более легких нагрузок расстояние может быть увеличено, а для более тяжелых нагрузок хомуты могут быть сдвинуты. расположены ближе друг к другу. Обязательно обеспечьте дополнительную поддержку по обе стороны от локтей, сгибов и секций. труб из ПВХ с тяжелыми предметами, такими как клапаны, наборы фланцев и т. д.При 60°C необходима непрерывная поддержка.

Размер трубы Расстояние (м) при 20°C Расстояние (м) при 40°C
⅜» / 16 мм 0,7 0,6
½ дюйма / 20 мм 0,8 0,7
¾ дюйма / 25 мм 0,9 0,7
1 дюйм / 32 мм 1,0 0,8
1 ¼ дюйма / 40 мм 1.1 0,9
1 ½ дюйма / 50 мм 1,2 1,0
2 дюйма / 63 мм 1,3 1,1
2 ½ дюйма / 75 мм 1,4 1,2
3 дюйма / 90 мм 1,6 1,3
4 дюйма / 110 мм 1,8 1,5
— / 125 мм 1,9 1,6
5 дюймов / 140 мм 2. 1 1,7
6 дюймов / 160 мм 2,2 1,8
8 дюймов / 200 мм 2,5 2,0
— / 225мм 2,6 2,1
10 дюймов / 250 мм 2,8 2,3
12 дюймов / 315 мм 3,0 2,5

Часы:
Как близко Вместе Должны ли быть ваши зажимы для труб? (4 мин.)

Таблица химической совместимости

Рейтинги даны с точки зрения пригодности труб из ПВХ для переноса определенного химического вещества.Для некоторых химических веществ нет имеются надежные данные, поэтому данные не приводятся.

Обратите внимание на следующее:

  • Воздействие любого химического вещества на системы труб из ПВХ может зависеть от таких факторов, как температура, давление, концентрации и абразивности. Материалы должны быть испытаны в реальных условиях, чтобы определить пригодность для конкретного применения.
  • Эта информация была предоставлена ​​компании Plastic Pipe Shop Ltd ее поставщиками и другими авторитетными источники.Информация должна использоваться только в качестве руководства.
  • Рейтинги для каждого химического вещества основаны на 48-часовом воздействии на трубу из ПВХ.
  • Plastic Pipe Shop Ltd не гарантирует (прямо или косвенно) точность этой информации. или полный. ООО «Дальнейший магазин пластиковых труб» не дает никаких рекомендаций посредством этой информации. что любой материал подходит для любых целей.
Химическое название Уровень сопротивления
Ацетальдегид Не подходит
Ацетамид Не подходит
Ацетат Растворитель Не подходит
Уксусная кислота Не подходит
Уксусная кислота 20% Не подходит
Уксусная кислота 80% Бедный
Уксусная кислота ледяная Не подходит
Ангидрид уксусной кислоты Не подходит
Ацетон Не подходит
Ацетилбромид Не подходит
Ацетилхлорид (сухой) Бедный
Ацетилен Отлично до 22°C
Акрилонитрил Годен до 22°C
Адипиновая кислота Отлично до 48°C
Спирты: амиловые Отлично до 48°C
Спирты: Бензил Не подходит
Спирты: бутил Отлично до 48°C
Спирты: диацетон Годен до 22°C
Спирты: Этиловые Бедный
Спирты: гексил Отлично до 48°C
Спирты: изобутиловый Отлично до 22°C
Спирты: изопропиловый Отлично до 22°C
Спирты: Метиловый Отлично до 22°C
Спирты: Октил Нет данных
Спирты: пропил Отлично до 22°C
Хлорид алюминия Отлично до 48°C
хлорид алюминия 20% Отлично до 22°C
Фторид алюминия Отлично до 48°C
Гидроксид алюминия Отлично до 48°C
Нитрат алюминия Подходит до 48°C
алюминий сульфат калия 10% Отлично до 48°C
алюминий сульфат калия 100% Отлично до 48°C
Сульфат алюминия Отлично до 48°C
Квасцы Нет данных
Амины Не подходит
Аммиак 10% Годен до 22°C
Аммиачная селитра Хорошо
Аммиак безводный Отлично до 48°C
Аммиак жидкий Отлично до 22°C
Ацетат аммония Отлично
Бифторид аммония Отлично до 48°C
Карбонат аммония Отлично до 48°C
Казеинат аммония Нет данных
Хлорид аммония Отлично до 48°C
Гидроксид аммония Отлично
Нитрат аммония Отлично до 48°C
Оксалат аммония Отлично
Персульфат аммония Отлично до 48°C
Фосфат аммония двухосновный Отлично до 48°C
Фосфат аммония одноосновный Отлично
Фосфат аммония трехосновный Отлично
Сульфат аммония Отлично до 48°C
Сульфит аммония Отлично до 48°C
Тиосульфат аммония Нет данных
Амилацетат Не подходит
Амиловый спирт Отлично до 48°C
Амилхлорид Не подходит
Анилин Плохо до 22°C (не подходит выше)
Гидрохлорид анилина Подходит до 48°C
Антифриз Отлично
Трихлорид сурьмы Отлично до 48°C
Царственная водка (80% HCl, 20% HNO3) Плохо до 22°C (не подходит выше)
Арохлор 1248 Нет данных
Ароматические углеводороды Не подходит
Мышьяковая кислота Отлично до 22°C
Соли мышьяка Отлично
Асфальт Отлично до 48°C
Карбонат бария Отлично до 48°C
Хлорид бария Отлично до 22°C
Цианид бария Не подходит
Гидроксид бария Отлично до 48°C
Нитрат бария Отлично
Сульфат бария Годен до 22°C
Сульфид бария Отлично до 48°C
Пиво Отлично до 48°C
Свекольный сахар жидкий Отлично до 48°C
Бензальдегид Не подходит
Бензол Плохо до 22°C (не подходит выше)
Бензолсульфокислота Отлично
Бензойная кислота Отлично
Бензол Нет данных
Бензонитрил Нет данных
Бензилхлорид Нет данных
Отбеливающие растворы Отлично до 22°C
Бура (борат натрия) Отлично до 22°C
Борная кислота Отлично до 48°C
Отстой пивоварни Нет данных
Бром Плохо до 22°C (не подходит выше)
Бутадиен Плохо до 22°C (не подходит выше)
Бутан Плохо до 22°C (не подходит выше)
Бутанол (бутиловый спирт) Плохо до 22°C (не подходит выше)
Сливочное масло Нет данных
Пахта Отлично до 22°C
Бутиламин Не подходит
Бутиловый эфир Отлично до 48°C
Бутилфталат Нет данных
Бутилацетат Не подходит
Бутилен Отлично до 22°C
Масляная кислота Годен до 22°C
Гидросульфат кальция Нет данных
Бисульфид кальция Отлично до 48°C
Бисульфит кальция Хорошо
Карбонат кальция Отлично до 48°C
Хлорат кальция Подходит до 48°C
Хлорид кальция Бедный
Гидроксид кальция Хорошо
Гипохлорит кальция Годен до 22°C
Нитрат кальция Отлично до 48°C
Оксид кальция Хорошо
Сульфат кальция Подходит до 48°C
Калгон Нет данных
Тростниковый сок Отлично до 22°C
Карболовая кислота (фенол) Не подходит
Сероуглерод Не подходит
Двуокись углерода (сухая) Отлично до 48°C
Двуокись углерода (влажная) Отлично до 22°C
Сероуглерод Не подходит
Угарный газ Отлично до 48°C
Четыреххлористый углерод Не подходит
Четыреххлористый углерод (сухой) Нет данных
Четыреххлористый углерод (влажный) Нет данных
Газированная вода Отлично
Углекислота Отлично до 48°C
Кетчуп Отлично
Хлорная кислота Отлично до 48°C
Хлорированный клей Нет данных
Хлор (сухой) Не подходит
Хлорная вода Отлично до 48°C
Хлор безводный жидкий Не подходит
Хлоруксусная кислота Годен до 22°C
Хлорбензол (моно) Не подходит
Хлорбромметан Не подходит
Хлороформ Не подходит
Хлорсульфокислота Не подходит
Шоколадный сироп Нет данных
Хромовая кислота 10% Отлично до 48°C
Хромовая кислота 30% Отлично до 22°C
Хромовая кислота 5% Отлично до 48°C
Хромовая кислота 50% Не подходит
Соли хрома Отлично
Сидр Отлично
Лимонная кислота Подходит до 48°C
Лимонные масла Нет данных
Клорокс (отбеливатель) Отлично
Кофе Нет данных
Хлорид меди Отлично до 22°C
Цианид меди Отлично до 48°C
Фтороборат меди Отлично
Нитрат меди Отлично до 48°C
Сульфат меди > 5% Отлично до 48°C
Сульфат меди 5% Отлично до 48°C
Кремовый Нет данных
Крезолы Не подходит
Крезиловая кислота Не подходит
Медная кислота Отлично до 48°C
Циановая кислота Нет данных
Циклогексан Не подходит
Циклогексанон Не подходит
Моющие средства Отлично
Диацетоновый спирт Не подходит
Дихлорбензол Не подходит
Дихлорэтан Не подходит
Дизельное топливо Отлично до 22°C
Диэтиловый эфир Не подходит
Диэтиламин Не подходит
Диэтиленгликоль Плохо до 22°C (не подходит выше)
Диметиланилин Не подходит
Диметилформамид Не подходит
Дифенил Нет данных
Дифенилоксид Не подходит
Красители Хорошо
Английская соль (сульфат магния) Отлично до 22°C
Этан Отлично до 22°C
Этанол Бедный
Этаноламин Не подходит
Эфир Не подходит
Этилацетат Не подходит
Этилбензоат Не подходит
Этилхлорид Не подходит
Этиловый эфир Не подходит
Этилсульфат Нет данных
Этиленбромид Не подходит
Этиленхлорид Не подходит
Этиленхлоргидрин Не подходит
Этилендиамин Не подходит
Этилендихлорид Не подходит
Этиленгликоль Отлично
Этиленоксид Не подходит
Жирные кислоты Отлично
Хлорид железа Отлично
Нитрат железа Отлично
Сульфат железа Отлично
Хлорид железа Отлично
Сульфат железа Отлично
Борнофтористая кислота Отлично
Фтор Не подходит
Кремнефтористая кислота Не подходит
Формальдегид 100% Отлично
Формальдегид 40% Отлично
Муравьиная кислота Отлично до 22°C
Фреон 113 Хорошо
Фреон 12 Отлично до 48°C
Фреон 22 Отлично
Фреон ТФ Хорошо
Фреон 11 Отлично до 48°C
Фруктовый сок Отлично
Топливо Отлично до 48°C
Фурановая смола Отлично
Фурфурол Не подходит
Галловая кислота Хорошо
Бензин (высокоароматический) Отлично
Бензин этилированный, арт. Хорошо
Бензин неэтилированный Плохо до 48°C (не подходит выше)
Желатин Хорошо
Глюкоза Отлично до 48°C
Клей ПВА Бедный
Глицерин Отлично
Гликолевая кислота Хорошо
Моноцианид золота Нет данных
Виноградный сок Отлично
Смазка Отлично
Гептан Плохо до 22°C (не подходит выше)
Гексан Годен до 22°C
Мед Отлично
Гидравлическое масло (нефть) Отлично
Гидравлическое масло (синтетическое) Отлично
Гидразин Нет данных
бромистоводородная кислота 100% Отлично до 22°C
бромистоводородной кислоты 20% Подходит до 48°C
Соляная кислота 100% Не подходит
Соляная кислота 20% Отлично до 48°C
Соляная кислота 37% Хорошо
Соляная кислота, сухой газ Отлично до 48°C
Синильная кислота Хорошо
Синильная кислота (газ 10%) Отлично
Плавиковая кислота 100% Бедный
Плавиковая кислота 20% Хорошо
Плавиковая кислота 50% Годен до 22°C
Плавиковая кислота 75% Бедный
Фтористоводородная кислота 100% Годен до 22°C
фтористоводородная кислота 20% Отлично до 48°C
Газообразный водород Отлично до 48°C
Перекись водорода 10% Отлично до 22°C
Перекись водорода 100% Отлично
Перекись водорода 30% Отлично до 22°C
Перекись водорода 50% Отлично до 22°C
Сероводород (водный) Годен до 22°C
Сероводород (сухой) Отлично до 48°C
Гидрохинон Хорошо
Гидроксиуксусная кислота 70% Не подходит
Чернила Бедный
Йод Отлично
Йод (в спирте) Отлично
Йодоформ Отлично
Изооктан Отлично до 22°C
Изопропилацетат Не подходит
Изопропиловый эфир Хорошо
Изотан Отлично
Топливо для реактивных двигателей (JP3, JP4, JP5) Бедный
Керосин Отлично до 48°C
Кетоны Не подходит
Разбавители лаков Не подходит
Лаки Не подходит
Молочная кислота Годен до 22°C
Лард Отлично до 22°C
Латекс Нет данных
Ацетат свинца Хорошо
Нитрат свинца Отлично до 48°C
Сульфамат свинца Хорошо
Лигроин Нет данных
Лайм Хорошо
Линолевая кислота Отлично до 48°C
Литий хлорид Не подходит
Гидроксид лития Нет данных
Смазочные материалы Подходит до 48°C
Щелок: Ca(OH)2 Гидроксид кальция Подходит до 48°C
Щелок: KOH гидроксид калия Хорошо
Щелок: NaOH Гидроксид натрия Отлично
Бисульфат магния Отлично до 48°C
Карбонат магния Хорошо
Хлорид магния Хорошо
Гидроксид магния Отлично до 48°C
Нитрат магния Отлично до 48°C
Оксид магния Нет данных
Сульфат магния (английская соль) Отлично до 22°C
Малеиновая кислота Отлично до 48°C
Малеиновый ангидрид Нет данных
Яблочная кислота Отлично до 48°C
Сульфат марганца Бедный
Маш Нет данных
Майонез Не подходит
Меламин Не подходит
Хлорид ртути (разбавленный) Отлично
Цианид ртути Отлично
Нитрат ртути Отлично
Меркурий Отлично
Метан Хорошо
Метанол (метиловый спирт) Отлично до 22°C
Метилацетат Не подходит
Метил ацетон Не подходит
Метилакрилат Нет данных
Метиловый спирт 10% Отлично до 22°C
Метилбромид Не подходит
Метилбутилкетон Отлично
Метилцеллозольв Не подходит
Метилхлорид Не подходит
Метилдихлорид Отлично
Метилэтилкетон Не подходит
Пероксид метилэтилкетона Нет данных
Метилизобутилкетон Не подходит
Метилизопропилкетон Не подходит
Метилметакрилат Отлично
Метиламин Не подходит
Метиленхлорид Не подходит
Молоко Отлично до 48°C
Уайт-спирит Отлично
Меласса Отлично
Монохлоруксусная кислота Нет данных
Моноэтаноламин Не подходит
Морфолин Нет данных
Моторное масло Хорошо
Горчица Хорошо
Нафта Отлично до 22°C
Нафталин Не подходит
Природный газ Отлично
Хлорид никеля Отлично
Нитрат никеля Отлично
Сульфат никеля Отлично
Нитрующая кислота (15% HNO3) Не подходит
Нитрующая кислота (>15% H3SO4) Не подходит
Нитрующая кислота (S1% кислота) Не подходит
Нитрующая кислота (S15% h3SO4) Не подходит
Азотная кислота (20%) Отлично до 22°C
Азотная кислота (50%) Годен до 22°C
Азотная кислота (5-10%) Отлично до 22°C
Азотная кислота (концентрированная) Годен до 22°C
Нитробензол Не подходит
Азотные удобрения Нет данных
Нитрометан Подходит до 48°C
Азотистая кислота Отлично
Закись азота Отлично
Масла: анилиновые Не подходит
Масла: анисовое Нет данных
Масла: залив Нет данных
Масла: кости Нет данных
Масла:Касторовое Отлично
Масла: Корица Не подходит
Масла: Лимонное Хорошо
Масла: Гвоздичное Нет данных
Масла: кокосовое Отлично до 22°C
Жир: Печень трески Отлично до 22°C
Масла: Кукурузное Хорошо
Масла:Хлопковое Подходит до 48°C
Масла:Креозот Бедный
Масла: дизельное топливо (20, 30, 40, 50) Хорошо
Масла: Топливо (1, 2, 3, 5А, 5В, 6) Отлично до 48°C
Масла: имбирь Нет данных
Масла: гидравлическое масло (нефть) Отлично
Масла: гидравлическое масло (синтетическое) Отлично
Масла: Лимон Нет данных
Масла: льняное Отлично до 48°C
Масла: Минеральные Хорошо
Масла: оливковое Бедный
Масла:оранжевые Плохо до 22°C (не подходит выше)
Масла: пальмовое Отлично
Масла:Арахисовое Отлично до 22°C
Масла: мята перечная Нет данных
Масла:Сосновые Не подходит
Масла: Рапсовое Нет данных
Масла: канифоль Плохо до 22°C (не подходит выше)
Масла: кунжутное семя Отлично
Масла: силиконовые Отлично
Масла: соевые Отлично до 22°C
Масла: Сперма (кит) Нет данных
Масла: дубильные Нет данных
Масла: Трансформаторные Хорошо
Масла:Турбинные Отлично до 22°C
Олеиновая кислота Плохо до 48°C (не подходит выше)
олеум 100% Не подходит
олеум 25% Не подходит
Щавелевая кислота (холодная) Хорошо
Озон Хорошо
Пальмитиновая кислота Годен до 22°C
Парафин Хорошо
Пентан Отлично
Хлорная кислота Бедный
Перхлорэтилен Плохо до 22°C (не подходит выше)
Петролатум Хорошо
Нефть Нет данных
Фенол (10%) Плохо до 22°C (не подходит выше)
Фенол (Карболовая кислота) Не подходит
Фосфорная кислота (>40%) Хорошо
Фосфорная кислота (сырая) Подходит до 48°C
Фосфорная кислота (расплавленная) Не подходит
Фосфорная кислота (S40%) Хорошо
Ангидрид фосфорной кислоты Нет данных
Фосфор Отлично до 22°C
Трихлорид фосфора Не подходит
Фотопроявитель Отлично
Фотографические решения Отлично
Фталевая кислота Нет данных
Фталевый ангидрид Не подходит
Пикриновая кислота Не подходит
Покрытие сурьмой 130°F Отлично
Покрытие Мышьяк 110°F Отлично
Латунное покрытие: высокоскоростная латунная ванна 110°F Отлично
Латунное покрытие: обычная латунная ванна 100°F Отлично
Покрытие из бронзы: Cu-Cd Bronze Bath R. Т. Отлично
Покрытие из бронзы: бронза Cu-Sn, ванна 160°F Не подходит
Покрытие бронзой: ванна Cu-Zn бронзы 100°F Отлично
Покрытие Кадмий: цианидная ванна 90°F Отлично
Покрытие Кадмий: Фторборатная ванна 100°F Отлично
Покрытие Хром: Бочка Хромированная ванна 95°F Отлично
Хромирование: черный хром Ванна 115°F Отлично
Хромирование: хромово-серная ванна 130°F Отлично
Покрытие Хром: фторидная ванна 130°F Отлично
Хромирование: фторсиликатная ванна 95°F Отлично
Покрытие медью (кислота): ванна с фторборатом меди 120°F Отлично
Покрытие медью (кислота): ванна с сульфатом меди R.Т. Отлично
Покрытие медью (цианид): медная ванна 120°F Отлично
Покрытие медью (цианид): высокоскоростная ванна 180°F Не подходит
Покрытие медью (цианид): Ванна с сегнетовой солью 150°F Не подходит
Медное покрытие (разное): Медь (химическое) Отлично
Покрытие медью (разное): пирофосфат меди Отлично
Золотое покрытие: Кислота 75°F Отлично
Золотое покрытие: Цианид 150°F Не подходит
Золотое покрытие: нейтральное 75°F Отлично
Покрытие сульфатом индия R.Т. Отлично
Железо для гальванического покрытия: Ванна с сульфатом железа 150°F Не подходит
Гальваническое железо: Ванна с хлоридом железа 190°F Не подходит
Гальваническое железо: ванна с сульфатом железа 150°F Не подходит
Гальваническое железо: фторборатная ванна 145°F Не подходит
Железо для гальванического покрытия: сульфамат 140°F Отлично
Гальваника: сульфатно-хлоридная ванна 160°F Не подходит
Покрытие фторборатом свинца Отлично
Покрытие Никель:Химическое 200°F Не подходит
Покрытие Никель: фторборат 100-170°F Отлично
Покрытие Никель: Высокохлоридное 130-160°F Не подходит
Покрытие Никель: сульфамат 100-140°F Отлично
Покрытие никелем: тип Watts 115-160°F Не подходит
Покрытие родием 120°F Отлично
Покрытие серебром 80-120°F Отлично
Покрытие олово-фторборат 100°F Отлично
Оловянно-свинцовое покрытие 100°F Отлично
Цинковое покрытие: Хлорангидрид 140°F Отлично
Цинковое покрытие: кислотно-фторборатная ванна R.Т. Отлично
Цинковое покрытие: Кислотно-сульфатная ванна 150°F Не подходит
Цинковое покрытие: щелочная цианидная ванна R.T. Отлично
Калий (карбонат калия) Отлично
Бикарбонат калия Отлично
Бромид калия Отлично
Хлорат калия Отлично
Калий хлорид Отлично
Хромат калия Отлично
Растворы цианида калия Отлично
Дихромат калия Отлично
Феррицианид калия Отлично
Ферроцианид калия Отлично
Гидроксид калия (едкий кали) Отлично до 22°C
Гипохлорит калия Годен до 22°C
Йодид калия Отлично до 48°C
Нитрат калия Отлично
Оксалат калия Нет данных
Перманганат калия Отлично до 22°C
Сульфат калия Отлично до 48°C
Сульфид калия Отлично до 48°C
Пропан (сжиженный) Отлично до 22°C
Пропилен Годен до 22°C
Пропиленгликоль Плохо до 22°C (не подходит выше)
Пиридин Не подходит
Пирогалловая кислота Отлично
Резорцинал Бедный
Канифоль Плохо до 22°C (не подходит выше)
Ром Отлично
Ингибиторы коррозии Нет данных
Заправки для салатов Нет данных
Салициловая кислота Годен до 22°C
Рассол (насыщенный NaCl) Отлично
Морская вода Отлично до 48°C
Шеллак (отбеленный) Нет данных
Шеллак (оранжевый) Нет данных
Силикон Отлично
Бромид серебра Нет данных
Нитрат серебра Отлично до 22°C
Мыльные растворы Отлично
Кальцинированная сода (см. Карбонат натрия) Отлично
Ацетат натрия Годен до 22°C
Алюминат натрия Нет данных
Бензоат натрия Годен до 22°C
Бикарбонат натрия Отлично до 48°C
Бисульфат натрия Отлично до 48°C
Бисульфит натрия Отлично до 48°C
Борат натрия (бура) Отлично до 48°C
Бромид натрия Подходит до 48°C
Карбонат натрия Отлично до 48°C
Хлорат натрия Отлично до 22°C
Хлорид натрия Отлично до 48°C
Хромат натрия Нет данных
Цианид натрия Отлично до 48°C
Ферроцианид натрия Отлично
Фторид натрия Отлично до 48°C
Гидросульфит натрия Бедный
Гидроксид натрия (20%) Отлично
Гидроксид натрия (50%) Отлично
Гидроксид натрия (80%) Отлично
Гипохлорит натрия (<20%) Отлично
Гипохлорит натрия (100%) Хорошо
Гипосульфат натрия Нет данных
Метафосфат натрия Отлично
Метасиликат натрия Отлично
Нитрат натрия Отлично до 48°C
Перборат натрия Отлично до 48°C
Пероксид натрия Подходит до 48°C
Полифосфат натрия Отлично до 22°C
Силикат натрия Отлично до 48°C
Сульфат натрия Отлично до 48°C
Сульфид натрия Отлично до 48°C
Сульфит натрия Отлично до 48°C
Тетраборат натрия Отлично до 48°C
Тиосульфат натрия (гипо) Отлично до 48°C
Сорго Нет данных
Соевый соус Нет данных
Хлорид олова Отлично до 48°C
Фтороборат олова Нет данных
Двухвалентное хлорид Отлично до 22°C
Крахмал Отлично
Стеариновая кислота Подходит до 48°C
Растворитель Стоддарда Плохо до 22°C (не подходит выше)
Стирол Не подходит
Сахар (жидкости) Нет данных
Сульфат (щелока) Хорошо
Хлорид серы Плохо до 22°C (не подходит выше)
Двуокись серы Отлично до 22°C
Диоксид серы (сухой) Отлично до 48°C
Гексафторид серы Хорошо
Триоксид серы Отлично
Триоксид серы (сухой) Отлично до 22°C
Серная кислота (<10%) Отлично до 22°C
Серная кислота (10-75%) Отлично до 22°C
Серная кислота (75-100%) Не подходит
Серная кислота (концентрированная холодная) Не подходит
Серная кислота (горячая концентрированная) Не подходит
Сернистая кислота Отлично до 48°C
Сульфурилхлорид Нет данных
Сало Нет данных
Дубильная кислота Отлично до 22°C
Дубильные растворы Отлично до 22°C
Винная кислота Отлично до 22°C
Тетрахлорэтан Бедный
Тетрахлорэтилен Не подходит
Тетрагидрофуран Не подходит
Соли олова Отлично
Толуол (толуол) Не подходит
Томатный сок Отлично
Трихлоруксусная кислота Хорошо
Трихлорэтан Бедный
Трихлорэтилен Не подходит
Трихлорпропан Нет данных
Трикрезилфосфат Не подходит
Триэтиламин Хорошо
Тринатрийфосфат Отлично
Скипидар Не подходит
Мочевина Не подходит
Мочевая кислота Отлично
Моча Отлично
Лак Не подходит
Овощной сок Нет данных
Уксус Хорошо
Винилацетат Не подходит
Винилхлорид Не подходит
Вода, кислота, шахта Хорошо
Вода деионизированная Отлично до 46°C
Вода дистиллированная Отлично до 48°C
Вода пресная Хорошо
Вода, соль Хорошо
Убийцы сорняков Нет данных
Сыворотка Нет данных
Виски и вина Отлично до 48°C
Белый щелок (целлюлозный завод) Отлично до 48°C
Белая вода (Бумажная фабрика) Отлично
Ксилол Не подходит
Хлорид цинка Хорошо
Гидросульфит цинка Нет данных
Сульфат цинка Отлично до 48°C

Показать таблицу…

ПВХ-труба Подробная информация об утверждении WRAS

WRAS (Консультативная служба по водным правилам) — это орган, который выдает разрешения на компоненты и материалы для использоваться в системах питьевой воды (питьевой воды) в Великобритании. Существует два разных типа одобрения: материалы и изделия. Трубы и фитинги из ПВХ попадают в раздел материалов, поскольку являются статическими продуктами. Все наши компоненты из ПВХ имеют одобрения WRAS и проходят повторные испытания каждые 5 лет, чтобы гарантировать, что мы и наши поставщики, по-прежнему соблюдать.

Для достижения соответствия требованиям WRAS материалы тестируются путем вымачивания в водяной бане в течение определенного периода времени, а затем тестирования. воду на наличие химических веществ, которые, если они присутствуют, указывают на выщелачивание из тестируемых пластмасс. Этот осуществляется небольшим числом очень специализированных лабораторий. Все наши испытания ПВХ проводятся Лаборатория проверки качества воды Темзы в Лондоне.

Наши собственные одобрения WRAS включают:

Мы гарантируем, что все наши поставщики также имеют соответствующие разрешения WRAS для труб и фитингов из ПВХ, и эти включают, но не ограничиваются:

Где найти или купить трубу из ПВХ

Нам часто задают вопрос «где купить трубу ПВХ рядом со мной?» или, может быть, вы ищете, чтобы найти Забор в тот же день или доставка на следующий день.В Великобритании трубы из ПВХ недоступны для самостоятельного изготовления или большинства сантехнических изделий. магазины. Хотя есть небольшая группа специализированных поставщиков труб, которые имеют приличный ассортимент фитингов, Лучшее место, где можно найти трубы из ПВХ, — это онлайн-поставщики. Интернет-продавцы, такие как мы, склонны больший ассортимент деталей, труб и трубок и возможность отправки их курьером с различными вариантами включая следующий рабочий день, утро (утром или до полудня) или даже тот же рабочий день, если вы отчаянно нуждаетесь в них.Магазин пластиковых труб является одним из ведущих поставщиков в Великобритании, а также одним из крупнейших в Великобритании поставщиков трубных систем из ПВХ. Хотя >95% Наши детали отправляются перевозчиками по всей Великобритании, мы также ведем торговлю счетчик на наших складах в Стерлинге. Если вы посетите наши склады, наши сотрудники будут рады показать вам любые детали и обсудить ваши требования и планы с вами.

Тепловое расширение трубы из ПВХ

Пластиковые трубы гораздо более склонны к расширению и сжатию при изменении температуры, чем металлические трубы, такие как медь и сталь.

В ситуациях, когда устанавливаются длинные трубы, необходимо обеспечить соблюдение мер предосторожности. сделано, чтобы позволить сжатие и расширение. Несоблюдение этого требования может привести к тому, что труба из ПВХ станет напрягается, пытаясь расшириться или сжаться, но установка не позволяет этого. Сильно обрезав трубу, вы не остановит расширение или сжатие, вы просто направите его силы на другой участок трубы, что иногда может привести к поломке трубы.

Следуя приведенным ниже пунктам, вы можете избежать проблем с усадкой и расширением труб из ПВХ длиной более 5 м:

  • Используйте хомуты для труб, которые позволяют трубе скользить (не с резиновой футеровкой)
  • Убедитесь, что оба конца трубы не прикручены болтами к стене или другому упору. Труба должна где-то расширяться до
  • Если ваша труба будет подвергаться воздействию экстремальных температур и иногда будет оставаться пустой или неподвижной, подумайте о изоляция вашей трубы
  • Учитывайте, прокладываете ли вы трубу зимой в неотапливаемом здании или если здание после завершения будет тепло или жарко, например, в некоторых ситуациях аквакультуры и садоводства

Коэффициент линейного расширения трубы ПВХ 7.8 х 10-5м/м.°С. Это почти в два раза больше, чем у меди и в три раза больше, чем у меди. раз больше, чем у мягкой стали. Используя это значение, 20-метровая труба расширится на 4 мм при повышении температуры на 25°C. Это не может звучит много, но если труба сильно обрезана с обоих концов, сила расширения должна куда-то деться!

Расчет для этого можно найти в The Engineering Toolbox.

Потери на трение в стальных, медных и пластиковых трубах

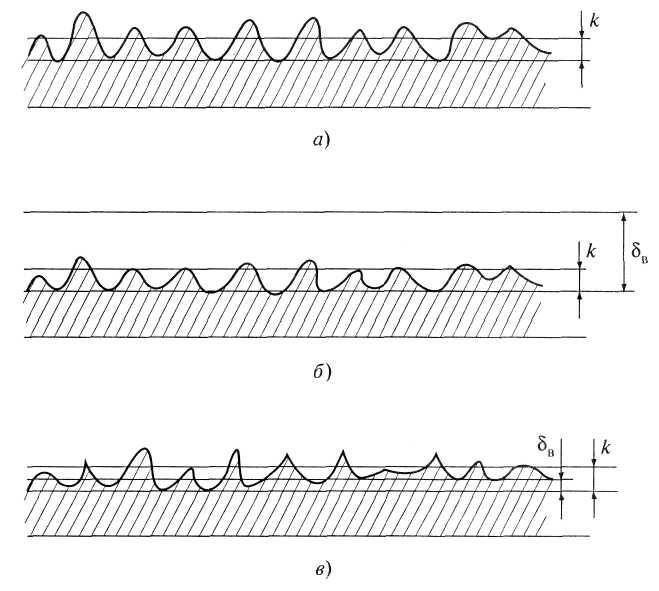

Из-за различий во внутренних площадях поперечного сечения, влажных поверхностей и шероховатости поверхностей могут быть значительные различия в потерях на трение в стальных, медных и пластиковых трубах из ПВХ.Разница зависит от размера трубы и скорости потока.

  • Разница в увеличении потерь на трение при уменьшении размера и увеличении расхода

Потери на трение в футах напора на 100 футов стальных труб сортамента 40, медных труб типа L и труб из термопластического ПВХ сортамента 40 сравниваются ниже .

  • 1 FTH 2 O / 100 FT = 0,44 фунтов / 100 футов = 9,8 кПа / 100 м = 1000 мм 2 O / 100 м

6
4 в.
Расход
(GAL / MIN) Потеря трения (FT / 100 футов)
стальной труб
График 40
Медная труба
тип L
PVC Pipe
Расписание 40
100 0,7 0,7 0,7 0,6
150 1.4 1,5 1,3
200 2.4 2,5 2,2
250 3,6 3,7 3,3
300 5,0 5,1 4,6
400 8,7 8,6 7,8
2,9 39
5 дюймов
Расход
(GAL / MIN)
(GAL / MIN)
Потеря трения (Ft / 100 Ft)
Стальная труба
Расписание 40
Медная труба
, тип L
Труба из ПВХ
, сортамент 40
150 0.5 0,8 0,4
200 0,8 0,8 0,7
250 1,2 1,3 1,1
300 1,6 1,8 1,5
400 400 2.9 2.9 2.6
500 43 4,4 3.9

6
6
Расход
(GAL / MIN) Потеря трения (FT / 100 футов)
стальной труб
График 40
Медная труба
тип L
PVC Pipe
Расписание 40
150
0.2 0.2 0.2 0.2
200 0.3 0.4 0.3
250 0.5 0,5 0,4
300 0,7 0,7 0,6
400 1,1 1,2 1,1
500 1,7 1,8 1,6
950
750 3.7 3.8 3.8 3.4
1000 5000 6.3 6.5 5.8

6
8
Расход
(GAL / MIN) Потеря трения (FT / 100 футов)
стальной трубы
Расписание 40
PVC Pipe
Расписание 40
150 0.05 0.05 0.05
200 0,08 0,08 0,08
250 0.12 0.12
300 0.7 0.16
400 0,3 0,28
500 0,4 0,4
750 0,9 0,9
тысячу 1,6 1,5
1250 2.4 2.4 2.3
1500 3.5 3.2 3
2000 6.0 5.5
8 10

6 Расход
(GAL / MIN) Потеря трения (FT / 100 футов) стальной труб
Расписание 40 PVC Pipe
Расписание 40 200 0.03 0.03 0.03 250 0,04 0,04 0,04 300253 300 0,05 0,05 400 0,1 0.09 500 0,15 0,14 750 0,3 0,3 1000 0,5 0,5 1250 0,8 0,8 1500 1,1 1,1 2000 1,9 1,8
12 в.
Скорость потока
(л / мин)
Фрикционные потери ( фут/100 футов)
Стальная труба
, сортамент 40
Труба из ПВХ
, сортамент 40
400 04 0,04
500 0,06 0,06
750 0,13 0,13
1000 0,2 0,21
1250 0,3 0,32
1500 0.5 0.5 0.45 0.45
2000 0,8 0,8 0,8
3000 3000 1,7 1.6

Трубы со спиральными ребрами обеспечивают большую гидравлическую эффективность

Трубы со спиральными ребрами обладают лучшим гидравлическим КПД, чем традиционные цельные или спиральные гофрированные трубы, и они широко используются в различных проектах ливневой канализации или в качестве облицовочной трубы для восстановления существующих водопропускных труб. Изготовленные из качественной оцинкованной стали или стали с полимерным покрытием, спирально-ребристые трубы имеют шовно-замковую конструкцию с внешними ребрами, образованными путем прохождения через линию профилирования.Десятилетия использования доказали, что спирально-ребристая труба является революционным продуктом, который сочетает в себе следующие преимущества.

Превосходная гидравлическая конструкция

Трубы со спиральными ребрами

имеют гладкую внутреннюю поверхность, что обеспечивает превосходную гидравлическую эффективность, равную эффективности труб из бетона или полиэтилена высокой плотности. С коэффициентом «n» Мэннинга, равным 0,012, трубы со спиральными ребрами можно использовать взаимозаменяемо с бетонными трубами и трубами из полиэтилена высокой плотности, не влияя на пропускную способность.

Высокая прочность и долговечность

Трубы со спиральными ребрами

отличаются высокой жесткостью и меньшей склонностью к прогибу.Между тем, замковые соединения укрепляют трубу, а тяжелые цинковые и полимерные покрытия обеспечивают большую коррозионную стойкость и более длительный срок службы по сравнению с традиционными бетонными трубами.

Большая экономия средств

Трубы со спиральным оребрением имеют более низкую цену по сравнению с бетонными трубами и пластиковыми трубами. Эта разница в цене может быть более заметной, если принять во внимание стоимость сборных фитингов и аксессуаров. Кроме того, трубы со спиральными ребрами весят всего в 1/10 раза меньше, чем традиционные бетонные трубы с такими же характеристиками.И это снижение веса позволяет ускорить работу и установку, а также значительно сократить трудозатраты.

Высокое разнообразие

Трубы со спиральными ребрами

могут изготавливаться круглой формы диаметром от 15 до 120 дюймов и толщиной стенки от 16 до 10 калибров. Между тем, они оцинкованы или покрыты полимером для защиты этих труб от ржавчины и коррозии. Возможно изготовление нестандартных размеров, если этого требует проект.

Труба со спиральным оребрением с ребрами квадратной формы, выступающими наружу трубы.

Трубы со спиральными ребрами оцинкованы для защиты от ржавчины и коррозии.

Гладкая внутренняя поверхность трубы со спиральными ребрами устраняет большую часть граничной турбулентности, обеспечивая превосходный поток жидкости.

Трубы со спиральными ребрами со спиральными внешними выступающими ребрами и замковыми соединениями, которые эффективно укрепляют трубу.

Доступные формы ребер спирально-ребристых труб
Ребристый узор Шаг Глубина Размер ребра
СРП-А 7-1/2″ 3/4″ 3/4″
СРП-Б 11-1/2 дюйма 1 дюйм 3/4″
СРП-С 12 дюймов 5/8″ 3/4″
СРП-Д 8-1/2 дюйма 1 дюйм 3/4″
Грузоподъемность для спирально-ребристых труб из оцинкованной стали
Код Диаметр трубы Вес (фунты на фут)
16 калибр 14 калибр 12 калибр 10 калибр
СРП-1 15 дюймов 12.7 15,6
СПП-2 18 дюймов 1,51 18,5 25,5
СПП-3 21 дюйм 17,5 21,5 29,6
СПП-4 24 дюйма 19,9 24,5 33,6
СПП-5 ​​ 30 дюймов 24.7 30,4 41,7
СПП-6 36 дюймов 29,5 36,3 49,9
СПП-7 42 дюйма 34,3 42,2 58,0
СПП-8 48 дюймов 39,1 48,1 66,1 83,3
СПП-9 54 43.9 54,0 74,2 93,6
СПП-10 60 48,7 59,9 82,3 103,8
СПП-11 66 65,8 90,4 114,0
СПП-12 72 71,7 98,6 124,3
СПП-13 78 77.7 106,7 134,5
СПП-14 84 114,8 144,7
СПП-15 90 122,9 154,9
СПП-16 96 131,0 165,2
СПП-17 102 139.2 175,5

Общие сведения о трубах и трубопроводах

Трубы и трубопроводы традиционно относятся к трубчатым транспортным средствам, используемым для транспортировки жидкостей на большие и короткие расстояния в ряде промышленных, коммерческих и жилых помещений — от транспортировки газа до канализации. Но термин «труба» также имеет конструктивное значение в архитектурных условиях, где это слово применяется в качестве поручней и колонн, или в строительных условиях, где труба может использоваться для создания столбов знаков, бамперных стоек или для установки в качестве обсадной трубы.

Частично проблема понимания труб и трубопроводов связана с тем фактом, что номенклатура, используемая для описания различных продуктов, иногда может частично совпадать и не согласовываться между поставщиками и производителями. Например, труба обычно считается жестким продуктом, определяемым номинальным размером и толщиной стенки, тогда как труба в основном идентифицируется по ее фактическому внешнему размеру и толщине стенки и часто является гибкой или сгибаемой. В некоторых случаях трубку можно рассматривать как продукт, используемый для передачи жидкости или газа, тогда как в других контекстах слово «трубка» может иметь для него больше структурного значения.И там, где трубы обычно продаются прямыми отрезками, трубы также могут поставляться в бухтах большой длины.

Труба изготавливается из различных материалов, таких как металл или пластик, с помощью различных процессов, таких как сварка или литье. Трубы уже давно стандартизированы по размерам и по типу отрасли; трубы для жилищного строительства подпадают под другие коды, чем трубы, используемые на энергетических или химических заводах, где материалы могут подвергаться воздействию технологических жидкостей под высоким давлением. Проектирование трубопроводов само по себе является инженерной специальностью, охватывающей многие аспекты машиностроения, от процессов сварки до контроля коррозии, от определения перепада давления до учета сейсмических нагрузок.Имея это в виду, эта статья представляет обзор в качестве отправной точки для всех, кто хочет понять или купить трубку.

Большая часть этой статьи будет относиться к трубам в контексте перекачивания и транспортировки жидкостей с минимальными ссылками на конструктивные аспекты труб и трубопроводной продукции.

Чтобы узнать больше о трубных фитингах, используемых для соединения секций труб, обратитесь к нашему соответствующему руководству по трубным фитингам.

Типичный рендеринг конвейера

Изображение предоставлено: cherezoff/Shutterstock.ком

Трубные материалы и производственные процессы

Чугун

Помимо самых первых трубопроводов, построенных из дерева, бетона и т. д., чугунная труба, вероятно, имеет самую долгую историю эксплуатации любой из форм, с много-много миль материала, закопанного под землей, передающего воду, газ, сточные воды и т. д. Сегодня он в основном производится с помощью центробежного процесса, при котором расплавленный металл вводится во вращающуюся оболочку, а центробежное действие выталкивает жидкость наружу, прижимая внутреннюю часть оболочки, создавая бесшовную стенку трубы.Аналогичный процесс используется для изготовления труб из ковкого чугуна, продукта, который во многих случаях вытеснил чугун из-за его более высокой прочности. (На самом деле, ковкий чугун технически все еще является чугуном — когда в спецификации указывается чугун, обычно подразумевается серый чугун.) Чугунная труба обычно изготавливается с раструбом и втулочным концом, так что трубы можно соединять. встык с использованием старой школы пакли и свинца или более современных методов уплотнения. Чугун по-прежнему популярен для канализационных труб, особенно в многоквартирном строительстве, благодаря своим шумоизоляционным характеристикам, огнестойкости и т. д., тогда как во многих частных домах трубы ПВХ выбирают из-за экономичности и простоты монтажа. Чугун обладает отличной коррозионной стойкостью, что делает его идеальным для использования под землей.

Типовой литой фитинг для использования с фланцевой трубой из ковкого чугуна

Изображение предоставлено: Promus/Shutterstock.com

Сталь и стальные сплавы

Стальная труба изготавливается различными способами для производства как сварных, так и бесшовных разновидностей относительно толстостенных стальных труб, используемых для содержания жидкостей и газов под давлением.Обычные типы, такие как трубы из углеродистой стали, подвержены коррозии и доступны в различных классах или марках в зависимости от общего процентного содержания углерода, содержащегося в трубе. В таблице 1 ниже приведены типичные процентные содержания углерода в углеродистой стали по сортам.

Таблица 1 – Марки или классы углеродистой стали

Класс

% Углерод

Сверхвысокоуглеродистый

1.00 – 2.00

Высокоуглеродистый

0,60 – 0,99

Средний углерод

0,30 – 0,59

Низкоуглеродистый

0,16 – 0,29

Мягкий углерод

0,05 – 0,15

Труба из черной углеродистой стали, получившая свое название из-за темного покрытия из оксида железа на поверхности трубы, иногда ошибочно принимают за оцинкованную трубу, но на самом деле это не оцинкованная труба; однако его покрытие обеспечивает некоторую степень коррозионной стойкости или защиты.Черная стальная труба обычно используется в газовых установках, а также используется для транспортировки пара высокого давления, например, в паровых котлах систем отопления.

Оцинкованная труба — это стальная труба, на которую нанесено цинковое покрытие для обеспечения внешнего защитного барьера от агрессивных веществ. Этот тип труб, иногда называемый горячим цинкованием, используется в коммерческих и жилых водопроводных и газовых линиях и рассчитан на давление до 250 фунтов на квадратный дюйм. Стандартные длины, такие как 20-футовая оцинкованная труба или 12-футовая труба.Доступны оцинкованные секции труб, которые могут иметь предварительно нарезанную резьбу для обеспечения возможности установки со стандартными трубными фитингами или могут быть вырезаны и нарезаны резьба на месте с помощью штампов для нарезания резьбы.

Помимо оцинкованных труб, стальные трубы могут изготавливаться с нестандартными покрытиями труб с целью обеспечения устойчивости к коррозии в условиях окружающей среды, таких как соленая вода, воздействие химических веществ, защита от механического истирания или катодная защита. Обычные вещества покрытия могут включать битумный асфальт, эпоксидную смолу из каменноугольной смолы, полиуретан, стекло (фарфоровая эмаль) или цементный раствор, и это лишь некоторые из них.

Гофрированная труба

или гофрированная стальная труба (CSP) представляет собой разновидность стальной трубы, которая направляет сток ливневых вод и находит широкое применение в водопропускных трубах и ливневых стоках.

Конструкция из стальных труб

Описание изготовления этих стальных труб приведено ниже.

Продольно сварная труба формируется из плоских пластин, которые нагреваются и пропускаются через ролики, которые изгибают стенки вверх и друг к другу, образуя цилиндр. Затем либо электрическая дуга (электросварка сопротивлением), либо индукционный нагреватель (высокочастотный индукционный нагрев) нагревают кромки до температуры плавления, и кромки свариваются между собой.Оправка проходит через внутреннюю часть, чтобы удалить часть кромки сварного шва с аналогичной обработкой, нанесенной на внешний шов. Для труб большого диаметра часто используется дуговая сварка под флюсом. В сварной спиральной трубе используется непрерывный отрезок листа, который закручен в виде спирали и непрерывно сваривается вдоль спирального шва.

Бесшовная стальная труба также изготавливается в различных модификациях. В одном методе нагретая заготовка протягивается между двумя коническими роликами, и в центр заготовки вводится прошивной стержень.В результате получается толстостенная бесшовная труба, которую затем пропускают через прокатный стан для уменьшения диаметра и толщины стенки. Другой метод использует плунжер для погружения матрицы в нагретую заготовку, в результате чего получается чашеобразный цилиндр. Этот цилиндр проталкивают через последовательно меньшие матрицы до тех пор, пока не будет сформирована труба желаемой длины, закрытая с одного конца. Бесшовные трубы также могут быть изготовлены ковкой. В одном методе слиток выковывается до грубой цилиндрической формы, затем обтачивается до конечного наружного диаметра и растачивается до конечного внутреннего диаметра.В другом методе чашеобразный цилиндр отливают, затем прокалывают и протягивают по оправке на горизонтальном волочильном станке. Последний наружный диаметр поворачивается, закрытый конец обжигается, а внутренний размер очищается от накипи.

Как сварные, так и бесшовные трубы проходят гидроиспытания в рамках производственного процесса. По мере увеличения рабочего давления и температуры бесшовные трубы становятся все более предпочтительными из-за возможности разрушения сварных труб по шву.

Исторически сложилось так, что сварные трубы были популярны до тех пор, пока не были усовершенствованы методы производства бесшовных труб.Затем пошли бесшовные трубы. По мере совершенствования технологии сварки сварные трубы вновь приобрели известность. Правильно выполненный стыковой шов считается таким же прочным, как основной металл. Конечно, «правильно выполненный» — это загвоздка: именно здесь в игру вступают рентгеновские лучи, пенетранты и другие неразрушающие испытания.

Среди наиболее распространенных обозначений стальных труб ASTM A106 и A53, которые представляют собой трубы из углеродистой стали, рассчитанные на давление 2500 и 600 фунтов на кв. дюйм соответственно. Другие марки ASTM относятся к бесшовным и сварным трубам для работы при высоких и низких температурах и в агрессивных средах.Составителям спецификаций труб следует изучить соответствующие стандарты ANSI в отношении различных спецификаций труб ASTM.

Стальная труба обычно продается одинарной и двойной произвольной длины, что в среднем составляет 20 и 40 футов соответственно, при этом любая одинарная длина составляет от 17 1/2 до 22 1/2 футов, а любая двойная — случайная длина от 37-1/2 до 42-1/2 футов.

Когда требуется коррозионная стойкость к сильным кислотам (таким как серная кислота), часто используются трубы из сплава 20, известного как аустенитная сталь.Аустенитная сталь — это форма нержавеющей стали, которая содержит большое количество таких элементов, как хром и никель, присутствие которых придает сплаву высокую устойчивость к коррозии.

Труба из закаленной стали может быть получена путем термической обработки трубы, при которой металл подвергается воздействию повышенной температуры, что изменяет свойства или характеристики материала в результате изменения металлургической структуры.

Труба цветная

Красная латунь является обычной формой латунных труб и используется для транспортировки агрессивных жидкостей и, как и медные трубы, доступна со стандартными номинальными диаметрами от 1/8 до 12 дюймов.

Алюминиевая труба

обычно изготавливается из алюминиевого сплава, где к алюминию добавляются другие металлы для увеличения внутренней прочности готовой алюминиевой трубы. В таблице 1 приведен краткий обзор стандартных обозначений сплавов, а также основных легирующих элементов для каждого класса. Как правило, сплавы классифицируются как термообрабатываемые или нетермообрабатываемые, при этом сплавы серий от 1000 до 5000 считаются нетермообрабатываемыми сплавами.

Бесшовные алюминиевые трубы

доступны для различных применений, несущих жидкости, со сплавами и графиками, зависящими от требований к давлению и коррозионной стойкости приложения.

Таблица 2 – Обозначения алюминиевого сплава

Обозначение серии из сплава

Первичный легирующий элемент(ы)

1000

Нет (минимальное содержание алюминия 99 %)

2000

Медь

3000

Марганец

4000

Кремний

5000

Магний

6000

Магний и кремний

7000

Цинк

Стандартные размеры алюминиевых труб варьируются от 1/8 до 12 дюймов и включают такие распространенные размеры, как 3/8 дюйма, 3/4 дюйма и 1 дюйм.Спецификации алюминиевых труб доступны для большинства размеров труб, включая сортамент 5, график 10, график 40, график 80 и график 160.

Алюминиевая труба большего диаметра, например, 3 дюйма или 6 дюймов, находит применение в ирригации. сточные воды, горнодобывающая промышленность и строительство. Его малый вес позволяет легко устанавливать или перемещать его по мере необходимости, а график различной толщины стенок делает его пригодным для работы с различными рабочими давлениями.

Медно-никелевая труба или мельхиоровая труба, иногда называемая куни-трубой, известна тем, что используется в морской воде, и имеет преимущества в морском и оффшорном применении.Добавление никеля и других элементов, включая железо и марганец, позволяет сплаву проявлять превосходную коррозионную стойкость. Типичные области применения включают морские трубопроводы для распределения морской воды, теплообменники для прибрежных электростанций и химические заводы, которые производят охлаждающие растворы, которые имеют тенденцию быть солеными или солоноватыми. Еще одним преимуществом этого материала для морского использования является высокая устойчивость сплава к биообрастанию, что снижает затраты на техническое обслуживание по сравнению с другими вариантами материалов с меньшим сопротивлением, такими как сталь.Хотя первоначальная стоимость материала может быть выше, медно-никелевый сплав также имеет более высокую стоимость лома, а это означает, что возможно некоторое дополнительное возмещение затрат в конце срока службы трубопровода.

Медная труба

является стандартом для использования в системах подачи питьевой воды в коммерческом и жилом строительстве. Иногда называемая медной трубой, медная труба доступна со стандартными номинальными диаметрами в диапазоне от 1/4 дюйма до 8 дюймов и традиционно продается стандартной жесткой длины, такой как 10 футов или 20 футов. медная труба обычно называется медной трубой или медной трубкой и предлагается длиной до 60 футов.или 100-футовые бухты.

Типы медных труб включают тип K, тип L или тип M, которые разработаны в соответствии с требованиями ASTM B88-16. Принципиальные различия между типами заключаются в толщине стенки, при этом тип K предназначен для прокладки под землей. , функционирующие, например, как подпитка хозяйственно-питьевого водоснабжения от уличной магистрали к жилому дому.

Бетонная труба

Бетонная труба устанавливается в траншею перед захоронением.
Обратите внимание на концы труб с буртиками.

Изображение предоставлено автором sakoat/Shutterstock.ком

Бетонная труба используется в крупномасштабных гражданских проектах, например, для управления ливневыми стоками. Он производится несколькими различными способами в зависимости от диаметра трубы. Бетонную трубу обычно армируют продольной и спиральной арматурной проволокой, чтобы лучше противостоять силам, связанным с заглублением. Некоторая арматура может выступать из концов, чтобы обеспечить возможность сшивания секций трубы вместе. Концы труб могут быть раструбными или с заплечиками и обычно соединяются резиновыми прокладками на стыках.Производители регулярно подвергают образцы разрушающим испытаниям, чтобы убедиться, что производственная труба выдержит эксплуатацию.

Системы ливневой канализации используют сборные бассейны в качестве средства для улавливания и удержания твердых частиц и мусора, чтобы они не вызывали засорения дренажных и канализационных труб. Регулярный уход за ними имеет решающее значение для удаления твердых частиц и обеспечения свободного стока ливневых вод в дренажную систему. Без обслуживания стоячая вода может скапливаться вдоль дорог и на парковках, создавая дополнительную опасность для населения.

Сборные бассейны задерживают мусор, попадающий в дренажные трубы, но их необходимо обслуживать для обеспечения беспрепятственного потока

Изображение предоставлено: Service Pumping & Drain Co., Inc.

Пластиковая труба Пластиковая труба

нашла применение во многих сферах за последние полвека, и сегодня она используется в самых разных отраслях, от транспортировки газа до коммунального водоснабжения. Основные материалы, которые характеризуют как пластиковые трубы, часто известны под их сокращенными названиями – ПВХ, ПП, ПЭ, РЕХ и АБС.

Труба ПВХ

(или труба поливинилхлоридная) является материалом, который имеет самое широкое применение и находит применение в различных трубопроводных системах, в том числе для:

  • Охлажденная вода и охлаждение
  • Горячая и холодная вода
  • Слив, слив и вентиляция (DWV)
  • Производство и лаборатория высокой чистоты
  • Технологические трубопроводы для агрессивных сред (труба ПВХ с двойной защитной оболочкой)
  • Канализационные и ливневые стоки
Пластиковая труба большого диаметра со сплошными стенками (ПВХ) ожидает установки и соединения
с пластиковым переходным тройником на заднем плане.

Изображение предоставлено Чаком Вагнером/Shutterstock.com

Хотя чаще всего доступны профили круглого сечения и стандартные графики, такие как график 40 и 80, существуют и другие профили, включая овальные и прямоугольные поперечные сечения. Пищевые качества и другие требования высокой чистоты могут диктовать использование труб из ПВХ с низкой экстрагируемостью. Кроме того, некоторые марки труб из ПВХ производятся для конструкционных применений, таких как архитектурные колонны, или в качестве элементов для использования в производстве мебели из ПВХ.В то время как большая часть ПВХ имеет белый цвет, дополнительные цвета продаются для декоративного использования, а функциональные добавки, такие как ингибиторы УФ-излучения, используются для производства серых труб из ПВХ, обычно используемых в электротехнических приложениях. Прозрачная труба из ПВХ или трубка из ПВХ используются там, где необходимо видеть содержимое трубы во время технологических операций.

Полипропиленовая труба

или полипропиленовая труба часто используется для дренажа химических отходов или других применений, где важна химическая стойкость материала.Этот материал также находит применение при более высоких температурах, так как полипропиленовые трубы можно использовать при температуре до 180 градусов по Фаренгейту в условиях гравитационного потока или до 150 градусов по Фаренгейту в условиях давления.

Полиэтиленовая труба

или полиэтиленовая труба, также известная как труба из полиэтилена высокой плотности (полиэтилен высокой плотности), представляет собой прочную гибкую трубу, которая обычно используется в спринклерных и ирригационных системах. Обычно продается в бухтах, он легкий, легко обрезается по длине и прост в установке с помощью ряда доступных фитингов и адаптеров.

Труба

PEX представляет собой форму полиэтиленовой трубы (иногда сокращенно XPE или XLPE), в которой материал из полиэтилена высокой плотности подвергается одному из трех методов обработки, чтобы вызвать химическую реакцию между цепями полиэтиленового полимера, известную как сшивание. Этот процесс увеличивает прочность материала и повышает его устойчивость к растрескиванию или охрупчиванию при воздействии низких температур. Типы труб PEX включают PEX-a, PEX-b и PEX-c, каждый из которых соответствует своему процессу сшивки.PEX стал конкурентоспособной альтернативой медным трубам для использования в системах горячего и холодного водоснабжения, а также для использования в системах водяного и лучистого отопления.

Труба из АБС-пластика

(труба из акрилонитрил-бутадиен-стирола) представляет собой форму термопластичной трубы, которая широко используется в системах слива, удаления отходов, вентиляции (DWV) или в канализации. Труба выпускается со сплошной стенкой или с ячеистым (пенопластовым) сердечником. Несмотря на то, что АБС-пластик имеет более широкий диапазон рабочих температур, чем трубы из ПВХ, он менее жесткий, чем ПВХ, и по коду не предназначен для использования в приложениях, работающих под давлением.ABS также подвержен разрушению под воздействием ультрафиолета и солнечного света. Его более широкий температурный диапазон и гибкость означают, что он предлагает преимущества при использовании в подземных условиях, где могут быть более низкие температуры. Труба из АБС-пластика также имеет гладкую поверхность, что снижает любой фрикционный поток, что делает ее идеальным применением в канализационных и ливневых системах.

Пластиковая трубная конструкция

Пластиковая труба обычно экструдируется и изготавливается в одной из трех форм. В трубе со сплошной стенкой используется единый материал для образования однородного цилиндра с гладкими внутренними и внешними стенками.Конструкционная стеновая труба изменяет форму стенки экструдированной трубы для получения желаемых характеристик, таких как повышенная несущая способность, типичным примером которой является гофрированная труба. Барьерные трубы представляют собой гибридные конструкции, в которых используются футеровочные материалы для повышения устойчивости трубы к проникновению, что может быть полезно, например, для водопроводной трубы, проходящей через загрязненную почву.

Пластиковая труба

особенно подходит для работы с коррозионно-активными жидкостями и может предложить более дешевую альтернативу нержавеющей стали в определенных областях применения.Химически стойкая труба из ПВХ имеет преимущество из-за ее способности не взаимодействовать с жидкостью, перекачиваемой внутри трубопровода, такой как кислоты.

Из-за отсутствия жесткости металла пластиковая труба нуждается в опорах через более частые промежутки времени, чем та же стальная труба. Он также сильно зависит от температуры: он может легко размягчиться и деформироваться при воздействии температур, обычно встречающихся на промышленных предприятиях. Он также подвержен повреждениям от ударов и должен быть защищен от непреднамеренных столкновений с вилочными погрузчиками или другими погрузочно-разгрузочными и транспортными механизмами.

Пластиковая труба, армированная волокном, также распространена. Также доступны стальные трубы с пластиковой футеровкой, которые сочетают в себе прочность металла с коррозионной стойкостью пластика.

Трубка из стеклокерамики

Давно используемая для канализации, VCP все еще используется в приложениях, несмотря на конкуренцию со стороны ковкого чугуна и пластиковых труб. Материал инертен к агрессивному сероводороду и не теряет прочности с возрастом. При его производстве требуется меньше энергии, чем при производстве других трубных материалов, и при его производстве не образуются диоксины.Глиняная труба обжигается при температуре 2000 ° F, чтобы сплавить минералы в глине в материал с высокой несущей способностью и прочностью на сжатие.

Водопровод в промышленных условиях.

Изображение предоставлено: Base Construction

Применение и промышленность

Расписания

С 1930-х годов трубы были стандартизированы по десяти графикам, определенным ANSI. До этого времени труба обозначалась одним из трех весов: стандартным, особо прочным и двойным особо прочным.Графики поддерживают постоянные OD для любого заданного размера. В целом, трубы Schedule 30 и 40 соответствуют стандартным трубам, а Schedule 80 – сверхпрочным. Соответствующего Расписания для двойного экстрасильного нет. Не все таблицы производятся в коммерческих целях, хотя таблицы 40, 80 и 160 производятся повсеместно.

В дополнение к таблице трубы обозначаются стандартизированными номинальными размерами, так называемыми NPS, для Nominal Pipe Size. NPS примерно соответствует внутреннему диаметру трубы до NPS 12 включительно, после чего обозначение NPS и внешний диаметр совпадают.Эти более крупные трубы иногда называют «трубами наружного диаметра». Внешний диаметр остается неизменным независимо от номера графика; изменение толщины стенки от графика к графику компенсируется внутри.

Таблицы различных графиков и их характеристики можно найти во многих инженерных справочниках. Размер графика, необходимый для конкретного проекта, можно определить по формуле 1000 x P/SE, где P — рабочее давление в фунтах на квадратный дюйм, а SE — допустимый диапазон напряжений, умноженный на эффективность соединения в фунтах на квадратный дюйм.В таблицах ANSI приведены значения SE в зависимости от марки трубы и максимальной рабочей температуры.

Напорный трубопровод

ANSI/ASME B31.1 предписывает рекомендуемые методы и меры безопасности для трубопроводов, используемых в условиях высокого давления. Кодекс различает трубопроводы для электроснабжения, трубопроводы для промышленных газов и воздуха, трубопроводы для нефтеперерабатывающих заводов, трубопроводы для транспортировки нефти, трубопроводы для холодильных установок, технологические трубопроводы для химической промышленности, а также трубопроводы для передачи и распределения газа. ANSI B31.1 перечисляет классы давления 150, 300, 600, 900, 1500 и 2500 фунтов на квадратный дюйм.

Способы соединения труб

Сборка труб для изготовления трубопроводов почти так же разнообразна, как и сами трубы. Как уже упоминалось, чугунная канализационная труба обычно собирается с раструбом, где конец одной секции входит в начало следующей секции, а соединение герметизируется. Аналогичный метод можно использовать для соединения сборных железобетонных труб. Чугунная труба также может быть соединена резьбовыми фитингами до номинального размера 12 дюймов. Резьба обычно NPT или NPS, в зависимости от применения.Также могут использоваться фланцевые фитинги, охватывающие весь диапазон диаметров, вплоть до наружного диаметра трубы.

Труба со свободными фланцами и прокладками ожидает установки.

Изображение предоставлено: junrong/Shutterstock.com

Труба из ковкого чугуна, используемая в городском водоснабжении и канализации, соединяется с раструбом и прокладкой. В сейсмических районах стыки можно зафиксировать механически. Труба из ковкого чугуна с прямым концом также может быть соединена с помощью различных механических муфт, в которых используются компрессионные кольца для фиксации муфты на трубе и болты для стягивания труб.Существует множество других запатентованных систем соединения, в некоторых из которых используются канавки и клиновидное действие в сочетании с прокладками для создания герметичных механических соединений.

Стальная труба, используемая в системах с более высоким давлением, может быть сварена или соединена фланцами с прокладками. Часто сборочные узлы труб изготавливаются в заводских условиях с использованием методов автоматической или ручной сварки, а затем соединяются в полевых условиях сертифицированными сварщиками или сварочными аппаратами. Фланцевые соединения соответствуют нескольким различным конструкциям кодов ANSI, включая литые или кованые на самом конце трубы, резьбовые, внахлестные и сварные.Резьбовые соединения используются для приложений с низким давлением, в то время как цельные, внахлестные и сварные фланцы рассчитаны на более высокие давления. Доступны также различные поверхности фланцев, от приподнятых до пазогребневых, которые служат для удержания прокладок на месте в рабочих условиях. Фланцы с выступом особенно подходят для установки клапанов, поскольку клапаны можно снимать с трубопроводов без необходимости раздвигать концы соседних труб. Фланцы классифицируются по давлению и температуре; АНСИ В16.1 перечислены классы давления 150, 300, 600, 900, 1500 и 2500 фунтов на квадратный дюйм.

Трубы из нержавеющей стали

, используемые в фармацевтической, пищевой и других санитарно-гигиенических областях, обычно свариваются методом ВИГ и часто оснащаются санитарными фитингами, позволяющими быстро отсоединять и повторно собирать для очистки внутри трубы между технологическими циклами. Он также используется в различных архитектурных решениях, таких как перила.

Трубопровод из нержавеющей стали, установленный в санитарном помещении.
Обратите внимание на сварные фитинги и быстроразъемные хомуты за клапанами.

Изображение предоставлено: Nordroden/Shutterstock.com

Пластиковая труба обычно сваривается с помощью растворителей или тепла. Фитинги — сварные и резьбовые — доступны для производства труб практически любой длины. Трубы большого диаметра часто соединяются механическими муфтами, которые также доступны для перехода от одного типа трубы к другому, например, от чугуна к ПВХ. Пластиковые трубы, поскольку они намного легче металлических, могут производиться большей длины и меньшего диаметра и продаваться в бухтах.Это устраняет необходимость установки множества полевых соединений.

Особое внимание уделяется трубам, используемым в архитектурных конструкциях, таких как перила. Соединения должны быть гладкими, но сами трубы не подвергаются такому же внутреннему давлению, как трубопроводы для перекачки жидкости. Фитинги можно сваривать, закреплять штифтами и т. д., а также сглаживать для получения соединений без швов.

Опора трубы

Труба, используемая под давлением, требует тщательного рассмотрения опор, распорок и т. д.которые позволяют линии расширяться и сжиматься, предотвращают ее провисание и нагрузку на соединения, а также защищают ее от нежелательного шума и вибрации. Кодексы обычно запрещают поддерживать вес трубы клапанами, и клапаны обычно также должны поддерживаться независимо. В продаже имеются многочисленные конструкции пружинных и роликовых опор.

Идентификация трубопровода

ANSI B13.1 устанавливает цветовую кодировку для труб в промышленных условиях на заводах и объектах.Эти коды относятся к легковоспламеняющимся жидкостям (желтый с черными буквами), сжатому воздуху (синий с белыми буквами) и т. д. Код также резервирует несколько определяемых пользователем цветовых схем для особых ситуаций, но пользователей предупреждают, что такие схемы могут быть непонятны любой, кто не прошел специальное обучение для этого завода или объекта.

Специализированные приложения

Применение

Pipe может распространяться на специализированные отрасли и области применения. Бурильная труба используется в нефтегазовой промышленности для соединения наземного оборудования буровой установки с буровым долотом и забойным оборудованием.Это обеспечивает прохождение буровой или смазочно-охлаждающей жидкости к долоту, а также механическое перемещение или вращение долота.

Аналогичным образом, дноуглубительные трубы или дноуглубительные трубы используются в дноуглубительных работах для транспортировки и сбора твердых материалов или шламов от места дноуглубительных работ к месту разгрузки.

Криогенная труба

оснащена коллекторами с вакуумной изоляцией и трубопроводами с вакуумной рубашкой, которые специально разработаны для минимизации передачи тепла сжиженным газам, используемым в криогенном оборудовании, таким как жидкий водород, азот, кислород, гелий, аргон, криптон или ксенон.

Труба пожарная спринклерная

изготавливается и используется в коммерческих и жилых зданиях для распределения воды для пожаротушения. И стальные, и некоторые виды пластиковых труб находят применение в спринклерных системах и системах пожаротушения.

Сотрудничество Указания/Атрибуты Стандартное соотношение размеров

— это отраслевой термин, применяемый к пластиковым трубам, который соотносит диаметр трубы и толщину стенки как средство определения номинального давления трубы независимо от ее диаметра.ASTM определяет ряд SDR от 32,5 до 7,3. Эти SDR увеличивают или уменьшают толщину стенки примерно на 25% между каждым шагом. Соотношение размеров — это просто внешний диаметр, деленный на толщину стенки. Чем больше SDR, тем тоньше стенка и ниже номинальное давление.

Отводы труб изготавливаются в соответствии со спецификацией и обычно обозначаются кратным диаметру трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба, в пять раз превышающий диаметр.Также указывается угол изгиба. Отводы — это стандартные фитинги, которые также классифицируются как отводы. Но отводы изготавливаются со стандартными углами изгиба, такими как 45° и 90°, и классифицируются как длинно- или короткорадиусные. Для получения дополнительной информации см. «Руководство покупателя по трубной арматуре Thomas».

Прочие ресурсы

В дополнение к организациям, которые спонсируют коды для труб и трубопроводов, таким как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных трубах специального назначения, изготовлении трубопроводов и т. д.

http://www.cispa.org

Торговая организация, предоставляющая информацию о чугунных канализационных трубах.

http://www.fpi.com

Организация, занимающаяся изготовлением труб и особенно их сваркой.

http://www.plasticpipe.org

Организация, занимающаяся пластиковыми трубами.

http://www.awwa.org

Сайт Американской ассоциации водоснабжения.

http://www.opuspiping.org

Сайт, разработанный Фондом образования и исследований в области машиностроения (MCERF) в качестве интерактивной онлайн-замены Руководству по качественной установке трубопроводов.

Home

Торговая организация производителей глиняных труб.

Сводка

В этом руководстве представлены основные сведения о материалах труб, их производстве, конкретных типах, их применении и соображениях по использованию. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам по продуктам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Общие сокращения

ABS — акрилонитрил-бутадиен-стирол DWV — дренаж, слив и вентиляция

MEP — механика, электрика, сантехника

NPS — прямая трубная резьба National; также, номинальный размер трубы

NPT — Национальная трубная коническая резьба

PCCP — Цилиндрическая труба из предварительно напряженного бетона

PE—полиэтилен (PEX, сшитый)

P&ID — схема трубопроводов и приборов

ПП—полипропилен

ПВХ — поливинилхлорид

SDR — стандартное соотношение размеров

Другие источники:

Прочие трубы Артикул

Другие товары от Насосы, Клапаны и Аксессуары

Чем трубы из ХПВХ отличаются от металлических труб?

Введение

На протяжении десятилетий системы металлических трубопроводов были стандартом для многих промышленных применений.Углеродистая сталь, нержавеющая сталь и другие сплавы прочны, долговечны и способны выдерживать высокие температуры и повышенное давление в этих средах.

Другая основная причина, по которой обычно выбирают металлические системы, заключается в том, что они привычны. Инженеры получили полное представление о возможностях материала, в том числе о том, когда возникнут проблемы, и о масштабах этих проблем.

Говоря о промышленных трубопроводных системах, любое решение о переходе от известного к неизвестному принимается с немалой долей колебаний и по уважительной причине.Любая ошибка может стоить компании миллионы, а инженеру — репутации.



Альтернативная стоимость металла

Тем не менее альтернативные издержки использования проверенных и верных решений могут быть столь же пагубными. Многие промышленные применения, включая химическую переработку, переработку хлора и щелочи, переработку полезных ископаемых и производство электроэнергии, реализуют огромную ценность трубопроводных систем, изготовленных из хлорированного поливинилхлорида (ХПВХ).

В частности, промышленные предприятия сокращают затраты на монтаж, сокращают время простоя и повышают эффективность процессов благодаря переходу на трубы, фитинги и клапаны из ХПВХ.



Как пластик может превзойти металл?

Технология

CPVC была специально разработана для удовлетворения требований суровых промышленных условий. В 1958 году компания Lubrizol первой превратила ХПВХ в полезный материал для изготовления труб и фитингов. Corzan ® ХПВХ представляет собой термопласт, способный выдерживать длительное воздействие высокой температуры и повышенного давления, обеспечивая при этом превосходную коррозионную стойкость.

На этой странице подробно рассказывается, чем ХПВХ можно сравнить с металлом и чем он отличается.Он также пытается развеять некоторые мифы о ошибочно воспринимаемых недостатках материала.

Если вы рассматриваете ХПВХ для своей промышленной системы или даже сомневаетесь, стоит ли придерживаться металла, мы надеемся, что эта страница поможет вам получить рекомендации и ответить на несколько вопросов.







Что такое хлорированный поливинилхлорид?

Хлорированный поливинилхлорид (ХПВХ) является важным конструкционным термопластом из-за его относительно низкой стоимости, высокой температуры стеклования, высокой температуры тепловой деформации, химической инертности и выдающихся механических, диэлектрических, огнестойких и дымоустойчивых свойств.

Концептуально ХПВХ представляет собой гомополимер ПВХ, подвергнутый реакции хлорирования. Как правило, хлор и ПВХ реагируют по основному свободнорадикальному механизму, что может быть осуществлено с помощью различных подходов с использованием тепловой и/или УФ-энергии.

Содержание хлора в базовом ПВХ может быть увеличено с 56,7% до 74%, хотя обычно большинство коммерческих смол ХПВХ содержат от 63 до 69% хлора. По мере увеличения содержания хлора в ХПВХ температура стеклования (Tg) — температурная область, в которой полимер переходит из твердого, стеклообразного материала в мягкий, каучукоподобный материал, — значительно увеличивается.

Дополнительные атомы хлора защищают углеродную основу полимера от химического воздействия и придают ему большую термостойкость. Повышенная теплостойкость позволяет использовать ХПВХ при более высоких температурах. Соединение также по своей природе инертно по отношению к кислотам, основаниям, солям и алифатическим углеводородам, которые вызывают коррозию металлов.



Диаграмма ХПВХ (слева) на молекулярном уровне по сравнению с ПВХ (справа). Красные сферы представляют элементы хлора.



Смола

CPVC затем смешивается с добавками. Количество и комбинация этих добавок изменяет многие свойства смолы ХПВХ, одновременно облегчая ее перерабатываемость.





Термостойкость и устойчивость к давлению

Способность материала выдерживать высокую температуру и давление в течение продолжительных периодов времени имеет важное значение для работы промышленной системы. При любой слабости здесь руководители предприятия будут регулярно проводить ремонт, отключая систему для внепланового технического обслуживания и, возможно, преждевременно заменяя систему трубопроводов.

Металл зарекомендовал себя как способный выдерживать требования по нагреву и давлению, но как насчет ХПВХ?

Установка стандарта

Каждый материал трубопровода должен эмпирически подтвердить, какой уровень внутреннего давления он может выдержать. Для термопластов как ASTM, так и ISO публикуют методы определения номинального давления для термопластичных трубных материалов, но чаще всего в Состояния.

В соответствии со стандартом ASTM D2837 способность материала трубопровода выдерживать давление определяется путем воздействия на ряд образцов давления, которое может привести к разрыву трубы в течение времени от нескольких часов до более 10 000 часов. Данные анализируются с использованием линейного регрессионного анализа, а напряжение, необходимое для срока службы в 100 000 часов (долговременная гидростатическая прочность или LTHS), определяется путем экстраполяции. С помощью LTHS категория гидростатической расчетной основы (HDB) определяется для материала с использованием следующей таблицы ASTM.





Расчетный коэффициент (часто называемый «коэффициентом безопасности»), равный 0,5, затем умножается на HDB материала в фунтах на кв. дюйм, чтобы определить максимально допустимое напряжение на материал или гидростатическое расчетное напряжение (HDS) для систем с водой.

Этот расчетный коэффициент основан на двух группах условий:

  1. Производственные и испытательные переменные, особенно нормальные отклонения в материалах, производстве, размерах, хорошие методы обращения и процессы оценки.
  2. Переменные применения и использования, в частности: установка, окружающая среда, температура, связанная с этим опасность, желаемый ожидаемый срок службы и выбранная степень надежности.

Согласно ASTM, этот расчетный коэффициент определяет, что материал «способен выдерживать продолжительное время с высокой степенью уверенности, что разрушение трубы не произойдет».

Таким образом,

ХПВХ рассчитан на давление воды как при комнатной температуре (73°F), так и при 180°F. Таблица снижения номинальных характеристик приведена для других температур в пределах рабочего диапазона материала.





Ниже приведены максимальные рабочие температуры и диапазоны давления Corzan CPVC, определенные в соответствии со стандартом ASTM D2837. Красная область — это то, что большинство инженеров воспринимают как возможности CPVC. Светло-серый — это фактический полный рабочий диапазон Corzan CPVC.





Преимущества ХПВХ по сравнению с металлом

Коррозия

Наиболее значительным преимуществом трубопроводной системы из ХПВХ по сравнению с металлическими аналогами является ее коррозионная стойкость.

Металлические трубопроводные системы подходят для обработки чистой воды с нейтральным pH. Однако, как только pH жидкости значительно выходит за пределы нейтрального (~7) или появляется соль (например, солоноватая или морская вода), металлы начинают подвергаться коррозии и могут относительно быстро разлагаться.

Причина в том, что ионы в кислых (pH < 7) и щелочных (pH > 7) жидкостях, а также в солевых растворах способны реагировать со многими металлами, вызывая коррозию. Эта атака ускоряется, когда присутствует растворенный кислород.





И наоборот, трубы и фитинги, изготовленные из материала ХПВХ, по своей природе инертны к большинству кислот, оснований и солей, а это означает, что агрессивные ионы, воздействующие на металлы, проходят прямо мимо ХПВХ, оставляя трубопровод неповрежденным.

Коррозия металла:

Металлы могут подвергаться точечной коррозии, при которой крошечные ямки образуются по длине трубы, уменьшая толщину стенки трубы и снижая ее способность выдерживать давление.

Еще одной причиной для беспокойства является щелевая коррозия.Именно здесь ионы жидкости концентрируются в щелях вокруг сварных швов, фланцев и других типов трубных соединений. Это накопление ионов может быстро разрушить материал, вызывая утечки в сварных швах и соединениях.

Последствия коррозии

Последствия и серьезность коррозии в системе трубопроводов зависят от области применения, но в целом коррозия может привести к следующим проблемам:

  • Номинальное давление снижается из-за утончения стенок трубы.
  • Скорость потока можно снизить, увеличив требования к насосам.
  • Чистота жидкости может быть загрязнена, так как корродированные частицы уплывают. Это является серьезной проблемой для приложений с высокими стандартами чистоты.
  • Стоимость установки увеличится, так как для сварки системы требуются высококвалифицированные рабочие. Этот уровень мастерства требует значительных затрат, которые растут по мере того, как самые опытные сварщики приближаются к пенсии.

Другие соображения:

  • Внешняя коррозия : Серьезная проблема для заводов в прибрежных регионах, содержание соли в атмосфере может разъедать внешнюю часть металлической трубы. В некоторых районах заводы ежегодно прибегают к окраске наружных трубопроводов, чтобы защитить их поверхность.
  • Защита окислительного слоя : Некоторые металлы естественным образом образуют на своей поверхности окислительный слой, или для создания этого слоя можно вручную наносить добавки. Это окисление помогает укрепить трубу, создавая вокруг нее броню, непроницаемую для атак.Эта броня может помочь защитить трубу от уровней pH, немного отличающихся от нейтрального, расширяя ее рабочий диапазон. Однако даже оксидированные слои не выдерживают воздействия более агрессивных кислот и оснований.



Масштабирование

Накипь представляет собой еще одну серьезную угрозу для промышленных трубопроводов, поскольку она может значительно снизить скорость потока.

При различных уровнях pH и температурных диапазонах некоторые ионы металлов растворимы в воде, что позволяет им проходить через систему металлических трубопроводов практически без проблем.

Однако, если жидкость, в которой растворяется металл, выходит за пределы диапазона его растворимости, ионы могут выпадать из раствора и прикрепляться к стенкам металлической трубы. Эти ионы со временем накапливаются, образуя нечто похожее на накипь внутри трубы.





Процессы, в которых участвуют магний, кальций, железо, алюминий и диоксид кремния, как правило, подвержены более высокому риску образования накипи. Кальций, например, имеет очень узкий диапазон растворимости, что создает огромную склонность к выпадению из раствора.

Накипь имеет тенденцию возникать там, где есть завихрения в потоке. Эти завихрения можно обнаружить вблизи дефектов трубы, например, вокруг швов и фланцев. Когда жидкость закручивается вокруг этих водоворотов, образуется концентрация ионов, увеличивающая вероятность образования накипи.

При использовании CPVC мало забот о масштабировании. Материал имеет значительно более низкое сродство к образованию накипи, чем металлы.



Знаете ли вы?

Трубы и фитинги имеют рейтинг Хазена-Уильяма С-фактора, который является мерой трения потока: чем выше рейтинг, тем меньше трение.Рейтинг труб Corzan составляет 150, и он может поддерживать этот рейтинг на протяжении всего срока службы. И наоборот, новый чугунный трубопровод имеет рейтинг только 120, который может упасть до 60-80, если он изношен или покрыт ямками.



Последствия масштабирования

По мере образования накипи диаметр трубы может уменьшиться, и ваша система испытает несколько вредных побочных эффектов:

  • Эффективность насоса снижается.
  • Давление в системе повысится.
  • Накипь может отслаиваться и засорять фильтры или загрязнять саму жидкость.
  • Как и в случае с коррозией, для создания гладких сварных швов потребуются высококвалифицированные рабочие, чтобы избежать образования накипи, что увеличивает общие затраты на установку.



Стоимость установки

Затраты на оплату труда, изготовление и другие затраты на установку могут составлять более половины общей стоимости установки трубопроводной системы. На следующем графике с данными, полученными из журнала Chemical Engineering Magazine , показан индекс затрат на установку Corzan 6 дюймов.Трубопроводные системы из ХПВХ по сравнению с металлическими и термопластичными альтернативами.





Когда дело доходит до установки, ХПВХ имеет ряд преимуществ по сравнению с металлическими аналогами. Ниже мы рассмотрим, почему система Corzan предлагает одну из самых низких затрат на установку среди всех материалов для трубопроводов.

Сварка швов

Швы металлических труб свариваются с использованием интенсивного нагрева и часто металлического наполнителя. Этот процесс несет с собой две проблемы:

  1. Чтобы уменьшить вероятность коррозии или образования накипи, требуются специальные методы сварки и оборудование.Высококвалифицированные рабочие, необходимые для выполнения этих сварных швов, пользуются большим спросом и стоят дорого.
  2. Часто требуется получение разрешений на огневые работы в расчетных зонах, получение которых может быть хлопотным и дорогим.





С другой стороны, система ХПВХ сплавляется с помощью простого двухэтапного процесса цементирования растворителем. Растворяющий цемент не является клеем. Вместо этого он создает химическую связь, которая соединяет две части вместе. После отверждения соединение фактически становится самой прочной частью трубопроводной системы, поскольку толщина стенки в два раза больше, чем у цельного куска трубы.

В то время как цементирование растворителем требует некоторой подготовки, обучение можно провести на месте менее чем за 15 минут и не требует специального оборудования.

Если для соединения труб из ХПВХ требуется сварка, используются аппараты для сварки горячим воздухом, что устраняет необходимость в пламени.

Вес

ХПВХ весит 1/6 веса стали сопоставимого размера. 6-дюймовая труба Corzan сортамента 80 весит около 6 фунтов/фут, тогда как эквивалентная стальная труба может весить от 25 до 29 фунтов/фут. (по выборке производителей стальных труб).

Другими словами, разница в весе между 50-фут. кусок корзановой трубы и стальной трубы весит примерно 1150 фунтов. Это приводит к меньшему количеству необходимых рабочих, ограниченному количеству тяжелой техники (если таковая имеется) и повышению безопасности труда.

Требуемая рабочая сила и оборудование

Вес системы металлических трубопроводов требует привлечения большего числа рабочих для обработки, установки и крепления трубопровода. Кроме того, потребуется тяжелая техника для транспортировки и подъема трубопровода на место.

Кроме того, стоимость рабочей силы возрастает по мере повышения требований к уровню квалификации рабочих. Особенно это касается сварных швов.

Производство

Из-за своего веса, потребности в специальных методах сварки и требований к электричеству/огню большая часть системы металлических трубопроводов изготавливается за пределами площадки и доставляется на объект грузовиками.

Этот процесс может оказаться дорогостоящим, поскольку для транспортировки трубопровода предусмотрены специальные условия. Кроме того, есть ограниченное право на ошибку.Любые просчеты или ошибки сборки, сделанные за пределами площадки, могут привести к дорогостоящему ремонту на месте.

ХПВХ может быть изготовлен заранее, но благодаря двухэтапному процессу сварки растворителем и тому факту, что материал легко режется, изготовление на месте не усложняет процесс установки.

На самом деле, материал ХПВХ предлагает установщикам гибкость для корректировки курса по мере необходимости без каких-либо дорогостоящих изменений конфигурации.

Техническое обслуживание

В течение срока службы трубопроводной системы требуется регулярное техническое обслуживание, независимо от того, выбираете ли вы металлическую трубопроводную систему или ХПВХ.Обычное техническое обслуживание может включать в себя интеграцию нового оборудования, изменение компоновки или замену случайно поврежденных секций.

Тем не менее, система из ХПВХ более выгодна, чем металлические трубы, когда дело доходит до работ по техническому обслуживанию. При использовании металлических трубопроводов вам часто приходится заключать контракт с монтажником труб, и от них может потребоваться изменить конфигурацию некоторых соединений или сварных швов. Кроме того, металлическая система негибкая, поэтому тонкие настройки выравнивания могут потребовать дорогостоящих изменений конфигурации.

После незначительного обучения сварке растворителем труб и фитингов из ХПВХ любой подрядчик-механик или инженер по техническому обслуживанию предприятия может менять, ремонтировать и модифицировать систему.Сама труба также достаточно гибкая, поэтому один или два человека без специального оборудования могут легко отрегулировать выравнивание.



Безопасность

ХПВХ также предлагает ряд преимуществ в плане безопасности по сравнению с альтернативными металлами.

Теплопроводность

ХПВХ имеет очень низкий показатель теплопроводности. Коэффициент теплопередачи Corzan CPVC составляет примерно 1/300 от коэффициента теплопередачи стали, что снижает затраты на энергию и обеспечивает гораздо более низкую температуру поверхности.Это не только снижает потребность в дорогостоящей изоляции, но и ограничивает воздействие на рабочих опасности ожогов.





Пожарная безопасность

ХПВХ не поддерживает горение. Это происходит благодаря предельному кислородному индексу (LOI), равному 60. LOI — это процентное содержание кислорода, необходимого в атмосфере для поддержки горения.

Поскольку атмосфера Земли состоит только из 21 процента кислорода, труба или фитинг Corzan не загорятся, если к ним постоянно не приложено пламя, и перестанут гореть, как только источник воспламенения будет удален.

Легкий

ХПВХ легче маневрировать. Это помогает снизить напряжение и травмы рабочих во время установки. Это также устраняет необходимость в тяжелом оборудовании во время установки.

Отсутствие источника пламени или воспламенения

Для установки систем из ХПВХ

не требуется открытого огня или источника воспламенения. Вместо этого система быстро, легко и безопасно соединяется с помощью растворяющего клея, резьбы или отбортовки.

Рекомендуется использовать цемент на растворителе в хорошо проветриваемом помещении.



Развенчание мифов о трубопроводах из ХПВХ

Одна из причин, по которой системы металлических трубопроводов настолько распространены, заключается в том, что существуют некоторые неправильные представления о ХПВХ и термопластах в целом. Мы хотим развенчать некоторые из этих мифов.

ХПВХ не выдерживает высоких температур и давления

Как указывалось ранее, трубы и фитинги Corzan из ХПВХ обеспечивают прочность, необходимую для удовлетворения требований к давлению в технологических процессах, даже при повышенных температурах. Он доказал свою надежность в сотнях реальных приложений, а также соответствует стандартам ASTM.

ХПВХ не выдерживает длительного воздействия солнечных лучей, ветра, дождя и влажности

Хотя не все компаунды ХПВХ содержат добавки для защиты от атмосферных воздействий, материал Corzan смешивается со значительной концентрацией как сажи, так и диоксида титана, которые признаны отличными агентами, блокирующими УФ-излучение. Эти добавки помогают защитить углеродную основу полимера от воздействия УФ-излучения.

ХПВХ нельзя использовать для всех частей трубопроводной системы

ХПВХ производится с использованием простых методов литья под давлением и прессования.Многие производители имеют возможность создавать любые трубы, фитинги или клапаны, необходимые для промышленной системы.

Для промышленного применения это означает, что вся система может быть изготовлена ​​из материала Corzan. Один материал для всех компонентов ограничивает сложность и позволяет избежать дорогостоящих обходных путей конфигурации.





ХПВХ слишком дорог

Хотя ХПВХ может иметь более высокую стоимость материала, чем некоторые металлы, материал является лишь частью общей стоимости жизненного цикла трубопроводной системы.Также необходимо учитывать установку, техническое обслуживание и срок службы.

Если учесть все затраты на систему трубопроводов, система Corzan может обеспечить значительную экономию по сравнению с металлическими альтернативами, а также с другими термопластами.



Не все ХПВХ одинаковы

Важно отметить, что не все CPVC работают одинаково. Компаунды ХПВХ изготавливаются из базовых смол с различной молекулярной массой и разным содержанием хлора, а также с различными добавками к компаундам, которые могут повлиять на их совместимость и долгосрочную работу.

Чтобы обеспечить долгосрочную работу системы, рекомендуется проконсультироваться с вашим поставщиком труб, чтобы узнать, какие конкретные тесты производитель труб провел для своей готовой продукции. Эти тесты включают:

  • Требования к минимальному давлению разрыва
  • Допуски на размеры
  • Требования к остаточному напряжению
  • Требования к ударам при падении
  • Тестирование свойств плавления

Обеспечение надежности

Lubrizol является пионером в технологии ХПВХ.Мы разработали это соединение почти 60 лет назад и потратили десятилетия, постоянно оттачивая и развивая его возможности.

Сегодня на Corzan CPVC полагаются для промышленного применения во многих отраслях, включая химическую обработку, переработку хлора и щелочи, переработку полезных ископаемых, производство электроэнергии, производство полупроводников и очистку сточных вод.

Кроме того, при выборе материала важно искать поддержку не только в продукте. Команда Corzan Industrial Systems региональных специалистов по продуктам и инженерам всегда готова предоставить экспертные консультации, информацию и обучение на протяжении всего срока службы трубопроводной системы.

Если вы хотите узнать больше о Corzan CPVC или у вас просто есть вопросы о процессе перехода от системы металлических трубопроводов, мы будем рады назначить время для разговора.

Что лучше — трубы из алюминиевого сплава или ПВХ? Поставщики труб из нержавеющей стали

Когда дело доходит до труб, у людей всегда возникает один вопрос. Должны ли они выбрать трубы из алюминиевого сплава или ПВХ? Споры о том, какой материал лучше, кажутся бесконечными.Тем не менее, на самом деле нет лучшего материала по сравнению с другим. Каждый материал имеет свой набор плюсов и минусов. Следует отметить, что в промышленном мире большинство специалистов предпочитают трубы из сплавов аналогам из ПВХ. Почему это так?

Высокая термостойкость

Несомненно, сплавы обладают высокой термостойкостью и поэтому идеально подходят для высокотемпературных сред в различных отраслях промышленности. Трубы из ПВХ не годятся в качестве паровых труб или даже гидравлических линий.И, конечно же, его нельзя устанавливать в местах, где они могут вступить в контакт с огнем или даже с горячей водой. На самом деле, горячая вода, протекающая по трубам из ПВХ, имеет вкус пластика. С другой стороны, сплавы, такие как, например, алюминиевые сплавы, являются отличными проводниками тепла и широко используются в сантехнике, автомобилестроении и робототехнике.

Легкость

Существует мнение, что трубы из ПВХ намного легче сплавов. Но наоборот, алюминиевые сплавы на самом деле не такие тяжелые, как думают некоторые.Фактически, алюминиевый сплав является одним из самых легких сплавов. Именно из-за этого его довольно легко монтировать и даже легко ремонтировать. С другой стороны, ремонт труб из ПВХ может быть довольно трудоемким. Да, алюминиевые сплавы могут быть немного дороже, чем трубы из ПВХ, но больше экспертов инвестируют в первые, так как им нужно что-то, что можно отремонтировать в один миг. Однако оба варианта, поскольку они легкие, не разбиваются при падении. И это подводит нас к другой проблеме, связанной с долговечностью.

Прочность

Трубы ПВХ

хвалят за их гибкость. И именно из-за их гибкости они считаются долговечными. Но когда дело доходит до ударной вязкости, несомненно, алюминиевые сплавы имеют большее преимущество. Было доказано, что алюминий имеет отличное соотношение прочности и веса. Именно из-за этого этот материал всегда выбирают, когда требуются легкие и прочные трубы. С другой стороны, трубы из ПВХ, хотя и гибкие, могут быть легко раздавлены, как только они достигнут предела прочности.

Коррозионная стойкость

С трубами из ПВХ можно вообще не беспокоиться о коррозии. И именно поэтому некоторые считают, что трубы из ПВХ являются лучшим вариантом, когда речь идет о гидравлике и системах сжатого воздуха. Людям не нужна загрязненная ржавчиной вода или воздух. Но нельзя сбрасывать со счетов и тот факт, что алюминий имеет очень высокий уровень коррозионной стойкости – уровень даже выше, чем у большинства металлических сплавов. Причина, по которой алюминий хорошо сопротивляется ржавчине, заключается в том, что он покрыт естественным оксидом.

Resist Aloy Inc. — ваш поставщик высококачественных трубных изделий, устойчивых к коррозии и очень доступных по цене. Свяжитесь с нами сейчас.

.

Leave Comment

Ваш адрес email не будет опубликован.
