Что такое гидрофор и как его установить

Вы проложили трубы в доме, вывели шланг в колодец, смонтировали водопроводные краны… но вода не потечет сама по себе. Некое устройство должно выкачивать воду из колодца и создавать давление в трубах. Для этого нужно купить насосную станцию (гидрофор).

Прицип действия гидрофора

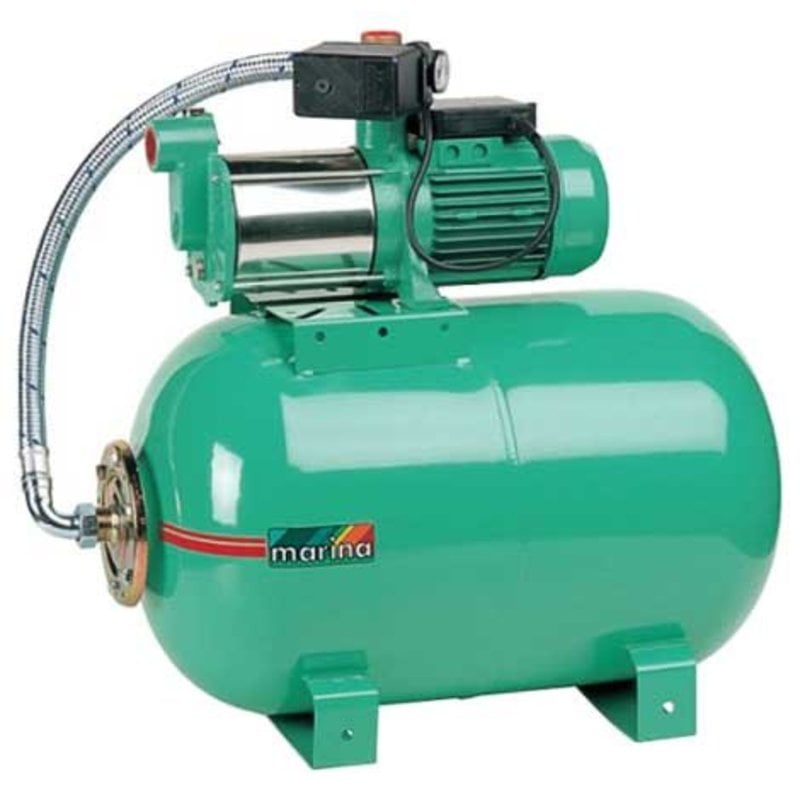

Это повсеместно используемое устройство состоит из всасывающего двигателя, специального бака и чувствительного реле давления. Как только гидрофор включается в розетку, он начинает подавать воду из колодца в бак и в трубопровод. Внутри бака находится специальный пузырь, наполненный воздухом — пневмоцистерна. Воздух сжимается и давление возрастает. Двигатель остается включенным, пока реле не определит, что давление достигло максимальной отметки.

Затем, в процессе использования воды, давление падает. Когда реле определяет, что оно опустилось до установленного минимума, насос снова включается и качает воду.

Важные нюансы

Для прокладки трассы от гидрофора до колодца лучше всего использовать полиэтиленовую трубу. Этот материал подходит для питьевой воды. Чаще всего используется труба диаметром 32 мм. Не забудьте на том конце, где труба заканчивается в колодце, смонтировать обратный клапан, иначе находящаяся внутри устройства пневмоцистерна, нагнетая давление, направит воду назад в колодец.

В этом случае насосная станция будет работать практически без остановки, что обернется большим расходом энергии и закончится тем, что насос перегорит. Обратный же клапан будет пропускать всасываемую из скважины воду, но не позволит ей выливаться назад.

При прокладке труб очень важно надежно герметизировать резьбовые соединения, чтобы вода под давлением не начала протекать сквозь них. Для этого подойдет пакля или тефлоновая лента. Кроме того, следите, чтобы насос качал воду, а не воздух, иначе через несколько минут работы вхолостую двигатель перегорит.

Желательно установить сразу за гидрофором обычный кран с вентилем. Он пригодится не только для того, чтобы налить воды или подсоединить поливочный шланг. Этот кран поможет удалять из системы воздух.

Если полиэтиленовые трубы прокладываются под землей — постарайтесь, чтобы они шли под уклоном по направлению к скважине. Это поможет легче запускать установку. Однако не всегда удается выполнить идеальную прокладку и сбалансировать трубопровод. Это не катастрофа, но может потребоваться несколько большая мощность устройства.

Запуск

Когда вы соберете все необходимые элементы, останется только повернуть в насосе специальный винт и наполнить систему водой. В идеале следует попытаться заполнить весь трубопровод, до самого колодца. Это удается в том случае, если трубы проложены с уклоном, о чем уже было сказано.

Тогда можно включать насос в сеть, и вода начнет закачиваться в бак. Но если нужного наклона труб достичь не удалось, возникнет воздушная пробка, препятствующая прохождению потока. Если это произошло, найдите на насосе специальное отверстие, открывающееся винтом, и постарайтесь влить в него столько воды, сколько получится.

Тогда насос, прогнав влитую в отверстие воду, начнет всасывать воздух, и в этот момент, не теряя времени, нужно открыть ближайший к гидрофору кран, чтобы воздух вышел через него. После этого начнется подача воды, поступающей уже из колодца.

Гидрофор — это… Что такое Гидрофор?

  • Гидрофор — (пневмоцистерна) разновидность гидроаккумулятора, устройство в системе санитарно бытового и питьевого водоснабжения судна, служащее для автоматического поддержания необходимого давления воды в этой системе. Представляет собой закрытый резервуар,… …   Википедия

  • гидрофор — сущ., кол во синонимов: 3 • гидроаккумулятор (6) • гидробак (4) • пневмоцистерна …   Словарь синонимов

  • Гидроаккумулятор — Для улучшения этой статьи желательно?: Исправить статью согласно стилистическим правилам Википедии. Проверить достоверность указанной в статье информации …   Википедия

  • Гидравлика — У этого термина существуют и другие значения, см. Гидравлика (фильм). Гидравлика (др. греч. ὑδραυλικός водяной, от ὕδωρ вода + αὐλός «трубка») прикладная наука о законах движения (см. гидродинамика капельных жидкостей и газов) и равновес …   Википедия

  • Гидравлический удар — (гидроудар)  скачок давления в какой либо системе, заполненной жидкостью, вызванный крайне быстрым изменением скорости потока этой жидкости за очень малый промежуток времени. Может возникать вследствие резкого закрытия или открытия задвижки …   Википедия

  • Экспанзомат — (гидроаккумулятор, гидрофор, гидробак, экспанзомат сантехнический)  металлический бак с резиновой мембраной внутри. Используется в системах водоснабжения и отопления для создания необходимого давления (напора) в водопроводных трубах,… …   Википедия

  • Гидробак

    — (гидравлический бак)  в гидроприводе ёмкость для хранения рабочей жидкости. Гидравлические баки выполняют следующие функции: Хранение рабочей жидкости. Гидросистема требует для своей работы некоторый запас рабоче …   Википедия

  • гидроаккумулятор — сущ., кол во синонимов: 6 • аккумулятор (8) • газогидроаккумулятор (3) • гидробак …   Словарь синонимов

  • гидробак — сущ., кол во синонимов: 4 • бак (22) • гидроаккумулятор (6) • гидрофор (3) • …   Словарь синонимов

  • пневмоцистерна — сущ., кол во синонимов: 4 • гидроаккумулятор (6) • гидробак (4) • гидрофор (3) …   Словарь синонимов

  • Как выбрать гидрофор? | pigu.lt

    Когда, по тем или иным причинам, центральная система водоснабжения недоступна, но необходима для дома, дачи или полива, ситуацию могут спасти колодцы, скважины и другие источники этого ресурса. Для того, чтобы самим не нужно было набирать воду из них, используются специальные гидрофоры с насосом, чтобы обеспечить более эффективный доступ к источнику воды. Решив приобрести такое устройство, следует обдумать несколько ключевых аспектов.


    Гидрофор – что это?

    По сути главная задача этого устройства – откачка воды из соответствующего источника и с помощью давления “доставка” ее в кран.

    Принцип работы гидрофора достаточно прост: всасывающий двигатель подает воду в трубы и в расширительный бак, у которого есть диафрагма или мембрана, отделяющие воздух от воды. По мере наполнения бака, повышается давление воздуха. Двигатель работает до тех пор, пока не будет достигнуто максимальное давление, установленное в реле, после чего устройство автоматически отключится. При выпуске воды, давление постепенно снижается – когда достигает минимального значения, установленного в реле, процесс начинается заново.

    Нередко возникают вопросы, что лучше – гидрофор или глубинный насос.

    Хотя второму варианту характерны большая максимальная высота всасывания и более тихая работа, гидрофоры стоят намного дешевле и их принцип установки очень эффективен, прост и недорог. Именно по этим причинам они являются довольно популярным выбором.

    Какой гидрофор будет наилучшим?

    Узнав, принцип работы гидрофора и зачем нужен, остается только выяснить, как его выбрать. В этом случае следует обратить внимание на несколько критериев:

    • Максимальная глубина всасывания. Стандартная максимальная глубина всасывания этих устройств составляет 8-9 метров, поэтому слишком большого разнообразия вариантов не будет. Необходимо удостовериться, что этого будет достаточно для конкретно Вашей ситуации. В другом случае, вместо гидрофора можно выбрать водяной погружной насос.
    • Максимальная высота подъема воды. Утверждают, что для удобного водоснабжения требуется давление воды 2 бар — его в своих подсчетах можете ориентировочно приравлять его к высоте в 20м. К этому числу необходимо прибавить глубину воды от поверхности земли и вертикальное расстояние до самой высокой точки, где будет использоваться вода — тогда выясните, какая высота подъема Вам необходима.
    • Объем.
      Чем больше будет объем, тем реже потребуется устройству работать, благодаря этому будет гарантирована более спокойная атмосфера и не частые колебания давления.
    • Производительность. Часто этот параметр не очень важен, так как производительность гидрофоров часто даже выше, всей воды находящейся в скважине, которую опустошили бы только в том случае, если бы непрерывно сливали воду. Однако, если планируете использовать неограниченный источник воды (озеро, реку или пруд) и намереваетесь использовать его, например, для поливочных систем, гораздо мощное устройство будет более удобным.

    Учтя все эти аспекты, легко решите, какой гидрофор в Вашем случае подойдет лучше всего. Их разнообразие достаточно широко, поэтому решение будет зависеть только от Ваших личных потребностей.

    Выбираем гидрофор для частного дома

    Водоснабжение частного дома, находящегося за пределами централизованной системы, основано на подаче воды из автономных источников — колодца, скважины или накопительного резервуара (реже). Особенностью подземных источников является отсутствие давления, необходимого для подъема воды наверх. Следовательно, для непрерывного обеспечения участка или здания нужно приобрести регулирующую установку для доставки воды — насосную станцию или, другими словами, гидрофор для частного дома.

    Покупка насосного оборудования основывается на учете характеристик всех частей системы, их совместимости, соответствия конкретному источнику (колодцу или скважине), а также на выборе места для установки. Монтаж насосной станции можно осуществлять на различных этапах: во время постройки дома, бурения скважины или ремонтных работ.

    Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице. Если лучшим местом вы считаете угол в доме (санузел, веранда, погреб), то позаботьтесь о хорошей звукоизоляции, даже если оборудование снабжено необходимыми сертификатами.

    Устройство гидрофоров

    До сих пор одинаково активно используют два типа гидрофоров:

    • мембранные, оснащенные эластичной герметичной мембраной, которая разделяет отсеки с водой и сжатым воздухом;
    • безмембранные, в которых вода и сжатый воздух не разделены, находятся в одном резервуаре.

    Мембрана представляет собой плотный резиновый мешок, не контактирующий со стенками резервуара, в котором находится. Гидрофоры с мембранным устройством компактны, имеют меньшие размеры и не требуют большой площади для установки – идеальный вариант для домов с дефицитом свободного пространства. Объем бака – в среднем 30-50 литров, но при необходимости можно подыскать 80-ти и 100-литровые модели.

    Схема насосной станции с мембранным гидрофором, оснащенным самовсасывающим насосом и датчиком давления воды, от показаний которого зависит работа насоса. Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой. Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума. В некоторых моделях предусмотрена возможность замены изношенной мембраны. Если придется покупать запасной вариант, удостоверьтесь в его сертификации, так как материал (обычно резина) контактирует с питьевой водой.

    Схема насосной станции с безмембранным гидрофором, имеющим вид большого резервуара на опорах: в нижней части емкости находится вода, в верхней – сжатый воздух. Безмембранный бак – вертикально расположенный большой цилиндр, объем которого 100 литров и более. Для подачи воды в комплекте с безмембранным гидрофором необходимо приобретать самовсасывающий насос вихревого типа. Оптимальное давление насоса не должно превышать 0,6 МПа, так как этот показатель является максимальным для большего числа гидрофоров.

    Нормативные стандарты допускают использование насосов с большим давлением, но при условии установки предохранительного клапана, сток которого ведет в канализационную трубу. Для лучшего функционирования гидрофора и защиты его от поломки на трубе перед устройством монтируют фильтр дополнительной очистки воды.
    От правильного выбора гидрофорного оборудования зависит стабилизация давления в устройстве и всей системе подачи воды, оптимальный напор в каждой точке водоразбора (в кухонном кране, в душе, для полива огорода), защита от больших нагрузок.

    Следует помнить, что работа гидрофора основана на двух факторах:

    • изменении показателей давления;
    • объеме использованной воды.

    То есть количество автоматических включений-выключений за один час может быть разным.

    Стандартная схема работы гидрофора: вода заполняет накопительный бак, пока не срабатывает реле давления; насос включается снова после опустошения бака и повышения давления внутри резервуара. Рассмотрим, как давление влияет на запуск.

    Предположим, что в доме включили кран. Объем воды внутри устройства стал уменьшаться, а подушка сжатого воздуха, напротив, увеличиваться, что вызывает уменьшение давления. Как только давление достигло минимальной отметки, автоматически включается насос и качает воду до того момента, пока объем воздуха не уменьшится, следовательно, давление не повысится. Реле давления реагирует на это и отключает насос. Максимальный показатель давления внутри бака устанавливает производитель оборудования, однако работу реле можно регулировать самостоятельно.

    Объем и давление гидрофора

    Основной фактор, на который следует опираться при выборе объема гидроаккумулятора, — среднее количество воды, потребляемое семьей. Производительность высчитывают, опираясь на количество воды, потраченное за 1 час. Существуют усредненные значения, но их обычно принимают за минимум. Например, семье из 4 человек, проживающей в небольшом частном доме, необходим гидрофор с производительностью 2-3м³/ч. Большая семья, живущая в двухэтажном коттедже с садовым участком, должна рассчитывать на производительность не менее 7-8 м³/ч.

    Кроме сухого подсчета количества жителей следует учитывать их образ жизни: некоторые моются раз в неделю, другие ежедневно. Целый ряд бытовых машин и приборов также работает на воде – стиральная и посудомоечная машины, гидромассажная и душевая системы, автоматический полив газона или сада.

    Однако следует учитывать и максимальное давление, создаваемое насосом. Как правило, новый гидрофор комплектуется инструкцией, которая служит подсказкой: в таблице производитель указывает перечень важных величин, на которые необходимо ориентироваться при установке оборудования. Рабочее давление должно соответствовать всем приборам, включенным в систему водоснабжения. К ним относятся устройства, установленные в большинстве частных домов — различные виды водонагревателей (накопительные или проточные), котлы одно-или двухконтурные, бойлерное оборудование.

    Давление выставляют в момент подключения оборудования вручную, при помощи регулирующих болтов, но строго по инструкции. Например, давление включения насоса – 1,7 бар, давление выключения насоса – 3,0 бар.

    Источник забора воды

    Выбор гидрофора во многом зависит и от источника забора воды, в качестве которого выступают:

    • колодец;
    • скважина;
    • водопровод;
    • пруд;
    • резервуар.

    Чтобы поднять воду из скважины или колодца, необходим мощный насос. Он работает в непрерывном режиме, включаясь во время разбора воды и выключаясь, когда в доме закрывают все краны. Настроить его помогает реле давления – очень удобный регулируемый инструмент, который позволяет управлять подачей воды за счет роста или снижения давления.

    Можно использовать два варианта насоса. Один из них, насос гидроаккумулятора, создает давление и за счет этого всасывает воду, однако он имеет ограничения. Кроме глубины (до 7-8 метров) необходимо учитывать и горизонтальные участки: 10 метров горизонтально расположенной трубы = полутора метрам вертикальной трубы, опущенной в скважину.

    Когда уровень воды слишком низок, гидрофор устанавливают прямо в скважине, оборудуя площадку на необходимой высоте. Повышенная влажность даже при хорошей гидроизоляции способна вывести оборудование из строя раньше времени, поэтому данный способ используют лишь в безвыходном положении. Идеальный вариант для установки – сухой, теплый, специально оборудованный подвал.

    Как ни странно, в небольших домах насосы выходят из строя чаще. Это происходит по одной причине: число включений-выключений оборудования больше, так как воду набирают часто, но в малых количествах. У каждой модели насоса есть контрольный показатель максимального включения в течение одного часа, например, 25-30 включений в час. Если жильцы дома будут пользоваться водой чаще, в первую очередь выйдет из строя двигатель – из-за перегрева. Чтобы избежать поломки, необходимо увеличить интервал между включениями – в этом состоит одна из важнейших функций гидрофора.

    Частные дома, расположенные в черте города или села, как правило подключены к централизованной системе водоснабжения. Однако из-за небольшого напора часто вода не поступает на второй этаж, поэтому для принудительной подачи также необходима насосная станция. Гидрофор в комплекте с вихревым насосом следует подключить прямо к водопроводу. Чтобы давление было постоянным, лучше выбрать двигатель с инверторным управлением.

    Преимущество данного способа – стабилизация подачи воды при недостаточном давлении в централизованной системе. Таким образом, гидрофоры оптимальны для эксплуатации в частных домах и на дачах с такими источниками воды, как неглубокие скважины и колодцы, нестабильные водопроводы или пруды – для полива огорода.

    Условия и место установки гидрофора

    Компактные размеры современного оборудования позволяют расположить его практически в любом подходящем углу – в санузле, на террасе, в подсобке, в прихожей и даже под раковиной на кухне. Уровень шума может быть различным, и при больших его показателях, безусловно, потребуется дополнительная шумоизоляция.

    Устанавливая насосную станцию, необходимо помнить о стандартах и требованиях, предъявляемых при монтаже электрооборудования и систем водоснабжения в частных домах. Некоторые из правил касаются помещения для установки оборудования:

    • площадь комнаты – не менее 2 м х 2,5 м;
    • высота помещения – не менее 2,2 м;
    • минимальное расстояние от гидрофора до стены – 60 см;
    • минимальное расстояние от насоса до стены – 50 см.

    Требования предъявляются не только к насосному оборудованию, но и ко всем сопутствующим системам. Все электрические кабеля, повода, светильники, лампы должны иметь высокую степень защиты от влаги. Температура в помещении не должна быть минусовой, оптимальный вариант – от +5ºС до +25ºС.

    В большом доме не возникает проблем с размещением гидрофора: часто его устанавливают вместе с другим насосным оборудованием в специально отведенном помещении, обеспечив удобный доступ для обслуживания и ремонта. Обязательно наличие вентиляции, которая обеспечивает постоянное охлаждение двигателя. Страховка от аварийной случайности – наклон пола и канализационные отверстия с пропускной способностью, равной производительности насоса. Даже дверной блок должен соответствовать устанавливаемому оборудованию, чтобы при необходимости можно было без затруднений внести или вынести наиболее крупный элемент насосной станции.

    Один из лучших вариантов размещения насосного оборудования – в цокольном этаже жилого дома, роль которого также может сыграть погреб или подвал. Если вибрация и уровень шума гидрофора превышают нормативы, а проще говоря, мешают жить, его выносят за пределы здания и помещают в бетонный колодец – небольшую утепленную и герметичную яму в земле. Для защиты стенок от осыпания используют бетонирование с армированной сеткой, усиленное гидроизоляционной пленкой. Для утепления применяют листы пенополистирола, уложенные слоями не тоньше 5-8 см.

    Роль потолка играет железобетонная плита, а двери – люк, герметично закрывающийся на замок. Дождевая вода может проникнуть в щели, поэтому сверху люк прикрывают листами рубероида или пластиковой водонепроницаемой крышкой. В продаже существуют дизайнерские варианты, маскирующие канализационные и технические люки, они выполнены в виде камней или зарослей травы.

    Если гидрофор установлен прямо в скважине или колодце, то необходимо максимально обезопасить оборудование от проникновения воды, сделать свободный доступ к двигателю и насосу, утеплить помещение. Спуск в колодец осуществляется по лестнице, закрепленной на стене. Все условия аналогичны требованиям размещения в подсобном помещении – потребуется освещение, вентиляция, канализационный слив и утепление (особенно в северных регионах). Следует помнить, что двигатель насосной станции не защищен от заливания, поэтому опасен для пользователей. Все перечисленные нюансы следует учитывать еще на этапе покупки и выбора оборудования.

    Как выбрать гидрофор? | kaup24.ee

    Когда, по тем или иным причинам, центральная система водоснабжения недоступна, но необходима для дома, дачи или полива, ситуацию могут спасти колодцы, скважины и другие источники этого ресурса. Для того, чтобы самим не нужно было набирать воду из них, используются специальные гидрофоры с насосом, чтобы обеспечить более эффективный доступ к источнику воды. Решив приобрести такое устройство, следует обдумать несколько ключевых аспектов.


    Гидрофор – что это?

    По сути главная задача этого устройства – откачка воды из соответствующего источника и с помощью давления “доставка” ее в кран. Принцип работы гидрофора достаточно прост: всасывающий двигатель подает воду в трубы и в расширительный бак, у которого есть диафрагма или мембрана, отделяющие воздух от воды. По мере наполнения бака, повышается давление воздуха. Двигатель работает до тех пор, пока не будет достигнуто максимальное давление, установленное в реле, после чего устройство автоматически отключится. При выпуске воды, давление постепенно снижается – когда достигает минимального значения, установленного в реле, процесс начинается заново.

    Нередко возникают вопросы, что лучше – гидрофор или глубинный насос. Хотя второму варианту характерны большая максимальная высота всасывания и более тихая работа, гидрофоры стоят намного дешевле и их принцип установки очень эффективен, прост и недорог. Именно по этим причинам они являются довольно популярным выбором.

    Какой гидрофор будет наилучшим?

    Узнав, принцип работы гидрофора и зачем нужен, остается только выяснить, как его выбрать. В этом случае следует обратить внимание на несколько критериев:

    • Максимальная глубина всасывания. Стандартная максимальная глубина всасывания этих устройств составляет 8-9 метров, поэтому слишком большого разнообразия вариантов не будет. Необходимо удостовериться, что этого будет достаточно для конкретно Вашей ситуации. В другом случае, вместо гидрофора можно выбрать водяной погружной насос.
    • Максимальная высота подъема воды. Утверждают, что для удобного водоснабжения требуется давление воды 2 бар — его в своих подсчетах можете ориентировочно приравлять его к высоте в 20м. К этому числу необходимо прибавить глубину воды от поверхности земли и вертикальное расстояние до самой высокой точки, где будет использоваться вода — тогда выясните, какая высота подъема Вам необходима.
    • Объем. Чем больше будет объем, тем реже потребуется устройству работать, благодаря этому будет гарантирована более спокойная атмосфера и не частые колебания давления.
    • Производительность. Часто этот параметр не очень важен, так как производительность гидрофоров часто даже выше, всей воды находящейся в скважине, которую опустошили бы только в том случае, если бы непрерывно сливали воду. Однако, если планируете использовать неограниченный источник воды (озеро, реку или пруд) и намереваетесь использовать его, например, для поливочных систем, гораздо мощное устройство будет более удобным.

    Учтя все эти аспекты, легко решите, какой гидрофор в Вашем случае подойдет лучше всего. Их разнообразие достаточно широко, поэтому решение будет зависеть только от Ваших личных потребностей.

    Как выбрать гидрофор? | 220.lv

    Когда, по тем или иным причинам, центральная система водоснабжения недоступна, но необходима для дома, дачи или полива, ситуацию могут спасти колодцы, скважины и другие источники этого ресурса. Для того, чтобы самим не нужно было набирать воду из них, используются специальные гидрофоры с насосом, чтобы обеспечить более эффективный доступ к источнику воды. Решив приобрести такое устройство, следует обдумать несколько ключевых аспектов.


    Гидрофор – что это?

    По сути главная задача этого устройства – откачка воды из соответствующего источника и с помощью давления “доставка” ее в кран. Принцип работы гидрофора достаточно прост: всасывающий двигатель подает воду в трубы и в расширительный бак, у которого есть диафрагма или мембрана, отделяющие воздух от воды. По мере наполнения бака, повышается давление воздуха. Двигатель работает до тех пор, пока не будет достигнуто максимальное давление, установленное в реле, после чего устройство автоматически отключится. При выпуске воды, давление постепенно снижается – когда достигает минимального значения, установленного в реле, процесс начинается заново.

    Нередко возникают вопросы, что лучше – гидрофор или глубинный насос. Хотя второму варианту характерны большая максимальная высота всасывания и более тихая работа, гидрофоры стоят намного дешевле и их принцип установки очень эффективен, прост и недорог. Именно по этим причинам они являются довольно популярным выбором.

    Какой гидрофор будет наилучшим?

    Узнав, принцип работы гидрофора и зачем нужен, остается только выяснить, как его выбрать. В этом случае следует обратить внимание на несколько критериев:

    • Максимальная глубина всасывания. Стандартная максимальная глубина всасывания этих устройств составляет 8-9 метров, поэтому слишком большого разнообразия вариантов не будет. Необходимо удостовериться, что этого будет достаточно для конкретно Вашей ситуации. В другом случае, вместо гидрофора можно выбрать водяной погружной насос.
    • Максимальная высота подъема воды. Утверждают, что для удобного водоснабжения требуется давление воды 2 бар — его в своих подсчетах можете ориентировочно приравлять его к высоте в 20м. К этому числу необходимо прибавить глубину воды от поверхности земли и вертикальное расстояние до самой высокой точки, где будет использоваться вода — тогда выясните, какая высота подъема Вам необходима.
    • Объем. Чем больше будет объем, тем реже потребуется устройству работать, благодаря этому будет гарантирована более спокойная атмосфера и не частые колебания давления.
    • Производительность. Часто этот параметр не очень важен, так как производительность гидрофоров часто даже выше, всей воды находящейся в скважине, которую опустошили бы только в том случае, если бы непрерывно сливали воду. Однако, если планируете использовать неограниченный источник воды (озеро, реку или пруд) и намереваетесь использовать его, например, для поливочных систем, гораздо мощное устройство будет более удобным.

    Учтя все эти аспекты, легко решите, какой гидрофор в Вашем случае подойдет лучше всего. Их разнообразие достаточно широко, поэтому решение будет зависеть только от Ваших личных потребностей.

    Морской гидрофорный резервуар

    — Gosea Marine



    Морской гидрофорный резервуар представляет собой закрытый контейнер. Некоторое небольшое пространство зарезервировано в верхней части замкнутого пространства. После того, как вода будет храниться на месте, автоматический нагнетательный насос нагнетает воздух в небольшое пространство, чтобы увеличить давление воды.

    Таким образом, независимо от того, куда водопроводная труба со дна резервуара для напорной воды ведет к кораблю, она будет иметь то же давление, что и водопроводная вода на земле.Сколько рекуперированной воды используется, автоматический воздушный насос будет вводить в нее определенное количество воздуха для поддержания определенного давления воды.

    Использование морского гидрофорного бака

    Запустите подачу воды в насос подачи воды, остановите водяной насос, когда уровень воды можно будет увидеть на стеклянной трубке указателя уровня жидкости, а затем включите воздушный компрессор, чтобы надуть корпус через инфляционный клапан.

    Применение морского гидрофорного резервуара

    Морские гидрофорные резервуары можно разделить на напорные резервуары для питьевой воды, напорные резервуары для пресной воды, напорные резервуары для морской воды, резервуары для пожарной воды и т. Д.

    Он применим к системе водоснабжения бытовых водопроводных систем пресной воды и санитарных водопроводов на большинстве современных малых и средних пассажирских судов, грузовых судов и буровых платформ. Он обеспечивает чистую воду или воду для бытовых нужд для судов.

    Особенность морского гидрофорного резервуара

    • Устройство имеет модульную конструкцию, компактную структуру, простую установку и техническое обслуживание, подходит для всех видов систем подачи давления.
    • Качество прошло сертификацию международной морской организации, CCS, ABS, BV, EC, GL, на ваш выбор,
    • Материал, как правило, углеродистая сталь или нержавеющая сталь.

    Мгновенное предложение онлайн

    Дорогой друг, вы можете сообщить о своей неотложной потребности онлайн, наши сотрудники незамедлительно свяжутся с вами. Если у вас есть какие-либо вопросы, своевременно проконсультируйтесь с нашей службой поддержки через онлайн-чат или по телефону. Спасибо за ваш запрос онлайн.

    морской гидрофор, бак под давлением морской пресной воды, Китай

    Установка аринового гидрофора SILI ZYG m или гидрофорная система предназначена для удовлетворения потребности в пресной или морской воде на борту морских судов и морских буровых установок.Системы укомплектованы электронным оборудованием контроля и мониторинга для измерения качества воды и счетчиками для измерения расхода воды. Все соединения находятся на одной стороне, что снижает затраты и упрощает установку на борту; блоки полностью подключены и протестированы заранее в нашей мастерской.

    Его также называют системой резервуаров для воды под давлением. как для морской воды, так и для пресной воды морского назначения.

    Подробнее см. в каталоге морских гидрофорных установок ZYG.


    Морской гидрофорный блок ZYG состоит из трех моделей гидрофорных блоков SILI ZYG:

    1. ZYGH, с двумя вертикальными центробежными насосами CLH, занимает гораздо меньше места.

    Напорный бак не только обеспечивает пространство для хранения, но насосы и система управления установлены сбоку напорного бака, чтобы уменьшить занимаемую площадь.

    2. ZYGX, с двумя горизонтальными самовсасывающими центробежными насосами CWX.

    Напорный бак, насосы, устройства управления и трубопроводы смонтированы на несущей конструкции, которая была подвергнута пескоструйной обработке и окрашена эпоксидной краской для морского применения.Структурная полозья позволит легко поднимать систему во время установки

    3. ZYGW, с двумя горизонтальными самовсасывающими центробежными насосами WZ.

    Аналогичен ZYGX, но с меньшей производительностью насоса и объемом бака.


    Ежедневная проверка и эксплуатация морского гидрофора или системы ZYG:

    1. проверка и промывка указателя уровня воды

    1). закройте клапан на стороне воздуха и откройте промывочный клапан, чтобы проверить и промыть трубу, соединенную с водой, а затем закройте клапан на стороне воды.

    2). откройте клапан на стороне воздуха, чтобы проверить и промыть трубу, подсоединенную к сжатому воздуху.

    3). закройте промывочный клапан и откройте клапан на стороне воды, чтобы проверить уровень воды в нормальном положении.

    1. подача сжатого воздуха в бак.

    1). вручную запустить рабочий насос, чтобы подать воду в бак, остановить насос до рабочего давления, затем закрыть выпускной клапан, чтобы временно прекратить подачу воды.

    2).отрегулируйте давление сжатого воздуха на 0,1 МПа выше рабочего давления, откройте клапан подачи воздуха, чтобы зарядить сжатым воздухом бак.

    3). слейте избыточную воду через сливной клапан, когда давление достигнет рабочего давления бака, а уровень воды будет в полном положении, закройте клапан подачи воздуха и сливной клапан.

    4). если заправить слишком много воздуха, он может быть сброшен через клапан на баке.

    5). приведите все клапаны в нормальное состояние и насос в положение автоматического обслуживания.

    Дополнительную информацию см. в каталоге морских гидрофоров ZYG

    .

    YLG-0.3 Морской гидрофорный резервуар — Китай YLG-0.3 Морской гидрофорный резервуар Поставщик

    Морской гидрофорный бак YLG-0.3:
    Описание:

    Напорный водяной тип A Настенный тип бак можно использовать для обеспечения пресной водой для жизни и очистки корабля и буровые платформы.

    Это устройство использует сжатый воздух для поддержания постоянное давление воды в баке, чтобы обеспечить жизнь экипажа вода и вода машин и оборудования.

    Качество бака для напорной воды было одобрено ABS CCS BV EC GL DNV и т. д. Поэтому, если вы сделаете выбор, пожалуйста, сообщите нам какой сертификат вам нужен.

    Технические данные:

    Тип вместимость
    м3
    Исполнение
    Давление
    МПа
    Wotking
    Давление
    МПа
    DN А Б Б1 С г d1 h2 h3 h4 Д1 Д2 л ЧАС Вес
    кг
    А 0.12 0,7 0,6 400 608 656 361 Φ18 470 260 Ду25 Ду20 320 1187 130
    0,2 500 708 756 411 Φ20 600 300 330 1304 170
    0.3 600 808 856 461 600 300 DN32 370 1358 215
    Б 0,5 700 908 1034 593 Φ25 830 300 425 1641 330
    1 900 1108 1234 693 950 450 DN40 DN32 525 2008 г. 415
    С 0.5 700 908 1034 593 Φ490 Φ25 1310 DN32 Ду20 425 1759 г. 330
    1 900 1108 1234 693 Φ630 1578 DN40 DN32 525 2090 415
    1.5 1000 1208 1330 744 Φ700 1835 г. 570 2525 555
    2 1200 1408 1540 844 Φ840 1937 г. DN50 600 2626 600
    3 2659 3401 775

    Китайские производители оборудования для очистки воды, поставщики — Оборудование для очистки воды по индивидуальному заказу, сделанное в Китае

    • Генератор пресной воды на борту корабля

      Генератор пресной воды на борту корабля использует технологию пластин 3 в 1.Он объединяет испарение, сепарацию и конденсацию в титановую пластину для формирования и независимой…

    • Морская гидрофорная система
      Сборная морская гидрофорная система серии

      ZYG подходит для систем водоснабжения морских и пресноводных труб всех видов судов. Интегрирует давление…

    • Напорный бак морского гидрофора

      Морской гидрофорный бак под давлением в основном используется на судах, которые представляют собой сосуды, содержащие воду и воздух под давлением.Резервуар для воды под давлением используется для подачи воды в пресную воду…

    • Резервуар для горячей воды с пароэлектрическим нагревом

      Введение продукта Этот резервуар для горячей воды с пароэлектрическим нагревом подходит для всех видов судов и платформ, которые имеют источник пара или мощность для производства горячей воды для экипажа…

    • Бак морской воды под давлением

      Введение продукта Морские резервуары для воды под давлением подходят для систем водоснабжения большинства современных средних и малых пассажирских и грузовых судов, а также для бурения…

    • Бак для морской воды с электрическим подогревом

      Представление продукта Морской резервуар для воды с электрическим подогревом используется для хранения и нагрева воды на борту. Он состоит из корпуса бака, предохранительного клапана, манометра,…

    • Пластинчатый генератор пресной воды

      Пластинчатый генератор пресной воды производит пресную воду путем испарения и конденсации морской воды, и он нагревается водой рубашки двигателя или электрическим нагревом или паровым нагревом или…

    • Пластинчатый генератор пресной воды

      Генератор пресной воды пластинчатого типа является энергосберегающим устройством, потому что он использует воду рубашки для нагрева и нижнюю точку воды в вакууме.

    • Генератор пресной воды
      В системе генератора пресной воды

      используется вакуумное устройство для нагревания и испарения морской воды под вакуумом и конденсационное устройство для конденсации дистиллированной воды.

    • Генератор пресной воды на корабле

      Генератор пресной воды на корабле — это устройство для опреснения морской воды, оно широко используется на кораблях, таких как океанские суда, рыболовные суда и т. д.

    • Корабль-генератор пресной воды

      Корабль-генератор пресной воды подходит не только для установки на судах, но и для буровых платформ, островов и т. д.

    Первая Предыдущая 12 Следующая Последняя 1/2

    Как один из самых профессиональных производителей и поставщиков оборудования для очистки воды в Китае, мы предлагаем дешевое судовое оборудование китайского производства.Пожалуйста, будьте уверены, что вы можете купить индивидуальное оборудование для очистки воды по низкой цене на нашем заводе. Наши вечные стремления — это отношение «уважать рынок, уважать обычаи, уважать науку» плюс теория «качество является основным, верить в главное». и управление передовое’ для . Наша превосходная команда по исследованиям и разработкам обеспечивает широкую операционную и инновационную платформу для удовлетворения все более сложных потребностей клиентов. Наше превосходное послепродажное обслуживание сделало нас партнерами многих известных предприятий за рубежом.

    hydrophore — Перевод на русский — примеры французский

    Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

    Эти примеры могут содержать разговорные слова на основе вашего поиска.

    В качестве опции для стандартной установки можно использовать австралийский стандарт с дополнительными приспособлениями и группой гидрофор с тампоном.

    В качестве опции стандартная установка может поставляться с адаптированным умягчителем воды и гидрофорной группой с буферным баком.

    La Maison est entièrement climatisée et dotée d’un chauffage Central et d’un système hydrophore (постоянный запас воды и постоянное давление).

    Дом полностью кондиционирован и оснащен центральным отоплением и системой гидрофор (иметь запас воды и постоянный напор).

    le système comprend un réservoir de stockage connecté par l’intermediaire d’une pompe high pression à un гидрофор

    система включает накопительный бак, который через насос высокого давления соединен с гидрофором

    Lorsque l’éolienne (1) produit plus d’energie qu’il n’en est consomée, l’energie en excès est recueillie et accumulée dans le liquide sous pression dans un reservoir hydrophore (17) fabriqué à partir d’un Matériau Souple Tel Que Le Caoutchouc.

    Когда ветряная мельница (1) производит больше энергии, чем потребляет, избыточная энергия собирается и накапливается в жидкости под давлением в баке гидрофора (17), изготовленном из гибкого материала, такого как резина.

    dans les periodes où la source d’energie renouvelable, par l’intermediaire par instance d’une éolienne, ne peut pas produire suffisamment d’energie électrique pour satisfaire la consomation, le reservoir hydrophore alimente en liquide la turbo à liquide pour son функция.

    в периоды, когда возобновляемый источник энергии, например, ветряная мельница, не может производить достаточно электроэнергии, чтобы соответствовать потреблению, бак гидрофора подает жидкость в жидкостную турбину для ее работы.

    () ce lavage à contre courant étant achevé au moyen d’un hydrophore , d’une vanne o/f

    обратная промывка достигается с помощью гидрофора и двухпозиционного клапана

    dans l’ hydrophore , une pression élevée est obtenue, l’ hydrophore étant connecté à des bus de nettoyage par l’intermediaire d’une valve

    в гидрофоре создается высокое давление, а гидрофор соединяется с форсунками очистки через клапан

    Cette dernière a utilisé 2760000 динаров для строительства d’une pompe hydrophore destinée à approvisionner en eau le campement de Suto Orizari.

    Муниципалитет использовал 2 760 000,00 MKD для строительства гидрофора для водоснабжения части поселка Суто Оризари.

    Оборудование Une pompe hydrophore , alimentée 100% par l’energie solaire et éolienne.

    В конце XVI века на Ajouta lesfontaines alimentées par un gigantesque hydrophore avec roue, qui garantissait aussi l’irrigation.

    peuvent être complets à cadre (piédestal), манометры, ваза , гидрофор et panneau de commande

    может комплектоваться рамой (базой), манометрами, домовым насосом сосудом и панелью управления

    Мощная, сверхпрочная и чрезвычайно бесшумная экипировка с корпусом помпы из нержавеющей стали и мощной моделью по преимуществу, помпа гидрофор 6000/6E LCD Inox Premium GARDENA (1300 Вт и 6000 литров по номиналу).

    Мощная модель GARDENA Premium Electronic Pressure Pump 6000/6E LCD Inox (1300 Вт, 6000 литров в час) оснащена большей мощностью, особенно прочной и очень тихой благодаря версии с корпусом насоса из нержавеющей стали.

    Базовая модель, помпа , гидрофор 3500/4E Classic GARDENA (800 Вт и 3500 литров номинальная), оснащенная дисплеем с люминесцентными лампами DEL для быстрой разведки в случае ошибки.

    Начальная модель насоса GARDENA Classic Electronic Напорный 3500/4E (мощность 800 Вт и производительность 3500 литров в час) оснащена мигающим светодиодным дисплеем для легкого распознавания возможных сообщений об ошибках.

    Même выбрал pour le modele superieur, la pompe hydrophore 400/5E Comfort (1100 Вт и 4000 литров по номиналу).

    Как и мощный насос GARDENA Comfort Electronic Напорный 4000/5E (1100 Вт и 4000 литров в час).

    Un groupe hydrophore Clasal представляет собой жидкий раствор, который не имеет никаких функциональных возможностей.

    Гидрофоры групп Помпы поршневые, комбинированные с резервуаром, входящие в группу гидрофор .La configuration peut être aussi bien horizontale que verticale.

    Поршневые насосы в сочетании с напорным баком и реле давления образуют блок подачи воды под давлением . Конфигурация может быть как горизонтальной, так и вертикальной.

    Moyennant un groupe hydrophore (во Франции по адресу l’appelle «surpresseur») и соответствующие фильтры, предназначенные для удаления воды хорошего качества — y compris pour l’alimentation, si on le souhaite.

    С хорошей насосной системой и соответствующими системами фильтрации вы сможете утилизировать пресную воду хорошего качества, в том числе для еды и питья, если хотите.

    Для домашнего использования, группа , гидрофор , составляющая и дополняющая аренду, и идеальная водная вода. Pour une использование dans le jardin ou pour pourvoir les animaux en eau potable.

    Для бытового использования блок подачи воды под давлением является идеальным экономичным решением для дополнения водопровода, который можно использовать в саду или для обеспечения скота питьевой водой.

    Водная вода аинси récoltée sera pompée par un petit groupe hydrophore situé dans un local technology en sous-sol, avec un filtre de 25 à 35 microns suivi d’un autre d’une porosité de 10 микрон.

    Дождевая вода, собранная таким образом, будет перекачиваться небольшой насосной системой , расположенной в подвальном помещении с оборудованием, с фильтром на 25–35 микрон, за которым следует фильтр на 10 микрон.

    Гидрофон | Инструменты утечки — Блог



    Тип бассейна:

    Спа/бассейн Gunite

    Используемое оборудование:

    Leakalyzer, XLT30H, гидрофон, краситель, инспекционная трубка Ridgid, микродренажная катушка Ridgid, оборудование для испытаний под давлением, конусы для испытаний красителей

    Телефон:

    Клиент позвонил из-за того, что его бассейн протекал до линии плитки и остановился, поэтому он хотел, чтобы мы обнаружили утечку и оценили линию плитки, чтобы определить, требуется ли полная реконструкция.Когда мы добрались до бассейна, уровень воды был заполнен до нормального уровня, как мы просили, но клиент указал, где она обычно просачивается, что было на дюйм ниже скиммера, но на пару дюймов выше форсунок. Казалось, что нас ждет быстрая локализация трещины на линии плитки и ремонт шпаклевки.

    Решение:

    Мы провели тест Leakalyzer, чтобы лучше понять, насколько быстро бассейн теряет воду, и при этом начали прослушивать с помощью гидрофона предполагаемую линию плитки.Быстрая прогулка по бассейну с гидрофоном не выявила подозрительных участков. Мы перешли к тестированию краской, потому что иногда небольшие утечки не создают достаточного шума для гидрофона. После окраски всей линейки плитки мы смогли подтвердить отсутствие течи в корпусе бассейна на уровне, до которого стекала вода. Оказывается, эта работа должна была быть немного сложнее, чем мы думали!

    Мы проверили наш текущий тест Leakalyzer, который показал текущую скорость потери воды более 20 дюймов в день (маленький бассейн, большая утечка).Чтобы быстро проверить водопроводные линии, мы использовали конусы тестера красителей и узнали, что струя возвращает краску как сумасшедшая. Поскольку уровень воды остановился выше, чем форсунки, мы начали подозревать линию нагнетателя, а не линию возврата форсунки. Испытание под давлением подтвердило утечку предполагаемой линии, поскольку мы даже не смогли создать какое-либо давление. Испытание Leakalyzer с заглушенными возвратными форсунками подтвердило, что остальная часть бассейна не теряет воду, поэтому мы знали, что можем завершить любые дальнейшие испытания в оболочке бассейна.

    Так как площадка для оборудования располагалась ниже бассейна, для нагнетания воздуха с верхней стороны сантехники нам пришлось использовать одну из струйных обраток. Когда мы начали слушать с XLT30H, прямо над тем местом, где мы создавали давление, раздался громкий шум, который, казалось, эхом разносился по всему бассейну. Однако было два места, которые казались более громкими и отчетливыми, чем другие области: штуцер струи и место, где трубы предположительно проходили под бассейном. Мы пришли к выводу, что, несмотря на то, что мы производили нагнетание с верхней стороны водопровода, поскольку утечка была в линии нагнетателя, воздух должен был проходить через оставшуюся воду в линии струи, создавая часть, а возможно, и весь шум, который мы слышали.Чтобы подтвердить это подозрение, мы переключили и навели давление с другой стороны водопровода. После этого переключения звук в этих двух местах пропал. Это подтвердило, что мы слышали звук воздуха, проходящего через оставшуюся воду в трубе, а не воздух, выходящий из утечки в насыщенную водой почву.

    Отсутствие шума вокруг бассейна вынудило нас присмотреться к оборудованию, а это означало, что утечка должна была быть значительно ниже места остановки уровня воды. Оказалось, что для линии воздуходувки была петля Хартфорда, но она была недостаточно высокой и, следовательно, не мешала воде стекать обратно, пока уровень воды не достигал знакомой точки на плитке.Мы подозреваем, что в какой-то момент кто-то модифицировал сантехнику воздуходувки по эстетическим соображениям и закопал петлю, не понимая ее назначения.

    Создать достаточное давление для быстрого звукового определения местоположения было сложно, и, поскольку у нас был легкий доступ к гибкой трубе, мы использовали осциллограф Ridgid Micro Drain Scope и линейный локатор, чтобы определить точное местоположение. Примерно в 15 футах мы увидели нечто, похожее на треснувшую трубу из-за повреждений от замерзания.

    Чтобы убедиться, что трещина, которую мы видели, была нашей протечкой, вода была введена в линию воздуходувки с высокой стороны водопровода, и мы потянули эту камеру обратно к нижней стороне водопровода, наблюдая, как поток воды прекратится.Конечно же, в эту трещину текла вода. Трещина была протестирована с помощью удлинительной трубки от Anderson Manufacturing, прикрепленной к концу камеры. Краситель хорошо втягивался в трещину. Трещина была длиной около 8 футов и располагалась по обеим сторонам трубы, так что неудивительно, что мы не смогли создать давление!

    Обучение:

    1. То, что вода останавливается на линии плитки, не означает, что протекает линия плитки!
    2. Создание давления с обоих концов водопровода может быть способом проверить, слышите ли вы шум утечки по сравнению с воздухом, проходящим через воду в трубе.Если шум слышен только при наведении с одного конца, это может быть стоячая вода в трубе, а не воздух, выходящий в водонасыщенную почву.
    3. Удлинительную трубку тестера красителей
    4. можно прикрепить скотчем к инспекционным камерам для проверки или определения места утечки.
    5. Настойчивость окупилась, но этот вводил в заблуждение и отнимал много времени. Некоторые утечки сложнее других!



    [PDF] Волоконно-оптический датчик Microbend в виде расширенного гидрофора

    ПОКАЗАНЫ 1–10 ИЗ 18 ССЫЛОК

    СОРТИРОВАТЬ ПОРелевантности Наиболее влиятельные статьиПоследние даты

    Многомодовый оптоволоконный гидрофон Шлирена

    описан.Прибор обладает достаточной чувствительностью для обнаружения уровней шума моря Кнудсона в… Развернуть

    Многомодовый оптический акустический датчик на затухающих волнах

    Успешно продемонстрировано, что акустический датчик, использующий запредельную оптическую связь между многомодовыми оптическими волокнами, имеет детектор с ограниченным дробовым шумом чувствительность при уровне звукового давления… Развернуть

    Многомодовый волоконно-оптический гидрофон на основе фотоупругого эффекта.

    Эта конструкция устройства представляет собой привлекательный метод изготовления практичного многомодового оптоволоконного гидрофона, который обладает такими преимуществами, как простота, низкая стоимость, чувствительность, по своей сути твердотельный, прочный и использующий дифференциальный подход для подавления амплитудного шума.Expand

    Достижения в волоконно-оптических акустических датчиках

    Акустические датчики на оптических принципах имеют то преимущество, что они совместимы с оптоволоконными линиями передачи. Несмотря на значительный прогресс в разработке оптических датчиков… Развернуть

    Поток оптической мощности в многомодовых волокнах

    Различия в потерях, связи и задержке между модами многомодовых волокон сложным образом влияют на их характеристики передачи. Аппроксимация мод континуумом приводит к… Развернуть

    Многослойная волоконная лента для оптических кабелей связи

    Оптические свойства ламфира охарактеризованы таким образом, что найдены компромиссы между числовыми апертурами, толщиной оболочки/диаметром жилы и дополнительными потерями.

    Leave Comment

    Ваш адрес email не будет опубликован.
