Главный распределительный щит (сокращенно ГРЩ) – это устройство для распределения электроэнергии, которое работает от трехфазной сети с напряжением не менее 220-380В. Это сложный низковольтный механизм для приема и учет электрической энергии, надежно защищает линии от перезагрузок и коротких замыканий, обеспечивает безопасность внутренних и внешних силовых линий.

Главный распределительный щит (сокращенно ГРЩ) – это устройство для распределения электроэнергии, которое работает от трехфазной сети с напряжением не менее 220-380В. Это сложный низковольтный механизм для приема и учет электрической энергии, надежно защищает линии от перезагрузок и коротких замыканий, обеспечивает безопасность внутренних и внешних силовых линий.

Помимо стандартного оборудования, встречаются ГРЩ, которые функционируют с напряжением в 660-380B. Подобные щиты используется в объектах промышленного назначения, коммунального хозяйства, в торговых и административных зданиях.

ГРЩ представляет собой конструкцию из одной или нескольких функциональных панелей, внутри которых расположены индикаторы и органы управления. Каждый щит снабжен переключателем питания с основного на резервный источник энергии. В обязательную комплектацию входит прибор учета потребления электроэнергии. Щит так же комплектуется прибором  контроля  напряжения и силы тока.

Размещение данного типа устройства допускается только в специально оборудованных трансформаторных подстанциях. Металлическая конструкция в обязательном порядке заземляется.

Виды и конструкция распределительных щитов.

ГРЩ бывают трех основных видов. Различают вводные щиты, линейные и секционные. Вводные щиты, снабжены от одного до трех вводов. Могут быть шинными, кабельными или обычными. Любой из этих вводов доступен  с передней панели оборудования.

Конструкция ГРЩ в зависимости от технических параметров и потребностей, бывает разных габаритов и оснащения. Корпус щита ГРЩ состоит из высокопрочной стали с нанесением специального покрытия, не пропускает электричество и препятствует его возгоранию.

Главный распределительный щит

— высокая надежность, доступные цены

Электрощиты


Электрические распределительные щиты представляют собой устройства различной конфигурации, которые используются для передачи поступающего электрического тока в несколько меньших цепей и обеспечивают внутренним соединениям различную защиту: например, защиту от сверхтоков и перегрузки в виде предохранителей или автоматических выключателей, от воздействий окружающей среды — снега, дождя, пыли и т.д., а также оберегают пользователей от смерти и травм, связанных с поражением электротоком. Это может быть большая единая панель или сборка с кабельными соединениями, переключателями для перенаправления энергии, трансформаторами, контакторами, реле, изоляторами, предохранителями и другими устройствами для защиты и контроля.


Электрощиты известны под разными названиями, такими как распределительный щит, шкаф или бокс, электрическая или щитовая панель и т. д., и используют разную аббревиатуру для обозначения своего предназначения — ЩО, ЩК, ГРЩ, ЩЭ и другую. Это своего рода центры, принимающие большой входящий ток материнской электросети, например, от электростанции или генератора, и разгоняющие его по меньшим потребителям — подстанциям, цехам, домам, квартирам.

Как правило, они монтируются на стене внутри или снаружи зданий или в отдельно стоящих коробах и защищены прочными корпусами с закрывающимися дверцами с нанесённой аббревиатурой — названием щита, определяющим его назначение, и предостерегающими знаками. Некоторые щиты предназначены для одной семьи или многоквартирного дома, тогда как другие — для коммерческих зданий и промышленных объектов. Иерархия распределительных щитов начинается с их «босса» под названием ГРЩ — главного распределительного щита.

Главный распределительный щит

Вы вряд ли сможете встретить его в жилом секторе, если только это не автономный дом, питающийся от мощного генератора.

Его обычные «места обитания» — трансформаторные подстанции, котельные. Этот щит — самый мощный на каком-либо объекте — может принимать в себя ток в несколько тысяч ампер, преобразуя его и подавая в нужном количестве в несколько линий, расходящихся по цехам или домам. Между «боссом» ГРЩ и конечными потребителями располагаются ВРУ — вводное распределительное устройство — и различные мелкие щитки — ЩА/ЩУ/ЩЭ/ЩК/ЩО и прочие.

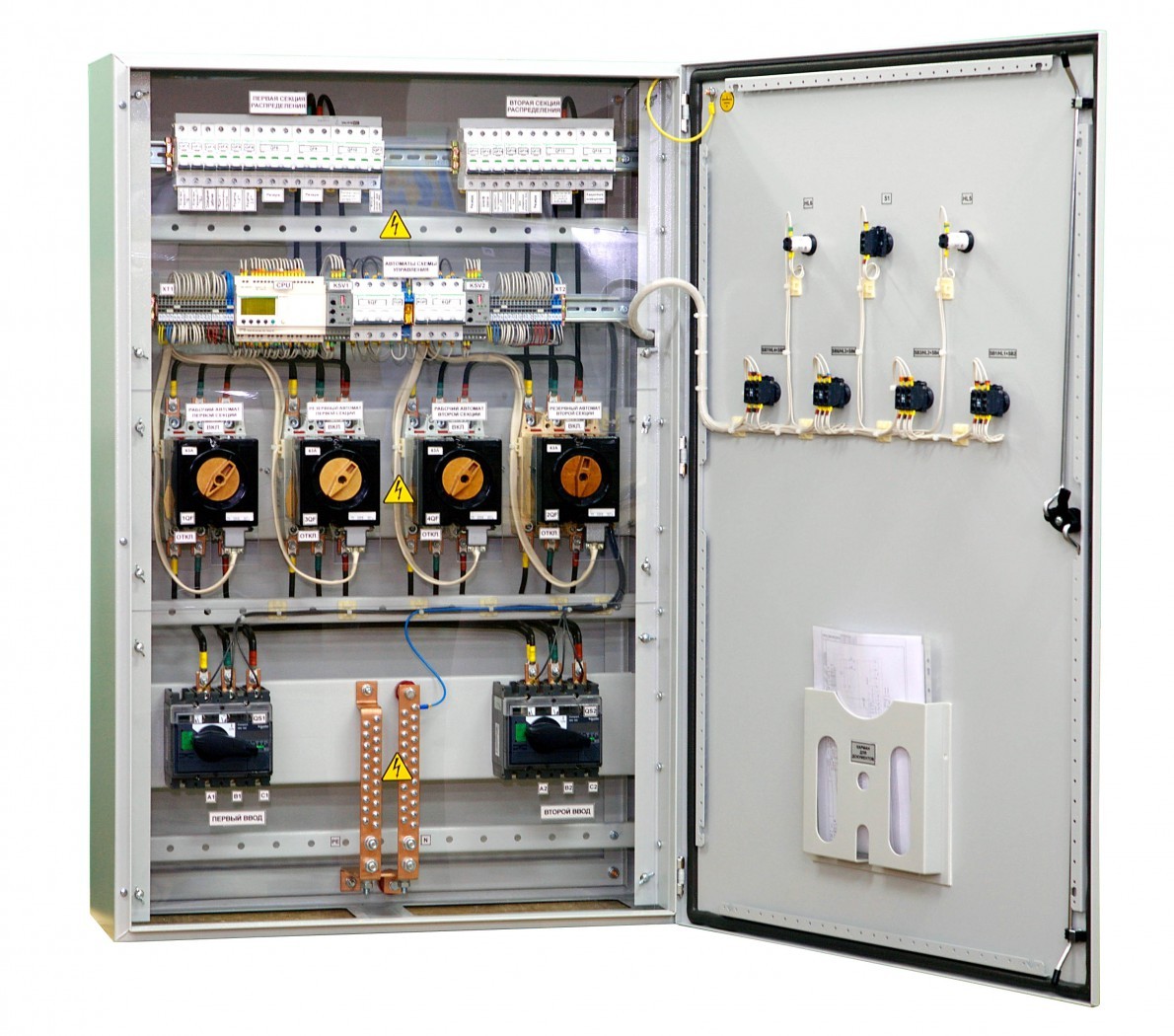

Вводное распределительное устройство

В нём находятся многочисленные кабели с целым арсеналом измерителей, функциональных плат, защитных механизмов, спасающих сети от излишних нагрузок, выравнивающих напряжение, стабилизирующих подачу тока, измеряющих параметры электроэнергии и т.д. ВРУ по-своему обрабатывает входящую с ГРЩ электроэнергию и направляет её далее по маленьким щитам для распределения по этажам, квартирам, системам автоматизации, сигнализации, контроля, управления и т.д.


Этажный щит


Этот закрытый шкафчик часто выполняется с прозрачным окошком и располагается, как следует из названия, на этажах многоквартирных зданий, принимая ток с ВРУ и отправляя его по квартирам. В боксе, как правило, находятся кабели, устройства для учёта электроэнергии, автоматические выключатели и разные приборы для защиты от скачков напряжения, а иногда и какие-либо устройства для обслуживания интернет-сетей, кабельного телевидения и т.д. Во многих жилых домах ЩЭ отсутствует, а обязанности по приёму и распределению энергии исполняет его квартирный коллега — ЩК.

Квартирный щит

Современные строительные и электротехнические стандарты допускают разнообразные варианты ЩК, использующих сочетания разных схем для нескольких пользовательских задач, например, учёта потребляемого электричества и его распределения отдельно в линии с силовыми розетками и освещением, пожарной сигнализацией и охранными системами.

Щиты освещения


ЩО могут включать в себя обычные автоматы или (в редких случаях) выключатели дифференциального тока, реле, датчики, предохранители, счетчики питания и
УЗО
. Они устанавливаются в основном там, где возникает необходимость из одного места управлять большими группами осветительных приборов, например, отключая всё освещение гипермаркетов, офисных помещений, цехов или этажей. Наиболее популярный УОЩВ — утопленный осветительный щит с выключателями — представляет собой аккуратно выглядящую, встроенную в стену панель с дверцей и рядом автоматических выключателей под ней.


Щиты аварийного переключения

Такие устройства, как ЩАП и АВР (автоматический ввод резервного питания), выполняют аналогичные функции — автоматическое переключение на резервный источник энергии, например, на другую линию или генератор в случае аварийного отключения электроэнергии или резкого падения напряжения в сети, поддерживая необходимые параметры энергоснабжения до устранения неполадок. Обычно их устанавливают там, где жизненно важно бесперебойное электропитание.


Щиты управления и автоматики


ЩУ и ЩА обеспечивают контролируемую подачу питания на линии освещения, вентиляции/отопления, охранной и пожарной сигнализации или используется, например, для дистанционного управления электродвигателями. Здесь можно найти различные переключатели, кнопки и светосигнализаторы в виде индикаторов, позволяющих отслеживать работу систем и отдельных приборов.
В первом варианте управление производится в основном вручную, тогда как второй делает всё автоматически на основании данных различных датчиков и контроллеров или работая по заданной программе.

Мы рассказали только о самых распространённых типах электрощитов, в то время как на самом деле их существует гораздо больше, предназначаясь для решения каких-то конкретных задач. Из соображений эстетики и безопасности электрические панели и щиты внутри жилых зданий, как правило, располагаются в удалённых местах — на чердаках, в гаражах или подвалах, но иногда могут быть и архитектурной частью строения. Все щиты для безопасности имеют закрытую лицевую часть и устанавливаются так, чтобы быть легко доступными для контроля и обслуживания. Строительные нормы и правила запрещают установку щитов в ванной комнате, в платяных шкафах или там, где недостаточно места для электрика, стремящегося получить доступ к панели. Конкретные ситуации, например, установка на открытом воздухе, в пожаро- и взрывоопасной среде или в каких угодно неординарных местах, могут потребовать специального оборудования, предназначенного для работы в сложных условиях, и более строгих правил установки.

Торговая сеть «Планета Электрика» обладает широким ассортиментом низковольтного оборудования от НЭМЗ, в который входят различные модели электрических щитов. К ним относятся:

Отличие ВРУ от ГРЩ — Стройэнерго


Уважаемый посетитель сайта, клиент и просто коллега, нам часто приходит запрос посчитайте ВРУ ГРЩ. Сегодня хочу провести тонкую нить разницы между этими двумя техническими понятиями.

Открываем ГОСТ на ВРУ и видим, что ток максимальный у него 630 А. Поэтому если на вводе стоит щит с током аппарата например 1000А то это ГРЩ, и ВРУ он называться ни как не может. Потому как есть вышеуказанный ГОСТ на ВРУ, а по ПУЭ все электрооборудование должно соответствовать стандартам (в нашем случае ГОСТу) и быть сертифицировано.

Выдержки из ПУЭ ВРУ ГРЩ

7.1.3. Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.
Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ).

7.1.4. Главный распределительный щит (ГРЩ) — распределительный щит, через который снабжается электроэнергией все здание или его обособленная часть. Роль ГРЩ может выполнять ВРУ или щит низкого напряжения подстанции.

7.1.5. Распределительный пункт (РП) —устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных электроприемников или их групп (электродвигателей, групповых щитков).

7.1.6. Групповой щиток — устройство, в котором установлены аппараты защиты и коммутационные аппараты (или только аппараты защиты) для отдельных групп светильников, штепсельных розеток и стационарных электроприемников.

7.1.7. Квартирный щиток — групповой щиток, установленный в квартире и предназначенный для присоединения сети, питающей светильники, штепсельные розетки и стационарные электроприемники квартиры.

7.1.8. Этажный распределительный щиток — щиток, установленный на этажах жилых домов и предназначенный для питания квартир или квартирных щитков.

ВРУ это частный случай ГРЩ.

ВРУ — вводно-распределительное устройство, часто совмещенное с узлом учета. ГРЩ — главный распределительный щит, может быть отдельным, но его функции может выполнять и ВРУ (если место позволяет устроить и РУ-секцию). Т.е. ГРЩ — первый распределительный щит обьекта (!), после ВРУ (либо совмещенный с ним), начиная от источника питания. Все нижестоящие щиты одного обьекта (в хозяйственном плане) — щиты распределительные (будь то освещения, силового оборудования, и т.п.). У субабонентов, если таковые имеются — свои ВРУ, как правило со своими узлами учета э/э комерческого либо технического, которые могут выполнять и функции ГРЩ, либо ВРУ + отдельные ГРЩ.

Вру Грщ и спор нормативных документов.

ГРЩ это не название изделия, а его функциональное назначение.

Когда завод изготавливает щит, то вешает на него бирку «ВРУ . .., Заводской № … и т.д.», и только когда его установят на объекте, на него прилепят бумажку с названием «ГРЩ-1», например, согласно проектной документации.


Как заказать?

Отправьте схемы, проект или ТЗ в свободной форме на [email protected]
или позвоните нам по 8 (495)151-02-12

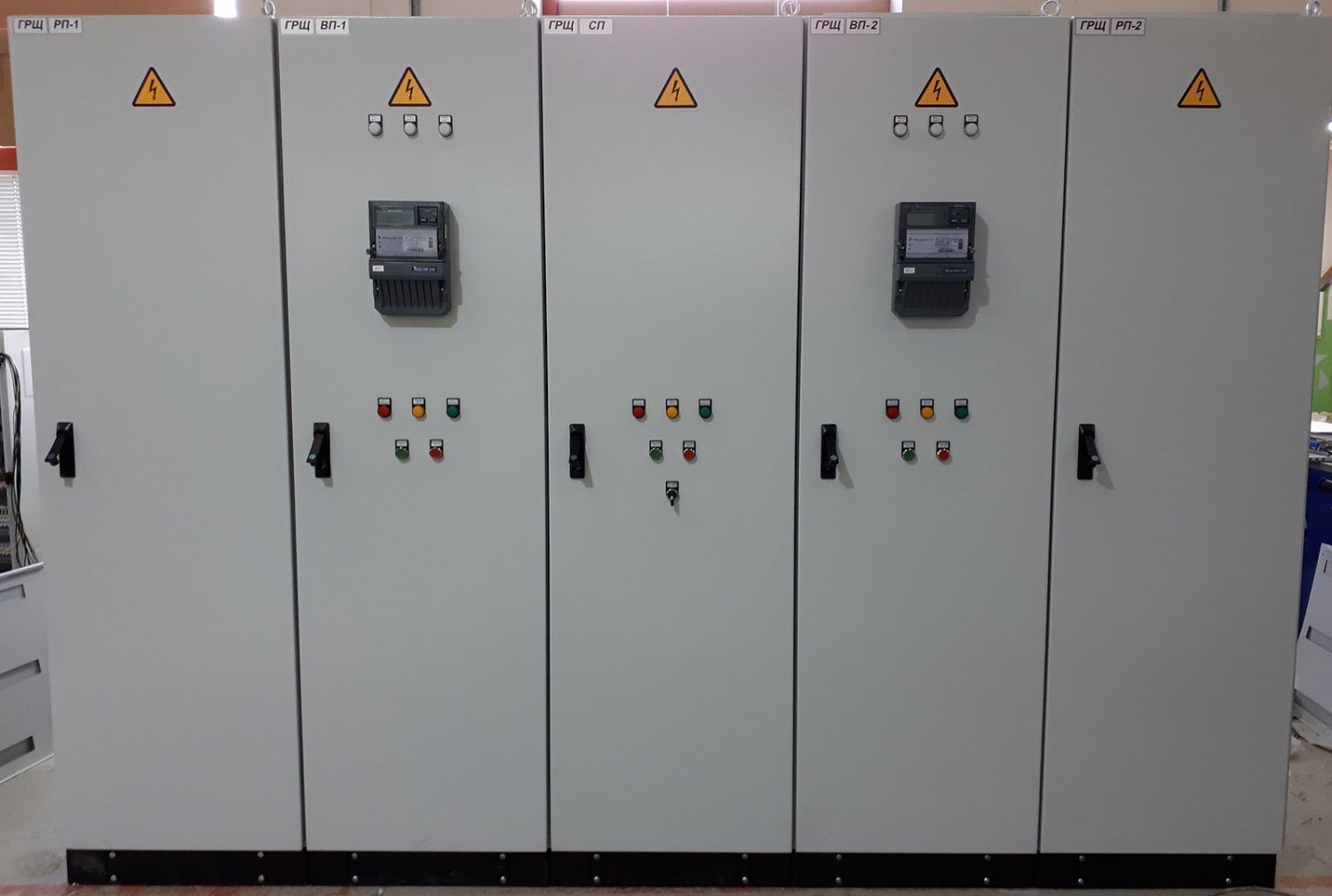

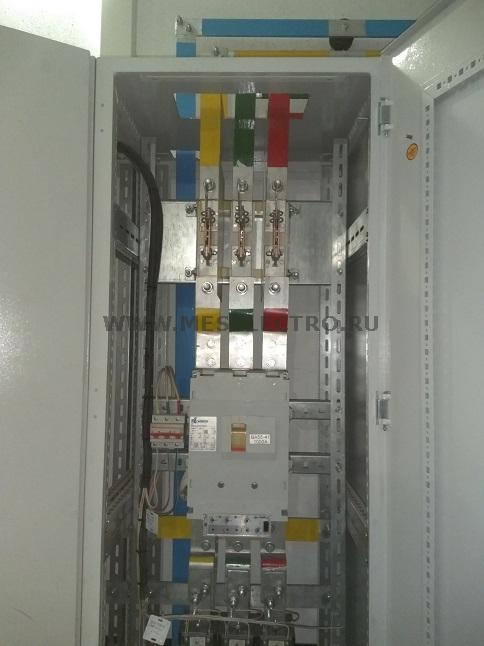

Шкаф ГРЩ ― главный распределительный щит

Главные распределительные щиты ГРЩ, ГРЩД
Назначение:
Функциональное назначение панелей главных распределительных щитов (ГРЩ) -комплектование электромеханических вводно-распределительных устройств трехфазного переменного тока напряжением 380/220 В с глухозаземленной нейтралью, которые обеспечивают прием и распределения электроэнергии, защищают групповые линии от токов короткого замыкания и перегрузок, а также для нечастых оперативных включений и отключений электрических сетей. Дополнительно главные распределительные щиты могут выполнять функции, состоящие в защите от отключения электропитания, то есть щит ГРЩ автоматически переключают потребителя с основного ввода на резервный. Также панели главного распределительного щита могут служить базой для использования устройства учёта электроэнергии.

ГРЩ (главный распределительный щит) — это низковольтное комплектное устройство, содержащее аппаратуру, обеспечивающую возможность ввода, распределения, контроля и учёта электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых, общественных и промышленных объектах.

ГРЩД (главный распределительный щит для жилых домов) – распределительный щит, предназначенный для приема и распределения электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50Гц в сетях с глухозаземленной нейтралью, а так же для защиты от перегрузок и токов короткого замыкания отходящих линий. Устанавливается в многоэтажных жилых домах.

Функция:
ГРЩ выполняет вводно-распределительные, контрольные и предохранительные функции. В некоторых случаях роль ГРЩ выполняет щит, расположенный на подстанции, обеспечивающей объект электроэнергией. Главный распределительный щит также может быть использован для быстрой коммутации цепей, что, к примеру, особенно актуально в современных системах обеспечения резервной электроэнергией. ГРЩ часто являются низковольтовой частью подстанции. Основное исполнение — на базе защищённого металлического напольного шкафа или в виде панельной системы. На лицевой панели ГРЩ расположены системы индикации, а все управляющие контуры сосредоточены за ней.

По назначению панели ГРЩ делят на:

Что позволяет схема стандартного ГРЩ?

Схема ГРЩ позволяет подключать и отключать источники электрического тока и/или потребителей электрической энергии с помощью дистанционного управления или непосредственно с помощью рубильников щита.
На фронтальной панели распределительного щита расположены переключатели и индикаторы, а также – приборы для измерения напряжения и силы тока. Таким образом, щит позволяет оперативно определить  параметры входящего электрического тока.
Управление такими щитами может осуществляться дистанционно, не с корпуса щита, а с пульта ДУ, смонтированного в кабине оператора или щитовой, на которой дублируются показатели, отображаемые на щите. Иногда, вместо распределительных щитов используются ВРУ (вводно-распределительное устройство), или щиты низкого напряжения.
Перейти в другие разделы:

Предназначение главных распределительных щитов

Предназначение главных распределительных щитов

На сегодняшний день сложно представить предприятие, на котором было бы невозможно найти НРЩ – главный распределительный щит. Предназначен он для установки внутри аппаратуры, благодаря которой происходит ввод, контроль и распределение электроэнергии. Помимо этого может осуществляться ее учет, защита исходящих распределительных и групповых электрических цепей на всех объектах, где подобное приспособление установлено. Данное оборудование очень распространено, поэтому щит грщ купить в Москве не составит труда.

Внутри главного распределительного щита, купленного у компании Опткомплект, имеются различные блоки, которые между собой соединены в нескольких панелях. Это соединение может быть как механическим, так и электрическим. Для чего устанавливаются ГРЩ на различных объектах? Предназначены они для выполнения нескольких функций:

— проем

— ввод

— распределение электроэнергии между потребителями

Помимо этого главные распределительные щиты должны обеспечивать:

— надежное и бесперебойное питание потребителей электроэнергией

— должны позволять быстро подключить любого потребителя

— производить контроль качества электроэнергии, и при этом, при необходимости, восстанавливать ее качество

— должны осуществлять селективность защиты

— производить защиту распределительных и вводных линий,

— вести учет потребленной электроэнергии во время установки для сетей переменного тока напряжением 220/380 В и частотой 50 Гц.

Современные главные распределительные щиты, представленные в Москве и других городах России, представленные на рынке оборудования, можно условно разделить на несколько основных категорий:

— основные, которых может быть один или несколько

— резервные, которые также может быть от одного и более

Благодаря использованию современных технологий, используемых во время производства главных распределительных щитов, в последнее время в их конструкции можно встретить резервные вводу питания, предназначенные для подключения к солнечным элементам питания или же ветрогенераторам.

Благодаря надежной конструкции и правильно составленной схеме питания, во время большой нагрузки может происходить переключение ГРЩ на резервное питание. Происходит это посредством АВР, автоматики или же осуществляется в ручном режиме.

Защита, которая используется в ГРЩ, предназначена для того, чтобы максимально обеспечить защиту от коротких замыканий, в случае, Если рядом расположены мощные источники питания.

ГРЩ

Главный распределительный щит (ГРЩ) – это щит, предназначенный для приема, учета, распределения электроэнергии, защиты электрических сетей и оборудования от аварийных режимов работы. Главный распределительный щит, как звучит из самого названия, является основным на предприятии, в цеху, здании или сооружении. ГРЩ подключается первым щитом от электрической подстанции, и дальнейшее распределение электроэнергии к другим щитам происходит от ГРЩ.

Номинальные токи ГРЩ, как правило, начинаются от 250А и до 6300А.

При таких больших токах щиты имеют напольное исполнение. Высота шкафов начинается от 1800 мм и до 2200 мм, а ширина может быть любой от 800 мм до 6000 мм в зависимости от располагаемого в нем оборудования.

ГРЩ по функциональному назначению подразделяются на секции или ячейки:

  • – Вводные – в зависимости от количества источников питания их 1, 2 или 3. Предназначены для подключения вводных кабелей или шинопровода, учета электроэнергии, контроля и индикации параметров сети.
  • – АВР – ячейка автоматического ввода резерва, при его наличии в электрической схеме. Назначение – переключение на резервный источник питания, в случае аварии на основном вводе. АВР может иметь любую схему: 2 ввода – 1 выход, 2 ввода – 2 выхода, 3 ввода – 1 выход, 3 ввода – 2 выхода.
  • – Распределительные – их количество зависит от размеров ГРЩ. Предназначены для передачи электроэнергии к распределительным щитам и оборудованию, защиты от токов перегрузки и короткого замыкания.
  • – УКРМ – устройство компенсации реактивной мощности. Позволяет уменьшить реактивную мощность, снизить токовую нагрузку, тем самым уменьшить потребление и плату за электроэнергию.
  • В процессе производства шкафов мы применяем корпуса таких известных производителей как Rittal, DKC, Schneider Electric, ABB, IEK и в зависимости от бюджета готовы предложить наиболее выгодное решение по цене и срокам поставки ГРЩ.

    Наша компания использует накопленный опыт и современные технические решения в области электротехники. Большинство передовых европейских производителей, таких как Schneider Electric, Siemens, ABB в вопросах применения автоматического ввода резерва ГРЩ, предлагают решения на базе интеллектуальных программируемых реле (ИПР) – Zelio Logic, LOGO!, CL соответственно. Для каждой серии реле разработаны собственные программные продукты, часть из них является бесплатными, а часть платными.

    Так, компания Schneider Electric предлагает для своих реле бесплатный продукт Zelio Soft2, компания Siemens бесплатную программу LOGO Soft Comfort, компания ABB – платную программу CL-SOFT. У наших специалистов есть опыт работы со всеми типами реле и программными комплексами. Все они чем-то похожи, но есть и отличия в языке программирования, интерфейсе и др. Мы можем предложить для Вас решение или сделать замену на другой тип и производителя, учитывая Ваши требования и пожелания.

    Зачастую, имея проект электротехнической части, в котором есть электрическая схема ГРЩ и спецификация оборудования, клиент все же сталкивается с трудностями. В электрических схемах могут не учитываться количество корпусов ГРЩ, а в спецификации указан «шкаф в сборе», следовательно, нет понимания габаритных размеров щита, не учтено размещение автоматических выключателей в щитах, не указаны сборочные единицы корпусов и аксессуаров, что в итоге приводит к непониманию как будет выглядеть щит и какова стоимость готового изделия — ГРЩ. Чтобы это решить потребуется разработка компоновочной части щита. Наши специалисты узнают требования к щитам, будь то закрытие всех о ткрытых токопроводящих частей, разделения оборудования по формам секционирования НКУ по ГОСТ Р 51321. 1-2007 и сделают для Вас выгодное предложение.

    Компоновка на 630а

    Принципиальная схема типового главного распределительного щита

    Цена ГРЩ зависит от номинального тока, производителя комплектующих, сложности схемных решений. Расчет стоимости главного распределительного щита сотрудники нашей компании сделают для Вас бесплатно. Для этого потребуется прислать на электронную почту проект или электрическую схему и спецификацию оборудования.

    Наша компания имеет более чем десятилетний опыт производства электрощитового оборудования, что для Заказчика означает работу с надежным партнером, получение качественных изделий, изготовленных специалистами, и в срок. У нас есть компании-партнеры, имеющие собственные склады, большой ассортимент товаров в наличии, что позволяет изготавливать главные распределительные щиты с минимальными сроками.

    Купить ГРЩ по выгодной цене в нашей компании означает получить надежное техническое решение для электроснабжения ответственных потребителей.

ГРЩ (Главный распределительный щит)

Предназначен для организации ввода, учета, распределения электроэнергии,  защиты отходящих питающих линий от токов  короткого замыкания и перегрузок в трехфазных сетях переменного тока напряжением до 380В частотой 50Гц с типами систем заземления TN-C, TN-S или TN-C-S. Область применения ГРЩ – это сооружения и объекты жилого,  торгового, общественного, промышленного или иного назначения. При проведении электромонтажных работ главный распределительный щит может комплектоваться системами диспетчеризации и оборудованием для АСКУЭ, а также встроенной секцией автоматического ввода резерва (АВР) для безаварийного питания потребителей. По типу главные распределительные щиты разделяют на линейные, вводные и секционные. Щит ГРЩ может состоять из множества устройств: шкафов ШР и ВРУ, распределительных пунктов, средств учёта электроэнергии,  распределительных панелей и другого электрощитового оборудования. По Вашему заказу ООО «Ск »Элит-Сервис» доукомплектуем ГРЩ амперметром, вольтметром, или сигнальными устройствами.



Пускозащитное оборудование будет предусматривать раздельные автоматы на каждого потребителя и обеспечивать отключение нагрузки при превышении допустимых токов или коротких замыканиях на отдельных линиях, при сохранении работоспособности на других. Возможно исполнения ГРЩ для использования в помещениях с повышенной влажностью или запыленностью. При монтаже специалистами ООО «Ск »Элит-Сервис» устройство может быть выполнено из функциональных блоков в одной или нескольких соединенных между собой панелях или в одном шкафу. Выполненные  нашей компании главные распределительные щиты  укомплектованы оборудованием  ведущими мировыми производителями,  Санкт-Петербурга и России. Все комплектующие  полностью соответствует российским и европейским стандартам качества  что обеспечивает долговечность эксплуатации ГРЩ и его надёжную работу.

Оптимальное соотношение цены и качества — выбор умных людей.

Вам остается только позвонить и сделать заказ.

Т. +7 (812) 740-51-93

Заказать

Руководство по проектированию

TSPS Руководство по проектированию

TSPS

Patriot State был учебным кораблем Массачусетской морской академии с 1986 по 1998 год.


Электрические потребности учебного корабля обеспечиваются электростанцией. Электростанция состоит из трех турбогенераторов, одного аварийного генератора, системы аварийных аккумуляторов и системы распределения электроэнергии.

Имеются три турбогенератора мощностью 750 кВт, предназначенные для индивидуальной и параллельной работы, причем любые два способны нести максимальную морскую и портовую нагрузку корабля, а третий генератор находится в резерве.Каждый турбогенератор рассчитан на непрерывную мощность 750 кВт с перегрузкой 25% в течение двух часов.

Аварийный дизель-генератор мощностью 200 кВт достаточен для обеспечения электроэнергией аварийного освещения, внутренней связи и электроснабжения, а также холодного пуска установки.

Параллельное подключение основного и аварийного генераторов предотвращается цепью блокировки, которая отключает секционный выключатель на главном распределительном щите и аварийном распределительном щите, когда выключатель генератора замкнут.

Один блок аварийных аккумуляторных батарей на 120 вольт, 204 ампер-часа предназначен для аварийного освещения судов, шины постоянного тока 120 В, системы открывания противопожарных дверей, цепи управления запуском дизеля и ручной системы сигнализации и обнаружения пожара.

Ниже показана сводка данных из чертежа Бендера 546 ТВ-001-301-06, анализ электрических нагрузок, показывающая расчетные нагрузки для турбогенераторов, аварийного генератора и аварийных батарей.

Отмечено, что расчетные значения превышают требования, предъявляемые при ходовых испытаниях.

Сводная таблица нагрузки

  Главная распределительная система
Портовая нагрузка 793,6 кВт
Крейсерская нагрузка 1372,9 кВт
Тренировочная нагрузка 1434,7 кВт

  Система аварийного распределения
Аварийная нагрузка 199,8 кВт

  Рейтинг турбогенератора
Непрерывная 750 кВт
2-часовая перегрузка 938 кВт

  Рейтинг дизельного генератора
Непрерывная 200 кВт

  Аварийный аккумулятор
Напряжение 120 В постоянного тока
Емкость 204 ампер-часа


Система распределения электроэнергии

Основной целью системы распределения электроэнергии является распределение и контроль подачи электроэнергии на все вспомогательное и электрическое оборудование на борту корабля. Система распределения электроэнергии состоит из кабелей, шин, автоматических выключателей, плавких предохранителей и т. д., необходимых для безопасного распределения электроэнергии по кораблю.

Ниже показана однолинейная схема системы распределения электроэнергии Patriot State.

Главный распределительный щит

Главный распределительный щит , как первичный распределительный центр, распределяет 450 вольт, 3 фазы, 60 Гц. Электроэнергия 450 вольт распределяется между силовыми панелями по всему кораблю, а также на аварийный распределительный щит.Трансформаторы в центрах нагрузки освещения понижают напряжение с 450 до 120 вольт. Центры нагрузки освещения распределяют мощность 120 вольт. Есть три центра нагрузки освещения. Центры нагрузки служебного освещения судов нет. 1 и нет. 2 обычно питаются от секции шины №. 3.

Главный распределительный щит состоит из трех частей, состоящих из распределительных щитов справа, трех генераторных щитов в центре и распределительных щитов слева (обращенных к передней части распределительного щита). Правостороннее распределение и номер генератора.1 подключены к секции шин 1, фидеру аварийного распределительного щита, освещению машинного помещения и генератору № 1. 2 подключены к секции шины 2. Распределение слева и генератор №. 3 подсоединяются к секции шины 3. Три секции шины обычно соединяются друг с другом с помощью съемных разъединителей.

Главная система распределения электроэнергии

Аварийный распределительный щит

Аварийный распределительный щит является центром аварийного распределения электроэнергии.Аварийный распределительный щит распределяет мощность 450 вольт и 120 вольт на вспомогательные устройства, которые жизненно важны в аварийных условиях, основное освещение, системы безопасности и связи, а также питание, необходимое для запуска мертвого корабля. .

При нормальной работе питание аварийного распределительного щита подается от главных генераторов через шинопровод. В случае сбоя питания, пропадание напряжения на аварийном распределительном щите приведет к автоматическому запуску аварийного генератора. Одновременно разомкнется шинопровод, отключив главный и аварийный распределительные щиты.Затем аварийный выключатель генератора включится, подав питание на аварийный щит и обеспечив 200 кВт аварийной мощности.

Аварийный распределительный щит состоит из следующих секций:

  1. Блок передачи генератора и шины обеспечивает управление работой аварийного генератора и блока передачи шины.
  2. Распределительный блок с 3-фазной шиной 450 В, 60 циклов обеспечивает питание для аварийных нагрузок, и блоком трансформаторов 450/120 В, вторичная часть которого питает 3-фазную шину 120 В, 60 циклов, которая обеспечивает питание для аварийное освещение и я.C. (Внутренняя связь) оборудование.
  3. Панель постоянного тока 120 В для распределения батарей.
  4. Для зарядки корабельной аварийной аккумуляторной батареи предусмотрена автоматическая зарядная установка.

Щит аварийный снабжен следующими контрольно-измерительными приборами.

  1. Выключатель управления с белым световым индикатором для обогревателей генератора, подключенный через вспомогательный выключатель генераторного выключателя и питающийся от автоматических выключателей на 120 вольт a.в. автобус
  2. Амперметр переменного тока с катушкой на 5 ампер и шкалой 0–500 ампер
  3. Трехфазный переключатель выше
  4. Вольтметр переменного тока со шкалой 0–600 В
  5. Трехфазный переключатель выше
  6. Многофазный ваттметр со шкалой 0-300 кВт
  7. Белый световой индикатор, показывающий питание от аварийного генератора
  8. Реостат возбуждения
  9. Оборудование для регулирования напряжения аварийного генератора
  10. Белый световой индикатор, показывающий мощность, доступную на шине 450 В от главного распределительного щита
  11. Зеленый индикатор, указывающий на настройку дизельного двигателя для автоматической работы
  12. Частотомер со шкалой 55-65 периодов
  13. Индикаторы заземления для 450-вольтового трехфазного генератора
  14. Кнопочный выключатель цепи заземления с нормально разомкнутыми контактами
  15. Индикаторы заземления для трехфазной конечной шины 120 В
  16. Выключатель регулятора напряжения
  17. Передаточный переключатель частотомера, генератор и шина

Система аварийного распределения электроэнергии

Береговая электростанция

Когда судно стоит у борта, питание на главный распределительный щит может подаваться с берега через береговую связь.

Исходное подключение к береговому электроснабжению было герметичным от непогоды. Коробка берегового подключения на 600 ампер расположена в задней части дома, недалеко от центральной линии, для подачи 440 вольт, 3 фазы, берегового питания переменного тока к главному распределительному щиту через соединение с автоматическим выключателем. автобус. Позже была установлена ​​соединительная коробка на 1200 ампер по правому борту прохода на палубе «B» за пределами машинного отделения, чтобы обеспечить дополнительную береговую мощность, когда судно пришвартовано в заливе Баззардс..

Предусмотрена синхронизация каждого главного генератора с главной шиной. Таким образом, основные генераторы могут быть синхронизированы с береговой электроэнергией на короткие периоды времени при переключении нагрузки с одного источника питания на другой.

Незаземленная распределительная система

Система распределения электроэнергии на борту Patriot State называется незаземленной системой распределения. Незаземленная распределительная система не имеет преднамеренного электрического соединения с землей, поскольку землей является корпус корабля.Его наиболее существенное преимущество заключается в том, что случайный контакт между одной горячей линией и землей ( , т.е. замыкание на землю ) не вызывает отключения (через срабатывание автоматического выключателя из-за чрезмерного тока). Хотя одиночное замыкание на землю в незаземленной системе не приводит к прерыванию работы, важно, чтобы неисправность была обнаружена и немедленно устранена. Если не устранить и второе замыкание на землю произойдет на любой из двух других фаз, возникнет ток короткого замыкания.Этот ток короткого замыкания может привести к срабатыванию одного или нескольких автоматических выключателей. Состояние двойного замыкания на землю показано на следующем рисунке.

Путь тока в незаземленной системе распределения в результате заземления двух разных фаз

Цепи обнаружения замыкания на землю

для использования в незаземленных системах для индикации наличия замыкания на землю показаны ниже. На подрисунке (b) показана схема обнаружения замыкания на землю на плате Patriot State .Три одинаковые лампы подключены к трехфазной сети напряжения. Каждая лампа имеет последовательно включенный резистор для ограничения линейного тока в случае одиночного замыкания на землю. Точка соединения трех ламп соединена с землей (корпусом) через нормально замкнутый пружинный возвратный переключатель. Замыкание на землю с низким сопротивлением на любой из трех горячих линий приведет к тому, что соответствующая лампа будет гореть тускло или даже погаснет (в зависимости от серьезности замыкания на землю), а две другие лампы будут гореть ярче; при отсутствии замыкания на землю все три лампы будут тусклыми.Три лампы должны иметь одинаковую номинальную мощность и номинальное напряжение, равное напряжению сети. Нормально замкнутый переключатель с пружинным возвратом обеспечивает средство для сравнения нормальной индикации и индикации замыкания на землю. Размыкание переключателя с пружинным возвратом отключает цепь обнаружения замыкания на землю от корпуса корабля, и все три лампы должны снова стать тусклыми.

Обнаружение заземления для незаземленных распределительных систем: (a) Однофазные или постоянного тока (b) Трехфазные, низкое напряжение (c) Трехфазные, высокого напряжения

Случайные замыкания на землю должны быть устранены как можно скорее, так как даже одно замыкание на землю плохо влияет на изоляцию.Одиночное замыкание на землю удваивает электрические нагрузки на оставшуюся изоляцию, что увеличивает вероятность пробоя изоляции в двух других фазах. Удвоенные электрические напряжения вызывают двойную утечку электронов через изоляцию, ускоряя износ и сокращая срок ее службы. Это показано на рис. 3. Сопротивление изоляции между каждым проводником и землей составляет ом. При подаче 120 вольт между двумя проводниками напряжение между каждым проводником и землей составляет 60 вольт.Однако, если один проводник имеет состояние замыкания на землю, как показано пунктирной линией на рис. 3b, разница напряжений между другим проводником и землей возрастет до 120 вольт. Следовательно, нагрузка напряжения на изоляцию незаземленного проводника удваивается, и если слабое место в изоляции незаземленного проводника приведет к ее разрыву, произойдет короткое замыкание.

Распределение напряжения между проводниками и землей

Поиск и устранение неисправностей незаземленных распределительных систем

Неисправности в незаземленных распределительных сетях обычно проявляются выходом из строя устройства, индикацией на устройстве обнаружения замыкания на землю, задымлением или перегревом кабеля.Короткие замыкания и обрывы относительно легко обнаружить, на них указывают перегоревшие предохранители, сработавшие выключатели и пропадание напряжения соответственно. С другой стороны, замыкания на землю, если они не сопровождаются коротким замыканием или обрывом, обычно обнаруживаются методом исключения. Цепь с замыканием на землю можно определить, размыкая выключатели на распределительном щите по одному, пока устройство обнаружения заземления на распределительном щите не покажет нормальное состояние. Замыкание каждого выключателя перед размыканием следующего сводит прерывание работы к минимуму.Следует избегать размыкания выключателей, питающих жизненно важные вспомогательные устройства, до тех пор, пока резервное оборудование не будет введено в эксплуатацию. Если эта процедура дает сбой, либо замыкание на землю происходит в генераторе, либо присутствует более одного заземления.

Множественные замыкания на землю можно обнаружить, разомкнув выключатели по одному и оставив их разомкнутыми до тех пор, пока индикаторы обнаружения замыкания на землю не покажут нормальное состояние. Затем, когда выключатель с замыканием на землю остается разомкнутым, другие выключатели должны быть замкнуты до тех пор, пока не будет указано другое замыкание на землю.Замыкание на землю в генераторе может быть выявлено путем переключения нагрузки на другую машину и отключения подозрительной машины от линии. Если генератор имеет замыкание на землю, его отключение должно вернуть индикаторы обнаружения заземления в нормальное состояние. Отслеживание фактического местоположения проводника с замыканием на землю лучше всего выполнять с помощью мегомметра. При этом выключатель заземленной поврежденной цепи должен быть заблокирован в разомкнутом состоянии, а над выключателем должна быть вывешена табличка «Не замыкать — человек, работающий на линии». На рис. 4 показан метод мегомметра для поиска заземления, которое может находиться в кабеле питания, пускателе, кабеле двигателя или в самом двигателе.Перед проверкой сопротивления изоляции всегда проверяйте, что цепь обесточена. Затем кабель питания можно проверить, подключив мегомметр между металлическим каркасом двигателя и кабелем питания. Нулевое показание мегомметра указывает на замыкание на землю.

Отслеживание грунта методом исключения

Заземление на шине 120 В. Конечная шина

Конечная шина 120 вольт обеспечивает электрораспределение для освещения, приборов, а также к электрическим розеткам (вилкам) 120 вольт.Штыревой конец розетки является заземляющим соединением. Это гарантирует, что любой бытовой прибор, электроинструмент и все остальное, что подключается к штыревому концу розетки, будет надежно заземлено на корпусе корабля. Это обеспечивает защиту от замыканий на землю от замыканий на землю с высоким или низким сопротивлением при напряжении 120 В переменного тока. приборы, обеспечивая безопасный путь для электричества в случае замыкания на землю. Эта цепь заземления также позволяет оборудованию обнаружения замыкания на землю обнаруживать замыкание на землю в распределительном щите.

Сводка по заземлению

Все электрооборудование и розетки на борту судна надежно заземлены на корпус, так что в случае замыкания на землю лампы заземления на распределительном щите укажут на неисправность. хотя все электрическое оборудование на борту надежно заземлено на корпус, этот тип системы распределения называется незаземленной системой распределения электроэнергии . Это связано с тем, что резисторы, включенные последовательно с лампами обнаружения заземления, предотвращают ток короткого замыкания, последующее срабатывание выключателей и перебои в подаче электроэнергии. Причина этого очевидна, вы хотите получить предупреждение до потери жизненно важного оборудования. Это предупреждение дает незаземленная распределительная система.


Прямые комментарии Уильяму Хейнсу [email protected]
Пн, 1 июля 1996 г.
Руководство по проектированию TSPS © Массачусетская морская академия,

, 1995 г.

Основы распределительных щитов, распределительных устройств и щитов

Основы распределительных щитов, распределительных устройств и щитов

Гарт Стивенс, PE

Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены.Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей.

Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и предохранитель в 1890 году. Хотя предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и очень распространен сегодня. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD.Для простоты при обсуждении OCPD здесь будут упоминаться только прерыватели.

Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.

Garth Stevens, PE

В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели. Затем провода соединяют выключатели с электрическими нагрузками, которые они питают.Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.

Панели

NEC определяет щит как: «Один щит или группа блоков щита, предназначенных для сборки в виде единого щита, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом, обогревом или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100].Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».

Типичный пример панели. Центры нагрузки

обычно используются в жилых и небольших коммерческих помещениях. Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А.При таких номиналах они достаточно мелкие, чтобы уходить в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.

Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Также можно получить напряжение до 277В, но это не распространено. И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «.. . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100]. Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6.Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.

Распределительные щиты

Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых установлены на лицевой, задней или обеих сторонах выключатели, устройства перегрузки по току и другие защитные устройства, шины и, как правило, приборы. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [NEC 100].

Типичный пример распределительного щита.Распределительные щиты

похожи на щитовые в том, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты крупнее и дороже щитовых, они редко используются для шин с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели.Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.

Распределительное устройство

NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса осуществляется через дверцы, съемные крышки или и то, и другое.

Типичный пример распределительного устройства. Распределительное устройство

— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов.Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.

В распределительных устройствах

часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач. С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо.Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.

Когда один тип снаряжения предпочтительнее других

Факторы, влияющие на решение о том, какой тип редуктора использовать, включают экономичность, нехватку места, требования к коммунальным службам, возможность отключения объекта и размер электрической системы (номиналы напряжения и силы тока).

  • Экономика часто определяет выбор типа оборудования.Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
  • Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равна доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
  • Чтобы удовлетворить потребности коммунальных служб или сэкономить место внутри, главное распределительное устройство часто монтируется снаружи здания.Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, поскольку секция механизма может вместить C/T и счетчик.
  • Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
  • В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования.Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.

Щит, распределительный щит, сравнительная таблица распределительных устройств

Нажмите на таблицу слева, чтобы развернуть ее. В этом документе представлено сравнение различных аспектов снаряжения разных стилей. Обратите внимание, что NEC не ограничивает использование каких-либо типов редуктора конкретными диапазонами напряжений или токов. Это продукты, созданные производителями электрооборудования в соответствии с требованиями Кодекса и потребностями электростроительной отрасли.Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.

Заключение

Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет надежный набор опций для обеспечения необходимой защиты от перегрузки по току для проводников по всему объекту.В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.


Первоначально эта статья была опубликована в июльско-августовском выпуске журнала IAEI — журнала Международной ассоциации инспекторов по электротехнике. Узнать больше.


Гарт Стивенс, PE, , старший инженер-электрик компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий.Наряду со своими обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических планов своих коллег. С ним можно связаться по адресу [email protected]

Что делает коммутатор?

Электрический распределительный щит является важным компонентом в процессе распределения электроэнергии в вашем доме. Он есть в каждом здании, и все же многие владельцы домов или предприятий не уверены в том, как они функционируют и что они делают.

Мы — электрики из Северного Мельбурна, специализирующиеся на модернизации и ремонте распределительных щитов.Итак, узнайте больше о том, что делает ваш распределительный щит и когда вам следует вызывать таких специалистов, как мы, для ремонта и модернизации вашего распределительного щита.



Что такое распределительный щит и каковы его основные функции?

Распределительные щиты имеют решающее значение в любом электрическом процессе. Они распределяют электроэнергию по домам и другим зданиям, безопасно разделяя основную подачу электроэнергии на более мелкие компоненты, известные как ответвления.

Затем по этим цепям подается питание на панели, трансформаторы и другое электрооборудование, которые затем распределяют его между устройствами, которым оно требуется. Количество тока, удерживаемого каждой цепью, будет зависеть от количества энергии, необходимой каждому устройству для адекватного функционирования.

Короче говоря, можно сказать, что распределительные щиты запускают цепную реакцию мощности между источниками электроэнергии. Энергия передается от поставщика коммунальных услуг на распределительный щит, который затем передает ее по ряду цепей, прежде чем она будет передана в места, находящиеся в пределах досягаемости электросети.



Конструкции главного распределительного щита

Распределительные щиты состоят из множества электронных частей, с которыми может быть сложно ориентироваться — если вы, конечно, не профессионал.Некоторые основные части включают в себя:



Шины

Сборные шины или шина состоят из алюминиевых или медных полос и передают энергию от проводников кабеля к устройствам, которые подключены к цепи.

Кроме того, они, возможно, занимают ведущее место в обеспечении вашей безопасности. Шины соединяются с комбинацией электрических разъединителей и выключателей, известных как реле или распределительные устройства, которые обесточивают оборудование и контролируют неисправности.



Электрические панели

Распределительный щит состоит из множества электрических панелей, которые перенаправляют электроэнергию.

Небольшие здания могут иметь один электрический щит, в то время как более крупные здания обычно имеют несколько щитов, на которых установлено оборудование для управления питанием.

Электрические панели также содержат выключатели, которые прерывают или контролируют поток цепи.



Защитные устройства

Недостаточно просто распределить электричество. Распределительные щиты оснащены защитными устройствами, чтобы гарантировать, что ваш дом полностью функционирует в соответствии с безопасными стандартами.

Каждая цепь оборудована автоматическим выключателем или предохранителем.Это срабатывает, когда большие напряжения распределяются по одной цепи. Это предотвращает электрическую перегрузку в отдельном месте или устройстве.



Различные типы распределительных щитов

Распределительные щиты различаются в зависимости от размера здания. То есть в небольших помещениях может быть установлен распределительный щит служебного входа. Это означает, что питание подается напрямую от поставщика электроэнергии.

Большие здания требуют более сложной системы, если не сказать больше.Распределительный щит в коммерческих зданиях может получать непрямое питание от вышестоящего автоматического выключателя.



Требуется модернизация коммутатора?

Многие старые конструкции теперь требуют установки обновленных распределительных щитов, соответствующих действующим стандартам безопасности.

Если вы чувствуете запах гари из распределительного щита, мерцание ламп, постоянные перегорания предохранителей или обрывы цепи, возможно, ваш распределительный щит нуждается в обслуживании.

Старые распределительные щиты также требуют замены по достижении ими определенного возраста, в зависимости от законов вашей конкретной области. Если вы не уверены в юридических стандартах, мы можем помочь вам с информацией о стандартах в Северном Мельбурне.

Свяжитесь с O’Brien Electrical Thomastown по всем вопросам, связанным с распределительными устройствами. Мы являемся экспертами с более чем 60-летним опытом, которым вы можете доверять. Позвоните нам по телефону (03) 9464 5591 или напишите [email protected].

Какие основные устройства безопасности для главного распределительного щита на корабле?

Главный распределительный щит является промежуточным устройством в судовой цепи распределения электроэнергии, соединяющим электрогенераторы и электропотребители.Электрогенераторы на судах представляют собой вспомогательные двигатели с генераторами переменного тока, а потребителями являются различные механизмы машинного отделения, такие как двигатели, воздуходувки и т. д.

Очень важно локализовать любую неисправность в электрической системе, питаемой от главного распределительного щита (ГРЩ), иначе она повлияет на все другие системы, подключенные к тому же самому. Если такой изоляции не обеспечить, то даже короткое замыкание в небольшой системе может привести к обесточиванию всего корабля.

Поэтому на борту судна используются различные устройства безопасности, которые устанавливаются на главном распределительном щите (ГРЩ) и электрораспределительных щитах.Это обеспечивает безопасную и эффективную работу механизмов и безопасность персонала от поражения электрическим током даже при неисправности одной системы.

Важные устройства безопасности, установленные на главном распределительном щите:

  • Автоматические выключатели : Автоматический выключатель представляет собой устройство автоматического отключения, которое срабатывает при неисправности в электрической цепи. В частности, при перегрузке или коротком замыкании автоматический выключатель размыкает питающую цепь от MSB и, таким образом, защищает ее.Различные автоматические выключатели стратегически установлены в разных местах.
  • Предохранители : Предохранители в основном используются для защиты от короткого замыкания и имеют различные номиналы. Если ток, проходящий через цепь, превышает безопасное значение, материал плавкого предохранителя плавится и изолирует MSB от системы по умолчанию. Обычно предохранители используются с 1,5-кратным током полной нагрузки.



  • Реле максимального тока : OCR используется в основном на локальной панели и MSB для защиты от больших токов.Они устанавливаются там, где маломощный сигнал является контроллером. Обычно реле настраиваются на ток полной нагрузки с выдержкой времени.
  • Глухая передняя панель : Это еще одно защитное устройство, предусмотренное на отдельных панелях главного распределительного щита, при котором вы не можете открыть панель, пока питание этой панели не будет отключено.

Помимо этого, техническое обслуживание и эксплуатационная безопасность играют важную роль в обеспечении безопасности главного распределительного щита.

Вам также может быть интересно прочитать: Однофазное замыкание в электродвигателях: причины, последствия и методы защиты

Ссылки : Книга по морской электротехнике Д. Т ХОЛЛ



Распределительные щиты — Руководство по электроустановке

Распределительные щиты, в том числе Главный распределительный щит низкого напряжения (ГРУНН), имеют решающее значение для надежности электроустановки. Они должны соответствовать четко определенным стандартам, регулирующим проектирование и строительство распределительных устройств низкого напряжения.

Распределительный щит – это точка, в которой входящий источник питания разделяется на отдельные цепи, каждая из которых контролируется и защищается предохранителями или распределительным устройством распределительного щита.Распределительный щит разделен на ряд функциональных блоков, каждый из которых включает в себя все электрические и механические элементы, способствующие выполнению данной функции. Он представляет собой ключевое звено в цепи надежности.

Следовательно, тип распределительного щита должен идеально подходить для его применения. Его конструкция и конструкция должны соответствовать применимым стандартам и методам работы.

Корпус распределительного щита обеспечивает двойную защиту:

  • Защита распределительных устройств, индикаторных приборов, реле, предохранителей и т. д.от механических ударов, вибраций и других внешних воздействий, которые могут нарушить работоспособность (электромагнитные помехи, пыль, влага, паразиты и т. д.)
  • Защита жизни человека от возможности прямого и непрямого поражения электрическим током (см. степень защиты IP и индекс IK в Перечне внешних воздействий).

Типы распределительных щитов

Требования к нагрузке определяют тип устанавливаемого распределительного щита.

Распределительные щиты могут различаться в зависимости от вида применения и принятого конструктивного принципа (особенно в расположении шин).

Распределительные щиты для специального применения

Основными типами распределительных щитов являются:

  • Главный распределительный щит НН — ГРЩ — (см. рис. E27a)
  • Центры управления двигателем — MCC — (см. рис. E27b)

Рис. E27 – Примеры главного распределительного щита низкого напряжения и центра управления двигателем

  • [a]  ГРЩ НН — ГРЩ — (Prisma P) с вводными цепями в виде шинопроводов

  • [b]  MLVS + центр управления двигателем — MCC — (Okken)

  • Распределительные щиты (см. рис. E28)

Рис.E28 — Подраспределительный щит (Prisma G)

  • Окончательные распределительные щиты (см. рис. E29)

Рис. E29 — Конечно-распределительные щиты

Распределительные щиты для специального применения (например, отопление, лифты, промышленные процессы) могут быть расположены:

  • Рядом с главным распределительным щитом низкого напряжения или
  • Рядом с соответствующим приложением

Распределительные и конечные распределительные щиты обычно распределены по всему объекту.

Две технологии распределительных щитов

Различают:

  • Универсальные распределительные щиты, в которых распределительные устройства, плавкие предохранители и т. д. крепятся к шасси в задней части корпуса
  • Функциональные распределительные щиты для специального применения, основанные на модульной и стандартной конструкции.

Универсальные распределительные щиты

Распределительные устройства, плавкие предохранители и т. д. обычно располагаются на шасси в задней части корпуса.Приборы индикации и управления (счетчики, лампы, кнопки и т.п.) монтируются на лицевой стороне распределительного щита.

Размещение компонентов внутри корпуса требует очень тщательного изучения с учетом размеров каждого элемента, соединений, которые должны быть выполнены с ним, и зазоров, необходимых для обеспечения безопасной и бесперебойной работы.

Функциональные распределительные щиты

Как правило, предназначенные для конкретных приложений, эти распределительные щиты состоят из функциональных модулей, которые включают в себя распределительные устройства вместе со стандартными аксессуарами для монтажа и подключения, что обеспечивает высокий уровень надежности и большие возможности для внесения изменений в последнюю минуту и ​​будущих изменений.

Множество преимуществ

Использование функциональных распределительных щитов распространилось на все уровни распределения электроэнергии низкого напряжения, от главного распределительного щита низкого напряжения (ГРУН) до конечных распределительных щитов, благодаря их многочисленным преимуществам:

  • Модульность системы, позволяющая интегрировать многочисленные функции в один распределительный щит, включая защиту, техническое обслуживание, эксплуатацию и модернизацию распределительного щита
  • Проектирование распределительного щита выполняется быстро, поскольку оно включает простое добавление функциональных модулей
  • Готовые компоненты можно монтировать быстрее
  • Наконец, эти распределительные щиты проходят типовые испытания, которые обеспечивают высокую степень надежности.

Серии функциональных распределительных щитов Prisma G и P от Schneider Electric рассчитаны на ток до 3200 А и предлагают:

  • Гибкость и простота построения распределительных щитов
  • Сертификация распределительного щита в соответствии со стандартом IEC 61439 и гарантия обслуживания в безопасных условиях
  • Экономия времени на всех этапах, от проектирования до установки, эксплуатации и модификаций или обновлений
  • Простая адаптация, например, для соблюдения конкретных рабочих привычек и стандартов в разных странах.

На рисунках На рисунках E27a, E28 и E29 показаны примеры функциональных распределительных щитов для всех номиналов мощности, а на рисунке E27b показан мощный промышленный функциональный распределительный щит.

Основные типы функциональных блоков

В функциональных распределительных щитах используются три основные технологии.

  • Стационарные функциональные блоки (см. рис. E30)

Эти блоки не могут быть изолированы от источника питания, поэтому любое вмешательство для технического обслуживания, модификации и т. д. требует отключения всего распределительного щита.Однако можно использовать вставные или выкатные устройства, чтобы свести к минимуму время простоя и повысить доступность остальной части установки.

Рис. E30 — Сборка окончательного распределительного щита со стационарными функциональными блоками (Prisma G)

  • Отсоединяемые функциональные блоки (см. рис. E31)

Каждый функциональный блок смонтирован на съемной монтажной пластине и снабжен средствами изоляции на входной стороне (шины) и устройствами отключения на выходе (отходящие цепь) сторона.Таким образом, весь блок можно демонтировать для обслуживания, не требуя общего отключения.

Рис. Е31 – Распределительный щит с отключаемыми функциональными блоками

  • Выкатные функциональные блоки выдвижного типа (см. рис. E32)

Распределительное устройство и сопутствующие аксессуары для полной функции монтируются на выдвижном горизонтальном шасси выдвижного типа. Эта функция, как правило, сложна и часто связана с управлением моторикой.

Возможна изоляция как со стороны входа, так и со стороны выхода путем полного выдвижения ящика, что позволяет быстро заменить неисправный блок без обесточивания остальной части распределительного щита.

Рис. Е32 – Распределительный щит с выкатными функциональными блоками в ящиках

Стандарты МЭК 61439

Соблюдение применимых стандартов необходимо для обеспечения надлежащей степени надежности

Серия стандартов IEC 61439 («Низковольтные распределительные устройства и устройства управления») была разработана для того, чтобы предоставить конечным пользователям распределительных щитов высокий уровень уверенности в отношении безопасности и доступности электропитания .

Аспекты безопасности включают:

  • Безопасность людей (риск поражения электрическим током),
  • Опасность возгорания,
  • Риск взрыва.

Доступность электроэнергии является серьезной проблемой во многих сферах деятельности, с высоким возможным экономическим ущербом в случае длительного перерыва, следующего за отказом распределительного щита.

Стандарты устанавливают требования к проектированию и проверке, чтобы исключить возможность отказа в случае неисправности, нарушения или эксплуатации в неблагоприятных условиях окружающей среды.

Соответствие стандартам должно обеспечивать правильную работу распределительного щита не только в нормальных условиях, но и в сложных условиях.

Три элемента стандартов IEC 61439-1 и 61439-2 в значительной степени способствуют надежности:

  • Четкое определение функциональных блоков
  • Формы разделения между соседними функциональными блоками в соответствии с требованиями пользователя
  • Четко определенные проверочные испытания и рутинная проверка

Стандартная конструкция

Серия стандартов IEC 61439 состоит из одного базового стандарта (IEC 61439-1), содержащего общие правила, и нескольких связанных стандартов, в которых подробно описывается, какие из этих общих правил применяются (или нет, или должны быть адаптированы) для конкретных типов сборок:

  • IEC/TR 61439-0: Руководство по спецификации сборок
  • МЭК 61439-1: Общие правила
  • IEC 61439-2: Силовые распределительные устройства и устройства управления
  • IEC 61439-3: Распределительные щиты, предназначенные для эксплуатации обычными людьми (DBO)
  • IEC 61439-4: Особые требования к узлам для строительных площадок (ACS)
  • IEC 61439-5: Сборки для распределения электроэнергии в сетях общего пользования
  • IEC 61439-6: Системы шинопроводов (автобусы)
  • IEC/TS 61439-7: Сборки для специальных применений, таких как причалы, кемпинги, рыночные площади, зарядные станции для электромобилей.

Первая редакция (IEC 61439-1 и 2) этих документов была опубликована в 2009 г. с пересмотренной версией в 2011 г.

Основные улучшения стандарта IEC61439

По сравнению с предыдущей серией IEC60439 внесено несколько значительных улучшений для удобства конечного пользователя.

Требования, основанные на ожиданиях конечного пользователя

Различные требования, включенные в стандарты, были введены для того, чтобы оправдать ожидания конечного пользователя:

  • Способность управлять электроустановкой,
  • Стойкость к перенапряжению,
  • Допустимая токовая нагрузка,
  • Стойкость к короткому замыканию,
  • Электромагнитная совместимость,
  • Защита от поражения электрическим током,
  • Возможности обслуживания и модификации,
  • Возможность установки на месте,
  • Защита от пожара,
  • Защита от условий окружающей среды.
Четкое определение обязанностей

Роли различных участников были четко определены и могут быть обобщены следующим образом: Рисунок E33.

Рис. E33 – Основные действующие лица и обязанности согласно стандарту IEC 61439-1&2

Щиты распределительные квалифицируются как Сборка , включающая в себя коммутационные аппараты, контрольно-измерительную, защитную, регулирующую аппаратуру, со всеми внутренними электрическими и механическими взаимосвязями и конструктивными частями. Сборочные системы включают механические и электрические компоненты (корпуса, шины, функциональные блоки и т. д.).

Первоначальный производитель — это организация, которая выполнила первоначальный проект и соответствующую проверку сборки в соответствии с соответствующим стандартом. Он отвечает за проверку конструкции , указанную в IEC 61439-2, включая множество электрических испытаний.

Надзор за проверкой может осуществлять орган по сертификации , предоставляющий сертификаты Первоначальным производителям.Эти сертификаты могут быть переданы спецификатору или конечному пользователю по их запросу.

Изготовитель сборки , как правило, сборщик панелей, является организацией, берущей на себя ответственность за завершенную сборку. Сборка должна быть завершена в соответствии с оригинальными инструкциями производителя. Если изготовитель сборки исходит из инструкций первоначального изготовителя, он должен снова провести новые проверки конструкции.

Такие отклонения также должны быть представлены первоначальному производителю для проверки.

По окончании сборки плановые проверки должны выполняться изготовителем сборки (изготовителем панелей).

Результатом является полностью протестированная сборка, для которой первоначальный изготовитель выполнил проверку конструкции, а изготовитель сборки провел плановые проверки.

Эта процедура обеспечивает лучшую видимость для конечного пользователя по сравнению с подходом « частичное типовое испытание » и « полное типовое испытание », предложенным в предыдущей серии IEC60439.

Разъяснения по проверке конструкции, новым или обновленным требованиям к конструкции и плановым проверкам

Стандарты IEC61439 также включают:

  • обновленный или новый требования к конструкции (пример: новое испытание на подъем)
  • тщательно проясненные проверки проекта , которые необходимо выполнить, и приемлемые методы, которые можно использовать (или не использовать) для выполнения этих проверок для каждого типа требований.
  • более подробный список плановых проверок и более строгие требования к допускам.

В следующих параграфах представлена ​​подробная информация об этих изменениях.

Требования к конструкции

Чтобы система сборки или распределительный щит соответствовали стандартам, применяются другие требования. Эти требования бывают 2 видов:

  • Строительные требования
  • Производительность Требования .

Подробный список требований см. на рис. E34 .

Конструкция сборочной системы должна соответствовать этим требованиям, и ответственность за это несет оригинальный производитель .

Проверка конструкции

Проверка конструкции, за которую несет ответственность оригинальный производитель , предназначена для проверки соответствия конструкции сборки или сборочной системы требованиям этой серии стандартов.

Проверка конструкции может осуществляться:

  • Тестирование , которое должно быть выполнено на самом тяжелом варианте (наихудшем случае)
  • Расчет , включая использование соответствующих запасов прочности
  • Сравнение с испытанной эталонной конструкцией.

Стандарт IEC61439 многое разъяснил в определении различных методов проверки и очень четко указывает, какой из этих трех методов можно использовать для каждого типа проверки конструкции, как показано на рис. E34.

Рис. E34 – Список проверок конструкции, которые необходимо выполнить, и доступные варианты проверки (таблица D.1 Приложения D к IEC 61439-1)

Проверяемая характеристика Пункты или подпункты Доступные варианты проверки
Тестирование Сравнение с эталонным дизайном Оценка
1 Прочность материалов и деталей: 10.2
Устойчивость к коррозии 10.2.2 ДА НЕТ НЕТ
Свойства изоляционных материалов: 10. 2.3
Термостойкость 10.2.3.1 ДА НЕТ НЕТ
Стойкость к аномальному нагреву и огню из-за внутренних электрических эффектов 10.2.3.2 ДА НЕТ ДА
Стойкость к ультрафиолетовому (УФ) излучению 10.2,4 ДА НЕТ ДА
Подъем 10.2.5 ДА НЕТ НЕТ
Механическое воздействие 10.2.6 ДА НЕТ НЕТ
Маркировка 10.2.7 ДА НЕТ НЕТ
2 Степень защиты корпусов 10.3 ДА НЕТ ДА
3 Зазоры 10,4 ДА НЕТ НЕТ
4 Пути утечки 10,4 ДА НЕТ НЕТ
5 Защита от поражения электрическим током и целостность защитных цепей: 10. 5
Эффективная непрерывность между открытыми токопроводящими частями НКУ и защитной цепью 10.5.2 ДА НЕТ НЕТ
Прочность цепи защиты при коротком замыкании 10.5.3 ДА ДА НЕТ
6 Включение коммутационных устройств и компонентов 10,6 НЕТ НЕТ ДА
7 Внутренние электрические цепи и соединения 10.7 НЕТ НЕТ ДА
8 Клеммы для внешних проводников 10,8 НЕТ НЕТ ДА
9 Диэлектрические свойства: 10,9
Испытательное напряжение промышленной частоты 10.9.2 ДА НЕТ НЕТ
Выдерживаемое импульсное напряжение 10. 9.3 ДА НЕТ ДА
10 Пределы превышения температуры 10.10 ДА ДА ДА [а]
11 Прочность при коротком замыкании 10.11 ДА ДА [б] НЕТ
12 Электромагнитная совместимость (ЭМС) 10. Проверка пределов превышения температуры по оценке (например, расчет) была ограничена и уточнена стандартом IEC61439 (2011). В качестве синтеза:
  • для номинального тока ≤ 630 А и односекционных распределительных щитов: допускается расчет на основе сравнения суммарных потерь мощности всех компонентов внутри корпуса и допустимых потерь мощности корпуса (измеряется испытанием с нагревательными резисторами). ), и обязательное снижение номинального тока цепей на 20 %
  • для номинального тока ≤ 1600 А и распределительного щита с одним или несколькими отсеками с максимум 3 горизонтальными перегородками для каждой секции: допускается расчет на основе IEC/TR 60890, но с обязательным снижением номинального тока цепей на 20%. Проверка стойкости к короткому замыканию по сравнению с эталонным проектом уточнена стандартом IEC61439.
    На практике в большинстве случаев обязательна эта проверка путем испытаний (типовых испытаний), и в любом случае сравнение с эталонным проектом возможно только для устройств защиты от короткого замыкания того же производителя , и при условии что все другие элементы очень строгого контрольного списка сравнения проверены (Таблица 13 – «Проверка короткого замыкания путем сравнения с эталонным проектом: контрольный список» IEC61439-1).
  • Регулярная проверка

    Текущая проверка предназначена для выявления дефектов материалов и изготовления, а также для подтверждения надлежащего функционирования изготовленных узлов. Ответственность за это несет производитель сборки или сборщик панелей . Регулярная проверка выполняется на каждой изготовленной сборке или сборочной системе.

    Необходимо выполнить проверку:

    Рис.  E35 – Перечень плановых проверок, которые необходимо выполнить

    Регулярная проверка Визуальный осмотр Тесты
    Степень защиты корпусов Да
    Зазоры Да
    • , если D < минимального зазора: проверка испытанием на стойкость к импульсному напряжению
    • , если при визуальном осмотре не видно, что он больше минимального зазора (т.грамм. если D < 1,5 минимального зазора), проверка должна проводиться физическим измерением или испытанием на стойкость к импульсному напряжению
    Пути утечки Да или измерение, если визуальный осмотр неприменим
    Защита от поражения электрическим током и целостность защитных цепей Да выборочная проверка герметичности соединений защитной цепи
    Включение встроенных компонентов Да
    Внутренние электрические цепи и соединения Да или выборочная проверка герметичности
    Клеммы для внешних проводников номер, тип и идентификация клемм
    Механическое управление Да эффективность механических исполнительных элементов замков и блокировок, в том числе связанных со съемными частями
    Диэлектрические свойства Испытание диэлектрика на промышленной частоте.

    Для сборок с вводной защитой до 250А допускается проверка сопротивления изоляции измерением.

    Электропроводка, эксплуатационные характеристики и функции Да проверка полноты информации и маркировки, проверка проводки и функциональная проверка, где это необходимо

    Точный подход

    В серии стандартов IEC 61439 представлен точный подход, предназначенный для обеспечения необходимого уровня качества и производительности распределительных щитов, ожидаемого конечными пользователями.

    Приводятся подробные требования к конструкции и предлагается четкий процесс проверки, который различает проверку конструкции и плановую проверку.

    Ответственность четко определена между первоначальным производителем, ответственным за конструкцию, и производителем сборки, ответственным за сборку и доставку конечному пользователю.

    Функциональные блоки

    Этот же стандарт определяет функциональные блоки:

    • Часть сборки, включающая все электрические и механические элементы, способствующие выполнению одной и той же функции
    • Распределительный щит включает входной функциональный блок и один или несколько функциональных блоков для отходящих цепей, в зависимости от эксплуатационных требований установки

    Более того, в технологиях распределительных щитов используются функциональные блоки, которые могут быть стационарными, отключаемыми или выдвижными (см. Сервисный индекс и Рис. Е30, Е31 и Е32).

    Формы

    (см. рис. E36)

    Разделение функциональных блоков внутри сборки обеспечивается формами, которые предназначены для разных типов операций.

    Различные формы пронумерованы от 1 до 4 с вариантами, помеченными «a» или «b». Каждая ступень вверх (от 1 до 4) суммируется, т.е. форма с большим номером включает в себя характеристики форм с меньшим номером. Стандарт различает:

    • Форма 1: без разделения
    • Форма 2: отделение шин от функциональных блоков
    • Форма 3: Отделение шин от функциональных блоков и отделение всех функциональных блоков друг от друга, за исключением их выходных клемм
    • Форма 4: То же, что и Форма 3, но с разделением выходных терминалов всех функциональных блоков один от другого

    Решение о том, какую форму реализовать, вытекает из соглашения между изготовителем и пользователем.Функциональный ряд Prima предлагает решения для форм 1, 2b, 3b, 4a, 4b.

    Рис. E36 – Представление различных форм низковольтных функциональных распределительных щитов

    Вне стандарта

    Несмотря на улучшения, внесенные серией стандартов МЭК 61439 по сравнению с предыдущим стандартом МЭК 60439, все еще существуют некоторые ограничения. В частности, для производителя сборки или сборщика панелей, объединяющего оборудование и устройства из разных источников (производителей), проверка проекта не может быть полной.Все различные комбинации оборудования из разных источников не могут быть испытаны на стадии проектирования. При таком подходе соответствие стандарту не может быть достигнуто во всех конкретных конфигурациях. Соответствие ограничено уменьшенным количеством конфигураций.

    В этой ситуации конечным пользователям рекомендуется запрашивать тестовые сертификаты, соответствующие их конкретной конфигурации, а не действительные только для общих конфигураций.

    С другой стороны, IEC 61439 устанавливает строгие ограничения на замену устройства устройством из другой серии, в частности, для проверки устойчивости к перегреву и короткому замыканию.Только замена приборов того же производителя и серии, т.е. того же производителя и с такими же или лучшими ограничительными характеристиками (И 2 т, Ипк), может гарантировать сохранение уровня производительности. Как следствие, замена другим устройством другого производителя может быть подтверждена только путем испытаний (например, «типовых испытаний»), чтобы соответствовать стандарту IEC61439 и гарантировать безопасность сборки.

    Напротив, в дополнение к требованиям серии IEC 61439 подход для полной системы , предложенный таким производителем, как Schneider Electric, обеспечивает максимальный уровень достоверности.Все различные части сборки предоставляются оригинальным производителем. Испытываются не только общие комбинации, но и все возможные комбинации, разрешенные конструкцией сборки, тестируются и проверяются.

    Высокий уровень производительности достигается за счет Координация защиты , где гарантируется совместная работа защитных и коммутационных устройств с внутренними электрическими и механическими соединениями и конструктивными элементами. Все эти устройства последовательно разрабатывались с учетом этой цели.Все соответствующие комбинации устройств тестируются. Остается меньший риск по сравнению с оценкой расчетным путем или только на основе каталогизированных данных. (Координация защиты подробно описана в главе «Коммутационное оборудование низкого напряжения: функции и выбор»).

    Только комплексный системный подход может обеспечить необходимое спокойствие для конечного пользователя, независимо от возможных нарушений в его электроустановке.

    Испытания на стойкость к внутренней дуге

    Международный стандарт IEC 61439-2 [1] позволяет разрабатывать и производить надежные узлы и обеспечивает высокую доступность энергии.Однако всегда существует риск, хотя и очень ограниченный, внутреннего дугового замыкания в течение срока службы узлов. Например, это может быть связано с:

    • токопроводящие материалы, случайно оставленные в узлах во время изготовления, монтажа или технического обслуживания
    • проникновение мелких животных, напр. мышь, змея, …
    • существенный дефолт или недостаточная квалификация персонала
    • отсутствие технического обслуживания
    • ненормальные рабочие условия, которые вызывают перегрев и, в конечном итоге, внутреннюю дугу;

    Зажигание дуги внутри сборки порождает различные физические явления, вызывает очень сильный перегрев (тепловую лавину) и особенно высокое избыточное давление внутри оболочки, которые представляют опасность для людей, находящихся в непосредственной близости от сборки (внезапное открывание дверей, выброс горячего материалы или газы вне корпуса…).

    Для оценки способности узла выдерживать внутреннее избыточное давление была подготовлена ​​публикация IEC/TR 61641 [2] (технический отчет). Он обеспечивает общую ссылку со стандартизированным методом испытаний, а также критерии подтверждения результатов испытаний.

    IEC/TR 61641 оценивает способность узла ограничивать риск травм и повреждения узлов, а также время простоя и время, необходимое для возобновления работы после возникновения дуги из-за внутренней неисправности.

    Важно отметить, что это добровольное испытание, проводимое по усмотрению производителя и по согласованию с заказчиком. Характеристики внутренней дуги можно оценить, например, в следующих случаях:

    • сборки для приложений, требующих бесперебойной работы на высоком уровне
    • сборки для зданий, считающихся критическими
    • Сборки
    • , устанавливаемые в местах, доступных для неквалифицированного персонала, и на ток короткого замыкания, равный или превышающий 16 кА с немгновенным отключением.

    7 критериев оценки

    IEC/TR 61641 определяет 7 критериев оценки результатов испытаний на внутреннюю дугу (подробности см. в IEC/TR 61641:2014):

    1 = Двери и панели надежно закреплены и не открываются;
    2 = Ни одна часть узла массой более 60 г не должна выбрасываться;
    3 = Дуга не приводит к образованию отверстий во внешних частях оболочки ниже 2 м на сторонах, объявленных доступными;
    4 = Индикаторы (хлопчатобумажная ткань, расположенная вертикально близко к узлу) не загораются.Из этой оценки исключаются индикаторы, возгорающиеся в результате возгорания краски или наклейки;
    5 = Цепь защиты доступной части корпуса по-прежнему эффективна в соответствии с IEC 61439-2;
    6 = Узел способен удерживать дугу в определенной области, где она возникла, и дуга не распространяется на другие области внутри узла;
    7 = После устранения неисправности или после изоляции или разборки затронутых функциональных блоков в определенной зоне возможна аварийная работа оставшегося блока.

    Классификация (класс искрения)

    По результатам испытаний по 7 критериям оценки определена следующая классификация:

    Рис. E37 – Классификация сборок в соответствии с испытаниями на внутреннюю дугу (таблица A.1 IEC/TR 60641:2014)

    Элемент классификации Классификации Комментарии
    Сборка, испытанная в соответствии с IEC/TR 61641 Класс дугообразования A

    защита персонала.(Критерии с 1 по 5)

    Класс искрения B

    защита персонала плюс дугообразование ограничены определенной областью внутри сборки (критерии 1–6).

    При наличии соглашения между пользователем и производителем могут применяться меньшие или другие критерии.
    Класс искрения C Защита персонала

    плюс дугообразование ограничены определенной областью сборки. Возможна ограниченная работа после неисправности.(Критерии с 1 по 7)

    Класс искрения I

    Устройство, обеспечивающее защиту за счет зон защиты от возгорания дуги.

    Доступ Ограничено (по умолчанию) Доступ к сборке имеют только уполномоченные лица.
    Без ограничений Сборка может быть размещена в месте, доступном для всех, включая обычных людей

    Класс I: Зоны, защищенные от возгорания дуги

    Класс I — это совершенно другой подход по сравнению с другими классами.

    В маловероятном случае появления дуги в сборке классы A, B и C сосредоточены на последствиях воздействия дуги, в то время как класс I придерживается философии «предотвратить лучше, чем лечить».

    Класс I направлен на резкое снижение риска возникновения дугового замыкания путем индивидуальной изоляции каждого проводника, насколько это возможно, твердой изоляцией.

    Класс I может быть ограничен определенными зонами сборки, заявленными изготовителем, например функциональным блоком или отсеком(ами) сборных шин.Эти зоны, обеспечивающие защиту в соответствии с классом I, называются зонами , защищенными от дугового разряда, . Изоляция должна обеспечивать защиту от прямого прикосновения в соответствии со степенью защиты IP 4X согласно IEC 60529 [3] и выдерживать диэлектрическое испытание, в 1,5 раза превышающее обычное испытательное значение для сборки.

    Рис. E38 – Пример полностью изолированной шины, снижающей риск возникновения внутреннего дугового замыкания (вертикальная шина Okken MCC, Schneider Electric)

    Испытание на внутреннюю дугу

    Основная цель испытания на внутреннюю дугу — продемонстрировать, насколько это возможно, повышенный уровень безопасности для персонала, находящегося вблизи узла, при возникновении внутреннего дугового замыкания.

    Во время испытаний одежда персонала имитируется «индикаторами» вокруг сборки. Индикаторы состоят из хлопка разных оттенков и имитируют стандартную одежду или легкую рабочую одежду (т. е. отображают установку сборки в неограниченных или ограниченных зонах доступа).

    Рис. E39 – Пример сборки, подготовленной для испытания на внутреннюю дугу, с видимыми «индикаторами» спереди и сбоку (Okken, Schneider Electric)

    Другим обоснованием проведения испытаний внутренней дуги на узле является демонстрация влияния неисправности на сам узел.В некоторых случаях, как определено классом Arcing, стоит ограничить дуговое повреждение частью сборки, чтобы остальная часть сборки (или ее часть) могла быть повторно включена для ограниченного использования после разряда. мало техобслуживания.

    Обнаружение и устранение дугового замыкания

    Существует еще один подход к управлению внутренним дуговым замыканием:

    • Некоторые реле могут обнаруживать дуговое замыкание в узле, как правило, путем обнаружения дугового замыкания, возможно, в сочетании с измерением тока.Такие реле могут обнаружить неисправность даже за несколько миллисекунд
    • .
    • При обнаружении дугового замыкания это реле может инициировать «мгновенное» отключение вышестоящего автоматического выключателя. Это позволяет резко ограничить энергию, выделяемую дуговым замыканием. См. рис. E40 ниже в качестве примера.
    • Кроме того, можно активировать работу внутреннего устройства гашения дуги, достигая максимальной производительности в сокращении продолжительности дугового замыкания (менее 5 мс).

    Эта тема в настоящее время развивается в комитетах по стандартизации, как для продуктов, так и для оборудования.Степени защиты, обеспечиваемые корпусами (код IP)

    Комната главного распределительного щита Пожаротушение

    Главный электрический распределительный щит обычно располагается в или рядом с главным машинным отделением или машинным отделением. Эти места обычно находятся ниже ватерлинии судна или ниже самой верхней непрерывной палубы судна, т. е. переборки или главной палубы.

    Помещение главного распределительного щита в морских условиях представляет собой особую опасность с высоким риском

    Пример анализа риска – оценка потенциальной опасности и последствий

    Первая опасность вероятна, поскольку главные распределительные щиты управляют электричеством высокого напряжения, которое может вызвать искрение или неисправность таким образом, чтобы создать опасность.Кроме того, проводники могут перегрузиться и перегреться, что приведет к пожару. Таким образом, существует распознаваемая вероятность возгорания.

    Последствия опасности

    Последствия могут быть выражены в нескольких единицах, но чаще всего выражаются в денежном ущербе или долларах. Последствия также могут быть выражены количеством погибших, дополнительными днями в море или более высоким риском для другой системы или группы людей. Последствия незащищенного пожара в помещении главного распределительного щита высоки, потому что помещение главного распределительного щита обеспечивает основное питание для корабля.Без основного питания корабль потеряет все электричество на корабле, который не питается от резервного генератора, или, в некоторых случаях, всю электроэнергию. Отсутствие электричества может привести к выходу из строя важных навигационных систем и систем связи, что подвергнет корабль еще большему риску повреждения из-за суровой погоды или других кораблей.
    Это последствие занижено, потому что оно учитывает только стоимость ремонта распределительного устройства, а не опасность наличия обесточенного судна.

    Риски на море, как правило, выше, чем на суше, потому что на суше есть аварийно-спасательные службы, готовые оказать помощь в случае пожара.В море это не так, и пожар на корабле является одной из самых больших опасностей, экипаж корабля должен быть готов к любым чрезвычайным ситуациям, худшим из которых является необходимость полной эвакуации корабля.
    Таким образом, помещения главного распределительного щита на морских судах обычно являются хорошими кандидатами для пожаротушения.

    Решение

    Stat-X ® Конденсированное аэрозольное пожаротушение представляет собой автономную автоматическую систему пожаротушения, обеспечивающую быстрое тушение пожара в закрытых помещениях.Это низкопрофильная система пожаротушения, которую легко установить.

    Система пожаротушения Stat-X может обнаружить и подавить пожар до того, как он нанесет серьезный ущерб оборудованию и помешает вашему бизнесу или миссии. Более того, Stat-X не повреждает оборудование при его работе в целом, и поэтому защищенные компоненты могут быть быстро восстановлены в рабочем состоянии после пожара. Stat-X определяется как «конденсированная аэрозольная система», но он действует как чистый агент, не повреждая оборудование и не требуя обширной очистки после работы.

    STAT-X ® ® Особенности пожара:

    • Эффективные агентные характеристики
      Высокоэффективные на основе необходимой плотности
    • Компактные и модульные
      , предлагающие адаптативный дизайн, особенно когда пространство и вес имеют решающее значение
    • Простая и экономическая установка
      Без дорогих трубопроводов трубопроводов не требуется
    • Прочный
      Идеально для суровых сред и удаленных мест
    • длительный срок службы
      Срок службы пятнадцать (15 ) лет
    • Практически не требует обслуживания
    • U.S. EPA SONS, указанный для нормально занятых и незанятых пространств

    • нулевой глобальный потенциал потепления и нулевой озоновый потенциал
    • , сделанный в США

    Предлагаемые продукты

    Stat-X

    ® Стационарная система: электрические блоки для обычных помещений

    Электрические проекты | Часто задаваемые вопросы по электромонтажным работам

    Все наши электрические подрядчики и электрики должны быть одобрены IEEE 18-й редакции и сертифицированы одной из национальных ассоциаций подрядчиков по электротехнике: ECA или NICEIC.По завершении любых электромонтажных работ наша квалифицированная команда электриков предоставляет необходимый электротехнический сертификат и может обновлять любые журналы электромонтажных работ на объекте.

    Мы стараемся предотвратить любые перебои в обслуживании во время электрической части проектов установки, согласовывая задокументированный план установки с Оценкой рисков и Заявлениями о методах (RAMS). Наши команды начнут подготовительные работы по прокладке электрических кабелей в обычное рабочее время и позаботятся о том, чтобы не было простоев до согласованного периода переключения.В это установленное время серверная комната или центр обработки данных будут отключены вашей ИТ-командой. Как только мы получим зеленый свет, говорящий о том, что мы можем продолжать безопасно, наша команда электриков отключит электричество в соответствующей части комнаты и завершит «живую» электрическую часть установки. После того, как мы завершим наши тесты и восстановим питание, наш менеджер проекта даст вашей ИТ-команде «зеленый свет», чтобы начать включение ваших серверов и ИТ-оборудования.

    Ваше здание будет подключено к местному электроснабжению через ввод здания, который обычно обеспечивает электроснабжение главного распределительного щита ВН/НН (высокое/низкое напряжение) в вашем здании.Этот распределительный щит будет подавать питание на другие распределительные и вспомогательные распределительные щиты в вашем здании. Распределительный щит может быть расположен на полу, а дополнительный распределительный щит обеспечивает подачу питания в серверную комнату. Каждая плата, как правило, имеет изолятор и пути, по которым могут быть предусмотрены номинальные автоматические выключатели для отдельных источников питания в серверной комнате, включая PDU для серверных рядов, кондиционеров, систем ИБП и другого сопутствующего оборудования. Когда мы обследуем здание или помещение для электромонтажных работ, нам обычно нужен доступ ко всем вспомогательным распределительным щитам в помещении, где мы устанавливаем комплект, и, возможно, потребуется проследить это до распределительного щита, от которого он питается, и даже к основному доходу здания. и распределительный щит высокого/низкого напряжения или распределительный щит низкого напряжения.Для получения дополнительной информации ознакомьтесь с нашими решениями по производству распределительных щитов для серверных помещений и центров обработки данных.

    .

    Leave Comment

    Ваш адрес email не будет опубликован.
