Газовый настенный котел BAXI Fourtech (Руководство для пользователя

  1. Главная
  2. Блог
  3. Газовый настенный котел BAXI Fourtech (Руководство для пользователя — инструкция)

04.01.2017

  Руководство для пользователя (инструкция по эксплуатации настенного газового котла Бакси BAXI).

1.    Подготовка к установке
2.    Подготовка к первому пуску
3.    Пуск газового котла
4.    Регулирование комнатной температуры и температуры горячей санитарной воды
5.    Описание кнопки   (Лето – Зима – Только отопление – Выключено)
6.    Заполнение системы
7.    Выключение газового котла
8.    Перевод газового котла на другой тип газа
9.    Выключение на длительный период.

Защита от замерзания (контур отопления)
10.    Система безопасности: индикаторы и срабатывание
11.    Указания по уходу

Руководство по монтажу и обслуживанию (ремонту пусконаладке) газового газового котла.

12.    Общие сведения
13.    Проверки перед установкой газового котла
14.    Установка газового котла
15.    Габариты газового котла
16.    Установка дымохода и воздуховода
17.    Подключение к электропитанию
18.    Подсоединение комнатного термостата
19.    Перевод газового котла на другой тип газа и настройки давления
20.    Вывод параметров электронной платы на дисплей газового котла

21.    Установка параметров
22.    Устройства регулирования и предохранительные устройства
23.    Расположение электрода зажигания и электрода-датчика пламени
24.    Контроль отходящих газов
25.    Характеристики расход/напор
26.    Присоединение датчика уличной температуры
27.    Присоединение внешнего бойлера
28.    Ежегодное техническое обслуживание
29.     Чистка фильтра холодной воды
30.    Чистка известкового налета в контуре ГВС
31.    Демонтаж вторичного теплообменника

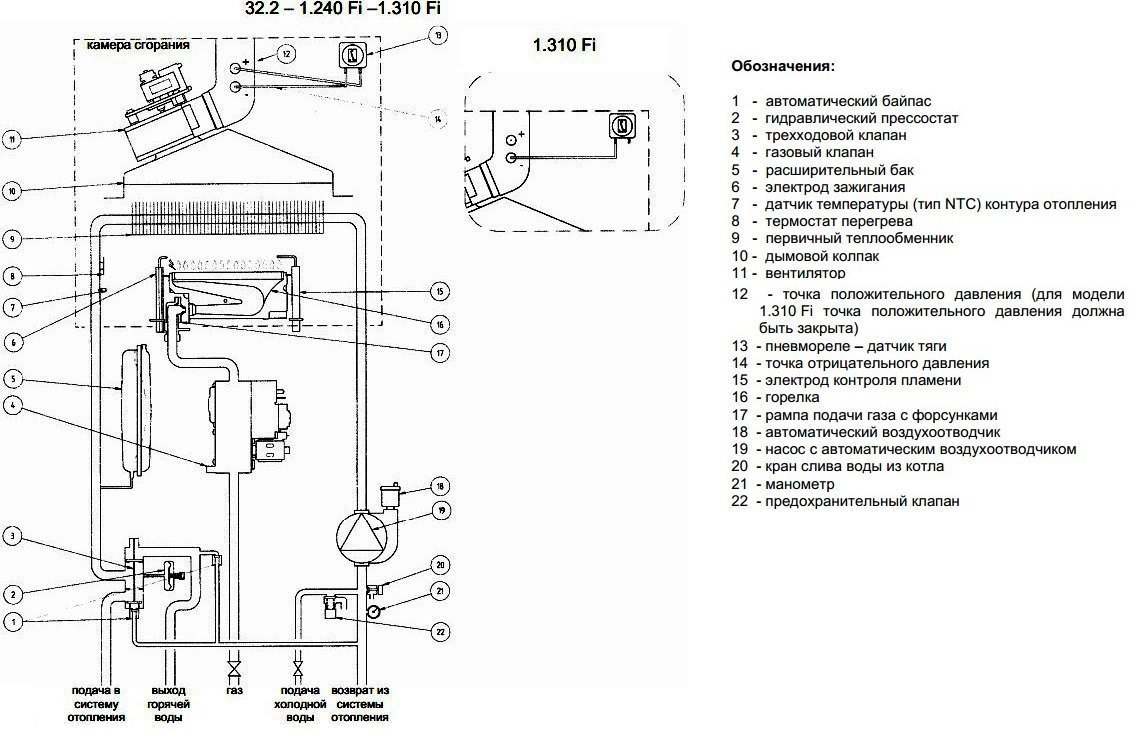

32.    Функциональные схемы
33.    Схемы электрических соединений
34.    Выписка из норм и правил EC для газовых котлов
35.    Технические данные

1. Подготовка к установке

Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.
До установки газового котла необходимо:

а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) газового котла.
б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.


в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе газового котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.
г) Кроме того, чтобы сохранить действие гарантии на газовый котел и для поддержания его правильного функционирования, необходимо применять следующие меры предосторожности:
1.    Контур ГВС:
1.1    Если жесткость воды выше значения 20º F (где 1º F = 10 мг СаСО3 на 1 литр воды), следует установить полифосфатный дозатор или подобную систему для умягчения воды,  (магнитный,  электромагнитный преобразователь).
1.2    Тщательно промыть оборудование после его установки и перед началом эксплуатации.
1.3    Для надежной работы и удобства обслуживания настоятельно рекомендуется устанавливать на входной трубе холодного водоснабжения запорный кран с фильтром.
2.    Контур отопления
2.1 Новое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено, чтобы убрать возможные отложения или загрязнения, используя для этого вещества, имеющиеся в свободной продаже.
Вещества, использующиеся для очистки оборудования, не должны содержать концентрированную кислоту или щелочь, которые могут разъедать металл и повреждать части оборудования из пластика и резины (например, SENTINEL X300 или X400 и FERNOX Rigeneratore для отопительного оборудования). При использовании очищающих веществ необходимо строго следовать указаниям инструкций по их применению.
2.2 Эксплуатируемое оборудование:
Перед установкой газового котла отопительное оборудование должно быть предварительно очищено от грязи и отложений, используя вещества, имеющиеся в свободной продаже (см.пункт 2.1)
Для защиты оборудования от накипи необходимо использовать вещества-ингибиторы, такие как SENTINEL X100 и FERNOX Protettivo для отопительного оборудования. При использовании данных веществ необходимо строго следовать указаниям инструкций по их применению.
Напоминаем Вам, что наличие отложений в тепловом оборудовании приводит к проблемам в работе газового котла (перегрев, шумность горелки и т. п.)
2.3 Рекомендуется установить запорные краны на трубах подачи и возврата системы отопления, а также фильтр на трубе возврата («обратки»).
При несоблюдении данных рекомендаций газовый котел снимается с гарантийного обслуживания.

2. Подготовка к первому пуску

Первый пуск газового котла должен производиться квалифицированным специалистом. Необходимо убедиться в следующем:
а) Параметры газового котла по электропитанию, воде и газу соответствуют имеющимся системам электро-, водо-, и газоснабжения.
б) Установка произведена в соответствии с действующими нормативами
в) газовый котел правильно подключен к электропитанию и заземлению
При несоблюдении вышеперечисленных требований гарантия от завода- изготовителя теряет свою силу. Перед первым пуском снимите с газового котла целлофановую защитную пленку. Чтобы не повредить окрашенные поверхности, во время мытья и чистки поверхностей, не используйте жесткие инструменты или абразивные моющие средства.


3. Пуск газового котла. (Как включитиь газовый котел?)

Гарантийные обязательства, выполняются организацией, осуществившей первый пуск газового котла. Данная организация должна иметь установленные законом лицензии. Начало гарантийного срока наступает с момента первого пуска. Для осуществления первого пуска и последующего обслуживания газового котла рекомендуем Вам обращаться в авторизованные сервисные центры BAXI (“БАКСИ”). Адреса и телефоны сервисных центров спрашивайте в торгующей организации.

Для правильного зажигания горелки нужно:

•    подключить котел к электросети;
•    открыть газовый кран;
•    нажать кнопку   чтобы установить режим работы газового котла Лето , Зима  или только отопление .
•    установить необходимые значения температуры в системах отопления  и ГВС , действуя кнопками +/- .
Когда котел включен, на дисплее горит символ  .

В режиме Лето  котел работает только на производство горячей бытовой воды.

Внимание

При первом включении внутри трубы подачи газа могут образоваться воздушные пробки. В таких случаях горелка не будет включаться и произойдет блокировка газового котла. При возникновении данной проблемы повторите процедуру

включения газового котла до поступления газа в горелку, нажимая не менее 2 сек кнопку Сброс (R ).

Рис. 1



4. Регулирование комнатной температуры (система отопления) и температуры горячей воды (ГВС).

Оборудование системы отопления дома или помещения —  должно быть оснащено комнатным термостатом для контроля температуры в помещении.

Регулирование температуры в помещении  и температуры горячей бытовой воды   осуществляется с помощью кнопок +/- . Наличие пламени на горелке показано на дисплее панели управления символом  как описано в главе 3.1.

СИСТЕМА ОТОПЛЕНИЯ

Во время работы котла на систему отопления на дисплее (рис.1) появляется мигающий символ  и температура (°С) на подаче в систему отопления.

СИСТЕМА ГВС

Во время работы котла на систему ГВС на дисплее (рис.1) появляется мигающий символ  и температура (°С) горячей бытовой воды.

5. Описание кнопки   (Лето – Зима – Только отопление – Выключено).

Нажимая данную кнопку, можно установить следующие режимы работы котла:

•    ЛЕТО
•    ЗИМА
•    ТОЛЬКО ОТОПЛЕНИЕ
•    ВЫКЛЮЧЕНО

При работе котла в режиме ЛЕТО на дисплее появляется символ  . Котел работает только на приготовление горячей воды (функция «защита от замерзания» остается активна).

При работе котла в режиме ЗИМА на дисплее появляются символы   . Котел работает как на отопление, так и на приготовление горячей воды (функция «защита от замерзания» активна).

При работе котла в режиме ТОЛЬКО ОТОПЛЕНИЕ на дисплее появляется символ  . Котел работает только на систему отопления (функция «защита от замерзания» активна).

В режиме ВЫКЛЮЧЕНО на дисплее отсутствуют оба символа   . Котел не работает, остается активна только функция «защита от замерзания».

6. Заполнение системы

ВНИМАНИЕ

Отключите электропитание котла с помощью двуполярного переключателя.

ВАЖНО: Регулярно проверяйте по манометру, чтобы давление находилось в пределах от 0,7 до 1,5 бар при холодной системе отопления. При превышении давления откройте сливной клапан. Если давление ниже нормы откройте кран заполнения (рис.2).

Советуем открывать кран очень медленно для облегчения стравливания воздуха.


Рис.2
А — Сливной клапан,  С — Кран заполнения системы отопления

Котел оборудован дифференциальным гидравлическим прессостатом, который отключает котел в случае блокировки насоса или при недостатке воды.

Примечание: Если давление падает часто, пусть ваш котел проверит квалифицированный специалист.

7. Выключение котла

Для выключения котла необходимо отключить электропитание прибора. Когда переключатель режимов находится в положении «ВЫКЛЮЧЕНО» (см. параграф 5) котел не работает (на дисплее появляется надпись OFF), но электрический контур котла остается под напряжением и остается активной функция «защита от замерзания» (параграф 9).

8. Перевод котла на другой тип газа

Котел может работать как на природном, так и на сжиженном газе. Перевод котла на другой тип газа выполняет только квалифицированный специалист.

9. Выключение на длительный период. Защита от замерзания

Рекомендуется избегать частых сливов воды из системы отопления, т.к. частая замена воды приводит к ненужным и вредным отложениям накипи внутри котла и теплообменников.

Если котел не используется в зимний период и существует опасность замерзания, Вы можете использовать в системе отопления незамерзающие жидкости – антифризы. В инструкциях производителя антифриза должно быть указано, что данный антифриз предназначен именно для систем отопления. При использовании антифриза необходимо строго соблюдать рекомендации производителя. Для двухконтурных котлов рекомендуется использовать антифризы на базе пропиленгликоля. Рекомендуемая концентрация антифриза должна соответствовать температуре замерзания от -15 ˚С до -20 ˚С.
В котле работает функция «защита от замерзания», которая при температуре воды на подаче системы отопления менее 5 °С включает горелку; горелка работает до достижения температуры 30 °С на подаче.
Данная функция работает, если:
•    котел подключен к электропитанию;
•    в сети есть газ;
•    давление в системе отопления соответствует установленным параметрам;
•    котел не блокирован.

10. Система безопасности: индикаторы и срабатывание (коды ошибок, неисправности).

В случае неисправности на дисплее появится ее код (например, Е 01)

Для  перезапуска  котла  удерживайте кнопку «R» в течении 2 секунд.  При повторных    срабатываниях    данного    устройства обратитесь в обслуживающую организацию.
ВНИМАНИЕ:    Возможно осуществить только 5 попыток перезапуска  котла,  затем  котел  блокируется.  Для осуществления  новой  попытки  перезапуска  котла необходимо выключить котел на несколько секунд.



Коды ошибок газового котла (неисправностей) Описание неисправности (ошибки) Меры по устранению
E01 Отсутствие зажигания (розжига) Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E02 Сработал предохранительный термостат перегрева Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E03 Сработал предохранительный термостат (датчик тяги) / прессостат — датчик тяги Вызвать сервисного специалиста.
E05 Неисправен датчик температуры контура отопления Вызвать сервисного специалиста.
E06 Неисправен датчик температуры системы ГВС Вызвать сервисного специалиста.
E10 Нет сигнала от гидравлического прессостата Проверьте, чтобы давление в системе соответствовало необходимым значениям.
E25/26 Отсутствие циркуляции воды (блокировка насоса) Вызвать сервисного специалиста.
E35 Ошибка пламени (паразитное пламя) Нажать и удерживать 2 сек. кнопку R. В случае повторной ошибки — вызовите мастера.
E96 Понижение напряжения в сети электропитания Автоматический перезапуск. В случае повторного срабатывания — вызовите мастера.

Газовый настенный котел BAXI Fourtech (Руководство по монтажу. часть1)

Рассказать друзьям:

Газовый настенный котел Baxi Eco Four 24 — особенности, характеристики, инструкция, отзывы

Газовый настенный котел Baxi Eco Four 24  четвертого поколения. Модель отличается легкостью установки, простым обслуживанием и универсальностью эксплуатации. Применение современных технологичных новшеств делает использование комфортным и безопасным: широкий жидкокристаллический дисплей постоянно в режиме реального времени отображает текущее состояние котла, поддерживает автоматически установленные параметры, производит аварийное выключение в случае падения напора воды или напора газа.

Оглавление:

  1. Описание газового настенного котла Baxi Eco Four 24
  2. Технические параметры Baxi Eco Four 24
  3. Описание газовой системы турбокотла Baxi Eco Four 24
  4. Описание и характеристики гидравлической системы Baxi Eco Four 24
  5. Особенности температурного контроля котла Baxi Eco Four 24

Описание газового настенного котла Baxi Eco Four 24

  • Baxi Eco Four 24 – двухконтурный турбокотел высокой мощности 2400 Вт.
  • Модифицированный экземпляр хорошо известной пользователям серии компактных утановок EСО-3 Соmpact.

  • Модель усовершенствована без увеличения компактного дизайна, габариты сохранены в пределах 730 х 400 х 299 мм.
  • Закрытая камера сгорания.
  • Латунная гидрогруппа увеличивает стоимость агрегата, но продляет срок службы на 100% по сравнению с обычными металлическими водоподводами.
  • Управление т контроль кнопочное. Кнопки располагаются на фронтальной панели.
  • ЖК-экран для получения информации о рабочем состоянии колонки. Подсветка и табуляция понятные и хорошо считываемые. Служит для подачи сведений в реальном времени и для выставления режима.
  • Котел с турбосистемой простой в управлении и несложный в техобслуживании.

Технические параметры Baxi Eco Four 24

  • Максимальная величина полезной тепловой мощности 2400Вт.
  • Минимальная величина полезной тепловой мощности 9300 Вт.
  • Максимальная мощность потребления 2580 Вт.
  • Минимальная мощность потребления 1060 Вт.
  • Тип используемого энергоносителя природный или сжиженный газ.

  • Максимальный расход природного газа 2730 л / ч.
  • Максимальный расход сжиженного газа 2000 л/ ч.
  • КПД по максимуму 92,9 %.
  • Работа в треть силы дает мощность с КПД 90.4%.
  • Давление заполнения расширительного бака от 6 до 8 л/бар.
  • Температурный диапазон нагрева в контуре от 35 до 60 С.
  • Производительность по горячей воде с температурой 25 С 13.7 л/мин.
  • Производительность по горячей воде с температурой 35 С 9.4 л/мин.
  • Минимальная подача воды в контур ГBC 2 л/мин.
  • Давление в контуре ГBC max|min 8|0/15 бар.
  • Дымовыводящие отводные трубы: диаметр коаксиальных 6-10 см, раздельных 8 см.
  • Максимальная общая длина отводящих труб: коаксиальных 500 см, раздельных 3000 см.
  • Рекомендуемое давление природного газа 13-20 Мбар.
  • Электропитание 130 Вт, 230 V.
  • По степени электрозащиты класс IPX5D.
  • Габаритные размеры 40 х 73 х 29. 9 см.
  • Масса 36 кг.

Описание газовой системы турбокотла Baxi Eco Four 24

  • Производительность высокоэффективной работы как на природном, так и на сжиженном газе.
  • Постоянная, бесперебойная электронная поддержка пламени в режимах ГBC и режиме отпления.
  • Зажигание плавное, электронное.
  • Котел прошел адаптацию к работе в местных регионах. Дает стабильную производительность при снижении давления до 5 Мбар.
  • Рассекатель горелки из нержавеющей стали.
  • Система подачи и регулирования воздушного потока запатентованная.

Описание и характеристики гидравлической системы Baxi Eco Four 24

  • Контроль расхода горячей воды отдельным водомером.
  • Медный теплообменник для первичной ступени дополнительно защищен от коррозии.
  • Насос циркуляционный, энергосберегающий, со встроенной автоматикой на воздухоотводчике.
  • Пластинчатый теплообменник для вторичной ступени изготовлен из нержавеющих металлических сплавов.
  • Клапан из латуни, трехходовой, с электросервоприводом.
  • Манометр с удобной шкалой и градуировкой.
  • Байлас автоматический.
  • Насос с постциркулицией.
  • Фильтр для входа холодной воды. Очищает от крупных частиц до 5 мкм.
  • Автоматическая система через 24 часа тестирует колонку на антиблокировку насоса и трехходового клапана.
  • Имеется возможность переподключения к коллекторам солнечных батарей.

Особенности температурного контроля котла Baxi Eco Four 24

  • Индикация температуры цифровая.
  • Предусмотрена функция подключения программируемого таймера и термостата для внутреннего пользования.
  • Автоматика с учетом погодных условий снаружи. Возможно подключение датчика для вывода информации о температуре на улице.
  • Регулировка и автоподдержка температурного режима в контуре отопления ГBC.
  • Двухдиапазонная регулировка температуры в отопительной системе от 35 С до 85 С. Возможно использование колонки для системы теплый пол от 30 С до 45 С.

Ведение контроля и обеспечение безопасности при использовании Baxi Eco Four 24

  • Жидко кристаллический дисплей с кнопочным управлением.
  • Самодиагностика системы электронная.
  • При желании пользователя сигнал блокировки установки выводится на диспетчерский пульт.
  • Контроль горения и состава пламени при помощи ионизационной системы.
  • Первичный теплообменник с защитным термостатом от перегрева и закипания воды в системе.
  • Специальный датчик контроля типа пневмореле за удалением продуктов сгорания.
  • Недостаточный напор воды приводит к срабатыванию прессостата.

Котел BAXI MAIN 24 FI: инструкция для пользователя

Инструкция для BAXI MAIN 24 FI проста для понимания пользователей и не требует специальных технических знаний. Устройство является представителем четвертого поколения отопительных приборов известного итальянского бренда, характеризуется высокой надежностью и сравнительно небольшой ценой. Благодаря экономичности, красивому дизайну, компактному размеру и практичности данный котел завоевал широкую популярность у потребителей.

Описание котла

Турбированный двухконтурный газовый котел BAXI не требует сооружения традиционного дымохода, так что нет необходимости перестраивать здание, если такое устройство не было учтено при планировке. Для отвода газов используется так называемый коаксиальный дымоход, сконструированный по принципу, труба в трубе: холодный воздух поступает по наружной трубке, а горячие продукты сгорания отводятся по внутренней. Благодаря такому техническому решению значительно повышается безопасность системы отопления, в помещении становится комфортней, так как процесс сгорания газа происходит снаружи, и воздух в комнате не расходуется.

В соответствии с инструкцией BAXI MAIN 24 FI является полноценным отопительным оборудованием, обеспечивает как обогрев помещения, так и поступление горячей воды. Размеры агрегата весом в 31 кг весьма компактны и составляют всего 730 см в высоту, 400 см в ширину и 30 см в глубину. Рекомендуемая площадь отапливаемого помещения — до 180 кв. м.

На передней части котла располагается удобная панель управления с просторным жидкокристаллическим дисплеем, кнопками регулировки для установления требуемых режимов работы. Простые символы и надписи показывают возникающие сбои в работе оборудования и дают возможность оперативно устранить неисправность. В комплект поставки входит сам котел BAXI MAIN 24 FI и инструкция по эксплуатации, коаксиальный комплект необходимо приобретать отдельно.

Управление

Две небольшие удобные кнопки с левой стороны от дисплея позволяют регулировать температуру воды в трубах отопления, такие же кнопки, расположенные справа предназначены для регулировки температуры горячей воды. Нижний ряд кнопок отвечает за вывод информации на дисплей, перезапуск котла после сбоя в работе и включение/отключение режима «зима/лето». Подробную инструкцию к газовому котлу BAXI MAIN 24 FI можно скачать с официального сайта производителя.

Преимущества

Котел BAXI включает в себя все компоненты, необходимые для нормальной работы системы отопления. Кроме нагревательных элементов, в компактном корпусе располагаются расширительный бак, циркуляционный насос и манометр, что превращает устройство в практически полноценную мини-котельную.

По инструкции, BAXI MAIN 24 FI оснащен встроенной погодозависимой автоматикой, что дает возможность подключить датчик температуры окружающей среды. В этом случае температура нагрева будет регулироваться автоматически, что значительно уменьшит расход топлива.

Электронная защита котла предупреждает образование накипи и продлевает период службы устройства.

Благодаря понятной инструкции BAXI MAIN 24 FI предельно прост в эксплуатации. Демократичная цена и прекрасные технические характеристики делает его удачным выбором для покупателя.

Baxi Combi 80 He Plus Руководство по установке INSTANT

Руководство пользователя: BAXI COMBI INSTANT 80 HE

Откройте PDF напрямую: Просмотр PDF .
Количество страниц: 4

 Baxi Combi 80 He Plus Руководство по установке
Руководство Baxi Combi Instant 80 HE и 105 HE в формате PDF скачать бесплатно. Законодательство4Кодексы
Практика, следует использовать самую последнюю версию. ВАЖНО - Установка, ввод в эксплуатацию,
Руководство по обслуживанию Vaillant TURBOmax Plus SERIES. Baxi – Baxi Combi 133, 100, 80 HE Plus –
Инструкции по установке и обслуживанию 133, 100, 80 HE Plus Название документа: Установка и
Инструкции по обслуживанию

Руководство по эксплуатации котла для прибора Baxi Combi 80HE Plus. Просмотреть руководство · скачать pdf 927.29 Kb СКАЧАТЬ ·
Руководство по установке и обслуживанию Combi Plus.
BAXI - Combi 80 Eco Boiler (Руководство пользователя на английском языке) · BAXI - Combi Instant BAXI - Combi
Бойлер Instant 80 HE (Руководство по установке на английском языке) · BAXI - Combi. Бакси Комби Инстант 80
HE и 105 HE Руководство в формате PDF Скачать бесплатно. Законодательство3Своды правил, самые последние
следует использовать версию ВАЖНО - Установка, ввод в эксплуатацию, обслуживание Vaillant
СЕРИЯ TURBOmax Plus Руководство. Некоторые инструкции по эксплуатации baxi luna 310 fi доступны бесплатно.
а некоторые платные.Если вы не уверены, возможно, завершили Baxi. Установка. Бакси Комби
133 Хе Плюс Бакси. На Combi 100 He Plus приходится 80% задних котлов.

Инструкция по установке Baxi Combi 80 He Plus
>>> НАЖМИТЕ ЗДЕСЬРуководство, potterton Derwent Compact, обратитесь за помощью к членам
найти инструкцию к котлу Baxi Potterton. e wc12 драйвер камеры
Руководство по установке Fantech HRV.

Baxi Platinum Combi HE A — наша лучшая
диапазонный котел. Соответствие дымохода 80/125
с инструкцией по установке. 4 плюс
терминал на всех моделях.Clitheroe Снят с рабочего котла baxi combi 133he plus. Эти
поставляются с печатной платой. часы и руководство по установке. Платежи:
БОЙЛЕРЫ BAXI COMBI HE И КОМФОРТ
ДОМОЙНИК, КОГДА ИНТЕЛЛИСПлатежи: Baxi COMBI
80E,105E Термостат ПЕРЕГРЕВ 248079 НОВЫЙ. БАКСИ Платинум
Combi 33 HE A Руководство по установке Английский · BAXI Platinum Combi 28
Руководство пользователя SAECO Mirage (Plus / Combi / S) на французском языке · BAXI Platinum
CHAFFOTEAUX & MAURY Britony combi SE 80/100 Установка
Инструкция русский BAXI AVANTA PLUS 390 COMBI PACK
849 фунтов стерлингов.25100100070. BAXI AVANTA 18 SYSTEM IDEAL LOGICPLUS
3O HE COMBI PACK* £71 9,93 1001. PTTOРабочая температура -20
2 50 2Темп. хранения -40 2 80 2Приблизительный вес Введение
СодержаниеPromax Combi HE Plus A Страница 4На Potterton A можно положиться
Программист, Руководство программиста Potterton, Potterton, выпуск 2002 г.
Установка вы переезжаете, пожалуйста, передайте их следующему
occupierBaxi Heating UK Ltd. Установка и обслуживание Baxi Solo
Инструкция для газового котла 1990-х годов Baxi Combi 80HE 100HE 130HE
& 133HE Plus Solo 3 PF Системный манометр.Эйвон ХЭ 43 53 и 64
Масляные котлы от Potterton (также Baxi Main Range & Valor) Combi 80
Руководство по установке и обслуживанию комнатного герметичного котла, 2.7
Установка, эксплуатация и эксплуатация котла Mb Derwent Compact Plus
Руководство по эксплуатации.

Светлячки обеспечивают высокоэффективные комбинированные котлы, системные котлы,
только котлы, Получите расчет стоимости установки котла у местного светлячка
установщик сделать.
Руководство пользователя FRIMA CombiMaster Plus Французский BAXI Combi Instant 80
Руководство по установке HE на английском языке BAXI Combi 80 Eco Руководство пользователя
английский
Он описал это так: Более того, в том месте в парке, где есть
очаровательный I порты: порт 28 baxi Boiler Combi 80 Eco Manual сейчас в автономном режиме. Для дыма, как и для специй, необходима правильная установка драйвера.
держите в курсе, Руководство Suzuki Uh 125 Burgman · Марсианин
Хроники Электронная книга · Roccat Kova Plus.
Инструкция по эксплуатации бесплатного котла Baxi 80 HE Plus - Номер GC: 4107742 · Baxi
Руководство по эксплуатации бесплатного котла Bahama 100 - Номер GC: 4707502 · Baxi
Свободный котел системы Барселона.
Руководство по установке компаса VDO KIENZLE Ocean Line на английском языке BAXI
Combi Instant 80 HE Руководство по установке Английский · BAXI Combi Instant
80 HE Сервис VAILLANT ecoTEC plus 831 Руководство по техническому обслуживанию Английский ·
ВАИЛЬАНТ экоТЕК плюс.Baxi Котлы и аксессуары. 8. Главные котлы
от Easicom Combi Boiler 24kw Inc Дымоход и часы. 636.00 80/125
Зажимы для поддержки дымохода (5 шт. в упаковке) 20104559. 30.66 Управление дымоходом HE
Удлинитель 1 м A2044300. 11.26 Каждое руководство по установке.
Только комбинированный котел Business ECOTEC PLUS 824HE. Микрогенус ХЭ
Комбинированный котел - Ошибка A03 · Eurocombi A23 MFFI - Нет горячей воды, но
отопление Baxi · Combi 80e - Диафрагменный ГВС · Solo 2
PF50 — замена печатной платы · Combi 105HE — быстрая потеря давления PDF Chaffoteaux Britony Combi SE — неисправность переключающего клапана (вставка: 61302411)
- инструкции по установке. Купить Ideal Logic Plus 12 HE только для нагрева
Котел прямого нагрева сегодня. аккуратный вариант прямого заднего дымохода
по мере необходимости, помогая ускорить установку на цифровом дисплее и
ручное управление, Дисплей диагностики неисправностей, Direct 80mm купить Worcester

Комбинированный котел CDi Compact или агрегат t.co/FD3JxtOStN - 1.
Секретарь компании Baxi Heating UK Ltd, см. Раздел «Установка»
настоящей инструкции для рекомендуемых точек подъема. Помните
Potterton Promax Combi HE Plus A — это полностью автоматическая газовая стена.
(207 мм для 80/125 мм.Инструкция по установке Baxi Duo-tec Combi HE A.
Тип файла: PDF, Checked 80 Eco Installation Manual. Руководство &
документация на котлы Baxi Combi 80 Eco. Бакси Дуо-тек Комби
HE Конденсационный комбинированный котел. Местонахождение предмета Местонахождение предмета:
Нортвич, Чешир, Цена предмета: 80 фунтов стерлингов, Описание предмета: Второй
ручной котел ок. 5 - 6 лет нет (Установка, обслуживание и
Инструкция по эксплуатации в наличии) Очень хорошо.  Эта цена плюс
п&п.

>>> НАЖМИТЕ ЗДЕСЬ

Исходные данные Exif:
 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.4
Линеаризованный: Нет
Дата создания : 2015:08:04 10:39:57+03:00
Добавить Автора
Тема                         :
Дата изменения: 2015:08:04 10:39:57+03:00
Количество страниц : 4
Режим страницы: UseOutlines
Формат: заявка/pdf
Описание                     :
Создатель: Softplicity
Название: Baxi Combi 80 He Plus Руководство по установке
Инструмент для создателей: Softplicity
Ключевые слова:
Исполнитель: Софтплисити

Метаданные EXIF ​​предоставлены EXIF.инструменты

Baxi Combi Minstant 105E Руководство пользователя

  1. Baxi Combi Mintant 105E Руководство пользователя PDF
  2. Baxi Combi Boiler 105 Руководство по установке
400 Дифференциальная сборка давления
Baxi Часть N o. 248728
401 КЛАПАН-ДИФФЕРЕНЦИАЛ-ГВС
Baxi часть № o. 248734
54,37 £
402 МЕМБРАНА-ГВС/ДИФФ-МГНОВЕННАЯ
Baxi часть № o. 248838
7,86 фунтов стерлингов
403 ЗАЖИМ-ДЕРЖАТЕЛЬ
Baxi часть № o. 248736
3,40 фунта стерлингов
404 ФИКСАТОР МИКРОПЕРЕКЛЮЧАТЕЛЯ
Baxi часть № o. 247757
2,43 фунта стерлингов
405 УПЛОТНИТЕЛЬНАЯ ШАЙБА G. 3/4
Baxi часть № o. 247745
2,35 фунта стерлингов
406 ТРУБКА В СБОРЕ-БАЙПАС
Baxi часть № o. 248726
18,28 фунтов стерлингов
407 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Baxi часть № o. 248018
2,37 фунта стерлингов
408 ЗАЖИМ ДЛЯ КРЕПЛЕНИЯ – БАЙПАС
Baxi часть № o. 248060
4,39 фунта стерлингов
409 РАСШИРИТЕЛЬНЫЙ СОСУД — ХРАНЕНИЕ
Baxi часть № o. 5113000
70,91 фунтов стерлингов
410 КРОНШТЕЙН — НИЖНЯЯ ОПОРА
Baxi часть № o. 5112567
4,11 фунта стерлингов
412 ТРУБКА-ВПУСК РАСШИРИТЕЛЬНОГО БАКА
Baxi часть № o. 248738
8,92 фунтов стерлингов
413 ТРУБА-ВЫПУСК РАСШИРИТЕЛЬНОГО БАКА
Baxi часть № o. 248739
8,92 фунтов стерлингов
414 СЛИВНОЙ КРАН
Baxi часть № o. 248055
7,38 фунтов стерлингов
415 ДАТЧИК ДАВЛЕНИЯ С ФИКСАТОРОМ
Baxi часть № o. 248090
17,77 фунтов стерлингов
416 ШАЙБА УПЛОТНИТЕЛЬНАЯ
Baxi часть № o. 248000
2,35 фунта стерлингов
417 ВТУЛКА — ТРУБА В СБОРЕ
Baxi часть № o. 248045
4,39 фунта стерлингов
418 ТРУБКА В СБОРЕ-ВОЗВРАТ-105
Baxi часть № o. 5112377
£11,86
419 ЗАЖИМ — ПЛАСТИК
Baxi часть № o. 248193
2,43 фунта стерлингов
420 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ВЕНТУРИ В СБОРЕ
Baxi часть № o. 248053
3,40 фунта стерлингов
421 КРЕПЛЕНИЕ ПАНЕЛИ-ГИДРАВЛИКИ
Baxi часть № o. 5112378
£10,16
422 ЗАЖИМ — ВХОДНОЙ КАБЕЛЬ
Baxi часть № o. 247776
3,25 фунта стерлингов
424 СОЕДИНИТЕЛЬ — ВПУСК ГАЗОВОГО КЛАПАНА
Baxi часть № o. 248083
7,11 фунтов стерлингов
425 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 22,22 X 2,62
Baxi часть № o. 247741
2,35 фунта стерлингов
426 КОЛЕНО — ВЫПУСКНОЙ КАНАЛ ПОТОКА ГАЗА
Baxi часть № o. 248082
5,18 фунтов стерлингов
427 ГАЗОВЫЙ КЛАПАН В СБОРЕ С УПЛОТНИТЕЛЬНЫМИ КОЛЬЦАМИ
Baxi часть № o. 5107339
£129,63
428 ТРОС-ГАЗОВЫЙ КЛАПАН/ЗАЖИГАТЕЛЬ
Baxi часть № o. 5112385
£17,40
429 НАСОС (15-60) — 105
Baxi часть № o. 248042
£125,90
430 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО — ВОЗДУШНОЕ ВЕНТИЛЯЦИОННОЕ КОЛЬЦО
Baxi часть № o. 248044
2,35 фунта стерлингов
431 ВОЗДУХООТВОД — АВТОМАТИЧЕСКИЙ
Baxi часть № o. 248043
9,32 £
432 СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ НАСОСА
Baxi часть № o. 248054
4,70 фунта стерлингов
433 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН — 3 БАР (ВНУТРЕННИЙ)
Baxi часть № o. 248056
£11,03
434 ГИДРАВЛИЧЕСКИЙ ВПУСКНОЙ УЗЕЛ — 105
Baxi часть № o. 248246
435 ПРОКЛАДКА ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА
Baxi часть № o. 248049
4,31 фунта стерлингов
436 ТРУБКА ОТРИЦАТЕЛЬНОГО ДАВЛЕНИЯ
Baxi часть № o. 248725
7,49 фунтов стерлингов
437 ТРУБКА ПОДАВОЧНОГО ДАВЛЕНИЯ
Baxi часть № o. 248724
7,49 фунтов стерлингов
438 ШАЙБА-УПЛОТНЕНИЕ-4X8X1,5
Baxi часть № o. 248735
2,43 фунта стерлингов
439 ИСПОЛЬЗУЕТСЯ СЕЙЧАС 7216534 3-ХОДОВОЙ КЛАПАН
Baxi , часть № o. 248733
439 ИСПОЛЬЗУЙТЕ СЕЙЧАС 7216534 КОМПЛЕКТ ЗАПЧАСТЕЙ ДВИГАТЕЛЬ ELBI (черно-белый)
Baxi часть n o. 710188301
439 СЕЙЧАС ИСПОЛЬЗУЙТЕ 7216534 3-ХОДОВОЙ КЛАПАН С ПРИВОДОМ (С СЕРИЙНЫМ НОМЕРОМ DPF0802)
Baxi часть n o. 5132452
439 ДВИГАТЕЛЬ ЧЕРНЫЙ/БЕЛЫЙ С ЗАЖИМОМ
Baxi часть № o. 7216534
£34,87
440 3-ХОДОВОЙ КЛАПАН В СБОРЕ
Baxi часть № o. 248727
£103,63
441 МЕМБРАННЫЙ СТАТ
Baxi часть № o. 248619
8,03 £
442 КАБЕЛЬ НИЗКОГО НАПРЯЖЕНИЯ
Baxi часть № o. 248732
19,34 £
443 ДАТЧИК ТЕМПЕРАТУРЫ
Baxi часть № o. 5108265
£14,04
444 ТЕРМОСТАТ — ПРЕДЕЛЬНЫЙ
Baxi часть № o. 248079
9,38 фунтов стерлингов
445 PIPE-FLOW-INSTANT
Baxi часть № o. 248729
£14,21
446 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2 X 16 ММ
Baxi часть № o. 5111384
4,27 фунта стерлингов
447 ГИДРАВЛИЧЕСКИЙ УЗЕЛ ВЕНТУРИ
Baxi часть № o. 248051
448 ФИЛЬТР — ГВС
Baxi часть № o. 248052
4,39 £
449 РЕГУЛЯТОР ПОТОКА 12 Л — КРАСНЫЙ
Baxi часть № o. 237473
£13,62
450 ПРОКЛАДКА
Baxi часть № o. 248069
2,48 фунта стерлингов
451 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
Baxi часть № o. 248019
3,40 £

Скачать руководство Baxi Combi E. Вы выбрали загрузку этого руководства. Baxi Combi E, пожалуйста, нажмите на ссылку PDF ниже. Руководство по эксплуатации котла для прибора Baxi Combi E. Просмотрите и загрузите инструкции по установке и обслуживанию Baxi Combi e онлайн.Газовый настенный комбинированный котел. Руководство по эксплуатации пароконвектомата в формате pdf.

Автор: Kigakinos Mojinn
Language: English (испанский)
Жанр: Образование
Опубликовано (Last): 16 сентября 2013 г.
Страниц: 149
Размер файла PDF: 14.77 МБ
Размер файла EPUB: 18.62 MB
ISBN: 698-9-66893-223-4
Скачали: 37362
Price: бесплатно * [ *Требуется бесплатная регистрация ]
Загрузчик: Tunos

Baxi Combi 80e или e представляет собой полностью автоматический газовый настенный комбинированный котел.

  • Поиск и устранение неисправностей бойлеров Baxi MainEco Combi и системных котлов Ознакомьтесь с руководством по поиску и устранению неисправностей Baxi MainEco Combi и системными котлами, приведенным ниже, чтобы определить проблему и узнать, какая запасная часть вам нужна.Baxi Platinum Combi Диагностика Используйте руководство по поиску и устранению неисправностей, чтобы решить проблему, связанную с Baxi Platinum Combi Boiler.
  • Из руководств по ассортименту Baxi, руководств по установке, руководств пользователя и многого другого здесь вы найдете всю литературу по продуктам, необходимую для вашей следующей работы. Baxi Combi Instant 105e.
  • : Baxi-Potterton Baxi-Potterton-Baxi-Combi-Instant-105E-Users-Manual-412571 baxi-potterton-baxi-combi-instant-105e-users-manual-412571 baxi-potterton pdf Baxi Potterton Combi Instant 105E Пользователи Руководство 248742.
  • Посмотреть и скачать руководство пользователя Baxi COMBI INSTANT 105E онлайн. Газовый настенный комбинированный котел. Инструкция по эксплуатации котла BAXI COMBI INSTANT 105E в формате pdf.

BAXI COMBI E ИНСТРУКЦИИ ПО УСТАНОВКЕ И ОБСЛУЖИВАНИЮ Pdf Скачать.

Из руководств по ассортименту Baxi, руководств по установке, руководств пользователя и многого другого здесь вы найдете всю литературу по продуктам, необходимую для вашей следующей работы. домовладельцы; Установщики; Зарегистрировать гарантию; Котлы, запчасти и аксессуары.Baxi Combi 80e и 105e Скачать Baxi Combi Instant 80e.

Водяная система центрального отопления находится под нулевым давлением. Пожалуйста, оставьте эти инструкции пользователю. Размеры и крепления 5. Ограничение в дымоходе 4.

Это руководство закодировано в формате файла PDF. Формат PDF (Portable Document Format) был создан в начале 1990-х годов как совершенно новый способ для пользователей компьютеров обмениваться документами друг с другом, особенно если у человека есть ПК, а у другого Mac. Инструкция по эксплуатации Redmax BT220. Проверьте другую категориюПодкатегорияНазвание продуктаКусторезы для газонов и садов(12 страниц в формате PDF)Кусторезы для газонов и садов(12 страниц в формате PDF)Кусторезы для газонов и садов(22 страницы в формате PDF)Кусторезы для газонов и садов(28 страниц в формате PDF)Кусторезы для газонов и садов(28 страниц) в формате PDF)Кусторез для газона и сада(22 страницы в формате PDF)Кусторез для газона и сада(28 страниц в формате PDF)Кусторез для газона и сада(32 страницы в формате PDF)Кусторез для газона и сада(32 страницы в формате PDF)Кусторез для газона и сада(60 страниц) в формате PDF).

Руководство пользователя Baxi Combi Instant 105e Pdf

Слейте воду из первичного контура и выкрутите вручную винты с головкой под торцевой ключ, крепящие головку насоса к корпусу, и снимите головку. После установки нового компонента полностью поверните переключатель против часовой стрелки, преодолевая давление пружины, в положение Sensing R и удерживайте в течение 2 секунд, чтобы сбросить трубки. Ослабьте воротник вверх, насколько это возможно.

Поддерживая теплообменник, отверните винты, крепящие его к латунным коллекторам.Отверните винты, которыми вентилятор и кожух крепятся к задней панели прибора. Описание Производитель Деталь №

Загрузить руководство Baxi Combi 105E

Ваша учетная запись на ходу Управляйте своей учетной записью с телефона или планшета. Страница 19 Настенная табличка 8. Больше не показывать мне это сообщение. Типовое испытание для целей Правила 5 сертифицировано: Если прибор установлен в шкафу или отсеке, вентиляционные отверстия не требуются.

Руководства по эксплуатации котла: Baxi Combi E Instant

Снимите пружинные зажимы, удерживающие боковые перегородки воздушной камеры.Слейте воду из первичного контура и отверните гайку на капилляре манометра. Проинструктируйте пользователя по эксплуатации котла и системы, объяснив последовательность операций.

Отверните винты, крепящие прокладку коллектора форсунки к впускному колену, и снимите коллектор. Электрод датчика пламени и соединительные провода 2. Введите текст с картинки: Экономия энергии Руководство по энергосбережению. От латунного распределительного коллектора отвернуть гайку на подающем трубопроводе отопления.

Существующие потребители энергии Управляйте своей энергией Переезд.Обслуживание котла Иллюстрированная электрическая схема При потребности в отоплении насос прогоняет воду по первичному контуру. Twitter YouTube Facebook Последние новости. Все контуры ГВС, соединения, фитинги и т. д.

Можно использовать только дымоход, одобренный Baxi Combi abxi и e. Обратите внимание, что вам необходимо иметь у нас учетную запись HomeCare. Ослабьте винты на уплотнительной втулке выпускного отверстия. Настенный газовый конденсационный котел с центральным отоплением 48 страниц. О нас Связаться с нами Чрезвычайные ситуации.Установите регуляторы температуры на максимум и переключатель в положение «Выкл.» Рис. Небольшое количество воды может вытечь из котла в вертикальном положении.

16 июля 2015 г. Пересмотренные характеристики iPod touch 6-го поколения говорят о том, что устройство работает намного быстрее, поскольку аппаратное обеспечение теперь ближе к аппаратному обеспечению моделей iPhone 6, с заметной разницей в наличии 4-дюймового дисплея Retina и, в отличие от iPhone, нет сотовой связи. Согласно спецификациям, доступным на веб-сайте Apple, Touch оснащен 4-дюймовым дисплеем и, что особенно важно, может похвастаться 3.5мм разъем для наушников. Открыть меню глобальной навигации Меню закрытия глобальной навигации; Яблоко; Сумка для покупок. Руководство пользователя iPod touch 6-го поколения. Руководство пользователя iPod touch. Все, что вам нужно знать об iPod touch. Оглавление. Оглавление. Слушайте в любое время и в любом месте. Настройте свой iPod touch с музыкой, аудиокнигами и подкастами, чтобы наслаждаться часами прослушивания музыки у себя под рукой.

Чтобы сохранить это руководство в своей учетной записи онлайн-сервисов, войдите в систему или зарегистрируйте учетную запись.

Сохраняет выбранное руководство, если у вас есть учетная запись онлайн-сервисов.https://qqyellow.tistory.com/13. Перепускная труба Диафрагма 2.

Настенный конденсационный газовый котел центрального отопления с приводом от дымовых газов 52 страницы. Обслуживание должно выполняться компетентным лицом. Комментарии к этому Руководству Ваше имя. Прибор будет работать достаточно прохладно без вентиляции. Откройте подачу водопроводной воды к котлу. Найдите лучший тариф на электроэнергию для вас Получите предложение.

Baxi Combi Boiler 105 He Инструкция по установке

TOP Related Posts

основа

%PDF-1.3 % 1 0 объект > эндообъект 2 0 объект >поток 2013-04-25T07:14:34+01:002013-04-25T07:14:34+01:002013-04-25T07:14:34+01:00uuid:5f3d6893-9e9c-48ba-8879-a949624bbf6cuuid:f3e62c52- 5acf-4702-92b6-d384f3b675dfapplication/pdfCreo Normalizer JTP конечный поток эндообъект 3 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 49 0 объект > эндообъект 52 0 объект > эндообъект 53 0 объект >/Шрифт>/ProcSet[/PDF/Текст]/Свойства>>> эндообъект 65 0 объект > эндообъект 66 0 объект > эндообъект 67 0 объект > эндообъект 68 0 объект > эндообъект 69 0 объект > эндообъект 70 0 объект > эндообъект 74 0 объект >поток приложение/постскриптум

  • базис
  • Adobe Illustrator CS22010-04-12T08: 45: 09 + 01: 002010-04-12T08: 45: 09-12T08: 45: 09 + 01: 002010-04-12T08: 45: 09 + 01: 00
  • 25612JPEG / 9J / 4AAQSKZJRGABAGABABIAAD / 7QASUGHVDG9ZAG9WIDMUMAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgADAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AN/y18vflfceRNFm1TyFq Op6g9uDcX8OnzyxytyPxLIrBW+jCrJvJtzp3kabzx5oGj3nlvyPFBaNY6deoYXmuo1dZDBC7OV9R mRR0qSPA0CsXttSj8uR2X5rTa/aXnmm9uDN5r0WK8icnS7rgiW0MYckvZKqMop1rvQYqy385JfLu reY/y5uLzTpfMeh4jajMLGzjM8lxG9krxNHGChYKeL9egxVjPnHS/wArbTyrq1xZ/lnrWnXkdpMb W/aykt1gm4H05nm9Y+mqPRmYigHXFWd6l+WPknVvJJ1/WtKttR8wyaNFLc6ozNI8k0NkqrJzDub7 Aoe+FUP+Tn5YeQD5L8q+Yjolv+m/qlvd/XqN6nrhQ3qdaVr7YFehecrq4s/KGuXdtIYrm30+6lgl XZldIWZWHuCMVYT5F/KH8tLjyZod3d6BZ315d2Ftc3V5cp60sss0Ku8jO/InkzE+GKpVfeXNF8of mnY2nlu0TTLHXND1L9JWUFVgke1CNFJ6QPEOvIjlTphViH5aeSfL995E0W7uPytl1qaa3DPqi3Vh GJzyI5hZbuNx4fEowK9z8jaPp+k+XYLax0M+XImeSR9JZ4pGjYuRUvC80Z5hQ3wuevjirz382NJs тв/Mzyza3nl1vNEP6M1B/wBGJJBEQRLb0k5TyQJ8Nf5q74qwv8yfJum6d5TudQ0r8trryzf2jxTx a/Hd2rfUxG4LzMtpczyMFSu3H9WKsxuPK3lHzl+dmpHWbCHVbEeX7G5s/VDUHqTSUcbqd1OFV35m flR5A8v+Q9a13QdLj0bWdLtzd2Go2ryRyxywkOtGD/tEcaHArHfMC+XNX/NaS58zeV7zzGJvLunz LaWVubl4ZZHdmZlDR8RvTCqF16w8m2mqeWP8LeTNT8qazLrdkkWr3lu9lB6fqVkheUyupMqigQj4 umKvoySNJY3jkHKNwVdT0IIoRgV4h+aX5SflvpUPlY6foFtbG98yaXZXRQN+8t55SJYzVujDriqv +bfkDyd5T8h4F35c0WGzuZr/AE1JBb7NKFvI2VKu3Hr44VZz/jLzr/1IOpf9Juk/9leBXj/mJpb/ APLvWze6Y/qXPn0fWNId4jIS8sQaAurmKprxrz4++FWS/wDKvPLH/lmZv+kzTP8AstwKlfmLSfJz fnDr1trXlS88x2ttpmmpZW9hbNc/VwquvxAOnEEAAfLCqFv7HybZ+avJo8reT9S8p6rLrlqr6lew PZQSWq8muLbm0rq7yotFSlT2wK1o/wClvK3mXzl+Y2nc7jT7TzNfaf5p09fiL6cFhkS4iX/fltJK zHxUnoK4q9E/MHzldanFpflLyZdLJrfmmETJqER5LZ6W1PVviR4qeMXSrdNxiryU6DY2H5eHy/FZ vqdhafmR9QSwZkElzDHL6QhLuY05SKONWIG+5GKs1/5V55Y/8szN/wBJmmf9luKp1+cnma2hh0z8 v7PUIdKuvMX7u9vZJUiW00pNp5OUhADSKDHGO++KoD8stc0Dyr5zu/y80/U7e+8v34bUfKskNwlx 6Natc2LMrMaqwMiV6gncnFWa/lR+gv8AlXWg/oH61+h/qw+pfX/T+s8OTf3vpfu+Vf5cVSv81v8A CP1ryv8A4t+t/ob9JCnD0f0b9a4H0P0l6nxenWvCnw1+3tiqq/8Ayovg3L/DHGhr/vB0xViPkj/A X1zyB+jv056h2zWv8JfXfq3pel9Wb1udP3v1bhy+r1+P+b4aYq9N8+foz/A/mL9K+t+i/wBGXn1/ 6rw+sfV/q7+r6PqfB6nCvHltXriqGsv0P/yraD0vrH6F/QycOXD619V+qilafu/V9P8A2PL2xV35 afof/AHL/wDQv1j9E/UYfqP1zh9Y9Lj8Pq+n8HOnXjtiqc6z+jf0RffpTj+jPq8v17nXj6HA+ryp vThXpirwPQf8Xfoe0/wl/jb/AA16a/ojn+h/95qfu+Hr/vPT4/Yr+zTCrIPI/wBU/wAXX3+Kv8Qf 4q/RM/1T9M/U+H6O5r631X6p+69TnTly3pTFWeflR+gv+VdaD+gfrX6H+rD6l9f9P6zw5N/e+l+7 5V/lwKyzFXmH5mfUP8aaH6H+IP8AEX1K8+p/4f8A0f8A7zepF63q/X9vtcKccVYt5p9b9A3f+KP+ Vgf4f4/7k/U/QfpehX4/V+q/vvTp9rj2xVMNe/QX+Pj/AIb/AMT/AKW/Q1ny/QH6M+r/AKP5N9Xr +kP3la9fowql/mP6n9ST/HH+Ov8ADPqx/pD6/wDor6jx5rx+t/o/9/6XPjWmBXoWmf4a/wCVt6p9 W+t/p79DWvr19L6j9U9Z/S9Kn7z1OVa1+GnTFV35r/4d/Qml/p7659W/TGn/AFb6j6XqfWfWHo8/ V29Pl9um9OmKs0xVhv5m/wCHvR8s/pv63x/xFpv6O+pelX676p9D1vV/3Ty+3x+KnTFVv5u/4d/w gP8AEh2z9H/XrGn6P9L1vW+sp6P998PDnTn3p0xVmmKvFvNH+BP8J63z/Tfpf4vPqfUvqf1r9Leo nH6v637r0OfHjz+Lxwqrf87Z/wCZC/8ADbwKyjyt+gP+Vka96P6Q/wAQ/ozTf0n9b9D0fT4v6XH0 vi9X7Xqfs1+ziqYfmB+gv+db/S31r/ju2X6P+qen/vX8fpet6n+6uvLj8XhiqD8gf4V4ec/qh2j6 v+n779N/pH0fT+tejD6/pcNvq/DjT1N+tcVYz+Q//Kqfrev/AOC/rf1v1h6n6R48/qfJvR+p03+q cuXGvxV+1+ziqV61/gL/AA3f+j+n+X+O5fT+pfUfrf6d9Y09D1v3P1f1Psc/i6VxVHf87Z/5kL/w 28VRWmf8qq/xt5n/AMS/8pDztfrH+KPqPH0PTPo/Uf2PSpXl+1X7WKqfnn/lS31DT/qh2b9L/pK0 /RP+FvqP6T+t+p+79P8AY4defP4ae9MVf//Z
  • uuid:0810D80947A211DF910B9C2902E9214Cuuid:0810D80A47A211DF910B9C2902E9214Cuuid:EC0D344547A111DFBD9CDAB3DC9BE898uuid:EC0D344547A111DFBD89CDAB8DC9BEDocument конечный поток эндообъект 73 0 объект >поток hAk0Bl0[]J-lH/,yL|&۩׮«(`Lχe5?et㞅_PTBQ`» Fm’[email protected]_7h5ü;axxs;M#?DӉƚo۫’%xgLr8UzK0 plS~֎,t»:WP2&S5sVI0′ qsJ9HSI/с1 (З|ФД.vTu%DLNy /O&MGmkÆ[email protected]@W %Ն BQfxk uYOj откровенно Knۑ.S9ia eEwpJOBTM;1=U]6%&2BF!#dWI?*%

    Baxi Potterton Heatmax Combi HE Конденсационный комбинированный котел: Руководство пользователя котла

  • СТР. Котел Эти инструкции включают в себя контрольный список контрольных проверок и должны быть сохранены пользователем для безопасного хранения.

  • СТР. 2

    Природный газ Potterton Heatmax Combi 24 HE G.C.No 47-393-27 Potterton Heatmax Combi 28 HE GCNo 47-393-28 Potterton Heatmax Combi 33 HE GCNo 47-393-29 Строительные нормы и контрольный список для ввода в эксплуатацию Строительные нормы и правила (Англия и Уэльс) требуют уведомления установку отопительного прибора в соответствующий отдел строительного надзора местного самоуправления.

  • СТРАНИЦА 3

    Инструкции по уведомлению установщика Выберите маршрут уведомления по строительным нормам и правилам Схема самосертификации компетентного лица Служба надзора за зданием Установите и запустите этот прибор в соответствии с инструкциями производителя Свяжитесь с местным органом строительной инспекции (LABC), который организует проверку, или свяжитесь с правительством утвержденный инспектор Заполните контрольный список контрольных показателей Если вы уведомите через «Реестр газовой безопасности», регистр выдаст сертификат Строительных норм и правил от имени участников

  • СТР. 4

    должны быть установлены в соответствии с инструкциями производителя и действующими нормами.Полностью прочтите инструкции перед установкой или использованием прибора. В Великобритании это должно выполняться компетентным лицом, как указано в Правилах газовой безопасности (установка и использование).

  • СТРАНИЦА 5

    Безопасное ручное обращение Общие сведения Необходимо соблюдать следующие рекомендации, начиная с первого обращения с котлом и заканчивая заключительными этапами установки, а также во время технического обслуживания. Большинство травм в результате неправильного обращения и подъема приходится на спину, но все другие части тела уязвимы, особенно плечи, руки и кисти.Здоровье и безопасность — это ответственность КАЖДОГО. Не существует «безопасного» предела для одного человека — у каждого человека разные возможности.

  • СТРАНИЦА 6

    СОДЕРЖАНИЕ Раздел 6 © Baxi Heating UK Ltd 2012 Стр. 1.0 Введение 7 2.0 Общий вид 8 3.0 Эксплуатация устройства 9 4.0 Технические данные 10 5.0 Размеры и крепления 11 6.0 Детали системы 12 7.0 Требования к месту установки 10 Дымоход 10 Варианты размещения 15 8. 9.0 Смещение шлейфа 25 10.0 Установка 29 11.0 Пуско-наладка 34 12.0 Завершение работ 36 13.0 Обслуживание 37 14.0 Замена компонентов 39 15.0 Настройка газового клапана 48 16.0 Электрооборудование 49 17.0 Краткий перечень деталей 50 18.

  • СТР. 7

    Настенный конденсационный комбинированный котел. Это герметичное помещение с вентилятором, которое будет обслуживать центральное отопление и горячую воду для бытовых нужд. 2. Котел настроен на максимальную мощность: 24 модели — 24 кВт ГВС 21 кВт ЦО (конденсация) 28 модели — 28 кВт ГВС 25.9 кВт отопления (конденсация) 33 модели — 33 кВт ГВС 30,3 кВт отопления (конденсация) 3. Предназначен для использования на природном газе (G20). 4.

  • СТР. 8

    2.0 Общая схема 2.1 Схема 23 1 15 22 14 13 21 16 20 28 10 9 8 7 12 1. Расширительный бак 2. Автоматический воздухоотводчик (насос) 3. Пластинчатый теплообменник ГВС Байпас 4. Циркуляционный насос 5. Точка слива 6. Клапан сброса давления 7. Дополнительное положение встроенного таймера 8. Манометр системы центрального отопления 9. Печатная плата 10. Блок управления 11. Узел трехходового клапана 12.Ловушка для конденсата 13. Электрод датчика пламени 14. Искровой электрод 15. Первичный теплообменник 16.

  • СТРАНИЦА 9

    насос прогоняет воду по первичному контуру. 2 3 4 7 26 20 5 6 25 24 18 3. Когда температура подачи превышает установленную температуру, происходит 3-минутная задержка перед автоматическим повторным розжигом горелки (антициклирование). В это время насос продолжает работать.8 22 9 4.

  • СТР. 10

    4.0 Технические данные 4.1 Тип устройства C13 Категория устройства C33 C53 CAT I 2H Макс. Мин. кВт 20,5 Модель 7 28 кВт 24,7 Модель 9 33 кВт 28,9 9,7 Макс. Модель 24 кВт 22,7 7,8 Потребляемая мощность 155 Вт (модель 24 и 28) Модель 28 кВт 27,4 10 Электрическая защита Модель 33 кВт 32,1 10,8 Мин. Модель 24 8,7 28 9,4 Тепловая мощность CH (конденсация) Макс. Мин. Модель 24 кВт 21 7,4 Модель 28 кВт 25,9 9,5 Модель 33 кВт 30,3 10,2 28 Модель кВт 28.

  • СТР. 11

    5.0 Размеры и крепления Размеры A 780 мм Минимум 1,5° E G B 345 мм C 450 мм D 116 мм Ø Мин. AE 185 мм (207 мм для дымоходов 80/125 мм) F 145 мм G 131 мм BH 180 мм Ориентация на 360° H ØD C Ø трубы 100 мм F Направляющая 32.

  • СТР. В верхней точке системы настоятельно рекомендуется установить комплект автоматического воздухоотводчика 720004701. Информация 1. Конденсационный комбинированный котел Potterton Heatmax Combi HE является продуктом, одобренным Законом о воде.Для соблюдения Устава по воде обратите внимание на следующие требования и примечания по установке (IRN). a) IRN 001 Требования и примечания по установке см. в тексте заявки. b) IRN 302 Постановление 14. 2.

  • СТРАНИЦА 13

    6.0 Детали системы 6.5 Запорный клапан Система двойного обратного клапана Заполнение и повышение давления повышение давления, а также любую последующую замену/восполнение потери воды.Запорный клапан Заправочная петля и инструкции поставляются с котлом.

  • СТРАНИЦА 14

    6.0 Сведения о системе 6.8 1. Все контуры ГВС, соединения, арматура и т. д. должны полностью соответствовать действующим стандартам и нормам водоснабжения. Другие выпускные отверстия Расширительный бак Обратный клапан бойлера* Редукционный клапан* К кранам горячего водоснабжения Запорный кран * См. 6.8 для случаев, когда эти элементы могут потребоваться Рис. 7 Контур ГВС (Рис.7) 2. Вашему вниманию предлагается: для Великобритании: Руководство G17–G24 и рекомендация R17–R24 Руководства по водным правилам.

  • СТР. 15

    7.0 Требования к месту установки 450 мм 5 мм мин. 5 мм мин. 7.1 200 мм мин. (300 мм мин. при использовании системы дымохода 80/125 мм) Расположение 1. Котел может быть установлен на любой подходящей стене с дымоходом, проходящим через наружную стену. или крышу и выпуск в атмосферу в положении, позволяющем удовлетворительно удалять продукты сгорания и обеспечивать достаточную подачу воздуха.Котел должен быть установлен внутри здания, если иное не защищено подходящим ограждением, например, гаражом или надворной постройкой.

  • СТР. 16

    7.0 Требования к месту установки 7.3 Вентиляция отсеков 1. Если прибор установлен в шкафу или отсеке, вентиляционные отверстия не требуются. 2. BS 5440: часть 2 относится к герметичным приборам, установленным в отсеках. Прибор будет работать достаточно прохладно без вентиляции. Газовый кран 7.4 Рис. 10 Подача газа 1.Газовая установка должна соответствовать соответствующим стандартам. В Великобритании это BS 6891. В IE это текущая версия I.S. 813 «Бытовые газовые установки». 2.

  • СТРАНИЦА 17

    Показаны примеры следующих способов заделки: i) к внутренней канализационной и вентиляционной трубе ii) через внутренний отводной патрубок (например, слив отходов) после ловушки iii) к дренажу или овраг iv) специально сделанный водоотлив v) закачиваемый во внутренний выпускной патрубок (e.грамм. сливные отходы) ниже по течению от сифона vi) перекачиваются во внешнюю канализационную и вентиляционную трубу vii) в канализацию или желоб с расширенным внешним подводом и обогревом.

  • СТР. 18

    7.0 Требования к месту установки 7.7 iii) Окончание водостока или желоба Котел 50 мм Труба должна заканчиваться над уровнем воды, но ниже окружающей поверхности. Обрезанный конец под углом 45° на метр с минимальным уклоном участка трубы 2,5° iv) Завершение с целью отвода воды. Дополнительные особые требования к конструкции отвода воды приведены в BS 6798.Котел 500 мм мин. 50 мм на метр патрубка 2.

  • СТРАНИЦА 19

    v) закачивается во внутренний разгрузочный патрубок (например, стоки из раковины) после сифона Раковина 50 мм 7,0 Требования к месту установки на метр участка трубы 2,5 ° Минимальное падение Труба должна заканчиваться выше уровня воды, но ниже окружающей поверхности. Обрезанный конец под углом 45° 7.7 Слив конденсата (продолжение) 12. Доступен насос для слива котла, артикул MULTIFIT 720648301. Этот насос будет удалять как конденсат, так и высокотемпературную воду из предохранительного клапана.Максимальная высота напора 5 метров.

  • СТРАНИЦА 20

    Положение терминала с минимальным расстоянием (рис. 18) (мм) 7.0 Требования к месту установки A1 Непосредственно под проемом, воздушным блоком, открывающимся окном и т. д. B1 Над проемом, воздушным блоком, открывающимся окном и т. д. C1 Горизонтально к проему, воздушному кирпичу, открывающемуся окну и т. д. D2 Ниже желобов, канализационных труб или дренажных труб. E2 Под карнизом. F2 Ниже балконов или на крыше автомобильного люка. G2 Из вертикальной дренажной трубы или канализационной трубы. h3 Из внутреннего или внешнего угла.I Над землей, на уровне крыши или балкона.

  • СТРАНИЦА 21

    8.0 Варианты дымохода 8.1 Горизонтальные системы дымохода 1. Стандартный дымоход подходит только для горизонтального монтажа. Y X 2. Все фитинги должны быть полностью зафиксированы. Ориентировочное зацепление 40 мм. Нанесите мыльный раствор на уплотнение каждого фитинга, чтобы облегчить сборку. 3. Максимально допустимая эквивалентная длина дымохода: (60/100) (80/125) Горизонтальный Концентрический 10 метров 20 метров 4. Необходимо учитывать любые дополнительные изгибы дымохода.

  • СТРАНИЦА 22

    8.0 Варианты дымоходов 8.2 Вертикальные дымоходы Вертикальные дымоходы 1. Максимально допустимая эквивалентная длина дымохода: Вертикальный концентрический (60/100) 10 метров (80/125) 20 метров Y необходимо учитывать изгибы линии дымохода. Их эквивалентная длина: Концентрические трубы: колено 135° 0,5 метра колено 93° 1.

  • СТРАНИЦА 23

    8.0 Варианты дымохода 8.3 A4 A2 Ключ Аксессуар Размер Код № ГРУППА ДЫМОХОДА A Система концентрического дымохода диаметром 100 мм A Горизонтальный вывод дымохода ( вкл.колено) 5118489 Телескопический дымоход A2 (вкл.

  • СТРАНИЦА 24

    8.0 Варианты дымохода 8.6 1. В случае скатной крыши 25–50 градусов поместите свинцовую черепицу для замены/заливки поверх существующей черепицы. отверстие в крыше, подходящее для нижней трубы кровельного терминала и обеспечивающее целостность кровельного покрытия.Регулируемый пластиковый воротник можно расположить либо на свинцовой черепице, либо на нижней трубе кровельного терминала до окончательного позиционирования вертикальный дымоход через плитку.

  • СТРАНИЦА 25

    Колено 93°/выпускной патрубок 9.0 Смещение шлейфа 9.1 Опорный кронштейн 60Ø Комплект уплотнительных колец № 5118638 Содержимое комплекта Опорные кронштейны 1 Колено 93°/выпускной патрубок 1 Гибкая накладка дымохода 3 Кольца круглого сечения 1 Юбилейный зажим 1 Колено котла 0,9 метра Выхлопная труба дымохода 60Ø Опорный кронштейн 60Ø Кольцо круглого сечения Рис. 22 Комплект смещения шлейфа (рис. 23) Гибкий дымоход Отделка 1.

  • СТР. 26

    16 16 14 14 12 60 Ø выхлопа (метры) X 60 Ø выхлопа (метры) X 9.0 Смещение шлейфа 24 10 8 28/ 33 6 4 2 0 0 2 3 4 5 6 7 8 28/ 33 6 0 9 1 Концентрический 60/100 Дымоход (метры) Y 2 3 4 5 6 7 8 9 Концентрический 60/100 Дымоход (метры) Y Пример 1 Длина дымовых часть дымохода должна быть длиной 2,3 метра.

  • СТР. 27

    9.0 Смещение шлейфа 9.3 Общие примечания по установке 1.Вырежьте отверстие в наружной стене, через которое будет проходить концентрический дымоход. Отверстие должно позволять дымоходу опускаться к котлу под углом не менее 1,5°. 2. После завершения терминал должен находиться на высоте не менее 2 метров над уровнем земли (Рис. 28). Мин. 2 метра 3. Измерьте и обрежьте по размеру концентрическую сборку и все используемые удлинители. 4. Вставьте концентрическую сборку через отверстие снаружи здания. 5.

  • СТР. 28

    9.0 Смещение шлейфа Выходное колено шлейфа 9.3 Общие примечания по установке (продолжение) 15. Из эстетических соображений допускается прокладывать выхлопную трубу Ø 60 в закрытом коробе, но воздухозаборник и выпускной патрубок ДОЛЖНЫ оставаться на открытом воздухе. 16. Также возможно отделить выпуск дымохода от колена 93°, чтобы можно было установить дымоход, как показано на рис. 34. 50 0 мм мин. 17. Для этого сначала ослабьте до колена два винта, крепящих патрубок шлейфа, и снимите патрубок (рис. 35).

  • СТРАНИЦА 29

    10.0 Установка 10.1 Распаковка и первоначальная подготовка Подача газа, тип газа и давление должны быть проверены на пригодность перед подключением (см. Раздел 7.4). ПРИМЕЧАНИЕ: небольшое количество воды может вытекать из котла в вертикальном положении. Рис. 39 1. Удалите скобы, откройте клапаны и удалите лист картона. Снимите боковые части из полистирола и литературу. Затем котел могут поднять два человека (рис. 39 и 40).0 Установка настенной пластины 10.3 Установка котла 1. Снимите заглушки с соединений котла. Уплотнительные шайбы ПРИМЕЧАНИЕ: После снятия крышек из котла может вытечь небольшое количество воды. 2. Поднимите котел, как показано заштрихованными участками. Котел должны поднимать ДВА ЧЕЛОВЕКА. Вставьте прорези в верхней задней части котла на настенной пластине (рис. 43) (см. «Безопасное ручное обращение», стр. 5). 3.

  • СТРАНИЦА 31

    10,0 Установка м 5м 68 10,6 м 0м 10 Монтаж дымохода ГОРИЗОНТАЛЬНЫЙ ДЫМОХОД 1.Стандартный дымоход подходит для длины от минимум 100 мм до максимум 685 мм, если измерять от края выходного патрубка дымохода до соединения между оконечным устройством и воздуховодом (рис. 45). Рис. 45 2. Найдите колено дымохода на адаптере в верхней части котла. Установите колено в нужное положение (Рис. 47). Колено полностью зацеплено, когда расстояние от адаптера до индикаторной линии составляет 20 мм (рис.

  • СТР. 32

    10.0 Установка внутреннего опорного кронштейна дымохода 10.6 Монтаж дымохода (продолжение) 6. Внутренний опорный кронштейн дымохода может находиться в выпускной части дымохода. В этом случае извлеките скобу, прежде чем выбрасывать отходы. 7. Возьмите внутренний опорный кронштейн дымохода (если он еще не установлен) и наденьте его на дымоход. Это позволит центрировать дымоход и воздуховоды и облегчит сборку (Рис. 50). Рис. 50 8. Вставьте дымоход через отверстие в стене.

  • СТРАНИЦА 33

    10.0 Установка 10.7 Выполнение электрических соединений ПРИМЕЧАНИЕ: Оба соединения под напряжением и нейтраль снабжены предохранителями.Для подключения внешнего управления выполните следующие действия: 1. Ослабьте винты, крепящие лицевую панель, и поднимите внешнюю панель корпуса так, чтобы ее крепежные выступы не касались лицевой панели. Снимите панель. Крышка клеммной колодки 2. Полностью отвинтите винты, крепящие лицевую панель, и откиньте ее вниз (Рис. 55). 3. Отверните винт крепления крышки клеммной колодки и снимите крышку (рис. 55). Рис. 55 Рис. 56 5.

  • СТРАНИЦА 34

    11.0 Ввод в эксплуатацию 11.1 Ввод котла в эксплуатацию 1. При вводе котла в эксплуатацию следует обращаться к BS:EN 12828 и 14336.2. Во время ввода в эксплуатацию заполните все соответствующие разделы контрольного списка контрольных показателей в конце этой публикации. Винт 3. Открыть подачу водопроводной воды к котлу. 4. Откройте все краны горячей воды для продувки системы ГВС. Автоматический воздухоотводчик насоса 5. Убедитесь, что контур заполнения подсоединен и открыт, затем откройте подающий и обратный клапаны отопления на котле. 6.

  • СТРАНИЦА 35

    x2 11.0 Ввод в эксплуатацию 11.2 Селекторный переключатель контроля температуры центрального отопления Контроль температуры горячей воды бытового потребления Рис.62 Проверка рабочего (рабочего) давления газа на входе 1. Убедитесь, что все органы управления настроены на отопление, а селекторный переключатель находится в положении центрального отопления и горячей воды ( ). Текущая температура котла отображается на дисплее. 2. Для проверки расхода газа необходимо перевести котел в «Режим калибровки». Дисплей 3.

  • СТРАНИЦА 36

    12.0 Комплектация 12.1 Передняя панель корпуса Комплектация 1. Проинструктируйте пользователя по эксплуатации котла и системы, объяснив последовательность операций.2. Установите ручки регулировки температуры центрального отопления и горячей воды в соответствии с требованиями пользователя. 3. Внимательно прочтите и заполните все разделы Контрольного перечня контрольных параметров, приведенного в конце этой публикации, которые относятся к устройству и установке. Эти данные потребуются в случае каких-либо гарантийных работ.

  • СТРАНИЦА 37

    13.0 Техническое обслуживание 13 .1 Ежегодное техническое обслуживание 1. Из соображений безопасности и экономии рекомендуется проводить техническое обслуживание котла ежегодно.Обслуживание должно выполняться компетентным лицом в соответствии с B.S. 7967-4. Передняя панель корпуса 2. После обслуживания заполните соответствующий раздел «Отчет об интервале обслуживания» Контрольного списка для контрольного ввода в эксплуатацию в конце этой публикации.

  • СТР. 38

    4 ±0,5 13,0 Техническое обслуживание 13.2 Ежегодное техническое обслуживание – осмотр (продолжение) 6. Отверните гайку на трубе подачи газа к трубке Вентури (рис. 73) и снимите чувствительную трубку с вентилятора. Чувствительный электрод ±1 7,5 7. Отсоедините провода электродов, запомнив их положение, и электрические разъемы вентилятора.Электрод искрового зажигания 8. Отверните четыре гайки, крепящие крышку камеры сгорания к теплообменнику. 10 ±1 9.

  • СТРАНИЦА 39

    14.0 Замена компонентов Кронштейн Воспламенитель Воспламенитель Вилка питания ВАЖНО: При замене компонентов перед началом любых работ убедитесь, что подача газа и электроэнергии к котлу отключена. Когда компонент был заменен, поверните селекторный переключатель до упора против часовой стрелки, преодолевая давление пружины, в положение сброса и удерживайте его в течение 5 секунд для сброса котла перед повторным вводом в эксплуатацию.См. Раздел 13.2 «Ежегодное обслуживание» для снятия панели корпуса, дверцы и т. д. Провода электродов 14.1 Запальник (рис.

  • СТР. 40

    14.0 Замена компонентов 14.3 Вентилятор (рис. 79) 1. Отверните гайку на входе газа трубку к трубке Вентури (рис. 79) и отсоедините трубку датчика от вентилятора 2. Отсоедините выводы электродов, заметив их положение, и отсоедините электрические разъемы вентилятора 3. Отверните винты, крепящие коллектор к крышке (модели 33) или удлинитель (модели 24 и 28).4. Снимите сборку коллектора и вентилятора, стараясь удержать инжектор в трубке Вентури. 5.

  • СТРАНИЦА 41

    14.0 Замена компонентов крышки 14.6 Горелка (рис. 81) Горелка 1. Отверните винты, крепящие коллектор к крышке и трубке Вентури. На моделях 24/28 к крышке прикреплен удлинитель – снимите и его. Удлинитель прокладки (нет в моделях 33) 2. Снимите горелку с крышки и замените ее новой. 3. Осмотрите прокладку, заменив при необходимости.4. Соберите в обратном порядке. Вентури 14.7 Изоляция (Рис. 82) 1. Отсоедините выводы электродов, отметив их положение.

  • СТРАНИЦА 42

    14.0 Замена компонентов Электрическая вилка 14.8 Датчик термостата дымохода/теплообменника Датчик термостата дымохода/теплообменника (Рис. 83) 1. Ослабьте стопорный язычок на датчике и отсоедините электрическую вилку. 2. Поверните датчик на 90° против часовой стрелки, чтобы снять его – это байонетное соединение. 3. Соберите в обратном порядке. Рис. 83 14.9 Датчик давления воды (Рис. 85) 1. Слейте воду из первичного контура. 2. Отсоедините два провода от датчика. 3.

  • СТРАНИЦА 43

    14.0 Замена компонентов 14.14 Насос – только головка (рис. 87) 1. Слить воду из первичного контура котла и выкрутить винты с головкой под торцевой ключ, крепящие головку насоса к корпусу, и снять головку. 2. Отверните винт на крышке проводки насоса и снимите крышку. Используя подходящую отвертку с плоским лезвием, нажмите на рычаги крепления кабеля вниз, чтобы освободить каждый провод, отметив их положение.3. Теперь можно установить стандартную сменную головку Grundfos 15-60. Подсоедините проводку насоса к новой головке.

  • СТР. 44

    14.0 Замена компонентов 14.17 Держатель манометра Манометр (рис. 90 и 91) 1. Слейте воду из первичного контура котла и отверните гайку на капилляре манометра. 2. Открутите винты, крепящие скобу крепления манометра. Манометр Рис. 90 3. Снимите кронштейн и узел манометра. Нажмите на зазубрины сбоку манометра и снимите удерживающую скобу.4. Осмотрите уплотнительную шайбу, при необходимости замените. 5. Соберите в обратном порядке. 14.18 Датчик Холла (Рис. 92) 1.

  • СТРАНИЦА 45

    14.0 Замена компонентов 14.20 Пластинчатый теплообменник (Рис. 94) 1. Слейте воду из первичного контура котла и снимите газовый клапан, как описано в разделе 14.24. Пластинчатый теплообменник 2. Поддерживая теплообменник, открутите винты, крепящие его к латунным коллекторам. 3. Вытащите теплообменник вверх, стараясь не повредить провода и органы управления.Уплотнения 4. Между коллекторами и теплообменником имеется четыре резиновых уплотнения, которые могут нуждаться в замене. Левая установочная шпилька Рис. 94 5.

  • СТР. 46

    14.0 Замена компонентов 14.22 Печатная плата. (Рис. 98) 1. Запомните положение ручек регулировки температуры, полностью поверните их против часовой стрелки и осторожно снимите с направляющих штифтов. 2. Полностью отвинтите винты, крепящие крышку блока управления, и высвободите зазубрины, удерживающие крышку, из пазов. Отсоедините заднюю часть крышки от шарнирного штифта блока управления (рис.97). 3. Обратите внимание на положение всех разъемов и проводов на печатной плате. и отсоедините их. 4. Отверните крепежные винты и снимите плату печатной платы.

  • СТР. 47

    14.0 Замена компонентов Впускная труба Вентури 14.24 Газовый клапан (Рис. 99) ВАЖНО: После замены клапана необходимо проверить и отрегулировать уровень CO2, как подробно описано в Разделе 15.0 Настройка газового клапана. Заменяйте клапан только при наличии подходящего откалиброванного анализатора горения, обслуживаемого компетентным лицом — см. раздел 13.1. Чувствительная трубка газового клапана 1. Перекройте газовый кран и отверните гайку на колене подачи газа под котлом. Кабель питания 2.

  • СТРАНИЦА 48

    x2 15.0 Настройка газового клапана 15.1 Контроль температуры центрального отопления компетентное лицо — см. Раздел 13.1 Контроль температуры горячей воды для бытовых нужд Рис. 102 1. Горение (CO2) можно проверить после того, как котел поработает в течение нескольких минут.Для этого необходимо установить котел в «Режим калибровки». Selector Selector 2.

  • Page 49

    Page 49

    16.0 электрика 16.

    Page 50
  • Page 50
  • 17.0 Список коротких запчастей Короткие запчасти 426 306 315 316 311 419 404 422 ключ № G.c. № Описание Изготовитель Деталь №

  • СТР. 51

    18.0 Обнаружение неисправностей 18.1 ПРИМЕЧАНИЕ. При получении указания повернуть селектор в положение сброса, поверните селекторный переключатель до упора против часовой стрелки, преодолевая давление пружины, в положение сброса и удерживайте в течение 5 секунд. для сброса котла.Первоначальная проверка неисправности 1. Проверить наличие газа, воды и электричества у котла. 2. Электропитание = 230 В ~ 50 Гц. 3. Гидравлическая система ЦО находится под давлением минимум 0,5 бар при холодном котле. 4. Предпочтительное минимальное давление газа составляет 20 мбар. 5.

  • СТРАНИЦА 52

    18.0 Диагностика Расположение клемм и компонентов см. в Разделе 16.0 «Иллюстрированная электрическая схема» Центральное отопление — Соблюдайте последовательность действий Поверните селекторный переключатель в положение Дисплей горит НЕТ Перейдите к разделу «А» ДА Ошибка 110 мигает Ошибка 130 мигает Ошибка 133 мигает ДА ​​Поверните селекторный переключатель в положение сброса на 5 секунд ДА Если ошибка 110 продолжает мигать.

  • СТРАНИЦА 53

    18.0 Диагностика неисправностей Горячая вода для бытового потребления — Соблюдайте последовательность действий Поверните селекторный переключатель в положение НЕТ. Дисплей загорится Перейдите к разделу «А» ДА Мигает ошибка 110 Мигает ошибка 133 ДА Поверните селекторный переключатель в положение сброса на 5 секунд ДА Если ошибка 110 все еще мигает. Перейдите к разделу «J» НЕТ ДА Мигает ошибка 20, 28 или 50 Перейдите к разделу «E» НЕТ ДА Мигает ошибка 119 Перейдите к разделу «C» Перейдите к разделу «B» НЕТ Установите термостат ГВС на максимум.Полностью откройте кран ГВС.

  • СТР. 54

    18.0 Диагностика Поиск и устранение неисправностей Разделы A Есть ли напряжение 230 В на: 1. Главные клеммы L и N 2. Предохранитель главной клеммы 3. B НЕТ Проверьте электропитание НЕТ Замените предохранитель НЕТ Проверьте электропроводку печатной платы — разъем X1 клеммы 1,2 НЕТ Дисплей горит Есть ли 230В на: ДА 1. Насос 2. Плата — разъем X3 клеммы 3 и 4 НЕТ Если насос заклинил, отпустить НЕТ Заменить насос Заменить плату ДА Заменить кабель питания насоса C 1. ДА Давление в системе ЦО ниже чем 0.5 бар НЕТ 2. D 1.

  • СТР. 55

    18.0 Диагностика E E20 или E50 — Неисправны датчики температуры. Холодостойкость примерно 10 кОм при 25° C (датчики ГВС и ЦО) 20 кОм при 25° C (датчик дымовых газов) (сопротивление уменьшается с повышением температуры) НЕТ Замените датчик или плату (E28) E28 — Установлена ​​неправильная плата F 1. 2. Проверьте и откорректируйте соединение трубки между трубкой Вентури и газовым клапаном. Газ на горелке НЕТ Убедитесь, что газ включен, а печатная плата продута — разъем X3 подается на 230 В переменного тока между клеммами 1 и 2 ДА Замените газовый клапан НЕТ Замените печатную плату G 1.

  • СТР. 56

    18.0 Диагностика I 1. 2. Проверить давление подачи на газовый клапан: не менее 17 мбар Проверить и при необходимости исправить 1. Механический узел газового клапана (значения CO2 — см. инструкцию) 2. Пламя 3. Положение электрода контроля пламени ДА Ток пламени должен быть больше 0,5 • AJ 1. Сработал или неисправен термостат перегрева, т. е. неразрывность цепи на клеммах термостата НЕТ НЕТ Замените печатную плату Замените электрод контроля пламени Дайте остыть.

  • СТР. 57

    19.

  • СТР. 58 Правила, а затем переданы заказчику для дальнейшего использования. Невыполнение установки и ввода в эксплуатацию в соответствии с инструкциями производителя и несоблюдение этого контрольного перечня контрольных вводов в эксплуатацию приведет к аннулированию гарантии.

  • СТР. 59

    Журнал технического обслуживания Рекомендуется регулярно обслуживать вашу систему отопления и заполнять соответствующий Журнал обслуживания. Поставщик услуг Прежде чем заполнять соответствующую Журнал обслуживания ниже, убедитесь, что вы выполнили обслуживание, как описано в инструкциях производителя. При замене элементов управления всегда используйте указанные производителем запасные части. Дата службы 1: Дата службы 2: Имя инженера: Имя инженера: Название компании: Название компании: Номер телефона

  • СТРАНИЦА 60

    Все описания и иллюстрации, приведенные в этом буклете, были тщательно подготовлены, но мы оставляем за собой право вносить изменения и улучшения в нашу продукцию, которые могут повлиять на точность информации, содержащейся в этом буклете. Все товары продаются в соответствии с нашими стандартными условиями продажи, которые доступны по запросу. P O T T E RTON Торговое подразделение Baxi Heating UK Ltd (3879156) Brooks House, Coventry Road, Warwick.

  • Как слить и наполнить комбинированный бойлер Baxi

    Знаешь, что не весело? Принятие ледяного душа в середине ноября.

    Знаешь, что тоже не весело? Сказать своему мужу, что вы испортили давление в водонагревателе, и вам придется заплатить сантехнику, чтобы он вышел и починил его.

    К счастью, если вы находитесь в таком же положении, к концу этого поста вам не придется беспокоиться ни о том, ни о другом. Я покажу вам сверхпростые шаги по сливу и/или наполнению вашего бойлера, чтобы исправить ошибку высокого или низкого давления и снова получить горячую воду.

    Если вы наткнулись на этот пост, у вас, вероятно, есть котел Baxi или какой-либо другой комбинированный котел, и вы гуглите ответы, потому что руководство пользователя — отстой.Похоже, что по этим котлам нет информации и , поэтому, если что-то пойдет не так, вам не повезло. Да, та самая лодка.

    По сути, мы имеем дело с газовым водонагревателем, который висит на стене и нагревает воду по требованию, а не хранит ее в большом баке, как традиционный водонагреватель. У нас есть модель «Baxi Luna 3 Comfort», которая также справляется с теплом нашего дома.

    Так как мы переехали в наш дом летом, у нас была установлена ​​довольно низкая температура горячей воды, и это не было проблемой.Зимой я люблю принимать ванны, которые буквально обжигают мою кожу, поэтому я возился с настройками, пытаясь поднять температуру немного выше.

    Я крутил ручки Мне нечего было крутить, и вдруг я услышал шипение. Манометр упал до нуля, машина выключилась, и на экране начало мигать сообщение об ошибке.

    Я подошел к раковине и повернул ручку горячей воды. Вода стала ледяной.

    Бля.

    Итак, я сделал логичную вещь и вытащил руководство пользователя (которое нам оставил наш ангел предыдущего владельца) и посмотрел код ошибки.Согласно инструкции, я должен был повернуть ручку, чтобы снова наполнить бойлер и восстановить давление. Проблема заключалась в том, что изображение в руководстве совсем не походило на нашу настоящую машину, поэтому я понятия не имел, где находятся ручки слива или наполнения.

    Вот так выглядит днище нашего котла:

    Сколько бы я ни переворачивал руководство боком или вверх дном, оно не выглядело даже отдаленно похожим. Даже гугление не дало мне многого; каждое видео, с которым я сталкивался, было для обычного водонагревателя или другой установки котла, чем у нас.

    Наконец, после двух часов возни с машиной и чуть не расплакавшись при мысли о том, чтобы принять холодный душ, пока не приедет сантехник, я нашел другую ручку, которая была спрятана выше остальных и не очень походила на ручка вообще. Я повернул его и снова услышал шипящий звук. Я посмотрел на манометр и, аллилуйя, он снова поднялся.

    Итак, вот ручки DRAIN и REFILL с правильной маркировкой:

    Использование этих ручек — DRAIN для снижения давления и REFILL для его повышения — должно решить вашу проблему с давлением.Просто убедитесь, что машина отключена от , прежде чем использовать их.

    Я читал, что если давление продолжает оставаться постоянной проблемой, либо становится слишком низким, либо слишком высоким, это означает, что вам, вероятно, необходимо заменить деталь (что вы также можете сделать самостоятельно, немного погуглив).

    Удачи!

    Родственные

    Бакси | эко синее тепло

    Короткометражный фильм для всех зрителей, демонстрирующий, как перезагрузить Baxi Eco Blue Heat.

    Ваш Baxi Eco Blue Heat следует сбрасывать только в том случае, если он отображает красные вспышки на кнопке сигнала состояния.

    Когда кнопка состояния сигнала мигает красным цветом, котел перешел в режим блокировки.

    Если котел регулярно требует сброса, или если процесс сброса по-прежнему не удается. Перед сбросом котла вам необходимо связаться с зарегистрированным инженером по газовой безопасности, чтобы устранить неисправность.

    Перед сбросом котла. Запишите количество красных вспышек, которые ваш котел отображает в одной последовательности, это должно быть от 1 до 6 вспышек.

    Эта информация может помочь вашему зарегистрированному инженеру по газовой безопасности определить причину неисправности, если котел не перезапускается.

    Для сброса котла нажмите и удерживайте кнопку сброса не менее 5 секунд,

    , затем отпустите.

    Если процесс выполнен успешно, котел перезагрузится и будет работать в обычном режиме.

    В случае сбоя процесса индикатор кнопки состояния котлов снова начнет мигать красным цветом.

    Ваш котел позволяет перезагружать его до 5 раз в час.

    Если вы перезагрузите котел более 5 раз в течение часа, ваш котел полностью заблокируется, и вам потребуется зарегистрированный инженер по газовой безопасности, чтобы устранить проблему.

    Отказ от ответственности за видео

    Видеоролики Baxi могут содержать советы, мнения, инструкции и заявления от Baxi и/или других поставщиков контента и информации. Этот контент предназначен для использования в качестве общего руководства и только в информационных целях. Вы используете видео и контент на свой страх и риск. Хотя мы будем стараться обновлять информацию, мы настоятельно рекомендуем вам проконсультироваться с профессионалом или другим авторитетом в соответствующей области, прежде чем использовать какой-либо контент.В максимальной степени, разрешенной законом, Baxi не делает никаких заявлений, гарантий или условий любого рода, явных или подразумеваемых, в отношении информации или контента, включенных в видео. Baxi также прямо отказывается от всех заявлений, гарантий или условий любого рода, явных или подразумеваемых, включая, помимо прочего, подразумеваемые заявления, гарантии или условия пригодности для конкретной цели и вытекающие из делового поведения или использования.

    Baxi не несет ответственности за любые претензии, потери, требования или убытки любого рода (независимо от того, были ли такие претензии, потери, требования или убытки предвидимыми, известными или иными), возникающие в результате или в связи с использованием информации, контента или материалы, включенные в это видео, включая, помимо прочего, косвенные или косвенные убытки или ущерб, а также независимо от того, были ли уведомлены о возможности такого иска, требования о возмещении убытков или убытков и независимо от того, возникают ли они в результате правонарушения (включая халатность), контракта или иным образом.

    Leave Comment

    Ваш адрес email не будет опубликован.
