Из чего состоит насос: Устройство насоса. Принцип действия насоса.

Содержание

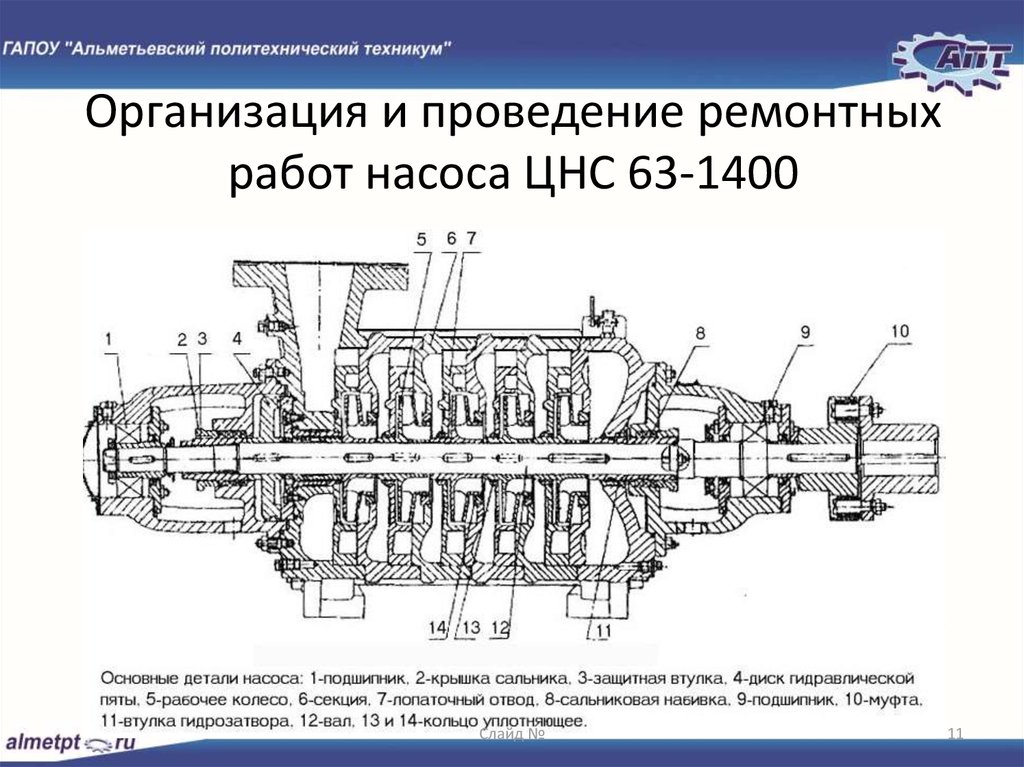

Принцип работы центробежного многоступенчатого насоса ЦНС

Перед изучением статьи рекомендуем вам изучить устройство насоса ЦНС в данной статье.

Работа насоса основана на взаимодействии лопаток вращающегося ко­леса и перекачиваемой жидкости.

Вращаясь, рабочее колесо сообщает круговое движение жидкости находя­щейся между лопатками. Вследствие возникающей центробежной силы, жидкость от центра колеса перемещается к внешнему выходу, а освобождающееся простран­ство вновь заполняется жидкостью, поступающей из всасывающей трубы под дей­ствием атмосферного или избыточного давления.

Выйдя из рабочего колеса, жидкость поступает в каналы направляющего ап­парата и затем во второе рабочее колесо с давлением, созданным в первой секции, откуда жидкость поступает в третье рабочее колесо с увеличенным давлением, соз­данным второй секцией и т.д. Выйдя из последнего рабочего колеса, жидкость че­рез направляющий аппарат на выходе проходит в крышку нагнетания, откуда поступает в нагнетательный трубопровод.

Благодаря тому, что корпус насоса состоит из отдельных секций, имеется возможность, не меняя подачи, менять напор путем установки нужного числа сек­ций. При этом меняется только длина вала и стяжных шпилек.

Во время работы насоса, вследствие давления жидкости на неравные по пло­щади боковые поверхности рабочих колес, возникает усилие, которое стремиться сместить ротор насоса в сторону всасывания.

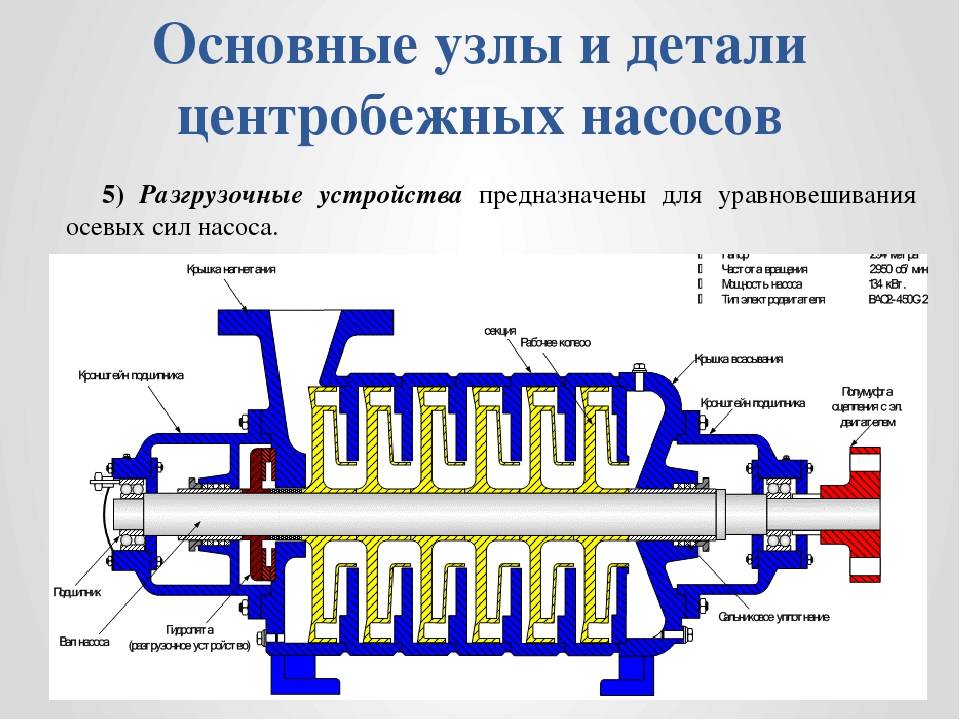

Для уравновешивания указанного осевого усилия в насосе применяется гидравличе­ская пята, состоящая из диска гидравлической пяты, кольца гидравлической пяты и втулки.

Во время работы насоса жидкость проходит через кольцевой зазор, образо­ванный отверстием крышки нагнетания и втулкой и давит на диск гидравличе­ской пяты с усилием, которое по величине равно сумме усилий, действующих на рабочее колесо, но направленным в сторону нагнетания. Таким образом, ротор насоса оказывается уравновешенным. Равенство усилий устанавливается автома­тически, благодаря возможности осевого перемещения ротора насоса. Часть жидко­сти из разгрузочной камеры гидравлической пяты проходит между втулкой и сальниковой набивкой, чем достигается жидкостная смазка трущихся поверхно­стей и их охлаждение. Другая (основная) часть жидкости из разгрузочной камеры гидравлической пяты в насосах типа ЦНС, ЦНСМ, ЦНС(н) отводится че­рез резьбовое отверстие и штуцер в дренаж.

При работе насоса с давлением на входе до 0,З МПа, вытекающую из шту­цера жидкость можно направить во всасывающий трубопровод.

В насосах типа ЦНСГ вода из разгрузочной камеры гидропяты отводится наружу или во всасывающий трубопровод.

Между втулкой и сальником всегда должна протекать перекачиваемая жидкость в количестве 15-30 л/ч. Излишнее затягивание сальников ускоряет износ втулок и увеличивает потери на трение.

В крышке всасывания и кольца направляющего аппарата имеется отвер­стие через которое вода под давлением созданным первым рабочим колесом, прохо­дит к втулке гидрозатвора, в которой имеется отверстие для подвода воды к ру­башке вала, при этом болт должен быть вывинчен из крайнего ниж­него положения на 8-12 оборотов.

Конструкция насосов ЦНСГ предусматривает охлаждение подшипни­ков водой от постороннего источника. Охлаждаемая вода должна подаваться с дав­лением не выше 0,З МПа (З кгс/см

2). В насосах ЦНСГ отсутствует резиновое коль­цо, устройство для выпуска воздуха и обводная система.

В насосах ЦНС(Г) для возможности работы с холодной и горячей водой име­ется резиновое кольцо и предусмотрено охлаждение подшипников аналогично насосам типа ЦНСГ.

Привод насоса — от электродвигателя через упругую втулочнопальце­вую муфту. Вращение ротора насоса правое (по направлению движения часовой стрелки), если смотреть со стороны электродвигателя.

Консольный насос. принцип действия, классификация.

Львиную долю всех насосов производимых в мире составляют консольные насосы различных типов и исполнений. По оценкам специалистов, опубликованных в разное время в специализированных изданиях, касающихся насосной тематики, количество консольных насосов в штуках составляет от 59 до 72% от всего парка выпускаемых в мире насосов.

Такая цифра обусловлена простой конструкцией консольного насоса по сравнению с другими видами насосов. Элементарный принцип консольного насоса обеспечивает его широкое распространение как в коммунальной технике, так и в сложных системах подачи жидкости военной техники и космических аппаратов.

Внешне конструкция консольного насоса очень похожа на многие другие, не специалист легко может ошибиться по внешнему признаку, особенно если опираться на название «консольный» и искать консоль в конструкции. В любом справочнике машиностроителя о консольном насосе написано буквально следующее:

«Консольный насос соединен с электродвигателем через упругую муфту. В насосах типа КМ рабочее колесо установлено на конце удлиненного вала электродвигателя…»

Разумно было бы предполагать, что консольным он называется потому что у него рабочая часть расположена консольно относительно станины. И это действительно так у некоторых небольших консольных насосов. Однако в большинстве случаев рабочая часть консольного насоса в своей самой дальней от привода точке жестко закреплена к корпусу насоса, и ни о какой консоли с виду речи быть не должно.

Пример на рисунке — консольный насос марки К65-50-160/4:

Это классический консольный насос, и он без видимой консоли. Так почему же он называется консольным?

А называется он так не случайно. Дело в том, что консольная часть в таком насосе находится внутри корпуса, и является рабочим колесом, консольно закрепленным на валу.

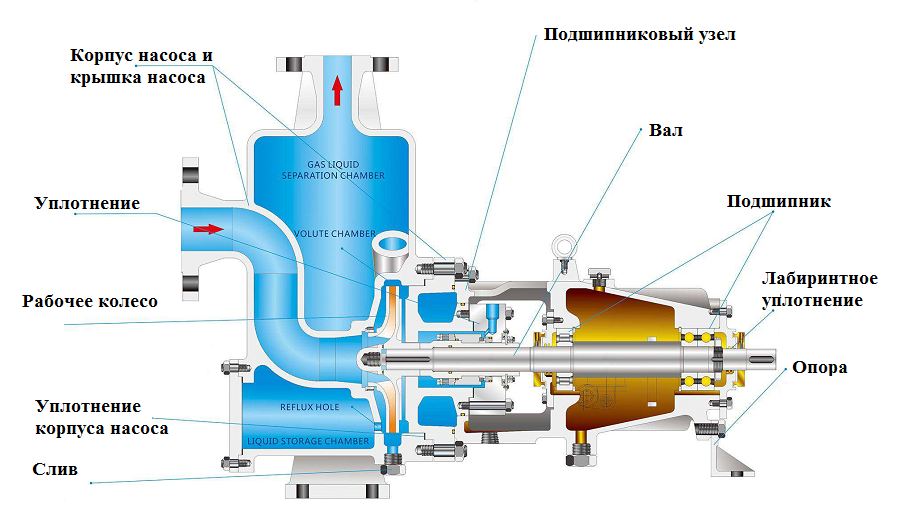

Рабочее колесо консольного насоса представляет собой барабан, состоящий из двух дисков и перегородок, расположенных под определенным углом. Барабан помещен в полость и приводится во вращение посредством вала, подшипниковый узел которого защищен от жидкости внутри полости. Таким образом барабан (рабочее колесо) располагается консольно на валу внутри корпуса насоса. Полость в котором расположено рабочее колесо насоса имеет два отверстия — одно с противоположной стороны от вала (в центре, в районе оси вала), а второе на окружности корпуса. Первое отверстие служит для подвода рабочей жидкости к рабочему колесу консольного насоса, второе — для отвода жидкости под давлением.

Давление жидкости возникает в результате вращения рабочего колеса и возникающего вследствие этого центростремительного ускорения в жидкости, вращаемой перегородками рабочего колеса — лопастями консольного насоса. Отсюда и название одного из видов консольных насосов — «
центробежный консольный насос
«.

Насосы консольные различают на:

  • «К» — основное исполнение консольных насосов. Выполняются горизонтального исполнения с опорой на корпус насосного агрегата. Привод происходит посредством упругой муфты.
  • «КМ» — консольный моноблочный. Рабочее колесо расположено не на собственном валу, как у насосов серии «К», а на удлиненном валу специального асинхронного электродвигателя.
  • «КМП» — повысительный моноблочный насос. Фактически тот же моноблочный консольник, но предназначен специально для работы в сфере ЖКХ, в жилых зданиях.
  • «КМЛ» (ЦВЦ) — линейный центробежный консольный насос с вертикальной осью рабочего колеса и линейным расположением всасывающего и выходного отверстий.

Для изготовления рабочего колеса консольного насоса используют конструкционные и легированные стали, а также серый чугун. Для перекачивания специальных (агрессивных) жидкостей применяют сплавы, адаптированные к воздействию перекачиваемой среды. Материал корпуса консольного насоса также может быть и чугунным, и алюминиевым, и изготовленным из нержавеющей стали.

В качестве уплотнений вала консольного насоса применяют сальники и манжеты самых различных типов, в зависимости от типа перекачиваемой жидкости и ее температуры. Серийно выпускаемые консольные насосы «К» и «КМ» предназначены для работы с жидкостью температурой до 85 градусов, для перекачивания более горячих жидкостей служат специальные насосы.

Нефтяные насосы — Пути российской нефти

 Энциклопедия технологий

Чтобы обеспечить поступательное движение жидкости в трубопроводе, требуются силы, поддерживающие такое движение. Этих сил три: толкающие силы давления, силы тяжести и противодействующие движению силы трения. На участках подъема силы тяжести противодействуют движению, а на участках спуска суммируются с силами давления и помогают движению. Поскольку наибольшее торможение жидкости происходит на внутренней поверхности трубы, то на оси трубы жидкость движется быстрее, чем у ее стенок, поэтому вследствие вязкости между слоями жидкости возникают силы трения, способствующие переходу механической энергии в тепло, т. е. потери механической энергии.

Именно по этой причине напор (суммарный потенциал сил давления и сил тяжести) в трубопроводах уменьшается от начала каждого участка по мере приближения к его концу. Вот почему для продолжения движения необходимо через определенное расстояние (для магистральных нефте- и нефтепродуктопроводов оно составляет, как правило, 100–120 км) поднимать давление в трубопроводе, т. е. заставлять жидкость перетекать из области меньшего давления в конце каждого участка в область более высокого давления в начале следующего участка. Эту задачу решают устройства — насосы или объединения из нескольких насосов — насосные станции (НПС — нефтеперекачивающими станциями).

Итак, что же такое насосы? Для чего они нужны и как перекачивают нефть? Отметим главное: насосы — это устройства для принудительного перемещения жидкости от сечения с меньшим значением давления (линии всасывания) к сечению с большим значением давления (линии нагнетания).

Существует великое множество различных конструкций таких устройств, обобщенно называемых насосами. Это всем известные поршневые насосы (как те, которыми надувают мячи и автомобильные колеса), фрикционные насосы (увлекающие жидкость против сил давления силами трения), шестеренчатые насосы (состоящие из шестеренок, вращающихся в противоположных направлениях на параллельных осях и выдавливающие высоковязкую жидкость из полости с меньшим давлением в полость с большим давлением), шнековые насосы (шнек от нем. — улитка), которые наподобие бытовой мясорубки принуждают транспортируемую среду (мясо) двигаться против сил сопротивления и т. п.

Однако в трубопроводном транспорте наибольшее распространение получили так называемые центробежные насосы. В центробежных насосах, используемых для перекачки нефти, жидкость перемещается от сечения с меньшим давлением к сечению с большим давлением центробежной силой, возникающей при быстром вращении рабочего колеса с профильными лопатками. Каждый центробежный нефтеперекачивающий агрегат состоит из двух основных частей: привода, вращающего вал насоса (как правило, это мощный электродвигатель), и центробежного нагнетателя, внутри корпуса (статора) которого находится рабочее колесо с профильными лопатками. С помощью этих лопаток нефть перемещается из области низкого давления (линии всасывания) в область высокого давления (линию нагнетания).

Нефть из линии всасывания (1) попадает внутрь рабочего колеса (2) в осевой его части. Колесо закреплено на массивном вале (3), приводимом во вращение приводом — электродвигателем (на рисунке не показан). Центробежная сила инерции заставляет нефть перемещаться от центра к периферии колеса в линию нагнетания (4) насоса, создавая тем самым в линии нагнетания давление большее, чем в линии всасывания.


Насосы располагают в порядке возрастания подачи от 125 до 12 500 м3/ч. Нефтяным насосом с самой большой подачей является насос НМ 10000-210 с подачей 10 000 или 12 500 м3/ч. Маркировка расшифровывается так: «Насос магистральный с подачей (расходом) 10 000 м3/ч и напором 210 м». Развиваемый насосом дифференциальный напор — это создаваемое им увеличение давления, выраженное в метрах столба транспортируемой жидкости.

Устройство и принцип работы насоса Д,1Д,2Д

Устройство и принцип работы насоса Д,1Д,2Д

1. Агрегат состоит из насоса и приводного двигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой втулочно-пальцевой муфты.

2. Насос типа Д — центробежный двустороннего входа,  горизонтальный одноступенчатый с двусторонним полуспиральным подводом жидкости к рабочему колесу двустороннего входа, со спиральным отводом и сальниковым уплотнением вала. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости.

3. Корпус и крышка насоса (рис. 1) представляют собой чугунную отливку, которая имеет разъем в горизонтальной плоскости, проходящей через ось ротора. Всасывающий и нагнетательный патрубки насоса расположены в нижней половине корпуса 1, благодаря чему возможна разборка насоса без отсоединения трубопроводов и снятия двигателя.

4. Крышка корпуса 2 продолжает конфигурацию каналов корпуса. В верхней части крышки корпуса предусмотрено отверстие М16×1,5, закрытое пробкой 3 для присоединения вакуумного насоса или подключения системы вакууммирования, а также для выпуска воздуха при заполнении насоса «самотеком».

5. Для предотвращения протечек жидкости по валу в корпусе насоса устанавливается сальниковое уплотнение. Гидравлический  затвор сальника  (для насосов 1Д) обеспечивается посредством подвода жидкости к кольцу сальника по каналу, выполненному в крышке насоса. При необходимости обеспечения охлаждения и затвора подвод жидкости к сальнику производить от постороннего источника (рисунок 1, выноска А).

6. В корпусе насоса установлены уплотняющие кольца 4, защищающие корпус и крышку корпуса от износа и уменьшающие перетекание жидкости из напорной полости во всасывающую.

7. Рабочее колесо — двустороннего входа, что определяет устойчивую работу насоса, так как осевая сила уравновешивается двусторонним входом жидкости в рабочее колесо.


8. Ротор насоса 5 приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора (рис. 2) служат радиальные подшипники 3 и 18, установленные в стаканах подшипников в корпус насоса.

9. Направление вращения ротора левое (против часовой стрелки), если смотреть со стороны привода. По просьбе потребителя возможно изготовление насоса с правым вращением ротора (по часовой стрелке).

10.  В корпусе на патрубках имеются два отверстия М16×1,5-6Н, закрытые пробками, для слива остатков жидкости при остановке насоса на длительное время. Для отвода утечек по валу в сальниковых ваннах выполнены два отверстия М24×2. Все отверстия в корпусе и крышке корпуса, кроме двух отверстий в сальниковых ваннах, заглушаются пробками.

в начало страницы

ВниманиеВся информация предоставлена на сайте исключительно в ознакомительных целях. Завод — изготовитель оставляет за собой право изменять конструкцию, присоединительные размеры, технические характеристики, внешний вид товара без предварительного уведомления. Перед покупкой товара обязательно уточните интересующие Вас параметры.


Виды насосов, их устройство, область применения и классификация

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

  • мембранные;
  • роторные;
  • поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

  • высокий КПД;
  • самовсасывание воды;
  • возможность обратной подачи воды;
  • перекачивание веществ любой вязкости и температуры;
  • низкий уровень шума;
  • отсутствие вибрации.

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Поршневые модели

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу. В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Мембранные устройства

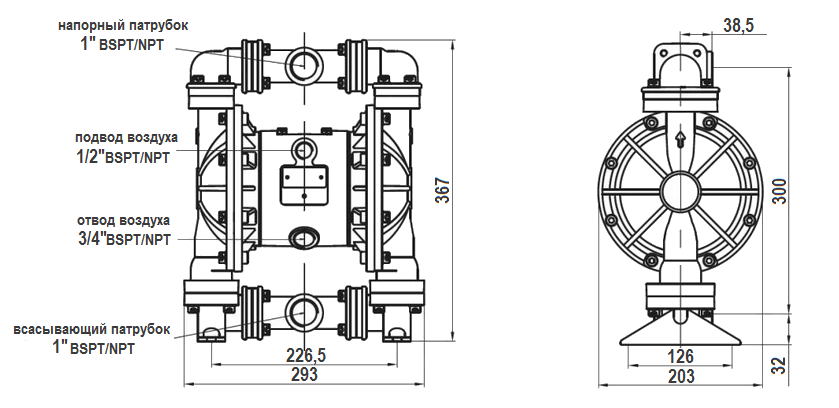

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

  • мембрану;
  • рабочую камеру;
  • шток для соединения диафрагмы с валом привода;
  • кривошипно — шатунный механизм;
  • клапаны для защиты от поступления вещества назад;
  • входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

  • могут работать с любой средой;
  • небольшой размер;
  • тихая работа;
  • отсутствие вибрации;
  • простота и надежность конструкции;
  • экономичность по энергопотреблению;
  • поддержание высокой чистоты перекачиваемого вещества;
  • невысокая цена;
  • длительный срок службы;
  • не требуют особого или частого ухода, им не нужна смазка;
  • заменить испорченные детали сможет человек без специального образования;
  • обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы имеют высокую герметичность.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

  1. Эжекторный только перекачивает вещество. Работает с водой.
  2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
  3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

  • надежность;
  • нет необходимости постоянного технического обслуживания;
  • простая конструкция;
  • широкая сфера применения.

Минус — низкий КПД (не более 30%).

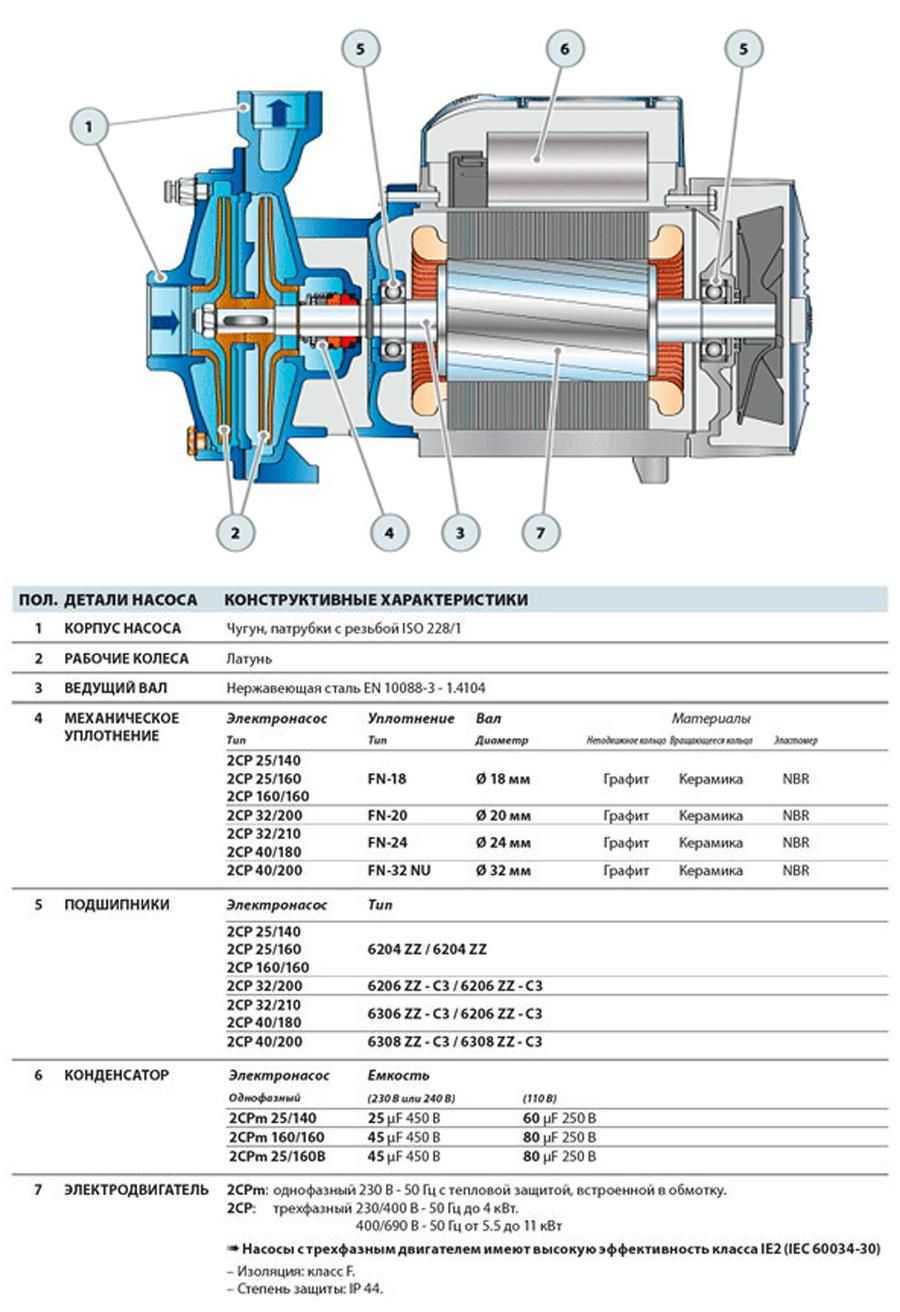

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Стоит отметить, что простые насосы с центробежной системой предназначены для чистой воды без твердых элементов. Различные подвиды позволяют работать и с загрязненной средой.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

  1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.
  2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.
  3. Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

  1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
  2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

  • скважинные;
  • колодезные;
  • дренажные;
  • фекальные.

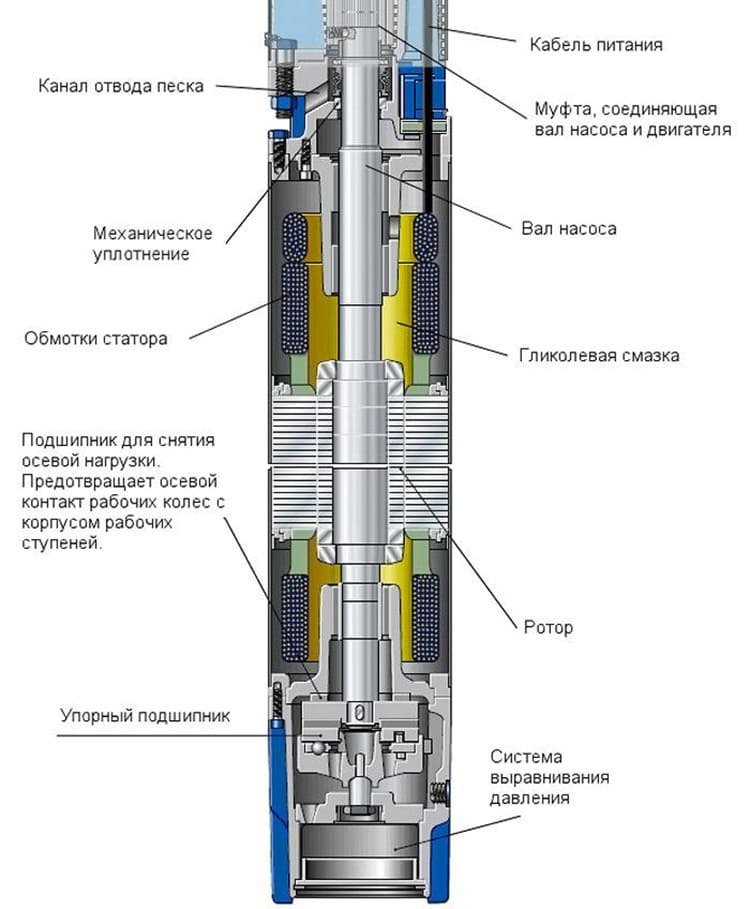

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

  • самовсасывающие;
  • автоматические;
  • насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

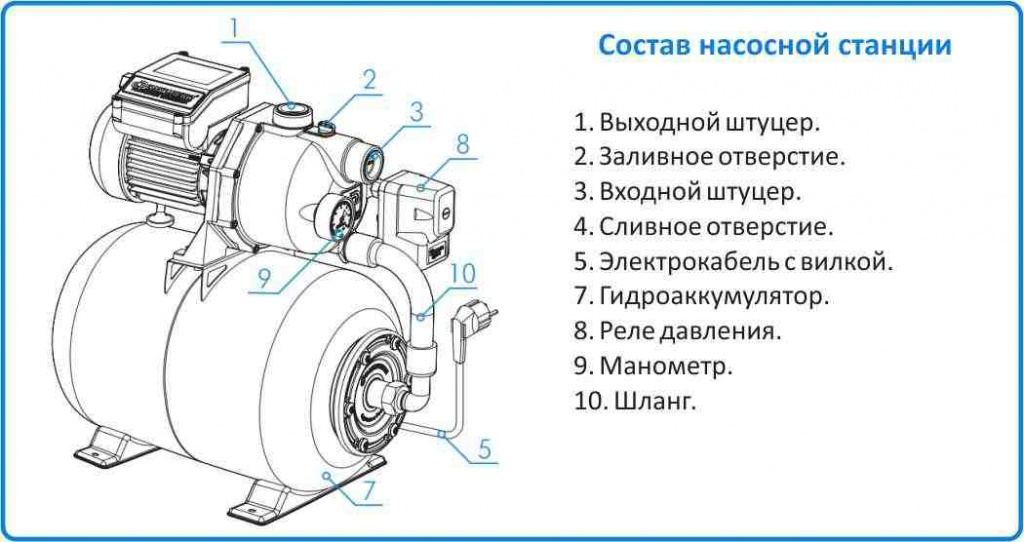

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Удобство пользования таким агрегатов в простоте и функциональности, возможности использовать при перебоях с подачей электроэнергии. Также им можно обеспечить водой сразу несколько точек.

частей насоса | Компоненты и принцип работы насоса

1.0 Назначение

Power Zone Equipment, Inc. Политика конфиденциальности данных

Политика, изложенная ниже, описывает личные данные, которые Power Zone Equipment может собирать, как Power Zone Equipment использует и защищает эти данные, а также кому мы можем их передавать. Эта политика предназначена для уведомления отдельных лиц о персональных данных в целях соблюдения законов и правил о конфиденциальности данных юрисдикций, в которых работает оборудование Power Zone.

Power Zone Equipment рекомендует нашим сотрудникам, независимым подрядчикам, клиентам, поставщикам, коммерческим посетителям, деловым партнерам и другим заинтересованным сторонам ознакомиться с этой политикой. Используя наш веб-сайт или отправляя личные данные в Power Zone Equipment любым другим способом, вы подтверждаете, что понимаете и соглашаетесь соблюдать эту политику, а также соглашаетесь с тем, что Power Zone Equipment может собирать, обрабатывать, передавать, использовать и раскрывать ваши личные данные. как описано в этой политике.

2.0 Персональные данные

Power Zone Equipment обязуется соблюдать все разумные меры предосторожности для обеспечения конфиденциальности и безопасности личных данных, собранных Power Zone Equipment. Во время использования вами нашего веб-сайта или посредством других коммуникаций с Power Zone Equipment личные данные могут собираться и обрабатываться Power Zone Equipment. Как правило, Power Zone Equipment собирает личную контактную информацию (например, имя, компанию, адрес, номер телефона и адрес электронной почты), которую вы сознательно предоставляете при регистрации, запросе котировок, ответах на вопросы или иным образом для использования в наших коммерческих отношениях.Иногда мы можем собирать дополнительные личные данные, которые вы добровольно предоставляете, включая, помимо прочего, должность, дополнительную контактную информацию, дату рождения, хобби, области интересов и профессиональную принадлежность.

3.0 Использование персональных данных

Веб-сайт

Power Zone Equipment предназначен для использования клиентами Power Zone Equipment, коммерческими посетителями, деловыми партнерами и другими заинтересованными сторонами в деловых целях. Персональные данные, собранные Power Zone Equipment через свой веб-сайт или другими способами, используются для поддержки наших коммерческих отношений с вами, включая, помимо прочего, обработку заказов клиентов, заказов от поставщиков, управление учетными записями, изучение потребностей клиентов. , отвечая на запросы и предоставляя доступ к информации.Кроме того, в соответствии с законами и правилами соответствующей юрисдикции для поддержки наших отношений с вами:

  • мы можем делиться личными данными с нашими аффилированными лицами, чтобы лучше понять потребности вашего бизнеса и то, как мы можем улучшить наши продукты и услуги;
  • мы можем использовать сторонних поставщиков услуг, чтобы помочь нам в сборе, сборе или обработке персональных данных в связи с услугами, связанными с нашими деловыми отношениями;
  • мы (или третье лицо от нашего имени) можем использовать персональные данные, чтобы связаться с вами по поводу предложения Power Zone Equipment в поддержку ваших бизнес-потребностей или для проведения онлайн-опросов, чтобы лучше понять потребности наших клиентов; и
  • мы можем использовать персональные данные для маркетинговых и рекламных мероприятий.

Если вы решите не использовать свои личные данные для поддержки наших отношений с клиентами (особенно для прямого маркетинга или маркетинговых исследований), мы будем уважать ваш выбор. Мы не продаем ваши личные данные третьим лицам и не передаем их третьим лицам, за исключением случаев, изложенных в настоящей политике. Оборудование Power Zone будет хранить ваши личные данные до тех пор, пока вы поддерживаете отношения клиента с оборудованием Power Zone и / или если вы зарегистрировались для получения маркетинговых или других сообщений от оборудования Power Zone, до тех пор, пока вы не потребуете, чтобы мы удалили такие личные данные .

4.0 Сторонние поставщики услуг

Power Zone Equipment является коммерческим оператором своего веб-сайта и использует поставщиков услуг для помощи в размещении или ином выполнении функций обработчиков данных, для предоставления программного обеспечения и контента для наших сайтов, а также для предоставления других услуг. Power Zone Equipment может раскрывать персональные данные, предоставленные вами этим третьим сторонам, которые предоставляют такие услуги по контракту для защиты ваших персональных данных. Кроме того, в соответствии с законами и правилами соответствующей юрисдикции Power Zone Equipment может раскрывать персональные данные, если такое раскрытие:

  • — использование персональных данных для дополнительной цели, которая непосредственно связана с первоначальной целью, для которой были собраны персональные данные;
  • необходим для подготовки, согласования и выполнения контракта с вами;
  • требуется по закону или компетентным государственным или судебным органам;
  • необходимо для установления или сохранения судебного иска или защиты;
  • является частью корпоративной реструктуризации, продажи активов, слияния или отделения; или
  • необходим для предотвращения мошенничества или других незаконных действий, таких как преднамеренные атаки на системы информационных технологий Power Zone Equipment.

5.0 Международная передача данных

Обратите внимание наших клиентов в Швейцарии и Европейском союзе (ЕС), что Power Zone Equipment является американской компанией. Если вы используете наши веб-сайты или веб-порталы, вся информация, включая личную информацию, может быть передана в Power Zone Equipment (включая субподрядчиков, которые могут обслуживать и/или управлять нашим веб-сайтом) в США и других странах, а также может быть передана третьим лицам. сторон, которые могут находиться в любой точке мира.Хотя это может включать получателей информации, находящихся в странах, где уровень правовой защиты вашей личной информации может быть ниже, чем в стране вашего местонахождения, мы будем защищать вашу информацию в соответствии с требованиями, применимыми к вашей информации и/или местоположению. В частности, для передачи данных за пределы ЕС Power Zone Equipment будет использовать соглашения о передаче данных, содержащие Стандартные договорные положения. Используя наши веб-сайты или веб-порталы, вы однозначно соглашаетесь на передачу вашей личной информации и другой информации в Соединенные Штаты и другие страны для целей и использования, описанных в настоящем документе.

6.0 Автоматический сбор неличных данных

Когда вы получаете доступ к веб-сайтам или веб-порталам Power Zone Equipment, мы можем автоматически (т. е. без регистрации) собирать неличные данные (например, тип используемого интернет-браузера и операционной системы, доменное имя веб-сайта, с которого вы пришли, количество посещения, среднее время пребывания на сайте, просмотренные страницы). Мы можем использовать эти данные и делиться ими с нашими аффилированными лицами по всему миру и поставщиками соответствующих услуг для отслеживания привлекательности наших веб-сайтов и улучшения их производительности или содержания.В этом случае обработка осуществляется на анонимной основе и по усмотрению Power Zone Equipment.

7.0 Другие онлайн-данные

Кроме того, для некоторых технических онлайн-приложений или других взаимодействий с оборудованием Power Zone может потребоваться ввод деловых и технических данных. Предоставляя запрошенную информацию, вы даете согласие на обработку и хранение такой информации компанией Power Zone Equipment. Если оборудование Power Zone не уведомлено о том, что вы хотите удалить эту информацию с сервера оборудования Power Zone, такая информация может быть сохранена оборудованием Power Zone и использоваться для будущих коммерческих коммуникаций.Запрос на удаление этой информации можно сделать по контактной информации, указанной ниже. Power Zone Equipment примет все разумные меры предосторожности, чтобы гарантировать, что такая информация не будет предоставлена ​​или разглашена другим третьим лицам, за исключением, если это применимо, тех третьих лиц, которые осуществляют хостинг, техническое обслуживание и связанные с этим действия по обслуживанию сайта.

8.0 «Cookies» — информация автоматически сохраняется на вашем компьютере

Файлы cookie — это информация, автоматически сохраняемая на компьютере пользователя веб-сайта.Когда пользователь просматривает веб-сайт(ы) Power Zone Equipment, Power Zone Equipment может сохранять некоторые данные на компьютере пользователя в виде файлов cookie, чтобы автоматически распознавать пользователя при будущих посещениях веб-сайта(ов) Power Zone Equipment. Power Zone Equipment приложит разумные усилия для обеспечения соблюдения законов и правил соответствующих юрисдикций в отношении файлов cookie.

9,0 Дети

Power Zone Equipment не будет намеренно собирать личные данные детей младше 18 лет.Веб-сайт(ы) Power Zone Equipment не предназначен для лиц моложе 18 лет

10.0 Безопасность и целостность данных

Power Zone Equipment примет разумные меры предосторожности для защиты личных данных, находящихся в его распоряжении, от риска потери, неправильного использования, несанкционированного доступа, раскрытия, изменения и уничтожения. Power Zone Equipment периодически пересматривает свои меры безопасности, чтобы обеспечить конфиденциальность личных данных.

Power Zone Equipment будет использовать персональные данные только способами, совместимыми с целями, для которых они были собраны или впоследствии разрешены вами.В то время как Power Zone Equipment предпримет разумные шаги для обеспечения того, чтобы личные данные соответствовали их предполагаемому использованию, были точными, полными и актуальными, Power Zone Equipment также полагается на каждого человека, чтобы помочь в предоставлении точных обновлений его или ее личных данных.

11.0 Ссылки на другие веб-сайты

Веб-сайт(ы)

Power Zone Equipment может содержать «ссылки» на веб-сайты, которыми владеют и управляют третьи лица. Перейдя по этим ссылкам, которые предоставлены для вашего удобства, вы покинете наш сайт и будете соблюдать политику конфиденциальности другого веб-сайта.Эта политика не распространяется на любую личную информацию, которую вы предоставляете несвязанным третьим лицам.

12.0 Хранение данных

Как правило, Power Zone Equipment будет хранить персональные данные только до тех пор, пока это необходимо для конкретной цели обработки и в соответствии с политикой управления записями Power Zone Equipment или в соответствии с другими требованиями законов и правил конкретной юрисдикции. Например, данные будут храниться в течение периода времени, в течение которого вы имеете право использовать веб-сайты Power Zone Equipment, включая любые инструменты Power Zone Equipment, доступные через наш веб-сайт (веб-сайты).После прекращения действия такого разрешения ваши личные данные, связанные с использованием веб-сайта(ов) Power Zone Equipment, будут удалены.

13.0 Доступ к данным и исправление

По запросу Power Zone Equipment предоставит физическим лицам разумный доступ к имеющимся у них личным данным. Кроме того, Power Zone Equipment предпримет разумные шаги, чтобы разрешить отдельным лицам исправлять, изменять или удалять информацию, которая продемонстрировала неточность или неполноту. Power Zone Equipment также полагается на то, что каждый человек поможет предоставить точные обновления его или ее личных данных.Чтобы получить доступ, исправить, изменить или удалить персональные данные, хранящиеся в Power Zone Equipment о физическом лице, физическое лицо должно обратиться по следующему адресу:

.

ТЕЛЕФОН: +1-719-754-1981 | ЭЛЕКТРОННАЯ ПОЧТА: [email protected]

14.0 Права ЕС на конфиденциальность данных

Если ваши персональные данные обрабатываются в ЕС или вы являетесь резидентом ЕС, Общий регламент ЕС по защите данных предоставляет вам определенные права в соответствии с законом. В частности, право на доступ, исправление или удаление персональных данных, хранящихся у Power Zone Equipment о вас.

В той степени, в которой это требуется применимым законодательством, Power Zone Equipment предоставит физическим лицам разумный доступ к персональным данным, которые Power Zone Equipment хранит о них, и предпримет разумные шаги, чтобы разрешить таким лицам исправлять, изменять или удалять информацию, которую Power Zone Equipment хранит о них. их. Power Zone Equipment также полагается на то, что каждый человек поможет предоставить точные обновления его или ее личных данных. Чтобы получить доступ, исправить, изменить или удалить персональные данные, хранящиеся в Power Zone Equipment о физическом лице, это лицо должно обратиться к своему коммерческому представителю Power Zone Equipment или связаться с нами по следующему адресу электронной почты: [email protected]ком.

Если у вас есть комментарий, вопрос или жалоба о том, как Power Zone Equipment обрабатывает ваши личные данные, мы приглашаем вас связаться с нами, чтобы мы могли решить этот вопрос. Кроме того, лица, находящиеся в ЕС, могут подать жалобу относительно обработки их персональных данных в органы ЕС по защите данных (DPA). Следующая ссылка может помочь вам найти соответствующий DPA: http://ec.europa.eu/justice/data-protection/bodies/authorities/index_en.htm.

15.0 Изменения в настоящей Политике

Power Zone Equipment оставляет за собой право время от времени изменять эту политику, чтобы она точно отражала правовую и нормативную среду и наши принципы сбора данных. Когда в эту политику будут внесены существенные изменения, Power Zone Equipment опубликует пересмотренную политику на нашем веб-сайте.



16.0 Вопросы и комментарии

Если у вас есть какие-либо вопросы или комментарии по поводу этой политики (например, для просмотра и обновления или удаления ваших личных данных из нашей базы данных), обращайтесь по телефону +1-719-754-1981 или по электронной почте [email protected]ком

Знайте материалы для водяных насосов

В зависимости от типа выполняемой работы очень важно, чтобы электрический водяной насос был изготовлен из правильных материалов. Во время использования электрического насоса коррозия может возникать по-разному, поэтому крайне важно выбрать правильные материалы насоса для правильной работы.

Absolute Water Pumps предлагает широкий выбор электрических насосов, подходящих практически для любого применения. В этом посте будут обсуждаться различные материалы, которые вы часто найдете в корпусе насоса и компонентах рабочего колеса, а также области их применения.

Чугун

— наиболее распространенный материал корпуса, который вы найдете при поиске электрических насосов. Это часто связано с тем, что чугун является относительно дешевым металлом, когда речь идет о производстве, но для более требовательных применений конструкция из чугуна, особенно в рабочем колесе, может привести к сокращению срока службы насоса. Тем не менее, чугунные корпуса с бронзовыми компонентами рабочего колеса могут быть отличной и экономичной комбинацией. Подробнее о бронзовых компонентах электронасоса см. ниже.

Нержавеющая сталь

устойчива к коррозии и часто рекомендуется для использования в насосах, которые должны использоваться для ряда негорючих жидкостей. Дренажные насосы с электроприводом, центробежные насосы большого объема и погружные насосы часто состоят из корпусов из нержавеющей стали и приводного оборудования, когда они рассчитаны на перекачку мусора, сточных вод, твердых частиц или негорючих химикатов.

Из обычных материалов корпуса и крыльчатки, которые обычно используются в электрических водяных насосах, бронза (сплав меди и олова) может обеспечить наилучшее сочетание сопротивления кавитации, стоимости, стойкости к истиранию и коррозии практически для любой воды, мусора, твердые вещества или другие неагрессивные насосные работы.Насосы, изготовленные из бронзы, отлично подходят для морской и теплой воды. В некоторых ситуациях насосы из латуни (сплав меди и цинка) более устойчивы к коррозии.

Алюминий

легкий (почти треть веса стали) и легко отливается, а также обеспечивает достойную долговечность и коррозионную стойкость. Алюминиевые насосы часто полезны в тех случаях, когда для тяжелых работ требуется портативный насос.

Для более опасных, коррозионных или легковоспламеняющихся применений требуются специальные сплавы.В некоторых приложениях с меньшей мощностью вместо сплавов можно использовать пластмассы, но они имеют более низкий предел давления.

Я надеюсь, что этот пост был полезен для информирования вас о преимуществах и недостатках различных материалов и что это поможет вам определиться с выбором электрических водяных насосов.

Основные части центробежного насоса

Практически все центробежные насосы имеют несколько общих компонентов. Эти компоненты включают в себя:

  • Рабочее колесо
  • Стиль Volute или Diffuser
  • 1
  • Рукава
  • Подшипники
  • Подшипники
  • Уплотнительная композиция

Эти части могут быть подразделены на насячем . механический конец .

Эта статья является частью серии Pumps 101 , состоящей из одиннадцати частей и предназначенной для ознакомления с основами проектирования, выбора и применения центробежных насосов. Чтобы получить максимальную отдачу от Знакомство с насосами , ознакомьтесь с полной серией:

Проточная часть насоса включает те детали, которые определяют гидравлические характеристики насоса.
Механическая часть включает те детали, которые поддерживают рабочее колесо внутри корпуса, герметизируют корпус в месте прохождения вала и обеспечивают вращение – средства, с помощью которых мокрая часть создает поток и давление.

Мокрая часть

Мы уже говорили о двух основных частях насоса: корпусе и рабочем колесе. Так что мы не будем тратить много времени на них здесь.

Краткое объяснение состоит в том, что крыльчатка вращается с высокой скоростью и сообщает скорость воде. Рабочее колесо расположено внутри корпуса, и корпус преобразует скорость, создаваемую вращением рабочего колеса, в давление. Подробнее об этом процессе читайте в статье на эту тему.

Механическая часть

Механическая часть насоса включает вал насоса, втулку вала, уплотнительное устройство и подшипники.

Вал насоса

Рабочее колесо установлено на валу. Вал обычно изготавливается из стали или нержавеющей стали и рассчитан на поддержку рабочего колеса. Валы должны быть тщательно подобраны. Недостаточный размер вала может привести к повышенной вибрации насоса, сокращению срока службы подшипников, возможности поломки вала и общему сокращению срока службы насоса. Однако слишком большой вал может излишне увеличить стоимость насоса.

Втулка вала

В большинстве насосов часть вала, находящаяся под уплотнительным устройством, покрыта втулкой вала.Втулка вала представляет собой металлическую втулку, обычно из бронзы или нержавеющей стали, которая предназначена либо для скольжения, либо для навинчивания на вал. Втулка вала используется для правильного размещения рабочего колеса на валу, а также защищает вал.

Устройство уплотнения

Место, где вал проходит через корпус, называется сальниковой коробкой. Для герметизации зазора между валом и стенкой сальниковой камеры необходимо использовать уплотнительное устройство. Для герметизации этой зоны можно использовать набивку или механическое уплотнение.

Как работают механические уплотнения?

Механические уплотнения различаются по конструкции, характеристикам и стоимости. Простейшее уплотнение состоит всего из нескольких частей: неподвижной поверхности, вращающейся поверхности, сальника и пружины.

  • Сальник надевается на вал насоса и крепится болтами непосредственно к лицевой стороне сальниковой коробки непосредственно на корпусе насоса.
  • Неподвижное уплотнительное кольцо, иногда называемое ответным кольцом, прилегает к сальнику и удерживается сальником на месте вокруг вала насоса.
  • Вращающееся уплотнительное кольцо, иногда называемое первичным кольцом, уплотнено на валу эластомерным элементом и прижато пружиной к неподвижному ответному кольцу.
  • Пружина оказывает давление на вращающееся первичное кольцо, прижимаясь к удерживающему зажиму или манжете, прикрепленной к валу насоса.

Поскольку стационарное ответное кольцо уплотнено к сальнику, а вращающееся первичное кольцо уплотнено к валу, единственным путем утечки жидкости из сальника является прохождение между кольцами, которые прижимаются друг к другу весна.

При вращении вала насоса вращающаяся поверхность вращается относительно неподвижной поверхности. Небольшое количество перекачиваемой жидкости проходит между поверхностями, но испаряется за счет тепла, выделяемого вращающимися поверхностями уплотнения. Этого небольшого количества жидкости достаточно, чтобы охлаждать и смазывать поверхности уплотнения. Пока поверхности уплотнения остаются чистыми, гладкими и смазанными, они устраняют практически все утечки между валом и стенкой сальниковой коробки.

Подшипники насоса

Заключительной частью механической части является подшипниковый узел.Как правило, центробежные насосы оснащены стандартными шариковыми подшипниками качения. Это те же самые подшипники, которые используются во всем, от электродвигателей до роликовых коньков и автомобилей, и они смазываются смазкой или маслом.

Вал насоса поддерживается и удерживается на месте подшипниками, конструкция которых должна выдерживать все нагрузки, создаваемые вращением рабочего колеса, и иметь размеры, обеспечивающие достаточный срок службы. Выход из строя подшипников является одной из наиболее частых причин простоя насосов, поэтому инженеры-конструкторы и конечные пользователи часто особенно интересуются конкретными деталями, связанными с конструкцией подшипникового узла.Специалистам по насосам будет полезно провести время, изучая все тонкости подшипниковых систем насосов, с которыми они имеют дело.

В заключение

Насосы — простые машины. В своей простейшей форме они состоят из двух гидравлических компонентов и механической системы поддержки. Понимание назначения этих деталей является важным шагом в развитии каждого специалиста по насосам.

Обновлено 18.12.15

Центробежные насосы – обзор

Кривые насосов

Кривые, связывающие напор, создаваемый центробежным насосом, с расходом, достигаемым насосом, создаются насосами.Кривые выглядят сложными. Скорость потока обычно обозначается как «производительность», что сбивает с толку инженеров-буровиков. Кривые будут разрабатываться по одной концепции за раз. Например, кривая для 13-дюймового рабочего колеса в 8 × 6 × 14 Mission Magnum на рис. 10.9 показывает, что напор, создаваемый этим рабочим колесом без потока, составляет около 170 футов. Этот напор остается относительно постоянным до тех пор, пока поток из насос достигает примерно 1000 галлонов в минуту. Затем напор начинает уменьшаться из-за внутреннего трения внутри насоса.Рабочее колесо по-прежнему создает тот же напор, но падение давления (или потеря напора) в насосе становится более значительным. Поток от насоса будет зависеть от того, какие трубопроводы и оборудование подключены к насосу. При расходе 2500 галлонов в минуту доступный напор уменьшился примерно до 140 футов.

Рис. 10.9. Кривая насоса для 13-дюймового рабочего колеса, вращающегося со скоростью 1750 об/мин.

При нулевом расходе 13-дюймовое рабочее колесо создает напор около 170 футов. Это означает, что если к напорному патрубку насоса будет присоединена открытая 200-футовая вертикальная труба, жидкость поднимется по трубе на 170 футов. Когда насос начинает перемещать жидкость по трубопроводу и оборудованию, напор остается достаточно постоянным до тех пор, пока потеря давления в насосе не станет заметной при скорости потока около 1000 галлонов в минуту. помпа увеличивается. Кривая насоса больше не показывает постоянный напор 170 футов (рис. 10.10).

Рис. 10.10. Некоторая потеря напора происходит из-за перепада давления, вызванного потоком через центробежный насос.

Представьте, что насос подсоединен к стояку, наполненному жидкостью, и позволяет жидкости течь через насос, не запуская насос.Потеря давления в очень маленьком насосе (3 × 2) будет намного больше, чем потеря давления в более крупном насосе (8 × 6) при той же скорости потока. Насосы меньшего размера имеют более высокую потерю скоростного напора, чем насосы большего размера.

В рамках модели стояка потери скоростного напора можно описать с помощью иллюстрации на рис. 10.11. Когда жидкость начинает вытекать из стояка, возникает некоторая потеря давления при попадании жидкости в трубу. Это называется потерей скоростного напора. Если поток остановить (закрыть клапан на выпускном конце трубы), жидкость будет стоять в смотровых трубках на той же высоте, что и жидкость в стояке.Это будет напор «без потока», показанный на кривых центробежного насоса при нулевом расходе.

Рис. 10.11. Потеря скоростного напора.

В этот центробежный насос можно установить рабочие колеса различных размеров. Кривые насоса (рис. 10.12) показывают значения напора и расхода для рабочих колес диаметром от 14 дюймов до 10 дюймов. Рабочие колеса могут быть изготовлены с диаметрами, находящимися между стандартными размерами, чтобы соответствовать напору, необходимому для конкретного применения. Обычно диаметры меняются с шагом ¼″.

Рис. 10.12. Кривые напора центробежного насоса для различных диаметров рабочего колеса.

Мощность, необходимая для обеспечения выбранного напора и расхода, указана на кривых насоса (рис. 10.13). Эти кривые показывают мощность, необходимую для перекачивания воды. Требуемая мощность увеличивается по мере увеличения веса бурового раствора. Требуемая мощность увеличивается на отношение фактического веса бурового раствора (в фунтах на галлон), деленного на вес бурового раствора в воде (8,34 фунта на галлон).

Рис. 10.13. Кривые насоса с требуемой входной тормозной мощностью.

Мощность — это работа в единицу времени. Как обсуждалось в начале этого обсуждения, работа, необходимая для перемещения тяжелого объекта (или тяжелого бурового раствора), больше, чем работа, необходимая для перемещения более легкого объекта (или более легкого бурового раствора).

Это повышенное требование к мощности можно рассчитать, умножив требуемую тормозную мощность на удельный вес жидкости. Для бурового раствора отношение веса бурового раствора в фунтах на галлон к 8,33 ppg будет рассчитывать удельный вес бурового раствора.На большинстве буровых установок размер двигателя выбирается таким, чтобы он мог работать с буровым раствором плотностью 20 фунтов на галлон (удельный вес = 2,4). На многих перерабатывающих предприятиях исходный материал не изменяется, поэтому устранение избыточной мощности становится важным для контроля затрат. На буровой установке насос должен перекачивать любой буровой раствор, используемый для бурения любой скважины.

Кривая напора для рабочего колеса диаметром 10 дюймов указывает на уменьшение напора почти сразу после того, как поток начинает проходить через насос. Эта крыльчатка меньшего диаметра создает большую потерю напора при низких скоростях потока, чем крыльчатка с большими лопастями.Возможно, это ключ к тому, что преобразование потребляемой электроэнергии по сравнению с выходной гидравлической мощностью не всегда эффективно. Поверх большинства кривых напора будет другой набор кривых, указывающих эффективность, как показано на рис. 10.14. Эти значения очень важны для предприятий, где ежедневно обрабатывается одна и та же жидкость. На буровых установках правильный напор и скорость потока гораздо важнее, чем попытки оптимизировать эффективность. Гидравлическая мощность, производимая насосом, варьируется от примерно 40% до немногим более 68% мощности моторного тормоза, необходимой для создания необходимого напора и расхода.Гидравлическую мощность (HHP) можно рассчитать, используя соотношение:

Рис. 10.14. Кривые эффективности добавлены к кривым насоса.

HHP=PQ1714

, где P — давление в фунтах на квадратный дюйм, а Q — расход в галлонах в минуту.

Последний набор кривых представляет собой почти вертикальные линии, помеченные числом футов водяного столба выше абсолютного нулевого давления, которое требуется для предотвращения кавитации в насосе (рис. 10.15). Для насосов без большого количества фитингов в очень короткой всасывающей линии, расположенной ниже уровня бурового раствора, эти линии не будут иметь большого значения.Для первоначального обсуждения применения центробежного насоса для обработки бурового раствора на поверхности давление внутри всасывающего фланца всегда будет выше атмосферного давления. Для использования центробежного насоса, когда насос расположен выше уровня жидкости во всасывающем баке или где используются длинные всасывающие линии, необходимо рассчитать чистый положительный напор на всасывании (NPSH), который является важной частью расчета. Концепция и обсуждение будут представлены позже для многих других применений центробежных насосов.

Рис. 10.15. Полная характеристика насоса для центробежного насоса 8 × 6 × 14.

Корпус насоса | КСБ

Корпус насоса служит для герметизации внутренней части насоса от атмосферы, чтобы предотвратить утечку и сохранить давление. В случае центробежных насосов они окружают ротор насоса, который передает энергию перекачиваемой жидкости через рабочее колесо (крыльчатки), установленное на вращающемся валу.

В случае поршневых насосов они окружают вращающиеся или возвратно-поступательные поршневые элементы (например,грамм. один или несколько поршней).

Впускной и выпускной патрубки служат для направления перекачиваемой жидкости в насос и из него и часто классифицируются (по своему назначению) как впускной или всасывающий патрубок и нагнетательный патрубок. Они либо присоединяются к трубопроводу (например, с помощью фланцев, трубных соединений), либо:

  • Патрубок на стороне всасывания погружается в открытый резервуар для жидкости, т. е. на насосах с вертикальным трубчатым корпусом.
    См. рис. 1 Корпус насоса
  • Оба патрубка погружаются в жидкость вместе со всем корпусом насоса, т.е.е. в погружных мотопомпах.
    См. рис. 2 Корпус насоса

Если конструкция насоса требует, чтобы приводной вал проходил через корпус насоса, предусмотрены уплотнения вала для предотвращения чрезмерной утечки жидкости из корпуса насоса или проникновения воздуха в него. Эти части корпуса насоса называются корпусом уплотнения или корпусом сальника.

Почти каждый тип насоса имеет свой тип корпуса, по которому его можно узнать. При увеличении удельных скоростей используются следующие типы кожухов:

  • Спиральный кожух, который иногда снабжается двойной улиткой, состоящей из двух улитков, смещенных на 180° для компенсации радиальной тяги. См. рис. 3 Корпус насоса и Рис. 6 Корпус улитки
  • Вихревая улитка, поперечное сечение улитки которой заметно асимметрично, если смотреть в меридиональном сечении. См. рис. 4 Корпус насоса
  • Круглый (или кольцевой) корпус с постоянным поперечным сечением по периферии. См. рис. 13, 15 Корпус насоса
  • Трубчатый корпус, направляющий поток насоса от диффузора в осевом направлении вниз по течению. См. рис. 1 Корпус насоса
  • Насос с коленчатым корпусом, диффузор которого выходит в колено (корпус).
    См. рис. 2 Пропеллерный насос

Рис. 1 Корпус насоса: Насос с трубчатым корпусом и осевым гребным винтом (с лопастями переменного шага, установленными на ступице гребного винта)

Рис. 2 Корпус насоса: Погружной насос для сточных вод

Рис. 3 Корпус насоса: Насос со спиральным корпусом

Инжир.4 Корпус насоса: Насос со спиральным корпусом, рабочим колесом смешанного типа и вихревой спиральной камерой.

Диапазон давления также влияет на тип корпуса. Насосы низкого давления требуют иных конструктивных решений, чем те, которые подходят для насосов высокого и сверхвысокого давления. Повышение уровня давления требует увеличения толщины стенок нагнетательных кожухов. Однако размеры корпуса насоса должны соответствовать национальным и международным нормам и стандартам.
В случае спирального корпуса и многоступенчатых насосов высокого давления внешняя геометрия рассчитана на получение цилиндрического (см. Насос с выдвижным бочонком), конического или сферического (см. Циркуляционный насос) корпуса насоса. См. рис. 5, 6 Корпус насоса


Рис. 5 Корпус насоса: Бочковой питательный насос котла Рис. 6 Корпус насоса: Циркуляционный насос со сферическим корпусом насоса

Эти конструкции минимизируют нагрузки на корпус насоса, несмотря на высокое внутреннее давление, и хорошо подходят для методов изготовления, используемых при производстве толстостенных (кованых) компонентов.

Тип насоса, который не следует путать с насосами для извлечения бочек или насосами с корпусом для бочек, — это вертикальные насосы корпусного типа, характеристики всасывания которых сделали их популярными для использования в качестве насосов для конденсата или нефтепереработки. Его корпус закрывает всасывающую сторону насоса.

Дополнительной характерной конструктивной особенностью корпусов является то, что они могут быть разъемными для монтажа, при этом разрез проходит радиально или аксиально относительно вала. См. рис. 7, 8 Корпус насоса


Инжир.7 Корпус насоса: насос с радиальным разъемом и вертикальным спиральным корпусом в линейном исполнении. Корпус насоса: Насос с радиальным разъемом, горизонтальным спиральным корпусом и двусторонним входом.

Наконец, расположение сопел насоса также влияет на форму корпуса насоса. Осевой входной патрубок на насосах со спиральным корпусом, например, является характерной особенностью этого типа насосов в отличие от рядных насосов, у которых патрубки расположены напротив друг друга, или в отличие от насосов нефтеперерабатывающих заводов с патрубками типа «верх-вверх» ( оба сопла направлены вертикально вверх).
См. рис. 9, 10 Корпус насоса


Рис. 9 Корпус насоса: рядный циркуляционный насос Рис. 10 Корпус насоса: двухступенчатый технологический насос НПЗ с расположением сопел «верх-верх».

Даже метод поддержки подшипников консольных валов насоса в кронштейне подшипника или использование опоры подшипника (как в насосах со спиральным корпусом) представляют собой классификационные характеристики конструкции корпуса насоса.

Компоненты корпуса секционных насосов с радиальным разъемом называются в соответствии с их назначением: всасывающий корпус, ступенчатый корпус (обычно несколько из них располагаются последовательно) и напорный корпус. В собранном виде герметичное соединение корпуса обеспечивается стяжными болтами.

Отдельные компоненты корпуса в основном герметизированы от внутреннего давления с помощью прокладок, уплотнительных колец или посредством прямого уплотнения металл-металл, которое является методом уплотнения, используемым для насосов сверхвысокого давления, у которых плоскопараллельные поверхности корпуса ступени прижаты друг к другу .

Если корпус разделен в осевом направлении вдоль осевой линии вала, то в случае горизонтального насоса он будет состоять из нижней половины, в которой размещаются два штуцера для присоединения к трубопроводу, а также опоры насоса, и верхней половины относительно простой конструкции. См. рис. 11 Корпус насоса


Рис. 11 Корпус насоса: Нижняя половина корпуса и ротор насоса двойного всасывания с радиальным спиральным корпусом, разъемные в осевом направлении по оси вала

Соединение корпуса состоит из фланца (см. Тип фланца) на обеих половинах корпуса, который проходит вокруг всего корпуса насоса, включая два корпуса сальника, и герметизирует корпус герметично и герметично с помощью количество болтов.Поскольку ротор одноступенчатого или многоступенчатого насоса с вертикальным валом часто опирается на подшипник, смазываемый перекачиваемой средой, второе уплотнение вала не требуется.
См. рис. 14 Корпус насоса

Многоступенчатые насосы с подшипниками, смазываемыми перекачиваемой средой, могут иметь чрезвычайно компактную конструкцию и работать очень плавно благодаря чрезвычайно жестким роторам насоса, возникающим из-за коротких расстояний между подшипниками. Более того, конфигурации насосов, в которых используются исключительно подшипники, смазываемые продуктом, позволяют экономить материалы и требуют только механических уплотнений низкого давления. См. рис. 14 Корпус насоса

Наряду с уже описанными компонентами корпуса корпус насоса иногда также включает тепловой барьер и охлаждающий кожух, который часто закрывается специальной охлаждающей крышкой. Оба этих элемента предназначены для уменьшения теплового потока изнутри насоса, перекачивающего горячие жидкости, к подшипнику(ам) насоса и уплотнению вала (если есть) или двигателю с мокрым ротором.

Напротив, рубашка нагрева насоса предназначена для поддержания содержимого корпуса насоса, который не работает, при рабочей температуре за счет непрерывной подачи тепла, чтобы предотвратить любое нежелательное осаждение или рост кристаллов, или даже затвердевание обрабатываемая жидкость.
См. рис. 12 Корпус насоса


Рис. 12 Корпус насоса: Стандартный химический насос с нагревательной рубашкой на стороне всасывания и нагнетания

Корпуса насосов в основном литые, но также кованые, сварные, штампованные или тянутые. См. рис. 3, 4, 5 Питательный насос котла

Поскольку эксплуатационная безопасность машины в значительной степени зависит от долговечности корпуса насоса, множество различных норм и стандартов, относящихся к конкретным отраслям, предписывают использование материалов корпуса, а в в некоторых случаях также толщина стенки.Материалы литого металла часто включают чугун, чугун с шаровидным графитом, литейную сталь, ферритные или аустенитные хромистые стали и аустенитный чугун, а также дуплексные стали для применений, требующих материалов с высокой коррозионной стойкостью, таких как опреснение морской воды (см. Материалы). См. рис. 13 Корпус насоса

Рис. 13 Корпус насоса: Центробежный насос с корпусом из штампованной хромоникелевой стали

Корпуса одноступенчатых вертикальных насосов для больших расходов часто изготавливаются из бетона.Это относится, прежде всего, к насосам с трубчатым корпусом, см. рис. 2 Насос для использования в малонапорных насосных станциях , а также к очень большим насосам со спиральным корпусом. См. рис. 6 Насос охлаждающей воды

Рис. 14 Корпус насоса: Многоступенчатый центробежный насос с подшипниками, смазываемыми перекачиваемой средой

Рис. 15 Корпус насоса: Насос двойного всасывания с круглым корпусом

%PDF-1.4 % 1 0 объект >>> эндообъект 2 0 объект >поток UUID: e7f4c3d5-883b-8345-b391-7216ca6037d3xmp.did: 06801174072068119109F91DBBEF20C1adobe: DocId: INDD: de5596c4-4667-11dc-a04f-8ecc63ff94bfproof: pdfxmp.iid: 05801174072068119109F91DBBEF20C1xmp.did: 04801174072068119109F91DBBEF20C1adobe: DocId: INDD: de5596c4-4667-11dc- a04f-8ecc63ff94bfпо умолчанию

  • сохраненоxmp.iid:F77F1174072068119457AE8CCF8925662009-07-14T08:27:18-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:F87F1174072068119457AE8CCF8925662009-07-14T08:27:18-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FA7F1174072068119457AE8CCF8925662009-07-14T09:01:19-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FB7F1174072068119457AE8CCF8925662009-07-14T09:15:29-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FC7F1174072068119457AE8CCF8925662009-07-14T09:37-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FD7F1174072068119457AE8CCF8925662009-07-14T09:43:33-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FE7F1174072068119457AE8CCF8925662009-07-14T09:51:25-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FF7F1174072068119457AE8CCF8925662009-07-14T09:52:57-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:00801174072068119457AE8CCF8925662009-07-14T09:53:55-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:72C1BB95232068119457AE8CCF8925662009-07-14T11:48:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:73C1BB95232068119457AE8CCF8925662009-07-14T11:49:26-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:74C1BB95232068119457AE8CCF8925662009-07-14T11:50:04-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:7F2DCA2210206811AB08C95C56D71B3C2009-07-15T10:38:14-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:802DCA2210206811AB08C95C56D71B3C2009-07-15T10:40:02-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:812DCA2210206811AB08C95C56D71B3C2009-07-15T10:50:28-04:00Adobe InDesign 6. 0/
  • сохраненныйxmp.iid:822DCA2210206811AB08C95C56D71B3C2009-07-15T10:55:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:832DCA2210206811AB08C95C56D71B3C2009-07-15T11:13:13-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:842DCA2210206811AB08C95C56D71B3C2009-07-15T11:17:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:852DCA2210206811AB08C95C56D71B3C2009-07-15T11:24:03-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:862DCA2210206811AB08C95C56D71B3C2009-07-15T11:32:07-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:872DCA2210206811AB08C95C56D71B3C2009-07-15T11:53:03-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:882DCA2210206811AB08C95C56D71B3C2009-07-15T11:57:56-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:5C68B7031F206811AB08C95C56D71B3C2009-07-15T11:58:09-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FD7F1174072068119457E8D5F35F7B652009-07-16T15:17:31-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FE7F1174072068119457E8D5F35F7B652009-07-16T15:26:37-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FF7F1174072068119457E8D5F35F7B652009-07-16T16:46:16-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:018011740720681197A587D082D2F3CD2009-07-27T10:52:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:028011740720681197A587D082D2F3CD2009-07-27T11:49:56-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681197A587D082D2F3CD2009-07-27T11:50:17-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:048011740720681197A587D082D2F3CD2009-07-27T14:04:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:058011740720681197A587D082D2F3CD2009-07-27T14:08:43-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681197A587D082D2F3CD2009-07-27T14:26:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681197A587D082D2F3CD2009-07-27T15:52:16-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:088011740720681197A587D082D2F3CD2009-07-27T15:53:10-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681197A587D082D2F3CD2009-07-27T16:55:40-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:018011740720681195FEB5CD96F6F49F2009-07-28T09:29:18-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:028011740720681195FEB5CD96F6F49F2009-07-28T09:57:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681195FEB5CD96F6F49F2009-07-28T10:03:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:048011740720681195FEB5CD96F6F49F2009-07-28T10:28:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:058011740720681195FEB5CD96F6F49F2009-07-28T14:29:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681195FEB5CD96F6F49F2009-07-28T14:43:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681195FEB5CD96F6F49F2009-07-28T14:44:09-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:088011740720681195FEB5CD96F6F49F2009-07-28T14:56:28-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:098011740720681195FEB5CD96F6F49F2009-07-28T15:04:33-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A8011740720681195FEB5CD96F6F49F2009-07-28T15:20:06-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:182E14933820681195FEB5CD96F6F49F2009-07-28T15:20:57-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:192E14933820681195FEB5CD96F6F49F2009-07-28T15:46:14-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1A2E14933820681195FEB5CD96F6F49F2009-07-28T16:22:03-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1B2E14933820681195FEB5CD96F6F49F2009-07-28T16:33:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:1C2E14933820681195FEB5CD96F6F49F2009-07-28T16:36:41-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:018011740720681195FED96DA4FEEA2E2009-07-29T09:27:40-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:028011740720681195FED96DA4FEEA2E2009-07-29T09:31:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681195FED96DA4FEEA2E2009-07-29T09:55:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:048011740720681195FED96DA4FEEA2E2009-07-29T09:57:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:058011740720681195FED96DA4FEEA2E2009-07-29T10:13:38-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681195FED96DA4FEEA2E2009-07-29T10:16:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681195FED96DA4FEEA2E2009-07-29T16:50:29-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:018011740720681195FEF85FE063EC632009-07-30T10:54:07-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:028011740720681195FEF85FE063EC632009-07-30T11:01:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:038011740720681195FEF85FE063EC632009-07-30T11:33:15-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:048011740720681195FEF85FE063EC632009-07-30T11:42:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:058011740720681195FEF85FE063EC632009-07-30T11:48:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681195FEF85FE063EC632009-07-30T14:06:18-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681195FEF85FE063EC632009-07-30T14:28:34-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:088011740720681195FEF85FE063EC632009-07-30T15:12:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681195FEF85FE063EC632009-07-30T15:44:54-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:0A8011740720681195FEF85FE063EC632009-07-30T15:50:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:82751F553220681195FEF85FE063EC632009-07-30T16:01:05-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:83751F553220681195FEF85FE063EC632009-07-30T16:06:54-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:84751F553220681195FEF85FE063EC632009-07-30T16:13:15-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:85751F553220681195FEF85FE063EC632009-07-30T16:27:05-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:86751F553220681195FEF85FE063EC632009-07-30T16:47:30-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:87751F553220681195FEF85FE063EC632009-07-30T16:49:04-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:88751F553220681195FEF85FE063EC632009-07-30T16:52:30-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F11740720681195FEA35811F231FA2009-07-31T09:25:45-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F87F11740720681195FEA35811F231FA2009-07-31T09:51:53-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F97F11740720681195FEA35811F231FA2009-07-31T10:03:48-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FA7F11740720681195FEA35811F231FA2009-07-31T11:04:17-04:00Adobe InDesign 6. 0/
  • сохраненныйxmp.iid:FB7F11740720681195FEA35811F231FA2009-07-31T11:09:17-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FC7F11740720681195FEA35811F231FA2009-07-31T11:09:17-04:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:FD7F11740720681195FEA35811F231FA2009-07-31T11:09:59-04:00Adobe InDesign 6.0/
  • savexmp.iid:FE7F11740720681195FEA35811F231FA2009-07-31T11:16:14-04:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FF7F11740720681195FEA35811F231FA2009-07-31T11:16:14-04:00Adobe InDesign 6.0/
  • savexmp.iid:008011740720681195FEA35811F231FA2009-07-31T11:29:28-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:54DB4EBC1820681195FEA35811F231FA2009-07-31T11:29:28-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:01801174072068118F5FCFB30AF0781D2009-09-22T11:06:59-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:02801174072068118F5FCFB30AF0781D2009-09-22T12:21:01-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:03801174072068118F5FCFB30AF0781D2009-09-22T13:29:06-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:04801174072068118F5FCFB30AF0781D2009-09-22T13:31:51-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:05801174072068118F5FCFB30AF0781D2009-09-22T13:32:36-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:08801174072068118F5FCFB30AF0781D2009-09-22T14:40:57-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FCA54A98322068118F5FCFB30AF0781D2009-09-22T16:15:50-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:05801174072068118F62BEE5D2D8482A2009-09-23T10:31:28-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:06801174072068118F62BEE5D2D8482A2009-09-23T11:03:39-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:08801174072068118F62BEE5D2D8482A2009-09-23T11:14:49-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:09801174072068118F62BEE5D2D8482A2009-09-23T12:34:12-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A801174072068118F62BEE5D2D8482A2009-09-23T12:46:27-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:48A750D3212068118F62BEE5D2D8482A2009-09-23T12:47:11-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:49A750D3212068118F62BEE5D2D8482A2009-09-23T14:00:19-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:01801174072068119109BFE0DEB220842009-09-24T09:10:13-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:02801174072068119109BFE0DEB220842009-09-24T09:10:37-04:00Adobe InDesign 6.0/
  • savexmp.iid:03801174072068119109BFE0DEB220842009-09-24T09:41-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:516271DF102068118F62DE732374C3B02009-09-30T10:14:18-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:526271DF102068118F62DE732374C3B02009-09-30T10:19:09-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:536271DF102068118F62DE732374C3B02009-09-30T10:25:22-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:546271DF102068118F62DE732374C3B02009-09-30T10:59:10-04:00Adobe InDesign 6. 0/
  • сохраненоxmp.iid:556271DF102068118F62DE732374C3B02009-09-30T11:15:56-04:00Adobe InDesign 6.0/
  • savexmp.iid:566271DF102068118F62DE732374C3B02009-09-30T11:23-04:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:576271DF102068118F62DE732374C3B02009-09-30T11:23-04:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:586271DF102068118F62DE732374C3B02009-09-30T11:24:46-04:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0180117407206811B840E3B7BF31970F2009-11-05T09:51:22-05:00Adobe InDesign 6.0/
  • savexmp.iid:0280117407206811B840E3B7BF31970F2009-11-05T09:57:29-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:0380117407206811B840E3B7BF31970F2009-11-05T09:57:29-05:00Adobe InDesign 6. 0/;/метаданные
  • сохраненоxmp.iid:0480117407206811B840E3B7BF31970F2009-11-05T10:26:41-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:0580117407206811B840E3B7BF31970F2009-11-05T10:26:41-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:F97F1174072068118018A8CC5E5C27FB2009-11-10T11:54:47-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FE7F1174072068118018A8CC5E5C27FB2009-11-10T16:14:02-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F1174072068119109F890F313A3D92009-11-13T13:58:01-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:F87F1174072068119109F890F313A3D92009-11-13T13:58:01-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:F77F1174072068119457DF4FE5A612692009-11-17T09:42:22-05:00Adobe InDesign 6. 0/метаданные
  • savexmp.iid:F87F1174072068119457DF4FE5A612692009-11-17T09:42:23-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:F97F1174072068119457DF4FE5A612692009-11-17T15:21:36-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FA7F1174072068119457DF4FE5A612692009-11-17T15:21:37-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:FB7F1174072068119457DF4FE5A612692009-11-17T16:11:57-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:FC7F1174072068119457DF4FE5A612692009-11-17T16:11:57-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:018011740720681194579E52A93DA59E2009-11-20T08:44:19-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:028011740720681194579E52A93DA59E2009-11-20T08:44:20-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:038011740720681194579E52A93DA59E2009-11-20T10:49:01-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:048011740720681194579E52A93DA59E2009-11-20T10:49:02-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:01801174072068119457F8A2746BD13C2009-11-23T09:52:35-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:02801174072068119457F8A2746BD13C2009-11-23T09:52:36-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:F77F1174072068119109FA1EEFAC948D2009-12-10T11:00:07-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:F87F1174072068119109FA1EEFAC948D2009-12-10T11:00:09-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:F97F1174072068119109FA1EEFAC948D2009-12-10T11:04:47-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:FA7F1174072068119109FA1EEFAC948D2009-12-10T11:04:47-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:FB7F1174072068119109FA1EEFAC948D2009-12-10T11:55:22-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FC7F1174072068119109FA1EEFAC948D2009-12-10T13:56:43-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FD7F1174072068119109FA1EEFAC948D2009-12-10T14:12:04-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FE7F1174072068119109FA1EEFAC948D2009-12-10T14:41:24-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FF7F1174072068119109FA1EEFAC948D2009-12-10T14:53:03-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F11740720681197A5FBB97E97E38F2009-12-11T09:35:35-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F87F11740720681197A5FBB97E97E38F2009-12-11T09:45:07-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F97F11740720681197A5FBB97E97E38F2009-12-11T09:53:51-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FA7F11740720681197A5FBB97E97E38F2009-12-11T10:21:45-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FB7F11740720681197A5FBB97E97E38F2009-12-11T10:27:47-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FC7F11740720681197A5FBB97E97E38F2009-12-11T11:14:34-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FD7F11740720681197A5FBB97E97E38F2009-12-11T11:37:28-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:FE7F11740720681197A5FBB97E97E38F2009-12-11T11:38:52-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FF7F11740720681197A5FBB97E97E38F2009-12-11T12:47:38-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:008011740720681197A5FBB97E97E38F2009-12-11T12:56-05:00Adobe InDesign 6.0/
  • savexmp.iid:B00CC2DD2320681197A5FBB97E97E38F2009-12-11T12:58:58-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:B10CC2DD2320681197A5FBB97E97E38F2009-12-11T12:58:58-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:B20CC2DD2320681197A5FBB97E97E38F2009-12-11T13:13:16-05:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:B30CC2DD2320681197A5FBB97E97E38F2009-12-11T13:13:16-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B40CC2DD2320681197A5FBB97E97E38F2009-12-11T13:34:09-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B50CC2DD2320681197A5FBB97E97E38F2009-12-11T15:17:16-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:9D7F1174072068119C0CF2BDC8B028282009-12-14T16:45:43-05:00Adobe InDesign 6.0/
  • savexmp.iid:01801174072068118F62DFDEF8F8C9DB2009-12-15T14:13-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:06801174072068118F62DFDEF8F8C9DB2009-12-15T15:21:07-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:07801174072068118F62DFDEF8F8C9DB2009-12-15T15:46:18-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:08801174072068118F62DFDEF8F8C9DB2009-12-15T16:07:42-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:09801174072068118F62DFDEF8F8C9DB2009-12-15T16:08:52-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0580117407206811AFFD993E7527A9B22009-12-16T10:06:14-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0780117407206811AFFD993E7527A9B22009-12-16T10:41:08-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0980117407206811AFFD993E7527A9B22009-12-16T10:58:42-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8A4246D41D206811AFFD993E7527A9B22009-12-16T16:08:50-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:8B4246D41D206811AFFD993E7527A9B22009-12-16T16:28:10-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F11740720681195FEB0AB432747CC2009-12-17T10:39:34-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F87F11740720681195FEB0AB432747CC2009-12-17T10:41:37-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F97F11740720681195FEB0AB432747CC2009-12-17T10:46:27-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FA7F11740720681195FEB0AB432747CC2009-12-17T11:51:38-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FB7F11740720681195FEB0AB432747CC2009-12-17T14:08:57-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681197A5B5D8D96760832009-12-18T10:27:45-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:088011740720681197A5B5D8D96760832009-12-18T11:09:49-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:098011740720681197A5B5D8D96760832009-12-18T11:32:02-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:0A8011740720681197A5B5D8D96760832009-12-18T14:00:25-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:28865FB83220681197A5B5D8D96760832009-12-18T14:18:22-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:29865FB83220681197A5B5D8D96760832009-12-18T14:18:36-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2A865FB83220681197A5B5D8D96760832009-12-18T15:26:11-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:2B865FB83220681197A5B5D8D96760832009-12-18T15:34:26-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2C865FB83220681197A5B5D8D96760832009-12-18T16:17:58-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:2D865FB83220681197A5B5D8D96760832009-12-18T16:20:01-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:01801174072068119457ABB04833A2102009-12-21T10:16:08-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:02801174072068119457ABB04833A2102009-12-21T10:23:26-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:03801174072068119457ABB04833A2102009-12-21T11:09:03-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:04801174072068119457ABB04833A2102009-12-21T11:11:51-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:05801174072068119457ABB04833A2102009-12-21T11:31:41-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:06801174072068119457ABB04833A2102009-12-21T11:40:31-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:07801174072068119457ABB04833A2102009-12-21T11:40:55-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F1174072068118165C74AEDB860322009-12-22T11:45:43-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D57F96351F206811B6998831CE93258C2010-01-14T11:51:03-05:00Adobe InDesign 6.0/
  • сохраненный файл xmp.iid:D67F96351F206811B6998831CE93258C2010-01-14T13:12:54-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D77F96351F206811B6998831CE93258C2010-01-14T13:21:14-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D87F96351F206811B6998831CE93258C2010-01-14T14:54:42-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:D97F96351F206811B6998831CE93258C2010-01-14T15:06:14-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:DA7F96351F206811B6998831CE93258C2010-01-14T15:06:21-05:00Adobe InDesign 6.0/метаданные
  • сохраненныйxmp.iid:DB7F96351F206811B6998831CE93258C2010-01-14T15:06:21-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F117407206811B699EB58AA14A6A82010-01-15T08:57:15-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:F87F117407206811B699EB58AA14A6A82010-01-15T08:57:16-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:F77F1174072068119109F34DEF3DA2D42010-01-19T13:51:34-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:AFD30CFB202068119109843D847328E72010-02-09T16:27:21-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B0D30CFB202068119109843D847328E72010-02-09T16:33:49-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B1D30CFB202068119109843D847328E72010-02-09T16:34:37-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:B2D30CFB202068119109843D847328E72010-02-09T16:53:51-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:018011740720681197A5D3F77E66BF742010-02-10T09:56:48-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:028011740720681197A5D3F77E66BF742010-02-10T10:05:05-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:038011740720681197A5D3F77E66BF742010-02-10T10:37:30-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:048011740720681197A5D3F77E66BF742010-02-10T11:08:13-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:058011740720681197A5D3F77E66BF742010-02-10T11:52:02-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:068011740720681197A5D3F77E66BF742010-02-10T14:00:51-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:078011740720681197A5D3F77E66BF742010-02-10T14:33:32-05:00Adobe InDesign 6.0/
  • savexmp.iid:088011740720681197A5D3F77E66BF742010-02-10T14:33:48-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:098011740720681197A5D3F77E66BF742010-02-10T14:33:48-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:0A8011740720681197A5D3F77E66BF742010-02-10T14:35:35-05:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:22C235652E20681197A5D3F77E66BF742010-02-10T14:35:35-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F77F11740720681197A5966C2AAE4B2D2010-02-16T09:28:17-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:F87F11740720681197A5966C2AAE4B2D2010-02-16T09:40:47-05:00Adobe InDesign 6.0/
  • savexmp.iid:F97F11740720681197A5966C2AAE4B2D2010-02-16T09:43:22-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:FA7F11740720681197A5966C2AAE4B2D2010-02-16T09:43:22-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненныйxmp.iid:FB7F11740720681197A5966C2AAE4B2D2010-02-16T09:44:36-05:00Adobe InDesign 6.0/
  • сохраненныйxmp.iid:FC7F11740720681197A5966C2AAE4B2D2010-02-16T09:46:54-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:02801174072068119109F91DBBEF20C12010-02-16T10:18:09-05:00Adobe InDesign 6.0/
  • savexmp.iid:03801174072068119109F91DBBEF20C12010-02-16T10:51:28-05:00Adobe InDesign 6.0/метаданные
  • сохраненоxmp.iid:04801174072068119109F91DBBEF20C12010-02-16T10:51:29-05:00Adobe InDesign 6.0/;/метаданные
  • savexmp.iid:05801174072068119109F91DBBEF20C12010-02-16T11:37:41-05:00Adobe InDesign 6.0/метаданные
  • savexmp.iid:06801174072068119109F91DBBEF20C12010-02-16T11:37:42-05:00Adobe InDesign 6.0/;/метаданные
  • сохраненоxmp.iid:07801174072068119109F91DBBEF20C12010-02-16T11:39:40-05:00Adobe InDesign 6.0/
  • сохраненоxmp.iid:08801174072068119109F91DBBEF20C12010-02-16T14:59:20-05:00Adobe InDesign 6.0/
  • savexmp.iid:A836C37B222068118083FCB0FD7683DC2012-06-12T10:51:12-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:A936C37B222068118083FCB0FD7683DC2012-06-12T10:51:12-05:00Adobe InDesign 7.0/метаданные
  • savexmp.iid:9EA234F1232068118083FCB0FD7683DC2012-06-12T11:01:39-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:

    B26242068118083FCB0FD7683DC2012-06-12T11:03:08-05:00Adobe InDesign 7.0/;/метаданные

  • savexmp.iid:1995CD71242068118083FCB0FD7683DC2012-06-12T11:05:14-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:BC85B9D0252068118083FCB0FD7683DC2012-06-12T11:15:03-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:046DD86C3F2068118083FCB0FD7683DC2012-06-12T14:18:23-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:6913AF1B402068118083FCB0FD7683DC2012-06-12T14:23:16-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:B74522BC402068118083FCB0FD7683DC2012-06-12T14:27:45-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:19E3D7CD0C206811871FDC1E373C1FEB2012-06-14T10:20:33-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:A89E1FDC0C206811871FDC1E373C1FEB2012-06-14T10:20:57-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:5B7DF3A217206811871FDC1E373C1FEB2012-06-14T11:38:06-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:5C7DF3A217206811871FDC1E373C1FEB2012-06-14T11:38:51-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:5723884418206811871FDC1E373C1FEB2012-06-14T11:42:37-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:5D929A7018206811871FDC1E373C1FEB2012-06-14T11:43:51-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:5E929A7018206811871FDC1E373C1FEB2012-06-14T11:44:37-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненныйxmp.iid:5F929A7018206811871FDC1E373C1FEB2012-06-14T11:57:31-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:0A02A27F162068118C14959E343A4A782012-06-15T09:53:41-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненныйxmp.iid:C03D08693E2068118C14959E343A4A782012-06-15T14:39:24-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:4549F0D24420681192B0A8CAACD328512012-06-19T15:25:29-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:7400A3844520681192B0A8CAACD328512012-06-19T15:30:28-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:8074ABC54520681192B0A8CAACD328512012-06-19T15:32:17-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:3D364FF24720681192B0A8CAACD328512012-06-19T15:47:51-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:09

    60A2068118C149A5B6DA8A5892012-08-06T07:55:44-05:00Adobe InDesign 7.0/;/метаданные

  • savexmp.iid:AEEDF83A0A2068118C149A5B6DA8A5892012-08-06T07:56:18-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:C0C128AE1D2068118C149A5B6DA8A5892012-08-06T10:15:32-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:E71675CE202068118C149A5B6DA8A5892012-08-06T10:37:55-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:5FD742102A2068118C149A5B6DA8A5892012-08-06T11:44:11-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:DCD02674072068118C14D548D9F801692012-10-22T08:47:15-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:C3580496072068118C14D548D9F801692012-10-22T08:48:11-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:C4580496072068118C14D548D9F801692012-10-22T08:50:38-05:00Adobe InDesign 7.0/;/метаданные
  • сохраненоxmp.iid:E8FE6A10082068118C14D548D9F801692012-10-22T08:51:37-05:00Adobe InDesign 7.0/;/метаданные
  • savexmp.iid:A1B72B530F2068118C1482980560B6672012-10-23T09:31:02-05:00Adobe InDesign 7.0/;/метаданные
  • 2012-10-23T09: 31: 28-23T09: 31: 28-05: 002012-10-23T09: 31: 46-23T09: 31: 46-23T09: 31:40-05: 002012-10-23T09: 31: 46-23T09: 31: 46-05: 00adobe Indesign CS5 (7.0)
  • 1jpeg256256 / 9J / 4aaqskzjrgabageasabiaad / 7qasughvdg9zag9widmumaa4qkklna +0ААААААААААААААЕА AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0zGxsf7PV+iZ9Bv5o8B5JKSfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/c kpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9y SlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckp X2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySl fZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpHb jY++n9Ez6Z/NH7j/ACSUkxv6NV/Ub+QJKSpKUkpF6zBc6pxAIAInvKSkqSlJKWMgEjU+CSmr9oyZ /m9O5g6JKV9qvjSszp2PHdJSvtGUDAqnx0KSm0JLRu57pKYOSNZ94lv7w7fFJTMEESNQUlLpKa19 17LNtbQW6apKYG/LA+iJPA/1KSm20kgE8wkpdJSklKSUpJSklKSUpJSK3+cp/rn/AKH6SlY39Gq/ qN/IElJUlKSU1bAHXWBwkQ3Q/NJSzfUr/mnafuu1H96SkrclvFo9M+eoPzSUlBB1CSlnt3sLDpuE fekprHAB/PIHaAkpssaGMDBrAiUlMklKSUhNbqzuo45LDwfh5JKWfbZYAykQ4mH7tC0eKSlrMOt5 BkggBvjoElMf2fX+86Dz+VJS3UsbLycJ1GFb6FxLYskiADr9FJTi/sT6zf8Aln/03/8AkUlK/Yn1 m/8ALP8A6b//ACKSlfsT6zf+Wf8A03/+RSUr9ifWb/yz/wCm/wD8ikpp2V9TpsdVb1ypj2GHNNrw QR24RUx/X/8Ay+p/7ef/AHJKek6L6n7PZ6uS3LdLpua4uB14k+CCm1b/ADlP9c/9Q9JSsb+jVf1G /kCSkqSlJKar/wCfs+Df4pKUkpXkUlLBrmGanFnly37klJG5O3+ebt/lDVqSmDqbXy6u0BjjMykp x8z6w4HTsr7FlZYDwJcRLmtJIG0kTrrKYcsQd2zj5HPkjxRjo6lVd19Tbqbg+uxodWQTEOGh5Tgb a8omJot0CAAfBFC6SmFlTbIPDhw4chJTEWuYdl+k6B44P9ySkqSlJKUkpr3W5DbNtTA5sc+aSk1Z eWNNgAcRqBwkpkkpp2dI6ZdY623Fqe95lzi0Eknukpj+xOkf9xKf80JKbVGPRjVinHY2usSQ1oga pKWt/nKf65/6h6SlY39Gq/qN/IElM3vbW0vedrRySkpkkp5D6w9es6V1p/2djLiKAIeSNr3fwhrd FDkzcMqdPk/ho5jFxHTX8GpT9ecpsnJxqnjsKnOaf+kHJn3nwZT8ElektF3f4wNrg04B3Ht6uun/ AFtH7x4IHwY3RmrD+t9V/VftGduxMRtWgO6w7+NsVToZnVvblOhnB3Yc/wALy4/l9TpZf1w6VSxr sQnLc9u4bPa0D+U4j+CU88RsjB8KzZN/SHmc7q/Ueu5YxqXeiy522ulh3siebDOunJUEpymXXw8n h5THxEWRuf4OX1CjFruFWJccgAfpLXCAXfyR4JhbeCU5RuQrwdLoHX8roj95tffigBr6HTSE8bed pT8eQxLT53ko5xsBLu9PR/jB6Nbb6dld1bdxb6hAI0MboBmD8J8lYGeLkn4Vnqw9JRfTk0svx3iy uwbmvaZBClc8ikiSliA4QRIPISUi22U/zfvZ+53H9VJSRj22Dc0z/BJTG2wthjNXu0aP4lJTKtgr AGjXxJ7nxSUySUpJSklKSUpJSK3+cp/rn/qHpKVjf0ar+o38gSUtlAOocCJGnPxSU8t9fsnIxjgf Z7X1bhdPpuLZj0onaQq/ME6Oz8FxwmJ8Qvb9rwuRk2W5FRtc3c79I/ZAJMfnQOTyoA6sYx4hEdEg sZv1GhP0ZjTwlJnN14sXFjsu21oLA8/o2OMuDRwkdmvgB4zxHX+CO+1u0MaRusO0apAMs5gAa7tr HYHvZUDDXENMdmjnmBwgmR4Y2xya2jJczGvbY0NLtzQ5mgJEQRPAlJEclgcQXdTseapEt0MEET8e ElwYtC5s5Ix3EDncSZbxI+hKOzDkkZdLHRj9hO5p+iDE2SBE6amfJISTKMADID1PZf4uepWE5HS rXANYPWqYeZmHxPxCsYJHZxvi+ERIl12ryezsvbXYysgnf38FO5KVJSklIbmtaDcDscO47+RHdJT GlxDybxttfx4R4NSU2ElKSUpJSklKSUpJSK3+cp/rn/qHpKVjf0ar+o38gSUrJ/mXfL8qSmp1boe B1ptbc1riad2wsdtI3Ruh5BMnjE92xy3N5OXJ4OrwX1w6Hj9E6lTmYeO04b2Bha98gWwddpl30Qo ssREN/ksuTmZay1Grz173XXFza2A81hp9okeU9lAA7ETIjayO6B1pFzg8gAkzrwR2RrRQycMyOiR 1dri2GyaToDpGuoQBSccT6ogNnfs1mEGfdrMBfdMxEn5o9FmvG3rqLMeuu1wlloJY8cGOW9tQgVQ mJSI7NNuS6m5rwQNphpIAA80Tqw6Akba/wAiyu6g5zgLHB5a0N7an3aiI7ulIRJVxY4O79RrqG9Z mx+02UvYzUgl0sdA+TSpcJAlq0Pi1zw3EaW+g132Od6gi9rdGjQP+KtOA2asui47Wuh4drtCPvSU mSUhZ+mf6p+g36A8f5X9ySkj2Ne3a8SEI5fR9KX1j8785o8/FJSVrmuAc0yD3CSkd2Tj44m+1lf MbnATHggSAmMZS2DlP8ArZ0xjiC2wgcOhgB+ReD94TDli2RyOUTLK+vfTqi0UNLxpu3kA+YEbk05 x0Z8fwrLLdu9D+tXTuuWPx6Q6q9g3bH8Ob4tOk+adDKJsPNcjk5cAnZ1bf5yn+uf+oepGorG/o1X 9Rv5AkpWSW+kQTG7Qfl7fBJTw3V/8YPU+m9TysSvGptpptLGh4B20fOFAcpBp1cXw6E8QlrqHkbe unN6g3N6i+3IDHSW2zq3wG3QQoiJHfV0DHEIEQ9H0TZWdQ2+w47W2McdzTaxoPuknVmvJ8UxnhAi IN6uW1jW2HJ3u+0eoHsdoWjmZDpnVSCZDVnykZSsnd3sPBu6vbZdIbsl9jyOHHwGnKbGJmWfPzGP k8cRV9AGrfQWPdT9Mkw3TntoEJRos/LcxDPj4h9WtS449prtEhp1adDp2KBXQPS/JLndQuy3tfbA ZW3ZXWwbWsYDO1o+aW62MRiGjTJqtllh36S2Z1PgnCww5DGZ9X8vFlXQGbt7mPZGgB1M6cyeECiB AFHqa2Wputx8yu1nsLYdWRpq0yD8iEeigOKdEDUUafUm9d6Y3Fose5z7Law9ramncAQDqeG88Eqz 7saef+5ZTMilj1S3IBd+z8ixgALLg2CQde0yl7h7J+6xGhmGFPXwbBjWF9TZh4qj28/RmZCAzAnV U+SnEWNunWPrYemNbTTjiy9zQ4Sf0YaSR21nRONPhW4OX9zUnRenPvdW307nOquburI2jR3u5aJ4 KZxlmGGA6IMi2xzmNfusFnsc4kugAFw3TOmn3oHVkiBE6BxOpZfWKM041eUWUXNDqmHdJjRzWtrE UIP5QmsMu7awY8Fax1/l3cjIsyXAH7UJJOr3MZMfyQ97gf60KMt3GcY/R+xqBjLD7732naXbamOc RHZ2/ZHylKmXikNo15/yLoY31c6jlAnH6feQY22ZDhU0GJO5paCR4EFOGMno18nOwhvMfTVPZ0W/ Bh3m7IwsK2hwyKaa7N1xLTo0GSSD21KdCFFq5+YjkxyoTlodemz6Ja932amyfdtLp8/SeVacNNjf 0ar+o38gSUjzwDSJn6XYA9j4pKfJvrGxw67my0j9KTEcBU5/MXpuSIHLwto+jX6Y3gakgSmW3uGG xQ2CHkDsiGGY1VSJubPDdT8kjsjGLm9p9UAy7Eza2kF7XNO3vBapcHVzPjY9cC5fW8d1NrZEAuJB 7yPPlDMF/wAFNmY8nEyr7Lrn3XO3Pe4uc7QST3gKN0aENAjdaDqUqSZHBfdQ1sRJ8E6ILXy5YBhT ftpLyJLHcdoPCJjZRDJw43S+xNvx2dSoBYxxDdruJkt3T4TygdNFuPITIyLuW35PScnbcxzS0l9b m+/cG6hzQ50NA76QjKBgWvhy488d/NumM+vOaJDXe394MEn4gwj7s0D4Zjvb8XPuzcrqD3EN3m58N e6NxcBu01dr3mNEy7OrYOMYoadOjH6wdUZ6WPfUybGV+k8GxhLnMJcTtY9xE7uSpZSEi0MPLyxRN nxS9J+tlVHTRVkVOe6t7i0sgAMI3fna8kpt1ozjlzkuQOjO764ZR0ox62c6vJf8ADjahxlsj4fEb lys7quX1E1/ai1wa7RoaBAIg+PZNJJZhy8MdUNUrMrp1IijBa9wB9+RY6w86Haz0m6eYKWiTDJLe f2Cv4pR9YOptBbjWNxmn8zGYykD4GtoOvxTuIrTymI/ML8zaC7qPUcx4bdk22O1ADrCT56FyaSSu jjxY9gEOPjXW3NqgD1AHUgfnDWY1nt4CE6EfUGtzPM3in2p9atqP2OmnvtLY8/SerbzrYxv6NV/U b+QJKZWVMtbtsG4TMJKfLPrd0e7oufNlvrNzXPtBEg/S4d/nKplx8Jei+Hc2M0OEx+Wnn31Y9g97 R4ydPxTASG1Pl8OTcJG11ta4FrnkthhmA10jU+OkpWuliIAEVo9OpxaC6w6Ado+KW67WINB0/q71 jK6dY3JraC4DZbW7hzPvRvglowZMMeaxcMxRT9a6qOp3F7axRVT7m1AzBOpLnQJlCczIp5PlIcreE 62epecuzHCp+Mxg9zg4vJMiPAA+afGIYcs5GejGgFzbC6DDdJ8z2QK/HqC1bG7XElpE8FPBasgBI mkuC9rMlnqM9StxAezjcPDRKWzJjJJru93jY3Ts/oubd06p2OzGFbqqnO3OYX+o1wDp8dZTTRBIY InJinGM/F5TLzcjNyTdkOl4a1ggn6AaGdyeUSSdV+PFCFw8WbIkuHeCm23YQplvcLfSgPD2yGn/N nt46SgBa3LkhjlcjWjHLxclmO+51RYwaagDcR2EKQRIamTm8eWxHVqYbi7GfPO3+BQmKLJykuLEf JUTBmYjXVMb8qrVhdY2lnqPkBvuJ7ADmfvThEtfLzeIdW1hYf7QdXZivbZ6lr8dhYRBexjbNgc8l upfAid/BExI0ao5qOQmY6Ou/6tswzS/qNoFd91eNukna4hz3F40ES3bo4RyhwgLRzeTJfD0Fp8vG 6D0c4z2ZFeU71g3IrbtcPSsD9zw0b4LQABGv3o6BZAZcwIIO2j0nROhdFzKcfqOPe/I2Frh752kA Ha4dtDwrIoutTMTiSC9Db/OU/1z/1D0Visb+jVf1G/kCSkqSnkPrD9SczrF32kZ7rHtG1jbgIAngb QB+Cinivq3+V+IDCK4R9Hjuo/VPrXT9/qUGxreXV+4eX3wojjkHRx/EMGQb15uURZW4h0scOzgQm U3IzvUL+s4akAgIUv4yGTb2tcXDRzeY1QpPuBFkWZN4Gx4dWe3BTo0GHJ7k/lOiqcdhh2rQ4gzB4 /gkZHoujy4kPUyfjmtoFQad2p1/BC+684qHpCN9Je3b+VEGlksRkKRV4Ja4Oc8NjwRM7YhydGy9R 9Xs4UYObjWA2NurLXyCZB0nzj3JRlV+LBzWGMpxN7POW1u+3WVsEwHNGoHBGmqeNYsc51lLaDHVO cx2hBhRt+BsW9H9VMfDsc/IyyB6A3DcQG88unwUmLq5Xxa5ZIgNn69dXwLG4dePbTZW19nq11DeS HMIa7e32aHtz8NZdQAamDHMSsinkrME1s/Q1vFTGgbHPlziJl20eQCYSS6WIxxggoq+rux3VGpjX Cp4tlwBkgeDmuB5Toxpiz5Rkvxc19mS97m3lxJMuY+e/iPmn1TWibLs9FYaWCkZh3Sthdk0PABIt Ppj6QEj6AiToo5eotqEY4Y/1ettltfVOovLh3W3ku3bXF75JOscNRGKRUeewY/l/ANxn1R6zkUPd VjuIALR6gDe86tbr+KcMPiwT+KWdI/a3/qT1Xq1h2ifh9T9nrN2WVaNaX6bbB8dpTojhlTFmIy4e IdC+i2/zlP8AXP8A1D1I0lY39Gq/qN/IElJUlkSUiZ/P2/Bv8UlNbM6J0rPBGVjVvnkxB08xCBiD uvx5Z4zcTTzfUP8AFvgXy7BvdQT+a73BRnDHo3cfxXLEVLV5zqh2E65hAvawXsH51Zn8OVGcMg3s fxTDP5rDg3YmVjENvqdXBMyFGRTcx5ITHpNo3Oe0Q12viBp+KQAXGUq0ZMudAD9SfkgQujM1qjDA bPUmdSQjeiwQ9Vs5QXnV1crrF5rqqw3/AKHHE1tNTSWiPcxxG3hwJmU4a6NHJAQiZm+Lqf4fm5OB l4n24k/mufZvJBcSANIO0QWtGmuvdS8PCGl7hyyrq3rn13ZDnbhDiXAzHJ+KidPGaiAifidTzLtu AxzqmtEEcEjX82Xd/BSwxkhoc1zkY5K7M8j6p9Ww8U9S6gX10EifaTr276J5jQakOY45p6rW3tBY HwPzjo0kE6AhxkfJRbN6rLrfV/p/R8nLZj5rNljj7WtMMdPaNNfyqTHMHRpc3y8gOIbN/wCtP1e+ rrMaaL6cXKpHtYXgvcD228ozMa3WcrHKJemJIeW6Q4YGYMi+j7RUWEiscO1jv2lvmo4yo26Gfl5Z YcI01d8/XPPpluDjY2KCCAbJscABy2NgBHPdOOUsMfhsB80mjldd67mCbuoXmSIFZ9Burf8AgxXK YZSPVnjy+CO0Wt0tu3LpLg+gOe0PLYL2w4E6Se4CdCJti5rPjliIBr+Xg+sWxsp1MSde8em/VTuS zxv6NV/Ub+QJKSpKUkpEz+ft+Df4pKSpKYve2tu55gJKa1lu5wNg41bV/FyjJMtAnZq5FePkg/aK 2XdvcBsb8z3THEAIEiDYcjK+pPSs0bq6zQT+e3RvyadVFOMG5h+Icxj62PFwM/8Axf5tJ/UbmX6w GTDkz2ydm9j+LQPzivJlgf4uuqWuY7Meyhk+8TLo8o0Thgl1Tk+L4wDwR+16Lp/1F6BW3fbW68yQ Q9xjQ86QpBiiHOnz/MT/AEnUyOiYI6ffi4WPVU62ssBDRrI7nun0Ka/GeIE6vkGX0xmNnljWhjwX N9xgA/EkeagJOzrYowrjAQ1tc2yXQWjUDj8mqYabcYzt7n6r/WTpWJg3Yd7XUhh4Mtf73Plx5LK2 9o7KWGWIDm8z8PymVjW/o2usfX7pN+O/FrxHZLbBtcLXNYNf6vqJHMOgTD4XL9KQDwfq01l32fex rjIBcTt14BG2dPEKIkl0ceOOMVdsWWOLx6LCXAyIkuQpfLIKbeL0/qWYYppdxqYJ/DlPGMno18nP Yo7y+zV18D6o9ZzYL63MYSQd52iCpBiamT4lH9EOzif4v7927JuZXBmGCZ+KcMYDWnz2WW2jtYv1 M6RjndYHXmZG86D5JwADXlklPc261HT8HG/mKK2fBoRWs7fp0/1z/wBQ9JSsb+jVf1G/kCSkqSlJ KRM/n7fg3+KSlr8muge4y7sEiVNJ2S+124ansew+CYRe6lMrc/xPkBP+xGz0CqbNeO8ahrWnxd7n f3ICBO5TaQY7TrY5z/iYh4BEQAVARrGSENAHwTkMklisb+bP9Z35SkpKkp85+vfSxUyrqNbdLTFh A4I9v46KHNHq6Pw3L6uA/R44FziG1sJOp0BMR4qKnSlkEfBMzFyrmyBp5a6/BswnDHI9GDJzuKO8 vsdXD+p/VsoSKLNOQYYNfMzP3J4wnu1Z/Eh+jH7Xbx/8Xd7Ki/JtYxwiIG/nTUHRPGKLXnz+aWxr yeh6X9TemdOIc+bzEFr/AKM+ICeAA15TlM2TbuV0U0gNqY1gAgbRGiS1IkpSSlJKUkpFb/OU/wBc /wDUPSU4tP1t6dXUyt1d8taGmGt7CP8ASKf7rNp/6Qx9iy/539N/0V/+az/0ol91mr/SGPsVf87+ m/6K/wDzWf8ApRL7rNX+kMfYta/610l7jjV2NDwaXOAkR4Dcl91mr/SGPsUNfXOmzvv+0WOOp9rP /JpfdZ91f6Qx9i2mfWbo9fFFx+Iaf+/pfdZeCv8ASGPsUv8Azv6aNBVd/mt/8ml91mr/AEhj7FX/ ADw6d/или/ub/AOTS+6zV/pDh3Kv+eHTv9Ff9zf8AyaX3Wav9IY+xV/zw6d/или/ub/wCTS+6zV/pD h3Kv+eHTv9Ff9zf/ACaX3Wav9IY+xYVfWzp9bS01Xck8N7mf30vus1f6Qx9iz/54dO/0V/3N/wDJ pfdZq/0hj7FpZfXOjdQwDg5dNzmO59rOfm9L7rLwSPiMAbFubj1fVSKAWUZN0fR37dPh70hysh3U fiMJGzbpU9a6HjUvqoxHsLjMhjPH+ul91mj7/j7Fu/8AO/pv+iv+5v8A5NL7rNX+kMfYsLfrd05z CPTuHGpDex/ro/dZqPxDEOhUfrt0galtv/Q/9KJfdMi3/SeFgfr30Ufm3f5rf/Jo/c8iP9K4PFgf r/0UcV5B+DW/xeEfuWTwQfi2EdD/AC+q3/jgdG/0OT/ms/8ASqX3LJ3CP9LYex/D+LF/+MHpQj08 fId47gwfke5IclPuFh5ti7FYf4wum98a/wD6P/kkfuUu6P8AS2PsWD/r/wBNc6twx7/Y7cfofuub +95pfcp91f6Wx9i4CstJSSlJKUkpSSlJKUkpSSlJKUkpsSSlEgCToEkE0jdk47PPPHY1/IjwlackR 1Qu6jSB7Q5x+5HgKw5wid1J/5jAPiZ/uTuBac5Ruzsk8OA+ACPAFvuyRm+53L3fejQW8R7o5J5SQ pJSklKSUpJSklKSUpJTtqFutjCxWZdrmWNTWVvsc4N3GGNLjpLfBNnLhC/FATO6+ThiqtmRQ83U 2bocW7SC0gHc2XR9Id0Izs0Uzx8IBBSIm497zDK3uMAwGk6O4+9O4gFghI9F342TW1z7Knsax21x c0gB3gZHKQkCkwkNwu7EymsNjqbAxsS4tIAkSJMeCHFHuo45gXTLExRk+q97/TqobvscBuMEhujd J5SlKk48fFeugYuxw+70sMuyZEt2sIcf7OqQlprogwuVR1YMFJozLXuIfhta5zANZdYyuD/nIm7H itBjwyP7v8Wndk5FVbbTjvZXZ/N2WAhrh5aap4iCd2KWSQF0vRi9ZzcinGrqfW7I1rJY5rS397dt PtHikZQiCeyo482SQjW7Vyce+kM9f1PWeXNfVYxzXNLYge7nlOjIHZinAxq92D8LMqtbTbRayx+r GOY4OdPgCJKInEi7QcuwaINsbce+jb69b6943N3tLdw8RKIKDsiUJR3Dcv6Rdj9Ox8yxl2/Ld+jb 6Z2bTuDZfP0nRLRHGqjGUGRHZlly5jjjLX1eDVfhZld32ayi1l0F3pOY4PgAuJ2kTECU8TiRdsZx TEqINo7KrKXmu5jq3jlrgQROvBRBBRKJiaLFJCklKSUpJSklKSUpJSklO2oW62+mZLMW+y1zg0+j a1kjcN7mENEQe/imZI8QZcMxAk+BS1Z5yK8inMt2+rWGVu2+xpa9tkba26THYJphRBAXRy8QIkd0 tudjiu9tFp3OxaKWEAgl1ZrDx5aNKAgbF9yulliAaPQBjkdVxttotv8Aa7BrqaHTtra30i4R8jqjH Ge3VE+YjRs/o/izzOqYeFnC+3Jc41U1fqu13vDqWkNB+jtO7VCOOUo1X1Tk5iGOdmXTb6OFg9RsF xcMv7A4N9lgY54MnUO2yeP5JVicBW1tHFmPF83C3h2fptluRVcWPN9NVb8hzLGVvfW4lxLKHMeGu BHbkcKP25ABn+8YyZA9QNda/BrXdUxrj1Fzy0+tTRVUGteBZ6VlM/TdY76LOXHX4pwxkcLFLNGXH fUAfYR5tnN6104uffQyqxuRdXc+nbdvArdv2uNlhrBgbfaOPBNhilsf2MmTmYWSK1INa3+dfYgZn 42P1fH6gc6zJqOR6z2Frw5jSfzt2m6D+bKcYEwMarRaMSSY5hPisXaqeoYeH9gb6v2j7Lfkue9jXA gWtqay1vqBuoIJHwSMJSvxpEc0MfBrdE/jWqTD6jhYVuFVZlHKbXljJfftfFbI2loDhuJdy7TSEJ QlIHStKX480IGIMr9V259+Y2/pNVFlhsyGZNthDpJDHsqE7j4uaVII1MnpTXlkEsQBOtn9jao6pj 1M6e11jppx8imxzQZqfa64MeOJLQ8HRMOMni8wyxzxAhrsCPK7S4nUsXBtxahlG84/2p/wBpDXgN N1OytjNzQ76QnjkoSxmQOnb812PHGYjiuuLXXqHCc5ziXOJcTyTqVO0ibWSUpJSklKSUpJSklKS UpJTtqFupsbHOTYaw9lYax1jn2EhoawbnHQOPATZS4QuhDjNWgz3fYm12Mc3Iqu3enbWTsJZG4e4 AyJHZOh6mPMfbAI1B6tBuRkZVoqFjKQ785x2tECdXFSECIYBOUzV0jysWzGbj2WODvtNXrNidAXP ZB/zEYyBvwRPGYAeItNdiXvqpy7r2uN9LrQbHHdFTjSGS7k+zQJokLIAXSxyIEidxf2aNJPYlJKT 4mHbm2OZWWtFbTZZY8w1jBALnHXuUJSEQvx4zkOjHJo+z2msWV3CAQ+oy0g/EA/eEomwiceE1dok VqklM7qvRtNW5r9se6s7mmROhSBsJlHhNMEkJsTFtzLhRTEw57nOO1rWsBc5zj4ABCUhEWuxwMzQ VlY4xrAxt1d4I3B9JJb4fnBpHHcJRlY2VOHCdwfJCitSWUW1V1W2NhlwLqz+8GuLD+LUgQSkwIAJ 6o0kKSUpJSklKSUpJSklNq3PufoyGD7ymiADJLLItroFzRn2OvdX78e9g+0P2Mc51bmta5xc3QnT lNzD06d2TlJAZDfY7+TfdfhNuwqsk41ZYMmp1WO71KGC2vbW9ztz/cXu19x0A4UfDKjV9GczhxRE q67bajRhijExqsGq+2g2M+3+rtexwaXUgVguBIMn6OqUuIk14fmtx8EREEj9K/s0WqyqRXjCi6tm WOniuixzmgV2/aHucC46Mca5gnxRMTZsaX+xQmKFh2cOnnf4aJLMmpzccZd9NtrOn5bHlrmkCx3r bGkjQuMj4+aAidaHULjMEDiIvhl+1azqLLT9jfdWcX9ltGyW7TczHBZP8sPEDv2SEK1rXi/ao5gf ST6eD8a/NPg3PstYMTJqbgjEsAxtw3iwY7vU/R/S3bgTu8O/ZNmKGo1v9q7FIkjhkOHh3/wddP2u F0p99eSTj201PLC2MiPTsBiWO3gt1/lKfIARqGngMhLQgebsY1nSqcm8UuZTlPpqh2FwqrbZuPqi q6xlgbI2/iAVDITIF7NqBxRka0lQ2NedHVC7qFNdnVL8VzKbDRS2shzXF1jbKg9zDsrBdoSS1vmE 7gJEQVnvAGZGhofmPAI78nD/AGYc6t1f2zKqZiWVCNzPTP6S2O29rGCfNyIjLjroNUSnD2+IfMRw /wBv10/FsPyKvWyG9NyKaMpzcTZcXtY01toAuY2w+1p3xOuqaAaHENNfzXmY4jwECXp1+muqTBy8 KrFaX2MfYy212a0XMqrul2ksNDzYwt4DfuQnGRP5fytdjyQEfqeLWr/A2HE6e+xmah51teO6HbTc RsIII2O3NLfcDGuinmBw6tPCSJ6GvN1qxh4ZrOmN9Jrs+j0sn7P7qWXh7nVPYZI/Nbu2mNSoTxCP F2/JtDglPg09Qo1tfRnh5uPblZNbLa6MYOqqZb6gqtbTUDWHAPa4WNI9zmckoSgQB3TjyRMjRoad AND8/JanqNNtXSRm5Pq4uO57LqnuEh5db6L3VkO9oaW6wR2RMCDKHqVRyxIx8RuI/tpIM7Grz8Vz 3sdZVXkuN1t7MgkOocK2Oe2qtsbvot15hDgJifp0rqkZQMkb39Wt308gixOr2Ob0o35DC5+S6rLL 9u40B1O1tpOuyHOidEZYh6qHTTZRj5g/q7PXXy038N0TLKD0i6g3V1Vt9QsbXYCXu3HY22lzSXH9 17T7QiQeMGlgMfaIuhr/ACI/b0cJTtNSSlJKUkpSSlJKUkpSSlJKUkpSSm2eq55x/spt/R7dk7W7 9gEbPU279sdpTfbjdsnv5OHhvRqJzGpJSklKSUpJSklKSUmx8u/F3nHdsNjSxzoBO087SQSPkhKI luuhklDZCitUkpSSlJKUkpSSlJKUkpSSl9p8Cme9j/eh3s33XP8AuS+wq2nwKXvY/wB4far7rn/c л9хВтПгУвекс/вД7Вфдк/7квсКтп8Кл72П94фар7рн/кл9хВтПгУвекс/вД7Вфдк/7квсКтп8Кл72П 94far7rn/cl9hVtPgUvex/vD7Vfdc/7kvsKtp8Cl72P94far7rn/AHJfYVbT4FL3sf7w+1X3XP8A США+wq2nwKXvY/wB4far7rn/cl9hVtPgUvex/vD7Vfdc/7kvsKtp8Cl72P94far7rn/cl9hVtPgUv ex/vD7Vfdc/7kvsKtp8Cl72P94far7rn/cl9hVtPgUvex/vD7Vfdc/7kvsKtp8Cl72P94far7rn/ AHJfYVbT4FL3sf7w+1X3XP8AuS+wq2nwKXvY/wB4far7rn/cl9hVtPgUvex/vD7Vfdc/7kvsKtp8 Cl72P94far7rn/cl9hVtPgUvex/vD7Vfdc/7kvsKtp8Cl72P94far7rn/cl9hXbW9xhrST4ASl72 P94IPLZh+gfsLL0L/wDRv/zSj7sO4R93y/un7F/suTt3ejZtPfaY/Il7ke6PZyXXCWK499jUkpSS lJKUkpSSlJKUkpSSlJKUkpSSlJKUkpsY/T8/L/ouPbd5sY5w+8BOjCUtgx5M+LH80gHTx/qb1+/U 0CkHvY9o/AFx/BSDlsh6NTJ8X5WH6V+To0f4vst39Jy66/8Ai2uf/wBV6alHJnqWrP49jHywP1/k W/T/AIv+mt/n8i6w/wAnawf9S5PHJx6lrT+O5j8sQG9V9Tfq/Vzjmw+L7H/ka4BSDlsY6NeXxfmp fpV9A3KugdFq+hg0f2mB3/VSnDDAdGCXPcxLeZ+1s14eHV/NUVs/qsaPyBPEQOjDLNklvIpkVikl KSUit/nKf65/6h6SnyBY73SklKSUpJSklKSUpJSklKSUpJTexOhdXzoONiWOaeHuGxv+c+ApI4Zy 2DXy87gxfNIO1ifUDqFkHLvroHg2bHf99h5qaPJyO5aGX47ij8sSfwdjF+onR6YOQ63JPcOdsb9z IP4qaPKQG7Ry/G+Yl8tB18bovScODj4lTCOHbQXf5zpKljihHYNHJzmfJ80i3U9gUkpSSlJKUkpS SlJKUkpSSlJKRW/zlP8AXP8A1D0lPkCx3ulJKUkpSSlJKUkplXXZc8V1Mc97uGtBJPyCIBKJSERZ Ls4P1O63mQ51QxmH8687T/mCXfgpoctkk0c3xblsfXi8nfwvqBg1w7Ovfef3WD02/wDfj+RTx5OI 3Lm5vjuSXyRr8Xdw+i9KwI+yYtbHDh8bn/57pcp44oR2Dm5ecz5fmkW6nsCklKSUpJSklKSUpJSk lKSUpJSklKSUpJSklIrf5yn+uf8AqHpKfIFjvdKSUpJSgC4hrRJOgA5SUTTs4h2R61nw40/Zqz+f f7P+jq78FNDlpyaOf4ry+LrZ8HpMD6h9Ooh+dY/KcOWj9Gz8CXfirMOUiN9XKz/HMs9IDh/F6DFw cPBZ6eHSylvfY0Cfie6njCMdg5mXNkym5ElOnMaklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU pJSklIrf5yn+uf8AqHpKfIFjvdNrB6V1HqTtuFQ+3sXAQ0fFxgBPhjlPYMOfmsWAeuVPT9O+oHD+ qX/9ao/i9w/grMOT/eLkcx8d6Y4/UvTYHR+m9MEYWOyt3d8S8/2nSVZhjjDYOTn5vNn+eVt1PYFJ КUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKRW/zlP9c/8AUPSU4PSPqb0rHrrv ygcu1zQ79JowSJ0YOfnKrw5WEd9XT5j4zny6R9I/H7XoWMZWwMraGNboGtEAfABWAKc0kyNlkkhS SlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpFb/OU/wBc/wDUPSUrG/o1 X9Rv5AkpKkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSnksXKzqbb247DbmvbY8Hgvs FTvpBzZ272QNYVfGSJ0388InFxbAbOhVnfWNwbW/DDdLCbZkmHWCsbdrOW7fD4a6WGg2PtHWftfU WekfRaxhwnAN5iLBq4S6dRONnzCUhZn/AFga1rfsJeBul73N3ua2wNaYbsG6xhJiG7Y15hJTF+d9 Z3jbXhV1O9kvJ3iTdtcA3e3RtesmJ7JKdnHNrsep14i0sabBEe6PdpJjXzSUtb/OU/1z/wBQ9JSs b+jVf1G/kCSkqSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKYNpqbY61rGh7tHPAAcf iUqTZZpIRWNyCD6T2tM6bmz240cO6IpBtZleSNh4BwGmjIPEA+4pEhQB7r7L/wDSD/N/2paKopGg hoDjuIABPifFBIR2/wA5T/XP/UPSUrG/o1X9Rv5AkpKkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSlJKUkpSSkVv8AOU/1z/1D0lI8bJx/s9X6Vn0G/nDwHmkpJ9pxv9Kz/OH9 6Slfacb/AErP84f3pKV9pxv9Kz/OH96Slfacb/Ss/wA4f3pKV9pxv9Kz/OH96Slfacb/AErP84f3 pKV9pxv9Kz/OH96Slfacb/Ss/wA4f3pKV9pxv9Kz/OH96Slfacb/AErP84f3pKV9pxv9Kz/OH96S lfacb/Ss/wA4f3pKV9pxv9Kz/OH96Slfacb/AErP84f3pKV9pxv9Kz/OH96Slfacb/Ss/wA4f3pK V9pxv9Kz/OH96Slfacb/AErP84f3pKV9pxv9Kz/OH96Slfacb/Ss/wA4f3pKV9pxv9Kz/OH96Slf акб/AErP84f3pKV9pxv9Kz/OH96SkduTj76f0rPpn84fuP8ANJT/AP/Z
  • 2JPEG256256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4AE0Fkb2JlAGSAAAAAAAQUAAgAD/9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED/wAARCAEA AMYDAREAAhEBAxEB/8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14/NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2+f3/9oADAMB AAIRAxEAPwD0zGxsf7PV+iZ9Bv5o8B5JKSfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/c kpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9y SlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckp X2bG/wBEz/NH9ySlfZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySl fZsb/RM/zR/ckpX2bG/0TP8ANH9ySlfZsb/RM/zR/ckpX2bG/wBEz/NH9ySlfZsb/RM/zR/ckpDk Y2P6uN+iZraZ9o/0dvkkpNjf0ar+o38gSUlSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKS UpJSklKSUpJSklKSUpJSDI/nsX/jT/56tSUyxv6NV/Ub+QJKSpKUkpSSlJKUkpSSlJKUkpDmX2Y2 LbkVVG99bC5tTZl5A+iIDufgkp57/nX1n/ygyv8Ap/8AvOkpX/OvrP8A5QZX/T/950lK/wCdfWf/ ACgyv+n/AO86Slf86+s/+UGV/wBP/wB50lMmfWnrDntaeg5LQSASd+k/9YSU9KkpSSlJKUkpSSlJ KUkpSSlJKQZH89i/8af/AD1akpljf0ar+o38gSUlSUpJTyn1jxbrepl7MbqNo2NG7FsDK/uNT9fm kpy/sGT/ANwesf8Ab4/9IJKV9gySf6D1gSf9MIH/AIAkpX2DJ/7g9Y/7fH/pBJSvsGT/ANwesf8A b4/9IJKV9gyf+4PWP+3x/wCkElK+wZP/AHB6x/2+P/SCSlfYMn/uD1j/ALfH/pBJSvsGT/3B6x/2 +P8A0gkpX2DJ/wC4PWP+3x/6QSUr7Bk/9wesf9vj/wBIJKV9gyf+4PWP+3x/6QSUr7Bk/wDcHrH/ AG+P/SCSlfYMn/uD1j/t8f8ApBJSvsGT/wBwesf9vj/0gkpX2DJ/7g9Y/wC3x/6QSUr7Bk/9wesf 9vj/ANIJKV9gyf8AuD1j/t8f+kElPQfVWiygZPqUZlG4Vx9seHzHqfRitnz+SSnfSUpJSDI/nsX/ AI0/+erUlMsb+jVf1G/kCSkqSlJKaPW6nXdLyKmVPvLmiKqnbHu9w4dDo+5JTx37Jyf/ACnzv/Ys f+kElK/ZOT/5T53/ALFj/wBIJKW/ZOT/AOU+d/7Fj/0gkpf9k5P/AJT53/sWP/SCSlfsnJ/8p87/ ANix/wCkElK/ZOT/AOU+d/7Fj/0gkpX7Jyf/ACnzv/Ysf+kElK/ZOT/5T53/ALFj/wBIJKV+ycn/ AMP87/2LH/pBJSv2Tk/+U+d/7Fj/ANIJKV+ycn/ynzv/AGLH/pBJSv2Tk/8AlPnf+xY/9IJKV+yc n/ynzv8A2LH/AKQSUr9k5P8A5T53/sWP/SCSlfsnJ/8AKfO/9ix/6QSUr9k5P/lPnf8AsWP/AEgk pX7Jyf8Aynzv/Ysf+kElPQfVXEsxRk+ph44m4Vx69ot3R6n0YYyIlJTvpKUkpBkfz2L/AMaf/PVq SmWN/Rqv6jfyBJSVJSklPJ/WN+Q3qZFdnVGt2N0wwfS/Bw18UlOX6uZ/puu/c7/yaSl/VzP9N137 nf8Ak0lK9bM0/Tdd08nf+TSUr1cz/Tdd+53/AJNJSvVzP9N137nf+TSUr1cz/Tdd+53/AJNJSvVz P9N137nf+TSUr1cz/Tdd+53/AJNJSvVzP9N137nf+TSUr1cz/Tdd+53/AJNJSvVzP9N137nf+TSU r1cz/Tdd+53/AJNJSvVzP9N137nf+TSUr1cz/Tdd+53/AJNJSvVzP9N137nf+TSUr1cz/Tdd+53/ АДЖНЖСвВзП9Н137нф+ТСУ9Б9ВХ3ОГТ6р858CuPt06fzn0Jcfn8klO+кпССкГР/ПЮв/Гн/АМ9ВпКЗЫ 39Gq/qN/IElJUlKSUgzcX7bi2YvqPp9QAepUdr2wQdD8klPEOpzGuLRV10wYkF0H/oJKW9LM/wBD 1373f+QSUt6WZ/oeu/e7/wAgkpc05gMej13TwLv/ACCSlelmf6Hrv3u/8gkpXpZn+h6797v/ACCS lelmf6Hrv3u/8gkpXpZn+h6797v/ACCSlelmf6Hrv3u/8gkpXpZn+h6797v/ACCSlelmf6Hrv3u/ 8gkpXpZn+h6797v/ACCSlelmf6Hrv3u/8gkpXpZn+h6797v/ACCSlemf6Hrv3u/8gkpXpZn+h67 97v/ACCSlelmf6Hrv3u/8gkp6D6qsuaMn1WZzJFcfbp1/nPoS0fP5JKd9JSklIMj+exf+NP/AJ6t SUyxv6NV/Ub+QJKSpKUkpSSngrMHJNjj9i6ufcdRcI57foElMfsGTH9C6x/2+P8A0gkpX2HJ0/Ue saf8MP8A0gkpX2DJ/wC4PWP+3x/6QSUr7Bk/9wesf9vj/wBIJKV9gyf+4PWP+3x/6QSUr7Bk/wDc HrH/AG+P/SCSlfYMn/uD1j/t8f8ApBJSvsGT/wBwesf9vj/0gkpX2DJ/7g9Y/wC3x/6QSUr7Bk/9 wesf9vj/ANIJKV9gyf8AuD1j/t8f+kElK+wZP/cHrH/b4/8ASCSlfYMn/uD1j/t8f+kElK+wZP8A 3B6x/wBvj/0gkpX2DJ/7g9Y/7fH/AKQSUr7Bk/8AcHrH/b4/9IJKeg+qtFlAyfuozKNwrj7Y8PmP U+jFbPn8klO+kpSSkGR/PYv/ABp/89WpKZY39Gq/qN/IElJUlKSU8x9YMnFq6iWW9bv6e7Y0+hXX Y5o/lSzTVJTm/bH/wCefK/7Zt/uSUr7dg//ADz5X/bNv9ySlfbsGP8AxT5P/bVqSlfbsH/558r/ ALZt/uSUr7dg/wDzz5X/AGzb/ckpX27B/wDnnyv+2bf7klK+3YP/AM8+V/2zb/ckpX27B/8Annyv +2bf7klK+3YP/wA8+V/2zb/ckpX27B/+efK/7Zt/uSUr7dg//PPlf9s2/wBySlfbsH/558r/ALZt /uSUr7dg/wDzz5X/AGzb/ckpX27B/wDnnyv+2bf7klK+3YP/AM8+V/2zb/ckpX27B/8Annyv+2bf 7klK+3YP/wA8+V/2zb/ckp3fqzdRcMj0ep29TgVz6rHs2T6nG/8Aej8ElO4kpSSkGR/PYv8Axp/8 9WpKZY39Gq/qN/IElJUlKSU4vVcjqVeWW4vSGZ1e0fpnOY0z4Q4dklNP7Z1v/wCd6r/tyv8A8ikp X2zrf/zvVf8Ablf/AJFJSvtfWo/8T1Xw31/+RSUr7Z1v/wCd6r/tyv8A8ikpX2zrf/zvVf8Ablf/ AJFJSvtnW/8A53qv+3K//IpKV9s63/8AO9V/25X/AORSUr7Z1v8A+d6r/tyv/wAikpX2zrf/AM71 X/blf/kUlK+2db/+d6r/ALcr/wDIpKV9s63/APO9V/25X/5FJSvtnW//AJ3qv+3K/wDyKSlfbOt/ /O9V/wBuV/8AkUlK+2db/wDneq/7cr/8ikpX2zrf/wA71X/blf8A5FJSvtnW/wD53qv+3K//ACKS lfbOt/8AzvVf9uV/+RSU6fRrc231vtnT29Pjbt2ua7fO6fogcafekp00lKSUgyP57F/40/8Anq1J TLG/o1X9Rv5AkpKkpSSnD6vh9RuzC/G6u3BZtA9Egc+Orhykppfs7rH/AM8Tfub/AOTSUr9ndY/+ eJv3N/8AJpKV+zusR/4om/GG/wDk0lK/Z3WP/nib9zf/ACaSlfs7rH/zxN+5v/k0lK/Z3WP/AJ4m /c3/AMmkpX7O6x/88Tfub/5NJSv2d1j/AOeJv3N/8mkpX7O6x/8APE37m/8Ak0lK/Z3WP/nib9zf /JpKV+zusf8AzxN+5v8A5NJSv2d1j/54m/c3/wAmkpX7O6x/88Tfub/5NJSv2d1j/wCeJv3N/wDJ pKV+zusf/PE37m/+TSUr9ndY/wDnib9zf/JpKV+zusf/ADxN+5v/AJNJTq9Ex8yj1vtfUR1Hds2x HsjdPBPM/gkp1ElKSUgyP57F/wCNP/nq1JTLG/o1X9Rv5AkpKkpSSnmPrA/6sDqJHVcO+/I2Nl9e /bt7D22NCSnN9T6j/wDldlf+C/8ApZJSvU+o/wD5XZX/AIL/AOlklK9T6j/+V2V/4L/6WSUr1PqP /wCV2V/4L/6WSUr1PqP/AOV2V/4L/wClklK9T6j/APldlf8Agv8A6WSUr1PqP/5XZX/gv/pZJSvU +o//AJXZX/gv/pZJSvU+o/8A5XZX/gv/AKWSUr1PqP8A+V2V/wCC/wDpZJSvU+o//ldlf+C/+lkl K9T6j/8Aldlf+C/+lklK9T6j/wDldlf+C/8ApZJSvU+o/wD5XZX/AIL/AOlklK9T6j/+V2V/4L/6 WSUr1PqP/wCV2V/4L/6WSUr1PqP/AOV2V/4L/wClklO79WXdEcMj9jY9uPAR9X1d2v8AObY3vfxq kp3ElKSUgyP57F/40/8Anq1JTLG/o1X9Rv5AkpKkpSSnJ6lb9ZmZJHS6cV+PtEOuLt27vw9qSmr6 /wBd/wDuPgfe/wD9KJKV6/12j+jYM/F//pRJSvX+u/8A3HwPvf8A+lElK9f67/8AcfA+9/8A6USU r1/rv/3HwPvf/wClElK9f67/APcfA+9//pRJSvX+u/8A3HwPvf8A+lElK9f67/8AcfA+9/8A6USU r1/rv/3HwPvf/wClElK9f67/APcfA+9//pRJSvX+u/8A3HwPvf8A+lElK9f67/8AcfA+9/8A6USU r1/rv/3HwPvf/wClElK9f67/APcfA+9//pRJSvX+u/8A3HwPvf8A+lElK9f67/8AcfA+9/8A6USU r1/rv/3HwPvf/wClElOh0mzrj/V/bNdFcbfS9Akz9Ldu3Od5JKdBJSklIMj+exf+NP8A56tSUyxv 6NV/Ub+QJKSpKUkp57rVOI/OLrut29Pdtb+gZbsA/lbdw5SU0Ps+B2+tGQfIXkn8HJKV9n6f/wDP Rf8A+xH/AJmkpf7Pgaf9lF+n/dj/AMzSUt9n6f8A/PRf/wCxH/maSlfZ+n//AD0X/wDsR/5mkpX2 fp//AM9F/wD7Ef8AmaSlfZ+n/wDz0X/+xH/maSlfZ+n/APz0X/8AsR/5mkpX2fp//wA9F/8A7Ef+ ZpKV9n6f/wDPRf8A+xH/AJmkpX2fp/8A89F//sR/5mkpX2fp/wD89F//ALEF+ZpKV9n6f/8APRf/ AOxH/maSlfZ+n/8Az0X/APsR/wCZpKV9n6f/APPRf/7Ef+ZpKV9n6f8A/PRf/wCxH/maSlfZ+n// AD0X/wDsR/5mkp2Pq9Xj1+v6HVLOqTs3epZ6np/T41Mbv4JKdhJSklIMj+exf+NP/nq1JTLG/o1X 9Rv5AkpKkpSSnnutXYjM4tu6Jb1B21v6dlW8H+Tu2nhJTRblYLTub9WMgEdxj/8AmCSlvtGB/wDO vf8A+w//AJgkpX2jp/8A869//sP/AOYJKV9o6f8A/Ovf/wCw/wD5gkpX2jp//wA69/8A7D/+YJKV 9o6f/wDOvf8A+w//AJgkpX2jp/8A869//sP/AOYJKV9o6f8A/Ovf/wCw/wD5gkpX2jp//wA69/8A 7D/+YJKV9o6f/wDOvf8A+w//AJgkpX2jp/8A869//sP/AOYJKV9o6f8A/Ovf/wCw/wD5gkpX2jp/ /wA69/8A7D/+YJKV9o6f/wDOvf8A+w//AJgkpX2jp/8A869//sP/AOYJKV9o6f8A/Ovf/wCw/wD5 gkpX2jp//wA69/8A7D/+YJKdj6vWY9nr+h0uzpcbN3qV+n6n0+NBO3+KSnYSUpJSDI/nsX/jT/56 tSUyxv6NV/Ub+QJKSpKUkpo9bY6zpeQxjLbCWiGY522h4D6J2u/Ikp477Bk/9wesf9vj/wBIJKV9 gyf+4PWP+3x/6QSUr7Dkxh3HrH/bw/8ASCSlfYMn/uD1j/t8f+kElK+wZP8A3B6x/wBvj/0gkpX2 DJ/7g9Y/7fH/AKQSUr7Bk/8AcHrH/b4/9IJKV9gyf+4PWP8At8f+kElK+wZP/cHrH/b4/wDSCSlf YMn/ALg9Y/7fH/pBJSvsGT/3B6x/2+P/AEgkpX2DJ/7g9Y/7fH/pBJSvsGT/ANwesf8Ab4/9IJKV 9gyf+4PWP+3x/wCkElK+wZP/AHB6x/2+P/SCSlfYMn/uD1j/ALfH/pBJSvsGT/3B6x/2+P8A0gkp 3/qpRZR9q9SjMo3enh3x4fMb/orRWyPNJT0CSlJKQZH89i/8AGn/z1akpljf0ar+o38gSUlSUpJTh df6vhVi3pWVj5ljbGtLrMZgIgmdHFw108ElPO7Pq9r+r9Y08m/8AkklK2fV7/uN1j7m/+SSUrZ9X v+43WPub/wCSSUrZ9Xv+43WPub/5JJStn1e/7jdY+5v/AJJJStn1e/7jdY+5v/kklK2fV7/uN1j7 m/8AkklK2fV7/uN1j7m/+SSUrZ9Xv+43WPub/wCSSUrZ9Xv+43WPub/5JJStn1e/7jdY+5v/AJJJ Stn1e/7jdY+5v/kklK2fV7/uN1j7m/8AkklK2fV7/uN1j7m/+SSUrZ9Xv+43WPub/wCSSUrZ9Xv+ 43WPub/5JJStn1e/7jdY+5v/AJJJTv8A1UHTh9q+wV5lf83v+2Rr9ONkE/NJT0CSlJKQZH89i/8A Gn/z1akpljf0ar+o38gSUlSUpJTznXLsxmeW09aowG7W/oLA3cPPUd0lOf8Aaeo//PNi/cz+5JS/ 2nqMR/zlxZ8YZ/ckpb7T1H/55sX7mf3JKV9p6j/882L9zP7klK+09R/+ebF+5n9ySlfaeo//ADzY v3M/uSUr7T1H/wCebF+5n9ySlfaeo/8AzzYv3M/uSUr7T1H/AOebF+5n9ySlfaeo/wDzzYv3M/us Ur7T1H/55sX7mf3JKV9p6j/882L9zP7klK+09R/+ebF+5n9ySlfaeo//ADzYv3M/uSUr7T1H/wCe bF+5n9ySlfaeo/8AzzYv3M/uSUr7T1H/AOebF+5n9ySnZ+rlmTZ9o+0dTq6nGzb6Ufo/pzMAfS/g кп2клксугып57ф/40/8анк1жтлг/о1х9рв5акпккпсссни6/гыцо/ндтйфагтабдктбанкпцыпик p5Hd/L6N/mf+o0lLbv5fRv8AM/8AUaSl938vo3+Z/wCo0lKDhOr+jx3hn/qNJS27+X0b/M/9RpKX 3fy+jf5n/qNJSt38vo3+Z/6jSUrd/L6N/mf+o0lK3fy+jf5n/qNJSt38vo3+Z/6jSUrd/L6N/mf+ o0lK3fy+jf5n/qNJSt38vo3+Z/6jSUrd/L6N/mf+o0lK3fy+jf5n/qNJSt38vo3+Z/6jSUrd/L6N /mf+o0lPRfU8yMv3Ybv5r+ht2/6T6ftb8klPRpKUkpBkfz2L/wAaf/PVqSmWN/Rqv6jfyBJSVJSk lNDrp29JyDuqZ7R7shu+se5v0m7Xz9ySniPV/wC7XR//AGG/99ElK9X/ALtdH/8AYb/30SUr1v8A U10f/wBhv/fRJSvV/wC7XR//AGG/99ElK9X/ALtdH/8AYb/30SUr1f8Au10f/wBhv/fRJSvV/wC7 XR//AGG/99ElK9X/ALtdH/8AYb/30SUr1f8Au10f/wBhv/fRJSvV/wC7XR//AGG/99ElK9X/ALtd H/8AYb/30Sur1f8Au10f/wBhv/fRJSvV/wC7XR//AGG/99ElK9X/ALtdH/8AYb/30SUr1f8Au10f /wBhv/fRJSvV/wC7XR//AGG/99ElK9X/ALtdH/8AYb/30SU9H9T37/tf6XDtj0v6HV6Ufzn0/wBD VPkkp6NJSklIMj+exf8AjT/56tSUyxv6NV/Ub+QJKSpKUkpzOtZWN9luwhmYuNkvaNoyXMgagy5l k+Hgkp5n7Nlf+XHR/wDMx/8A0ikpX2bK/wDLjo/+Zj/+kUlK+zZX/lx0f/Mx/wD0ikpX2bK/8uOj /wCZj/8ApFJSvs2V/wCXHR/8zH/9IpKV9myv/Ljo/wDmY/8A6RSUr7Nlf+XHR/8AMx//AEikpX2b K/8ALjo/+Zj/APpFJSvs2V/5cdH/AMzH/wDSKSlfZsr/AMuOj/5mP/6RSUr7Nlf+XHR/8zH/APSK SlfZsr/y46P/AJmP/wCkUlK+zZX/AJcdH/zMf/0ikpX2bK/8uOj/AOZj/wDpFJSvs2V/5cdH/wAz H/8ASKSlfZsr/wAuOj/5mP8A+kUlK+zZX/lx0f8AzMf/ANIpKdz6sVW1/afVzMPMn04+xisbPp/T 9JjOe0pKd1JSklIMj+exf+NP/nq1JTLG/o1X9Rv5AkpKkpSSnI690zAtxbs59OOclrQG25Mhggge 4j4pKeU9Jnj0T/Pd/ekpb0W+PRP89396Sl/Rb49E/wA5396Slekzx6J/nu/vSUr0mePRP89396Sl ekzx6J/nu/vSUr0mePRP89396Slekzx6J/nu/vSUr0mePRP89396Slekzx6J/nu/vSUr0mePRP8A Pd/ekpXpM8eif57v70lK9Jnj0T/Pd/ekpXpM8eif57v70lK9Jnj0T/Pd/ekpXpM8eif57v70lK9J nj0T/Pd/ekp6D6osDBlR9i19P+gkn/Sfzkk/L5pKeiSUpJSDI/nsX/jT/wCerUlMsb+jVf1G/kCS kqSlJKcTreR1gOfj09Opy8ItG591rGAnwIe4d0lOJGR/5Q9P/wC3qf8A0okpUZH/AJQ9O/7ep/8A SiSlRkf+UPT/APt6n/0okpUZH/LD07/t6n/0okpUZH/lD0//ALep/wDSiSlRkf8AlD0//t6n/wBK JKVGR/5Q9P8A+3qf/SiSlRkf+UPT/wDt6n/0okpUZH/lD0//ALep/wDSiSlRkf8AlD0//t6n/wBK JKVGR/5Q9P8A+3qf/SiSlRkf+UPT/wDt6n/0okpUZH/lD0//ALep/wDSiSlRkf8AlD0//t6n/wBK JKVGR/5Q9P8A+3qf/SiSlRkf+UPT/wDt6n/0okpUZH/lD0//ALep/wDSiSnb+rQsAyPUwMfB/m4+ zPY/f9P6Xpudx2SU7aSlJKQZH89i/wDGn/z1akpljf0ar+o38gSUlSUpJTQ65WLelZFZZXbuaPZa /wBNh9w+k8OZh4pKeL/ZzP8Ayv6d/wCxrv8A3pSUr9nM/wDK/p3/ALGu/wDelJSv2cz/AMr+nf8A sa7/AN6UlK/ZzP8Ayv6d/wCxrv8A3pSUr9nM/wDK/p3/ALGu/wDelJSv2c3/AMr+nf8Asa7/AN6U lK/ZzP8Ayv6d/wCxrv8A3pSUr9nM/wDK/p3/ALGu/wDelJSv2cz/AMr+nf8Asa7/AN6UlK/ZzP8A yv6d/wCxrv8A3pSUr9nM/wDK/p3/ALGu/wDelJSv2cz/AMr+nf8Asa7/AN6UlK/ZzP8Ayv6d/wCx rv8A3pSUr9nM/wDK/p3/ALGu/wDelJSv2cz/AMr+nf8Asa7/AN6UlK/ZzP8Ayv6d/wCxrv8A3pSU r9nM/wDK/p3/ALGu/wDelJT0P1SxxR9qjHx8fd6f9GuN+6PU+lNtkR2SU9EkpSSkGR/PYv8Axp/8 9WpKZY39Gq/qN/IElJUlKSU0OuND+lZDSKXS0aZLtlX0h9Nwc2PvSU8X9mZ/oeif+xLv/elJSvsz P9D0T/2Jd/70pKX+zMj+Z6LP/hl3/vSkpb7Mz/Q9E/8AYl3/AL0pKV9mZ/oeif8AsS7/AN6UlLnG ATJp6J/7Eu/96UlLfZmf6Hon/sS7/wB6UlK+ytGhp6J/7Eu/96UlK+zM/wBD0T/2Jd/70pKV9mZ/ oeif+xLv/elJSvszP9D0T/2Jd/70pKV9mZ/oeif+xLv/AHpSUr7Mz/Q9E/8AYl3/AL0pKV9mZ/oe if8AsS7/AN6UlK+zM/0PRP8A2Jd/70pKV9mZ/oeif+xLv/elJSvszP8AQ9E/9iXf+9KSnofqlUK/ tUMwmT6f9BsNs/zn85NlkeXzSU9EkpSSkGR/PYv/ABp/89WpKZY39Gq/qN/IelJUlKSU4vWcnqhe /Cp6UM/Fe0bnOsDQTzEHwhJTjfYsn/52Kv8At5qSlfYsn/52Kv8At5qSlfYsn/52Kv8At5qSlfYs n/52Kv8At5qSlfYsn/52Kv8At1qSlfYsn/52Kv8At5qSlfYsn/52Kv8At5qSl/sWSefqxV/28ElL fYsn/wCdir/t5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t 5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t5qSlfYsn/wCdir/t5qSnZ+rlFlP2 j1Olt6ZOyNrw/wBSN/Mfu/xSU7SSlJKQZH89i/8AGn/z1akpljf0ar+o38gSUlSUpJTyf1jyOlV9 TLcvqGbjWbG/o8ckMjsfikpzPtfQf/Lfqf3lJS32voP/AJb9T+8pKX+19B/8t+p/eUlK+19B/wDL fqf3lJShldBJgdX6nJ8ykpX2voP/AJb9T+8pKV9r6D/5b9T+8pKV9r6D/wCW/U/vKSlfa+g/+W/U /vKSlfa+g/8Alv1P7ykpX2voP/lv1P7ykpX2voP/AJb9T+8pKV9r6D/5b9T+8pKV9r6D/wCW/U/v KSlfa+g/+W/U/vKSlfa+g/8Alv1P7ykpX2voP/lv1P7ykp3/AKqXYFv2r7Dl5WXHp7/tRnbO+Nvx 7pKegSUpJSDI/nsX/jT/AOerUlMsb+jVf1G/kCSkqSlJKcDrN3W2ZpbgdQwsWna2K8hwD57nVjkl NL7R9Z//AC46Z/nt/wDSSSlvth2n/wDLjpn+e3/0kkpf7R9Z/wDy46Z/nt/9JJKV9o+s/wD5cdM/ z2/+kklK+0fWf/y46Z/nt/8ASSSLfaPrP/5cdM/z2/8ApJJSvth2n/8ALjpn+e3/ANJJKV9o+s// AJcdM/z2/wDpJJSvth2n/wDLjpn+e3/0kkpX2j6z/wDlx0z/AD2/+kklK+0fWf8A8uOmf57f/SSS lfaPrP8A+XHTP89v/pJJSvth2n/8uOmf57f/AEkkpX2j6z/+XHTP89v/AKSSUr7R9Z//AC46Z/nt /wDSSSlfaPrP/wCXHTP89v8A6SSUr7R9Z/8Ay46Z/nt/9JJKdXonNnVLPX/aWZi5kbPT+ykHb9Ldu hjedISU66SlJKQZH89i/8af/AD1akpljf0ar+o38gSUlSUpJTQzOhdJ6hd9ozMZttpAbuJcNBxw4 JKQf81fq/wD9w26/yn/+SSUr/mp9Xv8AuGz/ADn/APkklK/5qfV7/uGz/Of/AOSSUr/mp9Xv+4bP 85//AJJJSv8Amp9Xv+4bP85//kklK/5qfV7/ALhs/wA5/wD5JJSv+an1e/7hs/zn/wDkklK/5qfV 7/uGz/Of/wCSSUr/AJqfV7/uGz/Of/5JJSv+an1e/wC4bP8AOf8A+SSUr/mp9Xv+4bP85/8A5JJS v+an1e/7hs/zn/8AkklK/wCan1e/7hs/zn/+SSUr/mp9Xv8AuGz/ADn/APkklK/5qfV7/uGz/Of/ AOSSUr/mp9Xv+4bP85//AJJJSv8Amp9Xv+4bP85//kklNvA6T0/pe/7BSKfVjfBJnbMfSJ/eSU20 lKSUgyP57F/40/8Anq1JTLG/o1X9Rv5AkpKkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUk pSSlJKUkpSSlJKUkpSSkGR/PYv8Axp/89WpKZY39Gq/qN/IElJUlksUpJSklKSUpJSklKSUpJSkl KSUpJTXbn4z81/TmuP2itgtc2DG0mAZ4SU2ElKSUpJSklKSUpJSklKSUpJSklIMj+exf+NP/AJ6t SUxxsnH+z1fpWfQb+cPAeaSkn2nG/wBKz/OH96Slfacb/Ss/zh/ekpX2nG/0rP8AOH96Slfacb/S с/ж/ekpX2nG/wBKz/OH96Slfacb/Ss/ж/ekpX2nG/0rP8AOH96Slfacb/Ss/ж/ekpX2nG/wBK z/OH96Slfacb/Ss/zh/ekpX2nG/0rP8AOH96Slfacb/Ss/zh/ekpb18Wd3qVydJ3CulL/acb/Ss/ ж/ekpX2nG/0rP8AOH96Slfacb/Ss/ж/ekpX2nG/wBKz/OH96Slfacb/Ss/ж/ekpX2nG/0rP8A OH96Slfacb/Ss/ж/ekpX2nG/wBKz/OH96Slfacb/Ss/ж/ekpX2nG/0rP8AOH96SkORk4/q436V mlpn3D/R2+aSn//Z
  • 20483application/pdfБиблиотека Adobe PDF 9.9 Ложь конечный поток эндообъект 5 0 объект > эндообъект 3 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 33 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндообъект 34 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 35 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0,0 612,0 792,0]/Тип/Страница>> эндообъект 36 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 37 0 объект >/Шрифт>/ProcSet[/PDF/Text/ImageC]/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 38 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 39 0 объект >/TrimBox[0.0 0.0 612.0 792.0]/Тип/Страница>> эндообъект 40 0 объект >/Шрифт>/ProcSet[/PDF/Text]>>/TrimBox[0.eo&+\=JȮjby]tOCSz!o0*N 4h D-uZzOpGV5*»%w:F ,хО=?~Н ̳q*t|A T ~i{Z#űl0Tq ~6f P\Ri»v!Nv&ny&gq sZ»#N»وNܟOm ٌ\t\[L9[b»Ғe]Tg-8, \4 speakC5 oWGQXtY\-qsE%>X֍QKTف;+Ɯ(0>z1m1Mn{%6R\:]!A>ZrV

    Шламовые насосы ǀ Что такое шламовый насос ǀ Компоненты шламового насоса ǀ Основы шламового насоса

    Погружные шламовые насосы для тяжелых условий эксплуатации Dragflow

    Dragflow производит электрические и гидравлические погружные шламовые насосы.

    Все шламовые насосы Dragflow, электрические и гидравлические, имеют следующие характеристики:

    Стандартная высокоэффективная мешалка для подъема осевших твердых частиц

    Высокая стойкость к истиранию благодаря изнашиваемым частям с высоким содержанием хрома

    Низкая скорость вращения для уменьшения эффекта износа

    Способен обрабатывать до 70% твердых веществ по весу

    Электрические насосы доступны в версиях 60 Гц и 50 Гц.Насосы сертифицированы CE. Доступна сертификация UL/CSA.

    У нас есть насосы мощностью от 5 до 400 л.с. с производительностью до 6000 галлонов США в минуту.

    В разделе продуктов на этом веб-сайте вы можете найти наши насосы и их технические характеристики.

    В разделе документов вы также можете скачать каталоги нашей продукции и спецификации нашей продукции.

    Мы также поставляем электрические блоки управления для наших электрических шламовых насосов и гидравлические блоки питания (на базе дизельных двигателей или электродвигателей), специально разработанные для привода наших гидравлических шламовых насосов.

    Гидравлические шламовые насосы могут быть установлены на стреле гидравлического экскаватора.

    Принадлежности для шламовых насосов

    Режущие головки:

    Гидравлические или электрические режущие головки могут быть присоединены непосредственно к насосу для уплотненных материалов.





    Кольцевая система водяных форсунок:

    Для сухих материалов можно использовать кольцевую систему водяных струй высокого давления.Он состоит из рамы водометных колец, закрепленной на сетчатом фильтре насоса, и водяного насоса высокого давления.

    Механическое уплотнение:

    Стандартная уплотнительная система

    Dragflow представляет собой превосходную комбинацию манжетных уплотнений. Двойное механическое уплотнение из карбида кремния в сочетании с передним отражателем доступно в качестве опции для высокоабразивных применений.

    Рубашка охлаждения:

    Насосы Dragflow мощностью от 3,7 до 18 кВт поставляются с верхним нагнетанием, что создает рубашку естественного охлаждения для насоса.Это позволяет насосу работать, даже если он не полностью погружен в воду. Внешняя охлаждающая рубашка может быть доступна также для насосов мощностью более 26 кВт и до 110 кВт, что позволяет всей линейке насосов работать также в полупогруженных условиях.

    Антикоррозийный пакет:

     В случае высокого или низкого pH сетчатый фильтр насоса и подъемные пластины могут быть изготовлены из нержавеющей стали (316SS). Этот выбор вместе со слоями тефлона в зоне уплотнения делает насосы Dragflow подходящими для сред с pH от 2 до 10.»

    Автоматическая система смазки:

    Установленные насосы могут быть оснащены автоматической системой смазки, которая регулярно подает свежую смазку на уплотнения.

    Эта операция не только увеличивает общий срок службы системы уплотнений, но и позволяет операторам значительно сократить объем технического обслуживания и проверок насоса.

    Антиабразивный пакет:

    Качество и тип литья, используемого в насосах Dragflow, рассчитаны на работу в самых сложных и абразивных условиях.Для некоторых конкретных применений внутри корпуса насоса может быть нанесен дополнительный закаленный слой покрытия.

    Закаленный корпус:

    Насосы могут поставляться с закаленным корпусом для обеспечения длительного срока службы этой детали. Помимо нашего стандартного чугунного корпуса, мы предлагаем корпуса из S6 и High Chrome.

    Нижняя мембранная защита:

    Часто дно шахтных прудов покрывают водонепроницаемой пластиковой облицовкой.

    Работа насоса во время дноуглубительных работ может повредить эту облицовку.С Dragflow у вас есть возможность добавить защитное кольцо к сетчатому фильтру насоса, чтобы предотвратить его повреждение.

    Нож для обрезки сорняков:

    Когда навозная жижа покрыта слоем растительности, травы или морских водорослей, режущий нож Dragflow поможет насосу выполнить задачу без засорения

    Датчики температуры и влажности:

    Датчик температуры, встроенный в двигатель; и Датчик влажности в масляной камере доступны для защиты насоса в самых сложных условиях.

    Рамы насоса:

    Насосы

    Dragflow используются в нескольких отраслях. Пользовательские рамки могут поставляться для конкретных приложений.

    Делители расхода:

    Компания Dragflow предлагает делители расхода для разделения потока масла (подаваемого гидроагрегатом) между насосом и режущими головками в зависимости от требуемой конфигурации

    Шланги и трубы:

    У нас есть в наличии гибкие дноуглубительные шланги, трубы из полиэтилена высокой плотности и поплавки различных диаметров.Наш коммерческий персонал будет рад помочь вам в выборе напорного трубопровода.

    .

    Leave Comment

    Ваш адрес email не будет опубликован.
