Прибор для измерения заземления М416

По правилам устройства электроустановок, все заземляющие устройства необходимо время от времени тестировать на наличие неисправностей. В этой статье говорится о том, что такое М416 измеритель сопротивления заземления и как им пользоваться.

Для чего используется М416

Из-за различных природных причин (коррозия, дожди и прочее), конструкция заземления может начать портиться. Поэтому необходимо проводить исследования на предмет сохранения эксплуатационных параметров. Чтобы произвести проверку заземления используют устройство М416. С его помощью можно проверить работоспособность заземления электрических приборов и разнообразных объектов через замер удельного сопротивления почвы и резисторов от 0,1 до 1000 Ом.

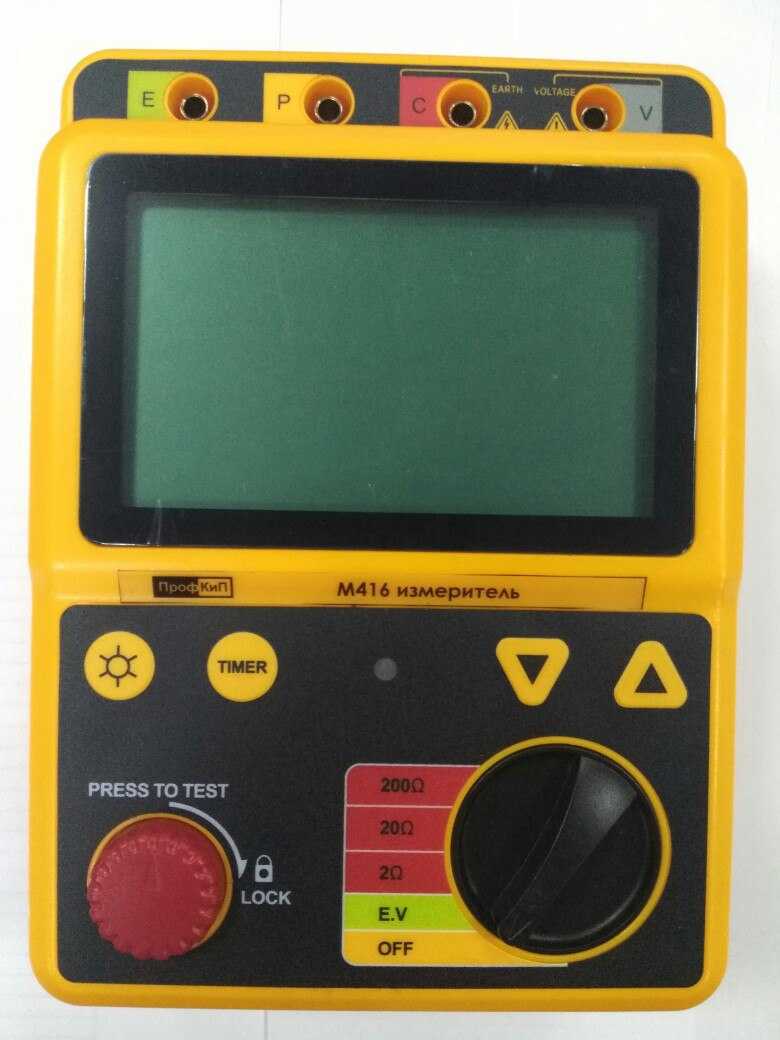

Как выглядит М416

Измеритель сопротивления заземления работает в четырех диапазонах, 0,1 — 10, 0,5 — 50, 2 — 200 и 10 — 1000 Ом. Устройство обладает автономным питанием, одного набора батарей хватит на более чем тысячу замеров.

Обратите внимание! Если человек не имеет опыта в обращении с устройством, то лучше обратиться за помощью к профессионалу.

Как работает устройство

Основой прибора выступает мостовая плата, одна сторона которой — это тестируемый резистор, а другая будет в несколько резисторов с тумблером. Во время изменений номинального баланса сопротивлений двух ветвей образуется напряжение в диагональной ветви мостовой платы. При помощи тумблера необходимо выбрать резистор, который получит нулевое напряжение. Показатель сопротивления выбранных резисторов и будет начальным параметром заземления. Ниже подробно описана конструкция М416 и основные характеристики.

Процесс работы

Конструкция

Измеритель сопротивления заземления оснащен небольшим корпусом с открывающейся крышкой. Внизу на устройстве расположен отсек для батареек, закрывающийся вставной крышкой. По бокам прибора находятся петли, в которых зафиксирован ремень для удобства переноски. С задней части фасада устройства располагаются все узлы монтажной схемы.

Результаты измерений на дисплее

На внешнем дисплее установлены индикаторы и стрелки. В левом верхнем углу расположен тумблер для резисторов и кнопка включения прибора. А внизу находятся 4 клеммы для подсоединения проводов.

Характеристики

Полный список характеристик можно прочесть в паспорте изделия, вот основные из них:

  • Возможность проведения работ без выключения основного источника тока;
  • Диапазон замеров от 0.1 до 1000 Ом;
  • Используемый ток — не больше 85 Ма;
  • Питание устройства — батарейки напряжением 4 В;
  • Температурный режим −20…+55 °C;
  • Параметры устройства 245×141×162 мм;
  • Вес М416 — 3 кг.
Схема измерения сопротивления

Инструкция по применению

Руководство по использованию также можно найти в комплекте прибора. В первой главе говорится о том, как правильно подготовиться к выполнению работ. Порядок действий по использованию М416:

  1. Положить устройство на стол или землю, далее откинуть крышку;
  2. Измеритель необходимо устанавливать достаточно близко к проверяемому месту;
  3. Тумблер нужно установить напротив указателя «Контроль 5 Ом»;
  4. Включить прибор М416;
  5. Двигая рычаг управления, нужно получить нулевой показатель на экран устройства;
  6. На клеммы накинуть петли проводов с готовой изоляцией и зафиксировать их болтами;
  7. Включив прибор, внешние концы кабеля подсоединить друг к другу. Зафиксировать показатель сопротивления;
  8. Выполнить поверку устройства. Погрешность можно найти через сравнение показаний М416 с постоянными резисторами.

Обратите внимание! Чтобы получить наиболее точные результаты, М416 нужно установить, как можно ближе к исследуемому месту. Таким образом погрешность будет минимальной.

Для более точных результатов, можно также выполнить проверку несколько раз.

Условия хранения

Хранить это устройство, как и все остальные нужно в чистом и сухом месте. Оптимальная температура в помещении 10-18 градусов. Воздух не должен быть слишком влажный, иначе прибор может прийти в негодность.

М416 в закрытом виде

Не рекомендуется располагать прибор рядом с кислотными парами, источниками электромагнитного излучений или под прямыми лучами ультрафиолета. Транспортировать и переносить М416 необходимо в закрытом чехле. Если идет дождь или снег, то лучше поместить его в непромокаемый чехол. Если прибор используется во время сильного мороза или гололеда, то лучше ставить его не на землю, а на какую-нибудь доску.

Рекомендуется избегать резких перепадов температур, так как электроприборы этого не любят.

В заключении необходимо отметить, что своевременные измерения сопротивления заземления помогут избежать образования чрезвычайных ситуаций, которые возникают при ударе молнии или КЗ в электрооборудовании.

Измеритель сопротивления заземления Ф4103-М1

ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЙ Ф4103-М1 (Ба2.729.008 ПС) используется в качестве измерителя сопротивления заземляющих устройств любых геометрических размеров, удельного сопротивления грунтов и активных сопротивлений при наличии и (или) отсутствии помех.

ООО «Азспром» производит поставки измерителей Ф4103-М1 текущего года выпуска в следующей комплектации:



Обозначение

документа

Наименование



Количество

Ба6. 640.350

Ба2.729.008 ПС

Измеритель сопротивления заземлений Ф4103-М1

Шнур

Паспорт

1 шт.

1 шт.

1 экз.

Для правильного подбора измерителя сопротивления заземления Ф4103-М1 ниже приведены диапазоны его измерений:





Диапазон измерений, Ом

Диапазон допустимых значений

сопротивления электродов, кОм

потенциальных

токовых

Rп1, Rп2 или их суммарное сопротивление (Rп1+ Rп2)

Rт1, Rт2 или их суммарное сопротивление

(Rт1+ Rт2)

0 — 0,3; 0 — 1

0 — 2

0 — 1

0 — 3; 0 — 10

0 — 6

0 — 3

0 — 30; 0 — 100

0 — 300; 0 — 1000

0 — 3000; 0 — 15000



0 — 12



0 — 6

Примечание.

Rт1, Rп1,Rп2, Rт2 — условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.

Поверку измерителя Ф4103-М1 следует проводить один раз в год. В стоимость Ф4103-М1 от ООО «Азспром» уже включена стоимость поверки. Клеймо госповерителя проставляется перед отгрузкой товара.

При измерении сопротивления точечных заземляющих устройств или сложных заземлителей с диагональю контура до 15 м измерительФ4103-М1 рекомендуется использовать совместно с комплектом принадлежностейП4126М2.



Данный измеритель ищут по следующим поисковым запросам: F4103-M1, a4103-v1, ф 4103 м1, эф 4103-м1, измеритель Ф4103 цена, новый аналог М416, измеритель сопротивления заземления ф4103-м1, купить в Украине Ф4103-М1, Ф4103-М1 в Житомире, прибор Ф4103-М1 в Киеве, прилад Ф4103-М1 у Харкові, мегаомметр, вимірювач опору заземлення Ф4103-М1, паспорт на измеритель Ф4103-М1 скачать, омметр Ф4103-М1, Ф4103-М1 с поверкой заказать, м416 замена.

Подробности
Категория: Измерительные приборы

Измеритель сопротивления заземления: как использовать

После окончания монтажных работ по установке заземляющих устройств необходимо провести проверку их работы, а также сделать измерение показания сопротивления. Для этого используется специальный измеритель сопротивления заземления. Если показания будут соответствовать значениям нормативно-техническим документам, тогда можно считать, что электромонтаж контура был установлен правильно.

Что такое заземление

В первую очередь следует дать определение данному термину. Заземление является специфическим соединением одной точки в электрической сети и с заземляющим контуром, который позволяет стабилизировать напряжение электричества в сети, уведя избыточный ток в землю при подходящем сопротивлении растекания заземлителя. Сама электрическая линия может существовать и без заземления. Это лишь особая защитная мера, которая может предотвратить множество несчастных случаев в жилом помещении.

Используя заземление бытовой техники и электроустановок, можно обеспечить безопасные условия для их пользования человеком, защитив его от поражения током. При подключении заземления в зданиях может быть использовано несколько методов: обычное, заземление на микроэлектронные схемы и на «корпус». Обязательным условием проведения заземления является установка конструкции с электродами, которые заводятся под землю на определенную глубину.

Они должны соответствовать сопротивлению растекания заземлителя, в которое также входит сопротивление самого контакта между ним и землей. Их целью является конечная передача блуждающего тока из системы в землю. В Правилах устройства электроустановок (ПУЭ) есть ряд указаний и методик по подключению защитного заземляющего контура дома. Данной группой нормативных актов пользуются специалисты во время проектирования и составления схем будущей системы.

Качество установки специального оборудования определяется измерением уровня сопротивления. Измерение сопротивления заземления должно проводиться сертифицированными приборами. Среди самых распространенных приборов для измерения принято считать модели типа ИС 10 и ИС 20, а также устройств М416, Ф4103-М1. На сегодняшний день защитные меры заземления считаются весьма эффективными, так как на практике показали свою действенность. В большинстве домов, которые возводятся по стандартам новых образцов, установка защитного заземляющего контура является обязательным условием. Качество и надежность его монтажа проверяет группа специалистов.

Виды измерителей

Так как проверку заземляющего контура в большинстве многоэтажных жилых, промышленных или общественных зданий делают отдельные учреждения, то у многих владельцев частных домов возникает вопрос, как измерить сопротивление заземления самостоятельно. Это необходимо в том случае, если монтаж защитного устройства делался своими руками. Для этого существуют подходящие группы приборов, которые помогут относительно точно провести измерение сопротивления установленного контура.

Рассмотрим приборы, которые хорошо себя зарекомендовали в бытовых условиях. Они отличаются простотой применения, доступностью, удобством в использовании, а также точностью показаний в протоколе после проверки оборудования. Среди них модели М416 и Ф4103-М1, ИС 10 и ИС 20.

Видео “Измерение сопротивления изоляции”

M416

Прибор модели М416 предназначен в первую очередь для проведения замеров уровня сопротивления растекания заземлителя и проводников самой установки. Также М416 может определить активное и удельное сопротивление конкретного вида почвы, куда помещались заземляющие электроды. У данного устройства есть свой спектр действия – от 0,1 Ом до 1кОм, работая в 4 диапазонах. Источником его питания служат три гальванических элемента, которые подключены последовательно. Каждый из этих элементов имеет мощность по 1,5 вольта.

Прибор М416 включен в единый Государственный реестр на территории РФ. Данное устройство относится к современным прототипам и предоставляет показания с незначительной погрешностью. Хорошей альтернативой измерительного прибора М416 является Ф4103-М1. Ф4103-М1 считается безопасным прибором. Обычно он используется для проведения замеров сопротивления заземляющих устройства или удельного сопротивления почвы грунта с большим количеством диапазонов, а также учитывать существующие помехи, которые влияют на результат полученных данных.

Ф4103-М1 работает от 9 питающих элементов (R20 или RL20). Частота его оперативного тока находится в пределах 265-310 герц. Ф4103-М1 входит в рабочий режим за достаточно короткий промежуток времени – до 10 секунд. Данное устройство предоставляет протокол измерений в режиме «ИЗМ I» до 6 секунд. Протокол данных в режиме «ИЗМII» – за 20-30 секунд. При правильных условиях эксплуатации он может прослужить 10 лет и больше. Имеет вес до 2,2 килограмм и относительно небольшие габариты, что позволяет его транспортировать без особых усилий.

ИС 10 и ИС 20

Следующая группа измерительных приборов – ИС 10 и ИС 20. Они имеет небольшую форму, а их базовая комплектация имеет небольшой вес. В наличии комплектов ИС 10 и ИС 20 есть само измеряющее устройство, аккумулятор для питания (12 вольт), адаптер для подзарядки, струбцина для подключения к шине, зажимы, кабеля, инструкция по использованию и чехол. ИС 10 и ИС 20 имеют 5 диапазонов действия от 1 Ом до 9,99 кОм. Имеет вес до 1 килограмма.

При считывании протокола полученных данных нужно учитывать возможную погрешность, которая составляет до 3% от конечного значения сопротивления. Также ИС 10 и ИС 20 являются более универсальными, так как в их комплектах есть наличие клещей для проведения замеров, которые можно подсоединить к сложным и маленьким деталям.

Мультиметр

Обычно мультиметр для измерения защитного контура заземления используется редко, так как в протоколе его измерений обнаруживается низкая точность. После его использования нельзя оформлять подтверждающие документы о правильности работы системы, так как результаты ее испытаний проводились не надлежащим инструментом.
Получить точный протокол сопротивления заземления при помощи мультиметра не является возможным, так как нет возможности подключить к нему необходимее 4 контакта (2 стержневых электрода и 2 щупа).

Мультиметр не обладает необходимыми диапазонами для измерения сопротивления. И специалисты не могут гарантировать точность протокола таких измерений, если они не были получены при помощи специального сертифицированного оборудования. В связи с этим мультиметр рекомендуется использовать для проверки бытовых приборов и устройств.

Порядок проведения работ

Перед тем как указать последовательность действий при снятии показаний сопротивления защитного заземляющего контура, следует обратить внимание, что у каждого типа измерительных приборов существует свой диапазон работы, а также точность предоставляемых показаний.  Самые точные показания можно получить при наибольшем значении удельного сопротивления грунта. Так в летний период времени замеры лучше всего проводи в сухую погоду, а в зимний, когда почва промерзнет и погода будет без выпадения осадков.

С учетом таких поправок следует помнить, что уровень сопротивления, которые должны выдавать устройства при правильном монтаже контура должны соответствовать значениям 2, 4 и 8 Ом. Сила сопротивления соответственно относится к линейному напряжению в электрической сети в 660, 380, 220 вольт источника трехфазного тока, а также 380, 220, 127 вольт однофазного тока.

Для начала нужно изучить инструкцию по эксплуатации соответствующей модели оборудования и правила по его подключению. Сначала нужно подключить к измерительному прибору подходящий источник питания (батарей или аккумулятор). Затем необходимо перевести тумблер устройства в положение «контроль 5 Ω», нажать на нужную кнопку для включения, а потом вращать ручку настройки пока стрелка индикатора не будет указывать на нулевую отметку на шкале. После поворота реохода нужно подсоединить провода к прибору, углубить дополнительные электроды в грунт на 50-60 сантиметров и подключить к ним провода. Когда к заземляющему электроду и зонду будут подключены провода нужно будет перевести тумблер переключателя в положение с отметкой «Х1». Затем нужно снова нажать на соответствующую кнопку и, вращая реоход, установить стрелку индикатора на значение «0».

Полученный результат протокола измерений необходимо умножить на множитель, который указан на шкале, куда установлен тумблер. Это может быть «Х1», «Х5» или «Х20».
Данная методика и последовательность действий по проведению замеров подходит для приборов типа М416, Ф4103-М1 и моделей ИС. Проверки должны проходить с некоторой периодичностью, чтобы фиксировать в протоколе изменения, которые могли произойти со временем, после ремонта или реконструкции здания. Установленные нормы о периодичности проведения таких работ указаны в нормативной базе ПТЭЭП. Рекомендуется делать осмотр 2 раза в год.

Видео “Как выполняется измерение сопротивления земля-фаза”

Из данного выпуска вы поймете, как быстро и с помощью каких приборов можно достичь результатов в подобных опытах.
