Прожектор на 12 вольт из 220 вольт. | AvtoTechLife

Прожектор на 12 вольт, переделанный из неисправного на 220 вольт.

Прожектор на 12 вольт, переделанный из неисправного на 220 вольт.

В гараже перегорел прожектор на 220 вольт. Один раз я его уже ремонтировал, методом спайки сгоревшего светодиода, на этот раз перегорела ещё одна группа светодиодов. Пока свободного время много, то решил переделать его на 12 вольт. Для этого нарисую схему расположения светодиодов и можно определить как подключить их по новому.

Плата со светодиодами. Один светодиод уже был запаян при прошлом ремонте.

Плата со светодиодами. Один светодиод уже был запаян при прошлом ремонте.

Светодиоды соединены параллельно по 3 штуки, а затем последовательно с остальными группами:

Листайте галерею вправо >>>>>

Схема соединения светодиодов при работе от сети 220 вольт через светодиодный драйвер Неисправные светодиоды обозначены стрелками

Схема соединения светодиодов при работе от сети 220 вольт через светодиодный драйвер

Для переделки на 12 вольт нужно разделить светодиоды на несколько групп. В моём прожекторе одна группа начинает светится примерно от 2,5 вольт, поэтому я соединю их по 4 последовательно. Но чтобы это реализовать, придётся освободить дорожки и удалить 4 группы светодиодов:

Листайте галерею вправо >>>>>

Удалил лишние светодиодыПодготовленная плата

Удалил лишние светодиоды

Плата подготовлена и теперь можно припаять перемычки по новой схеме. Так как в одной группе не хватает светодиодов, то нужно компенсировать его сопротивлением в 35 Ом (подобрал при помощи переменного резистора.

Листайте галерею вправо >>>>>

Схема соединения на 12 вольт.При помощи переменного сопротивления подогнал яркость как у остальных светодиодов, затем измерил получившееся сопротивление тестером и заменил на обычное.Перемычки напаяны, сопротивление составил параллельно из двух по 68 Ом

Схема соединения на 12 вольт.

Теперь можно собирать всё обрано в корпус. Все пропаянные места покрыл силиконовым герметиком.

Покрыл герметиком все пропаянные места

Покрыл герметиком все пропаянные места

После окончательной сборки на концы проводов прикрутил клеммы типа «крокодил». Подключил к зарядному устройству, ток при этом составил 0,8 ампера при 12 вольт или примерно 10 ватт. Светят они конечно не так ярко как в новом прожекторе, но мне хватает. Если подключить прожектор на 13 вольт, то яркость заметно увеличивается и возрастает ток до 1,5 ампера. По идее можно в разрыв питающего провода поставить мощное переменное сопротивление на 50-100 Ом и менять яркость. контролируя нагрев корпуса, чтобы прожектор долго прослужил. Желаю всем успехов!

Видеоролик по теме статьи:

Проблема с подключением 2 разных прожекторов

Схема подключения светодиодного прожектора

Как подключить датчик движения к прожектору светодиодному? Через датчик движения, прожектор подключается следующим образом:

На обратной стороне прожектора располагается клеммная коробка. Снимаются четыре фиксирующих винта.

Внутри тройная колодка, с клеммами, соединенными со светодиодом, внутри устройства.

Через отверстия в корпусе заводятся провода. Если отверстие герметичное, на нём будет резиновая шайба и гайка, которая затягивается после того, как проведен кабель:

  1. Соединяются соответственно плюс с плюсом (это обычно красный или коричневый провод, фаза, обозначается «L»).
  2. Минус с минусом (нейтраль, обозначается литерой «N» и обычно холодных тонов – голубой, синий, чёрный).
  3. Обязательно нужно сделать заземление (полосатый провод, чаще всего, жёлто-зелёный, обозначается «RE»).

На датчик подводят два провода – плюс и минус (если есть земля, то и он). Минусовой идёт на прожектор напрямую, он всегда включен.

Датчик играет роль привычного нам выключателя (только замыкается не вручную, а автоматически, срабатывая на тепло, звук, движение). Поэтому плюс подаётся на прожектор только тогда, когда срабатывает датчик (клемма на прожектор обозначается литерой «A»).

Если датчик идёт с прожектором в одном корпусе, то в клеммной коробке будет располагаться колодка из трех или четырёх контактов – обозначения те же.

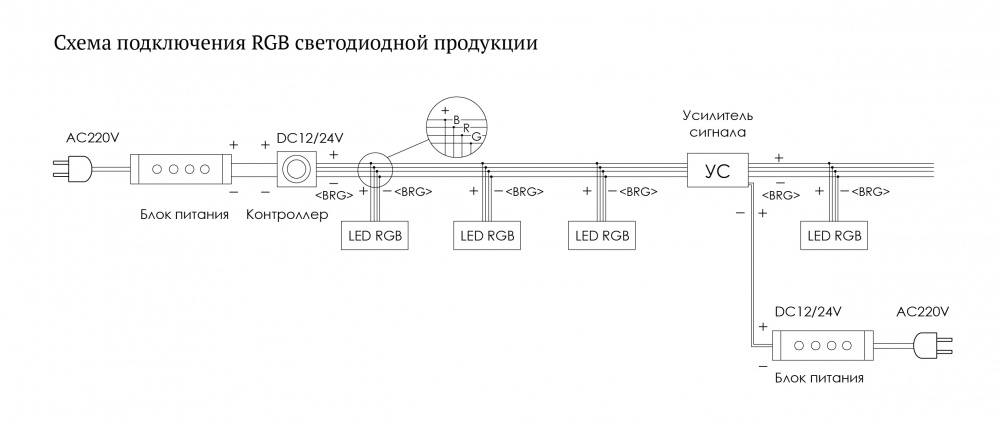

Схема подключения прожектора СДУ-RGB

Есть датчики с регулировками:

  • Чувствительность. Её можно уменьшить, если участились ложные срабатывания.
  • Светочувствительность. Подключив фотоэлемент (а некоторые датчики идут со встроенным фотоэлементом), достигается то, что днём искусственное освещение не включается.
  • Таймер некоторые приборы работают по выставленному пользователем времени. То есть после загорания (срабатывания), прожектор будет работать определённое время от 20 сек. – до 15 мин.

Некоторые модели прожекторов поставляются с выведенным отрезком провода, в таком случае можно не разбирая прибора подключить и проверить его работоспособность. В этом случае контакты зачищаются и припаиваются к длинным проводам. Все стыки тщательно изолируются.

Устройство прожектора

Как правило, осветительные приборы имеют литой алюминиевый корпус со стеклянным или пластиковым рассеивателем. Направление светового пучка обеспечивается системой наклонных зеркал или зеркальных панелей из металла и пластика.

LED матрица не излучает тепло «наружу», но может перегреваться «внутрь».

Отвод тепла от светодиодов – одна из основных задач, которая повлияет на срок службы прибора.

Для отвода тепла в конструкции предусмотрен радиатор. Температура передаётся ему через подложку с термопастой, обеспечивающей минимум теплового сопротивления.

Для стабильной и длительной работы, светодиодам требуется равномерное напряжение без перепадов. Обеспечивает его драйвер – «коробочка», внутри которой трансформатор, диодный мост, конденсаторы, стабилитроны и т. д.

Уличный прожектор может оснащаться датчиком движения и включаться по необходимости, когда к фонарю кто-то подходит. Такое дополнение позволяет существенно сэкономить на электроэнергии. К тому же это очень удобно на рабочих местах и подворьях, когда руки людей могут быть заняты.

Прожектор в разобранном виде

Автоматический коммутационный аппарат может также реагировать на степень освещённости окружающей среды, подстраивать интенсивность своего излучения и не включаться при достаточном освещении днем, например.

Подключение проектора к ПК

Представленное в данной статьи руководство подойдет для подключения проектора как к ПК, так и к ноутбуку. Но учтите, далеко не все устройства по умолчанию оборудованы необходимыми видеовходами и выходами.

Шаг 1: Подключение

Процесс подключения проектора не должен вызвать у каких-либо сложностей, достаточно просто следовать представленной нами инструкции. При этом не забывайте, что предварительно оба устройства необходимо отключить от высоковольтной сети.

  1. На корпусе проектора и вашего компьютера найдите один из следующих разъемов:

    В идеале на обоих устройствах должен присутствовать один и тот же тип разъема.

    Некоторые модели могут по умолчанию использоваться без проводов, работая через WiFi.

В магазине электроники приобретите кабель, имеющий с двух сторон одинаковые коннекторы.

Если на проекторе и ПК присутствует лишь одна разновидность разъема, вам придется обзавестись подходящим переходником.

Подключите один из коннекторов приобретенного кабеля на задней стенке проектора в блоке «Computer IN» или «HDMI IN».

Сделайте то же самое на компьютере и проследите, чтобы провода были подключены плотно. В случае с VGA-кабелем обязательно закрепите коннектор с помощью стандартных фиксаторов.

Завершив подключение провода, включите питание на обоих устройствах, после чего можно будет переходить к их настройке.

Шаг 2: Настройка

В случае подключения компьютера к проектору необходимо не только правильно соединить оборудование, но и настроить его для дальнейшего использования. В некоторых случаях настройка осуществляется автоматически, достаточно одного лишь их включения.

Проектор

  1. Как сказано выше, обычно проекторы автоматически настраиваются на передачу видеосигнала. Узнать об успешном подключении вы сможете, если проектор после включения начал отображать изображение с компьютера.

Некоторые модели оборудования оснащены пультом управления с кнопкой «Source», по нажатию на которую начинается поиск видеосигнала, а при его обнаружении картинка с основного монитора дублируется на стену.

Иногда на ПДУ проектора может быть несколько кнопок, соответствующих тому или иному интерфейсу подключения.

Существуют также проекторы и с собственным меню для настройки, устанавливать параметры в котором следует исходя из инструкции в комплекте.

Разрешение экрана

  1. Изучите технические характеристики используемого проектора, что, в частности, касается поддерживаемого разрешения экрана.

На рабочем столе кликните правой кнопкой мыши и выберите пункт «Разрешение экрана».

Через список «Дисплей» выберите модель проектора.

В настройках графики измените значение в соответствии с требованиями подключенного оборудования.

На Windows 10 требуется выполнить несколько дополнительных шагов.

Подробнее: Как изменить разрешение экрана в Windows 10

Если вы все сделали правильно, качество изображения с проектора стбализируется.

Режим отображения

  1. Чтобы изменить принцип работы проектора, на клавиатуре нажмите сочетание клавиш «Win+P».

    Сочетание клавиш является универсальным для версий ОС Windows выше седьмой.

    Интерфейс с настройками режима отображения может отличаться от представленного нами.

  2. Выберите один из доступных пунктов:
    • Только компьютер – проектор будет отключен, изображение останется лишь на основном экране;
    • Дублировать – изображение с главного монитора будет скопировано проектором;
    • Расширить – рабочая область станет единой для проектора и компьютера. При этом основной монитор всегда будет находиться в левой части виртуального пространства.
    • Только второй экран — изображение останется лишь на стене проектора.

    В Windows 10 наименование пунктов слегка отличается от таковых в предыдущих версиях.

Если вами используется ноутбук, на клавиатуре будет дополнительная кнопка (Fn), позволяющая мгновенно переключить режим отображения.

Выполнив эти действия, можно легко добиться положительного результата, успешно подключив и настроив проектор.

Неполадки в системе

Иногда бывает так, что ноутбук перестаёт видеть проектор внезапно, хотя раньше проблем не было. Если это произошло после переустановки операционной системы, вероятно, возникла проблема с каким-то драйвером. Зайдите в «Диспетчер устройств» и поищите в списке ваш проектор. Проблемное оборудование выделяется жёлтым восклицательным знаком.

Если система не переустанавливалась, запустите проверку антивирусом. Возможно, драйверы слетели из-за вредоносного программного обеспечения. После лечения выполните загрузку необходимых драйверов с официального сайта разработчика.

Скачанные драйверы обычно устанавливаются автоматически, но можно выполнить это вручную через «Диспетчер устройств». Щёлкните правой кнопкой мыши на неопознанном оборудовании и выберите «Обновить драйвер», выбрав способ «Вручную» и указав место расположения скачанных файлов установки. Иногда приходится удалить старый драйвер, чтобы успешно установить новый.

Но всё-таки чаще всего причина того, что компьютер не видит проектор, лежит на поверхности и вызвана простой невнимательностью при подключении.

Современное оборудование создаётся с максимально простым управлением и способом подключения. Внимательно прочитайте рассмотренные выше советы, в них чаще всего находится решение проблемы.

Монтаж и подключение прожектора

Прежде чем приступить к установке осветительного прибора, следует правильно подобрать для него место. В соответствии с нормами и техникой безопасности светодиодный прожектор необходимо размещать на определенном расстоянии от горючих поверхностей и материалов.

Очень опасна эксплуатация фонарей, имеющих риск перегрева. К ним можно отнести устройства с мощными источниками света. Поэтому для защиты рекомендуется использовать жестяные или асбестовые листы либо обеспечить прожектору достаточную вентиляцию.

Направление устройства зависит от окружающей обстановки. Прожектор может быть зафиксирован лампами вверх, вниз или горизонтально. Главное требование здесь – ровная поверхность, куда устанавливается прибор, и отсутствие различных помех на расстоянии 25 см от прожектора.

Осветительный прибор следует монтировать на кронштейн с помощью крупных болтов, смазанным специальным маслом во избежание возникновения ржавчины.

Процесс установки галогенного прожектора можно представить в виде следующих этапов:

  • соблюдая правила техники безопасности и нормы, протягиваем электрический кабель к более подходящей поверхности для монтажа устройства. Рекомендуется применение многожильного кабеля из меди;
  • делаем метки на поверхности, где будет установлен светодиодный прожектор;
  • с помощью саморезов по металлу (либо дереву) фиксируем прибор.

Если в качестве поверхности для прожектора выступает бетонная или кирпичная конструкция, то для просверливания отверстий следует использовать перфоратор.

Схема подключения светодиодного прожектора выглядит следующим образом:

  • при помощи индикатора необходимо убедиться в том, что на кабеле отсутствует фаза;
  • открываем блок с контактами и проводим туда электрический кабель;
  • соединяем провода с клеммником. При этом «фазу» (коричневый или красный провода), «ноль» (голубой или черный провода) и защитный проводок «земля» (зеленый или желтый) следует соединить с внутренней колодкой прожектора;
  • закрыть блок, убедившись в сохранении его герметичности;
  • установить лампы;
  • протестировать работу устройства.

В зависимости от способа и места установки схемы монтажа могут отличаться от описанной выше.

Имеет ли смысл ремонтировать?

Зачастую любой прожектор, в том числе и светодиодный, стоит недёшево. И, несмотря на то, что герметичные LED-системы вроде бы и не предполагают ремонта, опытные мастера могут справиться и не с такими задачами. Разборке подлежат даже, казалось бы, неразборные диодные светильники.

Разобранный прожектор

Чаще всего причиной неполадок LED-прожекторов является выход из строя драйвера (блока питания). В общем-то, именно блоки питания являются ахиллесовой пятой всех светодиодных светильников. Обещанная производителями феноменальная долговечность (более 10 лет) касается исключительно самих диодных кристаллов. Теоретически у них действительно очень большой ресурс.
Вторая проблема, от которой обычно страдает уличный светодиодный светильник – плохое отведение тепла. Со временем термопаста, которой матрица крепится к плате, затвердевает и его отведение становится ещё более неэффективным. И вот почему сначала резко падает «светопроизводительность» (лампа тускнеет) и вскоре светодиодный блок окончательно перегорает.

Главная сложность — подобрать идеально подходящие запчасти для замены

Ведь здесь важно не просто соблюсти соответствие номинального напряжения, но также и токов. Недостаточные (или избыточные) вольт-амперные параметры новой детали отрицательно сказываются на ресурсе светодиодов

Но часто новая деталь (в данном случае блок питания) будет стоить немногим дешевле нового светильника. Оправданы ли такие траты?
Лучше всего поэкспериментировать, взяв рабочий блок с другого аналогичного устройства-донора, обязательно соблюдая при выборе упомянутые вольт-амперные характеристики. В противном случае не только будет испорчена дорогостоящая деталь, но и окончательно выведена из строя вся электроника прожектора.

Если ничего не помогает

Не забывайте, что современный цифровой проектор – достаточно сложное электронное устройство, которое тоже может ломаться. Если вы перепробовали все вышеуказанные шаги – проверили правильность подключения, установили драйвера, а проектор всё равно не распознаётся и не работает, полезно проверить и его.

Для этого достаточно подключить проектор к другому компьютеру, естественно, с установкой драйверов, и если он по-прежнему не работает, то вполне вероятно, что проблема в самом проекторе – может «слететь» прошивка, перегореть какой-нибудь элемент схемы, и многое другое. Флешку, которая не распознаётся, мы просто выбрасываем, а данное устройство придётся сдать в ремонт.

Подводные камни LED-систем

Многие в попытках сэкономить приобретают на китайских площадках недорогие варианты. Однако уже в скором времени такой прожектор начинает работать некорректно. Он самопроизвольно мигает, даже будучи выключенным, модели снабжённые датчиком перестают реагировать на движения (либо наоборот, не отключаются). В чем же причина?
Как уже говорилось, в недорогих системах производитель экономит на всём, чтобы добиться низкой себестоимости. В ход идут слишком хлипкие тонкие проводники, пайка элементов схемы выполняется некачественно (часто даже вручную), используются самые дешёвые пуско-регулирующие устройства и элементы питания. Поэтому не стоит удивляться, что уже через полгода эксплуатации начинаются проблемы.

Причём сами производители умышленно ставят слабые ограничители токов, и при колебаниях в наших электросетях они очень быстро приходят в негодность. В результате такой светодиодный прожектор первое время светит очень ярко, но вскоре от постоянных перегрузок он начинает сильно нагреваться.

Немного о конструктивных особенностях

Конструктивно светодиодный прожектор оформлен в металлическом корпусе, внутри которого располагается светодиодная матрица и блок питания (драйвер). В мощных моделях блок питания размещают снаружи, а светодиодная матрица соединена с радиатором охлаждения. В LED-прожекторах небольшой мощности в качества радиатора используется корпус осветительного прибора. Чтобы подключить LED-прожектор к сети потребуется набор отверток и кабель, по которому поступает питающее напряжение. Выбор сечения проводов зависит от мощности осветительного прибора, которая определяет силу тока по подводимому кабелю. Так как светодиодные прожекторы имеют сравнительно небольшую мощность, то стандартного провода сечением 1,5 мм² с большим запасом хватит, если нужно подключить осветительный прибор мощностью до 200 Вт.

Исправление проблемы соединения проектора с компьютером

Если вы подключили новый проектор, и видите надпись «нет сигнала», это значит, что-то сделали не так

Обратите внимание на следующие моменты:

  1. Порядок подключения. Сначала нужно подсоединить устройство, а затем уже включать сам компьютер или ноутбук. Само подключение обычно производится через разъем VGA либо HDMI кабель, дающий более чёткое изображение. Есть проекторы, работающие через WI-FI и беспроводные со специальными датчиками для устройства и компьютера. Во всех этих случаях ознакомьтесь с инструкцией к оборудованию и убедитесь, что вы делаете всё правильно и в нужном порядке.

Если от проектора нет сигнала, и ваш компьютер его не видит, перезагрузите систему, возможно, ей просто не удалось распознать новое устройство.

  1. Правильность настроек. Если вы подключаетесь к системному блоку, и экран — это единственный монитор, то может быть проблема в установленном разрешении экрана. Необходимо заранее установить значения, поддерживаемые вашей моделью проектора. Узнать их можно из инструкции либо на коробке.

Если ноутбук не видит проектор, и от него нет сигнала, выполните следующие действия:

  • Зайдите в Панель управления в раздел настроек экрана. Либо щёлкните на рабочем столе правой кнопкой и выберите «Разрешение экрана».
  • Задайте нужные параметры. Здесь же есть пункт «Найти», чтобы система выполнила поиск второго монитора, в вашем случае, экрана.
  • В разделе «Экран» панели управления можно выбрать пункт «Подключиться к проектору», далее вам будут предложены четыре варианта отображения.

Проверьте, правильно ли настроен режим отображения:

  1. Только компьютер — данные отображаются только на мониторе компьютера или ноутбука.
  2. Дублировать — картинка одинакова на обоих экранах.
  3. Расширить — часть рабочей области будет видна только вам, а часть — и вам, и аудитории.
  4. Только проектор — картинка отображается только для зрителей.

Убедитесь, что у вас не выбран первый режим. Исправьте, и всё заработает.

Выводы

Подытоживая сказанное, при проблемах с самопроизвольным загоранием LED-ламп, советуем проверить следующие параметры: исключите вероятность неправильного подключения фаз, замените выключатели на модели без встроенной диодной подсветки (или обесточьте встроенную в них лампочку), проверьте светильник на возможную несовместимость с используемым датчиком движения.
Также настоятельно рекомендуем не экономить – чем ниже стоимость прожектора, тем меньше он проработает – проверено неоднократно. Из-за высокой мощности и установки в неблагоприятных условиях внешней среды такие осветительные системы испытывают постоянные перегрузки. И если изначально запас прочности светильника будет низким (из-за некачественных комплектующих), то резонно, не стоит ждать от него длительной бесперебойной работы. И тут уже срабатывает правило – скупой платит дважды!

Правила установки и эксплуатации светодиодных прожекторов

Светодиодные прожекторы серии Floodlight являются стационарными и
предназначены для наружного освещения. LED-прожекторы рассчитаны на работу в сети переменного тока с напряжением 220 В, номинальной частотой 50 Гц.

 Подключение светодиодного прожектора





Подключение светодиодного прожектора осуществляется с помощью клеммной коробки, которая
расположена на задней стороне корпуса в отдельном герметичном отсеке. Для подключения к сети AC 220 V необходимо выполнить следующие действия:
1. Откройте крышку клеммной коробки, отвернув 4 винта.
2. Отверните гайку ввода и извлеките резиновый сальник.
3. Протяните питающий шнур – трѐхжильный кабель круглого сечения, Ø 7–8 мм, через ввод и герметизирующий сальник внутрь коробки.
4. Вставьте подготовленные концы проводов в клеммные зажимы, подсоединив к
соответствующим контактам:
жѐлтый провод к контакту с маркировкой – Е, заземление
красный провод – L, фаза
синий провод – N, нейтраль
Прочно затяните винты на клемме.
Внимание! Не рекомендуется соединять провода методом скрутки.
5. Затяните винты кабельного прижима.
6. Внимание! Соблюдайте герметичность при сборке! Попадание воды в клеммную коробку может вывести прожектор из строя! Плотно затяните гайку и убедитесь, что резиновый сальник хорошо облегает кабель при входе в клеммную коробку.
7. Соберите клеммную коробку, закройте крышку и зафиксируйте еѐ винтами.

Установка светодиодного прожектора

Крепление светодиодного прожектора на поверхности осуществляется с помощью кронштейна с
тремя отверстиями. Устанавливать прожектор можно на пол, на потолок, на стены и на опоры, монтажная поверхность должна быть ровной. Для надѐжной фиксации прожектора на опоре прочно закрепите кронштейн, затянув с усилием крепѐжные винты и болты.

Угол освещения можно легко изменять. Для регулировки угла наклона прожектора по вертикали
необходимо ослабить боковые винты осевого крепления кронштейна на корпусе, затем установить необходимый угол наклона и зафиксировать положение, затянув винты.

Внимание! При установке светодиодного прожектора на улице кабельным вводом вверх необходимо сохранить герметичность. Защиту от проникновения воды обеспечит герметик на основе силикона.

При установке прожектора необходимо соблюдать минимальное расстояние от корпуса прожектора до окружающих предметов. В условиях естественной конвекции это расстояние должно быть не менее 250 мм.

Правила установки уличных светодиодных прожекторов

Внимание! Светодиодный прожектор должен устанавливать квалифицированный специалист,
ознакомленный с настоящим руководством.
1. Монтаж, демонтаж и обслуживание светодиодных прожекторов осуществляется при
выключенном питании сети.
2. Во время установки и подключения прожектора руки должны быть сухими.
3. Исключите попадание воды внутрь корпуса.
4. Все электрические соединения должны быть надѐжно защищены от влаги.
5. Запрещено подключение прожектора к повреждѐнной электропроводке.
6. Перед установкой прожектора убедитесь в соответствии напряжения питающей сети ~ 220 В.
7. Светодиодный прожектор можно использовать только при наличии защитного заземления.
8. При выборе места и положения установки прожектора следуйте правилам установки
светодиодных светильников.
9. Запрещено устанавливать прожектор стеклом вверх.
10. Рекомендуем исключить установку прожектора вблизи нагревательных приборов.
11. Эксплуатация прожектора должна производиться вдали от химически активной среды,
горючих материалов и легковоспламеняющихся предметов.
12. Регулярно проверяйте электрические соединения и целостность проводки.
13. Запрещена эксплуатация прожектора с повреждѐнной изоляцией проводов.
14. Запрещена эксплуатация прожектора с механическими повреждениями корпуса и
рассеивателя, разбитым или треснувшим стеклом.
15. Прожектор нельзя использовать при попадании влаги вовнутрь.
16. Рекомендуем прекратить использование прожектора, если свечение стало тусклым или начало
мигать.
17. Если возникнут вопросы по поводу установки и эксплуатации светодиодного прожектора,
обратитесь за консультацией к специалистам.

Обслуживание светодиодного прожектора

Прожектор не содержит обслуживаемых пользователем частей, обслуживание сводится к чистке
от загрязнений. В целях повышения надѐжности и для увеличения срока службы светотехники рекомендуем периодически осматривать прожектор на предмет загрязнений, механических повреждений и оценки работоспособности.

При загрязнении наружного стекла необходимо очистить поверхность без использования растворителей, агрессивных моющих и абразивных средств. Очистка производится водой или специальным моющим средством для стекла и пластика. Во избежание нарушения тепловых режимов эксплуатации прожектора необходимо следить за чистотой поверхностей и рѐбер корпуса. Очистка производится сухой или слегка влажной таканью.

Прожектор, имеющий видимые механические повреждения, следует заменить. Все работы производить при выключенном питании! Дополнительного обслуживания не требуется.

Техника безопасности

1. Внимание! Если светодиодный прожектор вышел из строя, его нельзя ремонтировать и
пытаться восстанавливать! Несанкционированная разборка прожектора и техническое
вмешательство ведѐт к отказу от гарантийного обслуживания.
2. Не разбирать во избежание несчастных случаев! Светодиодные прожекторы и системы управления освещением категорически запрещается самостоятельно разбирать!
3. Не рекомендуем смотреть непосредственно на включѐнный прожектор.
4. Оберегайте прожектор от ударов и вибраций.
3. Запрещается эксплуатировать светодиодный прожектор без защитного заземления.
5. Монтаж и подключение прожектора должен производить специалист в области проведения электротехнических работ.

Утилизация прожекторов серии Floodlight

Уличные светодиодные прожекторы не содержат токсичных материалов и
комплектующих, приносящих вред окружающей среде и здоровью человека. Прожекторам не требуется специальная утилизация.

Сертификация прожекторов серии Floodlight

Вся продукция торговой марки LC серии Floodlight протестирована и сертифицирована в соответствии с требованиями, предъявляемыми действующими ГОСТами. Информация о сертификации нанесена на индивидуальную упаковку.

Светодиодный прожектор инструкция

Купить светодиодные прожекторы в Самаре можно в нашем офисе продаж  по адресу Самара, Мечникова 3, по доступной цене оптом и в розницу, а также получить необходимую консультацию по телефону (846) 972-40-28

Как сделать мощный прожектор своими руками.

Самодельный светодиодный прожектор – инструкция по сборке

Внешнее освещение в тёмное время суток — не только важная составляющая комфорта различных домовладений, но и необходимый элемент системы безопасности. Для организации наружного освещения чаще всего применяются прожекторы, освещающие большие территории и участвующие в подсветке сооружений. Торговые площадки предлагают широкий ассортимент такого рода изделий, но при этом несложно будет изготовить светодиодный прожектор своими руками.

Область применения и устройство

Слово «прожектор» было заимствовано из латинского языка. Дословно projectus обозначает — брошенный вперёд. Под этим понятием понимается прибор, испускающий свет посредством перераспределения и фокусирования видимой энергии расположенного внутри него источника излучения. Первый прототип такого прибора был разработан итальянским изобретателем Леонардо да Винчи, а впервые его создал русский механик-изобретатель Иван Петрович Кулибин.

Рассматриваемые устройства первоначально применялись для установки на маяках , охраняемых территориях и в киноиндустрии. В качестве источника света в них использовалась лампочка накаливания большой мощности. Конструкции отличались: крупными габаритами, низким коэффициентом полезного действия, повышенным нагревом.

С развитием полупроводниковых приборов и появлением мощных светодиодов наступила новая эра применения прожекторов. Из-за неприхотливости конструкции и экономичного использования энергии они стали использоваться не только на промышленных и коммунальных объектах, но и в частных домовладениях. Сегодня их можно встретить на фасадах различных жилых и административных зданий , туннелях, мостах. Они освещают памятники архитектуры, баннеры, дорожки, входы и выходы.

Конструкция прибора

По своей конструкции светодиодный прожектор не представляет собой сложное устройство. В нём может использоваться как один мощный светодиод (LED), так и их группа. Для фиксации прибора на различных поверхностях применяется кронштейн, который в большинстве случаев является неотъемлемой частью устройства.

Можно выделить следующие основные элементы, составляющие конструкцию светодиодного прожектора:

  • корпус;
  • система излучения света;
  • драйвер.

При работе устройства, кроме испускания квантов света, выделяется и тепловая энергия. Поэтому для защиты излучателя и элементов управления прожектора корпус изделия выполняется из теплопроводного лёгкого материала. В основном корпуса изготавливаются из алюминия и дюрали, но для маломощных приборов он может быть выполнен и из пластика.

Световой модуль изготавливается на основе COB (chip-on-board) или матрицы из SMD светодиодов. Первый тип является самым распространённым, так как он был специально сконструирован для создания направленного света, в то время как второй по заявлениям производителей имеет большую продолжительность работы.

Суть технологии COB заключается в применении керамической подложки, на которой размещаются бескорпусные излучающие кристаллы. Сверху на них наносится люминофорный слой. Такой подход при производстве позволяет снизить себестоимость изделия и получить равномерное свечение, при котором отдельные точки кристаллов практически не видны.

Мощность COB-матрицы может достигать ста ватт, а хорошо выполненный теплоотвод позволяет достичь практической светоотдачи, равной 100−150 люменов на один ватт. Срок службы такой матрицы по заявлениям производителей составляет около 30 тысяч часов работы. Технология COB матриц молодая, она появилась только в 2010 году и продолжает развиваться стремительными темпами.

SMD-матрицы представляют из себя набор из светодиодов, размещённых на алюминиевой подложке. Обычно мощность одного такого элемента не превышает двух ватт. Большое количество светодиодов, располагающихся близко друг к другу, позволяет в среднем выдавать освещение равное 110 люмен на один ватт. Заявленный их срок службы достигает 50 тысяч часов. Особенностью прожекторов с SMD-матрицей по сравнению с одноматричными является больший световой поток. Связано это с тем, что в одноматричных прожекторах не применяются светодиодные чипы с соотношением более 1 Вт на 0.9 лм.

Принцип действия

Работа прожектора основана на свойстве p-n перехода излучать свет в видимом спектре человеческому глазу. При подаче на радиоэлемент напряжения внутри него происходит переход носителей заряда через зону соприкосновения двух материалов с разной проводимостью. В результате заряды сталкиваются, и возникает процесс, сопровождающийся излучением квантов света.

Основным параметром излучателя является его рабочий ток. То есть это та его сила, при которой происходит процесс рекомбинации. От его значения зависит температурный режим работы прибора. Высокий нагрев радиоэлемента приводит к его деградации и выходу из строя. Поэтому важно ограничивать подающуюся на прибор света величину тока, другими словами — питающее напряжение. Для этого и используется электронная плата — драйвер.

При включении прожектора в переменную сеть 220 вольт, напряжение через контактные клеммы поступает на драйвер устройства, в котором выпрямляется и снижается до нужного значения. Затем уже с него сигнал попадает на источник света. Фокусирование потока излучения осуществляется линзой Френеля или рефлектором. Для избегания попадания внутрь модуля влаги и пыли корпус обрабатывается силиконовыми герметиками. Охлаждение радиоэлементов происходит естественным образом за счёт отверстий и конструкции теплоотвода.

Характеристики прожекторов

Достоинствами светодиодных прожекторов является их простота установки, отсутствие вредных веществ, небольшие габариты и вес. Световой поток характеризуется однородностью и равномерностью свечения. У такого типа осветителей отсутствуют пульсации и мерцания. Устройства устойчивы к вибрациям и могут работать при температуре от минус 70 до плюс 45 градусов.

Неважно, приобретается прожектор в магазине или конструируется самостоятельно, к его основным характеристикам относят:

Самостоятельное изготовление

Купить светодиодный прожектор в магазине не проблема, но гораздо дешевле и приятней будет собрать его собственными руками. На самом деле при правильном подходе изготовить самостоятельно такого типа осветитель не представляет особой сложности, учитывая, что в магазинах можно приобрести все нужное для этого. Вот список того, что понадобится для конструирования прожектора:

Одни материалы понадобится купить, а другие можно сделать из подручных средств или даже снять со старых ненужных приборов.

Матрица излучателей и драйвер

Существует три вида светодиодов. Для прожектора применяются сверхяркие светодиоды белого цвета на металлической подложке или LED. Излучатели, выполненные в пластиковых цилиндрических корпусах со штыревыми видами, для изготовления мощных прожекторов непригодны.

Как только нужное количество светодиодов или диодных сборок для получения нужной мощности куплено, начинается их монтаж на подложку. Так как при работе излучатели сильно нагреваются, то понадобится крепить их на радиатор. В качестве него можно взять любую алюминиевую или медную пластину и вырезать из неё необходимый размер, а можно применить готовый радиатор из компьютера или другой техники.

У SMD светодиодов крепёжные отверстия обычно не предусмотрены, поэтому к радиатору их приклеивают, используя теплопроводный клей. Как только все элементы приклеены, между ними понадобится обеспечить электрический контакт. Для этого, используя кусочки провода, все излучатели соединяют параллельно или последовательно друг другу с помощью пайки.

Если применяется большое количество светодиодов, то есть смысл использовать последовательно-параллельное включение. Для этого создаются ветви, состоящие из равного количества светодиодов с последовательно установленным ограничительным резистором. Его расчёт несложен: из напряжения питающей сети вычитается напряжение светодиода и делится на предельно допустимый ток.

Последнее значение определяется как сумма токов каждого элемента в ветви. Как только соединение радиоэлементов выполнено, в удобном месте радиатора просверливается отверстие, через которое пропускается пара проводов. Один провод припаивается к общему плюсу светодиодов, а другой к минусу. С обратно же стороны делается запас около четырёх сантиметров, дающий возможность свободно припаять драйвер.

В зависимости от количества светодиодов понадобится изготовить или приобрести блок питания с требуемым напряжением для их розжига. Для этого понадобится знать характеристики используемых светодиодов.

Для прожектора средней мощности можно использовать блоки питания общебытового назначения с выходным пульсирующим током до двух ампер и напряжением на 3−5 вольт выше прямого напряжения диодов. Для избегания всплесков напряжения, могущего привести к перегоранию светодиодов, драйвер должен иметь стабилизацию. Её можно выполнить, используя интегральные микросхемы: LM317, LM350 и LM338.

Сборка элементов воедино

Как только драйвер с матрицей будут готовы, понадобится определиться с корпусом, в котором свободно смогут разместиться все элементы. В качестве него можно использовать любое подходящее по габаритам ненужное устройство. Например, компьютерный блок питания, старый прожектор с лампочкой. А можно сделать и самому, но для этого понадобятся слесарные навыки.

При этом следует сразу предусмотреть возможность крепления корпуса к стенам или потолку. В качестве отражателя подойдёт обыкновенная пищевая фольга, а вместо защитного стекла можно использовать прозрачный пластик, например, из коробочки от CD дисков.

Все элементы аккуратно размещаются в середине. Для их закрепления проще всего использовать не резьбовые крепления, а, например, стяжки или клей. Но в случае ремонта при приклеивании элементов к корпусу разборка прибора существенно осложнится. Плюс со светодиодов припаивается к плюсу драйвера, а минус к общему проводу. На корпус выводится разъем для подключения к сети 220 вольт или просто пара проводов.

Делается пробное включение. Если прожектор проработал около часа, и его температура нагрева не превысила 50−60 градусов, то можно с уверенностью герметизировать корпус и начинать радоваться самостоятельно выполненному устройству.

Человечество с древних времён стремилось совладать со светом и использовать его себе во благо, ведь не обладая, в отличие от некоторых животных, специальным ночным зрением, человек становился уязвим в ночное время. Прогресс имеет особенность ускоряться в геометрической последовательности, это утверждение абсолютно справедливо относится и к развитию технологии освещения. Долгое время, до изобретения электричества, единственным источником света был живой огонь, затем появились лампы накаливания, и наступила новая эпоха. Постепенно появлялись всё новые виды ламп – люминесцентные, галогеновые, пока, наконец, не появился самый современный и технологичный источник света – светодиоды. Первое время они были несовершенны и далеко не так надежны, как сейчас, да и стоили очень дорого. Ситуация изменилась – светодиодные модули стали доступны, надежны и качественны. Обладая великолепными техническими характеристиками и эксплуатационными свойствами, они прочно укрепились на рынке светового оборудования. В этой статье мы поговорим об очень доступном и простом источнике яркого равномерного света на базе светодиодов – светодиодном прожекторе. Характеристики светодиодных прожекторов, как собрать светодиодный прожектор своими руками, как подключить светодиодный прожектор – всего этого мы коснёмся в процессе знакомства с этим прибором.

Светодиодный прожектор – это устройство для освещения, конструкцию которого составляют преобразователь напряжения, мощный светодиод, радиатор для отвода избытков тепла и рефлектор, для усиления и направления светового потока. Может излучать, как и стандартный белый или теплый свет, так и быть цветным, с возможностью менять цвета RGB. Сфера применения этого устройства практически не ограничена. Светодиодные прожекторы используются для домашних и промышленных целей, освещения дач и коттеджей, подсветки подъездов и стоянок.

Преимущества диодов перед галогенными, люминесцентными, энергосберегающими и лампами накаливания

Фонари на базе светодиодных модулей имеют целый ряд технических и эксплуатационных преимуществ перед устаревшими ламповыми аналогами:

  • Основным преимуществом является малое энергопотребление и высокая экономичность приборов на базе led-модулей. Потребляя в 8-12 раз меньше электроэнергии, светодиодные лампы дают такой же по яркости световой поток. Это существенная экономия средств, а когда речь идет о промышленных масштабах, когда на промышленных производствах освещение осуществляется, к примеру, сотней 500 ваттных фонарей, которые мотают энергию круглосуточно, снижение потребления в 10 раз приведёт к колоссальной экономии средств.
  • Качество светового излучения. В отличие от устаревших аналогов на лампах, светодиодные фонари дают максимально равномерное, лишенное подёргиваний и мерцаний освещение на всей площади и дальности. Это, во-первых, максимально комфортная среда для глаз, не несущая угрозы зрению и зрительного дискомфорта. Во-вторых, идеальная и неискаженная цветопередача, которая на многих промышленных производствах может быть среди основных приоритетов, в связи с деятельностью производства.
  • Долговечность и надежность. Светодиодные модули не зависят в эксплуатационном плане от количества включений и выключений. Если вы используете светодиодный прожектор с датчиком движения, этот момент очень актуален. Ввиду постоянного реагирования на движение, прожектор будет постоянно включаться и выключаться. Led-лампы рассчитаны на 100 тысяч и более часов работы, это во много раз больше, чем у любых ламп. В совокупности с простотой и надежностью конструкции, современными материалами, устойчивыми к механическим воздействиям, набор этих технических характеристик делает светодиодные фонари идеальным выбором для подсветки любых объектов, дач, промышленных производств, домов, улиц и площадей.

  • Безопасность и экологичность. Светодиодные модули собираются из современных экологически чистых материалов. Они не нуждаются в каких-то специальных способах утилизации. Когда светодиодный фонарь вышел из строя, вы можете заменить светодиодный модуль, а закончивший срок своей жизни старый просто выкинуть в мусорное ведро. Абсолютно без каких-либо опасений за своё здоровье. Безопасность светодиодного светового оборудования является самой высокой. Оно работает на малых токах, а значит, если вы решите сделать подключение сами и допустите некую ошибку и, возможно, получите удар током – он не будет столь опасен, как в случае с обычными лампами. Что касается эксплуатационных технических характеристик – светодиодные модули во время работы не нагреваются выше 90 градусов, что делает их максимально пожаробезопасными.
  • Надежность, простота и гибкость использования. Светодиодные модули могут работать без повреждений даже при сильных скачках напряжения в сети. Подключение весьма простое, с ним справится практически любой. Конструкция прожектора тоже проста и надежна. Для того, чтобы заменить модуль когда он исчерпает свой ресурс работы, достаточно будет открутить несколько болтов и разобрать корпус прожектора. Дальше, руководствуясь многочисленными схемами и помощью интернета, отсоединить старый модуль и подключить новый. Затем опять собрать корпус, поместить прожектор обратно, прикрутив корпус к креплению на поверхности, где был установлен фонарь. Если вам нужна подсветка не только в стандартном дневном варианте – достаточно приобрести цветной RGB прожектор, он может менять цвет в очень широком диапазоне оттенков.

Недостаток же есть только один

Единственный минус – достаточно высокая стоимость, перекрывается совокупностью плюсов более чем полностью. То, сколько прослужит светодиодная лампа и качество излучаемого света, по итогу, приведут к существенной экономии и средств, и нервов, и времени.

Какие характеристики важно знать при выборе

Чтобы выбрать подходящий вам вариант, желательно обратиться к специалисту, обрисовав ему условия использования, требуемую дальность освещения, необходимую интенсивность подсветки и другие волнующие вас параметры (яркость и теплота светового потока, наличие датчика движения, солнечных батарей для автономной работы и т.д.).

Как самостоятельно сделать светодиодный прожектор

Если вы уверенно держите в руках инструмент, у вас есть ненужный или сломанный прожектор, и вы не хотите покупать «кота в мешке», отдав небольшую, но существенную сумму за дешевый китайский фонарь, а тратить много денег на дорогой не согласны – соберите светодиодный прожектор своими руками. Вы можете даже полностью спаять все необходимые платы, благо в интернете более чем достаточно схем и инструкций. Но если вы не готовы прибегнуть еще и к паяльнику, то следующий вариант как раз для вас.

Необходимые компоненты

Итак, что нам понадобиться, чтобы сделать мощные светодиодные прожекторы:

непосредственно сам диод, радиаторы охлаждения, вентиляторы (подойдут компьютерные самые маленькие) и плата питания для них (можно взять из зарядного устройства, желательно из качественного адаптера, ведь мы не хотим, чтобы вентиляторы вышли из строя), электронный преобразователь напряжения, чтобы подать питание на наш диод и регулировать яркость. Также нам понадобится, как и ранее было сказано, ненужный старый прожектор – как донор корпуса, куда вся собранная конструкция будет установлена.

Этап 1 – Начало сборки

Начинаем процедуру сборки, прикрепляя все элементы к радиатору охлаждения, который нужен для отвода тепла от очень мощного светодиода. Первым делом надо будет закрепить модуль диода с помощью болтиков, используя отверстия в нем. Плотно прижмите диод на равномерный слой термопасты.

Затем крепите вентиляторы, которые будут использованы для дополнительного активного охлаждения, что позволит снизить рабочую температуру еще на 10-20 градусов и продлит и без того долгую жизнь светодиода.

Этап 2 – Предварительная проверка работоспособности и замер температуры

После присоедините все оставшиеся детали, присоедините проводами диод к источнику тока (преобразователю). Подайте ток на диод через преобразователь напряжения, чтобы проверить его работоспособность. Проверьте работу вентиляторов и промерьте напряжение на плате питания для аккумуляторов и самих вентиляторах, оно должно быть одинаковым. Чтобы убедиться в правильной работе системы охлаждения, желательно точно промерить температуру, используя точный термометр – например, инфракрасный температурный пистолет. Температура не должна быть выше 50-60 градусов.

Этап 3 – Помещаем внутренности в корпус

После проверки всех составляющих на работоспособность, нужно всю конструкцию поместить непосредственно в подготовленный корпус. Не забудьте оставить приличное отверстие снизу конструкции – чтобы вентиляторы выдували нагретый воздух, а также сверху – для забора воздуха.

Плату, контролирующую работу вентиляторов (напоминаю, качественную, возможно, позаимствованную из адаптера зарядки) установите и выполните подключение проводов от вентиляторов.

Этап 4 – Окончательная проверка работоспособности

Останется последний раз проверить работоспособность всех элементов, вырезать по размеру корпуса из блестящего металла (либо покрытого плотной фольгой) отражатель и собрать все элементы корпуса воедино. Прочно закрутив все болты, соединяющие элементы корпуса воедино, можете приступать к использованию прожектора на диодном модуле, который вы смогли сделать самостоятельно. Естественно, нужно обладать некоторым опытом по работе с электроникой, схемами и платами, а также желанием – ведь многим будет проще купить готовое устройство. Но собранный своими руками прожектор, помимо вызываемой гордости за себя, будет обладать уникальными техническими характеристиками. Если использовать мощный 100 ваттный модуль, он заменит вам 600-800 ваттный галогеновый фонарь, который был бы гораздо больше размером, перегревался бы и был весьма опасен. Дальность освещения таким прожектором, в зависимости от выбранного угла отражателя, будет варьироваться от очень большой до огромной.

Итог статьи

Итак, подытожим вышесказанное. Для того, чтобы выбрать прожектор, необходимо определиться в каких условиях он будет использоваться – для промышленных (освещение склада, производства) и домашних целей (освещение двора, дачи) можно подобрать разные прожекторы, в соответствии с их техническими характеристиками, включающими мощность и цветовую температуру. Уже исходя из них, подобрать конструкцию для необходимой дальности подсветки, по необходимости выбрать модели с наличием датчика движения, солнечной батареи или других опций. Если вы хотите самостоятельно сделать светодиодный прожектор – выбрать и приобрести все необходимые компоненты на радиорынке и, вооружившись инструментом, собрать именно то, что вам нужно. Главное в обоих подходах – приобретать качественные компоненты или оборудования у продавца с проверенной репутацией. Это залог положительных впечатлений от будущего пользования оборудованием.

Видео-инструкция:

Пока светодиодная продукция не вошла в нашу жизнь окончательно и производство полноценно не стало на рельсы, цена на светотехнику LED продолжит кусаться. Но зачем ждать или, того хуже, переплачивать, если можно собрать своими руками прожектор нужной мощности по нашей инструкции.

Электротехнические особенности работы со светодиодами

Если вы намерены использовать светодиодную технику, вам не помешает узнать о некоторых тонкостях работы с ней, которые отчасти можно назвать недостатками. С одной стороны, светодиоды — компактные, экономные и долговечные источники света, а с другой?

Твердотельные полупроводниковые элементы критически чувствительны к высоким температурам в активной зоне. Явление, называемое деградацией, заключается в потере полупроводником легирующих добавок, что выражается в снижении светового потока или окончательном выходе из строя.

а) конструкция обычного светодиода: 1 — анод; 2 — катод; 3 — проводник; 4 — кристалл; 5 — пластиковая линза
б) конструкция мощного светодиода: 1 — корпус; 2 — проводник; 3 — теплоотвод; 4 — кристалл; 5 — линза; 6 — катод

При температуре от 60 °С светодиод деградирует очень быстро и заявленные производителем 50 тысяч часов в итоге оборачиваются в 3-5 тысяч. И чем мощнее одиночный светодиод, тем выше вероятность его быстрого старения из-за перегрева. Поэтому при разработке осветительных приборов во главу угла ставится качественная система отвода тепла, а также разбиение излучателя на несколько точек и их правильная компоновка.

Другая особенность светодиодов — они могут пропускать только ограниченное число электронов в единицу времени. Сеть, питающая светодиод, должна быть стабилизирована по току, иначе возникает сильный перегрев и связанные с ним негативные последствия. Ток в цепи питания регулируется приложенным напряжением и ограничивается резистором на каждом из светодиодов. При разработке схемы соединения нужен тщательный расчёт: завысите напряжение и светодиоды быстро выйдут из строя, а сделаете слишком низким — будут светить вполсилы.

Наиболее простые прожекторы имеют только один светоизлучающий элемент, в приборах же высокой мощности рекомендуется распределять нагрузку для более эффективного отвода тепла. В таких случаях соединение может быть последовательным, параллельным или смешанным. Первое не совсем безопасно: если один из светодиодов перегорит, он может либо разорвать цепь, либо шунтировать её. При параллельном (и особенно смешанном) соединении велик риск, что после выключения из цепи одного потребителя ток в питающей сети возрастёт до неприемлемых величин.

Точечные источники и матрицы: выбор, закупка

Есть три типа светодиодов, которые разумно использовать в изготовлении прожекторов. Учтите, что при сборке светового прибора из нескольких светодиодов, они должны быть идентичны как по типу, так и по вольт-амперным характеристикам. Также рекомендуется приобрести до десятка запасных диодов в качестве ремкомплекта и на случай повреждения при монтаже.

Светодиоды в виде пластиковой капсулы со штыревыми выводами пригодны для изготовления небольших прожекторов и фонариков. Это наиболее дешёвый тип продукции, а конечное изделие в итоге будет относительно легко отремонтировать.

Второй тип — сверхяркие белые светодиоды на металлической подложке. Их стоит использовать в высокомощных осветительных приборах, отводить тепло от них достаточно просто.

Ещё одной разновидностью LED служат светодиодные матрицы высокой мощности. Не рекомендуется самостоятельно изготавливать прожекторы с мощностью матриц 20 Вт и выше: эффективно отвести тепло простыми мерами не удастся.

Детали корпуса и рефлектора

Есть ряд решений для корпуса самодельного прожектора. Если требуется высокая степень пыле-влагозащиты для уличного фонаря, то подойдёт автомобильная фара. Ободок цоколя лампы нужно будет вырезать и закрепить поверх панели со светодиодной матрицей. Недостаток метода — ограниченная мощность прожектора при том, что матрица в нём поместится только одна.

Если вы размещаете несколько светодиодов или матриц на одной печатной плате или монтажной панели, корпус можно изготовить из жести или тонколистовой стали. На заготовке разметьте развёртку усечённой пирамиды: квадрат в центре и одинаковые равнобедренные трапеции по сторонам. Не забудьте оставить по «язычку» на одной из боковых сторон каждой трапеции для стыкования лепестков между собой. Также в меньшем основании трапеции следует оставить прямоугольную полоску около 15-20 мм, а в центре квадрата вырезать ещё один со стороной на 20-25 мм меньше.

Когда выкройка будет готова, отшлифуйте края, согните корпус и соедините швы заклёпками. Внутреннюю поверхность прогрунтуйте, вскройте белой аэрозольной краской без глянца и оставьте сохнуть на 2-3 суток. С передней стороны корпуса заведите по диагонали квадратный отрезок стекла подходящих размеров и прислоните его к загнутым полочкам изнутри. По контуру стекла обильно пройдитесь белым силиконом, им же промажьте швы корпуса.

Крепление монтажной панели или платы выполните на восьми болтах по 4 мм, предварительно просверлив отверстия по краям каждой полочки на узкой стороне корпуса. Чтобы пластина прилегала плотно, используйте уплотнитель для дверей из вспененного ПВХ. Обтянуть болты будет непросто, их головки недоступны, поэтому используйте пару законтренных гаек на конце.

Монтаж радиоэлементов

Если вы выбрали светодиоды со штыревыми выводами, для их монтажа потребуется пластина текстолита. Продумайте схему размещения и нарисуйте перманентным маркером токоведущие дорожки. Аноды всех светодиодов (длинные хвосты) допустимо собрать на одну шину «массы». Катоды также собираются в одну точку, но в цепь питания каждого светодиода следует последовательно включить токоограничивающий резистор.

Его расчёт прост: из напряжения питающей сети вычитаем напряжение светодиода и делим на предельно допустимый ток. Чтобы перестраховаться на случай колебаний напряжения источника, допустимый ток светодиода можно заведомо занизить до 90-95% паспортного значения.

Пример схемы светодиодной матрицы из диодов с рабочим напряжением 3 вольта и рабочим током 20 мА

Ориентировочное напряжение питания для одного светодиода составляет 4 В. Если источник выдаёт больше, целесообразно включать диоды по смешанной схеме, где параллельно соединены гирлянды, в каждой из которых по одному светодиоду на каждые 4-5 В напряжения. Допустимый ток для такой последовательной сборки определяется как сумма допустимых токов каждого, а прямое напряжение остаётся тем же, при условии что у каждого светодиода этот параметр одинаков.

Разместив элементы и нарисовав дорожки, протравите пластину текстолита в растворе лимонной кислоты (30-50 г), 3-х процентной перекиси водорода (100 мл) и поваренной соли (2 чайные ложки), периодически проверяя степень растворения незащищённых участков. Просверлите отверстия под штыревые выводы сверлом на 1,5-2 мм, просверлите восемь отверстий для крепления платы к корпусу, а затем тщательно пролудите токоведущие части припоем с канифолью.

Для светодиодной матрицы можно также использовать монтажную плату

Если вы собираете диоды или матрицы на охлаждающей подложке, их монтаж выполняется навесным способом. В качестве монтажной панели следует выбрать алюминиевый радиатор типа «расчёска». Каждый светодиод крепится посредством двух или трёх отверстий, разметьте их все сразу и просверлите с тыльной стороны радиатора сверлом на 2,5 мм.

Для крепления используйте короткие саморезы 3,5х11 мм для металлических профилей, но без бура на конце. Перед закреплением диода нанесите на подложку небольшое количество термопасты КПТ-8.

Катод (-) и анод (+) у светодиодов с подложкой маркированы, схема подключения и расчёт защитных резисторов одинаковы для всех типов. Соединять элементы между собой следует посредством отрезка телефонного провода. Чтобы не выполнять лишнюю работу, аноды можно сразу припаивать короткими перемычками к корпусу алюминиевого радиатора.

Вопрос об источнике питания

После сборки светодиодов у вас останется два вывода, на которые было бы неплохо подать напряжение, но откуда его взять? Бытовые источники питания здесь мало применимы, для питания светодиодов нужен LED-драйвер, выдающий пульсирующий постоянный ток стабильного значения.

Для большинства изделий подойдёт драйвер систем интерьерного освещения или для LED-лент. Лучше приобрести источник питания заранее, чтобы по нему рассчитать количество и схему соединения диодов согласно напряжению на выходе и общему току стабилизации.

Для небольших поделок можно использовать блоки питания общебытового назначения с выходным пульсирующим током в 0,5-1,5 А и напряжением на 3-5 В выше прямого напряжения диодов. Стабилизировать источник питания можно микросхемой LM317, для более мощных прожекторов используйте LM350 и LM338, соответственно, увеличивая мощность источника.

Ограничение тока микросхемой можно регулировать, меняя сопротивление резистора. Его номинал определяется как 1,25/I, где I — ток светодиода или сборки.

Светодиодный прожектор позволит получить мощный источник света при небольшом энергопотреблении. При этом можно учесть собственные потребности – сделать ударопрочный корпус или переносную конструкцию. За основу можно взять старый осветительный прибор, алюминиевый профиль или пластиковый каркас. Светодиодный прожектор своими руками можно сделать из запчастей от старых компьютеров, а LED-лампы продаются в магазинах электрики.

Особенности конструкции прожектора

Можно взять старый галогеновый или светодиодный прожектор и модернизировать его, улучшив источник света и отражатель. Если такого в наличии нет, можно купить дешевый уличный фонарь, понадобится лишь заменить некоторые элементы.

Если стоит задача сделать фонарь под собственные нужды и предпочтения, всю конструкцию придется продумывать самостоятельно. Это вариант для опытных мастеров, которые собрали своими руками не один электроприбор. В этом случае нужно выбрать источник света и источник тока. Лучше предусмотреть охлаждение, чтобы прибор не перегревался.

Прожекторы, которые постоянно эксплуатируются на улице, нужно защитить от влаги. Стекло и все стыки корпуса нужно хорошо загерметизировать. Над фонарем рекомендуется повесить козырек для защиты от осадков.

Необходимые материалы и детали

Необходимые детали для сборки светодиодного прожектора можно взять от старого компьютера или ноутбука. Если нет подходящего корпуса, его можно собрать самостоятельно из металлического профиля.

Материал корпуса

Дешевые фонари делают с пластиковым корпусом. Их преимущество в небольшом весе и невысокой стоимости. Но пластик проигрывает металлу в долговечности, его нельзя эксплуатировать круглый год. Если планируется повесить прожектор над входом в гараж или дом, лучше сделать металлический корпус. В зависимости от условий эксплуатации можно предусмотреть ручку-переноску и защиту от ударов.

Главное в корпусе – это отверстия сверху и снизу для вентиляции . От долгой работы светодиоды нагреваются, их нужно эффективно охлаждать. Через верхние отверстия воздух входит, обдувает все детали и забирает у них тепло. Через нижние отверстия вентиляторы выдувают отработанный воздух. Такая конструкция прожектора не подходит для улицы.

Источники света

Главный плюс LED-ламп в долговечности службы. Они работают 50000 часов, в 10 раз дольше, чем галогеновые светильники. При грамотном расположении отражателей яркость светодиодов в прожекторе будет намного выше, чем у других ламп.

Если требуется яркий источник света, лучше взять несколько маленьких светодиодов по 1 или 3 Вт. Для устройства среднего размера понадобится 20 штук. Уличный фонарь должен иметь мощность минимум 30 Вт.

Источник питания

Светодиодный прожектор своими руками можно сделать на 12 или 220 Вольт. Подобрать источник питания можно в магазине запчастей для компьютеров. Например, для прожектора с 20 светодиодами по 1 Вт подойдет блок питания от ноутбука на 19 В. Источники тока лучше сразу купить во влагостойком корпусе, тогда не понадобится придумывать собственную защиту.

Процесс сборки

Чтобы сделать светодиодный прожектор, нужно подготовить:

  • паяльник;
  • термоклей;
  • герметик;
  • провода питания;
  • отражатель.

Для усиления света используют готовый отражатель или зеркальный скотч.

Собираем прожектор

Отдельные светодиоды нужно собрать в цепь сразу на радиаторе. Подойдет кулер от компьютера, ноутбука или сервера. Диоды прикрепляют термоклеем и соединяют дорожками или проводами. После этого подсоединяют источник питания, проверяют работу лампочек и вентилятора. Важно убедиться, что радиатор поддерживает постоянную температуру, для этого можно воспользоваться инфракрасным пистолетом.

Корпус прожектора можно собрать из старого фонаря, кронштейна и алюминиевой трубы. В фонаре нужно сделать отверстие внизу для вентиляторов. Алюминиевая труба подойдет в качестве основания, а старый кронштейн можно использовать как ручку-переноску.

Подключаем в сеть

После окончания всех работ надо подключить прожектор к сети и проверить его. Лучше это делать на улице в полной темноте перед стеной. С большого расстояния нужно оценить пятно света, который дает лампа. В дальнейшем прибор можно усовершенствовать, добавить переносной аккумулятор и USB-разъем для зарядки. Удобная ручка с крючком позволит брать фонарь в походы и на рыбалку.

Сегодня весь ассортимент имеющихся на рынке светодиодных прожекторов условно можно разделить на 2 группы: недорогие низкокачественные и фирменные изделия хорошего качества с высокой стоимостью. Стоит отметить, что вторая группа активно подделывается недобросовестными производителями из Китая, что серьезно усложняет выбор.

В данной статье рассмотрим, как сделать светодиодной прожектор на 220 В своими руками, качество которого в разы выше дешевых изделий китайского производства.

Необходимые детали и материалы

Все материалы, используемые в сборке, есть в хозяйственных магазинах и в отделах по продаже радиоэлектронных компонентов. В крайнем случае их можно заказать через онлайн-магазины. Главная деталь – это корпус от галогенного прожектора.

Если прожектор планируется использовать на открытом воздухе, то степень защиты корпуса должна быть не ниже IP67.

Далее понадобится двусторонний фольгированный стеклотекстолит прямоугольной формы. Его размер зависит от внутренних размеров корпуса галогенного прожектора. Для крепления текстолита потребуется алюминиевая пластина, которая также будет служить теплопроводом между светодиодами и корпусом прожектора.

Для более эффективного отвода тепла от светодиодов, рекомендуется использовать максимально тонкий стеклотекстолит.

Светодиоды будем устанавливать в количестве 100 шт. Для их питания потребуется набор недорогих радиоэлементов, о выборе которых будет сказано чуть ниже. Для монтажа компонентов на печатную плату понадобится стандартный инструмент радиолюбителя. Кроме этого, пригодится умение изготавливать самодельные печатные платы, термопаста и провода.

Схема и печатная плата простого светодиодного прожектора

В качестве источника питания светодиодного прожектора применим схему с гасящим конденсатором, как наиболее простое и доступное каждому решение. Её принцип действия неоднократно рассматривался ранее. Поэтому укажем только основные нюансы, на которые следует обратить внимание. По входу источника питания стоит неполярный конденсатор ёмкостью 1 мкФ на 400 или 630 вольт. Параллельно с ним включен резистор 1 МОм. Можно подключить любой другой резистор мощностью 0,25 Вт и более с сопротивлением 240–1000 кОм. Далее следует диодный мост, собранный на четырёх недорогих диодах 1N4007 (I пр =1 А, U обр =1000 В). Его можно заменить диодной сборкой с такими же параметрами. Выпрямленное напряжение сглаживается полярным конденсатором на 10 мкФ 400 В.

Светодиоды на печатной плате прожектора разделены на две последовательно соединённые группы по 50 шт. в каждой. В схеме для светодиодов не используются ограничительные резисторы.

При подключении источника питания к светодиодам между ними был установлен мультиметр в режиме измерения тока. Результат показал 38 мА в обеих ветвях или 19 мА в каждой, что соответствует предварительно проведенным расчетным данным. При сетевом напряжении 220 вольт ток через каждый светодиод не превысит номинальное значение в 20 мА.

Печатная плата изготавливается стандартным способом с помощью лазерного принтера и не требует особой точности. Обратная сторона платы остаётся нелуженой для лучшего отвода тепла. Монтажные отверстия необходимо разместить так, чтобы с их помощью обеспечить надёжный контакт с радиатором.

Плата светодиодного прожектора в файле Sprint Layout 6.0:

Процесс сборки

Начнем собирать прожектор с установки светодиодов на печатную плату. Для этого можно воспользоваться как паяльной станцией, так и простым маломощным паяльником. По завершении следует проверить правильность монтажа и работоспособность каждого светодиода отдельно, используя для этого мультиметр в режиме прозвонки.

Следующим этапом по сборке LED-прожектора своими руками является пайка блока питания навесным способом. Расположение радиодеталей нужно продумать так, чтобы они поместились в отсеке, куда заводят провод питания. Чтобы избежать короткого замыкания, оголённые участки изолируем термоусадочной трубкой. Проверяем работоспособность источника питания сначала на холостом ходу, а затем с нагрузкой (светодиодами).
После успешного кратковременного запуска переходим к окончательной сборке светодиодного прожектора. Сначала из алюминиевой пластины делаем радиатор в виде уголка.
Таким образом, чтобы одна его полка прилегала к внутренней стенке прожектора, а ко второй крепилась плата со светодиодами.
С целью повышения теплоотдачи в местах контакта наносим термопасту, после чего производим окончательную сборку.

Плюсы и минусы конструкции

Явным преимуществом конструкции является простота сборки и доступность используемых деталей. В результате проведенных операций получился самодельный светодиодный прожектор направленного действия на светодиодах SMD 5050 со светоотдачей 18 лм каждый. В сумме световой поток самодельного прожектора составит примерно 1600–2000 лм. Точное значение освещенности нужно измерять люксметром. Оно зависит от тока нагрузки и цветовой температуры используемых светодиодов.

Отсутствие ограничительного резистора – минус рассмотренной электрической схемы, благодаря чему её надёжность в регионах с нестабильным напряжением сети резко снижается. Значительный скачок напряжения станет причиной выгорания светодиодов. Поэтому рекомендуем немного усовершенствовать самодельный прожектор, дополнив его схему питания двумя резисторами сопротивлением 1–2 Ом. Не стоит забывать, что светодиодное освещение продолжает прогрессировать, предлагая новые модели твердотельных источников света. В частности, место SMD светодиодов может занять COB матрица, розничная цена которой уже доступна широкому кругу потребителей. COB матрица упрощает монтаж, уменьшает размеры платы, снижает общее время изготовления прожектора в домашних условиях.

Вот только отводить тепло от многокристального чипа придётся с помощью вентилятора, а значит, придётся доработать блок питания. Для этих целей подойдёт компьютерный кулер, для которого достаточно места внутри корпуса. Но в этом случае прожектор нельзя будет эксплуатировать под отрытым небом.

Ещё одним прогрессивным шагом станет замена омеднённого текстолита на фольгированный алюминий. На самом деле этот трёхслойным материал сделан из текстолита, с одной стороны которого нанесена медь для вытравливания печатных проводников, а с другой – алюминий для отвода тепла. Он идеально подходит для построения современных светодиодных фонарей и прожекторов большой мощности.

Подводя итоги, хочется отметить, что сконструировать самодельный прожектор на светодиодах под силу каждому человеку, который «дружит» с паяльником и электричеством. А ещё сборка подобного самодельного устройства не только украсит досуг, но и станет экономичным осветительным прибором в домашнем хозяйстве.

Читайте так же

Прожекторы LED светодиодные с датчиком движения

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Световые приборы прожекторного освещения со встроенным датчиком движения


Световые прожекторы применяются для освещения территории вне помещения, однако могут быть использованы и внутри здания. Благодаря большому световому потоку и направленному действию, прожекторные модули являются незаменимым видом освещения, если речь идёт о большой площади поверхности и внушительной дальности.

За счёт конструкторских разработок ведущих компаний по выпуску светодиодной продукции, пользователю стали доступны модифицированные модели прожекторов, у которых в структуру устройства встроен датчик движения. Такая инновация расширила область применения светодиодных прожекторов, и позволила их применять не только в общественных, промышленных и бытовых вариантах, но и в узкой специализации, такой как охрана и защита объектов. За счёт датчика движения установленного в прожекторном модуле, стало доступным построение полного автоматического узла освещения объектов, в работе которого исключён контроль и манипуляции со стороны пользователя.

Светодиодный прожектор имеет компактную форму и разные размеры, которые могут зависеть от формы исполнения корпуса или мощности самого устройства. Монтаж данного устройства можно производить как в помещении, так и вне него, за счёт того, что защита устройства составляет по всеобщей классификации IP65. Благодаря высокому уровню защиты модуля от пыли, влаги и воды, пользователь может устанавливать осветительные устройства даже на открытой местности.

Все производители заинтересованы в обеспечении большой защиты для своих устройств, поскольку понимают, что их продукция в основном будет использоваться вне зданий. Устанавливать прожектор может на любой поверхности по принципу накладного монтажа, поэтому он обладает большой мобильностью, и пользователь в любой момент может поменять его местоположение. Прожектор после монтажа подключается к центральной электросети, без каких-либо дополнительных электронных устройств, поскольку всё необходимое оборудование установлено в самом осветительном модуле. Датчик движения, как правило, располагается под самим прожектором, однако существуют модели устройств, у которых данный модуль вынесен отдельно.

Некоторые фирмы выпускают универсальные датчики движения, к которым можно подключить несколько прожекторов, что явно расширяет возможности человека в плане организации освещения. В основном датчик движения излучает инфракрасный луч, который незаметен для пользователя. Данный луч при включении устройства замеряет расстояние до преграды (объект, поверхность чего-либо), и при условии преломления инфракрасного излучения подаётся сигнал на включение прожектора. Светодиодный прожектор при поступлении сигнала на включение может зажигаться на определённое время и выключаться или постоянно оставаться в активном состоянии пока пользователь не даст команду на отключение. Весь функционал срабатывания и регламент работы прожектора с датчиком движения полностью задаётся пользователем. Светодиодные прожекторы очень экономичные, и самое главное имеют большой запас часов работы, а так же неограниченное количество циклов включения/выключения. Не один аналоговый светильник не сможет выполнять поставленные задачи, которые с лёгкостью решает светодиодный прожекторный модуль с встроенным датчиком движения.

Загрузка данных… Показать товары (0)

Сбросить форму


Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Как разрезать светодиодные ленты, соединить и повторно соединить по длине

Светодиодные ленты обычно используются для декоративного акцентного освещения в домах, наружных архитектурных зданиях и ландшафтном освещении.

У многих пользователей возникают вопросы о том, как разрезать светодиодные ленты и как их соединить/соединить или пересоединить до нужной длины, поэтому сегодня я хотел бы поделиться своими знаниями об этом продукте, надеюсь, в этой статье полезно для вас.

Прежде чем перейти к этому вопросу, я хотел бы задать вам один вопрос, какой тип светодиодной ленты вам нужен или как вы выбираете светодиодную ленту?

На рынке есть два вида светодиодных лент: одна версия с низким напряжением 12 В 24 В постоянного тока, а другая версия с питанием 120 В переменного тока.

Как сделать выбор между постоянным и переменным напряжением?

Таким образом, если это небольшой проект декоративного освещения, например, в нижней части шкафа, книжной полке или задней части кухни без слишком длительного времени, лучше использовать 12 В или 24 В.

Тем не менее, для крупных проектов, таких как наружное освещение террасы, освещение дорожек, освещение бухты, освещение поручней или рабочее освещение, лучше выбрать светодиодную ленту на 120 В.

Для светодиодных лент низкого напряжения требуется адаптер, который необходим для преобразования переменного тока (AC) 120 В переменного тока в постоянный ток 12 В постоянного тока или 24 постоянного тока, а максимальная мощность нагрузки не может превышать поддерживаемую мощность адаптера, вам необходимо рассчитать общую мощность ленты. свет и купить соответствующий ватт адаптер.

напр. если общая мощность светодиодной ленты составляет 5 м x 9,6 Вт / м = 48 Вт, вам нужно оставить запас не менее 20%, то есть 9,6 Вт (= 48 Вт * 20%), тогда вам нужно купить 58 Вт (57,6 Вт). = 48 Вт + 9,6 Вт) или выше.

Обычно рабочая длина светодиодных лент довольно ограничена (1–10 м), самая длинная — всего 32,8 фута (10 м), 5 м в рулоне обычно встречается на рынке, потому что дальше светодиоды от блока питания, тем ниже электрический ток в системе, если ток слишком низкий, светодиод не может загореться.

Ниже приведено уравнение физической математики, вы можете полностью понять, что я имею в виду.

U=I(R1+R2+……..+Rn) , I = U/(R1+R2+…..+Rn)

Поэтому люди часто устанавливают его параллельно и, таким образом, требуют много разъемов.

Как обрезать светодиодную ленту 12 В или 24 В? и это безопасно?

Да, резка ленты вполне безопасна, так как 12В 24В это низковольтная линия, опасности для человека не представляет.

Для светодиодных лент на 12 В позволяет разрезать на каждые 3 светодиода, а на 24 В — на каждые 6 светодиодов, что в светодиодных лентах считается «функциональным блоком».

Как видите, на ленте отмечено множество точек отреза, вы можете с помощью пары острых ножниц отрезать светодиодную ленту по заданным линиям отреза или по отрезаемой метке.

А на конце каждого функционального блока имеются медные точки, позволяющие припаивать внешние провода к линиям питания или управления.

Если резать неправильно, просто поврежденный функциональный блок не работает, на другие блоки это не влияет, так что не пугайтесь.

Шаг 1: Измерьте необходимую длину и найдите ближайшую линию отреза до нужной длины.

Шаг 2: Используйте ножницы, чтобы разрезать светодиодную ленту напрямую

Как разрезать светодиодную ленту 110 В 120 Вт?

Некоторые высоковольтные светодиодные ленты на 120 В, представленные на рынке, нельзя разрезать, поэтому перед покупкой необходимо проконсультироваться с продавцом.

Если светодиодную ленту можно разрезать, вам нужно найти прозрачную щель и использовать острые ножницы, чтобы отрезать ее в соответствии с вашими требованиями к длине, как правило, высоковольтную световую ленту можно разрезать через каждый метр.

Во-вторых, нам нужно выяснить, нужна ли вам водонепроницаемая светодиодная лента со степенью защиты IP65 или неводонепроницаемая версия.

Водонепроницаемая светодиодная лента обернута материалом из силиконовой смолы, который защищает светодиодные компоненты от пыли, воды или влаги. Если светодиодная гибкая лента подвергается воздействию воды, например, в ванной, на кухне или за пределами рабочих помещений, то использование водонепроницаемой версии является обязательным выбором, хотя это немного дороже.

В-третьих, какой светлый цвет вы предпочитаете? Смесь RGB, один цвет, такой как красный, синий, зеленый, желтый или белый (включая теплый белый, нейтральный белый и холодный белый от 3000K до 6000K)?

Многоцветный RGB — лучший вариант, если вы хотите больше сочетаний цветов и цветовых эффектов, но не забудьте использовать 3-канальный контроллер.

В-четвертых, вам необходимо иметь представление о том, сколько люмен выдает свет для вашего проекта украшения своими руками.

И это часто рассчитывается в люменах на метр, что определяется количеством светодиодов на метр. например Светодиодная лента высокой плотности имеет больше светодиодных чипов в каждой заданной области, если высокая плотность составляет 3 светодиода на каждые 2 дюйма, стандартная плотность 3 светодиода на каждые 4 дюйма, обычно 60 светодиодов / метр для светодиодной ленты высокой плотности, тогда как 30 светодиодов / метр для светодиода стандартной плотности полоски.

Поэтому, если вам требуется высокая светоотдача, выбирайте светодиодные ленты высокой плотности.

Ниже приведены значения светового потока для различных применений.

Акцентное освещение 300–900 лм/м < освещение под шкафом (500–1000 лм/м) < рабочее освещение (1000–1300 лм/м) < нижнее освещение спальни (600–1500 лм/м)

Как установить светодиод 12 В 24 В полоса света ?

Обычно на задней стороне световых полос имеется клейкая лента 3M, после того как вы ее отклеите, ее можно приклеить и установить на любую гладкую плоскую поверхность, такую ​​как дерево, сталь под шкафами, книжная полка и т. д.

Шаг 1: очистите поверхность рабочего пространства, дайте ей высохнуть и переходите к следующему шагу.

Если на поверхности есть пыль или точки, вам необходимо убрать их с помощью коврика и просушить, прежде чем двигаться дальше.

Шаг 2: распакуйте и разверните светодиодную ленту, отрежьте световую ленту до длины, которую вы отмерили по метке, которую можно отрезать.

Шаг 3: снимите клейкую ленту и приклейте ее к поверхности, обязательно нажмите рукой, чтобы выдавить пузырьки воздуха.

Шаг 4: подключите светодиодную ленту к контроллеру и адаптеру, подключите адаптер к сети и включите свет.

Как установить светодиодную ленту 120В?

Как упоминалось ранее, 120-вольтовая светодиодная лента может быть очень длинной, например, 10 м, 15 м, 20 м, 25 м или 100 м, что довольно распространено на рынке.

Шаг 1: достаньте светодиодные ленты из упаковки и разверните ее.

Шаг 2: Поместите полоски на желаемую поверхность и закрепите их зажимом. Мы рекомендуем использовать по одному на каждые 3 фута, и помните, что не задевайте светодиодные чипы.

Шаг 3: разрежьте светодиодную ленту в прозрачном зазоре и используйте соответствующий штифт для подключения к контроллеру и вставьте заглушку в ленту на случай утечки электричества.

Шаг 4: Подключите к сети и играйте.

Как установить светодиодные ленты (с пошаговым видеоруководством)

Светодиодные ленты произвели революцию в освещении наших домов и офисов благодаря их универсальности и множеству преимуществ . Независимо от того, хотите ли вы добавить окружающее освещение на свою кухню или торговое помещение, или вам нужно рабочее освещение для вашего офиса, светодиодные ленты позволят вам преобразить любое пространство с помощью стильного и экономичного светового решения.Кроме того, поскольку для установки светодиодной ленты не требуются предварительные знания в области электротехники, создать желаемый эффект очень просто.

Просто следуйте этому руководству, чтобы узнать, как самостоятельно установить светодиодную ленту. Мы рассмотрим:

Правильный выбор ленты для вашей работы

Светодиодная лента доступна в полной цветовой гамме, например, . янтарный, синий , зеленый , розовый и красный , а также различные температуры, включая холодный , нейтральный и теплый белый .Если вы не хотите ограничиваться только одним цветом, вы можете вместо этого выбрать меняющую цвет полосу . Светодиодная лента также бывает разной мощности — обычно от 5 Вт до 25 Вт — которая определяет яркость света (измеряется в люменах). Таким образом, существует широкий ассортимент светодиодных лент , которые помогут вам создать желаемый образ.

Светодиодные ленты обычно имеют клейкую основу для легкой установки и могут быть легко нарезаны на различную длину с пятиметровых катушек.При выборе световых полос, которые вы хотите установить, важно учитывать ширину ленты по сравнению с шириной области, на которой вы хотите ее установить. Вам также нужно будет посмотреть на количество светодиодов на метр, так как это определяет, равномерно ли рассеивается свет. Хотя ленты с большим количеством светодиодов на метр немного дороже, они не создают нежелательных пятен.

Светодиодные ленты могут слегка нагреваться при включении, поэтому в идеале их необходимо установить на металлическую поверхность, чтобы рассеивать часть тепла.Если ваши светодиодные ленты не будут устанавливаться на металлическую поверхность, мы рекомендуем разместить их в профиль перед их креплением к поверхности с помощью скоб .

Как вы питаете светодиодные ленты?

Большинство, если не все, светодиодные ленты могут питаться от сети. Но, поскольку электросеть в Великобритании имеет более высокое напряжение и ток по сравнению с тем, что необходимо для питания светодиодной ленты, вам необходимо установить драйвер для снижения как напряжения, так и тока.Взгляните на наше руководство, чтобы узнать больше о том, что такое драйвер и какой драйвер вам нужен.

Установка светодиодных лент

Установка светодиодной ленты очень проста, хотя может потребоваться некоторая базовая проводка в зависимости от типа используемой ленты.

Как подключить светодиодные ленты к сети

Большинство светодиодных лент продаются в катушках по 5 м (и требуют некоторой базовой проводки. Для установки светодиодных лент с питанием от сети вам понадобится катушка светодиодной ленты, совместимая Драйвер и совместимый соединительный провод для светодиодов .Кроме того, наши комплекты светодиодных лент поставляются со всем необходимым для начала работы. Затем выполните следующие действия, чтобы подключить светодиодные ленты к источнику питания.

  1. Подсоедините светодиодную ленту к соединительному проводу, вставив конец ленты в зажим на проводе, убедившись, что красный провод совмещен со знаком «+» на ленте, а черный провод со знаком «-». подписать.
  2. Плотно нажмите на заднюю часть зажима разъема, чтобы закрыть застежку. Возможно, вам придется удалить часть подложки с клейкой стороны.
  3. Снимите клейкую основу ленты и плотно прижмите ее к поверхности по вашему выбору, будь то потолок, стена или под прилавком.
  4. Подсоедините другой конец соединительного кабеля к драйверу. Кроме того, вы можете попробовать наш ассортимент готовых к подключению и простых в использовании лент. Эти световые полосы поставляются с предварительно прикрепленным разъемом, который напрямую подключается к соответствующему драйверу.
  5. Подключите драйвер к источнику питания и включите сетевое питание.

Или просто следуйте нашему видео с инструкциями ниже:

Если вы выбрали ленточные светильники из нашей линейки Tagra OptiProfile, их новая система pro connect и тонкий дизайн делают установку проще, чем когда-либо прежде, даже в самых неглубоких профилях. Этот простой разъем позволяет увеличить длину кабеля от ленты до любого необходимого вам размера, без пайки и без каких-либо дополнительных разъемов. Разъемы добавлены с обоих концов, что означает, что вы можете эффективно использовать две длины светодиодной ленты.

Как установить светодиодные ленты на потолок или стену

Светодиодные ленты могут отлично смотреться на вашем потолке или стенах в качестве стильной детали, творческого рабочего освещения или подчеркивать архитектуру опускающихся потолков или сводов. Чтобы установить светодиодные ленты на потолке или стене, вам необходимо убедиться, что они установлены за выступом, например, за краем опускающегося потолка или в верхней части формованного свода. Это скроет светодиодную ленту, но все же даст вам полный световой эффект для более гладкого вида.

Как установить светодиодные ленты под шкафы

Светодиодные ленты также отлично смотрятся при установке под шкафами в качестве рабочего освещения. Несмотря на то, что вам следует постараться разместить ленту за кромкой, большинство шкафов достаточно глубокие, чтобы поместить ленту довольно далеко назад. Опять же, это гарантирует, что вы получите полный световой эффект, не видя световой полосы и проводки.

Установка светодиодных лент на открытом воздухе

Если вы хотите установить светодиодную ленту на открытом воздухе, вам необходимо купить световые полосы и драйвер с рейтингом IP не менее 67, чтобы обеспечить их водонепроницаемость.Они работают так же, как и их негерметичные аналоги, поэтому их так же легко установить, следуя приведенному выше видео-методу.

Как подключить несколько светодиодных лент к одному контроллеру

Если вы используете меняющая цвет светодиодная лента , затем вам нужно будет подключить световые ленты к беспроводному контроллеру с помощью приемника. Это должно быть связано между светодиодной лентой и драйвером. Если вы хотите управлять более чем одной световой полосой с помощью контроллера, вам потребуется добавить несколько приемников.

Как соединить светодиодные ленты вместе

Если для вашего проекта требуются светодиодные ленты длиной более 5 метров, вы можете легко соединить несколько лент вместе. Однако соединение их вместе соединительным проводом вызовет падение напряжения, когда ток проходит от одной световой полосы к другой, и ваше освещение будет тусклее по мере прохождения по цепи. Вместо этого вам нужно будет подключить все ваши светодиодные ленты к Драйвер отдельно, подключив один конец каждой ленты к устройству с помощью разъема для светодиодов . В качестве альтернативы вы можете использовать кабельный разветвитель , который работает так же, но требует только один провод, что лучше всего подходит для драйверов только с одной розеткой. Оба эти метода гарантируют, что не будет падения напряжения.

Светодиодные ленты идеально подходят для широкого спектра применений, и, следуя советам в этом руководстве, вы сможете установить их быстро и легко.

Здесь, в Ultra LEDs, у нас есть целый выбор светодиодных лент на выбор.Взгляните на наши белые , цветные и меняющие цвет полосы света , а также комплекты полос , в которых есть все, что вам нужно. Для получения дополнительных советов экспертов ознакомьтесь с другими нашими руководствами покупателя . Если у вас есть что-то, что вы хотели бы спросить или обсудить с нами, вы можете позвонить нам по телефону 0800 088 3300 или написать нам по электронной почте [email protected] .

Как сделать светодиодный прожектор на Хэллоуин с разъемами RCA

Этот простой мастер-класс поможет вам создать собственный светодиодный прожектор на Хэллоуин с разъемами RCA, который можно будет легко использовать в любом месте вашего дома (и при этом потреблять очень мало электроэнергии!)

У Дерека Янга есть убийственная система для его дома на кладбище Ван Оукс, в которой используется недорогое, элегантное и эффективное освещение, которое вы можете сделать самостоятельно.

Дерек освещает все свое кладбище этими мощными маленькими жуками, и вы никогда не догадаетесь, что это всего лишь крошечные самодельные светодиоды!

Вы можете посмотреть полный видеоурок Дерека ниже или на YouTube.

Самодельное руководство по самостоятельному прожекторному светодиодному освещению для реквизита на Хэллоуин

Изображения Дерека Янга / YouTube

Дерек создал всю систему с такими разъемами RCA.

Вам понадобятся 3 разных разъема: штекер, гнездо и блок питания.

Соедините провода блока питания вместе; черный с черным и красный с красным, затем проложите отдельные провода от каждого к 1 RCA для питания.

Контейнер для светодиодного прожектора просто изготовлен из ПВХ.

Нагрейте один конец и зажмите тисками.

Просверлите два отверстия: одно для крепления L-образного кронштейна, а другое для протягивания светодиодных проводов.

Видите, как L-образный кронштейн прилегает к уплощенной поверхности? Затяните стопорными шайбами ​​и барашковой гайкой!

Также обратите внимание на более короткий провод RCA. Вы можете подключить его к удлинителю любой длины!

С другой стороны резиновая шайба удерживает светодиодные провода на месте, чтобы натяжение не вырвало их и не повредило прожекторы!

Подсоедините прожектор к удлинителю и подключите его к электросети.

Теперь у вас есть низковольтная светодиодная прожекторная система для Хэллоуина, которая осветит ваш дисплей!

Изображения Дерека Янга / YouTube

СПИСОК ПОСТАВКИ:

# #

9001

Описание
3,25 «Кусок 1/2» Труба CPVC (найдено возле секции горячего водонагревателя в местном доме / Lowe)
#
1
1 # 10-24 × 3/4 «Машина винт 2 — # 10-24 шайбы
1 # 10 Блокировка шайба
1 # 10-24 Rune Naut
1 1 «x1 / 2» Угловой Brace
1
1 Предварительно проводные 10 мм LED (найдено на eBay)
1 мужской RCA 1 — женский RCA
1 Джек коробка (найдено в Radio Shack) Вот пластина с 4 входами онлайн

Еще раз большое спасибо Дереку за то, что он поделился этим замечательным уроком!

Что вы думаете об этой системе освещения RCA?

Не стесняйтесь комментировать ниже и задавать вопросы о том, что вы видели!

Вы можете поделиться этим с помощью кнопок электронной почты и социальных сетей ниже.Спасибо!

Смотрите последние новости:  Вернитесь домой, чтобы увидеть наши последние показы Хэллоуина.

Как повесить светодиодную ленту — видеоруководство прилагается

Руководство по установке предназначено для комплекта светодиодных лент на 12 В. Светодиодные ленты отлично подходят для украшения вашего дома. Его простой и превосходный дизайн может украсить цвет домашнего стереофонического пространства и улучшить атмосферу.

Теперь вы можете посмотреть видео или выполнить шаги ниже, чтобы узнать, как установить, разрезать и подключить светодиодные ленты.

Часть 1. Как установить светодиодные ленты

Часть 2. Как разрезать светодиодную ленту

Часть 3. Как соединить секции светодиодной ленты

Часть 1. Как установить светодиодные ленты?

Шаг 1. Высушите и очистите поверхность

Перед тем, как приклеить какие-либо ленточные светильники, очистите поверхность области, на которую вы будете размещать светильники. Это жизненно важно для того, чтобы сохранить его установленным в течение длительного времени. Ленты рекомендуется наносить на гладкие устойчивые поверхности.Его нельзя размещать на шероховатых или текстурированных поверхностях, а также на любых поверхностях, которые могут изгибаться или двигаться.

Шаг 2. Разверните светящуюся полосу, приклейте к поверхности

Светодиодные ленты поставляются в рулонах. Просто разверните отрезок светильника, с которым вы будете работать, снимите клейкую подложку и приклейте к желаемой поверхности. Прижмите каждую часть полоски, чтобы она прочно приклеилась к поверхности и не имела пузырьков воздуха.

Вы можете использовать фиксирующие зажимы, чтобы усилить установку полосы света и гарантировать, что она останется на месте.Отклейте липкую ленту и наклейте ее на поверхность нелипкой частью над полосой света. При желании вы можете дополнительно закрепить зажим, прикрутив его к поверхности.

Примечание: Не все светодиодные ленты на lepro.com оснащены фиксирующими зажимами. При необходимости проверьте новые модели.

Шаг 3. Подключите светодиодную ленту и включите свет

После того, как ваши ленты закреплены, вы можете подключить их к контроллеру и адаптеру питания, а затем подключить к электрической розетке.Используя пульт дистанционного управления, сначала снимите изоляционный лист, нажмите любой цвет на пульте дистанционного управления, чтобы изменить цвет освещения.

Часть 2. Как разрезать ленту для светодиодных фонарей

В каждой ленте есть специальные секции, где вы можете разрезать ленту. Убедитесь, что делаете чистый прямой рез только в этих обозначенных участках. Резка в непредусмотренном месте повредит полосу света.

Часть 3. Как соединить секции светодиодной ленты

Знаете ли вы, что вы можете спроектировать свои полосы света так, чтобы они делали изгибы и повороты, двигались по углам или даже по неровным поверхностям? Используйте угловые или прямые гибкие соединители и соединительные зажимы .

Чтобы соединить две секции световой ленты вместе, используйте соединительный зажим. Вставьте открытый конец каждой полоски в зажим, затем закройте его, чтобы зафиксировать.

Чтобы ваши световые полосы проходили вокруг угла, используйте один угловой соединитель и 2 соединительных зажима.

При необходимости вы даже можете заставить световые ленты перемещаться по неровным поверхностям. Подсоедините гибкий соединитель ленты к полосам света и над неровным участком. Подключите другой конец к остальной части освещения.

Теперь вы можете свободно менять и выбирать атмосферу светлого цвета, которую хотите. Если вы используете пульт дистанционного управления, не забудьте перед использованием отключить изоляционный лист батареи.

Для шероховатых поверхностей может потребоваться установка монтажных зажимов, чтобы полоса оставалась стабильной. Для влажных мест, таких как ванные комнаты, рекомендуется использовать водонепроницаемые ленты. И теперь вы можете проверить категорию светодиодных лент, чтобы получить больше.

MiBOXER GU10 RGB+CCT Светодиодный прожектор FUT103 Руководство пользователя

Mi-Light
Подчиненный Новый бренд: Fut103

Особенности

ГУ10 RGB + CCT Светодиодный прожектор

Model No.: FUT103
Мощность: 4W
Напряжение: 100-240 В ~ 50/60 Гц
Номинальный ток: 0,07А
Рабочая температура .:-10~40°C
Цветовая температура: 2700K~6500K
Световой поток: 250лм-280лм
Световая отдача: 70лм/Вт
CRI: >80 PF: 0,55
Срок службы: 50000ч

Угол луча 0 Радиочастота: 2,4 ГГц
Расстояние управления: 30 м
Вес продукта: 42 г
Инструкции

Шаг 1
Вставьте лампочку в подходящий светильник.

ПРИМЕЧАНИЕ:
Для ламп, вес которых значительно превышает вес ламп, которые они заменяют, следует обратить внимание на тот факт, что увеличенный вес может снизить механическую стабильность некоторых светильников и патронов. и может ухудшить контакт и удержание лампы.

Шаг 2: привязка/отвязка
Совместимость с этими пультами дистанционного управления (приобретается отдельно)

ПРИМЕЧАНИЕ:
Освещение будет работать после привязки к пульту дистанционного управления; для получения более подробной информации, пожалуйста, прочитайте удаленную инструкцию.

Динамический режим листа

3

9001 9001

5

3 3 0 9 0 9
динамический режим 9001
1 Mardi Gras Регулируемый
2 Автоматическое изменение цвета
3 SAM
4
4 9
5
5
6 6 American 9 7
8 Party
9 Slow Color Splash
Передача сигнала

Один осветительный прибор может передавать сигналы от пульта дистанционного управления другому осветительному прибору в пределах 30 м, пока в пределах 30 м есть осветительный прибор, пульт дистанционного управления расстояние может быть безграничным.

Синхронизация режимов

Различные осветительные приборы могут работать синхронно, если они включаются в разное время, управляются с одного пульта, в одном динамическом режиме и на расстоянии до 30 м.

Внимание
  1. При установке осветительных приборов отключите питание для обеспечения безопасности.
  2. Проверьте, соответствует ли подача входного напряжения осветительным приборам.
  3. Непрофессиональные пользователи не могут демонтировать осветительные приборы напрямую, это может привести к возгоранию и поражению электрическим током.
  4. Пожалуйста, не используйте осветительные приборы вокруг ментальной зоны и сильное магнитное поле, иначе это сильно повлияет на дистанцию ​​управления.
83
Контроллер не могут использовать в влажной области
не могут соединяться с электрической цепью, пожалуйста, используйте дистанционное питание для DIM Lighting

, сделанные в Китае

Документы / Ресурсы

Связанные руководства / Ресурсы

Как подключить светодиодный прожектор? Схема подключения часовни тремя проводами.Как подключиться к сети 220 В без заземления и с ним?

В современном мире технологии развиваются ударными темпами, поэтому уже никого не удивишь беспроводным зарядным устройством или фонариком, мощность мощности которого можно осветить вдвое. Сейчас, наверное, уже не встретишь такого человека, который не имел бы хоть малейшего представления, что такое светодиод. Это своеобразная лампочка, преобразующая электрический поток в свет. Преимущественно пожаробезопасен и высокоэффективен в отличие от аналогов.

Меры предосторожности

Прожектор светодиодный состоит из нескольких элементов: светодиодной лампы, блока управления, герметичного корпуса и кронштейна. А также обязательно должно быть силовое устройство – это, например, батарея или плата, которая используется в стандартных моделях, и контроллер – он обеспечит работу оборудования с помощью автоматических выключателей.

Все работы с устройствами, напрямую зависящими от электричества, потенциально опасны. И хотя монтаж светодиодного прожектора максимально прост, на самом деле с ним справится каждый, подключать его нужно с большой осторожностью, дабы не навредить собственному здоровью, ведь это электротехническое устройство. Для его безопасности следует соблюдать некоторые рекомендации.

В первую очередь перед началом работы необходимо обратить внимание на руки. Они должны быть сухими. Категорически запрещается производить какие-либо действия с техникой при обнаружении слишком большого количества сырости.А также нельзя использовать в качестве защиты конечностей тканевые перчатки, так как при возможном ударе они ничем не помогут, а для того, чтобы быть огнеопасным, вполне годятся.

Необходимо убедиться, что цепь, по которой будет проходить соединение, отключена от источника энергии. Это необходимо, опять же, для того, чтобы защитить себя от ударов.

Нельзя пользоваться предметами, не защищенными от пыли и влаги, а ручки инструментов следует очень тщательно изолировать.

С помощью индикаторной отвертки необходимо постоянно проверять напряжение в сети и следить за отклонениями от 220 вольт не более 10%. В противном случае работа должна быть остановлена.

Если рядом со светодиодными устройствами находятся химические вещества, их необходимо изолировать.

Если после подключения наблюдаются какие-то неисправности устройства, не рекомендуется разбирать и ремонтировать его самостоятельно. Во-первых, не факт, что это приведет к положительному результату, к тому же вредно наносить вред как собственному здоровью, так и субъекту.Производители запрещают самостоятельно устранять различные дефекты, в этом случае обслуживание и замена оборудования по хорошей гарантии невозможны.

Ранее в тексте упоминалось, что установка светодиодного прожектора очень проста. Поэтому будут какие-то инструменты для подключения. В первую очередь это провода, их нужно покупать в магазине техники, выбирать следует из того же материала, что и прожектор, чтобы не было проблем. Необходимо подумать об изоляции, например, можно использовать специальные клеммные зажимы. Ну и конечно же наличие инструментов, таких как паяльник, отвертка, подручники.

Схема подключения

Установка таких прожекторов будет немного отличаться в зависимости от элементов цепи. Например, если нужно добавить дополнительные датчики движения или света. Хотя стандартная схема работы похожа.

Непосредственно перед подключением необходимо правильно выбрать место, где разместить устройство. Это важный аспект, так как необходимо учитывать возможности техники и желание покупателя, ведь они не всегда совпадают. Например, если человек хочет подсветить с помощью прожектора у себя дома задний двор, при этом выбирая место размещения, которое будет закрыто деревьями или другими конструкциями, в этом случае устройство не может быть правильно установлено. Необходимо учитывать, что источнику света для выполнения своих функций необходимо свободное пространство, поэтому следует предварительно выбрать такое место, чтобы не было препятствий для освещения.

Рекомендуется размещать конструкцию на достаточно большом расстоянии от земли – это позволит свету охватить максимальную площадь. Такие устройства могут различаться по цвету, что в принципе на схему установки не влияет, но при выборе места с этим лучше быть внимательным.

Для подключения светодиодного прожектора сначала нужно подключить кабель к клеммам на коробке, перед этим слегка приоткрыть его отверткой. Датчики движения настроены на 3 направления. Один из них будет воспринимать световую чувствительность, второй – общий, а третий отвечает за настройку временных периодов работы.

После этого нужно подключить устройство к сети. Также следует соблюдать некоторые правила для достижения положительного результата. Начнем с вложений. Корпус габаритный, а кабель проложен внутри сальника, соединяется с клеммной колодкой, а крышку можно закрыть.

Так же есть возможность купить прожектор изначально со встроенными тремя проводами. В этом случае подключить устройство еще проще. Соединить эти проводки нужно с помощью вилки проводки, используя нагревательные или специальные прокладки.

После всех этих действий достаточно закрепить устройство на кронштейне, и установить в выбранное место. Затем выполнить подключение техники к выключателю на сеть 220 вольт.

Этап проверки состоит в проверке работы диодного прожектора.

С заземлением

Не все светодиодные лампы нуждаются в заземлении. В большей части это относится к прожекторам І класса защиты (где защита от электрического тока осуществляется с помощью 2-х систем: основной изоляции и способов крепления токопроводящих элементов, доступных для прикосновения), такие устройства намного безопаснее, чем другие, так как имеется двойная защита от возможного удара.

В том случае, если устройство подключается к электричеству с помощью кабеля, то провод обычно уже имеет заземляющую жилу или контакт, достаточный для соединения с жилой питающего кабеля. Иногда в прожекторах на корпусе есть дополнительные контакты для подключения массы.

Бывает, что человек, покупающий устройство, ничего не знает о заземлении и, соответственно, не подключает эту функцию. В такой ситуации устройство будет работать в обычном режиме, но при возникновении аварийной ситуации может возникнуть повышенная опасность.

Без заземления

Различают светодиодные светильники, в которых для экономии используются двухжильные кабели, не имеющие заземления, или трехжильные, где защитный проводник соединен в группе с остальными.Чаще всего такая ситуация встречается в старых домах. В случае отсутствия заземления необходимо использовать диодные прожекторы, что не обязательно, то есть только с основной изоляцией.

Полезные рекомендации

Чтобы прожектор прослужил как можно дольше, следует подобрать для него прочное крепление. Самый простой способ — использовать стальной хомут. При таком варианте диодную лампу можно закрепить на любой поверхности, например, на столбе.

Помимо прочности крепления важно также обратить внимание на защиту устройства от влаги и пыли. Слабый дождь или туман с прожектором пережить удастся, а вот сильный ливень, даже несмотря на толстый корпус, маловероятен. Поэтому рекомендуется размещать устройство где-нибудь под навесом или козырьком.

Как подключить светодиодный прожектор в домашних условиях смотрите в видео.

Как установить светодиодную плоскую панель

Потолочный светильник со светодиодной панелью Потолочные светильники со светодиодными панелями
очень популярны и являются очень хорошей заменой старым светильникам, потому что светодиодные потолочные светильники могут сделать окружающую среду более мягкой и современной.Большинство мест выбирают панельные лампы, такие как конференц-залы, рестораны и офисы, больницы, школы, коридоры и вестибюли
s.



Итак, как установить светодиодную потолочную панель? Мы хотим поделиться с 4 способами установки светодиодных панелей. Светодиодные потолочные светильники четырех видов: встроенные, встраиваемые, навесные и подвесные. Пожалуйста, проверьте установку светодиодной плоской панели
.

ПРЕДУПРЕЖДЕНИЕ/ ПРЕДУПРЕЖДЕНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Выключить питание перед проверкой, установкой или удалением
правильно наземные электрические прилагают



ПОЖАРООПАСНОСТЬ

Соблюдайте все нормы NEC и местные нормы
Используйте только провода, одобренные UL или IEC, для входных/выходных соединений
Минимальный размер 18 AWG(0.75мм²)

Пожалуйста, следуйте шаг за шагом, вы можете полностью установить светодиодную плоскую панель.



Встроенный

1. Открутите отмеченные винты в четырех углах панели

.

2. Установите пружины на место и установите на место четыре винта (винты должны быть вставлены через центральное отверстие зажима, как показано выше)

3. Вырежьте в потолке квадратное отверстие на 10 мм меньше, чем светодиодная панель

.

4.Подключите светодиодный драйвер к сети переменного тока. Вставьте панель в полость потолка с поднятыми пружинами.

5.Завершите установку.

 Утопленный



1. Подсоедините кабель панели светодиодов к стороне постоянного тока драйвера светодиодов.

2. Поместите драйвер на заднюю часть панели. 3. Снимите потолочную решетчатую панель.

4. Вставьте светодиодную панель в потолочную решетку. 5. Поверните панель, чтобы легко вставить ее в потолочную решетку.

6. Разместите светодиодную панель на одной линии с потолочной сеткой.

7.Убедитесь, что панель ровно установлена ​​внутри потолочной решетки с Т-образной балкой.

8. Снимите потолочную панель рядом со светодиодной панелью.  9. Подключите драйвер светодиодов к сети переменного тока.

10. Замените потолочную панель для завершения установки

ВСТРАИВАЕТСЯ В РАМУ ПОТОЛКА (Светодиодная панель UL)



1.Выньте панель из коробки и защитного пакета, снимите защитную пленку.

2. Поднимите монтажный зажим на краю панели.

3. Поверните головку монтажного зажима       4. Вставьте панель в решетчатый потолок.
5.Убедитесь, что зажимы хорошо закреплены на Т-ОБРАЗНОМ Т-ОБРАЗЕЦЕ (главный/перекрестный тройник). 6. Снимите крышку коробки привода

.

7. Откройте выбивное отверстие. 8. Вставьте кабель в коробку драйвера.

9. Подключите питание переменного тока к драйверу светодиодов для панели без регулировки яркости.

10. Подключите кабель питания переменного тока и кабель диммирования 0–10 В к драйверу светодиодов для панели с регулируемой яркостью 0–10 В
11.

Leave Comment

Ваш адрес email не будет опубликован.
