Подключение двойной розетки. Самостоятельное подключение двойной розетки. Как правильно подключить двойную розетку. Виды и типы розеток, правила подключенияИнформационный строительный сайт |

Как вы относитесь к своему собственному жилищу? Потребительски или по-хозяйски? Когда на кухне капает вода из крана, а при включении света или пользовании розетками вылетают искры – в таком доме жить не очень приятно и даже опасно. Справиться со многими работами по дому можно самостоятельно, если вооружиться необходимыми инструментами и ознакомиться с правилами работы. Сегодня речь пойдет об установке двойной розетки. Дело это несложное, но очень ответственное.

Наверняка каждый человек, даже ребенок знает, что представляет собой розетка и для чего она нужна. Без электричества невозможно себе представить нашу жизнь и если розетка не работает, то включить утюг, фен и холодильник уже не получится.

Что представляет собой розетка

Розетка состоит из нескольких частей. Ту, что мы видим – это внешний корпус, а «сердце» или рабочая часть розетки спрятана в глубине стены. Рабочая часть подключается к электропроводам, проходящим в стене на клеммы, которые дополнительно обматывают несколькими слоями изоленты (для надежности и безопасности во время работы). Все просто и понятно, если посмотреть на стандартную розетку и схему подключения. Но, как известно, мир не стоит на месте и вместе с ним все вокруг изменяется. Так можно сказать и о розетках, на смену стандартным устройствам для подключения к электросети электрических приборов пришли более усовершенствованные конструкции. Чтобы справиться самостоятельно с их подключением, нужно знать не только схему, но и типы розеток. Остановимся на этом вопросе подробнее.

Розетки делятся на такие типы:

  • накладная розетка – предназначена для подключения к открытой проводке. Устанавливается прямо на стенку на деревянное основание (реже – пластмассовое) в специально отведенном месте. Такие розетки – вариант устаревший, их можно встретить в многоквартирных жилых домах «хрущевках» и «сталинках», а также в деревнях и на дачах;
  • скрытая или встроенная розетка предназначена для подключения внутренней проводки. Название говорит за себя – розетка крепится в специально подготовленном углублении и подсоединяется к электрическим проводам;
  • устройство с зажимом клеммы – винтовое, удобно для подключения, потому что электропровод просто зажимается между пластинами и прикручивается винтом. Удобно, быстро и надежно;
  • клавишный зажим – зафиксировать контакт придется при помощи пружины, которая расположена на клемме. Если нажать на специальную клавишу, то пластины раздвигаются, чтобы была возможность подключиться, отпуская клавишу пластины, крепко захватывая контактные провода.

Если вы решили заменить розетку в жилом помещении, то лучше всего отдать предпочтение розетке с зажимом и винтом.

Если с типами подключения все понятно, то при выборе розеток стоит обратить внимание на одинарные и двойные розетки. Например, двойная наружная розетка может устанавливаться даже в одно гнездо (подрозетник) или в разные – ниши, предназначенные для установки нескольких розеток. Например, двойную внутреннюю розетку можно подключить как в 1, так и в 2 подрозетника, которые соединены между собой или расположены недалеко друг от друга (на перемычке с проводниками, подключенными параллельно).

Назначение розеток – это тоже немаловажно при выборе этого приспособления. Так, в продаже можно увидеть розетки для установки в помещении, а также на улице.

Типы розеток и их назначение:

  • розетка для установки на улице – корпус защищен от проникновения влаги и пыли. По степени защиты такая розетка маркируется обозначением: IP 55 – защита от воды и пыли. Оснащена дополнительной крышкой, чтобы в гнездо вилки не попадала вода и мусор;
  • розетка для помещений с повышенной влажностью (бани, сауны, кухня, ванная комната) – оснащены корпусом, который надежно защищает розетку от влаги и капель воды. Маркировка такой розетки чуть ниже – IP 44;
  • розетка с дополнительными функциями – это выталкиватель вилки и заземление. Как только нужно извлечь вилку электроприбора из розетки, потянув за нее, срабатывают пружинки, расположенные внутри корпуса розетки и вилка легко выходит из гнезда. Это очень удобно, а также продляет срок эксплуатации розетки. Заземление – на корпус розетки выводятся заземляющие контакты, которые нужно подключить с проводником заземления.
    Такие розетки защищают пользователя и электроприборы от пробивающих токов, которые могут «выйти» на пластмассовый корпус;
  • закрытые розетки – незаменимы для домов, где живут маленькие дети. Чтобы не устанавливать защиту и каждый раз при включении электроприбора ее не извлекать, а потом вставлять обратно, желательно установить розетку закрытого типа. В ней отверстия спрятаны от посторонних глаз шторками (они могут отодвигаться при включении электроприбора). Если ребенок захочет вставить в розетку гвоздь или другой предмет, ничего страшного не произойдет, отверстия останутся закрытыми, так как открываются шторки только при одновременном нажатии;
  • запрограммированная розетка – на включение и отключение, устройство оснащено таймером, который можно запрограммировать на продолжительность работы. Так, если установить таймер на 3 часа, по спустя это время электрический прибор самостоятельно отключится от питания. Весьма удобно, если, к примеру, в утренней спешке вы забыли выключить щипцы для завивки волос или утюг.

Двойная розетка. Фото

И несколько слов о дизайне розеток. В последнее время эти простые приспособления сильно изменились, можно подобрать розетку под интерьер помещения, спрятать или наоборот, выгодно подчеркнуть этот важный и незаменимый элемент.

Розетка двойная накладная:

Как подключить двойную розетку

Давайте сначала рассмотрим стандартную схему подключения розетки, чтобы иметь общее представление о масштабах работы:

  • необходимо обесточить электропровода, для этого нужно открыть электрощиток и отключить пробки (выкрутить или опустить тумблер вниз). Если вы делаете это впервые, то лучше всего эту работу выполнять в резиновых перчатках;
  • теперь нужно проверить, все ли вы сделали правильно и убедиться в том, что ток отсутствует. Это можно сделать простым и банальным способом – включить в розетку любой электрический прибор: настольную лампу или фен. Если лампочка не загорелась, а фен не включился, значит можно приступать к работе.
    Или поступите так: проверьте ток специальным индикатором;
  • вооружившись отверткой, отвинчиваем пластиковую крышку розетки, чтобы снять монтажные зажимы и аккуратно вытянуть рабочую часть розетки;
  • в это время можно аккуратно, чтобы ничего не повредить, снять старые провода;
  • если есть подрозетник (коробка в стене), то это место нужно хорошенько зачистить или вообще заменить старый короб на новый. Поставить лучше всего основу для крепления розетки на алебастровый или гипсовый раствор. Чтобы не повредить провода, их лучше всего предварительно извлечь;
  • подготовка электропроводов к фиксации – обрезаем провода до нужной длины, обычно это 7-10 см, снимаем оплетку, зачищаем острым ножом концы на пару сантиметров, если нужно – придется запаять концы. Все, теперь можно подсоединять провода к рабочим клеммам на розетке;
  • подгибаем провода, вставляем их в короб, чтобы потом «посадить» сердцевину розетки и прикрепляем ее к подрозетнику при помощи шурупов. Если у вашей розетки иная конструкция – просто подгибаем лапки, чтобы рабочая часть розетки надежно «сидела» в нише и не болталась;
  • все, с основной работой мы справились – далее нужно установить рамку, зафиксировать шурупами и можно включать пробки на щитке, чтобы проверить работу.

Схема подключения обычной и двойной розетки:

Вроде бы все просто и понятно, но когда дойдет до дела, то оказывается, что не все так легко. Итак, чтобы при подключении розетки у вас не возникали вопросы, эти советы помогут вам быстрее справиться с задачей:

  • если провода заземления в вашем доме нет, то тогда работа несколько упрощается, так как в данном случае не имеет значения, как подключать к клеммам провода (фаза и ноль). Просто нужно подсоединить провода, ничего не разделяя;
  • если в вашей квартире есть заземление, то тогда подключаемых проводов будет не 2, а 3. Задача несколько усложняется, так как нужно понимать, какой кабель выбрать и подсоединить все правильно. Для удобства работы каждый проводок облачен в цветную оболочку. Белый, красный или коричневый цвет провода – это всегда фаза, черный, синий или голубой – ноль, а зеленый или желтый – это «земля»;
  • в чем отличие обыкновенной розетки и с заземлением: провод к кабелю заземления нужно подсоединить к клемме с выступающими частями (усики), которые выходят за пределы корпуса розетки;
  • подключение провода к зажиму клемм (винтовой) можно либо просто протянуть его между двумя пластинами или завернуть кольцом по часовой стрелке, с той стороны, где прикручивается винт;
  • зачищаем концы проводов по правилам. Наиболее приемлемый способ – это использование специального инструмента для снятия обмотки, который не перекусывает провод. Не у каждого хозяина есть такой инструмент дома, поэтому будем делать все хорошо, но при помощи подручных инструментов. Чтобы снять аккуратно обмотку, понадобится нож и плоскогубцы. Сначала острым ножом подрезаем обмотку вкруговую, аккуратно снимаем. Если провод одножильный, то изоляцию нужно срезать так, как будто вы собираетесь заточить карандаш. Делаем это максимально аккуратно, чтобы не нарушить сам провод. Оголенную часть кабеля нужно запаять, чтобы продлить срок эксплуатации розетки.

Теперь, когда с правилами подключения стандартной розетки все стало ясно, можно приступить к более сложной задаче – установке двойной розетки.

Двойная розетка может быть с заземлением или с подключением напрямую без заземляющего провода.

Как установить двойную розетку. Тонкости работы:

  1. Двойная розетка представляет собой монолитный корпус с двумя основными блоками. Разъемов у такой розетки тоже 2, но устанавливать ее нужно в обычный подрозетник.
  2. Суммарный ток при подсоединении любого электрического прибора не должен превышать 10-16 А. Если это условие не соблюдается для двойной розетки, то лучше не создавать такую ситуацию и не подвергать себя опасности.
  3. Перед началом работы нужно подготовить место для монтажа розетки, продумать, где будет проходить электрический кабель, вывести провода и установить заранее в стене (сделать углубления) подрозетники. Кроме этого, нужно купить розетки, подходящие к интерьеру помещения.
  4. Выключаем в электрощите автоматы (выкручиваем или опускаем тумблер вниз). На этом пока не останавливаемся, сразу же проверяем, есть ли ток в розетке. Стандартный способ проверки – при помощи специального прибора – миллиамперметра. Если такового у вас не оказалось, тогда можно просто включить любой электрический прибор в розетку и убедиться, что ток не поступает.
  5. Теперь внимательно осматриваем двойную розетку. Ее нужно разобрать, откручиваем винты и снимаем накладку. Вы увидите сердце розетки – или механизм. С ним и нужно работать, то есть – правильно подключить двойную розетку.
  6. Оголяем провода на 1 см. При помощи острого ножа снимаем часть изоленты так, чтобы не повредить сам провод.
  7. Особенность подключения двойной розетки в том, что нужно подсоединить одновременно 2 розетки к одной линии проводки. Делаем выводы: нам нужно для подсоединения одной розетки выбрать 6 проводков, а для второй проложить шлейф из 3-х проводов (основные).
  8. В результате проделанной работы получится, что розетка, которая находится ближе к источнику тока, принимает на себя напряжение и по шлейфу (то если – удлинителю), передает его дальше на второй источник – то есть, вторую розетку.
  9. При подключении проводов ничего выдумывать не нужно, так как цветовая маркировка проводов всегда стандартная. То есть если вы видите черный (красный/коричневый) проводок, то это будет фаза, ноль – голубой (синий), а зеленый или желтый – провод заземления. Делаем следующее: к крайним клеммам подключаем провода «ноль»/«фаза», к центральной клемме – только провод заземления (зеленая/желтая обмотка).
  10. Если вы боитесь что-то перепутать, то воспользуйтесь специальной отверткой с индикатором, она покажет, где какая фаза расположена.
  11. Проверив себя, вы исключите возгорание проводки, короткое замыкание и окисление металла проводов.
  12. Полную электробезопасность работы розетки можно гарантировать только в том случае, если провод неразрывен, а подключение выполнялось при помощи ответвления электрических проводов.
  13. Если вы все сделали правильно, то на этом этапе можно закрутить винты и прикрепить саму розетку. Для этого прочно закрепляем в нише рабочую часть, прикручиваем крепежные элементы и только после этого можно установить накладку (декоративный элемент).
  14. Чтобы прикрепить декоративную часть розетки, воспользуйтесь карандашом и при помощи строительного уровня обозначьте на стене линию. Только так можно сделать всю работу правильно и качественно.
  15. Поскольку накладка очень хрупкая, то прикручивая шурупы, сильно их не фиксируйте, чтобы крышка не лопнула.

Как подсоединить двойную розетку, вы можете узнать из этого видео:

Как подключить двойную розетку — установка двойной розетки в один подрозетник

Подключение двойной розетки стало очень популярно не только в современных квартирах, но и старых постройках одинарную электрофурнитуру заменяют на двойную. Это связанно, в первую очередь, с расширенными возможностями для подключения сразу нескольких приборов. Еще такие розетки дешевле одиночек. Схема подключения двойного выключателя с розеткой и отдельно двойного устройства не вызовет особых сложностей, если есть хотя бы минимальные знания в области электричества.

Блок: 1/4 | Кол-во символов: 474
Источник: https://master-houses.ru/kak-pravilno-podklyuchit-dvojnuyu-rozetku-01/

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

  1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
  2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
  3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Блок: 2/6 | Кол-во символов: 4330
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Подключение двойной розетки своими руками

Современное понятие сдвоенной розетки не совсем однозначно. Многие из нас еще воспринимают такое устройство, как несколько отдельных розеток, размещенных вплотную друг к другу. Однако, подобный вариант не слишком эстетичен, а порой требует еще и расширения существующей в стене ниши для монтажа дополнительного подрозетника.

Совсем другое дело, когда двойная розетка выполняется в виде моноблока, и ею вполне можно заменить установленный на том же месте старый прототип. В худшем случае придется демонтировать для замены существующую установочную коробку, но если это сделать аккуратно, процесс не приведет к глобальному переклеиванию обоев или перекраске всей стенки.

Блок: 2/4 | Кол-во символов: 716
Источник: http://electricvdome.ru/rozetki-i-vukluchateli/kak-podklyuchit-dvojnuyu-rozetku.html

Особенности монтажа устройства

Двойная розетка имеет один подрозетник с двумя разведенными клеммниками и одну монтажную часть для проводов.

Двойная розетка представляет собой моноблок, состоящий из двух штепсельных разъемов, и потому схема ее подключения в один подрозетник будет несколько сложнее

При желании обустройство электроточки можно выполнить и своими силами, не прибегая к услугам мастера.

Использовать перемычки допускается лишь при условии, что к электроточкам планируется подключать не слишком мощные приборы. При подключении мощного оборудования мастера рекомендуют осуществлять параллельное подключение двух розеток, создавая ответвление проводов на каждую точку.

Но в любом случае для предупреждения аварийных ситуаций суммарная нагрузка на такой тип розеток должна составлять не более 16А.

В случае необходимости монтажа розетки с двумя разными подрозетниками ниши для их установки потребуется предварительно просверлить электродрелью, выдерживая при этом одинаковое расстояние между дырочками.

Галерея изображений

Фото из

Отключение электропитания силовой линии

Отделение лицевой панели от механизма розетки

Подготовка проводки для подключения механизма

Зачистка краев проводов для подключения

Подсоединение проводов к розетке

Фиксация механизма розетки в гнезде

Крепление рабочей части розетки в гнезде

Установка лицевой панели розетки

Блок: 3/6 | Кол-во символов: 1401
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.

Блок: 3/3 | Кол-во символов: 1002
Источник: https://sdelaydom.guru/stroitelstvo-doma/elektohozyajstvo/kak-podklyuchit-dvojnuyu-rozetku-ustanovka-dvojnoj-rozetki-v-odin-podrozetnik.html

Двойная розетка

Розеток много не бывает: Правило «Плюс одна»

Любые опытные электрики знают, что много розеток не бывает! И они абсолютно правы, так как при любом даже самом правильном проектировании электропроводки и ее монтаже все равно в дальнейшем наступает момент, когда где-то не будет хватать розетки. Поэтому при планировании электропроводки надо пользоваться одним хорошим правилом, называемым «плюс одна». То есть там, где по всем нормам и предварительным прикидкам нужна одна розетка, надо смело ставить две. Там, где две, там смело 3 и так далее. На кухонных фартуках, в местах расположения аудио- и видеотехники, возле всех письменных столов смело надо устанавливать блок из трех розеток плюс компьютерную, а там, где находится телевизор, то еще и антенную.

Некоторые электрики экстракласса, очередь на услуги которых измеряется уже годами, в любой жилой комнате устанавливают не менее 3 блоков из 4 розеток, причем в нужных местах, а не за планируемой мебелью. На этапе монтажа это выливается в бо́льшие расходы, зато потом следуют десятки лет комфортной жизни без удлинителей, являющихся всегда источником повышенной опасности. Исключением из правила «плюс одна» являются только выделенные линии, предназначенные только для конкретных потребителей: стиральные и посудомоечные машины, проточные электронагреватели, электроплиты, кондиционеры, системы безопасности (сигнализация и видеонаблюдение). К таким потребителям прокладывается отдельный кабель от щитка, а розетки иногда выделяют другим цветом, например, красным, подчеркивающим их «особый статус».

Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке. Состав механизма можно увидеть на следующем рисунке.

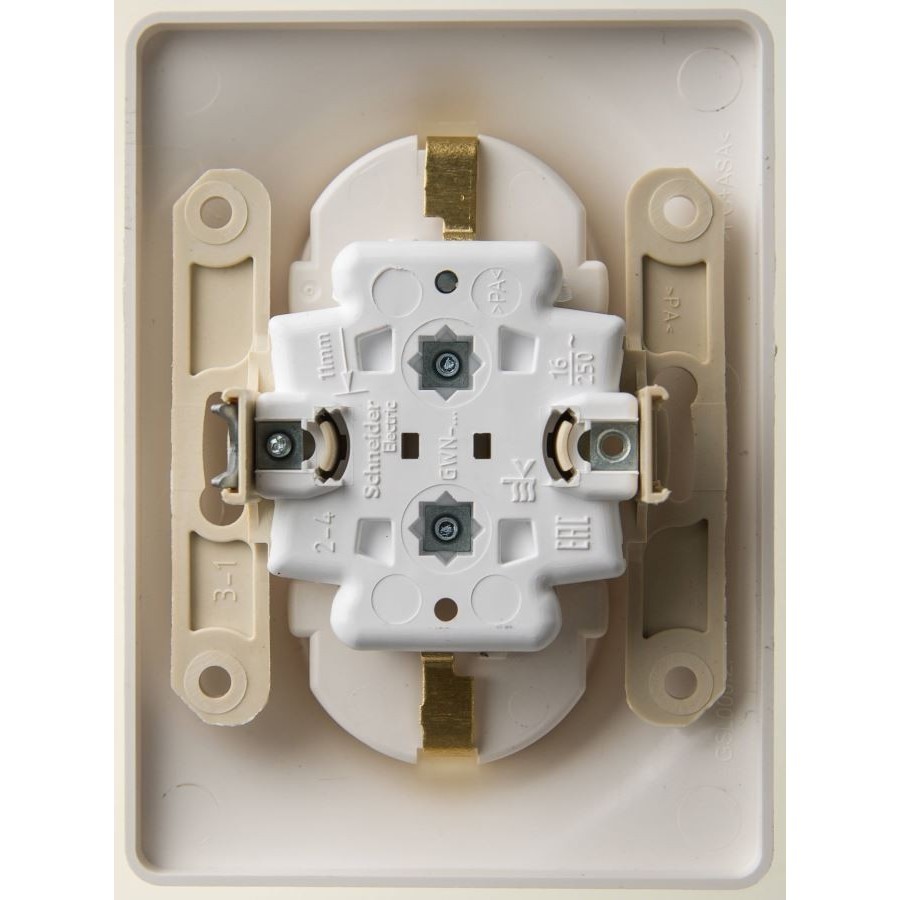

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Мы рассмотрели механизм двойной розетки без заземляющего контакта. Теперь посмотрим, как она выглядит вместе с ним.

В отличие от предыдущего примера, видно, что появились изогнутые заземляющие контакты (1), присоединяемые к проводу защитного нуля (PE) при помощи клеммы, которая зажимается винтом (2). Эту розетку выгодно отличает то, что винты всех клемм – и фазной, и нулевой рабочей, и заземления (2, 3) находятся на лицевой стороне, что позволит производить подтяжку без вынимания механизма из монтажной коробки. Еще одним несомненным плюсом этого образца является то, что токопроводящие шины закрыты пластиковой крышкой (4). Передняя крышка (5), выполняющая защитную и декоративную функцию, крепится к механизму двумя (а не одним, как в прошлом примере) винтами. Любой специалист отметит качество этой розетки, что еще раз подтверждает отличную репутацию французской компании Schneider Electric.

Слабым местом двойных розеток является размещение механизма, «обслуживающего» два штепсельных разъема в одной монтажной коробке, хотя некоторые могут это отметить как преимущество. Аргументируем теперь наше утверждение.

  • Чтобы одновременно «принять» два штепсельных разъема приходится лепестковые контакты отодвигать на максимально возможное расстояние – к самому краю механизма, где они будут находиться в опасной близости с монтажной коробкой, которую делают из обычного, не из термостойкого пластика. Если в розетку будет включена мощная нагрузка, то контакты будут сильно нагреваться и могут «размягчать» пластик монтажной коробки.
  • В ограниченном пространстве монтажной коробки находятся два электрических соединения и если они оба будут нагружены, то в такой «тесноте» им будет мало шансов охлаждаться. Поэтому не стоит никогда включать две мощные нагрузки в одну двойную розетку. Двойные розетки гораздо «охотнее» перегреваются и выходят из строя.
  • Двойная розетка на 16 Ампер способна в сумме от двух потребителей пропустить такой ток, а в блоке из двух розеток каждая из них способна пропустить ток в 16 Ампер.
  • Из-за того, что в механизме двойной розетки надо уместить две одинарные, то конструкторам приходится отказываться от лучшего в пользу более простого.
  • В силу особенностей конструкции, встраиваемая двойная розетка выступает из стены намного больше, чем одинарная. На представленном чертеже видно, что двойная выступает на 26,5 мм в то самое время как одинарная (в том числе и объединенная в блок) – на 12 мм. Эту разницу видно невооруженным взглядом. Двойные розетки выглядят менее эстетично, а блок из розеток и других устройств, объединенный рамкой на 2—5 постов, выглядят как единый ансамбль и не портят интерьер. Скорее они даже его украшают. Помимо этого, сильно выступающая из стены двойная розетка имеет больше шансов быть поврежденной.
  • В двойной розетке могут возникнуть трудности подключения двух угловых вилок, которыми оснащены много различных устройств. Если двойная розетка смонтирована горизонтально, то отверстия будут ориентированы вертикально, поэтому провод, идущий от углового штепселя, будет уходить вбок, изламываясь при этом. Если же двойную розетку смонтировать вертикально, то ситуация намного не улучшится: нижняя вилка будет подключена нормально, а на верхней провод будет уходить вверх, а потом изламываться на 180° вниз.

Если двойная розетка имеет такой набор недостатков, то возникает вопрос – а зачем, вообще, их производят и устанавливают? Представим ситуацию, что некая семья живет в квартире, электрика в которой делалась еще во времена СССР, что автоматически означает катастрофическую нехватку розеток. Чтобы произвести капитальный ремонт с полной заменой электропроводки у семьи попросту нет денег, но они их копят. Если заменить все розетки в квартире и поставить вместо одинарных двойные, то можно частично избавиться от «розеточного голода», исключить тройники и убрать бо́льшую часть удлинителей. Эти меры значительно повысят безопасность. И в этом случае двойные розетки являются настоящим спасением.

Двойные розетки на голову выше, чем тройники и удлинители, но проигрывают по всем статьям блокам розеток. Единственное преимущество – одна двойная розетка стоит дешевле, чем две одинарные объединённые в блок (сдвоенные).

Как выбрать хорошую двойную розетку

Для того чтобы правильно подобрать двойную розетку стоит узнать какие разновидности их есть. Кратко рассмотрим этот вопрос и сразу прокомментируем в каком случае стоит применять тот или иной вариант.

В России, странах бывшего СССР и в большинстве европейских государств применяют два основных стандарта разъема:

  • Разъем типа C. В таких розетках отсутствует заземляющий контакт, отверстия находятся на расстоянии 19 мм. вилки могут иметь штырьки диаметром 4 или 4,8 мм и длиной 19 мм. такой разъем предназначен для подключения тех электроприборов, которые не требуют заземления, например, фен, электробритва, пылесос, ручной блендер и другие. У этих приборов вилка также не имеет заземляющего контакта. Такие розетки в нашей стране еще называют «советские», хотя в СССР были немного другие стандарты. Тем не менее после увеличения диаметра отверстий в крышке сверлом или надфилем большинство европейских вилок «принималось» советскими розетками.
  • Разъем типа F. Этот стандарт еще называется Schuko (Шуко), он был разработан в Германии и широко распространен в Европе. Мы его знаем, как розетки с заземлением или «евророзетки». Разъем типа F отличается от разъема типа C тем, что в розетках, кроме фазы и нуля, есть изогнутые скобы, подключенные к проводу заземления. На вилке присутствуют плоские металлические контакты защитного нуля, которые при вставке в розетку подключаются к скобам раньше. Вся сложная бытовая техника, продаваемая в России и требующая заземления корпуса, оснащена вилками типа F. Розетки этого стандарта также могут «принять» все вилки стандарта C.

Если предполагается устанавливать двойную розетку в квартире или доме, где имеется система заземления, то следует выбирать однозначно стандарт F, а если нет, то стандарт C. однако, надо сделать важное замечание – некоторая бытовая техника обязательно должна подключаться к розетке с заземлением. Как же тогда быть, когда третьего провода в розетке просто нет? В этом случае от подъездного щитка проводят отдельный трехпроводный кабель под защитой своего автомата соответствующего номинала. В квартире для таких приборов устанавливают розетки с заземлением. Кабель временно проводят открыто в гофротрубе или кабель-канале, а потом при капитальном ремонте уже все делают «по уму» — прокладывают скрытую проводку с заземлением.

Некоторые «умельцы» устанавливают розетку с заземлением и в ней делают перемычку между рабочим нулем и защитным нулем (заземлением). Это является грубейшим нарушением и опасно для жизни!

По способу монтажа розетки могут быть:

  • Встроенные розетки – те, что монтируются при скрытой проводке в монтажную коробку.
  • Накладные розетки – монтируемые на поверхность стен при открытой проводке.

В некоторых ситуациях очень выгодно установить накладную розетку, так как некоторые модели имеют два отдельных механизма собранных в одном корпусе. Это означает, что все те недостатки двойных розеток, о которых мы говорили выше, не будут их касаться.

По степени защиты IP (защита оболочки устройства) двойные, да и любые другие, розетки, применяемые в быту, могут быть:

  • IP22 – это означает, что в розетку нельзя проникнуть предметами, имеющими диаметр более 12,5 мм (пальцы) и вертикально капающая вода не должна нарушить работу устройства. Эта степень защиты достаточна для жилых помещений, но если в доме есть дети, то рекомендуется выбирать изделия с более «серьезной» IP.
  • Розетки со степенями защиты IP33 и IP43 уже имеют защитные шторки, препятствующие проникновению внутрь различных предметов от 2,5 мм в диаметре (IP33) и от 1 мм (IP43). То есть любознательные дети не смогут засунуть в розетку ни палец, ни отвертку, ни проволоку, ни даже мамину шпильку. От воздействия вертикальных или «косых» брызг эти устройства также защищены, но в санузлах и банях их лучше не применять.
  • IP44 – эти розетки можно устанавливать в санузлах. Они имеют защитные крышки с резиновыми прокладками и не боятся брызг, попадающих с любого направления. Но это вовсе не означает, что такие розетки можно смело поливать из душа.
  • IP55 – розетки с такой защитой можно смело размещать на улице, так как они не боятся ни пыли, ни брызг, ни даже водяных струй. Для бытовых розеток IP55 – это наивысшая защита.

На что еще следует обратить внимание при выборе модели двойной розетки? Главное правило при выборе – это не слепая вера в слова продавца, а личный осмотр механизма.

  • Розетки на 220 В выпускают на токи 10 A или 16 A. И хоть не факт, что через какую-либо розетку будет протекать ток хотя бы 10 A, все равно надо делать выбор в пользу моделей на 16 A. Запас прочности никогда не помешает.
  • Некоторые модели двойных розеток привлекают низкой ценой неопытных покупателей. А при «вскрытии» оказывается, что в этих розетках отсутствует суппорт или он примитивный в виде двух «ушек». Также с осторожностью следует относиться к пластиковым суппортам, они очень хрупкие и при монтаже могут расколоться.
  • Если розетка оборудована защитной накладкой для контактной группы, то это говорит о ее качестве. Такая защита помогает защитить контакты от внешней среды, предотвращает появление поверхностных «гуляющих» токов, вызывающих утечки и разогрев.
  • Желательно, чтобы винты подтяжки клемм находились с лицевой стороны механизма. Об удобстве этого мы выше уже сообщили.
  • Если контактную группу не видно под накладкой, то ее надо аккуратно снять и убедиться, что клеммы оборудованы пружинными скобами. А также желательно посмотреть, что из себя представляет гайка – кусок жести с резьбовым отверстием или что-то помощнее.
  • Все розетки, в том числе и двойные, обязательно должны быть оборудованы монтажными лапками из нормального металла, который не будет сгибаться при малейшем усилии. При раскручивании винтов, отвечающих за положение лапок они самостоятельно должны прижиматься к корпусу розетки при помощи встроенной пружины. Однако, некоторые производители экономят на пружинах и лапки просто стягивают обычной резинкой, которыми стягивают пучки зелени на рынках. Такой подход говорит о многом – если сэкономили на пружинках, то, наверняка «косяки» в конструкции еще обязательно будут.
  • Большинство механизмов современных розеток оборудованы так называемым пожильным вводом. На самом деле это просто отверстие, которое «пропускает» к зажимной клемме только одну жилу провода. В розетках на 16 Ампер, это медная моножила с площадью поперечного сечения 2,5 мм² или обжатая наконечниками НШВИ многогопроволочная жила того же сечения. Обычно у каждой из клемм расположено два таких отверстия, что дает намек на параллельное включение розеток шлейфом, чего делать категорически не стоит. Наличие в розетке пожильного ввода с какой-то долей вероятности гарантирует, что под клемму не «напихают» разнородных проводов самых несовместимых диаметров.

Пожильный ввод – это, безусловно, хорошая опция для большинства, но не для профессиональных электриков. Для них это является своеобразным «наказанием». Самым надежным и с механической, и с электрической точки зрения, является резьбовое соединение с винтом, шайбой, клеммой и гайкой, но провод вводится в не прямым, а свернутым в колечко с диаметром немного больше, чем у винта. По площади контакта такое соединение превосходит то, что предлагают в розетках с пожильным вводом в 2—3 раза, соответственно и надежность, и долговечность также выше.

В былые времена опытные электрики даже расплющивали колечко на наковальне, чтобы улучшить контакт. Таким способом можно соединять и несколько проводов, и даже делать контакт с алюминием. Главное условие – каждый провод должен соединяться с предыдущим только через стальную шайбу.

В современных розетках электрики «старой закалки» уже лишены возможности работать привычными для них способами и пожильный ввод, ограничивающий доступ к клемме тому подтверждение.

Видео: Как выбрать розетку, обзор розеток

Краткий обзор характеристик и цен на двойные розетки

Практически в каждой коллекции каждого производителя электротехнического оборудования представлены в том числе и двойные розетки. Мы не имеем намерения «объять необъятное» и представим модели, пользующиеся хорошим спросом, у которых и с качеством все в порядке и цена не сильно «кусачая».

Миниатюра Производитель, модель Краткое описание Средняя цена (июнь 2018 г), руб
Розетка двойная Legrand Valena, 16 А Встраиваемая двойная розетка с заземлением, винтовые клеммы, степень защиты IP20 374
Розетка двойная Legrand Valena Allure, 16 A Встраиваемая двойная розетка с заземлением и защитными шторками, безвинтовые пружинные клеммы, степень защиты, IP21 648
Розетка двойная Legrand Etika, 16 A Встраиваемая двойная розетка с заземлением, без шторок, винтовые клеммы, IP20 186
Розетка двойная Legrand Quteo, 16 A Накладная двойная розетка с заземлением и шторками, винтовые клеммы, IP21 207
Розетка двойная влагозащищенная Legrand Quteo, 16 A Накладная двойная влагозащищенная розетка с заземлением, винтовые клеммы, IP44 523
Розетка двойная Schneider Electric Duet WDE000120, 16 A Встраиваемая двойная розетка без заземления, винтовые клеммы, IP20 110
Розетка двойная Schneider Electric Duet WDE000226, 16 A Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP20 130
Розетка двойная Schneider Electric W59 RS16-254-18, 16 A Встраиваемая двойная розетка без заземления с защитными шторками, винтовые клеммы, IP21 113
Розетка двойная Schneider Electric Rondo RA16-227B-BI, 16 A Накладная двойная влагозащищённая розетка с заземлением и защитными шторками, винтовые клеммы, IP44 245
Розетка двойная Viko Yasemin, 16 A Встраиваемая двойная розетка с заземлением, винтовые клеммы, IP20 80
Розетка двойная Viko Carre, 16 A Встраиваемая двойная розетка с заземлением и защитными шторками, винтовые клеммы, IP21 120

Монтаж двойной розетки

В принципе, монтаж двойной розетки ничем не отличается от монтажа одинарной, ведь используется та же монтажная коробка, способ крепления тот же. Очень часто двойные розетки устанавливают взамен старых, которые для своего монтажа требовали посадочные места другого диаметра и обычно он был больше, чем диаметр современной коробки 68 мм. В посадочном отверстии старого образца могла быть пластиковая коробка, металлический стакан или просто голая бетонная поверхность.

 Процесс «адаптации» современной розетки к старым монтажным отверстиям в трех вариантах подробно описан в статье нашего портала: «Как починить розетку». Процесс установки розеток «с нуля» описан в статье: «Как подключить розетку». И также очень много информации можно получить из очень подробной статьи: «Электропроводка в доме своими руками».

Кратко рассмотрим из каких этапов может состоять установка двойной розетки.

Изображение Описание процесса
В намеченном месте бурится отверстие коронкой диаметром 68 мм на нужную глубину. Для стандартных монтажных коробок глубина 40 мм, ля увеличенных – 60 мм. коробка примеряется в отверстии и при необходимости оно дорабатывается зубилом.
Для прокладки питающего кабеля к монтажному отверстию по заранее размеченной трассе прорезается штроба глубиной 20—25 мм. Лучше всего это делать штроборезом с пылесосом.
В штробу укладывается кабель ВВГ, ВВГнг или NYM 3*2,5 мм². Применение гибких проводов типа ПВС для стационарной прокладки недопустимо!
В монтажной коробке делается вырез под кабель в нужном месте
Монтажное отверстие очищается от пыли и смачивается водой из пульверизатора. В небольшой емкости разводится водой небольшое количество гипса и перемешивается до сметанообразной консистенции.
Узким шпателем в монтажное отверстие намазывается на заднюю и боковую стенку гипс, а потом сразу помещается монтажная коробка (подрозетник) с введенным кабелем. Монтажная коробка должна с усилием входить в отверстие, выдавливая гипс. Незаполненные полости сразу замазываются гипсом. Одновременно идет установка по уровню, определяемым метками на стене и вкрученными в коробку саморезами.
Через несколько минут монтажная коробка будет надежно зафиксирована в отверстии, а оставшийся гипс можно использовать для замазывания штробы.
В домах старого фонда розетки могли монтировать в специальных металлических стаканах, удалить которые очень трудно, не нарушив окружающую отделку. Поэтому лучше сделать вставку из пластиковой монтажной коробки диаметром 68 мм. Для этого вначале удаляются бокорезами или ножом все боковые выступающие части.
Ножом в нужном месте коробки делается вырез под ввод кабеля.
Задняя часть монтажной коробки отрезается ножом или ножницами по металлу.
Подрозетник примеряется на месте и от него отрезаются все выступающие части, мешающие расположиться в металлическом стакане. При подгонке монтажной коробки необходимо сохранить целостность отверстий под саморезы крепления. и именно по ним надо выставить ее по горизонтали и вертикали.
После подгонки коробки в металлическом стакане она крепится к нему короткими саморезами по металлу с пресс-шайбой. Крепление производится в трех местах при помощи шуруповерта с удлинителем. Точки крепления должны быть взаимно расположены под 120° и находиться на цельных частях пластика.
Крепление пластиковой вставки в металлический стакан также может производиться при помощи строительного клея «Жидкие гвозди» или сочетанием его и саморезов.
Вначале проверяется наличие или отсутствие напряжения в кабеле и в случае необходимости производится отключение соответствующего автоматического выключателя в щитке.
Кабель вытягивается наружу, монтажная коробка очищается внутри от всех загрязнений при помощи пылесоса.
От края монтажной коробки отмеряется на кабеле 5—7 см запаса, а остальное срезается.
Снимается внешняя изоляция кабеля до ввода его в монтажную коробку. Наиболее безопасно это делать специальным инструментом, ножом с пяткой Knipex.
С концов проводов снимается изоляция на длину примерно 12 мм. Для этого лучше всего воспользоваться специальным инструментом – стриппером, которые не повреждает жилу провода.
Розетка разбирается, чтобы узнать с какой стороны механизма должны подходить провода к клеммам.
При помощи пассатижей проводам придается такая форма, чтобы при подключении к соответствующе клемме, провод бы не испытывал никаких напряжений и не появлялось бы усилие выдергивания из клеммы. Механизм розетки примеряется к проводам. Фаза (коричневый провод) подается слева, рабочий ноль (провод синего цвета) – справа, а защитный ноль (провод желто-зеленого цвета) – по центру.
Провода поочередно зажимаются в соответствующих клеммах механизма розетки.
При помещении механизма в монтажную коробку надо сразу учесть, куда будут укладываться провода, чтобы они не мешали механизму. Возможно, что придется придать определенный профиль, чтобы они, например, складывались «гармошкой». Механизм двумя саморезами прихватывается к монтажной коробке.
При помощи лазерного или строительного небольших размеров уровня механизм выравнивается по вертикали и горизонтали потом затягиваются саморезы крепления к коробке. После этого можно подстраховать розетку в монтажной коробке монтажными лапками.
Устанавливается крышка розетки, подается напряжение и производится его контроль.

Если двойная розетка будет подключаться к уже имеющейся проводке, то разницы никакой не будет, за исключением того, что оголенные концы проводов, участвовавшие в предыдущем монтаже, просто откусываются, а дальше процесс идет как с новыми.

Если кого-то «угораздило» увидеть в своей монтажной коробке алюминиевый провод, который необходимо подключить к двойной розетке, то здесь надо принять определенные меры. А именно- вначале надо перейти с алюминия на медь, а потом уже подключить розетку. В современных розетках контакты латунные. В этом сплаве меди больше всего (не менее 60%). Когда в латунной клемме окажется алюминиевый провод, они образуют гальваническую пару, которая будет способствовать быстрому разрушению места контакта. Особенно быстро будет «таять» алюминиевый провод, а если в помещении повышенный уровень влажности, то нарушение контакта, искре́ние и возможное зажигание дуги «не за горами».

Для перехода с алюминия на медь существует несколько способов, но на сегодняшний день самый простой и эффективный – это использование миниатюрных клемм Wago серии 2273 с контактной пастой, которая снимает оксидную пленку с алюминия, а потом защищает от повторного окисления. Эти клеммы имеют маленькие размеры и легко умещаются в монтажной коробке за механизмом розетки. Для соединения достаточно снять изоляцию с провода на 11 мм и вставить его в клемму до упора. В клемме могут соединяться одножильные медные или алюминиевые провода площадью поперечного сечения от 0,5 до 2,5 мм².

Видео: Как заменить розетку в квартире своими руками

Видео: Установка двойной розетки Legrand Quteo

Блок: 2/3 | Кол-во символов: 25643
Источник: https://sdelaydom.guru/stroitelstvo-doma/elektohozyajstvo/kak-podklyuchit-dvojnuyu-rozetku-ustanovka-dvojnoj-rozetki-v-odin-podrozetnik.html

Посмотрите видео «Как подключить двойную розетку»



Блок: 4/4 | Кол-во символов: 73
Источник: https://nastroike.com/dom-i-dacha/kak-podklyuchit-dvojnuyu-rozetku-osnovnye-metody-podklyucheniya

Выводы и полезное видео по теме

Видео #1. Процесс подключения встроенной двойной розетки:

Видео #2. Инструкция для желающих самостоятельно подключить розетку:

Если качество установки вызывает сомнения, обратитесь за помощью к профессиональному электрику. Он не только осмотрит работу и в случае необходимости устранит неполадки, но и развеет все ваши сомнения относительно безопасности эксплуатации устройством.

Желающих поделиться собственным опытом в сфере электромонтажа, полезными рекомендациями или задать вопросы приглашаем оставлять в расположенном под текстом статьи блоке.

Блок: 6/6 | Кол-во символов: 589
Источник: http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html

Кол-во блоков: 9 | Общее кол-во символов: 35016
Количество использованных доноров: 5
Информация по каждому донору:
  1. http://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dvojnuyu-rozetku.html: использовано 3 блоков из 6, кол-во символов 6320 (18%)
  2. https://master-houses. ru/kak-pravilno-podklyuchit-dvojnuyu-rozetku-01/: использовано 2 блоков из 4, кол-во символов 1262 (4%)
  3. https://sdelaydom.guru/stroitelstvo-doma/elektohozyajstvo/kak-podklyuchit-dvojnuyu-rozetku-ustanovka-dvojnoj-rozetki-v-odin-podrozetnik.html: использовано 2 блоков из 3, кол-во символов 26645 (76%)
  4. https://nastroike.com/dom-i-dacha/kak-podklyuchit-dvojnuyu-rozetku-osnovnye-metody-podklyucheniya: использовано 1 блоков из 4, кол-во символов 73 (0%)
  5. http://electricvdome.ru/rozetki-i-vukluchateli/kak-podklyuchit-dvojnuyu-rozetku.html: использовано 1 блоков из 4, кол-во символов 716 (2%)

Установка и подключение двойной розетки. Фотоинструкция

Электрические розетки для подключения бытовых приборов к сети с напряжением 220В классифицируются по нескольким признакам. Во-первых, это номинальные показатели электрического тока. Во-вторых, по конструкции и исполнению розетки (внутренние и наружные, одинарные, двойные, с повышенной защитой от попадания влаги и пр. ). Ниже приведем пример с наглядными фотографиями по установке двойной внутренней розетки.

Монтаж электрических розеток

Двойная (сдвоенная) электрическая розетка представляет собой моноблок, в котором расположены две электрические группы для подключения вилок электроприборов. Подключение двойной розетки, как и любой другой, осуществляется к трем проводникам: фазный провод, нулевой провод и провод заземления. Стоит помнить, что электрические параметры для сдвоенных розеток указываются суммарно для двух электрических групп, а не для каждой в отдельности. Это означает, что при работе стоит следить, чтобы суммарный ток подключенных к розетке бытовых приборов не превышал номинальный ток розетки.

Установку двойной розетки начинаем с отключения электричества в электрощите, переведя автоматические выключатели в положение ВЫКЛ. Удостоверившись с помощью индикаторной отвертки в отсутствии напряжения в проводниках можно приступать к монтажу розетки.

Далее снимаем декоративную панель с розетки, открутив для этого крепежные винты. В результате получаем доступ к электрической части двойной розетки.

Подготавливаем электрические провода для подключения к розетке, снимая с помощью бокорезов около 10 мм изоляции с каждого проводника. В зависимости от расположения клеммной группы розетки подгибаем провода для подключения.

Далее подключаем фазный (коричневый), нулевой (голубой) и защитный (желто-зеленый) проводники к соответствующим клеммным зажимам розетки и затягиваем крепежные винты.

После подключения всех проводников можно устанавливать розетку в монтажную коробку. Перед окончательным закреплением розетки в подрозетнике необходимо установить по уровню механизм двойной розетки. Затем при помощи крепежных винтов закрепляем механизм розетки в подрозетнике.

На завершающем этапе подключения и установки двойной розетки устанавливаем декоративную лицевую панель к закрепленному в стене механизму.

После этого можно включить автоматический выключатель в электрощите и проверить работоспособность розетки. С возможными неисправностями в электропроводке можно ознакомиться в следующих материалах:

Неполадки в электропроводке: что делать и как их устранить?
Ремонт электропроводки: выявление неисправностей.

Подключение двойной розетки: инструкция

Все большую популярность набирают двойные розетки, подключение которых улучшает качество быта в современных квартирах. В этой статье также представлены описания компьютерных и телефонных розеток, способы их подключения и монтажа.

Двойная розетка

Количество бытовых электроприборов в доме увеличивается, следовательно, требуется больше гнезд, куда можно их включить. Ничего сложного в установке нет, надо лишь знать элементарные правила электробезопасности и последовательность выполнения работ. Перед любыми работами с электричеством необходимо отключить напряжение в щитке (выключив автомат питания) и проверить его отсутствие индикатором напряжения.

Типы двойных розеток

По способу подключения существует два типа двойных розеток:

  1. С клеммами на одну фазу и ноль, с распределительными планками (самый распространенный случай), когда величина тока делится на количество розеток. Не очень хорошо, если много потребителей большой мощности.
  2. С клеммами для одной фазы и нуля на каждой розетке, без распределительных планок. Используется для параллельного подключения двух гнезд. Для этого необходимо подключить кабель только к первой розетке и сделать параллельно перемычки на вторую. Простыми словами, соединить проводом фазу первой клеммы с фазой второй, ноль первой — с нулем второй.

Выбор кабеля

Выбор кабеля перемычек очень важен. Материал провода внутреннего подключения должен совпадать с материалом входного кабеля. Если к розетке подходит медный кабель, то перемычку следует сделать медную. Если алюминиевый, то, соответственно, использовать алюминиевый провод, чтобы избежать окисления контактов. Сечение провода для перемычек также должно совпадать с сечением входного кабеля для равномерного распределения нагрузок.

Подготовка стены

Монтаж двойной розетки немного сложнее, чем одиночной и зависит от типа исполнения оборудования:

  1. Для крепления двойной розетки неутопленного (открытого) вида нужно лишь прикрутить корпус к стене шурупами.
  2. Для крепления корпуса двойной розетки утопленного или внутреннего типа с разводящими планками (описан выше как первый вид розетки), следует высверлить в стене одно отверстие перфоратором со специальной насадкой (немного большего размера, чем подрозетник). Если стена бетонная, нужно использовать режим сверления с ударом. Если стена из кирпича или гипсокартона, то только сверление. Крепится так же, как и одинарная в один подрозетник.
  3. Для крепления двойной розетки с параллельным соединением (описана выше как второй тип) следует сначала высверлить одно отверстие для первого подрозетника. Затем приложить устройство к стене и обозначить место сверления для второго подрозетника, используя уровень. Сделать второе отверстие. Далее нужно взять сверло диаметром, немного большим, чем диаметр гофры для проводов перемычки, и просверлить отверстие между двумя подрозетниками.

Подключение

Рассматривается на примере подключения двойной розетки с параллельным соединением. Для начала надо определить, где фаза, а где ноль на подведенном проводе. Для этого следует кратковременно включить автомат питания и проверить наличие напряжения индикаторной отверткой. Снова отключить электричество. Каждый провод завести в подрозетник через разные отверстия. Подключение двойной розетки производится в самом корпусе. Нужно проложить в паз между двумя подрозетниками кусок кабеля для перемычки, отрезанный на нужную длину. Лучше всего провода зачистить стриппером (ручной инструмент для аккуратной зачистки) на 1,5 см от края и обжать наконечниками при помощи кримпера (ручной инструмент для обработки концов кабеля), закрепить в клеммы розетки. Если специального оборудования нет, можно зачистить провод от изоляции острым ножом, стараясь не повредить жилы, скрутить концы проводов пальцами и облудить паяльником.

После того как кабель будет приготовлен к подключению, двойную розетку подносят к подрозетнику и прикручивают входящие провода к первому гнезду. Важно прикрутить фазу на один контакт, а ноль — на другой. Затем от первой розетки протягивают через паз в стене (высверленный ранее) провода перемычки ко второй розетке и подключают к клеммам. Соответственно, фазу — к фазе, ноль — к нулю. Подключение двойной розетки с заземлением отличается наличием еще одного проводка желто-зеленого цвета. Он приходит к подрозетнику и соединяется с пластиной заземления на розетке, обхватывает лапками вилку с наружной стороны.

Подключение двойной розетки без заземления возможно, но нежелательно, так как есть риск перегорания электроприборов при коротком замыкании и поражения человека электрическим током. Тем не менее в старых домах заземление в проводке не предусмотрено, и большинство жителей обходится без него.

Бывают случаи, когда необходимо подключение двух двойных розеток. Тогда все они соединяются параллельно, либо покупается сетевой фильтр на четыре и более гнезд.

Закрепление в стене

Важно надежно закрепить подрозетник в отверстии стены, чтобы не произошло вытаскивания розетки в процессе эксплуатации. Для этого лучше всего использовать алебастр, который можно купить в магазине. Развести его с водой до получения густой пасты, затем намазать смесь в отверстие для подрозетника. После этого вставить подрозетник в стену на алебастр и обязательно выровнять его по уровню. Чтобы смесь подсохла, необходимо подождать час-полтора и только потом устанавливать розетку. Она крепится к подрозетнику лапками с винтами – вставляется розетка, затягиваются болты крепления. Завершающий этап – установка декоративной панели.

Выключатель

Иногда требуется совместить двойной выключатель с розеткой, подключение такого устройства часто необходимо в коридоре около санитарной комнаты. Чем отличается его монтаж от подключения обычной розетки? Во-первых, необходимостью высверливать овальное отверстие в стене для подрозетника (кстати, последний должен быть тоже овальной формы), во-вторых, подключением большего количества проводов.

К подрозетнику подходят провода с фазой и с нулем, еще к каждому выключателю подводятся по два провода от осветительного оборудования (например, из коридора и санузла). Последовательность работы такая же, что и в случае подключения двойной розетки. Отличается лишь схема подключения.

Интернет-розетка

Современные компьютерные розетки обозначаются аббревиатурой 8P8C: из английского — 8 позиций, 8 контактов, имеют фиксатор, применяются для соединения различных объектов в сеть. Подключается четырехпарный кабель – витая пара. Рассматривается подключение двойной компьютерной розетки T 568 B, так как ее чаще всего используют в России.

Обрезается кабель на нужную длину, удаляется наружная изоляция примерно на 5 см. Разматываются витые пары на необходимое для заделки в розетку расстояние. С задней стороны коннектора находятся прорезающие контакторы, в которые зажимаются провода. При нажатии происходит разрезание изоляции двумя острыми ножами и обеспечивается надежный контакт жилы с клеммой. Необходимо соблюдать распиновку коннектора по цветам жил. В розетке нарисованы цвета – какие провода в какие контакты нужно вставлять. Выбирать надо вариант B (для розетки T 568 B). Заделка контактов производится тыльной стороной канцелярского ножа или тонкой плоской отверткой, но лучше всего использовать специальное устройство для заделки и обрезки витой пары. Это устройство сильно улучшает качество работы и экономит время монтажника. Просто нужно надавить сверху до щелчка, и дело сделано. После зажима проводов ненужные концы обрезаются.

Перед монтированием розетки к стене можно перестраховаться и прозвонить контакты мультиметром, чтобы потом не разбирать конструкцию. В зависимости от исполнения коннектора – внутреннего или внешнего — корпус крепится либо в обычный подрозетник (пластиковыми распорками с зубцами), либо на поверхность стены (болтами или двусторонним скотчем). Сверху закрывается крышкой. Подключение двойной интернет-розетки отличается тем, что подсоединяются два кабеля: каждый — к своему гнезду, также соответственно цветовым маркерам на коннекторе.

Телефонная розетка

Телефонная розетка легче в подключении, чем электрическая, и напряжение в телефонной линии не представляет опасности для жизни (в режиме ожидания – 60 В). Отключить телефонную линию часто не представляется возможным, поэтому нужно соблюдать требования по электробезопасности при работе. Необходимо помнить, что в момент входящего вызова напряжение в цепи составляет 120 В.

Розетки бывают разных типов, предлагается рассмотреть самый распространенный вариант – 6P2C (RJ11), представленный на фото. Для того чтобы подсоединить телефонную розетку, нужно выполнить несколько пунктов:

  1. Открыть крышку корпуса розетки, открутив крепежный болт.
  2. Для корпуса внутреннего исполнения сначала необходимо установить монтажную капсулу, перед этим высверлив отверстие в стене для нее специальной насадкой на дрель. К этому отверстию проводится кабель, предпочтительнее четырехжильный, и оставляется хвост 15 см. Чтобы корпус розетки держался крепко, нужно посадить его на алебастр, но при монтаже в гипсокартон используются крепления самого корпуса. Лучше всего проложить провод под слоем штукатурки, подальше от силового кабеля.
  3. Перед подключением провода к розетке идеальным вариантом будет надеть на зачищенные (5 мм) концы жил специальные наконечники и обжать их с помощью кримпера (клещи для обжимания). А зачищать лучше стриппером (ручной инструмент для зачистки кабеля). Если такого инструмента под руками нет, для зачистки можно использовать острый нож.
  4. Телефонный кабель присоединяется к клеммам розетки с красным и зеленым проводами. К красному проводнику подводится минус, а к зеленому – плюс. Самый обычный мультиметр поможет определить, где минус, а где плюс сети. В большинстве современных телефонных аппаратов полярность неважна, но, если была перепутана полярность и телефон не заработал, ничего страшного нет. Следует поменять провода сети местами и проверить работоспособность еще раз.
  5. Закрутить на болт крышку корпуса.
  6. Проверить наличие связи.

Подключение двойной телефонной розетки ничем не отличается от одинарной, потому что различия схемы уже присутствуют в самом корпусе.

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Установка розеток — Новости — EKF

Установка двойной розетки вместо одинарной

Замена одинарной розетки на двойную не представляет большой сложности. Для ее подключения также используется один питающий провод.

При замене накладной розетки снимите старую одинарную розетку вместе с основанием со стены и отсоедините жилы провода от клемм. Подготовьте двойную розетку – снимите заглушку в основании (при скрытой проводке) и заведите кабель. Приложите основание к стене – так как новая розетка больше старой, нужно разметить и проделать новые отверстия для шурупов. Перед тем как выполнять эту работу, проверьте, что розетка будет установлена ровно. Установите основание, закрепите жилы в клеммах розетки и закройте корпус устройства. Встраиваемая двойная розетка устанавливается в стандартную монтажную коробку. Поэтому процедура установки двойного устройства вместо одинарного не отличается от обычной замены.

Установка штепсельных розеток

При монтаже штепсельных розеток предпочтение следует отдавать встраиваемым изделиям. В отличие от накладных, встраиваемые розетки сложнее в монтаже и требуют наличия ниши в стене. Зато они не выступают наружу, следовательно, их гораздо сложнее повредить механически. Поэтому размещать накладные розетки лучше в местах, где вероятность случайного повреждения их корпуса минимальна.

Монтаж накладной розетки

Перед началом работы отключите электричество во всей квартире или в электрической цепи с подключаемым к розетке проводом. Удостоверьтесь с помощью индикатора, что электричества нет.

В случае скрытой проводки снимите с розетки корпус и аккуратно удалите заглушку в основании, которая закрывает отверстие для провода. При открытой проводке заведите кабель через боковое отверстие розетки. Разметьте места для отверстий в стене. Для этого основание розетки с проведенным через него проводом нужно приложить к стене. Для аккуратного выравнивания воспользуйтесь пузырьковым уровнем. Сделайте отверстия в отмеченных точках и установите основание с помощью дюбелей и шурупов (1). Зачищенные жилы провода подсоедините к соответствующим клеммам розетки (2) и закройте корпус (3).

Монтаж встраиваемой розетки

Установка в кирпичной или бетонной стене

1 Разметьте на стене трассу проводки и место розетки. Проштробите паз для проводки. Это можно сделать либо зубилом и молотком, либо перфоратором, либо болгаркой. Ширина и глубина штробы не должны превышать 25 мм. В кирпичной стене паз обычно делают на всю глубину штукатурки.

2 Перфоратором с буром Ø 7–8 мм, сделайте отверстие в центре места для розетки глубиной 50–60 мм. Затем вставьте в перфоратор коронку по бетону или кирпичу Ø 68–70 мм и высверлите отверстие для монтажной коробки (подрозетника). При отсутствии коронки просверлите несколько отверстий на глубину коробки и удалите зубилом излишки кладки между ними.

3 Проложите кабель в гофрированной трубе в паз, подведите его к месту установки розетки и вставьте в монтажную коробку, удалив заглушки. Кабель в штробе приморозьте алебастром с интервалом 20–30 см.

4 Установите коробку в гнездо на чистый алебастр и выровняйте заподлицо со стеной. Закрепите коробку алебастром, добавляя его в пустоты вокруг коробки, но оставляя свободными заходящие внутрь провода. Штробы и стену вокруг монтажной коробки выровняйте гипсовой штукатуркой.

5 Монтировать розетку в монтажную коробку следует только после полного высыхания раствора.

6 Обрежьте провод, оставив небольшой запас, зачистите концы и подсоедините к соответствующим контактам розетки. Вставьте розетку в коробку и закрепите ее с помощью винтов или раздвижных лапок.

7 Прикрутите на место декоративную крышку.

Штробу в штукатурке легко сделать с помощью ножовки по дереву. Прорежьте слой штукатурки по разметке двумя параллельными линиями, а затем расчистите паз с помощью мелкого зубила или отвертки.

Установка в гипсокартонной перегородке

1 В намеченном месте вырежьте отверстие для монтажной коробки, используя дрель с коронкой Ø 68 мм. Поскольку гипсокартон — материал мягкий, работать следует на низких оборотах дрели.

2 Заведите кабель в подрозетник, удалив заглушку в корпусе. Вставьте в отверстие подрозетник и зафиксируйте его крепежными винтами. Процедура подключения розетки не отличается от вышеописанной.

Выводы в коробках

Выводы скрытой проводки в монтажных коробках делайте с запасом. Объем коробок вполне достаточный для того, чтобы избыток провода уложить петлей возле стенок. Во-первых, подключать провод к клеммам установочных изделий будет легче. Во-вторых, при замене розетки или выключателя нередко обнаруживается, что провод возле клеммы подгорел, и при достаточной длине провода обгоревший участок можно просто отрезать.

Подрозетники для гипсокартона


Подрозетники для гипсокартона, в отличие от подрозетников по бетону, имеют на лицевой части четыре винта, а не два. У производителей могут быть разные способы их расположения, но во всех вариантах они выполняют одни и те же функции. Два наружных винта фиксируют рамку механизма розетки или выключателя. Два крепежных винта немного утоплены в пластик и могут располагаться рядом с винтами крепления рамки слева и справа или находиться сверху и снизу. Воздействие крестовой отвертки на крепежные винты приведет в движение лапки фиксации подрозетника. Вращение этих крепежных винтов заставляет выдвигаться из канавок прижимные лапки, которые надежно прижимают подрозетник изнутри к гипсокартонному листу. Снаружи монтажную коробку удерживает ободок корпуса. Поэтому не следует усердствовать в затягивании крепежных винтов, чтобы не продавить ободком гипсокартонную поверхность.

Как подключить розетку?

Сегодня розетки имеются в каждом доме. Многие для их подключения приглашают специальных мастеров. Однако всю работу можно проделать и самостоятельно.

Для этого вовсе не нужно быть специалистом в области электрификации. Главное, следовать советам, которые будут даны ниже.

Как подключить розетку с выключателем

Этот вопрос волнует многих. Достаточно часто эти два устройства располагаются рядом друг с другом в квартире.

В первую очередь стоит подобрать весь необходимый инструмент, который понадобится для работы. Нам понадобятся:

  • отвертка;
  • шуруповерт;
  • изолента.

Все это должно быть каждом доме. Для начала стоит определиться с тем, какое сечение провода понадобится для розетки и выключателя.

Стоит рассчитать приблизительную мощность оборудования, которое будет подключено в эту сеть. Купив кабель, его нужно подключить к распределительному щитку.

Здесь два провода — фаза и ноль. Они обозначены соответствующими цветами. Коричневый — фаза, а синий — ноль. Далее стоит вскрыть розетку и выключатель.

У розетки имеются два крепления для проводов. К одному из них нужно прикрутить ноль, а к другому рабочую фазу. Крепление осуществляется чаще всего с помощью обычной отвертки, так как здесь присутствует болтовое соединение.

Далее к фазе розетки нужно еще прикрутить и фазу выключателя. Для этого стоит использовать маленький провод.

Теперь образуется разрыв цепи. К выключателю можно присоединить и осветительный прибор, от которого уже берется рабочий ноль.

Как подключить розетку с заземлением

Сегодня на рынке все чаще можно видеть варианты розеток с заземлением. У них, как правило, используется дополнительный контакт, на который и сажается заземляющий провод.

В квартире таковой должен присутствовать в обязательном порядке. Сегодня многие устройства электроники выпускаются с тремя контактами. Именно поэтому актуальность розеток с заземлением становится все выше.

Итак, подключить такую розетку достаточно просто. Необходимо для начала подвести к ней все необходимые провода. Как правило, в кабеле их три штуки.

Два провода зеленого и коричневого цвета нужно подсоединить к все тем же двум клеммникам, расположенным внутри розетки. То есть, подключаются они в правый и левый клеммник.

Далее их нужно закрепить посредством болтового соединения. Для этого понадобится самая обыкновенная отвертка.

Последний провод, который, как правило, имеет желто-зеленый окрас так же закрепляется с помощью болта. Как правило, он располагается отдельно. Его месторасположение трудно спутать с каким-то еще. Заземление выходит наружу в виде металлического стержня.

Как подключить двойную розетку

Двойные розетки достаточно распространены в наше время. Они удобны для организации переносок, а так же для установки их в тех местах, где расположено множество различных электрических приборов.

Для того, чтобы подключить розетку такого типа, необходимо, чтобы в наличие имелся кабель, сама розетка, отвертка. Далее все манипуляции проводятся достаточно легко.

Если кабель уже был подведен к розетке, то его стоит зачистить. Как правило, у кабеля имеется два конца. Один коричневый, второй — синий. Первый конец — это фаза, а второй — это рабочий ноль.

В некоторых случаях используется провод заземления. Для него в розетке имеется свободное место. Как правило, он крепится с помощью отдельного болта. Для подключения двух других проводов не нужно быть гением в электричестве.

После того, как розетка открыта, сразу можно разглядеть два контакта с болтами. К ним то и нужно подсоединять провода. Важно в данном случае не перепутать фазу и ноль. Как правило, у каждой розетки имеется свое собственное обозначение.

Зачищенные провода прикручиваются с помощью отвертки к соответствующим клеммам. После этого можно собрать розетку и попробовать ее в действии.


Розетки и выключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для дома, офиса или отеля

Быстрый поиск — Популярные отделки

Отделка Состаренная латуньЧерныйМатовая медьСтарая бронзаПолированный хромПолированная медьСатинированный хромСатиновый никельСатиновая нержавеющая стальБелый

Продукты Напольная розеткаИнтеллектуальный диммерСветодиодный диммерВыключатель светаШтепсельная розетка с USB-зарядкойРозетка с выключателемПереключатель / тележка

Широкий выбор выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки…


Нужны большие розетки и выключатели?

Наш ассортимент розеток и выключателей большого размера идеален, когда вам нужно немного больше. От 95 мм и выше. Просто заменяет стандартные фитинги, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и выключатели большого ассортимента>


Серия студийных розеток и выключателей

Характерная ромбовидная насечка на элементах управления, украшенная цельными металлическими монетами на винтах, делает выключатели и диммеры Studio изысканным выбором для дома и офиса.

Узнайте больше о The Studio Range.

Безвинтовые квадратные розетки и выключатели

Гладкая, четкая конструкция с четкими прямыми углами и низким профилем делает линейку безвинтовых квадратных розеток одной из самых умных на рынке. Они просто потрясающе выглядят.

См. линейку безвинтовых угольников.


Сделайте электроэнергию в вашем доме умной

Интеллектуальное управление освещением, розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах «Умного дома» Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновитесь некоторыми из наших прекрасных отделок ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей с этой отделкой.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий для розеток и выключателей

Pewter & Old Metals — красота металла и идеальная для того времени собственность.

Медь – великолепная медь в современной и традиционной отделке

Необычная отделка — чтобы добавить нотку разнообразия


Напольные розетки

Получите напольные розетки, соответствующие стилю вашего интерьера, с 16 вариантами отделки на выбор. Не удается найти совпадение, тогда у нас есть версия для покраски, чтобы вы могли точно подобрать краску в своей комнате.

Кроме того, теперь у нас также есть напольные розетки, которые можно вставлять, а крышка закрывается ровно, оставляя кабель снаружи.Или выберите из нашего ассортимента деревянного шпона, чтобы он гармонировал с вашим деревянным полом.

Посмотреть диапазоны напольных розеток>


Ретро Промышленный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого в знак уважения к ретрофутуризму.

Изготовлены вручную из переработанных металлов, каждая из которых сама по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-промышленные серии>


RetroTouch определяется дизайном

Розетки и выключатели RetroTouch

идеально подходят для тех, кто ищет недорогой и стильный способ отделки дома, офиса или отеля.Они современные, утонченные и разработаны в Великобритании и придают особый штрих, чтобы завершить дизайнерский вид интерьера.

Уникальный дизайн выключателей света сочетает в себе новейшие технологии и тщательно продуманный внешний вид. Каждая единица оснащена стеклянными панелями различных привлекательных дизайнов, которые подходят как для современных, ультрасовременных, так и для классических интерьеров. Узнать больше и посмотреть весь ассортимент >


Приходи в форму!

Ищете что-то немного другое? Посмотрите не дальше нашего ассортимента фигурных розеток и выключателей.Эти знаковые тарелки доступны в круглом диске или овальном дизайне и предлагаются в 6 различных вариантах отделки.

Уникальная форма этих тарелок, безусловно, привлечет внимание и станет творческим акцентом для улучшения дизайна вашего интерьера. Эти фигурные пластины подходят к вашей существующей настенной коробке, поэтому замена выполняется легко и быстро.

Просмотр диапазона форм.


Не в Великобритании?

Если вам нужны стандартные розетки и выключатели для Великобритании, и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться с нами по электронной почте, в чате или по телефону, и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбрали розетки и выключатели в Дубае, на Мальте, в странах Карибского бассейна, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и выключатели?
  • Выбирайте из более чем 80 000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов тарелок на выбор
  • Изготовлено в соответствии с высочайшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для долговременной защиты
  • Каждое изделие собрано вручную и упаковано в индивидуальную коробку
  • Более 98% нашей продукции разработано и произведено в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных до розеток и выключателей из бронзы, черного, белого, дерева, двойного и прозрачного акрила.


Как подключить двойную 3-контактную розетку? Электропроводка 2-местная розетка

Как подключить 2-местную 3-контактную розетку BS1363? Розетка с двойной вилкой с переключением проводки

3-контактная двойная розетка

Розетка BS1363 (согласно IEC) также известна как британская розетка или розетка типа G. Он имеет несколько типов, например, 1 банду, 2 банды и т. д. с тремя контактами с переключателями или без них и неоновыми лампочками. Он также доступен в различных формах / конструкциях, а подключение проводки зависит от системных требований, и да, мы обсудим его по одному в следующих сообщениях.

Трехконтактная розетка

является одной из самых известных и наиболее часто используемых розеток с вилками в разных странах, таких как Великобритания, ЕС и другие арабские и азиатские страны, по следующим причинам.

Нажмите на картинку, чтобы увеличить

Трехконтактная розетка

BS1363 имеет следующие защитные функции.

  • Это самая безопасная розетка по сравнению с другими розетками, так как розетки с заглушками на розетке(ах) используются для трехконтактных вилок, что предотвращает случайное вставление гвоздей или другого проводящего материала детьми.
  • Гнездо заземления больше и длиннее, поэтому в него нельзя вставить нейтральную и токоведущую клемму или всю розетку нельзя использовать в перевернутом виде.
  • Для розетки BS1363 в соответствующей вилке типа G имеется предохранитель.
  • Все контакты изолированы BS-1363, 3-контактной вилкой, которая предназначена для розетки BS-1363.
  • Розетки с заглушками на розетках используются для 3-контактных вилок питания, что предотвращает попадание детьми гвоздей или других токопроводящих материалов в розетку.Более длинный контакт заземления помогает открыть два других слота для проводов под напряжением и нейтрали.

Похожие сообщения:

В следующем руководстве по подключению мы покажем, как подключить новую (или модернизировать устаревшую) трехконтактную розетку с помощью выключателей. Два переключателя могут использоваться для управления работой ВКЛ/ВЫКЛ каждой розетки. Неоновая лампочка показывает положение переключателя ON и OFF, т. е. если лампочка включена, переключатель включен, и цепь работает, и наоборот. Преимущество красной лампочки в выключателях заключается в том, что неоновый свет можно легко увидеть в темных областях, которые указывают на то, что подключенный прибор находится в положении ВЫКЛ или ВКЛ.

Нажмите на картинку, чтобы увеличить

Необходимые инструменты

Следующие основные инструменты необходимы для подключения 3-контактной розетки.

  • Выключатель, 2 группы, 3-контактная розетка.
  • Плоская отвертка.
  • Тестер фаз.
  • Ножницы для проволоки, плоскогубцы, бокорезы, ножницы, нож или простой инструмент для зачистки проволоки.

Похожие сообщения:

Подключение переключаемой 3-контактной двойной розетки

Выполните следующие простые шаги, чтобы подключить двойную розетку BS-1363 (настенную розетку) с выключателями.

  • Прежде всего, отключите главный выключатель в щитке и убедитесь, что питание отключено.
  • Если вы хотите обновить уже установленную 2-местную 3-контактную розетку, ослабьте плотно затянутый винт на передней стороне настенной розетки. Это поможет освободить переднюю крышку от монтажной коробки. Таким образом, розетка может быть отделена от монтажной коробки. Примечание. Пропустите шаг 2, если вы хотите установить полностью новую 2-местную трехконтактную розетку питания (настенную розетку) вместо замены или модернизации двухганговых 3-контактных розеток.
  • Если вы хотите подключить новую 3-контактную двойную розетку, просто подключите «Землю» в виде провода зеленого цвета с желтой полосой к винтовой клемме «Е» (что означает «Заземление и заземление»).
  • Теперь подключите «нейтральный» провод синего цвета к разъему винтовой клеммы «N» (который указывает на нейтральный).
  • Наконец, подключите провод «Live» коричневого цвета к винтовой клемме «L» (которая указывает на ток или фазу).
  • Если вы хотите изменить/обновить старую розетку, просто ослабьте винтовые клеммы «L», «N» и «E» заземления в предыдущей розетке и замените соответствующие провода в новой 3-контактной розетке ( Коричневый для активного «L», синий для нейтрального «N» и зеленый или зеленый с желтой полосой для земли «E»).
  • В качестве последнего шага затяните винты и установите на место переднюю/заднюю крышку трехконтактного разъема. Убедитесь, что все провода и винты надежно затянуты, так как неплотное соединение может привести к возгоранию из-за дугового разряда и перегрева или даже к поражению электрическим током с серьезными травмами. Кроме того, из гнезда или винтовых клемм не должны торчать провода или оголенные жилы. Теперь осторожно задвиньте 3-контактную розетку обратно в монтажную коробку, чтобы она точно встала в гнездо коробки.
  • Вы сделали. Восстановите питание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке, и проверьте, работает ли он нормально.

Нажмите на картинку, чтобы увеличить

Как подключить двойную 3-контактную розетку



Запомнить:

  • Зеленый с Желтым полосатым проводом к клемме заземления «E».
  • Синий провод к нейтральной клемме «N».
  • Коричневый провод к клемме «L» под напряжением.

Похожие сообщения:

Цветовые коды проводки IEC и Великобритании:

Мы использовали следующие цветовые коды проводки IEC для однофазного напряжения питания 230 В, применимого в Великобритании и ЕС. Соединенное Королевство использовало свои собственные цветовые коды проводки до апреля 2004 года, в то время как некоторые страны все еще следуют тому же старому цветовому коду проводки Великобритании. Великобритания теперь следует цветовым кодам проводки IEC.

Цветовые коды проводки IEC для 230 В, 1-фазной, 3-проводной системы

  • Коричневый  = Фаза или фазный провод
  • Синий  = Нейтральный
  • Зеленый или Зеленый с Желтый Полоса = заземление или провод заземления в качестве защитного заземления (PE).

Ниже приведены цветовые коды проводки Old UK для однофазной проводки.

230 В, однофазный

  • Красный = фаза
  • Черный = Нейтральный
  • Зеленый = Земля или заземляющий провод.

Похожие сообщения:

Инструкция и меры предосторожности
  • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель в главном щите или распределительном щите.
  • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
  • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
  • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
  • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
  • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
  • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные руководства по установке проводки:

Как подключить двойную розетку

Как подключить двойную розетку?

Можно ли подключить двойную розетку одним кабелем?

Если вам интересно, можно ли заменить одинарную розетку на двойную, то ответ положительный, при условии, что существующая розетка является единственной на ответвлении (подводе провода) от кольцевой магистрали.

Что произойдет, если розетка не заземлена?

Заземление. Без заземляющего провода, если произойдет неисправность и провод под напряжением ослабнет, существует опасность, что он коснется корпуса. Следующий человек, который воспользуется прибором, может получить удар током. В результате корпус не может дать удар током, даже если провода внутри ослабнут.

Сколько сокетов я могу запустить от переплавленной ответвления?

Нет ограничений на количество розеток, которые могут питаться от ответвления с предохранителем, поскольку кабель не может быть перегружен, однако на практике использование розеток должно быть ограничено общим током до 13 А, чтобы избежать предохранителя. дует все время, поэтому было бы полезно учитывать ожидаемую нагрузку.

Как узнать, является ли сокет ответвлением?

Общее правило для кольцевой магистрали заключается в том, что если у вас есть только два кабеля в задней части существующей розетки, то ответвление можно использовать. Однако, если у вас есть радиальная цепь с двумя входящими и выходящими кабелями, это может быть последняя розетка в этой цепи, и у нее уже есть ответвление.

Можно ли подключить розетку к другой розетке?

Самый простой способ подключения к кольцевой цепи — протянуть ответвительный кабель от клемм существующей розетки, но вы не сможете подключить его ни к какой розетке.Правила электропроводки IEE очень конкретны в этом отношении. Вы не должны запускать ответвление от гнезда, которое уже находится на ответвлении или которое уже питает ответвление.

Нужен ли заземляющий провод для вилок?

Большинство электроприборов теперь поставляются со встроенной вилкой, но на случай, если вам понадобится подключить вилку, вот инструкция. Приборы с двойной изоляцией не нуждаются в заземляющем проводе! Коричневый провод идет к клемме Live, которая подключена к предохранителю справа.

Вам нужно заземлить металлические штепсельные розетки?

Металлическая задняя коробка для розетки классифицируется как открытая проводящая часть и поэтому должна быть заземлена.Однако по-прежнему считается «лучшей практикой» добавлять перемычку от клеммы заземления розетки к заземлению задней коробки.

Почему у моей вилки только 2 провода?

Некоторые приборы имеют только два провода – фазу и нейтраль. Они имеют «двойную изоляцию» и не полагаются на заземляющий провод для защиты. Вилка подключена, как описано выше, но нет провода заземления для подключения, однако убедитесь, что винт на клемме заземления не ослаблен.

Можно ли поставить 2 двойные розетки на ответвление?

у вас может быть максимум одна двойная розетка в качестве обычной ответвления, но если вы переходите от розетки к FCU с предохранителем на 13 ампер, оттуда вы можете добавить столько розеток, сколько пожелаете, так как все розетки и кабель будут защищены предохранителем, поэтому нет при перегрузке кабеля предохранитель сгорит первым.

Как узнать, находится ли розетка на кольцевой магистрали?

Проверьте целостность цепи между двумя линейными проводниками. Если непрерывность присутствует, она, вероятно, находится на кольце (может быть на петле в виде восьмерки). Для подтверждения удалите линейные проводники на плате. Если это устраняет непрерывность в розетке, вы подтверждаете, что розетка находится на кольце.

Могу ли я самостоятельно установить ответвление с предохранителем?

Если работа не находится в «особом месте», например, в ванной или на открытом воздухе, вам также разрешено устанавливать дополнительные новые осветительные приборы, выключатели, розетки и даже добавлять одну отводку с предохранителем к существующей цепи ( «отвод» — это новый кабель и розетка, проходящие как ответвление от существующей розетки на кольцевой магистрали).

Как узнать, находятся ли две розетки на одной кольцевой магистрали?

Включите лампу в другую розетку, чтобы определить, относится ли эта розетка к той же цепи. Если лампа горит при выключенном выключателе, значит, розетка находится в другой цепи. Если лампа не горит, значит, она находится в той же цепи, что и исходная розетка.

Сколько розеток может быть в цепи?

Фаза подключается к фазе, нейтраль к нейтрали и земля к земле в каждой розетке.Используемый кабель должен быть не менее 2,5 мм 2 , а максимальное количество розеток на цепь должно быть десять.

Сможете ли вы дать шпору?

Нет никакой проблемы в том, чтобы отшпорить сросшуюся шпору (я думаю, это то, что вы имеете в виду). Принцип заключается в том, что вам просто нужно защитить кабель. На этой неделе я увидел непредохраненную ответвление от розетки на кольце к одинарной розетке (в 2.5 6262Y) – затем от одинарной розетки к FCU в 1.5 6242Y для котла.

Можно ли включить свет из розетки?

Если существующая двойная розетка находится в кольцевой цепи, а розетка еще не подключена к ответвлению, то возьмите ответвление от розетки к FCU с предохранителем, соответствующим цепи освещения.

Можно ли поставить розетку на цепь освещения?

Включение розетки 13А в цепь освещения не запрещено. Однако есть несколько вещей, которые следует иметь в виду. Цепи освещения обычно подключаются к выключателю на 6 А, подключая большой прибор при отключении выключателя. Розетки общего назначения с номинальным током должны быть защищены от УЗО.

Какие провода идут в штекер?

Провода. В вилке синий нейтральный провод идет слева, коричневый провод под напряжением — справа, а заземляющий провод с зеленой и желтой полосами — вверху.Предохранитель устанавливается рядом с проводом под напряжением.

Какого цвета провода в вилке?

Цвета проводов вилки Цвет провода Под напряжением Коричневый Нейтральный Синий Земля Желтый и Зеленый.

Могу ли я добавить двойную розетку в Ring Main?

Расширение кольцевой магистрали и добавление дополнительных розеток в комнату. Если вам нужны дополнительные розетки в новой комнате или вы превращаете старую комнату в офис, возможно, вам не удастся добавить дополнительные розетки из существующей кольцевой сети.

Коронный камень | Установка за двойной розеткой

Общие инструкции по установке можно найти на странице Установка.Приведенные ниже инструкции пошагово проведут вас через процесс установки Crownstone за двойной головкой .

Crownstone включает обе розетки одновременно. Чтобы иметь возможность переключать розетки по отдельности, за каждой отдельной розеткой должен быть помещен Crownstone, и это невозможно, как описано. При подключении дважды необходимо следовать инструкции для одиночной розетки.

Шаг 1: Перед установкой встроенных модулей Crownstone отключите питание в блоке предохранителей .

Шаг 2: Снимите крышку с гнезда. Это можно сделать, ослабив винт в середине гнезда.

Шаг 3: Отключите металлическую раму от розетки. Это можно сделать, ослабив винты слева и справа.

Шаг 4: Отсоедините провода. Держите их, хотя бы ту желто-зеленую, что закольцевали из одной розетки в другую.

Шаг 5: Снимите металлическую рамку с другого выхода.Это можно сделать снова, ослабив винты слева и справа. Снова отсоедините провода.

Шаг 6: Возьмите два сварочных колпачка с 3 входами в каждом.

Шаг 7: Вот как будут размещены сварочные колпачки и коронный камень. Согните заранее входящие провода по верху.

Шаг 8: Отрежьте две короткие голубые и две короткие коричневые нити примерно по 10-15 см. Отрежьте одну длинную синюю и одну длинную коричневую нить примерно 20-25 см.

Шаг 9: Зачистите все провода примерно на 9 мм с каждой стороны.

Шаг 10: Подключите короткий коричневый провод к «выходу/фазе». Подключите короткий синий провод к «out/N» нейтрали.

Шаг 11: Вставьте новый короткий коричневый провод «в линию». Вставьте новый короткий синий провод в «in/N». Вставьте другие концы этих проводов в две крышки сращивания, по одному проводу на каждую крышку сращивания. Это связано с тем, что один из колпачков для сращивания предназначен для соединения синих (фазных) проводов, а другой — для соединения коричневых (нейтральных) проводов.

Шаг 12: Вид сбоку, показывающий, как подключать провода.

Шаг 13: Вставьте коронный камень и сварочные колпачки в заднюю коробку.

Шаг 14: Из проводов, выходящих из стены, вставьте коричневый (фазный) провод в колпачок для сращивания с другим коричневым проводом. Вставьте другой синий (нейтральный) провод в колпачок с синим проводом. Цвет за цветом.

Шаг 15: Теперь вы также можете вставить длинные провода в сварочные колпачки (опять же цвет за цветом).Вставьте их в промежуточное соединение между коробками скрытого монтажа.

Шаг 16: Вставьте короткий коричневый и синий провода обратно в розетку. Также подключите желто-зеленый провод заземления. Вставьте еще один желто-зеленый провод в сквозное отверстие. Если при демонтаже этого не было в наличии, важно также разрезать его.

Шаг 17: Вставьте Crownstone обратно вместе с проводкой и придвиньте металлическую рамку ближе к распределительной коробке.Хорошо затяните винты с обеих сторон.

Шаг 18: Подсоедините проводку ко второй розетке. Убедитесь, что фаза, нейтраль и земля подключены к правильным входам.

Шаг 19: Также прижмите металлическую рамку вплотную к коробке скрытого монтажа и снова хорошо закрутите винты с обеих сторон.

Шаг 20: Установите крышку розетки на место.

Шаг 21: Включите питание в розетку и, конечно же, проверьте правильность подключения Crownstone.Реле в Краунстоуне не обязательно должно проводить, когда оно идет с завода. Поэтому лучше всего проводить тестирование, настроив Crownstone в приложении для смартфона.

Замена одиночной розетки на 13 А на двойную

Если вы недавно переехали в новый дом или, возможно, хотите добавить дополнительную розетку, то вы попали по адресу. Некоторым может показаться, что установка двойной розетки вместо оригинальной одинарной розетки может оказаться долгой и трудной задачей.

Однако вы ошибаетесь, в этом руководстве мы расскажем вам, как снять одинарную розетку и заменить ее двойной. После завершения вам захочется заменить каждую розетку в вашем доме, потому что… да, это действительно так просто.

  Что вам понадобится:

  Шаг 1. Рекомендации по безопасности

Безопасность превыше всего: все работы с электрическими цепями должны выполняться компетентными лицами и в соответствии со всеми правилами.Если у вас есть какие-либо сомнения, перед выполнением любых работ обратитесь к квалифицированному электрику.

Вы можете использовать:

Если он у вас есть, используйте тестер розеток, чтобы определить, поступает ли электричество на вилку, и даже подтвердить, что оригинальная розетка не неисправна.

Подключив его и включив розетку, если есть электричество, то загорятся все три лампочки, если нет, то лампочки не загорятся.

  Шаг 2. Удаление старой розетки

Для начала отключите питание от основного блока предохранителей — когда электричество в блоке предохранителей отключено, вы можете начать выкручивать винты, удерживающие розетку на месте. После того, как они будут удалены, вы можете отодвинуть розетку от стены, и это обнажит все провода.

Вы заметите, что у вас есть коричневый провод (под напряжением), синий провод (нейтральный) и желто-зеленый провод (земля).

  Шаг 3. Использование мультиметра

Прежде чем вы начнете отсоединять провода, дважды проверьте клеммы с помощью мультиметра — если вы включите тестер на самый высокий уровень переменного напряжения при проверке клемм с помощью щупов, показания не должны измениться.

  Шаг 4. Отсоединение старой розетки

Как только вы убедитесь, что напряжение отсутствует, вы можете приступить к удалению проводов, открутив винты, удерживающие их на месте.

Ослабив провода, вы можете снять старую лицевую панель.

  Шаг 5. Установка новой втулки

Теперь вы можете приступить к установке коробки адаптера с двойной розеткой. Вы должны выровнять отверстия для винтов с существующими отверстиями для гнезд. Затем вы можете пропустить провода через заднюю часть адаптера. Теперь вы можете взять лицевую панель и, указав правильное место для проводов, приступить к ее подключению.

Установив провода, сильно потяните за них, чтобы убедиться, что они затянуты и закреплены. Как только вы будете довольны, теперь вы можете прикрепить лицевую панель к адаптеру, а после завершения вы можете снова включить предохранители.

Чтобы проверить, правильно ли работает питание, опять же, если оно у вас есть, с помощью тестера подключаемых разъемов подтвердите, что задание выполнено. Для получения дополнительных полезных советов по рукоделию не забудьте ознакомиться с другими нашими статьями в нашем консультационном центре.

Как перемонтировать двухцокольную лампу | Главная Справочники

Старинные лампы часто имеют декоративные, богато украшенные или рифленые металлические подставки, которые трудно найти в элегантных современных моделях ламп. Старинные двухцокольные лампы необходимо перемонтировать и поставить правильные, современные детали для безопасного использования.Старые лампы были сделаны с электрическим шнуром, покрытым тканой изоляционной оболочкой. Изоляционные оболочки из тканых нитей со временем изнашиваются, обнажая медный провод под ним, что представляет опасность возгорания. Тем не менее, при должном уходе и замене электропроводки вы можете оживить свою любимую старинную двухцокольную лампу и снова безопасно использовать ее в качестве светильника в вашем доме.

  1. Отключите лампу от сети. Отрежьте вилку от провода лампы кусачками. Снимите абажур и декоративный винт в верхней части подставки.

  2. Снимите верхние крышки со световых разъемов, чтобы получить доступ к проводам, прикрепленным к клеммным винтам. Возможно, вам придется ослабить винты клемм с помощью отвертки, чтобы размотать провод и извлечь его из патронов. Ослабьте установочные винты световой розетки и вытащите провод из розеток.

  3. Развяжите узлы на проводах патрона лампы. Провод лампы завязан «андеррайтерским узлом», который удерживает провод на месте в лампе и предотвращает его вытягивание.Удалите старый провод из внутренней части подставки для лампы, потянув его вниз и вытащив из основания подставки. Возможно, вам придется отвинтить подставку лампы — обычно части основания и подставки свинчиваются — чтобы вытащить старый провод из лампы.

  4. Снимите старые патроны с крышек. Ослабьте установочный винт в верхней части колпачков патронов, где они крепятся к лампе, или отвинтите колпачки патронов от лампы и снимите колпачки патронов.

  5. Вставьте свободные концы сменного шнура лампы в лампу и протяните его через основание к верхней части лампы.Разделите два провода на конце шнура лампы. Если они не зачищены и имеют оголенный провод на конце, снимите 3/4 дюйма пластиковой изоляционной оболочки с концов провода с помощью инструментов для зачистки проводов.

  6. Отрежьте два 6-дюймовых куска черной электропроводки. Снимите 3/4 дюйма изоляционной оболочки с каждого конца черного провода. Черный провод калибра 2 состоит из двух изолированных проводов, соединенных друг с другом. Эти концы можно разъединить, чтобы можно было разделить провода для установки.Разведите провода на 4 дюйма на каждом конце обоих кусков черной электропроводки.

  7. Прикрепите к лампе новые колпачки электрических розеток либо с помощью установочного винта, либо вкрутив колпачок в лампу. Протяните по одному 6-дюймовому черному проводу через каждую крышку разъема так, чтобы одинаковое количество проводов было видно с обеих сторон крышки разъема.

  8. Свяжите два конца черного провода, который висит под крышкой каждой розетки, вместе страховочным узлом.Сделайте петлю из левого провода и держите конец провода сзади правой стороны шнура лампы. Сделайте петлю из правого провода и держите конец провода спереди с левой стороны. Проденьте правый конец проволоки через левую петлю и протяните проволоку. Проденьте левый конец проволоки через правую петлю и протяните проволоку. Потяните за оба конца проволоки, чтобы затянуть страховочный узел.

  9. Скрутите концы черных проводов вместе по часовой стрелке, чтобы они не изнашивались.Оберните положительный провод по часовой стрелке вокруг латунной или положительной винтовой клеммы патрона. Оберните отрицательный или нейтральный провод по часовой стрелке вокруг серебряного или отрицательного клеммного винта. Затяните винты отверткой. Проделайте то же самое с другой розеткой.

  10. Держите свободные концы положительных черных проводов, соединенных с латунными винтами, вместе с положительным концом шнура лампы. Скрутите вместе концы черного провода и конец шнура лампы по часовой стрелке, а затем навинтите гайку, чтобы закрыть проводное соединение.Повторите этот процесс со свободными концами отрицательных черных проводов, подключенными к серебряным клеммным винтам и отрицательному концу шнура лампы.

  11. Вставьте концы проводов с гайками в лампу. Замените все остальные части лампы, чтобы завершить подключение лампы.

0

6

BG Electrical WP22 / HC WP Double Smart Weatheriple Rockety Руководство по монтажу

50 Smart Heatorify Socket
Руководство по установке

Управляющие Ваша мощность на:

  • Управляйте мощностью
  • Регулятор мощности
  • Таймер и планирование

Рекомендации по установке – важные

Инструкции по технике безопасности
  1. Место вне помещения должно быть выбрано таким образом, чтобы обеспечить достаточный доступ к цепи электропитания.Цепь ДОЛЖНА быть защищена соответствующим предохранителем, автоматическим выключателем или УЗО (устройством защитного отключения) в соответствии с действующими правилами электропроводки IET.
  2. Если кабелепровод используется для прокладки кабеля, НЕОБХОДИМО предотвратить скопление водяного конденсата внутри блока и кабелепровода. Дренажные отверстия ДОЛЖНЫ быть просверлены (см. Инструкцию по установке).
  3. Если используется металлический кабелепровод, необходимо обеспечить непрерывность заземления через кабелепровод с помощью соответствующих соединений (не входят в комплект поставки). При необходимости имеется клемма заземления в задней коробке.Заземление от цепи питания ДОЛЖНО быть выполнено на клемме заземления розетки.
  4. При прокладке наружных кабелей убедитесь, что используется кабель, рекомендованный для наружной установки. Как правило, можно использовать кабель с резиновой изоляцией и пластиковые кабельные вводы M20. В качестве альтернативы можно использовать стандартный плоский двухжильный сетевой кабель из ПВХ с заземлением внутри 20-миллиметрового пластикового или металлического кабелепровода. При необходимости следует использовать кабель SWA (армированный стальной проволокой) с металлическими кабельными вводами.
    Использование на открытом воздухе незащищенного плоского кабеля с изоляцией из ПВХ НЕ рекомендуется, так как это создает потенциальный риск поражения электрическим током.
  5. Для обеспечения постоянной безопасности и надлежащей защиты от атмосферных воздействий устройство НЕ ДОЛЖНО оставлять с поднятой открытой крышкой или открытой защелкой. Неиспользуемые кабельные вводы ДОЛЖНЫ быть закрыты заглушками.
Совет по строительным нормам

С 1 января 2005 г. любые электромонтажные работы, выполняемые в бытовых стационарных электроустановках в Англии и Уэльсе, должны соответствовать новым правилам и изменениям части P Строительных норм и правил. введены, чтобы помочь уменьшить количество смертей, травм и пожаров, вызванных неисправными установками.
Монтажные работы могут выполняться любым лицом при условии, что они соответствуют стандартам Регламента.
Определенные электротехнические работы (не подлежащие обязательному уведомлению или мелкие работы) могут выполняться без привлечения зарегистрированного электрика или уведомления местных властей по надзору за строительством, например:

  • замена любого электрического оборудования (например, розеток, осветительных приборов, контрольные выключатели)
  • добавление ответвлений с предохранителями, розеток или источников света к существующей цепи (но не на кухне, в ванной или на открытом воздухе)
  • любые работы по ремонту или техническому обслуживанию
    настоятельно рекомендуется, чтобы его проверил квалифицированный электрик, чтобы убедиться в его безопасности.

Для всех других работ (обязательных или крупных работ) требуется приложение строительных норм и правил, и его необходимо проверить, чтобы убедиться, что оно безопасно.
Это может сделать либо электрик, участвующий в программе самоаттестации компетентного лица, либо уведомив об этом местный отдел надзора за строительством, который примет необходимые меры.
Перед началом таких работ, как:

  • добавление нового контура
  • добавление/изменение любого контура в помещении с водой (кухня, ванная и т.д.)
  • добавление/изменение любого контура снаружи (наружные розетки, освещение и т. д.)

Если работу выполняет квалифицированный электрик, он несет ответственность за проверку работы, и нет необходимости уведомлять местные органы власти.
Если за проверку работы отвечает квалифицированный электрик или местный орган власти, они должны предоставить сертификат или уведомление, подтверждающее, что установка проверена и безопасна в использовании.
РЕКОМЕНДУЕТСЯ ПОЛЬЗОВАТЬСЯ КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ
Если есть какие-либо сомнения в необходимости уведомления местных органов власти об электромонтажных работах, следует сначала обратиться к ним за консультацией.

Инструкции по установке

ПРЕДВАРИТЕЛЬНО ПРОЧИТАЙТЕ ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ

Задняя коробка имеет несколько отверстий для кабельных вводов по бокам и один выбивной кабельный ввод сзади.Предусмотрено два положения дренажных отверстий по отношению к позициям ввода кабеля, как показано на рисунке. Обратите внимание на положение клеммы заземления.

Перед установкой убедитесь, что розетка имеет достаточное

покрытие WiFi.

  1. Прибор должен быть установлен на чистой, твердой вертикальной поверхности, пригодной для винтового крепления. Поверхность должна быть достаточно ровной, так как неровности могут привести к повреждению изделия или повлиять на его работу.
  2. Выверните крепежные винты и снимите переднюю часть с задней коробки.(Если передняя часть крепится к основанию)
  3. Для ввода кабеля определите, используется ли кабелепровод и место ввода.
    Для бокового, верхнего или заднего входа САМОЕ НИЖНЕЕ положение дренажного отверстия ДОЛЖНО быть высверлено с помощью сверла диаметром 5 мм. ТОЛЬКО ОДНО дренажное отверстие должно быть просверлено.
    Для нижнего ввода НЕ ДОЛЖНО быть просверлено дренажное отверстие в задней коробке, но ДОЛЖНО быть просверлено дренажное отверстие в самой нижней точке кабелепровода.
    Для входа сзади вырежьте или просверлите выбивное отверстие сзади. Для дополнительной защиты от герметизации вокруг выбивного отверстия предусмотрен канал для приема валика герметика (не входит в комплект) при креплении к монтажной поверхности.
    ПРИМЕЧАНИЕ
    Высверливание сливного отверстия или удаление задней заглушки снижает степень защиты IP изделия.
  4. Закрепите заднюю коробку с помощью винтов №8 во всех четырех или как минимум в двух диагональных позициях показанных центров крепления. Крепежные отверстия имеют прорези, чтобы при необходимости можно было немного отрегулировать вращение. Установите прилагаемые заглушки поверх позиций крепежных винтов, чтобы закрыть углубления отверстий.

Предупреждение о безопасности

В целях вашей безопасности этот продукт должен быть установлен в соответствии с местными строительными нормами. В случае каких-либо сомнений или если это требуется по закону, проконсультируйтесь с компетентным лицом, зарегистрированным в схеме самосертификации . Дополнительную информацию можно получить в Интернете или в местных органах власти.
Пожалуйста, внимательно прочитайте и используйте в соответствии с этими инструкциями по безопасной проводке. Перед началом любых электромонтажных работ убедитесь, что питание отключено от сети, либо отключив блок потребления, либо удалив соответствующий предохранитель. Электропроводка должна соответствовать последнему изданию правил IET (BS 7671).Во избежание возгорания всегда используйте кабель соответствующего номинала, размера и типа для конкретного применения.
Любые оголенные провода заземления должны быть покрыты соответствующей зелено-желтой оболочкой.
ПРЕДУПРЕЖДЕНИЕ. Не превышайте номинальную нагрузку этого устройства, указанную на задней панели изделия.
В случае сомнений всегда обращайтесь к компетентному электрику.

Обзор продукта

Степень защиты корпуса IP66 при эксплуатации означает, что при закрытой передней крышке конструкция уплотнения обеспечивает защиту от прямых сильных струй воды и проникновения пыли.

Инструкции по настройке Smart Socket

Установка приложения BG Home
Создание учетной записи

Следуйте инструкциям на экране, чтобы настроить начальную учетную запись.
Если у вас уже есть учетная запись BG Home, перейдите к «Добавить устройство».

Включите питание вашей розетки

В приложении выберите «Добавить устройство».
Убедитесь, что Smart Socket подключен к источнику питания в соответствии с «Инструкцией по установке». После первоначального включения оба светодиодных индикатора переключателя загорятся КРАСНЫМ и начнут мигать, и розетка будет готова к настройке.
Нажмите и удерживайте кнопку A в течение 5 секунд. После этого розетка перейдет в режим настройки Wi-Fi, и загорится индикатор КРАСНЫЙ, быстро мигающий.
Следуйте инструкциям на экране, чтобы настроить устройство. Пожалуйста, убедитесь, что ваш телефон подключен к Wi-Fi 2,4 ГГц (не 5 ГГц), чтобы ваше устройство можно было обнаружить и успешно настроить.
После настройки мобильное устройство укажет на успешное подключение, а красный индикатор на розетке погаснет.

Теперь вы можете подключить устройство, которым хотите управлять.
В случае сбоя этих процедур настройки выполните настройку «AP Config» и следуйте пошаговым инструкциям в приложении.

Подключение дополнительных смарт-устройств

Чтобы подключить дополнительные смарт-устройства BG Home, выполните следующие действия:

  1. Подключите и включите устройство.
  2. Нажмите и удерживайте кнопку питания, пока КРАСНЫЙ светодиод не начнет быстро мигать.
  3. Перейдите в приложение BG Home и выберите «Добавить устройство».
  4. После того, как устройство будет найдено и подключено, назовите его соответствующим образом.
    Повторите для всех дополнительных умных устройств BG Home.
  5. При необходимости сделайте ввод кабеля в заднюю коробку. Удаляйте заглушки только для используемых позиций. Обеспечьте достаточную избыточную длину кабеля для подключения к розетке. Установите и загерметизируйте все кабельные вводы и кабелепроводы в соответствии с инструкциями производителя.
  6. Предложите сборку передней части и задней коробки, чтобы определить окончательную длину кабелей и обрезать их по размеру. Зачистите наружную изоляцию по мере необходимости, а затем обрежьте изоляцию на отдельных проводах на 10-12 мм, чтобы обнажить концы проводников.
  7. Подсоедините провода к соответствующим задним клеммам гнезда. Клеммы разъема имеют цветовую маркировку для облегчения поиска:
    Подсоедините провод под напряжением к КОРИЧНЕВОЙ клемме под напряжением (L)
    Подсоедините НЕЙТРАЛЬНЫЙ провод к СИНЕЙ НЕЙТРАЛЬНОЙ (N) клемме
    Подсоедините провод ЗАЗЕМЛЕНИЯ к ЗЕЛЕНО-ЖЕЛТОМУ (E) клемма
    Примечание. Цвета проводов будут зависеть от типа используемого кабеля.
  8. Все заземляющие соединения ДОЛЖНЫ быть выполнены и обеспечена непрерывность. Примечание. Розетка имеет две соединенные клеммы заземления, но для этой установки необходимо использовать только одну.
  9. Если какой-либо заземляющий провод представляет собой неизолированный провод, он ДОЛЖЕН иметь зелено-желтую оплетку.
  10. Убедитесь, что все винты клемм затянуты, а все провода аккуратно проложены и не чрезмерно натянуты или пережаты.
  11. После подключения разъема установите передний узел на заднюю коробку с помощью крепежных винтов. НЕ ЗАТЯГИВАЙТЕ СЛИШКОМ СИЛЬНО.
  12. Установите крышки винтов для завершения установки.
  13. Снова включите питание, проверьте, работает ли розетка, и убедитесь, что крышка и фиксатор работают правильно.Теперь продукт готов к использованию — см. Инструкции по установке.
  14. В целях безопасности и предотвращения нежелательного вмешательства в розетку предусмотрена проушина с отверстием диаметром 6 мм для установки висячего замка или аналогичного запирающего устройства безопасности (не входит в комплект).

Советы по настройке и практические руководства
Посетите сайт www.bgelectrical.uk/smart для получения дополнительной поддержки.

Управление питанием
Управление питанием в каждой розетке может быть ручным или «умным»
Кнопка питания загорается СИНИМ цветом для включения.
Регулятор яркости индикатора
Яркость индикаторов питания можно регулировать. Нажмите и удерживайте кнопку B в течение 5 секунд. Индикатор загорится СИНИМ, и он войдет в режим регулировки яркости. Когда яркость достигнет нужного уровня, отпустите кнопку.
Получите максимум от домашних розеток BG
Умные розетки не только позволяют включать и выключать розетки с помощью приложения — вы можете устанавливать таймеры, настраивать сценарии, устанавливать родительский замок, управлять ими с помощью голоса и синхронизировать с другими интеллектуальными устройствами в вашем доме, используя IFTTT.

Настройка таймеров
Настройте таймеры, чтобы ваше устройство включалось и выключалось в определенное время. Экономьте электроэнергию, выключая розетки, пока вы на работе, включайте или выключайте лампу в определенное время дня или настраивайте медленноварку на включение в обеденное время, чтобы ваша еда была готова к употреблению, когда вы вернетесь домой!
Установить задержку
Установите время задержки для включения или выключения розеток по истечении заданного промежутка времени. Идеально подходит для розеток, куда вы подключаете устройства, такие как выпрямители для волос или обогреватели, для дополнительной безопасности, а также для зарядки мобильного телефона, который отключается после полного заряда.
Создание сцен
Вы можете добавить множество различных сцен в соответствии с вашим стилем жизни для дальнейшей автоматизации ваших розеток. Вы можете захотеть, чтобы несколько розеток включались или выключались одновременно, без необходимости управлять ими всеми по отдельности.
Вы можете установить ночную сцену, чтобы все лампы выключались, а прикроватная розетка включалась, готовая зарядить телефон, создать сцену «прощай», когда дом пуст, или сцену «добро пожаловать домой», чтобы все было так, как ты хочешь этого, когда вернешься домой.
Перейдите в меню «Сцены» в нижней части главного экрана, выберите + в левом верхнем углу экрана сцен и создайте собственную сцену.
Управление домами
Если у вас есть несколько объектов с установленными интеллектуальными розетками, будь то дом или офис, вы можете создать отдельный «дом» для каждого из них и управлять ими через меню «Я». Другие дома, в которые вас пригласили, также появятся в этом меню.
Вы можете переключаться между свойствами на экране управления приложением BG Home, щелкнув имя дома в верхней части экрана и переключившись на дом, которым хотите управлять.
Случайная функция
Включайте и выключайте лампы в произвольное время, чтобы имитировать присутствие в доме, когда вас нет, для дополнительной безопасности.
Пригласите других присоединиться к вашему дому
Вы можете захотеть, чтобы другие члены вашей семьи могли управлять розетками со своего телефона или планшета. Без проблем! Вы можете пригласить нового участника с главного экрана приложения BG, нажав значок + в верхней части экрана.
Установить родительский замок
Родительский замок позволяет деактивировать активные кнопки, чтобы их нельзя было включить или выключить на стене, а также запретить участникам, которых вы пригласили в приложении, включать или выключать розетки, или изменение любого из установленных таймеров или сцен.Это идеально подходит для розеток, которые вы хотите вести в обычном режиме, и чтобы дети не могли включать и выключать устройства, когда вы этого не хотите.
Чтобы включить родительскую блокировку, выберите «набор функций» в меню … и включите или выключите родительскую блокировку по мере необходимости.

Техническая информация

Напряжение: 220–240 В переменного тока
Частота: 50/60 Гц
Макс. мощность: 13 А 3120 Вт
Провод Стандарт IEEE: Wi-Fi 2,4 ГГц b/g/n 4 мм² 2 х 6.0 мм²

Проверка изоляции

Эта розетка выдерживает проверку сопротивления изоляции при напряжении 500 В в соответствии со стандартом BS1363-2.

  • Выполните проверку изоляции между линией и нейтралью при 250 В.
  • Проверка 500 В может выполняться между линией и землей, нейтралью и землей.
    Или,
  • Отсоедините все нейтральные соединения в розетке и подключите к клеммной колодке перед заменой розетки перед испытанием.

9090

Декларация соответствие

Продукт
• Название продукта: Smart WP Double Socket
• Модель продукта: WP22 / HC
• Диапазон номеров партии: 21W01 — 23W01

9
Название и адрес производителя или его уполномоченного представителя:
Luceco PLC
PALTECOD PARK 1
TELFORD TF3 3BD
England
(EU) Luceco SE
C / Bobinadora 1-5
08302 Матаро
ИСПАНИЯ
Настоящая декларация соответствия выдается исключительно под ответственность производителя.
Объект декларации, описанной выше, соответствует соответствующему законодательству ЕС о гармонизации: опасные вещества в электрическом и электронном оборудовании
Ссылки на соответствующие используемые гармонизированные стандарты или ссылки на другие технические спецификации, соответствие которым заявлено:
EN 300 328 V2.1.1
Проект EN 301 489-1 V2.2.0
Проект EN 301 489-17 V3.2.0 EN50385:2002
Подписано от имени и от имени: Дэвид Кливер
Должность: Старший менеджер по продукции [дата выпуска 01/ 06/2021]
Подпись:

Если вы являетесь пользователем устройства iOS, вы можете управлять своими устройствами с помощью iPhone, iPad или Apple Watch.
Для управления отдельным устройством:

  1. Выберите устройство на главном экране.
  2. Нажмите на меню … в правом верхнем углу и выберите «Общие».
  3. Выберите «Добавить в Siri» и создайте ярлык Siri.

Добавьте сцену для изменения состояния нескольких устройств одной инструкцией.
Вам нужно будет создать свою сцену, прежде чем добавлять ее в Siri.

  1. Выберите «сцены» в нижней части главного экрана.
  2. Выберите «Добавить в Siri».
  3. Выберите предварительно настроенную сцену и введите пользовательскую фразу, которую хотите использовать для активации сцены.

Если вы новичок в Echo, это супер-умный динамик от Amazon, который реагирует на ваш голос.
После того, как вы купили Amazon Echo и загрузили приложение BG Home, вам просто нужно включить его…

  1. Включить приложение BG Home
    В приложении Alexa нажмите «Навыки» в меню и найдите BG Home . Коснитесь Включить.
  2. Привязать учетную запись
    Введите имя пользователя и пароль приложения BG Home и следуйте инструкциям на экране.
  3. Поговорите с Alexa
    Теперь самое интересное. Попросите Alexa управлять вашим устройством BG Smart Home.

Теперь вы можете использовать голосовой динамик Google для управления розетками и адаптерами умного дома.
С помощью Google Assistant вы можете включать свет, не нажимая кнопку!

  1. Настройка
    Начните с установки приложения Google Home и настройки Google Home, если вы еще этого не сделали.
  2. Добавить BG Smart Home Action
    В приложении Google Home коснитесь значка меню и выберите «Управление домом». Затем нажмите кнопку +, чтобы увидеть список действий, нажав BG Home, чтобы выбрать действие.
  3. Свяжите свою учетную запись BG Home
    Теперь следуйте инструкциям в приложении, чтобы связать свою учетную запись BG Home App.После завершения вы сможете сказать «Окей, Google, включи мою лампу».

IFTTT поможет вам подключить все ваши различные приложения и устройства. Когда вы регистрируете бесплатную учетную запись, вы можете включить апплеты, которые помогут вашим приложениям и устройствам работать вместе, чтобы делать определенные вещи, которые они не могли бы делать иначе.
Настройте виджеты, чтобы включать и выключать устройства без необходимости открывать приложение, включать и выключать устройства на рассвете и закате, а также использовать геолокацию для включения и выключения устройств при приближении или выходе из дома.
Вы также можете использовать IFTTT для синхронизации своих розеток с устройствами умного дома других компаний, например, вы можете настроить радиоприемник, подключенный к вашей умной розетке, на отключение при нажатии дверного звонка или включить лампы, когда вы разблокируете умный дом. замок, связанный с умными вещами Samsung – Возможности безграничны!

Уход

В течение срока службы изделия любую чистку следует проводить только влажной тканью с использованием слабого раствора моющего средства и теплой воды.
НЕ ИСПОЛЬЗУЙТЕ чистящие средства на основе растворителей, поскольку они могут привести к повреждению. Рекомендуется очищать внешние поверхности ТОЛЬКО при закрытой крышке. НЕ допускайте попадания воды на розетку, если крышка открыта.

Код партии Пояснение

yyWxx: Код даты изготовления; Год изготовления (YY) и недели изготовления (WXX)

Адрес / Helpline
7 Luceco PLC
PALFORD PARK 1
TELFORD TF3 3BD
England

0 Luceco PLC


PALFORD PARK 1
TELFOD TF3 3BD
АНГЛИЯ

Если вам нужна дополнительная техническая помощь, вы можете связаться с нашей технической поддержкой по телефону: +44 (0)3300 249 279
[email protected]

Охрана окружающей среды

Этот символ известен как «Символ перечеркнутого мусорного бака».Когда этот символ отмечен на продукте или аккумуляторе, это означает, что его нельзя утилизировать вместе с обычными бытовыми отходами.

Leave Comment

Ваш адрес email не будет опубликован.
