Электрический выключатель, розетка – как установить на стене

Правила подключения выключателей

Прежде, чем приступать к ремонту, замене вышедшего из строя, или установке нового выключателя, полезно ознакомиться с правилами его подключения к электропроводке.

Правила ПУЭ требуют разрывать цепь исключительно фазного провода, а не нулевого. Если выключателем размыкать нулевой провод, то эксплуатационная безопасность электропроводки снижается.

Схема подключения выключателя

При отсоединении от нагрузки выключателем нулевого провода, электропроводка к люстре и провода в люстре остаются под напряжением фазы. Если же размыкается фазный провод, как на приведенной схеме, то большая часть электропроводки обесточена.

При правильном подсоединении выключателя, когда он находится в положении «выключено», практически исключается поражение человека электрическим током при любых неисправностях люстры или ошибках при замене лампочки в светильнике, например случайное прикосновение к токоведущим деталям электрического патрона.

Протечка воды с верхнего этажа не приведет к короткому замыканию и выходу электропроводки из строя, хотя намокшие стены и являются хорошим проводником тока, но провода, за счет правильного подключения выключателя не находится под напряжением.

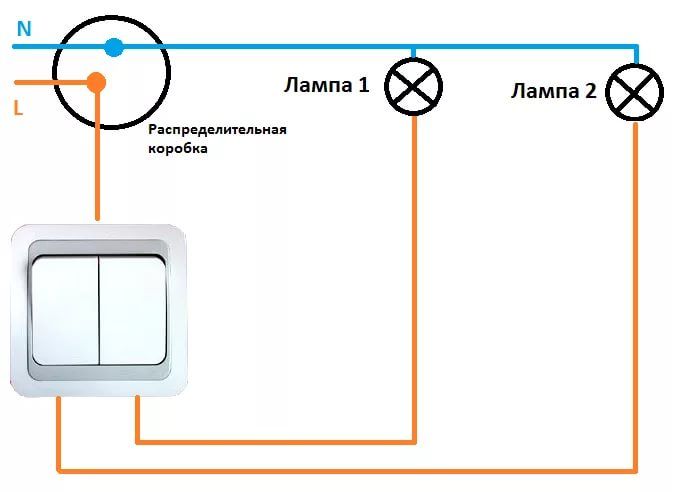

Ниже приведена электромонтажная схема подключения выключателя в схеме подключения люстры. Фазный провод со счетчика подключается к автомату и далее идет на выключатель.

И еще одно требование правил ПУЭ, при подключении выключателя фазный провод должен подключаться к нижнему контакту выключателя.

При подключении многоклавишного выключателя без розетки при допущении любых из возможных ошибок, ничего плохого не произойдет. Так что можете действовать смело.

Ели все провода соединить вместе, то будут оба светильника гореть постоянно. Если напутаете с проводами, не включив один светильник, Вы не сможете включить второй.

Хотя такой вариант может быть полезен для исключения возможности забыть выключить свет во вспомогательном помещении. Если свет выключили в прихожей, то он автоматически выключится и, например, в кладовке или туалете.

Установка скрытой розетки и выключателя на стене

Принято провода для подключения настенных и потолочных светильников и электрических розеток прятать в стену. Когда я сделал бра для прихожей, пришлось, подключить светильник с помощью внешнего провода с вилкой и выключателем на самом проводе. Провод был спрятан за зеркалом, а вот выключатель с вилкой оставались на виду, в дополнение была занята одна из позиций розетки.

Когда наступило время ремонта прихожей, представилась возможность спрятать электрические провода бра в стену и установить настенный выключатель скрытой установки.

Выключатель нужно было установить на кирпичную стену, зашитую листами гипсокартона много лет назад. В те времена листы гипсокартона крепились не саморезами на металлическом или деревянном каркасе, а с помощью гипса или алебастра. На кирпичную стену наносили в нескольких местах горки раствора, и прижимали к стене лист.

Горки расплющивались и после затвердевания, а гипс и алебастр твердеют быстро, гипсокартон прочно фиксировался на стене.

Электрическая розетка была закреплена непосредственно за лист гипсокартона и когда была снята ее крышка, обнаружилось, что края гипсокартона в местах зацепления лапок крепления розетки раскрошились.

При снятии крышки с розетки также выяснилось, что она была запитана не от распределительной коробки, а от соседней розетки, установленной в нескольких метрах от нее. Соседняя розетка тоже была закреплена таким же способом и держалась ненадежно. В результате возникла необходимость не только установить выключатель для бра, но и переустановить обе розетки.

Установить специальные коробки для гипсокартона не представлялось возможным, так как менять место установки розеток не хотелось, а стенки гипсокартона на старых местах были раскрошены. В дополнение современные пластмассовые коробки для скрытой установки выключателей и розеток имеют большую глубину, и держатся в гипсокартоне, как свидетельствует практика, ненадежно. Решил использовать металлические коробки.

Доработка конструкции крепления выключателя и розеток

Для надежного закрепления розеток и выключателя в коробках, перед монтажом в стене решил коробки доработать, установив в них крепежные стойки с резьбой. Для установки стоек необходимо измерять расстояние в корпусе розетки между винтами крепления механизма лапок и на обратной стороне металлической коробки сделать разметку с кернением мест для сверления отверстий.

Далее в коробке сверлятся исходя из диаметра резьбы стоек, отверстия, и стойки закрепляются гайками или винтами, в зависимости от вида стоек.

Длина стоек выбирается исходя из размеров основания выключателя или розетки из расчета, чтобы корпус прибора плотно прилегал к торцу стоек. Лучше всего для крепления подходят винты с резьбой М4.

Монтаж коробок для установки розеток, выключателя, и подключения их к электропроводке ничем не отличается.

Установка на стену коробок для розеток и выключателя

Внимание! Перед работой по установке розеток не забудьте обесточить электропроводку.

После снятия электрической розетки перед глазами открылась следующая картина. Это дыра в листе гипсокартона, на глубине которой не более двух сантиметров находилась кирпичная стена. Коробка имеет глубину около четырех сантиметров, следовательно, придется удалять часть стены.

Из отверстия выходили два двойных провода электропроводки, сверху от распределительной коробки, слева от соседней розетки. Оставлять квартиру без электричества было неудобно, поэтому индикатором фазы был определен фазный провод и на него плотно надета изолирующая пластиковая трубка. Провод слева был коротковат. Поэтому пришлось место установки сдвинуть ближе к этому проводу.

Для того, чтобы сделать выборку в стене для установки коробки нужно выполнить разметку. Для этого коробка прикладывается к стене, и обводится по контуру карандашом.

Далее пилкой по металлу, зажатой в ручку, или просто удерживая пилку в руке, обвернув ее сложенной в несколько слоев бумаги или тряпки для защиты руки, делается пропил по нанесенной карандашом линии.

После удаления лишнего гипсокартона, необходимо сделать выборку в кирпиче.

Сначала нужно просверлить дрелью с функцией перфоратора или перфоратором на расстоянии друг от друга, равному диаметру сверла, отверстия на нужную глубину. Кирпич сверлится легко, что демонстрирует ниже представленный видеоролик. На сверление всех отверстий у меня ушло не более пяти минут.

Всего просмотров: 68710

После просверливания всех отверстий нужно их расширить в сторону соседних, очень плавно наклоняя дрель в режиме сверления. Как видно на фотографии, многие соседние отверстия слились.

Теперь нужно удалить перемычки кирпича между отверстиями. Кирпич выдерживает большее давление, но против ударов имеет низкую устойчивость. Поэтому с помощью зубила и молотка перегородки легко ломаются.

После удаления кирпичных перемычек выборка в стене для установки коробки под розетку стала достаточной глубины.

Закрепить коробку в стене можно с помощью раствора, например, цемента, алебастра, гипса или ротбанда. Я использовал ротбанд, так как он был под рукой и с ним очень удобно работать.

Сначала выборка заполняется раствором по бокам. Затем на дно коробки наносится горка раствора и коробка вставляется в выборку заподлицо стены, выдавливая излишки раствора.

Следует отметить, что если Вы делаете ремонт и планируете в дальнейшем выравнивать стены, то необходимо коробку под розетку утопить на такую глубину, чтобы ее поверхность оказалась на уровне плоскости выровненной стены.

После того, как закрепляющий коробку раствор застынет можно приступать к установке в коробку розетки и подключению ее к электропроводке.

Подключение электрической розетки к электропроводке

К этой розетке требовалось подключить параллельно другую розетку, к которой будет подключен светильник с выключателем. Поэтому к каждой ее клемме необходимо присоединить по два провода.

Для надежного контакта концы проводов несколько изогнуты, а на винты надеты пружинные шайбы типа гровер.

С правой стороны к розетке подходят провода электросети от распределительной коробки, а слева, уходящие ко второй розетке.

Теперь розетка установлена в металлической коробке, что гарантирует пожарную безопасность, надежно закреплена и выполнено подключение проводов электросети.

Перед установкой коробки для выключателя, сначала необходимо в стене проложить провод для подключения бра. Так как между гипсокартонной облицовкой и кирпичной стеной имелся зазор, то проще всего было протянуть провод через это пространство. Но в моем случае из-за крепления гипсокартона на алебастре, такая возможность представилась частично.

Часть провода с помощью одножильной стальной проволоки и дополнительно просверленного в гипсокартоне отверстия с помощью сверла-перки получилось протащить через полость, а кусок пришлось прокладывать в штробе, сделанной в гипсокартоне.

Как сделать штробу в стене

Перед штроблением необходимо с помощью линейки и карандаша сделать разметку, нанести крайние линии штробы. Ширина штробы должна быть чуть шире провода, глубина на пару миллиметров больше, чем толщина провода.

Далее приложив линейку с помощью самодельного резака (таким резаком хорошо режется также органическое стекло и пластмасса), сделанного из поломанной пилки по металлу, прорезать канавки. Штроба в гипсокартоне, как и в штукатурке прорезаются легко.

С небольшим нажимом отверткой с плоским лезвием удаляется гипсокартон или штукатурка из штробы. Теперь можно укладывать проводку в штробу.

После установки коробок для розетки и выключателя в стене, прокладки провода для бра и закрытия ротбандом, можно приступать к подсоединению электропроводов.

Подключение светильника скрытой проводки к розетке

Подключение в розетке проводов бра практически не отличается от подключения дополнительной розетки, описанной выше.

Так как провод для подключения бра был взят многожильным, то для хорошего контакта с одножильным проводом пришлось сделать на концах проводов колечки. Осталось закрутить винты и переходить к подключению выключателя.

С правой стороны к розетке подходят провода от соседней розетки, а слева идущие на выключатель.

Подключение выключателя скрытой проводки

Когда делался монтаж коробок и прокладка провода для бра, в коробке выключателя была оставлена петля неразделанного провода. Теперь пришло время подготовки его к монтажу.

Так как был взять провод в двойной изоляции, то сначала необходимо острым ножом аккуратно, чтобы не повредить внутреннюю изоляцию проводов, разрезать внешнюю изоляцию на половину длины петли.

Далее провод, который подключен к фазному выводу розетки разрезается посередине, с концов снимается изоляция и формируются колечки. Неразрезанный провод возвращается в изоляционную трубку.

Прикручивается выключатель к ранее установленным стойкам в коробке и к выводам выключателя подсоединяются подготовленные провода винтами с гроверами.

Установка розеток и выключателя для бра окончена, осталось установить клавишу на выключатель и крышку на розетку.

Электрическая схема подключения


светильника с выключателем к розетке

В результате проделанной работы получилась вот такая не стандартная электрическая принципиальная схема соединения двух розеток, выключателя и бра.

Подключить к проводам в распределительной коробке дополнительную розетку без повреждения декоративного покрытия стены невозможно. В дополнение, распределительные коробки зачастую скрыты под слоем штукатурки или расположены выше уровня подвесных потолков и их найти проблематично.

Поэтому подключение по такой схеме вполне оправдано и надежно, если все выполнено по правилам, с учетом соответствия сечения проводов планируемой нагрузке.

Розетки и выключатель на стене установлены надежно, и теперь о них можно забыть навсегда.

Теперь лишних проводов на стене нет и стало удобно включать светильник. При желании можно в выключатель установить подсветку. Тогда будет удобно включать свет в темное время суток.

Схема подключения блока – двух клавишного выключателя


Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Как закрепить расшатавшийся выключатель или розетку

Выключатели и розетки для внутренней проводки, установленные в металлические электрические коробки, со временем расшатываются. Подтягивание крепежных винтов обеспечивает фиксацию на короткое время. Лапки на концах острые и площадь соприкосновения со стенками электрической коробки маленькая, поэтому они плохо держат. Сильнее затянуть винты не позволяет конструкция, лапки гнутся и еще хуже держат выключатель.

Для обеспечения надежной и долговременной фиксации выключателей нужно на бока внутри электрической коробки на места, в которые упираются разжимные фиксирующие лапки, наклеить кусочки кожи или плотного картона толщиной не менее 2 мм на всю глубину коробки. Берется полоска, намазывается клеем и вставляется до упора в дно коробки. Излишки отрезаются ножом.

Тогда при затягивании винтов зубцы лапок будут впиваться в наклейки, и скользить больше не будут. Всю эту работу можно проделать без демонтажа выключателя.

Как закрепить электрическую коробку


выключателя или розетки в стене

Более сложный случай, когда расшатывается сама коробка. Нужно отсоединить от выключателя или розетки провода и демонтировать их, вынуть коробку, расширить отверстие и с помощью цемента, алебастра или их аналога, заново установить электрическую коробку. Дождаться, пока раствор затвердеет и установить выключатель или розетку на место.

Есть более простое решение. Достаточно демонтировать выключатель или розетку, просверлить в дне коробки, не вынимая ее, пару отверстий под дюбель простым сверлом. Затем просверлить в этих местах стену. Вставить дюбеля и закрутить в них саморезы.

Если диаметр головок винтов будет меньше диаметра отверстий в электрической коробке, то следует надеть на винты шайбы. Устанавливается на место выключатель или розетка.

Как подключить выключатель от розетки, как сделать розетку от выключателя


Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.

Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

Устройство

Перед тем как подключить блок выключатель с розеткой, немного поговорим о его конструктивном исполнении.

Рассмотрим на примере выключателя с двумя клавишами:

  1. Посередине розетки имеется шуруп, с помощью которого крепится защитная шторка от детей. Открутите этот шуруп и уберите шторку.
  2. Аккуратно снимите обе клавиши выключателя.
  3. Верхняя пластиковая крышка общего корпуса крепится двумя винтами, открутите их и снимите крышку.
  4. Теперь хорошо видно, что устройство состоит из обычной розетки и выключателя на две клавиши, они размещены в одном корпусе.
  5. Выключатель имеет входящий контакт, к которому подходит фаза из питающей сети, и два отходящих контакта, к ним выполняют подсоединение фазных проводов светильников.
  6. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка. Это гнездо соединено с контактной частью, где имеются две клеммы, в них подключаются фазный и нулевой провод из питающей сети.

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Альтернатива

В некоторых ситуациях нужна не одна розетка, а несколько. Мало кто знает, как правильно их подсоединить, чтобы не наделать беды. Поэтому лучше выбрать альтернативный вариант – блок розеток. Такие блоки бывают обычными и силовыми. Они очень удобны при установке, просты в подключении.

Сбоку стоит выключатель, что позволяет отключать нагрузку,не выдергивая вилку. Можно приобрести блоки на 10 и даже 20 А. Обратите внимание, что некоторые модели идут без сетевого шнура, его нужно покупать отдельно.

Делая ремонт или модернизацию в доме или квартире, помните: кажущаяся простота не означает, что где-то можно схалтурить. И особенно важно это в электрике.

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Преимущества и недостатки

Большой спрос на совмещенные устройства определяется не только желанием размещения дополнительных розеток в помещении. Комбинированные модели обладают целым рядом преимуществ:

  • Сокращение количества проводов. При раздельном размещении к каждой розетке подводятся два питающих провода. К каждому выключателю подходят два проводника: приходящий от электрического щита и уходящий к светильнику. К комбинированному устройству подходят только два провода от щитка, и уходит ровно столько проводов, сколько клавиш имеет выключатель.
  • Снижение трудозатрат при организации скрытой проводки в помещении. При использовании отдельно расположенных розеток и выключателей к каждому устройству прокладывается кабель, для размещения которого в стенах делают штробы. Это довольно трудоемкая работа. Возможность разместить все кабели в одной штробе существенно сокращает объем строительных работ и упрощает монтаж электропроводки.
  • Удобство использования. Люди, долго проживающие в домах с европейским расположением выключателей, привыкают к такой высоте размещения устройств. Для них появление дополнительных розеток рядом с привычными выключателями увеличивает комфорт при управлении освещением и пользовании бытовыми электроприборами.

Ошибочно считать, что комбинированные модели не имеют недостатков. Есть ряд причин, по которым многие отказываются от подобных устройств. Вот некоторые из минусов:
  • Стоимость. Совмещенные блоки обычно стоят дороже отдельных элементов. При выходе из строя одной составляющей придется менять конструкцию целиком, что увеличит затраты.
  • Увеличение нагрузки на питающие провода. Напряжение к устройству подводится по двум проводам, на которые ляжет нагрузка и от ламп светильника, и от включенного в розетку прибора. Это следует учитывать при расчете сечения питающих проводов, иначе есть риск их перегрева и возникновения пожара.
  • Ограничения в расположении. К обычному выключателю обеспечен удобный доступ из любого положения. Вилка и шнур электроприбора, особенно массивные, в ряде случаев могут затруднить пользование клавишей выключателя. Кроме того, висящий рядом с выключателем кабель не всегда выглядит эстетично.

Подготовительные работы

Прежде, чем приступать непосредственно к процессу подключения, следует выполнить целый ряд подготовительных работ и определиться с местом расположения будущего выключателя. К подготовительным работам мы относим работы, связанные с выбором провода, самого выключателя и схемы, которую он будет запитывать.

Выбор провода

Перед тем, как от розетки подключить выключатель, нам следует правильно выбрать провод, которым будет осуществляться подключение. Ведь правильный выбор провода позволит значительно сократить вероятность пожара или других поломок.

  • Чтобы выбрать провод, нам следует знать номинальную мощность коммутируемых электроприборов, из которой затем не сложно вывести номинальный ток. Делается это по формуле , где I – номинальный ток, P – номинальная мощность, а U – номинальное напряжения, которое для однофазной сети равно 220В.
  • Высчитав номинальный ток, мы можем использовать табл.1.3.4 ПУЭ для медных проводников или табл. 1.3.5 для проводов из алюминия, для выбора их номинального сечения (см. Выполняем расчет сечения провода по мощности).

Обратите внимание! В большинстве случаев при подключении выключателя от розетки он коммутирует одну – две лампочки. Из-за этого номинальный ток получается небольшим и согласно табл. 1.3.4 и 1.3.5 можно применять провод небольшого сечения. Но согласно табл. 7.1.1 ПУЭ, сечение этого провода в любом случае не может быть меньше 1 мм 2 для медного провода или 2,5 мм 2 для алюминиевого.

  • Еще один аспект, который следует учесть при выборе провода — это способ его прокладки. Ведь в случае его прокладки внутри помещений открытым способом на изоляторах, согласно табл.2.1.1 ПУЭ, его минимальное сечение должно быть 1,5 и 4 мм 2 соответственно для медного и алюминиевого провода.
  • Если же провод будет использоваться для наружной прокладки открытым способом на роликах или изоляторах, то его сечение вообще должно быть не меньше 2,5 и 4 мм 2 соответственно для медного и алюминиевого провода.

Выбор выключателя

Перед тем, как запитать выключатель от розетки, важно правильно выбрать сам выключатель. Этим аспектом часто пренебрегают, из-за чего выключатели часто выходят из строя. Особенно важен этот аспект, если выключатель будет коммутировать большие нагрузки.

  • В первую очередь, выбираем выключатель по номинальному току. При выборе провода мы уже посчитали номинальный ток нашей сети, поэтому, используя те же цифры, выбираем номинальный ток выключателя. На данный момент на рынке представлены модели в 6, 10 и 16А. Можно найти и более мощные выключатели, но они встречаются редко.
  • Следующим важным фактором выбора является способ монтажа выключателя. Для скрытой проводки применяют утопленный вариант выключателя, а для открытой соответственно с наружной коробкой. Здесь выбор целиком зависит от способа прокладки вашей электропроводки. Исключение составляют только ванные комнаты и душевые, в которых пункт 12.22 ВСН 59 – 88 рекомендует применять только скрытую проводку. Но учитывая, что размещать в этих комнатах выключатели запрещено, то способ монтажа выключателя может быть любым на ваше усмотрение.

  • Также наша инструкция советует учитывать и место установки выключателя. Для наружной установки следует применять выключатели с IP не ниже, чем 44. Конечно, лучше применять выключатели с более высокой степенью пыле- и влагозащиты, но цена таких моделей увеличивается пропорционально уровню защиты.

Установка блока внутреннего исполнения

Углублённый в стену корпус коммутационного аппарата не так бросается в глаза, общего интерьерного вида не портит, поэтому способ закрытой проводки и внутреннего блока применяется гораздо чаще, особенно в жилых помещениях.

  1. Работы аналогично начинаются со снятия напряжения в комнате и проверки его отсутствия.
  2. При помощи электродрели со специальной насадкой в стене просверлите отверстие для подрозетника.
  3. Выбирайте специальный пластиковый подрозетник, цельный для двух установочных мест. Зафиксируйте его в стенном отверстии при помощи алебастра.
  4. В подрозетник вставьте сердцевину блока, произведите всю необходимую электрическую коммутацию, после чего корпус надо надёжно зафиксировать в подрозетнике. Это делают при помощи распорных лапок.
  5. Осталось только установить верхнюю пластиковую крышку.

Как установить и подключить внутренний блок выключатель-розетка можно посмотреть в этом видео:

Другие варианты схемы


Аналогичным образом можно подключить от одного источника питания розетку, двухклавишный выключатель и две группы осветительных приборов. В этом случае в распределительную коробку будет приходить два провода с двух выходных контактов выключателя и две фазные жилы от светильников. То же самое, как в описанном выше примере, только в коробке будет на одну скрутку больше.
Если вам потребуется установить трёхклавишный выключатель и три группы светильников, соответственно в распределительную коробку придут три провода с трёх выходных контактов выключателя и три фазные жилы от осветительных приборов. Всего в коробке получится 5 скруток:

  • Ноль питающей сети с нулевыми жилами розетки и светильника.
  • Фаза питающей сети с фазными жилами розетки и выключателя.
  • И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.

В случае с защитным заземлением добавится ещё одна скрутка. Иногда бывает довольно проблематично уложить скрученные провода в распределительной коробке. Сейчас на рынке электротоваров можно подобрать варианты, специально предназначенные для размещения в них большого количества проводов и кабелей.

Вот так несложно подключается розетка и выключатель от одной распределительной коробки. Главное, попытайтесь разобраться в этой самой простой схеме. И тогда уже все дальнейшие электрические схемы будут вам понятны. А в результате вы получите довольно приличную экономию средств на вызове электрика-профессионала.

{SOURCE}

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Выбор устройства

Поскольку выбор достаточно большой, можно найти соответствующую интерьеру комнаты модель. Устройства также различаются функционально:

  1. Обычные выключатели.
  2. Устройства с индикацией, которая может включаться в темноте для обозначения места его расположения или обозначать, какая клавиша включена.
  3. Проходные переключатели. Устанавливаются в разных местах длинных коридоров или проходов, на лестницах, разных этажах и др. Через них можно управлять одним или группой светильников из разных мест.

На корпусе изделий не должно быть царапин, заусенцев, потертостей и других повреждений. Клавиши должны легко переключаться с характерными щелчками, а клеммы – прочно фиксировать подключаемые провода. Надежно работают самозажимные клеммы, более удобные в применении. Достаточно вставить провод в отверстие, и он будет зафиксирован

Здесь важно грамотно его вынимать при необходимости. Для этого в устройстве есть специальные защелки, которые отжимаются

Если выдергивать провод из отверстия, разъем может выйти из строя.

Монтируем установочные элементы

Для максимальной понятности и наглядности разберем полный цикл монтажа схемы от начала и до конца. Благодаря этому дадим наиболее развернутый ответ на вопрос, как подключить розетку с выключателем. В качестве примера возьмем схему скрытой электропроводки, то что обычно находиться под слоем штукатурки.

Устанавливаем распределительную коробку.

Далее нам потребуется два подрозеткника. Подробная инструкция по установке подрозетника (монтажного стакана) описана здесь .

В один установим выключатель, в другой розетку.

Теперь смонтируем DIN-рейку, она в нашем случаем будет выполнять роль части силового шкафа, на ней будет установлен автоматический выключатель, который выполняет функцию защиты электрической цепи от короткого замыкания и перегрузок, которые так пагубно влияют на все элементы схемы.

Подготовительные работы можно считать завершенными.

Последней деталью, завершающей первый этап монтажа является элемент освещения. В нашем примере им будет лампочка с патроном, наглядно, просто и понятно. Поэтому ее монтаж перенесем на этап номер два.

Важные нюансы

Можно перечислить важные моменты и нюансы, которые следует учитывать при проведении всего комплекса работ, а именно:

  • все работы на электросетях следует делать только при полностью обесточенной линии. Причем выключение следует производить на вводном автомате. Недостаточно отключения только распределительного автомата, лучше выключить подачу электроэнергии во всем доме;
  • изолированные концы соединенной проводки в коробке следует максимально отодвинуть друг от друга, внутри имеющегося пространства;
  • после окончания подключения и всех работ, необходимо включить вводной автомат, а затем проверить правильность соединений. На розетке это делается при помощи индикаторной отвертки, при этом важно, чтобы фаза не оказалась соединенной на клеммах заземления. Освещение должно быть погашено, если на выключателе положение клавиш установлено в положение «отключено», и загораться при включении;
  • учитывайте нагрузки, которые планируются для данных электроустановочных изделий, они не должны превышать номинальных значений. Также это касается и питающей их общей проводки;
  • при окончательной установке распределительного блока и монтаже его крышки, постарайтесь проводку внутри уложить наиболее безопасно.

Если вы сомневаетесь, что весь комплекс работ сможете правильно проделать, то доверьте все специалисту электрику. В некоторых случаях это будет верным решением, чтобы не получить неожиданный результат в виде неправильно работающего освещения или точки электропитания, не говоря уже о возникновении короткого замыкания.

Источник



Блок выключателей с розеткой | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В этой статье я подробно расскажу Вам о схеме подключения блока выключателей с розеткой.

По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.

Существуют блоки с одной, двумя и тремя клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.

В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой, который установлен в коридоре моей квартиры:

Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.

В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.

Если Вам интересно, то можете ознакомиться с моей статьей про нормы и требования установки розеток в ванной комнате.

Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.

С розетки снята защитная шторка.

Затем поочередно снимем клавиши выключателя.

Теперь нужно открутить два винта крепления верхней крышки и снять ее.

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.

А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.



Подключение блока розетка-выключатель. Вариант 1

В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков. Лично я склоняюсь больше ко второму варианту. Но об этом чуть позже.

В квартирном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).

Вы знаете, почему необходим кабель сечением не менее 2,5 кв. мм?

Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм — смотрите таблицу выбора сечения жил проводов и кабелей. Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.

С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.

К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.



Как подключить блок выключатель-розетка. Вариант 2

Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.

Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется разделять (ПУЭ-7, п.6.2.4). А в первом варианте, у нас они получились объединенными.

Вот схема 2 варианта:

Розеточная линия у нас будет защищена автоматом на 16 (А) с УЗО на 20 (А), 30 (мА), а цепь освещения — автоматом 10 (А) без УЗО.

Трехжильным кабелем, например, ВВГнг (3х2,5) мы запитываем розетку, а другим трехжильным кабелем, ВВГнг (3х1,5) — распределительную коробку и двухклавишный выключатель.

P.S. Пожалуй на этом все. Если Вам что то не понятно или хотите дополнить, то воспользуйтесь формой комментариев к данной статье. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно является завершающей стадией ремонта, через которую приходится пройти как новым жителям квартиры, так и людям, решившим обновить свой дом и сделать ремонт. Установить выключатель можно самостоятельно даже без помощи мастера.



Как выбрать выключатель

Выключатели для света бывают следующих видов:

  • одноклавишные
  • двухклавишные
  • сенсорные
  • импульсные

Лучше всего для подключения выключателя подойдет одноклавишный выключатель.



Как правильно подключить выключатель света – схема. Схема подключения выключателя к лампочке

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Схема подключения выключателя достаточно проста и выглядит следующим образом:

Как подключить выключатель света самостоятельно

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода –ноль и фаза. От выключателя в коробку проводят провод, аналогичный второму, и соединяют с ним. От лампочек и от выключателя также проходят соединительные провода, скрепление которых нужно выполнить между собой. Провод «ноль» также соединяется с таким же, который выходит от лампы. Таким образом, через коробку проходят все провода от выключателя к лампочкам, а он сам служит рубильником, отключая электрический ток от выключателя лампочки путем разрыва провода фазы, через который подается напряжение. Если неправильно соединить провода, можно коммутировать ноль. В этом случае при замене лампочки патрон все равно будет находиться под напряжением, что чревато получением травм. Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора. После определения проводов и выполнения подключения необходимо правильно подключить выключатель в подрозетник. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Проблемы возникают из-за того, что старые и новые подрозетники имеют разную диагональ – у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае может понадобиться дополнительный монтаж для надежной фиксации выключателей и розеток.



Как подключить выключатель. Как подключить выключатель к лампочке

Для подключения лампочки к выключателю вам понадобятся:

  • выключатель
  • электропровод
  • распределительные коробки
  • электроиндикаторная отвертка
  • кусачки и плоскогубцы
  • изолента
  • крепежный элемент
  • подрозетник
  • перфоратор

Схема подключения выключателя к лампочке такова: в распределительной коробке должны быть заведены все провода в квартире, а также провода, идущие от выключателя и лампы. Рабочая жила сети соединяется с рабочей жилой лампочки через выключатель так, что один провод патрона соединен с нулевой жилой сети, а второй – с жилой провода, которая идет из выключателя.

Схема подключения лампочки к выключателю довольно проста. Следуя этой схеме, выключатель будет подключен правильно.



Правильное подключение выключателя.

На какой высоте располагать выключатель света

Прежде чем подключить выключатель, нужно установить уровень, на котором он будет располагаться.

Выполнить монтаж розеток и выключателей можно на любой высоте. В советский период розетки располагали на уровне стола, а выключатели – достаточно высоко. Теперь розетки располагают низко. Это связано с большим количеством постоянно подключаемых приборов и нежеланием прохождения пучков проводов на виду. Выключатели тоже стали монтировать значительно ниже, на расстоянии около 1 м от пола. Как правило, это связано с тем, чтобы включение и выключение света в комнатах не вызывало затруднений у низких людей. Установку выключателя вы можете произвести в самом удобном вам месте.

Самостоятельный монтаж выключателя

Сначала нужно установить выключатель. Если выключатель монтируется на деревянной поверхности, нужно установить плашку, сделанную из пластмассы или дерева. После этого установите распределительную коробку и далее соедините выключатель и провод, заведите в гофру, прикрепите к стене.

Установите на потолке колодку с двумя токопринимающими контактами. Заведите отрезок провода для лампы в гофру и подведите его к стене с выключателем. Заведите его в отдельную коробку. После этого возьмите еще один кусок провода, заключите его в гофру и подведите в основную коробку.

Подсоедините провод с лампой и патроном к колодке на потолке, намотайте концы проводов на болт. Скрутите концы проводов в первой распределительной отвертке.

Изолируйте скрутки. Выключите электричество, раскройте концы общей сети и снова включите электричество. С помощью отвертки найдите нулевую фазу и отметьте ее.

Заведите концы всех проводов в коробку, соедините их – конец одного провода соедините с нулевой фазой сети, другой – с проводом выключателя. Свободный провод выключателя соедините с рабочей жилой сети.

Скрутите концы плоскогубцами, изолируйте лентой, сверху наденьте сизы. Включите выключатель и проверьте его работу.



Как безопасно подключить выключатель. Техника безопасности для подключения выключателя света к лампочке

Следует помнить, что соблюдение всех правил при подключении розеток и следование схеме подключения выключателя к лампочке помогут правильно подключить выключатель или розетку.

Если нужно подключить выключатель света с одной или несколькими клавишами, очень часто непрофессионалы делают одну и ту же ошибку – подводят к выключателю ноль, а не фазу. Таким образом, через люстру проходит провод, подающий напряжение, и при выключении света цепь прерывается, но происходит разрыв ноля, тогда как патрон в светильнике остается под напряжением. При смене лампы человек выступает в роли заземления и через него проходит ток. Поэтому все работы по ремонту или замене электропроводки проводят, обесточив помещение и следуя схемам подключения.

Схемы подключения выключателей и розеток.

Наружная розетка. Узнаем как подключить выключатель света

Розетки и выключатели — это основные элементы домашней электросети. Вопрос их установки своими руками для многих является актуальным. От составления правильной схемы подключения выключателей и розеток и монтажа зависит комфорт и надежность работы всех электроприборов в доме.

При прокладке электросети главными факторами являются безопасность и удобство пользования розетками и выключателями.

Нормы для монтажа

Для определения количества розеток и выбора мест их расположения следует знать нормы по установке, предъявляемые ПУЭ:

  • Наличие заземляющего контакта с отдельным подводом, не являющимся при нормальных условиях проводником электрического тока.
  • Не должно быть розеток над мойками или под ними, в шкафах и других неудобных местах.
  • Розетки в жилых помещениях и на кухне следует запитать от отдельных линий. Кухонные элементы и освещение допускается подключать в одну группу.
  • В жилых помещениях можно подключать розетки в помещениях повышенной влажности (ванной, туалете, бане) только через УЗО.
  • Рекомендуется размещать места подключения электроприборов на удалении от заземленных элементов: металлических трубопроводов, раковин и других инженерных сетей.

Нормы по монтажу выключателей

  • Выключатели всегда устанавливаются в разрыв фазного провода.
  • В помещениях повышенной влажности и на чердаке их наличие не допускается.
  • Над уровнем пола выключатели располагаются на высоте 1,5 м. На входе в комнату они устанавливаются на стороне ручки двери.
  • При одновременной коммутации более 20 ламп можно устанавливать только автоматы.
  • Наружная розетка или выключатель на внешней стене дома должны иметь исполнение с защитой не ниже IP44.

Способы монтажа проводки

После составления схемы подключения выключателей и розеток следует рассчитать их параметры и требуемое сечение жил. Затем нужно проложить провод и установить коммутационную аппаратуру на место.

  • Монтаж проводки делается открытым и скрытым. Первый способ делается в основном в подсобных помещениях и снаружи дома. Для скрытой проводки необходимо сделать пыльную и трудоемкую работу штробления канавок для проводов с углублениями для подрозетников и распределительных коробок.
  • Процесс штробления стен не составляет проблем при наличии специального инструмента, которого обычно нет в личном пользовании. Штроборезку и другие устройства можно взять в аренду.
  • Для выемок под подрозетники и канавки применяется перфоратор с коронкой и специальной насадкой. Прокладка облегчается, если предварительно пометить путь, пробурив в стенах отверстия. С гипсокартонными перегородками справиться гораздо проще, если приобрести специальные круглые насадки на дрель.
  • Аппаратура для наружной установки применяется открытого типа и должна быть защищена от пыли и влаги.

Когда в комнату вводится электропроводка, подключение розеток и выключателей делается через разные линии. Их может быть от двух до четырех под оборудование:

  • освещение;
  • розетки для роутера, компьютера, телевизора, зарядки телефона и других бытовых приборов;
  • кондиционер или электрообогреватель.

Кабели подключаются через концевые или проходные распределительные коробки. В первом случае из них не выходят провода, связывающие с другими элементами. Проходная коробка такую связь имеет.

Монтаж розетки

Подключение розеток и выключателей своими руками производится по правилам.

При проведении электромонтажных работ обесточивается вся квартира. Провод для розеток используется трехжильный, где синяя жила служит для подключения нейтрали, желто-зеленая — для защитного заземления, а последняя может иметь любой цвет и подключается к фазе. Провод идет от автомата щита управления или от коробки. Для обычных розеток его сечение составляет 2,5 мм2, но здесь надо учитывать мощность подключаемого прибора.

Провода пропускаются через отверстия подрозетников и монтируются к силовым зажимам розеток. Для них фаза обычно располагается по левую руку пользователя, а ноль — по правую, когда он стоит лицом к розетке. Это особого значения не имеет, хотя для мощного электрооборудования может быть принципиально. Провод заземления подключается к отдельно расположенному контакту.

Контакты могут быть самозажимными, где не требуется затягивание винтами. Оголенные концы провода вставляются в них, а встроенная пружина прижимает их к токонесущим клеммам. Монтаж следует производить аккуратно, иначе контакты ослабнут, и электрическая цепь нарушится, или проводники будут в этих местах перегреваться. На одну клемму подключается не более двух жил.

В коробке розетка крепится зажимами. Если ее фиксировать распорными лапками, они держат хуже. Лучше использовать саморезы, которые вворачиваются в отверстия подрозетника. Крышка розетки должна плотно подходить к стене. Ее прикручивают к внутренней части. Наружная розетка монтируется на поверхность стены и применяется для открытой проводки. Подобная установка проще, но из эстетических соображений аппараты стараются делать внутренними.

Подключение нескольких розеток

Несколько аппаратов рядом подключаются один от другого. Схема должна учитывать сечение проводов и нагрузку на каждую розетку. Распределительная коробка для розеток и выключателей скрытой установки располагается в помещении, и к ней подводится питающий провод от автоматического выключателя щитка управления. Основные соединения делаются в ней.

Целесообразно подводить к каждой розетке в комнате отдельное питание. Тогда при выходе из строя одной из них остальные останутся работоспособными. Способ требует больших затрат, но его часто используют по причине высокой надежности. Особенно это относится к подключению мощных потребителей.

Параллельное соединение всех розеток к одной линии экономит средства и трудозатраты по монтажу. Недостатком в соединениях аппаратов шлейфом является отключение целой группы при отказе в работе одного. Поэтому первым стараются подключить среднюю розетку, а от нее — остальные.

Схемы подключения выключателей и розеток производятся через распределительные коробки, где соединения проводов осуществляются с помощью клеммников, пайки, сварки, опрессовки, винтовых зажимов. Скрутки делать не рекомендуется. По правилам ПУЭ во всех местах, где подключаются проводники и производятся ответвления, создается запас по длине провода, чтобы впоследствии можно было его снова использовать для обновления соединения. Коробки рекомендуется располагать с отступом 10-20 см от потолка, где не будет к ним случайных прикосновений. Их легко можно скрыть и при необходимости иметь доступ для ремонта проводки.

Подключение выключателей

Выключатели служат для подключения питания к светильникам. Обычно они замыкают провод фазы. Защитный и нулевой провода через них не проходят. К нулевому проводу подключается один вывод светильника, а к фазному — ввод выключателя. С противоположной стороны располагается вывод, от которого провод идет ко второму контакту прибора.

Двухклавишный выключатель

Правила, показывающие, как подключить двухклавишный выключатель света, те же самые, что и у простейшего устройства. Отличие только в том, что у аппарата имеются два вывода, которые обычно подключаются к люстре. Каждый из них связан с клавишей, обеспечивающей включение отдельной группы ламп. Двухклавишная модель объединяет в одном корпусе два простых прибора.

Преимуществом способа является возможность одновременного или раздельного включения двух групп светильников от одного устройства. Большее количество переключений требует дополнительной прокладки фазных проводов к выключателю и лампам. Схема, показывающая, как подключить двухклавишный выключатель света, всегда есть на обратной стороне выключателя. Ее также можно найти в сопроводительной инструкции.

Розетка-выключатель в одном корпусе: как подключить

Выключатель подключается от розетки, если они совмещены в общем корпусе. Способ применяется для разгрузки распределительной коробки, экономии провода и подключения рядом расположенного светильника, например около кровати в спальне.

Подключение делается следующим образом:

  • к розетке подается питание обычным способом;
  • фаза подключается на ввод выключателя;
  • защитный провод также можно подключить от розетки;
  • с выхода выключателя и нуля розетки подключается светильник.

Обратное подключение розетки от выключателя не делается, поскольку к нему не подводится нулевой провод. Розетку можно включить или отключить только от автоматического выключателя, расположенного в шкафу управления.

Заключение

Схемы подключения выключателей и розеток не отличаются сложностью, но должны выполняться правильно. Прежде всего это связано с электробезопасностью. Поэтапно выполняя все рекомендации монтажа и правильно собирая схему, можно избежать многих проблем и обеспечить надежность домашней электрической сети.

Как подключить блок розетка выключатель или блок розеток

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются  блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете, что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием «Установка электрических розеток и выключателей в ванной комнате«.

В схеме подключения блока розетки и двухклавишного выключателя используется 5 проводов от распределительной коробки до блока.

Если Вы не знаете, что такое фаза, ноль и заземление в электропроводке, тогда прочитайте обязательно эту статью.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета) от ответвительной коробки  подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке, необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно. Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

  1. Разбираются все розетки.
  2. Зачищаем провода или кабель электропитания и все перемычки между коробками. Кабель от распределительной коробки электропроводки всегда оставляйте с запасом, что бы потом при необходимости возможно было бы зачистить провода заново и сделать повторное подключение.
  3. Подключаем первую розетку с приходящим кабелем электропитания по этой инструкции.
  4. Устанавливаем электрическую розетку по уровню в монтажной коробке.
  5. Подключаем по цветам параллельно провода и устанавливаем вторую, и аналогично последующие розетки в монтажных коробках. На последней будет подключаться только 3 провода.
  6. Ставим крышку и закручиваем крышки с прорезями под вилку на каждой розетке.

Рекомендую дополнительно более подробно прочитать нашу инструкцию по установке внутренних блоков розеток.

Показать схему подключения выключателя и лампочки. Как подключить выключатель от розетки и наоборот

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

  1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
  2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Развитие электросети внутри помещения, может быть спланировано как при начальном ее проектировании, так и при эксплуатации уже готовой проводки. В любом случае, соединение между собой распределительных коробок, смонтированных подрозетников, выключателей — хочется выполнить с минимальными затратами на материал. Расключение силового кабеля не обязательно выполняется исключительно в монтажных коробках, которые являются узловыми разветвителями. Например, есть много способов, как подключить выключатель от розетки, и наоборот. Часть коммутации можно выполнить в любой коробочке, главное — чтобы не было опасности замыкания контактов.

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

  • Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
  • Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
  • При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
  • Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

Совет: оставьте в распределительной коробке петлю на каждом фазном проводе. При перспективном расширении сети, можно разрезать проводку, и с помощью колодок быстро организовать расключение.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема. Такой блок часто можно встретить в магазинах светотехники.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

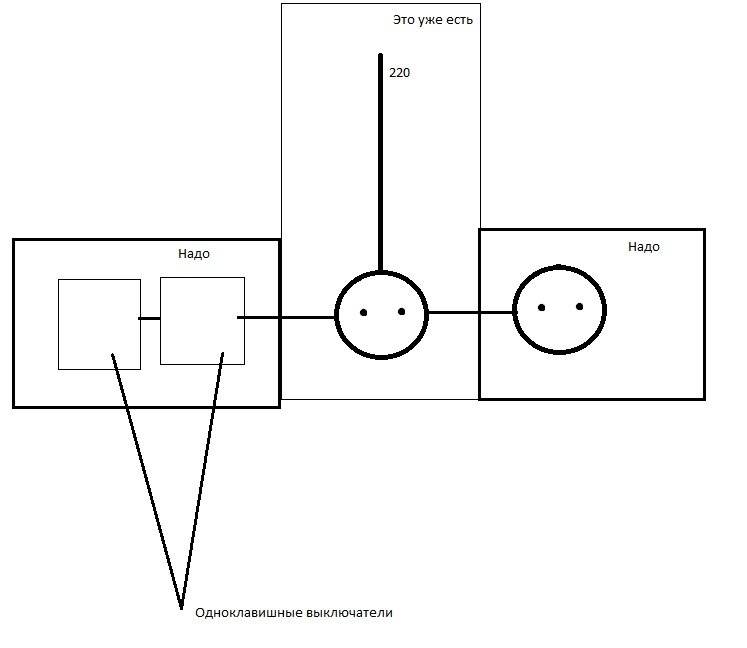

Если выключатель добавляется к уже существующей розетке

Минимизация последствий — замена розетки на блок. Сама процедура несложная, сверлим рядом отверстие для коробочки, и аккуратно монтируем новый модуль.

Силовой входящий кабель заводить не нужно, он и так есть в подрозетнике. А вот выходную проводку, до прибора освещения, протянуть придется. Это индивидуальное решение, универсального способа нет. Схема подключения очень простая: и нулевой и фазный провода прокладываются не от коробочки, а от подрозетника.

Естественно, придется установить контактные колодки. Хотя многие соединяют выходной провод прямо с контактами розетки: некоторые модели допускают такое подключение.

Если розеток в группе несколько, заменить на общий блок (розетка — выключатель) можно любую из них. Вы просто выбираете удобное место (от которого можно протянуть провод до светильника), и соединяете выключатель с розеткой.

При необходимости организовать дополнительную световую точку в прихожей, можно использовать настенные бра. Они размещаются в непосредственной близости от блока «розетка — выключатель», и вам не придется разрушать большой кусок стены для проводки.

Общие правила безопасности

Разумеется, перед началом таких работ (особенно на готовой системе электроснабжения), следует обесточить линию и проверить отсутствие напряжения. Подбор силового кабеля не вызовет сложностей: для организации освещения достаточно сечения 1.5 мм². Поскольку мы подключаем выключатель к розетке, а не наоборот, первичный (розеточный) кабель будет более мощным: 2.5 мм².

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

  • Демонтируем действующий выключатель, не трогая монтажную коробку.
  • Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
  • Аккуратно сверлим отверстие для подрозетника.
  • В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Правила безопасности:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

Итог

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Видео по теме

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Основные , предназначенные для управления освещением, можно разделить на:

  1. Одноклавишные, двухклавишные, трехклавишные и т.д.
  2. Проходные и перекрестные.

Каждый тип ламп имеет свои особенности и схемы соединения, даже если они подключены к одному и тому же выключателю.

Разница между параллельным и последовательным соединением ламп

Если любые лампочки включены параллельно друг к другу и соответственно последовательно с выключателем, то напряжение на каждой из них будет равным и таким способом можно соединять источники света разной мощности. Главное условие — это то что рабочее напряжение, при котором они нормально работают, должно быть равно напряжению источника питания. Если в этом случае применяется понижающее устройство с системой выпрямления, то размыкающий контакт должен рассоединять цепь перед преобразователем, как показано на рисунке.

В данном случае несущественно, будет включаться два или три источника света. Чаще всего это галогенные и светодиодные лампы, рассчитанные на пониженное напряжение 12 или же 24 Вольта.

При последовательном соединении ситуация кардинально меняется. Напряжение питания будет разделено на количество лампочек, то есть если сеть 220 Вольт, то на двух подключенных в последовательную цепь, источниках искусственного света, напряжение будет равно примерно 110 Вольт. Это нужно учесть при их выборе и покупке. Ещё один нюанс при таком соединении связан с мощностью каждого из них. Она должна быть одинакова или же максимально близка друг к другу, т.к. при таком соединении ток одинаковый на всех участках цепи. Если одна лампа будет мощностью 500 Вт, а другая 50 Вт, то в лампочке с меньшей мощностью, связанной одним проводом друг с другом, всё равно будет протекать больший ток, соответствующий самой мощной нагрузке. Лампочка с меньшей мощностью мгновенно перегорит. Это правило действуют на все виды источников ламп, от накаливания до светодиодных.

Если нужно подключить с сети или с розеток светодиодный источник света, то зачастую он состоит из так называемого драйвера, устанавливаемого внутри корпуса лампочки. Он выполняет сразу несколько функций: выпрямительную и понижающую. Для последовательного подключения данные осветительные приборы не предназначены, только для параллельного.

Для люминесцентных источников дневного света, как с электронным пусковым устройством, так и со стартером, последовательное подключение встречается чаще всего в растровых светильниках, так как позволяет с помощью одного и двух стартеров обеспечить стабильную работу. При этом сам стартер выбирается на 127 В с расчётом рабочего напряжения стандартной сети 220 Вольт. Выключатель в этой схеме используется обычный одноклавишный и разрывает своим контактом тоже фазный провод.

Что же касается параллельного подключения нескольких люминесцентных светильников или же компактных ламп, работа которых основана на свечении люминофора, нанесённого на стеклянной трубке, то в этой ситуации можно подключать какое-либо количество к одному выключателю как одноклавишному, так и двухклавишному. Главное, при этом учесть мощность всех источников света, от которой напрямую зависит ток в их цепи. У любого выключателя он ограничен и указан в техническом паспорте, на упаковке или же корпусе. Если, допустим, указан ток 5 А, то превышать его значение не стоит, так как это очень быстро приведёт в негодность сам размыкающий контакт.

Чтобы полностью разобраться с последовательным и параллельным подключением лампочек, рекомендуем просмотреть видео:

Схема подключения двух лампочек

Одноклавишный выключатель

Подключение двух лампочек накаливания к одному выключателю осуществляется по стандартной схеме, разница только в том, как соединены сами источники света. С помощью коммутационного устройства с одной клавишей можно выполнять одновременное управление сразу двумя осветительными приборами, как бы они не были подсоединены друг к другу, параллельно или же последовательно.

Главное, нужно помнить, что размыкающий контакт рекомендуется ставить на фазу, а провод, подключенный к лампочке напрямую, к нулю. В обратном случае, конечно же, схема тоже будет работать, но тогда при замене сгоревшего источника света появляется необходимость отключения всего электропитания помещения или участка, так как поражает человеческое тело именно потенциал, идущий по фазному проводнику. легко с помощью обычной индикаторной отвёртки либо тестера.

Двухклавишный выключатель

Если с подключение двух лампочек к одноклавишному выключателю всё понятно, рассмотрим выключатель с двумя клавишами и его особенности работы и подключения. Он имеет один общий контакт и два отходящих, идущих на отдельную нагрузку. При этом весь монтаж нужно выполнять через распределительную коробку, это в дальнейшем упростит подключение новых осветительных приборов или же поиск неисправности. Проводка к выключателю выполняется трёхжильным проводом, а разводка по светильникам и ввод питающего напряжения двухжильным.

Двойной коммутационный аппарат можно использовать для раздельного управления двумя источниками света, любого типа, главное, опять же не забывать об ограничении тока в цепи. Именно по силе тока, протекающей в цепи осветительных приборов, выбирать нужно и сам выключатель и сечение провода.

На видео ниже наглядно показывается, как подключить две лампы к двойному выключателю:

Проходные переключатели

Подключение двух лампочек к проходному выключателю используется при освещении длинных коридоров и тоннелей и для этого они обязательно применяются в паре, иначе смысл их использования теряется. Вот принципиальная схема для такого соединения. Весь монтаж также необходимо делать через распаечную коробку.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

  • проводники графически обозначаются прямыми неразрывными линиями;
  • соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
  • электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока ( I) в питающих проводах равна сумме сил токов всех участков ( I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

  • начертить принципиальную электрическую схему системы освещения;
  • выполнить расчет проводки;
  • подобрать электрооборудование, арматуру и светильники;
  • правильно выполнить монтаж лампочек.

Если вы решили собственными руками заменить проводку в квартире, то вопрос: как правильно установить розетки и выключатели — будет для вас очень актуальным. Ведь именно эти два вида установочных аппаратов являются основными в электрической сети квартиры или жилого дома. Поэтому их правильный монтаж гарантирует вам долговечность и надежность роботы практически всех электроприборов в доме.

Прежде, чем приступать непосредственно к монтажу, нам следует определиться с целым рядом параметров. Прежде всего, это количество розеток и выключателей, и место их расположения. Для этого необходимо знать нормы, предъявляемые для данного вида электрических аппаратов.

Нормы по установке розеток

Одной из главных норм по установке розеток является удобство их обслуживания. Именно этим фактором вы должны руководствоваться в первую очередь. Кроме того, при использовании скрытой проводки должны применяться розетки в утопленном варианте и, соответственно, наоборот, при использовании открытой проводки.

Итак:

  • Согласно п.6.1.24 ПУЭ (Правила устройства электроустановок), все розетки должны иметь заземляющий контакт. Он должен подводиться отдельным гибким проводом и не должен в нормальных условиях служить проводником тока.
  • Согласно п.12.30 ВСН 59 – 88 , розетки не должны размещаться под и над мойками, в кухонных шкафах и других неудобных для эксплуатации местах.
  • Кроме того, согласно п.7.2 ВСН 59 – 88 , розетки на кухне и в жилых помещениях должны быть запитаны от разных групп. Если отдельная розеточная группа для кухни не планируется, то инструкция допускает подключать розетки к сети освещения.
  • Пункт 7.1.37 ПУЭ запрещает установку розеток в банных помещениях, ваннах и уборных. Но для жилых помещений сделано исключение с возможностью установки таких электроприборов при их подключении через автомат УЗО (Устройство защитного отключения).
  • Согласно п.7.1.37 ПУЭ , розетки следует размещать по возможности на удалении от заземленных частей. К таковым можно отнести различные трубопроводы, раковины и тому подобные инженерные сети. Но это только рекомендация, которая в жилых помещениях не обязательна к исполнению.

Нормы по установке выключателей

Нормы по установке выключателей также не очень строги и вполне логичны. Поэтому при эти требования не должны вызвать у вас особых проблем.

Итак:

  • Прежде всего, следует помнить, что все выключатели, согласно п. 6.5.27 ПУЭ, должны устанавливаться в цепях фазного провода. Установка выключателей в нулевых цепях строго запрещена.
  • Пункт 7.1.38 ПУЭ запрещает установку выключателей в ванных комнатах, санузлах, парилках и моечных помещениях. Кроме того, запрещена установка выключателей в чердачных помещениях. Выключатели для таких помещений должны располагаться перед входом.
  • Пункт 7.1.40 ПУЭ требует устанавливать выключатели на высоте 1,5 метра над уровнем пола либо использовать выключатели с управлением при помощи шнура. При этом располагаться выключатели должны при входе в комнату со стороны дверной ручки.
  • Согласно п. 6.3.4 ПУЭ, выключатели наружного освещения могут использоваться при одновременном включении не более 20 ламп. Если же коммутируется большее количество ламп, то необходима установка автоматического выключателя.
  • Розетки выключатели для наружного монтажа должны иметь соответствующее исполнение. Обычно для этого достаточно IP44, но в некоторых случаях требуется установка коммутационных аппаратов с IP В первую очередь это касается помещений, в которых установлены газовые или жидкотопливные котлы.

Установка выключателей и розеток

После выбора количества и места расположения выключателей и розеток следует выбрать номинальные параметры провода и необходимой коммутационной аппаратуры.

Этот процесс мы уже не раз описывали в других статьях нашего сайта, поэтому не будем останавливаться на нем. Лучше мы рассмотрим более детально и установки выключателей и розеток.

  • Как известно, есть два способа монтажа проводки – открытый и скрытый. При открытом способе монтажа нам ничего штробить не надо, а коробки выключателей и розеток крепятся прямо на стену. Но в квартирах и кирпичных домах зачастую используется скрытая проводка, в особенностях монтажа которой мы и попробуем разобраться.
  • Процесс штробления стен и монтаж углублений для закладных коробок выключателей и розеток — процесс пыльный, длительный и трудоемкий. Конечно, современные технологии позволяют сделать его достаточно быстро и без особых проблем. Но далеко не у каждого есть штроборезка и другое специальное оборудование, цена которого не позволяет приобрести его для личного пользования.

  • Исходя из этого, советуем приобрести вам специальную насадку на перфоратор, которая значительно облегчит вам проделывание штроб. Хотя, откровенно говоря, эта насадка не очень облегчит труд при штроблении твердых бетонных стен. В этом случае зачастую приходится сначала намечать путь сверлом, а уж затем использовать насадку.
  • А вот для монтажа углублений под закладные коробки выключателей и розеток есть достаточно неплохой вариант специальной насадки. С не очень плотными бетонными стенами и кирпичной кладкой он справляется просто на ура. С плотным бетоном придётся повозиться, предварительно пройдясь обычно сверлом по всей окружности.
  • Но если вы устанавливаете розетки или выключатели в гипсокартон, то не стоит торопиться. Конечно, вариант насадки на перфоратор для бетонных поверхностей с легкостью справится с этой задачей. Но края будут рваные и возможно разрушение поверхности. Поэтому перед тем, как установить розетки и выключатели в гипсокартон, поинтересуйтесь специальными насадками на дрель. Обычно они идут наборами кругов с различным диаметром. Такая вещь всегда пригодится в хозяйстве.
  • А вот выключатели и розетки наружной установки в большинстве случаев имеют открытое исполнение. Это связано с тем, что при скрытом способе установки достаточно сложно обеспечить их влаго- и пылезащищенность.

Схемы подключения выключателей и розеток

После выполнения всех подготовительных мероприятий, на самом последнем этапе монтажа можно приступить к процессу подключения наших электрических точек. В нашей статье мы рассмотрим различные варианты подключения и совмещения подключений розеток и выключателей.

Подключение розетки

Самым простым из подключений является монтаж розетки. Здесь практически не требуется каких-то специфических знаний. Главное, следовать нашим советам и не геройствовать.

Обратите внимание! Здесь и далее все подключения выполняются только после снятия напряжения. Для этого можно отключить питающий автоматический выключатель группы, в которой предстоит работать, и смежных с ней в распределительных коробках. Но для надежности лучше обесточить всю квартиру или дом.

  • Для подключения розетки нам следует использовать трехжильный провод. В котором одна жила (желто-зеленая) предназначена для выполнения защитного заземления. Одна жила (синяя) предназначена для подключения нулевого контакта и последняя (любого цвета) — для подключения фазного контакта.
  • Для подключения розетки монтируем к ее силовым зажимам фазный и нулевой провод. Защитный провод подключаем к соответствующему контакту, который обычно расположен отдельно или может быть определен визуально.

Обратите внимание! В обычных розетках расположение фазного и нулевого провода не имеет значения. Хотя обычно левый контакт используют в качестве фазного, а правый в качестве нулевого. Но в розетках подключения электрической печи и другого мощного или ответственного электрооборудования это может быть принципиально. С принципами подключения в этом случае вы можете познакомиться в других статьях нашего сайта.

  • Теперь такие же действия производим в . К фазному групповому проводу подключаем соответствующий провод, идущий к розетке. То же проделываем с нулевым и защитным проводом. На этом подключение розетки к электрической сети окончено.

Подключение нескольких розеток

Схема монтажа розетки и выключатели часто предполагает расположение сразу нескольких аппаратов рядом. В этом случае для экономии сил на штробление и провода проще подключить один от другого.

При этом такая схема подключения должна быть учтена в расчёте сечения провода.

  • Дабы выполнить такое совместное подключение двух или трех розеток, выполняем подключение первой розетки так же как сказано в нашей инструкции выше.
  • После этого нам достаточно сделать перемычки от силовых контактов второй розетки к силовым контактам первой розетки.
  • То же самое проделываем с защитным проводом.
  • Если предполагается подключение третьей, четвертой и так далее розетки, то подобную операцию проделываем со всеми.

Обратите внимание! При подключении трех и более розеток целесообразно от распределительной коробки подключать центральную из них. Это позволит в случае перегорания провода вывести из строя минимальное количество розеток.

Подключение выключателя

Подключение выключателя не на много сложнее, и видео на страницах нашего сайта наглядное тому подтверждение. Для его подключения нам потребуется всего два провода, ведь защитный провод к выключателям обычно не подключается. Он подключается непосредственно к светильнику.

  • Для выполнения подключения нам необходимо определиться с фазным и нулевым проводом в распределительной коробке. Это легко сделать, если вы придерживались норм ПУЭ при монтаже группового провода.
  • От нулевого провода в распределительной коробке подключаем один из выводов светильника.
  • От фазного провода в распределительной коробке подключаем ввод нашего выключателя. Обычно он расположен вверху. Если это двух – или трехполюсный выключатель, то он один, а с противоположной стороны два или три вывода соответственно.
  • Затем подключаем провод к выводу выключателя и прокидываем его к светильнику. Здесь подключаем его ко второму выводу светильника. Если у нас двух- или трехполюсный выключатель, то производим те же операции для других светильников. Если у нас от двухполюсного выключателя запитана одна люстра, то она должна иметь три вывода. Подключаем вывод от выключателя к третьему контакту люстры.

Обратите внимание! При подключении люстры с двумя режимами работы важно правильно определить один нулевой вывод и два фазных. Обычно нулевой вывод отделен визуально, имеет соответствующую маркировку или цвет. Если вы подключите фазный провод к этому проводу, а нулевой к любому другому, то у вас люстра будет светить только в одном режиме.

Подключение розетки и выключателя

Также существует схема монтажа розетки и выключателя. Она позволяет разместить рядом два этих установочных аппарата с . Это позволяет сэкономить провод и разгрузить от большого количества подключений распределительную коробку.

  • Для выполнения такого подключения на первом этапе мы выполняем подключение розетки, используя принципы, описанные выше.
  • Теперь мы подключаем к фазному контакту розетки подводящий провод, к вводу выключателя.
  • А провод с вывода выключателя прокладываем и подключаем к одному из выводов светильника.
  • Если светильник, который включает выключатель, расположен рядом с местом установки выключателя, то можно нулевой и защитный вывод от розетки подключить непосредственно к светильнику. Если он достаточно удален, то подключение нулевого и защитного провода выполняем из распределительной коробки, как в варианте обычного подключения выключателя.

Обратите внимание! Обратная схема монтажа выключателя розетки не существует. Это связано с тем, что нулевой и защитный провод не подводится к выключателю. В связи с этим выполнить подключение розетки от выключателя — невозможно.

Вывод

Итак, мы рассмотрели все возможные схемы подключения выключателей и розеток. А приведенные схемы должны помочь вам в работе.

Стоит отметить, что розетки и выключатели наружной установки имеют такую же схему подключения. Единственным их отличием является только степень защиты от влаги и пыли.

Как и где правильно установить кабели/провода ПК для SSD, панельных переключателей и т. д.

Вы установили материнскую плату, блок питания, процессор и модули оперативной памяти. Теперь пришло время подключить все провода. Точность на этом этапе жизненно важна, так как любые ошибки будут означать, что ваш компьютер может работать не так, как должен, или вообще не запускаться.

Многие устройства включают кабели различных типов. В большинстве случаев используется небольшая многоконтактная розетка и вилка, например звуковая карта, DVD-плеер или рекордер с аудиовыходом, а также кнопки или USB-порты на передней панели настольного ПК.Другие используют вилки и муфты большего размера для подключения к существующим проводам, таким как кабели питания для проигрывателя / рекордера DVD или Blu-Ray, видеокарт и некоторых охлаждающих вентиляторов, таких как те, которые прикреплены к корпусу. Очень важно знать, куда все идет и как это соединяется.

Следуйте инструкциям в этой статье, чтобы узнать все подробности правильного подключения кабелей и проводов.

Полезные советы по сборке/обновлению ПК/компьютера

Как и в случае с любым другим техническим устройством, при работе внутри ПК по любой причине необходимо учитывать несколько моментов, поэтому «давайте начнем здесь.Вы уловили этот каламбур? Вот четыре основных шага, которым нужно следовать каждый раз, когда вы работаете на своем ПК.

  • Убедитесь, что источник питания отключен — Очевидно, что это может быть неприменимо, если вы еще не подключили кабель питания, но на всякий случай стоит упомянуть.
  • Снижение риска статического электричества – Естественное накопление статического электричества на руках и других частях тела может нанести ущерб внутренним частям компьютера. Независимо от того, используете ли вы антистатический коврик или безопасную ленту, это важный шаг для защиты ваших инвестиций.
  • Следите за тем, чтобы на рабочем месте не было жидкостей или мусора. . Вы же не хотите пролить бутылку воды на новый компьютер. Очистите рабочее место перед началом работы и постарайтесь уменьшить количество пыли, пока вы на нем.
  • Очистите руки – При работе с кабелями и другими внутренними компонентами масло и грязь на руках могут впоследствии вызвать проблемы. Лучше всего надеть неопудренные нитриловые перчатки, но чистые руки подойдут.

Советы по подключению кабелей внутри ПК

Если вы впервые работаете с электроникой или даже открываете корпус компьютера, вам следует ознакомиться с некоторыми важными советами перед подключением компонентов с помощью проводов.

Держите свои кабели в порядке — Хорошо, значит, это не обязательно жизненно важно для здоровья вашей машины (за исключением возможности касания провода горячими компонентами или зацепления вентилятора). Тем не менее, чистый и организованный случай прославляет. Если вы потратите несколько минут перед установкой периферийных устройств и спланируете расположение всего, будет намного проще все подключить (и впоследствии заменить устаревшие компоненты). Вы можете использовать маленькие застежки-молнии или аккуратно сложить все по своим местам.

Организуйте свое рабочее место . Как и любой проект, даже этот может быть невероятно разочаровывающим. Сделайте себе одолжение и сократите это разочарование, имея все, что вам нужно, там, где вы можете это найти, прежде чем приступить к работе. Кроме того, перед открытием упаковки удалите весь мусор, мусор, пыль или жидкости. Этот шаг гарантирует, что ваши компоненты безопасны и адекватно функционируют после завершения проекта.

Подождите, пока не подключите блок питания к сетевой розетке . Это может быть очевидно, но предупреждающие этикетки существуют не просто так.Не шокируйте себя тем, что забыли отключить блок питания от розетки перед работой внутри ПК.

Не носите украшения или свободную одежду . Если вы носите браслеты и свободную рубашку с длинным рукавом во время работы на машине, вы быстро поймете, почему это не очень хорошая идея. Поздоровайтесь с тем, что вы зацепились за случайные части компьютера или что-то взорвали статическим электричеством и, следовательно, увеличили свой уровень разочарования.

Используйте защитное снаряжение . По общему признанию, существует множество споров о необходимости использования антистатических браслетов и перчаток при работе с электроникой.Но лучше перестраховаться, если вы не работаете регулярно с материнскими платами, конденсаторами и другой мелкой электроникой. Аргументом в пользу ношения перчаток является то, что масла, грязь и другие загрязняющие вещества могут привести к повреждению деталей вашего компьютера (впоследствии даже к коррозии). Наиболее существенный спор о мерах предосторожности от электростатического разряда заключается в том, что вы можете ударить компонент током, повредив его из-за статического электричества.

Как подключить кабели к материнской плате

Как и при подключении системы домашнего кинотеатра, компьютеры имеют множество кабелей и проводов, которые часто путаются.Важно знать, куда идет каждый провод или разъем, и обеспечивать правильный порядок. Выполните шаги, перечисленные ниже, чтобы убедиться, что каждый компонент подключен и работает правильно.

1. Подсоедините провода выключателя кнопки питания

Чтобы ПК включался при нажатии кнопки питания, необходимо подключить выключатель питания к материнской плате. Среди свободных кабелей в вашем кейсе вы найдете двухконтактный разъем, который обычно имеет маркировку PWR SW, но если вы не уверены, обратитесь к руководству по эксплуатации кейса.

Провода переключателя питания необходимо подключить к перемычкам питания на материнской плате. Как правило, эти контакты расположены в нижней правой части и обычно не имеют маркировки.

2. Подсоедините провода переключателя сброса

Если на корпусе ПК есть переключатель сброса, разъем похож на кнопку питания, на нем отображается RESET SW, а не Power SW. Этот разъем позволяет перезагрузить компьютер после неприятного сбоя, так как он перезагружает оборудование и принудительно перезагружает компьютер.

Чтобы подключить провода кнопки Reset, нужно найти перемычки на материнской плате.Разъем обычно находится рядом с выключателем питания. Наденьте вилку на два штифта, чтобы зафиксировать ее на месте. Неважно, в какую сторону идет этот разъем.

3. Подключение светодиодов питания и жесткого диска

Разъем жесткого диска соединен со светодиодом на передней панели корпуса, который загорается при работе жесткого диска. Этот индикатор помогает указать, работает ли ваш компьютер или произошел сбой.

Поскольку провода подключаются к светодиоду, для их правильной работы требуется определенный порядок. Кабель обычно имеет положительную и отрицательную маркировку на пластиковой вилке.Перемычка жесткого диска материнской платы также будет иметь положительный и отрицательный порт. Внимательно прочтите руководство, чтобы убедиться, что вы выполнили это соединение в правильном порядке.

Выполните те же процедуры, что и выше, для проводов светодиода «Питание», которые будут иметь аналогичный разъем. Эта вилка также должна быть подключена в правильном направлении, поэтому убедитесь, что вы совместили положительный и отрицательный разъемы.

4. Как подключить USB-провода к материнской плате

Если в вашем корпусе есть порты USB на передней панели или устройство чтения карт памяти, вам необходимо подключить их к запасным разъемам на материнской плате.По всей видимости, кабель в корпусе помечен как USB.

На вашей материнской плате должны быть запасные разъемы с пометкой «USB», но в руководстве будет указано, где именно расположены контакты, если они существуют. Разъемы USB требуют питания, поэтому вам необходимо правильно подключить кабель. К счастью, USB-порты на большинстве корпусов ПК имеют один штекер, который подключается к материнской плате только в одном направлении. Если на вашем ПК нет формованной вилки, вам необходимо внимательно изучить руководства по корпусу и материнской плате, чтобы убедиться, что вы правильно установили провода.

Если вы используете блочный разъем, подключите его к свободным контактам USB на материнской плате. Лучше всего использовать ближайший к кабелю разъем, чтобы избежать наматывания кабелей повсюду.

5. Установка соединения FireWire с материнской платой

Кабели FireWire, устанавливаемые на передней панели, подключаются к ПК так же, как кабели USB. Опять же, найдите на плате запасной разъем FireWire (в руководстве объясняется, где он находится), затем подключите кабель FireWire. Пластиковый разъем на проводах может иметь маркировку 1394, так как FireWire также известен как i1394.

6. Подключение аудиокабелей к материнской плате

Передние аудиопорты также требуют подключения к материнской плате, если вы хотите подключить наушники или даже микрофон. К счастью, в большинстве корпусов ПК имеется цельная заглушка для всех передних аудиоразъемов, будь то разъемы для наушников, аудиовходы или даже микрофоны.

В руководстве к материнской плате будет подробно описано, где подключаются аудиокабели, обычно рядом с задней панелью. Опять же, есть только один способ подключения вилки, поэтому осторожно вставьте ее на место.Если в вашем корпусе есть разъем динамика для предупреждающих звуковых сигналов, подключите его к соответствующему разъему на материнской плате.

7. Место подключения проводов вентилятора на материнской плате

В современных корпусах обычно устанавливаются дополнительные вентиляторы в определенных местах. Эти охлаждающие устройства помогают увеличить приток воздуха внутрь корпуса и наружу, а также обеспечивают охлаждение вашего ПК. В то время как некоторые охлаждающие вентиляторы подключаются к разъемам блока питания (большие 4-контактные разъемы), встроенные вентиляторы не подключаются, например, вентилятор ЦП и меньшие вентиляторы чипа.Вентиляторы, используемые на этих встроенных компонентах, подключаются к разъемам на материнской плате. Этот тип подключения часто имеет автоматические или цифровые настройки скорости вращения вентилятора, чтобы ваш компьютер работал как можно тише и эффективнее.

Если ваши вентиляторы имеют мини-разъемы с тремя или четырьмя контактами, что почти всегда имеет место, они подключаются непосредственно к материнской плате. Обычно это вентиляторы с автоматическим регулированием скорости. Старые ПК имели двухконтактные вилки и работали с постоянной скоростью. Посмотрите в руководстве, чтобы найти запасной разъем для вентилятора, и подключите разъем питания вентилятора.Трехконтактные разъемы могут подключаться к четырехконтактным портам и наоборот. Кабели обычно подключаются только одним способом, так что это легко сделать правильно.

8. Подключение проводов вентилятора процессора

Вентилятор процессора является наиболее важным соединением, которое постоянно поддерживает безопасную температуру для процессора. Как и системные вентиляторы, материнская плата регулирует скорость вращения вентилятора процессора в зависимости от текущей внутренней температуры процессора и обеспечивает максимально тихую работу компьютера. Старые материнские платы/ПК могут не предлагать вариант «бесшумного режима», но провода вентиляторов по-прежнему требуют правильного порядка, поэтому они включают в себя вилки с геометрическим замыканием.

Также на материнской плате есть специальный разъем для вентилятора процессора, часто обозначаемый как CPU FAN. Проверьте свое руководство для его местоположения. Штекер, скорее всего, будет четырехконтактным, но существуют и трехконтактные процессорные вентиляторы. Разъем идет только в одну сторону.

9. Подключение кабелей передачи данных жесткого диска/твердотельного накопителя

Как и кабели, которые нужно было подключать ранее, место для подключения кабелей передачи данных диска помечено. Слоты указывают SATA1, SATA2 и т. д. Обычно на материнскую плату приходится несколько слотов SATA.

Теперь подключите кабель передачи данных HDD/SSD к разъему SATA.

После подключения кабеля жесткого диска/твердотельного накопителя вы готовы к установке жесткого диска или твердотельного накопителя.

После того, как все правильно подключено, убедитесь, что кабели закреплены и лежат в безопасном месте. Вы же не хотите, чтобы ваши провода попали в вентиляторы или касались горячих поверхностей. Вы можете прикрепить внутренние кабели к вашему недавно реконструированному ПК, используя пустые отсеки для дисков и стяжки.

—–

В заключение, соблюдение мер предосторожности при работе на ПК и понимание того, как правильно подключать внутренние провода и кабели, означает, что ваше устройство будет готово к работе в кратчайшие сроки.Вы не только предотвратите повреждение, но и обеспечите правильную работу светодиодов и кнопок, а также правильность аудиоподключений.

Правильная установка кабелей и проводов в вашем компьютере может показаться немного сложной, но для этого нет причин. Определить, что это такое и где это соединяется, — это только полдела. Немного терпения и ноу-хау, и ваш компьютер станет лучше, чем раньше.

Как подключить выключатель света

Подключение выключателя света

Электрические проекты могут быть сложными и сложными для многих людей, но некоторые из них легко выполнить, например, , подключение выключателя света , это настолько просто, что любой может это сделать.При наличии надлежащих знаний и нескольких шагов любой может выполнить эту работу, не нанимая профессионального электрика . Каждый домовладелец должен знать  , как подключить выключатель света . Как владельцу дома, вам, вероятно, потребуется заменить выключатель света много раз, и нанять для этого электрика — не идеальный выбор, когда вы можете сделать это всего за несколько минут.

Как работает однополюсный выключатель света

Простейшая форма выключателя света в каждом доме — это однополюсный выключатель.Стандартные однополюсные выключатели света имеют две винтовые клеммы с заземляющим винтом. Один из них – для «горячего» провода, питающего выключатель от источника питания. Вторая винтовая клемма предназначена для другого горячего провода, известного как ножка переключателя, которая проходит между осветительной арматурой и переключателем. Нога переключателя несет питание к свету, когда переключатель включен. Заземляющий винт предназначен для подключения заземляющего провода цепи. Однополюсные выключатели света не подключаются к нейтральному проводу.

Чтобы выполнить работу, следуйте нашему пошаговому руководству по подключению выключателя света, описанному ниже.Очень важно ознакомиться с инструкциями, указанными на вашем конкретном выключателе света, поскольку инструкции могут отличаться для того, который вы приобрели, или они различаются с точки зрения технологии, которая требует другой процедуры установки выключателя света.

Как подключить однополюсный выключатель света

Подключить выключатель света несложно, но для безопасного выполнения этой работы необходимо иметь базовые знания об электричестве. Если вы раньше не занимались такими работами с электропроводкой, вам необходимо нанять для этой задачи электрика.Как только вы узнаете, как подключить выключатель света, вы обнаружите, что для его подключения потребуется не более 10 минут. Этот процесс не требует дополнительных инструментов, и шаги одинаковы независимо от того, заменяете ли вы поврежденный переключатель или модернизируете его, например, диммер.

Базовые знания о проводах в однополюсном выключателе освещения

Коричневый провод — это горячий провод или провод нагрузки. Иногда это также красный или черный.

Синий или белый — нулевой провод.

Неизолированный медный (иногда в желтой оболочке с зелеными полосами) провод является проводом заземления.

Для однополюсного выключателя освещения требуется коричневый провод, чтобы присоединить его к выключателю, а затем коричневый провод, соединяющий выключатель с вашим светом. Выключатель действует как отсекатель источника питания, предотвращая его попадание на выключатель света.

Нейтральный провод или синий провод идет в обход выключателя света и идет непосредственно к светильнику. Этот провод необходим для замыкания электрической цепи .

Медно-латунный или желто-зеленый заземляющий провод должен быть подключен к выключателю и светильнику.

Необходимые инструменты и материалы

Однополюсный выключатель света

Клещи

Отвертка

Изолента

Мультитул

Инструкции по подключению выключателя света

1. Безопасность превыше всего

Прежде чем начинать что-либо, ОТКЛЮЧИТЕ источник питания и убедитесь, что питание не проходит по цепи, с которой вы будете работать. важно сделать это в первую очередь, иначе это может привести к летальному исходу!  Отключение питания означает отключение выключателя из коробки выключателя, которая управляет переключателем, который вы хотите заменить.

2. Открутите пластину переключателя
.

Когда вы уверены, что подача питания на этот конкретный переключатель прекращена, возьмите отвертку и начните откручивать пластину переключателя. Многие пластины переключателей привинчены 2 маленькими винтами с плоской головкой. После этого отвинтите старый переключатель, если вы хотите заменить его новым.Теперь осторожно вытащите переключатель, пока провода все еще подключены к цепи.

3. Посмотрите внимательно на провода

Обратите внимание на расположение всех проводов и на то, как они подключены. Вы увидите по одному проводу под каждой клеммой. Один будет коричневым/черным/красным проводом, то есть горячим проводом, а другой может быть синим или белым. Один из них — это силовая подача, а другой — ножка переключателя, как описано ранее в этой статье. Клеммы переключателя взаимозаменяемы, поэтому вам не нужно помнить, какой провод к какой клемме подключен.Кроме того, вы увидите медно-латунный или желто-зеленый провод, известный как заземляющий провод, который соединяется с винтом на левой стороне переключателя.

4. Отсоедините проводку переключателя

Чтобы снять старую проводку с правого выключателя и подключить выключатель света, ослабьте винты, удерживающие клеммные провода. Когда вы закончите, снимите клеммные провода и, если необходимо, используйте плоскогубцы, чтобы развязать тугие витки провода вокруг клеммы. Таким же образом развяжите и освободите провод заземления.Теперь вы сможете снять выключатель со стены

.
5. Проверьте состояние проводов

Проверьте концы проводов на предмет износа или повреждения. Удалите перетертую часть проволоки с помощью кусачек или мультитула. Оставьте примерно полдюйма оголенного провода на каждой длине. Это связано с тем, что провода со временем ослабевают из-за постоянного использования и стресса, поэтому вы должны убедиться, что ни одна часть провода не повреждена при повторном подключении проводов к клеммам.

6. ​​Согните проволоку, чтобы получился круглый крючок

С помощью пассатижей или многофункционального инструмента согните открытые части каждой проволоки и сделайте вокруг крючка. Убедитесь, что крючки затянуты достаточно плотно, чтобы надежно и аккуратно закрепить винты на выключателе освещения.

7. Подключите новый однополюсный выключатель света
.

Теперь подключите провода к выключателю через загнутые концы. Начните с черного провода и белого провода, прикрепив их к обеим клеммам с правой стороны.Крючки обоих проводов должны быть направлены по часовой стрелке. Теперь возьмите зеленый провод заземления и прикрутите его к левой нижней стороне. При необходимости вы можете использовать острогубцы, чтобы удерживать провода на месте при затягивании каждого винта.

8. Накройте и выполните задание

Оберните изолентой винты клемм, чтобы защитить их от огня. Теперь спрячьте провода в коробку и прикрутите выключатель обратно к стене. Теперь снова прикрепите крышку переключателя и включите выключатель, чтобы восстановить питание.

9. Проверьте свой новый выключатель света

После включения выключателя проверьте правильность работы выключателя и поразитесь своим электрическим навыкам. Это все, и вы готовы зажечь свое место

Учебное пособие «Сделай сам»: как подключить выключатель к электрическому шнуру

Как установить выключатель на шнур лампы


Есть довольно много причин, по которым вы можете захотеть добавить встроенный шнуровой выключатель в свой проект по восстановлению освещения или электроснабжения: может быть, у вас нет другого способа включать и выключать прибор (кроме отсоединения его!), может быть, выключатель на розетке слишком труднодоступен, или, возможно, вам просто нужна дополнительная опция, облегчающая доступ! Здесь мы обсудим основы установки выключателя с винтовыми клеммами, в частности, на провод с тканевым покрытием Snake Head Vintage.

Во-первых, если вы никогда раньше не работали с электрическим шнуром, покрытым тканью, вы можете просмотреть другую нашу запись в блоге «Как зачистить и подготовить шнуры, покрытые тканью, для проводки». С использованием Электрический шнур, покрытый тканью, — отличный способ добавить уникального блеска, яркого цвета и подлинного винтажного ощущения любому светильнику!

Шаг за шагом — Установка шнурового выключателя:


1) Ключ к любому шнуровому выключателю прост: вы ТОЛЬКО режете ГОРЯЧИЙ провод.Все остальные провода останутся неразрезанными и пройдут через канал в коммутаторе. Функционально переключатель действует как цепь прерыватель: в положении «выключено» переключатель не завершает соединение через горячие провода, в положении «включено» переключатель разрешает замыкание цепи.

Горячий провод будет ЧЕРНЫМ, или «немаркированным», тогда как нейтральный провод будет БЕЛЫМ, или «маркированным», как в случае с трассирующей строчкой на ткани или полосой на проводе под тканью.Итак: горячее режется, нейтральное нет. Если есть зеленый провод заземления (как на наших 3-жильных круглых шнурах), зеленый провод тоже остается неразрезанным.

Исключения: иногда расцветка проводов может быть другой, коричневый иногда используется как горячий вместо черного, а синий иногда используется как нейтральный вместо белого. У двухжильного параллельного шнура маркировка находится на стороне провода: гладкая сторона — горячая, ребристая — нейтральная.


2) Решите, куда вы хотите поставить свой переключатель! На что следует обратить внимание: куда пойдет это приспособление? Где будет ближайшая розетка, и я хочу, чтобы выключатель был ближе к розетке или ближе к светильнику? Если вы подключаете лампу, для которой требуется много шнура внутри, обязательно учтите это: обычное место для установки выключателя находится на расстоянии 1–2 фута от основания лампы.Другие предпочтут разместить его в нескольких футах от вилки, чтобы переключатель был ближе к стене, а иногда и на полпути к линии, если это позволяет вам достаточно провиснуть, чтобы поднять доступ к переключателю на уровень стола или тумбочки.


3) Для скрученных шнуров обрежьте горячий провод в центре того места, где вы хотите разместить переключатель. Если вы не можете определить, какой провод горячий снаружи ткани, у вас есть несколько способов определить это: вы можете провести линию с одного конца шнура или осторожно отогнуть ткань немного назад. пятно на одном из проводов.Если угадаете, отлично, режьте! Если вы ошиблись, то это место все равно будет закрыто переключателем, ничего страшного. Отрежьте горячий провод и зачистите оба конца, вы можете использовать тонкий кусок изоленты, чтобы лучше удерживать ткань на месте и предотвратить ее изнашивание. Проложите неразрезанный нулевой провод через проходной канал. Оберните зачищенные концы горячих проводов вокруг винтов под головкой в ​​том же направлении, в котором будет вращаться винт: вы хотите втягивать провод дальше, когда вы его затягиваете, а не выталкивать его.


4) Для круглых шнуров и шнуров в оплетке сначала необходимо разрезать любую внешнюю ткань или виниловую оболочку, покрывающую внутренние провода. Заклейте скотчем то место, где вам нужно разрезать, и используйте бритвенный нож, чтобы ОЧЕНЬ ОСТОРОЖНО надрезать внешнюю ткань (а если это трехжильный круглый шнур, то внешнюю виниловую оболочку прямо под тканью) и снимите ее, обнажая провода внутри. . Обрежьте горячий провод в центре и выполните ту же процедуру, описанную в шаге 3, чтобы выполнить соединения

  • Совет для профессионалов: Мы рекомендуем эти выключатели для круглых шнуров и шнуров в оплетке, они имеют большее отверстие, что облегчает прокладку проводки.Если вы решите использовать один из других наших переключателей на круглом шнуре, вы также можете немного подпилить отверстие: пластик легко подпилить, и его не нужно много открывать для удобного размещения.

5) Для параллельного (плоского) шнура процесс такой же, как и для других стилей шнура, за исключением того, что вам также придется разделить два провода друг от друга. Обклеив лентой место, где вы собираетесь поместить переключатель, используйте острый нож, чтобы сначала снять ткань со шнура, затем разрезать по центру 2-жильный литой провод и осторожно отделить два провода друг от друга.Теперь у вас есть горячий и нейтральный провод (помните, горячий — это гладкая сторона, а нейтральный — ребристая сторона). Отрежьте горячий провод и приступайте к подключению проводов так же, как мы описали в последних двух шагах.


6) После того, как все будет подключено, установите крышку обратно на коммутатор и закрепите винты на месте. Включите и выключите эту качельку пару раз, и вы увидите свою невероятную силу управлять потоком электричества одним пальцем!

Вот оно! Теперь приступим к творчеству!

www.змееголовыйвинтаж.ком

Официальный веб-сайт по продаже электротоваров Комиссии по коммунальным предприятиям Пенсильвании

Добро пожаловать на официальный веб-сайт по продаже электротоваров Комиссии по коммунальным предприятиям Пенсильвании (PA PUC).

В зависимости от того, где находится ваш дом или бизнес в Пенсильвании, вы можете сэкономить на счетах за электроэнергию, сменив поставщика электроэнергии.

В Пенсильвании вы можете выбрать компанию, которая производит электроэнергию для вашего дома или предприятия, также известную как ваш поставщик электроэнергии. Это означает, что у вас есть возможность выбрать конкурирующего поставщика, который может предложить самую низкую цену, лучшую цену или предоставить конкретную услугу, которую вы хотите, например, экологически чистую / возобновляемую энергию.

Посмотрите, какие варианты доступны для вас!

В настоящее время нет размещенных конкурентных предложений.

Ваши результаты

Несколько дистрибьюторов обслуживают почтовый индекс

Пожалуйста, выберите вашего дистрибьютора (компанию, которая высылает вам счет):

Электрический распределитель:

Duquesne Light

Пожалуйста, выберите свой тарифный план, который вы можете найти прямо над вашими расходами в вашем счете:

138 Предложения

127 Фиксированный
9 Переменный
2 Неограниченный 32 Возобновляемая энергия

ВАШ ДИСТРИБЬЮТОР: Met-Ed

38 долларов.78
Из расчета 700 кВтч в месяц

0,055400
долларов США за кВтч

Причины для покупки:

  • Потенциальная экономия
  • Быстрое и простое переключение

Необходимо ввести действительный почтовый индекс штата Пенсильвания

. Схемы подключения выключателя света

— сделай сам.ком

Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами на предмет ограничений и разрешений. Согласно NEC, количество проводников, разрешенных в коробке, ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. д. Пользователь этой информации несет ответственность за соблюдение всех применимых правил и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнять электромонтажные работы, следует обратиться за консультацией к квалифицированному электрику.Как читать эти диаграммы

На этой странице содержатся схемы подключения бытовых выключателей света, в том числе: петля выключателя, однополюсные выключатели, регулятор освещенности и несколько вариантов подключения комбинированного устройства выключателя на выходе. Также включены схемы проводки для нескольких осветительных приборов, управляемых одним выключателем, двух выключателей на одной коробке и разделенной розетки, управляемой двумя выключателями, а также многое другое.

Подключение коммутационного контура

Когда источником электроэнергии является осветительный прибор и он управляется из удаленного места, используется коммутационная петля.Эта цепь соединена двухжильным кабелем, идущим от светильника к месту выключателя. Нейтраль от источника подключается непосредственно к нейтральной клемме на светильнике, а горячий источник сращивается с белым контурным проводом. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. На SW1 он подключен к одной из клемм. Черный шлейф подключается к другому терминалу, а у фонаря — к горячему терминалу светильника.

Это обновленная версия первой аранжировки.Поскольку электрические нормы в обновлении NEC 2011 года требуют нейтрального провода в большинстве новых распределительных коробок, между лампой и выключателем проходит трехжильный кабель. Красный и черный используются для горячего, а белый нейтральный провод на распределительной коробке позволяет запитать таймер, пульт дистанционного управления или другой программируемый переключатель.

Подключение однополюсного выключателя освещения

Здесь однополюсный переключатель управляет питанием светильника. Источник находится у выключателя, а от него к светильнику идет двухжильный кабель.Горячий провод источника подключается к одной клемме выключателя, а другая клемма подключается к черному проводу кабеля, идущему к свету. Нейтральный провод от источника сращивается с белым проводом кабеля и продолжается до светильника. На свету белый провод подключается к нейтральной клемме, а черный провод подключается к горячей клемме.

Подключение двух выключателей для двух ламп

Здесь два переключателя подключены в одной коробке для управления двумя отдельными источниками света. Источник находится в распределительной коробке, и к каждому светильнику подведен двухжильный кабель.Один источник подключается к каждому выключателю косичкой для питания двух ламп.

Схема подключения нескольких светильников

На этой схеме показано подключение одного выключателя для управления двумя или более лампами. Источник находится на SW1, а от него к светильникам идет двухжильный кабель. Горячие и нейтральные клеммы на каждом светильнике соединены косичкой с проводами цепи, которые затем переходят к следующему светильнику. Это самая простая схема для более чем одного источника света на одном выключателе.

Схема подключения диммера

Реостат или диммер позволяет изменять силу тока, подаваемого на осветительную арматуру, тем самым изменяя интенсивность света.Выключатель диммера будет иметь многожильные провода, которые необходимо нарезать на сплошную проводку кабеля в виде косички. Такое устройство следует использовать только с лампой накаливания, а не с потолочным вентилятором или другим двигателем. См. подключение регулятора скорости для подключения реостата для управления скоростью вентилятора.

Для подключения этой цепи 2-жильный кабель идет от диммера к светильнику. Источник находится на диммере, а горячий провод присоединяется к одному горячему проводу на устройстве. Другой провод от диммера присоединяется к черному кабелю, который идет к горячей клемме на светильнике.Нейтральный провод источника соединяется с белым проводом кабеля, который продолжается до нейтральной клеммы на фонаре.

Подключение выключателя к настенной розетке

Здесь розетка управляется однополюсным выключателем. Это обычно используется для включения и выключения настольной лампы при входе в комнату. На этой схеме двухжильный кабель проходит между SW1 и розеткой. Источник находится на SW1, а горячий провод подключается к одной из клемм там. Другая клемма переключателя подключена к черному проводу кабеля, идущему к горячей клемме на розетке.Нейтраль источника сращена в распределительной коробке с белым проводом кабеля, идущим к нейтрали на розетке.

Схема подключения раздельной розетки

На этой схеме показано подключение разъемной розетки, верхняя половина которой управляется переключателем SW1, а нижняя половина всегда горячая. Розетка разделена путем разрыва соединительного язычка между двумя клеммами латунного цвета. Язычок между нейтральными серебряными клеммами должен оставаться неповрежденным.

Здесь источник находится на выходе, а 2-жильный кабель идет оттуда к SW1.Нулевой провод цепи подключается к одной из клемм нейтрали на розетке, к выключателю он не идет. Горячий источник соединен с косичкой, которая соединяется с нижней, всегда горячей половиной розетки и с белым проводом кабеля, идущим к SW1. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод кабеля идет к SW1, соединяя его с горячим разъемом в верхней части разделенной розетки.

На этой обновленной схеме трехжильный кабель проходит между розеткой и выключателем, а красный провод кабеля используется для подключения горячего источника к выключателю.Нейтраль от источника подключается к распределительной коробке с помощью белого провода, и на этой схеме белый провод закрыт гайкой. Это представляет собой изменение в коде NEC, которое требует нейтрального провода в большинстве новых распределительных коробок. Если вы запускаете новую цепь, проверьте электрический код, чтобы понять это и любые другие обновления требуемой процедуры.

Подключение двойной розетки с выключателем

В этой схеме разделенная розетка управляется двумя отдельными переключателями.При таком расположении две лампы могут быть подключены к одной и той же розетке, и каждая из них может управляться отдельно из двух разных мест.

Здесь снова отломан соединительный язычок между клеммами розетки, а нейтральный язычок остался целым. Источник находится на SW1, и оттуда идет 3-жильный кабель к розетке, а 2-жильный кабель идет оттуда к SW2. Горячий провод источника соединен косичкой с SW1 и с черным проводом, идущим к розетке. В коробке черный провод соединен с белым проводом, идущим к SW2.Белый провод помечен черными на обоих концах, чтобы определить, что он горячий.

Красный провод кабеля проходит от SW1 к горячей клемме в верхней части разъемной розетки. Нейтраль источника присоединяется к белому проводу, идущему к нейтрали на розетке. Неважно какой, нужно только одно соединение.

От розетки черный провод кабеля, идущий к SW2, подключается к горячей клемме в нижней половине и к выключателю на другом конце.

На этой обновленной схеме 3-жильный кабель проходит между розеткой и SW2, что позволяет соединить нейтральный источник со вторым распределительным щитком.

Здесь белый не используется для горячего, вместо этого черный провод служит для второго выключателя. Красный провод к SW2 подключен к горячему на нижней половине розетки и к выключателю на другом конце.

Проводка 3-ходовой розетки с выключателем

На этой схеме два 3-позиционных переключателя управляют стенной розеткой, которую можно использовать для управления лампой от двух входов в комнату. Эта схема подключена так же, как и 3-ходовые фонари по этой ссылке.

Трехжильный кабель проходит между выключателем и розеткой.Источник находится на SW1, где горячая часть подключена к общей клемме, а нейтраль соединена с нейтралью на выходе. Красный и черный провода, идущие от SW1 к розетке, используются как дорожки. На выходе ползунки соединены, чтобы идти к SW2, используя красный и белый провода в этом кабеле. Белый провод помечен черным на обоих концах, чтобы определить, что он горячий. Черный провод к SW2 подключается к горячему на розетке и к общему проводу на SW2 на другом конце.

Больше подобных на сайте «Сделай сам».ком

Руководство по установке материнской платы GIGABYTE

7-1

Подсоедините кабели к внутренним разъемам и разъемам на материнской плате, включая разъемы IDE/SATA, аудиоразъемы передней панели, разъемы USB, IEEE 1394 и т. д.



7-2

Прикрепите модуль передней панели (различается в зависимости от конструкции корпуса, состоит из индикатора питания, индикатора активности жесткого диска, динамиков, переключателя сброса, переключателя питания и т. д.) от корпуса к разъему передней панели (F_PANEL) на материнской плате.



Заголовок передней панели





MSG: Индикатор сообщений/питания/спящего режима
PWR: индикатор питания
PW: выключатель питания
ГОВОРИТЬ: динамик
HD: индикатор активности жесткого диска
RES: Переключатель сброса
CI: Заголовок сообщения о проникновении в корпус



Примечание

Назначение контактов разъема на передней панели может различаться в зависимости от модели.Обратитесь к руководству пользователя материнской платы для фактического назначения контактов.





Подключение потолочного вентилятора и освещения (со схемами)

Подключение потолочного вентилятора и освещения может показаться сложной задачей, но это не обязательно так.Обзоры Pro Tool содержат наглядное руководство и пошаговые инструкции по наилучшему соединению для конкретной установки потолочного вентилятора. ПО шкале от 1 до 10 уровень сложности этого проекта равен 5, хотя он может быть более сложным, если вы включите вспомогательные проекты, такие как прокладка проводки через стены и т. д. вентилятор и свет определяют, как вы хотите управлять этим вентилятором. Для некоторых это будет любая комбинация: отсутствие переключателей (с использованием прилагаемых тяговых цепей для питания вентилятора и/или освещения) и наличие отдельных переключателей для освещения и вентилятора.

Правильные инструменты помогут проекту пройти гладко. Это также гарантирует, что вы не увязнете, пытаясь использовать, например, бритву для зачистки проводов. Пара настоящих инструментов для зачистки проводов сделает работу точнее и примерно в 10 раз быстрее.

Примечание автора: правила и советы по безопасности
При подключении потолочного вентилятора и освещения всегда важно следовать местным правилам и правилам. Для внутренних электромонтажных работ могут потребоваться разрешения. При работе с электричеством всегда выключайте питание, проверяйте проводку с помощью электрического тестера (или вольтметра), чтобы убедиться, что питание отключено, закрепите панель управления, чтобы никто не мог случайно включить питание во время работы, и проконсультируйтесь со специалистом, чтобы убедиться, что вы все делаете правильно и в соответствии со спецификациями государственных и местных норм.Прочтите все инструкции и информацию по технике безопасности, прилагаемые к потолочному вентилятору.

Мы рассмотрим каждый тип методологии переключения и обсудим, что каждый из них влечет за собой с точки зрения проводки и управления потолочным вентилятором/светом. Четыре метода:

  1. Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)
  2. Включение света и использование тяговой цепи для вентилятора (один переключатель)
  3. Использование одного и того же выключателя для включения обоих источников света и вентилятора (Одиночный выключатель)
  4. Включение света и вентилятора с помощью отдельных выключателей (Два выключателя)
  5. Включение света и вентилятора с помощью одного выключателя с питанием на выключателе (Одиночный выключатель)

1.Потолочный вентилятор с электроприводом и/или освещение без каких-либо выключателей (без выключателей)

Мы рекомендуем этот метод, когда вы просто не можете включить выключатель в комнату. Для этого требуется, чтобы у вас была возможность подать питание непосредственно на вентилятор из ближайшего места. Это, безусловно, приемлемый метод подключения, и все вентиляторы поставляются с выключателями на шнурке для управления вентиляторами и световыми комплектами. Проводка этого типа электрического соединения выглядит следующим образом:

Как видите, это простое соединение подает питание как на вентилятор, так и на комплект освещения (дополнительно).Заземляющий и нейтральный провода просто связываются вместе, как и следовало ожидать. Питание двигателя вентилятора обычно черного цвета, в то время как у большинства современных вентиляторов также есть отдельный синий провод, который подает питание на лампочки. Важно подключить этот провод, даже если вы не планируете использовать комплект освещения, поскольку это дает домовладельцу возможность добавить его позже без необходимости снимать и переподключать вентилятор сверху.

2. Переключение света и использование тяговой цепи для вентилятора (один переключатель)

Этот и следующие способы используются чаще всего.Им требуется только один выключатель света. Многие старые дома никогда не задумывались о подключении второго выключателя. В основном это произошло из-за того, что в домах не было потолочного вентилятора. В результате многим домовладельцам приходится использовать один переключатель для управления освещением и/или обоими параметрами потолочных вентиляторов. Проводка для этого типа электрического подключения выглядит так:

Как видите, мы переключили горячую линию, идущую к комплекту освещения, вставив выключатель. Многие люди используют простой 12/2 (Romex) с заземляющим проводом, чтобы сделать эту петлю.Если вы сделаете это, обмотайте черной изоляционной лентой оголенный белый провод. Это указывает (вам или кому-либо еще, кто будет работать над цепью в будущем), что это действительно «горячий» провод, а , а не — нейтральная линия.

Пока мы показываем небольшую полоску изоленты, мы рекомендуем на самом деле обмотать ею весь оголенный белый провод. Обратите внимание, что мы решили подключить двигатель вентилятора напрямую к источнику питания. Это позволяет нам использовать тягу вентилятора, чтобы включать и выключать его. Это также позволяет использовать вентилятор независимо от положения настенного переключателя.Подсоедините нейтральный и заземляющий провода, и все готово.

3. Переключение света и вентилятора с помощью одного и того же переключателя (один переключатель)

Это небольшая адаптация описанного выше метода. Он переключает питание как для вентилятора, так и для комплекта освещения от настенного выключателя. Это позволяет включать и выключать вентилятор настенным выключателем (вместе со светом). Вам не нужно подходить и тянуть за цепь, чтобы остановить двигатель вентилятора. Этот метод подключения полностью зависит от вас.Некоторые предпочитают метод № 2, в то время как другие (включая меня) обычно выбирают этот метод. Вот как выглядит это электрическое соединение:

Обратите внимание, что питание подается через выключатель. И двигатель вентилятора , и световой комплект получают питание от переключателя. Как и ожидалось, нейтраль и земля просто связаны вместе, и все в порядке.

4. Переключение света и вентилятора с помощью отдельных выключателей (два выключателя)

Это наиболее универсальный способ электрического подключения потолочного вентилятора с комплектом освещения.Это позволяет отдельно управлять вентилятором и освещением в комнате. Есть также множество действительно удобных переключателей, которые объединяют это двойное управление в одном аккуратном маленьком корпусе. Некоторые даже дают вам возможность приглушить свет — определенно приятное прикосновение! Когда речь идет о комбинированных диммерах/переключателях, которые вы можете использовать с вентилятором или вентилятором/светом, существует бесконечное множество вариантов.

Конечно, вы всегда можете просто подключить два однополюсных выключателя, и все готово. А вот как будет выглядеть электрическая проводка в этой ситуации:

Выглядит сложнее, но не парься.Основная идея заключается в том, что ваша линия электропитания питает оба коммутатора. Затем каждый переключатель питает либо вентилятор (черный провод), либо блок освещения (синий провод). На этом этапе осталось связать вместе все заземляющие и нулевые провода (соответственно). Имейте в виду, что мы приняли 12/2 с заземлением для линий, идущих к выключателям и от них, поэтому не забудьте четко обозначить их как «горячие» провода, обмотав черной изолентой белые концы.

Несмотря на то, что нормы и правила оговаривают определенные положения, обычно существуют различные способы выполнения проводного соединения.Например, описанный выше метод был показан с использованием стандартного провода 12/2. Если вы выбрали провод 12/3, вы могли бы выполнить те же самые соединения с двумя переключателями с немного меньшими затратами:

Здесь вы используете один горячий (черный) провод для питания обоих переключателей. Это можно сделать, подключив более длинный провод к обоим переключателям. Прыжок означает, что вы снимаете изоляцию с небольшого участка провода. Сделайте его достаточно большим, чтобы петля вокруг горячего терминала. Затем вы обматываете этот оголенный провод вокруг горячей клеммы первого коммутатора.Наконец, зачистите конец и подключите его ко второму переключателю. Горячие возвраты — это красный провод и белый провод, который вы заклеиваете черной лентой (на обоих концах), чтобы обозначить его как горячий провод.

Вы также можете подключить провод заземления. Этот метод подключения проводов удобен тем, что устраняет необходимость в проволочных гайках. Это также упрощает схему подключения (и дает вам больше места для работы в коробке!)

Вот аналогичный способ сделать это, используя провод 12/3 с проволочными гайками вместо провода-перемычки:

5.Переключение света и вентилятора от одного и того же выключателя с питанием на выключателе (один переключатель)

Это идентично ситуации № 3 выше. Однако мы хотели наметить различия в проводке, когда питание фактически подается на выключатель, а не на потолок. Мы обнаружили, что этот метод используется примерно в пятидесяти процентах случаев в старых домах. Особенно это происходит, когда электрическая проводка берет свое начало в подполье. Кроме того, в этом методе есть своего рода чистота.

Он также предлагает два полезных преимущества.Во-первых, провода одинаковые. У вас нет перемаркировки нулевых проводов. Во-вторых, этот метод подключения упрощает замену потолочных вентиляторов. Отключение питания на выключателе полностью отключает питание потолочной коробки. Обратите внимание, что мы по-прежнему рекомендуем отключить выключатель и проверить провода с помощью вольтметра, но, тем не менее, это стоит отметить.

Полезные советы

Перед началом работы обязательно проверьте источник питания, даже если вы уже отключили выключатель.Мы видели несколько случаев, когда к определенному потолочному ящику подключалось более одного источника питания. Каково же было наше удивление, когда мы зашли внутрь! Также важно отметить, что, хотя некоторые блоки питания поступают через коммутатор (а не сверху), описанная здесь базовая методика не меняется. Что изменилось, так это то, что вы можете безопасно отключить потолочный вентилятор, просто выключив переключатель. Это удобно при замене потолочных вентиляторов аналогичной моделью. Тем не менее, мы по-прежнему рекомендуем отключить выключатель, чтобы кто-нибудь не зашел к вам и не попытался включить свет!

Зачистка проводов

При зачистке проводов мы предпочитаем использовать инструмент для зачистки, а не лезвие бритвы.На рынке есть несколько инструментов: от простых инструментов для зачистки проводов за 2 доллара до более изящных инструментов для зачистки проводов с вырезами для кабелей 10/2, 12/2 и 14/2.


Не используйте проволочные гайки из комплекта поставки

Никогда не используйте проволочные гайки из комплекта поставки потолочных вентиляторов. Они почти никогда не имеют металлической внутренней обмотки и обычно меньшего размера. Это затрудняет их использование, если не делает их небезопасными. Вместо этого не забудьте взять небольшой ассортиментный набор в местном магазине товаров для дома или в хозяйственном магазине.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
