Устройство выключателя и пошаговая инструкция как разобрать выключатель

Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки выключателя

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1.

Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой. Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;
  2. С помощью отвертки.

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

пошаговая инструкция. Как разобрать выключатель света для проведения ремонта или замены Как снять трехклавишный выключатель со стены

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

  1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
  2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
  3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
  4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
  5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
  6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Разборка выключателя с розеткой в одном блоке

Как разобрать диммер (модель с регулятором света «крутилкой»)

При облицовочных ремонтных работах в квартире возникает необходимость в демонтаже выключателя со стены.

Это связано с тем, что покрасить стены и поклеить обои в квартире, не снимая выключатели можно, но аккуратно не получиться. Также при необходимости замены выключателя на другую модель, может оказаться, что рамка нового, несколько меньше и тогда вокруг него будет образован кант из голой стены.

Подготовка к демонтажу выключателя.

Для того чтобы снять выключатель со стены перед монтажом обоев не нужно вызывать квалифицированного электрика, с этим можно справиться и самостоятельно. Но перед тем как приступить к демонтажу, следует обесточить квартиру, особенно если нет никакого опыта по обращению с электричеством. Для того чтобы обесточить квартиру, следует на щитке, где расположен электросчетчик выключить автомат или выкрутить пробку.

Для работы потребуется:

электрический фонарик, крестовая отвертка, тонкая плоская отвертка

Отвертки обязательно должны быть с пластиковыми или резиновыми ручками.

Важно: Даже при самой незначительной работе с электричеством, необходимо чтобы руки были полностью сухими.

Поэтапное снятие выключателя со стены

Сперва стоит определить, какая часть выключателя снимается сначала. В зависимости от конструкции чаще всего это кнопки, реже первой извлекают рамку. Если кнопки выключателя неплотно закрыты в рамке, то извлекают изначально их. Зажав кнопки пальцами по обе стороны, аккуратно потяните их на себя, на некоторых моделях зажимать необходимо не по бокам, а сверху и снизу.

Если показалось, что кнопки поддаются, но из пазов не выходят, необходимо использовать тонкую плоскую отвертку . В щель между рамкой и кнопками, вставляют отвертку и медленными легким движениями подтягивают их на себя.

В случае если кнопки закрыты самой рамкой, то ее также можно извлечь при помощи отвертки . А уже после снимают кнопки, по примеру выше.

Далее, следует рассмотреть крепеж рамки. При обычных пластиковых держателях, рамку удаляют легким подтягиванием при помощи отвертки . Иногда рамка крепится на небольшие болтики, для их извлечения понадобиться крестообразная отвертка .

Сняв рамку, остается вынуть сам корпус выключателя из стены. Обычно на металлической части корпуса располагаются два — четыре болтика, которые следует извлечь. После извлечения корпуса, останется только отключить сами провода.

Важно: в некоторых моделях, корпус крепится на острые распорные лапы. Извлекать их необходимо очень аккуратно, так как они могут сильно повредить штукатурку. Для извлечения, такого типа крепежа, лапы поджимаются внутрь, друг к другу.

Отключение проводов от корпуса, осуществляется выкручиванием крепежных болтов из корпуса выключателя. Далее, из корпуса аккуратно вынимаются провода. Провод необходимо доставать очень бережно, особенно в квартирах со старой проводкой, чтобы не повредить.

После завершения процесса снятия выключателя, провода следует заизолировать, простой изолентой . Провода не должны соприкасаться друг с другом.

Если необходимо снять выключатель перед монтажом или снятием обоев без последующей замены, можно ограничиться только извлечением кнопок и рамки.

Важно: не следует делать большие нахлесты обоев на отверстие выключателя, их следует обрезать малярным ножом, этого требует техника безопасности.

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.


Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.


Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.


Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.


Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.


Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.


Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.


Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:



Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.


Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.


Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.


Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.


Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров




Наверняка каждый хоть раз имел дело с ремонтом, и он знает, что такой радостный по окончанию процесс доставляет столько хлопот. Случается и такое, что даже незначительные задачи могут поставить в ступор. Сегодня мы поговорим об одной из таких задач, а именно о том, как разобрать выключатель света. Из-за регулярного использования, устройство выключателя очень часто выходят из строя, тем самым создавая неудобства и хлопоты.

Процесс разборки современных выключателей выполняется примерно одинаково, поскольку особых различий между их строением нет. Довольно часто, выключатели ломаются из-за плохого качества механизма, детали начинают плавиться или при большом токе нагрузки, или из за слабого контакта, желтеет пластик или со временем испортился внешний вид. Мы рассмотрим наиболее распространенные варианты выключателей и пошагово опишем инструкцию их разбора.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или . В выключателе их нет, надо его найти или в или в , т.е. в другом месте. По этому удобней пользоваться . Перед тем, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ. Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

  1. Вытянуть рукой;

Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.

Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.

Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от . Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

  • винтовые зажимы;
  • пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Заключение

В этой статье вы узнали возможные причины неполадок или некорректной работы выключателя, как разобрать выключатель света, как устроен выключатель, как заменить его на новый. Следуя пошаговой инструкции, вы сможете разобрать выключатель света, починить, собрать или установить новый. Надеемся, что данная статья была для вас познавательной и информативной.

Сломанный выключатель – ситуация малоприятная, требующая скорейшего решения. Чтобы не ждать прихода электрика и быстро восстановить освещение, желательно уметь самостоятельно ремонтировать прибор. Согласитесь, это не только удобно, но и практично с финансовой точки зрения.

Конструкция прибора не особо сложная, поэтому починка доступна практически любому домашнему умельцу, у которого есть хотя бы небольшой опыт обращения с электрикой. Для начала нужно выяснить, как разобрать выключатель света, а затем определить причину поломки и устранить ее.

Предлагаем разобраться, в чем особенности демонтажа клавишных, поворотных и сенсорных моделей, а также узнать наиболее вероятные причины выхода из строя коммутирующего устройства.

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т.е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Перед разборкой выключателя нужно обесточить либо отдельную линию, по которой поступает питание к прибору, либо всю квартиру

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново .

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как разобрать выключатель

Перед началом разборки и ремонта выключателя нужно запастись необходимыми инструментами: отверткой с индикатором или мультиметром, изоляционной лентой, наждачной бумагой, отверткой прямой и крестовой, маркером, пассатижами и т.п.

Не помешает также какая-нибудь емкость для хранения мелких предметов, например, крепежных элементов.

После разборки выключателя следует запомнить цветовую маркировку проводов и схему их подключения. Подробные снимки могут стать хорошим подспорьем

Еще один полезный предмет при выполнении таких работ – фотоаппарат или мобильный телефон с камерой. Весь процесс рекомендуется снимать. Подробные снимки могут быть особенно полезны начинающим мастерам во время обратной сборки прибора.

Порядок работ во многом зависит от .

Демонтаж клавишных устройств

Шаг 1 . Разборку одно- двух- или трехклавишного выключателя начинают с отсоединения клавиш. Обычно каждую из них нужно поддеть отверткой или другим похожим приспособлением и просто снять. Некоторые производители делают на клавишах небольшие выступы или выемки, чтобы облегчить процесс демонтажа.

Шаг 2 . Следует аккуратно убрать декоративную рамку. Для этого нужно отодвинуть защелки, которые ее удерживают. Теперь передняя часть механизма выключателя доступна для осмотра.

Во время разборки выключателя с двумя или тремя клавишами нужно отметить место подключения питающего провода и запомнить цвет этого провода, или пометить соответствующую жилу маркером

Шаг 3 . Рекомендуется вооружиться тестером и убедиться, что питание на клеммах выключателя отсутствует. Если работы проводятся с многоклавишным устройством, опытные мастера рекомендуют пометить маркером провод питания, общий для всех клавиш.

Шаг 4 . Надо убрать крепежные защелки или открутить болты, которые удерживают механизм выключателя в подрозетнике. Теперь можно приниматься за более подробный осмотр и ремонт устройства.

Старые клавишные выключатели устроены несколько иначе. На корпусе таких приборов, спереди или на одной из боковых панелей, имеется крепежный болт, который и нужно открутить. Затем можно снять весь корпус изделия.

Для старых и новых выключателей используют подрозетники разного вида. Этот момент следует учитывать, если предполагается обновить прибор.


На клавишах и декоративных рамках выключателей обычно предусмотрены небольшие выступы, которые позволяют поддеть элемент плоской отверткой и быстрое снять его без повреждений (+)

Иногда слишком жесткое крепление мешает установке клавиш, тогда болты нужно немного ослабить, обычно это помогает. Во время разборки выключателя не всегда обязательно удалять клавишу, если она не мешает проведению необходимого ремонта.

В этом случае достаточно отсоединить только рамку. Крепежные элементы в виде распорок можно ослабить сбоку.

Концы и закрепить в клеммах. Чтобы убедиться, что работы выполнены правильно, нужно провода после закрепления слегка подергать. Любые механические дефекты или повреждения на кабеле – веская причина для его замены.

Места, в которых имеется повреждение изоляционного слоя, следует заизолировать повторно. Но если таких участков слишком много, лучше кабель заменить полностью, иначе вскоре придется снова ремонтировать выключатель.

По окончании ремонта выключатель нужно снова правильно подключить к проводке, соблюдая схему и избегая ошибок, которые были допущены ранее. Если выполнялась замена проводки, следует заизолировать неиспользованные жилы заземления.

Затем следует снова зафиксировать механизм выключателя в подрозетнике и закрутить крепежные болты. Потом на место возвращают клавиши и декоративную рамку.

Не стоит слишком сильно затягивать крепежные болты во время обратной сборки, это может изменить положение устройства и затруднить установку клавиши

Теперь нужно проверить работу выключателя. Для этого его несколько раз включают и выключают. Для двух- и трехклавишных устройств проверяют каждую клавишу отдельно и все одновременно. Если прибор при этом не искрит, а свет ламп не мерцает, работы можно считать успешными.

На нашем сайте есть блок статей с подробным описанием подключения одно-, двух- и трехклавишных выключателей, советуем ознакомиться:

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми , которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о , которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

  • повышенную влажность, которая стимулирует окислительные процессы;
  • неправильное, например, слишком слабое крепление проводов;
  • чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
  • напряжение в сети, превышающее допустимый уровень;
  • частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать , а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Что потребуется для разбора выключателей

Для разбора выключателей вам понадобятся следующие инструменты:

  1. Набор отверток.
  2. Отдельная отвертка, которая будет показывать наличие и отсутствие напряжения.
  3. Нож.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

  1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
  2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

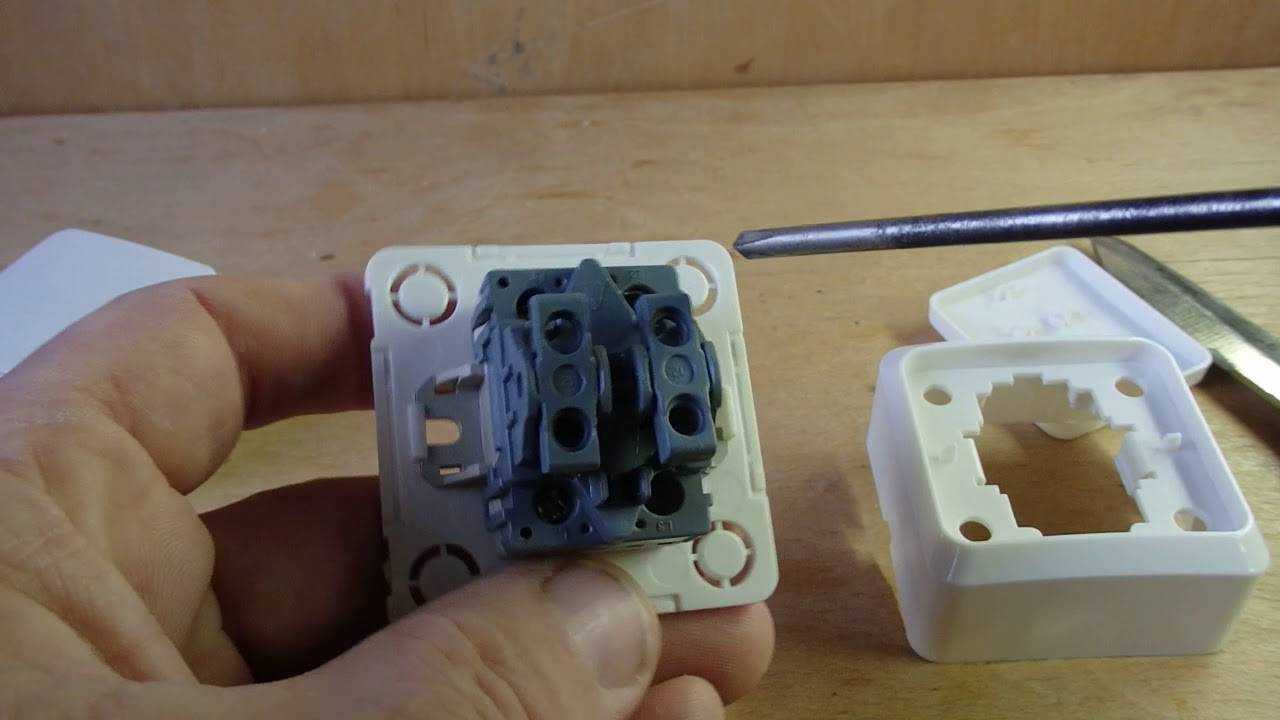

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

  • Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!/li>
  • Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т.к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.


Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.


После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.


Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.


Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель. Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.


Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить. Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину. Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

  • Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
  • Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
  • При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.


Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

  • повышенную влажность, которая стимулирует окислительные процессы;
  • неправильное, например, слишком слабое крепление проводов;
  • чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
  • напряжение в сети, превышающее допустимый уровень;
  • частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

  1. Снимают старые обои,
  2. Подготавливают стену (при необходимости),
  3. Готовят клей и нарезают новые обои,
  4. Выключают свет на счётчике,
  5. Снимают розетки,
  6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

  • https://delaisteny.ru/kak-snyat-vyklyuchatel-so-steny
  • https://elektroservis-rostov.ru/tehnologiya/kak-razobrat-vyklyuchatel-sveta-dlya-provedeniya-remonta-ili-zameny.html
  • https://klub-masterov.ru/steny/kak-snjat-vykljuchatel-sveta-so-steny.html
  • https://vse-elektrichestvo.ru/elektroprovodka/vyklyuchateli-sveta/razborka-vyklyuchatelya.html
  • https://motyk.ru/info/kak-snjat-klavishi-s-vykljuchatelja-sveta/
  • http://electry.ru/vyiklyuchateli/kak-razobrat-vyiklyuchatel-sveta.html
  • http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-snyat-vyklyuchatel-so-steny.html
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-razobrat-vyklyuchatel-sveta.html
  • https://StrojDvor.ru/elektrosnabzhenie/kak-snat-vyklucatel-so-steny/

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Подключение выключателя света с одной клавишей

Схемы подключения вентилятора в ванной – ошибки и правила установки выключателя вытяжки в санузле

Как подключить двойной выключатель на две лампочки – схема подключения

Как правильно подключить выключатель от розетки

Как снять выключатель света со стены

Поэтапность: как разобрать розетку

Разобрать розетку это достаточно легкий процесс, не то, что ремонт Газели, например, или морфемный разбор слова в русском языке.

Действия
:

  1. Обесточить комнатное помещение, в котором будет проводиться разборка электророзетки.
  2. Далее необходимо взять отвертку в руки и выкрутить винт между 2-х штепсельных отверстий – это по стандарту. У наиболее современных розеток этот винт может прятаться под накладной декоративной панелью.
  3. Далее надо будет выкрутить ещё 2 винта, которые отвечают за «усики» розеток.
  4. Следующим шагом надо вытащить розетку из ниши, в которой она «сидит» и отсоединить розетку от электрокабеля (провод), посредством ослабления клемм, воспользовавшись той же отверткой.

Вот и все, розетка разобрана. Когда все манипуляции с устройством будут выполнены можно собрать обратно или поставить новую розетку, подключить.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены “L” и “1”, подключение делается к “L”. При их обозначении “1” и “2” фаза соединяется с контактом “1”.

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – “L”, “1”, “2” или “1”, “2”, “3”;
  • трехклавишный – “L”, “1”, “2”, “3” или “1”, “2”, “3”, “4”.

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении “включено” и снизу – в положении “выключено”.

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

А именно
:

  • Отвертка – плюс и минус;
  • Индикаторная отвертка;
  • Переносной осветительный прибор.

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Правила безопасности: как снять выключатель

Разработано 2 основных вида конструкции крепежа на вертикальную поверхность внутри здания, которых отличаются: для скрытой и для наружной электропроводки.

Для того чтобы не случилось следующих ошибок
:

  1. Короткое замыкание.
  2. Выход из строя дорогих светильников, энергосберегающих, светодиодных или люминесцентных лампочек.
  3. Перегорание изоляции в распределителе или стене.
  4. Удар электротоком, который может привести к наступлению летального исхода.

Необходимо: изучить основные правила мер безопасности. Перед тем как убрать выключатель, необходимо подробно ознакомиться с конструкцией крепежа на стену и подключения. Изделия для наружной электропроводки прикрепляются традиционно стандартными крепежами, через крепёжные отверстия корпус плотно присоединяется к вертикальной поверхности.

В конструкции выключателя присутствует механизм раздвигающихся планок, которые создают фиксацию корпуса с двух противоположных сторон в заблаговременно проделанном отверстии размер от 6.7-7 см. В независимости от типа переключателя, и цели с которой надо его снимать, первостепенно на распределителе в щитке, надо отключить защитный автомат. Это необходимо сделать в целях безопасности, чтобы человека, которые занимается демонтажем или ремонтом не поразил электрический ток.

Необходимо убедиться в правильности выполненных отключений, для этого надо нажать на клавиши несколько раз, светильники загореться не должны. На защитный автомат в распределителе по требованиям ПУЭ необходимо установить предупреждающую табличку. А еще лучше полностью закрыть шкаф и забрать ключи себе на время работы, чтобы посторонние не имели доступа к распределительному щиту. Только следуя этим правилом можно начинать разборку выключателя Легранд или любого другого (одинарный, тройной, двойной).

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

  1. Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
  2. Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
  3. Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
  4. Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий. Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке. В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

  1. Одно-, двух- или трехклавишный.
  2. Проходной . Фактически он является переключателем контактов и похож на выключатель только внешне.
  3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
  4. Импульсный – кнопка, связанная контактами со специальным реле;
  5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Как снять выключатель со стены (видео)

Если нет уверенности в собственных силах, правильно обратиться к профессионалу. Электричество – это не шутка.

Знакома ли вам такая ситуация, когда при входе в комнату, нажимаете на клавишу выключателя света, а освещение не появилось? Бывало, наверное, так со многими, и причин отсутствия света может быть несколько. Возможно, в данный момент нет напряжения во всей квартире, либо повредилась электропроводка, а быть может, не исправен сам выключатель. В последнем случае не стоит сразу же бежать в магазин за новым устройством или вызывать специалиста-электрика, чтобы он отремонтировал его. Выключатель обычный клавишный – это самый простой элемент, любому мало-мальски знакомому с электричеством мужчине будет под силу справиться с ним самостоятельно. А мы немного поможем вам и расскажем, как разобрать выключатель света и определить его исправное или негодное состояние.

Как установить выключатель света. Схема и разбор выключателя

Виды выключателя света

Сегодня есть много разновидностей выключателей света. Они отличаются конструкцией, степеней защищенности и возможностями. Виды: диммеры, таймеры, дистанционные, клавишные, выключатели с датчиком движения и присутствия.

Диммер позволяет контролировать мощность света. При помощи данного вида выключателя можно сэкономить на электроенергии.

Таймер очень удобен в использовании. Свет выключается автоматически после срабатывания сигнала о назначенном времени.

Дистанционный позволяет управлять выключателем на расстоянии при помощи пульта.

Клавишные — это обычный выключатель, к которому все привыкли и все знают. Клавишные выключатели бывают одинарные и двухклавишные.

Выключатели с датчиком движения и присутствия реагируют на присутствие в помещении человека. Светят, пока кто-то находится в комнате.

Если вас интересуют сенсорные выключатели, то подробная статья о них у нас на сайте.

Как установить включатель

Важно! Первое, что нужно сделать, это выключить рубильник! При помощи тестера проверить, есть ли еще электричество.

Чтобы поменять выключатель света, для начала нужно сделать демонтаж старого выключателя. Разобрать выключатель света совершенно несложно, снимите кнопки, и раскрутите винтики. Убрать остатки краски и прочего мусора.

Длинна проводов, начиная от стены, должна быть приблизительно 15 см. Эта длинна самая оптимальная для установки выключателя. Если сделать меньше, будет не удобно работать, длиннее — провода могут не вместиться в коробке выключателя.

После этого нужно снять приблизительно 2,5 см изоляции на проводах.

Каждый цвет проводов имеет разное значение. Белый или коричневый имеют значение фазы. Синий или черный — ноль. Зеленый, желто-зеленый или желтый означают заземление.

После того как разобрались с проводами, нужно их подключить. При помощи плоскогубцев, освобожденные от изоляции края проводов, загнуть в форме L и присоединить в нужном месте. Не забудьте крепко прикрутить винты, которые прижимают провода. Теперь проверьте правильно ли и все ли провода прикручены.

После этого вложите выключатель в стену и немного прикрутите болтами. Уровнем выровняйте положение выключателя и окончательно прикрутите болты.

Чтобы прикрепить клавиши выключателя, ничего сложного не нужно делать. Возьмите клавишу, приложите к выключателю и немного надавите. Должен быть слышен маленький щелчок. Это значит, что клавиша прикреплена.

Последнее, что нужно сделать, это проверить: горит ли свет. Включите рубильник и нажмите на клавишу выключателя. Если свет загорелся без помех, значит установка выключателя света была сделана правильно. Более подробно процесс описан в статье «Как подключить выключатель света», также читайте статью о проходных выключателях.

Посмотрите видео: Как самостоятельно установить выключатель

Как снять двойной выключатель со стены. Подробная инструкция как поменять выключатель. Необходимый для разборки инструмент

Столкнувшись с ремонтом, каждый из нас задаётся сопутствующими вопросами. Например, как разобрать чтобы он не мешал поклеить обои? С розетками, кажется, всё понятно. Там видно головку шурупа под плоскую или крестовую отвёртку. Выкрутив его, мы освобождаем крышку розетки. С выключателем немного сложнее — шурупов не видно.

В случае неисправности

Даже в случае неисправности выключателя нет нужды вызывать дорогостоящих специалистов. Решить проблему того, как разобрать выключатель света, сможет даже далёкий от электричества человек. Для начала следует определить проблемный узел. Если выключатель меняет положение с трудом, издаёт необычные звуки при включении или пахнет горелым, тут сразу понятно, где неисправность.

Если явных признаков повреждений нет, следует сначала проверить положение автоматических выключателей в щитке электропитания на Баловство детей, мстительность соседей или просто перепад напряжения могли оставить вашу квартиру без света. Включите автомат от вашей квартиры и проверьте работу освещения. Если он снова отключился сам, очевидно, произошло которое может возникнуть в выключателе только в том редком случае, когда он установлен прямо над токонесущим проводом, а этот провод удивительным образом оголился и зацепил контакты выключателя. Ищите другие причины неисправности.

Проверка лампы и патрона

Перед тем как разобрать выключатель света в квартире, следует проверить работоспособность лампочки, её контакты и плотность установки. Согласно опыту электриков, проблемы возникают в лампах и патронах светильника гораздо чаще, нежели в выключателе, поскольку номинальный срок службы устройства отключения и включения всегда значительно больше, чем срок эксплуатации расходных световых элементов и контактов, подверженных механическому воздействию при замене лампы.

Также нужно проверить наличие фазного тока в разных положениях выключателя с помощью простейшего тестера (индикатора). В советские времена не было особых различий, куда встраивать выключатель — до нагрузки или после. Однако в последнее время строители стараются устанавливать выключатели на фазный, приводящий провод. Если разница при включении видна по тестеру, то разрыв цепи в выключателе отпадает, и нужно искать другие причины.

Инструменты и рабочая зона

Убедившись, что проблема именно в выключателе, следует подготовить инструменты и рабочее место. Тут могут понадобиться:

  • крестовая и плоская отвёртки;
  • нож с пластиковой ручкой на случай нечаянного касания проводов лезвием;
  • пассатижи с изолированными ручками;
  • индикатор или тестер, чтобы определить наличие напряжения;
  • изолента.

Подготовка рабочего места начинается с обеспечения освещённости участка работ без использования подключенного освещения. Грубо говоря, нужно работать днём, а в тёмных местах дополнительно использовать фонарик или другой энергонезависимый источник света. Пыль внутри электротехнической коробки может запачкать тканевые кресла и стулья, поэтому отодвиньте их подальше перед тем, как разобрать выключатель света.

Безопасность прежде всего

Итак, в первую очередь нужно обесточить участок цепи, с которым предполагается работать. Для этого следует найти на лестничной клетке автоматы, относящиеся к вашей квартире. В последнее время в щитках подписывают принадлежность выключателей дифференциального тока по квартирам, в противном случае следует предупредить соседей по лестничной клетке о ваших намерениях отключить ток и совместными усилиями опытным путём найти нужные рубильники. Не отключайте электроэнергию без уведомления соседей, если не уверены в принадлежности автоматов.

Несколько несложных манипуляций

Далее нужно добраться до крепёжных шурупов, чтобы снять защитный кожух с выключателя. Сначала снимаем клавишу, поддевая её посередине тонким лезвием ножа. Декоративный кожух обычно крепится на пластиковой защёлке или шурупах, снимаем его с помощью отвёртки. По бокам выключателя будут два фиксирующих болта с распорными лапками. Нужно раскрутить их немного, чтобы освободить выключатель из гнезда коробки.

Далее производится осмотр контактов. Чаще всего окисленные или просто выскочившие провода из гнёзд и креплений могут послужить причиной неисправности. Затянув как следует соединения проводов, выключатель сначала проверяют «на весу», не вставляя в коробку.

Замена выключателя

Выгоревшие контакты, оплавленная изоляция и просто отсутствие реакции на ваши действия говорят о том, что выключатель лучше заменить. Отсоединив провода, ни в коем случае не оставляйте их болтаться просто так из стены даже на полчаса. Это привычное место на стене, куда домашние машинально кладут руку, чтобы включить свет. Замотайте изолентой на время похода в магазин. Немного сложнее будет ситуация в больших комнатах с различной интенсивностью освещения. Впрочем, последовательность действий того, как разобрать света, не отличается от работы с одноклавишным. Единственный нюанс многоклавишного выключателя в том, что нужно помечать концы проводов в стене в случае необходимости замены элемента. Можно, конечно, опытным путём определить последовательность подключения, но это займёт лишнее время и не слишком безопасно.

Диммеры

С простыми выключателями, кажется, всё. А как разобрать выключатель с света? Так называемые диммеры, особенно механические, включаются в цепь точно так же, как и обычные выключатели. Их демонтаж производится примерно по той же схеме. Сначала снимают поворотную ручку, после освобождают декоративную панель из защёлки ножиком или отвёрткой, затем ослабляют крепёжные лапки, раскручивая фиксирующие болты на корпусе.

На этом всё. Монтаж производится в обратном порядке. Итак, мы выяснили, как разобрать двухклавишный выключатель света и его одноклавишный аналог. Все достаточно просто, и с этой работой справится любой мастер-самоучка. А если вы знаете, как разобрать выключатель с регулировкой света, то собрать все назад вообще не станет большой проблемой. Помните, что все соединения и крепления нужно затягивать как следует, чтобы лишний раз не заниматься ремонтом выключателя.

Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель . Дело вроде не хитрое, но

страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель .

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Проводим подготовку

Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.

Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.

Отворачиваем два винта расположенных по диагонали.

Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.

В нашем механизме слева и справа расположены винты распорных лапок.

Ими приводятся в движение металлические лапки фиксации.

И два контактных винтовых зажима, для подключения жил проводов.

Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.

Каждый контакт предусматривает подключения от 1 до 2 проводов.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

  • «L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
  • «1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

  • выключатель — 1

Инструмент

  • указатель напряжения
  • плоская и крестовая отвертки

В настоящее время уже нет дефицита качественной бытовой электротехники, отличающейся высокой надежностью, однако со временем даже она может выйти из строя, особенно подвержены этому выключатели, из-за регулярного использования.

Если лампочка мигает на каком-то отдельном светильнике, то дело здесь вовсе не в скачках напряжения, а скорее всего в механизме выключателя, который следует осмотреть, при наличии соответствующего опыта конечно же.

Продукция данного производителя отличается высокой надежностью и не исключено, что причина некорректно работающего освещения кроется в плохом контакте не внутри, а на зажимах, что чаще всего и бывает.

Особенностью данных моделей является закрепление декоративной накладки не с помощью защелок, а классическим способом, с использованием винта. Для работы понадобятся:

  • отвертка-индикатор;
  • мультиметр;
  • монтажная отвертка.

Для того, чтобы добраться к винтам, необходимо сперва снять клавиши, винт удерживающий декоративную накладку можно не отвинчивать, так как доступ к фиксирующим лепесткам обеспечен с помощью монтажных отверстий. Ослабив лепестки, необходимо потянуть выключатель на себя.

Достаточно отсоединить линию идущую к светильнику, чтобы проверить работоспособность механизма. Сперва проверяют наличие потенциала на выходных зажимах, отверткой-индикатором, путем включения выключателя.

Дополнительно, при отключенном питании, необходимо мультиметром «прозвонить» каждый из контактов во включенном положении. При отсутствии признаков поломки в выключателе и нормальном состоянии контактов в местах соединения, неисправность следует искать в проводке или светильнике.

Продукцию данного производителя можно часто увидеть, как в быту, так и в общественных помещениях, благодаря высокой надежности и относительно доступной стоимости изделий.

При необходимости разобрать и отревизировать соединение, также не возникает каких-либо проблем, однако производитель предусмотрел некоторые особенности в конструкции.

Для извлечения выключателя из стены понадобится стандартный набор инструментов. Снятие клавиш производится довольно легко, а вот с декоративной накладкой, у обывателя ни разу не сталкивавшегося с таким типом выключателей могут возникнуть проблемы. Дело в том, что здесь производитель применил специальные зажимы из упругой проволоки, уходящие вглубь корпуса.

После того, как клавиши сняты, декоративную накладку необходимо без лишних усилий потянуть на себя, благодаря чему появится доступ к контактам.

Конструктивной особенностью этих выключателей, является и расположение винтов зажимов с тыльной стороны, поэтому доступ к ним возможен только после выемки всего корпуса из стены. Проверку контактов определяют визуально и с помощью мультиметра.

Современные модели бытовых выключателей отличаются не только практичностью и удобством использования, но и миниатюрностью компонентов, благодаря чему они не занимают много места и имеют малый вес.

Электромеханические характеристики таких устройств позволяют выдерживать большое количество циклов работы, и обеспечивают легкий демонтаж устройства, в случае замены или ревизии.

Выключатели Legrand давно завевали своего потребителя высоким уровнем декоративности, при этом, чтобы провести ревизию соединения контактов, в случае исчезновения освещения, не составит большого труда.

Клавиша, или клавиши вынимаются без каких-либо чрезмерных усилий, путем надавливания на выступающую верхнюю или нижнюю часть, после чего снимается декоративная накладка и с помощью отвертки ослабляются фиксирующие лепестки, упирающиеся в стену.

После ослабления выключатель необходимо потянуть на себя и когда контакты станут доступны, оценить визуально из состояние, здесь не должно быть нагара, если таковой имеется необходимо его удалить.

Целостность контактов проверяется с помощью мультиметра и если проблема в самом выключателе, то производится замена, в противном случае следует искать поломку в других частях схемы.

Обычно выключатель освещения исправно служит до 10–12 лет, но бывают случаи, когда его нужно заменить раньше. Причины могут быть различными — механические повреждения, поломка внутреннего механизма или моральное устаревание и неприглядный вид. Для опытного электрика замена выключателя — вопрос пяти минут. Для неспециалиста это время может увеличиться до 10–15 минут, но в любом случае перед тем как начать разборку выключателя, полезно ознакомиться с его внутренним устройством.

Замена старого выключателя новым

Выключатели бывают трёх видов: с одной клавишей, двумя или тремя. Чтобы разобраться, как производить замену, рассмотрим пример снятия и установки простейшего одноклавишного выключателя.

Фотогалерея: виды электрических выключателей

Все виды выключателей, в том числе и одноклавишные, могут предназначаться для скрытой или наружной проводки С помощью двухклавишного выключателя можно независимо управлять двумя линиями осветительных приборов Трёхклавишные выключатели применяются относительно редко, потому что они нужны в случаях, когда требуется из одной точки включать три различных световых прибора

Производить ремонт, демонтаж и замену выключателя разрешается только при отключённом питании.

Автоматические выключатели на распределительном щите должны быть выключенными (флажок внизу).


Для того чтобы обеспечить собственную безопасность при проведении работ, необходимо отключить электричество, опустив соответствующий флажок автоматического выключателя

Чтобы окончательно убедиться в отсутствии напряжения на контактах выключателя, рекомендуется воспользоваться бытовым индикатором напряжения, установив металлическую ножку поочерёдно на каждый из контактов. Прямым подтверждением отключения сети является также и то, что рабочая лампа светильника не загорается при включении выключателя (кнопка вверх).


При наличии напряжения внутри прозрачного пластикового корпуса загорается светодиод

Как снять старый выключатель

Прежде всего, нужно провести визуальный осмотр. Разновидностей выключателей множество, и они различаются по способу сборки. В одних наружная крышка закреплена шурупами, в других — держится на пластмассовых защёлках.


Чтобы снять этот старинный выключатель, необходимо открутить два болта и снять декоративную крышку
  1. Сначала снимается верхняя защитная крышка. Если она закреплена на шурупах, их нужно открутить. Для этого применяется отвёртка с прямыми шлицами. Если же крепление выполнено защёлками, то перед снятием крышки нужно снять клавишу. Делается это при помощи той же отвёртки, аккуратно заведя её в щель между корпусом и клавишей. Если клавиш несколько, то каждая из них снимается независимо.

    Клавиша аккуратно поддевается отвёрткой, заведённой в щель, и снимается при помощи отвёртки

  2. Когда клавиша снята, всё внутренне устройство выключателя становится доступным для разборки. Если устройство проводки скрытое, выключатель утоплен в глубину стены и крепится в подрозетнике при помощи раздвижных лапок. Их нужно отпустить, отвинтив два винтовых болта против часовой стрелки. Вращать их нужно до тех пор, пока цоколь не вывалится из подрозетника.Если проводка наружная, крепление немного другое. Раздвижных лапок и подрозетника нет, корпус выключателя закреплён непосредственно к стене.
    Встроенный выключатель демонтируется после откручивания двух винтов крепления к подрозетнику
  3. Вывинтив два шурупа, можно достать цоколь, внутри которого расположена контактная пара, осуществляющая размыкание цепи подачи тока на светильник.
    После откручивания болтов выключатель свободно извлекается из подрозетника
  4. На последнем этапе демонтажа выключателя от него отсоединяются провода. Они введены в специальные клеммники и крепятся в них винтовыми зажимами. Отпустив винты на полтора-два оборота, можно легко вытянуть провода из гнёзд. Полностью выкручивать их не следует, так как в некоторых выключателях крепление устроено таким образом, что кабель зажимается между винтом и квадратной гайкой. Если гайка слетит с резьбы, её потом будет тяжело вновь установить.
    После ослабления болтов крепления проводов корпус выключателя останется у вас в руках
Видео: как разобрать выключатель

Установка нового выключателя

Сборка производится в обратном порядке.

  1. Подсоединяются провода на свои места.
  2. Цоколь вставляется в подрозетник и закрепляется распорными ножками.
  3. Сверху прикручивается пластмассовый корпус.
  4. В пазы вставляется клавиша.

При этом важно установить выключатель так, чтобы светильник включался при положении клавиши, нажатой вверх. Сборка выключателя для наружной проводки проводится идентично, с той разницей, что после закрепления контактов кабелей цоколь прикручивается к стене, затем к нему крепится корпус, и в последнюю очередь устанавливается клавиша.

Установка выключателя производится в поряде, обратном снятию старого устройства

Как перенести выключатель в другое место

Иногда появляется желание (или необходимость) перемещения выключателя в другое место. Например, когда дети в семье подрастают, но достать до выключателя ещё не могут. Правилами установки электроприборов допускается перенос выключателя в удобное для пользователя место. Допускается установка выключателя на высоте от 80 до 160 см от пола. Для того чтобы произвести такое перемещение, нужно, прежде всего, определиться с новым местоположением. Оптимальной считается установка выключателя, расположенного в 15–20 см от края дверного косяка (справа или слева — не имеет значения, но чаще принято устанавливать справа).


Выключатель устанавливается в 15–20 см от двери с любой стороны
  1. Если переустановка проводится в пределах 1 м от исходного местоположения вниз или вверх, делается штроба в стене. Глубина её должна быть примерно в 1,5 больше толщины кабеля (или кабелей), уложенного в гофре. Провод должен свободно лежать внутри канавки, не выглядывая наружу. Штробу можно сделать перфоратором или штроборезом.
    Для того чтобы сделать скрытую проводку, в стене изготавливают штробу объёмом примерно в 1,5 раза больше, чем размер кабеля в гофрошланге
  2. В месте нового положения выключателя высверливается отверстие для подрозетника. Сделать это можно перфоратором при помощи алмазной коронки. Глубина отверстия должна быть не более 5 см в бетонных и кирпичных домах и 4,5 см — в панельных. Как правило, используется коронка с диаметром 68 мм. Впрочем, бывают различные ситуации, и коронка подбирается исходя из них. На этом подготовительные работы заканчиваются.
    Отверстие под подрозетник сверлится при помощи алмазной коронки диаметром 68 мм
  3. Следующим шагом является отключение питания сети дома (квартиры) и полная разборка выключателя, описанная выше. Кроме самого выключателя из стены аккуратно извлекается и подрозетник. Это можно сделать с помощью перфоратора или простого зубила с молотком. Подрозетники в бетонных и кирпичных стенах крепятся на гипс, который при воздействии на него ударов крошится и разрушается. Важно не разбить пластмассовый корпус самого подрозетника, его можно использовать повторно.
    Подрозетник можно извлечь, аккуратно подбив его края и раскрошив клеевой слой гипса
  4. После этого кабель наращивается до нужной длины. Соединять провода лучше всего с использованием клеммника или штатной колодки Wago, но если такой возможности нет, можно сделать простую скрутку, хорошо её при этом заизолировав диэлектрической лентой. Согласно правилам прокладки кабелей в штробах кабель должен размещаться в гофре. Минимальный размер гофрированного пластикового рукава составляет (по наружному диаметру) 16 мм. Металлическая гофра может иметь размер 9,8 мм в поперечнике. Место соединения старой и новой гофры также необходимо заизолировать. Размер наращиваемого кабеля подбирается с таким расчётом, чтобы оставался запас в 5–10 см.
    Если под рукой нет клеммных соединителей, можно сделать обычную скрутку, тщательно заизолировав все открытые участки
  5. После этого на новое место устанавливается подрозетник. Самый простой и быстрый способ — закрепить его на алебастре, быстрозастывающем электромонтажном гипсе. Раствор разводится в соотношении 1 часть алебастра на 1 часть воды по объёму. Так как гипс застывает очень быстро, сначала устанавливают подрозетник в отверстие стены, вводят в него гофрированный кабель и только потом готовят раствор.
    Алебастр нужно развести в воде в соотношении 1:1 и быстро нанести на необходимые места, т. к. он очень быстро затвердевает
  6. После того как алебастр доведён до консистенции густой сметаны, им заполняется штроба с кабелем и пустое пространство вокруг подрозетника. Уже через 25–30 минут раствор окаменеет и изменить положение проводки будет невозможно, поэтому всё нужно сделать в течение 5–7 минут. Позже, уже другим раствором, штроба полностью шпаклюется и выравнивается в плоскости стены. Бывшее место расположения подрозетника также полностью заполняется шпаклёвкой. Для финишного выравнивания всех пустот используется обычный гипс, который схватывается только через 25–30 минут (а некоторые — и до часа), что даёт достаточно времени для работы. После полного высыхания шпаклёвки (24 часа) поверхность шлифуется наждачной бумагой.
    Штробу необходимо заполнить раствором и тщательно выровнять, а после высыхания алебастра отшлифовать наждачной бумагой
  7. Монтаж и подключение выключателя производят после того, как штроба и подрозетник окончательно высыхают. Порядок подключения описан выше.

Иногда (чаще это случается в панельных домах старой постройки) можно натолкнуться на выключатель, который закреплён в углублении без применения подрозетника. Такая практика была свойственна постройкам конца предыдущего столетия. Панели выливали на заводе, в них предусматривалась установка выключателей и розеток прямо в бетонные отверстия. Некоторое (непродолжительное) время такие выключатели исправно служили, но вот розетки выходили из строя первыми и вываливались из своих гнёзд при выдёргивании шнура. Поэтому если подрозетника под выключателем не окажется, задача только упростится.

В случае когда выключатель переносится на значительное расстояние, возможны варианты подключения его к другой распределительной коробке. Но описывать этот процесс нет смысла без привязки к конкретной ситуации. В таком случае наилучшим решением будет консультация с опытным электриком непосредственно на месте.

Намного проще и быстрее переустановить выключатель при наружной разводке кабелей. Очевидно, что в этом случае нет нужды штробить стены, достаточно протянуть кабель-канал или даже просто кабель в гофре к новому местоположению.


Наружная проводка чаще всего выполняется в пластиковыхъ коробах

Для гофрированных рукавов в продаже имеются специальные кронштейны, которые помогают закрепить их на стене.


Гофрошланг со вставленным в него кабелем удобнее крепить с помощью пластиковых клипс

Часто такую проводку делают в гаражах, складах и других служебных помещениях. Явным преимуществом является её высокая степень доступности при проведении ремонтных или профилактических работ. Помимо этого, в кабельный канал всегда можно устанавливать дополнительные проводники по мере необходимости.

Видео: как перенести выключатель

Ремонт выключателя

Не всегда старый выключатель нужно выбрасывать и менять на новый. Иногда достаточно его отремонтировать. Устройство выключателя довольно простое и починить его в случае поломки можно без особого труда. Если разобранный выключатель внимательно рассмотреть, то можно понять, что основную функцию в нём выполняет контактная пара, которая силой механического воздействия перемещается из одного положения в другое. В одном положении электрическая цепь соединяется, в другом — разъединяется.

Необходимые инструменты и материалы

Для разборки и сборки выключателя понадобится только один инструмент — отвёртка с плоским шлицом, размер которого 3–5 мм. Для зачистки контактов нужен кусок наждачной бумаги с мелким зерном или надфиль.


Разборка выключателя производится при помощи обычной отвёртки с плоским шлицом

Как разобрать выключатель

Процесс разборки выключателя был описан выше. Для удобства приведём его здесь ещё раз.


Современные выключатели состоят из неразборного цоколя, который в случае повреждения просто меняется.

Чистка контактов

Если выключатель работает нестабильно (то включает, то не включает лампу), вероятнее всего, причина кроется в подгоревших контактах. При внимательном осмотре такие контакты могут оказаться слегка обугленными или даже оплавленными. Происходит это оттого, что провод недостаточно жёстко закреплён в клеммнике. Другой причиной может быть скачок напряжения в сети в момент включения. Лампа слишком большой мощности также может со временем вызвать повреждения на контактах. Как бы там ни было, контакт нужно восстановить, тогда он будет и дальше исправно служить. Для этого его зачищают мелкой наждачной бумагой до появления равномерного металлического цвета.


Для зачистки контактов применяется мелкая наждачная бумага

Иногда проводник может оказаться лужёным, т. е. обработанным оловом. Тогда вместо наждачной бумаги лучше воспользоваться мелким напильником — надфилем.

Другие возможные неполадки и способы их устранения

Иные неполадки с выключателями происходят редко. Но бывают случаи, когда внутрь выключателя попадает инородное тело или какой-нибудь мусор. Например, во время ремонта. Тогда его нужно разобрать и тщательно очистить от всего лишнего, желательно продуть пылесосом цоколь. Как правило, после этого работа выключателя снова налаживается.

Как собрать выключатель

Сборка происходит в обратном порядке. Если ремонт проводится впервые, можно раскладывать запчасти на столе в порядке разборки или фотографировать поэтапно. При ремонте одноклавишного выключателя расположение проводов не имеет значения. Но если в нём две или три клавиши, то во избежание путаницы входящую жилу лучше сразу пометить маркером. Им же можно пометить и место её подсоединения.


При установке двухлавишного выключателя необходимо правильно подключить вводную жилу (фазу), которую лучше пометить при разборке

Проверить результат ремонта можно уже после установки цоколя в подрозетник. Для этого нужно включить питание сети на щитке и протестировать выключатель. Если он работает в нормальном режиме, можно завершать сборку, устанавливать защитный корпус и клавишу.

Видео: ремонт и замена выключателя

Приступая к работе по замене выключателя осветительных приборов, необходимо позаботиться о мерах безопасности. Нужно помнить, что электрический ток способен причинить ущерб здоровью и представляет опасность для жизни. Необходимо соблюдать главное правило охраны здоровья, которое заключается в том, что монтаж должен происходить только при отключённых от сети питания приборах.

Необходимость знаний и практических навыков как разобрать выключатель света возникает в случае, когда делается капитальный ремонт в зданиях, отдельных помещениях. Иногда возникает потребность замены неисправного переключателя света.

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

  • для скрытой проводки;
  • для наружной проводки.

Для того чтобы не допустить ошибок:

  • короткого замыкания;
  • перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп;
  • сгоранию изоляции в распределительной коробке или стене;
  • поражения электрическим током.

Необходимо:

  1. Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

  1. Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.

Разборка выключателя внутренней проводки

  1. Снимите пластиковые планки клавиш и декоративную крышку с выключателя.

На старых моделях для снятия декоративной крышки достаточно открутить два винта, они находятся на поверхности. В новых моделях эти болты скрыты под клавишами, которые легко снимаются пальцами, можно поддеть отверткой.

Только после этого получите доступ к винтам, крепящим верхнюю крышку. Сняв декоративные элементы, вы увидите корпус в крепежном отверстии. Если он зафиксирован добросовестным электриком, поддеть его отверткой и вытащить не удастся.

  1. Открутите против часовой стрелки два винта распорного механизма, фиксирующие планки отойдут от стены.

В некоторых моделях по периметру конструкции стоит оцинкованная пластина с отверстиями для крепления корпуса саморезами к стене. В пластинке есть отверстия для крепления корпуса к пластиковым подрозетникам, в которых предусмотрены каналы для шурупов крепления.

Бывают случаи, когда вся конструкция держится только на распорном механизме, а может быть, привинчен, к стене и подрозетнику. Проверьте все варианты, отсоедините все крепления, после этого весь механизм без особых усилий можно извлечь из крепежного отверстия руками.

  1. Еще раз с помощью индикаторной отвертки на всех контактах проверьте отсутствие напряжения. Убедившись, что опасности нет, отсоединяйте провода от клемм. В случаях, когда клеммы прикипели, изоляция и корпус расплавились, открутить отверткой болты на контактах не получается, откусите провод кусачками. Откусывать провод надо так, чтобы не осталось горелой изоляции, в то же время, длина достаточной для установки нового изделия. Когда провода остаются слишком короткие, удлинять их путем скручивания не рекомендуется, лучший вариант это замена на всем участке от коробки до переключателя, это уже другая тема.

Разборка выключателя внешней проводки

Для конструкций внешней проводки последовательность разборки аналогичная, только надо учитывать, что вместо винтов распорного механизма, откручиваются винты, которые прижимают корпус прямо к стене. Меры безопасности те же самые, для надежности можете одеть, сухие хозяйственные резиновые перчатки, напряжение невысокое, для защиты этого будет вполне достаточно. Все операции можно сделать одной индикаторной отверткой.

Как разобрать настенный выключатель света. Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование

Когда выключатель света выходит из строя, появляется необходимость его разборки. Если обнаруживается, что устройство не работает, первым делом нужно определить, есть ли напряжение в сети квартиры. Затем надо снять подключенную к выключателю лампочку и проверить исправность ее и патрона. Часто бывает так, что неисправность оказывается в другом месте. В случае если электричество в комнатах есть, и лампочка с патроном в порядке, причина неисправности, скорее всего, заключается в самом выключателе.

Как самостоятельно разобрать выключатель света

Перед тем, как снять выключатель, надо определить его тип. Он может быть следующим:

  1. Одно-, двух- или трехклавишный.
  2. . Фактически он является переключателем контактов и похож на выключатель только внешне.
  3. Диммер – выключатель со встроенным устройством регулирования яркости свечения ламп накаливания и галогеновых. Он может быть механическим или с микроконтроллером.
  4. Импульсный – кнопка, связанная контактами со специальным реле;
  5. Сенсорный – акустический (срабатывание на громкий звук), управляемый с ИК-пульта или радиопульта.

Большинство пользователей применяет клавишные выключатели, которые целесообразно рассмотреть в первую очередь.

Отключение напряжения в сети

Перед тем, как снять розетку или выключатель света, прежде всего, отключается электричество. В помещении электропроводка разветвляется на несколько линий: розетки, освещение и выводы к электроплите. На щите отключается питание освещения автоматом, а затем на его выходе проверяется отсутствие напряжения.

Иногда оказывается, что на автомат подключается не фазный, а нулевой провод. Это может сделать неквалифицированный электрик, который собирал схему щитка. Схема работать будет, но проводка освещения будет постоянно находиться под напряжением, независимо от того, включен защитный автомат или нет. Если обнаружена подобная ошибка, ее следует устранить, сделав необходимые изменения в схеме.

Если возникают затруднения с выбором линии, можно отключить вводной автомат, обесточив всю квартиру.

Как разобрать выключатель

Из инструментов для разборки потребуются плоская и крестовая отвертки. У большинства моделей применяются плоские винты крепления, но иногда попадаются крестообразные.

Выключатели бывают с одной, двумя или тремя клавишами. Без их снятия устройство не разобрать, поскольку элементы крепления скрыты внутри.

Устройства различаются по конструкции, и способы разборки могут быть разными:

  1. Клавиша прижимается большим пальцем к стене с одного края и вынимается, если потянуть на себя другой (рис. а). Ковырять отверткой или ножом ее не следует, поскольку на поверхности останутся царапины. Некоторые клавиши сидят плотно и их можно поддеть за край отверткой.
  2. Клавиша сжимается пальцами по бокам, крепления утапливаются, и она свободно отходит.
  3. Если по бокам выполнены разъемы, их поддевают отверткой и аккуратно тянут на себя, после чего клавиша отходит.

Снятие клавиш (а) и рамки (б) с выключателя своими руками

Двойные и тройные клавиши убираются по очереди. Затем надо удалить декоративную рамку, которая прижимается к механизму расположенной посередине и удерживаемой защелками вставкой. Ее следует вынуть, поддев за край отверткой (рис. б).

После станут доступными элементы крепления проводки и механизма выключателя.

Механизм выключателя с элементами крепления проводов

Крепление рамки может быть на винтах, которые следует открутить. Чаще всего она фиксируется на боковых защелках. Пластиковые крепления поочередно отгибаются, и рамка отходит.

Перед тем, как демонтировать механизм, надо найти жилу, через которую к выключателю подключается фаза. Для этого на него подается напряжение, и индикатором проверяется наличие напряжения на обоих контактах. Затем клавиша переключается в следующее положение и проверка повторяется.

Если во всех случаях на одном контакте остается напряжение, значит, к нему подключена питающая фазная жила. Другая жила будет отходящей на лампу. Аналогично находится фаза для двух,- и трехклавишного выключателей. Домашнего мастера не должно волновать количество подведенных проводов. Среди них будет только один провод, по которому подается напряжение питания. Затем подача напряжения снова отключается, и работа продолжается.

Винты крепления держат распорные лапки, упирающиеся в боковые стенки монтажной коробки. Если ослабить винты, механизм свободно выйдет из стены. Если он закреплен на коробке винтами, их следует вывернуть.

Затем отвинчивают винты крепления проводов и вынимают его из выемки стены. На механизме проверяют отсутствие напряжения отверткой-индикатором. Вводные жилы могут быть закреплены самозажимающими клеммами. Чтобы легко вытянуть жилы из разъема, надо нажать на рычажки фиксации. Сначала отсоединяется и изолируется фазный провод. В дальнейшем его снова подключают к контакту фазы нового или отремонтированного выключателя. Если контакты обозначены «L» и «1», подключение делается к «L». При их обозначении «1» и «2» фаза соединяется с контактом «1».

Обозначение контакта L питающей фазы

В двух,- и трехклавишных выключателях обозначение контактов производится аналогичным образом:

  • двухклавишный – «L», «1», «2» или «1», «2», «3»;
  • трехклавишный – «L», «1», «2», «3» или «1», «2», «3», «4».

Во всех случаях устройства имеют один общий контакт с подключенной питающей фазой и отводящие контакты к лампам.

Подключение фазы должно быть к неподвижному контакту, а отводящей жилы – к подвижному. Если все выполнено правильно, клавиша будет прижата сверху в положении «включено» и снизу – в положении «выключено».

После разборки выключатель в частном случае выглядит, как изображено на рисунке ниже (марка LEZARD). Он содержит 3 главных элемента: механизм, рамку и клавишу.

Как выглядит разобранный выключатель

Ремонт выключателя

Устройство осматривают на качество контактов. Если они окислены, их зачищают. В случае оплавления контактов выключатель ремонту не подлежит и его следует заменить на новый.

Затем проверяют контакты в местах крепления проводов и при необходимости зачищают. Также надо проверить на прочность подводящие провода.

При выборе нового выключателя при себе нужно иметь неисправный, чтобы по нему найти нужную модель.

Подключение выключателя. Видео

Видео рассказывает о том, как правильно осуществить подключение одинарного выключателя к сети.

Способ, как разобрать выключатель, зависит от его устройства. Снимать клавиши и декоративную рамку следует осторожно, поскольку крепления большей частью выполняются на пластмассовых защелках разных конструкций. Работу по разборке выключателя следует проводить при отключенном напряжении сети.

Выключатель света – это коммутационный аппарат, который выполняет две функции: размыкает электрическую цепь и подает напряжение на светильник. Такие выключатели рассчитаны только для бытовой электропроводки и не отключат токи больших номиналов и коротких замыканий.

Управление ими в квартирах может быть следующее:

  • нажатие на клавишу;
  • включение кнопки;
  • переключение тумблера;
  • использование сенсора;
  • дистанционным пультом;
  • натяжение и отпускание цепочки.

Интересно. Кроме этого, выключатели являются элементом декора в квартире.

Общая информация

Клавишные модели наиболее популярные и доступные в цене на сегодняшний день, рассчитаны на напряжение 220-250 В и номинальный ток 10-15 А. Применяются одно-, двух-, трехклавишные, бывают даже 5-6 клавишные.

Монтаж их в помещении проводят открытым или скрытым способом, при этом все клавиши обычно соединены одной рамкой.

Следует отличать клавишные выключатели от переключателей. Они очень похожи, но выполняют разные функции.

Существуют также «проходящий выключатель» – это совмещенный вариант выключателя и переключателя.

Применение многоклавишных устройств очень удобно в больших помещениях, где несколько светильников. Весомый «плюс» представленных выключателей – это меньшая длина провода для подключения выключателя и вывод в одну точку управления освещением в помещении.

Более современными считаются реостаты или диммеры, с помощью которых удобно можно регулировать интенсивность светового потока. Но такие устройства работают только с лампами накаливания и галогеновыми.

Электрические выключатели обычно устанавливаются на стене, в зависимости от способа монтажа электропроводки (скрытая и наружная).

Когда электрические провода спрятаны внутри стен, выключатель будет находиться в стеновом гнезде. В случае открытой прокладки применяют подрозетник, где и будет устанавливаться выключатель.

Первый вариант – самый распространенный, второй – легче обслуживать.

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

  1. Берем плоскую и крестовую отвертки;
  2. Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все.

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора.

  1. Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

  1. Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

  1. Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

  1. Отсоединяем провода;

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться.

В случае окисления контактов их зачищают.

  1. Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам нужный тип.

Демонтаж розеток

Логично продолжая тему, разберемся, как снять розетку со стены.

Для такой работы понадобится обычная отвертка или крестообразная. Обязательно предварительно отключается электричество в той комнате, в которой расположена розетка.

Важно! В электрощитке тумблер автоматического выключателя должен быть опущен вниз, «зеленый экранчик» – сигнал о том, что можно безопасно работать.

Чтобы разобрать розетку бытовую, сначала откручиваем ее пластиковый корпус, обычно он держится на болтике в центре. Снимаем его и откладываем в сторону.

Приступаем к самому механизму. По аналогии с выключателем, крепление розетки к подрозетникам происходит двумя болтиками: или по бокам, или в верхней и нижней части. Откручиваем их. Есть еще устройства с распорными механизмами. Они держатся в стене посредством специальных ушек. Если их немного ослабить, то розетка легко выйдет из монтажной коробки.

Далее отсоединяем электрические провода. К устройству подводятся три провода: «фаза», «ноль», «заземление», здесь легко выкручиваются болтики из специальных креплений. Потом тянем провод в свою сторону. Таким образом, розетку разобрали, процедура в действительности довольно простая.

Видео

Наверняка случалось делая ремонт столкнуться с проблемой как поменять выключатель . Дело вроде не хитрое, но

страшно, электричество все-таки, вдруг не получиться разобраться с проводами. Ну и непонятно, что куда подключать и к чему прикручивать.

На самом деле сложного здесь ничего нет и бояться нечего, все просто как забить гвоздь в стену. Прочитав эту статью, в которой все подробным образом изложено, у вас больше никогда не возникнет вопроса, как поменять выключатель .

Итак, у нас имеется выключатель, который необходимо поменять.

Первым делом нужно демонтировать старый выключатель, а уже потом переходить к установке нового.

Демонтаж выключателя

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.

Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.

Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого , инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.

Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова.

Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.

Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).

Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.

Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.

Затем отсоединяем второй провод освобождая механизм.

Выпрямляем провода.

Демонтаж выполнен.

Проводим подготовку

Перед тем как выполнить подключение выключателя необходимо подготовить его к монтажу. Как это сделать разберем ниже.

Снимаем клавишу, поддев ее в центре с левой или с правой стороны плоской отверткой.

Отворачиваем два винта расположенных по диагонали.

Теперь нам доступен механизм. Механизмы одноклавишных выключателей могут быть различного исполнения, но принцип подключения у них один. Обязательно имеются два контактных зажима и распорные лапки, для крепления к подрозетнику.

В нашем механизме слева и справа расположены винты распорных лапок.

Ими приводятся в движение металлические лапки фиксации.

И два контактных винтовых зажима, для подключения жил проводов.

Откручивая или закручивая контактный винт мы перемещаем прижимную пластину, предназначенную для надежной фиксации жилы в контакте.

Каждый контакт предусматривает подключения от 1 до 2 проводов.

Как подключить выключатель света?

Для начала необходимо подготовить провода, зачищаем изоляцию жилы, с помощью ножа снимаем 1 см.

Вставляем ее в контактное отверстие. При необходимости подрезаем лишнее, в идеале она не должна торчать из контакта более 1-2 мм. Смотрим чтобы изоляция жилы не попала в зажим.

Затягиваем контактный винт.

Проверяем насколько хорошо протянут контакт, тянем за провод, если он не подвижен все в норме, если нет протягиваем еще. Помним, плохо затянутый контакт причина скорого выхода из строя выключателя. Хотя сильно усердствовать тоже не нужно, можно сорвать винтовую резьбу, на недорогих выключателях она очень ранимая. Ищем золотую середину, пошло туго, все, проверяем и переходим к следующему проводу.

Зачищаем, вставляем.

На некоторых выключателях, на задней стороне механизма может стоять обозначения контактов:

Чаще всего на одноклавишных выключателях обозначения выглядят следующим образом L и 1, или 1 и 2, где:

  • «L» (для обозначения L и 1), «1» (для обозначения 1 и 2) — контакт для подключения приходящей фазы, та которую мы пометили изоляционной лентой.
  • «1» (для обозначения L и 1), «2» (для обозначения 1 и 2) — отходящий контакт, так же он может быть помечен стрелочкой.

Эти обозначения обусловлены тем, что выполняя подключение выключателя правильно, приходящая фаза должна быть фиксированным контактом, а отходящая подвижным. Хотя с практической точки зрения для одноклавишных выключателей это не принципиально, провода можно подключать так и так.

Итак, мы подошли к установке механизма выключателя в (монтажный стакан). Перед этим необходимо проверить, правильно ли выключатель установлен. Для этого подаем напряжение и включаем и выключаем клавишу. Во включенном положении клавиша должна быть прижата верху, а в выключенном внизу.

Устанавливаем механизм в подрозетник, выравниваем по горизонтали и закручиваем винты распорных лапок до тех пор, пока не будет достигнута жесткая фиксация.

Прикручиваем на место защитный корпус.

Устанавливаем клавишу. Перед этим смотрим на ее обратную сторону, штырьки на клавише должны входить в пазы на кнопке.

Выключатель установлен.

Подробнее о том как выполняется установка других элементов электропроводки (розеток, двойных выключателей, выключателей с подсветкой, люстр и светильников) вы можете посмотреть .

Для выполнения работа по замене выключателя нам понадобилось:

Материал

  • выключатель — 1

Инструмент

  • указатель напряжения
  • плоская и крестовая отвертки

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

  • Преображение эстетического вида путем замены устаревших моделей более современными;
  • Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
  • Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.


Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.


Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.


Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.


Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.


Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для снятия клавиши подденьте ее сбоку обычной отверткой.


Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.


Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:



Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.


Рис. 11: открутите болты на крышке

После чего переходите к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.


Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.


Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.


Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться. Наиболее часто встречающимися вариантами являются:

  • Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
  • Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
  • При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
  • Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров




Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

  • Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
  • Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
  • Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

  1. 1. Пожар
  2. 2. Пробой изоляции электропроводки
  3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
  4. 4. Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

  • Переносной источник света
  • Отвертка-индикатор напряжения
  • Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

шагов по замене выключателя света в Австралии. Лучшие электрики Сиднея в округе Хиллс

Выключатели света — одни из самых трогательных предметов в доме. Чаще всего мы не замечаем их износа до тех пор, пока наши переключатели не выходят из строя и, в конечном итоге, не подлежат ремонту.

В качестве одной из процедур обслуживания электрооборудования обязательно проверьте выключатели освещения. Как правило, внутри этих компонентов могут возникать повреждения, в результате чего электрические неисправности остаются скрытыми под поверхностью. Таким образом, когда вы сталкиваетесь с частыми перегораниями ламп и отключением коммутатора, пришло время инвестировать в лучший выключатель, который может иметь большое значение.

Но не поймите нас неправильно. Другие легкие и серьезные электрические неисправности также могут вызвать ложное срабатывание. Чтобы убедиться, что ваша электрическая система защищена от сбоев, обратитесь к аккредитованному электрику 2 уровня для проверки ваших компонентов.

Тем не менее, вот шаги по замене выключателя света, прямо от электрика округа Хиллс.

Как определить неисправность выключателя света

Некоторые неисправности и повреждения выключателей света более заметны, чем другие.Вот почему многие домохозяйства не ремонтируют, не заменяют или не модернизируют свои выключатели, когда им это больше всего нужно.

Кроме того, даже если вы знаете, что ваш 3-летний выключатель света все еще хорошо работает, может быть полезно время от времени осматривать его. Вот почему аккредитованные поставщики услуг также проверяют выключатели света, так как они имеют движущиеся части, которые могут вызвать проблемы после чрезмерного использования.

Ниже приведены некоторые основные признаки, на которые следует обращать внимание, сообщая о необходимости замены выключателя света.

  • Неисправность светильника или лампочки
  • Свет не включается, но лампочка в отличном состоянии
  • Неприятное срабатывание автоматического выключателя
  • Шипение или шипение в выключателе света

Как заменить лампочку Выключатель

Хотя большинство выключателей света представляют собой небольшие компоненты и кажутся простыми в установке, местным органам власти Нового Южного Уэльса по-прежнему требуется электрик уровня 2 для выполнения электромонтажных работ.Чтобы гарантировать безопасность и надежность, только опытные и уполномоченные лица должны проверять и изменять вашу электрическую систему.

Другими словами, замена выключателей — опасная задача, особенно если у вас нет знаний и опыта в области электромонтажных работ. Но хотя вы не можете сделать это самостоятельно, все же полезно узнать, как электрики выполняют свою работу.

Вот как мы меняем большинство выключателей света в каждом доме:

Отключение питания

Прежде чем наши электрики прикоснутся к любому электрическому компоненту, мы обязательно отключаем питание на автоматическом выключателе или блоке предохранителей.Кроме того, мы также рекомендуем щелкнуть выключателем освещения и использовать вольтметр, чтобы убедиться, что в компоненте отсутствует ток.

Снимите плату переключателя и узел переключателя

С помощью отвертки с плоской головкой осторожно подденьте крышку переключателя и отверткой с крестообразным шлицем отвинтите имеющийся переключатель от фитингов.

Если вы решите снять панель переключателей самостоятельно, вы можете подвергнуть себя серьезному риску безопасности во время процесса или сразу после отключения питания.

Отсоединение проводов от старого переключателя

Теперь, когда пластина переключателя не мешает, электрики должны ослабить винты, удерживающие провода в переключателе. При этом обратите внимание на цвета проводов и их соединения со старым коммутатором, так как вам нужно будет воспроизвести эти соединения на новом.

Установка нового выключателя

Большинство систем освещения имеют три провода: один белый, один черный и оголенный или зеленый провод. Перед установкой этих проводов к новому выключателю проверьте их общую целостность.Если некоторые кабели кажутся слабыми или ломкими, обрежьте и заново зачистите конец каждого провода в соответствии с вашими потребностями.

Найдите три цветных провода и подсоедините их к новому выключателю так же, как вы отсоединили их от старого выключателя. Если ваши осветительные провода выполнены из цельной меди, скрутите конец провода с помощью плоскогубцев и направьте его вокруг винта в переключателе.

Затем затяните винт и потяните за провода, чтобы убедиться, что они плотно прилегают. Обязательно обрежьте все торчащие кабели, так как они могут вызвать электрические неисправности, если их не остановить.

С другой стороны, если у вас есть  провода с резьбой  для освещения, скрутите конец кабеля с помощью плоскогубцев  . После этого следуйте в том же направлении, как описано выше, и убедитесь, что вы подключили провода так же, как вы их удалили.

Прикрепите новый переключатель и переустановите пластину переключателя

После подключения нового переключателя аккуратно согните лишний провод и осторожно поместите компонент обратно в электрическую коробку. Убедитесь, что кабели не ослабляются и не ломаются при принудительном переводе переключателя в нужное положение.

Затем затяните винты, которыми переключатель крепится обратно к коробке. После этого установите пластину переключателя на место, убедившись, что она находится в правильном положении. Имейте в виду, что затягивание или ослабление винтов на несколько оборотов значительно повлияет на то, насколько хорошо пластина будет сидеть на коробке.

После того, как все будет на своих местах, включите автоматический выключатель или главный выключатель питания и проверьте свою работу. Обратите внимание, что если что-то не так с вашей проводкой, свет не загорится при щелчке выключателя или вы можете услышать жужжание в узле выключателя.

Чтобы обеспечить безопасную и качественную замену выключателя, обратитесь за помощью к электрикам 2 уровня в Hills District Electrician. Один короткозамкнутый провод может вызвать искрение и расплавить выключатель, что приведет к пожару. Следовательно, никогда не ставьте под угрозу свое здоровье и безопасность, чтобы сэкономить несколько долларов, так как в конечном итоге вы можете потратить больше на возмещение ущерба.

Обратитесь за помощью к профессиональному электрику

В то время как небольшие проекты по электрике своими руками — это круто и увлекательно, замена выключателей, требующая сложной проводки и электромонтажных работ, самостоятельно карается законом.По данным Справедливой торговли Нового Южного Уэльса, выполнение электромонтажных работ без лицензии может привести к штрафу от 22 000 до 110 000 долларов США.

Более того, если вы не уверены, что сможете выполнить работу самостоятельно, всегда обращайтесь за профессиональной помощью, прежде чем прикасаться к чему-либо. Кроме того, если электрик осмотрит и отремонтирует вашу электрическую систему, вы сэкономите больше в долгосрочной перспективе.

Электрик округа Хиллс предоставит вам бесплатное предложение по замене выключателя. Наши электрики 2-го уровня установят и модернизируют ваши выключатели света, а также выполнят аварийный ремонт электрооборудования с максимальным качеством и мастерством.

Работая в Сиднейском районе Хилл в течение 15 лет, мы относимся к вам и вашему имуществу с максимальной заботой и уважением. Мы — команда лицензированных и застрахованных электриков, которые доступны круглосуточно, чтобы обслуживать вас в самые удобные часы.

Свяжитесь с нашим дружелюбным персоналом по телефону 02 8378 2838, чтобы назначить встречу, или свяжитесь с нами по электронной почте.

Как передвинуть выключатель света?

Замена или перемещение выключателя света — один из полезных навыков, которым вы можете овладеть, особенно в чрезвычайных ситуациях.Многие думают, что передвинуть выключатель света сложно, но это проще, чем вы думаете.

Если вы хотите узнать, как переместить выключатель света за плату за дизайн интерьера или сэкономить на оплате труда разнорабочих, эта статья для вас.

Безопасность превыше всего: что нужно и чего нельзя делать при перемещении выключателя света

Поражение электрическим током — это последнее, чего следует избегать при работе с электропроводкой. Итак, вот первые вещи, которые вы должны подготовить, прежде чем перемещать выключатель света.

Дос
  1. Используйте подходящие инструменты: Использование неподходящих инструментов может привести к повреждению переключателя и проводов. Убедитесь, что у вас есть правильный тип плоскогубцев и отверток для обеспечения безопасности.
  2. Сфотографируйте провода, прежде чем отсоединять их от выключателя: Фотографии проводки помогут вам вспомнить, как правильно вставить все части выключателя.
  3. Выполните проверку на наличие изношенных проводов и ослабленных соединений:  Согнутые провода и оголенные провода могут коснуться распределительной коробки и вызвать короткое замыкание на ваш главный выключатель и стать более серьезной проблемой.
  4. Остерегайтесь поврежденных проводов: Поврежденные провода следует зачистить и закрепить перед повторным подключением к выключателю, чтобы избежать проблем с электричеством.
  5. Носите обувь или тапочки : В целях безопасности не ходите босиком, чтобы избежать ударов током и избавиться от всего мокрого вокруг.
Запрещено
  1. Не начинайте работать с выключателем освещения при включенном питании. : Отключите источник питания, прежде чем откручивать винты на выключателе освещения.
  2. Не прикасайтесь к оголенным проводам : Используйте тканевые перчатки при работе с выключателем, чтобы обезопасить себя от поражения электрическим током.
  3. Не стесняйтесь обращаться за профессиональной помощью, если что-то пойдет не так: Когда дело доходит до электрических проблем, небольшая проблема может стать серьезной и подвергнуть вас риску в мгновение ока. Так что, если вы видите какие-то неровности, лучше обратитесь за помощью к профессионалам.

Типы переключателей

Перед тем, как открыть выключатель, важно знать, какой тип выключателя вы перемещаете в другое место.

Тип имеющегося у вас выключателя света определяет, сколько клемм необходимо подключить к проводам и как правильно подключить его к основному источнику питания.

Ниже приведены основные типы переключателей:

1. Однополюсный выключатель — это тип выключателя, который позволяет управлять освещением в одном месте. Он имеет две клеммы: одна для провода, подающего питание на выключатель, и другая для исходящего провода. Он также имеет клемму для провода заземления.

Совет для профессионалов: Провод заземления — это зеленый или обычный провод, соединенный от выключателя с проводом, закопанным в землю. Основная цель заземляющего провода — отводить избыточные электрические заряды в безопасное место, чтобы избежать ударов током и пожара.

2. Двухполюсный выключатель выглядит как однополюсный, но имеет два дополнительных горячих контакта, поскольку может выдерживать большее количество электрических зарядов, чем обычный выключатель. Он может выдерживать 30 ампер электричества и обычно используется для питания тяжелого оборудования и двигателей.

3. Трехпозиционный переключатель используется, когда светом можно управлять в двух разных местах. Он имеет три горячих терминала; один для общего терминала, а два других для терминалов путешественников, которые синхронизируют питание с другим переключателем.

4. Четырехпозиционный переключатель — это тип переключателя, который используется для управления освещением в трех или более местах. Обычно он используется с трехпозиционным выключателем и обычно встречается в домах с длинными коридорами или в больших конференц-залах с большим количеством света.

Источник: четырехпозиционный переключатель между двумя трехпозиционными переключателями
.

Основные части выключателя света

Мы надеемся, что вы узнали свой переключатель выше. Теперь пришло время определить части переключателя. Мы будем использовать самую простую форму выключателя света — однополюсный выключатель. Детали следующие:

  1. Коробка переключателей и панель переключателей: Плата переключателей — это внешний слой переключателя, к которому мы прикасаемся, когда включаем или выключаем свет. Коммутационная коробка, с другой стороны, представляет собой контейнер, в котором хранятся компоненты выключателя на стене.
  2. Клеммы: Клеммы — это точки, которые направляют поток электрического заряда, проходящего через переключатель . Количество клемм зависит от вашего выключателя света.
  3. Провода: По проводам передается электрический заряд от источника питания к выключателю. Горячие провода несут электрические заряды под напряжением, а провода заземления используются для направления избыточных электрических зарядов на землю, где это безопасно. Провода, соединяющие два и более выключателя, называются путниками .
Части переключателя

Как переместить выключатель света? — 11 решительных шагов, которым нужно следовать

Все, что было сказано выше, станет понятным, как только вы начнете снимать пластину переключателя. Во-первых, вы должны подготовить правильные инструменты для работы. К ним относятся:

  • Плоскогубцы или инструмент для зачистки проводов
  • Отвертки Philips
  • Изолента
Материалы для перемещения выключателя света

Дополнительно: герметик для стен или клей, молоток и отвертка с плоским концом

1.Отключить питание от выключателя

Чтобы убедиться, что вы выключили правильный автоматический выключатель, держите выключатель света включенным, когда отключаете автоматический выключатель. Если свет остается включенным, значит, вы пропустили правильный автоматический выключатель для освещения. Продолжайте пробовать, пока не получите правильный.

2. Сфотографировать проводку

Прежде чем отвинчивать и отсоединять выключатель света, добавьте примечание к каждому проводу. Этот шаг поможет вам вспомнить, как подключать все нужные провода к соответствующим клеммам позже.Затем сфотографируйте проводку и клеммы, прежде чем все откручивать.

3. Снимите пластину переключателя

.

Switchplate — это внешний слой вашего выключателя света. Он закрывает внутренние компоненты и обычно фиксируется четырьмя защелками, расположенными на каждом краю переключателя. В противном случае он заблокирован винтами, как показано на рисунке ниже.

Щит переключателя

4. Проследите электрическую проводку на стене, которая соединяет выключатель света

.

Поскольку вы собираетесь перенести выключатель света в другое место, вам необходимо проверить длину проводов, соединяющих выключатель света с автоматическим выключателем.

Этот шаг поможет вам проверить, как далеко могут пройти провода до нужного места для выключателя света.

5. Открутите переключатель и провода

Выключатель освещения будет иметь от двух до четырех винтов, которыми выключатель крепится к распределительной коробке. После того, как переключатель отвинчен, вытащите его, чтобы вы могли правильно ослабить винты клемм. Провода закреплены вокруг винтов для безопасности, поэтому вы можете ослабить винты и просто повернуть провода, чтобы развязать их.

6.Удалить коробку

Некоторые люди покупают новую распределительную коробку, а старую оставляют на прежнем месте. Однако, если вы хотите использовать ту же распределительную коробку, вы можете сделать это, отвинтив распределительную коробку от гипсокартона.

Для бетонных стен можно использовать плоскую отвертку и молоток, чтобы отсоединить распределительную коробку. Направьте плоскую отвертку на края и используйте молоток, чтобы глубже вонзить ее в стену.

Удалить коробку

7. Вырежьте отверстие в желаемом месте переключателя

Используйте отвертку с плоским наконечником и молоток, чтобы вырезать отверстие в гипсокартоне.Если у вас цементная стена, вам может понадобиться дрель, чтобы проложить провода и вырезать отверстие для выключателя. Другой вариант — обнажить провода и распределительную коробку на стене и использовать покрытие проводов, чтобы они выглядели аккуратно.

8. Установите коробку и прикрутите выключатель к проводам

Теперь пришло время собрать выключатель на новом месте. Используйте свои заметки или фотографии, которые вы сделали в качестве справки, чтобы правильно подключить провода к нужным клеммам.

Если оголенных проводов недостаточно, необходимо снять часть изоляции, чтобы удлинить оголенные провода, которые можно обвязать винтами на клеммах.

Как снять изоляцию с провода?
  1. С помощью режущей части плоскогубцев или инструмента для зачистки проводов сделайте небольшой надрез в изоляции или оболочке провода. Старайтесь не прорезать до конца, чтобы не повредить оголенные провода под ним.
  2. Теперь потяните конец изоляции, пока он не отсоединится от остальной части изоляционного покрытия. Вуаля! Теперь у вас есть дополнительные оголенные провода.

9. Проверьте проводку и найдите оголенные провода

Дважды проверьте свою работу на предмет техники безопасности.Ищите оголенные провода, которые могут касаться других компонентов. Убедитесь, что все провода подключены правильно.

В целях безопасности вы также можете обмотать переключатель изолентой, чтобы закрыть все клеммы.

10. Проверка выключателя света

Когда вы все проверили, включите свет и, в конце концов, включите автоматический выключатель и посмотрите, работает ли он. Если он не работает, снова замкните автоматический выключатель и еще раз проверьте клеммы выключателя, плотно ли они расположены.

Когда свет включился, теперь вы можете закрыть выключатель и привинтить пластину переключателя.

11. Отремонтируйте старое место выключателя света

Восстановите и отремонтируйте дыру в стене, используя герметик или цемент. Просто убедитесь, что в этом районе больше нет оголенных проводов, прежде чем приступить к работе.


Советы по самостоятельному перемещению выключателя света

Вызов разнорабочего для перемещения выключателя, который можно сделать за час или два, может стоить вам сотни долларов.Итак, теперь вы знаете, как сделать это самостоятельно.

Вот несколько советов, которые помогут вам выполнять такие домашние проекты, сочетая осторожность и аккуратность.

Совет 1: Одной из основных причин сбоев в работе электрооборудования и повреждений электроприборов являются незафиксированные или необнаруженные ослабленные соединения. С помощью проволочной гайки оголенные провода надежно связываются вместе и покрываются изоляцией.

проволочная гайка
Как использовать проволочную гайку?
  1. Проверьте размер проводов и выберите подходящую гайку для провода.
  2. Скрутите свободные пряди и поместите их сбоку от другой проволоки.
  3. Затем закрутите гайку для проводов, пока все оголенные провода не будут закрыты.

Совет 2: Лучший способ выяснить, правильно ли вы включили автоматический выключатель, — оставить свет включенным или электроприборы подключенными к розетке. Это касается не только выключателей, но и замены или ремонта розетки.

Если свет или прибор все еще включен, даже если вы выключили автоматический выключатель, скорее всего, вы ошиблись.Продолжайте проверку, пока не найдете нужный автоматический выключатель.

Последние мысли

Электропроводка является одним из компонентов повышенной опасности в нашем доме. Пожары и поражения электрическим током случаются, если электрические цепи повреждены или оставлены неисправленными.

Однако, если вы правильно закрепите провода, подключите провода к нужным клеммам и используете правильные инструменты, вы можете безопасно перемещать выключатель света. Убедитесь, что вы сделали свою домашнюю работу и обратите внимание на каждую деталь , чтобы не пропустить ни одного шага .

Мы надеемся, что вы многому научились из этого руководства. Как только вы научитесь чинить выключатели света, вам будет легче понять, как работают вилки и другая проводка.

Изучение электрических цепей поначалу довольно пугает, но позже вы сможете к этому привыкнуть.

Если вы считаете это руководство полезным и простым в использовании, поделитесь этим сообщением со своими друзьями и помогите им также сэкономить на оплате труда разнорабочих. Дайте нам знать, как этот DIY-проект работал на вас в комментариях ниже.

Замена выключателя света и/или установка диммера

Установка выключателя света является относительно простым и недорогим проектом по благоустройству дома. Помимо атмосферы, которую они обеспечивают, они также могут помочь сохранить энергию. Я в значительной степени считаю, что все головное освещение в доме должно быть на диммере. Освещение настроения просто так важно!

Недавно я заменил несколько выключателей в своем доме благодаря Legrand, одному из спонсоров HGTV Smart Home. И сегодня я собираюсь провести вас через простой пошаговый процесс установки.

Я обещаю вам, что это не сложный проект. Основная истина в том, что если я могу это сделать, то сможет и обезьяна. Серьезно. Это идеальная маленькая поделка на выходные, так как установка занимает менее 30 минут от начала до конца. Итак, приступим!

Важная справочная информация

Я не электрик, но за годы работы над проектами по благоустройству дома я кое-чему научился.

Для начала проверьте, является ли переключатель, который вы хотите заменить, однополюсным ( один переключатель управляет устройством ) или трехпозиционным ( можно включать/выключать из двух мест). ).Это часто определяет тип переключателя, который вам необходимо приобрести. Выключатели Whisper из коллекции Adorne можно использовать для однополюсной или трехпозиционной установки.

(Коллекция Legrand Adorne Whisper Light Switch, Whisper Dimmer Switch)

Необходимые инструменты

Вам не понадобится много.

  1. Отвертка
  2. Инструмент для зачистки проводов
  3. Детектор напряжения (Не обязательно, но рекомендуется для обеспечения безопасности.)

Процесс установки

Всегда начинайте любые электромонтажные работы с отключения питания выключателем .Вы даже можете сделать дополнительный шаг, используя детектор напряжения после отключения питания, чтобы быть в большей безопасности.

Удаление старых переключателей

После того, как вы отвинтите выключатель от стены перед отсоединением проводов , вам нужно внимательно посмотреть, как все подключено, чтобы идентифицировать провода. К однополюсному выключателю подключено три провода, а к трехходовому — четыре. Оба будут иметь заземляющий провод, который будет легко идентифицировать, так как он будет медным и подключен к зеленому винту.Помимо определения провода заземления, вам также нужно отметить, какой провод является горячим проводом. Горячий провод обычно подключается к нижнему правому винту. На трехпозиционном переключателе горячий провод будет подключен к винту нечетного цвета.



Подключение новых коммутаторов

Благодаря маркировке горячего провода установка нового выключателя становится проще простого. Выключатели Legrand Adorne Collection немного отличаются от обычных выключателей, поскольку провод заземления подключается к пластине, а не к выключателю.Кроме того, их настенные панели не имеют винтов, поэтому выключатели крепятся к задней панели, что позволяет защелкнуть переднюю настенную панель. Это простой, цельный дизайн, и если вы новичок в установке продукта Legrand, вы будете приятно удивлены очень подробными и очень простыми в использовании инструкциями, которые сопровождают их продукты.

* Возможно, вам придется использовать инструменты для зачистки проводов, чтобы оголить немного больше заземляющего провода от пластины перед подключением.

После того, как провода заземления будут подключены, закрыты колпачками и вставлены обратно в коробку, вы можете подключить оставшиеся провода. Legrand позволяет очень легко узнать, куда именно подключать каждый провод, поскольку задняя часть их переключателей четко обозначена. При использовании переключателя стандартного типа вы подключите провода к новому переключателю так же, как они были подключены к старому переключателю.

После подключения выключателей можно установить настенную панель. С Legrand ваша тарелка просто встанет на место.Отвертка не нужна!

До и После

Замена выключателей света в прихожей была в моем списке дел с тех пор, как я оклеил здесь стены обоями. В то время как Legrand производит настраиваемую настенную пластину, которая идеально подходит для комнат с обоями, я решил вместо этого использовать настенную пластину Ashen Tan. Я очень доволен новым образом, и я думаю, что он очень хорошо сочетается.

Я большой поклонник более современного вида этих переключателей и пластин.И я рад, что наконец-то свет в фойе и на крыльце теперь стал более тусклым!

Надеюсь, этот пост с инструкциями был вам полезен! Я обещаю, что вы никогда не пожалеете об установке диммера!

*Большое спасибо Legrand за поддержку этого поста! Все мнения и мысли как всегда на 100% правдивы. Я сотрудничаю только с брендами, которым доверяю и в которые верю.


Как заменить выключатель противотуманных фар на большинстве автомобилей

Большинство, но не все современные автомобили оснащены противотуманными фарами.Изначально противотуманные фары предназначались для улучшения видимости в условиях тумана. По этой причине большинство производителей обычно устанавливают противотуманные фары в передний бампер или на нижнюю обшивку.

Туман обычно становится менее плотным по мере приближения к земле. Это основная причина, по которой противотуманные фары обычно устанавливаются ниже на передней части автомобиля, чем другие фары. Свет способен проникать сквозь менее плотный туман на нижнем уровне и, следовательно, проецировать свой луч намного дальше.

Кроме того, противотуманные фары обычно имеют не совсем белый или янтарный цвет.Они также имеют тенденцию легче проникать в туман, поскольку яркий белый свет имеет тенденцию отражаться от тумана и фактически мешать зрению, чем ярче он становится. Когда вы попытаетесь включить дальний свет фар, вы заметите, что расстояние и поле зрения на самом деле ухудшаются.

Большинство производителей устанавливают на приборной панели переключатель для включения противотуманных фар. Этот переключатель посылает сигнал низкого напряжения на реле. Реле предназначено для использования сигнала низкого напряжения для отключения внутреннего переключателя, который также управляет сигналом напряжения аккумулятора, который отправляется на противотуманные фары.Этот переключатель может выйти из строя, и симптомы этого варьируются от перегоревшего предохранителя до мерцающих ламп или ламп, которые вообще не работают.

Таким образом, зарядная и электрическая системы автомобиля потребляют гораздо меньше энергии. Это не только снижает нагрузку на все задействованные компоненты, но и позволяет автопроизводителям значительно снизить вес. С усложнением современного автомобиля и потребностью во все большем количестве проводки, вес стал основным фактором в разработке современного автомобиля.

В этой статье речь пойдет о замене выключателя противотуманных фар. Обычное место, которое используют большинство производителей, находится на приборной панели. Есть несколько незначительных вариаций относительно фактического расположения выключателя противотуманных фар, но эта статья написана таким образом, чтобы вы могли применить основные принципы для выполнения работы.

  • Примечание : Традиционная сборка противотуманных фар также направлена ​​​​под немного большим углом, сбоку от автомобиля, для улучшения поля зрения.

  • Примечание : Выключатель противотуманных фар можно установить в любом из нескольких мест на приборной панели.

Часть 1 из 1: Замена выключателя противотуманных фар

Необходимые материалы

  • Набор отверток
  • Лампа или фонарь
  • Малая монтировка
  • Набор головок

Шаг 1: Найдите переключатель противотуманных фар на приборной панели .Найдите переключатель противотуманных фар, установленный на приборной панели.

Некоторые на самом деле скажут «Противотуманные фары» или «Противотуманные фары», но большинство в основном будет использовать приведенный выше символ для обозначения переключателя противотуманных фар.

Шаг 2: Снимите декоративную панель, в которой установлен переключатель . Панель отделки можно снять, осторожно поддев ее маленькой отверткой или небольшой монтировкой.

Для снятия панели отделки некоторых моделей требуется удаление любой комбинации винтов и/или болтов.Будьте осторожны, чтобы не поцарапать приборную панель при снятии панели отделки.

Шаг 3: Снимите переключатель с панели отделки . Как правило, вы можете снять переключатель с панели отделки, нажав на заднюю часть переключателя и через переднюю часть панели отделки.

Некоторые переключатели требуют, чтобы вы освободили защелки на задней панели, прежде чем это можно будет сделать. Фиксирующие выступы можно либо сжать вместе рукой, либо слегка поддеть отверткой, прежде чем вытолкнуть переключатель.

Шаг 4: Отсоедините электрический разъем Электрический разъем можно отсоединить, освободив фиксирующие выступы и отделив разъем от переключателя или косички.

  • Примечание : Электрический разъем может подключаться непосредственно к задней части выключателя противотуманных фар или может иметь электрический пигтейл, который необходимо отсоединить.

Шаг 5: Сравните замененный переключатель противотуманных фар со снятым .Сравните замененный переключатель противотуманных фар с тем, который был снят.

Обратите внимание, что внешний вид такой же, размеры одинаковые, а электрический разъем имеет такое же количество и ориентацию контактов.

Шаг 6: Вставьте электрический разъем в сменный выключатель противотуманных фар . Вы должны либо почувствовать, либо услышать, когда разъем войдет достаточно глубоко в переключатель или косичку, чтобы зацепить удерживающие зажимы.

Шаг 7: Проверить работу противотуманных фар .Перед сборкой всех частей приборной панели включите зажигание в положение «работа», чтобы подать питание на выключатель.

Включите противотуманные фары и убедитесь, что они работают.

Шаг 8: Вставьте переключатель обратно в лицевую панель . Теперь, когда мы знаем, что свет работает, вставьте переключатель обратно в лицевую панель.

Установите его спереди и вставьте до щелчка. Обратите внимание, что он не устанавливается вверх дном.

Шаг 9: Переустановите лицевую панель .Совместите лицевую панель с выемкой на приборной панели, из которой она вышла с установленным сменным переключателем, и верните ее на место.

Опять же, вы должны почувствовать или услышать, как фиксаторы встанут на место. Кроме того, установите на место все крепежные элементы, снятые во время разборки.

Если вы живете в районе, где часто бывает много тумана, или в сельской местности, богатой дикой природой, противотуманные фары могут многое предложить, когда речь идет о дополнительном освещении. Они могут добавить тот дополнительный свет, который может дать вам душевное спокойствие.Если в какой-то момент вы почувствуете, что можете использовать руку для замены выключателя противотуманных фар, обратитесь к одному из сертифицированных технических специалистов YourMechanic, чтобы выполнить замену для вас.

Как разобрать/отремонтировать поцарапанный переключатель фар

Привет,

Я недавно купил ручку переключателя фар и окантовку переключателя (10 фунтов стерлингов на E-bay), чтобы заменить поцарапанные на моем переключателе. Я знаю, что полные переключатели доступны примерно за 15 фунтов стерлингов из Китая и тому подобное, но я слышал о них плохие отзывы, поэтому вместо этого я выбрал этот маршрут.Сняв переключатель, я быстро обнаружил, что ручка переключателя не предназначена для снятия.

Я попробовал, как это можно сделать, и, к счастью, это сработало, это не очень красиво, но вот как я это сделал…

Снимите переключатель фар с приборной панели:- при этом совсем немного (около 5 градусов) против часовой стрелки. Затем поверните его по часовой стрелке (примерно на 10 градусов), и переключатель выдвинется. Отсоедините разъем проводки на задней стороне переключателя.

Затем снимите внешнюю окантовку:-
4 стопорных зажима по внешнему диаметру удерживают ее на месте, просто осторожно приподнимите их, после чего окантовка сразу же выдвинется (не беспокойтесь о том, чтобы пометить положение, так как она может двигаться только назад). в одну сторону)

Теперь становится грязно, снимите ручку переключателя:-
ПРЕДУПРЕЖДЕНИЕ, прежде чем начать это, отметьте ориентацию/положение ручки, так как можно поставить замену неправильно. И вы не хотите этого делать!
Вам нужно будет разрезать/взломать его, чтобы удалить внешнюю часть, оставив центральную часть подключенной к выключателю.Я атаковал его несколькими резаками, чтобы довести его до этой стадии.

Затем просто снимите внешнюю часть ручки, а левой держите ее, есть две защелки, удерживающие ручку на месте, просто осторожно поднимите их с помощью отвертки, и ручка оторвется.


Тада, снята одна ручка переключателя

Просто соберите переключатель и прикрепите к машине, я уверен, что вам не нужны инструкции для этого, так как окантовка и ручка просто вставляются обратно.

ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ Как упоминалось ранее, но стоит упомянуть еще раз, когда вы собираете новую ручку переключателя и корпус, будьте осторожны, чтобы установить ручку переключателя в правильную сторону (ее можно поставить вверх ногами / на 180 градусов наружу). ). Если вы не отметили это раньше, я предлагаю вам исправить объемный звук 1, чтобы помочь вам сделать это правильно. На изображении ниже показан собранный переключатель на тот случай, если вы забыли, в каком направлении должна быть ручка.

Надеюсь, это кому-нибудь поможет

Снятие переключателей и элементов управления с приборной панели — Classic Thunderbird Club International

Gil’s Garage

Гил Баумгартнер
Председатель CTCI Authenticity


Снятие переключателей приборной панели и т. д. — довольно простая задача, которую можно выполнить без специальных инструментов, или вы можете приобрести инструмент для снятия лицевой панели у большинства дилеров запчастей Thunderbird.На фото №1 изображены два типа инструментов для снятия лицевой панели. Любой тип работает очень хорошо.

Фото №1

Инструмент для снятия лицевой панели имеет два конца разного размера. Больший конец предназначен для снятия лицевой панели замка зажигания; маленький конец снимает переключатель фар, органы управления стеклоочистителями и переключатель обогревателя.

Снятие переключателей и элементов управления

Следующие процедуры требуют прохождения под приборной панелью.

Перед запуском отсоедините аккумуляторную батарею.

Обязательно запишите цветовые коды проводов и их расположение.

Процедуру снятия начнем с переключателя управления фарами.

Первым шагом является снятие ручки фары и стержня с блока переключателя фар. Сняв ручку и вал, вы получите доступ к удерживающей рамке фары.

На фото № 2 показана кнопка разблокировки рукоятки и стержня переключателя фары. Нажмите и удерживайте кнопку разблокировки, потянув и повернув рукоятку и стержень, это позволит вытащить стержень и рукоятку из переключателя.

Фото №2

На фото №3 показана ручка фары и вал после ее снятия.

При снятом валу удерживающую рамку можно снять с помощью специального инструмента, вставив узкий конец инструмента в прорезь на рамке и повернув против часовой стрелки. Выключатель фар теперь можно вытащить из-за приборной панели и снять провода.

Фото №3

Чтобы снять управление стеклоочистителя, мы должны сначала снять трос управления стеклоочистителем, пройдя под приборной панелью и отсоединив трос от двигателя стеклоочистителя.Затем снимите ручку управления, ослабив установочный винт ручки; затем ручку можно снять с вала.

Сняв эти элементы, наденьте меньший конец инструмента для крепления рамки (фото № 4) на вал и затяните гайку крепления, поверните против часовой стрелки, чтобы снять.

Фото №4

После этого трос можно снять, выдвинув кожух вала вперед и наружу из-под приборной панели.

Таким же образом снимается выключатель отопителя.

Трос левого воздухоотводчика снимается, предварительно сняв фиксатор и конец троса с рычага клапана заслонки в моторном отсеке.Затем зайдите под приборную панель и снимите стопорную гайку с троса. Протяните кабель обратно в водительское отделение.

Фото № 5. Узел выключателя зажигания снимается путем вставки большого конца инструмента в гайку лицевой панели и поворота против часовой стрелки. Переключатель можно сдвинуть вперед, а затем опустить с приборной панели достаточно, чтобы отсоединить проводку и снять переключатель.

Фото №5

Прикуриватель в сборе можно снять, пройдя под приборной панелью, чтобы отсоединить провод питания, затем повернуть кожух втулки (под приборной панелью) против часовой стрелки, чтобы снять его.После того, как втулка удалена, прикуриватель можно вытолкнуть из приборной панели.

Радио можно снять, предварительно открутив установочные винты ручки управления и потянув ручки. Затем пройдите под приборной панелью и снимите провод антенны и провод динамика, вытащив их.

ПРИМЕЧАНИЕ. Соблюдайте осторожность, чтобы не сломать фиксатор с тремя штифтами на проводе динамика.

Снимите электрические соединения с магнитолой. Один провод обеспечивает питание магнитолы. Отсоедините этот провод от предохранителя.Другой провод для радиосигнала.

Следующим шагом является снятие стопорных гаек монтажного кронштейна – по одной с каждой стороны радиостанции. Затем снимите гайки вала, которые были видны при снятии ручек. Толкните радио вперед; опустите конец вниз и поверните узел радиоприемника, чтобы удалить его из-под приборной панели.

Регулятор отопителя удерживается на месте с задней стороны приборной панели двумя фиксаторами, по одному с каждой стороны, как показано на фото №6.

Сначала отсоедините трехпроводные тросы управления от рычагов управления, обратите внимание на цветовую маркировку проводов на конце экрана каждого кабельного шланга, чтобы их можно было заменить в тех же положениях.Коды полос также можно найти на страницах 219 и 262 руководства по реставрации.

Фото №6

Полное восстановление приборной панели см. в Руководстве по восстановлению CTCI.


Если вы не запомнили цветовой код и расположение проводов перед снятием их с выключателей, полные коды проводов с изображениями можно найти в руководстве по электрооборудованию, которое можно получить в CTCI.


Гил Баумгартнер

Возврат в гараж Гила

Ремонт переключателя фар

ПЕРВЫЙ что вы делаете, это отключите аккумулятор.я получил одно из этих быстрых отключений, которые вы можно купить в Wal-Mart или любом магазине автозапчастей примерно за 10 долларов.
Я смог просто потяните мой переключатель спереди хотя мне сказали, что некоторые парни должны снять их спидометр, чтобы добраться до переключаться сзади. Когда я установил свой Жгут проводов AAW Я также оставил достаточно проводов чтобы легко добраться до задней части коммутатора
Я также отметил каждый провод под моей приборной панелью, когда я делал новый жгут, который сэкономил мне время на этот ремонт.Номера на проводах соответствуют лопатки на задней стороне переключателя.

Здесь вы можете увидеть как пики числа 1, 2 и 3

Дело состоит из 2 частей, скрепленных между собой этими фиксирующие вкладки.Эти вкладки на самом деле не гнутся так что будьте очень осторожны, отрывая их друг от друга.

Разделение две половинки.

Клавиша часть переключателя большая нижняя часть, а стрелка указывает на язычок который входит в скользящую белую пластмассу кусок.

Вот 3 контакты в корпусе изрядно загрязнились!

Вот компоненты внутреннего переключателя из белого пластиковый элемент, показанный выше, пружина и скользящий медный контактный элемент. Это все скреплено старой смазкой и грязью! Он просто легко отделяется.
Красиво Легко понять, почему огни не хотели оставайся …….. не так много здесь, чтобы поддерживать хороший электрический контакт.
Другое 6-Pack Forum Tip………… Бармены Друга можно найти в домашнем хозяйстве уборка проходов в вашем супермаркете.Это в основном абразивный очиститель, который может быть используется на многих вещах в соответствии с этикетка.

Смешайте его с водой пока не получится густая паста.

Затем используйте Q-Tip для очистки деталей…………Я также использовал мои пальцы, где бы они ни поместились.

Очистите пружину тоже……….

Контакты выглядят сейчас намного лучше.

Хорошо Старый……очень старая……..Диэлектрическая смазка

Применительно к контакты ……

Это переключатель в выключенном положении. это на самом деле прикрывая контакт который идет к проводу для Flash To Pass (FTP).
В первом положение качельки, оно закрывает контакт FTP и контакт габаритных огней.
При переезде его в положение фары, он покрывает все три контакта. Это действительно очень просто но хорошо продуманный переключатель.
Повторная сборка противоположность разборке! Скользящий контакт и пружина на месте с диэлектриком смазка держит все вместе.
Пластиковый элемент идет над пружиной и должен легко двигаться вверх и вниз между этими медными вкладками.

Leave Comment

Ваш адрес email не будет опубликован.
