Как сделать кессон для скважины. Основные рабочие операции

Наличие артезианской скважины на собственном подворье обеспечивает ее владельцу возможности для автономного водоснабжения своего хозяйства качественной питьевой водой.

Особенно такие скважины актуальны в той местности, где вообще отсутствует центральное водоснабжение, да и по качеству, откровенно говоря, артезианская вода намного лучше, чем в магистральных сетях общего пользования.

Для чего необходима установка кессона и что он собой представляет

Такая собственная водопроводная система способна бесперебойно работать исключительно при правильном оборудовании скважины. Учитывая, что на большинстве наших территорий характерны зимы с низкими температурами, обязательной частью скважины считаются кессоны — утепленные емкости, размещаемые ниже верхнего уровня грунта, внутри которых устанавливается все основное оборудование скважины:

  • насос;
  • запорная арматура;
  • автоматика управления;
  • расширительный бак;
  • фильтры различных моделей.

И прочие устройства, обеспечивающие бесперебойную подачу воды из скважины. Если установить всю эту аппаратуру просто на поверхности, от низких температур вода будет замерзать, что может привести к выходу основного оборудования из строя. Устройство кессона решает эту проблему.

Как выбрать и установить кессон

Промышленность выпускает достаточно разнообразное количество модификаций кессонов. Они различаются по форме, по материалу изготовления, объему емкости и другим параметрам. В основном для выполненных промышленным способом кессонов применяют металл, пластик и бетон. Самое простое и выгодное решение — это приобрести готовую пластиковую емкость требуемых размеров.

Для того, чтобы установить кессон на скважину, вам необходимо сделать следующее

  1. Вокруг обсадной трубы прорыть котлован достаточной глубины с учетом возможности сделать на дне емкости и вокруг нее подушку из легких сыпучих материалов. Отлично подойдет смесь керамзита с песком.
  2. В нижней части емкости проделать отверстие, соответствующее диаметру обсадной трубы.
  3. Надеть емкость на обсадную трубу и опустить ее на предварительно подготовленное дно котлована.
  4. Оборудовать стенки емкости качественным теплоизоляционным материалом.
  5. Выполнить обратную засыпку котлована.
Примечание: если вы решили устанавливать кессон из бетонных колодезных колец, дополнительно придется изготовить днище и крышку. Для их изготовления подойдет листовой металл или деревянные пиломатериалы.

В днище емкости не забудьте проделать отверстия для питающих кабелей насоса. После этого можно приступать к установке основного оборудования.

Закажите прямо сейчас! Звоните (343) 351-70-71

Как сделать кессон для скважины своими руками

Привычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства.

При этом пользование ими сопряжено с определёнными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания зимой. Актуально также препятствование вмешательству вандалов.

Содержание

  • Что такое кессон для скважины
  • Кирпичный кессон для скважины
  • Бетонный кессон для скважины
  • Кессоны металлические
  • Изготовление кессона из трубы большого диаметра
  • 1 Что такое кессон для скважины

    Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.

    В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.


    Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать

    Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

    Виды кессонов

    В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены.

    Бывают такие кессоны:

  • Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
  • Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.

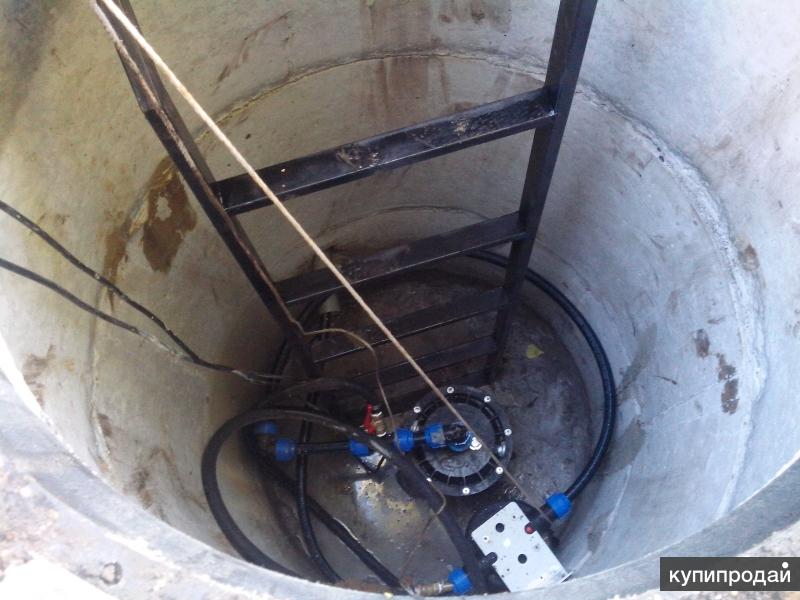

  • Кессоны из бетонных колец. Основные требования к ним — надёжная гидроизоляция. Они также устанавливаются на бетонном основании.
  • Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.

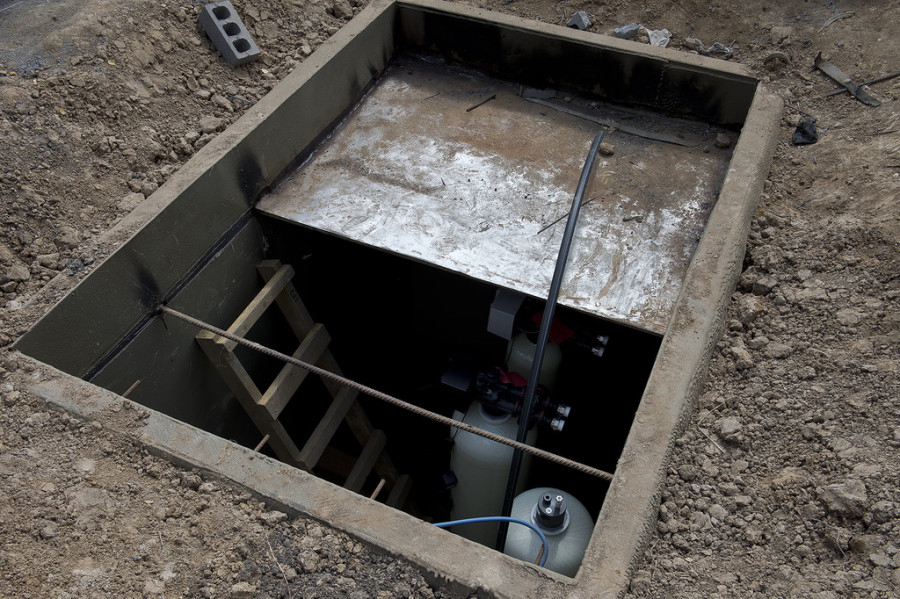

  • Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.
  • Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.


    В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения

    По размерам кессоны бывают:

  • Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
  • Средние — до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
  • Большие — до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.
  • Фотогалерея: различные виды кессонов для скважины

    Устройство кессона

    Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

    Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

  • Оборудование для фильтрации скважинной воды.
  • Расширительный мембранный бак.
  • Система управления работой насоса и другого оборудования.
  • Запорная арматура и система ввода трубопроводов.
  • Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.
  • Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

    На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.


    Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

    Основные функции кессона

    Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.

    Что касается второй функции кессона — охранной — она обеспечивается надёжностью запоров на входе.

    2 Кирпичный кессон для скважины

    Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

    Таблица: инструменты для устройства кирпичного кессона

    Наименование
    Назначение

    Ёмкость для приготовления раствора
    Смешивание компонентов бетонного или кладочного раствора, его затворение

    Лопата совковая
    То же

    Мастерок (кельма)
    Выполнение кладки кирпичных стенок

    Расшивка
    Формирование швов при кладке

    Трамбовка
    Уплотнение бетона при изготовлении плитного основания

    Ёмкость
    Подача кладочного раствора к месту выполнения работ

    Отвес и уровень
    Для контроля расположения плиты в пространстве и ведения кирпичной кладки.

    Для выполнения работ понадобятся материалы:

  • Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
  • Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
  • Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
  • Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.

    Армирование производится двумя слоями сетки, расположенными в 15 см друг над другом

  • Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
  • Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
  • Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
  • Мастика битумная для устройства гидроизоляции стенок снаружи.
  • Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

    Подготовка к установке кирпичного кессона

    Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

    Пошаговая инструкция по изготовлению кессона из кирпича

    Изготовление кессона из кирпича производится в таком порядке:

  • Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
  • Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.

    Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками

  • Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
  • Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
  • Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.

    Для устройства кессона лучше использовать белый силикатный кирпич

  • Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
  • Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.

    Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания

  • Установка плиты перекрытия.
  • Установка входного люка.
  • Вывоз вынутого грунта и рекультивация земли.
  • Видео: самодельный приямок (кессон) для скважины

    3 Бетонный кессон для скважины

    Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

    Таблица: инструменты для отливки кессона

    Наименование
    Назначение
    Примечания

    Лопата совковая
    Приготовление бетонной смеси и затворение раствора

    Ёмкость
    Приготовление раствора

    Бетономешалка
    Приготовление раствора
    Возможна аренда

    Инструмент плотницкий
    Монтаж опалубки

    Плоскогубцы и бокорезы
    Для работы с вязальной проволокой при армировании

    Вибратор глубинный
    Уплотнение раствора при заливке
    Возможна аренда

    Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

    Материалы для кессона

    Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

    Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

    Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

    Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

    Пошаговая инструкция по отливке корпуса бетонного кессона

    Для изготовления нужно выполнить ряд последовательных операций:

  • Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
  • Установить опалубку для стен, одновременно монтируя арматурную сетку.

    Внутрь опалубки закладывается металлическая сетка для образования армирующего каркаса

  • Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
  • Опалубку можно снять спустя семь дней после заливки.

    Бетонная смесь застывает в течение семи дней, после чего можно продолжать работы по обустройству бетонного кессона

  • Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
  • Произвести засыпку керамзитом.
  • Верхнюю плиту установить с использованием гидроизоляции из рубероида.
  • Смонтировать крышку.
  • В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

    Видео: как сделать бетонный приямок для гидроаккумулятора

    Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

    Источник

    Как сделать кессон для скважины своими руками

    1 Что такое кессон для скважины

    Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.

    В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.

    Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать

    Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

    Виды кессонов

    В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:

    1. Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
    2. Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.
    3. Кессоны из бетонных колец. Основные требования к ним — надёжная гидроизоляция. Они также устанавливаются на бетонном основании.
    4. Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.
    5. Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.

    Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.

    В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения

    По размерам кессоны бывают:

    1. Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
    2. Средние — до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
    3. Большие — до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.
    Фотогалерея: различные виды кессонов для скважины

    Устройство кессона

    Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

    Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

    1. Оборудование для фильтрации скважинной воды.
    2. Расширительный мембранный бак.
    3. Система управления работой насоса и другого оборудования.
    4. Запорная арматура и система ввода трубопроводов.
    5. Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.

    Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса — между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

    На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.

    Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

    Основные функции кессона

    Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.

    Что касается второй функции кессона — охранной — она обеспечивается надёжностью запоров на входе.

    2 Кирпичный кессон для скважины

    Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

    Таблица: инструменты для устройства кирпичного кессона

    Наименование Назначение
    Ёмкость для приготовления раствора Смешивание компонентов бетонного или кладочного раствора, его затворение
    Лопата совковая То же
    Мастерок (кельма) Выполнение кладки кирпичных стенок
    Расшивка Формирование швов при кладке
    Трамбовка Уплотнение бетона при изготовлении плитного основания
    Ёмкость Подача кладочного раствора к месту выполнения работ
    Отвес и уровень Для контроля расположения плиты в пространстве и ведения кирпичной кладки.

    Для выполнения работ понадобятся материалы:

    1. Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
    2. Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
    3. Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
    4. Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.

      Армирование производится двумя слоями сетки, расположенными в 15 см друг над другом

    5. Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
    6. Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
    7. Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
    8. Мастика битумная для устройства гидроизоляции стенок снаружи.

    Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

    Подготовка к установке кирпичного кессона

    Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

    Пошаговая инструкция по изготовлению кессона из кирпича

    Изготовление кессона из кирпича производится в таком порядке:

    1. Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
    2. Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.

      Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками

    3. Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
    4. Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
    5. Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.

      Для устройства кессона лучше использовать белый силикатный кирпич

    6. Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
    7. Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.

      Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания

    8. Установка плиты перекрытия.
    9. Установка входного люка.
    10. Вывоз вынутого грунта и рекультивация земли.
    Видео: самодельный приямок (кессон) для скважины

    3 Бетонный кессон для скважины

    Размеры устройства берём те же — глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

    Таблица: инструменты для отливки кессона

    Наименование Назначение Примечания
    Лопата совковая Приготовление бетонной смеси и затворение раствора
    Ёмкость Приготовление раствора
    Бетономешалка Приготовление раствора Возможна аренда
    Инструмент плотницкий Монтаж опалубки
    Плоскогубцы и бокорезы Для работы с вязальной проволокой при армировании
    Вибратор глубинный Уплотнение раствора при заливке Возможна аренда

    Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

    Материалы для кессона

    Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м2, объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м3.

    Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м2 по внутренней. Общая площадь — 37,4 м2. Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

    Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки — 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

    Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

    Пошаговая инструкция по отливке корпуса бетонного кессона

    Для изготовления нужно выполнить ряд последовательных операций:

    1. Изготовить опорную плиту указанным выше способом. По истечении семи дней можно снять опалубку и приступить к дальнейшим работам.
    2. Установить опалубку для стен, одновременно монтируя арматурную сетку.

      Внутрь опалубки закладывается металлическая сетка для образования армирующего каркаса

    3. Произвести заливку бетона в вертикальную опалубку. По мере заливки обязательно обрабатывать массу глубинным вибратором, чтобы не оставалось пустот и воздушных пузырей.
    4. Опалубку можно снять спустя семь дней после заливки.

      Бетонная смесь застывает в течение семи дней, после чего можно продолжать работы по обустройству бетонного кессона

    5. Произвести гидроизоляцию наружной поверхности стен битумной мастикой.
    6. Произвести засыпку керамзитом.
    7. Верхнюю плиту установить с использованием гидроизоляции из рубероида.
    8. Смонтировать крышку.

    В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

    Видео: как сделать бетонный приямок для гидроаккумулятора

    4 Кессоны металлические

    Наиболее популярными являются кессоны из металла двух видов:

    • прямоугольной формы без каркаса из листового металла;
    • круглые, из труб большого диаметра с приваренным днищем и крышей из листовой стали.

    Общим правилом для любого вида кессонов является устройство дренажной подушки под ними и засыпка промежутка керамзитом.

    Прямоугольные металлические кессоны

    Кессоны металлические прямоугольные собираются из листовой стали толщиной 3–4 миллиметра способом электросварки. Сборка, как правило, производится наверху поочерёдным привариванием листов друг к другу под прямым углом. Корпус усиливается рёбрами жёсткости, которые могут изготавливаться из сортовых профилей — швеллера, уголка или тавра. Расстояние между рёбрами должно быть в пределах 0,5–0,7 метра, и устанавливаются они вертикально.

    При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются рёбрами жёсткости

    Расчёт потребности в металле для прямоугольного кессона

    Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать рулонный материал толщиной 3 миллиметра и шириной 2 метра. Отрубить по длине в условия металлобазы в размер 2,5 метра не составит труда и будет стоить недорого. Чтобы не нести дополнительных затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В таком случае понадобится 6 деталей размерами:

    • 2,0х2,5 м — 4 штуки;
    • 2,0х2,0 м — 2 штуки.

    Общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м2. Вес квадратного метра листа такой толщины составляет 23,56 кг. Таким образом, полный вес корпуса кессона составит 28 х 23,56 = 660 кг.

    Один погонный метр трубы горловины размером 630х12 миллиметров весит 183 кг, если высота горловины принимается равной 60 см, её вес составит 183 х 0,6 = 110 кг.

    Таким образом, общий вес кессона составит 770 кг.

    Инструменты для изготовления металлического кессона

    Для сборки устройства из металлического листа понадобятся следующие инструменты:

    Таблица: инструменты для изготовления кессона
    Наименование Назначение Примечания
    Аппарат сварочный Выполнение сварочных работ при монтаже кессона Возможна аренда
    Болгарка Зачистка сварных швов Возможна аренда
    Струбцины Фиксация деталей перед сваркой
    Уголок слесарный Контроль взаимного расположения деталей
    Мел, керосин Проверка сварных соединений на герметичность
    Кисти малярные, краскопульт Обработка листов преобразователем ржавчины, нанесение защитного покрытия

    Обязательной операцией при сборке кессона является проверка сварных швов на герметичность. Для этого используется керосин и мел. Порядок контроля следующий:

    1. Намелить шов со стороны сварки.
    2. Нанести на него с обратной стороны керосин, используя кисть.
    3. В местах, где монолитность шва нарушена, на меловом слое проступят желтоватые, хорошо заметные пятна.

    В этих точках шов нужно проварить повторно и ещё раз проверить таким же способом. Сварку кессона может качественно выполнить только сварщик высокой квалификации.

    Далее последовательность действий следующая:

    1. В верхней крышке нужно прорезать отверстие диаметром не менее 600 миллиметров и приварить к нему горловину соответствующего размера.

      В верхней части металлического кессона приваривают горловину, через которую можно будет попасть внутрь для проведения ремонтных или профилактических работ

    2. Для её изготовления можно использовать кусок электросварной трубы диаметром от 630 миллиметров. Высота горловины может быть от 50 до 90 сантиметров.
    3. Под входным отверстием к стенке кессона нужно приварить скобы для спуска-подъёма. Для этого подойдёт пруток диаметром 14–16 миллиметров, согнутый соответствующим образом.

      Для того чтобы иметь возможность спускаться в кессон и подниматься обратно, к его стенке приваривают лестницу из металлических скоб

    Такое сооружение можно опустить в котлован только с применением грузоподъёмной техники. Но перед этим необходимо произвести следующие мероприятия:

    1. Если есть следы коррозии на поверхности металла нужно обработать её преобразователем ржавчины. При его использовании на поверхности металла образуется защитная плёнка. Тем не менее наружную поверхность нужно дополнительно окрасить краской по металлу в несколько слоёв. Нужно учитывать, что после установки кессона в котлован обслуживание в течение всего срока эксплуатации будет невозможно.
    2. Изнутри поверхность металла обрабатывается грунтовкой по металлу. Использование эмалевых красок внутри кессона категорически запрещено.
    3. Наружную поверхность следует покрыть несколькими слоями битумной мастики для гидроизоляции.
    4. Перед выполнением мероприятий по защите металла от коррозии к верхней стенке приваривается гусак из трубы размером 40–50 миллиметров с таким расчётом, чтобы сгиб был выше уровня земли. Это вентиляционное устройство.

      Перед тем как установить кессон в котлован, его обрабатывают битумной мастикой и оборудуют устройством для вентиляции

    Пошаговая инструкция по изготовлению металлического кессона

    Сделать кессон из листа можно по следующей технологии:

    1. Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
    2. Уложить на него лист донышка.
    3. Второй лист для боковой стенки закрепить струбцинами под прямым углом к нижнему. Дополнительно закрепить его временными укосинами.
    4. Проварить шов, окалину удалить.
    5. Таким же образом установить второй лист боковой стенки, затем торцевые детали.
    6. Проверить сварные швы на герметичность, при необходимости — проварить повторно негерметичные места.
    7. По контуру верхнего проёма приварить пруток диаметром 6–10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление нужно для того, чтобы верхний лист имел точку опоры и его можно было варить снаружи. Сварка в невентилируемом закрытом пространстве крайне опасна.
    8. На верхнем листе вырезать отверстие под горловину, после чего уложить на обрамление и приварить.
    9. Установить на место горловину и приварить.
    10. Установить крышку. Для всех конструкций крышку и горловину нужно утеплить рулонным утеплителем.

    5 Изготовление кессона из трубы большого диаметра

    Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

    1. Возможность механизированного исполнения котлована буквально в несколько минут. Для этого используются буровые установки с буром диаметром до трёх метров.
    2. Доступность материалов. На рынке металлопродукции существует такой сегмент, как трубы большого диаметра вторичного применения. Это демонтированные по сроку газовые, нефтяные или водопроводные магистральные трубы. Именно такие и нужно искать, выбирая изделия с толщиной стенок от 12 миллиметров. Обрезок такой трубы длиной 1,8–2,0 метра послужит прекрасным корпусом для кессона. Остаётся только приварить днище и верхнюю стенку с горловиной. Для этого можно использовать листовую сталь толщиной 3 миллиметра. Цены на такие трубы значительно ниже, чем на новый материал.

      Круглый металлический кессон изготавливается из труб большого диаметра, доступных на вторичном рынке

    Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

    Видео: установка кессона вручную

    Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

    Узнаем как изготовить кессон для погреба своими руками

    Перед каждым человеком, который занимается выращиванием различных овощных культур и собирает урожай, встаёт вопрос о его хранении и заготовленной на зиму консервации. Чаще всего для этого всегда использовали погреба, но в отличие от современных вариантов ранее прибегали к помощи обычных ям, обложенных кирпичом. А на сегодняшний день появились более удобные и выгодные решения таких проблем, и ими стали кессоны для погреба. Что же это за устройство, и чем оно выгоднее обычной ямы? Какие бывают кессоны, и как сделать их своими руками?

    Кессон. Что это?

    Хранение разносолов, овощей, корнеплодов и фруктов принято осуществлять в подполах, погребах, сараях и хранилищах. Предпочтение всё же больше отдаётся погребам, вариантов возведения которых всегда было достаточно много, но каждый из них имеет свои недостатки. Будь то яма, выполненная из кирпича, древесины или бетона, долговечность и герметичность этих материалов оставляет желать лучшего. Со временем кирпич и бетон теряют свои свойства и портятся, а дерево подвергается воздействию плесени и грибка. Да и часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запасы.

    Но современный мир не стоит на месте, и на сегодняшний день придумано отличное решение и достойная альтернатива старым конструкциям – кессон для погреба. Он представляет собой полностью герметичную сухую камеру, которая, находясь в грунте, насыщенном водой, или вовсе под водой, создаёт воздушный карман.

    Кессон для погреба может быть округлой или прямоугольной формы с горловиной и люком. Для противостояния грунтовым водам и воздействию почвы толщина стен кессона может достигать шестнадцати миллиметров. Внутри конструкций устроена вентиляция, защищающая от избытка влаги и сырости.

    Преимущества кессона

    Кессоны обладают рядом преимуществ:

    • полная герметичность, что позволяет установить устройство даже на месте с высокими грунтовыми водами, не опасаясь за сохранность продуктов;
    • не подвергаются возникновению грибка, что постоянно случается с обычными погребами;
    • не придают продуктам, хранящимся внутри, специфический запах.

    Кессон для погреба может быть оборудован в любом месте как под домом, сараем и гаражом, так и под открытым небом. Правильно проведенная гидроизоляция станет гарантией защиты от дождей, аварий канализации или водопровода и грунтовых вод. А также кессон имеет более надёжный уровень защиты от краж, чем обычный погреб.

    Разновидности кессонов

    Итак, бывает несколько видов кессонов:

    1. Самым дорогим и трудоёмким по праву считается кессон из железобетонных колец. Для установки такой конструкции необходимо хорошее основание. Далее размещаются кольца и устанавливается верхняя крышка. Должна быть осуществлена отличная гидроизоляция. Главным недостатком является большой вес, затрудняющий монтаж и проведение гидроизоляции, и немалая цена.
    2. Самым популярным вариантом стал кессон металлический. Такие конструкции изготавливают из стальных листов, сваривая их в герметичное устройство с лестницей и люком. Такие кессоны обязательно обрабатывают покрытием против коррозий и оборудуют перепускным клапаном, на случай поступления в яму грунтовых вод. В подобной конструкции всегда сохраняется оптимальная температура для хранения солений и урожая.
    3. Кессон для погреба пластиковый не нуждается в процедуре обработки против коррозий. Благодаря тому, что конструкция обладает небольшим весом, привлечение техники для установки не потребуется. Модели пластиковых кессонов отличаются исключительной герметичностью и не требуют установления гидроизоляционной защиты. Кессон для погреба пластиковый прослужит своим владельцам более пятидесяти лет.

    Кессон для погреба своими руками

    Приобретая популярность и известность, кессон всё чаще используется дачниками. Так как периодически уровень грунтовых вод может подниматься и угрожать сохранности урожая, владельцы сооружают кессоны для надёжной защиты от воды. И к тому же правильное хранение урожая позволит остаться ему до следующего сезона в первозданном виде, а разносолам храниться не один год. Кессон можно приобрести в виде готового изделия вместе с услугой монтажа или сделать и установить его самостоятельно. Для тех, кто склоняется к самостоятельному решению, расскажем, как сделать кессон для погреба.

    Расположение кессона

    Выбирая место для расположения кессона, следует помнить, что для постоянного обдувания стенок свежим воздухом желательно расположить устройство посреди подполья. Более распространенным вариантом является подполье под кухней, с входом через пол. Заранее следует учесть, что люк кессона должен быть закрыт плотной крышкой, размещенной на одном уровне с полом.

    Удачнее всего оборудование кессона на участке до возведения основного помещения. Необходимо внимательно изучить место, на котором планируется установить кессон своими руками. Если местность, на которой расположен участок, возвышенная и сухая, проблем с обустройством не должно возникнуть. Если же почва участка болотистая, придется приложить усилия и потрудиться. Рекомендации специалистов склоняют к установке металлических кессонов ввиду их большей надёжности. Но большое количество владельцев выбирает кессон из пластика для погреба, который также имеет хорошие отзывы пользователей.

    Изготовление кессонов для погреба из металла

    Чтобы стать владельцем хорошего кессона для хранения урожая, есть два решения. В специализированных магазинах можно приобрести уже готовый кессон металлический. А также можно заказать модель по своим размерам. Но если в наличии имеются определённые навыки и умения, вполне можно самостоятельно изготовить кессон металлический для погреба. Вариантов формы будущего кессона существует множество. Главное — помнить, что все швы должны быть проварены внутри и снаружи для исключения возможности попадания воды. Плохо проваренные швы грозят быстрым коррозийным разрушением и трудоёмким ремонтом. Стены и пол кессона должны быть выполнены из металла, а верхняя часть может быть изготовлена из бетона или дерева.

    Котлован для кессона

    После того как кессон готов, нужно рассчитать размеры котлована и сделать разметку на территории. Металлический кессон устанавливается на глубину не менее 2,5 метра. Делая разметку, стоит учитывать, что между стенками кессона и котлованом должно быть расстояние в 0,5 метра по всему периметру.

    Во избежание осыпания стенок котлована, при копке следует постараться сохранить дёрн. Во время проведения работ, после снятия верхнего слоя, в глине могут возникнуть проблемы с грунтовой водой. Если это случилось, в середине котлована выкапывают ямку глубиной в штык лопаты для сбора воды. После завершения копки дно котлована засыпается песком слоем в 10 сантиметров. Гудрон, намазанный на стенки и дно котлована, послужит дополнительной защитой.

    Гидроизоляция кессона

    Так как металл подвержен коррозии, перед установкой кессона в котлован его необходимо обработать антикоррозийным покрытием. Либо, приобретя специальный состав, воспользоваться окрасочной гидроизоляцией. После необходимо покрыть кессон битумом. Для этого можно самостоятельно в котле сварить битумную мастику. Взяв количество битума, равное одной третьей объёма котла, установить её на огонь. После того как битум перестал пениться, его тонкой струёй вливают в заранее подготовленную ёмкость с бензином и перемешивают. Для обработки внешних стен должны быть соблюдены пропорции одной части битума к трём частям бензина. Для первичной покраски — в равных частях, для повторной — три части битума к одной бензина. Покрытие кессона таким составом должно быть сплошным, с акцентом на острых местах.

    Теплоизоляция кессона

    Итак, от проникновения воды кессон защищён, но теперь в нём высокая температура, а это значит, что с его стен будет стекать вода, из-за чего урожай в кессоне будет гнить. Чтобы преодолеть эту проблему, необходима установка тепловой изоляции. Нужно как можно лучше изолировать стены и дно погреба.

    Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется делать его изоляционный слой из глины толщиной не менее 20 сантиметров. Таким же слоем глины следует изолировать и внешние стороны. Чтобы достичь лучшей надёжности, при помощи цементного раствора пол и внутренние стенки погреба оштукатуривают слоем в 2 сантиметра. Для этого на каркас из стальной проволоки диаметром 0,06 сантиметра устанавливают стальную сетку с ячейками, фиксируют и штукатурят. Далее покрывают пол слоем в 3,5 сантиметра и дают составу просохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

    Установка кессона

    После завершения подготовки можно опускать кессон для погреба в котлован. Для установки кессона по центру котлована в него сначала опускают вертикально с двух сторон брёвна, которые будут исполнять роль ограничителей и направляющих для кессона. Установку можно проводить с помощью лебёдки, трос которой должен постоянно ослаблять и контролировать один человек. Остальные участники процесса направляют кессон и сохраняют его от раскачивания.

    Если установка происходит в местности с постоянно поступающей водой, кессон будет всплывать. Для преодоления этой проблемы устанавливают гидрозатвор. Наполняют расстояние от стенок кессона до погреба глиной, хорошо её утрамбовывая. Устройство гидрозатвора должно находиться ниже уровня промерзания грунта. Но даже его установка не даёт полной гарантии.

    Обустройство кессона

    После того как кессон установлен, его нужно оборудовать для удобства использования. Современный рынок пестрит разнообразием всевозможных ящиков и полок для хранения продуктов. Места установки будут зависеть лишь от предпочтений и фантазии владельцев. Также можно самостоятельно сделать стеллажи из дерева, которые устанавливаются на стойки, выполненные из бруса.

    Помимо оборудования кессона различными полками и ящиками, нужно озаботиться его вентиляцией. Поэтому в каждом металлическом кессоне должны быть установлены вентиляционные трубы, которые предотвратят сырость в устройстве.

    Чтобы доступ в кессон был удобным, необходимо использовать лестницу. Она может быть изготовлена из металла или дерева, главное — хорошее её укрепление с двух сторон, защищающее от движения и шатания.

    Конечно же, для удобства пользования кессоном в нём должно быть освещение. Оно может быть электрическим либо при помощи свечей, фонаря или керосиновой лампы. Главное — не забывать о пожарной безопасности, и если методом освещения выбрана керосиновая лампа, её желательно убирать из кессона после пользования во избежание специфического запаха продуктов.

    После наполнения кессона урожаем и соленьями верх кессона рекомендуется засыпать материалом, предназначенным для теплоизоляции, к примеру, шлаком или керамзитом. Если для этой цели выбран мох, торф или опилки, следует сверху засыпать их слоем земли или песка, так как они имеют повышенную горючесть.

    Фундамент кессона

    — Типы, конструкция и преимущества кессона

    🕑 Время чтения: 1 минута

    Что такое кессон Фундамент? Кессонный фундамент , также называемый фундаментом для пирса, представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве мостового пирса, при строительстве бетонной плотины или для ремонта судов. Это сборная полая коробка или цилиндр, погруженный в землю на определенную глубину, а затем заполненный бетоном, образуя фундамент.Фундамент C aisson чаще всего используется при строительстве опор мостов и других сооружений, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессоны можно доставить на место работы и погрузить на место. Кессонные фундаменты по форме аналогичны свайным, но устанавливаются другим способом. Он используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф. Это форма глубокого фундамента, который сооружается над уровнем земли, а затем заглубляется до необходимого уровня путем выемки грунта или дноуглубительных работ внутри кессона.Кессоны (также иногда называемые «пирсами») создаются путем проделывания глубокой ямы в земле и последующего заполнения ее бетоном. Стальная арматура иногда используется на части длины кессона. Кессоны бурят либо до коренной породы (так называемые «скальные кессоны»), либо глубоко в нижележащие слои почвы, если инженер-геотехник находит почву подходящей для несения строительных нагрузок. Когда кессоны опираются на грунт, они обычно имеют «раструб» на дне, чтобы распределить нагрузку по большей площади.Для удаления грунта для этих «раструбных кессонов» используются специальные буровые долота. Кессонные фундаменты несут нагрузку здания на своих нижних концах, которые часто имеют форму колокола.

    Функции фундамента кессона Фундаментная система и грунты под зданием не позволяют комплексу перемещаться по вертикали. Когда на почву возлагается нагрузка, большинство почв оседает. Это создает проблему, когда здание оседает, а коммуникации нет. Еще более важным, чем урегулирование, является дифференциальное урегулирование.Это происходит, когда части вашего здания оседают с разной скоростью, что приводит к образованию трещин, некоторые из которых могут повлиять на структурную целостность здания. И наоборот, в некоторых редких случаях почва может набухать, толкая ваше здание вверх и вызывая аналогичные проблемы. Следовательно, система фундамента должна работать в тандеме с грунтами, чтобы поддерживать здание.

    Типы кессонных фундаментов
    • Коробчатые кессоны
    • Выкопанные кессоны
    • Плавающие кессоны
    • Открытые кессоны
    • Пневматические кессоны
    • Листовые кессоны
    Ящичные кессоны представляют собой водонепроницаемые ящики, изготовленные из тяжелых бревен и открытые сверху.Обычно их доставляют в нужное место, а затем опускают на место с каменным пирсом внутри. Выкопанные кессоны , как следует из названия, представляют собой кессоны, которые размещаются на раскопках. Обычно они имеют цилиндрическую форму, а затем обратно заполняются бетоном. Плавучие кессоны также известны как плавучие доки и представляют собой сборные коробки с цилиндрическими полостями. Открытые кессоны представляют собой небольшие коффердамы, которые устанавливаются, затем выкачиваются насухо и заполняются бетоном.Они обычно используются при формировании пирса. Пневматические кессоны представляют собой большие водонепроницаемые коробки или цилиндры, которые в основном используются для подводного строительства.

    Преимущества и недостатки кессонов:

    Преимущества кессонов:

    • Экономика
    • Сводит к минимуму потребность в наголовнике
    • Чуть меньше шума и вибраций
    • Легко адаптируется к меняющимся условиям
    • Высокая осевая и боковая нагрузка

    Недостатки кессонов:

    • Чрезвычайно чувствительные к строительным процедурам
    • Не подходит для загрязненных участков
    • Отсутствие строительной экспертизы
    • Отсутствие квалифицированных инспекторов

    Фундаменты для буровых опор Буровой пирс представляет собой систему глубокого фундамента, которая строится путем помещения свежего бетона и арматурной стали в просверленный вал.Ствол строится вращательным способом с использованием либо автономной бурильной установки, либо бурильной установки, устанавливаемой на кране. Отверстие продвигается через почву или скалу до желаемого несущего слоя. Временные или постоянные стальные кожухи могут использоваться для поддержания сторон пробуренной выемки, если обрушение почвы или проникновение воды становится проблемой. Просверленные валы могут использоваться для восприятия высоких осевых и боковых нагрузок. Типичные диаметры вала варьируются от 18 до 144 дюймов. Буровые стволы (также называемые кессонами, буронабивными опорами или буронабивными сваями) зарекомендовали себя как экономичная, высокоэффективная система глубокого фундамента, которая используется во всем мире.Обычно они используются для мостов и крупных конструкций, где основными факторами являются большие нагрузки и боковое сопротивление.

    Бетонные кессоны Отверстия диаметром 10 или 12 дюймов пробуриваются в земле и внедряются в скалу на глубину от 3 до 4 футов. Обычно используется для структурной поддержки типа фундаментной стены, крыльца, патио, монопоста или другой конструкции. Две или более «стержней» из арматурных стержней (арматурных стержней) вставляются и проходят по всей длине отверстия, а затем в отверстие кессона заливается бетон.Кессон предназначен для опоры на нижележащий слой породы или удовлетворительного грунта и используется при наличии неудовлетворительного грунта.

    Процесс строительства кессона
    • После первоначальной опалубки и заливки бетона режущая кромка спускается на буксире к волнолому и крепится к направляющей кессона . Бетон укладывается (заливается) в стальные формы, сооруженные по периметру короба. С каждой укладкой бетона коробка утяжеляется и погружается в воду по направляющей кессона.
    • Опалубка также построена внутри коробки вокруг воздушных куполов , а между ними залит бетон. Образовавшиеся открытые трубы над воздушными куполами называются земснарядами .
    • Когда кессон, наконец, касается дна реки, воздушные купола снимаются, а земля выкапывается через длинные трубы земснаряда, как показано на анимации ниже. Кессон погружается в дно реки. Земляные работы продолжаются до тех пор, пока кессон не опустится на заданную глубину.
    • В качестве последнего шага бетон заливается (заливается) на дно 30 футов полых земснарядов, а верхние части герметизируются.

    Буровые сваи с прямым валом (кессоны)
    • Используется на почвах со средним и сильным набуханием. (Это одна из наиболее эффективных конструкций фундамента для использования на участках с обширным грунтом.)
    • Цель состоит в том, чтобы добиться необходимого проникновения в зону, где сезонные колебания влажности незначительны или отсутствуют.Текущий стандарт ухода в этом районе — минимальное проникновение в коренную породу на 6 футов и минимальная длина на 16 футов. Собственная нагрузка должна быть максимально возможной. Эта конструкция требует относительно длинных пролетов между опорами и большего количества армирующих балок.
    • Кессоны в скале
    • Фрикционные забивки в плотные глины
    • Концевой подшипник с раструбом
    • Соответствующие пустоты — Должны быть изготовлены из материала пустот соответствующей прочности и толщины
    Рис. Серия 1.Стеновые панели толщиной 2 метра были соединены в кессонную шахту диаметром 24 метра. Четыре из этих кессонов были построены, чтобы обеспечить прочную основу для фундамента основной конструкции башни здания. На фото показаны земляные работы с использованием типовых землеройных машин внутри одной из кессонных шахт. Подробнее: Плавучие плоты или полые коробчатые фундаменты или плавучие фундаменты в строительстве зданий Как защитить фундаментные конструкции от грунтов и грунтовых вод? Факторы, влияющие на выбор фундамента для зданий Типы глубоких фундаментов, используемых в строительстве, и их применение Типы фундаментов для зданий и их использование в строительстве

    Кессонный фундамент — механизм, типы, конструкция

    Слово кессон происходит от латинского capsa [1] , что означает коробку или ящик.

    В гражданском строительстве Кессоны обозначают водонепроницаемые конструкции, которые сооружаются в связи с земляными работами для фундаментов мостов, пирсов, устоев речных и озерных доков, береговой защиты и т. д. Кессон остается в своем положении и, таким образом, в конечном итоге становится как неотъемлемая часть постоянной конструкции. Он может быть изготовлен из дерева, стали или железобетона и т. д.

    Когда требуется кессон

    Ниже приведены подходящие условия для основания кессона:

    • Когда грунт содержит большие валуны, препятствующие проникновению свай.
    • Когда требуется массивное основание, которое должно простираться до задней части или ниже нее, чтобы обеспечить устойчивость к разрушающим силам из-за плавающих предметов, царапин и т. д.
    • Когда фундамент подвергается большой поперечной нагрузке.
    • При большой глубине уровня воды в реке и море.
    • При наличии речных сил, включенных в состав нагрузки.
    • Когда груз необходимо нести в конце, предпочтительны кессоны.
    • При текущем уровне грунтовых вод с агрессивным притоком подходят кессоны.

    Механизм кессона

    Кессон представляет собой ящик, но без пола под ним. Поэтому, когда мы помещаем его под воду, а не заливаем водой, так как он герметичен, образуются пузыри. В результате у нас есть грязный пол, через который не попадает вся вода. Но вода тяжелая, поэтому поверхность воды давит на кессон и пытается войти в кессон. Итак, чтобы решить эту проблему, мы строим платформу наверху и трубу, соединяющую кессон с платформой, которая оказывает сжатое давление на поверхность кессонов.Таким образом, фронтальное давление и давление в камере уравниваются. Рабочие залезают в ящик и начинают выкапывать из него грязь. Теперь, если грязь вынуть вручную, вся вода попадет внутрь и все зальет. Чтобы решить эту проблему, мы строим трубу, полную воды. Давление воздуха из окружающей среды и давление внутри кессона удерживают воду в трубе нетронутой. Затем рабочие пропускают через трубу ведро, наполняют его землей и затем несут обратно. Таким образом, рабочие могут прорыть себе путь вниз по руслу реки.

    Типы кессонов

    Существует несколько типов кессонных фундаментов.

    Коробчатые кессоны

    Коробчатые кессоны состоят из ящиков с четырьмя стенками и дном. Верхняя часть этих ящиков открыта. Бетонный короб изготавливается на земле. Подготовленные коробчатые кессоны сплавляются к месту фундамента и устанавливаются на заранее подготовленные основания. После размещения в соответствующем месте все пустое пространство заполняется бетоном таким образом, что оно становится неотъемлемой частью предварительно подготовленного основания.

    Коробчатые кессоны применяются для сооружения опоры моста.

    Коробчатые кессоны дешевле. Когда нет возможности построить кессоны на месте или требуется экономия, для этой цели служит коробчатый кессон.

    Вырытые кессоны

    Эти типы кессонов используются для земляных работ. Эти кессоны цилиндрической формы заполнены бетоном.

    Плавающие кессоны

    Это сборные коробки, заполненные бетоном. Его еще называют плавучим доком.

    Открытые кессоны

    Открытые кессоны очень похожи на коробчатые кессоны. Существует два типа открытых кессонов. Верх и низ как открытые, так и открытые сверху-закрытые снизу. Для таких кессонов подходит мягкий грунт. Открытые кессоны используются при устройстве пирса, глубоких люков, насосных станций, микротоннелировании и т. д.

    Пневматические кессоны

    Водонепроницаемые или коробчатые кессоны, используемые в подводном строительстве, известны как пневматические кессоны.

    Кессоны со сжатым воздухом

    Этот тип кессонов подходит для работы в засушливых условиях, когда другие методы могут показаться неудобными.

    Кессоны монолитные

    Кессоны большего размера по сравнению с другими.

    Процесс строительства

    Чтобы построить кессон, можно выполнить следующие шаги.

    • Сначала нужно подготовить место для установки кессона.
    • Затем предварительно отлиты первые 3,7 м кессона.
    • Далее с помощью буксира кессон подвозят к месту его расположения и привязывают к направляющей кессона.
    • После этого производится заливка бетона методом шликерной формовки и по ходу бетона коробка утяжеляется и погружается в воду вместе с направляющей кессона.
    • Швартовые тросы используются для удержания кессонов на месте.
    • Когда кессон наконец коснется дна реки, швартовые тросы снимаются.
    • Наконец-то крышка залита.
    Ссылки
    1. https://www.alphadictionary.com/goodword/word/caisson

    Кессон — Проектирование зданий

    Кессон представляет собой коробчатую конструкцию, обычно используемую в проектах гражданского строительства, где работы выполняются в местах, погруженных в воду.Такие проекты могут включать:

    Кессоны отличаются от коффердамов тем, что коффердамы снимаются после завершения работ, тогда как кессоны остаются на месте как часть законченной конструкции.

    Кессоны могут быть изготовлены из материалов, включая древесину, сталь, каменную кладку и железобетон, и могут быть построены на берегу, а затем спущены на воду в требуемое место, где они погружены на место, что обеспечивает доступ к ложу и выемку фундамента для необходимая глубина.

    Они особенно подходят для строительства подводных фундаментов или на большой глубине, так как они достаточно прочны, чтобы выдерживать значительные вертикальные и горизонтальные нагрузки, а также боковые силы, такие как волны.

    Существует несколько различных типов кессонов , выбор которых будет зависеть от конструкции, для которой он строится, а также от требуемой глубины. Некоторые из наиболее распространенных типов описаны ниже:

    [править] Ящик

    Кессон

    Это водонепроницаемый деревянный или железобетонный ящик с закрытым дном и открытым верхом.Кессон отливается и отверждается на земле, а затем заглубляется на место или может быть установлен поверх сваи. Песок, бетон или гравий используются для утяжеления и опускания кессона . Это лучше всего подходит для областей, где несущие слои достаточно ровные и не требуется земляных работ, хотя при необходимости можно выполнить некоторые углубления для дальнейшего выравнивания основания, чтобы избежать опрокидывания кессона после его установки.

    Этот тип кессона обычно относительно экономичен, но может не подходить, если несущий слой требует уплотнения и/или выравнивания.

    [править] Открытый

    кессон

    Это деревянный, стальной или бетонный ящик, открытый как снизу, так и сверху. Стенки тяжелые и сделаны с острыми краями, облегчающими процесс погружения. Существует три различных типа открытых кессонов:

    [править] Одностенный

    В отличие от сборных коробчатых кессонов, открытые кессоны формируются на месте. Там, где это возможно, сооружается временная перемычка, чтобы рабочая среда оставалась сухой и чтобы можно было вырыть котлован, в котором должен быть погружен кессон , либо за счет собственного веса, либо с помощью бетона, либо с помощью гидравлических домкратов, если трение кожи не дает ему утонуть.Грунт из пространства внутри кессона затем может быть удален грейферным ковшом экскаватора на кране.

    Проходка осуществляется со скоростью, необходимой для бетонирования каждой секции до достаточной прочности. После погружения на необходимую глубину основание закрывают толстым слоем бетона, а после затвердевания внутреннюю воду откачивают и заменяют песком, гравием или бетоном.

    [править] Цилиндрический (или колодец)

    Это цилиндрическая оболочка из дерева, кирпичной кладки, стали или железобетона.Стена должна быть достаточно толстой, чтобы при выемке грунта изнутри она проседала под собственным весом. Режущая кромка в основании стенок и водяные струи могут использоваться для облегчения погружения и снижения уровня трения кожи. После погружения на необходимую глубину дно заливают бетоном.

    [править] Открытый с углублением скважин

    Этот метод обычно используется для самых глубоких фундаментов, таких как опоры и устои мостов. Наружные стены, а также внутренние перегородки, образующие меньшие секции (или колодцы), выполнены из железобетона.Выемка грунта через колодцы позволяет погрузить кессон . После заглубления на необходимую глубину устанавливается бетонное уплотнение, а стены заполняются песком или бетоном.

    [править] Пневматический

    кессон

    Пневматические кессоны закрыты сверху, но открыты снизу, вода вытесняется сжатым воздухом, создавая герметичную рабочую камеру для проведения земляных работ. Это подходит, когда нет возможности копать влажный грунт на открытом воздухе.

    Для облегчения внутренних работ кессон имеет два шлюза, которые состоят из стальной камеры и двух герметичных дверей. Один воздушный шлюз позволяет рабочим входить и выходить, а другой используется для удаления выкопанного материала. Важно постоянно следить за давлением воздуха, медленно поднимая и опуская его, когда рабочие входят и выходят из камеры. В противном случае существует риск заболевания рабочих кессонной болезнью , возникающей в результате расширения пузырьков воздуха, попавших в суставы и мышцы.

    Хотя этот метод подходит для труднодоступных мест, таких как глубины от 25 до 40 м, это сложная, медленная и дорогая процедура.

    [править] Внешние ссылки

    Caissons & Piles Services Лос-Анджелес, Калифорния

    Что такое кессоны?

    Возможно, раньше вы слышали о кессонах только в «The Caisson Song», которая является официальной песней армии США. («По горке, по долине, Мы по пыльной тропе выйдем / Пока катятся кессоны…») Вы, наверное, тоже не знаете, что такое кессон.(Это относится к разновидности фургона с боеприпасами.) Однако в инженерном деле кессон имеет множество значений. Здесь нас интересует фундамент из бетона и стальных стержней, который входит в глубокую яму в земле, доходящую до коренной породы. Кессоны предназначены для предотвращения вертикального перемещения почвы под зданием и позволяют конструкции оседать и страдать от повреждений. Кессоны также полезны для строительства над водой или рядом с ней. Наши подрядчики будут знать, потребуются ли для вашего проекта кессоны и как их просверлить.

    Установка свайных фундаментов

    Если вы строите на нестабильном грунте, вам может понадобиться свайный фундамент под строением. Свая передает структурную нагрузку на необходимую глубину через мягкий грунт на несущую толщу. Как и кессоны, сваи обычно изготавливаются из бетона с пропущенными через них стальными стержнями. Сваи распространены в Лос-Анджелесе, Калифорния, как для жилых, так и для коммерческих зданий. Ваши инженеры будут знать, нужны ли сваи для устойчивости вашего строительного проекта.

    Мы предлагаем услуги по бурению и кессонированию в Лос-Анджелесе, Калифорния

    Для понимания кессонов и свай требуются годы инженерной подготовки, а команда AGA Construction, Inc. обладает знаниями и опытом, необходимыми для выполнения любой работы с их использованием к вашему полному удовлетворению. Вы можете не знать, нужно ли вам бурение кессонов и сваи для вашего нового строительного проекта, но вам не о чем беспокоиться, когда у вас есть наши инженеры и специалисты по проектированию и строительству. Мы позаботимся о любой работе, необходимой для того, чтобы вы получили именно тот результат, который хотите.Позвоните одному из наших экспертов сегодня, чтобы обсудить доступные вам варианты нового строительства в Лос-Анджелесе, Калифорния.

    Что такое Кессонный фонд | Типы кессонных фундаментов

    Что такое Кессонный фонд:

    Фундамент кессонный — один из видов водонепроницаемой конструкции, которая может иметь различную форму — круглую, прямоугольную и т.п., которая заглубляется в грунт или воду для исключения воды и полужидких материалов в процессе выемки фундамента и которая впоследствии становится неотъемлемой частью конструкции.


    Использование фундамента кессона:

    Ниже приведены варианты использования кессонного фундамента,

    • Кессонный фундамент в основном используется при строительстве глубоких фундаментов, где фундамент должен быть продлен до или ниже русла реки , чтобы получить надлежащую устойчивость.
    • Фундамент кессонный является одним из видов хорошего фундамента, который сооружается в связи с опорами и устоями на реках и озерах, мостами, сооружениями волноломов доков, а также в случае берегоукрепления, фонаря и т. д.
    • В случае, когда необходимо устройство хорошего фундамента под водой, предпочтительнее использовать кессон.
    • При возведении любых сооружений на речной воде, озере и глубине воды больше, чем кессонная конструкция фундамента.
    • Кессон применяется в качестве фундамента для опор мостов, а также устоев на реках, морях, озерах, волнорезов и других береговых строительных работ.
    • Фундамент кессона также используется для строительства насосной станции, в которой действуют огромные вертикальные и горизонтальные силы.
    • Также иногда используется для больших и многоэтажных зданий и других сооружений.

    Материал конструкции фундамента кессона:

    Ниже приведены материалы, используемые для строительства фундамента кессона.

    Формы кессона:

    Кессонный фундамент в основном имеет две основные формы и другие комбинации других форм.

    Формы фундамента кессона:

    • Основная форма
    • Комбинация основных форм Основная форма:
    • Круглая
    • Прямоугольная
    • Квадратная
    • Восьмиугольная
    Формы кессона

    Типы кессонных фундаментов:

    Основной функцией кессонных фундаментов является создание места для удобного возведения фундамента под водой.

    Ниже приведены типы используемых кессонов,

    1. Открытый кессон
    2. Коробчатый кессон
    3. Пневматический кессон

    1. Фундамент открытого кессона:

    Фундамент кессонный открытый — это коробчатые типы конструкции , которые обычно открыты снизу и сверху коробки. Эти типы кессонов обычно используются для песчаных грунтов или мягких несущих слоев и там, где на большей глубине нет твердого слоя.

    В зависимости от формы открытого кессона они также классифицируются на другие типы,

    1. Открытый кессон
    2. Одностенный открытый кессон
    3. Цилиндрический открытый кессон
    4. Открытый кессон с углублением колодцев.
    Строительство открытых кессонов:

    Процесс погружения может выполняться при следующих условиях:

    1. Сухой
    2. Осушенный строительный
    3. Искусственный остров

    В методе искусственного острова остров строится путем временного поднятия поверхности земли над уровнем воды для получения относительно сухой площади для процесса погружения.

    Размер искусственного острова должен быть таким, чтобы обеспечить больше рабочего пространства вокруг кессона.

    • В случае, если на строительной площадке возможно сухое состояние, то кессон строится на баржах или стапелях. Затем он перемещался в свое конечное положение путем плавания. Для проходки первых нескольких подъемов обычно используют направляющие сваи. Помните, что опускание кессонов производится непосредственно в открытой воде.
    • При углублении грунта вокруг колодца кессон опускается под собственным весом, а процесс земляных работ осуществляется дноуглубительными работами с помощью грейферных ковшей. Почва, оставшаяся возле режущей кромки, может быть удалена силой человека.Кроме того, на внешней стенке колодца имеется водяная струя, облегчающая процесс проходки.
    • Кессон перемещается на необходимую глубину, затем обеспечивается бетонная герметизация, кессон обезвоживается методом откачки.
    Преимущества открытого кессонного фундамента:

    Преимущества открытых кессонов:

    • Открытый кессон может быть построен до большой глубины.
    • Стоимость строительства относительно меньше на уровне кровати или на нижней стороне.
    Недостатки открытого кессонного фундамента:

    Ниже приведены недостатки открытых кессонов;

    • Поскольку укладка бетона выполняется под водой для уплотнения бетона, она может быть неудовлетворительной.
    • Если встречаются какие-либо препятствия из валунов или бревен,
    • Тогда ход работ замедляется.
    • Осмотр и очистка дна кессона очень сложны и трудны, поэтому невозможны.
    • Помощь водолазов может потребоваться для раскопок рядом с
    • Ветки на режущих кромках.

    2.

    Фундамент коробчатого кессона:

    Коробчатый кессон практически не отличается от кессонов открытого типа, разница лишь в том, что он закрыт снизу. Коробчатый кессон сооружается на поверхности земли, а затем спускается в воду, засыпая пустые места песком, гравием или бетоном.

    Подробнее: Различные типы фундамента


    3.

    Фундамент пневматического кессона:

    Пневматические типы кессонов открытые внизу и закрытые вверху.Эти типы кессонных фундаментов специально используются там, где нет возможности построить скважину.

    • Применяется при глубине воды более 12 м.
    • При сооружении Пневмокессона для удаления воды из рабочей камеры используется сжатый воздух, а работы по устройству фундамента ведутся в сухом состоянии.
    • Может быть изготовлен из дерева, бетона или стали.
    Компоненты пневматического кессона:

    Ниже приведены различные компоненты пневматического кессона,

    1.Воздушный вал:

    • Проход, который соединяет рабочую камеру и воздушный шлюз, называется «воздушной шахтой».
    • Этот проход или воздушная шахта обычно используется для выхода или достижения рабочей камеры на поверхность земли.
    • В случае слишком большого кессона может быть предусмотрена отдельная камера вентиляционной шахты для рабочих и материала.

    Воздушный вал изготовлен из стали. Любой стык в конструкции вентиляционной шахты герметизируется резиновой прокладкой, на каждой вентиляционной шахте вверху предусмотрен воздушный затвор.В процессе опускания кессона воздушная шахта выдвигается над уровнем воды.

    2. Рабочая камера:

    • Рабочая камера представляет собой герметичную камеру высотой 3 м, изготовленную из конструкционной стали.
    • Воздух внутри рабочей камеры поддерживается под давлением чуть выше атмосферного, чтобы предотвратить попадание воздуха и воды в камеру.
    • Внешняя поверхность камеры остается толстой. Рабочая камера обычно делается гладкой и герметичной, чтобы уменьшить трение кожи.Для облегчения процесса погружения в нижней части предусмотрены режущие кромки.

    3. Воздушный шлюз:

    Конструкция воздухонепроницаемой камеры на верхнем конце вентиляционной шахты над уровнем воды, изготовленная из стального материала, называется «воздушный шлюз». Шлюз обеспечивает возможность беспрепятственного входа и выхода рабочих или рабочих из кессона без сброса давления воздуха в рабочей камере.

    • Шлюзовая камера обычно состоит из двух герметичных дверей, одна из которых открывается в шахту, а другая — в атмосферу.Так, когда рабочие входят в шлюзовую камеру с наружной двери, то давление в камере поддерживается на уровне атмосферного.
    • Затем постепенно увеличивают давление в камере шлюза до тех пор, пока оно не сравняется с давлением в рабочей камере. Когда давление выравнивается, рабочих пропускают в воздушную шахту. Обратный процесс выполняется, когда рабочие выходят из вентиляционной шахты в воздушный шлюз.
    • Также имеется возможность подачи свежего воздуха внутрь шахты путем открытия клапана свежего воздуха, который обеспечивает циркуляцию свежего воздуха для рабочих или рабочих и позволяет работать в рабочей камере до 2 часов.
    • Рабочие могут работать только 2 часа. внутри вала.

    4. Разное оборудование:

    В пневматическом кессоне используются различные типы разного оборудования:

    Это оборудование обычно размещается выше уровня кровати. Используя трубу сжатого воздуха, можно использовать в рабочей камере.

    Преимущества пневматического фундамента кессона:

    Ниже приведены различные преимущества пневматических кессонов:

    • Контроль качества хорош, потому что работа выполняется в условиях.
    • Возможны испытания несущей способности грунта на месте.
    • Существует простой и прямой доступ к нижней части кессона, поэтому любое препятствие может быть легко удалено.
    • Бетонные элементы, способные набирать прочность в сухих условиях.
    • Большая глубина может быть достигнута в проекте большего размера в коренных породах с помощью пневматических кессонов.
    • Нет риска проседания или оседания прилегающих сооружений из-за отсутствия понижения уровня грунтовых вод.
    Недостатки пневматического кессонного фундамента:

    Ниже перечислены недостатки пневматического кессона.

    • Стоимость строительства пневматического кессона намного выше по сравнению с открытыми кессонами.
    • При выполнении различных строительных работ в кессоне необходимо соблюдать осторожность; в противном случае это может привести к несчастным случаям со смертельным исходом.
    • Ограничение по глубине ниже уровня грунтовых вод составляет от 30 до 40 м. Следовательно, на глубине более 40 м строительство невозможно.
    • Больше шансов заболеть кессонной болезнью у рабочих, работающих под высоким давлением.
    • Высокая стоимость рабочей силы.

    Нагрузки на кессоны:

    Ниже приведены нагрузки, действующие на кессон:

    • Собственная нагрузка надстройки
    • Нагрузка на опору
    • Различные горизонтальные силы

    Ниже приведены горизонтальные силы, действующие на кессон,

    • Ветровые силы
    • Наземное давление
    • Сейсмическая нагрузка
    • Сейсмическая нагрузка
    • Центробежные силы
    • Силы водных водных водных сил
    • Ошибка и тяговые усилия движущихся транспортных средств

    .

    В случае, когда кессоны сооружаются вдали от площадки или в море, то эти кессоны транспортируются в необходимое место с помощью сплава, тогда это называется плавучим кессоном.Короче говоря, это метод перемещения или транспортировки построенного кессона за пределы площадки плавучим методом называется плавучим кессоном.

    Плавающие кессоны

    также известны как коробчатые кессоны . Коробчатые кессоны отлиты на грунт и отверждены; он переносится в воду и перемещается на площадку наплавом для проведения операции по затоплению.

    После отливки коробчатого кессона он транспортируется на площадку плавающим в воде, тогда он называется «плавучий» кессон.

    • Процесс опускания кессона можно ускорить за счет увеличения собственного веса кессона и его поднятия путем добавления песка или гравия внутрь кессона.
    • Плавучий кессон не снабжен режущей кромкой по сравнению с другим кессоном. Они просто опираются на твердые или ровные слои.
    • Таким образом, грузоподъемность кессона полностью зависит от сопротивления в основании, так как отсутствует поверхностное трение по бокам.
    • В верхней части кессона предусмотрена бетонная крышка для равномерного распределения нагрузок от надстройки. Чтобы предотвратить размывание основания плавучего кессона, вокруг основания предусмотрена каменная наброска для лучшего понимания.

    Строительство плавучих кессонов:

    Способ постройки плавучего кессона следующий:

    1. Во-первых, плавучий кессон изготавливается и закрепляется на земле.
    2. После надлежащего отверждения он перемещается в нужное место.
    3. Для правильного погружения кессона собственный вес увеличивается за счет добавления гравия или песка, чтобы облегчить правильный процесс погружения.
    4. Место основания кессона, на котором будет размещаться, выкопано и выровнено.
    5. После этого кессон заглубляется на необходимое место и глубину.
    6. Чтобы предотвратить разведку, вокруг основания кессона предусмотрен Rip-Rap.
    7. В верхней части кессона отлита бетонная крышка, чтобы равномерно нести нагрузки от надстройки.
    8. Плавающие кессоны, отлитые из армированного цементобетона или стали.
    9. В случае, если кессон слишком плавучий и размещен в бурных водах, используются внутренние распорки и диафрагменные стены.

    Читать на хинди: कैसन फाउंडेशन (Caisson Foundation) – इसके प्रकार औय90 उप000


    Вам также может понравиться:

    Строительство автострады: массивные подземные кессоны придают мостам прочность

    Когда вы проезжаете под автострадным мостом или над ним, вы понимаете, что это массивная конструкция…

    Есть две опоры (вертикальные опорные конструкции на каждом конце, которые несут нагрузку от пролета моста), обычно есть центральные колонны или опоры и, конечно же, балки и настил моста (часть, по которой вы фактически проезжаете). ).

    Балки и настил составляют надстройку моста. (Вы можете сказать, сколько уходит на надстройку моста, проверив, сколько уходит на его снос.)

    Но чего вы не видите, так это того, что под мостом скрыта часть не менее впечатляющей подконструкции , образованной рядами кессонов – массивных стальных и бетонных столбов, которые поддерживают и фиксируют опоры.

    Подконструкция, состоящая из кессонов и опор, обеспечивает надежность и прочность моста, способную выдержать не только собственный вес, но и вес всех транспортных средств, проезжающих по нему каждый день.

    Кессоны формируются путем привязывания тысяч футов арматуры к массивным стальным клеткам, которые затем поднимаются краном, опускаются в просверленные шахты и заливаются бетоном. Из земли торчит несколько футов арматуры, к которой в конечном итоге крепятся опоры.

    Не существует такого понятия, как кессон «стандартного размера»… их длина и диаметр варьируются от проекта к проекту и от моста к мосту в зависимости от нескольких факторов, включая тип грунта, а также ожидаемый и фактический вес, который мост должен выдерживать.

    Вообще говоря, кессоны для большинства мостов в Аризоне имеют глубину от 40 до 120 футов и диаметр от 5 до 12 футов.

    Также нет установленного количества кессонов, которое потребуется для каждого абатмента — это тоже зависит от моста.

    Возьмем, к примеру, три моста, которые строятся для новой фазы Петли 303 в Сюрпризе. Устои моста на дорогах Уодделл и Кактус поддерживаются 23 кессонами каждый (всего 46 на мост), в то время как для моста на Гринуэй-роуд, который лишь частично возвышается над кольцом 303, требуется всего 20 кессонов (по 10 под каждым опорой).

    На видео выше показано изготовление и установка кессонов Loop 303. Стальные клетки для этих конкретных кессонов имеют длину 95 футов и весят около 20 000 фунтов. Клети были опущены в пробуренные шахты глубиной 88 футов и заполнены 80 кубическими ярдами (8 грузовиками) бетона каждая.

    Если вести подсчет… это 8 грузовиков для каждого кессона, умноженное на 106 кессонов, всего 848 грузовиков с цементом (только для этих трех мостов)… и это только часть конструкции sub !

    Бетон для этих кессонов затвердевает примерно за 24 часа, расчищая путь для следующего этапа строительства автострады.

    № 1093: Под давлением

    Сегодня история великого моста и таинственного болезнь. Колледж Университета Хьюстона Engineering представляет серию о машинах которые заставляют нашу цивилизацию работать, и люди, чьи изобретательность создала их.

    Джеймс Идс, родился в Индиане. в 1820 г. был необразованным, но умным и начитанным.В В 20 лет он сконструировал водолазный колокол и работал в подъем грузов с затонувших речных судов. В течение Гражданская война, Идс строил бронированные канонерские лодки. Он был в дом в нашей внутренней речной системе.

    В возрасте 46 лет Идс, который никогда не строил мостов, был призван навести мост через Миссисипи в Сент-Луисе. Луи. Здесь он бросился в лицо обычным мудрость.Вместо обычного ферменного моста он предложил построить три огромных консольных арки, 500 ноги длинные.

    Настоящим трюком было бы размещение пирсов прямо в середина самой большой реки в мире. Идс знал клубящееся месиво движущейся грязи и ила, составил дно реки. И он знал, что коренная порода лежит Еще на 100 футов глубже.Но как решить проблема? Ответ нашелся во Франции, где он нашел технологию установки опор в грунте под водяной — нагнетательный пневматический, или кессонный. он бы использовал кессоны, но в масштабах, в которых они никогда не использовались.

    Он построил стальную коробку размером 80×60 футов и высотой девять футов. и открывается внизу, как большая формочка для печенья.Сначала он плавал на воздухе, попавшем внутрь. Тогда, как Идс построил на нем каменный пирс, он затонул. вниз к руслу реки. Он нагнетал сжатый воздух в кессон для защиты от воды и грязи.

    Рабочие спустились по лестнице через кладку в кессон и проник в него через шлюз. Внутри они выкопали грязь, пока вся конструкция постепенно опускался к коренным породам.Рабочие сверху продолжал нагромождать каменный пирс поверх него.

    Какое-то время все шло хорошо. Когда давление в кессон достиг удвоенного атмосферного давления, рабочие почувствовали боли в суставах, когда они покидали кессон. Поскольку им было трудно стоять прямо, они назвали проблему «изгибами». Когда они достиг глубины, где давление было три атмосферы, Идсу пришлось отправить людей в госпиталь.Некоторые страдали полным параличом. Они начали умирать.

    Все это время Идс водил посетителей в кессоны. Им было интересно, когда они не могли свистеть в густом воздухе. Но никто не пострадал проблемы. Очевидно, чем меньше времени вы провели внизу, тем меньше ты страдал. Идс постепенно уменьшал рабочий цикл до 45 минут.Врачи были сбит с толку.

    Историк Дэвид Диас рассказывает, как выявили вскрытие вздувшиеся сосуды и темная смолистая кровь, но не объяснение. Четырнадцать смертей спустя, мост наконец-то открылся. Это было выдающееся достижение. Даже сегодня эти пирсы являются самыми глубокими за всю историю наблюдений.

    Тем временем подрядчики обанкротились.Несколько лет спустя мы увидели, что если дышать высоко давление воздуха очень долго, ваша кровь поглощает его азот. Затем, когда вы быстро сбросите давление, пузырьки азота выходят из раствора и поднимаются беспорядок со своим телом.

    Итак, Идс подарил нам великую инженерную мысль 19-го века. триумф. Но он также заставил нас болезненно осознавать — ужасная цена обучения.

    Я Джон Линхард из Хьюстонского университета. где нас интересует, как изобретательные умы работай.

    (Музыкальная тема)

    Диаз Д., Под давлением. Американское наследие Изобретение и технология , Весна, 1996, с.52-63.


    Из Энциклопедии 1897 г. Британика

    Мост Идс в Сент-Луисе (Нажмите на изображение на увеличение)


    Изображение Stereopticon предоставлено Маргарет Калбертсон

    Фотография моста Идс в начале 20 века


    У.СС Каир, Национальный парк США Service, 1985

    Джеймс Б. Идс, дизайнер St. Луи/Иллинойс
    Мост и США Каир (Эпизод 280)

    Двигатели нашей изобретательности Copyright © 1988-1997 Джон Х. Линхард.
    Предыдущий Эпизод | Поиск эпизодов | Индекс | Главная | Далее Эпизод .

    Leave Comment

    Ваш адрес email не будет опубликован.
