Знакомый электрик показал необычный способ соединения проводов | Сделай Самоделку

Всем привет! Может этот способ и не новый, но я о нём точно не знал, пока мне не показал его мой знакомый. Способ довольна интересный, пробовал соединять так мягкий многопроволочный провод, получился плотный узел, а вот с однопроволочным проводом всё не так однозначно, место соединения двух проводов было не плотным, в общем смотрите сами и делайте выводы! Надеюсь информация будет вам полезна.

Итак, для того что бы соединить два провода этим способом, необходимо для начала снять изоляцию с них, примерно пять сантиметров.

Далее загибаем два конца провода как на фото ниже.

Теперь для того что бы было удобнее, представим что коричневый провод у нас левый, а голубой правый. Берём коричневый провод в левую руку и держим горизонтально, что бы его конец смотрел в вверх. В правую руку берём голубой провод и продеваем конец коричневого провода в петлю голубого с сзади.

Конец голубого провода продеваем в петлю коричневого провода.

Теперь сильно тянем за концы проводов и петля затягивается, затем скручиваем оставшиеся концы и соединение готово!

Такое соединение получается очень прочным на разрыв, я пытался порвать его но безуспешно, даже концы не распутались, скорее сам провод порвётся чем такое соединение. Конечно не все провода поддаются такому соединению, например толстые однопроволочные провода соединить очень сложно, многопроволочные соединяются практически все.

Остаётся вопрос в том, на сколько такое соединение надёжное в плане безопасности и можно ли так соединять электрические провода, пишите своё мнение в комментариях! Ниже оставлю видео где ещё раз покажу весь процесс поэтапно, если статья была непонятной. 🙂

Внимание! Я не являюсь электриком и поэтому ни кого не учу, в статье я лишь показал способ который мне показали самому, а я показал его вам. В комментариях можно почитать мнение опытных электриков и решить стоит ли соединять таким способом провода или нет, на сколько такое соединение безопасно и имеет ли место быть. Спасибо всем за внимание!

Как правильно соединять электрические провода?

Значение имеет электрическая проводка не только внутренняя, но и наружная. Некоторые потребители наивно полагают, что полностью заменив в доме электрическую проводку, могут не беспокоиться о перегрузках и нагреве, однако это не так.

Если до ввода в дом по-прежнему остается старый кабель, то аварии можно ждать именно здесь. Чтобы полностью исключить такую возможность, самым оптимальным решением будет заменить подвод к дому начиная от места присоединения к магистральной линии.

Как соединить провода СИП

Еще очень часто можно встретить в качестве подводящих – алюминиевые или стальные многожильные провода, не отличающиеся хорошими характеристиками.

Отсутствие изоляции приводит к необходимости дополнительных мер защиты от короткого замыкания, что увеличивает габариты воздушной линии к тому же, провода подвергаются воздействию осадков.

В настоящее время уже найдена адекватная замена – это провода СИП. Самонесущий изолированный провод – это алюминиевый кабель, используемый для подвода электроэнергии до бытовых распределительных щитов и характеризующийся следующими достоинствами:

  • · надежная и негорючая изоляция;
  • · срок эксплуатации изоляции до 25 лет в самых агрессивных условиях;
  • · легкий монтаж, благодаря большому разнообразию крепежной арматуры.

В отличие от других типов проводов, при соединении, тут не требуется очищать сердцевину от изоляции, чтобы сделать ответвление, для этого используются специальные односторонние прокалывающие зажимы. Усилие зажима регулируется до необходимого уровня с помощью срывной шестигранной головки.

Для каждой из жил применяется свой зажим, а для крепления к стене нет необходимости крепить изоляторы, достаточно обычного кронштейна с зажимом.

Как соединить провода на столбе

Хотя во всем цивилизованном мире для присоединения потребительской линии к воздушной магистрали, применяются распределительные щиты, устанавливаемые там же, в отечественных электросетях, для присоединения абонента, по-прежнему предпочитают пользоваться скрутками, иногда болтовыми зажимами.

Следует признать, что это хотя и эффективно, но не функционально, так как в случае каких-то ремонтных работ, приходится все откручивать или попросту отрезать.

Для соединения между собой магистральных участков провода, используются исключительно зажимы с обводными соединителями.

Сам зажим, представляет собой кабельную арматуру, куда вставляются окончания магистрального провода, и с помощью болтов выполняется стяжка, а для обеспечения хорошего контакта, дополнительно делается обвод мимо стяжки, из провода такого же сечения и материала, что и сама линия.

Для магистральной линии очень важна механическая прочность, чтобы противостоять ветровым нагрузкам, поэтому стяжку могут делать и с помощью металлических петель или хомутов, а электрическую связь обеспечивают исключительно обводным соединителем.

Как соединить силовые провода

Нагрузка бывает двух типов – силовая и осветительная и поэтому, при проектировании схемы электроснабжения в доме, рекомендуется разделять их.

Именно силовая нагрузка требует большего сечения провода, так как к розеткам подключаются приборы намного мощнее светильников.

Исходя из этого, силовые провода, требуют тщательного внимания, не только при выборе, но и подключении, если выполняется новая схема снабжения, то скрутки исключаются полностью.

Для соединения между собой силовых линий, используют различную коммутационную арматуру, рассчитанную естественно на соответствующие нагрузки.

Смотрите также:

Как соединить провода? http://euroelectrica. ru/kak-soedinit-provoda/.

Интересное по теме: Как правильно делать скрутку проводов?

Советы в статье «Как соединить провода без пайки?» здесь.

В распределительных коробках и щитах применяются клеммы и зажимы различных типов и только в самых исключительных случаях, как правило, если к розетке не планируется подключать мощный потребитель типа стиральной машины, можно использовать скрутку, но обязательно с высокой плотностью скручивания и закрытую изоляционным колпачком.

В промышленных условиях, для соединения силовых проводов используют зажимы, если имеется ввиду воздушная линия, или гильзы, для кабельных линий.


Как правильно соединить провода из разных металлов

Ответ вроде бы простой, но тем не менее часто соединяя провода, электрики и люди, которые делают электромонтажные работы самостоятельно, нарушают основные требования к электрическим контактам. К чему это приводит? В лучшем случае к обгоранию проводов в месте соединения, в худшем к воспламенению и обширному пожару.
Чтобы этого не произошло, далее в статье будут рассматриваться основные способы соединения проводов при ведении электромонтажных работ.

Методы соединения:
-скруткой;
-через клемму;
-через зажим;
-болтовое соединение;
-пайка;
-через наконечники.

Соединение проводов методом скручивания.
Это самый быстрый и простой способ соединить один или несколько проводов, поэтому он используется чаще других. Если провода скрутить правильно, то при использовании их в домашней сети с небольшой нагрузкой, они прослужат долго без напоминаний о себе.

Частые ошибки при соединении проводов методом скрутки.
Самая частая ошибка которую допускают монтажники — это скручивание жил разных металлов (медь с алюминием). При таком соединении в скрутке происходит сложный процесс электролиза, что приводит к разрушению самого металла. Он покрывается окислами и рытвинами. Все это приводит к плохому контакту в месте соединения, и впоследствии нагреву. В конце концов проводники просто обгорают друг от друга.
Это сопровождается запахом паленой изоляции, потрескиванием, а иногда и возгоранием.
Как сделать скрутку из проводов с разными металлами правильно.
Найти небольшой отрезок луженого провода

и снять с него изоляцию. Далее распушить жилы и равномерно накрутить их на алюминиевый провод. С помощью плоскогубцев, с усилием обвить вокруг него медный проводник.


В конце, загнуть лишнее на эту скрутку.

Теперь медь соприкасается непосредственно с алюминием через луженый провод. И это не даст возникновению электролиза на разных проводниках.

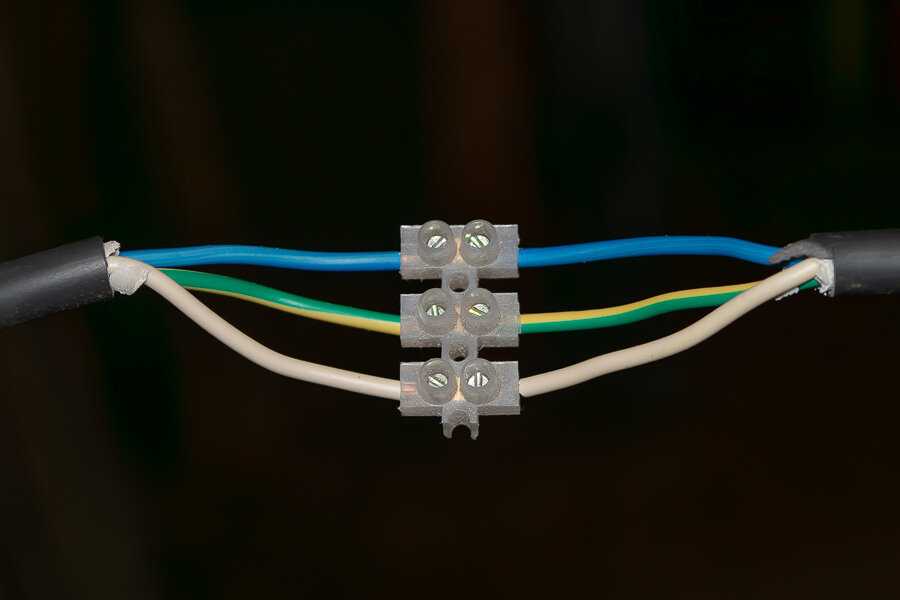

Соединение через клемму.


Наличие клемм также может облегчить эту работу и обеспечить качественное соединение. Видов клемм бывает очень много, но принцип у них один и тот же. На фото видно два вида клемм, которые часто можно увидеть в разных устройствах.


Например, в светильниках дневного света, в месте соединения питающих проводов. Также эти клеммы есть свободно в продаже и могут составлять 10 шт. и более в длину. Купив такой блок, можно просто отрезать нужное количество элементов ножом. Соединить проводники из разных металлов в клемме не составляет особого труда. Сначала нужно снять изоляцию с окончания проводов на 3—4 мм, чтобы оголенный участок сильно не выходил за пределы клеммы.


Откручиваем винты до свободного прохождения жил проводов, и вставив, зажимаем их.


Не стоит прилагать слишком много усилия, иначе хрупкая резьба «сорвется», из-за чего потребуется заменить клемму. Такое соединение довольно надежное. При токе до 1,5 кВт оно свободно справиться со своей задачей. Все зависит от того, какую клемму применить. Здесь рассматривается самая слабенькая, используя более мощную, ток протекания может быть увеличен. Кроме варианта соединить провода из разного материала, клеммы с успехом можно использовать для наращивания длины. Такое может пригодиться в случае, когда провод в коробке настолько короткий, что не хватает, чтобы сделать скрутку. Вот тут и поможет клемма. То же касается обломанного провода, выходящего с потолка на светильник.

Это кстати говоря, очень частая проблема. Даже если немного проводника еще торчит с потолочной плиты, клемма с успехом поможет удлинить его.
Соединение через зажим. Иногда под рукой может оказаться вот такой, или подобный ему зажим.

То проблему с соединением можно решить с его помощью. Как это сделать понятно из фотографии.


После того как винты надежно зажаты, весь этот оголенный участок, нужно изолировать липкой ПВХ лентой.
Болтовое соединение.


Болты, гайки и шайбы всегда найдутся под рукой. Поэтому за неимением зажимов и клеммов они тоже сгодятся. Кстати сказать, на болтах больших размеров, делают довольно качественные соединения мощных кабелей большого сечения, и этот метод до сих пор с успехом используется на промышленных предприятиях.
Итак, вам понадобиться:
-болт нужной длины;
-гайка;
-три широкие шайбы.

Сначала на болт одеваем одну шайбу, далее, можем круглогубцами сделать кольца или просто плоскогубцами обвить проводник вокруг резьбы.


Загибать нужно по движению резьбы. То есть так, чтобы при закручивании гайки, петля не разжималась в стороны.
Шайба между двумя проводниками не даст им соприкасаться, и предотвратит эффект электролиза, разрушающий металлы.


Пайка.
Соединение пайкой считается наиболее качественным, так как сопротивление в этом месте становится минимальным. Некоторые сами пропаивают скрутки в коробках, улучшая таким образом соединение. Но это можно сделать с медью. А алюминий не очень хорошо паяется. Да, можно применить разные кислоты и присадки, но они, как правило, сами со временем разрушают соединение.
Но с помощью канифоли и олова можно залудить медный проводник. И после этого спокойно скрутить его с алюминиевым. Соединение также получится довольно качественное.


Наконечники.
Если вы найдете такие наконечники, то будет совсем хорошо. Это одно из надежнейших видов соединения. Вставляем провода в наконечники, и зажимаем их с помощью плоскогубцев, а после дожимаем молотком и наставкой.

Наконечники должны быть луженые, или нужно алюминиевый проводник, обвернуть луженным проводом перед тем, как вставить в отверстие наконечника. После наконечники следует сжать болтом с гайкой, и все изолировать лентой.
Заключение.
Конечно, сейчас существуют более продвинутые методы и приспособления для соединения проводов, но их нужно покупать и осваивать, на что уходит лишние деньги и время. Старые—добрые методы, описанные выше, еще долго будут использоваться, и также долго прослужат верой и правдой. Так зачем же платить больше?!

Способы соединения электрических проводов. Shop220

  Для того, чтобы создать хороший контакт при соединении электрических проводов необходимо очень надёжно и качественно его выполнить. Это очень важный момент, который нужно всегда обязательно учитывать при выполнении монтажа электропроводки, ведь во время проведения подобных работ нельзя избежать обязательного соединения проводов.

  Существуют два самых главных требования, которые предъявляются к электрическим контактам в местах соединения проводов. Во-первых, это отсутствие добавочного сопротивления. Соединяющий контакт должен иметь величину сопротивления не превышающую значение этого параметра целого куска электрического провода. Во-вторых, электрический контакт должен обязательно быть механически прочным. Причём, если в местах своего соединения электрические провода будут подвергаться какому-либо воздействию на растяжения, то их контакт обязан иметь прочность, не уступающую аналогичный показатель самих проводов.

  Рассмотрим какие способы соединения электрических проводов наиболее распространены при электромонтажных работах. Во-первых, провода соединяют при помощи их скрутки. Подобный способ, благодаря своей простоте и доступности, является наиболее часто используемым. Чтобы выполнить соединение этим методом необходимо, предварительно сняв изоляцию с двух проводов, просто скрутить их оголённые концы между собой.

  На скрученные жилы проводов затем наносится слой изоляционной ленты, либо надевается специальный изолирующий колпачок. Кстати, последние будут работать и в качестве дополнительного зажима контакта, повышая его надёжность. При использование этого метода монтажа всегда следует помнить о том, что как бы качественно не были скручены жилы проводов, место их контакта будет обязательно иметь немного повышенное сопротивление, что приведёт к его перегреву.

  Не менее распространённым способом соединения проводов является их спайка. Подобный способ монтажа потребует немного большего времени, чем предыдущий вариант, но он обладает гораздо большей надёжностью. Соединение при помощи пайки гарантирует электрическим проводам надёжный контакт, имеющий допустимую механическую надёжность и малую величину сопротивления. Для того, чтобы произвести спайку проводов необходимо иметь под рукой паяльник, а также некоторое количество флюса, в роли которого обычно выступает канифоль, и припоя из сплава олова со свинцом.

  Для того, чтобы выполнить соединение электрических проводов также очень часто применяют клеммные колодки. Они представляют собой некую пластину изготовленную из изолирующего материала, внутри которой закрепляются соединяемые концы проводов при помощи контактных прижимающих пластин или с помощью затягивания специальными винтами. К недостаткам последнего способа соединения можно отнести то, что в момент затягивания винта, им можно повредить жилу электрического провода. Преимуществом использования клеммных колодок можно назвать то, что с их помощью можно производить соединение алюминиевых проводов с их медными аналогами.

  Ещё одним способом соединения электрических проводов можно считать использование для подобных целей пружинных клемм. Жила провода, в этом случае, просто очищается от изолирующего слоя, а затем вставляется в специальную клемму, после этого осуществляется её соединение с жилой другого провода при помощи небольшого пружинного зажима. Используя эти пружинные клеммы, также можно соединять между собой алюминиевые и медные провода.

  Таким образом, имея представление о наиболее распространённых и часто используемых методах соединения между собой электрических проводов, можно всегда выбрать наиболее подходящий из них в данный момент и в данной ситуации.

Как удлинить и соединить электрические провода без распределительных коробок

Независимо от того, пытаетесь ли вы добавить новый светильник в свой гараж или просто добавляете розетку где-то в своем доме, есть вероятность, что вам нужно будет подключить определенные провода, удлинить несколько шнуров или повторно подключить схема. В этом случае вам, возможно, придется заняться сращиванием.

Вы должны быть в состоянии безопасно и эффективно выполнить этот базовый ремонт электрики. Таким образом, вы сэкономите время, деньги и защитите себя от проблем с электричеством.Если вы пытаетесь завершить этот проект своими руками, вам нужны правильные инструменты и материалы. Затем вы должны следовать соответствующим процедурам безопасности. Какие несколько критических моментов вам нужно иметь в виду? Убедитесь, что вы защищаете себя, своих близких и свое имущество от вреда.

Безопасность должна быть превыше всего

Первое, что вам нужно сделать, это убедиться, что вы можете сделать это безопасно. Поэтому, , прежде чем делать что-либо еще, вы должны отключить электричество в вашем доме .Вам нужно либо отключить определенную цепь, либо отключить питание во всем доме. Затем вы должны использовать бесконтактный тестер напряжения, чтобы убедиться, что электричество действительно отключено, прежде чем вы решите прикоснуться к проводу:

Использование ручки с бесконтактным напряжением

Кроме того, , если вы решите соединить несколько проводов вместе, вы должны убедиться, что у вас есть соединительные коробки . Они бывают разных форм и размеров, поэтому вам нужно подумать о завершении проекта. Затем вы должны убедиться, что у вас есть подходящая распределительная коробка, чтобы убедиться, что ваше соединение безопасно.Если вам нужна помощь в выяснении того, какие распределительные коробки лучше всего подходят для вас, обратитесь в местный хозяйственный магазин.

Наконец, прежде чем начать, вам также необходимо убедиться, что провода, которые вы соединяете, имеют одинаковое сечение и количество проводов. Таким образом, они могут быстро и эффективно передавать электроэнергию друг другу. Вы не можете соединять провода разного калибра, так как вы столкнетесь с серьезными проблемами с электричеством.

Что значит срастить провод?

Если вы соединяете провода вместе, вы соединяете два отдельных отрезка провода, чтобы по ним можно было провести ток .Есть много способов соединить провода вместе. В некоторых случаях можно просто использовать несколько проволочных колпачков. В других случаях вы можете попробовать спаять их вместе. Вы можете использовать проволочный колпачок или гайку, если вы работаете с проводами меньшего размера; однако вы можете решить использовать стыковое соединение, если вы работаете с проводами большего диаметра. Каковы плюсы и минусы каждого метода? Есть несколько шагов, чтобы следовать.

Метод 1: зачистка и соединение

Первый вариант — зачистить провода, а затем соединить их.Провода идут с изоляцией вокруг них. Прежде чем соединить их вместе, вы можете снять изоляцию. Чтобы выполнить этот метод, вам необходимо выполнить следующие шаги:

  • Сначала отключите устройство, содержащее провода, которые вы собираетесь сращивать . Если провод прикреплен к стене и не может быть отключен, всегда выключайте цепь. Таким образом, вы не будете шокированы.
  • Затем вам необходимо снять примерно один дюйм изоляции с каждого провода, который вы будете сращивать .Для этого вам понадобится инструмент для зачистки проводов, который примерно на один-два размера меньше вашего провода. Зажмите провод в отверстии и потяните стриппер к другому концу провода. Это должно снять изоляцию.
  • После этого нужно надеть на один из проводов небольшой кусок термоусадочной трубки. Примерно три дюйма термоусадочной трубки должно быть достаточно. Термоусадочная трубка изготовлена ​​из пластика. Обычно он сжимается после нагревания. Затем наденьте трубку на провод, прежде чем соединить их вместе.

Это один из самых простых способов соединения проводов.

Некоторые из основных преимуществ этого метода включают:

  • Это один из наименее дорогих доступных методов
  • Соединение проводов не занимает много времени
  • Термоусадочная трубка должна быть достаточно прочной, чтобы выдерживать обычный износ

С другой стороны, этот метод требует некоторой физической ловкости.Если вы не разбираетесь в инструментах для зачистки проводов, у вас могут возникнуть проблемы. Кроме того, этот метод, вероятно, не сработает, если вы работаете с проводами большего диаметра.

Способ 2. Попробуйте использовать проволочный колпачок

Различные небольшие провода, соединенные соединителем с проволочной гайкой

Другой вариант — попробовать использовать проволочный колпачок. Колпачок для проводов — это то, что соединит два провода вместе для вас. Чтобы использовать проволочный колпачок, вам необходимо выполнить следующие шаги:

  • Во-первых, вам нужно снова вытащить инструмент для зачистки проводов .Снимите изоляцию, если вы еще этого не сделали. У вас должно быть примерно один дюйм оголенного провода на каждом шнуре.
  • Затем соедините два конца проволоки так, чтобы они касались друг друга . Не скручивайте провода вместе. В противном случае они не влезут в колпачок провода. Задача колпачков для проводов состоит в том, чтобы скрутить провода вместе. Вам не нужно скручивать их вместе самостоятельно.
  • Затем поверните колпачок провода по часовой стрелке поверх оголенных проводов .Для этого установите колпачок провода поверх оголенных проводов и начните скручивать. Поверните крышку по часовой стрелке примерно на пять секунд. Провода должны скручиваться внутри колпачка. После этого потяните за провода, чтобы убедиться, что они остаются на месте. Если провода ослабли, нужно еще немного скрутить отвод.
  • Если вы обнаружите, что колпачок не закреплен, возможно, вы используете слишком большой колпачок для проволоки . Или вы можете снять еще немного изоляции, чтобы внутри крышки было больше провода для намотки.
  • Когда закончите, возьмите изоленту и обмотайте ею оголенные провода . Вы должны обмотать черной изоляционной лентой нижнюю часть колпачков проводов, чтобы полностью закрыть ее. Нужно перекрывать каждый слой лент, чтобы провода не оголялись. Когда вы закончите, используйте ножницы, чтобы разрезать изоленту.

Это еще один простой метод сращивания проводов.

Несколько преимуществ этого метода:

  • Этот метод можно использовать с проводами большего диаметра
  • Это также относительно недорогой метод
  • Использование колпачка для соединения проводов не займет много времени

Недостатком является то, что колпачки для проводов не всегда надежны . Если изолента со временем ослабнет, это может привести к оголению проводов, что создает угрозу безопасности. Время от времени смотрите на колпачок провода и убедитесь, что провода по-прежнему соединены надлежащим образом.

Метод 3: использование стыкового соединения

Другим вариантом, который может хорошо работать для более толстых проводов, является использование так называемого стыкового соединения. Вы можете найти стыковое соединение в большинстве хозяйственных магазинов. Если вы знаете, насколько велики ваши провода, в магазине может быть кто-то, кто поможет вам найти правильное стыковое соединение.Чтобы завершить этот метод сращивания проводов, необходимо выполнить несколько шагов, в том числе:

  • Сначала необходимо снять изоляцию с проводов с помощью инструмента для зачистки проводов . Вам нужно снять примерно один дюйм изоляции с каждого провода, с которым вы собираетесь работать.
  • После этого возьмите один из оголенных проводов и вставьте его в стыковое соединение . Вы должны нажимать на открытый конец, пока он не окажется в середине стыкового соединения.
  • Далее возьмите обжимной инструмент .Вдавите его примерно на четверть в стыковое соединение с конца в то, что вы только что назвали проводом. Вы должны совместить отверстие кримпера с точным размером стыкового соединения. Нажмите ручки кримпера до упора вниз. Вы используете это, чтобы держать провод на месте. Есть вероятность, что ваши инструменты для зачистки проводов также могут иметь обжимной инструмент.
  • После этого нужно проделать то же самое с другой стороной . Поместите второй провод в стыковое соединение. Убедитесь, что он касается другого провода, который уже находится в стыковом соединении.Затем используйте обжимной инструмент, чтобы снова закрепить провод на месте. Скорее всего, ваше стыковое соединение прозрачно, что позволяет вам видеть, как провода соприкасаются друг с другом.
  • После закрепления проводов наденьте термоусадочную трубку на все стыковое соединение . Если вы обнаружите, что термоусадочная трубка отваливается после того, как вы вставили ее на место, используйте обжимной инструмент, чтобы обжать и ее. Другой вариант — использовать изоленту.
  • Наконец, возьмите термофен и направьте его на термоусадочную трубку .Покрутите сращенный провод в руках. Термоусадочная трубка должна эффективно изолировать провода после их надлежащего нагрева.

Это один из самых популярных способов сращивания проводов, если у вас более толстые провода:

Вот несколько самых больших преимуществ использования этого метода:

  • Это идеальный метод, если вы пытаетесь соединить более толстые провода.
  • Это один из самых безопасных вариантов, поскольку вы собираетесь добавить несколько уровней защиты между оголенными проводами и внешней средой.
  • Это прочный метод сращивания проводов, который обеспечивает сращивание проводов в течение длительного времени.

Несмотря на то, что этот метод хорошо работает с более толстыми проводами, для его выполнения требуется немного больше времени. Кроме того, этот метод требует больше инструментов, что делает его немного дороже.

Наиболее распространенные ошибки, которые совершают люди при сращивании проводов

Опасная электропроводка в распределительной коробке

В конце концов, если вы пытаетесь объединить несколько проводов, у вас есть множество доступных вариантов.Вы можете подумать о типах проводов, которые вы сращиваете, о своем прошлом опыте и выбрать лучший вариант для вас. В то же время есть несколько распространенных ошибок, которые совершают люди. К ним относятся:

  • Не сращивайте провода, если они разных размеров . Это почти невозможно сделать, и это может создать серьезную опасность поражения электрическим током. Объединяйте только провода одинакового размера.
  • Не снимайте изоляцию с проводов больше, чем это абсолютно необходимо .Изоляция на месте, потому что это важная мера безопасности. Если вы удалите слишком много изоляции, вы рискуете оставить оголенные провода, что создаст серьезную угрозу безопасности. Помните, что вы всегда можете удалить дополнительную изоляцию позже. Вы никогда не сможете вернуть его обратно.
  • Если вы используете инструмент для обжима проводов, не вставляйте провода в слишком маленькое отверстие . Если вы попытаетесь зажать провода в слишком маленьком отверстии, вы просто перережете провода. Начните с большего отверстия и при необходимости перейдите к меньшему отверстию.
  • Если вам требуется фен, а у вас его нет, старайтесь не использовать паяльную лампу . Если паяльная лампа коснется проводов или трубок, они мгновенно расплавятся. Вместо этого вы можете найти тепловую пушку в местном хозяйственном магазине.
  • Не забудьте отключить питание перед началом работы . Это один из самых простых способов получить удар током. Несмотря на то, что этот шаг легко пропустить, это самая важная мера безопасности.
  • Если вы соединяете провода вместе, их легко оставить слишком короткими .Это может затруднить их позднее подключение, а также создать серьезную угрозу безопасности. Существуют разъемы для проводов, которые можно использовать для быстрого и легкого удлинения проводов. Вы можете найти их в большинстве хозяйственных магазинов.

Вот несколько наиболее распространенных ошибок, которые допускают люди при попытке соединить провода. Поскольку у вас есть несколько доступных вариантов, легко запутаться. Убедитесь, что вы соблюдаете все необходимые меры безопасности, если пытаетесь соединить провода самостоятельно.Наконец, если у вас есть какие-либо вопросы или проблемы, не забудьте обратиться за помощью к профессионалу.

Как безопасно и надежно сращивать электрические провода

Как домовладелец, это вопрос времени, когда вам нужно будет освоить некоторые базовые навыки работы с электричеством в рамках ваших проектов по благоустройству дома. Вам может понадобиться соединить провода, чтобы удлинить провод, устранить повреждения или соединить один электрический провод с другим.

Сращивание проводов — это метод соединения двух кусков провода вместе для передачи электрического тока.Вы делаете это для многих проектов, таких как перемещение выключателей или розеток и ремонт.

Читайте дальше, пока мы рассказываем о том, как безопасно сращивать электрические провода для ваших проектов «сделай сам».

Вопросы безопасности

Будь то ваш первый или сотый проект электропроводки, безопасность имеет решающее значение. Обязательно следуйте приведенным ниже советам, чтобы обезопасить себя.

Перед началом работы всегда отключайте питание цепи на сервисной панели. Перед началом работы убедитесь, что питание отключено с помощью бесконтактного тестера напряжения на проводах питания и проводах заземления.

При сращивании проводов всегда используйте один и тот же калибр. При сращивании проводов разного сечения провод меньшего сечения может выдерживать большую силу тока, чем провод большего сечения. Когда ток проходит через место соединения, он может перегреваться и создавать опасность возгорания.

При сращивании проводов всегда используйте распределительную коробку для размещения всех сращиваемых проводов. Распределительные коробки защищают от поражения электрическим током и пожаров, удерживая любые искры, возникающие при коротком замыкании.Прикрепите распределительную коробку к стойке стены или потолочной балке в месте, которое не будет чрезмерно нагружать проводку.

Убедитесь, что все ваши соединения выполнены термоусадочной трубкой или поворотным соединителем. Никогда не используйте изоляционную ленту для защиты соединений.

Как сращивать электрические провода

Следуйте этому пошаговому руководству, и вы будете на пути к сращиванию проводов, как опытный профессионал.

Перед сваркой

Обязательно отключите питание проводов, которые вы сращиваете.Никогда не сращивайте провода, если вы не можете отключить питание.

Если вы сращиваете изолированные провода, используйте инструмент для зачистки проводов, чтобы удалить с провода примерно пять дюймов внешней оболочки. Затем снимите пластиковую оболочку с отдельных медных проводов примерно на ½ дюйма.

Осмотрите проводку на предмет повреждений. Ищите сгоревшую изоляцию проводов, порезанные провода, зазубрины или следы от укусов. Прежде чем приступить к сварке, удалите все поврежденные участки.

Наденьте кусок термоусадочной трубки на провод, который вы сращиваете, так как он понадобится вам после завершения сращивания.Вы можете пропустить этот шаг, если вы используете колпачок для подключения проводов.

Если вы еще не установили распределительную коробку, используйте острогубцы, чтобы вставить зажимы в отверстия на противоположных концах коробки.

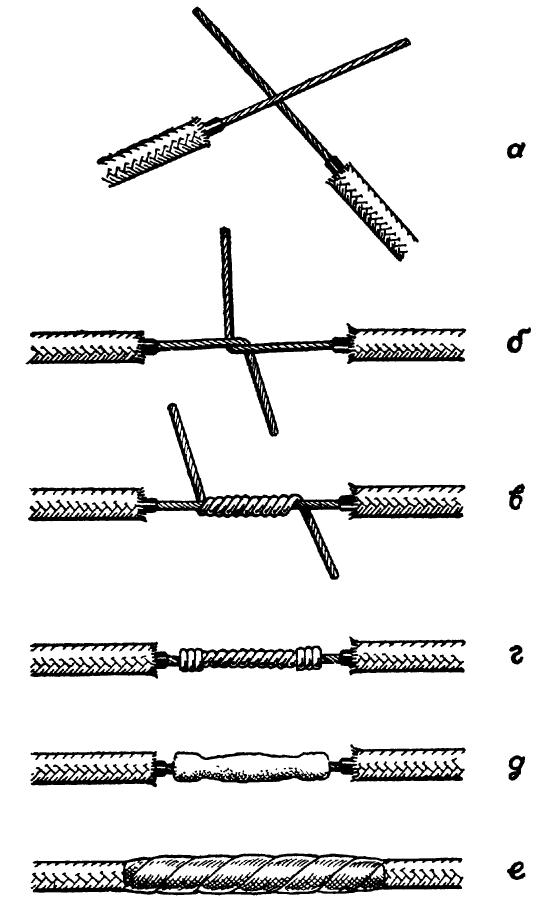

Изготовление монтажного стыка

Электрики начали использовать соединение обходчика, или соединение Western Union, в начале 1900-х годов. Идеально подходит для соединения двух проводов, которые будут находиться под напряжением. Вот как:

  • Держите провода параллельно друг другу.Согните верхнюю проволоку вниз и над нижней проволокой, и наоборот.
  • Оберните каждый провод вокруг другого несколько раз, пока не закончится провод.
  • Припаяйте соединение, чтобы обеспечить дополнительную защиту и проводимость.

Использование разъема Twist-On

Вращающийся соединитель является альтернативой сращиванию обходчика. Вот что вам нужно сделать, чтобы завершить это соединение.

  • Держите оба куска проволоки на одном уровне друг с другом.
  • Вставьте оба конца в поворотный разъем.
  • Поверните разъем, чтобы зафиксировать два провода на месте.
  • Потяните за каждый провод, чтобы убедиться в надежности соединения.

При работе с этими устройствами используйте только продукты из списка UL. Убедитесь, что разъем закрывает всю открытую проводку, которую вы зачистили. Если вы видите оголенную проводку, значит, вы сняли слишком много. Обрежьте скрученные провода и снова подключите.

После сварки

После выполнения подключений поместите их в распределительную коробку и наденьте защитную крышку.Затем закрепите его винтами.

Когда вызывать электрика

Несмотря на то, что мелкий ремонт и модификация электрооборудования можно выполнять самостоятельно, работа может быть опасной, если вы не будете осторожны. Если вам неудобно выполнять электромонтажные работы самостоятельно, вызовите профессионального электрика.

Обладая более чем 30-летним опытом, наша команда в U.S. Electric может выполнить вашу работу безопасно и эффективно. Таким образом, вы можете наслаждаться своим домом или бизнесом в полной мере.Свяжитесь с нами сегодня, чтобы обсудить варианты с профессиональным электриком!

Электрический провод и электрический кабель


Дэйв Ронджи
Резюме: Полный список типов электрических проводов и деталей, используемых в домашних проектах, с информацией об электрических кодах служит руководством по выбору.

Узнайте, чем делятся другие, на сайте Ask the Electrician:
Потрясающий веб-сайт, кстати.Скотт из Питтсбурга, штат Канзас.

Как выбрать правильный тип электрического провода для домашней электропроводки



Домашний электрический провод и Кабель типа NM

Кодекс NEC требует, чтобы домашняя электрическая проводка была защищена и заключена в оболочку, когда такие устройства, как розетки, светильники и выключатели, установлены.

Иногда необходимо соединить или соединить провода.

При сращивании проводов необходима доступная соединительная коробка для сращенные провода.

В этом списке показаны различные домашние электрические провода и отображает имя провода и типичное приложение.

стиль=»очистить: слева»>

Самый распространенный тип дома электрический провод, устанавливаемый в электрических цепях общего назначения кабель типа NM или кабель с неметаллической оболочкой минимум из одной пары изолированных жил и одной неизолированной провод, используемый для заземляющего проводника. Заземляющий провод соединен по всему дому, чтобы поддерживать непрерывную заземленную систему, которая исходит из Главной сервисной панели.

Выполнен монтаж бытового электропровода типа НМ путем сверления отверстий с использованием утвержденных методов, которые защищают провод и сохраняет структурную целостность дома. Доступны методы для защиты проводки, которая становится уязвимой для повреждения, которое может произойти при монтаже гипсокартона или других настенных покрытий. Этот защита обеспечивается пластинами безопасности, как показано в таблице ниже.

Проводная нагрузка
Изолированные жилы внутри кабеля типа NM рассчитаны на температуру.

Этот номинал ограничивает протекающий ток в амперах, тем самым предотвращая перегрев домашней электропроводки и возникновение пожара.

Использование провода соответствующего сечения обеспечит безопасную работу цепи.

стиль=»очистить: слева»>
.

Если иное специально не оговорено в электротехнических нормах, защита от перегрузки по току для типов проводников не должна превышать следующие значения:

Медные проводники:
15 А для № 14 AWG, 20 А для № 12 AWG и 30 А для № 10 AWG

Алюминиевые и медные проводники:

15 ампер для № 12 AWG и 25 ампер для № 10 AWG

Эти характеристики определяются после применения любых поправочных коэффициентов для температуры окружающей среды и количества проводников. Конкретные типы изоляции проводников определяются в зависимости от факторов окружающей среды при установке, таких как открытый воздух, сухие или влажные места.

Хотя предыдущая таблица верна и точна, во многих случаях тип провода неизвестен. Бывают также случаи, когда в цепи используется более одного типа проводов. Вот почему лучше всего использовать эту таблицу по умолчанию для определения емкости проводов, перечисленных ниже

Расчеты допустимой нагрузки на провод определяются с использованием коэффициента нагрузки 80%.
Например:
Фактическая нагрузочная способность медного проводника #12 на 20 ампер составит 16 ампер.
Определяется по этой формуле:
Сила тока X 0,80 = грузоподъемность или (20 х 0,80 = 16)

В этой таблице указана номинальная сила тока для размеров домашних электрических проводов
Хотя это наиболее распространенная таблица, используемая для определения размера провода, это всего лишь один пример.
Допустимая нагрузка изолированных проводников
На основе таблицы NEC 310-16
  60 град С
(140 градусов по Фаренгейту)
75 град. С
(167 градусов по Фаренгейту)
90 град С
(194 град. по Фаренгейту)
60 град С
(140 градусов по Фаренгейту)
75 град. С
(167 градусов по Фаренгейту)
90 град С
(194 град. по Фаренгейту)
Проволока
Типы
ТВ,
УФ
ПВ, ПВВ, ПВВ, ПВН, XЧВВ ТНХН,
ТНВН-2,
XHHW
ТВ, УФ ПВ, ПВВ, ПВВ, ПВН, XЧВВ THHN, THWN-2, XHHW

Размер провода
АВГ

Медный провод
Сила тока

Алюминиевая проволока
Сила тока

#14 20 20 25
#12 25 25 30 20 20 25
#10 30 35 40 25 30 35
#8 40 50 55 30 40 45
#6 55 65 75 40 50 60
#4 70 85 95 55 65 75
#3 85 100 110 65 75 85
#2 95 115 130 75 90 100
#1 110 130 150 85 100 115
Кабель типа NM, используемый для домашней электропроводки
Проводники из медной проволоки

РАЗМЕР ПРОВОДА
АВГ

ТОК
РЕЙТИНГ

#14 AWG

15 А

#12 AWG

20 А

#10 AWG

30 А

#8 AWG

40 А



Общие крепежные детали и компоненты проводки и для чего они используются
ЗАЩИТА ПРОВОДОВ ОПИСАНИЕ ЧАСТИ ПРОВОДКА НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
Кабельная скоба
Прикрепите кабели к деревянной конструкции через каждые 4-1/2 фута и в пределах 8 дюймов от коробок.
7/16 — кабель № 14, тип NM
9/16 — кабель № 12 и № 10, тип NM
1 — дюйм для кабелей большего размера
Пластина безопасности Защита проводов в уязвимых местах
Проекты домашней электропроводки



Общие компоненты заземления и для чего они используются
ЧАСТЬ ЗАЗЕМЛЕНИЯ ОПИСАНИЕ ЧАСТИ НАЗЕМНОЕ НАЗНАЧЕНИЕ и ПРИМЕНЕНИЕ
Обжимная втулка Соединение двух или трех оголенных заземляющих проводов №14 или №12 в «хвост» для соединения вилок и выключателей
Зеленый винт заземления Соедините заземляющий провод с помощью разъема заземления
Провода №14 и №12
Зажим заземления Для старых металлических коробок без доступа к заземляющему винту
Провод №14 и №12
Наконечник заземления Соединение больших проводов
различных размеров для проводов

Не забывайте всегда проверять характеристики устройства на предмет требуемой силы тока и размера автоматического выключателя, а затем выбирать размер электрического провода для вашего дома.


Видео по электромонтажу #2


Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Посмотреть больше видео о проводке дома от Ask The Electrician:


Узнайте больше из моего видеокурса по домашней электротехнике:

Обязательно получите копию моей БОЛЬШОЙ Новая электронная книга:

Полное руководство по домашней электропроводке

Правильно подключите с помощью моей иллюстрированной книги по электромонтажу
Отлично подходит для любого проекта домашней проводки.


Узнайте, как правильно подключить провода! Узнайте больше о электропроводке в жилых домах
Идеально подходит для домовладельцев, студентов и электриков
Включает:
Домашняя электрическая проводка — комната за комнатой
Цепи 120 Вольт
Цепи 240 Вольт
Многопроводные схемы
Методы прокладки проводки домашней электрической цепи
Электрические коды для домашней электропроводки
….и многое другое.





СВЯЗАННЫЕ

Подробнее об электрическом проводе

Проблемы с люминесцентным освещением и способы их устранения
Как решить проблемы с люминесцентным освещением: Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами.

Как подключить термостат
Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата.

Почему мой светильник в ванной не работает?
Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения.

Электрика Вопрос об наружных светильниках от заката до рассвета
Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения.

Причины гудения или потрескивания в электрической цепи
Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать.

Электропроводка электропечи на 220 В
Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи.

Конфорки электрической плиты не нагреваются
Почему конфорки Defy Stove не нагреваются полностью? Как отремонтировать или заменить конфорки DEFY.

Что делать с заземляющим проводом
Куда прикрепить заземляющий провод? Заземление настенных розеток и выключателей света: что делать, когда не к чему прикрепить заземляющий провод, заземление настенных розеток и выключателей света, заземляющие провода и незаземленные светильники и коробки, соединение заземляющего провода.

провод электрический — 1699


Переменный ток в электронике: горячие, нейтральные и заземляющие провода

Прежде чем приступить к работе с линейным напряжением в ваших электронных схемах, вам необходимо понять несколько деталей о том, как проводка большинства жилых и коммерческих зданий. Следующее описание относится только к США; если вы находитесь в другой стране, вам необходимо определить стандарты электропроводки в вашей стране.

Стандартная электропроводка линейного напряжения в Соединенных Штатах выполняется с помощью кабелей с пластиковой оболочкой, которые обычно имеют три проводника. Этот тип кабеля технически называется кабелем NMB, , но большинство электриков называют его самой популярной торговой маркой Romex.

Три жилы внутри электрических кабелей

Две жилы в кабеле NMB покрыты пластиковой изоляцией (одна белая, другая черная).Третий проводник — голая медь. Эти проводники обозначаются следующим образом:
  • Горячий: Черный провод — это горячий провод , который обеспечивает источник тока 120 В переменного тока.

  • Нейтраль: Белый провод называется нейтральным проводом . Он обеспечивает обратный путь для тока, обеспечиваемого горячей проволокой. Нейтральный провод подключается к заземлению.

  • Заземление: Неизолированный провод называется заземляющим проводом .Как и нейтральный провод, заземляющий провод также соединен с заземлением. Однако нейтральный и заземляющий провода служат двум разным целям.

    Нейтральный провод вместе с горячим проводом является частью цепи под напряжением. Напротив, заземляющий провод подключается к любым металлическим частям прибора, например, к микроволновой печи или кофейнику. Это функция безопасности на случай, если горячие или нейтральные провода каким-либо образом соприкоснутся с металлическими частями.

    Соединение металлических частей с заземлением устраняет опасность поражения электрическим током в случае короткого замыкания.

Обратите внимание, что для некоторых цепей требуется четвертый проводник. Когда используется четвертый проводник, он покрыт красной изоляцией и также является проводом под напряжением.

Как они подключаются к стандартной розетке

Три провода стандартного кабеля NMB подключаются к трем штырям стандартной электрической розетки (правильно называемой розеткой ). Как видите, нейтральный и горячий провода подключены к двум вертикальным штырям в верхней части розетки (нейтральный слева, горячий справа), а провод заземления подключен к круглому штырю в нижней части розетки. .

Вы можете вставить вилку с двумя или тремя контактами в стандартную розетку с тремя контактами. Двухконтактные вилки предназначены для приборов, не требующих заземления.

Большинство незаземленных приборов имеют двойную изоляцию , что означает наличие двух слоев изоляции между любыми проводами под напряжением и любыми металлическими частями внутри прибора. Первый слой — это изоляция на самом проводе; второй обычно выполнен в виде пластикового корпуса, изолирующего проводку под напряжением от других металлических частей.

Вилки трехконтактные

Трехштырьковые вилки предназначены для приборов, требующих заземления в целях безопасности. Для большинства устройств с металлическим корпусом требуется отдельное заземление.

Существует только один способ вставить вилку с тремя контактами в розетку с тремя контактами. Но обычные двухштырьковые вилки, у которых нет заземляющего контакта, могут быть подключены к любому контакту на горячей стороне.

Чтобы этого не произошло, розетки поляризованы , что означает, что нейтральный контакт шире горячего.Таким образом, есть только один способ воткнуть поляризованную вилку в поляризованную розетку. Таким образом, вы всегда можете отследить, какой провод горячий, а какой нейтральный.

Вы всегда должны размещать выключатели или предохранители на горячем проводе, а не на нейтральном проводе. Таким образом, если выключатель разомкнут или перегорел предохранитель, ток в горячем проводе будет предотвращен от прохождения через выключатель или предохранитель в вашу цепь. Это сводит к минимуму любой риск поражения электрическим током, который может возникнуть, если провод ослабнет в вашем проекте.

Как установить электропроводку

Многие проекты по благоустройству и реконструкции дома требуют либо новой проводки, либо замены старых, изношенных или перегоревших соединений. Для обширной работы, очевидно, лучше всего нанять электрика, но некоторые проекты могут быть в пределах уровня навыков среднего домашнего мастера. Прочтите эту статью, чтобы получить совет, прежде чем браться за следующую работу по электромонтажу.

Основы электромонтажа

При работе с электропроводкой всегда отключайте питание в блоке выключателя, прежде чем начинать какие-либо работы.Затем протестируйте местность с помощью неонового тестера, чтобы убедиться, что питание отключено и безопасно продолжать работу.

Большая часть проводки в доме имеет калибр 12 или 14. Как правило, при подключении существующей проводки к устройству или приспособлению вы будете следовать цветовому коду, сопоставляя каждый цветной провод с соответствующим двойником. Выключатели света, например, работают на черном проводе и подключаются непосредственно к другому черному проводу, уже имеющемуся в системе.

Электрическая проводка в США соответствует тем же основным цветовым кодам: красный и черный провода обозначают провода под напряжением, белые провода служат заземлением, а синий, желтый или другие цвета используются для выключателей или других конкретных целей.

Подключение к розетке

Обычно проводка, которую вы устанавливаете, будет присоединена к последней розетке на текущем участке кабеля. Это можно определить, найдя розетку с проводами, подсоединенными только к двум из четырех клеммных винтов. Убедитесь, что ток в цепи отключен, а затем снимите лицевые панели с каждой розетки, чтобы найти ту, которую вы ищете.

Крепление кабеля для новой проводки

Ослабьте винты, удерживающие розетку на месте, и снимите ее, чтобы добавить проводку.Позаботьтесь о том, чтобы подключить кабель правильного размера. Если используется кабель 12-го калибра, продолжайте использовать кабель 12-го калибра; то же самое относится и к 14-му калибру. Белый провод будет присоединен к хромированной клемме на розетке, а черный провод — к латунной. Заземляющий провод будет крепиться к самой коробке, но только в том случае, если он выполнен из металла.

Добавление новой проводки из распределительной коробки

Новая проводка также может быть подключена к распределительной коробке, если имеется избыточная емкость. После отключения питания тщательно проследите кабели, соединяющие коробку, чтобы убедиться, что вы не подключаете питание 240 В к розетке 120 В или наоборот.

Чтобы подключить новую проводку, сначала найдите основной провод питания, проследив белые провода, так как все они будут присоединены к белому проводу на линии питания. Выньте неиспользуемую вилку и проложите новую проводку из коробки. Зажмите кабель, чтобы закрепить его в распределительной коробке.

Подключение новой проводки к потолочному светильнику

Если ваш светильник не управляется выключателем, вы можете подключить новую проводку, чтобы добавить ее.Убедитесь, что питание отключено, а затем подключите провода в соответствии с цветовым кодом: белый к белому и черный к черному. Соедините заземляющие провода вместе и прикрепите их к металлической коробке и фонарю.

Всегда подбирайте разъемы в соответствии с типом используемого кабеля

В зависимости от типа приобретенной приставки она может поставляться со встроенными разъемами или без них. Существует два основных типа кабельных разъемов, которые вам придется различать при новом подключении. Бронированные типы имеют внутренние ободки для удержания волоконных втулок на конце кабеля, а неметаллические типы имеют двухвинтовой зажим, который будет закреплять установку вокруг кабеля.Вы всегда должны оставлять не менее шести дюймов проводки внутри коробки, чтобы у вас было достаточно провисания для соединения.

Выполняйте все соединения в одобренных коробках

Используйте только коробки, одобренные для вашего электрического применения, и никогда не используйте сращивание открытой линии при добавлении проводки. Правильно расположите все ящики, чтобы они всегда были доступны.

Прокладка нового кабеля между несколькими этажами

Просверлите отверстие достаточной ширины, чтобы в углублении за стеной можно было разместить оборудование сверху вниз через пол.Затем проденьте кабель через только что просверленное отверстие, используя проволоку с крючковатым концом и веревку с прикрепленным грузом, как показано на схеме справа.

Добавление новой электропроводки из потолочных коробок

Дома с мансардой могут быть проще подключены к электропроводке с помощью потолочных коробок. Этот метод использует гравитацию, чтобы упростить добавление проводки. Начните с подключения кабеля к коробке, как описано ранее. Затем выпилите отверстие в нужном месте и установите кабельную коробку. Проложите новый кабель, добавив дополнительные отверстия в таких местах, как плита 2×4 и материал потолка.

Добавление новой проводки на той же стене

Кабель можно проложить между существующими и вновь установленными розетками, пропустив его через стену. Найдите место (не на шпильке) для новой розетки и отметьте примерное место. Затем, используя искатель шпилек, найдите и отметьте шпильки в стене. Начните отметку со стойки на стене перед существующей розеткой и закончите со стойкой на противоположной стороне от новой розетки, как показано на рисунке.

Теперь пришло время отметить точные размеры вашей новой розетки. Убедитесь, что он находится на одном уровне со старым, прежде чем использовать замочную скважину или пилу для гипсокартона, чтобы вырезать отверстие в стене.

С помощью той же пилы для гипсокартона отрежьте трехдюймовую полосу гипсокартона, начиная с середины первой отмеченной стойки и заканчивая центром последней. Переключитесь на ручную или циркулярную пилу и сделайте два надреза на расстоянии около дюйма друг от друга и глубиной 3/4 дюйма в открытых шпильках. Возьмите молоток и долото к дереву между надрезами, чтобы удалить его.

После того, как вы проверили существующую розетку, чтобы убедиться, что питание отключено, снимите крышку имеющейся розетки.Вставьте проволоку через отверстие резьбовым концом вперед и затяните зажим, если он есть. Если его нет, поместите новый зажим на кабель и затяните винт, чтобы удерживать его на месте. Снимите гайку с зажима, чтобы пропустить ее через выбивное отверстие в коробке, затем установите гайку на место и затяните. Подсоедините провода, как только кабель будет надежно закреплен, а затем снова завинтите розетку и снова установите лицевую панель.

Подойдите к новому ящику и заберите один из его нокаутов. Самозажимные коробки нужно только установить и затянуть.В противном случае используйте вешалки Madison с каждой стороны. Проведите провод от существующей розетки за стеной, используя вырезы, и вверх в новую коробку. Зажмите провод и замените розетку в стене.

Завершите сборку всего оборудования, прежде чем снова включить питание и проверить ток, чтобы убедиться, что проводка работает правильно. Если все в порядке, пора чистить. Прикрепите кабельные протекторы к выемкам в стене и верните на место ранее отрезанную полосу гипсокартона, отремонтировав повреждения с помощью шпаклевки и гипсокартонной ленты.

Информация в этой статье была предоставлена ​​Национальной ассоциацией розничного оборудования (NRHA) и соответствующими участниками.

Как пользоваться соединителями электрических проводов

Соединители электрических проводов

— это распространенный и простой способ соединения двух токонесущих электрических проводов. В отличие от многих проектов электропроводки, установка разъема электрического провода достаточно проста для непрофессионала и требует очень мало инструментов.Однако важно отметить, что существует множество различных типов разъемов для проводов. Некоторые обжимаются, а другие просто надеваются и закручиваются. В приведенных ниже шагах объясняется, как использовать наиболее распространенный тип: накручиваемый проводной разъем.

Шаг 1. Отключите питание

Подберите электрические разъемы на Amazon.

Во избежание опасного поражения электрическим током всегда отключайте питание перед выполнением каких-либо работ с электропроводкой.

Шаг 2. Выбор соединителя провода правильного размера

Почти так же важно, как отключить питание, выбор провода правильного размера для подключения для работы может предотвратить механические и электрические неисправности, а также предотвратить электрические возгорания.Причина этого в том, что при включении переключателя или устройства электрический ток течет по проводам и к разъему провода. Как только ток достигает разъема, он встречает небольшое сопротивление на своем пути. Сопротивление заставляет сами провода немного нагреваться, что, в свою очередь, вызывает их расширение.

После того, как выключатель снова будет выключен и подача тока прекратится, провода остынут и снова сожмутся до своего нормального размера. Если был применен соединитель провода неправильного размера, он может соскочить, когда провод расширится, или просто упадет, когда провод сожмется.В любом случае, жилы проводов останутся открытыми, что потенциально может вызвать всевозможные проблемы. Чтобы выбрать разъем для провода подходящего размера, посмотрите на коробку разъема сбоку и убедитесь, что используемый разъем соответствует размеру провода, к которому он подключается, а также количеству проводников в проводе.

Шаг 3. Зачистите соединяемые провода

С помощью инструмента для зачистки проводов удалите покрытие вокруг концов двух проводов, которые необходимо соединить.Необходимо удалить не более 3/8 дюйма покрытия.

Шаг 4. Соедините два зачищенных конца вместе

Выровняйте два провода так, чтобы они были параллельны друг другу. Некоторые электрики скручивают провода перед тем, как надеть на них разъем. В этом нет ничего плохого; однако, чтобы быть внесенным в список UL (что означает, что он был одобрен комиссией по тестированию безопасности), разъем должен обеспечивать надежное соединение без скручивания проводов, поэтому применение соединителя без скручивания проводов также будет работать.На самом деле, скручивание проводов вместе перед установкой разъема может затруднить будущий ремонт этого соединения, поскольку два провода будет сложнее разделить.

Шаг 5. Поместите разъем на концы проводов

Независимо от того, скручены ли провода или просто выровнены параллельно друг другу, поместите колпачок разъема провода на оголенные проводники двух проводов. Убедитесь, что оголенный материал проводника не выступает из нижней части разъема.Если часть оголенного провода все-таки выступает, снимите колпачок и отрежьте немного конца кусачками и повторите попытку.

Шаг 6. Закрутите разъем

После того, как разъем закроет все оголенные провода, поверните разъем по часовой стрелке, пока он не станет очень тугим. Наконец, проверьте качество и прочность соединения, взявшись за разъем и попытавшись вытащить каждый провод. Помните, что если разъем провода не плотно затянут, возможно, колпачок соскользнул.

Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как проверить, находится ли электрический провод под напряжением

Тестер напряжения — это самый безопасный способ проверить электрический провод под напряжением, поскольку существует множество тестеров. Основными из них являются бесконтактные тестеры напряжения и цифровые мультиметры, которые используются для обнаружения протекания тока. Тестеры напряжения не дороги и могут быть приобретены в местных хозяйственных магазинах. Их может использовать любой, если с ними правильно обращаться и знать, как с ними работать.

Этот тип тестера напряжения является чрезвычайно безопасным вариантом для проверки электрического провода под напряжением. Тестер небольшой по размеру, а также легкий и изготовлен из прочной пластиковой смолы. Чтобы безопасно обращаться с ним, не требуется, чтобы кто-то вступал в контакт с проводом. Питание отключается, когда устройство используется и вставляется в электрическую розетку.

Он работает, загораясь и издавая чирикающий звук при наличии питания. Для проверки нескольких проводов и розеток достаточно просто поднести устройство к проводам.Однако возможности прибора ограничены, когда речь идет об осмотре проводов, покрытых металлической оболочкой или трубой. Кроме того, тестер может быстро заряжать наши аккумуляторы, поэтому требуется постоянная замена аккумулятора.

Цифровые мультиметры используются для измерения силы тока, напряжения и уровня сопротивления. Поворачивая ручку на устройстве, можно легко переключаться между различными показаниями. Для проверки наличия напряжения на проводе с помощью цифрового мультиметра система должна быть настроена на переменное напряжение.

Использование устройства осуществляется путем надевания двух щупов, находящихся на устройстве, на красный и черный провод. Перед подключением положительного и отрицательного проводов важно полностью отключить питание. Показания должны отображаться на экране, чтобы определить, находится ли провод под напряжением.

Использование цифрового мультиметра предпочтительнее бесконтактных тестеров напряжения в основном для старых зданий. Кроме того, при проверке заземляющих проводов проверяется, действительно ли они подключены к системе заземления.Бесконтактный тестер напряжения часто используется сначала для проверки розеток, затем провода проверяются цифровым мультиметром. Оба они являются полезными инструментами, которые обеспечивают точные показания и информацию, если провод все еще находится под напряжением.

Все коммерческие, жилые и промышленные здания юридически соблюдают правила электропроводки в соответствии с Правилами электропроводки AS/NZS 3000. Эти стандарты содержат требования безопасности для новых технологий, установок и многого другого. Включая электрическую проводку, такие правила, как цвет проводки, все провода в здании одинаковы.

При проверке электрических проводов на наличие напряжения важно знать цветовой код проводов и помещения. Только работа с красным или активным проводом безопасна для людей, не обученных электромонтажным работам. Электропитание должно быть всегда отключено, чтобы предотвратить возникновение какой-либо опасности, связанной с электричеством. Кроме того, провод заземления должен быть постоянно подключен, так как это защищает людей от скачков напряжения.

Если вам интересно узнать больше о системе заземления в электрической системе, прочитайте статью в нашем блоге для получения дополнительной информации.

То, как определяются цветовые коды системы электропроводки, зависит от того, является ли система многофазной или однофазной. В жилых домах часто устанавливается однофазная система, электрически подключенная к напряжению 230–240 вольт.

Leave Comment

Ваш адрес email не будет опубликован.
