Назначение и виды невозвратных клапанов

Невозвратный клапан – это специальное устройство, перекрывающее канал, в случае незапланированного поведения потока, которое относится к элементам трубопроводной запорной арматуры.

Невозвратный клапан используется в судостроении, в промышленном секторе, там, где перекачивается, подается газообразная, парообразная или водная среда. По назначению невозвратный клапан служит сигнальным элементом системы. Невозвратный клапан применяют в трубопроводах, с подъемно запорным и поворотным механизмом, который обеспечивает транспортировку потока в одном направлении, препятствуя реверсному движению среды.

Невозвратные клапана, в зависимости от места использования, производятся из различных материалов, от стали до цветных металлов. Невозвратные клапаны отличаются типом соединения с трубопроводом и конструкцией регулировочного блока.

Невозвратные клапаны различаются механизмом запирания и бывают:

  • поворотные;
  • подъемные;
  • шаровые;
  • тарельчатые;
  • пружинные.
Данные клапаны делятся на:
  • простые,
  • безударные.

По виду подключения клапаны невозвратные бывают:

  • фланцевые угловые;
  • фланцевые проходные;
  • штуцерные проходные;
  • штуцерные угловые.

Особенности конструкции клапана

Невозвратные клапаны конструктивно обладают специальным запорным элементом, который принудительно открывает или закрывает проход транспортируемому потоку сквозь среду. Особенностью невозвратного клапана является специальный противовес на запирающем диске. Устанавливают невозвратный клапан в системе трубопровода по направлению движения среды.

Технические характеристики
Невозвратный клапан штуцерный проходной
Наименование Ду Ду 10 Ру 40 Ду Ду Ду Ду Ду Ду 25 Ду 10 Ру 40 Ду 10 Ду 10
10 15 15 20 20 25 Ру 40 Ру 100 Ру 100
Ру Ру Ру Ру Ру Ру
40 40 40 40 40 40
Обозначение чертежа 522- 522-01.
522 522 522 522 522 522-01. 522-01.471 522-01. 522-01
01. 470-01 -01. -01. -01. -01. -01. 470-07 493 .493-01
470   470 470 470 470 470
    -2 -3 -4 -5 -6
Обозначение по ЕСКД

                ИТШЛ. ИТШЛ.
494311. 494311.
1 001-01
Наименование Ду Ду 20 Ру 40 Ду Ду Ду Ду Ду Ду 32
15 20 20 20 25 32 Ру 100
Ру Ру Ру Ру Ру
Ру

40 100 100 100 40 100
Обозначение чертежа 522 522-01. 522 522 522 522 522 522-01.
-01. 471-04 -01. -01. -01. -01. -01. 494-03
471   494 494 494 471 494
-2     -1 -4 -6 -2
Обозначение по ЕСКД     ИТ ИТ ИТ   ИТ ИТШЛ.
ШЛ. ШЛ. ШЛ. ШЛ. 494311.
494 494 494 494 002-03
311. 311. 311. 311.
2 2 2 2
  -1 -4 -2

Стоимость невозвратного клапана можно увидеть в прайс-листе на сайте.

Подробную информацию о невозвратных клапанах, их наличие на складе вы можете получить у нашего специалиста. Для этого свяжитесь с нашими специалистами удобным для вас способом.

Клапан невозвратный — Справочник химика 21

    Клапан обратный (клапан невозвратный) [c.193]

    Клапан обратный (клапан невозвратны й) >[c.420]

    I — пробка отверстия для налива жидкости, 2 — рабочая рукоятка ручного насоса, 3 — резервуар для жидкости, 4 — поршень ручного насоса, 5 — клапан невозвратного действия (обратный клапан), 5 — рабочий поршень с опорной пятой, 7 — корпус домкрата, 8 — поршневая камера. 5 — отверстие для спускного клапана 

[c.190]


    Клапан обратный (клапан невозвратный) проходной [c.389]

    На пробоотборной линии следует установить невозвратный клапан или эквивалентное устройство для предотвращения любой возможности возврата пробы в трубопровод, из которого она была отобрана. Это не должно препятствовать свободному проходу осадка в приемник.[c.136]

    Правилами техники безопасности рекомендуется применение бесшумных обратных клапанов. Обратные клапаны с демпферным устройством ОКД, разработанные во ВНИХИ, бывают угловые и прямоточные с условным проходом 70 и 100 мм. Завод Компрессор выпускает невозвратные клапаны марки КН с условным проходом 100, 125, 150 и 200 мм. Клапаны КН предназначены для работы при давлении до 1,8 МПа (18 кгс/см ). 

[c.134]

    Эжектор 1Э поддерживает в испарителе давление примерно 1 кПа (0,01 кгс/см ), при котором рабочая вода (хладагент) кипит в испарителе при 4—6 С. Охлажденная рабочая вода насосом 1Н подается потребителям холода 1ПХ и 2ПХ, отводит от них теплоту Q ) и нагревается на 2—3 °С. Через регулирующий вентиль РВ рабочая вода возвращается в испаритель, разбрызгиваясь в коллекторе. В результате частичного испарения при низком давлении она вновь охлаждается на 2—3 °С. Отведенный из испарителя холодный пар сжимается эжектором 1Э до давления 5—6 кПа, что соответствует температуре их конденсации 33—36 °С (примерно на 6—7 °С выше температуры охлаждающей воды).

Рабочая вода из конденсатора 1Кд забирается насосом 2Н. Часть ее через невозвратный клапан НК подается в генератор Г, а другая часть через поплавковый регулятор 1ПР, поддерживающий уровень воды в испарителе, поступает в испаритель. [c.21]

    Обратный (невозвратный) клапан Предохранительный клапан Приборы регулирующие, сигнализирующие ТРВ с внутренним и внешним отбором [c.274]

    Клапан обратный (невозвратный)  

[c.245]

Рис. 92. Невозвратный клапан марки КН
    На линии конденсата установлен невозвратный клапан, препятствующий подсосу воздуха в машину при кратковременных остановках конденсатного насоса. Образовавшийся в конденсаторах конденсат через поплавковый клапан возвращается в главный конденсатор. Для возврата воздуха, попавшего с конденсатом во всасывающую полость насоса, предусмотрен специальный трубопровод. [c.115]
    Если предположить, что характеристика трубопровода есть кривая АО, то совместная работа обоих насосов была бы невозможна, так как суммарная характеристика 3 не пересекается кривой АО.
В этом случае центробежный насос выключится, т. е. его невозвратный клапан закроется, а сам насос будет работать вхолостую. [c.65]
Рис. 38. Аммиачный невозвратный клапан типа КН
    О — конденсатор второй ступени // — поплавковый клапан и водяной затвор /2 — уравновешивающий невозвратный клапан 13 — насос И — поплавковый дроссельный вентиль /5—невозвратный клапан /5—потребители холода [c.26]

    Невозвратный клапан препятствует возвращению конденсата или воздуха в машину при пусковом отсасывании воздуха вспомогательными эжекторами. 

[c.27]

    После насоса часть конденсата через невозвратно-запорный клапан 16 и поплавковый регулятор 17 возвращается в испаритель. [c.41]

    Клапан обратный (невозвратный) а — проходной [c.54]

    Ц Реле уровня полупроводниковое. Гс1 Сигнализатор уробня злетррнный. Шай5а дроссельная Клапан предохранительный -И- Клапан дроссельный Клапан невозвратный Клапан электромагнитный [c. 279]

    Невозвратно-запорными клапанами называются обратные клапаны, имеющие устройство для принудительного закрытия. Невоззратно-управляющими клапанами называются обратные клапаны, имеющие устройство для принудительного открытия и закрытия. [c.83]

    АВ. В этом случае цен- тробежный насос выключится, т. е. его невозвратный клапан закроется, а сам насос будет вращаться вхолостую. [c.80]

    Рис. и. Пароводяная эженюрная холодильная машина ЬЭ с поверхностными конденсаторами производительностью 300 тыс. ккал час при ( = = 5° С (завод Компрессор ) 1 — главный конденсатор, г — главный эжектор, 3 — пспаритель, 4 — отбойник, 5 —разбрызгивающее устройство, 6 — перегородка, 7 — сливной стояк, 8 — входной стояк, 9 — конденсатный эжектор, ю — воздушный эжектор второй ступени, и — воздушный эжектор первой ступени. 12—блок вспомогательных конденсаторов, 13 — невозвратный клапан [c.414]

    На рис. 47 показаны три варианта схем трубопроводов конденсата. В схеме а конденсат из вспомогательного конденсатора первой ступени ВК1 через гидравлический затвор и дроссельный клапан ДК отводится в главный конденсатор ГК, из которого удаляется эжектором ЭК вместе с конденсатом, образовавшимся в главном конденсаторе. Из эжектора через невозвратный клапан НК горячий конденсат температурой 45—55°, подогретый за счет конденсации рабочего пара, поступающего в эжектор, направляется в конденсатор второй ступени, где часть его охлаждается и направляется в испаритель, а основное количество возвращается в котельную для повторного использова- [c.108]

    Вследствие разности давлений конденсат из вспомогательных конденсаторов поступает в главный конденсатор. Чтобы исключить перетечку пара и выравнивание давлений, в конденсатопроводах устанавливают поплавковый клапан с водяным затвором 11 и уравновешивающий невозвратный клапан 12. Весь образующийся и поступающий гизвне конденсат перекачивается насосом 13 из главного конденсатора в котельную через невозвратный клапан 15, за исключением небольшой части, направляемой в испаритель через поплавковый дроссельный вентиль-14 для компенсации испарившейся рабочей воды.[c.227]

    За отверстие в раме 1 тумбаленс подвешивается к борту лодки или к швартовому концу так, чтобы поплавок 3 оказался на поверхности воды примерно на половине высоты направляющих 2 прп спокойном уровне моря. При наличии поверхностных волн поплавок совершает колебания по вертикали и движет шток с поршнем насос откачивает воду. Трюмная вода выходит из отверстия 5 в верхней части цилиндра 7. В приемнике воды 10 имеется невозвратный клапан из подпружиненного шарика, он служит для предотвращения воздгожно1ю сифонного эффекта, когда вода может пойти в обратном направлении, т. е. из моря в лодку. [c.121]


Клапан невозвратный фланцевый проходной VG 85033, Gbz 10 тип 21.31.01

Клапан судовой невозвратный фланцевый проходной VG 85033, из безцинковой бронзы Gbz 10 тип 21.31.01

Условное давление:

от DN 20 до  DN 32 = PN25

от DN 40 до DN 150 = PN10

от DN 175 до DN 200 = PN 4

Судовой клапан арт. 21.31.01 тип «C» имеет мягкое уплотнение.

Область применения:

Судовая арматура подходит для пресной и морской воды, топлива и смазочного масла. Максимальная рабочая температура до 100°C.



Допустимые рабочие температуры и давления:

макс. давление до 100°C max.

DN 20 — 32 25 bar

DN 40 — 150 10 bar

DN 175 — 200 4 bar



Специальное исполнение: клапаны с подпружиниванием

Клапан невозвратный фланцевый проходной VG 85033, Gbz 10 тип 21.31.01

Таблица размеров клапана:

DN

Ø D

 Ø k x n x Ø d1

L

H

Подъём

— kg

20

86

62x 4 x 11

120

78

10

1,5

25

92

68 x 4 x 11

130

78

10

1,7

32

100

76 x 6 x 11

140

94

13

2,4

40

108

84 x 6 x 11

180

102

12

4,5

50

120

96 x 6 x 11

210

109

16

5,5

70

140

116x 8 x 11

260

136

25

6,2

80

150

126 x 8 x 11

280

142

28

7,5

100

172

148 x 10 x 11

330

159

35

11,0

125

200

176 x 10 x 11

390

181

44

18,0

150

226

202 x 12 x 11

450

193

53

22,0

175

264

240 x 14 x 11

530

220

64

33,0

200

288

264 x 16 x 11

580

232

73

37,0

Обратный клапан — это.

.. Что такое Обратный клапан? Типичные обратные затворы.

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия). С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, перекрывающего поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.

Обратные клапаны как правило устанавливаются на горизонтальных участках трубопроводов, а затворы — как на горизонтальных, так и на вертикальных участках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90°), а затворы обратные — только проходными[1][2].

Принцип действия

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположный он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим[1].

Конструктивные типы

Обратный клапан

Обратные клапаны до 1982 года в России назывались подъемными клапанами[3], затвором в них служит золотник, который перемещается возвратно-поступательно по направлению потока среды через седло.

По конструкции и технологии изготовления обратные клапаны проще, чем другие типы, при этом позволяют обеспечить надёжную герметичность, но такие устройства более чувствительны к загрязнённым средам, при воздействии которых возможно заедание клапана.

В обратных клапанах ось прохода в седле корпуса и, соответственно, ось подъема золотника расположены как правило перпендикулярно оси трубопровода. Корпус обратного клапана практически аналогичен корпусу запорного клапана, но крышки и золотники обратных и запорных клапанов существенно отличаются. Золотник обратного клапана имеет хвостовик, который перемещается по направляющей в крышке клапана. Чаще всего посадка золотника на седло происходит под действием собственного веса, что требует установки обратных клапанов только на горизонтальных участках трубопроводов. Чтобы обеспечить посадку золотника на седло при установке клапана на вертикальных или наклонных участках, используют пружину в качестве дополнительного прижимного элемента.

Имеются конструкции обратных клапанов специально для вертикальных трубопроводов, например:

Шаровой обратный клапан.
Шаровые обратные клапаны

Затвором в них служит шаровой элемент, а прижимным элементом — пружина. Такие обратные клапаны обычно применяются на малых диаметрах трубопроводов, в основном в сантехнике.

Приёмные обратные клапаны

Такие устройства устанавливаются на конце вертикального всасывающего трубопровода перед насосом. Они имеют сетку, предохраняющую насос от попадания в него со средой твёрдых частиц или посторонних предметов. Такие клапаны изготовляются с диаметрами до 200 мм. На рисунке слева изображена приёмная сетка таких устройств.[1]

Обратный затвор

Стальной обратный затвор. Устройство обратного затвора (поворотного обратного клапана). Вид на захлопку изнутри

Ранее эти устройства назывались поворотными обратными клапанами[3]. В отличие от большинства видов обратных клапанов, в обратных затворах ось седла совпадает с направлением потока среды через затвор. Седло при отсутствии потока через него перекрывается захлопкой (на рис. справа выделена красным цветом, на рис. слева вид на захлопку изнутри), которая закреплена на оси, расположенной выше оси прохода. Под действием среды захлопка поворачивается на некоторый угол, открывая ей проход, при остановке потока захлопка под собственным весом падает на седло. В затворах с большими диаметрами при этом происходит удар захлопки о седло, что со временем может привести к выходу затвора из строя и появляется возможность гидравлического удара в системе при срабатывании устройства. В связи с этим обратные затворы делятся на[2]:

Простые

Затворы с диаметрами до 400 мм, в которых ударные явления не оказывают серьёзного влияния на работу затвора и систему, в которой он установлен.

Безударные

Затворы со специальными устройствами, которые делают посадку захлопки на седло более плавной и мягкой. В качестве таких устройств применяются гидравлические демпферы и грузы, устанавливаемые на захлопку непосредственно, или с помощью рычага. Существенный минус безударных конструкций заключается в невозможности их установки на любых участках трубопровода, кроме горизонтальных. В целом обратные затворы имеют ряд преимуществ перед обратными клапанами, среди которых меньшая чувствительность к загрязнённым средам и возможность обеспечения работоспособности затворов для весьма больших диаметров трубопроводов, например таких как гигантский обратный затвор на рисунке, использующийся NASA в воздушных системах[1].

Устройство пружинного дискового обратного клапана. Устройство двустворчатого обратного клапана.

Межфланцевые обратные клапаны

Межфланцевый пружинный дисковый обратный клапан. Двустворчатый межфланцевый обратный клапан. Невозвратно-управляемый обратный затвор (пока без привода). Снятие статических зарядов.

Более компактные технические решения для уменьшения строительной длины и затрат на монтаж используются в межфланцевых пружинных дисковых и двустворчатых обратных клапанах. Основное их отличие от стандартных обратных клапанов (затворов) — отсутствие фланцев для соединения с трубопроводами. То есть конструктивные особенности клапана позволяют обойтись без увеличивающих размеры и массу оборудования ответных фланцев. При этом вес межфланцевого обратного клапана может быть в 5 раз меньше, а строительная длина — может в 6-8 раз меньше чем у аналогичных конструкций с использованием обычных обратных клапанов или затворов. Клапаны, имеющие рабочие элементы по размерам движущегося потока, монтируются во фланцевых разрывах трубопроводов с использованием соответствующих для перекачиваемого материала прокладок. Принципиальным также является возможность установки подобных клапанов не только на горизонтальных, но и вертикальных участках трубопроводов. Межфланцевые пружинные дисковые обратные клапаны могут оснащаться специальными резьбовыми отверстиями для снятия статического заряда. Подобная модификация востребована на взрывоопасных химических производствах.

Межфланцевые пружинные дисковые обратные клапаны

Принцип действия межфланцевых пружинных дисковых обратных клапанов аналогичен приципу действия шаровых обратных клапанов. Но за счет использования в качестве затвора диска (пластины) вместо шара достигаются преимущества в весе и строительной длине конструкции. По этой же причине диапазон размеров межфланцевых пружинных дисковых обратных клапанов больше и составляет 15÷200 мм. Межфланцевые пружинные дисковые обратные клапаны могут устанавливаться и в стандартном горизонтальном исполнении, а также — вертикально.

Межфланцевые двустворчатые обратные клапаны

Диапазон размеров межфланцевых двустворчатых обратных клапанов ещё шире, чем у межфланцевых пружинных дисковых обратных клапанов — от 50 до 700 мм. В сложных и больших системах при остановах насосов или в результате каких-либо аварийных ситуаций могут возникать гидроудары, которые могут нанести существенный ущерб всей системе. В таких случаях рекомендуется использовать клапаны с амортизаторами для демпфирования гидроударов. Актуально также исполнение клапанов со специальной антикоррозионной футеровкой:

  • исполнение с пластиковой футеровкой: для питьевой воды и морской воды
  • исполнение с резиновой футеровкой: для морской воды, канализации, судостроения

Другие конструкции

Во всех описанных выше случаях обратная арматура пропускает среду в одном направлении и предотвращает её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия, но существуют также конструкции, в которых совмещены функции обратной и запорной арматуры.

Невозвратно-запорные — это обратные клапаны и затворы, которые возможно принудительно закрыть при помощи ручного или механического устройства (пневмо-, гидро- или электропривода).

В невозвратно-управляемых возможно не только принудительное закрытие, но и открытие затвора[1][2][4].

Материалы

Корпусные детали обратных клапанов изготавливаются из:

Необходимая герметичность затвора на седле обратного клапана обеспечивается специальными уплотнительными поверхностями, которые изготавливаются из:

Примечания

  1. 1 2 3 4 5 6 Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
  2. 1 2 3 4 Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
  3. 1 2 В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
  4. Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

См. также

Клапан обратный Kvant Ду100 Ру16 межфланцевый EPDM чугунный двухстворчатый в г. Москва

+ NBR (17)

+ Алюминевый сплав АК-11 (17)

+ Алюминиевая бронза (3)

+ Алюминиевый сплав (28)

+ Алюминий (12)

+ Алюминий + NBR (6)

+ Ковкий чугун (35)

+ Ковкий чугун EN-GJS-400-15 (6)

+ Коррозионностойкая сталь (18)

+ Латунь (65)

+ Латунь+NBR (17)

+ Металл (9)

+ Нержавеющая сталь (62)

+ Нержавеющая сталь 1. 4301 (7)

+ Нержавеющая сталь 10Х17Н13М2Т (7)

+ Нержавеющая сталь 304 (162)

+ Нержавеющая сталь 316 (184)

+ Нержавеющая сталь 316 L (9)

+ Нержавеющая сталь 316 Ti (12)

+ Нержавеющая сталь 316L (10)

+ Нержавеющая сталь AISI 316 (12)

+ Нержавеющая сталь AISI421 (1)

+ Нержавеющая сталь AISI423 (1)

+ Нержавеющая сталь CF- 8M (15)

+ Нержавеющая сталь CF-8M (5)

+ Нержавеющая сталь CF8M (23)

+ Нержавеющая сталь GX5CrNiMo 19-11-2 (4)

+ Нержавеющая сталь SS316 (50)

+ Нержавеющая сталь X20Cr13 (45)

+ Нержавеющая сталь X5CrNi18-10 (17)

+ Пластик (6)

+ Пластик PA (Nylon) (6)

+ Полимер (22)

+ Серый чугун EN — GJL-250 (7)

+ Серый чугун EN-GJL-250 (7)

+ Сталь (66)

+ Сталь E295 (2)

+ Сталь+NBR (12)

+ Сфероидальный чугун EN-GJS-400-15 (11)

+ Сфероидальный чугун EN-GJS-500-7 (19)

+ Углеродистая сталь (42)

+ Углеродистая сталь + NBR (2)

+ Углеродистая сталь P 265 GH (10)

+ Чугун (36)

+ Чугун EN-GJL-250 (10)

+ Чугун GGG40 (43)

+ Чугун GGG50 (20)

+ Чугун ВЧ40 (8)

+ Чугун СЧ18 (6)

+ Чугун+NBR (6)

%PDF-1. 6 % 187 0 объект > эндообъект внешняя ссылка 187 78 0000000016 00000 н 0000002929 00000 н 0000003054 00000 н 0000003212 00000 н 0000003363 00000 н 0000003427 00000 н 0000004866 00000 н 0000004931 00000 н 0000005260 00000 н 0000006341 00000 н 0000052785 00000 н 0000054288 00000 н 0000054503 00000 н 0000054574 00000 н 0000054685 00000 н 0000054774 00000 н 0000054829 00000 н 0000054958 00000 н 0000055061 00000 н 0000055117 00000 н 0000055265 00000 н 0000055368 00000 н 0000055424 00000 н 0000055571 00000 н 0000055674 00000 н 0000055730 00000 н 0000055864 00000 н 0000055967 00000 н 0000056022 00000 н 0000056165 00000 н 0000056268 00000 н 0000056323 00000 н 0000056413 00000 н 0000056468 00000 н 0000056557 00000 н 0000056612 00000 н 0000056692 00000 н 0000056747 00000 н 0000056838 00000 н 0000056893 00000 н 0000056948 00000 н 0000057029 00000 н 0000057084 00000 н 0000057164 00000 н 0000057219 00000 н 0000057310 00000 н 0000057365 00000 н 0000057459 00000 н 0000057514 00000 н 0000057569 00000 н 0000057658 00000 н 0000057714 00000 н 0000057794 00000 н 0000057850 00000 н 0000057940 00000 н 0000057996 00000 н 0000058090 00000 н 0000058146 00000 н 0000058202 00000 н 0000058291 00000 н 0000058347 00000 н 0000058427 00000 н 0000058483 00000 н 0000058573 00000 н 0000058629 00000 н 0000058723 00000 н 0000058779 00000 н 0000058835 00000 н 0000058924 00000 н 0000058980 00000 н 0000059060 00000 н 0000059116 00000 н 0000059206 00000 н 0000059262 00000 н 0000059356 00000 н 0000059412 00000 н 0000059468 00000 н 0000001856 00000 н трейлер ]>> startxref 0 %%EOF 264 0 объект>поток xb«f« X Ā

Клапаны обратные | витгас.

com

Надежная подача газа с обратными газовыми клапанами

WITT обратные газовые клапаны (обратные клапаны) используются для защиты установок, систем трубопроводов и точек выхода от опасного обратного потока газа и нежелательных газовых смесей. Ключевыми особенностями уникальной конструкции WITT являются очень низкое давление открытия и очень низкий перепад давления, поэтому они особенно подходят для приложений с низким рабочим давлением. Высококачественная уплотнительная система с эластомерами предотвращает утечки. Грязевые фильтры на входе обеспечивают долгий срок службы этих устройств.

Обратные клапаны также известны как обратные газовые клапаны или обратные клапаны. Обратные клапаны WITT gas можно устанавливать в любом положении. Они доступны с различными соединениями, из латуни или нержавеющей стали, и могут использоваться для всех технических газов, таких как кислород, азот, метан, водород и сжатый воздух. Ассортимент продукции WITT предлагает широкий выбор номинальных размеров (до DN 200) и скоростей потока.

Обратные клапаны WITT для установок термической обработки

Обратные клапаны WITT соответствуют стандарту EN 746-2 и особенно подходят для использования на установках термической обработки.Низкое давление открытия, составляющее всего 3 мбар, и высокая скорость потока обеспечивают идеальную защиту систем горелок и предотвращают обратный поток газа и обратное воспламенение.

Обратные клапаны WITT могут быть установлены на воздушной или кислородной линии, а также на линии подачи топливного газа, что снижает затраты на приобретение и хранение. Обратные клапаны WITT перед поставкой проходят 100% испытания в соответствии с DIN EN 5175-2 и обеспечивают высочайший уровень безопасности.

Безопасные биогазовые установки с газовыми обратными клапанами WITT

В линиях подачи воздуха к ферментерам и биогазовых линиях обратные клапаны WITT gas также отличаются сверхнизким давлением открытия. Клапаны WITT из нержавеющей стали для работы на биогазовых установках пропускают воздух только в одном направлении, что позволяет избежать нежелательных и опасных газовых смесей. Благодаря низким потерям давления возможно использование труб малого сечения, что снижает эксплуатационные расходы на производительность компрессора. Обратные клапаны WITT особенно герметичны и поэтому особенно безопасны. Клапаны проходят 100% испытания и соответствуют стандарту DIN EN ISO 5175-2. Использование нержавеющей стали в клапанах возврата газа обеспечивает долгий срок службы, так как эти материалы чрезвычайно устойчивы к коррозии.Они также могут быть дооснащены существующими линиями подачи воздуха и газа.

Рекламный проспект: Обратные клапаны на установках термической обработкиОбъявление: Обратные клапаны на биогазовых установках

6 типов обратных клапанов Полное руководство) чтобы жидкость текла только в одном направлении. Обратные клапаны чрезвычайно популярны и используются в промышленности.

В различном оборудовании и системах вы обязательно найдете NRV.Но так ли они выглядят и функционируют? Нет. Существуют разные типы NRV, которые не только выглядят по-разному, но и используются в разных обстоятельствах. В этой статье мы представим 6 самых популярных типов NRV с дополнительной информацией об их природе и использовании. Если вы также хотите узнать больше о различных типах обратных клапанов, продолжайте читать эту статью вместе с Linquip.

Что такое обратные клапаны?

Существует множество типов обратных клапанов, но их основная функция одинакова.Обратные клапаны в основном позволяют потоку двигаться только в одном направлении. В результате они также известны как односторонние клапаны. NRV также считаются своего рода двухходовым клапаном, поскольку они имеют два отверстия: одно отверстие для выхода, а другое — для входа жидкости. NRV обычно не требуют ручной помощи и работают автоматически. Поэтому у большинства NRV нет стержней или ручек.

Какие бывают типы обратных клапанов?

1. Подъемный обратный клапан

Подъемные обратные клапаны обычно используются в условиях высокого давления и при высокой скорости потока.В этих клапанах диск поршня точно ловит цель за счет длительного контакта, а толщина стенок поршня и демпфера примерно одинакова. Большие паровые рубашки используются в поршне и снаружи приборной панели. Это предотвратит торчание из-за разного расширения. Конструкцию седла подъемного обратного клапана можно сравнить с шаровым клапаном. Обычно диск находится внутри шарика или типа поршня. При работе с интенсивными жидкостями используются проверки подъема шара. Первоклассная герметичность этих обратных клапанов лучше, чем у поворотных обратных клапанов.

Ищете устройства и оборудование для клапанов?

Здесь, в Linquip, у вас есть доступ ко всему этому бесплатно

2. Поворотный обратный клапан

Как только диск в поворотном обратном клапане смещается в полностью закрытое или полностью открытое состояние, он становится неуправляемым. Существует множество различных конструкций дисков и седел, которые можно использовать в самых разных ситуациях. По сравнению с посадочными поверхностями металл-металл, поворотные обратные клапаны с мягким седлом более герметичны. Для достижения более высокой герметичности седла комбинируются с металлическим кольцом седла и упругой вставкой.Как известно, угол сиденья — это угол между вертикальной поверхностью и сиденьем. Этот угол может варьироваться от 0 до 45 градусов. Чем больше угол седла, тем больше ограничивается движение диска и он закрывается быстрее, поэтому громкие шумы уменьшаются, что делает их особенно тихими среди типов обратных клапанов.

3. Обратные клапаны с откидным диском

Обратные клапаны с откидным диском изготавливаются на заводах в виде вафельного корпуса. Эти клапаны имеют мягкие или выпускные седла, которые обычно используются при обслуживании газовых месторождений и жидкости под низким давлением.Его главная характеристика — легкая компактная конструкция. Эта особенность делает этот клапан чрезвычайно популярным, когда необходимы удобство и площадь. Обратные клапаны со складным диском также известны как двухдисковые или двухдисковые обратные клапаны.

4. Обратный клапан с наклонным диском

Поворотный обратный клапан имеет ряд недостатков, которые устранены при создании обратного клапана с наклонным диском. Этот клапан специально разработан для возможности полного открытия. Он также может быть стабильным при низкой скорости потока и быстро закрываться при остановке прямого потока.Диск этого клапана плавает в потоке, и жидкость течет по его верхней и нижней поверхностям. Этот куполообразный дисковый механизм сводит к минимуму воздействие на приборную панель. Среди типов обратных клапанов эти клапаны идеально подходят для турбулентных, пульсирующих и высокоскоростных потоков. Эти особенности приводят к увеличению подъема клапана и сокращению динамических масс, вызванных потоком, в системе трубопроводов.

5.

Клапан запорно-обратный

Клапан запорно-обратный применяется либо как запорный (запорный) клапан, представляющий собой разновидность шарового или задвижки, либо как односторонний обратный клапан.В рамках обычной работы системы эти клапаны используются в качестве суточного обратного клапана. Однако при необходимости эти клапаны могут быть закрыты завинчивающимся штоком. Этот шток не установлен на диске клапана. Когда шток полностью закручен, он может удерживать свободно плавающий диск у седла клапана. Этот процесс происходит даже в шаре или задвижке. Эти клапаны бывают разных типов, включая звездообразную, угловую, тройниковую и наклонную. Поворотно-поршневые обратные клапаны типа подъемного диска обычно используются для остановки обратных клапанов.

6. Вертикальные или встроенные обратные клапаны

Вертикальные или встроенные обратные клапаны представляют собой типы обратных клапанов, которые также бывают двух типов: Встроенные шаровые обратные клапаны используются как в горизонтальных, так и в вертикальных линиях. При использовании в горизонтальных линиях встроенные обратные клапаны с полностью управляемым диском должны иметь подпружиненное закрытие. Но при использовании в вертикальных линиях закрытие с помощью пружины может поставляться или не поставляться. Подпружиненное закрытие эффективно не только для более быстрого закрытия клапана; он также предотвращает реверсирование потока и, следовательно, сводит к минимуму громкие шумы.Эти клапаны можно использовать в пульсирующих потоках, таких как линия нагнетания поршневого компрессора. Их размер компактен, что делает их популярными для небольших площадей.

Ищете клапаны и оборудование для покупки?

Здесь, в Linquip, у вас есть доступ ко всему этому бесплатно



Почему мы должны использовать разные типы обратных клапанов?

Хотя обратные клапаны бывают разных форм и размеров, обычно они недорогие и маленькие.NRV защищают насосы и компрессорное оборудование от повреждений. Это может быть результатом обратного потока или обратного потока. Несовместимые клапаны могут привести к производственным потерям и простоям. Эти эффекты можно уменьшить с помощью NRV. Другие достоинства обратных клапанов включают экономию энергии и минимизацию отказов клапана и затрат на техническое обслуживание. Поэтому неудивительно, что обратные клапаны чрезвычайно популярны в отрасли.

Какой тип NRV вы видели или использовали чаще? Есть ли еще NRV, которые отсутствуют в нашем списке? Дайте нам знать в комментариях ниже.Тем не менее, есть еще вопросы о типах обратного клапана? Просто зарегистрируйтесь на Linquip и задайте нам любые вопросы или сомнения, которые могут у вас возникнуть.

Купите оборудование или запросите услугу

Используя службу Linquip RFQ, вы можете рассчитывать на получение коммерческих предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг



Подробнее о Linquip

Ищете клапаны Цены на устройства и оборудование?

Здесь, в Linquip, вы можете отправлять запросы всем поставщикам клапанов и получать предложения бесплатно

Обратные клапаны для котлов — Блог о котлах | Нейшнуайд Бойлер Инк.

Вы можете этого не знать, но все арендные котлы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны необходимы для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?
Основная функция обратного клапана (NRV), иначе называемого запорным или обратным клапаном, состоит в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток.Другими словами, они предотвращают возврат пара в главный коллектор котла или обратно в котел, который вышел из строя или отключен от сети.

NRV также можно использовать для изоляции котла во время продувки и останова, а также для помощи в возвращении котла в эксплуатацию после планового или внепланового обслуживания.

Зачем они нужны?
Обратный клапан на самом деле просто еще одно предохранительное устройство. Хотя на NRV не следует полагаться для первичного отключения, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME требуется один NRV для установок с одним котлом и высоким давлением (выше 15 фунтов на кв. дюйм). Для систем высокого давления с несколькими паровыми котлами с смотровыми люками, подключенными к общей паропроводной магистрали, патрубок подачи пара от каждого котла должен быть оборудован двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй должен быть наружным винтом и бугелем (OS&Y).

Как они предотвращают обратный поток?
Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара.Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться, когда прямой поток пара уменьшится или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой системы парового котла, временной или постоянной. Обязательно проконсультируйтесь с вашим поставщиком временного оборудования, чтобы убедиться, что он включает NRV в свой пакет аренды котла. Возможно, вы этого не знаете, но все системы аренды котлов Nationwide Boiler стандартно поставляются с обратным клапаном .Эти клапаны необходимы для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?

Основная функция обратного клапана (NRV), также известного как запорный или обратный клапан, состоит в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток. Другими словами, они предотвращают возврат пара в главный коллектор котла или обратно в котел, который вышел из строя или отключен от сети.

NRV также можно использовать для изоляции котла во время продувки и останова, а также для помощи в возвращении котла в эксплуатацию после планового или внепланового обслуживания.

Зачем они нужны?

Обратный клапан на самом деле просто еще одно предохранительное устройство. Хотя на NRV не следует полагаться для первичного отключения, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME требуется один NRV для установок с одним котлом и высоким давлением (выше 15 фунтов на кв. дюйм).Для систем высокого давления с несколькими паровыми котлами с смотровыми люками, подключенными к общей паропроводной магистрали, патрубок подачи пара от каждого котла должен быть оборудован двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй должен быть наружным винтом и бугелем (OS&Y).

Как они предотвращают обратный поток?

Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара. Внутренний диск открывается и пропускает пар через клапан.Диск начнет закрываться, когда прямой поток пара уменьшится или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой системы парового котла, временной или постоянной. Обязательно проконсультируйтесь с вашим поставщиком временного оборудования, чтобы убедиться, что он включает NRV в свой пакет аренды котла.

Невозвратные клапаны — это больше, чем кажется на первый взгляд

Скотт Майклс, Zetco Valves

В связи с тем, что в наши дни насосные установки становятся все более сложными, велика вероятность, что вы установите больше обратных клапанов.

Обратные клапаны (обратные клапаны) — это механические клапаны, которые позволяют газам или жидкостям течь только в одном направлении, предотвращая обратный поток по линии. Они классифицируются как однонаправленные клапаны.

Поток жидкости в нужном направлении открывает клапан, а обратный поток заставляет обратный клапан закрыться. Большинство обратных клапанов содержат плоский диск, диаметр которого немного больше диаметра отверстия.

Индикаторы потока сбоку корпуса указывают направление потока для правильной установки.

«Обратный клапан» — это общий термин, поскольку они доступны во многих различных версиях, таких как пружинные или поворотные, а также доступны в самых разных материалах, таких как латунь, бронза и нержавеющая сталь, и с многочисленными торцевые соединения, такие как резьбовые или фланцевые.

Пружинный обратный клапан

Пружинные обратные клапаны

Пружинные обратные клапаны

имеют диск, удерживаемый на месте пружиной, что означает, что они могут работать как в вертикальном, так и в горизонтальном монтажном положении, поскольку их работа не зависит от давления или направления потока.

Преимущество пружинных запоров в том, что они имеют мягкое седло, обеспечивающее идеальное уплотнение. Доступны сиденья из различных материалов, таких как нейлон и FKM. Это означает, что они могут использоваться в различных областях, таких как горячее водоснабжение.

Поворотные обратные клапаны

Поворотные обратные клапаны

имеют диск, который поворачивается в нужное положение и может работать как в горизонтальном, так и в вертикальном (восходящий поток) положениях. Движение по линии автоматически открывает диск, чтобы обеспечить полный поток, поэтому поворотные обратные клапаны должны быть установлены так, чтобы нормальный поток открывал диск.

Если возникает обратный поток, обратное давление и вес диска прижимают диск к седлу, и обратный поток немедленно прекращается.

Этот тип обратного клапана обеспечивает минимальное ограничение потока, позволяя достичь полного потока через клапан.

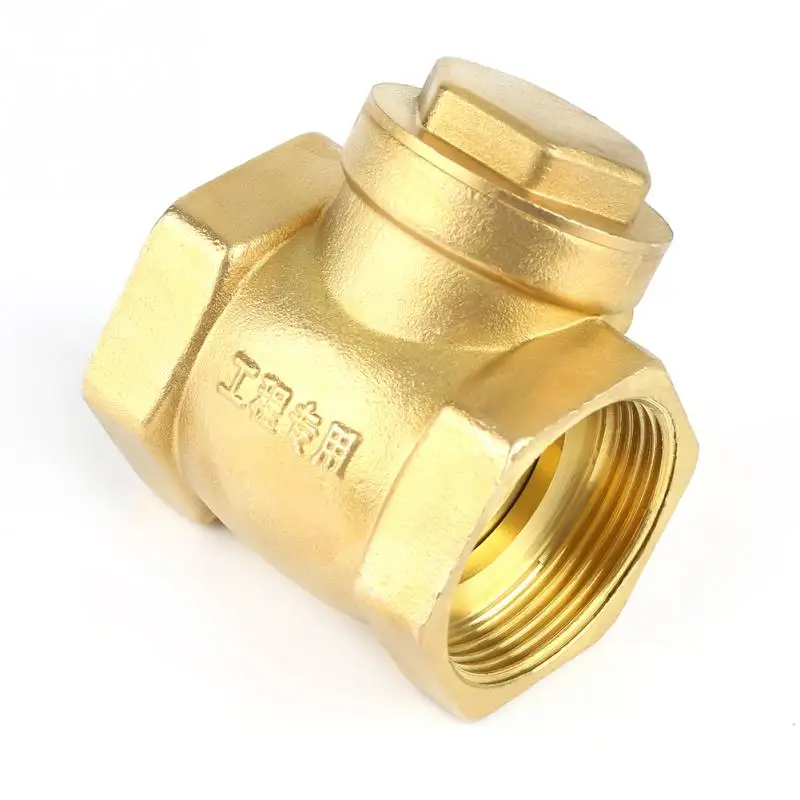

Поворотный обратный клапан

Важно отметить, что уплотнение часто происходит металл к металлу, поэтому идеальное уплотнение не всегда гарантируется.

Обратные клапаны горизонтального подъема

Подъемные обратные клапаны автоматически работают с линейным давлением только в горизонтальном положении, так как крышка расположена вертикально над клапаном.

Подобно шаровому клапану с его непрямой линией потока, подъемные обратные клапаны ограничивают поток и поэтому обычно используются в качестве дополнения к шаровым клапанам.

Давление в линии поднимает диск, и поток может возникнуть. Когда поток меняется, диск падает обратно на свое место и немедленно перекрывает поток, предотвращая возникновение обратного потока. Это делает подъемные обратные клапаны идеальными для применения при высоких температурах.

  Водяной знак

В связи с тем, что водяная маркировка насосных агрегатов и других установок стала обязательной, важно отметить, что все клапаны, обсуждаемые в этой статье, доступны в версии с водяной маркировкой.

Это обеспечивает соответствие всех компонентов соответствующему австралийскому стандарту. Применимым австралийским стандартом является AS 1628, Водоснабжение — металлические задвижки, шаровые и обратные клапаны.

Прилагаемые изображения являются интеллектуальной собственностью Zetco Valves Pty Ltd и не могут воспроизводиться для любых других целей без предварительного письменного разрешения Zetco.



%PDF-1. 4 % 80 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 81 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 82 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 83 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 84 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,27 595 841,89]>> эндообъект 85 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0. 0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 86 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 87 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 88 0 объект >/ProcSet[/PDF/Text/ImageC]/XObject>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 89 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 90 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 91 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0. 0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 92 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 93 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 94 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 95 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 96 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,27 595 841,89]>> эндообъект 97 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595. 276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 98 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 99 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 100 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 101 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 102 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 103 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0. 0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 104 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 105 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 106 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 107 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 108 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841. 89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 109 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 110 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 111 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 112 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 113 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841. 89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 114 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0.0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.27 595 841,89]>> эндообъект 115 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 116 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,27 595 841,89]>> эндообъект 117 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595.276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 118 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>/Properties>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,27 595 841,89]>> эндообъект 119 0 объект >/ProcSet[/PDF/Text]/Shading>/Font>>>/MediaBox[0. 0 0.0 595.276 841.89]/TrimBox[0.0 0.0 595.276 841.89]/BleedBox[0.0 0.0 595.276 841.89]/ArtBox[0.0 0.0 584.189]> > эндообъект 120 0 объект >/ProcSet[/PDF/Text/ImageC]/XObject>/Font>/Properties>>>/MediaBox[0.0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 121 0 объект >/ProcSet[/PDF/Text/ImageC]/Shading>/XObject>/Font>>>/MediaBox[0,0 0,0 595,276 841,89]/TrimBox[0,0 0,0 595,276 841,89]/BleedBox[0,0 0,0 595,276 841,89]/ArtBox[0,0 0,0 595,276 841,89]>> эндообъект 738 0 объект >поток H[WqA_

Невозвратные клапаны не предотвращают обратный поток и бактериальное загрязнение внутривенных инфузий

дои: 10.1016/j.jhin.2010.12.015. Epub 2011 11 марта.

Принадлежности Расширять

принадлежность

  • 1 Отделение анестезиологии и интенсивной терапии, Университетская клиника Мюнстера, Германия. [email protected]

Элемент в буфере обмена

Б. Эллгер и соавт. Джей Хосп заражает. 2011 май.

Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

дои: 10.1016/j.jhin.2010.12.015. Epub 2011 11 марта.

принадлежность

  • 1 Отделение анестезиологии и интенсивной терапии, Университетская клиника Мюнстера, Германия. [email protected]

Элемент в буфере обмена

Полнотекстовые ссылки Параметры отображения цитирования

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

Невозвратные клапаны (NRV) предназначены для предотвращения обратного потока инфузионной жидкости против назначенного направления потока (DDF), когда через один венозный доступ осуществляется более одной инфузии.Мы проверили in vitro, надежно ли NRV предотвращают поток против DDF при клинически значимых низких скоростях потока. Поскольку инфекции, связанные с катетером, вызванные инфузией загрязненных жидкостей, представляют собой актуальную проблему в уходе за пациентами, мы проверили, предотвращают ли NRV бактериальное заражение инфузий, проксимальных к NRV, и, таким образом, могут ли они играть роль в профилактике инфекций, связанных с оказанием медицинской помощи. Кроме того, была проведена количественная оценка частоты бактериального загрязнения капельниц и растворов для инфузий в нашем отделении интенсивной терапии (ОИТ).In vitro применяли слабый поток в сравнении с DDF десяти образцов каждой из пяти различных моделей NRV, и тестировали целостность жидкости и трансмиграцию трех различных индикаторных микроорганизмов. Во-вторых, мы исследовали, произошло ли загрязнение трубок для внутривенных инфузий, взятых у пациентов, получавших лечение в нашем отделении интенсивной терапии. В значительной степени независимо от модели, 40% протестированных NRV не были герметичными для жидкостей, когда давление на DDF создавалось медленно. В 30% случаев бактерии мигрировали против ДДФ и обнаруживались проксимальнее клапана.В 6,7% образцов трубок, взятых у пациентов ОИТ, мы обнаружили бактериальное загрязнение. В заключение, загрязнение капельниц является актуальной проблемой в отделении интенсивной терапии. NRV не предотвращают обратный ток жидкостей и не служат фильтрами для микроорганизмов. Поэтому их нельзя рекомендовать в качестве средства снижения внутрибольничных инфекций.

Авторское право © 2011 The Healthcare Infection Society.Опубликовано Elsevier Ltd. Все права защищены.

Похожие статьи

  • Биобезопасность обратных клапанов для инфузионных систем в радиологии.

    Азеведо MPF, Монтейро Р.М., Кастелани С., Бим Ф.Л., Бим Л.Л., Маседо А.П., Оливейра В.К., Ватанабе Э. Azevedo MPF и др. Научный представитель 2020 12 июня; 10 (1): 9574. doi: 10.1038/s41598-020-66491-y. Научный представитель 2020. PMID: 32533091 Бесплатная статья ЧВК.

  • Два последовательных обратных клапана могут предотвратить перекрестное заражение через внутривенную трубку во время тотальной внутривенной анестезии.

    Радке О.К., Верт К., Борг-фон-Цепелин М., Саур П., Апфель К.С. Радке О.К. и соавт. Анест Анальг. 2010 г., октябрь; 111 (4): 925-8. doi: 10.1213/ANE.0b013e3181eb7194. Epub 2010 1 сентября. Анест Анальг. 2010. PMID: 20810677

  • Сравнение импрегнированных серебром катетеров со стандартными многопросветными центральными венозными катетерами у пациентов в критическом состоянии.

    Kalfon P, de Vaumas C, Samba D, Boulet E, Lefrant JY, Eyraud D, Lherm T, Santoli F, Naija W, Riou B. Калфон П. и др. Крит Уход Мед. 2007 Апрель; 35 (4): 1032-9. doi: 10.1097/01.CCM.0000259378.53166.1B. Крит Уход Мед. 2007. PMID: 17334256 Клиническое испытание.

  • Инфекционные осложнения при установке центральных венозных полимерных катетеров.

    Курц Р.В., Холленштейн У., Крафт П., Гранинджер В.Курц Р.В. и др. Анестезиолог. 1991 г., май; 40 (5): 262–70. Анестезиолог. 1991. PMID: 1867366 Рассмотрение. Немецкий.

  • [Микрофильтры в рамках инфузионной терапии — возможности и проблемы в задержании микробных и твердых частиц].

    Бах А, Бёттигер БВ. Бах А и др. Центральный Чир. 1994;119(4):268-75. Центральный Чир. 1994. PMID: 8203178 Рассмотрение.Немецкий.

Цитируется

3 статьи
  • Биобезопасность обратных клапанов для инфузионных систем в радиологии.

    Азеведо MPF, Монтейро Р.М., Кастелани С., Бим Ф.Л., Бим Л.Л., Маседо А.П., Оливейра В.К., Ватанабе Э. Azevedo MPF и др. Научный представитель 2020 12 июня; 10 (1): 9574.doi: 10.1038/s41598-020-66491-y. Научный представитель 2020. PMID: 32533091 Бесплатная статья ЧВК.

  • Сгусток фибрина, ошибочно принятый за червя во внутривенном катете.

    Ким Дж. Х., Ким Дж. Ю., Пак Й. С., Ким КТ, Ли Си, Хео М. Х. Ким Дж. Х. и др. Yonsei Med J. 2020 Mar; 61 (3): 267-269. doi: 10.3349/ymj.2020.61.3.267. Йонсей Мед Дж. 2020. PMID: 32102129 Бесплатная статья ЧВК.

  • Основанные на доказательствах меры по предотвращению инфекций кровотока, связанных с центральной линией: систематический обзор.

    Перин Д.С., Эрдманн А.Л., Хигаси Г.Д., Сассо Г.Т. Перин Д.К. и соавт. Преподобный Лат Ам Энфермагем. 2016 1 сентября; 24:e2787. дои: 10.1590/1518-8345.1233.2787. Преподобный Лат Ам Энфермагем. 2016. PMID: 27598378 Бесплатная статья ЧВК. Рассмотрение.

термины MeSH

  • Бактерии / изоляция и очистка*
  • Бактериальные инфекции / профилактика и контроль
  • Катетеризация центральной вены / методы*
  • Катетеры / микробиология*
  • Перекрестная инфекция / профилактика и контроль
  • Загрязнение лекарственными препаратами / предотвращение и контроль*
  • Инфузии, внутривенно / методы*
[Икс]

Укажите

Копировать

Формат: ААД АПА МДА НЛМ

.

Leave Comment

Ваш адрес email не будет опубликован.
