Клапан обратно предохранительный: Обратно-предохранительный клапан водонагревателя

Содержание

Клапан предохранительный для бойлера 1/2″

Клапан предохранительный для бойлера 1/2″ купить недорого в интернет магазине строительных и отделочных материалов Бауцентр

x Заказ в интернет-магазине временно недоступен. Вы можете приобрести товары в наших гипермаркетах.

Описание

Клапан предохранительный для водонагревателя служит для сброса избыточного давления в водонагревателе из-за его изменения в водопроводной сети или при нагреве воды.

Тех.
характеристики

Тип:

Клапаны предохранительные

Диаметр подключения (дюйм):

1/2

Вес брутто (кг/шт) :

0.07

Страна производства:

Италия

Подробное описание

Клапан пропускает воду в накопительный водонагреватель только в одном направлении, и предохраняет внутренний бак бойлера от разрыва ограничением давления воды внутри бойлера.


При нагреве давление воды в баке водонагревателя увеличивается.
Предохранительный клапан выпускает наружу (или обратно в систему подачи воды) увеличенный объём воды.
Клапан монтируется на трубе подачи холодной воды в бойлер.
Когда бойлер набирает максимальный объем воды, клапан не дает воде вытекать в обратную сторону.
Предохранительный клапан предназначен для защиты бойлера от перепадов давления возникающих при нагреве воды, так же для сброса излишнего объёма.

Цена 449.

– за шт

Наличие товара

Интернет-магазин 17 шт

Розничные магазины

Селезнева 17 шт

Ряд 15, место 9

Ростовское шоссе 3 шт

Ряд 27, место 16

Размещение в магазине

Способы получения

Доставка из Интернет магазина

Забрать в пункте выдачи

В список покупок

Сопутствующие товары

Аналогичные товары

Все характеристики и изображения товаров предоставлены производителями. Производитель оставляет за собой право изменить характеристики/внешний вид товара без предварительного уведомления Продавца, в связи с чем, на дату приобретения товара они могут отличаться от представленных на настоящем интернет-сайте.

Частые вопросы — Водонагреватели DZ Dražice

Мы очень ценим ваши вопросы, мнения и комментарии. Благодаря им мы можем постоянно увеличивать качество и ассортимент наших водонагревателей и принадлежностей.

Какова функция предохранительного клапана?

Предохранительный клапан водонагревателя имеет встроенный обратный клапан, предотвращающий попадание воды обратно в систему водоснабжения. Отток воды во время нагрева — это нормально, и сигнализирует о правильной работе предохранительного клапана. При нагревании воды ее объем увеличивается на 3,5 % от нагреваемого объема.

Это означает, что при объеме 120 литров вытекает около 4,2 литров воды. Количество капающей воды может быть разным в зависимости от нескольких факторов — нагреваемый объем, разница температур воды до и после нагрева, давление в системе водоснабжения.

Если вода стекает и вне фазы самого нагрева, проблема может заключаться в следующем:

  • грязь или отложения в клапане могут вызвать капание; рекомендуем повернуть вентиль или рычаг (итальянского типа) вверху клапана; это нужно делать профилактически каждые три месяца.
  • при высоком давлении на входе, превышающем 4,8 бар, необходимо установить редукционный клапан на впускной трубе (мы рекомендуем снизить давление на входе до значения примерно 3 бар)
  • разумеется, отток может быть вызван неисправностью предохранительного клапана.

Если вода оттекает только во время нагрева, натяните на патрубок шланг и отведите его в сток. Слив воды не должен быть направлен вверх, его длина не должна превышать двух метров, и он должен быть защищен от замерзания и сжатия.

Однако лучшим решением будет установка расширительного бака между водонагревателем и предохранительным клапаном. Расширительный бак должен составлять примерно 5 % емкости водонагревателя. Растраты воды тогда не будет, в некоторых странах это решение даже обязательно.

Рекомендуемые минимальные объемы расширительных баков в соответствии с объемом водонагревателя

Объем водонагревателя (л) 50 80 100 125 160 180 200 250 300 400 500 750 1000
Объем расширительного резервуара 2,5 4
5
6 8 8 8 12 12 18 24 33 50



Какая польза от обратного клапана в комбинированных водонагревателях?

Обратный клапан должен быть расположен на входе в теплообменник. Здесь необходимо обратить внимание на воздушную пробку в теплообменнике. Если у вас много воздуха в воде или у вас нет достаточно мощного насоса, рекомендуем разместить выпускной клапан между теплообменником и обратным клапаном. Обратный клапан не рекомендуется для «самотяги», поскольку увеличивает гидравлическое сопротивление в трубах.

Сигналом для закрытия обратного клапана является остановка потока жидкости в трубах в заданном направлении (иногда используется обратный клапан, который работает в различных положениях — обычно он имеет пружину). Клапан работает только в одном положении. Компонент механический, продается отдельно как и запорный клапан.

Почему может появляться плохо пахнущая горячая вода?

Данная проблема касается скорее воды, нежели водонагревателей. Некоторые типы воды (колодезные, необработанные) содержат большое количество сульфата вместе с бактериями, которые уменьшают его содержание. Эти безвредные для здоровья бактерии в деоксигенированной стоячей воде выделяют сероводород (запах), используя ионы водорода из анодной защиты. Чем выше активность этого анода (более низкое качество воды), тем больше в ионе водорода и тем больше образуется газообразного сероводорода. Эти бактерии не могут расти в присутствии атмосферного кислорода и поэтому не находятся в источниках холодной воды. Если эта же вода нагреется, то в ней появится бактерия. В некоторых случаях поможет замена анода на другой, который может иметь другой состав. Однако, если это не решит проблему, мы рекомендуем снять анод, даже если это сокращает срок службы водонагревателя.

У меня есть вертикальный водонагреватель DKD OK 2A. На какой тип водонагревателя (с идентичными параметрами) из текущей производственной программы вашей компании мне следует его заменить?

Этот тип был заменен нынешним OKC 125, который представляет собой комбинированный водонагреватель объемом 125 литров. Размеры крепежей те же (450 мм), однако, к сожалению, шаг между выходами для нагрева теперь 440 мм, то есть на 100 мм больше, и выходы выведены назад, а не в сторону. В нашей линейке больше нет типа с боковыми выходами. Функционально этот тип водонагревателя аналогичен предыдущему.

Как спускать воду из водонагревателя?

  1. выключите все электрические нагревательные элементы, установленные в водонагревателе!
  2. перекройте доступ холодной воды в водонагреватель (водонагреватели)
  3. откройте вентиль (кран) теплой воды где-нибудь на трубопроводе (внимание, у рычажных смесителей необходимо открыть только горячую воду), если вы хотите спустить воду из всей системы горячей воды, откройте все связанные краны
  4. поставьте достаточно большую емкость под выходное отверстие сливного крана водонагревателя или слейте воду!
  5. откройте сливной кран водонагревателя! Он должен быть на Т-образном ответвлении непосредственно перед подачей холодной воды в водонагреватель (для стационарных водонагревателей он иногда находится на полностью отдельном выходе внизу).
  6. если вы не смогли найти сливной клапан водонагревателя, слейте воду из водонагревателя через контрольный (аварийный) клапан, который является частью предохранительного клапана.
  7. после полного слива воды из водонагревателя снова закройте все краны (краны)!

Предупреждения: Сливая воду из водонагревателя на зиму, не забудьте также слить воду из системы водоснабжения. Если водонагреватель будет оставаться без воды в течение длительного времени, рекомендуется промыть его перед повторным использованием.

Как очистить внутреннюю часть водонагревателя?

После спуска воды и открытия водонагревателя вы увидите, что теплообменник покрыт налетом. Если налет мягкий, его следует промыть либо удалить струей воды или, например, стереть тряпкой. Если налет твердый, рекомендуем удалить его деревянным предметом (очень осторожно, ни в коем случае нельзя повредить эмаль). Мы рекомендуем вам приобрести новое уплотнение под фланец и магниевый анод, срок службы которого рассчитан на 2 года, и немедленно все заменить.

Износ зависит от эксплуатации и воды в районе.

Неперехваченное исключение

Несмотря на постоянные предупреждения покупателей электронагревательной техники о том, что устанавливать такие приборы нужно строго по инструкции не игнорируя все комплектующие, до сих пор довольно частым случаем бывает, что предохранительный клапан для бойлера не установлен вообще.

Устройство предохранительного клапана

Предохранительное устройство состоит из двух частей:

• обратный клапан

• подрывной клапан

Они оба размещены под одним корпусом и каждый выполняет свою функцию. Обратный клапан не дает лишней воде (которая появляется в результате нагрева воды) течь обратно в систему. Второй клапан, он же подрывной, срабатывает только в случае превышения порогового значения давления, обычно это 7-8 бар.

Уже исходя из этой информации понятно, что в случае аварийной ситуации или резкого повышения давления, подрывной клапан спустит лишнюю воду и не даст повредить электронагреватель. На нем также установлен рычаг для принудительного спуска воды, это необходимо при ремонте либо демонтаже бойлера.

Несмотря на то что в каждом водонагревателе установлены термостаты, которые регулируют температуру, они могут сломаться, поэтому система, в которой есть рабочее предохраняющее устройство, безопасна и будет служить вам долгие годы.

Также бывают ситуации с отсутствием воды в системе, здесь очень важна исправная работа обратного клапана, который установлен на водонагреватель, ведь вся вода из водонагревателя выйдет, а при неисправном термостате пустой бойлер очень быстро нагревается и тэны внутри него перегорят.

Течь воды с клапана

Течь воды – обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

• неправильно отрегулирована жесткость пружины;

• слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана – редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Отсутствие капания воды с защитного клапана

Если после установки бойлера он не срабатывал ни разу, даже при максимальном нагреве, стоит задуматься об исправности предохраняющего устройства. Сразу менять его не стоит, возможно лишняя вода утекает через неисправный смеситель, либо повреждения в трубках.

Иногда бойлер не нагревают до высоких температур, не выше 40 градусов. В этом случае предохранительный клапан для водонагревателя не срабатывает из-за недостаточного повышения давления внутри бойлера, это нормально.

Выбор правильной модели

Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.

Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.

Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:

• постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;

• устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;

Правильная установка предохраняющего устройства

1. Для начала отключаем бойлер от электросети и сливаем с него воду.

2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду.

На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер.

3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана.

4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха.

5. Затем после набора воды, закрываем кран и включаем бойлер.

6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь – входящий и выходящий краны закрываются, и нужный участок заново пакуется.

Можно ли защитный клапан заменить обратным?

Ни в коем случае нет, предохраняющее устройство имеет внутри себя обратный клапан, но он там не один, нельзя упускать и подрывной клапан. Если обратный клапан не дает воде утекать в систему и, грубо говоря, экономит ваши деньги, то подрывной не дает бойлеру повысить давление внутри до критического.

Бойлер, у которого вместо предохранительного клапана установлен обратный – бомба замедленного действия. Огромное давление внутри водонагревателя не разрушит бойлер до того момента как вы откроете кран. При открытии крана внутри бойлера понижается давление, но вот вода, нагретая до температуры выше, чем 100 градусов, сразу вся превращается в пар, разрушает стенки бойлера и вырывается наружу.

Это довольно сильный взрыв, который сопровождается не только осколками корпуса, но и горячим паром и водой. Берегите не только себя, но и людей которые вас окружают.

Выводы

Следуйте инструкции по эксплуатации, даже такое небольшое с виду устройство делает вашу жизнь безопаснее. Предохраняющее устройство очень важный элемент и эксплуатировать бойлер без него строго запрещено. Всегда следите за работой установленного защитного устройства, течет с него вода, когда это необходи

Что делать если течет из предохранительного клапана водонагревателя


Под накопительными электрическими водонагревателями имеется предохранительный клапан для автоматического сброса давления, защищающий бойлер от разрыва при избыточном напоре воды и ее обратного хода. Распространенной проблемой у водонагревателей является течь из него. К этому могут привести несколько причин, поэтому диагностирование и решение проблемы может занять некоторое время.

Причина 1: Избыточное давление от температурного расширения



При нагреве вода расширяется. Как следствие ее объем увеличивается, и она начинает давить на стенки бака. Для предотвращения его разрыва срабатывает предохранительный клапан, который сбрасывает давление сливанием воды. В таком случае он работает исправно и проблему можно решить настройкой на водонагревателе меньшей температуры. В таком случае вода будет давить при расширении меньше, и клапан перестанет срабатывать.

Причина 2: Заклинивание клапана в результате засорения



При протекании воды через клапан в его канале может остаться окалина, обломок накипи или другой мусор. Как следствие клапан не сможет закрыться полностью, и постоянно будет подтекать. В таком случае нужно его несколько раз открыть и закрыть боковым флажком. Вытекающий поток промоет канал, удалив блокирующий мусор.

Причина 3: Избыточное давление холодной воды


Распространенной проблемой является избыточно высокое давление в водопроводной системе. Оно может существенно превышать то, на которое рассчитан водонагреватель. В таком случае защитный клапан будет постоянно сбрасывать давление, чтобы предотвратить разрыв бака.

Необходимо замерить давление воды перед вводом в водонагреватель манометром. Если оно выше, чем максимально допустимое для бака, то требуется модернизация.

В таком случае вместо обычного предохранительного устанавливается редукционный клапан. На нем можно отрегулировать давление воды подаваемой внутрь водонагревателя, тем самым полностью решив проблему.

Причина 4: Неисправность клапана


Если с давлением воды, температурой и проходимостью клапана все нормально, но он все равно течет, то это говорит о его неисправности и необходимости замены. Для этого покупается новый клапан, максимальное рабочее давление которого не превышает допустимое для бака водонагревателя. Информацию об этом можно прочитать в инструкции к бойлеру или посмотреть маркировку на старом штатном клапане.

Смотрите видео


Из предохранительного клапана течет вода на водонагревателе

Понимаю, что вас интересует только ответ «…почему капает вода?» и ликбез о технических нюансах вам не интересен. Однако не буду отступать от своего правила, и настоятельно рекомендую всегда сначала разобраться со строением и назначением устройства, а уж потом и выяснять причину его неисправности. Просто когда вы знаете что это и зачем, ответ на вопрос «…почему капает вода?» станет для вас более ясным. К тому же, вы сами сможете научить и других справляться с этой проблемой.

И так, приступим. Что есть предохранительный клапан сброса избыточного давления, устанавливаемый на обогреватель накопительного типа (бойлер)

Предохранительный клапан представляет из себя два клапана в одном корпусе.

Первый обратный клапан, призван перекрыть вытекание воды из бойлера обратно в питающую систему, при снижении (или полном отсутствии) давления. Так если при отключении холодной воды, вода из бойлера вытечет (не будь на ее пути обратного клапана) ТЭНы оголятся, нагреются и перегорят. А если только нагрелись и дали воду в пустой бак, то куча пара и разрыв бойлера.

Второй клапан — «разгрузочный» и есть именно клапан сброса давления. Он как правило располагается в части перпендикулярной основной магистрали и имеет рычажок принудительного открытия клапана. На ней то и расположен тот самый штуцер из которого капает или течет вода. Этот клапан нужен для сброса воды, которая образовалась от естественного расширения при нагреве. Если этот клапан работает нормально, то он ДОЛЖЕН капать. Если водонагреватель нагревает воду от температуры холодной до горячей несколько раз в сутки, то при каждом нагреве давление внутри бака увеличивается, и каждый раз должен происходит сброс лишней воды. При одном нагреве это примерно около 3% общего объема воды.

Ну теперь вы разобрались что к чему, и пора бы выяснить причины капающей воды. Надо бы заметить, когда капает вода из штуцера регистрационного клапана. В нормальном состоянии вода должна подкапывать при нагревании воды. При температуре воды близкой к отключению ТЭНа вода может и бежать тонкой струйкой. И это нормальное состояние, для этого это устройство и нужно — что бы уберечь ваш бойлер от разрыва, а вас от травм.

Если из штуцера вода бежит постоянно, даже при отключенной лампочке ТЭНа (то есть нагревания не происходит), это сигнал к тому что клапан сброса давления неисправен.

Именно для того чтобы контролировать объемы и время сброса воды, трубка слива одетая на штуцер должна быть прозрачной.

Предохранительные клапаны есть и регулируемые. Если есть такая возможность, стоит попытаться отрегулировать клапан путем затяжки пружины. Но нужно учитывать, что большинство бойлеров рассчитаны на давление от 6 до 10 Атмосфер, а давление пара может быть и больше, и швы бака и сопряжение посадочного места ТЭНа могут не выдержать. А манометр встроенный в подающий патрубок между предохранительным клапаном и бойлером, я не не видел ни у кого. Так что, при постоянной протечке, советую заменить разгрузочный клапан полностью, с заводскими настройками на момент открытия клапана.

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

  1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
  2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
  3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

  • предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
  • когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
  • сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

  • если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

  • предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
  • размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
  • установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
  • затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

  • бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
  • иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
  • обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
  • некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
  • случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Статья: Часто задаваемые ВОПРОСЫ


Статья из раздела: Статьи про оборудование: ATLANTIC
Перейти к описанию торговой марки ATLANTIC (Атлантик)


В этой статье Вы сможете узнать ответы на часто задаваемые вопросы по водонагревательному оборудованию:
Из носика обратно-предохранительного клапана течет вода, должно ли так быть?
В сервисном центре мне сказали, что бак водонагревателя разорвало из-за неправильности установки. .. Кто в этом виноват?
Зачем устанавливать обратно-предохранительный клапан?
Почему мой водонагреватель ATMOR плохо греет в зимнее время?
Назначение диэлектрического переходника в накопительно-проточных водонагревателях?
Для чего служит редуктор давления?
Использование накопительно-проточных водонагревателях совместно с расширительным бачком
Почему фланцевое соединение лучше чем болтовое ?
Сложно ли самостоятельно установить проточный водонагреватель ATMOR?

Из носика обратно-предохранительного клапана течет вода, должно ли так быть?

Вода может течь из отвода обратно-предохранительного клапана, предназначенного для сброса избыточного давления:
1. При постоянном избыточном давлении в системе подвода холодной воды (более 6 Бар, течет холодная вода)
2. Либо когда давление воды в системе близко к максимально допустимому в процессе нагрева (течет горячая вода из бака)

В сервисном центре мне сказали, что бак водонагревателя разорвало из-за неправильности установки. .. Кто в этом виноват?

При некомпетентной установке неквалифицированным установщиком, осуществлявшим монтаж (например, местным сантехником ЖЕКа), не имеющим представления об общепринятых правилах монтажа водонагревательного оборудования, логично будет предположить, что никакой ответственности ни завод изготовитель, ни фирма, осуществляющая поставку данного вида оборудования ответственности нести не должны. Настоятельно рекомендуется пользоваться услугами сервисного центра фирмы поставщика оборудования.

Зачем устанавливать обратно-предохранительный клапан?

Обратно-предохранительный (подрывной) клапан устанавливается для того что бы:
1. Предотвратить выток воды из бака при отсутствии давления в системе, и как следствие предотвратить перегорание ТЭНа в воздушной среде (функция обратного клапана)
2. Предохранять от образования избыточного давления в водонагревателе ( при увеличении объема воды, в процессе ее нагрева), либо от постоянного избыточного давления в системе (предохранительная функция)

ВНИМАНИЕ! Категорически запрещается устанавливать на входе водонагревателя обратный клапан без предохранительной-стравливающей (подрывной функции). Одна из самых распространенных ошибок — установка обратного клапана (Рис. 2) на входном патрубке водонагревателя, вместо обратно-предохранительного (подрывного) клапана (Рис. 1)

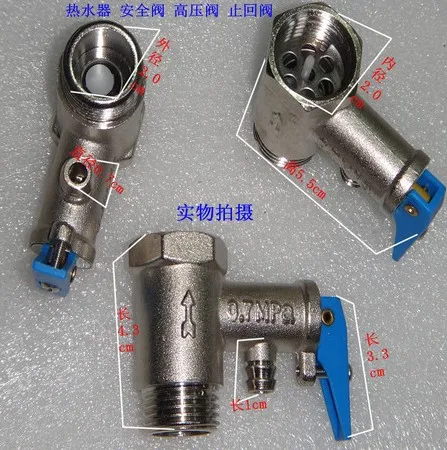

Рис. 1 . Пример правильного обратно-предохранительного клапанаРис. 2 Установка такого типа клапанов недопустима!

Все накопительно-проточные водонагреватели, поставляемые фирмой ГРЕСА и ее партнерами, комплектуются обратно предохранительными клапанами.

Почему мой водонагреватель ATMOR плохо греет в зимнее время?

Для нормальной работы водонагревателей ATMOR нужно соблюдать следующие условия:
1. Для моделей которые комплектуются своей душевой насадкой, необходимо в зимнее время установить душевую насадку в положение Winter — это снижает количество проходных отверстий, что позволяет придерживать воду в колбе более продолжительное время, и в свою очередь позволяет прогревать ее до более высокой температуры (при этом проток воды остается неизменным).
2. Используете для модели ATMOR InLine специальные рассеивающих насадки на смеситель (не придерживаемая ничем вода не успевает нагреться до необходимой температуры)

Внимание! Подключение к смесителю (установка запорной арматуры на выходе) возможно только в моделях InLine, благодаря встроенному реле протока воды. Все остальные модели имеют встроенное реле давления воды, и установка запорной арматуры на выходе ведет к их выходу из строя!

Назначение диэлектрического переходника в накопительно-проточных водонагревателях?

Во избежание коррозии между металлическими патрубками водонагревателя и металлическими частями гибких шлангов в местах их соединения.

Для чего служит редуктор давления?

Редуктор давления служит для понижения давления в системе до необходимого для нормальной работы водонагревателя. А также служит компенсатором гидроударов.

ВНИМАНИЕ: В случае если в системе водоснабжения бывают резкие скачки давления (гидроудары), например включение воды после проведения профилактического ремонта труб центральной системы водоснабжения; либо если вода подается насосной станцией без сглаживающего эффекта при запуске; либо в ситуациях близких к приведенным примерам установка редуктора давления обязательна.

Помните что затраты на покупку (установку) редуктора давления окупятся долгой и надежной службой водонагревателя.

Использование накопительно-проточных водонагревателей совместно с расширительным бачком

В случае использования водонагревателя в совокупности с расширительным бачком, возможно установить только при соблюдении следующих требований:
1. При соблюдении сантехнической схемы установки водонагревателя (на входном патрубке установлен обратно-предохранительный клапан) расширительный бачок должен находится на высоте не менее 5 метров от верхней части водонагревателя (создается давление в 0,5 Бар, нужное для срабатывания обратно-предохранительного клапана).
2. Если же расширительный бачок находится на высоте менее 5 метров, установка водонагревателя возможна только при отсутствии обратно-предохранительного клапана, а также условии автоматической подкачки насосом воды в расширительный бак, в случае снижения уровня воды до критического (полного опустошения).

Примечание. Данный вид подключения не является рекомендованным заводом-изготовителем и в некоторых случаях может быть причиной снятия водонагревателя с гарантийного обслуживания.

Идеальным вариантом для использования водонагревателя с расширительным бачком, является ситуация, в которой подача воды в водонагреватель осуществляется при помощи насосной станции оснащенной автоматикой (срабатывания насоса при отборе воды), а также с редуктором давления (некоторые насосы в момент включения создают кратковременный гидроудар).

Почему фланцевое соединение лучше чем болтовое?

Потому что оно устраняет:
1. Течь вследствие коррозии резьбы из-за взаимодействия с водой
2. Трудности при разборке из-за образования накипи
3. Дополнительную изнашиваемость анода

Сложно ли самостоятельно установить проточный водонагреватель ATMOR?

Если Вы имеете некоторые представления об электромонтаже, то не сложно. Вам потребуется медный кабель с сечением жилы не менее 2,5мм2 (для 5кВт) или не менее 4мм2 (для 7кВт). Если в доме есть электроплита, можно подключаться к ней, иначе — потребуется провести кабель до счетчика.
Также понадобится автомат электрозащиты на 25А для 5кВт или 32А для 7кВт.
К воде можно подключиться через душевой шланг.

«Часто задаваемые ВОПРОСЫ по водонагревательному оборудованию»
(по материалам компании «Греса»)

Перейти к разделу «Бойлеры»…
Перейти к разделу «Колонки»…

Предохранительный клапан (PRV) Введение

Предохранительный клапан — это предохранительное устройство, предназначенное для защиты сосуда или системы под давлением во время избыточного давления.
Событие избыточного давления относится к любому состоянию, которое может привести к увеличению давления в сосуде или системе сверх указанного расчетного давления или максимально допустимого рабочего давления (МДРД).

Основной целью предохранительного клапана является защита жизни и имущества путем выпуска жидкости из сосуда, находящегося под избыточным давлением.

В настоящее время существует множество электронных, пневматических и гидравлических систем для управления параметрами жидкостной системы, такими как давление, температура и расход. Для работы каждой из этих систем требуется источник питания определенного типа, например, электричество или сжатый воздух. Клапан сброса давления должен быть в состоянии работать в любое время, особенно в период сбоя питания, когда средства управления системой не работают. Таким образом, единственным источником энергии для предохранительного клапана является технологическая среда.


Как только возникает условие, вызывающее повышение давления в системе или сосуде до опасного уровня, предохранительный клапан давления может быть единственным устройством, оставшимся для предотвращения катастрофического отказа. Поскольку надежность напрямую связана со сложностью устройства, важно, чтобы конструкция предохранительного клапана была максимально простой.

Клапан сброса давления должен открываться при заданном заданном давлении, обеспечивать номинальную пропускную способность при заданном избыточном давлении и закрываться, когда давление в системе возвращается к безопасному уровню. Клапаны сброса давления должны быть разработаны с использованием материалов, совместимых со многими технологическими жидкостями, от простого воздуха и воды до самых агрессивных сред. Они также должны быть рассчитаны на плавную и стабильную работу с различными жидкостями и жидкостными фазами.

Подпружиненный предохранительный клапан

Базовый подпружиненный предохранительный клапан давления был разработан для удовлетворения потребности в простом, надежном устройстве, приводимом в действие системой, для обеспечения защиты от избыточного давления.

На изображении справа показана конструкция подпружиненного предохранительного клапана.

Клапан состоит из впускного отверстия клапана или патрубка, установленного в системе под давлением, диска, прижатого к патрубку для предотвращения потока при нормальных условиях работы системы, пружины, удерживающей диск в закрытом состоянии, и корпуса/крышки, вмещающей рабочие элементы. Нагрузка пружины регулируется для изменения давления, при котором клапан открывается.

Когда предохранительный клапан начинает подниматься, усилие пружины увеличивается. Таким образом, давление в системе должно увеличиваться, если подъем должен продолжаться. По этой причине клапаны сброса давления допускают избыточное давление для достижения полного подъема.Это допустимое избыточное давление обычно составляет 10 % для клапанов в системах без воспламенения. Этот запас относительно невелик, и должны быть предусмотрены некоторые средства, помогающие усилию подъема.

Поэтому большинство клапанов сброса давления имеют вторичную камеру управления или камеру сжатия для увеличения подъемной силы. Когда диск начинает подниматься, жидкость поступает в камеру управления, подвергая большую площадь диска воздействию давления системы.

Это вызывает пошаговое изменение силы, которое сверхкомпенсирует увеличение силы пружины и заставляет клапан открываться с большей скоростью.В то же время направление потока жидкости меняется на противоположное, и эффект импульса, возникающий в результате изменения направления потока, еще больше увеличивает подъемную силу. Сочетание этих эффектов позволяет клапану достигать максимального подъема и максимального расхода в допустимых пределах избыточного давления. Из-за большей площади диска, подверженной давлению в системе после подъема клапана, клапан не закроется до тех пор, пока давление в системе не упадет до некоторого уровня ниже установленного давления. Конструкция камеры управления определяет, где будет происходить точка закрытия.
Разница между установленным давлением и давлением в точке закрытия называется продувкой и обычно выражается в процентах от установленного давления.

Уравновешенные сильфонные клапаны и уравновешенные поршневые клапаны

Когда наложенное противодавление является переменным, рекомендуется конструкция с уравновешенным сильфоном или уравновешенным поршнем. Типичный сбалансированный сильфон показан справа. Сильфон или поршень имеют площадь эффективного давления, равную площади седла диска. Крышка имеет вентиляцию, чтобы гарантировать, что зона давления сильфона или поршня всегда будет подвергаться воздействию атмосферного давления, а также для подачи контрольного сигнала, если сильфон или поршень начнут протекать. Таким образом, изменения противодавления не влияют на заданное давление. Однако обратное давление может влиять на поток.

Клапан сброса давления сильфонного типа

Другие конструкции предохранительных клапанов

Предохранительный клапан
Предохранительный клапан представляет собой предохранительный клапан, приводимый в действие статическим давлением на входе и характеризующийся быстрым открытием или хлопком. (Обычно используется для подачи пара и воздуха.)

  • Предохранительный клапан с низким подъемом
    Предохранительный клапан с низким подъемом представляет собой предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь нагнетания определяется положением диска.
  • Предохранительный клапан полного подъема
    Предохранительный клапан полного подъема представляет собой предохранительный клапан, в котором диск поднимается автоматически, так что фактическая площадь сброса не определяется положением диска.

Предохранительный клапан
Предохранительный клапан представляет собой устройство для сброса давления, приводимое в действие статическим давлением на входе и имеющее постепенный подъем, как правило, пропорциональный увеличению давления по сравнению с давлением открытия. Он может быть оснащен закрытым корпусом пружины, подходящим для применения в закрытой системе нагнетания, и в основном используется для работы с жидкостями.

Предохранительный предохранительный клапан
Предохранительный предохранительный клапан представляет собой предохранительный клапан, характеризующийся быстрым открытием или хлопком, или открытием пропорционально увеличению давления над давлением открытия, в зависимости от применения, и может использоваться либо для жидкости или сжимаемой жидкости.

  • Обычный предохранительный предохранительный клапан
    Обычный предохранительный предохранительный клапан представляет собой предохранительный клапан, корпус пружины которого вентилируется на стороне нагнетания клапана. Рабочие характеристики (давление открытия, давление закрытия и пропускная способность) напрямую зависят от изменений противодавления на клапане.
  • Сбалансированный предохранительный клапан
    Сбалансированный предохранительный клапан представляет собой клапан сброса давления, в котором предусмотрены средства минимизации влияния противодавления на рабочие характеристики (давление открытия, давление закрытия и пропускная способность).

Клапан сброса давления с пилотным управлением
Клапан сброса давления с пилотным управлением представляет собой клапан сброса давления, в котором основное предохранительное устройство объединено с автоматическим вспомогательным клапаном сброса давления и управляется им.

Предохранительный клапан с механическим приводом
Предохранительный клапан с механическим приводом представляет собой предохранительный клапан, в котором основное предохранительное устройство объединено с устройством, требующим внешнего источника энергии, и управляется им.

Клапан сброса давления, активируемый температурой
Клапан сброса давления, активируемый температурой, представляет собой клапан сброса давления, который может приводиться в действие внешней или внутренней температурой или давлением на входной стороне.

Вакуумный предохранительный клапан
Вакуумный предохранительный клапан представляет собой устройство сброса давления, предназначенное для впуска жидкости для предотвращения чрезмерного внутреннего вакуума; он предназначен для повторного закрытия и предотвращения дальнейшего потока жидкости после восстановления нормальных условий.

Кодексы, стандарты и рекомендуемая практика

Во всем мире опубликовано множество норм и стандартов, касающихся конструкции и применения предохранительных клапанов. Наиболее широко используемым и признанным из них является Кодекс ASME по котлам и сосудам под давлением, обычно называемый Кодексом ASME.

Большинство норм и стандартов являются добровольными, что означает, что они доступны для использования производителями и пользователями и могут быть включены в спецификации по закупкам и строительству. Кодекс ASME уникален для Соединенных Штатов и Канады, поскольку он был принят большинством законодательных собраний штатов и провинций и предусмотрен законом.

Кодекс ASME устанавливает правила проектирования и изготовления сосудов под давлением. Различные разделы Кодекса охватывают обожженные сосуды, ядерные сосуды, необожженные сосуды и дополнительные предметы, такие как сварка и неразрушающий контроль. Сосуды, изготовленные в соответствии со стандартом ASME, должны иметь защиту от избыточного давления.Тип и конструкция допустимых устройств защиты от избыточного давления подробно описаны в Кодексе.

Терминология

Следующие определения взяты из DIN 3320, но следует отметить, что многие используемые термины и связанные с ними определения являются универсальными и встречаются во многих других стандартах. Там, где общеупотребительные термины не определены в DIN 3320, в качестве источника ссылки используется ASME PTC25.3. Этот список не является исчерпывающим и предназначен только для справки; его не следует использовать вместо соответствующего стандарта текущего выпуска. .

  • Рабочее давление (рабочее давление)
    — манометрическое давление, существующее при нормальных условиях эксплуатации в защищаемой системе.
  • Давление срабатывания
    – это манометрическое давление, при котором в рабочих условиях начинают открываться предохранительные клапаны с прямой нагрузкой.
  • Испытательное давление
    – манометрическое давление, при котором в условиях испытательного стенда (атмосферное противодавление) предохранительные клапаны с прямой нагрузкой начинают открываться.
  • Давление открытия
    — это манометрическое давление, при котором высота подъема достаточна для сброса заданной пропускной способности. Оно равно установленному давлению плюс разность давлений открытия.
  • Давление закрытия
    — манометрическое давление, при котором предохранительный клапан с прямой нагрузкой повторно закрывается.
  • Суммарное противодавление
    — это манометрическое давление, создаваемое на стороне выпуска за счет продувки.
  • Наложенное противодавление
    — это манометрическое давление на стороне выхода закрытого клапана.
  • Противодавление
    — это манометрическое давление, создаваемое на стороне выпуска во время продувки (накопленное противодавление + избыточное противодавление).
  • Накопление
    — превышение давления над максимально допустимым рабочим манометрическим давлением защищаемой системы.
  • Разность давлений открытия
    — превышение давления над установленным давлением, необходимое для подъема, подходящего для обеспечения заданной пропускной способности.
  • Разность давлений повторной посадки
    — это разница между давлением срабатывания и давлением посадки.
  • Функциональная разность давлений
    представляет собой сумму разности давлений открытия и разности давлений повторной посадки.
  • Разность рабочих давлений
    — разница давлений между установленным и рабочим давлением.
  • Подъем
    — ход диска от закрытого положения.
  • Начало подъема (открытие)
    – первое измеримое движение диска или восприятие шума разряда.
  • Площадь проходного сечения
    — площадь поперечного сечения до или после седла корпуса, рассчитанная на основе минимального диаметра, который используется для расчета пропускной способности без вычета препятствий.
  • Диаметр потока
    — минимальный геометрический диаметр до или после седла корпуса.
  • Обозначение номинального размера
    предохранительного клапана — это номинальный размер входного отверстия.
  • Теоретическая пропускная способность
    – расчетный массовый расход через отверстие, площадь поперечного сечения которого равна площади проходного сечения предохранительного клапана без учета потерь потока в клапане.
  • Фактическая пропускная способность — пропускная способность, определенная путем измерения.
  • Сертифицированная пропускная способность
    — фактическая пропускная способность, уменьшенная на 10%.
  • Коэффициент расхода
    – отношение фактической пропускной способности к теоретической.
  • Сертифицированный коэффициент расхода
    — коэффициент расхода, уменьшенный на 10% (также известный как сниженный коэффициент расхода).

Следующие термины не определены в DIN 3320 и взяты из ASME PTC25.3..

  • Продувка (разность давлений повторной посадки) —
    разница между фактическим давлением срабатывания и фактическим давлением повторной посадки, обычно выражаемая в процентах от установленного давления или в единицах давления.
  • Перепад холодного испытательного давления
    давление, при котором клапан устанавливается на испытательном стенде с использованием испытательной жидкости при температуре окружающей среды. Это испытательное давление включает поправки на условия эксплуатации, т. е. обратное давление или высокие температуры.
  • Номинальное давление
    — статическое давление на входе, при котором измеряется способность сброса давления устройства сброса давления.
  • Испытательное давление на утечку
    — заданное статическое давление на входе, при котором проводится количественное испытание на герметичность седла в соответствии со стандартной процедурой.
  • Измеренная пропускная способность
    — пропускная способность устройства сброса давления, измеренная при номинальном давлении.
  • Номинальная пропускная способность
    — это часть измеренной пропускной способности, разрешенная применимыми нормами или правилами для использования в качестве основы для применения устройства для сброса давления.
  • Избыточное давление
    — это повышение давления по сравнению с установленным давлением предохранительного клапана, обычно выражаемое в процентах от установленного давления.
  • Давление срабатывания
    – это значение возрастающего статического давления на входе предохранительного клапана, при котором наблюдается измеримый подъем или при котором выпуск становится непрерывным, что определяется визуально, на ощупь или на слух.
  • Давление сброса
    представляет собой установленное давление плюс избыточное давление.
  • Simmer
    — это зона давления между заданным давлением и давлением выталкивания.
  • Максимальное рабочее давление
    — максимальное давление, ожидаемое во время работы системы.
  • Максимально допустимое рабочее давление (МДРД)
    — максимально допустимое манометрическое давление в верхней части готового сосуда в его рабочем положении для заданной температуры.
  • Максимально допустимое накопленное давление (MAAP)
    — это максимально допустимое рабочее давление плюс накопление, установленное в соответствии с применимыми нормами для эксплуатации или пожара.

Хранение и транспортировка предохранительных клапанов

Хранение и обращение с ним
Поскольку чистота необходима для удовлетворительной работы и герметичности предохранительного клапана, во время хранения следует принимать меры предосторожности, чтобы не допустить попадания посторонних материалов.Предохранители на входе и выходе должны оставаться на месте до тех пор, пока клапан не будет готов к установке в систему. Следите за тем, чтобы входное отверстие клапана было абсолютно чистым. Клапан рекомендуется хранить в оригинальной транспортировочной упаковке в закрытом помещении вдали от грязи и других загрязнений. С предохранительными клапанами
следует обращаться осторожно и никогда не подвергать их ударам. Неосторожное обращение может изменить уставку давления, деформировать детали клапана и отрицательно сказаться на герметичности седла и работе клапана.
Никогда не поднимайте клапан и не перемещайте его с помощью подъемного рычага.
Когда необходимо использовать подъемник, цепь или строп должны быть размещены вокруг корпуса клапана и крышки таким образом, чтобы клапан находился в вертикальном положении для облегчения установки.

Установка
Многие клапаны повреждаются при первом вводе в эксплуатацию из-за неправильной очистки соединения при установке. Перед установкой поверхности фланцев или резьбовые соединения как на входе клапана, так и на сосуде и/или линии, на которой установлен клапан, должны быть тщательно очищены от грязи и посторонних материалов.
Поскольку посторонние материалы, попадающие в предохранительные клапаны и через них, могут повредить клапан, системы, в которых клапаны испытываются и в конечном итоге устанавливаются, также должны быть осмотрены и очищены. Новые системы, в частности, могут содержать посторонние предметы, которые непреднамеренно застревают во время строительства и разрушают посадочную поверхность при открытии клапана. Перед установкой предохранительного клапана необходимо тщательно очистить систему.
Используемые прокладки должны соответствовать размерам конкретных фланцев.Внутренний диаметр должен полностью соответствовать входному и выходному отверстиям предохранительного клапана, чтобы прокладка не ограничивала поток.
Для клапанов с фланцем равномерно опустите все соединительные шпильки или болты, чтобы избежать деформации корпуса клапана. Для клапанов с резьбой не применяйте гаечный ключ к корпусу клапана. Используйте шестигранники на входной втулке. Предохранительные клапаны
предназначены для открытия и закрытия в узком диапазоне давлений. Установки клапанов требуют точного проектирования как впускного, так и выпускного трубопровода.Рекомендации см. в международных, национальных и отраслевых стандартах.

Впускной трубопровод
Подсоедините этот клапан как можно ближе и напрямую к защищаемому сосуду.
Клапан должен быть установлен вертикально в вертикальном положении либо непосредственно на патрубке сосуда под давлением, либо на коротком соединительном фитинге, который обеспечивает прямой беспрепятственный поток между сосудом и клапаном. Установка предохранительного клапана в положение, отличное от рекомендованного, отрицательно повлияет на его работу.
Клапан никогда не следует устанавливать на фитинг, внутренний диаметр которого меньше диаметра входного патрубка клапана.

Выпускной трубопровод
Выпускной трубопровод должен быть простым и прямым. По возможности предпочтительнее «разорванное» соединение рядом с выпускным отверстием клапана. Все выпускные трубопроводы должны быть проложены как можно более прямым образом к точке окончательного выпуска для утилизации. Клапан должен сбрасываться в безопасную зону утилизации. Нагнетательный трубопровод должен быть опорожнен должным образом, чтобы предотвратить скопление жидкости на стороне, расположенной ниже по потоку от предохранительного клапана.
Вес нагнетательного трубопровода должен приходиться на отдельную опору и должным образом закреплен, чтобы выдерживать силы реактивной тяги при разгрузке клапана. Клапан также должен поддерживаться, чтобы выдерживать любые колебания или вибрации системы.
Если Клапан сбрасывает давление в систему под давлением, убедитесь, что Клапан имеет «сбалансированную» конструкцию. Давление на выпуске «несбалансированной» конструкции неблагоприятно повлияет на работу клапана и давление срабатывания.
Запрещается использовать фитинги или трубы с меньшим внутренним диаметром, чем выпускные соединения клапана.
Крышки предохранительных клапанов с уравновешенным сильфоном всегда должны вентилироваться, чтобы обеспечить надлежащее функционирование клапана и обеспечить контрольный сигнал в случае отказа сильфона. Не затыкайте эти открытые вентиляционные отверстия. Если жидкость является легковоспламеняющейся, токсичной или коррозионно-активной, вентиляционное отверстие крышки должно быть отведено в безопасное место.

Источник и изображения для этой страницы..

  • Crosby® — Справочник по проектированию клапанов сброса давления
  • Андерсон Гринвуд Кросби — Руководство технического семинара
  • Spirax Sarco  — Альтернативные средства защиты растений и терминология

Важно помнить, что предохранительный клапан — это защитное устройство, используемое для защиты сосудов или систем, работающих под давлением, от катастрофического отказа.Имея это в виду, применение предохранительных клапанов должно быть поручено только полностью обученному персоналу и должно строго соответствовать правилам, предусмотренным регулирующими нормами и стандартами.

Обратные/предохранительные клапаны – Chemline Plastics

Предохранительные клапаны обратного давления серии SB

Предохранительные клапаны обратного давления серии SB компании Chemline

рассчитаны на длительный срок службы без обслуживания. Они предназначены для превосходной работы в дозирующих системах. Доступны различные модели.Каждый из них имеет преимущества для различных приложений.

Как они работают

Обратные/предохранительные клапаны серии

Chemline SB выполняют две функции: в качестве обратного клапана, установленного на линии после насоса, поддерживается обратное давление ниже насоса-дозатора. При установке в ответвлении тройника они являются предохранительными клапанами. Клапаны остаются закрытыми до тех пор, пока давление на входе не достигнет заданного давления, которое регулируется поворотом болта натяжения пружины. Давление на входе воздействует на диафрагму, связанную ПТФЭ, открывая седло для обеспечения потока до тех пор, пока давление на входе снова не сравняется с заданным давлением.

Гипоклапан SB11 для гипохлорита натрия

Гипоклапан противодавления/предохранения Chemline SB11 с корпусом из ПВХ, уплотнениями из FPM (витон) — это наше проверенное решение для применений с гипохлоритом натрия. Наш клапан обеспечивает долгосрочную работу без технического обслуживания и возможность работать с химикатами более низкого качества там, где другие клапаны выходят из строя. В зависимости от конструкции вашей системы мы предлагаем как концевые соединения ChemFlare™ с трубкой и фитингами из PFA для гибких систем, так и стыковые соединения ECTFE (Halar) и трубопроводы для жестких систем.

Конструкция клапана True Union обеспечивает простоту установки и обеспечивает надежное, герметичное механическое соединение клапана из ПВХ с системой доставки PFA или ECTFE (Halar). Удаление всех швов из ПВХ, склеенных растворителем, является единственным способом гарантировать отсутствие утечек в системе с гипохлоритом натрия.

Серия SB10/11 очень чувствительна к изменениям давления и требует низкого избыточного давления для полного открытия. Он предназначен только для чистых жидкостей .

Серия SB12 имеет встроенную функцию обратного клапана, необходимую для дозирования.Он не настолько чувствителен, чтобы открываться при каждой пульсации насоса-дозатора. Он предназначен только для чистых жидкостей .

Серия SM17 Mini предлагает высокую производительность в компактном корпусе.

Серия SB18 рекомендуется для дозирования. Он не настолько чувствителен, чтобы открываться при каждой пульсации насоса-дозатора.

✓ Конструкция из ПВХ, полипропилена или ПВДФ на выбор

Подходит для широкого спектра химических применений и температур до 100°C (212 град.Ф).

✓ Разработаны для превосходной производительности

Высокая скорость потока по сравнению с избыточным давлением
Низкий гистерезис («люфт»)
Отсутствие вибрации
Длительный срок службы

✓ Настоящие соединения до 2”

Простота установки и обслуживания
Негерметичная резьба

✓ Размеры до 4 дюймов

Предохранительные клапаны | Предохранительные клапаны | Кертисс Райт

Компания Curtiss-Wright предлагает клапаны сброса давления от своих выдающихся торговых марок Farris и Target Rock.Мы стремимся поддерживать весь жизненный цикл объекта и постоянно поставляем индивидуальные продукты и технологии. Имея репутацию производителя высококачественной и долговечной продукции, наша коллекция клапанов сброса давления гарантирует эффективное и надежное снижение давления.

Хотя некоторые основные компоненты и действия по сбросу давления могут различаться в зависимости от типа предохранительных клапанов, каждый из них нацелен на 100% эффективность в обеспечении безопасной работы вашего оборудования.Наш текущий ассортимент включает в себя множество типов клапанов, от фланцевых до подпружиненных, от резьбовых до беспроводных, пилотных и многих других.

Ознакомьтесь с нашим полным ассортиментом предохранительных клапанов для сброса давления ниже:



Клапаны сброса давления воздуха: назначение и функциональность.

Предохранительный клапан — это тип предохранительного клапана, предназначенный для регулирования давления в сосуде. Он защищает систему и обеспечивает безопасность людей, работающих с устройством, в случае избыточного давления или отказа оборудования.

Как работает предохранительный клапан?

Предохранительный клапан рассчитан на максимально допустимое рабочее давление (МДРД). Как только в системе возникает избыточное давление, предохранительный клапан обнаруживает давление, превышающее его расчетную способность. Клапан сброса давления затем выпускал бы сжатую жидкость или газ, чтобы течь из вспомогательного канала из системы.

Ниже приведен пример работы одного из наших пилотных предохранительных клапанов; в разрезе показано, когда из системы сбрасывается высокое давление.

Предохранительный клапан с пилотным управлением Farris 3880:

Области применения клапана сброса давления

Клапаны сброса давления воздуха

могут применяться в различных средах и оборудовании. Предохранительные клапаны — это предохранительный клапан, используемый для обеспечения безопасности оборудования и операторов. Они играют важную роль в приложениях, где надлежащие уровни давления жизненно важны для правильной и безопасной работы. Такие как нефть и газ, производство электроэнергии, такие как системы центрального отопления, и многофазные применения в нефтепереработке и химической обработке.


Типы предохранительных клапанов

В компании Curtiss-Wright мы предлагаем ряд различных клапанов сброса давления, основанных на двух основных принципах действия – подпружиненном и пилотном. Пружинные клапаны могут быть либо обычными пружинными, либо уравновешенными пружинными.

Подпружиненные предохранительные клапаны

Подпружиненные клапаны запрограммированы на открытие и закрытие с помощью пружинного механизма. Они открываются, когда давление достигает неприемлемого уровня, чтобы высвободить материал внутри сосуда.Он автоматически закрывается при сбросе давления и возвращается к среднему рабочему уровню. Подпружиненные предохранительные клапаны полагаются на закрывающее усилие, прикладываемое пружиной к основному седлу. Ими также можно управлять различными способами, например, с помощью пульта дистанционного управления, панели управления и компьютерной программы.



ПРЕИМУЩЕСТВА:

  • Работают при более высоких установочных давлениях, чем предохранительные клапаны с пилотным управлением
  • Широкий диапазон химической совместимости
  • Работать при высоких температурах

Сопутствующие товары: Серия 2600/2600L — технологический клапан, серия 2700 — технологический клапан, серия 4200 — паровой предохранительный клапан, серия 6400 — паровой предохранительный клапан, серия 1890 — технологический клапан, серия 1896 — паровой предохранительный клапан, серия 4700 — Паровой предохранительный клапан, модель 600-DA — Паровой предохранительный клапан, модель 600-SL — Предохранительный и предохранительный клапан.

Клапаны сброса давления с пилотным управлением

Предохранительные клапаны с пилотным управлением работают за счет объединения основного предохранительного устройства (главного клапана) с автоматически активируемыми вспомогательными клапанами сброса давления, также известными как пилотное управление. Это пилотное управление управляет открытием и закрытием главного клапана и реагирует на давление в системе. Давление в системе подается из впускного отверстия в пилотное управление и через него и, в конечном счете, в купол главного клапана. В нормальных условиях эксплуатации давление в системе препятствует открытию главного клапана.

Клапаны позволяют среде вытекать из вспомогательного канала и выходить из системы после достижения абсолютного давления, будь то максимальный или минимальный уровень.

Когда давление ниже максимального значения, перепад давления немного положителен по размеру купола поршня, что удерживает главный клапан в закрытом положении. Когда давление в системе повышается и достигает заданного значения, пилот перекрывает поток к куполу, вызывая разгерметизацию со стороны купола поршня.Перепад давления изменился, и поршень поднимется, открыв главный клапан и сбросив давление.

Когда технологическое давление снижается до определенного значения, пилот закрывается, давление в куполе повышается, и главный клапан закрывается. Основное различие между подпружиненными предохранительными клапанами и клапанами с пилотным управлением заключается в том, что предохранительный клапан с пилотным управлением использует давление, чтобы держать клапан закрытым.

Предохранительные клапаны с пилотным управлением управляются вручную и обычно часто открываются с помощью колеса или аналогичного компонента.Пользователь открывает клапан, когда манометр показывает, что давление в системе находится на небезопасном уровне; после открытия клапана и сброса давления оператор может снова закрыть его вручную.

ПРЕИМУЩЕСТВА
  • PORV с модулирующим управлением минимизируют выброс среды
  • Повышение давления помогает поддерживать герметичность пилота. Как только заданное значение достигнуто, клапан открывается. Это снижает утечки и неорганизованные выбросы.
  • Меньшая конструкция, чем у пружинных клапанов
  • Работа при давлении, очень близком к заданному значению
  • На PORV не влияет противодавление
  • PORV с опциями дистанционного измерения являются экономичными решениями для установок PRV, испытывающих потери давления на входе
  • Дополнительные параметры управления

Сопутствующие товары:  Серия 3800 — технологический клапан, модель 600-PO — паровой предохранительный клапан

Видео:


Дополнительные продукты: SmartPRV с беспроводным мониторингом

Компания Curtiss-Wright также предлагает решения для контроля предохранительных клапанов.Исторически клапаны сброса давления было трудно или невозможно контролировать. Наш SmartPRV оснащен клапаном сброса давления серии 2600, оснащенным беспроводным монитором положения, который предупреждает операторов предприятия о возникновении избыточного давления, включая время и продолжительность.

Узнайте больше здесь : информация SmartPRV

Часто задаваемые вопросы:

Что вызывает событие избыточного давления?

Существует много причин избыточного давления, но наиболее распространенными из них обычно являются блокировка нагнетания в системе, прорыв газа и пожар.Даже надлежащий осмотр и техническое обслуживание не устранит возникновение утечек. Клапан сброса давления воздуха — единственный способ обеспечить безопасную среду для устройства, его окружения и операторов.

В чем разница между prv и psv?

Хотя PRV и PSV взаимозаменяемы, между этими двумя клапанами есть разница. Клапан сброса давления постепенно открывается в зависимости от величины давления, которое он испытывает. Напротив, предохранительный клапан давления открывается внезапно, когда давление достигает определенного уровня, чтобы избежать избыточного давления и потенциальной аварии.Предохранительные клапаны могут использоваться вручную и обычно используются для постоянного отключения. Клапаны сброса давления воздуха используются для эксплуатационных требований, и они мягко сбрасывают давление до того, как оно достигнет точки максимального высокого давления, и возвращают его обратно в систему.

Как часто следует проверять клапаны сброса давления воздуха?

Клапаны сброса давления должны проходить ежегодное испытание, по одному разу в год. Оператор несет ответственность за проведение испытания, которое должно выполняться с использованием воздушного компрессора.Крайне важно, чтобы клапаны сброса давления сохраняли свою эффективность с течением времени и проверялись на наличие признаков коррозии и потери функциональности. Предохранительные клапаны давления воздуха также следует проверять перед их установкой, после каждого пожара и регулярно по решению операторов.

Контроль регулирующего клапана

Как работает регулирующий клапан?

Регулирующий клапан работает, изменяя скорость потока жидкости, проходящей через сам клапан. Когда шток клапана перемещается, он изменяет размер прохода и увеличивает, уменьшает или поддерживает постоянный поток.Открытие и закрытие клапана изменяется всякий раз, когда контролируемый параметр процесса не достигает заданного значения.

Где находится регулирующий клапан?

Регулирующие клапаны обычно находятся на уровне пола или легкодоступны с платформ. Они также располагаются на том же оборудовании или трубопроводе, что и измерительные и последующие или расходомеры.

Какие существуют три типа промышленных предохранительных клапанов?

Три основных типа промышленных предохранительных клапанов: обычные подпружиненные, сбалансированные подпружиненные и пилотные.

Для чего нужен предохранительный клапан?

Промышленный предохранительный клапан предназначен для контроля или ограничения скачков давления в системе, чаще всего в клапанах системы подачи жидкости или сжатого воздуха. Это делается как форма защиты системы и защиты от отказа прибора или оборудования. Они обычно присутствуют в отраслях чистой воды.

Что такое PSV в промышленности?

PRV часто называют предохранительным клапаном, который также известен как PSV или предохранительный клапан.Они взаимозаменяемо используются во всей отрасли в зависимости от стандартов компании.

Типы предохранительных клапанов

Клапаны сброса давления

обычно используются для защиты оборудования от внутреннего избыточного давления. Ниже приведены основные типы предохранительных клапанов, обычно используемые в промышленности. Прежде чем перейти к типам предохранительных клапанов, необходимо описать некоторые термины.

Наложенное противодавление

Наложенное противодавление — это статическое противодавление, которое существует на выходе предохранительного клапана, когда клапан закрыт.Это давление может быть постоянным или переменным в зависимости от условий в факельной системе до сброса предохранительного клапана.

Суммарное противодавление

Накопленное противодавление — это противодавление, возникающее из-за потерь давления на выходе из открытого предохранительного клапана при его разгрузке. Это давление зависит от давления ниже по потоку в факельном коллекторе, куда сбрасывается предохранительный клапан, и от расхода сбрасываемого сброса.

Когда предохранительный клапан разгружается, эффекты наложенного и накопленного обратного давления существуют вместе и ощущаются как комбинированное обратное давление .

Обычные предохранительные клапаны (PRV)

Рабочие характеристики этого предохранительного клапана напрямую зависят от изменений обратного давления. Для обычного предохранительного клапана только наложенное противодавление влияет на характеристику открытия и значение давления настройки, но комбинированное противодавление (наложенное противодавление плюс накопленное противодавление) влияет на характеристику продувки и значение давления повторной посадки. Обычный предохранительный клапан не используется, когда накопленное противодавление превышает 10 % от установленного давления при 10 % избыточного давления.Для избыточного давления более 10 % можно использовать более высокое максимально допустимое избыточное противодавление.

Преимуществами обычных предохранительных клапанов являются надежность и универсальность. Эти предохранительные клапаны наиболее надежны при правильном размере и могут использоваться в самых разных областях.

Недостатком этих предохранительных клапанов является влияние противодавления на давление сброса клапана и, следовательно, накопление давления в защищаемом оборудовании. Кроме того, при высоких значениях противодавления, вызванных более высокими потерями давления в линии нагнетания предохранительного клапана, в этих предохранительных клапанах может возникать вибрация.

Предохранительный клапан со сбалансированным сильфоном

Влияние обратного давления на рабочие характеристики клапана сведено к минимуму благодаря использованию сильфона. Сильфон охватывает площадь, равную площади входного отверстия. Эта область не подвержена влиянию противодавления со стороны нагнетания предохранительного клапана. Пространство, ограниченное сильфоном, свободно вентилируется воздухом. Таким образом, противодавление на впускную жидкость создается только пружиной без какого-либо противодавления.Для этих предохранительных клапанов допустимое обратное давление составляет 10–50 % от установленного давления.

Преимущество использования разгрузочных сильфонных предохранительных клапанов заключается в отсутствии влияния противодавления на разгрузочное давление и накопление давления. Пружина изолирована от жидкости, выходящей из сильфона, что снижает риск коррозии. Эти предохранительные клапаны заслуживают особого внимания, когда на предохранительном клапане имеется высокое комбинированное противодавление.

Недостатком можно назвать склонность сильфона к усталости и выходу из строя, а также возможность выброса горючих или токсичных технологических жидкостей в атмосферу через выпуск сильфона.

Предохранительный клапан с пилотным управлением

В конфигурации с пилотным управлением основное разгрузочное устройство комбинируется с пилотным клапаном с автоматическим управлением меньшего размера и управляется им. Этот предохранительный клапан использует саму технологическую жидкость, циркулирующую через пилотный клапан, для приложения закрывающего усилия к диску предохранительного клапана. Пилотный клапан сам по себе представляет собой небольшой предохранительный клапан с пружиной. Главный клапан не имеет пружины, но управляется технологической жидкостью из пилотного клапана. Такая компоновка позволяет работать пилотным клапанам с очень небольшим запасом между давлением срабатывания предохранительного клапана и рабочим давлением защищаемого оборудования.Следовательно, эти предохранительные клапаны особенно используются в тех случаях, когда падение давления на входной линии предохранительного клапана является высоким (обычно выше 3% от заданного значения) или когда высокое противодавление. Допустимое противодавление обычно составляет более 50% от установленного давления.

Недостатком использования предохранительных клапанов с пилотным управлением может быть закупорка впускной и выпускной трубки пилотного клапана посторонними веществами, такими как гидраты, лед, парафин и т. д.

Вакуумный предохранитель

Этот тип клапана сброса давления используется для впуска внешней жидкости для предотвращения чрезмерного внутреннего вакуума.

Противодавление паровых предохранительных клапанов — Как рассчитать — Форум по предохранительным устройствам

Здравствуйте,



Прежде всего, я предполагаю, что ваша заявка PSV предназначена для сосуда под давлением в соответствии с ASME sec. VIII, раздел 1. если он соответствует другому коду, то допустимое противодавление не будет составлять 10% (случай 10% избыточного давления), и следующие расчеты будут бессмысленными, поскольку допустимое противодавление для сосуда под давлением в соответствии с ASME Sec. I (мощность котла не такая, как по ASME п.VIII.





Во-вторых, работайте с манометрическим давлением, 10-процентный допуск на противодавление основан на доле манометрического давления , а не доле абсолютного давления, это чрезвычайно важно, так как ваше установленное давление снижается. (См. пример C.2.3.2.1 в API 520)



Я буду работать с PSIG в качестве единицы измерения давления для следующих расчетов, также с этими единицами легче работать, так как оба соответствующих стандарта используют эту единицу измерения



Установочное давление: 711 фунтов на кв. дюйм изб. (фракции не учитываются, поскольку они находятся в пределах предела производителя для точности установленного давления)



Отверстие P



жидкость: Насыщенный пар



Давление при максимальных условиях сброса (10% избыточного давления): 782.1 фунт/кв. дюйм изб.



Температура при максимальном сбросе давления (10 % избыточного давления): 517,9 °F



Эквивалентная длина трубы (с учетом 6 дюймов SCH 40): 46,2 фута



Внутренний диаметр трубы: 6,065 дюйма



Номинальный расход для отверстия: 291 700 фунтов/ч (расчет противодавления обычно выполняется при номинальном расходе)



Результирующее противодавление: 134,6 фунтов на кв. дюйм (на основе расчета/моделирования)



Противодавление % = 134.6 psig / 711 psig = 18,9 %



Результирующее противодавление в 6-дюймовой трубе выше максимально допустимого согласно стандарту API 520.



Урок: дело не в том, что поверхность вашего PSV имеет определенный диаметр, поэтому ваш трубопровод должен быть того же размера, в 95% случаев вам нужно как минимум на 1 диаметр больше, если вы хотите использовать обычный PSV и соблюдать допустимое противодавление



С 8-дюймовой трубой, эквивалентная длина около: 57.9 футов



Результирующее противодавление = 68 фунтов на квадратный дюйм (на основе расчета/моделирования)



Противодавление % = 68 / 711 = 9,5%



Таким образом, согласно расчетам, которые я сделал с помощью имеющегося в моем распоряжении инструмента, потребуется 8-дюймовая труба для соблюдения 10-процентного припуска



Если вы предпочитаете не менять трубопровод, можно также заменить PSV на конструкцию с уравновешенным сильфоном, если выбран этот вариант, потребуются дополнительные расчеты





(Изменить: относительно значения противодавления, используемого производителем



Производитель PSV

не рассчитывает фактическое противодавление, но обычно требует эту информацию при проектировании.Это связано с тем, что им необходимо проверить, является ли поток критическим или некритическим через отверстие. В этом случае более консервативно выбрать максимальное противодавление, это может привести к некритическому расходу)



Правка 2: добавлен акцент на необходимости подтверждения того, что сосуд под давлением подпадает под действие ASME sec. VIII раздел 1, а не ASME сек. я



С уважением



Марк-Андре

Под редакцией Марка-Андре Леблана, 27 августа 2014 г., 14:30.

3 Факты о предохранительных клапанах ASME

Примечание редактора: этот пост был первоначально опубликован 27 марта 2018 г. и был обновлен для обеспечения точности и понимания.

ASME Предохранительный клапан Протокол:

  1. Периодически проверять клапан
  2. Правильно подобрать размер выпускного трубопровода клапана
  3. Установка максимального рабочего давления

Предохранительные клапаны ASME.

Возможно, это сухая тема, но это один из элементов оборудования в вашем учреждении, который нельзя установить и забыть.

Почему?

Что ж, картинка стоит тысячи слов.

Предохранительные клапаны — это последняя линия защиты от подобных аварий.

Они являются важной частью оборудования для обеспечения безопасности вашего предприятия и могут предотвратить потерю доходов, простои и, что наиболее важно, травмы людей.

Есть три основные вещи, которые вы должны сделать, чтобы предохранительный клапан ASME был готов к выполнению своей работы, если в этом возникнет необходимость.

Для чего нужен предохранительный клапан?

Основная роль предохранительного клапана заключается в предотвращении ситуаций избыточного давления в сосудах или системах под давлением.Если предохранительный клапан бака выйдет из строя, это может привести к аварии, которая уничтожит имущество, жизнь или ландшафт.

Предохранительный клапан

1. Периодически проверяйте клапан

Национальный совет инспекторов котлов и сосудов под давлением является одним из руководящих органов по тестированию и/или ремонту предохранительных клапанов ASME.

В своем Кодексе они рекомендуют создать письменную процедуру для тестирования клапанов этого типа.

Вы, как владелец клапана, можете его проверить, но это должно быть сделано в соответствии с Кодексом инспекции Национального совета и вашими государственными и/или местными правилами.

Мы рекомендуем проводить тест в авторизованном испытательном центре. Список этих объектов можно найти на сайте Национального совета.

Вы также можете найти другие компании, которые предоставляют эту услугу, набрав «ремонт предохранительных клапанов» в вашей любимой поисковой системе в Интернете.

Стандарты испытаний предохранительных клапанов

В соответствии с Кодексом Национального совета, который основывает интервалы проверки на том, для какого типа работы используется клапан, предлагаются следующие интервалы:

  • Паровая служба: Ежегодно
  • Обслуживание воздуха и чистого сухого газа: каждые 3 года
  • Пропан или хладагент: каждые 5 лет
  • Все остальные: согласно истории проверок
  • Наш опыт показывает, что клапаны, установленные для работы с жидкостями, следует проверять ежегодно.

2. Подберите правильный размер выпускного трубопровода клапана

Его диаметр должен быть не меньше диаметра выходного отверстия клапана.

В противном случае трубопровод может создать противодавление на выходе клапана, из-за чего клапан не откроется должным образом.

Кроме того, имейте в виду, что этот трубопровод должен быть ориентирован так, чтобы никакая жидкость, сбрасываемая по этому трубопроводу, не могла течь обратно и останавливаться на выпускном отверстии предохранительного клапана ASME.

Это может вызвать коррозию внутренних компонентов клапана и предотвратить открытие клапана.

3. Установите максимальное рабочее давление

Установите максимальное рабочее давление в ваших резервуарах как минимум на 10 % ниже установленного давления клапана.

Это предотвратит «ползучее» открытие клапана.

Предохранительные клапаны ASME настроены на полное открытие при «заданном» давлении, но начнут частично открываться до этого — обычно при давлении на 10 % ниже установленного.

Если вашему клапану разрешено это делать, мусор и/или коррозия могут со временем образоваться, что может помешать клапану либо полностью закрыться, либо полностью открыться, что не является благоприятным решением.

Будьте в курсе предохранительного клапана ASME

Клапаны сброса давления — это элемент безопасности на вашем предприятии, которым часто пренебрегают и которым пренебрегают.

Осмотрите их.

Вы никогда не знаете, когда они могут быть призваны, чтобы спасти вашу жизнь.

Автор: Джеффри Липпинкотт

Размер предохранительного клапана

Крейг Спирс

10 ноября 2015 г.

Клапаны сброса давления

используются для защиты оборудования от чрезмерного избыточного давления.Предохранительные клапаны надлежащего размера обеспечат необходимую защиту, а также позволят избежать проблем с чрезмерным расходом, в том числе: возможного повреждения клапана, ухудшения производительности, недостаточного размера выпускного трубопровода и систем обработки сточных вод, а также более высоких затрат.

Многие сценарии могут привести к повышенному давлению в сосуде, и каждый сценарий может привести к другому размеру клапана. Обычно рекомендуется провести несколько тематических исследований, чтобы найти наиболее консервативный размер. Некоторые типичные случаи включают:

  • неконтролируемая реакция,
  • потеря охлаждения,
  • тепловое расширение жидкости, или
  • внешний пожар.

В любом из этих сценариев давление будет увеличиваться до тех пор, пока не будет достигнуто заданное давление сброса, после чего откроется клапан сброса давления, снижая давление по истечении времени оборота. Первым шагом при определении размера предохранительного клапана в ProMax является определение сценария, который вы хотите смоделировать.

Размер предохранительного клапана в ProMax выполняется как анализ потока. В любой поток в ProMax может быть добавлен один или несколько анализов размеров предохранительных клапанов, поэтому при желании можно изучить несколько случаев в одном потоке.

1. Выберите стандартный предохранительный клапан

Существует множество различных стандартов для определения размеров предохранительных клапанов, в каждом из которых используются разные допущения, что дает разные результаты. Например, API 520, один из наиболее цитируемых стандартов, предполагает как механическое, так и термодинамическое равновесие, а также постоянные фазовые свойства во время разгрузки. В качестве альтернативы стандарт EN ISA 4126 учитывает термодинамическое неравновесие. В настоящее время ProMax поддерживает шесть различных наборов стандартов размеров предохранительных клапанов:

.
  • ASME API RP520 (7-е издание, январь 2000 г.) – США
  • EN ISO 4126 – Европа
  • AD Merkblatt A2 – Германия
  • DIN 3320 – Германия
  • ТРД 421 – Германия
  • BS 6759 — Соединенное Королевство
2.Выберите подходящий тип клапана

Затем необходимо выбрать соответствующий тип сброса давления, так как размер зависит от выбранного типа устройства сброса давления. Работа обычного подпружиненного предохранительного клапана основана на балансе сил: нагрузка пружины задана так, чтобы прикладывать силу, противоположную по величине силе давления, оказываемой жидкостью на другой стороне, когда она находится под заданным давлением. Когда давление жидкости превышает установленное давление, сила давления превышает силу пружины, и клапан открывается.Любое обратное давление (давление ниже по потоку) аддитивно к силе пружины; если это противодавление меняется, то будет меняться и давление, при котором открывается клапан. Сильфоны используются для поддержания постоянного давления сброса, несмотря на колебания противодавления. Предохранительные клапаны разрывной мембраны не закрываются повторно после срабатывания; предпочтение обычно следует отдавать устройствам повторного включения для обеспечения безопасности и надежности. Наиболее распространенные типы клапанов включают:

  • Обычный — подпружиненный предохранительный клапан, на рабочие характеристики которого напрямую влияет изменение противодавления.
  • Обычный + разрывной диск — Обычный клапан с разрывным диском.
  • Уравновешенный сильфон — подпружиненный предохранительный клапан с сильфоном для сведения к минимуму влияния противодавления на рабочие характеристики клапана.
  • Уравновешенный сильфон + разрывной диск — Уравновешенный сильфонный клапан с разрывным диском.
  • Пилотный клапан — клапан сброса давления, в котором основное предохранительное устройство или главный клапан объединены с автоматическим вспомогательным клапаном сброса давления (пилотом) и управляются им.
  • Пилотный клапан + разрывной диск — Пилотный клапан с разрывным диском.
  • Только разрывная мембрана — клапан с устройством сброса давления без повторного закрытия, приводимым в действие статическим перепадом давления между входом и выходом.
3. Установите температуру сброса

Температура сброса определяется сценарием сброса давления, который вы выбрали для моделирования, и должна быть температурой жидкости в момент, когда ожидается открытие клапана.ProMax предполагает, что температура сброса будет текущей температурой потока, однако, если ваш конкретный сценарий требует ее корректировки, ее можно перезаписать непосредственно в диалоговом окне анализа.

4. Установите давление сброса

Давление сброса обычно определяется защищаемым оборудованием и рассчитывается как Давление сброса = заданное давление + избыточное давление . По умолчанию ProMax использует давление потока как заданное давление и 10% избыточное давление , но их можно изменить для вашего анализа.

Давление настройки

Максимальное допустимое Установочное давление для предохранительного устройства равно максимально допустимому рабочему давлению (МДРД) сосуда для сосудов, защищенных одним предохранительным устройством. MAWP устанавливается в соответствии с определенной температурой, максимально допустимой рабочей температурой (MAWT). По мере увеличения МДРД МДРД уменьшается из-за снижения прочности металла при более высоких температурах.

Однако предохранительные устройства обычно настроены на открытие при расчетном давлении.В некоторых случаях расчетное давление равно МДРД, но никогда не превышает его. В тех случаях, когда MAWP точно не установлен, расчетное давление может быть использовано в качестве установленного давления.

Заданное давление обычно дается в единицах манометрического давления, поэтому любое противодавление добавляется к заданному давлению и избыточному давлению для расчета давления сброса в абсолютных единицах. Противодавление включает в себя как постоянное добавочное давление ниже по потоку, так и любое накопленное противодавление из-за сброса жидкости из предохранительного устройства через трубопроводы и систему обработки ниже по потоку.

Избыточное давление

Избыточное давление обычно выражается в процентах от установленного давления . Для предохранительных клапанов с пружинным приводом небольшая утечка происходит при 92-95% установленного давления , и для достижения полного подъема необходимо достаточное избыточное давление. Предохранительные клапаны, сертифицированные ASME, должны достигать полной номинальной производительности при избыточном давлении 10 % или менее.

Примечание: Аналогичный термин, накопление давления, основан на МДРД, а не на заданном давлении.В случаях, когда заданное давление равно МДРД, избыточное давление и накопление давления одинаковы. Допустимое накопление для сосудов под давлением, защищенных одним предохранительным устройством, составляет 110 % МДРД, за исключением сценариев воздействия пожара, где допускается 121 %. При использовании нескольких предохранительных устройств для сценариев, не связанных с пожаром, допустимое накопление составляет 116 %.

5. Определите требуемый массовый расход

Значением по умолчанию для этого параметра является массовый расход потока в моделировании, но его можно установить на желаемое значение для конкретного сценария.

6. Просмотрите результаты — эффективная площадь выброса

После того, как вы определили свой аварийный сценарий и указали условия сброса и скорость потока, а также соответствующий стандарт, ProMax рассчитает эффективную площадь сброса. Это значение используется для выбора предохранительного клапана соответствующего размера.

7. Как ProMax рассчитал это?

Хотя отверстие часто используется для описания минимального проходного сечения, суженного в клапане, расчеты геометрии и площади сброса более подходящим образом моделируются на основе идеального (изоэнтропического) сопла.Выражение для массового потока (G n ) в идеальном сопле получается непосредственно из уравнения Бернулли в сопле:

где P 1 — давление на входе в клапан, P — давление жидкости, P n — давление на выходе, и – плотность на выходе из сопла.

Массовый баланс в любой точке сопла диктует, что массовый расход постоянен: В этом уравнении u n — скорость жидкости в горловине сопла, A n — площадь горловины, p , u и A — плотность, скорость и проходное сечение, соответственно, в любой точке сопла.Плотность жидкости уменьшается по мере ее прохождения через сопло из-за уменьшения давления. Кроме того, проходное сечение уменьшается по мере сужения сопла, достигая минимального значения A n в горле. Скорость u , затем должна увеличиться и достигает в горловине u n . Скорость увеличения скорости больше, чем скорость уменьшения плотности, поэтому поток массы достигает максимума в горловине.

Для данного массового расхода определяется для конкретного аварийного сценария, минимальная необходимая площадь ( A min ) рассчитывается при максимальном потоке массы, что, как было определено, происходит на горловине сопла.Реальные клапаны не являются идеальными форсунками, поэтому коэффициент расхода K D равен используется для учета разницы между предсказанным идеальным соплом и фактическим массовым потоком в клапане.

K D (Коэффициент расхода)

Коэффициент расхода, K D , может быть рассчитан ProMax или указан непосредственно в документации поставщика.

G n (массовый поток)

Однофазные и двухфазные потоки часто встречаются в различных сценариях рельефа. Из-за большого количества переменных, связанных со свойствами жидкости, распределение флюидных фаз, взаимодействие и трансформация фаз, определение размеров двухфазного сценария рельефа значительно сложнее, чем однофазного. Расчет массового потока зависит от типа стравливающей жидкости:

Однофазный поток жидкости

Для жидкостей с постоянной плотностью уравнение Бернулли сводится к Это уравнение справедливо для полностью турбулентного потока, когда скорость потока не зависит от вязкости жидкости.Для потоков с низким числом Рейнольдса (высокая вязкость) значения можно умножить на поправочный коэффициент.

Однофазный пар

Для потока пара используемое уравнение зависит от того, является ли расход критическим или подкритическим. Когда давление ниже по потоку снижается, скорость и массовый поток в горловине увеличиваются; в конце концов поток массы достигает максимального значения при дросселированном или критическом давлении потока. Субкритический поток является функцией давления как на входе, так и на выходе, тогда как дросселированный поток является функцией только условий на входе.

Критерий дроссельного течения для идеального газа может быть задан как , где k — изоэнтропический коэффициент (C p /C v ) .

Критический поток: Докритический поток:

Мигающий двухфазный поток

Жидкость испаряется по пути уменьшения давления, и ее паросодержание увеличивается.

Немигающий замороженный двухфазный поток

Застывший поток возникает, если сосуд изначально содержит как газ, так и нелетучую жидкость (например, сосуд с прокладкой из инертного газа), поэтому он течет с постоянным качеством (массовая доля пара) без значительного испарения или конденсации.

Вспышка Двухфазное течение с влиянием неконденсирующихся газов

Этот тип потока часто встречается в дозирующих устройствах при химической обработке и при выборе размеров предохранительных клапанов, где присутствуют как неконденсирующиеся, так и конденсирующиеся (вскипающие) компоненты. сосуществовать (т.г., реакционная смесь гидрирования, содержащая газообразный водород и органический раствор при повышенном давлении).

Общие допущения для двухфазного потока:

Механическое равновесие — Это предполагает, что две фазы текут с одинаковой скоростью без проскальзывания между фазами. Хотя в литературе существует множество моделей для оценки проскальзывания как зависит от свойств жидкости и условий течения, в условиях сброса давления им часто пренебрегают из-за высокой степени турбулентности и перемешивания.

Термодинамическое фазовое равновесие — Обычно предполагается, что газообразная или паровая фаза находится в локальном термодинамическом равновесии с жидкой фазой, что означает, что свойства смеси зависят только от локального температура, давление и состав. Когда давление падает до давления насыщения жидкости, мгновенно происходит вскипание, если предполагается термодинамическое равновесие. Тем не менее, мигает обычно не происходит мгновенно, и в течение этого периода жидкость может пройти несколько дюймов в сопле клапана при типичных условиях сброса давления.

Скрытая теплота на входе — Этот термин является оценкой, используемой при выборе предохранительных клапанов для двухфазных систем жидкость/пар, когда в системе содержится менее 0,1 мас.% H 2 , номинальный диапазон кипения менее 150°F и находится далеко от критической точки. Важно отметить, что истинная «скрытая теплота» — это свойство чистого компонента, и расширение определения на многокомпонентную смесь требует принятия допущений.Таким образом, существует несколько методов аппроксимации скрытой теплоты, и анализ размера предохранительного клапана следует методологии стандартов. Например, стандарт API 520 определяет «скрытую теплоту» как разница между удельными энтальпиями пара и жидкости при входной температуре и давлении начала насыщения для переохлажденных жидкостей, а также при входной температуре и входном давлении для двухфазного испаряющегося потока.

ПРИМЕЧАНИЕ: Расчетное «скрытое тепло» в анализе НЕ ДОЛЖНО использоваться для пожарного предохранительного клапана. Сценарии размеров.Вместо этого ProMax предоставляет инструмент сброса давления, полезный для таких случаев.

Расчет теплоты парообразования — Расчет теплоты парообразования является альтернативой расчету скрытой теплоты с использованием метода периодической дистилляции. Этот расчет генерирует псевдомгновенную теплоту парообразования. значения совокупного количества пара, выкипавшего из системы. Значения генерируются для указанного количества приращений теплоты парообразования от 0% до указанного теплоты парообразования Максимальная молярная доля .Минимальное из этих значений сообщается как Минимальная дифференциальная теплота парообразования .

ССЫЛКИ

Большое спасибо доктору Угуру Гунеру за его вклад в эту статью.

Американский нефтяной институт (2000 г.). Определение размеров, выбор и установка устройств для сброса давления на нефтеперерабатывающих заводах, API 520 , 7 th Edition

Кроул, Д., Типлер, А.С. (2013). Калибровка устройств сброса давления, CEP

Дарби, Р., Мейллер, П.Р., Стоктон, Дж.Р. (2001). Выберите лучшую модель для двухфазного определения рельефа, Прогресс химического машиностроения , Том 97, № 5, стр. 56.

Дарби, Р., Селф, Ф. Е., Эдвардс, В. Х. (2002). Правильно подобрать размер предохранительных клапанов для двухфазного потока, Engineering Practice

Леунг, Дж. К. (1986). Упрощенные уравнения размеров вентиляционных отверстий для требований к аварийному сбросу в реакторах и резервуарах для хранения, Журнал AICHE, Vol.32, №10

Леунг, Дж. К. (1990). Обобщенная корреляция для двухфазного однородного потока без вспышки, Transactions of ASME, Vol. 112

Леунг, Дж. К., Эпштейн, М. (1991). Мигающий двухфазный поток, включая влияние неконденсируемых газов, Journal of Heat Transfer, Vol. 113/269

Шмидт, Дж., Иган, С. (2009). Примеры подбора предохранительного клапана для двухфазного потока, Chem.

Leave Comment

Ваш адрес email не будет опубликован.
