Выбираем обратный клапан воды для установки после водосчётчика

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду. Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

Как мы писали в предыдущих статьях для правильного монтажа водосчётчика необходимо установить несколько элементов, не будет лишним ещё раз перечислить их

Для нормального функционирования водосчётчика, водопровода и отопительной системы обязательно устанавливают обратный клапан на воду.

Это один из элементов защиты арматуры трубопровода, позволяющий функционировать системам поставки воды и тепла в дом без сбоев и частого ремонта.

В некоторых аварийных ситуациях может возникать обратный ток воды, что приводит к гидроудару, который вызывает появление продольных трещин в трубопроводе.

Также, если вспомнить принцип сообщающихся сосудов, можно увидеть ещё одну возможность появления обратного тока воды. Вода будет поступать из трубопровода с большим давлением в трубопровод с меньшим давлением. В данном случае счётчик горячей воды может учитывать потребление холодной воды. Обратный клапан на воду обеспечивает прохождение водных потоков только в заданном направлении, исключая возвращение жидкости обратно.

Когда необходимо ставить обратный клапан воды

Обратный клапан для воды — обязательный элемент водопроводной системы. Специалисты выделяют целый ряд моментов, при которых использование устройства становится необходимым.

Система водоснабжения квартир устроена таким образом, что подача холодной и горячей воды обеспечивается по разным трубам. Система холодного водоснабжения и система горячего водоснабжения имеют разное рабочее давление, когда вы открываете воды в смесителе поток с большим давление идёт первым, а поток с меньшим давлением могут начать обратный отток в стояк и магистральный трубопровод. Чтобы этого избежать необходимо поставить обратный клапан воды.

При установке водонагревателя (бойлера) монтаж обратного клапана является обязательным. Дело в том, что в процессе нагревания воды давление в рабочей камере нагревателя повышается и может передавливать подходящий поток, что приводит к возникновению обратного тока воды. Монтаж обратного клапана исключает такую ситуацию.

В частных домах система отопления может состоять из двух или большего количества контуров. Например, один контур системы используется для водонагревателя, второй предназначен для системы отопления, ещё один для системы полов. Для каждого из этих контуров предусматривается различное рабочее давление и различные насосы. Чтобы предотвратить переток воды из одного контура в другой используют обратные клапаны.

Виды обратных клапанов и принцип их действия

Обратные клапаны подразделяют на несколько видов:

  • Дисковый
  • Двухлопастной
  • Шаровой
  • Подъёмный
  • Лепестковый

Дисковый клапан имеет самые малые размеры. Запорный диск под давлением воды открывает рабочий канал для прохода воды. При падении давления пружина возвращает запорный диск в исходное положение, тем самым предотвращая обратный ток воды.

Двухлопастной клапан имеет значительно большие габариты и используется в сложных водопроводных системах. Примером такой системы может служить водопроводная система частного дома с подачей воды при помощи насоса. В таких системах при выходе из строя насоса возникает вероятность обратного потока большой силы. Принцип действия такого элемента довольно прост: при возникновении достаточного давления запорная часть клапана складывается пополам. Обратный ток воды складывает запорный элемент обратно.

Шаровый клапан запорным элементом своей конструкции имеет шар, который поднимается  в открытое положение под воздействием потока воды и при снижении давления возвращается в обратное положение, перекрывая рабочий канал. Подобный тип клапанов применяют в системах водопровода с разным диаметром трубопровода.

Обратный клапан подъемного типа в конструкции имеет запорную чашку (подъёмный золотник). При достаточном давлении в системе водоснабжения, чашка поднимается, пропуская водный поток. Если давление потока снижается, чашка возвращается в первое положение, перекрывая поток воды. Подобный тип клапанов можно монтировать только в горизонтальном положении.

Лепестковый обратный клапан. Запорным элементом этого типа клапанов являются лепестки, которые раздвигаются под воздействием давления воды, обеспечивая проход жидкости по рабочему каналу. В случае возникновения обратного тока жидкости, лепестки возвращаются в исходное положение.

Выбор обратного клапана

При покупке обратного клапана воды необходимо обратить внимание на материал, из которого изготовлен клапан: качественные клапаны изготавливают из латуни CW617N.

Также изучите маркировку клапана:

  • Максимальное рабочее давление обозначается буквами РУ или PN. Например: РУ-20: означает что клапан выдерживает максимальное давление в 20 бар. Нормальным давлением в системе водоснабжения квартиры считается давление не превышающее 6 бар для холодной воды и 5 бар для горячей воды.
  • Диаметр условного прохода маркируется буквами ДУ или DN. Например: DN-20. Данный параметр должен соответствовать подобным параметрам всех соседних элементов, для предотвращения излишних нагрузок и снижению давления в системе.

Особенности монтажа обратного клапана воды

Обратный клапан воды монтируется сразу за водосчётчиком для предотвращения обратного вращения крыльчатки счётчика воды. Самый распространённый тип обратных клапанов, которые устанавливают в квартирах — это дисковые клапаны. Благодаря своим малым размерам, простоте конструкции и малой стоимости — это оптимальный выбор.

Главной особенностью при монтаже обратного клапана является направление потока воды

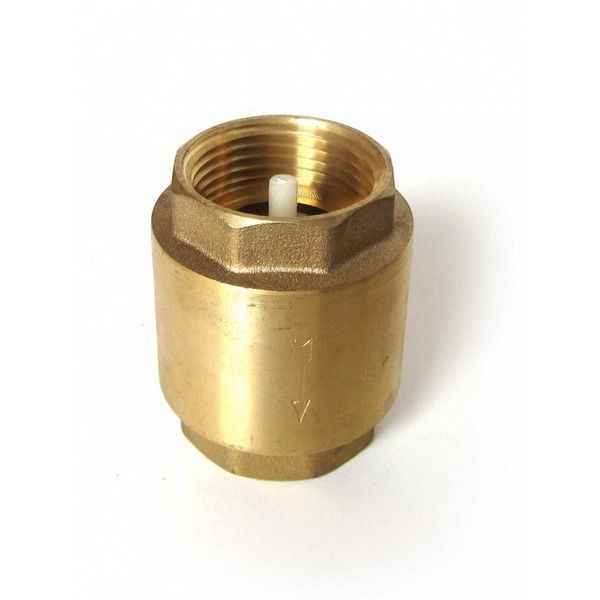

. На корпус клапана нанесена стрелка, которая показывает направление водного потока. Для герметизации резьбового соединения рекомендуем использовать сантехнический герметик.

В остальном монтаж обратного клапана воды не представляет сложностей.

Понравилось? Расскажи друзьям:

Обязательно или нет, ставить обратный клапан при установке водяных счетчиков: tvin270584 — LiveJournal

Монтаж счетчиков воды всегда оправдан, ведь это ваша экономия. А обязательно или нет, ставить обратный клапан при установке водяных счетчиков в этой статье расскажет мастер сантехник.

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

  • Перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;

  • Слить из трубопровода остатки воды;

  • К смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше. Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:


  • Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.

  • Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.

Видео


Источник
https://santekhnik-moskva.blogspot.com/2019/10/Obyazatelno-ili-net-stavit-obratnyy-klapan-pri-ustanovke-vodyanykh-schetchikov. html

Нужен ли обратный клапан при установке водосчетчиков: разбираемся в вопросе

Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах. Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.

Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой

Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды

Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.

Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета.

Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:

  • перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
  • слить из трубопровода остатки воды;
  • к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.

При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.

Схема монтажа обратного клапана

Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше. Все это может привести к тому, что счетчик воды, установленный на трубопроводе горячего водоснабжения, будет учитывать и холодную воду, что, соответственно, приведет к дополнительным расходам при оплате коммунальных услуг.

Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.

Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.

С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.

Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.

Сборка узла с водосчетчиком, фильтром и обратным клапаном

Конструкция обратных клапанов, используемых в комплекте с приборами учета воды

Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.

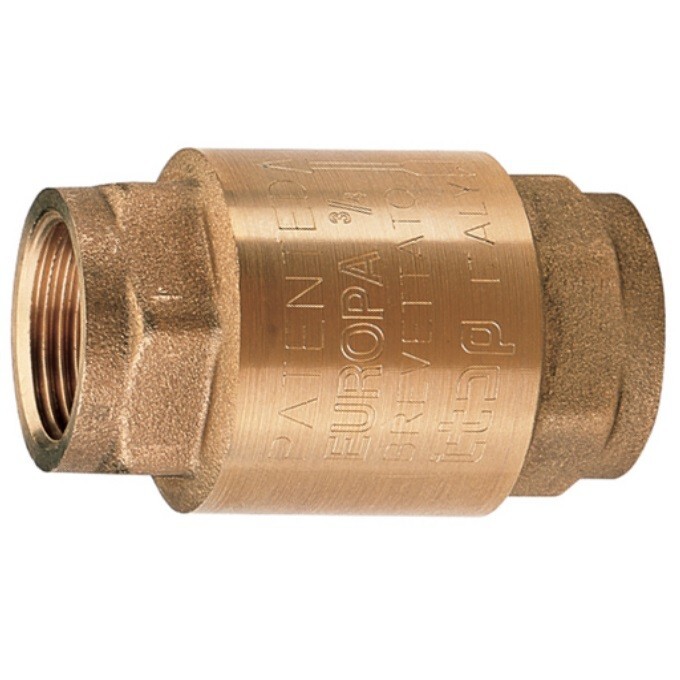

Устройство резьбового обратного клапана для воды

Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.

Если нет места для установки отдельного клапана, можно использовать клапан-вставку, размещаемую в штуцере счетчика

Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:

  1. Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
  2. Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Комплект монтажный для счетчиков воды БОГОРДСКИЙ ЗАВОД с обратным клапаном (5015002)

Адрес ПВЗ Выберите городг. Минскг. БрестВитебскг. Гомельг. Гродног. Могилевг. Барановичиг. Березаг. Бобруйскг. БорисовВолковыскг. Жлобинг. Жодиног. Ивацевичиг. Калинковичиг. Кобринг. Кричевг. Лепельг. Лидаг. Мозырьг. Молодечног. Новополоцкг. Оршаг. Пинскг. Полоцкг. Речицаг. Слонимг. Слуцкг. Смолевичиг. Сморгоньг. Солигорскг. Уздаул. Брикета, дом 31ст.м. Восток, ул. Кирилла Туровского, д. 10, ТЦ «Променад», вход №5, павильон 145ул. Морозова, 1ул. Cоветской Конституции, 18ул. Куйбышева 9-14ул. Ленина, 54ул. Ленинградская, 138Дпр. Ленина, 30ул. 2-я Гражданская, д. 5пр-т Октября, 93-1 апр. Румлевский, д. 8ул. Горького, 91ул. Захарова, 24, пом. 220ул. Чигринова, 3магазин «Мастак», Минское шоссе, 29Аул. Калужская, 37ул. Царюка, 18Аул. 50 лет БССР, д. 31ул. Ленина, 66-1ул. Социалистическая, 139ул. Чехова д. 33магазин «Мастак», ул. Дёмина, 16ул. Ленина, 13ул. Зенитчиков, 46Гул. Войкова, 4ул. Козлова, 23/4магазин «Мастак», ул. Кузнечная, д. 28ул. 40 лет Октября, 3ул. Радищева, 6ул. Трудовая, 1ул. Оршанское шоссе, 1пр. Победы, 3ул. Дзержинского, 73ул. Притыцкого, 46ул. Советская, 130, офис 49ул. Великий Гостинец, 80Вул. Городокская, 104ул. Калинина, 5аул. Комсомольская 2/16, пом. 2ул. Владимира Ленина, 217 Аул. Владимира Ленина, 50, пом. 21ул. Пучкова, 14аул. Базовая, 16/2ул. Ленина, 2, пом. 18-19ул. Пролетарская, 6ул. Гоголя, 27/41, пом. 110ул. Советская, д. 47ст.м. Михалово, ТЦ «Глобо», ул. Уманская 54, 0 этаж, павильон 138ст.м. Кунцевщина, ул. Тимошенко, 8, офис 19НМинск Мир, ул. Аэродромная, 18ул. Я. Коласа,120Баг. Сеница, магазин «Мастак», ул. Мирутко, 68ул. Красноармейская, 73Лул. Парижской Коммуны, 2-12-ой Ленинский переулок, 3ул. К.Заслонова, 48/1ул. Советская, 31ул.Интернациональная,1Б

Коммерческий, беспроводной и уникальный обратный клапан счетчика воды

Просмотрите некоторые из самых передовых и точных обратных клапанов счетчика воды на Alibaba.com по сниженным ценам и захватывающим предложениям. Эти водомерные обратные клапаны продаются ведущими в отрасли поставщиками и оптовиками, которые уверяют вас в качестве и обеспечивают превосходную долговечность. Обратный клапан счетчика воды , доступный на сайте, доступен в различных моделях и вариантах, которые соответствуют вашим требованиям и точно служат вашим целям.

Обратный клапан счетчика воды можно использовать как в жилых, так и в коммерческих целях, поскольку они имеют различную пропускную способность и просты в установке. Эти обратные клапаны счетчика воды доступны в различных размерах и не потребляют лишней электроэнергии. Обратный клапан водомера предлагает широкий спектр функций, таких как беспроводные модули, функция маршрутизации, управление клапаном для измерения платы за воду и многое другое для повышения квалификации и сокращения затрат.

Alibaba.com также предлагает обратный клапан счетчика воды с мониторингом в режиме реального времени и клапанами, управляемыми с помощью дистанционного управления, а также яркий дисплей для проверки показаний счетчика. Вы можете получить доступ как к цифровым, так и к аналоговым счетчикам, что очень удобно. Циферблаты этих обратных клапанов водомера водонепроницаемы и доступны в различных диаметрах. Эти обратные клапаны водомера от известных поставщиков могут быть изготовлены по индивидуальному заказу и оснащены технологией GPRS.Они имеют точную чувствительность и точную регистрацию для широкого диапазона расхода.

Вы можете помочь своим карманам, изучив широкий ассортимент счетчиков воды с обратным клапаном на Alibaba.com и купив высококачественную продукцию по более низким ценам. Вы также можете делать заказы OEM и ODM вместе с индивидуальной упаковкой и печатью логотипа на упаковках.

Руководство по проектированию установок предотвращения обратного потока

Дополнение к Руководству по управлению перекрестными соединениями 1981 г. – январь 1992 г.

Назначение

Целью этих руководств является дополнение и/или уточнение руководств, изложенных в руководстве по управлению кросс-соединением от января 1981 года. Эти руководящие принципы отражают принятые проектные соображения, основанные на опыте реализации программ и политик управления перекрестными соединениями, изложенных Американской ассоциацией водопроводных сооружений, Агентством по охране окружающей среды, Фондом управления перекрестными соединениями и гидравлическими исследованиями USC, а также государственными и местными департаментами здравоохранения. В ожидании внесения изменений в руководство эти рекомендации должны четко указывать, что представляют собой приемлемый дизайн и установка. Они требуют разумной интерпретации и будут обновляться по мере предложения новых проектных решений и технологий.

Общие сведения об установке

  1. Зазоры

    Все узлы предотвращения обратного потока с двойным обратным клапаном (DCV) и зоной пониженного давления (RPZ) предназначены для работы в линии и должны быть установлены для предотвращения замерзания, затопления и механических повреждений с достаточным пространством для облегчения обслуживания и испытаний. В идеале установка не должна требовать платформ, лестниц или подъемников для доступа. Должны быть обеспечены достаточные зазоры от пола, потолка и стен для доступа к контрольным кранам и для ремонта и/или удаления предохранительного клапана и обратных клапанов; следующим образом:

    • Все узлы должны быть установлены на высоте центральной линии от 30 до 60 дюймов над полом.Любая установка на большей высоте должна быть снабжена стационарной платформой, переносными лесами или подъемником, отвечающим стандартам OSHA.
    • Все устройства RPZ должны иметь зазор не менее 18 дюймов между нижней частью предохранительного клапана и полом, чтобы предотвратить погружение и обеспечить доступ для обслуживания и предохранительного клапана.
    • Над узлом должно оставаться не менее 12 дюймов свободного пространства для обслуживания обратных клапанов и работы запорных клапанов.
    • Между передней стороной устройства и ближайшей стеной или препятствием должно оставаться свободное пространство не менее 30 дюймов.
    • Расстояние от задней стороны устройства до ближайшей стены или препятствия должно составлять не менее 8 дюймов. Этот зазор может потребоваться увеличить для моделей с установленными сбоку контрольными кранами или предохранительными клапанами, обращенными к задней стенке.
  2. Разные соображения
    • Все узлы должны быть надлежащим образом закреплены и/или закреплены для предотвращения бокового смещения.Подвески для труб, скобы, седла, стойки, опоры и т. д. должны использоваться для поддержки устройства и должны быть размещены таким образом, чтобы не препятствовать работе предохранительного клапана или доступу к нему.
    • Фильтры
    • рекомендуется использовать перед каждой сборкой предотвращения обратного потока на водопроводных линиях, не предназначенных для пожаротушения. Никакой сетчатый фильтр не должен использоваться в противопожарной линии без одобрения страховых компаний или уполномоченного органа .
    • Размер узла должен определяться гидравлически с учетом как требований к объему обслуживания, так и потери напора узла. Потеря напора узла не обязательно направлена ​​пропорционально потоку. (См. кривые потери напора производителей).
    • Перед выбором и установкой см. диапазоны температур в литературе производителя. Все узлы должны быть защищены от отрицательных температур, и если они установлены в месте, где температура достигает 100 градусов по Фаренгейту или выше, необходимо использовать узел с подогревом воды. Обратитесь к спецификациям производителей для получения рекомендаций.
    • Термическое расширение воды и/или гидравлический удар за узлом могут вызвать избыточное давление.Во избежание возможного повреждения системы и агрегата используйте гасители гидравлического удара, устройства защиты от перенапряжения или расширительные баки.
    • Все узлы должны быть указаны и установлены вместе с запорными клапанами с эластичным седлом, поставленными изготовителем как неотъемлемая часть узла.
    • Водопроводные линии следует тщательно промыть перед установкой узла. Большинство неудачных испытаний на новых установках являются результатом засорения одного из обратных клапанов или предохранительного клапана мусором.
    • Все узлы должны быть установлены горизонтально, если они специально не одобрены для вертикальной установки. (См. Технический справочник PWS-14).
    • Параллельные установки следует рассматривать на тех объектах, где водоснабжение не может быть прервано. Коллекторные установки также могут использоваться на любой водопроводной линии диаметром более 10 дюймов.
    • Сборки не должны устанавливаться в зонах, содержащих агрессивные, токсичные или ядовитые пары или газы, которые могут вывести сборку из строя или создать угрозу безопасности персонала.
    • Из-за особенностей конструкции узла с обратным потоком пониженного давления колебания давления подачи при чрезвычайно низком расходе или в условиях статического расхода могут привести к нежелательному подтеканию и потенциальному загрязнению узла. Хотя не во всех случаях это эффективно, установка обратного клапана с мягким седлом непосредственно перед RPZ часто будет поддерживать постоянное давление в узле во время колебаний давления подачи.
    • Если расстояние между водомером и устройством превышает 10 футов, все открытые трубопроводы должны иметь трафаретную надпись «Подающая линия к предохранителю обратного потока — НЕ ВСТРЕЧАТЬ» с интервалом в 5 футов.
  3. Дренаж

    Дренаж для узлов предотвращения обратного потока должен быть обеспечен для всех установок DCV или RPZ для размещения сброса во время испытаний или слива установки и для сбросов предохранительного клапана RPZ следующим образом:

    • Для устройств RPZ пропускная способность дренажа должна быть рассчитана на прерывистые выбросы и при катастрофическом отказе предохранительного клапана. Обратитесь к кривым потока производителей, чтобы определить максимальную скорость нагнетания в зависимости от давления подачи или давления на месте; в зависимости от того, что больше.
    • Слив из предохранительных клапанов должен быть легко обнаружен обслуживающим персоналом либо визуально, либо с помощью сигнализаторов уровня воды, световых индикаторов расхода и т. д.
    • Весь дренаж из РПЗ должен осуществляться самотеком. Дренажные насосы не допускаются, если они не рассчитаны на максимальную скорость сброса и , подключенную к аварийному источнику питания.
    • Между отверстием предохранительного клапана RPZ и любой нагнетательной трубой должен поддерживаться воздушный зазор.Воздушный зазор должен быть не менее чем в два раза больше эффективного открытия предохранительного клапана; но ни в коем случае не менее 1 дюйма.
    • Фитинги с воздушным зазором изготовителя могут использоваться при условии, что они поддерживают надлежащий воздушный зазор и не закрывают или не закрывают предохранительный клапан. Эти фитинги рассчитаны только на прерывистый и низкий расход. Может потребоваться дополнительная пропускная способность дренажа, чтобы приспособиться к катастрофическому отказу предохранительного клапана.
    • Выпускной трубопровод от предохранительных клапанов должен заканчиваться как минимум на один дюйм выше любого стока в полу или другого приемного резервуара.
    • Отводящий трубопровод, присоединяемый к ливневой канализации, должен быть оборудован обратным клапаном.
    • Выпускной трубопровод, подсоединенный к канализации, должен быть заглушен и , оборудован обратным клапаном.
    • Сливной трубопровод из колодцев или других сооружений должен заканчиваться выше уровня земли в зоне, не подверженной затоплению (как правило, на один фут выше отметки 100-летнего наводнения). Конечный конец выпускного трубопровода должен иметь сетку от грызунов и, возможно, должен поддерживаться стеной оголовка.Также следует учитывать откидные клапаны для предотвращения проникновения холодного воздуха.
    • Зимой все наружные водостоки не должны забиваться снегом.
  4. Шахтные установки

    В первую очередь из-за соображений доступа, безопасности и самотечного дренажа в приямках предпочтительно не устанавливать устройства предотвращения обратного потока. Однако там, где предлагается установка приямка, она должна быть спроектирована:

    • Водонепроницаемые люки или смотровые люки, возвышающиеся не менее чем на 6 дюймов над уровнем грунта и расположенные таким образом, чтобы во время испытаний/техобслуживания в приямок попадал естественный свет.
    • С лестницами, стремянками или стремянками.
    • Для доступа крана при установке и демонтаже крупных узлов.
    • С достаточными горизонтальными и вертикальными зазорами для обеспечения доступа к устройству.
    • С полнопроходным экранированным самотечным дренажем, заканчивающимся выше уровня земли, для всех установок RPZ, как указано в требованиях к дренажу.
    • С дренажными насосами или самотечными сливами для всех установок DCVA.
    • Полы с уклоном для стока.
    • С достаточным почвенным покровом для предотвращения замерзания.
    • С планировкой поверхности для отвода стоков от входа.
    • Полузаглубленные котлованы для установки берм могут быть необходимы для удовлетворения требований гравитационного дренажа.
  5. Надземные установки — защитные ограждения

    Установка выше уровня земли, как правило, необходима для обеспечения самотечного дренажа устройств РПЗ. Дополнительные преимущества улучшенного доступа и повышенной безопасности также реализуются при установке выше уровня земли. Две компании, «Hot Box» и «Hydrocowl», разработали сборные изолированные кожухи, которые обеспечивают тепло, гравитационный дренаж и съемные панели доступа для обслуживания и тестирования. В качестве альтернативы можно использовать деревянный каркас, стекловолокно, сталь, кирпичную кладку или сборные железобетонные конструкции. Все корпуса должны иметь конструкцию:

    • С высотой пола не менее 6 дюймов выше конечного уровня.
    • Обеспечить достаточные зазоры вокруг устройства для доступа к контрольным кранам, запорным клапанам, обратным клапанам и предохранительному клапану.
    • С электронагревателями или греющими проводами для любых водопроводов, используемых круглый год.
    • С приспособлениями для естественного или искусственного освещения.
    • С самотечными сливами полного потока в соответствии с требованиями дренажа.
    • С мерами безопасности, такими как запирание дверей и панелей, сигнализация потока или световые индикаторы потока, индикаторы питания и т. д.
  6. Установка внутри здания

    Если локализация на границе участка не может быть достигнута или от нее отказываются по уважительным причинам, часто желательна установка внутри здания, поскольку блок может быть установлен в техническом помещении или другом месте, где есть тепло и свет.Также должны быть соблюдены условия доступа и дренажа, а устройства должны быть расположены так, чтобы избежать электрических панелей, зон с чрезмерным нагревом и т. д.

    1. Наземные установки должны быть обеспечены достаточными зазорами, а слив может быть направлен на пол или в дренажные трубы или через боковую стену выше уровня земли через экранированные жалюзи, шпигаты, патрубки с откидными клапанами и т. д. в соответствии с требованиями к дренажу.
    2. Для DCVA допускается установка ниже уровня земли или в подвале.RPZ разрешены только ниже уровня земли, если может быть выполнено одно или несколько из следующих условий:
      • Если предусмотрена адекватная гравитационная дренажная система для компенсации отказа предохранительного клапана.
      • Где установлены сигнализаторы уровня воды для обнаружения потока из устройства и оповещения обслуживающего персонала или персонала службы безопасности.
      • Если размеры дренажных насосов рассчитаны на отказ предохранительного клапана и подключены к аварийному источнику питания.
      • В тех случаях, когда площадь пола и объем под устройством могут обеспечить выпуск из-за неисправности предохранительного клапана.Для 2-дюймовых и менее единиц, как правило, приемлемо 2000 кубических футов. Для более крупных устройств время погружения устройства с учетом максимальной скорости разряда и площади/объема пола должно составлять не менее 8 часов.

      В любом из вышеперечисленных случаев владелец недвижимости должен быть проинформирован о возможном ущербе от воды в случае сброса.

  7. Представление и утверждение планов

    В соответствии с разделом 10 руководства по контролю перекрестных соединений представление планов и спецификаций по установке узлов предотвращения обратного потока должно включать следующее:

    1. План участка (в масштабе или с размерами) объекта, содержащий общую карту расположения, название и адрес объекта, линии собственности, здания, размер и расположение водопровода(ов) и всех противопожарных и бытовых услуги водоснабжения, ямы для счетчиков, трубопроводы и гидранты во дворе, соединение (я) насосов, межсоединения и расположение предлагаемых устройств предотвращения обратного потока.
    2. A план этажа сантехники (вид в плане) или частичный план этажа с указанием водопроводных служб, названия и адреса объекта, расположения счетчиков воды, предлагаемых устройств предотвращения обратного потока, системы подкачивающих насосов, трапов в полу и всего близлежащего объекты (примеры: электрические щиты, котлы, чиллеры, накопительные баки, пожарные насосы, стояки пожарных спринклеров и т. д.). План должен быть вычерчен в масштабе или с указанием размеров от стен и всех близлежащих предметов.
    3. Вертикальный разрез предлагаемой установки с отметками от пола, потолка, внешнего уровня и всех близлежащих объектов.
    4. Все чертежи должны содержать название и адрес объекта, быть проштампованы и подписаны проектировщиком и иметь свободное место для штампов утверждения.
  8. Отчет инженера

    К представляемому плану должен быть приложен технический отчет. В отчете необходимо подробно описать проект .Элементы, которые должны быть включены или описаны в отчете, включают:

    1. Общее водопользование в пределах объекта;
    2. Размер и описание всех пожарных и хозяйственно-питьевых служб;
    3. Этажность объекта
    4. Фактический или предполагаемый максимальный расход;
    5. Давление — существующее и после установки противотока;
    6. Описание системы пожаротушения — указать А.В.В.А. Ороситель ручной М-14 класса обслуживания;
    7. Описание предлагаемой установки превентора обратного потока – указать расположение превентора, канализации, освещения, отопления, доступа к установке, площадь пола, на котором должен быть расположен превентор обратного потока;
    8. Описание существующей или предлагаемой системы бустерных насосов, отвечающее на следующие вопросы:
      1. После установки предлагаемых устройств предотвращения обратного потока будет ли достаточным чистый положительный напор на всасывании (NPSH), необходимый для надлежащей работы системы подкачивающих насосов?
      2. После установки устройства предотвращения обратного потока на линии всасывания системы подкачивающих насосов, будет ли система подкачивающих насосов работать должным образом при пиковых нагрузках, чтобы обеспечить достаточное давление для самого высокого возвышения и/или самого удаленного устройства крепления или для любой другой операции требует определенного давления? Примечание. Часть 902 Единых правил пожарной безопасности и строительных норм и правил штата Нью-Йорк.4c требует, чтобы минимальное давление на выходе воды в любое время было следующим:

        Крепление — клапан без промывки — 8 фунтов на кв. дюйм
        Крепление — промывочный клапан — 15 фунтов на кв. дюйм

      3. Имеется ли в системе подкачивающих насосов реле отключения давления на линии всасывания? Какова настройка давления переключателя? Существующий или предполагаемый выключатель должен быть установлен в следующее положение:

        Для выключателя, в котором превентор обратного потока расположен выше по потоку от бустерного насоса (насосов) — установите на 10 фунтов на квадратный дюйм.

        Для выключателя, в котором превентор обратного потока расположен после бустерного насоса (насосов) — установите на 20 фунтов на кв. дюйм.

    9. Необходимость в двойных превенторах обратного потока. Требуется ли объекту бесперебойная подача воды?
    10. Высота и расположение 100-летней поймы по отношению к объекту. Превентор обратного потока в зоне пониженного давления (RPZ) обычно должен быть установлен на 1 фут выше отметки 100-летней поймы.
    11. Перечень всех существующих устройств сдерживания с указанием производителя, модели, размера и серийного номера устройства. Текущие ежегодные отчеты об испытаниях также должны быть представлены. Необходимо определить степень опасности для этих служб, чтобы гарантировать, что устройство обеспечивает надлежащую защиту.
  9. Сертифицированные испытания и утверждение завершенных работ

    После утверждения планов и установки узла он должен быть проверен сертифицированным испытателем.Затем проектировщик (или поставщик воды) несет ответственность за подтверждение того, что установка была выполнена в соответствии с утвержденными планами; или опишите любые изменения или отправьте планы «Как построено» по мере необходимости.

    Первоначальные результаты испытаний и сертификация затем передаются поставщику воды и утверждающему агенту для выдачи Разрешения на завершение работ. DOH — Форма 1013 предназначена как для сертифицированных результатов испытаний, так и для сертификации проектировщиком установки.

    После выдачи Утверждения о завершенных работах узел должен проверяться не реже одного раза в год сертифицированным испытателем, а результаты сообщать поставщику воды.

Обратный поток | Город Кармель,

Целью Программы управления перекрестными соединениями коммунальных предприятий города Кармель является защита общественного водоснабжения. Штат Индиана требует, чтобы системы общественного водоснабжения внедряли, контролировали и обеспечивали соблюдение программы управления перекрестными соединениями (раздел 327 IAC 8, правило 10). Город Кармель в постановлении A-69 принял следующие правила, касающиеся управления перекрестным соединением в системе водоснабжения Кармель.

Все устройства управления обратным и поперечным соединением должны соответствовать вышеупомянутым правилам в отношении требований к установке и испытаниям. Утвержденные устройства должны быть перечислены как утвержденные Фондом управления перекрестными соединениями и гидравлическими исследованиями Университета Южной Калифорнии. Единственным исключением является то, что Carmel не разрешает использовать атмосферные вакуумные прерыватели, и мы по-прежнему тестируем устройства с обратным потоком пониженного давления каждые шесть месяцев.

Без надлежащих защитных устройств такая полезная вещь, как ваш садовый шланг, может отравить систему водоснабжения вашего дома или общего водоснабжения. Более половины перекрестных соединений в стране связаны с незащищенными садовыми шлангами.

Что такое перекрестное соединение?

Перемычка — это постоянное или временное устройство трубопровода, которое может привести к загрязнению питьевой воды в случае возникновения обратного потока или обратного сифонирования.

Что такое обратный поток?

Звучит так: вода течет в направлении, противоположном ее обычному течению. При обратном направлении потока из-за изменения давления обратный поток может привести к попаданию загрязняющих веществ в нашу систему питьевой воды через перекрестные соединения.Потенциально опасная перекрестная связь возникает каждый раз, когда кто-то использует опрыскиватель из садового шланга для обработки газона инсектицидами или гербицидами. Еще одно перекрестное соединение возникает, когда кто-то использует свой садовый шланг для устранения засора в канализационной линии. Другие перекрестные соединения могут возникать, когда кто-то использует свой садовый шланг для устранения засора в канализационной линии; наполнить бассейн, оставив шланг в воде и установив на шланге автоматический таймер.

Без устройства предотвращения обратного потока между вашим шлангом и насадкой шланга (патрубком или наружным краном) содержимое шланга и все, к чему он подключен, может попасть обратно в систему трубопроводов и загрязнить вашу питьевую воду.

Какой вред это может причинить?

Много. Когда вода доставляется в вашу собственность, она подвергается воздействию различных типов приспособлений, включая разбрызгиватели, стиральные машины, шланговые нагрудники, кухонные смесители, ванны, душевые и туалеты. Для промышленных пользователей система может быть подключена к котлам, оборудованию для обработки фотографий, резервуарам для смешивания химикатов, чиллерам, водонапорным башням, нагнетательным насосам, медицинскому и лабораторному оборудованию и т. д. Соединения между системой питьевой воды и потенциальными источниками загрязнения или контаминации, называются «перекрёстными соединениями».» Когда обратный поток происходит через перекрестное соединение, существует вероятность того, что загрязняющие вещества могут попасть в общественную систему водоснабжения.

Когда необходимо проверить мое устройство обратного потока?

Необходимо проверить воздушные зазоры (AG) с интервалами, не превышающими один (1) год, чтобы убедиться, что они продолжают соответствовать требованиям

Определение: Физическое разделение между свободно протекающим выпускным концом трубопровода подачи питьевой воды и открытым или безнапорным приемным сосудом. Утвержденный воздушный зазор должен быть не менее чем в два раза больше диаметра подающей трубы, измеренного по вертикали над переливным краем сосуда, и ни в коем случае не менее одного дюйма и не более 6 дюймов, за исключением случаев, когда вокруг стенок.

Принцип пониженного давления Узел предотвращения обратного потока (RP) должен испытываться с интервалами, не превышающими шесть (6) месяцев (ежегодно, если он установлен в ирригационной системе), чтобы убедиться, что оба обратных клапана герметичны при всех перепадах давления и что предохранительный клапан перепада давления откроется, если давление изменится ниже двух фунтов на квадратный дюйм ниже давления во впускной камере.

Определение: Устройство, состоящее из двух плотно закрывающихся запорных клапанов, окружающих два независимо действующих редукционных обратных клапана, которые, в свою очередь, окружают автоматический предохранительный клапан перепада давления, и четырех контрольных кранов, один перед пятью клапанами и один между ними. каждый из четырех обратных и запорных клапанов. Обратные клапаны эффективно делят конструкцию на три камеры, давление снижается в каждой камере ниже по потоку, позволяя предохранительному клапану перепада давления стравливать камеру в атмосферу в случае неисправности одного или обоих обратных клапанов.

Узел предотвращения обратного потока с двойным обратным клапаном (DC)

должны испытываться с интервалами, не превышающими один (1) год, чтобы гарантировать, что оба обратных клапана удерживают давление на уровне 2,0 или выше при всех перепадах давления.


Определение: Устройство или узел, состоящий из двух плотно закрывающихся запорных клапанов, окружающих два независимо действующих обратных клапана, с четырьмя контрольными кранами, один перед четырьмя клапанами и по одному между каждым из четырех обратных и запорных клапанов.

Узел предотвращения обратного потока с двойным контрольным датчиком (DCDA)  следует испытывать с интервалами, не превышающими один (1) год, чтобы гарантировать, что оба обратных клапана удерживают давление и не дают утечек при любых перепадах давления.

Определение: Специально разработанный узел, состоящий из утвержденного по размеру трубопровода узла двойного обратного клапана, второй основной линии с устройством предотвращения обратного потока перед счетчиком, содержащего определенный водомер и утвержденный узел двойного обратного клапана.

Прерыватели вакуума давления (PVB)

должны проходить испытания с интервалами, не превышающими шесть (6) месяцев (ежегодно, если они установлены в ирригационной системе), чтобы убедиться, что впускное отверстие для воздуха полностью открывается при давлении воды и обратный клапан остается закрытым под давлением.


Определение: Устройство или узел, содержащий независимо работающий обратный клапан с внутренней нагрузкой и независимо работающий впускной клапан для воздуха, расположенный на стороне выхода обратного клапана для сброса вакуума или частичного вакуума в трубопроводе.

Кто может проверить эти устройства?

Тестировщики сертифицируются штатом Индиана после посещения 40-часового учебного занятия, сдачи 2 письменных экзаменов и успешного прохождения фактических испытаний устройств для профилактики. Если вам необходимо обратиться к тестировщику, мы рекомендуем сначала обратиться к вашему подрядчику по ирригации. Многие подрядчики и/или их сотрудники сертифицированы. Во-вторых, проверьте «Желтые страницы» в разделе «Предотвращение обратного потока». Коммунальные службы города Кармель не рекомендуют отдельным лицам проводить тестирование.
Щелкните здесь, чтобы просмотреть список сертифицированных тестировщиков.



Новое коммерческое строительство

Бытовое водоснабжение Carmel Utilities требует установки устройства предотвращения обратного потока на всех коммерческих линиях бытового водоснабжения. Это устройство должно быть установлено после счетчика воды и перед любыми ответвлениями или водопроводом. Настоятельно рекомендуется установить Y-образный сетчатый фильтр перед устройством.

Автоматическая система пожаротушения

Компания Carmel Utilities требует, чтобы все противопожарные спринклерные системы имели узел двойного обратного клапана, установленный перед пожарным стояком и сиамским (пожарным) соединением. Если химикат используется для подготовки к зиме или для пожаротушения, необходимо использовать превентор противотока по принципу пониженного давления (RP).

Ирригационные системы

Раздел 327 IAC 8-10 требует, чтобы системы полива газонов в грунте имели вакуумный прерыватель давления (PVB) или превентор противотока по принципу пониженного давления (RP) или установлен вакуумный выключатель (SVB).


Существующие коммерческие постройки

Постановление города Кармель A-69 определяет, при каких условиях существующие объекты (те объекты, которые существовали до принятия постановления) должны соответствовать требованиям контроля перекрестных соединений.Вкратце, все существующие здания, в которых осуществляется коммерческая деятельность и которые эксплуатируются как таковые, должны будут соответствовать положениям настоящей главы при наступлении любого из следующих событий: (a) новое право собственности на здание; (б) реконструкция; (c) смена места жительства; (d) установка новой линии обслуживания или обновление обслуживания; (e) добавление машин или химикатов; (f) обозначают опасность перекрестного соединения или (g) если происходит обратный поток.

Проверка устройств управления перекрестными соединениями и установка счетчиков (коммерческие сооружения)

Все установки устройств обратного потока должны быть проверены и протестированы сертифицированным испытателем, а копия отчета об испытаниях должна быть отправлена ​​в Carmel Utilities до начала обслуживания для бытовая или пожарная линия.

Запрещенные соединения

Никакие вторичные источники водоснабжения не должны быть физически подключены к линии обслуживания клиентов к объекту или в него.

Куда отправить результаты анализов?

Заполненные отчеты об испытаниях объектов недвижимости, расположенных в городе Кармель, необходимо отправить по адресу:

, нажмите здесь

.
по любым вопросам:

Электронная почта: [email protected]

Отсутствие своевременной проверки устройства может привести к потере воды.



Форма проверки обратного потока Департамента природопользования штата Индиана (нажмите здесь, чтобы просмотреть форму)


Что делать, если у меня есть вопросы?

Контактное лицо: Бекки Си по телефону 317.

Leave Comment

Ваш адрес email не будет опубликован.
