Эксплуатация и проверка системы молниезащиты

Грозовой сезон начинается, когда возникают условия формирования грозовых облаков, способных накапливать электрические разряды. На большинстве территории России грозовой сезон начинается 15 апреля и заканчивается 15 ноября.

Для обеспечения постоянной надежности работы устройств молниезащиты ежегодно перед началом грозового сезона производится проверка и осмотр всех элементов молниезащиты.

Проверки элементов молниезащиты также проводятся после внесения каких-либо изменений в систему молниезащиты, после любых повреждений защищаемых объектов.

Во время осмотра и проверки устройств молниезащиты рекомендуется:

  • Проверить визуальным осмотром (например, при помощи бинокля) целостность молниеприемников и токоотводов, молниеприемной сетки, надежность их соединения и крепления к мачтам;
  • Выявить элементы устройств молниезащиты, требующие замены или ремонта вследствие нарушения их механической прочности;
  • Определить степень разрушения коррозией отдельных элементов молниезащиты, принять меры по антикоррозионной защите и усилению элементов, поврежденных коррозией;
  • Проверить надежность электрических соединений между токоведущими частями всех элементов устройств молниезащиты;
  • Измерить значение сопротивления растеканию импульсного тока методом «амперметра-вольтметра» с помощью специализированного измерительного комплекса.

Внеочередные замеры сопротивления заземления устройств молниезащиты следует производить после выполнения ремонтных работ как на устройствах молниезащиты, так и на самих защищаемых объектах и вблизи них.

Во время грозы работы на устройствах молниезащиты и вблизи них не производятся.

Молниезащита и Заземление — Обслуживание молниезащиты и эксплуатация

Обслуживание молниезащиты и эксплуатация

Киев
+38 044 3896371
+38 044 5018146

9.3.1 Устройства молниезащиты зданий, сооружений и наружных установок объектов эксплуатируются в соответствии с Правилами технической эксплуатации электроустановок потребителей и указаниями 9.3.2, 9.3.11. Задачей эксплуатации устройств молниезащиты объектов является поддержание их в состоянии необходимой исправности и надежности.

9.3.2 Для обеспечения постоянной надежности работы устройств молниезащиты ежегодно перед началом грозового сезона производится проверка и осмотр всех устройств молниезащиты.

9.3.3 Проверки проводятся также после установки системы молниезащиты, после внесения любых изменений в систему молниезащиты, после любых повреждений защищаемого объекта. Каждая проверка проводится в соответствии с рабочей программой.

9.3.4 Для проведения проверки состояния устройств молниезащиты указывается причина проверки и организуются:

комиссия по проведению проверки молниезащиты с указанием функциональных обязанностей членов комиссии по обследованию молниезащиты;

рабочая группа по проведению необходимых измерений;

сроки проведения проверки.

9.3.5 Во время осмотра и проверки устройств молниезащиты рекомендуется:

проверить визуальным осмотром (с помощью бинокля) целостность молниеприемников и токоотводов, надежность их соединения и крепления к мачтам;

выявить элементы устройств молниезащиты, требующие замены или ремонта вследствие нарушения их механической прочности;

определить степень разрушения коррозией отдельных элементов устройств молниезащиты, принять меры по антикоррозионной защите и усилению элементов, поврежденных коррозией;

проверить надежность электрических соединений между токоведущими частями всех элементов устройств молниезащиты;

проверить соответствие устройств молниезащиты назначению объектов и в случае наличия строительных или технологических изменений за предыдущий период, наметить мероприятия по модернизации и реконструкции молниезащиты;

уточнить исполнительную схему устройств молниезащиты и определить пути растекания тока молнии по ее элементам при разряде молнии;

измерить сопротивление заземлителей молниезащиты. Полученные результаты не должны превышать результаты соответствующих измерений при приемке молниезащиты в эксплуатацию более чем в 5 раз;

проверить наличие необходимой документации на устройства молниезащиты.


9.3.6 Периодическом контроля со вскрытием в течение шести лет (для объектов I категории) подвергаются все искусственные заземлители, токоотводы и места их присоединений, при этом ежегодно производится проверка до 20% их общего количества. Пораженные коррозией заземлители  и токоотводы при уменьшении их площади поперечного сечения более чем на 25% должны быть заменены новыми.

9.3.7 Внеочередные осмотры устройств молниезащиты следует производить после стихийных бедствий (ураганный ветер, наводнение, землетрясение, пожар) и гроз чрезвычайной интенсивности.

9.3.8 Внеочередные замеры сопротивления заземления устройств молниезащиты следует производить после выполнения ремонтных работ как на устройствах молниезащиты, так и на самих защищаемых объектах и вблизи них.

Результаты проверок оформляются актами, заносятся в паспорта и журнал учета состояния устройств молниезащиты.

9.3.9 На основании полученных данных составляется план ремонта и устранения дефектов устройств молниезащиты, обнаруженных во время осмотров и проверок.

9.3.10 Земляные работы у зданий и сооружений объектов, устройств молниезащиты, а также вблизи них проводятся, как правило, с разрешения эксплуатирующей организации, которая назначает ответственных лиц, наблюдающих за сохранностью устройств молниезащиты.

9.3.11 Во время грозы работы на системе молниезащиты и вблизи них не проводятся.

Сопротивление заземления молниезащиты — «ВОЛЬТ И ДЖОУЛЬ»

Сопротивление молниезащиты представляет собой характеристику, определяющую, с какой силой происходит противодействие рассеиванию заряда. Единицей измерения является Ом. Для наилучшего функционирования механизма, параметр должен быть минимальным.

В идеальном варианте сопротивление заземлителя молниезащиты отсутствует и равно нулю. Это значит, что рассеивание вредных электронов осуществляется беспрепятственно. Поэтому гарантируется, что они поглощаются землей в полной мере.

Однако практика показывает, что добиться таких условий невозможно. Поэтому ввели нормативы характеристики.

Нормы сопротивления

Нижеприведенные цифры распространяются на механизмы, функционирующие в условиях нормальных грунтов. Удельное электрическое сопротивление не должно превышать 100Ом*м. Пример такой почвы – глина или суглинки.

Рекомендованные значения:

  1. Частные строения, подключенные к сети 220W, 380W – 30Ом.
  2. Здания с подключением к газопроводу – максимально допустимый показатель 10Ом.
  3. Заземление, подключенное к молниеприемнику – не более 10Ом.
  4. Источник электрического тока – до 2,4Ом (трехфазный, линейные напряжения в диапазоне 220W, 380W, 660W) и 8 Ом (однофазный, величина напряжения – 127 W, 220 W, 380 W).
  5. Заземление, к которому подключено защитное оборудование воздушных линий связи – 2Ом. В некоторых ситуациях рекомендуемые значения составляют 4Ом.
  6. Сопротивление заземляющего устройства молниезащиты телекоммуникационных приборов – до 2Ом, либо до 4Ом.
  7. Норматив для подстанций мощностью 110кВт – до 0,5Ом.

В случае более высокого удельного сопротивления, минимальные значения могут повышать на 0,01 от вышеназванной характеристики почвы.

Измерение сопротивления

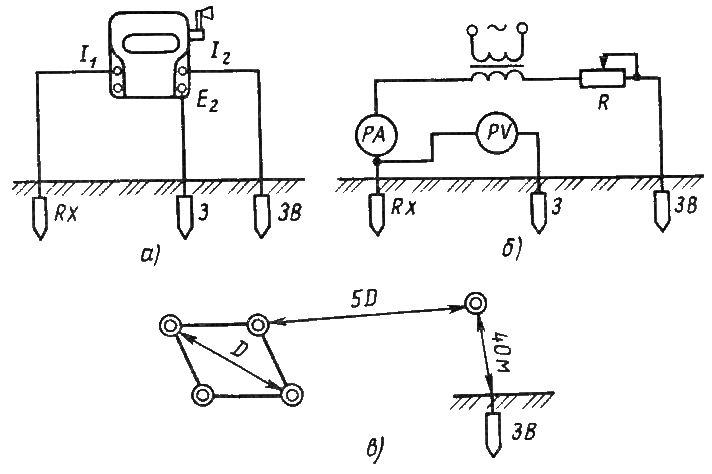

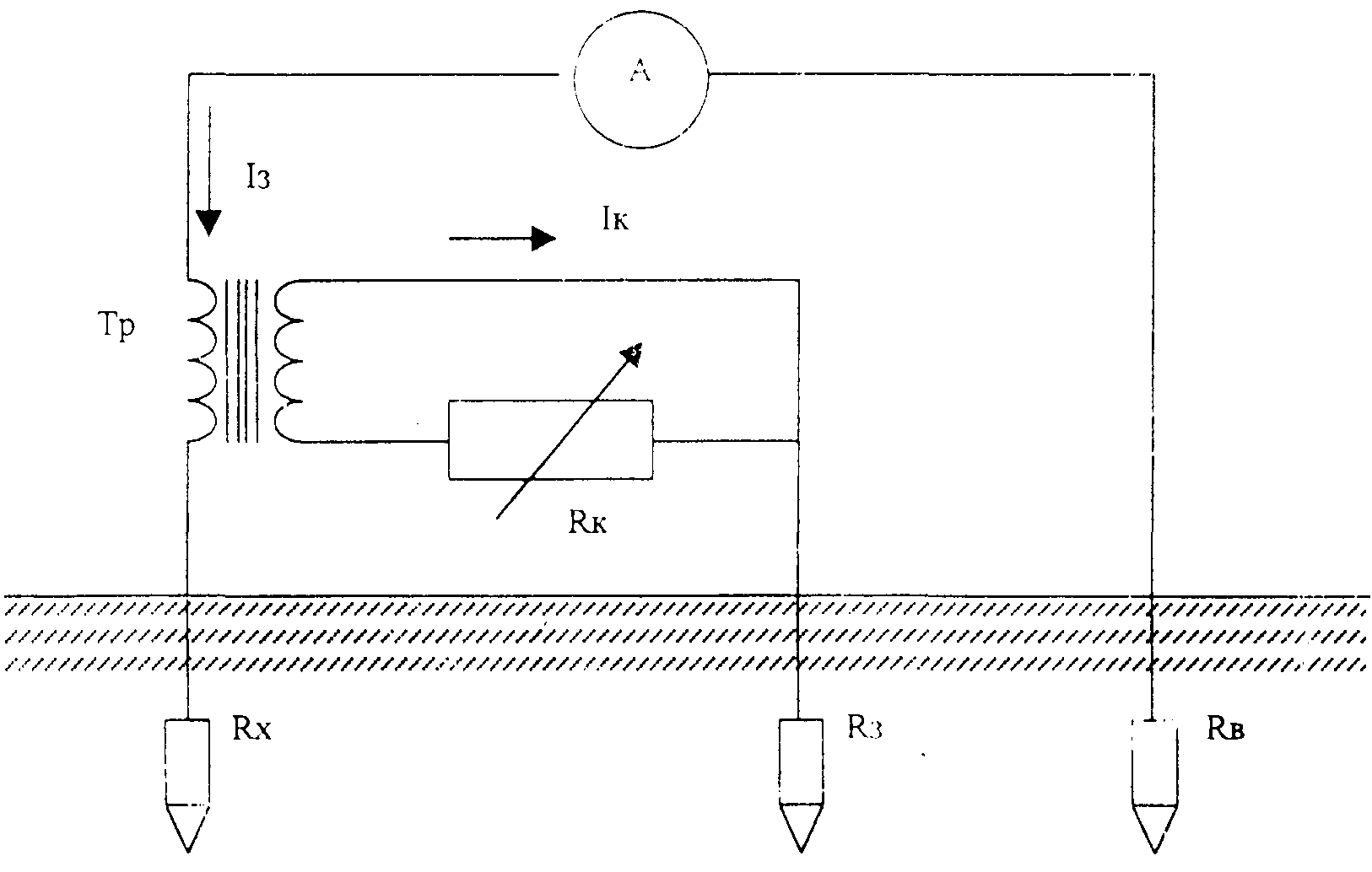

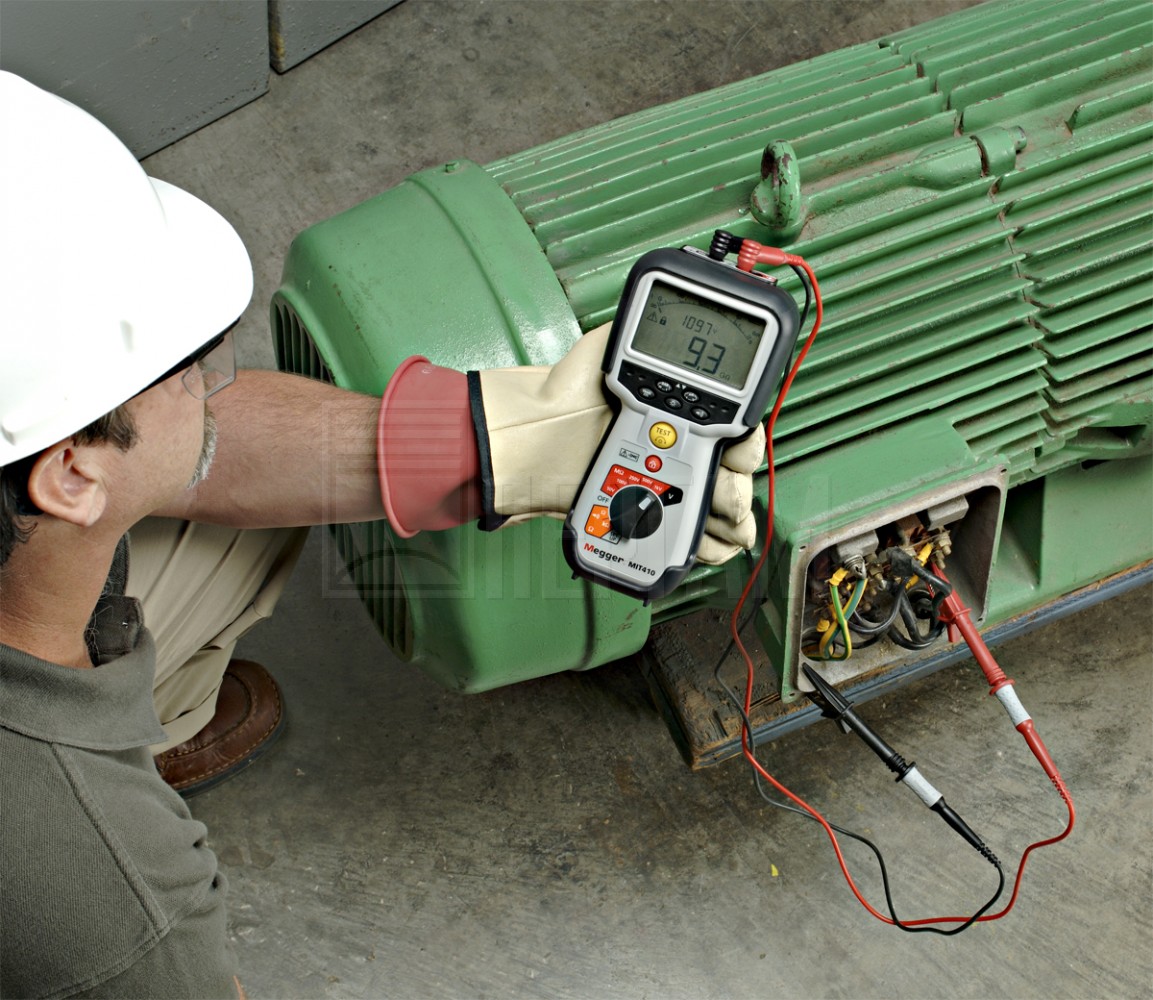

Замеры сопротивления молниезащиты предполагают фиксирование тока (постоянного, либо переменного) с промышленной частотой. В основе лежит метод вольтметра-амперметра, реализуемый специально используемыми механизмами. От прибора, посредством вспомогательного электрода, в замеряемый контур вводят электрический ток (I). Далее напряжение отмечают (Uз). Сопротивление заземления молниезащиты рассчитывают по формуле:

R=Uз/I

Дабы избежать трудностей с замерением, рекомендуем убедиться, что соблюдены следующие правила:

  • подключение выполняется между вспомогательным потенциальным электродом и контуром;
  • относительная погрешность результатов испытаний определяется показателем d = jэ/Uз, посему электрод вводится в почву в точке с близким к нулю потенциалом (jэ).

Выполнение вышеуказанных рекомендаций не составляет труда при небольших габаритах заземляющего прибора. Показатель потенциала составит меньше 10% от величины потенциала Uз, при отдаленности на 30 метров.

При замерах сопротивления контура молниезащиты (горизонтальная сетка с шагом 10х10 м2), важна отдаленность электрода на расстояние 500 метров. Поэтому реализация рекомендаций иногда становится невозможной. Однако улучшить точность измерений посредством введения правок на реальное распределение потенциала также не возможно.

Когда проводятся внеочередные замеры сопротивления устройств молниезащиты?

Внеплановая проверка сопротивления молниезащиты проводится после ремонта защитных устройств, защищаемых объектов и проведения рядом с ними вышеупомянутых работ.

← Предыдущая статья Следующая статья →

Атмосферное электричество

   Защита от заноса  высоких потенциалов

осуществляется  следующим образом. Для сооружений I категории ввод воздушных линий  любого назначения запрещается. Вместо них применяют подземные  кабели. Ввод в объект трубопроводов  разрешается только от цехов, представляющих общую технологическую  линию. В месте ввода трубопроводы  соединяют с заземлителей. Для II категории линии любого назначения, подключаемые к объекту, должны  иметь кабельный ввод протяженностью  не менее 50 м. Для сооружений III категории  разрешается ввод воздушных линий[6].
  1. Выбор молниеотводов



Выбор типа и высоты молниеотводов производится исходя из значений требуемой надежности Р3. Объект считается защищенным, если совокупность всех его молниеотводов обеспечивает надежность защиты не менее Р3.

Во всех случаях система защиты от прямых ударов молнии выбирается так, чтобы максимально использовались естественные молниеотводы, а если обеспечиваемая ими защищенность недостаточна, — в комбинации со специально установленными молниеотводами.

В общем случае выбор молниеотводов производится при помощи соответствующих компьютерных программ, способных вычислять зоны защиты или вероятность прорыва молнии в объект (группу объектов) любой конфигурации при произвольном рас-положении практически любого числа молниеотводов различных типов.

При прочих равных условиях высоту молниеотводов можно снизить, если вместо стержневых конструкций применять троссовые, особенно при их подвеске по внешнему периметру объекта.

Если защита объекта обеспечивается простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры молниеотводов можно определять, пользуясь заданными в настоящем нормативе зонами защиты.

Зона защиты молниеотвода — это часть пространства, внутри которого объект защищен от ударов молнии с определенной степенью надежности: зона типа А-99.5% и выше, Б-95% и выше.

Для создания зон защиты применяют одиночный стержневой молниеотвод, двойной стержневой молниеотвод, многократный стержневой молниеотвод, одиночный или двойной тросовый молниеотвод[3].



  1. Эксплуатация устройств молниезащиты



Устройства молниезащиты зданий, сооружений и наружных установок объектов эксплуатируются в соответствии с Правилами технической эксплуатации электроустановок потребителей и указаниями данной инструкции. Задачей эксплуатации устройств молниезащиты объектов является поддержание их в состоянии необходимой исправности и надежности.

Штатное и внеочередное обслуживание устройств молниезащиты осуществляется по программе обслуживания, составляемой экспертом по устройствам молниезащиты, представителем проектной организации и утверждаемой техническим руководителем организации.

Для обеспечения постоянной надежности работы устройств молниезащиты ежегодно перед началом грозового сезона производятся проверка и осмотр всех устройств молниезащиты. Проверки проводятся также после установки системы молниезащиты, после внесения каких-либо изменений в систему молниезащиты, после любых повреждений защищаемого объекта.

Каждая проверка проводится в соответствии с рабочей программой.

Для проведения проверки состояния МЗУ руководителем организации указывается причина проверки и организуются: комиссия по проведению проверки МЗУ с указанием функциональных обязанностей членов комиссии по обследованию молниезащиты; рабочая группа по проведению необходимых измерений; указываются сроки проведения проверки.

Во время осмотра и проверки устройств молниезащиты рекомендуется: проверить визуальным осмотром (с помощью бинокля) целостность молниеприемников и токоотводов, надежность их соединения и крепления к мачтам. Выявить элементы устройств молниезащиты, требующие замены или ремонта вследствие нарушения их механической прочности; определить степень разрушения коррозией отдельных элементов устройств молниезащиты, принять меры по антикоррозионной за-щите и усилению элементов, поврежденных коррозией. Проверить надежность электрических соединений между токоведущими частями всех элементов устройств молниезащиты.

Проверить соответствие устройств молниезащиты назначению объектов и, в случае наличия строительных или технологических изменений за предшествующий период, наметить мероприятия по модернизации и реконструкции молниезащиты в соответствии с требованиями настоящей инструкции. Уточнить исполнительную схему устройств молниезащиты и определить пути растекания тока молнии по ее элементам при разряде молнии методом имитации разряда молнии в молниеприемник с помощью специализированного измерительного комплекса, подключенного между молниеприемником и удаленным токовым электродом.

Измерить значение сопротивления растеканию импульсного тока методом «амперметра-вольтметра» с помощью специализированного измерительного комплекса. Измерить значения импульсных перенапряжений в сетях электроснабжения при ударе молнии, распределения потенциалов по металлоконструкциям и системе заземления здания методом имитации удара молнии в молниеприемник с помощью специализированного измерительного комплекса.

Измерить значение электромагнитных полей вблизи расположения устройства молниезащиты методом имитации удара молнии в молниеприемник с помощью специальных антенн. Проверить наличие необходимой документации на устройства молниезащиты.

Периодическому контролю со вскрытием в течение 6 лет (для объектов I-ой категории) подвергаются все искусственные заземлители, токоотводы и места их присоединений, при этом ежегодно производится проверка до 20% их общего количества. Пораженные коррозией заземлители и токоотводы при уменьшении их площади поперечного сечения более чем на 25% должны быть заменены новыми.

Внеочередные осмотры устройств молниезащиты следует производить после стихийных бедствий (ураганного ветра, наводнения, землетрясения, пожара) и гроз чрезвычайной интенсивности. Внеочередные замеры сопротивления заземления устройств молниезащиты следует производить после выполнения всех ремонтных работ, как на устройствах молниезащиты, так и на самих защищаемых объектах и вблизи них.

Результаты проверок оформляются актами, заносятся в паспорта и журнал учета состояния устройств молниезащиты. На основании полученных данных составляется план ремонта и устранения дефектов устройств молниезащиты, обнаруженных во время осмотров и проверок.

Земляные работы у защищаемых зданий и сооружений объектов, устройств молниезащиты, а также вблизи них производятся с разрешения эксплуатирующей организации, которая выделяет ответственных лиц, наблюдающих за сохранностью устройств молниезащиты. Не допускается во время грозы производить все виды работ на устройствах молниезащиты и вблизи них[2].





Заключение



   Таким образом, электрическое  поле Земли и ток Земля —  атмосфера в зонах хорошей  погоды поддерживаются процессами  в зонах нарушенной погоды. На  земном шаре одновременно существует  около 1800 гроз; суммарная сила тока  от них, заряжающего Землю отрицательным  зарядом, доходит до 1000 а. Облака  слоистых форм, хотя и менее  активные, чем грозовые, но зато  покрывающие около половины земной  поверхности, также вносят существенный  вклад в поддержание электрического  поля Земли.

Исследования  Атмосферного электричества  позволяют выяснить природу процессов, ведущих к колоссальной электризации грозовых облаков, в целях прогноза и управления ими; выяснить роль электрических сил в образовании облаков и осадков; они дадут возможность снижения электризации самолётов и увеличения безопасности полётов, а также защитить существующие и возводимые здания и сооружения от неблагоприятного влияния атмосферного электричества благодаря использованию молниезащитных устройств.





Список использованных источников



  1.  http://tarefer.ru/works/89/100131/index.html
  2. «ОБЖ: Безопасность через обучение» 2008 год г. Москва.
  3. Информационный сайт по безопасности жизнедеятельности http://www. kornienko-ev.ru/
  4. Федосин С.Г., Ким А.С. Электронно-ионная модель шаровой молнии. – М.: Наука, 2001. – 38 с.
  5. http://allforchildren.ru/why/whatis59.php
  6. http://ohrana-bgd.narod.ru/ohstroy11.html Охрана труда и БЖД






Обзор молниезащиты

— Институт молниезащиты



Общая отраслевая информация

Институт молниезащиты — это общенациональная некоммерческая организация, основанная в 1955 году для продвижения образования, повышения осведомленности и безопасности в области молниезащиты. Индустрия молниезащиты зародилась в Соединенных Штатах, когда Бенджамин Франклин постулировал, что молния — это электричество, и можно использовать металлический стержень, чтобы отвести молнию от здания.Молния является непосредственной причиной более 50 смертей и 400 травм каждый год, и трудно защитить людей на открытых площадках. Прямые удары молнии причиняют ущерб от пожара, превышающий 200 миллионов долларов в год, а страховые компании прямо или косвенно выплачивают убытки на миллиарды долларов, связанные с молнией. Большая часть этих потерь собственности может быть сведена к минимуму, если не устранена, за счет обеспечения надлежащей молниезащиты сооружений. LPI стремится к тому, чтобы современные системы молниезащиты обеспечивали максимально возможное качество как материалов, так и методов установки для максимальной безопасности.

Национальная ассоциация противопожарной защиты . (NFPA) публикует документ # 780 под названием Стандарт по установке систем молниезащиты , который считается национальным руководством по проектированию полных систем молниезащиты в США. NFPA опубликовала свой первый документ по защите от молнии в 1904 году. Документы NFPA, такие как Национальный электротехнический кодекс (NEC — NFPA 70), Национальный кодекс топливного газа (NFPA 54) и Единый пожарный кодекс (NFPA 1), разрабатываются комитетом для рассмотрения. принятие новой информации по безопасности по конкретным темам, связанным с пожарами.

Стандарт молниезащиты № 780 пересматривается каждые три года для обновления. NFPA 780 включает молниезащиту для типичной конструкции здания в главе 4 в качестве требований к обычным конструкциям. Документ 780 охватывает множество специальных конструкций, от хранилищ опасных материалов до лодок и кораблей и открытых сооружений для пикника, и дает рекомендации по личной безопасности на открытом воздухе. NFPA 780 предлагает лучшее, что мы знаем сегодня в теории и технологиях систем защиты, проверенных опытными профессионалами отрасли в юридически признанном формате.

Тестирование компонентов молниезащитного материала на заводе перед отправкой для внесения в список и маркировки проводится Underwriters Laboratories, Inc. (UL) . Стандарт UL 96 устанавливает минимальные требования к конструкции молниеприемников, кабельных проводов, фитингов, соединителей и крепежных деталей, используемых в качественных системах молниезащиты. У UL есть инспекционный персонал, который регулярно посещает производственные объекты, чтобы проверить соответствие для дальнейшего использования их утвержденных товарных этикеток.

Полевая проверка завершенных установок молниезащиты также может быть организована UL через подрядчиков по установке, перечисленных в их программе. UL уже много лет выпускает продукт Master Label для систем, полностью соответствующих стандарту UL 96A. Стандарт 96A основан на общих требованиях NFPA 780, но в UL есть Техническая группа по стандартам (STP) для рассмотрения требований к более удобному для проверки формату, что приводит к некоторым различиям. UL также проверит соответствие некоторых других признанных на национальном уровне стандартов (например, NFPA 780) на предмет полного соответствия систем.Некоторые частичные конструкции могут быть доступны для осмотра в полевых условиях в рамках их программы «Письмо о выводах».

Институт молниезащиты (LPI) принимает последнее издание стандарта NFPA 780 в качестве справочного документа для проектирования системы. LPI выступает за использование UL в качестве стороннего инспекционного органа для компонентов в соответствии с их документами UL 96. LPI публикует этот документ # 175 , основанный на NFPA 780, с дополнительными пояснительными материалами, полезными для монтажников и инспекторов.

LPI предоставляет отраслевую программу самоконтроля для участников сертификации подмастерьев, мастеров-установщиков и инспекторов-дизайнеров. Отдельные лица сдают экзамены, которые включают требования перечисленных выше стандартов молниезащиты и применение этих принципов к примерам проектирования. Продление членства требуется каждый год, а дополнительные экзамены проводятся примерно каждые три года, когда обновляются национальные стандарты. Заключение контрактов с профессионалами, получившими квалификацию в рамках процесса LPI, обеспечивает дополнительный уровень гарантии качества при первоначальной установке системы и ресурсы для будущих проверок и обслуживания существующих систем.

LPI внедрила программу проверки для завершенных установок под названием LPI-IP . LPI-IP предоставляет услуги по сертификации, более тщательные и полные, чем любая предыдущая программа проверки от LPI или других программ, доступных в настоящее время на рынке. Благодаря использованию контрольно-пропускных пунктов, обзоров и инспекций на месте сертификация системы LPI-IP обеспечивает безопасность с использованием квалифицированного персонала по установке и независимых инспекторов. LPI-IP предлагает «Сертификат основной установки» для полных конструкций, «Сертификат восстановленной основной установки» для ранее сертифицированных конструкций и «Проверку ограниченного объема» для частичных систем в определенных контрактах.Это критически важный элемент для спецификатора, владельца и страховщика имущества, обеспечивающих проверку качества установок молниезащиты сторонним независимым источником.

Системы молниезащиты для сооружений обычно не являются требованием национальных строительных норм и правил, хотя стандарты могут быть приняты органом, имеющим юрисдикцию в отношении общего строительства или конкретных помещений. Поскольку молниезащита может рассматриваться как вариант, очень важно, чтобы заказчик, строительный подрядчик и страховщик имущества были знакомы с национальными стандартами для обеспечения максимально возможного уровня безопасности. Системы молниезащиты имеют замечательные показатели защиты от физической опасности для людей, структурных повреждений зданий и выхода из строя внутренних систем и оборудования. Полученная ценность начинается с надлежащего проектирования, продолжается посредством качественной установки и должна включать проверку и сертификацию. Конечная цель — безопасное убежище, защита инвестиций и устранение возможных простоев системы в ответ на одно из самых разрушительных природных явлений.

Общая информация о системе

Стандарты США для комплектных систем молниезащиты включают NFPA 780, UL 96 и 96A и LPI 175 . Эти стандарты основаны на фундаментальном принципе обеспечения достаточно прямого металлического пути с низким сопротивлением и низким импедансом для прохождения тока молнии и принятия мер по предотвращению разрушения, пожара, ущерба, смерти или травм при протекании тока с крыши. уровня ниже класса.Стандарты представляют собой консенсус органов власти в отношении основных требований к конструкции и характеристикам квалифицированных конструкций и продуктов. Ожидается, что полная система защиты, основанная на надежных инженерных принципах, исследованиях, отчетах об испытаниях и полевом опыте, обеспечит личную и структурную безопасность от молнии и ее вторичных эффектов. Стандарты постоянно пересматриваются для новых продуктов, технологий строительства и подтвержденных научных разработок, направленных на устранение опасности молнии.Хотя материальные компоненты могут показаться очень похожими, за последние 25 лет конфигурация общей конструкции системы сильно изменилась, отражая сегодняшний образ жизни.

Есть пять элементов , которые должны быть установлены для обеспечения эффективной системы молниезащиты. Устройства прекращения разряда должны быть приспособлены для прямого подключения молнии и должны быть спроектированы таким образом, чтобы принимать удары до того, как они достигнут изолирующих строительных материалов. Кабельные проводники направляют ток молнии по конструкции и через нее без повреждений между молниеотводами вверху и системой заземляющих электродов внизу.Система заземляющих электродов класса ниже должна эффективно перемещать молнию к конечному пункту назначения вдали от конструкции и ее содержимого. Соединение или взаимосвязь системы молниезащиты с другими внутренними заземленными металлическими системами должны быть предусмотрены, чтобы исключить возможность внутренних боковых вспышек молнии. Наконец, устройств защиты от перенапряжения должны быть установлены на каждом служебном входе, чтобы остановить проникновение молнии из инженерных сетей и дополнительно выровнять потенциал между заземленными системами во время грозовых явлений.Когда эти элементы правильно идентифицированы на этапе проектирования, включены в аккуратную и профессиональную установку, и не происходит никаких изменений в здании, система защитит от повреждения молнией. Элементы этой системы пассивного заземления всегда выполняют одну и ту же функцию, но общая конструкция индивидуальна для каждой конкретной конструкции.

Компоненты молниезащиты

изготовлены из материалов , устойчивых к коррозии, и их необходимо защищать от ускоренного износа.Многие компоненты системы будут подвергаться воздействию атмосферы и климата. Комбинации материалов, образующих электролитические пары в присутствии влаги, не должны использоваться. Компоненты токоведущей системы должны обладать высокой проводимостью. Преобладающие почвенные условия на площадке будут влиять на компоненты подземной системы. Срок службы системы и цикл технического обслуживания/замены зависят от выбора материала и местных условий. Системные материалы должны быть согласованы с используемыми конструкционными материалами, включая отливы, наличники, кожухи вентиляторов, различные кровельные системы, чтобы сохранить влагозащитную оболочку в течение предполагаемого срока службы здания.



Медь, медные сплавы (включая латунь и бронзу) и алюминий являются основными компонентами системы. Они служат наилучшей комбинацией функций для переноса тока и защиты от атмосферных воздействий. Поскольку алюминиевые материалы имеют несколько меньшую токопроводящую способность и механическую прочность, чем медные изделия аналогичного размера, перечисленные и маркированные материалы для защиты от молнии включают в себя детали большего физического размера. Например, чтобы считаться эквивалентным, воздухораспределитель минимального размера будет иметь диаметр ½ дюйма для алюминия по сравнению с диаметром 3/8 дюйма для меди.

Вода, стекающая с меди, окисляет алюминий и оцинкованные поверхности, поэтому при согласовании конструкции системы необходимо учитывать гальванические факторы для возможных проблем при монтаже. Квалифицированные биметаллические фитинги используются для согласования компонентов системы для требуемых переходов от алюминия к меди. Они могут включать перечисленные продукты для этой цели или, в некоторых случаях, компоненты из нержавеющей стали. Алюминий никогда не должен соприкасаться с землей или почвой. Алюминий никогда не должен соприкасаться с поверхностями, окрашенными щелочной краской, или заделываться непосредственно в бетон.

Если какой-либо продукт подвергается необычному механическому повреждению или смещению, он может быть защищен молдингом или покрытием, но необходимо соблюдать осторожность, чтобы ответные планки и другие компоненты, установленные на крыше, выполняли свою функцию при приеме навесного оборудования. Компоненты молниезащиты под контактными зажимами могут быть скрыты внутри здания ниже уровня крыши во время строительства или при наличии доступа. Скорость тока молнии и разделение потока между несколькими путями не позволят компонентам нагреваться до какой-либо мгновенной температуры воспламенения, опасной для типичных строительных материалов.Включение системы в конструкцию позволяет соединить конструкционный металлический каркас и внутренние заземленные системы, а также обеспечивает защиту от смещения и проблем с техническим обслуживанием, что полезно для продления срока службы системы.

Материалы, подходящие для использования в системах молниезащиты, внесены в список , имеют маркировку и прошли испытания в соответствии со стандартом UL 96. При выборе конструкции проводника необходимо максимально увеличить площадь поверхности для прохождения молнии и гибкость конфигурации для выполнения изгибов и поворотов, необходимых при установке.Базы молниезащиты эффективно осуществляют передачу удара с концевого устройства на жилу кабеля и надежно крепятся к различным поверхностям зданий в сложных погодных условиях. Фитинги для сращивания должны поддерживать контакт с проводниками, длина которых достаточна для обеспечения передачи тока и защиты от воздействия окружающей среды. Заземляющие электроды должны обеспечивать надлежащий контакт с землей для рассеивания заряда и удовлетворять требованиям пригодности для жизненного цикла в почвах с различным составом. Размеры соединительных устройств обеспечивают адекватное соединение систем для создания выравнивания потенциалов по всей конструкции. Устройства защиты от перенапряжения квалифицированы для более высоких уровней тока, чтобы удовлетворить потребности, связанные с молниезащитой.

Прекращение забастовки

Молниезащитные устройства выполняют системную функцию приема прямых молниезащитных приспособлений. Они представляют собой зонт от проникновения молнии в непроводящие строительные материалы для защиты от пожара или взрыва. Любое металлическое тело толщиной 3/16 дюйма или более, выступающее над конструкцией, выдержит удар молнии без прожигания.Таким образом, в некоторых случаях элементы конструкции могут быть включены в качестве концевых запоров. Высокие мачты или воздушные грозозащитные тросы, подобные защите линий электропередач, могут служить для прекращения удара. Однако в большинстве случаев малые терминалы специального назначения составляют большую часть систем прекращения забастовки. Эти ненавязчивые компоненты предпочтительнее из-за простоты монтажа и эстетических соображений, и их можно скоординировать в наиболее эффективную конфигурацию для всех типичных строительных конструкций.

Окружающая нас атмосфера электрически заряжена, но в свободном воздухе поддерживается относительно сбалансированное распределение ионов. Когда мы поднимаем в воздух здание, дерево или даже человека в меньшей степени, мы меняем этот электрический баланс. Электрическое поле накапливается для изменения точек геометрии наземных объектов. Такие элементы, как гребни и особенно концы гребней, края зданий с плоскими крышами и даже углы становятся точками скопления ионов, которые повышают восприимчивость к ударам молнии.Надлежащая система устройств прекращения удара учитывает эти реалии за счет использования молниеприемников по сконфигурированному шаблону, предназначенному для использования точек естественного накопления ионов в здании для втягивания молнии в систему защиты. Чем выше конструкция и чем серьезнее плоские изменения (например, вертикальная стена переходит в горизонтальную плоскую крышу), тем больше возможностей для крепления в этих критических стыках. Проектирование системы воздухораспределителей , выступающих всего на 10 дюймов над этими структурными точками акцента и вдоль гребней и краев, как было доказано более чем столетней практикой, обеспечивает перехват около 95% зарегистрированных вспышек молнии, в том числе наиболее жестокий.Теоретически некоторые удары молнии с более низким потенциалом могут происходить на плоских плоскостях вдали от молниезащиты, разработанной в соответствии со Стандартами, но последствия находятся в допустимых пределах для обычной конструкции. Учитывая более низкий уровень энергии, необходимый для байпаса, другие компоненты заземления конструкции, включенные в полную систему молниезащиты, и случайную вероятность соединения с компонентом системы в любом случае, этот метод защиты здания считается наиболее эффективным.

Защита самых высоких и наиболее выступающих элементов здания с помощью запорных устройств, в зависимости от геометрии здания, также обеспечивает определенный уровень защиты нижних частей конструкции или элементов, находящихся в «тени» более высоких полностью защищенных зон. Зона защиты существует от любого вертикального устройства прекращения удара и более того, от вертикального полностью защищенного уровня здания. Зона защиты описывается в Стандартах молний с использованием модели сферы радиусом 150 футов (46 метров) для идентификации элементов, находящихся под защитой более высоких элементов системы или пристроек на расстояниях, которые требуют дополнительной защиты с помощью дополнительных клемм удара.Это похоже на перекатывание шара диаметром 300 футов (92 метра) с уклона на противоположный уровень, а затем над зданием на противоположный уровень во всех мыслимых направлениях. Если мяч касается изолированного строительного материала, то добавляется дополнительный ударный терминал. Области, поддерживаемые ударными терминалами, ударным терминалом и уклоном, а также вертикальные стены, затем находятся под защитой правильно спроектированных элементов системы. Эта геометрическая модель для защиты всех конструкций основана на последнем этапе процесса крепления молнии и снова охватывает более 90% возможных ударов молнии. Для более важных структур, таких как содержащие взрывчатые вещества или легковоспламеняющиеся жидкости и пары, модель уменьшена до сферы радиусом 100 футов (30 метров), которая покрывает более 98% зарегистрированных ударов молнии.

Система молниезащиты защищает конструкцию от удара молнии, предоставляя предпочтительные точки крепления. Медные или алюминиевые воздухораспределители предпочтительнее в большинстве случаев из-за их проводимости и устойчивости к атмосферным воздействиям.Квалифицированные видные металлические строительные элементы также могут выполнять эту функцию. В особых случаях, когда молния не может проникнуть, использование высоких мачт и воздушных заземляющих проводов, используемых в модели с уменьшенной зоной, может обеспечить дополнительную защиту. Защита таких вещей, как стандарты освещения или деревья, может обеспечить некоторую защиту области на основе модели зоны. Конфигурация конструкции молниезащиты является первым ключевым элементом для создания полной системы молниезащиты.

Проводники

Компонент системы проводников полной молниезащиты включает кабели основных размеров, конструкционную сталь здания, а также соединительные или соединительные провода к внутренним заземленным системам здания.Основные проводники выполняют функцию токопровода от устройств прекращения удара к системе заземления. Основные кабели изготовлены из меди или алюминия с высокой проводимостью и хорошо работают во внешней среде. Молния ищет путь к земле, поэтому даже при использовании очень проводящих материалов прокладка кабелей должна быть горизонтальной или нисходящей. По своей концепции это похоже на гравитационный поток воды на плоских участках с уклоном в водосточные желоба или в водосточные желоба в водосточные системы.Кабели необходимо прокладывать с использованием длинных плавных изгибов не менее чем на 90 градусов. Молния оказывает значительное механическое воздействие на кабели, а острые изгибы или углы могут быть повреждены, а в худших случаях молния может вызвать дугу. Эту механическую силу можно сравнить с подачей воды под давлением через пожарный шланг — проводник попытается выпрямиться, что может привести к повреждению фитингов, крепежных деталей или самого проводника.

Медные и алюминиевые жилы магистральных кабелей для молниезащиты разработаны по стандарту гладкого переплетения или канатной укладки с использованием отдельных проводов меньшего сечения.Эта конструкция обеспечивает максимальную площадь поверхности на единицу веса проводника для размещения молнии, которая быстро перемещается по поверхности. Эта конструкция также позволяет легче сгибать и формировать систему проводников вдоль, вокруг и над элементами конструкции здания. Открытые проводники крепятся с интервалом не более трех футов, чтобы удерживать систему на месте от ветра и непогоды. Все устройства прекращения удара должны быть подключены к проводникам не менее чем двумя путями к системе заземления.Устройства защиты от ударов, охватывающие различные участки сооружения, должны быть соединены между собой в единую систему либо по кровельным токоотводам, либо по токоотводам, либо путем взаимного соединения элементов системы заземления для разных уровней или выступов кровли. Провода молниеотвода могут быть скрыты под или внутри конструкции — на чердаках и стенах или в бетонных заливках — потому что скорость молнии снижает потенциал нагрева проводов до температуры искрового воспламенения строительных материалов до значительно ниже уровня повреждения.

Токоотводы или токоотводы представляют собой элементы системы основных проводов, которые обычно передают молнию от системы уровня крыши к системе заземления. Это может быть кабельный провод или непрерывный стальной каркас толщиной 3/16 дюйма или более, соответствующий стандарту , или их комбинация. Арматурная сталь или арматура неприемлемы в качестве замены проводника кабеля, но каждый отвод кабеля должен быть прикреплен к несущему каркасу вверху и внизу каждого вертикального участка.Все устройства отключения разряда должны иметь как минимум два пути к земле, чтобы разделить молнию по нескольким путям, поэтому в самом маленьком здании должно быть минимум два токоотвода. Токоотводы для больших зданий могут быть рассчитаны со средними интервалами в 100 футов по периметру здания, хотя системные компоненты для специальных элементов конструкции здания могут потребовать дополнительных токоотводов для удовлетворения требований к нескольким путям. Важно рассчитать площадь защищаемого периметра, чтобы получить правильное распределение спусков для коньковых крыш, которые включают заделку только по вершине.

Предоставление нескольких путей для тока молнии имеет большое преимущество, заключающееся в снижении общей энергии на любом данном проводнике. Это влияет не только на размер проводника, но и удерживает молнию на заданных нами путях, чтобы свести к минимуму боковые вспышки во внутренние системы и уменьшить потенциальные проблемы с внутренней индукцией. Стандарты молниезащиты требуют минимального количества молний по периметру, но большее количество путей может быть очень полезным для обеспечения защиты оборудования и людей внутри. Тот факт, что конструкция стальной рамы создает наибольшее количество квалифицированных вертикальных путей, соединенных горизонтально на многоуровневых конструкциях, делает ее предпочтительной для использования в качестве отводов для обеспечения улучшенной защиты от вторжения побочного эффекта молнии. Несмотря на то, что кабельные проводники необходимы для токоотводов в конструкциях из литого бетона, необходимое соединение арматуры помогает создать аналогичную сеть защиты в высотных строительных проектах.

Заземление

Правильно выполненные соединения заземления необходимы для эффективного функционирования системы молниезащиты, поскольку они служат для распределения молнии по земле.Это не означает, что сопротивление заземления должно быть низким, а скорее то, что распределение металла в земле или, в крайних случаях, на ее поверхности должно быть таким, чтобы обеспечить рассеяние разряда молнии без причинения ущерба.

Низкое сопротивление желательно, но не обязательно, что может быть продемонстрировано крайними случаями, с одной стороны, здания, стоящего на влажной глинистой почве, а с другой стороны, здания, стоящего на голой скале. В первом случае, если грунт имеет нормальное удельное сопротивление, ожидается, что сопротивление надлежащего заземляющего электрода будет менее 50 Ом, и опыт показал, что двух таких соединений с землей на небольшом прямоугольном здании достаточно.В этих благоприятных условиях обеспечение адекватных средств для рассеивания энергии вспышки без риска серьезного повреждения является простым делом. Во втором случае было бы невозможно сделать хорошее заземление в обычном смысле этого слова, потому что большинство пород являются изолирующими или, по крайней мере, имеют высокое сопротивление; следовательно, чтобы получить эффективную почву, необходимы более сложные средства. Наиболее эффективные системы состоят из разветвленной проводной сети , проложенной на поверхности скалы, окружающей здание, к которой подсоединены токоотводы. Сопротивление между такой компоновкой и землей может быть высоким, но в то же время распределение потенциала вокруг здания по существу такое же, как если бы оно опиралось на проводящий грунт, и результирующий защитный эффект также по существу такой же. Система заземляющих электродов молниезащиты служит для отвода молнии в любые существующие слои почвы и отвода ее от конструкции.

Сеть заземляющих электродов будет в значительной степени определяться опытом и суждениями лица, планирующего установку, с должным учетом минимальных требований Стандартов, которые предназначены для охвата обычных случаев, которые могут возникнуть, с учетом Имейте в виду, что, как правило, чем обширнее подземный металл, тем эффективнее система заземления.Устройство заземления зависит от характера почвы, начиная от одиночных заземляющих стержней, если почва глубокая, до использования нескольких электродов, заземляющих пластин, радиальных или подземных проводных сетей, где почва неглубокая, сухая или с плохой проводимостью. Каждый нисходящий кабель должен заканчиваться соединением заземляющего электрода, предназначенным для системы молниезащиты. Электроды системы электроснабжения или связи не должны использоваться вместо заземлителей молнии. Конечный продукт должен включать соединение отдельных заземляющих электродов различных систем.

Везде, где это целесообразно, соединения с заземляющими электродами должны выполняться снаружи стены фундамента или достаточно далеко, чтобы избежать заглубленных фундаментов, заглушек труб и т. д. Заземляющие электроды должны быть установлены ниже линии замерзания, где это возможно. Материалы, используемые для заземляющих электродов, должны быть пригодны для любого щелочного или кислого состава почв для обеспечения длительного срока службы.

Во время разряда тока молнии в системе проводников заземляющие электроды следует рассматривать как точки, через которые протекает сильный ток между системой прекращения удара молнии и землей вокруг сооружения. Следовательно, важно размещение с целью отвода потока тока от конструкции наиболее выгодным образом. Это будет реализовано за счет размещения заземляющих устройств на внешних концах, таких как углы и наружные стены конструкции, и предотвращения, насколько это возможно, протекания тока под зданием. В некоторых случаях, особенно когда речь идет о пристройках к существующему зданию, может возникнуть необходимость в размещении токоотводов и заземления внутри и под сооружением.

Контур заземления , опоясывающий конструкцию, соединяющую все токоподводящие кабели в их основании и/или устройства заземляющих электродов, является наилучшим способом выравнивания потенциалов для всей системы молниезащиты. Всегда возможно иметь различные значения сопротивления заземляющих электродов даже на одной и той же конструкции.

Поскольку разделение молнии по нескольким путям начинается в точке прекращения удара и следует по системе проводников к земле, различные значения сопротивления электродов могут нарушить эту функцию. Заземляющий контур решает эту потенциальную проблему и обеспечивает обширную сеть проводов для улучшения системы заземления. Заземляющий контур требуется для каждой конструкции , превышающей 60 футов в высоту. Если соединительную петлю нельзя проложить в земле, то для выполнения этого требования ее можно разместить внутри конструкции. Эта петля на уровне земли также обеспечивает соединение с другими заземленными системами здания.

Все средства заземления внутри или на конструкции должны быть соединены между собой для обеспечения общего потенциала земли с использованием молниеотвода основного размера.Это включает в себя систему заземляющих электродов молниезащиты, электрическую, коммуникационную и антенную системы , а также системы металлических трубопроводов , входящие в конструкцию, такие как водопроводные, газовые и газовые линии, металлические трубопроводы и т. д. Соединение с газовыми линиями должно быть выполнено заказчиком. стороне счетчика, чтобы избежать нарушения катодной защиты линий обслуживания. Если все эти системы подключены к непрерывной металлической системе водопровода, требуется только одно соединение между заземлением молниезащиты и водопроводом.Системное соединение может быть выполнено в нескольких точках возле входов в здание для систем или может использоваться одно жесткое соединение на шине заземления. Приведение всех заземленных систем здания к одному и тому же потенциалу на одном уровне — это первый шаг к защите внутренних компонентов и людей от молнии. Начинается процесс склеивания компонентов системы с внутренними системами здания против боковых вспышек.

Выравнивание потенциалов (соединение)

Основные токопроводящие компоненты системы молниезащиты были описаны в их самой ранней форме Бенджамином Франклином.Современные методы изготовления компонентов и конструкции, включающие систему в конструкцию, изменили внешний вид системы, но философия прекращения разряда, проводимости и заземления остается прежней: принять молнию и направить ее в землю. Наиболее драматические изменения, связанные с проектированием системы молниезащиты, связаны с адаптацией того, как мы строим и оснащаем современное здание, или с тем, что мы могли бы назвать «фактором внутренней сантехники». Современное здание включает металлические трубы, такие как водопровод, канализация и газовые системы, а также схемы для электрических и коммуникационных систем, которые обеспечивают внутренние пути для молнии, чтобы повредить компоненты и приблизить людей к опасности.

В начале удара молнии в систему может произойти немедленное повышение напряжения до 1 000 000 вольт на выступающих компонентах, перемещающихся до 0 вольт на заземление. Любая другая независимо заземленная система здания в непосредственной близости от компонентов молниезащиты будет иметь 0 вольт, поэтому естественной тенденцией является то, что часть или вся молния покидают нашу токопроводящую систему и переходят на альтернативный путь заземления. Если расстояние между потенциальными путями достаточно короткое, дуга или боковая вспышка могут возникнуть через воздух или строительные материалы, что создает потенциал пожара или взрыва.

Поскольку внутренние заземленные строительные системы пронизывают структуру, этот потенциал существует на уровне крыши, на стенах здания или в них и даже потенциально ниже уровня земли. Молния распространяется от заземляющих электродов системы вблизи поверхности земли и может вернуться по металлическим трубам или другим основаниям обратно в здание. Альтернативные пути от внутренних заземленных цепей не предназначены для прохождения тока молнии (опасность возгорания), а соединения металлических труб не предназначены для токопроводящих устройств, ведущих к тепловой деформации или проблемам с ударом.Оборудование внутри сооружений, от раковины, подключенной как к водопроводу, так и к канализации, до персонального компьютера, подключенного как к электросети, так и к телефонной или антенной цепям, становится дополнительными точками для разряда тока молнии между независимо заземленными системами , создавая значительный хаос.

Полная система молниезащиты решает эту проблему путем соединения или соединения металлических строительных систем с системой молниезащиты для создания общего потенциала земли . Когда заземленные системы соединены вместе, у молнии нет причин покидать наш спроектированный путь прохождения тока, потому что произвольная дуга по точкам не существует. Необходимо соединить каждую заземленную систему здания и непрерывную систему металлических трубопроводов с системой заземляющих электродов молниезащиты на уровне земли. Низкопрофильные конструкции могут нуждаться во взаимосвязи систем только на уровне крыши, когда они находятся в непосредственной близости от компонентов системы молниезащиты.По мере того, как конструкции становятся выше, становится необходимым соединить верхнюю часть вертикального расширения каждой внутренней заземленной системы с системой крыши молниезащиты. Наконец, в высотном строительстве системы заземления здания соединяются между собой на уровне земли, на уровне крыши и на промежуточных уровнях, чтобы обеспечить достаточное выравнивание потенциалов между длинными проводниками, чтобы избежать дугового разряда.

Внутренняя дуга между заземленными системами также зависит от количества путей от системы молниезащиты крыши до системы заземления. Чем больше путей, тем больше мы разделяем молнию на сегменты с более низким напряжением, тем меньше вероятность того, что дуга пройдет через любую среду в альтернативные системы. Включение стальной надстройки в систему молниезащиты обеспечивает колонны и балки, а также промежуточные соединения с максимальным разделением молнии и, таким образом, минимизируют разницу потенциальных внутренних проблем. Стандарты требуют соединения кабельных вводов с арматурной сталью (арматурой) в залитых колоннах вверху и внизу каждого прогона, создавая аналогичный эффект, хотя эта механическая структурная система сама по себе не считается подходящей для прохождения тока молнии.Арматурная сталь, заземленные внутренние системы и молниезащита также должны быть соединены друг с другом с интервалом в 200 футов по вертикали для обеспечения выравнивания потенциалов.

Соединение вместе заземленных систем, как правило, выполняется с помощью более мелких фитингов и кабелей или проводов , проложенных по крышам конструкций. Соединение для выравнивания потенциалов — это не то же самое, что обеспечение пропускной способности по току. Однако во многих случаях проще использовать полноразмерные системные компоненты, потому что конструкции располагают их близко к желаемым точкам соединения.Когда мы склеиваем внутри конструкции или ниже уровня грунта, более типично использовать полноразмерные компоненты, главным образом, для большей механической прочности по сравнению с реалиями строительства.

Расширение системы молниезащиты за счет включения заземленной системы Соединение для любой конструкции является критическим элементом, основанным на индивидуальном проекте здания для его использования и процессах, характерных для его предполагаемого использования.

Защита от перенапряжения

Системы молниезащиты предназначены в первую очередь как системы противопожарной защиты – чтобы здание не сгорело и не потеряло людей и оборудование внутри.Внедрение металлических услуг в структуру обеспечивает пути для молнии, которые следуют из внешней среды, создавая опасность внутри. Мы связываем или соединяем заземление и трубы с системой молниезащиты, чтобы частично избежать этой проблемы. Следующим шагом является обеспечение защиты цепей, связанных с электрическими линиями, линиями связи и/или линиями передачи данных, которые могут передавать молнию в сооружение. Самые серьезные проблемы связаны с линиями инженерных сетей , которые представляют собой обширные системы, установленные либо на столбах, либо под землей, которые могут передавать дополнительные косвенные удары по зданию.Полная система молниезащиты в соответствии со Стандартами включает в себя устройства защиты от перенапряжений на каждом вводе инженерных коммуникаций здания, независимо от того, являются ли они коммунальными или, возможно, встроенными, как антенная система.

Устройства защиты от перенапряжения для входов в здания предназначены для «движения» по линии, обнаружения проблем с перенапряжением и передачи избыточной энергии непосредственно на землю. УЗИП, предназначенные для защиты от грозовых перенапряжений, должны быстро реагировать на появление резко нарастающей волны и быть в состоянии поддерживать заземление в случае сильного перенапряжения, а затем возвращаться к своей функции мониторинга.Большинство устройств имеют два или более внутренних элемента для выполнения задачи и реагируют примерно на 150% стандартного рабочего напряжения системы. Элементы SPD можно рассматривать как самоотверженные, и они могут со временем перегорать, защищая от множества небольших перенапряжений (например, стандартных перенапряжений при переключении от электропередачи) или нескольких массивных перенапряжений, таких как прямые грозовые разряды. Поэтому важно, чтобы SPD были доступны для просмотра или имели световые индикаторы или другие идентификаторы, чтобы знать, что ваша защита работает так, как задумано.Поскольку служебные входы для различных систем работают при различном напряжении, компоненты УЗИП должны быть индивидуального размера для каждой системы и, как правило, упакованы индивидуально для выполнения определенных функций, но если услуги входят в подсобное помещение для распределения по всему зданию в общей зоне, один УЗИП может быть разработан для выполнения нескольких функций в одном корпусе. Поскольку добавление длины пути заземления служит только для замедления времени реакции компонентов УЗИП, устройство УЗИП должно подключаться как можно напрямую к системе заземления, всегда с минимальной длиной провода.

Надлежащим образом установленные устройства защиты от перенапряжения на всех входах на фидерах проводников защищают массовый вход молнии в конструкцию, защищая проводку от возгорания и в целом защищая такие предметы, как большие двигатели, осветительные приборы и другое надежное утилизирующее оборудование. Это конкретное требование Стандартов – защита от разрушения здания. Внутри каждой современной структуры у нас есть множество устройств, работающих при низком напряжении, включая печатные платы, которые действительно не предназначены для работы при 150-процентном уровне пропускания SPD только на входе.

Также возможны индуктивные воздействия на внутреннюю проводку и оборудование даже при хорошо спроектированной системе молниезащиты. Ток массивного прямого удара молнии в конструкцию создает магнитное поле, исходящее от проводников, поэтому в любой ближайшей альтернативной цепи может возникнуть некоторое дополнительное напряжение из-за индукции. Хотя стандарты защиты от молнии и Национальный электротехнический кодекс только рассматривают защиту от перенапряжений на внутреннем оборудовании как дополнительную, это может быть критической потребностью владельца в защите.Защита аудио/видеокомпонентов, систем связи, компьютерного оборудования и/или технологического оборудования может иметь большое значение для качества работы предприятия, бесперебойной работы и физической защиты пользователей оборудования. УЗИП, установленные на утилизационном оборудовании, должны обеспечивать защиту всех цепей, питающих устройство, чтобы обеспечить общую точку заземления. Поскольку системы утилизационного оборудования, как правило, специфичны для объекта, обычно требуется индивидуальная оценка для определения рентабельных решений.

Когда устройства защиты от перенапряжения передают энергию в систему заземления, это мгновенное соединение всех систем электропроводки функционирует для обеспечения выравнивания потенциалов для этих металлических систем, точно так же, как соединение между компонентами системы молниезащиты и альтернативными заземлениями системы здания обеспечивает общую взаимосвязь. Достижения в области технологий продолжают изменять среду зданий, в которых мы живем, работаем и развлекаемся. Применение УЗИП вместе с токонесущими компонентами и взаимосвязью заземленных систем здания обеспечивает полный пакет для полной системы молниезащиты для защиты конструкции, людей и оборудования внутри.

Осмотр и обслуживание

Открытые компоненты системы молниезащиты представляют собой медь, алюминий или другой металл, предназначенный для проведения тока, обеспечения соединения и сохранения работоспособности в условиях открытой погоды. Как и в случае любого другого строительного элемента, изготовленного из подобных материалов, окисление или коррозия компонентов не ожидается при нормальных условиях в течение длительного периода или нормального «срока службы» конструкции .Компоненты системы, спрятанные внутри конструкции между кровлей и уклоном, защищены от атмосферных воздействий и неправильного обращения. Система заземляющих электродов может быть защищена от атмосферных воздействий и атмосферных воздействий, но подвержена потенциальной деградации из-за состава почвы и влаги. Можно ожидать, что надлежащая первоначальная установка обеспечит защиту навсегда или, по крайней мере, в течение разумного срока службы конкретного здания.

Существуют дополнительные реалии строительства, использование нами зданий и даже неизвестные местные условия, которые требуют рассмотрения технического обслуживания для системы молниезащиты.Пассивную систему заземления, такую ​​как молниезащита, нелегко оценить неспециалистам — вы не можете щелкнуть выключателем или открыть кран, чтобы увидеть, находится ли он в рабочем состоянии.

Бывают случаи, когда изменения в структуре создают необходимость в обслуживании или расширении исходной системы. Замена кровли здания, внесение дополнений в структурный каркас здания или добавление вентиляционных труб или антенн для новых внутренних процессов — очевидные области, требующие рассмотрения и обработки.Не столь очевидно, но, как сообщается, основной причиной обязательного пересмотра систем является привычка рабочих других профессий удалять и не переустанавливать компоненты системы, потому что они не понимают важности общей конструкции системы молниезащиты .   Также возможно, что соседняя технологическая труба будет выбрасывать вещество, переносимое ветром к компонентам вашей системы, которое разлагает материалы гораздо быстрее, чем ожидалось. Любые и все эти элементы требуют периодической проверки и технического обслуживания, чтобы гарантировать работоспособность системы в условиях удара молнии, но их, безусловно, можно игнорировать с серьезными непредвиденными последствиями.

Программа осмотра и возможного технического обслуживания должна быть реализована, чтобы гарантировать постоянную эффективность системы на конструкции. Визуальный осмотр может проводиться ежегодно с использованием контрольного списка и скромного обучения у вашего поставщика молниезащиты для учета любого мелкого ремонта, такого как ослабление фитингов, неправильное крепление, повреждение оголенных кабелей, замена снятого оборудования или повреждение устройств защиты от перенапряжения. Это может сделать обычный техник по обслуживанию здания или даже владелец здания с некоторым руководством.Если профессионал по молниезащите не используется для каждой ежегодной проверки, то каждые пять лет было бы важно проводить «проверочную» проверку, привлекая знающего человека — инспектора или установщика — для более тщательной проверки.

Полный контрольный осмотр будет включать в себя визуальные проверки, а также проверку непрерывности для проверки эффективности системы от крыши до уровня земли, а также наземные испытания для проверки работы скрытых подземных электродов.Программа обеспечения качества, разработанная для обслуживания вашей системы молниезащиты, устранит неожиданности, которые могут привести к катастрофическим последствиям.

Реализация системы молниезащиты включает в себя искусство, науку, мастерство и технологическую интуицию. Это специализированная отрасль со своими собственными стандартами, разработанными специально для борьбы с великим случайным разрушителем природы. Как и в любом начинании, опыт, обучение и сертификация лиц, участвующих в проектировании, установке и проверке полной системы молниезащиты, определяют конечное качество.Институт молниезащиты направляет наши усилия на обучение специалистов, владельцев, пользователей и широкой общественности безопасной и эффективной защите от молний и предоставляет качественные ресурсы через наше членство для выполнения этой важной услуги для всей строительной отрасли.



%PDF-1.6 % 9640 0 объект > эндообъект внешняя ссылка 9640 366 0000000016 00000 н 0000032151 00000 н 0000032290 00000 н 0000032456 00000 н 0000032879 00000 н 0000032918 00000 н 0000033095 00000 н 0000033210 00000 н 0000034209 00000 н 0000034618 00000 н 0000034809 00000 н 0000034922 00000 н 0000035203 00000 н 0000035483 00000 н 0000528154 00000 н 0000543798 00000 н 0000547428 00000 н 0000547843 00000 н 0000548140 00000 н 0000550589 00000 н 0000557150 00000 н 0000557225 00000 н 0000557307 00000 н 0000557421 00000 н 0000557467 00000 н 0000557554 00000 н 0000557640 00000 н 0000557772 00000 н 0000557818 00000 н 0000557985 00000 н 0000558031 00000 н 0000558191 00000 н 0000558237 00000 н 0000558375 00000 н 0000558421 00000 н 0000558599 00000 н 0000558645 00000 н 0000558780 00000 н 0000558826 00000 н 0000558974 00000 н 0000559020 00000 н 0000559166 00000 н 0000559212 00000 н 0000559329 00000 н 0000559375 00000 н 0000559500 00000 н 0000559546 00000 н 0000559667 00000 н 0000559713 00000 н 0000559851 00000 н 0000559897 00000 н 0000560047 00000 н 0000560093 00000 н 0000560220 00000 н 0000560266 00000 н 0000560411 00000 н 0000560457 00000 н 0000560609 00000 н 0000560655 00000 н 0000560812 00000 н 0000560858 00000 н 0000560985 00000 н 0000561031 00000 н 0000561173 00000 н 0000561219 00000 н 0000561346 00000 н 0000561392 00000 н 0000561535 00000 н 0000561581 00000 н 0000561717 00000 н 0000561763 00000 н 0000561884 00000 н 0000561930 00000 н 0000562079 00000 н 0000562125 00000 н 0000562248 00000 н 0000562294 00000 н 0000562430 00000 н 0000562476 00000 н 0000562611 00000 н 0000562657 00000 н 0000562783 00000 н 0000562829 00000 н 0000562963 00000 н 0000563009 00000 н 0000563196 00000 н 0000563242 00000 н 0000563405 00000 н 0000563451 00000 н 0000563592 00000 н 0000563638 00000 н 0000563790 00000 н 0000563836 00000 н 0000563968 00000 н 0000564014 00000 н 0000564215 00000 н 0000564261 00000 н 0000564487 00000 н 0000564632 00000 н 0000564821 00000 н 0000564867 00000 н 0000564976 00000 н 0000565159 00000 н 0000565319 00000 н 0000565365 00000 н 0000565486 00000 н 0000565618 00000 н 0000565775 00000 н 0000565820 00000 н 0000565960 00000 н 0000566102 00000 н 0000566219 00000 н 0000566264 00000 н 0000566431 00000 н 0000566476 00000 н 0000566614 00000 н 0000566755 00000 н 0000566918 00000 н 0000566962 00000 н 0000567086 00000 н 0000567225 00000 н 0000567422 00000 н 0000567466 00000 н 0000567565 00000 н 0000567658 00000 н 0000567751 00000 н 0000567795 00000 н 0000567839 00000 н 0000567945 00000 н 0000567989 00000 н 0000568033 00000 н 0000568078 00000 н 0000568242 00000 н 0000568287 00000 н 0000568406 00000 н 0000568451 00000 н 0000568557 00000 н 0000568602 00000 н 0000568723 00000 н 0000568768 00000 н 0000568898 00000 н 0000568943 00000 н 0000569068 00000 н 0000569112 00000 н 0000569156 00000 н 0000569201 00000 н 0000569331 00000 н 0000569421 00000 н 0000569586 00000 н 0000569631 00000 н 0000569777 00000 н 0000569969 00000 н 0000570172 00000 н 0000570217 00000 н 0000570348 00000 н 0000570489 00000 н 0000570534 00000 н 0000570669 00000 н 0000570714 00000 н 0000570840 00000 н 0000570885 00000 н 0000571044 00000 н 0000571089 00000 н 0000571185 00000 н 0000571230 00000 н 0000571345 00000 н 0000571390 00000 н 0000571512 00000 н 0000571557 00000 н 0000571678 00000 н 0000571723 00000 н 0000571768 00000 н 0000571813 00000 н 0000572008 00000 н 0000572053 00000 н 0000572278 00000 н 0000572323 00000 н 0000572417 00000 н 0000572536 00000 н 0000572581 00000 н 0000572626 00000 н 0000572671 00000 н 0000572716 00000 н 0000572823 00000 н 0000572868 00000 н 0000572979 00000 н 0000573024 00000 н 0000573069 00000 н 0000573114 00000 н 0000573160 00000 н 0000573305 00000 н 0000573351 00000 н 0000573501 00000 н 0000573547 00000 н 0000573706 00000 н 0000573864 00000 н 0000574040 00000 н 0000574086 00000 н 0000574240 00000 н 0000574286 00000 н 0000574435 00000 н 0000574565 00000 н 0000574760 00000 н 0000574806 00000 н 0000574917 00000 н 0000575044 00000 н 0000575206 00000 н 0000575252 00000 н 0000575395 00000 н 0000575441 00000 н 0000575567 00000 н 0000575709 00000 н 0000575755 00000 н 0000575915 00000 н 0000575961 00000 н 0000576153 00000 н 0000576199 00000 н 0000576310 00000 н 0000576401 00000 н 0000576447 00000 н 0000576566 00000 н 0000576612 00000 н 0000576717 00000 н 0000576763 00000 н 0000576896 00000 н 0000576942 00000 н 0000576988 00000 н 0000577034 00000 н 0000577080 00000 н 0000577254 00000 н 0000577300 00000 н 0000577346 00000 н 0000577392 00000 н 0000577552 00000 н 0000577598 00000 н 0000577738 00000 н 0000577878 00000 н 0000578003 00000 н 0000578049 00000 н 0000578175 00000 н 0000578221 00000 н 0000578351 00000 н 0000578397 00000 н 0000578537 00000 н 0000578583 00000 н 0000578796 00000 н 0000578842 00000 н 0000578888 00000 н 0000579023 00000 н 0000579069 00000 н 0000579201 00000 н 0000579247 00000 н 0000579293 00000 н 0000579339 00000 н 0000579385 00000 н 0000579431 00000 н 0000579476 00000 н 0000579606 00000 н 0000579725 00000 н 0000579771 00000 н 0000579908 00000 н 0000579954 00000 н 0000580089 00000 н 0000580135 00000 н 0000580276 00000 н 0000580322 00000 н 0000580448 00000 н 0000580494 00000 н 0000580633 00000 н 0000580679 00000 н 0000580787 00000 н 0000580833 00000 н 0000580980 00000 н 0000581025 00000 н 0000581155 00000 н 0000581200 00000 н 0000581347 00000 н 0000581392 00000 н 0000581539 00000 н 0000581584 00000 н 0000581629 00000 н 0000581675 00000 н 0000581813 00000 н 0000581859 00000 н 0000581905 00000 н 0000581951 00000 н 0000582051 00000 н 0000582160 00000 н 0000582357 00000 н 0000582403 00000 н 0000582527 00000 н 0000582665 00000 н 0000582852 00000 н 0000582898 00000 н 0000583022 00000 н 0000583156 00000 н 0000583343 00000 н 0000583389 00000 н 0000583513 00000 н 0000583647 00000 н 0000583767 00000 н 0000583813 00000 н 0000584015 00000 н 0000584061 00000 н 0000584140 00000 н 0000584244 00000 н 0000584290 00000 н 0000584336 00000 н 0000584382 00000 н 0000584521 00000 н 0000584567 00000 н 0000584613 00000 н 0000584659 00000 н 0000584798 00000 н 0000584844 00000 н 0000584890 00000 н 0000584936 00000 н 0000585075 00000 н 0000585121 00000 н 0000585167 00000 н 0000585213 00000 н 0000585259 00000 н 0000585305 00000 н 0000585351 00000 н 0000585458 00000 н 0000585616 00000 н 0000585662 00000 н 0000585806 00000 н 0000585852 00000 н 0000585983 00000 н 0000586029 00000 н 0000586192 00000 н 0000586238 00000 н 0000586358 00000 н 0000586404 00000 н 0000586450 00000 н 0000586496 00000 н 0000586598 00000 н 0000586718 00000 н 0000586764 00000 н 0000586946 00000 н 0000586992 00000 н 0000587148 00000 н 0000587194 00000 н 0000587311 00000 н 0000587357 00000 н 0000587475 00000 н 0000587521 00000 н 0000587638 00000 н 0000587684 00000 н 0000587806 00000 н 0000587852 00000 н 0000587898 00000 н 0000587944 00000 н 0000588039 00000 н 0000588085 00000 н 0000588191 00000 н 0000588237 00000 н 0000588339 00000 н 0000588385 00000 н 0000588498 00000 н 0000588545 00000 н 0000588654 00000 н 0000588701 00000 н 0000588748 00000 н 0000007774 00000 н трейлер ]/предыдущая 15851437>> startxref 0 %%EOF 10005 0 объект >поток ;AZLv

yЂ)ӥ\`փX|׃b.o€gX5w-ujS%~؛xT%8K3″a @[email protected] s7a͚fUlglNa*V]? o(Bbi .-‘/»|Ca»4:IXtȲUS-‘izis B]N9FƝ|{]%l>45ڵm*4r+n7j`Bv52(K&’4Uǵbs;)9O|O8̉r+ьl?KAZ=ux| vu(«s,?k_V6iW3ļx

Проверки системы заземления и молниезащиты

Проверка целостности вашей системы молниезащиты

Эффективная система молниезащиты обычно состоит из трех основных элементов.

  1. Надземные ударные объекты (молниеприемники, контактные провода, металлоконструкции), соединительные соединители и токоотводы.Надземные системы молниезащиты могут быть реализованы как одна или комбинация следующих топологий:
    • Склеенные системы, в которых устанавливаются соединители для уравнивания потенциалов между системой молниезащиты и всеми коммуникациями, конструкционным металлом объекта и т. д.
    • Изолированные системы, в которых воздушные контактные сети полностью защищают расположенные ниже активы от прямого удара молнии.
  2. Подземные заземляющие проводники, противовесы и заземляющие сетки
  3. Устройства защиты от перенапряжения для электрических панелей и электроники

Чтобы система молниезащиты могла безопасно и быстро рассеивать прямые и косвенные токи и напряжения молнии, необходимо проверить целостность всех элементов системы молниезащиты.

В дополнение к трем основным элементам системы молниезащиты существуют другие важные элементы молниезащиты, которые часто упускают из виду и создают серьезные проблемы для отраслей, использующих системы мониторинга и управления (электростанции, химические заводы и т. д.). Этими элементами являются защита от переходных процессов , экранирование и соединение . Защита от переходных процессов обеспечивается комбинацией устройств фильтрации и подавления перенапряжений. Разработка и внедрение надлежащей защиты от переходных процессов зависят от таких факторов, как топология схемы, рабочее напряжение, управление током, физическое расположение схемы, интерфейсы и воздействие.Неадекватное экранирование и соединение могут вызвать чрезмерные и опасные наведенные напряжения на интерфейсах или оборудовании из-за ударов молнии поблизости. В результате на объектах часто возникают перегоревшие предохранители, поврежденные карты сбора данных или управления, поврежденные датчики или передатчики и т. д. Важно отметить, что эти типы повреждений могут возникнуть, даже если три основных элемента молниезащиты были правильно установлены и работает должным образом. SLS является отраслевым лидером в разработке топологий защиты от переходных процессов, экранирования и соединения для конкретных объектов, обеспечивающих оптимальную защиту и сводящих к минимуму время простоя, связанное с молнией.

SLS разрабатывает сложные системы молниезащиты для критически важных объектов. Наша команда экспертов знает, как должны быть спроектированы системы молниезащиты. Мы используем эти знания, чтобы обеспечить достаточную защиту ваших активов от молнии.

Как работает молниезащита самолета?


Молниезащита самолета не дает пассажирам понять, что их самолет был сбит, но как это работает? Есть ли молниезащита для наземных операций? Существуют ли какие-либо ограничения по молниезащите самолета? Этот блог — ваш билет в один конец к ответам на эти и другие вопросы.

Пожалуйста, приготовьтесь к взлету и следите за этой страницей, пока мы не приземлимся в конце!

Самолеты с ударами молнии

Прежде чем мы перейдем к молниезащите самолетов, важно понять, для чего она существует. Эти инструменты, системы и политики необходимы, поскольку молния часто поражает самолеты как в воздухе, так и на земле.

Удары молнии — обычное дело

В каждый момент времени в мире происходит примерно 100 ударов молнии.Удары молнии — обычное явление на планете Земля. И хотя примерно 80% этих ударов приходится на облака (внутриоблачные молнии), они по-прежнему представляют опасность для находящихся в воздухе объектов, таких как самолеты.

Итак, как часто молнии бьют в самолеты? Для коммерческих авиалайнеров ответ на этот вопрос примерно один раз в год. Звучит много, но это правда! По оценкам Федеральной авиационной ассоциации США (FAA), молния поражает коммерческий самолет каждые 1000 миль полета.

Большинство этих ударов практически не наносят ущерба, а пассажиры даже не знают, что удар произошел. Бывают случаи, когда молния повреждает самолеты, но это, конечно, не норма.

Куда ударяет молния?

Неважно, находится ваш самолет на земле или в воздухе. Молния обычно поражает одно из четырех внешних мест:



Хотя удары молнии могут происходить и на земле, исследование коммерческих самолетов в США показало, что большинство ударов молнии происходит на высоте от 5000 до 15000 футов.

Большинство авиационных происшествий с ударами молнии также происходят, когда самолет находится в том же облаке, что и молния, а не ниже, выше или рядом с облаком.

Самолеты также являются идеальной мишенью на земле. Аэропорты большие, открытые пространства. Часто руль направления притягивает молнии, которые затем могут представлять угрозу для самого самолета и находящихся поблизости членов наземного экипажа.

Защита самолета от молнии в воздухе

Почему большинство людей не знают, когда молния ударяет в их самолет в воздухе? Все упирается во встроенную в самолет молниезащиту в виде металла.

Большинство самолетов имеют толстый внешний металл, достаточно толстый, чтобы противостоять ударам молнии.

Толстый внешний металл предотвращает попадание электромагнитной энергии удара молнии в критические места, в том числе:

  • Внутренняя часть самолета
  • Электрические провода



Этого достаточно, чтобы снизить энергию до опасного уровня.

Поставщики коммерческих самолетов также принимают дополнительные меры защиты от молнии в наиболее вероятных местах поражения, таких как нос, носовая часть, руль направления и крылья. Общие методы молниезащиты коммерческих самолетов, помимо металлического каркаса, включают:

  • Защита авионики и системы управления полетом
  • Токопроводящие сетки



Давайте отклоним наш полет и поговорим об этих двух методах молниезащиты самолета.

Авионика и управление полетом

Удары молнии могут легко разрушить авионику и системы управления полетом, даже с толстым металлическим корпусом.Почему нет? Современные инженеры устанавливают вокруг этих систем эффективные устройства защиты от перенапряжения с экранирующей проводкой вокруг плоскости.

Существуют и другие меры защиты от молнии, которые инженеры используют для предотвращения скачков напряжения, например правильно заземленные законцовки крыльев.

Токопроводящие сетки

Инженеры используют токопроводящие сетки, чтобы свести к минимуму повреждение обшивки самолета. Эти сетки также помогают предотвратить накопление электрического тока в какой-либо одной области. Углеродное волокно, стекловолокно, алюминий и медь обычно используются в этой защитной сетке, которая такая же тонкая, как оконный экран.Довольно круто, правда?

Защита самолета от молнии на земле

Но что происходит, когда молния попадает в самолет на земле?

Хотя эти системы молниезащиты самолетов продолжают работать, пока самолеты находятся на земле в аэропорту, удар молнии в приземлившийся самолет не представляет реального риска. Когда дело доходит до риска молнии в аэропортах, наибольшую опасность представляют члены наземного персонала.

В то время как инженеры проектируют самолеты, способные выдержать большую часть ударов молнии, наземные экипажи часто остаются незащищенными.К счастью, в аэропортах есть инструменты, системы и протоколы для защиты этих жизненно важных членов экипажа.

Молниезащита наземного персонала

Лучший способ защитить наземный персонал от ударов молнии — использовать комплексную систему обнаружения молний.

Правильное решение по освещению для обеспечения общей безопасности и эксплуатации имеет трехэтапный подход:

  1. Обнаружение
  2. Оповещение
  3. Защита



Молниезащита в аэропорту начинается с точного обнаружения общего количества молний удары из облака и из облака в землю.В то время как удары облаков о землю — единственные, которые могут причинить вред людям на земле в аэропортах, молния в облаках — опасный предшественник суровых погодных условий, таких как микропорывы, град и торнадо.

Когда в аэропортах, авиакомпаниях и операторах фиксированной связи (FBO) будут установлены надежные системы обнаружения, они должны иметь возможность оповещать нужных людей. В загруженном аэропорту технологии оповещения могут различаться для разных заинтересованных сторон.

Например, наземные бригады, заправляющие самолет, лучше всего будут получать оповещения с помощью стробоскопа, а не текстового сообщения.С другой стороны, для управления воздушным движением лучше использовать карту ударов молнии в реальном времени.

После того, как вы позаботитесь об этих двух областях, пришло время защитить наземный персонал от молнии с помощью подробных и отработанных процедур безопасности. Политики безопасности в отношении молний безопасности в аэропортах должны определять, как обезопасить инфраструктуру, подверженную риску, и быстро перевести персонал в безопасное место.

Защита самолета от молнии: подготовка к посадке

Разве не удивительно, как молния может ударить в самолет без ведома пассажиров? Встроенная молниезащита самолета является чрезвычайно важным достижением в области авиационных технологий, которое обеспечивает безопасность и непрерывность работы авиационных специалистов.

Но опасность молнии не ограничивается воздухом. Важно знать, что самолеты и наземные экипажи также находятся в опасности на земле. Молниезащита самолета должна быть термином, который действительно охватывает действия как в воздухе, так и на земле. Аэропорты, авиакомпании и FBO должны расставить приоритеты в комплексном плане обеспечения безопасности погоды.

Прежде чем мы отключим сигнал «пристегните ремни», мы хотели бы показать вам, как JetBlue Airways обеспечивает защиту самолетов от молнии на земле с помощью технологии обнаружения и оповещения от Earth Networks.



Есть вопросы? Оставьте их в комментариях ниже и берегите себя!


В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, призванная вызвать печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом.Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с верховенством закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.html

Как защитить лодку от молнии

Boat Safe — это сайт, поддерживаемый сообществом. Мы можем получать комиссию за ссылки на этой странице, но мы уверены во всех рекомендуемых продуктах.

Из всех опасностей, с которыми вы можете столкнуться в море, почти никто из яхтсменов не задумывается о молнии. Молния не представляет угрозы в глазах большинства людей. Он считается редким и необычным. Вы должны выбросить эту мысль из головы как владелец лодки. Удары молнии случаются гораздо чаще, чем вы думаете.

Ключом к защите от молнии в море является подготовка. Вам нужно воспользоваться небольшой помощью, полученной от ученого 19-го века Майкла Фарадея. Он может уберечь вас от полного разрушения ваших электрических систем и потенциального пожара.

Насколько распространены удары молнии в лодки?

По данным страховой компании BoatUS, статистика очень неожиданная. Каждый год примерно в одну из 1000 лодок попадает молния. Если в Америке зарегистрировано около 12 миллионов лодок.Зная это, цифры становятся немного более ясными. Это 12 000 лодок каждый год, поражаемых молнией. Шанс один из 1000 не так уж и высок.

Неудивительно, что более высокие лодки подвергаются большему риску. Это по той же причине, по которой вы видите громоотводы на высоких зданиях. Молния хочет добраться до земли как можно быстрее. Его привлекают проводящие материалы. Чем ближе эти материалы находятся к источнику молнии, тем больше они подвержены риску. Так что все высокое и металлическое подвергается наибольшему риску.Верхняя часть мачты на парусной лодке, по сути, является громоотводом в море. Если парусная лодка и джон-лодка стоят рядом на воде, молния каждый раз будет поражать парусную лодку.

Точно так же, чем больше цель, тем больше вероятность того, что молния поразит ее. Замените парусник в нашем примере на яхту. Лодка Джон по-прежнему намного безопаснее. На больших лодках больше проводящих материалов. У них есть собственное электрооборудование, которое создает электрическое поле. Больше металлических деталей привлечет молнию.И простое наличие большей открытой площади делает его более привлекательным для шальной молнии с неба.

Также стоит отметить, что многокорпусная лодка также подвергается большему риску. Статистика BoatUS показывает, что многокорпусная лодка в два раза чаще получает повреждения от молнии. С другой стороны, это не относится к понтонной лодке. Фактически, у них статистически меньше случаев повреждения, чем у других лодок. Так что, если вы действительно беспокоитесь о молниях, возможно, присмотритесь к понтонному катеру.

  • Судя по цифрам, вы хотите иметь басовую лодку, понтонную лодку или малолитражку.В 2012 и 2013 годах требования по страховым полисам от ударов молнии в эти лодки были самыми низкими. У них был шанс 0,1 из 1000 прямого удара молнии. Это настолько впечатляюще, насколько это возможно.
  • В среднем по всем судам частота ударов молнии составила 0,9 на 1000. Мы округлили это число до 1 на 1000. Не пытаясь выставить вещи хуже, чем они есть на самом деле, просто так проще сказать. Суть в основном та же.
  • Вероятность попадания молнии в траулер или моторную яхту составляет 1,5 из 1000.
  • Однокорпусная парусная лодка значительно повысит ваши шансы на попадание. На данный момент они составляют 3,8 из 1000. Это более чем в два раза больше, чем у траулера, почти в 4 раза больше, чем в среднем, и почти в 40 раз больше, чем у окуня.
  • Многокорпусный парусник имеет шанс 6,9 из 1000 попасть под удар молнии. Это примерно 1 из 144 шансов. Вам нужна какая-то система защиты от молнии, чтобы избежать этого. Это не предотвратит удары молнии, но может предотвратить повреждение.

Почему многокорпусные лодки больше подвержены риску?

Почему многокорпусный парусник представляет опасность, а понтонный катер — нет? Это хороший вопрос, и на него нет хорошего ответа.Как ни печально, но исследований было проведено недостаточно. Поэтому нелегко объяснить, почему многокорпусная парусная лодка подвергается гораздо большему риску, чем другие лодки. Поскольку понтонные лодки на самом деле ниже среднего, причина не сразу очевидна. Однако это не меняет того факта, что статистика подтверждает это. Если у вас многокорпусная парусная лодка, она подвергается наибольшему риску удара молнии. Это означает, что вы захотите быть немного более осторожным, чем в противном случае.

Как размер лодки влияет на удары молнии?

Не только ваша лодка может притягивать молнии.Как мы уже говорили, размер имеет значение. Меньшие лодки предлагают меньший проводящий путь. Они дают меньше шансов молнии достичь земли. Из-за этого они реже страдают от удара молнии.

Если длина вашей лодки не превышает пятнадцати футов, вам будет спокойнее. По статистике, в него вообще вряд ли попадет молния. Это не невозможно, но на самом деле цифры даже не указаны в графике. У вас есть шанс 0 из 1000. Это может означать, что у вас все еще есть шанс 1 из 10 000, поэтому не думайте, что вы полностью невосприимчивы.

На высоте от 16 до 25 футов ваши числа увеличиваются. Существует 0,2 из 1000 шансов, что любая лодка таких размеров будет поражена.

Значительное увеличение выше 26 футов. Отсюда до 39 футов ваши шансы 2,1 из 1000. В лодке такого размера будет гораздо больше проводящего материала. На борту также будет больше электроники, и вам нужно об этом беспокоиться. Удары молнии и электроника никак не сочетаются.

Наконец, судно длиной более 40 футов имеет шанс 6 из 1000 быть пораженным молнией.

Мачта парусника, безусловно, самая привлекательная часть лодки для освещения. Если верхняя часть вашей мачты увеличивается с 35 футов до 45 футов, вы просто увеличиваете шансы на удар в три раза.

Где лодка больше всего подвержена риску удара молнии?

Погода может быть очень переменчивой. В зависимости от того, где вы находитесь в стране, вы можете постоянно терпеть грозы. В других местах почти никогда не бывает электрических бурь. Таким образом, само собой разумеется, что не каждая часть страны так потенциально опасна, как другие.

Частота вспышек молнии по стране следует довольно надежной траектории. Нигде не «застраховано» от молнии, но есть высокие концентрации и низкие концентрации. На самом деле, вы можете почти разделить страну пополам по диагонали. Северо-запад Соединенных Штатов страдает от наименьшего количества ударов молнии. Итак, по Тихоокеанскому побережью в Вашингтон. Здесь вы найдете самую низкую частоту ударов молнии.

Вы можете провести стрелку из этой точки до самой юго-восточной оконечности Флориды.Южная Флорида имеет самую высокую частоту ударов молнии. Флорида является штатом номер один по повреждению лодок молнией. Давайте взглянем на список 7 самых популярных мест подачи претензий.

  • Флорида
  • Миссисипи
  • Мэриленд
  • Луизиана
  • Алабама
  • Южная Каролина
  • Северная Каролина

Только один штат не находится в юго-восточной части штата. Мэриленд связан с Миссисипи из-за большого количества парусных лодок.Что-то, что нужно иметь в виду. Даже когда что-то кажется безопасным, это не обязательно означает, что так оно и есть.

Заявления о повреждении молнией вдоль Тихоокеанского побережья случаются редко. Частота составляет около 1 на 10 000. Учитывая, насколько это низко, это должно заставить вас задуматься, когда вы думаете об Атлантическом побережье. Все цифры, которые мы приводим, являются средними. Это означает, что есть много лодок западного побережья, которые никогда не подвергались ударам. Таким образом, есть больше лодок восточного побережья, пораженных молнией, чтобы уравновесить ситуацию.Имейте это в виду, если вы отправляетесь на лодке где-нибудь вдоль Атлантики.

Тихий океан холоднее. Это означает, что на этом побережье молнии случаются реже. Атлантический океан гораздо более благодатная почва для штормов.

Что удар молнии может сделать с лодкой?

Теперь, когда вы знаете вероятность удара молнии, что дальше? Насколько серьезным может быть удар молнии? Ну, это может стать довольно некрасиво. Слабый удар молнии сделает любую стационарную электронику бесполезной. Радио, освещение, GPS, трюмный насос, двигатели, что угодно.В большинстве случаев генераторы, скорее всего, сгорят. Нередко соленоид постоянного тока буквально плавится.

Возможно, ваш двигатель все еще будет работать после удара молнии. Но это как олень, который все еще бежит после того, как его сбила машина. Это может случиться, но это некрасиво. Он также может не работать долго. Ожидайте частых осечек, если он все еще работает. К тому же много дыма. Ваши RPM значительно упадут. Риск возгорания сильно возрастет. Шансы на то, что он выйдет из строя в любое время после этого, очень высоки.

Другие системы могут продолжать функционировать, но не так, как предполагалось. Мы слышали о носовых подруливающих устройствах, которые будут продолжать работать. Проблема в том, что вы не можете отключить их, и они могут двигаться только влево или вправо. Изменение направления больше не вариант.

Достаточно сказать, что молния может полностью испортить вашу электронику. Более того, это может нанести ущерб корпусу вашей лодки. Большая часть металла и надписи в лодке спроектированы с учетом определенного заряда. Средний разряд молнии составляет 300 000 миллионов вольт и 30 000 ампер.Он имеет отрицательный заряд и представляет собой постоянный ток. Подумайте, на каком аккумуляторе работает ваша лодка. Это 12 вольт? Может 24? Независимо от того, на чем он работает, он не предназначен для работы с молниеносной мощностью.

Когда в вашу лодку попадает молния, она идет по пути наименьшего сопротивления. К сожалению, молния также может использовать то, что называется электромагнитной индукцией. Это означает, что если у вас есть два провода рядом друг с другом, электрический заряд может переходить с одного на другой. Даже если второй провод не касается первого, по которому течет ток.Просто находясь достаточно близко к нему, сила может вырваться и продолжить свой путь. Ваша лодка будет достаточно мала, чтобы молния могла продолжать свой путь. Он будет проходить по проводам, металлической арматуре и приспособлениям.

Большая часть проводки на вашей лодке, скорее всего, полностью расплавится от удара молнии. Поток энергии может фактически пробить дыру прямо в вашем корпусе. Также возможно, что это сожжет стекловолокно вокруг металлических фитингов. Это может создать дыры и трещины и привести к тому, что лодка утонет.

Лодки на воде обычно получают меньше повреждений, чем лодки на прицепах или хранящиеся вне воды. На суше электричество пойдет вниз к тому, что держит лодку. На некоторых лодках можно увидеть даже выжженную дорожку и следы ожогов вдоль корпуса. В воде мощность рассеивается более равномерно. Он вызовет меньше разрушений, когда достигнет земли. В этом случае, конечно, земля на самом деле вода. Поэтому системы молниезащиты важны для предотвращения этого.

Цена удара молнии

Так что же все эти повреждения делают с лодкой? Более 75% всех претензий по ударам молнии составляют менее 30% страховой стоимости. Из этих требований о возмещении ущерба подавляющее большинство из них касается повреждения электроники. Вот почему, если вы видите приближение бури, хорошо отключить ту электронику, которую вы можете.

При всем этом нужно смотреть в будущее. Вы уже знаете, какова вероятность того, что вас ударит молния.Серьезные повреждения по-прежнему являются редкостью, даже когда случаются удары молнии. Но дело в том, что это может случиться, поэтому вы должны быть готовы. Вот где Майкл Фарадей и его клетка Фарадея.

Что такое клетка Фарадея?

Майкл Фарадей создал то, что является основой современной системы молниезащиты. Удары молнии не могут быть предотвращены. Однако их можно перенаправить. Фарадей был убежден, что сможет сделать клетку из проводящих материалов. Внешняя сторона клетки перенаправляла бы электрический заряд.Это, в свою очередь, защитило бы все, что было в клетке. Возможно, вы видели их раньше в видео на YouTube.

Идея состоит в том, чтобы окружить человека или вещь этой клеткой из токопроводящих материалов. Весь металл связан вместе и несет одинаковый электрический потенциал. Молния следует за клеткой на землю, потому что это путь наименьшего сопротивления. Это как пучок молниеотводов, сплавленных вместе. По ней электрический ток может легко перемещаться с неба на землю.

Очевидно, вы не ставите буквальную клетку вокруг своей лодки, чтобы защитить ее от молнии.Однако те же самые принципы используются для защиты вашей лодки.

Какая система молниезащиты лучше всего подходит для лодки?

Чтобы защитить вашу лодку от ударов молнии, вам нужен способ перенаправить эти удары. Ваша клетка не является буквальной, но для нее требуются определенные проводящие материалы. Здесь вам понадобится помощь морского электрика. Они могут собрать лучшую систему защиты для вашего конкретного судна.

В общем работает так. Тяжелые проводники используются для создания клетки путем соединения всех металлических компонентов вашей лодки.Он начинается с верхней части мачты и должен включать в себя все основные компоненты, которые мы упомянули. Аутригеры, перила, арки составляют хороший каркас. Компрессор кондиционера, двигатели, плита и другая электроника также должны быть включены.

Провод с низким сопротивлением может соединить все эти компоненты и обеспечить путь для распространения молнии. По пути ток будет двигаться к земле или, в данном случае, к воде. Он может выйти из лодки через гребной вал или килевые болты. В идеале, однако, вам нужна отдельная система.В идеале внешняя заземляющая пластина диаметром не менее одного квадратного фута. Электрический ток можно направить на заземляющую пластину и избежать повреждения остальной части лодки.

Ваши двигатели должны быть соединены. Это поможет вам избежать того, что называется боковыми вспышками.

Что такое система молниезащиты Томпсона?

Национальная ассоциация противопожарной защиты помогла разработать систему. Вместе с Американским советом по лодкам и яхтам они создали этот метод. Он был разработан инженером-электриком Юэном Томпсоном.Он разработал его как лучший способ защитить лодку от молнии.

  • Начните с молниеотводов. Один стержень защищает в конусе около 45 градусов. Вы хотите большего, чем это, конечно. Несколько молниеотводов, установленных вокруг лодки, обеспечивают максимальную молниезащиту. Томпсон обнаружил, что лучший громоотвод имеет диаметр ½ дюйма и закругленную вершину. Расположение на носу, корме и над самыми высокими точками может помочь создать основу вашей клетки.



  • Стержни должны быть соединены толстой проволокой двойного сечения.Провод должен пройти самый легкий путь к поверхности воды. Если есть изгибы, то они должны быть длинными, размашистыми. Помните, что ток потенциально может перескакивать с одного провода на другой. Это произойдет, если они будут слишком близко друг к другу. Запустите их за борт и держите в двух футах от любых других проводов. Это особенно важно, если они находятся на параллельных путях. Еще ближе, и вы рискуете электромагнитной индукцией. Тогда вся ваша тяжелая работа будет напрасной.

Если провода освещения пересекаются с обычными проводами, сделайте их под прямым углом.Индукция имеет наименьшие шансы произойти под прямым углом. Это сводит контакты к минимуму.

  • Рельсы и алюминиевые опоры для хардтопа могут стать частью каркаса. Однако соедините любые зазоры проволокой. Если провод не соединяет зазоры в рельсах, он не может работать.



  • Создайте свою клетку Фарадея. Теперь у вас есть вершина конуса защиты. Но чтобы сделать клетку, вам понадобится одна непрерывная полоса вокруг всей лодки. Это может быть как одна проволока, так и металлический ремешок.Он должен располагаться ниже уровня палубы, но выше ватерлинии. Некоторые производители лодок включают эти полосы прямо в корпус. Чуть выше ватерлинии вы найдете медную полосу вокруг всей лодки. К нему можно подключить все провода, чтобы рассеять любые удары молнии.



  • Метод Томпсона также включает использование искровых электродов. Эти небольшие устройства можно прикрепить к лодке выше ватерлинии. Они изготавливаются из нержавеющей стали или графита и других огнеупорных материалов.Они позволяют току сбрасываться в воду. Когда молния ударяет, она, как правило, выбивает их, поэтому их необходимо заменить. Их рекомендуется размещать чаще всего возле лука. Именно там происходит большинство ударов молнии.



  • Чтобы избежать этой боковой вспышки на вашем двигателе, вам нужно проложить больше двух проводов калибра. Подсоедините его к тому месту, где система соединения соединяет двигатель. Оттуда он может перейти к электродам. Также его можно подключить к подводным заземляющим полосам над опорой и за ее пределами.Это лучшее решение, чем позволить пропеллеру брать на себя электрический заряд. Вы также можете подключить носовые подруливающие устройства таким же образом. Когда это сделано правильно, ваши подруливающие устройства и двигатели также являются частью клетки.

Наконец, используйте устройства защиты от перенапряжений. Они особенно полезны для вашего GPS и УКВ-радио. Они могут подавлять напряжение выше 300 вольт. Как мы видели, это было бы очень важно при ударе молнии. В результате вы знаете, что ваша дорогая электроника может быть защищена.

Как справиться с грозой на лодке

Итак, допустим, ваша лодка уже настроена. Есть клетка Фарадея, а у вас есть защитный конус. Назревает буря, и вы можете увидеть молнию вдалеке. Вы в безопасности, чтобы ждать его? Может быть. Но не рискуйте.

Если у вас есть возможность, уходите. Убегайте от грозы всякий раз, когда это возможно. Бежать в поисках защиты всегда лучше, чем столкнуться с молнией в открытой воде.Если такой возможности нет, то сделайте все возможное, чтобы подготовиться. Убедитесь, что вы натянули все лески и, если возможно, привлекли всех пловцов. На самом деле молния может ударить за одну милю до грозы.

Выключите всю электронику, которая вам не нужна, и оставайтесь в лодке низко и по центру.

Что делать, если вы думаете, что в вашу лодку попали?

Многие удары молнии произойдут, когда вас не будет рядом. Ваша лодка будет в море, пока вы дома. Вы доберетесь до лодки и поймете, что что-то не работает.Холодильник выключен, радио не работает, ничего из того, что работает от сети, не включается.

Вам нужно выполнить несколько шагов. Это позволит вам провести тщательную проверку вашего судна после предполагаемого удара молнии.

  • Выключите все выключатели батареи
  • Отключите береговое питание, чтобы предотвратить возможность короткого замыкания
  • Проверьте свой трюм. Если трюм не сухой, у вас могут возникнуть проблемы ниже ватерлинии, и вы захотите, чтобы лодку вытащили.
  • Вам нужно будет позвонить в свою страховую компанию, как только ваша лодка будет в безопасности. Если вы знаете, что он не набирает воду, вытаскивание может не понадобиться.
  • Сохраняйте поврежденную электронику или детали. Страховая компания захочет оценить их, прежде чем они будут выброшены.
  • Морской инспектор может прийти и оценить вашу лодку. Они смогут определить, что работает, а что уничтожено. Если страховая компания сочтет это необходимым, они могут оплатить и вывоз. Таким образом можно осмотреть все, что находится ниже ватерлинии.

Итог

Урон от молнии — определенно редкость. Но на воде это происходит гораздо чаще, чем думает большинство яхтсменов. Это не та вещь, из-за которой вам нужно терять сон, но вы должны быть готовы. Системы молниезащиты бесценны. Вы же не хотите однажды оказаться не на том конце удара молнии. Поговорка «лучше перестраховаться, чем потом сожалеть» здесь определенно применима. Если у вас есть парусник, подумайте о защите. То же самое, если это большая лодка или лодка на атлантическом побережье.Унция профилактики стоит фунта лечения.

Datenbank durchsuchen — Европейская комиссия

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.


java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.


Столбец: 0
ИДЕНТИФИКАТОР: CFCONTENT
Линия: 74
Необработанная трассировка: cfdetail2ecfm183428175._factor15(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:74)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: КФМЛ
Столбец: 0
ИДЕНТИФИКАТОР: CF_DETAIL
Линия: 67
Необработанная трассировка: в cfdetail2ecfm183428175._factor17(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.фут/мин:67)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: КФМЛ
Столбец: 0
ИДЕНТИФИКАТОР: CF_DETAIL
Линия: 63
Необработанная трассировка: в cfdetail2ecfm183428175._factor18(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:63)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.куб.футов
Тип: КФМЛ
Столбец: 0
ИДЕНТИФИКАТОР: CF_DETAIL
Линия: 1
Необработанная трассировка: в cfdetail2ecfm183428175.runPage(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm:1)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/public/views/search/detail.cfm
Тип: КФМЛ
Столбец: 0
ID: CFINCLUDE
Линия: 1538
Необработанная трассировка: cffw12ecfc762076720$funcINTERNALVIEW.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:1538)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 549
Необработанная трассировка: at cffw12ecfc762076720$funcONREQUEST.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.cfc:549)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/_tris/fw1.CFK
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 168
Необработанная трассировка: at cfpluginEventHandler2ecfc1443721534$funcDOACTION.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc:168)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 80
Необработанная трассировка: в cfpluginEventHandler2ecfc1443721534$funcSEARCH.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc:80)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/plugins/tris/pluginEventHandler.cfc
Тип: КФМЛ
Столбец: 0
ID: CFINVOKE
Линия: 2780
Необработанная трассировка: at cfpluginManager2ecfc1150186747$funcDISPLAYOBJECT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager.cfc:2780)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginManager.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 1605
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECT_INCLUDE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:1605)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.CFK
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 1535
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECT_RENDER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:1535)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 1286
Необработанная трассировка: в cfcontentRendererUtility2ecfc168068460$funcDSPOBJECT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc:1286)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 2369
Необработанная трассировка: в cfcontentRenderer2ecfc1626016642$funcDSPOBJECT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:2369)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 1508
Необработанная трассировка: at cfcontentRendererUtility2ecfc168068460$funcDSPOBJECTS.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.cfc:1508)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRendererUtility.CFK
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 2396
Необработанная трассировка: at cfcontentRenderer2ecfc1626016642$funcDSPOBJECTS.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc:2396)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentRenderer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 229
Необработанная трассировка: в cfcfobject2ecfc731184072$funcINVOKEMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject.cfc:229)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/cfobject.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 103
Необработанная трассировка: в cfMuraScope2ecfc14

995$funcONMISSINGMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/MuraScope.cfc:103)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/MuraScope.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 32
Необработанная трассировка: в cfdatabase2ecfm1643989587.runPage(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.cfm:32)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/sites/de/includes/themes/TRIS_2019_HEROES3/templates/database.куб.футов
Тип: КФМЛ
Столбец: 0
ID: CFINCLUDE
Линия: 98
Необработанная трассировка: в cfstandardHTMLTranslator2ecfc1219597621$funcTRANSLATE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc:98)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Translator/standardHTMLTranslator.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 137
Необработанная трассировка: в cfpluginStandardEventWrapper2ecfc404395939$funcTRANSLATE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:137)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890$funcSTANDARDTRANSLATIONHANDLER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc
Тип: КФМЛ
Столбец: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: at cfutility2ecfc933643816$funcINVOKEMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.CFK
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: at cfpluginStandardEventWrapper2ecfc404395939$funcHANDLE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 422
Необработанная трассировка: в cfstandardEventsHandler2ecfc1692667890$funcSTANDARDDORESPONSEHANDLER.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc:422)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/Handler/standardEventsHandler.cfc
Тип: КФМЛ
Столбец: 0
ID: CFINVOKE
Линия: 1372
Необработанная трассировка: at cfutility2ecfc933643816$funcINVOKEMETHOD.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc:1372)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/utility.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 87
Необработанная трассировка: at cfpluginStandardEventWrapper2ecfc404395939$funcHANDLE.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.cfc:87)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/plugin/pluginStandardEventWrapper.CFK
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 845
Необработанная трассировка: at cfcontentServer2ecfc918395266$funcDOREQUEST.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:845)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 259
Необработанная трассировка: cfcontentServer2ecfc918395266$funcPARSEURL.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:259)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_UDFMETHOD
Линия: 345
Необработанная трассировка: в cfcontentServer2ecfc918395266$funcPARSEURLROOT.runFunction(/ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc:345)
Шаблон: /ec/prod/app/cf_by_DG/GROW/tris/growth/tools-databases/tris/core/mura/content/contentServer.cfc
Тип: КФМЛ
Столбец: 0
Идентификатор: CF_TEMPLATEPROXY
Линия: 716
Необработанная трассировка: at cfcontentServer2ecfc918395266$funcHANDLEROOTREQUEST.

Leave Comment

Ваш адрес email не будет опубликован.
