Изготовление ворота для колодца своими руками

Ворот для колодца отличается простотой и надежностью конструкции. Он служит как отдельным приспособлением для подъема воды, так и запасным вариантом, если невозможно воспользоваться механическим или электрическим насосом.

Виды подъемных механизмов для колодца

Узлы подшипниковые для ворота

Подшипниковые узлы.

Сейчас изредка возле старых источников питьевой воды шахтного типа можно встретить журавль. Это механизм, которым поднимают воду. Он состоит из длинного рычага, с одной стороны которого закреплено ведро. На другом конце установлен груз. Его вес подбирают так, чтобы прилагать как можно меньше усилий для подъема воды. Журавль – это габаритное сооружение, применяется, если вода находится неглубоко.

Намного более распространено подъемное устройство другого типа. Это ворот – цилиндр с ручкой, закрепленный на колодце. Вращая его, наматывают цепь, чтобы поднять ведро с водой. Конструктивно это простой вариант лебедки. Используется независимо от сезона и глубины водного зеркала. Может быть частью домика, установленного над источником.

Для скважин в редких случаях также применяют подобный подъемный механизм. Это возможно, если еще не установлен ручной или электрический насос, а обсадная труба большого диаметра. Понадобится особое ведро с клапаном. Его делают из отрезка трубы, снизу которой устанавливают клапан любого вида. При опускании он открывается, при подъеме удерживает воду.

Конструкция колодезного ворота

Основная деталь подъемного механизма такого типа – барабан в форме удлиненного цилиндра. Его диаметр – 15-25 см, он вращается вокруг оси. Веревка, цепь или трос с ведром фиксируются по центру. С обеих сторон в торцах цилиндра закреплены полуоси, которые опираются на стойки. Облегчают вращение подшипники, но в простом варианте они не используются – в стойках сверлят отверстия, куда заводят оси.

Чтобы поднять ведро с водой, с одной стороны длинная ось выполняется в форме ручки. Возможен вариант, что вместо нее устанавливают рычаги в виде штурвала. Применяются, когда для подъема воды пользуются ведром большой вместимости или бадьей, в результате чего прилагается меньше усилий.

В классическом варианте для изготовления выбирается дерево. Из бревна подходящего диаметра делается цилиндр, полученный ручным снятием коры. Более современная конструкция – из металла. Для барабана используют отрезок трубы или любую другую цилиндрическую деталь. Чтобы изготовить такой ворот, понадобится сварочный аппарат, болгарка, дрель.

Колодезный ворот конструкция

Конструкция колодезного ворота.

Эффективность подъемного механизма зависит от параметров основных узлов:

  1. Чем больше диаметр цилиндра, тем меньше вращательных движений придется совершить.
  2. Длина ручки влияет на величину усилия, которое прилагается при подъеме ведра с водой. С другой стороны, если она чрезмерная, не хватает длины руки, чтобы крутить механизм.
  3. Вариант, выбранный для фиксации осей, также влияет на величину прилагаемого усилия. Наибольшая величина трения создается, если колодезный ворот вращается в деревянных стойках.

Опорные узлы

Применяются 3 варианта опорных узлов, каждый из которых имеет особенности исполнения.

Монтаж через посадочное отверстие

Для этого в деревянных стойках сверлят отверстия, диаметр которых немного больше, чем у осей. Преимущества такого варианта в простоте изготовления, не нужно с точностью соблюдать размеры и параллельность отверстий. Существует более простой способ изготовить подобный опорный узел. В торцах стоек делают канавки, в них устанавливают оси. Чтобы ворот не слетал при вращении, сверху набивают деревянные планки или полоски железа.

При вращении можно услышать неприятный скрип, возникающий при трении железной оси и деревянного опорного узла. Это значит, что он не смазан. Продолжительное использование без смазки приводит к выработке дерева, появляются поперечные колебания в узле. Пользоваться механизмом становится неудобно, требуется прилагать больше усилий.

Втулки из капролона

Усовершенствованный вариант опорного узла – втулки. Их монтаж сложнее: требуется точно подобрать диаметр, соблюдать соосность. Раньше использовались бронзовые втулки и даже железные. Последние непрактичные – требуется постоянная смазка, ржавеют.

Новые промышленные материалы дали возможность усовершенствовать узел опирания для ворота. Это капролоновые втулки из полимера, обладающие многими положительными свойствами:

  1. Не боятся коррозии, устойчивы к воздействию слабых кислот, которые могут выпадать вместе с дождем.
  2. Коэффициент трения небольшой, поэтому материал долговечный. Даже абразивность осей существенно не влияет на характеристики капролона.
  3. Механизм работает бесшумно, смазка не требуется.
  4. Втулки не деформируются при перепаде температур, допустимые границы намного выше, чем встречаются в природе.

Чтобы установить капролоновые втулки, делают шайбы, внутренний диаметр которых равняется оси. В стойках сверлят отверстия, вставляют шайбы, затем оси.

Подшипники

Подшипниковые узлы обеспечивают наиболее легкий подъем ведра с водой. Подойдут практически все виды, кроме упорных. Удобно воспользоваться корпусными подшипниками, которые легко устанавливаются. В корпусе есть отверстия, через которые болтами узел фиксируется на основании. В противном случае придется изготовить ступицы, установить в них подшипники.

Узлы подшипниковые для ворота

Подшипниковые узлы.

Они требуют ухода – периодической смазки и защиты от влаги. Подшипники с сальниками меньше подвергаются воздействию пыли, дождя, их требуется реже смазывать. Полная герметичность не обеспечивается, чтобы служили долго, необходима профилактика. Домик над колодцем продлит срок службы любых подшипников.

Конструкция с подшипниковыми узлами сложнее в изготовлении. Необходима высокая точность монтажа. При несоблюдении соосности возникает биение, пользоваться механизмом становится неудобно.

Деревянный ворот своими руками

Барабан для колодца делают из деревянного бревна, которое по длине на 10 см короче, чем расстояние между стойками. С него снимают кору, обрабатывают рубанком, удаляя неровности. Можно дополнительно отшлифовать наждачной бумагой, чтобы получилась гладкая поверхность. Используются антисептики для защиты от гниения и насекомых.

Дерево со временем растрескивается в продольном направлении, начиная с торцов. Для предупреждения нежелательного явления на края надевают кольца. Легче всего отрезать болгаркой кусок трубы шириной 4-6 см, но подобрать нужный диаметр бывает сложно. Поэтому металлическую шину нарезают по длине окружности бревна. В полосках сверлят 5-6 отверстий под шурупы. Концы можно соединить на болтах в виде хомута или приварить. Они надеваются на колоду, если есть необходимость, подтесываются, фиксируются саморезами.

На торцах отмечают центр, высверливают отверстия глубиной 10 см. Диаметр на 1-2 мм меньше прутка: ось должна не вставляться, а забиваться. От прута отрезают кусок длиной 20 см для левой стороны и 30 см для оси с ручкой. Концы разогревают докрасна и сплющивают. Этой стороной забивают в колоду – ось не будет проворачиваться.

Самодельный ворот для колодца

Самостоятельное изготовление ворота.

Существует дополнительный способ надежной фиксации. Вырезают 2 металлических круга по диаметру ворота, в центре сверлят отверстия под оси. Насаживают на прутки и приваривают к ним и хомутам на торцах. Дополнительно делают отверстия в кругах и притягивают к боковинам барабана.

Очередность операций по установке осей зависит от применяемого узла опирания. Если это отверстия в стойках, втулки, подшипники, то сначала пруты заводят в них, затем фиксируют на цилиндре ворота. Когда опорные гнезда в канавках наверху стоек, можно сначала полностью закончить монтаж подъемного механизма, затем установить собранную конструкцию. В колоду забивают скобу для крепления троса, веревки.

Важно правильно сделать ручку, от которой во многом зависит удобство пользования конструкцией. Возможны несколько вариантов:

  1. Пруток для той стороны, где будет рукоятка, отрезают длиной 65 см. С одного конца через 20 см сгибают под углом 90°, затем через 30 см еще раз на 90°.
  2. Второй вариант требует сварочного аппарата. К торцу оси приваривают рычаг длиной 25-35 см: чем длиннее, тем меньше усилий прикладывается для подъема ведра. К рычагу – пруток длиной 15 см, на который надевают кусок трубы, чтобы тот свободно вращался. С краю приваривают гайку, чтобы трубка не спадала.
  3. Делают ворот с пальцами. Это 4 прута, расположенных напротив и приваренных к оси. Чтобы было удобно пользоваться, надевают отрезки пластиковой водопроводной трубы.
  4. Закрепляют диск от автомобильного колеса, приваривают ручку.

Важно перед изготовлением ворота продумать, как он будет крепиться к колодцу. Если есть навес или домик, он опирается на их детали. Когда нет надстроек, необходимы опоры. Их делают из брусьев 200×200 мм или швеллеров. Вкапывают в противоположных сторонах оголовка на 1 м глубиной. Высота должна позволять свободно извлекать ведро, не нагибаясь. Стойки фиксируют на оголовке болтами с гайками. Предварительно обрабатывают дерево противогнилостным составом, металл красят.

Конструкции металлического подъемника разные. Существуют различные варианты исполнения барабана и крутила.

Чаще их делают из трубы подходящего диаметра с приваренными по сторонам щеками. По центру в них проделаны отверстия, куда вставляется вал. Он фиксируется к щекам. Можно сделать не сплошную ось, а из 2 частей, только нужно хорошо отцентрировать. Трубу берут преимущественно длинную, на весь проем колодца. К ней посредине приваривают скобу для крепления цепи.

Можно изготовить изделие из листового металла. Сначала делают 2 круга по диаметру будущего ворота. Измеряют окружность, из листового железа толщиной 1-1,5 мм вырезают заготовку нужного размера. Длина барабана должна составлять около половины ширины шахты, иначе трудно согнуть лист. Его постепенно прихватывают к металлическим кругам. Сваривают продольный шов на подъемнике, наваривают щеки большего диаметра, чтобы не спадала цепь.

В предварительно проделанные отверстия вставляют вал. Можно приварить к щекам полуоси встык, но так труднее отцентрировать. Ведро лучше крепить к скобе на тонком тросе или веревке – цепь может деформировать металл цилиндра, если он недостаточно толстый.

Металлический ворот

Вариант металлического ворота.

Если нет трубы или листового металла, доступен вариант с прутами. Так же делают щеки с отверстиями под ось. В этом случае она только цельная, проходит через всю конструкцию. На нее надевают щеки, расстояние между ними – от половины до ⅔ ширины шахты. К щекам на равном расстоянии приваривают нарезанные прутки диаметром 8-10 мм. Чем толще материал, тем длиннее можно сделать ворот.

Металлическая конструкция тяжелее деревянной, поэтому рекомендуется опоры делать из железа или дерева твердых пород. Опорный узел желателен подшипниковый или из капролоновых, фторопластовых втулок. Для вращения цилиндра применяют ручки, колеса, штурвалы. Их можно установить по обеим сторонам, чтобы удобно было пользоваться левше и правше, подходить к колодцу с любой стороны.

Изделие перед установкой на место очищают от ржавчины, окалины, швы обрабатывают болгаркой. Завершают работы покраской.

Делаем ворот для колодца своими руками: виды конструкций

При отсутствии централизованного водоснабжения вода поднимается из скважины с помощью специального механизма. Ворот для колодца относится к простейшим типам лебедки. Это универсальное вращающееся устройство, не требующее затрат энергетических ресурсов.

Ворот для колодца

Для колодца ворот.

Виды подъемных механизмов для колодца

Конструкция может быть деревянной или металлической.

Существуют следующие виды механизмов:

  1. Барабан для колодца. Подъемник может иметь одну изогнутую рукоятку в боковой части, которую крутят для перемещения ведра. Возможны варианты ворота с несколькими рукоятками (пальцами), расположенными по окружности барабана.
  2. «Журавль». Конструкция может быть снабжена подвесным блоком. Ведро опускается и поднимается благодаря противовесу, канат перемещается через блок с колесом. В другом варианте у колодца установлена опора, на ней закреплена длинная жердь, на конце которой привязано ведро. С другой стороны находится груз. При движении шеста вниз ведро опускается на дно шахты.

Последний вариант используется на колодцах с небольшой глубиной (не более 10 м). В противном случае механизм будет иметь крупные размеры и занимать много места.

Виды подъемных механизмов для колодца

Разнообразие подъемных механизмов для колодца.

Конструкция колодезного ворота

Устройство имеет форму цилиндра, закрепленного на металлической оси. Узел опирания может выполняться в виде стержней, закрепленных и вращающихся на стойках. При вращении вокруг оси наматывается цепь с емкостью для воды. Может использоваться трос или веревка.

На технические характеристики влияют следующие особенности:

  1. От длины рукоятки зависит усилие, которое необходимо для подъема воды. Чем больше радиус вращения, тем меньше усилий потребуется.
  2. Диаметр ворота. Чем больше ширина барабана, тем меньше оборотов необходимо сделать для подъема механизма.

Колодезный ворот изготавливается из толстого бревна. Роль опоры играют 2 стойки с углублениями и элементами для фиксации. Металлические конструкции собираются из тонкой трубы, цилиндра и колес для вращения.

Опорные узлы

Существуют 3 вида опорных узлов. Каждый из них имеет особенности, влияющие на эксплуатационные характеристики механизма.

Монтаж через посадочное отверстие

Для колодца схема ворота

Схема ворота для колодца.

В опорных стойках сверлятся отверстия меньшего диаметра, чем сечение металлической оси. Другой вариант: вырезаются канавки для установки осевых элементов. Чтобы обеспечить надежность конструкции при вращении, сверху набиваются планки из дерева или металлические заготовки.

Преимуществом данного варианта является быстрота изготовления, нет необходимости точного соблюдения размеров.

Места контакта дерева с металлическими элементами требуется регулярно смазывать, в противном случае появляется скрип при трении опорного узла об ось.

Вследствие длительной эксплуатации без смазывания происходит выработка дерева, появляются поперечные колебания, вращение затрудняется.

При своевременном уходе обеспечивается плавное движение, а отверстия не деформируются.

Втулки из капролона

Монтаж в данном случае сложнее: нужно правильно подобрать диаметр отверстий и соблюдать соосность. Использование металлических элементов непрактично, они подвержены коррозии и требуют смазки.

Капролоновые втулки из полимерного материала обладают рядом преимуществ:

  1. Не ржавеют, не деформируются при воздействии слабокислой среды.
  2. Не требуют смазки, работают бесшумно.
  3. Имеют маленький коэффициент трения, благодаря чему материал обладает износоустойчивостью и долговечностью. На характеристики не влияет абразивность осей.
  4. Не деформируются при перепадах температур.

Сначала изготавливаются шайбы с диаметром, равным сечению оси. Их вставляют в отверстия на стойках, затем устанавливают оси.

Втулки из капролона

Капролоновая втулка.

Подшипники

Наличие подшипников усложняет конструкцию, монтаж требует высокой точности. При неправильной установке возникает биение, использовать механизм становится неудобно. Можно использовать все виды подшипников, кроме упорных. Легко устанавливаются корпусные: используется болтовое крепление узла через отверстия в корпусе. Другие варианты требуют оснащения стоек колодца ступицами.

Данный вариант узла — самый дорогой, но эффективный: вращение осевого элемента не требует больших физических усилий. Однако следует защищать подшипники от влаги и периодически смазывать. Меньше подвержены внешним воздействиям подшипники с сальниками.

Деревянный ворот своими руками

Для сборки механизма потребуется бревно с сечением около 20 см. Его длина должна быть меньше пространства между опорными стойками на 1 дм.

Необходимо подготовить материалы и инструменты:

  1. Бруски 2×2 дм или профиль из черного проката (2 шт.).
  2. Металлический прут со срезом 3-3,5 см.
  3. Металлическая цепь.
  4. Электродрель.
  5. Болгарка.
  6. Сварочный агрегат.
  7. Рулетка, наждачная бумага, карандаш.

Перед изготовлением механизма продумывается крепление к колодцу. При отсутствии домика или навеса изготавливаются опоры из швеллеров или брусьев, их вкапывают по обеим сторонам оголовка на глубину 1 м. Для фиксации используются болты с гайками. Предварительно материал обрабатывают противогнилостным составом.

Деревянный ворот своими руками

Своими руками деревянный ворот.

Подготовка материала и сборка механизма выглядят следующим образом:

  1. Деревянный цилиндр, полученный ручным снятием коры, очищают от неровностей с помощью рубанка. Для получения гладкой поверхности рекомендуется обработать заготовку абразивной бумагой.
  2. Бревно обрабатывается антисептическими растворами для предотвращения загнивания и атак насекомых.
  3. На края с обеих сторон надеваются кольца. Эта мера необходима для предотвращения деформации при появлении трещин в продольном направлении. Ободья можно изготовить из трубы нужного диаметра, нарезав болгаркой. Также можно нарезать металлическую шину по длине окружности цилиндра. В полосках просверлить отверстия для шурупов, соединить концы болтами или приварить. Надетые кольца фиксируются саморезами.
  4. На торцах в центре окружности сверлятся отверстия глубиной 10 см. Оси не вставляются, а забиваются, поэтому размер отверстий должен быть меньше размера прута на 1 или 2 мм.
  5. Прут нарезают на части длиной 20 и 100 см. Чтобы ось не проворачивалась, концы разогреваются и сплющиваются, затем забиваются в торцы бревна. Более длинный отрезок служит в качестве рукоятки. Для надежной фиксации прутки насаживают на 2 металлических круга, диаметр которых соответствует сечению ворота. Элементы свариваются, соединяются с хомутами на торцах.

Последовательность монтажа осей зависит от опорного узла. При использовании втулок и подшипников пруты сначала заводятся в них, после этого фиксируются на цилиндре. Если опорные гнезда расположены в верхней части стоек, сначала завершают сборку подъемного устройства, затем производят установку на колодец. Для крепления троса забивается скоба.

Удобство конструкции зависит от варианта изготовления ручек:

  1. Длинный пруток, предназначенный для рукоятки, должен иметь длину более 65 см. Сгиб осуществляется под прямым углом в 20 см от края, затем еще через 30 см.
  2. К осевому торцу приваривается рычаг длиной 25-30 см. К рычагу приваривается прут длиной 15 см. На него надевают отрезок трубы для свободного вращения. Чтобы конструкция не смещалась, к краю приваривается гайка.
  3. Для изготовления пальцев 4 прута располагают симметрично и приваривают к оси. Для комфортного вращения на них монтируют отрезки труб из пластика или деревянные рукоятки.

Для изготовления ручки можно использовать автомобильный диск. Его закрепляют, а затем к нему приваривают рукоятку. Оригинальность конструкции придает использование в качестве вращающего элемента корабельный штурвал.

Металлический подъемник надежен и сохраняет работоспособность долгое время.

Существующие варианты:

  1. На трубе с малым сечением в центральной части зафиксирован цилиндр. С обеих сторон приварены колеса с ручками.
  2. Барабан надет на стальную ось, которая крепится на подшипниках. Колесо с ручкой фиксируется сваркой с одной стороны. Для крепления конструкции используются стойки из металла.

Для сборки конструкции понадобятся: аппарат для сварки, диск от автомобильной покрышки, труба, подшипники и крепежные кольца.

Монтаж выполняют следующим образом:

  1. Труба используется в качестве оси с ручкой, изгибается 2 раза под прямым углом.
  2. На середине трубы ставится засечка, намечаются участки для установки колец и подшипников. Узел опирания фиксируется со стороны рукоятки.
  3. Диск заранее очищается от загрязнений и коррозийного налета, покрывается антикоррозийным средством и краской. Готовый элемент приваривается на трубу.
  4. Второй узел приваривается на запланированной отметке.
  5. Механизм крепится на опорах болтами через отверстия в кольцах.

Другой вариант заключается в изготовлении цилиндра из металлической трубы шириной 20 см. С обеих сторон привариваются диски с отверстиями, предназначенные для крепления трубы меньшего сечения (она используется для вращения). С одной стороны тонкая труба изгибается в качестве рукоятки, с другой — имеет длину 5 см (для опоры).

Конструкция покрывается водостойким средством, приваривается цепь, производится установка на опоры.

Конструкция из металла имеет большой вес, поэтому для надежности раму колодца и стойки рекомендуется изготавливать из одного и того же материала.

Лучшую функциональность подъемного механизма обеспечивает установка домика для колодца.

Ворот для колодца своими руками из железа и дерева

Автор Пётр Андреевич На чтение 5 мин. Опубликовано

Ворот для колодца можно изготовить самостоятельно или приобрести готовое изделие. Мы расскажем как изготовит своими руками ворот из железа или дерева. Данная технология изготовления нацелена на быстрый и не сложный вариант изготовления.

Виды подъемных механизмов для колодца

Существует несколько способов извлечь воду из колодезной шахты при помощи физической силы человека. К основным и наиболее приемлемым относятся:

  • Колодезный ворот – это специальная конструкция цилиндрической формы, которая крепится на горизонтальной оси, расположенной над колодезной шахтой. При вращении данного ворота на него наматывается прочный трос либо металлическая цепь с подвешенным на конце ведром.
  • Журавль – представляет собой механическое устройство, действующее за счет принципа балансирования с использованием противовеса. Он состоит из опоры и длинного шеста с прикрепленным ведром. На обратной стороне шеста прикреплен противовес. Таким образом опускается ведро в колодец, в него набирается вода, и оно поднимается обратно при помощи противовеса. Преимуществом данной конструкции является быстрый подъем воды, в качестве недостатка можно указать большие размеры «журавля». Подробная инструкция постройки.

Колодезный ворот своими рукамиКолодезный ворот своими руками

Для соблюдения санитарных норм в шахте рекомендуется использовать одно ведро для погружения.

Конструкция колодезного ворота

В своем классическом исполнении барабан для колодца имеет вид цилиндра из дерева, крепящегося на прочной оси с рукоятью. Его особенность заключается в следующем:

  • в основе конструкции находится бревно длиной 1 м, в диаметре 18-25 см;
  • может использоваться металлическое изделие аналогичных размеров;
  • ось размещается над колодцем;
  • в качестве опор служат две стойки, расположенные по краям колодца.

Для эффективности работы ворота на колодец, изготовленного своими руками, и предотвращения поднятия ила со дна вследствие удара ведра о поверхность воды – используется ручной тормоз, выполненный из натуральной кожи либо отрезка транспортерной ленты.

На достижение эффективности работы такого механизма влияют следующие параметры:
  • при увеличении диаметра используемого барабана уменьшается количество его вращения при извлечении воды;
  • увеличивая радиус вращения рукояти металлической оси уменьшается предполагаемое усилие, работа становится легче;
  • использование подшипников исключает эффект трения, что значительно уменьшает трудоемкость выполнения работы.

В каждом случае данный подъемный механизм изготавливается с учетом особенностей колодца и его владельцев.

Опорные узлы

Долговечность конструкции зависит от выбранных опорных узлов. Рассмотрим несколько наиболее часто применяемых вариантов.

Монтаж через посадочное отверстие

Для продолжительности эксплуатации конструкции все места прикосновения металлических элементов с деревянными стойками необходимо смазывать. Это будет способствовать плавности вращения и замедлит процесс выработки. В противном случае, образуется люфт, который негативно скажется на работе подъемного механизма. В свою очередь, это приведет к потребности в незамедлительном проведении ремонта.

Втулки из капролона

Во избежание преждевременной выработки втулок используются полимерные втулки. Они имеют значительные преимущества перед металлическими изделиями:

  • в несколько раз увеличивается срок эксплуатации;
  • этот материал не поддается коррозии;
  • относится к экологически чистому материалу, может использоваться в пищевой промышленности;
  • способен работать в температурном диапазоне -40 – +70 °C.

Считается устойчивым к воздействию негативного влияния химического и абразивного воздействия.

Подшипники

Метод с использованием подшипников считается самым дорогим, однако наиболее эффективным способом продлить срок эксплуатации конструкции. Такой ход обеспечивает самое плавное вращение барабана.

Деревянный ворот

Рассматривая вариант, как сделать ворот для колодца в традиционном исполнении необходимо прибегнуть к использованию дерева. Для этого понадобится:

  • заготовка из бревна длиною примерно 1 м, при диаметре 20-25 см;
  • деревянный брус 200×200 мм, либо 2 металлических швеллера;
  • металлический прут с сечением 30-35 мм;
  • металлическая труба, имеющая внутренний диаметр аналогичный диаметру бревна;
  • 2 полимерные втулки;
  • металлическая цепь в соответствии с длиной шахты;
  • металлический лист толщиной 3 мм.

Колодезный ворот своими рукамиКолодезный ворот своими руками

Вышеперечисленных материалов будет достаточно для изготовления одного ворота.

Для проведения работы по его изготовлению нам понадобятся следующие инструменты:

  • электроинструменты в виде болгарки, дрели и сварочного аппарата;
  • карандаш с измерительной рулеткой;
  • шкурка для поверхностной обработки.

При наличии данных инструментов удастся в короткий срок изготовить ворот.

Разбираясь в деталях: как сделать деревянный барабан на колодец своими руками – всю работу понадобится разделить на следующие этапы:
  • Бревно подгоняется таким образом, чтобы его длина была на 10 см меньше расстоянием для его крепления. Его поверхность зачищается шкуркой до идеальной гладкости.
  • Деревянные стойки покрываются специальным лаком от грибка, металлические швеллера – покрываются краской.
  • От трубы отрезается два кольца шириною 5 см для их забивания на края ворота, это предаст ему дополнительной прочности.
  • По центру торцов ворота сверлятся отверстия в диаметре 2 см и глубиною до 10 см.
  • Из листового металла вырезаются круги необходимых размеров для защиты торцов бревна от возможных повреждений.
  • От металлического прута отрезают часть длиной 20 см для опорной оси, и второй отрезок длиной 100 см для другой оси с рукоятью. Длинный отрезок загибается для удобства вращения ворота и крепления ручки. Они оба впоследствии забиваются в бревно.
  • Перед установкой на металлический прут крепятся полимерные втулки.
  • В середине бревна забивается скоба для крепления металлической цепи с ведром.

Как вариант, вместо одной рукояти может устанавливаться крестовина с целью облегчить подъем воды.

Изделие из металла обладает дополнительной прочностью, однако является более жестким в эксплуатации:

Колодезный ворот своими рукамиКолодезный ворот своими руками

  • Металлический барабан для колодца своими руками изготавливается из куска трубы с толщиной стенок не менее 5 мм и диаметром 20 см.
  • По краям приваривается более тонкая труба, на которую крепятся подшипники.
  • В местах установки подшипников ворот крепится к стойкам колодца.
  • С одной стороны ворота приваривается ручка.
  • К середине барабана приваривается кольцо для крепления металлической цепи.

Ворот колодца служит в качестве основного или дополнительного вида подъемного механизма. Проявив некую смекалку данное изделие можно изготовить из подручных материалов, что значительно удешевит его стоимость. Прекрасным вариантом будет установление колодезного домика!

Колодезный ворот своими руками

размеры и чертежи, как сделать, установка

Если из скважин воду набирают с помощью насосного оборудования, то для забора жидкости из открытых водоемов или колодцев предпочитают традиционное решение – барабан. Его применение предполагает некоторый ручной труд, но в большинстве случаев оказывается более удобным. Ворот для колодца своими руками сделать не так уж сложно.

Особенности изготовления барабана для колодца своими руками

Сам механизм подъема воды из колодца незамысловат. По сути, это цилиндр из дерева или металла, вращающийся вокруг собственной оси. С одной стороны цилиндра закреплена ручка. Во время вращения цепь или веревка накручивается на барабан, а ведро с водой поднимается наверх. Цилиндр устанавливают на опорные стойки возле колодца.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Важно! Ворот для ручного подъема оборудуют даже в тех случаях, когда предполагают качать воду насосом. При перебоях с электричеством такое приспособление становится обязательным.

Никаких особенностей в изготовлении ворота своими руками нет. Предпочтительнее выбирать механизм из дерева, поскольку такой материал проще обрабатывать, он имеет меньший вес. Металлический барабан прослужит намного дольше, но для его производства необходимо иметь навыки работы со сварочным аппаратом. Кроме этого, он отличается большой массой. Ворот для колодца из досок не стоит выполнять из железа.

Виды механизмов подъема воды из колодца

Различают подъемные механизмы по конструктивным особенностям.

  1. Журавль – самое древнее устройство. Состоит из балансира с противовесом, который закрепляют на опору. К нему крепят ведро на веревке и опускают в воду простым наклоном длиной части журавля. Устройство удобное, но при большой глубине колодца такая конструкция будет иметь огромные размеры. В качестве материала используют только дерево.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  2. Ворот для колодца – описанный выше вариант, то есть вращающийся цилиндр с ручкой. Такой подъемник и обеспечивает забор воды на любой глубине. Цилиндр может быть как металлический, так и деревянный.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Установку и вращение ворота для колодца можно обеспечить разными методами. По этому признаку различают несколько подвидов барабанного устройства:

  1. Цилиндр в стойках закрепляют на металлических штырях. При создании усилия на рычаг в посадочных отверстиях их проворачивают и обеспечивают вращение самого барабана. Чтобы подъем был легче, место контакта металла и дерева нужно периодически смазывать. Со временем диаметр отверстия увеличивается, что затрудняет подъем, поэтому периодически колодезные стойки нужно менять.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  2. Предотвратить быстрый износ позволяют втулки из капролактама. Материал не поддается никаким видам коррозии и не боится воды. Втулки из полимера продлевают срок эксплуатации ворота.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Самый дорогостоящий вариант – установка подшипника. Это специальное приспособление заметно облегчает вращение. При этом конструкция ворота усложняется – нужно на колодезных стойках установить ступицы. Зато подъем даже большого ведра не составляет никакого труда. Подшипники необходимо смазывать, поскольку они не защищены от пыли и влаги.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Управляют воротом с помощью рычагов. Различают 3 способа.

  1. Ручка в виде рычага – классическое приспособление. Длина ручки влияет на легкость подъема воды.
  2. Ворот для колодца со штурвалами – вместо рычага на барабан насаживают подобие колеса с несколькими рукоятками. Возможность перехватить рычаг, а не проворачивать полный круг, позволяет поднимать тяжелые ведра даже детям.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Комбинированный – в этом случае с внешней стороны ворота закрепляют своими руками обычную ручку, а на самом барабане дополнительно фиксируют 4 прямых рычага. Таким образом тоже можно облегчить себе работу.

Важно! Чтобы соблюдать гигиенические нормы, в общественных колодцах к цепи закрепляют ведро с тем, чтобы воду набирали с помощью только одной емкости.

Из какого материала делают ворот для колодца

Виды воротов для колодца различают по материалу:

  • деревянный – легче всего изготавливать своими руками, но для деталей выбрать нужно дерево, устойчивое к сырости, наподобие лиственницы или осины;
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  • металлический – барабан, как правило, устанавливают полый, поэтому для его производства используют стальную трубу;
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  • комбинированный – барабан выполняют из дерева, а ручки, цепи, узлы вращения – из металла, это универсальное решение.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Современные технологии практически не изменили устройство. Единственное усовершенствование – использование подшипников и пластиковых втулок, облегчающих вращение.

Размеры ворота для колодца

Габариты ворота для колодца определяют размерами самого сооружения. На деле параметры эти мало изменяется.

  1. Длина подъемного барабана колодца достигает 100–120 см, редко больше.
  2. Диаметр деревянного ворота составляет около 20–25 см. Чем больше эта величина, тем меньше усилий требуется, чтобы поднять ведро с водой. Диаметр железного ворота может быть меньше, поскольку материал прочнее. Но на деле это не рекомендуется: при малом диаметре ворота вращать его приходится слишком долго.
  3. Ручка выступает действующим рычагом, то есть тоже влияет на простоту подъема. Совокупная длина ручки достигает 70–100. Чем она больше, тем проще подъем воды, но если движение ручки создает круг слишком большого диаметра, не хватает длины руки, чтобы ее вращать.

Высота размещения ворота определяется удобством пользователей и габаритами колодца. Величина редко превышает 1,5 м.

Чертежи механизма подъема воды из колодца

Чертежи ворота для колодца своими руками не слишком разнообразны. По сути, это одно устройство с некоторыми несущественными усовершенствованиями. Однако чертеж облегчает работу начинающим мастерам, так как здесь указывают не только габариты, но и порядок сборки деталей.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Вне зависимости от того, какой материал использовать, размер ворота для колодца варьируется очень мало.

Как сделать ворот для колодца своими руками

Барабан с ручкой для колодца сделать своими руками достаточно просто.

Для начала подбирают подходящее дерево. Поскольку колодец – постоянный источник сырости, стоит подобрать древесину, устойчивую к действию воды. Лучшим вариантом является осина или бук. Но последний тяжел, а найти хорошую осину нелегко, поэтому чаще всего используют обычную яблоню или березу.

  1. Выбирают колоду длиной 100–120 см с диаметром 20–15 см. Необходимо учитывать, что указывают диаметр готового цилиндра, а это значит, что размеры заготовки должен быть больше. Дерево очищают от коры, обрабатывают рубанком, а затем ошкуривают. Рекомендуется пропитывать древесину антисептиком.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

    Важно! Защищать ворот для колодца лаком бесполезно. Движение цепи при наматывании мгновенно повреждает покрытие.

  2. Чтобы защитить ворот от растрескивания под нагрузкой, от стальной трубы такого же размера отрезают 2 кольца и набивают на края цилиндра.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  3. Затем с торцов бруса в центре высверливают отверстия глубиной до 10–20 см под ось и ручку. Диаметр отверстий чуть меньше чем сечение оси: эти элементы должны входить в отверстия с трудом.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  4. Металлический прут сечением в 30–35 мм разделяют на 2 фрагмента. Отрезок длиной в 20 см служит левой опорной осью. Второй отрезок длиной в 100 см изгибают в виде рычага – дважды под 90 градусов. Ручка для ворота колодца в верхнем положении не должна находиться выше роста среднего человека, иначе не все смогут пользоваться воротом. Концы прутков расплющивают: тогда их легче забивать в отверстия. Также это предупреждает прокручивание рукояти при нагрузке.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство
  5. Готовый ворот для колодца обрабатывают антисептиком или грунтовкой. Окрашивать или лакировать бессмысленно. А вот ручку и другие металлические части нужно грунтовать и окрашивать, чтобы защитить от влаги.
    Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Вместо обычной рукояти можно установить штурвал. Некоторые умельцы применяют вовсе не обычные приспособления, например, закрепляют на вороте для колодца педали велосипеда.

Установка ворота на колодец

Приспособление для подъема воды из колодца нужно установить на опоры так, чтобы вал мог относительно свободно вращаться. Сделать это можно 3 разными способами.

В стойках из дерева просверливают своими руками отверстия с диаметром чуть больше, чем сечение оси. После установки опор они должны быть параллельны друг другу, но на деле это требование не всегда точно соблюдается.

Можно поступить проще. Устанавливают опоры небольшой высоты, на торцах проделывают канавки для оси. Чтобы при вращении ворот не слетал, сверху крепят деревянные или металлические рейки.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Важно! При вращении барабана порой раздается неприятный скрип. Это означает, что опорный узел необходимо смазать.

Более эффективный способ – с использованием полимерных втулок. Монтаж их требует несколько больше стараний. Подбирают шайбы с внутренним диаметром, равным сечению оси. Затем просверливают отверстия под втулки, соблюдая соосность. Вставляют приспособления, а затем закрепляют вал для колодца.

Втулки не требуют смазки и служат намного дольше.

Третий метод – установка подшипников своими руками. Годится любой вариант, кроме упорных. Чаще всего используют корпусные подшипники: здесь есть готовые отверстия под крепеж болтами. В противном случае нужно будет высверлить в пластине отверстия своими руками. Подшипники фиксируют на внутренней стороне опорных стоек, соблюдая соосность.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

За подшипниковыми узлами нужно ухаживать – смазывать и оберегать от влаги. Наиболее защищены подшипники с сальниками.

Как крепить цепь к вороту колодца

Чтобы зафиксировать цепь на барабан своими руками, используют 2 метода.

В центре ворота высверливают отверстие и вставляют в него трос или цепь. Их следует закрепить в месте соединения.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Можно поступить иначе: своими руками забить скобу. Затем к ней прикрепляют цепь, а к ее концу – ведро.

Важно! На металлический ворот для колодца цепь приваривают, так же как ручку и ось.

Оформление ворота колодца

Хотя ворот для колодца сложно назвать украшением, домашние умельцы механизм подъема превращают в интересную деталь:

Металлический ворот можно украсить коваными накладными элементами. Их крепят на ручку-штурвал. Кроме этого, стойки могут иметь красивую изогнутую форму и декоративные детали.

Вороток для колодца своими руками: чертежи и фото + пошаговое руководствоВороток для колодца своими руками: чертежи и фото + пошаговое руководство

Заключение

Ворот для колодца своими руками изготовить совсем несложно. Лучший вариант предполагает применение разных материалов: дерево для вращающегося барабана и стоек, и железо для оси, ручки, подшипников.

Как и из чего сделать ворот для колодца своими руками

Повсеместная механизация ручного труда может для кого-то стать причиной отказа от собственноручного подъёма ведер с водой с глубины колодца, что некорректно, так-как у любого, даже самого надежного агрегата, должен быть дублирующий ручной привод или устройство, способное заменить его на время выхода из строя или проведения плановых работ по восстановлению состояния или обслуживанию. Оптимальным техническим решением, конструкция которого устоялась на протяжении более века, будет соорудить ворот для колодца своими руками.

Конструкция ворота

Ворот для колодца представляет собой цилиндр, на который наматывается цепь, трос или веревка, удерживающие емкость для воды, обычно ведро, предназначенную для её подъёма с глубины водоносного слоя.

Параметрами, влияющими на эффективность подъёма ведра с водой, являются:

  1. Диаметр цилиндра, на который происходит навивка цепи или веревки, чем он больше, тем меньшее число оборотов рукояти следует сделать для подъема ведра.
  2. Радиус рукоятки колодезного ворота, определяющий усилие, которое необходимо приложить для подъема ведра на высоту, соответствующую длине окружности цилиндра.
  3. Способ, которым ворот колодца опирается своей осью на посадочные места в стойках.

Классическая конструкция ворота для колодца, изготавливаемого своими руками из подручных материалов представляет собой бревно диаметром от 15 до 25 см со вбитыми в торцы металлическими штырями, один из которых дважды изогнут под прямым углом и представляет собой рукоять. Простейший узел опирания подразумевает вращение металлических штырей в отверстиях, просверленных в деревянных стойках, или между плоскостью верхнего среза и фиксирующего элемента, закрепляемого сверху.

Виды исполнения колодезного ворота

Ворот для колодца может быть выполнен из различных материалов, а его цилиндрическая часть быть разной длины, вращаясь при этом на оси и имея точку крепления цепи или веревки, позиционированную точно над центром шахты. Возможными вариантами того, как можно сделать ворот для дачного колодца своими руками, являются:

  • деревянный цилиндр, полученный ручным снятием коры и выравниванием неровностей рубанком или при помощи специального станка;
  • металлическая труба, с торцами заглушенными металлическими дисками большего диаметра, к одному из которых приварена простой прут, а на другом конце закреплен рычаг;
  • диск от автомобильного колеса, насаженный на трубу соответствующего диаметра и приваренный к ней. При этом труба является осью вращения, а к одному из концов крепиться рукоятка для вращения;
  • реечная конструкция, закрепленная на нескольких ребрах жесткости, представляющих собой деревянные диски, полученные распилом бревна.

При выборе деревянного ворота, являющегося наиболее легким и доступным для того, чтобы сделать своими руками, следует придерживаться следующих правил:

  1. Длина бревна должна быть меньше расстояния между вертикальными стойками на 10 – 15 см.
  2. Концы цилиндра должны быть скреплены металлическим кольцом, диаметр которого обеспечивает свободно-прессовую посадку, благодаря чему, оно может быть снято, но не болтается, будучи установленным.
  3. На торцы бревна может быть закреплен металлический диск со ступицей, в которой при помощи крепежных элементов крепятся полуоси вращения ворота. Альтернативой является приварка полуосей непосредственно к дискам.
  4. Сплющенные концы труб или прутков могут быть просто забиты в центры торцов ворота, благодаря чему будет исключено проворачивание полуосей при вращении рукоятки.
  5. Для регулировки осевого смещения ворота, в промежутках между бревном и стойкой с обеих сторон, следует установить втулки.

Как сделать рукоятку

Самым распространенным способом сделать рукоятку для вращения оси ворота своими руками, является двукратный изгиб трубы или прута под углом 900 в виде буквы «Г», чем длиннее средняя часть которой, тем меньшее усилие потребуется для подъема ведра из недр колодца и сделать это сможет даже ребенок. Однако не следует забывать о том, что горизонтальная часть рукоятки должна быть достижима для того, кто будет пользоваться колодцем и если это ребенок, то её положение в верхней точке не должно быть выше человеческого роста. Чтобы не ошибиться с размерами рычага, следует выполнить чертеж колодца, на котором будут указана фактическая высота оголовка относительно отмостки и положение оси вращения ворота.

Альтернативными решениями, которые можно сделать из подручных материалов своими руками, являются:

  • установка корабельного штурвала или маховика запорной арматуры на торец полуоси ворота, посредством шпоночного соединения;
  • выбуривание в теле ворота четырех отверстий с шагом в 900 для того, чтобы вставить в них с натягом соответствующее число рычагов и использовать их для придания цилиндру вращения.

Специфика опорных узлов

Простейшей парой трения пригодной для колодезного ворота, которую можно сделать своими руками, является контакт металлической трубы или прута в отверстиях, выполненных в деревянных стойках. Плавность вращения в таком сопряжении деталей может быть достигнута путем систематического добавления в зазоры консистентной смазки, которая уменьшит силу трения, облегчит вращение ворота и предотвратит выработку деревянной поверхности. Последнее является наиболее неблагоприятным, потому что увеличивает диаметр посадочного отверстия, в результат появляется люфт и затрудняется вращение полуосей ворота.

Более сложной конструкцией обладает конструкция, в которой отверстие в стойках имеет больший, чем калибр полуосей, размер, определяемый наружным сечением фторопластовой втулки. Использование втулки из материала, имеющего минимальный коэффициент трения при взаимодействии с металлом, посаженной в стойку с натягом, позволяет избавиться от необходимости смазки и существенно увеличивает ресурс опорных узлов.

Сделать срок службы пар трения практически бесконечным, учитывая незначительную нагрузку, можно заменив втулки на шарикоподшипники, для установки которых потребуется ступица на обеих стойках, позволяющая обеспечить прессовую посадку наружной обойме.

Как сделать ворот для колодца своими руками

Как сделать ворот для колодца своими руками — чертежи могут оказаться весьма кстати. В прежние времена колодцы устанавливали практически в каждом деревенском дворе. Хозяева копали и обустраивали их самостоятельно.

403 Forbidden
nginx

Разнообразие конструкций самих систем и приспособлений для подъема воды и сегодня поражает воображение. Многие решения прошлого сегодня успешно применяют в своих работах ландшафтные дизайнеры.

Даже развитость центрального водоснабжения не сделала колодцы ненужными. Они удобны и выручат, когда возникнет непредвиденная ситуация, откажет водопровод, отключат электроэнергию на насосной станции. Что уж говорить о качестве колодезной воды.

Многие владельцы частных домов предпочитают сделать свой колодец поворотный самостоятельно. Оформить его можно по собственному вкусу.

Различные конструкции

Ворот имеет форму цилиндра, который служит для намотки цепи, веревки или троса, предназначающихся для удержания воды. Ее поднимают ведром.

403 Forbidden
nginx

Как сделать ворот для колодца своими руками - чертежи могут оказаться весьма кстати. В прежние времена колодцы устанавливали практически в каждом деревенском дворе. Хозяева копали и обустраивали их самостоятельно.

Не всякое изделие такого рода имеет одинаковые характеристики. На его эффективность оказывают влияние следующие параметры:

  1. Диаметр цилиндра для намотки веревки или цепи. Если он большой, для подъема воды потребуется сделать меньше оборотов, но усилий — больше.
  2. На величину прилагаемых усилий влияет соотношение радиуса цилиндра и рукоятки устройства.
  3. Способ монтажа оси цилиндра на стойки колодца.

В классическом исполнении потребуется использовать бревно правильной формы. Его диаметр может составлять от 20 до 30 см. В торцы изделия вбиваются штыри. 1 штырь должен иметь двойной изгиб под прямым углом. Он будет служить ручкой изделия.

В самом простом варианте штыри обеспечивают вращение цилиндра вокруг своей оси. Их вставляют в отверстия деревянных стоек или иным образом.

Материалы

Для изготовления изделия можно использовать самые разнообразные материалы. Ворот может иметь разную длину цилиндрической части. Важно просто обеспечить его вращение на оси и наличие точки крепления троса, веревки или цепи.

403 Forbidden
nginx

Последнюю нужно расположить точно по центру шахты. Среди вариантов стоит упомянуть следующие:

  1. Деревянное изделие. Можно получить приличный цилиндр, если снять с бревна кору и обработать рубанком или на специальном станке.
  2. Металлическая труба соответствующего диаметра прекрасно выполнит функцию подъемного механизма. С торцов она заглушается при помощи дисков из металла, имеющих больший диаметр. К 1-му из дисков следует приварить металлический прут, ко 2-му приваривается рычаг, который послужит ручкой.
  3. Неплохой ворот получится из диска автомобильного колеса. Он насаживается на подходящую металлическую трубу и приваривается. Эта конструкция вращается вокруг оси трубы. К ее концу нужно прикрепить ручку, она послужит для подъема воды.
  4. В качестве подъемного приспособления можно использовать реечную конструкцию. Бревно распиливается на диски, соединяемые ребрами жесткости. Получится неплохой цилиндр.

Неплохой ворот получится из диска автомобильного колеса. Он насаживается на подходящую металлическую трубу и приваривается. Эта конструкция вращается вокруг оси трубы. К ее концу нужно прикрепить ручку, она послужит для подъема воды.

Как изготовить деревянный вариант

Наиболее практичной и простой конструкцией является деревянная. Она доступна, легкая в изготовлении, имеет небольшой вес.

403 Forbidden
nginx

Для изготовления деревянного ворота потребуется выполнить некоторые правила.

  1. Бревно должно иметь меньшую длину, чем расстояние между колодезными стойками на 10 см.
  2. Необходимо предусмотреть металлические кольца на концах цилиндра. Они нужны для свободной прессовой посадки изделия. Его легко снимать при необходимости, но болтаться ничего не будет после установки.
  3. Остается предусмотреть полуоси для вращения. Их можно приварить к дискам на торцах цилиндра. Между бревном и стойкой нужна втулка, которая будет регулировать смещение ворота вдоль его оси.

Возможный вариант

Ворот используется чаще, чем журавель. С его помощью легко достать воду с глубины. Для этого нужно иметь любой предмет цилиндрической формы. Его необходимо закрепить на оси. При вращении ворота на него наматывается веревка или цепь, которая крепко фиксирована на нем. Не менее важно закрепить изделие над шахтой. Для этого нужно иметь минимум 2 стойки, надежно укрепленные по краям шахты колодца.

403 Forbidden
nginx

Любая колода на даче прекрасно подойдет для сбора колодцевой конструкции. Желательно выбрать ровный экземпляр с длиной, немного меньшей расстояния между колодезными стойками. В центральной части торцов колоды нужны выемки. Эта схема себя прекрасно зарекомендовала.Всю это конструкцию можно собрать из подручных материалов. Любая колода на даче прекрасно для этого подойдет. Желательно выбрать ровный экземпляр с длиной, немного меньшей расстояния между колодезными стойками. В центральной части торцов колоды нужны выемки. Эта схема себя прекрасно зарекомендовала.

Выемки делают с диаметром, который немного меньше диаметра прута, служащего осью создаваемой конструкции. Размечать ось нужно очень аккуратно. Режется она при помощи болгарки.

Там, где предполагается ручка ворота, ось должна иметь большую длину. Этот прут большей длины нужно согнуть в 2-х местах под прямым углом, чтобы получить удобную ручку, использование которой позволит легче поднимать воду с глубины.

Затем можно поступить так: вырезать 2 круга из металла, диаметр которых в точности совпадает с диаметром цилиндрической заготовки из колоды. Этот же материал потребуется для вырезания полос шириной 5 см. Из них свариваются обручи, надеть которые нужно по краям колоды. Они должны прочно на ней держаться.

В готовых металлических кругах делаются отверстия, соответствующие диаметру прута. По краю просверливаются отверстия, в которые будут забиваться гвозди.

Дополнительные возможности

Имеет смысл применить в конструкции капролоновые или фторопластовые втулки. Первый материал является полимерным и имеет неплохие антифрикционные свойства. Он предназначен для конструкций такого рода. Материал нечувствителен к агрессивным средам и нетоксичен.

403 Forbidden
nginx

Коэффициент трения у капролона по металлу очень низок. Это обеспечивает его долговечность при эксплуатации. Он обладает всеми необходимыми качествами, не подвержен коррозии, сохраняет низкий коэффициент трения даже в присутствии абразивов. Механизм будет работать легко и совершенно бесшумно при любой возможной температуре окружающей среды.

При изготовлении ворота нельзя забывать, что более длинная ручка обеспечивает более легкий подъем воды со дна шахты. Стойки для установки должны быть прочными и надежными. Делать их нужно с учетом использования в течение многих лет.

Собственными усилиями закрепить трос вполне возможно. Для этого существует как минимум 2 способа. В первом варианте на валу нужно сделать отверстие. В него пропускается трос и закрепляется в месте подсоединения.

Изготовление рукояти для ворота

Очень простая рукоять получится двойным изгибом трубы под прямым углом. Получится что-то вроде буквы Г. Чем больше плечо рычага, тем легче поднимать воду. Это значит, что среднее плечо рукояти должно иметь максимально возможную длину в пределах разумного.

403 Forbidden
nginx

Рукоятка должна быть удобна в использовании. С ней должен справиться даже подросток. В ее верхней точке она не должна превышать роста желающего набрать воды. Чтобы не было недоразумений, нужно предварительно все начертить и обдумать.

Существуют и альтернативные варианты изготовления ручки. Можно поставить что-то вроде маховика, который используется в качестве запорной арматуры трубопроводов. Можно изготовить нечто похожее на штурвал корабля.

Как устанавливать готовый ворот

Для установки всей системы на колодец нужно позаботиться о надежных опорах. Ими будут 2 стойки по бокам шахты. Опоры можно сделать из бруса или доски. Устойчивость будет выше, если вкопать их в грунт на некоторую глубину. Этим способом стойки закрепляются проще всего. К сожалению, стойки из дерева быстро сгниют, их придется через некоторое время сменить.

403 Forbidden
nginx

Долговечность стоек будет больше при их обработке антисептиками или смолой. Если укрепить стойки на кольце колодца, то все проблемы с долговечностью будут решены. Сделать это позволят технологические отверстия, которые могут быть у железобетонных колец. Можно сделать необходимые отверстия самостоятельно, если их нет. Для крепления стоек используют болты и гайки.

Долговечность стоек будет больше при их обработке антисептиками или смолой. Если укрепить стойки на кольце колодца, то все проблемы с долговечностью будут решены. Сделать это позволят технологические отверстия, которые могут быть у железобетонных колец. Можно сделать необходимые отверстия самостоятельно, если их нет. Для крепления стоек используют болты и гайки.

Имеет смысл поставить на кольцо деревянную раму квадратной формы. Просветы в ней не заделывают. Они обеспечат прекрасную вентиляцию пространства внутри шахты. Чтобы внутрь нее не попадал мусор, все отверстия затягивают металлической сеткой с мелкой ячейкой. Если все это проделано, можно ставить заранее подготовленный барабан.

Лучше позаботиться об обустройстве колодца именно этим способом. Применение насосов хоть и удобно, но не всегда возможно. В экстренной ситуации простой и доступный способ добывания воды обязательно выручит.

Ворот для колодца своими руками. Установка ворота на колодец Ворот для колодца своими руками

На дачном участке

Колодец на участке – залог постоянно чистой и полезной воды. Обеспечить ее подъем позволяет простое приспособление – ворот.
Это конструкция, выполненная в форме цилиндра. На его оси крепится цепь, при вращении воротка на него наматывается цепь с ведром.

Изготовление ворота

Вороток для колодца своими руками особенно удобен на дачном участке в зимнее время. С него можно снять ручку при длительном отсутствии хозяина, смонтировать на любой тип .

Перед тем, как сделать вороток для колодца необходимо приобрести:

  • Деревянную колоду.
  • Два бруса из дерева размерами 200×200 мм, можно использовать два швеллера.
  • Прут металлический.
  • Металлический лист толщиной три миллиметра и размерами 50×50 см.
  • Электродрель.
  • Аппарат для сварки.
  • Болгарка.
  • Наждачная бумага.
  • Гвозди.
  • Мерительный инструмент.
  • Карандаш и циркуль.

Порядок проведения работ своими руками включает:

  • Подготавливается из ровного круглого куска бревна. Его длина должна быть меньше чем расстояние между стойками на четыре сантиметра.
  • Удаляется с него вся кора, убираются рубанком имеющиеся неровности.

Совет: Используемую в дальнейшем древесину нужно обработать специальным составом для защиты элемент от вредного воздействия вредителей и влаги.

  • В обоих торцах колоды отмечаются центры. В них будут просверливаться отверстия, диаметр которых незначительно меньше, чем у подготовленного металлического круглого отрезка для изготовления элементов крепления ворота и ручки.
  • Из круглого прутка отрезаются два куска: длина одного – 20 сантиметров, другого примерно один метр. Второй отрезок изгибается и получается ручка.
  • При изготовлении изделия учитывается, какая должна быть ручка ворота для колодца, ее длина: увеличение этого размера облегчает выемку ведра на поверхность, но делать ее излишне длиной нельзя, иначе при свободном вращении может быть недостаточно длины рук.
  • Надежность и стойкость конструкции увеличится при установке на торцы шайб или металлического листа на всю поверхность, с проделанными на нем отверстиями для крепления штырей. Крепление пластин выполняется саморезами.
  • Края ворота лучше оградить металлическими кольцами, что предохранит дерево от растрескивания.
  • Цепь с ведром закрепляется по центру ворота.

Совет: Необходимо обращать внимание на надежность прикрепления цепи на вороте. В противном случае ведро может остаться в устройстве.

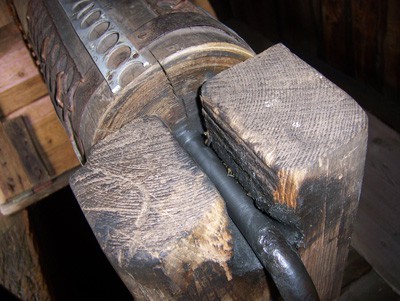

  • Следующий этап – сооружение стоек. Для этого в левой просверливается отверстие, а в правой стойке делается выемка, в которую вставляется ворот, как показано на фото.

Современная конструкция крепления ворота

Использование новых материалов в промышленности позволило усовершенствовать варианты ворота для колодца.
Один из них состоит в следующем:

  • Установку самого ворота необходимо выполнять с использованием фторопластовых или капролоновых втулок. При этом цена увеличится незначительно, но экономический эффект будет ощутимее.
  • Капролон — это полимер, используемый для изделий, которые должны обладать антикоррозионными свойствами.
  • Материал имеет хорошую устойчивость к воздействию многих химических веществ, среди них и слабые кислоты.
  • Особенностью капролона служит его экологическая чистота, что допускает его использование даже в пищевой промышленности.

  • Невысокий коэффициент трения по металлу, обеспечивает материалу достаточную износостойкость.
  • Капролон сохраняет свои характеристики при контакте с абразивными веществами.
  • Высокая стойкость материала увеличивает его срок службы в два раза по сравнению с бронзой.
  • При работе ворот из капролона обеспечивает бесшумность и надежность механизма.
  • Устройство, изготовленное из этого материала, способно отлично справиться с большими перепадами температур от -40 до +70 градусов.


При втором варианте ворот колодезный может изготавливаться из дерева или металла.
В этом случае: колодезной воды чистой и прозрачной над сооружением делается домик с воротом.
Как выкопать колодец, штанга ворот изготавливается правильно можно увидеть на видео. В этой статье предлагаются некоторые рекомендации по сооружению ворота для колодца.

Устройство ворота для колодца. Материалы и пошаговая инструкция по изготовлению классического приспособления. Процедуры, продлевающие срок его эксплуатации.

Содержание статьи:

Ворот для колодца — это старинное устройство для ручного поднятия воды из источника. В настоящее время часто используется как дублирующее приспособление, заменяющее электрический насос на время его вынужденной остановки. Всю основную информацию о то

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
