ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ


   При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия. Но так как большинство схем и деталей импортного происхождения — это вполне оправдано.


   Резистор на схеме обозначается латинской буквой «R», цифра — условный порядковый номер по схеме. В прямоугольнике резистора может быть обозначена номинальная мощность резистора — мощность, которую он может долговременно рассеивать без разрушения. При прохождении тока на резисторе рассеивается определенная мощность, которая приводит к нагреву последнего. Большинство зарубежных и современных отечественных резисторов маркируется цветными полосами.
Ниже приведена таблица цветовых кодов.


   Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM.

   Наиболее часто встречающаяся система обозначений полупроводниковых радиодеталей — европейская. Основное обозначение по этой системе состоит из пяти знаков. Две буквы и три цифры — для широкого применения. Три буквы и две цифры — для специальной аппаратуры. Следующая за ними буква обозначает разные параметры для приборов одного типа.

   Первая буква — код материала:

А — германий;
В — кремний;
С — арсенид галлия;
R — сульфид кадмия.

   Вторая буква — назначение:

А — маломощный диод;
В — варикап;
С — маломощный низкочастотный транзистор;
D — мощный низкочастотный транзистор;
Е — туннельный диод;
F — маломощный высокочастотный транзистор;
G — несколько приборов в одном корпусе;
Н — магнитодиод;
L — мощный высокочастотный транзистор;
М — датчик Холла;
Р — фотодиод, фототранзистор;
Q — светодиод;
R — маломощный регулирующий или переключающий прибор;
S — маломощный переключательный транзистор;
Т — мощный регулирующий или переключающий прибор;
U — мощный переключательный транзистор;

Х — умножительный диод;
Y — мощный выпрямительный диод;
Z — стабилитрон.

   Форум по радиодеталям

   Форум по обсуждению материала ОБОЗНАЧЕНИЯ РАДИОДЕТАЛЕЙ




MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.




Позиционные обозначения элементов на схемах

Таблицы буквенных обозначений радиодеталей

⇩ Скачать зарубежные

⇩ Скачать отечественные

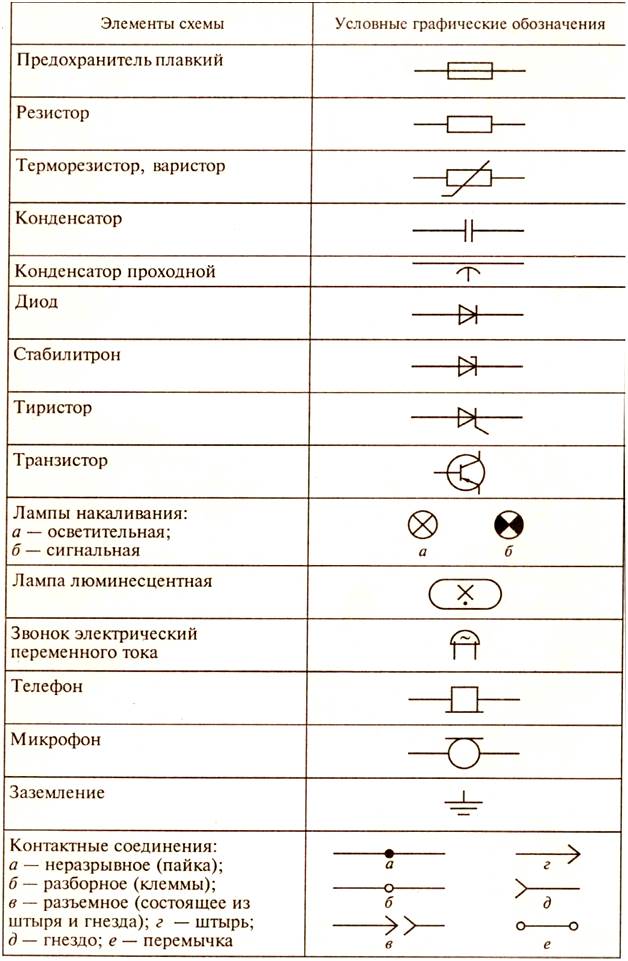

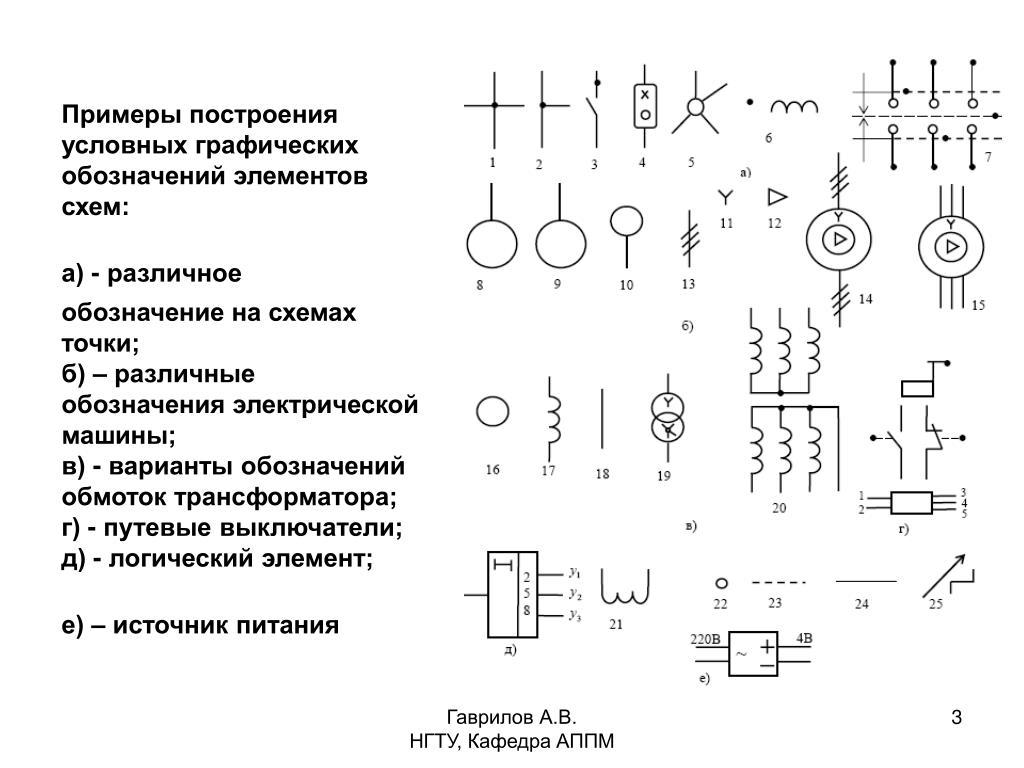

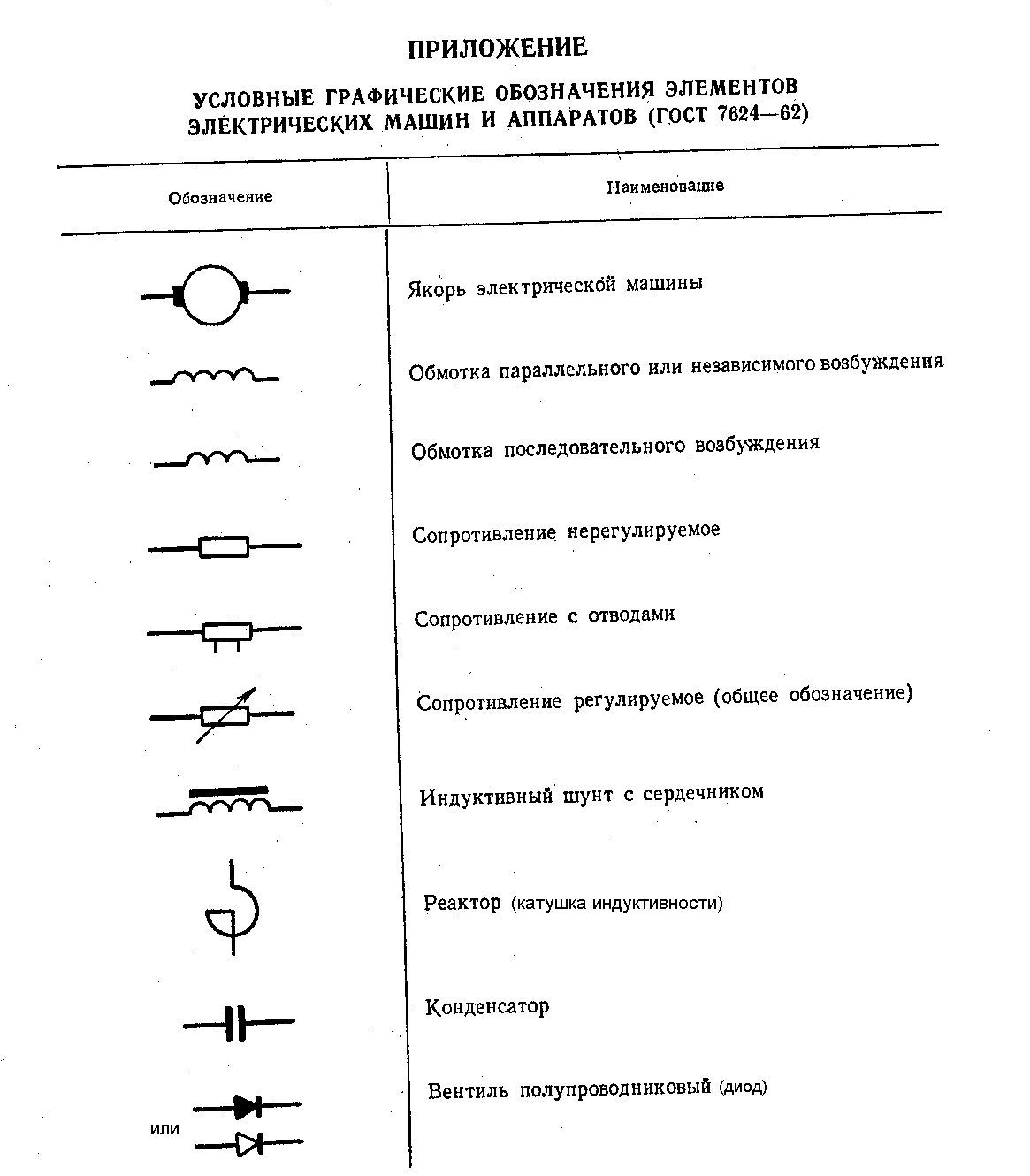

см. также Графические обозначения радиодеталей

Зарубежные обозначения радиодеталей

Перейти к отечественным обозначениям ▼

Международный стандарт — IEEE 315.
В данный список ▼ также добавлены обозначения, не отражённые в стандарте, но встречающиеся на практике.

A — Separable assembly or sub-assembly (e. g. printed circuit assembly) — Отдельный модуль или устройство
AE — Aerial — Антенна
ANT — Antenna — Антенна
AR — Amplifier (other than rotating), repeater — Усилитель, повторитель

AT — Attenuator, inductive termination, resistive termination — Аттенюатор, индуктивная оконечная нагрузка, резистивная оконечная нагрузка
B — Bead Ferrite — Ферритовый фильтр
B — Battery — Батарея
B — Motor — Электродвигатель
BR — Bridge rectifier — Диодный мост
BT — Battery — Батарея
BT — Photovoltaic transducer, solar cell — Фотогальванический преобразователь, солнечная батарея
C — Capacitor — Конденсатор
CB — Circuit Board — Монтажная плата
CB — Circuit breaker — Автоматический выключатель
CN — Capacitor network — Конденсаторная сборка
CN — Contact — Контакт
CP — Connector adapter, junction (coaxial or waveguide) — Переходник, cоединение (коаксиала или волновода)
CR — Diode (TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
CRT — Cathode ray tube — Электронно-лучевая трубка
D — Diode (LED, TVS, thyristor, Zener, asymmetrical varistor, photodiode, stabistor, varactor
overvoltage absorber) — Диод (светодиод, лавинный диод, тиристор, стабилитрон, варистор с асимметричной ВАХ, фотодиод, стабистор, варактор, поглотитель перенапряжения)
DC — Directional coupler — Направленный соединитель
DL — Delay line — Линия задержки
DS — Display, alphanumeric display device, annunciator, signal lamp — Дисплей, алфавитно-цифровой индикатор, световой индикатор, сигнальная лампа
DSP — Digital signal processor — Цифровой сигнальный процессор
DSW — Dual in-line package switcher — DIP переключатель
E — Electrical contact, antenna, binding post, cable termination, electrical contact brush, electrical shield, ferrite bead rings, hall element, insulator, lightning arrester, magnetic core, permanent magnet, short circuit (termination), telephone protector, vibrating reed, miscellaneous electrical part — Электрический контакт, электрод, антенна, клемма, кабельный наконечник, электрическая щётка, электрический экран, ферритовое кольцо, элемент на эффекте холла, изолятор, искровой разрядник, магнитный сердечник, постоянный магнит, перемычка, громполоса, вибрирующий пружинный контакт, прочие радиодетали
EL — место крепления радиатора пайкой
EP — Earphone — Головные телефоны
EQ — Equalizer — Эквалайзер
EY — место крепления электронного компонента, в том числе за функциональный (токоведущий) вывод
F — Fuse — Предохранитель
FB — Ferrite bead — Ферритовый фильтр
FD — Fiducial — Точка выравнивания
FEB — Ferrite bead — Ферритовый фильтр
FET — Field-effect transistor — Полевой транзистор
FH — Fuse holder — держатель предохранителя
FL — Filter — Фильтр
G — Generator or oscillator, electronic chopper, interrupter vibrator, rotating amplifier, telephone magneto — Электрогенератор или осциллятор, электронный чоппер, вибропреобразователь, электромашинный усилитель, телефонный индуктор
GDT — Gas-discharge lamp — Газоразрядная лампа
GN — General network — Общая сеть
GND — Ground — «Земля», общий провод (обычно, минус питания)
GR — Проходной контакт (пустотелая заклёпка)
GT — Одиночный штыревой контакт
H — Hardware, e. g., screws, nuts, washers — Крепёжные элементы (винты, гайки, шайбы)
HP — Hydraulic part — Деталь гидравлики
HR — Heater, heating lamp, heating resistor, infrared lamp, thermomechanical transducer — Нагревательный элемент, нагревательная лампа, нагревательный резистор, инфракрасная лампа, термомеханический преобразователь
HS — Handset, operator’s set — Телефонная трубка, телефонная гарнитура
HT — Earphone — Головной телефон, наушники
HY — Circulator or directional coupler — Циркулятор или направленный ответвитель
I — Lamp — Лампа накаливания
IC — Integrated Circuit — Микросхема, интегральная схема
J — Jack, Receptacle, Terminal Strip, connector — Гнездо, розетка, патрон, клеммник, коннектор
J — Wire link, jumper — Джампер
J — Jumper chip — Резистор нулевого сопротивления (перемычка или SMD-предохранитель)
JFET — Junction gate field-effect transistor — Однопереходный полевой транзистор
JP — Jumper (Link) — Джампер
K — Relay, contactor — Реле, контактор, электромагнитный пускатель
L — Inductor, choke, electrical solenoid, field winding, generator field, lamp ballast, motor field, reactor — Катушка индуктивности, дроссель, соленоид, обмотка электромагнита, обмотка возбуждения генератора, индуктивный балласт, обмотка возбуждения электродвигателя, реактивная катушка
LA — Lightning arrester — Молниезащита
LCD — Liquid-crystal display — ЖК-дисплей
LDR — Light Dependent Resistor, — Фоторезистор
LED — Light-emitting diode — Светодиод
LS — Loudspeaker or buzzer, audible alarm, electric bell, electric horn, siren, telephone ringer, telephone sounder — Громкоговоритель или зуммер, звуковая сигнализация, электрический колокол, ревун, сирена, телефонный звонок, телефонный капсюль
M — Motor — Электродвигатель
M — Meter, electric timer, electrical counter, oscilloscope, position indicator, thermometer — Измеритель (обобщённый), электрический таймер, электрический счётчик, осциллограф, датчик положения, термометр
MCB — Miniature circuit breaker — Миниатюрный автоматический выключатель
MG — Dynamotor, motor-generator — Динамотор, моторгенератор
MIC — Microphone — Микрофон
MK — Microphone — Микрофон
MOSFET — Metal-oxide-semiconductor field-effect transistor — МОП-транзистор
MOV — Metal-oxide varistor — Варистор на базе оксида металла
MP — Mechanical part (including screws and fasteners) — Механическая деталь (в том числе крепёж)
MT — Accelerometer — Акселерометр
MV — Варистор
N — Neon Lamp — Неоновая лампа
NE — Neon Lamp — Неоновая лампа
NT — Терморезистор
NTC — Negative Temperature Coefficient — Терморезистор с отрицательным температурным коэффициентом сопротивления
OP — Operational amplifier — Операционный усилитель
P — Plug — Штекер, штепсельная вилка, разъём
P — Одиночный штыревой контакт
PC — Photocell — Фотоэлемент
PCB — Printed circuit board — Печатная плата
PH — Earphone — Головные телефоны
PL — Разъём
PLC — Programmable logic controller — Программируемый логический контроллер
PS — Power supply, rectifier (complete power-supply assembly) — Вторичный источник электропитания, выпрямитель тока
PTC и PTH — Positive Temperature Coefficient — Позистор (терморезистор с положительным температурным коэффициентом сопротивления)
PU — Pickup, head — Звукосниматель, передающая телевизионная трубка, магнитная головка
Q — Transistor, semiconductor controlled rectifier, semiconductor controlled switch, phototransistor (3 terminal), thyratron (semiconductor device) — Транзистор, полупроводниковый преобразователь, полупроводниковый ключ, фототранзистор трёхконтактный, тиратрон полупроводниковый
R — Resistor, function potentiometer, instrument shunt, magnetoresistor, potentiometer, relay shunt, rheostat — Резистор, функциональный потенциометр, измерительный шунт, магниторезистор, потенциометр, шунт обмотки реле, реостат
RE — Radio receiver — Радиоприёмное устройство
RFC — Radio frequency choke — Высокочастотный дроссель
RJ — Resistor Joint — Резисторная сборка
RLA — Relay — Реле
RN — Resistor Network — Резисторная сборка
RT — Thermistor, ballast lamp, ballast tube, current-regulating resistor, thermal resistor — Терморезистор, термистор, электровакуумный стабилизатор тока, газоразрядный стабилитрон, токорегулирующий резистор, терморезистор
RV — Varistor, symmetrical varistor, voltage-sensitive resistor — Варистор, варистор с симметричной вах, резистор управляемый напряжением
RY — Relay — Реле
S — Switch, contactor (manually, mechanically or thermally operated), flasher (circuit interrupter), governor (electrical contact type), telegraph key, telephone dial, thermal cutout (circuit interrupter) (not visual), thermostat — Переключатель, выключатель, кнопка, пускатель (ручной, механический, термический), прерыватель цепи, регулятор контактного типа, телеграфный ключ, номеронабиратель, термовыключатель, тепловое реле
S — Разъём
SCR — Silicon controlled rectifier — Однонаправленный управляемый тиристор
SG — Spark gap — Разрядник
SP — Контрольная точка
SPK — Speaker — Громкоговоритель
SQ — Electric squib — Электровоспламенитель
SR — Rotating contact, slip ring — Вращающийся контакт, контактное кольцо
SUS — Silicon unilateral switch — Пороговый тринистор
SW — Switch — Переключатель, выключатель, кнопка
T — Transformer — Трансформатор
TB — Connecting strip, test block — Клеммная колодка, тест-блок
TC — Thermocouple — Термопара
TFT — Thin-film-transistor display — TFT-дисплей
TH — Thermistor — Терморезистор, термистор
TP — Test point — Контрольная (измерительная) точка
TR — Transistor — Транзистор
TR — Radio transmitter — Радиопередатчик
TUN — Tuner — Тюнер
U — Integrated Circuit — Микросхема, интегральная схема
U — Photon-coupled isolator — Оптопара
V — Vacuum tube, valve, ionization chamber, klystron, magnetron, phototube, resonator tube (cavity type), solion, thyratron (electron tube), traveling-wave tube, voltage regulator (electron tube) — Радиолампа, ионизационная камера, клистрон, магнетрон, вакуумный фотоэлемент, полостной вакуумный резонатор, хемотронный датчик, тиратрон (радиолампа), лампа бегущей волны, регулятор напряжения (радиолампа)
VC — Variable capacitor — Переменный конденсатор
VDR — Voltage Dependent Resistor — Варистор; резистор, управляемый напряжением
VFD — Vacuum fluorescent display — Вакуумно-люминесцентный индикатор
VLSI — Very-large-scale integration — СБИС — сверхбольшая интегральная схема
VR — Variable resistor (potentiometer or rheostat) — Переменный резистор (потенциометр или реостат)
VR — Voltage regulator — Регулятор (стабилизатор) напряжения
VT — Voltage transformer — Трансформатор напряжения
W — Wire, bus bar, cable, waveguide — Провод, перемычка, шина, кабель, волновод
WT — Wiring tiepoint — Точка примыкания
X — Solar cell — Солнечный элемент
X — Other converters — Преобразователи, не включаемые в другие категории
X — Ceramic resonator — Керамический резонатор, кварцевый генератор
X_ — Socket connector for another item — Разъём для элементов. Вторая буква соответствует подключаемому элементу
XA — Socket connector for printed circuit assembly connector — Разъём для печатных плат
XDS — Socket connector for light socket — Разъём для патрона
XF — Socket connector for fuse holder — Разъём для предохранителя
XL — Lampholder — Ламповый патрон
XMER — Transformer — Трасформатор
XTAL — Crystal — Кварцевый генератор
XU — Socket connector for integrated circuit connector — Разъём для микросхемы
XV — Socket connector for vacuum tube socket — Разъём для радиолампы
Y — Crystal or oscillator — Кварцевый резонатор или осциллятор
Z — Zener diode — Стабилитрон
Z — Balun, coupled tunable resonator, directional phase shifter (non-reciprocal), gyrator, mode suppressor, multistub tuner, phase shifter, resonator (tuned cavity) — Симметрирующий трансформатор, связанный перестраиваемый резонатор, направленный фазовращатель (не обратный), гиратор, фильтр нежелательных тип, кварцевый пьезофильтр.
ZD — Zener Diode — Стабилитрон
ZSCT — Zero sequence current transformer, also called a window-type current transformer — Трансформатор тока нулевой последовательности, трансформатор тока с проёмом для первичной цепи

Отечественные обозначения радиодеталей

Перейти к зарубежным обозначениям ▲

Буквенные обозначения электронных компонентов на отечественных схемах регламентированы ГОСТ 2. 710-81 «Обозначения буквенно-цифровые в электрических схемах».

A — Устройства
AA — Регулятор тока
AB — Приводы исполнительных механизмов
AC — Устройство АВР
AF — Регулятор частоты
AK — Устройство (комплект) реле защит
AKB — Устройство блокировки типа КРБ
AKS — Устройство АПВ
AKV — Устройство комплектное продольной дифзащиты ЛЭП
AKZ — Устройство комплектное реле сопротивления
AR — Устройство комплектное реле УРОВ
AV — Устройство регулирования напряжения
AW — Регулятор мощности
B — Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения
BA — Громкоговоритель
BB — Магнитострикционный элемент
BC — Сельсин-датчик
BD — Детектор ионизирующих излучений
BE — Сельсин-приемник
BF — Телефон (капсюль)
BK — Тепловой датчик
BL — Фотоэлемент
BM — Микрофон
BP — Датчик давления
BQ — Пьезоэлемент
BR — Датчик частоты вращения (тахогенератор)
BS — Звукосниматель
BT — Датчик температуры
BV — Датчик скорости
BVA — Счетчик вольтамперчасов реактивных
BW — Счетчик ватт-часов активных
C — Конденсаторы
CB — Конденсаторный силовой блок
CG — Конденсаторный зарядный блок
D — Схемы интегральные, микросборки
DA — Схема интегральная аналоговая
DD — Схема интегральная, цифровая, логический элемент
DS — Устройства хранения информации
DT — Устройство задержки
E — Элементы разные
EK — Нагревательный элемент
EL — Лампа осветительная
ET — Пиропатрон
F — Разрядники, предохранители, устройства защитные
FA — Дискретный элемент защиты по току мгновенного действия
FP — Дискретный элемент защиты по току инерционного действия
FU — Предохранитель плавкий
FV — Дискретный элемент защиты по напряжению, разрядник
G — Генераторы, источники питания, кварцевые осцилляторы
GB — Батарея
GC — Синхронный компенсатор
GE — Возбудитель генератора
GEA — Подвозбудитель (вспомогательный возбудитель)
H — Устройства индикационные и сигнальные
HA — Прибор звуковой сигнализации
HG — Индикатор символьный
HL — Прибор световой сигнализации
HLA — Световое табло
HLG — Лампа сигнализации с линзой зеленой
HLR — Лампа сигнализации с линзой красной
HLW — Лампа сигнализации с линзой белой
HY — Индикатор полупроводниковый
K — Реле, контакторы, пускатели
KA — Реле токовое
KA0 — Реле тока нулевой последовательности, токовая защита нулевой последовательности
KAT — Реле тока с насыщающимся трансформатором, токовая защита с выдержкой времени
KAW — Реле тока с торможением
KAZ — Реле тока фильтровое
KB — Реле блокировки
KBS — Реле блокировки от многократных включений
KCC — Реле команды «включить»
KCT — Реле команды «отключить»
KF — Реле частоты
KH — Реле указательное
KHA — Реле импульсной сигнализации
KK — Реле электротепловое
KLP — Реле давления повторительное
KM — Контактор, магнитный пускатель
KQ — Реле фиксации положения выключателя
KQC — Реле положения «Включено»
KQQ — Реле фиксации команды включения
KQS — Реле фиксации положения разъединителя
KQT — Реле положения «Отключено»
KS — Реле контроля
KSG — Реле газовое
KSH — Реле струи (напора)
KSS — Реле контроля синхронизма
KSV — Реле контроля напряжения
KT — Реле времени
KV — Реле напряжения
KVZ — Фильтр – реле напряжения
KW — Реле мощности
KZ — Реле сопротивления
L — Катушки индуктивности, дроссели
LG — Реактор
LL — Дроссель люминесцентного освещения
LR — Обмотка возбуждения генератора
M — Двигатели
P — Приборы, измерительное оборудование
PA — Амперметр
PC — Счетчик импульсов электромеханический
PF — Частотомер
PG — Осциллограф
PHE — Указатель положения
PI — Счетчик активной энергии
PK — Счетчик реактивной энергии
PR — Омметр
PS — Регистрирующий прибор
PT — Часы, измеритель времени действия
PV — Вольтметр
PVA — Варметр
PW — Ваттметр
Q — Выключатели и разъединители в силовых цепях
QF — Выключатель автоматический
QK — Короткозамыкатель
QN — Короткозамыкатель
QR — Отделитель
QS — Разъединитель
QW — Выключатель нагрузки
R — Резисторы
RK — Терморезистор
RP — Потенциометр
RR — Реостат
RS — Шунт измерительный
RU — Варистор
S — Устройства коммутационные в цепях управления, сигнализации и измерительных
SA — Выключатель или переключатель
SAB — Переключатель, ключ в цепях блокировки
SAC — Переключатель режима
SB — Выключатель кнопочный
SC — Коммутатор
SF — Выключатель автоматический
SK — Выключатель, срабатывающий от температуры
SL — Выключатель, срабатывающий от уровня
SN — Переключатель измерений
SP — Выключатель, срабатывающий от давления
SQ — Путевой выключатель конечный
SQ — Выключатель, срабатывающий от положения (путевой)
SQA — Вспомогательный контакт, фиксирующий аварийное отключение выключателя
SQC — Вспомогательный контакт в цепи электромагнита включения
SQK — Вспомогательный контакт, замыкающийся при отключении выключателя
SQM — Вспомогательный контакт, замыкающийся при включении выключателя (пуск двигателя завода пружин ABM)
SQT — Вспомогательный контакт в цепи электромагнита отключения
SQY — Вспомогательный контакт готовности пружин, управляющий электродвигателем завода пружин ABM
SR — Выключатель, срабатывающий от частоты вращения
SS — Переключатель синхронизации
SX — Накладка оперативная
T — Трансформаторы, автотрансформаторы
TA — Трансформатор тока
TAN — Трансформатор тока нулевой последовательности
TAV — Трансреактор
TL — Трансформатор промежуточный
TLV — Трансформатор отбора напряжения
TS — Электромагнитный стабилизатор
TS — Электромагнитный стабилизатор
TUV — Трансформатор регулировочный
TV — Трансформатор напряжения
U — Преобразователи электрических величин в электрические, устройства связи
UA — Преобразователь тока
UB — Модулятор
UF — Преобразователь частоты
UI — Дискриминатор
UR — Демодулятор
UV — Преобразователь напряжения, фазорегулятор
UZ — Преобразователь частотный, инвертор, генератор частоты, выпрямитель
V — Приборы электровакуумные, полупроводниковые
VD — Диод, стабилитрон
VL — Прибор электровакуумный
VS — Тиристор
VT — Транзистор
W — Линии и элементы сверхвысокой частоты, антенны
WA — Антенна
WE — Ответвитель
WK — Короткозамыкатель
WS — Вентиль
WT — Трансформатор, неоднородность, фазовращатель
WU — Аттенюатор
X — Соединения контактные
XA — Токосъемник, контакт скользящий
XB — Перемычка
XG — Испытательный зажим
XN — Соединение неразборное
XP — Штырь
XS — Гнездо
XT — Соединение разборное
XW — Соединитель высокочастотный
Y — Устройства механические с электромагнитным приводом
YA — Электромагнит
YAB — Замок электромагнитной блокировки
YAC — Электромагнит включения в приводе воздушного выключателя (легкий привод), контактор включения
YAT — Электромагнит отключения (соленоид отключения)
YB — Тормоз с электромагнитным приводом
YC — Муфта с электромагнитным приводом
YH — Электромагнитный патрон или плита
YMC — Электромагнит включения в приводе масляного выключателя (тяжелый привод)
Z — Устройства оконечные, фильтры, ограничители
ZA — Фильтр тока
ZF — Фильтр частоты
ZL — Ограничитель
ZQ — Фильтр кварцевый
ZV — Фильтр напряжения

Буквенные коды функционального назначения радиоэлектронного устройства или элемента
A — Вспомогательный
C — Считающий
D — Дифференцирующий
F — Защитный
G — Испытательный
H — Сигнальный
I — Интегрирующий
M — Главный
N — Измерительный
P — Пропорциональный
Q — Состояние (старт, стоп, ограничение)
R — Возврат, сброс
S — Запоминающий, записывающий
т — Синхронизирующий, задерживающий
V — Скорость (ускорение, торможение)
W — Суммирующий
X — Умножение
Y — Аналоговый
Z — Цифровой


Поделиться новостью в соцсетях

Обозначения буквенно-цифровые в электрических схемах

Первая
буква кода

(обязательная)
Группа видов элементов Примеры видов элементов Двухбуквенный код
A
Устройство
(общее обозначение)


B

Преобразователи неэлектрических величин в электрические (кроме генераторов и источников питания) или наоборот аналоговые или многоразрядные преобразователи или датчики для указания или измерения

Громкоговоритель
BA
Магнитострикционный
элемент
BB
Детектор ионизирующих
элементов
BD
Сельсин — приемник
BE
Телефон (капсюль)
BF
Сельсин — датчик
BC
Тепловой датчик
BK
Фотоэлемент
BL
Микрофон
BM
Датчик давления
BP
Пьезоэлемент
BQ
Датчик частоты вращения (тахогенератор)
BR
Звукосниматель
BS
Датчик скорости
BV
C Конденсаторы


D
Схемы интегральные,
микросборки
Схема интегральная аналоговая
DA
Схема интегральная, цифровая, логический элемент
DD
Устройство хранения информации
DS
Устройство задержки
DT
E Элементы разные
Нагревательный элемент
EK
Лампа осветительная
EL
Пиропатрон
ET
F
Разрядники, предохранители,
устройства защитные
Дискретный элемент защиты по току мгновенного действия
FA
Дискретный элемент защиты по току инерционного действия
FP
Предохранитель плавкий
FU
Дискретный элемент защиты по напряжению, разрядник
FV
G Генераторы, источники питания
Батарея
GB
H Элементы индикаторные и сигнальные
Прибор звуковой сигнализации
HA
Индикатор символьный
HG
Прибор световой сигнализации
HL
K
Реле, контакторы,
пускатели
Реле токовое
KA
Реле указательное
KH
Реле электротепловое
KK
Контактор, магнитный пускатель
KM
Реле времени
KT
Реле напряжения
KV
L Катушки индуктивности, дроссели
Дроссель люминесцентного
освещения
LL
M Двигатели

P
Приборы, измерительное оборудование

Примечание. Сочетание PE применять не допускается

Амперметр
PA
Счётчик импульсов
PC
Частотометр
PF
Счётчик активной энергии
PI
Счётчик реактивной энергии
PK
Омметр
PR
Регистрирующий прибор
PS
Часы, измеритель времени действия
PT
Вольтметр
PV
Ваттметр
PW
Q Выключатели и разъединители в силовых цепях
Выключатель автоматический
QF
Короткозамыкатель
QK
Разъединитель
QS
R Резисторы
Терморезистор
RK
Потенциометр
RP
Шунт измерительный
RS
Варистор
RU
S
Устройства коммутационные в цепях управления, сигнализации и измерительных.

Примечание. Обозначение SF применяют для аппаратов не имеющих контактов силовых цепей

Выключатель или переключатель
SA
Выключатель кнопочный
SB
Выключатель автоматический
SF
Выключатели, срабатывающие от различных воздействий:

– от уровня

SL
– от давления
SP
– от положения (путевой)
SQ
– от частоты вращения
SR
– от температуры
SK
T Трансформаторы, автотрансформаторы
Трансформатор тока
TA
Электромагнитный стабилизатор
TS
Трансформатор напряжения
TV
U
Устройства связи.
Преобразователи электрических величин в электрические
Модулятор
UB
Демодулятор
UR
Дискриминатор
UI
Преобразователь частоты, инвертор, генератор частоты, выпрямитель
UZ
V Приборы электровакуумные, полупроводниковые
Диод, стабилитрон
VD
Прибор электровакуумный
VL
Транзистор
VT
Тиристор
VS
W
Линии и элементы СВЧ
Антенны
Ответвитель
WE
Короткозамыкатель
WK
Вентиль
WS
Трансформатор, неоднородность, фазовращатель
WT
Аттенюатор
WU
Антенна
WA
X Соединения контактные
Токосъёмник, контакт скользящий
XA
Штырь
XP
Гнездо
XS
Соединение разборное
XT
Соединитель
высокочастотный
XW
Y Устройства механические с электромагнитным приводом
Электромагнит
YA
Тормоз с электромагнитным
приводом
YB
Муфта с электромагнитным
приводом
YC
Электромагнитный патрон или плита
YH
Z

Устройства оконечные
Фильтры. Ограничители

Ограничитель
ZL
Фильтр кварцевый ZQ

Буквенно-цифровые обозначения зажимов и проводов

18.04.2014

Буквенно-цифровые обозначения зажимов и проводов

Согласно ГОСТ 2.709-89.

Обозначение зажимов

Для обозначения зажимов электрических элементов используют условный цвет, соответствующее графическое или буквенно-цифровое обозначение.

Обозначения зажимов электрических устройств приведены в табл. 1.

Таблица 1

Присоединительный зажимэлектрического устройства

Обозначение

буквенно-цифровое

графическое

Для переменного тока:

1-я фаза

U

2-я фаза

V

3-я фаза

W

нейтральный провод

N

Защитный провод

PE

По ГОСТ 2. 721

Заземляющий провод

E

«

Провод бесшумового заземления

TE

«

Провод соединения с корпусом

MM

«

Провод эквипотенциальный

CC

«

Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.

Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный — СС. Этим обозначением пользуются только в том случае, когда соединение этого зажима с защитным проводом или землей не видно.

Обозначения проводов специального вида приведены в табл. 2.

Таблица 2

Наименование

Обозначение

буквенно-цифровое

графическое

Система питания переменного тока:

Фазный провод

L

1-я фаза

L1

2-я фаза

L2

3-я фаза

L3

нейтральный провод

N

Система питания постоянного тока:

положительный полюс

L+

+

отрицательный полюс

L−

средний провод

M

Защитный провод с заземлением

PE

По ГОСТ 2. 721

Защитный провод незаземленный

PU

«

Соединенный защитный и средний провод

PEN

«

Заземляющий провод

E

«

Провод бесшумового заземления

TE

«

Провод соединения с корпусом

MM

«

Провод эквипотенциальный

CC

«

Обозначение участков цепей

Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.

При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.

Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.

Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.

Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера.

1-й фазы — L1, L11, L12, L13 и т.д.

2-й фазы — L2, L21, L22, L23 и т.д.

3-й фазы — L3, L31, L32, L33 и т.д.

Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.


Условное обозначение фотореле на схеме. Обозначения фазы и нуля в электрике

Содержание:

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

  • как обозначается фаза и ноль способом присвоения им определенных цветов;
  • что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземляющие проводники (заземлители)

Самым распространенным цветовым обозначением изоляции заземлителей являются комбинации желтого и зеленого цветов. Желто-зеленая раскраска изоляции имеет вид контрастных продольных полос. Пример заземлителя показан далее на изображении.

Однако изредка можно встретить либо полностью желтый, либо светло-зеленый цвет изоляции заземлителей. При этом на изоляции могут быть нанесены буквы РЕ. В некоторых марках проводов их желтый с зеленым окрас по всей длине вблизи концов с клеммами сочетается с оплеткой синего цвета. Это значит то, что нейтраль и заземление в этом проводнике совмещаются.

Для того чтобы при монтаже и также после него хорошо различать заземление и зануление, для изоляции проводников применяются разные цвета. Зануление выполняется проводами и жилами синего цвета светлых оттенков, подключаемыми к шине, обозначенной буквой N. Все остальные проводники с изоляцией такого же синего цвета также должны быть присоединены к этой нулевой шине. Они не должны присоединяться к контактам коммутаторов. Если используются розетки с клеммой, обозначенной буквой N, и при этом в наличии нулевая шина, между ними обязательно должен быть провод светло-синего цвета, соответственно присоединенный к ним обеим.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.


Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

  • фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.


  • В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.



Цвета шин и проводов на постоянном токе

  • Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:


Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Электрическая схема – это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение.

Все условные (условно-графические) обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т.д. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Благодаря огромному количеству разнообразных электрических элементов появляется возможность создавать очень подробные электрические схемы, понятные практически каждому специалисту в электрической области.

Каждый элемент на электрической схеме должен выполняться в соответствие с ГОСТ. Т.е. кроме правильного отображения графического изображения на электрической схеме должны быть выдержаны все стандартные размеры каждого элемента, толщина линий и т.д.

Существует несколько основных видов электрических схем. Это схема однолинейная, принципиальная, монтажная (схема подключений). Также схемы бывают общего вида – структурные, функциональные. У каждого вида своё назначение. Один и тот же элемент на разных схемах может обозначаться и одинаково, и по-разному.

Основное назначение однолинейной схемы – графическое отображение системы электрического питания (электроснабжение объекта, разводка электричества в квартире и т.д.). Проще говоря, на однолинейной схеме изображается силовая часть электроустановки. По названию можно понять, что однолинейная схема выполняется в виде одной линии. Т.е. электрическое питание (и однофазное, и трёхфазное), подводимое к каждому потребителю, обозначается одинарной линией.

Чтобы указать количество фаз, на графической линии используются специальные засечки. Одна засечка обозначает, что электрическое питание однофазное, три засечки – что питание трёхфазное.

Кроме одинарной линии используются обозначения защитных и коммутационных аппаратов. К первым аппаратам относятся высоковольтные выключатели (масляные, воздушные, элегазовые, вакуумные), автоматические выключатели, устройства защитного отключения, дифференциальные автоматы, предохранители, выключатели нагрузки. Ко вторым относятся разъединители, контакторы, магнитные пускатели.


Высоковольтные выключатели на однолинейных схемах изображаются в виде небольших квадратов. Что касается автоматических выключателей, УЗО, дифференциальных автоматов, контакторов, пускателей и другой защитной и коммутационной аппаратуры, то они изображаются в виде контакта и некоторых поясняющих графических дополнений, в зависимости от аппарата.

Монтажная схема (схема соединения, подключения, расположения) используется для непосредственного производства электрических работ. Т.е. это рабочие чертежи, используя которые, выполняется монтаж и подключение электрооборудования. Также по монтажным схемам собирают отдельные электрические устройства (электрические шкафы, электрические щиты, пульты управления, и т.д.).


На монтажных схемах изображают все проводные соединения как между отдельными аппаратами (автоматические выключатели, пускатели и др.), так и между разными видами электрооборудования (электрические шкафы, щитки и т.д.). Для правильного подключения проводных соединений на монтажной схеме изображаются электрические клеммники, выводы электрических аппаратов, марка и сечение электрических кабелей, нумерация и буквенное обозначение отдельных проводов.

Схема электрическая принципиальная – наиболее полная схема со всеми электрическими элементами, связями, буквенными обозначениями, техническими характеристиками аппаратов и оборудования. По принципиальной схеме выполняют другие электрические схемы (монтажные, однолинейные, схемы расположения оборудования и др.). На принципиальной схеме отображаются как цепи управления, так и силовая часть.

Цепи управления (оперативные цепи) – это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз (напряжения) а также связи между этими и другими элементами.

На силовой части изображаются автоматические выключатели, силовые контакты пускателей и контакторов, электродвигатели и т.д.

Кроме самого графического изображения каждый элемент схемы снабжается буквенно-цифровым обозначением. Например, автоматический выключатель в силовой цепи обозначается QF. Если автоматов несколько, каждому присваивается свой номер: QF1, QF2, QF3 и т.д. Катушка (обмотка) пускателя и контактора обозначается KM. Если их несколько, нумерация аналогичная нумерации автоматов: KM1, KM2, KM3 и т.д.


В каждой принципиальной схеме, если есть какое-либо реле, то обязательно используется минимум один блокировочный контакт этого реле. Если в схеме присутствует промежуточное реле KL1, два контакта которого используются в оперативных цепях, то каждый контакт получает свой номер. Номер всегда начинается с номера самого реле, а далее идёт порядковый номер контакта. В данном случае получается KL1.1 и KL1.2. Точно также выполняются обозначения блок-контактов других реле, пускателей, контакторов, автоматов и т.д.

В схемах электрических принципиальных кроме электрических элементов очень часто используются и электронные обозначения. Это резисторы, конденсаторы, диоды, светодиоды, транзисторы, тиристоры и другие элементы. Каждый электронный элемент на схеме также имеет своё буквенное и цифровое обозначение. Например, резистор – это R (R1, R2, R3…). Конденсатор – C (C1, C2, C3…) и так по каждому элементу.

Кроме графического и буквенно-цифрового обозначения на некоторых электрических элементах указываются технические характеристики. Например, для автоматического выключателя это номинальный ток в амперах, ток срабатывания отсечки тоже в амперах. Для электродвигателя указывается мощность в киловаттах.

Для правильного и корректного составления электрических схем любого вида необходимо знать обозначения используемых элементов, государственные стандарты, правила оформления документации.

Фаза, ноль, заземление. Что такое l1 в электрике. Маркировка проводов (N, PE, L) Что такое l n pe в электрике

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор , терморегулятор теплого пола или блок питания светодиодной ленты , а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.

Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка , и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007 ), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак — , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.

Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами? », если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Вступай в нашу группу вконтакте!

http://rozetkaonline.ru

Переход на привычное напряжение 220 В проводился еще в годы существования Советского Союза и закончился в конце 70-х, начале 80-х. Электрические сети того времени выполнялись по двухпроводной схеме, а изоляция проводов использовалась однотонная, преимущественно белого цвета . В дальнейшем, появилась бытовая техника повышенной мощности, требующая заземления.

Схема подключения постепенно изменялась на трёхпроводную. ГОСТ 7396.1–89 стандартизировал типы силовых вилок приблизив их европейским. После распада СССР были приняты новые стандарты, основанные на требованиях Международной электротехнической комиссии. В частности, для повышения безопасности при работе в электрических сетях и упрощения монтажа, вводилась цветовая градация проводов.

Нормативная база

Основным документом, описывающим требования к монтажу электросетей, является ГОСТ Р 50462–2009, в основе которого лежит стандарт МЭК 60446:2007. В нем изложены правила, которым должна соответствовать цветовая маркировка проводов. Касаются они производителей кабельной продукции , строительных и эксплуатирующих организаций, деятельность которых связана с монтажом электрических сетей.

Расширенные требования к монтажу содержатся в Правилах устройства электрических установок . В них приведен рекомендуемый порядок подключения, с отсылкой к ГОСТ-Р в пунктах касающихся цветовых градаций.

Необходимость разделения по цвету

Двухпроводная система подразумевает наличие в сети фазы и нуля. Вилка для таких розеток используется плоская. Оборудование устроено таким образом, что правильность подключения роли не играет. Не важно на какой контакт будет подана фаза, аппаратура разберется самостоятельно.

При трехпроводной системе, дополнительно предусмотрено наличие заземляющей жилы. В лучшем случае , неправильное подключение проводов, приведет к постоянному срабатыванию защитного автомата, в худшем — к повреждению оборудования и пожару. Использование цветной градации для жил, позволяет исключить ошибки при монтаже и избавляет от необходимости использования специальных приборов, предназначенных для измерения получаемого напряжения.

Трехпроводная система

Посмотрим на разрез трехжильного провода, который применяется для прокладки бытовых электросетей.

Цвет проводов указывает, где находятся фаза, ноль и земля. Дополнительно, на рисунке приведены типовые буквенные обозначения, применяемые в электрических схемах . Взяв в руки такой чертеж, можно визуально определить правильность выполненного подключения.

Давайте заглянем в ГОСТ и посмотрим, насколько приведенная на рисунке цветовая маркировка проводов соответствует требованиям. Пункт 5.1 общих положений содержит описание двенадцати цветов, которые должны использоваться для маркировки.

Девять цветов выделяется для обозначения фазных проводов, один для нулевого и два для заземления. Стандартом предусматривается выполнение заземляющего провода в комбинированном желто-зеленом исполнении. Разрешается продольное и поперечное нанесение полос, при это преимущественный цвет не должен занимать более 70 % площади оплетки. Отдельное использование желтого или зеленого цвета в защитном покрытии прямо запрещается пунктом 5.2.1.

Указанная схема применяется при однофазном подключении, подходящем для большинства электрических приборов. Запутаться в ней, при правильно маркированном проводе, практически невозможно.

Пятипроводная система

Для трехфазного подключения используются пятижильные провода. Соответственно три провода выделяются под фазы, один под нейтральный или нулевой и один под защитный, заземляющий. Цветовая маркировка, как в любой сети переменного тока применяется аналогичная, в соответствии с требованиями ГОСТ.

В этом случае будет правильное подключение фазных проводников. Как видно на рисунке, защитный провод выполнен в желто-зеленой оплетке, а нулевой — в синей. Для фаз использованы разрешенные оттенки.

С помощью пятижильных проводов можно выполнять подключение сети 380 В с правильно выполненным расключением.

Совмещенные провода

В целях удешевления производства и упрощения подключений применяются также провода двух или четырехжильные, в которых защитная жила совмещена с нейтральной. В документации они обозначаются аббревиатурой PEN. Как вы догадались, складывается она из буквенных обозначений нулевого (N) и заземляющего (PE) проводов.

ГОСТом предусмотрена для них специальная цветовая маркировка. По длине они окрашиваются в цвета заземляющей жилы, то есть в желто-зеленый. Концы должны быть в обязательном порядке окрашены в синий цвет , им же дополнительно обозначаются все места соединений.

Поскольку места, в которых выполняется подключение заранее определить невозможно, в этих точках провода PEN выделяют с помощью изолирующей ленты или кембриков синего цвета.

Нестандартные провода и маркировка

Приобретая новый провод, вы разумеется обратите внимание на цветовую маркировку жил и выберете тот вариант, где она нанесена правильно. Что делать в том случае, когда проводка уже выполнена, а цвета проводов не соответствуют требованиям ГОСТа? Выход в этом случае такой же, как и с проводами PEN. Придется выполнить ручную маркировку, после того, как вы определитесь с ролью, выполняемой подходящими к оборудованию жилами. Простым вариантом будет использование цветной изоленты соответствующих оттенков. Как минимум, стоит обозначить защитный и нейтральный провода.

При профессиональном монтаже возможно применение специальных кембриков, представляющих собой полые отрезки изоляционного материала. Делятся они на обычные и термоусадочные. Вторые не требуют подбора по диаметру, но не имеют возможности повторного использования.

Встречаются также специально изготовленные маркеры, с международным буквенно-цифровым обозначением. Их применяют на вводных и распределительных щитах, к примеру, в многоквартирных домах или административных зданиях.

Цифровые метки, совместно с цветом провода, позволяют определить к какому потребителю подается питание.

Дополнительные требования

Поскольку линии, как и разводка, могут выполнятся с применением различной кабельной продукции, существует ряд правил по их взаимному подключению. Подключение трехпроводного кабеля к пятипроводному должно выполняться с соблюдением цветовой маркировки от ведущего к ведомому. Соответственно заземляющий и нейтральный цвета должны совпадать.

Фазное подключение, в данном случае выполняется с использованием объединяющей шины. С одной стороны, к ней присоединяются три жилы, с другой стороны — одна, которая и будет фазой в новом ответвлении.

При монтаже бытовых электросетей, по требованиям безопасности, запрещается использовать проводку с алюминиевыми, а также многопроводными жилами. Должен использоваться только кабель с цельной медной жилой.

Трехпроводная система постоянного тока

В системах постоянного тока , также используется трехпроводная система, но назначение проводов другое. Разделение выполняется на плюсовой, минусовой и защитный. Согласно ГОСТ в таких сетях применяется следующая цветовая маркировка:

  • Плюсовой — коричневый;
  • Минусовой — серый;
  • Нулевой — синий.

Поскольку отдельно провода под системы постоянного тока выпускать нерационально, указанная цветовая градация применяется в основном для окраски токопроводящих шин.

В заключение

Как видите, цвета проводов в электрике не прихоть производителя, а мера, направленная на обеспечение требований безопасности. При соблюдении правил монтажа обслуживать такие сети намного проще, а разобраться в подключении может не только специалист электрик, но и мы с вами.

Видео по теме

Каждый раз, когда я устанавливаю розетку или подключаю какой-то стационарный прибор встаёт вопрос о том, что значит цвет провода — фаза? Или это земля? Неразберихи добавляет то, что далеко не все кабеля — это наши родные ВВГ-3 с белым, синим и желто-зелёным проводами. Есть и китайцы с комбинациями серый + коричневый + белый, есть и сложные многожильные кабели, с которыми можно разобраться только по справочнику электрика.

В быту все эти кодировки взять неоткуда, поэтому будем ориентироваться на самую простую проводку. Простая — это кабель из трёх жил и бытовая задача, к примеру, установки розетки.

Стандартный бытовой провод с белым, синим и жёлто-зелёным цветом

Кодировка, маркировка и история

Идея разделить провода по цветам не нова — первые же эксперименты, как рисуют нам старые учебники, проводились с разноцветными клеммами и проводами. Всё та же незамутнённая простота осталась в автомобилях — синий и красный провод вряд ли перепутаешь. Правда, он иногда бывает чёрным, но это совсем другая история.

При изучении проводки самые важные для определения по цвету провода — не фаза, а земля и ноль, фазу всегда можно найти с помощью детекторной отвёртки или (практически) любого диода. А вот перепутать цвета земли и ноля иногда становится просто опасно, и определять, какого цвета провода фаза ноль земля надо заранее.

Цвет провода фазы

Как ранее было указано, особо фазу по цвету определять не требуется — почти всегда есть доступ к тому или иному инструменту для определения. Некоторый «зоопарк» в цветах наблюдается из-за того, что есть расширенные, не бытовые стандарты по цветовой дифференциации проводов, их используют настоящие электрики. Например, коричневый цвет говорит, что провод предназначен для розеток, а красный — для освещения. От этого зависит нагрузка и допустимые параметры работы.

Цвет провода земли

Заземление самый безальтернативный провод, у него всегда жёлто-зелёный цвет. Бывают отклонения, например, чисто жёлтый — когда провод импортный. В сети пишут, что встречается жёлто-зелёно-синий цвет провода, которым обозначают совмещённый рабочий нуль и землю.

Цвет провода ноля

У минуса небольшой выбор цветов — обычно это синий провод, который есть практически в любом кабеле, либо (очень редко) красный/вишнёвый. Как было сказано о земле — путать эти провода строго не рекомендуется.

Заключение

Фиксируем общую цветовую схему:

  • Земля — цвет провода жёлто-зелёный или жёлтый цвет провода;
  • Ноль — синий цвет;
  • Фаза — цвет провода белый, красный, коричневый и любые другие незнакомые.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Мировые производители бытовой техники при сборке своего оборудования используют цветовую маркировку монтажных проводов. Она представляет собой обозначение в электрике L и N. Благодаря строго определенному окрасу, мастер может быстро определить, какой из проводов является фазным, нулевым или заземляющим. Это важно при подключении или отключении оборудования от электропитания.

Виды проводов

При подключении электрооборудования, монтаже разнообразных систем не обойтись без специальных проводников. Их изготавливают из алюминия или меди. Эти материалы отлично проводят электрический ток.


Нулевые проводники

Эти электропровода подразделяются на три категории:

  • нулевые рабочие проводники.
  • нулевые защитные (земляные) проводники.
  • нулевые проводники, совмещающие в себе защитную и рабочую функцию.

Что такое обозначение проводов в электрике L и N? Нейтраль сети или нулевой рабочий проводник в схемах электрических цепей обозначают латинской буквой «N». Нулевые проводники кабелей имеют следующую окраску:

  • голубой цвет по всей протяженности без дополнительных вкраплений;
  • синий цвет по всей длине жилы без дополнительных вкраплений.

Что значит L, N и PE в электрике? PE (N-RE) — нулевой защитный проводник, который по всей длине входящего в кабель провода окрашивают чередующимися линиями желтого и зеленого цвета.

Третья категория нулевых проводников (REN-провода), которые совмещают в себе рабочую и защитную функции, имеет цветовое обозначение в электрике (L и N). Провода окрашены в синий цвет, с концами и местами соединений с желто-зелеными полосами.

Необходимость проверки маркировки

Обозначение LO, L, N в электрике при монтаже электрических сетей — важная деталь. Как проверить правильность цветовой маркировки? Для этого нужно использовать индикаторную отвертку.

Чтобы определить, какой из проводников является фазным, а какой нулевым при помощи индикаторной отвертки, необходимо прикоснуться ее жалом к неизолированной части провода. Если светодиод засветится, значит произошло касание к фазному проводнику. После прикасания отверткой к нулевому проводу светящегося эффекта не будет.

Важность цветовой маркировки проводников и четкое соблюдение правил ее использования позволит значительно сократить время проведения монтажных работ и поиск неисправностей электрооборудования, в то время как игнорирование этих элементарных требований оборачивается риском для здоровья.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Содержание:

Для того чтобы правильно прочитать и понять, что означает та или иная схема или чертеж, связанные с электричеством, необходимо знать, как расшифровываются изображенные на них значки и символы. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами. Все они отображаются латинскими символами в виде одной или двух букв.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т.д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

Устройства

Лазеры, мазеры, приборы телеуправления, усилители.

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

Конденсаторы

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

Разные элементы

Различные виды осветительных устройств и нагревательных элементов.

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

Двигатели

Двигатели постоянного и переменного тока.

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Силовые автоматические выключатели, короткозамыкатели, разъединители.

Резисторы

Счетчики импульсов

Частотометры

Счетчики активной энергии

Счетчики реактивной энергии

Регистрирующие приборы

Измерители времени действия, часы

Вольтметры

Ваттметры

Выключатели и разъединители в силовых цепях

Автоматические выключатели

Короткозамыкатели

Разъединители

Резисторы

Терморезисторы

Потенциометры

Шунты измерительные

Варисторы

Коммутационные устройства в цепях измерения, управления и сигнализации

Выключатели и переключатели

Выключатели кнопочные

Выключатели автоматические

Выключатели, срабатывающие под действием различных факторов:

От уровня

От давления

От положения (путевые)

От частоты вращения

От температуры

Трансформаторы, автотрансформаторы

Трансформаторы тока

Электромагнитные стабилизаторы

Трансформаторы напряжения

Устройства связи, преобразователи неэлектрических величин в электрические

Модуляторы

Демодуляторы

Дискриминаторы

Генераторы частоты, инверторы, преобразователи частоты

Приборы полупроводниковые и электровакуумные

Диоды, стабилитроны

Электровакуумные приборы

Транзисторы

Тиристоры

Антенны, линии и элементы СВЧ

Ответвители

Короткозамыкатели

Трансформаторы, фазовращатели

Аттенюаторы

Контактные соединения

Скользящие контакты, токосъемники

Разборные соединения

Высокочастотные соединители

Механические устройства с электромагнитным приводом

Электромагниты

Тормоза с электромагнитными приводами

Муфты с электромагнитными приводами

Электромагнитные патроны или плиты

Ограничители, устройства оконечные, фильтры

Ограничители

Кварцевые фильтры

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Условные графические обозначения электронных компонентов в схемах

Обзор элементов и их обозначение на печатной плате мобильного телефона

Сопротивление
Сопротивление по традиции обозначается буквой R (Resistor) и измеряется в Омах (Ом). На схеме оно обозначается прямоугольником, либо перечеркнутым прямоугольником (так обозначается термистор и его сопротивление зависит от температуры). R3 470 означает, что это сопротивление №3 на данной схеме и он имеет сопротивление 470 Ом


Конденсатор
Конденсатор обозначается буквой C и его емкость измеряется в Фарадах (F). Существует два типа конденсаторов — полярный и неполярный. На картинке внизу C4 — неполярный конденсатор, C5 — полярный. Слева вверху показан внешний вид полярного конденсатора. Неполярный конденсатор, значит, неполяризованный, — то есть не важно какой стороной он будет установлен на печатную плату. В отличие от полярного, который нужно устанавливать строго —плюс к плюсу, минус к минусу. Таблица значений конденсаторов.

Диод
Существует множество различных диодов, диод используется в качестве фильтра тока и напряжения, также в качестве выпрямителя и преобразователя. Диод это электронный прибор который обладает различной проводимостью в зависимости от приложенного напряжения (в одном направлении пропускает ток, в другом нет)


На печатной плате обычный диод похож на сопротивление, но на нем может быть маленькая точечка. Так как диод нельзя просто так взять и поставить на плату, надо определить по схеме какой стороной он должен быть установлен.

Светодиоды (LED — Light Emitting Diode). Данный тип диодов используются в качестве подсветки клавиатуры и экранов на всех современных мобильных устройствах

Также часто можно встретить фотодиоды (PhotoDiode Photo Cell). Их используют в качестве датчика света, например, в айФонах любого поколения есть такая функция, как регулировка яркости экрана, в зависимости от освещенности. Яркость регулируется как раз с помощью данного типа диодов.

Катушка индуктивности
Грубо говоря это кусок проволоки намотанной в спираль. Определить на схеме ее очень просто, она похожа на волну.

Предохранитель
Предохранитель необходим для защиты от внезапного увеличения силы тока и напряжения в конкретной схеме. В случае если сопротивление в цепи будет очень низким или появится короткое замыкание, предохранитель просто сгорит. Их специально изготавливают из таких материалов, что при прохождении через него большого тока они сильно нагреваются и сгорают. На печатной плате они похожи сопротивления. Обозначается на схеме буквой F:

Кварцевый генератор
Кварцевые генераторы используют для измерения времени, в качестве стандартов частоты. Кварцевые генераторы широко применяются в цифровой технике в качестве тактовых генераторов, то есть генерирует электрические импульсы заданной частоты (обычно прямоугольной формы) для синхронизации различных процессов в цифровых устройствах. Кстати, кварцевый генератор на столько важный элемент, что при его поломке телефон просто не включится.

Если я забыл рассказать о чем-то, напишите мне в комментариях и я подправлю эту статью.


D- и L-обозначения для сахаров – Master Organic Chemistry

D- и L-обозначения для абсолютной конфигурации сахаров и аминокислот

Чем отличается «D-глюкоза» от «L-глюкозы»? Или D-аланин из L-аланина?

И вообще, что такое в этой D- и L-номенклатуре? Читайте дальше:

Содержание

  1.  D- и L- обеспечивают краткое обозначение энантиомеров
  2. Зачем нам эта древняя номенклатура?
  3. L- и D-система для присвоения «абсолютной конфигурации»
  4. Четырехуглеродный альдегид D- и L-сахара (альдотетрозы)
  5. Пятиуглеродный альдегид D- и L-сахара (альдопентозы)
  6. Шестиуглеродный Альдегиды D- и L-сахара (альдогексозы)
  7. Но подождите – это еще не все! (Аминокислоты)
  8. Резюме: D- и L-обозначения для сахаров и аминокислот
  9. Примечания
  10. (Дополнительно) Ссылки и дополнительная литература

1.D- и L- обеспечивают быстрое сокращение для обозначения энантиомеров

Обозначение D- и L- обеспечивает быстрое сокращение для обозначения энантиомеров. Например,

D-глюкоза представляет собой энантиомер L-глюкозы. Поскольку L-аланин является энантиомером D-аланина.

Присваивается следующим образом. Для сахара, нарисованного в проекции Фишера с наиболее окисленным углеродом вверху (т. е. альдегидом или кетоном)

  • , если ОН в нижнем хиральном центре указывает вправо, он обозначается как D-
  • , если OH в нижнем хиральном центре указывает влево, он обозначается как L-.

Эта терминология также может применяться к аминокислотам: см. L- и D-аланин на рисунке выше.

2. Зачем нам эта древняя номенклатура?

Вы можете справедливо спросить: разве у нас уже нет системы для назначения абсолютной конфигурации [правила Кана-Ингольда-Прелога (т.е. R и S )]? Зачем нам новая система?

Система DL не нова, ребята. Это   старая система  , предшествующая системе Кан-Ингольд-Прелог.

Система DL — это буквально пережиток эпохи лошадей и повозок, восходящая к работе Эмиля Фишера по углеводам в конце 1800-х годов — времени, когда у химиков-органиков не было возможности определить абсолютную конфигурацию стереоцентров, которые только стали возможно в 1951 году ( thx, Bijvoet ).

Так почему же он все еще используется? Не отправить ли его на свалку истории вместе с логарифмическими линейками, 8-дорожечными кассетами и 5¼-дюймовыми дискетами?

Ну, есть процветающие сообщества в некоторых частях сельской Америки, где сохранились конные повозки — если вы знаете, где искать. (Может быть, когда-нибудь появятся коммуны, где люди будут использовать только компьютерные технологии 1970-х и 1980-х годов?)

Точно так же есть область органической химии, где система DL все еще находит применение, и это особенно касается сахаров и аминокислот. .

Между прочим, это не бунт химиков-амишей против современных пороков системы CIP. В конкретном случае с сахарами и аминокислотами есть как минимум 3 веские причины для использования L- и D-:

  1. Краткость.  D-глюкоза намного быстрее пишется и произносится, чем (2 R ,3 S ,4 R ,5 R )2,3,4,5,6-пентагидроксигексаналь. Система L-/D- позволяет обозначить конфигурацию молекулы с несколькими хиральными центрами одной буквой (плюс ее обычное название, конечно — спасибо Ноэлю за напоминание)
  2. Более кратко. Это быстрый способ обозначить энантиомеры. Энантиомером L-глюкозы является D-глюкоза.Энантиомером L-триптофана является D-триптофан. И хотя мы могли бы использовать префиксы (+)- или (-)- для различения двух энантиомеров глюкозы и других сахаров, знак оптического вращения может меняться в зависимости от растворителя, температуры, концентрации и других факторов, что делает его далеко не идеальным. . Кроме того, L- и D- относятся конкретно к абсолютной конфигурации, в то время как (как мы отмечали ранее) нет простой связи между знаком оптического вращения и конфигурацией.
  3. Оказывается, большинство встречающихся в природе сахаров являются D-, а большинство встречающихся в природе аминокислот – L-.В этом выражении сжато огромное количество информации, и нет конкурирующей системы (R/S, +/–), которая могла бы заменить L- и D- одним символом. Примечание

Стоит повторить: с сахарами и аминокислотами, L- и D- могут быть полезными обозначениями . Для других молекул об этом можно в значительной степени забыть. [(Какой-нибудь бедняга присвоил встречающемуся в природе морфину D-. Дайте мне обозначения R и S в любой день.]

Так что же такое эта D-/L-система, и как эти термины связаны со структурой

Присоединяйтесь ко мне в нашем путешествии во времени…

3.L- и D-система для присвоения «абсолютной конфигурации»

Эмиль Фишер начал изучать углеводы в конце 1880-х годов. К тому времени было известно (через Вант-Гоффа), что углерод имеет тетраэдрическую форму, а также было известно, что молекулы, содержащие углерод с четырьмя различными заместителями, могут вращать плоскополяризованный свет (например, Пастера). Что не было известным, так это абсолютная конфигурация любой из хиральных молекул — то, что мы сегодня назвали бы их конфигурациями « R » и « S ».

Простейшим углеводом [C n (H 2 O) n ], содержащим хиральный центр, является глицеральдегид, C 3 H 6 O 3 . Глицеральдегид имеет три атома углерода; что делает его «триосом». Наиболее окисленным углеродом в глицеральдегиде является альдегид, что также делает его «альдозой». [Эти термины часто объединяют: « альдо три оза» относится к 3-углеродному сахару , содержащему альдегид . ]

В 1888 г. были выделены и охарактеризованы два энантиомера глицеринового альдегида [(+)- и (-)].Но поскольку нет простой корреляции между конфигурацией хирального центра и направлением, в котором он вращает плоскополяризованный свет, у Эмиля Фишера не было возможности связать оптическое вращение (+)- и (-)-глицеральдегида с абсолютная конфигурация атомов вокруг хирального центра.

Используя сегодняшнюю терминологию, у него не было возможности узнать, был ли (-)-глицеральдегид ( R ) или (S ).

Не имея этой ключевой информации, Фишер решил угадать .

Предположение, которое оказалось верным, заключалось в том, что (-)-глицеральдегид имеет конфигурацию, которую мы теперь называем S , а (+)-глицеральдегид имеет конфигурацию, которую мы теперь называем R .

Конечно, Кан, Ингольд и Прелог еще не родились, а система CIP будет разработана только после работы Бийвоэта в 1951 году. Поэтому Фишер разработал свою собственную номенклатуру.

Нарисовав глицеральдегид в том, что позже будет названо проекцией Фишера, он присвоил конфигурацию слева (-)-глицеральдегиду и назвал ее L- (сокращение от латинского laevo ).Затем он присвоил конфигурацию справа (+)-глицеральдегиду и назвал ее D- (от латинского dextro ).

Почему это так важно?

Присвоение абсолютной конфигурации для L- и D-глицеринового альдегида немного похоже на присвоение нулевого меридиана (0° долготы) Королевской обсерватории в Гринвиче, Англия. Точно так же, как долготу любого другого места на Земле можно было бы определить относительно этой точки, если бы были известны их относительные расстояния, можно было бы определить абсолютную конфигурацию любого другого стереоцентра, если бы была известна его конфигурация относительно L- или D-глицеринового альдегида.

Возможно, это не самая ясная аналогия. Итак, давайте посмотрим на 4-углеродные сахара в качестве другого примера.

4. Четырехуглеродные альдегиды D- и L-сахара (альдотетрозы)

Как только были предложены абсолютные конфигурации L- и D-глицеральдегида, абсолютные конфигурации других хиральных соединений могли быть установлены по аналогии (и много химической работы).

На сегодня это не принципиально, но пример такого рода рассуждений см. в этом [ Note ].[Мы вернемся к нему, когда будем писать о доказательстве Фишера для строения глюкозы.]

Еще когда вводилась концепция хиральных центров, вы, вероятно, узнали, что молекула с n хиральными центрами будет иметь 2 n стереоизомеров ( пока нет мезосоединений).

Существуют две четырехуглеродные альдозы, треоза и эритроза. Каждый из них имеет два хиральных центра. Каждый из них существует в виде пары энантиомеров (L- и D-), что дает всего четыре стереоизомера.

Вот они.На рисунке ниже важно отметить, что L-семейство сахаров имеет ОН-группу нижнего хирального углерода слева, а D-семейство имеет ОН-группу нижнего хирального углерода справа (выделено). .

Посмотрите, как L-эритроза и L-треоза строятся на стереоцентре, установленном в L-глицеральдегиде (выделено), а D-эритроза и D-треоза строятся на стереоцентре, установленном в D-глицеральдегиде (выделено).

Сахара построены примерно так же, как бинарная система; вы можете думать о каждом стереоцентре как о «бите», который может иметь одно из двух значений.Конфигурация L-эритрозы и L-треозы различается только в одном стереоцентре. Если бы мы поменяли местами H и OH, мы бы получили другое. У этой связи есть название, которое вы иногда можете встретить: две молекулы, имеющие противоположную конфигурацию только в одном стереоцентре, называются эпимерами , особенно когда один из атомов, присоединенных к стереоцентру, представляет собой водород (H).

5. Пятиуглеродные альдегиды D- и L-сахара (альдопентозы)

Существует квартет пятиуглеродных альдегидных сахаров (альдопентоз): рибоза, арабиноза, ксилоза и ликсоза, каждый из которых существует в виде пары энантиомеров (D- и L-).

Наиболее знакомым названием в этом списке должно быть рибоза , представляющая собой сахарную основу рибонуклеиновой кислоты (РНК).

Слева на приведенной ниже диаграмме показаны L-альдопентозы, которые имеют одинаковую конфигурацию нижнего стереоцентра, когда альдегид помещается вверху.

Их энантиомеры, D-альдопентозы, находятся справа, и все они имеют одинаковую конфигурацию нижнего стереоцентра (выделено).

Здесь следует отметить, что подавляющее большинство сахаров в земных формах жизни представляют собой D-сахара, включая D-рибозу в качестве основы РНК.Почему и как все организмы на Земле оказались с D-сахарами, остается загадкой, поскольку можно предположить, что L-сахара работали бы так же хорошо. [Это послужило источником вдохновения для писателей-фантастов, таких как Артур Кларк, а также для несколько плохо принятого романа «Звездный путь». Спасибо @Prof_West, @vancew, @RoseChem2 и @PeONor за советы!]

6. Шесть углеродных альдегидов D- и L-сахаров (альдогексоз)

Если имеется 4 альдопентозы, каждая в виде D-L —  пара энантиомеров (всего 8 стереоизомеров), тогда сколько существует альдогексоз?

Имеется 8 пар D-L- (всего 16 стереоизомеров).Наиболее знакомым из них является глюкоза, но вы, вероятно, узнаете маннозу и галактозу. Некоторые редко, если вообще встречаются в природе (идозе, кто-нибудь?).

Вот D-альдогексозы. Обратите внимание, что все они имеют одинаковую конфигурацию нижнего хирального центра — такую ​​же, которую мы видели в D-глицеральдегиде.

В отличие от D-сахаров, L-сахара (ниже) редко встречаются в природе. Интересно, что L-глюкоза исследовалась как заменитель сахара. Его вкус неотличим от встречающейся в природе D-глюкозы, но он не обеспечивает питания, поскольку не может быть расщеплен нашими (хиральными) ферментами.Как оказалось, производство слишком дорого, чтобы конкурировать со сплендой, стевией, аспартамом и т. д. др.

Хорошо, этого достаточно. Были созданы семиуглеродные сахара (альдогептозы), но они не являются биологически значимыми.

7. Но подождите — это еще не все! (Аминокислоты)

Если вы рисуете аминокислоты в проекции Фишера с наиболее окисленной группой вверху (карбоновая кислота), то вы также можете назначить L- и D-.

Из 19 хиральных аминокислот, входящих в состав белков ( протеиногенных является правильным термином  ), все являются L-.(Глицин ахиральный, поэтому D- и L- не применяются). Некоторые D-аминокислоты встречаются в природе, но они редки (в основном встречаются у бактерий, за заметным исключением яда утконоса) и не кодируются мРНК.

Интересно, что хотя все 19 хиральных аминокислот являются L-, только 18 из 19 являются (S). Что является исключением?

(Это хорошая органическая химия, мелочи).

Цистеин — чудак.

(Бонусные баллы, если вы также сказали селеноцистеин … ботан).

8. Резюме: D- и L-обозначения для сахаров и аминокислот

Итак, это система D-L- для присвоения абсолютной конфигурации. Это хорошо работает для сахаров, поскольку они могут быть построены систематически (например, бинарная система). Это также полезно для аминокислот. Ключевым моментом является просто смотреть на нижний стереоцентр, пока он рисуется в проекции Фишера. Верно? Д. Ушел? L.

Конечно, в проекциях Фишера сахара не всегда так услужливо рисуются – они образуют кольца.Мы напишем об определении D- и L- в циклических сахарах в следующем посте.

Все, что я должен сказать, это то, что благодарите любое божество, в которое вы решите верить, за то, что догадка Фишера оказалась верной. Было бы огромной головной болью просеивать 70 с лишним лет химической литературы, зная, что всем сахарам и аминокислотам была присвоена неправильная конфигурация.

Спасибо Томасу Струблу за помощь с этим постом.


Примечания

Примечание 1.«предпоследним стереоцентром в большинстве хиральных сахаров является R, а стереоцентром в большинстве аминокислот является S» не имеет такого же кольца, тем более что цистеин — это R. ]

Примечание. Вот мысленный эксперимент по определению относительных конфигураций эритрозы и треозы. (я говорю «мысленный эксперимент», потому что не хочу включать конкретные реагенты, которые могут отвлекать внимание)

Если начать с чистой (+)-эритрозы и окислить первичный спирт до альдегида с помощью известных методов, то получится соединение, лишенное оптического вращения.То же самое верно и для (-)-эритрозы, которая дает полностью идентичное соединение. Отсюда можно сделать вывод, что структура нового соединения должна быть такой, чтобы молекула имела внутреннюю зеркальную плоскость (т.е. мезо). [При дальнейшем окислении соединения до дикарбоновой кислоты образуется мезо -винная кислота, структура которой известна].

Напротив, выполнение той же операции с (+)-треозой приводит к получению диальдегида, сохраняющего оптическое вращение.Соединение с равным и противоположным оптическим вращением образуется при выполнении той же операции с (-)-треозой. Эти два соединения являются энантиомерами. Чтобы это было правдой, относительная ориентация гидроксильных групп в треозе должна быть против . Эти соединения могут быть дополнительно окислены с образованием соответственно (–)- и (+)-винной кислоты.

Те же рассуждения можно использовать в обратном направлении (редукция). Например, либо (+)-, либо (-)-эритроза может быть восстановлена ​​до тетраолэритрита, который составляет мезо .

Аналогично, восстановление (+)- и (-) треозы приводит к образованию энантиомерной пары тетраолов, треитола.

Из этих фактов мы можем вывести относительную ориентацию групп ОН.

[Примечание: в старой литературе термины эритро- и трео- иногда используются для описания отношений между парами диастереомеров с двумя хиральными центрами. В настоящее время мы склонны использовать вместо и против ].


(Advanced) Ссылки и дальнейшее чтение

  1. Über Die Bezeichnung Von Optischen Antipoden Derch Die Buchstaben D IND L
    Emil Fischer
    BER. 1907 , 40 (1), 102-106
    DOI:
    10.1002/cber.100111
    Это известная статья, в которой профессор Эмиль Фишер (произвольно!) определил (-)-стероглицериновый альдегид .
  2. Синтезы группы пуринов и сахаров
    Эмиль Фишер
    Нобелевская лекция, 1902
    он рассказывает о своей работе не только с углеводами, но и с пуринами, членами которых являются такие соединения, как кофеин и теобромин.Профессор Фишер предсказывает рост популярности энергетических напитков (например, Red Bull), заявляя: « проявив немного воображения, можно предвидеть день, когда бобы больше не понадобятся для приготовления хорошего кофе: небольшое количество порошка из Химические работы вместе с водой дадут пикантный, освежающий напиток удивительно дешево ”.
  3. Определение абсолютной конфигурации оптически активных соединений с помощью рентгеновских лучей
    BIJVOET, J., PEERDEMAN, A. & van BOMMEL, A.
    Nature 1951 , 1951 , 168 , 271-272 , 271-272
    DOI:
    1038/168271A0 9038/168271A0
    Известный документ, который доказал, с использованием рентгеновского структурного анализа, что « Эмиль Фишерская конвенция, которая присваивала конфигурацию 2 к правовращающей кислоте, кажется, соответствует действительности ”.
  4. Открытие Эмилем Фишером строения глюкозы. Полувековая ретроспектива
    CS Hudson
    Journal of Chemical Education 1941, 18 (8), 353
    DOI:
    10.1021/ed018p353
    Ранний обзор работ профессора Эмиля Фишера в области химии углеводов.
  5. Доказательство конфигурации сахаров Эмиля Фишера: дань уважения столетию
    Фридер В. Лихтенталер
    Angew. хим. Междунар. Эд. 1992 , 31 (12), 1541-1556
    DOI:
    10.1002/anie.1913
    Очень читаемый обзор 1992 г., в котором рассматриваются задачи профессора Фишера по стереохимии и химии углеводов. углеводов.

Квантовые числа и конфигурации электронов

Квантовые числа и конфигурации электронов

Квантовые числа и электрон Конфигурации


Квантовые числа

Модель Бора была одномерной моделью, которая использовала одно квантовое число для описания распределение электронов в атоме. Единственная информация, которая была важна, это размер . орбиты, которая описывалась квантовым числом n .модель Шредингера позволил электрону занять трехмерное пространство. Поэтому потребовалось три координаты, или три квантовых числа , чтобы описать орбитали, на которых электроны можно найти.

Три координаты, полученные из волновых уравнений Шредингера, являются главной ( n ), угловое ( l ) и магнитное ( m ) квантовые числа. Эти квантовые числа описывают размер, форму и ориентацию в пространстве орбиталей атома.

Главное квантовое число ( n ) описывает размер орбитали. Например, орбитали, для которых n = 2, больше, чем те, для которых n = 1. Поскольку они имеют противоположные электрические заряды, электроны притягиваются к ядру атом. Следовательно, энергия должна быть поглощена, чтобы возбудить электрон с орбитали, на которой электрон приближается к ядру ( n = 1) на орбиталь, на которой он дальше из ядра ( n = 2).Таким образом, главное квантовое число косвенно описывает энергию орбитали.

Угловое квантовое число ( l ) описывает форму орбитали. Орбитали имеют форму, которую лучше всего описать как сферическую ( l = 0), полярную ( l = 1), или клеверный лист ( l = 2). Они могут даже принимать более сложные формы в качестве значения углового квантового числа становится больше.

Существует только один способ ориентации сферы ( l = 0) в пространстве.Однако орбитали, имеющие полярную ( l = 1) форму или форму клеверного листа ( l = 2), могут указывают в разные стороны. Поэтому нам нужно третье квантовое число, известное как магнитное число . квантовое число ( m ), чтобы описать ориентацию в пространстве конкретного орбитальный. (Это называется магнитным квантовым числом , потому что влияние различных Ориентация орбиталей впервые наблюдалась в присутствии магнитного поля.)


Правила, регулирующие разрешенные комбинации Квантовые числа

  • Три квантовых числа ( n , l и m ), которые описывают орбитальные целые числа: 0, 1, 2, 3 и так далее.
  • Главное квантовое число ( n ) не может быть равно нулю. Допустимые значения n следовательно, это 1, 2, 3, 4 и так далее.
  • Угловое квантовое число ( l ) может быть любым целым числом от 0 до n — 1. Если n = 3, например, l может быть 0, 1 или 2.
  • Магнитное квантовое число ( m ) может быть любым целым числом от — до и + л . Если л = 2, м может быть либо -2, -1, 0, +1 или +2.




Оболочки и подоболочки орбиталей

Орбитали с одинаковым значением главного квантового числа образуют оболочку .Орбитали внутри оболочки делятся на подоболочек , которые имеют одинаковое значение угловое квантовое число. Химики описывают оболочку и подоболочку, в которой орбиталь принадлежит двухсимвольному коду, такому как 2 p или 4 f . Первый персонаж указывает на оболочку ( n = 2 или n = 4). Второй символ определяет подоболочка. По соглашению следующие строчные буквы используются для обозначения различных подоболочки.

с : л = 0
р : л = 1
д : л = 2
ф : л = 3

Хотя в первых четырех буквах нет шаблона ( s , p , d , f ), буквы идут от этой точки в алфавитном порядке ( g , h и т. д.).Немного допустимых комбинаций квантовых чисел n и l показаны на рисунок ниже.

Третье правило, ограничивающее допустимые комбинации n , l и m квантовые числа имеют важное следствие. Это заставляет количество подоболочек в оболочке быть равным главному квантовому числу оболочки. Корпус n = 3, для Например, содержит три подоболочки: орбитали 3 s , 3 p и 3 d .


Возможные комбинации квантовых чисел

В оболочке n = 1 есть только одна орбиталь, потому что есть только один путь в которым шар можно ориентировать в пространстве. Единственная допустимая комбинация квантовых чисел для которого n = 1 имеет место следующее.

В оболочке n = 2 четыре орбитали.

2 1 -1
2 1 0
2 1 1

В подоболочке 2 s имеется только одна орбиталь.Но есть три орбитали в 2 p подоболочка, потому что есть три направления, в которых орбиталь p может точка. Одна из этих орбиталей ориентирована по оси X , другая — по оси Y . оси, а третья по оси Z системы координат, как показано на рисунке ниже. Поэтому эти орбитали известны как 2 p x , 2 p y , и 2 p z орбитали.

В оболочке n = 3 девять орбиталей.

нет л м
3 0 0 3 с
3 1 -1
3 1 0 3 р
3 1 1
3 2 -2
3 2 -1 3 д
3 2 0
3 2 1
3 2 2

Имеется одна орбиталь в подоболочке 3 s и три орбитали в 3 p подоболочка.Однако оболочка n = 3 также включает 3 d орбиталей.

Пять различных ориентаций орбиталей в подоболочке 3 d показаны на рисунок ниже. Одна из этих орбиталей лежит в плоскости XY XYZ . система координат и называется орбиталью 3 d xy . 3 д хз и 3 d yz орбитали имеют такую ​​же форму, но лежат между осями систему координат в плоскостях XZ и YZ .Четвертая орбиталь в этом подоболочка лежит вдоль осей X и Y и называется орбитальный. Большая часть пространства, занимаемого пятой орбиталью, лежит вдоль оси Z и эта орбиталь называется орбиталью 3 d z 2 .

Число орбиталей в оболочке равно квадрату главного квантового числа: 1 2 = 1, 2 2 = 4, 3 2 = 9.В подоболочке s имеется одна орбиталь ( l = 0), три орбитали в подоболочке p ( l = 1) и пять орбиталей в подоболочке d подоболочка ( л = 2). Таким образом, количество орбиталей в подоболочке равно 2( l ) + 1.

Прежде чем мы сможем использовать эти орбитали, нам нужно знать количество электронов, которые могут занимают орбиталь и как их можно отличить друг от друга. Экспериментальный данные свидетельствуют о том, что орбиталь может содержать не более двух электронов.

Чтобы различить два электрона на орбитали, нам нужен четвертый квант количество. Это называется спиновым квантовым числом ( s ), потому что электроны ведут себя как если бы они вращались либо по часовой стрелке, либо против часовой стрелки. Один из электронам на орбитали произвольно присваивается s квантовое число +1/2, другому присваивается s квантовое число -1/2. Таким образом, требуется три квантовых числа чтобы определить орбиталь, но четыре квантовых числа, чтобы идентифицировать один из электронов, который может занимают орбиталь.

Допустимые комбинации n , l и m квантовых чисел для первые четыре оболочки приведены в таблице ниже. На каждую из этих орбиталей приходится две допустимые значения квантового числа спина, с .


Сводка допустимых комбинаций Quantum Номера

нет л м Обозначение подоболочки Количество орбиталей в подоболочке Число электронов, необходимое для заполнения подоболочки Общее количество электронов в подоболочке
1 0 0 1 2 2
2 0 0 2 с 1 2
2 1 1,0,-1 3 6 8
3 0 0 3 с 1 2
3 1 1,0,-1 3 6
3 2 2,1,0,-1,-2 5 10 18
4 0 0 1 2
4 1 1,0,-1 3 6
4 2 2,1,0,-1,-2 5 10
4 3 3,2,1,0,-1,-2,-3 7 14 32


Относительные энергии атомных орбиталей

Из-за силы притяжения между объектами противоположного заряда, наиболее важным фактором, влияющим на энергию орбитали, является ее размер и, следовательно, значение главного квантового числа, n .Для атома, содержащего только один электрон, нет разницы между энергиями различных подоболочек внутри оболочки. То 3 s , 3 p и 3 d орбитали, например, имеют одинаковую энергию в атом водорода. Модель Бора, определяющая энергии орбит с точки зрения ничего. больше, чем расстояние между электроном и ядром, поэтому работает для этого атом.

Однако атом водорода необычен.Как только атом содержит более одного электрон, разные подоболочки уже не имеют одинаковую энергию. Внутри данной оболочки орбитали s всегда имеют наименьшую энергию. Энергия подоболочек постепенно становится тем больше, чем больше значение углового квантового числа.

Относительные энергии: с < p < d < ф

В результате два фактора контролируют энергию орбитали в большинстве случаев. атомов: размер орбитали и ее форма, как показано на рисунке ниже.

Можно сконструировать очень простое устройство для оценки относительного энергии атомных орбиталей. Допустимые комбинации квантов n и l числа организованы в таблицу, как показано на рисунке ниже, и стрелки нарисованы на 45 углы в градусах, направленные в левый нижний угол таблицы.

Затем считывается порядок возрастания энергии орбиталей, следуя этим стрелки, начиная с верхней части первой строки и затем переходя ко второй, третьей, четвертая строка и так далее.Эта диаграмма предсказывает следующий порядок увеличения энергии для атомных орбиталей.

1 с < 2 с < 2 с < 3 с < 3 с <4 s < 3 d <4 p < 5 s < 4 d < 5 p < 6 s < 4 f < 5 d < 6 p < 7 s < 5 f < 6 d < 7 p < 8 s




Электронные конфигурации, принцип Ауфбау, Вырожденные орбитали и правило Хунда

Электронная конфигурация атома описывает орбитали, занятые электроны на атоме. В основе этого предсказания лежит правило, известное как aufbau. принцип , который предполагает, что электроны добавляются к атому по одному, начиная с наименьшей энергетической орбиталью, пока все электроны не будут помещены в соответствующую орбиту.

Атом водорода ( Z = 1) имеет только один электрон, который переходит в самую низкую энергию орбитальная, орбитальная 1 s . На это указывает надстрочный индекс «1». после символа орбитали.

H ( Z = 1): 1 с 1

Следующий элемент имеет два электрона, и второй электрон заполняет орбиталь 1 s потому что есть только два возможных значения для спинового квантового числа, используемого для различения между электронами на орбитали.

He ( Z = 2): 1 с 2

Третий электрон переходит на следующую орбиталь на энергетической диаграмме, 2 с орбитальный.

Li ( Z = 3): 1 с 2 2 с 1

Четвертый электрон заполняет эту орбиталь.

Be ( Z = 4): 1 с 2 2 с 2

После заполнения орбиталей 1 s и 2 s следующая самая низкая энергия орбитали — это три 2 p орбитали.Таким образом, пятый электрон переходит в один из эти орбитали.

B ( Z = 5): 1 с 2 2 с 2 2 р 1

Когда приходит время добавить шестой электрон, электронная конфигурация становится очевидной.

C ( Z = 6): 1 с 2 2 с 2 2 р 2

Однако в подоболочке 2 p есть три орбитали.Второй электрон на ту же орбиталь, что и первая, или на одну из других орбиталей в эта подоболочка?

Чтобы ответить на этот вопрос, нам нужно понять концепцию вырожденных орбиталей . К определение, орбитали вырождены , когда они имеют одинаковую энергию. Энергия орбиталь зависит как от ее размера, так и от ее формы, потому что электрон тратит больше своего время дальше от ядра атома по мере того, как орбиталь становится больше или форма становится более сложным.Однако в изолированном атоме энергия орбитали не зависит от направления, в котором он указывает в пространстве. орбитали, отличающиеся только своей ориентация в пространстве, например 2 p x , 2 p y и 2 p z орбитали, следовательно, вырождены.

Электроны заполняют вырожденные орбитали в соответствии с правилами, впервые сформулированными Фридрихом Хундом. Хунда правила можно резюмировать следующим образом.

  • Один электрон добавляется к каждой из вырожденных орбиталей в подоболочке перед двумя электроны присоединяются к любой орбитали в подоболочке.
  • Электроны добавляются к подоболочке с тем же значением квантового числа спина до тех пор, пока каждая орбиталь в подоболочке имеет по крайней мере один электрон.

Когда приходит время поместить два электрона в подоболочку 2 p , мы помещаем один электрон на каждую из двух этих орбиталей.(на выбор между 2 р х , 2 p y и 2 p z орбиталей является чисто произвольным.)

C ( Z = 6): 1 с 2 2 с 2 2 р x 1 2 р у 1

Тот факт, что оба электрона в подоболочке 2 p имеют одинаковый спин Квантовое число можно показать, представив электрон, для которого с = +1/2 с

стрелка вверх и электрон, для которого с = -1/2 со стрелкой вниз.

Таким образом, электроны на 2 p орбиталях углерода могут быть представлены как следует.

Когда мы доберемся до N ( Z = 7), мы должны поместить по одному электрону в каждую из трех вырожденных 2 p орбиталей.

Н ( З = 7): 1 с 2 2 с 2 2 р 3

Поскольку каждая орбиталь в этой подоболочке теперь содержит один электрон, следующий электрон добавленные к подоболочке, должны иметь противоположное спиновое квантовое число, тем самым заполняя одно из 2 p орбиталей.

О ( Z = 8): 1 с 2 2 с 2 2 р 4

Девятый электрон заполняет вторую орбиталь в этой подоболочке.

Ф ( З = 9): 1 с 2 2 с 2 2 р 5

Десятый электрон завершает подоболочку 2 p .

Ne ( Z = 10): 1 с 2 2 с 2 2 р 6

Есть что-то необычайно стабильное в атомах, таких как He и Ne, у которых есть электроны. конфигурации с заполненными оболочками орбиталей.Поэтому по соглашению мы пишем сокращенные электронные конфигурации с точки зрения числа электронов за предыдущий элемент с электронной конфигурацией заполненной оболочки. Электронные конфигурации следующие два элемента в периодической таблице, например, могут быть записаны следующим образом.

Na ( Z = 11): [Ne] 3 с 1

Mg ( Z = 12): [Ne] 3 с 2

Процесс Ауфбау можно использовать для предсказания электронной конфигурации элемента.Фактическая конфигурация, используемая элементом, должна быть определена экспериментально. То экспериментально определенные электронные конфигурации для элементов в первых четырех строках Периодической таблицы приведены в таблице в следующем разделе.






Электронные конфигурации элементов

(элементы 1, 2, 3 и 4 ряда)

Атомный номер Символ Электронная конфигурация
1 Х 1 с 1
2 Он 1 с 2 = [Не]
3 Ли [Не] 2 с 1
4 Быть [Не] 2 с 2
5 Б [He] 2 с 2 2 р 1
6 С [He] 2 с 2 2 р 2
7 Н [He] 2 с 2 2 р 3
8 О [He] 2 с 2 2 р 4
9 Ф [He] 2 с 2 2 р 5
10 Не [He] 2 с 2 2 p 6 = [Ne]
11 На [Не] 3 с 1
12 Мг [Не] 3 с 2
13 Ал [Ne] 3 с 2 3 р 1
14 Си [Ne] 3 с 2 3 р 2
15 Р [Ne] 3 с 2 3 р 3
16 С [Ne] 3 с 2 3 р 4
17 Кл [Ne] 3 с 2 3 р 5
18 Ар [Ne] 3 s 2 3 p 6 = [Ar]
19 К [Ar] 4 с 1
20 Са [Ар] 4 с 2
21 Sc [Ar] 4 с 2 3 d 1
22 Ти [Ar] 4 с 2 3 d 2
23 В [Ar] 4 с 2 3 d 3
24 Кр [Ar] 4 с 1 3 d 5
25 Мн [Ar] 4 с 2 3 d 5
26 Fe [Ar] 4 с 2 3 d 6
27 Со [Ar] 4 с 2 3 d 7
28 Ni [Ar] 4 с 2 3 d 8
29 Медь [Ar] 4 с 1 3 d 10
30 Цинк [Ar] 4 с 2 3 d 10
31 Га [Ar] 4 s 2 3 d 10 4 p 1
32 Гэ [Ar] 4 s 2 3 d 10 4 p 2
33 Как [Ar] 4 s 2 3 d 10 4 p 3
34 Se [Ar] 4 s 2 3 d 10 4 p 4
35 Бр [Ar] 4 s 2 3 d 10 4 p 5
36 Кр [Ar] 4 s 2 3 d 10 4 p 6 = [Kr]


Исключения из предсказанных электронных конфигураций

Существует несколько моделей электронных конфигураций, перечисленных в таблице в предыдущий раздел.Одним из наиболее поразительных является замечательный уровень согласия между эти конфигурации и конфигурации, которые мы могли бы предсказать. Есть только два исключения среди первых 40 элементов: хром и медь.

Строгое соблюдение правил процесса ауфбау может привести к следующему: электронные конфигурации хрома и меди.

предсказанных электронных конфигураций: Cr ( Z = 24): [Ar] 4 s 2 3 d 4
Cu ( Z = 29): [Ar] 4 s 2 3 d 9

Экспериментально определенные электронные конфигурации для этих элементов слегка разные.

фактические электронные конфигурации: Cr ( Z = 24): [Ar] 4 s 1 3 d 5
Cu ( Z = 29): [Ar] 4 s 1 3 d 10

В каждом случае один электрон был перенесен с орбиты 4 s на орбиталь 3 d . орбитали, хотя предполагается, что орбитали 3 d находятся на более высоком уровне, чем 4 с орбитальная.

Как только мы преодолеем атомный номер 40, разница между энергиями соседних орбиталей настолько мала, что становится намного легче перенести электрон с одной орбитальный к другому. Большинство исключений из электронной конфигурации, предсказанных из поэтому показанная ранее диаграмма ауфбау встречается среди элементов с атомными номерами больше 40. Хотя заманчиво сосредоточить внимание на горстка элементов, электронные конфигурации которых отличаются от предсказанных с диаграммой Ауфбау удивительно то, что эта простая диаграмма работает для столь многих элементы.


Электронные конфигурации и периодическая таблица

Когда данные электронной конфигурации расположены так, что мы можем сравнивать элементы в одном из горизонтальные строки периодической таблицы, мы находим, что эти строки обычно соответствуют заполнение оболочки орбиталей. Вторая строка, например, содержит элементы в которой заполнены орбитали в оболочке n = 2.

Ли ( Z = 3): [Не] 2 с 1
Бе ( Z = 4): [Не] 2 с 2
Б ( З = 5): [He] 2 с 2 2 р 1
С ( Z = 6): [He] 2 с 2 2 р 2
Н ( З = 7): [He] 2 с 2 2 р 3
О ( Z = 8): [He] 2 с 2 2 р 4
Ф ( З = 9): [He] 2 с 2 2 р 5
Ne ( Z = 10): [He] 2 с 2 2 р 6

В вертикальных столбцах или группах периодического также стол.Элементы в группе имеют сходные конфигурации для своих внешних электроны. Эту взаимосвязь можно увидеть, посмотрев на электронные конфигурации элементы в столбцах по обе стороны периодической таблицы.

Группа IA Группа VIIA
Н 1 с 1
Ли [Не] 2 с 1 Ф [He] 2 с 2 2 р 5
Нет данных [Не] 3 с 1 Кл [Ne] 3 с 2 3 р 5
К [Ar] 4 с 1 Бр [Ar] 4 s 2 3 d 10 4 p 5
Руб [Кр] 5 с 1 я [Kr] 5 s 2 4 d 10 5 p 5
Цз [Хе] 6 с 1 В [Xe] 6 s 2 4 f 14 5 d 10 6 p 5 5

На рисунке ниже показана взаимосвязь между таблицей Менделеева и орбиталями. заполняется в процессе ауфбау.Два столбца в левой части периодического таблица соответствует заполнению орбитали s . Следующие 10 столбцов включают элементы, в которых заполнены пять орбиталей подоболочки d . Шесть столбцов на справа представлено заполнение трех орбиталей в подоболочке p . Наконец, 14 столбцов внизу таблицы соответствуют заполнению семи орбиталей в подоболочка f .


А2.Стереохимия аминокислот — биология LibreTexts

Все аминокислоты хиральны, за исключением глицина, боковой цепью которого является H. Как и в случае с липидами, биохимики используют номенклатуру L и D. Все встречающиеся в природе белки всех живых организмов состоят из L-аминокислот. Абсолютная стереохимия связана с L-глицеральдегидом, как и в случае триацилглицеридов и фосфолипидов. Большинство встречающихся в природе хиральных аминокислот представляют собой S, за исключением цистеина. Как показано на диаграмме ниже, абсолютная конфигурация аминокислот может быть показана так, чтобы буква H была направлена ​​назад, группы COOH — влево, группа R — вправо, а группа Nh4 — вверх.Вы можете запомнить это с помощью мнемоники CORN.

Рисунок: Стереохимия аминокислот.

Почему биохимия до сих пор использует D и L для сахаров и аминокислот? Это объяснение (взято из ссылки ниже) кажется разумным.

«Кроме того, однако, химикам часто необходимо однозначно определить конфигурацию в отсутствие какого-либо эталонного соединения, и для этой цели идеально подходит альтернативная (R,S) система, поскольку она использует правила приоритета для определения конфигураций.Эти правила иногда приводят к абсурдным результатам, когда они применяются к биохимическим молекулам. Например, как мы видели, все распространенные аминокислоты — это L, потому что все они имеют одинаковую структуру, включая положение группы R, если мы просто запишем группу R как R. Однако не все они имеют одинаковую структуру. такая же конфигурация в системе (R,S): L-цистеин также является (R)-цистеином, но все остальные L-аминокислоты являются (S), но это просто отражает решение человека отдать атому серы более высокий приоритет чем атом кислорода, и не отражает реальной разницы в конфигурации.Иногда в реакциях замещения могут возникать более серьезные проблемы: иногда инверсия конфигурации может не привести к изменению префикса (R) или (S); иногда сохранение конфигурации может привести к изменению префикса.

Из этого следует, что не только консерватизм или непонимание системы (R,S) заставляет биохимиков продолжать использовать D и L: просто система DL гораздо лучше удовлетворяет их потребности. Как уже упоминалось, химики также используют D и L, когда они соответствуют их потребностям.Приведенное выше объяснение того, почему система (R,S) мало используется в биохимии, почти полностью противоречит действительности. Эта система на самом деле является единственным практичным способом однозначного представления стереохимии сложных молекул с несколькими асимметричными центрами, но она неудобна для регулярных рядов молекул, таких как аминокислоты и простые сахара. »

Если бы я сказал вам нарисовать правильную стереохимию молекулы с 1 хиральным C (например, изомер S) и дал вам заместители, вы могли бы легко сделать это, следуя правилам приоритета R, S.Однако как бы вы нарисовали правильный изомер для L-изомера аминокислоты аланина? Вы не могли бы сделать это без предварительного знания абсолютной конфигурации родственной молекулы, L-глицеральдегида, или если бы вы не помнили мнемоническое слово CORN. Этот недостаток, однако, более чем компенсируется тем фактом, что разные L-аминокислоты с одинаковой абсолютной стереохимией могут быть помечены как R или S, что делает эту номенклатуру непривлекательной для биохимиков.

Авторы и ссылки

Типы номеров – жилье и общежитие Education

Benchmark Plaza и Shoreline Ridge
2 спальни, односпальная

Спальня: 10 x 11 футов
Прибл.площадь: 825-850 кв. футов

Два студента делят кухню, одну ванную комнату и меблированную жилую площадь. У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
3 спальни, односпальная

Спальня: 10 x 11 футов
Прибл. площадь: 955-1000 кв. футов

Три студента делят кухню, две ванные комнаты и меблированную гостиную.У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
4 спальни, односпальная

Спальня: 10 x 11 футов
Прибл. площадь: 1100-1200 кв. футов

Четыре студента делят кухню, две ванные комнаты и меблированную гостиную. У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
Donna Garff Marriott Honors Residential Scholars Community (MHC)
4-местный, двухместный

Спальня: 24 x 8 футов
Прибл. площадь: 1100-1172 кв. футов

Два студента делят спальню и ванную комнату в квартире с тремя или четырьмя спальнями (всего четыре студента). Эти студенты делят кухню и меблированную жилую площадь с двумя другими студентами (их соседями по комнате). В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
4-местный, одноместный

Спальня: 12 x 8 футов
Прибл. площадь: 1100-1172 кв. футов

Один студент имеет отдельную спальню в трех- или четырехкомнатной квартире (всего четыре студента). Этот студент делит ванную комнату с одним соседом по комнате. Кухню и меблированную жилую площадь делят с тремя другими студентами. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
8-местный, двухместный

Спальня: 24 x 8 футов
Прибл. площадь: 2112 кв. футов

Два студента делят спальню и ванную комнату в квартире с шестью спальнями (всего восемь студентов). Эти студенты делят кухню и меблированную жилую площадь с шестью другими студентами. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
8-местный, одноместный

Спальня: 12 x 8 футов
Прибл.площадь: 2112 кв. футов

Один студент имеет отдельную спальню в шестикомнатной квартире (всего восемь студентов). Этот студент делит ванную комнату с одним соседом по комнате. Кухню и меблированную жилую площадь делят с семью другими студентами. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб.
Downtown Commons 1, 349 East 1st Avenue
Апартаменты с 2 спальнями, одноместные Два студента делят кухню, одну ванную комнату и меблированную жилую площадь.У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб. Нажмите здесь, чтобы посмотреть фотографии.
Апартаменты с 3 спальнями, одноместные Три студента делят кухню, одну ванную комнату и меблированную жилую площадь. У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб. Нажмите здесь, чтобы посмотреть фотографии.
Downtown Commons 2, 43 South 400 East
Апартаменты с 2 спальнями, одноместные Два студента делят кухню, одну ванную комнату и меблированную жилую площадь.У каждого студента есть отдельная спальня. В спальне у каждого ученика будет своя кровать, письменный стол, стул, комод с тремя ящиками и шкаф/гардероб. Нажмите здесь, чтобы посмотреть фотографии.

Незаменимые аминокислоты: таблица, сокращения и структура

Ала-аминокислота

Обнаруженный в белке в 1875 году, аланин составляет 30% остатков в шелке. Его низкая реакционная способность способствует простой, удлиненной структуре шелка с небольшим количеством поперечных связей, что придает волокнам прочность, устойчивость к растяжению и гибкость.В биосинтезе белков участвует только l-стереоизомер.

Аминокислота Arg

В организме человека аргинин вырабатывается при переваривании белков. Затем он может быть преобразован в оксид азота в организме человека, химическое вещество, которое, как известно, расслабляет кровеносные сосуды.

Из-за его сосудорасширяющего действия аргинин был предложен для лечения людей с хронической сердечной недостаточностью, высоким уровнем холестерина, нарушением кровообращения и высоким кровяным давлением, хотя исследования в этой области все еще продолжаются.Аргинин также может быть получен синтетическим путем, а соединения, родственные аргинину, могут использоваться для лечения людей с дисфункцией печени из-за его роли в стимулировании регенерации печени. Хотя аргинин необходим для роста, а не поддержания тела, исследования показали, что аргинин имеет решающее значение для процесса заживления ран, особенно у людей с плохим кровообращением.

Аминокислота Asn

В 1806 году аспарагин был выделен из сока спаржи, что сделало его первой аминокислотой, выделенной из природного источника.Однако только в 1932 году ученым удалось доказать, что аспарагин присутствует в белках. В биосинтезе белков млекопитающих участвует только l-стереоизомер. Аспарагин играет важную роль в удалении токсичного аммиака из организма.

Аминокислота Asp

Обнаруженная в белках в 1868 году, аспарагиновая кислота обычно встречается в животных белках, однако в биосинтезе белков участвует только L-стереоизомер. Растворимость этой аминокислоты в воде способствует присутствию рядом с активными центрами ферментов, таких как пепсин.

Цис-аминокислота

Цистеин особенно богат белками волос, копыт и кератином кожи, он был выделен из мочевого конкремента в 1810 году и из рога в 1899 году. и структура решена в 1903–1904 гг.

Серосодержащая тиоловая группа в боковой цепи цистеина играет ключевую роль в его свойствах, обеспечивая образование дисульфидных мостиков между двумя пептидными цепями (как в случае с инсулином) или образование петель внутри одной цепи, что влияет на конечную структуру белка.Две молекулы цистеина, связанные вместе дисульфидной связью, составляют аминокислоту цистин, которая иногда указывается отдельно в общих списках аминокислот. Цистеин вырабатывается в организме из серина и метионина и присутствует только в L-стереоизомере белков млекопитающих.

Люди с генетическим заболеванием цистинурия неспособны эффективно реабсорбировать цистин в кровь. Следовательно, высокий уровень цистина накапливается в их моче, где он кристаллизуется и образует камни, блокирующие почки и мочевой пузырь.

Аминокислота Gln

Глютамин был впервые выделен из свекольного сока в 1883 г., выделен из белка в 1932 г., а в следующем году синтезирован химическим путем. Глютамин является наиболее распространенной аминокислотой в нашем организме и выполняет несколько важных функций. У людей глутамин синтезируется из глутаминовой кислоты, и этот этап преобразования жизненно важен для регулирования уровня токсичного аммиака в организме, образуя мочевину и пурины.

Глутаминовая кислота

Глутаминовая кислота была выделена из пшеничной клейковины в 1866 году и химически синтезирована в 1890 году.Обычно встречающийся в животных белках, только L-стереоизомер встречается в белках млекопитающих, которые люди могут синтезировать из обычного промежуточного соединения α-кетоглутаровой кислоты. Мононатриевая соль l-глутаминовой кислоты, глутамат натрия (MSG), обычно используется в качестве приправы и усилителя вкуса. Карбоксильная боковая цепь глутаминовой кислоты способна действовать как донор и акцептор аммиака, который токсичен для организма, обеспечивая безопасную транспортировку аммиака в печень, где он превращается в мочевину и выводится почками.Свободная глутаминовая кислота также может разлагаться до углекислого газа и воды или превращаться в сахара.


Аминокислота Gly

Глицин был первой аминокислотой, выделенной из белка, в данном случае желатина, и единственной, которая не является оптически активной (нет d- или l-стереоизомеров). ). Структурно самая простая из α-аминокислот, она практически не реагирует при включении в белки. Тем не менее, глицин играет важную роль в биосинтезе аминокислоты серина, кофермента глутатиона, пуринов и гема, жизненно важной части гемоглобина.


Его аминокислота

Гистидин был выделен в 1896 году, а его структура подтверждена химическим синтезом в 1911 году. Гистидин является прямым предшественником гистамина, а также важным источником углерода в синтезе пуринов. При включении в белки боковая цепь гистидина может действовать как акцептор и донор протонов, передавая важные свойства при объединении с ферментами, такими как химотрипсин, и теми, которые участвуют в метаболизме углеводов, белков и нуклеиновых кислот.

Для младенцев гистидин считается незаменимой аминокислотой, взрослые могут в течение короткого времени обходиться без приема пищи, но все же считается незаменимой.


Ile аминокислота

Изолейцин был выделен из свекловичной патоки в 1904 году. Гидрофобная природа боковой цепи изолейцина важна для определения третичной структуры белков, в которые он входит.

Те, кто страдает от редкого наследственного заболевания, называемого болезнью мочи кленового сиропа, имеют неисправный фермент в пути деградации, общем для изолейцина, лейцина и валина.Без лечения метаболиты накапливаются в моче пациента, вызывая характерный запах, который и дал название этому заболеванию.


Leu аминокислота

Лейцин был выделен из сыра в 1819 году и из мышц и шерсти в кристаллическом состоянии в 1820 году. В 1891 году он был синтезирован в лаборатории.

В белке млекопитающих присутствует только L-стереоизомер, который может расщепляться ферментами организма до более простых соединений.Некоторые ДНК-связывающие белки содержат области, в которых лейцины расположены в конфигурациях, называемых лейциновыми застежками-молниями. Лизин был впервые выделен из казеина молочного белка в 1889 г. как функционируют гистоны.

Многие зерновые культуры содержат очень мало лизина, что привело к дефициту лизина у некоторых групп населения, которые в значительной степени полагаются на него в пищу, а также у вегетарианцев и людей, придерживающихся диеты с низким содержанием жиров.Следовательно, были предприняты усилия по созданию штаммов кукурузы, богатых лизином.


Метионин

Метионин был выделен из казеина молочного белка в 1922 году, а его структура была определена путем лабораторного синтеза в 1928 году. Метионин является важным источником серы для многих соединений в организме, включая цистеин и таурин. Благодаря содержанию серы метионин помогает предотвратить накопление жира в печени и способствует детоксикации метаболических отходов и токсинов.

Метионин является единственной незаменимой аминокислотой, которая не содержится в значительных количествах соевых бобов и поэтому производится в промышленных масштабах и добавляется во многие продукты из соевой муки.


Аминокислота Phe

Фенилаланин был впервые выделен из природного источника (ростки люпина) в 1879 г. у людей с наследственной фенилкетонурией (ФКУ) фермент, который выполняет это преобразование, неактивен.Если не лечить, фенилаланин накапливается в крови, вызывая задержку умственного развития у детей. На 10 000 детей, родившихся с этим заболеванием, переход на диету с низким содержанием фенилаланина в раннем возрасте может облегчить последствия.


Про аминокислота

В 1900 году был химически синтезирован пролин. В следующем году он был выделен из молочного белка казеина, и было показано, что его структура осталась прежней. Люди могут синтезировать пролин из глутаминовой кислоты, которая присутствует только в виде l-стереоизомера в белках млекопитающих.Когда пролин включается в белки, его особая структура приводит к резким изгибам или изгибам в пептидной цепи, что в значительной степени влияет на окончательную структуру белка. Пролин и его производное гидроксипролин составляют 21% аминокислотных остатков волокнистого белка коллагена, необходимого для соединительной ткани.


Ser аминокислота

Серин был впервые выделен из белка шелка в 1865 году, но его структура не была установлена ​​до 1902 года.Люди могут синтезировать серин из других метаболитов, включая глицин, хотя в белках млекопитающих присутствует только L-стереоизомер. Серин важен для биосинтеза многих метаболитов и часто важен для каталитической функции ферментов, в которые он включен, включая химотрипсин и трипсин.

Нервно-паралитические газы и некоторые инсектициды действуют путем соединения с остатком серина в активном центре ацетилхолинэстеразы, полностью ингибируя фермент. Активность эстеразы необходима для разрушения нейротрансмиттера ацетилхолина, в противном случае накапливается опасно высокий уровень, быстро приводящий к судорогам и смерти.


Thr аминокислота

Треонин был выделен из фибрина в 1935 году и синтезирован в том же году. Только L-стереоизомер появляется в белках млекопитающих, где он относительно нереактивен. Хотя он важен во многих реакциях у бактерий, его метаболическая роль у высших животных, включая человека, остается неясной.


Trp аминокислота

Выделенный из казеина (молочный белок) в 1901 году, структура триптофана была установлена ​​в 1907 году, но в белках млекопитающих присутствует только L-стереоизомер.В кишечнике человека бактерии расщепляют пищевой триптофан, высвобождая такие соединения, как скатол и индол, которые придают фекалиям неприятный запах. Триптофан превращается в витамин B3 (также называемый никотиновой кислотой или ниацином), но с недостаточной скоростью, чтобы поддерживать наше здоровье. Следовательно, мы также должны потреблять витамин B3, а невыполнение этого требования приводит к дефициту, называемому пеллагра.


Tyr аминокислота

В 1846 году тирозин был выделен в результате разложения казеина (белок из сыра), после чего он был синтезирован в лаборатории, а его структура определена в 1883 году.Только представленный в виде l-стереоизомера в белках млекопитающих, люди могут синтезировать тирозин из фенилаланина. Тирозин является важным предшественником гормонов надпочечников адреналина и норадреналина, гормонов щитовидной железы, включая тироксин, а также пигмента меланина для волос и кожи. В ферментах остатки тирозина часто связаны с активными центрами, изменение которых может изменить специфичность фермента или полностью уничтожить активность.

Страдающие серьезным генетическим заболеванием фенилкетонурия (ФКУ) неспособны преобразовывать фенилаланин в тирозин, в то время как у пациентов с алкаптонурией нарушен метаболизм тирозина, из-за чего выделяется моча, которая темнеет на воздухе.


Val аминокислота

Структура валина была установлена ​​в 1906 году после того, как он впервые был выделен из альбумина в 1879 году. В белке млекопитающих присутствует только L-стереоизомер. Валин может расщепляться в организме на более простые соединения, но у людей с редким генетическим заболеванием, называемым болезнью мочи кленового сиропа, дефектный фермент прерывает этот процесс и может привести к летальному исходу, если его не лечить.

Контрольно-измерительные приборы процессов — коды ISA

Обычно в схемах PI&D используются буквенные комбинации в соответствии с ANSI/ISA S5.1-1984 (R 1992) «Приборные символы и идентификация».

В дополнение к буквенной комбинации обычно используется последующий номер в качестве уникальной идентификации фактического прибора. Практика нумерации различается — некоторые используют порядковый номер, другие используют номер, связанный с номером строки процесса или аналогичный.

Первая буква

Первая буква обозначает измеряемую или инициирующую переменную или модификатор, такой как ток (I), скорость (S) или расход (F).

Измеренные или инициирующие перемезу
  • A — Анализ
  • B — Burner, сгорание
  • C — Выбор пользователя
  • D — Выбор пользователя
  • E — Напряжение
  • F ​​- Расход
  • G- Выбор пользователя
  • H — Ручной
  • I — Ток (электрический)
  • J — Мощность
  • K — Время, расписание
  • L — Уровень
  • M- Выбор пользователя
  • N- Выбор пользователя
  • O- Выбор пользователя 90 P018 90 — Давление, вакуум
  • Q — Количество
  • R — Излучение
  • S — Скорость, частота
  • T — Температура
  • U — Многопараметрическая
  • В — Вибрация, механические анализы
  • -18 Вт -18 Вес, сила 9 Неклассифицированный
  • Y — Событие, состояние или присутствие
  • Z — Положение, измерение
Модификатор
  • D — Дифференциал
  • F ​​- Рацион (доля)
  • 9 0017 J — сканирование
  • K — скорость изменения во времени
  • M — мгновенное
  • Q — интегрирование, сумматор
  • S — безопасность
  • X — ось X
  • Y — ось Y
  • Z — ось Z

Вторая или последующие буквы

Вторая или последующие буквы обозначают считывающую или пассивную функцию, функцию вывода или функцию модификатора.

Считывание или пассивная функция
  • A — Аварийный сигнал
  • B — Выбор пользователя
  • E — Датчик (первичный элемент)
  • G- Стекло, смотровое устройство
  • I — Индикация
  • N-s01 L — Светильник Выбор
  • O-orifice, ограничение
  • p — точка (тестовое соединение)
  • r — запись
  • u — multifunction
  • w — хорошо
  • x — Unlassified
функция выхода
  • b — выбор пользователя
  • C — Управление
  • K — Станция управления
  • N — Выбор пользователя
  • S — Переключатель
  • T — Передатчик
  • U — Многофункциональный
  • V — Клапан, заслонка, жалюзи
  • , вычисление, преобразование
  • Z — Драйвер, привод
Модификатор Функция
  • B — Выбор пользователя
  • H — Высокий
  • L — Низкий
  • M — Средний, средний
  • N- Выбор пользователя
  • U — многофункциональный
  • x — не классифицирован

примеры — P & ID Коды

Расходомер — Указание
Температура — Датчик
Управляющий клапан
Выключатель положения — Высокий уровень

37 CFR § 1.84 — Стандарты чертежей. | CFR | Закон США

§ 1.84 Стандарты для чертежей.

(а) Чертежи. Есть две приемлемые категории для представления чертежей в заявках на патенты на полезные и промышленные образцы.

(1) Черные чернила. Обычно требуются черно-белые рисунки. Для рисунков необходимо использовать тушь или ее эквивалент, обеспечивающий сплошные черные линии; или

(2) Цвет. В дизайнерских заявках разрешены цветные рисунки. Если проектная заявка содержит цветные рисунки, заявка должна включать количество наборов цветных рисунков, требуемое пунктом (а)(2)(ii) настоящего раздела, а спецификация должна содержать ссылку, требуемую пунктом (а)(2). (iii) настоящего раздела.В редких случаях цветные рисунки могут быть необходимы как единственное практическое средство для раскрытия предмета, который предполагается запатентовать в заявке на патент на полезную модель. Цветные рисунки должны быть достаточного качества, чтобы все детали на рисунках воспроизводились в черно-белом варианте в печатном патенте. Цветные рисунки не допускаются в международных заявках (см. правило РСТ 11.13). Ведомство будет принимать цветные рисунки в заявках на патенты на полезную модель только после удовлетворения петиции, поданной в соответствии с настоящим параграфом, с объяснением необходимости цветных рисунков.Любая такая петиция должна включать следующее:

(i) Плата, указанная в § 1.17(h);

(ii) Один (1) набор цветных рисунков, если они представлены через электронную систему подачи документов Управления, или три (3) набора цветных рисунков, если они представлены не через электронную систему подачи документов Управления; а также

(iii) Поправка к спецификации для включения (если спецификация не содержит или не была ранее изменена, чтобы содержать) следующую формулировку в качестве первого абзаца краткого описания чертежей:

(б) Фотографии —

(1) Черный и белый.Фотографии, включая фотокопии фотографий, обычно не допускаются в заявках на патенты на полезные и промышленные образцы. Однако Ведомство будет принимать фотографии в заявках на патенты на полезные и промышленные образцы, если фотографии являются единственным практически применимым средством иллюстрации заявленного изобретения. Например, фотографии или микрофотографии: гелей для электрофореза, блотов (например, иммунологических, вестерн, саузерн и нозерн), авторадиограмм, клеточных культур (окрашенных и неокрашенных), гистологических поперечных срезов тканей (окрашенных и неокрашенных), животных, растений, в Визуализация в естественных условиях, пластины для тонкослойной хроматографии, кристаллические структуры и, в заявке на патент на промышленный образец, декоративные эффекты являются приемлемыми.Если предмет заявки допускает иллюстрацию рисунком, эксперт может потребовать рисунок вместо фотографии. Фотографии должны быть достаточного качества, чтобы все детали на фотографиях можно было воспроизвести в печатном патенте.

(2) Цветные фотографии. Цветные фотографии будут приниматься в заявках на патенты на полезные и промышленные образцы, если соблюдены условия для принятия цветных рисунков и черно-белых фотографий. См. параграфы (а)(2) и (b)(1) данного раздела.

(c) Идентификация чертежей. Должны быть предоставлены идентификационные признаки, которые, если они предусмотрены, должны включать название изобретения, имя изобретателя и номер заявки или номер в реестре (если есть), если номер заявки не был присвоен заявке. Если эта информация предоставлена, она должна быть помещена на лицевой стороне каждого листа в пределах верхнего поля. Каждый чертежный лист, представленный после даты подачи заявки, должен быть обозначен как «Замещающий лист» или «Новый лист» в соответствии с § 1.121(г). Если подается размеченная копия любого исправленного чертежа, включая аннотации, указывающие на внесенные изменения, такая размеченная копия должна быть четко помечена как «Аннотированный лист» в соответствии с § 1.121(d)(1).

(d) Графические формы на чертежах. Химические или математические формулы, таблицы и кривые могут быть представлены в виде рисунков, и на них распространяются те же требования, что и на чертежи. Каждая химическая или математическая формула должна быть обозначена как отдельная цифра, при необходимости с использованием квадратных скобок, чтобы показать, что информация правильно интегрирована.Каждая группа сигналов должна быть представлена ​​в виде одной фигуры с использованием общей вертикальной оси с временем, проходящим по горизонтальной оси. Каждая отдельная форма сигнала, обсуждаемая в спецификации, должна обозначаться отдельным буквенным обозначением рядом с вертикальной осью.

(e) Тип бумаги. Чертежи, представляемые в Управление, должны быть выполнены на бумаге гибкой, прочной, белой, гладкой, неблестящей и прочной. Все листы не должны иметь трещин, складок и складок.Для рисунка может использоваться только одна сторона листа. На каждом листе не должно быть подчисток, а также изменений, надписей и вставок. Фотографии должны быть проявлены на бумаге, отвечающей требованиям к размеру листа пункта (f) этого раздела и требованиям к полям пункта (g) этого раздела. См. параграф (b) этого раздела для других требований к фотографиям.

(f) Формат бумаги. Все листы чертежей в приложении должны быть одного размера.Одна из более коротких сторон листа считается его вершиной. Размеры листов, на которых выполняются чертежи, должны быть:

(1) 21,0 см. на 29,7 см. (размер DIN A4) или

(2) 21,6 см. на 27,9 см. (8 1/2 на 11 дюймов).

(г) Поля. Листы не должны иметь рамок вокруг прицела (т. е. используемой поверхности), но должны иметь точки мишеней сканирования (т. е. перекрестия), напечатанные на двух углах полей катеркорнера. Каждый лист должен иметь верхнее поле не менее 2,5 см.(1 дюйм), левое поле не менее 2,5 см. (1 дюйм), правое поле не менее 1,5 см. ( 5/8 дюйма), а нижнее поле не менее 1,0 см. ( 3/8 дюйма), тем самым оставляя прицел не более 17,0 см. на 26,2 см. на 21,0 см. на 29,7 см. (формат DIN A4) чертежные листы и прицел не более 17,6 см. на 24,4 см. (6 15/16 на 9 5/8 дюйма) на 21,6 см. на 27,9 см. (8 1/2 на 11 дюймов) чертежные листы.

(ч) просмотров. Чертеж должен содержать столько видов, сколько необходимо для демонстрации изобретения.Виды могут быть в плане, фасаде, разрезе или в перспективе. Можно также использовать подробные виды частей элементов в более крупном масштабе, если это необходимо. Все виды чертежа должны быть сгруппированы и расположены на листе (листах) без потери места, предпочтительно в вертикальном положении, четко отделены друг от друга и не должны включаться в листы, содержащие спецификации, формулы изобретения или рефераты. Виды не должны быть соединены линиями проекций и не должны содержать осевых линий. Формы электрических сигналов могут быть соединены пунктирными линиями, чтобы показать относительную синхронизацию форм сигналов.

(1) Покомпонентные представления. Допускаются виды в разобранном виде с разделенными частями, заключенными в скобки, чтобы показать взаимосвязь или порядок сборки различных частей. Когда разнесенный вид показан на рисунке, который находится на том же листе, что и другой рисунок, разнесенный вид должен быть заключен в скобки.

(2) Частичные виды. При необходимости вид большой машины или устройства в целом может быть разбит на частичные виды на одном листе или расширен на несколько листов, если не теряется легкость понимания вида.Частичные виды, нарисованные на отдельных листах, всегда должны быть связаны краем к краю, чтобы ни один частичный вид не содержал части другого частичного вида. Должен быть включен вид в меньшем масштабе, показывающий целое, образованное частичными видами, и с указанием положения показанных частей. Когда часть вида увеличивается в целях увеличения, вид и увеличенный вид должны быть помечены как отдельные виды.

(i) Если виды на двух или более листах образуют, по сути, один полный вид, виды на нескольких листах должны быть расположены таким образом, чтобы полная фигура могла быть собрана без сокрытия какой-либо части любого из видов, появляющихся на листе. различные листы.

(ii) Очень длинный вид может быть разделен на несколько частей, расположенных одна над другой на одном листе. Однако взаимосвязь между различными частями должна быть ясной и однозначной.

(3) Разрезы. Плоскость, по которой снят разрез, должна быть указана на виде, от которого разрез отсекается пунктирной линией. Концы пунктирной линии должны быть обозначены арабскими или римскими цифрами, соответствующими номеру вида в разрезе, и должны быть снабжены стрелками, указывающими направление взгляда.Штриховка должна использоваться для обозначения частей сечения объекта и должна быть выполнена с помощью равномерно расположенных наклонных параллельных линий, отстоящих друг от друга на достаточное расстояние, чтобы линии можно было легко различить. Штриховка не должна мешать четкому чтению ссылочных знаков и выносных линий. Если невозможно разместить ссылочные символы за пределами заштрихованной области, штриховка может быть прервана везде, где вставлены ссылочные символы. Штриховка должна быть под существенным углом к ​​окружающим осям или основным линиям, предпочтительно под углом 45°.Поперечное сечение должно быть установлено и нарисовано, чтобы показать все материалы, как они показаны на виде, из которого было взято поперечное сечение. Детали в поперечном сечении должны показывать надлежащий материал (материалы) путем штриховки равномерно расположенными параллельными косыми штрихами, причем расстояние между штрихами выбирается на основе общей площади, подлежащей штриховке. Различные части поперечного сечения одного и того же предмета должны быть заштрихованы одинаковым образом и должны точно и графически указывать характер материала (материалов), изображенного на поперечном сечении.Штриховка рядом стоящих разных элементов должна быть выполнена под другим углом. В случае больших площадей штриховка может быть ограничена окантовкой, проведенной вокруг всей внутренней части контура области, подлежащей штриховке. Различные типы штриховки должны иметь разные общепринятые значения в отношении природы материала, видимого в поперечном сечении.

(4) Альтернативное положение. Перемещенное положение может быть показано пунктирной линией, наложенной на подходящий вид, если это можно сделать без скопления людей; в противном случае для этой цели необходимо использовать отдельный вид.

(5) Модифицированные формы. Измененные формы конструкции должны быть показаны на отдельных видах.

(i) Расположение видов. Один вид не должен располагаться над другим или в пределах контура другого. Все виды на одном листе должны располагаться в одном направлении и, по возможности, стоять так, чтобы их можно было прочитать, удерживая лист в вертикальном положении. Если для наиболее четкой иллюстрации изобретения необходимы виды, превышающие ширину листа, лист можно повернуть на бок так, чтобы верхняя часть листа с соответствующим верхним полем, используемым в качестве места для заголовка, находилась на правая сторона.Слова должны располагаться горизонтально слева направо, когда страница расположена вертикально или перевернута так, что верхняя часть становится правой стороной, за исключением графиков, использующих стандартное научное соглашение для обозначения оси абсцисс (X) и оси. ординат (Y).

(j) Вид первой страницы. Чертеж должен содержать столько видов, сколько необходимо для демонстрации изобретения. Один из видов должен быть пригоден для размещения на титульном листе публикации патентной заявки и патента в качестве иллюстрации изобретения.Виды не должны быть соединены линиями проекций и не должны содержать осевых линий. Заявитель может предложить один вид (по номеру рисунка) для размещения на первой странице публикации патентной заявки и патента.

(к) Шкала. Масштаб, в котором выполнен чертеж, должен быть достаточно большим, чтобы показать механизм без скученности, когда рисунок уменьшен в размере до двух третей в репродукции. Индикации, такие как «фактический размер» или «масштаб 1/2” на чертежах не допускаются, так как они теряют свое значение при воспроизведении в другом формате.

(l) Характер линий, цифр и букв. Все рисунки должны быть выполнены с использованием процесса, обеспечивающего удовлетворительные характеристики воспроизведения. Каждая линия, цифра и буква должны быть прочными, чистыми, черными (кроме цветных рисунков), достаточно плотными и темными, равномерно толстыми и четкими. Вес всех линий и букв должен быть достаточно большим, чтобы обеспечить адекватное воспроизведение. Это требование относится ко всем линиям, даже самым тонким, к штриховке и к линиям, представляющим поверхности разреза на видах в разрезе.Линии и штрихи разной толщины могут использоваться на одном и том же чертеже, если разная толщина имеет разное значение.

(м) Затенение. Использование штриховки на изображениях приветствуется, если это помогает понять изобретение и не ухудшает разборчивость. Затенение используется для обозначения поверхности или формы сферических, цилиндрических и конических элементов объекта. Плоские части также могут быть слегка затемнены. Такая штриховка предпочтительна для частей, показанных в перспективе, но не для поперечных сечений.См. параграф (h)(3) этого раздела. Предпочтение отдается штриховке с интервалами. Эти линии должны быть тонкими, их должно быть как можно меньше, и они должны контрастировать с остальными рисунками. Вместо затенения можно использовать жирные линии на затененной стороне объектов, за исключением случаев, когда они накладываются друг на друга или скрывают контрольные символы. Свет должен исходить из верхнего левого угла под углом 45°. Очертания поверхности предпочтительно должны быть показаны соответствующей штриховкой. Области сплошного черного затенения не допускаются, за исключением случаев, когда они используются для представления гистограмм или цвета.

(н) Символы. Графические символы чертежа могут использоваться для обычных элементов, когда это уместно. Элементы, для которых используются такие символы и маркированные представления, должны быть надлежащим образом идентифицированы в спецификации. Известные устройства должны быть проиллюстрированы символами, которые имеют общепризнанное общепринятое значение и являются общепринятыми в данной области техники. Другие символы, которые не являются общепризнанными, могут использоваться при условии одобрения Ведомством, если их нельзя спутать с существующими общепринятыми символами и если они легко идентифицируемы.

(о) Легенды. Подходящие описательные надписи могут использоваться при условии одобрения Ведомством или могут потребоваться эксперту, когда это необходимо для понимания чертежа. Они должны содержать как можно меньше слов.

(p) Цифры, буквы и ссылочные символы.

(1) Ссылочные символы (цифры предпочтительнее), номера листов и номера видов должны быть простыми и разборчивыми, и их нельзя использовать вместе с квадратными скобками или кавычками или заключать в контуры, например.г., в окружении. Они должны быть ориентированы в том же направлении, что и вид, чтобы избежать поворота листа. Справочные символы должны быть расположены так, чтобы следовать профилю изображаемого объекта.

(2) Для букв должен использоваться английский алфавит, за исключением случаев, когда обычно используется другой алфавит, например, греческий алфавит для обозначения углов, длин волн и математических формул.

(3) Размеры цифр, букв и ссылочных знаков должны быть не менее 0,32 см. ( 1/8 дюйма) в высоту.Их не следует размещать на чертеже так, чтобы мешать его восприятию. Поэтому они не должны пересекаться или смешиваться с линиями. Их нельзя размещать на заштрихованных или заштрихованных поверхностях. При необходимости, например, при указании поверхности или поперечного сечения, ссылочный символ может быть подчеркнут, а пробел может быть оставлен в штриховке или штриховке, где появляется символ, чтобы он казался отчетливым.

(4) Одна и та же часть изобретения, появляющаяся более чем на одном виде чертежа, должна всегда обозначаться одним и тем же ссылочным номером, и один и тот же ссылочный знак никогда не должен использоваться для обозначения разных частей.

(5) Ссылочные позиции, не упомянутые в описании, не должны появляться на чертежах. Упомянутые в описании условные обозначения должны присутствовать на чертежах.

(q) Выводные линии. Ведущие линии — это линии между ссылочными символами и деталями, на которые они ссылаются. Такие линии могут быть прямыми или изогнутыми и должны быть как можно короче. Они должны возникать в непосредственной близости от опорного символа и распространяться на указанный признак. Ведущие линии не должны пересекаться друг с другом.Выводные линии необходимы для каждого ссылочного знака, за исключением тех, которые указывают поверхность или поперечное сечение, на котором они размещены. Такой справочный символ должен быть подчеркнут, чтобы было ясно, что выносная линия не была пропущена по ошибке. Выводные линии должны быть выполнены так же, как и линии на чертеже. См. параграф (l) этого раздела.

(р) Стрелки. Стрелки могут быть использованы на концах строк при условии, что их значение ясно, как показано ниже:

(1) На ведущей линии отдельно стоящая стрелка, указывающая весь участок, на который она указывает;

(2) На ведущей линии стрелка, касающаяся линии, чтобы указать поверхность, показанную линией, смотрящей в направлении стрелки; или

(3) Чтобы показать направление движения.

(s) Уведомление об авторских правах или маске. Уведомление об авторском праве или маске может появиться на чертеже, но оно должно быть размещено в поле зрения рисунка непосредственно под цифрой, представляющей авторское право или рабочий материал маски, и должно быть ограничено буквами с размером шрифта 0,32 см. до 0,64 см. ( от 1/8 до 1/4 дюйма) в высоту. Содержание уведомления должно быть ограничено только теми элементами, которые предусмотрены законом. Например, «© 1983 John Doe» (17 U.S.C. 401) и «*M* John Doe» (17 U.S.C. 909) должным образом ограничены и, в соответствии с действующим законодательством, являются юридически достаточными уведомлениями об авторских правах и масках соответственно.Включение уведомления об авторских правах или маске разрешено только в том случае, если язык авторизации, указанный в § 1.71(e), включен в начало (предпочтительно в первый абзац) спецификации.

(т) Нумерация листов чертежей. Листы чертежей должны быть пронумерованы последовательными арабскими цифрами, начиная с 1, в пределах прицела, как это определено в пункте (g) настоящего раздела. Эти номера, если они есть, должны быть помещены в середине верхней части листа, но не на полях.Цифры могут быть размещены справа, если рисунок проходит слишком близко к середине верхнего края используемой поверхности. Нумерация листов чертежей должна быть четкой и иметь больший размер, чем цифры, используемые в качестве ссылочных знаков, во избежание путаницы. Номер каждого листа должен быть показан двумя арабскими цифрами, поставленными по обе стороны от косой линии, причем первая — номер листа, а вторая — общее количество листов чертежей, без какой-либо другой маркировки.

(u) Нумерация видов.

(1) Различные виды должны быть пронумерованы последовательными арабскими цифрами, начиная с 1, независимо от нумерации листов и, если возможно, в том порядке, в котором они расположены на листе(ах) чертежа. Частичные виды, предназначенные для формирования одного полного вида на одном или нескольких листах, должны обозначаться одним и тем же номером, за которым следует заглавная буква. Номерам видов должна предшествовать аббревиатура «FIG». Если в заявке используется только один вид для иллюстрации заявленного изобретения, он не должен быть пронумерован, а аббревиатура «ФИГ.” не должны появляться.

(2) Цифры и буквы, обозначающие виды, должны быть простыми и четкими и не должны использоваться вместе со скобками, кружками или кавычками. Номера видов должны быть больше, чем числа, используемые для ссылочных символов.

(v) Защитная маркировка. Разрешенные знаки безопасности могут быть размещены на чертежах при условии, что они находятся за пределами поля зрения, предпочтительно по центру верхнего поля.

(н) Исправления. Любые исправления в чертежах, представляемых в Управление, должны быть стойкими и постоянными.

(х) Отверстия. Заявитель не должен делать отверстий в чертежных листах.

(у) Виды рисунков. См. § 1.152 для проектных чертежей, § 1.1026 для репродукций международных образцов, § 1.165 для заводских чертежей и § 1.173(a)(2) для повторных чертежей.

[58 ФР 38723, 20 июля 1993 г.; 58 FR 45841, 45842, 31 августа 1993 г., в редакции 61 FR 42804, 19 августа 1996 г.; 62 FR 53190, 10 октября 1997 г.; 65 FR 54669, 8 сентября 2000 г.; 65 FR 57055, 20 сентября 2000 г.; 69 FR 56541, 21 сентября 2004 г.; 70 FR 3891, янв.27, 2005; 78 ФР 11057, 14 февраля 2013 г.; 80 ФР 17962, 2 апреля 2015 г.] .

Leave Comment

Ваш адрес email не будет опубликован.
