Межповерочные интервалы электросчетчиков таблица

08.05.2020 2 131 Счетчики

Автор:Иван

Любое устройство для учета, в том числе счетчик, при длительной эксплуатации имеет свойство изнашиваться. В результате этого прибор может отображать некорректные данные в ходе использования. Чтобы не допустить этого, необходимо соблюдать межповерочный интервал электросчетчика.

[ Скрыть]

Что такое поверка электрических счётчиков?

Любая модель оборудования для учета электроэнергии функционирует с момента монтажа до полного отключения. Счетчик позволяет точно узнать, сколько электричества потребляет частный дом или квартира. Но точность, с которой позволяют определять показания различные типы приборов учета, со временем падает в результате естественного износа. Соответственно, такие устройства подлежат регулярной поверке или диагностике. Эта процедура выполняется неоднократно, с конкретным временным промежутком и периодичностью.

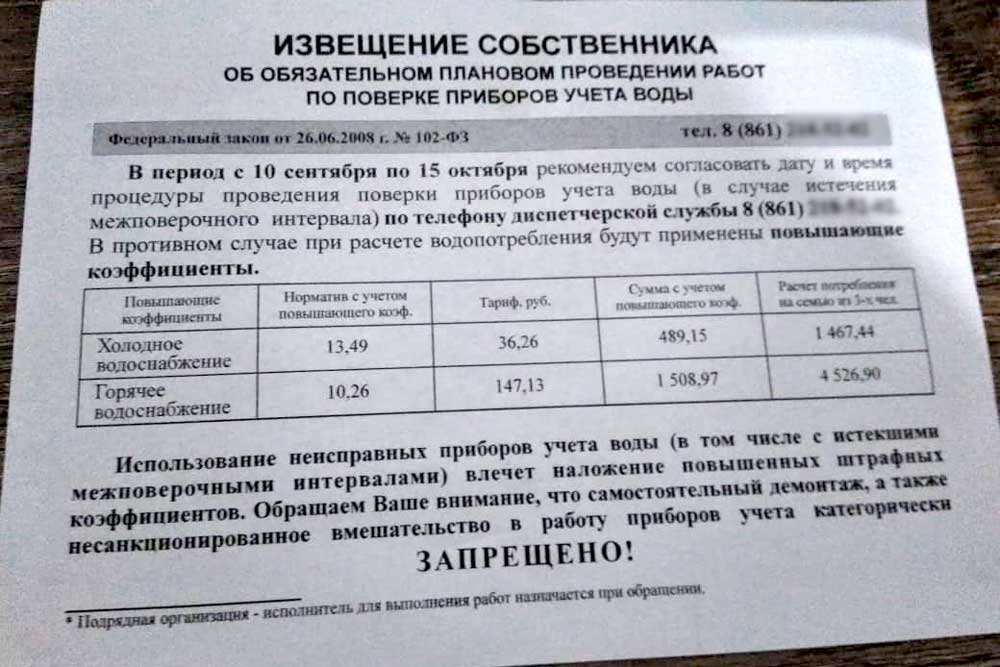

Что делать, если поверка просрочена

За своевременную поверку отвечает собственник. Управляющие компании иногда сообщают абонентам о том, что межпроверочный интервал счетчика подходит к концу. Но ответственность лежит все-таки на хозяине квартиры.

Если он не поверил прибор учета вовремя, то управляющая компания будет выставлять счета, рассчитанные по среднему потреблению.Ваши расходы электричества за 6 месяцев складываются и делятся на 6. Вот эта сумма и будет приходить в квитанции. Так будет продолжаться три месяца. Потом начисления будут проходить по нормативу по формуле:

Количество жильцов x тариф x норматив потребления электричества в регионе x коэффициент 1,5.

В результате счет за электричество увеличится в два-три раза.

Чтобы вам снова начисляли сумму по счетчику, надо срочно поверить или заменить прибор, а потом оповестить управляющую компанию (предоставить документы).

Нужно ли поверять новые электрические счетчики?

Проверять устройства для контроля энергии, только купленные в магазине, необязательно. Дополнительная поверка перед монтажом и вводом в эксплуатацию не требуется. Это связано с тем, что после изготовления оборудование проходит все необходимые этапы диагностики. Соответствующая информация указывается в техническом паспорте к прибору учета. Но в этом нюансе есть одно исключение.

Если устройство длительное время было на складе, то перед непосредственной эксплуатацией его рекомендуется поверить. Для трехфазного оборудования продолжительность нахождения на складе составит не более одного года с момента производства. В случае с однофазными устройствами этот показатель составляет два года. Если временной период больше, то срок хранения энергомера считается истекшим, соответственно, требуется поверка оборудования.

Дело в том, что на качество функционирования узлов и механизмов счетчиков влияют условия хранения оборудования. На практике они зачастую нарушаются, соответственно, изготовитель прибора учета уже не несет ответственности за точность показаний счетчика. Как правило, торговые компании, которые занимаются реализацией энергомеров, учитывают эту особенность. Поэтому покупка оборудования обычно осуществляется небольшими партиями, чтобы срок хранения изделий не превысил норму.

Подробнее о необходимости тестирования прибора учета рассказал канал TyumenTime.

Виды поверок

Существует несколько разновидностей диагностики электрооборудования. Каждый тип поверки проводится в определенное время и при конкретных условиях.

Первичная

Она осуществляется при производстве прибора учета на предприятии. Выполнение данной поверки может производиться при ввозе изделия в страну, если оно было изготовлено за рубежом. Основное предназначение заключается в определении работоспособности устройства в целом. При диагностике специалист сравнивает допустимый диапазон погрешности с фактическим, эта информация вместе с датой указывается в техническом паспорте.

Периодическая

Такая поверка производится через определенное количество лет функционирования либо хранения оборудования. Ее выполняют представители соответствующей организации метрологического центра. Цель данной поверки заключается в определении величины износа энергомера, а также возможности выдачи информации с конкретной степенью погрешности.

Внеочередная

Выполняется до того, как должна произвестись периодическая диагностика по различным причинам:

  • в результате необходимости замены оборудования;
  • при проведении ремонта устройства;
  • из-за потери технической документации к энергомеру;
  • в результате появления погрешностей при считывании показаний, если у домовладельца есть сомнения насчет этого.

О нюансах проведения поверок приборов учета рассказал канал UTVNeft.

Межповерочный интервал механических и электронных счетчиков

В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться. Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный.

Однофазные счетчики

Таблица периодичности поверок индукционных приборов составлена с учетом технических параметров.

Тип оборудованияВеличина номинального токаЧисло оборотов на 1 киловатт в часКоличество цифр на счетном механизмеКласс точностиМежповерочный интервалПримечание к устройству
СО-15250032,58Уже не производится
СО-110125042,58
СО-110–4060042,516Изготавливается с 1995 года
СО-19310–4060052,516
СО-21060052,516ВЗЭТ
СО-21065042,516
СО-21075042,516
СО-21062542,516
СО-25125042,516
СО-2(60)1075042,516МЗЭП
СО-2(60)5125042,516
СО-2М1064042,516ВЗЭТ
СО-2М5128042,516
СО-2М210–3064042,516
СО-2М25–15128042,516
СО-2МТ10–3064042,516
СО-2МТ310–3064042,516
СО-55–15125042,516
СО-50510–406005216
СО-5010–4062542,516
СО-5У10–3062542,516
СО-И44510–404405216
СО-И44610–3460052,516
СО-И4465–17120042,516
СО-И4465–20120042,516
СО-И446М10–4060052,516
СО-И44910–402105216
СО-И449М10–602005216
СО-И449М1-110–404005216
СО-И449Т10–402105216
СО-И449МТ10–602005216
СО-ЭЭ670510–404504216ЛЭМЗ
СО-ЭЭ670510–404005216

Для остальных типов однофазных индукционных приборов интервал поверки составит 16 лет независимо от класса точности и количества цифр на счетном механизме.

Немного другая периодичность диагностики у электронного оборудования.

Тип устройстваПараметр номинального токаКоличество оборотов на 1 кВт/чЧисло цифр на считывающем механизмеКласс точностиМежповерочная периодичностьПримечание
ЦЭ6807А-15–50500526МЭТЗ
ЦЭ6807А-25–50500526МЭТЗ
Двухтарифное оборудование СЭО-110–5057600526
СО-Ф6635–50100525Не производится
СОЭБ-110–50720526БЭМЗ
А100D1B10 (60)1000ЖКИ116СП «АББВЭИ»

Трехфазные счетчики

Таблица периодичности поверки индукционного типа энергомеров в соответствии с техническими параметрами.

Тип оборудованияВеличина номинального токаЧисло оборотов на один киловатт в часКоличество цифр на считывающем устройствеКласс точностиМежповерочная периодичностьПримечание
СА4У-И672М3×54504 (5)24ЛЭМЗ
СА4-И672М3×10225428ЛЭМЗ 1, 2, 3
СА4-И6783×20–501005281, 2, 3
САЗУ-М670М3×5450424Уже не производится
СА4У-Т43×5750424
СР4У-И673М3×5450424ЛЭМЗ
СА4-И6П3×10-60100528
Т31-F3×10 (60)75628
HN4-СА43×25–50120538
ДН-43х5–25300528Выпускается в Венгрии
А1Т-4-0000Т5×24428
А4-33×10–40120528Производится в Болгарии
ЕТ41410–40528
ДН-415100628Выпускается в Венгрии
САЧ-И603×10–60100528
САЧУ-1963×552Производится на Украине

В моделях счетчиков, которые не были указаны в таблице, периодичность между диагностикой — 4 года.

Для всех электронных трехфазных приборов учета межповерочный интервал составляет шесть лет.

Канал «Типичная Анжерка» подробно рассказал о сроках годности счетчиков, а также о межповерочном интервале.

Тарифность индивидуальных приборов учета электроэнергии

Это важный показатель с практической точки зрения. Существуют однотарифные и многотарифные устройства. Первые производят расчет электричества вне зависимости от времени суток, а вторые предполагают функционирование прибора согласно зонам. Так, выделяют ночную и дневную зоны. Первая устанавливается в промежуток времени с 23:00 до 07:00 часов, вторая включает пиковое время (с 9:00 до 11:00 и с 17:00 до 19:00) и полупиковое время (все остальное). Несомненно, электросчетчики двухтарифные более выгодны для потребителя, поскольку позволяют экономить на энергопотреблении.

Методика поверки счетчиков электроэнергии

Если придется снимать прибор, то схема действий выглядит так:

  1. Человек получает разрешение на демонтаж устройства. Производится снятие энергомера. После этого прибор доставляется в ЦСМ.
  2. Там специалисты выполняют поверку. Когда процедура будет завершена, составляется акт, который отдается в абонентскую службу компании, занимающейся поставкой электроснабжения.
  3. Организация подтверждает допуск к использованию оборудования. Затем устройство заводится в расчетную схему. Если энергомер не соответствует требованиям, то оборудование меняется на новое.

Процедура выполнения диагностики состоит из следующих этапов:

  1. Производится визуальная проверка оборудования. Специалист должен проверить прибор учета на предмет деформации, а также наличие дефектов на корпусе.
  2. Затем выполняется диагностика прочности электрической изоляции посредством подачи постоянного и переменного напряжения.
  3. Производится контроль правильности функционирования счетного механизма в аппарате учета. Для выполнения задачи оборудование необходимо подключить на 15 минут к источнику питания, чтобы прибор прогрелся.
  4. Затем надо удостовериться в отсутствии самохода. Если его нет, то диагностике оборудование не подвергается.
  5. Выполняется проверка порога чувствительности электросчетчика.

Подробно о проведении диагностики работоспособности приборов учета рассказал канал «Солигорск. Солигорский телеканал. СТК».

Как и какие делаются отметки?

Метки о проведении этой задачи оставляют в технической документации к оборудованию, они также могут вписываться в свидетельство о поверке. Здесь же указывается дата, степень погрешности, которая была выявлена при диагностике. Если в работе энергомера имеются неполадки или нарушения, информация об этом также вносится в документ. В случае когда устройство не проходит поверку, потребителю выдается надлежащее извещение, где указывается, каким нормам оборудование не соответствует.

Можно ли не снимать электросчетчик?

В этом вопросе все зависит от конкретной организации, занимающейся диагностикой, а также от типа проблемы. Большинство компаний предлагает потребителям услугу поверки прибора учета на дому. Специалист приезжает к хозяину квартиры или частного домовладения и делает эту процедуру на месте. Этот вариант более целесообразный, поскольку позволяет определить ошибки при подключении или неправильное использование оборудования. Но если проблема заключается в поломке устройства, то его в любом случае придется демонтировать. Определить причину неисправности можно только с использованием специального оборудования, которое имеется в мастерских.

Стоимость услуги

Цена поверки зависит от типа устройства, а также срочности проведения процедуры.

НаименованиеЦена, руб
Диагностика индукционных однофазных счетчиковОт 650
Поверка такого же оборудования, только электронного типаОт 720
Трехфазные механические приборы учетаОт 750
Для аналогичного вида электросчетчиков электронного типаОт 820
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар.

Отдельно следует сказать о сроках:

  • если процедуру поверки ускорить в среднем до пяти рабочих дней, то стоимость возрастет на 25%;
  • для проведения диагностики в течение трех дней цена услуги увеличится на 50%;
  • если нужно срочно выполнить поверку за один день, то к стоимости процедуры придется добавить 100%.

Канал «СпецЭнергоРемонт» подробно рассказал о выполнении поверки электрических приборов, а также модернизации сети.

Кто платит?

Весь процесс учета и контроля работы электросчета оплачивает владелец оборудования. При необходимости потребитель должен самостоятельно доставить его в центр стандартизации. Но предварительно следует оговорить дату поверки с представителями организации. О необходимости выполнения этой задачи должен заблаговременно сообщить Энергосбыт.

Что такое срок окончания МПИ?

Некоторые потребители не знают, что такое срок окончания МПИ. Разберём по порядку понятия поверки прибора учёта (ПУ). После того как счётчик сходит с конвейера завода, его проверяют на точность измерений. Данные можно найти в техпаспорте при покупке оборудования.

Важно! Так как у каждого счётчика имеется свой срок эксплуатации, то перед его приобретением рекомендуется ознакомиться с датой первичной поверки, проводимой на заводе. Именно от неё будет отсчитываться МПИ, а не с момента установки счётчика.

После первичной поверки следует интервальная, устанавливаемая индивидуально для каждого типа и вида прибора. Ознакомиться с информацией можно несколькими способами:

  • в техпаспорте к счётчику;
  • на самом ПУ указывается его дата выпуска, от которой отсчитывается МПИ;
  • зайти на сайт завода изготовителя и уточнить информацию по ПУ;
  • обратиться в энергосбытовую компанию своего города, где Ваш ПУ поставлен на учёт.

Читать дальше: Как восстановить утерянное удостоверение рулевого

Необходимо своевременно направлять свой счётчик на МПИ в аккредитованные метрологические организации. Так как по истечении срока межповерочного интервала энергосбытовая компании не будет принимать показания прибора до момента подачи владельца недвижимости документов о прохождении процедуры МПИ.

Согласно ПП №354 от 06.05.2011 в случае выхода ПУ из строя или окончания его МПИ поставщик должен в течение 3 отчётных периодов производить расчёты по средним показателям, а по истечении данного срока – по установленным нормативам.

Из вышесказанного можно сделать вывод, что своевременное проведение процедуры МПИ может позволить значительно сократить расходы на электроэнергию, а правильно подобранный счётчик – снимать наиболее точные показания.

Если Вы уже пользовались услугой метрологических организаций и проходили МПИ, то мы просим поделиться своим опытом и оставить полный комментарий. Ваше мнение очень важно для нас и других пользователей.

Любое устройство для учета, в том числе счетчик, при длительной эксплуатации имеет свойство изнашиваться. В результате этого прибор может отображать некорректные данные в ходе использования. Чтобы не допустить этого, необходимо соблюдать межповерочный интервал электросчетчика.

Что такое поверка электрических счётчиков?

Нужно ли поверять новые электрические счетчики?

Межповерочный интервал механических и электронных счетчиков

Куда обращаться для поверки прибора учета расхода электричества?

Методика поверки счетчиков электроэнергии

Как и какие делаются отметки?

Можно ли не снимать электросчетчик?

Высокая погрешность поверки

Можно ли ремонтировать электросчетчик?

Самостоятельная проверка исправности электросчетчика до окончания срока поверки

Что делать, если истек срок поверки?

Какие нюансы нужно учитывать?

Видео «Диагностика работы устройства учета»

Комментарии и Отзывы

Высокая погрешность поверки

Если диагностика показала, что прибор учета выдает некорректные показания, то его надо отремонтировать. Стоимость услуги зависит исключительно от характера проблемы. Но практика показывает, что обычно ремонт приспособления обходится потребителям дороже, чем покупка нового оборудования. Процедуру поверки устройства можно выполнять с задержкой, но не дольше, чем на 12 месяцев. После этого требуется замена прибора учета, либо потребителю надо дать согласие на ввод поправочного коэффициента.

Самостоятельная проверка исправности электросчетчика до окончания срока поверки

При диагностике своими руками необходимо сравнить фактическую величину потребления электричества с нормированной, которая указана в показаниях:

  1. Производится отключение всего электрооборудования от прибора учета, которое соединяется посредством линейных автоматов.
  2. Для выполнения диагностики надо визуально осмотреть устройство и убедиться, вращается ли диск внутри. Если прибор электронный, то следует удостовериться, мерцает диодный индикатор или нет.
  3. Самоход устройства отсутствует, если за 15 минут диск совершит не более одного оборота. В случае с электронным прибором число световых импульсов должно составить не больше единичного показания.

Есть еще один вариант проверки, но для выполнения этой задачи надо оценить функциональность исполнительного устройства с активированной нагрузкой на электроцепь. Для этого потребуется три лампы накаливания, каждая из которых должна быть рассчитана на 100 ватт. Понадобится секундомер либо хронометр, который сможет определить периодичность оборотов.

Принцип поверки состоит в следующем:

  1. С подключенной нагрузкой в электроцепь, которая соответствует 300 ваттам, надо засечь время, на протяжении которого диск сделает пять оборотов. Если прибор учета электронный, то лампочка должна моргнуть 5 раз.
  2. Затем выполняется оценка погрешности измерения или точности устройства в соответствии с формулой Е = (Р * Т * А / 3600 – 1) * 100%. Т в данном случае — время, в течение которого диск сделает один оборот. А — передаточное число оборудования, которое определяется в соответствии с технической документацией.

Фотогалерея

Для проведения самостоятельной поверки следует знать, где расположены счетчики. Возможные места установки электросчетчиков приведены на фото.


Расположение прибора учета внутри помещения


Четыре энергомера в щитке подъезда жилого дома


Установка оборудования на уличном столбе

Какие нюансы нужно учитывать?

При использовании оборудования необходимо учитывать, что:

  1. У владельца жилья всегда должен быть технический паспорт на прибор учета. В документации имеется печать сертифицированной инстанции, а также дата, когда оборудование было введено в эксплуатацию.
  2. Все сроки диагностики необходимо сверять с теми, которые указаны в паспорте.
  3. После выполнения поверки надо уточнить дату следующей. Потребителю нужно знать и о межповерочных интервалах для конкретного оборудования.
  4. Пломба, которая была установлена на устройство, должна быть самостоятельно продиагностирована. Важно, чтобы она соответствовала организации, которая ее ставила.
  5. Если прибор учета расположен на улице либо на лестничной площадке, то он будет обслуживаться энергетиками без участия потребителя. Домовладелец должен только вовремя платить за электричество.

Срок службы однотарифного и двухтарифного прибора

Устройства можно разделить по видам. Однофазными могут быть как однотарифные, так и многотарифные приборы, работающие от сети 220 Ватт.

Вам это будет интересно Подключение УЗО

Одноставочные устройства более практичны и считают расходуемую энергию по общему тарифу. А многотарифные устройства более трудные. Они рассчитывают энергию в зависимости от времени суток.

Трехфазные устройства, это те, которые могут функционировать от сети в 220 и 380 В. Такие приборы учета электроэнергии в основном многотарифные и чаще используются в промышленности или в домах, где подключение выполняется по двум типам напряжения. Ниже описан гарантийный срок эксплуатации однофазных приборов учета в разных помещениях.


Опломбирование прибора

В квартирахЗаменять приборы учета электроэнергии в многоквартирных домах необходимо в следующих случаях:

  • неисправность счетчика;
  • вышел срок годности;
  • не прошёл межпроверочный интервал;
  • личное предпочтение поменять счетчик.

В квартирах должны быть установлены счетчики с классом точности от 0,5 до 1. Если модель не соответствует этому, то ее нужно заменить на электронную. Далее замена приборов выполняется с периодичностью в 16 лет.

В частном доме

Жители частных домов также интересуются, когда необходимо менять старый счетчик на новый. Это зависит от срока службы и годности самого устройства.

В основном, в частных домах мощность потребляемый приборов выше. Связано это с тем, что нужно также считать расходуемую энергию, где подключено большое количество мощных устройств (котлы отопления, бойлеры, группы освещения и так далее).

Поэтому в частных домах счетчики выходят из строя раньше. Межпроверочный интервал нужно проводить каждые 6 лет и проверять прибор на дефекты.

В неприватизированной квартире

Люди, которые живут по договору социального найма, не должны покупать прибор для учета энергии и оплачивать его установку. В таком случае неважно, где находится сам счетчик, на лестничной клетке или внутри помещения.

Если нужно заменить прибор, то пишется заявление в управляющую компанию. В заявлении нужно написать причины замены устройства, а также указать дату установки и межпроверочного интервала. Если есть документ о неисправности счетчика, то его нужно приложить.


Образец заявления о замене устройства

Методика поверки Меркурий 201

Купить Меркурий 201


Методика поверки АВЛГ.

411152.023 РЭ1 счетчики электроэнергии Меркурий 201 (1, 2, 3, 4)

Вводная часть

Счетчики подлежат государственному метрологическому контролю и надзору. Поверка счетчика осуществляется только органами государственной метрологической службы или аккредитованными метрологическими службами юридических лиц.

Настоящая инструкция составлена с учетом требований ПР50.2.006-94 и в соответствии с требованиями ГОСТ 30207 «Статические счетчики ватт-часов активной энергии переменного тока» и устанавливает методику первичной, периодической и внеочередной поверки счетчиков «Меркурий-201», а также объем, условия поверки и подготовку к ней.

Модификации счетчиков Меркурий 201, на которые распространяется настоящая инструкция, приведены в таблице 1.

Таблица 1

Модификации счётчиков Тип датчика тока Номинальный (максимальный) ток, А Тип индикатора Установленный рабочий диапазон температур
Меркурий-201. 1 шунт 5(50) УО от минус 40 до плюс 55 °С
Меркурий 201.2 шунт 5(50) ЖКИ от минус 20 до плюс 55 °С
Меркурий-201.3
шунт
10(80) УО от минус 40 до плюс 55 °С
Меркурий 201.4 шунт 10(80) ЖКИ от минус 20 до плюс 55 °С
  • УО — устройство отсчетное электромеханическое
  • ЖКИ — жидкокристаллический индикатор

При выпуске счетчиков из производства и ремонта проводят первичную поверку.

 Первичной поверке подлежит каждый экземпляр счетчиков. Межповерочный интервал для счетчиков — 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала. Внеочередную поверку производят при эксплуатации счетчиков в случае:
  • повреждения знака поверительного клейма (пломбы) и в случае утраты формуляра
  • ввода в эксплуатацию счетчика после длительного хранения (более половины межповерочного интервала)
  • проведения повторной юстировки или настройки, известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе
  • продажи (отправки) потребителю счетчиков, не реализованных по истечении срока, равного половине межповерочного интервала.

Операции и средства поверки Меркурий-201

Выполняемые при поверке операции, а также применяемые при этом средства по­верки указаны в таблице. Последовательность операций проведения поверки обязательна.

Таблица 2

Наименование операции Номер пункта настоящей методики Наименование средств поверки
1. Внешний осмотр
5.1
2. Проверка электрической прочности изоляции 5.2 Установка для испытания электрической прочности изоляции УПУ-10 пост. и переменным напр. 0 — 4000 В
3. Проверка метрологических характеристик счётчиков 5.3 — 5.4 Установка ЦУ6800И: поверка счётчиков активной энергии класса 1,0; напряжение 100.. .260 В, ток 0,01.100 А.
3.1. Проверка функционирования счётчика 5.3
3.
2. Определение значений систематической составляющей погрешности
5.4
3.3. Проверка порога чувствительности и отсутствия самохода 5.4
4. Оформление результата поверки 6

Допускается проведение поверки счетчиков с применением средств поверки, не указанных в таблице 2, но обеспечивающих определение и контроль метрологических характеристик поверяемых счетчиков с требуемой точностью.

Требования безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

Условия поверки Меркурий-201 и подготовка к ней

Температура окружающего воздуха, °С 23 ± 2
Относительная влажность воздуха, % 30 — 80
Атмосферное давление, мм рт. ст. 630 — 795
Внешнее магнитное поле отсутствует
Частота измерительной сети, Гц 50 ± 0,3
Форма кривой напряжения и тока измерительной сети Синусоидальная, Кг не более 2 %
Отклонение номинального напряжения ± 1,0 %

Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующее клеймо поверки.

Проведение поверки Меркурий-201

Внешний осмотр (п.1. таблица 2). При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

  • лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии требований ГОСТ 30207
  • во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой
  • на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети
  • в комплекте счетчика должен быть формуляр АВЛГ. 411152.023 ФО и руководство по эксплуатации АВЛГ.411152.023 РЭ.

Проверка электрической прочности изоляции (п.2. таблица 2).

При проверке электрической прочности изоляции испытательное напряжение подают начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время 5 — 10 с. Результат проверки считают положительным, если электрическая изоляция выдерживает в течении одной минуты напряжение переменного тока частотой 50 Гц между соединенными между собой цепями XT1 — 4 на зажимной плате (колодке) счетчика и соединенными между собой цепями XT5, 6 и «землей» не менее 4 кВ (среднеквадратического зна­чения).

Проверка функционирования счетчиков (п.3.1. таблица 2).

Проверку функционирования проверяемых счетчиков проводят на измерительной установке ЦУ6800И.

  • Подключите счётчик к установке ЦУ6800И.
  • Установите на ЦУ6800И напряжение 220 В, ток в нагрузке отсутствует.
  • Запишите значение потребленной электроэнергии с ОУ или ЖКИ.
  • Включите ток 40 А. Светодиодный индикатор счетчиков с ОУ должен периодически мигать.
  • На ОУ или ЖКИ счетчика должно происходить увеличение значения потребленной электроэнергии.
  • По истечении 4 мин выключите ток. Запишите новое значение потребленной электроэнергии. Убедитесь, что разница ранее записанного и нового значения электроэнергии с ОУ счетчика равна (560 — 610) Втч. Если описанные действия завершились успешно, то счетчик функционирует исправно.

Определение порога чувствительности, отсутствия самохода, значений погрешности счетчика (пп.3.2, 3.3 таблица 2).

Погрешность счетчика определяют методом образцового счетчика на установке ЦУ6800И. Перед началом поверки прогрейте счетчик в течении 20 минут.

Последовательность испытаний, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности приведены в таблице 3.

Номер испытания Параметры входных сигналов Допускаемое значение погрешности, % Число учитываемых периодов ЦУ6800И
Напряжение В сила тока, А cos ф класс 1,0 класс 2,0
1 220 0,05 I ном 1,0 ± 1,5 ± 2,5 2
2 220 0,2 I ном 0,5инд ± 1,0 ± 2,0 4
3 220 0,2 I ном 0,8емк ± 1,0 - 4
4 220 I ном 1,0 ± 1,0 ± 2,0 20
5 220 I ном 0,5инд ± 1,0 ± 2,0 10
6 220 I max 1,0 ± 1,0 ± 2,0 99
7 220 I max 0,5инд ± 1,0 ± 2,0 80

Результаты испытаний считаются положительными и счетчик соответствует классу точности, если во всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведённых в таблице 3.

Проверка порога чувствительности.

Проверку порога чувствительности производят на установке ЦУ6800И при номинальном напряжении 220 В, коэффициенте мощности, равном единице и значении силы тока в фазе:

  • 0,0125 А — для счетчиков класса точности 1 и 0,025 А — для счетчиков класса точности 2 (для счетчиков с 1ном = 5 А)
  • 0,025 А  для счетчиков класса точности 1 и 0,05 А для счетчиков класса точности 2 (для счетчиков с 1ном = 10 А)

Результаты испытаний считаются положительными, если счетчик регистрирует электроэнергию.

При проверке самохода установите в параллельной цепи счетчика напряжение 253 В. Ток в последовательной цепи должен отсутствовать. При этом необходимо контролировать с помощью секундомера период мигания светового индикатора потребляемой мощности счетчика на установке ЦУ6800И. Счетчик не должен создавать на импульсном выходе более одного импульса за период времени в минутах 60000/К, где К — число импульсов, создаваемых выходным устройством счетчика, на киловатт- час. Отсчет можно вести по индикатору счетчика или ЦУ6800И.

Оформление результатов поверки Меркурий 201

Счетчики, прошедшие поверку и удовлетворяющие требованиям настоящей методики, признаются годными, их пломбируют и накладывают оттиск поверительного клейма и делается запись в формуляре.

Счетчики, прошедшие поверку с отрицательным результатом бракуются и запрещаются к выпуску в обращение, клеймо предыдущей поверки гасят, а счетчик изымают из обращения. Результаты поверки заносят в протокол.


Сроки поверки электрических счетчиков

Для учета потребления электроэнергии в каждой квартире или доме устанавливаются электрические счетчики. Корректность их работы проверяют с определенной периодичностью. Такая проверка называется поверкой.

Блок: 1/12 | Кол-во символов: 203
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Нужно ли поверять новые электрические счетчики

Только что купленный в магазине электросчетчик не требует поверки. Объясняется это тем, что каждое устройство уже прошло эту процедуру после изготовления на заводе. Но если перед установкой прибор хранился долгое время на складе, то необходимо подвергнуть его поверке.

Для разных типов счетчиков интервал времени, допустимый для хранения на складе, отличается. Для однофазных приборов он составляет 2 года. Трехфазные приборы хранят не более года со дня изготовления. Поэтому компании, занимающиеся реализацией электросчетчиков, закупку стали производить небольшими партиями, чтобы на момент продажи прибора у него не истек срок хранения.

Межповерочный интервал механических и электронных счетчиков

Допустимый период работы счетчика между двумя поверками называется межповерочным интервалом, и у каждой модели прибора он свой. МПИ указан в техническом паспорте заводом-изготовителем, и составляет от 4 до 16 лет для разных типов электросчетчиков. Дата последней поверки должна быть указана на корпусе электрического счетчика.

Например, для счетчика Меркурий 230 МПИ составляет 10 лет, для Меркурий 201 и Энергомера СЕ 101 – 16 лет.

Однофазные

Для однофазных индукционных счетчиков межповерочный интервал составляет 16 лет. Исключение составляют приборы, в которых величина номинального тока 5 – 10 А, для электронных – от 5 до 16 лет, в зависимости от значения номинального тока.

Трехфазные

Периодичность поверки трехфазных индукционных электросчетчиков составляет от 4 до 8 лет. Каждые 4 года требуется для электросчетчиков с величиной номинального тока 3х5 А. Остальным до следующей поверки требуется 8 лет.

Для электронных трехфазных счетчиков межповерочный интервал определен сроком 6 лет.

Блок: 4/12 | Кол-во символов: 1730
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Что такое межповерочный интервал и сколько он может составлять?

Межповерочный интервал — это интервал времени, через который Вам нужно будет осуществить поверку счетчика, так как без своевременной поверки прибор считается нерабочим, а его показания не принимаются для расчета.

Для каждого вида электрического счетчика устанавливается свой определенный временной интервал, в течение которого его показания признаются правильными и действительными. Данный интервал зависит от модели и типа счетчика, но в среднем составляет от 4 до 16 лет. Ознакомиться с межповерочным интервалом в Вашем конкретном случае Вы можете в паспорте электросчетчика.

Блок: 3/6 | Кол-во символов: 639
Источник: https://mosenergosbyt24.ru/schetchiki/srok-poverki

Законодательный регламент

Необходимость поверки электросчетчиков устанавливает Федеральный Закон N 102-ФЗ «Об обеспечении единства измерений», в частности — статья 13.

Она определяет обязанность прохождения поверки, устанавливает порядок проведения поверки, лица или организации, имеющие право на ее осуществление, определяет средства, удостоверяющие прохождение поверки (пломбы, знаки, отметки в паспорте).

Куда звонить, если без предупреждения отключили свет в квартире? Об этом читайте здесь.

Блок: 4/8 | Кол-во символов: 496
Источник: http://PravaPot.ru/obschee/srok-poverki-elektroschetchika.html

Зачем поверять счётный прибор

Правила пользования и ГОСТы фиксируют обязательные поверки приборов учёта. Это необходимо для установления их точной работы. Эти работы производятся в целях:

  • Установления исправности основных узлов прибора: обмотки индуктивности, модулей подсчёта показаний, электронных компонентов, датчиков.
  • Корректировка погрешности.
  • Проверка целостности пломб для фиксации фактов вскрытия счётчика.
  • Устранение холостого хода.
  • Продление срока годности аппарата.

Блок: 4/7 | Кол-во символов: 472
Источник: https://chebo.pro/tehnologii/kak-uznat-mezhpoverochnyj-interval-elektroschyotchikov-i-datu-poverki.html

Межповерочный интервал механических и электронных счетчиков

В зависимости от типа оборудования временной промежуток для диагностики энергомеров будет отличаться. Важно соблюдать межповерочный интервал электросчетчика и учитывать не только разновидность, но и тип устройства — механический либо электронный.

Однофазные счетчики

Таблица периодичности поверок индукционных приборов составлена с учетом технических параметров.

Тип оборудования Величина номинального тока Число оборотов на 1 киловатт в час Количество цифр на счетном механизме Класс точности Межповерочный интервал Примечание к устройству
СО-1 5 2500 3 2,5 8 Уже не производится
СО-1 10 1250 4 2,5 8
СО-1 10–40 600 4 2,5 16 Изготавливается с 1995 года
СО-193 10–40 600 5 2,5 16
СО-2 10 600 5 2,5 16 ВЗЭТ
СО-2 10 650 4 2,5 16
СО-2 10 750 4 2,5 16
СО-2 10 625 4 2,5 16
СО-2 5 1250 4 2,5 16
СО-2(60) 10 750 4 2,5 16 МЗЭП
СО-2(60) 5 1250 4 2,5 16
СО-2М 10 640 4 2,5 16 ВЗЭТ
СО-2М 5 1280 4 2,5 16
СО-2М2 10–30 640 4 2,5 16
СО-2М2 5–15 1280 4 2,5 16
СО-2МТ 10–30 640 4 2,5 16
СО-2МТ3 10–30 640 4 2,5 16
СО-5 5–15 1250 4 2,5 16
СО-505 10–40 600 5 2 16
СО-50 10–40 625 4 2,5 16
СО-5У 10–30 625 4 2,5 16
СО-И445 10–40 440 5 2 16
СО-И446 10–34 600 5 2,5 16
СО-И446 5–17 1200 4 2,5 16
СО-И446 5–20 1200 4 2,5 16
СО-И446М 10–40 600 5 2,5 16
СО-И449 10–40 210 5 2 16
СО-И449М 10–60 200 5 2 16
СО-И449М1-1 10–40 400 5 2 16
СО-И449Т 10–40 210 5 2 16
СО-И449МТ 10–60 200 5 2 16
СО-ЭЭ6705 10–40 450 4 2 16 ЛЭМЗ
СО-ЭЭ6705 10–40 400 5 2 16

Для остальных типов однофазных индукционных приборов интервал поверки составит 16 лет независимо от класса точности и количества цифр на счетном механизме.

Немного другая периодичность диагностики у электронного оборудования.

Тип устройства Параметр номинального тока Количество оборотов
на 1 кВт/ч
Число цифр на считывающем механизме Класс точности Межповерочная периодичность Примечание
ЦЭ6807А-1 5–50 500 5 2 6 МЭТЗ
ЦЭ6807А-2 5–50 500 5 2 6 МЭТЗ
Двухтарифное оборудование СЭО-1 10–50 57600 5 2 6
СО-Ф663 5–50 100 5 2 5 Не производится
СОЭБ-1 10–50 720 5 2 6 БЭМЗ
А100D1B 10 (60) 1000 ЖКИ 1 16 СП «АББВЭИ»

Трехфазные счетчики

Таблица периодичности поверки индукционного типа энергомеров в соответствии с техническими параметрами.

Тип оборудования Величина номинального тока Число оборотов на один киловатт в час Количество цифр на считывающем устройстве Класс точности Межповерочная периодичность Примечание
СА4У-И672М 3×5 450 4 (5) 2 4 ЛЭМЗ
СА4-И672М 3×10 225 4 2 8 ЛЭМЗ 1, 2, 3
СА4-И678 3×20–50 100 5 2 8 1, 2, 3
САЗУ-М670М 3×5 450 4 2 4 Уже не производится
СА4У-Т4 3×5 750 4 2 4
СР4У-И673М 3×5 450 4 2 4 ЛЭМЗ
СА4-И6П 3×10-60 100 5 2 8
Т31-F 3×10 (60) 75 6 2 8
HN4-СА4 3×25–50 120 5 3 8
ДН-4 3х5–25 300 5 2 8 Выпускается в Венгрии
А1Т-4-0000Т 5×24 4 2 8
А4-3 3×10–40 120 5 2 8 Производится в Болгарии
ЕТ414 10–40 5 2 8
ДН-4 15 100 6 2 8 Выпускается в Венгрии
САЧ-И60 3×10–60 100 5 2 8
САЧУ-196 3×5 5 2 Производится на Украине

В моделях счетчиков, которые не были указаны в таблице, периодичность между диагностикой — 4 года.

Для всех электронных трехфазных приборов учета межповерочный интервал составляет шесть лет.

Канал «Типичная Анжерка» подробно рассказал о сроках годности счетчиков, а также о межповерочном интервале.

Блок: 5/13 | Кол-во символов: 3293
Источник: https://razvodka.net/meter/mezhpoverochnyj-interval-schetchikov-25022/

Что такое поверка электрических счётчиков

Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.

Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.

Процедура поверки заключается в следующем:

  • Осмотр счетчика на предмет повреждений;
  • Проверка прочности электроизоляции;
  • Определение погрешностей в работе счетного механизма;
  • Проверяют устройство на самоход;
  • Поверка значения порога чувствительности.

Самостоятельно погрешность в работе прибора можно определить так:

Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод – 10 миганий.

Полученные данные заносятся в специальную формулу:

E = (P * T * A / 3600 – 1) * 100%

в которой:

  • P — мощность потребления, кВт;
  • T — время одного вращения диска , сек;
  • A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
  • Е — погрешность.

Например: (0,3*(102/5)*600/3600-1)*100%=2%.

При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.

Блок: 2/12 | Кол-во символов: 1883
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Куда обращаться для выполнения поверки

Для вызова специалиста необходимо обратиться в любую метрологическую лабораторию, обладающую аккредитацией на этот вид деятельности. Местонахождение её можно узнать в организации, занимающейся контролем электропотребления. Доставить счетчик для проведения испытаний обязан его владелец. О сроке проведения поверки уведомляет Энергосбыт. Если владелец не уверен в точности показаний прибора, то он может инициировать поверку самостоятельно, не дожидаясь плановой. Владелец вправе самостоятельно выбрать метрологическую организацию.

Блок: 5/12 | Кол-во символов: 568
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Куда обратиться?

Где поверить электросчетчик?

Информацию о местных метрологических подразделениях, производящих поверку электросчетчиков, можно получить в своей управляющей компании или в органах энергосбыта.

Для поверки необязательно отключать счетчик и перевозить в лабораторию, часто бывает достаточно вызвать инспектора на дом.

Существуют методики, позволяющие проводить тесты приборов учета на месте, часто такой вариант даже предпочтительнее, поскольку может выявить неверное подключение или неправильную эксплуатацию счетчика.

Блок: 5/8 | Кол-во символов: 538
Источник: http://PravaPot.ru/obschee/srok-poverki-elektroschetchika.html

Процедура поверки электросчётчиков

Во время проведения этого процесса происходит сравнение показателей прибывшего на поверку прибора с эталоном. Если все параметры не превышают допусков, счётчик считается исправным. В противном случае — меняется на новый. Этими работами занимаются специальные лицензированные организации.

Межповерочный интервал

Это понятие, или сокращённо МПИ, подразумевает длительность разрешённой эксплуатации прибора между двумя поверками. Он устанавливается индивидуально предприятием производителем для каждой модели с записью в паспорте прибора учёта. Чаще всего он охватывает промежуток от 4 до 16 лет. Кроме паспорта, его можно увидеть на пломбе, установленной на корпусе прибора.

102 Федеральный Закон в статье 13 закрепляет обязательное прохождение этой процедуры и содержит таблицу межповерочных интервалов электросчётчиков. Он же регламентирует круг частных лиц и компаний, имеющих право проводить эти мероприятия, а также виды документов, маркировок и пломб.

Периодичность осмотра

Разные модели имеют свой межповерочный интервал счётчиков электроэнергии. Для электромеханических он составляет 8 лет, если не указан другой срок. У электронных устройств периодичность поверки электросчётчиков определена в 16 лет.

Старые приборы учёта класса точности 2,5 не поверяются и к работе не допускаются. Для них производится замена.

Для однофазных учётных единиц, устанавливаемых после покупки, срок от даты первичной поверки заводом, изготовившим его, не должен быть больше двух лет. Для прочих — 1 год. За начало периода принимается дата его установки. В соответствии с законодательством, мероприятия по обслуживанию счётчиков ложатся на владельца помещения, так как прибор учёта принадлежит ему.

Как делаются отметки

После поверочных работ в техническом паспорте прибора учёта проставляется дата, величина выявленной погрешности, обнаруженные неисправности. Если испытание не пройдено, выдаётся документальное подтверждение о несоответствии и номер аппарата заносится в реестр. Это сделано в целях предотвращения повторной установки неисправного счётчика.

Варианты осмотра

Для того чтобы произвести поверку, правилами допускаются два варианта. Один из них, наиболее распространённый, производится непосредственно в лаборатории, допущенной к таким работам. Для этого необходимо произвести следующие действия:

  • В произвольной форме написать заявку в энергосбытовое предприятие по месту жительства.
  • В назначенные сроки происходит демонтаж старого прибора с указанием всех его паспортных данных и показаний на момент работ.
  • На его место устанавливается временное устройство также с документированием показателей.
  • Узел учёта доставляется в аккредитованную фирму и оплачивается работа по прейскуранту.
  • В течение месяца мероприятия по поверке прибора выполняются, оформляются все необходимые документы и протоколы испытаний, о чём сообщается владельцу.
  • Дата новых обследований проставляется в паспорте изделия.
  • После написания заявления на установку поверенного счётчика он устанавливается обратно с соблюдением всех бумажных процедур.

Важно знать, что при утере документов на поверенный прибор всё придётся начать сначала.

Из-за продолжительности процедуры и необходимости посещать лабораторию (а она может оказаться на другом конце города), всё большую популярность завоёвывает способ поверки без отсоединения счётчика с рабочего места. Для этого необходимо составить договор и оплатить его. Тогда специалист с аппаратурой выполнит все операции на дому. Это обойдётся дороже, но экономия времени будет значительной. К тому же результаты поверки в рабочих условиях со всеми нюансами будут гораздо точнее. Бояться повреждения бытовой техники в результате работы оборудования не следует, так как все испытания проводятся на низких токах.

Блок: 6/7 | Кол-во символов: 3733
Источник: https://chebo.pro/tehnologii/kak-uznat-mezhpoverochnyj-interval-elektroschyotchikov-i-datu-poverki.html

Периодичность

Как уже отмечалось, периодичность поверки счетчика указывается в паспорте. Разные модели имеют свои сроки, что определяется конструктивными особенностями приборов и величиной их износа.

  • для механических индукционных приборов с дисками период поверки не превышает 8 лет;
  • для современного электронного счетчика он составляет 16 лет.

Необходимо знать, что старые счетчики с классом точности 2,5 подлежат замене, их на поверку не примут. Причина такой ситуации в том, что с 1996 года принят новый, более высокий класс точности 2.

Поэтому если счетчик с классом 2,5 отработал межповерочный интервал, его необходимо менять на новый.

Вновь устанавливаемый счетчик не должен иметь дату первичной поверки, превышающую 2 года для однофазных приборов и 12 месяцев для двухфазных счетчиков.

При этом, датой начала межповерочного интервала должна считаться дата установки, а не предыдущей поверки.

Электросчетчик — собственность владельца, поэтому заботы о своевременном проведении поверки лежат на нем.

Блок: 6/8 | Кол-во символов: 1010
Источник: http://PravaPot.ru/obschee/srok-poverki-elektroschetchika.html

Какие отметки делаются после поверки в документах

После того как процедура поверки будет завершена, в техническом паспорте прибора учета электрической энергии должна быть сделана отметка о ее прохождении, либо выписано отдельное свидетельство о поверке.

В данном документе должна быть отображена информация о том, когда была произведена поверка, о погрешности поверяемого прибора, а также о том, какие нарушения в его работе были выявлены в ходе процедуры поверки.

Если прибор учета электрической энергии не пройдет поверку, то вы получите на руки документ о том, что данный прибор не соответствует установленным нормам и не подлежит дальнейшему использованию.

Блок: 7/10 | Кол-во символов: 662
Источник: https://potreb-prava.com/zhkx/sroki-poverki-elektroschetchikov.html

Высокая погрешность поверки

Если диагностика показала, что прибор учета выдает некорректные показания, то его надо отремонтировать. Стоимость услуги зависит исключительно от характера проблемы. Но практика показывает, что обычно ремонт приспособления обходится потребителям дороже, чем покупка нового оборудования. Процедуру поверки устройства можно выполнять с задержкой, но не дольше, чем на 12 месяцев. После этого требуется замена прибора учета, либо потребителю надо дать согласие на ввод поправочного коэффициента.

Блок: 8/13 | Кол-во символов: 521
Источник: https://razvodka.net/meter/mezhpoverochnyj-interval-schetchikov-25022/

Предусмотрена ли ответственность за неосуществление поверки

За несоблюдение сроков поверки электрических счётчиков штрафные санкции в отношении владельца не предусмотрены.

Когда истекает срок годности прибора, его показания считаются недействительными. Платить за электричество придется по нормативу, который значительно превышает реальное использование электроэнергии.

Сотрудниками энергосбыта составляется акт о неуточненном потреблении электричества, согласно которому будет произведен перерасчет со дня окончания срока поверки.

Первые четыре месяца сумма за потребление электричества будет приравнена к среднемесячному показателю, или к данным общедомового электросчетчика, а далее согласно установленным нормативам.

Блок: 11/12 | Кол-во символов: 716
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Заключение

Владельцу электросчетчика необходимо помнить о том, что контроль за сроками поверки и актуальности их прохождения ложатся на него. Самостоятельная поверка запрещена и считается недействительной. Её может выполнять только аккредитованная метрологическая лаборатория. Своевременная поверка электрических счётчиков избавит от проблем и конфликтов с энергосбытовыми учреждениями и с УК.

Блок: 12/12 | Кол-во символов: 393
Источник: https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov

Какие нюансы нужно учитывать?

При использовании оборудования необходимо учитывать, что:

  1. У владельца жилья всегда должен быть технический паспорт на прибор учета. В документации имеется печать сертифицированной инстанции, а также дата, когда оборудование было введено в эксплуатацию.
  2. Все сроки диагностики необходимо сверять с теми, которые указаны в паспорте.
  3. После выполнения поверки надо уточнить дату следующей. Потребителю нужно знать и о межповерочных интервалах для конкретного оборудования.
  4. Пломба, которая была установлена на устройство, должна быть самостоятельно продиагностирована. Важно, чтобы она соответствовала организации, которая ее ставила.
  5. Если прибор учета расположен на улице либо на лестничной площадке, то он будет обслуживаться энергетиками без участия потребителя. Домовладелец должен только вовремя платить за электричество.

Блок: 12/13 | Кол-во символов: 851
Источник: https://razvodka.net/meter/mezhpoverochnyj-interval-schetchikov-25022/

Видео «Диагностика работы устройства учета»

Канал ЗАО «Росприбор» показал, как выполняется процедура поверки с помощью специального приспособления МТ786.

Блок: 13/13 | Кол-во символов: 158
Источник: https://razvodka.net/meter/mezhpoverochnyj-interval-schetchikov-25022/

Кол-во блоков: 24 | Общее кол-во символов: 20483
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://odinelectric.ru/equipment/mezhpoverochniy-interval-elecrticheskih-schetchikov: использовано 6 блоков из 12, кол-во символов 5493 (27%)
  2. https://mosenergosbyt24.ru/schetchiki/srok-poverki: использовано 3 блоков из 6, кол-во символов 3256 (16%)
  3. https://razvodka.net/meter/mezhpoverochnyj-interval-schetchikov-25022/: использовано 4 блоков из 13, кол-во символов 4823 (24%)
  4. https://chebo.pro/tehnologii/kak-uznat-mezhpoverochnyj-interval-elektroschyotchikov-i-datu-poverki.html: использовано 2 блоков из 7, кол-во символов 4205 (21%)
  5. http://PravaPot.ru/obschee/srok-poverki-elektroschetchika.html: использовано 3 блоков из 8, кол-во символов 2044 (10%)
  6. https://potreb-prava.com/zhkx/sroki-poverki-elektroschetchikov.html: использовано 1 блоков из 10, кол-во символов 662 (3%)

Источник: m-strana.ru

Срок давности поверки счетчиков электроэнергии (ПУЭ против Приказа РФ)

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я затрону тему про срок давности межповерочного интервала (МПИ) для вновь устанавливаемых счетчиков электроэнергии.

Дело в том, что в ПУЭ, п.1.5.13 четко сказано, что срок давности межповерочного интервала (МПИ) не должен превышать два года для однофазных счетчиков и один год для трехфазных.

Лично я не пойму логику данного требования!

Предположим, что Вы приобрели трехфазный счетчик и по каким-либо причинам не получилось его установить в течение года. Всякое может случится, например, какие-нибудь задержки при строительстве, различные согласования проектов, технических условий (ТУ) и т.п.

В итоге получается, что новый купленный трехфазный счетчик через год уже считается не годным и к установке не подлежит.

Выход из ситуации следующий. Либо делать ему повторную (внеочередную) поверку, по стоимости практически соизмеримую с самим счетчиком, либо приобретать новый счетчик.

Вот у меня как раз именно такой случай.

В 2016 году для одного объекта я приобрел трехфазный счетчик электроэнергии STAR 304/1 R2-5(60) от IEK.

Кстати, это электронный многотарифный счетчик прямого включения для учета активной электрической энергии с соответствующим классом точности 1 (читайте статью про требования к классам точности электросчетчиков).

Счетчик устанавливается на DIN-рейке и, имеет интерфейс связи RS-485 и оптический инфракрасный порт.

Данный счетчик был поверен в I квартале 2016 года, что отображается на пломбе с соответствующим клеймом и печатью в его паспорте.

Межповерочный интервал (МПИ) счетчика STAR 304/1 R2 составляет 16 лет.

В течение двух лет установить счетчик я не смог, по имеющимся тому причинам, а теперь Энергосбыт не принимает его в эксплуатацию, ссылаясь на ПУЭ, п.1.5.13 про срок давности его поверки. А потому данному счетчику необходимо провести внеочередную поверку за свой счет в соответствующих организациях, например, Ростест или других, имеющих аккредитацию на поверку счетчиков электрической энергии.

Лично я не согласен с требованием ПУЭ, п.1.5.13. Ну сами подумайте, счетчик новый, исправный и поверенный! Что с ним может произойти, если он будет аккуратно хранится на полочке год, два, пять, да хоть десять лет?! Тем не менее по «букве Закона» ПУЭ он считается уже не годным к установке. Согласитесь, что это абсурд!

Но да ладно, т.к. речь в статье пойдет не совсем об этом.

В общем, не так давно попалось мне на глаза одно интересное письмо от Ростехнадзора. Поясню, что любой гражданин может обратиться в Ростехнадзор, например, через их официальный сайт, и получить консультацию непосредственно от специалистов на интересующий вопрос.

Видимо, некий гражданин в далеком 2010 году уже обращался с подобным вопросом про срок давности поверки электросчетчиков, на что и получил следующий ответ. Да, письмо не совсем, так сказать, свежее, но тем не менее. Прикладываю скан-копию данного письма.

Как видите, в письме четко говорится, что требования ПУЭ, п.1.5.13 устарели и не соответствуют сложившимся условиям. В связи с этим на вновь построенных и реконструируемых электроустановках необходимо руководствоваться не ПУЭ, п.1.5.13, а «Порядком проведения поверки средств измерений», утвержденного Приказом №125 от 18.07.1994.

На данное время (2018 год) Приказ №125 уже не действует, поэтому сейчас я его рассматривать не буду, т.к. вместо него вступил в силу Приказ №1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

В принципе, требования по поверке средств измерений у них одинаковые, но я приведу цитаты из действующего документа, т.е. Приказа №1815:

Из перечисленного выше делаем следующие выводы!

Приобретенный счетчик STAR 304/1 R2-5(60) имеет первичную поверку, которая действительна 16 лет, т.е. в моем случае до января 2032 года.

В процессе эксплуатации счетчик должен подвергаться периодической поверке через заданный производителем межповерочный интервал (МПИ). Таким образом, в 2032 году, счетчику нужно будет провести периодическую (повторную) поверку. Результаты периодической поверки, естественно, что при положительном заключении, действуют также в течение всего межповерочного интервала,  т.е. в моем случае до 2048 года.

Внеочередная поверка счетчика может быть проведена лишь при повреждении поверительного знака, клейма или пломбы, либо в случае сомнений его показаний или подозрений на какие-либо вмешательства в работу счетчика (внутреннюю схему).

Только в этих случаях счетчику может быть проведена внеочередная поверка.

Но согласно ПУЭ, п.1.5.13, внеочередная поверка без каких-либо причин должна быть проведена уже через один год для трехфазных счетчиков и два года для однофазных!

Согласно Приказа №1815, допускается устанавливать счетчики с любым сроком давности от последней его поверки (первичной, периодической или внеочередной, если такова имелась), главное, чтобы не был просрочен межповерочный интервал. Естественно, что если МПИ у счетчика составляет 16 лет, то и через год, и через два, и через пять лет, этот интервал не будет являться просроченным! А значит и счетчик годен к установке и эксплуатации, да хоть до самого 2032 года!

Но как оказалось, рано радоваться!

Решил я все же лично написать письмо в Ростехнадзор с подобным вопросом, дабы уж точно поставить все точки над «и»! И вот буквально на днях получил следующий ответ.

Как видите, ответ в корне отличается от ответа из письма 2010 года. В данном письме отчетливо указаны требования именно ПУЭ, п.1.5.13. Вроде бы Ростехнадзор у нас один, разница лишь в регионе (Москва и Екатеринбург), тем не менее ответы инспекторов совершенно противоречат друг другу.

Вопрос остается открытым! Что делать в данной ситуации?! Кому верить!? Какие требования применять к исполнению?!

К сожалению, Энергосбыт в данном вопросе зачастую стоит исключительно на стороне требований ПУЭ, п.1.5.13, а значит и далее будет настаивать на требованиях по срокам давности поверки! Так что будьте готовы, что по истечении одного года для трехфазных счетчиков и два года для однофазных счетчиков, придется проводить им внеочередную поверку, и причем исключительно за свой счет, либо, как вариант, приобретать счетчики уже непосредственно перед самой установкой! Но к сожалению, как я уже говорил, это не всегда представляется возможным.

Несколько слов про ситуацию на предприятиях!

У нас на предприятии для коммерческого учета всегда находится в резерве (запасе) некоторое количество (не один десяток) новых поверенных счетчиков, в основном трехфазные.

И так получается, что при выходе из строя какого-нибудь счетчика я не смогу установить запасной, если у него срок давности от последней поверки составил больше одного года, а поэтому пока что приходиться каждый год возить все резервные счетчики на поверку, чтобы, например, неисправный или вышедший из строя счетчик можно было быстро заменить резервным и сразу ввести его в работу.

По своему опыту скажу, что замены счетчиков на резервные все же случаются, но это скорее единичные случаи, а вот возить каждый год по несколько десятков счетчиков на поверку — это дополнительные затраты и причем достаточно весомые.

Попробую я вновь обратиться с этим вопросом, но только уже не в Уральское отделение Ростехнадзора, а Московское. Также вступлю в переписку с инспектором, от которого я получил непосредственно ответ! Может все же удастся разрешить данный вопрос раз и навсегда!

В конце концов, если уж на то пошло, то почему срок давности поверки у счетчиков ограничен по ПУЭ, а у измерительных трансформаторов тока и напряжения нет, ведь они также входят в систему коммерческого учета, если счетчик подключен через ТТ и ТН.

Тем не менее их можно смело устанавливать, хоть спустя один год от их последней поверки, хоть три, хоть пять лет, главное, чтоб поверка была не просрочена!?

И по традиции, предлагаю Вам посмотреть видеоролик по материалам данной статьи:

P.S. Вот такое вот очередное несоответствие в нормативных документах, и к сожалению, опять таки не в пользу Потребителя! А Вы как считаете и чем руководствуетесь в данной ситуации?! ПУЭ или Приказом №1815? Удавалось ли Вам переубедить Энергосбыт в не корректности требований ПУЭ, п.1.5.13?

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


ПАМЯТКА ПО ПОВЕРКЕ ПРИБОРОВ УЧЕТА ЭЛЕКТРОЭНЕРГИИ

Астраханская область — Филиал «Астраханьэнерго» Ахтубинский район

(851-41) 5-22-66

Астраханская область — Филиал «Астраханьэнерго» Володарский район

(851-42) 9-18-04

Астраханская область — Филиал «Астраханьэнерго» г.Знаменск

(851-40) 9-74-72

Астраханская область — Филиал «Астраханьэнерго» Енотаевский район

(851-43)9-17-25

Астраханская область — Филиал «Астраханьэнерго» Икрянинский район

(851-44) 2-02-01

Астраханская область — Филиал «Астраханьэнерго» Камызякский район

(851-45) 9-14-76

Астраханская область — Филиал «Астраханьэнерго» Кировский район г.Астрахани

(851-2) 79-31-11

Астраханская область — Филиал «Астраханьэнерго» Красноярский район

(851-46)9-16-09

Астраханская область — Филиал «Астраханьэнерго» Ленинский район г.Астрахани

(851-2) 79-31-11

Астраханская область — Филиал «Астраханьэнерго» Лиманский район

(851-47) 2-26-12

Астраханская область — Филиал «Астраханьэнерго» Наримановский район

(851-2)57-45-44

Астраханская область — Филиал «Астраханьэнерго» Приволжский район

(851-2)40-63-79

Астраханская область — Филиал «Астраханьэнерго» Советский район г.Астрахани

(851-2) 79-31-11

Астраханская область — Филиал «Астраханьэнерго» Трусовский район г.Астрахани

(851-2) 79-31-11

Астраханская область — Филиал «Астраханьэнерго» Харабалинский район

(851-48) 5-74-63

Астраханская область — Филиал «Астраханьэнерго» Черноярский район

(851-49) 2-13-54

Волгоградская область — Филиал «Волгоградэнерго» Алексеевский район

(84446)310-96

Волгоградская область — Филиал «Волгоградэнерго» Быковский район

8(84495)-315-36

Волгоградская область — Филиал «Волгоградэнерго» Волжский район

8(8443)-31-90-44
8(8443) 31-36-20

Волгоградская область — Филиал «Волгоградэнерго» Ворошиловский район

8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Дзержинский район

8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Красноармейский район

8(8442)-67-06-83
8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Дубовский район

8(86377)-518-66

Волгоградская область — Филиал «Волгоградэнерго» Краснооктябрьский район

8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Кумылженский район

8(84462)-618-53

Волгоградская область — Филиал «Волгоградэнерго» Михайловский район

8(84463)-451-86

Волгоградская область — Филиал «Волгоградэнерго» Нехаевский район

(84443)-524-09

Волгоградская область — Филиал «Волгоградэнерго» Николаевский район

(84444)-614-90

Волгоградская область — Филиал «Волгоградэнерго» Новоаннинский район

(84447)-553-85

Волгоградская область — Филиал «Волгоградэнерго» Новониколаевский район

(84444)-614-90

Волгоградская область — Филиал «Волгоградэнерго» Октябрьский район

8(86360)-235-14

Волгоградская область — Филиал «Волгоградэнерго» Ольховский район

8(84456)-218-71

Волгоградская область — Филиал «Волгоградэнерго» Палласовский район

8(84492)-688-20

Волгоградская область — Филиал «Волгоградэнерго» Руднянский район

8(84453)-712-38

Волгоградская область — Филиал «Волгоградэнерго» Светлоярский район

8(84472)-567-12
8(8442)-67-06-83

Волгоградская область — Филиал «Волгоградэнерго» Серафимовичский район

8(84464)-435-53

Волгоградская область — Филиал «Волгоградэнерго» Советский район

8(86363)-232-94

Волгоградская область — Филиал «Волгоградэнерго» Среднеахтубинский район

8(84479)-515-84
8(8443)-31-90-44
8(8443) 31-36-20

Волгоградская область — Филиал «Волгоградэнерго» Старополтавский район

8(84493)-436-05

Волгоградская область — Филиал «Волгоградэнерго» Суровикинский район

8(84473)-223-48

Волгоградская область — Филиал «Волгоградэнерго» Тракторозаводский район

8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Урюпинский район

(84442)-368-00

Волгоградская область — Филиал «Волгоградэнерго» Фроловский район

8(84465)-446-60

Волгоградская область — Филиал «Волгоградэнерго» Центральный район

8(8442)-41-00-28

Волгоградская область — Филиал «Волгоградэнерго» Чернышковский район

8(84474)-612-04

Республика Калмыкия — Филиал «Калмэнерго» Городовиковский район

8 (84731) 9-11-72

Республика Калмыкия — Филиал «Калмэнерго» Ики-Бурульский район

8 (84742) 9-18-48

Республика Калмыкия — Филиал «Калмэнерго» Кетченеровский район

8 (84741) 2-10-26

Республика Калмыкия — Филиал «Калмэнерго» Лаганский район

8 (84733) 9-17-13

Республика Калмыкия — Филиал «Калмэнерго» Малодербетовский район

8 (84741) 2-10-26

Республика Калмыкия — Филиал «Калмэнерго» Октябрьский район

8 (84741) 2-10-26

Республика Калмыкия — Филиал «Калмэнерго» Приютненский район

8 (84742) 9-18-48

Республика Калмыкия — Филиал «Калмэнерго» Сарпинский район

8 (84741) 2-10-26

Республика Калмыкия — Филиал «Калмэнерго» Целинный район

8 (84742) 9-18-48

Республика Калмыкия — Филиал «Калмэнерго» Черноземельский район

8 (84733) 9-17-13

Республика Калмыкия — Филиал «Калмэнерго» Юстинский район

8 (84741) 2-10-26

Республика Калмыкия — Филиал «Калмэнерго» Яшалтинский район

8 (84731) 9-11-72

Республика Калмыкия — Филиал «Калмэнерго» Яшкульский район

8 (84742) 9-27-97

Ростовская область — Филиал «Ростовэнерго» Азовский район

8(86342)-447-57

Ростовская область — Филиал «Ростовэнерго» Аксайский район

8(86350)-322-62

Ростовская область — Филиал «Ростовэнерго» Белокалитвинский район

8(86383)-269-50

Ростовская область — Филиал «Ростовэнерго» Боковский район

8(86382)-312-45

Ростовская область — Филиал «Ростовэнерго» Верхне-Донской район

8(86364)-311-72

Ростовская область — Филиал «Ростовэнерго» Веселовский район

8(86358)-611-63

Ростовская область — Филиал «Ростовэнерго» Волгодонский район

8(86394)-703-26

Ростовская область — Филиал «Ростовэнерго» Егорлыкский район

8(86370)-226-92

Ростовская область — Филиал «Ростовэнерго» Зерноградский район

8(86359)-311-49

Ростовская область — Филиал «Ростовэнерго» Зимовниковский район

8(86376)-315-71

Ростовская область — Филиал «Ростовэнерго» Кагальницкий район

8(86345)-977-04

Ростовская область — Филиал «Ростовэнерго» Каменский район

8(86365)-941-35

Ростовская область — Филиал «Ростовэнерго» Кашарский район

8(86388)-214-25

Ростовская область — Филиал «Ростовэнерго» Константиновский район

8(86393)-217-48

Ростовская область — Филиал «Ростовэнерго» Красносулинский район

8(86367)-500-08

Ростовская область — Филиал «Ростовэнерго» Куйбышевский район

8(86348)-315-79

Ростовская область — Филиал «Ростовэнерго» Мартыновский район

8(86395)-216-34

Ростовская область — Филиал «Ростовэнерго» Миллеровский район

8(86385)-206-73

Ростовская область — Филиал «Ростовэнерго» Милютинский район

8(86389)-217-52

Ростовская область — Филиал «Ростовэнерго» Мясниковский район

8(86349)-224-34

Ростовская область — Филиал «Ростовэнерго» Неклиновский район

8(86347)-525-39
8(86347)-563-04

Ростовская область — Филиал «Ростовэнерго» Новочеркасск район

8(86352)-659-95

Ростовская область — Филиал «Ростовэнерго» Обливский район

8(86396)-210-36

Ростовская область — Филиал «Ростовэнерго» Орловский район

8(86375)-360-23

Ростовская область — Филиал «Ростовэнерго» Песчанокопский район

8(86373)-919-52

Ростовская область — Филиал «Ростовэнерго» Пролетарский район

8(86374)-950-65

Ростовская область — Филиал «Ростовэнерго» Ремонтненский район

8(86379)-316-86

Ростовская область — Филиал «Ростовэнерго» Родионово-Несветайский район

8(86340)-302-39

Ростовская область — Филиал «Ростовэнерго» Сальский район

8(86372)-508-53

Ростовская область — Филиал «Ростовэнерго» Семикаракорский район

8(86356)-416-88
8(86356)-419-42

Ростовская область — Филиал «Ростовэнерго» Таганрог район

8(8634)-38-31-10
8(8634)-62-54-80

Ростовская область — Филиал «Ростовэнерго» Тарасовский район

8(86386)-314-45

Ростовская область — Филиал «Ростовэнерго» Тацинский район

8(86397)-303-97

Ростовская область — Филиал «Ростовэнерго» Усть-Донецкий район

8(86351)-914-69

Ростовская область — Филиал «Ростовэнерго» Целинский район

8(86371)-917-77

Ростовская область — Филиал «Ростовэнерго» Цимлянский район

8(86391)-211-96

Ростовская область — Филиал «Ростовэнерго» Чертковский район

8(86387)-218-11

Ростовская область — Филиал «Ростовэнерго» Шолоховский район

8(86353)-214-64

Перечень счетчиков электрической энергии, которые занесены в Государственный реестр средств измерительной техники Украины

Название средств измерительной техники Условное обозначение средств измерительной техники Номер по Государственному реестру средств измерительной техники Украины Название производителя Межповерочный интервал, лет
1. Счетчики электрической энергии трехфазные электронные Z…D…, Z…G…, Z…R, Z…F, ZMX… У284-12 Заводы холдинга Landis + Gyr Ltd, Швейцария, Греция, Великобритания 6
2. Счетчики электрической энергии многофункциональные ZMQ2…, ZFQ2…, ZCQ2… У285-08 Заводы холдинга Landis + Gyr Ltd, Швейцария, Греция, Великобритания 6
3. Счетчики электрической энергии однофазные СЭО-1 У334-95 ОАО «Завод электронной и газовой аппаратуры» Электрон-Газ «, г. Желтые Воды Днепропетровской обл. 6
4. Счетчик активной электрической энергии переменного тока четырехтарифный однофазный электронный СОЭ-1 У453-95 ОАО «Южный радиозавод», г. Желтые Воды Днепропетровской обл. 8
5. Счетчик электрический активной энергии СА4-195 У464-05 ГП «Харьковский завод электроаппаратуры» 4
6. Счетчик электрический трехфазный СА4У-196 У704-04 ГП «Харьковский завод электроаппаратуры» 4
7. Счетчики электрические активной энергии СО-197, СО-197М У705-06 ГП «Харьковский завод электроаппаратуры» 8 или 16
8. Счетчики электрической энергии СЭТ-11 У713-96 ОАО «Завод электронной и газовой аппаратуры» Электрон-Газ «, г. Желтые Воды Днепропетровской обл. 6
9. Счетчики электрической энергии однофазные индукционные класса точности 2,0 СО-И449М1-У, СО-И449М2-У У766-97 ООО «СОГЛАСИЕ» концерна «АЗОМ», г. Артемовск 8
10. Счетчики электроэнергии многофункциональные SL 7000 Smart… У805-11 Завод фирмы Itron France, Франция 6
11. Счетчики электрической энергии трехфазные электронные многофункциональные ЕТ У1026-08 СП ЗАО «ЭЛВИН», г. Киев 6
12. Счетчик электрический трехфазный СА4-198 У1059-06 ГП «Харьковский завод электроаппаратуры» 4
13. Счетчики электрической энергии трехфазные электронные многофункциональные ACE 6000… У1113-11 Завод фирмы Itron France, Франция 6
14. Счетчики электрической энергии электронные многофункциональные ОБЛІК У1189-01 МГК «Облик», г. Днепропетровск 6
15. Счетчики электрической энергии многофункциональные «Энергия-9″ У1335-07 ООО «Телекарт-прибор», г. Одесса 6 или 16
16. Счетчик электроэнергии трехфазный электронный СТ-ЭА03 У1406-06 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
17. Счетчики электроэнергии трехфазные многофункциональные КАСКАД У1478-02 ПО «Киевприбор», г. Киев 6
18. Счетчик электрический трехфазный СА4-199 У1485-06 ГП «Харьковский завод электроаппаратуры» 4
19. Счетчики электрической энергии однофазные электронные OMWH-12-2, OMWH-122A-2 У1487-01 Фирма Omnisystem Co. Ltd., Республика Корея 6
20. Счетчики электрической энергии электронные однофазные СОЕ-5020 У1519-11 ПАО «КОМПАНИЯ РОСТОК», г. Киев, ПП «Черкассыэнергоремонт» ОАО «Черкассыоблэнерго», г. Черкассы, ЦРНЗВТ ОАО «Донецкоблэнерго», г. Горловка Донецкой обл., ОАО «Донецкоблэнерго», Кировские электрические сети», г. Донецк 6 или 16
21. Счетчики электроэнергии однофазные электронные СО-ЭА05 У1527-07 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков, ОАО «ЭК» Житомироблэнерго «, ОАО» ЭК «Херсоноблэнерго», г. Херсон, СО «Винница Энергоналадка» ПАО «Винницаоблэнерго», ОАО ЭК «Хмельницкоблэнерго» 6 или 16
22. Счетчик электрической энергии трехфазный электронный OMWH-345M У1529-05 Фирма Omnisystem Co. Ltd., Республика Корея 6
23. Счетчики электрической энергии ЛМ-1Т У1532-04 ООО НПП «УКРТЕРМ», ОАО «Завод» Терминал «, ООО «Энерготерм», г. Винница, ГП «Золочевский завод по выпуску Радиоизмерительной аппаратуры» ОАО «Золочевский радиозавод», СО «Винницаэнергоналадка» ОАО «АК Винницаоблэнерго», г. Винница, ОАО «Донецкоблэнерго», ЦРНЗВТ, г. Горловка Донецкой обл., ОАО «Донецкоблэнерго», «Харцызские электрические сети», г. Харцызск Донецкой обл. 6 или 16
24. Счетчики электрической энергии электронные КАСКАД-1 У1565-08 ПО «Киевприбор», г. Киев 6 или 16
25. Счетчики активной электроэнергии трехфазные электронные СТ-ЭА05 У1568-07 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6 или 10 или 16
26. Счетчик электрической энергии электронный NP-03 ADD-ED0.3-U У1577-02 ООО «АДД-Энергия», г. Киев 6
27. Счетчик реактивной электроэнергии трехфазный электронный СТ-ЭР01 У1606-06 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
28. Счетчик реактивной электроэнергии трехфазный электронный СТ-ЭР02 У1607-06 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
29. Счетчики электрической энергии Дельта-8010 У1625-09 ЗАО «МИТЭЛ», г. Днепропетровск 6 или 16
30. Счетчики электрической энергии однофазные электронные СОЭЗ У1636-02 ОАО «Феодосийский приборостроительный завод» 6
31. Счетчики электрической энергии ЛЕ 1101 У1663-10 ЧАО «Единство», г. Днепропетровск, ОАО «Крымэнерго», г. Симферополь 6 или 16
32. Счетчик электроэнергии однофазный электронный СО-ЭА05М У1665-02 ПО «Коммунар», г. Харьков 16
33. Счетчики электрические активной энергии СО-191 У1670-02 ГП «Харьковский завод электроаппаратуры» 8
34. Счетчики электрической энергии трехфазные электронные ACE 3000… У1677-09 Завод Ganz Meter Company Ltd, Венгрия, фирмы Itron, США 6
35. Счетчик электроэнергии однофазный электронный ЛЕО-А-Б У1710-03 ОАО «Южный радиозавод», г. Желтые Воды Днепропетровской обл. 6
36. Счетчики активной электрической энергии однофазные электронные «Меридіан» СОЭ-1… У1731-12 ОАО «Меридиан» им. С.П. Королева, г. Киев 6 или 16
37. Счетчики электронные активной энергии NP-02 ADD-ED0.1F-U У1751-03 ООО «АДД-Энергия», г. Киев 6
38. Счетчики электрической энергии однофазные электронные «ОБЛІК» ЛО-1… У1754-07 МГК «УЧЕТ», г. Днепропетровск, ОАО «Каменец-Подольский электромеханический завод», г. Каменец-Подольский Хмельницкой обл., ГП «Новатор», г. Хмельницкий 6
39. Счетчики электрической энергии электронные однофазные СОЕ-5028 У1812-11 ПАО «КОМПАНИЯ РОСТОК», г. Киев 6 или 16
40. Счетчики электрической энергии трехфазные электронные СА4Е-5030, СР4Е-5031 У1813-11 ПАО «КОМПАНИЯ РОСТОК», г. Киев 16, 6
41. Счетчики электрической энергии электронные однофазные СО-04СМ У1836-05 ГП «Харьковский завод электроаппаратуры» 6
42. Счетчики электроэнергии однофазные электронные СО-ЭА09 У1837-09 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков, ОАО » ЭК «Житомироблэнерго», г. Житомир, СО «Винницаэнергоналадка» ПАО «Винницаоблэнерго « 6
43. Счетчики электрической энергии однофазные электронные ЛОЕ-5010 У1841-09 ОП «Черкассыэнергоремонт» ОАО «Черкассыоблэнерго», СО «Винницаэнергоналадка» ПАО «Винницаоблэнерго», ОАО ЭК «Николаевоблэнерго», ОАО ЭК «Хмельницкоблэнерго» 6 или 16
44. Счетчики электрической энергии ЛМ-3Т У1869-04 ООО «Энерготерм», г. Винница 6
45. Счетчики электрической энергии электронные однофазные ЛЕО-М, ЛЕБ-Д У1870-07 ОАО «Каменец-Подольский электромеханический завод» 16, 6
46. ​​Счетчики электрической энергии трехфазные электронные многофункциональные АРГО У1874-06 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков, ООО «АРГО», г. Киев 6
47. Счетчики активной электроэнергии трехфазные электронные СТ-ЭА08 У1875-07 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6 или 16
48. Счетчики активной электрической энергии трехфазные электронные «Меридіан ЛТЕ-1…» У1888-12 ОАО «Меридиан» им. С.П. Королева, г. Киев 16
49. Счетчики электрической активной энергии переменного тока однофазные электронные ЛЭО У1909-10 ООО «ДП ЭНЕРГОСЕРВИС», г. Луганск, ООО «Луганский электротехнический завод» 6 или 16
50. Счетчики электрической энергии трехфазные электронные многофункциональные ZET У1919-09 СП ЗАО «ЭЛВИН», г. Киев 6
51. Счетчики электроэнергии многофункциональные ACE 5000… У1946-09 Завод фирмы Itron France, Франция 6
52. Счетчики электрической энергии электронные однофазные СОЕ-5033 У2009-11 ПАО «КОМПАНИЯ РОСТОК», г. Киев 6
53. Счетчики активной электроэнергии трехфазные электронные КСМ-3Ф-01А У2052-06 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
54. Счетчики электрической энергии НІК 2102 У2162-12 ООО «НИК-ЭЛЕКТРОНИКА», г. Киев, ОАО «Запорожьеоблэнерго», ПАО «ЭК «Житомироблэнерго» 6 или 16
55. Счетчики электрической энергии электронные трехфазные КАСКАД-3 У2206-08 ПО «Киевприбор», г. Киев 6
56. Счетчики электрической энергии однофазные NP-06 TD MME.1F.1SM-U, NP-06 TD MME.1F.1SM-O-U У2266-06 ООО «Телекоммуникационные технологии», г. Одесса 6
57. Счетчики электрической энергии трехфазные NP 06 TD MME.3FD.SMхPD-U,
NP 06 TD. ME.3F.TхPD-U
У2267-06 ООО «Телекоммуникационные технологии», г. Одесса 6
58. Счетчики электрической энергии НІК 2301 У2299-12 ООО «НИК-ЭЛЕКТРОНИКА», г. Киев 16
59. Счетчик электрический трехфазный СА4-192 У2386-06 ГП «Харьковский завод электроаппаратуры» 4
60. Счетчики электрической активной и реактивной энергии многофункциональные МТХ 3 У2458-07 ООО «Телекоммуникационные технологии», г. Одесса 16
61. Счетчики электрической энергии НІК 2303… У2541-12 ООО «НИК-ЭЛЕКТРОНИКА», г. Киев 16 или 6
62. Счетчики электрической энергии однофазные многофункциональные ЕТО У2581-07 СП ЗАО «ЭЛВИН», г. Киев 6
63. Счетчик электроэнергии трехфазный электронный СТЕА05М У2592-07 ООО «Промснабинвест», г. Харьков 16
64. Счетчики электроэнергии трехфазные электронные СТЕА08М У2593-09 ООО «Промснабинвест», г. Харьков 16
65. Счетчики электроэнергии однофазные электронные СОЕА09М У2594-09 ООО «Промснабинвест», г. Харьков 6 или 16
66. Счетчики электрической энергии однофазные многофункциональные МТХ 1 У2606-07 ООО «Телекоммуникационные технологии», г. Одесса 16
67. Счетчики активной и реактивной электрической энергии многотарифные LZQM…, EPQM… У2640-08 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
68. Счетчики электрической энергии многофункциональные EPQS… У2642-08 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
69. Счетчики активной электроэнергии трехфазные электронные СТ-ЭА12 У2709-08 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 16
70. Счетчики реактивной электроэнергии трехфазные электронные СТ-ЭР02Д У2746-08 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
71. Счетчики электроэнергии однофазные электронно-цифровые ЕМ12 У2750-08 ООО «АМСИС», г. Лубны Полтавской обл. 6
72. Счетчики электроэнергии трехфазные электронно-цифровые ЕМ34 У2751-08 ООО «АМСИС», г. Лубны Полтавской обл. 6
73. Счетчики активной энергии трехфазные электронные ЕС3… У2774-08 Фирма FAP PAFAL S.A., Польша 6
74. Счетчики электрической энергии НІК 2104 У2777-12 ООО «НИК-ЭЛЕКТРОНИКА», г. Киев 16 или 6
75. Счетчики электроэнергии однофазные электронные СО-ЭА10 У2797-08 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 16
76. Счетчики электрической энергии переменного тока статические СЕА 101 У2802-09 ООО «СЭА Электроникс», г. Киев 16
77. Счетчики электрической энергии однофазные электронные ZCG1…, ZCF1…, ZCX… У2803-12 Заводы холдинга Landis + Gyr Ltd, Швейцария, Греция, Великобритания 6
78. Счетчики активной электрической энергии однофазные электронные ЕA5… У2829-09 Фирма FAP PAFAL S.A., Польша 6
79. Счетчики электроэнергии многофункциональные МСТ-ЭАР04 У2882-09 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
80. Счетчики электрической энергии трехфазные многотарифные ITZ… У2893-12 Фирма EMH metering GmbH & Co. KG, Германия 6
81. Счетчики электрической энергии однофазные многотарифные ED2… У2894-12 Фирма EMH metering GmbH & Co. KG, Германия 6
82. Счетчики электрической энергии трехфазные многофункциональные LZQJ-XC… У2895-12 Фирма EMH metering GmbH & Co. KG, Германия 6
83. Счетчики электрической энергии электронные МОДУЛЬ-1 У2906-09 ООО «МОДУЛЬ ТЕЛЕКОМ», г. Киев, СО «Винницаэнергоналадка» ПАО «Винницаоблэнерго», ОАО ЭК «Хмельницкоблэнерго», ОАО ЭК «Николаевоблэнерго», ОАО «Крымэнерго», г. Симферополь 6 или 16
84. Счетчики активной и реактивной энергии электронные трехфазные NEO3… У2957-09 Фирма FAP PAFAL S.A., Польша 6
85. Счетчики электрической энергии RM 11… У2960-12 ООО «Г.Р.Е.М.», г. Киев 16
86. Счетчики электрической энергии однофазные электронные GAMA 100 У2985-10 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
87. Счетчики электрической энергии трехфазные электронные GAMA 300 У2986-10 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
88. Счетчики активной электроэнергии однофазные электронные СО-ЭА15 У3008-10 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
89. Счетчики электрической энергии RM 12… У3015-10 ООО «Г.Р.Е.М.», г. Киев 6
90. Счетчики электрической энергии RM 32… У3016-12 ООО «Г.Р.Е.М.», г. Киев 6
91. Счетчики электрической энергии многофункциональные EM720… У3029-10 Фирма «SATEC Ltd», Израиль 6
92. Счетчики электрической энергии BFM136… У3030-10 Фирма «SATEC Ltd», Израиль 6
93. Счетчики активной электрической энергии однофазные электронные DDS-UA, DDSP-UA У3034-12 ООО «Энергосберегающие системы», г. Киев 16 или 6
94. Счетчики электрической энергии ЦЭ6804-U У3036-11 ООО «Харьковский электротехнический завод «Энергомера « 16 или 6
95. Счетчики электрической энергии ЦЭ6807Б-U У3037-10 ООО «Харьковский электротехнический завод «Энергомера « 16
96. Счетчики активной электрической энергии ME… У3066-10 Фирма Iskraemeco d.d., Словения 6
97. Счетчики электрической энергии MT… У3067-10 Фирма Iskraemeco d.d., Словения 6
98. Счетчики электрической энергии НІК 2305… У3079-10 ООО «НИК-ЭЛЕКТРОНИКА», г. Киев 6
99. Счетчики электрической энергии ЛЕМА 1Ф… У3091-10 ООО «ЭЛЕМАРК ЭНЕРГООБЛИК», г. Киев 6
100. Счетчики электроэнергии трехфазные ЛЕТ 01 У3101-11 Филиал ГНПП «Объединение Коммунар» завод «Коммунарсчетмаш», г. Харьков 6
101. Счетчики активной электрической энергии однофазные многотарифные СЕ 102-U У3148-11 ООО «Харьковский электротехнический завод «Энергомера « 16
102. Счетчики активной электрической энергии однофазные СЕ 201-U У3149-11 ООО «Харьковский электротехнический завод «Энергомера « 6
103. Счетчики активной и реактивной электрической энергии трехфазные СЕ 303-U У3150-11 ООО «Харьковский электротехнический завод «Энергомера « 16
104. Счетчики активной электрической энергии трехфазные СЕ 301-U У3180-11 ООО «Харьковский электротехнический завод «Энергомера « 16
105. Счетчики электрической энергии SEA У3292-12 ООО «СЭА Электроникс», г. Киев 6
106. Счетчики электрической энергии ЛЕМА 3Ф У3296-12 ООО «ЭЛЕМАРК ЭНЕРГООБЛИК», г. Киев 6
107. Счетчики электроэнергии однофазные электронные Система ОЕ-009 У3385-12 ООО «Промснабинвест», г. Харьков 6
108. Счетчики электрической энергии однофазные индукционные СО-U449M1 1-196:1995 ЗАО «VILSKAITAS», Республика Литва 8
109. Счетчики электрической энергии однофазные индукционные СО-U449M2 1-197:1995 ЗАО «VILSKAITAS», Республика Литва 8
110. Счетчик электрической энергии однофазный индукционный двутарифный CO-U449M2D 1-302:1995 ЗАО «VILSKAITAS», Республика Литва 8
111. Счетчик электрической энергии однофазный индукционный двутарифный CO-U449M2D1 1-303:1995 ЗАО «VILSKAITAS», Республика Литва 8
112. Счетчики электрической энергии трехфазные индукционные CA4-U672M, CA4Y-U672M 1-337:1996 СП «FESLA», Республика Литва 4
113. Счетчик электрической энергии однофазный индукционный двутарифный CO-U449M2D2 1-737:1998 ЗАО «VILSKAITAS», Республика Литва 8
114. Счетчики активной электрической энергии EMP 1-1042:1999 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
115. Однофазный электронный счетчик электрической энергии EESV 1-1755:2003 ЗАО «VILSKAITAS», Республика Литва 6
116. Однофазный счетчик активной электрической энергии GEM-T 1-1979:2004 ЗАО «ELGAMA-ELEKTRONIKA», Республика Литва 6
117. Счетчики электронные электрической энергии NP-03 ADD-ED0.3/220.0 259:20:00 НПК «ADD» SRL, Республика Молдова 6
118. Счетчики электронные активной энергии NP-02 ADD-EDO.1F 18699 НПК «ADD» SRL, Республика Молдова 6
119. Счетчики электрические активной энергии трехфазные индукционные СА3-И670М, СА3У-И670М, СА3-И670, СА3У-И670 1089-62 ОАО «ЛЭМЗ», Российская Федерация 4
120. Счетчики электрические активной энергии трехфазные индукционные СА4-И672М, СА4У-И672М 1090-05 ОАО «ЛЭМЗ», Российская Федерация 4
121. Счетчики электрические реактивной энергии трехфазные индукционные СР4-И673М, СР4У-И673М, СР4-И673, СР4У-И673 1091-62 ОАО «ЛЭМЗ», Российская Федерация 4
122. Счетчики электрические активной энергии трехфазные индукционные СА3-И677, СА3У-И677 2207-66 ОАО «ЛЭМЗ», Российская Федерация 4
123. Счетчики электрические активной энергии трехфазные индукционные СА4-И678, СА4У-И678 2208-05 ОАО «ЛЭМЗ», Российская Федерация 4
124. Счетчики электрические реактивной энергии трехфазные индукционные СР4-И679, СР4У-И679 2209-05 ОАО «ЛЭМЗ», Российская Федерация 4
125. Счетчики электрические активной энергии трехфазные индукционные СА3-И670Д, СА3У-И670Д 2218-66 ОАО «ЛЭМЗ», Российская Федерация 4
126. Счетчики электрические активной энергии трехфазные индукционные СА4-И672Д, СА4У-И672Д 2219-97 ОАО «ЛЭМЗ», Российская Федерация 4
127. Счетчики электрические реактивной энергии трехфазные индукционные СР4-И673Д, СР4У-И673Д 2220-66 ОАО «ЛЭМЗ», Российская Федерация 4
128. Счетчики киловатт-часов постоянного тока СКВТ-Д621 2655-70 ОАО «ЛЭМЗ», Российская Федерация 1
129. Счетчики электрической энергии Ф68700 11169-02 ОАО «Концерн Энергомера», Российская Федерация 6
130. Счетчики электрической энергии однофазные индукционные СО-И449М1 12260-90 ЗАО «Восток-Скай», Российская Федерация 8
131. Счетчики электрической энергии ЦЭ6803В 12673-06 ЗАО «Энергомера», Российская Федерация 6 или 16
132. Счетчики электрической энергии однофазные индукционные СО-ЭЭ6706 13118-97 ОАО «ЛЭМЗ», Российская Федерация 8
133. Счетчики электрической энергии ЦЭ6807Б 13119-06 ЗАО «Энергомера», Российская Федерация 6, 12, 16
134. Счетчики электрической энергии однофазные индукционные СО-ЭЭ6705 13233-92 ОАО «ЛЭМЗ», Российская Федерация 8
135. Счетчики электрической энергии ЦЭ6805 13547-97 ОАО «НПО Квант» концерна «Энергомера», Российская Федерация 6
136. Счетчики электрической энергии однофазные электронные СЭТ1 13677-09 ФГУП «ГРПЗ», Российская Федерация 6
137. Счетчики электрической энергии ЦЭ6808 13884-97 ОАО «НПО Квант» концерна «Энергомера», Российская Федерация 6
138. Счетчик электрической энергии однофазный индукционный бытовой СО-ИБ 13885-94 ОАО «Саранский приборостроительный завод», Российская Федерация 8
139. Счетчики реактивной энергии ЦЭ6811 13886-94 ОАО «Концерн Энергомера», Российская Федерация 6
140. Счетчики электрической энергии трехфазные электронные СЭТ3 14206-09 ФГУП «ГРПЗ», Российская Федерация 6
141. Счетчики трехфазные ЦЭ6806 14447-11 ЗАО «Энергомера», Российская Федерация 1
142. Счетчик электроэнергии многофункциональный АЛЬФА 14555-02 ООО «Эльстер Метроника», Российская Федерация 6
143. Счетчик электрической энергии трехфазный индукционный СА4-И60 14760-95 ОАО «Саранский приборостроительный завод», Российская Федерация 4
144. Счетчики электрические однофазные СО-505 15015-95 ОАО МЗЭП, Российская Федерация 8
145. Счетчики электрической энергии трехфазные СЭТА-1, СЭТА-1/1, СЭТА-1/2, СЭТА-1/3, СЭТА-2, СЭТА-2/1, СЭТР-1, СЭТР-1/1 15574-96 ОАО «Мытищинский электротехнический завод», Российская Федерация 6
146. Счетчики электрической энергии многофункциональные ЕвроАльфа 16666-07 ООО «Эльстер Метроника», Российская Федерация 6
147. Счетчики электрической энергии ЦЭ6822 16811-97 ОАО «НПО Квант» концерна «Энергомера», Российская Федерация 6
148. Счетчики электрической энергии ЦЭ6823 16812-97 ОАО «НПО Квант» концерна «Энергомера», Российская Федерация 6
149. Счетчики однофазные статические (выполнение с шунтовым измерительным элементом) СОЭ-52 17301-02 ОАО «МЗЭП», Российская Федерация 6
150. Счетчики электрические трехфазные СА4У-510 17496-98 ОАО МЗЭП, Российская Федерация 4
151. Счетчики многофункциональные эталонные ЦЭ6815 17654-08 ОАО «Концерн Энергомера», Российская Федерация 1
152. Измерительно-вычислительные комплексы для учета электроэнергии «Метроника» 17965-98 ООО «АББ ВЭИ Метроника», Российская Федерация 6
153. Счетчики ватт-часов активной энергии переменного тока статические СЭО-1 18149-02 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
154. Счетчики электрической энергии многотарифные ДЕЛЬТА 18196-99 ООО «Эльстер Метроника», Российская Федерация 6
155. Счетчики электрической энергии ЦЭ6828 18262-99 ОАО «НПО Квант», Российская Федерация 6
156. Счетчики электрической энергии ЦЭ6827 18263-01 ОАО «НПО Квант», Российская Федерация 6
157. Счетчики электрической энергии СЭА3 18264-04 ОАО «Ставропольский радиозавод «Сигнал», Российская Федерация 6
158. Счетчики электронные электрической энергии ЭСО-2С, ЭСО-2А, ЭСО-3С, ЭСО-3А, ЭСТ-3С, ЭСТ-3А 18350-02 ФГУП «Курский завод» Маяк «, Российская Федерация 6
159. Счетчики электронные энергоресурсов ЭСО-3.123, ЭСО-3.120, ЭСТ-3.123, ЭСТ-3.120 18352-04 ФГУП «Курский завод» Маяк «, Российская Федерация 6
160. Счетчики электрической энергии однофазные электронные СЭТ1-4А 18364-05 ФГУП «ГРПЗ», Российская Федерация 6
161. Счетчики электрические активной энергии трехфазные индукционные СА4-514, СА4-514Т 18473-99 ОАО МЗЭП, Российская Федерация 4
162. Комплексы измерительно-вычислительные для учета электроэнергии «Альфа-СМАРТ» 18474-99 ООО «АББ ВЭИ Метроника», Российская Федерация 6
163. Системы информационно-измерительные «ТОК» 19040-06 ООО «СКБ Амрита», Российская Федерация 4
164. Комплексы технических средств для автоматизации контроля и учета электрической энергии и мощности «Энергомера» 19575-08 ОАО «Концерн» Энергомера «, Российская Федерация 4
165. Системы автоматизированные для контроля и учета энергоресурсов «Континиум» 19687-00 ЗАО ИАЦ НТД «Континиум», Российская Федерация 4
166. Счетчики электрической энергии многофазные А1000, А1200 20037-02 ООО «Эльстер Метроника», Российская Федерация 6
167. Счетчики активной и реактивной энергии переменного тока, статические, многофункциональные СЭТ-4ТМ.02 20175-01 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
168. Счетчики электрической энергии ЦЭ6850 20176-06 ЗАО «Энергомера», Российская Федерация 6
169. Комплексы измерительно-вычислительные для учета электрической энергии «Альфа-Центр» 20481-00 ООО «Эльстер Метроника», Российская Федерация 4
170. Счетчики активной и реактивной энергии ЦЭ6812 21190-01 ОАО «ЗИП» Энергомера «, Российская Федерация 6
171. Счетчики электрические активной энергии трехфазные индукционные СА4-518, СА4-518Т 21412-01 ОАО МЗЭП, Российская Федерация 4
172. Счетчики электрической энергии ЦЭ6807Б-3 22462-02 ОАО «Мытищинский электротехнический завод», Российская Федерация 6
173. Счетчики электрической энергии однофазные индукционные (электромеханические) СО-И4491М 22729-02 ЗАО «Восток-Скай», Российская Федерация 8
174. Счетчики электрической энергии СЭА11 22986-02 ОАО «Ставропольский радиозавод «Сигнал», Российская Федерация 6
175. Счетчики электрической энергии ЦЭ6804 22987-06 ЗАО «Энергомера», Российская Федерация 16
176. Счетчики электрической энергии трехфазные СЭТ4Р-1, СЭТ4Р-1/1, СЭТ4Р-1/3 23026-02 ОАО «Мытищинский электротехнический завод», Российская Федерация 6
177. Счетчики электрической энергии трехфазные статические «Меркурий 230″ 23345-07 ООО «НПК» Инкотекс «, Российская Федерация 6
178. Счетчики статические однофазные СЦЭТТ-11 23751-02 ООО «Тирекс», Российская Федерация 6
179. Счетчики электрической энергии трехфазные статические ПСЧ-3АР.05 23769-02 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
180. Счетчики электрической энергии трехфазные статические ПСЧ-4АР.05 23770-02 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
181. Счетчики ватт-часов активной энергии переменного тока статические «Меркурий 200″ 24410-07 ООО «НПК» Инкотекс «, Российская Федерация 6
182. Счетчики ватт-часов активной энергии переменного тока «Меркурий 201″ 24411-07 ООО «НПК» Инкотекс «, Российская Федерация 6
183. Счетчики статические однофазные СЦЭТТ-12 25267-03 ООО «Тирекс», Российская Федерация 6
184. Счетчики электрической энергии трехфазные Альфа А1700 25416-08 ООО «Эльстер Метроника», Российская Федерация 6
185. Счетчики электрической энергии однофазные электронные со встроенным шунтом СОЛО 25439-03 ОАО «ЛЭМЗ», Российская Федерация 16
186. Счетчики портативные однофазные эталонные ЭНЕРГОМЕРА СЕ601 25446-03 ОАО «Концерн «Энергомера», Российская Федерация 1
187. Счетчики электрической энергии ЭНЕРГОМЕРА ЦЭ6807П 25473-07 ЗАО «Энергомера», Российская Федерация 16
188. Счетчики ватт-часов активной энергии переменного тока статические СЭБ-2А.07 25613-04 ФГУП «Нижегородский завод им. М. В. Фрунзе», Российская Федерация 6
189. Счетчики электрической энергии трехфазные статические «Меркурий 230АМ» 25617-07 ООО «НПК» Инкотекс «, Российская Федерация 6
190. Счетчики электрической энергии ЦЭ6807Ш1-2 25769-03 ОАО «Мытищинский электротехнический завод», Российская Федерация 6
191. Счетчики ватт-часов активной энергии переменного тока «Меркурий 202″ 26593-07 ООО «НПК» Инкотекс «, Российская Федерация 6
192. Счетчики электрической энергии СЭ3000 27257-04 ОАО «Ставропольский радиозавод «Сигнал», Российская Федерация 6
193. Счетчики электрической энергии трехфазные электронные СЭА32 27327-04 ОАО «Ставропольский радиозавод «Сигнал», Российская Федерация 6
194. Счетчики электрической энергии трехфазные многофункциональные Альфа А2 27428-09 ООО «Эльстер Метроника», Российская Федерация 6
195. Счетчики электрической энергии трехфазные многофункциональные Альфа А3 27429-04 ООО «Эльстер Метроника», Российская Федерация 6
196. Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03 27524-04 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
197. Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05 27779-04 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
198. Счетчики ватт-часов активной энергии переменного тока статические ПСЧ-3ТА.07 28336-05 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
199. Счетчики ватт-часов активной энергии переменного тока СЭБ-1ТМ.01 28621-05 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
200. Счетчики электрической энергии статические СЭО-1.15 28759-06 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
201. Счетчики ватт-часов активной энергии переменного тока статические СВЭО-1 29036-05 ОАО «Саранский приборостроительный завод», Российская Федерация 6
202. Счетчики электрической энергии трехфазные статические «Меркурий 231″ 29144-07 ООО «НПК» Инкотекс «, Российская Федерация 6
203. Счетчики электрической энергии трехфазные индукционные ИП 29382-05 ОАО «ЛЭМЗ», Российская Федерация 4
204. Счетчики электрической энергии однофазные электронные ЭЦР-2400 30557-05 ООО «Дата Трансфер», Российская Федерация 6
205. Счетчики однофазные однотарифные активной электроэнергии СЕ 101 30939-10 ЗАО «Энергомера», Российская Федерация 6
206. Счетчики активной и реактивной электрической энергии трехфазные СЕ 304 31424-07 ЗАО «Энергомера», Российская Федерация 6
207. Счетчики активной электрической энергии трехфазные СЕ 300 31720-06 ЗАО «Энергомера», Российская Федерация 6
208. Счетчики активной электрической энергии однофазные СЕ 200 31721-09 ЗАО «Энергомера», Российская Федерация 16
209. Счетчики активной энергии статические однофазные «Меркурий 203″ 31826-10 ООО «НПК» Инкотекс «, Российская Федерация 6 или 16
210. Счетчики электрической энергии трехфазные многофункциональные Альфа А1800 31857-11 ООО «Эльстер Метроника», Российская Федерация 6
211. Счетчики активной и реактивной электрической энергии трехфазные СЕ 302 31923-06 ЗАО «Энергомера», Российская Федерация 16
212. Счетчики электронные многофункциональные «КИПП-2″ 32497-06 ЗАО «Системы связи и телемеханики», Российская Федерация 6
213. Счетчики активной энергии многофункциональные СЭБ-1ТМ.02 32621-06 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
214. Счетчики электрической энергии однофазные индукционные ВЕКТОР-1 33099-06 ООО «Петербургский завод измерительных приборов», Российская Федерация 8
215. Счетчики ватт-часов активной энергии переменного тока статические СЭБ-2А.08 33137-06 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
216. Счетчики электрической энергии статические трехфазные «Меркурий 232″ 33384-06 ООО «Фирма» Инкотекс «, Российская Федерация 6
217. Счетчики активной и реактивной электрической энергии трехфазные СЕ 303 33446-08 ЗАО «Энергомера», Российская Федерация 16
218. Счетчики электрической энергии трехфазные статические ЭЦР3 33495-06 ООО «Дата Трансфер», Российская Федерация 6
219. Счетчики электрической энергии трехфазные электронные Альфа А1140 33786-07 ООО «Эльстер Метроника», Российская Федерация 6
220. Счетчики активной электрической энергии однофазные многотарифные СЕ 102 33820-07 ЗАО «Энергомера», Российская Федерация 16
221. Счетчики активной электрической энергии трехфазные СЕ 301 34048-08 ЗАО «Энергомера», Российская Федерация 16
222. Счетчики электрической энергии статические трехфазные «Меркурий-233″ 34196-10 ООО «НПК «Инкотекс «, Российская Федерация 6
223. Счетчики активной электрической энергии однофазные СЕ 201 34829-09 ЗАО «Энергомера», Российская Федерация 6
224. Счетчики статические активной электрической энергии «Лейне Электро-01″ 34987-07 ОАО «Саранский приборостроительный завод», Российская Федерация 6
225. Счетчики электрической энергии многофункциональные ПСЧ-3ТМ.05М 36354-07 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
226. Счетчики электрической энергии многофункциональные ПСЧ-4ТМ.05М 36355-07 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
227. Счетчики электрической энергии многофункциональные СЭТ-4ТМ.03М, СЭТ-4ТМ.02М 36697-08 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
228. Счетчики электрической энергии трехфазные статические ПСЧ-3АРТ.07 36698-08 ФГУП «Нижегородский завод им. М.В. Фрунзе», Российская Федерация 6
229. Счетчики электрической энергии трехфазные ЦЭ6803ВМ 37762-08 ЗАО «Энергомера», Российская Федерация 16
230. Счетчики активной электрической энергии статические однофазные «Меркурий 205.2Т FION» 37827-08 ООО «НПК «Инкотекс «, Российская Федерация 6
231. Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 МЕ 40753-09 ООО «Метрикс ЕВРОПА», Российская Федерация 2
232. Счетчики активной электрической энергии трехфазные ЦЭ6803ВШ 41109-09 ЗАО «Энергомера», Российская Федерация 6
233. Счетчики активной электрической энергии трехфазные СЕ 301М 42750-09 ЗАО «Энергомера», Российская Федерация 6
234. Счетчики электрической энергии статические однофазные Меркурий 206 46746-11 ООО «НПК «Инкотекс «, Российская Федерация 6
235. Счетчики активной электрической энергии однофазные многотарифные СЕ 102М 46788-11 ЗАО «Энергомера», Российская Федерация 6
236. Счетчики электрической энергии статические трехфазные «Меркурий 236″ 47560-11 ООО «НПК «Инкотекс «, Российская Федерация 6
237. Счетчики электрической энергии статические трехфазные «Меркурий 234″ 48266-11 ООО «НПК «Инкотекс «, Российская Федерация 6
238. Счетчики электрической энергии трехфазные Альфа AS1440 48535-11 ООО «Эльстер Метроника», Российская Федерация 6
239. Счетчики электрической энергии однофазные Альфа AS300 49167-12 ООО «Эльстер Метроника», Российская Федерация 6
240. Счетчики электрической энергии трехфазные индукционные И699 РБ 03 13 910 00 УПП «Измерон» ОАО «Брестский электромеханический завод», Республика Беларусь 4
241. Счетчик активной электрической энергии однофазный многотарифный электронный ЭЭ8003 РБ 03 13 0639 98 ВО «Электроизмеритель», Республика Беларусь 6
242. Счетчики электрической энергии однофазные индукционные СО-И496 РБ 03 13 0683 99 ГП «Измерон» ОАО «Брестский электромеханический завод», Республика Беларусь 8
243. Счетчик активной электрической энергии однофазный электронный ЭЭ8004 РБ 03 13 0871 99 ВО «Электроизмеритель», Республика Беларусь 6
244. Счетчик электрической энергии трехфазный индукционный СА4-514 РБ 03 13 1562 03 СООО «МЗЭП-1″, Республика Беларусь 4
245. Счетчики электрической активной энергии трехфазные индукционные СА4-518 РБ 03 13 1563 04 СООО «МЗЭП-1″, Республика Беларусь 4
246. Счетчики активной электрической энергии трехфазные многофункциональные электронные ЭЭ8005 РБ 03 13 1898 10 ОАО «Витебский завод электроизмерительных приборов», Республика Беларусь 6
247. Счетчик электрический трехфазный Типовая серия СА4У-510 РБ 03 13 1908 03 СООО «МЗЭП-1″, Республика Беларусь 4
248. Счетчики электрической энергии однофазные статические ЕА5 РБ 03 13 2533 05 СООО «МЗЭП-1″, Республика Беларусь 6
249. Счетчики активной электрической энергии однофазные многофункциональные электронные ЭЭ8007 РБ 03 13 3930 10 ОАО «Витебский завод электроизмерительных приборов», Республика Беларусь 6

виды и методика поверок, Какой межповерочный интервал однофазных и трехфазных электросчетчиков: таблица

Что такое поверка электрических счётчиков?

Любая модель оборудования для учета электроэнергии функционирует с момента монтажа до полного отключения. Счетчик позволяет точно узнать, сколько электричества потребляет частный дом или квартира. Но точность, с которой позволяют определять показания различные типы приборов учета, со временем падает в результате естественного износа. Соответственно, такие устройства подлежат регулярной поверке или диагностике. Эта процедура выполняется неоднократно, с конкретным временным промежутком и периодичностью.

Что такое поверка электрических счётчиков

Федеральный закон РФ №102 (Об обеспечении единства измерений) и закон №261 (Об энергосбережении и о повышении энергетической эффективности, а также о внесении корректировок в отдельные законодательные акты Российской Федерации) говорят о том, что к работе допускаются только поверенные электросчетчики.

Поверка является обязательной процедурой, она подтверждает исправность измерительного прибора для осуществления учетных задач. Представляет собой сравнительный анализ показаний электрического счётчика с эталонном, имеющим меньшую погрешность. На основании полученных замеров, выполненных по методике поверки для конкретной модели прибора, определяют величину погрешности. В результате проведения процедуры выдаётся сертификат о поверке или сертификат о непригодности.

Процедура поверки заключается в следующем:

  • Осмотр счетчика на предмет повреждений;
  • Проверка прочности электроизоляции;
  • Определение погрешностей в работе счетного механизма;
  • Проверяют устройство на самоход;
  • Поверка значения порога чувствительности.

Самостоятельно погрешность в работе прибора можно определить так:

Три стоваттные лампочки накаливания соединяются параллельно и подключаются к сети. Остальные источники потребления энергии отключаются. Секундомером фиксируется время, за которое диск делает пять вращений, или светодиод – 10 миганий.

Полученные данные заносятся в специальную формулу:

E = (P * T * A / 3600 – 1) * 100%

в которой:

  • P — мощность потребления, кВт;
  • T — время одного вращения диска , сек;
  • A — передаточное число (указано в паспорте или на корпусе счётчика) это количество оборотов диска на 1 кВт∙ч, имп/кВт∙ч
  • Е — погрешность.

Например: (0,3*(102/5)*600/3600-1)*100%=2%.

При отрицательном результате счетчик завышает показания. При положительном запаздывает. Допустимая погрешность составляет 2% в любую сторону. Если это показание выше, прибор нуждается в поверке.

Межповерочный интервал электросчетчиков

Главная > Счетчики электроэнергии > Межповерочный интервал электросчетчиков

Любой прибор имеет два важных параметра, которые заносятся в паспорт. Особенно это относится к контрольным приборам учета. Без отметки лаборатории, проводящей его тестирование, счетчик запрещено вводить в работу. Также в документах к прибору отмечается, когда должна проводиться очередная проверка электросчетчика.

Проверка электросчетчика на стенде

В отличие от других, прибор учета электроэнергии работает непрерывно. Несмотря на небольшие нагрузки, он со временем изнашивается, и это влияет на точность показаний. Как только пройдет межповерочный интервал, счетчик необходимо снова проверять, поскольку он не дает гарантии, что последующие показания будут такими же точными, как и ранее.

Межповерочный интервал

В зависимости от модели, прибор может служить до 25 лет. Кроме того, есть еще срок годности и гарантированной работоспособности. Все они различаются между собой.

Для увязки этих сроков служит межповерочный интервал счетчика (МПИ). Он определяет, сколько лет работы выдержит прибор в пределах заданной погрешности.

Качество разных моделей счетчиков отличается, и периодичность проверки может составлять от 4 до 16 лет.

Срок проверки установленного электросчетчика начинает исчисляться с начала включения, а не от времени изготовления. ПУЭ определяют регламент давности пломб госповерителя на впервые устанавливаемые приборы. Для однофазных счетчиков она составляет 24 мес., для трехфазных – 12 мес. По истечении этих сроков прибор не допускается для учета электроэнергии.

Как проверить электросчетчик

Срок службы электросчетчика

Как только придет необходимость поверки, пользователю электросчетчика можно будет сделать выбор: услуги энергосбыта или независимой сертифицированной лаборатории, где часто цена бывает значительно, ниже он предпочитает.

Поверка прибора обязательна, после нее производится новое опломбирование на крышке колодки зажимов с датой, подтверждающее, что он годен на весь дальнейший интервал применения.

На одной стороне пломбы указывается год проведения следующего испытания, а на другой – номер квартала.

Пломбы на корпусе и крышке счетчика

Счетчик для поверки может сниматься или оставаться на месте. В первом случае его следует отвезти в метрологическую лабораторию, где он будет находиться 2-4 недели. Кроме расходов на проверку, его придется демонтировать, перевозить, устанавливать обратно, согласовывая все операции с энергослужбой.

Сейчас стала популярной поверка счетчика в домашних условиях там, где он установлен. Процедура поверки включает сверку показаний счетчика с приборами измерения мощности и сопротивления в нескольких режимах работы.

Приборы контроля счетчиков

При этом некоторые параметры контролируются мультиметром.

Наиболее эффективной является поверка с применением портативного компьютера. Число операций у него неизмеримо больше по сравнению с другими способами. В этой области постоянно развивается программное обеспечение с целью повышения эффективности проводимых мероприятий.

Поверка электросчетчика с компьютером

Высокая погрешность поверки

Если поверка установила, что счетчик дает неправильные показания, его следует отдать в ремонт. Сколько это будет стоить, не известно, но часто обходится дороже нежели, чем купить новый прибор.

Поверка счетчика может производиться с задержкой не более чем на 12 мес. Затем его придется заменить или дать согласие на ввод поправочного коэффициента учета.

Эксплуатация счетчика

Если сломался счетчик электроэнергии, что делать?

При эксплуатации электросчетчика следует обращать внимание на следующие моменты:

  1. Хозяин жилья обязан хранить у себя паспорт счетчика, где должна стоять печать сертифицированной организации и дата ввода в эксплуатацию.
  2. Сроки поверки необходимо сверять с установленными в паспорте.
  3. После поверки уточняется следующий межповерочный интервал и когда должна производиться следующая поверка.
  4. Поставленную на счетчик пломбу целесообразно самостоятельно проверить, действительно ли она соответствует той организации, от имени которой производится поверка.
  5. Если счетчик установлен на улице или лестничной площадке, энергетики обслуживают его без участия хозяина дома. В его обязанности входит только своевременная плата за расход электроэнергии.

Электросчетчик установлен на столбе

Ремонт счетчика

Как опломбировать счётчик электроэнергии

Счетчик проще заменить, поскольку ремонт может обойтись хозяину дороже, но он не запрещен.

Частным лицам ремонтировать прибор учета электроэнергии нельзя. Для этого придется снять пломбу, что категорически запрещено и наказывается большим штрафом. Владелец счетчика может только доложить в энергослужбу о необходимости ремонта.

Весь межповерочный интервал прибор нуждается в профилактике и контроле. Обнаружить неисправность можно следующим образом:

  1. Нагрев и выгорание контактов, искрение и разрушение изоляции.
  2. Нарушение целостности корпуса прибора. Такое повреждение не ремонтируется, а производится замена на новый. На счетчиках также не должны быть повреждены смотровые стекла и клеммные крышки.
  3. Выявление перегрузки счетчика по признакам: характерный запах сгоревшей изоляции, сильное гудение прибора, желтизна на смотровом стекле, вращение диска или появление световых импульсов без нагрузки.

Как выглядит неисправный электросчетчик

Двухтарифные счетчики

Счетчики, изготовленные до 2011 года, 2 раза в год автоматически должны переключаться с переводом времени суток на 1 час. После нового закона об изменении времени их нужно перепрограммировать.

Чтобы привести старые счетчики в соответствие с нормативными требованиями, привлекается квалифицированная сертифицированная организация.

Проверка исправности электросчетчика

У пользователя могут возникнуть сомнения, какова правильность снимаемых показаний. Их можно проверить самостоятельно, хотя межповерочный интервал еще не закончился. Для этого фактическое потребление сравнивается с тем, которое списывается со счетчика.

Самоход

Самоход – это процесс вращения диска индукционного счетчика или появления импульсов индикатора электронного при отсутствии нагрузки. Проверка делается следующим образом:

  • отключить от счетчика все отводящие автоматы;
  • наблюдать, чтобы диск не вращался или индикатор не моргал.

Самоход отсутствует, если за интервал времени 15 мин диск совершит не более одного оборота, или количество световых импульсов не превысит одного раза.

Проверка активной нагрузкой

В качестве подключаемых приборов берутся три лампы накаливания, например, по 100 Вт и секундомер.

Проверка электросчетчика активной нагрузкой

С включенной нагрузкой Р = 3∙100 Вт засекается временной интервал, за который диск сделает 5 оборотов, или световой индикатор выдаст 10 импульсов.

Делается расчет погрешности электросчетчика по следующей формуле:

E = (P*T*A/3600 — 1) *100 %, где:

T – время, за которое диск совершит один оборот, с;

A – передаточное число (по табличке).

Передаточное число отражает, сколько оборотов диска находится в соответствии с единицей энергии, например, с 1 кВт.

Из примера следует, что электросчетчик работает с торможением в 3 %.

Пусть электронный счетчик имеет передаточное число A = 3150 имп./кВт∙ч, а интервал времени прохождения 10 импульсов равен 37,5 с. Тогда время между соседними импульсами составит T = 37,5/10 = 3,75 с.

Можно рассчитать погрешность:

E = (0,3*3,75*3150/3600 — 1)*100 % = — 1,6 %. В данном случае счетчик работает с опережением и «наматывает» лишнюю энергию, за что придется больше платить.

Процентный показатель допускаемой погрешности для частных пользователей не должен превышать 2 %. В первом случае наблюдается отклонение от нормы, и следует обратиться в метрологическую службу, несмотря на то, что межповерочный период еще не прошел. Проверив правильность работы прибора, она выдаст предписание на его замену, ремонт или дальнейшую эксплуатацию.

Перенос из подъезда в квартиру. Видео

О том, какие нюансы надо учесть при переносе электросчетчика из подъезда в квартиру, можно узнать из видео ниже.

Для эксплуатации электросчетчик должен быть опломбирован изготовителем и разрешающей организацией. К нему прилагается паспорт с отметкой о том, каким по продолжительности должен быть межповерочный интервал. Поверка прибора обязательна, после нее производится новое опломбирование на крышке колодки зажимов с датой, подтверждающее, что он годен для дальнейшего применения.

Источник: https://elquanta.ru/schetchiki/mezhpoverochnyjj-interval-ehlektroschetchikov.html

Ваш электросчётчик вышел из строя: почему Мосэнергосбыт присылает данное письмо

В связи с тем, что каждый электросчётчик имеет свой срок эксплуатации, энергосбытовые компании могут по окончании данного периода не принимать показания приборов. Связано это с тем, что без проведения поверки счётчики могут давать значительную погрешность.

Каждый завод-изготовитель устанавливает свои сроки, которые могут колебаться в диапазоне от 4 до 16 лет.

Теперь разберёмся с вопросом оповещения потребителей. Данные об электросчётчиках хранятся в управляющей компании поставщика энергоресурсов и у потребителя, то есть владельца квартиры или дома. Поэтому когда приближается срок поверки Мосэнергосбыт заранее отправляет жильцам сообщение о необходимости направить счётчик на контрольные испытания, так как впоследствии необходимо будет написать заявление в энергосбытовую компанию о демонтажных работах и заключить договор на проведение экспертизы. Само сообщение находится в квитанции об оплате и выглядит как дополнительная строка.

Но участились случаи, когда граждане стали получать сообщения от Мосэнергосбыта, в котором говорится, что прибор уже вышел из строя и на основании ПП №354 от 06.05.2011 г. начисления будут проходить по нормативам.

Внимание! Стоит учитывать, что вмешиваться в работу энергосетей, менять приборы учёта и срывать пломбы с ПУ могут только сотрудники Мосэнергосбыта или лицензированные компании. Поэтому если Вы разрешите мошенникам менять электросчётчики, то нарушите закон, вследствие чего придётся оплатить штраф. Помимо этого Вас будут ожидать расходы на покупку нового прибора учёта и его установку.

Межповерочный интервал

В зависимости от модели, прибор может служить до 25 лет. Кроме того, есть еще срок годности и гарантированной работоспособности. Все они различаются между собой. Для увязки этих сроков служит межповерочный интервал счетчика (МПИ). Он определяет, сколько лет работы выдержит прибор в пределах заданной погрешности. Качество разных моделей счетчиков отличается, и периодичность проверки может составлять от 4 до 16 лет.

При выпуске нового изделия аккредитованная служба изготовителя проверяет точность показаний и опломбирует прибор. ПУЭ требуют, чтобы на винтах крепления кожуха счетчика стояла пломба с клеймом производителя.

Измерение мощности и энергии Низкочастотная калибровка

Технические контакты:
Томас Л. Нельсон
Тел.: 301-975-2986
Электронная почта: thomas.nelson [at] nist.gov

Джеральд Дж. ФитцПатрик
Тел.: 301-975-8922
Электронная почта: gerald.fitzpatrick [at] nist.gov

Дениз Д. Пратер
Администрация и логистика
Тел.: 301-975-4221
Электронная почта: denise.prather [at] nist.правительство

Перед отправкой инструментов или стандартов по адресу, указанному ниже, свяжитесь с администрацией и логистикой.

Почтовый адрес :
Национальный институт стандартов и технологий
100 Бюро Драйв, остановка 8170
Гейтерсбург, Мэриленд 20899-8170

Идентификационный номер службы Описание услуг Плата ($)
56110С Специальные испытания ваттметров постоянного и переменного тока по предварительной договоренности По себестоимости
56200С Ватт, ватт-час, вар, счетчик вар-часов, первые два определения одного и того же счетчика при 60 Гц 4651
56201С Каждое дополнительное определение, тот же измеритель при 60 Гц 277
56202С Первые два определения пробега на один или два метра одновременно с первым (56200C) 4259
56210М Программа обеспечения измерений для ваттметров 6040
56220С Ваттметр с импульсным выходом; 120 Вольт, 5 Ампер, 60 Гц при 0.Коэффициенты мощности 5 отставания, единицы и 0,5 опережения 1964
56230С Специальные испытания векторных измерительных блоков, PMU По себестоимости

Тарифы могут быть изменены без предварительного уведомления.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Специальные испытания ваттметров постоянного и переменного тока (56110S)

Калибровки ваттметра на частотах, отличных от промышленных, считаются специальными испытаниями и должны проводиться на индивидуальной основе.Применяются следующие ограничения:

A. Приборы должны иметь отдельные входные клеммы для напряжения и тока.

B. Прибор должен иметь автономный индикатор мощности или подавать сигнал постоянного тока или напряжения, пропорциональный мощности, или обеспечивать выходную частоту, пропорциональную мощности.

C. Измерения обычно ограничиваются синусоидальными сигналами на частотах от постоянного тока до 100 кГц. Уровни входных сигналов не должны превышать 240 В и 5 А.

D. Приборы будут испытываться в том состоянии, в котором они были получены, и погрешности испытаний будут частично основаны на характеристиках прибора во время испытаний.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Измерения мощности и энергии, низкочастотные (56200C-56202C)

К испытанию принимаются только стандартные электронные счетчики ватт, ватт-часов, вар и вар-час. Вращающиеся типы больше не принимаются, кроме как по специальной договоренности.При необходимости счетчики должны быть очищены или отрегулированы заказчиком перед отправкой в ​​NIST. NIST не регулирует счетчики и сознательно не начинает испытания неисправных счетчиков.

Условия испытаний должны быть указаны заказчиком. К ним относятся тестируемые диапазоны тока и напряжения, частота, приложенные напряжения, приложенные токи и коэффициенты мощности. Значения этих параметров, доступные для плановых испытаний, приведены в таблице 9.12.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Таблица 9.12 . Доступные значения параметров для обычных ваттметров, ваттметров, варметров и варчасовых испытаний

Параметр Доступные значения
Напряжение (В) от 69 до 480
Ток (А) от 0,5 до 30
Коэффициент мощности от 0 до 1,0
Фазовый угол от 0 до 360°
Частота (Гц) 50*, 60, 400*
* Испытания на частоте 50 и 400 Гц ограничены напряжением 240 В или ниже и током 5 А или меньше.

При необходимости иногда можно проводить измерения при других значениях этих параметров. Однако они будут считаться специальными тестами. Взимаются отдельные специальные процедуры и более высокая плата, чем за обычную калибровку.

Перед калибровкой счетчики находятся под напряжением от 1 до 4 часов при номинальном напряжении и токе в одном диапазоне. Калибровка состоит как минимум из двух наборов измерений, выполненных в течение как минимум 2 дней.

Для ваттметров значения сообщаемых поправок (в ваттах) обычно имеют относительную расширенную погрешность 0,05% от полного диапазона шкалы в вольт-амперах. Для счетчиков ватт-часов сообщаемые значения процентной регистрации обычно имеют относительную расширенную неопределенность 0,05% от указанного значения. Специальные тесты более высокой точности могут быть организованы за дополнительную плату. Относительная расширенная неопределенность для измерений мощности или энергии в этих специальных испытаниях может составлять всего 0.005%, если краткосрочное стандартное отклонение тестируемого устройства достаточно мало. Для максимальной точности напряжения ограничены 120 В, а токи — 5 А.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Программа обеспечения измерений для ваттметров (56210M)

Программа обеспечения измерений электрической энергии предназначена для оценки работоспособности систем учета электроэнергии в лаборатории заказчика.Принадлежащий NIST транспортный стандартный ваттметр с известной стабильностью измеряется NIST. Затем он отправляется покупателю, измеряется им и отправляется обратно в NIST. NIST анализирует данные и предоставляет заказчику отчет, в котором указывается общая неопределенность измерения заказчика. Эта процедура позволяет измерять стандарты заказчика по сравнению со стандартами NIST без простоев, возникающих, когда стандарты заказчика поставляются и калибруются NIST. Кроме того, что более важно для тех, кто выполняет калибровку стандартных счетчиков электроэнергии, клиенты могут использовать стандарт NIST MAP для оценки своего процесса измерения удобным и экономичным способом.

Неопределенность MAP включает эффекты долгосрочной и краткосрочной нестабильности системы калибровки NIST, системы калибровки заказчика и стандарта транспортировки. Как правило, относительная расширенная неопределенность в хорошо контролируемом сравнении находится в диапазоне от 0,03% до 0,05%. Подразделение электроэнергии поддерживает активную программу исследований и разработок в области измерения электроэнергии и энергии. Эта программа часто позволяет NIST предоставлять поддержку измерений для счетчиков ватт и ватт-часов, помимо перечисленных в этом разделе.Специальные испытания обычно проводятся при соблюдении следующих условий:

A. Запрошенные тесты полностью разработаны и задокументированы.

B. Имеется серьезное техническое или экономическое обоснование прослеживаемости испытания изделия в соответствии с национальными стандартами.

C. Не было рутинной или периодической потребности в тесте.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Быстродействующие измерения энергии, низкочастотные (56220C)

Эта услуга по калибровке предлагается клиентам, заинтересованным в быстром выполнении работ и снижении стоимости обслуживания для ограниченного числа определенных контрольных точек.Три контрольные точки, измеренные для этой услуги, находятся при 120 В и 5 А с коэффициентами мощности, равными единице, 0,5 запаздывания и 0,5 опережения. Это единственные тестовые точки, предлагаемые для этой услуги. Если клиент запрашивает дополнительные контрольные точки, цена и время выполнения будут такими же, как и при обычной калибровке (см. идентификационный номер услуги 56200C). Относительная расширенная неопределенность, присвоенная ваттметру для этой услуги, составляет 0,02%. Эта служба принимает только стандартные счетчики электроэнергии с импульсным выходом.Срок оформления составит две недели. Из-за короткого времени выполнения этой услуги заказчику необходимо будет запланировать эту калибровку с соответствующим контактным лицом, а заказ на покупку должен быть отправлен либо вместе с прибором, либо получен до прибытия прибора в NIST.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Векторные единицы измерения, PMU (56230S)

NIST теперь обеспечивает калибровку векторных единиц измерения, PMU, в соответствии со стандартом синхрофазоров IEEE C37.118-2205 требований к производительности в качестве специального теста. Дополнительные условия испытаний также могут быть выполнены по предварительной договоренности.

Условия тестирования PMU выбираются из следующих:

Номинальная частота  (50 Гц или 60 Гц)
Номинальный ток  (до 5 А действ.)
Номинальное напряжение (до 120 В действ.)
Уровень отчетности    (одно из 10, 12, 15, 20 или 30 показаний в секунду для 60 Гц
  или одно из 10 или 25 показаний в секунду для 50 Гц)
Настройки фильтра  (указывается производителем)

Информация, предоставляемая с PMU для испытаний

  1. Номер модели PMU и версия прошивки
  2. Упрощенные процедуры подключения к устройству для тестирования a.параметры сети связи, информация Ethernet или параметры RS 232
    б. Номинальная частота, используемая для каждого теста
    в. Номинальные значения напряжения и тока, используемые для каждого испытания (действующее значение)
    д. Процедура проверки того, что устройство правильно считывает напряжение и ток, правильность последовательности трех фаз, что PMU отвечает на команды для отправки информации о конфигурации и запуска и остановки передачи данных
    е. Пошаговая процедура внесения необходимых изменений параметров, таких как изменение номинальной частоты, изменение скорости передачи сообщений (испытания должны проводиться при 10, 12, 15, 20 и 30 показаниях в секунду для номинальной частоты 60 Гц и при 10 и 25 показаниях). в с для номинальной частоты 50 Гц), и изменение настроек фильтра при каждой скорости чтения, если необходимо
    ф.другие настройки, такие как форматы отчетов, вектора для отправки и т. д. Примечание: мы можем прочитать только один PMU, даже если PMU имеет несколько виртуальных PMU на устройство
  3. Тесты, которые необходимо выполнить, и условия для каждого, включая уровень соответствия 0 или 1
    а. Первоначальная настройка — должна выполняться при первом тестировании каждого PMU
    . б. Форматы сообщений — должны выполняться при первом тестировании каждого PMU
    . в. Ставки отчетности
    д. Частота сигнала
    е. магнитуда сигнала
    ф.Фазовый угол — вектор напряжения относительно тока
    грамм. Гармонические искажения
    час Внеполосные помехи — обычно делаются при максимальной и минимальной частоте сообщений
    я. Дисбаланс
  4. Имя и номер телефона контактного лица, которое поможет ответить на вопросы в период тестирования

вернуться к началу страницы | вернуться к указателю электромагнитных измерений


Ссылки – измерения мощности и энергии, низкочастотные

Калибровочный источник мощности с цифровым синтезом, N.М. Олдхэм, О. Б. Лауг и Б. К. Уолтрип, IEEE Trans. Инструм. Изм. ИМ-36 (2), 341 (июнь 1987 г.).

Ваттметр с широкополосной выборкой NBS, Г. Н. Стенбаккен, О. Б. Лауг, А. Г. Перри, Б. А. Белл и Т. Х. Кибало, Natl. Бур. Стоять. (США), тех. Примечание 1221 (май 1987 г.).

Ваттметр с широкополосной выборкой, Г. Н. Стенбаккен, IEEE Trans. Энергетический аппар. Сист. PAS-103 (10), 2919 (октябрь 1984 г.).

Служба калибровки ваттметров и ваттметров, J.D. Ramboz and R.C. McAuliff, Natl. Бур. Стоять. (США), тех. Примечание 1179 (июль 1983 г.).

Программа обеспечения измерений электрической энергии, N.M. Oldham, Natl. Бур. Стоять. (США), тех. Примечание 930 (сентябрь 1976 г.).

Transfer of the Kilowatthour, SR Houghton, IEEE Trans. Энергетический аппар. Сист. ПАС-94 (4), 1232 (июль-август 1975 г.).

Методы отбора проб для измерения электроэнергии, R.S. Turgel, Natl. Бур. Стоять. (США), тех. Примечание 870 (июнь 1975 г.).

Система сравнения токов для определения единицы электрической энергии при частоте 60 Гц, К.Дж. Лентнер, IEEE Trans. Инструм. Изм. ИМ-23 (4), 334 (декабрь 1974 г.).

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Ophir Процедура калибровки измерителя мощности/энергии и анализ прослеживаемости/ошибок

1. Общее обсуждение
2. Комбинация ошибок и общая ошибка
3. Анализ ошибок калибровки мощности и энергии
4. Подробный анализ ошибок калибровки мощности и энергии

1. Общее обсуждение

В этом документе обсуждается интерпретация и основа заявленной точности измерений лазерных измерителей мощности/энергии Ophir.

На общую точность измерения измерителя мощности/энергии лазера влияют следующие факторы:

1. Неопределенность калибровки¹ измерительного датчика на уровне мощности, уровне энергии и длине волны, на которых он был откалиброван.
2 • Неопределенность калибровки энергии, т. е. дополнительная ошибка, возникающая из-за дополнительного шага калибровки, необходимого для калибровки энергии. Это касается только тепловых датчиков, но не пироэлектрических датчиков энергии.
3. Зависимость датчика от длины волны, т.е.е. если он был откалиброван на одной длине волны, а измерение лазером другой длины волны, насколько это влияет на точность измерения.
4. Линейность датчика, т.е. если мы увеличим входную мощность или энергию, скажем, в 2 раза, получим ли мы удвоенное показание.
5. Равномерность считывания по поверхности, т.е. если датчик откалиброван маленьким лазерным лучом в центре поглотителя, насколько это изменится, если луч не центрирован или имеет большой размер?
6.Зависимость частоты пульса в случае пироэлектрических датчиков, т.е. насколько сильно меняется показание в зависимости от того, какова частота пульса лазера.
7. Погрешность калибровки блока индикации.
8. Повреждение поверхности поглотителя.
9. Электромагнитные помехи.

Длина волны: Все поглотители, используемые для измерения мощности/энергии, не являются полностью плоскими в спектральном отношении, то есть их поглощение меняется в зависимости от длины волны.По этой причине измерительные датчики Ophir обычно калибруются более чем для одной длины волны. Если поглощение незначительно изменяется с длиной волны, то мы определяем диапазоны длин волн, такие как <600нм, >600нм, и проводим калибровку в пределах этих диапазонов. В этом случае предполагается, что ошибка измерения между длиной волны, для которой было откалибровано устройство, и длиной волны измерения находится в пределах основной ошибки калибровки длины волны. Если разница поглощения между ближайшей калибровочной длиной волны и длиной волны измерения больше 1-2%, то либо мы добавляем к спецификации ошибку с длиной волны в этой области, либо калибруем по непрерывной калибровочной кривой, охватывающей все длины волн в этой области.В этом случае ошибка измерения между длиной волны, на которой было откалибровано устройство, и различными другими длинами волн в заданном диапазоне длин волн учитывается в общем бюджете ошибок. Если разница в поглощении между ближайшей калибровочной длиной волны и длиной волны измерения превышает 1-2% и не может быть включена в общую ошибку, то мы определяем непрерывную калибровочную кривую, охватывающую вариации на всех длинах волн в регионе.

Линейность: Линейность датчиков Ophir всегда указывается в опубликованных спецификациях для тепловых и пироэлектрических датчиков, а ожидаемая ошибка из-за нелинейности должна быть добавлена ​​к основной ошибке калибровки, как описано ниже.Обратите внимание, что для тепловых датчиков ошибка линейности обычно составляет +/-1% или что-то другое, указанное в спецификации для этого конкретного датчика. Для фотодиодных датчиков ошибка линейности не публикуется, но она всегда меньше ±1%, за исключением очень близкой к максимальной мощности. Если уровень мощности менее 70% от максимальной мощности для фотодиодных датчиков, то линейность будет в пределах ±0,5%.

Однородность: Однородность датчиков Ophir, как правило, не указывается в спецификации, но в большинстве случаев она составляет максимальное отклонение ±2 % для положения луча в любом месте в пределах центральных 50 % площади апертуры и лучше, чем это в много случаев.Поскольку датчики Ophir всегда калибруются с центрированием луча на поглотителе, если измерение выполняется с центрированием луча, и луч не превышает 1/4 апертуры, эту ошибку в большинстве случаев можно игнорировать.

Частота и длительность импульса: Пироэлектрические датчики имеют некоторую зависимость от частоты пульса. В общем, зависимость от частоты пульса слабая и для частоты пульса менее примерно 70% от максимальной частоты пульса. Вблизи максимальной частоты пульса вы можете ожидать, что ошибка будет близка к максимальной заявленной.Пироэлектрические датчики конструкции Ophir мало зависят от ширины импульса, поэтому обычно этим можно пренебречь.

Дисплей: Как видно ниже, в целом погрешность калибровки дисплея намного меньше погрешности калибровки и точности измерительного датчика (~0,3%) и поэтому в большинстве случаев в сочетание ошибок.

Повреждение поверхности абсорбера: Повреждение поверхности абсорбера может повлиять на показания, если повреждение приводит к изменению абсорбции.Один из способов проверить это — немного отодвинуть луч от поврежденного участка и посмотреть, изменится ли показание и насколько. Когда мы указываем порог повреждения, при этом значении мощности или плотности энергии может быть косметическое повреждение, вызывающее некоторое изменение цвета на поверхности, но наша спецификация в целом определяет порог повреждения как мощность или плотность энергии, которые вызывают изменение более чем на 1%. в чтении.

Электромагнитные помехи: Измерители и датчики Ophir сертифицированы на соответствие требованиям CE в отношении восприимчивости и излучения электромагнитного излучения.Практически на всех частотах излучения силой до предела, предписанного СЕ, никаких помех не заметишь. В редких случаях на определенных частотах могут возникать заметные помехи. Мы указали, что максимальная помеха, которая может быть замечена на любой частоте, составляет менее 0,3% от полной номинальной мощности.

2. Комбинация погрешностей и общая погрешность

Ошибки точности и калибровки, опубликованные Ophir, обычно составляют 2 сигмы или ошибку K=2 или иным образом с использованием принятого статистического анализа на основе защитных полос².Это означает, что статистически в 95% случаев погрешность измеряемой системы не превысит заявленной погрешности. Например, если указанная погрешность составляет ±3 %, то в 95 % случаев погрешность не превысит 3 %, а в 99 % случаев не превысит 4 %. Общая ожидаемая ошибка будет в худшем случае суммой различных ошибок.

Обратите внимание, что если датчик отправляется на повторную калибровку, значительное количество датчиков может показывать разницу между первой и второй калибровкой, превышающую указанную ошибку.Это связано с тем, что при первой калибровке датчика возможна ошибка -2%, а при второй — +2%. Оба раза датчик будет находиться в пределах заявленной погрешности ±3%, но будет показывать отклонение до/после в 4%.

Если вы работаете при <70 % от максимальной мощности или частоты импульсов, ошибку нелинейности можно считать случайной, и если луч не превышает 1/4 апертуры и находится по центру, ошибкой неравномерности можно пренебречь. В этом случае вы можете использовать статистическую комбинацию ошибок для вычисления ожидаемой общей ошибки.Например, если заявленная линейность составляет ±1%, указанная зависимость частоты пульса составляет ±1%, а указанная ошибка калибровки составляет ±3%, то суммарная ошибка 2 сигма может быть принята равной √ (0,03)² + (0,01)² + (0,01)² = 3,3%. Если частота пульса или мощность приближаются к максимально допустимому, то вы должны принять максимальное значение в качестве ожидаемой общей ошибки, т. е. 0,03 + 0,01 + 0,01 = 5% в приведенном выше примере. Поскольку ошибка отображения настолько мала, в большинстве случаев ею можно пренебречь.

3. Анализ ошибок калибровки мощности и энергии

Тепловые датчики

Измерительные датчики Ophir сначала калибруются по мощности путем замены калибруемого датчика эталонным эталонным датчиком при постоянной средней мощности лазера.Датчики обычно калибруются по двум или трем заданным длинам волн.

На каждой длине волны чувствительность измеряется при двух или трех степенях, а чувствительность, используемая для калибровки, представляет собой среднее значение измеренной чувствительности. Если чувствительность изменяется больше, чем указанные пределы линейности, датчик дисквалифицируется.

Различие в поглощении между длинами волн обычно не превышает ±2% в пределах диапазона длин волн, поэтому пользователь обычно может просто выбрать длину волны измерителя мощности, наиболее близкую к используемой им длине волны.Для интерполяции пользователь может обратиться к спектральным кривым в каталоге Ophir.

Энергия одиночного импульса калибруется после того, как датчик откалиброван по мощности. Сначала измеряется мощность лазера на датчике, затем передается та же мощность в течение заданного периода времени и настраивается значение энергии = мощность x время. Точность измерения энергии не указана в спецификациях нашего каталога, но обычно ее можно принять равной +/- 5%.

4. Подробный анализ ошибок калибровки мощности и энергии

Теперь мы проанализируем, как мы приходим к основным ошибкам калибровки мощности и энергии, как указано в наших спецификациях.

Погрешность калибровки мощности и энергии и оценка точности (датчики для мощностей <1000 Вт)

немного другая точность, основанная на его различных параметрах, ниже приведена общая оценка погрешности и точности калибровки теплового датчика.

  Товар   Пояснение
1 Неопределенность калибровки NIST ±0.5% Из-за ошибок в калибровке, как указано NIST в отчете о калибровке
2 Перенос калибровки с мастера NIST на рабочий мастер ±0,3% Из статистики отклонений между калибровкой и независимой проверкой калибровки для этой специальной калибровки
3 Передача калибровки мощности с работающего мастера на калибруемый датчик ±0,8% Из статистики отклонений между калибровкой и независимой проверкой калибровки
4 Дополнительная ошибка из-за изменения поглощения в диапазоне длин волн ±0.5% Из измеренных изменений поглощения в определенном диапазоне длин волн
  Ошибка калибровки комбинированной мощности ±1,1% Комбинация ошибок из RSS
  Ошибка калибровки общей мощности ±2,2% 95% случаев находятся в пределах 2,0 стандартных отклонений
5 Дополнительная ошибка калибровки энергии одиночного выстрела ±1.2% Из статистики отклонений между калибровкой и независимой проверкой калибровки, а также расчетных систематических ошибок
  Ошибка калибровки полной энергии
Расширенная ошибка K=2,0 (доверительный интервал 95 %)
±3,3% 95% случаев находятся в пределах 2,0 стандартных отклонений


Пироэлектрические датчики

Пироэлектрические датчики Ophir калибруются по энергии путем замены калибруемого датчика эталонным эталонным датчиком при постоянной средней мощности лазера.Датчики обычно калибруются по двум или трем заданным длинам волн. Главный датчик представляет собой датчик измерения тепловой мощности и измеряет среднюю мощность, пока лазер поддерживает точную частоту повторения импульсов, обычно 10 Гц. Каждое устройство может иметь немного отличающуюся точность в зависимости от его различных параметров. Ниже приведена общая оценка погрешности и точности калибровки пироэлектрического датчика.

Оценка ошибки



  Товар   Пояснение
1 Неопределенность калибровки NIST ±0.5% Из-за ошибок в калибровке, как указано NIST в отчете о калибровке
2 Перенос калибровки с мастера NIST на рабочий мастер ±0,3% Из статистики отклонений между калибровкой и независимой проверкой калибровки для этой специальной калибровки
3 Перенос калибровки с рабочего эталона на калибруемый датчик ±1,2% Из статистики отклонений между калибровкой и независимой проверкой калибровки
  Ошибка комбинированной калибровки ±1.5% Комбинация ошибок из RSS
  Ошибка калибровки полной энергии Расширенная ошибка K=2,0 (доверительный интервал 95 %) ±3,0% 95% случаев находятся в пределах 2,0 стандартных отклонений
  Дополнительная ошибка для датчиков диффузорного типа ±0,4% Из сравнения калибровок между различными калибровочными центрами
  Ошибка калибровки полной энергии для датчиков диффузорного типа Расширенная ошибка K=2.0 (уровень достоверности 95% ±3,7% 95% случаев находятся в пределах 2,0 стандартных отклонений


Если пользователь проводит измерения при уровнях энергии, отличных от уровня энергии калибровки, максимальной ошибкой является опубликованный предел линейности, обычно ±2%. Эта линейность определяется путем изменения энергии при заданной частоте импульсов и измерения выходного сигнала в зависимости среднее значение мощности на прецизионном термодатчике.

Датчик откалиброван с высокой точностью на выбранных длинах волн.Различие в поглощении между длинами волн для датчиков типа BB (широкополосный) обычно не превышает ±5%, и поэтому пользователь обычно может просто выбрать длину волны измерителя мощности, наиболее близкую к его длине волны. добавьте дополнительные погрешности в таблицу, приведенную в каталоге Ophir для конкретного типа датчика.

Сенсоры с металлическим поглотителем имеют большую вариацию поглощения в диапазоне длин волн (до 50%), и поэтому сенсор хранит в себе кривую длины волны, которая была определена как спектрофотометрическими измерениями, так и измерениями на различных длинах волн лазера.Для каждого датчика эта кривая корректируется в двух или трех точках, а затем калибровочная кривая «растягивается» для соответствия тестовым длинам волн, пропорционально изменяя промежуточные длины волн. Каталог Ophir дает расчетную максимальную дополнительную погрешность калибровки для измерений на различных длинах волн.

Чтобы получить общую ожидаемую ошибку, необходимо объединить ошибки калибровки, линейности, длины волны и частоты пульса, как описано в разделе 2 выше.

Фотодиодные датчики

Фотодиодные датчики Ophir калибруются сначала по мощности путем запуска автоматического спектрального сканирования прослеживаемого NIST датчика с интервалами ~ 5 нм в спектральном диапазоне, а затем сканирования калибруемого датчика в том же спектральном диапазоне.Сканирование датчика выполняется дважды, с фильтрацией и с фильтрацией. Затем датчик калибруется автоматически на основе собранных таким образом данных. Обратите внимание, что источник света контролируется, и небольшие колебания интенсивности между сканированиями компенсируются.

После описанного выше процесса откалиброванный датчик сверяется с эталоном на нескольких отдельных длинах волн источника лазера или спектральной лампы. Длины волн включают точки вблизи центра спектра, вблизи краев спектра и точки между ними.Если расхождение между эталоном и датчиком превышает указанный допуск для этой длины волны, калибровка не допускается.

Фотодиодные датчики имеют однородность ±2% на 50% апертуры.

Поскольку фотодиодные датчики очень линейны и непрерывно калибруются по всему спектру, общую ошибку можно в общем случае принять за ошибку калибровки без добавления каких-либо дополнительных ошибок, если луч находится в центре детектора. Точность каждого устройства может немного различаться в зависимости от его различных параметров. Ниже приведена оценка погрешности калибровки фотодиодного датчика и точности для стандартного датчика PD300-UV.

Оценка погрешности для PD300-UV (для настройки фильтрации и фильтрации)

  Товар Диапазон длин волн Пояснение
    200–230 нм 230–285 нм 300-420 нм 420- 1000 нм 1000 – 1100 нм
1 Изменение от одной калибровки NIST к следующей ±2.1% ±1,0% ±0,6% ±0,3% ±1,5% Из-за ошибок в калибровке, как указано NIST в отчете о калибровке
2 Перенос калибровки с мастера NIST на рабочий мастер ±1,5% ±0,9% ±0,5% ±0,3% ±0,4% Из статистики отклонений между калибровкой и независимой проверкой калибровки для этой специальной калибровки
3 Перенос калибровки мощности с рабочего мастера на калибруемый датчик (отфильтровать) ±3.7% ±1,15% ±0,9% ±0,8% ±2,45% Из статистики отклонений между калибровкой и независимой проверкой калибровки. Длинноволновая вариация включает температурные вариации RSS воспроизводимости серебряного эталона и воспроизводимости проверяемого оборудования
4 Передача калибровки мощности от работающего мастера к датчику в процессе калибровки (фильтрация)   ±3,65% ±1,5% ±1.1% ±1,9% Из статистики отклонений между калибровкой и независимой проверкой калибровки (RSS воспроизводимости серебряного эталона и воспроизводимости проверяемого оборудования)
5 Ошибка калибровки комбинированной мощности – отфильтровать ±4,6% ±3,26% ±1,2% ±0,9% ±2,9% Комбинация ошибок из RSS
  Фильтр в   ±3.9 % ±1,7% ±1,2% ±2,9%
6 Ошибка калибровки общей мощности Расширенная ошибка K=2,0 (доверительный интервал 95 %), отфильтровать ±9,2% ±6,6% ±2,4% ±1,8% ±5,8% 95% случаев находятся в пределах 2,0 стандартных отклонений
  Фильтр в   ±7,8% ±3,4% ±2,4% ±5.8%


Радиометры

Радиометры измеряют излучение в Вт/см² или дозу энергии в Дж/см². Радиометры Ophir основаны на нашей стандартной калибровке фотодиодов с апертурами калиброванного диаметра. Они также имеют косинусные корректоры для обеспечения однородных измерений света, падающего под разными углами. Дополнительная погрешность измерения радиометра связана с неопределенностью размера апертуры и отклонениями от идеальной косинусной характеристики.


Дисплеи

Дисплеи Ophir калибруются с помощью блока автоматической калибровки, состоящего из прецизионного источника напряжения и набора переключаемых прецизионных резисторов. Это устройство вводит известные токи в дисплей при калибровке в автоматизированной системе. Показания дисплея сравниваются с известным током, и соответствующие поправочные коэффициенты сохраняются на дисплее, чтобы показания были такими же, как известный ток. Это делается для всех 16 диапазонов дисплея, где смещение нуля измеряется и компенсируется в каждом диапазоне.При окончательном контроле качества откалиброванный дисплей проверяется на другой калибровочной единице, и он должен пройти все диапазоны в указанных пределах.

Сам калибровочный блок периодически калибруется в аккредитованной калибровочной лаборатории.

Оценка погрешности калибровки дисплея

  Товар   Пояснение
1 Изменение от одной калибровки единицы калибровки к следующей калибровке ±0.05% Из-за ошибок в калибровке, как указано в отчете о калибровке лаборатории стандартов
2 Перенос калибровки с блока калибровки на дисплей ±0,08% Из допустимой погрешности в наихудшем случае при окончательном тесте контроля качества на откалиброванном устройстве при доверительном уровне 100 %.
  Общая ошибка калибровки дисплея
Расширенная ошибка K=2 (доверительный интервал >95 %)
±0,19% 95% случаев находятся в пределах 2 стандартных отклонений

¹ Термин «Калибровка» используется в этом документе как для процедур, включающих регулировку, так и для тех, которые не включают ее.«Погрешность калибровки» всегда относится к измерениям без корректировок.
² Подробное объяснение защитных полос и правил принятия решений см. в документах ILAC-G8 «Руководство по правилам принятия решений и заявлениям о соответствии» и JCGM 106:2012.

Пересмотрено 16 июля 2020 г. — Пересмотрено Рафаэлем Коэном

Читать как PDF

%PDF-1.3 % 1533 0 объект > эндообъект внешняя ссылка 1533 105 0000000016 00000 н 0000003356 00000 н 0000003524 00000 н 0000003561 00000 н 0000004043 00000 н 0000004152 00000 н 0000004261 00000 н 0000004369 00000 н 0000004478 00000 н 0000004587 00000 н 0000004695 00000 н 0000004803 00000 н 0000004912 00000 н 0000005020 00000 н 0000005129 00000 н 0000005238 00000 н 0000005346 00000 н 0000005455 00000 н 0000005564 00000 н 0000005672 00000 н 0000005781 00000 н 0000005890 00000 н 0000005998 00000 н 0000006107 00000 н 0000006216 00000 н 0000006325 00000 н 0000006434 00000 н 0000006542 00000 н 0000006651 00000 н 0000006760 00000 н 0000006868 00000 н 0000006977 00000 н 0000007086 00000 н 0000007194 00000 н 0000007303 00000 н 0000007486 00000 н 0000007944 00000 н 0000008562 00000 н 0000008984 00000 н 0000009034 00000 н 0000009089 00000 н 0000009483 00000 н 0000009751 00000 н 0000009994 00000 н 0000010900 00000 н 0000011331 00000 н 0000011812 00000 н 0000012324 00000 н 0000013022 00000 н 0000013579 00000 н 0000014075 00000 н 0000014323 00000 н 0000018035 00000 н 0000057710 00000 н 0000079559 00000 н 0000079616 00000 н 0000081219 00000 н 0000081280 00000 н 0000081393 00000 н 0000081530 00000 н 0000081724 00000 н 0000081837 00000 н 0000082009 00000 н 0000082180 00000 н 0000082325 00000 н 0000082446 00000 н 0000082602 00000 н 0000082819 00000 н 0000082950 00000 н 0000083057 00000 н 0000083190 00000 н 0000083352 00000 н 0000083485 00000 н 0000083592 00000 н 0000083740 00000 н 0000083843 00000 н 0000083976 00000 н 0000084146 00000 н 0000084317 00000 н 0000084504 00000 н 0000084657 00000 н 0000084796 00000 н 0000084979 00000 н 0000085167 00000 н 0000085302 00000 н 0000085419 00000 н 0000085604 00000 н 0000085791 00000 н 0000085964 00000 н 0000086143 00000 н 0000086344 00000 н 0000086541 00000 н 0000086740 00000 н 0000086955 00000 н 0000087114 00000 н 0000087319 00000 н 0000087480 00000 н 0000087647 00000 н 0000087794 00000 н 0000088021 00000 н 0000088198 00000 н 0000088387 00000 н 0000088560 00000 н 0000088691 00000 н 0000002396 00000 н трейлер ]/предыдущая 466235>> startxref 0 %%EOF 1637 0 объект >поток hb«`f`ba`c«[email protected]

Калибровка мощности

Анализатор обеспечивает стабильный уровень мощности на входах тестового порта с заданной точностью.Уровень мощности определяется между минимальным и максимальным уровнем выходной мощности прибора.

ИУ подключается к анализатору кабелями (см. рисунок ниже), которые имеют некоторые потери. Калибровка мощности позволяет поддерживать более точный уровень мощности на входе тестируемого устройства с поправкой на использование кабелей.

Калибровка мощности

Калибровка мощности выполняется внешним измерителем мощности, подключенным к концам кабелей, которые впоследствии будут подключены к тестируемому устройству.После завершения калибровки мощности автоматически включается коррекция мощности. Позже можно отключить или снова включить функцию коррекции мощности.

Калибровка мощности с помощью внешнего измерителя мощности


примечание

Если при подключении измерителя мощности к измерительному порту используется адаптер или другой аксессуар, потери, вносимые адаптером или аксессуаром, компенсируются функцией компенсации потерь.


Калибровка мощности выполняется для каждого порта и каждого канала отдельно.



Таблица компенсации потерь

Функция компенсации потерь позволяет применять компенсацию нежелательных потерь, возникающих между измерителем мощности и калибруемым портом в процессе калибровки мощности. Определите потери, необходимые для компенсации, в таблице, указав частоту и потери (см. рисунок ниже).

Таблица компенсации потерь

Линейная интерполяция будет применена к потерям в точках промежуточной частоты.Таблица компенсации потерь определяется для каждого порта индивидуально.


примечание

Для компенсации потерь включите эту функцию и заполните таблицу перед началом процедуры калибровки мощности.


Редактирование таблицы компенсации потерь

Если необходимо применить компенсацию потерь, включите эту функцию и заполните таблицу перед началом процедуры калибровки мощности.Заполните таблицу для каждого порта отдельно.

Чтобы добавить новую строку в таблицу компенсации потерь, используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Компенсация потерь > Добавить

Под выделенной появится новая строка.

Чтобы удалить выделенную строку, используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Компенсация потерь > Удалить

Для очистки всей таблицы используйте следующие программные клавиши:

Calibration > Power Calibration > Loss Compen > Clear Loss Table



Чтобы сохранить таблицу в файл *.lct на жестком диске, используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Компенсация потерь > Экспорт таблицы потерь



Чтобы открыть таблицу из файла *.lct с жесткого диска, используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Компенсация потерь > Импорт таблицы потерь



Введите значения частоты и потерь в таблицу, прокручивая ее с помощью навигационных клавиш.



Для включения функции компенсации потерь используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Компенсация потерь > Компенсация



Процедура калибровки мощности

Выполните подключение и настройку внешнего измерителя мощности, как описано в разделе «Настройка измерителя мощности». Подсоедините датчик к одному из тестовых портов анализатора и выполните калибровку, как описано ниже.Затем повторите калибровку для другого тестового порта.

Чтобы выбрать номер калиброванного порта, используйте следующие программные клавиши:

Калибровка

> Калибровка мощности> Выберите порт

Для обнуления счетчика электроэнергии используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Коррекция нуля датчика мощности




примечание

К порту можно подключить датчик ваттметра, т.к. при установке нуля выходной сигнал порта отключается.


Для выполнения калибровки мощности используйте следующие программные клавиши:

Calibration > Power Calibration > Take Cal Sweep



SOUR:POW:PORT:CORR:COLL

Измеряет данные калибровки мощности для порта с помощью измерителя мощности, управляемого через USB или USB/GPIB.


примечание

После завершения калибровки мощности автоматически включается коррекция мощности.


Настройка коррекции мощности

Для включения/выключения коррекции мощности используйте следующие программные клавиши:

Калибровка > Калибровка мощности > Коррекция





В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип паблика.Логотип Resource.Org представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public.Resource.Org». На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом. Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с верховенством права , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Благодарим вас за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.html

Электрический счетчик – обзор

В этом разделе преследуется три цели: во-первых, мы фокусируемся на измерении фактической выходной мощности систем CPV и электростанций и на регистрации преобладающих метеорологических условий. Во-вторых, мы количественно оцениваем производительность систем CPV путем расчета двух показателей производительности, коэффициента производительности и индекса производительности, которые включают сравнение фактической измеренной выходной мощности и ожидаемой выходной мощности по модели производительности. В-третьих, мы представляем некоторые часто используемые программные инструменты для моделирования предполагаемой выходной мощности и типичных механизмов потерь.Большая часть этого раздела основана на документах IEC, а именно IEC 61724-1 («Производительность фотоэлектрической системы — Часть 1: Мониторинг») и IEC 62670-2 («Тестирование производительности CPV — Часть 2: Измерение энергии»).

10.4.1 Фактическая выработка энергии и преобладающие метеорологические условия

На первом этапе мониторинг фактической производительности установки CPV требует установки и обслуживания системы сбора данных. Установки CPV обычно оснащены системами SCADA («диспетчерское управление и сбор данных»), которые включают регистраторы данных и датчики для измерения электрических и метеорологических параметров.МЭК 61724-1 классифицирует такие измерительные установки по трем категориям в зависимости от того, считается ли частота дискретизации и точность датчиков высокой (класс A), средней (класс B) или низкой (класс C). Эти классы могут совпадать с использованием в коммунальных (класс A), коммерческих (класс B) и жилых (класс C) установках. Поскольку большинство заводов CPV строятся в масштабе полезности, мы можем предположить, что сбор данных соответствует критериям класса A, т. е. запись данных с интервалом в 1 минуту, неопределенность 3% или менее для измерения DNI, неопределенность 2% или менее для счетчиков электроэнергии постоянного тока и переменного тока общего назначения.Другой соответствующий документ, IEC 62670-2, требует, чтобы измерительная система была откалибрована и проверена на линейность, стабильность и правильную интеграцию перед началом сбора данных. В то время как электрические счетчики устанавливаются в защищенных корпусах и требуют минимального обслуживания, за исключением периодической проверки калибровки, измерение DNI требует значительного внимания и усилий для обеспечения высокого качества данных. По своему принципу измерения пиргелиометры подвержены воздействию внешних условий, включая пыль и дождь, и требуют точной настройки и механического отслеживания, регулярной очистки апертуры и регулярной повторной калибровки.Поскольку неопределенность данных об освещенности часто доминирует над общей неопределенностью полученных показателей эффективности, настоятельно рекомендуется использовать высокоточные пиргелиометры и соблюдать строгий график очистки с минимальной еженедельной очисткой апертуры и документированием каждой очистки в журнале. .

На втором этапе должны применяться автоматические и ручные проверки качества, а сомнительные данные должны быть помечены и отфильтрованы, прежде чем данные будут суммироваться для получения значений за час, день, неделю, месяц и год.IEC 61724-1 перечисляет ряд проверок качества, включая применение физически разумных минимальных и максимальных пределов, максимальную скорость изменения и сравнение измерений от нескольких датчиков. Журналы регистрации должны проверяться, в частности, на периоды недостаточной очистки пиргелиометра или задержки повторной калибровки. Периоды, в течение которых данные не учитываются при суммировании или дальнейшем анализе из-за низкого качества, требуют особого внимания, как указано в разделе правил постобработки данных МЭК 62670-2.Поскольку суммированные данные могут быть использованы для расчета показателей эффективности на более позднем этапе, очень важно симметрично исключить периоды в течение перерыва, который произошел либо во временном ряду освещенности, либо в мощности, либо в обоих, чтобы избежать введения в заблуждение. результаты, когда рассчитываются отношения электрической энергии и энергии излучения.

10.4.2 Коэффициент производительности и индекс производительности

Коэффициент производительности и индекс производительности являются стандартизированными показателями, определенными последовательно для неконцентрирующих и концентрирующих PV [22].Коэффициент производительности, определенный для систем без концентраторов в IEC 61724-1 и для систем с концентраторами в IEC 62670-2, представляет собой выраженную в процентах меру общего влияния потерь на выходную мощность установки. Как показано в уравнении (10.4), он определяется как отношение конечного выхода АЦ Y f, АУ (уравнение 10.5) и эталонного выхода Y r (уравнение 10.6). Это эквивалентно произведению (100 % –  90 101 л 90 102 91 238 i 91 239 ) потерь i. Потери L i могут быть потерями из-за затенения, потери от загрязнения, потери температуры ячейки и т. д. E AC — энергия переменного тока, а P CSTC — мощность постоянного тока установки в CSTC. CSTC расшифровывается как «Стандартные условия испытаний концентратора» в соответствии с IEC 62670-1, т. е. 1000 Вт/м 2 DNI, температура ячейки 25 °C и прямой нормальный спектр AM1.5. E ДНР — Энергия ДНР.

(10.4)PRAC=Yf,ACYr=100%−L0100%−L1…100%−Li%

(10.5)Yf,AC=EACPCSTCkWhkW=h

(10.6)Yr=EDNI1кВт/м2кВтч/м2кВт/м2 =h

Коэффициент полезного действия можно рассматривать как нормализацию генерируемой энергии переменного тока по «приблизительной оценке» [23] ожидаемой энергии, а именно по паспортной мощности P CSTC и DNI (т.е. E ДНР ).Поскольку факторы потерь, такие как температурные или спектральные потери, не учитываются при этой нормализации, коэффициент производительности ниже 100% даже для хорошо функционирующей установки, что затрудняет интерпретацию.

При расчете индекса производительности, напротив, мы сравниваем измеренную выходную мощность электростанции с выходной мощностью, рассчитанной с помощью потенциально довольно сложной модели. Поскольку такие модели пытаются точно учитывать различные факторы потерь, индекс производительности фактически достигает 100%, как только электростанция вырабатывает количество энергии, ожидаемое в результате моделирования.В IEC 61724-1 индекс производительности определяется как отношение измеренной энергии переменного тока к ожидаемой энергии переменного тока (уравнение 10.7).

(10.7)PIAC=MeasuredEACExpectedEAC

Как указывали Мокри и Каннингем [23], «отклонения от 100% [показателя производительности] могут быть вызваны многими факторами, включая ошибки или неверные допущения при проектировании, плохое качество монтажа, оборудование отказ или деградация и т. д.» Может потребоваться тщательный анализ, чтобы понять первопричину отклонения от 100 %, поскольку также может быть так, что установка работает хорошо, но модель может быть недостаточно точной или метеорологические данные, подаваемые на модель может быть скомпрометирована.

10.4.3 Типовые механизмы потерь и модели для оценки предполагаемой выработки энергии

На рис. 10.15 мы сравниваем фактическую (столбцы) и смоделированную (пунктирная и сплошная линии) месячную производительность установки CPV, установленной в Южной Африке. Станция установлена ​​на участке с заметными перепадами температур между летом и зимой, что отражено в ежемесячной взвешенной по DNI температуре окружающей среды (черные крестики), определенной в (уравнение 10.8). Смоделированные значения коэффициента производительности, нанесенные на график пунктирной линией, основаны на модели производительности A, которая не включает типичные механизмы потерь, характерные для CPV.Напротив, модель B (результаты показаны пунктирной линией) включает такие механизмы. Очевидно, что модель B отражает наблюдаемую сезонность коэффициента эффективности намного лучше, чем модель A, поэтому в следующих абзацах стоит более подробно рассмотреть типичные механизмы потерь, характерные для CPV.

Рис. 10.15. Ежемесячные данные о производительности завода CPV, установленного в Южной Африке, включая фактический коэффициент производительности (столбцы), коэффициент производительности двух разных моделей ( пунктирная и сплошная линии ) и взвешенную по DNI температуру окружающей среды ( пересекает ).

(10.8)Tambient,DNI-weighted=∑Tambient,i⋅DNIi∑DNIi

Температурная зависимость оптики ( T оптика ) и косвенно на температуру окружающей среды ( T окружающая среда ). Температурная зависимость показателя преломления и различные коэффициенты теплового расширения композитных материалов, таких как силикон на стекле, могут способствовать температурно-зависимому внутреннему смещению модулей CPV, как описано Kurtz et al.[24]. Например, коэффициент производительности, смоделированный с помощью модели B на рис. 10.15, включает простую линейную модель для аппроксимации потерь из-за температурной зависимости оптики, аналогичную модели, показанной в уравнениях (10.9), (10.10). Таким образом, модель B фиксирует более низкую производительность в холодные зимние месяцы (май-сентябрь), а модель A (которая не учитывает эту потерю) даже предсказывает более высокую производительность зимой, чем летом, поскольку потери температуры ячейки уменьшаются при понижении температуры.Предполагая, что произвольный модуль CPV будет спроектирован для наилучшей внутренней центровки при температуре оптики 30°C, (уравнение 10.9) может описать линейную модель потерь из-за неоптимальной температуры с параметром µ=-0,5%/K для Toptics<30°C и μ=0,3%/K для Toptics≥30°C.

(10.9)Ltemp-optics=µToptics−30°C

Температура оптики может быть оценена по температуре окружающей среды и скорости ветра с помощью (уравнение 10.10) и таких параметров, как α=10°C и β=−1° См/м/с.

(10.10)Toptics=Tambient+α+βvwind

Значения, приведенные в этом примере, являются произвольными и должны быть получены для конкретных конструкций модулей CPV из внутренних или наружных измерений репрезентативных образцов, таких как описано Faiman et al. [25]. На основе таких экспериментальных данных также необходимо тщательно проверить, аппроксимируют ли упрощенные уравнения (10.9), (10.10) наблюдаемое поведение модуля с достаточной точностью. В более детальном подходе Steiner et al. [18] использовали методы конечных элементов и методы трассировки лучей для учета температурной чувствительности оптики в своей модели «YieldOpt».

Спектр : Многопереходные солнечные элементы по своей природе чувствительны к спектру света из-за последовательного соединения нескольких субэлементов. Подэлемент, производящий наименьший ток, ограничивает общий ток многопереходного элемента. Спектр света, падающего на солнечные элементы, зависит от географических и метеорологических параметров, таких как геометрическая АМ и туманность атмосферы, а также от спектрального пропускания оптики. Что касается температурной чувствительности оптики, основные механизмы спектральных потерь сложны и должны быть смоделированы с адекватным уровнем упрощения.Сильное упрощение применяется в линейной АМ-модели PVsyst [26] и в параболической модели Стробаха и др. [27]; оба не учитывают атмосферные параметры. Напротив, Steiner et al. [18] полагаются на измерения радиометров с вращающимся теневым диапазоном с несколькими фильтрами, чтобы получить параметры атмосферы и соответствующим образом модифицировать спектр DNI при ясном небе, используя модель SMARTS.

Температура ячейки : Распределение температуры по модулям CPV и солнечным элементам обычно неоднородно из-за принципа точечной фокусировки излучения.На этапе разработки технологии могут потребоваться модели теплопередачи для оценки и оптимизации температуры ячейки на основе процессов теплопроводности, конвекции и излучения. Однако линейные температурные коэффициенты, определенные экспериментально в соответствии с IEC 62670-3 или как в предыдущей главе, обычно достаточно точны для моделирования полевых характеристик систем CPV. Если измерения напряжения холостого хода, которое служит заменой температуры элемента, недоступны, температуру элемента можно оценить с помощью моделей теплопередачи на основе температуры окружающей среды, освещенности и скорости ветра, как это реализовано в PVsyst и NREL SAM [28, 29].

Модуль I В-характеристики : Электрические модели для вольт-амперных характеристик модулей без концентратора и концентратора могут либо предсказывать полную кривую I В («модели эквивалентных цепей»), либо предсказывать только Характерные точки I V Кривая, такие как I MPP , MPP , V MPP , I SC , V OC («Модели точечных значений») [30].Некоторые примеры моделей эквивалентных схем включают модель с одним диодом, реализованную в PVsyst [28], «модель с одним диодом с пятью параметрами», доступную в пакете SAM от NREL [31], и сетевую модель Spice от Steiner et al. [18]. Наиболее широко используемой точечной моделью является Sandia PV Array Performance Model [29], которую также можно выбрать в пакете SAM.

Затенение : Моделирование потерь затенения систем CPV следует тем же принципам, что и для систем без концентратора, но, возможно, придется учитывать более сложную геометрию из-за широкого использования двухосевых трекеров.Солнечное излучение, которое не достигает модулей CPV из-за затенения, не может быть преобразовано в электрическую энергию и должно рассматриваться как так называемая «геометрическая потеря затенения», часто оцениваемая путем применения проекции поверхности и обработки пересечения на трехмерной модели. завод [32]. В зависимости от внутренней проводки ячеек и модулей в последовательных и параллельных цепочках, использования обходных диодов и формы теней необходимо учитывать дополнительные «электрические потери на затенение» [33].Это вызвано разными вольт-амперными характеристиками неэкранированных и частично экранированных модулей КПЭ, подключенных к одному и тому же датчику максимальной мощности инвертора. Инвертор выбирает общее сопротивление нагрузки для всех модулей, что приводит к потерям электрического затенения из-за неоптимального отбора мощности от некоторых модулей.

Загрязнение : Осаждение частиц грязи на поверхности модулей CPV приводит к потерям от загрязнения, которые в первом приближении можно рассматривать как постоянные потери в несколько процентных пунктов.Более подробные модели должны учитывать характеристики участка, такие как тип почвы и растительность, частота осадков, скорость и направление ветра. Основываясь на ежедневной степени загрязнения, пороге очистки и льготном периоде после очистки, Kimber et al. [34] эмпирически вывели модель загрязнения. Винтер и др. показали, что небольшие дожди могут значительно уменьшить потери от загрязнения [35].

Ошибка наведения трекера : Угол приема, под которым падающий солнечный свет достигает солнечных элементов внутри модулей CPV, ограничен из-за использования концентрирующей оптики и экономичных конструкций.Чувствительность выходной мощности модуля к несоосности можно охарактеризовать с помощью процедуры, описанной в IEC 62670-3, которая приводит к «кривой приемного угла», которая связывает несоосность в единицах градусов с потерями мощности в единицах процентов. Точность наведения трекеров CPV ограничена и может быть определена количественно с помощью метода, описанного в IEC 62817, что приводит к частотному распределению ошибки наведения в градусах. Потери из-за ошибки наведения трекера для конкретной комбинации модулей CPV и трекеров можно оценить, объединив результаты обеих вышеупомянутых процедур.

Трекер ветрозащитный : Двухосные трекеры могут работать в режиме слежения только до максимальной скорости ветра v ветер,макс что зависит от конструкции трекера и его основания. Системы SCADA непрерывно измеряют скорость ветра и при превышении v ветра, макс. , автоматически направляют трекеры в безопасное положение, в котором отслеживаемый самолет параллелен земле. Если это происходит в солнечные периоды, результирующая потеря составляет 100%, так как модули больше не выровнены по солнцу.Потери для более длительных периодов могут быть оценены путем обработки временного ряда скорости ветра и DNI, замены значений DNI на 0 в периоды высокой скорости ветра и расчета эффективно зафиксированного DNI. Поскольку скорость ветра является динамической величиной, рекомендуется использовать временной ряд с шагом 5 минут или меньше. В модели следует учитывать время, необходимое для перехода из режима слежения в безопасное положение и обратно, а также времена гистерезиса систем SCADA.

Преобразование постоянного тока в переменный : Инверторы, используемые с системами CPV, могут быть смоделированы почти во всех аспектах аналогично инверторам, подключенным к неконцентраторным системам, например, с использованием модели инвертора Sandia [36].Однако есть один момент, требующий особого внимания: поскольку DNI может изменяться намного быстрее, чем общая освещенность, медленно реагирующий инвертор может быть не в состоянии следовать крутым скачкам DNI и мощности постоянного тока, что приводит к так называемым «потерям включения». Если выбраны инверторы с коротким временем задержки и возможностью быстрого линейного изменения, потерями при включении можно пренебречь. Для медленно реагирующих инверторов потери при включении можно оценить на основе фактического времени задержки и скорости линейного изменения, а также временного ряда DNI с высоким временным разрешением (1 минута или меньше).

Паразитное потребление : Поскольку электростанции CPV обычно содержат больше движущихся частей, чем неконцентрирующие установки, такие как устройства слежения и, возможно, активные системы вентиляции или охлаждения, они обычно демонстрируют более высокие потери из-за паразитного потребления для питания двигателей и плат управления. Производители часто указывают типичные значения потребления в технических паспортах. Процедуры проверки данных паразитного потребления описаны в IEC 62670-2.

Часто используемые инструменты моделирования :

Программное обеспечение PVsyst (http://www.pvsyst.com) не только широко используется для неконцентрационных установок, но также учитывает специфические коэффициенты потерь CPV с помощью ступенчатой ​​линейной модели температурной зависимости оптики и спектральной зависимости многопереходных ячеек, называемой «коэффициентом использования». [37]. Модель затенения PVsyst довольно удобна для пользователя и может работать со сложной геометрией нескольких сотен трекеров CPV. Характеристики модуля IV могут быть основаны либо на однодиодной модели Даффи и Бекмана [38], либо на модели производительности массива Сандиа [29].PVsyst предлагает обширный графический пользовательский интерфейс, но не поддерживает язык сценариев. Хотя документация обширна, некоторые алгоритмы и детали программного обеспечения PVsyst остаются нераскрытыми.

В отличие от PVsyst, набор инструментов PV_LIB (https://pvpmc.sandia.gov и https://github.com/pvlib/pvlib-python), инициированный Sandia и расширенный различными участниками, обеспечивает полную прозрачность своих алгоритмов, поскольку они раскрываются в соответствии с лицензией Berkeley Software Distribution (BSD) и могут быть легко расширены за счет новых функций.Представляя собой набор сценариев, который включает в себя модели модулей и инверторов, функции обработки данных и модели атмосферы и излучения, написанные на Matlab и языке программирования Python, этот набор инструментов предназначен для инженеров и разработчиков моделей с навыками программирования и не предлагает графический пользовательский интерфейс.

Программное обеспечение SAM (https://sam.nrel.gov), разработанное NREL, представляет собой смесь концепций, используемых PVsyst и набором инструментов PV_LIB. С одной стороны, он представляет собой удобное графическое руководство по типовым задачам моделирования (которые также включают возобновляемые источники, отличные от PV, и финансовое моделирование), а с другой стороны, он включает поддержку языка сценариев и комплект разработчика программного обеспечения, чтобы пользователи могли расширять функциональные возможности.

(PDF) Система удаленной калибровки интеллектуального счетчика электроэнергии

J. Electrical Systems

13-4 (2017):

806-823

[14] V. Monteiro, JC Ferreira, JG Pinto и Дж. Л. Афонсо, «Новые возможности и перспективы эксплуатации электромобилей

в сценариях интеллектуальных сетей и умных домов», на 3-й Международной конференции

по автомобильным технологиям и интеллектуальным транспортным системам (VEHITS 2017, 2017, №Транспортные средства, стр. 400–407.

[15] JA Afonso, F. Rodrigues, P. Pereira, H. Goncalves и JL Afonso, «Wireless Monitoring and

Management of Energy Consumment and Power Quality Events», World Congress on Engineering 2015,

2015 , том. I.

[16] А. Берньери, Л. Ферриньо, М. Ларакка и К. Луонго, «Обсуждение влияния Директивы MID

на калибровку счетчиков электроэнергии», 2008 г. 43-й международный университет Энергетика

Конференция, 2008, №1.II, стр. 1–5.

[17] Г. Аурилио, Д. Галло, К. Ланди и М. Луисо, «Электронная нагрузка переменного тока для калибровки счетчиков энергии на месте

», Международная конференция IEEE по приборостроению и измерительным технологиям (I2MTC), 2013 г. ,

2013, стр. 768–773.

[18] А. Д. Фемин, Д. Галло, К. Ланди и М. Луисо, «Усовершенствованный инструмент для полевой калибровки электрических счетчиков энергии

», IEEE Trans. Инструм. Изм., вып. 58, нет. 3, стр. 618–625, 2009.

[19] AD Femine, S. Member, D. Gallo, C. Landi и M. Luiso, «Измерительное оборудование для

калибровки счетчиков электроэнергии на месте», Power Qual., стр. 1–6, 2007.

[20] Л. Гуойин и К. Инлинь, «Исследование технологии калибровки счетчика электроэнергии с цифровым входом»,

в материалах CICED 2010, 2010, стр. 1–6.

[21] Т. Хоу и Ю. Х. Гуо, «Исследование калибровочного прибора многопозиционного однофазного счетчика энергии»,

Appl.мех. Матер., том. 273, pp. 424–427, 2013.

[22] JZR Arseneau, M. Frigault, «ПОВЫШЕНИЕ ТОЧНОСТИ КАЛИБРОВОК НА МЕСТЕ

МНОГОФУНКЦИОНАЛЬНЫХ ЭЛЕКТРИЧЕСКИХ СТАНДАРТОВ», 2008 г. Конференция по точности

Электромагнитные Дайджест измерений, 2008 г., стр. 84–85.

[23] Д. Амиконе, А. Берньери, Л. Ферриньо и М. Ларакка, «Интеллектуальное дополнительное устройство для удаленной калибровки

счетчиков электроэнергии», 2009 IEEE Instrumentation Meas.Технол. конф. I2MTC 2009, вып. May, pp.

1599–1604, 2009.

[24] З. Джеброни, Х. Чадли, Б. Тидхаф, А. Бенлгази и А. Тахани, «Коррекция усиления и фазовая компенсация

умной электрической Счетчик энергии», в 2016 г. Международная конференция по инженерии и ИСУ (ICEMIS),

2016, №. 1, стр. 1–6.

[25] З. Джеброни, Х. Чадли, Б. Тидхаф и Э. Чадли, «Проектирование калибровочной платы, интегрированной в интеллектуальный электрический счетчик энергии

(аппаратная часть)», Международная конференция по беспроводным технологиям, 2017 г. , Embedded

и интеллектуальные системы (WITS), 2017, №1.1.

[26] ONEE-BE, «Отчет о деятельности», 2015 г. 212. 2014.

[28] Ф. Клариция, Д. Галло, К. Ланди, М. Луисо и Р. Ринальди, «Системы интеллектуальных счетчиков для управления интеллектуальными сетями

», в трудах конференции по приборостроению и измерительным технологиям ( I2MTC), 2016

IEEE International, 2016.

[29] Ж. Накутис, М. Саунорис и В. Даунорас, «Метод дистанционной калибровки ваттметра»,

Конференция по приборостроению и измерительным технологиям (I2MTC), 2017 IEEE International, 2017.

[30] Cirrus, «Двухканальное измерение энергии». ИК», т. 2013. 2013.

[31] Х. Ким и С. Сул, «Новая конструкция фильтра для выходных LC-фильтров инверторов ШИМ», т. 1, с. 11, нет. 1, стр. 74–

81, 2011.

[32] Дж. К. Стейнке, «Использование LC-фильтра для достижения благоприятной для двигателя производительности инвертора источника напряжения ШИМ

», IEEE Trans.Energy Convers., vol. 14, нет. 3, стр. 649–654, 1999.

[33] Khaled H.Ahmed, «Проектирование пассивного фильтра для трехфазного интерфейса инвертора в распределенной генерации»,

Electr. мощность Квал. uitilisation, 2007.

[34] Дж. Ким, Дж. Чой и Х. Хонг, «Конструкция выходного LC-фильтра инвертора источника напряжения с учетом производительности контроллера», PowerCon 2000.

Leave Comment

Ваш адрес email не будет опубликован.
