На какой высоте устанавливают выключатели: Высота установки выключателей и розеток от пола

Содержание

На какой высоте розетки и выключатели

      Высота, на которой устанавливаются выключатели, должна быть такой, чтобы отсутствовал риск механического повреждения, попадания воды и других негативных факторов.







    Терминология «Евростандарт» стала использоваться вместе с понятием «евроремонт». По факту такого термина нет, ведь в каждой европейской стране используются свои нормативы местоположения точек питания. Под европейским стандартом понимают следующие значения: высота установки выключателей от пола должна составлять 90 см, розеток – 30 см. Такая расстановка может быть комфортна детям, которые могут самостоятельно дотянуться до выключателя и погасить свет.



На каком расстоянии от пола вешают выключатели и розетки



    Высота установки строго не регламентируется в документах, правила устройства электроустановок дают лишь рекомендации по расположению. Придерживаться их или нет, решает хозяин квартиры.

    Нормы ПУЭ рекомендуют устанавливать выключатели на расстоянии не более 1,7 м от пола. Это совпадает с советскими стандартами. В настоящее время расположение точек питания определяется удобством и дизайном помещения. Предполагается, что высота розеток может находиться на расстоянии 30-40 см от пола, а выключателей – от 80 до 100 см



В кухне и ванной

Особенность ванной комнаты – это повышенная влажность. Высоту точек питания следует выбирать, опираясь на требования ГОСТи ПУЭ. Выключатель должен быть вынесен за пределы ванной. Электророзетки должны располагаться не ближе чем на 60 см от источника воды. Рекомендуемая высота для бытовых приборов:

  • для бойлера 1,5 м;
  • для фена, бритвы – 1 м;
  • для стиральной машины не ниже метра.

На кухне электротехнические изделия должны располагаться на расстоянии 60 см от газопроводов и источников воды. Учитывая стандарты высоты мебели, электророзетки можно ставить на трех уровнях:

  • 10-15 см от пола – точки питания плиты, холодильника, посудомоечной и стиральной машины;
  • 110-130 см – для чайника, микроволновой печи, мультиварки и других бытовых приборов, которые размещены на рабочей поверхности;
  • 200-250 см – для вытяжки и подсветки.

Размеры выбраны с учетом удобства доступа к розеткам.



В детской комнате и спальне

    В спальне точек питания традиционно устанавливается меньше. Выключатель от основной люстры устанавливается около двери со стороны ручки на высоте 90 см. Около прикроватных тумб традиционно делаются по одной электророзетке с каждой стороны на высоте около 70 см. Дополнительная розетка на 2-3 разъема ставится около рабочего стола на уровне 30 см от пола. Если в спальне есть телевизор, электророзетку лучше скрыть за его корпусом.

    В детской комнате выключатель должен устанавливаться на такой высоте, чтобы ребенок мог до него дотянуться, 70-90 см будут оптимальны. Розетку желательно оснащенную защитными шторками, следует поставить около кроватки и рядом с письменным столом на той же высоте, что и в спальне.

В коридоре и гостиной

    В гостиной устанавливают несколько электророзеток за телевизором на уровне 1 м от пола. Дополнительно делают точки питания для светильников, музыкальных систем на комфортной высоте. Выключатель устанавливается один, около входной двери со стороны ручки. Для помещений с многоуровневым сложным освещением можно поставить выключатели на несколько клавиш.

    Коридор оборудуют одним выключателем рядом с входной дверью. Розетку также делают одну рядом с бра на комфортной высоте.

Удобство и практика: советы по установке

Перед тем как начать монтаж электропроводки в доме, рекомендуется сделать следующее:

  • составить схему, на которой должно быть отмечено расположение всей мебели в комнате;
  • на схеме пометить расположение бытовых приборов, записать их мощность;
  • отметить места, где имеется газопровод и водопровод;
  • отметить окна, двери.



На какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? | ЭлектроАС

Дата: 4 октября, 2009 | Рубрика: Вопросы и Ответы, Электромонтажные работы
Метки: Монтаж выключателей, Подключение электрооборудования, ПУЭ, Установка розеток, Электромонтажные работы

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Руслан
Подскажите, пожалуйста, на какой высоте согласно нормам, выполняются электромонтажные работы по установке выключателей и розеток в учреждениях здравоохранения, в больницах и поликлиниках? Где эти нормы можно прочитать? Спасибо.

Ответ:
Все электромонтажные работы должны выполняться в соответствии с ПУЭ и ПТЭЭП. Для медицинских учреждений существуют специальные и более жёсткие требования по электробезопасности. С этими требованиями можно ознакомиться в ГОСТ Р 50571.28 «Электроустановки зданий. Часть 7-710. Требования к специальным электроустановкам. Электроустановки медицинских помещений».

ПУЭ-7
6.6.30
Штепсельные розетки должны устанавливаться:
1. В производственных помещениях, как правило, на высоте 0,8-1 м; при подводе проводов сверху допускается установка на высоте до 1,5 м.
2. В административно-конторских, лабораторных, жилых и других помещениях на высоте, удобной для присоединения к ним электрических приборов, в зависимости от назначения помещений и оформления интерьера, но не выше 1 м.

Допускается установка штепсельных розеток в (на) специально приспособленных для этого плинтусах, выполненных из негорючих материалов.
3. В школах и детских учреждениях (в помещениях для пребывания детей) на высоте 1,8 м.

6.6.31
Выключатели для светильников общего освещения должны устанавливаться на высоте от 0,8 до 1,7 м от пола, а в школах, детских яслях и садах в помещениях для пребывания детей — на высоте 1,8 м от пола. Допускается установка выключателей под потолком с управлением при помощи шнура.

7.1.48
Установка штепсельных розеток в ванных комнатах, душевых, мыльных помещениях бань, помещениях, содержащих нагреватели для саун (далее по тексту «саунах»), а также в стиральных помещениях прачечных не допускается, за исключением ванных комнат квартир и номеров гостиниц.

В ванных комнатах квартир и номеров гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11-96, присоединяемых к сети через разделительные трансформаторы или защищенных устройством защитного отключения, реагирующим на дифференциальный ток, не превышающий 30 мА.
Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 0,6 м от дверного проема душевой кабины.

7.1.50
Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

7.1.51
Выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 м, допускается устанавливать их под потолком с управлением при помощи шнура.
В помещениях для пребывания детей в детских учреждениях (садах, яслях, школах и т.п.) выключатели следует устанавливать на высоте 1,8 м от пола.

7.1.54
Выключатели светильников рабочего, безопасности и эвакуационного освещения помещений, предназначенных для пребывания большого количества людей (например, торговых помещений магазинов, столовых, вестибюлей гостиниц и т.п.), должны быть доступны только для обслуживающего персонала.

ГОСТ Р 50571.28
710.55.3
Подключение розеток электропитания в медицинских помещениях группы 2 с медицинской системой IT.
Для каждого места лечения пациентов, например в изголовье коек, должны соблюдаться следующие правила установки розеток электропитания:
— должно быть установлено не менее двух розеток с питанием от отдельных линий либо
— должна быть обеспечена индивидуальная защита от сверхтока для каждой розетки.
Если в части медицинского помещения используются другие системы (TN-S), то розетки, подключенные к медицинской системе IT, должны иметь:

— конструкцию, которая исключала бы их использование в другой системе, или
— четкую, прочную маркировку.

Прочая и полезная информация

Прочая и полезная информация

Евростандарт розеток и выключателей от пола. Какой должна быть высота выключателя от пола по евростандарту? Советы как определиться с выбором высоты для выключателей

Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.

Существующие нормативы

Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.

Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:

  • выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
  • от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.
  • расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
  • при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
  • при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
  • в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.

Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.

Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.

Евростандарт:

  • обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
  • по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.

«Советский» стандарт:

  • расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
  • розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
  • дополнительный плюс высокого размещения розеток – безопасность маленьких детей.

В условиях кухни

Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:

  • штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
  • аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.


На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:

  1. Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
  2. Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
  3. Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.

Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.

Ванная комната

Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.

Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.

О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.


В спальной

В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.

В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.

Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.

Согласитесь, что в собственном доме мы настолько привыкаем к месторасположению переключателей света, что находим их интуитивно, даже не глядя. А были такие моменты, когда искали выключатель в гостях на том же месте, что и у себя в квартире? Эти факты доказывают, что местоположение этих незаменимых предметов в доме при ремонте необходимо выбирать с умом, чтобы их использование было удобным для всех членов семьи.

В домах старой конструкции розетки и электровыключатели были установлены со стандартными отступами от пола. Даже сейчас во многих квартирах они все также расположены на высоте 1,5-1,6 м. Многие люди, особенно находящиеся уже в достойном возрасте, настолько привыкли к такому расположению выключателей, что вряд ли будут менять их высоту даже на новой квартире.

Стремление сделать жилище удобным толкает людей на эксперименты. Не так давно регуляторы света при ремонте стали опускать гораздо ниже, чем на полтора метра. Большинству людей удобно включать-выключать свет на вышине от пола 80-90 см. Эти размеры считаются ближе к европейским стандартам.

Высота выключателя в доме – это индивидуальное решение хозяев. Каких-то четким правил, норм и ограничений нет. Можно остановиться на стандартных значениях или спланировать расположение под индивидуальные запросы.

Важно учитывать особенности семьи. Например, при наличии маленьких детей не стоит монтировать выключатели слишком высоко. Наверняка, родителям очень скоро надоест постоянные просьбы деток включить/выключить свет. Очень удобно, когда дети могут справиться с этой задачей самостоятельно, но при таком раскладе стоит уделить особое внимание выбору модели и конструкции, их безопасности эксплуатирования. Некоторым родителям наоборот спокойнее, когда все, что связано с электричеством находится вне зоны доступа детей, в том числе и розетки.

В каких местах располагать выключатели в квартире и доме

Местоположение выключателя света выбирают, исходя из определения удобства. Общепринятым расположением является место, находящееся сразу у входа в помещение на расстоянии от двери около 10-15 см.


Исключением часто становится ванная комната, санузел. Здесь рекомендуется организовать включение света снаружи помещения также на небольшом расстоянии от двери.

Несколько советов, как определиться с выбором высоты для выключателей

Несмотря на принятые стандарты, людям свойственна тяга к индивидуальности. Если есть какие-то нестандартные решения по установке выключателей, не стоит сразу воплощать их в жизнь, нужно хорошо все обдумать.

Несколько советов по принятию решения.

  • Нарисуйте на стенах план расположения выключателей по всему периметру квартиры. Проиграйте мысленно сцену, как будет выглядеть включение-выключение света. Возможно, вы заметите, что будет лучше перенести переключатель на другую сторону двери или опустить его немного выше, чтоб не сгибать руку.
  • Учитывайте, где будет расположена мебель, чтобы свет можно было включить беспрепятственно.
  • Можно поинтересоваться у друзей и родственников, удобна ли им высота розеток дома. Что бы они хотели переделать, изменить. Возьмите их ответы на заметку и постарайтесь не повторить ошибок.
  • Не стоит в целях безопасности устанавливать электрические конструкции поблизости от источников тепла и воды.
  • Наиболее распространенная высота для установки выключателя – на уровне опущенной руки человека.

Однозначно не стоит опускать выключатель слишком низко к полу, чтобы не пришлось приседать при включении света. Также не стоит задирать его под потолок, чтобы не тянуться.

Какие выключатели удобнее использовать и на какой высоте их располагать

Размещая выключатель на уровне опущенной руки взрослого человека, Вы несомненно сделаете включение и выключение света в комнате удобным. Помимо расстояния выключателя от пола и его местоположения в квартире, важно выбрать хорошо и качественно сконструированную модель. Современные выключатели отличаются разнообразием моделей. Иногда высота установки может зависеть от выбранной модели.

Ниже приведена таблица с некоторыми видами выключателей.

Разновидность (по способу управления) Высота установки Достоинства
Клавишные 1. Стандартная 1,5-1,6 м

2. По евростандарту 0,8-0,9 м

Просты в использовании и установке, недороги
Сенсорные 1. Стандартная

2. На расстоянии около 1 м от поверхности пола

Эстетичны, удобны, современны
С датчиком движения 1. Настенные 2-2,5 м

2. Потолочные

Современны, удобны, оригинальны
Акустические 1. Стандартная

2. Любая удобная высота

Необычны, современны, комфортное использование
Поворотные такая же, как и у клавишных Используются чаще всего для дополнения интерьера в ретро стиле, практичны, надежны, просты в установке и использовании

Клавишные выключатели наиболее распространены, так как они являются привычными для людей, удобны при использовании и недороги. Эта модель прекрасно подходит как для расположения 0,8-0,9м от уровня пола, так и для любого другого места.
В настоящее время все более популярными становятся выключатели с датчиком движения. Такие модели существуют не только для установки на стену. Можно приобрести потолочный выключатель с датчиком движения, и вопросов на какой высоте его устанавливать не возникнет.
Для настенных датчиков оптимальная высота установки составляет около 2-2,5 метров. При этом самым удачным местом для установки датчика являются угловые части комнат.
Сенсорные выключатели – еще одно из новых изобретений для управления светом в доме. Помимо удобства использования, сенсорные выключатели выглядят в интерьере очень эстетично. Высота установки такого приспособления выбирается из соображения не только удобства, но и визуального комфорта. Как правило, данное устройство не стараются скрыть с глаз, так как оно пока еще считается новинкой и привлекает интерес.

Кнопочные переключатели пришли к нам из далекого прошлого, однако быстро приобрели свою аудиторию покупателей. Расстояние от пола для них выбирается индивидуально хозяевами дома.

Акустический способ управления освещением привлекает интерес, однако еще не сильно распространен для обычных жилых помещений. Место расположения зависит от конструкции и качества изделия. Самостоятельная установка будет затруднительна, так как потребует определенных знаний и умений. Поэтому, как правило, акустические выключатели устанавливаются специалистами, которые профессионально определят наилучшее положение.

Установка выключателей по евростандарту. Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. Установка выключателей по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Чтобы более подробно разобраться в этом вопросе начнем с выключателей.

Есть три варианта установки выключателей:

Советский. Заключается он в том, что устанавливаются выключатели на расстоянии примерно 160 см от пола. Для многих людей именно этот вариант был и остаётся самым подходящим. Во-первых, люди привыкли, что выключатель находится на уровне глаз, во-вторых, именно этот вариант является самым рациональным, когда в районе выключателя стоит низкая мебель не позволяющая установить выключатель ниже. Также немало важным фактором является наличие детей, малыши очень любят играть со светом, а в данном варианте это невозможно.
Установка выключателей по евростандарту . Этот вариант более современный и для некоторых более комфортный. При евростандарте выключатели устанавливаются на расстоянии 90 см. от пола. Это позволяет, не поднимая руки или просто проходя мимо выключать и включать свет. по желанию клиента. Электрики нашей компании установят выключатели четко в тех местах, где это будет удобно именно вам. Не взирая ни на какие стандарты и не в ущерб безопасности.

Установка розеток.

Розетки также могут устанавливаться на разном расстоянии от пола, но в данном случае евростандарт установки розеток, наиболее рационален, так как они устанавливаются на расстоянии 30 см. от пола. Это гораздо удобнее, чем привычный нам советский вариант, когда они устанавливались на расстоянии 90 см от пола, это позволяет комфортно использовать бытовые приборы и прятать провода. Но и здесь нужно помнить о назначении помещения, в котором устанавливаются розетки, так как, например, в кухне иногда провода необходимы над столом, где непосредственно используется техника.

И несколько слов о технической части темы установки розеток, все мы используем розетки евростандарта, так как те розетки, которые стояли в недавнем прошлом не позволяют использовать большую часть бытовой техники. Есть такое понятие как переходники, но их использование далеко небезопасно, так как может привести к возгоранию. В розетках евростандарта диаметр штырей на 0,8 мм больше, чем в отечественных. Расстояние между ними, также отличается. Сила тока в евророзетках – 10 А или 16 А, в отечественных – 6,3 А либо 10 А. Т. е. в данном случае евростандарт установки розеток дает большие возможности в использовании бытовой техники.

Евростандарт монтажа розеток

Установка розеток по евростандарту включает в себя перечисление многих пунктов, которые по некоторым мнениям лучше соблюдать, и выполнять в точности с написанием. Ведь все объяснения из руководств по возведению собственной проводки ссылаются на евростандарт, который выполняет функцию Вашего спасителя.

Несмотря на излюбленные высказывания о правильности всех изречений евростандарта, об устоявшейся системе, которую следует соблюдать, установка розеток по евростандарту может принимать различный вид. Основное правило – розетку необходимо устанавливать в двадцати — тридцати см. от пола, на выбор можно устанавливать как внешнюю, так и внутреннюю розетку, особой разницы за исключением удобства использования — нет. По этому же евростандарту выключатели должны находиться на высоте 90 см. Но следует помнить, что евростандарт не всегда применим для повседневной жизни, большую роль играет собственный комфорт и удобство использования. В этом случае розетку можно разместить исходя из ваших будущих намерений, ведь всегда существует необходимость к чему-либо, невозможно устанавливать розетку просто так, не зная для чего она будет предназначена.
При появлении в странах постсоветского пространства западной бытовой техники, население столкнулось с проблемой подключения этих приборов к нашим отечественным розеткам. Для бесперебойной работы заграничных бытовых приборов и обеспечения безопасности потребовалась установка розеток по евростандарту. Вошедшие в практику переходники себя не оправдали по причине пожарной безопасности, они становились источниками возгораний не только приборов, но и окружающих их предметов, что ставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по евростандарту выполняется с учетом требований безопасности, предъявляемых к современной бытовой технике, включая , выбор оптимальной высоты розеток и прочее.

В евророзетках диаметр штырей на 0,8 мм больше, чем в отечественных. Больше и расстояние между штырями. Сила тока в евророзетках – 10 или 16 А, в отечественных – 6,3 либо 10 А. Из этого следует, что установка розеток по евростандарту, позволяет одновременно использовать большее количество электроприборов.

Нормативы и стандарты установки розетки, выключателя

Единого норматива или стандарта на установку розеток нет. Существует так называемый евростандарт. Согласно этим правилам, разницы в том, какую розетку устанавливать (внешнюю или внутреннюю), нет. Имеет значение техника безопасности и комфорт эксплуатации. Так, по евростандарту розетки устанавливаются на расстоянии 20-30 сантиметров от пола, а выключатели в комнате – 90 см от пола, на кухне – 110 см.

Евророзетки несколько отличаются от отечественных устройств. Диаметр штырей и расстояние между ними в евророзетке больше. Сила тока тоже больше, почти в два раза: евро – 10-16 А, отечественные – 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту выгоднее, т. к. позволяет подключать одновременно несколько приборов.

В России долго время действовал другой вариант установки розеток и выключателей. 160 см высота от пола – это советский стандарт расположения выключателя. Очень многие люди по-прежнему считают его самым удобным. Выключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая его не закроет, а также безопасен для детей, любящих «пощелкать» клавиши.
Можно выбрать и более оригинальный американский стандарт установки розеток. Он предусматривает не только высоту от пола (раковины или кухонного стола) в 30,5-41 см, но и определенное расстояние между розетками в комнате – 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разных стенах

Для разметки розетки ее контур обводится на стене. При работе по бетону отверстие под подрозетник выдалбливается перфоратором с алмазной коронкой. Подрозетник может иметь разную форму: круглый или квадратный. Для бетонных монолитных стен существуют также установочные коробки. Чтобы закрепить подрозетник в стене, используется гипсовый клей, обычная штукатурка или строительный гипс.

Колодка в подрозетнике прикрепляется раздвижными лапками или шурупами. Сверху на нее крепится пластиковый корпус.

В гипсокартонной стене установить розетку или выключатель тоже можно. При этом отверстие вырезается с помощью специального инструмента.

Устанавливая розетку в гипсокартоне, используют другую насадку для перфоратора. Процесс несколько отличается от установки розетки в бетон или кирпич. Все отверстия в гипсокартоне делают заранее. К месту отверстий протягивают кабеля, которые и выводят в подготовленные дырки. Подрозетники для полых поверхностей, таких как гипсокартон, имеют специальные лапки. Они держат розетку на листе.

Устанавливать розетки, выключатели при открытой проводке электрикам случается все реже, поскольку они портят внешний вид помещения. Гораздо приятнее, когда все спрятано под стену, все аккуратно и эстетично.
Требования к современным розеткам и к установке:

При установке розетки или выключателя нельзя путать порядок подключения контактов. Особенно важно это помнить, когда подключается трехконтактная розетка с заземляющим контактом.
Кроме того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, которые предназначены для кондиционеров и других приборов, с заземляющим контактом.
Розетки устанавливаются с расчетом на ток в 6 А, одна штука на 10 м2 площади – по комнатам, в кухне любой площади – две розетки.
Устанавливать розетку в ванной комнате можно только на расстоянии 0,6 м от ванной, а также при соблюдении следующих условий: используются влагозащищенные розетки, они подсоединяются к источнику питания БСНН или ЗСНН или защищаются УЗО.
Нельзя устанавливать розетки в ванной комнате под раковиной или над ней. Нужно выбирать такую схему разводки, при которой будет исключена перегрузка в сети, т.е. важно защитить от перегрузок по току, иначе основной предохранитель не справится и в приборе будет короткое замыкание.
Контакт вилки с розеткой не должен быть «расшатанным». Надежный контакт не даст разогреться разъему и не приведет к пожару или порче кабеля.
Токоведущие части розетки должны быть изолированы друг от друга, а также защищены от прикосновений.
Некоторые современные розетки имеют защиту от неправильного подключения, когда нельзя в розетку вставить только один штырь вилки.

Среди множества электромонтажных работ, установка розетки, выключателя является одной из самых простых, однако это не значит, что ее нужно выполнять как угодно, не соблюдая определенных правил.

Обработан

Расположение точек электропитания, высота установки розеток и выключателей – это серьёзный вопрос, требующий планирования, составления схем, подсчетов их числа для каждой комнаты.

Если к проведению установки подойти с предварительным планированием, не придется потом разматывать кабель удлинителя, спотыкаться об переноску и подключать туда все подряд, тем самым перегружая розетку или даже сеть.

Наш материал поможет вам определить оптимальное количество электротехнической арматуры и правилами ее расположения. Также мы расскажем о всех тонкостях размещения и монтажа электроточек в квартире или доме.

По подсчетам, каждый человек использует примерно шесть различных электроприборов за сутки. И количество постоянно растет. Появляются новые устройства и гаджеты, без которых с трудом можно представить жизнь.

Приборы наполняют наши дома, а количество розеток остается неизменным. Случаи, когда человек в панике бегает по дому или офису, в поиске свободного разъема для зарядки смартфона, все чаще и чаще происходят. А что в итоге? Приходится отключать принтер или что-либо еще.

Избежать подобных ситуаций несложно, необходимо только знать, как можно правильно расположить разъемы. Тогда пользоваться ними станет максимально комфортно.

Галерея изображений

Нельзя забывать о том, что изделия могут быть подвержены еще большей опасности. Поскольку ванная комната подвержена риску затопления, крепить изделия ниже 150 мм от пола является совершенно небезопасным. Если в розетку попадет вода, угроза для жизни просто колоссальная.

Причинами для этого могут стать различные ситуации, от протечки крана или трубы, до поломки бытовой техники или забывчивость хозяев.

#3. Специфика установки в гостиной

Домашний кинотеатр или простой , а лучше двух. Первая для самого тв-приемника, а вторая для спутникового ресивера. Уровень высоты следует определять, основываясь на расположении самого телевизора. Он может стоять на тумбе, быть вмонтированным в стену или вмещаться в специальную ячейку мебельной стенки.

Кабель питания не может свисать или быть под натяжением. Он должен полностью скрываться за экраном.

#4. Правила расположения в кухне

Каждый год разрабатывает все более умная техника для обеспечения комфорта и временных затрат человека. Естественно, количество техники, а значит и местами просто зашкаливает. В обязательном порядке нужно предусмотреть подключение вытяжки, возможно стиральной и посудомоечной машинок, электроплиты.

Но главное – это холодильник, микроволновая печь или мультиварка, иногда и то, и другое. Миксер, соковыжималка, комбайн, тостер, блендер, кофеварка и телевизор – этот список, наверное, нескончаемый.

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.

Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.

Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Особенности расположения выключателей и розеток

При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.

При проектировании разводки следует учитывать такие особенности:

  1. Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
  2. Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
  3. Количество розеток нужно рассчитывать с запасом.
  4. Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
  5. Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.

В коридоре

В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр. ). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.

Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.

В ванной комнате

В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.

При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.

В гостиной

В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.

Основными устройствами в гостиной являются:

  • телевизор;
  • домашний кинотеатр;
  • спутниковый приемник;
  • бра или торшеры;
  • кондиционер;
  • Wi-Fi роутер;
  • компьютер;
  • колонки;
  • дополнительные устройства для компьютера и пр.

Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.

При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.

На кухне

Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:

  • холодильник;
  • микроволновая печь;
  • вытяжка;
  • посудомоечная машина;
  • мультиварка;
  • телевизор.

Часто эти устройства подключены постоянно. Дополнительно используются:

  • блендер;
  • чайник;
  • тостер;
  • соковыжималка;
  • кофеварка;
  • миксер и пр.

Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.

Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.

Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.

В спальне

В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.

Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.

Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.

В детской

В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.

Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.

В рабочем кабинете

Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:

  • лампу;
  • компьютер;
  • колонки;
  • сканер;
  • принтер и др.

Дополнительными приборами являются:

  • кондиционер;
  • бра или торшер.

Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.

Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.


Как высоко установить выключатель света?

Несколько раз нас спрашивали, на какой высоте установить выключатель света. Мы рассмотрели размещение розеток в другой статье. На этот раз мы хотели обратить внимание на расположение выключателей при проводке в комнате. Хотя NEC не указывает высоту переключателей, большинство из них следуют стандартной процедуре. Типичное размещение ставит их на 48 дюймов по центру. Исключения существуют для домов, где доступность для инвалидных колясок является серьезной проблемой. В этом случае вы можете разместить их на высоте около 40 дюймов от пола.


Начните с кода NEC

Согласно NEC 210.70, в каждой жилой комнате и ванной комнате жилого помещения должна быть установлена ​​по крайней мере одна настенная розетка освещения с выключателем (включая потолочные вентиляторы). В помещениях, кроме кухонь и ванных комнат, вместо розетки освещения можно использовать розетку, управляемую настенным выключателем. Чтобы охватить элитную толпу, выходы освещения могут управляться датчиками присутствия, оснащенными ручным управлением. Это позволяет датчику также функционировать как настенный выключатель.

Примечание редактора: У нас был клиент, который хотел, чтобы все его переключатели были установлены на высоте 30 дюймов от пола. Сначала мы подумали, что это жилье для члена семьи с ограниченными возможностями. После дальнейших расспросов мы узнали больше. Это просто позволяло ему включать свет в каждой комнате, не поднимая руки! Хотя в этом нет ничего плохого, мы не рекомендуем портить потенциальную стоимость вашего дома при перепродаже из-за модного решения, основанного на лени или попытках выделиться! Следуйте подразумеваемым стандартам.

Где разместить настенные выключатели

Код NEC содержит примерные требования к расположению розеток освещения, управляемых настенными выключателями. Однако в нем не указано, на какой высоте устанавливать выключатель света.

Он также не указывает фактическое расположение переключателя (и не должен, по нашему мнению). Посмотрите на планы или проконсультируйтесь с архитектором или владельцем, чтобы справиться с любыми особенно сложными входами. По большей части размещение переключателей будет следовать правилам здравого смысла.Не размещайте выключатель за дверью. Обязательно обратите внимание на длину любых коротких стен. Это убережет вас от нехватки места между шпильками для установки коробки.

Соблюдайте минимальные нормы

Код также предписывает установку как минимум одной настенной розетки освещения, управляемой выключателем, в коридорах, на лестницах, в пристроенных гаражах и любых отдельно стоящих гаражах с электричеством. Кроме того, по крайней мере одна настенная розетка освещения, управляемая выключателем, должна обеспечивать освещение с внешней стороны наружных входов или выходов с доступом на уровне земли.

Надеюсь, это дало вам некоторые идеи о том, как высоко установить выключатель света. Планы зданий могут иметь размеры, указывающие размеры по центру, по верху или даже по низу коробки. Просто дважды проверьте свою работу, чтобы убедиться, что все имеет смысл и что у вас достаточно эргономики для эффективной активации всех переключателей.


Установка розеток и выключателей по евростандарту. Высота установки розеток и выключателей, правила и нормы расположения Высота установки выключателей

Размещение электроприборов в жилых домах, общественных зданиях и производственных помещениях должно соответствовать их удобному и безопасному использованию.При этом точки установки выключателей и розеток на стенах внутри помещений должны находиться на безопасном расстоянии от мощных электроприборов. Одним из важных параметров размещения аксессуаров на стене является высота установки розеток и выключателей от пола.

Вряд ли кто-то подтвердит наличие каких-то строгих норм установки розеток и выключателей. В нормативном перечне есть два документа, которые решают этот вопрос – это Свод правил устройства и устройства электроустановок – СП 31-110-2003 и Правила устройства электроустановок – ПУЭ-7.

В этой документации даны рекомендации по высоте установки розеток и выключателей. То же касается и мифа о существовании некоего «твердого европейского стандарта» в этом отношении. В старых домах, построенных во времена СССР, придерживались определенных норм размещения розеток и выключателей по высоте от пола комнаты.

Типы розеток

В России в общественных зданиях используется электрическая сеть напряжением 220 — 240 вольт. Это связано с тем, что сила тока не превышает 16 А.Розетки используются для подключения бытовой и офисной техники. Аппаратное обеспечение обычно имеет два разъема (0 и фаза). Для подключения мощных потребителей (до 3,5 кВт) в корпусах розеток устанавливается дополнительная клемма заземления.

Тип установки и типы розеток

Розетки различают по типу установки:

Накладная

Накладная арматура применяется для наружной проводки. Такие формы построек используются в помещениях с проводкой, расположенной на поверхности ограждения стены.Наружную проводку устраивают в помещениях с деревянными стенами или в сдаваемых в аренду офисах. Новый арендатор стремится приспособить проводку под свои нужды. Провести внешнюю проводку гораздо проще, чем штробить стену и делать косметический ремонт комнаты.

Основание розетки имеет монтажные отверстия для винтов или дюбелей. Закрепив клеммник, к нему подключают провода. Затем прикрутите корпус розетки. Накладные устройства обычно изготавливаются в одинарном исполнении.

Встраиваемый

Штекерный разъем розетки для скрытой проводки размещается в заглубленной в стену коробке.Перфоратором в стене сверлятся или пробиваются круглые отверстия, в которые вставляются коробки с проводами. Кроме двух проводов электрической сети можно подключить третий провод заземления.

Аксессуары Корпуса могут иметь несколько пар разъемных отверстий. В продаже есть одиночные розетки, которые можно сгруппировать, заключив в общую декоративную рамку.

Такие группы электрических разъемов устанавливаются как в горизонтальном, так и в вертикальном положении. Помимо этих видов встраиваемых соединителей, существуют выносные розетки.По внешнему виду они ничем не отличаются от обычных встроенных моделей. Особенность дистанционной конструкции в том, что катушка с проводом спрятана в стене. Коннектор вынимается из гнезда и вытягивается на необходимую длину – до 3 метров и более.

Дополнительные опции

Розничная сеть предлагает розетки с различными дополнительными функциями — корпуса с подсветкой, выталкиватели вилок, водонепроницаемые крышки и другие.

Кроме того, розетки оборудованы устройствами защитного отключения, отключающими питание при обнаружении несанкционированной утечки электроэнергии.Аксессуары с таймером отключают подачу тока в заданное время. Это удобно для подключения обогревателей и других бытовых приборов без собственного устройства. Розетка может отображать на своей панели количество потребляемой энергии в ваттах.

Имеются конструкции с запорным устройством, закрывающим контактные отверстия. Их используют там, где могут находиться маленькие дети. Аксессуары могут иметь USB-вход для подзарядки гаджетов.

Другие розетки

В группу разъемов входят розетки с разъемами для подключения кабельного интернета и телевизионного сигнала. Такие конструкции также устанавливаются в одинарном исполнении.

Типы выключателей

Выключатели бытовые вместе с розетками составляют комплекс электрооборудования жилых и общественных зданий.

По способу установки выключатели бывают накладными и встроенными. Монтаж приборов происходит так же, как и монтаж розеток.

Рассматривая весь ассортимент выключателей на рынке электротехники, можно выделить устройства по принципу их работы:

  1. Клавиатуры
  2. Поворотные.
  3. Кнопка.
  4. Датчики движения.
  5. Сенсорный.
  6. Беспроводная связь
  7. Диммеры

Клавиатуры

Наиболее распространенными устройствами являются клавиатурные переключатели. Они просты в обращении. Их внешняя форма исполнения может быть различной конструкции. Стандартные устройства изготавливаются в виде одно-, двух- и трехклавишного исполнения. С их помощью можно включать определенные группы лампочек в потолочных и настенных светильниках (люстрах, бра). Монтаж и замена выключателей этого типа выполняется легко и просто.

Вертлюг

Данные устройства давно не производятся. Их можно встретить в старых домах, производственных помещениях. Следует отметить, что поворотные переключатели хорошо переносят повышенный уровень влажности и практически не ломаются. Дизайн устройств неудачный. Их работа сопровождается громкими щелчками.

Кнопочный

Принцип работы устройства заключается в том, что под ключ устанавливается микропереключатель.Свет включается бесшумным нажатием пальца на верхнюю панель устройства.

Датчики движения

Выключатели с датчиками движения устанавливаются в проходных помещениях (коридоры, лестничные клетки). Они могут быть прямоугольными, с большим углом обзора, и круглыми — с обзором на 360°.

На устройстве установлен таймер, с помощью которого устанавливается время включения света. Использование таких устройств приносит существенную экономию затрат на электроэнергию и значительно продлевает срок службы лампочек.

Сенсорный

Встроенная микросхема под верхней панелью переключателя срабатывает при легком касании поверхности устройства рукой. Использование таких устройств исключает возникновение коротких замыканий, что сказывается на увеличении срока службы лампы.

Беспроводной

Инфракрасный приемник, подключенный к реле, установлен в корпусе переключателя. Посланный сигнал в виде инфракрасного луча от пульта управления «заставляет» реле размыкать или замыкать контакты.

Дальность действия пульта от 20 до 25 метров. Используя эту систему, управляйте освещением из любой точки комнаты.

Диммеры

Выключатели оснащены датчиками, реагирующими на степень естественного освещения в помещении. Когда начинаются сумерки или пасмурная погода, датчик подает сигнал на реле. Обратный процесс происходит при возобновлении интенсивного естественного освещения внутреннего пространства помещения.

Высота установки розеток и выключателей в квартире

Зная особенности строения электрофурнитуры, можно спланировать их расположение по высоте от пола.Примерное расположение электроприборов также зависит от назначения помещения. Все высоты электроприборов – это расстояние от пола до центра передней панели оборудования.

Коридор

Помещение может быть холлом с входной дверью. Выключатель лучше всего разместить в непосредственной близости от входной двери. Высота от пола должна соответствовать уровню ручки дверного замка. Обычно это высота 80-90 см от пола.При входе и выходе из квартиры или дома рука человека перемещается на одной высоте с ручкой и выключателем. Даже в темноте можно быстро включить свет.

В коридоре монтируются клавиатуры, указатели, сенсорные или выключатели с датчиком движения. Устройство с датчиком движения устанавливается под потолком.

Розетка установлена ​​в коридоре для подключения пылесоса. Чтобы шнур не провисал, розетку ставят на высоте 150 – 200 мм от пола.Если коридор достаточно длинный, то устанавливаются две розетки.

Холл

В гостиной верхний выключатель устанавливается на высоте 80 см от пола. Если на потолке висит люстра с пятью лампочками, то для изменения интенсивности освещения комнаты используются двухпозиционные выключатели. Одна клавиша включает три лампочки, а другая зажигает две другие лампочки.

Модели выключателей для гостиной могут быть клавишными, точечными, сенсорными.В больших залах часто устанавливают диммеры.

Розеток в гостиной может быть несколько, в зависимости от количества электроприборов и оборудования. Розетка спрятана за телевизором, музыкальным центром и т.п. Если оборудование установлено на столе или на мебельной полке, розетка размещается на высоте устройства.

Торшер, пылесос удобно включать в розетку на высоте 150 — 200 мм от пола. Кондиционер подключается к розетке на уровне внутреннего блока.В крайнем случае розетку размещают за корпусом мягкой мебели. Высота точки питания может быть установлена ​​на усмотрение арендодателя.

Спальня

С обеих сторон прикроватные тумбочки обычно ставят в изголовье двуспальной мебели. Над ними размещают бра. Для удобства над каждой тумбочкой установлены розетки. Если стандартная высота прикроватной мебели составляет примерно 53 – 55 см от пола, то место соединения размещают немного выше поверхности тумбы на уровне 60 – 65 см от пола.

Устанавливаются двойные розетки, чтобы можно было одновременно подключить освещение и зарядку телефона или ноутбука. Разъемы используются для временного подключения бытовых приборов, таких как утюг или пылесос.

В спальне редко используют верхний свет, поэтому я устанавливаю выключатель на той же высоте, что и в прихожей. Для верхнего света используются все типы выключателей, кроме диммеров и датчиков движения.

Детский

Накладной ключевой выключатель устанавливается на стандартной высоте 80-90 см от пола.Розетку размещают над столом на высоте 70–80 см от пола. Для защиты ребенка от случайного поражения электрическим током розетка устанавливается с запорным устройством.

Кухня

Высота стола со встроенными шкафами и ящиками 85–87 см. Блоки розеток устанавливаются над столом. Количество разъемов в блоке зависит от потребности в мощности нескольких кухонных электроприборов (электрочайник, комбайн, кофемолка и т.д.). Чтобы шнуры приборов не перегибались резко, розетки располагают на высоте 160–170 мм от поверхности стола.Розетка для холодильника установлена ​​в задней части корпуса агрегата – на высоте 900 мм.

Выключатель верхний для кухни устанавливается снаружи в коридоре на стандартной высоте от пола (80 — 90 см). Крепление переключает клавиатуру, точечный и сенсорный тип.

Ванная

Над раковиной со стороны зеркала, на высоте 80 см от пола, устанавливаются одна или две розетки для электробритвы, фена и вытяжного вентилятора.

Для джакузи и вертикального душа розетки располагают на высоте от 50 до 80 см от пола.Розетки должны быть с влагозащитными крышками.

Клавиатурный или другой тип выключателя устанавливаю вне ванной комнаты на стандартной высоте 800–900 мм.

Прежде чем заняться расстановкой мебели и бытовой техники, необходимо разработать проект устройства электропроводки в помещениях нового дома или ремонтируемой квартиры.

Необходимо установить горизонтальные и вертикальные размеры положения розеток и выключателей. В каждом случае определить модели и виды НИОКР.

Полезно составить спецификацию электроарматуры. Это поможет сориентироваться при покупке R&V — как по модели, так и по формату цены.

Если в доме есть маленькие дети, учитывайте это обстоятельство при определении высоты расположения различных моделей R&V.

Датчики движения и диммеры позволяют значительно сэкономить сумму оплаты за электроэнергию.

Конструкция вертикального ограждения помещения поможет выбрать тип установки устройств электроснабжения — накладной или встроенный РиВ.

Заключение

Выбор высоты установки розеток и выключателей влияет не только на безопасность жильцов, но и обеспечивает комфортное проживание в доме или квартире. Выбор высоты розеток и выключателей можно соотнести с «евростандартом» или другими требованиями, главное, чтобы высота установки соответствовала двум вышеуказанным условиям – безопасности и комфортности.

Обустройство новой или замена старой проводки всегда сопряжены с одним важным вопросом: какой должна быть высота розеток от пола, и на каком расстоянии устанавливать выключатели.На данный момент не существует единых правил и норм, поэтому с каждым отдельным случаем нужно разбираться более детально.

Стандарты, СНиПы, стандарты — где найти точный ответ?

Нельзя сказать, что есть точные рекомендации относительно того, где и на каком расстоянии устанавливать розетку в каждом конкретном случае. Дело в том, что во времена Советского Союза существовал ГОСТ, в котором безоговорочно указывалась высота установки розеток и выключателей.В первом случае цифра составляла 90–100 см от пола, а во втором – 150–170 см. На самом деле эти значения были рациональны, потому что выключатель всегда находился на уровне глаз и был заметен, а для того, чтобы запитать любой прибор, находящийся в розетке; не нужно было нагибаться. Кроме того, такое расположение источников питания способствовало тому, что мебель можно было поставить в любом месте комнаты, что особенно актуально в стесненных бытовых условиях.

В настоящее время во многих новых панельных домах еще можно найти такое стандартное жилье.Слово «евростандарт» распространено в нашем обиходе, но на самом деле такого единого понятия не существует. Дело в том, что в каждой отдельно взятой стране Европы существуют правила размещения источников питания, не говоря уже о том, что некоторые из них имеют, кроме того, розетки и выключатели, отличные от наших конструкций. Как правило, под евростандартом понимается установка розеток на высоте 30–40 см от пола и установка выключателей на высоте от 80 см до одного метра.При этом отсутствуют рекомендации относительно их расположения в помещениях. Такое расположение розеток не очень удобно, так как для включения устройства постоянно приходится нагибаться, а проводов, висящих на стенах в комнате, нет.

Что касается российских норм и правил, таких как ПУЭ, ГОСТ Р 50571. 11-96, СП 31-110-2003 и др., то можно выделить несколько основных положений, дающих рекомендации по установке розеток и выключателей:

  • в санузле источники электроэнергии должны находиться на расстоянии не менее 60 см от дверей душевой кабины и кранов;
  • не допускается их размещение над и под раковинами;
  • в школах и детских садах выключатели должны находиться на высоте 180 см от пола, а розетки должны иметь защитные щитки;
  • Удаленность розеток и выключателей от газопроводов должна быть не менее полуметра.

Таким образом, нет конкретных данных, которые могли бы указать, на какой высоте устанавливать розетки и выключатели, а также нет сведений, где их лучше разместить относительно расстановки мебели в помещении и наличия той или иной техники. Однако этот факт позволяет владельцам домов устанавливать блоки питания в том месте, где им удобнее, а также дает возможность монтировать то количество, которое они считают нужным. При проектировании электропроводки постарайтесь учесть все нюансы расстановки мебели и техники, чтобы не использовать в своей бытовой технике сетевые фильтры и не нагружать одну розетку несколькими мощными электроприборами.

Розетки на кухне — как все предусмотреть

Современная кухня не ограничивается холодильником и газовой плитой. Сегодня можно найти микроволновую печь, электрочайник, тостер, посудомоечную машину и многое другое. Но для каждого из этих устройств важно учитывать правильное расположение розеток. Кроме того, важно учитывать расположение мебели и самого кухонного гарнитура. А если к этому добавить водопроводные и газопроводы, то вопрос правильной разводки становится особенно актуальным.Перед началом работ по обустройству электропроводки необходимо составить подробный план электропроводки с точным указанием каждого пункта относительно мебели, окон, дверей и коммуникаций.

Для того чтобы розетки и выключатели были практичными и доступными, необходимо следовать некоторым рекомендациям, сформированным на основе многолетнего опыта электриков и домашних мастеров. Во-первых, следует отметить, что в настоящее время выпускается большое количество оборудования с достаточно короткой длиной шнура.Сюда может входить холодильник, посудомоечная машина, плита. Для этих устройств оптимальным будет расположение розеток на высоте 10–20 см от чистового напольного покрытия. Так как они постоянно подключены к сети, такое расстояние от пола до розетки позволит не провисать шнуру.

Для подключения мелкой кухонной техники, такой как электрическая мясорубка, тостер, мультиварка, миксер и др., рекомендуется монтировать розетки, отступая на 10–20 см от столешницы. Для них также можно предусмотреть источники питания на расстоянии 110 см от пола.В этом случае их будет удобно использовать, разместив на поверхности стола. Если на кухне есть встроенная техника, то источники электричества нужно располагать не непосредственно за самой техникой, а за соседними шкафами, а в задних стенках мебели нужно сделать отверстия, чтобы был свободный доступ для отключение. Оптимальной высотой очков считается 30-60 см от пола.

При установке розеток и выключателей над столешницей необходимо располагать их на расстоянии не менее 60 см от источника воды.

При установке вытяжки на кухне выход для нее монтируется на расстоянии не менее 2 метров от пола или 10 см от края верхних шкафов, при этом важно учитывать тот момент, что точка должна находиться на со стороны вентиляционной трубы, обеспечив к ней свободный доступ. Над верхними шкафами кухни могут располагаться розетки для встроенных в верхний ряд мебели осветительных приборов и для освещения рабочей зоны, если они не имеют отдельных выключателей.Также можно расположить выход для вентилятора, если он встроен в вентиляционный канал. Таким образом, все розетки можно условно разделить на три уровня: нижний, средний и верхний.

Такой подход к расстановке проводки позволяет грамотно распределить точки на стенах кухни для их рационального использования. Кроме того, имеется хорошая возможность прокладки проводки относительно мощности используемых устройств, поскольку для некоторых из них рекомендуется вести отдельную линию до электрораспределительного щита.Находясь на кухне, важно не только правильно определить высоту розеток и выключателей, но и сделать запас мощности на случай оснащения кухни новой техникой или замены старой техники на более мощную. Что касается установки выключателей на кухне, то их обычно располагают со стороны открытой части дверей на расстоянии опущенной руки, которое обычно составляет 80-100 см.

Можно ли ставить розетки в ванной?

Еще пару десятков лет назад вопрос об установке розеток в ванной комнате практически не обсуждался, а сегодня иметь розетку в ванной комнате просто необходимо, и их количество не ограничивается чем-то одним.Посудите сами, первое, что нужно сделать, это выделить личную точку для стиральной машины, так как использовать удлинитель в подключении техники не рекомендуется в принципе. Целесообразно, если для него будет полностью выведена отдельная строка с обязательным подключением к ней УЗО. Для большего удобства его расположение рекомендуется на высоте одного метра. Это сделано для того, чтобы в любой момент можно было отключить устройство от сети.

В домах, где за горячее водоснабжение отвечает котел, для него должна быть выделена отдельная линия с УЗО и розеткой, расположенной в непосредственной близости от прибора.Над столешницей в ванной также допускается установка блоков розеток. Они используются для фенов, электробритв и другой мелкой техники. Важным ограничением при их установке является то, что они должны располагаться на расстоянии не менее 60 см от источника воды. Все розетки в ванной обязательно делаются с заземлением и влагозащитным экраном, который защитит их от брызг.

При выборе розетки необходимо обращать внимание на маркировку. Выглядит это так: IP XY, где Х — степень защиты от пыли.Y – степень защиты от влаги (для использования в ванной нужно покупать модели с номером не ниже 4). Сила тока приобретаемого товара должна быть 16А. Допускается установка розеток с параметром 10А, но использовать их можно только для маломощного оборудования. При подключении к розеткам необходимо следить за тем, чтобы использовался медный кабель с тремя жилами (фаза, ноль и земля) сечением 2,5 мм.

Кабель должен быть проложен непосредственно от распределительного щита, то есть в санузел должна быть выделена отдельная линия.Проводка прокладывается скрытым способом – в воротах или за гипсокартоном. Такой подход исключает возможность случайного повреждения и контакта с водой. Установке розеток в ванной должен предшествовать грамотно разработанный проект, в котором все расстояния будут вымерены до сантиметра. Только в этом случае можно безопасно пользоваться оборудованием и проводить водные процедуры.

Выключатели, как правило, никогда не устанавливаются в самих санузлах, а располагаются перед ними.Высота установки автоматических выключателей обычно начинается от 80 см.

Жилые комнаты — розеток не много

Правильная проводка в жилых комнатах позволит не только функционально использовать все блага цивилизации, но и обезопасить себя от многочисленных сетевых фильтров и висящих проводов. К сожалению, в типовых новостройках, да и в старом жилом фонде проектировщики ограничиваются двумя-тремя розетками на комнату, что в современных реалиях ничтожно мало.Отсюда и перегрузки в электросети, бесчисленные отключения электроэнергии. А еще хуже — пожары. Поэтому, продумав дизайн помещения, необходимо продумать, на какой высоте устанавливать розетки и где их лучше разместить. С мебелью на эскизе расположите точки питания на расстоянии вытянутой руки от каждого места, где вы планируете проводить время.

Итак, давайте посмотрим на расположение розеток и выключателей возле кровати. Во-первых, их количество зависит от количества человек, которые будут отдыхать на кровати.Если это семейная кровать, то блок розеток необходимо разместить с обеих сторон от нее. Их расстояние от пола будет зависеть от нескольких факторов. Если прикроватные тумбочки стоят вплотную к кровати, то розетки удобно расположить с отступом от них на 10-15 см вверх. Если тумбочки не предусмотрены, то выбирайте любое место возле кровати на расстоянии 30–90 см от чистового напольного покрытия.

Рядом с розетками в этом блоке должны быть расположены выключатели прикроватных бра и общего света.Если вы планируете размещать светильники на прикроватных тумбочках возле кровати, то для них обязательно стоит добавить дополнительную розетку. Это правило касается и расположения розеток по обеим сторонам дивана в гостиной. Бра в прихожих используются редко, а вот торшеры встречаются довольно часто, поэтому дополнительная розетка на расстоянии 30 см от пола для подключения прибора будет как нельзя кстати.

Помимо розеток 220 В установите специальные USB-порты для подзарядки современных гаджетов – телефонов, умных часов и прочего.

Для телевизора, если он висит на стене, оборудовать блок из пяти розеток на расстоянии 130 см от пола. Или 30-60 см от пола, если для него подготовлено место на низкой тумбе. Блок состоит из 3 электрических розеток, антенного разъема и подключения к Интернету. Обустраивая рабочее место, необходимо предусмотреть два блока розеток. Первый располагается над поверхностью письменного стола (это примерно 90 см от пола, а второй делается над полом всего на 30 см).К нему будет подключен стационарный компьютер.

Если в комнате предполагается установка туалетного столика, что особенно важно в спальнях, то для них действуют те же правила, что и для рабочей зоны — 2 блока на расстоянии 30 и 90 см от пол. При монтаже электропроводки не забудьте поставить по периметру помещения несколько блоков розеток для подключения пылесоса, увлажнителя и других приборов. Выключатели обычно располагают в подъезде возле двери не менее чем в 10 см от проема и на высоте 75–90 см.Некоторые устанавливают выключатели со стороны коридора. Для дополнительного удобства не забудьте установить дублирующие (проходные) выключатели для регулирования света, особенно если ваше освещение не привязано к смартфону или пульту управления.

Где еще нужны розетки в доме

Планируя разводку, не следует упускать из виду такие помещения, как балкон, прихожая, кладовая и т.п., ведь установленные там розетки и выключатели играют важную роль роль. Начнем с прихожей – первой комнаты, которая встречает всех, кто пришел в дом.Здесь необходимо предусмотреть источник света. Высота этого выключателя, как и других в жилище, должна быть 75–90 см. Что касается розеток, то если размеры этого помещения небольшие, то одной двойной розетки будет достаточно для подключения пылесоса и сушилки для обуви. Если коридор вытянутый, то можно предусмотреть по блоку розеток с каждой из его сторон. Их расстояние от пола составляет 30–40 см, но если вам это не удобно, то вы можете выбрать этот показатель самостоятельно, в зависимости от личных предпочтений.

Если вы планируете обустроить на балконе рабочий уголок или зону отдыха, то вам также следует позаботиться об обустройстве электроснабжения. Если вы планируете разместить стол для работы, то, как уже было описано выше, установите два блока розеток на разной высоте. Если помещение будет использоваться только для отдыха, будет достаточно 1-2 блоков розеток на высоте 30 см сверху.

Если вы планируете установить в квартире кондиционер, то предусмотрите для него розетку, отступив 30 см от потолка.

Установка розеток и выключателей в квартире по евростандарту не всем удобна. При монтаже проводки и определении мест для будущих источников питания в первую очередь опирайтесь на дизайн-проект помещения и личные потребности.

При выполнении электромонтажных работ большое значение имеет высота розеток от пола и уровень расположения выключателей. Эргономичное расположение розеток делает дом более комфортным, удобным для каждого жильца, включая малышей и людей с ограниченными возможностями.

Регулируемые стандарты

При выборе расположения розеток нужно учитывать стандарты ПУЭ, ГОСТ, а также планировку

Уровень расположения точек питания прописан в инструкциях ПУЭ, ГОСТ, СП. При выполнении работ стоит придерживаться заданных стандартов.

Регламент выглядит так:

  • от газопровода и батарей отопления, точки питания удаляются не менее чем на 40 см;
  • высота выключателя от пола — 1 м;
  • в ванной комнате розетки вынесены на 60 см от душа, раковины, биде или ванны;
  • от дверного косяка, точки питания отодвинуты на 10-15 см.

При установке розеток в ванной обязательно их подключение через УЗО.

Требования ГОСТ и СП

Требования к установке розеток и выключателей по ГОСТ:

  • расположение розеток и выключателей хозяин дома/заказчик определяет сам;
  • 4 м2 жилой площади должны иметь одну точку подачи;
  • в коридоре — по одному на каждые 10 м2.

Совместное предприятие также устанавливает определенные стандарты для электромонтажных работ:

  • выключатели в помещениях рекомендуется поднимать от пола на уровень 1-1,5 м;
  • если вопрос о детских учреждениях — расстояние увеличивается до 1,8 м;
  • розетки в пунктах общественного питания, пищевых производствах монтируются от пола на высоте 1-1,3 м.

При желании мастер может подробно ознакомиться с нормативными документами и подобрать оптимальный уровень расположения розеток/выключателей для конкретного объекта.

Установка розеток по евростандарту

Согласно набравшим популярность в последнее время европейским стандартам электропроводки, все выключатели лучше монтировать на высоте 90 см от пола, а розетки – на 30 см. Такое расположение точек питания считается удобным для всех жильцов дома или гостей. Интенсивность света можно регулировать не глядя, просто протянув руку. Электроприборы устанавливаются без некрасиво уложенных или висящих проводов.

По нормам бывшего СССР высота установки розеток равнялась 0,9 м от пола. Автоматические выключатели были установлены на высоте 1,6 м. До сих пор электрики предпочитают именно такую ​​схему расположения точек питания, если проектом не предусмотрены другие варианты.

Советские стандарты монтажа имеют ряд преимуществ:

  • все выключатели и розетки расположены в видимой доступности для взрослых членов семьи;
  • ребенка не могут добраться до места кормления, что обеспечивает безопасность;
  • исключено случайное нажатие переключателя;
  • Навесная мебель
  • не закрывает доступ к клавишам освещения.

По советским стандартам вилки электроприборов вставляются без необходимости лишний раз сгибать.

Перед проектированием электропроводки необходимо четко определить, где будет располагаться мебель

Опытные мастера перед определением высоты установки розеток и выключателей советуют учесть некоторые моменты и сделать следующее:

  • Составьте подробный план расстановки мебели, всех бытовых приборов и точек освещения в комнате.Обязательно поставьте на чертеж предполагаемые розетки/выключатели.
  • Учитывать средний рост жителей или офисных сотрудников.
  • Расположите на схеме все точки питания (для оргтехники, интернета, бытовой техники, светильников, бра) так, чтобы они были доступны пользователю и в то же время по возможности скрыты от глаз. Особенно это касается стационарной техники (телевизор, компьютер, холодильник, стиральная машина и т. д.).
  • У кроватей, тумбочек, комодов точки питания делают на 20 см выше плоскости мебели.
  • Для открытых участков стен высота выпусков от пола по евростандартам 30 см. Особенно это касается оборудования, используемого периодически (пылесос, переносной вентилятор и т. д.).
  • Выключатели лучше располагать со стороны дверной ручки на расстоянии 10-15 см от косяка. Это удобно и эргономично. Окончательная высота автоматических выключателей определяется опытным путем. Обычно это 80-100 см.
  • По типу помещения все переключатели расположены максимально удобно для пользователя.В спальне и гостиной необходимо следить за тем, чтобы человек управлял освещением, не вставая с дивана-кровати.
  • Для коридора квартиры/дома/офиса точки питания лучше сделать в начале и в конце помещения.
  • При четко составленном плане мастер имеет возможность визуально оценить будущий результат выполненной работы, при необходимости изменить что-то еще на этапе планирования.

    Правила расположения электрических точек в разных помещениях

    Розетки для ванной комнаты

    Расположение розеток в ванной

    Ванная комната – это помещение с повышенной влажностью.Поэтому крайне важно знать, на какой высоте делать розетки и выключатели, чтобы они не представляли опасности.

    Основные запреты – установка розеток под раковину, биде, ванну. Розетки должны быть отделены от них не менее чем на 60 см, чтобы предотвратить случайное попадание воды. Переключение желательно производить вне помещения или также подальше от моющихся вещей. Светильники и бра у зеркала желательно запитать через шнур или ключ-выключатель со стороны, противоположной раковине/ванне.

    Гостиная

    Для телевизора и музыкального центра розетку лучше сделать на высоте 90-140 см. Расстояние от пола до выключателя должно быть не менее 0,9 м. Если предполагается установка кондиционера, то розетку под ним выводят на уровне 20-40 см от потолка.

    Кухня

    Существует несколько стандартов расположения розеток в этой комнате. Они различаются в зависимости от используемой техники:

    • Первый уровень.Подразумевает установку розеток на высоте 10-15 см от пола. Сюда подключаются мощная духовка, электрическая плита, морозильник, холодильник, измельчитель отходов. Удобство такого расположения в том, что после установки встроенной кухни добраться до розеток другим способом, через шкафы или стол снизу, будет невозможно.
    • Второй уровень. Здесь монтируют целый блок розеток на уровне 110-130 см от пола в районе кухонного фартука.Благодаря такому расположению на рабочей поверхности можно удачно подключить электрочайник, блендер, микроволновку, миксер и другую мелкую бытовую технику, которой удобно пользоваться.
    • Третий уровень. Смонтировать точки питания для подключения электровытяжки, телевизора, подсветки. Высота локации 2-2,5 метра от пола.

    Выключатель расположен непосредственно у двери на удобной для пользователя высоте. Как правило, он близок к европейским стандартам и составляет 90-110 см.

    Спальня

    Пример расположения электрических точек у кровати

    • По обеим сторонам двуспальной кровати (независимо от ее размера) делают двойную розетку и двухклавишный выключатель. Они располагаются в 70 см от плинтуса. Это позволяет отдыхающему, не вставая с постели, управлять освещением, ставить на зарядку мобильный телефон, читать книгу под ночником.
    • Главный выключатель размещается в комнате сразу после входа.
    • Если в спальне есть туалетный столик, по обеим его сторонам на высоте 70-90 см сделайте розетки для подключения бра или фена.

    Все точки питания в спальне расставлены в соответствии с выбранным набором мебели. Не исключено, что он будет нестандартным. Особенно часто это происходит при обустройстве спальни для человека с ограниченными возможностями или при разработке дизайн-проекта.

    Дети

    Еще 10 лет назад специалисты рекомендовали размещать все точки питания в детских комнатах как можно выше.Это обеспечивает безопасность ребенка и исключает вероятность контакта с электрической сетью. Сегодня все розетки снабжены специальными фиксирующими заглушками. Чтобы поднять их, малышу нужны усилия. Поэтому такие розетки можно монтировать по евростандарту.

    Выключатель в комнате ребенка сделан по его росту. Целесообразно установить регулируемую точку питания, с помощью которой можно увеличивать или уменьшать интенсивность искусственного освещения. Под ночник лучше установить отдельную стандартную розетку с крышкой.

    Шкаф

    Для дорогостоящего оборудования необходимо предусмотреть систему защиты от скачков напряжения

    В этой комнате требуется больше очков силы. По крайней мере, один блок должен быть расположен в непосредственной близости от стола. Через него будут подключены персональный компьютер, монитор, роутер, принтер и копир, аудиоколонки. Блок расположен в 30 см от пола. Сколько силовых точек в него войдет, мастер решает сам, в зависимости от количества будущего оборудования.

    Если в шкафу предусмотрена библиотека, то необходимо смонтировать розетку для торшера. Устанавливается в зоне чтения. Точка питания для торшера также выполнена на уровне евро 0,3 м.

    На свободной стене будет еще 1-2 розетки. Они используются для подключения временного оборудования.

    При наличии здравого смысла и четкой расстановки мебели в комнате мастер может смело проектировать уровни расположения розеток/выключателей на свое усмотрение.

При замене проводки нужно решить, какая будет высота розеток от пола. Правильно — решать, ведь строгих норм и стандартов не существует.

На какой высоте можно

Отсутствуют нормы и стандарты, регламентирующие расположение розеток и выключателей в комнатах и ​​помещениях общего назначения. Есть только ограничения по максимальной высоте для розеток – не более 1 метра от пола, а также нормы, которые касаются проводки в помещениях с тяжелыми условиями эксплуатации.В домах и квартирах есть ванные комнаты.

Так все же, на какой высоте ставить розетки? Есть два варианта:


Где разместить выключатель

С выключателями определиться проще. Их нужно разместить так, чтобы большинству членов семьи было удобно пользоваться. Удобно включать/выключать свет нижней рукой. Опустите руку, отметьте уровень ладони. Здесь могут быть расположены ключи. Такое расположение оптимально для детей. Они могут достичь этого уровня уже через 3-4 года.То есть взрослым не придется идти включать свет ребенку, если он захочет поиграть или сходить, например, в туалет.

Но это далеко не единственный вариант. В спальне, например, можно. Они позволяют управлять светом с нескольких точек. В этом случае один выключатель ставится возле двери и один или два возле кровати. Таким образом, вы можете выключить свет, не вставая. Очень удобно. Высота установки такого выключателя где-то на месте повреждения матраца сбоку от кровати.

Выбрать место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно размещать как минимум на уровне пола. Кстати, есть напольные модели, разводка которых в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка максимально незаметна – в газ не бросаются. А вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/вынуть штекер, приходится очень низко наклоняться или приседать.Хотя это неудобно для молодых людей, это не проблематично, но для людей в возрасте такое расположение может быть проблемой. Если в семье есть пожилые люди, желательно, чтобы высота розеток от пола была не менее 30-40 см. В этом случае необходим наклон, но этот наклон не идет ни в какое сравнение с предыдущим методом размещения. Это компромиссный вариант — и достаточно удобный, и не очень бросающийся в глаза.

Возле стола высота розеток над столешницей

Но не все точки питания в комнатах должны быть установлены таким образом.Например, если возле рабочего стола высота розеток от пола составляет 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, для каждого мощного устройства предусмотрена отдельная линия питания с установленным на ней автоматическим выключателем и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовка, электроплита, стиральная машина, электроводонагреватель, встроенная бытовая техника большой мощности).Эти розетки необходимо вывести в то место, где вы планируете установить устройства.

Выделенные линии для мощных электроприборов

Требуется выделенная линия на холодильник. Но причина здесь не в повышенном энергопотреблении, а в скачках напряжения, которые создает мотор холодильника при его включении и выключении. Лучше, чтобы другие устройства их ощущали по минимуму, и возможно это при наличии отдельной линии. Выход для холодильника можно сделать на любой высоте – хоть 5 см от пола, хоть на уровне локтя (110-120 см).

Для газового котла отопления обязательна выделенная линия питания с УЗО и автоматом. Для него требуется стабильное напряжение, и обязательна отдельная линия. Эта розетка должна располагаться с учетом необходимости установки стабилизатора напряжения (если он не установлен на всю квартиру или дом). Оптимальный вариант – сбоку от котла. Направо или налево — как позволяют обстоятельства.

Выберите высоту в зависимости от подключенного оборудования

Для встраиваемой бытовой техники высота розеток от пола 10 см (это от пола до центра розетки, и около 5 см от низа розетки).Они размещаются на стене позади оборудования. Расположение такое, что можно добраться через подвал. На этом же уровне поставили розетку для стиральной машины. Его можно сделать выше, если шкаф для стирки без задней стенки.

Для освещения и вытяжек розетки делаются над шкафами. Их нижний край находится на 5-10 см выше шкафов. Выключатель подсветки выводят на рабочую стену, располагая сразу под верхними шкафами.

Это можно сделать так.Главное удобство использования

Остальную мелкую бытовую технику обычно размещают на рабочем столе, поэтому их удобно подключать практически сразу над столешницей. Высота выпусков от пола в этом случае составляет 110-120 см. Она будет примерно на 15-20 см выше столешницы. Именно так, как нам нужно. Если вы заказываете нестандартную высоту, отрегулируйте положение розеток соответствующим образом.

Розетки для мелкой кухонной техники, сгруппированные по три-четыре штуки рядом.Это удобно при эксплуатации и более приемлемо при монтаже. Вы сами решаете, с каким оборудованием будет удобно работать, считаете количество блоков, которые нужно включать одновременно, добавляете один-два «на всякий случай». Это и будет необходимое количество розеток. Их высота те же 15-20 см над столешницей, то есть относительно пола будет 100-120 см.

В ванной

Вторым проблемным помещением для электриков является санузел.Но проблемы здесь другого характера – это повышенная влажность и возможность попадания воды. Чтобы понять, куда ставить розетки в ванной, нужно знать, где можно разместить бытовую технику. Ванная комната разделена на зоны (см. фото).

Зона 0 — самая высокая вероятность попадания воды. Это зоны, непосредственно примыкающие к ванной, душевой, раковине. В этой зоне можно устанавливать только розетки на 12 В. Но это напряжение редко подается в частные дома.Просто розетки вообще не установлены.

В зоне 1 допускается установка водонагревателей. В зоне 2 кроме котлов можно установить вентиляторы и светильники. А розетки должны быть в зоне 3 – на расстоянии не менее 60 см от источника воды. Необходимо установить специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательным условием является наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота выпусков от пола опять же не регламентируется, но есть смысл поставить их выше: чтобы минимизировать возможность попадания воды. Даже если поставить специальные розетки с крышками, лучше перестраховаться.

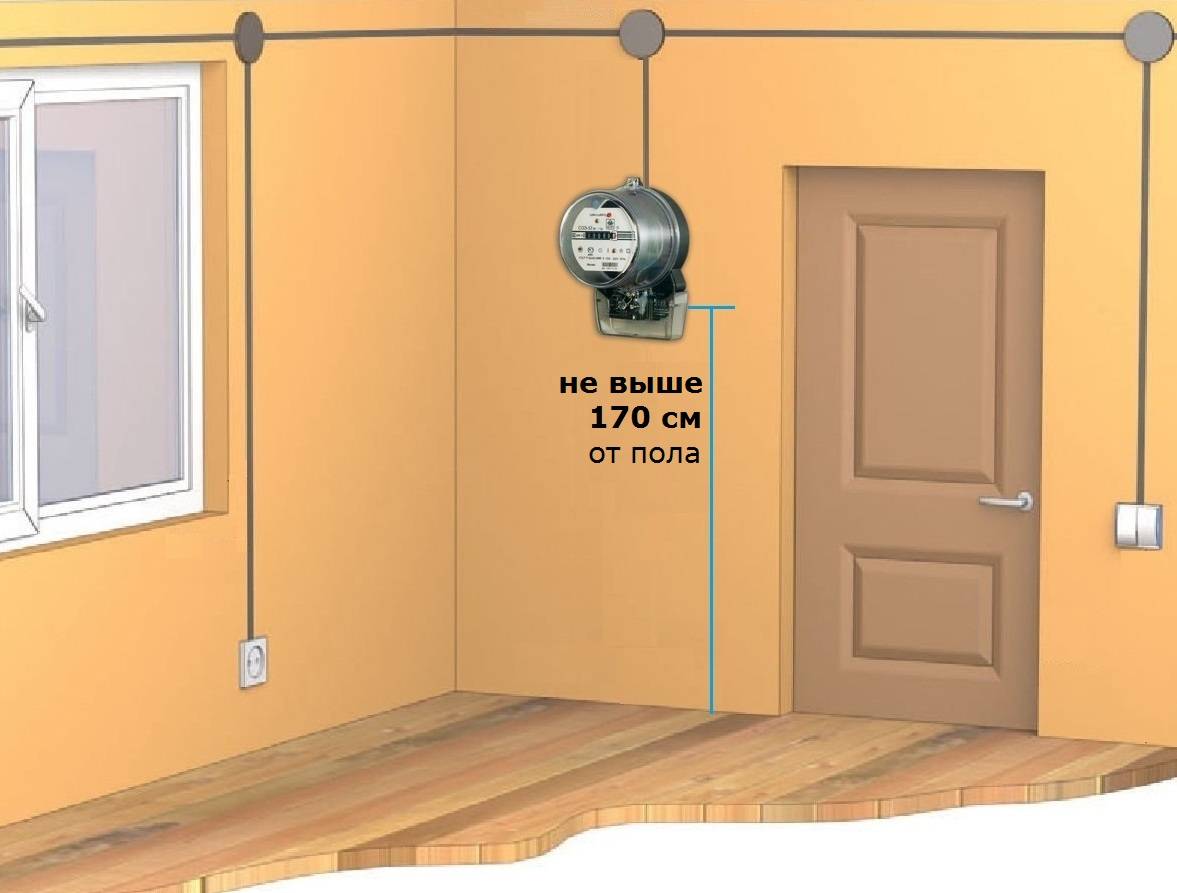

Правила электромонтажа

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

  • Электропроводка в помещении выполняется горизонтально, отступая от потолка на 20 см.
  • От монтажной коробки провод идет вертикально вверх.

Почему так строго? Чтоб в любых условиях можно было понять где и как проводка. Если проложить произвольно — наискосок, по кратчайшему пути и т.п., то через несколько лет никто не вспомнит, куда и как идут провода и висит, например, новый, можно запросто попасть в проводку. Придерживаясь этих простых правил, вы всегда сможете визуально определить, куда идут провода – над розеткой или выключателем, независимо от того, на какой высоте они находятся от пола.

При ремонте и замене электропроводки возникает вопрос: какая должна быть высота розеток от пола? Как поставить переключатели на высокий уровень? Есть ли какие-то правила, регламентирующие это?

Существуют ли нормы

В современных квартирах часто можно увидеть один из двух вариантов:

  • советский — выключатель на высоте 160-180 см, розетки — 90 см,
  • европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.

Единых норм размещения данного электрооборудования в квартирах не существует. Есть рекомендации СНиП и ПУЭ (Правил устройства электроустановок), но это только рекомендации, а не жесткие требования. Регулирование расположения электрических розеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.

Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды.Поэтому, где их установить, в большинстве случаев решать вам.

Евростандарт

Этим наименованием обозначают размещение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.

Это никакими нормами не регламентировано, просто этот вариант многие считают более удобным, чем советский, который был принят в старых домах.Низко расположенный выключатель удобен даже для детей, а розетки, установленные вплотную к полу, позволяют спрятать провода и удобно расположить технику с короткими шнурами питания.

Существует также американский стандарт, согласно которому

  • розетки устанавливаются на 30,5-41 см от уровня пола, рабочих поверхностей,
  • расстояние между ними 180 см, считая от дверного проема.

ПУЭ регламентирует установку электрических розеток в санузлах и душевых, а также их размещение относительно газопровода.

  • Электрические розетки должны находиться на расстоянии не менее 0,6 м от двери душа.
  • Запрещается устанавливать их в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
  • Электрооборудование размещается на расстоянии не менее 0,5 м от газопроводов.
  • Розетка в ванной подключена через УЗО (устройство защитного отключения).
  • Каждая группа электрических розеток в квартире по правилам также должна иметь свое УЗО.

Требования ГОСТ и СП (Свода правил)

Расстояние от розетки до душевой двери, согласно ГОСТ, также должно быть не менее 0,6 м.

Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:

  • на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв. площадь.
  • расстояние до кондиционеров и электроплит не регламентируется,
  • в частном и индивидуальном доме количество электрических розеток определяет заказчик (собственник).

Кухня

На кухне много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать технику, особенно мощную, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.

Для приборов, располагающихся на столе или на других рабочих поверхностях, то есть для микроволновой печи, тостера, мультиварки и аналогичных малогабаритных приборов, розетки размещают на высоте 20 см от рабочей поверхности или 110- 120 см от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 м.

Возле раковины желательно установить электрические розетки с защитными крышками. Их делают от раковины на расстоянии около 80 см.

Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.

Выходы для кухонной вытяжки и светильников, встроенных в мебель, располагают на высоте 2-2,5 м от пола, при этом центр вытяжки должен быть не менее 20 см.Расположенные на этом уровне розетки не видны с пола, они спрятаны за шкафами, и чтобы добраться до них, достаточно встать на стул. Это удобно, так как они используются не очень часто.

Розетки для встраиваемой техники обычно устанавливаются на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы они оставались в свободном доступе. Обычно для этого вырезают задние стенки шкафов и шкафов, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, он находится примерно в 10 см от пола.

На кухне необходимо разместить электрические розетки для приборов так, чтобы не было перегрузки. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не подключайте ее через удлинитель.

Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите доп по углам, над обеденным столом, а если на кухне есть телевизор, то там, где он будет стоять.

Ванная

Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не ниже IP44, электрические розетки должны иметь брызговик. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.

Согласно ПУЭ, розетки должны находиться на расстоянии не менее 60 см от двери душевой кабины, такое же расстояние выдерживается и от умывальника.

Высота от пола выбирается любая удобная, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.

  • 1 м — для стиральной машины,
  • 1,8 м — для электроводонагревателя,
  • 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно ими пользоваться устройства.

Спальня

В спальне удобно поставить выключатели общего освещения по обеим сторонам двуспальной кровати на высоте 0.7 м, так что вы можете использовать его, не вставая. Рядом также размещены розетки, от которых можно включить лампы или ночники на тумбочках, или поставить телефон на зарядку.

Еще один пригодится на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня имеет другие функции, розеток понадобится больше.

Прочие помещения

Если в помещении есть рабочий, письменный или компьютерный стол, то розеток должно быть достаточно для размещения всей необходимой техники и настольной лампы.Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобного стационарного оборудования розетки лучше размещать за ним. Это необходимо учитывать при разработке плана размещения данного электрооборудования.

В длинном коридоре желательно поставить выключатели с обоих концов. При установке выключателя рядом с дверью учитывайте, в какую сторону он открывается.

Планировка

Предусмотреть место для установки каждой розетки и выключателя следует до начала ремонтных работ.Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель находится за шкафом или провод не достает до розетки.

На плане указать

  • места прохождения водопровода и газопровода,
  • окна и двери
  • расстановку всей мебели
  • расположение бытовой техники с названиями,
  • трассы проводки на стенах,
  • все розетки, включая телефонную, кабельный интернет.
  • Все это необходимо спланировать до начала штробления каналов в стенах.

Розетки и выключатели в различных помещениях

В помещениях различного назначения имеются рекомендации ПУЭ по размещению электрооборудования.

  • В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если подключение проводов осуществляется сверху.
  • В детских учреждениях — розетки и выключатели на высоте 1.8 м.
  • В остальных помещениях розетки устанавливаются на высоте не более 1 м, выключатели — от 80 до 170 см.

Заключение

Размещение розеток и выключателей – вопрос удобства. Расстояние от пола строго не регламентируется, но регламентируются другие моменты, такие как расстояние от душевых кабин, раковин, газовых труб, от пола в ванной, связанных с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.

Какой высоты должны быть выключатели света? – idswater.com

Какой высоты должны быть выключатели света?

48 дюймов
Итак, какой высоты должны быть выключатели в доме? В большинстве комнат строители, как правило, размещают нижнюю часть выключателей на высоте 48 дюймов над полом. Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также облегчает установку выключателей во время строительства.

Какова стандартная высота электрических розеток и выключателей?

Стандартная высота настенных выключателей в большинстве комнат (за исключением тех, что над кухонными стойками) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки).

Какова стандартная высота выключателя света в Австралии?

между 1350мм и 1450мм
Потребительские блоки должны быть установлены таким образом, чтобы выключатели находились на высоте от 1350мм до 1450мм над уровнем пола. На этой высоте потребительский блок недосягаем для маленьких детей, но доступен для других людей, когда они стоят или сидят.

Какая высота кода для электрических розеток?

Розетки электрических розеток в ответвленных цепях на 30 ампер или менее, а также розетки системы связи должны располагаться на расстоянии не более 48 дюймов (1219 мм) от верхней части розетки и не менее 15 дюймов (381 мм) от дна распределительной коробки до уровня …

Какова стандартная высота для Powerpoint?

Выберите предопределенный размер слайда

Имя Ширина Высота
Экранное шоу (16:9) 10 дюймов / 25.4 см 5,625 дюйма / 14,288 см
Экранное шоу (16:10) 10 дюймов / 25,4 см 6,25 дюйма / 15,875 см
Бумага Letter (8,5×11 дюймов) 10 дюймов / 25,4 см 7,5 дюйма / 19,05 см
Бумага для бухгалтерской книги (11×17 дюймов) 13,319 дюйма / 33,831 см 9,99 дюйма / 25,374 см

На какой высоте должны быть розетки над полом?

Розетки должны быть установлены на высоте не менее 450 мм от уровня пола помещения.Телевизионные точки, телефонные точки, дверные звонки и выключатели света должны находиться на высоте не более 1200 мм от пола.

Какой код у выключателей света?

В нем говорится, что все выключатели света должны располагаться на высоте от 15 до 48 дюймов от пола, чтобы люди в инвалидных колясках могли до них добраться. Имея это в виду, строители, как правило, работают на стандартной высоте, размещая нижнюю часть пластины переключателя на 48 дюймов над полом.

Что такое стандартный размер PPT?

13,333 дюйма на 7.5 дюймов
По умолчанию размер новой презентации в PowerPoint в настоящее время представляет собой широкоэкранную презентацию, 13,333 дюйма на 7,5 дюйма. В основном у вас будет 96 точек на дюйм (dpi) в настройках экрана, поэтому это означает, что презентация PowerPoint по умолчанию имеет разрешение 1280 на 720 пикселей.

Какая минимальная высота для установки выключателя света?

Для установки выключателей света в помещениях, используемых в основном детьми (например, в новой игровой комнате), ADA рекомендует различные диапазоны минимальной высоты розеток и выключателей: от 20 до 30 дюймов над полом для детей в возрасте от 3 до 4 лет от 18 до 40 дюймов над полом пол для детей от 5 до 8 лет от 16 до 44 дюймов над полом для детей от 9 до 12 лет

Какова типичная высота распределительного щита?

Высота – высота должна быть достаточной для обеспечения адекватного перемещения и работы распределительных щитов.На практике типична высота 3700 мм. В зависимости от типа распределительного щита может потребоваться его увеличение для обеспечения отвода дуговых газов в условиях неисправности.

Какова максимальная высота ADA для переключателей?

Если в стойке нет места для колен, ширина стойки не должна превышать 24 дюйма, а максимальная высота переключателя составляет 46 дюймов. Рекомендации ADA написаны, чтобы сделать выключатели доступными для всех, включая детей и людей в инвалидных колясках, поэтому большинство электриков им следуют.

Каково стандартное размещение выключателей света?

В большинстве комнат строители обычно размещают нижнюю часть выключателей на высоте 48 дюймов над полом. Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также облегчает установку выключателей во время строительства.

Руководство по установке аппаратного обеспечения коммутаторов Cisco Catalyst серии 9400 — Подготовка к установке [Коммутаторы Cisco Catalyst серии 9400]

Коррозия — это химическая реакция, происходящая между электронными компонентами и газами и приводящая к износу металла.Коррозия поражает краевые соединители, штыревые соединители, штепсельные разъемы ИС, обмотки проводов и все другие металлические компоненты. В зависимости от типа и уровня концентрации агрессивных газов снижение производительности компонентов происходит либо быстро, или в течение определенного периода времени. Это также приводит к блокировке токов, хрупким точкам соединения и перегреву электрических систем. Побочные продукты коррозии образуют изолирующие слои на цепях и вызывают отказы электроники, короткие замыкания, точечную коррозию и разрушение металла. потеря.

Тип коррозии, известный как коррозия ползучести, которая в первую очередь влияет на PCBA (сборка печатной платы), возникает, когда PCBA подвергается воздействию суровых и богатых серой (сероводородом) условий конечного использования в течение длительного периода времени. То коррозия начинается на некоторых открытых металлах, таких как медь и серебро, а затем распространяется по оставшейся металлической поверхности либо вызывая электрические короткие замыкания или создавая отверстия.Ползучая коррозия также возникает на электронных компонентах, таких как резисторы. и печатные платы.

Чтобы предотвратить коррозию, удалите или сведите к минимуму присутствие пыли и твердых частиц в месте установки, следуя инструкциям. упоминается в правилах ANSI 71-04-2013.

Фигура 2.Печатная плата с коррозией на металлических контактах

Исправление кривых крышек розеток или выключателей



Узнайте, как починить кривую розетку или выпрямить неровную крышку пластины выключателя света.

Независимо от того, установлено ли ваше электрическое устройство под углом, или ваша распределительная коробка наклонена вверх или назад, или поверхность стены неровная, вы найдете решения, чтобы ваша электрическая крышка выглядела наилучшим образом.

С помощью простых регулировочных винтов или установочных колец, распорок или гибких металлических настенных пластин мы поможем вам быстро выполнить свою работу.

Винты регулировочного устройства

Вы можете переключать электрические устройства (сначала отключив питание на автоматическом выключателе), а затем ослабив винты, крепящие их к электрической коробке.

Все устройства имеют продолговатое овальное отверстие для винта, которое позволяет перемещать их, чтобы они совпадали с отверстиями в крышке.


Сдвинув верхнюю часть переключателя в одну сторону, а нижнюю — в противоположную, можно выпрямить устройства, установленные в искривленной или наклоненной электрической коробке.

Вы также можете слегка подтолкнуть устройство вверх или вниз по отношению к другим устройствам в многоместной настенной коробке, чтобы визуально выпрямить крышку выключателя света.

Это исправит кривые крышки выключателей света или, по крайней мере, приблизит их к уровню.


Установка уплотнительного кольца

Еще одно решение для искривленной распределительной коробки, особенно если верхняя или нижняя часть ее находится дальше в стене, заключается в добавлении кольца под розетками.

Кольца Goof вставляются в электрическую коробку, но плотно прилегают к поверхности стены. Затем поверх них устанавливаются устройства, которые устраняют любые проблемы с выравниванием из-за наклонных или угловых настенных коробок.

После установки электрические устройства будут правильно выровнены, и у вас больше не будет кривых крышек розеток.

Купить Кольца для выпрямления коробок:

1-местное кольцо

2-х бандитное кольцо

3-х бандитное кольцо

4-х бандитное кольцо


Добавление прокладок для выравнивания электрического устройства

Если ваши электрические устройства находятся в ящике, который поворачивается вперед или назад, вам может потребоваться использовать распорки, чтобы выдвинуть верхнюю или нижнюю часть розеток или выключателей света вперед.

Для небольших регулировок вам понадобится только одна прокладка.

Для больших регулировок прокладки можно ставить друг на друга до тех пор, пока вы не выровняете переключатели.

Вам могут понадобиться глубокие накладки с большим скошенным краем, чтобы дотянуться до стены, если вы поднимаете свои устройства слишком далеко от электрической коробки.


Металлические крышки Лучше всего подходит для бугристых неровных стен

Ваши стены могут иметь деформированную, неровную поверхность, которую вы не замечали, пока не положили обшивку или доски и обрешетку.

Установка накладок на одном уровне с шероховатой стеной может оказаться непростой задачей.

Пластмассовые пластины в этой ситуации хуже всего, потому что, если вы слишком сильно прикрутите их к неровной поверхности, пластина может треснуть или сломаться. Литые металлические пластины слишком жесткие и не гнутся, чтобы соответствовать стене.

Выберите гибкие металлические переключающие пластины для покрытия неровных поверхностей.

Прочные стальные крышки выключателей можно плотно прижать к стене.


После того, как ваши выключатели и розетки выровнены, убедитесь, что крышка стандартного размера полностью закрывает отверстие в гипсокартоне.

Если панель переключателей обнажает поврежденный гипсокартон вокруг распределительной коробки, вы можете легко и недорого установить накладку большого размера.


Индивидуальные пластины переключателей для нестандартно расположенных электрических устройств

Все еще есть проблемы? Получите таблички для устройств со странным расположением.


Переключатели расположены слишком близко друг к другу

Купите тандемные чехлы, если у вас есть два или более устройств, расположенных слишком близко друг к другу для отдельных чехлов.


Просмотрите решения для крышки электрического устройства, чтобы найти решения для других проблем с электричеством.

Как дети могут безопасно пользоваться выключателями света

Как дети могут безопасно использовать выключатели света дома

Выключатели света

играют решающую роль в освещении вашего дома; они опасны только при неправильном использовании. Дети могут безопасно пользоваться переключателями, если вы расскажете им о типах переключателей и о том, как ими пользоваться.

Чтобы ваши дети имели доступ к выключателям света безопасным и удобным для них способом, к вашим выключателям можно добавить несколько аксессуаров, которые облегчат жизнь ваших детей.

Помимо аксессуаров, мы также поговорим о самих выключателях, которые могут стать настоящими компаньонами для детей благодаря определенным функциям, таким как программатор или выключатели с локаторной подсветкой.

Если ваши выключатели находятся в пределах досягаемости детей, перемещать их нецелесообразно и дорого. Тем не менее, вы можете установить следующие системы защиты, чтобы защитить выключатели света от детей.

Выключатели света Аксессуары для детей

Защита выключателя освещения для безопасности детей

Кожух выключателя освещения имеет верхнее и нижнее отверстия для управления выключателем.Однако мизинцы не дотянутся достаточно далеко, чтобы переключить переключатель. Защитные ограждения для выключателей для детей доступны в различных размерах, и вы можете легко прикрутить их к стандартным выключателям или использовать клейкие ленты. Кроме того, большинство защитных ограждений для выключателей света, защищенных от детей, изготовлены из прозрачного и прочного акрила, который легко сочетается с декором вашего дома.

Если ваши дети любят играть с выключателями, тумблер с блокировкой решит эту проблему. Крышки замков выключателей света имеют пластиковый экран, закрывающий выключатели на розетках и предотвращающий включение и выключение выключателей.Большинство моделей имеют два отверстия, которые позволяют включать и выключать переключатель, нажимая на них деревянной палочкой. Если вы используете защитный кожух тумблера, вы можете надеть его на крышку пластины переключателя, чтобы создать стопорную пластину.

Удлинитель выключателя света

Благодаря удлинителю выключателя ваш ребенок будет полностью независим от того, хочет ли он включить или выключить свет в комнате. Этот аксессуар, прикрепленный к тумблеру, позволит вашему ребенку освещать (или выключать) комнату, даже если он не может дотянуться до выключателя руками: потянув за удлинитель, тумблер активируется во включенном состоянии. или выключенное положение.

Выключатели света, которые успокаивают

Программируемые выключатели освещения

С помощью программируемого выключателя света вы можете управлять цепями освещения с любого устройства. Например, вы можете запрограммировать таймер выключателя света на включение света в определенное время с определенной интенсивностью света. Программируемый выключатель света с таймером идеально подходит для детских комнат, так как вы можете запрограммировать свет на выключение после сна, если они не могут дотянуться до выключателя света.

Выключатели света с указателем поворота

Выключатель света с указателем поворота: выключатель света, но лучше! Благодаря световому индикатору переключатель остается видимым днем ​​и ночью.Реальное преимущество для комфорта вашего ребенка (и вашего). Вам больше не придется шарить в поисках выключателя, когда в комнате темно, так что вы с меньшей вероятностью что-нибудь уроните.

Сочетая в себе безопасность и удобство, выключатели со световыми индикаторами станут идеальным союзником для безопасности вашего ребенка.

На какой высоте должны быть выключатели от пола? проверить это | высота переключателя от пола код

В большинстве комнат строители обычно размещают нижнюю часть выключателей на высоте 48 дюймов над полом.Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также облегчает установку выключателей во время строительства.

В Национальном электротехническом кодексе указано, что в каждой комнате дома должен быть хотя бы один выключатель для включения освещения в комнате, но ничего не говорится о том, как высоко должен быть выключатель. Многие строители располагают распределительные коробки так, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом.

Многие строители располагают распределительные коробки так, чтобы нижняя часть коробки находилась на высоте 48 дюймов над полом.Однако, чтобы удовлетворить требованиям доступности Закона о справедливом жилищном обеспечении, сам выключатель должен находиться на высоте не более 48 дюймов от пола.

Какой код высоты электрической розетки от пола?

Розетки электрических розеток в ответвленных цепях на 30 ампер или менее, а также розетки системы связи должны располагаться на расстоянии не более 48 дюймов (1219 мм) от верхней части розетки и не менее 15 дюймов (381 мм) от дна распределительной коробки до уровня

На какой высоте обычно располагается выключатель от центра до первого этажа?

Как правило, настенные выключатели светильников в стандартных жилых домах устанавливаются так, чтобы настенные распределительные коробки находились на высоте от 48 до 52 дюймов над полом.В этом есть несколько преимуществ. Во-первых, переключатель находится на удобной высоте для большинства людей, находящихся в положении стоя.

Какова максимальная высота выключателя освещения?

Высота от пола до середины пластины переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Когда переключатель находится над прилавком с пространством для колен, а глубина прилавка превышает 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Какой высоты должны быть розетки в гараже?

Расположение электрических розеток в гараже: электрические розетки в гараже должны располагаться на высоте 18 дюймов или более над уровнем пола.

Какова максимальная высота установки электрощита?

Ограничение по высоте применяется для монтажа панельной коробки. Автоматический выключатель в верхней части коробки не должен быть выше 6 футов 7 дюймов от пола. Постоянная платформа должна находиться под коробкой панели, если верхний автоматический выключатель превышает указанную высоту.

На каком расстоянии друг от друга должны быть сосуды?

Национальный электротехнический кодекс США, раздел 210.52, гласит, что электрическая розетка должна быть на каждой кухне, в спальне, гостиной, семейной комнате и любой другой комнате, в которой есть выделенное жилое пространство. Они должны располагаться по крайней мере через каждые двенадцать футов вдоль линии пола.

Какой код у гаражных розеток?

Однако код представляет собой лишь минимальный набор правил установки. Основное правило для гаражных розеток заключается в том, что одна розетка должна быть установлена ​​в каждом отсеке транспортного средства и не выше 5 ½ футов над полом.

Нужны ли розетки GFCI в гараже?

Защита

GFCI требуется для розеток от 125 до 250 вольт, питаемых от однофазных ответвленных цепей с номинальным напряжением 150 вольт или менее на землю. Сосуды GFCI требуются в ванных комнатах, гаражах, подвальных помещениях, подвалах, прачечных и местах, где присутствует источник воды.

Leave Comment

Ваш адрес email не будет опубликован.
