НАСОСНАЯ СТАНЦИЯ ЧАСТО ВКЛЮЧАЕТСЯ: ищем и устраняем причины

Частое включение насосной станции — причина для срочного ремонта устройства. Если насос работает рывками, в системе что-то не так. Найдите и устраните причину, почему постоянно срабатывает насосная станция, чтобы не пришлось покупать новое оборудование.

Перечень причин:

  1. Недостаточный объем гидроаккумулятора
  2. Сбились настройки реле
  3. Засорился обратный клапан
  4. Повредилась мембрана аккумулятора
  5. Сломался золотник
  6. Поврежден трубопровод

Недостаточный объем гидроаккумулятора

Владельцы частных домов и дач часто выбирают гидроаккумуляторы объемом 24 или 32 литра. Вода наполняет такие баки на 30-50% объема — на 7-16 литров. Запас расходуется быстро, поэтому насосная станция часто включается. В таком режиме все детали насоса быстрее изнашиваются и требуют замены.

Что делать? Исключите другие причины частого включения насоса. Если дело в недостаточном объеме гидроаккумулятора, установите дополнительный бак.

Сбились настройки реле

Регулировочный винт реле давления

Если насосная станция работает рывками, начните с проверки пределов срабатывания реле. Слишком маленькая разница между давлением для отключения и включения насоса — вот в чем причина постоянного срабатывания станции.
Проверьте давление в гидроаккумуляторе манометром. В норме показатель 1-1,5 атм. Следующий шаг — настройка реле. Порог включения станции должен быть ниже на 0,2 атм давления в гидроаккумуляторе.  Частое включение насоса — “симптом” неправильно настроенного порога включения.

Отрегулируйте реле так, чтобы порог включения станции был ниже, чем давления в гидроаккумуляторе.

Засорился обратный клапан

Насосная станция работала нормально, но вдруг стала часто включаться? Проверьте обратный клапан, возможно, он засорился.

Забитый грязью обратный клапан не выполняет свою функцию, поэтому вода уходит из системы. Дальше падает давление, и включается насос.

Осмотрите обратный клапан, прочистьте или замените новым.

Оставить заявку на ремонт Вашего насоса

Выбрать производителяAL-KOAquaticaCalpedaDABDrenoEbaraGrundfosOmnigenaOptimaPedrolloSaerSperoniSprutZenitВодолейДжилексНасосы Плюс Оборудование

Выбрать серию

Выбрать модель

Повредилась мембрана аккумулятора

Если насосная станция не закачивает воду — причина в мембране. Изношенная или поврежденная мембрана гидроаккумулятора приводит к частому включению и подаче воды рывками, без стабильного напора.

Проверьте мембрану и фальц, которым она закреплена на корпусе. Поврежденные детали нужно заменить.

Сломался золотник

Насосная станция часто включается и подает воду рывками, если сломался золотник вверху гидроаккумулятора. Для точного определения причины снимите гидроаккумулятор, достаньте мембрану и осмотрите ниппель. Сломанный золотник замените новым.

Поврежден трубопровод

Вы уже проверили реле, клапан, мембрану, но проблема осталась — постоянно срабатывает насосная станция.

Причина скрывается не в насосе, а в негерметичности трубопровода и соединений. Посмотрите, нет ли течи в стыках или повреждений в трубах.

Помощь специалистов

Не получается своими силами устранить частое включение насоса? Боитесь еще больше навредить работе станции своей самодеятельностью? Обращайтесь в НАСОС-СЕРВИС +38 (067) 969-17-99, +38 (099) 430-22-08! Договоритесь, когда мастер приедет к вам. Специалист осмотрит насос, выяснит, почему насосная станция часто включается и устранит причины неисправности.

Насосная станция часто включается и выключается: причины и что делать | ВодаСовет — водоснабжение дома

Водоснабжение частного дома включает в себя автоматику, которая управляет включением насоса для создания необходимого давления в системе. Без наличия автоматики необходимо вручную регулировать подачу воды и ее напор в магистрали водоснабжения. Это создает неудобство в пользовании и служит причиной сокращения срока службы насосного оборудования.

Конструкция оборудования

В состав насосной станции для водоснабжения входят следующие элементы:

Конструкция оборудования.

  • насос;
  • гидроаккумулятор;
  • блок автоматического управления;
  • манометр;
  • соединительная арматура.

При помощи соединительной арматуры гидроаккумулятор подключается параллельно системе водоснабжения, т. е. вода, нагнетаемая насосом, поступает одновременно в трубы водоснабжения и гидроаккумулятор.

Манометр предназначен для визуального контроля величины напора в магистрали.

Принцип работы устройства

Блок автоматики предназначен для подачи напряжения в устройство подачи воды при снижении давления в системе ниже установленного предела. Включенный насос подает воду в систему водоснабжения и одновременно в гидроаккумулятор. При открытии крана или иного устройства водоразбора вода начинает поступать потребителю под действием мембраны гидроаккумулятора. Пока давление не снизится до установленного значения, контакты автоматики будут разомкнуты.

Падение напора вызывает срабатывание автоматики, контактная группа которой замыкается, подавая питание на насос.

Частые причины сбоев и способы устранения своими руками

При работе насосной автоматики часто наблюдаются сбои, часть из которых можно устранить своими силами. Наиболее частые причины неправильной работы:

  • неисправность насоса;
  • потеря герметичности в гидроаккумуляторе, из-за чего он не держит давление;
  • засорение патрубка, связывающего блок автоматики с водяной системой;
  • нарушение целостности мембраны автоматики;
  • подгорание контактной группы автоматики;
  • неправильно отрегулированный блок.

Причины сбоев.

Скачки давления могут вызвать повреждение водонагревательной аппаратуры вследствие гидравлических ударов. Если насосная станция часто включается и выключается, что делать и как устранить неисправность своими силами, должен знать любой хозяин.

Сбой в работе регулятора давления

Неисправность автоматики проявляется в том, что она либо постоянно включена, несмотря на высокий напор в магистрали, либо не включается совсем. Мощные устройства, включенные через блок автоматики, могут вызвать подгорание или залипание контактов из-за высоких протекающих токов или искрения в моменты переключения. Неисправная контактная группа подлежит замене, но часто приходится менять блок автоматики в сборе.

В состав регулятора входит гибкая мембрана, соединенная со штоком. Напор воды давит на мембрану, заставляя сжиматься регулировочную пружину высокого давления. При достижении необходимой величины пружина вызывает размыкание контактов. Пружина низкого давления давит на мембрану, заставляя ее отклониться в противоположную сторону. Пока напор в системе высокий, ничего не происходит, но при снижении мембрана со штоком отклоняется и контакты реле замыкаются.

При обрыве мембраны теряется связь между давлением в магистрали и штоком автоматики, который управляет работой контактов. При этом нарушается герметичность системы. Здесь также требуется замена блока.

Сбой в работе регулятора давления.

При высокой жесткости воды или большой загрязненности часто засоряется отверстие в патрубке автоматики. При этом вода перестает поступать к мембране, и автоматика “не видит” состояние системы. Для ремонта достаточно прочистить отверстие.

Часто по незнанию пользователи сбивают настройки блока автоматики. При неправильно выставленных параметрах он будет функционировать неверно. Для регулировки нужно снять крышку блока. Там находятся 2 пружины с регулировочными гайками.

Малая пружина отвечает за максимальный напор, при котором происходит отключение питания. Большая пружина регулирует включение при снижении давления. Порядок действий при регулировке следующий:

  • Отключить питание.
  • Открыть кран водоразбора.
  • Накачать воздух в гидроаккумулятор до необходимого значения.
  • Закрыть кран и подать питание.
  • Регулировкой гайки малой пружины добиться отключения насоса при достижении нужного давления.
  • Открыть кран и отрегулировать давление подключения большой пружиной.
  • Проверить разницу давлений включения и отключения и при необходимости повторить регулировку.
Контроль производят по показаниям встроенного манометра.

Неисправности нагнетающего модуля

Для повышения напора в существующей системе водоснабжения к насосной станции подключают нагнетающий насос, представляющий собой асинхронный двигатель. При неисправности обратного клапана давление в системе не будет поддерживаться на необходимом уровне, что вызовет частое включение.

Нарушение давления в аккумуляторе

Для того чтобы снизить нагрузку на оборудование, сделать реже частоту его подключений и поддерживать напор в системе постоянным, в гидроаккумулятор насосной станции закачивается воздух, отделенный резиновой мембраной. При работе насоса вода поступает также и в аккумулятор, вызывая через мембрану сжатие находящегося там газа. При включенном водоразборе мембрана заставляет поступать запасенную жидкость в магистраль.

Нарушение давления в аккумуляторе.

При неисправном гидроаккумуляторе давление воды при открытых кранах падает почти моментально, заставляя включаться насос.

Повреждения могут быть следующими:

  • механическое повреждение мембраны;
  • утечка воздуха через неплотно затянутые соединения;
  • утечка газа через нагнетающий штуцер аккумулятора.

Другие причины

Среди других причин наиболее часто встречаются повреждения питающих трубопроводов и неисправность или засорение обратного клапана.

При повреждении шлангов подачи воды они не держат напор, который снижается тем сильнее, чем больше повреждение. При наборе давления показания манометра изменяются медленнее.

Консервация на время перерыва в эксплуатации

При длительных перерывах в эксплуатации водоснабжения в доме необходимо полностью удалить воду из системы, поскольку в холодное время возможно ее замерзание. Замерзшая вода, расширяясь, повреждает трубопроводы, мембраны, арматуру.

При консервации отключают питание насоса и открывают краны, чтобы вся вода вышла из системы. Необходимо учитывать то обстоятельство, что краны водоразбора часто находятся выше насосной автоматики, поэтому часть воды остается в системе. Для полного осушения нужно отсоединить гидроаккумулятор от водяной магистрали.

Источник: https://vodasovet.ru/nasos/nasosnaya-stanciya-chasto

F.A.Q — Скважинные насосы БЕЛАМОС

Насосные станции

1. Насосная станция не включается

а. Отсутствие электропитания. Проверить напряжение в электросети, возможно прочистить контакты реле давление.

б. Сгорел двигатель. Наличие характерного запаха горящих изоляционных материалов, вероятный признак того, что двигатель электронасоса сгорел.



2. Насосная станция работает (гудит), но двигатель не вращается

а. Вышел из строя конденсатор. Обращайтесь в сервис-центр для замены.

б. Для станций и насосов серии XP (вихревые). Заблокирован вал электродвигателя. Отключите насосную станцию от сети, снимите крышку вентилятора, с помощью шлицевой отвертки прокрутите вал двигателя (убедитесь в наличии свободного вращения вала), если свободное вращение вала отсутствует в соответствии с руководством по эксплуатации смажьте рабочее колесо



3.
Насосная станция работает, но воду не подает.

а. Недостаточный объем воды или закончилась вода в источнике.

б. Не полностью выпущен воздух из насосной станции. Выключите насосную станцию, отвинтите заливную пробку, залейте воду и завинтите пробку.

в. Воздух в водозаборной магистрали. Убедитесь в наличии исправного обратного клапана. Проверьте герметичность трубопровода, наличие воздушных пробок, долейте воду.

г. Для станций и насосов серии XP: Отсутствует или поврежден обратный клапан.



4. Насосная станция включается слишком часто.

а. Разгерметизация трубопровода (утечка воды). Отремонтировать трубопровод.

б. Слишком низкое или высокое давление в гидроаккумуляторе. Проверьте давление в гидроаккумуляторе. Напоминаем, что давление в ГА проверяется БЕЗ ВОДЫ.

в. Мембрана гидроаккумулятора повреждена. Чтобы в этом убедится нажмите на ниппель на обратной стороне гидроаккумулятора, если мембрана повреждена, то из ниппеля начнет течь вода. Замените мембрану или гидроаккумулятор.



5. После включения насосная станция работает без остановки (не выключается).

а. Разгерметизация трубопровода. Отремонтируйте трубопровод.

б. Реле давления настроено на слишком высокое давление. Отрегулируйте реле давления.

в. Входное отверстие реле давления забилось частицами и осадками содержащимися в воде. Промойте реле давления и проверьте его работу.

г. Отсутствует или заблокирован обратный клапан. Установите обратный клапан или промойте установленный.



6. Неожиданное выключение насоса во время работы.

а. Напряжение в сети не соответствует указанному на табличке. Проверьте напряжение сети.

б. Перегрев насосной станции. Возможно ваша станция установлена в помещении с высокой температурой или под солнцем



7. Насосная станция самопроизвольно включается при отсутствии водоразбора.

Происходит утечка воды из системы. Проверьте обратный клапан, соединения трубопроводов, точки водозабора на наличии протечек.

Скважинные насосы

1. Насосная станция не включается

а. Отсутствие электропитания. Проверить напряжение в электросети, возможно прочистить контакты реле давление.

б. Сгорел двигатель. Наличие характерного запаха горящих изоляционных материалов, вероятный признак того, что двигатель электронасоса сгорел.

2. Насосная станция работает (гудит), но двигатель не вращается

а. Вышел из строя конденсатор. Обращайтесь в сервис-центр для замены.

б. Для станций и насосов серии XP (вихревые). Заблокирован вал электродвигателя. Отключите насосную станцию от сети, снимите крышку вентилятора, с помощью шлицевой отвертки прокрутите вал двигателя (убедитесь в наличии свободного вращения вала), если свободное вращение вала отсутствует в соответствии с руководством по эксплуатации смажьте рабочее колесо

3.
Насосная станция работает, но воду не подает.

а. Недостаточный объем воды или закончилась вода в источнике.

б. Не полностью выпущен воздух из насосной станции. Выключите насосную станцию, отвинтите заливную пробку, залейте воду и завинтите пробку.

в. Воздух в водозаборной магистрали. Убедитесь в наличии исправного обратного клапана. Проверьте герметичность трубопровода, наличие воздушных пробок, долейте воду.

г. Для станций и насосов серии XP: Отсутствует или поврежден обратный клапан.

4. Насосная станция включается слишком часто.

а. Разгерметизация трубопровода (утечка воды). Отремонтировать трубопровод.

б. Слишком низкое или высокое давление в гидроаккумуляторе. Проверьте давление в гидроаккумуляторе. Напоминаем, что давление в ГА проверяется БЕЗ ВОДЫ.

в. Мембрана гидроаккумулятора повреждена. Чтобы в этом убедится нажмите на ниппель на обратной стороне гидроаккумулятора, если мембрана повреждена, то из ниппеля начнет течь вода. Замените мембрану или гидроаккумулятор.

5. После включения насосная станция работает без остановки (не выключается).

а. Разгерметизация трубопровода. Отремонтируйте трубопровод.

б. Реле давления настроено на слишком высокое давление. Отрегулируйте реле давления.

в. Входное отверстие реле давления забилось частицами и осадками содержащимися в воде. Промойте реле давления и проверьте его работу.

г. Отсутствует или заблокирован обратный клапан. Установите обратный клапан или промойте установленный.

6. Неожиданное выключение насоса во время работы.

а. Напряжение в сети не соответствует указанному на табличке. Проверьте напряжение сети.

б. Перегрев насосной станции. Возможно ваша станция установлена в помещении с высокой температурой или под солнцем

7. Насосная станция самопроизвольно включается при отсутствии водоразбора.

Происходит утечка воды из системы. Проверьте обратный клапан, соединения трубопроводов, точки водозабора на наличии протечек.

Вибрационные насосы

Погружные насосы

Прочее

Основные поломки в гидрофорах (насосных станциях)

Очень широкое рапространение получили станции водоснабжения.
Практически в каждом доме есть такие станции , которые качают воду, но иногда ломаются. Мы рассмотрим поломки в гидрофорах, когда насос перестал качать воду, когда насос часто включается, когда течет вода с насоса и затронем тему выбора насосной станции для жилого дома.
1. Когда станция водоснабжения начинает часто включаться и выключаться при открытии воды. Здесь проблема связана с гидроаккумулятором, который представляет из себя бак, а внутри бака мембрана и сжатый воздух. Что происходит?

  • разрыв мембраны.
    Когда она лопается, вода заполняет весь бак и необходимое давление на которое срабатывает реле создается очень быстро. Потому что количество воды, которое необходимо для заданного давления, быстро набирается, поскольку бак полный. И станция начинает работать коротко-срочными включениями и выключениями. Для того чтобы проверить, целая мембрана или нецелая не нужно откручивать флянец. Достаточно просто надавить на ниппель подкачки воздуха. И от туда должен пшыкнуть воздух, когда мембрана цела. Если же из ниппеля полилась водичка, значит нужно менять мембрану. Разбирается бак просто. Откручиваем болты и снимаем флянец, вытаскиваем мембрану. Внутреннюю часть бака нужно хорошо просушить, чтобы вода (оставшееся) не разрушила бак изнутри. Вставляем новую мембрану , следим, чтобы мембрана хорошо прилегала по всей окружности крепления флянца. Прилагаем флянец и закручиваем болты.
  • утечка воздуха из бака.
    Если на шве или в месте присоединения флянца есть неплотности или трещины. Либо воздух выходит в месте подкачки воздуха через ниппель (можно заменить нипель). Либо бак проржавел. Либо трещина в сварке. Получается, что давление в баке падает и станция начинает часто включаться и выключаться. В таком случае замените бак.

2. насос перестал качать воду, но двигатель при этом работает.
разгерметизация. Это значит , что есть подсос воздуха, на соединенеиях , где стоит обратный клапан (компрессионная муфта). Эти места нужно внимательно осмотреть. Бывает, что лопает обратный клапан и насос начинает качать воздух вместо воды. Бывает , что полиэтиленовая труба плотно не обжимается на посадочном месте и получается подсос воздуха в компрессионной муфте. Если труба поцарапана и через неё проходит воздух , то можно использовать сантехнический силикон для уплотнения. Перед использованием подождите 30 минут на засыхание. Удостовертесь в том, что есть вода в скважине.
3. механический износ деталей насоса.
внутри находится крыльчатка , которая может выходить из строя из-за присутствия песка в воде. Стирается крыльчатка. когда бурилась скаважина неправильно подобралась сетка на трубу. поскольлку песок может быть разного размера и формы. в этом случае желательно поставить фильтр (допускается только косой осадочный) на входе в насос. Тем не менее, такой фильтр не защитит от мелкого песка.
4. насос пререстал качать воду, но двигатель не включается.
вышло из строя реле, которые отключает насос когда создается нужное давление. а когда давление падает то пружинка поднимает контакты и электродвигатель включатся. Если станция стоит в подвале, то эта пружина ржавеет и лопает. если двигатель не воняет жженой пластмассой, то нужно обратить внимание на реле.

5. насос не отключается.
можно отрегулировать, давление при котором отключается насос. При регулировке ПОМНИТЕ, что клеммы могут быть под напряжением.

6. в насосе между мотором и качающей частью течет вода.

Периодически станция может включаться и насос подкачивает воду, которая была утрачина. Значит дело в сальнике, который подтекает. Произведите замену сальника. Для этого открутите 4 на JET100 или 6 на JY1000 болтов на качающем узле и, открутив крыльчатку, можно заменить сальник.

Посмотрите, при выборе, на место соединения насоса и качающей станции. Бывают станции, где корпус, который соединяет двигатель, слитный. Потому что, если сальник потечет, то вся вода потечет в двигатель. Произойдет замыкание и мотор сгорит. Все насосы Omnigena меют такое отверстие.

Также Рекомендуем выбирать металличекие качающие блоки. Так как пластмасса более чувствительная к ударам и изнашивается от песка.

Почему часто включается насосная станция

Каждый владелец частного загородного жилья должен знать, как работает в общем система подачи воды в его дом. Особенно это относится к тем, кто использует оборудование для принудительной подачи воды в жилище из скважины. В процессе эксплуатации оборудования случается, что насосная станция часто включается и выключается, а потому надо знать причины этого, а также то, как их устранить.

Устройство

Система может состоять из таких элементов:

  • Насосная станция. Есть вихревые или центробежные установки, которые могут использоваться в быту. Все они отличаются между собой своей мощностью. Выбирать их стоит по принципу того, чтобы они удовлетворили все потребности проживающих в доме по подаче жидкости.
  • Аккумулятор давления. Он представляет собой емкость. Внутри ее имеется мембрана. Когда влага поступает в сам бак, то она постепенно растягивается. Когда жидкость перестает поступать в бак, то такая мембрана сокращается и начинает возвращаться в свое исходное состояние, постепенно вытесняя воду из емкости. Благодаря этому в аккумуляторе можно создать постоянное и стабильное давление.
  • Механизм реле (механика). При помощи такого элемента происходит управление двумя перечисленными выше агрегатами.

Частое включение насосной станции. Что делать? Если будет наблюдаться некорректная работа хоть одного из перечисленного выше, то водяной насос в доме может часто выключаться. В результате система будет изнашиваться скорее.

Вероятностью того, что часто включается насос или выключается, может быть то, что регулятор давления не так как надо функционирует. Это может быть из-за того, что агрегат не держит давление внутри себя. Тут может и неправильно работать реле, которое указано выше. Чтобы проверить корректность его работы стоит провести такие манипуляции:

  1. Проверить показатели манометра, если такой присутствует на установке.
  2. Проверить узел регулировки давления. Придется снять декоративную пластиковую защиту.

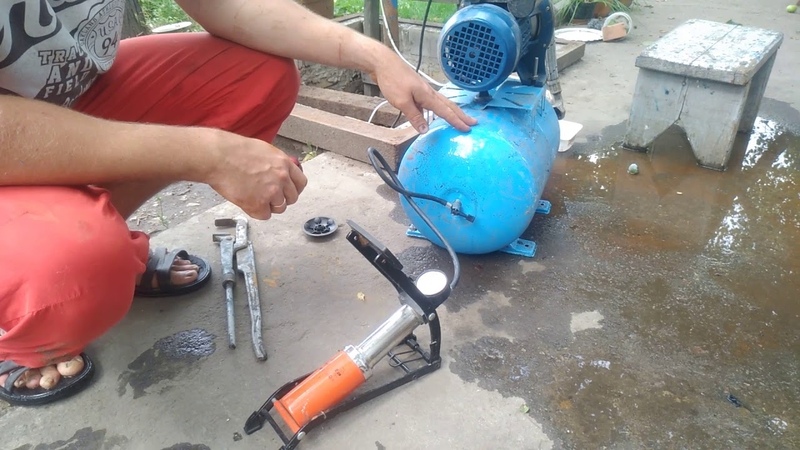

  3. Создать искусственно давление. Для этого стоит использовать насос. Его контролировать можно с помощью манометра.
  4. После определения минимальных атмосфер с помощью отвертки стоит открутить винт, который держит пружину реле. Если его проворачивать по часовой стрелке, то атмосферы будут повышаться, когда против – понижается. Когда насос часто включается в скважине, то тут может быть, что порог атмосфер слишком высокий. Тут потребуется отрегулировать его своими силами, выставит максимальную величину, которая будет приемлема для того или иного случая.
  5. Потом прокручивая винт регулировки пружины реле. При этом воздух с системы будет стравливаться.
  6. Такие процедуры по закачиванию и стравливанию воздуха надо производить несколько раз, пока система не начнет слаженно работать и корректно включаться. В результате должно получиться так, что когда давление внутри емкости достигнет минимального, то реле должно автоматически включаться.

Причиной плохой работы блока, регулирующего атмосферы, может быть и то, что засорено отверстие внутри самого реле. Это может происходить по причине, что жидкость плохого качества и в ней есть разные примеси. Тут потребуется взять обычную щетку и прочистить реле, а именно все его входы и выходы.

Если потребуется быстро выявить причины неисправности насосной станции, то значит стоит знать максимально досконально принцип работы всего оборудования.

Наиболее значимой частью системы является именно насос. Он может работать и производить забор воды разными принципами (центробежный или вихревой). Также он может размещаться непосредственно в самой скважине или быть установленным возле нее. Обычно такие агрегаты отличаются по своей мощности и подбираются по принципу того, чтобы эффективно снабжать водой всех тех, кто проживает в загородном доме. Так как такие устройства обычно работают непрерывно, то они в процессе могут изнашиваться, а также перестают правильно функционировать.

Работа агрегата по подаче жидкости

Почему часто включается насосная помпа? Самой распространенной причиной является то, что прибор недостаточно питается электричеством. Именно по такой причине он и не может набрать достаточного давления, а потому и будет всегда включаться/выключаться.

Относительно механики стоит отметить, что все детали могут со временем износиться, а потому и будут потребовать замены. Также агрегат есть возможность запустить и без автоматики, после чего посмотреть на напор струи жидкости визуально. Если так не получится сделать, то давление вымеряется уже в самой системе при принудительном включении с помощью манометра. Надо помнить, что все рабочие узлы не подлежат ремонту, а потому при выходе их из строя они потребуют замены.

Порядок сборки насосной станции

В механической части оборудования для подачи воды имеются патрубки для подачи и забора жидкости. Если их на протяжении длительного времени использовать с грязной средой, то они могут забиться грязью. В таком случае потребуется чистка патрубков при помощи сподручных средств. В результате прекратиться то, что насос часто не срабатывает.

Электрические части оборудования стоит в обязательном порядке проверять и ремонтировать, а также производить замену деталей только при отключенном питании.

Основная проблема может быть в коробке, где располагаются клеммы. После продолжительной работы контакты там могут загрязниться, а потому и не будут достаточно хорошо проводить через себя электричество. Потребуется прочистка контактов при помощи напильника или наждачной бумаги. Таким способом данную неисправность можно устранить.

Также стоит обратить внимание на то, что если в доме часто случаются перепады напряжения в сети, то насосная станция не будет корректно работать. Такие моменты стоит устранить. Для этого можно, например, подключить стабилизатор напряжения. Это поможет не только наладить работу станции, но также убережет и другие приборы от перепадов напряжения в сети.

Работы с аккумулятором давления

Когда часто включается насосная станция, то гидроаккумулятор может износиться быстрее. В результате этого в системе будет падать давление, а также будет происходить утечка воды. Как проверить такой элемент? Это можно сделать даже не разбирая саму емкость. Тут потребуется нажать на ниппель-клапан, который есть на самой бочке, где находится воздушная заслонка. Когда после нажатия с него будет выходить воздух без влаги, то с аккумулятором всё в порядке. Когда же начнет протекать и влага, то такой агрегат потребуется поменять. Тут можно конечно поменять только саму мембрану, но специалисты утверждают, что стоит производить замену всего бака.

Неразделимыми считаются корректная работа самого оборудования и хорошее количество атмосфер внутри. Иногда причиной, что насос будет часто отключаться/включаться стать обычная утечка жидкости из трубопровода. Такую неполадку часто выявить довольно сложно, но можно.

Тут потребуется трубопровод разделить на определенные части, в каждую из которых заливают жидкость и проверяют на предмет утечки. Делать это надо с подачей определенного количества воздуха. Когда в отрезке труб на протяжении десяти минут не будут изменяться атмосферы и не будет видно подтеков, то значит этот элемент трубопровода в порядке. Такие манипуляции придется проводить, пока не будет выявлено место утечки из него.

Профилактические меры

Как видно из сказанного выше, причину, по которой насосная станция работает не корректно, найти проблематично, если не иметь в этом определенных навыков. Далее будут приведены основные правила, соблюдение их поможет свести к минимуму риск появления проблем, которые описывались в предыдущих разделах.

Правила:

  1. Пластиковые трубы не должны быть перекручены, а также они не должны иметь сильные изгибы.
  2. Места соединения труб требуется тщательно спаять и покрыть герметиком.
  3. Когда глубина скважины, из которой подается вода, будет более 5-ти метров, то диаметр труб надо подбирать как можно больший исходя из того или иного случая.
  4. Все самые низкие точки подачи влаги в помещение должны иметь сливы. Это поможет в том случае, когда трубопровод будет эксплуатироваться в холодное время года. Так можно избежать замерзания воды в системе.
  5. Сама станция должна иметь крепкое крепление к основе и не болтаться.
  6. Труба, при помощи которой будет всасываться жидкость из скважины, не должна болтаться там, а также должна быть оборудована фильтром или сеткой, чтобы в систему не попадали частицы грязи и посторонние предметы.

Когда скважина и оборудование в загородном доме будут работать только в теплое время года, то на холода их требуется тщательно подготовить, чтобы избежать замерзания воды.

Чтобы подготовить систему к зиме, стоит выполнить такие действия:

  1. Прекратить подачу электричества к блоку управления. Для этого надо отключить сам автомат и вытянуть вилку из розетки.
  2. Далее потребуется сбросить давление из водогона. Когда не предусмотрен дренаж, то надо открыть самый близкий кран к системе, чтобы стравить воду.
  3. Шланг, при помощи которого происходит всасывание жидкости, тоже следует отсоединить от самого оборудования.
  4. Давление в аккумуляторе не должно быть ниже 1.5 атмосфер. Это потребуется для того, чтобы мембрана в нем не испортилась.
  5. Остатки воды из всего водогона стоит слить. Для этого надо прокачать систему при помощи воздуха, а также открыть все краны подачи воды.
  6. Все элементы станции, которые были демонтированы в процессе подготовки ее к зиме, следует хорошо упаковать и сложить в сухом месте для хранения.

При сборе оборудования все действия стоит произвести в обратном порядке, а также проверить еще раз и загерметизировать стыки трубопровода. Чтобы не перепутать составные части, можно найти видео в сети, при помощи которого можно последовательно сложить станцию, или же записывать все процессы ее демонтажа.

Также и все сведения, которые даны в этой статье помогут более проще произвести разборку системы, а также выявить, какие неполадки в ней были, когда она не хотела корректно работать. Когда с такими манипуляциями возникнут проблемы, то обязательно на помощь надо позвать специалиста, который имеет определенный опыт в проведении работы такого типа.

Часто включается насосная станция – выясняем причины и устраняем их

У частого включения насосной станции могут быть разные причины, но все они сводятся к единому следствию: пуск двигателя происходит при недостатке давления в гидравлическом аккумуляторе станции. Например, заводские настройки гидрофора предусматривают его отключение при давлении 2,7 бар, что равнозначно 2,66469 атмосфер, а запуск двигателя при 1,5 бар или 1,48038 атмосфер. Такого режима достаточно для семьи из 4-6 человек, с учетом поливки приусадебного участка. Чем больше расходуется воды, тем чаще включается насосная станция, но если она включается, когда все краны перекрыты, то это уже повод для технического вмешательства.

Причины частого включения

Я не стану рассматривать множество других проблем насосной станции. Разберемся только с частым (нежелательным) запуском и способами устранения неполадок.

Проверка гидравлического аккумулятора

Запуск двигателя производится при потере давления в гидроаккумуляторе, поэтому, в первую очередь, нужно проверить корректность его работоспособности. С торца емкости есть ниппель (обычно он закрыт крышкой) и для проверки удобно пользоваться автомобильным манометром. В данном случае, вам нужно зафиксировать давление при остановке и при запуске – если показатели сходятся (2,7 и 1,5 бар), значит, реле работает правильно, но при этом почему-то очень быстро теряется давление. Кстати, давление может падать при серьезной протечке в трубопроводе домашней разводки, но, надеюсь, вы бы это сразу заметили.

Итак, воду вы не берете, а давление падает. Это говорит о том, что возникли проблемы в гидроаккумуляторе, и причиной этих неполадок является резиновая груша. К счастью, у большинства таких резервуаров, предназначенных для водоснабжения, груша съемная, а значит, подлежит ремонту или замене. Чтобы снять грушу, сливаете воду, раскручиваете на емкости фланец для патрубка и вытягиваете рукой на свет резиновую «виновницу». Если обнаружите на ней небольшую пробоину, то её можно заклеить или завулканизировать, только не забывайте о том, что клей должен быть абсолютно нетоксичен, ведь эту воду будете пить вы и ваши близкие. Можно пойти другим путем – сходить в магазин, торгующий сантехникой и купить новую грушу.

Примечание: не пытайтесь применить этот метод к гидроаккумулятору для отопления – там емкость не разбирается, хотя и работает по тому же принципу.

Проверка реле давления

Если с гидроаккумулятором все в порядке, значит, причина частого запуска насосной станции кроется в настройках реле давления. Скажу сразу, что эти измерительные приборы отличаются не только маркировкой, но и принципом работы. Обычное реле опирается на два показателя – это верхнее и нижнее давление для остановки и запуска, но есть реле сухого хода, при котором двигатель не запустится вообще. То есть, когда давление падает, например, до 0,4 бара, то насос отключается и автоматика не срабатывает для пуска — нужно производить сброс и перезапуск. Эта функция предусмотрена для защиты двигателя, если колодец, к примеру, исчерпал свои ресурсы в жару или повреждена труба подачи воды.

На реле давления, если снять с него крышку, вы увидите две пружины, которые можно регулировать, закручивая и откручивая винты (гайки). У некоторых моделей винты регулировки выведены наружу, но это большая редкость.

Переходим к регулировке. Для начала запомним, что малая пружина отвечает за мембрану датчика нижнего давления (на включение), а большая – за большую пружину, отвечающую за уровень отключения. Когда насос отключен, наблюдаем за манометром, чтобы понять, при каком давлении произойдет запуск и запомним показания. Если это в пределах 1,5 бар, то это нормально, но его можно понизить до 1,2 бара, увеличив разрыв между рабочим и нерабочим циклом. Для этого сбросьте давление, открыв какой-то из кранов, и открутите пружину на 0,5-1,0 оборота. Включите станцию, чтобы она набрала необходимое давление для отключения двигателя, и дождитесь запуска, фиксируя показания манометра. Если давление окажется слишком низким, то пружину придется слегка поджать, а если высоким – отпустить.

Большая пружина функционирует по тому же принципу, что и малая, то есть, при зажатии винта давление увеличивается, а при отпускании – падает. Здесь можно увеличить давление, при котором насос будет останавливаться. Так, если у вас заводские настройки, то оно поднимается не более 2,7-2,8 бара, но его можно увеличить до 3,5-4,0 бара. Если нижний показатель будет где-то 1,2, а верхний – 4 бара, то вы вдвое увеличите продолжительность нерабочего цикла. Для этого вам нужно закрутить винт, увеличив давление на мембрану. Учтите, что большая пружина менее чувствительна, чем малая, поэтому, здесь нужно сделать 2-3 оборота. Для поверки точно также нужно сбросить давление, открыв кран, запустить насос и смотреть, при каком давлении двигатель остановится. Если что-то не устроит – проведите регулировку еще раз.

Запомните, что за включение двигателя отвечает малая пружина, а за выключение – большая! Если регулировка не производится, значит, нужно покупать новое реле.

Заключение

В заключение хочу сказать, что, если неправильно выставить прижим, то насосная станция либо не будет выключаться, либо не захочет запускаться. Исправить положение можно этой же регулировкой пружин, о которой шла речь выше.

Не отключается насосная станция: долго не выключается

Насосные станции предназначены для улучшения системы водоснабжения и используются в частных домах и на дачах. Эти сооружения обеспечивают автоматическую подачу воды, что очень удобно. Но иногда случаются сбои в работе техники – станция попросту не отключается, и часто владельцы не имеют представления, по какой причине это происходит.

Особенности работы насоса

Чтобы ясно понимать, какие поломки могут влиять то, что станция не отключается, следует ещё раз рассмотреть устройство гидравлического приспособления.

Насосная конструкция имеет несколько важных узлов, от которых зависит работа всего агрегата:

  • это насос, поднимающий воду с глубины и перегоняющий в отведённые резервуары для разных целей;
  • гидравлический аккумулятор, представляющий собой пластиковый или стальной бак, в котором находится резервный запас жидкости – во время работы насоса ёмкость заполняется водой, при его отключении возвращает жидкость в трубы для поддержания давления на одном уровне;
  • в состав станции также входит блок управления автоматическим включением и отключением её основного насосного оборудования.

Получается, что насос не всегда задействован в работе и периодически «отдыхает», что позволяет увеличивать срок его эксплуатации. Поэтому если насосная станция перестала отключаться, остановить её надо обязательно, таким образом предотвратив её преждевременный износ.

Правильная настройка

Две гайки в реле с помощью пружин способны регулировать минимальное и максимальное давление.

Большая пружина отвечает за нижний порог давления, а маленькая – за разницу между ним и верхним показателем. Порою к ошибкам в работе сооружения может привести неправильный монтаж, также причиной неисправности становится неграмотно отрегулированное реле давления.

Чтобы осуществить верную настройку, следует сделать следующее:

  • остановить станцию путём её отключения от источника электроэнергии;
  • далее освобождают гидробак от воды и посредством специального клапана спускают воздух;
  • к патрубку насоса подключают аналогичное приспособление с манометрическим устройством;
  • накачивают ёмкость гидроаккумулятора до рабочего давления по отметке на реле;
  • большую пружину с помощью гайки прокручивают по часовой стрелке или, наоборот, задавая минимальный уровень давления;
  • выставляют разницу между давлениями, поворачивая регулятор малой пружины.

При нужных параметрах работа насоса станет оптимальной – он будет включаться и отключаться автоматически. Важным условием для отключения является рабочее давление в 95%, это максимально допустимый параметр.

Если система перекачивает воду со значительными загрязнениями, следует иметь в виду, что работать постоянно и без остановок конструкция может из-за засора управляющего блока – в его корпусе есть отверстие, и оно подвержено загрязнению. Очистку лучше делать до регулировки давления.

Не стоит отбрасывать вариант, когда повреждение касается пружин, с помощью которых регулируется давление. Иногда они не работают из-за накопившейся на них ржавчины. В результате деталь перестаёт функционировать, а контакты смыкаются, что приводит к неисправности.

Засорение входного фильтра

Это ещё она из причин того, что насос долго работает без выключения. Вода, поднимаемая из колодца или скважины, бывает разного качества и часто содержит в своём составе мелкие частички глины, песка или ила, из-за чего фильтр, встроенный на входном патрубке, постепенно обрастает мусором. Эта деталь станции существенно увеличивает длительность эксплуатации системы водоснабжения.

Но когда подводящая труба повреждена, а фильтр забит, вода уже не может поступать в нужном количестве.

В этом случае проблема решается довольно просто:

  • необходимо почистить фильтр;
  • через специальную пробку добавить воды, и запустить оборудование.

За состоянием фильтра разумнее следить постоянно, чтобы не допускать таких сбоев.

Падение уровня воды

Если источник воды находится не слишком глубоко, снижение уровня почвенных вод может сказаться на работе насосной станции. Недостаток воды или её полное отсутствие приводит к тому, что в установку подаётся воздух. В основном это касается неглубоких скважин в 6-7 метров. От такого не застрахован никто, и вариант, как решить проблему только один – бурить более глубокую скважину.

Если же снижен порог воды в самом насосе, потребуется:

  • долить воды, открутив закрепляющий болт;
  • сделать запуск и подождать, когда жидкость наберётся;
  • отключить оборудование повторно и добавить ещё воды.

Такие действия необходимы, если нужно ускорить запуск водоснабжающего устройства.

Утечка воды также способна спровоцировать безостановочную работу агрегата, причём произойти она может в любом месте водопровода.

Понятно, что придётся осмотреть все участки системы, чтобы её выявить. Надо надёжно загерметизировать место утечки специальной клейкой лентой, чтобы в дальнейшем произвести замену повреждённой области.

Когда вода протекает из трещины на крепёжном фланце, то приходится его снимать и заваривать повреждение. При течи на резьбе заменяют прокладку или кольцо, также используют специальный герметик в виде нити, который надёжно заполняет дефекты.

Другие причины отсутствия выключения

Автоматика может не срабатывать на отключение и в ряде других распространенных причин.

  • Подсос воздуха – это связано с тем, что сброшены настройки на клапане, отвечающем за спускание скопившегося в системе воздуха. По этой причине рабочее давление может меняться, а результатом становится то, что насос безостановочно качает жидкость и не отключается. Единственное решение – восстановить корректные параметры настройки.
  • Скачки напряжения в сети, которые происходят не только из-за аварий на подстанциях, но и вследствие плохой проводки, возгорания контактов, включения дополнительного электрооборудования большой мощности. Такие перепады приводят к сбоям и поломкам в рабочем цикле станции. Чтобы избежать этой ситуации, можно задействовать стабилизаторы напряжения (трансформаторы или генераторы). Если этого не сделать, при постоянно меняющемся напряжении насос рано или поздно будет выведен из строя.
  • Окислившиеся контакты в датчике давления. К сожалению, возможен и такой вариант, и станция не работает нормально именно по этой причине. Исправление потребует обесточивания, разборки оборудования и осмотра всех контактов. Как правило, после зачистки и обратной сборки работа агрегата восстанавливается.
  • Износ крыльчатки, особенно, если она выполнена из пластика, напрямую влияет на непрерывную работу насоса. Эта часть станции, находящаяся в силовом блоке, со временем разрушается по причине постоянного потока мелких абразивных частиц, находящихся в воде. Возможно, изначально при бурении скважины размер сетки, улавливающей песок, был подобран неверно, поэтому внутрь станции попадают более крупные фракции, чем таковые допустимы. Деталь придётся поменять, а на будущее лучше приобретать металлическое рабочее колесо.
  • Одной из серьёзных неисправностей считается выход из строя эжектора, если станция снабжена такой деталью. Это связано с тем, что эта важная часть находится под поверхностью земли, и ремонт сопряжён с некоторыми трудностями. В некоторых случаях эжектор просто требует очистки, но иногда приходится заменять его полностью.

Если в реле давления присутствует аварийный спускной клапан, сбой в его настройках приводит к стравливанию воздуха при несущественных значениях. Исправить положение можно, отрегулировав его работу, при поломке клапана его заменяют на новый.

Вывод напрашивается следующий – существует много причин, серьёзных и не очень, которые могут осложнять эксплуатацию водоснабжающей установки. Для того чтобы насосная станция работала слаженно и не подвергалась износу из-за проблем с отключением, важно хотя бы раз в 2-3 недели производить проверку всех узлов конструкции и сразу устранять даже незначительные неполадки.

О причинах, почему не выключается насосная станция смотрите в следующем видео.

Как работает канализационная насосная станция?

Обычно насосные станции используются для транспортировки жидкостей из одной точки в другую. Они играют неотъемлемую роль в некоторых инфраструктурных системах, включая канализацию. Многие канализационные системы полагаются на насосные станции или подъемные станции для перемещения сточных вод из точки A в точку B, особенно в тех случаях, когда сила тяжести не может переместить поток из низко расположенной области на возвышенность.

Итак, как именно работают подъемные станции?

Канализационные насосные станции оснащены большим подземным приемным резервуаром, обычно называемым мокрым колодцем, для сбора сточных вод из домов и зданий, расположенных на низких высотах.Электрический насос настроен на срабатывание, когда влажная скважина заполняется до заданной точки в течение определенного периода времени, что определяется с помощью электрических приборов. Насос и система трубопроводов под давлением или канализационная силовая магистраль поднимают сточные воды вверх на возвышенность, присоединяясь к другим близлежащим сточным водам в канализационной магистрали на пути к установке для очистки. В периоды пикового расхода и в сезон влажной погоды могут срабатывать дополнительные насосы для перемещения излишков жидкости.

Насосные станции

представляют собой надежное решение в областях, где гравитация не может использоваться для транспортировки сточных вод из-за топографии земли или расположения местной инфраструктуры.И они обеспечивают более доступное и гораздо менее разрушительное решение, чем земляные работы для прокладки линий самотечной канализации.

Видео предоставлено: Экологическая служба столичного совета (MCES)

M Нет канализационных насосных станций

Как и вся остальная канализационная система, насосные станции необходимо контролировать, чтобы гарантировать правильную работу и избежать каких-либо сбоев. Многие насосные станции оснащены системами дистанционного мониторинга, поэтому операторы могут понять их состояние, не выезжая на место.Электрические приборы, используемые для запуска насоса, также обычно способны предупредить операторов о возникновении проблемы до того, как возникнет более серьезная проблема, например, при переполнении.

«Работа лифтовой станции обычно автоматизирована, поэтому на объектах не требуются операторы», — сообщает компания Sensaphone, которая производит решения для удаленного мониторинга. «Операторы часто проводят еженедельные проверки для выявления потенциальных проблем. Во время этих проверок они проверяют насосы, двигатели и приводы на предмет необычного шума, вибрации, нагрева и утечек.Они также могут искать утечки в напорных линиях и проверять переключатели на панели управления, скорость насоса, всасывание, скорость нагнетания и давление ».

Ответственность муниципалитета

Количество насосных станций и насосов в системе сточных вод муниципалитета сильно различается в зависимости от топографии, возраста и местоположения обслуживаемой территории, а также других факторов.

«В зависимости от размера обслуживаемых населенных пунктов муниципальным предприятиям по очистке сточных вод может потребоваться обслуживание сотен подъемников в удаленных местах», — сообщает Sensaphone.«Маленькие станции, которые обрабатывают менее 700 галлонов в минуту, обычно имеют два насоса, в то время как более крупные подъемные станции с большим притоком используют гораздо больше насосов».

Канализационные системы необходимы для благополучия общества. Они помогают транспортировать сточные воды, заполненные бактериями, из зоны в место для очистки, чтобы чистую воду можно было безопасно распределить обратно в окружающую среду. Но на поддержание этой важной инфраструктуры нужно много времени, и каждая ее часть требует регулярных проверок и обслуживания для защиты сообщества, которое она обслуживает.


Ищете более прочное и универсальное инспекционное оборудование для удовлетворения уникальных потребностей вашей инфраструктуры сточных вод? Ознакомьтесь с нашей полной линейкой продуктов и запланируйте личную демонстрацию сегодня:

Что такое канализационная насосная станция и как она работает?

В CountyClean мы являемся экспертами в установке, техническом обслуживании, обслуживании и ремонте канализационных насосных станций. Если вы ищете дополнительную информацию о том, как работают эти системы, ниже приводится все, что вам нужно знать!

Насосная станция для сточных вод put просто перемещает сточные воды из одного места в другое, горизонтально и / или в гору, когда для выполнения работы нельзя полагаться на силу тяжести.

Обычно канализационная сеть зависит от силы тяжести, чтобы отходы перетекали из домов и предприятий в основной коллектор. Однако в низколежащих районах, где магистральный коллектор находится на более высоком уровне, чем соединяющиеся канализационные линии, отходы необходимо транспортировать с помощью насосных станций.

Как работает насосная станция?

Самый распространенный тип насосной станции состоит из мокрого колодца (или резервуара), поплавковых выключателей и одного или двух насосов, система управляется панелью управления, расположенной рядом с мокрым колодцем.

Сточные воды из собственности и зданий будут стекать во влажный колодец, при повышении уровня они активируют поплавковые выключатели, которые были установлены на заранее определенный уровень. Это активирует насос, который, в свою очередь, переместит жидкость из колодца в магистраль канализации.

Когда вам нужна канализационная насосная станция?

Насосная станция необходима всякий раз, когда необходимо переместить жидкие отходы на более высокий уровень.

Требуется ли обслуживание насосных станций?

Насосные станции нуждаются в регулярном техническом обслуживании и ремонте из-за механических частей, необходимых для работы системы, поддержания ее работы на оптимальном уровне и предотвращения поломок.

Регулярный уход и техническое обслуживание насосных станций любого размера могут как повысить эффективность системы, так и продлить срок ее службы.

Важно знать, что попадает в канализацию, нас часто вызывают из-за поломки насосной станции с большим количеством ТРЯПИНЫ (влажные салфетки среди других непромывных предметов), они могут попасть в насосы и вызвать их потерпеть неудачу.

Мы можем предоставить услуги цистерн для утилизации жидких отходов и водоструйная очистка под высоким давлением , чтобы предоставить комплексные решения по обслуживанию и очистке.

Хотите узнать больше?

Мы открыты 24 часа в сутки, 7 дней в неделю. Если вы хотите получить дополнительную информацию о наших услугах по водоструйной очистке под высоким давлением, свяжитесь с нами, заполнив контактную форму или позвонив по телефону 01323 741818 или 0800 171 2204.

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачивания сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для самотечного потока и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти агрегаты, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем. К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором.Для этого применения доступны два типа насосов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить автоматическую работу подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Мокрый колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может произойти септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Hydro-Vacuum S.A. Grudziadz —



Общая информация

Одна из основных и наиболее частых проблем, возникающих в насосных установках для сточных вод, — это наличие твердых частиц. Независимо от типа используемых насосов, существует постоянный риск засорения гидравлической системы насосов, что приводит к аварийной ситуации на насосной станции. Особенно неприятны здесь твердые элементы в виде завязок, тряпок, бинтов и т. Д.переносится сточными водами. При использовании «незабиваемого ротора» безнапорные насосы всегда будут приводить к падению гидравлического КПД, что приведет к увеличению затрат на техническое обслуживание насосной станции. Использование насосной станции с сепарацией твердых частиц позволяет эффективно избежать вышеперечисленных и других проблем, возникающих в системах перекачки сточных вод.

К основным преимуществам канализационной насосной станции можно отнести:

  • снижение до минимума аварийных ситуаций, вызванных засорением насосов твердыми частицами из сточных вод (длительных и волочащихся),
  • минимизация риска повреждения гидравлической системы насосов (отделение твердых частиц перед насосом),
  • использование высокопроизводительных насосов позволяет использовать двигатели меньшей мощности,
  • строительство канализационной насосной станции в сухой камере определенно повышает комфортность проводимых работ по техническому обслуживанию и ремонту,
  • меньшая емкость резервуаров предотвращает разложение сточных вод и образование неприятных запахов (более частое включение насосов).

Канализационные насосы TS можно использовать в любой канализации. Детально проанализировав их преимущества, их можно рекомендовать к применению в следующих областях:

  • перекачка в большом диапазоне давлений поступающих сточных вод,
  • мест, где требуется большая высота,
  • канализационные системы, в которых появляется большое количество увлекаемых материалов, например больницы, отели, курорты и т. д.

TSB


Канализационная насосная станция типа TSC с системой отделения твердых частиц TSC


Канализационные насосные станции с системой отделения твердых частиц типа TSC отличаются высокой производительностью и большей свободой операция.Оптимизация затрат, достигнутая за счет конструкции с современным дизайном, позволяет производить установку оборудования. в резервуарах меньшего диаметра подходит для «сухой установки» и увеличивает пространство для его обслуживания.

Удобство монтажа и эксплуатации канализационной насосной станции с отделением твердых частиц достигается за счет использования такие элементы, как подвижный фланец на напорной стороне и использование соответствующих фитингов. Колено между насосом и сепаратором обеспечивает доступ к сепаратору без демонтажа насоса и использования запорной арматуры перед сепаратором а насосы позволяют проводить профилактические работы без переключения канализационной насосной станции с сепарацией твердых частиц. система отключена.

Достоинства канализационной насосной станции с системой отделения твердых частиц Тип TSC:

  • прямой доступ к сепаратору без демонтажа насоса,
  • запорная арматура перед сепараторами и насосами, позволяющая проводить профилактические работы без отключения канализационной насосной станции,
  • увеличение пространства для работ по техобслуживанию и более легкий доступ к сепараторам и запорным клапанам,
  • дополнительная поплавок, позволяющий альтернативный контроль даже в случае отказа датчика.

Строительство

Канализационная насосная станция TS представляет собой законченное, полностью автоматизированное устройство, состоящее из следующих компонентов:

  • коллекторный бак,
  • разделительный бак,
  • два разделителя — корзина прутков, заслонки,
  • два насоса с высокопроизводительным канальным рабочим колесом,
  • элементы гидрооборудования: фланцы, тройники, колена, обратные шаровые краны системы SHUSTER, соединители, ножевые затворы и т. Д.,
  • ультразвуковой уровнемер,
  • предохранительно-регулирующее устройство.

Бак канализационной насосной станции, в зависимости от типоразмера, полностью изготавливается из аустенитной стали или аустенитной стали и пластика. Сепараторы, фланцы, тройники и соединительные элементы изготовлены из аустенитной стали, обладающей высокой коррозионной стойкостью к воздействию сточных вод. Конструкция и материалы других элементов гидрооборудования (обратные клапаны, задвижки, насосы) делают их устойчивыми к воздействию сточных вод.При строительстве канализационных насосных станций использовались обратные клапаны SZUSTER, обеспечивающие надежную и эффективную транспортировку сточных вод, содержащих твердые частицы, на натяжных гравитационных коллекторах — сепараторах.

Шар клапана (в полностью открытом состоянии) плотно закрывает изогнутый канал клапана, что обеспечивает:

  • очень высокая стойкость клапана к твердым загрязнениям, так как во время потока клапан работает как обычный колено,
  • свободный зазор для твердых частиц, при скорости потока 0.7 м / с, не вызывая вибрации шара, чего невозможно достичь с помощью классических конструкций клапана.

Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.
Конструкция канализационной насосной станции была спроектирована таким образом, чтобы был возможен доступ к ее основным элементам (насосу, сепараторам) для проведения ремонтных или сервисных работ без необходимости прерывания ее работы.Канализационная насосная станция оснащена двумя насосами FZB, работающими попеременно, с высокоэффективной гидравлической системой и надежной трансмиссией привода. Поскольку для привода насосов FZB использовались классические высокоэффективные электродвигатели с вентиляторным охлаждением и использовалась дополнительная разделительная масляная камера между насосом и приводным двигателем, рабочие характеристики этих насосных машин могли быть улучшены.

В классической (мокрой) насосной станции сточные воды, подаваемые по самотечному каналу, перетекают непосредственно в накопительный резервуар.В насосных станциях с отделением твердых частиц сточные воды поступают в насосную станцию, расположенную в сухой камере, а затем распределяются по отдельным сепараторам. Из сепараторов частично очищенные сточные воды, не содержащие твердых частиц, отложений и волочащихся элементов, перетекают самотеком через гидроэлементы насосов в резервуар насосной станции. В случае, когда какой-либо из насосов работает, сточные воды поступают только в сепаратор, связанный с неработающим насосом. Заданные уровни сточных вод в резервуаре станции контролируются ультразвуковым датчиком (возможно использование других типов датчиков).Устройство безопасности и контроля после получения сигнала о достижении заданного уровня сточных вод в резервуаре включает или останавливает соответствующие насосы. Включенный насос всасывает частично очищенные сточные воды и нагнетает их в сепаратор, расположенный на оси реле давления насоса. Энергия перекачиваемого потока сточных вод уносит твердые частицы из сепаратора в напорный трубопровод насосной станции. Избыточное давление, возникающее при перекачке, перекрывает обратный поток сточных вод в резервуар станции.Во время рабочего цикла насоса сточные воды поступают в резервуар через второй сепаратор и гидросистему холостого насоса. После достижения нижнего заданного уровня сточных вод в резервуаре насос автоматически отключается. Конструкция сепаратора (специальная система стержневых сепараторов) позволяет насосной станции работать в постоянном режиме, не требуя выполнения дополнительных операций по удалению накопившихся примесей. При каждом запуске насоса сепаратор выполняет процедуру «самоочистки».Гидравлическая система насосов, не имеющая прямого контакта с твердыми частицами и особенно с увлекаемыми материалами, не подвержена засорению.

Ступень наполнения

Ступень откачки


Электропитание и управление

Питание и управление канализационной насосной станцией ТС осуществляется предохранительно-регулирующим устройством УЗС.8. Основная энергия поступает от электросети.В качестве резерва, после переключения режимов подачи электроэнергии, система может получать питание от токогенератора соответствующей мощности. UZS.8 имеет следующие защиты:

  • защита от короткого замыкания в обмотке двигателя и питающих кабелях
  • защита от перегрузки по току
  • защита от неполной фазы и асимметрии мощности
  • защита от падения напряжения питания
  • защита от «сухой» работы.

Вся система управляется микропроцессорным драйвером СЗХ-2 (возможно использование другого контроллера). Этот контроллер представляет собой современное электронное устройство, которое автоматически контролирует работу насосных агрегатов, установленных в канализационной насосной станции. Насосные агрегаты работают поочередно. В случае интенсивного поступления сточных вод на станцию ​​срабатывают два-три насоса. Была использована защита, предотвращающая одновременное включение двух насосных агрегатов, чтобы избежать перегрузки электросети.Управление насосными агрегатами ведется по запрограммированному алгоритму. Непосредственными сигналами для выполнения последовательных этапов процесса являются импульсы ультразвукового датчика, измеряющего уровень сточных вод. Программное обеспечение контроллера позволяет посылать соответствующие сигналы в систему удаленного наблюдения. Это позволяет отправлять сообщения или визуализировать работу канализационной насосной станции.

TSB


Сертификация

Согласно директивам Европейского Союза, канализационные насосные станции подчиняются следующим директивам: директиве по строительным материалам (89/106 / EWG), директиве по машинам (98/37 / WE), директиве по низковольтному оборудованию (73/23 / EWG) и электромагнитной директиве (89/336 / EWG).Канализационные насосные станции TS соответствуют требованиям, подтвержденным испытаниями WE, проведенными уполномоченным лицом, нормы PN-EN 12050-1: 2001 «Перекачивание сточных вод в зданиях и их окрестностях. Принципы строительства и испытаний. Часть 1: Насосные станции для сточных вод. содержащие фекалии »и PN-EN 12050-4: 2001« Обратные клапаны для откачки сточных вод без фекалий и с фекалиями », нормы согласованы с директивой 89/106 / EEC.

Техническая спецификация

Тип Приток сточных вод Трубка для насоса Количество насосов Нижний край патрубка Насосы типа Вместимость Минимальный диаметр камеры
м 3 / ч мм штуки мм м 3 мм
TSA.1,05 0,5 80 2 400 FZB.2, FZD.2 0,05 2000
TSA.1.10 1 80 2 450 FZB.2, FZD.2 0,1 2000
TSA.1.20 2 80 2 500 FZB.2, ФЗД.2 0,15 2000
TSA.1.40 4 80 2 500 FZB.2, FZD.2 0,15 2000
FZB.3, FZD.3
TSA.1.60 6 100 2 550 FZB.2, ФЗД.2 0,2 2500
FZB.3, FZD.3
TSA.2.10 10 100 2 600 FZB.2, FZD.2 0,3 2500
FZB.3, FZD.3
TSA.2.15 15 100 2 700 FZB.2, ФЗД.2 0,5 2500
FZB.3, FZD.3
TSA.2.30 30 100 2-4 1200 FZB.2, FZD.2 1 3000
FZB.3, FZD.3
TSA.2.45 45 125 2-4 1200 FZB.3, ФЗД.3 1,5 3000
TSA.2.60 60 125 2-4 1400 FZB.3, FZD.3 2 3800
TSA.2.80 80 150 2-4 1600 FZB.3, FZD.3 2,4 4000
TSA.3,12 120 150 2-4 1600 FZB.3, FZD.3 4 4500
TSA.3.15 150 200 2-4 1800 FZB.3, FZD.3 5 4500
TSA.3.20 200 200 2-4 1800 FZB.3, ФЗД.3 6 4800
TSA.3.25 250 250 2-4 2000 FZB.6, FZD.6 6 4800
TSA.3.35 350 250 2-4 2000 FZB.6, FZD.6 9 5500
TSA.3,40 400 250 2-4 2200 FZB.6, FZD.6 11 5500
Тип Приток сточных вод Трубка для насоса Количество насосов Нижний край патрубка Насосы типа Вместимость Минимальный диаметр камеры
м 3 / ч мм штуки мм м 3 мм
БСЭ.1.05
ТСБ.1.10
1 80 2 400 FZB.2, FZD.2 0,1 1500
ТСБ.1.20
ТСБ.1.40
4 80 2 500 FZB.2, FZD.2 0,15 1500
БСЭ.1,60 6 100 2 550 FZB.2, FZB.3,
FZD.2, FZD.3
0,2 ​​ 2000
TSB.2.10 10 100 2 600 FZB.2, FZB.3,
FZD.2, FZD.3
0,3 2000
БСЭ.2,15 15 100 2 700 FZB.2, FZB.3,
FZD.2, FZD.3
0,5 2000
TSB.2.30 30 100 2 1200 FZB.2, FZB.3,
FZD.2, FZD.3
1 2500
БСЭ.2,45 45 100 2 1200 FZB.3, FZD.3 1,5 2500
TSB.2.60 60 100 2 1400 FZB.3, FZD.3 2 2500
ТСБ.2.80 80 150 2 1600 FZB.3, ФЗД.3 2,4 3000
Тип Приток сточных вод Насосы типа Минимальный диаметр камеры
м 3 / ч мм
TSC.1.40 1–5 ФЗ.2, ФЗ.3 1500
TSC.1,60 5,1 — 8 ФЗ.2, ФЗ.3 1500
TSC.2.15 8,1 — 20 ФЗ.2, ФЗ.3 2000
TSC.2.30 21–39 FZ.2, FZ.3, FZ.4 2000
TSC.2.45 40–52 FZ.2, FZ.3, FZ.4, FZ.5 2000
TSC.2,60 53 — 70 FZ.3, FZ.4, FZ.5, FZ.6 2500
TSC.2.80 71 — 95 FZ.4, FZ.5, FZ.6, FZ.7 2500
TSC.3.10 96–150 FZ.4, FZ.5, FZ.6, FZ.7, FZ.8, FZ.9 2500–3500

Призы и награды за продукцию

  • Инновационный продукт 2012 г.
  • Медаль Europejski dla Hydro-Vacuum S.А.
  • злотый медаль на таргач TIWS 2010
  • MEDIUM — Lider Instalacji 2008
  • Злотый Медаль MTP POLEKO 2006

DEP объявляет об ускоренной модернизации канализационных и насосных станций в районе Донган-Хиллз на Статен-Айленде

ДЛЯ НЕМЕДЛЕННОЙ РАСПРОДАЖИ 11-95

27 октября 2011 г.

КОНТАКТ:

Фаррелл Склеров / Мерседес Падилья (718) 595-6600

Модернизированный Мейсон
Насосная станция Avenue и дополнительная пропускная способность канализации помогут избежать резервного копирования канализационных сетей

Комиссар по охране окружающей среды Картер Стрикленд сегодня объявил, что DEP ускоряет реализацию проекта стоимостью 10 миллионов долларов США, направленного на сокращение количества резервных канализационных труб в секции Dongan Hills на Статен-Айленде во время типичных штормов.Проект включает 5 миллионов долларов на реконструкцию насосной станции Mason Avenue, что более чем в три раза увеличивает ее текущую мощность с 4,6 миллиона галлонов в день до 15,5 миллиона галлонов в день. Проект также включает 5 миллионов долларов на модернизацию местных канализационных сетей на Нотон-авеню, Слейтер-Бульвар и Сивер-авеню, а также установку силовых магистралей на Мейсон-авеню и Сивью-авеню. Модернизированная насосная станция, новые канализационные коллекторы и новая силовая магистраль будут перекачивать дополнительные сточные воды на очистные сооружения Oakwood Beach.Ожидается, что этот капитальный проект поможет десяткам жителей в этом районе, которые испытывали проблемы с санитарной защитой и сильными наводнениями во время ливневых дождей. Проект финансируется DEP и будет управляться как DEP, так и Департаментом проектирования и строительства. Строительство по этому проекту, первоначально запланированное на 2016 год, теперь начнется в 2015 году и займет около 18 месяцев.

«Этот проект станет долгожданным облегчением для жителей Донган-Хиллз, которые испытывали резервные сточные воды во время ливневых дождей», — сказал комиссар Стрикленд.«После недавних встреч с президентом округа Молинаро, членом совета Оддо и другими выборными должностными лицами, которые подчеркнули необходимость проекта, DEP в короткие сроки внесла его в наш капитальный бюджет в 2015 году. трубопровод, насосная станция и связанные с ним канализационные работы скоро смогут перекачивать более чем в три раза больше санитарной воды из домов людей на местные очистные сооружения. Это лишь один из многих проектов в рамках обязательства мэра Блумберга по улучшению канализационная сеть города, чтобы избежать переполнения, уменьшить наводнения и улучшить качество жизни жителей Нью-Йорка.Только с 2002 года город инвестировал более 1,9 миллиарда долларов в модернизацию городской канализационной системы, в том числе около 380 миллионов долларов только на Статен-Айленд ».

« Я благодарю мэра Блумберга и комиссара Стрикленда за признание серьезности этой проблемы и принятие мер. на нем с эффективным планом борьбы с заделкой канализационных сетей и наводнениями, — сказал президент района Джеймс Молинаро. — Этот район страдал в течение многих лет, и мы ценим оперативность DEP. Вода течет под гору, и в районе, который почти ниже уровня моря, модернизированная насосная станция — единственное решение, основанное на здравом смысле.«

« Никто не должен жить в страхе перед прогнозом погоды, и это именно то, что продолжают терпеть люди на Нотон-авеню и некоторых прилегающих кварталах », — сказал член совета Джеймс Оддо. им мгновенное облегчение, но ускорение этого проекта на 12 месяцев действительно помогает. Мы продолжим следить за тем, чтобы этот проект был реализован, чтобы помочь этим людям как можно скорее ».

Реконструкция насосной станции на Мейсон-авеню включает новые и более крупные насосы, а также модернизированные трубопроводы и электрические средства управления для увеличения пропускной способности. насосной станции.Насосная мощность в настоящее время ограничена двумя насосами, которые могут перекачивать 4,6 миллиона галлонов в день из-за размера силовой магистрали. С увеличением мощности магистральных магистралей и канализационных работ на насосную станцию ​​будет поступать больший поток ливневой воды, что позволит ей отправлять до 15,5 миллионов галлонов в день на очистные сооружения Оуквуд-Бич. Модернизация канализации охватит территорию в две с половиной мили. Новые 2400 футов канализации будут проходить от Сивер-авеню, Слейтер-бульвар и Нотон-авеню между Лакония-авеню и Мейсон-авеню, а также по Мейсон-авеню, между Нотон-авеню и Сивер-авеню.Для обработки потока из новых санитарных коллекторов будет установлено около 5000 футов модернизированной 12-дюймовой магистрали для перекачки сточных вод от насосной станции, которая будет установлена ​​на Мейсон-авеню от Сивер-авеню до Сивью-авеню, а затем вниз от Сивью к существующей. 48-дюймовая канализация на бульваре Отца Каподано. Все канализационные работы будут спроектированы и построены Департаментом проектирования и строительства. Насосная станция будет спроектирована и построена ДЭП.

Модернизация городской канализационной инфраструктуры — центральная часть предстоящего капитального плана DEP.С 2002 года город выделил более 1,9 миллиарда долларов на повышение надежности канализационной системы, в том числе около 380 миллионов долларов для Статен-Айленда и почти 242 миллиона долларов для Юго-Восточного Квинса. Поскольку некоторые низменные районы города по-прежнему подвержены наводнениям, DEP выделяет дополнительно 250 миллионов долларов с 2012 по 2021 финансовый год для Статен-Айленда и 142 миллиона долларов для Юго-Восточного Квинса на модернизацию канализационных сетей.

DEP управляет водоснабжением города, обеспечивая более одного миллиарда галлонов воды каждый день более чем девяти миллионам жителей, включая восемь миллионов жителей Нью-Йорка.Вода доставляется с водораздела, который простирается более чем на 125 миль от города и включает 19 водохранилищ и три контролируемых озера. Примерно 7000 миль водопроводов, туннелей и акведуков доставляют воду в дома и предприятия в пяти районах, а 7400 миль канализационных сетей отводят сточные воды на 14 городских очистных сооружений. В DEP работает почти 6000 сотрудников, в том числе почти 1000 человек в северной части штата. У DEP есть надежная программа капиталовложений с запланированными инвестициями в размере 8,9 миллиарда долларов в течение следующих пяти лет.Ожидается, что эти расходы будут создавать 9000 рабочих мест в год за тот же период времени. Для получения дополнительной информации посетите нас на Facebook по адресу www.facebook.com/nycwater или подпишитесь на нас в Twitter по адресу www.twitter.com/nycwater.

Станция септического подъемника — что это такое и как они работают? • Септическая служба Мартина

Что такое станция септического подъемника?

Как и в большинстве аспектов канализационной системы вашей собственности, компоненты не имеют для вас значения, пока не возникнет проблема. Итак, давайте сначала разберемся, что такое септическая станция подъемника и как она работает.Здесь, на юго-западе Флориды, мы обслуживаем ровную территорию. Например, в округе Шарлотт сточные воды из дома, возможно, придется перекачивать на более высокий уровень, чтобы вода могла быть очищена должным образом и безопасно. Сточные воды из септической системы обычно обрабатываются самотеком, а для очистки сточных вод используется дренажное поле. Когда участок слишком ровный, используется насос, чтобы перекачать воду на более высокий участок.

Эти подъемные насосы должны работать постоянно, иначе не будет работать септическая система. Наши опытные специалисты здесь, в Martin Septic, могут установить, устранить неисправности и при необходимости заменить насос подъемной станции.

Как работают септические подъемники?

Единственное отличие септической системы, в которой используется септическая подъемная станция, — это просто насосы и элементы управления. Когда сточные воды, которые хранятся в септике, достигают заданного уровня, срабатывает датчик, который включает насос. Затем сточные воды перекачиваются в следующее место или пункт назначения, в зависимости от того, как мы спроектируем вашу систему. Вам не нужно знать все подробности, но мы знаем. Мы также можем помочь, настроив регулярное плановое обслуживание, чтобы вы могли избежать проблем и в будущем.Помните, что насосы, электронное управление и электрическая система постоянно находятся в агрессивной среде, поэтому подъемные станции требуют технического обслуживания, чтобы избежать дорогостоящего ремонта.

Надлежащее техническое обслуживание включает откачку и очистку мокрых колодцев для предотвращения накопления твердых частиц и жира, осмотр насосов, смазку обратных клапанов, а также проверки и чистку поплавков для обеспечения надлежащей работы. Также включен осмотр всего оборудования для управления электродвигателями и бассейна, очистных сооружений и крышек для предотвращения отложений.

Запланируйте свою оценку

насосных станций | Официальный сайт города Фрамингем, Массачусетс,

Осмотр и ремонт

В городе Фрамингем работает 48 насосных станций для сточных вод. Насосные станции ежедневно проверяются техническими специалистами отдела водоснабжения и канализации.

Технические специалисты проверяют и ремонтируют насосы и связанное с ними оборудование, чтобы поддерживать потоки из многих жилых кварталов.Насосные станции сточных вод используются для перекачивания сточных вод, когда сточные воды не могут течь под действием силы тяжести. Сточные воды собираются на насосных станциях по всему городу от жилых и коммерческих пользователей и перекачиваются туда, где они могут течь самотеком.

Управление водных ресурсов штата Массачусетс

Фрамингем является частью системы очистки сточных вод Управления водных ресурсов штата Массачусетс (MWRA). Наши сточные воды сбрасываются в канализационные коллекторы MWRA, которые поступают на очистные сооружения острова Дир.

Мониторинг системы

Насосные станции контролируются и контролируются центральной компьютерной системой, которая обменивается данными на радиочастоте УВЧ. Система круглосуточно контролирует насосные станции на предмет:

  • Правильного расхода
  • Насосы работают
  • Безопасность

Во время события технический специалист автоматически получает вызов для ответа на конкретную проблему станции.

Ежедневное управление

Программа насосных станций для сточных вод направлена ​​на поддержание и улучшение активов системы, включая систематическое обновление электронных средств управления и компонентов насосов на многих насосных станциях для сточных вод.Чтобы смягчить воздействие образования сульфидов и связанной с ними коррозии, на насосной станции Worcester Road была спроектирована и построена система подачи химикатов.

Проблемы

Персонал насосной станции при выполнении своих проверок и работ по техническому обслуживанию сталкивается с конкретными проблемами, такими как:

  • Потребность в резервном питании
  • Замкнутые пространства
  • Возраст и разнообразие оборудования
  • Накопление смазки
  • Сульфидная коррозия

Персонал программы выполняет постоянный ремонт и техническое обслуживание устаревших компонентов станции.

.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
