Подпиточный клапан. Как правильно выбрать?

Двигателем прогресса считается лень, то бишь – упрощение жизни. В отоплении упрощением есть автоматизация процессов. Применение циркуляционных насосов, закрытых расширительных баков, автоматических воздухоотводчиков, предохранительных клапанов и т.д. Все эти решения облегчают эксплуатацию системы отопления.
Но иногда совмещение этих устройств приводит к непредвиденным сложностям – необходимости автоматической подпитки отопительной системы теплоносителем. К счастью решение уже найдено, и о нем сегодня и поговорим.
Подпиточный клапан Honeywell

Во время работы, объём воды (как наиболее распространённого теплоносителя) уменьшается. Когда же уходит вода? 1.     При срабатывании автоматических воздухоотдводчиков. С воздухом выходит и часть воды. 2.     С испарением. Среднемесячный расход 3 литра на каждые 150 кВт.
3.     При открывании кранов Маевского на радиаторах. 4.     При очистке фильтров. Или других профилактических работах. 5.     При срабатывании предохранительных клапанов. Также может увеличиваться объём отопительной системы из-за увеличения внутреннего объёма полимерных трубопроводов (из-за тепловой деформации), или металлической арматуры или трубопроводов (в следствии коррозии).

Все это приводит к падению давления в системе отопления. Для решения этих проблем был разработан  подпиточный клапан

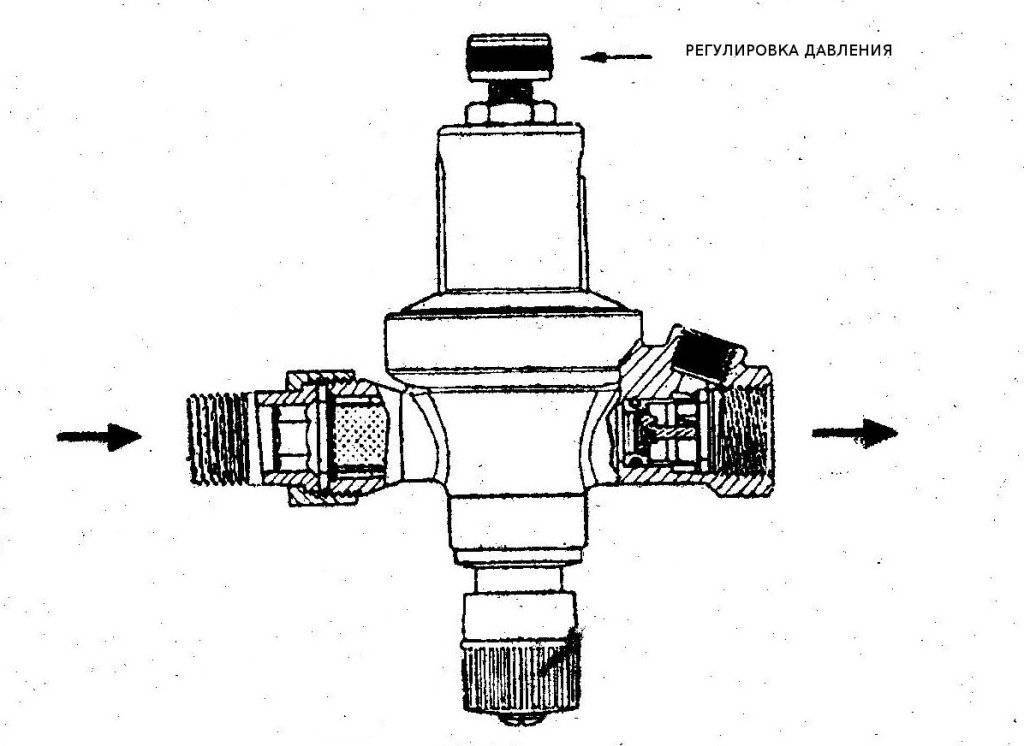

Конструкция клапана базируется на принципе работы редуктора давления воды.

Конструкция подпиточного клапана SmartFiller M от RBM

Мембрана клапана настроена на нужное давление в системе отопления, и при его понижении она ослабляет действие пружины. Подпиточный клапан открывается, тем самым пропуская воду в отопительный контур. При достижении нужного уровня – клапан снова закрывается. Важно что-бы не было противотока воды – из отопления в водоснабжение, так как качество воды в системе отопления хуже.  Также, там могут присутствовать микроорганизмы и бактерии. Потому в данном клапане должен устанавливаться обратный клапан.
На что стоит обратить внимание при выборе подпиточного клапана?
— Такое устройство должно иметь возможность полного открытия/перекрытия. Это важно при первом заполнении системы отопления водой. Чтобы этот процесс происходил быстрее, большинство производителей устанавливают удобную ручку для этого. — Любой клапан можно настроить на нужное давление, при котором он будет срабатывать. Для удобства настройки лучше устанавливать клапан с ручкой настройки (RBM, Honeywell, FAR). Также очень важно наличие манометра. Все клапаны снабжаются выходом под манометр, но немногие его добавляют в комплект изделия (RBM, Watts, Tiemme, FAR). Клапаны без манометра дешевле, но без него никак не обойтись. И потому если добавить к цене клапана и цену на это измерительное устройство, то суммарная стоимость может быть не в их пользу.
Это уже маркетинговые войны производителей). — Так как рабочий механизм подпиточного клапана достаточно деликатен, отдельные производители добавляют в его конструкцию фильтр (Officine Rigamonti, Icma, Caleffi, FAR). Если клапан не имеет встроенного фильтра, его необходимо устанавливать отдельно.

— Корпуса клапанов изготавливают из латуни. Для повышения стойкости к внешней коррозии они могут покрываться никелем (RBM, Tiemme, FAR).

Клапаны подпитки различных европейских производителей

В целом, выбирая такой клапан, обращайте внимания не на цену, а на комплектацию, удобство использования, конструкцию и технические параметры (диапазон настройки, рабочее давление и температура). Потому, что клапан подпитки является элементом защиты Вашей отопительной системы. А на безопасности экономит не стоит.


О применении подпиточного клапана в системе отопления

Наличие качественно работающей отопительной системы является обязательным для любого жилого дома. В противном случае жить в таком здании будет, мягко говоря, не так уж комфортно. Принцип работы отопления в наших домах предельно прост: в специальном котле нагревается теплоноситель, который посредством насоса или естественной циркуляции поступает к радиаторам, которые, собственно, и прогревают воздух в помещении до необходимой температуры.

Сегодня наиболее востребованным теплоносителем является вода, поскольку она наиболее доступна, к тому же прекрасно показала себя в работе.

Читайте – о нюансах выбора теплоносителя.

И все, казалось бы, хорошо, вот только есть одна проблема: при низких температурах вода имеет свойство замерзать. А это значит, что может повредиться трубопровод или другие элементы системы.

Порой владельцы частных домов и сотрудники, которые следят за отопительными системами многоэтажных зданий, отмечают некоторые нарушения в работе системы. В частности – снижения качества отопления из-за колебания давления в системе.

Причиной изменений может являться:

  1. Замерзание и оттаивание теплоносителя: именно эта причина считается наиболее частой. При замерзании теплоноситель расширяется в объеме, тем самым меняя давление в системе.
  2. Срабатывание воздухоотвода: при перегреве теплоносителя котлом давление в системе повышается. Чтобы избежать неприятностей, каждая отопительная система снабжена воздухоотводом. Он, срабатывая, на самом деле снижает уровень давления. Но порой этот показатель становится слишком низким – и опять наблюдаются проблемы с отоплением.
  3. Течь и чистка фильтров также способствуют изменению давления. И самое неприятное то, что при возникновении протекания теплоносителя, место порыва (или ослабевание соединительных элементов) удается обнаружить не сразу.

Какой бы ни было причина уменьшения количества теплоносителя, явно одно: для нормальной работы отопления количество воды в системе нужно увеличивать.

Для этого используется  узел подпитки. Изначально на этот элемент не обращают внимания, не считая его установку необходимостью. Но такое мнение ошибочно.

Что такое узел подпитки и как он работает?

Этот узел является, как уже было сказано, важным элементом отопления. Его основная задача – контроль количества теплоносителя, и, при необходимости – его восполнение.

Как правило, в современных отопительных системах устанавливаются автоматические узлы, основным элементом в которых является подпиточный клапан. Он имеет небольшую мембрану, на которую воздействует давление внутри системы и пружину.

В случае, если давление в отопительном контуре понижается, воздействие на пружину, соответственно, снижается. Мембрана перестает сдавливать пружину, и она проталкивает шток, в результате чего открывается отверстие для пополнения отопительной системы. Через это отверстие поступает вода.

Как правило, подпиточный клапан для системы отопления устанавливается на трубу, которая подает обычную воду. То есть, соединена с системой водоснабжения. Это следует учитывать, поскольку для отопительной системы вода используется очищенная (она оставляет меньшее количество налета на стенках труб и радиаторов).

В то время как привычная вода из водопровода очистку не прошла. То есть, рациональнее на входе поставить небольшой фильтр и время от времени его менять. Таким образом вы сможете уберечь трубы и соединения от преждевременного накопления отложений.

Когда начинается подача дополнительного количества воды в систему отопления, давление в ней постепенно начинает подниматься. Как только оно достигнет необходимого уровня, на мембрану вновь оказывается давление. Она воздействует на пружину, которая, сжимаясь,  закрывает отверстие.

Как видите, принцип действия подпиточного клапана достаточно прост. Но действие это крайне важно.

Из чего состоит подпиточный клапан

Важно: бывают случаи, когда велика вероятность попадания теплоноситель из отопительного контура в водопроводные трубы. Это крайне нежелательно, поскольку многие владельцы используют в качестве теплоносителя воду с антифризом. Для защиты от подобной ситуации следует установить специальный обратный клапан.

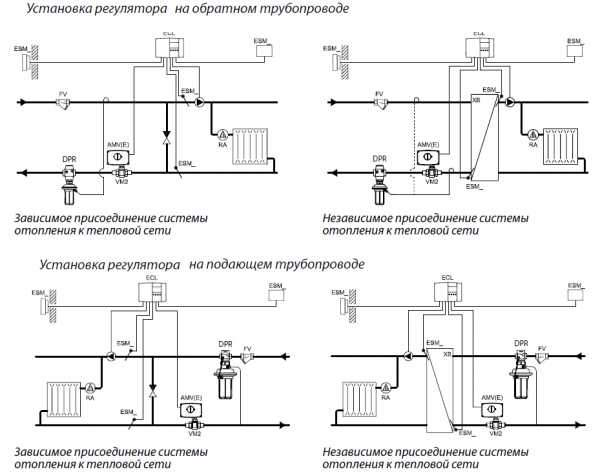

Где установить?

Специалисты утверждают, что лучше всего подпиточный клапан устанавливать неподалеку от расширительного бака. Это на самом деле так, поскольку бак срабатывает регулярно, и, соответственно, сразу после снижения давления в системе из-за работы бака оно автоматически восстанавливается клапаном. То есть, перебои с давлением крайне непродолжительны, и не скажутся на качестве работы системы.

Не следует располагать узел подпитки на трубах обрата возле отопительного котла. В таком случае порция холодной воды может провоцировать сбои в работе. Точно также не рекомендуется устанавливать автоматический подпиточный клапан на трубах с подающей водой. В таком случае теплоноситель слишком горячий, и может повредить элементы самого узла.

Почему именно автоматика?

Прошло то время, когда уровень давления в системе регулировался вручную. Причина установки именно автоматического узла в том, что на самом деле подпитка требуется достаточно часто. Автоматика сама контролирует уровень давления, сама определяет необходимое количество воды, которую следует добавить для нормализации работы отопления.

Ярким примером качественного современного оборудования является подпиточный клапан alimat. Это качественный элемент, который поможет вам обеспечить нормальную работу отопительной системы, без каких-либо проблем с давлением.

Вывод

Подпиточный клапан с манометром – простой способ избежать сбоев в работе отопления. Нет необходимости периодически проверять давление, перекрывать насос и самостоятельно восполнять количество теплоносителя. Немного потраченных средств и времени на установку – и ваша систему будет работать безотказно, а в доме всегда будет тепло и комфортно.

Надеемся, что статья была вам полезна. Будем благодарны, если поделитесь ею в социальных сетях.

Подпиточный клапан для системы отопления — ручной и автоматический: tvin270584 — LiveJournal

Наличие стабильно работающей системы обогрева является обязательным для любого жилого дома. Движение теплоносителя напрямую зависит от объёма жидкости в обогревательной системе. Как следствие, подпиточный клапан необходим в любом случае. Объяснение этому есть: даже при следовании всем правилам и требованиям, всё равно будут протечки жидкости, допустим, через соединения труб, кран Маевского либо уплотнение около насоса циркуляции и т.п. По большому счёту, это незначительное количество теплоносителя, однако, через определённый промежуток времени, может быть заметная потеря в объёме. В этой статье мастер сантехник подробно рассмотрит его устройство и принципы работы.

Зачем нужен?

Клапан подпитки необходим для поддержания минимального давления системы обогрева в заданных параметрах, докачивая воду из системы водяного снабжения. Нормальное давление для отопления — от 1,5 до 3 бар, водоснабжения – от 2,5 до 6 бар. В случае упадка давления по каким-либо причинам, подпиточный клапан его автоматически восстановит.

По стандартам клапан монтируется на трубу, где циркулирует обычная вода. То есть на трубу, которая соединена с водоснабжающей системой. Про это стоит помнить, так как для системы обогрева используется очищенная вода (она оставляет меньше налёта изнутри труб и батарей).

Обратите внимание! Клапан подпитки монтируется только в обогревательную систему, где носителем тепла является вода. Если залит антифриз, то не дозированное разбавление «незамерзайки» может посодействовать выпадению осадка, а это, в свою очередь, плохо скажется на всей обогревательной системе.

Виды управления подпиточным клапаном

Различают клапан подпитки системы отопления двух видов:


  • механический;

  • автоматический.

Прибор с механическим управлением может крепиться в компактных обогревательных системах из-за того, что там на повышенное давление оказывают влияние мембраны баков. В таком случае объём жидкости сделать меньше можно самостоятельно, просто открыв подающий воду кран.

Однако, чтобы осуществлять эти работы в нужное время, требуется иметь немного опыта. Из-за того, что необходимо регулярно корректировать значения давления внутри отопительной системы и объём жидкости. Если теплоносителя замного, то аварийные ситуации возникнут с большой вероятностью. Клапан автоматического типа нужно монтировать в большие обогревательные системы, где есть множество контуров.

В современных моделях котельного оборудования автоматический клапан (его также называют редукционным) входит в стандартный комплект. Если быть точнее, то этот прибор – это часть автоматики. Отдельно установить редуктор подпитки можно только при зависимости всей схемы от электрической энергии.

Где установить?

Мастера рекомендуют крепить подпиточный клапан для системы отопления вблизи расширительного бака. И это логично, ведь бак срабатывает всегда, и, естественно, сразу после понижения давления из-за работы бака оно автоматически корректируется клапаном.

Нестабильность давления недолгая и не повлияет на системную работоспособность.

Не стоит устанавливать клапан автоподпитки системы обогрева на контуре обратки около котла. В противном случае доза холодной жидкости может спровоцировать сбои в работе.

Не надо проводить установку прибора и на контурах подачи. Иначе слишком горячая вода может повредить элементы самого узла.

Монтаж

Установка подпиточного клапана подразумевает:


  • Работы по монтажу следует начинать с подготовки узла, запаковав все резьбовые соединения: с одной стороны устанавливается полипропиленовая американка 20х1/2, с другой стороны — концевая муфта 20х1/2.

  • Теперь нужно впаять монтажные краны, установить штатный манометр и подключить собранный узел к любой точке обогревательной системы.

  • Теперь встаёт вопрос, как отрегулировать клапан подпитки системы отопления. Ведь чтобы запустить в работу собранную систему, её требуется настроить на необходимое давление. Для этого в верхней части прибора есть регулировочный винт давления. Его нужно выкрутить целиком и медленно закручивать затем обратно. Контролируется повышающееся давление по манометру.

  • Настроив необходимое давление, необходимо прочно закрепить винт контргайкой. Нижняя ручка запорного прибора перекрывается, а при откручивании – открывается.

После того, как проведена регулировка подпиточного клапана, систему можно считать готовой к работе.

Расчёт подпитки системы отопления

Как было сказано выше, клапан подпитки обеспечивает безопасную работу обогревательной системы. С целью её стабильной работы требуется провести качественный расчёт снабжения системы и выполнить надёжную установку клапана.

Чтобы рассчитать подпитку отопления, используется формула, в которой площадь дома умножается на климатическую мощность и делится на десять. Коэффициент климатической мощности выясняется исходя из региона, где стоит дом.

Расчёт мощности подпитки отопления исходя из региона


  • Центральный регион 1,3-1,6 кВт

  • Северный регион 1,6-2,2 кВт

  • Южный регион 0,8-0,95 кВт

Формула расчёта мощности подпитки

Nk=100*1,3/10=13 кВт

где

100 – это площадь здания в м²;

1,3 – это показатель климатической мощности.

Производители клапанов подпитки

Основными производителями рассматриваемых клапанов являются Watts (Германия) и Emmeti (Италия).

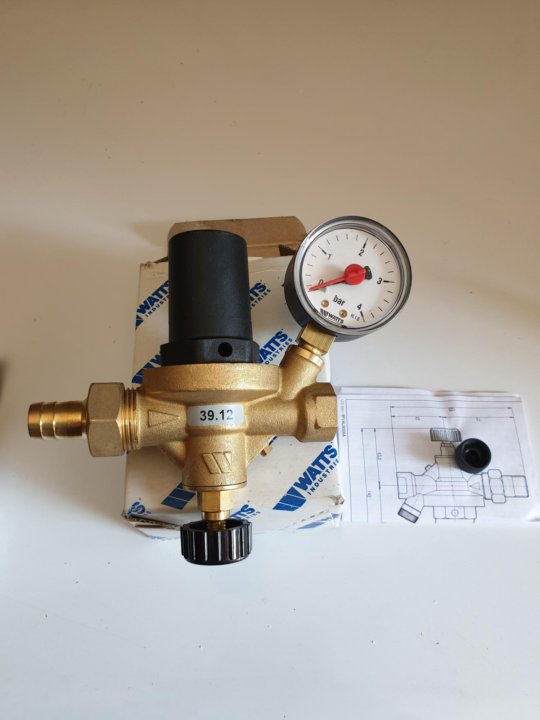

Производство компании Watts Industries (входит в концерн WATTS WATER TECHNOLOGIES) берёт своё начало в 1874 году. Это крупнейший производитель инженерной сантехники в Евросоюзе. Выпускает системы отопления, водяного снабжения и водоподготовки для жилых, коммерческих и общественных зданий. Подпиточные клапаны компании зарекомендовали себя как качественные, надёжные, эффективные.

Watts> имеет свыше 20 наград международных отраслевых выставок инноваций в сфере отопления и водоснабжения.

Подпиточный клапан НВ Emeti Alimatic с манометром диаметром 52 мм. 1/2

Подпиточный клапан НВ EMMETI ALIMATIC

Emmeti – это компания, выпускающая компоненты для обогревательных систем с 1976 года. Главной её целью является качество. Научные разработки, инновационные технологии и стабильное развитие – это ключевые факторы успеха. Продукция Emmeti имеет сертификаты качества в соответствии со стандартами ISO 9001. Клапаны подпиточные EMMETI отличаются высоким качеством материалов и сборки.

Автоматический клапан подпитки является простым способом избежать перебоев в работе обогревательной системы. Не нужно время от времени проверять давление, перекрывать насос и вручную восполнять количество жидкости. Немного вложений и времени на монтаж – и система обогрева будет функционировать без отказа, а в доме всегда будет благоприятный микроклимат.


Источник
http://santekhnik-moskva.blogspot.com/2018/03/podpitochnyj-klapan.html

Как отрегулировать редукционный клапан на котле?

Для сброса регулирующего клапана : Снимите колпачок рычага быстрого заполнения и ослабьте контргайку. Для повышения пониженного давления — медленно поворачивайте регулировочный винт по часовой стрелке до тех пор, пока системный манометр не покажет необходимое давление . Для понижения приведенного давления — поверните регулировочный винт против часовой стрелки.

Нажмите, чтобы увидеть полный ответ.

Тогда как работает редукционный клапан на котле?

Редукционный клапан давления предназначен для оперативного управления, а не для обеспечения безопасности.Его задача состоит в том, чтобы убедиться, что в бойлере есть вода под соответствующим давлением . Проверка редукционного клапана давления должна быть частью любой проверки системы водяного отопления.

Аналогичным образом, как узнать, неисправен ли мой редукционный клапан? Вот пять симптомов, которые могут указывать на неисправность редукционного клапана.

  1. Снижение давления воды.
  2. Нет давления воды.
  3. Стук или вибрация стен.
  4. Утечка на вашей клумбе или в саду рядом с домом может быть причиной протечки предохранительного клапана.
  5. Высокое давление воды.

Как работает редукционный клапан?

Одним из устройств, которое может помочь вам снизить давление воды в вашем доме, является редукционный клапан давления воды . Эти клапаны работают по принципу , сокращая количество воды, проходящей через трубу. Вода, которая нагнетается по трубам под высоким давлением до клапана , будет замедляться после клапана .

Как часто необходимо заменять предохранительные клапаны?

Если дата не указана , предохранительный клапан должен быть заменен не позднее чем через пять лет после даты его изготовления». В промышленном холодильном оборудовании текущая рекомендация : с по заменить предохранительным клапаном с пятилетним циклом.

Клапаны заполнения гидравлической системы

— создание надлежащего давления в системе — CHC California Hydronics

Клапаны заполнения гидравлической системы — создание надлежащего давления в системе

Автор: Пол Кэмпбелл, корпоративный тренер, CHC



Кого интересуют наполнительные клапаны, также известные как редукционные клапаны для гидравлической системы с замкнутым контуром? Если вам нужна бесшумная система отопления или охлаждения, исправно работающие насосы, бойлеры/чиллеры, добавляющие в систему тепло/охлаждение, и счастливые обитатели дома и/или здания… тогда вам стоит обратить внимание на это маленькое устройство в ваше механическое помещение, называемое заправочным клапаном или предохранительным клапаном.





Чтобы заполнить гидросистему, нам нужно знать высоту здания.



Несколько быстрых советов + Полезные правила:

  • 1 psi = 2,31 фута
  • 1 этаж = ~12 футов над уровнем моря
  • Наполнительный клапан настроен на заводе на 12 фунтов на квадратный дюйм, что хорошо для двухэтажного жилого дома.
  • В верхней части нашей системы требуется положительное давление 3-5 фунтов на квадратный дюйм, чтобы устранить воздушные карманы.
  • Для бойлера и/или чиллера обычно требуется минимальное давление воды 12 фунтов на квадратный дюйм.



Давайте рассмотрим быстрый пример. 5-этажное общежитие с котельной в цокольном этаже.

  • 5 этажей x 12 футов/этаж = 60 футов высоты по вертикали.
  • 60 футов / 2,31 = 26 фунтов на квадратный дюйм, необходимое для заполнения трубопровода.
  • + 3-5 фунтов на квадратный дюйм минимальное давление, необходимое в верхней части системы.
  • 26 фунтов на квадратный дюйм + 3-5 фунтов на квадратный дюйм потребует ~30 фунтов на квадратный дюйм давления в клапане заполнения в подвале.

Примечание. Если бы котел находился в верхней части системы, мы бы хотели, чтобы давление в клапане наполнения в подвале составляло 38 фунтов на кв. дюйм (26 + 12).





Остальная часть истории:

В этом примере, что произойдет, если подрядчик установит стандартный наполнительный клапан и забудет отрегулировать заводскую настройку выше 12 фунтов на квадратный дюйм?

·       На верхних этажах (4-й и 5-й) оказывается МНОГО разочарованных студентов, которым ОЧЕНЬ холодно в середине зимы.

·       После 10 лет жалоб колледж решил, что им нужен «новый» котел из-за бесконечных жалоб.

·       К счастью, был привлечен продавец CHC, чтобы помочь оценить замену котла. Услышав разочарование владельца, они смогли определить неправильную настройку наливного клапана, из-за которой система была частично заполнена водой.

·       Что еще хуже, системный насос также работал в обратном порядке в течение 10 лет.



Там, где важна защита от замерзания, мы используем блок подпитки гликолем… вместо наполнительного клапана. GMU заполнены предварительно смешанным гликолем, а реле давления активирует насос для автоматического + точного контроля минимального давления заполнения системы.У CHC есть несколько вариантов для вашей системы, и мы будем рады помочь с запросами о размерах и ценах.





Если мы можем помочь вам устранить неполадки в здании или жилом доме, которые не работают на пике своих возможностей, мы будем рады помочь. Один из первых вопросов, который мы должны задать: «Для чего предназначен ваш наполнительный клапан и/или GMU»? Если вы не знаете ответа, вы можете перечитать эту статью. Ха!






Пол  за последние 25 лет занимался многими аспектами систем ОВКВ, от проектирования до устранения неполадок и технического обучения. Этот опыт, его сообразительность и чувство юмора делают его идеальным кандидатом в CHC для руководства нашей программой корпоративного обучения и в качестве преподавателя для наших клиентов.

Когда Пол не занимается решениями для систем отопления, охлаждения и комплексных систем, он любит проводить время со своей семьей и друзьями. Павла нигде не найти? Посмотрите за мчащейся лодкой, которая только что прошла мимо вас, да, это он разрезал трассу слалома на водных лыжах. Также известно, что он выпрыгивал из самолета или с 200-футового моста.Вы знаете, просто для пинков.

Поделиться этой статьей

%PDF-1.4 % 66 0 объект> эндообъект внешняя ссылка 66 89 0000000016 00000 н 0000002730 00000 н 0000002076 00000 н 0000002810 00000 н 0000003008 00000 н 0000003032 00000 н 0000003153 00000 н 0000003529 00000 н 0000003603 00000 н 0000003679 00000 н 0000003980 00000 н 0000005862 00000 н 0000006238 00000 н 0000006395 00000 н 0000006937 00000 н 0000015062 00000 н 0000015461 00000 н 0000015880 00000 н 0000015946 00000 н 0000016006 00000 н 0000016054 00000 н 0000016099 00000 н 0000016170 00000 н 0000016238 00000 н 0000016273 00000 н 0000016788 00000 н 0000017569 00000 н 0000019976 00000 н 0000020496 00000 н 0000020654 00000 н 0000021033 00000 н 0000021315 00000 н 0000023888 00000 н 0000025373 00000 н 0000026760 00000 н 0000028790 00000 н 0000031035 00000 н 0000031100 00000 н 0000033232 00000 н 0000033613 00000 н 0000036366 00000 н 0000036654 00000 н 0000036708 00000 н 0000036998 00000 н 0000037369 00000 н 0000037574 00000 н 0000037784 00000 н 0000038158 00000 н 0000041552 00000 н 0000041907 00000 н 0000042633 00000 н 0000043254 00000 н 0000043787 00000 н 0000044311 00000 н 0000044490 00000 н 0000045071 00000 н 0000045238 00000 н 0000045384 00000 н 0000045748 00000 н 0000047445 00000 н 0000047733 00000 н 0000047908 00000 н 0000050035 00000 н 0000052399 00000 н 0000053509 00000 н 0000053530 00000 н 0000053684 00000 н 0000059705 00000 н 0000060620 00000 н 0000061576 00000 н 0000067736 00000 н 0000070406 00000 н 0000071332 00000 н 0000071395 00000 н 0000071685 00000 н 0000072217 00000 н 0000072465 00000 н 0000072573 00000 н 0000072912 00000 н 0000073927 00000 н 0000074174 00000 н 0000074347 00000 н 0000074733 00000 н 0000076964 00000 н 0000077267 00000 н 0000108218 00000 н 0000146663 00000 н 0000187599 00000 н 0000187675 00000 н трейлер ]>> startxref 0 %%EOF 68 0 объект>поток xb«`f`a`g`O`[email protected]

Как устранить протечку предохранительного клапана водонагревателя

Со временем предохранительный клапан водонагревателя может дать течь.
Я только что промыл водонагреватель, как вы упомянули, и теперь клапан сброса давления протекает. Можно ли это заменить самому или вызвать сантехника? —Leighton

Hi Leighton,

Клапаны сброса давления иногда начинают капать при открытии впервые за много лет. Попробуйте открыть и закрыть его несколько раз, чтобы увидеть, сядет ли он сам. Если у вас большая утечка или капание не прекращается само по себе через день или два, клапан необходимо заменить.Сможете ли вы заменить его самостоятельно, будет зависеть от вашего уровня навыков, но что касается ремонта сантехники, это не так уж сложно. Если вы попытаетесь починить его, вот основные шаги:

  1. Во-первых, выключите газ в водонагревателе или включите выключатель, если он электрический.
  2. Закройте запорный вентиль холодной воды на входе в водонагреватель.
  3. Откройте клапан в нижней части и клапан сброса давления на минуту, чтобы слить немного воды из бака и сбросить давление.
  4. Снимите переливную трубку с клапана сброса давления. Если он был приклеен или припаян на месте, его, возможно, придется отрезать.
  5. С помощью трубного ключа отвинтите старый предохранительный клапан.
  6. Оберните тефлоновой лентой резьбу нового клапана и закрутите его до упора, ориентируя отверстие переливной трубы в сторону от бака.
  7. Закрепите сливную трубку предохранительного клапана, используя тефлоновую ленту на резьбе. Если вам нужно заменить дренажную трубу, используйте трубу (и клей), рассчитанную на горячую воду (например, из ХПВХ, а не из ПВХ).
  8. Откройте отсечку холодной воды и проверьте, нет ли утечек вокруг предохранительного клапана.

Удачи в вашем проекте,

Дополнительная информация:

Предыдущая статьяРешения для цветников в арендуСледующая статьяОбрезка корней для увеличения цветения и The Weather Channel уже более десяти лет. Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Слишком высокое давление в бойлере? Вот как это исправить

Давление воды внутри котельной обычно должно быть где-то между 1 и 1,3 бар; обратитесь к руководству, чтобы узнать его оптимальный диапазон. Если давление в котле слишком высокое или низкое и выходит за пределы этого диапазона, ваше центральное отопление не будет работать эффективно — это диапазон, на который рассчитаны все компоненты.

Хотите знать, каким должно быть давление в вашем котле, опасно ли высокое давление в котле или как убедиться, что ваш бойлер остается в оптимальном диапазоне? У компании «Идеальное отопление» есть ответы на все эти и многие другие вопросы.

Опасно ли высокое давление в котле?

Маловероятно, что высокое давление будет опасным, даже если оно намного выше, так как в вашей системе должен быть предохранительный клапан, который срабатывает. Тем не менее, вы не должны полагаться на это, чтобы предотвратить избыточное давление. Во-первых, это будет неэффективно, а во-вторых, может быть опасно, если предохранительный клапан неисправен или заклинен.

Признаки слишком высокого давления в бойлере

Как узнать, слишком ли высокое давление в бойлере? Вот как это узнать.

Проверьте манометр вашего котла

Первым пунктом назначения должен быть ваш манометр. Он находится на самом котле и имеет одну из двух форм: аналоговый (стрелочный) дисплей или цифровой дисплей.

Аналоговый дисплей будет выглядеть как циферблат или спидометр со стрелкой, указывающей на давление. Он будет иметь цифры по краю, но он также должен иметь какое-то указание на то, где находится идеальный диапазон, например, заштрихованная область или две линии, обозначающие максимальное и минимальное давление.

Цифровой манометр может быть жидкокристаллическим, светодиодным или экранным и может быть многофункциональным, т. е. он показывает другую информацию, такую ​​как таймеры, температуры или то, обслуживает ли котел центральное отопление или горячую воду. Иногда приходится нажимать кнопку, чтобы просмотреть различные измерения, пока не дойдете до индикатора давления.

На экране также может отображаться сообщение об ошибке, если он отключился из-за давления. Для получения подробной информации обратитесь к руководству по эксплуатации вашего котла.

Есть ли утечка из вашей системы центрального отопления?

В том маловероятном случае, если манометр неисправен, другим контрольным признаком является утечка из вашей системы центрального отопления.Обычно он начинается в самом слабом звене, поэтому проявляется на стыках, часто там, где трубы соединяются с радиаторами. Если вы видите лужи, стоит проверить давление. Но вам также потребуется, чтобы утечка была устранена сантехником.

Как снизить давление в котле

После того, как вы диагностировали высокое давление в системе котла, следующим шагом будет его снижение. Есть несколько способов снять это давление, и мы упорядочили их по простоте, однако не все методы доступны для каждой системы.

1. Откройте клапан фильтра

Многие (но не все) системы центрального отопления имеют фильтр, через который постоянно проходит вода для удаления примесей. Они также служат дренажными клапанами и идеально подходят для сброса давления в системе. Обычно вы найдете фильтр рядом с котлом, так как он должен быть расположен между последним радиатором и котлом, чтобы обеспечить наилучшую защиту вашего котла. Он будет конической или цилиндрической формы с клапаном внизу.Поставьте ведро под фильтр, откройте вентиль и следите за манометром. Закройте клапан, когда он достигнет 1 бар.

2. Используйте сливной клапан

Если у вас нет фильтра, у вас может быть сливной клапан (также известный как сливной кран). Он расположен в трубопроводе системы центрального отопления. Он может быть где угодно, и их может быть несколько, но если есть только один, то, вероятно, внизу.

Это Y-образный или Т-образный компонент, отходящий от трубопровода, с клапаном, для открытия которого может потребоваться гаечный ключ. Поставьте под него ведро или ванну и откройте его, проверяя давление в котле. Закройте клапан, когда он достигнет 1 бар.

3. Прокачать радиатор

Наряду с выпуском воздуха, попавшего в систему, можно также выполнить прокачку для снижения давления воды. Мы написали здесь статью о выпуске воздуха из радиаторов, но в целом найдите выпускной клапан на радиаторе, поместите ведро или ванну под или рядом с клапаном и осторожно откройте клапан.

Вода будет разбрызгиваться, поэтому вы также должны защитить обои и ковры поблизости.Прокачка радиатора сделает работу, но очень медленная, поэтому один из вышеперечисленных методов предпочтительнее, если он доступен.

4. Отвернуть гайку радиатора

Это более специализированная работа, и ее следует выполнять только в том случае, если ничего из вышеперечисленного не доступно, и вы уверены в себе. Поместите емкость под гайку радиатора, соединяющую трубопровод с радиатором, и осторожно отверните гайку гаечным ключом.

Вы получите гораздо более быстрый поток, чем при прокачке, поэтому будьте готовы к разбрызгиванию и будьте готовы быстро затянуть гайку в случае необходимости.

Как предотвратить высокое давление в котле

После того, как ваше давление вернулось к нормальному диапазону, вы должны сначала выяснить, почему это произошло. Взгляните на предложения ниже.

Как проверить контур заполнения вашей системы центрального отопления

Заправочная петля — это место, где вода поступает в систему из сети, и состоит из двух клапанов. Когда оба клапана открыты, в систему поступает больше воды, и давление повышается.

Главной причиной высокого давления может быть случайное открытие этих клапанов. Они поворачиваются на 90 градусов, и если ручка совмещена с трубой, значит, она открыта. Убедитесь, что они оба закрыты — в вашей системе циркулирует вода, и ее редко нужно доливать.

Иногда имеется съемный отрезок шланга, который соединяется с двумя клапанами в контуре заполнения, а не постоянный трубопровод. Если это петля шлангового типа и шланг не подключен, вы можете исключить открытые клапаны, так как вы увидите, как выливается вода!

Мой контур заполнения слишком заполнен?

Возможно, кто-то в прошлом реагировал на низкое давление (например, после прокачки радиаторов) добавлением воды через заправочную петлю.Хотя это правильно, люди иногда случайно переполняют его.

Что делать, если у вас неисправный расширительный бак

Расширительный бак помогает поддерживать постоянное давление и предотвращает внезапные изменения. Если он неисправен или поврежден, давление может возрасти. Не пытайтесь проверить или исправить это самостоятельно — это профессиональная работа.

Регулярно проводите техническое обслуживание вашего котла

Если вы не проходили годовое обслуживание в течение последних 12 месяцев, закажите его сейчас, так как это может выявить проблему с вашей системой.Точно так же, если вы продолжаете получать высокое давление и не знаете, почему, пришло время вызвать инженера, зарегистрированного в области безопасности газа, чтобы взглянуть на ваш котел.

Найди мой новый котел


Балансировка систем отопления: Полное руководство

Некоторые системы отопления могут быть абсолютным кошмаром для балансировки, независимо от того, сколько вы с этим боретесь, вы просто не можете заставить все это работать сразу! Это руководство поможет вам понять лучший способ балансировки систем отопления.

Обычно это происходит в более крупных системах, и многие скажут, что это означает, что вам, вероятно, нужно гидравлическое разделение. Тем не менее, у нас есть несколько советов, которые мы подобрали на этом пути, которые сэкономят ТОННУ времени на балансировку в конце работы. Сделать те системы, которые невозможно сбалансировать, очень просто!!

Так что же такое балансировка систем отопления?

Балансировка систем отопления — это просто обеспечение равномерного нагрева всех радиаторов или излучателей. Для систем, использующих компенсацию погоды или нагрузки, это гарантирует, что в каждой комнате дома будет точная температура, а не в некоторых комнатах будет слишком жарко, а в некоторых слишком холодно. Слишком большая подача на радиаторы приведет к перегреву помещений, меньшая подача – к перегреву помещений.

Со старыми системами включения/выключения это было бы больше связано со временем нагрева и, возможно, с меньшей проблемой, если у вас есть TRV и ваша эталонная комната (комната с термостатом) немного уравновешена. Эта статья, как и все статьи Heat Geek, на самом деле не о системах включения / выключения, а больше о современных модулирующих системах отопления, которые должны быть стандартом.

Балансировка НЕ ​​увеличивает конденсацию в котле вопреки распространенному мнению.Получение правильного перепада температуры в системе достигается за счет управления скоростью насоса. Однако, если у вас нет насоса с высокими настройками, и вы не ограничиваете все свои клапаны, чтобы замедлить обратный поток, это будет экспоненциально расточительно с энергией насоса. Главное не задушить насос и не тратить энергию впустую. У вас всегда должен быть хотя бы один клапан полностью открытым.

Однако неправильная балансировка или ее отсутствие снижает производительность системы в целом, это будет выглядеть как более низкая дельта Т на котлах, работающих только на тепло, где насосы не связаны с горелками.Подробнее в нашей статье Повышает ли балансировка КПД котла?

Почему некоторые системы отопления так БОЛЕЕ сбалансированы?

Есть несколько основных причин, по которым балансировка становится сложной, и понимание того, почему это ваш первый шаг. Вот краткий обзор со ссылками на дополнительную информацию.

Первая и основная причина в том, что у вас в системе высокие перепады давления. Это может быть связано с использованием трубопровода меньшего диаметра или с тем, что система просто большая / давно эксплуатируется.Чтобы понять больше, взгляните на «взаимосвязь давления и потока».

Есть два способа обойти эту проблему;

Мы можем использовать один из многих доступных нам методов компоновки трубопроводов, чтобы свести к минимуму перепады давления, дополнительная информация об этом находится внизу статьи, и мы можем использовать лучшие балансировочные клапаны!

Мы не можем не подчеркнуть этого достаточно, выбор неправильных запорных клапанов может вызвать у вас полную головную боль, и большинство не знает, что есть какая-то разница!

Другие причины могут быть связаны с используемым методом балансировки.

Например, некоторые инженеры пытаются добиться идеальной разницы температур (или DT) в 20°C на каждом радиаторе. На наш взгляд, это ненужно и сложно.

Еще проблема в том, что некоторые инженеры при балансировке (режим трубочиста) ставят котел на полную мощность. Это заставит котел попытаться установить максимальную мощность котла в систему, которая, скорее всего, будет иметь мощность радиатора лишь в несколько раз меньше размера котла. Это всегда будет приводить к крошечной разнице t, так как система не может перемещать тепло.Это, в свою очередь, также не будет иметь точного расхода, когда котел вернется в нормальный режим работы, и означает, что вы будете балансировать для сценария, который никогда не произойдет.

Наконец, хотя в большинстве случаев они могут быть достаточно хорошими, они могут использовать совершенно неправильные клапаны! Обратите внимание, что перед тем, как мы сказали о лучших клапанах, некоторые запорные клапаны вообще не предназначены для балансировки! Опять же подробнее здесь. .. или может быть лучший вариант, описанный ниже…

как бы мы посоветовали сбалансировать систему отопления?

Прежде всего, чтобы получить правильную скорость потока вокруг каждого эмиттера/радиатора, вам необходимо получить правильную скорость потока, проходящую через всю систему.Для этого нам нужно отрегулировать мощность насоса в соответствии с системой.

Слишком низкая скорость потока будет означать, что объект вообще не сможет нагреться до нужной температуры, поскольку средняя (средняя) температура радиаторов слишком низкая. Если насос работает слишком быстро, это приведет к экспоненциальному расходу энергии, а также уменьшит эффект конденсации в котле за счет повышения температуры обратной линии. У инженеров может возникнуть соблазн задушить насос, перекрыв клапаны, чтобы замедлить скорость потока, что опять-таки приведет к еще большей трате энергии.

К счастью, почти все современные модулирующие котлы оснащены системой управления насосом, связанной с горелкой. Это постоянно регулирует скорость насоса, чтобы обеспечить правильный расход относительно подводимой теплоты. Быстро проверьте свой источник тепла, чтобы убедиться, что он имеет приблизительное правильное значение DT/расхода. Для получения дополнительной информации о очистке и настройке скорости насоса щелкните здесь. Не волнуйтесь, если ваш DT отстает на 10-20%, это действительно не имеет большого значения на данном этапе, и установщики могут тратить время и зацикливаться на достижении этого.

Подробнее об этом в нашей статье «Ложь DT20». Однако более точным ориентиром является DT, составляющий около 30% температуры потока.

Например; Если у нас есть температура подачи 70°C (70 x 0,3), то DT составляет 21°C. Если температура вашего потока составляет 50°C, это даст DT 15°C (50 X 0,3) и так далее. Это не точно, это просто чтобы получить скорость потока в правильном диапазоне. Можно использовать и более сложные суммы, но мы не будем терять время.

Так или иначе, теперь ваш расход находится в правильном шаре, пришло время, наконец, сбалансировать радиаторы.

Как сбалансировать радиаторы

Здесь мы можем использовать несколько разных методов, главное, чтобы ни один из них не был правильным или неправильным в разумных пределах. Просто некоторые методы потребуют больше времени, чем другие, и некоторые из них позволят достичь более точных комнатных температур! Предположим также, что мы балансируем модулирующий котел без гидравлического разделения.

Два основных способа балансировки радиаторов инженерами-теплотехниками (если вообще) — это либо «ощущение средней температуры радиатора», либо регулировка запорного щитка до тех пор, пока они не почувствуют ту же среднюю температуру.На другом конце спектра они используют датчик температуры на каждом хвосте радиатора (подача и обратка) и балансируют для определенного перепада температуры.

Подсоединение термометра к подающему и обратному патрубкам радиатора и регулировка запорных клапанов для обеспечения одинакового перепада температуры обеспечивает правильность расхода относительно размера или мощности радиатора.

Однако, если у вас есть некоторое падение температуры вдоль подающей трубы перед радиатором, это даст вам различную «среднюю температуру» на каждом радиаторе.Средняя температура представляет собой среднее значение подачи и обратки. Для этого прибавьте температуру подачи к температуре обратки и разделите на 2.

Мы не видим большой проблемы с немного отличающимися средними температурами, но это будет означать, что вы потратили довольно много времени на что-то, что в любом случае не является точным, поскольку реальные выходные характеристики радиаторов будут различаться.

При использовании плавного управления мы снова не видим особых проблем с использованием сенсорного экрана, а не термометра, при условии, что в комнате достигается точная температура с любым TRV, установленным на максимум.Т.е. температура подачи ориентируется на температуру в помещении, а не на TRV, так как это потенциально может привести к тому, что котел будет гореть сильнее.

Как описано выше, вместо этого можно сбалансировать, чтобы получить одинаковую «среднюю» температуру на каждом радиаторе. Для этого определите среднюю температуру на источнике тепла (приблизительно) и отрегулируйте каждый запорный клапан, пока не получите одинаковую среднюю температуру на каждом радиаторе.

По сути, это даст различное DT/падение температуры на всех радиаторах, но средняя температура радиатора будет одинаковой.Это сработает, но снова может занять много времени, и будет больно, если ваш котел зациклится. Важно отметить, что это может не дать вам идеального баланса, в конце концов, нашей целью является точная комнатная температура, а не точная температура радиатора.

Расчеты тепловых потерь неточны, а даже если бы и были, они могли быть отвергнуты множеством факторов, таких как отсутствие изоляции, ошибки в расчетах, использование помещений или неправильный выбор радиатора. Лично нам оба вышеперечисленных варианта кажутся делом неблагодарным.

Балансировка температуры обратки

Вместо этого мы предлагаем сделать так: после установки TRV на максимум вы просто почувствуете (или измерите, если хотите) температуру возврата радиатора, когда система находится при «расчетной температуре подачи» (температура подачи требуется при -2°C). приблизительная температура наружного воздуха) и следите за тем, чтобы температура в комнатах не превышала 20/21°C. По крайней мере, для начала.

В подавляющем большинстве систем температуры подачи к каждому радиатору будут примерно одинаковыми, их вообще не имеет смысла измерять.Прикосновение к радиатору для определения средней температуры также оставляет лишь небольшую погрешность. Однако измерение температуры обратки имеет наибольшую погрешность.

Для уточнения, если предположить, что котел с DT 20 ish, обратная линия радиатора с температурой на выходе 8°C будет иметь среднюю температуру на выходе всего 4°C.

Рисунок 1

Принимая во внимание, что если бы мы измеряли среднюю температуру радиатора и делали ту же самую ошибку в 8°C, мы бы имели совершенно разные значения DT и, в свою очередь, сильно различающиеся скорости потока через каждый излучатель.

Например.

Рис 2

Поскольку измерение температуры обратного потока является более крупной переменной, многие системы могут быть достаточно близки, просто пощупав рукой обратный трубопровод. Для большей точности, хотя вы можете использовать какой-нибудь термометр или их комбинацию, это первая точка, в которой вы значительно повысите скорость и точность балансировки.

Точность не обязательно должна быть идеальной прямо сейчас, постарайтесь, чтобы все ваши обратные температуры были примерно одинаковыми.

В более крупных системах вы можете обнаружить, что вам пришлось так сильно ограничить ближайшие радиаторы, что вам нужно увеличить скорость насоса. Это связано с тем, что перепад давления на подаче и возврате намного больше в больших системах, чтобы получить достаточно высокий расход. Больше информации об этом в понимании давления и потока.

Вернитесь к насосу и измерьте DT на источнике тепла и при необходимости приблизительно отрегулируйте мощность насоса, но это маловероятно для большинства систем.

Опять же, вам не нужно точно совпадать с температурой обратки. Размер радиатора никогда не будет точным, так как размер радиатора будет увеличен или уменьшен до ближайшего радиатора, а также — помещения распределяют тепло.

Это совсем не должно было занять много времени. Теперь вы можете либо попросить жильца следить за температурой в помещении, и если она немного выше, вы можете сбалансировать ее чуть позже или показать ее. Если в помещении немного низкая температура, увеличьте скорость потока (уменьшите DT), чтобы увеличить мощность радиатора, хотя, по нашему опыту, это маловероятно.

Мы понимаем, что в большинстве систем по-прежнему используется управление включением/выключением вместо плавного управления, такого как погодная компенсация или комнатная компенсация. Для этого мы рекомендуем ориентироваться на температуру обратки примерно, сбалансировать эталонную комнату (комнату с термостатом) до немного более широкого DT, а затем позволить TRV делать свое дело. В качестве альтернативы используйте автоматические балансировочные клапаны, предлагаемые IMI, Honeywell или Danfoss.

, однако, если вы приверженец точности, вы можете перейти на следующий уровень…

Закройте все внутренние и внешние двери, окна и шторы (во избежание проникновения солнечных лучей) в помещении и установите плавное регулирование на самую высокую температуру, при которой вам комфортно работать.

Затем вам нужно будет измерить температуру в каждой комнате отдельно и отрегулировать блокировку, чтобы в каждой комнате была одна и та же температура. Зайдите в каждую комнату и при необходимости настройте каждый запорный щиток, слегка приоткройте запорный клапан, если в комнате прохладнее, чем ваша целевая температура, и закройте его, если в комнате слишком тепло.

Это гораздо более эффективное использование вашего времени, чем создание для каждого радиатора одинакового DT, как уже упоминалось, мы ориентируемся на комнатную температуру , а не на температуру нашего радиатора.

При этом учитывайте другие переменные, такие как усиление солнечного излучения. Также обратите внимание, чем больше разница между внутренней и внешней средой, тем более точным будет этот метод, этого можно добиться, либо дождавшись более холодного дня, либо повернув модулирующий термостат выше, либо и то, и другое. Эта последняя корректировка, скорее всего, просто покажет вам, насколько щадящая ваша система и что собственность разделяет большую часть ее тепла.

После того, как балансировка завершена и вы довольны кривой нагрева (если требуется), вы можете установить TRV обратно, чтобы ограничить внутренние усиления.

Быстрый наконечник . Если вы балансируете полотенцесушители (краны полотенцесушителя открываются очень быстро), закройте обе стороны, а не только одну. Закрывая одну сторону, а затем другую, вы будете иметь большее вращение на клапане для меньшего изменения потока, что фактически означает, что вы улучшите характеристику открытия.

Как уже упоминалось, это предложение по балансировке предполагает, что вы балансируете только современный модулирующий котел.Это будет работать и для всех других типов систем, но есть и другие варианты, если ваш модулирующий котел не контролирует скорость потока вокруг вашей системы.

Прежде чем читать следующий раздел, было бы полезно разобраться с давлением и расходом!

Какой тип насоса вы пытаетесь сбалансировать?

Если у вас более старый котел, в вашей системе нет плавного регулирования или гидравлического разделения, доступны и другие методы балансировки. ИЛИ вам может даже не понадобиться использовать запорные клапаны для балансировки!

В коммерческом мире, например, необходимо знать, как вы собираетесь управлять каждой цепью.Затем вы выберете тип управления насосом в сочетании с типом клапана, который дополняет его, чтобы эффективно распределять поток.

В насосах

используются различные методы управления потоком и экономии энергии. Вы можете подключить горелку, управлять DT, контролировать перепад давления, управлять внешним датчиком, постоянное давление, постоянную скорость, пропорциональное давление и многое другое (статья, чтобы следовать за ними).

Но обычно их можно разделить на 2 группы: насосы, которые изменяют скорость в соответствии с заданным давлением, и насосы, которые изменяют давление в соответствии с заданной скоростью.Затем вы должны выбрать конкретный тип клапана, который работает в дополнение к этому.

Проблема бытовых современных модулирующих котлов в том, что они изменяют как давление, так и расход. С этим может быть очень сложно справиться, поэтому остается единственный вариант — сбалансировать его с помощью скромного защитного экрана, которого более чем достаточно в домашних условиях, которые мы могли бы добавить. Однако балансировка всех замочных щитов неодинакова! Чего вы не знали о запорных клапанах!

Система Grunfos Alpha2

Система Grundfos Alpha2 будет работать с любой из этих логических схем насоса или любого клапана.Тем не менее, вы должны использовать их насос Alpha 3.

После того, как система заполнена и очищена от воздуха, вы подключаете внешний модуль Bluetooth к телефону и помпе. Затем ваш телефон сообщит вам, насколько нужно отрегулировать защитный экран или какие предварительные настройки TRV, ограничивающие поток, должны быть отрегулированы. После завершения этого будет создан отчет, показывающий, что вы сбалансировали, что может быть удобно для предстоящего законодательства о балансировке.

Автоматическая балансировка trvs

У вас также есть доступные клапаны PIC (независимое от давления управление), которые работают вместе с трубопроводом, однако ожидается, что они будут использоваться только с более крупными коммерческими системами.

Единственный другой совет, который мы могли бы дать, когда речь заходит о выборе клапана, — это знать и понимать авторитет клапана и «характеристики открытия» клапана. Это полностью описано в нашей статье «Чего вы не знали о lockshield».

Другая переменная, требующая дополнительного времени балансировки или различных типов клапанов, зависит от того, как ваша система подключена к трубопроводу, и ее может быть легче решить, отрегулировав при замене котла или установив немного другим способом с самого начала.Компоновка системы также диктует, какую настройку насоса следует использовать в идеале.

Схема системы

Несколько иной монтаж или регулировка трубопроводов при установке нового котла может обеспечить простоту балансировки и даже полностью свести на нет необходимость балансировки системы!

Как описано в разделе «Понимание давления и расхода», когда вы балансируете систему отопления, вы фактически создаете сопротивление каждого контура одинаковое или близкое друг к другу. Основная причина, по которой системы не сбалансированы и имеют разное сопротивление, связана с общими трубопроводами.Это общий трубопровод, который они все разделяют.

Ближайшие радиаторы (или более короткие контуры) будут использовать меньше общих трубопроводов и поэтому будут иметь меньшее сопротивление потоку, чем радиаторы дальше по линии. Поэтому вода идет по пути наименьшего сопротивления.

A = ОЧЕНЬ БОЛЬШОЙ ПОТОК B = ВЫСОКИЙ ПОТОК C = ПРАВИЛЬНЫЙ ПОТОК D = СЛИШКОМ МЕДЛЕННЫЙ E = ОЧЕНЬ МЕДЛЕННЫЙ

Есть два способа решить эту проблему. Во-первых, сделать коммунальные трубы большими.Обеспечение более крупного общего трубопровода означает, что большая часть сопротивления находится в пределах отдельных участков трубы, а перепады давления оказываются намного меньше «из коробки» и даже до того, как вы уравновесили. В отличие от картинки выше.

Это также увеличивает авторитет клапана вашей системы, так как большая часть относительных потерь давления приходится на клапан. Беспроигрышный вариант!

Многие могут говорить об опасности низкой скорости. Это никогда не вызывало у нас беспокойства в домашних системах, и ваши трубопроводы в любом случае будут иметь негабаритный размер в 99% года, поскольку система модулируется (мы надеемся).Еще одна статья, чтобы продолжить это в другой раз.

Второй способ — сделать коммунальные трубы короткими.

Коллекторные системы

Коллекторные системы относятся к тому месту, где вы запускаете свой поток и возвращаетесь в коллектор. Подобно коллектору под полом или, возможно, тому, который вы создали сами. Он может быть расположен в любом месте на территории, но в идеале централизованно, а затем разделен на отдельные участки для каждого излучателя или излучателя.

Установка от Dave Chorley Сантехника и отопление

Это гарантирует, что все радиаторы имеют одинаковые общие сопротивления трубопроводов, и если/когда излучатель выключится, воздействие давления на каждый из других излучателей будет одинаковым/похожим.

Коллекторная система упрощает балансировку (если это вообще необходимо), поскольку все это находится в одной легкодоступной точке.

Система обратного возврата

Термин «первый пришел последним вышел» обычно используется в торговле. Это то же самое, что и традиционная двухтрубная система, однако первый радиатор, который питает подающая труба, является последним радиатором в обратном контуре. Это приводит к тому, что все ваши цепи радиатора имеют одинаковое сопротивление.

Вам это может показаться непрактичным, однако существует столько версий всех этих техник, сколько позволит ваше воображение.

Например, вместо того, чтобы запускать свой поток и возвращаться к первому радиатору, затем последовательно ко второму и т. д. Вы можете запустить свой поток и вернуться за первый рад к центру собственности, а затем развернуться, как на диаграмме паука. Затем снова сделайте тройник оттуда, сохраняя размер основного трубопровода.

Чем больше вы сможете создавать одинаковые сопротивления, тем больше подойдет режим постоянного давления. Пропорциональную настройку давления лучше выбрать для малогабаритных и плохо спланированных систем. Подробнее об этом в другой раз

Ничто из этого не является необходимым знанием, однако, как только вы поймете теорию, это поможет вам в процессе принятия решений позже, чтобы вы могли принимать решения на лету. И, как уже несколько раз упоминалось, все это действительно может быть более полезным для больших систем.

Это может быть один из последних материалов, которые мы будем публиковать здесь некоторое время, так как мы усердно работаем над нашим онлайн-видеокурсом, который в настоящее время находится в стадии разработки.

Контроль TDS в котловой воде

Продувочные клапаны



Клапаны непрерывной продувки

В простейшей форме это игольчатый клапан.На виде сверху есть кольцо с :

  • Внешняя окружность определяется седлом клапана.
  • Внутренняя окружность определяется иглой.

Если требуется увеличение расхода, игла выводится из седла и увеличивается зазор между иглой и седлом.

Чтобы обеспечить разумную скорость через отверстие, размер отверстия, необходимый для расхода продувки 1 111 кг/ч (из примера 3.12.5), должен составлять около 3.6 мм.

Приняв диаметр седла клапана равным 10 мм, можно рассчитать диаметр иглы в точке, где она установлена ​​для получения требуемого расхода 1 111 кг/ч, следующим образом:

Следовательно: Решение уравнения показывает, что диаметр иглы при правильной настройке составляет 9,33 мм. Зазор составляет половину разницы диаметров. Необходимый расход 1 111 кг/ч, как следует:

Это фундаментальный недостаток клапанов непрерывной продувки; зазор настолько мал, что трудно избежать блокировки мелкими частицами.

Кроме того, необходимо решить проблему нагара седла клапана. Малые зазоры означают, что пароводяная смесь с высокой скоростью течет близко к поверхностям иглы и седла. Эрозия (затягивание) неизбежна, что приводит к повреждению и последующему отказу от отключения.

Клапаны непрерывной продувки разрабатывались в течение многих лет на основе простых игольчатых клапанов и в настоящее время включают в себя несколько ступеней, возможно, в виде трех или четырех посадочных мест в клапане, которые постепенно увеличиваются, и даже включают спиральные проходы. Цель состоит в том, чтобы рассеивать энергию постепенно, поэтапно, а не всю сразу.

Этот тип клапана изначально был разработан для ручного управления и был оснащен шкалой и стрелкой, прикрепленной к рукоятке. В условиях эксплуатации была взята проба котловой воды, определено TDS и произведена соответствующая регулировка положения клапана.

Чтобы идти в ногу с современными технологиями и требованиями рынка, некоторые из этих клапанов непрерывной продувки были оснащены электрическими или пневматическими приводами.Тем не менее, фундаментальная проблема малых зазоров, оплавления и затяжки все еще существует, и повреждение седла клапана неизбежно. Несмотря на использование замкнутой системы управления, будет происходить чрезмерная продувка.

Двухпозиционные продувочные клапаны котла

  Преимущество заключается в использовании более крупного управляющего устройства с большими зазорами, но с открытием его только на некоторое время. Очевидно, что требуется умеренность, если TDS котла должен поддерживаться в пределах разумных значений, а клапаны DN15 и 20 являются наиболее распространенными размерами .

В типичном случае контроллер должен открывать клапан, например, при 3 000 частей на миллион, а затем закрывать клапан при 3 000 – 10 % = 2 700 частей на миллион. Это обеспечит хороший баланс между клапаном разумного размера и точным управлением.

  • Также важен тип выбранного клапана:
  • Для небольших котлов с низкой скоростью продувки и давлением менее 10 бар изб. электромагнитный клапан с соответствующими характеристиками будет являться экономически эффективным решением.

Для более крупных котлов с более высокой скоростью продувки и, конечно же, для котлов с рабочим давлением более 10 бар изб., требуется более сложный клапан для отвода шлама от седла клапана, чтобы защитить его от повреждения.

Клапаны этого типа также могут иметь регулируемый ход, что позволяет пользователю гибко выбирать скорость продувки, подходящую для котла и любого используемого оборудования для рекуперации тепла.

Leave Comment

Ваш адрес email не будет опубликован.
