Обозначение выключатель автоматический: Расшифровка маркировки автоматических выключателей | Полезные статьи

Содержание

значение и расшифровка. Надписи на автоматических выключателях — что означают, на что смотреть, как выбирать.

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Защитная характеристика АВ определяет пределы времени, в течение которого должно произойти расцепление коммутационного элемента при определенном значении протекающего через него ЭТ.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристикиДиапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВНазначение
Aот 1,3IнДля защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
Вот 3Iн до 5IнДля защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
Сот 5Iн до 10IнДля защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
Dот 10Iн до 20IнДля защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
Kот 12 IнДля защиты промышленных цепей использующих индуктивную нагрузку.
Zот 4 IнДля защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Конструкция автомата

Каждый АВ включает в свою конструкцию расположенные на корпусе внешние (открытые) и внутренние элементы.

Открытые

В этот перечень входит рычаг ручного управления. Он заметен сразу, так как, как правило, окрашивается в яркий или контрастный цвет. На противоположной от рычага стороне устанавливаются клеммы, к которым подключается проводка. Некоторые производители предпочитают делать их закрытыми.

Обратите внимание! Все детали АВ выполняются из ПВХ пластика, отливающегося низкой теплопроводностью.

Внутренние

Большая часть элементов АВ размещается внутри корпуса. Это токонесущие и рабочие части устройства. К таким частям относятся:

  • функционирующие в паре неподвижные и подвижные силовые контакты, коммутирующие выходной и входной контакты, размыкающие цепь при возникновении внештатных для деятельности автомата ситуациях;
  • соединенные с управляющим рычагом механизмы ввода и расцепления;
  • работающие в паре подвижный сердечник и катушка, представляющие собой электромагнит и якорь, способные разомкнуть в случае короткого замыкания цепь;
  • дугогасительная камера моментально гасит дуговой разряд, возникающий случае размыкания дуговой контактной пары;
  • биметаллическая пластина теплового расцепителя, размыкающего цепь при возникновении повышенных нагрузок.

Включенные в конструкцию элементы обеспечивают возможность использования АВ при работе в нескольких режимах:

  • нормальный;
  • короткое замыкание;
  • перегрузка.

Маркировка моделей позволяет оценивать возможности используемого автоматического переключателя и его уровень готовности к работе в каждом из представленных режимов. Оценку упрощает маркировка, нанесенная на каждую модель.

Важно! Для определения оптимального вида устройства достаточно понимать представленные показатели и знать, как расшифровывается маркировка автоматов.

Токовая характеристика

Бытовые варианты чаще всего относятся к категориям «B», «C», «D», «K» и «Z» и показывают необходимость применения для защиты в первую очередь потребителя при эксплуатации устройств с применением электроники и индуктивной нагрузки. Маркировка «С» устанавливается на наиболее распространенных в быту моделях, становясь показателем для большей части профессиональных электриков, рассматривающих класс токоограничения автоматического выключателя при установке.

Такие устройства успешно защищают электропроводку при случающихся перепадах уровня напряжения.

Обратите внимание! Категории «B» устанавливаются на изделиях, продающихся в специализированных торговых точках. Часто они выполняются по спецзаказу.

Параметры номинального напряжения

Размещаются сразу после буквенного обозначения токовой характеристики. Она показывает номинал автоматического выключения. Максимальные параметры рассчитываются с учетом температуры окружающей среды в 30 °С. Именно при таком параметре модель со стандартным номинальным напряжением в 16 А выдерживает нагрузку без автоматического выключения.

Маркировка токов автоматического выключателя, расшифровка

Обратите внимание! В случае использования оборудования при более низких температурных показателях автоматическое срабатывание происходит несколько позже. Соответственно, превышение приводит к быстрому срабатыванию автомата для отключения.

Срабатывание в зависимости от кратности перегрузки возникает при превышении автомата от 13 до 55 %. К нему приводит образующийся с сети сверхток, на который и реагирует система автоматического расцепителя. Реакция исправного автомата происходит в течении 0,01-0,02 сек. с момента появления сверхтока, это препятствует началу плавления проводки.

Параметры номинального напряжения

Обозначаются в В/V (вольтах). В зависимости от модели они могут быть переменными и постоянными. Указание маркировки позволяет определить типы сетей использования устройства.

Информирование о предельном токе напряжения

Часто маркировку называют отключающей способностью устройства. С её помощью показана способность пропустить ток высокого напряжения без отключения и поломок.

Важно! Уровень коммутационной способности, позволяющий пропускать сверхтоки и продолжать работать, отличается у разных автоматов.

Предельное значение составляет 4000, 6000, 10000.

Информирование о классе токоограничения

Цифры, расположенные сразу под данными о предельном токе, показывают класс токоограничения. Риск образования сверхтоков основывается на появлении при их появлении тепловой энергии, провоцирующей расплавление проводки. Избежать этого позволит автоматическое отключение при достижении определенных значений токов при коротком замыкании. Оно исключает возможность току достигнуть максимальных значений, ограничивая возможную продолжительность короткого замыкания (КЗ).

Схема однополюсного АВ

Предусмотрена следующая классность в ограничении продолжительности:

  • класс 1. Маркировка на корпусе не ставится. Показывает временную продолжительность КЗ более 10 мс;
  • класс 2. КЗ может продолжаться от 6 до 10 мс;
  • класс 3. Самый быстрый, составляющий от 2,5 до 6 мс.

Дополнительные маркировки

Часть производителей указывает на корпусе схему подключения. Указываются данные электрической цепи с информацией о электромагнитном и тепловом расцепителях. Выполняется в виде схемы с указанием подключения проводов с маркировкой контактов.

У самых часто используемых потребителями моделей верхний контакт маркируется «1», а нижний «2». К верхнему выполняется подключение питающего провода. На нижний выводится нагрузка.

Варианты схем АВ с разным числом полюсов

Обратите внимание! При выборе двухполюсного автомата такие обозначения наносятся как «1», «3» верхний и «2», «4» нижний. Профессиональные модели могут быть трехполюсными и четырехполюсными. В такой ситуации подключение нулевого проводника обозначается «N».

Указание артикула

Еще одним обозначением на корпусе становится обозначение артикула, включающего информацию об устройстве, так называемый QR-код. Маркировка помогает легко и в короткий срок находить модель устройства, например, на сайте производителя для получения информации об эксплуатации или выполнении ремонта.

Также на многих моделях устанавливается индикатор. Он позволяет сразу определить, работает в настоящий момент устройство от сети или оно по разным причинам обесточено.

Автоматический выключатель удобен в повседневном использовании и прост в самостоятельном применении. Графические маркировки помогают покупателям выбрать оптимальную модель для дома и офиса. Установка автоматического выключателя сохраняет работоспособность приборов и устройств, подключенных к электроэнергии даже в районах с высоким риском возникновения перепадов питания и коротких замыканий.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

  • Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
  • Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

  • необходимо произвести замену устройства;
  • следует подобрать новый автомат в связи с появлением дополнительного контура;
  • требуется сравнить номинальную токовую нагрузку линии и выключателя;
  • нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

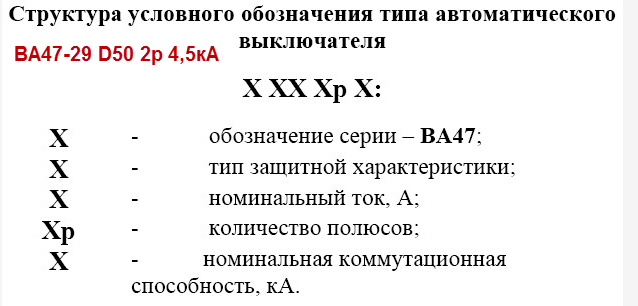

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает номинал автомата. Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

  • 1 класс – ограничение > 10 мс;
  • 2 класс – от 6 до 10 мс;
  • 3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Подключение и артикул

Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.

Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.

Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник. Важно такое обозначение в том случае, когда отсутствует расцепитель.

Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.

QR код

Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.

Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.

Момент затяжки

На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.

Только соблюдая его, вы гарантировано надежно подключите провода.

ГОСТ и стандарты

Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.

Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.

Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.

Есть и другой ГОСТ Р500030.2

Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.

Далее некоторые надписи могут дублировать информацию на передней панели.

  • U=400V — номинальное рабочее напряжение
  • Icn=6000А — наибольшая отключающая способность
  • 50/60Гц — частота работы электросети
  • I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).

Категория применения

По ГОСТ Р 50030.2-99 (МЭК60947.2) выключатели с категорией А не предназначены, а с категорией В предназначены для обеспечения селективности при КЗ. Выключатели категории В имеют номинальный кратковременно выдерживаемый ток Icw, и время прохождения этого тока (обычно 0.25, 0.5 или 1с).

Если категория не оговаривается, имеется в виду категория А.

Номинальная наибольшая отключающая способность, Icn

На графике кривой отключения (ВТХ), приведенном выше, показаны сверхтоки только до 100 I/In. Однако, диапазон токов простирается дальше, в область килоампер. Само собой, при таких токах задача у автомата — не только отключить замкнувшую нагрузку, но и сохранить свою работоспособность. Ведь при выключении (размыкании) контактов возникает электрическая дуга (фактически — пламя), которая может привести к пожары, взрыву, обгоранию поверхности контактов. Дугу гасят дугогасительными камерами специальной конструкции, а контакты делают из стойких сплавов.

Предельная отключающая способность 6 кА

Согласно ГОСТ Р50345-99 (п. 6f), параметр Icn обозначается в рамке, и в данном случае равен 6000 А. У некоторых дешевых брендов In = 4500 А, у более дорогих автоматов такого размера — 10 кА.

Как я говорил выше, совсем не факт, что такой ток будет течь через автомат в момент КЗ, разве только если автомат расположен рядом с подстанцией. Однако, это параметр говорит о способности стойко реагировать на короткие замыкания, исключая вероятность пожара, при этом ничуть не теряя своих качеств.

Не тратьте свое время, позвоните к нам, наша консультация по телефону бесплатна, прямо сейчас вы получите ответы на свои вопросы!

Телефон в Москве и Московской области:
8 (495) 266-02-45

Телефон в Санкт-Петербурге и Ленинградская области:
8 (812) 603-78-25

Бесплатная горячая линия по всей России:
8 800 301-39-20

Мне попадались автоматы, которые после первого же КЗ вообще не хотели включаться.

Название параметра происходит от английских слов «Capacity Normal». Другие встречающиеся названия этого параметра — предельная коммутационная способность, номинальная наибольшая отключающая способность, номинальная отключающая способность.

Часто путают этот параметр с номинальным условным током короткого замыкания Inc. Не смотря на то, что этот ток имеет те же значения (4500, 6000, 10000), он используется в описании характеристик устройств дифференциальной защиты (УЗО).

Буквенные характеристики расцепителей модульных выключателей

В — применяется для осветительных сетей.
С — применяется для осветительных сетей с удаленным потребителем.
D — обеспечивают защиту установок с высокими значениями пусковых токов (двигатели, иногда лампы с пуско-ругулируещем устройством, трансформаторы).

Испытание расцепителей автоматических выключателей

Собирается схема проверок срабатывания расцепителей автоматических выключателей (АВ) согласно руководству по эксплуатации испытательного оборудования (нагрузочного устройства). Устанавливается испытательный ток соответствующий уставке тока данного типа расцепителей АВ. Установившееся превышение температуры для контактов автомата при нагрузке всех полюсов номинальным током расцепителя и температуре окружающей среды 25 градусов С не должно превышать 80 градусов С. Электромагнитный расцепитель срабатывает без выдержки времени. Комбинированный расцепитель должен срабатывать с обратнозависимой от тока выдержкой времени при перегрузке и без выдержки времени при коротких замыканиях. Ток уставки расцепителей не регулируют. В каждом полюсе автомата смонтирован свой тепловой элемент, воздействующий на общий расцепитель автомата. Чтобы убедиться в правильности действия всех тепловых элементов, необходимо проверить каждый из них в отдельности. При одновременной проверке большого количества, автоматов испытание тепловых элементов по начальному току срабатывания нецелесообразно, т.к. на проверку каждого автомата затрачивается несколько часов. В связи с этим тепловые элементы рекомендуется проверять испытательным током, равным двух- и трехкратному номинальному току расцепителя при одновременной нагрузке испытательным током всех полюсов автоматов.

Если тепловой элемент не срабатывает, то автомат к эксплуатации не пригоден и дальнейшим испытаниям не подлежит. У всех тепловых элементов, должны быть проверены тепловые характеристики при одновременной нагрузке испытательным током всех полюсов автомата. Для этого все полюса автомата соединяют последовательно. При проверке электромагнитных расцепителей, не имеющих тепловых элементов, автомат включают вручную, присоединяя к одному из полюсов нагрузочное устройство. Устанавливается такая величина испытательного тока, при которой автомат отключится. После отключения автомата ток снижают до нуля и в указанном порядке проверяют электромагнитные элементы в остальных полюсах автомата.

Время срабатывания автомата определяется по шкале секундомера. Время — токовые характеристики срабатывания расцепителей автоматических выключателей должны соответствовать калибровкам и паспортным данным завода изготовителя. Проверка срабатывания электромагнитных и тепловых расцепителей АВ в объеме 30%, из них 15% наиболее удаленных от ВРУ квартир. При несрабатывании 10% проверяемых АВ, производится проверка срабатывания всех 100% АВ.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Важное значение имеет бренд, а также состояние проводки.

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выбираем производителя

Определившись с напряжением, током и скоростью работы, что ограничено фактически ценой автоматов одного класса, выберем производителя. Несмотря на расхожее мнение, автоматические выключатели российского производства – очень надёжные приборы, изготавливаются в строгом соответствии ГОСТАм (которые более требовательны, чем ТУ производителей) и стоят дешевле. В любом случае, самое правильное, это подбор всего щитового оборудования (не только автоматов, но и реек, щитка и оснастки) от одного производителя, что не только облегчит монтаж (за счет полной совместимости), но и поможет сэкономить время, купив всё в одном месте.

После того как составлена спецификация на вводной участок (щиток, автоматы и т.д.), рекомендуем дать его на оценку специалистам. Если эту работу Вы поручали специалистам, используя наши рекомендации, проверьте, насколько правилен выбор характеристик с Вашей точки зрения. При возникновении вопросов, не успокаивайте себя «им лучше знать» — обязательно выясните, почему предложен именно этот вариант.

Смотрим напряжение автоматического выключателя: начальный шаг

Сразу надо обращать внимание на условия надежной работы модуля. Дело в том, что подобные защиты могут создаваться для универсальной работы в цепях постоянного или/и переменного тока.

Примером может служить известная серия советских и российских защит, выпускаемая как автоматический выключатель АП-50.

У них бывает разный уровень напряжения. Он не всегда может подойти для надежной работы в конкретной проводке. Надо проверять внимательно. Отдельные модули могут быть созданы только для эксплуатации в цепях переменного тока.

Число полюсов автоматического выключателя: шаг №2

Бытовые автоматы изготавливают для работы в однофазной или трехфазной цепи. На защите ввода при аварии они снимают потенциалы фаз и нуля, полностью обесточивая питающую схему.

У отходящих же линий отключается только потенциал фазы, а ноль остается в работе. Этого вполне достаточно для ликвидации аварии и создания более простой схемы подключения.

Шаг 3: выбор автоматического выключателя по току — скрытые секреты

Важно: температура окружающей среды сильно влияет на время срабатывания защиты. Все проверки и расчет проводят при +30 градусах. Реальные условия требуют учета температурных коэффициентов.

Нормальная работа автомата требует учитывать 4 значения тока:

  1. Номинальной величины.
  2. Условного нерасцепления.
  3. Условного расцепления.
  4. Длительно допустимого.

Величина номинального тока пишется Iн (In). Она указывается на корпусе, используется как базовое значение для выбора, работы и проверок защиты. Такая нагрузка должна длительно проходить через замкнутые контакты без их отключения.

Током условного нерасцепления называют величину I=1,13×Iн. При такой нагрузке защита не должна отключаться за время меньшее, чем 1 час с номиналом до 63 А и 2 часа — более мощным.

Характеристика условного тока расцепления определяет величину, которая надежно разрывает превышенную нагрузку.

Длительно допустимая величина тока введена для учета температурного состояния проводки без ее чрезмерного нагрева с учетом характеристик токопроводящей способности: вида металла и поперечного сечения.

Все эти величины я привел наглядным графиком для меди.Можете им воспользоваться при расчете проекта новой проводки. Данные брал из справочников, а электрическими проверками не занимался. Если кто-то возьмется за эту работу, то результаты
обязательно опубликую. А проверять надо, ибо с длительно допустимыми токами в медном проводе 4 и 6 квадрата просматривается интересная закономерность.

С алюминием не стал возиться: в быту он опасен. Тем пользователям, кому интересен этот вопрос, предлагаю сравнить его характеристики с медью по следующей таблице.

 Выбор автоматического выключателя при проектировании проводки необходимо проводить по характеристике его номинального тока. Этот анализ осуществляют последовательно за 3 приема:

  1. Расчет тока линии по нагрузке подключенных потребителей.
  2. Выбор номинала модульной защиты по ближайшему значению стандартного ряда величин токов.
  3. Подбор сечений проводников под действующие токовые нагрузки.

Каждая из трех составляющих важна. Допущенные ошибки исправлять сложно. Поэтому каждый этап следует повторно проверять.

Одиночные или групповые потребители, как и однофазная или трехфазная схема питания накладывают свои особенности на расчет тока подключенной линии по собственным формулам. Это наиболее сложная часть анализа.

Шаг 4: времятоковая характеристика выключателя — основа правильного выбора типа конструкции

Нагрузки электрической сети носят случайный либо закономерный
характер. Они всегда меняются при подключении потребителей.

Лампы накаливания и ТЭНы с резистивными сопротивлениями не дают такие эффекты, как включение индуктивных устройств: электродвигателей, дросселей, трансформаторов. Кабельные линии обладают емкостным сопротивлением.

Любое включение прибора связано с созданием апериодических
составляющих, формирующих переходные процессы. Они характеризуются различными бросками токов.

Под эти требования технически сложно создать простой и надежный автоматический выключатель с универсальным набором возможностей.
Электротехническая наука пошла по другому пути: разделение нагрузок по типам реактивных составляющих и создание модулей защит под каждую.

С этой целью используется времятоковая характеристика выключателя, имеющая 3 типа: B, C и D. Они имеют разные параметры отстроек защиты от токов переходных процессов. На графике по оси абсцисс приведено отношение тока действующей нагрузки к номинальной величине, а ординат — время отключения в секундах и их долях.

Тип B применяется для потребителей с характерной резистивной нагрузкой: обогреватели, цепи освещения, протяженные линии электропитания.

Тип C используется для смешанных схем с розеточными группами и потребителями, создающими умеренные нагрузки при включении электродвигателей.

Тип D выбирают для потребителей не бытового назначения: силовые трансформаторы и нагрузки с повышенными токами при пусках оборудования.

Если использовать тип B автоматического выключателя для
дома, то он может ложно срабатывать при включениях стиральной или посудомоечной машины, электрических насосов, мощных пылесосов.

Автомат типа D просто не среагирует на опасность, когда она не достигнет величины его уставки, но потребует защиты оборудования от броска тока.

Автоматические выключатели типа С по своим характеристикам лучше всего приспособлены для работы в домашней проводке. Но их настройку все равно необходимо проверять качественно.

Выбор автоматического выключателя по мощности — шаг №5: нужно ли его делать?

Именно вопросу выбора автоматов по мощности нагрузки уделяют много внимания авторы статей для интернет. Поэтому я решил тоже высказать свое
мнение. А ваша задача: учесть или высказаться против.

Вся хитрость в том, что электрические характеристики любых бытовых приборов указываются в ваттах, а защиты маркируются амперами. Никаких
других секретов здесь больше нет.

Блогеры просто переводят нагрузку, выраженную мощностью, через напряжение бытовой сети в ток. Делают это посредством новых таблиц, схем, калькуляторов.

Я предлагаю отказаться от этой идеи, а модуль защиты рассчитывать по току номинальной величины с учетом вольтамперной характеристики. Будет меньше ошибок, да и искать их станет проще. Понимаю, что выбор остается за вами.

Шаг 6: предельная коммутационная способность — критическая характеристика модуля защиты

Исходим из того, что в природе нет контактов, способных выдерживать любые нагрузки. У них всегда есть предел, выше которого они просто сгорают.

Эту величину производитель определяет экспериментально и показывает цифрой внутри прямоугольника.

Обычно модули создаются под токи КЗ до 4,5 либо 6 или 10 килоампер. Когда автомат имеет отличия предельной коммутационной способности (ПКС) для цепей переменного и постоянного тока, то они указываются отдельно. Причем каждой величине приписывается свой символ: « ~ », « — », « ~/- ».

Это значение в принципе зависит от технического состояния электропроводки — ее сопротивления. Оно закладывается в проект, зависит от многих факторов:

  • протяженности магистралей;
  • сечения и качества токопроводящих жил;
  • количества и состояния соединительных контактов;
  • удаленности от питающей трансформаторной подстанции;
  • условий технического обслуживания.

Из практики:

  • У старых зданий с ветхой алюминиевой проводкой ПКС составляет 4500 ампер.
  • Медная электропроводка обеспечивает токи КЗ 6 килоампер.
  • Когда потребитель находится близко от трансформаторной подстанции, то автоматы надо ставить на 10кА.

Если не выполнить выбор автомата по предельной коммутационной способности, то его контакты от аварийного тока могут привариться. Тогда отключения не произойдет, а вся подключенная нагрузка выгорит.

Шаг 7: классы токоограничения автоматического выключателя — в чем суть характеристики

Скорость отключения короткого замыкания напрямую влияет на
безопасность оборудования, а модули защит работают не одинаково. Показатели быстродействия позволяют подбирать автоматы, работающие в щадящем или экстремальном режиме оборудования.

Для наглядности действия рассмотрим их срабатывание на примере длительности одного периода напряжения синусоиды тока или напряжения (обозначается Т).

В него входят две полуволны гармоники. Для стандартной частоты 50 герц время прохождения периода составляет 20 миллисекунд (мс).

Максимальное значение тока или его амплитуда достигается при четверти периода или половине полупериода. На графике я показал усредненные временные показатели трех классов токоограничения: 1, 2 и 3.

Класс №1 самый продолжительный, а значит экстремальный. Его время чуть превышает 10 мс. Для наглядности показано как Т/2. На корпусе автомата его просто не обозначают.

Класс №2 занимает промежуточное время по скорости. Такая защита должна отработать за время 6÷10 мс. На графике усреднено как 1/2(Т/2).

Класс №3 самый быстрый и экономный со временем срабатывания 2,5÷6 мс, что я обозначил как 1/3(Т/2).

Классы токоограничения 2 и 3 маркируются на корпусе под прямоугольником ПКС квадратиком с соответствующей цифрой.

Шаг 8: селективность автомата — залог качественного отключения аварии

Смысл выбора этого параметра заключается в избирательной способности защиты правильно локализовать короткое замыкание или перегруз и оставить в работе исправное оборудование.

Поясняю на простом примере квартирной проводки.

Любая розетка по разным причинам может стать источником короткого замыкания. Аварию может отключить автомат №3 квартирного щитка, №2 —
подъездный или №3 — домовой.

Однако обесточивать этаж либо подъезд /дом имеет смысл только при отказе выключателя №3, используя эту функцию как резервную. В первую очередь надежно должны срабатывать квартирные защиты.

Поэтому они настраиваются на более быстрое срабатывание или меньшие уставки тока при наладке. Предусмотреть эту возможность следует во время выбора конструкции.

Иногда возникают затруднения с настройкой избирательности на вводном автомате. Для таких случаев можно приобрести специальный селективный автоматический выключатель.

Его конструкция имеет механизм, обеспечивающий два пути протекания тока: основной и дополнительный для теплового расцепителя со своими связанными силовыми контактами.

Резистор селективности внутри дополнительного канала задерживает срабатывание своего контакта на уставку избирательности. А основной канал работает как обычный.

Общее отключение защиты происходит после разрыва контактов обоих каналов, что также способен выполнить электромагнит отсечки.

Подобный механизм может быть полезен владельцам частных домов или коттеджей, хотя в большинстве случаев селективность можно обеспечить выбором характеристик быстродействия и настройкой токовых уставок обычных модулей.

Проверка селективности срабатывания защит должна обязательно проводиться до ввода их в эксплуатацию и периодически при эксплуатации.

Заключительный шаг №9: степени защиты корпуса для помещений повышенной влажности

Обычно автоматы устанавливают в квартирном или ином щитке, защищенном от проникновения воды и посторонних предметов. Но иногда их приходится включать на мобильное оборудование или удлинители.

Когда такими приборами пользуются во влажных помещениях, то следует обращать внимание на техническую способность корпуса работать в опасной среде.

Она маркируется индексом IP с цифрами, обозначающими степень защиты. На обычных автоматах достаточно обозначения IP20. Ее показывают в сопроводительной документации.

 Во всем предшествующем материале я намеренно не рекламирую ни одного производителя автоматов. Советую выбирать модуль защиты по техническим характеристикам, реально проверяя их на стендах. Бренд — хорошая вещь, но испытания важнее.

Как применить на практике знание характеристик для правильного подбора автомата?

Любой автоматический выключатель, характеристики которого нам примерно понятны, должен соответствовать, прежде всего, главному назначению – защите участка сети. Одновременно он должен обеспечить отсутствие необоснованных отключений с одной стороны, и не допустить «пробоя защиты» внутрь участка сети, что может привести к выходу из строя электроприбора (приборов).

Начинаем с оценки своей электросети – примерная длина проводов, количество и сечение жил, наличие заземляющего контура, качество изоляции, а также количество используемых электроприборов (частота и мощность).

Чем длиннее кабели, тем больше их собственное сопротивление, но для стандартной квартиры, в которой использованы жилы сечения от 1,5 мм. хорошо подходят наиболее распространённые автоматы класса С 220В. Количество полюсов нам даст щиток, монтажные особенности и особенности нашей сети. Желательно проконсультироваться с теми, кто будет осуществлять монтаж! Силу тока в маркировке (например, С16), определяем от нагрузки включенных приборов, принимая пороговое значение как 2-х кратный номинал, для исключения ложных отключений. Допустим, сила тока при одновременном включении всех приборов (расчет см. выше) составит 35 Ампер, учитывая, что такая ситуация нештатная, достаточно будет применить автомат С25. Автомат не отключится, но дополнительное «аварийное» увеличение нагрузки послужит той самой гарантией своевременного отключения.

Совет. Включение прибора всегда приводит к кратковременному повышению силы тока в сети, поэтому одновременное включение сразу нескольких приборов может повредить электропроводку и почти всегда приведёт к отключению питания автоматом. Включайте приборы по очереди, особенно использующие нагрев, или требующих больших мощностей!

Характеристика C теплового расцепителя автоматического выключателя

Верхняя часть графика время-токовой характеристики C, та, что выше чем 0,015 секунд, относится к рабте теплового расцепителя. Тепловой расцепитель отключает автомат при оносительно небольших и относительно продолжительных увеличениях тока, через расцепитель автомата протекающих. в соответствии с относительно плавно изменяющимся током в защищаемой линии. Тепловой расцепитель является инерционным и достаточно медленно действующим расцепителем, основанным на нагреве биметаллической пластины вследствии протекания по ней электрического тока. При нагреве пластины, она, в связи с разными коэффициентами теплового расширения разных металлов ее составляющих, изгибается и механически сбрасывает защелку взведенного механизма расцепления автомата, после чего, механизм, за счет накопленной при взведении автомата механической энергии пружины, расцепляет контактную пару и отключает автомат.
Автомат с характеристикой B отключает ток за секунды при превышении им значения в 3 — 5 раз большим, чем номинальное значение, указанного на автоматическом выключателе и до десятков минут, при незначительных превышениях тока, благодара работе теплового расцепителя.

Общие характеристики автоматического выключателя С16 и маркировка

Дифавтомат 16А независимо от числа рабочих полюсов определяется несколькими общими характеристиками. Узнать, какими показателями обладает прибор, можно из маркировки. Обозначения наносятся на корпус изделия в следующем порядке:

  1. номинальный ток;
  2. времятоковые ограничения, в рамках которых срабатывает механизм;
  3. номинальная способность к отключению;
  4. токоограничительный класс модели.

По указанным данным определяется мощность в кВт автомата С16, производительность, скорость и другие параметры.

Сечение кабеля для автомата с16

В жилых домах, как правило, используется однофазная сеть. Поэтому проводку выбирают с 2 или 3 жилами. Их диаметр в поперечном сечении должен соответствовать установленному электроавтомату на 16 ампер. Максимально допустимый диаметр составляет 25 кв. мм, но показатель зависит также от металла, из которого состоит кабель. Вот их сравнительная характеристика:

Металл в проводах
КритерийАлюминиевый проводМедный провод
Поперечное сечениеОт 2,5 кв. ммОт 0,35 кв. мм
Проводимость токаДо 3 кВт при минимальном сеченииПоказатель выше примерно в 1,6 раза
Срок службы15-20 летОколо 50 лет
ПрочностьВо время сгибания жила легко надламываетсяБлагодаря пластичности металла, проводку можно прокладывать под любым углом. Показатель хрупкости при одинаковом сечении в 2-3 раза ниже.
Удобство монтажаЧтобы запитать современную розетку, нужен провод с сечением в 4 кв. мм. Встроенные клеммы имеют допустимое значение в 3 мм. То есть, подключение с номиналом в 16А исключается.Для аналогичной задачи (розетка на 16А) требуется кабель с сечением жил, равным 1,5-2,5 кв. мм. То есть сложностей во время монтажа не возникает.
ОкислениеУчасток с отсутствующей изоляцией быстро окисляется. Оказываемая пленкой сопротивляемость снижает показатель допустимой нагрузки на контакты. Поэтому используют специальную кварце-вазелиновую пасту.Патина хорошо проводит ток, поэтому на сопротивляемость в узловых соединениях влияния не оказывает.
Клеммы в розетке

Несмотря на заметную разницу в стоимости материалов (алюминиевая проводка дешевле в 2-3 раза), прокладывают в большинстве своем медный кабель. При выборе сечения жил опираются на характер автомата и способа размещения проводов.

Для защитного устройства на 16А медная жила должна иметь сечение в 2,5 кв. мм. Это соответствует предельному для нее напряжению в 21А в замурованном в стены положении, 30А в открытом (контактирует с внешней средой, а значит легко отдает тепло при нагревании).

Если взять провод с сечением 1,5 кв. мм, то в течение часа он перегреется и выйдет из строя. Это обосновано максимально допустимым током, равным 18 А.

Монтаж внутри и снаружи стен

Общие характеристики

В устройство встроены 2 вида расцепителей. Тепловой реагирует на нагревание кабеля. Поэтому в жаркую погоду срабатывание может иметь ложный характер. При разной перегрузке на автоматическое отключение уходит следующее количество времени (в Амперах):

  • 18,08 — через час;
  • 23,2 — в течение нескольких минут;
  • 40,8 — до 60 секунд.
Автомат С16

Электромагнитный расцепитель предназначен для отключения автомата во время предельных значений во время короткого замыкания. Погрешность у бытовых приборов может составлять плюс/минус 33 %. Реакция на различные пределы может быть следующей (в Амперах):

  • 80 — более, чем через 0,1 секунду;
  • 160 — через менее 0,1 секунду;
  • 4500 — может остаться пригодным для дальнейшей эксплуатации после отключения;
  • 6000 — выходит из строя, при этом есть риск, что не сработает из-за расплавленных контактов.
Реакция на сильное КЗ

Пропускная способность устройства однополюсного и с большим количеством полюсов равна 16 А, то есть мощность составляет 3520-3680 Ватт (для сети в 220-230 Вольт). При силе тока равном или меньшем значении автомат не отключится при положительной температуре в 30 градусов по Цельсию.

Корпус автомата не имеет защиты от прямого попадания воды. Поэтому устанавливать его можно в отапливаемом и проветриваемом помещении или в герметичном щитке. Задняя стенка изготовлена с пазом для крепления устройства на DIN-рейку шириной 35 мм.

Номинальный ток

Узнать условное значение пропускающего тока автомата 16А можно из названия аппарата – 16 Ампер. Это означает, что механизм будет продолжать бесперебойно работать пока сила проходящего тока не превысит 16А.

Не менее важным критерием является температура окружающей среды. Для нормальной работы она не должна быть выше 30° по Цельсию. В противном случае автомат отключится при меньшем напряжении. Если воздух будет холодным, номинальное значение наоборот увеличится.

Класс токоограничения

Данная характеристика дифференциального автомата 16А показывает время, за которое осуществляется гашение дуги в полном объеме. Существует три класса токоограничения автоматических выключателей. Третий класс показывает, что дуга гасится за 3-5 миллисекунд. В свою очередь, при втором классе гашение дуги происходит за 5-10 миллисекунд. На первый класс ограничения не установлены, гашение происходит за 10 миллисекунд и более.

Обозначение располагается на корпусе – рамка в форме квадрата, внутри цифра 2 или 3. Обычно находится под маркировкой коммутационной способности механизма либо рядом (зависит от модели). Если нет никаких отметок, значит автомат 16А первого класса токоограничения.

Времятоковые характеристики

Каждый автомат на 16А имеет два разных расцепителя – металлическая пластина (тепловой вариант) и реле предельного токового значения (электромагнитный вариант). Благодаря данным элементам и происходит разрыв электрической цепи. Первый предназначен для ситуаций, при которых происходит превышения нагрузки подачи электроэнергии. Второй – при коротких замыканиях. Если происходит наоборот, значит автоматический выключатель С16 подобран некорректно. Требуется переоценка мощности электрической сети и возможностей аппарата для предотвращения аварийных ситуаций.

Времятоковые характеристики – это соотношение силы тока и времени, при которых происходит автоматическое отключение и разъединение цепи. Маркируется в названии устройства буквой «С» (в данном случае перед цифрой 16).

Чем больше проходящий ток, тем выше нагрузка автомата на 16А. Чрезмерные значения приводят к повреждениям кабелей, проводов, электротехнических элементов. Поэтому задача подобных автоматов состоит в том, чтобы отключиться от цепи электропитания до того момента, когда мощность превысит допустимый предел и повредит оборудование (в большинстве случаев необратимо).

Времятоковые характеристики теплового расцепителя для дифавтомата С16 составляют интервал от 1,13 до 1,45 In. При прохождении через тепловой расцепитель автомата C16 тока, равному 1,13 от номинального, выключение происходит за час и более. Во время прохождения тока 1,45 от номинального выключится – менее, чем за 60 минут.

При повышении силы тока более чем на 23,2 Ампер время отключения автомата уменьшится. Если сила тока достигнет значений, достаточных для отключения электромагнитного расцепителя, отключать автомат будет уже этот расцепитель.

Для электромагнитного контакта действует специальное правило – отключение происходит, когда мощность электроэнергии, проходящей через автомат, увеличивается в 5 раз единовременно (например, перепад напряжения). Время – чуть больше 0,1 сек. Если скачок отразился на превышении проходящего тока в 10 раз, автомат сработает быстрее 0,1 сек.

Сечение кабеля для автомата С16

Размер диаметра провода для автомата С16 зависит от того, на какую мощность он рассчитан, и установленных времятоковых характеристик. Например, если в течение часа устройство пропускает 18 Ампер, сечение не должно быть меньше 0,25 сантиметров в квадрате. Материал – медь. Если используется алюминий, необходимо брать кабели с большим сечением при той же нагрузке. В плохих условиях подобный провод может выдержать до 25 Ампер.

Токопроводимость кабеля и совместимость с однополюсным или многополюсным автоматом на 16А зависит от количества жил, изоляционной прокладки и условий, в которых осуществляется закладка провода и эксплуатация.

Через автомат c16 в течение часа может протекать ток 23,2 Ампер. Такой ток при неблагоприятных обстоятельствах приближается к опасному для медного проводника сечением 2,5 мм² пределу. Это вредно для кабеля. Однако кратковременно такой ток проводник выдержать сможет. Подобное повышение тока не должно быть частым явлением.

Не надо перегружать автомат и кабель подключением слишком большой нагрузки, иначе от постоянного перегрева кабель быстро выйдет из работоспособного положения.

Маркировка

Обыватель обращает внимание только на название бренда и ампераж, которые производитель наносит на корпус с помощью лазерной техники или несмываемой краски. Для профессионалов важны все показатели. В зависимости от автомата количество характеристик может быть разным.

Маркировка

Вот, что скрывается под цифрами и буквами на лицевой стороне:

  • ABB, IEK, Legrand — логотип изготовителя.
  • S, SH, Acti, Easy, BM, TX — линейная серия модульного изделия. За буквой могут следовать различные цифры.
  • 6, 10, 16 и более — максимальное значение тока, при котором не происходит размыкание цепи. Стоит отметить, что показатель актуален при температуре +30 градусов по Цельсию. Срабатывает изделие на перегрузку, равную 13-55%. Если будет холоднее, то автомат отключится при большей нагрузке, а в жару наоборот.
  • 230V, 400V — напряжение сети (однофазное или трехфазное), при котором допускается применение.
  • 4500, 6000 или 10000 — предел (коммутационная способность), при котором во время короткого замыкания происходит отключение. При этом устройство не выходит из строя. Если произошло КЗ с превышающим значением, то магнитный расцепитель с ним не справится, устройство перегорит. Показатель заключен в прямоугольник.

Вам это будет интересно Расцветка шин по фазам

Пределы КЗ
  • 1, 2 или 3 рядом с КЗ — указатель на скорость гашения электрической дуги (от 10 мс, от 6 мс и от 2,5 мс соответственно). При КЗ жилы нагреваются, что сказывается на изоляции. Чем быстрее сработает автомат, тем целее будет проводка и само устройство. Первый класс, как правило, не указывают.
  • В, С, D, К, Z перед амперажем — время автоматического отключения устройства при коротком замыкании или перегрузке в сети. В быту чаще применяют изделия с характеристикой типа С, реже В и D. Например, С16 отключится при 80-160А, а В16 при 46-80А. То есть второй сработает позднее. Разница состоит в долях секунды.
  • Волна или прямая линия — можно использовать в сетях переменного или постоянного напряжения. Эти знаки расположены рядом с номинальным напряжением.
Напряжение
  • 50/60 Гц — частота колебаний в сети. Показатель не всегда указывают, так как в большинстве своем бытовая техника работает в одном режиме.
  • Схема подключения. 1, 3, 5 и 2, 4, 6 — верхний (питающий) и нижний (нагружаемый) контакты. N — полюс для подключения нулевой жилы.

На боковой плоскости указано:

  • ГОСТ или IEC/EN — соответствие стандартам (российский или международный).
  • U — рабочее напряжение.
  • Icn — максимальное значение отключающей способности.
  • I — предел электромагнитного отключения.
  • Uimp — импульсное удерживаемое напряжение.
  • Ui — напряжение изоляции.
  • Deg — степень загрязнения, которая зависит от конденсации влаги.
  • Cat — категория применения относительно селективности.
  • Штрих-код или QR-код — информация о продукте, которую при считывании специальным устройством получают на торговой площадке.
Штрих-код

Кроме того, производитель указывает на момент затяжки, количество полюсов, тип расцепителя. Дифференциальные автоматы имеют дополнительную маркировку.

Сфера применения

Функционально устройство выполняет защитную функцию по отношению к проводам. Во время замыкания или перегрузки происходит процесс нагревания жилы, плавление изоляции и последующее возгорание. Чтобы этого не произошло, устанавливают автомат, который отключается раньше, чем напряжение достигает номинальных для провода пределов.

Автоматические выключатели с16 используют в качестве вводного устройства перед счетчиком. Устанавливают его в щитках квартир, частных домов, офисов. Как правило, к устройству подключают разводку на розетки для электрических приборов.

Важно! Если к одному кабелю подведен блок из 2-5 гнезд, то ставится отдельный автомат. Тоже касается стиральной машинки.

Распределение нагрузки

Схема подключения автомата

На лицевой стороне автоматического выключателя на 16 Ампер можно увидеть схему подключения. Это не обязательно, но начинающему электрику эта маркировка показывает количество полюсов, места подключения подающей и передающей фазы, нулевой жилы.

Так, с помощью зажимных пластин и винтов, в верхней части прибора фиксируют подходящий контакт, а в нижней — отходящий. Нулевой провод подключается в указанном производителем месте (N). Для заземления в щитке устанавливают отдельную от автомата клемму.

Зная то, что скрывается под маркировкой автоматического выключателя, можно самостоятельно сделать правильный выбор. Это касается как самого устройства, так и проводов (материал, поперечное сечение). Информация о схеме подключения позволит осуществить монтаж прибора своими руками.

Компании производители

Модульный автомат зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные качественнее, надежнее и удобнее для монтажа. К наиболее известным относят:

  • зарубежные – ABB, Schneider Electric, Legrand;
  • российские – КЭАЗ, IEK, EKF.

Модульные аппараты отечественных фирм сделаны в Китае, хотя это не признак их ненадежности. Качество немного хуже бытовых серий зарубежных производителей. Стоят дешевле. Также удовлетворяют нормам для бытовых автоматов. Обычно не имеют серий, похожих на промышленные комплексы зарубежных компаний.

УЗО и дополнительные приспособления

Не стоит рассматривать автомат отдельно от других компонентов электрощита. Покупая устройство, нужно понимать, что оно будет монтироваться вместе с УЗО. Применять УЗО лучше одного производителя с автоматом и из одной серии. При этом можно быть точно уверенным в наилучшем их взаимодействии.

УЗО отечественных производителей уступают по качеству зарубежным. Часто не имеют в серии электромеханических УЗО, но имеют меньшее разнообразие в характеристиках.

Чтобы определить, какой именно автомат следует устанавливать, необходимо учитывать множество разных параметров. Автомат С16 – один из наиболее часто используемых в быту. Мощность позволит защитить оборудование, небольшое число стандартных приборов.

Характеристика D теплового расцепителя автоматического выключателя

На графике время-токовой характеристики D хорошо видно, что тепловой расцепитель, чья скорость срабатывания относится к времени большему чем 15 милисекунд, допускает неотключающий пусковой ток до трех номиналов на протяжении пяти секунд, пяти номиналов на протяжении двух секунд и десяти номиналов на протяжении одной секунды. Учитывая, что при пуске, самый мощный пусковой ток образуется в момент включения питания, а дальше, по мере раскручивания ротора двигателя уменьшается, стремясь к номинальному току электродвигателя, то в случае невыключения автомата в первый момент, что будет говорить о неправильном выборе номинала автомата, то дальнейший процесс запуска электродвигателя пройдет нормально и автоматический выключатель не отключится по пусковому току.

Характеристика D электромагнитного расцепителя автоматического выключателя

Электромагнитный расцепитель, чья работа описывается нижней частью графика время-токовой характеристики D характеризуется высокой, милисекундной, скоростью срабатывания при высоких токах протекающих через катушку расцепителя.
Устройство и характеристики электромагнитного расцепителя время токовой характеристики D практически не отличаются от характеристик расцепителя для кривой B и C, так как во всех вариантах автоматических выключателей, электромагнитный расцепитель служит для предотвращения именно короткого замыкания и не привязывается к токовому номиналу автомата.

Защита человека – превыше всего!

В заключение, скажем о ещё одном устройстве, которое должно стать головным защитным прибором в Вашем щитке. В статье мы рассмотрели аспекты защиты сети и приборов, теперь поговорим, как защитить человека. Для этого используется так называемый выключатель автоматический дифференциального тока, назначение которого кроме отслеживания токов, контролировать «утечки» и нештатные изменения в сети. Проще говоря, данный тип автомата распознаёт, что в сети происходит несанкционированное изменений характеристик, попадающих в разряд «повреждение изоляции», «возможное прикосновение человека к проводам под напряжением» и т. д.

Такое обнаружение приводит к мгновенному обесточиванию участка сети. Иногда автоматические выключатели дифференциального тока называют УЗО (Устройство защитного отключения), МДЗ (Модуль дифференцированной защиты). Они могут быть использованы в комбинации с другими автоматами. Главное отличие этого автомата в том, что он работает на защиту человека от поражения электрическим током. Наиболее актуальны такие устройства для подключения санузлов и ванн (желательно с максимальной чувствительностью) и кухонь. Но сегодня многие предпочитают ставить такие выключатели на все участки сети в квартире.

Мы надеемся, что данная статья будет Вам полезна при выборе УЗО и,как следствие, Ваша электросеть, электрические приборы будут надёжно защищены.

График время-токовой характеристики D автоматического выключателя отличается от B и C тем, что быстрое отключение по току нагрузки происходит в диапазоне от 10-и до 14-и кратного превышения номинального тока автоматического выключателя.
Специфика время-токовой характеристики D заключается в том, что автоматы характеристики D применяются в основном в промышленности, для защиты электродвигателей и питающих их линий. Так как при запуске электродвигателя, он выходит на номинальный режим не сразу, а некоторое время разгоняется, то пусковые токи во время разгона электродвигателя значительно превышают ток, потребляемый двыжком в нормальном, рабочем режиме и могут достикать десятикратного значения рабочего тока, автоматы характеристик C и тем более B использовать для таких целей нельзя, так как это приведет к невозможности пуска электродвигателя в связи со срезу следующим за пуском отключением автомата по превышению тока.
Автомат характеристики D с номиналом в 40 Ампер не выключится при запуске электродвигателя даже если пусковой ток достигнет 400 ампер на время меньшее 1 секунды, так же он может не выключиться и при более высоких токах, в случае еще более короткого периода протекания пускового тока.

Выводы по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Источники

  • https://StrojDvor.ru/elektrosnabzhenie/rasshifrovka-oboznachenij-avtomatov-v-elektroshhitke/
  • https://rusenergetics.ru/oborudovanie/markirovka-avtomaticheskikh-vyklyuchateley
  • https://YaElectrik.ru/jelektroshhitok/kategorii-avtomaticheskih-vyklyuchatelej-a-b-c-i-d
  • https://sovet-ingenera.com/elektrika/uzo-schet/markirovka-avtomaticheskix-vyklyuchatelej.html
  • https://220v.guru/elementy-elektriki/vyklyuchateli/klass-tokoogranicheniya-avtomaticheskogo-vyklyuchatelya.html
  • https://domikelectrica.ru/nadpisi-na-avtomaticheskix-vyklyuchatelyax-chto-oznachayut/
  • https://www.eliks.ru/info/index.php?ELEMENT_ID=3184
  • https://zen.yandex.com/media/samelectric/zascitnyi-avtomat-podrobnyi-obzor-harakteristik-5e3fe0275e0d7416b977bf1f
  • https://homele.ru/electrician/what-does-c16-mean-on-the-circuit-breaker-current-characteristics-of-circuit-breakers/
  • https://ElectrikBlog. ru/vyklyuchatel-avtomaticheskiy-kak-vybrat-v-9-shagov-po-nauke/
  • https://StrojDvor.ru/elektrosnabzhenie/avtomat-16-amper/
  • https://rusenergetics.ru/ustroistvo/avtomat-16a

[свернуть]

Facebook

Twitter

Вконтакте

Google+


Анонимно

Информация о вас не будет разглашена

Быстро

Через 5 минут с вами свяжется наш консультант



Автоматические выключатели и их характеристики B, C, D

Основными характеристиками автоматических выключателей являются

Номинальный ток (In):

ток, который может протекать через автомат, без его срабатывания.

Номинальное рабочее напряжение (Ue)

номинальное, на которое рассчитана изоляция автомата

Номинальное напряжение изоляции (Ui)

Это величина напряжения, относительно которого выбирается напряжение при испытании электрической прочности изоляции, которое обычно превышает 2 Ui, и определяется длина пути тока утечки через изолятор.

Номинальное выдерживаемое импульсное напряжение (Uimp)

Параметр представляет собой величину импульса напряжения (определенной формы и полярности) в кВ, который рассматриваемое оборудование может выдержать в условиях испытаний без повреждения.

Обычно для промышленных автоматических выключателей Uimp = 8 кВ, для бытовых автоматических выключателей Uimp = 6 кВ.

Отключающая способность:

ток (в кА), срабатывания автомата при коротком замыкании, после которого он еще будет работоспособен.

Характеристика автоматов В, С, D:

зависимость времени отключения от тока.

Буквы B, C и D обозначают характеристику автоматов, которая называется «тип мгновенного расцепления» и установлена в ГОСТ Р 50345-99] (МЭК 60898-95) «Аппаратура малогабаритная электрическая. автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения».

Конкретный тип мгновенного расцепления устанавливает диапазон токов мгновенного расцепления, протекание которых в главной цепи выключателя может вызвать его расцепление без выдержки времени.

В ГОСТ Р 50345 для каждого типа мгновенного расцепления установлены следующие стандартные диапазоны токов:

тип В: 3In — 5In;

тип С

: 5 In -10 In

тип D:10 In — 20 In

Стандартная времятоковая зона предписывает следующее поведение автоматического выключателя:

В случае если в главной цепи выключателя протекает электрический ток, величина которого соответствует нижней границе диапазона токов мгновенного расцепления 3In, 5In и 10 In, то он должен расцепиться за промежуток времени:

тип мгновенного расцепления B — более 0,1 с, но менее 45 или 90 с,

тип C — 15 или 30с

тип D — 4 или 8с.

При протекании в главной цепи электрического тока, равного верхней границе диапазона токов мгновенного расцепления (5In, 10In и 50In), автоматический выключатель должен расцепиться за промежуток времени менее 0,1 с.

В том случае, если значение электрического тока, протекающего в главной цепи, находится между нижней и верхней границами диапазона токов мгновенного расцепления, автоматический выключатель может расцепиться либо с незначительной выдержкой времени (несколько секунд), либо без выдержки времени (менее 0,1 с).

Фактическое время срабатывания автомата определяется его индивидуальной времятоковой характеристикой.

Исходя из вышенаписанного автоматы предназначены:

типа В — для защиты потребителей с преимущественно активной нагрузкой (печь, обогреватель, ЛН),

типа С — двигателей,

типа D — двигателей в повторно-кратковременном (частые пуски) режиме работы.

Автоматические выключатели, назначение, классификация, модульные автоматические выключатели, правильно выбрать выключатель.

Выключатели автоматические для монтажа на ровную поверхность и на DIN рейку
Автоматические выключатели классифицируются следующим образом:
  • По количеству полюсов – 1, 2, 3 или 4 полюса;
  • Токоограничивающие и не токоограничивающие;
  • По виду расцепителя – с тепловым, электромагнитным, комбинированным, полупроводниковым расцепителем.
Модульные автоматические выключатели для разных нагрузок, предназначенные для защиты электроустановок от перегрузки и коротких замыканий.


Автоматические выключатели изготавливаются:
— однополюсными,
— двухполюсными,
— трёхполюсными
— четырёхполюсными и, как правило, состоят из конструктивных узлов:
главная контактная система;
дугогасительной система;
привод;
расцепляющее устройство;
расцепитель и вспомогательные контакты.

Процесс выбора автоматического выключателя можно разбить на восемь этапов (обобщенный алгоритм).

1. Расчет тока в линии отличается для одиночного потребителя и для группы потребителей. В случае одиночного потребителя выбираем какая у нас сеть однофазная или трехфазная.

В случае однофазной сети рассчитываем ток по формуле:



Uном — напряжение 220вольт
Рном — номинальная мощность, Вт
cosφ — номинальный коэффициент мощности для обычных квартир составляет 0,96-0,98

В случае трехфазной сети рассчитываем ток по формуле:



cosφ — номинальный коэффициент мощности 0,96-0,98
η — номинальный коэффициент КПД потребителя.

Если в нашем случае требуется произвести расчет для группы потребителей и полной мощности S, то расчет проводится по формуле:



Кс — коэффициент спроса,
Р1, Р2, Рn — номинальные мощности отдельных потребителей, Вт
cosφ — номинальный коэффициент мощности 0,96-0,98, для ламп накаливания и нагревательных приборов 1,0.

Выбор номинального тока автомата равным Iрасч или ближайший больший из стационарного ряда 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Выбор сечения провода. Выбираем значение тока на который должен быть рассчитано сечения провода из расчета, чтобы допустимые токовые нагрузки для данного провода Iн
Если медный провод, то пользуемся таблицей ПУЭ 1.3.4 допустимого длительного тока для проводов в резиновой, полихлорвиниловой изоляции, если алюминиевый провод — таблица ПУЭ 1.3.5.
Согласно требованиям ПУЭ сечение провода должно быть не менее 2,5 мм2 (с учетом мощной электроплиты, стиральной машины и электроприборов следует брать с запасом 4,00 мм
2
, по крайней мере подводящие провода в квартиру).
2. Выбор время — токовой характеристики. В основном используются три разновидности с характеристиками:
   B отключение при превышении тока в 3-5 In, лампы накаливания, обогреватели, электрические духовки и плиты…
   C отключение при превышении тока в 5-10 In, стиральные машины, кондиционеры, холодильники, офисные группы, газоразрядные группы…
   D отключение при превышении тока в 10-20 In мощные компрессоры, подъемные механизмы, насосы, станки…
Деление условное и в каждом случае необходимо учитывать свои особенности.
3. Селективность. Выбираем автоматы чтобы соблюдалось условие, вводной автомат должен превышать номиналы всех групповых автоматов и учитывать нагрузочную способность проводов. Автоматы стоящие на одной линии ставят по убывающей.
4. Определение ПКС — предельная коммутационная способность. В зависимости от типа проводника медь ПКС не менее 6 000А или алюминий не менее 4 500А. Если рядом подстанция или новый дом, то не менее 10 000А.
5.
Класс токоограничения
. Имеется три класса по скорости гашения дуги.
   1 класс более 10мс
   2 класс 6-10мс
   3 класс 2,5мс и более
Предпочтение при выборе отдавайте 3 классу.
6. Количество полюсов. В зависимости однофазная или трехфазная сеть, в случае однофазной сети это однополюсные и трехполюсные автоматы, при трехфазной трех или четырех полюсные.
7. Дополнительные параметры. Напряжение питающей сети, род тока переменный или постоянный, частота сети, степень защиты IP, температурный режим работы. Стационарный или модульный, втычной, выкатной.
8. По фирме производителю. Красивее смотрятся когда автоматы взяты одной серии и одного производителя, проще выполнить необходимый ряд.Термины и определения автоматического выключателя


Аксессуар  — Электрическое или механическое устройство, выполняющее второстепенную или вспомогательную функцию помимо защиты от перегрузки по току.

крышка для принадлежностей  — Съемная крышка на передней панели автоматического выключателя, за которой монтируется расцепитель и все электрические принадлежности.

вилка с регулируемым номиналом — — Компонент, который вставляется в расцепитель, устанавливающий номинальный ток автоматического выключателя

AIC — — отключающая способность в амперах.

AIR  — Номинальный ток отключения.

Аварийный выключатель  — См. аварийный звонок и выключатель перегрузки по току.

Компенсация окружающей среды  — Ограничивает или устраняет температурное ухудшение характеристик (снижение характеристик), вызванное экстремальными температурами окружающей среды.

температура окружающей среды  — Относится к температуре воздуха, непосредственно окружающего автоматический выключатель/защитное устройство.

номинальная температура окружающей среды  — Температура, на которой основывается номинальный постоянный ток (номинальная рукоятка) автоматического выключателя; температура воздуха, непосредственно окружающего автоматический выключатель, которая может повлиять на характеристики теплового (перегрузочного) отключения термомагнитных автоматических выключателей.

Однако автоматические выключатели с электронным отключением нечувствительны к нормальным (от -10° до 50°C) условиям окружающей среды.

амперметр  — (местный амперметр) Модуль, который монтируется непосредственно на расцепитель автоматического выключателя и выдает среднеквадратичные значения тока фазы и тока замыкания на землю с точки зрения расцепителя.

сила тока  — Ток в амперах, который проводник или автоматический выключатель может пропускать непрерывно в условиях эксплуатации без превышения номинальной температуры.

ампер  — Эквивалент одного кулона в секунду или постоянного тока, создаваемого одним вольтом, приложенным к сопротивлению в один ом.

Вернуться к началу

ампер номинал отключения  — Наибольший ток при номинальном напряжении, который устройство защиты от перегрузки по току должно отключать при определенных условиях испытаний (NEC).

ANSI — Американский национальный институт стандартов.

дугогасительный контакт  — Контакты, предназначенные для предотвращения повреждения основных контактов. Когда автоматический выключатель размыкается, сначала размыкаются главные контакты, а затем размыкаются дугогасительные контакты, протягивая через них дугу.Когда автоматический выключатель замыкается, первыми замыкаются дугогасительные контакты, снова протягивая через них дугу. Это предотвращает перенос дуги на главные контакты и сохраняет их.

автоматический выключатель в литом корпусе  — Выключатель, конструкция которого аналогична автоматическому выключателю в литом корпусе, за исключением того, что выключатель размыкается только мгновенно в нерегулируемой точке срабатывания, откалиброванной для защиты только самого выключателя в литом корпусе.

автоматический сброс  — Устройство, которое автоматически размыкает цепь перегрузки.Он также автоматически закроет или завершит цепь через определенный период времени. Если перегрузка все еще присутствует, устройство будет продолжать цикл до тех пор, пока не будет отключено питание или перегрузка.

вспомогательный переключатель — переключатель, механически управляемый основным устройством для сигнализации, блокировки или других целей.

звуковой сигнал звонка  — Механический переключатель, используемый для указания положения главного контакта автоматического выключателя, который указывает на срабатывание автоматического выключателя.См. также выключатель перегрузки по току.

дугогасительная катушка  — Катушка, по которой протекает электрический ток и которая служит для отклонения и, таким образом, гашения дуги, образующейся, когда контакты выключателя отключают ток.

BPFE  — Кнопка включения с электроприводом.

ответвленная цепь  — цепь между оконечным устройством максимального тока, защищающим цепь, и розеткой(ями).

BCM  — Коммуникационный модуль автоматического выключателя.

Вернуться к началу

CSA  — (Canadian Standards Association) Канадская организация по тестированию и сертификации продукции на предмет безопасности.

каретка  — см. люлька.

CCM — модуль связи базовой станции.

рукоятка для взведения пружины — см. рукоятка для взведения пружины.

автоматический выключатель  — Устройство, предназначенное для размыкания и замыкания цепи неавтоматическими средствами и для автоматического размыкания цепи при перегрузке по току без повреждения самого себя при правильном применении в пределах своих номиналов.

Модуль связи автоматического выключателя  — (BCM) = Модуль, который при установке в автоматический выключатель получает и передает информацию по сети связи.

Корпус автоматического выключателя  — (1) Корпус автоматического выключателя, содержащий токоведущие компоненты, токочувствительные компоненты, а также механизм отключения и управления. (2) Та часть сменного расцепителя в литом корпусе, которая остается после снятия сменного расцепителя.

кнопка замыкания  — Кнопка для ручного замыкания главных контактов после взведения замыкающих пружин.

крышка кнопки закрытия  — Крышка, которая надевается на кнопку закрытия и блокирует доступ к ней. Доступ к кнопке закрытия может быть разрешен с помощью инструмента или стержня, вставленного через небольшое отверстие в передней части крышки кнопки закрытия.

замыкающая катушка  — (шунтовое замыкание) = Катушка, которая электрически замыкает автоматический выключатель с помощью внешнего источника напряжения, когда на катушку подается определенное напряжение.

Разъединитель катушки — Механический выключатель, включенный последовательно с катушкой независимого расцепителя, который отключает ток катушки при размыкании автоматического выключателя.

Вернуться к началу

коммуникационная сеть  — Сеть, обеспечивающая поток информации между электрическими компонентами, состоящая из программируемых блоков интерфейса контроллера, программного обеспечения протоколов и модемов.

проводник  — Вещество или тело, по которому непрерывно проходит электрический ток.

ход контакта  — Полный открытый зазор между контактами в установившемся открытом положении.

номинальный постоянный ток  — (номинал рукоятки) (номинал в амперах) Установленное среднеквадратичное значение переменного или постоянного тока в амперах, которое устройство или сборка будет постоянно проводить на открытом воздухе без срабатывания или превышения температурных пределов.

непрерывная нагрузка  — Нагрузка, при которой ожидается сохранение максимального тока в цепи.

модуль связи корзины  — (CCM) Внешний модуль, который позволяет адресовать корзину и сохранять адрес, когда выкатной выключатель находится в отключенном положении, и который используется для передачи информации о положении выключателя в подставку к коммуникационной сети.

отсек корзины  — Отсек, содержащий все соединители, экраны, переходники, барьеры, распорки, шторки, ключи и устройства блокировки для выдвижного автоматического выключателя.

CT  — Трансформатор тока. См. также переключатель ячеек .

токовый путь  — (автоматического выключателя) Токонесущие проводники внутри автоматического выключателя между линиями и нагрузками, включая их.

трансформатор тока  — (датчик тока) (CT) Прибор для измерения тока, окружающий проводник, по которому проходит ток, подлежащий измерению или контролю.

мертвый бак  — Выключатели бездействующего резервуара имеют заземленные резервуары, в отличие от выключателя рабочего резервуара, в котором используется изолирующая колонна для размещения механизма и контактных узлов.

Вернуться к началу

учет потребления  — Измерение потребления мощности или тока, наблюдаемое автоматическим выключателем. Он рассчитывается для фиксированного или скользящего временного окна, которое может быть запрограммировано от 5 до 60 минут. В зависимости от контракта, заключенного с поставщиком электроэнергии, специальное программирование позволяет избежать или свести к минимуму стоимость превышения абонентской мощности.Значения максимального потребления систематически сохраняются и имеют отметку времени.

размыкающие контакты  — См. главные размыкающие контакты и вторичные размыкающие контакты.

выдвижной автоматический выключатель  — Сборка из автоматического выключателя и опорной конструкции (люльки), сконструированная таким образом, что автоматический выключатель поддерживается и может быть перемещен либо в подключенное, либо в отключенное положение главной цепи без снятия соединений или монтажных опор.

выдвижной механизм  — Механизм, который зацепляет узел выдвижной корзины и втягивает автоматический выключатель в распределительный щит или из него. Механизм выдвижения включает в себя вал механизма выдвижения, рычаги рычажного устройства выдвижения и индикатор положения выдвижения.

Индикатор положения выдвижного ящика  — Средство индикации, показывающее положение автоматического выключателя в выкатной конструкции.

крышка доступа к выдвижному ящику  — (крышка шахты выдвижения) Заслонка, открывающая или ограничивающая доступ к шахте выдвижения.

Кнопка электрического включения  — Кнопка, используемая для электрического включения автоматического выключателя с помощью шунтового включения с опцией связи. При этом учитываются все функции безопасности, являющиеся частью системы управления и контроля установки.

электрический оператор  — (моторный оператор) Электрическое устройство, используемое для размыкания и замыкания автоматического выключателя или переключения и сброса автоматического выключателя. См. также двигатель взведения пружины .

автоматический выключатель с электронным отключением  — автоматический выключатель, в котором используются датчики тока и электронные схемы для обнаружения, измерения и реагирования на уровни тока.

стационарный автоматический выключатель  — Автоматический выключатель, установленный таким образом, что его невозможно снять, не сняв первичные и иногда вторичные соединения и/или монтажные опоры.

типоразмер  — Наибольший номинальный ток среди автоматических выключателей аналогичной физической конфигурации.

Вернуться к началу

частота  — Количество циклов в секунду для системы переменного тока.

номинальная частота  — диапазон частот, в котором может применяться продукт.

замыкание на землю  — Непреднамеренный путь тока через землю обратно к источнику.

задержка замыкания на землю  — Время задержки, в течение которого расцепитель автоматического выключателя инициирует сигнал отключения на автоматический выключатель после обнаружения замыкания на землю.

модуль защиты от замыканий на землю  — Электронный аксессуар, используемый в сочетании с термомагнитными автоматическими выключателями для обеспечения защиты от замыканий на землю в ответвленных цепях и индикации замыканий на землю.

срабатывание защиты от замыкания на землю  — Уровень тока замыкания на землю, при котором система отключения начинает отсчет времени.

номинальное значение рукоятки  — См. номинальное значение постоянного тока.

колебание  — Заметное медленное начало разгона контактов вплоть до размыкания в точке контакта.

IDMTL  — Кривая длительной задержки, наклон которой может изменяться для повышения селективности.

IEC — Международная электротехническая комиссия.

IEEE — Институт инженеров по электротехнике и электронике.

Вернуться к началу

Ig  — Датчик замыкания на землю.

Ii  — Мгновенное срабатывание.

В  — Номинал датчика.

автоматический выключатель индивидуального монтажа  — Автоматический выключатель, установленный таким образом, что его невозможно снять без снятия первичных, а иногда и вторичных соединений и/или монтажных опор.

мгновенное срабатывание  — Уровень тока, при котором автоматический выключатель сработает без преднамеренной задержки по времени.

мгновенное отключение — Уточняющий термин, указывающий на то, что при отключении автоматического выключателя в условиях короткого замыкания преднамеренно не вводится задержка.

автоматический выключатель в изолированном корпусе  — (ICCB) = внесенные в список UL Standard 489 автоматические выключатели в литом корпусе без предохранителей, в которых используется двухступенчатый механизм включения с накоплением энергии, электронная система отключения и выдвижная конструкция.

встроенная защита от замыканий на землю для оборудования — Защита оборудования от замыканий на землю в системах с заземленной нейтралью, обеспечиваемая внутренними компонентами автоматического выключателя.

взаимозаменяемый расцепитель — Расцепитель, который пользователь может заменять между корпусами автоматических выключателей той же конструкции.

номинал отключения  — Наибольший ток при номинальном напряжении, доступный на вводных клеммах автоматического выключателя. Если автоматический выключатель можно использовать при более чем одном напряжении, номинальная мощность отключения будет указана на автоматическом выключателе для каждого уровня напряжения. Отключающая способность автоматического выключателя должна быть равна или превышать доступный ток короткого замыкания в точке, в которой автоматический выключатель применяется к системе.

обратнозависимая выдержка времени  — Определяющий термин, указывающий, что преднамеренно введена задержка отключения автоматического выключателя, которая уменьшается по мере увеличения величины тока.

Вернуться к началу

Ir  — Долгосрочная доставка.

Исд  — Короткое время доставки.

I2t  — См. сквозной ток.

I2t IN  — (I 2 t ON) Характеристика обратнозависимой выдержки времени.

I2t OUT  — (I 2 t OFF) Характеристика с постоянной выдержкой времени.

Переключатель проверки защелки  — Механический переключатель, который определяет сброс защелки отключения.

сквозной ток  — Пиковый ток (измеряемый в амперах), который проходит через устройство защиты от перегрузки по току во время прерывания.

сквозной I2t  — Выражение, относящееся к энергии (измеряемой в ампер-квадратных секундах), которая проходит через устройство защиты от перегрузки по току во время прерывания.

LI  — Комбинация регулируемых функций отключения, включая долговременный номинальный ток, длительную задержку и мгновенное срабатывание.

подъемный адаптер  — устройство, используемое с краном, цепным блоком или дополнительным подъемным механизмом, поставляемым с распределительным устройством, для снятия и установки выдвижного автоматического выключателя или тележки с плавкими предохранителями.

LIG  — Комбинация регулируемых функций отключения, включая долговременный номинальный ток, длительную задержку, мгновенное срабатывание, срабатывание при замыкании на землю и задержку при замыкании на землю.

Вернуться к началу

Концевой выключатель  — Выключатель, приводимый в действие механическим движением части машины или присутствием объекта.

бак под напряжением  — Выключатели бака под напряжением используют изоляционную колонну для размещения механизма и контактных узлов, поэтому они находятся под напряжением сети (под напряжением). Выключатели мертвых резервуаров имеют заземленные резервуары.

местный амперметр — Амперметр, устанавливаемый как часть расцепителя.

долговременный номинальный ток  — регулировка, которая в сочетании с установленной вилкой номинального тока устанавливает номинальный постоянный ток полнофункционального электронного расцепляющего автоматического выключателя.

длительная задержка  — Время, в течение которого автоматический выключатель будет выдерживать устойчивый перегрузочный ток (больше, чем длительное срабатывание) до подачи сигнала отключения.

длительное срабатывание  — Уровень тока, при котором функция долговременной задержки автоматического выключателя начинает отсчет времени.

низковольтный силовой автоматический выключатель  — (LVPCB) Автоматический выключатель, испытанный в соответствии со стандартами ANSI C37, с двухступенчатым механизмом накопления энергии, электронной системой отключения и выкатной конструкцией.

LS  — Комбинация регулируемых функций отключения, включая долговременный номинальный ток, длительную задержку, кратковременное срабатывание, кратковременную задержку и отключаемое мгновенное срабатывание.

LSG  — Комбинация регулируемых функций отключения, включая долговременный номинальный ток, длительную задержку, кратковременное срабатывание, кратковременную задержку, отключаемое мгновенное срабатывание, срабатывание при замыкании на землю и задержку при замыкании на землю.

LSI  — Комбинация регулируемых функций отключения, включая долговременный номинальный ток, длительную задержку, кратковременное срабатывание, кратковременную задержку и отключаемое мгновенное срабатывание.

LSIG  — Комбинация регулируемых функций отключения, включая номинальный ток с длительной выдержкой времени, долговременную задержку, кратковременное срабатывание, кратковременную задержку, отключаемое мгновенное срабатывание, срабатывание при замыкании на землю и задержку при замыкании на землю.

Вернуться к началу

главные разъединяющие контакты  — Подпружиненный и самоустанавливающийся контакт, расположенный на задней стороне выдвижного автоматического выключателя, который обеспечивает положительный электрический контакт, когда автоматический выключатель находится во включенном положении.

MCH  — Мотор взвода пружины.

MDGF  — Модифицированная дифференциальная система защиты от замыканий на землю.

Ручка для ручного взвода  — Ручка для ручного взвода, которая взводит замыкающие пружины автоматического выключателя.

ручной сброс  — Относится к выключателям, в которых электрические контакты остаются разомкнутыми после срабатывания до тех пор, пока кто-либо физически не замкнет или не замкнет цепь, нажав кнопку сброса или переключив переключатель

максимальный динамический зазор контактов  — Установившееся состояние контактный ход плюс расстояние перебега.

максимальное предельное срабатывание  — (должно срабатывать) Номинальный ток, при котором устройство защиты цепи сработает в течение определенного периода времени при заданной температуре.

счетчик механических операций  — (CDM) Механическое устройство, показывающее общее количество рабочих циклов выключателя.

Миниатюрный автоматический выключатель  — (MCB) Небольшой автоматический выключатель, собранный как единое целое в опорном закрытом корпусе из изоляционного материала, рассчитанный на ток 150 А или менее и используемый в 120 В, 120/240 В, 240 В и 480 Y /277 В переменного тока и постоянного тока до 125 В постоянного тока.

минимальный динамический контактный зазор  — Установившийся контактный ход минус расстояние отскока.

минимальное предельное срабатывание  — (должно сохраняться) Номинальный ток, при котором устройство защиты цепи не сработает в течение длительного периода времени при заданной температуре.

Вернуться к началу

MN  — Расцепитель минимального напряжения.

автоматический выключатель в литом корпусе  — (MCCB)Автоматический выключатель, собранный как единое целое в несущем и закрытом корпусе из изоляционного материала, обычно рассчитанный на ток 20–3000 А и используемый в системах до 600 В переменного тока и 500 В постоянного тока.

Устройство защиты цепи двигателя — Признанный компонент конструкции, аналогичный автомату защиты, за исключением отсутствия тепловых элементов, поэтому он обеспечивает только защиту от короткого замыкания.

MX  — Независимый расцепитель.

ложные срабатывания  — отключения, вызванные реакцией на неповреждающие броски пускового или пускового тока, в отличие от фактического отключения по перегрузке по току.

трансформатор тока нейтрали — Трансформатор тока, который окружает нейтральный проводник; требуется для автоматических выключателей с защитой от замыкания на землю при применении в заземленной системе.

OF  — Вспомогательный переключатель.

скорость открытия  — Средняя скорость контакта от контактной части до 75% полного открытого зазора.

Индикатор разомкнут/замкнут  — Отображает положение главных контактов выключателя (разомкнут или замкнут).

приводной механизм  — Внутренняя механическая система, которая размыкает и замыкает контакты выключателя.

OTS  — Выключатель перегрузки по току (аварийный выключатель, сирена).Механический выключатель, который срабатывает, когда автоматический выключатель отключается системой защиты от перегрузки по току.

Вернуться к началу

перегрузка по току  — Любой ток, превышающий номинальный непрерывный ток оборудования или допустимую нагрузку проводника.

механизм максимального тока  — Внутренняя механическая система, отключающая автоматический выключатель при перегрузке по току.

защита от перегрузки по току  — Защита, достигаемая за счет ограничения продолжительности и величины воздействия перегрузки по току.

Элемент отключения при перегрузке по току  — Устройство, которое обнаруживает перегрузку по току и передает энергию, необходимую для автоматического размыкания цепи (только UL).

выключатель перегрузки по току  — (SDE) = выключатель с механическим приводом, который указывает на срабатывание автоматического выключателя из-за условий перегрузки по току.

перегрузка  — Электрическая нагрузка или протекание тока больше, чем то, на которое рассчитана цепь.

перегрузочная способность  — Наивысший уровень тока перегрузки, при котором устройства будут прерывать работу и оставаться в рабочем состоянии, способные устранять дополнительные перегрузки.

задержка перегрузки  — Продолжительность времени, в течение которого автоматический выключатель будет выдерживать устойчивую перегрузку по току низкого уровня до подачи сигнала отключения.

перебег  — Максимальное смещение за пределы исходного положения, которого достигают контакты во время операции.

измерение пикового тока  — Метод определения электрического тока посредством обнаружения пиков тока.

пиковый сквозной ток — Максимальный пиковый ток, протекающий в цепи в условиях перегрузки по току.

Вернуться к началу

PF  — Выключатель, используемый для индикации готовности автоматического выключателя к включению.

межфазный барьер  — Барьер, обеспечивающий изоляцию между фазами или между фазами и землей.

первичные разъединяющие контакты  — Электрический штепсельный разъем на основном пути тока между выкатными компонентами и корзиной, установленной в распределительном щите или ячейке распределительного устройства.

Надувная трубка  — Используется на высоковольтных автоматических выключателях для продувки воздухом главных контактов во время отключения.Воздух способствует охлаждению и деионизации газа в контактном зазоре, что приводит к быстрому восстановлению диэлектрических свойств. Воздух может быть сжат в цилиндре контактным движением.

Кнопка включения — Кнопка для ручного замыкания основных контактов после взведения замыкающих пружин.

Кнопка включения — Кнопка для ручного отключения автоматического выключателя.

Нажимная кнопка  — Кнопка для ручного отключения автоматического выключателя.

Заслонка выкатного устройства — См. крышка выдвижного вала.

Блокировка вкатывания  — Предотвращает вкатывание выдвижного автоматического выключателя, когда дверь шкафа открыта, не позволяя вставить рукоятку вкатывания в выключатель.

номинальная вилка  — Компонент, который подключается к электронному расцепителю, устанавливая максимальный номинальный постоянный ток автоматического выключателя.

отскок  — Расстояние, на которое контакты проходят через установившееся состояние полного открытия в конце хода открытия при отскоке контактов в конце хода открытия

Вернуться к началу

RES  — (дистанционный сброс после отказа) Компонент, который сбрасывает выключатель максимального тока (SDE) и механический привод после отключения.

обнаружение остаточных замыканий на землю — Средство обеспечения защиты оборудования от замыканий на землю с использованием датчиков на каждой отдельной фазе.

RMS  — Среднеквадратичное значение.

Измерение среднеквадратичного значения тока  — Метод определения истинного среднеквадратичного значения тока синусоидальной и несинусоидальной формы сигналов путем выборки формы волны тока несколько раз за цикл с последующим вычислением истинного среднеквадратичного значения.

коэффициент безопасности  — Допуск, добавляемый к установившемуся току приложения, чтобы гарантировать, что выбранное защитное устройство будет более чем достаточным для работы с приложением без ложных срабатываний.

защитная шторка  — устройство, закрывающее доступ к линейной шине, когда автоматический выключатель находится в отключенном, испытательном или выдвинутом положении.

SDE  — Выключатель максимального тока.

вторичные размыкающие контакты  — Электрический штекерный разъем во вторичной (управляющей) цепи между выкатным выключателем и его корзиной в распределительном щите или распределительном устройстве.

датчик — Токочувствительный элемент внутри автоматического выключателя, который обеспечивает функцию измерения для этого автоматического выключателя.

заглушка датчика — Компонент, используемый для установки размера датчика автоматического выключателя.

размер датчика  — Максимально допустимый номинальный ток для конкретного автоматического выключателя в зависимости от размера датчика тока внутри автоматического выключателя. Размер сенсора меньше или равен размеру кадра.

Вернуться к началу

SGR  — Система возврата источника через землю.

задержка короткого замыкания  — (STD) Промежуток времени, в течение которого автоматический выключатель будет проводить ток, превышающий ток срабатывания при коротком замыкании, до подачи сигнала отключения.

срабатывание при коротком замыкании — Уровень тока, при котором функция задержки короткого замыкания начинает отсчет времени.

Кратковременная задержка  — Время, в течение которого автоматический выключатель будет проводить ток, превышающий ток срабатывания при кратковременном срабатывании, до подачи сигнала отключения.

кратковременное срабатывание  — Текущий уровень, при котором функция кратковременной задержки начинает отсчет времени.

Шунтовое включение  — (включающая катушка) (XF) Аксессуар, который дистанционно включает автоматический выключатель с помощью внешнего источника напряжения.

Независимый расцепитель  — (MX) Аксессуар, который дистанционно отключает автоматический выключатель с помощью внешнего источника напряжения.

рукоятка для взвода пружины — рукоятка, расположенная на передней части автоматического выключателя, используемая для ручного взведения механизма накопленной энергии.

двигатель взвода пружины  — двигатель, который электрически заряжает включающую пружину (пружины) автоматического выключателя с накопленной энергией.

STD  — Кратковременная задержка.

механизм накопления энергии  — Пружинный механизм, который сжимается (или взводится), а затем освобождается (или разряжается) для включения автоматического выключателя.

Вернуться к началу

клеммная колодка  — Точки подключения контрольной проводки на автоматическом выключателе.

tg  — Задержка замыкания на землю.

тепловидение  — Функция расцепителя, которая точно отображает эффекты нагрева и охлаждения от поведения нагрузки на номинальных проводниках для обеспечения тепловой защиты без ложных срабатываний.

термомагнитный автоматический выключатель — Термин общего назначения для автоматических выключателей, в которых используются биметаллические и электромагнитные сборки для обеспечения как тепловой, так и магнитной защиты от перегрузки по току.

тепловая память  — Обеспечивает состояние непрерывного повышения температуры проводки в течение определенного периода времени как до, так и после срабатывания устройства. Это позволяет автоматическим выключателям реагировать на ряд условий перегрузки, которые в противном случае остались бы незамеченными.

tr  — Долговременная задержка.

тсд  — Кратковременная задержка.

трансформатор  — Статическое устройство с первичной обмоткой, последовательно соединенное с проводником, по которому протекает ток, подлежащий измерению или контролю внутри распределительного устройства.

кнопка отключения  — см. кнопка отключения.

кривая отключения — графическое представление реакции автоматического выключателя на ток в течение определенного периода времени.

без отключения  — Характеристика некоторых выключателей, которая обеспечивает независимость между защитным механизмом и рабочей кнопкой или рукояткой, так что неисправность не может быть устранена вручную (или удержана включенной) при перегрузке.

Вернуться к началу

Индикатор срабатывания  — Модуль, который монтируется непосредственно на расцепитель и показывает, сработал ли автоматический выключатель из-за перегрузки, короткого замыкания или замыкания на землю.

Сброс индикатора срабатывания  — Кнопка на модуле индикатора срабатывания, используемая для сброса индикатора срабатывания.

расцепитель  — программируемое устройство, которое измеряет и измеряет время тока, протекающего через автоматический выключатель, и при необходимости инициирует сигнал отключения.

UL  — Underwriters Laboratories Inc.

расцепитель минимального напряжения  — (MN, UVR) Аксессуар, который автоматически отключает автоматический выключатель, когда контролируемое напряжение в цепи падает ниже заданного процента от заданного значения.

Underwriters Laboratories  — Независимая некоммерческая организация по разработке стандартов, тестированию безопасности продукции и сертификации.

автоматический выключатель, устанавливаемый на блок  — Автоматический выключатель, установленный таким образом, что его нельзя снять, не сняв первичные, а иногда и вторичные соединения или монтажные опоры.

Номинальная устойчивость  — Уровень среднеквадратичного симметричного тока, который автоматический выключатель может выдержать с контактами в замкнутом положении в течение установленного периода времени, обычно выражаемого в циклах.

обнаружение замыкания на землю нулевой последовательности — Средство обеспечения защиты оборудования от замыкания на землю с использованием внешнего датчика (окружающего все фазные и нулевые проводники).

зонально-селективная блокировка  — (ZSI) Возможность связи между электронными системами отключения и реле замыкания на землю, позволяющая изолировать и устранить короткое замыкание или замыкание на землю ближайшим вышестоящим устройством без преднамеренной временной задержки.

ZSI — Блокировка по зонам.

Наверх


Ссылки

  • Бюллетень данных Square D 0600DB0201
  • Терминология автоматических выключателей
  • EATON TF300-1
  • Основы автоматических выключателей SIEMENS STEP

Что означают цифры на автоматическом выключателе? Откройте для себя здесь!

Знаете ли вы, как определить мощность автоматического выключателя? Вы знаете, что означают цифры на выключателе?

Как правило, число, которое вы видите на своем автоматическом выключателе, также является номинальным током устройства.Однако на этикетке некоторых автоматических выключателей указаны другие цифры и буквы.

Вот подробное объяснение, чтобы узнать больше о цифрах на выключателях.

Что означают цифры и буквы на автоматическом выключателе?

Типичный автоматический выключатель в доме, который вы можете найти, имеет выделенную табличку с номером. Эти номера автоматических выключателей означают номинальную мощность конкретного автоматического выключателя. Вы также можете найти эти этикетки на других коммерческих или промышленных автоматических выключателях, например, на двухполюсном выключателе.

Но, помимо выделенного номера и логотипа, вы также можете найти другие комбинации цифр и букв, напечатанные на выключателе. К ним относятся номинал в килоамперах, например 5KA или 10KA, который указывает максимальный ток, который он может отключить. Вы также можете увидеть 110 В переменного тока, 220 В переменного тока или 240 В переменного тока, напечатанные на устройстве, что просто означает его номинальное напряжение.

Еще одна вещь, которую вы можете найти на этикетке автоматического выключателя, — номинальная частота в Гц — это частота линии, которую он может передавать. В большинстве стран мира в качестве стандартной частоты сети используется 50 Гц.Однако в Америке и некоторых частях Азии используется частота 60 Гц.

Требуемая номинальная частота зависит от вашего местоположения, поэтому, если вы не уверены, обратитесь в местную электроэнергетическую компанию.

Помимо этой основной информации, вы можете найти дополнительные каталожные коды или номера на автоматических выключателях или автоматических выключателях, а также на автоматических выключателях в литом корпусе. Эти коды могут немного запутать вас, но их довольно просто понять.

Например, код FAL36020 на некоторых автоматических выключателях, особенно на продуктах Square D, означает следующее:

  • Первая буква обозначает тип рамы выключателя.Если это F, он имеет номинальную мощность от 15 до 100 ампер. Другие типы рам включают M (300–1000 А), L (125–400 А) и K (70–250 А).
  • Вторая буква обозначает номинал отключения, или сколько ампер он может потреблять до срабатывания. A означает стандартный рейтинг, C означает сверхвысокий рейтинг, H — высокий рейтинг, а I — рейтинг ограничения тока.
  • Третья буква обозначает тип наконечника выключателя. Возможны три типа: L, что означает, что оба конца имеют выступы; P, который обозначает выступы на одном конце; и F, что означает, что у выключателя нет выступов.
  • После букв вы найдете цифры. Первая цифра обозначает количество полюсов выключателя. Он может варьироваться от одного, двух или трех, в зависимости от фактических полюсов, которые вы можете найти на выключателе.
  • Вторая цифра относится к номиналу автоматического выключателя напряжения. Шесть означает, что он имеет номинальное напряжение 277-600 В переменного тока. Если это два, это означает, что он рассчитан на 120–240 В переменного тока, а рейтинг составляет от 277 до 280 В переменного тока, если это четыре.
  • Последние три цифры — фактический номинал автоматического выключателя усилителя.Если это 020, это просто означает, что номинальная сила тока прерывателя равна 20. Эта номинальная сила тока может варьироваться в зависимости от типа используемого корпуса.

Чтобы лучше понять эти коды или каталоги, я рекомендую посмотреть Каталожные номера автоматических выключателей с пояснениями по электропитанию и управлению. Видео даст вам отличные знания об автоматических выключателях Square D, поскольку создатель кратко объясняет код каждого выключателя.

Заключение

Вы должны знать, что означают цифры на автоматическом выключателе, особенно когда вам нужно купить новый автоматический выключатель на замену.Вы можете сэкономить как деньги, так и время, если избежите ошибок при покупке выключателя на замену. Для получения дополнительной информации, а также подробных инструкций по замене автоматического выключателя вы можете прочитать дополнительную информацию в этой статье здесь.

Теперь, когда вы знаете, что означают буквы и цифры на этикетке выключателя, можете ли вы определить, какой выключатель вам нужен при покупке замены? У вас есть дополнительные вопросы о цифрах на автоматическом выключателе? Поделитесь ими в разделе комментариев ниже.

Автоматические выключатели MCB и защита низковольтных цепей

Электрические конструкции и системы автоматизации требуют двух основных функций: защиты от перегрузки и короткого замыкания.Этого можно добиться с помощью предохранителей, но иногда предохранители не лучший выбор из-за их одноразового характера и конструкции одноразового использования. Выключатели позволяют пользователям легко изолировать и обеспечивают ту же защиту, что и предохранители, но с более полезными средствами для восстановления после неисправности.

Автоматические выключатели: Варианты защиты цепей для сетей низкого напряжения

Как уже говорилось, электрические и автоматические конструкции требуют защиты. Industrial Control Direct предлагает полную линейку электротехнических изделий для оптимальной защиты как от перегрузок, так и от коротких замыканий в различных приложениях.Все продукты имеют сертификаты UL, cUL, CSA и CE, что соответствует самым высоким уровням безопасности. IMO предлагает на выбор два различных типа выключателей — конструкции, сертифицированные по стандартам UL и IEC.

IMO UL 489 Миниатюрный автоматический выключатель (MCB)

Автоматические выключатели, перечисленные в списке IMO UL489, являются исключительными. Они прошли строгие испытания UL и совместимы со всеми другими брендами, имеющими такую ​​же сертификацию UL. Основное отличие состоит в том, что IMO свела неконтролируемые цены к минимуму.В настоящее время Industrial Control Direct является единственным дистрибьютором в США, предлагающим этот продукт. Мы вложили огромные средства как в инвентарь, так и в знания, предлагая нашим клиентам эту исключительную ценность.

IMO IEC Миниатюрный автоматический выключатель (MCB)

Стандартные автоматические выключатели IEC от IMO уже много лет являются одним из самых продаваемых продуктов для ответвлений и дополнительной защиты в Великобритании и по всей Европе.В США IEC все еще имеет место. Потребности приложений определяют выбор между автоматическими выключателями IEC и UL, используемыми в схемах защиты цепей. Такие виды использования, как проекты, не требуемые UL, испытательные стенды, пилотные проекты и оборудование, поставляемое за границу, — все это позволяет значительно сократить расходы по сравнению с аналогами UL.

Аксессуары IEC MCB

Нужны аксессуары для ваших автоматических выключателей? Industrial Control Direct поможет вам и в этом. Разнообразные аксессуары для автоматических выключателей, включая вспомогательные выключатели, независимые расцепители, сборные шины и запорные устройства, находятся на расстоянии одного клика.Сокращение количества проводов и компонентов при одновременном расширении вариантов конструкции с помощью подходящих аксессуаров от Industrial Control Direct.

В настоящее время у вас недостаточно прав для чтения этого закона

В настоящее время у вас недостаточно прав для чтения этого закона Логотип Public.Resource.OrgЛоготип представляет собой черно-белый рисунок улыбающегося тюленя с усами. Вокруг печати находится красная круглая полоса с белым шрифтом, на которой в верхней половине написано «The Creat Seal of the Seal of Approval», а в нижней половине «Public».Resource.Org» На внешней стороне красной круглой марки находится круглая серебряная круглая полоса с зубчатыми краями, призванная вызвать печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Дорогой земляк:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource судится за ваше право читать и высказываться в соответствии с законом.Для получения дополнительной информации см. досье этого незавершенного судебного дела:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (Общественный ресурс), DCD 1:13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы хотим управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на чтение этого закона, ознакомьтесь со Сводом федеральных правил или применимыми законами и правилами штата. для имени и адреса поставщика. Для получения дополнительной информации о указах правительства и ваших правах как гражданина в соответствии с верховенством права , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Более подробную информацию о нашей деятельности вы можете найти на сайте Public Resource. в нашем реестре деятельности 2015 года. [2][3]

Спасибо за интерес к чтению закона.Информированные граждане являются фундаментальным требованием для того, чтобы наша демократия работала. Я ценю ваши усилия и приношу извинения за неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Примечания

[1]   http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2]   https://public.resource.org/edicts/

[3]   https://public.resource.org/pro.docket.2015.HTML

Автоматический выключатель MS26574-3 — военные крепежи

MS26574-3 Особенности и спецификация

Обозначение серии резьбы:

ООН

Тип терминала и количество:

2 болта

Тип и номинал рабочего напряжения на полюс в вольтах:

115 ac одноместный и 28 dc одиночный

Расстояние от монтажной поверхности до конечного конца терминала:

1,42 дюйма

Тип установки и количество:

1 резьбовая втулка

Максимальная отключающая способность Тип тока и номинал на полюс I:

100 ac в одном месте и 100 dc в одном месте

Максимальный номинальный ток непрерывной нагрузки на полюс:

3.0 ампер переменного тока в одном месте и 3,0 ампера постоянного тока в одном месте

Тип механизма отключения главного контакта:

Поездка бесплатно

Тип ручного привода и количество:

1 двухтактный

Конфигурация внутреннего отключения:

Серийная поездка в одно место

Тип защиты корпуса, для которого предназначен:

Взрывостойкий и устойчивый к плесени

Частота в герцах:

400 одно место

Тип защиты цепи:

Перегрузка по току в одном месте

Расстояние от центра до центра между клеммами, параллельными длине:

0.593 дюйма

Длина втулки:

0,359 дюйма

Тип кузова:

Однополюсный тип

Функция привода:

Поездка-сброс

Обозначение положения привода:

На первом полюсе

Размер нити:

0,438 дюйма

Резьбовое количество на дюйм (tpi):

32

Время задержки отключения в секундах на номинальный непрерывный ток:

2,00 при 200% в одном месте и 20.000 по 200% в одном месте

Рейтинг температуры окружающей среды при отключении:

25,0 градусов Цельсия в одном месте

Характеристика отключения отключения:

Временная задержка в одном месте

Метод отключения поездки:

Тепловая одноместная

Окончательный рейтинг отключения непрерывного тока на полюс в PE:

145 отдельных мест

ВДХ/ГСМИ :

ВДХ/ГСМИ

Комбинированный вакуумный выключатель подстанции и быстродействующий заземлитель с механической блокировкой на 38 кВ, 1200 А, 25/31.5 / 40 кА

Эта серия специально разработана для применения в цепях сбора энергии ветра. Он полностью заменяет традиционное использование заземляющих трансформаторов в сочетании с обычными автоматическими выключателями в каждом фидере ветроэлектрической подстанции



КОД ОБОЗНАЧЕНИЯ


ВДХ/ГСМИ
38.12.25
ВДХ/ГСМИ
38.12.32
ВДХ/ГСМИ
38.12.40


Основной Выключатель Заземляющий переключатель Основной Выключатель Заземляющий переключатель Основной Выключатель Заземляющий переключатель
Номинальное напряжение кВ 34,5 34,5 34,5
Номинальное максимальное напряжение кВ 38 38 38
Номинальный непрерывный ток А 1200 1200 1200
Номинальная симметричная прерывающая способность кА 25 31,5 40
Номинальный кратковременный ток (RMS) кА (3 сек) 25 12,5 31,5 12,5 40 12,5
Номинальный ток замыкания и фиксации (пиковый) кА 65 33 82 33 104 33
Диэлектрическая прочность — частота мощности кВ 80 80 80
Диэлектрическая прочность — полноволновой импульс (BIL) кВ 200 200 200
Номинальная частота Гц 50/60 50/60 50/60
Номинальное время закрытия РС ? 45 ? 45 ? 45
Номинальное время открытия РС ? 30 ? 30 ? 30
Номинальное время дуги РС с 4 по 11 с 4 по 11 с 4 по 11
Номинальное механическое время переключения РС от 12 до 16 от 12 до 16 от 12 до 16
Максимальное время электрического переключения РС 12 12 12

Типы автоматических выключателей

Автоматические выключатели служат для защиты персонала и предотвращения условий, которые могут привести к пожару.

Изображение предоставлено: nattapan72/Shutterstock.com

Автоматические выключатели

, также известные как электрические выключатели, представляют собой электромеханические устройства, обычно устанавливаемые в электрических шкафах и используемые для защиты электрических цепей от перегрузок. Автоматические выключатели используются для защиты проводки в цепях от опасности возгорания из-за токов, превышающих номинальную мощность цепи. В устройствах используются переключатели, которые автоматически размыкаются при обнаружении превышения тока и обычно требуют ручного сброса.Бренды обычно относятся к панелям, в которых они установлены, и, следовательно, обычно не взаимозаменяемы между панелями. Автоматические выключатели оцениваются в зависимости от величины тока, который может безопасно проходить по цепи, защищаемой автоматическим выключателем.

Обычно типы автоматических выключателей делятся на три основных класса:

  • Стандартные автоматические выключатели
  • Прерыватели цепи дугового замыкания или автоматические выключатели AFCI
  • Прерыватели цепи замыкания на землю
  • или автоматические выключатели GFCI

В пределах этих классов автоматические выключатели также характеризуются несколькими другими рабочими параметрами или особенностями.К ним относятся как базовый механизм, управляющий выключателем, так и тип функций сброса, связанных с автоматическим выключателем. В следующих разделах представлено описание каждого из этих конкретных типов автоматических выключателей.

Стандартные автоматические выключатели

Стандартные автоматические выключатели

— это устройства, которые обычно используются в электрических панелях домов и предприятий, работающих от однофазной электроэнергии 120/240 В. Эти автоматические выключатели обычно доступны в виде однополюсных или двухполюсных выключателей, последние используются для нагрузок с более высоким напряжением, таких как цепи, которые подают питание на электрическую сушилку или плиту.

Магнитные автоматические выключатели

Магнитные автоматические выключатели — это те, в которых используется соленоид или электромагнит внутри устройства для создания магнитного поля, сила которого изменяется линейно в зависимости от величины тока в цепи. Когда ток превышает номинальное значение выключателя из-за сильного тока из-за короткого замыкания или другой аномалии, напряженность магнитного поля в соленоиде вызывает размыкание выключателя, прерывая протекание тока.

Тепловые автоматические выключатели

Тепловые автоматические выключатели — это те, в которых используется биметаллическая полоса внутри автоматического выключателя, через которую протекает ток цепи.По мере увеличения тока в цепи выделяется тепло, и биметаллическая полоса в конечном итоге достигает точки деформации, которая приводит к срабатыванию выключателя в разомкнутом состоянии, снова прерывая протекание тока в этой цепи. Как только ток упадет до нуля, биметаллическая пластина остынет, и автоматический выключатель можно будет сбросить. Тепловые автоматические выключатели чувствительны к температуре. В более холодных рабочих условиях точка срабатывания смещается выше, тогда как в более теплых условиях может наблюдаться смещение вниз уровня тока, при котором устройство срабатывает.

Термомагнитные автоматические выключатели

В термомагнитных автоматических выключателях

используются как датчики, так и механизмы отключения, один из которых основан на тепле, а другой — на магните, для обеспечения защиты цепи в устройстве. Как правило, магнитная защита реагирует на условия высокой величины тока, например, возникающие в результате короткого замыкания, тогда как тепловая защита может допускать возникновение некоторых условий перегрузки по току при условии, что они ограничены по продолжительности. Эта ситуация может быть результатом высокого пускового тока во время запуска такого оборудования, как двигатели и компрессоры.

Гидравлические магнитные автоматические выключатели

Гидравлические магнитные автоматические выключатели предлагают более точные средства адаптации требований к защите цепи для данного приложения. В автоматических выключателях этого типа используется соленоид, обернутый вокруг трубки, содержащей железный сердечник, пружину и демпфирующую жидкость. При состоянии перегрузки, не являющемся результатом короткого замыкания, напряженность магнитного поля начинает воздействовать на железный сердечник, но гидравлическая жидкость внутри трубки гасит скорость движения.Следовательно, присутствие жидкости и ее вязкость служат для введения временной задержки между началом состояния перегрузки по току и состоянием срабатывания выключателя. Если условие сохраняется, движение сердечника приводит к падению магнитного сопротивления цепи и позволяет выключателю отключиться. В условиях короткого замыкания магнитный поток катушки вызывает срабатывание выключателя, даже если сердечник не перемещается внутри трубки. Одним из преимуществ гидравлических магнитных автоматических выключателей является то, что они не зависят от температурных условий.

Автоматические выключатели AFCI

Прерыватели цепи дугового замыкания

или автоматические выключатели AFCI — это устройства, специально разработанные для реагирования на наличие опасных условий дуги, которые могут привести к пожару. Стандартные автоматические выключатели чувствительны к перегрузкам по току, но не могут обнаружить наличие дуги, которая может возникнуть, например, в результате износа или повреждения электрической изоляции проводов. Такое искрение может вызвать дуговое замыкание, то есть протекание тока по непреднамеренному пути, что может привести к локальному нагреву, что может вызвать возгорание.В автоматических выключателях AFCI используется специально разработанная электронная схема, позволяющая различать нормальную дугу, например, между щетками и коммутатором электродвигателя, и опасные условия дугового замыкания, отключающие выключатель после обнаружения этих условий.

Автоматические выключатели GFCI

Прерыватели цепи замыкания на землю

или автоматические выключатели GFCI — это автоматические выключатели, которые могут обнаруживать наличие очень небольшой разницы между линейным и нейтральным проводниками источника питания и быстро реагировать на размыкание цепи, отключая выключатель.В то время как стандартные автоматические выключатели обнаруживают условия перегрузки по току, автоматические выключатели GFCI контролируют величину тока, протекающего от незаземленного (горячего) проводника, и сравнивают его с током, протекающим в нейтральном или заземленном проводнике. Если разница превышает небольшой порог (обычно 4–6 мА), то срабатывает автоматический выключатель, чтобы защитить проводку и персонал, которые могли непреднамеренно подвергнуться риску замыкания на землю.

Автомобильные автоматические выключатели

Автомобильные автоматические выключатели часто классифицируются по типу 1, 2 или 3 в зависимости от механизма сброса.Они также иногда обозначаются эквивалентами римских цифр, Типом I, Типом II и Типом III.

Автоматические выключатели типа 1

Автоматические выключатели

типа 1, также известные как выключатели с автоматическим сбросом, предназначены для непрерывного включения и выключения в условиях перегрузки, и, если перегрузка устраняется, автоматически сбрасываются.

Автоматические выключатели типа 2

Автоматические выключатели

типа 2 также автоматически сбрасываются после отключения питания путем отключения зажигания автомобиля.

Автоматические выключатели типа 3

Автоматические выключатели

типа 3 требуют ручного сброса и обычно имеют некую форму визуального индикатора, чтобы предупредить оператора об отключении выключателя.

Резюме

В этой статье представлен краткий обзор основных типов автоматических выключателей, обычно используемых в системах распределения электроэнергии и в автомобилях. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу поиска поставщиков Thomas, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Другие «Типы» изделий

Другие материалы от Electric & Power Generation

.

Leave Comment

Ваш адрес email не будет опубликован.
