Подложка под теплый пол: виды, выбор, монтаж, особенности

Отапливаемые полы сегодня являются не просто функциональным компонентом, обеспечивающим комфортное проживание, но и эргономичной и энергосберегающей системой, удобной в использовании. При этом, разнообразие таких полов позволяет их использовать в любом помещении, будь то спальня с детской, или кухня с ванной. Эффективность полов зависит от характеристик и условий, в которых они применяются — и только правильный монтаж с продуманной системой устройства теплого «пирога» позволит извлечь из инновационного продукта максимальную пользу, обеспечив дом теплым комфортом.

Раз уж был затронут столь важный аспект создания теплых покрытий как установка, то базовую закладку в надежность и долговечность таких систем вносит подложка, от качества которой зависит не только работоспособность пола, но и период эксплуатации декоративного покрытия

.

Независимо от выбранной системы теплого пола (инфракрасный, электрический или водяной), подложка способна или содействовать работе нагревательных элементов, снижая тепловые потери, или, напротив, минимизировать тепловой эффект. А если подложка под теплый пол будет обеспечена самоцентрирующимся замочным механизмом, это облегчит процесс укладки панелей из пенопласта, а их форма позволит оптимально разместить трубопроводные элементы в специальных канавах без применения фиксаторов.

Вернуться к содержанию

Характеристики «правильной» подложки

Конечно, в каждом случае

требования к подложке будут индивидуальными – они зависят от типа нагревательных элементов, чистового покрытия, черновой основы и в целом условий эксплуатации. Однако базовый перечень оптимальных свойств подложки можно применять в каждом случае.

  1. Главное требование к подложке – тепло- и гидроизоляционные качества, без которых ее польза и вовсе будет сведена к нулю. Именно от этих показателей будет зависеть качество работы системы обогрева.
  2. Немаловажным параметром профессионалы считают и способность подложки обеспечивать
    отражение теплового излучения
    .
  3. Поскольку настил должен находиться в прямом контакте с обогревательными компонентами, ценится и его способность выдерживать перепады температуры.
  4. Кроме того, хорошая подложка не пропускает влагу, которая образовывается в процессе нагрева.
  5. Стойкость к деформациям, так как изменения в структуре основы может привести к серьезным неполадкам в системе теплого пола.
  6. Экологическая чистота.
  7. В дополнение стоит отметить и шумоизоляцию – некоторые модели электрических и водяных полов работают с небольшими шумовыми эффектами, что не способствует комфорту.
    Поэтому звукоизоляция подложки будет не лишней.

Кроме эксплуатационных свойств подложка для теплого пола должна быть простой в укладке. Это позволит сократить время на монтаж и снизить финансовые затраты.

Вернуться к содержанию

Подложка под ламинат

При выборе основы для теплого пола особое внимание уделяется сочетаемости с декоративным покрытием

, которое встанет на обогреваемую прослойку. Несмотря на то, что подложка будет разделяться с поверхностью пола именно элементами нагрева, ее взаимосвязь с чистовым покрытием предполагает свои нюансы. Особенности такого сочетания можно рассмотреть на примере наиболее чувствительной финишной поверхности — ламинированной доски. Хотя производство ламината не предполагает непосредственного использования цельного древесного массива, в структуре этого материала содержатся включения из дерева, которые наделяют покрытие соответствующими характеристиками.
В результате — панели перенимают как плюсы, так и минусы обычной доски. Стоит отметить, что подложка на теплый пол под ламинат в отличие от других декоративных покрытий является обязательным условием.

Помимо исключения риска повреждения ламинированных панелей в результате нагрева пола, основа под теплый пол выступает тем самым шумоизолятором, который снижает шумы, формируемые в ходе работы пола, не передавая финишной поверхности колебания и вибрационные эффекты. В этом плане оптимальная высота настила под ламнированное покрытие должна составлять от трех миллиметров. В ходе эксплуатации пола подобные основы

подвергаются неблагоприятным уплотняющим процессам, однако изоляционные параметры и свойства подложки при этом не утратятся. Вообще, толщина подложки под теплый пол должна определяться исходя из специфики финишного слоя. Слишком большая высота не даст возможности теплу проходить сквозь нее, а тонкослойный материал, как правило, не обладает достаточными качествами устойчивости к механическим повреждениям.

Теперь стоит перейти к процедуре установки настила из полиэтиленовых веществ под ламинированные плиты.

Для начала, как и в других случаях, следует подготовить рабочую площадку, на которой будет укладываться подложка. Для этого необходимо использовать стандартный набор — веник или пылесос. После очистки пола на поверхность укладывается рулонная подложка. Готовый полиэтиленовый настил можно закрепить двухсторонним скотчем, а затем приступать к монтажу самих декоративных панелей ламината.

Вернуться к содержанию

Подложка для систем водяного пола

Независимо от конструкции теплого пола, роль подложки будет сводиться к обеспечению максимальной теплоотдачи, что позволит нагревательной прослойке эффективнее распространять тепло через декоративное покрытие. Однако в случае с полами, в которых предусмотрена работа

жидкого теплоносителя, функции подложки дополняются и необходимостью создания гидроизоляционного барьера – то есть, она должна быть непроницаемой для влаги. Это качество не так важно, если укладывается подложка под пленочный теплый пол, но для работы водяных полов это обстоятельство напрямую определяет эффективность отопления.

При укладке водопровода рекомендуется применять настилы, которые будут также выполнять задачу надежной основы для монтажа элементов, регулирующих циркуляции теплового носителя. Подобные прослойки характеризуются

наличием специальных выступных компонентов, предназначенных для монтажа всего комплекса водопровода. Зачастую такие схемы реализуются из пенопласта.

Качественно сконструированная подложка имеет в базе металлизированные части. При отсутствии данного компонента можно уложить на пол любой тонко-слойный материал на подобной основе, а затем уже приступать к инсталляции термоизоляционной подложки.

Кроме того, в ходе инсталляции обогревательного покрытия с водным тепловым носителем нередко возникает необходимость в прокладке вспомогательной армированной сетки.

Данный компонент послужит в виде фиксатора водопроводного комплекса обогревательного пола.

Такая подложка под теплый пол имеет вид «пирога», включающего прослойку с теплоизолятором и слой сетки.

Вернуться к содержанию

Основа под укладку кабельного покрытия

Процесс монтажа следует начинать по схожей схеме — на подготовленную поверхность укладывается подложка под электрический теплый пол, состоящая из комбинации различных материалов, среди которых металлизированная

прослойка. Потом на поверхности монтируется специальная пленка, а нагревающие компоненты крепятся к ней хомутами.

Вернуться к содержанию

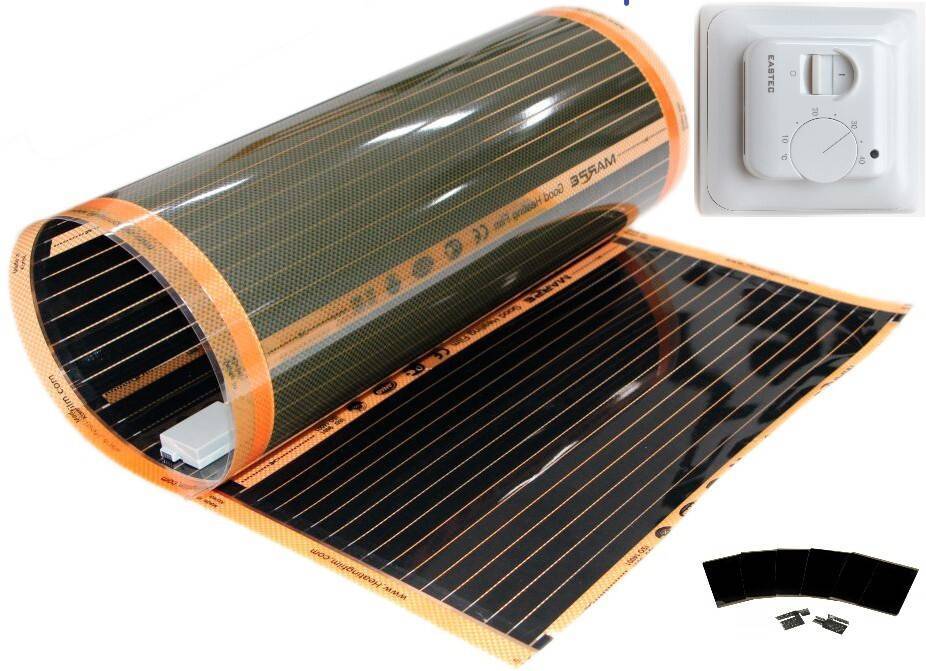

Настил для инфракрасного пола

При укладке инфракрасной конструкции следует использовать настил с теплоотражающими термоизолирующими качествами. Монтаж подложки в этом случае производится прямо под ленту покрытия. Кроме рулонного настила в качестве термоизолятора может применяться пробковая подложка под теплый пол, древесноволокнистая плитка и магнезитовые детали

. В случае отсутствия на такой настил слоя из фольги — можно использовать вышеописанную технологию создания «пирога» из термоизолятора и фольгированного слоя.

Неплохим выбором материала для изолирующего настила под пленочное покрытие станет и пенофол с армированной структурой. Он отличается хорошими термоизолирующими качествами и наличием фольгированного слоя, минимизирующего тепловые потери в комнате.

Настил для пленочного пола можно изготовить из обычного ДВП или из тех же магнезитовых панелей. Но в таких случаях его устанавливают прямо на цементную стяжку, предварительно покрытую фольгой на алюминиевой основе.

Вернуться к содержанию

Общие нюансы монтажа

При монтаже подложки под разные типы чистового покрытия следует учитывать следующие правила укладки:

  1. Во всех случаях фольгированная отражающая поверхность должна направляться вверх. К слову, подложка под инфракрасный теплый пол с фольгированной прослойкой способна удерживать до 97% тепловых потоков, что существенно увеличивает производительность смонтированного теплого пола.
  2. Настил основы укладывается только по методу «встык». Избежать тепловых потерь в этих участках помогает металлизированный скотч – с его помощью следует выполнять все соединения подложки. Кроме того, подобное крепление выступит и барьером для влажности и паровых испарений.
  3. Нагревательные компоненты независимо от источника тепла и самого теплоносителя необходимо устанавливать поверх слоя, который будет отражать тепловое излучение.

Качественно установленный слой подложки не только повысит работоспособность пола и обеспечит оптимальный микроклимат в доме, но и обезопасит сформированный пирог от поломок и деформаций. Поэтому желательно использовать для подложки только надежные и долговечные изолирующие материалы, учитывая и особенности выбранной модели теплого пола, и характеристики напольного чистового покрытия, и температурные пределы, в рамках которых будет работать система.

Похожие статьи:

Подложка под ламинат для теплого пола инфракрасного, водяного

Система обогрева допускает применять любые покрытия для пола, в том числе и ламинированное. Но для каждого материала существуют свои особенности установки системы обогрева пола. Ламинат и подложка под теплый пол должны иметь хорошую теплопроводность. Устройство теплого пола в последнее время является востребованным благодаря его замечательным свойствам:

  • обеспечение комфортной температуры в жилом помещении;
  • возможность установки в квартирах и в загородных домах;
  • экономичность при эксплуатации.
к оглавлению ↑

Подложка под ламинат для теплого водяного пола

Нагревается система водяного пола медленно и равномерно, что дает возможность устанавливать его с разными напольными покрытиями, с ламинатом тоже.

После установки на конструкцию металлопластикового трубопровода наливается тонкий слой стяжки. При полном высыхании поверхность стяжки выравнивается, и на нее настилается подложка под ламинат для теплых полов.

Данная обогревающая конструкция состоит из множества трубок с водой внутри, поэтому обязательно обеспечивается слоем гидроизоляции.

С системой теплого пола может использоваться подложка из пенополиэтилена, экструдированного пенополистирола:

Чаще применяется пенополиэтиленовый материал, т. к. является самым экономичным, устойчив к плесени и прочим бактериям.

Что такое подложка под ламинат теплон?

Это листы плотной структуры, изготовленные из экструдированного пенополистерола методом вспенивания. Используется как хороший шумоизолирующий подложечный материал под ламинированное покрытие, также с теплыми полами. Материал не содержит вредных для человека примесей.

Подложечный слой под панели стабильный и прочный, прост в монтаже. Повышенная влагоустойчивость.

Теплон является хорошим гидроизолятором, листы не пропускают влагу, поступающую из стяжки. Эластичный и легкий, он подходит для любых зданий и используется и для ремонта внутри помещений, и для внешней теплоизоляции.

Т. е. теплон является хорошим вариантом для подкладочного слоя под финишное покрытие с системой обогрева пола.

Некоторые характеристики теплона:

  • теплопроводность подложки под ламинат — 0,028 Вт/мК;
  • допустимый диапазон температур — от -50 до +75 °C;
  • шумоизоляция — 6-22 Дб;

Подложечный материал укладывают, скрепляя отдельные листы или рулонные отрезки между собой с помощью скотча, желательно, метализированного.

Поверх подложки настилаются ламинированные панели.

к оглавлению ↑

Подложка под ламинат под пленочный инфракрасный пол

При укладке пленочного ИК пола обязательно настилается подложечный слой — под пленку с инфракрасным обогревом.

Подложка под инфракрасный теплый пол под ламинат должна быть фольгированной, способной отражать тепло, чтоб оно не шло на обогревание потолка квартиры этажом ниже. С данным видом обогрева может использоваться фольгированная подложка из пенополиэтилена,   экструдированного пенополистирола.

Может еще использоваться как подложка для пленочного теплого пола под ламинат

разновидность технической пробки:

  • резино-пробковый материал, комбинированный с синтетическим каучуком;
  • вариант технической пробки с фольгированной поверхностью.

Обычный пробковый материал с обогреваемым полом не используется по причине высокой теплоизолирующей способности.

Некоторые рекомендации по укладке подложечного слоя:

  • Стелется металлизированным слоем вверх, чтобы тепло шло не на обогрев потолка квартиры, расположенной этажом ниже, а на лежащее сверху ламинированное покрытие.
  • Листы или полосы подкладки кладутся близко, без перекрытий, и соединяются между собой при помощи металлизированного скотча.
  • Пленка обогрева монтируется поверх подложечного теплоотражающего слоя.

При дальнейшей эксплуатации ламинированного пола с подогревом избегайте температурных перепадов и превышения допустимого значения температуры, это может навредить панелям. Повышение температуры должно быть медленным, плавным.
И тогда теплые полы под ламинат обязательно привнесут в ваш дом комфортное тепло.

к оглавлению ↑

Совместимость ламината с теплым полом

Ламинат используется сегодня чаще других напольных материалов. Он обеспечивает равномерный прогрев пола при правильно выполненном монтаже.

Но есть ограничения в использовании системы: теплый пол + ламинат.

  1. Тёплый пол не предназначен для замены основного отопления. Температура пола для ламината не должна превышать значение 27 градусов, что достаточно для тепла. Большее значение температуры отрицательно повлияет на ламинированное покрытие. Производители не дают гарантию на материал, изготовленный у них, при нарушении температурного режима.
  2. Должна быть хорошая теплопроводность у ламината и подложки, чтобы тепло проникало через ламинат, и пол был действительно теплым.
  3. Можно настилать не любую разновидность ламината на теплые полы, а только с маркировкой об использовании с системой обогрева. Обязательно рассмотрите маркировку ламинированного материала.

Один из участников обогревающей конструкции — подложка под ламинат для теплого пола.

Не лишним будет напомнить, что ламинат без подложки на теплый пол укладывать нельзя!

Грамотно подобранный подложечный материал обеспечивает:

  • Хорошую гидроизоляцию.
  • Теплопроводность.
  • Стойкость при температурных колебаниях.
  • Шумопоглощение. Не деформируется от нагрузок.
  • Отсутствие вредных составляющих.
  • Легкость укладки.

Похожие записи

Подложка под ламинат на теплый пол : что лучше выбрать

Сочетание «ламинат и теплый пол», бывшее невыполнимым еще десять лет назад, стало популярным в последние время. Желание потребителей иметь дополнительный комфорт в виде греющего пола с успехом реализовано

производителями ламинированных покрытий для пола. Современные материалы на основе МДФ для укладки на пол вполне подходят для использования над греющими полами.

Подстилка под теплый пол

Теплый пол и ламинат – возможно?

Основное противоречие, которое мешало раньше использовать греющие полы под покрытиями из ламината – плохая теплопроводность материала из натурального древесного волокна. Тепло от нагрева не могло распространяться в помещение, «упираясь» в покрытие. Кроме того, под ламинат обязательно укладывание подложки, которая тоже является препятствием для теплопередачи, будучи теплоизолятором.

Подстилка под инфракрасный пол

Это недоразумение производителям удалось преодолеть, придумав материал для изготовления ламелей, не препятствующий распространению тепловых потоков. При покупке отделочного материала внимательно читайте сопроводительную информацию о товаре и смотрите наличие на упаковке маркировки производителя, говорящей о том, что перед вами продукция, предназначенная для эксплуатации с системами отопления. На фото вы можете видеть различные виды значков, используемые разными брендами для обозначения продукции, предназначенной для теплого пола.

Для специальных функций – специальные материалы

Кроме специального ламината, для устройства теплых полов требуется и особая подложка. Согласно европейским нормам, для оптимального функционирования системы обогрева в полу, коэффициент теплового сопротивления напольного покрытия не должен превышать значение в 0,15 м²*K/Вт. Это нужно учитывать, выбирая подложку. Подложка из пенополиэтилена имеет допустимое значение теплового сопротивления и ее вполне можно использовать в системе обогрева. Некоторые производители, выпускающие ламинированное покрытие для теплого пола, предлагают и специализированные подложки.

Например, в ассортименте продукции Quick-Step есть материалы, предназначенные специально для использования на полах с подогревом: Unisound Pro, Transitsound Ultra, Uniclic Plus, и др. Существуют и подложки, предназначенные именно для применения в системе обогрева под покрытием. Подложка из экструдированного пенополистирола большой плотности Arbiton Izo Floor Thermo, помимо малой толщины – всего 1,6 мм, имеет перфорацию по всей поверхности, что позволяет нагретому воздуху беспрепятственно проникать через подложку. Правда, эта продукция имеет значительную стоимость.

Какие системы теплых полов предпочтительнее

Устройство теплых полов может быть различным:

  • Электрические теплые полы. Предполагают укладку греющего кабеля в стяжку.
  • Водяные теплые полы. Нагревательным элементом в водяных теплых полах является вода или другая жидкость, циркулирующая в трубах. Водяные теплые полы тоже монтируются в стяжку.

  • Пленочные полы. Пленочные полы (инфракрасные) – наиболее подходящий вариант для использования под ламинатом. Для их устройства нет необходимости делать стяжку. При монтаже пола на основание раскладывается подложка для ламината, поверх нее – пленка пола, а на нее укладывается ламинат. В отличие от других систем теплого пола, здесь необходим изолирующий материал для ламината с высоким термическим сопротивлением – имеющим наиболее хорошие теплоизоляционные качества, потому что подложка лежит под теплыми полами, и должна предотвратить утечку тепла в нижележащую стяжку. Для такого варианта отличным выбором будет подложка из экструдированного пенополистирола или пробки.

Ограничения в использовании теплого пола и ламината

Ограничения все-таки существуют. Материал, из которого изготавливают ламинированное покрытие для пола – МДФ, имеет в своем составе фенолы. При довольно незначительном нагревании материала – до 32 °C, фенолы начинают выделяться и влиять на здоровье человека.

Поэтому полы под ламинатом не должны иметь температуру, более 28 °C. Учитывая это обстоятельство, греющий пол с финишным покрытием из ламинированных материалов не может использоваться в качестве единственного источника отопления. Его можно применять как дополнительный комфортный обогрев помещения.

Интегрированная система обогрева

Для тех, кто ценит высокотехнологичные штучки, компания Alloc создала инновационное напольное покрытие: Alloc Heating System. Это отопительный прибор и отделочный материал в одном продукте. В ламинированные доски уже внедрена пленочная система подогрева. Укладывая ламинат, вы одновременно производите монтаж теплого пола, просто соединяя провода.



Доска Heating System имеет трехслойное строение: верхняя часть – декоративная из МДФ, внутри – пленочный нагреватель, с изнаночной стороны – теплоизоляционной слой. Замки ламелей сделаны из алюминия и очень прочные. Для управления температурой в комплекте имеется термостат. Полы Alloc Heating System – полностью готовое напольное покрытие с теплым полом внутри.

Если вы желаете иметь ламинированные полы и их подогрев, то вам остается только выбрать подходящей вариант решения этой задачи.

Все для монтажа

Гофрированная пластиковая трубка для установки датчика температуры теплого пола. Рекомендуемая дл. .

40 р.

Монтажный набор для подключения инфракрасной пленки. Набор включает в себя контактные зажимы (кол..

80 р.

Монтажный набор для подключения инфракрасной пленки. Набор включает в себя контактные зажимы (кра..

100 р.

Монтажный набор для подключения питающего кабеля к стержневому теплому полу RHE и инфракрасных матов..

110 р.

Провод ПВ4 — мягкий медный многожильный провод применяемый при монтаже инфракрасного пленочного пола. .

250 р.

Цена указана за 1 погонный метр. Заземляющее покрытие предназначенодля защиты  от поражения ..

260 р.

Датчик температуры пола для терморегулятора. Тип датчика — NTC. При выходе из строя датчика ..

500 р.

Лента ПВХ черная УФ стойкая, используется для изоляции линии реза пленочных теплых полов (Производст..

796 р.

Металлическая монтажная лента для установки нагревательного кабеля. Монтажная лента закрепляется ..

830 р.

Степлер применяется для изготовления отверстий и обжима люверсов при подсоединении проводов к п..

1500 р.

какой утеплитель выбрать под водяной, электрический и инфракрасный пленочный теплый пол, что такое фольгированная подложка

Теплый пол уже с момента своего появления стал пользоваться огромной популярностью. Такое напольное покрытие имеет массу достоинств и преимуществ по сравнению с обычными полами, но лишь при условии правильного выбора и монтажа всех его частей, а в особенности подложки. Именно она является одной из главных составляющих системы теплого пола.

Особенности и назначение

Люди, которые хотят установить в своем доме теплый пол, часто задаются вопросом, нужен ли какой-то специальный подкладочный материал под систему, или подкладка в данном случае – просто пустая трата денег. На самом деле, подкладка в основании пола действительно необходима. Она позволяет не только выровнять пол перед укладкой финального покрытия, но и выполняет другие полезные функции. Подложка под теплый пол предназначена для удержания тепла и предотвращения его утечки в нижние слои системы. Проще говоря, этот слой обладает теплоизоляционными свойствами.

К тому же, качественная и правильно монтированная подложка позволяет повысить шумоизоляцию в помещении.

Для того, чтобы подкладка для теплого пола хорошо справлялась со своим предназначением, ее необходимо выбирать и класть правильно, ориентируясь на материал изготовления как самой подложки, так и финального покрытия. Только в этом случае система теплых полов будет работать правильно.

Виды теплых полов

Сегодня производители теплых полов поставляют их на продажу в нескольких разновидностях. Для каждого конкретного вида пола необходимо использовать подходящий вариант подкладки – только в этом случае она будет полностью справляться со своими функциями:

  • Ламинатное напольное покрытие может быть теплым, правда, процесс монтажа довольно трудоемкий и ответственный. Отличительной особенностью таких полов является необходимость использования двух подложек одновременно. При обустройстве теплого ламинатного пола подкладка нужна для защиты от перегрева и предотвращения дальнейшей деформации финального покрытия – ламельных панелей.
  • Под электрический теплый пол в ряде случаев необходимо укладывать двухуровневую подкладку. Первый уровень укладывается при проведении черновых работ, а второй – при финальном монтаже. Использование утеплителя позволяет повысить теплопроводимость кабеля, защитить его от перегрева, а также сэкономить на оплате электроэнергии.
  • Инфракрасный пленочный теплый пол также нуждается в обязательной предварительной укладке подложки. Именно она позволит перенаправлять все тепло от ИК обогрева внутрь помещения, а не внутрь пола. К тому же, босиком ходить по такому полу гораздо приятнее. Стоит отметить, что инфракрасный теплый пол часто называют пленочным. В качестве утеплителя могут быть использованы различные материалы.
  • Водяной пол может иметь функцию обогрева, и в этом случае к выбору подложки нужно подойти крайне серьезно. От правильного выбора будет зависеть не только качество обогрева, но и безопасность ходьбы по напольному покрытию. Именно подкладка позволяет существенно снизить теплопотери при проходе горячей воды сквозь трубы и бетонные перекладины.

Подложка является значимой, неотъемлемой частью системы теплого пола, независимо от его вида.

Именно поэтому следует отдавать предпочтение не просто доступным и подходящим видам этого утеплителя – важно выбрать из всего ассортимента действительно качественную и безопасную подкладку.

Типы утеплителя и их характеристики

Сегодня утеплитель для пола, который используется в качестве подложки, выпускается в различных видах. Все они поделены на три большие группы в зависимости от состава.

Натуральные утеплители

Такие подложки изготавливаются из органических материалов и являются крайне уязвимыми для различных вредоносных микроорганизмов. По этой причине такая подложка должна иметь специальную пропитку. Срок ее эксплуатации меньше, чем у утеплителей из других групп. В эту категорию входят подложки, изготовленные из:

  • Джута или льна. Волокна имеют небольшой размер, сам утеплитель отлично поглощает влагу, быстро сохнет и не меняет своих первоначальных размеров и вида. Минусом является низкая теплоизоляция.
  • Пробковый утеплитель отличается универсальностью использования, имеет один из лучших показателей шумопоглощения и теплоизоляции, не портится со временем, имеет надежную защиту от вредных микроорганизмов. Продается в рулонах по доступной стоимости. Имеет хорошую упругость, плохо поддается горению.
  • Войлочный утеплитель производят из шерсти овец. Такой материал имеет толщину до 5 мм, плохо горит, хорошо впитывает и пропускает влагу, а также относится к дышащим материалам. Такая подкладка подходит только для мягких напольных покрытий. Имеет высокие показатели теплоизоляции.

Несмотря на подобные качественные характеристики, натуральные утеплители используют довольно редко из-за их короткого срока службы, склонности накапливать конденсат и менять свои размеры.

Наиболее популярными считаются синтетические подкладки.

Синтетические подложки

Подкладка из синтетики может быть фольгированной или обычной. Синтетические утеплители с фольгой обладают большей способностью к теплоотражению. Их не рекомендуется укладывать на бетонный пол, иначе отражающая поверхность из фольги быстро разрушается. Также стоит знать, что в продаже есть утеплители как с обычной фольгой в составе, так и такие, у которых отражающее покрытие – мультифольга. Она является более современным, надежным и усовершенствованным материал.

Любая металлизированная положка из разряда синтетических имеет два больших плюса: повышенную теплопроводимость и полную невосприимчивость к любым болезнетворным микроорганизмам и бактериям.

В настоящее время такие утеплители изготавливают из следующих материалов:

  • Пенополиэтилен сшитый используют в качестве подложки для любых теплых полов. Он обладает низкой горючестью, прекрасными шумопоглощающими и теплоизоляционными свойствами, не мнется и легко возвращается в исходную форму. В продажу поступает в листах и рулонах.
  • Пенополивинилхлорид бывает жестким и мягким. В качестве утеплителя используется редко и только в жесткой модификации. Легко возгорается, и в процессе горения выделяется много вредных химических соединений, поэтому в настоящее время пенополивинилхлорид используется крайне редко. Реализуется в рулонах и листах толщиной от 3 до 20 мм.
  • Пенополистирол – это вспененный синтетический материал, обладающий хорошей гибкостью. Он невосприимчив к возгоранию, прекрасно подходит для укладки под любые теплые полы. Реализуется как в листах, так и в рулонах. В продаже можно встретить как гладкую подложку, так и со специальными бобышками. Второй вариант предназначен только для укладки под водяной теплый пол.
  • Полистирольная подложка более проста, если сравнивать с предыдущим вариантом. Она часто используется ввиду своей доступности и хороших теплоизоляционных качеств. Обычно реализуется в виде листов. Подложка из этого синтетического материал может быть ребристой или гладкой. Ребристый утолитель используют при монтаже водяного теплого пола.
  • Лавсановая подложка является своего рода гибридом вспененного пенополистирола. Дело в том, что листы из этого материала покрыты тонким слоем фольги, поэтому теплоотражающая способность лавсана просто поражает. Поверхность у таких листов обычно гладкая, но иногда в продаже встречается и ребристая подкладка из него.Стоит отметить, что перфорированная подкладка любого вида в большинстве случаев предназначена для укладки под водной теплый пол. Пупырышки и позволяют плотно закрепиться утеплителю.

Некоторые производители выпускают подложки с разметкой, благодаря которой можно легко понять, как и где именно листы или куски утеплителя должны быть соединены между собой. В процессе монтажа такую информацию обязательно следует учитывать.

Минеральный утеплитель

В данную группу входит лишь одна разновидность подложки – стеклохолст или, как его называют в народе, стекловата. Материал не подвержен горению, не впитывает и не проводит влагу, но при этом он не обладает никакими теплоизоляционными свойствами. Из всего вышесказанного можно сделать вывод, что лучше приобретать синтетические подложки под теплый пол, так как они обладают более длительным сроком эксплуатации и имеют лучшее теплопоглощение, чем минеральный или натуральный утеплители.

Технология укладки

Сразу стоит отметить, что укладка подложки каждого вида должна осуществляться по индивидуальной технологии, подбираемой в зависимости от вида теплого пола и материала утеплителя. Есть общий перечень технологических работ, последовательно выполняемых во всех случаях:

  • Демонтаж старого напольного покрытия или стяжка нового пола. Если планируется осуществить монтаж теплого пола в новом доме, то сначала необходимо выполнить все черновые работы, сделать стяжку пола любым удобным способом, дождаться ее окончательного высыхания и лишь потом приступить к следующему этапу. Если есть необходимость демонтировать старый пол, то покрытие полностью удаляется при помощи инструментов, весь мусор собирается и вывозится на свалку, а рабочая поверхность тщательно очищается.
  • Необходимо внимательно изучить бетонную основу на предмет наличия таких изъянов, как сколы и трещины. Они должны быть ликвидированы при помощи цементной смеси.
  • Необходимо убедиться в том, что полы идеально ровные, не имеют никаких изъянов. В случае сильных перепадов высот настоятельно рекомендуется залить пространство всего пола самовыравнивающейся смесью, слой которой не должен превышать 3 см.
  • Для того, чтобы нивелировать температурные перепады, по периметру нижней части стен крепится специальная лента.
  • По всему периметру основы расстилается прочная полиэтиленовая пленка с обязательным напуском на стены.
  • Сверху ровным слоем укладывается подложка. Обратите внимание, чтобы укладка всех частей осуществлялась стык в стык. Положить подложку следует так, чтобы плотность материала была не менее 150 г/кв. м.
  • Затем поочередно монтируются остальные части системы теплого пола.

Несмотря на кажущуюся трудность, укладка как самой подложки, так и всей системы теплого пола не такая уж и трудная. Эта работа требует терпения и внимательности, а при наличии должных навыков не занимает много времени.

Производители

Сегодня в ассортименте подложек может потеряться даже самый искушенный покупатель. Для того, чтобы не растеряться в самый ответственный момент и приобрести действительно качественный и надежный утеплитель, рекомендуется, в первую очередь, обратить внимание на продукцию следующих производителей. Среди них есть как отечественные, так и корейские и даже португальские компании.

Все они занимаются выпуском и изготовлением качественных утеплителей для теплых полов, и отзывы покупателей это только подтверждают:

  • Вспененный рулонный утеплитель фирмы «Стенофон» считается одним из лучших на сегодня. Он обладает прекрасными теплоизоляционными и шумопоглощающими характеристиками. В процессе эксплуатации подложка не выделяет вредных веществ и не меняет технических характеристик.
  • Крупнейшая отечественная компания «Евроизоляция» предлагает своим покупателям по-настоящему широкий ассортимент подложек для теплого пола, изготовленных из различных материалов. Качество и безопасность каждого утеплителя подтверждают не только отзывы, но и соответствующие сертификаты качества.
  • «Изоком» – это серия теплоизоляционных материалов для теплых полов различных видов. В ассортименте компании каждый покупатель сможет найти подложку, идеально удовлетворяющую всем требованиям. Так, здесь представлено более 4 видов различных утеплителей.
  • Valtec – это совместный итальянско-российский бренд, который занимается выпуском теплоизоляционной продукции, в том числе и подложек для теплого пола. Сегодня ассортимент марки насчитывает более 6 разновидностей. Отличительными чертами товаров этой компании являются доступная стоимость, высочайшее качество и индивидуальный подход к каждому покупателю.
  • Premium Cork – это португальский производитель, который выпускает натуральные подложки отменного качества по вполне доступной стоимости. Ассортимент не так уж и велик, однако товары действительно качественные.

Отзывы о подложках для теплых полов этих производителей наиболее положительные, поэтому вполне разумно изучить сначала их продукцию, а потом уже принимать решение о приобретении конкретного утеплителя.

Удачные примеры и варианты

Теплый пол – это не только выгодно и практично, но еще и очень красиво, и фотографии лишь еще раз это подтверждают:

  • Обычный на первый взгляд плиточный пол на кухне на деле оказывается очень теплым. Теперь владельцам не придется переживать о том, что ребенок замерзнет, сидя на нем. Такое напольное покрытие не просто выглядит гармонично и современно, еще оно крайне практично.
  • Благодаря правильно смонтированному теплому полу и использованию оптимальной подложки, ходить босиком по плитке будет комфортно и удобно даже в ванной комнате, а сами полы будут выглядеть максимально стильно.
  • Электрический теплый пол наиболее актуален в детской комнате. Не секрет, что малыши чаще всего играют именно на полу, и в холодное время года без такого теплого и безопасного пола здесь просто не обойтись.

Правильно смонтированный теплый пол гарантирует не только уют, но и дарит комфорт, красоту и безопасность.

О том, как выбрать подложку для пола, смотрите далее.

Пленочный теплый пол своими руками

Если Вы планируете установить инфракрасный пленочный теплый пол, но не знаете, что конкретно необходимо приобрести, то эта статья для Вас.

Здесь мы рассмотрим не только необходимый для установки и правильной эксплуатации комплект пленочного теплого пола, но и расскажем о роли всех используемых комплектующих.

Комплект пленочного теплого пола своими руками

Для самостоятельного сбора комплекта пленочного теплого пола Вам понадобится следующий минимальный набор комплектующих: теплоизоляционный слой (подложка), пленочный теплый пол, комплекты для подключения, провода, терморегулятор.

Рассмотрим все необходимые комплектующие для самостоятельного монтажа системы обогрева с использованием пленочного теплого пола.

Комплект пленочного теплого пола своими руками

Бесплатный расчет комплекта теплого пола

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или по электронной почте [email protected] ru.

1.

Теплоизоляционный слой

Теплоизоляционный слой Marpe (или подложка) представляет собой химически сшитый твердый вспененный полиэтилен с закрытой пористой структурой и неметаллизированным отражающим слоем, имеющий ширину 1 метр и толщину 3 мм.

Подложка расстилается под нагревательной пленкой по всей площади помещения и используется для создания направленного потока тепла в сторону обогреваемой поверхности.

Иными словами, КПД теплого пола повышается за счет того, что слой не позволяет прогревать межэтажное перекрытие квартиры и потолок соседям снизу или фундамент частного дома.

Кроме того, подложка защищает пленку от проникновения паров и влаги и является дополнительным диэлектриком между электрической нагревательной пленкой и основанием пола.

Расчет количества теплоизоляционного слоя

количество подложки = площадь помещения

2.

Инфракрасная нагревательная пленка

Главным элементом отопительной системы является инфракрасная нагревательная пленка. Пленочный теплый пол бывает разных типов, мощностей и производителей, но структура их, как правило, схожа. Это карбоновые или графитовые полосы, соединенные медно-серебристыми шинами и защищенные полиэстером электротехнического типа.

В быту используются пленки мощностью 150 и 220 Вт/м.кв. В 2016 году на рынках страны появилась саморегулирующаяся пленка Marpe Black Heat, способная за счет эффекта положительного температурного коэффициента при нагреве снижать потребляемую мощность на 30%. Достоинством саморегулирующейся пленки является повышенная устойчивость к возможному перегреву напольного покрытия при ухудшении теплоотдачи с его поверхности, например, при укрытии ковром или другими предметами, по сравнению со стандартной пленкой мощностью 220 Вт/м.кв. Сегодня существует пленка с саморегуляцией 50% — Marpe Samreg PTC+.

Пленки бывают полосатого и сплошного типа. Они различаются стоимостью и структурой. Сплошная пленка дороже, но надежнее, состоит из большего количества слоев, устойчива к повреждениям и, по заявлениям изготовителя, имеет вдвое больший срок службы. Основное отличие данных пленок заключается в том, что полосатый пол можно отрезать строго по размеченным сегментам (20-25 см), а сплошной пол можно резать поперек с учетом необходимой длины и формы помещения.

В нашем каталоге пленочного теплого пола представлен теплый пол южнокорейской компании Green Industry под ламинат, паркет, ПВХ-плитку, линолеум и ковролин, а также фирменные комплектующие для системы обогрева и терморегуляторы для поддержания тепла и уюта в Вашем доме.

Расчет количества инфракрасной пленки

Количество греющей пленки рассчитывается исходя из площади обогрева без учета корпусной мебели. Если же Вы еще не определились с расстановкой мебели, то можно воспользоваться грубой формулой расчета необходимого количества пленки. Для использования в качестве основного и комфортного обогрева достаточно будет застелить 70% от общей площади помещения.

количество пленки = площадь помещения * 0,7

3.

Наборы для подключения

Наборы для подключения включают все необходимое, чтобы быстро и качественно осуществить подключение электрических проводов к токопроводящим шинам и обеспечить электрическую и паро-гидроизоляции.

Специальные наборы для подключения включают в себя 2 коннектора и изоляцию, достаточные для монтажа одной полосы пленки.

Расчет количества наборов для подключения

количество наборов = количество греющих полос

4.

Провод установочный

Для безопасного монтажа системы обогрева на основе пленочного теплого пола рекомендуем использовать провода ПВ-3 сечением 2,5 мм. кв.

5.

Полимерная изоляция

Полимерная изоляция применяется опционально при монтаже сплошного пленочного пола (Green Film PTC) и саморегулирующегося пленочного теплого пола Marpe Samreg PTC+. Поставляется в рулонах шириной 5 сантиметров и длинной 30 метров. Используется для изоляции поперечных срезов пленки.

1 рулона полимерной изоляции хватает на 15 полос греющей пленки метровой ширины (30 м.)

6.

Теплораспределяющий слой

Теплораспределяющий слой представляет собой пластины из базальтовой крошки и полимеров толщиной 2 мм, шириной 1 метр и длиной 1,2 метра. Данный слой кладется по всей площади помещения поверх нагревательной пленки под мягкие напольные покрытия, такие как линолеум и ковролин, и используется для защиты отопительной пленки от механических повреждений и перегрева при нарушении теплоотвода. Не поддерживает горение и не выделяет вредных веществ при нагреве.

Расчет количества теплораспределяющего слоя

количество = площадь помещения

7.

Терморегулятор для теплого пола

Терморегуляторы для теплого пола являются необходимыми устройствами при применении любого типа электрического теплого пола, будь то нагревательный кабель, обычная полосатая или саморегулирующаяся сплошная пленка. Он необходим для поддержания заданной температуры и своевременного отключения нагрева пленки. Отсутствие данного прибора может привести к выходу системы из строя и повреждению напольного покрытия.

Терморегуляторы можно разделить на два основных вида: механические и электронные. Механические более дешевые, в них применяется датчик температуры воздуха. Соответственно их точность определения температуры и функционал оставляют желать лучшего, поэтому их не рекомендуется использовать с системами пленочного теплого пола, однако за счет простой конструкции они очень надежны.

Электронные терморегуляторы бывают программируемые и непрограммируемые. Чем больше функционал термостата, тем дороже он стоит. Простой непрограммируемый терморегулятор позволяет задать только необходимую температуру. Дорогие же модели имеют сенсорный экран и возможность настройки температуры по времени и дням недели. За счет грамотно заданных настроек, применение программируемого терморегулятора позволяет экономить потребляемую пленкой электроэнергию. Практически все электронные терморегуляторы используют датчики температуры воздуха и пола, поэтому их точность значительно выше механических термостатов.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51. 716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Помочь с выбором терморегулятора поможет наша статья: Как выбрать терморегулятор для теплого пола.

Итог

Таким образом, в минимальный комплект пленочного теплого пола входят сама пленка, терморегулятор, теплоизоляционный слой, бутилкаучуковая изоляция, провода. При применении сплошной нагревательной пленки необходимо использовать полимерную изоляцию. Вместо специальных коннекторов для подключения допускается применение пайки, однако выполнять ее должен квалифицированный специалист. Под мягкие напольные покрытия, для защиты пленки, необходимо использовать теплораспределяющий слой.

Остались вопросы?

Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.

Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону +7 (499) 390-67-74 или электронной почте [email protected].


Подложка для теплого пола «Изодом». Теплоотражающая подложка

Теплоотражающая подложка для теплого пола с лавсановым покрытием.

толщина 3мм, ширина 1метр., в рулоне 30 метров.

Используется совместно с теплым пленочным полом (обязательно) и с кабельным теплым полом (по необходимости)

Для того чтобы не было перепадов по высоте при укладке теплого пола, подложку желательно укладывать на всю поверхность пола в помещении.

Фольгированную подложку использовать запрещено!

Ширина, см Длина, м Цена за пог. м Итог

Подложка «Изодом» является экологически чистым полиэтиленом, который имеет повышенную плотность. Производится с соблюдением передовых технологий с использованием новейшего оборудования, благодаря которому достигается отменное качество изделия. Главная цель подложки – отражение теплового излучения. Данное изделие обеспечивает экономия тепловой энергии благодаря блокировке проникновения тепла в пространство под полом.

Как правило, такая подложка укладывается на стяжку для того чтобы сделать поверхность ровной. Ровная поверхность позволяет производить быстрый монтаж напольного покрытия. Также «Изодом» в течение всего эксплуатационного срока выступает как вспомогательная звуко- и теплоизоляция. Активно препятствует потере тепла и существенно уменьшает шумы. Температура, при которой используется подложка, составляет от -80 и до + 100 градусов по Цельсию.

Плотность изделия составляет 45 кг/м3. Звукопоглощающий эффект равняется 24 Дб. Водопоглащение осуществляется в пределах 0,5%. Данная подложка идеально подходит для выравнивания шероховатостей и различных неровностей пола из бетона при укладке таких покрытий, как паркет и ламинат.

укладка пленочного инфракрасного теплого пола

Линолеум

– относительно недорогое и простое в укладке напольное покрытие. Но не всегда переносит нагрев. Поэтому, выбирая теплый пол под линолеум, необходимо ориентироваться на ряд факторов. С этими рекомендациями следует ознакомиться, согласны?

Мы подскажем, какой вариант лучше выбрать системы теплого пола для укладки под ламинат. Здесь вы узнаете, как его установить, какие технологические правила следует соблюдать при сборке.Принимая во внимание наши рекомендации, вы сможете обустроить комфортное жилое пространство своими руками.

Содержание статьи:

  • Правильный выбор марки линолеума
  • Инфракрасная пленка — идеальная
  • Подготовка к укладке теплого пола
  • Руководство по установке системы
  • Особенности укладки линолеума
  • Выводы и полезное видео по теме

Правильный выбор марки линолеума

Бытует мнение, что линолеум – это полностью синтетическое напольное покрытие, которое при нагревании выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить жару. Под воздействием высоких температур покрытие может значительно деформироваться.

Мармолеум – разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно смотрится и сочетается с теплым полом.

Наконец, изначально материал создавался не для передачи тепла, а для защиты от проникающего снизу холода. Все это верно, но только отчасти. Линолеум отличается простотой монтажа и умеренной стоимостью, поэтому остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть те, которые отлично пропускают тепло, переносят умеренную жару без ущерба для внешнего вида, не выделяют никаких опасных испарений.

Существует пять основных видов линолеума:

  • алкидные или грифталовые;
  • нитроцеллюлоза, коллоксилиновая;
  • релин или каучук;
  • винил, а точнее ПВХ;
  • натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу можно отметить, что первые три варианта для использования с теплым полом абсолютно не подходят. Все они плохо реагируют на тепло, а релин вообще не подходит для использования в жилых помещениях.

Галерея изображений

Фото

Не всякий линолеум подходит для укладки поверх системы электрического теплого пола. Перед покупкой следует изучить маркировку и паспорт материала

Гомогенные виды линолеума, мармолеума и разнородного материала товарной категории разрешены к использованию в паре с инфракрасными пленочными системами.

Категорически не подходит для укладки на карбоновый теплый пол с линолеумом с теплоизоляционной подложкой. Изоляция предотвратит прохождение тепловых волн

Система инфракрасного обогрева не требует заливки стяжки. А вот под линолеум требуется стяжка из фанеры или ГВЛ

Выбор линолеума на специализированном рынке

Мармолий Приемлемый

Линолеум с теплоизоляционной подложкой

Покрытие для сухой укладки

Самая популярная версия линолеума – это версия из ПВХ. Это покрытие очень разнообразно по дизайну и толщине, относительно безопасно, имеет приятно умеренную цену. После монтажа виниловое покрытие почти всегда источает не особо приятный характерный запах, который со временем выветривается.

Однако линолеум ПВХ не опасен, он подходит для помещений, в которых проживают люди. При покупке рекомендуется изучить маркировку материала, на упаковке должно быть указано, что это покрытие предназначено для укладки на системы теплого пола.

Например, обычный линолеум можно снабдить дополнительным слоем теплоизоляционного материала, который совершенно не нужен над теплым полом.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке пола поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, занимает лидирующие позиции на рынке напольных покрытий. В состав материала входят только натуральные ингредиенты, например, измельченная кора. пробкового дерева, сосновой смолы и льняного масла, порошкообразного известняка и красителей природного происхождения.

Разумеется, при нагревании такой материал не может выделять никаких вредных веществ, только естественное испарение. Мармолеум чувствителен к сильному нагреву, поэтому к выбору температуры для такого покрытия приходится подходить очень ответственно. Впрочем, это относится и к виниловым материалам.

Мармолеум

можно упрекнуть разве что в солидной цене, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не меняет цвет со временем, а также эффективно противостоит огню.

Выбирая линолеум для теплого пола, нужно обратить внимание на толщину материала. Слишком тонкое покрытие обнажает все неровности основания, слишком толстое покрытие снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальная

Как известно, теплые полы делятся на две основные группы: водяные и электрические, одной из разновидностей которых является инфракрасный вариант. ИК-излучающая система энергозависима, так как для ее работы требуется электрическая энергия.

Пленка работает в благоприятном диапазоне покрытия, благодаря чему инфракрасный теплый пол считается отличным выбором для укладки под линолеум.

Как уже было сказано, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не проявятся сразу, со временем они проявятся в виде деформации, размягчения, вздутия и т. д.

Оптимальной для линолеума считается тепловая мощность около 150-230 Вт на квадратный метр отапливаемой площади.Инфракрасная пленка обеспечивает именно такие параметры.

Галерея изображений

Фото

Инфракрасный пленочный пол – одно из самых простых и быстрых решений для устройств теплого пола. В отличие от водяных полов, инфракрасные системы можно устанавливать в квартирах.

Технология устройства карбонового теплого пола предельно проста: пленка полосами укладывается на пол и подключается к приборам электропитания

Пленка с карбоновыми полосами, излучающими инфракрасное тепло, легко режется на листы

Для сборки и подключения карбонового теплого пола есть все приборы и приспособления в комплектации.К комплекту прилагается инструкция, охватывающая все моменты установки.

Системы инфракрасного обогрева абсолютно безопасны, разрешены к использованию при обустройстве детских садов и медицинских учреждений

Инфракрасное излучение имеет направленное действие. Эффективен даже на открытых площадках, верандах, лоджиях

Полы из карбоновой пленки прекрасно работают с любыми строительными материалами и отделками, не наносят вреда даже чувствительной древесине.

Для управления системой угольного обогрева используется термостат, к которому можно подключить несколько ИК секций.

Рулон углеродной инфракрасной пленки

Укладка карбоновой пленки

Раскрой пленочной системы на ткани

Процесс сборки инфракрасного пола

Системы пленочного обогрева в детском саду

Устройство карбонового пола на лоджии

Углеродные полы в сочетании с пиломатериалом

Инфракрасная система управления

Название «пленка» этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой.Именно это содержимое излучает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы в виде черных полос шириной около 15 мм соединены контактными шинами из меди и серебра. Полимерный слой надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в некоторой степени полезными для человека.

Пленочный теплый пол укладывать несложно, так как нет необходимости проводить «мокрые» работы по заливке стяжки. Эта система обеспечивает равномерный обогрев помещения, отлично настраивается на автоматический режим и может быть интегрирована в систему «умный дом».

Еще один положительный момент – легкий демонтаж теплого пола. При необходимости можно просто снять напольное покрытие, снять пленку и постелить на новое основание даже в другой комнате. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического нагревательного кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед установкой необходимо тщательно подготовиться к работе. На обычном листе бумаги следует сделать план комнаты, отметив на нем места, в которых будут устанавливаться стационарные предметы мебели или крупная бытовая техника, вплотную к полу.Здесь прокладывать инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки уложены встык по длине помещения. Это уменьшит количество соединений отдельных полос и облегчит монтаж теплого пола.

Затем составьте план укладки полос пленки. Чем меньше линий разреза, тем меньше соединений потребуется и тем проще будет установка. Поэтому вдоль длинной стороны помещения укладывают кинопленку. Когда план составлен, можно рассчитать длину пленки и количество соединителей, которые нужны для монтажа.На плане также следует отметить расположение датчиков температуры и терморегулятора.

В поставку пленочного теплого пола под линолеум обычно входят инфракрасная пленка и коннекторы, комплектующиеся по две штуки, датчики температуры и терморегулятор, а также битумная клейкая лента, выполняющая роль изолятора.

Дополнительно необходимо приобрести:

  • электрический кабель;
  • теплоизоляционный материал
  • ;
  • пленка
  • для гидроизоляции оснований;
  • Контакторы
  • (для работы с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, подходящих для пленочного пола, достаточно обширен.

Для самостоятельного выполнения монтажа инфракрасного пола вам потребуются самые обычные инструменты: пассатижи, отвертка, монтажный нож, рулетка, рулетка, ножницы и др.

Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п.Под линолеум с успехом используют вспененный полиэтилен или ламинированный изолон.

В любом случае следует изучить маркировку утеплителя, чтобы убедиться в том, что материал разрешен к использованию в полах с подогревом. Использование теплоизоляционного материала с покрытием из металлической фольги недопустимо.

Самый сложный инструмент, который понадобится при монтаже, это специальный инструмент для обжима контактных разъемов. Но при определенной сноровке для этого подойдут и обычные пассатижи.

Дополнительно необходимо подготовить отвертку и пассатижи, ножницы и монтажный нож для резки пленки, а также изоляционные материалы, молоток и т. д. Таким способом можно выполнить устройство теплого инфракрасного пола под укладку линолеума с использованием самых обычных строительных инструментов.

Руководство по установке системы

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начать с подготовки основания.Его нужно сделать максимально чистым и гладким.

Сама пленка очень тонкая, меньше 0,5 мм. Если материал будет уложен на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может привести к их повреждению.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить лишь небольшой ремонт поверхности, но иногда необходимо залить свежую стяжку.

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания.Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и при необходимости устранить индивидуальные перепады высоты.

На подготовленное основание уложить слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют между собой скотчем. Утеплитель должен быть очень ровным, при правильной подготовке основания проблем в этом плане обычно не возникает.

Нарезка инфракрасной пленки на полосы подходящей длины – ответственный момент.Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если обрезать в других местах, скорее всего, пленка будет испорчена.

Места разреза инфракрасной пленки обозначены на материале пунктирной линией. Не пренебрегайте этой инструкцией, чтобы не испортить систему.

Самый узкий кусок пленки, отрезанный по пунктирной линии, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет изготовить полосу нужной длины в нужном количестве. Чем мельче разрезы, тем проще установка.

Вырезанная полоса инфракрасной пленки укладывается в соответствии с планом поверх слоя изоляционного материала. При этом медная полоса должна располагаться стороной вверх, что указано производителем в инструкции.

Пленка должна быть тщательно выровнена, чтобы она плотно прилегала к основанию. Недопустимо наличие воздушного зазора между нагревательными полосами и утеплителем. После того, как полоски пленки уложены, можно приступать к монтажу контактов.

Соединительный зажим устанавливается на медную полосу и зажимается с помощью специального инструмента или обычных пассатижей. Соединители должны быть установлены таким образом, чтобы одна часть элемента находилась между слоями пленочной оболочки и крепилась к медной шине, а вторая часть находилась снаружи.

Коннектор устанавливается так, чтобы его часть находилась между слоями оболочки инфракрасной пленки. Для фиксации соединения можно использовать обычные пассатижи

После этого необходимо все места подключения биметаллической шины к ЛЭП спрятать под куски битумной изоляции.Все контакты полос, не соединенные с проводами, также нуждаются в изоляции. Они находятся на противоположной стороне соединения.

После завершения работ по утеплению зафиксируйте положение пленки на полу скотчем, чтобы она не смещалась во время укладки линолеума.

Все места контакта при укладке инфракрасной пленки необходимо изолировать битумной лентой, которая входит в комплект. Битумная изоляция приклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно установить термостат.Обычно его вешают на стену в легкодоступном месте. Подключение должно производиться в соответствии со схемой. Неопытным электрикам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладываются под пленку и соединяются с термостатом проводами.

Чтобы скрыть кабель, идущий от термостата, в стене можно сделать стенку. Если ремонт уже закончен, кабель укладывают поверх стены и накрывают декоративной пластиковой коробкой. Внизу замаскировать кабель с помощью плинтуса.Края кабеля питания соединяются разъемами и обжимаются пассатижами.

Чтобы места установки датчика температуры и подсоединяемые к нему провода не выделялись на пленочном инфракрасном теплом полу, в теплоизоляционном материале аккуратно вырезаем подобие канала и выемки подходящей формы

Затем соединение изолируется. Там, где установлена ​​изоляция, а также в месте крепления термодатчика к пленке появятся утолщения.Они могут помешать дальнейшей укладке напольного покрытия.

Чтобы этого не произошло, необходимо с помощью монтажного ножа прорезать пазы в слое теплоизоляционного материала. Это устранит падение высоты, и поверхность пленки снова станет ровной.

На этом укладку теплого пола под линолеум можно считать завершенной, осталось проверить характеристики системы перед монтажом напольного покрытия. Для этого пленка служит источником питания.Для начала нужно убедиться в надежности изоляции с помощью электротестера; следует проверить отсутствие напряжения на каждом изолированном участке.

На этой схеме наглядно показано, как подключить пленочный пол к источнику питания. Термостат должен быть установлен в доступном для обслуживания месте.

После этого проверьте степень нагрева каждой отдельной полосы. Если тепла нет, или одни участки холоднее или горячее других, значит, установка была произведена неправильно.Необходимо найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, такое положение нагревательного материала недопустимо. Также не нужно резать пленку слишком близко к медной шине; это может привести к нарушению изоляции. Полное или частичное отсутствие утепления – одна из самых частых причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также нужно будет подготовить основание.Сначала поверх инфракрасной пленки укладывается слой полиэтилена. Этот материал выполняет функцию гидроизоляции.

Отдельные полосы укладываются внахлест 10-20 см и фиксируются скотчем. Передвигаться по поверхности инфракрасной пленки нужно очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируется ровная поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящей основой под линолеум.Напольное покрытие данного типа поставляется в рулонах, поэтому перед укладкой его рекомендуется расстелить и оставить на несколько дней.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и дождаться выравнивания пола

В случае с теплыми полами процесс можно усовершенствовать. Линолеум укладывают на основу из ДВП без крепления, а затем включают инфракрасную пленку. Под воздействием тепла процесс выравнивания будет проходить быстрее.Термостат должен быть установлен на уровне 28 градусов или меньше. Для линолеума эта температура считается оптимальной.

После того, как покрытие будет достаточно ровным, останется только закрепить линолеум на грунте. Эта операция выполняется с помощью двустороннего скотча или клея.

Использование клеевого состава считается более подходящим для использования с теплыми полами, если не планируется демонтаж и перенос оборудования. Клей обеспечивает плотное прилегание и равномерный прогрев.

Со спецификой устройства систем наружного отопления на деревянном основании и на бетонном полу Вы узнаете, прочитав рекомендуемые нами статьи.

Выводы и полезное видео по теме

В этом видео наглядно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол — отличный выбор для укладки под линолеум. Монтаж таких систем не кажется слишком сложным, но это обманчивая простота.

При укладке инфракрасной пленки необходимо строго соблюдать технологию работы и точно следовать рекомендациям производителя.Это позволит избежать ошибок и правильно уложить систему, чтобы обеспечить долгий срок службы.

Хотите поговорить о том, как устроить систему теплого пола своими руками? Хотите поделиться информацией, которая будет полезна посетителям сайта? Пожалуйста, пишите комментарии в блоке ниже, размещайте фото по теме статьи, задавайте вопросы.

Теплый водяной пол из пенопласта. Типы теплых полов и критерии их выбора. Типы теплых полов



Теплые инфракрасные полы появились относительно недавно и уже завоевали популярность.Это было обусловлено дешевизной и возможностью самостоятельной сборки. В большинстве инструкций по эксплуатации указано, что под пленку теплого пола предварительно необходимо уложить подложку. Для чего это?

Нужно ли укладывать подложку под ИК пол

Устройство теплого пола выглядит следующим образом. Нагревательные элементы запечатаны прочным пластиком. При нагревании инфракрасное излучение рассеивается во все стороны. Чтобы предотвратить нагрев в сторону соседей, живущих этажом ниже, необходимо укладывать теплоотражающий материал для инфракрасного теплого пола.

Подложка одновременно выполняет сразу несколько важных функций:

  1. Создает ровную плоскость. В основном для этой цели используется подложка из экструдированного пенополистирола. Благодаря специальной системе замков удается создать абсолютно ровное основание.
  2. Предотвращает потерю тепла. Инфракрасное излучение направлено строго в одном направлении, что позволяет избежать повышенного энергопотребления.
  3. Помогает при укладке финишного напольного покрытия. Основа для инфракрасного теплого пола может различаться в зависимости от того, какой материал будет уложен сверху.

Как выглядит многослойный «пирог» под пленочным полом

Монтаж теплоизоляции для теплого пленочного пола требует соблюдения определенных рекомендаций и поэтапного выполнения монтажа.

Как в итоге должен выглядеть «пирог»?

  • База. Самолет проверяется, если обнаружены серьезные дефекты: перепады, трещины, ямки, нужно будет выровнять самолет. Предварительно укладывается слой гидроизоляции. Выставляются маяки и заливается стяжка.Небольшие неровности можно сгладить выравнивающими смесями. В этом случае гидроизоляционный слой не нужен.
  • Алюминиевая фольга. Устанавливается непосредственно на стяжку. Покрытие основания фольгой важно для создания экранированной поверхности, отражающей излучение.
  • Листы древесноволокнистые, плиты магнезитовые. Ставится на бетонную поверхность. Утеплитель укладывается непосредственно под теплый пленочный пол. Стыки рулонных материалов проклеивают битумной пленкой или специальной лентой.
  • Инфракрасная напольная пленка.
  • Поверх матов укладывается дополнительный слой подложки в зависимости от выбранного напольного покрытия. Так, для ламината подойдет пробковый материал. Подложка в этом случае исключит вероятность появления посторонних шумов при ходьбе по доске.
    Минимальная толщина основания выбирается в зависимости от того, насколько хорошо выровнены полы. Для плитки потребуется уложить армирующую сетку.

Торт для пленочного теплого пола должен выполнять несколько важных задач: обеспечивать экранирование инфракрасных лучей, снижать возможные потери тепла.

Какую подложку укладывают под теплый пол

Для этого традиционно используют листы магнезита или ДВП. Еще один хорошо зарекомендовавший себя материал – пенофол. Благодаря применению пенофола толщина отражающей теплоизоляционной пленки для инфракрасных полов может быть сведена к минимуму.

Преимущество пенофола в том, что он является одновременно изолирующим и светоотражающим материалом, а также препятствует распространению:

  1. Тепло.
  2. Конвекция воздушных потоков.
  3. Радиация.
При выборе подложки необходимо ориентироваться не только на экономические соображения, но и на собственно технические особенности помещения.

Какая дополнительная теплоизоляция нужна под ИК-пол

Теплоизоляция, применяемая при укладке пленочных теплых полов, предназначена для достижения двух целей:
  1. Предотвратить попадание холодного воздуха извне в помещение (подвал, подвал и т.п.).
  2. Препятствовать свободному движению нагретого воздуха из здания.
При выборе теплоизоляционного материала следует руководствоваться рекомендациями производителей теплых полов. Производители считают, что теплоизоляция из вспененного полиэтилена с отражающим покрытием из металлизированной майларовой пленки лучше.

Категорически не рекомендуется укладывать материал с использованием алюминиевой фольги под теплые полы. Как показали последние исследования, использование фольгированной изоляции приводит к перегреву системы ИК-обогрева и выходу из строя отдельных элементов.

Эффективность инфракрасных полов не зависит от типа изоляции, которую вы планируете использовать. Поэтому материал может быть практически любым, исходя из пожеланий и возможностей заказчика. Единственным ограничением является установка теплоизоляции алюминиевой фольгой.

Для теплоизоляции необходимо использовать материал, который сможет остановить возможные теплопотери, защитит полы от перегрева и не позволит холоду проникнуть в отапливаемое помещение.

Система обогрева с использованием ИК-элементов эффективно обогревает помещение.Выбор подложки и теплоизоляции играет важную роль в обеспечении работоспособности и эффективности. При выборе необходимого материала нужно руководствоваться мнением производителя, который дает исчерпывающие рекомендации в инструкции по эксплуатации.

Сегодня мало кого удивишь теплым полом в квартире. Приятно зайти в гости после прогулки по холодной улице и сразу согреться. Но когда об этом начинают задумываться сами владельцы квартир, сразу возникает масса вопросов, часть из которых касается подложки в такой системе.

Сам по себе теплый пол представляет собой систему обогрева, которая нагревает воздух внизу помещения. Для его нормального функционирования необходимо правильно установить и подобрать подходящую подложку.

Типы теплых полов

1. Вода. Их конструкция представлена ​​трубами горячего водоснабжения, уложенными в стяжку пола. Отопление осуществляется за счет подачи электроэнергии от системы отопления дома.

Преимуществом такого пола можно считать то, что он не потребляет электроэнергию, а недостатком – снижение давления в трубах всего подъезда.Некоторые коммунальные службы запрещают установку таких полов. Этот вариант больше подходит для частных домов, где вода нагревается в индивидуальной котельной.

2. Электрооборудование. Этот вид подразделяется еще на три группы:

Пленка;

Кабель;

Электрические полы на матах.

Пленочные покрытия на сегодняшний день считаются самыми передовыми. Их можно монтировать практически на любую поверхность, а также служить основанием под плитку, ламинат и линолеум. Другое название — инфракрасный.Обогрев помещения с таким основанием осуществляется за счет отражения излучения от всех предметов. Пленочную конструкцию можно монтировать только на открытых участках помещения.

Кабельный пол обогревает помещение за счет преобразования электрической энергии в тепло. Конструкция такой основы укладывается прямо в пол и потребляет больше электроэнергии, чем пленочная.

Теплый пол на матах можно монтировать уже на готовую стяжку, в этом его главное отличие от предыдущего вида.Чаще всего такую ​​конструкцию монтируют под плитку. Это потому, что маты достаточно высоки, чтобы на них можно было наклониться. Перед укладкой плитки на расстеленные маты распределяют специальный клей и монтируют финишное покрытие.

Функции теплого пола

1. Теплоизоляция. Теплый пол перенаправляет излучение от труб, благодаря чему достигается максимальная эффективность обогрева помещения.

2. Звукоизоляция. Монтаж подложки способствует гашению посторонних шумов.

3. Облегчение монтажа финишного покрытия и придание дополнительной жесткости полу.

4. Гидро- и пароизоляция в водяных полах.

5. Выравнивание. Теплый пол способен скрыть небольшие изъяны поверхности.

Типы напольного отопления

Для установки напольного отопления было разработано несколько типов подложек. В зависимости от способа нагрева лучше использовать разные материалы. Например, для полов с преобразованием электрической энергии в тепловую следует использовать только огнестойкие основания, а для водоэмульсионных – влагостойкие.Прежде чем разобраться, какая подложка для теплого пола лучше, необходимо ознакомиться со всеми ее разновидностями.

Основа из вспененного полиэтилена

Для этого идеально подходит теплый пол, полученный путем вспенивания полиэтилена с углеводородами. Многие владельцы выбирают его из-за невысокой цены.

Основными положительными свойствами подложки из вспененного полиэтилена являются отличные антистатические свойства и влагостойкость. Также он обладает хорошими звукоизоляционными свойствами.

Срок службы вспененного полиэтилена достаточно большой, поэтому можно быть уверенным, что такой пол еще не скоро потребует ремонта. Благодаря такой подложке обеспечивается оперативная и качественная теплоотдача в помещение. В магазинах можно встретить необычный пенопластовый теплый пол, фольгированная поверхность которого помогает отражать еще больше тепла.

Область применения вспененного полиэтилена достаточно широкая; его даже можно использовать в качестве подложки для теплых водяных полов.Недостатком этого материала является неспособность выдерживать воздействие высоких температур в течение длительного времени. Поэтому, например, водяной пол можно использовать только ограниченное время. Этот недостаток заставляет покупателей обращать внимание на другие виды подложек.

Особенности монтажа подложки из вспененного полиэтилена

Материал выпускается в рулонах. Его легко можно разрезать на несколько кусков нужной длины и ширины. Отдельные элементы соединяются между собой строительным скотчем, при этом располагаться они должны только встык.

Основа из экструдированного пенополистирола

Такая подложка обладает высокой прочностью на сжатие. Теплопотери при его использовании будут очень малы, так как в структуре материала есть поры. Его показатель влагопоглощения оптимален, это исключает риск образования конденсата.

Особенности монтажа экструдированного пенополистирола

Материал выпускается в виде стандартных листов и рулонов различной толщины. Особые качества экструдированного пенополистирола позволяют укладывать его на любое базовое покрытие без использования специальных креплений и клея.Дополнительный можно сделать при проклейке стыков специальной металлизированной лентой. Рельефная подложка укладывается выступами вниз.

Точность размеров листа позволяет рассчитать необходимое количество материала, что позволяет снизить затраты. Для достижения наилучшего результата необходимо доверить монтаж покрытия профессионалам или самостоятельно изучить все тонкости работы.

Пробковая подложка

Такой материал выбирают для себя любители всего натурального.Пробковый теплый пол получается путем прессования древесных частиц, склеенных суберином. В результате на выходе материал способен переносить скачки температуры и выделение различных паров.

Пробка чаще всего используется в качестве подложки для теплых водяных полов. Высокая цена оправдывает отличные характеристики пробки.

Особенности монтажа пробковой подложки

Материал выпускается в рулонах. Толщина подложки может быть разной.При монтаже нужно использовать только качественные инструменты, которые не спровоцируют крошение и деформацию листов.

Оптимальная подложка для водяных полов

Наиболее подходящая система подогрева пола должна быть отличным гидроизоляционным материалом. В этом случае он защитит пол в случае аварии. Отражающая поверхность поможет эффективно распределять тепло.

Таким образом, фольгированный теплый пол является оптимальным вариантом для водяного типа отопления.

Оптимальная подложка для электрических полов

Подложка для пленочного теплого пола монтируется под укрывную ленту. Основными свойствами, которыми он должен обладать, считаются теплоизоляционные и теплоотражающие характеристики. Пробка отвечает этим требованиям.

Лучшим вариантом подложки под него можно назвать комбинацию нескольких материалов, в которой обязательно должен присутствовать металлизированный слой. Следует учитывать, что при изготовлении правильной подложки она легче укладывается и дольше не подвергается деформации.

Таким образом, фольгированный комбинированный материал можно считать универсальной подложкой для теплого пола.

Теплый теплый пол в последнее время стал стандартом де-факто для построения систем отопления как в многоквартирных домах, так и в частных коттеджах. Использование систем теплых полов позволяет создать максимально комфортную атмосферу в помещении.

Теплые полы — фото

Системы теплых полов могут иметь разные характеристики и работать по разным принципам.При проектировании теплых полов с подогревом можно использовать любой вид чистового покрытия пола, поэтому теплый пол с подогревом можно установить в любом помещении: в спальне или в детской, на кухне или в ванной комнате.

Очень важным элементом конструкции теплого пола является его подложка. С его помощью значительно повышается эффективность отопительного контура, будь то электрический нагревательный кабель, инфракрасная пленка или трубы с жидким теплоносителем.

Основные характеристики

  1. Чтобы точно понять, какой тип подложки вам нужен, вы должны знать, для чего нужна подложка в системах теплого пола.
  2. Итак, подложка должна в первую очередь обладать отличными теплоизоляционными и гидроизоляционными свойствами. Это должно повысить КПД системы отопления.
  3. Важным свойством подложки является ее способность отражать тепловые лучи.
  4. Подложка должна выдерживать экстремальные температуры при работе в тесном контакте с нагревательными элементами.
  5. Также подложка не должна пропускать водяной пар, образующийся при нагреве.
  6. Звукоизоляция является отличным дополнительным свойством подложки.

Качественная подложка проста в монтаже, обладает повышенной устойчивостью к деформации и экологически безопасна.

На этом фото представлен рулонный теплый пол, оснащенный дополнительным отражающим слоем с характерным металлическим блеском.

Особенности монтажа подложки под ламинат на теплый пол

Одним из самых ответственных материалов для отделки полов является ламинат. Он изготовлен из дерева, и, как следствие, обладает всеми характеристиками деревянной доски, имеющей как достоинства, так и недостатки.При укладке ламината на теплый пол – обязательным условием является использование подложки.

В дополнение к предотвращению теплового повреждения ламината, подложка ламината также действует как звукоизолятор, предотвращая слишком «громкий» отделочный пол. Минимальная толщина чернового пола из ламинатной доски на теплом полу должна быть не менее 3 миллиметров. В процессе эксплуатации такая подложка несколько уплотняется, не теряя своих теплоизоляционных свойств.

Пошаговый алгоритм укладки подложки под плиту ламината на теплый пол

Рассмотрим порядок укладки подложки из вспененного полиэтилена под плиту ламината на теплый пол.

В первую очередь нужно очистить рабочее пространство. Для этого можно использовать обычный веник или пылесос.

Затем на очищенную поверхность укладываем подложку рулона.

Подложку можно закрепить двухсторонним скотчем, а затем приступить непосредственно к укладке ламинированных плит.

Подложка для полов с подогревом с жидким теплоносителем

При любой конструкции полов с подогревом подложка должна выполнять функции увеличения теплоотдачи нагревательных элементов.В том случае, если вы используете жидкий теплоноситель — то есть сооружаете теплые водяные полы — ваша подложка может дополнительно выполнять функции гидроизоляции поверхности.

При монтаже водяных полов с подогревом можно использовать такую ​​подложку, которая дополнительно послужит основанием для монтажа системы трубопроводов теплоносителя. Такая подложка имеет специальные выступы, в промежутках между которыми монтируется трубопроводная система.

Обычно эта основа изготавливается из пенопласта.Один из видов теплого пола показан на фото.

Следует помнить, что хорошая подложка будет на основе фольги. В том случае, если ваша подложка не имеет фольгированного слоя, то имеет смысл положить на пол отдельный тонкий фольгированный материал, а затем изоляционную подложку.

Кроме того, при укладке водяного теплого пола может также потребоваться дополнительная укладка монтажной армирующей сетки, которая будет служить основой для крепления трубопроводной системы.

В этом случае подложка под теплый водяной пол будет иметь вид своеобразного «бутерброда», состоящего из слоя фольги, слоя теплоизоляции и слоя армированной монтажной сетки.

Вариант такой подложки показан на рисунке.

Теплый пол электрический

Теплый пол по своей конструкции напоминает теплый пол с жидким теплоносителем. Однако в этом случае дополнительная гидроизоляция поверхности может и не понадобиться.

В этом случае на выровненную и предварительно очищенную поверхность основания укладывается подкладочный слой, который может состоять из комбинированного материала, включающего фольгированный слой.Далее на поверхность подложки крепится монтажная лента, к которой хомутами крепится нагревательный кабель.

Укладка подложки под инфракрасный пленочный пол

При устройстве инфракрасного пленочного пола также необходимо использовать подложку с теплоизоляционными и отражающими свойствами. В этом случае подложка укладывается непосредственно под пленку инфракрасного обогреваемого пола. Помимо рулонной подложки, в качестве теплоизоляторов можно использовать плиты из древесноволокнистых и магнезитовых плит.

Если на вашей подложке нет слоя фольги, вы также можете сделать «сэндвич» из изолятора и фольги.

Утеплитель пенофол может стать хорошим выбором в качестве подложки для теплого пленочного пола.

Подложка — пенофол

Имеет усиленную структуру с воздушными полостями, обладающими отличными теплоизоляционными свойствами и фольгированным слоем, значительно снижающим потери тепла в помещении.

Подложка из фольги блокирует до 97 процентов тепловых лучей, что значительно повышает эффективность вашей системы отопления.

Важные нюансы

При укладке подложки на теплый пол под любой вид финишного покрытия нужно помнить несколько важных нюансов.

  1. Прежде всего, обратите внимание, что сторона подложки с отражающей фольгой должна быть обращена вверх.
  2. Подложку следует укладывать встык. Для предотвращения потерь тепла в местах стыков лучше всего соединить подкладочные полосы металлизированной лентой. Также он послужит дополнительным барьером для влаги и пара.
  3. Нагревательные элементы, будь то электрический кабель, инфракрасная фольга или трубопроводы с теплоносителем, должны монтироваться поверх теплоотражающего покрытия.

В настоящее время все более популярной становится технология обогрева помещений с помощью систем теплого пола. В зависимости от типа нагревательных элементов теплый пол выпускается в нескольких модификациях, что позволяет использовать любое напольное покрытие. Важным аспектом качественной и эффективной работы таких систем отопления является правильная теплоизоляция. Чтобы не тратить драгоценное тепло, используется подложка «теплый пол». Он создан из материалов с теплоотражающим эффектом.

Каким должен быть теплый пол?

В качестве подложки для теплого пола используют полипропилен или вспененный полиэтилен, которые покрывают лавсановой пленкой с металлизированным слоем. Слой металлизации способствует равномерному распределению тепла, а вспененный полиэтилен препятствует «уходу» тепла в стяжку.

Кроме того, пена для теплого пола имеет низкую теплопроводность, что препятствует передаче тепла на стяжку и перекрытие.Допустимая температура для такой пористой подложки достаточно высока (до 90°С), что позволяет укладывать трубы теплообменника или нагревательный кабель непосредственно на лавсановую пленку со слоем металлизации. Помимо высоких теплоизоляционных и гидроизоляционных свойств, подложка обладает высокой отражающей и звукоизоляционной способностью. Следует отметить, что разметка на подложке в виде сетки позволяет укладывать нагревательный кабель с расчетным шагом.

Расположение сетки на основании позволяет укладывать нагревательный кабель с расчетным шагом.

Это важно знать! Использование подложки при сооружении любых систем теплого пола позволяет экономить от 85 до 90% теплового излучения, значительно снижая энергозатраты.

Ламинат для полов с подогревом

Ламинат

– очень популярное напольное покрытие на сегодняшний день. Он недорогой и простой в установке. При планировании устройства теплого пола необходимо предусмотреть использование подложки, которая будет отгораживать ламинат от теплого пола и основания.Если этого не сделать, со временем на участках пола, где есть зазоры между ним и основанием, обязательно появится люфт. При ходьбе по таким местам ламинат будет стучать и издавать звуки.

Чтобы избежать этих неприятностей, под ламинат укладывается специальная подложка толщиной 2-5 мм. Сегодня под ламинат выпускается специализированная подложка с повышенной теплопроводностью. Он решит сразу несколько задач: станет дополнительным утеплителем, послужит амортизатором между покрытием и основанием, выровняет остаточные перепады в основании, предотвратит повреждение плит ламината и возникновение скрипа.

Подложка под ламинат предотвратит повреждение ламинированных досок и появление скрипов.

Устанавливается между системой «теплый пол» и напольным покрытием – ламинатом. Большинство производителей ламината рекомендуют рулонный полиэтилен как наиболее подходящий материал для подкладки под ламинат. Ламинат для теплых полов из полиэтилена прекрасно сочетается с такими щелочными строительными материалами, как бетон и цемент, устойчив к химическим веществам, микроорганизмам (бактериям, плесени).Инструкция по монтажу теплого пола под ламинат.

Подложка для теплого пола

Теплые водяные полы пользуются большой популярностью у потребителей благодаря таким преимуществам, как экономичность и простота монтажа в любом помещении. При устройстве водяного теплого пола важным моментом является использование специальной подложки. Из каких материалов он сделан?

Рулонная пробка в качестве теплого пола

На водяной теплый пол подложка может быть из экструдированного пенополистирола, рулонной пробки, изоплата, но наиболее распространенный материал – пенополистирол.

Теплый пол — экструдированный пенополистирол

Подложка направляет поток теплого воздуха вверх, обеспечивая эффективную работу всей конструкции. Благодаря высокотехнологичному производству пенополистирол для теплых полов приобрел ряд положительных качеств, таких как:

  • теплоизоляция;
  • звукоизоляция;
  • низкий уровень влагопоглощения;
  • рентабельность;
  • легкость;
  • пожарная безопасность;
  • простота установки;
  • экологичность;
  • устойчивость к перепадам температур;
  • долговечность (срок службы — 100 лет).

Важно! Наличие на подложке самоцентрирующихся замков позволяет легко устанавливать пенопластовые плиты, а их форма позволяет удобно размещать трубы в специальных каналах, не используя дополнительных креплений.

Выступы на поверхности пенопластовых плит позволяют укладывать трубу без дополнительных креплений.

Особенности укладки подложки под инфракрасный теплый пол

Чтобы пленочный теплый пол функционировал в строгом соответствии с инструкцией, необходимо, чтобы все его элементы были правильно смонтированы.

Теплоотражающая подложка под пленочный пол укладывается отражающей стороной вверх.

Это относится в первую очередь к напольному отоплению:

  1. Подложка под инфракрасный теплый пол может быть изготовлена ​​из листов ДВП, магнезитовой плиты. В этом случае его укладывают прямо на стяжку, которая предварительно была покрыта алюминиевой фольгой.
  2. Если пленка теплого пола выполнена в виде металлизированной полимерной пленки, ее укладывают под пленку с инфракрасными резисторами отражающей стороной вверх.Этот материал экологически чистый, тонкий, гибкий и эластичный.
  3. Утеплитель должен быть уложен сплошным массивом по всей площади. Соединение отдельных полотен выполняется монтажом встык, швы в обязательном порядке проклеиваются скотчем или скотчем. Это создаст дополнительную паро- и гидроизоляцию. При необходимости материал можно склеить.

Швы между подложками должны быть проклеены лентой

В заключение хотелось бы еще раз подчеркнуть важность использования подложки при создании современной системы отопления в вашем доме.Именно она даст возможность воспользоваться всеми преимуществами, которыми наделены системы теплого пола. Правильно утепленный дом сохранит тепло в себе, а не отдаст его в окружающую среду.

Теплый пол – какой выбрать?


Описание характеристик теплого пола, теплого пола, ламината, теплого пола и инфракрасного теплого пола

Теплый пол

Теплый пол является обязательным элементом при монтаже.Его основная функция – теплоизоляция. Кроме того, он может дополнительно обеспечить звукоизоляцию и помочь выровнять мелкие неровности чернового пола. На этой странице вы найдете описание всех видов подложек, их плюсы, минусы и рекомендации по использованию.

Но подложки изготавливаются из разных материалов. Какая подложка лучше для какого пола. Разберемся основательно.

Общие требования к подложкам

Помимо высоких теплоизоляционных свойств, к основаниям предъявляются и некоторые другие требования.В зависимости от соблюдения этих параметров теплоизоляторы могут использоваться в качестве подложек для теплого пола, либо их применение в этой сфере считается нецелесообразным.

Например, подложка не должна изменять свои характеристики после намокания. Минеральная вата хотя и является хорошим теплоизолятором, контакт с водой, как правило, противопоказан. Намокнув, он теряет все свои теплозащитные свойства. Поэтому, если он используется в качестве подложки для теплого пола, то перед этим его упаковывают в полиэтиленовую пленку.

Хотя часто такая защита не помогает. В ряде случаев субстратам приписывают несвойственные им свойства. Например, возможность скрыть дефекты пола.

ВАЖНО: Только жесткие листовые подложки из вспененных полимеров могут выравнивать дефекты чернового пола.

Но давайте к делу. И так, подложка под теплый пол кроме теплоизоляционных качеств должна иметь:

Другие качества не имеют решающего значения.

Классификация подложки

Наиболее оптимальным вариантом разделения подложек следует считать разделение по используемому материалу. И так, все подложки делятся на:

Натуральные субстраты

  • Пробковая основа.
  • Войлочная основа.
  • Основа из джута и льна.

Их объединяет одно — уязвимость к биологическим разрушительным факторам. Без специальной пропитки они очень быстро заражаются плесенью, а срок их службы сокращается до нескольких месяцев.

Основа из джута и льна

Изготовлен из льняных и джутовых волокон. Толщина 1-3 мм. В процессе производства они пропитываются огнезащитными и биозащитными составами. Теплоизоляция у этих подложек очень плохая. Хорошо впитывают влагу, не меняют своих размеров после высыхания. Этот тип подложки используется только в сочетании с мягкими напольными покрытиями, линолеумом или ковром.

Основная их задача – уменьшить контакт чернового пола с отделочным материалом.Частным случаем можно считать использование таких подложек с ламинатом и паркетом в системах водяных теплых полов. В них он укладывается между настилом и гидроизоляцией, которая укладывается поверх нагревательных элементов электрического теплого пола.

Изготовлен из овечьей и козьей шерсти. Толщина от 1 до 10 мм. Сама шерсть горит достаточно плохо, поэтому пропитка только противомикробная. Обладает относительно хорошими теплоизоляционными свойствами. После намокания, при неправильной сушке, может уменьшиться в размерах.Прекрасно сочетается с мягкими напольными покрытиями.

Использование с ламинатом приемлемо, но не лучший вариант. Войлок достаточно мягкий, и если планки ламината имеют толщину менее 9 мм, то нагрузка на замки будет близка к критической. Если не учитывать экологическую составляющую продукта, то войлочная подложка заметно уступает экструдированному полимерному пенопласту.

Изготавливается из отходов производства методом горячего прессования. Толщина от 1 до 10 мм.Материал не поддерживает горение, хорошо противостоит действию микроорганизмов, не статичен и гипоаллергенен. Пробковая подложка не впитывает воду, но впитывает. Поэтому возможно образование конденсата и появление грибка на контактирующих материалах. Выпускается в рулонах и листах. Обладает отличными звуко- и теплоизоляционными свойствами. Благодаря хорошей эластичности идеально подходит для всех видов напольных покрытий, не требующих приклеивания. При этом для мягких покрытий рекомендуется использовать пробковую подложку толщиной не более 3 мм.

Отдельно следует сказать о пробковой подложке, в которую при производстве вводят каучук или битум. Такие добавки значительно повышают эксплуатационные характеристики материала, но полностью убивают экологическую составляющую.

Синтетические подложки

Все синтетические подложки из вспененных полимеров могут быть фольгированы (с отражающим слоем) или без него. Доказано, что слой фольги возвращает до 7% тепловой энергии.Следует учитывать, что в стяжке при контакте с цементом слой фольги разрушается за несколько недель. В зависимости от технологии изготовления даже при использовании одного мономера такие материалы могут иметь разные характеристики. Поэтому будьте осторожны с названиями таких материалов. У всех синтетических теплоизоляторов есть общее свойство – они не имеют питательной среды для бактерий, то есть не заражаются плесенью.

Доступен в рулонах и листах толщиной от 1 до 12 мм.Горюч, имеет низкую эластичность. При длительном сдавливании не восстанавливает первоначальную форму. После укладки его под любое напольное покрытие, через несколько месяцев эксплуатации он совсем мнётся.

ВАЖНО: Не предназначен для использования в качестве подложки.

Листовой материал толщиной от 2 до 20 мм. Эластичный и жесткий теплоизолятор. Отличные характеристики звукопоглощения. Горючий материал. Независимо от способа «сшивки» (химический или радиационный) такой материал можно использовать с любыми напольными покрытиями и нагревательными элементами инфракрасного теплого пола.

Листовой и рулонный материал толщиной от 2 до 100 мм. Горюч, выделяет коррозионно-активные продукты при термическом разложении. Есть две модификации — эластичная и жесткая. Для теплоизоляции можно использовать жесткий пенополивинилхлорид. В сегменте отделочных материалов встречается редко. Основная причина – выделение вредных веществ при горении.

Основа из пенополистирола

Листовой и рулонный материал, поступает в продажу толщиной от 5 до 200 мм.Горючесть исходного сырья нивелируется огнезащитными добавками или применением углекислого газа для вспенивания. Водопоглощения нет. Известно несколько технологий изготовления, но на потребительский рынок поставляется следующая:

  • Пресс ППС — 7%.
  • Непрессованный ППС — 55% (полистирол).
  • Экструзионный ППС — 35%.

При всех видах теплого пола, в качестве теплоизолятора между черновым полом и отопительным контуром без ограничений может применяться экструдированный пенополистирол.

Подложка под напольное покрытие из пенополистирола используется в подавляющем большинстве случаев при организации пленочных теплых полов. Отрицательным качеством любого пенополистирола является его слабая устойчивость к действию химических растворителей. Даже пары лакокрасочных материалов на основе химических растворителей способны вызвать необратимые изменения в пенополистироле.

Существуют также специальные типы для водяных полов с выступами для формирования змеевиков труб.

Хороший теплоизолятор, но в листах и ​​рулонах встречается крайне редко. Почти всегда используется в качестве двухкомпонентного компаунда для заливки на месте. А вот пенополиуретан более широко используется при производстве сэндвич-панелей. С увеличением плотности коэффициент водопоглощения уменьшается. Пенополиуретан с плотностью от 70 кг/м 3 также может использоваться в качестве гидроизоляционного материала.

Редкий листовой материал. По своим свойствам напоминает экструдированный пенополистирол, но имеет два отличия:

  • Не воспламеняется.
  • Не растворяется в бытовых растворителях.

Эти положительные качества перечеркиваются одним отрицательным – при эксплуатации такой пенополимер может выделять в атмосферу вредные вещества, обладающие канцерогенным действием. Поэтому его используют для наружного утепления зданий. В некоторых западных странах его использование в жилищном строительстве запрещено законом.

Минеральные субстраты

Эта группа содержит один тип фона:

Стекловолокно … Рулонный материал из стекловолокна. Не обладает теплоизоляцией, не горит, не промокает. Используется в качестве подложки между контуром водяного теплого пола и напольным покрытием.

Независимо от того, какое напольное покрытие вы будете укладывать в своем доме, мы рекомендуем использовать экструдированный пенополистирол. Занимаясь ремонтом и отделкой полов более 10 лет, можно смело сказать, что это лучший теплоизолятор в жилых помещениях, для подавляющего большинства декоративных покрытий.

Теплый пол: обзор всех видов, рекомендации


Теплый пол является обязательным, поэтому выбор правильного материала на этапе планирования очень важен. Поможем выбрать

Подложка для теплого пола: правила выбора, характеристики, лучшие марки, советы по установке

Теплые полы в зависимости от способа обогрева бывают двух видов.

Выбор и укладка подложки под теплый пол

Отопление осуществляется трубопроводной системой, теплоносителем является горячая вода.

Водяной теплый пол

Используются в большинстве случаев в частных домах; при подключении горячей воды в многоквартирных домах возникают большие проблемы из-за несогласия управляющих компаний дать разрешение на подключение к общим тепловым сетям по двум причинам. Во-первых, в этом случае им сложно контролировать удельный расход тепловой энергии каждым потребителем в отдельности. Во-вторых, котлы могут не выдержать значительного увеличения энергопотребления.

Схема водяного теплого пола

Установить отдельный отопительный котел в городских квартирах не всегда возможно, да и стоит такая установка вместе с ценой оборудования достаточно дорого.

Стандартная схема подключения инфракрасного пленочного теплого пола

Температура повышается из-за сопротивления токопроводов. Со школы мы знаем формулу Q (выделяемая энергия) = I (ток) × R (сопротивление проводника) .

Схема подключения кабеля теплого пола

В зависимости от физических характеристик проводников теплый пол может быть пленочным (инфракрасным) или кабельным (проводящими элементами служат обычные гибкие кабели и улучшенная изоляция). У электрических полов есть свои сложности; при их монтаже необходимо учитывать параметры существующей электропроводки и специальной защитной арматуры.

Схема инфракрасного обогрева пола

Для эффективного теплого пола мощность на квадратный метр должна быть не менее 250 кВт, в сумме преподаются большие значения.

Типы электрических теплых полов: 1 — Кабель. 2 — Трос с армирующей сеткой

В настоящее время производители выпускают широкий ассортимент подложек, отличающихся линейными характеристиками, материалами изготовления и возможностью выполнения дополнительных функций.

Мощность электрического подогрева пола

Потребление электроэнергии пленочным теплым полом

Обозначение теплого пола

На что обратить внимание при выборе подложек

Очень важный момент, считаем необходимым рассмотреть этот вопрос, прежде чем переходить к непосредственному описанию различных видов подложек для теплого пола.Следует учитывать, что абсолютно все производители стараются увеличить продажи своей продукции, для этого зачастую всячески ее рекламируют, в том числе и не совсем щадящими методами.

На что в действительности следует обратить внимание при выборе оптимального варианта субстрата?

Индикаторы теплопроводности. Чем они ниже, тем эффективнее работает субстрат. Эти параметры зависят от толщины и материалов изготовления изделий.Для усиления эффекта современные подложки имеют фольгированный верхний слой – за счет отражения инфракрасных лучей показатели теплосбережения увеличиваются примерно на 20-30%. Что касается теплосбережения, то все используемые материалы соответствуют современным строгим жилищным стандартам.

Пленочный теплый пол

Физические характеристики прочности, устойчивости к динамическим и статическим нагрузкам. Есть материалы (вспененный и экструдированный пенополистирол), которые «слипаются» под воздействием длительных статических нагрузок.Толщина уменьшается, теплопроводность увеличивается. Этого явления следует избегать за счет правильного расчета нагрузки, усилия должны распределяться как можно более равномерно по всей поверхности.

Технологичность. Чем проще работать с материалами, тем дешевле обходится монтаж. По этому показателю различные материалы имеют широкий диапазон характеристик. Вспененный пенополистирол считается наиболее технологичным, его подложки тонкие, толщина редко превышает 5 мм, он отлично режется обычными ножницами.

Подложка (плита) для теплого пола с покрытием из пенополистирола

Подложки из пенополистирола гибкие, нет необходимости долго обустраивать стыки основания теплого пола со стенами, мерить, резать и подгонять, материал в этих местах просто гнется. Несколько сложнее работать с фанерой и ОСП или ДСП.

Маты для теплого пола из пенополистирола

Дополнительные свойства.Для облегчения монтажных работ некоторые подложки имеют на лицевой поверхности натянутую сетку или специальные выступающие бобышки.

Подложка с маркировкой

Такие приспособления упрощают процесс прокладки трубопроводных систем, позволяют производить их крепление одновременно с прокладкой. В результате не только ускоряется монтаж, но и повышается эффективность и долговечность системы отопления. Теплоносители могут располагаться на одинаковом расстоянии, исключена возможность перегрева отдельных участков, пол по всей поверхности прогревается равномерно.

Цена. Важный фактор, при наличии специальных технических знаний можно добиться отличного теплосберегающего эффекта при значительно меньших финансовых затратах.

Экологическая безопасность. Имейте в виду, что все пластмассы и смолы выделяют в воздух химические соединения, безопасность которых определяется их количеством. Поскольку подложки эксплуатируются при повышенных температурах, требования к безопасности материалов должны быть более жесткими.

Основание должно быть безопасным

Теперь стоит сказать, на что не нужно обращать внимание при чтении рекламных проспектов производителей.

Высокие показатели шумопоглощения. Абсолютно все материалы, используемые для теплоизоляции, плохо пропускают звуковые волны, это известно из школьных уроков физики. Теплоизоляционные материалы препятствуют движению воздуха, а именно, он проводит звуковые волны.

Подложка должна иметь хорошие характеристики звукопоглощения

Гидроизоляционные характеристики. Действительно, алюминиевая фольга не пропускает ни пар, ни воду. И зачем эти свойства нужны теплым полам? В случае с водяными чем раньше будут обнаружены протечки, тем меньше убытков понесет собственник, тем меньше строительные конструкции будут подвергаться длительному воздействию влаги.Теплый пол с электрическим отоплением еще сложнее. Присутствие воды является, помимо прочего, причиной коротких замыканий — возрастает риск поражения электрическим током.

Электрические теплые полы должны быть защищены от влаги

Устойчив к негативному воздействию ультрафиолетовых лучей. Это свойство очень полезно только в двух случаях: под теплыми полами есть маленькое солнышко, испускающее такие лучи, или рентгеновский аппарат. Если в вашей квартире этих факторов нет, то можно смело покупать подложки без «эффективной защиты материала от вредного УФ-излучения.»

Цена. Следует знать, что во многих случаях потребители платят высокую цену не столько за реальное качество, сколько за узнаваемость бренда производителя. Есть немало малоизвестных фирм, которые производят подложки очень высокого качества, но по гораздо более низкой цене. Таким способом пытаются привлечь реальных и потенциальных покупателей, увеличить количество продаж, составить конкуренцию более известным производителям.

Обратите внимание на цены на подложки разных производителей

Надеюсь, эта информация поможет разработчикам выбрать правильные типы подложек.Теплые полы будут служить долго и эффективно, а монтаж конструкций обойдется намного дешевле.

Теплый пол с электрическим обогревом

Для таких видов теплых полов применяют тонкие подложки из технической прессованной пробки, Фольгопласт, Полифом, Термодом, ТМпро и другие из вспененных полимеров.

Светоотражающая изоляция Фольгопласт

Вспененный полиэтилен сшитый «Полиф»

Последние, кстати, намного превосходят своих конкурентов по способности выдерживать нагрузки, за счет этой особенности расширяется сфера их использования.Подложки с повышенными параметрами толщины изготавливаются из экструдированного пенополистирола. Материал обладает высокими показателями физической прочности, может использоваться в качестве основы под бетонную стяжку. Подложка применяется под все виды электротеплых полов, в том числе и обычные с гибкими жилами.

Если основание не очень ровное и требуется его выравнивание, то можно использовать подложки из фанеры, ОСП и ДСП.

Важно. Не рекомендуется использовать подложки с алюминиевым отражающим слоем для электрических полов.При нарушении изоляции возникает непредвиденный ток утечки с возможными негативными последствиями. Светоотражающий слой должен быть на полиэтиленовой пленке с вакуумным покрытием.

Лавсановый субстрат Isobond PP

При выборе той или иной марки необходимо учитывать два исходных фактора.

  1. Финишный пол. Чем он светлее, тем менее прочным может быть основание. Под ламинат допускается использовать обычные подложки из вспененных полимеров, а под керамическую плитку или искусственный камень – подложку из экструдированных материалов повышенной прочности.

Выберите подложку в зависимости от отделки пола

Торт напольного отопления, пример

Схемы теплых полов

Эти параметры следует учитывать при проектировании высоты дверных и оконных проемов. При ремонте нужно принять все конструктивные меры по уменьшению толщины теплого пола – не придется решать проблемы с уменьшением высоты дверей и т.п. подрезать сантиметры снизу. Самый неприятный вариант – есть необходимость поднять перемычку дверного проема, требуется переделка системы отопления.

Под линолеум используют только жесткие подложки или делают стяжку небольшой толщины. Технология укладки подложек зависит от материалов изготовления; при производстве работ необходимо следовать инструкциям производителей.

Теплый пол с подогревом воды

В связи с тем, что водяные полы в большинстве случаев имеют верхнюю цементно-песчаную стяжку, к основаниям предъявляются более жесткие требования, чем к теплым полам с электроподогревом.

  1. Высокий уровень механической прочности. Рекомендуется использовать подложки из экструдированного пенополистирола, листовой фанеры, ДСП и ОСП. Эти материалы способны выдерживать высокие нагрузки и не имеют эффекта остаточной деформации.

Как установить теплый пол на фанеру

Укладка основания и монтаж труб теплого пола

Коврики Boss

При выборе толщины подложки необходимо учитывать эффективность теплоизоляции основания.Если дом деревянный и полы утеплены минеральной ватой, то толщина подложки может быть незначительной. И наоборот, если основным теплоизоляционным материалом служит подложка, то ее теплопроводность должна быть минимальной. Большой положительный эффект дает алюминиевая теплоотражающая пленка на лицевой части, ее наличие приветствуется всеми профессионалами.

Пленочный теплый пол Фомисол с маркировкой

Пенополистирол фольгированный с маркировкой

Теплые водяные полы можно укладывать под ламинат, линолеум, керамическую плитку или покрытия из натурального и искусственного камня.Физические характеристики отделочных полов оказывают существенное влияние на выбор технических характеристик и линейных параметров основания. Чем больше вес напольного покрытия, тем прочнее должна быть подложка.

Обратите внимание на толщину пирога теплого пола

Правильный подбор всех элементов теплого пола с учетом максимально широкого перечня индивидуальных характеристик повышает эффективность его функционирования, снижает сметную стоимость строительно-монтажных работ и увеличивает продолжительность эксплуатации.Оптимальный выбор можно сделать только в том случае, если он будет сделан осознанно на основе знания разновидностей и технических характеристик различных видов субстратов.

Теплый пол — инструкция для самостоятельного подбора!


Узнайте, зачем вам и какой нужен теплый пол: правила выбора, характеристики, лучшие бренды, советы по установке. Фото + видео.

Теплый пол

Пол с подогревом больше не предмет роскоши. Этот вид отопления очень популярен как в частных домах, так и в типовых квартирах.Чаще всего теплый пол устанавливают на первых этажах многоэтажных домов с неотапливаемым подвалом.

Система «теплый пол» требовательна к монтажу. Для правильного обустройства такого обогрева необходим слой фольги. Подложка теплого пола задерживает тепло от радиаторов или радиаторов, направляя его внутрь помещения.

Назначение подложки

На сегодняшний день выпускается три вида теплых полов:

  • трубы водопроводные с трубопроводной системой;
  • работает от электричества;
  • пленочные маты с подогревом (инфракрасный).

Все типы систем имеют свои преимущества и недостатки, которые учитываются при установке. У каждой конструкции есть свои нюансы при монтаже, но одно неизменно для всех полов – они требуют подложки. Такой экран повышает КПД системы, защищая ее от потерь тепла.

Подложка для водяного пола

Перед установкой и покупкой вагонки необходимо понять ее точное назначение. Это поможет выбрать правильное покрытие.

Слой для водяных полов укладывается между черновым полом (стяжкой) и самой отопительной конструкцией. Основная функция подложки – сохранять тепло и отражать его от подложки. Инфракрасное излучение отражается от поверхности фольги и попадает внутрь помещения.

Отражение тепла осуществляется за счет высоких теплоизоляционных свойств материала. Именно его наличие в конструкции предотвращает трату тепла на обогрев плиты перекрытия, все инфракрасное излучение направляется в помещения.Это явление называется эффектом термоса. Помимо теплоизоляционных свойств, фольгированный теплый пол защищает от влаги.

Выбор материала

Важнейшим критерием для теплых полов является толщина материала. Кроме того, отражающий слой должен:

  • имеют высокие показатели тепло- и гидроизоляции, обычно эти характеристики указаны на упаковке;
  • имеют безопасный для человека и животных состав;
  • обладают высокой степенью отражения инфракрасного излучения;
  • быть устойчивым к температурным колебаниям;
  • имеют высокие показатели звукоизоляции;
  • быть устойчивым к механическим деформациям;
  • есть простая техника укладки, доступная каждому.

Чаще всего подложка изготавливается из фольгированного материала. Такие прослойки более эффективно отражают тепло. Кроме этого материала на строительном рынке предлагаются следующие виды прокладок для теплого пола:

  • Самоклеящийся материал. Такая прослойка имеет теплоотражающее фольгированное покрытие, а с обратной стороны снабжена клеевой прослойкой, которую можно прикрепить непосредственно к стяжке. Материал оптимален для работы на сложных поверхностях с неровностями и неровными поверхностями.К преимуществам самоклеящихся накладок можно отнести высокие показатели гидро- и звукоизоляции.

  • Одностороннее покрытие с ламинированным слоем. Стандартная толщина подложки от 8 мм. Материал хорошо изолирует теплый пол от влаги, а главное – отражает до 100 процентов тепла.
  • Вспененный. Не лучший материал с точки зрения отражения и теплоизоляции, имеет средние показатели качества. Во многом это связано с небольшой толщиной (2 мм).

  • ППС с прослойкой из фольги. Основным преимуществом ППС является высокая степень отражения тепла. Материал выпускается в нескольких вариациях, отличающихся толщиной.
  • Прослойки «Туплекс». Одно из самых тонких, но эффективных покрытий. Стандартное покрытие Tuplex имеет толщину до 3 мм. Материал обладает одними из самых высоких показателей влаго- и теплоизоляции. Отдельным преимуществом покрытия является его долгий срок службы.

Цены на такие материалы индивидуальны в зависимости от вида и фирмы.Большая часть стоимости зависит от толщины подложки.

Технология монтажа

Одной из задач монтажника является уменьшение слоя всей конструкции теплого пола. Такая система может скрыть до 25 см помещения, что сказывается на его площади. Для уменьшения толщины конструкции специалисты используют тонкие, но эффективные материалы.

Монтаж подложки осуществляется на предварительно подготовленное основание. Уложите прослойку отражающей поверхностью вверх.Слои прослойки укладывают встык, проклеивая швы металлизированным скотчем. Такое соединение максимально защищает пол от потерь тепла и попадания влаги.

При монтаже отражающего слоя необходимо использовать пенофол, так как он предохраняет фольгу от разрушения при проникновении раствора.

Любой тип подложки при монтаже должен быть установлен на стены. При монтаже материала внахлест необходимо подойти к стене от 7 см и более.Такая мера защитит нижние этажи от затопления в случае протечки или повреждения системы перекрытий.

Для оснований с низкими гидроизоляционными свойствами необходимо укладывать водяной «пирог». Его установка включает следующие шаги:

  • укладка гидроизоляционной пленки;
  • установка световозвращающей пленки;
  • монтаж системы теплого пола;
  • трубы наполнения раствором;

  • монтаж чистовой отделки пола.

В зависимости от типа системы отопления процесс может иметь свои нюансы. В целом монтаж конструкции аналогичен для всех типов конструкций.

Подложка для электрических конструкций

Для электрического пола используются те же виды подложек, что и для водяного. Однако системы с электрическим питанием не нуждаются в гидроизоляции.

Монтаж электрического пола начинается с выравнивания основания. После высыхания на него укладывается подложка, которая крепится специальной лентой.Нагревательные маты или кабели крепятся к фольге скобами.

  • полипропилен и вспененные материалы;
  • натуральная пробка;
  • металлизированный пенофол.

Одним из самых популярных производителей комплектующих для теплых полов является компания «Энергофлор ​​Компакт».

Подложка для полов с инфракрасным подогревом

Для качественного функционирования теплых полов необходимо соблюдать две рекомендации:

  • строгое соблюдение технологии монтажа;
  • установка теплоотражающего материала в перевернутом виде с фольгой.

При укладке отражающего слоя под теплый пол рекомендуется руководствоваться следующими советами профессиональных мастеров:

  • Магнезитовые плиты и древесностружечные плиты. Перед монтажом такого материала на основание укладывается алюминиевая пленка, а сверху уже укладывается подложка. Для этих целей можно использовать фольгированные прослойки.

  • Металлизированные материалы на основе полимеров монтируются гладкой стороной вверх. В результате такой укладки образуется тонкое и эффективное теплоотражающее покрытие.
  • Укладка прослойки осуществляется по всей поверхности пола, на который будет монтироваться система отопления. Материал накладывают внахлест, прочно проклеивая стыки специальным скотчем. Такие меры создадут достаточные показатели гидро- и теплоизоляции. Подкладочная лента должна быть металлизирована. Обычные материалы могут не выдержать нагревания и расплавиться.

Соблюдая эти нехитрые правила, вы легко сможете самостоятельно собрать и выбрать качественную подложку.Обязательно учитывайте состав материала и его совместимость с вашей системой отопления.

Существуют отражатели, которые могут значительно облегчить монтаж электрических кабелей. Это так называемые лаги. Конструкция из такого материала представляет собой ковер, усеянный густыми рядами торчащих цилиндров. Эти выступы называются бобышками. Между ними очень удобно прокладывать кабель теплого пола. Для такого монтажа не требуется дополнительных креплений или клея — бобышки прочно удерживают кабель на поверхности прослойки, не давая ему соскользнуть в сторону.

Ошибки при выборе подложки

Очень часто при обустройстве системы теплого пола начинающие мастера покупают подложку не для стяжки и нагревательной конструкции, а для отделки. Этот материал подходит только для укладки непосредственно под ламинат или плитку. Защищает древесные материалы от перегрева и улучшает их звукоизоляционные качества. Однако такие материалы не подходят для утепления фундаментной плиты.

Теплый пол


Теплый пол Теплый пол больше не является предметом роскоши.Этот вид отопления очень популярен как в частных домах, так и в типовых квартирах. Чаще всего теплые полы

Если не так давно наши соотечественники создавали тепло и уют в доме «любой ценой», то сегодняшние цены на энергоносители заставили кардинально изменить подход. Теперь отопление делается не любой ценой, а с минимальными затратами на обслуживание. Водяные теплые полы – это одна из систем эффективного и экономичного обогрева помещений, но только при одном условии – точном соблюдении всех рекомендаций производителя.

И настоятельно рекомендуют уделить большое внимание теплоизоляции между системой отопления и несущим основанием. Чем меньше тепла теряется, чем лучше работает система водяного теплого пола, тем комфортнее микроклимат в помещении. Создаются оптимальные условия для правильного распределения тепла сред, температура в помещении нормальная даже при незначительном нагреве.

Если теплый пол установлен по всем правилам, то его эффективность позволяет использовать систему в качестве основного отопления, однако не для всех помещений и не во всех климатических зонах.Некачественная подложка под теплый водяной пол настолько снижает эффективность обогрева, что ее можно использовать только как дополнительную.

Наличие качественной подложки позволяет снизить непроизводительные тепловые потери на 20% и более. Этот элемент особенно важен на первых этажах – тепловая энергия уходит в землю. На втором и выше этажах потерянное тепло хотя бы отапливает нижние помещения, но это слабое утешение.

Энергия более равномерно распределяется по площади пола.Нет слишком холодных или слишком жарких мест. Негативное воздействие высоких температур на чистовой пол и мебель сведено к минимуму.

Значительно снижаются финансовые потери не только на подогрев пола зимой, но и на его монтаж и обслуживание. Накладка с проушиной позволяет попробовать несколько укладок труб без необходимости их временной фиксации. У монтажников есть возможность выбрать наиболее удобные точки подключения системы, установить датчики контроля режимов работы в оптимальных местах.За счет этого управление системой водяного отопления становится более надежным и точным.

Теплоизоляционная подложка помимо своих основных задач выполняет роль эффективного шумоизолятора. Это очень важный фактор для многоквартирных домов старой постройки, у них очень низкие показатели сбережения тепла, потери могут составлять 40-50%. Еще одна дополнительная функция некоторых видов подложек – паро- и гидроизоляционная.

По каким параметрам подбирать подложки

Сегодня компании-производители предлагают широкий ассортимент подложек для теплых водяных полов.Это, с одной стороны, помогает сделать оптимальный выбор, а с другой – усложняет его. Только зная основные требования к подложкам, можно осознанно остановиться на подложке, приемлемой для конкретного варианта водяного пола.

Эластичность, прочность на сжатие. Система водяного отопления довольно тяжелая, особенно при использовании дорогих медных труб. Подложка не должна прогибаться, толщина теплоизоляционного слоя не должна уменьшаться. Кроме того, материал должен быть возвращен в исходное состояние в случае снятия напряжения.

Стойкость к негативным факторам при эксплуатации. Чем стабильнее характеристики подложки при разных температурах, тем выше качество материала.

Низкий коэффициент теплопроводности. Один из основных показателей. Причем желательно, чтобы подложки одновременно имели небольшую толщину. Система теплого пола уже уменьшает высоту помещения, если теплоизолятор еще и толще, то уменьшение высоты становится очень заметным.

Устойчив к длительному прямому контакту с водой. Во время эксплуатации теплых полов могут происходить несчастные случаи, вызванные протечками. Несмотря на то, что технология укладки предусматривает целый комплекс мероприятий по обеспечению надежной гидроизоляции несущего основания, еще одно препятствие для воды не помешает. Еще одним важным показателем является процент максимального водопоглощения. Подложка не должна впитывать воду, а если это так, то структура материала должна обеспечивать быстрое высыхание.Желательно, чтобы он просыхал без необходимости полного демонтажа только под действием естественной вентиляции.

Цена . Сегодня в реализации имеется большой выбор специальных подложек, диапазон цен впечатляет. Опытные пользователи должны уметь выбирать продукты с наилучшим соотношением цены и качества.

нагревательный мат

Универсальность. Подложки могут быть собраны по принципу конструктора, что позволяет монтажникам изменять длину и конфигурацию контуров трубопроводов при монтаже водяного отопления.

Рассмотрим несколько видов наиболее часто используемых теплых полов.

Пенополистирольные плиты

Самая легкая (по весу) система для укладки водяного теплого пола на сегодняшний день

Плиты изготавливаются методом экструзии, данная технология позволяет получать материалы повышенной плотности и физической прочности. Имеет закрытые ячейки, что положительно сказывается на показателях водонепроницаемости, плиты не впитывают влагу, не боятся длительного прямого контакта с водой.Не изменяют исходные показатели при нагреве до t°=+130°С.

Для теплых полов применяют листы толщиной до 3 см. Пенополистирол легко режется монтажным ножом; при монтаже количество отходов незначительно.

Применение плит пенополистирола для водяного теплого пола

Стыки в швах заделывают пенополиуретаном или заклеивают скотчем. Для улучшения теплосбережения поверхность можно покрыть алюминиевой фольгой. Применяются в основном в новостройках, высоту теплого пола необходимо учитывать при разработке проектной документации на здание.По цене они относятся к средней категории.

Пенополистирольная плита

Материал универсального применения, один из самых удачных вариантов утепления полов с водяными системами отопления.

Экологически чистый материал, изготовленный из коры бальзы. Сырье предварительно измельчают, а в массу добавляют специальные связующие компоненты. Масса прессуется и сушится на производственных линиях. Готовая продукция реализуется листами или рулонами. Пробковая подложка имеет высокие показатели теплозащиты и выдерживает значительные нагрузки.Для улучшения характеристик лицевая поверхность покрыта фольгой.

Один из лучших вариантов теплоизоляции водяного отопления, не боится высокой температуры и влажности, самый дешевый по себестоимости материал. Не боится агрессивных химических соединений, при нагреве не выделяет вредных веществ. Имеет низкие показатели воспламеняемости, не поддерживает открытое горение. На поверхности подавляется размножение различных микроорганизмов, в том числе и плесени. Санитарно-надзорным организациям разрешается использовать без ограничений.Плиты могут иметь готовые пазы для труб.

Листовой полипропилен

Плиты ОСП или ДСП

Применяются относительно давно, позволяют прокладывать трубы отопления увеличенного диаметра. Имеют высокие показатели механической прочности, по теплосберегающим характеристикам относятся к среднему уровню. Обязательным условием является то, что плиты должны быть влагостойкими. Подложка из ДСП P5 выдерживает цементную стяжку.

OSB плита

Металлизированная пленка на основе натурального лавсана

Современный материал для всех видов теплых полов.Не рвется, выдерживает большие разрывные усилия. Можно использовать на неровных поверхностях – процесс укладки теплого пола с водяным обогревом ускоряется и упрощается. Не загорается, долго сохраняет свои первоначальные заводские характеристики. Недостаток – боится воды, нуждается в надежной и функциональной гидроизоляции.

подложка из фольги

Практические рекомендации по выбору основы для различных напольных покрытий

  1. Отделка — керамическая плитка. Плитку следует укладывать на цементно-песчаную стяжку, это создает значительные дополнительные нагрузки на основания.Рекомендуется выбирать материалы с высокой несущей способностью: экструдированный пенополистирол или плиты OSB. В пенополистироле трубы системы отопления можно спрятать в специальные пазы – уменьшается общая высота отопительного пирога. Керамическая плитка хорошо проводит тепло, не боится нагрева до высоких температур, по всем параметрам считается лучшим вариантом для полов с водяным подогревом.

    Схема устройства поверхности теплого пола

Варианты использования натуральной доски или паркета в качестве финишного покрытия для полов с подогревом не рассматриваются.Не рекомендуется использовать такие схемы для обустройства водяного отопления, обратки нет, а проблем много. При длительной эксплуатации при повышенных температурах натуральная древесина обязательно рассохнется, на ней появятся трещины. В критических ситуациях потребуется их полная замена с демонтажем системы отопления. Кроме того, натуральное дерево считается отличным теплоизолятором, соответственно система отопления будет работать сама на себя, влияние на микроклимат минимально.

Подложки могут иметь стандартные пазы для прокладки труб системы отопления или выступы (бобышки). Второй вариант считается универсальным, он никак не ограничивает внешний вид системного контура; при установке можно выбрать любое положение с учетом геометрических особенностей помещения. Отдельные плиты собираются в цельную конструкцию по системе «шип-паз», могут иметь дополнительные замки крепления. Для облегчения монтажа некоторые производители на внешней стороне подложек указывают примерные схемы расположения труб отопления.

Обзор характеристик различных видов подложек

Правила монтажа подложек

Элементы рекомендуется устанавливать на максимально ровные поверхности, не стоит слишком полагаться на рекламные заявления производителей о высокой прочности, которые позволяет укладывать на неровные поверхности. Если подложки выполнены из материалов, содержащих древесину, то гидроизоляция обязательна. За исключением случаев, когда водяные теплые полы укладываются на деревянные полы.

Важным преимуществом является наличие алюминиевой фольги. Он не только значительно улучшает показатели теплосбережения, но и служит еще одним водонепроницаемым барьером. Специальные подложки не только улучшают качество и эффективность систем отопления, но и значительно сокращают время, необходимое для проведения монтажных работ. Не стоит экономить на их покупке, учитывая все факторы, вложенные деньги не только окупятся, но и принесут немалую прямую прибыль.

Видео — Монтаж подложки под теплый водяной пол

Типы нагревательных элементов


Нагревательный элемент преобразует электрическую энергию в тепло в процессе нагрева Джоулей .Джоулев нагрев происходит, когда электрический ток, проходящий через электрический элемент, сталкивается с сопротивлением, что приводит к нагреву электрического элемента. Этот процесс не зависит от направления тока, проходящего через него.

Различные типы нагревательных элементов можно классифицировать на основе материала, используемого для их изготовления, который придает им соответствующие характеристики

  1. Основные типы нагревательных элементов:
    1. Металлические нагревательные элементы
    2. Керамические и полупроводниковые нагревательные элементы Нагревательные элементы
    3. Полимерные нагревательные элементы PTC
  2. Композитные нагревательные элементы
  3. Комбинированные системы нагревательных элементов

Металлические нагревательные элементы


), или полоска провода, которая выделяет тепло, как нить накала лампы.Они используются в обычных нагревательных устройствах, таких как подогрев полов, отопление крыш, тостеры, фены, промышленные печи, обогрев дорожек, сушилки и т. д. Наиболее распространенные классы используемых материалов включают: элементы используют нихром 80/20 (80% никеля, 20% хрома) в форме проволоки, ленты или полосы. NiCr 80/20 является идеальным материалом, поскольку он имеет относительно высокое сопротивление и образует прилипший слой оксида хрома при первом нагревании.Материал под этим слоем не окисляется, что предотвращает разрыв или перегорание проволоки.

  • Сплав FeCrAl: сплавы FeCrAl или железо-хром-алюминиевые сплавы представляют собой ферромагнитные сплавы, свойства электрического сопротивления которых аналогичны свойствам никель-хромовых сплавов, что делает их подходящими для электрообогрева. Хотя отсутствие никеля делает их дешевле, чем никель-хромовые сплавы, это также делает их более подверженными коррозии. Этот ассортимент электрических нагревательных элементов FeCrAl имеет самый широкий рынок.
  • CuNi Alloy: CuNi Alloy или медно-никелевые сплавы характеризуются низким удельным электрическим сопротивлением и низким температурным коэффициентом сопротивления. Они обеспечивают хорошую стойкость к окислению и химической коррозии и используются для низкотемпературного нагрева.
  • Протравленная фольга: Нагревательные элементы из протравленной фольги изготавливаются из тех же сплавов, что и проволочные элементы сопротивления, но производятся с использованием процесса субтрактивного фототравления. Этот процесс начинается с непрерывного листа металлической фольги и заканчивается сложной схемой сопротивления нагревательного элемента.Эти нагревательные элементы обычно используются в прецизионном нагреве, например, в медицинской диагностике и в аэрокосмической отрасли.
  • Керамические и полупроводниковые нагревательные элементы

    • Нагревательные элементы из дисилицида молибдена: дисилицид молибдена (MoSi2) интерметаллическое соединение, силицид молибдена, представляет собой огнеупорную керамику, в основном используемую в нагревательных элементах. Он имеет умеренную плотность, температуру плавления 2030 °C и является электропроводным. При высоких температурах образует пассивирующий слой диоксида кремния, предохраняющий его от дальнейшего окисления.Применения этого типа нагревательных элементов включают печи для термообработки, производство стекла, спекание керамики и полупроводниковые печи.
    • Нагревательные элементы из карбида кремния: Нагревательные элементы из карбида кремния обеспечивают более высокие рабочие температуры по сравнению с металлическими нагревателями. Нагревательные элементы из карбида кремния сегодня используются при термообработке металлов, плавке стекла и цветных металлов, производстве керамики, производстве флоат-стекла, производстве электронных компонентов, пилотных ламп, запальников газовых нагревателей и т. д.
    • Керамические нагревательные элементы PTC: Керамические материалы PTC названы так за их положительный термический коэффициент сопротивления. Положительный температурный коэффициент нагревательных материалов, часто композитов титаната бария и титаната свинца, означает, что их сопротивление увеличивается при нагревании. В то время как большинство керамик имеют отрицательный температурный коэффициент, эти материалы имеют сильно нелинейную тепловую реакцию. Выше пороговой температуры, зависящей от состава, их сопротивление быстро увеличивается при нагревании.Такое поведение заставляет материал действовать как собственный термостат, потому что ток проходит, когда он холодный, и не проходит, когда он горячий.
    • Кварцевые галогенные элементы: Кварцевые галогенные нагреватели также используются для обеспечения лучистого нагрева и охлаждения. Эти эмиттеры нагреваются и остывают в течение нескольких секунд, что делает их особенно подходящими для систем, требующих короткого времени цикла. Тепловая мощность также очень высока, что делает эти нагреватели полезными при высокой потребности в тепле или в быстро меняющихся процессах, таких как бумага, процессы и т. д.

    Толстопленочные нагревательные элементы

    Толстопленочные нагревательные элементы представляют собой резистивные нагревательные элементы, которые можно печатать на тонкой подложке. Толстопленочные нагревательные элементы имеют преимущества перед обычными резистивными элементами в металлической оболочке. Толстопленочные нагревательные элементы характеризуются низким форм-фактором, улучшенной однородностью температуры, быстрым тепловым откликом из-за малой тепловой массы, низким энергопотреблением, высокой удельной мощностью и широким диапазоном совместимости напряжений.Как правило, толстопленочные нагревательные элементы печатаются на плоских подложках и трубках с различными рисунками нагревателей. Схемы толстопленочных нагревателей легко настраиваются в зависимости от поверхностного сопротивления печатной резисторной пасты.

    Эти нагреватели могут быть напечатаны на различных подложках, включая металл, керамику, стекло, полимер с использованием толстопленочных паст из металла или сплава. Наиболее распространенными подложками, используемыми для печати толстопленочных нагревателей, являются алюминий, нержавеющая сталь и листы слюды из мусковита или флогопита.Эксплуатационные характеристики и использование этих нагревателей сильно различаются в зависимости от того, какие материалы подложки выбраны. В первую очередь это связано с тепловыми характеристиками подложки нагревателя.

    Существует несколько обычных применений толстопленочных нагревателей. Для большинства применений тепловые характеристики и распределение температуры являются двумя ключевыми конструктивными параметрами. Чтобы избежать каких-либо горячих точек и поддерживать равномерное распределение температуры, конструкцию схемы можно оптимизировать, изменив плотность мощности цепи резистора.Оптимизированная конструкция нагревателя помогает контролировать мощность нагревателя и модулировать температуру. Их можно использовать в вафельницах, термопечатающих головках, водонагревателях, электронагревательных плитах, отпаривателях для белья, чайниках, увлажнителях, бойлерах, кроватях с подогревом, термосварочных устройствах, утюгах для тканей, выпрямителях для волос, 3D-принтерах, сушилках для белья, клеевые пистолеты, лабораторное оборудование, устройства для предотвращения запотевания, автомобильные зеркала, устройства для предотвращения обледенения, поддоны для подогрева, теплообменники и т. д.

    Толстопленочные нагреватели в основном можно охарактеризовать по двум подкатегориям – на основе отрицательного температурного коэффициента (NTC) или положительного температурного коэффициента (PTC). о влиянии повышения температуры на сопротивление элемента.

    • Нагреватели NTC или нагреватели с отрицательным температурным коэффициентом характеризуются уменьшением сопротивления по мере увеличения температуры нагревателя, обеспечивая более высокую выходную мощность при более высоких температурах для заданного входного напряжения. Нагреватели типа NTC обычно требуют термостата или термопары для контроля разгона нагревателя. Нагреватели NTC используются там, где требуется быстрое повышение температуры нагревателя до заданного заданного значения.
    • Нагреватели PTC или нагреватели с положительным температурным коэффициентом ведут себя противоположным образом, увеличивая сопротивление и уменьшая мощность нагревателя при повышенных температурах.Эта характеристика нагревателей PTC делает их саморегулирующимися, поскольку их выходная мощность достигает насыщения при фиксированной температуре.

    Полимерные нагревательные элементы с ПТКС

    Резистивные нагреватели могут быть изготовлены из проводящих резиновых материалов с ПТКС, удельное сопротивление которых экспоненциально возрастает с повышением температуры. Такие резистивные нагреватели производят большую мощность, они холодны и быстро нагреваются до постоянной температуры. Из-за этого экспоненциально увеличивающегося удельного сопротивления при нагреве резиновый резистивный нагреватель PTC никогда не может нагреться до более высокой температуры, чем эта температура.Выше этой температуры резина действует как электрический изолятор. Эту температуру можно выбрать во время производства каучука, обычно она находится в диапазоне от 0°C до 80°C.

    Полимерные нагревательные элементы PTC представляют собой точечные саморегулирующиеся нагреватели и саморегулирующиеся нагреватели. Саморегулирующийся означает, что каждая точка нагревателя независимо поддерживает постоянную температуру без необходимости регулирования электроники. Самоограничение означает, что нагреватель никогда не может превысить определенную температуру в любой точке и не требует защиты от перегрева.

    Композитные нагревательные элементы


    • Трубчатые нагревательные элементы с оболочкой : Трубчатые или покрытые оболочкой элементы обычно состоят из тонкой спирали из никель-хромового резистивного нагревательного сплава, который расположен внутри металлической трубки из меди или сплавов нержавеющей стали, таких как сплав NiCrFe ) и изолирован порошком оксида магния. Чтобы предотвратить попадание влаги в гигроскопический изолятор, концы элемента снабжены шариками из изоляционного материала, такого как керамика или силиконовый каучук, или их комбинации.Трубка проходит через матрицу для сжатия порошка и максимальной передачи тепла. Эти нагревательные элементы могут иметь форму прямого стержня, как в тостерных печах, или изогнутые в форме, чтобы охватывать нагреваемую область, например, в электрических духовках, электрических плитах и ​​автоматических кофеварках.
    • Нагревательные элементы с трафаретной печатью : Эти нагревательные элементы представляют собой трафаретные металлокерамические дорожки, нанесенные на металлические (обычно стальные) пластины с керамической изоляцией.Нагревательные элементы с трафаретной печатью нашли широкое применение в качестве элементов электрочайников и других бытовых приборов с середины 1990-х годов.
    • Радиационные нагревательные элементы : Радиационные нагревательные элементы или тепловые лампы представляют собой мощные лампы накаливания, которые обычно работают с мощностью ниже максимальной и излучают в основном инфракрасный свет вместо видимого света. Обычно их можно найти в лучистых обогревателях и подогревателях пищи, они имеют либо длинную трубчатую форму, либо форму рефлекторной лампы.Рефлекторная лампа часто окрашена в красный цвет, чтобы свести к минимуму производимый видимый свет; трубчатая форма поставляется в различных форматах:
      • с золотым покрытием — на внутренней стороне нанесена золотая дихроичная пленка, которая уменьшает видимый свет и пропускает большую часть коротких и средних волн инфракрасного излучения. В основном для обогрева людей.
      • Рубиновое покрытие — Те же функции, что и у ламп с золотым напылением, но дешевле. Видимые блики намного выше, чем у золотого варианта.
      • Прозрачный — Без покрытия и в основном используется в производственных процессах.
    • Нагревательные элементы со съемным керамическим сердечником : В нагревательных элементах со съемным керамическим сердечником используется спиральная проволока из нагревательного сплава сопротивления, продетая через один или несколько цилиндрических керамических сегментов для получения требуемой длины, соответствующей мощности нагревателя, с центром или без него. стержень. Этот тип нагревательного элемента, вставленный в металлическую оболочку или трубку, запаянную с одного конца, позволяет заменять или ремонтировать его без нарушения технологического процесса, обычно нагревания жидкости под давлением.

    Комбинированные системы нагревательных элементов


    Нагревательные элементы для высокотемпературных печей часто изготавливаются из экзотических материалов, включая платину, дисилицид вольфрама, дисилицид молибдена, молибден, используемый в вакуумных печах, и карбид кремния. Воспламенители из карбида кремния обычно используются в газовых духовках.

    Лазерные нагреватели также используются для достижения высоких температур.

    Статья предоставлена ​​Википедией — зарегистрированным товарным знаком Wikimedia Foundation, Inc., некоммерческая организация. Типичный нагревательный элемент обычно представляет собой катушку, ленту (прямую или гофрированную) или полоску проволоки, которая выделяет тепло так же, как нить накала лампы. Когда через него проходит электрический ток, он раскаляется докрасна и преобразует электрическую энергию, проходящую через него, в тепло, которое излучается во всех направлениях.

    Переключение режимов нагрева и охлаждения с использованием пленок теплового излучения — Университет Кён Хи

    TY — JOUR

    T1 — Переключение режимов нагрева и охлаждения с использованием пленок теплового излучения

    AU — Cho, Jin Woo

    AU — Chang, Soo Kyung

    AU — Пак Сон Джун

    AU — О, Сын Тэ

    AU — Нам, Ёнсук

    AU — Ким, Сон Гён

    N1 — Информация о финансировании: Эта работа была поддержана Samsung Research Funding & Incubation Center for Future Technology (SRFC-IT1701-06).Авторское право издателя: © Корейское физическое общество, 2020 г.

    PY — 2020/9

    Y1 — 2020/9

    N2 — Мы изучаем явления радиационного теплопереноса, зависящие от коэффициента излучения (ε), в удаленных и контактных конфигурациях. Для демонстрации режима радиационного нагрева, зависящего от коэффициента излучения, в удаленной конфигурации были изготовлены миниатюрные теплицы, покрытые пленками из полиэтилена с низким (0,34) и высоким ε (0,86), и в течение 24 часов контролировались температуры полов, внутренних помещений и покрытий теплиц. часВ теплице с высоким значением ε температура пола повысилась на 9°C по сравнению с теплицей с низким значением ε при освещенности в один солнечный свет, поскольку пленка с высоким значением ε эффективно улавливала излучение пола. Напротив, температура покрытия оставалась ниже в теплице с высоким значением ε из-за усиленного излучения, испускаемого пленкой с высоким значением ε. Этот эффект самоохлаждения был более заметен, когда излучающая пленка находилась в физическом контакте с объектом. В то время как медь без покрытия нагревалась до 55 ° C, медная подложка с пленочным покрытием с высоким значением ε оставалась холоднее на 4 и 2 ° C по сравнению с образцами меди без покрытия и с покрытием с низким значением ε соответственно.

    AB — Мы изучаем явления лучистого переноса тепла, зависящие от коэффициента излучения (ε), в удаленных и контактных конфигурациях. Для демонстрации режима радиационного нагрева, зависящего от коэффициента излучения, в удаленной конфигурации были изготовлены миниатюрные теплицы, покрытые пленками из полиэтилена с низким (0,34) и высоким ε (0,86), и в течение 24 часов контролировались температуры полов, внутренних помещений и покрытий теплиц. час В теплице с высоким значением ε температура пола повысилась на 9°C по сравнению с теплицей с низким значением ε при освещенности в один солнечный свет, поскольку пленка с высоким значением ε эффективно улавливала излучение пола.Напротив, температура покрытия оставалась ниже в теплице с высоким значением ε из-за усиленного излучения, испускаемого пленкой с высоким значением ε. Этот эффект самоохлаждения был более заметен, когда излучающая пленка находилась в физическом контакте с объектом. В то время как медь без покрытия нагревалась до 55 ° C, медная подложка с пленочным покрытием с высоким значением ε оставалась холоднее на 4 и 2 ° C по сравнению с образцами меди без покрытия и с покрытием с низким значением ε соответственно.

    КВт — Фотоника среднего инфракрасного диапазона

    КВт — Радиационная теплопередача

    КВт — Спектральная техника

    КВт — Пленки теплового излучения

    UR — http://www.scopus.com/inward/record.url?scp=85088924627&partnerid=8yflogxk

    U2 — 10.1016 / J.CAP.2020.07.008

    DO — 10.1016 / J.CAP.2020.07.008

    м3 — Статья

    AN — SCOPUS: 85088924627

    VL — 20

    SP — 1073

    EP — 1073

    Джо — текущая прикладная Физика

    JF — Текущий прикладной Физика

    SN — 1567-1739

    IS —

    9

    ER —

    Производитель клейкой пленки-расплава | Индивидуальные клеи

    1.Простой в обращении, 100% клей

    Пленка-расплав HMT Advantage похожа на материал, используемый в клеевых пистолетах, но отлита в виде тонкой гибкой ткани. С ним легко обращаться — его можно держать в руке и он не будет прилипать к вам, несмотря на то, что он на 100% клейкий. «100% клей» означает, что перед использованием не нужно снимать подложку.

    2. Склеивайте практически все что угодно

    Склеивание комбинаций материалов, включая ДСП, ламинат высокого давления, шпон, линолеум, кожу, бумагу, винил, пробку, войлок, алюминиевую фольгу, текстурированное настенное покрытие, ковер, экран, ткань, металл, липучку, пластик, губку , пена, алюминий, резина, изоляция, натуральные продукты и многое другое.

    3. Нулевое время отверждения

    Пленки-расплавы HMT Advantage быстро схватываются. На самом деле отверждение на 80% завершается в течение нескольких секунд. Склеенные материалы можно использовать сразу. Вместо того, чтобы ждать часами или днями, пока клей затвердеет, ламинированные изделия можно сразу же разрезать, просверлить или иным образом обработать.

    4. Более быстрое изготовление

    Когда вы склеиваете ламинаты и подложки с использованием традиционных клеевых методов, вы подвергаете свою организацию длительному времени отверждения, неравномерному нанесению клея, токсичным газам и трудоемкой грязной уборке.Но вы можете устранить эти головные боли и ускорить производство, используя систему ламинирования HMT Advantage .

    Система ламинирования Advantage компании HMT включает термоклейкую пленку Advantage и оборудование для ламинирования Advantage. Замена клея-расплава пленкой-расплавом дает вам:

    • готов к немедленному производству (без времени отверждения, без ожидания)
    • равномерное нанесение клея
    • клей без растворителей и токсинов
    • протирочная чистка (не нужно бороться с грязным клеем в магазине)

    5.Сокращение затрат на оплату труда

    Снижение затрат на рабочую силу = более высокая прибыль и более быстрое изготовление. Но как производитель может снизить стоимость рабочей силы, не жертвуя качеством и не увольняя друзей в магазине?

    Ответ: автоматизация и передовые материалы. Ламинатор HMT Advantage наносит постоянный клей-расплав в полуавтоматическом режиме. По сравнению с ручными жидкими клеями-расплавами, клеи HMT снижают трудозатраты до 50% , обеспечивая при этом в 10 раз большую производительность.

    Ламинаты и подложки подаются с одной стороны ламинатора. С другой стороны выходит готовый ламинированный материал, готовый к немедленному изготовлению.

    При использовании пленочного клея-расплава Advantage время высыхания отсутствует. Поскольку клей наносится и приклеивается механически, риск неравномерного нанесения клея, вызванный человеческим фактором, отсутствует. Ваши трудозатраты снизятся, потому что вы будете производить больше ламинированной продукции, быстрее и стабильнее. Вы избавитесь от необходимости ждать, пока панели высохнут, и не будете тратить время на замену панелей, которые не прошли проверку качества.

    Производя больше ламинированной продукции, быстрее и с большей последовательностью, вы можете занять свою команду, принимая больше заданий и позволяя им работать над другими проектами в магазине.

    6. Повышение производительности

    Производственные цеха по всему миру повышают производительность, используя систему ламинирования HMT Advantage. Заменив трудоемкие методы доступной автоматизацией, производственные мощности увеличиваются.Стабильный результат еще больше повышает производительность за счет сокращения времени и материалов, затрачиваемых на замену ламинированных материалов, не прошедших контроль качества.

    7. Стабильное, равномерное покрытие

    Клейкая пленка-расплав HMT Advantage наносится равномерно, последовательно, тонким слоем со 100% однородным покрытием. Тонкое нанесение означает меньше отходов, более низкие затраты на клей и повышенную точность. Вывод очень гладкий, без пулинга, без пропусков, без пустот.Вы не можете получить такую ​​консистенцию с аэрозольными клеями!

    8. Как это работает

    Наша клейкая пленка активируется кратковременным воздействием интенсивного инфракрасного источника тепла в ламинирующем оборудовании HMT Advantage. Тепло плавит клейкую пленку за мгновение до нанесения на ламинат и подложку. Ваши материалы никогда не подвергаются воздействию инфракрасного тепла, а это означает, что наш клей может склеивать деликатные материалы, такие как бумага, ткань, пластик, без деформации.

    9. Превосходная прочность

    Мы регулярно проводим разрушающие испытания различных поверхностей и подложек из ламината. В большинстве случаев соединение прочнее материалов. На этом изображении показан результат теста на прочность сцепления, в ходе которого HPL был приклеен к ДСП, а затем отслоен.

    Обратите внимание, что волокна ДСП все еще прилипают к обратной стороне ламината. Связь остается неповрежденной после нарушения целостности материала подложки.Испытания на расслаивание показали, что наша пленка термоплавкого клея имеет прочность на разрыв 125-150 фунтов на квадратный дюйм для древесно-стружечных плит, склеенных с HPL. Прочность соединения может варьироваться в зависимости от склеиваемых материалов.

    10. Надежное качество

    Равномерная толщина клеевой пленки Advantage гарантирует равномерное покрытие площади. Никаких пустот или впадин под ламинатом. Никаких избыточных брызг или разливов на вашем объекте. Идеальное количество клея наносится равномерно по всей склеиваемой поверхности.Без отходов, без беспорядка и без дефектов качества. Стабильный результат еще больше повышает производительность за счет сокращения времени и материалов, затрачиваемых на замену ламинированных материалов, не прошедших контроль качества.

    11. Склеивание гибких материалов (рулонная подача)

    Благодаря системе ламинирования HMT Advantage у вас есть возможность подачи гибкого рулонного материала для приклеивания большого объема к подложке. Наше устройство подачи рулонного материала позволяет ламинировать в рулонах гибкие материалы, такие как ткань, бумага, меламин, шпон, экран, кожа, фольга, настенные покрытия и т. д.

    12. Остается гибким

    Пленка-расплав Advantage представляет собой разумную альтернативу белым клеям и жидким клеям-расплавам, которые после отверждения становятся жесткими. Наш клей остается гибким и идеально подходит для склеивания гибких материалов, таких как ткань, ковер, бумага, стекловолокно, кожа и т. д. Наш клей также не мигрирует через пористые материалы.

    13. Очиститель — очистка не требуется

    Термоплавкая клейкая пленка HMT Advantage будет самым простым и эффективным клеем, с которым вам придется работать.В отличие от других клеев, пленка термоклея не образует избыточного распыления и не является жидкостью. На ваших стенах, столах или полах нет отходов, которые нужно убирать. Наш клей избавляет от необходимости чистить шланги, распылители, коллекторы, форсунки, фильтры и промывать всю систему.

    14. Здоровее

    Ты знаешь, что в твоем клее? Растворители, токсины и летучие органические соединения производят невидимые частицы воздуха, которые вызывают проблемы с репродуктивной функцией, повреждение легких, неврологические нарушения, головные боли, генетические повреждения, вызывающие задержку развития и когнитивных функций, кратковременную потерю памяти, повреждение эритроцитов, тошноту, уменьшение времени реакции, утомляемость. , и дополнительные медицинские вопросы.

    Клеи HMT Advantage не содержат растворителей, токсинов и летучих органических соединений. С клеем-расплавом HMT вы:

    • респираторы не нужны
    • устраняет необходимость в паронепроницаемом освещении
    • не нужны вытяжные вентиляторы
    • избавиться от неприятных запахов
    • не нужна покрасочная камера
    • создать более здоровую рабочую среду
    • может снизить расходы на страхование (из-за отсутствия летучих органических соединений)

    15.Безводный

    Почему это имеет значение, если клей содержит воду? Влага может воздействовать на материалы. Когда клей затвердевает (высыхает), вода в клее должна испариться. Для непроницаемых материалов, таких как металл, воде некуда деваться при отверждении. Для проницаемых материалов, таких как бумага, вода искажает материал, проникая в клетки, вызывая морщины и деформацию.

    Для отверждения клея на водной основе требуется время и пространство. Проще говоря, они должны сидеть в течение длительного периода времени, пока не высохнут.В некоторых случаях для ускорения процесса отверждения используются сушилки. Сушилки стоят денег. Работа сушилки стоит денег. Квадратные метры стоят денег. Да и время стоит денег.

    Все эти расходы исключаются при использовании термоклеевой пленки Advantage от HMT Manufacturing. Клеи на водной основе требуют тщательной очистки. Клейкая пленка-расплав нет. Любая вода, используемая в процессе очистки клея на водной основе, подпадает под действие правил утилизации сточных вод.

    Клеи часто продаются на вес.Клеи на водной основе часто содержат 30-40% воды. Подумайте о том, как это отразится на ваших расходах и доставке.

    16. Малый размер

    Когда дело доходит до оборудования, малая занимаемая площадь имеет решающее значение, поскольку она сводит к минимуму количество недвижимости, которую необходимо арендовать, арендовать или купить. Размер самого маленького ламинатора HMT Advantage составляет 6 футов x 10 футов. Это означает, что весь процесс ламинирования может происходить на площади 60 квадратных футов (плюс площадь для вывода панелей, которая варьируется в зависимости от материала, который вы производите). Ламинатор HMT Advantage занимает примерно 1/3 объема покрасочной камеры! HMT также изготавливает ламинаторы различных размеров по индивидуальному заказу.

    17. Меньше отходов

    Если вы используете аэрозольные клеи в своем производственном цеху, вы можете тратить впустую 20% своего бюджета на клей. Почему? Потому что 20% клея остается на полу, стенах и столе. В следующий раз, когда вы увидите этот беспорядок, представьте, сколько долларовых купюр прилипает к вашему полу, стенам и столу.

    Что еще хуже, представьте себе трудозатраты на уборку этого беспорядка. Решение есть. Пленка термоплавкого клея чистая и способствует безотходному рабочему процессу. Применяя только необходимый клей, вы практически сведете отходы к нулю.

    Кроме того, вы получите дополнительное преимущество, отказавшись от очистки. Во время очистки аэрозольного клея вы используете значительное количество воды и можете платить за удаление сточных вод. Это еще больше увеличивает стоимость владения аэрозольной клеевой системой.

    18. Простая установка

    Оборудование для ламинирования HMT Advantage легко установить. Выделите несколько часов на сборку нового ламинатора с помощью обычных инструментов. К каждому новому ламинатору мы прилагаем DVD с полными инструкциями по сборке и демонстрационными видеороликами о каждом этапе сборки. DVD включает как английскую, так и испанскую версии.

    19. Бесплатная техническая поддержка

    HMT Manufacturing предлагает бесплатную пожизненную техническую поддержку в обычные рабочие часы для нашего оборудования для ламинирования и клеев.Мы предоставляем:
    • руководство по установке машины
    • настройки нагрева и скорости
    • как ламинировать материалы, которые вы никогда не ламинировали до
    • советов и приемов
    Для получения технической поддержки звоните по телефону 1-800-433-0730.

    20. Лучше для нашей планеты

    Наши клеи всегда не содержали летучих органических соединений (ЛОС) и растворителей. 100% наших изделий из термоклея производятся с использованием энергии солнца и ветра.В наших клеях используется минимальная картонная упаковка, и эта упаковка пригодна для вторичной переработки. Поскольку наша клейкая пленка не содержит подложки, нет необходимости утилизировать бумажную подложку или подложку.

    И, в отличие от грязных клеев, наши клеи не требуют тщательной очистки. Это практически исключает необходимость утилизации токсичных сточных вод. Когда вы используете клеи HMT в своем продукте, вы используете материал, не содержащий растворителей, токсинов и летучих органических соединений, изготовленный с использованием возобновляемых источников энергии.

    Лучше для нашей планеты, лучше для ваших клиентов, лучше для ваших сотрудников и лучше для будущих поколений.Преимущество ГМТ.

    Металлическое покрытие спутников: преимущества отражения света

    Сотни передовых технологий на земле используют металлическое покрытие как неотъемлемую часть своей функции, от промышленной электроники до автомобильной обработки. Однако эти приложения не ограничиваются земной атмосферой. Металлические покрытия находят бесчисленное множество применений в конструкции космических кораблей и спутников, от электронных спутниковых компонентов до телескопов.Читайте дальше, чтобы узнать больше о важности металлизации для космических полетов и научных исследований человечества.

    Проблемы проектирования спутников

    Материалы, используемые для внешней отделки космических аппаратов, сталкиваются с многочисленными экологическими угрозами, как внутри атмосферы, так и за ее пределами, которые могут привести к ухудшению качества и повреждению оборудования и материалов. В то время как большинство людей осознают угрозу, которую представляет собой космический вакуум, существуют сотни других угроз для спутников и космических аппаратов, которые должны быть смягчены выбором конструкции спутника.К ним относятся:

    • Экстремальный свет: Свет, излучаемый солнцем, значительно мощнее того, что мы видим на Земле. Это связано с тем, что земная атмосфера либо поглощает, либо рассеивает свет — когда свет входит в атмосферу, легкие частицы отскакивают от молекул в воздухе, рассеивая свет более равномерно. Без защищающей их атмосферы спутники подвергаются гораздо большему воздействию солнечного света, что может вызвать проблемы в виде бликов и перегрева. Разработчики спутников часто исправляют это с помощью металлического изоляционного покрытия, предназначенного для отражения и поглощения света.
    • Тепловое излучение: Как и свет, тепло, излучаемое солнцем, гораздо сильнее за пределами земной атмосферы. Это увеличение тепла связано с тем, что солнце передает тепло на Землю, нагревая атмосферу, как пирог в конвекционной печи. Прямо излучаемое тепло — это то, что ощущается в космосе — это более сильное, более прямое тепло обращается с любым объектом, как с хот-догом в микроволновке. Тепло, возникающее в результате прямого излучения, может серьезно нарушить работу и повредить электронное оборудование, но его можно уменьшить с помощью отражающих покрытий и металлического покрытия с возможностью теплопередачи.
    • Термический цикл: Спутники проходят множество быстрых тепловых циклов, когда они вращаются вокруг планеты, входя и выходя из пути солнечного света. Международная космическая станция (МКС), например, совершает оборот вокруг Земли каждые 92 минуты, а это означает, что она проходит 16 тепловых циклов за один день. Ученые на МКС заметили, что многие покрытия, подвергающиеся этим быстрым тепловым изменениям, быстро деградируют, особенно когда существует несоответствие между покрытием и подложкой по их коэффициентам теплового расширения (КТР).
    • Атомарный кислород: Атомарный кислород (АО) образуется при взаимодействии УФ-излучения с атомами кислорода в верхних слоях атмосферы. Это существенная проблема для спутников, вращающихся на этом уровне, поскольку АО окисляет и корродирует металлы гораздо быстрее, чем кислород на уровне земли. Особенно восприимчивы серебро, медь и осмий, а также полимеры, содержащие углеродные, азотные и водородные связи. Антикоррозийные металлы часто используются для противодействия неблагоприятному воздействию АО.
    • Обломки: Спутники вращаются вокруг Земли и других планет с невероятной скоростью — например, МКС движется с орбитальной скоростью около 7.6 км/с или 4,7 мили/с. На такой скорости даже небольшие объекты, такие как микрометеороиды, могут быть чрезвычайно разрушительными, так как они движутся со скоростью до 60 км/с. Следовательно, прочные покрытия необходимы для поддержания целостности внешней поверхности спутника.

    Некоторые из этих эффектов, такие как излучение и термоциклирование, можно смягчить с помощью многослойной изоляции, или MLI, изоляционного материала золотого цвета, обычно используемого на внешней стороне спутников. Этот изоляционный материал состоит из нескольких слоев, включая тонкий алюминий, полиимид и полиэстер, в результате чего получается легкая светоотражающая пленка золотистого цвета.Однако изоляция работает не везде, и здесь в игру вступает покрытие.

    Назначение спутниковой обшивки

    Основной целью металлического покрытия спутников является защита внутренних функций спутника, от электроники до механических компонентов и даже космонавтов, от негативного воздействия, перечисленного выше. Это помогает гарантировать непрерывную работу и защищает жизнь космонавтов, работающих в космосе. Спутниковое покрытие в основном делает это через:

    • Отражение света: Золото — это вещество с высокой отражающей способностью, отражающее длины волн как внутри, так и вне видимого спектра.Однако лучше всего то, что золото поглощает некоторое количество света в видимом спектре, уменьшая количество отраженного света. Это означает, что отраженный свет не такой интенсивный. Оба эффекта особенно полезны для защиты космонавтов от ослепляющего света, как прямого, так и отраженного.
    • Управление нагревом: Хрупкое оборудование внутри спутника очень восприимчиво к накоплению тепла. Хотя изоляция может помочь защитить внутреннюю электронику, электроника, размещенная снаружи, может не работать с изоляцией.Покрытие — лучшее решение, отражающее входящее тепловое излучение и одновременно передающее и рассеивающее тепло из внутренней среды оборудования.
    • Защита от радиации: Радиация является одной из самых больших проблем для спутников, так как нет атмосферы, которая защитила бы их хрупкую внутреннюю электронику от радиационного повреждения, когда они находятся на орбите Земли или путешествуют в космосе. Металлическое покрытие из золота, серебра или даже меди помогает защитить внутреннюю электронику, отражая ультрафиолетовое и инфракрасное излучение.

    Позолота для сателлитов

    В спутниках используется несколько типов металлического покрытия в зависимости от рассматриваемого компонента. В то время как некоторые используются во внешних приложениях, другие используются для внутренних компонентов. Наиболее заметным из этих покрытий является золото. На самом деле, золото настолько популярно для покрытия космического оборудования, что это стало предметом старой шутки НАСА: «Почему космические корабли покрыты золотом? Потому что изделия из чистого золота слишком дороги».

    НАСА и другие организации, занимающиеся космическими полетами, используют золото в различных целях, от отражателей до электронных соединений.Хотя такое обильное использование золота может показаться расточительством бюджета, тем более, что НАСА в прошлом довольно громко заявляло об их финансировании, оно имеет смысл, если вы понимаете полезность золота. В конце концов, когда вы отправляете команду высококвалифицированных астронавтов и оборудование стоимостью в миллионы долларов над земной атмосферой, все, что ниже самого лучшего, неприемлемо. Но что делает золото лучшим?

    Золото — один из самых уникальных металлов, пригодных для обработки, и, хотя мы склонны приравнивать золото к деньгам, оно имеет гораздо больше, чем денежная ценность.Золото обладает рядом уникальных ценных свойств, в том числе:

    • Коррозионная стойкость: В то время как такие металлы, как серебро и медь, легко тускнеют, золото остается чистым и блестящим. Это связано с коррозионной стойкостью золота. Золото не вступает в реакцию с частицами в атмосфере, даже с АО, а это означает, что его легче поддерживать как на уровне земли, так и в верхних слоях атмосферы.
    • Отражающая способность: Золото — металл с высокой отражательной способностью, отражающий как свет, так и излучение.Золото отражает инфракрасное излучение с длиной волны более 0,7 мкм, как и любой другой металл, сохраняя электронику прохладной. Он также отражает больше УФ-излучения с длиной волны менее 0,35 мкм, чем другие металлы.
    • Светопоглощение: Золото не только отражает, но и поглощает большое количество видимого света. Это означает, что любой свет, падающий на позолоченное вещество, будет отражаться с меньшей интенсивностью. Это поглощение означает, что отражения с меньшей вероятностью создадут горячие точки или ослепят астронавтов, работающих внутри и вокруг спутников.Этому поглощающему свойству также способствует большой атомный вес элемента, который позволяет ему поглощать довольно много света, прежде чем он начнет нагреваться.
    • Ковкость: Золото — очень мягкий металл, который остается ковким при растяжении. Это также более щадящий материал, который легко складывается и раскладывается. Это облегчает работу с материалом в процессе производства. Однако эта пластичность может быть проблематичной при использовании внешних спутников, где возникает проблема с мусором.Это часто достигается путем покрытия золотых покрытий слоями стекла или других прозрачных материалов.
    • Проводимость: Золото является электро- и теплопроводным. Это означает, что золото позволяет теплу относительно легко рассеиваться по своей поверхности, что значительно упрощает управление теплом. Электропроводность также важна, так как золото часто используется для долговечных электрических соединений в спутниках.
      До тех пор, пока не будет открыт другой материал, улучшающий функциональность золота и обладающий большей экономической эффективностью, гальваническое покрытие спутников золотом будет оставаться стандартом во многих космических приложениях.

    Другие материалы для обшивки спутников

    Золото

    — не единственный материал для покрытия спутников. Другие материалы для металлического покрытия включают:

    • Серебро: Серебро используется в сотнях приложений по всему миру, и спутники и космические корабли не исключение. Фактически, космический корабль НАСА «Магеллан» использовал кварцевые плитки с серебряным покрытием в качестве защиты от солнечной радиации. Хотя этот метод в значительной степени потерял популярность по сравнению с золотом, особенно из-за его восприимчивости к окислению, он по-прежнему остается популярным покрытием для многих внутренних функций, и исследования его дальнейшего использования в технологиях спутников и космических кораблей все еще продолжаются.
    • Медь: Медь широко используется в электронных устройствах из-за ее электропроводности и чаще всего встречается в печатных платах, являющихся основой большинства современных электронных устройств. Большая часть чувствительного электронного оборудования, используемого на спутниках, особенно на исследовательских спутниках, использует эту технологию печатных плат.
    • Алюминий: Алюминий является распространенным изоляционным материалом в спутниках, особенно в алюминированном полиимиде, используемом в MLI.

    Многие другие покрытия также используются в спутниковых приложениях, хотя их использование сильно зависит от условий, в которых будет работать космический аппарат.

    Другое использование в глубоком космосе для металлизации

    Спутники — не единственные приложения для дальнего космоса, в которых используется металлическое покрытие. Космические корабли, а также аэрокосмические компоненты, инструменты и костюмы используют металлическое покрытие в своих производственных процессах, чтобы придать своему оборудованию определенные свойства и черты. Например, металлическое покрытие обычно используется в следующих аэрокосмических приложениях:

    • Телескопы: Телескопы используют зеркала для отражения и фокусировки света в целях наблюдения.В то время как в наземных телескопах используется стекло, космические организации изготавливают зеркала в космических телескопах из более прочного и термостойкого материала, называемого бериллием. Хотя этот материал обладает высокой отражательной способностью, эти свойства усиливаются тонким золотым покрытием толщиной 100 нм, которое очень хорошо отражает инфракрасный свет и помогает фокусировать свет от удаленных объектов. Это придает телескопам, таким как новый космический телескоп Джеймса Уэбба, слегка золотой вид.
    • Коллекционеры: Золото также используется во многих космических коллекционерах.Для этого оборудования состояние золотой монеты анализируется и проверяется до и после космической миссии. Это помогает определить типы частиц, которым подвергался коллектор в космосе.
    • Электроника: Многие электронные и микроэлектронные устройства на борту космических кораблей сделаны из золота. Это использование связано прежде всего с тем, что золото является отличным проводником электричества. Кроме того, золото очень устойчиво к коррозии и накоплению статического электричества, что делает его хорошим выбором для долговечных электрических контактов.Поскольку трудно найти замену электронике, когда вы находитесь в космосе, долговечность является ключевым фактором.
    • Забрала: Если вы когда-нибудь видели фотографию астронавта в космосе, вы могли заметить легкий золотистый оттенок его забрала. Этот золотой цвет возникает из-за того, что козырьки скафандра сделаны из поликарбонатного пластика, покрытого очень тонким слоем золота. Эта комбинация защищает глаза астронавтов более полно, чем просто поликарбонат или золото, поскольку золото пропускает только около 60% входящего видимого и ультрафиолетового света.Золото также полезно, потому что оно отражает почти весь инфракрасный свет, который может нанести наибольший вред глазам астронавтов, поскольку у людей нет инфракрасных рецепторов, которые могли бы сказать нам, когда инфракрасный свет вредит нашим глазам. В сочетании с поликарбонатным пластиком, который поглощает и отражает почти весь ультрафиолетовый свет, космонавты получают полную визуальную защиту в своих визирах.
    • Будущие применения: Ученые, связанные с НАСА и другими космическими организациями, продолжают исследовать применение металлических покрытий в космических кораблях и спутниках.Например, исследователи из Университета Делавэра в настоящее время рассматривают метод преобразования углекислого газа в монооксид углерода с использованием серебряного электрокатализатора. Этот электрокатализатор, изготовленный путем покрытия электрода серебром, производит атомы кислорода с эффективностью 92%. Этот метод может помочь перерабатывать кислород в замкнутой воздушной системе космического корабля с большей эффективностью.

    Дополнительные области применения, от покрытий корпусов до покрытия печатных плат, продолжают использоваться и исследоваться такими организациями, как НАСА и их филиалы, чтобы найти лучшие материалы и процессы для спутниковых и аэрокосмических приложений.

    Выберите покрытие Sharretts для спутникового покрытия

    Если ваша компания ищет профессиональную компанию по нанесению гальванопокрытий для ваших спутниковых приложений, SPC является лучшим из доступных. SPC имеет более чем девятидесятилетний опыт работы с широким спектром гальванопокрытий, включая аэрокосмические и спутниковые приложения. В нашей службе гальванического покрытия спутников используется золото чистотой 99 % и выше, а это означает, что компоненты ваших спутников покрыты самыми лучшими материалами. Независимо от того, что вам нужно, SPC разработает индивидуальный процесс нанесения покрытия, соответствующий вашим требованиям.

    Узнайте больше о SPC и наших процессах гальванического покрытия спутников золотом и серебром, связавшись с нами сегодня. Позвоните нам сейчас, чтобы узнать, что мы можем сделать для вашей компании, а также бесплатно и без каких-либо обязательств рассчитать стоимость вашего следующего проекта по производству спутников.

    Сравнение электрических теплых полов и инфракрасных обогревателей Herschel

    Теплые полы (UFH) — это современное решение для обогрева вашего дома, предназначенное для экономичного и эффективного обогрева вашего дома, а также избавление от громоздких, неприглядных радиаторов центрального отопления.Теория заключается в том, что энергия низкой мощности, равномерно распределенная по большой площади поверхности, создает очень эффективный радиатор, который затем нагревает все вокруг себя, требуя меньшего энергопотребления, чем центральное отопление. В зависимости от конструкции пола идеальным также является создание «тепловой массы» и, следовательно, поддержание более равномерной и стабильной температуры и минимизация затрат энергии с течением времени.

    Рекомендации по установке: В качестве первого слоя требуется влагонепроницаемая мембрана (для предотвращения образования сырости и конденсата между теплой обогреваемой поверхностью пола и холодной нижней поверхностью).

    Поверхность под нитью накала должна быть изолирована, чтобы остановить потерю тепла вниз в пол/землю, а не вверх в здание. Толщина этого слоя должна определяться в зависимости от характера пола под ним (т. е. если это уже утепленный промежуточный этаж здания или холодный бетонный пол), и это также будет влиять на мощность обогревателя.

    Затем требуется стяжка или аналогичный проводящий материал для равномерного распределения выделяемого тепла по поверхности пола и предотвращения неравномерных горячих и холодных точек.В некоторых случаях этот материал также предотвратит фроттаж (износ) элемента с верхней поверхности.

    После этого следует уложить чистовую поверхность пола. В идеале эта поверхность должна быть выполнена из кирпича или керамической плитки, чтобы стать «тепловой массой» и равномерно накапливать и отдавать произведенное тепло с течением времени, обеспечивая максимальные преимущества энергосбережения установки.

    Очевидно, что указанное выше наслоение будет иметь другие последствия для вашей существующей комнаты, в том числе:

    – На первом этаже, вероятно, потребуется выкопать землю вниз и переложить пол.

    – На всех этажах возможность поднятия дверей и плинтусов.

    Преимущества теплых полов:

    • Более эффективен, если снизу уложена надлежащая изоляция, а сверху уложена тепловая масса;
    • Пол с подогревом теплый;
    • Убирает со стен неприглядные и занимающие много места радиаторы;
    • Возможна установка в новостройках и в качестве модернизации;
    • Готовые продукты доступны для компетентных домашних мастеров.

    Недостатки напольного отопления:

    • Эффективность значительно падает без подстилающей изоляции или «тепловой массы». В первом случае (отсутствие изоляции) слишком много энергии тратится вниз, а во втором случае (отсутствие тепловой массы), когда термостат отключает ток, помещение очень быстро остывает;
    • В правильно установленных системах напольного отопления может быть жарко и душно, и их трудно охладить. Некоторые люди находят ощущение тепла, поднимающегося от пола (а не сверху), неестественным;
    • Вы не можете эффективно распределить отопление в помещении, не оставляя постоянных горячих и холодных точек.Весь этаж либо включен, либо выключен;
    • Установка переоборудования в пол представляет собой переворот и может повлечь за собой другие структурные изменения и расходы;
    • Системы UFH вместе со всеми другими необходимыми элементами стоят дорого.

    UFH Покупка и эксплуатационные расходы Сравнение с Herschel Infrared:

    Область гостиной: 4m x 560m = 22.4M2

    6

    41666 Wattage (KW) Закупка (фунты) Операционная стоимость в фунтах
    (5 часов/день; 120 дней/зима)
    Пол 100 Вт/м2 2.2 1410* 1,54/сут; 184 / зима
    Теплый пол 200 Вт/м2 4,4 1612* 3,08 / день; 369 / зима
    Herschel Infrared 1,2 – 1,4 687 0,94 / день; 113 / зима

    *Эта цена не включает изоляционные слои и подложку, необходимые для напольного отопления.

    Инфракрасное отопление Herschel в качестве альтернативы электрическому отоплению пола:

    • Инфракрасное отопление Herschel дарит естественное, свежее ощущение тепла.Пол с подогревом может быть душным;
    • Инфракрасный датчик Herschel значительно дешевле;
    • Инфракрасный датчик Herschel значительно проще и дешевле в установке, чем UFH, который может быть очень разрушительным из-за объема необходимых строительных работ;
    • Инфракрасный датчик Herschel дешевле в эксплуатации;
    • Herschel Infrared легче зонировать – теплый пол нельзя зонировать внутри помещения;
    • Дальний инфракрасный свет Herschel обеспечивает превосходный уровень комфорта, нагревая все поверхности в помещении, включая пол.

    Leave Comment

    Ваш адрес email не будет опубликован.
