Работа редуктора давления воды

Редуктор регулирования давления воды это устройство, которое способно самостоятельно стабилизировать и уменьшать давление воды в магистрали (увеличивать давление этот прибор не может). Стабилизация давления необходима для защиты бытового оборудования от гидроударов и нежелательных скачков. Сам прибор представляет собой достаточно компактное устройство которое устанавливается натрубным способом, иными словами врезается в магистраль. Зачастую снабжены местами установки манометров для визуального контроля давления до редуктора и после.



Сам принцип работы редуктора давления воды построен на выравнивании усилия диафрагмы и пружины. При том, когда есть разбор воды (открыт кран) выходное давление после редуктора становится меньшим, что приводит к снижению давления воды на диафрагму редуктора. Прижимное усилие при этом оказывается больше чем воды и выравнивая его, пружина одновременно откроет клапан до того момента, при котором будет достигнуто выставленное давление.



Места применения:

— на всю квартиру;

— на весь дом;

— после насосных станций;

— перед бытовыми приборами: бойлер, стиральная машина, посудомоечная машина.



Конечно же устройство редуктора требует очищенную воду, так как грязь и мусор в водопроводной или скважинной воде может привести к выходу из строя редуктор или попасть под клапан и не давать ему полностью закрыться. Поэтому большее распространение получили редукторы давления с предварительными фильтрами.

Отправляйте заявку с сайта!


Спасибо, что дочитали статью.

Будьте здоровы! Пейте чистую и проверенную воду!

Действуйте! Выбирайте, консультируйтесь, подбирайте, сравнивайте, покупайте, радуйтесь в месте с ФильтроМиром!

PS Контакт с ФильтроМиром

Наш сайт, это не только Интернет-магазин фильтров для воды, но так же мы ведем полезный блог: https://filtromir. ru/blog. Наш блог — это советы, обзоры, рекомендации, лайфхаки.

  • Круглосуточно отвечаем на ваши вопросы: по телефонам — (863)268-12-98, (861)218-53-18Наша электронная почта Наш WhatsApp
  • Если вам удобно черпать информацию и общаться через соцсети, то мы есть и там. Подписывайтесь и будете в курсе наших новостей, акций, распродаж. Узнаете много нового и полезного о чистой воде и способах пить чистую эталонную воду у себя дома. Если есть вопросы, то вы их можете легко задать в ВКонтакте, Google+ или YouTube и эксперты ФильтроМир подробно ответят на них!


РЕДУКТОРЫ ДАВЛЕНИЯ | Caleffi



… РАСПРЕДЕЛЕНИЕ ВОДЫ ПРОИСХОДИТ ПРИ ВЫСОКОМ И ЗАЧАСТУЮ НЕПОСТОЯННОМ ДАВЛЕНИИ.
Необходимо снизить и стабилизировать это давление, до распределения на пользователей частной сети. Для выполнения данной функции используются редукторы давления,устройства, которые позволяют настраивать давление на выходе на оптимальные предварительно установленные значения.



… ПРИНЦИП РАБОТЫ редуктора давления основан на сопоставлении двух противоположно направленных сил.



1) Пружина толкает затвор вниз, в направлении открытия редуктора.
1. ПРУЖИНА
2. МЕМБРАНА
3. ЗАТВОР



2) Мембрана, которую толкает давление на выходе, стремится привести затвор вверх, в направлении закрытия редуктора.



… РЕДУКТОР РАБОТАЕТ ВО ВРЕМЯ ВОДОРАЗБОРА.

При открытии крана на линии, на выходе из редуктора, наблюдается снижение давления под мембраной. Сила пружины становится преобладающей по сравнению с силой, оказываемой водой под мембраной: пружина толкает затвор вниз, открывая проход воды. Открытие затвора будет настолько большим, насколько будет большим количество открытых кранов, т.е. насколько большим будет снижение давления под мембраной.



… РЕДУКТОР РАБОТАЕТ ТАКЖЕ ПРИ ЗАКРЫТЫХ КРАНАХ.

Когда все краны на выходе из редуктора давления закрываются, давление под мембраной увеличивается до равновесия толчка (настройки) пружины. Затвор закрывается, сохраняя на выходе значение давления, равное значению настройки.



… НАСТРОЙКА РЕДУКТОРА состоит в установлении рабочего давления с помощью регуляции пружины. Для увеличения настройки достаточно повернуть маховик по часовой стрелке, пружина сожмется и потребуется большее давление на выходе, чтобы уравновесить её.

Настройка должна производиться при всех перекрытых кранах на выходе. Для осуществления данной операции обычно необходимо установить манометр на выходе из редуктора.

… перемещение затвора редуктора давления Калеффи не зависит от давления на входе;
такой характеристикой, основной для редуктора, является, так называемое, компенсационное седло: седло затвора сконструировано таким образом, что у него одна и та же

площадь толчка как вверх, так и вниз.

 … гидравлическое сопротивление во время водоразбора зависит от количества требующейся воды: чем больше запрос, тем больше гидравлическое сопротивление.  Редукторы давления Калеффи обеспечивают низкое гидравлическое сопротивление на этапе открытия.

Разница давления, которая возникает, к примеру, при одной точке водоразбора и тремя точками водоразбора, составляет всего 0,2 бар.



 … редуктор давления часто устанавливается внутри жилых помещений: крайне важным является отсутствие шума во время его работы. Редукторы давления Калеффи имеют оптимальную форму на участке большей скорости потока, с целью достичь рабочих характеристик шумообразования особенно низких.










Редукторы (регуляторы) давления газа. | МеханикИнфо



Это специализированный аппарат, который применяется для того, чтобы снизить давление газа или различных газовых смесей в ёмкостях (обычно в баллонах или же газопроводах) до уровня, позволяющего вести работу.

Ещё такие редукторы применяют при поддержании в давления на одном и тот же уровне так, чтобы этот уровень не был зависим от силы давления газов внутри ёмкости.

Регуляторы давления применяются при поддержании силы давления, которая необходима при работе пневматических или же газовых устройств.

К примеру, клапаны редукции устанавливают в газовые баллоны. Именно они могут позволить подстроить нужное давление в линии, которая отводится потребителю. Эти клапаны очень часто именуются как «редукторы давления», потому что они занимаются редуцированием или снижением давления в нужной линии.

Регулятор давления, на котором есть фильтр



Данный аппарат может совместить и клапан, и фильтр, очищающий сжатый воздух (от примесей, грязных или же пыльных частиц).

Можно сказать, что регуляторы давления, на которых не устанавливаются фильтры, не могут себе позволить очищение воздуха, проходящего через них. В этом и состоит главное отличие редукторов с фильтром от редукторов без него.



Читайте также:

Конструкции газовых редукторов.;

Редуктор для газового баллона. Назначение и принцип действия редуктора газового баллона.;

Эксплуатация кислородного редуктора и техника безопасности.



Принцип работы редуктора давления газа?



Изначально газ попадает в клапан, затем течёт в зазор между ним и седлом и выходит наружу. Размер отверстия зависит от степени поджатия пружин, которые изменяются при помощи винта, всё регулирующего. Выходит, что давление на выходе имеет прямо пропорциональную зависимость от давления между клапанами и седлом.

Если величина давления на выходе увеличится, то мембрана совершит перемещение и сожмёт пружину, которая займётся перемещением клапана, а проходное сечение уменьшит размеры. Потери давления увеличатся — именно это вызывает упадок давления в специально отведённой линии до величин настройки.

Если же величина давления слишком сильно уменьшится, то давление газа, воздействующее на мембраны, снизится, оттого снизится и сжатие пружины.

Клапан начнёт перемещение, поэтому повысит проходное сечение. Потери будут снижаться — вызовется рост давления опять же до необходимых настроек.

Выходит, размер силы давления в отведённой линии поддерживается на нужном уровне при помощи корректировок величин потерь на регуляторе.



Области применения редукторов давления



Применяются редукторы почти всюду, где речь заходит об аппаратах, работающих на основе газа (включая модели, работающие и на горючих смесях, и на инертных смесях). Обычным примером из быта может послужить редуктор для баллона с газом, ещё известным под названием «лягушка».

Автолюбители, которые оснастили свои машины газобаллонными системами, тоже ознакомлены с такими устройства. Сжатый газ в подобных аппаратах также предварительно отправляется в редуктор пропан-бутановых смесей, а потом попадает внутрь карбюратора или же инжектора.

Газовый редуктор может найти использование в промышленных масштабах. Например, в местах перехода от больших магистралей к локальной сети необходимо значительное понижение давления. Здесь и используют мощность крупногабаритных редукторов.



Водоснабжение квартиры. Часть 5. Редуктор давления.

В этой пятой части нашей серии статей, посвященной водоснабжению городских квартир, мы поговорим о таком , безусловно, полезном устройстве как редуктор давления воды. Редуктор давления или регулятор давления воды – это устройство, которое помогает ограничивать давление в системе  водоснабжения. Оно позволяет нам сохранить целостность труб, кранов, гибких подводок, смесителей, предотвращает аварийные ситуации, связанные с протечками и разрывами системы водоснабжения, являющиеся последствиями «гидроударов». А также снижает потребление воды, что тоже немало важно. Редуктор давления нужно обязательно устанавливать, если максимальное давление в питающей системе водоснабжения превышает максимальное рабочее давление питаемой системы или допустимое давление для арматуры или приборов.

Редукторы давления или регуляторы давления воды по способу поддержания заданного параметра давления делятся на 2 типа:

  • редукторы или регуляторы давления воды, работающие по динамике
  • редукторы или регуляторы давления воды, работающие по статике

Если есть необходимость поддержания давления при непрерывном протоке воды в трубопроводе, то необходим регулятор, работающий по динамике. Если водоразбор неравномерный (например, квартира, дом, некоторые виды оборудования), то используется редуктор, работающий по статике. Регулятор давления, работающий по статике, всегда будет поддерживать заданное давление «после себя».

Схема строения редуктора давления

Давайте рассмотрим принцип действия регуляторов давления. Пружинные регуляторы понижения давления работают по принципу выравнивания усилий. Усилие диафрагмы противодействует усилию настроечной пружины. Если выходное давление и, следовательно, усилие на диафрагму снижается вследствие водоразбора, то большее по величине усилие пружины вынуждает клапан открываться. При этом выходное давление возрастает до тех пор, пока сила упругости пружины не уравновесится усилием диафрагмы. Входное давление не оказывает влияния на открытие или закрытие клапана, поэтому колебания входного давления не влияют на выходное давление. Таким образом, обеспечивается балансировка входного давления. Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

Схема подключения редуктора давления.

1-механический фильтр грубой очистки; 2 — обратный клапан; 3 — счетчики ГВС и ХВС; 4 — фильтр промывной; 5 — Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки. Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.
Установка требуемого давления на выходе редуктора производится при нулевом водоразборе (все точки водоразбора должны быть закрыты). Вращение установочной головки редуктора в сторону “+” (по часовой стрелке) повышает давление за редуктором, вращение в сторону “-“ (против часовой стрелки) – понижает. Диаметр редуктора давления выбирается исходя из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Установленный редуктор давления не требует никакого специального обслуживания. Однако требуется время от времени чистить сетку фильтра и седло редуктора. Все изнашиваемые детали (сетка, мембрана) легко меняются без демонтажа корпуса редуктора.

Для установки редуктора давления позвоните по телефону: +7 (495) 741-12-38 или отправьте заявку через сайт.
Доверьте установку регуляторов давления и других сантехнических приборов нашим специалистам. Мы подберем для вас наиболее оптимальную схему подключения и выполним работы быстро и качественно.

В заключение можно сказать, что для современных систем водоснабжения установка редуктора давления является обязательным мероприятием, которое позволяет предохранить дорогие сантехнические и отопительные от опасных скачков давления в системе водоснабжения, снизить риск возникновения аварийных ситуаций у вас дома.

Если вы решили установить редукторы давления у Вас дома звоните по телефону 8 (495) 741-12-38 и закажите их установку тут. Наши специалисты выполнят эту работу в кратчайшие сроки.

Редуктор давления Stout 1/2″ ВР/ВР PN16 с выходом под манометр поршневой (SVS-1010-000015)

Редуктор давления Stout 1/2″ ВР/ВР PN16 с выходом под манометр поршневой (SVS-1010-000015) служит для снижения и стабилизации входного давления для получения желаемого давления на выходе.
Когда выходное давление из распределительной сети водоснабжения бывает слишком высоким и переменным, редуктор давления приводит его к стабильному, в соответствии с его калибровкой. Возможные перепады входного давления не оказывают значительного влияния на величину регулирования выходного давления.

Принцип работы

Работа поршневого редуктора давления Stout базируется на подпружиненном поршне, который регулирует подачу воды посредством перекрывания проходного канала. Регулировка редуктора с поршневым механизмом происходит вентилем, который определяет степень сжатия пружины.

Условия эксплуатации

Компенсационнный редуктор давления Stout SVS-1010-000015 может использоваться для воды, воздуха и других неагрессивных жидкостей. Температура рабочей среды не должна превышать +130°C.

Редуктор рассчитан на максимальное входное давление 16 бар. Выходное давление может быть выставлено в пределах от 1 до 5,5 бар. Предустановленное выходное давления составляет 3 бара.

Область применения

Компенсационнный редуктор давления Stout SVS-1010-000015 может использоваться в гидравлических, отопительных, пневматических системах и системах кондиционирования.

Редуктор давления воды Stout рекомендуется устанавливать после счётчика, на входе в водопроводную сеть, горячего или холодного водоснабжения, перед ёмкостями или котлами.

Конструкция и материалы

Редуктор давления Стаут SVS-1009-000015 представляет собой устройство поршневого действия, имеющее 2 выхода с внутренней резьбой размером 1/2″. С нижней стороны редуктора расположен выход под радиальный манометр размером 1/4″, снабжённый заглушкой.

1 — Корпус (латунь CW617N)
2 — Верхняя крышка корпуса (латунь CW617N)
3 — Регулировочный винт (латунь CW614N)
4 — Пружина калибровочная (сталь SM)
5 — Пробка пружинной камеры (полиэтилен)
6 — Шток поршня (Латунь CW614N)
7 — Тарелка поршня (полиамид PA66 GF50)
8 — Уплотнительные кольца поршня (EPDM perox)
9 — Уплотнение седла (EPDM perox)
10 — Сальник нижней крышки (EPDM perox)
11 — Нижняя крышка корпуса (латунь CW614N)
12 — Пробка отверстия для манометра (Nilamid+ 10% стекло)

Рекомендации по монтажу

  • Место монтажа должно быть хорошо доступным и защищённым от заморозков.
  • Устанавливайте редуктор давления в начале гидравлической сети, непосредственно сразу после водосчётчика.
  • Рекомендуется установить перед и после редуктора давления 2 запорных вентиля для облегчения операций по техобслуживанию.
  • Для предохранения редуктора давления от избыточного давления в результате возврата установите обратный клапан сразу же после редуктора.
  • В случае присутствия на выходе из редуктора котла установите расширительный бак
  • Редуктор давления не является устройством безопасности. Рекомендуется установить после редуктора надлежащие предохранительные клапаны.
  • В целях избежанания явления кавитации, сопровождающегося чрезмерным шумом, давление регулировки после редуктора должно быть меньше максимального давления перед редуктором до 2,5 раза.
  • Давление на выходе из редуктора никогда не должно превышать максимально допустимое рабочее давление тех компонентов системы, которые находятся после редуктора, во избежание их повреждений и плохой работы.

Габариты редуктора Stout 1/2″ SVS-1010-000015

D — 28 мм
D1 — 34 мм
L — 49 мм
H — 84 мм
h2 — 35 мм
h3 — 49 мм

Порядок монтажа редукторов Stout SVS-1010

  1. Для обеспечения безопасного и устойчивого функционирования, рекомендуем установить фильтр (1) на входе, для удаления механических примесей транспортируемой среды, которые оседая на уплотнениях, могут привести к некорректной работе редуктора давления.
  2. Перед началом монтажа откройте все спускные/дренажные краны, чтобы очистить систему и удалить оставшийся в трубопроводе воздух.
  3. Перед и после устройства установите отсечные вентили, чтобы упростить проведение работ по техническому обслуживанию редуктора давления.
  4. Установите редуктор с учетом стрелки на корпусе «С», которая указывает направление движения рабочей среды.
  5. Для того, чтобы установить манометр, требуется снять крышку «D», манометр показывает давление на выходе редуктора.
  6. Закройте отсечной вентиль после редуктора.
  7. Выполните калибровку редуктора с помощью регулировочного винта. Для этого необходимо снять крышку «А» и при помощи регулировочного винта «В» установить требуемое давление. Вращение регулировочного винта «В» по часовой стрелке повышает устанавливаемое значение, против часовой уменьшает устанавливаемое значение давления.
  8. Проверьте на манометре требуемое (установленное) значение давления. Заводская установка редуктора равна 3 барам.

Документация

  1. Редукторы давления Stout SVS-1009 — технический паспорт изделия (открыть PDF-файл)

Технические характеристики

ПроизводительStout
СерияSVS-1010
АртикулSVS-1010-000015
Типредуктор давления
Принцип действияпоршневой
Давление на входе16 бар
Давление на выходеот 1 до 5,5 бар
Заводская настройка давления3 бара
Минимальный перепад давления1 бар
Температура рабочей средыдо +130°C
Способ соединения с трубопроводомтрубная резьба
Вид резьбывнутренняя
Размер резьбы1/2″
Условный диаметр DN15 мм
Наличие выхода под манометресть
Наличие манометранет
Способ крепления манометрарадиальный
Размер присоединения манометра1/4″
Материал корпусаникелированная латунь CW617N
Материал уплотненийEPDM perox
Вес280 г
Страна производстваИталия
Страна-родина брендаИталия/Россия
Официальная гарантия производителя2 года

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!


«ГидроТепло» — официальный дилер ООО «ТЕРЕМ» по бренду STOUT

Как работает регулятор давления воздуха ~ Изучение приборостроения и техники управления

Пользовательский поиск


В пневматических контрольно-измерительных системах приборный воздух требуется для питания приводов клапанов и других приборов — преобразователей, контроллеров, регулирующих клапанов и т. д. Ключевым компонентом системы подачи приборного воздуха является регулятор давления воздуха.Регулятор давления воздуха представляет собой простое устройство. Он используется для понижения основного источника воздуха КИП завода до давления, подходящего для пневматических инструментов; например, преобразователь, регулирующий клапан и т. д.

Обычно каждый пневматический инструмент имеет свой собственный регулятор. Таким образом, регулятор воздуха является одним из самых распространенных устройств на заводе. Существуют различные производители регуляторов воздуха, например, Masoneilan и Fisher. Однако все они работают примерно одинаково. Схема регулятора давления воздуха Fisher показана ниже:

Принцип действия регулятора давления воздуха

  1. Основная подача воздуха подключается к ВПУСКНОМУ ОТВЕРСТИЮ ВОЗДУХА .Воздух проходит в фильтрующую камеру в нижней части регулятора.
  2. Воздух проходит через фильтр, который удаляет из поступающего воздуха частицы грязи, которые могут блокировать сопла и т. д. Затем он поступает в узел клапана.
  3. Клапан в сборе перемещается пружиной диапазона, нажимающей на диафрагму.
  4. Пружина диапазона будет удерживать узел клапана в нижнем положении до тех пор, пока выходное давление не станет достаточно высоким, чтобы поднять диафрагму (через показанный воздушный канал). В этот момент небольшая пружина в узле клапана закрывает клапан.
  5. Воздух проходит через отверстие в центре диафрагмы и выходит из вентиляционного отверстия. Это поддерживает сбалансированное давление на диафрагму.
  6. Если выходное давление превышает давление, установленное пружиной диапазона, воздух будет выходить через вентиляционное отверстие над диафрагмой. Когда давление на выходе правильное, узел клапана открывается, чтобы установить правильное давление. Это давление выходит из регулятора через ВЫПУСКНОЙ ВОЗДУШНЫЙ КАНАЛ
  7. Если выходное давление ниже давления, установленного пружиной диапазона, узел клапана будет оставаться открытым, пока не будет достигнуто заданное давление.

РЕДУКЦИОННЫЙ КЛАПАН ПРИНЦИП РАБОТЫ И ЕГО ВНУТРЕННЯЯ КОНСТРУКЦИЯ

Редукционный клапан давления будет использоваться в гидравлическом блок ограничения давления в заданном месте в гидравлической системе или мы также можно сказать, что редукционный клапан ограничивает значение давления в ответвлении гидравлического контура ниже требуемого значения давления в главном контуре Гидравлический блок. Редукционный клапан давления будет нормально открытым.

Если мы посмотрим внутреннюю конструкцию редуктора давления клапана, мы увидим, что есть один подпружиненный золотник, и этот золотник будет контролировать выходное давление клапана.Входной порт клапана будет подключен к основному контуру, а выходной порт клапана будет подключен к ответвление гидроагрегата. Будет один регулировочный винт и давление настройка будет производиться в редукционном клапане с помощью этого регулировочного винт.

Мы должны видеть здесь, что будет один внутренний проход E от выпускного отверстия, и жидкость будет передаваться к концу золотника через этот внутренний проход и, следовательно, жидкость будет оказывать давление на золотник против пружины.Клапан будет в открытом состоянии, если сила давления жидкости ниже, чем сила тяги пружины. Если давление ниже по потоку, которое также называют давление на выходе ниже настройки клапана, тогда в этой ситуации жидкость будет течь от впускного порта C к выпускному порту D клапана. Когда значение давления на выходе увеличивается до установив давление клапана, золотник будет двигаться вверх и, следовательно, блокировать выходное отверстие частично, и это увеличит сопротивление клапана потоку и следовательно, будет падение давления на клапане, чтобы поддерживать желаемое давление на выходе.Редукционный клапан будет обозначен символом как показано здесь, в гидравлическом контуре гидравлической системы. Давление редукционный клапан будет считывать давление на выходе. Редукционный клапан будет иметь одна внешняя дренажная линия, и эта дренажная линия будет соединена с баком. Давление символ редукционного клапана Давайте посмотрим на один гидравлический контур, где мы будем понимать работу и важность редукционного клапана. Здесь мы видим гидравлическую схему одного гидравлическая система.Здесь два гидроцилиндра. Один рабочий цилиндр который будет работать при полном давлении в системе, другой цилиндр зажима который используется для зажима детали или заготовки. Нам нужно зажать заготовки для дальнейших инженерных работ и хотим, чтобы не было наличие следов зажима или вмятин на поверхности заготовки. Второй цилиндр, т.е. зажимной цилиндр, должен работать при более низком давлении, чем давление в основной системе, как будто зажимной цилиндр также работающий под давлением основной системы, он раздавит или повредит заготовку.Пусть основное давление в системе равно P1 и зажим давление равно P2, по нашему требованию P2 должно быть ниже P1, т.е. П1>П2. Наше требование может быть легко обеспечено с помощью одного редукционный клапан на линии подачи зажимного цилиндра, как показано на рис. схема гидравлического контура. Если давление в цилиндре зажима превышает P2, золотник клапана будет двигаться вверх, чтобы частично перекрыть выходное отверстие и, следовательно, будет падение давления на клапане, чтобы поддерживать желаемое давление на выходе.Мы должны понимать здесь, что упомянутое выше перепад давления будет отвечать за нагрев жидкости из-за потери энергия давления будет преобразована в тепловую энергию. Если редукционный клапан настройка довольно низкая, чем давление в основной системе, тогда будет большое падение давления и, следовательно, будет чрезмерное выделение тепла.
Читайте также
сообщить об этом объявлении

Общие сведения о регуляторах давления и обратного давления


Эта статья и сопроводительное видео являются отрывком из веб-семинара Swagelok® по выбору и оптимизации регуляторов , представленного руководителем полевого инженера Swagelok Джоном Кестнером.





Существует два основных типа регуляторов. Один из них является редуктором давления, а другой – регулятором обратного давления.

Общие сведения о редукционных регуляторах

Регуляторы давления делают именно то, что следует из их названия. Они берут источник высокого давления, будь то газ или жидкость, и снижают это давление до уровня, пригодного для использования в процессе. Этот процесс может быть целым рядом вещей.Это может быть лабораторный испытательный стенд, это может быть непрерывный химический процесс, это может быть наполнение бака — это может быть что угодно.

Общие сведения о регуляторах обратного давления

У вас также есть регуляторы обратного давления. Там, где редукционные регуляторы снижают давление там, где требуется больший контроль над выпускным отверстием или тем, что находится за регулятором, регуляторы обратного давления смотрят за ними, как следует из названия. Регуляторы противодавления контролируют давление на входе и поддерживают давление в заданном диапазоне.Вы можете думать о регуляторах обратного давления как о высокочувствительном предохранительном клапане, предназначенном для сброса избыточного давления. Хотя они не открываются и не сбрасывают большое давление, они работают аналогичным образом.

Наиболее распространенные регуляторы в полевых условиях

Большинство регуляторов, используемых в промышленности, относятся к редукционному типу. Мы видим около 75% регуляторов, снижающих давление, до 25% регуляторов обратного давления. На нашем веб-семинаре по выбору и оптимизации регуляторов Swagelok® мы посвятили большую часть нашего обсуждения регуляторам, снижающим давление, потому что это то, что вы чаще всего видите при работе в полевых условиях.


Чтобы узнать больше о регуляторах, посмотрите веб-семинар Swagelok® по выбору и оптимизации регуляторов, посетите нашу страницу продуктов регуляторов Swagelok или свяжитесь с нами по телефону 412.761.3212.

Что такое редукционный клапан и как он используется в гидравлике?

Когда дело доходит до гидравлики — для некоторых крупных машин и оборудования — есть ответвления гидравлического контура, которые должны работать при более низком давлении. Редукционный клапан помогает в этой важной работе, которая может предотвратить повреждение машины и большой счет.

Клапан редукционный для поддержания пониженного давления в ответвлениях гидросистем . Предохранительный клапан системы или другое устройство, задающее давление, определяет давление в основной системе выше по течению. Редукционный клапан – это обычно открытый двухходовой клапан, который позволяет жидкости, находящейся под давлением, протекать через него до тех пор, пока ниже по потоку не будет достигнуто установленное давление. Затем он переключается на дросселирование потока в ответвление.

Силы, создаваемые давлением ниже по потоку, приводят в действие редукционный клапан.Падение давления на основном золотнике клапана с пружиной создается силами, устанавливающими необходимое рабочее давление. Требуемое значение давления поддерживается за счет непрерывной регулировки положения основного золотника.

В основном редукционный клапан регулирует давление или выпускное отверстие. Вот более подробное описание функций 3 редукционных клапанов в гидравлических настройках:





1.Саморазгружающийся регулятор воздушной линии

Для пневматического контура регуляторы линии подачи воздуха снижают давление. Энергию можно сэкономить, по возможности снизив давление , поскольку воздух в линии подачи к машине находится под максимальным давлением. Например, около половины входной энергии будет потеряно без правильно отрегулированного регулятора с требованием к машине 60 фунтов на квадратный дюйм и настройкой компрессора на 120 фунтов на квадратный дюйм. Машина с пневматическим приводом потребляет больше мощности компрессора, чем необходимо при работе при более высоком давлении .

Для хода втягивания пневмоцилиндров также очень полезны регуляторы линии подачи воздуха. Такт втягивания цилиндра потребляет меньше мощности компрессора, когда он экономит воздух от пониженного давления.





2. Редукционный клапан с перепускным обратным клапаном

Стандартный редукционный клапан нормально открыт. Когда давление на выходе становится выше установленного, клапан закрывается, что блокирует поток. Давление ниже по потоку может попытаться увеличиться.Например, когда есть сопротивление со стороны противоположного цилиндра, редукционный клапан также блокирует обратный поток. Что-то может лопнуть или получить механические повреждения, если повышенное давление в линии, расположенной ниже по течению, продолжится.

В схемах с несколькими приводами часто невозможно подобрать размер всех приводов для работы при максимальном давлении в системе . Вот хороший пример этого: цилиндру требуется определенное количество фунтов силы, но даже при максимальном давлении стандартного диаметра недостаточно.В этом случае конструктор должен перейти к следующему по величине стандартному отверстию. Однако следующее по величине отверстие создает слишком большую силу. Это может привести к повреждению машины или ее частей. Вместо установите редукционный клапан в контур ответвления с цилиндром увеличенного размера, чтобы понизить давление в этом ответвлении для создания требуемой силы цилиндра.





3. Редукционный клапан с перепускным обратным клапаном

Максимальное давление на выходе регулируется редукционно-сбросным клапаном .Когда выходное давление пытается подняться выше (из-за высоких температур или внешних источников), оно сбрасывает жидкость в бак. Редукционно-предохранительный клапан имеет полнопоточный трубопровод к баку со встроенным предохранительным клапаном. Захваченная жидкость сбрасывается в резервуар, когда давление в нижнем контуре поднимается на 3–5 % по сравнению с пониженным давлением. Регулировка пониженного давления автоматически устанавливает максимальное давление сброса .

Примечание : Всегда имеется сливная линия, открытая к баку, для управления потоком масла с помощью гидравлических редукционных клапанов.Когда выход редукционного клапана ниже его входа, сливное масло течет. Это создает небольшое количество тепла в системе. Блокировка сливной линии позволяет выходному давлению подняться до давления в системе за счет полного открытия клапана.

Редукционный клапан | Принцип действия редукционного клапана

Редукционный клапан представляет собой нормально открытый клапан, который дросселируется или закрывается для поддержания постоянного давления в регулируемой линии.

Они используются для ограничения давления в части контура до значения ниже, чем требуется в остальной части контура. Редукционный клапан представляет собой нормально открытый клапан, который дросселируется или закрывается для поддержания постоянного давления в регулируемой линии. Редукционные клапаны прямого действия доступны для низких скоростей потока примерно до 45 л/мин и давления до 210 бар; они могут поставляться с обратным клапаном или без него. Редукционные клапаны могут быть:

(а) Не облегчающий, т.е.е. они не ограничивают повышение давления после клапана, вызванного внешней силой.

(b) Неразгрузочные, т. е. они не ограничивают любое повышение давления ниже по потоку от клапана, срабатывающего под действием внешней силы.

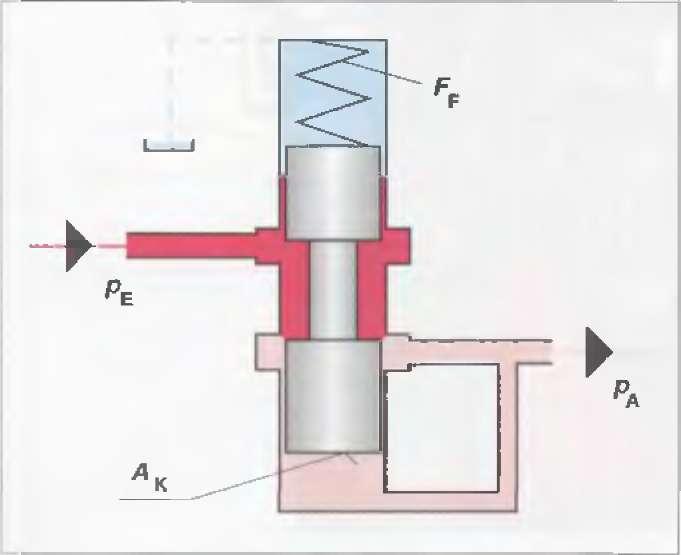

На рис. 1 показан редукционный клапан прямого действия. Клапан смещается в открытое положение под действием пружины. Давление измеряется на выпускном отверстии и подается к концу подпружиненного золотника. По мере повышения давления во вторичном контуре клапан имеет тенденцию закрываться против давления пружины.Поток через маленькое выпускное отверстие в золотнике в пружинную камеру и дренаж предотвращает полное закрытие клапана, тем самым предотвращая повышение давления в нижнем контуре.

Рисунок 1. Редукционный клапан прямого действия.

Пилотные (двухступенчатые) редукционные клапаны используются для более высоких скоростей потока и, как правило, обеспечивают лучшее регулирование давления в зависимости от потока.

Действие редукционных клапанов всегда приводит к выделению тепловой энергии из-за эффекта дросселирования.Это тепловыделение необходимо учитывать при рассмотрении вопроса об их применении. Если в контуре постоянно требуются два разных давления, система с двумя насосами может оказаться лучшим решением, чем система с редукционными клапанами. Это будет зависеть от требуемого расхода и давления.


Как работают регуляторы давления?

В некоторых системах сжатого воздуха единственное регулирование давления находится на самом компрессоре, что почти наверняка приводит к чрезмерному потреблению воздуха и напрасной трате энергии и денег.Использование регулятора давления может решить эту проблему; мы объясняем, как они работают и различные типы.

Зачем нужен регулятор давления?

Большинство инструментов и многие компоненты имеют оптимальное рабочее давление; это неизменно меньше, чем рабочее давление компрессора. Устройство, работающее при давлении 7 бар, потребляет в два раза больше воздуха, чем при давлении 3 бар; Таким образом, использование регулятора давления для снижения рабочего давления экономит энергию и деньги.

В зависимости от конструкции системы давление на входе в систему сжатого воздуха может колебаться; регулятор давления будет поддерживать постоянное выходное давление для подачи на устройства.



Как работает регулятор давления?

Ручка управления поднимается и поворачивается по часовой стрелке. Это сжимает пружину, которая, в свою очередь, создает нагрузку на узел диафрагмы. Мембрана давит на штифт клапана, соединенный с седлом клапана, и седло опускается; это позволяет потоку воздуха вниз по потоку от впускного отверстия (P1) выходить из выпускного отверстия (P2). Когда воздух проходит вниз P2, дыхательное отверстие пропускает воздух в камеру под диафрагмой; как только давление с обеих сторон сиденья становится равным, сиденье закрывается с помощью сапринга.

Потребность ниже по потоку вызовет падение давления в камере, открывая седло и позволяя воздуху снова течь до тех пор, пока давление снова не выровняется и седло не закроется. Процесс является непрерывным, поддерживая P2 на заданном значении.



Какие типы регуляторов давления существуют?

Во-первых, важно подчеркнуть, что регулятор давления НЕ является регулятором потока; это два разных животных. В общем, существует три типа: общего назначения, с пилотным управлением и для конкретных приложений, например, используемые в точных приборах, обратном потоке, пивоваренном заводе и других приложениях.

  • Регуляторы общего назначения обычно рассчитаны на давление на входе 20 бар и давление на выходе до 16 бар, в зависимости от материалов, используемых в конструкции. Всегда указывается рекомендуемый диапазон, в котором характеристики воспроизводимы.
  • Пилотные регуляторы используют давление воздуха вместо пружины сжатия, рассмотренной ранее. Это обеспечивает дистанционное управление, большую силу, чем это возможно с помощью механической пружины с ручным управлением, и лучшие характеристики потока.
  • Прецизионные регуляторы , как следует из названия, обеспечивают более точную настройку давления в рекомендованном диапазоне. Они будут использоваться для пилотного питания регулятора с пилотным управлением. Некоторым может потребоваться специальная предварительная фильтрация, например, для обеспечения безмасляного воздуха размером 5 микрон.

Во всех случаях давление должно постепенно регулироваться от более низкого давления до установленного давления.



Какие факторы следует учитывать при выборе регулятора давления?

Существует несколько факторов, которые следует учитывать при выборе правильного регулятора для приложения.

  • Рабочее давление — какое рабочее давление на входе и требуемое регулируемое давление на выходе? Какая точность требуется при контроле выходного давления?
  • Требование к потоку – , как сказано выше, регулятор давления не является регулятором расхода, но очевидно, что между ними существует взаимосвязь. Все производители предоставляют график, показывающий расход как функцию давления, и важно убедиться, что требуемый диапазон расхода находится в линейной части линии.
  • Рабочая жидкость и окружающая среда –  хотя в качестве рабочей среды мы ориентируемся на сжатый воздух, существует множество применений с другими газами; важно, чтобы уплотнения были устойчивы к любой неинертной среде. Окружающая среда повлияет на выбор; например, в агрессивной среде, вероятно, потребуется опытная эксплуатация, поэтому корректировку можно будет производить дистанционно.
  • Рабочая температура —  выбранные материалы будут отличаться для применения за полярным кругом по сравнению с печью!
  • Размер и вес — некоторые приложения, например медицинские, могут иметь ограничения на эти физические параметры.

Упс. Что-то пошло не так, и вы оказались здесь

Что случилось?
Извините, похоже, что указанный вами URL не существует. Есть несколько возможных объяснений: страница могла быть перемещена, страница может больше не существовать или страница может быть временно недоступна. Убедитесь, что адрес веб-сайта, который вы ввели, правильно написан и отформатирован. Если вы попали на эту страницу, нажав на ссылку, сообщите нам об этом.

Что мне теперь делать?

Попробуйте поискать в ControlGlobal.ком. Просто введите ключевые слова в поле поиска ниже.

Я все еще не могу найти то, что ищу.

Взгляните на наше меню навигации. Там вы можете найти информацию, которую искали, а также другой полезный контент. Ознакомьтесь с нашими статьями, новостями отрасли, официальными документами, веб-трансляциями и многим другим. Вот часть нашего последнего контента:

  • Интегрированные модели, переопределяющие PAT
    DeltaV Spectral PAT оптимизирует и упрощает технологию анализа процессов
  • Проблемы с цепочкой поставок ударили по дому
    Как забастовка финских бумажных фабрик повлияла на этот выпуск Control
  • Раздельные многодиапазонные втулки Icotek
  • Невозможно выполнить требования Сената о раскрытии информации о киберпространстве или рекомендации CISA OT.

    Я готовлю презентацию об отсутствии кибербезопасности в датчиках процессов под названием «Защитите себя, и хорошая кибергигиена не распространяется на небезопасные датчики процессов» для семинара 10 марта 2022 года.Датчики процессов не имеют встроенной кибербезопасности, но имеют аппаратные бэкдоры непосредственно в Интернет. Пробел в кибербезопасности включает в себя отсутствие возможностей для паролей, однофакторной (а тем более многофакторной) аутентификации, шифрования, ключей, подписанных сертификатов и т. д.  Несмотря на отсутствие какой-либо кибербезопасности, эти устройства являются на 100 % надежным входом в сети OT. и ручное управление. Более того, датчики процессов не имеют киберкриминалистики. Shields Up рекомендует провести тестирование ручного управления, чтобы убедиться, что критически важные функции остаются работоспособными, если сеть организации недоступна или ненадежна.Однако технологические датчики не имеют киберзащиты или аутентификации, поэтому им нельзя доверять ни при каких условиях.

Leave Comment

Ваш адрес email не будет опубликован.
