Измерения сопротивления изоляции и сопротивления заземления

Измерение сопротивления изоляции МЕГОММЕТРОМ кабелей, проводов,силового электрооборудования и аппаратов. Измерение сопротивления заземления ОММЕТРОМ.

Проводим измерения сопротивления изоляции при напряжении :
  • 5V от 0.00Ом до 200Ом
  • 500V от 0.00МОм до 5ГОм
  • 1000V от 0.00МОм до 5ГОм
  • 2500V от 0.00МОм до 20ГОм

Стоимость замера сопротивления изоляции МЕГОМЕТРОМ или сопротивления заземления ОММЕТРОМ от 2000р включая НДС в пределах г. Калуги.

Используемый мегомметр UNI-T UT502A
Используемый омметр SEW 2720ER

Электроаппараты и кабельно-проводниковая продукция имеет первичные и вторичные электрические параметры, по которым эта продукция характеризуется. К одному из основных параметров относится сопротивление изоляции.
На проводники всегда влияет окружающая среда. В большей степени проводники влияют друг на друга. В связи с этим провода несут потери. Защищая проводники диэлектрическим покрытием потери в них снижаются, а так же снижается величина взаимных и внешних электрических влияний, от появления наводок и утечек до короткого замыкания.

Для определения защищённости проводников производится измерение сопротивление изоляции по постоянному току между проводниками и возможным источником влияния — например землёй или корпусом ВРУ.

Например измерение сопротивления изоляции кабельной линии производят регулярно :
  • 1 раз в год в особо опасных помещениях
  • 1 раз в 3 года для всех остальных типов электроустановок и оборудования.
  • 1 раз в 6 месяцев для мобильных электроустановок



Причина периодических проверок — это потеря своих свойств диэлектрического покрытия.
Сопротивление изоляции для кабелей нормируется на 1000 м длины при температуре +20°C


Изменение сопротивления изоляции при изменении температуры:
  • Изоляция класса «А» при понижении температуры на каждые 10°С увеличивается в полтора раза и наоборот
  • Изоляция класса «В» при повышении температуры 10°С снижается примерно в два раза.



Зачем нужно производить замер сопротивления изоляции проводников ?
  • Безопасность их эксплуатации электрооборудования.
  • Исключение монтажа кабелей и прочего оборудования с повреждениями изоляции
  • Проверка на предмет целостности изоляции после монтажа кабелей и электрооборудования



Какие измерения сопротивления изоляции должны производятся ?



  • Измерение сопротивления заземляющих устройств. Заземляющий проводник подвержен электрохимической коррозии до полного разрушения.
  • Измерение сопротивления цепи между заземлителем и заземляемыми элементами. Контактные соединения заземляющих устройств всегда имеют переходное сопротивление, которое увеличивается со временем.
  • Измерение сопротивления изоляции кабельной линии (силовые кабели, контрольные кабели) до 1000 В должно составлять не менее 0,5 МОм. Измерение проводится между фазами (A B C), каждой фазой и нулём (N), между фазами и нулём на заземляющий проводник (PE) или броню. При отсутствии заземляющего проводника (PE) или брони вместо них используются металлические конструкции распределительного устройства (РУ)
  • Измерение сопротивления изоляции кабельной линии выше 1000 V. Повышенным выпрямленным напряжением шестикратным к номинальному — для кабельной линии 10 кВ испытательное напряжение 60 кВ. Ток утечки не должен превышать 500 мкА для кабельной линии 10 кВ и 200 мкА для кабельной линии 6 кВ. Время испытаний от 5-и до 15 минут. Измерение проводится до и после высоковольтных испытаний.
  • Измерение сопротивления изоляции понижающих трансформаторов (трансформатор напряжения) 3 -35 кВ не менее: на основной изоляции 100 МОм, вторичные обмотки 50 МОм, связующие обмотки 1 МОм. Испытания повышенным напряжением промышленной частоты шестикратным к номинальному.
  • Измерение сопротивления изоляции трансформаторов тока
  • Испытания защитных средств
  • Испытание трансформаторного масла на пробой
  • Измерение сопротивления петли «фаза-нуль»
  • Измерение изолирующего пола и стен должно быть не менее 50 кОм при напряжении 500 В и не менее 100 кОм при напряжении выше 500 В
  • Сопротивление заземления проверяется при напряжении питания от 4 х до 5 В . Подстанции и распределительные пункты с напряжением выше и воздушные линии 1 кВ не более 0,5 Ом . От 10 кВ до 1000 кВ не более 20 Ом . От 1000 кВ до 5000 кВ не более 30 Ом .

сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,сопротивление изоляции кабеля,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,измерение сопротивления изоляции мегаомметром,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление,сопротивление изоляции,измерение сопротивления изоляции,замер сопротивления изоляции,сопротивление изоляции кабеля,измерение сопротивления,измерение изоляции,замер изоляции,замер сопротивления,сопротивление кабеля,изоляция кабеля,сопротивление заземления,изоляция электропроводки,проверка изоляции,испытание изоляции,проверка сопротивления,измерение сопротивления заземления,электрическое сопротивление

Измерение сопротивления изоляции,проверка контура заземления

Электроснабжение офиса,дома,коттеджа,квартиры осуществляется непосредственно при помощи кабеля и проводов. Для того чтобы электропроводка функционировала исправно, а электроприборы были безопасны, требуется проводить электроизмерения(измерение сопротивления изоляции,сопротивление заземления,измерение петля фаза-ноль).

Наша компания проводит измерение сопротивления изоляции,сопротивления заземления, измерение заземления и другие измерения  измерение заземления и другие измерения   Киеве,Днепре,Виннице,Житомире,Одессе.

Кабель, до ввода в эксплуатацию, должен проходить многократную проверку. Кабельные заводы, выпуская свою продукцию, обязаны проверять кабель и проводить замеры сопротивления изоляции для выявления некачественного изделия. Попадая в руки электромонтажников, кабель опять проходит электроизмерения (замер сопротивления изоляции).

Электромонтажные организации, после выполнения электромонтажных работ вызывают на объект специалистов электролаборатории для проведения комплекса электроизмерений. Сейчас мы расскажем вам, для чего требуется выполнять столько проверок и как грамотно(своими руками) измерить сопротивление изоляции.

Неисправная изоляция способствует утечке электрического тока из электропроводки и не обеспечивает безопасную работу бытовых и промышленных электроприборов. При транспортировке кабеля на объект и проведении электромонтажных работ, существует опасность повреждения кабеля механическим способом. Замер сопротивления изоляции должен проводиться на всех электрических линиях и сетях, только таким образом можно заранее выявить степень изношенности изоляции. Погодные явления, так же влияют на качество изолирующих свойств изоляции кабеля. Жара и мороз способствуют преждевременному старению изоляции кабеля(сохнет и трескается). Чтобы избежать ситуаций, способствующих поражению людей электрическим током и возникновению пожаров, требуется регулярно проводить электроизмерения сопротивления изоляции проводов и кабелей с целью выявления и своевременного устранения неисправных участков электропроводки дома,офиса,коттеджа,цеха.

Проведение замеров сопротивления изоляции начинается с визуального осмотра электропроводки, кабельных линий, проводов, обследования мест присоединения жил к электрооборудованию, проверки мест соединений в распаечных и распределительных коробках на предмет выявления некачественного расключения между собой. Особое внимание надо обратить на кабеля и провода, жилы которых присоединёны к аппаратам защиты. Изоляция электропроводки (кабель, провод) не должна иметь оплавленные концы, так как это означает, что кабель или провод, в процессе работы, сильно нагревался. Причиной нагрева кабеля может быть ненадлежащее присоединение жил к зажимам, неисправность автоматического выключателя,УЗО, или завышен номинал аппарата защиты.

Для проведения замеров сопротивления изоляции  , требуется отключить всё электрооборудование от кабелей и проводов подлежащих электроизмерению. Перед началом измерения сопротивления изоляции,  в схеме освещения, необходимо снять все лампы с осветительных приборов. Выключатели схемы освещения должны быть включены. Напряжение с   кабелей и проводов на которых производятся измерения сопротивления изоляции, необходимо отключить. Теперь электропроводка готова к проведению замеров сопротивления изоляции. .

Замеры сопротивления изоляции выполняются между фазными проводниками (a — b; В — С; С — А), между фазными и нейтральными проводниками (А — n; b — n; c — n), между фазными проводниками и землёй (А — РЕ; В — РЕ; С — РЕ), затем между нейтральными проводниками и землёй (n — pe). Допустимое показание сопротивления изоляции не должно быть меньше 0,5 мОм. В случае если показания сопротивления изоляции не соответствуют нормам ПУЭ и ПТЭЭП, то этот кабель, в обязательном порядке, подлежит демонтажу.

При измерении сопротивления изоляции следует учитывать, что необходимо пользоваться гибкими проводами с изолирующими рукоятками на концах и ограничительными кольцами перед контактными щупами. Длина соединительных проводов должна быть минимальной исходя из условий проведения измерений. Измерения сопротивления изоляции проводятся мегомметром от 1000 В и выше. Приборы, не прошедшие ежегодного испытания «Укрметртестстандарт», не могут быть использованы для измерения сопротивления изоляции.Требуйте у представителей электроизмерительной лаборатории предъявления протоколов испытания приборов измерения сопротивления изоляции, сопротивления заземления, измерения петли фаза-ноль.

Звоните нам по телефонам указанным в разделе Контакты , мы выполняем электрические измерения в Киеве,Днепропетровске,Виннице,Житомире, Одессе, Харькове.Будем рады помочь. Работаем по всей Украине!!!

Вернутся назад

Измерение сопротивления изоляции электрооборудования

Измерение сопротивления изоляции проводов, силового оборудования, кабелей, аппаратов, других элементов электроустановки производятся с целью устранения возможных нарушений соответствия сопротивления установленным нормам.

Измерение сопротивления изоляции проводов, силового оборудования, кабелей, аппаратов, других элементов электроустановки производятся с целью устранения возможных нарушений соответствия сопротивления установленным нормам.

Стандарты измерения изоляции

Измерение сопротивления изоляции электрооборудования до 1000В производится по правилам, установленным п. 612. 3 стандарта МЭК 364-6-61. При измерении сопротивления изоляции проводов ( кабелей) сначала проводят измерения между фазными проводниками всех пар фаз поочередно. Затем измеряется сопротивление изоляции каждого фазного провода относительно земли. Основное условие – отсоединить электроприборы, вывернуть лампы и снять предохранители. В том случае, если к цепи стационарно подключены электронные приборы, то измерение должно проводиться по другой методике: соединяются фазные и нейтральные проводники и измеряется сопротивление между ними и землей. Если не соблюдать это правило при измерении сопротивления изоляции электрооборудования, то есть риск повреждения электронных приборов.

Дополнительно требования к измерению сопротивления изоляции изложены в п. 1. 20 приложения 1 ПТЭЭП и п.413.3 ГОСТ Р 50571.3-94. Они касаются не только состояния системы, в которой проводится измерение. Особое внимание уделяется помещению, в котором проводятся электроизмерительные работы как части электрохозяйства: пол и стены помещения, зоны или площадки, где проводится измерение сопротивления изоляции, должны быть непроводящими. Это необходимо для того, чтобы при прикосновении к частям аппаратуры с разными потенциалами в случае, если изоляция повреждена, не произошло поражения током.

Требования жестко устанавливают расположение токопроводящих частей при измерении сопротивления изоляции: так, открытые проводящие части и сторонние проводящие части разводятся на расстояние. Между открытыми проводящими частями и сторонними проводящими частями должны быть установлены эффективные приборы. Сторонние проводящие части изолируются с определенным напряжением: при измерении сопротивления изоляции электрооборудования при номинальном напряжении электроустановок не выше 500 В – 50 кОм, при напряжении свыше 500 В — 100 кОм. Для того, чтобы измерить изоляцию поверхностей, требуется провести три измерения: в одном метре от сторонних проводящих частей, два других – на большем удалении. Нормативы измерений установлены в МЭК 364-6-61.

Измерения сопротивления изоляции проводится с помощью мегаоомметра, а испытания оборудования с подачей повышенного напряжения промышленной частоты или выпрямленного напряжения в электроустановках до и выше 1 кВ – выполняется только бригадой от двух человек и больше, с группой допуска по электробезопасности у производителя работ — не ниже четвертой ( IV) , у члена бригады –должна быть третья группа ( III) по электробезопасности (ЭБ) ,у охраняющего рабочее место допускается вторая (II) группа по ЭБ. Все испытания электрооборудования, выполняемые с помощью передвижной установки, проводятся по наряду. Допуск к работам в электроустановке осуществляет оперативный персонал, а вне электроустановок – ответственный руководитель работ или производитель работ. Если напряжение в установке ниже 1 кВ, для измерения все равно требуются два работника, один из которых должен иметь допуск по электробезопасности не меньше третьей группы. Измерение сопротивления изоляции может проводиться одним работником с третьей группой по электробезопасности. Ротор работающего генератора в части измерения сопротивления изоляции проверяется двумя работниками третьей и четвертой группой по электробезопасности. После подключения мегаоомметра к токоведущим частям надо снять заземление. Заземление необходимо для снятия заряда с токоведущих частей.

В соответствии с нормативным документом «Правила по охране труда при эксплуатации электроустановок» (ПОТ), список мероприятий по измерению сопротивления изоляции электрооборудования определяет лицо, выдающее наряд или распоряжение. Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормативных документах: Объем и нормы испытаний электрооборудования ( ОиНИЭ, РД (СО) 34.45-51.300-97), Правила устройства электроустановок (ПУЭ), Правил технической эксплуатации электроустановок потребителей (ПТЭЭП). В ГОСТ Р 50571.16-99 также указаны нормируемые величины сопротивления изоляции электроустановок.

Важно, чтобы соблюдался температурный режим и уровень влажности, допустимый при измерении сопротивления: температура изоляции не должна подниматься выше +35 градусов Цельсия и опускаться ниже +5 градусов. Степень увлажненности рассчитывается по формуле Kабс=R60/R15, где R60 – измеренное сопротивление изоляции через 60 секунд после приложения напряжения мегаоомметра, R15 – через 15 секугд. Отношение этих двух величин называется коэффициентом абсорбции. Практика измерения сопротивления изоляции электрооборудования показывает, что оптимальная влажность воздуха для достижения коэффициента абсорбции, отличающегося от заводских показателей не более, чем на 20%, должна быть не выше 80%. Коэффициент абсорбции не должен превышать величину 1,3 (нормируется в ПТЭЭП) при температуре от +10 до +30 градусов Цельсия. Если по результатам измерений электрооборудование имеет коэффициент абсорбции ниже 1,3- оно подлежит сушке.

Измерение сопротивления изоляции электроустановок производится с помощью цифровых измерителей с преобразованием напряжения, либо мегаоомметры генераторного типа. Ежегодная поверка приборов проводится органами Госстандарта РФ, в Санкт-Петербурге — ФГУ Тест –Санкт Петербург, или ВНИИМ им. Д.И.Менделеева о чем выдаются свидетельства о проверке. Если проверка не проведена в срок, прибор к эксплуатации не допускается. Измерение сопротивления изоляции групповых кабельных линий электропроводок проводится мегаоомметрами на 1 кВ для магистральных кабелей — на напряжение 2,5 кВ . Для измерения сопротивления изоляции электрооборудования после монтажа значения напряжения мегаомметра (0,5 или 1 кВ) указаны в НД ПУЭ ,глава 1.8 в таб. 1.8.34. Заключение о непригодности проводки делается в случае, если после измерения сопротивления изоляции выясняется, что сопротивление менее нормируемого значения.

Порядок измерения сопротивления изоляции

В настоящее время наиболее распространены мегаомметры типа М4100 (пяти модификаций М4100/1-М4100/5). Мегаомметры серии Ф. 4100, с электронным питанием от электросети, рассчитаны на номинальное рабочее напряжение 100, 500, 1000 (Ф4101, Ф4102). Мегаоомметры ЭС-0202/1Г (на 100, 250, 500 В) и ЭС0202/2Г (500, 1000 и 2500) уже не выпускаются, тем не менее, мегаомметры типа M l101 М, МС-05, МС-06 используются с большим успехом. Минимальный класс точности приборов – четвертый. Измерение сопротивления изоляции электроустановок происходит путем присоединения мегаоомметров к схеме. Присоединение проводится с помощью гибких одножильных проводов. Сопротивление изоляции этих проводов, длина которых должна составлять не менее 2-3 метров, должна составлять 100 Мом. Концы проводов маркируются, на них со стороны мегаоомметра надеваются оконцеватели, а противоположные концы снабжаются зажимами типа «крокодил», при этом зажимы снабжаются специальными щупами или изолированными ручками. Провода при измерении сопротивления изоляции электроустановок «не должны касаться друг друга, почвы, заземленных конструкций, оболочек кабелей. При измерении сопротивления изоляции относительно земли зажимы «з» (земля) соединяются с заземленным корпусом аппарата, заземленной металлической оболочкой кабеля или с защитным заземлением, а зажим «л» (линия) — к проводнику тока».

Измерение сопротивления изоляции силовых кабелей и электропроводок

Начало измерения сопротивления изоляции начинается с проверки кабеля на напряжение – оно должно отсутствовать. Заземление на 2-3 минуты снимает с токоведущей жилы остаточные заряды, и можно приступать к работе. Пыль, грязь, другие посторонние субстанции затрудняют точное измерение сопротивления изоляции, поэтому кабель нужно от них очистить. Сверка с заводским паспортом дает нашим экспертам величину предполагаемого сопротивления, исходя из чего, выбирается предел измерений. После контрольной проверки – определения показаний на шкалах мегаоомметра при замкнутых и разомкнутых проводах – прибор допускается эксплуатацию. При разомкнутых проводах стрелка должна указывать на бесконечность, при замкнутых – на ноль.

Измерение сопротивления изоляции начинается с проверки каждой фазы относительно заземления. Если показания выявят нарушения изолирующей функции, проводится замер относительно земли изоляции каждой фазы, а также между двумя фазами. Количество замеров варьируется: для трехжильного кабеля могут быть проведены 3-6 замеров, для пятижильного – 4, 8 или 10. Поскольку существует несколько схем, в паспорте замеров обязательно указывать схему, по которой выполнялись работы.

Граничные показатели мегаомметра – 15 и 60 секунд с момента присоединения к исследуемому объекту, из них вычисляется и коэффициент абсорбции, то есть влажности изоляции. Если значения явно не соответствуют ожидаемому, рекомендуется повторно снять остаточное напряжение, наложив заземление, переключить предел и повторить замер. По правилам техники безопасности измерения сопротивления изоляции электрооборудования, эту операцию требуется проводить в диэлектрических перчатках. Помимо этого, строго рекомендуется соблюдать правила измерений, указанные в п.п. 1.7.81, 2.1.35 ПУЭ: «Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников»; «как со стороны источников питания, так и со стороны приемника, нулевые проводники должны быть отсоединены от заземленных частей», «схема испытания… имеет различия лишь в количестве замеров (4 или 8, вместо 3 или 6) и в отсутствие необходимости использовать зажим «Экран» на мегаомметрах»; «измерение сопротивления изоляции силовых и осветительных электропроводок производится при снятом напряжении, выключенных выключателях, снятых предохранителях, отключенных электроприемниках, аппаратах, вывернутых электролампах».

Измерение сопротивления изоляции силового электрооборудования

Как и для изоляции кабелей, для электрических аппаратов и машин большое значение имеет температура. Так, для изоляции класса А характерно увеличение сопротивления изоляции в полтора раза при понижении температуры на каждые 10 градусов. Изоляция класса В увеличивает сопротивление в два раза при повышении температуры на 10 градусов. Поэтому установлены температурные пределы для измерения сопротивления изоляции электрооборудования, а также разработаны специальные коэффициенты: для электрических машин – Кт, для трансформаторов – Кз, которые можно посмотреть в таблице. Нормы для сопротивления изоляции приведены в двух документах: для уже работающих установок – в ПТЭЭП, для находящихся в процессе ввода в эксплуатацию – в ПУЭ.

Помимо изоляции проводки, при измерении сопротивления изоляции электрооборудования, замеряется и сопротивление относительно корпуса и наружных металлических частей при выключенном двигателе. Как правило, такие замеры проводятся для переносных электроинструментов. Если корпус инструмента выполнен из диэлектрика, его перед измерением оборачивают металлической фольгой и соединяют с контуром заземления. Для переносных трансформаторов дополнительно проводятся замеры сопротивления изоляции между корпусом и обмотками. А также между обмотками, при этом вторичную обмотку надо закоротить на корпус. Измерения сопротивления изоляции электрооборудования включают в себя и измерения сопротивления изоляции автоматических выключателей и устройств защитного отключения.

Правила измерения регулируются ГОСТ Р 50345-99 и ГОСТ Р 50030.2-99, которых рассматриваются разные типы УЗО и АВ, первый устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции 2 или 5 МОм (п.п. 1,2 и п.3 — соответственно), второй документ устанавливает правила измерений для аппаратов с минимальным сопротивлением изоляции не менее 0,5 МОм. Согласно ГОСТам, измерение сопротивления изоляции электрооборудования такого типа производятся:

  1. Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО;
  2. Между каждым разноименным полюсом и соединенными между собой оставшимися полюсами при замкнутом состоянии выключателя или УЗО;
  3. Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой.

При работе с измерительными приборами в части замеров сопротивления изоляции УЗО и АВ, необходимо помнить о разнице параметров выходного напряжения и наибольшего значения измеряемого сопротивления у разных видов измерительных приборов: только в семействе мегаомметров Ф4100 насчитывается пять разных типов.

Все виды измерений сопротивления изоляции электрооборудования проводятся нашими специалистами в точном соответствии с требованиями ГОСТ Р, ПТЭЭП, ПУЭ , ОиНИЭ и других нормативных документов, оформляются протоколами со всеми необходимыми приложениями. Электроизмерительная лаборатория имеет все разрешительные документы для проведения видов работ.

Как часто проводятся измерения сопротивления изоляции проводов, оборудования, кабелей и заземляющих устройств? | ЭлектроАС

Дата: 29 января, 2010 | Рубрика: Вопросы и Ответы, Электроизмерения
Метки: Замеры, Периодичность электроизмерений, ПТЭЭП, ПУЭ, Электроизмерения, Электролаборатория

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Татьяна
Как часто проводятся измерения сопротивления изоляции проводов, оборудования, кабелей и заземляющих устройств?


Ответ:
Потребитель электроэнергии обязан проводить обследования, испытания и электроизмерения электроустановок в соответствии с нормами и правилами. Периодичность выполнения электроизмерений строго регламентируется в ПУЭ (правила устройства электроустановок) и ПТЭЭП (правила технической эксплуатации электроустановок потребителей).

На основании ПТЭЭП, замеры сопротивления изоляции, замеры сопротивления цепи «фаза-нуль» и замеры цепи между заземлёнными установками и элементами заземлённой установки проводятся с периодичностью, установленной системой ППР (планово-предупредительный ремонт), утвержденной техническим руководителем Потребителя.

Визуальный осмотр между защитным проводником и электрооборудованием производиться не реже 1 раза в 6 месяцев.

Замеры сопротивления изоляции проводов и кабелей проводятся не реже чем 1 раз в 3 года.

При отказе устройств защиты электроустановок и после переустановки электрооборудования, требуется выполнить электроизмерения цепи между заземлёнными установками и элементами заземлённой установки и электроизмерения сопротивления петли «фаза-нуль».

1. Электролаборатория проводит визуальный осмотр электропроводки и электрооборудования
2. Электролаборатория. Замер заземления. Электропроводка. Электрооборудование
3. Электролаборатория. Замер сопротивления изоляции. Электроизмерения. Электропроводка
4. Электролаборатория. Замер сопротивления цепи “фаза-нуль”. Электроизмерения
5. Электролаборатория – замеры и испытание выключателей автоматических управляемых дифференциальным током (УЗО)
6. Электролаборатория выполняет испытания (прогрузку) автоматических выключателей
7. Электролаборатория проводит электроизмерение “Замер сопротивления заземляющих устройств”

ПТЭЭП
2. 7.9
Визуальные осмотры видимой части заземляющего устройства должны производиться по графику, но не реже 1 раза в 6 месяцев ответственным за электрохозяйство Потребителя или работником им уполномоченным.
При осмотре оценивается состояние контактных соединений между защитным проводником и оборудованием, наличие антикоррозионного покрытия, отсутствие обрывов.
Результаты осмотров должны заноситься в паспорт заземляющего устройства.

2.7.13
Для определения технического состояния заземляющего устройства в соответствии с нормами испытаний электрооборудования (Приложение 3) должны производиться:
измерение сопротивления заземляющего устройства;
измерение напряжения прикосновения (в электроустановках, заземляющее устройство которых выполнено по нормам на напряжение прикосновения), проверка наличия цепи между заземляющим устройством и заземляемыми элементами, а также соединений естественных заземлителей с заземляющим устройством;
измерение токов короткого замыкания электроустановки, проверка состояния пробивных предохранителей;
измерение удельного сопротивления грунта в районе заземляющего устройства.
Для ВЛ измерения производятся ежегодно у опор, имеющих разъединители, защитные промежутки, разрядники, повторное заземление нулевого провода, а также выборочно у 2% железобетонных и металлических опор в населенной местности.
Измерения должны выполняться в период наибольшего высыхания грунта (для районов вечной мерзлоты — в период наибольшего промерзания грунта).
Результаты измерений оформляются протоколами.
На главных понизительных подстанциях и трансформаторных подстанциях, где отсоединение заземляющих проводников от оборудования невозможно по условиям обеспечения категорийности электроснабжения, техническое состояние заземляющего устройства должно оцениваться по результатам измерений и в соответствии с п.п.2.7.9-11.

2.7.14
Измерения параметров заземляющих устройств – сопротивление заземляющего устройства, напряжение прикосновение, проверка наличия цепи между заземлителями и заземляемыми элементами — производится также после реконструкции и ремонта заземляющих устройств, при обнаружении разрушения или перекрытия изоляторов ВЛ электрической дугой.
При необходимости должны приниматься меры по доведению параметров заземляющих устройств до нормативных.

2.12.17
Проверка состояния стационарного оборудования и электропроводки аварийного и рабочего освещения, испытание и измерение сопротивления изоляции проводов, кабелей и заземляющих устройств должны проводиться при вводе сети электрического освещения в эксплуатацию, а в дальнейшем по графику, утвержденному ответственным за электрохозяйство Потребителя, но не реже одного раза в три года. Результаты замеров оформляются актом (протоколом) в соответствии с нормами испытания электрооборудования (Приложение 3).

3.4.12
В электроустановках напряжением до 1000 В с глухозаземленной нейтралью (системы TN) при капитальном, текущем ремонтах и межремонтных испытаниях, но не реже 1 раза в 2 года, должно измеряться полное сопротивление петли фаза-нуль электроприемников, относящихся к данной электроустановке и присоединенных к каждой сборке, шкафу и т.д., и проверяться кратность тока КЗ, обеспечивающая надежность срабатывания защитных устройств.
Внеплановые измерения должны выполняться при отказе устройств защиты электроустановок.

3.6.2
Конкретные сроки испытаний и измерений параметров электрооборудования электроустановок при капитальном ремонте (далее — К), при текущем ремонте (далее — Т) и при межремонтных испытаниях и измерениях, т.е. при профилактических испытаниях, выполняемых для оценки состояния электрооборудования и не связанных с выводом электрооборудования в ремонт (далее — М), определяет технический руководитель Потребителя на основе Приложения 3 настоящих Правил с учетом рекомендаций заводских инструкций, состояния электроустановок и местных условий.
Указанная для отдельных видов электрооборудования периодичность испытаний в разделах 1-28 является рекомендуемой и может быть изменена решением технического руководителя Потребителя.

3.6.3
Для видов электрооборудования, не включенных в настоящие нормы, конкретные нормы и сроки испытаний и измерений параметров должен устанавливать технический руководитель Потребителя с учетом инструкций (рекомендаций) заводов-изготовителей.

3.6.4
Нормы испытаний электрооборудования иностранных фирм должны устанавливаться с учетом указаний фирмы-изготовителя.

Приложение 3
26
Заземляющие устройства
К, Т, М — производятся в сроки, устанавливаемые системой ППP

28
Электроустановки, аппараты, вторичные цепи, нормы испытаний которых не определены в разделах 2-27, и электропроводки напряжением до 1000 В К, Т, М — производятся в сроки, устанавливаемые системой ППP

28.4
Проверка срабатывания защиты при системе питания с заземленной нейтралью (TN-C, TNC-S, TN-S)
Проверяется непосредственным измерением тока однофазного короткого замыкания с помощью специальных приборов или измерением полного сопротивления петли фаза-нуль с последующим определением тока короткого замыкания. У электроустановок, присоединенных к одному щитку и находящихся в пределах одного помещения, допускается производить измерения только на одной, самой удаленной от точки питания установке. У светильников наружного освещения проверяется срабатывание защиты только на самых дальних светильниках каждой линии. Проверку срабатывания защиты групповых линий различных приемников допускается производить на штепсельных розетках с защитным контактом.

28.5
Проверка наличия цепи между заземленными установками и элементами заземленной установки:
Производится на установках, срабатывание защиты которых проверено.

Приложение 3.1
Таблица 37
— Электропроводки, в том числе осветительные сети:
Измерения сопротивления изоляции в особо опасных помещениях и наружных установках производятся 1 раз в год. В остальных случаях измерения производятся 1 раз в 3 года. При измерениях в силовых цепях должны быть приняты меры для предотвращения повреждения устройств, в особенности микроэлектронных и полупроводниковых приборов.
В осветительных сетях должны быть вывинчены лампы, штепсельные розетки и выключатели присоединены.

— Стационарные электроплиты:

Измерения сопротивления изоляции производится при нагретом состоянии плиты не реже 1 раза в год

Прочая и полезная информация

Прочая и полезная информация

Электротехнические измерения – Смоленское областное отделение ВДПО. Противопожарные услуги.

Виды испытаний и измерений электротехнической лаборатории Смоленского областного отделения ВДПО

  1. Проверка состояния элементов заземляющих устройств электроустановок.
  2. Проверка наличия цепи и замеры переходных сопротивлений между заземлителями и заземляющими проводниками, заземляемым оборудованием (элементами) и заземляющими проводниками.
  3. Измерение удельного сопротивления земли.
  4. Измерения сопротивления заземляющих устройств всех типов.
  5. Измерение полного сопротивления цепи «фаза-нуль».
  6. Проверка срабатывания защиты при системе питания с заземленной и изолированной нейтралью.
  7. Проверка и испытание установочных автоматических выключателей питающих линий.
  8. Проверка автоматических выключателей в электрических сетях напряжением до 1000 В на срабатывание по току.
  9. Проверка работоспособности и срабатывания УЗО.
  10. Проверка системы молниезащиты.

На основании чего проводится замер сопротивления изоляции?

Замер сопротивления изоляции проводится в соответствии с Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП), утвержденными Приказом Министерства энергетики Российской Федерации от 13.01.2003г. №6, на всех предприятиях должен регулярно проводиться замер сопротивления изоляции и замер сопротивления заземления с использованием специальных методов и оборудования.

Зачем нужно проводить замер сопротивления изоляции?

Проведение замеров сопротивления изоляции позволяет установить степень изношенности изоляции электрических проводов, от которой напрямую зависят потери электрического тока, безопасность электрической системы и возможность ее длительной безаварийной работы.

Зачем нужно проводить замер сопротивления заземления?

Замер сопротивления заземления проводятся с целью проверки его соответствия требованиям нормативных документов (Правил технической эксплуатации электроустановок потребителей (ПТЭЭП)) Замер сопротивления заземления чаще всего производится не отдельно, а в комплексе других испытаний, для оценки защитных свойств электрооборудования и электрической системы в целом.

Кем проводятся замеры сопротивления изоляции и замер сопротивления заземления?

Замеры сопротивления изоляции проводятся только специалистами электролабораторий, аккредитованных в установленном порядке, имеющими соответствующие допуски и разрешения для осуществления измерительных работ.

Что оформляется по результатам измерений?

 По результатам проведения испытаний (замеров сопротивления изоляции) выдается типовой технический отчет и протоколы испытаний, заверенные печатью организации, и принимается решение о пригодности изоляции и(или) ее замене.

Электротехническая лаборатория СОО ВДПО после проведения необходимых испытаний и измерений, предоставляет технические отчеты, состоящие из необходимого комплекта протоколов:

  • Протокол визуального осмотра. Визуальный осмотр проводится с целью выявления соответствия электрооборудования ПУЭ, ГОСТ, СП и СНиП и оценки качества проведенных монтажных работ.
  • Протокол наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Измерения проводятся с целью выявления соответствия защитного заземления (магистраль «РЕ»), предназначенного для защиты людей от поражения электрическим током при повреждении изоляции. Измерения производятся в объеме, предусмотренном ПУЭ.
  • Протокол проверки сопротивлений заземлителей и заземляющих устройств. Измерения проводятся с целью выявления соответствия сопротивления заземляющих устройств, требованиям ПУЭ, ПТЭЭП. Измерения производятся в объеме, предусмотренном ПУЭ, ПТЭЭП.
  • Протокол измерения сопротивления изоляции проводов, кабелей, аппаратов и обмоток электрических машин. Измерение сопротивления изоляции электросети производится мегаомметром на напряжении до 2,5 кВ. При производстве измерений отключаются все электроприемники. Измерения проводятся между фазами, между фазами и нулем и магистралью заземления «РЕ». Согласно ПУЭ сопротивление изоляции в силовых и осветительных электропроводках должно быть не менее 0,5 МОм.
  • Протокол проверки параметров срабатывания устройств защитного отключения (УЗО). В соответствии с требованиями ГОСТ Р 50030.2-99, ГОСТ Р 50345-99, ГОСТ Р 51326-99, ГОСТ Р 51327-99, нормируемые и предпочтительные параметры устройств защитного отключения.
  • Протокол проверки цепи «фазный — нулевой провод». Измерение токов короткого замыкания и полного сопротивления петли «фаза-нуль» производится с целью проверки обеспечения селективного отключения поврежденного участка электросети при коротком замыкании. Измерения производятся в объеме, предусмотренном ПУЭ, МЭК 364-6-61.
  • Протокол проверки автоматических выключателей напряжением до 1000 В. (прогрузка автоматов)

Измерения проводятся с целью выявления соответствия устройств требованиям ПУЭ, ПТЭЭП, а так же выявления заводского брака, возможного при изготовлении. Измерения производятся в объеме, предусмотренном ПУЭ, МЭК 364-6-61.

Технический отчет также содержит список документации, пояснительную записку, копию свидетельства о регистрации электротехнической лаборатории, копии свидетельств о поверке используемых приборов, результаты испытаний, ведомость дефектов, заключение и перечень применяемого испытательного оборудования и средств измерения.

Наша электротехническая лаборатория готова оперативно выехать на любой объект и провести все необходимые проверки с использованием самого современного и точного электроизмерительного оборудования.

Замер сопротивления контура заземления, сопротивления изоляции – «Гармония». Стоимость 1000 руб.


Безопасная и надежная эксплуатация электрооборудования зависит от многих параметров. Ключевое значение здесь играют такие характеристики, как сопротивление заземляющего контура и изоляции проводов. Чтобы предотвратить несчастные случаи и аварийные ситуации на производстве, необходимо обеспечить периодический контроль этих характеристик.

АНО ДПО УСЦ «Гармония» осуществляет измерение сопротивления изоляции проводов, кабелей и контура заземления силами собственной аккредитованной электротехнической лаборатории, укомплектованной квалифицированными специалистами и оснащенной передовым измерительным оборудованием.

Измерение сопротивления заземления

Заземляющий контур выполняет функцию защиты персонала от поражения электрическим током в случае появления напряжения на нетоковедущих частях электрооборудования, например, на корпусе. В случае прикосновения человека к находящимся под напряжением нетоковедущим частям оборудования ток уходит в землю не через его тело, а через контур заземления. Это достигается за счет того, что контур обладает значительно меньшим электрическим сопротивлением. Таким образом, ключевым показателем является значение сопротивления. При его увеличении заземляющий контур перестает эффективно выполнять свои функции, что может приводить к поражению людей электротоком. Поэтому Правила технической эксплуатации электроустановок потребителей (ПТЭЭП) предписывают регулярно проводить замеры заземления.

В соответствии с требованиями ПТЭЭП, замеры сопротивления заземления выполняются в засушливую погоду или в период сильного промерзания грунта. Это связано с тем, что в таких условиях сопротивление грунта имеет максимальное значение, что позволяет обеспечить оптимальную точность измерений. Сопротивление заземляющего устройства должно измеряться не реже чем один раз в 6 лет или при наличии любых подозрений в его работоспособности. Максимальные значения сопротивлений приводятся в ПТЭЭП. Переходное сопротивление металлосвязи (контакты соединения заземляемого оборудования с землей) должно измеряться ежегодно. Максимальное значение этого сопротивления не должно превышать 0,05 Ом.

Измерение сопротивление изоляции проводов и кабелей.

Важным видом услуг электролаборатории является измерение сопротивления изоляции. Данный вид работ предусматривает контроль степени изношенности изоляции электропроводки и дает возможность предотвратить короткое замыкание, которое может приводить к возникновению пожара и выходу из строя электрооборудования.

В соответствии с требованиями ПТЭЭП руководитель предприятия обязан обеспечить проведение измерений сопротивления изоляции проводов не реже чем один раз в 3 года. Выполнять замеры должны специальные сертифицированные организации, которые имеют в своем распоряжении необходимое лабораторное оборудование и квалифицированных специалистов.

Наши услуги

Учебно-сертификационный центр «Гармония» располагает собственной аккредитованной электротехнической лабораторией. Благодаря этому мы сможем оперативно выполнить замер сопротивления контура заземления или измерить сопротивление изоляции проводов и кабелей. Измерительные работы выполняются квалифицированными специалистами с применением современного оборудования. Стоимость выполнения работ приятно удивит наших клиентов!

По результатам измерений заказчику представляется типовой технический отчет, а также протоколы испытаний. На основании измерений выдаются рекомендации по устранению нарушений заземляющего контура, а также относительно дальнейшего использования электропроводки или необходимости ее замены.

Полезно знать:

Инструктажи по охране труда

Охрана труда в офисе и на предприятии в значительной степени зависит от того, насколько высоким является уровень знан >>>

Правила по охране труда

Правила по охране труда представляют собой комплекс нормативных актов, требования которых должны обязательно исполнят >>>

Замеры сопротивления изоляции кранов и заземления крановых путей

Замер сопротивления изоляции кранов и заземления производится с целью проверки безопасности подъемных сооружений (ПС). Периодичность проверки регламентируется требованиями СанЭпидемСтанции, Пожарной инспекции и Госэнергонадзора и зависит от типа оборудования (нормативных требований к нему) и условий эксплуатации. В то же время, существуют общие требования к электрофизическим измерениям мостовых кранов. Замеры обязательно производятся при сдаче-приемке оборудования, а также при выполнении планового и внеочередного технического обслуживания ПС.


Замеры сопротивления изоляции

Замер сопротивления изоляции кранов производится специальным прибором – мегаомметром. Рекомендуемые условия проведения испытаний: влажность – не более 80%, температура воздуха – от 15 до 35 градусов. Допускаются отклонения в указанных требованиях при необходимости осуществления экстренных измерений (при поломке оборудования). Измерение сопротивления проводится для определения основных показателей работы изоляции:
  • Сопротивление постоянному току;
  • Коэффициент абсорбции (уровень влажности) и коэффициент поляризации (возможность перемещения заряженных частиц).
Замер заземления

Замер заземления крановых путей производится с помощью профессиональных приборов, типа MRU-101. Оптимальные параметры – диапазон от 9,99 Ом до 0,1 кОм, погрешность менее 2%. Рекомендуемые условия проведения испытаний – использование грунта с максимальным удельным сопротивлением. Для получения достоверных результатов показатель замеров умножают на корректирующие коэффициенты, которые рассчитываются исходя из следующих факторов:

  • Текущее состояние грунта и величина его удельного сопротивления;
  • Климатические особенности региона;
  • Конфигурация и тип устройства заземления.

Замер заземления крановых путей осуществляется путем создания искусственной цепи для тока через проверяемый контур. Для этого специалисты устраивают дополнительный контур заземления недалеко от испытуемого устройства. Оба контура подключают к одному источнику напряжения. При прохождении тока через проверяемое устройство, в нем наблюдается падение напряжения, что фиксируется с помощью зонда.

Кран-эксперт использует следующий алгоритм заказа услуги и выполнения работ:

  1. Оформление заявки по телефону, через электронную почту или через форму на сайте.
  2. Расчет стоимости испытаний согласно данным Клиента.
  3. Выезд специалистов по указанному адресу и проведение необходимых замеров.
  4. Составление документации по итогу проведенных испытаний (технический отчет, заключение).
  5. Оплата услуги.
Кран-эксперт предлагает проведение испытаний любой степени сложности на всех видах подъемных сооружений. Наличие профессионального оборудования и квалифицированных специалистов гарантирует высокую скорость работ и достоверность всех измерений.

Измерение сопротивления изоляции и заземления — узнайте, как измерить сопротивление заземления

Безопасность превыше всего — с этим утверждением согласится любой монтажник, специалист по техобслуживанию или любитель «сделай сам». При проектировании электроустановки или оборудования сетевого напряжения следует иметь в виду два термина – сопротивление земли и сопротивление изоляции .Если мы хотим, чтобы электрические установки или оборудование были безопасными для пользователей, мы должны соблюдать определенные правила, связанные с вышеупомянутыми вопросами.

Сопротивление заземления – правильное заземление повышает безопасность

Заземление в электрических сетях является одним из основных элементов безопасной передачи и использования электроэнергии. Кроме того, это также влияет на эффективность защиты от поражения электрическим током, перенапряжения и молнии. Без эффективной системы заземления мы можем столкнуться с риском поражения электрическим током, не говоря уже о возможном повреждении оборудования.Если у тока короткого замыкания нет подходящего пути, по которому он мог бы уйти, он найдет другой путь, ведущий через подключенные устройства или, в крайнем случае, человека.

Измерения сопротивления заземления проводятся для проверки технического состояния установки. Требуются специальные инструменты и приспособления.

Типы заземления

Система заземления представляет собой соединение между электрической установкой или устройством и землей, также известное как заземление .По своей задаче различают три типа заземления: защитное заземление, рабочее заземление и заземление для молниезащиты. Причем заземлители могут быть как искусственными, так и естественными. К естественным заземляющим электродам относятся: водопроводные трубы, стальные арматурные элементы или другие строительные элементы. Электроды искусственные заземлители включают в себя металлические элементы: тросы, стержни, провода, которые будут помещены в землю. Следует помнить, что металлические элементы, соприкасающиеся с основанием, должны быть покрыты специальным токопроводящим антикоррозийным покрытием.Заземлители могут располагаться в земле двумя способами – вертикально или горизонтально, что также является одним из параметров, определяющих данный тип сооружения. Заземляющие электроды могут быть в виде одного металлического элемента, и в этом случае мы называем это концентрированным заземлением, или нескольких элементов, расположенных в соответствующей конфигурации (заземляющее кольцо, решетчатый или радиальный тип).

Какие факторы влияют на заземляющие устройства?

Сопротивление грунта зависит в основном от одного параметра — удельного сопротивления грунта.Очевидно, что песчаные почвы (например, лесные массивы) потребуют гораздо больше работы, чем влажные почвы. Поэтому при проектировании заземлителей рекомендуется проводить замеры удельного сопротивления грунта заранее.

Надлежащее заземление должно характеризоваться:

  • минимально возможное сопротивление,
  • минимально возможное изменение сопротивления во времени,
  • максимальная коррозионная стойкость заземлителей.

Существует много факторов, влияющих на качество заземления, но наиболее важными из них являются:

Блуждающие токи (с частотой сети и ее гармониками)

Блуждающие токи являются основным фактором, вызывающим ошибки измерения.При блуждающих токах целесообразно использовать ток (и гармоники тока) с частотой, максимально близкой к параметрам сети, но не одинаковой. На практике выполнить это условие очень сложно, поэтому стоит вооружиться счетчиком, позволяющим исключить погрешности, возникающие из-за блуждающих токов.

Сопротивление вспомогательного электрода

Электроды измерителя, а также блуждающие токи могут повлиять на результаты измерения. Чем выше их сопротивление, тем выше будет результат измерения.На практике лица, производящие измерение, должны знать значение сопротивления электродов и компенсировать его, забивая электроды глубже или смачивая землю. Стоит отметить, что счетчики хорошего качества автоматически учитывают сопротивление электродов.

Тип почвы и влажность

Как уже было сказано выше, на результат измерения довольно сильно влияет тип почвы. Водно-болотные угодья будут характеризоваться гораздо меньшей сопротивляемостью, чем, например, лесные угодья.Также измерения не следует проводить после дождя, так как вода, впитавшаяся в землю, приведет к ложным результатам измерений.

Проверить диапазон измерителей сопротивления заземления

Методы измерения сопротивления заземления

Существует несколько методов измерения сопротивления заземления , в том числе:

  • Технический метод,
  • Технический метод с использованием зажимов для измерения нескольких заземляющих электродов,
  • Метод двойных клещей для измерений без вспомогательных электродов,
  • Ударный метод.

Кроме того, существует несколько методов измерения:

  • 2-точечный метод (2P): измерение непрерывности защитных соединений и эквипотенциальных соединений,
  • 3-точечный метод (3P) — сопротивление измеряется техническим методом,
  • 4-точечный метод – исключает влияние провода, соединяющего счетчик с заземлителем, на результат измерения,
  • 3-точечный метод с клещами — позволяет измерять несколько сопротивлений заземления без отключения контрольного соединения,
  • Метод двойных клещей — позволяет измерять сопротивление заземления без дополнительных электродов.

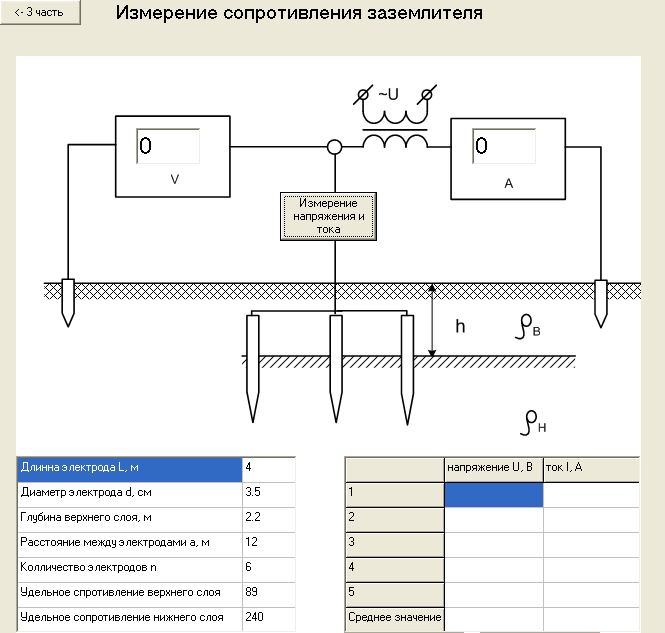

3-точечный метод, также известный как метод падения потенциала, является наиболее распространенным методом измерения сопротивления заземления . Он включает в себя размещение датчика тока на определенном расстоянии от заземляющего электрода, а датчики напряжения — на полпути. Важно, чтобы заземляющий электрод и зонды располагались на одной линии. Во время измерения измеряется падение напряжения на заземляющем электроде и ток, протекающий через него. Сопротивление рассчитывается по закону Ома.Для заземляющих стержней напряжение быстро уменьшается по мере увеличения расстояния между заземляющим электродом и зондами.

Сопротивление изоляции

Вторым параметром, который необходимо учитывать для безопасного использования электрооборудования и установок, является сопротивление изоляции . Если изоляция кабеля, где бы она ни находилась, повреждена, это может привести к короткому замыканию и повреждению прибора, а в худших случаях, если пользователь коснется оголенного кабеля, это может привести к поражению электрическим током.

Периодические испытания и проверка состояния изоляции необходимы, если вы хотите безопасно использовать электрические установки и оборудование. Это важно как для бытовых, так и для промышленных установок, так как каждая из них подвержена механическим повреждениям и старению, что может привести к нарушению изоляции.

На что обратить внимание при измерении сопротивления изоляции?

При измерении сопротивления изоляции нам необходимо обратить внимание на несколько факторов, которые могут помешать измерению.

Влажность входит в число факторов, влияющих на измерение сопротивления изоляции. Изоляция может поглощать влагу от влажности в разной степени, в зависимости от ее типа. Рекомендуется проводить измерения при относительной влажности от 40% до 70%.

Температура — это второй фактор, влияющий на измерение сопротивления изоляции . Сопротивление изоляции уменьшается с повышением температуры, но эти изменения зависят от типа изолятора.Измерения следует проводить при температуре от 10°C до 25°C.

Испытательное напряжение и время измерения – На измерение сопротивления изоляции также влияет напряжение и время измерения. Поскольку ток утечки не пропорционален напряжению во всем диапазоне , сопротивление изоляции сначала уменьшается быстро, затем медленнее, пока не стабилизируется. Однако после превышения определенного предельного напряжения, характерного для конкретного изолятора, происходит пробой, и значение сопротивления изоляции очень быстро падает.Стоит знать, что измерения должны производиться при напряжении выше номинального, согласно требованиям PN HD 60364-6:2016-07

.

Что такое измерение сопротивления изоляции?

К сожалению, простого омметра или мультиметра недостаточно для измерения сопротивления изоляции. Необходимо использовать специализированный счетчик. Испытание сопротивления изоляции можно проводить двумя способами — точечно и в зависимости от времени.

Проверка диапазона измерителей сопротивления изоляции

Точечное измерение — предполагает выполнение нескольких измерений в разных частях изоляции.После проведения измерений все результаты следует скорректировать в зависимости от температуры. Многие современные счетчики позволяют делать это автоматически.

Измерение как функция времени — Этот тип теста намного точнее, так как он не зависит от температуры. Измерение занимает гораздо больше времени и выполняется несколько раз, а по полученным результатам определяется сопротивление изоляции.

Технические измерения — измерения также могут быть выполнены мегаомметром, т.е.е., счетчиком, вырабатывающим собственное испытательное напряжение, или миллиамперметром, (использующим сетевое напряжение). Такие измерения не рекомендуются, но если мы хотим их выполнить, помните, что используемое оборудование должно соответствовать европейскому стандарту PN-EN 61557-10:2013-11.

Подводя итог, следует периодически проводить измерение сопротивления заземления и измерение сопротивления изоляции , если вы хотите использовать безопасное электрическое оборудование. Такие измерения требуют специального оборудования и должны выполняться лицами, обладающими соответствующими знаниями и квалификацией.

Ответы на часто задаваемые вопросы

Набор для проверки сопротивления заземления с проводами и аксессуарами. Фото: АЭМС

В системах распределения электроэнергии провод защитного заземления является важной частью системы защитного заземления. В целях измерения Земля служит эталоном постоянного потенциала, относительно которого можно измерять другие потенциалы.

Знание того, как правильно протестировать электрическую систему заземления, необходимо для того, чтобы убедиться, что она обладает надлежащей пропускной способностью по току, чтобы служить адекватным эталонным уровнем нулевого напряжения.

В этой статье мы рассмотрим часто задаваемые техниками-испытателями и стажерами вопросы, касающиеся методов испытаний сопротивления заземления.


1. В чем разница между двухточечным, трехточечным и четырехточечным испытанием сопротивления заземления?

Наземные испытания названы в честь количества точек, которые соприкасаются с почвой. Обычно используемые термины относятся к мертвой земле, падению потенциала и испытаниям по методу Веннера.

  1. Мертвое заземление (двухточечное): В методе мертвого заземления контакт осуществляется только в двух точках: испытуемый заземляющий электрод и удобное эталонное заземление, например система водопроводных труб или металлический столб забора.
  2. Падение потенциала (трехточечный): В методе падения потенциала контакт осуществляется на тестируемом заземляющем электроде, в то время как датчики тока и потенциала контактируют с почвой на заданном расстоянии в процедуре тестирования.
  3. Метод Веннера (четырехточечный): В методе Веннера не используется заземляющий электрод, а вместо этого можно измерить независимые электрические свойства почвы с помощью четырехзондовой установки и общепризнанной стандартной процедуры.Этот тест также известен как сопротивление грунта.

Связанный: 4 Важные методы проверки сопротивления заземления


2. Как часто следует проверять наземные системы?

Погодные условия и времена года оказывают наибольшее влияние на наземные системы. Большинство стандартов рекомендуют тестирование с нечетными интервалами в 5, 7 или 9 месяцев. Использование нечетных интервалов гарантирует, что будут выявлены худшие сезоны.


3. Какое значение сопротивления заземления считается приемлемым?

Целью испытаний на сопротивление заземления является достижение минимально возможного значения сопротивления заземления.Наиболее широко используемая спецификация заземления содержится в Национальном электрическом кодексе, в котором указывается, что жилые заземления имеют сопротивление 25 Ом или меньше.

В некоторых спецификациях может потребоваться более низкое сопротивление, например, указанное инженером, клиентом или производителем оборудования. NFPA и IEEE рекомендуют значение сопротивления заземления не более 5 Ом. Для компьютеров, электростанций и оборудования управления технологическим процессом может потребоваться всего 1 или 2 Ом.


4. Как дождь влияет на испытание сопротивления грунта?

Повышенная влажность от дождя растворяет соли в почве и способствует дополнительной проводимости, что приводит к снижению сопротивления.Если перед испытанием прошел сильный дождь, и электрод едва соответствует техническим характеристикам, есть вероятность, что он не пройдет, когда почва высохнет.


5. Насколько глубоко следует вводить измерительные щупы?

Существует распространенное заблуждение, что более глубокое погружение испытательных щупов улучшит показания сопротивления заземления. Тестовые зонды должны иметь минимальный контакт с почвой, который можно получить, наблюдая за дисплеем тестового набора.

При использовании комплектов сопротивления заземления с высоким допуском сопротивления может даже не потребоваться проникновение в поверхность, чтобы соответствовать пороговому допуску.Часто бывает достаточно просто положить датчики горизонтально и смочить участок водой.


6. Влияет ли поливание наземного испытательного зонда для улучшения контакта на результат моего испытания?

Полив щупа для измерения сопротивления заземления — это специализированное средство улучшения контакта, аналогичное шлифовке электрода перед его подключением к цепи. Этот метод не должен влиять на ваши окончательные показания, если электроды имеют достаточное расстояние при поливе.


7.Можно ли провести испытание на сопротивление грунту бетона или щебня?

Поскольку бетон довольно хорошо проводит ток, скорее всего, вам нужно будет только положить щупы на поверхность и намочить участок, чтобы установить контакт. С другой стороны, из-за содержания смолы щебеночный щебень обладает меньшей проводимостью, чем бетон, но, возможно, удастся добиться достаточного контакта.

Если у вас возникли проблемы с получением показаний сопротивления заземления с помощью щупов, входящих в комплект поставки, попробуйте использовать заземляющий контактный коврик, изготовленный из гибкой металлизированной проводящей прокладки, например из листового металла.


8. Что делать, если не хватает места для разрядки тестовых проводов?

Если недостаточно места для растяжки проводов из-за возможного падения тестирования, вам придется попробовать другой метод, ссылаясь на процедуры тестирования, описанные в стандарте IEEE № 81. Наиболее часто используемой процедурой, используемой в этой ситуации, будет процедура Star -Дельта-метод.

Метод звезда-треугольник является адаптацией двухточечного метода. Испытательные щупы располагаются довольно тесным треугольником вокруг тестируемого грунта, и выполняется серия измерений между двумя различными точками (например, щуп к земле и щуп к щупу).Затем значения проходят через серию специально разработанных уравнений, чтобы получить показания сопротивления заземления.


9. Можно ли тестировать заземляющие стержни в песчаной или каменистой почве?

Можно испытывать заземляющие стержни, вбитые в песчаный или каменистый грунт, хотя это сложнее, поскольку влага, способствующая электропроводности, быстро испаряется. Каменистые грунты особенно имеют плохую общую консистенцию и уменьшенную площадь контакта электродов с поверхностью из-за больших промежутков между каждым элементом.Во многих случаях для хорошего контакта с почвой могут потребоваться более длинные и прочные зонды.


10. Можно ли использовать тестер изоляции (мегомметр) или мультиметр для измерения сопротивления заземления?

Нет. Приборы для проверки изоляции предназначены для измерения высоких уровней сопротивления и способны выдавать высокое напряжение. Тестеры заземления предназначены для измерения низкого сопротивления и ограничены низким напряжением для безопасности оператора.

Связанный: Испытательное оборудование 101: Основы электрических испытаний

С помощью мультиметра можно измерить сопротивление почвы между заземляющим электродом и произвольной контрольной точкой (напр.система водопровода), но в реальной ситуации токи замыкания на землю могут столкнуться с более высоким сопротивлением.

Измерения, выполненные с помощью мультиметра постоянного тока или тестера изоляции, могут быть искажены электрическими помехами в почве. Наборы для проверки сопротивления заземления специально разработаны для работы в неподходящих условиях испытаний.


Каталожные номера

Комментарии

Войдите или зарегистрируйтесь, чтобы оставить комментарий.

На какие показания следует обращать внимание при проведении наземных испытаний?

При проверке сопротивления системы заземления (стержня, сетки и т. д.) целью является низкое сопротивление. Ожидается, что заземляющий электрод сможет отводить большие токи короткого замыкания на землю, безопасно отводя их вокруг электрической системы, оборудования и людей. Поэтому требование достаточно простое: чем ниже, тем лучше.

Национальный электротехнический кодекс®

Однако единственным преобладающим стандартом является стандарт National Electrical Code® (NEC®), который составляет 25 Ом.Этот код определяет «эффективно заземленный» как преднамеренно подключенный к земле через заземляющее соединение или соединения с достаточно низким импедансом и с достаточной допустимой нагрузкой по току, чтобы предотвратить нарастание напряжения, которое может привести к неоправданной опасности для подключенного оборудования или людей.

Это довольно щадящий стандарт, основанный как на практичности, так и на производительности. Нельзя ожидать, что жилой дом будет построен на вершине сетки в четверть акра, как подстанция. Если один стержень не соответствует 25 Ом, Кодекс требует, чтобы второй стержень был запараллелен.Два вместе даже не требуются для соответствия 25 Ом; что-то лучше, чем ничего, и благодаря этому объект имеет базовую защиту от огня и поражения электрическим током.

Различные тестеры

Существует множество различных типов тестеров заземления, из которых можно выбирать в зависимости от области применения или других факторов. Модель с четырьмя клеммами необходима для проверки электропроводности самой почвы, тогда как модель с тремя клеммами используется для испытаний при установке или техническом обслуживании.Может быть полезно иметь дополнительные цифры на дисплее для повышения точности и разрешения для обоих типов измерений. Четвертая клемма может пригодиться, если необходимо устранить небольшое сопротивление выводов, чтобы выполнить измерения особенно низкого сопротивления.

Код не о производительности

Коммерческие объекты также должны быть заземлены для уменьшения шума и блуждающих токов, которые, хотя и не опасны с точки зрения пожара и поражения электрическим током, могут нанести ущерб работе чувствительного высокотехнологичного оборудования.Исходя из этого критерия, основное эмпирическое правило для коммерческого и промышленного заземления составляет 5 Ом. Даже 10 Ом могут быть допустимыми, если требования к производительности не считаются слишком высокими. Но в правильном направлении даже 5 Ом может быть немного больше для оптимальной работы в самых чувствительных ситуациях.

Таким образом, заземление компьютерных залов, центральных телефонных станций, коммунальных подстанций и т.п. часто должно иметь сопротивление 2 Ом или даже менее 1 Ом. Некоторые отрасли установили свои собственные стандарты, в то время как отдельные компании могли поступать так же.Однако высшим авторитетом является инженер-электрик, нарисовавший планы.

Если у вас остались какие-либо вопросы, мы будем рады обсудить их или просмотреть нашу техническую библиотеку для получения дополнительной информации.

Тестер сопротивления изоляции

Обнаруживает до 4000 МОм при 500 В постоянного тока

ОБЗОР

Теперь вы можете выполнять безопасные, быстрые и эффективные измерения сопротивления изоляции до 4000 МОм при 500 В постоянного тока с помощью

.

Модель ROD-L Electronics M300RT.Тестер сопротивления изоляции модели M300RT выполняет как изоляцию

Проверка сопротивления

и непрерывности заземления в соответствии со стандартами испытаний UL, VDE, BSI, IEC и MIL STD 202.

Эти стандарты помогают ограничить вашу подверженность претензиям по качеству продукции и риск производства небезопасных с точки зрения электричества продуктов.

Этот тестер также разряжает тестируемое устройство (ИУ) в течение 2 мс, чтобы дополнительно гарантировать отсутствие серьезного повреждения

придет к оператору или тестируемому устройству при наличии высокого напряжения.Кроме того, этот тестер поставляется с

специальная высоковольтная розетка на передней панели (номинальное напряжение 8 кВ), которую можно использовать для подключения тестируемых устройств к

тестер без контакта с кабельными зажимами высокого напряжения. Также можно использовать зажимные провода и измерительный щуп ROD-L MP21.

ПРИМЕНЕНИЕ

• Выполнение безопасных, быстрых и эффективных испытаний сопротивления изоляции до 4000 МОм при 500 В постоянного тока

• Удовлетворение требований к обеспечению качества, тестированию или производству

• Соответствие стандартам электробезопасности

• Уменьшить подверженность претензиям по качеству продукции

• Обеспечьте электрическую безопасность продукта во время скачков напряжения в сети

• Тестирование электрических изделий всех видов, включая электроприборы, двигатели, трансформаторы и печатные платы

ХАРАКТЕРИСТИКИ

• Совместимость с тестерами ROD-L hipot и заземления

• Испытания на соответствие стандартам UL, VDE, IEC и MIL STD 202

• Выполняет отключение по высокому напряжению и разрядку тестируемого устройства в течение 2 миллисекунд после окончания теста

• Выполняет быструю разрядку тестируемого устройства (DUT) после выключения

• Включает полностью автоматический цикл испытаний

• Сигналы, когда тестер готов, заземление шасси в норме, тест выполняется и тест пройден или не пройден

• Включает предустановки на задней панели для скорости изменения напряжения, времени тестирования и точки срабатывания сопротивления изоляции.

• Включает выбираемые переключателем комбинации скорости линейного изменения и времени тестирования

• Включает обнаружение дуги

• Может быть соединен с тестером заземления M25 или любым тестером Hipot ROD-L для облегчения последовательного тестирования

• Проверяет наличие 0.5 Ом или меньше (при подаче 1,5 В переменного тока) во время мониторинга заземления шасси

• Отключает высокое напряжение со звуковой и визуальной сигнализацией отказа при потере приемлемой непрерывности защитного заземления

• Запрещает высокое напряжение, если заземление шасси безопасности не защищено

• Включает розетку на передней панели для тестируемого устройства, которая предотвращает воздействие высокого напряжения на оператора во время тестирования

• Включает визуальную и звуковую сигнализацию для обнаружения дуги, низкого сопротивления изоляции и замыкания на землю

ХАРАКТЕРИСТИКИ

_____________________________________________________________________________________________

ФИЗИЧЕСКИЙ

          Размеры: 16.75″ x 5,25″ x 13,25″ (43 см x 13 см x 34 см)

          Вес нетто: 24 фунта (11 кг)

     Вес брутто: 29 фунтов (13 кг)

               Цвет: мятно-серый/оливково-серый

_____________________________________________________________________________________________

ЭЛЕКТРООБОРУДОВАНИЕ

     Определение сопротивления изоляции: до 4000 МОм

              Максимальное выходное напряжение: от 50 до 500 В пост. тока, регулируется пользователем

            Скорость изменения выходного напряжения: от 50 В/сек до 5000 В/сек, регулируется пользователем

                           Время тестирования: от 1 до 180 секунд, настраивается пользователем

                       Обнаружение дуги: Да

           Время отключения по окончании теста: 2 миллисекунды

                  Входное напряжение сети: 115/230 В переменного тока, 44–66 Гц

   Максимальная требуемая входная мощность сети: 300 Вт

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

01.Пульт дистанционного управления (цифровой)

05. Автоматическая операция

06. Крышка блокировки реальной панели

10. Звуковой тестовый сигнал

15. Комплект для монтажа в стойку

18. Датчик сопротивления (с заглушенной розеткой на передней панели)

19. Пульт дистанционного управления (аналоговый и цифровой)

20. Чувство сопротивления

23. Цифровые панельные измерители

24. Заглушка передней панели (старт)

27. Настройка точки срабатывания «Нет нагрузки»

29. Два напряжения, выбираемых переключателем (250 В/500 В в обычном режиме)

Как измерить сопротивление изоляции электродвигателя ~ Изучение электротехники

Пользовательский поиск

Чтобы продлить срок службы электрических систем и двигателей, необходимо регулярно проверять сопротивление изоляции.На протяжении многих лет, после многих циклов работы, электродвигатели подвергаются воздействию факторов окружающей среды, таких как грязь, жир, температура, стресс и вибрация. Эти условия могут привести к нарушению изоляции, что приведет к остановке производства или даже к пожару.

Эффективная система сопротивления изоляции двигателя имеет высокое сопротивление, обычно (как минимум) превышающее несколько мегаом (МОм). Плохая система изоляции имеет более низкое сопротивление изоляции. Оптимальное сопротивление изоляции для электродвигателя часто определяется спецификациями производителя, критичностью применения, в котором используется двигатель, и окружающей средой, в которой он находится.

Практически невозможно определить правила
для фактического минимального значения сопротивления изоляции электродвигателя, поскольку сопротивление варьируется в зависимости от метода конструкции, состояния используемого изоляционного материала, номинального напряжения, размера и типа. Общее эмпирическое правило составляет 10 МОм или более. Система изоляции электродвигателя считается исправной, если:

Измеренное сопротивление изоляции больше или равно 10 МОм

Типовой уровень сопротивления изоляции для электродвигателей
Не существует правил для определения минимального значения сопротивления изоляции для двигателя.Большинство имеющихся данных являются эмпирическими. Перечисленные ниже двигатели принадлежат Grundfos, ведущему производителю электродвигателей:

.

Уровень сопротивления изоляции

Уровень изоляции

2 МОм или менее

Плохой
2 — 5 МОм
Критический
5 — 10 МОм
Аномальный

10 — 50 МОм

Хорошо
50–100 МОм
Очень хорошо
100 МОм или больше
Отлично

Как измерить сопротивление изоляции двигателя
Измерение сопротивления изоляции осуществляется с помощью мегаомметра – омметра с большим диапазоном сопротивления.Для измерения сопротивления изоляции между обмотками и землей двигателя подается постоянное напряжение 500 В или 1000 В, как показано ниже:

Во время измерения и сразу после него не прикасайтесь к клеммам двигателя, так как некоторые из них находятся под опасным напряжением, которое может привести к летальному исходу.
Минимальное сопротивление изоляции двигателя относительно земли при напряжении 500 В можно измерить при температуре обмотки от -15°C до 20°C. Максимальное сопротивление изоляции можно измерить при напряжении 500 В при температуре рабочих обмоток 80-120°C в зависимости от типа и КПД двигателя

Как рассчитать минимальное сопротивление изоляции двигателей
Минимальное сопротивление изоляции любого двигателя, Rmin, может быть рассчитывается путем умножения номинального напряжения VR на постоянный коэффициент 0.5 МОм/кВ:


Регулярные проверки сопротивления изоляции двигателя Ключом к продлению срока службы любого электрического устройства являются периодические проверки и техническое обслуживание. Сопротивление изоляции хранящихся и работающих двигателей следует регулярно проверять:
(a) Если сопротивление изоляции нового, очищенного или отремонтированного двигателя, хранившегося в течение некоторого времени, меньше 10 МОм, причиной может быть повреждение обмоток. влажно и требует просушки.
(b) Для работающего двигателя минимальное сопротивление изоляции может упасть до критического уровня.Если измеренное значение сопротивления изоляции больше расчетного значения минимального сопротивления изоляции, двигатель может продолжать работать. Однако, если оно упадет ниже этого предела, двигатель должен быть немедленно остановлен, чтобы предотвратить причинение вреда персоналу из-за высокого напряжения утечки

Обзор измерителей сопротивления заземления — Amperis

  1. Главная
  2. Ресурсы
  3. Статьи
  4. Обзор измерителей сопротивления заземления

Также известные как измерители сопротивления заземления, эти устройства используются для измерения и проверки заземления для обеспечения безопасности рабочих. выполнение операций на этом конкретном участке.Упрощая понятие, возьмем пример недавно построенного дома. Поскольку нам необходимо электрически оборудовать дом выключателями, счетчиками и переключателями, должно быть хорошее соотношение между землей и электродами или электрическими точками, подключенными к ней. Отныне, чтобы обеспечить достаточную электрическую непрерывность между токопроводящим оборудованием и землей, становится необходимым испытание сопротивления заземления. Чтобы понять работу этого метра, необходимо рассмотреть значение важных терминов, связанных с предметом.

Сопротивление заземления

Сопротивление заземления – это сопротивление между безграничной землей и заземляющим электродом, которое зависит главным образом от трех факторов:

1. Сопротивление электрода, встроенного внутрь,
2. Контактное сопротивление между поверхностью электрода и грунт,
3. Удельное сопротивление грунта, занимающего площадь между электродом и землей
Обычно проверяется только удельное сопротивление грунта, поскольку первые два фактора относительно менее важны, чем третий.

Поскольку удельное сопротивление грунта относительно важно, оно зависит в основном от таких факторов, как:

  • Распределение зерен в грунте
  • Температура грунта
  • Химический состав
  • Электропроводность вследствие электролиза

Здесь важно отметить, что Удельное сопротивление грунта можно значительно улучшить, если заполнить окружение электрода растворимой поваренной солью (nacl), которая чаще всего используется для этой цели. Кроме того, когда дело доходит до установки системы заземления, влажные типы почвы, такие как влажная суглинистая почва или глинистая почва, предпочтительнее, чем сухие почвы, такие как почва с меловым гравием, содержанием известняка или сухим песком.Каменистых грунтов рекомендуется избегать.



Измеритель сопротивления заземления/измерители сопротивления заземления

Измерители/измерители сопротивления заземления представляют собой устройства, используемые для проверки сопротивления заземления току и для проверки систем электрического заземления. Он обеспечивает оптимальную электрическую непрерывность между проводящими объектами и землей. Оборудование заземляется глубоко внутри, чтобы обеспечить улучшенное удельное сопротивление почвы, а затем постоянно подключается к земле через заземляющее соединение с действительно более низким импедансом и приемлемой токопроводящей способностью, чтобы избежать фатального нарастания напряжения, которое может проявиться при замыкании на землю. ток.

Функции :
Существует ряд тестеров заземления, предназначенных для различных целей, и они выполняют следующие важные функции: сопротивление, непрерывность заземления, утечка тока и заземление. Основываясь на этих измерениях, существует ряд наземных тестеров, предназначенных для выполнения каждой из них. Измерители сопротивления заземления сами выполняют измерения как сопротивления системы заземления, так и сопротивления изоляции.

Другими важными функциями могут быть:

  • Для измерения непрерывности заземления, утечки тока и заземления. Устройства непрерывности заземления являются предметом, используемым для тестирования различных электрических инструментов для проведения этих измерений.
  • Для измерения систем заземления в инфраструктурных проектах, таких как дорожное строительство или телекоммуникационные проекты (установка сетевых вышек, волоконно-оптических кабелей), помимо других применений.
  • Тестер сопротивления изоляции определяет сопротивление изоляторов.
  • Тестер утечки тока проверяет величину тока, утекающего в землю. Эта категория тестеров важна для обеспечения безопасности приборов, находящихся в окружении людей.
  • Приборы для измерения сопротивления заземления используются для проверки заземления или сильноточных испытаний непрерывности, чтобы подтвердить электрическую целостность оборудования.
  • Другие типы тестеров сопротивления заземления также легко доступны для удовлетворения различных потребностей установки системы заземления.

метры устойчивости к землю

Устойчивость к земле Устойчивость к земле Устойчивость к метрам AMRU-30

  • Эргономичный инструмент
  • Широкий спектр применения
  • Поставляется с двойной изоляцией, CAT III 300V Измерение категории и защита

Измерители удельного сопротивления и сопротивления заземления AMRU-21

  • В соответствии со стандартами EN 55761 и IEC 61557 данное оборудование имеет двойную электрическую изоляцию,
  • Степень защиты корпуса IP54 согласно EN 60529.

Многофункциональный измеритель электроустановок AMPI-525
   Специально для измерения контура короткого замыкания включает:

  • Диапазон измерения: 95…440В,
  • Частота 45…65Гц и многое другое
  • Измеритель сопротивления и сопротивления заземления и многофункциональный чемодан AMPI-520

      90 Пригоден для диагностики и анализа соответствие стандарту IEC 61557.
    • Изготавливаются для измерения и регистрации ряда параметров, таких как переменное напряжение, ток, мощность и т.п. электроды,
    • Сопротивление заземляющих соединений с использованием дополнительных электродов и зажимов (для измерения соединений с несколькими заземлениями),
    • Проверка удельного сопротивления грунта методом Веннера и т. д.

    Измерители сопротивления и удельного сопротивления заземления АМРУ-200

    • Единственный на рынке измеритель, использующий все методы измерения: Измерение сопротивления заземления 2-полюсным, 3-полюсным, 4-полюсным методом.
    • Импульсное измерение сопротивления земли, два вида измерительного импульса 4/10 мкс, 10/350 мкс.

    9

    , чтобы запросить цитату:

    [email protected]

    TEF. (+ 34) 982 20 99 20

    Продавцы поддерживают Hipot, изоляционное сопротивление и тесты на землю — как видно в блоге Рика на веб-сайте EE — 18.07.

    Поставщики поддерживают испытания Hipot, сопротивления изоляции и заземления


    , автор Rick Nelson — Evaluation Engineering — июль 2018 г.

    Чтобы удовлетворить требования ваших приложений по тестированию электробезопасности, вы можете выбрать из множества инструментов и систем, которые выполняют испытания Hipot, сопротивления изоляции (IR), сопротивления заземления и соединения с землей (GB) в различных отраслях промышленности.Поставщики предлагают множество вариантов — от программного обеспечения, которое автоматизирует управление прибором и записывает результаты испытаний, до различных тестовых щупов и проводов. Соответствующие стандарты варьируются от IEC 60601-11 для испытаний медицинских устройств до IEEE Std 43-20132 для испытаний сопротивления изоляции электрических машин.

    Из миллиом в мегаом

    Vitrek обеспечивает безопасность продукции в различных областях применения. По словам президента Кевина Кларка, ее продукты могут тестировать медицинское оборудование, бытовую технику, коммуникационное оборудование и освещение, а также находить применение в промышленности, аэрокосмической и автомобильной промышленности.«Vitrek предлагает две серии тестеров электробезопасности — 95x и V7x (рис. 1), — каждая из которых выполняет тесты HiPot, а также сопротивления изоляции (мегаомы), сопротивления заземления (миллиомы) и заземления», — сказал он. «Линейка продуктов также включает высоковольтную коммутационную систему 964i для многопроводных приложений (рис. 2)

    .

    Чтобы помочь клиентам соответствовать соответствующим стандартам, Кларк сказал: «Для новых клиентов мы будем работать с ними, чтобы определить правильную модель, поскольку мы предлагаем продукты с рядом опций.Как для новых, так и для существующих клиентов мы предлагаем руководство по настройке параметров испытаний в соответствии с применимыми стандартными требованиями к испытаниям».

    Vitrek также предлагает опции, включая программное обеспечение. «Наше программное обеспечение для автоматизированного тестирования способствует экономии времени и денег за счет увеличения пропускной способности тестирования в сочетании со встроенным сбором данных и составлением отчетов, которые обычно требуются Национальной признанной испытательной лабораторией (NRTL) для подтверждения соответствия применимому стандарту», ​​— сказал Кларк. (NRTL включают организации частного сектора, признанные Управлением по охране труда и технике безопасности Министерства труда для проведения сертификации определенных продуктов, чтобы гарантировать, что они соответствуют требованиям как строительных, так и общеотраслевых электрических стандартов OSHA.) Кларк добавил: «И, как упоминалось ранее, 964i является полезным аксессуаром при выполнении многоканальных испытаний высоковольтных и заземленных соединений».

    Что касается обеспечения безопасности операторов, Кларк сказал: «Наши тестеры Hipot включают в себя встроенные датчики высокого напряжения, которые автоматически отключают устройство, если превышен лимит выходного тока». Кроме того, добавил он, «мы предлагаем сигнальную лампу высокого напряжения, чтобы предупредить прохожих о проведении испытаний».

    Отвечая на вопрос об уникальных характеристиках продуктов, Кларк сказал: «Серия V7x — это наша самая популярная линейка тестеров Hipot.Он компактный, легкий и имеет конвекционное охлаждение (без вентиляторов) для снижения шума. Он оснащен единственным в отрасли цветным сенсорным экраном, обеспечивающим интуитивно понятную настройку и управление». Он добавил: «Серия 95x — это линейка более высокого класса с выходным напряжением до 30 кВ и высоким разрешением и измерением малых токов до 1 пА».

    Кларк продолжил: «Вся продукция Vitrek разработана и произведена в США. Анализаторы электробезопасности Vitrek имеют широкий диапазон выходных напряжений и уровней мощности — с высоким напряжением переменного тока до 30 кВ и 500 ВА и заземлением до 40 А.

    Leave Comment

    Ваш адрес email не будет опубликован.
