Содержание

Какие провода и кабели лучше всего использовать в домашней электропроводке

В настоящее время для монтажа домашней электропроводки используются провода и кабели исключительно с медными жилами. Провода и кабели с алюминиевыми жилами для внутренней электропроводки использовать нельзя.

Провода и кабели бывают одножильными и многожильными. Многожильные провода и кабели имеют в общей оболочке две и более надежно изолированные друг от друга жилы. Пример многожильного провода – провод марки ПРТО (провод с медной жилой с резиновой изоляцией в оплетке из хлопчатобумажной пряжи, пропитанной противогнилостным составом).

Жилы одножильных и многожильных проводов и кабелей могут изготавливаться однопроволочными и многопроволочными.

Кабели и провода отличаются друг от друга видом оболочки и названиями. Оболочка проводов и кабелей служит для защиты изоляции жил от воздействия света, влаги, различных химических веществ и предотвращения их от механических повреждений.

В состав кабеля может входить броня, а оболочка позволяет прокладывать их в более неблагоприятных условиях окружающей среды.

Провода можно прокладывать только скрытым способом, при открытой прокладке – только в трубах и коробах. Кабели можно прокладывать открыто.

Самый популярный кабель для использования в домашней электропроводке – ВВГнг, реже используется кабель NYM и провод ПУНП.

Для подключения к этажному щитку лучше всего использовать кабель NYM . Этот же кабель используют для соединения этажного щитка с квартирным или комнатными щитками (при условии, что такие имеются). Обычно такие щитки организуются в частных коттеджах. Его же можно использовать для индивидуального подключения мощных потребителей. Таким кабелем можно делать и всю силовую разводку в квартире или доме, но так как он стоит дороже кабеля ВВГнг и провода ПУНП, то для этих целей его используют реже.

ВВГ – небронированный защищенный кабель с медными жилами, поливинилхлоридной изоляцией, в поливинилхлоридной оболочке. Кабель может применяется в сухих и влажных помещениях. Кабель ВВГ не расчитан на растяжение. Изолированные жилы кабеля ВВГ скручены и имеют отличительную окраску. Внутренняя оболочка не содержит заполнения в междужильным пространстве.

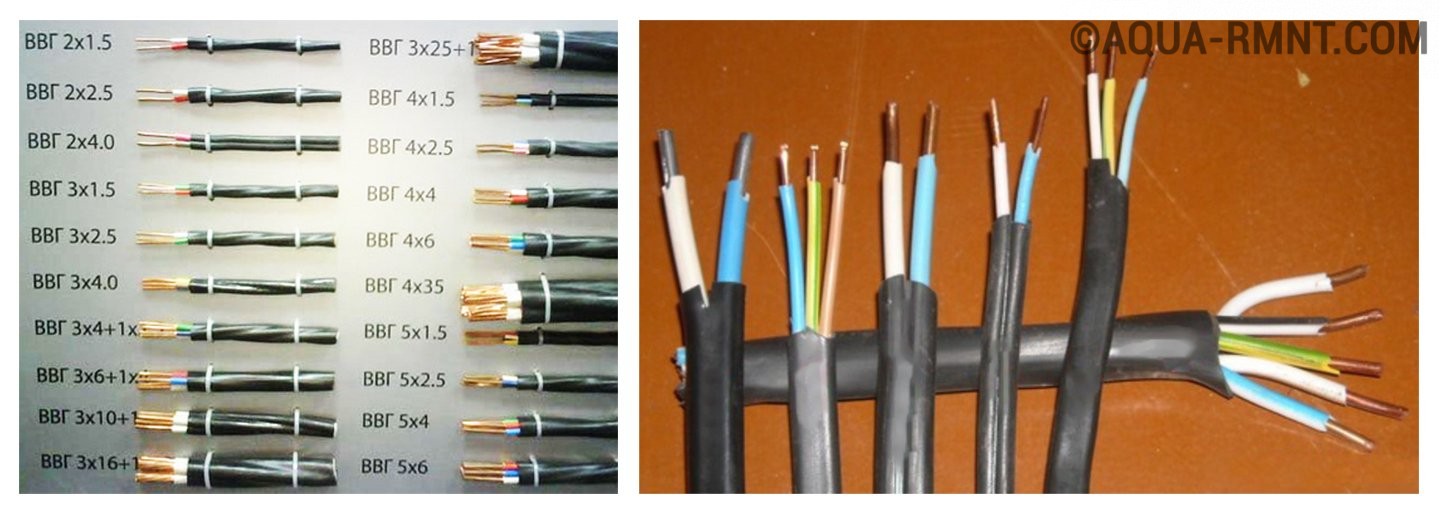

Рис. 1. Кабель ВВГнг

Обозначение «нг» в названии кабеля (ВВГнг) обозначает, что он не распространяет горение при прокладке в пучках (используется состав на основе огнеупорного пластиката). Если вместо кабеля ВВГнг будет использован кабель ВВГ, то в случае возгорания одного из кабелей пламя распространится и на другие кабели, вместо локализации очага пожара.

Кабель ВВГнг отличается большим разнообразием форм. Наиболее удобно использовать плоский кабель ВВГнг. Кроме этого он бывает еще круглый, квадратный, секторный, и даже треугольный.

Кабель НУМ (NYM) — выпускается по немецкому стандарту DIN 57250. Кабель может применяется внутри помещений при скрытой и открытой прокладке. Кабель NYM можно применять на воздухе, только вне прямого воздействия солнечного света.

Кабель NYM обладает пониженной горючестью и газодымовыделением, что особенно важно для жилых помещений.


Рис. 2. Кабель NYM

Кабель NYM состоит из медных жил, промежуточной оболочки из мелонаполненной резины и оболочки из неподдерживающей горения поливинилхлоридной изоляции. Использование в конструкции кабеля промежуточной оболочки позволяет легко и удобно разделывать кабель при монтаже, повышает его пожароопасность и увеличивает гибкость.

ПУНП — установочный плоский провод. Это наиболее дешевый провод из всей кабельно-проводниковой продукции, применяемой для монтажа электропроводки в быту. Провод ПУНП выпускается с двумя или тремя медными однопроволочными жилами и поливинилхлоридной изоляции в оболочке из ПВХ-пластиката. Жилы могут быть окрашены в разные цвета.


Рис. 3. Провод ПУНП

Провод ПУНП выпускается только плоским. Эти кабельно-проводниковые изделия используют как для силовых, так и для осветительных сетей. Во втором случае берут провода меньших сечений.

Я не рекомендую при прокладке домашней электропроводки использовать провод ПУНП, так как изоляция этого провода выполнена из дешевых материалов и очень быстро теряет свои свойства при нагреве. При выборе кабеля для монтажа электропроводки отдавайте свое предпочтение кабелям марок ВВГнг или NYM.

Намного реже в домашней электропроводке используются провода с резиновой изоляцией марок ПРН, ПРИ, ПРТО. Провод ПРТО предназначен для прокладки в несгораемых трубах, ПРИ – можно применять для прокладки в сухих и сырых помещениях, ПРН (защищенный провод) — на открытом воздухе, ПРД, ПРВД (двухжильный скрученный провод) – только в осветительных сетях сухих помещений.

Для открытой проводки удобно использовать плоский провод с медными жилами и поливинилхлоридной изоляцией с разделительным основанием марки ППВ, а также провод с полиэтиленовой изоляцией ППП. Существует плоский провод без разделительного основания – ППВС, но им пользоваться не очень удобно.

Ранее применявшиеся провода с алюминиевыми жилами (АПР, АПВ, АПРТО, АППВ) сейчас при строительстве и модернизации домашней электропроводки не используются.

Провод с медной жилой и поливинилхлоридной изоляцией ПВ. Провода ПВ могут быть однопроволочными и многопроволочными. Провода выпускается с разным цветом изоляции. В бытовой электропроводке одножильный провод ПВ1 в желто-зеленой раскраске используется для системы уравнивания потенциалов (ДСУП).


Рис. 4. Провод ПВ1

Провода ПВ2, ПВ3 и ПВ4 используются для внутреннего монтажа в электрических щитках. Провода ПВ3 и ПВ4 обычно дороже, т.к. имеют более гибкую оболочку. Они применяются там, где необходимы изгибы проводов.

Для питания уличных светильников, выполнении ответвлений в траншеях под землей применяют бронированный кабель ВБбШв, или кабель с алюминиевыми жилами АВБбШв. Этот кабель защищен стальной лентой под слоем поливинилхлоридной изоляции.


Рис. 5. Кабель ВБбШв

Кабель ВБбШв выпускается с тремя, четырьмя и пятью проводящими жилами. Ранее для этих целей применялись кабель с медными жилами в поливинилхлоридной оболочке ВРГ и бронированные кабели с алюминиевыми жилами марок ААШв, ААБ, АВВБ и АВРБ.

Для воздушных ответвлений в наше время наиболее популярен самонесущий изолированный кабель (СИП). Существует большое количество разновидностей такого кабеля: СИП-2А, СИП-3, СИП-4. Кабель имеет жилы сталеаллюминиевые жилы большой прочности. Жилы изолированы специальным светостабилизированным атмосферостойким полиэтиленом, который не разрушается на открытом воздухе.

Раньше для выполнения воздушных ответвлений широко использовались кабели АВВГ с обычной поливинилхлоридной изоляцией, которая под действием неблагоприятных факторов окружающей среды быстро становилась хрупкой и разрушалась. Применение самонесущего изолированного кабеля СИП решает эту проблему.

При выборе проводов и кабелей необходимо соблюдать требования ПУЭ по окраске изоляции.

Изоляция нулевого рабочего проводника должна быть голубого цвета, нулевого защитного – желто-зеленого. Цвет изоляции фазных проводников должен отличаться от цвета нулевых. Тут существует много вариантов – коричневый, красный, серый, белый, черный и т.д.


Рис. 6. Варианты расцветки жил проводов и кабелей

Также очень удобно использовать для каждого участка электропроводки свой цвет фазных проводников, а также разные цвета изоляции жил для силовой и осветительной электропроводки.

Если выбрать а затем и произвести монтаж электропроводки проводом или кабелем без соблюдения требований к расцветке жил, то в дальнейшем, это приведет к существенным трудностям при обслуживании и ремонте такой электропроводки, да и сам процесс монтажа может быть очень осложнен, особенно при использовании большого числа выключателей и розеток. Кроме этого, использование проводов и кабелей с изоляцией одного цвета является нарушением ПУЭ.

Андрей Повный


Как выбрать кабель для катера

Качественный морской кабель по своим характеристикам превосходит нормы всех существующих стандартов — UL, ISO или ABYC.

Он дороже, чем купленный в ближайшем строительном магазине, но разница в цене незначительна по сравнению с затратами на ремонт и устранение неисправностей в будущем. Чтобы быть в уверенным в безопасности электрической системы на лодке, всегда покупайте только специальный кабель морского исполнения

Силовой кабель для катера или яхты должен соответствовать трем основным требованиям:

  1. Быть прочным, чтобы противостоять вибрации и ударам.
  2. Иметь стойкую в воздействию ультрафиолета, масла или топлива изоляцию, которая надежно противостоит утечке тока на землю
  3. Иметь сечение, препятствующее его чрезмерному нагреву и падению напряжения.

Содержание статьи

Конструкция кабеля

В бытовой электропроводке иногда применяют алюминиевый кабель. Но по сравнению с медным он имеет меньшую проводимость и на его поверхности быстро образуется  слой оксида, создающий дополнительное сопротивление, поэтому для использования на воде он не подходит. Единственный вариант для катеров и яхт — кабель с медными жилами.

Луженый кабель дороже обычного, но надежно служит на протяжении многих лет

Дополнительную защиту от коррозии медному кабелю придают протягивая перед сборкой нити меди через оловянную ванну. Луженый кабель дороже обычного, но надежно служит на протяжении многих лет, поэтому за рубежом строители катеров и яхт часто используют именно его.

Небольшое судно регулярно подвергается вибрации, а иногда и сильным ударам. Одножильный кабель в таких условиях может сломаться, поэтому на катерах используют только многопроволочные кабели. Стандарт ISO рекомендует два вида таких кабелей.  Тип А состоит из 19 нитей и подходит для кабельных линий общего назначения. Количества медных проволок в кабеле типа В больше и зависит от его сечения. Тип В используют,  когда прокладывают кабель в ограниченном пространстве с большим количеством изгибов

Стандартная изоляция не выдерживает регулярного воздействия воды, поэтому рано или поздно в кабеле возникают и развиваются утечки тока. Изоляция лодочного кабеля должна противостоять проникающему везде влажному и соленому воздуху, химическим загрязнениям и воздействию солнечных ультрафиолетовых лучей. По стандарту ISO изоляция должна быть огнезащитной.

Сварочный кабель

Сварочный кабель на катерах и яхтах иногда применяют для силовых цепей постоянного тока — высоконагруженных генераторов, инверторов напряжения и якорных лебедок большой мощности. Его главное достоинство — высокая гибкость и способность выдерживать вибрацию, например, при подключении к задней части генератора.

Однако преимущества сварочного кабеля оборачиваются его недостатками. Большая гибкость достигается мягкой изоляцией и сотнями медных нитей диаметром менее 1 миллиметра. Со временем между тонкими нитями накапливается влага и места ее наибольшей концентрации становятся очагами развития коррозии.  Изоляция сварочных кабелей как правило не рассчитана на то, чтобы противостоять загрязнениям и легко повреждается, а у некоторых марок растворяется дизельным топливом. Из-за этого сварочные кабеля лучше не использовать.

Токонесущая способность

Недостаточное сечение кабеля увеличивает сопротивление, падение напряжения и потери мощности. Устройства начинают работать в экстремальных режимах и преждевременно выходят из строя. Увеличивается риск пожара.

Пожар возникает из-за того, что при включенной нагрузке кабель превращается в источник тепла, энергия которого пропорциональна сопротивлению проводника и квадрату силы тока в нем. При определенном токе кабель становится настолько горячим, что способен вызвать огонь. Но если  сечение кабеля достаточно большое, то он выдержит ожидаемый в цепи максимальный ток и не нагреется до опасного уровня

Непрерывный ток

Большинство устройств потребляют более или менее одинаковый ток в течении всего времени работы. Но у электродвигателей или инверторов он зависит от режима эксплуатации. Например, 12 вольтовая якорная лебедка в нормальных условиях потребляет от 80 до 100 ампер. Однако, если использовать ее для снятия яхты с песчаной отмели, то ток возрастет до 400 ампер. Поэтому для двигателей максимальный ток — это ток при заблокированном роторе или в заторможенном состояния.

То же самое касается инвертора. Когда к нему подключено 1-2 лампочки переменного тока от 12-вольтовой электрической системы он потребляет несколько ампер. Но стоит включить микроволновую печь, как ток возрастает до 100 ампер. Чтобы справиться с такими ситуациями, кабель всегда рассчитывают на максимальную непрерывную силу тока в цепи, а не на «типичную» или «нормальную» рабочую нагрузку.

Максимальная непрерывная сила тока — первый ключевой фактор при выборе сечения кабеля

Окружающая температура

Предположим, что по кабелю течет ток определенной силы. Кабель нагревается и выделяет в окружающее пространство тепло. Чем горячее он становится, тем сильнее увеличивается разность температур между ним и окружающей средой. Возрастающий перепад температур ускоряет рассеивание тепла и через некоторое время наступает равновесие. Кабель начинает отдавать тепло так же быстро, как и генерировать и его температура стабилизируется.

Разница между температурами кабеля и окружающей среды не зависит от окружающей температуры.  Она одинакова для различных состояний равновесия. Это значит, что при заданной силе тока, равновесная температура кабеля окажется тем выше, чем жарче в окружающем его пространстве. Другими словами, чем выше температура помещения, через которое проходит кабель, тем меньший ток он должен нести, если мы хотим поддерживать его нагрев на безопасном уровне. Если кабель проходит через места с разной температурой например, через двигательный отсек и каюту, то безопасная токонесущая способность зависит от самой высокой из них.

Температура окружающей среды – это  второй ключевой фактор при выборе сечения кабеля.

Количество кабелей

На теплоотдачу влияет и количество кабелей в линии. Если два или более кабеля уложены вместе, особенно внутри общей оболочки или кабелепровода, тепло, генерируемое ими, возрастает. Следовательно, чем больше кабелей лежит вместе, тем ниже допустимая токонесущая способность каждого из них. Это третий фактор, который необходимо учитывать при выборе сечения кабеля. Однако согласно стандартам ABYC и ISO это условие применяется только к цепям, напряжением более 50 вольт, что для катеров и яхт означает только цепи переменного тока.

Температура изоляции

Токонесущая способность кабеля зависит от того, как его изоляция выдерживает нагрев медных жил. Чем выше номинальная температура изоляции, тем сильнее может нагреваться проводник и, следовательно, больший ток переносить. Максимальная безопасная рабочая температура изоляции характеризуется  ее температурным рейтингом. Во влажной среде его значение ниже, чем в сухой.

Большинство бытовых проводов и кабелей  рассчитаны на сухой воздух и температуру  60 ° C. Кабеля лучшего качества имеют температуру изоляции в 75, 85, 95  или 105 ° C. Стандарт ISO требует, чтобы температурный рейтинг кабеля, используемого на лодках, был не ниже 60 ° C.

Только учитывая все четыре фактора —  максимальную непрерывную нагрузку в цепи, температуру окружающей среды, способ укладки кабеля и температурные характеристики его изоляции можно принять решение о выборе сечения кабеля. Влияние всех факторов учтено в таблицах. Для простоты температура окружающей среды в них имеет только два значения — внутри двигательного отсека или вне его

Таблицы токонесущей способности

Токонесущая способность кабеля в зависимости от сечения и температуры изоляции

Таблицы токонесущей способности используют двумя способами. Во-первых, по заданному сечению и температуре изоляции определяют максимально безопасный для этого кабеля ток внутри и снаружи двигательного отсека. Во-вторых, зная потребляемый оборудованием ток, и место расположения кабеля узнают его сечение и температуру изоляции для данной нагрузки.

Выбрать кабель для стартового аккумулятора сложнее. Ток, потребляемый стартером, действует в течении нескольких секунд и его сложно точно установить. Поэтому на практике размер кабеля определяют исходя из падения напряжения, а не с помощью таблиц токонесущей способности. Несмотря на то, что сечение, подобранное таким образом, оказывается меньше рекомендуемого таблицами, кабель не нагревается и не создает опасность пожара из-за кратковременного действия стартового тока.

Падение напряжения

Таблицы токонесущей способности дают минимальное сечение и температурный рейтинг кабеля, необходимые для заданной силы тока внутри или снаружи двигательного отсека. Кабель, подобранный с их помощью, не аккумулирует опасное количество тепла. Но таблицы не отвечают на вопрос подходит ли кабель для выбранного оборудования.

Чем длиннее кабель, тем больше его суммарное сопротивление и, следовательно, тем больше теплоты выделяется при прохождении тока данной силы. Из-за этого может показаться, что у длинного кабеля безопасная токонесущая способность меньше. Однако это не так. Чем длиннее кабель, тем больше площадь поверхности рассеивающей тепло, и, следовательно, выше скорость отдачи тепла. При расчетах токонесущей способности длина кабеля не имеет значения – она одинакова для всех кабелей

Однако в низковольтных цепях длина кабеля чрезвычайно важна при подключении нагрузки. В длинном кабеле сопротивление возрастает и, поглощая энергию, уменьшает мощность, доступную для оборудования. Потери характеризуются падением напряжения. При заданном токе они тем больше, чем длиннее кабель. Единственный способ уменьшить падение напряжения  между участками кабеля – это увеличить его сечение

Таблицы падения напряжения

 Скачать таблицу выбора сечения кабеля в зависимости от нагрузки

Соотношения между силой тока, длиной кабеля и падением напряжения сведены в таблицы. Если известны сечение и длина участка, то по таблице определяют максимальную силу тока, которую кабель способен переносить не превышая заданного падения напряжения. Если задано падение напряжения (10% или 3%), то находят минимальное сечение кабеля для выбранного тока и расстояния

Опыт показывает, что некоторые нагрузки нормально работают при падении напряжения до 10%. Однако носовые лодочные электромоторы, инверторы, зарядные устройства тяговых аккумуляторов и электронику  подключают так, чтобы потери не превышали 3% от напряжения в электрической системе (например, 0,4 вольт в цепи 12 вольт).

В цепях постоянного тока напряжением до 50 вольт сечение кабеля, обеспечивающее падения напряжения в 3%,  больше, чем полученное по таблицам токонесущей способности. Поэтому для кабеля с температурой изоляции 105 ° C, рассчитанного на трехпроцентное падение напряжения, таблицы токонесущей способности можно не использовать

Однако для кабеля с более низкой температурой изоляции и/или падением напряжения 10% это не так. Между таблицами возникают расхождения, которые становятся особенно заметными для коротких кусков кабеля при высокой окружающей температуре (например, питание инвертора, установленного в двигательном отсеке). Таблицы токонесущей способности в этом случае дают большее сечение кабеля, чем таблицы падения напряжения.

Если падение напряжения выше 3% или температура изоляции кабеля ниже 105 ° C, то при коротких кабельных трассах необходимо повторно проверять сечение по таблицам токонесущей способности. Если между таблицами возникает конфликт, выбирают наибольшее сечение.

Расчет сечения кабеля

Сечение кабеля определяют исходя из максимального общего тока, потребляемого включенным в цепь оборудованием. Для главного питающего кабеля расчет может выглядеть следующим образом.

  1. Подсчитывают суммарную непрерывно действующую нагрузку
  2. Подсчитывают суммарную временно подключаемую нагрузку и вычисляют от нее 10%
  3. Из списка временно подключаемого оборудования выбирают самое мощное устройство и сравнивают потребляемый им ток со значением, полученным на шаге 2. Из двух чисел берут наибольшее
  4. Добавляют значение п.3 к непрерывной нагрузке (п.1) и выбирают кабель по таблице. Поскольку отрицательный проводник в цепи постоянного тока несет туже нагрузку его берут такого же размера
Непрерывная нагрузка (А) Подключаемая нагрузка (В)
Наименование Потребляемый ток, А Наименование Потребляемый ток, А
Навигационное освещение 5,5 Освещение кабины 10,0
Трюмная помпа 4,2 Сигнал 6,3
Стеклоочиститель 0,0 Дополнительная электроника 10,0
Радиостанция 2,5 Якорная лебедка 80,0
Эхолот 0,9 Насос 5,8
Радар 7,5
Фонарь 12,0
Панель приборов 2,3
Сигнализация 0,5
Холодильник 5,5
Прочее: Автопилот 3,5 Прочее: Микроволновая печь 60,0
Итого А, Ампер 44,4 Итого В, Ампер 172,1
Перенесено из В, Ампер 80 10% от В, Ампер 17,2
Общая нагрузка (А + В), Ампер 124,4 Максимальный ток в В, Ампер 80



Сечения кабеля всегда лучше выбирать с запасом, а не заставлять электрическую цепь работать на пределе своих возможностей. При таком подходе потери напряжения также оказываются минимальными.

Токонесущая способность кабеля для непрерывной нагрузки должна составлять 125% от тока в цепи. Другими словами, для непрерывной нагрузки токонесущую способность кабеля необходимо понизить до 80% от ее номинального значения.

Важно не использовать на пределе возможностей кабеля с высокой температурой изоляции (например, 105 ° C ). Это делается не для того, чтобы защитить кабель, а для того чтобы тепло, накопленное в компонентах, присоединенных к кабелю не повредило их. Даже если в наличии есть кабель с температурой изоляции  105 ° C, для непрерывной нагрузки правильнее выбирать его сечение по столбцу таблицы для изоляции в 60 ° C. В этом случае кабель гарантированно останется холодным в любых условиях.

Как выбрать кабель и провод для электропроводки автомобиля?. Критерии выбора кабеля и провода для электропроводки автомобиля. Как выбрать кабель для автомобильной электропроводки.

Перед установкой дополнительной силовой проводки либо при замене или ремонте проводки в автомобилях и прочих ТС появляются вопросы по корректному выбору и использованию требуемого для монтажа провода.

Электропроводка автомобиля и пожарная безопасность, какие условия необходимо соблюдать?

При выборе кабелей и проводов на первом месте стоят требования пожарной безопасности. В кузове автомобиля электропроводку приходится прокладывать по порогам и углам через случайные подходящие отверстия и переборки. Провода в ходе эксплуатации подвергаются влиянию низких и высоких температур, топлива, масла, кислот, воды, льда, а также тряске, вибрации, трению, ударам и прочим разрушающим факторам.

Важно знать, что в летнее время температура в автомобиле, который стоит с закрытыми стеклами на солнце, в средних широтах способна достигать +60 градусов по Цельсию, а на юге +90 градусов. В зимнее время, в сильный мороз температура транспортного средства в средних широтах может достигать -40 градусов Цельсия, в Сибири и на Урале до -60 градусов, а в Якутии до -70 градусов по Цельсию.

Опасно использовать жесткую проводку с ненадежной изоляцией, которая легко растрескивается. Такой провод может стать причиной короткого замыкания и пожара. Следует применять кабели и провода, соответствующие месту их монтажа по току, а также по эксплуатационным и климатическим условиям.

Важно, чтобы провод был гибкий и имел прочную изоляцию, которая не размягчается при нагревании и не дубеет при минусовых температурах. Что касается токопроводящей жилы кабеля, то она должна быть многопроволочной и медной, а также должна хорошо проводить номинальный ток. В условиях токовой перегрузки цепи и короткого замыкания, до того как сгорит плавкая вставка предохранителя цепи, токопроводящая жила (проводник) не должна нагреваться до температур плавления изоляции кабеля. Если же пожар по каким-то причинам возник, изоляция проводки не должна распространять огонь.

Таблицы эксплуатационных характеристик кабеля и провода отечественных производителей

Отечественная кабельная промышленность выпускает широкий ассортимент проводов, которые являются пригодными для силовой проводки в ТС.

Кабель Сечение мм2 Назначение Температура эксплуатации Изоляция
ПВЗ 0,5.95 Установочный — 50°С.+ 70°С ПХВ плас­тикат
ПВКВ 0,75.120 Выводной — 60°С.+ 180°С Резина
ПВЭп-М 2,5…70 Силовой — 60°С…+ 100°С Каучук
ПВАМ 0,5…6,0 Транспортный — 40°С…+ 105°С ПХВ плас­тикат
ПГВА 0,5…95 Автотракторный  — 60°С…+ 70°С ПХВ плас­тикат
ПВА 0,5…95 Автотракторный — 40°С…+ 105°С ПХВ плас­тикат
НВ,НВМ 0,5…2,5 Монтажный — 50°С…+ 105°С ПХВ плас­тикат

Кабель импортного производства

Зарубежной промышленностью выпускаются специальные кабели и провода для силовой проводки автомобилей. Данные кабели идеально отвечают предъявляемым им требованиям. Отличаются они полупрозрачной оболочкой коричневого либо красного цвета и специфическим плетением токопроводящей жилы, состоящей из пучков проволочек, свитых между собой.

У недорогих кабелей провода изготовлены из простой меди, у более дорогих — из бескислородной, придающей проводам пониженное сопротивление и, как следствие, более низкие потери.

В чем отличие маркировки кабеля импортного и отечественного производителя?

Кабели импортного производства имеют типовые маркировки, к примеру:

  • Power Cable — это силовой кабель.
  • Proleader, Belsis — торговая марка производителя либо поставщика.
  • OFC — проволока, сделанная из бескислородной меди.
  • #20 — Nr20 — No20 — №20 — размер (то есть калибр) токопроводящей жилы.
  • BWG — Бирмингемский сортамент для проволоки.
  • AWG — Американский сортамент.
  • SWG — Стандартный сортамент.

Провода одного калибра в различных сортаментах несущественно отличаются диаметром жилы (провода). Сортамент AWG является основным для силовой проводки автомобиля.

Калибр, AWG Аналог, мм2 Сопротивление, Ом/м Сечение, мм2 Диаметр мм
0000 95.0 0.00018 107.2 11.68
000 95.0 0.00023 85.0 10.41
00 70.0 0.00029 67.5 9.27
1/0 50.0 0.00037 53.5 8.25
1 35.0 0.00047 42.4 7.35
2 35.0 0.00057 33.6 6.54
3 25.0 0.00073 26.68 5.83
4 25.0 0. 00091 21.15 5.19
5 16.0 0.0012 16.8 4.62
6 16.0 0.0014 13.3 4.12
7 10.0 0.0018 10.55 3.67
8 8.0 0.0024 8.37 3.26
9 6.0 0.0031 6.63 2.91
10 5.0 0.0036 5.26 2.59
11 4.0 0.0046 4.17 2.31
12 3.0 0.0054 3.31 2.05
13 2.5 0.0074 2.62 1.83
14 2.0 0.0088 2.08 1.63
15 1.5 0.012 1.65 1.45
16 1.5 0.015 1.31 1.29
17 1.00 0. 018 1.04 1.15
18 0.75 0.023 0.82 1.02
19 0.75 0.025 0.65 0.91
20 0.5 0.035 0.52 0.81

Как выбрать сечение кабеля, что нужно знать?

Для выбора калибра кабеля нужно знать:

  • Длину кабелей от нагрузки до АКБ.
  • Наибольший ток, потребляемый нагрузкой.
  • Номинальное напряжение АКБ либо прочего источника, которые предназначены для питания нагрузки.

У провода должна быть такая толщина (сечение) проводника, при которой снижение напряжения на сопротивлении кабеля при долговременном (максимальном) потребляемом токе составляет не больше 10 процентов от номинального напряжения АКБ. При кратковременном (импульсном) потреблении тока допускается снижение напряжения до 15 процентов.

Если аккумуляторная батарея имеет напряжение +12V, значит максимально допустимое снижение напряжения должно составлять не больше +1,2V (в импульсе +1,8V). Напряжение бортовой сети +12V имеют бензиновые грузовые и легковые автомобили, легкие дизельные автомобили и автобусы. Напряжение +24V имеют тяжелые автобусы и грузовики, и также дизельные внедорожники.

Уменьшение напряжения на сопротивлении кабеля вызывается выделением мощности и нагреванием проводника. Поскольку проводник провода находится в изоляционной оболочке, она препятствует его охлаждению. Чтобы уменьшить нагрев, нужно выбирать сечение проводника, учитывая коэффициент плотности тока, который для разных условий прокладки провода может иметь значение 1-10 А/мм2.

Пример расчета сечения кабеля для автомобиля

Можно узнать наибольший ток, потребляемый нагрузкой, по номиналу плавкой вставки предохранителя нагрузки либо по сумме номиналов плавких вставок, когда нагрузок несколько. Также можно определить наибольший ток по формуле Iмах = Р:6, если вы знаете выходную мощность УНЧ.

К примеру, рассчитаем калибр провода, если нагрузка АКБ +12V — это усилитель мощности звука выходной мощностью 2x200W. Что касается расстояния между аккумулятором и усилителем, то оно составляет 6 метров.

Расчет:
Мощность нагрузки 2x200W = 400W
Наибольший ток 400W: 6 = 67А
Сечение провода 67 А: 6 А/мм2 = 11,2 мм2
Провод, который близкий к сечению 11,2 мм2, это провод калибра №7 AWG с сечением 10 мм
Данный калибр провода имеет на шесть метров сопротивление проводника (смотрите таблицу): 6 м х 0,0018 Ом = 0,001 Ом
Снижение напряжения на проводнике провода: 67 А х 0,0011 Ом = 0,74 V. Это составляет 7.4 процента от напряжения + 12V.
Из данного расчета следует, что провод седьмого калибра выбран корректно.
Сечение токопроводящей жилы определяется по формуле: S = πD2/4, где D — это диаметр жилы, а π = 3,14.

Требование к соединениям и изоляции электропроводки, разъемам и наконечникам

Чтобы предотвратить короткое замыкание силового кабеля на массу, нужно установить на «плюсовой» провод держатель предохранителя. Рекомендовано ставить держатель типа «колба». Он отличается характерным прозрачным герметизированным корпусом и дает возможность зажимать кабель до калибра №000. Он устанавливается в разрыв провода возле «плюсовой» клеммы АКБ. Важно, чтобы корпус держателя предохранителя был закреплен надежно.

Номинал плавкой вставки предохранителя следует выбирать на 20-30 процентов больше наибольшего потребляемого нагрузкой тока. Кабель от нагрузки до предохранителя должен быть из одного куска (одним мерным отрезком), поскольку соединения ухудшают надежность и могут стать причиной потерь напряжения в условиях высокой потребляемой мощности. Если по каким-то причинам все же приходится соединять провода, то для их сращивания необходимо использовать специальные «автомобильные» муфты либо распределители с изолированным корпусом, сделанным из термостойкого пластика, и надежными зажимными контактами.

Если специальные соединительные изделия отсутствуют, можно использовать монтажные коробки, клеммные блоки и колодки для бытовой и промышленной электропроводки. Нельзя применять изоляционную ПВХ ленту в виде изолятора сращиваемых концов провода. Если нужно установить наконечник на провод для болтового контактного соединения, зачистите провод от изоляции и наденьте на него наконечник с внутренним диаметром хвостовика, который соответствует калибру провода. Далее нужно обжать хвостовик специальным инструментом, а место обжима опаять припоем.

Во время прокладки кабеля рекомендовано, чтобы избежать повреждений, поместить провод в гофротрубку соответствующего диаметра. Если кабель проходит через участки с острыми краями, нужно пропускать проводку через нейлоновые либо резиновые уплотнители, то есть обтираторы.

Соединять нагрузку и АКБ нужно двумя разнополярными кабелями с одинаковым размером токопроводящей жилы и изоляцией разного цвета. Запрещено применять металлические шасси либо кузов транспортного средства в виде «минусового» провода питания, поскольку из-за плохих контактных соединений и сварных швов возможно снижение напряжения питания нагрузки.

Во время сборки кузова автомобиля элементы кузова и шасси соединяются между собой при помощи сварки, резьбовых соединений и клепки. Данные соединения обеспечивают гальванический контакт между отдельными частями механической конструкции и ее жесткость, а для силовых токов они формируют кузовные переходные суммарные сопротивления.

Автотракторные провода, плюсы и минусы

Автотракторные провода используются в электрической проводке разных транспортных средств:

  • Комбайны.
  • Тракторы.
  • Мотороллеры и мопеды.
  • Автобусы.
  • Автомобили различного тоннажа.

Марки проводов ПВГА и ПВА применяются для соединения электрооборудования и приборов с разным номинальным напряжением. Подобные приборы монтируются на автотехнику, которая рассчитана на применение в условиях холодного, умеренного и тропического климата. Выдерживают высокий разброс температур, который достигает 100 градусов.

Автотракторные провода ПВА, ПВАМ и ПГВА — это одножильные провода с высокой гибкостью. Тепловая жила изготовлена из меди. Сверху кабель покрыт поливинилхлоридной изоляцией — сплошной либо комбинированной расцветки. Кабеля являются теплостойкими, их срок службы составляет не меньше десяти лет.

Также провода данной категории:

  • Не распространяют горение.
  • Не подвержены растрескиванию.
  • Устойчивы к воздействию плесневых грибов.
  • Нейтральны к влиянию моторных масел, бензина и дизельного топлива.
  • На монтажных изгибах их свойства сохраняются.

Советы профи

Рекомендуем посмотреть следующее видео:

Какие провода лучше: одножильные или многожильные

При замене электропроводки иногда приходится сравнивать разные типы проводников и разбираться, какой из них лучше – одножильный или многожильный

Такая дилемма часто возникает перед новичками в электромонтажном деле, которые не хотят вызывать мастера и предпочитают проводить работы самостоятельно. Чтобы понять, какой из кабелей больше подходит для решения конкретных задач, стоит разобраться в их конструкции, особенностях и главных преимуществах.

Особенности и преимущества одножильных проводов

Как понятно из названия, одножильный проводник представляет собой электротехническое изделие, которое состоит из одной жилы заданного сечения. Поверх сердечника размещается изоляционная оболочка, изготовленная из ПВХ, полиэтилена, резины или фторопласта. Сечение такого провода может варьироваться от 0,35 до 10 мм2.

Как правило, одножильный кабель применяется в стационарной проводке. Его можно использовать для подведения тока к розеткам, выключателям, осветительным приборам. В промышленности изделие находит применение в отведении в сеть электроэнергии, которая вырабатывается электрогенераторами.

К преимуществам одножильных проводов относятся:

  • Удобство в прокладке – проводник располагает достаточной жесткостью и держит форму, что немаловажно при укладке на углах помещений.
  • Разнообразие соединений – изделие можно соединять как винтовыми или сжимными клеммниками, так и сваркой или колпачками СИЗ.
  • Надежность – провод сохраняет целостность при многочисленных изгибах.
  • Легкое соединение выключателей и розеток – кабелем проще попасть в разъемы, даже в том случае, когда выключатель или розетка расположены в труднодоступном месте.
  • Малое сопротивление – обеспечивает защиту от утечек, короткого замыкания, внешних воздействий.

Плюсы двужильных кабелей

В основе многожильного кабеля лежат два и более токопроводящих элемента, которые скручиваются между собой или размещаются параллельно. Каждая жила может иметь собственную изоляционную оболочку, а все сердечники помещаются в единую изоляцию из полимеров или резины.

Главная сфера применения многожильных проводников – это места, где требуется повышенная гибкость соединения. Их могут использовать в подключении бытовой техники, удлинителях, автомобильной или мобильной проводке. Часто изделия применяют для питания подвижного или стационарного электрооборудования.

К главным достоинствам кабельной продукции относятся:

  • Повышенная гибкость – состоит из скрученных проводов, которые легко изгибаются в любых направлениях.
  • Простая укладка на сложных трассах – за счет гибкости изделия упрощают монтаж в разветвленных кабель-каналах или коммутационных коробах.
  • Повышенный уровень проводимости – обеспечивает возможности для применения в соединительных контурах станков и оборудования.

Какой кабель выбрать?

При подборе проводников необходимо учитывать множество факторов, однако главный из них – это сфера применения. Если необходимо выполнить скрытую прокладку в стене, то есть проложить фиксированную неподвижную проводку, лучшим решением будет одножильный провод. Он отличается повышенной степенью жесткости и легко выдерживает такие механические нагрузки, как растяжение или сдавливание.

Для временного подключения электроустановки при вероятности последующего изменения схемы прокладки больше подходит многожильный кабель. Его гибкость позволяет производить монтаж даже в стесненных условиях и обеспечивает постоянную подачу тока при многочисленных перегибах.

Нашли ошибку? Выделите текст, нажмите ctrl+enter и отправьте ее нам.

Какие марки кабеля лучше всего использовать в электропроводке для дома?


Электропроводка в доме Рано или поздно многие из нас задают себе вопрос о том, какие марки кабеля лучше всего использовать в электропроводке для дома. Лучше всего для монтажа домашней электропроводки подойдут провода и кабели с медными жилами. Они бывают как одножильные, так и многожильные. Многожильные кабели в общей оболочке или провода (как с дополнительной оболочкой, так и без нее) имеют две и более жилы, которые изолированы друг от друга. У одножильных и многожильных проводов и кабелей жилы могут изготавливаться, как жесткими (однопроволочными), так и гибкими (многопроволочными). Провода и кабели отличаются друг от друга конструктивным исполнением, а также материалом, из которого изготовлены жилы, изоляционное покрытие и внешняя оболочка. Оболочка служит для защиты изоляции жил от механических повреждений проводов и кабелей, а также от воздействия различных химических веществ, прямых солнечных лучей и влаги. Кроме того, кабель может быть дополнительно покрыт броней. Большинство марок проводов не имеет дополнительной защитной оболочки, поэтому прокладываются скрытым способом. При возникновении необходимости прокладки проводки открытого типа, провод прокладывается в трубах (в том числе гофрированных), коробах. Кабель можно прокладывать открыто, так как он конструктивно имеет дополнительную защитную оболочку. Наиболее распространенный тип кабеля для домашней электропроводке считается кабель марки ВВГ(нг), NYM, провод марки ПВС и другие. Ниже рассмотрим более подробно приведенные марки кабельно-проводниковой продукции.

Кабель NYM

Кабель NYM лучше всего использовать для подключения к этажному распределительному щитку. Кабель марки ΝΥΜ Этот кабель также используют для соединения квартирного распределительного щита с промежуточными комнатными щитками или распределительными (распаечными) коробками (если они имеются). Кроме того, данный тип кабеля можно использовать для индивидуального подключения мощных потребителей. Кабелем NYM можно все лини электропроводки квартиры или дома, но в связи с тем, что он несколько дороже кабеля ВВГ(нг) и провода ПВС, для этих целей его применяют реже.

Кабель типа ВВГ

Кабель типа ВВГ – это голый (не бронированный) кабель с медными жилами, покрытыми поливинилхлоридной изоляцией, которые помещены в поливинилхлоридную оболочку. Кабель данного типа применяется практически повсеместно, в том числе и в помещениях, характеризующихся повышенным уровнем влажности. Изолированные жилы кабеля скручены и имеют цветовую расцветку, что значительно упрощает подключение кабеля. Маркировка «нг» в кабеле ВВГ обозначает, что в его составе имеется огнеупорный пластикат, поэтому он не распространяет горение. Применение данного типа кабеля актуально при необходимости укладки нескольких кабелей пучками. Т.е. если использовать обычный кабель, то в случае возгорания того или иного кабеля огонь распространится и на остальные кабеля. Кабель марки ВВГ позволяет локализировать место возгорания. Кабель ВВГнг может быть плоским или круглым. В плоском варианте его удобней закладывать в штробы, а в круглом удобней производить протяжку в различные трубы и гофрошланг. Кабель марки ВВГнг Какие марки кабеля ВВГ используются при прокладке электропроводки квартиры? В данном случае все зависит от схемы электропроводки. Если в соответствии со схемой электропроводки к каждой из розеток идет отдельная линия, то можно использовать кабель ВВГ-3*2,5 мм2. Для питания мощных потребителей, например, проточного водонагревателя или электрической печи, может быть использован кабель большего сечения – ВВГ-3*4 мм2. В данном случае все зависит от предполагаемой нагрузки бытовых электроприборов, которые планируется включать в ту или иную розетку. Для питания осветительной аппаратуры квартиры подойдет кабель ВВГ-3*1,5 мм2, так как общая нагрузка всех элементов осветительной аппаратуры сравнительно небольшая. Если в квартире не предусмотрено наличие защитного (заземляющего) проводника, то для прокладки электропроводки необходимо использовать двухжильный кабель (провод) вышеприведенных марок. Кабель марки NYM – состоит из медных жил, имеющих промежуточную оболочки, изготовленную из мелонаполненной резины и оболочки из поливинилхлоридной изоляции, которая не поддерживает горения. Кабель легко и удобно разделывать при монтаже, благодаря использованию в конструкции кабеля промежуточной внутренней оболочки. Промежуточная оболочка также увеличивает гибкость и повышает пожаростойкость кабеля. Данный тип кабеля производится в соответствии со стандартом DIN 57250. Кабель применяется для прокладки электропроводки открытого и скрытого типа внутри помещений. Этот кабель можно применять на воздухе, но только чтобы на него не было прямого воздействия солнечных лучей. Кабель NYM слабогорюч, а также характеризуется низким уровнем газодымовыделения, что особенно актуально для жилых помещений. Для прокладки электропроводки квартиры могут быть использованы различные марки кабеля NYM, в зависимости от количества и сечения жил. Например, NYM-3*2,5 мм2, NYM-3*4 мм2 и т.п.

Провод ПВС

Провод ПВС имеет многопроволочные гибкие медные жилы с поливинилхлоридной изоляцией. Провод данной марки характеризуется множеством преимуществ. Провод марки ПВС Среди них можно выделить: стойкость изоляционного покрытия к механическим повреждениям, воздействию плесневых грибков, широкий диапазон рабочих температур. Кроме того, этот провод очень гибок и его удобно прокладывать там, где необходимы частые и сильные изгибы. Для прокладки линий квартирной электропроводки используют двух или трехжильный провод ПВС сечением от 1,5 до 4 мм2.

море полезной информации о питании для автозвука

1. Главное — питание. С него надо начинать аудиосистему.

2. Лучшее питание должно быть у самого мощного усилителя — как правило у усилителя сабвуфера

3. Как выбрать толщину провода?
Очень просто — прочитайте 100500 статей про выбор толщины провода, закончите курсы «школоты автозвука», сделайте сложные расчеты на логарифмической линейке и обязательно закончите курс «теоретические основы электротехники» в каком-нибудь вузе.

 Ну или выбирайте так:

  • до 800 Ватт — 4Ga (25кв),
  • 800+ Вт — 2 Ga (35кв),
  • 1,5 кВт и больше — 0ga (50 кв)
Речь о суммарной мощности системы. Если вы выберете провод слишком толстый — ничего страшного, если слишком тонкий — будет потеря вольтажа от начала провода до конца. То есть под капотом будет 12.5 Вольт, на моноблоке 11.5 Вольт — это очень и очень … нехорошо, так как при этом вы не только рискуете спалить усилители, но и прогреваете провод. И чем он тоньше — тем сильнее будет прогреваться.

Для наглядности — если запитать усилитель тонкой проволокой — она накалится до красна. Если при этом она будет в силиконовой оплетке… ну вы поняли.

4. Вольтметр должен стоять обязательно. В любом виде, но вы должны знать что происходит в системе на каких треках. Как минимум вы должны померить вольтаж после запуска аудиосистемы в двух местах:


  • под капотом
  • и на самом большом потребителе (как правило моноблоке) —
вольтаж должен быть одинаковый и не просаживаться ниже 12 Вольт.

5. Забудьте про конденсаторы (накопители).
Единственная польза от конденсатора — это вольтметр, если он на нем есть, если же нет — польза от конденсатора только продавцу конденсаторов. Конденсатор стоит не дешево — купите лучше провод потолще или дополнительный АКБ

6. Как выбрать дополнительный АКБ?

В идеале — он должен быть точно такой же как и под капотом, еще лучше — если они будут оба новые.

Если нет возможности поставить такой же — пусть они будут одного типа:

  • оба АГМ,
  • либо оба литий.
Вы можете поставить АГМ вместе с кислотой или даже АГМ вместе с литием — но АКБ с большим вольтажем будет постоянно находиться в состоянии разряда, пока общий вольтаж не выровняется. На практике — я использовал много раз АГМ и кислоту и ничего за год и больше эксплуатации не происходило.

7. Как подключать доп АКБ? Реле, переходники — на. .. все это — просто соедините плюс с плюсом и минус с минусом.

8. Помимо сильных потребителей — не забывайте про самый слабый — ГУ (магнитолу) — не запитывайте ее от прикуривателя или от рандомной проводки, на которой найдете плюс и минус.

Не ленитесь — тащите и плюс и минус от туда же, откуда взяли питание на усилки. Так будет ниже риск получить наводки и магнитола не будет выключаться, когда вы заводите автомобиль.

9. Генератор очень важен. Если опустить кучу теории — генератор нужно выбирать так — на каждый киловатт мощности нужен генератор 80 А + АКБ 69-70 Ач.

Это конечно идеальная картина и часто в системах потребляющих 4 кВт стоят штатные гены на 100А и пара АКБ.
Но если генератора будет не достаточно — АКБ будут постоянно разряжаться, пока играет музыка и в конце концов вольтаж начнет падать.

Короче, что бы не париться — люксовая приора с родным геной и родным не дохлым АКБ может иметь стабильную аудиосистему около 2 кВт. Еще проще — кикс тысячник и пару сабов в 1Ом = гена 115-120 А + АКБ 70 Ач. Играть будет 🙂

10. Никогда не покупайте алюминиевый провод. Даже объяснять не буду — просто не покупайте! Только медь!

11. Чем промышленный кабель отличается от брендовых автомобильных?

Во-первых сечением — он будет тоньше, но благодаря цене — выгоднее будет купить две протяжки промышленного, чем одну автомобильного и в итоге получить большее сечение за меньшие деньги.
Во-вторых — гибкостью — автомобильный будет более гибкий, с ним будет проще работать.
В третьих — презентабельностью.
В четвертых — лужением. Автомобильные луженые провода дольше не окисляются. На что это влияет? Ни на что 🙂

12. Предохранители. Выбрать предохранитель очень просто — прилагаю таблицу выбора предохранителей


13. Минус нужно тянуть от АКБ, не тащить одну протяжку плюса, а минус брать с кузова, а тащить ОБА провода от АКБ. Если система не мощная — можно и с кузова, но лучше делать все по уму, ведь если система не мощная, то и провода не дорогие, а значит не нужно экономить пять метров провода — лучше сразу сделать как надо.

Минус должен быть такого же или большего сечения чем плюс, не меньше!

14. Где располагать предохранители?

Предохранитель должен стоять на каждом плюсовом силовом проводе как можно ближе к плюсовой клемме АКБ.

Если АКБ два — то на проводе должно быть два предохранителя — возле каждой плюсовой клеммы.

Не ставьте преды возле усилителей — это бесполезно. Предохранитель в случае короткого замыкания (КЗ) должен обесточивать весь провод. Пример — произошло КЗ где то по центру кузова, предохранитель возле усилителя сгорел и усилитель и кусок провода от него до преда — обесточен, но весь остальной провод под напряжением! Если пред сгорает возле АКБ — провод по всей длине кузова обесточен!

15. Главное — питание. С него надо начинать аудиосистему.

Если рубрика полезная и вы хотите еще советы — подписывайтесь!

Выбираем какой кабель для сварочного аппарата лучше

Поиск сварочного кабеля после покупки инверторного аппарата нельзя назвать редкостью. Каким бы хорошим не было сварочное оборудование, провода, идущие с ним в комплекте, часто не соответствуют ожиданиям. Некоторых не устраивает материал жилы, других – длина, третьих – гибкость – и это далеко не все, что может вызывать недовольство.

Какой кабель для сварочного аппарата лучше? Профессиональные сварщики подбирают для себя тот вариант, который максимально удовлетворит их требованиям. От чего отталкиваться? На что обратить внимание? В этой статье вы познакомитесь с основными марками и научитесь отсеивать неправильные варианты, акцентируя внимание на главных характеристиках сварочного кабеля для электродержателя, зажима заземления и коммутацией с электросетью.

Заглянем на полки магазинов – чем отличаются марки кабеля

Во время поиска сварочных кабелей для инвертора чаще всего встречаются следующие аббревиатуры:
  • КГ
  • КОГ1
  • КГН
  • КГ-ХЛ
  • КПЭС
  • КВС
  • КГТ

Среди них нет унифицированного варианта на все случаи. Для каждой конкретной ситуации оптимальна та или иная комбинация параметров кабеля для сварочного аппарата. Поэтому для начала сделайте правильный выбор марки, а после – разберетесь с основными параметрами – сечением и длиной кабеля, а также материалом сердечника.


Кратко о марках:

КГ
Данный вид можно встретить практически в любом магазине. Аббревиатура расшифровывается как «кабель гибкий». Шнур такого плана можно подключать к сети на 220 или 380 В, и, конечно же, использовать для массы и держателя. Он работает с переменным и постоянным током (до 660 В и 1000 В) при частоте до 400 Гц.
КОГ1

Является менее универсальным и прочным, чем предыдущий вариант. Но обладает особой гибкостью – в его жиле используются более тонкие проводки. Это означает меньший радиус разворота, способствующий более комфортному процессу сварки в труднодоступных местах.

Данный сварочный кабель пригодится при высотных работах, так как его удобно наматывать на руку для надежного закрепления. Пропускная способность – 220 В при 50 Гц.
КГН
Буква «Н» в маркировке подобного кабеля для сварки означает его негорючесть (устойчивость к высоким температурам). Изоляция КГН изготовлена из жаростойкого материала, выдерживающего нагревание 200 °C и более.

Главная особенность провода дает возможность осуществлять сварку или резку в экстремальных температурных условиях (например, сваривание металлов вблизи или в эпицентре источника возгорания). Из-за устойчивости к жару КГН-кабели востребованы среди работников МЧС, ремонтных бригад в судостроительной отрасли и т.д.

КГ-ХЛ
Как уже говорилось ранее, «КГ» – кабель гибкий, остальные две буквы в конце говорят о том, что сварочный кабель может эксплуатироваться на холоде и морозе, достигающем — 60 °C. Способность сохранять гибкость при низких температурах обеспечена использованием в составе оплетки специального каучука.

*Если предполагается работа при низких температурах, то данный вид кабеля станет лучшим вариантом для покупки.

КПЭС

Сварочные кабели такого плана применяются для полуавтоматической сварки. Они отличаются наличием внутри спиралевидной трубки для пропуска проволоки. Представители марки рассчитаны на работу с любым видом тока под напряжением 42/48 В при частоте 50 Гц.

Из весомых знаний о КПЭС стоит выделить то, что прослужат они недолго (минимум полтора месяца — максимум полтора года), а на стоимость существенно повлияет диаметр.
КВС
Это сварочные кабели с дополнительным защитным слоем полихлорвинила на жиле. Отличаются большей устойчивостью к истиранию, что делает их отличным вариантом для использования на строительных объектах.
Стоит отметить, что представители марки КВС куда менее гибки, чем остальные. Помимо устойчивости к механическому воздействию, они легко переносят низкие температуры и могут свободно использоваться в диапазоне от -40 до 40 градусов Цельсия.
КГТ

Буква «Т» в конце означает возможность применения в условиях тропиков. Подобные сварочные кабели характеризуются способностью выдерживать температуру окружающей среды до +85 °C. Выпускаются с покрытием, которое успешно противостоит воздействию влаги, грибка и плесени.

Особенности жил электрокабелей – сколько жил должно быть?

Проводник в сварочном кабеле может быть алюминиевым (омедненным) или медным. Первый вариант отличается более низкой стоимостью, но является менее гибким, имеет меньшее удельное сопротивление, больше греется. Шнур с проводником из алюминия больше подойдет сварщикам-новичкам или для бытовых нужд. Провода с медными жилами незаменимы, если речь заходит о профессиональных работах.

При покупке обращайте особое внимание на продукцию от китайских производителей, поскольку в варианте с заявленным медным проводником может содержаться только 70% Cu. В быту подобные электрокабели использовать можно, но профессиональные сварщики обходят их стороной или меняют после некоторого время использования. Распознать низкопробный продукт легко – жилы в нем выглядят тускло.

Все электрокабели бывают одножильными и многожильными (если учитывать варианты не только для сварки). В данном случае имеется в виду количество жил под одной общей изоляцией. Это число можно увидеть в маркировке перед параметром площади сечения.

Например:

1×16 –провод с одной жилой;
11×30 – кабель с одиннадцатью жилами.

Для сварочных аппаратов понадобится одножильный электрокабель, о чем стоит запомнить всем начинающим сварщикам, которые хотят удлинить провода или заменить их на лучший вариант.

Как правильно выбрать сечение кабеля

Металлический сердечник электропровода – это переплетенные между собой тонкие проволочки в количестве от 30 до 1000 шт. Площадь сечения кабеля для сварочного аппарата подбирается в зависимости от используемого тока и мощности установки. С возрастанием ампеража, появляется потребность в большей площади сечения.

К примеру, провод 1×6 мм² выдерживает максимум 11 кВт нагрузки при силе тока от 80 до 100 А. Однако не стоит использовать сварочные кабели на пределе их возможностей из-за риска перегрева и расплавления, поэтому максимальное значение принято делить на 2. То есть вариант 1×6 мм² оптимально будет использовать для работы с аппаратом, который имеет потребляемую мощность 5 кВт. Для ампеража 120-150 А нужно будет использовать электрокабель 1×10 мм², для 150-180 А – 1×16 мм² и т. д.


Для бытовых нужд сгодится вариант 1×16. Если вы работаете в мастерской, то ваш выбор – это провода 1×25, 1×50.

Требования к изоляции провода

Следует приобретать электрокабель с толщиной изоляции не менее 1,1 мм. В противном случае возникнет повышенный риск оголения токоведущей части из-за трения о пол и предметы. На ощупь качественная наружная обмотка гибкая и мягкая. Также обращайте внимание на класс изоляции, обозначаемый буквой. К примеру, «H» — означает способность выдерживать температуру нагрева +180 °C.

Гибкость электрокабеля

Выбирайте продукт не менее четвертого класса по гибкости. Более тугие варианты значительноменее комфортны в использовании: они плохо сматываются, выкручивают руки. Провода с маркировкой КГ принадлежат к пятому классу гибкости, КОГ1 – к шестому.

Как правильно выбрать длину кабеля и стоит ли удлинять имеющийся

Потребность в удлинении кабеля для инвертора появляется, когда нужно работать с длинными конструкциями, вроде заборов, или забираться на высоту. Благодаря наращиванию длины, переносить инверторный аппарат придется намного реже.

Однозначный ответ на вопрос, стоит ли удлинять сварочный кабель, дать нельзя. В одних ситуациях его удлинение возможно, в других нежелательно – необходимо учитывать характеристики, которые у вас есть изначально.

Как многим известно, еще из школьных уроков физики, чем больше длина, тем выше сопротивление. На выходе же получается более низкая сила тока. Поэтому для определения оптимального значения следует пользоваться специальной формулой:

l=S/(I ÷ 100)

где l – искомая максимальная длина,

S – площадь сечения имеющегося электропровода,

I – максимальная сила тока, выдаваемая аппаратом.

Допустим, у нас есть инвертор на 160 А и электрокабель с площадью сечения 25 мм². Расчет длины кабеля для инвертора будет выглядеть следующим образом: (25 мм²)/(160 А ÷ 100)=15,625 м.

Также в любом случае следует придерживаться правил техники пожарной безопасности – не превышать максимально допустимую длину кабеля для сварки (30-40 м).

Для наращивания нельзя применять скрутки, поскольку использование подобного метода чревато увеличением сопротивления и повышением риска нагрева. Соединяйте две части проводки надежной медной опрессовкой. Она обеспечивает отличный, плотный контакт.

Будьте внимательны к выбора кабеля – используйте знания, полученные в статье, чтобы не совершить ошибок при покупке.

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Медная и алюминиевая проводка

: что лучше?


Медь и алюминий — два наиболее распространенных материала, используемых при изготовлении электропроводки. Оба металла являются проводящими, поэтому при прохождении через них электричество практически не встречает сопротивления. Однако, помимо проводимости, медь и алюминий не обладают многими другими характеристиками. В результате каждый тип электропроводки имеет свои сильные и слабые стороны.

Медная проводка

Уже более полувека медная проводка используется в жилых и коммерческих электрических системах.Фактически, его часто предпочитают алюминиевой проводке из-за ее высокой прочности на растяжение. Прочность на растяжение меди примерно на 40% выше, чем у алюминия. Благодаря более высокой прочности на растяжение медная проводка с меньшей вероятностью сломается, чем алюминиевая. Это важно, учитывая, что электропроводку часто прокладывают, протягивая ее через порты и фидеры. Если проводка слабая или хрупкая, она может порваться при монтаже. Медная проводка обладает высокой прочностью на растяжение для защиты от поломки, а также от других форм физического повреждения.

Медная проводка

также имеет более низкий коэффициент теплового расширения, чем ее алюминиевый аналог. Другими словами, он не расширяется так сильно, как алюминиевая проводка при воздействии тепла. Температура электропроводки увеличивается по мере прохождения по ней электричества. Алюминиевая проводка имеет более высокое тепловое расширение, чем медная проводка, что приводит к большему расширению. Если проводка расширяется слишком сильно, это может привести к разрыву участков, в которых проводка сращивается или соединяется.

Алюминиевая проводка

Как и медь, алюминий является проводником, поэтому он стал распространенным материалом, используемым при изготовлении электропроводки.К сожалению, алюминиевая проводка не такая прочная, как медная, а также имеет более высокий коэффициент теплового расширения. С учетом сказанного, использование алюминиевой проводки по-прежнему имеет преимущества.

Алюминиевая проводка почти всегда стоит дешевле медной. Нередко алюминиевая проводка стоит всего вдвое дешевле медной. В жилом доме использование алюминиевой проводки вместо медной может сэкономить строителям несколько сотен долларов. Для коммерческого здания выгода от использования алюминиевой проводки может достигать тысяч долларов.
В заключение

Помимо более низкого ценника, алюминиевая проводка несколько проще в работе с медной. Медная проводка прочнее, поэтому вероятность ее поломки меньше. Однако алюминиевая проводка более гибкая, что упрощает работу с ней в небольших помещениях. Надеюсь, это поможет вам лучше понять, чем медная и алюминиевая проводка отличаются друг от друга.

Нет тегов для этого поста.

Что делает электропроводку лучшей, кроме меди

Если вы занимаетесь ремонтом дома или крупными строительными работами, одним из наиболее важных материалов, которые вам необходимо найти, является электропроводка.Большая часть современной жизни зависит от электричества и устройств, оборудования, приборов и машин, использующих электричество. В то время как редкий человек может прожить целый день, не сталкиваясь с электричеством или не нуждаясь в нем, большинство людей во всем мире сталкиваются с электричеством сотни раз в течение одного дня.

Просто подумайте обо всем, что есть в вашем доме. Ваш телевизор, холодильник, микроволновая печь и посудомоечная машина нуждаются в электричестве для работы. Скорее всего, у вас есть стиральная машина, сушилка и автоматические гаражные ворота.В дополнение ко всем этим более крупным приборам и оборудованию наша жизнь наводнена электрическими устройствами. Американцы зависят от ноутбуков, мобильных телефонов, планшетов и других портативных устройств. Модемы, серверы и жесткие диски поддерживают наш бизнес. Невозможно отрицать важность электричества в нашей жизни.

Из чего состоит хороший электрический проводник?
С таким количеством элементов, необходимых для поддержания жизни, какой мы ее знаем, для движения вперед, производителям электропроводки важно использовать лучшие доступные материалы.Часто лучшим материалом является тот, который лучше всего проводит электричество. Электрические проводники определяются как материалы, которые имеют подвижные электрически заряженные частицы. Мы называем их электронами. Когда электричество попадает на определенный металл, эти электроны начинают быстро двигаться. Электричество будет проходить через кусок металла, проводя электричество.

Следовательно, лучшими металлическими проводниками являются те, которые обладают хорошей подвижностью электронов. И наоборот, металлы, которые являются плохими проводниками, будут иметь низкую подвижность электронов.Двумя лучшими проводниками являются серебро и медь. Только по этой причине электрики, строители, разработчики и работники телекоммуникационной отрасли любят использовать оба материала в электрических проводах .

Как серебро используется в проводке сегодня?
Серебро — лучший проводник электричества. Несмотря на огромную способность серебра проводить электричество, его часто не используют в электропроводке. Причина в том, что серебро экспоненциально дороже, чем другой вариант, медь.Вместо этого серебро используется в высококлассном специализированном оборудовании, где необходима впечатляющая проводимость, а цена не имеет значения. Например, серебро используется в спутниках и печатных платах.

Серебро также используется в небольших количествах в некоторых устройствах. Вместо того, чтобы формировать целые кабели или провода, серебро используется в электрических переключателях для соединения контактов переключателя, когда он один, и для разделения контактов, когда он выключен. При использовании в таком небольшом количестве он все еще может быть экономичным выбором.Там серебряные контакты находятся в автомобилях, грузовиках, внедорожниках и других транспортных средствах. Контакты такого же типа также популярны в промышленных машинах.

Использование алюминия
Хотя медь и серебро считаются двумя основными материалами для проведения электричества, алюминий не сильно отстает. Кроме того, у этого металла есть характеристика, которая отличает его от меди, когда речь идет об электропроводке. Эта характеристика – вес. В то время как медь может быть довольно тяжелой, несмотря на ее ковкие свойства, алюминий невероятно легкий.Это делает его идеальным материалом для воздушных телефонных линий и подобных проектов.

На самом деле, алюминий дешевле и лучше проводит ток, чем медь, если сравнивать материалы на единицу веса. Однако алюминий имеет определенные характеристики, которые не позволяют использовать его во многих ситуациях. Алюминий образует на своей поверхности электростойкий оксид. Сначала это просто вызывает перегрев устройства, но со временем, если алюминий подвергается воздействию элементов в течение длительного периода времени, он вообще перестанет проводить электричество.

Это было бы кошмаром для портативных устройств, модемов и подобных устройств. Кроме того, он предотвращает использование алюминия в любой среде, подверженной воздействию соли или термического тепла. Вместо этого обычно используется медь, потому что она не только легко превращается в электрические катушки, но и устойчива к коррозии под действием соли, термического нагрева и других агрессивных сред.

Что насчет стали?
Сталь обычно считается строительным материалом. Он тяжелый, прочный и негибкий.Эти качества сделали его наиболее распространенным выбором при строительстве небоскребов и складов. Любая конструкция, которая должна быть большой, неподвижной и прочной, скорее всего, будет включать стальные балки. Однако сталь представляет собой сплав железа и может проводить электричество. Проблема в том, что практически невозможно придать стали форму и размер, необходимые для изготовления электрических проводов. Сталь часто используется для покрытия проводов или других проводников, что является гораздо лучшим использованием прочного материала.

Поиск подходящего провода
В EWCS мы предлагаем электрические провода любой длины, диаметра и размера.Наша цель — предоставить любому строителю, ремонтнику или электрику именно ту электропроводку, которая ему или ей необходима для завершения проекта. Независимо от размера или опыта, мы будем рады обсудить проводку, продаваемую через EWCS, и лучший вариант для вашего проекта. Посетите наш веб-сайт www.ewcswire.com, чтобы узнать больше.

Медная проволока против алюминиевой проволоки

Ваш новый дом строится? Или вы столкнулись с проблемами с электричеством в существующей проводке в вашем доме? Не знаете, какую электропроводку выбрать для более безопасного дома? Мы здесь, чтобы помочь вам с вашим решением.

Для прокладки кабелей дома или в офисе в производстве проводов и кабелей используются различные металлические проводники, но Медь и алюминий являются наиболее распространенными в производстве электрических проводов. Эти металлы лучше всего подходят для различных применений из-за их уникальных свойств. Вот наиболее распространенные различия между медными и алюминиевыми проводами.

Медь является предпочтительной проводкой для вашего дома по сравнению с алюминием из-за ее простоты использования и способности эффективно проводить электричество.Он более стабилен, долговечен и работает лучше, чем алюминиевые провода. Известно, что медь имеет лучшую проводимость, чем алюминий. Медная проволока дороже, тогда как стоимость алюминиевой проволоки сравнительно низкая, но она вызывает коррозию и может вызвать пожар.

Поговорим немного подробнее о каждом типе проводки в отдельности.

Медная проводка

Медная проводка часто предпочтительнее алюминиевой. Прочность на растяжение меди примерно на 40 процентов выше, чем у алюминия, и поэтому медь с меньшей вероятностью сломается.Это важно, учитывая, что электропроводку иногда монтируют, протягивая ее через порты и фидеры. Он может сломаться при установке, если проводка слабая или хрупкая.

Медная проводка имеет меньшее тепловое расширение. Это означает, что при воздействии тепла он не расширяется так сильно, как алюминиевая проводка. А когда электричество протекает по электропроводке, ее температура увеличивается. Одним из недостатков, который может помешать вам выбрать медную проводку, является ее стоимость. Таким образом, если требуется обширная проводка, медная проводка может оказаться для вас слишком дорогой.



Алюминиевая проводка

Алюминий

также является распространенным материалом, используемым для изготовления электрических проводов. К сожалению, алюминиевая проводка не такая прочная, как медная, и имеет более высокий коэффициент теплового расширения. Но все же преимущества использования алюминиевой проводки есть. Алюминиевая проводка дешевле и легче медной, почти вдвое дешевле. Использование алюминиевой проводки для жилого дома или коммерческого здания экономит много денег.С одной стороны, медные провода прочнее, имеют лучшую проводимость, а с другой стороны, алюминиевые провода предпочтительнее для стационарной установки. Алюминий имеет значительно более высокое удельное электрическое сопротивление, чем медь. Это различие очень важно для силовых кабелей.

Для алюминиевого проводника

требуется площадь поперечного сечения на 56 % больше, чем у медного, при той же токопроводящей способности.

Добейтесь удовлетворенности клиентов с помощью Paramount Cables

Paramount Cables уделяет особое внимание совершенствованию производства, технологическому прогрессу и удовлетворенности клиентов.Компания стремится соответствовать мировым стандартам качества и превосходить их, а также предоставлять комплексные кабельные решения для своих клиентов.

Вы получите экономичную продукцию мирового класса с полным ассортиментом кабелей, включая домашнюю электропроводку, оптоволоконные кабели для телекоммуникаций и обороны, силовые кабели высокого и низкого напряжения, кабели управления и контрольно-измерительные приборы и т. д.

Надеемся, что приведенная выше информация поможет вам сделать правильный выбор.

Провода и кабели

Провода, как мы определяем здесь, используется для передачи электричества или электрических сигналов.Провода бывают разных форм и изготавливаются из многих материалов. Они могут показаться простыми, но инженеры известно о двух важные моменты:

— Электричество в длинных проводах, используемых для передачи, ведет себя совсем иначе , чем в коротких провода используемые в конструкции устройств
-Использование проводов в цепях переменного тока вызывает всевозможные проблемы например скин-эффект и эффект близости.

1. Сопротивление/импеданс
2.Скин-эффект
3. Типы конструкции проводов

4. Дополнительные сведения о материалах проводов
5. Изоляция проводов

1.) Поведение электричества в проводах: Сопротивление и импеданс


Важно знать, имеете ли вы дело с постоянным или переменным током в данном проводе. Мощность переменного тока имеет очень сложную физику, которая вызывает некоторые странные эффекты. Это было одной из причин, почему Мощность переменного тока была разработана в 1890-х годах, намного позже мощности постоянного тока. Инженеры любят С.П. Штейнмецу пришлось сначала разберитесь с математикой и физикой.

Питание переменного тока:
В сети переменного тока ток любит проходить вблизи поверхность проволоки (скин-эффект). Сила переменного тока в проводе также вызывает магнитное поле вокруг него (индуктивность). Это поле влияет на другие близлежащие провода (например, в обмотке), вызывающие эффект близости. Все эти свойства должны быть рассмотрены при проектировании цепи переменного тока.

Питание постоянного тока:
При постоянном токе ток проходит по всему проводу.

Размер проводника и материал (питание переменного и постоянного тока):

Электричество легче проходит в высокопроводящих элементы, такие как медь, серебро или золото, менее проводящие материала, тем больше должен быть диаметр, чтобы нести ту же текущую нагрузку.

Инженеры выбирают правильно диаметр провода для работы, повышение тока в проводе увеличивает удельное сопротивление и выделяет больше тепла. Как вы увидите на диаграмме ниже, медь может проводить больший ток, чем алюминий, при той же нагрузке.

Внизу: когда сэр Хамфри В 1802 году Дэви пропускал через тонкий платиновый провод большой ток, и он светился. и сделал первую лампу накаливания! но всего через несколько секунд проволока расплавилась и испарилась из-за тепло, вызванное сопротивлением в проводе.


Качество материала: примеси и кристаллы:

Большинство материалов содержат примеси. В меди содержание кислорода и другие материалы в меди влияют на проводимость. поэтому медь, которая будет превращена в электрический провод, легирована по-разному. чем медь, которая на пути к тому, чтобы стать сантехникой.

Металлы кристаллические (как вы увидите в нашем видео о меди). Монокристаллическая медь или алюминий лучше проводимость, чем поликристаллические металлы, однако крупнокристаллическая медь очень дорога для производят и используют только в высокопроизводительных приложениях.

Удельное сопротивление:

Сопротивление в проводе описывает возбуждение электронов в проводнике. материал проводника. Это возбуждение приводит к выделению тепла и потере эффективности. В ранних источниках питания постоянного тока Томас Эдисон не мог передавать свою энергию на большие расстояния без использования медные провода большого диаметра из-за сопротивления на расстоянии. Это сделало мощность постоянного тока нерентабельно и допускает рост мощности переменного тока.

Измерительные инструменты:
Инженеры используют закон Ома чтобы рассчитать, какое сопротивление будет иметь данный провод. Это говорит нам о том, сколько энергии мы будет терять на расстоянии.

I = V / R Ампер = Вольт, деленное на сопротивление

Формулы сопротивления и проводимости:

Сопротивление = удельное сопротивление / площадь поперечного сечения
Проводимость = 1 / Сопротивление

Когда сопротивление хорошее:
Создание тепла в проволоке обычно является признаком потраченной впустую энергии, однако в вольфрамовой или танталовой проволоки тепло заставляет проволоку светиться и излучать свет, который может быть желанным.Вольфрам используется для изготовления нитей потому что у него очень высокая температура плавления. Провод может сильно нагреваться и ярко светятся, не плавясь. Вольфрам был бы очень плох для передачи энергии так как большая часть пропущенной энергии теряется в виде тепла и света.

В силе передачи мы ищем самое низкое возможное удельное сопротивление, мы хотим для передачи энергии на большие расстояния без потери энергии за счет тепла. Мы измеряем сопротивление в проводе в омах на 1000 футов или метров. Чем дольше электричество должно путешествовать, тем больше энергии оно теряет.

Сверхпроводящий провод и сопротивление:

Вверху: сверхпроводимость провод можно превратить в металлическую «ленту»


Вверху: Карл Рознер, Марк Бенц и другие использовали специальные катушки из сверхпроводящей проволоки для производства первый магнит на 10 Тесла.Вместо меди используются ниобий и олово. так как материалы работают по-разному при разных температурах.

Одним из замечательных решений для передачи энергии являются сверхпроводники. Когда металл становится сверххолодным (приближается к абсолютному нулю), он приобретает проводимость бесконечности. В какой-то момент сопротивление вообще отсутствует. Были экспериментальные сверхпроводящие высоковольтные линии, которые могли передавать мощность практически без потерь, однако технология недостаточно развита, чтобы быть рентабельной.

Магнитные поля (индуктивность и импеданс):

Каждый провод, используемый для передачи энергии переменного тока, создает магнитное поле, когда по нему протекает ток. То магнитное поле визуализируется концентрическими кольцами вокруг поперечного сечения провода, каждое кольцо ближе к проводу имеет более сильное магнитная сила. Магнитные поля полезны для создания очень сильных магнитов (в катушке). i.е. изготовление двигателей и генераторы, однако эти магнитные поля нежелательны в линиях электропередачи.

В то время как удельное сопротивление провода может препятствовать протеканию тока и выделять тепло, индуктивность провод/линия передачи также может препятствовать прохождению тока, но этот импеданс не создает тепла, поскольку энергия «теряется» при создании магнитного поля, а чем возбуждение электронов в материале. Это сопротивление называется реактивным сопротивлением переменного тока. Схемы.Мы использовали слово «потерянный», однако сила на самом деле не потеряна, она используется для создания магнитного поля. поле, и оно возвращается, когда магнитное поле коллапсирует.

2.) Эффект кожи:


В сети переменного тока электроны любят течь по вне провода. Это связано с тем, что изменение тока туда и обратно вызывает вихревые токи, которые приводят к скоплению тока к поверхности.

Толщина кожи

Толщина скин-слоя — фиксированное число для данной частоты, удельного сопротивления и диэлектрической проницаемости.Чем выше частота переменного тока в системе, тем больше ток сжимается. на внешней стороне провода, поэтому провод, который используется на частоте 60 Гц при заданном напряжении, будет не будет нормально на 200 МГц. Инженеры должны всегда при проектировании схем учитывайте скин-эффект. См. сайт википедии для формула, используемая для расчета толщины скин-слоя.

Вверху: инженеры преодолели скин-эффект, используя изолированный многожильный провод. Если сделать отдельные пряди равными одной толщине кожи, большая часть тока протекает по всей поперечное сечение, и вы используете всю медь. Недостатком является то, что ваш провод должен иметь больший диаметр, так как вам нужно все дополнительное пространство для изоляции. По мере того, как пряди проволоки становятся меньше в диаметре, а изоляция остается той же толщины, соотношение площади меди изоляция может стать меньше единицы, тогда у вас будет больше изоляции, чем медь в обмотке или кабеле.

Внизу: более высокая частота переменного тока = меньшая глубина скин-слоя. «Более быстрый» ток чередуется туда и обратно тем больше вихревых токов он создает. Эта высокая частота блок питания работает в диапазоне МГц, обратите внимание на специальный провод, используемый на право. Провод кажется многожильным и оголенным, но это не так, он имеет прозрачное эмалевое покрытие, изолирующее его, поэтому каждая маленькая жилка провода несет свою часть тока, при этом ток течет снаружи каждой нити.Это дает большую площадь поверхности в целом и позволяет большое количество тока для прохождения.


Вверху: компактный люминесцентный светильник легкая электроника, трансформатор очень маленький и рассчитан очень дешево. Эти детали часто выходят из строя до окончания типичного жизненный цикл агрегата.`

Инженеры и затраты Дизайн сбережений:

Инженеры используют математику для расчета «глубины кожи», чтобы узнать, сколько проволоки используется для проведения электричества.Это критическая часть инженеров-электриков занимаются проектированием энергосистем. Этот работа также связана с экономией средств, как инженеры могут выяснить какой калибр провода и какой тип провода использовать и сравнить его с другие материалы и конфигурации. Старый электрический двигатели и генераторы от Начало 20-го века, как известно, длилось долго, потому что в то время инженеры могли проектировать обмотки и тип провода для наилучшей производительности, поскольку затраты на приборы и машины были выше.Сегодня многие моторы перегорают, потому что инженеры вынужден использовать самый дешевый вариант — наименьшее количество материала который может справиться с током, однако, когда двигатель начинает от перегрева более тонкие провода из более дешевого материала сгорят быстрее. Балласты (трансформаторы) в современных системах освещения имеют заведомо короткая продолжительность жизни в попытке снизить себестоимость единицы продукции.

Практическое упражнение: Как влияет на стоимость проектирование

Вы можете увидеть и почувствуйте работу инженеров по проектированию проводов вокруг вашего дома.Просто найдите старые блоки питания или профессиональные блоки питания используется с дорогостоящими машинами или инструментами. Почувствуйте вес этих розетки или блоки питания. Теперь найдите детскую игрушку или мобильный телефон зарядное устройство. Почувствуйте, насколько легкими кажутся трансформеры по сравнению с ними.
Если вам повезет, вы можете найти два трансформатора, которые преобразуют энергию от стены (120 или 220 В) к такому же напряжению постоянного тока для устройства. Если открыть корпус, то можно увидеть разницу в размерах. калибра обмоток и того, используют ли они медь или алюминий.Вы наглядно увидите, как стоимость всего предмета влияет на дизайн.


3.) Типы проводов:


Ниже: типов провода, используемого коммунальными предприятиями при передаче электроэнергии:

Ниже: стационарная проводка, используемая в домах, а также шнуры, используемые в динамиках, электроприборы и телефонные системы.На рисунке ниже показаны старые провода, когда-то использовавшиеся в домах (кабель SJTWA и тип SE), и современные стандартный ромекс.

ЭЛЕКТРОМОНТАЖ С 1880-х до наших дней:

Вверху: 3 проводника подземный медный провод (теперь редкость)

Внизу: плоская «лента» проволока, используемая в сверхпроводящих магнитах

Лучший провод для работа:

Все инженеры-электрики должны знать о проводах и думать об использовании правильной конструкции и материал для поставленной задачи.Вот факторы, определяющие конструкция проволоки:

— Долговечность (способность многократно изгибаться или сдавливаться веса)
— Уровень напряжения и тока
— Прочность подвески (способность удерживать собственный вес в течение длительного пролеты между опорами)
— Под землей или под водой
— Температура эксплуатации (например, сверхпроводящие провод)
-Стоимость

Одножильный провод:

Преимущества:
Меньшая площадь поверхности, подверженная коррозии
Может быть жестким и прочным
Недостатки:
пятно
Нецелесообразно для высокого напряжения

Многожильный провод:

Вверху: многожильный динамик провод, который можно найти в каждом доме
Внизу: сверхтолстый многожильный медный провод специального назначения

— многожильный провод — множество меньших проводов, соединенных параллельно, можно скрутить вместе
Преимущества:
Отличный проводник для своего размера
Недостатки:
Вы можете подумать, что это хорошо для использования на высоких частотах, потому что у него большая площадь поверхности на всех маленьких жилах провода, однако это хуже, чем сплошная проволока, потому что нити соприкасаются друг друга, замыкая, и поэтому провод действует как один больший провод, и в нем много воздушных пространств, что создает большее сопротивление для размера

Плетеный провод:

Преимущества:
— Отличается долговечностью по сравнению со сплошным проводом
— Лучшая проводимость, чем сплошной провод (большая площадь поверхности)
— Может действовать как электромагнитный экран в проводах для шумоподавления
-Чем больше нитей в проволоке, тем она более гнущаяся и прочная. есть, но он стоит дороже

Специальные провода:

Сплошные с оплеткой снаружи или их сочетание, эти провода используются для всех видов специального применения.

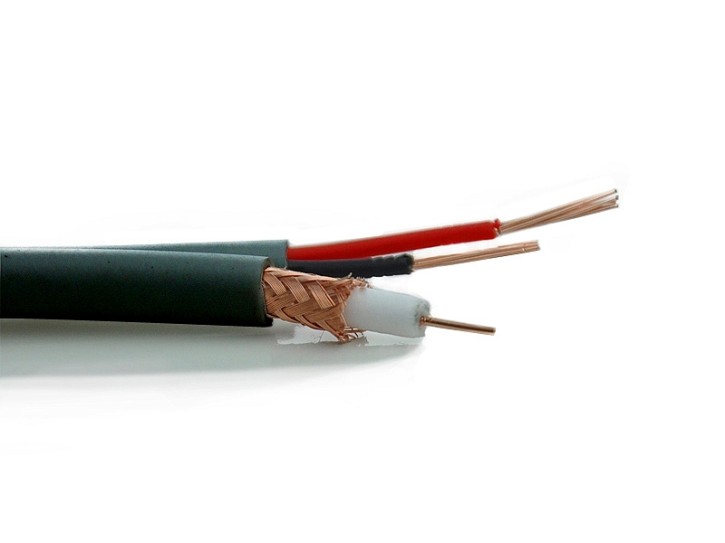

Коаксиальный кабель используется для передачи радио или кабельного телевидения потому что в его конструкции плетеные и фольгированные проводники снаружи держать частоты в ловушке внутри. Экранирование предотвращает блуждающая электромагнитная энергия от загрязнения области вокруг чувствительных приемники.

Внизу: Видео о типах проводов, используемых в электроэнергетике:

Практическое упражнение: Игра «Угадай провод»

Собрать лом провод со всего дома или школьной мастерской, соберите короткие образцы разных типов.Теперь используйте диаграммы выше, чтобы выяснить, что что это за провод, из чего он сделан, и перечислить его применение. каждый. Покажите это своему учителю и посмотрите, правильно ли вы угадали. Проволока бывает стольких экзотических типов, что вы, возможно, с настоящей тайной на ваших руках. Используйте поиск в Интернете, чтобы попробовать для идентификации всех ваших образцов.


4.) Материалы проволоки:

Наиболее распространенным материалом для электрических проводов является медь и алюминий , это не самые лучшие проводники, однако их много и они недорогие. Золото также используется в приложениях, поскольку оно устойчиво к коррозии. Золото используется в электронике автомобильных подушек безопасности, чтобы гарантировать, что устройство будет функционировать много лет спустя, несмотря на воздействие вредных элементов.

Вверху: золото, используемое в разъемы для чипов Motorola

Золото обычно используется в контактных области, потому что эта точка в системе больше подвержена коррозии и имеет больший потенциал для окисления.

Алюминий обернутый вокруг стального центрального провода, используется в передаче энергии, потому что алюминий дешевле меди и не подвергается коррозии. Стальной центр используется просто для прочности, чтобы удерживать провод на длинных пролетах. Выше типичный кабель ACSR, используемый в воздушных линиях электропередач по всему миру.

Хорошие проводники, которые твердый при комнатной температуре:

Платина, серебро, золото, медь, алюминий

4.) ИЗОЛЯЦИЯ ПРОВОДОВ:

Слева: Для эффективного обмотки двигателя или генератора должны быть плотно упакованы вместе, минимизация воздушных пространств. Провода, используемые в двигателях и генераторах, обычно Покрыт эмалью, что позволяет плотно упаковать обмотки. Традиционная резиновая или полимерная изоляция увеличила бы диаметр провода толще, это одна из причин, почему старые электродвигатели были больше и тяжелее современных моторов той же мощности.

Посмотрите, как провод двигателя упаковывается и наматывается в современные асинхронные двигатели в нашем видео здесь.

Узнайте больше о все поле электроизоляция на нашей странице здесь.


Практическое упражнение: Сжечь мотор!

Вы заметили что, когда двигатель игрушки сильно нагревается, он пахнет? Это испарение изоляции.Тепло разрушает все виды изоляции со временем и в обмотке двигателя, когда изоляция ослабевает достаточно двух проводов, расположенных рядом, будет короткое замыкание, это приведет к возникновению дуги. и устройство сгорает.

Если взять небольшой мотор, на который тебе наплевать, его можно намеренно сжечь посмотреть, что происходит с обмотками. Вы можете сделать это, поставив выше рекомендуемого напряжения через устройство или запустив двигатель долго горячий.Проконсультируйтесь с электриком или инженер, чтобы сделать это упражнение безопасно.


Статья, фото и видео М.Уилана и В.Корнрампфа

Источники:
Университет штата Джорджия
Википедия
Волшебники Скенектади Карл Рознер. Технический центр Эдисона. 2008
Интервью с Руди Деном. Технический центр Эдисона. 2012
Видео с Denver Electric Motor. Технический центр Эдисона. 2012 г.
Видео с энергетической ассоциацией Сан-Мигель.Технический центр Эдисона. 2014
Уильям Корнрампф, инженер-электрик

Соображения по выбору многожильного или цельного кабеля

9 января 2020 г. / Генерал

Вы, наверное, слышали о медных кабелях со сбалансированной витой парой, которые называются многожильными или одножильными, и если вы колеблетесь относительно того, что вы должны использовать, когда и где, вы попали в нужное место. Когда дело доходит до выбора, существует множество соображений, включая стандарты, окружающую среду, область применения и цену.Давайте посмотрим на различия и углубимся в эти соображения, чтобы вы знали, какой тип кабеля подходит для вашей конкретной ситуации.

Основы

Когда речь идет о медном кабеле с витой парой, термины «многожильный» и «жесткий» относятся к фактической конструкции медных проводников внутри кабеля, а сами названия делают очевидным их различие. В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «прядей» проводов небольшого сечения, которые концентрически намотаны вместе по спирали, подобно веревке.Многожильный кабель обычно обозначается двумя числами, где первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG. В одножильном кабеле каждый из восьми проводников состоит только из одного сплошного провода большего калибра и имеет только один номер калибра, указывающий размер проводника, например, 24 AWG.

Как для многожильных, так и для одножильных кабелей одной категории (т.е., категории 5e, категории 6 или категории 6A), определяемых одним типоразмером калибра, это может показаться немного запутанным. Просто помните, что независимо от того, состоит ли проводник из нескольких жил или из одного цельного проводника, окончательный общий размер проводника одинаков. Другими словами, кабель 24 AWG по-прежнему остается кабелем 24 AWG.

Наиболее существенная разница между многожильным и одножильным кабелем заключается в производительности. Поскольку проводники большего сечения (более тонкие) имеют больше вносимых потерь, чем проводники меньшего сечения (более толстые), многожильные кабели дают затухание на 20–50 % больше, чем одножильные медные проводники (20 % для 24 AWG и 50 % для 26 AWG).А поскольку поперечное сечение многожильного проводника не полностью состоит из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели. Как правило, сплошные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и менее подверженными вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Еще одно отличие — гибкость.Многожильные кабели гораздо более гибкие и могут выдерживать большие изгибы по сравнению с жесткими одножильными проводами, которые могут сломаться при слишком большом сгибании. Однако, когда дело доходит до заделки многожильного кабеля, отдельные жилы проводников со временем могут порваться или ослабнуть. Твердые проводники будут сохранять свою форму и должным образом сидеть внутри IDC на разъемах, коммутационных панелях и соединительных блоках.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Промышленные стандарты и окружающая среда

Когда дело доходит до 90-метровых горизонтальных постоянных линий связи, выбора действительно нет, поскольку стандарты TIA и ISO/IEC требуют прочного кабеля. Многожильный кабель (24 и 26 AWG) ограничен коммутационными шнурами и длиной 10 метров в пределах 100-метрового канала. Поскольку многожильные кабели более гибкие и могут выдерживать изгибы, они являются отличными коммутационными шнурами для соединений оборудования и кросс-соединений, где кабели часто изгибаются и манипулируются, а при длине канала всего 10 метров повышенные вносимые потери и сопротивление не являются фактором. в общей производительности канала.Однако меньшие многожильные патч-корды 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за меньшего сечения, имеют некоторые ограничения. Посетите наш блог, чтобы узнать о коммутационных шнурах Skinny on 28 AWG .

Существуют особые ситуации в открытых офисных средах, когда стандарты позволяют скрученным патч-кордам занимать более 10 метров 100-метрового канала, поскольку они признают, что офисы сталкиваются с регулярными реконфигурациями и могут потребовать более гибкой кабельной системы.Однако, если в канале используется многожильный кабель длиной более 10 метров, отраслевые стандарты требуют уменьшения общей длины канала, чтобы учесть более высокие вносимые потери и сопротивление постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, важным фактором является общий калибр — кабели с большим сечением (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинальных значений для многожильных кабелей 26 AWG составляет 0,5, в то время как для многожильных кабелей 24 AWG — всего 0,2, а для многожильных кабелей 22 AWG снижение номинальных характеристик вообще не требуется.Расчеты для определения общей длины всего канала приведены ниже, где H=длина горизонтального кабеля, D=коэффициент снижения номинальных характеристик, C=общая длина многожильного кабеля и T=общая длина канала.

Например, при использовании 60 метров горизонтального сплошного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения номинала 0,2 общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете настоящую математику, общая длина многожильного кабеля = [105-60]/[1 + 0,2] или 37.5, а общая длина канала = 60+37,5, или 97,5 метра.) Если используется многожильный кабель 26 AWG со снижением номинальных характеристик на 0,5, длину канала необходимо уменьшить до 90 метров.

Рекомендации по применению

В то время как многожильный кабель является нормой для патч-кордов в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисных зонах), в современных локальных сетях необходимо учитывать основное применение, которое оправдывает использование сплошных патч-кордов – питание через Ethernet.Когда PoE доставляется по медному кабелю с витой парой, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура внутри кабеля может повышаться. Многожильные патч-корды с более высокими вносимыми потерями и сопротивлением постоянному току с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не проблема в помещениях с контролируемой средой, таких как TR, как только вы начинаете подключать устройства на потолке (например, точки беспроводного доступа, камеры видеонаблюдения и светодиодные фонари), могут возникнуть проблемы с многожильными патч-кордами.Хорошее эмпирическое правило заключается в том, что если окружающая среда не контролируется по температуре и не происходит много манипуляций (например, изгибов), патч-корды должны быть изготовлены с использованием сплошного кабеля. И если вы используете многожильные патч-корды в неконтролируемых условиях, лучше, чтобы они были короткими (около 5 метров или меньше). И когда дело доходит до высокотемпературных сред, отраслевые стандарты также требуют уменьшения длины канала для этого, и большее количество кабелей в жгуте, выделяющих больше тепла, может потребовать еще большего снижения длины (да, мы написали об этом в блоге ). слишком).

В чем разница в цене?

В то время как большее количество жил в проводнике означает большую гибкость, количество жил влияет на цену — чем больше жил в кабеле, тем выше стоимость. Чтобы снизить затраты, многожильные кабели категории 6 и категории 6A имеют достаточное количество прядей для обеспечения надлежащей гибкости, но не настолько много, чтобы это создавало существенную разницу в цене. Другими словами, дельты действительно недостаточно, чтобы поставить под угрозу производительность (или соответствие стандартам) путем выбора многожильного кабеля вместо одножильного для сред и приложений, для которых они не подходят.Держите многожильные кабели в зонах с контролируемой средой, которые требуют большей гибкости.


Посмотреть конфигуратор Versiv

Ответьте на 5 вопросов, чтобы помочь выбрать правильный электрический провод

Выбор провода является важнейшей частью конструкции электрического узла, поскольку он влияет на безопасность, функциональность, простоту использования и удобство обслуживания узла. Поскольку существуют тысячи типов проводов и электрических кабелей, выбор правильного провода или проводов может быть сложным и пугающим.

Чтобы уточнить, я определяю «провод» как один гибкий проводник электричества, окруженный изоляцией. Обычно проводник выполнен из меди; однако он может варьироваться в зависимости от приложения. Говоря об этом, прежде чем вы начнете что-либо проектировать, вам необходимо полностью понять, как будет использоваться электрическая сборка. Какова будет его работа и в какой среде он будет работать?

После того, как вы определили его конечное назначение, вы можете приступить к работе, ответив на следующие пять вопросов, которые помогут вам выбрать лучший электрический провод для вашего приложения.

1. Какой размер провода мне нужен?

Есть два аспекта вопроса о размере проволоки: толщина (калибр) и длина. Чтобы определить, какой калибр провода вам нужен, рассмотрите пропускную способность и величину тока, который должен проводить провод (измеряется в силе тока или амперах). Калибр провода напрямую связан с тем, сколько ампер вам нужно через него пропустить.

Расстояние, которое вам нужно пройти по проводу, также может повлиять на калибр провода, который вам нужен. Поскольку проводник не идеален, чем длиннее провод, тем больше напряжения вы можете потерять из-за сопротивления/нагрева.Вы можете противодействовать падению напряжения, увеличив сечение провода, что, следовательно, увеличит мощность тока. Это позволяет вам прокачивать больше ампер, чтобы обеспечить получение нужного количества электроэнергии, даже если вы немного потеряете по пути.

2. Насколько гибким должен быть провод?

Различные типы проволоки обеспечивают разный уровень гибкости:

  • Сплошной сердечник – почти нет гибкости в проводах меньшего сечения; становится более гибким в более высоких калибрах
  • Проволока грубопроволочная – умеренно гибкая; он сохранит форму, которую вы ему придали
  • Провод тонкопроволочный – очень гибкий; не будет держать форму

3.Какая изоляция проводов лучше?

Рабочая среда сборки будет диктовать тип изоляции ваших проводов.

  • Напряжение – чем выше уровень напряжения, тем толще должна быть изоляция для снижения риска поражения электрическим током
  • Соображения по охране окружающей среды – воздействие солнца и ультрафиолета, экстремальные температуры, присутствие химикатов или масел могут повлиять на производительность
  • Нормативные требования – UL, SA, SAE, CE и т. д.
  • Стойкость к истиранию – в условиях повышенной вибрации требуется более толстая изоляция
  • Покрытие – некоторые покрытия облегчают печать на проволоке или проталкивание/протягивание ее через кабелепровод

4. Имеет ли значение цвет провода?

Использование разноцветных проводов в электрической сборке может помочь вам, конечному пользователю и всем, кому в будущем потребуется обслуживать сборку, понять назначение каждого провода. Многие компании используют стандартные цвета проводов для обозначения горячих, заземляющих и нейтральных проводов; некоторые даже будут кодировать цветом различные цепи в электрической сборке.

5. Должен ли я использовать медный или алюминиевый провод?

Хотя медь является наиболее проводящим металлом, она может быть тяжелой и дорогой. Таким образом, для высоковольтных электрических применений на большие расстояния можно использовать алюминиевый провод. Это приемлемый проводник, который обычно требует более толстого сечения, но он намного легче и дешевле, чем медный провод. Например, в линиях электропередач вместо меди используется алюминиевый провод.

Упрощение процесса выбора проводов

Разнообразие спецификаций используемых в каждой отрасли проводов создает потребность во всех доступных типах проводов.Но каждая из этих отраслей обычно придерживается нескольких типов проводов, которые соответствуют их требованиям, что на самом деле может помочь упростить процесс выбора провода.

Например, в автомобильной промышленности в основном используется провод GXL, который хорошо подходит для рабочих условий, обычно встречающихся внутри автомобиля (температура, истирание, масло и т. д.). С другой стороны, MTW (провод станка) обычно используется в электрических шкафах управления, потому что он рассчитан на более высокое напряжение, а изоляция подходит для рабочей среды.

Если вы находитесь в процессе выбора проводов для своей электрической сборки, вероятно, вам также нужно будет выбрать несколько других компонентов. Используйте наш контрольный список проектирования жгутов проводов , чтобы убедиться, что вы отметили все пункты. Нажмите кнопку ниже, чтобы получить копию сегодня.

Многожильный провод по сравнению со сплошным проводом в электрических приложениях

В электрических приложениях, таких как кабельные сборки и жгуты проводов, выбор многожильного или одножильного провода зависит от требований работы.Физические различия между двумя проводами достаточно очевидны: одножильный провод состоит из твердого металлического сердечника, а многожильные провода состоят из нескольких более тонких проводов, скрученных вместе в организованный пучок.

При выборе правильного провода необходимо учитывать несколько соображений, плюсов и минусов, которые будут определять решение, но ключевыми факторами являются:

  • Амперная нагрузка и применение
  • Калибр проволоки
  • Тип металла, который будет использоваться
  • Затраты

Как многожильные, так и одножильные провода используются инженерами в самых разных случаях.В любом случае существуют преимущества и недостатки многожильного провода по сравнению со сплошным проводом, которые приводят к выбору одного провода вместо другого для каждого конкретного применения.

Многожильный провод

Поскольку многожильные провода связаны в жгуты, они относительно более гибкие, сложные и тонкие. Они лучше подходят для использования внутри помещений на печатных платах, проводах динамиков, электронных устройствах и т. д., где для соединения электронных компонентов необходимы изгибы и скручивания. Например, идеальное применение многожильного провода — дверь автомобиля, где часто происходит изгиб.

Многожильный провод Pros

Связанные в пучки оплетки из многожильного кабеля имеют несколько существенных преимуществ по сравнению со сплошным проводом:

  • Гибкий
  • Ковкий
  • Не разделяется и не разделяется

Применение многожильных проводов

Многожильные провода больше подходят для использования внутри помещений, где необходимо изгибать и скручивать для соединения электронных компонентов, таких как:

Сплошная проволока

Сплошная проволока тяжелее, предназначена для любых погодных условий, обладает антикоррозийными свойствами, прочна и может выдерживать частые, но минимальные перемещения.Идеальным применением сплошного провода была бы передача энергии через конструкцию здания, поскольку для этого требуется большой ток, небольшое движение и длительный срок службы.

Профессионалы сплошной проволоки

  • Погодостойкий
  • Антикоррозийный
  • Низкая стоимость

Применение сплошной проволоки

Одножильные провода

больше подходят для использования вне помещений или в тяжелых условиях, где требуются более высокие токи и более высокая прочность.

  • Инфраструктура зданий
  • Органы управления транспортным средством
  • Наружное применение

С учетом силы тока в многожильных и сплошных

Электрики должны выбрать соответствующий калибр провода для использования в зависимости от силы тока и области применения проекта.Это определяется частотой тока, который проходит по проводу. При прохождении электрического тока по проводам возникает скин-эффект. Часть тока, ближайшая к внешнему слою провода, область «кожи», где электричество проходит по внешней поверхности и подвергается воздействию магнитных полей, имеет тенденцию рассеиваться в воздухе. Рассеивание мощности является постоянной проблемой для электриков и инженеров. Из-за своей толщины сплошная проволока имеет уменьшенную площадь поверхности, что снижает рассеяние.Из-за заданной толщины многожильного провода, т. е. более тонкого, в отдельных жилах провода больше воздушных зазоров и больше площадь поверхности. Следовательно, он пропускает меньший ток, чем аналогичные одножильные провода. Для каждого типа проводов технологии изоляции могут значительно помочь в снижении рассеиваемой мощности.

Многожильный против твердого: что лучше?

По стоимости, простоте и долговечности преимущество имеет сплошная проволока. В виде одной жилы толстой проволоки он прост в изготовлении и исключительно устойчив к повреждениям.Толщина также помогает предотвратить электронные помехи и ограничить скин-эффект, вызванный магнитными полями на поверхности провода. Его недостатком является отсутствие пластичности и прочности. После скручивания толстой медной проволоки ее подвергают расщеплению или разрыву. Многожильные провода выгодны для приложений, требующих большого количества сложных изгибов, изгибов, изменения формы и движения, например, в транспортных средствах/робототехнике или электронных печатных платах.

При выборе многожильного провода по сравнению с многожильным.сплошная проволока все потребности должны быть взвешены и учтены. Первоначальные затраты по сравнению с долгосрочными затратами следует сопоставлять с факторами окружающей среды, приложениями, нагрузками, движением и долговечностью проекта. Подход ничем не отличается от строительства дома или сборки коробки, эти факторы необходимо учитывать до принятия каких-либо окончательных решений о том, какой тип провода следует использовать для эффективного и действенного завершения вашего проекта. В связи с этим, независимо от того, являетесь ли вы OEM-производителем или владельцем малого бизнеса, обратитесь за советом и руководством в отношении ваших требований к работе у квалифицированного электрика или эксперта по электронике по выбранному вами проводу.

Leave Comment

Ваш адрес email не будет опубликован.
