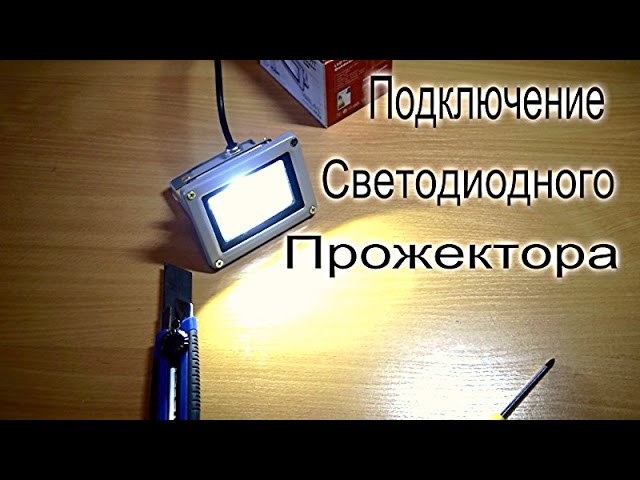

Как подключить светодиодный прожектор

Светодиодные прожекторы очень популярны, так как позволяют сэкономить значительный объем энергии. Такие устройства можно применять в различных условиях, заменив при этом старые осветительные лампы.

Перед тем как подключать светодиодный прожектор следует внимательно изучить его конструкцию и разобраться в предназначении каждого элемента. Процесс монтажа таких изделий довольно простой, поэтому справиться с ним может даже неопытный человек, прочитав инструкцию.

Подключаем прожектор

Подключение светодиодных прожекторов требует соблюдения нескольких основных правил:

    1.
    Выполнять такие работы следует только с отключенным электропитанием.
    2. Проводка для подключения должна выбираться только исправная.
    3. Работать нужно сухими руками и не во влажном помещении.
    4. Прожектор не стоит устанавливать стеклом вверх.

Подключается прожектор в несколько этапов:

    1. Снятие верхней крышки. Для этого вам потребуется отвертка, которой нужно выкрутить 4 болтика и аккуратно снять защиту.
    2. Затем нужно открутить гермоотвод (специальная гайка с резиновым сальником) и вытянуть оттуда сальник.
    3. Зачищаем трехжильный провод и протягиваем его сквозь отверстие гермоотвода.
    4. Затем нужно на клеммной колодке открутить винты и вставить в специальные зажимы проводку, при этом следует правильно соблюдать фазы подключения, которые указываются на клемме. В самом конце затягиваем болты и проверяем надежность крепления. Собираем обратно всю конструкцию, не забывая проверить плотность прилегания крышки и сальника.

Установка светодиодных прожекторов

Монтировать такие изделия можно на различных поверхностях. Это может быть столб, потолок и другая ровная поверхность. Установка прожектора осуществляется на специальный кронштейн, который имеет отверстия как для закрепления его самого, так и монтажа лампы.

После установки данной конструкции следует приступить к подключению его к сети, не забыв при этом организовать заземление, так как оно является очень важным при эксплуатации таких изделий.

Также следует помнить, что возле прожектора в радиусе 25 см желательно не должно быть других предметов. Такое размещение позволит организовать оптимальное охлаждение устройства естественным путем.

Светодиодные прожекторы — универсальные устройства, позволяющие получить эффективное освещение с минимальными затратами.

Смотрите также:

Как подключить светодиодную ленту к блоку питания? http://euroelectrica.ru/kak-podklyuchit-svetodiodnuyu-lentu-k-bloku-pitaniya/.

Интересное по теме: Что такое светодиодный светильник?

Советы в статье «Как устанавливать встраиваемые светильники?» здесь.

Убедитесь сами, что подключить светодиодный прожектор очень просто, просмотрев это видео:


По материалам: http://www.feron.ua/svetodiodnye-prozhektory/

Как я намучился с подключением проектора и нашёл целых 7 способов / Хабр

Пошаговая настройка: подключение проектора к компьютеру, смартфону, планшету. Подробные инструкции

Постарался изложить и аргументировать каждый раздел так, чтоб даже не профи разобрался в вопросе подключения и настройки проектора.

Ничего, кроме конкретики: как подключить проектор — 7 способов, которые осилит каждый

В инструкциях проекторов не всегда описывают все возможности оборудования. Особенно те, что касаются взаимодействия с другими устройствами. Стать более подкованным в этом вопросе помогут подсказки, которые даю, опираясь на свой опыт. И анализируя авторитетные источники, которым доверяю.

3 возможности подключить проектор с помощью кабеля

Ни для кого не секрет, что кабельное подключение — не единственный вариант передачи картинки на проектор. Недаром многие устройства продаются со встроенным модулем Wi-Fi. Однако вариант с кабелем — лучший с точки зрения качества трансляции изображения на экран. Если планируете настольную установку, и на потолок подвешивать проекционный аппарат не собираетесь, тогда оптимальным будет вариант подключения по HDMI, VGA или USB. Однако нужно учесть, что некоторые бюджетные модели не поддерживают USB. В инструкции для пользователя это четко прописывается [1].

Но как бы там ни было, можно подключить современный проектор с помощью трех интерфейсов.

Подключение по USB

Порт USB — универсальное решение для запитки устройств и передачи сигнала. На современных проекторах минимум 2 таких разъема: типа В и А. Для трансляции картинки нужен первый. Он квадратной формы со скошенными углами. Для ориентира: рядом с ними часто буквы PC, изображение компьютера и т.п. Перед передачей картинки может понадобиться установка драйвера. В этом случае сначала устанавливают ПО, потом подсоединять кабель. Можно соединить ПК и проектор, не выключая устройства.

Для передачи картинки все же больше подходят VGA и HDMI-кабели. Если транслировать видео по USB — возможны притормаживания, но для показа презентации такой порт станет удачным решением. При USB-соединении идет передача сигнала в 2 конца, можно управлять слайдами с помощью пульта проектора.

USB типа А я часто использую:

  • для считывания информации с флешки или внешнего жесткого диска,

  • подключения внешнего модуля Wi-Fi или другого USB-устройства.

Но это не панацея, можно попробовать еще несколько вариантов.

Включение по HDMI

Кабель HDMI дает картинку на экране Full HD качеством выше. Он нивелирует подвисания при передаче видео. Такой интерфейс позволяет соединить ПК с проектором, не выключая их, но лучше подстраховаться и запустить технику после соединения разъемов кабелем, поскольку сгоревший порт — это всегда неприятно. Поэтому нужно действовать по инструкции: сначала включаем проектор, потом — компьютер [2].

В некоторых ноутбуках и ультрабуках вместо полноразмерного HDMI присутствует мини- или даже микро-HDMI. В этом случае понадобится кабель с разъемами разной величины на концах.

Единственный минус HDMI — ограничение на длину шнурка. Производитель вряд ли укомплектует девайс кабелем длиннее 3 метров. Это означает, что ноутбук или стационарный ПК должен находиться где-то рядом, что не всегда удобно. В продаже есть кабели длиной до 15 метров, но они довольно дорогие. К тому же с увеличением длины растет вероятность потери качества при передаче видео.

Подключение по VGA

Технология VGA появилась намного раньше HDMI, она не подходит для трансляции высококачественной, по нынешним меркам, картинки. На HD качество можно рассчитывать, но вот выжать FHD уже не получится. Звук VGA-кабель не передает. Если нужно посмотреть видео — придется передавать аудио по другому каналу, например, используя кабель A/V [3]. На проекторе кроме входного может быть выходной VGA, передающий сигнал, получаемый от ПК, далее, на другое устройство. В этом случае проекционный аппарат выступает в роли разветвителя.

4 способа беспроводного подключения проектора

Большинство беспроводных вариантов строятся на использовании Wi-Fi. Проще обеспечить передачу сигнала, если в помещении работает беспроводной роутер. Хотя также есть варианты прямой передачи видеоконтента от телефона/ноутбука на проектор. Использование Wi-Fi-технологий актуально при трансляции слайдов. Смотреть фильмы с их помощью проблематично — качество картинки теряется, будут задержки передачи данных. А у трансляции «по воздуху» заметил два преимущества:

  • она актуальна при монтаже проецирующего устройства на потолке;

  • дает возможность проецировать информацию со смартфонов на экран нескольким людям.

Особняком среди рассматриваемых беспроводных решений держится технология WirelessHD. Она пытается сохранить качество передачи HDMI-кабеля, заменив его передатчиком и приемником.

Как подключиться с помощью Miracast

Miracast обеспечивает передачу Wi-Fi сигнала между устройствами без посредников. Для беспроводного подключения проектора не нужно иметь роутер или точку доступа. Источник и приемник должны быть сертифицированными. Передавать картинку можно со смартфона или другого устройства на Android, а также с девайсов под Windows. Приверженцы iOS могут пользоваться аналогичной технологией, которая называется AirPlay [4].

Если в проекторе отсутствует встроенная поддержка Miracast, можно воспользоваться адаптерами MiraScreen или AnyCast. Мираскрин похож на большую флешку. Этот гаджет я вставляю в порт HDMI проектора, перед этим к адаптеру подсоедив кабель питания и антенны. Для получения питания использую порт USB.

Хитрости включения по WiDi

В компании Intel придумали технологию, во многом схожую с Miracast, под названием Wi-Fi Direct (сокращенно WiDi). Ее тоже используют для подключения проекторов по WiFi. Она ориентирована на пользователей, предпочитающих ноутбуки и прочую технику с процессорами Intel. Чтобы воспользоваться технологией, на компьютер нужно установить интеловскую программу Wireless Displey. Также WiDi можно использовать для передачи сигнала с Андроид-устройств. Если в трансляции изображений участвует адаптер, то это тоже может быть MiraScreen или AnyCast.

Подключение по Wi-Fi

Картинка с телефона отобразится на беспроводном проекторе при наличии в помещении Wi-Fi. Проекционное устройство в этой связке будет играть роль точки доступа. Сигнал пойдет, например, через роутер. Подключение включает 2 этапа, нужно:

  1. Перевести проектор в режим приема Wi-Fi.

  2. Выбрать устройство в настройках смартфона. Будет пункт PlayTo (Беспроводное подключение к дисплею) или что-то вроде того (зависит от модели телефона).

Ноутбук настраивается по-другому. У большинства моделей за переключение на телевизор/ проектор/отдельный монитор отвечает функциональная клавиша, например, F1. В паре с Fn она активирует нужный режим. Подробнейшее руководство по этому вопросу хорошо описал Андрей Киреев в своей статье [5].

Коннект через WirelessHD

По окончанию HD в названии можно догадаться, что технология обеспечивает передачу видео высокого качества. В стандарте реализована поддержка 3D и 4К. Сигнал, в отличие от Wi-Fi, не проходит сквозь стены, а огибает препятствия — людей, вертикальные конструкции, стулья и т.п. Передача потока рассчитана на присутствие источника и получателя в одной комнате. Расстояние трансляции ограничено 5-30 метрами, то есть речь идет о замене HDMI-кабеля с сохранением качества трансфера видеосигнала. Для реализации технологии понадобится комплект оборудования, состоящий из передатчика и приемника.

Аргументы «за» и «против» WirelessHD я вывел в таблицу:

Преимущества

Недостатки

Чемпион по скорости среди беспроводных технологий

Не работает сквозь стену

Не сжимает информацию при передаче

Требует наличия достаточно громоздкого оборудования

2 алгоритма подключения проектора к ПК

По кабелю На компьютере должно быть два видеовыхода. Нужно соединить ПК и проектор кабелем, включить технику и перейти к настройке компьютера. Далее алгоритм зависит от ОС:

а) Настройки ПК для Windows 7: кликаем правой по Рабочему столу — открываем Разрешение экрана. В меню «Несколько экранов» выбираем способ трансляции: дублирование, только второй экран, растянуть Рабочий стол на два экрана. В Панели управления открываем настройки звука и в устройствах выбираем проектор в качестве источника звука по умолчанию.

б) У Windows 10 есть чудесная комбинация Win+P, которая открывает окно с выбором способа трансляции [6]. Чтобы настроить звук, кликаем правой по значку громкоговорителя в системном трее, открываем параметры звука и выбираем проецирующее устройство.

«По воздуху» Нужно перевести проектор в режим беспроводного подключения. Далее в Windows 10 кликаем Пуск → Параметры → Система → Дисплей → Несколько дисплеев → Подключиться к беспроводному дисплею. В правой части окна появятся обнаруженные устройства.  Подробнейший гайд по этому вопросу подсмотрел здесь.[6]

Как происходит подключение к смартфонам и планшетам

Для проводного соединения желательно, чтобы проектор и смартфон поддерживали MHL. Оптимально, если оба устройства имеют порты miniHDMI, но такой вариант встречается редко. Чаще приходится использовать переходник, соединяющий mini- или microUSB с HDMI.

Как обеспечить коннект планшета или смартфона к проектору через Wi Fi — описано выше. Если планшетный компьютер или телефон работают под Windows, понадобится дополнительное ПО, например, вышеупомянутое Wireless Displey.

Основные настройки проектора для Wi-Fi

Приведу пример настройки одного из проекторов с адаптером для синхронизации со смартфоном. Для этого включаем проецирующее устройство и настраиваем его с помощью пульта, при этом меню отображаются на экране. Итак, алгоритм следующий:

  1. В меню «Приложение» выбираем «Дисплей Wi-Fi». Попадаем в окно EZCast.

  2. При первом использовании беспроводного соединения скачиваем и устанавливаем программу EZCast на смартфон, для этого можно отсканировать QR-код с экрана.

  3. Включаем Wi-Fi на проекторе, подключаем его к доступной сети.

  4. На смартфоне включаем Wi-Fi, коннектимся к этой же сети.

  5. Подключаемся к адаптеру с помощью приложения EZCast.

Для проецирования презентаций по-прежнему актуальна программа Power Point. Она позволяет делать доклад, не показывая аудитории часть файла, используя «шпаргалку» [7].

В заключении отмечу еще одно проводное решение для подключения смартфона к проектору — кабель-конвертер Unnlink. С одной стороны аксессуара — HDMI и USB для подпитки переходника, с другой — концевик с возможностью подключения к Lightning, Micro USB или Type-C. Кабель-конвертер Unnlink поддерживает MHL, можно управлять передачей данных с помощью EZCast или другого приложения.

  1. https://download.epson-europe.com/pub/download/275/epson27467eu.pdf

  2. https://www.support.nec-display.com/dl_service/data/manual/en/u321h/U321H_manual_RUS_v2.pdf

  3. AV-ресивер | Как подключить ресивер?

  4. https://www.moyo.ua/news/kak-podklyuchit-telefon-k-proektoru-cherez-wifi-instruktsiya-na-3-punkta-i-spisok-7-luchshikh-prilozheniy.html

  5. https://ichip.ru/sovety/ekspluataciya/kak-podklyuchit-proektor-k-noutbuku-poshagovaya-instruktsiya-618362

  6. https://support.microsoft. com/ru-ru/windows/%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B5%D0%BD%D0%B8%D0%B5-%D0%BA-%D0%BF%D1%80%D0%BE%D0%B5%D0%BA%D1%82%D0%BE%D1%80%D1%83-%D0%B8%D0%BB%D0%B8-%D0%BA%D0%BE%D0%BC%D0%BF%D1%8C%D1%8E%D1%82%D0%B5%D1%80%D1%83-7e170c39-58dc-c866-7d55-be2372632892

  7. https://tehnovedia.ru/proektory/kak-podklyuchit-proektor/

Галогенный прожектор: установка и схема подключения

Отличным вариантом при оборудовании наружного освещения станет установка галогенного прожектора. Данный прибор является наиболее распространенным вариантом уличного освещения. Об особенностях выбора и тонкостях установки прожектора галогенного типа поговорим далее.

Оглавление:

  1. Принцип действия и устройство галогенного прожектора
  2. Преимущества установки прожектора галогенного типа
  3. Сфера использования галогенных прожекторов
  4. Разновидности галогенных прожекторов
  5. Рекомендации по выбору галогенного прожектора
  6. Обзор производителей галогенных прожекторов
  7. Монтаж и подключение прожектора галогенного типа

Принцип действия и устройство галогенного прожектора

Галогенный прожектор содержит галогенную лампу, которая в свою очередь, состоит из баллона с добавлением буферного газа. Именно наличие данного компонента повышает длительность использования лампы в несколько раз.

В качестве тела галогенной лампы выступает вольфрамовая проволока. Электроды и держатели придают ей необходимую форму.

Принцип действия галогенного прожектора состоит в образовании вольфрамовых галогенидов, в следствие испарения которых происходит процесс распада и восстановления вольфрама. Это действие имеет форму замкнутого химического цикла.

Изначально в галогенных лампах использовались атомы йода, но эта процедура имела свои недостатки. Йод агрессивен по отношению к металлической поверхности, излучение становится зеленоватым и трудно угадать точную норму йода, необходимую для работы лампы.

Чуть позже использовали атомы брома, хлора и фтора. Эти вещества не справлялись с поставленной задачей. В современных лампах применяют атомы бромистого метила или метилена, которые обладают подходящими свойствами для использования в галогенных лампах.

Устройства, которые характеризуются очень длительным сроком эксплуатации состоят из чистого брома.

Но такие лампы дорогие, так как получение данного вещества — сложный и трудоемкий процесс.

Работа галогенной лампы обеспечивается через попадание электричества на спираль из вольфрама. Данный элемент нагревается и начинает излучать свет. Рабочая температура повышается и происходит испарение вольфрамовых атомов. Они оседают на стенках лампы, на которых расположены иоды, возвращающие вольфрам в исходное положение.

В процессе возвращения вольфрама температура лампы повышается и освещение становится более ярким.

Использование лампы в качестве прожектора позволяет добиться оптимального распределения и угловой концентрации света. Прожектор содержит галогенную лампу и линзу, которая концентрирует световой поток в нужное направление. Чтобы прожектор был легким и компактным в большинстве современных моделей используются линзы Френеля. Галогенные прожекторы наружного освещения имеют дополнительную защиту от пыльных и влажных масс.

Преимущества установки прожектора галогенного типа

1. Использование галогенной лампы в прожекторе позволяет добиться красивого света, который бывает, как мягким и рассеянным, так и жестким, пучковым.

2. Галогенные лампы отличаются более насыщенной цветовой интенсивностью. Свет, излучаемый ими яркий и поддается регулировке.

3. Галогенные прожекторы более долговечны в эксплуатации. Они отличаются постоянной величиной потока света на протяжении всего использования.

4. Галогенные прожекторы выдерживают разнообразные скачки напряжения, не изменяя при этом света.

5. Использование галогенного прожектора позволяет сэкономить электричество в два или три раза.

6. Галогенные лампы отличаются небольшими размерами, поэтому компактный галогенный прожектор излучает достаточно яркий свет и имеет широкую сферу применения.

7. Возможность использования галогенных прожекторов в качестве уличного освещения объясняется их термоустойчивостью и механической прочностью.

8. Галогенные прожекторы способны работать в любой климатической зоне и даже в загрязненной среде промышленных предприятий.

9. Возможность настройки разных углов освещения при помощи диммера позволяет устроить дизайнерское освещение.

10. Галогенные прожекторы высокой мощности не требуют наличия специальной аппаратуры пускорегулирующего типа, а способны работать от сети, напряжение которой составляет 220 Вт.

11. Возможность установки датчиков движения, способствует значительной экономии электроэнергии. Прожектор включается только в то время, когда возле него находятся люди.

Сфера использования галогенных прожекторов

1. Наружное освещение жилых домов, складских помещений, террас, подъездов, автомобильных стоянок.

2. Галогенные прожекторы используют для освещения рекламы, такой как баннеры, щиты, вывески, плакаты.

3. Используются для освещения железнодорожных линий и автомагистралей.

4. Галогенные прожекторы специального назначения применяют на флоте, в армии, и также в кинематографе.

5. Освещение стадионов, площадок строительного назначения, больших аэропортов, автовокзалов происходит при помощи галогенных прожекторов.

6. Они используются для создания особенной атмосферы в старинном доме или в загородном особняке.

7. Отлично подходят галогенные прожекторы для освещения парковых аллей.

8. Данные устройства используют для освещения туннелей, мостов, скверов, памятников,

9. Часто используют прожекторы галогенного типа во время установки подсветки ландшафтного дизайна, например, в бассейне, беседке, на пруду, для оформления дороги к дому. Разнообразное сочетание прожекторов, которые дают свет под разными углами наклона, позволяют добиться красивого эффекта освещения.

Разновидности галогенных прожекторов

Галогенные лампы, используемые в прожекторе:

1. В зависимости от цвета бывают:

  • прозрачные,
  • матированные.

2. В соотношении со структурой:

  • линейные,
  • с наличием внешней колбы,
  • с наличием отражателя,
  • капсульного типа.

Самыми ранними галогенными лампами являются линейные. Они характеризуются большой мощностью и высоким уровнем яркости. В большинстве случаев применяются для установки в прожекторы. Главным преимуществом данных ламп является повышенная стойкость к механическим повреждениям. В большинстве случаев располагаются только горизонтально.

Колбовые лампы являются альтернативой обыкновенным, имеют такую же форму. Не требуют наличия специальных светильников. Такие лампы имеют внутри маленькую колбочку, защищающую внутреннюю часть устройства. Данные устройства бывают прозрачными, матовыми или молочными. Характеризуются наличием блока защиты, который отвечает за плавность включения лампы. Обеспечивают защиту лампочки от перегорания во время скачков напряжения.

Галогенные лампы с наличием отражателя еще называют лампами направленного светового потока. Они отличаются разнообразием углов освещения. Такая лампа включает наличие маленькой колбы и рефлектора, отвечающего за распределение света. Лампы с отражателями, выполненными из алюминия способны выделять тепло.

Галогенные лампы пальчикового типа имеют маленький размер и имеют продольное тело.

В зависимости от сферы применения выделяют галогенные прожекторы:

  • наружного освещения,
  • внутреннего освещения.

Прожекторы, используемые снаружи обладают свойствами стойкости к перепадам температуры, оснащены защитой от влаги, более устойчивы перед механическими воздействиями. Прожекторы для внутреннего освещения, менее мощные, но также обладают высокой светоотдачей.

В зависимости от наличия дополнительных функций выделяют прожекторы:

  • стандартные,
  • с датчиком движения,
  • с дополнительными усилителями и рассеивателями.

Стандартные прожекторы представляют собой устройство для установки галогенной лампы. Прожектор галогенный с датчиком движения, позволяет экономить электричество и регулирует автоматическое включение и выключение прибора. Дополнительные усилители и рассеиватели предоставляют возможность в контроле яркости и типа освещения.

В соотношении с формой галогенные прожекторы бывают:

  • асимметричные,
  • симметричные,
  • круглые,
  • прямоугольные,
  • линейные,
  • квадратные,
  • овальные.

Рекомендации по выбору галогенного прожектора

Перед тем, как прожектор галогенный купить, предлагаем ознакомиться с советами по выбору данного устройства.

1. При желании в получении ярко-желтого солнечного света, рекомендуется покупать галогенный прожектор с прозрачной лампой. Матовая лампа обеспечит белый, немного синеватый оттенок, а молочная — мягкий желто-белый свет.

2. Для установки прожектора снаружи помещения жилого типа, рекомендуется покупать прожектор с датчиком движения. Данное устройство работает при наличии людей.

3. Обратите внимание на число светового потока, это основная характеристика производительности галогенного прожектора. Следует подбирать прожектор исходя из площади освежения. Слишком яркий свет внутри помещения является вредным для глаз и здоровья людей, которые там пребывают.

4. Перед покупкой прожектора четко определите его место установки и функциональные особенности.

5. При выборе прожектора для монтажа на улице, изучите его технические характеристики такие как морозо- и влагостойкость, наличие специального кабеля, который не подвергается воздействию влаги.

6. Рассмотрите внешний корпус устройства. Рекомендуется изучить материал корпуса, стеклянную часть лампы, количество и качество отражателей, закрытые части.

7. Прожекторы, выполнены из алюминия не перегреваются, потому что корпус быстро отдает тепло во внешнюю среду, советуем покупать именно такие приборы.

8. Лучше выбирать лампы из закаленного стекла, они обладают более высокой устойчивостью перед механическими воздействиями.

9. Выбирайте отражатели алюминиевого или полированно типа, они способны к качественному отражению и передаче светового потока.

10. Для обеспечения безопасности во время эксплуатации устройства прожекторы должны обладать надежно скрытыми электрическими схемами.

11. Самый важный показатель надежности галогенного прожектора, который устанавливается снаружи — это класс безопасности.

12. Прожектор галогенный цена определяется такими характеристиками:

  • размер устройства,
  • мощность прибора,
  • наличие галогенной лампы в комплекте,
  • размер и количество ламп,
  • наличие датчика движения,
  • производитель,
  • материал изготовления корпуса,
  • схема галогенного прожектора,
  • назначение прожектора: внешнее или внутреннее освещение,
  • класс безопасности.

Обзор производителей галогенных прожекторов

1. Прожектор галогенный Navigator (Китай) — прожекторы, которые имеют такие характеристики:

  • уровень защиты от пыли и влаги ІР 54;
  • отличаются высокой надежностью и герметичностью;
  • используются как для внутреннего, так и для внешнего освещения;
  • прожекторы выполнены в черном и белом цвете;
  • различаются мощностью;
  • корпус изготовлен из пластика, отражатели — алюминиевые;
  • некоторые модели имеют встроенный инфракрасный датчик движения, который управляет работой прожектора;
  • дополнительные функции позволяют настраивать величину светового потока, дальность и чувствительность прожектора;
  • крепление осуществляется стальным кронштейном.

2. Галогенные прожекторы Galad (Россия) имеют такие особенности:

  • бывают симметричными и асимметричными;
  • имеют алюминиевые отражатели;
  • используются для подсветки фасадов, рекламы или архитектурных сооружений;
  • название каждой модели включает ряд из нескольких цифр, которые обозначают значение типа освещения, например, ИО — использование галогенной лампы, для создания общего освещения, затем идет номер серии, величина мощности и модификации;
  • прожекторы характеризуются первым классом электробезопасности;
  • способны работать в температурном режиме от -45 до +40 градусов;
  • работают 18 месяцев со дня использования.

3. Галогенные прожекторы Philips (Нидерланды), хотя и отличаются более высокой стоимостью, чем предыдущие прожекторы, но имеют огромное количество преимуществ перед ними:

  • компактность и легкий вес,
  • прочность и работа в любых условиях,
  • экономичный расход электричества при повышенной светоотдаче,
  • легкий уход и простое обслуживание,
  • разнообразие пучков света,
  • возможность 80-градусной регулировки устройства,
  • наличие дополнительного набора шворок и вертикалей,
  • высокое качество и длительность эксплуатации,
  • наличие кронштейна, обеспечивающего надежное крепление и устойчивость устройства.

4. Галогенные прожекторы Vivo Luce (Италия) — имеют такие особенности:

  • корпус покрыт краской порошкового типа,
  • используются детали из литого алюминия,
  • наличие прозрачного закаленного стекла,
  • разнообразие форм от простых симметричных круглых, до сложных асимметричных прожекторов,
  • антикоррозийноть и прочность обеспечивает высокое качество материалов, из которых изготовлен прожектор.

Монтаж и подключение прожектора галогенного типа

Перед установкой прожектора следует определить его место расположения и обязательно ознакомиться и инструкцией по монтажу данного устройства. В качестве шаблона используйте скобу монтажного типа, которая поможет предварительно расчертить место крепления прожектора. Просверлите отверстия и закрепите прожектор при помощи винтов. Затем приступите к подключению устройства. На задней части прожектора снимите защитную крышку и осмотрите контактную коробку.

Затем необходимо запустить контактный кабель, через канал, который находится непосредственно в коробке.

При помощи специального зажима произведите фиксацию канала и контакта. Закройте крышку и закрутите винты.

Чтобы установить лампу в прожектор, следует уделить внимание лицевой части прожектора. Выкрутите винты и снимите крышку, затем зафиксируйте галогенную лампу с помощью пружинных фиксаторов и произведите установку лампы.

Нельзя прикасаться к поверхности лампы руками. Если этого не удалось избежать, рекомендуется протереть поверхность тряпкой, предварительно смоченной спиртовым раствором. Поставьте крышку в исходное положение и закрепите винтами.

Подключение светодиодного прожектора

Прожекторная техника часто применяется для освещения больших площадей. Эта техника может быть сложно устроена, но для полноценного функционирования после подключения совершенно необязательно приглашать профессионального электрика, всё можно обустроить собственными силами. Большую проблему может составить только монтаж в труднодоступном месте, но это не проблема, если выработать систематический подход к решению задачи. Сегодня наши эксперты блога «ПрофЭлектро» расскажут, как провести эти монтажные работы с минимальными затратами средств и усилий.

Выбираем точку установки

Лучше всего делать установку на высокую мачту. Сейчас не проблема купить эту сборную конструкцию. Для особо высоких модификаций предусматривается натяжка при помощи тросов. Также можно выбрать для этих целей угол дома, конёк крыши или любую другую наиболее высокую точку. Не рекомендуется делать установку на деревьях, но если это единственный выход, то тогда можно установить и в такое неподходящее место. Иногда для этих целей используют столбы центральной линии освещения, но перед установкой нужно согласовать всё с обслуживающим коммунальным предприятием. В отдельных случаях может потребоваться специальное разрешение.

В редких случаях возможно размещение на натянутом между разными объектами тросе или СИП.


Подводим питание

Всё зависит от места расположения. Ток подводить можно также по воздушной линии или по стене здания в бронированном рукаве. Лучше всего это делать так, чтобы злоумышленники не могли перебить провод. Сейчас существует огромное количество различных вариаций бронированных кабелей, идущих в специальной оболочке, но это не выход, когда провод явно виден с большого расстояния. Старайтесь скрыть его по максимуму. Прожекторы практически всегда питаются от переменного тока, поэтому проблем с подключением не возникнет. Некоторые модели предусматривают также питание от резервной линии. В них имеется две пары обжимных контактов, каждый для своей линии. Но обычно для резерва предусмотрен также стабилизатор напряжения и защиты от скачка при включении.

Устанавливаем прожектор

При установке можно также подумать об индивидуальных средствах защиты осветительного прибора. Чтобы злоумышленники не могли разбить его камнем, рекомендуется монтаж в защитный кожух с крепкой решеткой. Обычно для установки выбирается наиболее высокая точка. Так как новые светодиодные модели имеют относительно небольшую массу, то можно монтировать их на обычные крепежи, идущие в комплекте. Если имеется возможность, то можете согнуть шпильки, чтобы предотвратить случайный съём или посадить винты на лак. Тогда быстро демонтировать прожектор не получится.

При подключении нужно установить промежуточные датчики и прочие элементы согласно инструкции так, чтобы они имели максимальную эффективность. Нередко бывает так, что непродуманное место установки не позволяет в полной мере использовать детектор движения и прочую полезную электронику.

Настраиваем световой поток

Некоторые прожекторы имеют возможность тонкой регулировки фокусировки луча. Обычно это модели, обладающие линзой. Можно настраивать сфокусированный поток на конкретный объект или разлить всю мощь по большой площади. Чтобы понять, как работает устройство, нужно наводить его на большой лист материала, а потом отстраивать поток. Существуют даже модификации со шкалой на настроечном кольце, где написаны характеристики для того или иного положения. Что касается угла наклона, то существует несколько основных показателей самого прожектора. Не существует осветительного прибора с идеально ровным светом для больших расстояний. Обязательно есть центральное пятно и боковая подсветка второстепенного типа. Нужно делать так, чтобы максимальный фокус приходился на охраняемый объект, а остальная часть должна освещать прилежащую территорию.

Чем дальше прожектор находится от объекта, тем шире охват, но меньше интенсивность, поэтому с выбором места нужно быть очень осторожным, так как это напрямую влияет на эффективность использования. При умелой установке и отстройке, пара правильно подобранных прожекторов сможет осветить большое охраняемое поле или водоём.

Как подключить светодиодный прожектор

Главная › Новости

Опубликовано: 01.09.2018

Как подключить светодиодный прожектор с датчиком движения и настенный выключатель .

Прожекторы – прекрасная возможность создать освещение на приусадебном участке, возле магазинов, на автостоянках, для рекламных баннеров.


Из них даже можно сделать обычную «переноску» для хозяйственных нужд.

Поток света прожекторы дают мощный, легко крепятся на стены, крыши и столбы, и всегда есть возможность изменять угол наклона фонаря.

В отличие от других видов осветителей, светодиодные прожектора не перегреваются, тратят минимум электроэнергии и легко переносят низкие температуры. Как подключить светодиодный прожектор к сети самостоятельно, что для этого нужно. Пошаговая инструкция и схема.


Мощный светодиодный прожектор или уличный фонарь 50W 220V IP65 с Aliexpress. Floodlight

Устройство прожектора

Как правило, осветительные приборы имеют литой алюминиевый корпус со стеклянным или пластиковым рассеивателем. Направление светового пучка обеспечивается системой наклонных зеркал или зеркальных панелей из металла и пластика.


СВЕТОДИОДНЫЙ ПРОЖЕКТОР С ДАТЧИКОМ ДВИЖЕНИЯ.
Сама светодиодная (LED) матрица – это один, или ряд кристаллов полупроводника, установленных на плату.

LED матрица не излучает тепло «наружу», но может перегреваться «внутрь».

Отвод тепла от светодиодов – одна из основных задач, которая повлияет на срок службы прибора.

Для отвода тепла в конструкции предусмотрен радиатор. Температура передаётся ему через подложку с термопастой, обеспечивающей минимум теплового сопротивления.

Для стабильной и длительной работы, светодиодам требуется равномерное напряжение без перепадов. Обеспечивает его драйвер – «коробочка», внутри которой трансформатор, диодный мост, конденсаторы, стабилитроны и т. д.

Уличный прожектор может оснащаться датчиком движения и включаться по необходимости, когда к фонарю кто-то подходит. Такое дополнение позволяет существенно сэкономить на электроэнергии. К тому же это очень удобно на рабочих местах и подворьях, когда руки людей могут быть заняты.

Прожектор в разобранном виде

Автоматический коммутационный аппарат может также реагировать на степень освещённости окружающей среды, подстраивать интенсивность своего излучения и не включаться при достаточном освещении днем, например.

Схема подключения светодиодного прожектора

Как подключить датчик движения к прожектору светодиодному? Через датчик движения, прожектор подключается следующим образом:

На обратной стороне прожектора располагается клеммная коробка. Снимаются четыре фиксирующих винта.

Внутри тройная колодка, с клеммами, соединенными со светодиодом, внутри устройства.

Через отверстия в корпусе заводятся провода. Если отверстие герметичное, на нём будет резиновая шайба и гайка, которая затягивается после того, как проведен кабель:

Соединяются соответственно плюс с плюсом (это обычно красный или коричневый провод, фаза, обозначается «L»). Минус с минусом (нейтраль, обозначается литерой «N» и обычно холодных тонов – голубой, синий, чёрный). Обязательно нужно сделать заземление (полосатый провод, чаще всего, жёлто-зелёный, обозначается «RE»).

На датчик подводят два провода – плюс и минус (если есть земля, то и он). Минусовой идёт на прожектор напрямую, он всегда включен.

Датчик играет роль привычного нам выключателя (только замыкается не вручную, а автоматически, срабатывая на тепло, звук, движение). Поэтому плюс подаётся на прожектор только тогда, когда срабатывает датчик (клемма на прожектор обозначается литерой «A»).

Если датчик идёт с прожектором в одном корпусе, то в клеммной коробке будет располагаться колодка из трех или четырёх контактов – обозначения те же.

Схема подключения прожектора СДУ-RGB

Есть датчики с регулировками:

Чувствительность. Её можно уменьшить, если участились ложные срабатывания. Светочувствительность. Подключив фотоэлемент (а некоторые датчики идут со встроенным фотоэлементом), достигается то, что днём искусственное освещение не включается. Таймер некоторые приборы работают по выставленному пользователем времени. То есть после загорания (срабатывания), прожектор будет работать определённое время от 20 сек. – до 15 мин.

Некоторые модели прожекторов поставляются с выведенным отрезком провода, в таком случае можно не разбирая прибора подключить и проверить его работоспособность. В этом случае контакты зачищаются и припаиваются к длинным проводам. Все стыки тщательно изолируются.

Монтажные работы

Процесс монтажа LED-прожектора начинается с выбора места. Выбирая место крепления, учитывают:

Удалённость от розетки. Полноценное освещение требуемого участка, свободное пространство перед фонарём, чтобы его не загораживали деревья, строения и т. д. Высота должна быть удобной для людей – не располагать прожектор на уровне глаз и ниже; Устройство нужно защитить от дождя и снега навесом. Не нужно располагать прожектор в глухом кармане, куда не будет попадать воздух, минимальное проветривание желательно обеспечить.

Если розетки поблизости нет, от осветительного прибора прокладывается кабель. С заземлением он должен быть трёхжильным и помещаться в гофру или кабель-канал (это необходимые меры предосторожности для работы в условиях атмосферного влияния). К стене провода крепятся скобами.

На большие расстояния до отдельностоящего столба, лучше протянуть трос, который хорошо фиксируется при помощи растяжек. Уже к нему крепится питающий кабель.

Сам процесс крепления прожектора к стене или столбу – не вызовет трудностей. Прожекторы снабжены ручкой – кронштейном с отверстиями под крепёж. Прибор прикручивается к поверхности, после чего выставляется удобный угол наклона фонаря.

Для удобного доступа к монтажным отверстиям, лучше предварительно открутить кронштейн от осветителя, закрепить его на стене или столбе, а уже потом навесить фонарь.

Подключаем к электросети

Подготавливается инвентарь и материалы: шуруповёрт; пассатижи; острый нож; изолента; паяльник; провода.

Провод для светодиода подойдёт и тонкий (на 0,5 – 1,5 мм2).

Кроме того, лучше подбирать провод того же металла, что и на приборе.

Если приобретён недорогой, прибор, лучше до начала эксплуатации раскрутить его и осмотреть. Зачастую в них могут быть не подключены провода (заземление, например), или недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

Схема подключения сенсорного прожектора с фотореле к датчику освещения

Провод разбирается на жилы. По цвету подбираются соответствующие контакты.

Цветная оболочка на обоих контактах зачищается ножом примерно на 2 – 3 см.

Если соединяются провода подобного металла (медь с медью, например), они немного скручиваются и пропаиваются. Если же по каким-то причинам приходится использовать провод из другого металла (медь с алюминием, например), то соединять их нужно посредством специальных завинчивающихся клемм.

Места соединения проводов тщательно обматываются изолентой.

Если вы решили отдать предпочтение современным лампочкам дневного освещения, необходимо знать, как подключить лампу дневного света самостоятельно. Об этом подробно описано в статье.

Виды ламп освещения и их характеристики смотрите в этом обзоре .

Заключение

Светодиоды рано или поздно вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген или люминесцентный вариант, а энергии при этом потребляют гораздо меньше. Прожектор с фотоэлементом и датчиком движения – отличное приобретение, для частного дома, освещения организации и даже для уличных фонарей!

Видео на тему

Как отремонтировать светодиодный прожектор с модернизацией

Светодиодные матрицы с каждым годом совершенствуются и недавно производители освоили новый вид матриц для прожекторов, которые можно подключать непосредственно к питающей сети переменного тока 220 В.

Простота подключения, не нужен дорогой драйвер, ряд матриц представлен мощностью от 10 до 50 Вт. Решил изучить достоинства и недостатки этого вида LED матриц на практике.

Лет пять назад пришлось ремонтировать два светодиодных прожектора. В одном из них сгорела матрица и драйвер, а во втором только драйвер. Из двух удалось починить один. Второй с перегоревшей матрицей и драйвером с тех пор пылился на полке. Решил его отремонтировать с использованием современной LED матрицы.

На Алиэкспресс было куплено две матрицы RoHS F4054 мощностью 10 Вт за два доллара, одна про запас, мало ли что произойдет при испытаниях. Кстати, числа в маркировке после буквы F обозначают ширину и длину матрицы в миллиметрах. Приобретенная матрица имела размер 40×50 мм.

Проверка и разработка схемы подключения LED матрицы

При подключении матрицы, установленной на массивный радиатор, к сети 220 В, она засветилась, ток потребления составил около 45 мА, что соответствовало заявленной мощности продавцом. Но пульсации света с частотой 100 Гц были большими. Ведь в матрице не было электролитического конденсатора.

Для уличного освещения такой прожектор подойдет, но я планировал использовать его для освещения предметов при фотографировании, где нужен минимальный коэффициент пульсации светового потока.

Как известно, светодиоды работают от постоянного напряжения, и при подключении к переменному напряжению в электрической схеме любого драйвера на входе устанавливается выпрямительный мост.

Исходя из этого, решил попробовать запитать светодиодную матрицу постоянным напряжением. Для этого был использован драйвер на токоограничивающем конденсаторе (он был выпаян, а контактные площадки замкнуты) светодиодной лампы и конденсатор емкостью 150 мкФ на напряжение 400 В.

Испытания подтвердили правильность идеи. Матрица засветила ярким ровным светом. Проверка светового потока на мерцание показала полное его отсутствие. Осталось только все детали разместить в корпус прожектора.

Электрическая схема подключения


LED матрицы со встроенным драйвером

В результате проведенных экспериментов получилась, показанная на чертеже, электрическая схема подключения матрицы со встроенным драйвером к питающей сети переменного тока 220 В.

Напряжение переменного тока поступает через предохранитель F1 на ток защиты 2 А и токоограничивающий резистор R1 номиналом 4,7 Ом на выпрямительный мост VD1-VD4, собранный на диодах 1N4004. К выводам моста подключен электролитический конденсатор С1 и параллельно ему светодиодная матрица.

В момент включения прожектора конденсатор С1 разряжен, и поэтому его сопротивление равно нулю. Для защиты диодов моста от больших токов служит R1. Предохранитель служит для защиты электропроводки в случае пробоя диодов или конденсатора.

К выпрямителю можно подключать светодиодные матрицы, рассчитанные на 220 В переменного тока мощностью от 10 до 50 Вт. Но тут есть некоторые особенности, о которых будет рассказано ниже. Полярность подключения матрицы значения не имеет.

Ремонт прожектора

Ремонт заключался в демонтаже перегоревшей матрицы и неисправного драйвера и установки современной светодиодной матрицы с встроенным драйвером, и дополнительной схемы выпрямительного моста с электролитическим конденсатором в корпус прожектора.

Установка LED матрицы

Для того чтобы добраться до матрицы необходимо снять защитное стекло и рефлектор, для чего понадобилось открутить четыре винта.

Для удаления матрицы нужно отпаять или откусить бокорезами провода и открутить еще четыре винта. Кода матрица была снята, то стало ясно, почему она сгорела. Теплопроводящая паста покрывала ее подложку не по всей поверхности.

В дополнение, место установки было окрашено, и еще вокруг крепежных резьбовых отверстий имелись выступающие площадки, как и вокруг непонятных прямоугольных углублений. Налицо конструкторская недоработка и небрежная сборка производителем прожектора.

Сгоревшая матрица имела размеры 20×20 мм, а устанавливаемая – 40×60 мм, поэтому пришлось делать новые крепежные отверстия. При разметке еще пришлось сдвинуть матрицу относительно центральной оси, чтобы крепежные отверстия не попали в теплоотводящие ребра корпуса. В дополнение также надо было оставить одно из двух отверстий для прокладки проводов. Сверлить новое отверстие для проводов не хотелось, так как штатное герметично соединялось с задней частью прожектора.

После разметки было просверлено четыре отверстия диаметром 2 мм и затем в них нарезана резьба метчиком М2,5.

Примерка показала, что все сделанные отверстия точно совпали с крепежными отверстиями матрицы. Если бы немного промахнулся, то отверстия в матрице можно пропилить с помощью надфиля. Рядом с ними нет токоведущих дорожек и элементов.

На следующем шаге с помощью наждачной бумаги средней зернистости необходимо подготовить теплоотводящую поверхность, сняв краску и удалив выступающие бугры.

После десяти минут работы поверхность стала идеально ровной и готовой для крепления матрицы. Оставшиеся крепежные отверстия имеют небольшую площадь и на отвод тепла влиять практически не будут.

Для хорошего теплового контакта подложки матрицы с алюминиевым корпусом прожектора, который одновременно является и радиатором, место их соединения необходимо покрыть тонким слоем специальной теплопроводящей пасты. Размазывать пасту удобно с помощью банковской карты или визитки. Паста продается в магазинах компьютерной техники, можно заказать на Алиэкспресс при покупке матрицы.

Матрица закреплена в корпусе с помощью винтов М2,5 с плоскими шайбами для увеличения площади прижатия. Залудить контактные площадки матрицы и припаять провода лучше перед установкой. Провода я использовал с двойной изоляцией, но для надежности целесообразно использовать специальный термостойкий провод. У меня такого достаточной длины под руками не оказалось.

Рефлектор прожектора имел отверстие для светового потока матрицы недостаточного размера, пришлось его после разметки дорабатывать.

Для этого с помощью мини дрели и наждачного диска рефлектор был пропилен по граням. Края загнуты плоскогубцами, и лишний металл отрезан ножницами.

На фотографии показан результат работы по установке LED матрицы с драйвером на подложке. Вся ее светоизлучающая поверхность открыта для светового потока.

Установка в прожектор диодного моста и конденсатора

Печатную плату ради монтажа шести радиоэлементов изготавливать не стал, тем более, что в наличии была подходящая плата от драйвера светодиодной лампы. Выпаял из нее лишние элементы, впаял предохранитель и токоограничивающий резистор.

Провода, идущие от светодиодной матрицы, были припаяны непосредственно к выводам конденсатора, а его выводы уже к плате. Один из проводов сетевого шнура был припаян к плате, а второй на вывод включателя, а с него уже к плате.

Для изоляции печатной платы была использована укороченная упаковка от драже Тик-Так. Идеально подошла по размерам. Под сетевой шнур в упаковке была сделана прорезь.

Светодиодный прожектор отремонтирован без использования драйвера, и можно приступать к его испытаниям. При первом включении он не засветил. Оказалось, что установленный предохранитель на ток защиты 1 А не выдержал пускового тока зарядки конденсатора и перегорел.

Величину токоограничивающего сопротивления увеличивать не хотелось, поэтому пришлось установить предохранитель на 2 А. При многократном включении, выключении и длительной работе прожектор светил безотказно. Корпус нагревался незначительно.

Измерение мощности матрицы с встроенным драйвером

При прогоне прожектора показалось, что он светит намного ярче, чем десятиватный. Решил сравнить его с таким же, но со штатной матрицей и драйвером. Подозрение подтвердилось.

Измеренный ток потребления составил 132 мА, вместо положенных 45 мА. При проверке матрицы перед установкой без выпрямительного моста ток составлял около 45 мА. Следовательно, при питании матрицы постоянным током ее мощность увеличилась с 10 Вт до 29 Вт, что в результате и вызвало увеличение светового потока. Это стало приятной неожиданностью, хотя вполне объяснимой. Для определения мощности нужно величину напряжения умножить на величину тока.

На светодиодах падает напряжение и при включении их последовательно суммарное может составлять 100 и более вольт. Поэтому при питании от переменного тока светодиоды светят только во время, когда размах синусоиды превысит этот порог. При питании матрицы постоянным напряжением светодиоды светят непрерывно. Поэтому и увеличилась мощность светового потока.

Измерение температурного режима работы светодиодов

Хотя на ощупь корпус прожектора нагревался незначительно, но напрашивался вопрос о возможном перегреве LED матрицы в связи с увеличением подаваемой на нее мощности в три раза. Поэтому решил измерять температуру ее подложки.

Для этого в оставшееся в корпусе прожектора отверстие от провода, ведущее к подложке матрицы была вставлена термопара мультиметра.

Задняя крышка была закреплена на корпусе. Прожектор во включенном состоянии в самом плохообтекаемом воздушным потоком положении, излучающей стороной свет положен на горизонтальную плоскость. За полчаса работы прожектора температура прекратила увеличиваться и при температуре окружающей среды 21°C достигла 60°C. Перегрев матрицы составил 39° градусов.

Согласно технической документации срок службы светодиодных матриц при нагреве подложки до 60°C, а кристаллов до 80°C составляет 50 000 часов.

Следовательно, можно сделать вывод, что конструкция исследуемой десяти ваттной светодиодной матрицы с встроенным драйвером и габаритные размеры корпуса прожектора позволяют при качественной установке матрицы обеспечить безопасный тепловой режим ее работы.

Заключение

Затратив 1,5$ и пару часов на самостоятельный ремонт старого светодиодного прожектора с неисправной матрицей и драйвером, удалось увеличить его мощность с 10 Вт до 29 Вт и практически исключить пульсации светового потока.

Пылится на полке у меня еще один подобный неисправный прожектор мощностью 50 Вт, матрица уже заказана. В ближайшее время планирую его отремонтировать по такой же технологии и результаты опубликовать в этой статье.

Проецирование с ноутбука | Digital Classroom Services

Каждый класс DCS с информационным проектором оснащен кабелем VGA, который можно использовать для подключения ноутбука к проектору. Порт VGA на ноутбуке состоит из трех рядов по пять отверстий. Все классы, оснащенные цифровыми классными системами , имеют входы HDMI, которые также можно использовать для проецирования с ноутбуков.

Чтобы узнать, есть ли в вашем классе проектор данных, найдите комнату и нажмите на вкладку «Технологии». Чтобы узнать, есть ли в вашей комнате вход HDMI, нажмите «Функции классной комнаты» и установите флажок «Дополнительные элементы».»

Новые ноутбуки могут не иметь порта VGA или HDMI. Если на вашем ноутбуке нет порта VGA или HDMI, вам необходимо приобрести адаптер, позволяющий подключить к ноутбуку один из этих двух кабелей.

Начало работы

  1. Включите систему и выберите соответствующую кнопку для ноутбука.
  2. Подключите кабель VGA или HDMI к порту VGA или HDMI вашего ноутбука. Если вы используете адаптер HDMI или VGA, подключите адаптер к ноутбуку и подключите прилагаемый кабель к другому концу адаптера.В помещениях DCS, где кабели VGA и HDMI не подключены к системе, вам потребуется подключить другой конец этого кабеля к системному разъему.
  3. Включите свой ноутбук. После того, как ваш рабочий стол загрузится, изображение вашего ноутбука должно проецироваться. Если это не так, следуйте приведенным ниже инструкциям, которые относятся к операционной системе вашего ноутбука.
Окна
  1. Удерживая кнопку Windows, расположенную на клавиатуре, нажмите «P». Появятся ваши параметры отображения.
  2. Продолжая удерживать кнопку Windows, нажмите «P», чтобы выделить каждый параметр.Выделите «Дублировать», чтобы спроецировать изображение, которое появляется на мониторе вашего ноутбука.
  3. Выберите «Расширить», чтобы использовать проектор в качестве второго монитора. Затем вы можете перетаскивать объекты с монитора ноутбука на проецируемое изображение.
  4. Отпустите кнопку Windows, когда вы выделите нужный параметр.
Ноутбуки Mac

Настройка ноутбука для зеркалирования видео

Дублирование видео проецирует изображение, которое появляется на мониторе вашего ноутбука.

  1. На Mac выберите меню Apple > «Системные настройки», нажмите «Мониторы», затем нажмите «Дисплей».
  2. Убедитесь, что на обоих мониторах установлено одинаковое разрешение.
  3. Нажмите «Расстановка», затем выберите «Зеркальные дисплеи».

Настройка дисплея в качестве расширенного рабочего стола

  1. На Mac выберите меню Apple > «Системные настройки», нажмите «Мониторы», затем нажмите «Расстановка».
  2. Следуйте инструкциям на экране.

Если ваш Mac не обнаруживает подключенный дисплей

  1. На Mac выберите меню Apple > «Системные настройки», нажмите «Мониторы», затем нажмите «Дисплей».
  2. Нажмите кнопку «Определить дисплеи». (Возможно, вам придется нажать клавишу Option, чтобы увидеть кнопку «Определить дисплеи».)

Примечание. Если это не сработает, может потребоваться сбросить подключение адаптера к ноутбуку или перезагрузить ноутбук.

Как подключить компьютер к проектору за несколько шагов

  • Большинство ПК можно подключить к проектору всего за несколько простых шагов с помощью кабеля VGA или HDMI.
  • Подключив компьютер Windows к проектору, вы сможете отображать все, что находится на вашем экране, на стене, подвесном экране или в любом месте, куда указывает ваш проектор.
  • Дополнительные статьи можно найти в технической справочной библиотеке Business Insider .

Если вы преподаете урок или проводите презентацию, вам может понадобиться или, по крайней мере, удобно подключить компьютер к внешнему ЖК-проектору. К счастью, если у вас есть ноутбук или настольный компьютер который работает под управлением Windows, операционная система позволяет относительно просто подключить два устройства, чтобы вы могли отображать то, что находится на экране вашего ПК, на любую поверхность, на которую направлен проектор.

Перед началом работы вам, вероятно, потребуется кабель VGA или HDMI для подключения устройств. Вам понадобится дополнительный адаптер, если на вашем ноутбуке нет порта для монитора. Когда у вас есть необходимые кабели для вашего устройства, вы можете начать процесс распознавания устройства Windows.

Как подключить ПК к проектору

1. Убедитесь, что ноутбук и проектор выключены, прежде чем подключать их через кабель VGA, кабель HDMI и/или дополнительные адаптеры.

2. Подключите проектор к электрической розетке и включите его. Включите также свой ноутбук.

3. В зависимости от вашего ноутбука нажмите клавишу «Fn» на клавиатуре, а также клавиши F4, F5, F7 или F8, чтобы вызвать настройки дисплея — какая клавиша будет нажата, зависит от вашего конкретного ноутбука. .

4. После запуска меню отображения выберите, хотите ли вы дублировать то, что находится на экране вашего ноутбука, или расширить, чтобы создать полное изображение (т.е. при детальном просмотре изображения, которое больше, чем может выдержать экран вашего компьютера), используйте только проектор или вообще выключите проектор.

Выберите способ проецирования экрана. Дженнифер Стилл/Business Insider

Следует также отметить, что некоторые компьютеры Windows теперь позволяют подключаться к проекторам по беспроводной сети, если у проектора есть такая возможность.В этом случае вы можете использовать параметр, найденный на экране настройки параметров отображения, или следовать инструкциям, прилагаемым к вашему проектору производителем.



Как подключить ноутбук к проектору через HDMI —

Так же, как и телевизоры, большинство современных проекторов предлагают множество различных способов просмотра контента.Несколько вариантов подключения отлично подходят, если вам нужен более универсальный проектор, но это также может усложнить настройку вашей системы. Независимо от того, какие другие варианты они предлагают, почти каждый проектор для домашнего кинотеатра будет иметь как минимум один порт HDMI. Изучение того, как подключить ноутбук к проектору с помощью HDMI, не сильно отличается от того, как делать это на телевизоре. В любом случае это очень просто. Мы проведем вас через шаги, описанные ниже, и вы сразу же сможете смотреть свои любимые шоу.

Зачем использовать HDMI?

Основной причиной использования HDMI является удобство. Это соединение, которое вы, скорее всего, найдете на самом широком спектре аудио/видео и электронного оборудования, включая проекторы, ноутбуки и игровые консоли. Поскольку он используется так широко, вы также найдете множество вариантов при покупке кабелей HDMI. Какой бы длины или типа кабеля вам ни понадобился, вы сможете найти его довольно легко (и по доступной цене).

Самым большим преимуществом HDMI, когда он впервые появился на сцене, было то, что он сократил количество необходимых кабелей.И ваше видео, и ваше аудио будут передаваться по одному и тому же каналу, избавляя вас от сложных кабельных лабиринтов прошлого. >>> Найдите отличные варианты кабелей HDMI на Amazon

HDMI также имеет преимущества, когда речь идет о качестве видео. Поскольку он передает несжатые сигналы, потери качества нет. Если вам нужно абсолютно лучшее разрешение, ищите кабель HDMI категории 2. Они намного лучше отправляют контент 1080p, чем предыдущие версии технологии.

Подключать устройства через HDMI очень просто.Когда дело доходит до обучения подключению ноутбука к проектору, вы можете выполнить настройку всего за четыре простых шага:

Шаг 1. Приобретите подходящие кабели

С практической точки зрения в кабеле важны две вещи: соединения и длина. У большинства ноутбуков есть порт HDMI, даже у более тонких моделей, таких как Chromebook, так что это не должно вызывать беспокойства. Тем не менее, проверьте размещение и убедитесь, что кабель, который вы покупаете, не будет мешать другим соединениям. >>> Найдите отличные варианты кабелей HDMI на Amazon

Место крепления проектора определяет длину кабеля. Измерьте расстояние между портом HDMI проектора и местом, где будет находиться ваш ноутбук, когда вы его используете. Если возможно, приобретите кабель немного длиннее, чем, по вашему мнению, вам нужно, чтобы дать себе место для маневра.

Шаг 2. Подключите ноутбук к сети

Для воспроизведения фильма на ноутбуке требуется много энергии.Из-за этого некоторые ноутбуки имеют встроенные функции управления питанием, которые не позволяют отправлять контент через HDMI, когда батарея разряжена.

Подключение ноутбука к сети также улучшит его общую производительность. У вас будет меньше шансов получить прерывания или задержки. Качество изображения, вероятно, также будет лучше, поскольку упомянутые выше функции экономии заряда батареи часто автоматически снижают разрешение видео.

Если вы не можете подключить ноутбук, когда он подключен к проектору, вы можете настроить эти параметры питания, зайдя на панель управления.Имейте в виду, однако, что отправка HD-контента с вашего компьютера через HDMI без ограничений очень быстро разрядит аккумулятор.

Шаг 3: Подсоедините кабель

Подключите кабель к портам HDMI проектора и ноутбука. Если есть несколько вариантов, используйте тот, который предназначен только для HDMI, а не для других подключений. Это поможет убедиться, что и видео, и звук беспрепятственно передаются на проектор.

Шаг 4. Включите устройства

Включите проектор и ноутбук.Если проектор имеет несколько портов, еще раз проверьте, на каком входном канале вы находитесь, и убедитесь, что он подключен к вашему компьютеру. На этом этапе ваш ноутбук должен быть успешно подключен к проектору.

Советы по устранению неполадок

Если изображение не появляется на вашем проекторе сразу, вероятно, существует простое решение, которое поможет вам начать работу. Ознакомьтесь с приведенными ниже советами, если у вас возникли проблемы.

Совет №1: Дважды проверьте соединения .Убедитесь, что кабель HDMI надежно подключен как к ноутбуку, так и к проектору — иногда во время настройки он может высвободиться, даже если вы этого не заметите. Если соединение кажется безопасным, зайдите в настройки своего ноутбука и убедитесь, что он позволяет отправлять контент через HDMI.

Совет №2: перезагрузите оба устройства . Большинство устройств автоматически распознают новое соединение, но иногда возникают сбои. Оставив соединение на месте, выключите проектор и ноутбук.При их перезагрузке сначала включите проектор, затем включите компьютер. Это должно устранить любые проблемы с распознаванием соединения любым устройством.

Совет № 3. Проверьте кабели . Технология HDMI предназначена для обратной совместимости — вы можете без проблем использовать кабель категории 2 для подключения категории 1. Идти по другому пути, когда вы можете столкнуться с проблемами. Если вы используете старый кабель HDMI с новым оборудованием, он может не справиться с сигналом в достаточной степени.Если изображение выглядит пиксельным или блочным, возможно, вам необходимо обновить кабель. Старый кабель также может быть причиной периодических проблем с подключением или потери звука.

Как насчет беспроводной связи?

Проекторы с возможностью беспроводной связи могут быть дорогими, но проводное подключение не всегда практично. Это особенно верно, если ваш проектор установлен на потолке. Хорошая новость заключается в том, что вы можете превратить любой проектор с портом HDMI в беспроводной проектор с помощью адаптера Wi-Fi.Что-то вроде этого Sumboat Wireless Dongle стоит менее 30 долларов на Amazon и будет работать с телефонами и планшетами, а также с вашим ноутбуком.

Итак, что в итоге?

В большинстве случаев узнать, как подключить ноутбук к проектору с помощью HDMI, так же просто, как подключить кабель. Если у вас есть сбой, для его устранения обычно достаточно изменить настройки и проверить соединения. Надеюсь, эти советы помогли вам настроить систему проектора и запустить ее!

ССЫЛКИ И ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА:

Как вывести компьютерное изображение на телевизор или проектор

Обновлено: 05.12.2021 автором Computer Hope

Проецирование экрана компьютера на большой дисплей — отличный способ представить информацию, посмотреть фильмы в группе или поиграть в совместные игры на диване.Большинство современных телевизоров и проекторов имеют один или несколько портов, которые позволяют им принимать и отображать изображение, созданное компьютером. Как настольные, так и портативные компьютеры можно подключить к телевизору или проектору при условии наличия соответствующих кабелей.

В следующих разделах содержатся инструкции по использованию телевизора или проектора в качестве монитора компьютера. Для достижения наилучших результатов мы рекомендуем читать их по порядку.

Определение доступных соединений

Первым шагом при подключении компьютера к телевизору или проектору является поиск идентичного порта видеоподключения на обоих компьютерах.После определения соответствующего порта (одинакового как на вашем устройстве ввода, так и на устройстве вывода) вам понадобится соответствующий кабель для их подключения. На рисунке ниже показана задняя часть проектора Epson с доступными портами подключения и описанием каждого порта.

Наконечник

Вам нужно использовать только один из следующих кабелей.

HDMI

Соединение HDMI в настоящее время является наиболее распространенным. Почти все современные телевизоры и проекторы оснащены портами HDMI.Большинство портативных компьютеров поддерживают HDMI, и он становится все более распространенным на настольных компьютерах, даже без высокопроизводительной видеокарты. HDMI стал стандартом для всего электронного оборудования благодаря высокому качеству сигнала и способности передавать как аудио-, так и видеосигналы. На изображении пример кабеля HDMI.

USB

Большинство компьютеров имеют стандартные порты USB, которые не используются для подключения к проектору или телевизору. Однако порты USB-C, которые можно найти на многих новых ноутбуках и смартфонах Android, могут передавать аудио и видео.Поскольку они могут использоваться в качестве источника питания в дополнение к отображению видео, порты USB-C заменяют порты HDMI в большинстве новых флагманских устройств.

VGA

Соединение VGA раньше было наиболее распространенным соединением на настольных и портативных компьютерах; это также можно найти на многих проекторах. Кабель VGA имеет 15-контактный разъем на каждом конце, который подключается к порту VGA на каждом устройстве. Поскольку большинство телевизоров не поддерживают VGA, мы рекомендуем использовать HDMI для их более широкого диапазона совместимости.

Примечание Кабели

VGA универсальны для устройств, которые его поддерживают. Например, если у вашего настольного монитора есть съемный кабель VGA, этим же кабелем можно подключить ноутбук к проектору.

Примечание

Если на вашем устройстве нет порта VGA или HDMI, вам потребуется адаптер для подключения существующих портов к внешнему дисплею. Например, MacBook, выпущенные после 2016 года, имеют только порты USB-C, для которых требуются адаптеры для использования кабелей дисплея.

ДВИ

Соединение DVI новее, чем VGA, и обеспечивает более четкое изображение.Хотя порт DVI не показан в нашем примере с проектором Epson, его можно использовать с проектором, но не с телевизорами. Его можно найти только на настольных компьютерах для использования с мониторами. Следовательно, проекторы с входами DVI можно использовать только с настольным компьютером. Поэтому мы рекомендуем использовать HDMI, если он доступен.

Композитное видео и S-Video

Соединения композитного видео и S-Video раньше были довольно распространены в телевизорах и проекторах. Однако в современной электронике его практически нет.Это составное соединение представляет собой желтую розетку кабеля, который обычно представляет собой связку из трех кабелей, состоящую из красного, белого и желтого кабелей. Единственное место, где это используется, — это видеокарты настольных компьютеров.

Дисплей на настольном компьютере

Для настольного компьютера подключите кабель к компьютеру и устройству вывода. Если вы не видите изображение, вам может потребоваться изменить отображение, выполнив следующие действия.

  1. Нажмите клавишу Windows .
  2. Введите Настройте разрешение экрана и нажмите Введите .
  3. Найдите Отобразите и щелкните стрелку вниз в правой части поля.
  4. Выберите соответствующее устройство вывода.
  5. Нажмите Применить , затем нажмите OK .

Дисплей на переносном компьютере

У нас есть целая страница, посвященная тому, чтобы показать пользователям, как подключить телевизор или проектор к ноутбуку. Для получения дальнейших инструкций перейдите по ссылке ниже.

Я не вижу изображения на экране телевизора

Если вы подключаете компьютер к телевизору, убедитесь, что телевизор настроен на правильный входной канал.Например, при подключении кабеля HDMI к компьютеру и порту телевизора «HDMI 2» переключитесь на входной канал «HDMI 2» на телевизоре. Это действие обычно выполняется нажатием кнопки input на пульте телевизора до тех пор, пока не отобразится правильный входной канал.

Беспроводной проектор для Android | Панасоник Глобал

Внедрение приложения

Это приложение для Android-планшетов и смартфонов позволяет отправлять *1 локально сохраненных скриншотов, файлов документов (PDF) и изображений (JPEG/PNG), а также фотографий, снятых встроенной камерой, на беспроводной проектор или плоскопанельный дисплей через беспроводную локальную сеть (Wi-Fi) для изображений.Приложение поддерживает поворот экрана, увеличение или уменьшение мультимедиа с помощью жеста сжатия, а также навигацию по страницам с помощью жеста пролистывания.

*1 Размер экрана, установленный в этом приложении (XGA/WXGA), отображается в соответствии с количеством точек на экране вашего проектора или плоскопанельного дисплея.


По состоянию на февраль 2022 г.

*2 Подробнее см. в Google Play.

Совместимые модели

Совместимые модели Применимая группа *3
Проектор PT-MZ770/MW730
・Требуется дополнительный беспроводной модуль *4
А
PT-MZ670/MW630/MZ570/MW530
・Требуется дополнительный беспроводной модуль *4
ПТ-ВЗ585Н/ВВ545Н/ВХ615Н
ПТ-ВЗ575Н/ВВ535Н/ВХ605Н Б
PT-VW355N/VX425N
ПТ-VW435N/VX505N С
PT-VW345N/VX415N
PT-FW430/FX400
・Требуется дополнительный беспроводной модуль *4
Д
PT-DZ570/DW530/DX500
・Требуется дополнительный беспроводной модуль *4
PT-FW300NT/F300NT
PT-VX400NT
ПТ-LB90NT
PT-VMZ71/VMZ61/VMZ51/VMZ51S/VMZ41/VMW61/VMW51
・Требуется дополнительный беспроводной модуль *4
Е
PT-VMZ60/VMW60
・Требуется дополнительный беспроводной модуль *4
PT-VMZ50/VMZ40/VMW50
・Требуется дополнительный беспроводной модуль *4
PT-VW360/VX430
・Требуется дополнительный беспроводной модуль *4
PT-LB425/LB385/LB355/LB305/LW375/LW335
・Требуется дополнительный беспроводной модуль *4
PT-TW371R/TW370/TX430/TX340
・Требуется дополнительный беспроводной модуль *4
PT-LB423/LB383/LB353/LW373/LW333
・Требуется дополнительный беспроводной модуль *4
PT-TW351R/TW350/TX410/TX320
・Требуется дополнительный беспроводной модуль *4
PT-EZ590/EW650/EW550/EX620/EX520
・Требуется дополнительный беспроводной модуль *4
PT-FZ570/FW530/FX500
・Требуется дополнительный беспроводной модуль *4
PT-LB412/LB382/LB332/LW362/LW312
・Требуется дополнительный беспроводной модуль *4
PT-TW343R/TW342/TX402/TX312
・Требуется дополнительный беспроводной модуль *4
PT-SX320A/SX300A/SW280A
PT-LB426/LB386/LB356/LW376/LW336
・Требуется дополнительный беспроводной модуль *4
Ф
PT-TW381R/TW380/TX440/TX350
・Требуется дополнительный беспроводной модуль *4
ПТ-ДЖС200 Г
ПТ-ДЖВ130 Х
Дисплей ТН-80BF1/65BF1/50BF1 и
ТХ-80LFB70/65LFB70/50LFB70 б
ТХ-80LFC70/65LFC70/50LFC70
TH-103PB1/85PB1/65PB1/50PB1
・Требуется дополнительный беспроводной модуль *4
TH-65PB2/50PB2
・Требуется дополнительный беспроводной модуль *4
TH-65PF50/50PF50/42PF50
・Требуется дополнительный беспроводной модуль *4
в

*3 Способы подготовки, подключения или использования зависят от устройства отображения.Пожалуйста, подтвердите номер модели и соответствующую группу.

*4 Номер модели беспроводного модуля зависит от вашего устройства отображения.

Отображаемый контент

  • Функция маркера

    Нарисуйте пальцем линии на отображаемых изображениях, документах или веб-страницах.

  • Многоканальный режим

    *6

    Multi-Live Mode позволяет одновременно получать изображения до 16 устройств Android.

  • Функция веб-управления

  • Функция дистанционного управления браузером

    *6

  • *5 Вы можете рисовать линии от руки на экране, похожем на классную доску.

  • *6 Вышеуказанные функции могут отличаться в зависимости от устройства отображения, с которым осуществляется связь. Подробную информацию см. в таблице функций, поддерживаемых определенными моделями.Кроме того, некоторые кнопки могут отличаться в зависимости от устройства отображения для связи.

Имена кнопок/областей на экране

・Отображение или компоновка экрана могут отличаться в зависимости от используемого устройства Android.

Как использовать беспроводной проектор


для Android
  • Экран/рабочее изображение или компоновка экрана, показанные на этой странице, относятся к проектору PT-VX505N.Экраны могут различаться для плоских дисплеев и в зависимости от устройств Android.

  • «Устройство отображения» на этом веб-сайте означает дисплей Panasonic (проекторы и дисплеи с плоским экраном).

  • Подробные сведения об использовании и настройке устройства Android см. в соответствующем руководстве пользователя.

  • Подробнее об использовании или настройке устройства отображения, а также о мерах предосторожности при использовании беспроводной сети см. в «Инструкции по эксплуатации» и «Руководстве по работе в сети» вашего устройства отображения.Проектор
    : инструкция по эксплуатации и руководство по работе в сети Дисплей
    : инструкция по эксплуатации и руководство по работе в сети

Подготовка

Функции, поддерживаемые некоторыми моделями

Примечание. Подробную информацию о номерах моделей совместимых устройств отображения см. в разделе Совместимые модели.

Вариант подготовки 1-A: подключение устройства отображения и устройства Android через беспроводную локальную сеть (Wi-Fi), а не через точку доступа

Используйте с моделями, поддерживающими [ПРОСТОЕ] сетевое подключение

Вы можете подключить устройство отображения напрямую к устройству Android.

Проектор А Б С Д Е Ф Г Х
  1. 1) Включите проектор.

  2. 2) Настройте параметры локальной беспроводной сети проектора.

    1. Отображение экранного меню.

    2. В [СЕТЬ] или [СЕТЬ/USB] – [БЕСПРОВОДНАЯ] выберите [ПРОСТАЯ].

    3. Переключите вход вашего проектора на [ПРИЛОЖЕНИЕ Panasonic]. Появится экран ожидания.

  3. 3) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android
      выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi].


  4. 4) Запустите приложение, затем найдите проектор.

    1. Для подключения коснитесь текста идентификатора сети проектора, отображаемого в результатах поиска проектора, как только запустится приложение.
      После подключения проектора на экране отобразится сообщение «соединение выполнено», и теперь вы можете отображать изображения.

  1. 1) Включите дисплей.

  2. 2) Настройте параметры локальной беспроводной сети дисплея.

    1. Отображение экранного меню.

    2. В [СЕТЬ] – [БЕСПРОВОДНАЯ] выберите [ПРОСТАЯ].

    3. Переключите вход вашего дисплея на [ПРИЛОЖЕНИЕ Panasonic].Появится экран ожидания.

  3. 3) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi].

  4. 4) Запустите приложение, затем найдите дисплей.

    1. Для подключения коснитесь текста идентификатора сети дисплея, отображаемого в результатах поиска проектора, как только запустится приложение.
      После подключения дисплея на экране отобразится сообщение «соединение выполнено», и теперь вы можете отображать изображения.

Примечание:

  • Чтобы проверить идентификатор сети ([Proj****]) устройства отображения, которое вы хотите использовать, см. «Советы».

  • Обратите внимание, что настройки Wi-Fi вашего Android-устройства изменяются при подключении к устройству отображения. Чтобы вернуться к исходным настройкам Wi-Fi, отключитесь от устройства отображения в списке доступных устройств или установите для параметра [One shot] значение OFF в настройках верхнего меню и закройте приложение.Дополнительные сведения см. в разделе «Использование 10: Отключение от устройства отображения/закрытие экрана приложения».

  • Функция [Поиск] находит все подключаемые устройства отображения, включая устройства отображения с настройками [ПРОСТОЙ] и [S-DIRECT].

  • В следующих случаях доступные устройства отображения могут не отображаться в списке доступных устройств, даже если они подключены к сети:

    Если разрешение на определение местоположения отключено, включите его и снова найдите устройство отображения.

Используйте с моделями, поддерживающими сетевое подключение [S-DIRECT]

Вы можете подключить устройство отображения напрямую к устройству Android.

Проектор А Б С Д Е Ф Г Х
  1. 1) Включите проектор.

  2. 2) Настройте параметры локальной беспроводной сети проектора.

    1. Отображение экранного меню.

    2. В [СЕТЬ] или [СЕТЬ/USB] – [БЕСПРОВОДНАЯ] выберите [S-DIRECT].

  3. 3) Переключите вход вашего проектора на [ПРИЛОЖЕНИЕ Panasonic]-[СЕТЬ].

  4. 4) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi].

  5. 5) Запустите приложение, затем найдите проектор.

    1. Выберите [Поиск].

    2. Коснитесь отображаемого текста Network ID проектора для подключения из списка доступных устройств.

      Индикация подключенного проектора становится светло-голубой.

  1. 1) Включите дисплей.

  2. 2) Настройте параметры локальной беспроводной сети дисплея.

    1. Отображение экранного меню.

    2. В [СЕТЬ] или [СЕТЬ/USB] – [БЕСПРОВОДНАЯ] выберите [S-DIRECT].

  3. 3) Переключите вход вашего дисплея на [ПРИЛОЖЕНИЕ Panasonic] – [СЕТЬ].

  4. 4) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi].

  5. 5) Запустите приложение, затем найдите дисплей.

    1. Выберите [Поиск].

    2. Коснитесь отображаемого текста Идентификатор сети дисплея для подключения из списка доступных устройств.

      Идентификатор сети для подключенного дисплея отображается голубым цветом.

Примечание:

  • Чтобы проверить идентификатор сети ([Proj****]) устройства отображения, которое вы хотите использовать, см. «Советы».

  • Обратите внимание, что настройки Wi-Fi вашего Android-устройства изменяются при подключении к устройству отображения.Чтобы вернуться к исходным настройкам Wi-Fi, отключитесь от устройства отображения в списке доступных устройств или отключите [One Shot] в настройках верхнего меню и закройте приложение. Дополнительные сведения см. в разделе «Использование 10: Отключение от устройства отображения/закрытие экрана приложения».

  • Сеть [S-DIRECT] не поддерживается для устройств iOS (приложение Wireless Projector for iOS). Для беспроводных изображений с этими устройствами Android используйте сетевые режимы [ПРОСТОЙ] или [M-DIRECT].

  • Функция [Поиск] находит все подключаемые устройства отображения, включая устройства отображения с настройками [ПРОСТОЙ] и [S-DIRECT].

  • В следующих случаях доступные устройства отображения могут не отображаться в списке доступных устройств, даже если они подключены к сети:

    Если разрешение на определение местоположения отключено, включите его и снова найдите устройство отображения.

Используйте с моделями, поддерживающими сетевое подключение [M-DIRECT]

Эта функция предназначена для базовой точки доступа.Вы можете изменить SSID или канал беспроводной сети.
При использовании сети [M-DIRECT] устройство Android должно быть заранее подключено к сети [M-DIRECT] через Wi-Fi.

Проектор А Б С Д Е Ф Г Х
  1. 1) Включите проектор.

  2. 2) Настройте параметры локальной беспроводной сети проектора.

    1. Отображение экранного меню.

    2. В [СЕТЬ] или [СЕТЬ/USB] – [БЕСПРОВОДНАЯ] выберите [M-DIRECT].

  3. 3) Переключите вход вашего проектора на [ПРИЛОЖЕНИЕ Panasonic]-[СЕТЬ].

  4. 4) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi]. Показаны доступные сети.

    3. Выберите SSID проектора, к которому вы хотите подключиться.

    4. Введите предварительно заданную клавишу [M-DIRECT] и выберите соединение, и ваше устройство Android подключится к беспроводной локальной сети.

  1. 1) Включите дисплей.

  2. 2) Настройте параметры локальной беспроводной сети дисплея.

    1. Отображение экранного меню.

    2. В [СЕТЬ] – [БЕСПРОВОДНАЯ] выберите [M-DIRECT].

  3. 3) Переключите вход вашего дисплея на [ПРИЛОЖЕНИЕ Panasonic]-[СЕТЬ].

  4. 4) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi]. Показаны доступные сети.

    3. Выберите [M-DIRECT****] (**** — последние четыре цифры идентификатора сети).

    4. При нажатии клавиши [M-DIRECT], установленной для дисплея в разделе пароля, ваш дисплей будет подключен к беспроводной локальной сети.

Примечание:

  • Чтобы проверить идентификатор сети ([Proj****]) устройства отображения, которое вы будете использовать, см. «Советы».

  • Информацию о клавише M-DIRECT см. в «Инструкции по эксплуатации» вашего устройства отображения.
    Проектор: Инструкция по эксплуатации
    Дисплей: Инструкция по эксплуатации

  • Устройства отображения могут быть обнаружены не сразу при поиске в сети в зависимости от устройства Android.Попробуйте отключить Wi-Fi на вашем Android-устройстве, а затем снова включить его.

Подключение через другую беспроводную локальную сеть (Wi-Fi)
Проектор А Б С Д Е Ф Г Х
  1. 1) Включите устройство отображения.

  2. 2) Установите Android-устройство в качестве точки доступа Wi-Fi.

    1. На устройстве Android выберите [Настройки] — [Беспроводная связь и сети] — [Дополнительно].

    2. Выберите [Модем и переносная точка доступа] — [Настроить точку доступа Wi-Fi], чтобы отобразить экран настроек.

    3. Введите информацию о сети SSID, безопасности и пароле, затем выберите [Сохранить].

    4. Поставьте галочку в поле [Портативная точка доступа Wi-Fi], чтобы активировать ее.Ваше Android-устройство теперь является точкой доступа Wi-Fi.

  3. 3) Переключите вход устройства отображения на [СЕТЬ].

  4. 4) Настройте параметры локальной беспроводной сети устройства отображения.

    1. Отображение экранного меню.

    2. В [СЕТЬ] – [БЕСПРОВОДНАЯ СЕТЬ] выберите нужный вариант из [ПОЛЬЗОВАТЕЛЬ1] – [ПОЛЬЗОВАТЕЛЬ3].

    3. Введите те же настройки, что и для точки доступа Wi-Fi устройства Android в шаге 2), для подробных настроек беспроводной локальной сети, чтобы завершить настройку.

    4. Ваше устройство отображения и устройство Android будут подключены через Wi-Fi.

Примечание:

  • Если устройство Android не имеет точки доступа Wi-Fi или функции модема, подключитесь в соответствии со следующей процедурой. Вариант подготовки 1-B: подключение устройства отображения и устройства Android по беспроводной локальной сети (Wi-Fi) через точку доступа.

  • Если устройство отображения не может быть найдено, даже если соединение беспроводной локальной сети (Wi-Fi) с устройством отображения настроено правильно, устройство отображения иногда можно найти, выбрав [Мобильные сети] в [Настройки] — [Беспроводные сети и сети]. ] – [Подробнее] на устройстве Android, а затем снимите флажок в поле [Мобильные данные], чтобы деактивировать доступ данных к мобильной сети.

Проектор А Б С Д Е Ф Г Х
  1. 1) Включите проектор.

  2. 2) Переключите вход вашего проектора на [СЕТЬ].

  3. 3) Подключите устройство Android к беспроводной локальной сети.

    1. На Android-устройстве нажмите [Настройки]-[Wi-Fi].

    2. Включите [Wi-Fi]. Показаны доступные сети.

    3. Выберите [Сетевой дисплей] [Сетевой дисплей****] и подключитесь к беспроводной локальной сети.
      При запросе пароля введите пароль.

      • ・ Заводской пароль по умолчанию: panasonic

      • ・ Если вы не знаете пароль, обратитесь к страницам с техническими характеристиками продукта или обратитесь за дополнительной информацией к сетевому администратору.

Вариант подготовки 1-B: подключение устройства отображения и устройства Android по беспроводной локальной сети (Wi-Fi) через точку доступа

Проектор А Б С Д Е Ф Г Х
  1. 1) Включите устройство отображения.

  2. 2) Подключите устройство отображения к локальной беспроводной сети.

    1. Отображение экранного меню.

    2. В [СЕТЬ] или [СЕТЬ/USB] – [БЕСПРОВОДНАЯ СЕТЬ] выберите предпочтительный вариант из [ПОЛЬЗОВАТЕЛЬ1] – [ПОЛЬЗОВАТЕЛЬ3] или [ПОЛЬЗОВАТЕЛЬ].

    3. Завершите настройку точки доступа в подробных настройках беспроводной локальной сети.

  3. 3) Переключите вход устройства отображения на [ПРИЛОЖЕНИЕ Panasonic]-[СЕТЬ].

  4. 4) Подключитесь к локальной беспроводной сети с вашего устройства Android.

    1. На устройстве Android нажмите [Настройки] — [Беспроводная связь и сети] — [Wi-Fi].

    2. Включите [Wi-Fi]. Доступные сети показаны в разделе [Wi-Fi].

    3. Коснитесь имени точки доступа (SSID), указанного на шаге 2). Теперь ваше Android-устройство подключено к локальной беспроводной сети.

Примечание:

  • Если ваша точка доступа зашифрована, отображается экран ввода пароля.
    Если вы не знаете пароль, обратитесь к сетевому администратору.

Как подключить

Вариант подключения 1: подключение к устройству отображения путем поиска устройства отображения

Проектор А Б С Д Е Ф Г Х
  • Если приложение не запущено
    1. Коснитесь значка этого приложения на главном экране.

    2. Экран [Выберите устройство для подключения] появится сразу после запуска приложения.
      Найденный сетевой идентификатор устройства отображения отображается в списке доступных устройств.

      Коснитесь текста идентификатора сети устройства отображения, которое вы хотите использовать, в списке доступных устройств.

    3. Выберите OK, когда отобразится подтверждающее сообщение, и подключитесь к устройству отображения.

    4. Идентификатор сети для подключенного устройства отображения отображается голубым цветом.

  • Когда приложение уже запущено
    1. Выберите [Поиск].
      Найденный сетевой идентификатор устройства отображения отображается в списке доступных устройств.

    2. Коснитесь сетевого идентификатора [Proj****] устройства отображения, которое вы хотите использовать, в списке доступных устройств.

    3. Выберите OK, когда отобразится подтверждающее сообщение, и подключитесь к устройству отображения.

    4. Идентификатор сети для подключенного устройства отображения отображается голубым цветом.

Примечание:

  • Чтобы повторно отобразить список доступных устройств, выберите [Поиск] или вверху слева.

  • Чтобы проверить идентификатор сети ([Proj****]) устройства отображения, которое вы будете использовать, см. «Советы».

  • Когда установка пароля на устройстве отображения [СЕТЬ]/[СЕТЬ/USB] – [ПАРОЛЬ] включена или [СЕТЬ/USB] – [ПРИЛОЖЕНИЕ Panasonic] – [ПАРОЛЬ] включена, отображается экран ввода пароля.

  • Чтобы обновить информацию в списке доступных устройств, нажмите .

Проектор А Б С Д Е Ф Г Х
  • Если приложение не запущено
    1. Коснитесь значка этого приложения на главном экране.

    2. Доступные устройства отображаются после запуска приложения.
      Коснитесь проектора [Номер модели/IP-адрес] или [Имя проектора/IP-адрес].

    3. Отобразится экран выбора положения проекции. Выберите положение для отображения.

    4. Введите пароль для входа, отображаемый на проекционном экране проектора, и нажмите кнопку [OK], чтобы подключиться к проектору.

    5. Индикация подключенного проектора становится светло-голубой.

  • Когда приложение уже запущено
    1. Выберите [Поиск].
      Найденный сетевой идентификатор проектора отображается в списке доступных устройств.

    2. Коснитесь проектора [Номер модели/IP-адрес] или [Имя проектора/IP-адрес] в списке доступных устройств.

    3. Отобразится экран выбора положения проекции. Выберите положение для отображения.

    4. Введите пароль для входа, отображаемый на проекционном экране проектора, и нажмите кнопку [OK], чтобы подключиться к проектору.

    5. Индикация подключенного проектора становится светло-голубой.

Примечание:

Чтобы проверить [IP-адрес] и [Пароль для входа], см. «Советы».

Проектор А Б С Д Е Ф Г Х
  • Если приложение не запущено
    1. Коснитесь значка этого приложения на главном экране.

    2. Список космических игроков появится сразу после запуска приложения.

    3. Коснитесь сетевого идентификатора Space Player ([Proj****]), чтобы подключить его.
      Коснитесь пробела справа от текста сетевого идентификатора Space Player [Proj****], чтобы подтвердить подключение или использовать функцию Content Manager. Значок появится.

    При подтверждении подключения Space Player

    Вы можете подтвердить подключение к выбранному Space Player в списке Space Player перед отображением на Space Player.

    1. Выберите [Подтвердить подключение] из отображаемых значков.

    2. Светодиод выбранного Space Player будет мигать.

    При использовании Content Manager

    Вы можете использовать функцию управления контентом Space Player.

    1. Выберите сетевой идентификатор Space Player ([Proj****]) из списка Space Player.

    2. Выберите [Диспетчер содержимого] из отображаемых значков.

    3. Откроется браузер и появится диалоговое окно аутентификации. Введите свои «Имя пользователя» и «Пароль», установленные в Space Player, и выберите «Войти».
      Отображается страница Content Manager, и Content Manager можно управлять через веб-браузер.

  • Когда приложение уже запущено
    1. Выберите [Поиск].
      Найденный сетевой идентификатор устройства отображения отображается в списке доступных устройств.

    2. Коснитесь сетевого идентификатора Space Player ([Proj****]), чтобы подключить его.
      Коснитесь пробела справа от текста сетевого идентификатора Space Player [Proj****], чтобы подтвердить подключение или использовать функцию Content Manager. Значок появится.

    При подтверждении подключения Space Player

    Вы можете подтвердить подключение к выбранному Space Player в списке Space Player перед отображением на Space Player.

    1. Выберите [Подтвердить подключение] из отображаемых значков.

    2. Светодиод выбранного Space Player будет мигать.

    При использовании Content Manager

    Вы можете использовать функцию управления контентом Space Player.

    1. Выберите сетевой идентификатор Space Player ([Proj****]) из списка Space Player.

    2. Выберите [Диспетчер содержимого] из отображаемых значков.

    3. Откроется браузер и появится диалоговое окно аутентификации. Введите свои «Имя пользователя» и «Пароль», установленные в Space Player, и выберите «Войти».
      Отображается страница Content Manager, и Content Manager можно управлять через веб-браузер.

Вариант подключения 2: подключение к устройству отображения с помощью списка регистрации

Укажите IP-адрес устройства отображения для подключения.IP-адрес зарегистрирован в списке регистрации.
Вы также можете экспортировать/импортировать зарегистрированные данные.

Проектор А Б С Д Е Ф Г Х
Регистрация устройства отображения
  1. Коснитесь значка этого приложения на главном экране.

  2. Коснитесь [Поиск] или выберите – [Поиск], чтобы отобразить экран [Поиск].

  3. Коснитесь [Выбрать из списка регистрации].

  4. Выберите [Зарегистрировать проектор].

  5. Введите предпочтительное [Зарегистрированное имя] и [IP-адрес] на экране регистрации, затем нажмите [Регистрация].
    Вы можете подтвердить, находится ли указанное устройство отображения в сети, используя [Подтвердить], прежде чем выбрать [Регистрация].
    В качестве [Зарегистрированное имя] можно использовать любое имя.

  6. Зарегистрированное имя будет добавлено в список регистрации.

Подключение устройства отображения
  1. Коснитесь [Выбрать из списка регистрации]. Выберите устройство отображения, которое будет использоваться.

  2. Если [Подтвердить] не было выполнено во время регистрации устройства отображения, появится подтверждающее сообщение.
    Нажмите [OK], чтобы подключиться к устройству отображения.

Экспорт списка регистрации

Все зарегистрированные данные будут сохранены.

  1. Выберите [Экспорт] в списке регистрации.

  2. Введите любое желаемое имя в диалоговом окне ввода имени файла, затем выберите [OK].

Импорт регистрационного списка
  1. Выберите [Импорт] в списке регистрации.

  2. Выберите файл для импорта из отображаемого списка, затем выберите [Импорт].

Редактирование/удаление зарегистрированных данных

Зарегистрированные данные можно редактировать или удалять.

  1. Нажмите и удерживайте зарегистрированное имя, которое нужно удалить из регистрационного имени.

  2. Отобразится диалоговое окно выбора. Выберите [Редактировать] или [Удалить].

Примечание:

  • Чтобы подтвердить IP-адрес вашего устройства отображения, обратитесь к «Инструкции по эксплуатации» и «Руководству по работе в сети» вашего устройства отображения.
    Проектор: Инструкция по эксплуатации и Руководство по работе в сети
    Дисплей: Инструкция по эксплуатации и Руководство по работе в сети

  • Если для устройства отображения установлен сетевой пароль, отобразится экран ввода пароля.

  • Экспортированные регистрационные данные будут сохранены в формате XML в папке [projectorinfo].

  • Для проекторов идентификатор сети или имя проектора в диалоговом окне регистрации или редактирования может отображаться как —— или номер модели для некоторых моделей.

Вариант подключения 3: подключение к устройству отображения с помощью QR-кода

Проектор А Б С Д Е Ф Г Х

Чтение QR-кода, отображаемого на экране режима ожидания Panasonic Application Mode, позволяет автоматически подключать устройство Android к устройству отображения, а также позволяет пользователю запускать беспроводные мультимедийные изображения.

  1. 1) Настройка беспроводной локальной сети устройства отображения

    1. Отображение экранного меню

    2. В меню [СЕТЬ/USB] – [БЕСПРОВОДНАЯ] выберите [ПРОСТАЯ]

  2. 2) Переключите вход устройства отображения на [ПРИЛОЖЕНИЕ Panasonic]. Появляется экран ожидания

  3. 3) Подключение устройства отображения с помощью метода сканирования QR-кода

    1. Коснитесь значка этого приложения на главном экране.
      Затем отобразите экран «Поиск проектора» из [Поиск] или (Поиск)

    2. Выберите [Подключиться с помощью QR-кода]

    3. Сделайте снимок экрана в режиме ожидания вашего устройства отображения

    4. Выберите [OK], когда появится подтверждающее сообщение. Устройство отображения теперь подключено

Использование приложения

*1 Подробную информацию о номерах моделей совместимых устройств отображения см. в разделе Совместимые модели.

Использование 1: Отправка снимка экрана (один снимок)

Проектор А Б С Д Е Ф Г Х
  1. В верхнем меню этого приложения выберите – [Настройки] – [One Shot], чтобы включить его.

  2. Нажмите кнопку [Return] или [Home] на устройстве Android, чтобы закрыть этот экран приложения с подключенным устройством отображения.

  3. Используйте захват экрана для отображения нужного изображения во время его отображения.
    (Для устройств Panasonic для Android вы можете сделать снимок экрана, одновременно нажав и удерживая кнопки [Питание] и [Громкость -].)

Тайм-аут подключения устройства отображения
  • Можно установить определенный период времени, в течение которого можно выполнять однократную отправку после закрытия этого экрана приложения.

  • Выберите время [ВЫКЛ.] [10 мин.] [30 мин.] [60 мин.] из – [Настройки] – [Время ожидания]. Соединение с устройством отображения сохраняется после закрытия экрана приложения на период, указанный в этой настройке.

  • Если вы хотите всегда иметь возможность отправлять One Shot до момента отключения устройства отображения, отключите [Timeout] OFF.

Примечание:

  • Этот экран приложения должен быть закрыт, чтобы использовать эту функцию.

  • Процедура захвата экрана зависит от используемого устройства Android. Дополнительные сведения см. в руководстве пользователя, прилагаемом к устройству Android.

  • Если вы хотите, чтобы устройство отображения отключалось при закрытии экрана приложения, отключите [One Shot].

  • Чтобы удалить изображение One Shot с экрана изображения, отправьте другое изображение или файл документа или отключитесь от устройства отображения.

Примечание (

E, только группа F):

  • При подключении нескольких устройств Android и выборе одного и того же стиля отображения будет отображаться экран с последними настройками. Чтобы отобразить предыдущий экран, выберите [Live Setting] в левом нижнем углу, затем выберите предпочтительную позицию для отображения.

Использование 2: Отображение файлов JPEG/PNG

Проектор А Б С Д Е Ф Г Х
  1. В верхнем меню этого приложения выберите – [Изображение].

  2. Коснитесь папки с изображениями для отображения. Отображается список эскизов.

  3. Коснитесь изображения для отображения. Выбранное изображение отображается с устройства отображения.
    Вы можете перейти к предыдущему или следующему изображению, проведя пальцем вправо или влево по экрану.
    Чтобы выбрать изображения в других альбомах, выберите – [Изображение].

Прочие операции
  • Нажмите и удерживайте для отображения кнопок управления.Используйте клавиши вверх/вниз, чтобы увеличить или уменьшить изображение, и клавиши влево/вправо, чтобы перевернуть страницу. Нажмите и удерживайте еще раз, и кнопки управления исчезнут.

  • Вы можете увеличивать или уменьшать части изображения с помощью жеста сжатия.

  • Чтобы панорамировать увеличенные изображения, перетащите их.

  • Чтобы восстановить исходный размер изображения, дважды коснитесь экрана.

  • При нажатии кнопки [Номер страницы] под или справа от изображения на экране отображается информация об изображении.

  • : Если выбрать [СЛАЙД-ШОУ], все изображения в папке, содержащей текущее отображаемое изображение, будут отображаться в виде слайд-шоу. Чтобы закрыть слайд-шоу, снова выберите [СЛАЙД-ШОУ].

  • : Выберите [Настройка] — [СЛАЙД-ШОУ], чтобы установить начальную позицию, интервал отображения и цикл ВКЛ/ВЫКЛ.

  • : Выберите [Настройка] — [Размер экрана], чтобы выбрать размер изображения с разрешением XGA/WXGA.

Примечание (

E, только группа F):

  • При подключении нескольких устройств Android и выборе одного и того же стиля отображения будет отображаться экран с последними настройками.Чтобы отобразить предыдущий экран, выберите [Live Setting] в левом нижнем углу, затем выберите предпочтительную позицию для отображения.

Использование 3: отображение PDF-файлов

Проектор А Б С Д Е Ф Г Х
  1. Из «Выбрать содержимое» В верхнем меню этого приложения или в верхней правой части экрана выберите [PDF].

  2. Коснитесь папки, содержащей PDF для отображения. Отображается список файлов PDF.

  3. Выберите PDF для отображения.
    Если выбран файл, отображается миниатюра каждой страницы документа.

  4. Когда страница, которая должна быть отображена, выбрана из миниатюрных изображений, файл отображается устройством отображения.
    Для файлов PDF, содержащих несколько страниц, вы можете переключаться между последующими страницами или слайдами, пролистывая правую или левую часть экрана.
    Чтобы выбрать файл PDF в других папках, выберите и выберите содержимое.

Прочие операции
  • Нажмите и удерживайте для отображения кнопок управления. Используйте клавиши вверх/вниз, чтобы увеличить или уменьшить изображение, и клавиши влево/вправо, чтобы перевернуть страницу. Нажмите и удерживайте еще раз, и кнопки управления исчезнут.

  • Вы можете увеличивать или уменьшать масштаб частей страниц, проводя пальцами по экрану.

  • Чтобы панорамировать увеличенные страницы, перетащите их.

  • Чтобы восстановить исходный размер страницы, дважды коснитесь экрана.

  • При касании полосы под отображаемым изображением появляется информация об изображении.

Примечание:

  • Файлы документов, содержащие анимацию, ссылки, встроенные движущиеся изображения, встроенное аудио, встроенные таблицы и графики, текстовые рисунки, комментарии, файлы, защищенные паролем, или файлы PDF, созданные путем сканирования с высоким разрешением, могут отображаться неправильно.

  • Любой документ, созданный с помощью PowerPoint/Excel/Word, необходимо преобразовать в файлы PDF для отображения.

Примечание (

E, только группа F):

  • При подключении нескольких устройств Android и выборе одного и того же стиля отображения будет отображаться экран с последними настройками. Чтобы отобразить предыдущий экран, выберите [Live Setting] в левом нижнем углу, затем выберите предпочтительную позицию для отображения.

Использование 4: отображение на нескольких устройствах Android

Подключение к дисплею в режиме модератора
Проектор А Б С Д Е Ф Г Х

В ПРИЛОЖЕНИИ Panasonic существует два типа функций прямой трансляции экрана: режим прямой трансляции и режим модератора.

● Живой режим

Когда одно устройство Android передает мультимедиа по беспроводной сети, изображение отображается в полноэкранном режиме. Когда дополнительные устройства Android начинают передачу, изображения с каждого из них отображаются на разделенном экране.

Чтобы увеличить изображение с отдельного устройства Android, когда содержимое с нескольких устройств Android отображается в режиме разделения экрана, выполните команду «Увеличить/уменьшить экран», и изображение отобразится в полноэкранном режиме.Чтобы вернуться к раздельному экрану, выполните команду «Увеличить/уменьшить экран» на устройстве Android, отображающем содержимое в полноэкранном режиме.

Любое устройство Android с включенным экранным меню устройства отображения — [СЕТЬ/USB] — [ПРИЛОЖЕНИЕ Panasonic] — [ВРЕЗКА] может занять полноэкранное отображение с другого устройства Android, уже отображающего полноэкранный контент на дисплее экран устройства. Устройства Android с отключенным этим параметром не могут изменять размер изображений или перенимать изображения с других устройств, даже если контент воспроизводится на экране устройства Android.Режим CUT IN предназначен для облегчения быстрого и простого обмена контентом на устройстве отображения для небольших групп людей на собраниях или в классах.

Увеличение/уменьшение изображений экрана Android-устройства с помощью приложения

  1. Выберите в приложении

  2. Выберите

● Режим модератора

Этот режим позволяет выбирать и отображать экран устройства Android из числа до 16 устройств Android, подключенных к устройству отображения.Этот режим идеально подходит для групп, желающих обмениваться контентом с нескольких экранов устройств Android на экране устройства отображения.

Выберите экран устройства Android для изображений с помощью приложения

  1. Проверьте подключенные устройства отображения в списке доступных устройств в приложении.

  2. Выберите сетевой идентификатор устройства отображения. Коснитесь значка режима модератора рядом с идентификатором сети. Значок появляется только в том случае, если поддерживается режим модератора.

  3. Введите имя пользователя и пароль устройства отображения для аутентификации пользователя и выберите [Войти]. Отображается страница режима модератора в ПРИЛОЖЕНИИ Panasonic. Это позволяет пользователю выбрать устройство Android для отображения контента через веб-браузер. Нажмите кнопку с именем отправителя, чтобы получить изображения на большом экране. Нажмите имя отправителя еще раз. Затем вернитесь на страницу с несколькими экранами устройств Android.

Примечание:

  • [Используемый проектор] — [Режим модератора] на экране настроек устройства отображения отображается только при обмене данными с устройством отображения, поддерживающим режим модератора.

  • Если для беспроводной локальной сети установлено значение [ПРОСТОЙ] или [M-DIRECT], одновременно через беспроводную локальную сеть можно подключить не более 10 устройств Android, а на экране устройства отображения одновременно могут отображаться экраны не более 10 устройств Android.

  • Заводские имя пользователя и пароль по умолчанию для веб-страницы в режиме модератора следующие, но могут различаться в зависимости от некоторых устройств отображения. Дополнительные сведения см. на страницах технических характеристик устройства отображения.
    Имя пользователя: модератор
    Пароль: @Panasonic (или panasonic)

  • Имя пользователя и пароль режима модератора по умолчанию можно изменить с помощью кнопки [Изменить пароль] на странице управления браузером при входе в систему в качестве администратора.

  • Хотя веб-сайт в режиме модератора может использоваться администраторами управления браузером, Panasonic рекомендует использовать его выделенным администратором режима модератора.

Подключение к устройству отображения в режиме Multi-Live
Проектор А Б С Д Е Ф Г Х

Режим Multi-Live позволяет нескольким людям одновременно отображать изображения со своих устройств Android.
Это удобно для совещаний, на которых присутствуют участники, использующие несколько устройств Android.

  • 4-экранный мультистиль

    Одновременно могут отображаться экраны до четырех устройств Android.

  • 4-экранный указательный стиль

    Экраны до четырех устройств Android могут отображаться в виде эскизов, а экран выбранного устройства Android можно переключить на полноэкранный режим.

  • 16-экранный индексный стиль*

    Экраны до 16 устройств Android могут отображаться в виде эскизов, а экран выбранного устройства Android можно переключить на полноэкранный режим.

* При использовании настройки [Simple], [M-DIRECT] или [S-DIRECT] для вашего устройства отображения вы можете одновременно подключить до 10 устройств Android.

Это приложение позволяет переключать стиль Live и менять положение изображения.
Кроме того, режим Multi-Live предлагает 4-экранный индексный стиль и 16-экранный индексный стиль отображения путем переключения стиля отображения.

Установка имени отправителя
  1. В верхнем меню этого приложения выберите – [Live Setting].

  2. Установите для параметра [Настройки имени отправителя в режиме мультитрансляции] значение [Не отображать] и введите нужное имя.
    (Можно ввести до 8 однобайтовых символов алфавита и цифр.)

  3. Установите для параметра [Настройки имени отправителя в режиме мультитрансляции] значение [Включить отображение].

  4. Имя отправителя отображается на изображениях, отображаемых в режиме Multi-Live.

Выбор живого стиля и позиции отображения
  1. В верхнем меню этого приложения выберите – [Live Setting].

  2. Используйте [Choose live style] для выбора стиля.

  3. Используйте [Положение отображения на проекционном экране] для выбора нужного положения изображения.

  4. При выборе [Применить] дисплей переключается на выбранный стиль в реальном времени, и изображение отображается в заданном положении.

Отображение индексного экрана на всех экранах

В режимах [4-Screen Index Style] и [16-Screen Index Style] выбранные миниатюры могут отображаться на всех экранах.

  1. В верхнем меню этого приложения выберите – [Live Setting].

  2. Используйте клавиши направления [Выбрать проектор для увеличения], чтобы выбрать миниатюры экранов, которые будут отображаться на всех экранах. (путем перемещения желтой рамки на экране изображения).

  3. При выборе центра клавиш направления (выбор [4-Screen Index Style] дважды) выбранный экран эскизов будет отображаться на всех экранах.
    Чтобы вернуться к [4-экранному индексному стилю] или [16-экранному индексному стилю], сделайте выбор еще раз.

Примечание:

  • Чтобы выйти из режима Multi Live, сначала выберите [Выбрать стиль Live] — [Полноэкранный стиль], а затем выберите [Apply].

  • Если пять или более Android-устройств были подключены в индексном стиле с 16 экранами, связь с пятым и последующими Android-устройствами будет прервана при переключении режима на 4-экранный мультистиль.

【Использование простого мультирежима】
Проектор А Б С Д Е Ф Г Х

Эта функция позволяет нескольким пользователям по очереди отображать изображения с помощью нескольких устройств Android на собрании.
Также можно переключать стиль отображения и положение изображения.

Изменить стиль отображения
  1. Выберите положение для отображения устройства в [Live Setting].

Примечание:

  • Одновременно можно подключить до 4 устройств Android.

  • При подключении нескольких устройств Android экраны, разделенные на 2 и 4 части, не могут отображаться одновременно.Отобразится экран с последней настройкой.

  • При подключении нескольких устройств Android и выборе одинакового положения изображения (например, при выборе левой половины в [Живые настройки], а затем при выборе того же положения на другом устройстве Android) будет отображаться экран Android, выбирающий то же положение. Чтобы отобразить предыдущий экран, выберите [Live Setting], затем выберите предпочитаемую позицию для отображения.

Использование 5: изображение с камеры (только для устройств Android с камерой)

Проектор А Б С Д Е Ф Г Х
  1. В верхнем меню этого приложения нажмите [Камера].

  2. : Если вы выберете [Съемка], неподвижное изображение будет снято и отображено устройством отображения.

  3. : Если вы выберете [Непрерывное проецирование], изображения с камеры будут непрерывно отображаться на устройстве отображения через равные промежутки времени.

  4. Если вы снова выберете [Непрерывное проецирование], дисплей перестанет отображать изображения.

Прочие операции
Возврат к верхнему меню

Нажмите кнопку [Назад] на устройстве Android, чтобы отключить функцию камеры.

Примечание (

E, только группа F):

  • При подключении нескольких устройств Android и выборе одного и того же стиля отображения будет отображаться экран с последними настройками. Чтобы отобразить предыдущий экран, выберите [Live Setting] в левом нижнем углу, затем выберите предпочтительную позицию для отображения.

Использование 6: использование маркера

Проектор А Б С Д Е Ф Г Х

Вы можете рисовать линии (маркеры) от руки на файлах изображений или файлах документов и отправлять данные как есть.
Кроме того, при открытом изображении или документе можно использовать маркер на экране доски.

  1. С помощью приложения отобразите изображение или файл документа.

  2. Выбор устанавливает текущее отображаемое изображение или документ в качестве фона и активирует функцию маркера.

  3. Выберите нужное перо из значков инструментов и нарисуйте линии. Линии можно удалить, выбрав Eraser.

  4. Чтобы отключить функцию маркера, выберите .

Другие операции
  • При первой активации каждое перо отображается красным, зеленым и синим цветом. Цвет фона установлен на цвет доски.

  • : чтобы изменить цвет пера, нажмите и удерживайте каждый значок пера и выберите нужный цвет из отображаемой палитры.

  • : Если вы выберете [Прозрачность], вы можете изменить степень прозрачности линий для последующего рисования между [Полупрозрачный]
    и [Непрозрачный].

  • : при выборе [Перо] каждый раз, когда вы касаетесь значка пера, толщина линии соответствующего пера увеличивается (5 шагов).

  • : Если вы выберете [Настройка фона], вы можете выбрать изображение, выбранное во время активации маркера, или [Цвет фона].
    Чтобы изменить цвет фона, нажмите и удерживайте [Настройка фона] и выберите нужный цвет из отображаемой палитры.

  • : Если вы выберете [Отображение изменения], вы можете отобразить или скрыть маркеры.

  • : Если вы выберете [Удалить все], все маркеры будут стерты.

  • Если вы выберете значок [Сохранить], вы можете сохранить нарисованные маркеры вместе с фоновым изображением в файле изображения.
    Сохраненное изображение можно отобразить, выбрав – [Изображение] – [МАРКЕР].

  • Если сохраненный файл не отображается, повторно выберите папку [MAKER].

Использование 7: использование указателя

Проектор А Б С Д Е Ф Г Х

Вы можете отобразить указатель в месте касания изображения или файла документа.

  1. Используйте это приложение для отображения изображения или файла документа.

  2. Нажмите и удерживайте [Маркер], чтобы активировать функцию указателя.

  3. Проведите пальцем по экрану, чтобы переместить указатель.

  4. Когда вы убираете палец с экрана, указатель исчезает.

  5. Чтобы отключить функцию указателя, выберите [Маркер] снова (указатель также исчезает).

Использование 8: использование функции управления браузером

Проектор А Б С Д Е Ф Г Х

Вы можете проверить состояние устройства отображения и управлять устройством отображения через веб-управление.

  1. Проверьте подключенные устройства отображения в списке доступных устройств, отображаемом приложением.

  2. Выберите подключенное устройство отображения и выберите [Управление браузером] из отображаемых значков.

  3. Откроется браузер и появится диалоговое окно аутентификации.
    Введите «Имя пользователя» и «Пароль», установленные на устройстве отображения, и выберите «Войти».
    Отображается страница управления браузером, и устройством отображения можно управлять через веб-браузер.

Примечание:

  • Подробнее о функции управления через браузер см. в «Инструкции по эксплуатации» вашего устройства отображения.
    Проектор: Инструкция по эксплуатации
    Дисплей: Инструкция по эксплуатации

  • Экран дистанционного управления браузером может отличаться в зависимости от устройства отображения.

  • CRESTRON Connected™ не может отображаться, если веб-браузер не поддерживает Flash.

  • Используйте любую из следующих операций, чтобы вернуться к приложению:

    — Выберите [Назад] на устройстве Android.

    — нажмите кнопку [Домой] на устройстве Android, а затем выберите значок этого приложения в списке приложений на главном экране.

Использование 9: использование пульта дистанционного управления через браузер

Проектор А Б С Д Е Ф Г Х

Экран управления, который выглядит как пульт дистанционного управления устройством отображения, доступен для устройств отображения, совместимых с функцией удаленного управления через браузер.

  1. Проверьте подключенные устройства отображения в списке доступных устройств, отображаемом приложением.

  2. Выберите сетевой идентификатор подключенного устройства отображения.
    Нажмите значок дистанционного управления браузером, указанный рядом с идентификатором сети устройства отображения.
    (* значок появляется только для устройств отображения, поддерживающих функцию «Дистанционное управление через браузер».)

  3. Откроется браузер и появится диалоговое окно аутентификации.
    Введите «Имя пользователя» и «Пароль», установленные на устройстве отображения для аутентификации.
    Отображается экран удаленного управления через браузер, и устройством отображения можно управлять, нажимая кнопки на экране удаленного управления через браузер.

Примечание:

  • Экран управления веб-браузером может отличаться в зависимости от устройства отображения.

  • Используйте одну из следующих операций, чтобы вернуться в приложение:
    — Выберите [Назад] на устройстве Android.
    — Нажмите кнопку [Домой] на устройстве Android, а затем выберите значок этого приложения в списке приложений на главном экране.

Использование 10: Отключение от устройства отображения/закрытие экрана приложения

Проектор А Б С Д Е Ф Г Х
Отключение от устройства отображения

Коснитесь идентификатора сети, указанного голубым цветом в [Списке доступных устройств].

Закрытие экрана приложения

Нажмите [Назад] на главном экране, затем выберите [OK] в диалоговом окне.

Примечание:

Соединение между устройством Android и устройством отображения будет поддерживаться в зависимости от настроек после закрытия экрана приложения.

  • Когда [Настройки]–[Один выстрел] выключен, он будет отключен от устройства отображения сразу после закрытия экрана приложения.

  • Когда [Настройки]–[Тайм-аут] отключены, соединение будет поддерживаться до тех пор, пока не будет выполнено «Отключение от устройства отображения».

  • Когда [Настройки]–[Тайм-аут] установлено на определенное время, кроме ВЫКЛ, соединение будет поддерживаться до тех пор, пока не будет реализовано «Отключение от устройства отображения».

Советы

Как проверить идентификатор сети ([Proj****]) устройства отображения, которое вы будете использовать

Вы можете выполнить следующие операции, чтобы проверить идентификатор сети ([Proj****]) вашего устройства отображения.
Отображаемый экран может различаться в зависимости от модели устройства отображения. Для получения подробной информации выберите значок в списке доступных устройств
приложения, чтобы подтвердить отображаемый пояснительный экран.

Используйте с моделями, поддерживающими [ПРОСТОЕ] сетевое подключение

Подробную информацию о номерах моделей совместимых устройств отображения см. в разделе Совместимые модели.

Проектор А Б С Д Е Ф Г Х

Нажмите кнопку [Panasonic APP] на пульте дистанционного управления устройства отображения, а затем обратитесь к [Proj****] в верхней левой части экрана в режиме ожидания.
Если экран ожидания не отображается, нажмите кнопку [AUTO SETUP] на пульте дистанционного управления и проверьте идентификатор сети ([Proj****]).

Используйте с моделями, не оснащенными сетевым подключением [SIMPLE]

Подробную информацию о номерах моделей совместимых устройств отображения см. в разделе Совместимые модели.

Проектор А Б С Д Е Ф Г Х

Нажмите кнопку [Panasonic APP] или [NETWORK] на пульте дистанционного управления проектора, а затем обратитесь к [PANASonic APPLICATION (NETWORK)] – [Proj****] на экране [ПОМОЩЬ].

  1. Отображение экранного меню.

  2. В [СЕТЬ] выберите [СОСТОЯНИЕ СЕТИ].

Как проверить [IP-адрес] и [Пароль для входа]
Использование с изображением нескольких устройств
  • Чтобы несколько пользователей могли по очереди отображать изображения, войдите в экранное меню устройства отображения и включите следующие настройки [ON].Обратите внимание, что функциональность некоторых моделей может различаться.
    ・[СЕТЬ] – [ВКЛЮЧИТЬ РЕЖИМ ПРЯМОГО ВРЕМЕНИ]
    ・[СЕТЬ/USB] – [ВКЛЮЧИТЬ РЕЖИМ ПРЯМОГО ВРЕМЕНИ]
    ・[СЕТЬ/USB] – [ПРИЛОЖЕНИЕ Panasonic] – [ВКЛЮЧИТЬ]

  • Чтобы другие пользователи не могли прерывать работу, выберите [ВЫКЛ] в этой настройке.

Поиск и устранение неисправностей

Невозможно подключить устройство отображения через беспроводную локальную сеть (Wi-Fi)

<Это неправильно после включения устройства отображения или переключения на другой вход?>
Если это так, подождите некоторое время (больше одной минуты), затем снова подключитесь.

Устройство отображения не отображается в списке доступных устройств

<Убедитесь, что настройка Wi-Fi активирована>
Если значок Wi-Fi не отображается в строке состояния на экране, выполните следующие настройки на устройстве Android.

<Убедитесь, что вы подключились к правильной сети>
В [Настройки] — [Беспроводные сети и сети] — [Wi-Fi] на устройстве Android проверьте имя беспроводной сети.

<Убедитесь, что параметры настроены правильно>
Убедитесь, что [СЕТЬ] — [БЕСПРОВОДНАЯ СЕТЬ] в экранном меню устройства отображения и параметры точки доступа на вашем устройстве Android
настроены правильно.
Включите [Настройки]–[Wi-Fi] на Android [ВЫКЛ] один раз, затем снова [ВКЛ] для подтверждения.

<Вы вышли из приложения, когда оно было подключено к устройству отображения?>
Если вы закрыли приложение, когда оно было подключено к устройству отображения, сетевой идентификатор устройства отображения может больше не отображаться.
Если это так, подождите немного, а затем нажмите [Обновить], чтобы обновить список.

Не удается подключиться к устройству отображения, совместимому с S-DIRECT.

После временного отключения [Настройки] – [Wi-Fi] Android-устройства снова включите его [ВКЛ] и попробуйте подключиться.
Если по-прежнему не удается подключиться, выключите и снова включите питание Android.

Файлы PDF или файлы изображений в формате JPEG/PNG не могут быть отображены.

<Убедитесь, что используемое устройство отображения правильно подключено к сети>
Убедитесь, что идентификатор сети устройства отображения другим цветом (устройство отображения подключено), отображаемый в списке доступных устройств
, совпадает с идентификатором сети устройства отображения. для отображения. Если они не совпадают или устройство отображения не выбрано, см. «Случай подключения 1: подключение к устройству отображения путем поиска устройства отображения» и установите соединение.

<Убедитесь, что выбранные файлы поддерживаются для изображений>
Следующие файлы PDF могут отображаться неправильно.

  • Файлы документов, которые содержат анимацию, ссылки, встроенные движущиеся изображения, встроенное аудио, встроенные таблицы и графики,
    word art, комментарии или файлы, защищенные паролем.

  • PDF-файлы, созданные путем сканирования с высоким разрешением.

<Это файл документа с изображениями высокого разрешения?>
Когда в файле документа содержится большое количество изображений высокого разрешения, корректное отображение иногда невозможно из-за нехватки памяти.

  • Для файла PDF используйте функцию оптимизации или уменьшения размера файла Acrobat, чтобы уменьшить разрешение изображения.

  • Подробнее см. в руководстве по эксплуатации используемого приложения.

Отображаемые изображения отличаются от изображений, отображаемых в приложении

Если вы переключаетесь между несколькими экранами на устройстве Android один за другим, отображаемое изображение или страница в некоторых случаях могут не совпадать с отображаемым изображением. Если это так, дважды коснитесь экрана, чтобы изображения совпали.

Экран функции веб-управления или функции удаленного управления через браузер не отображается в веб-браузере

Если учетная запись администратора устройства отображения (имя пользователя, пароль) не задана заранее, при использовании функции веб-управления или функции удаленного управления через браузер может появиться предупреждающее сообщение, и они могут не отображаться в веб-браузере.В этом случае обратитесь к сетевому администратору.

Параметр Wi-Fi устройства Android, который был изменен при подключении к совместимому с S-DIRECT устройству отображения


не возвращается к исходным настройкам, когда я выхожу из приложения.

Запустите приложение еще раз, затем выполните следующие действия:

  1. Выберите [Поиск].

  2. Отключите подключенное устройство отображения (нажмите кнопку [x] справа).

  3. Выйдите из приложения.

・Android, Google Play и логотип Google Play являются товарными знаками или зарегистрированными товарными знаками Google Inc.
・PowerPoint, Excel, Word являются товарными знаками или зарегистрированными товарными знаками Microsoft Corporation в США и других странах.
・QR Code является зарегистрированным товарным знаком Denso Wave Inc.
・Crestron Connected™ является товарным знаком Crestron Electronics, Inc.
・Wi-Fi ® является товарным знаком Wi-Fi Alliance.
・Adobe, Acrobat, Flash является зарегистрированным товарным знаком или товарным знаком Adobe Systems Incorporated в США и/или других странах.
・Ricoh Bitmap Font используется в некоторых экранных меню и производится и продается Ricoh Co., Ltd.
・Все другие товарные знаки и зарегистрированные товарные знаки являются собственностью соответствующих владельцев. Символы ® и ™ в этом документе не отображаются.

Выполнение настройки сети | Интеллектуальное управление проектором

Перед использованием Smart Projector Control выполните сетевые настройки.
Сетевые настройки можно выполнить одним из следующих трех способов.

* Этот способ подключения может быть несовместим с некоторыми моделями проекторов.

Подключение проектора и устройства по беспроводной локальной сети (Wi-Fi) через точку доступа

  • Подключите проектор к точке доступа беспроводной локальной сети.

1) Подключите кабель LAN к разъему DIGITAL LINK/LAN на проекторе и разъему LAN на беспроводной точке доступа LAN.

  • Также можно подключить проектор к точке доступа беспроводной локальной сети, установив преобразователь беспроводной локальной сети в Ethernet к разъему DIGITAL LINK/LAN на проекторе. Для получения подробной информации обратитесь к сетевому администратору.

2) Откройте экранное меню проектора, выберите [СЕТЬ] → [НАСТРОЙКА СЕТИ] и введите настройки.

  • Установите для параметра [DHCP] значение OFF и введите соответствующие настройки в [IP-АДРЕС], [МАСКА ПОДСЕТИ] и [ШЛЮЗ ПО УМОЛЧАНИЮ] в соответствии с точкой доступа беспроводной локальной сети, к которой необходимо подключиться.Для получения подробной информации обратитесь к сетевому администратору.
  • Подробные сведения о настройках для [НАСТРОЙКА СЕТИ] см. в инструкции по эксплуатации используемого проектора.
  • Чтобы использовать проектор с включенным [DHCP], см. раздел часто задаваемых вопросов (Q14).

3) Выберите меню [СЕТЬ] → [УПРАВЛЕНИЕ СЕТЬЮ] и введите настройки.

  • Установите для параметров [ВЕБ-УПРАВЛЕНИЕ], [УПРАВЛЕНИЕ PJLink] и [КОМАНДНОЕ УПРАВЛЕНИЕ] значение ВКЛ.
  • Подробнее о [УПРАВЛЕНИЕ ПО СЕТИ] см. в инструкции по эксплуатации используемого проектора.
Экран настроек (iPhone)Экран настроек (устройство Android)

4) На главном экране устройства iPhone или Android выберите [НАСТРОЙКИ] → [Wi-Fi] и установите переключатель [Wi-Fi] в положение ON.

5) Выберите SSID точки доступа к беспроводной локальной сети, к которой подключен используемый проектор.

6) Если появится экран ввода пароля для точки доступа к беспроводной локальной сети, введите действительный пароль.

  • Информацию об SSID и пароле для точки доступа к беспроводной локальной сети см. в инструкции по эксплуатации точки доступа к беспроводной локальной сети или обратитесь к сетевому администратору.

7) Соединение завершено.

  • Отображается значок антенны Wi-Fi.

Подключение проектора и устройства по беспроводной локальной сети (Wi-Fi), а не через точку доступа

■ Совместимые проекторы: серии PT-RQ50K, PT-RQ35K и серии PT-RCQ10

  • Проектор можно подключить напрямую к устройству iOS/Android.
  • При подключении проектора и устройства через беспроводную локальную сеть (Wi-Fi), а не через точку доступа, необходимо подключить дополнительный беспроводной модуль к разъему проектора.

1) Откройте экранное меню проектора и выберите [СЕТЬ] → [БЕСПРОВОДНАЯ] → [ВКЛЮЧИТЬ].

2) Откройте экранное меню проектора и выберите [СЕТЬ] → [СОСТОЯНИЕ СЕТИ].

  • Появится экран [СОСТОЯНИЕ СЕТИ], а SSID отобразится на странице [БЕСПРОВОДНАЯ СЕТЬ] после переключения экрана дисплея.
Экран настроек (iPhone)Экран настроек (устройство Android)

3) На главном экране устройства iPhone или Android выберите [НАСТРОЙКИ] → [Wi-Fi] и установите переключатель [Wi-Fi] в положение ON.

4) Выберите ту же сеть с SSID, отображаемым на экране [СОСТОЯНИЕ СЕТИ], как показано в 2).

5) Вам будет предложено ввести пароль. Введите ключ подключения, который отображается в [KEY] на экране [NETWORK STATUS].

  • Ключ подключения можно отобразить или скрыть, нажав кнопку на пульте дистанционного управления.

6) Соединение завершено.

  • Отображается значок антенны Wi-Fi.

Подключение проектора к устройству путем считывания QR-кода

■ Совместимые проекторы: серии PT-RQ50K* и PT-RQ35K

* Этот метод недоступен при версии прошивки ниже 3.00. Становится доступным при обновлении версии прошивки.

  • Подключите проектор к устройству iOS/Android, считав QR-код, отображаемый на проекторе, с помощью камеры устройства.
  • При подключении проектора к устройству путем считывания QR-кода необходимо подключить дополнительный беспроводной модуль к разъему проектора.
  • В отношении этой функции подтверждена работа со следующими устройствами.
    iOS: iPhone 12 / iPhone 11 / iPhone XS / iPhone XS Max / iPhone XR / iPhone X
    Android: Google Pixel 5 / Google Pixel 3
  • Для использования этой функции требуется прикладное программное обеспечение камеры, поддерживающее считывание QR-кодов.

1) Откройте экранное меню проектора и выберите [СЕТЬ] → [БЕСПРОВОДНАЯ] → [ВКЛЮЧИТЬ].

2) Откройте экранное меню проектора и выберите [СЕТЬ] → [СОСТОЯНИЕ СЕТИ].

  • Появится экран [СОСТОЯНИЕ СЕТИ], а QR-код отобразится на странице [БЕСПРОВОДНАЯ СЕТЬ] после переключения экрана дисплея.

3) Активируйте приложение камеры, встроенное в ваше устройство iPhone/Android, и считайте QR-код, отображаемый в 2) на экране вашего устройства.

  • Когда QR-код распознан и чтение завершено, отображается прочитанное имя сети.
Экран настроек (пример отображения iPhone 11)Экран настроек (пример отображения устройства Android Pixel 3)

4) Коснитесь отображаемого имени сети.

  • При отображении сообщения о подтверждении подключения коснитесь [ПОДСОЕДИНИТЬСЯ] или [ПОДТВЕРДИТЬ].

5) Соединение завершено.

  • Отображается значок антенны Wi-Fi.

Уведомление

  • Также можно подключить проектор и устройство, прочитав QR-код, отображаемый на информационном мониторе панели управления. Дополнительные сведения см. в инструкции по эксплуатации проектора.

Как подключить ноутбук к проектору через HDMI

Я люблю смотреть фильмы по-крупному. Больше лучше. Как еще вы собираетесь смотреть крупный блокбастер? И иногда это требует подключения моего ноутбука к моему проектору.Для многих из нас это очень простая задача, но есть люди, которые могут не знать, как это сделать. Вот почему я создаю это руководство для подключения вашего ноутбука к проектору через HDMI. Тогда вы будете знать, как подключить свой лучший 3D-проектор для домашнего кинотеатра.

Как только я объясню, вы увидите, насколько это просто. Проекторы обычно можно подключить к вашему ноутбуку через порт VGA с помощью кабеля VGA (тот, который имеет три ряда по пять отверстий) или порта HDMI (это тот, который немного похож на USB, но с одной стороны расширяется). Не беспокойтесь, VGA или HDMI должны быть четко обозначены на вашем ноутбуке, чтобы их было легко найти.Как подключить ноутбук к проектору через HDMI очень просто, и как только мы объясним, вы удивитесь, насколько это просто. Затем вы сможете узнать больше о том, как работают проекторы.

Как подключить ноутбук к проектору через HDMI

  1. Сначала подключите шнур питания к стене, нажмите кнопку питания, включите телевизор или проектор и выберите функцию для использования ноутбука, если он есть.
  2. Подключите кабель HDMI к порту HDMI вашего ноутбука, а другой конец кабеля подключите к ЖК-проектору.Когда вы подключаете кабель, убедитесь, что он надежно закреплен, чтобы он не отсоединился.
  3. Включите ноутбук.
  4. Теперь экран вашего компьютера или ноутбука должен отображаться на проекторе.
  5. Проектор и ваш ноутбук подключены, и теперь вы готовы посмотреть фильм или поделиться презентацией.
  6. Имейте в виду, что не все настройки одинаковы. На вашем ноутбуке также есть настройки для настройки. Это может варьироваться в зависимости от типа вашего проектора и ноутбука, но это базовое руководство, которое поможет вам настроить себя и помочь вашему ноутбуку подключиться к вашему проектору.Порты HDMI и кабели HDMI упрощают работу.

Советы по Windows 7 и 8

Удерживая кнопку Windows, нажмите P для отображения параметров.
Продолжайте удерживать кнопку на компьютере и нажимайте P, чтобы выделить каждый вариант. Выберите «Дублировать», чтобы спроецировать изображение с вашего ноутбука. Вы также можете выбрать «Расширить», чтобы использовать проектор в качестве второго монитора ноутбука.
Отпустите кнопку Windows, когда выберете нужный вариант.

Советы по Windows XP

Подключив ноутбук к проектору, щелкните правой кнопкой мыши в любом месте рабочего стола.
Выберите «Параметры графики».
Затем «Вывод в».
Затем «Клонирование двух дисплеев Intel».
Выберите «Монитор + ноутбук».

Советы по Windows 10

Щелкните правой кнопкой мыши фон рабочего стола и выберите «Свойства графики».
Затем «Показать».
В разделе «Разрешение» вы можете выбрать желаемое разрешение экрана.
«Сохранить профиль».

Leave Comment

Ваш адрес email не будет опубликован.
