Проектирование и расчет дымоходов для каминов, печей, барбекю

Основы проектирования дымохода для камина

На этапе создания проекта дымохода и во время дальнейших подготовительных к строительству работ следует правильно подобрать материал, при помощи которого он и будет построен. Более того, нужно точно знать, чем будет отапливаться данный прибор. Бывают случаи, когда установленные трубы и соединения в дымоходе камина обнаруживаются непредназначенными для функционирования с приобретенным типом топлива, в результате чего приходится экстренно менять либо тип топлива, либо демонтировать неподходящие трубы или другие компоненты.


Дымовая труба камина: 1 – Эффективная часть высоты; 2 – Высота оголовника; 3 – Разделка; 4 – Перекрытие; 5 – Песчаная засыпка.

В качестве наглядного примера обычно приводят дымоходы камина, сделанные из кирпича, которые отлично функционируют с древесными типами топлива, но совершенно не подходят при использовании газовых источников тепла.

Важным моментом является то, насколько правильно вы выберете высоту и величину диаметра дымохода. Неверный выбор какого-либо из данных параметров подействует на эффективность отопительной системы, снизив ее к минимальной отметке, это может привести к плохим результатам.

Существует ли реальная возможность построить универсальный дымоход?

Как уже упоминалось, фундаментальным основанием для любой трубы считается материал, с использованием которого она сделана. Некоторые производители предлагают потенциальным клиентам современные системы дымоходов, которые в своих многочисленных рекламах они называют универсальными, способными работать в любых погодных условиях и, что удивительно, с каждым из существующих видов топлива. Специалисты же могут с уверенностью сказать, что таких систем нет. Не исключают, конечно, того, что отдельные системы дымоходов способны хорошо работать в разных вариациях подключений и с разнообразными видами топлива. Однако тут надо понимать, что если прибор при таких условиях работает хорошо, это вовсе не будет означать, что он качественным образом отличается от обыкновенного дымохода камина

Внутреннее сечение дымохода

Лучше привычной цилиндрической формы для сооружения дымохода пока нет. Учитывая неравномерность движения вверх продуктов горения, которые движутся по окружности вдоль оси дымохода, цилиндр выглядит наиболее приемлемой формой, которая способна обеспечить самую сильную тягу. В прямоугольной трубе на угловых частях будут образовываться завихрения, которые препятствуют осуществлению нормального уровня тяги. Однако отмечают, что прямоугольная труба может успешно использоваться с тепловыми устройствами, не требующими высокой тяги.

К таким каминам и печам относят варианты, отапливающие помещения дровами. Если, например, сечение дымохода прямоугольное и дымообороты в нем достаточно правильно устроены, то это позволит сохранить температуру, до которой был нагрет отопительный прибор. В сравнении с трубами, имеющими круглое сечение, это выглядит идеально, так как из цилиндрического дымохода все тепло довольно быстро улетучится. Камины нового поколения все чаще снабжаются дымоходами цилиндрического типа. Они работают по системе быстрого нагрева – когда система нагревается до заданной температуры, котел самостоятельно отключится и переходит в ждущий режим, экономя таким образом энергию.

Расчет высоты и диаметра дымохода

Некоторые владельцы частных домов, решившиеся сделать дымоход для камина самостоятельно, задаются вопросом, который касается того, какими параметрами должен обладать диаметр трубы изнутри. Это важно потому, что расчет дымохода подразумевает и правильно взятый диаметр труб дымохода, которые могут отличаться в случаях использования с различными нагревательными приборами.

Специалисты советуют для расчета диаметра для цилиндрического дымохода у камина с открытой топкой воспользоваться соотношением 1:10, то есть диаметр должен в 10 раз быть меньше размера топки.

Что касается поперечного сечения квадратных труб, то для них используют пропорцию 1:1,5 – чтобы диаметр дымоходной трубы был не меньше, чем диаметр поддувала. Не забывайте, что правильно сделанный выбор диаметра трубы – это половина успеха на пути создания функциональной системы отопления и ее дальнейшей эксплуатации.

Расчет высоты дымохода.

Определившись с формой и сечением дымохода, можно перейти к расчету его высоты.

Однозначно на вопрос уникальности этой величины пока ответить нельзя. Для того чтобы понять, как вычислить правильную высоту дымовой трубы, необходимо учитывать множество разных факторов.

Горячий воздух из камина стремится в трубу – вверх. На выходе за пределы трубы он охлаждается. А чем больше воздух находится внутри трубы, тем выше будет его температура. Стало быть, воздух будет еще с большей силой стремиться вверх, тем самым создавая сильную тягу. Исходя из этих фактов, можно понять, что от объема камеры сгорания или топки камина будет зависеть то, сколько теплого воздуха будет вытягиваться вверх. Однако объем дыма можно увеличить и за счет увеличения внутреннего сечения трубы.

Но в этом случае не будет наблюдаться увеличения тяги, так как большой внутренний диаметр поспособствует быстрому охлаждению выходящего из топки дыма из-за увеличения площади поверхности. Кроме того, на стенах дымохода будет образовываться конденсирующая влага, которая помешает нормальному выводу дыма.

Такой результат неприемлем, как и совместное увеличение высоты и уменьшение сечения, так как тяга в таком дымоходе камина будет слишком сильной, из-за чего все топливо будет мгновенно сгорать, не выполняя своей главной практической функции – нагрева помещения. Слишком высокая труба может не позволить всему дыму выходить на поверхность, в результате чего он будет искать пути выхода ниже, то есть прямо в дом.

Схема расчета высоты дымохода.

Ни в коем случае нельзя устраивать трубу на одном уровне с коньком или ниже него. Это приведет к задуванию выходящего из дымохода горячего воздуха, который со всеми продуктами сгорания направится вниз, принеся с собой в жилую комнату угарный газ или затушив огонь в камине. В том случае, если расстояние между коньком дома и точкой установки трубы не будет превышать полтора метра, труба должна возвышаться над коньком примерно на 50 сантиметров. Но, учитывая эти общие правила, все расчеты нужно делать индивидуально, исходя из всех технических и физических характеристик здания.

Высотный расчет дымохода основывается на следующих параметрах:

  • величина угла ската крыши;
  • ее толщина;
  • расстояние от дымохода до конька.

При этом учитывать вместе с высотой дымохода стоящий на нем грибок не рекомендуют.

Нормы проектирования дымовых труб:

СП 89.13330.2012 Котельные установки. Актуализированная редакция СНиП II-35-76

СП 43.13330.2012 Сооружения промышленных предприятий. Актуализированная редакция СНиП 2.09.03-85

СП 60.13330.2010 Отопление, вентиляция и кондиционирование.

Расчет дымового канала, таблица соответствия мощности агрегата и диаметра дымохода

Диаметр трубы для отвода продуктов сгорания находится в прямой зависимости от мощности теплоэнергетического устройства и в идеале должен быть равным диаметру выходного патрубка нагревательного котла или печи. Размеры трубы не должны изменяться на всем ее протяжении. Оптимальным значением можно считать 8 кв. сантиметров диаметра дымохода для каждого киловатта производимой мощности печи (котла) или камина, работающего на твердом топливе. Это значение в каждом конкретном случае определено в ГОСТ 9817-95.

Диаметр наружной утепленной трубы, выходящей из кровли здания, равен диаметру внутреннего канала плюс двойная толщина слоя теплосберегающего материала.

Расчетная величина скорости исходящих из устройства продуктов сгорания находится в интервале 0,15-0,6 м/сек и зависит от диаметра дымового канала.

Точный расчет необходимого диаметра дымоотводящей трубы для нормального функционирования нагревательного устройства рассчитывается на основании его технических характеристик и характеристик составляющих элементов, а также в соответствии с рекомендациями изготовителя. (Нормы DIN 4705)

Подбор диаметра монтируемой дымоотводящей трубы осуществляется в соответствии со справочными диаграммами или по разработанной таблице диаметр/мощность. Коэффициент избытка воздуха принимается равным единице, КПД – равным 0,6:

Диаметр, мм

100

125

140

150

175

200

250

300

350

Интервал мощности аппарата, кВт

3,6-9,8

9,4-15,3

7,1-19,2

13,5-22,1

18,7-30,4

24,1-39,3

37,7-61,3

54,3-88,3

73,9-120,2

Как рассчитать диаметр дымохода для буржуйки

Как сделать правильный дымоход для буржуйки своими руками: пошаговая инструкция

Для обогрева временных построек, гаражей, теплиц, подсобок часто используется буржуйка. Но она также выделяет продукты горения, много дыма от сожженных дров или прочего топлива.

Поэтому потребуется решить, как сделать дымоход для буржуйки и где лучше его установить, чтобы было недорого и эффективно. Тем более что это можно сделать своими руками. Причем все не так сложно, как может показаться на первый взгляд.

Чтобы вам было проще разобраться со сборкой и установкой дымохода, в этой статье мы рассмотрели пошаговый процесс, начиная с выбора материала и сборки и завершая проверкой работоспособности уже смонтированной системы.

Из чего можно сделать дымоход?

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы.

Изначально, в зависимости от материала изготовления, существует 2 варианта:

  1. Взять готовые трубы, изготовленные на заводе;
  2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы. Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек.

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра. Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала.

Элементарный вариант сборки дымохода для буржуйки предполагает использование готовых стальных труб и углового элемента. Из них собирают дымовой канал и приваривают к самодельной печке:

Среди материалов наиболее распространены следующие:

  • Кирпич. Это самый дешевый материал. Из него выкладывают дымоход на месте, но это потребует сноровки;
  • Сталь. Нержавеющая, оцинкованная, легированная (углеродистая) труба может использоваться в качестве дымоотвода;
  • Керамика. Керамические изделия отличаются высокой стоимостью, что исключает монтаж керамического дымохода в гараже или подсобке;
  • Асбестоцемент. Асбестоцементные изделия доступны по цене, но не пригодны в качестве материала для сооружения дымохода. Хотя часто их можно увидеть в этой роли;
  • Вермикулит. Эти трубы выполнены из нержавейки с 5-сантиметровым слоем вермикулита, нанесенного на внутреннюю поверхность трубы.

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Рекомендации по выбору трубы для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время.

Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая.

Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Временным заместителем стационарной металлической трубы может послужить металлизированная гофра, однако для постоянного использования ее нужно заменить металлической трубой:

Диаметр дымохода.

Устанавливая дымоходную трубу, очень важно рассчитать правильный диаметр дымохода, этому вопросу нужно уделить особое внимание при проектировании автономной системы отопления. Часто дымоходная труба подбирается на основе примерных параметров. Многие обыватели считают, что будет лучше сделать диаметр сечения дымохода побольше, однако это совсем не так. Чтобы отопительная система функционировала в оптимальном режиме, требуется произвести точный расчет диаметра дымохода.

Исходные параметры расчет дымоходной трубы.

Для расчёта дымохода вы можете воспользоваться калькулятором расчета дымохода.

На характеристики будущей дымоходной трубы непосредственно влияют определенные параметры, из которых самыми важными являются:

1. Тип отопительного прибора. Организация системы газоотведения в большинстве случаев необходима для твердотопливных котлов и печей. В расчет принимается объем камеры сгорания, а также площадь проема камеры поступления воздуха в топку – зольника. Часто расчет производится и для самодельных котлов, которые работают на дизельном топливе или газе.

2. Общая длина дымохода и его конфигурация. Самой оптимальной считается конструкция длиной 5 метров и с прямой магистралью. Дополнительные вихревые зоны, отрицательно сказывающиеся на тяге создаются каждым поворотным углом.

3. Геометрия сечения дымохода. Идеальным вариантом является цилиндрическая конструкция дымохода. Но такой формы очень тяжело добиться для кирпичной кладки. Менее эффективно прямоугольное (квадратное) сечение дымохода, но для него потребуется и меньше трудозатрат.

Приблизительный и точный расчет диаметра дымохода.

На сложной математической платформе базируются точные вычисления. Чтобы рассчитать диаметр дымохода, необходимо знать его основные характеристики, а также характеристики топлива и прибора отопления. Для примера можно взять расчет стандартной трубы с круглым сечением без поворотных узлов, подключенной к печи и работающей на дровах. Берутся следующие входные параметры вычисления:

  • температура газов при входе в трубу t– 150°С;
  • средняя скорость прохождения газов по всей длине – 2 м/с;
  • скорость сжигания дров (топлива) при одной закладке B= 10 кг/час.

Следуя этим данным можно переходить непосредственно к расчетам. Сначала требуется узнать какой объем выходящих газов, он определяется по формуле:

Где V – это объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/час. Он равняется – 10 м³/кг.

Подставив данное значение получим результат:

Затем подставляем это значение в формулу, по которой вычисляется диаметр дымохода:

Чтобы произвести такой расчет, нужно точно знать все параметры в будущей системы отвода газов. Данная схема очень редко применяется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.

Например, исходя из габаритов камеры сгорания. Поскольку количество сжигаемого топлива зависит от ее размеров, значит объем входящих газов тоже зависит от нее. Если открытая топка и дымоход с круглым сечением, то соотношение принимается 1:10. То есть когда размер камеры сгорания равняется 50*40 см, значит оптимальный диаметр дымохода будет составлять 18 см.

При возведении кирпичной конструкции дымохода соотношение равно 1:1,5. Диаметр дымоходной системы в этом случае должен быть больше размера поддувала. Квадратное сечение будет не меньше 140*140 мм (это связано с создающимися в кирпичной трубе завихрениями).

Шведский метод расчета диаметра дымохода.

В вышеописанных примерах во внимание не берется высота газоотводной системы. Для нее применяют соотношение площади камеры сгорания к сечению трубы, учитывая и ее высоту. Значение трубы определяется по графику:

Где f — площадь дымохода, а F – площадь топки.

Однако такой метод применим больше к каминным системам, поскольку в расчет не берется объем воздуха для топки.

Можно выбирать различные методы расчета диаметра дымохода, но при установке сложных систем отопления важно оптимально точная схема, особенно это относится к низкотемпературным отопительным приборам длительного горения.

Как установить трубу для буржуйки в качестве дымохода

Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.

Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.

Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства

Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

  • дымоход;
  • камера сгорания;
  • колосниковая решетка;
  • зольник.

Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы

Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

  1. От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.
  2. Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки. Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.
  3. Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.
  4. К нижней части отопительного агрегата приваривают ножки-опоры.
  5. Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.

В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи

До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.

По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали — так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.

Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.

Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: «Как выполнить демонтаж дымовой трубы – способы и правила безопасности»).

При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

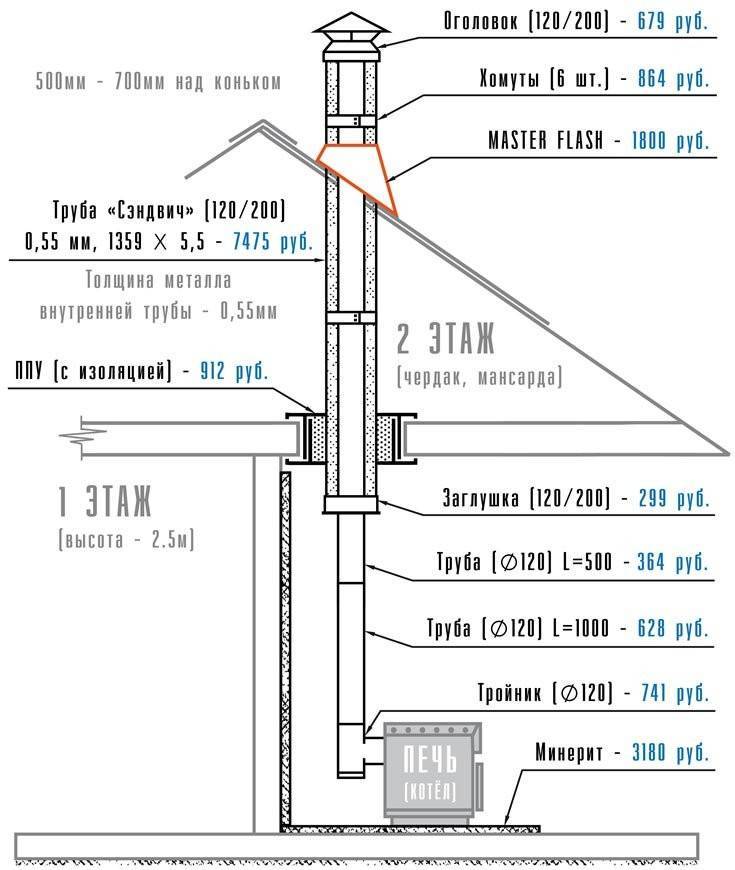

Установка дымовыводящей трубы на буржуйку

Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

  • колено размером 100х1200 миллиметров – 1 штука;
  • колено размером 160х1200 миллиметров – 2;
  • стыковое колено размером 160х100 миллиметров – 3;
  • тройник 160-миллиметровый с заглушкой;
  • грибок диаметром 200 миллиметров.

Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы — , противоливневой козырек, проходной стакан и другие. Читайте также: «Как почистить трубу дымохода правильно и безопасно – варианты и способы».

Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.

После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

  1. Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.
  2. Потом наращивают колено трубы вплоть до перекрытия.
  3. В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.
  4. В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.
  5. Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.
  6. Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: «Как сделать печь для бани из трубы своими руками – пошаговое руководство».

Уход за трубой дымоотведения

Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

  1. Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
  2. Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
  3. Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.

Диаметр дымохода.

Устанавливая дымоходную трубу, очень важно рассчитать правильный диаметр дымохода, этому вопросу нужно уделить особое внимание при проектировании автономной системы отопления. Часто дымоходная труба подбирается на основе примерных параметров. Многие обыватели считают, что будет лучше сделать диаметр сечения дымохода побольше, однако это совсем не так. Чтобы отопительная система функционировала в оптимальном режиме, требуется произвести точный расчет диаметра дымохода.

Исходные параметры расчет дымоходной трубы.

Для расчёта дымохода вы можете воспользоваться калькулятором расчета дымохода.

На характеристики будущей дымоходной трубы непосредственно влияют определенные параметры, из которых самыми важными являются:

1. Тип отопительного прибора. Организация системы газоотведения в большинстве случаев необходима для твердотопливных котлов и печей. В расчет принимается объем камеры сгорания, а также площадь проема камеры поступления воздуха в топку – зольника. Часто расчет производится и для самодельных котлов, которые работают на дизельном топливе или газе.

2. Общая длина дымохода и его конфигурация. Самой оптимальной считается конструкция длиной 5 метров и с прямой магистралью. Дополнительные вихревые зоны, отрицательно сказывающиеся на тяге создаются каждым поворотным углом.

3. Геометрия сечения дымохода. Идеальным вариантом является цилиндрическая конструкция дымохода. Но такой формы очень тяжело добиться для кирпичной кладки. Менее эффективно прямоугольное (квадратное) сечение дымохода, но для него потребуется и меньше трудозатрат.

Приблизительный и точный расчет диаметра дымохода.

На сложной математической платформе базируются точные вычисления. Чтобы рассчитать диаметр дымохода, необходимо знать его основные характеристики, а также характеристики топлива и прибора отопления. Для примера можно взять расчет стандартной трубы с круглым сечением без поворотных узлов, подключенной к печи и работающей на дровах. Берутся следующие входные параметры вычисления:

  • температура газов при входе в трубу t– 150°С;
  • средняя скорость прохождения газов по всей длине – 2 м/с;
  • скорость сжигания дров (топлива) при одной закладке B= 10 кг/час.

Следуя этим данным можно переходить непосредственно к расчетам. Сначала требуется узнать какой объем выходящих газов, он определяется по формуле:

Где V – это объем воздуха, необходимый для поддержания процесса горения со скоростью 10 кг/час. Он равняется – 10 м³/кг.

Подставив данное значение получим результат:

Затем подставляем это значение в формулу, по которой вычисляется диаметр дымохода:

Чтобы произвести такой расчет, нужно точно знать все параметры в будущей системы отвода газов. Данная схема очень редко применяется на практике, особенно в случае организации бытовой автономной системы отопления. Определить диаметр дымохода можно и другими способами.

Например, исходя из габаритов камеры сгорания. Поскольку количество сжигаемого топлива зависит от ее размеров, значит объем входящих газов тоже зависит от нее. Если открытая топка и дымоход с круглым сечением, то соотношение принимается 1:10. То есть когда размер камеры сгорания равняется 50*40 см, значит оптимальный диаметр дымохода будет составлять 18 см.

При возведении кирпичной конструкции дымохода соотношение равно 1:1,5. Диаметр дымоходной системы в этом случае должен быть больше размера поддувала. Квадратное сечение будет не меньше 140*140 мм (это связано с создающимися в кирпичной трубе завихрениями).

Шведский метод расчета диаметра дымохода.

В вышеописанных примерах во внимание не берется высота газоотводной системы. Для нее применяют соотношение площади камеры сгорания к сечению трубы, учитывая и ее высоту. Значение трубы определяется по графику:

Где f — площадь дымохода, а F – площадь топки.

Однако такой метод применим больше к каминным системам, поскольку в расчет не берется объем воздуха для топки.

Можно выбирать различные методы расчета диаметра дымохода, но при установке сложных систем отопления важно оптимально точная схема, особенно это относится к низкотемпературным отопительным приборам длительного горения.

Диаметр дымохода для печи на дровах таблица

Важно также правильно выбрать высоту и диаметр дымоходной трубы. Неправильный расчет одного хотя бы одного параметра отразится на тяге и КПД. Ошибки, которые могут быть допущены при проектировании и постройке дымохода в жилом доме или бане, приводят нередко к более тяжелым последствиям: пожару, необходимости финансовых расходов на переделку и пр. Потому так важно выполнять нормативные требования при возведении трубы.

Как рассчитать диаметр дымохода

При проектировании дымохода, необходимо выбрать тот материал, который использовать. А материал во многом зависит от того, какое топливо будет использоваться при отоплении. Ведь дымоход предназначен для вывода остатков горения одного топлива, и не подойдет при другом. Например, дымоходная труба из кирпича прекрасно функционирует с дровами, но не годится для отопительных приборов, работающих с газовым топливом.

Кроме этого, необходим верный расчет диаметра домоходной трубы. Если дымоотвод используется для одного обогревательного прибора, проблему можно решить, просмотрев технические документы, предоставленные заводом, изготовившим прибор. А если в одну трубу подключается несколько разных систем, то для расчета дымохода, нужно знание законов термодинамики, профессиональный расчет, особенно диаметр трубы. Неправильно считать, что диаметр нужен побольше.

Шведский метод

Среди разных способов расчета диаметра, важна оптимально подходящая схема, особенно если приборы низкотемпературные и длительного горения.

Для определения высоты учитывают отношение площади сечения дымоходной трубы к внутренней камере сгорания. Высоту трубы определяют соответственно графику:

Где f — площадь разреза дымохода, а F – площадь топки.

Пусть, к примеру площадь сечения топки F равна 70*45=3150 кв. см, а сечение дымоходной трубы f — 26*15=390. Соотношение между приведенными параметрами составляет (390/3150)*100%=12,3%. Сверив полученный результат с графиком, видим что высота дымохода примерно равна 5 м.

Важно! Такой метод вычисления больше подходит для каминных приборов, ведь здесь не учитывается объем воздуха внутри топки.

Важно! В случае установки дымоотвода для сложных отопительных систем важно рассчитать параметры дымоотводящей трубы.

Точный расчет

Чтобы рассчитать нужное сечение дымохода, обязательно учесть все его характеристики. Для примера можно выполнить стандартный подсчет размеров дымоотвода, подключаемой к дровяной печи. Берут такие данные для вычислений:

  • температура отходов горения в трубе равна t=150°С;
  • скорость прохождения по трубопроводу отходов равна 2 м/с;
  • скорость сгорания дров B равна 10 кг/ч.

Если следовать этим показателям, можно заняться расчетами. Для этой цели вычисляют количество выходящих продуктов горения по формуле:

Здесь V равен количеству воздуха, который требуется для сгорания топлива со скоростью v=10 кг/час. Оно равно 10 м³/кг.

Затем вычисляют искомый диаметр:

Таблица диаметров дымоходов

Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, поскольку многие предпочитают устанавливать готовые трубные элементы из различных материалов. Чтобы легко разобраться в этих разнообразных материалах и научится выбирать правильные параметры, разработаны документы с нормативными данными, занесенными в специальные таблицы. Здесь указаны соответственные параметры. Для расчета нужных габаритов, можно воспользоваться этими таблицами.

Внимание! Следует помнить, что сечение дымоотводящего трубопровода должно быть больше или равным сечению внутреннего канала отопительного прибора.

Точные таблицы рассчитанных диаметров дымоотводящего трубопровода для правильной его работы рассчитывается в соответствии с техническими параметрами всех элементов, соответственно рекомендациям специалистов, материалов дымоотводящего канала или с помощью таблиц диаметр — мощность.

Расчет оптимальных параметров для дымохода

Дымоход – это важнейшая часть отопительной системы, от которой зависит корректность и эффективность ее работы. Начиная строительство дома, важно определиться, из какого материала строить дымоход, каким будет его диаметр и высота.

Неправильный расчет размеров может привести к снижению КПД вашей отопительной системы. Но это не единственный риск. Могут возникнуть и более страшные последствия. Поэтому важно разобраться, какой дымоход лучше установить и почему.

Какую форму дымохода выбрать?

Чтобы ответить на этот вопрос необходимо понять, как функционирует дымоход. При его работе стенки нагреваются неравномерно, и теплый воздух движется вверх не по прямой, а с завихрением. Причем, с увеличением силы тяги увеличивается количество и мощность завихрений.

Идеальной формой, позволяющей избежать их возникновения, является цилиндр. Поэтому круглый дымоход – это лучший выбор для котлов, требующих для работы наличия хорошей тяги.

К ним относятся все современные жаротрубные котлы и печи. Но в случае, если вы топите печь или камин дровами, наличие сильной тяги не требуется.

Более того, оно даже нежелательно, поскольку «выдувает» тепло наружу, снижая КПД. В этом случае лучшим вариантом может стать прямоугольный дымоход.

Как рассчитать диаметр дымохода?

Диаметр дымохода рассчитывают исходя из разных параметров. Это смогут сделать только специалисты, используя формулы с множеством переменных. Вы можете провести более простые расчеты, зная несколько простых правил:

  • Для круглой трубы отношение ее диаметра к размеру топки должно составлять 1:10.
  • Для квадратной это соотношение составляет 1:1,5.

Как рассчитать высоту дымохода?

Высота дымохода зависит от многих факторов. Во-первых, нужно понять, какую тягу мы хотим создать. Горячий воздух в трубе стремиться вверх как раз из-за разницы температур. Поэтому, чем больше воздуха будет в трубе, тем мощнее будет тяга. Следовательно, увеличив высоту, мы увеличим и тягу. Но объем воздуха в трубе мы можем увеличить и за счет увеличения его диаметра. Увеличится ли тяга в этом случае? Нет. В этом случае воздух будет быстрее остывать и тяга, наоборот уменьшится.

Что же получается в итоге?

  • Если уменьшить диаметр дымохода и сделать его выше, то можно получить хорошую тягу. Но в этом случае приток холодного воздуха извне снизит КПД отопительного прибора. Ведь ему потребуется много топлива, чтобы его прогреть.
  • Слишком большое уменьшение диаметра дымохода вместе с увеличением его высоты может привести и к ухудшению тяги. Это объясняется возникновением в трубе аэродинамического сопротивления. В результате дым попадет в помещение и создаст опасность для жизни и здоровья людей, находящихся в нем.
  • Недостаточная высота трубы приведет к образованию завихрения на ее выходе, а это также приводит к снижению тяги и к уменьшению коэффициента полезного действия отопительной системы.

Поэтому размер дымовыводящей трубы должен быть правильно рассчитан. Ее высота зависит также от ее удаленности от конька крыши. Здесь действует следующее правило: если труба установлена менее чем в 1,5 метрах от конька, то ее наименьшая высота должна быть 500 мм.

Таким образом, чем дальше дымоход от самой высокой точки крыши, тем выше он должен быть. Если крыша плоская, то дымоходная труба должна также быть не ниже 0,5 метра.

В любом случае размеры дымохода рассчитываются индивидуально с учетом всех имеющихся параметров. И лучше доверить эту сложную задачу специалистам.

калькулятор дымохода калькулятор расчета дымохода калькулятор дымохода онлайн калькулятор расчета диаметра дымохода калькулятор дымохода сэндвич калькулятор расчет диаметра дымохода котла онлайн калькулятор высоты дымохода +на мансардной крыше стоимость монтажа сэндвич дымохода калькулятор расчет стоимости дымохода

Оставляя данные на сайте, Вы соглашаетесь с Политикой конфиденциальности и защиты информации.

1.Защита данных

Администрация сайта дымоходы-вулкан.рф (далее Сайт) не может передать или раскрыть информацию предоставленную пользователем (далее Пользователь) при регистрации и использовании функций сайта третьим лицам, кроме случаев, описанных законодательством страны, на территории которой пользователь ведет свою деятельность.

2.Получение персональной информации

Для регистрации на сайте, пользователь обязан внести некоторую персональную информацию. Для проверки предоставленных данных, сайт оставляет за собой право потребовать доказательства идентичности в онлайн или офлайн режимах.

3.Использование персональной информации

Сайт использует личную информацию Пользователя для обслуживания и для улучшения качества предоставляемых услуг. Часть персональной информации может быть предоставлена банку или платежной системе, в случае, если предоставление этой информации обусловлено процедурой перевода средств платежной системе, услугами которой Пользователь желает воспользоваться. Сайт прилагает все усилия для сбережения в сохранности личных данных Пользователя. Личная информация может быть раскрыта в случаях, описанных законодательством, либо когда администрация сочтет подобные действия необходимыми для соблюдения юридической процедуры, судебного распоряжения или легального процесса необходимого для работы Пользователя с Сайтом. В других случаях, ни при каких условиях, информация, которую Пользователь передает Сайту, не будет раскрыта третьим лицам.

4.Контроль персональной информации

Для контроля персональной информации в Сайте реализованы механизмы верификации личных данных. Ответственность за любые последствия предоставления недостоверных данных лежит на Пользователе. В случае, если некоторые данные изменились, Пользователь обязан исправить данные в системе самостоятельно, либо связаться со службой поддержки для внесения корректировок.

5.Коммуникация

При регистрации Пользователь получает сообщение, подтверждающее его успешную регистрацию. Пользователь имеет право в любой момент прекратить получение информационных бюллетеней воспользовавшись соответствующим сервисом Сайте.

6.Ссылки

На сайте могут содержаться ссылки на другие сайты. Сайт не несет ответственности за содержание, качество и политику безопасности этих сайтов. Данное заявление о конфиденциальности относится только к информации, размещенной непосредственно на сайте.

7.Безопасность

Сайт обеспечивает безопасность учетной записи Пользователя от несанкционированного доступа.

8.Уведомления об изменениях

Сайт оставляет за собой право вносить изменения в Политику конфиденциальности без дополнительных уведомлений. Нововведения вступают в силу с момента их опубликования. Пользователи могут отслеживать изменения в Политике конфиденциальности самостоятельно

Дымоход для газового котла: описание, расчет, монтаж



Вступление

Дымоход для газового котла нужен для отвода результатов горения газа в топке котла. Расчет, строительство и материал дымохода подчиняются определенным строгим правилам и определяются в проекте газификации дома.

Познакомьтесь с содержанием статьи:

  • Что такое дымоход (кратко)
  • Размеры газового дымохода

Что такое дымоход

Дымоход входит в монтаж внутреннего газопровода дома. Дымоход это круглая или прямоугольная вертикальная труба, по которой из газового котла выводятся продукты после сгорания газа. Дымоход, смонтированный в доме, называют внутренним, дымоход, смонтированный или построенный вне дома, называют наружным. Отводящие по дымоходу продукты горения имеют высокую температуру. Именно по этому пожарная инспекция особенно тщательно проверяет правильное устройство дымоходов.

Размеры газового дымохода

Обычно, отвод для газового котла сделан из круглой трубы. Именно по этому, предпочтительно газовый дымоход делать круглого сечения. Правда лучшим считается сечение дымохода в виде овала. Овальные дымоходы из-за не равномерного прогревания, обеспечивают наибольшую тягу, так как создают осевое завихрение выводящих газов, не встречая препятствий на пути. В квадратном дымоходе в углах образуются обратные завихрения, которые препятствуют основной тяге.

Поясню, почему важно правильно подобрать диаметр и длину дымохода. В дымоходе важна, так называема тяга. Если тяга дымохода слабая отработанные газы будут скапливаться в топке и мешать сгоранию топлива. Это уменьшает теплоотдачу газового котла и снижает эффективность отопления.

При этом нужно правильно подобрать сочетание длины дымохода и его диаметра.

  • Если труба будет слишком длинной, то тяга будет выкачивать жар из топки;
  • Если труба будет слишком толстой, то поднимаясь по ней газы, остынут и тяга снизится;
  • Если труба будет и тонкой и длинной создастся аэродинамическое сопротивление, которое «удушит» тягу.

Расчет диаметра и длины дымохода

Вообще говоря, в паспортах большинства газовых котлов указан диаметр дымохода. Диаметр дымохода привязан к его мощности.

Для расчета понадобится две величины: внутренняя площадь сечения  дымохода (f) и внутренняя площадь сечения топки (F).

  • Для каминов и круглых дымоходов отношение F/f должно равняться 10 .
  • Для квадратных и прямоугольных дымоходов отношение F/f= 1,5.

 Причем: f= π×d внутренний. F=Ш×Г топки.

Диаметр дымохода нельзя делать меньше диаметра отводящей трубы газового котла.

Высота дымохода над крышей

Для коньковой крыши «нулем» для определения высоты дымохода служит конек. Возможны три варианта высоты:

  •  500 мм над коньком;
  • На уровне конька;
  • На 10⁰ ниже уровня конька.

Нормированная высота дымоходов хорошо видна на рисунке.

Монтаж дымохода

Дымоход строится одновременно или раньше монтажа газового котла.  По своему расположению дымоходы разделяют на внутренние (внутри дома) и внешние (вне дома). О них чуть ниже.

Монтаж дымохода внутри дома

Проход дымохода через потолок и стены дома нужно изолировать специальными элементами. При соприкосновении дымохода с горючими поверхностями дымоход от них нужно изолировать.

Монтаж дымохода вне дома

Вне дома, дымоход нуждается в утеплении, чтобы не было его промерзания. На рисунках вы видите все элементы внешнего и внутреннего дымохода.

Специально для сайта Obotoplenii.ru

Другие статьи раздела Газификация дома

Популярные статьи

Похожие статьи

Диаметр трубы дымохода — расчет сечения дымохода | Атмосфера Теплоты

Приветствуем вас, читатели, в нашем блоге интернет-магазина Атмосфера Теплоты. Мы продолжаем серию полезных статей по подбору дымохода. В предыдущих статьях мы рассказали про подбор марки стали, а также про правильную высоту дымохода. В этой же статье мы решили рассказать как выбрать диаметр дымохода, на что это влияет и от чего зависит.

На что влияет диаметр дымохода

Диаметр дымохода или его сечение напрямую влияет на пропускную способность трубы. При ее недостаточности возможно задымление отапливаемого помещения.

Для начала уточним, что максимальная тяга возможна в дымоходах круглого сечения, то есть дымоходы из нержавеющей стали как раз и обеспечивают лучший отвод дыма.

Опять же, металлический дымоход имеет гладкие стенки, а значит, копоти и саже будет труднее «зацепиться», чем, например, за кирпичную поверхность.

Итак, раз мы определились, что сечение дымохода должно быть круглым, можно приступать к подбору оптимального диаметра или сечения дымохода.

Диаметр дымохода влияет на пропускную способность канала

Диаметр дымохода влияет на пропускную способность канала

Как подобрать диаметр трубы дымохода

Начальная труба, которая стыкуется с отопительным прибором, должна иметь диаметр, равный или почти равный сечению патрубка печи, котла или камина.

Нет смысла пытаться посадить значительно больший диаметр на меньший. Да, производятся специальные переходники, но есть ли смысл переплачивать за них, если можно смонтировать подходящую трубу?

В качестве начальной трубы подразумевается моно труба, так как стыковать печь сразу с сэндвичем нерационально.
Обычно в пределах помещения монтируются моно трубы, а уже на улицу устанавливаются сэндвичи.
Какой выбрать диаметр для дымохода

Какой выбрать диаметр для дымохода

Итак, если у вас куплен отопительный прибор, то просто смотрим в паспорт, либо замеряем сами диаметр патрубка. Если прибора нет, то этот момент можно уточнить непосредственно в магазине.

Или же, можно получить сечение дымохода расчетным путем.

Для отопительных приборов, работающих на газу, на каждый кВт мощности должно приходится минимум 5 см сечения. Для твердотопливных агрегатов — минимум 8 см соответственно.

На практике это означает следующее:

Для здания площадью 300 квадратов потребуется мощность 30 кВт (1 кВт на 10 м²). Тогда минимальное сечение дымохода для газового котла составит 140 мм (площадь 150 см²), для дровяной печи — 180 мм (площадь 240 см²).

С внутренним диаметром дымохода мы более-менее определились, но как подобрать сечение для сэндвич трубы?

От чего зависит диаметр внешней трубы дымохода

Диаметр внешней трубы зависит от толщины теплоизоляции, установленной в трубу. Чем толщина больше, тем больше сечение дымохода.

Ниже в таблице мы расписали какая толщина изоляции рекомендуется в зависимости от назначения дымохода

Требуемая толщина изоляции сэндвич трубы

Требуемая толщина изоляции сэндвич трубы

Но обычно на практике магазины предлагают стандартизированный ряд типоразмеров дымохода. Это означает, что скорее всего вы не сможете сами подобрать сечение внешней трубы, оно уже будет задано в зависимости от внутреннего диаметра. Чаще всего используют толщину изоляции 50 мм, то есть диаметр внешней трубы дымохода равен внутреннему сечению +100 мм. 120 мм — 220 мм, 150 мм — 250 мм и т.д.

Но! Заказывая дымоход в нашем магазине Атмосфера Теплоты, вы можете выбрать нестандартное сочетание диаметров. Мы изготовим дымоход по вашим размерам.
При заказе полного комплекта дымохода, доставка бесплатная!
Таблица доступных диаметров элементов дымоходов для изготовления.

Таблица доступных диаметров элементов дымоходов для изготовления.

Надеемся, что мы смогли понятно объяснить от чего зависит диаметр трубы дымохода, и теперь вам проще определиться с выбором.

Понравилась статья? Помогите нам с развитием канала — подпишитесь и поставьте палец вверх.

Советуем прочитать:

Какая сталь для дымохода лучше

Какой высоты должен быть дымоход

Все контакты магазина указаны в описании.

Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода – разницы давлений, создаваемой разницей температуры воздуха внутри и снаружи и высотой дымохода – и площади дымохода.

Разность давлений в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход и из здания.

тяговой тяги

разность давления или тяга дымохода может быть выражена как:

DP CH = H (ρ O ρ I ) A G (1 )

Откуда

DP CH CH = Действие давления в дымоходе (PA)

H = Высота дымохода (м)

ρ o = внешняя плотность окружающей среды (кг / м 3 )

ρ I = внутри дымоходной плотности воздуха (кг / м 3 )

A г = ускорение гравитация (9. 81 м / с 2 ) 2 )

С момента идеального газового права гласит, что

ρ o T O = ρ I T I

или

ρ I = ρ O T O / T I I

, где

t = t + 273 = абсолютная температура (k)

где

T = Температура (° C)

— (1) может быть альтернативно выражено как:

DP CH CH = H ( ρ o ρ O T O / T I ) A G

или 9002 1

DP CH = H ρ O ( 1 — T O / T I ) A г (3) (3) (3)

Пример — тяговая тяга

А высотой дымоход работает с температурой дымовой газа 200 ° C (473 K) . Наружная температура составляет 0 °C (273 K) . Плотность наружного воздуха 1,292 кг/м 3 .

Проект в дымоходе может быть рассчитан с (3) как

DP CH = (20 м) (1.292 кг / м 3 ) ( ( 1 — (273 K) / (473 K) ) (9,81 м / с 2 ) 7

= 107 Па

Черновой калькулятор дымоходов

ч — высота дымохода (м) ч —

ρ o — плотность наружного воздуха (кг / м 3 )

T I — дымоход Температура ( o C)

T O — температура наружного воздуха ( o C )

6 Диаграмма чемодания

Дымовая площадь

Скорость воздуха Скорость дымовых газов в меньшей печи не должна превышать 2 м/с . Расчетные скорости больших печей не должны превышать 10 м/с .

Требуемая площадь дымохода может быть рассчитана как

A = Q / V (3)

где

A = площадь поперечного сечения дымохода (M 2 )

Q q = Объем дымовых газов при температуре дымохода (M 3 / S)

V

V = скорость (м / с)

в целом 1 кВт Тепловое тепло требует 1100 мм 2 зоны дымохода.

Таблица пропускной способности дымохода — БТЕ/ч и кВт Cours et Leçon de MéCANIQUE DES FLUIDES «simplifiée», car Nous limitons ces Cours et Leçons aux:
  1. Калькул де ла портанс и де ла traînée де профилей. (внешний поток) силы в аэродинамике и гидродинамике

  2. Перте де заряд regulière. (внутренний флюс) Потоки и турбулентности в каналах

  3. Одноразовый платеж. (influx internes) Фротменты и турбулентности в аэрозольных и гидравлических жидкостях

  4. Размер помпы или турбины в воздушной или гидравлической жидкости. (внутренний поток) puissance d’une pompe ou d’une турбина

Механические расчеты жидкостей, которые могут быть связаны с бесконечными степенями сложности, которые определяют ограничения, связанные с конкретными и практическими применениями.

L’objectif de ce site est d’initier en fournissant des logiciels et outils de réflexion ludique, rapides et appliqués à des projets concrets. En naviguant au grés des laiens et de votre curiosité, vous développerez une connaissance de base sur la mecanique des Fluides qui vous servira au quotidien pour la réalisation de vos projets.

En Soutien, un outil logiciel développé dans un esprit pédagogique de simplification, rassemble les outils de base pour traiter les projets en laiens avec la mecanique des Fluides. Ce site sert de support en ligne au Logiciel Mécanique Fluides: Стандарт Mecaflux

расчеты Portance et Traînée и расчеты pertes de charge

Список функций на странице:

Стандарт Mecaflux разработан в соответствии с педагогическим духом упрощения. Quelque soit votre niveau théorique, en quelques clicks, vous entrez vos données et vous anticipez les conséquences de vos choix методы.économique en temps de paramétrage, aucun tracé nécessaire, et en prix 65 евро HT (78 ttc) (тариф au téléchargement).

le coup de pouce au bon moment dans vos calculs de pertes de charge, de pompes, d’aerodynamique, hydrodynamique et hydroaulique. (Без преобразования физических единиц в том числе).

Примеры применения механических жидкостей:

Vous convez un aileron de voiture, unfraurer pour hydroptère, une aile d’avion modelisme, des bateaux, de la plomberie un système de pompage ou de turbo, une вентиляции, аспирации, водный мотоцикл. .. ou c’est la curiosité qui vous guide…

Примеры применения механических жидкостей

Расчет размеров газового водонагревателя и дымохода печи

Следующие расчеты размеров газового водонагревателя и дымохода печи основаны на «Руководстве по строительству газового оборудования» компании People Gas в городе Чикаго и Национальном кодексе по топливному газу . . Прежде чем применять какое-либо из следующих правил, необходимо ознакомиться с требованиями местных строительных норм и правил, а также с инструкцией по установке производителя устройства.

  • Вы в последнее время проверяли кирпичный дымоход в своем доме… или какой тип дымохода у вас есть?
  • Установили ли вы новую печь или водонагреватель / дымоход вашего дома был пересчитан под эти новые приборы?

Убедитесь, что размер/диаметр дымохода правильный; Размер дымохода является одним из параметров, который поможет добиться надлежащей тяги – дымовые газы водонагревателя и топки будут безопасно выводиться наружу дома – от этого может зависеть ваша жизнь. Некоторыми последствиями чрезмерной или недостаточной тяги дымохода являются:

  • Плохая работа горелки
  • Чрезмерный шум горения (процесса горения)
  • Неправильное горение, которое может привести к выбросу угарного газа в жилое помещение
  • Копоть внутри и вокруг камера горелки ваших приборов

Основным методом расчета размера дымохода является «Правило семикратного увеличения» (применяется к приборам с естественной тягой и/или с вентилятором, вентилируемым в один и тот же дымоход).

Когда к дымоходу подсоединяются два или более приборов, проходное сечение наибольшей секции этого дымохода не может в семь раз превышать наименьшую площадь дымохода или площадь выходного отверстия вытяжного колпака, если только они не разработаны с использованием утвержденных технических методов.

Для упрощения – если у вас есть газовая колонка с 3-дюймовым вытяжным колпаком и печь с 4-дюймовым дымоходом, подсоединенная к тому же дымоходу, вы должны рассчитать размер дымохода на основе 3-дюймовый вытяжной колпак – меньший из двух. Итак, давайте посчитаем… или почему бы нам не пропустить эти расчеты, и я дам вам ответы:

Наибольшая допустимая площадь проходного сечения (дюйм²) дымохода для вытяжных колпаков или дымоходных муфт.
Диаметр тягового розетки или дымохода
3 « 7.065
4″ 12.560
5 « 19.625
6″ 28.260
7 « 7″ 38.465

8

9 «
Семикратные правила для приборов, связанных с Multistory Common Himney
Проект капюшона или дымохозяйственный воротник Крупнейший раздел вертикального вентиляции или дымохода
7″
4 « 10″
5 « 13″
6 ″ 15″
7″ 18″

Q.

Достаточно ли этих цифр для расчета размера/диаметра дымохода?

А. Нет, это не так! Есть несколько других факторов, влияющих на размер дымохода; расположение дымохода, высота, боковая длина вентиляционной трубы, тип вентиляционной трубы, количество и тип соединителей по всему ходу дымохода, размер и категория вытяжных устройств…

размер дымохода. Но использование вышеприведенных таблиц, по крайней мере, предотвратит множество диких, нестандартных инсталляций.Убедитесь, что установка детектора угарного газа выполнена в соответствии с требованиями вашей местной юрисдикции!

Если вы ищете таблицы размеров газовых водонагревателей и топочных дымоходов / справочники, охватывающие большинство возможностей, ознакомьтесь с этой публикацией Hart & Cooley.

Диаметр дымохода для дровяной печи таблица: расчет по формулам

Также важно правильно подобрать высоту и диаметр дымохода. Неверный расчет хотя бы одного параметра повлияет на тягу и эффективность. Ошибки, которые могут быть допущены при проектировании и строительстве дымохода в жилом доме или бане, зачастую приводят к более серьезным последствиям: пожару, необходимости финансовых затрат на перепланировку и т. д. Поэтому так важно соблюдать нормативные требования. для строительства труб.

Как рассчитать диаметр дымохода

Содержание статьи

  • Как рассчитать диаметр дымохода
    • Шведский метод
    • Точный расчет
  • Таблица диаметров дымохода

При проектировании дымохода необходимо выбрать материал для использования.А материал во многом зависит от того, какое топливо будет использоваться для отопления. Ведь дымоход предназначен для удаления остатков сгорания одного топлива, а с другим работать не будет. Например, дымоход из кирпича прекрасно работает на дровах, но не подходит для отопительных приборов, работающих на газовом топливе.

Кроме того, необходим правильный расчет диаметра домашней трубы. Если дымоход используется для одного отопительного прибора, проблему можно решить, заглянув в техническую документацию, предоставленную заводом-изготовителем прибора.А если к одной трубе подключено несколько разных систем, то для расчета дымохода нужно знать законы термодинамики, профессиональный расчет, особенно диаметр трубы. Неверно полагать, что нужен больший диаметр.

Шведский метод

Среди различных методов расчета диаметра важна оптимальная схема, особенно если приборы низкотемпературные и длительного горения.

Для определения высоты учитывается отношение площади поперечного сечения трубы дымохода к внутренней камере сгорания.Высота трубы определяется по графику:

Где f — площадь среза дымохода, а F — площадь топки.

Пусть, например, площадь поперечного сечения печи F равна 70*45=3150 кв.см, а сечение дымовой трубы f — 26*15=390. Соотношение между указанными параметрами равно ( 390/3150) * 100% = 12,3%. Сверив результат с графиком, видим, что высота дымохода примерно равна 5 м.

Важно! Этот метод расчета больше подходит для каминных приборов, поскольку здесь не учитывается объем воздуха внутри топки.

Важно! В случае установки дымохода для сложных систем отопления важно рассчитать параметры дымохода.

Точный расчет

Для расчета нужного сечения дымохода обязательно нужно учитывать все его характеристики. Например, можно выполнить стандартный расчет размеров дымохода, подсоединяемого к дровяной печи.Возьмите такие данные для расчетов:

  • температура сжигания отходов в трубе t = 150°С;
  • скорость прохождения канализационного трубопровода 2 м/с;
  • скорость сгорания дров Б составляет 10 кг/час.

Если вы будете следовать этим показателям, вы сможете делать расчеты. Для этого рассчитайте количество выходящих продуктов сгорания по формуле:

Здесь V равно количеству воздуха, которое требуется для сжигания топлива при скорости v = 10 кг/час.Он равен 10 м³/кг.

Получается:

Затем рассчитайте нужный диаметр:

Таблица диаметров дымохода

Сейчас актуальны таблицы диаметров, составленные для различных дымоходов, так как многие предпочитают устанавливать готовые элементы трубы из различных материалов. Чтобы легко разобраться в этих разнообразных материалах и научиться правильно выбирать параметры, разработаны документы с нормативными данными, заносимыми в специальные таблицы. Здесь указаны соответствующие параметры.Для расчета необходимых размеров можно воспользоваться этими таблицами.

Внимание! Следует помнить, что сечение трубы дымохода должно быть больше или равно сечению внутреннего канала каменки.

Точные таблицы расчетных диаметров дымохода для правильной его работы рассчитываются в соответствии с техническими параметрами всех элементов, в соответствии с рекомендациями специалистов, материалами дымоотводящего канала или с помощью таблиц диаметр — мощность .

Расчет конструкции стальной дымовой трубы

– Изучите конструкцию дымохода дизель-генераторной установки в Индии

Дымовая труба или дымовая труба обычно представляет собой вертикальную трубчатую конструкцию, используемую для выброса выхлопных дымовых газов в атмосферу. Вы можете увидеть дымоход или дымовую трубу на тепловых электростанциях, дизельных генераторах, печах и многих других установках, где необходимо отводить газы, образующиеся в процессе сгорания. Расчет конструкции дымовой трубы варьируется от приложения к приложению.Здесь, в этой статье, мы обсудим основной критерий проектирования дымовых труб с дизельным двигателем. См. ниже, как рассчитать диаметр и высоту дымовой трубы дизель-генераторной установки:

Расчет высоты дымовой трубы

— Рассчитайте удельный расход топлива вашей дизель-генераторной установки. Скажем, это X кг. В час.

Узнайте процентное содержание серы в используемом вами дизельном топливе.Скажем, это P% __.

— Теперь вам нужно рассчитать процентное содержание серы диоксида (SO2) в дымовых газах. Поскольку атомный вес SO2 вдвое превышает атомный вес серы, процентное содержание SO2 в дымовых газах составляет 2P%.

— Высота дымовой трубы (в метрах) в зависимости от выбросов SO2 может быть рассчитана как:

Высота (H) = (X*2P)/100…………….Ур. 1.1

— Теперь вы должны проверить минимальную высоту дымохода, рекомендованную Центральным советом по контролю за загрязнением окружающей среды (CPCB).В случае, если высота рассчитывается из уравнения . 1.1 выше, чем высота, рекомендованная CPCB, тогда вы можете использовать расчетную высоту, иначе вам придется придерживаться рекомендуемой высоты CPCB.

Расчет диаметра дымовой трубы

— Расчет количества выхлопных газов. Допустим, это Y кг в час.

— Выберите скорость дымовых газов, которую вы хотите поддерживать внутри дымовой трубы. Допустим, Z метров в секунду (рекомендуемая скорость дымовых газов внутри дымовой трубы составляет от 16 до 20 м/сек согласно IS: 6533 ).

— Диаметр (в мм) дымовой трубы можно рассчитать как:

Диаметр (D) = [(4*Y)/ (3,142*Z)]0,5 ……. Уравнение 1.2

Заключение

Конструкция стальной трубы или дымохода важна с точки зрения производительности дизель-генераторной установки, а также с точки зрения загрязнения воздуха. При расчете конструкции стальной трубы дымовых газов следует учитывать расчетные формулы и местные нормы контроля за загрязнением.

Каков стандартный размер дымохода? – СидмартинБио

Какой стандартный размер дымохода?

Сборные или металлические дымоходы

Размер дымохода Обычное использование вентиляции
Внутренний диаметр (дюймы) Внутренняя площадь (квадратный дюйм)
8 50.3 Печи, небольшие камины, центральные обогреватели
10 78,6 Печи, камины, центральные обогреватели
12 113 Камины, центральные обогреватели

Какой диаметр трубы дымохода?

m s Алюминиевая дымоходная труба (диаметр 6 дюймов, длина до 15 футов, серебристая)

Как измерить диаметр дымохода?

Приведенные ниже определения измерений обычно используются при измерении дымохода. Окружность – измерение расстояния по окружности. Разделите длину окружности на 3,14, чтобы получить диаметр.

Как подобрать размер дымохода?

Если дымоход круглый, то он должен быть не менее одной десятой размера каминного проема. Дымоходы также должны соответствовать размеру дымохода. Если диаметр дымохода шесть дюймов, то и размер дымохода тоже должен быть шесть дюймов. Опять же, если дымоход слишком большой, это может означать, что огонь остывает слишком быстро.

Может ли дымоход быть слишком большим?

Слишком высокий дымоход может привести к охлаждению нагретого воздуха к тому времени, когда он достигнет вершины дымохода.Это может создать отрицательное давление внутри дымовой трубы, которое выталкивает дым и другие газы обратно в дом.

Дымоходы стандартного размера?

Внутренние размеры дымохода. Два наиболее распространенных размера: внутренний 8 дюймов и внутренний 9 дюймов. Здесь изображен обычный дымоход и более старый кирпич имперского размера, который можно найти на большинстве домов до 1960 года.

Какая труба лучше для дымохода?

Нержавеющая сталь

является наиболее предпочтительным материалом для труб дымохода из-за ее прочности, долговечности и устойчивости к коррозии.Такие материалы, как ПВХ и алюминий, также используются для дымоходов.

На какой высоте крепить дымоход?

Как правило, типичная высота установки составляет от 20 до 24 дюймов (от 50 до 60 см) над варочной панелью для электрических плит и от 24 до 30 дюймов (от 60 до 77 см) для газовых плит. Обратите внимание, что это общие средние значения, и очень важно, чтобы вы искали руководство по кухонному дымоходу.

Как рассчитать диаметр дымовой трубы котла?

Требуемая площадь дымохода может быть рассчитана как A = Q / v (3) где A = площадь поперечного сечения дымохода (м2) Q = объем дымовых газов при температуре дымохода (м3/с) v = скорость (м/с) В целом на 1 кВт тепла котла требуется 1100 мм2 площади дымохода.

Как определить высоту дымохода?

Расчет высоты штабеля Высота штабеля рассчитывается по следующей формуле: H = 14 (Q) 0. 3 H – высота дымохода Q = количество топлива (кг/ч) x содержание серы (%) x 2 100 Содержание серы в жоме незначительно (около 0,1 %) по сравнению с индийским углем (максимально считается 0,5 %).

Может ли человек пролезть в дымоход?

Да. Также можно застрять в дымоходе, как узнали многие грабители и запертые люди.…

Более высокий дымоход лучше тянет?

Размер тяги должен соотноситься с мощностью дымохода. Причина того, что более высокий дымоход создает лучшую тягу, на самом деле довольно проста: чем выше в атмосфере достигает дымоход, тем больше перепад давления.

Принцип работы дымохода?

Что такое дымоход? Дымоход — это конструкция для отвода горячих дымовых газов или дыма от котла, печи, топки или камина во внешнюю атмосферу.Каков принцип работы дымохода? Работа дымохода основана на естественной тяге или дымовом эффекте.

Что нужно знать о дымоходной заслонке?

Заслонка дымохода представляет собой металлическую пластину, которая может быть установлена ​​для закрытия дымохода, когда он не используется, и предотвращения попадания наружного воздуха во внутреннее пространство, а также может быть открыта для выхода горячих газов во время горения огня.

Как узнать, какой у меня дымоход?

Если вы не уверены, какой у вас тип дымохода, просто загляните внутрь своего дымохода и выберите описание, которое лучше всего соответствует тому, что вы видели.Дымоходы с одним дымоходом и удлиненными дымоходами. Если у вашего дымохода есть один дымоход, который выступает над его вершиной, это тип системы, который у вас есть.

Что лучше всего описывает колпак дымохода?

Колпак дымохода или колпачок направления ветра представляет собой колпак дымохода в форме шлема, который вращается, чтобы выровняться с ветром и предотвратить обратный поток дыма и ветер вниз по дымоходу. Колпак H-типа представляет собой верхнюю часть дымохода, состоящую из дымоходных труб в форме буквы H.

FAQ 111 — Таблица расчета высоты дымохода

Что такое дополнительная помощь: таблица расчета высоты дымохода?

Дополнительная вспомогательная таблица расчета высоты дымохода была разработана для оценки минимально допустимой высоты дымовой трубы для небольшого котла, выбрасывающего диоксид серы (SO 2 ), для обеспечения соответствия целевому показателю качества воздуха 266 мкг/м 3 (выражено как 99. 9 -й процентиль 15-минутного среднего, т. е. допускающий максимум 35 превышений в год). В электронной таблице могут быть указаны более высокие дымовые трубы, чем в методе расчета HMIP D1, в Руководстве по стационарным источникам или в Меморандуме о высотах дымовых труб, поскольку она включает более консервативные допущения в отношении метеорологии и использует более строгий критерий оценки.

Ограничения метода

Этот метод расчета является средством проверки; поэтому он дает консервативную оценку минимально допустимой высоты штабеля.В определенных ситуациях может быть достаточно более короткого стека, но это необходимо обосновать с помощью подробного моделирования дисперсии.

Эту электронную таблицу можно использовать только для расчета минимально допустимой высоты дымовой трубы для одного дымохода, выбрасывающего SO 2 . Метод расчета неприменим к нескольким дымовым трубам, находящимся в непосредственной близости, или любому другому загрязняющему веществу. Поскольку 15-минутное среднее целевое значение является наиболее строгим целевым показателем качества воздуха для SO 2 в Стратегии качества воздуха, высота штабеля, рассчитанная с помощью этой таблицы, также обеспечит соответствие 1-часовым и 24-часовым средним целевым показателям.

Электронная таблица основана на результатах большого количества прогонов модели рассеяния ADMS. Диапазон действия электронной таблицы следующий:

  • Выбросы, которые меняются со временем, не могут быть обработаны этим методом; в расчетах принята постоянная скорость эмиссии SO 2 .
  • Метод предполагает плоскую местность вблизи штабеля и отсутствие воздействия прибрежного ветра.
  • Метод может моделировать объемный расход дымовой трубы в диапазоне 2.5 – 20 м 3 с -1 .
  • Метод может моделировать выходной диаметр в диапазоне 0,5 – 2 м.



Инструкции

Инструмент скрининга доступен на странице таблицы расчета высоты дымохода «Дополнительная помощь». В электронной таблице будет рассчитана минимально допустимая высота штабеля, которая обеспечит соблюдение 15-минутного среднего целевого показателя качества воздуха для SO 2 с учетом местных фоновых уровней SO 2 в 2005 году.

ШАГ 1: Фоновая концентрация

Среднегодовая фоновая концентрация должна быть введена в единицах «мкг м -3 ». При отсутствии местных данных мониторинга среднегодовых концентраций SO 2 оценки за 1996 год можно получить на веб-сайте UK Air. Цифра, введенная в электронную таблицу, должна относиться к 2005 году.

ЭТАП 2: Характеристики излучения

Введите в соответствующие ячейки следующие данные:

  • Внутренний диаметр штабеля в месте выхода (м).
  • Объемный расход при температуре на выходе (м -3 с -1 ).
  • SO 2 скорость выброса (г с -1 ).



ШАГ 3: Результаты

Таблица результатов в нижней части электронной таблицы дает три значения минимально допустимой высоты штабеля:

  • Высота штабеля, которая обеспечит соответствие 15-минутному среднему целевому показателю, если рядом с штабелем нет значительных зданий.

Leave Comment

Ваш адрес email не будет опубликован.
