Детекторы скрытой проводки.

Детекторы скрытой проводки.


> Тестер «карандашного» типа S48NS

> Сигнализатор скрытой проводки Е121

> Логический пробник


Выпускаемые промышленно детекторы часто комбинированы – в них содержится несколько типов обнаружителей:
·         Электростатические. За – просты, большая дальность обнаружения.
Против – не работают на влажных стенах (показывают, что проводка везде). Требуют наличия напряжения в проводке.

·         Электромагнитные. За – просты, хорошая точность обнаружения.
Против – требуют не только напряжения в сети, но и того, чтобы провод был нагружен на мощную нагрузку, обычно порядка киловатт.

·         Металлодетекторы. Просто ищут, метал в стенах. За – можно искать без напряжения в сети.
Против – сложны, мешают посторонние металлы.

 Если где-то рядом забит гвоздик, то ничего хорошего не получится.



Индикаторы скрытой проводки


Резистор R1 нужен для защиты микросхемы К561ЛА7 от повышенного напряжения статического электричества (как показала практика, его можно и не ставить). Антенной является кусок медного провода любой толщины. Главное, чтобы он не прогибался под собственным весом, т.е. был достаточно жестким. Длина антенны определяет чувствительность устройства. Наиболее оптимальной является величина 5…15 см. При приближении антенны к электропроводке детектор издает характерный треск.



Устройством удобно определять местоположение перегоревшей лампы в елочной гирлянде — возле нее треск прекращается. Пьезоизлучатель типа ЗП-3 включен по мостовой схеме, что обеспечивает повышенную громкость.




На рис. 2 изображен детектор, имеющий звуковую и световую индикацию.

Сопротивление резистора R1 должно быть не менее 50 МОм. В цепи светодиода VD1 нет токоограничивающего резистора, микросхема DD1 (К561ЛА7) с этой функцией хорошо справляется сама.
















СХЕМА ИНДИКАТОРА СКРЫТОЙ ПРОВОДКИ.



Детали:
— C1…С5 — 10 мкФ;
— VT1 — KT209х или КТ361х;
— VT2 — KП103х;
— VT3 — КТ315х, КТ503х или КТ3102х;
— R1 — 50К…1,2 М;
— R2 — 150…560 Ом;
— Антенна 80…100мм.




Прибор для обнаружения скрытой проводки

Питается схема от 3 -5 В. Схема на двух батарейках от часов беспрерывно работает около 6 часов. Антенной служит катушка, намотана проводом  0.3 или 0.5 мм на каркасе 3 мм. Катушку можно использовать как на каркасе, в виде штанги, так и в бескаркасном виде.

В зависимости от толщины провода, наматывается определённое количество витков при проволоке 0.3 мм — 25 вт., 0.5 мм — 50 вт.

Настройка сводится к подбору резистора R1*, им настраивается максимальная громкость главного телефона, в зависимости от его сопротивления.

В схеме вместо полевого транзистора КП103 можно использовать КП303Д.







Прибор для обнаружения обрыва в электропроводке.

Следующий прибор можно легко поместить в маркер, антенну вытянуть через отверстие для стержня, длина антенны 5-10 См, если нужна чувствительность не более 5 — 10см, то для антенны достаточно и длины затвора полевого транзистора.

Полевой транзистор VT1 (рис. 1) выполняет роль датчика «улавливающего» даже очень слабую напряженность электрического поля. Поэтому когда рядом  с фазовым проводом осветительной сети окажется полевой транзистор искателя, сопротивление его участка сток-исток уменьшится настолько, что транзисторы VT2, VT3 откроются. Вспыхнет светодиод HL1. Полевой транзистор может быть любой из серии КП103, а светодиод — из серии АЛ307. Биполярные транзисторы могут быть любые маломощные кремниевые или германиевые указанной на схеме структуры и с возможно большим коэффициентом передачи тока. Резисторы — МЛТ-0,125. Транзистор VT2 (КТ203) можно заменить на КТ361. При монтаже полевого транзистора его располагают горизонтально на плате, а вывод затвора отгибают так, чтобы он находился над корпусом транзистора. Если при работе искателя выявится его излишняя чувствительность, вывод затвора укорачивают.




Простой бесконтактный пробник.

Всего два элемента — микросхема DD1 и светодиод HL1 — составляют схему этого пробника, микросхема К176ЛП1 содержит три p и три n-канальных КМОП транзистора. Соединив выводы микросхемы таким образом, чтобы образовалась цепочка из трех инверторов, можно получить устройство, которое достаточно хорошо усиливает токи, наводимые полем переменного напряжения в фазовом проводе электросети.

Между выходом последнего инвертора — вывод 12 DD1 и плюсом источника питания пробника включен светодиод. Он загорается, когда близко от вывода 6 микросхемы расположить фазный сетевой провод.

Светодиод погаснет, если, проводя пробником вдоль подключенного к электросети неисправного провода, дойти до места разрыва.

Объединение инверторов в цепочку нужно производить, соединяя между собой следующие выводы DD1:

1.       Вариант соединения выводов микросхемы: 3, 8 и 13; 2 и 10; 4, 7 и 9;1 и 5; 11 и 14.

2.       Вариант соединения выводов микросхемы: 3,8,10 и 13; 1, 5 и 12; 2,11 и 14; 4,7 и 9.

Чувствительность пробника такова, что касаться изоляции проверяемых проводов им вовсе не обязательно. Потребляемый ток не превышает 3 мА — при напряжении элементов питания 4 -5В.

Длина проводника — «щупа» пробника, ведущего к выводу 6 микросхемы, должна быть не более 15 — 20 мм. Выключатель в пробнике необязателен, так как в нерабочем режиме схема потребляет пренебрежительно малый ток, обусловленный лишь статическим током в КМОП — транзисторах инверторов микросхемы.


Схема искателя скрытой проводки  — индикатор переменного электрического поля



Простой индикатор переменного электрического поля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения — резистора R1 и канала полевого транзистора. В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны типа ТОН-1 (ТОН-2)

  При наличии внешнего переменного электрического поля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор скрытой проводки на микросхемах

Схема состоит из  усилителя напряжения переменного тока, основой которого служит операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на триггере Шмитта DD1.1 (К561ТЛ1), частотозадающей цепи R7C2 и пьезоизлучателе BF1.

При расположении антенны WA1 вблизи от фазового провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.
Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9V, не превышает 2 мА, а при включении светодиода HL1 — 6…7 мА.

Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1.

Начальную чувствительность прибора устанавливают подстроечным резистором R2. Безошибочно смонтированный прибор в налаживании не нуждается.


Искатель скрытой проводки

Сигнал с антенны длиной 200 мм подается на операционный усилитель DA1 К140УД7. С выхода 6 DA1 усиленный сигнал подается на формирователь прямоугольных импульсов DD1 К561ЛА7 и затем на выходной каскад VT1, зажигая светодиод HL1. Желательно не только видеть, но и слышать этот сигнал. Подключать звуковой излучатель параллельно R5, HL1 нежелательно. Для  звука применен мультивибратор, на таймере КР1006ВИ1. Конденсаторами С1, С2 подбирается приятное звучание и его длительность, а также свечение светодиода HL2. В этом варианте частота звучания составляет 1,7 кГц.

В зависимости от изоляции и глубины залегания проводов в стене, чувствительность можно менять касанием руки общего провода через конденсатор малой емкости СЗ 27…33 пФ, не доводя прибор до самовозбуждения. При большей емкости прибор возбудится.

Питается прибор от 3-х пальчиковых батареек, соединенных последовательно, с общим напряжением 4,5 В. При пользовании прибором необходимо отключать мощные источники электрического поля: трансформаторы, телевизоры, лампы дневного света. В качестве звукоизлучателя используются пьезоизлучатель от телефонных аппаратов.

Светодиоды HL1 - зеленого, HL2 — красного свечения.


Прибор для обнаружения повреждений скрытой электропроводки

Прибор питается от автономного источника напряжением 9v и заключен в алюминиевый корпус размером 80x38x27 мм.

Принцип работы:

На один из проводов скрытой электропроводки подается переменное напряжение 12V от понижающего трансформатора. Остальные провода заземляют. Приспособление включается и перемещается параллельно поверхности стены на расстоянии 5…40 мм. В местах обрыва или окончания провода индикатор гаснет. Приспособление может быть также использовано для обнаружения повреждений жил в гибких переносных и шланговых кабелях.


Детектор скрытой проводки
Устройство избавит вас от возможного риска попадания сверлом в провод при сверлении отверстия в стене, позволит проследить путь провода и во многих других случаях, когда необходимо обнаружить скрытые провода.
В качестве датчика используется отрезок провода или металлический стержень диаметром около 5 мм и длинной 70…90 мм.
Принцип работы схемы.

На биполярных транзисторах VT1 и VT3 собран низкочастотный мультивибратор. Его рабочая частота определяется в основном номиналами конденсаторов, в качестве которых используют алюминиевые, ниобиевые или танталовые электролитические конденсаторы.
В исходном состоянии, когда щуп антенны прибора удален на значительное расстояние от скрытой проводки, полевой транзистор VT2 находиться в режиме отсечки. При этом на резисторе R4, который включен в цепь истока транзистора VT2 (КП103Д), падает напряжение примерно равное 3,5 вольт. При этом фиксируется потенциал базы VT3 на уровне, который удерживает VT3 в насыщенном состоянии и светодиод светится непрерывно. Транзистор VT1 в это время находиться в режиме отсечки.

Когда щуп антенны приближается к месту скрытой прокладки провода, где поддерживается переменный потенциал 220В, электрическая составляющая электромагнитного поля сетевого провода наводит на входе антенны переменный потенциал, равный сотням милливольт-единицам вольт. В этом случае соответствующие полупериоды входного сигнала открывают VT2, ток через резистор R4 увеличивается, а значит, увеличивается и падение напряжения на нем. Потенциал базы VT3 относительно эмиттера VT3 становиться низким, переводя VT3 в режим отсечки.
В результате светодиод начинает мигать, сигнализируя о наличии в этом месте скрытой проводки.
РАДІОАМАТОР 11’2001


ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

При обнаружении сигнала частотой 50 Гц  cветодиод будет мигает с частотой примерно 1,56 Гц, с такой же частотой пре­рывается звуковой сигнал.

Рассмотрим схему (рис.1).

 Антенна W1 -кусок монтажного провода длиной около 25 см, расположенный по периметру узкой боко­вой части корпуса прибора. На транзисторах VT1 и VT2 сделан простой усилитель — фор­мирователь логических импульсов. Он уси­ливает наведенный в антенне сигнал и по­дает его на счетчик D1 (вход «С»). Из числа   выходов многоразрядного счетчика К561ИЕ16 аналог 4020BEY (D1) используется выход только с весовым коэффициентом «16». То есть, изменение состояния этого выхода происходит через каждые 16 входных импульсов, значит, деление частоты составляет 32. Таким образом, при приеме сигнала частотой 50 Гц здесь будет частота 1,5625 Гц. С этой частотой и будет мигать светодиод HL1, подключенный к данному выходу счетчика через промежуточный транзисторный ключ — усилитель тока (VT3), чтобы облегчить работу с прибором есть звуковой сигнализатор, сделанный на микросхеме D2. Это   схема    мультивибратора,   выдающего импульсы частотой около 2000 Гц. На элементах D2.1 и D2.2 сделан собственно мультивибратор, а элементы D2.3 и D2.4 образуют усилитель напряжения, поднимающий разность потенциалов между выводами пьезоэлектрического звукоизлучателя  BF1 в два раза, по сравнению с номинальным напряжением уровня логической единицы.

Мультивибратор     управляемый, — чтобы он  работал нужно подать напряжение логической единицы на вывод 13 элемента D2.1. Таким образом,    включение   звука происходит одновременно с включением индикаторного светодиода. Питается приборчик от 9-вольтовой батарейки  типа   «Крона». Выключатель S1  - кнопка без фиксации. Когда вы ищите проводку нужно держать его нажатым, - отпустили,  и выключился (так сделано с целью экономии батареи). Звуокоизлучатель BF1 — от прозвонки неисправного мультиметра. На  печатной  плате  он располагается  над микросхемой D2 (приклеен).

Счетчик К561ИЕ16 можно заменить практически любым двоичным КМОП-счетчиком, у которого есть выход с весовым коэффициентом «16». Это может быть К561ИЕ20, К176ИЕ1, или два включенных последовательно счетчика микросхемы К561ИЕ10. Но в любом случае потребуется переделка печатной платы.

Печатная плата показана на рисунке 2.

На плате размещены все детали кроме антенны и источника питания. Никакого налаживания не требуется.




ДВОИЧНЫЙ ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ

Схема пробника состоит из щупа-антенны, транзисторного усилителя-формирователя импульсов и счетчика с индикаторным светодиодом на выходе.

Антенна улавливает электромагнитное поле, и на выходе усилительного каскада на VT1 и VT2 появляются импульсы, частота которых равна частоте входного сигнала. Если это сигнал электропроводки, то, понятно, частота импульсов будет равна 50 Гц. Если радиосигнал, то и частота импульсов будет много выше.

 Далее, импульсы поступают на счетчик, который делит их частоту на 32. А на выходе счетчика включен индикаторный светодиод.

Работает пробник так:

Когда на антенну поступает электромагнитное поле, излучаемое электропроводкой, на выходе счетчика возникают импульсы частотой около 1,56 Гц, и индикаторный светодиод мигает равномерно с такой же частотой.  Если же, на антенну поступает радиосигнал, частота которого значительно выше 50 Гц, — светодиод мигает значительно быстрее и это зрительно воспринимается как его постоянное свечение с несколько пониженной яркостью. Либо, он вообще не горит, так как микросхема серии К561 может и не пропустить сигнал слишком высокой частоты.

Для отстройки от слабых, но сильно мешающих радиосигналов есть переменный резистор R1, которым можно регулировать чувствительность входа пробника.

Питается прибор от «Кроны», малогабаритной батареи напряжением 9V.

Пробник сделан в виде миниатюрного устройства, размещенного в подходящем корпусе.

Антенной служит отрезок обмоточного провода диаметром около 1 мм длиной около 30 см, который виток к витку намотан на передней части корпуса и закреплен.



Переменный резистор R1 сделан из подстроечного резистора, с самодельной рукояткой (из пластмассового винта-барашка).

Налаживания практически не требуется, только если подбор размеров антенны.


ИСКАТЕЛЬ ПРОВОДКИ

Особенность этого искателя проводки в том, что он не только показывает расположение электропроводки, но и может оценить её глубину расположения, а так же, позволит обнаружить радиожучок или другое передающее или излучающее радиоволны устройство. С его помощью можно определить и то, какая часть проводки более нагружена, а какая менее.

Принципиальная схема показана на рисунке.

Антенна W1 представляет собой жестяную пластинку размерами примерно 60×60 мм. Пластинка связана со входом через переменный резистор R1, которым можно регулировать уровень чувствительности прибора. На транзисторе VT1 выполнен каскад, повышающий входное сопротивление прибора. Переменное напряжение наводок с его выхода через конденсатор С1 поступает на измеритель уровня переменного напряжения, выполненный на микросхеме DА1-AN6884  (KA2284), включенной по типовой схеме.

Уровень величины напряжения сетевых наводок индицируется на шкале из пяти светодиодов HL1-HL5 — AЛ307.

Прибор собран в корпусе неисправного пульта дистанционного управления видеоплейером «Orion-688». Батарея питания состоит из трех элементов «АА» общим напряжением 4,5V. Два элемента размещены в батарейном отсеке пульта, и еще один непосредственно в корпусе пульта. Рядом с этим элементом расположена микросхема DА1 со светодиодами. Антенная пластина расположена в передней части корпуса и изогнута по форме.


СТРОИТЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

Поможет обнаружить электропроводку, замурованные в стену трубы и даже гвоздик под обоями. Глубина действия его не велика, гвоздик он найдет, если слой обоев или штукатурки над ним не более 5 мм, водопроводную трубу на глубине до 200мм, а электропроводку на глубине до 20-30 мм.

Металлоискатель состоит из генератора высокой частоты на транзисторе VT1, работающего на частоте около 100 кГц, детектора этого ВЧ напряжения на транзисторе VT2 и схемы индикации на транзисторах VT3-VT4 и светодиоде HL1.

Катушки генератора ВЧ намотаны на ферритовом стержне (как для магнитной антенны АМ-приемника). Режим работы генератора устанавливают на краю срыва, но так, чтобы при наличии всех металлических предметов, которые входят в состав металлоискателя, он работал. При этом, транзистор VT2 под действием ВЧ напряжения, поступающего на его базу, открыт и напряжение на его коллекторе мало на столько, что транзисторы VT3 и VT4 закрыты и светодиод HL1 не горит.

При приближении к магнитной антенне металлического предмета начинается понижение амплитуды генерации ВЧ-генератора с его дальнейшим срывом. ВЧ напряжение на базе VT2 снижается или перестает поступать и транзистор VT2 закрывается. Постоянное напряжение на его коллекторе возрастает (через резистор R4) и достигает такого уровня, при котором происходит открывание транзисторов VT3 и VT4 и загорается светодиод HL1.

Таким образом,   перемещения прибора относительно металлического предмета будут индицироваться миганиями этого светодиода, и более того, малые перемещения будут так же влиять и на яркость свечения светодиода. Но, это, разумеется, будет возможно только при точной настройке прибора, которую нужно время от времени повторять (для этого есть два  подстроенных  резистора регуляторы, которых выведены на верхнюю панель пластмассового корпуса).


Катушки L1 и L2 намотаны на ферритовом стержне диаметром 8 мм и длиной около 100 мм. Они расположены рядом. L1 содержит 120 витков, a L2 — 45 витков. Провод типа ПЭВТЛ 0,35.

Питается металлоискатель от импортного аналога батареи «Крона».

Налаживание.

Расположив прибор вдали от металлических предметов (снимите часы с руки) подстраивают резисторы R3 и R5 (методом последовательного приближения) так, чтобы прибор был на грани срыва генерации (светодиод светит на пониженной яркостью и неравномерно). Затем, оставив в покое R5 продолжают подстройку R3, так чтобы светодиод погас. Далее, испытывают прибор на пятикопеечную моменту, добиваясь подстройкой R3 и R5 наибольшей чувствительности.




ИСКАТЕЛЬ СКРЫТОЙ ПРОВОДКИ БЕЗ ИСТОЧНИКА ПИТАНИЯ.
От множества аналогичных отличается тем, что не требует ни собственного источника питания, ни каких либо других приспособлений и измерительных приборов.

Схема прибора показана на рис. 1.

В качестве источника энергии выступает та самая сеть переменного тока, которую мы и опасаемся повредить гвоздём, электродрелью или перфоратором. Когда на устройство подано напряжение питания сети переменного тока 220 В, накопительный конденсатор большой ёмкости быстро заряжается до напряжения открывания стабилитрона VD1.  После зарядки конденсатора С1 устройство можно вынуть из розетки. Поиск места закладки проводки ведётся обычным способом. Когда антенна WA1 находится вблизи места пролегания электропроводки, полевой транзистор VT2 открывается с частотой сети переменного тока, светодиод HL1 начинает светиться. Чем ближе расположена электропроводка, тем ярче он светит. Транзистор VT1 работает как микромощный стабилитрон с напряжением стабилизации 6…10В. Дополнительно он выполняет функцию высокоомного разрядного резистора для перехода затвор-исток транзистора VT2. Кнопка SB1 без фиксации положения предназначена для проверки наличия достаточного заряда на обкладках конденсатора С1. С понижением напряжения на конденсаторе С1 чувствительность прибора не изменяется, но снижается яркость свечения светодиода. Сенсор Е1 предназначен для того, чтобы при необходимости можно было увеличить чувствительность прибора, для чего нужно прикоснуться к нему пальцем. Резисторы R3, R4 ограничивают импульсный ток, протекающий через диоды выпрямительного моста в момент включения устройства в сеть.  Детали: Вместо транзистора КП504А можно применить любой из серий КП501, КП502, КП504, КР1064КТ1, КР1014КТ1, ZVN2120, BSS88, BSS124.


Цоколёвка некоторых транзисторов приводится на рисунке.

Светодиод HL1 должен быть суперярким, например, «красные» L-1503SRC/F, L-1503SRC/E, L-1513SRC/F. Неплохие результаты были получены и с современными суперяркими светодиодами голубого и белого цвета свечения. Стабилитрон VD1 любой маломощный на напряжение стабилизации 18…20 В, например, 1N4747A, КС218Ж, КС520В. При   отсутствии

таких стабилитронов можно установить два, включенных последовательно Д814Б1 или 1N4739A. Вместо диодного моста VD2 можно применить любой малогабаритный из серий КЦ422, КЦ407, DB101… DB107, RB151… RB157. Конденсатор С2 плё­ночный типов К73-17, К73-24, К73-39 на рабо­чее напряжение 630 В и ёмкостью 0,1…0,25 мкФ Оксидный конденсатор С1 — самая крупная деталь устройства, автор использовал относительно малогабаритный фирмы «Philips». Этот конденсатор должен иметь как можно меньший ток утечки. Конденсаторы с большим рабочим напряжением обычно имеют меньший ток утечки среди конденсаторов одной ёмкости и фирмы. Сенсор можно изготовить из металлического корпуса неисправного транзистора, например, КТ203, МП16… МП42.



Если прибор будет работать неустойчиво, то следует к выводам затвора и истока VT2 подключить высокоомный резистор сопротивлением 100… 200 МОм. При желании устройство можно модернизировать. Например, следующим образом. Если последовательно со стабилитроном VD1 установить светодиод, (анодами вместе), то этот светодиод будет сигнализировать о полной зарядке конденсатора С1. Если последовательно со светодиодом HL1, соблюдая полярность, установить пьезокерамический излучатель звука со встроенным генератором, например, НРА17АХ, то совместно со свечением светодиода HL1 звукоизлучатель будет генерировать прерывистый тон — прибор станет информативнее. При настройке устройства не забывайте отключать его от сети.


Следующая схема содержит электростатический тип обнаружения проводки.

Схема:

На антенну наводится напряжение от проводки. Оно детектируется диодом на U1A и C5. На U1D собран генератор, управляемый напряжением, U1C и Q3 – это усилитель для пьезопищалки.

Работаем так – прислоняем к стене, где точно нет проводки, регулируем чувствительность так, чтобы детектор слегка кряхтел. Двигаем и там, где тон становится выше, там и есть наша проводка.

*Функциональные аналоги: K544УД14, КМ1401УД4, 1435УД4, LF347, TLO84


Источник: http://bsvi.ru/



Тестеры напряжения «карандашного» типа: S-Line GK2, MEET MS-48NS, YADITE 8848

Технические характеристики

Параметр

Значение

Измеряемые параметры

·         напряжение постоянное
·         напряжение переменное

·         прозвон цепи

Определение переменного напряжения

Контактным методом

70 … 250 В

Бесконтактным

70 … 1000 В

Тест постоянного напряжения

до 250 В

Тест полярности

1. 2 … 36 В

Испытание презвонкой

«O» = 0.5 МОм;
«L» = 0…50 МОм;
«H» = 0…100 МОм

Тест батарей

есть

·         Частота переменного тока 50 … 500 Гц

·         Питание: две батареи SR 1.5 В (типоразмер «AAA»)

Условные обозначения

«0» — контактный тест сети переменного тока.

«L» — бесконтактный тест, низкая чувствительность.

«H» — бесконтактный тест, высокая чувствительность.



НАЗНАЧЕНИЕ: контактное и бесконтактное обнаружение переменного напряжения; определение фазы переменного напряжения; определение полярности постоянного напряжения; позвонка непрерывности цепи; проверка диодов, транзисторов и конденсаторов.


Устройство:





Схема прибора YADITE 8848:




Сигнализатор скрытой проводки Е121 (ДЯТЕЛ)


 Назначение:

•   проверка правильности фазировки (подключения) бытовых элект­росчетчиков без снятия пломбы и защитной крышки;

•   обнаружение скрытой проводки;

•   обнаружение фазного провода на изолированных и неизолированных токоведущих частях электрических сетей переменного тока без непосредственной связи с этими частями;

•   проверка исправности предохранителей,  плавких вставок, обрывов в проводах находящихся под напряжением;

•   индикация с поверхности земли наличия напряжения на ВЛ 10 кВ и выше;

•   индикация с поверхности земли наличия напряжения контактной сети троллей­бусов и трамваев;

•   обнаружение электромагнитных полей ПК, телевизоров и др. бытовой техники;

•   обнаружение утечек  СВЧ-печей.

Основная область применения — при обслуживании электросчетчиков, электро­установок и электрических сетей. Принцип действия сигнализатора основан на ис­пользовании электростатической индукции в переменном электрическом поле, возни­кающем вокруг токоведущего проводника.

Сигнализатор обеспечивает проверку наличия напряжения в цепях переменного тока номинальным напряжением 380 В промышленной частоты без электрического контак­та с проводником

Сигнализатор имеет четыре диапазона чувствительности к элект­рическому полю, создаваемому проводником

«1» — 0…10 ±5 мм, «2» — 0…100 ±50 мм, «3» — 0…300 ±150 мм, «4» — 0…700 ±350 мм.

Сигнализатор имеет режим самоконтро­ля. Габаритные размеры — 210x80x45 мм.    Масса прибора — 250 г.

Схема прибора аналогичного промышленному Е121.

вариант самостоятельного изготовления.


Детали:
ВЧ кабель сплошной экран и кнопки без фиксации (тип  304, 8*8mm push ON).

Полевой транзистор N-JFET типа, BF-245 затвор транзистора G подпаян к навесному монтажу,
на фото видно показанно как это сделать.

Потом, эту часть навесного монтажа полевого транзистора, экранируем, на общий провод.
Внимание, экран ВЧ кабеля на общий провод не припаивается, соблюдайте точность подключения по схеме!

Общий вид печатной платы.


Настройка схемы сводится только к подбору порога чувствительности подстроечным резистором 47 ком.




Файл печатной платы в архиве —

Plata_«D».



Схема встраивается в подходящий корпус, например от пульта ДУ телевизора.



Источник: http://radiomaster. com.ua/


Логический пробник для статических и динамических режимов



При подаче на вход пробника импульсов с частотой до 25 Гц чередование цифр «О» и «1» на индикаторе можно различить, при частотах свыше 25 Гц начинает сказываться влияние конденсатора С1. В результате яркость свечения сегмента d резко уменьшается и индицируется буква «П», что означает присутствие на входе пробника импульсов с относительно высокой частотой.





При отсутствии сигнала на входе элемента D1.1 низкий логический уровень, на входах D1.2 — D1.4 - высокий. Сегменты индикатора не светятся.

Если на вход пробника поступает уровень, соответствующий логической «1», на выходе элемента D1.1 будет логический «0», на выходе D1.2 — логическая «1», элементы D1.3 и D1.4 остаются в первоначальном состоянии.

При этом светятся сегменты b и с и индицируется цифра «1».

Когда на входе пробника будет логический «0», на выходе элементов D1.2-D1.4 появится высокий логический уровень и будут светиться сегменты а, b, с, d, e и f, т е будет индицироваться «О».




Логический пробник на NE556

Выполнен на базе микросхемы NE556 и имеет индикацию на светодиодах. При наличии логической единицы на входе устройства светодиод D2 светится ярко, если же присутствует логический ноль, то светодиод не горит. Светодиод D2 пульсирует с частотой входного сигнала

Микросхема NE555 (отечественный аналог КР1006ВИ1)
Микросхема NE556 представляет собой те же таймеры, но сдвоенные (два в одном корпусе)

Copyright ©2011 SHC Odessa.

Детектор скрытой проводки своими руками

Большинство тех, кто осуществлял монтаж электропроводки, занимался прокладкой проводов в стенах помещений, сталкивался с тем, что находил провода, которые не заметны невооруженным глазом. Может сложиться простая ситуация, когда во время сверления стены дрель попадает на провод. Все начинает искриться, отдельные элементы перестают работать.

Найти выход из таких ситуаций может простой детектор скрытой проводки.

Среди существенного разнообразия схем детекторов на страницах интернета, можно заметить достаточно простое устройство, которое довольно надежно зарекомендовало себя в практической деятельности. Детектор проводки, играющий роль искателя скрытой проводки,сделан на основе логической микросхемы К561ЛА7, которая является аналогом К561ТЛ1, и снабжен индикацией звука.




Схема детектора скрытой проводки

Резистор R1 необходим для того, чтобы защищать микросхему К561ЛА7 от действия высокого напряжения статического электричества, но как показала практика, его можно и не использовать. Антенной детектора служит часть простого медного провода с произвольной толщиной. В основном, нужно, чтобы он не стал прогибаться под собственной массой, то есть имел достаточно большую жесткость.

Чувствительность устройства определяет длина антенны детектора. Высокая чувствительность достигается путем применения антенны длинной от пяти до десяти сантиметров.

По мере приближения антенны к электрической проводке детектор издает характерное трещание. Для того, чтобы уменьшить чувствительность детектора, соответственно, уменьшают длинну антенны. С помощью такого детектора скрытой проводки, еще достаточно комфортно определять положение лампы, которая перегорела в гирляндах на елке, ибо рядом с ней трещания не слышно.

Индикатором в данной конструкции, является пьезоизлучатель ЗП-3, который включен по мостовой схеме, что обеспечивает повышенный уровень громкости специфического звука при нахождении проводки.




Детектору не нужна никакая наладка, и при правильно осуществленной сборке и нормально работающих элементах, начинает действовать моментально. Питается прибор от батареи крона напряжением девять вольт или от нескольких миниатюрных элементов дискового типа от часов. Количество тока, который потребляет детектор скрытой проводки сделанный своими руками, достаточно несущественно. Прибор потребляет малое количество энергии благодаря чему прибор может работать длительное время.

По материалам сайта http://kazus.ru



ДЕТЕКТОР ПРОВОДКИ


   Представляю очень простой детектор скрытой проводки. Собрать сможет каждый. Все детали в принципе доступны. Он собран на сверх чувствительных транзисторах ВС547. Источник питания 6В — я использую сдохшие батарейки крона из мультиметра. Стрелка на схеме это антенна детектора.


   Итак, о сборке детектора проводки. Так как схема очень проста, ее собрал навесом. На фото схема со штекером для кроны. Было принято собрать для детектора приличный корпус, для этого взял коробочку из под балласта настенных ламп дневного света:


   Потом наклеил алюминиевый скотч в качестве антенны:


   Нашел какие-то аккумуляторы на 1,5В (не знаю от чего) чуть тоньше чем пальчиковые батарейки. Взял 3 штуки — это 4,5В; схема от этого тоже работает:


   Проделал отверстия под светодиод и выключатель (выключатель уже вставил):


   Разместил все во внутрь детектора и припаял антенну к скотчу:


   Вот детектор скрытой проводки в сборке:


   А вот в действии. Работает на расстоянии примерно 10см от провода 220


   Тут я ищу проводку в стене:


   Данный прибор очень чувствительный, и я не сомневаюсь, что он вас удивит, так как он реагирует даже на слабое электрическое поле и на прикосновение рук! Думаю, у многих возникнет вопрос — как припаять медь к алюминию. Итак, сначала надо удалить пленку с метала. Химическое удаление пленки может быть произведено следующим способом: место на алюминии, к которому предполагается подпаять провод, зачищают и на него аккуратно наносят две-три капли насыщенного раствора медного купороса. Далее к алюминию подключают отрицательный полюс источника постоянного тока, а к положительному полюсу подсоединяют кусок медной проволоки, конец которой опускают в каплю так, чтобы проволока не касалась панели. На панели через некоторое время осядет слой красной меди, к которому (после сушки) припаивают обычным способом нужный провод. Желаю удачной сборки! Денис

   Форум по детекторам

   Форум по обсуждению материала ДЕТЕКТОР ПРОВОДКИ




SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.




Как точно найти скрытую проводку при помощи самодельного детектора. Работает не хуже покупного, а стоит копейки | Мастерская Самоделок

Во время ремонта при сверлении стен необходимо точно знать, где находится проводка, чтобы случайно не повредить ее сверлом. Для этого существуют специальные детекторы скрытой проводки, которые без проблем помогают решить этот вопрос, но такие приборы недешевые, а для одноразового использования затраты не оправдают себя.

Поэтому в таком случае не обязательно бежать в магазин за заводским детектором скрытой проводки, так как его можно сделать самому, при этом прилично сэкономить.

Сборка самодельного детектора достаточно простая, так как состоит он всего из 3-х деталей, а именно, транзистора, светодиода и резистора. В качестве питания можно использовать батарейку на 3 вольта или же аккумулятор. Первым делом покажу схему детектора скрытой проводки.

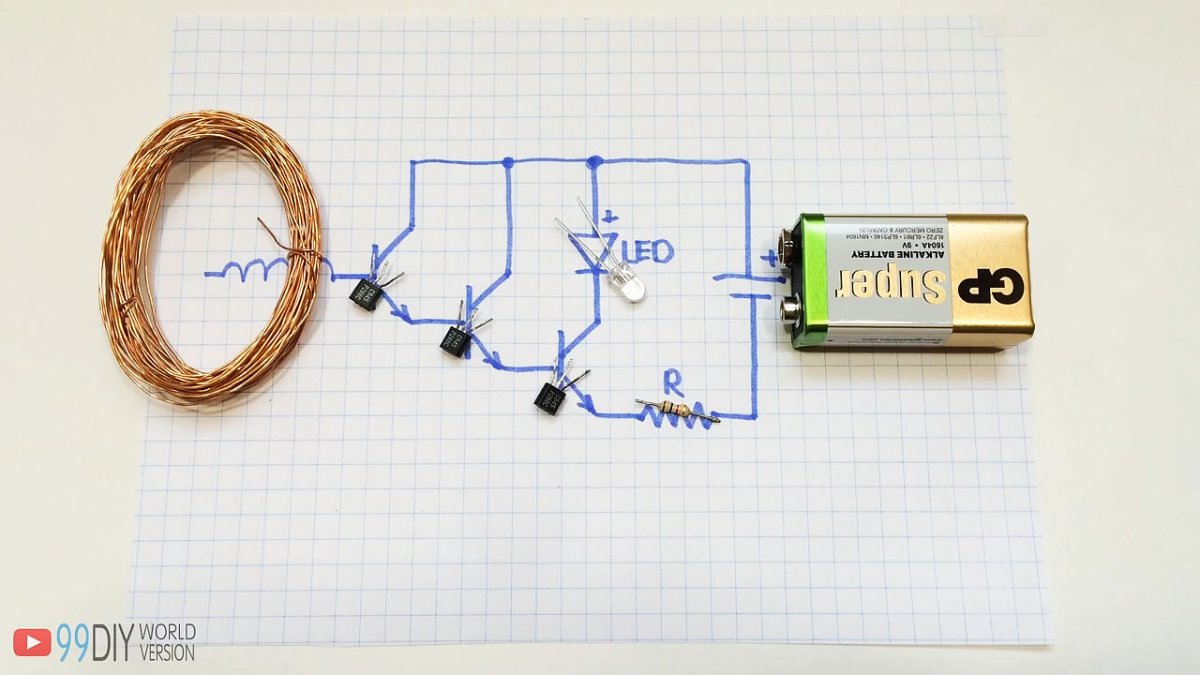

Схема детектора скрытой проводки.

Схема детектора скрытой проводки.

Сначала необходимо найти подходящий транзистор, его можно взять из электретного микрофона. Разбираем его бокорезами и выпаиваем транзистор. Если покупать детали в радиомагазине, то подойдет транзистор К596 и его аналоги.

Нужный транзистор.

Нужный транзистор.

Так как выводы у транзистора короткие, припаиваем к ним провода, чтобы удобнее было работать. Далее понадобится светодиод, его я взял со старой светодиодной лампы и также припаял провода, согласно полярности. Плюс на большой контакт, минус на короткий.

Светодиод работает.

Светодиод работает.

Далее остается найти нужный резистор на 4.3 кОм и собрать все по схеме.

Припаиваю провода к транзистору.

Припаиваю провода к транзистору.

А чтобы детектор хорошо работал даже через стену, необходимо скрутить из медной проволоки антенну и припаять ее к затвору транзистора.

Детектор скрытой проводки готов.

Детектор скрытой проводки готов.

В качестве источника питания я использовал аккумулятор на 3,7 вольт, поэтому пришлось подобрать сопротивление, которое я собрал из трех резисторов. Если же использовать батарейку на 3 вольта, то достаточно одного резистора на 4,3 кОм.

Теперь осталось проверить самоделку в действии. Для начала я включил в розетку паяльник и провел над ним детектор.

Видно свечение светодиода.

Видно свечение светодиода.

Чтобы лучше продемонстрировать работу самодельного детектора, я снял ролик. Нажмите на картинку для воспроизведения.

Детектор срабатывает при приближении к нему паяльника.

Детектор срабатывает при приближении к нему паяльника.

По ролику выше хорошо видно, что чем ближе паяльник к детектору, тем ярче светит светодиод. Антенна из проволоки работает хорошо и за счет этого чувствительность прибора достаточно высокая.

Затем я решил проверить как покажет себя самодельный детектор при поиске скрытой проводке в стене. Нажмите на картинку для воспроизведения.

Скрытая проводка найдена.

Скрытая проводка найдена.

Антенну в данном случае пришлось уменьшить, так как чувствительность была слишком высокой и светодиод начинал светить на расстоянии 10 см до стены, в таком случае точно определить место проводки было бы сложно.

Детектор скрытой проводки в действии.

Детектор скрытой проводки в действии.

В результате при помощи такого простого и дешевого детектора можно с легкостью точно определить нахождение скрытой проводки при ремонте. А заодно получится немало сэкономить, так как не придется покупать заводской детектор.

Кому понравилась статья, ставьте лайки, пишите комментарии и подписывайтесь на канал.

Схема невидимого детектора обрыва провода


Переносные нагрузки, такие как видеокамеры, галогенные прожекторы, электрические утюги, ручные дрели, шлифовальные машины и резаки, получают питание, подключая длинные 2- или 3-жильные кабели к сетевой вилке. Из-за длительного использования провода шнура питания подвергаются механическим нагрузкам и нагрузкам, что может привести к внутреннему обрыву проводов в любой точке. В таком случае большинство людей прибегают к замене жилы/кабеля, так как найти точное место обрыва провода сложно.

В трехжильных кабелях практически невозможно обнаружить оборванный провод и место разрыва, не повредив физически все три провода, спрятанные в оболочке из ПВХ. Представленная здесь схема может легко и быстро обнаружить оборванный/неисправный провод и его точку обрыва в одножильных, двухжильных и трехжильных кабелях без физического нарушения проводов. Он построен с использованием шестнадцатеричного инвертора CMOS CD4069.

Гейты N3 и N4 используются в качестве генератора импульсов, который колеблется с частотой около 1000 Гц в звуковом диапазоне.Частота определяется синхронизирующими компонентами, состоящими из резисторов R3 и R4 и конденсатора C1. Затворы N1 и N2 используются для обнаружения наличия поля 230 В переменного тока вокруг провода под напряжением и буферизации слабого переменного напряжения, снятого с испытательного щупа. Напряжение на выходном контакте 10 затвора N2 может включать или выключать схему генератора.

Когда тестовый щуп находится вдали от высоковольтного поля переменного тока, выходной контакт 10 логического элемента N2 остается низким. В результате диод D3 проводит и запрещает колебание схемы генератора.Одновременно выход затвора N3 на выводе 6 становится «низким», чтобы отключить транзистор T1. В результате LED1 гаснет. Когда тестовый щуп приближается к проводу сети 230 В переменного тока, 50 Гц, в течение каждого положительного полупериода выходной контакт 10 логического элемента N2 становится высоким.

Таким образом, в течение каждого положительного полупериода частоты сети схема генератора может колебаться с частотой около 1 кГц, заставляя мигать красный светодиод (LED1). (Из-за постоянства зрения кажется, что светодиод постоянно светится.) Этот тип мигания снижает потребление тока от кнопочных элементов, используемых для питания. Источника постоянного тока 3 В достаточно для питания всей схемы.

Принципиальная схема:



Для цепи можно использовать батарейки типа AG13 или LR44, которые также используются в лазерных указках или в тестере непрерывности на основе светодиодов. Схема потребляет 3 мА при измерении сетевого напряжения переменного тока. Для аудиовизуальной индикации можно использовать небольшой зуммер (обычно встроенный в кварцевые будильники) параллельно с одним маленьким (3 мм) ЖК-дисплеем вместо светодиода 1 и резистора R5.В таком случае ток потребления цепи будет около 7 мА.

В качестве альтернативы можно использовать две батареи 1,5 В типа R6 или AA. С помощью этого гаджета также можно быстро обнаружить перегоревшие маленькие лампочки накаливания в последовательных петлях, питающихся от сети переменного тока 230 В.
Вся цепь может быть размещена в небольшой трубке из ПВХ и использоваться в качестве удобного детектора обрыва провода. Перед обнаружением обрыва неисправных проводов отключите любую подключенную нагрузку и сначала определите неисправный провод методом прозвонки с помощью любого мультиметра или тестера прозвонки.

Затем подсоедините провод под напряжением 230 В переменного тока к одному концу неисправного провода, оставив другой конец свободным. Подключите нейтральную клемму сети переменного тока к остальным проводам на одном конце. Однако, если какой-либо из оставшихся проводов также оказывается неисправным, то оба конца этих проводов подключаются к нейтрали. Для однопроводного тестирования достаточно подключить нейтраль только к проводу под напряжением на одном конце, чтобы обнаружить место обрыва.

В этой цепи в качестве испытательного щупа используется толстый одножильный провод длиной 5 см (2 дюйма).Для обнаружения места обрыва включают выключатель S1 и медленно приближают измерительный щуп к неисправному проводу, начиная с точки входа находящегося под напряжением провода и двигаясь к другому его концу. LED1 начинает светиться при наличии переменного напряжения в неисправном проводе. При достижении точки обрыва светодиод 1 немедленно гаснет из-за отсутствия сетевого напряжения переменного тока.

Точка, где LED1 выключается, является точной точкой обрыва провода. При тестировании оборванного трехжильного круглого провода кабеля согните край щупа в форме буквы «J», чтобы повысить его чувствительность, и переместите изогнутый край щупа ближе к кабелю.Во время тестирования избегайте сильного электрического поля вблизи цепи, чтобы избежать ложного обнаружения.

Автор: К. Удхая Кумаран

Схема детектора электрического поля

Введение

Промышленные схемы или устройства неполноценны без надлежащей конструкции безопасности. Без безопасности они могут вызвать проблемы как для всей системы, так и для окружающей среды. Детекторы электрического поля являются одной из тех схем, которая обеспечивает безопасность устройств.Этот детектор в основном представляет собой контрольно-измерительное устройство, которое используется для обнаружения проблем в электропроводке и линиях электропередач. Этот аппарат может отслеживать изменения, происходящие в электромагнитном поле, в течение убедительного периода времени.

Детектор напряженности статического электрического поля или просто Детектор электрического поля — это электронное устройство, способное обнаруживать любое статическое электрическое поле поблизости. В этом уроке мы рассмотрим создание детектора электрического поля с использованием CD40117BE IC

.

PCBWay  обязуется удовлетворять потребности своих клиентов из различных отраслей с точки зрения качества, доставки, рентабельности и любых других требований.Как один из самых опытных производителей печатных плат в Китае. Они гордятся тем, что являются вашими лучшими деловыми партнерами, а также хорошими друзьями во всех аспектах ваших потребностей в печатных платах

Аппаратные компоненты

Для сборки этого проекта вам понадобятся следующие детали.

CD4011BE Распиновка

Принципиальная схема

Рабочее объяснение

Схема детектора электрического поля обнаруживает проблемы в электромагнитном поле по значительным изменениям количества электрической энергии, протекающей в поле.В схеме используются высокочувствительные компоненты, являющиеся частью системы этой измерительной схемы. В соответствии с колебаниями, происходящими в количестве электрической энергии, извещатель указывает на имеющиеся проблемы в работе электропроводки и линий электропередач посредством включенных в цепь светодиодов. Эта схема может предотвратить более серьезные проблемы с окружающей средой и может помочь обеспечить надлежащий рабочий процесс на производственных площадках или в промышленности.

Приложение

  • Используется в качестве меры безопасности для таких устройств, как двигатели переменного/постоянного тока, генераторы и трансформаторы.
  • В промышленности Для обнаружения проблем в электропроводке.
  • Измерители силы ЭМП.
  • Различные потребительские товары.

Детектор цепи

ИНСТРУКЦИИ
Для того, чтобы добраться до проводов в перегруженных или труднодоступных местах, щуп приемника изготовлен из рулонной стали и при необходимости может изгибаться. В зависимости от характеристик цепи и настроек чувствительности пробник улавливает сигнал с провода. Однако для достижения максимально возможной дальности обнаружения кончик щупа приемника (черный колпачок) должен касаться отслеживаемого провода; либо выше, либо ниже его.
СИСТЕМА ПРОВОДОВ:
  1. Установите переключатель Sender в положение «TONE», загорится красный светодиод Sender. Если красный светодиод не загорается, проверьте аккумулятор.
  2. Включите приемник, загорится красный светодиод приемника. Если красный светодиод не загорается, проверьте аккумулятор. Установите поворотный переключатель в верхнее положение и переместите датчик ближе к тестовому проводу передатчика. Приемник должен принять сигнал и выдать звуковой сигнал. Если да, то это означает, что устройство работает правильно.
  3. Подсоедините черный щуп к положительному выводу цепи (или к отрицательному для автомобилей с положительным выводом, подключенным к шасси).
  4. Установите поворотный переключатель в верхнее положение и переместите датчик как можно ближе к проводу, который необходимо отследить.
  5. Приемник выдает звуковой сигнал. Проследите провод, следуя звуковому сигналу приемника. Если отодвинуть зонд от провода, звуковой сигнал уменьшится, а затем исчезнет.
  6. Если приемнику сложно или невозможно уловить какой-либо сигнал, увеличьте чувствительность и повторите попытку.Что касается восприимчивого места, проверьте его дважды.
  7. Когда вы закончите трассировку, отсоедините соединения тестовых проводов, установите переключатель отправителя в положение OFF.
ПРОВЕРКА НА КОРОТКОЕ ЗАМЫКАНИЕ
  1. Отключить питание проверяемого провода и снять с этого провода все нагрузки (например: снять с провода лампу).
  2. Установите переключатель отправителя в положение «ДАЛЕЕ». Подсоедините измерительные провода к паре проводов, которые необходимо проверить.
  3. Когда сопротивление меньше 10 кОм, загорается зеленый светодиод «CONT». При снятии всех нагрузок загорание зеленого светодиода указывает на короткое замыкание в купе проводов.
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ:
  1. Только для проверки напряжения постоянного тока, ни при каких обстоятельствах не подключайтесь к цепи с напряжением выше 42 В постоянного тока.
  2. Не использовать при напряжении переменного тока.
  3. Не применять к каким-либо цепям, которые прямо или косвенно подключаются к линиям переменного тока или любому другому источнику питания переменного тока.
  4. Не применять к каким-либо компонентам или цепям системы зажигания.
  5. Перед использованием этого устройства проверьте электропроводку автомобиля и отключите любую часть системы, которая чувствительна к импульсам напряжения и тока, например, подушки безопасности, электронные блоки управления и т. д.
  6. Завершив проверку автомобиля, убедитесь, что вы правильно восстановили все разъединенные соединения.
  7. Всегда следуйте инструкциям и процедурам, указанным в руководстве по обслуживанию автомобиля, прежде чем пытаться отключить какую-либо часть или подсистему электрической цепи.

Цепи детекторов – обзор

7.5.3 Практические методы проектирования

Теперь спроектируем идеальную схему пикового детектора, подобную той, что показана на рис. 7.18. Следует удовлетворить следующие цели дизайна:


2 2. Пиковое входное напряжение
2 1-5 вольт
1. Диапазон входных частот
3. Время отклика ≤ 200 миллисекунд
4.Напряжение пульсаций ≤3 процентов
Выберите операционный усилитель Clipper.

Минимальная полоса пропускания при единичном усилении такая же, как и верхняя частота входного сигнала, поскольку A 1 по существу работает с коэффициентом усиления замкнутого контура, равным 1 (когда выпрямитель проводит).

Минимальная скорость нарастания для операционного усилителя вычисляется с помощью уравнения (2.11). При отрицательном чередовании входного цикла выход A 1 пойдет на −V SAT , так как D 1 будет смещен в обратном направлении и операционный усилитель будет работать с открытым -петлевое усиление.При положительном чередовании выходное напряжение может достигать 5,7 вольт. То есть v ПК входа плюс прямой сброс D 1 . Таким образом, максимальный выходной размах для целей определения требования к скорости нарастания составляет +5,7 — (-13) = 18,7 вольт. Требуемая скорость убийства для нашего нынешнего дизайна рассчитывается как

FSRL = ruSw Catchπυ (max), orslew action = πfsrlυ (max) = 3,14 × 3 кГц × 18,7 В = 0,176 В / мкс

Как требования к пропускной способности и требованиям ключей легко удовлетворяется стандартным операционным усилителем 741.Давайте решим использовать это устройство.

Выберите буферный усилитель.

К буферному усилителю предъявляются еще менее строгие требования, поскольку он усиливает сигнал постоянного тока; поэтому мы не будем беспокоиться об ограничениях пропускной способности или скорости нарастания. Если применение критично в отношении дрейфа постоянного тока, мы можем выбрать операционный усилитель, чтобы минимизировать эту характеристику. Однако для настоящего проекта мы используем базовое устройство 741.

Выберите
D 1 .

Пиковое обратное напряжение D 1 будет равно разнице между −V SAT и максимальным пиковым входным напряжением. Эта разность потенциалов будет существовать, когда C 1 зарядится до максимального пикового напряжения, а выход A 1 колеблется до −V SAT при отрицательном чередовании. В форме уравнения пиковое обратное напряжение диода определяется уравнением (7.15).

(7.15)VPIV(номинал)≥VPK(max)−(−VSAT)

В случае разрабатываемой схемы номинал PIV диода рассчитывается как

VPIV=5 В−(−13 В )=18 V

Средний ток для D 1 практически незначителен, так как его проводимости достаточно только для перезарядки конденсатора C 1 , и потому что C 1 1 . Однако мгновенный ток через D 1 может быть значительно выше при первом включении питания в систему и первоначальном заряде C 1 .Самая безопасная практика состоит в том, чтобы убедиться, что D 1 может выдержать ток короткого замыкания A 1 .

Для нашей настоящей конструкции мы используем диод 1N914A для D 1 . Это легко соответствует требованиям PIV и мгновенного тока.

Вычислить
R 5 и C 1 .

На выбор значений для R 5 и C 1 есть два противоречивых параметра схемы: допустимое пульсирующее напряжение на C 1 и время отклика.Можно установить значения этих параметров в исходных целях проектирования, которые физически не могут быть реализованы. Как правило, более быстрое время отклика приводит к большей пульсации.

В целях проектирования мы независимо вычислим требуемые значения для R 5 и C 1 , чтобы удовлетворить критериям пульсаций и времени отклика. Затем мы примем решение относительно оптимального выбора значений.

Минимальную требуемую постоянную времени RC на основе спецификации пульсаций можно найти, применив уравнение (7.12). (Мы могли бы использовать уравнение (7.13), если бы целевой пульсации был 1 процент.) −4,85 В]=109,4 мс

Любая постоянная времени RC, превышающая это минимальное значение, будет удовлетворять требованиям по пульсациям.

Максимальная постоянная времени R 5 C 1 , основанная на целевом расчетном времени отклика, может быть найдена с помощью уравнения (7.14).

tR=R5C1ln[υPK(старый)υPK(новый)], илиR5C1=tRln[VPK(старый)VPK(новый)]      =200 msln[5 V1 V]      =124.3 мс

Любая постоянная времени RC, которая меньше этого значения, удовлетворяет требованию времени отклика.

В этот момент мы должны выбрать значения для R 5 и C 1 так, чтобы постоянная времени RC находилась в пределах указанного выше диапазона (т. е. 109,4 мс ≤ R 5 ). 1 ≤ 124,3 мс). Кроме того, мы не хотим использовать номиналы резисторов меньше нескольких кОм или больше мегом. В данном случае давайте выберем стандартное значение 1.0 микрофарад для C 1 . Пределы для R 5 могут быть вычислены как

R5(мин)=109,4 мс1 мкФ=109,4 кОм, и R5(макс)=124,3 мс1 мкФ=124,3 кОм

900 для R 5 .

Вычисления
R 1 , R 2 , R 3 и R 3 .

Для наших целей точные значения этих четырех резисторов некритичны, и будет достаточно любого значения в диапазоне от 2 до 100 кОм.Важно, однако, что R 1 = R 2 и что R 3 = R 4 . Давайте произвольно выберем все четыре резистора на 10 кОм.

Это завершает разработку нашей идеальной схемы пикового детектора. Окончательная схема показана на рис. 7.19. Осциллограммы, показывающие его рабочие характеристики, представлены на рис. 7.20. На рисунках 7.20(a) и 7.20(b) показана выходная характеристика для минимальных и максимальных входных условий.На рис. 7.20(c) показаны пульсации напряжения на C 1 , а время отклика измерено на рис. 7.20(d) — здесь подается прямоугольный сигнал и время разряда конденсатора с 5 до 1 измеряется вольт. Цели проектирования сравниваются с результатами измерений в таблице 7.4.

РИСУНОК 7.19. Окончательный проект схемы идеального пикового детектора.

РИСУНОК 7.20. На экране осциллографа показаны фактические характеристики схемы пикового детектора, показанной на рис. 7.19.

(Проверочное оборудование предоставлено компанией Hewlett-Packard.)

ТАБЛИЦА 7.4.


0
2 1-5 вольт Пик ≤3 процентов
2 ≤3 процентов ≤200 миллисекунд
2 190 млн. Миллисекунды
Дизайн Goal
0
1-5 вольт Пик 1-5 Вольт Пик
Частотный диапазон 300-3000 Hertz 300-3000 Hertz

Как тестировать и восстановить цепь детектора дыма

Как устранить проблемы с проводкой дымового извещателя: проводные дымовые извещатели с резервным питанием от батареи, тестирование и устранение неполадок проводной цепи дымового извещателя.

Поиск и устранение неисправностей проводки дымовых извещателей
Электрика Вопрос: У меня есть 2 встроенных дымовых извещателя в передних коридорах трехэтажного дома, 3 в задних коридорах и 1 в подвале.

  • Я использую устройства Firex i480, продаваемые Home Depot.
  • Тот, что на 3 этаже заднего коридора, не сработает, несмотря на то, что я поменял все юниты.
  • Я переделал соединения между первым этажом и вторым этажом и снова со второго этажа на третий этаж, но блок 3 этажа все равно не подключен к системе, хотя на него подается питание (горит зеленый индикатор) .
  • Похоже, он также находится в конце цепи, которая, как я полагаю, начинается в подвале, где находится распределительная коробка. Я в тупике, и буду признателен за любой вклад.

Большое спасибо.

Этот вопрос о ремонте домашней электросети поступил от: Джея из Ирвингтона, штат Нью-Джерси.

Ответ Дейва:
Спасибо за вопрос по электропроводке и устранению неполадок, Джей.

Как отремонтировать проводку дымового извещателя

Проблемы

Применение: Проводка цепи дымового извещателя
Уровень квалификации: от начального до среднего — лучше всего выполнять лицензированный электрик.
Необходимые инструменты: основные ручные инструменты и безопасная лестница.
Расчетное время: зависит от личного опыта, количества детекторов дыма и доступа к ним.
Меры предосторожности: Детекторы дыма должны быть установлены в определенных зонах дома. Никогда не снимайте и не оставляйте детектор дыма отключенным, а также никогда не отключайте питание цепи детектора дыма.
Примечание. Сигнализаторы дымового извещателя следует часто проверять, чтобы убедиться в их правильном функционировании, а 9-вольтовую батарею следует заменять каждый год.Установка или модернизация электропроводки должна выполняться в соответствии с местными и национальными электротехническими нормами при наличии разрешения и подлежать проверке.

  • Проводные дымовые извещатели с резервным аккумулятором
    • Что такое проводная система обнаружения дыма?
      • Проводная система дымовых извещателей представляет собой трехжильный кабель, состоящий из трех изолированных проводов и одного провода заземления, который соединяет все дымовые извещатели вместе.
      • Два провода — это источник питания 120 вольт, а дополнительный провод используется для сигнала тревоги, который вызывает тревогу всех детекторов дыма.провод сигнализации на детекторах дыма обычно желтый.
      • Первоначальный источник питания для цепи дымового извещателя обеспечивается двухпроводной схемой, которая обычно питается от цепи освещения.
  • Проверка цепи проводного дымового извещателя
    • При использовании проводной системы дымовых извещателей вы можете нажать кнопку ТЕСТ на любом дымовом извещателе, и это должно вызвать одновременное срабатывание сигнализации всех дымовых извещателей, если проводка дымового извещателя была установлена ​​в соответствии с электрическими нормами для проводные системы.
  • Поиск и устранение неисправностей цепи проводного дымового извещателя
    • Если один или несколько дымовых извещателей не срабатывают, когда срабатывают другие, и все они подключены вместе с помощью взаимосвязанной проводки, необходимо проверить соединения проводки, так как может быть ненадежное соединение.
    • Если все соединения были проверены, а цепь по-прежнему не работает, возможно, проблема связана с проводкой цепи, и ее можно проверить с помощью тестера напряжения при включенном питании или тестера непрерывности при выключенном питании.
    • Проверку электрической цепи лучше всего проводить электрику.

Подробнее о детекторах дыма

Как подключить датчики дыма

  • Как установить детекторы дыма
  • Понимание проводки детектора дыма. Дымовые извещатели обеспечивают самое раннее предупреждение как о возгорании, так и о дыме.


Ремонт электропроводки

  • Поиск и устранение неисправностей и ремонт электропроводки
  • Лицензированный электрик раскрывает секреты успешного устранения неполадок в электрооборудовании. Методы, используемые для решения большинства проблем с электричеством в доме и возникающих сбоев в электропроводке.


Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.


Идеально подходит для домовладельцев, студентов,







Проводка GFCI Комплектажи
Проводки домашних электрических цепей
120 вольт и 240 вольт выпускных цепей
Электропроводка Выключатели освещения
Электропроводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка сушилки
Как устранить неполадки и отремонтировать электрическую проводку Модернизация электропроводки
Коды NEC для домашней электропроводки
….и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

2-х проводное подключение дымового извещателя

Дымовые извещатели для систем охранной и пожарной сигнализации подключаются к контрольной панели одним из трех способов.

1.   2-проводная обычная
2.4-проводной обычный
3.   Цикл опроса (также известный как адресный, протокол Vplex или протокол других производителей. Используется в основном в коммерческих приложениях)

2-проводные обычные дымовые цепи используют пару проводов как для питания, так и для сигнальных функций. В двухпроводных схемах детекторы подключаются параллельно по одному пути с оконечным резистором в конце цепи. Когда какой-либо извещатель переходит в состояние тревоги, цепь становится близкой к короткому замыканию. Панель чувствует изменение и подает сигнал тревоги.

Контур дымового извещателя в состоянии EOL, что приводит к нормальному состоянию.

 Любой извещатель, который переходит в состояние тревоги, будет «фиксироваться». Термин «защелка» означает, что извещатель остается в состоянии тревоги даже после прекращения задымления. При фиксации детектор загорится красным светом. Это помогает пользователю определить, какой датчик вызвал тревогу.

Детектор фиксируется и загорается красным светом. После того, как дым рассеется, извещатель остается зафиксированным, а красный свет продолжает гореть.

Чтобы разблокировать защелку и перезагрузить систему, необходимо на несколько секунд отключить питание от двухпроводной цепи.При восстановлении питания дымовые извещатели возвращаются к нормальной работе. Если дымовая цепь сбрасывается до того, как дым рассеялся, или если извещатель поврежден в результате этого события, пожарная сигнализация сработает снова.

Во время Fire Reset питание отключается от цепи на несколько секунд.

Тепловые извещатели могут быть установлены в той же цепи, что и дымовые извещатели. Они подключаются и функционируют практически одинаково. Единственная разница заключается в типе условий, которые вызывают тревогу. Хотя тепловые извещатели могут быть добавлены в цепь дымовых извещателей, часто лучше добавить тепловые извещатели в их собственную зону.Это предоставит более подробную информацию о местоположении на станцию ​​мониторинга, если потребуется отправка.

Важно понимать, что изображения выше показаны в схематическом формате и не отражают точный метод подключения 2-проводного дымового извещателя. Цепь должна иметь возможность размыкания при удалении устройства. Разомкнутая цепь аналогична перерезанному проводу. Панель попадает в беду. Ниже представлено изображение часто используемого терминала с базовой пластиной. Детектор дыма крепится к основанию.Если головка детектора снята, цепь должна отражать обрыв, чтобы панель могла перейти в состояние неисправности.

Провода питания «+» НИКОГДА не подсоединяются к одной и той же клемме в извещателе, состоящем из двух частей


. Когда установлен дымовой извещатель, он перекрывает зазор между двумя клеммами «+», тем самым замыкая цепь для остальных детекторов.

Обратите внимание, что провода НИКОГДА не скручиваются вместе. Если провод отсоединяется от базы, он ДОЛЖЕН разомкнуть цепь.



Если у вас есть какие-либо вопросы при установке устройств, обратитесь к ведущему специалисту по установке.

Как подключить цепь детектора дыма? – Rampfesthudson.com

Как подключить цепь детектора дыма?

Электромонтажные проводные датчики дыма.

  1. Шаг 1. Отключите питание.
  2. Шаг 2: Вырежьте отверстия.
  3. Шаг 3. Проложите провод.
  4. Шаг 4: Подсоедините провода к электрическим коробкам.
  5. Шаг 5: Закрепите электрические коробки.
  6. Шаг 6: Подключите датчик дыма.
  7. Шаг 7: Соберите все вместе.
  8. Шаг 8. Подключитесь к цепи.

Как подключаются проводные датчики дыма?

Проводные датчики дыма устанавливаются путем вырезания квадратов в верхних стенах или потолке дома, а затем прокладки необходимых электрических проводов для подключения монтажных кронштейнов датчика дыма к электрической системе дома.

Какие три провода у детектора дыма?

Если вы сегодня купите детектор дыма с питанием от сети переменного тока, у него будет три провода — черный, белый и красный.Черный принимает 120 вольт переменного тока, белый — нейтральный, а красный — интеркоммуникационный провод.

Как подключить датчик дыма 14 3?

Для подключения нескольких сигнализаторов проложите кабель 14/3 между первым и вторым сигнализаторами в ряду. Соедините черный провод с другими черными проводами в первой распределительной коробке, а также белый провод с остальными белыми проводами, затем соедините красный провод кабеля с оранжевым проводом извещателя.

Датчики дыма подключены последовательно или параллельно?

Кроме того, если у вас есть дом с более чем одним этажом, важно, чтобы датчики дыма были подключены параллельно, чтобы, если один из них сработает в подвале, все сигналы тревоги сработали по всему дому.

Должны ли датчики дыма соединяться вместе?

Детекторы дыма должны быть соединены вместе, чтобы создать законченную систему. С проводными детекторами срабатывание одного детектора дыма приведет к срабатыванию других, гарантируя, что все в вашем доме будут предупреждены об опасности. Проводные детекторы также могут работать от источника питания и батарей, что делает их более безопасными.

Сколько проводов должно быть подключено к автоматическому пожарному извещателю?

Вам нужно 3 разъема для каждой сигнализации — многие сигнализации идут с ними, поэтому поставьте галочку.

Какой тип провода используется для детекторов дыма?

Для питания проводных дымовых извещателей приемлема цепь на 15 ампер (с проводом 14 калибра) или 20 ампер (с кабелем 12 калибра). Подключить датчики дыма довольно просто для опытного мастера или профессионального электрика.

Из-за чего может сработать проводная пожарная сигнализация?

Изменение электрического тока, подаваемого на проводной дымовой извещатель, приведет к тому, что звук дымового извещателя сработает, когда в воздухе нет дыма.Когда электричество в доме отключается во время грозы или другого события, или если происходит скачок электрического тока, дымовая пожарная сигнализация может сработать, вызывая ложную тревогу.

Какие типы датчиков используются в пожарной сигнализации?

К сожалению, не все датчики дыма одинаковы. Это связано с тем, что существуют два разных типа датчиков для обнаружения огня и дыма. Эти два датчика называются «фотоэлектрическими» и «ионизационными», и оба они обнаруживают совершенно разные типы дыма и огня.

Что означает аппаратное подключение пожарной сигнализации?

Установка стационарной дымовой сигнализации включает в себя подключение одного из детекторов дыма (ближайшего к источнику напряжения) к выключателю 120 В переменного тока на главном электрощите или отвод от распределительной коробки 120 В с использованием кабеля 14/2 с черным (под напряжением), белый (нейтральный) и заземляющий провод, как показано на рисунке 5.

Как узнать, работает ли моя пожарная сигнализация?

Вот несколько быстрых советов, как определить, правильно ли работает ваш детектор дыма.Сначала найдите детектор дыма. Осмотрите детектор дыма на наличие маленькой круглой кнопки «тест». Если вы нажимаете круглую кнопку, а звуковой сигнал не подается, снимите детектор дыма и проверьте батарейки.

.

Leave Comment

Ваш адрес email не будет опубликован.
