Схема однотрубной системы отопления с нижней разводкой: Схема однотрубной системы отопления с нижней разводкой

Содержание

Системы отопления с нижней разводкой

Нижняя разводка системы отопления — способ организации обогрева помещений, при котором трубы с теплоносителем расположены на уровне пола, скрыты в стяжке или прокладываются в подвальном помещении. Она используется и частных малоэтажных домах, и в многоквартирных зданиях с центральными коммуникациями.

В ассортименте ТМ Ogint — радиаторы и комплектующие, которые могут использоваться при монтаже сети отопления с нижней разводкой. Реализуемая продукция отличается безупречным качеством, длительным сроком эксплуатации и рассчитана на функционирование в российских условиях. Технические характеристики отопительных приборов и комплектующих деталей соответствуют требованиям, регламентируемым европейскими стандартами.

Особенности сетей с нижней разводкой

Принцип работы отопления с нижней разводкой заключается в подаче нагретой рабочей среды с помощью труб, расположенных ниже уровня радиаторов. Теплоноситель поступает в подающую магистраль снизу и перемещается под давлением к батареям.

При использовании такой схемы для монтажа автономного отопления в частных домах котел заглубляют и устанавливают ниже уровня размещения радиаторов.

Система обогрева с нижней разводкой склонна к образованию воздушных пробок, поэтому следует предусмотреть способ их удаления.

В перечне изделий ТМ Ogint представлен большой выбор воздухоотводчиков разной конструкции. Для удаления воздуха из общей сети многоквартирных домов используют автоматические модели, а на радиаторы устанавливают краны Маевского с колпачком или под отвертку.

В зависимости от организации подачи нагретого и отвода остывшего теплоносителя сеть отопления с нижней разводкой может быть однотрубной или двухтрубной. Каждый вариант имеет свои особенности и сферу применения.

Однотрубная схема отопления

Однотрубная система обогрева отличается простотой конструкции и минимальным расходом материалов при монтаже. Однако она предусматривает последовательное подключение радиаторов, что исключает возможность индивидуальной регулировки работы каждого прибора и его отключение для проведения ремонта. Кроме того, при такой схеме наблюдается существенная разница в степени нагрева первого и последующих радиаторов.

Прокладка сети отопления с нижней разводкой позволяет устранить недостатки однотрубной системы с помощью установки байпасов и трубопроводной арматуры на каждый прибор обогрева. Для этого ТМ Ogint предлагает следующие виды изделий:

  • запорные клапаны. Они служат для перекрывания потока теплоносителя, что востребовано при ремонте батарей или проведении профилактических работ;
  • терморегуляторы. Обеспечивают возможность регулировки нагрева каждого прибора отопления;
  • краны Маевского. Служат для удаления излишков воздуха из сети.

При монтаже однотрубной системы в одноэтажных домах или квартирах с автономным обогревом оптимальным вариантом будет горизонтальная схема с нижней разводкой. Для ее подключения можно использовать чугунные или биметаллические радиаторы ТМ Ogint, а при организации контроля состава теплоносителя — и алюминиевые.

Чтобы наладить отопление в зданиях высотой в 2—4 этажа используют вертикальную схему.

Двухтрубная система обогрева

Для создания комфортного микроклимата в помещениях многоквартирных домов более востребована двухтрубная система обогрева с нижней разводкой. Она применяется при организации теплоснабжения при вертикальном расположении подающих труб и обеспечивает хорошую циркуляцию теплоносителя за счет значительного давления в сети.

К другим преимуществам двухтрубной схемы с нижней разводкой относятся:

  • экономный расход энергоносителя и снижение потерь тепла;
  • сокращение расходов на обогрев помещений;
  • возможность установки терморегуляторов для поддержания нужной температуры.

Основной недостаток такой системы — значительный расход труб и трубопроводной арматуры при монтаже коммуникаций и необходимость регулярного стравливания воздуха с помощью крана Маевского. Кроме того, из-за создания избыточного давления в сети ограничивается выбор радиаторов: можно использовать модели, устойчивые к гидравлическим ударам.

Для таких систем подойдут чугунные и биметаллические батареи ТМ Ogint.

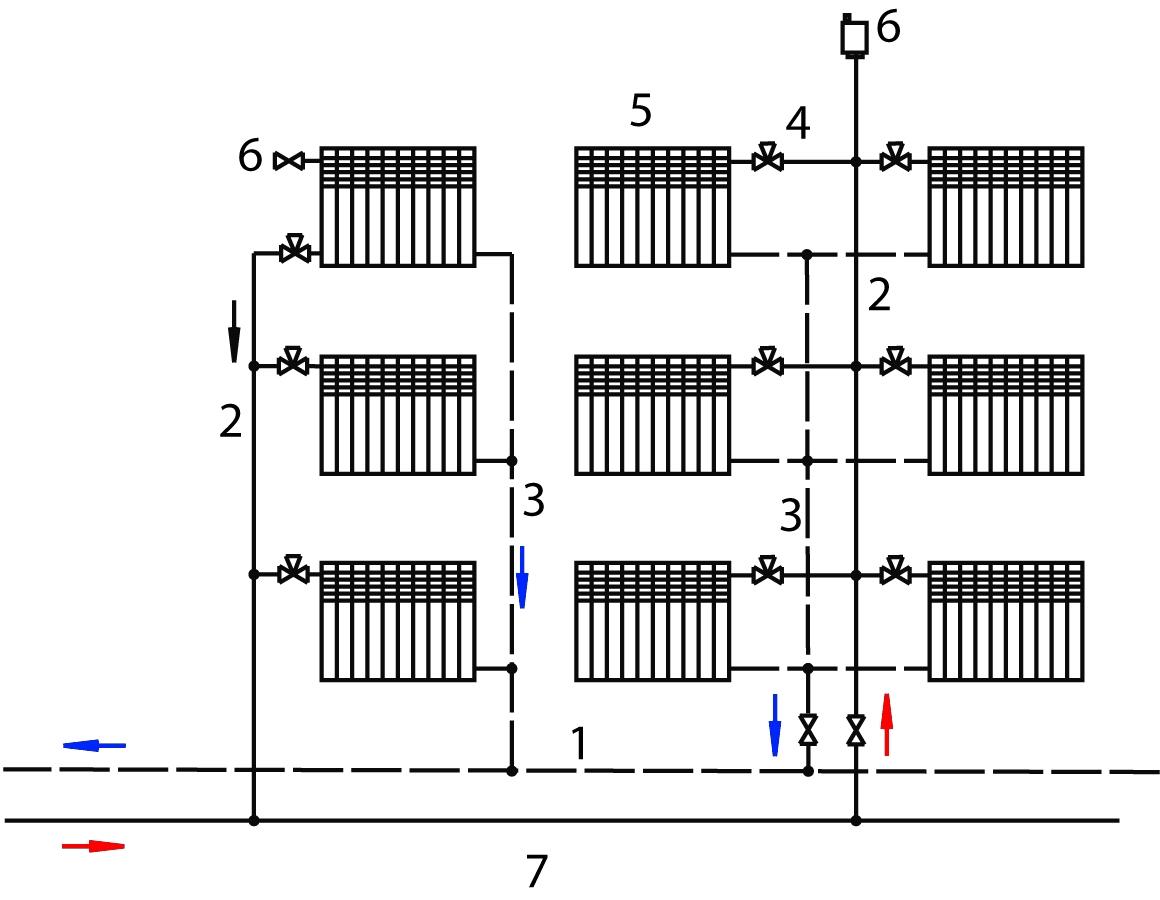

В зависимости от направления движения теплоносителя двухтрубные сети отопления бывают:

  • попутные. Такие схемы предполагают перемещение нагретой рабочей среды по подающей магистрали и остывшей воды по обратному трубопроводу в одном направлении;
  • тупиковые. В системах такого типа движение нагретого и остывшего теплоносителя происходит в разных направлениях.

Применение двухтрубной схемы с нижней разводкой может быть ограничено архитектурными особенностями помещений, при которых невозможна организация подачи рабочей среды снизу. В этом случае подбирают другой вариант подключения радиаторов.

Схемы и расчеты

Эффективность функционирования сети обогрева определяется правильностью выбора схемы и оборудования, а также соблюдением технологии монтажа. Чтобы водяное отопление обеспечило создание в помещениях комфортного микроклимата с минимальными затратами, проводят предварительные расчеты.

На основе полученных данных подбирают трубы, радиаторы и трубопроводную арматуру с нужными техническими характеристиками и габаритными размерами.

Гидравлический расчет включает следующие этапы:

  • определение диаметра и длины трубопроводов, количества отопительных приборов;
  • вычисление гидравлических потерь давления на участках сети;
  • подсчет расхода теплоносителя;
  • увязку всех ветвей системы обогрева с применением регулирующей арматуры для динамической балансировки.

Основой для проведения расчетов является предварительно составленная аксонометрическая схема, на которой графически отображаются трубы, запорная арматура, радиаторы и другие элементы отопительной сети. Способ обозначения используемого оборудования регламентируется положениями ГОСТ 21.602-2003, ГОСТ 21.206-93 и ГОСТ 21.205-93. Аксонометрия предусматривает изображение участков отопительной сети в трехмерной системе, что позволяет более наглядно представить компоновку всех элементов коммуникаций.

Для выполнения гидравлического расчета используют специальные таблицы и формулы. По его результатам на схему наносят параметры отопительного оборудования: диаметр труб, количество секций и длину радиаторов, другую информацию.

Разнообразие изделий, выпускаемых ТМ Ogint, позволяет подобрать батареи и трубопроводную арматуру для монтажа системы с нижней разводкой в соответствии с данными гидравлического расчета.

Наши менеджеры помогут подобрать все необходимое оборудование под любое помещение. При крупном опте (от 1.000 секций радиаторов) предоставляются значительные скидки.

Как монтируется однотрубная система отопления частного дома

Любой частный дом должен иметь свою систему отопления. И не важно, центральное это отопление или же локальное, но схема разводки может быть представлена только двумя возможными вариантами – однотрубной и двухтрубной.

Однотрубная схема разводки

Однотрубная система отопления частного дома сегодня используется довольно часто благодаря своим положительным качествам, речь о которых пойдет немного ниже.

Вернуться к содержанию ↑

Классификация схем

Для того чтобы понять, про что вообще идет речь, следует рассмотреть простейшую классификацию схем.

Итак, схема разводки может быть:

  • Однотрубной;
  • Двухтрубной.

Кроме всего прочего, определяются такие типы разводок:

  • Нижняя;
  • Верхняя.

Нижнюю разводку часто называют горизонтальной, так как труба с теплоносителем идет от источника тепла, которым может быть, например, нагревательный котел, к радиаторам. При этом имеется одна общая магистраль, а к радиаторам вверх поднимаются короткие участки.

Схема с верхней разводкой получила второе название вертикальной. Это связано с тем, что от источника тепла теплоноситель поднимается вверх к радиаторам, а дальше распределяется горизонтальными участками по стоякам. Данная схема имеет и еще одно название — схема разводки с принудительной циркуляцией. Это так потому, что вверх теплоноситель поднимается насосом, то есть принудительно.

Двухтрубная схема разводки

Надо сразу сказать, что вертикальная разводка сегодня встречается довольно редко. Она характерна только для многоэтажных домов. Но однотрубная система отопления двухэтажного дома может быть и с нижней разводкой, только состоящей из нескольких отдельных контуров.

Гораздо большее распространение получили системы с нижней разводкой, о которых и пойдет дальнейшая речь в нашей статье.

Вернуться к содержанию ↑

Однотрубная система

Итак, как уже было сказано, она получила довольно широкое распространение благодаря своим положительным качествам, среди которых и относительно низкая стоимость монтажа. Связано это, прежде всего, с малыми затратами материала. Есть у них и другие положительные стороны, среди которых следует отметить:

  • Более приемлемый внешний вид, так как горизонтальные участки могут быть вмонтированы в пол;
  • Есть возможность выбрать направление потока теплоносителя;
  • Простота монтажа, так как можно укладывать отдельные участки прямо под дверью, не делая сложных обводок и так далее.
Вернуться к содержанию ↑

Составляющие элементы однотрубной системы

Однотрубная система отопления частного дома, как и любая другая система, состоит из отдельных элементов. Самым главным элементом в любой системе отопления является нагревательный котел. Это может быть и твердотопливный котел, и газовый, и любой другой. В данном случае разницы нет никакой, то есть предназначение у них одно – передача тепла в помещение по средствам теплоносителя.

Схема однотрубной системы отопления

В роли отопительных элементов в схеме с нижней разводкой выступают радиаторы.

Совет! Для отопления с нижней разводкой лучше всего использовать биметаллические радиаторы.

Такие радиаторы обладают очень высокой степенью теплоотдачи. Кроме того, они могут быть окрашенными или же выполненными их нержавеющей стали. Такой внешний вид довольно легко «вписать» практически в любой интерьер.

Довольно часто в схему включается расширительный бачок. И если в самотечной схеме он выполняет роль емкости, создающей давление, то в данном случае (случай с котлом и встроенным в него насосом) бачек будет являться неким стабилизатором давления. То есть при сильном нагревании воды, лишняя ее часть будет попадать именно в эту емкость, тем самым сохраняя постоянное значение давления.

Ну и последним элементом можно назвать сами трубы, а также всевозможные доборные элементы к ним, то есть переходники, заглушки, запорная арматура, краны Маевского и так далее.

Вернуться к содержанию ↑

Краткая характеристика

Данный вид систем представляет собой магистраль, расположенную под небольшим углом. Радиаторы при этом подключаются последовательно. Передача тепла осуществляется через теплоноситель, путем последовательного его нагревания. В этом и есть главный недостаток.

Устройство однотрубной системы отопления

Однако сегодня он легко устраним. Происходит это следующим способом: на каждом из радиаторов ставят запорную арматуру, либо краны Маевского. Это позволяет сбалансировать всю схему отопления.

Вернуться к содержанию ↑

Инструкция по монтажу

Однотрубная система отопления начинает устанавливаться с котла. Надо сразу сказать, что котел помещается на некую глубину, но не в подвал. Просто он должен находиться ниже всех остальных элементов.

После установки котла монтируется дымоход. В том случае, когда речь идет о газовом котле, то дымоход под него называется коаксиальным. Он поставляется в комплекте с самим котлом. Поэтому все, что нужно для его монтажа, так это просто прочитать инструкцию и следовать каждому ее пункту.

После выполнения этого шага, подключается центральная труба. Как правило, ее диаметр составляет не меньше 25 мм.

Надо заметить, что непосредственно к котлу должны быть подсоединены трубы только из металлов. Связано это с тем, что сам котел, а значит и первые сантиметры трубы, очень сильно нагреваются. Все полимерные изделия таких температур выдержать просто не способны.

После присоединения центральной магистрали, начинают разводку, то есть монтаж остальной части трубопровода и радиаторов. На этом же этапе ставится запорная арматура, или же монтируются краны Маевского.

Различия в смемах отопления

Радиаторы рекомендовано устанавливать под каждым подоконником, но только так, чтобы между ними оставалось некоторое пространство.

Что касается самих труб, то их прокладка осуществляется в прямом положении, то есть без прогибов. Желательно не делать и лишних обводов при помощи фасонных элементов.

Каждый изгиб приводит к частичной потере давления – это еще один недостаток, которым обладает однотрубная система отопления.

В процессе монтажа не следует забывать и про то, что в процессе эксплуатации теплоноситель постепенно загрязняется, поэтому его периодически необходимо менять. С этой целью однотрубная система отопления должна иметь отверстие для залива теплоносителя, а также запорную арматуру для его слива.

В том случае, если есть расширительный бачок, то долив теплоносителя осуществляется именно через него. Что касается слива, то тут тоже все довольно просто – на последнем радиаторе ставится запорная арматура, через которую и осуществляется полное удаление воды. Можно поступить и так: в любой угол, или не сильно заметное место, от общей магистрали заводится трубопровод, на конце которого ставится запорный кран.

Стоит отметить, что слив воды должен осуществляться, естественно, снизу, то есть с нижней части радиатора, или с трубы, которая расположена ниже остальных.

Вернуться к содержанию ↑

Вывод

Как видно, данная схема довольна простая и поэтому самая дешевая. Однако нужно сказать, что она имеет ряд существенных недостатков. Одним из них является то, что прогрев помещения происходит постепенно, то есть сначала нагреваются радиаторы, которые располагаются ближе к котлу, а затем дальние.

По этой причине, такие системы не рекомендуется устраивать в домах, площадь которых больше 100 квадратных метров.

Вернуться к содержанию ↑

Однотрубная система отопления

Однотрубные системы с нижней разводкой

Основные конструктивные особенности однотрубной системы с нижней разводкой (горячая и обратная магистрали) прокладываются в подвале. Если здание не имеет подвала, то магистрали размещаются в техническом подполье. Стояки в этой системе имеют подъемную и опускную ветви. В подъемной ветви стояка присоединение нагревательных приборов принято одностороннее, в опускной — двухстороннее. На прямых и обратных стояках у магистрали устанавливается запорная арматура. Выпуск воздуха происходит из нагревательных приборов верхнего этажа при помощи кранов типа Маевского- или специально приспособленных пробок. Системы изготовляются как проточные, так и с замыкающими участками. Замыкающие участки могут быть смещенными или осевыми. Перед нагревательными приборами устанавливается регулирующая арматура трехходовой кран или кран двойной регулировки. Кран устанавливается на подводке горячей воды.  [c.88]
ОДНОТРУБНЫЕ СИСТЕМЫ С НИЖНЕЙ РАЗВОДКОЙ  [c.23]

Однотрубные системы с нижней разводкой применяют в бесчердачных зданиях с техническими подпольями и подвалами, а также при необходимости поэтажно включать систему в действие в процессе строительства здания.[c.79]

В стояках насосной однотрубной системы с нижней разводкой (см. рис. 10.7, б) рекомендуется скорость движения воды не менее 0,25-0,3 м/с для уноса пузырьков воздуха. Воздушные краны, устанавливаемые на отопительных приборах (см. рис. 10.7, б и 10.8), предназначены для использования при проведении пуско-наладочных и ремонтных работ.  [c.86]

Однотрубная вертикальная система с нижней разводкой (рис. 240) является новой системой центрального отопления.  [c.373]


На рис. 242,0 показана схема стояка однотрубной панельной системы отопления с нижней разводкой и перегородочными отопительными панелями.  [c.376]

Однотрубные системы отопления могут выполняться как с верхней разводкой, так и с нижней разводкой.  [c.264]

В последнее время в связи с массовым строительством бес-чердачных жилых зданий, преимущественное распространение получили однотрубные системы отопления с нижней разводкой (рис. 75). В этих системах каждый стояк состоит из двух частей подъемной и опускной (по ходу движения воды). Конструкция стояков зависит от типа регулирующего крана. При использовании специальных трехходовых кранов замыкающие участки располагаются по оси стояка (рис. 75, а) в случае применения обычных кранов двойной регулировки замыкающие участки на стояках смещаются в сторону радиаторов (рис. 75, б). Если трехходовые краны поставлены в такое положение, когда они  [c.114]

Монтаж однотрубной системы отопления жилого дома с нижней разводкой и готовыми радиаторными узлами выполняют в такой последовательности (рис. 27.1)  [c.324]

Довольно широкое распространение получила запроектированная ленинградскими инженерами однотрубная система центрального водяного отопления с нижней разводкой и односторонним стояком. Применение такой си-  [c.87]

Основные достоинства однотрубной системы центрального водяного отопления с нижней разводкой заключаются в следующем.[c.88]

Пуск в действие систем с нижней разводкой менее опасен, так как циркуляция воды в системе начинается после заполнения приборов первого этажа, поэтому при нижней разводке можно одновременно наполнять большее количество стояков, чем при верхней разводке. Пуск горизонтальных однотрубных систем отопления также менее опасен, так как эти системы можно наполнять водой и пускать в действие поэтажно.  [c.180]

Пуск систем отопления с нижней разводкой и горизонтальной однотрубной системы следует производить поэтажно, для чего после заполнения приборов первого этажа следует прогреть помещение до температуры 5° С, а затем заполнить приборы второго этажа и пустить оба этажа одновременно. Пуск системы в следующих этажах нужно производить в том же порядке.  [c.180]

На рис. 10.7, б дана схема вертикальной однотрубной системы насосного водяного отопления с нижней разводкой и П-образными стояками условно трех типов (по аналогии с рис. 10.7, а), нерегулируемого проточного (стояк 1), регулируемого со смещенными замыкающими участками и кранами КРП (стояки 2, J), проточно-регулируемого с обходными участками и кранами КРТ (стояки 4, 5). При непарных отопительных приборах восходящую часть стояков делают холостой (стояки 3, 5).  [c.75]

Системы водяного отопления подразделяются а) по количеству труб — на двухтрубные и однотрубные б) по способу прокладки стояков — на вертикальные и горизонтальные в) по способу разводки воды —на системы с верхней и нижней разводкой.  [c.18]

Водяные системы отопления подразделяются по конструктивным признакам на системы с естественной и искусственной циркуляцией, на двухтрубные и однотрубные на системы с верхней и нижней разводкой на тупиковые системы и системы с попутным движением воды.  [c.708]

По конструкции стояков и по месту расположения подающих и обратных магистралей системы центрального водяного отопления с естественной циркуляцией бывают двухтрубные с верхней и нижней разводками, а также однотрубные с верхней разводкой. Виды систем зависят от формы здания, его назначения, размера отдельных помещений, наличия или отсутствия чердака или подвала.  [c.365]

Определить, какая система отопления запроектирована в жилом, культурно-бытовом или промышленном здании водяная или паровая, однотрубная или двухтрубная, с верхней или нижней разводкой магистральных трубопроводов, с насосной или естественной циркуляцией.  [c.32]

По устройству системы центрального отопления подразделяются на однотрубные и двухтрубные с нижней или верхней разводкой.  [c.206]

В однотрубных системах отопления с верхней разводкой подача воды в нагревательные приборы и отвод ее из прибора происходит по одной трубе. Горячая вода последовательно проходит через все нагревательные приборы стояка и по мере понижения этажности охлаждается. В таких системах в нижних этажах здания соответственно увеличивают поверхность нагрева нагревательных приборов. В двухтрубных системах центрального отопления горячая вода подводится к нагревательному прибору по одной трубе, а охлажденная с прибора направляется по другой. Поэтому температура воды, поступающей в любой нагревательный прибор (независимо от этажности) равна температуре воды, поступившей из котла.  [c.206]


Системы водяного отопления по конструктивному решению бывают однотрубными (один стояк) и двухтрубными (с двумя стояками — прямым и обратным). Двухтрубные системы могут быть с верхней или нижней разводкой распределительных магистралей.  [c.320]

Паровые системы низкого давления могут выполняться с верхней и нижней разводкой пара. Они могут быть двухтрубными и однотрубными. Последние в силу ряда эксплуатационных недостатков большого распространения не получили.  [c.28]

В зависимости от конструктивных особенностей и трассировки трубопроводов системы парового отопления подразделяются на двухтрубные вертикальные и однотрубные вертикальные и горизонтальные, с верхней, нижней или средней разводкой магистрального паропровода, тупиковым и попутным движением пара и конденсата (рис. 11.1-11.3).  [c.119]

Из приведенной таблицы видно, что при применении однотрубной системы отопления с нижней разводкой «магистралей на каждом этаже получается весьма ин-тенсив ное понижение температуры теплоносителя. Следовательно, при применении повышенной начальной температуры воды, поступающей в систему отопления, это повышение температуры быстро пропадает.  [c.20]

Перегородочные ототительные панели применяют в крупнопанельных жилых домах с однотрубной панельной системой отопления с нижней разводкой.  [c.376]

В последние годы в жилищно-гражданском строительстве широко применяются бесчердачные крыши. В этом случае устройство систем отопления с верхней разводкой затруднительно, поскольку из-за отсутствия чердака горячие магистрали приходится размещать под потолком верхнего этажа в помещениях, что усложняет как устройство самих магистралей, так и их эксплуатацию. Возможно при этом применение двухтрубных систем с нижней разводкой, какие обычно в большей части и применялись. Однако двухтрубные системы как с верхним, так и с нижним распределением теплоносителя не обеспечивают устойчивого теплового режима в помещениях, ими обслуживаемых, что является з-начи-тельным их недостатком. Однотрубные системы имеют яучший показатель тепловой устойчивости. В то же  [c.23]

Системы водяного отопления с насосной циркуляцией бывают двухтрубные с верхней и нижней разводками, однотрубные с верхней и нижней разводками игоризонтальные.  [c.368]


Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар поступает от котла к радиаторам, где вытесняет холодный воздух, выталкивая его наружу через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Затем тепловая энергия пара передается в помещение, при этом пар охлаждается и конденсируется в воду, которая скапливается на дне радиатора. Затем этот конденсат снова стекает по той же единственной трубе.

Из-за того, что пар и вода текут в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно превышает 1 дюйм. Таким образом, однотрубные радиаторы легко отличить по единственной, довольно большой трубе, соединенной с ними, всегда на снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, как правило, на половине высоты радиатора (см. ниже).

Просмотрите нашу коллекцию паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов мощностью 5000 БТЕ или меньше; не менее 1-¼ дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открыт или полностью закрыт. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется за счет ограничения воздуха, который может выйти.


Клапан однотрубного парового радиатора должен быть полностью открыт или полностью закрыт, но ни в коем случае не между ними.


Пароотводные отверстия позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционный клапан использует два механизма. Первый представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм представляет собой привод, заполненный водой и спиртом, температура кипения которого чуть ниже температуры пара. Когда жидкость внутри актуатора закипает, он расширяется и тем самым закрывает вентиляционное отверстие, не давая пару выйти из радиатора.

Добавление термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выход воздуха и, следовательно, попадание пара. Для паровых радиаторов с термостатическим управлением требуется вакуумный выключатель, чтобы конденсат всегда мог вернуться в котел. Радиаторы Castrads для однотрубного пара в стандартной комплектации поставляются с одной трубой.

Какие радиаторы использовать с однотрубным паром?

Чугун действительно является проверенным временем материалом для парового отопления.Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие от ржавчины, защищающее большую часть материала от дальнейшего окисления. Все это противоречит использованию стальных тонкостенных радиаторов со сварными соединениями, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Когда речь идет о соединениях клапана на паре, мы рекомендуем только резьбовые механические соединения со стальной или латунной трубой. В то время как компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенное временем и надежное резьбовое соединение.

Просмотрите наш выбор паровых радиаторов здесь.

Клапан какого размера?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или меньше и 1-¼-дюймовые клапаны выше этого значения.Читайте также: Как это работает: Водяное отопление.

Дальнейшее чтение

Дэн Холохан: Возвращение к утерянному искусству парового отопления Дэн Холохан: Озеленение пара

Тройник-переходник Вопросы и ответы

Опубликовано: 18 июня 2014 г. — Дэн Холохан

Категории: Горячая вода

В: Каков принцип работы тройника?
A: Эта система позволяет подавать горячую воду к радиатору и возвращать более холодную воду из того же радиатора по одной трубе.

В: Поэтому все называют ее «однотрубной» системой?
О: Да, подача и обратка — это одно и то же. Другие типы систем горячего водоснабжения используют одну трубу для подачи горячей воды к радиатору и вторую трубу для возврата более холодной воды из того же радиатора в котел. Мы называем эти системы «двухтрубными».

В: Как появилась тройниковая система?
A: В те дни, когда большинство людей использовали пар для обогрева больших зданий, у людей, которые продавали оборудование для горячего водоснабжения, была проблема.Как вы можете продать систему отопления, для которой нужны две трубы, если вашему конкуренту (пару) нужна только одна? Ответом стала однотрубная тройниковая отводная система.

В: Была ли эта система широко принята подрядчиками?
A: Так и было! По сравнению с паром, однотрубная тройниковая система обходилась дешевле, работала тише и использовала гораздо меньшие трубы.

В: Какие производители продвигали этот тип системы?
A: В первую очередь Bell & Gossett.Они назвали свои фитинги «Monoflo» и опубликовали серию популярных руководств в 30-х и 40-х годах, в которых объяснялось, как определять размеры и устанавливать эти системы. Taco также проделала хорошую работу по продвижению того, что они назвали фитингом «Вентури». Для наших целей, однако, мы пропустим торговые марки производителей и просто назовем их вместе как «тройники с отводом на одну трубу».

В: Были ли Bell & Gossett и Taco первыми, кто придумал тройник отвода?
A: Нет, заслуга в этом принадлежит Оливеру Шлеммеру, инженеру-теплотехнику из Цинциннати, штат Огайо, который разработал и запатентовал свой фитинг O-S в начале этого века.Вот как выглядел фитинг O-S.

В: Где найти фитинги O-S?
A: Вы найдете их на старых самотечных системах водяного отопления, которые мы рассмотрели в первой главе.

В: Где я могу найти более современные однотрубные тройники?
A: В основном в зданиях, построенных в 1940-х и 1950-х годах. Эта система была очень популярна среди домостроителей того времени, потому что она предлагала им преимущества водяного тепла без трудоемких аспектов парового и гравитационного нагрева горячей воды.

В: Как работает тройник?
A: Чтобы ответить на ваш вопрос, мы сначала должны посмотреть, что происходит, когда вода попадает в стандартный тройник.

Вода уходит одним путем, но может выйти бесконечным множеством способов. Например, если четыре галлона в минуту поступают в этот тройник с левой стороны, через два выхода будет возможна любая комбинация потоков общей скоростью 4 галлона в минуту. Поток может быть разделен пополам: 2 галлона в минуту текут через тройник, а 2 галлона в минуту текут вниз? Или 3 галлона в минуту могут идти прямо, а 1 галлон в минуту уходит в сторону.Все возможно с тройником.

В: Могут ли все 4 галлона в минуту пройти прямо через тройник без потока через боковые стороны?
А: Конечно! Все, что нужно для этого, это частично закрытый клапан (или что-то еще, что создает ограничение) в ответвлении трубопровода.

Клапан увеличивает сопротивление потоку через боковую часть тройника, что затрудняет протекание воды в этом направлении. Так вода идет прямо вместо этого.

В: Это то, что мы имеем в виду, когда говорим, что вода идет «по пути наименьшего сопротивления»?
О: Да.Вода будет течь только из точки высокого давления в точку низкого давления. Чем больше разница в давлении между этими двумя точками, тем больше будет поток. Все, что сопротивляется потоку, уменьшит разницу в давлении между двумя точками, и это приведет к тому, что меньше воды будет течь в этом направлении.

В: Что произойдет, если этот частично закрытый клапан окажется в трубопроводе между двумя тройниками, а не в ответвлении?
A: Вы имеете в виду, если бы вы установили трубопровод вот так?

Ну, тогда сопротивление течению по магистрали увеличилось бы. По ответвлению будет проходить больше воды, а по основному — меньше. Вода всегда будет идти по пути наименьшего сопротивления.

В: Предположим, у вас такой трубопровод с двумя стандартными тройниками и без клапанов. Будет ли тогда вода течь по патрубку?

А: Ты имеешь в виду вот так?

При таком трубопроводе некоторое количество воды может течь по отводу, но я предполагаю, что большая часть воды будет следовать по пути наименьшего сопротивления и течь по магистрали.Почему? Просто так легче идти.

Имейте в виду, что вода не обязательно будет течь по трубе только потому, что она подключена к другой трубе.

В: Сколько воды протечет через ветку в этом случае?
A: Это полностью зависит от разницы давлений между двумя стандартными тройниками.

Чем больше разница в давлении между этими двумя точками, тем больше воды потечет по ветке.Если разницы в давлении между тройниками практически нет, вода будет течь через отвод очень мало, если вообще будет.

В: Существует ли обычно большая разница в давлении между двумя стандартными тройниками?
A: Нет, если они расположены близко друг к другу. Единственная разница будет заключаться в трении, создаваемом водой, когда она течет по магистрали между двумя тройниками. Чем ближе вы разместите тройники, тем меньше будет трение и меньше разница давлений. Вот почему нам нужны отводные тройники, чтобы заставить работать этот тип однотрубной системы.

В: Подождите минутку. Нельзя ли просто уменьшить размер трубы между двумя стандартными тройниками? Это увеличит трение в магистрали и создаст большую разницу в давлении между двумя тройниками. Будет ли это работать?
A: Конечно.



Знаешь почему? Потому что части воды будет легче пройти через отводную трубу диаметром 3/4 дюйма, чем через основную трубу диаметром 1/2 дюйма.

В: Сколько воды потечет через ветку?
О: Это еще зависит от разницы давлений между тройниками. Очень трудно сказать. Многое зависит от длины трубы.

В: Допустим, в этом случае моя ответвленная цепь очень длинная. Будет ли вода по-прежнему течь таким образом?
А: Может быть, а может и нет. Это по-прежнему сводится к вопросу о том, насколько велика разница в давлении между этими двумя тройниками.

Давайте посмотрим на выбор воды, когда она входит в тройник слева. Он может идти прямо и мириться с перепадом давления трубы 1/2 дюйма между двумя тройниками.Или он может войти в ответвление и справиться с перепадом давления, который предлагает длинный ответвленный трубопровод.

В: Но подождите минутку, ответвление шире основного трубопровода. Почему в этом случае должно быть большее падение давления?
A: Это из-за относительной длины двух путей. Знаешь, дело не только в ширине труб. Патрубок, конечно, шире, но и длиннее. Основная труба, напротив, на полный размер меньше патрубка, но и короче.

Все же упирается в вопрос о разнице давлений между тройниками.



В: Значит ли это, что важна длина участка до радиатора?
А: Это очень важно. Я помню, как видел работу, когда установщик подключал почти 200 футов излучения плинтуса к единственному отводному тройнику от однотрубной магистрали.

Он не мог понять, почему плинтус не нагревается. Он упустил ключевой момент – через плинтус текла очень мало воды, если она вообще была.А где нет течения, не может быть и тепла.

В: То, что я подключаю радиатор к магистрали, не обязательно означает, что он будет работать?
A: Верно, желания и надежды заведут вас так далеко. Все всегда сводится к разнице давления между тройниками и тому, сколько воды проходит по магистрали и по отводу. Вы должны думать о потоке как о поезде, в котором тепло движется как пассажир.

В: Значит, задача отводного тройника — направлять поток в ответвление?
О: Да.Он создает фиксированное сопротивление потоку по магистрали. Сопротивление загоняет часть воды в ветку. Вот, загляните внутрь этого.

Тройники-отводы работают, потому что они изменяют путь наименьшего сопротивления воды.

В: Почему этот конус внутри тройника?
A: Конус создает узкое отверстие, через которое должна проходить вода, если она собирается продолжать течь по магистрали. Поскольку из-за конуса вся вода не может течь прямо, часть воды будет отводиться в ветку.

В: Имеет ли значение, как я смотрю на конус?
О: Да. Если вы используете один тройник, лучше всего поставить его на обратной стороне так, чтобы широкий конец конуса принимал поток.

В: Если конус находится на обратной стороне, как он может отводить воду в радиатор?
A: Вам придется использовать свое воображение, чтобы увидеть, что здесь происходит. Думайте о себе как о воде. Вы течете по магистрали к набору тройников, ведущих к радиатору.Первый — стандартный тройник, второй — тройник отводящий. Вы смотрите вперед и видите узкое место на главной «дороге». Это «пробка», которую вызывает конус. Дела замедляются, поэтому вы решаете пойти по «служебной дороге» через филиал.

Как только они минуют конус, два потока — один из основного и другой из ответвления — снова соединяются и продолжаются к следующему набору тройников. Возьми?

В: Значит, тройник отвода не «зачерпывает» воду в радиатор, не так ли?
A: Нет, это просто создает сопротивление вдоль магистрали.Вода идет по пути наименьшего сопротивления через ветку.

В: Могу ли я повернуть тройник отводного устройства так, чтобы конус был направлен к потоку, и использовать его в качестве первого тройника вместо второго?
О: Можно, и это сработает, потому что действует тот же принцип: тройник отвода увеличивает перепад давления на магистрали и создает поток в ответвлении.

Однако, когда конус обращен к потоку, вода будет немного более турбулентной, и, если вы используете достаточно тройников, вам, возможно, придется использовать циркуляционный насос большего размера, чтобы компенсировать дополнительное падение давления, вызванное турбулентностью. Вот почему большинство старожилов ставят тройник отвода на обратке широким концом конуса, обращенным к потоку.

В: Нужны ли мне один или два тройника?
A: Это зависит от того, какой перепад давления вам придется приложить вдоль магистрали, чтобы получить необходимый поток через ответвление. Как правило, вы должны использовать один тройник, если радиатор находится выше основного (используя его как обратный тройник), и два тройника, если радиатор находится ниже основного.

В: Зачем два тройника, если радиатор ниже основного?
A: Потому что горячая вода на плаву и не хочет опускаться.Второй отводящий тройник увеличивает перепад давления в магистрали и помогает направить горячую плавучую воду в радиатор.

В: Предположим, я использую только один отводной тройник для питания радиатора, расположенного ниже основного. Что может случиться?
О: Скорее всего, через этот радиатор вы не получите нужного расхода. И вы, вероятно, не получите нужного количества тепла от радиатора в более холодные дни года.

В: Я буду замечать проблему только в холодные дни года?
A: Вероятно, потому что мы все размеры радиаторов, чтобы преодолеть наихудшие условия потери тепла.В более мягкие дни радиатор, по сути, слишком большой. Тепла, который вы получите от него, достаточно, чтобы сделать комнату комфортной в ясный день, но в действительно холодный день потока не будет, чтобы доставить достаточно тепла к радиатору.

В: Поможет ли вентиляция радиатора?
A: Нет, потому что проблема с потоком… а не с воздухом.

В: Но когда я выпускаю воздух из радиатора, он нагревается по всей длине и какое-то время кажется нормальным. В чем дело?
A: Открывая вентиляционное отверстие на радиаторе, вы временно изменяете путь воды с наименьшим сопротивлением.Внезапно ему становится легче течь в ответвление и к радиатору, потому что вентиляционное отверстие широко открыто для атмосферы. На самом деле поток идет вниз как из подающей, так и из обратной труб, когда вы открываете вентиляцию. Видеть? Это по-прежнему вопрос перепада давления, но при широко открытом клапане вода перемещается, скажем, от давления в системе 12 фунтов на квадратный дюйм к атмосферному давлению. Вот почему вы получаете временное увеличение скорости потока и соответствующее увеличение тепла от радиатора. Но как только вы закрываете вентиляционное отверстие, ситуация возвращается к «нормальной» и ваш радиатор снова становится холодным.

В: Значит, в системах с отводным тройником легко спутать проблемы с потоком и воздухом?
О: Их очень легко спутать. Любой тип оребренных радиаторов (плинтус или конвекторы) обладает способностью отдавать много тепла на небольшом пространстве. Если скорость потока меньше, чем должна быть, передняя часть радиатора будет горячей, а задняя — более холодной. На ощупь кажется, что проблема с воздухом, но это не так.

В: Как отличить проблему с воздухом от проблемы с потоком?
A: Если при вентиляции радиатора не поступает воздух, это не проблема с воздухом! Так что перестаньте выдыхаться.

В: Можно ли подключить радиаторы, чтобы свести к минимуму проблемы с воздухом?
A: Когда старожилы использовали отдельно стоящие радиаторы, они обычно соединяли их снизу-вниз, вот так.

При таком трубопроводе вода будет продолжать течь через радиатор, даже если немного воздуха скопится вверху.

В: Будет ли короткое замыкание воды через радиатор, если я проведу ее таким образом?
A: Более горячая вода обычно поднимается в радиатор, вытесняя более холодную воду, потому что отдельно стоящий чугунный радиатор представляет собой «широкое пространство на дороге».» Течение через него относительно медленное, поэтому более горячая вода поднимается вверх.

В: Что произойдет, если я подключу к этому радиатору одну трубу вверху, а другую внизу?
A: Вы имеете в виду вот так?

Ну, если вы поставите либо подачу, либо обратку вверху, захваченный воздух сможет остановить циркуляцию через радиатор, если соберется достаточное количество и создаст «пустое пространство» там вверху.

В: Насколько близко друг к другу в магистрали можно проложить два тройника?
A: Когда радиатор находится над магистралью, тройники могут располагаться на расстоянии шести дюймов (если это тройники Bell & Gossett) или 12 дюймов (если это тройники Taco).Если у вас радиатор ниже основного, тройники должны быть на таком же расстоянии друг от друга, как и концы радиатора. Это очень важно.

В: Почему тройники должны располагаться так далеко друг от друга в системе с подачей вниз?
A: Опять же, потому что вода в магистрали более горячая и плавучая, чем вода в радиаторе. Он не «хочет» опускаться. Располагая тройники дальше друг от друга, вы увеличиваете сопротивление потоку вдоль магистрали и пропускаете больше воды через радиатор.

В: Важно ли здесь расстояние до моего радиатора?
A: Да, постарайтесь, чтобы трубопроводы к радиатору и от радиатора были как можно более прямыми. Избегая большого количества ненужных фитингов, вы сведете к минимуму падение давления на радиаторе и поможете наладить циркуляцию.

В: Предположим, у меня есть длинный пробег плинтуса, и он ниже основного. Как я могу разместить эти тройники «на ширину излучения друг от друга»?
A: Трудно, не так ли? И это общая проблема, с которой сталкиваются многие установщики этих систем.Кто-то заменит старый конвектор на длинный плинтус. Он воспользуется существующими тройниками-отводами, а затем обнаружит, что плинтус не нагревается так же хорошо, как старый конвектор. Слишком большое сопротивление течению через этот длинный плинтус, поэтому большая часть воды проходит мимо радиации и течет по магистрали.

В: Это похоже на проблему с воздухом?
A: Похоже, это самая серьезная проблема с воздухом, которую вы когда-либо видели.

В: Но когда я прокачиваю плинтус, я не получаю воздуха, так что это не может быть проблемой с воздухом, верно?
A: Правильно, если не будет воздуха…. это не проблема с воздухом.

В: Могу ли я решить проблему, используя циркуляционный насос большего размера? Может циркулятор с «высоким напором»?
A: Если вы попытаетесь забить больше воды в трубу, вы, вероятно, измените отношение перепада давления между тройниками, и вы можете получить немного больше потока через радиатор. Но тогда ваш клиент, вероятно, также получит шум скорости, более высокие счета за электроэнергию и нежелание платить вам. Здесь, как и в большинстве систем, ловкость работает лучше, чем грубая сила.

В: Так как же решить эту проблему с холодным плинтусом?
A: Лучшим способом было бы запустить излучение плинтуса как отдельную зону, если оно действительно должно быть таким длинным, чтобы компенсировать потери тепла. Имейте в виду, теплопотери помещения определяют количество необходимого вам плинтуса, а не длину стены. Может быть, вам следует проверить длину пробега, прежде чем делать что-либо еще. Знаешь, посмотри, действительно ли тебе это нужно.

В: Допустим, мне нужно столько-то.Есть ли другой способ решить эту проблему недостаточного потока через плинтус?
О: Плинтус можно проложить как часть магистрали в системе отводящего тройника.

Убедитесь, что вы вырезали два тройника отвода и магистральный трубопровод между тройниками, а затем просто сделайте радиацию плинтуса частью магистрали.

В: Могу я просто оставить тройники там?
A: Нет, если одно из выходных отверстий заглушено, тройники будут создавать слишком большое сопротивление потоку и могут везде создавать проблемы с недостаточным потоком.

В: Если я подключу основную плату как часть шлейфа, она может быть где-то в системе?
A: Будет лучше, если это будет последнее в цикле.

В: Почему?
A: Потому что велика вероятность того, что кто-то переборщит с излучением плинтуса, проложив его от стены к стене без учета потерь тепла. Если плинтус является последним радиатором на линии, вода будет относительно прохладной. Он не будет перегревать комнату так сильно, как если бы он был первым на линии.

В: Если бы он был первым на линии, мог бы он вызвать другие проблемы?
A: Если он слишком большой и первый в очереди, он может потреблять слишком много тепла из воды. К тому времени, когда более холодная вода достигает других радиаторов, она может не нести достаточно тепла, чтобы согреть людей в более холодные дни года.

В: Предположим, я просто хочу избавиться от радиатора. Должен ли я избавиться от тройников отвода, или я могу просто заглушить их?
A: Вы не можете закрыть один из этих выходов и ожидать, что вы получите поток, который вы получали раньше.Падение давления будет намного больше.

Вы можете оставить тройники на линии, если соедините ответвления медной трубой диаметром 1/2 дюйма. Это позволит воде куда-то уходить и сохранит все в том виде, в каком оно было до того, как вы отключили радиатор от линии.

В: Как лучше подключить радиаторы к магистрали, если в системе есть радиаторы как выше, так и ниже магистрали?
A: Чередуйте подачу и возврат следующим образом.

Дополнительный перепад давления тройника отвода верхнего радиатора между двумя тройниками отвода с нижней подачей способствует потоку к нижним радиаторам.

В: Нужно ли прокладывать магистраль в системе с отводным тройником?
A: Если большая часть излучения находится ниже магистрали, вы должны наклонить магистраль не менее чем на один дюйм из двадцати футов в направлении потока. Вам также понадобится вентиляционное отверстие в конце магистрали, чтобы помочь вам избавиться от воздуха при запуске.

Если большая часть излучения находится над основным, шаг не так важен. Магистраль в этом случае может быть ровной, но небольшой уклон в сторону течения всегда будет хорошей идеей.

В: Нужно ли также устанавливать радиаторы?
A: Это помогает слегка наклонить их в направлении потока и установить вентиляционное отверстие на обратной стороне каждого из них.

В: Должен ли я искать эту подачу при устранении неполадок?
A: Да, особенно на подвальной сети, потому что люди вешают вещи на свои трубы отопления в подвале — белье, пиломатериалы, детей (они подтягиваются!), что угодно. Когда вы теряете этот шаг в один дюйм из двадцати футов, возникают проблемы с воздухом.

В: Трудно ли удалить начальный воздух из тройника отвода при первом запуске?
A: Да, обычно это происходит потому, что воздух идет в верхнюю часть системы, где вода самая холодная и давление самое низкое.

В: Можно ли как-нибудь избавиться от пускового воздуха?
A: Воздух растворяется в воде пропорционально его давлению. Чем выше давление, тем легче воздух переходит в раствор. Если вы повысите давление заполнения системы до точки, где оно приближается к настройке предохранительного клапана, в раствор войдет больше воздуха.

В: Что вы подразумеваете под «в растворе»?
О: Пузырьков не видно. Он невидим в воде и не проблема в радиаторе.

В: Другими словами, если я увеличу давление заполнения, у меня будет меньше пузырьков воздуха в верхней части системы.
A: Верно, но вам нужно не забыть сбросить давление наполнения до надлежащего значения после того, как вы очистите воздух. Если вы оставите давление наполнения слишком высоким, размер вашего компрессионного бака будет меньше.

В: Когда большая часть радиаторов находится ниже основного, мне обычно трудно избавиться от пускового воздуха. Есть ли какие-нибудь приемы, которые могут помочь мне с этим?
A: Есть один, который работает очень хорошо. Когда радиаторы с нижней подачей не нагреваются из-за проблем с потоком воздуха, большинство установщиков повышают температуру воды. Они считают, что более горячая вода будет быстрее поступать в радиатор. Кажется, это имеет смысл — и именно поэтому это не работает.

Хитрость в этом случае заключается в том, чтобы делать то, что не имеет смысла.Вместо повышения температуры воды, понизьте ее. Затем отойдите в сторону и посмотрите, насколько быстрее нагреваются эти радиаторы с пуховой подачей.

В: Почему это работает?
A: Чем горячее вода, тем она светлее. При первом запуске системы вода в радиаторах холоднее и тяжелее, чем вода, циркулирующая по магистрали. Если захваченный воздух замедляет поток через радиаторы с нижней подачей, вода в радиаторах не будет иметь возможности нагреться и стать более плавучей.Если вы повысите температуру воды, вы усугубите ситуацию. Но снизив температуру воды, вы приблизите плотность воды в магистрали к плотности воды в радиаторах и у вас будет гораздо больше шансов наладить циркуляцию. Попробуйте, вы поймете, что я имею в виду.

В; Я слышал, что мне нужно перекачать мой циркуляционный насос так, чтобы он откачивался из моего компрессионного бака. Это правда?
О: В этом положении циркуляционный насос всегда будет работать лучше всего, особенно в этих системах.

В: Почему?
A: Потому что, как я уже сказал, воздух растворяется в воде пропорционально давлению, приложенному к системе. Когда вы откачиваете из компрессионного бака, вы добавляете перепад давления циркулятора к давлению наполнения системы. Когда вы качаете в компрессионный бак, вы удаляете перепад давления циркулятора из давления наполнения системы. В ваших интересах использовать давление циркуляционного насоса каждый раз, когда система работает. Захваченные пузырьки воздуха всегда легче растворяются при высоком давлении.

В: Если я использую циркуляционный насос с высоким напором и устанавливаю его на возврате, перекачивая в компрессионный бак, мне будет еще труднее избавиться от воздуха?
A: Обязательно. Чем выше напор насоса, тем больше падение давления при его запуске. Циркуляционные насосы с водяной смазкой могут снизить давление в системе в обычном доме примерно на половину статического давления наполнения. Результат драматичен — заедание воздуха и воздушный шум. Переместите циркуляционный насос на сторону подачи системы, откачивая от компрессионного резервуара, и вы сразу увидите разницу.

В: Как тройники отвода влияют на размер моего циркуляционного насоса?
О: Поскольку это однотрубная система, вся вода должна проходить через все тройники. Это означает, что падение давления на тройниках отводящего устройства является кумулятивным.

Чем больше у вас тройников отвода, тем больший напор должен будет развивать ваш циркуляционный насос.

В: Как избежать слишком большого циркуляционного насоса?
A: Разделив петлю.



Вы должны рассчитать свой циркуляционный насос на общий расход системы при перепаде давления в контуре с наибольшим сопротивлением.При разделении контура контур с наибольшим перепадом давления будет иметь только часть тройников.

Сравните этот трубопровод с разделенным контуром с такой же системой только с одним контуром.

Видите, теперь вся вода должна пройти через все тройники? Циркуляционный насос должен преодолевать кумулятивный перепад давления на каждом из этих тройников. Но в системе с разделенным контуром контур с наибольшим перепадом давления имеет только некоторые тройники. Результатом обычно является циркулятор меньшего размера.

В: Как выбрать тройник отводного устройства?
A: Возможности тройников отвода варьируются от производителя к производителю, поэтому лучше ориентироваться на их таблицы размеров. Вас спросят, сколько воды у вас течет по магистрали и сколько этой воды вы хотите направить в ответвление, ведущее к радиатору. Ваши нагрузки БТЕ/час будут определять скорость потока как в основной, так и в ответвлениях. Если ваша система рассчитана на перепад температуры на 20 градусов по Фаренгейту от подачи до возврата, каждый галлон потока в минуту будет переносить 10 000 БТЕ/ч тепла.

В: Можете ли вы привести пример того, как производитель может определить размер системы?
А: Конечно. Допустим, у вас есть система с общей тепловой нагрузкой 40 000 БТЕ/ч.Если вы работаете при перепаде температуры на 20 градусов по Фаренгейту, вам потребуется циркулировать 4 галлона в минуту через магистраль (каждый галлон в минуту несет 10 000 британских тепловых единиц в час при перепаде температуры на 20 градусов по Фаренгейту). Теперь предположим, что вашему первому радиатору требуется 10 000 БТЕ/час. Эта нагрузка представляет собой 1 галлон в минуту. Таким образом, производитель попытается подобрать размер тройника (или тройников) отводящего клапана так, чтобы в радиатор проходил 1 галлон в минуту. Естественно, при этом по магистрали, между двумя тройниками, будет течь 3 галлона в минуту.

Два потока (1 галлон в минуту и ​​3 галлона в минуту) воссоединятся на обратной стороне радиатора и составят 4 галлона в минуту, с которых вы начали.

В: Не будет ли этот воссоединенный поток холоднее?
A: Да, потому что часть тепла уходит в радиатор.

В: Как определить, насколько холоднее станет вода, когда она будет направляться к следующему радиатору?
О: Если вы знаете скорость потока и нагрузку в БТЕ/ч, вы можете вычислить это с помощью простой формулы. Это касается условий в обратном тройнике, и это происходит так.

Поток на входе участка) X (Температура на входе участка) + (Поток на входе ответвления) X (Температура на входе ответвления) = (Поток на выходе из тройника) X («X» Неизвестная температура)

В: Можете ли вы привести пример этого?
A: Конечно, вот несколько реальных чисел.

Здесь у нас есть 3 галлона воды с температурой 180 градусов по Фаренгейту, поступающей в тройник, и 1 галлон воды с температурой 160 градусов по Фаренгейту, поступающей из ответвления. Мы знаем, что общий расход на выходе составит 4 галлона в минуту. Чего мы не знаем, так это температуры этого смешанного потока. Подставьте числа в формулу:
(3 галлона в минуту) X (180 градусов по Фаренгейту) + (1 галлон в минуту) X (160 градусов по Фаренгейту) = (4 галлона в минуту) X («X» неизвестная температура)
540 + 160 = 4 X
700 = 4 х
700/4 = х
175 = х

В: Значит, температура воды, поступающей к следующему радиатору, будет 175 градусов по Фаренгейту?
А: Верно.В этот радиатор будет поступать 4 галлона в минуту воды с температурой 175 градусов по Фаренгейту.

В: Этот радиатор должен быть больше первого?
A: Возможно, так и должно быть, поскольку он работает с более прохладной водой. Все зависит от теплопотерь помещения, которое должен обогреть радиатор.

В: Означает ли это, что в системах с отводными тройниками лучше сначала снабжать участки с наибольшими потерями тепла, потому что вода будет более горячей?
О: Не обязательно, это зависит от размера радиаторов.Вам придется подбирать размер каждого радиатора для пространства, которое он обслуживает, независимо от того, как вы на это смотрите. В чем ошибается большинство установщиков, так это в чрезмерном размере всего. Они пытаются прикрыться, но обычно в итоге получают перегретые и недотопленные помещения и недовольных клиентов.

В: Отражаются ли в таблицах размеров производителя все эти переменные?
A: Нет, в основном они показывают вам скорость потока, которую вы можете ожидать в данной ситуации, если вы используете один или два тройника.

В: Всегда ли я смогу получить именно тот расход, который мне нужен?
О: Наверное, нет.Чаще всего вам придется согласиться на немного больше или немного меньше. Например, предположим, что размерная таблица производителя отводного тройника показывает, что вы не можете получить тот 1 галлон в минуту, который вы искали, используя один тройник, потому что ваш трубопровод к радиатору слишком длинный. Однако производитель показывает, что, используя два тройника, вы можете получить, скажем, 1-1/4 галлона в минуту. Это больше, чем вам нужно, но это сделает работу.

В: Другого пути нет?
A: Конечно есть.Обычно в отоплении есть обходной путь, но есть и цена. В этом случае можно использовать трубу большего диаметра между магистралью и радиатором. Это уменьшит падение давления в ответвлении и избавит вас от необходимости покупать второй тройник. Решите ли вы это сделать, зависит от того, сколько времени и денег вам придется инвестировать в решение. Я обнаружил, что большинство людей выберут второй тройник.

В: Но не увеличит ли этот дополнительный тройник отводящего клапана размер моего циркуляционного насоса?
A: Будет, и это одна из вещей, которую вы должны сбалансировать, когда впервые смотрите на систему. Бесплатных обедов не бывает!

В: Почему мы больше не видим монтажников, устанавливающих тройниковые отводы?
A: Потрясающе! Я думаю, что это прекрасная система, но она требует больше размышлений, чем система, которую мы рассмотрим далее.



Системы паропроводов – обзор

2 ПЕРВОНАЧАЛЬНОЕ ОБНАРУЖЕНИЕ ТРЕЩИН

Сварные швы вдоль этого паропровода ранее подвергались детальной проверке в 1987, 1990 и 1991 годах. (реплика) экзамены.При использовании этих двух методов контроля были обнаружены только неглубокие трещины, и на многих участках чаще всего обнаруживались несколько полостей ползучести на границах зерен в зонах термического влияния сварного шва (ЗТВ).

В 1994 году было принято решение дополнить контроль ультразвуком. Почти сразу же был обнаружен большой отражатель в сварном шве 8-дюймовой трубы X со стороны переходника. Ответственный инспектор поместил отражатель рядом с ЗТВ со стороны трубы сварного шва и полагал, что на концах отражатель может состоять из нескольких меньших отражателей.Был взят крупный образец лодки, чтобы определить природу отражателя. Образец лодки был отцентрован по ЗТВ со стороны трубы сварного шва. Образец лодки был недостаточно большим, чтобы одновременно взять образец ЗТВ на переходной стороне этого сварного шва.

При металлографическом исследовании разреза по центру образца лодочки обнаружена трещина, простирающаяся от корня шва до наружной поверхности трубы в пределах 2 мм (рис. 3). То есть трещины, незаметные на внешней поверхности, на 90% проходили сквозь стенку.Это растрескивание произошло полностью в пределах ЗТВ. Он лежал во внутренней части ЗТВ, то есть в той части ЗТВ, которая ближе всего к металлу шва. Растрескивание иногда доходило до одного-двух зерен от линии сплавления, но ни разу не было видно, чтобы оно касалось линии сплавления, а также никогда не уходило во внешнюю (межкритическую) часть ЗТВ. Все трещины были межкристаллитными. Зернограничная кавитация различной плотности была связана с растрескиванием на всем протяжении. Обе эти последние особенности типичны для долговременного (низкая скорость деформации) растрескивания при ползучести.Используя классификацию, введенную Schiller et al. [1], это растрескивание во внутренней зоне термического влияния называется растрескиванием при ползучести III типа.

Рис. 3. Разрез трещины, открытие которой послужило поводом для настоящего исследования. Он находится на 8-дюймовой линии на стороне X тройника. Трещина простиралась от отверстия до места, проходившего через стенку на 90%. Трещина прошла по внутренней части ЗТВ. (травление ниталом, светлое поле.)

На большей части своей длины трещина росла вдоль почти вертикальной стенки, образованной линией сплавления.Однако на внешнем 1 или 2 мм последний валик сварного шва нависал над остальной частью линии сплавления, и трещина не успела вырасти вокруг этого нависающего валика (рис. 3). Плотность зернограничной кавитации свидетельствовала о том, что если бы трещина достигла наружной поверхности, то это произошло бы по внешним частям ЗТВ, т.е. по типу трещин IV типа.

Растрескивание не состояло из одиночной трещины от корня до коронки. Было много коротких перекрывающихся трещин в полосе во внутренней ЗТВ, и они соединились вместе.Самые широкие трещины были в средней части стены. По этой причине считалось, что трещина, вероятно, зародилась там и росла внутрь, достигая отверстия трубы, и наружу, к поверхности наружного диаметра трубы. Стороны более крупных участков трещины были покрыты примерно 60 мкм мкм оксида.

Этот участок трещины был одним из тех, где в период с 1987 по 1994 год МТ-исследование не обнаружило каких-либо признаков. Металлографическое исследование реплик показало, что повреждение ползучести здесь более выражено, чем в любом другом месте, отобранном вдоль паропровода. , но и здесь, на внешней поверхности, в максимальном объеме повреждена только стадия наличия выровненных пустот (рис.4). Эти внешние осмотры не показали степень повреждения, лежащего под ним.

Рис. 4. Микрофотография копии, сделанной на внешней поверхности переходника и сварного шва 8-дюймовой трубы на стороне X тройника. Он показывает выровненные пустоты вдоль границ зерен в ЗТВ сварного шва со стороны трубы. Это самая продвинутая стадия повреждения ползучести, которая наблюдалась на внешней поверхности 8-дюймовой трубы. Это стадия, которая непосредственно предшествует микрокрекингу. (Травление ниталом, реплика из ацетата целлюлозы, сканирующая электронная микрофотография.)

Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

Многие системы ОВКВ используют гидравлические трубопроводы в качестве средств для обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел берут на себя общую нагрузку ОВК по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический контур может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для отопления и охлаждения.

  • Двухтрубная система: При использовании общих гидравлических трубопроводов для отопления и охлаждения каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.
  • Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две трубы подачи и две трубы возврата.

Как и большинство инженерных решений, каждая конфигурация системы имеет свои преимущества и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем, а также их сравнение с более современной альтернативой: водяными тепловыми насосами.


Наши инженеры MEP могут найти наилучшую конфигурацию HVAC для вашего здания.


Двухтрубные системы ОВКВ

В двухтрубной системе используется вдвое меньше гидравлических трубопроводов, чем в четырехтрубной системе, что снижает стоимость и сокращает время монтажа. Система также более компактна, что снижает потребность в пространстве для технических помещений. Техническое обслуживание также проще в двухтрубной системе благодаря меньшему количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является отсутствие эксплуатационной гибкости.Гидравлический контур, проходящий через здание, соединяется либо с котлом, либо с чиллером в зависимости от общих потребностей, и все помещения здания должны работать в одном режиме; Нагрев одних зон при охлаждении других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха — отличный выбор для тропического климата, где здания часто эксплуатируются в течение всего года, не требуя обогрева помещений. Котел в этих случаях обычно не используется, если только он не требуется для горячей воды, но в этом случае речь идет о совершенно другой системе здания.

Четырехтрубная система ОВКВ

В этой конфигурации системы используется в два раза больше труб, чем в двухтрубной системе HVAC, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества креплений, клапанов и точек подключения также приводит к тому, что система требует более сложного технического обслуживания.

Однако четырехтрубные системы HVAC обладают характеристиками, недоступными для двухтрубной системы.Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников охлажденной и горячей воды:

  • Змеевик с охлажденной водой используется с максимальной производительностью для удаления из воздуха как можно большего количества влаги, даже если воздух охлаждается ниже требуемой температуры.
  • Любое чрезмерное охлаждение затем компенсируется нагревательным змеевиком, который подает воздух с приемлемой температурой и влажностью.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются, когда он проходит через фанкойл.Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одним существенным преимуществом четырехтрубной системы является возможность одновременного охлаждения или обогрева различных помещений здания. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть охлаждения помещений осуществляется с помощью электричества, а отопление помещений обычно осуществляется за счет природного газа или мазута.Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно стоит дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, обеспечивает более высокую отдачу на каждый потраченный доллар, и компании по управлению недвижимостью могут сосредоточиться на них в первую очередь, чтобы максимизировать окупаемость инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, то стоимость тонно-часа отопления может быть выше. Энергоаудит — лучший способ определить наиболее экономически выгодную модернизацию здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются водяные тепловые насосы вместо фанкойлов, она может предложить преимущества четырехтрубной системы, опираясь на один гидравлический контур трубопровода. Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

  • Тепловые насосы извлекают тепло из областей, требующих охлаждения, и тепло отводится в водяной контур.
  • Возможно одновременное отопление помещений, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме обогрева.

При такой конфигурации системы нагрузки на отопление и охлаждение уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы. Никогда не требуется, чтобы чиллер и котел работали одновременно: чиллер работает, когда нагрузка на охлаждение выше, а котел работает, когда нагрузка на отопление выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

  • Котлы, работающие на газе или жидком топливе, используют годовую эффективность использования топлива (AFUE), которая указывается в процентах.Например, газовый котел с КПД 95 % отдает 95 % теплоты сгорания воде, протекающей по гидронному трубопроводу.
  • Чиллеры
  • используют коэффициент энергоэффективности (EER) для определения своей эффективности в стандартных условиях испытаний и комплексный коэффициент энергоэффективности (IEER) для отражения их эффективности после учета сезонных факторов и изменчивости нагрузки. EER и IEER представляют собой не процентные значения, а скорее отношение холодопроизводительности в БТЕ/час к потребляемой электроэнергии в ваттах, что аналогично показателю расхода бензина автомобиля.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как наиболее эффективные чиллеры с водяным охлаждением имеют EER выше 20. Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также можно использовать геотермальный тепловой насос вместо котла и чиллера. Эти устройства так же эффективны, как чиллеры с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме обогрева, даже если они работают на электричестве.Однако для работы геотермальных тепловых насосов требуются определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не установлены чиллер и бойлер, или когда и чиллер, и бойлер старые и неэффективные. Если существующий чиллер и котел уже эффективны, переход на геотермальный тепловой насос может оказаться финансово невыгодным.

Как установить обогреватель | Установка обогревателя

Как работает кабель обогрева?

Полный обзор систем обогрева можно найти в этом блоге.

Обогреватель использует электричество и изоляцию для поддержания температуры труб или других емкостей, заменяя любое тепло, теряемое из-за внешних температур. Система электрообогрева защищает трубы и резервуары, поддерживая при этом идеальную температуру, чтобы гарантировать, что вам никогда не придется жертвовать эффективностью ради потери тепла.

Powertrace от Powerblanket предлагает саморегулирующиеся системы электрообогрева, которые имеют температурно-зависимый резистивный элемент, расположенный между двумя параллельными проводниками, которые автоматически ограничивают выходную мощность в зависимости от поверхности, к которой он прикреплен.Когда температура поверхности повышается, мощность теплотрассы уменьшается, и наоборот. Эта технология предотвращает перегрев и повреждение защищаемых процессов.

Основными областями применения обогревателя являются защита от замерзания и поддержание температуры. Расширение или замерзание воды и других жидкостей представляет угрозу безопасности, а также может нанести ущерб оборудованию и рабочим. Правильный нагрев жидкостей в определенном диапазоне температур позволяет экономично транспортировать жидкости, максимально повышая эффективность и упрощая процессы.



Как выглядит готовая система электрообогрева?

Ознакомьтесь со схемой ниже, чтобы увидеть, что влечет за собой законченная система электрообогрева. Система электрообогрева включает:

  • Кабели электрообогрева (саморегулирующиеся нагревательные кабели, кабели постоянной мощности или кабели ограничения мощности), применяемые к трубопроводам и резервуарам, часто защищенные стекловолокном или алюминием
  • Панель управления или термостат
  • Коробка подключения питания для подключения питания от выключателя
  • Датчик температуры окружающей среды
  • Изоляционная оболочка
  • Световые индикаторы для контроля выхода
  • Кабельная муфта



Как установить обогреватель?

Несмотря на то, что эти советы и инструкции относятся к стандартной установке системы электрообогрева, обратитесь к инструкции производителя за инструкциями по установке конкретного продукта.



Подготовка к установке

Перед установкой любого электрообогрева важно, чтобы пользователь проверил следующее: во-первых, убедитесь, что вы выбрали правильный обогреватель и аксессуары в отношении расчета тепловых потерь, максимально допустимых рабочих температур и температуры окружающей среды, класса, и длина. Затем убедитесь, что все трубопроводы установлены правильно, находятся в надлежащем рабочем состоянии и прошли испытания под давлением.

Пройдитесь по длине системы трубопроводов, чтобы определить маршрут нагревательных кабелей.Поверхности, к которым будет крепиться обогреватель, должны быть свободны от грязи, ржавчины и любых острых краев или предметов. Удалите старую нагревательную ленту и любые другие горючие материалы.

Вам понадобятся кусачки и измеритель сопротивления изоляции с минимальным испытательным напряжением 500 В постоянного тока и максимальным испытательным напряжением 2500 В постоянного тока.

Позаботьтесь о том, чтобы определить максимальную длину кабельной цепи, допустимую для вашей конкретной системы. Мы будем рады помочь вам в этом, поэтому позвоните нам или ознакомьтесь с одной из этих таблиц, чтобы рассчитать общую длину нагревательного кабеля.

После того, как вы убедились, что кабель электрообогрева соответствует типу и мощности, проверьте кабель на наличие повреждений и электрическую целостность с помощью мегомметра (дополнительные сведения см. в прилагаемых инструкциях).

Нагревательный кабель можно обрезать до нужной пользователю длины. Затем кабель электрообогрева объединяется с комплектами для заделки и сращивания, комплектами тройников, концевыми уплотнениями и другими аксессуарами для завершения системы.



Установка

Затем протяните кабель вдоль трубы, которую необходимо проследить.Свободно сверните кабель, удерживая его рядом с трубой. Это обеспечит необходимое количество кабеля и учет всех компонентов, колен, петель и креплений. Оставьте излишки кабеля (рекомендуется 12-18 дюймов на разъем) для сращивания, подключения питания или любого обслуживания в будущем. Любые корректировки длины цепи потребуют повторного подтверждения из-за изменения выходной мощности, поэтому обязательно обрежьте ее до нужной длины. Для лучшего распределения тепла на пластиковых трубах сначала нанесите алюминиевую ленту на места, где будут прокладываться кабели.

Начните прикреплять кабель электрообогрева к трубе на нижней половине трубы под углом 45° (если смотреть на трубу прямо, прикрепите один кабель к 4 часам, а при использовании дополнительного кабеля — к 8 часам). Часы). Прикрепите кабель с помощью термоленты или изоленты из стекловолокна через каждые 6 дюймов до 1 фута назад по направлению к источнику питания.

Дополнительный нагревательный кабель требуется для любых фланцев, клапанов и т. д. Рекомендации по установке кабеля вокруг фланцев, клапанов или опор см. в инструкциях по монтажу кабеля обогрева и проектах для получения наиболее точных сведений и информации для конкретной задачи.

Системами электрообогрева можно управлять с помощью простого термостата или датчика температуры, такого как терморезистор, который обеспечивает обратную связь с более распространенным ПИД- или ПЛК-контроллером. Эти системы будут контролировать и регулировать температуру обогревателя. Кроме того, большинство из них оснащены различными типами мониторов, чтобы помочь пользователю наблюдать за выходной мощностью.

Перед обрезанием кабеля электрообогрева убедитесь, что он полностью присоединен и что для соединений и заделки предусмотрены соответствующие допуски, как правило, не менее 1 фута.После того, как нагревательный кабель будет отрезан и установлен на трубе или резервуаре, тщательно следуйте инструкциям производителя по подключению. Убедитесь, что оплетка из луженой меди отделена от двух шин и что эти шины надежно закреплены в соответствующих точках подключения.

Надлежащая изоляция, покрывающая кабели обогрева и термостат, является важной характеристикой, о которой нельзя забывать. Кроме того, критически важно поддерживать целостность и общее благополучие изолированной системы.Прочтите эту статью, в которой упоминаются опасности нарушения изоляции. Перед установкой изоляции визуально проверьте, что все кабели, сращивания и силовые соединения находятся в рабочем состоянии и не имеют механических повреждений.

Как подключить кабель обогревателя?

Перед началом подключения проверьте целостность кабеля электрообогрева с помощью мегомметра не менее 500 В постоянного тока. Для этого подключите положительный вывод мегомметра к жилам шины кабеля, а отрицательный вывод мегомметра к оплетке кабеля.Опять же, обратитесь к конкретным системным требованиям. Прежде чем выполнять какие-либо силовые подключения, сначала выполните торцевые и стыковые соединения.

Тепловой кабель можно подключать к 120 В, 208 В, 240 В или 277 В переменного тока и к выключателю любого размера.



Остались вопросы?

Системы электрообогрева

являются эффективным решением для защиты от замерзания и контроля температуры. Если у вас все еще есть вопросы относительно вашей новой системы обогрева или вы хотите получить более подробные инструкции, свяжитесь с нами по телефону (844) 260 8891 или [email protected].Наша команда дизайнеров проведет вас через наши индивидуальные решения для отопления, которые оптимизируют производительность вашего продукта и избавят вас от беспокойства.

Leave Comment

Ваш адрес email не будет опубликован.
