Схема с трех мест включения: Включение освещения с трёх до пяти мест – Проходные выключатели | Домашний Ремонт

Содержание

Как сделать управление освещением из нескольких мест с помощью изделий «Avanti»

В больших квартирах или частных домах не всегда бывает удобно управлять освещением из одной точки. Намного удобнее организовать освещение так, чтобы управлять одним осветительным прибором было возможно с двух мест и более. Для этого не подходят обычные выключатели – потребуется установка либо проходных выключателей (переключателей), либо импульсных реле.


Отличие обычного выключателя от проходного изображено на схеме:



Разумеется, возможность установки переключателей или импульсных реле нужно предусмотреть еще на этапе прокладки проводки. Для этого необходима прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²). Если схема управления освещением строится на основе переключателя, принцип действия системы такой: вы включаете свет нажатием кнопки одного из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.



Если планируется управлять светом только из двух точек – достаточно установки двух проходных выключателей с тремя контактами, если же точек управления необходимо больше – между ними встраивается один или несколько перекрестных переключателей, имеющих четыре контакта.



При построении схемы управления освещением на основе импульсного реле принцип действия системы немного другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются или размыкаются – и, соответственно, осветительный прибор включается или гаснет. Кроме того, использование импульсного реле дает возможность модифицировать систему. Например, добавить возможность регулировать яркость освещения несколькими нажатиями или же установить «мастер-кнопку», нажатие которой будет выключать освещение или электропитание (кроме необходимых электроприборов) во всем доме.


Что выбрать – переключатели или импульсные реле

Схема с установкой переключателей считается классической – чаще всего для решения задачи управления освещением из нескольких точек применяется именно она. Переключатели легко подключить самостоятельно, а сама схема отличается надежностью работы, т.к. она не включает никаких сложных элементов автоматики и устройств.


Схема с импульсном реле – более сложная, т.к. она требует установки самого реле в распределительный щиток. Затем к реле можно подключить любое количество кнопок. Такая схема особенно актуальна для систем освещения, в которую входит много светильников – это может вызвать перегрузку при организации освещения с помощью переключателей. Установка импульсного реле и кнопок решает проблему, т.к. управление освещением осуществляется за счет подачи кратковременного импульса малой мощности. Электрический ток не проходит через кнопку постоянно, и нагрузка на систему снижается. При этом система управления с помощью кнопок может находиться от реле на расстоянии до нескольких сотен метров.

Как организовать управление освещением из двух точек с помощью переключателей

Проще всего управлять освещением из двух точек. Для организации этой схемы вам потребуются два переключателя. В нашем случае использовались ЭУИ «Avanti» от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят строгий контроль на соответствие качества международным стандартам.

Почему мы выбираем ЭУИ «Avanti»:

    1. Универсальность установки.
      Механизмы могут быть установлены в стену, кабель-канал, лючок, башенку, а также как пыле- и влагозащищенное решение со степенью защиты до IP 55.
    2. Модульность изделий.
      TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет формировать индивидуальные комбинации изделий.
    3. Простое и надежное соединение постов.
      Посты легко соединить в единый блок через две точки фиксации методом «ласточкин хвост».
    4. Прочный каркас для установки изделий в стену.
      Каркас изготовлен из двух материалов. Металлическая часть обеспечивает жесткость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса.
      Это обеспечивает дополнительную изоляцию изделия.
    5. Длительный срок эксплуатации.
      Достигается за счет применения качественной контактной группы.
    6. Широкий ассортимент изделий.
      В серию «Avanti» входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом исполнении, так и изготовленных из натуральных материалов.
    7. Дизайн от Студии Артемия Лебедева.
      Дизайн рамок из пластика создан в студии известного российского дизайнера Артемия Лебедева.

    Изделия «Avanti» прекрасно впишутся в любой интерьер

    Оценят поклонники стильных и оригинальных дизайнерских решений​


    Узнать больше о серии «Avanti» можно здесь.

    Купить электроустановочные изделия «Avanti» можно здесь.

    У каждого переключателя три клеммы. Среди них нужно найти общую клемму (например, тестером в режиме прозвонки цепи – на нужном контакте тестер будет пищать или показывать 0 при любом положении клавиши). На общую клемму подключается фаза, на две другие – два оставшихся провода. После этого переключатель собирается и закрепляется в подрозеточной коробке. Эти действия необходимо проделать с каждым из переключателей.

    Затем схема собирается в подрозеточной коробке – сначала соединяются нулевые проводники, затем – жилы заземления, потом – провода фазы. Для соединения удобно использовать клеммные зажимы.

    Порядок подключения обозначен цифрами:

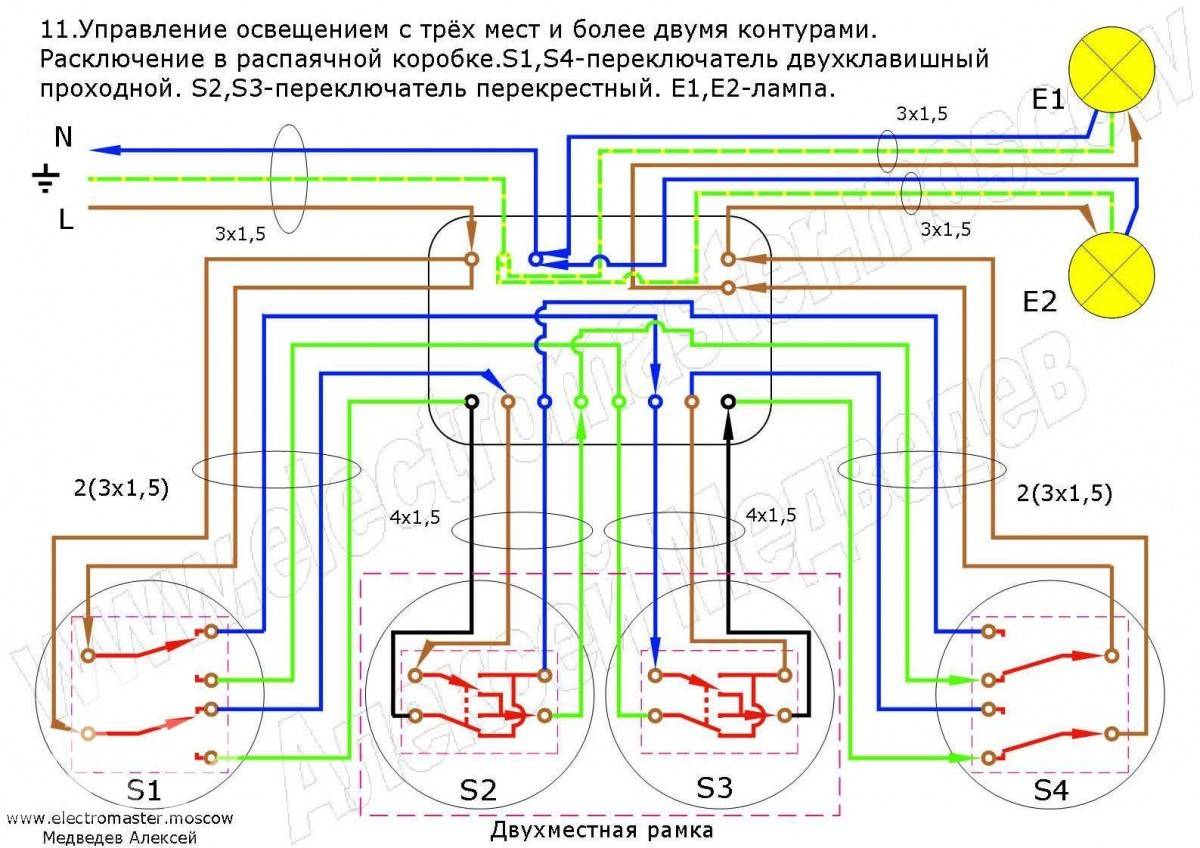

    Как организовать управление освещением из трех и более точек с помощью переключателей

    Для этого потребуется видоизменить прошлую схему, добавив в нее перекрестные переключатели (их также называют инверторами), которые необходимо будет установить между обычными переключателями. У такого переключателя – целых четыре контакта. В данном случае мы используем перекрестный переключатель производства ДКС серии «Avanti» – он отличается высокой надежностью и длительным ресурсом, что позволяет активно эксплуатировать изделия в течение долгих лет.

    Чтобы подключить инвертор, необходимо взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов необходимо провести две силовые жилы либо к проходному переключателю, установленному в конце схемы (если планируется управлять светом из трех точек), либо к следующему перекрестному переключателю, если таких точек больше (в этом случае провод монтируется к его первой и второй клемме).


    Схема подключения с применением переключателей:



    Сама по себе эта схема не слишком сложна – но чем больше переключателей устанавливается, тем более сложным становится сборка в распределительной коробке.

    Управление освещением из нескольких точек с помощью импульсного реле

    В распределительном щитке цепь освещения, питающая группу светильников, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле. В схеме их может быть любое количество – т.к. через них проходит только кратковременный импульс, это не приводит к перегрузке системы. Можно использовать любые удобные кнопки – при желании это могут быть даже кнопки звонка.


    Схема подключения с применением импульсного реле:



    Если схема освещения предусматривает питание двух независимых групп ламп с одной кнопки, то используется не обычное импульсное реле, а секционное. Оно предназначено для включения по очереди с одной кнопки разных групп ламп или всех группы одновременно. Таким образом вы сможете управлять многорожковой люстрой по двум проводам, и вам не придется прокладывать к ней дополнительную проводку от выключателя. При этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, второе нажатие – вторую пару, третье – обе пары, четвертое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не меняется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, второй на другую).



    Схема подключения с применением секционного реле:

    У схемы с импульсными реле есть свои преимущества – например, ее проще модернизировать. Она лучше подойдет для больших домов, общественных и социально значимых заведений, где может одновременно включаться несколько групп ламп, создавая высокую нагрузку на систему. Но схему управления освещения с помощью переключателей чаще применяют для средних квартир – она проста, надежна, не требует установки дополнительного оборудования и легко реализуется даже без привлечения электрика.

    Вернуться к списку публикаций

    Чем отличаются выключатель и переключатель или как управлять освещением с нескольких мест.

    Иногда начинающие электромонтажники путаются в терминологии, в схемах и принципах работы этих двух, а точнее трех механизмов (т.к. переключатели тоже бывают двух видов), не говоря уже о простых покупателях, которые сами пытаются смонтировать, либо купить для дальнейшего монтажа нужные устройства. В этой статье мы постараемся пролить свет на разницу между выключателем и переключателем.

       Итак, выключатели и переключатели служат для коммутации электрических цепей освещения и бытовых приборов, внешне также они выглядят одинаково, разница лишь в количестве контактов с тыльной стороны. Но выключатель предназначен для разрыва одной цепи, а переключатель для переключения между цепями. Выключатель применяется для управления светом из одного места, переключатели же служат для управления светом из двух и более мест, при чем для реализации управления с трех мест и более используются «проходные» переключатели. Ниже мы рассмотрим на схемах как это работает:

              1. Выключатель одно клавишный — коммутирует фазу приходящую на него и отходящую к светильнику.





       Как мы видим на схеме, на выключателе достаточно только двух контактов, один для приходящей фазы, второй для отходящей.

          2. Переключатель одно клавишный — коммутирует фазу с одной из двух цепей проходящих между двумя переключателями.

       Такую схему используют например в коридоре, установив один переключатель при входе в квартиру мы можем включить свет, а пройдя по коридору, установив переключатель в конце коридора — выключить свет. Как видно из схемы на одно клавишном переключателе должно быть три контакта, один — для приходящей (или отходящей фазы) , второй и третий — для двух цепей между переключателями. Важно отметить что переключатели всегда используются парами, а также, что переключатель вполне можно установить вместо выключателя и он будет работать как выключатель, но выключатель не справится с функциями переключателя.

        3. Если же нам хочется включать один и тот же светильник с трех мест и более, например на лестнице, чтобы можно было включать и выключать лестничное освещение на любом этаже, тогда в кроме обычных переключателей используются «проходные».

         В двух местах ставятся обычные переключатели, а между ними ставят последовательно сколь угодно проходных переключателей. Как видно из схемы у проходного одно клавишного переключателя целых четыре контакта — два на две цепи между первым переключателем и два на цепи между вторым.

         Надеемся, что мы прояснили разницу между выключателем и переключателем. А если у нас две группы света (например светильники с одной и другой стороны коридора) и мы хотим тоже их включать и выключать в разных местах, да еще либо одни либо другие, либо все вместе? Если мест включения/выключения нужно не более двух, то не беда — во первых, можно установить несколько одно клавишных переключателей, во вторых, у большинства производителей есть двух клавишные переключатели, в этом случае количество проводов и контактов увеличивается вдвое. Если же необходимо управлять светом с трех мест и более, то осуществив монтаж под двух клавишный проходной переключатель, вы столкнетесь с проблемой его покупки, т.  к. на таком переключателе необходимо !восемь контактов, далеко не все производители ЭУИ предлагают такие изделия, но все же они есть, как правило в модульных сериях, например ABB Zenit.

    Подключение проходных выключателей Livolo VL-C701S и VL-C702S

    ВНИМАНИЕ!

    Функция проходного выключателя работает только после синхронизации. Без синхронизации они работают как обычные выключатели. Проходные выключатели LIVOLO не работают с выключателями других брендов.

    Синхронизация

    • Прикоснитесь к сенсору Главного выключателя и удерживайте палец до звукового сигнала (примерно 4-5 секунд). Уберите палец из зоны сенсора.
    • Прикоснитесь к сенсору Второстепенного выключателя для синхронизации.

    Сброс синхронизации

    • Прикоснитесь к сенсору Главного переключателя и удерживайте до второго звукового сигнала (примерно 10 секунд).
    • Синхронизация сброшена.

    Однолинейный проходной выключатель Livolo VL-C701S.

    • Выключатель используется для управления одной линией нагрузки с двух или трех (не более) мест.
    • Имеет одну сенсорную кнопку, которая работает в режиме вкл/выкл.
    • В схеме используется Главный и Второстепенные выключатели.
    • Для подключения Главного выключателя используются три клеммы: фаза, линия нагрузки и информационный COM-порт.
    • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.


    Двухлинейный проходной выключатель Livolo VL-C702S.

    • Выключатель используется для управления двумя линиями нагрузки с двух или трех (не более) мест.
    • Имеет две сенсорные кнопки, каждая из которых работает в режиме вкл/выкл.
    • В схеме используется Главный и Второстепенные выключатели.
    • Для подключения Главного выключателя используются четыре клеммы: фаза, две линии нагрузки и информационный COM-порт.
    • Для подключения Второстепенного выключателя используются две клеммы: фаза и информационный COM-порт.



    Пример реализации освещения в спальной комнате с применением проходных выключателей LIVOLO.

    ЗАДАЧА!

    Реализовать управление общим освещением комнаты с трех мест: слева от кровати, справа от кровати, при входе в комнату.
    Реализовать управление отдельными бра по обе стороны кровати.

    • Выключатель №1 Главный проходной однолинейный. Управляет лампой №1.
    • Выключатель №2 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №2.
    • Выключатель №3 Второстепенный проходной двухлинейный. Управляет лампой №1. Вторая линия используется для подключения бра №3.
    • Для работы проходных выключателей нужно произвести синхронизацию выключателей.

    Управление светом из нескольких мест

    1. Проходные и перекрестные выключатели

    Наиболее часто задача управления светом из двух мест (Рис.1) решается на лестничных маршах, в коридорах и в спальнях. Для этой цели используются так называемые «проходные выключатели». У разных производителей они называются по-разному, можно встретить термины: «универсальные выключатели», «лестничные выключатели», «выключатели из двух мест», «переключатели», «маршевые выключатели».

    Суть от этого не меняется: в этих выключателях один вход и два выхода, которые коммутируются поочередно в зависимости от положения клавиши. Обычно механизмы проходных выключателей обозначаются цифрой «6».

    Рис.1. Схема работы проходных выключателей: управление светом из двух мест.

    Самостоятельно собрать проходную схему управления несложно, если чётко представлять принцип работы проходного выключателя. На практике применяют два варианта электрической разводки — «классическая» с распредкоробками и современная — при которой вся коммутация выполнена в установочных коробочках выключателей.

    • При «классической» разводке кабели от щита и от люстры заводятся в распредкоробку. Провода «ноль» и «земля» идут транзитом к люстре, фаза уходит на выключатель, от выключателя возвращается в распредкоробку и уходит на люстру. Подобная схема позволяет использовать минимум проводов, но имеет ряд недостатков. Любые аварийные ситуации требуют вскрытия распредкоробки, что бывает очень непростой задачей, если коробка замурована под декоративной штукатуркой или спрятана в гипсокартонном потолке. Отсутствие ноля в установочной коробочке выключателя не позволяет при необходимости установить трёхпроводный диммер, трёхпроводный датчик движения или независимую лампу подсветки (диодные лампочки часто мерцают от выключателей подсветки, потому сейчас всё чаще подсветка включается не через лампочку, а на фазу-ноль).
    • Современная разводка — без распредкоробок — требует большего количества кабеля, но значительно удобнее в плане поиска неисправностей и существенно облегчает задачу будущей модернизации проводки или перехода на «умное» управление светом. Провод из щита заходит непосредственно в установочную коробочку выключателя. Провода от всех групп света при разводке под «Умный дом» заводятся в щит. Если подобной схемы управления в перспективе не предусмотрено, кабель от люстры также ведут в установочную коробочку выключателя.



    Схема управления светом из трех и более мест (Рис.2) применяется в спальнях (от двери и с двух сторон кровати), на многомаршевых лестницах, в длинных коридорах. По краям ставят такие же, как в предыдущей схеме проходные выключатели, посередине — один или несколько «перекрестных выключателей», другие названия — «кроссовый выключатель», «универсальный выключатель из трех и более мест». У этих выключателей два входа и два выхода, механизмы обозначаются цифрой «7».

    Рис.2. Схема работы перекрестных выключателей: управление светом из трех и более мест.

    Схема включения перекрёстных выключателей зависит от того, в какой из установочных коробочек происходит коммутация кабеля от щита и кабеля к люстре. Схема при коммутации в одном из проходных выключателей:

    Если коммутация производится возле перекрёстного выключателя, схема соединений выглядит немного по-другому:

    Если ни одна из приведённых схем не подходит — свяжитесь с нами, поможем с разработкой схемы под конкретный проект.

    2. Управление светом при помощи импульсных реле

    Импульсные (бистабильные) реле — устройства, которые меняют состояние выхода при подаче очередного сигнала на управляющий вход.

    По принципу действия подразделяются на электромеханические и электронные.

    • Электромеханические реле не чувствительны к скачкам напряжения и помехам в сети. Как правило, имеют индикатор срабатывания и возможность ручного перевода в противоположное состояние. Недостатки — ограниченный ресурс срабатываний и лёгкий щелчок при переключении.
    • Электронные импульсные реле имеют, фактически, неограниченный ресурс, но чувствительны к скачкам напряжения и импульсным помехам в сети.

    Управляются выключателями без фиксации («кнопочными»). Реле, в зависимости от типа корпуса, могут устанавливаться устанавливаются в щитке, распредкоробке или монтажной коробочке выключателя. Туда же подводятся провода от светильников и выключателей. Количество выключателей не лимитировано, они могут быть как одноклавишными, так и двухклавишными без фиксации).

    Преимущество данной схемы — возможность управлять сразу несколькими группами света (по количеству установленных реле) из любого числа мест.

    Импульсное реле позволяет реализовать функцию «Выключить всё» — установленным при входе в комнату кнопочным выключателем можно отключить все группы света, скоммутированные в щите через импульсное реле. Но, в отличие от «Умного дома», для включения света вновь придётся нажать на клавишу центрального выключателя — при этом все светильники вернутся в состояние, которое было до выключения. В системе «Умный дом» алгоритм работы центрального выключателя принципиально другой — там нажатие на клавишу формирует команду-телеграмму на все выключатели и диммеры и они переходят в отключённое состояние. Для включения вновь нажимать центральный выключатель не нужно — каждая световая группа включается индивидуально или по сценарию.

    • При подключении импульсного реле обязательно учитывайте нагрузочную способность контактов с учётом пусковых токов нагрузок. Особенно, это касается импульсных блоков питания для светодиодной ленты — пусковой ток при включении таких блоков может в десятки раз превышать номинальный рабочий ток.

    3. Интеллектуальное управление светом

    «Умный свет» — это возможность создания статических и динамических световых сцен (одновременное управление несколькими световыми группами), в которых кроме светильников может участвовать и другое оборудование — шторы, жалюзи, аудио- видеооборудование и др.

    Данной теме посвящена статья «Свет под контролем интеллекта» .


    Релейная станция Jung

    Простое, но достаточно функциональное устройство для управление несколькими группами света предлагает немецкая компания Jung — 8-канальная релейная станция RS8 REG HE, принимающая команды от изящной сенсорной панели. Каждый канал может работать как выключатель с фиксацией или без фиксации. Два модуля могут управлять ролетами или жалюзи, включая поворот ламелей. В устройстве реализована функция «центрального выключателя». Станция рассчитана только на включение-выключение. Если необходима функция диммирования, с релейной станцией можно соединить четырёхканальную Универсальную диммирующую станцию Jung (UDS 4 REG HE)


    Системы радиоуправления, представленные на рынке компаниями Jung, Gira, Berker, Teleco, Inels и др. позволяют с одного пульта управлять большим количеством (до 24-х) различных приемников, которыми могут быть включатели-актуаторы, диммеры, приводы жалюзи и ролет.

    Радиопульты класса «Комфорт», помимо основных функций, позволяеют запрограммировать пять световых сцен, среди которых могут быть «включить все», «центральный выключатель» и др. Приемники-исполнительные устройства могут быть как щитового исполнения, так и виде «таблеток», которые устанавливаются в подрозетник или в приборном исполнении, которые удобно прятать за подвесной потолок.

    Системы радиоуправления часто приходят на выручку в ситуациях, когда уже выполнена чистовая отделка и нет возможности проложить провод, но при этом нужно добавить группу света, реализовать проходной выключатель, синхронизировать работу нескольких групп RGB подсветки и т.п.

    Ещё одна традиционная сфера применения радиосистем — управление освещением приусадебной территории. С помощью радиопульта из любой точки территории можно управлять группами освещения и удивлять гостей необычными визуальными эффектами.


    Система «Умный дом». Наиболее сложные алгоритмы управления освещением с фактически безграничными возможностями могут быть реализованы на оборудовании «Умный дом». «Умные» модули позволяют выполнять любые сценарии, поддерживать постоянный уровень освещенности, управлять внутренним и наружным освещением по часам, календарю событий, имитировать присутствие жильцов, управлять светом и другим домашним оборудованием через мобильный телефон или Интернет. Для управления светом в системе «Умный дом» используют кнопочные выключатели, настенные кнопочные и сенсорные панели, переносные пульты управления, настольные или настенные тач-панели, смартфоны и планшеты.





    3-х и 4-х сторонние электрические схемы с несколькими индикаторами

    Перед началом электромонтажных работ проверьте требования к разрешению.
    Как читать эти схемы.

    Схемы на этой странице иллюстрируют подключение нескольких ламп в 3-х и 4-х позиционных схемах переключателей. Ниже приведены дополнительные сведения об этих цепях и некоторые советы по устранению неполадок.

    Подключение трехпозиционного переключателя с несколькими индикаторами

    В этой схеме показаны два светильника, но можно добавить больше, продублировав расположение проводки между светильниками для каждого дополнительного источника света.Здесь источник находится у первого выключателя, SW1, а 3-жильный кабель проходит оттуда к первому свету, L1. После этого два двухжильных кабеля проходят между каждым светильником, а трехжильный кабель проходит от последнего светильника до SW2.

    В начале цепи горячий источник подключается к общей клемме на SW1. Нейтраль присоединяется к белому проводу кабеля, идущему к фонарям, а затем присоединяется косичкой к клемме нейтрали на L1. Он также сращен с белым проводом, идущим ко второй лампочке, L2.В L2 этот белый провод подключается непосредственно к нейтральной клемме осветительного прибора. Если добавить больше ламп, этот провод будет присоединен к светильнику и к белому проводу, идущему к следующему свету.

    Путешественники прокладываются между светофорами с помощью черного и белого проводов второго кабеля, а на последнем светофоре они соединяются, чтобы перейти к клеммам дорожников на SW2. Они не подключаются к светильникам в любой точке. Белый контактный провод обмотан черной лентой, чтобы пометить его как горячий

    .

    Электропроводка 2 фары и 3 позиционных переключателя

    На этой диаграмме показана еще одна цепь освещения, управляемая 3-позиционными переключателями. Здесь источник и светильники идут до выключателей. Как и в случае с другими схемами на этой странице, можно добавить больше источников света, продублировав расположение проводки между светильниками.

    3-жильный кабель проходит от L1 к L2, а 2-жильный кабель идет оттуда к первому выключателю. 3-жильный кабель проходит между SW1 и SW2. Горячий источник подсоединен к черному проводу, идущему между фонарями, а на последнем свете он подсоединен к черному проводу, идущему к общему на SW1, к светильникам он не подключается.Белый провод помечен черной лентой и соединен с черным проводом, идущим к общей клемме на SW2.

    За фонарями нейтраль источника подключается к клемме нейтрали на L1 и соединяется с белым проводом, идущим к следующему светильнику. На каждом светильнике он подключается к нейтральной клемме с помощью косички, а на последнем светильнике напрямую с нейтралью светильника. На SW1 красный и белый провода трехжильного кабеля, проложенного между выключателями, функционируют как бегунки с белым цветом, помеченным черной лентой или краской.

    Электропроводка 3 переключателя и 2 лампы

    На этом чертеже показана проводка для нескольких источников света в цепи с 4-позиционным выключателем, где источник и светильники располагаются перед выключателями. В эту цепь можно добавить больше источников света, продублировав проводку, показанную здесь, для каждого дополнительного светильника. Здесь 3-жильный кабель проходит между L1 и L2, 2-жильный кабель идет от последнего фонаря до SW1, а еще 3-жильный кабель идет от SW1 к 4-позиционному переключателю, а затем к SW2.

    На фарах горячий источник приваривается к черному проводу, идущему между фарами, к фарам не подключается.В последнем светильнике он присоединяется к черному проводу, идущему к общему проводу на SW1. Нейтраль от источника подключается к каждому светильнику косичкой и к нейтрали, идущей к следующему светильнику. При последнем свете нейтраль источника подключается непосредственно к клемме нейтрали светильника.

    Красный провод между фарами подключается напрямую к горячему на L1 и затем идет к следующей фаре. Если имеется более 2 ламп, красный подключается к горячему прибору и к красному проводу, идущему к следующей лампочке.С 2-мя лампочками он сращен с белым проводом, идущим к выключателям. Этот белый провод обмотан черной лентой, чтобы пометить его как горячий.

    В SW1 этот маркированный белый провод сращивается с маркированным белым проводом, идущим к 4-контактному переключателю, а на 4-контактном переключателе он снова соединяется с маркированным белым проводом, идущим непосредственно к общей клемме на SW2. Этот белый провод не подключается к 4-позиционному переключателю.

    Черный и красный провода, идущие между переключателями, служат проводниками цепи.На четвертом пути путешественники из SW1 подключаются к двум терминалам в T1. Два терминала в T2 соединяются с черным и красным путешественниками, идущими к SW2.

    Здесь источник цепи находится у первого трехпозиционного переключателя, а трехжильный кабель проходит между всеми переключателями и лампами в цепи. Два кабеля проложены между светильниками, чтобы обеспечить дополнительный проводник, необходимый для их питания. Здесь один 3-жильный и один 2-жильный кабель используются для обеспечения всего необходимого количества проводов, но также можно использовать для этой цели два 2-жильных кабеля и сделать один из белых проводов путеводителем.

    Поиск и устранение неисправностей цепей 3- и 4-позиционного переключателя

    Наиболее вероятная причина выхода из строя цепи — ошибка в монтаже проводки. Убедитесь, что цепь подключена правильно, используя следующие рекомендации.

    4-позиционный переключатель должен быть подключен между двумя 3-позиционными переключателями, как показано на схемах на этой странице. 4-позиционный переключатель имеет пять клемм: одна земля и 4 клеммы цепи, разделенные на две совпадающие пары, называемые бегунками. Каждая пара контактных клемм должна быть подключена к контактным проводам от одного из трехпозиционных переключателей в цепи.Путешественники с одного 3-го пути могут быть подключены к любой клемме в паре, но не перепутайте пары на 4-м пути, иначе схема не будет работать должным образом.

    Для того чтобы 4-ходовая цепь работала, 3-ходовые переключатели должны быть правильно подключены в начале и конце пути. Поэтому убедитесь, что общая клемма на одном из 3-х контактов подключена к горячему источнику, а общая на вторых 3-х путях подключена к горячей клемме на нагрузке.

    Убедитесь, что провода бегунка подключаются только между клеммами бегунка на всех переключателях.4-позиционный переключатель будет подключаться только к путевым проводам, никогда к горячему источнику или проводу нагрузки и никогда к нейтральному проводу. Кроме того, убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке. Нейтральный провод никогда не будет подключаться к 3- и 4-позиционным переключателям стандарта , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша цепь подключена правильно, а свет по-прежнему не работает, возможно, один или несколько переключателей неисправны.Вы можете проверить переключатели, используя процедуру, описанную ниже.

    Тестовые переключатели

    Если у вас есть переключатели, которые перестают работать, возможно, они изношены или со временем ослабли винты клемм. При отключенном питании и удалении устройства из розетки проверьте, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, сильно потяните за провода, чтобы убедиться, что они все еще затянуты.

    Если у вас есть старый или новый переключатель, который, по вашему мнению, подключен правильно, но цепь по-прежнему не работает, возможно, переключатель неисправен.В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Отключите питание и выньте выключатель из цепи, отсоединив провода. Используйте тестер непрерывности или мультиметр в настройке Ом, чтобы определить, правильно ли он проводит электричество.

    Для проверки 3-позиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из бегунков. Поверните переключатель тумблера в одну сторону, а затем в другую. Если счетчик показывает непрерывность с тумблером в одном направлении, а не в другом, переместите щуп с этого переключателя на другой и повторите проверку.Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно. Однако, если вы не обнаружите никакой непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы щелкаете тумблером, переключатель, вероятно, неисправен и его следует заменить.

    Для проверки 4-позиционного переключателя подсоедините один щуп к одной клемме переключателя в паре, а другой щуп к одной клемме переключателя в другой паре. Переверните тумблер и убедитесь, что вы находите непрерывность в одном направлении, но не в другом.Переместите один щуп к другому контакту в его паре и повторите проверку, чтобы получить те же результаты. Переместите второй щуп на другую клемму в его паре и снова проверьте обе схемы. Если вы обнаружите переменную непрерывность при переключении переключателя во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности в любом из возможных механизмов, когда вы щелкаете тумблером, переключатель, вероятно, неисправен. Одно замечание по поводу этой процедуры: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутреннюю схему нельзя протестировать таким образом.

    Больше подобных на сайте Do-It-Yourself-Help.com

    Схема подключения двухпозиционного переключателя

    Вот двухстороннее решение для переключения, опубликованное для одного из наших пользователей, который подал питание на одну из распределительных коробок и не имел радиальной цепи для подключения нейтрали к патрону лампы.

    Двустороннее переключение с подачей питания на выключатель


    Теги:  схема подключения двухпозиционного переключателя, двухпозиционный переключатель, двустороннее переключение

    Я включил этот метод двухстороннего переключения для справки, потому что вы можете встретить его в старых домах, но я не рекомендую вам его использовать.Если вы делаете новую установку или заменяете двухпозиционную систему переключения, используйте трехпроводной метод управления.

    Скорее всего, вы увидите эту двухстороннюю схему освещения в промышленных/коммерческих условиях, где установка основана на магистральных/кабелепроводах и используются одножильные проводники.

    Рис. 1: схема двухстороннего включения света с использованием двухпроводного управления

    Недостатки двухпроводной системы управления

    Этот подход часто называют «методом экономии кабеля», поскольку он требует только двухпроводного управления.Это хорошо, если все сделано правильно, но вот на что вам нужно обратить внимание: если это используется на лестничной клетке, где у вас есть выключатель наверху и выключатель внизу, существует опасность того, что нейтраль и напряжение исходят от разных цепей освещения. См. Fi2 2.

    Рис. 2: Двустороннее переключение с 2-проводным управлением (НЕ ДЕЛАЙТЕ ЭТОГО)

    Первая причина, по которой это BAD , связана с безопасностью; скажем, мы работаем со светом наверху, поэтому мы выключаем цепь освещения наверху, думая, что мы в безопасности.. НЕПРАВИЛЬНО . Прямая трансляция принимается внизу, и есть все еще живые проводники, питающие выключатель наверху, и если кто-то щелкнет выключателем внизу на этой диаграмме, то прямая трансляция распространится и на лампу (ты обожрался, детка!!).

    Если вы видите, что этот метод используется в вашем доме ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ . Если вы не уверены, ИЗОЛИРУЙТЕ ВСЕ ЦЕПИ ОСВЕЩЕНИЯ ПЕРЕД РАБОТОЙ НА ЛЮБОЙ ИЗ НИХ.

    Примечание: если бы этот метод применялся в длинном коридоре, где оба выключателя находились внизу и предположительно нейтраль не заимствована из другой цепи (НЕ ПРЕДПОЛАГАЙТЕ ЭТОГО), то этой проблемы безопасности не существовало бы.Но читайте дальше..

    Вы видите, что этот метод предлагается на многих сайтах DIY, но вопросы безопасности редко объясняются должным образом. Вот еще одна причина не делать этого, которую я еще не нашел ни на одном сайте DIY:

    .

    Индукционные петли и радиочастотные помехи

    Как вы знаете, любой проводник с током «излучает» электромагнитное поле. Преимущество двойного и заземляющего кабелей заключается в том, что активный и обратный кабели всегда находятся в непосредственной близости (в одном и том же кабеле), поэтому возникает эффект компенсации.

    Теперь снова взгляните на рис. 2: прямое питание выходит из потребительского блока (щита предохранителей) и проходит по всему дому к выключателю внизу, затем идет наверх ко второму выключателю, вверх через свет. Путь к нейтрали вполне может проходить вокруг цепи освещения наверху, прежде чем вернуться вниз к потребительскому блоку. БИНГО, мы только что превратили наш дом в массивную индукционную петлю , идеально спроектированную для создания помех самым разным вещам:

    • Системы слуховых аппаратов с индукционной петлей
    • Радиоприемники
    • Мой милый Страт (это электрогитара, если ты не музыкант)
    • Компьютерные сети

    Хотя я и закончил, но пока мы говорим о том, почему этот метод не очень хорош:

    Ошибочное срабатывание оборудования безопасности/защиты цепи

    Практика «заимствования» нейтрали из цепи, которая не питала напряжение, может нанести ущерб современному потребительскому блоку, имеющему несколько УЗО или УЗО.

    Подводя итог, если не хотите поссать в темноте из-за того, что жена включила чайник внизу, используйте трехпроводной метод управления🙂


    Теги:  2-позиционная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, два путь переключатель

    Двустороннее переключение  означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.

    Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное старыми цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

    Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

    Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)

    Схема хороша и проста, чтобы визуализировать принцип того, как это работает, но мало помогает, когда дело доходит до того, чтобы на самом деле подключить это в реальной жизни!

    На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.

    Кабель

    D (рис. 2) представляет собой трехжильный кабель с заземлением, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.

    Все провода заземления должны подключаться к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

    Рис. 2: Двустороннее переключение с помощью 3-проводного управления (показаны кабелями прежнего цвета)

    ПРИМЕЧАНИЕ. Синий и желтый провода в кабеле «D» и черный провод в кабеле «C» являются коммутируемыми и поэтому должны иметь красную оболочку на каждом конце, как показано на рисунке.

    Выключатель выпадает из распределительной коробки

    Существует вероятность того, что если в вашем доме проводка такого старого цвета, то падение выключателя может быть связано с радиальной цепью освещения «петля-в-петле-выход», выполненной с помощью распределительных коробок, а не потолочных розеток, как показано на рис. 2.Проводка переключателя такая же, но провод переключателя (кабель C) ведет к другой настройке.

    Рис. 3: 3-ходовое переключение, подключенное к радиальной цепи освещения «петля-в-петле-выход», выполненной с помощью распределительных коробок


    Теги:  2-позиционная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, два путь переключатель

    Двустороннее переключение  означает наличие двух или более переключателей в разных местах для управления одной лампой.Они подключены так, что работа любого переключателя будет управлять светом. Такое расположение часто встречается на лестницах с одним переключателем наверху и одним переключателем внизу или в длинных коридорах с переключателем на каждом конце.

    Здесь у нас есть двухсторонняя система переключения, в которой используются два одинарных двухпозиционных переключателя и трехпроводное управление, показанное новыми согласованными цветами кабелей. Аналогичного результата можно добиться, используя двухпроводное управление, которое, хотя и позволяет сэкономить на кабеле, не рекомендуется.Это предпочтительный подход.

    Здесь у нас есть схема (рис. 1), которая позволяет легко представить, как работает эта схема. В этом состоянии лампа выключена, изменение положения любого из переключателей приведет к включению лампы. Если вы теперь измените положение другого переключателя, цепь снова разорвется.

    Рис. 1: Принципиальная схема двухстороннего переключения (3-проводное управление)

    Схема хороша и проста для визуализации принципа работы двухпозиционного переключателя, но мало помогает, когда дело доходит до фактической проводки в реальной жизни!!

    На рис. 2 ниже показано, как мы достигаем этой конфигурации.Как и любая радиальная цепь с входом и выходом, кабель выключателя от потолочной розетки содержит два провода: постоянный и коммутируемый. Это кабель C внизу, один провод подключается к L1, а другой к L2 на верхнем переключателе.

    Кабель

    D (рис. 2) представляет собой трехжильный кабель с заземлением, это «3-проводное управление», которое соединяет два выключателя вместе. COM на первом коммутаторе соединяется с COM на втором коммутаторе, L1 на первом коммутаторе соединяется с L1 на втором, а L2 на первом коммутаторе соединяется с L2 на втором.

    Все провода заземления должны подключаться к клемме заземления в тыльной части переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

    Рис. 2: Двухстороннее включение света (3-проводная система, новые согласованные цвета кабелей)

    ПРИМЕЧАНИЕ. Серый провод в кабеле «D» находится под напряжением, а синий провод в кабеле «C» и черный провод в кабеле «D» являются постоянными и поэтому должны быть отмечены коричневой оболочкой на каждом конце, как показано.


    Теги:  2-контактная схема освещения, 2-позиционный переключатель, 2-позиционная схема подключения переключателя, электрическая проводка, как подключить свет, как подключить двухпозиционный переключатель, Схема подключения освещения, схема освещения, схема подключения освещения, двухсторонняя выключатель

    Трехходовая схема освещения | Световая проводка

    Я включаю этот метод для справки на случай, если вы обнаружите, что он используется в вашей домашней электропроводке, но не рекомендовал бы этот подход в домашних условиях.Если вы добавляете проводку для трехпозиционного выключателя света, используйте трехпроводную систему управления.

    Я достаточно подробно описал, почему двухпроводная система управления может быть проблематичной в статье 2-позиционный переключатель с 2-проводным управлением. Все проблемы, затронутые там, применимы и здесь, особенно если они используются на лестницах, а выключатели находятся на разных этажах.

    Этот метод лучше всего подходит для установок на основе кабелепроводов/магистралей, где используются одножильные проводники.

    Схема трехпозиционного переключателя света с двухпроводным управлением


    Теги:  3-ходовая схема освещения, 3-позиционный переключатель, 3-позиционное переключение (Великобритания), схема, электрическая проводка, как подключить свет, как подключить трехпозиционный переключатель, проводка промежуточного переключателя света, промежуточный переключатель, Проводка освещения схема, схема освещения, схема подключения освещения

    здесь у нас есть 3-ходовая коммутационная цепь освещения (иногда называемая двухпозиционной коммутацией с промежуточным звеном).Это позволяет включать или выключать один свет любым из переключателей. На этой странице показано, как он подключен в старых цветах кабеля, если в вашем доме есть новые цвета, которые вы хотите использовать здесь:

    .

    3-ходовое переключение (новые цвета кабелей)

    Это очень похоже на двухстороннюю схему переключения, но с дополнительным промежуточным переключателем, введенным в трехжильный кабель управления, который соединяет два концевых переключателя.

    рис. 1: Принципиальная электрическая схема трехходового переключения

    Цепь состоит из двухпозиционного переключателя на каждом конце (верхний и нижний переключатели на рис. 2) и промежуточного переключателя посередине.Все три переключателя соединены между собой трехжильным кабелем управления заземлением. Обратите внимание, что провод, подключенный к клеммам COM, проходит прямо через промежуточный переключатель с помощью кабельного разъема.

    Рис. 2: Схема включения трехходового освещения (старые цвета кабелей)

    Все провода заземления должны подключаться к клемме заземления в тыловых коробках выключателя, и если вы используете металлические выключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

    Четырехходовое переключение и многое другое

    Эта схема может быть расширена до четырех-, пятиходового переключения путем добавления дополнительных промежуточных переключателей (соединенных, как показано на рис. 2) в любом месте кабеля управления.


    Теги:  3-ходовая схема освещения, 3-позиционный переключатель, электрическая проводка, как подключить свет, как подключить трехпозиционный переключатель, проводка промежуточного переключателя света, промежуточный переключатель, проводка промежуточного переключателя, Схема подключения света, цепь освещения, схема подключения освещения

    здесь у нас есть 3-ходовая схема включения освещения (иногда называемая двухпозиционной коммутацией с промежуточным звеном). Это позволяет включать или выключать один свет с помощью любого из выключателей. На этой странице показано, как он подключен к новым цветам кабеля, если в вашем доме есть старые цвета, которые вы хотите использовать здесь:

    .

    Трехстороннее переключение (старые цвета кабелей)

    Это очень похоже на двухстороннюю схему переключения, но с дополнительным промежуточным переключателем, введенным в трехжильный кабель управления, который соединяет два концевых выключателя.

    Рис. 1: Принципиальная схема трехходового переключения

    Цепь состоит из двухпозиционного переключателя на каждом конце (верхний и нижний переключатели на рис. 2) и промежуточного переключателя посередине. Все три переключателя соединены между собой трехжильным кабелем управления заземлением. Обратите внимание, что провод, подключенный к клеммам COM, проходит прямо через промежуточный переключатель с помощью кабельного разъема.

    Рис. 2: Схема подключения трехходового освещения

    Все провода заземления должны подключаться к клемме заземления в тыловых коробках выключателя, и если вы используете металлические выключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. примечание A на рис. 2)

    Четырехходовое переключение и многое другое

    Эта схема может быть расширена до четырех-, пятиходового переключения путем добавления дополнительных промежуточных переключателей (соединенных, как показано на рис. 2) в любом месте кабеля управления.


    Теги:  3-ходовая схема освещения, 3-позиционный переключатель, электрическая проводка, как подключить свет, как подключить трехпозиционный переключатель, проводка промежуточного переключателя света, промежуточный переключатель, проводка промежуточного переключателя, Схема подключения света, цепь освещения, схема подключения освещения

    Как починить трехпозиционные переключатели

    Общие проблемы с 3-позиционными переключателями и способы их устранения: базовый метод подключения для 3-позиционных переключателей, 3-жильный кабель соединяет переключатели, простые для понимания схемы 3-позиционных переключателей.

    Подключение трехходовых переключателей
    Электрика Вопрос: У меня возникла проблема с подключением трехходовых переключателей в коридоре.

    • У меня в коридоре два трехпозиционных переключателя.
    • Вы можете включить свет на каждом конце отдельно.
    • Если я включу свет в одном конце зала, затем выключу его в другом конце, я не смогу снова включить свет в другом конце, где выключатель уже находится в положении Вкл.
    • Я могу снова включить его там, где отключил.
    • Какое решение для меня, чтобы иметь возможность включаться на исходном конце, когда переключатель уже находится в положении «Вкл.»?

    Этот вопрос по электропроводке поступил от Теда, домовладельца из Батон-Руж, Луизиана.
    Дополнительные комментарии: Очень нравится сайт!

    Ответ Дэйва:
    Спасибо за вопрос по электропроводке, Тед.

    Как подключить трехходовые переключатели

    Применение: Подключение трехходовых выключателей света.
    Уровень мастерства: от начального до среднего.
    Необходимые инструменты: Сумка для электриков, ручные инструменты и тестер напряжения.
    Расчетное время: зависит от личного опыта и умения работать с инструментами.
    Меры предосторожности: определите цепь освещения, выключите ее и пометьте примечанием, прежде чем работать с проводкой.
    Примечание. Установка дополнительной проводки светильника должна производиться в соответствии с местными и национальными электротехническими нормами и правилами с получением разрешения и после проверки.
    Материалы: Убедитесь, что сменный выключатель света имеет ту же номинальную силу тока и напряжение, что и оригинальный выключатель, и полностью совместим с электрической цепью, осветительным прибором и типом используемых лампочек.

    Основные сведения о трехпозиционном переключателе
    • 3-позиционные переключатели обычно используются для управления одним или несколькими светильниками из двух разных мест.
    • Это обычная конфигурация в коридорах и на лестницах.
    • Существует множество способов подключения 3-позиционного переключателя.
    • Подача питания может начинаться с устройства или любого из двух переключателей.
    • Без электрической схемы выключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

    Компоненты проводки трехпозиционных переключателей

    • Источник питания
      Источник питания подключается либо к светильнику, либо к одной из распределительных коробок. Определите источник питания и подключите его к винту с темной точкой или к одному винту на одном конце трехпозиционного переключателя в месте первого переключателя.
    • 3-жильный кабель для соединения выключателей
      3-жильный кабель с заземляющим проводом устанавливается между двумя 3-позиционными выключателями, который обеспечивает переключение между двумя выключатели и возвращает питание к первому 3-позиционному выключателю освещения.
    • Пара проводов ползунка
      Обычно красный и белый провода трехжильного кабеля используются в качестве пары ползунков или проводов, которые подсоединяются к двум латунным клеммным винтам на другом конце трехпозиционного переключателя. Ориентация путников к винтам значения не имеет. Белый провод комплекта проводов бегунка должен быть обозначен черной изоляционной лентой или перманентным маркером, чтобы указать, что белый провод не является нейтральным проводом.
    • Точечный винтовой зажим на втором переключателе
      Черный провод трехжильного кабеля на втором трехходовом переключателе подсоединяется к точечному винтовому зажиму.
    • Коммутируемое питание светильника
      В первом трехходовом выключателе черный провод, ведущий к светильнику, соединяется с черным проводом трехжильного кабеля.
    • Заземление трехходовых переключателей
      Все провода заземления соединены вместе, и один из проводов заземления прикреплен к винту заземления на каждой раме трехходового переключателя.

    Распространенные проблемы с 3-позиционными переключателями и способы их устранения

    • Неправильная конфигурация проводки
      При неправильной конфигурации проводки выключатели не будут работать должным образом, или один переключатель будет включать свет, а другой нет.Проблема обычно возникает, когда два провода расположены в неправильном положении на одном из трехходовых переключателей. Наиболее распространенным решением является идентификация проводки и изменение неправильной конфигурации.
    • Типичные проблемы конфигурации:
    • Перевернутый провод источника питания и путевой провод.
    • Проволока подачи света обратного хода и проволока-путешественник.

    ПРИМЕЧАНИЕ . Это один из наиболее распространенных методов подключения трехпозиционных переключателей, однако существует несколько других методов подключения, описанных в следующих ресурсах

    .
    Подробнее о подключении трехпозиционных переключателей

    Схема подключения трехпозиционного переключателя


    Простые для понимания схемы трехпозиционных переключателей
    Схемы трехпозиционных переключателей Полное объяснение.Подробные электрические схемы и изображения помогут вам в домашних электрических проектах.

    Для получения дополнительной информации о поиске и устранении неисправностей
    Поиск и устранение неисправностей

    Поиск и устранение неисправностей в электропроводке
    Лицензированный электрик раскрывает секреты успешного устранения неполадок в электрооборудовании Методы, используемые для решения большинства домашних электрических проблем и неисправностей электропроводки.

    Как использовать электрические тестеры

    Понимание электрических тестеров

    При работе с домашней электропроводкой использование тестеров напряжения может сыграть важную роль в электробезопасности.Электрические тестеры позволяют идентифицировать электрические цепи и помогают предотвратить возможность случайного поражения электрическим током.
    Типы электрических тестеров

    Вы можете починить трехпозиционные переключатели СЕГОДНЯ!



    Вам также может быть полезно следующее:

    Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.


    Идеально подходит для домовладельцев, студентов,
    ,


    5 входит:
    проводки GFCI выходов
    проводки домашних электрических цепей
    120 вольт и 240 вольт выпускных цепей
    Электропроводка выключателей освещения
    Электропроводка 3- и 4-проводной электрической плиты
    Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки
    Способ устранения неполадок и ремонта электропроводки 9 Способ Модернизация электропроводки
    Коды NEC для домашней электропроводки
    ….и многое другое.

    Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
    Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

    Трехстороннее переключение света | Светильник

    Здесь приведены пошаговые инструкции о том, как подключить трехходовую цепь освещения или заменить существующую двустороннюю световую цепь на трехполосную, это очень полезно на лестницах и т. д.так как у вас может быть переключатель внизу лестницы и по одному на каждом конце лестничной площадки. Перед работой с любой электрической цепью убедитесь, что электричество отключено! Для трехпозиционного переключения вам нужен специальный выключатель света с 4 клеммами, он называется промежуточным выключателем и его легко идентифицировать. Вам также понадобятся два выключателя света, которые являются «двухсторонними», они будут иметь три клеммы.



    Перед работой с любой электрической цепью необходимо убедиться, что она правильно изолирована и не может быть случайно включена.Пожалуйста, прочтите статью о процедурах безопасной изоляции, прежде чем выполнять какие-либо работы с электричеством. Если вы не уверены на 100% в том, что делаете, обратитесь к квалифицированному электрику. Строительные нормы постоянно меняются, и модификация вашей домашней электрики может противоречить новым правилам и может привести к аннулированию вашей страховки дома, если вы сомневаетесь, сначала проверьте!



    Трехстороннее переключение не так сложно, как кажется на первый взгляд, и должно быть достаточно простым, если вы будете следовать приведенным ниже схемам.Провода заземления не показаны на всех фотографиях и схемах для ясности, но они должны быть подключены ко всем клеммам заземления. Двусторонние выключатели света необходимы для трехстороннего переключения, их можно определить, посмотрев на клеммы на задней стороне переключателя. Будет терминал Com (общий), терминал L1 и терминал L2. Вам также понадобится промежуточный переключатель, чтобы поместиться между двумя другими переключателями, его можно легко идентифицировать, поскольку он имеет две клеммы L1 и две клеммы L2.





    (со старыми цветами проводки)



    Для установки двух- или трехходового выключателя требуется трехжильный кабель с заземлением, который должен быть проложен от первого выключателя освещения ко второму выключателю (промежуточному), а затем к третий переключатель, а затем подключите провод, как показано на этой схеме.Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением.

    На диаграмме показаны только отдельные цвета. В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем.

    Красная изоляция или лента должны быть помещены на провода, как показано, чтобы показать, что в какой-то момент они будут находиться под напряжением. Коричневые рукава или ленты теперь заменили красные. Обратите внимание, как желтый провод соединен вместе в клеммном разъеме в задней части для промежуточного переключателя.



    Трехстороннее переключение с новыми согласованными цветами-



    Это та же диаграмма, что и выше, но с использованием новых согласованных цветов.

    Для установки двух- или трехпозиционного выключателя требуется трехжильный и заземляющий кабель, который должен быть проложен от первого выключателя света ко второму (промежуточному), а затем к третьему выключателю, а затем подключен, как показано на этой схеме. Первый переключатель — это переключатель, который содержит провод под напряжением и переключаемый провод под напряжением. На диаграмме показаны только отдельные цвета.В реальной жизни эти провода были бы покрыты внешней защитной оболочкой и включали бы оголенный провод заземления и назывались бы кабелем.

    Коричневая изоляция или лента должны быть надеты на провода, как показано, чтобы показать, что в какой-то момент они будут находиться под напряжением. Обратите внимание, как серый провод соединен вместе в клеммном разъеме в задней части для промежуточного переключателя.

    Как преобразовать одинарный выключатель в трехходовую систему-



    Здесь вы можете увидеть заднюю часть выключателя света, в данном случае это двухпозиционный выключатель, используемый для одностороннего освещения.Односторонний переключатель имеет только общий вывод и клемму L1, а двусторонний переключатель имеет общую клемму L1 и L2, как показано на рисунке. Обратите внимание, что используется новый согласованный кабель (коричневый и синий) и обратите внимание, что коричневая оплетка была помещена поверх синего провода. Это означает, что в какой-то момент он будет под напряжением! Заземляющий провод всегда должен быть подключен к точкам заземления, здесь он удален для ясности, но должен быть подключен даже к пластиковым выключателям света, если нет клеммы заземления.Заднюю коробку необходимо заземлить, если только она не пластиковая и на ней нет точки заземления.

    Для трехстороннего переключения вам понадобится трехжильный и заземляющий кабель, достаточный для того, чтобы протянуть его от существующего выключателя света до второго выключателя света, а затем отрезок от второго выключателя света до третьего выключателя света.

    Этот кабель необходимо проложить по наиболее простому маршруту, здесь приведены рекомендации и допустимые зоны, разрешенные зоны проводки

    Это не новый согласованный кабель, поэтому может потребоваться изменение цветов, перед подключением по-прежнему необходимо использовать заземляющую оболочку, как и для всех кабелей.

    В трехстороннем освещении нет установленных правил, какой провод что делает, но я собираюсь использовать наиболее разумный вариант.

    Удалите провод из общей клеммы и подсоедините его к клемме L2.

    Эти два провода представляют собой постоянный и коммутируемый провода под напряжением.

    Не существует фиксированных правил, согласно которым провод должен быть подключен, но если вы будете следовать цветам, которые я использовал здесь, они, кажется, имеют смысл!

    Обратите внимание на все провода с коричневой оплеткой! Я сдвинул это немного назад, чтобы вы могли видеть фактические цвета проводов.Коричневый провод и синий провод в коричневой оболочке уже есть на клеммах L1 и L2, это описано выше. Эти два провода постоянно находятся под напряжением и переключаются под напряжением.

    Старые цвета-

    Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

    Новые цвета —

    Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2. Прикрепляя провод к клемме, всегда слегка тяните за него, чтобы убедиться, что он закреплен правильно.Это может сэкономить часы работы позже, когда провод выскочит и перестанет работать!

    Это промежуточный переключатель, его легко идентифицировать, так как он имеет 4 клеммы.

    L1,L1 и L2,L2 Два провода от первого выключателя света, красный и синий, подключаются к клеммам L1 и L1. (новые цвета будут коричневый и черный)

    Два провода, идущие к последнему выключателю, который снова будет красным и синим, подключаются к клеммам, обозначенным L2 и L2. (новые цвета: коричневый и черный)

    Желтый провод (новый серый цвет) просто соединяется вместе с помощью клеммной колодки, которую можно обмотать изоляционной лентой и оставить в задней коробке.Коричневая изоляция должна быть надета на все провода, кроме заземления, для которого требуется зеленая и желтая изоляция. Цвета не важны, важно то, что делает каждый провод.

    Это задняя часть второго переключателя, который сделает цепь двухсторонней, и снова коричневая втулка сдвинута назад для ясности. Провода в этом переключателе должны точно имитировать три провода, которые вы подключили к другому переключателю.

    Старые цвета-

    Желтый провод подключается к общей клемме, красный – к клемме L1, а синий – к клемме L2.

    Новые цвета —

    Серый провод подключается к общей клемме, коричневый — к клемме L1, а черный — к клемме L2. Теперь у вас есть свет, который можно включать и выключать из двух разных мест.

    Ресурсы

    Переключатели

    Простая электрическая цепь освещения состоит из одной лампы и одного выключателя. Однако цепи освещения могут быть подключены в ряде конфигураций с несколькими источниками света и выключателями. Для реализации этих конфигураций производители выпускают переключатели различных типов.Общие типы переключателей, используемые в цепях освещения, включают:

    • односторонний (однополюсный)
    • двусторонний (двухполюсный)
    • промежуточный
    • двойной полюс.

    Разные производители предлагают немного разные конфигурации клемм на переключателях, но функционально они одинаковы. На следующих схемах показана конфигурация переключателя и клемм, а также работа переключателя.



    Односторонний переключатель

    В одну сторону

    Выключатель «одностороннего действия» контактирует только в одном положении.Он используется для размыкания или замыкания одиночной электрической цепи. В положении «включено» контакты соединяют C (общий) и клемму 1. Коммутатор может иметь одну или две дополнительные клеммы для закольцовывания.





    Двухпозиционный переключатель



    Двухсторонний

    Двухпозиционный переключатель устанавливает контакт между общей точкой и любым из двух других контактов. Это обычно используется для двухстороннего переключения света или может использоваться для подачи питания на любую из двух цепей.Четвертая клемма предназначена для закольцовывания.



    Двусторонний переключатель можно использовать как односторонний, используя только одну секцию (клемма 2 оставлена ​​пустой).

    Промежуточный

    Промежуточный переключатель не имеет положения «выключено». Это четырехконтактный переключатель, который обеспечивает путь между двумя активными проводами и двумя проводами нагрузки. При изменении положения переключателя питание пересекается. Этот переключатель используется в сочетании с двухпозиционными переключателями для обеспечения трех или более переключателей для одной цепи освещения.Петлевой терминал отсутствует.

    Для представления промежуточных переключателей используются две разные схемы.

    Первый показан на диаграмме ниже.

    Перемещение промежуточного переключателя



    Приведенную ниже схему также можно использовать для представления движения промежуточного переключателя.



    Перемещение промежуточного переключателя





    Двухполюсный выключатель



    Двойной полюс

    Это похоже на два односторонних переключателя в одном блоке, управляемые одним механизмом.Он имеет четыре клеммы и используется для одновременного размыкания или замыкания двух отдельных цепей. Есть две отдельные активные клеммы, которые замыкают или размыкают две отдельные клеммы нагрузки. Петлевой терминал отсутствует.



    Учебное пособие по основам электричества — Выключатели

    Учебное пособие по основам электричества — Выключатели


    Авторское право © 1999 — 1728 программных систем Основные   Электричество


    ВАЖНЫЙ !!! ЗАПРЕЩАЕТСЯ использовать настенный ток!!!
    ВСЕ эти схемы могут быть построены только с использованием батареек (сухих элементов)!!!
    Если у вас нет опыта работы с электропроводкой ИЛИ если вам нужны предложения
    о том, какие расходные материалы купить, нажмите здесь.

    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Как и в случае с «Проектом Линкольн Сент», электричество это другое хороший пример того, как наука является частью нашей повседневной жизни. Смотреть вокруг тебя. Ваш телевизор, радиочасы, компьютер, которым вы пользуетесь и многие другие электроприборы используют электричество.

    &nbsp &nbsp &nbsp &nbsp &nbsp Чтобы объяснить как можно короче, электричество — это поток электронов. Вещества, которые позволяют электронам свободно течь, называются дирижеры а те что не называются изоляторы.

    E L E M E N T A R Y &nbsp &nbsp C I R C U I T S

    Диаграмма № 1 иллюстрирует предельно простая схема. (На данный момент не обращайте внимания на пунктирную линию и точки А и Б). Батарея представлена ​​4 горизонтальными линиями. Начиная с отрицательного полюса (-) батареи, электроны «ходят по кругу». через один провод, пройти через лампочку, пройти через другой провод а потом вернуться к батарее (+), тем самым замыкая цепь. Видеть? Достаточно просто.

    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Это все хорошо, но есть 2 недостатка к этой цепи 1) свет всегда остается включенным и 2) питание постоянно использовался. Как мы можем «выключить» лампочку? Ну, мы могли бы открутить лампочку из розетки, но в реале это очень неудобно. (Лампочки внутри светильников, на потолках и так далее). Возможно, мы могли бы отключить питание в источнике. Это тоже очень неудобно. Ты придется спуститься в подвал, чтобы отключить электричество.Или — многое другое опасный — вам придется отключить провод питания до того, как он достигнет розетки.

    &nbsp &nbsp &nbsp &nbsp &nbsp Есть ли безопасный способ прервать поток электронов без физического прикосновения к проводу? Конечно. Это называется ВЫКЛЮЧАТЕЛЬ !!!

    &nbsp &nbsp &nbsp &nbsp &nbsp внутри типичного бытового настенного выключателя имеет полоску металла (B), соприкасающуюся с точкой «A», замыкая цепь и тем самым проводя электричество к свету.Очевидно, это будет положение «ВКЛ.». Когда изолированный рычаг перемещается вниз в положение «ВЫКЛ», он толкает металлическую полосу. от точки «А», разорвав цепь и выключив свет.
    Этот тип переключателя (имеющий рычаг, который «включает» и выключает его) называется Переключить переключатель.
    Из-за хорошей изоляции и смонтированные в коробке, бытовые выключатели являются безопасным способом для включения и выключения электроприборов.

    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Наконец, , давайте поговорим об этой пунктирной линии на диаграмме 1.Теперь, что произойдет если бы точка А и точка В соприкасались ИЛИ если бы они были соединены проводом или другой проводник? Ну, лампочка бы «выключилась», провода и батарея очень быстро нагревалась, и электроны просто перемещались из Аккумулятор в точку А, в точку Б и обратно к аккумулятору. Заметь в этой новой цепи электроны путешествие по пути (или кругу), который на короче на , чем исходный. Следовательно, вы только что узнали, что такое «короткое замыкание». есть и как его зовут полученный! Короткие замыкания опасны.Они вызывают нагрев проводов, автоматических выключателей. «споткнуться» и даже вызвать пожар.

    S W I T C H E S

    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Есть много разных типов переключателей: тумблер, поворотный, кнопочный, «качелька», «цепочка», слайд, магнитная, ртутная, таймер, голосовое управление, «сенсорные» и многие другие. Черт возьми, даже Clapper™ — это еще один тип переключателя!

    &nbsp &nbsp &nbsp &nbsp &nbsp «рубильник» (редко встречается в наши дни) — это тип, который наиболее легко демонстрирует функционирование выключатель.Старые научно-фантастические фильмы («Франкенштейн (1931)» или Например, в «Молодом Франкенштейне» (1974) эти переключатели широко использовались в лабораторных сценах.


    Сегодня использование рубильников было ограничивается 1) тяжелыми промышленными применениями и 2) демонстрацией цели — например, научные проекты. Рубильник имеет металлический рычаг, изолирован на «свободном конце», который соприкасается с металлической «щелью». С электрические соединения открыты, рубильники никогда не видны в бытовая проводка.

    Ссылаясь на Схема 2 , проводка очень похож на диаграмму 1, за исключением того, что добавлен переключатель. Сравните это к схеме типового бытового выключателя света. Примерно такой же принцип в работе ты не скажешь? Этот тип переключателя является однополюсным. Бросок (или SPST). Это означает, что он управляет одним проводом (полюсом) и это делает 1 соединение (бросок). Да, это переключатель включения/выключения, но «бросок» засчитывается только тогда, когда соединение выполнено. «Выкл» не считается «броском».Также обратите внимание, что только 1 провод должен быть переключен. (По схеме с одного конца аккумулятор к другому вы можете понять, почему это так).

    &nbsp &nbsp &nbsp &nbsp &nbsp Как есть, эта схема может быть вашим научным проектом. Вариантом может быть замена кнопочный выключатель и установка «зуммера» или «дверного звонка» там, где горит свет. Теперь у вас есть хорошая демонстрация того, как устроен дверной звонок. Кнопочные переключатели обычно «мгновенное включение».То есть соединение устанавливается только тогда, когда вы нажимаете кнопку. Есть «моментальное отключение» кнопочные выключатели, но использование одного в цепи дверного звонка означало бы, что звонок будет постоянно включен до кто-то нажал кнопку. Непрактично, вам не кажется? (Комик Тим Конвей пошутил, что его отец подключил дверной звонок как раз в этом способ. Когда наступала тишина, кто-то говорил: «Эй, кто-то у двери»).

    &nbsp &nbsp &nbsp &nbsp &nbsp Практическое использование мгновенного выключения переключатель — это «кнопка отключения звука» на ваш телефон.Если бы использовался выключатель мгновенного действия, это было бы очень напрягает постоянно нажимать на кнопку пока говорил и отпустил только для отключения звука. Это показывает, как каждый тип переключателя имеет свое конкретное применение.

    На приведенной выше диаграмме показан интересный вариант проводки дверного звонка. 2 кнопки дверного звонка не должны быть рядом друг с другом. Одна кнопка может быть на входной двери и другой у боковой двери. Если вы будете следить за схемой, вы можете увидеть, что нажатие кнопки или вызовет звонок в дверь.2 переключателя Говорят, что они подключены параллельно .

    Схема охранной сигнализации слева использует магнитные переключатели. Эти переключатели и их связанные магниты обычно устанавливаются на дверях и окнах. Заметь Переключатель 1 и переключатель 2 подключены по схеме . Оба переключателя должны быть замкнуты, чтобы цепь была замкнутой и чтобы лампочка загорелась. (Это укажет на состояние «вооружён» этого охранная сигнализация.) Магнитные выключатели бывают 2-х разновидностей — «Нормально закрытые» и «Нормально открытые».Эти 2 термина описывают состояние переключателя когда он НЕ контролируется магнитом. Переключатели на этой схеме относятся к типу «нормально открытый», и поскольку магниты находятся далеко достаточно далеко, переключатели находятся в «разомкнутом» состоянии. Если бы магниты были принесены ближе, лампочка загорится, и схема будет «взведена на охрану». В этот момент, перемещение магнита или приведет к тому, что лампочка погаснет, и сработает сигнализация. (Для простоты цепь активированной сигнализации не нарисована).Важно отметить, что обрезка проводов в любой точке также заставит лампочку погаснуть и сработает сигнализация.


    &nbsp &nbsp &nbsp &nbsp &nbsp Следующий тип переключателя (без схемы) — это Двухполюсный одноходовой (DPST). Эти переключатели используются, когда 2 «живые» линии для переключения, но могут только включаться или выключаться (однократно). Эти переключатели используются мало и обычно используются в приложениях на 240 вольт.



    Однополюсные двухпозиционные переключатели

    Диаграмма 3 использует одиночный полюс. Двухпозиционный переключатель.Общий терминал — это средний терминал в Ножевой переключатель SPDT или, если вы используете бытовой переключатель, это будет клемма латунного цвета. (другие 2 будут серебристого цвета). Эта схема наглядно демонстрирует, что происходит, когда переключатель SPDT перемещается назад и вперед. Свет A загорается, а B гаснет, загорается B, гаснет A и так далее. Вы можете видеть, что у этого популярного переключателя будет множество практических применений: кнопка передачи/приема на «двусторонней» радиостанции, переключатель «дальний/ближний свет» для фары вашего автомобиля, переключатель импульсного/тонального набора на вашем телефоне и скоро.

    &nbsp&nbsp&nbsp&nbsp&nbsp&nbsp&nbsp Если вы используете рубильник SPDT, у вас есть положение «от центра», который НЕ имел бы обычный настенный выключатель, и в этом случае вам нужно будет добавьте переключатель SPST для отключения этой цепи. (В работе с электроникой многие переключатели SPDT имеют среднее положение, в котором включается электричество на ОБЕИХ цепях. Это центр SPDT выключатель. Кроме того, некоторые электронные переключатели SPDT имеют «центральное положение». позиция. Лучшим примером переключателя такого типа является селектор «пикап». на электрогитаре, которая может выбрать ритм, высокие частоты или оба звукоснимателя на 3 разновидности звуков).

    &nbsp &nbsp &nbsp &nbsp &nbsp На диаграмме 4 (ниже) показано, что, вероятно, наиболее обычное использование для переключателя SPDT — 3-ходовое переключение света схема. Электрики неправильно называть переключатель SPDT «трехходовым переключателем». Правильная терминология должно быть «трехконцевой выключатель». Однако термин «трехпозиционный переключатель» прижился, и это неправильное название, с которым нам просто придется жить.

    Так, как это работает? Допустим, Switch 1 находится внизу лестницы, а переключатель 2 находится наверху.Предположим, что переключатель 1 находится в состоянии «вниз». (подключены B и C), а переключатель 2 в верхнем положении (подключены D и E). Лампочка выключена. Теперь кто-то подходит к нижней части лестницы и переворачивает переключатель 1 «вверх». Если вы будете следить за схемой, вы можете понять, почему свет лампочка теперь включится, потому что A & B и D & E соединены. Когда человек достигает вершины лестницы, переключатель 2 перевернут «вниз», E и F теперь подключен, и поэтому лампочка гаснет. Другой человек появляется на внизу лестницы и переворачивает переключатель 1 «вниз», соединяя тем самым B и C снова включить свет.Человек достигает вершины лестницы, переворачивается Переключатель 2 «вверх», соединяющий D и E, и лампочка гаснет. Обратите внимание, что в В случае второго человека движение вниз включает лампочку, а ход вверх выключает лампочку. Если в вашем доме есть такие выключатели ИЛИ если вы приобрели бытовые настенные выключатели для этой цепи, теперь вы видите причина, по которой на них НЕ напечатаны слова «включено» и «выключено».
    &nbsp &nbsp &nbsp &nbsp &nbsp Вам не кажется, что это коммутационное устройство мог бы стать отличным научным проектом?



    Двухполюсный двухпозиционный переключатель

    &nbsp &nbsp &nbsp &nbsp &nbsp Простой способ представить себе этот переключатель 2 переключателя SPDT рядом с «ручками», прикрепленными друг к другу.Возможно, самое популярное использование этого переключателя «переворот фазы или полярности». Итак, как работает DPDT переключатель выполнить это? Во-первых, , вам нужно соединить 2 «верхних» и 2 «нижних» клеммы в «перекрестная» мода. Верхние 2 терминала становятся входом, а средний два терминала становятся выходом. Теперь, обратившись к нижней левой диаграмме, переключатель находится в положении «вверх», W и Y соединены, как и X и Z. полярность сохраняется, потому что вход и выход соединены напрямую.Не проблема увидеть это правильно? &nbsp &nbsp &nbsp &nbsp &nbsp Теперь посмотрим, что произойдет, когда переключатель находится в положении «вниз» (правая диаграмма). Вход + идет от Терминал «W», вниз в правый нижний угол, а затем вверх к терминалу «Z». Отрицательный вход идет от клеммы «X» и выходит через клемму «Y». Смотри что случилось? Одним щелчком переключателя полярность меняется на противоположную. какой приложения у этого есть? Во-первых, электрогитаристы используют этот тип переключателя, чтобы поставить один звукосниматель в противофазе с другим, производя тонкий, «ворчливый», «выворачивающийся наизнанку» звук.В «старые времена» до 3 зубцов вилки, выключатели питания на некоторых электрических устройствах, использующих эту коммутацию устройство для переключения полярности в случае, если вилка была в розетке «Неправильный путь».

    &nbsp &nbsp &nbsp &nbsp &nbsp Еще один важный (хотя и не очень распространенный) использовать, чтобы положить это переключаться между трехпозиционными переключателями, чтобы один и тот же свет можно было переключать с множество разных локаций. Ссылаясь на диаграмму 4, если бы A и B и E и F были подключен, лампочка будет выключена.Но теперь подумайте о проводах, идущих от А к D. и C к F. Если их соединения были обратными (A к F, C к D), лампочка включился бы снова. Итак, как бы мы могли изменить полярность этих 2 провода? С помощью переключателя смены полярности ! (См. диаграмму 5 ниже).

    &nbsp &nbsp &nbsp &nbsp &nbsp Кстати, электрики в очередной раз застрял у нас с другим неправильным названием, назвав это «4-позиционным» переключателем. Видишь что за 4-позиционный переключатель? Это переключатель DPDT, подключенный для реверсирования фазы. без открытых двух нижних клемм (они не должны быть).Если вы можете купите 4-позиционный переключатель, отлично. Если нет, вы знаете, как сделать это правильно?

    &nbsp &nbsp &nbsp &nbsp &nbsp Кроме того, вам не нужно ограничивать себя использованием только одного 4-позиционного переключателя. Если бы вы были подключите второй 4-позиционный переключатель от клемм Y и Z первого переключателя к клеммам W 2 и X 2 из второго переключателя , вы можете включить тот же свет из 4-го места. (См. Диаграмму 6).

    Или вы можете добавить 5-й или 6-й переключатель и т. д.Разве это не впечатляющий научный проект?

    Удачи с проектом !!!



    Вернуться на главную страницу

    Авторское право © 1999 — 1728 программных систем

    4

    4

    .

Leave Comment

Ваш адрес email не будет опубликован.
