Способы соединения проводов в распределительной коробке согласно пуэ: Как соединить провода в распределительной коробке, лучшие способы соединений проводов в распределительной коробке

Содержание

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1
Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85
3. Производство электромонтажных работ
Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.
526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

— материал проводника и его изоляцию;

— число и форму проводов, формирующих проводник;

— площадь поперечного сечения проводника;

— число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго
Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим
Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы

Сжимы

Рекомендуют все нормативы

Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.

Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.

Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.

СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания.

Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.

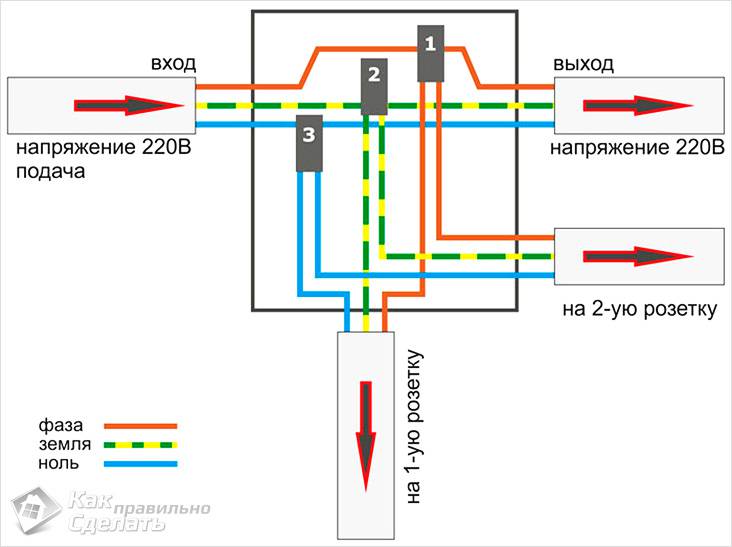

Схема соединения проводов в распределительной коробке

Автор newwebpower На чтение 11 мин. Просмотров 4.6k. Опубликовано

24.10.2016 Обновлено

При самостоятельном ремонте электропроводки следует уделить особое внимание соединению проводов в распределительных коробках, ведь электротехника, как говорят электрики, это наука о контактах, как желательных, обеспечивающих бесперебойное снабжение электроэнергией, так и неприемлемых, из-за которых случается множество аварий и несчастных случаев.

В данной статье при помощи ссылок на другие материалы данного ресурса будет представлен весь багаж минимальных знаний и навыков, необходимый домашнему мастеру для успешного электромонтажа, а также будет поэтапно описан весь процесс соединений проводов в распределительной коробке, начиная от подготовительных этапов, заканчивая введением смонтированной домашней сети в эксплуатацию.

Схема – самый главный этап

Для бывалого электрика не составит труда подключить выключатель и лампочку без чертежа, сделав соединение проводов в распределительной коробке, ориентируясь по цветовой маркировке жил кабелей или по результатам прозвонки уже проложенной проводки.

Но у опытных мастеров такая работа получается лишь потому, что схема подключения отчетливо отпечаталась в уме благодаря многолетней практике.

Простая схема соединений проводов в распределительной коробке при подключении выключателя и лампочки

Если же мастеру требуется провести электропроводку на любом объекте, то он начнет первым делом с проектировки схемы, если до него это не сделали другие специалисты. Разумеется, существуют нормативы, ГОСТ и СНиП, по которым делаются все чертежи электропроводки, но для квартиры или частного дома подойдет схема, начертанная от руки, главное – чтобы она впоследствии исправно и безопасно работала.

Такой подход не только страхует от ошибок, но и позволяет экономить время, разделяя труд – осуществляя электромонтаж в распределительной коробке, электрик не будет отвлекаться на составления плана электропроводки, одновременно пытаясь удержать в голове планируемые линии и подключения.

Более сложная схема подключения двухклавишного выключателя

Примеры схем для однокомнатной и двухкомнатной квартиры можно посмотреть, перейдя по ссылкам. Также нужно будет ознакомиться с условными графическими обозначениями элементов сети, чтобы можно было проконсультироваться у знакомого мастера, показав ему схему, или в будущем осуществить ремонт электропроводки, сверившись с сохраненным чертежом.

Важность планирования электропроводки обуславливается также и рациональностью и экономичностью. При составлении схемы проводки нужно составить план таким образом, чтобы самих распределительных коробок в квартире было как можно меньше, ведь каждое соединение  проводов увеличивает риск потери контакта.

Пример начертанной от руки схемы электропроводки (синими кругами обозначены распределительные коробки)

При подключении одной розетки или выключателя многие электрики советуют вообще обойтись без распределительной коробки и осуществить подключение проводов в подрозетнике. Такое решение обуславливается нежеланием владельцев квартир обеспечивать доступ к распределительной коробке, как того требует ПУЭ (по их мнению портится интерьер жилища). Розетка или выключатель легко разбирается, что обеспечивает доступ к соединению проводов в подрозетнике.

Цитата из ПУЭ

Подробный рассказ о различных схемах подключения проводов в распределительных коробках показан на видео:


Правильная маркировка выводов

Для того чтобы осуществить соединение проводов в распределительной коробке согласно схемы без излишних сомнений, нужно, чтобы выводы проложенной электропроводки были промаркированы. Очень часто расключение (разделение основной линии электропроводки на несколько ответвлений) производится, когда уже все провода уложены и спрятаны под штукатуркой, и не будет никакой возможности визуально проследить предназначение кабелей.

Легко запутаться без уверенности в предназначении одинаковых кабелей

Чтобы не тратить время на прозвонку кабелей, которая также описана на данном сайте, нужно еще на этапе укладки кабелей маркировать их окончания. В некоторых случаях, если проводов в распределительной коробке мало, можно ориентироваться по цвету изоляции токонесущих жил. Но при большом скоплении кабелей цвета изоляции проводов будут повторяться, поэтому возрастает вероятность ошибки.

Для исключения возможности неправильного подключения необходимо маркировать окончания уложенных кабелей любым доступным способом. Промышленность выпускает множество различных бирок, предназначенных для маркировки выводов. Очень часто электрики используют прозрачные термоусадочные трубки, вставляя полоску бумаги с условным обозначением вывода вовнутрь.

Образцы промышленно выпускаемых бирок для маркировки кабеля

Также можно воспользоваться прозрачным скотчем, обматывая им бирки с надписями. В крайнем случае, маркером или фломастером написать обозначения прямо на изоляции проводов или на стене, — но при этом есть риск, что надписи сотрутся в процессе монтажа.

Маркировка выводов электропроводки произведена на стене

Следует также неуклонно придерживаться цветовой маркировки кабелей (коричневый, красный, черный – фаза, синий – рабочий ноль, зеленый с желтыми полосками – защитный проводник PE).

Общепринятая цветовая маркировка изоляции кабельных жил
Монтаж распределительной коробки

Перед началом электромонтажа нужно убедиться, что распределительная коробка надежно зафиксирована. Виды распределительных коробок, которые зависят от типа электропроводки, также описаны на данном сайте. Важность фиксации обуславливается возможностью повреждения уже соединенных проводов при манипуляциях с распределительной коробкой и кабелями.

При работе с одножильными проводами следует избегать частых изгибаний токонесущих жил. Многожильные провода хоть и допускают частые изгибы, но механические нагрузки и вес незакрепленного кабеля висящей электропроводки может повредить уже готовое соединение, поэтому важно не нарушать технологию электромонтажа.

Требование ПУЭ по поводу фиксации кабелей и коробок

Если устанавливается скрытая проводка в кирпичной или бетонной стене, то провода укладываются в штрабу, проделываемую вручную или при помощи инструментов (штробление), а подрозетники и распределительные коробки монтируются в отверстиях, которые сверлятся в стене при помощи специальной коронки. Фиксация осуществляется при помощи гипса или алебастра.

Коронка для сверления отверстий для распределительных коробок

Каждый тип соединения проводов требует определенной длины выводов. Например, при использовании весьма громоздких соединительных колодок, на которых имеются болтовые клеммы подключения, мастера пытаются оставлять свободной длины проводов как можно меньше, чтобы все соединения поместились в коробку.

Но, если используется сварка проводов, то длина оголенных проводников должна быть около семи сантиметров, чтобы не допустить оплавления изоляции при сильном нагреве, плюс длина изолированных жил для удобного и безопасного монтажа. Длинные оголенные соединенные проводки изолируются и укладываются в распределительной коробке.

Соединения проводов выполнены с помощью сварки

Приведенные выше примеры означают, что независимо от выбранного способа соединения проводов, длина выводов, выступающих из распределительной коробки, должна быть не менее десяти сантиметров, ведь излишки проводников всегда можно обрезать, но нарастить их будет чрезвычайно трудно, и при этом ухудшится надежность всей линии электропроводки.

Подготовка проводников

На данном этапе мастер должен окончательно решить, как соединить провода в распределительной коробке, и соответственно подготовить проводники – снять изоляцию и подогнуть жилы кабелей. Перечень существующих типов соединений проводов приводится ниже, а сейчас, независимо от выбранного способа, следует уделить особое внимание качеству зачистки и подготовки проводников к электромонтажу.

Зачищенные провода готовы к подключению в распределительной коробке

Для проведения любого электромонтажа мастер должен иметь набор инструментов электрика, ознакомиться с которым, можно, перейдя по ссылке. На данном этапе производится подготовка проводов к подключению – зачистка от изоляции. Следует с особой тщательностью отнестись к данному процессу, так как при использовании подручных средств (ножа, плоскогубцев, кусачек) возможны незаметные повреждения токонесущих жил.

Профессиональный набор инструментов электромонтажника

При изгибании проводов и последующем монтаже едва заметные трещинки в металле могут увеличиться, что ухудшит электрическую проводимость и может привести к разлому и потере контакта. При больших токах в самом тонком участке цепи (в месте трещины) будет выделяться большое количество тепла, которое может разогреть изоляцию и даже сам металл проводника до температуры плавления.

При большом токе в надломанном проводнике происходит лавинообразный процесс – при нагревании сопротивление материала возрастает, что еще больше увеличивает тепловыделение. Заканчивается данный процесс расплавлением металла проводника и возникновением электрической дуги, которая обжигая другие соединения проводов в распределительной коробке, приводит их в полную негодность.

Фото горения электрической дуги в распределительной коробке

Без сомнения, настоящий мастер даже с помощью кухонного ножа сможет аккуратно и быстро снять изоляцию без повреждения токонесущей жилы. Но людям без опыта будет очень трудно избежать малозаметных повреждений материала проводников, поэтому, чтобы соединение проводов в распределительной коробке было качественным, необходимо использовать специальные инструменты для снятия изоляции (стрипперы).

Разнообразие инструментов для снятия изоляции

Многим доводилось наблюдать картину, что некоторые мастера снимают изоляцию при помощи зубов. Абсолютно не стоит следовать такому примеру, и в этом случае покупка профессионального инструмента для снятия изоляции обойдется дешевле, чем услуги стоматолога.

Обзор различных инструментов для снятия изоляции показан на видео:


Способы соединения проводов

Как уже говорилось, для различных способов соединений проводов распределительной коробке существует своя технология электромонтажа, которая заключается в длине зачищенных проводников, их изгибании и использовании соответствующих инструментов.

Поскольку каждый из возможных способов имеет множество специфических нюансов и требует применения специальных инструментов и навыков, ниже, в виде списка со ссылками представлены типы соединений проводов:

Электромонтаж проводов в распределительной коробке при помощи клеммных колодок

Каждый из приведенных выше способов имеет свои достоинства и недостатки, ознакомиться с которыми нужно обязательно, изучив материалы, перейдя по предложенным ссылкам. Выбирать тип соединений для проведения электромонтажа своими руками следует исходя из наличия инструментов, навыков, возможности приобретения материалов и ожидаемого качества контактов.

Наиболее надежной считается сварка проводов, но она требует специального сварочного аппарата и специфических навыков. Пайка проводников, которая также имеет хорошие характеристики, требует навыков владения паяльником. Клеммники Wago достаточно просты в монтаже, надежны при правильно подобранных изделиях согласно нагрузке, допускают соединение многожильных проводов без использования специальных наконечников, но следует опасаться подделок.

Соединения в распределительной коробке выполнены при помощи клеммников Wago

Использование гильз надежное, при применении специальных изделий можно соединять медь и алюминий, но само соединение требует специальных клещей и является неразборным, что не дает шанса на легкое исправление ошибки электромонтажа. Колпачки СИЗ надежны при соблюдении технологии и правильном подборе диаметра. Клеммные колодки требуют, чтобы болтовые соединения были надежно затянуты.

Колпачки СИЗ в распределительной коробке

Следует помнить, что согласно ПУЭ, скрутка проводов не допускается в чистом виде

Скрутка в чистом виде не входит в перечень дозволенных ПУЭ соединений

Испытание соединений проводов в распределительных коробках

После выполнения всех соединений, оголенные участки проводников изолируют при помощи термоусадочных трубок, и укладывают провода в распределительной коробках. Сами коробки оставляют открытыми до проведения испытаний смонтированной электропроводки. Вначале на подключенные линии подается напряжение включением соответствующих автоматических выключателей.

Изоляция соединений в распределительной коробке при помощи термоусадочной трубки

Если после включения нигде ничего не заискрило и автомат не выбило от короткого замыкания при ошибочном подсоединении проводов или некачественной изоляции соединений, проводят испытания электропроводки током нагрузки (прогрузка), которые производится при помощи подключения различных электроприборов на смонтированные линии. Рекомендуется нагрузить каждую линию максимально допустимым током.

Прогрузка должна продолжаться некоторое время (желательно несколько часов). За данный период возможные дефекты электромонтажа успеют себя проявить. Следует произвести визуальный осмотр соединений в распределительных коробках – признаки большой температуры будут видны по оплавлению изоляции или клеммников. Также важно отсутствие характерного запаха перегретой или горелой изоляции.

Оплавленная изоляция одного из соединений в распределительной коробке

После снятия напряжения следует на ощупь проверить все соединения – они не должны быть горячими. Если при прогрузке электропроводки максимальным расчетным током в течение нескольких часов не выявлено никаких замечаний по поводу работы соединений, то электромонтаж считается нормальным, распределительные коробки можно закрывать и вводить проводку в эксплуатацию.


Соединение проводов.

Виды и способы

Качественное электроснабжение и подача напряжения, устойчивое и бесперебойная работа электрооборудования во многом зависит от соединения электрических проводов. От сечения провода и от качества соединения зависит величина тока нагрузки потребителя. Например, если выполнено соединение двух разных по диаметру проводов:2 и 1,6 мм2 ток нагрузки ( Iмакс ) будет соответствовать для провода меньшего диаметра 1,6 мм2 – 10А. Надежное соединение проводов в распределительной коробке гарантирует качественную работу электрической схемы в жилом помещении.

1

Скрутка проводов

Это соединение входит в самые наиболее употребляемые и признанные ошибочными виды соединений электрических проводов. Недостаток скрутки: появление зазора из-за перепадов температур, появляющихся во время линейного увеличения металла проводников в результате протекания тока нагрузки большой величины. В результате этого происходит окисление жил, и наблюдается ослабление контакта. Тоже касается и соединения медного и алюминиевого проводов. Скрутка, согласно последним требованиям ПУЭ, для монтажа запрещается, но рекомендуется к использованию для низкоточных линий для конкретного соединения медных проводов или только алюминиевых. Существует несколько рекомендаций для выполнения скрутки. В первую очередь недопустимо соединение медного и алюминиевого провода, в этом случае медный проводник должен быть облужен припоем, в том случае если соединяется многожильный и одножильный провода, многожильный проводник также подвергается лужению. В том случае если необходимо соединить два одножильных провода в случае облома провода, проводник разделяется на две жилы. Жилы разрезается и режутся на расстоянии друг от друга, для того чтобы места крутки не контактировали друг с другом, достаточно 2 – 5 витков, которые желательно пропаять. Изолировать скрутку можно при помощи кембрика, или даже без изоляции отдельных проводников, вообще, достаточно закрепить по длине скрутки полоски изоляции. После этого скрутка изолируется споем изоляции или термоусадкой количество витков изоляции согласно требованиям ПУЭ не менее 3.

2

Пайка проводов

Этот вид не рекомендуется для соединении проводников, в случае если, возможно появление нагрева соединения при прохождении большого тока нагрузки, это требование закреплено в ГОСТ Р 50571.5.52-2011 и ПУЭ. В том случае, когда пайка все-таки необходима, на место пайки надевается специальный защитный колпачок с резьбой.

3

Резьбовое соединение проводников

Соединение под болт, допускает соединение проводов из разноименного металла. Винты рекомендуется постоянно подтягивать, из-за происходящего с течением времени ослаблением контакта вследствие перепада температур, при повышенной токовой нагрузке. Для предотвращения ослабления используется гровер, он выбирает появляющийся зазор и способствует надежности контактного соединения. Резьбовое соединение с помощью винта громоздкое и занимает много места.

4

Соединение клеммами

Наиболее широко используется этот вид соединения в бытовой технике, а также в электропроводке автомобиля. Соединение отличается надежностью, хотя из-за перепадов температур в результате добавления нагрузки или частого разделения соединения происходит облом провода или отгорание клеммы. Замена происходит после опрессовки при помощи подручного инструмента и припаивания места соединения проводов с клеммой.

5

Соединение при помощи съемных клеммных колодок – wago, колодки с болтовым зажимом

В том случае если в сети используются небольшие токи нагрузки, например, в цепях РЗА или люминесцентного или другого энергосберегающего освещения. Распространено два вида клемных колодок Клеммная колодка с использованием болтового зажима. Плоскопружинный зажим Wago, этот зажим относится к современным, но дорогостоящим соединительным элементам. Он рассчитан на ток до 25А, хотя в условиях российской действительности его лучше использовать для сетей с нагрузкой не более 10А.

6

Опрессовка

Соединение выполняется за счет использования медной или алюминиевой гильзы, которая одевается на соединенные жилы, впоследствии продавливаемые пресс-клещами. Для опресовки можно использовать также (в зависимости от диаметра провода) обычные пассатижи, или молоток с зубилом, хотя клещи все-таки предпочтительнее ввиду большей надежности. Опрессовку можно выполнить также с помощью защитного колпачка с резьбой, он, одновременно, выполняет функцию изолирующего элемента. В случае использования проводников большого сечения используют специальные гидравлические пресс-клещи с использованием пуансона и матрицы.

7

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО. Термитная сварка проводов. Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

0 0

Способы соединения проводов в распределительной коробке


Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию. Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.

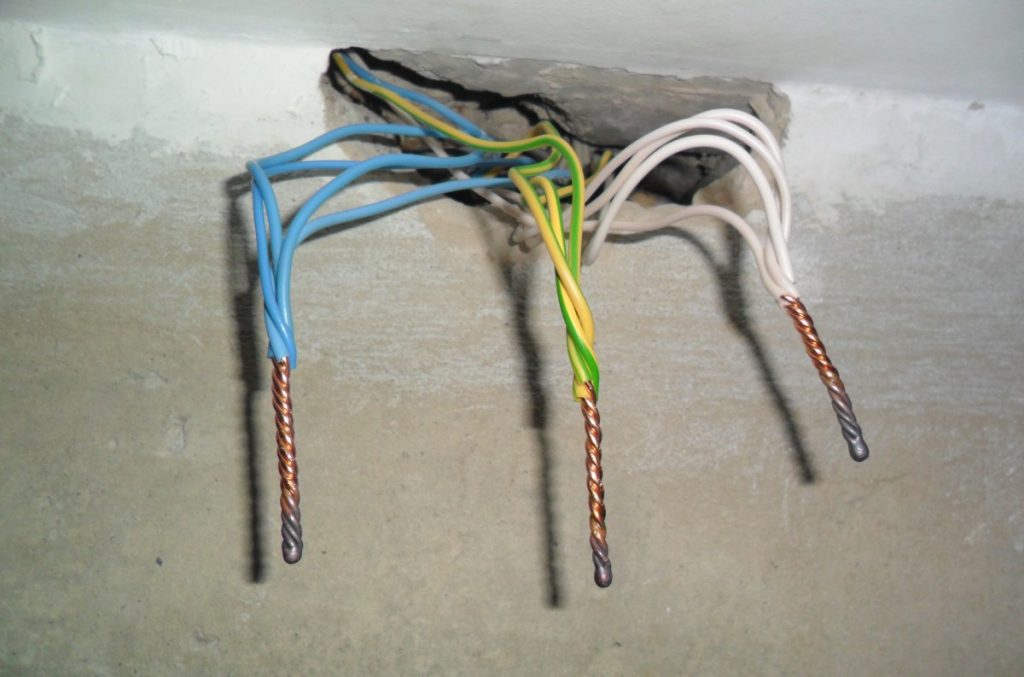

Обыкновенная скрутка двух проводов



Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда. Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы: может сделать каждый. Были бы провода и руки.
Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Скрутка с пропайкой



Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной. Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы. Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы: все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.

Сварка проводов



Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки. Быстро, практично, никакой возни с припоем, монолитно.
Плюсы: Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы: Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.

Клеммные колодки



Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы: Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы: Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.

Соединение Wago



Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.
Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.

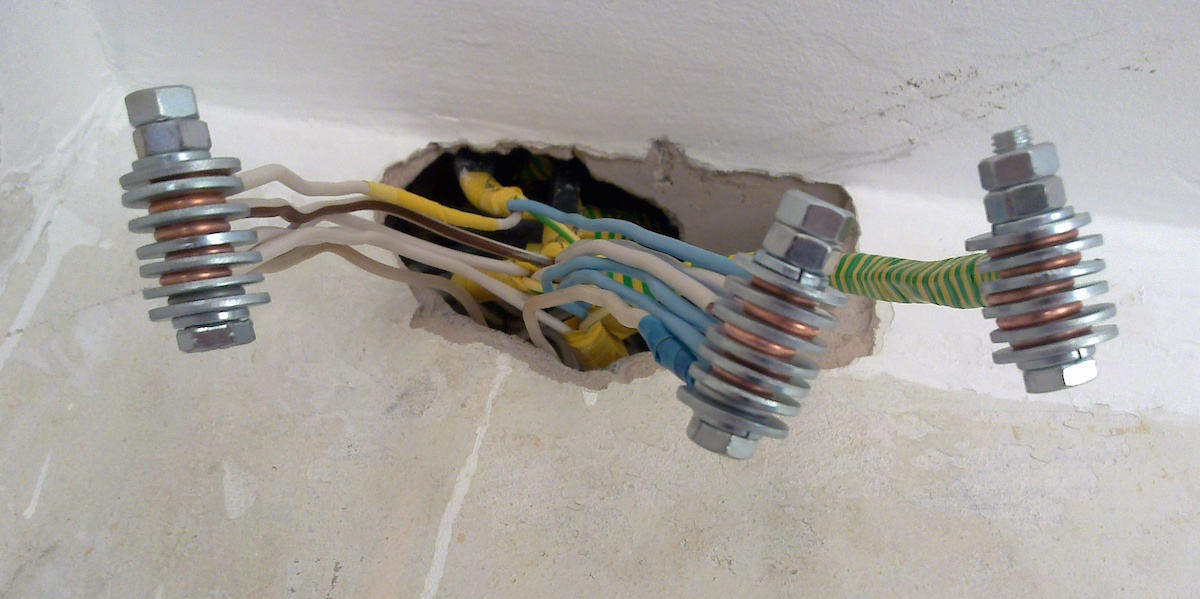

Болтовое соединение



Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов. Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.

Опрессовка



Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено. В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

Соединение проводов в распределительной коробке: способы и этапы соединения


Работа с электричеством не терпит халатности, поэтому в предстоящем процессе нужно разобраться досконально. Один из важных аспектов — это соединение проводов в распределительной коробке, так как от качества выполненной работы зависит работоспособность самой системы и ее безопасность, как электрическая, так и пожарная.

Распределительная коробка и что она собой представляет

Все провода, обеспечивающие электроснабжение в доме или квартире, выходят из электрического щитка. Каждое помещение имеет несколько розеток и выключателей. Чтобы собрать все провода в одном месте и собрать схему соединений, были придуманы распределительные коробки. Именно здесь выполняется их соединение, для дальнейшей работы всех устройств. Для прокладки проводки используют установленные правила, описанные ПУЭ, в которых оговорены правила прокладки проводов и кабелей. В ней же прописаны и рекомендации относительно проведения соединений и ответвлений проводов, именно в распредкоробке.
Согласно этим рекомендациям, провода проводят по верхней части стены, на расстоянии 15 см от поверхности потолка. Как только провод доходит до места поворота, его опускают перпендикулярно вниз, а в месте ответвления специалист устанавливает коробку. По такому принципу происходит соединение всех жил проводки по заданной схеме.
В зависимости от типа установки коробки бывают:

  • внутренние, используемые для скрытой проводки;
  • наружные, используемые для наружного соединения.

При установке внутренней коробки в стене нужно сделать отверстие, в которое затем устанавливают коробку. Когда кабель будет подведен и соединен, коробку закрывают, и крышка получится на одном уровне с поверхностью стены. В некоторых случаях, такую коробку маскируют обоями или тонким слоем штукатурки.
Если толщина стен не позволяет установить внутреннюю коробку, то единственным выходом будет установка коробку наружного типа. Ее крепят на поверхность стены, поэтому сложных подготовительных работ не потребуется.
В зависимости от формы, коробка может быть:

  • круглой;
  • прямоугольной.

Количество выводов разное, в большинстве случаев их 4, но бывает и больше. Каждый вывод оборудован резьбой или штуцером, к которому будет удобно прикрепить гофрошланг. Гофрошланг предназначен для удобного расположения электропроводов, поэтому замена поврежденного кабеля не вызовет сложностей даже у новичка:

  • отсоединить гофрошланг от распредкоробки;
  • отсоединить от розетки или выключателя;
  • немного потянуть;
  • вытянуть;
  • на его место протянуть другой.

Если прокладка кабеля осуществлялась в штробу, то его замена будет более сложной. Вам нужно будет продолбить стену и изъять поврежденный кабель, а на его место уложить новый. После таких работ придется ремонтировать стену.
Задача распределительных коробок:

  • Повысить ремонтопригодность системы электропитания. Доступность всех соединений позволяет выявить поврежденный участок цепи. Если все провода были уложены в гофрошланги или трубы, то замена поврежденных не вызовет больших затруднений.
  • Обеспечение свободного доступ к местам соединения. Так как основная часть проблем с электрикой возникает из-за некачественного или неправильного соединения, то проверить их состояние можно без труда, открыв распредкоробку.
  • Обеспечение пожарной безопасности.
  • Экономия финансовых средств. Используя распредкоробку, вам не придется прокладывать кабель к каждой розетке.

Виды соединений

Распредкоробка предназначена для соединения электропроводов. Каким это будет выполнено способом, не важно, главное, чтобы конечный результат обеспечил надежность, безопасность и работоспособность всех приборов. Для соединения используют несколько методов:

Чтобы определить для себя оптимальный способ соединения проводов, необходимо разобрать каждый из них и узнать достоинства и недостатки каждого способа.

Клеммные колодки

Это детали из пластика, внутри которых установлена латунная втулка с закручивающимися винтиками с двух сторон. Для скрепления этим способом необходимо вставить зачищенные концы с двух сторон колодки и приложив небольшое усилие затянуть винты. Этот способ не сложный, но нужно иметь в виду, что колодки бывают с различными выходными отверстиями, подходящими под определенный размер сечения провода.
Достоинства:

  • невысокая стоимость;
  • надежное соединение;
  • возможность соединения алюминиевых жил с медными.

Недостатки:

  • Такие изделия часто встречаются с плохим качеством, поэтому о качественном соединении говорить сложно.
  • Они позволяют соединить только два проводка между собой.
  • Для соединения алюминиевых и многожильных проводов такие колодки не рекомендуют. Это объясняется тем, что алюминий очень хрупкий, а жилы очень тонкие, поэтому при сильном затягивании винтов может произойти повреждение контактов.
  • Пайка способна обеспечить более надежное соединение.
connects wires by a clip

Пружинные клеммы

Это более современное изобретение, которое стало незаменимым и эффективным помощником при выполнении таких работ.
В отличие от предыдущего варианта, вместо винта используется специальный механизм, который позволяет аккуратно зафиксировать провод, не повреждая его. Принцип соединения очень прост, зачищенные концы вставляют в отверстия коробки.
На рынке можно найти несколько моделей этих изделий. Они бывают одноразового и многоразового типа. Одноразовые колодки предназначены для одноразового использования, в случае их повреждения, и необходимости замены, колодки необходимо заменить на новые, так как предыдущие уже сохранить не получится. Они повторно не используются.
Цена на многоразовые клеммы немного больше, но зато вы сможете менять провода и соединять их заново, используя одни и те же пружинные клеммы.
Достоинства:

  • возможность соединения проводов из алюминия и меди;
  • возможность соединения нескольких жил за один раз;
  • соединение тонкого многожильного провода без повреждений;
  • компактные размеры;
  • для работы не понадобится много времени;
  • качественное соединение;
  • встроенный индикатор, для контроля работы электросети.

Единственный недостаток таких клемм – их высокая цена.

Колпачки СИЗ

Соединительные изолирующие зажимы, именно так расшифровуется СИЗ. В народе их называют проще, колпачки. Внешне они и напоминают колпачки, выполненные из пластика. Внутри располагается пружина, которая и удерживает жилы.
Такие изделия чаще остальных применяют для скрепления жил в распредкоробках.
Достоинства:

  • доступная цена;
  • отсутствие возможности возгорания, что объясняется материалом изготовления;
  • быстрая установка;
  • большой выбор изделий по размерам и цвету.

Недостатки:

  • изоляция и фиксация не отличается высоким качеством;
  • соединение алюминия с медью невозможно.

Опрессовка гильзами

Этот вариант считается самым надежным. Его суть проста, для стыковки зачищенные концы вставить в специальную гильзу и обжимают. В завершении гильзу изолируют.
Расположение проводов может быть любым, как с двух столон гильзы, так и с одной. В первом случае, стык проводов должен приходиться на середину гильзы, во втором случае, суммарное сечение проводов не должно быть больше сечения гильзы.
Достоинства:

  • соединение и изоляция высокого качества;
  • небольшая стоимость.

Недостатки:

  • один раз, использовав гильзу, ее нельзя восстановить, она одноразовая.
  • наличие специального инструмента: пресс-клещей и трубореза.
  • наличие специальной гильзы для скрепления алюминиевой и медной жилы.
  • Работы по монтажу таким способом потребуют больше времени.

Пайка либо сварка

Использовать сварку или пайку рекомендуют все опытные электрики. Чтобы соединить несколько жил в распредкоробке, следует выполнить такие действия:

  • оголить концы проводов;
  • скрутить подготовленные концы;
  • спаять провода паяльником или газовой горелкой;
  • дать остыть спайке;
  • заизолировать концы изолентой, термоусадочной трубкой или кембриком.

Обратите внимание, что охлаждать концы с припоем в воде категорически запрещено, это может привести к ухудшению качества скрепления.
Достоинства:

  • надежное и крепкое скрепление проводов.

Недостатки:

  • наличие специального инструмента и навыки работы с ним;
  • сложность процесса пайки;
  • неразъемное место соединения;
  • ограничение на некоторые условия использования, озвученное в ПУЭ;

Скрутка и изоляция

Старый, но действенный способ скрепления двух и более проводов. Принцип работ простой, зачистить концы и тщательно скрутить между собой при помощи пассатижей. Место скрутки обязательно изолируется.
Достоинства:

  • простота в работе;
  • минимальные материальные затраты или их полное отсутствие, если у вас уже есть приобретенная изолента.

Недостатки:

  • не самое качественное скрепление;
  • соединять алюминиевые и медные жилы нельзя.
  • увеличение сопротивления скрутки со временем.

В большинстве случаев этим способом пользуются при проведении временной электропроводки, а для изоляции используют кембрики.
На данный момент ПУЭ запрещает этот способ соединения т.к.со временем увеличивается сопротивление скрутки и контакты начинают греться.

Зажим «орех»

Крепление с помощью зажима «Орех» используется достаточно часто. Это зажим с двумя пластинами и 4 винтами по углам. Для скрепления вам нужно зачистить концы жил, ввести их в пластину и закрепить их, при помощи болтов. Сверху одеть карболитовую оболочку.
Преимущества:

  • небольшая стоимость;
  • отсутствие сложностей во время крепления;
  • соединение медных и алюминиевых жил;
  • изоляция высокого класса.

Недостатки:

  • такое крепление требует периодической проверки, и в случае ослабления, винты нужно подтянуть;
  • размеры такого зажима не позволят разместиться в распредкоробке.

Использование болта

Скрепление при помощи болтов это не только самый простой способ, но и достаточно эффективный. Все что понадобится для работы это болт, 3 шайбы и гайка.
Суть крепления очень простая, на резьбу болта нужно надеть шайбу, накрутить защищенную жилу, сверху снова шайбу, снова жила, и завершает снова шайба. В завершении всего, болт прочно закручивается гайкой и изолируется.
Достоинства:

  • минимальные затраты и простое выполнение работы;
  • соединение алюминиевых и медных жил.

Недостатки:

  • слабое качество крепления;
  • большой расход изоленты;
  • болт с изолентой может не поместиться в распредкоробку.

Что делать, если проводов несколько?

В обычной ситуации вам приходилось скреплять только два провода. Но что делать, если таких проводов несколько?
Для этого есть несколько решений:

Как произвести соединение проводов в распределительной коробке мы уже рассказали, и каким из них вы воспользуетесь, решать вам. Но, специалисты советуют отдать предпочтение первому способу, так как он наиболее эффективный.

Что делать, если жилы разного сечения?

Для качественной стыковки проводов с разным сечением, специалисты рекомендуют использовать пружинные или обычные клеммные колодки. Ваша цель, прочно зафиксировать провода винтом.
Если используемые жилы выполнены из разного материала, то для предотвращения окисления нужно брать колодки с пастой.
Альтернативным способом крепления будет их спаивание.

Как соединить многожильные и одножильные провода

Скрепление таких проводов по отдельности не имеет специальных условий, поэтому вы можете использовать любой приведенный способ. Для удобства, мы привели преимущества и недостатки каждого из них, поэтому изучив их внимательно, вы без труда определитесь с методом крепления.

Методы соединения проводов

Вы должны знать, что пожарный инспектор никогда не примет электроустановку, если провода в ней скомутированны методом скрутки. Хотя многие скажут о том, что надежней скрутки еще ничего не придумали, но в ПУЭ (Правила устройства электроустановок)ясно сказано о запрете на соединения проводов методом скрутки.

Выдержка из правил ПУЭ: п2.1.21. Соединение, ответвление и оконцовка жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями.

Наиболее часто встречающимся нарушением электропроводки является неправильное соединение проводов при ремонте квартиры. Какими же бывают виды соединений, чем они отличаются друг от друга и в каких случаях лучше применять один вид, а в каких другой?

Способы соединения проводов

Скрутка – самый простой и распространенный способ соединения одножильных проводов из алюминия или меди, когда проводники просто скручиваются между собой и изолируются в месте контакта. Опресовывается скрутка при помощи соединительных изолирующих зажимов (СИЗ) они просты и удобны в монтаже (накручиваются по часовой стрелке на скрученные вместе жилы) обеспечивает надежный захват и удержание скрутки на протяжении всего срока эксплуатации. Имеют корпус, выполненный из не поддерживающего горение нейлона благодаря которому жилы не нуждаются в последующей изоляции.

Рис.1 Соединение проводов с помощью скрутки

При небольших объемах электромонтажных работ использование скруток, изолированных при помощи СИЗ представляется достаточно удобным. А вот когда условия требуют многочисленных соединений проводов и организацию разветвленной электросети, в этом случае возникают определенные трудности. Связаны они с тем, что описанные приспособления рассчитаны только на определенное количество проводов одинакового сечения. Это в значительной степени ограничивает возможности монтажа сложных электросетей.

Опрессовка — это соединение проводов с помощью специальной медной или алюминиевой гильзы. Гильза одевается на скрутку и опрессовывается с помощью пресс-клещей. Для того, что бы сделать опрессовку, необходимо с концов соединяемых проводов снять изоляцию, скрутить их и надеть на скрутку гильзу, подходящую по диаметру и материалу. Далее гильза опрессовывается с помощью пресс-клещей. После всей проделанной процедуры полученное соединение необходимо изолировать с помощью изоленты или термоусадки. Такой способ соединения проводов считается одним из наиболее надежных.

Рис.2 Соединение проводов с помощью опрессовки

Винтовые клеммные соединения– наиболее подходящий вариант для соединения проводов из разных металлов. С помощью такой клеммы можно соединить два провода. Для этого используется специальная клеммная колодка – диэлектрический корпус, внутри которого располагаются узлы крепления проводов к контактам. Винтовые соединительные клеммники наиболее часто применяются при коммутации проводов в щитах и распределительных коробках.

Для соединения проводов винтовыми клеммами аккуратно снимите изоляцию с концов проводов и поместите концы проводов в клемму так, что бы они не соприкасались друг с другом. Затем плотно закрутите винты клеммы.

Рис.3 Соединение проводов с помощью винтовых клемм

Используя данный способ соединения с алюминиевыми проводами надо учитывать, что со временем у провода из алюминия ухудшается контакт в клеммнике и придется время от времени его дожимать.

Самозажимные клеммы типа WAGO очень удобны в монтаже и выдерживают нагрузку значительную токовую нагрузку. Провод зачищается от изоляции, вставляется в отверстие клеммника и защелкивается. Клеммы со специальной контактной пастой допускают смешанный электромонтаж (соединение медных и алюминиевых проводов). Единственный недостаток — они занимают достаточно много места в распаечных коробках и подрозетниках.

Рис.4 Соединение проводов с помощью самозажимных клемм

Сварка или пайка обеспечивает долговечный и качественный контакт, с очень большим сроком безотказной работы электропроводки, но время монтажа существенно увеличивается и возникают дополнительные трудности, если надо внести в схему, какие либо изменения.

Соединение проводов пайкой обеспечивает надежный и долговечный контакт, для которого свойственна отличная проводимость. Но при этом пайка имеет ряд недостатков, которые не позволяют использовать данный вид соединения в местах, подвергающихся повышенному механическому воздействию. Кроме того, место спайки требует более надежной изоляции.

Для того, что бы сделать сварку проводов необходимо зачистить концы проводов от изоляции на 4-5 см и сделать скрутку так, что бы провода заканчивались на одном уровне. После этого насыпать флюс в углубление электрода, прижать конец скрутки к электроду и произвести сварку проводов. По окончании процедуры на скрученных проводах образовалась контактная сварка «шарик», которую необходимо зачистить металлической щеткой и заизолировать.

Пайка проводов более проста. После зачистки концов проводов от изоляции необходимо наждачной бумагой зачистить концы жил до металлического блеска. Далее нужно залудить место спайки. При использовании канифоли, нагрейте скрутку и прижимайте ее к кусочку канифоли, пока скрутка полностью не покроется расплавленной канифолью. Во избежание оплавления изоляции во время пайки, следите за тем, что провода нагревались не слишком сильно.

Рис.5 Соединение проводов с помощью сварки и пайки

Способы соединения алюминиевых и медных проводов

Основной принцип соединения алюминиевых и медных проводов — отсутствие контакта между проводниками. Достигается это с помощью соединения проводов различными клеммниками, ответвительными зажимами или муфтами.

Есть несколько способов такого соединения: клеммные колодки, ответвительные зажимы и болтовое соединение. О клеммах написано выше, поэтому не будем повторяться. Рассмотрим два вида соединения медных и алюминиевых проводов.

Болтовые соединения– не менее распространённый вид разъёмных соединений, когда провод соединяется с контактом при помощи резьбы и гайки. Притом, что соединение обладает большой надежностью, нужно регулярно проводить его проверку: медные провода не реже, чем раз в два года, алюминиевые – не реже одного раза в полгода.

Как сделать болтовое соединение? Для начала необходимо на концах соединяемых проводов сделать петли (рис.6), диаметр которых должен соответствовать диаметру болта (петли удобно делать путем накручивания жилы на болт). Далее поочередно надеваете на болт: шайбу, петлю, шайбу, петлю, шайбу, гайку. Гайку необходимо хорошо закрепить, что бы все крепко держалось и не болталось. После всю электропроводящую часть конструкции необходимо хорошо заизолировать.

Рис.6 Пример правильно выполненной петли для болтового соединения

Ответвительные зажимы бывают различной формы, которая зависит от провода и способа крепления в зажиме (рис.7). Данный способ соединения проводов лучше всего подойдет для использования на улице. Применяются ответвительные зажимы так же, как и клеммники. Данный способ соединения более капитальный и может использоваться даже для ответвления провода от столба для питания частного дома и даже в контуре заземления.

Рис.7 Ответвительные зажимы

Материалы, близкие по теме:

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки


с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм2. По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм2.

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 103168

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура


скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.


Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», они, скорее всего, имеют в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току течь через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Сплошной провод различных цветов

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень сложной задачей в зависимости от толщины, так как жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу соединения из строя.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, с которой провод может безопасно справиться. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существует две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больше тока.

Приблизительная толщина провода в соответствии с таблицей допустимых значений

Здесь, в SparkFun, мы обычно используем провод 22 AWG для создания прототипов и макетов. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / построек, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Однако есть возможность использовать проволочную намотку 30 AWG , если вам нужно меньше.

Совет: Обмотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, в проектах с ограниченным пространством или при ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с учебным курсом по созданию транспортного средства с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30).Приступая к созданию прототипа, обязательно возьмите инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может обнажить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя, могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите провод EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине уже может быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

33 доступно TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую в сторону от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции.Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для снятия изоляции будут закрываться слишком далеко, впиваясь в провод внизу. При использовании многожильного провода инструмент обрезает внешнее кольцо провода, уменьшая общий диаметр провода и снижая прочность провода. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и отсутствуют жилы

Если на проводе случайно образовалась зазубрина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Не забудьте отодвинуть термоусадочную пленку от области сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадочную пленку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Западный метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы со сращиванием проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа разветвленный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, но перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти соединители могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны 1/4 «гнездовые лопаточные разъемы, подключаемые к штыревым лопаточным выводам микровыключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Обжимной инструмент с храповым механизмом для быстроразъемных соединений

В зависимости от размера соединителя тип «штампа» (т. Е. Головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые на разветвленном разъеме, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, у него есть возможность зачистки, разрезания и обжима при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы и плоские камни. Хороший обжимной пресс при правильном использовании сделает холодный шов между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом с твердым сердечником, потому что провод также не будет соответствовать клемме. Если должен использовать провод с твердым сердечником, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на разъеме, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим или отсутствующим свободным пространством, разъем подходящего размера.

Хорошее соотношение длины проволоки к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока чуть-чуть торчит за ствол

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных устройствах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, значит обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже представлена ​​таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в ствол или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может увеличить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные зажимы для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штифтом справа.

Этот процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы воспользуемся большей челюстью.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена для выступа изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его выступ изолятора был на одном уровне с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Общие ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обертки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез на боковой стороне цилиндра.

Вставьте провод в контакт разъема (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыри с вилкой.

Примечание: Штифты штабелируемого охватывающего жатки могут скручиваться с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть провод вокруг штырей вилки заголовка.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со шпильки.По завершении изоляция провода должна начинаться с нижней части штифта. Для более постоянного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

После того, как обмотка ослаблена, оттяните провод от штифта.

Управление проводкой

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример плетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

После завершения с проводами в вашем проекте будет проще работать. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Электромонтажный комплекс

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Базовое электричество

Базовое электричество

Базовое электричество:

Электричество — это поток электронов из одного места в другое. Электроны могут проходить через любой материал, но в одних это происходит легче, чем в других. Насколько легко он течет, называется сопротивлением. Сопротивление материала измеряется в Ом.

Материю можно разбить на:
  • Проводники: легко текут электронов. Низкое сопротивление.
  • Полупроводники: электрон может течь при определенных обстоятельствах.Переменное сопротивление в зависимости от состава и условий цепи.
  • Изолятор: электронов текут с большим трудом. Высокая стойкость.

Поскольку электроны очень маленькие, на практике их обычно измеряют в очень больших количествах. Кулон — это 6,24 x 10 18 электрон. Однако больше всего электриков интересуют движущиеся электроны. Поток электронов называется током и измеряется в AMPS. Один ампер равен одному кулону в секунду через провод.

Чтобы электроны протекали через сопротивление, требуется сила притяжения, которая их притягивает. Эта сила, называемая электродвижущей силой или ЭДС, измеряется в вольт . Вольт — это сила, необходимая для проталкивания 1 А через 1 Ом сопротивления.

Когда электроны проходят через сопротивление, оно выполняет определенную работу. Он может быть в форме тепла, магнитного поля или движения, но он что-то делает. Эта работа называется мощностью и измеряется в ваттах. Один ватт равен работе, выполняемой 1 ампером, проталкиваемым через сопротивление 1 вольт.

ПРИМЕЧАНИЕ:

AMPS — количество электроэнергии.
ВОЛЬТ — это толчок, а не сумма.
OHMS замедляет поток.
WATTS — это сколько можно сделать.


Есть 2 стандартные формулы, описывающие эти отношения.

Закон Ома: Где

R = Сопротивление (Ом)
E = Электродвижущая сила (вольт)
I = сила тока (амперы)

R = E / I

Чтобы выразить выполненную работу: Формула мощности (закон PIE):

Где:

P = Мощность (Вт)
I = сила тока (амперы)
E = Электродвижущая сила (вольт)

P = IE

Этот закон часто переформулируется в единицах измерения, таких как Закон Западной Вирджинии:

Вт = ВА
для
Вт = Вольт x Ампер

Все это важно, потому что все электрическое оборудование имеет ограничение на то, сколько электричества оно может безопасно обрабатывать, и вы должны отслеживать нагрузку и мощности, чтобы предотвратить сбой, повреждение или пожар.

Например, лампа рассчитана на 1000 Вт. @ 120 В. Это означает, что при 120 вольт он будет использовать:

1000 Вт. / 120 об. = 8,33 а.

Распространенным ярлыком является использование 100 v. Вместо 120. Это упрощает вычисления и создает некоторое свободное пространство. Итак:

1000 Вт / 100 Вт = прибл. 10 а.

Простая схема:

Самая простая схема имеет источник питания, такой как батарея или розетка, провод, идущий от «горячей» стороны к «нагрузке», затем провод от нагрузки обратно к источнику питания.Также обычно есть переключатель для «размыкания» или «замыкания» цепи. Нагрузка будет работать только тогда, когда цепь замкнута или замкнута.

В более сложных схемах, где подключено более одной нагрузки, они могут быть включены последовательно или параллельно. В последовательной цепи ток должен проходить через одно, чтобы перейти к следующему. Напряжение делится между ними. Если один погаснет, погаснут все.

В параллельной схеме каждая нагрузка электрически подключена к источнику в одной и той же точке, каждая получает полное напряжение одновременно.Если один погас, остальные горят.

Большинство схем представляют собой комбинации двух типов. Автоматические выключатели и предохранители включены последовательно с нагрузкой, но несколько нагрузок в цепи работают параллельно.

Автоматические выключатели и предохранители могут быть размещены в цепи питания перед вилкой, как в цепях освещения, или между вилкой и нагрузкой внутри, как в большинстве звукового оборудования, или и там, и там.

Кабели, соединители и цепи имеют номинальный ток в соответствии с размером.

Кабель

Существует много типов кабелей, но электрические нормы разрешают использовать только определенные типы. Сценическое использование очень требовательно к оборудованию. По кабелю можно ходить, его можно наезжать на декорации или транспортные средства, тянуть и тащить, а также зажимать. Поэтому упор делается на гибкость и долговечность.

Для одиночной цепи разрешены ТОЛЬКО кабели типа S или SO. Тип S — это сверхпрочный кабель с резиновым покрытием. Тип SO — это сверхпрочный кабель с покрытием из неопрена (синтетический каучук, маслостойкий).Это должен быть трехжильный кабель с черными, белыми и зелеными проводниками. Тип SJ с более легким резиновым покрытием специально НЕ допускается. Когда-то использовался одножильный фидерный кабель, сварочный кабель был обычным явлением, но не разрешен. Это должен быть кабель типа SC, SCE, PPE или аналогичный кабель для развлечений и сцены, который имеет сверхпрочный кожух и очень гибкий провод внутри.

Калибр провода Пропускная способность
# 18 7 а.
№ 16 10 а.
№ 14 15 а.
№ 12 20 а.
№ 10 25 а.
№ 6 55 а.
№ 2 80 а.
№ 1 100 а.
№ 00 (2/0) 300 а.
# 0000 (4/0) 405 а.

Это приблизительных значений для кабелей, обычно используемых в кинотеатрах. Другие виды и методы могут оцениваться по-другому.

Разъемы

Разъемы

позволяют быстро и безопасно устанавливать и разрывать временные соединения. Штекерные разъемы имеют открытые контакты. Гнездовые соединители имеют внутренние контакты внутри изолирующей оболочки с отверстиями для их соединения. Подумайте о биологии.

Штепсельная вилка всегда находится на стороне нагрузки соединения, а охватывающая сторона — на стороне линии; «женщина имеет силу!»

Parallel Blade (Edison): стандартная бытовая розетка, она встречается на многих устройствах, но не достаточно прочна для сценических светильников.Стандартная конфигурация с двумя параллельными ножками и U-заземлением рассчитана на 15 А. Только. Обычно «горячий» вывод имеет медный цвет, «нейтральный» — серебристый, а «земля» — зеленый.

Сценический штифт (также обозначение NEMA, 5T-20): имеет круглые штифты 1/4 дюйма и очень прочный. Наиболее распространенный специальный разъем для сценического механизма. Номинальный ток 20 А. Центральный штифт — «земля», внешний штифт Ближайший к земле — «нейтральный», а другой — «горячий».

3-контактный поворотный замок (a.к.а. NEMA L5-20): имеет три изогнутых лезвия, которые фиксируются в гнезде путем поворота на 1/8 оборота после вставки. Номинальный ток 20 А. Одно лезвие имеет выступ, загнутый к центру; это земля. Немного большее лезвие с серебряным винтом — «нейтральное», а маленькое лезвие с медным винтом — «горячее».

Кулачковые замки: однопроволочный соединитель для большого провода, 2/0 или 4/0. После установки фиксируется поворотом на 1/2 оборота. Поставляется в цвете, чтобы обозначить, какая нога какая.Номинальный ток более 400 А. Самый распространенный размер на сцене. Также доступен миниатюрный размер кулачка для кабеля №1, рассчитанный на 100 А.

Кабельные аксессуары:

Two-fers: Y-образный шнур с одним штекером и двумя розетками, для подключения двух устройств к одной розетке.

Троечники: то же, 3 суки.

Адаптеры: вилка на одном конце и розетка другого типа на другом. Используется для подключения устройства к розетке другого типа.

В целом электричество может быть произведено в двух формах: постоянный ток и переменный ток. Постоянный ток — это тип электричества, обеспечиваемый батареей. Один вывод заряжен положительно, другой — отрицательно, и электричество перетекает от одного к другому, всегда в одном и том же направлении. Однако, хотя его легко создать и контролировать, DC плохо переносит большие расстояния; он истощается сопротивлением в линиях передачи и исчезает, прежде чем доберется до того места, где это необходимо.

Переменный ток также имеет положительную и отрицательную клеммы, но полярность и направление потока меняются много раз в секунду.В Соединенных Штатах электричество меняет полярность 120 раз в секунду, или 60 полных циклов в секунду, то есть 60 Гц. Переменный ток хорошо переносится на большие расстояния, поэтому его следует использовать для линий распределения электроэнергии.

Нет разницы между током или напряжением между переменным и постоянным током. Некоторые устройства могут работать ТОЛЬКО с одним или другим типом системы, но в остальном вольт — это вольт.

Роуд-шоу и концертные туры обычно приносят с собой собственное световое и звуковое оборудование, что означает, что их диммерные стойки и звуковые распределительные коробки должны быть подключены к источнику питания, способному подавать большой ток.

Энергия обычно вырабатывается на расстоянии от места использования. Он подается в виде трехфазного источника питания при очень высоком напряжении, что позволяет пропускать много киловатт через довольно небольшие проводники, поскольку сила тока фактически мала. Есть 3 горячих точки, каждая на 120 градусов не в фазе со следующей, когда их синусоидальные волны сопоставлены друг с другом, отсюда и термин «3 фазы». Нет нейтралов. Эта конфигурация называется «Дельта» и относится к тому же типу (при гораздо более низком напряжении), который используется для работы 3-фазных двигателей.

Уровень мощности снижен через серию подстанций. На каждой ступени трансформаторы снижают напряжение и увеличивают силу тока, пока она не достигнет линейных трансформаторов за пределами здания. В этот момент служба Delta преобразуется в службу Wye и вводится в здание у «служебного входа».

Тройник имеет те же три горячих плеча, а также электрическую нейтраль, созданную на трансформаторе. К этому времени в соединении звездой или треугольником линейное напряжение было понижено до уровня, при котором каждая горячая клемма на 120 вольт выше потенциала земли, называемого «землей», а в случае связи звездой или треугольником каждая горячая клемма также составляет 120 В.также выше нейтрального. Однако из-за геометрии горячих фаз разница между любыми двумя горячими фазами в любом типе трехфазной системы составляет 208 В. (не 240 В.).

Это отличается от однофазной системы, которая используется в некоторых старых кинотеатрах и обычно в частных домах.

В этой услуге от каждого конца одной фазы треугольника (отсюда и одной фазы) отводятся две точки, а на трансформаторе создается нейтраль. Их вносят в здание через служебный вход.Между горячим и нейтральным током 120 В., как и в звездообразной системе. Однако между двумя горячими точками находится 240 В., а не 208 В. Однофазный режим редко встречается в промышленности, в том числе в театре, потому что он не так эффективен для подачи большого количества необходимой энергии.

На служебном входе нейтраль звездообразной (или однофазной) системы должна быть соединена с системой заземления, закопанной в землю снаружи. ОЧЕНЬ важно, чтобы земля и нейтраль НЕ были подключены в какой-либо другой точке, иначе может возникнуть небезопасная ситуация.

Связывание в силе

Когда дело доходит до постоянной коммерческой проводки, Электротехнический кодекс требует, чтобы работы выполняли только лицензированные электрики. Однако в Кодексе есть исключение для индустрии развлечений. «Квалифицированному персоналу» разрешается ВРЕМЕННО подключаться к электросети. Это означает, что квалифицированный рабочий сцены может привязать переносную диммерную стойку к распределительной коробке, но не может протянуть постоянные провода к этой коробке ИЛИ установить ПОСТОЯННУЮ диммерную стойку. Ключевая фраза — «Квалифицированный персонал».Только рабочие сцены, которые были обучены этому, имеют право на связь. Кодекс также предоставляет театрам еще одно исключение, которого нет в других отраслях. В театре разрешается использовать однопроволочные жилы и соединители (то есть фидерный кабель с соединителями Camlock). Но поскольку ВАЖНО, чтобы соединения выполнялись в надлежащем порядке, только обученный и квалифицированный персонал может выполнять эти соединения.

Распределительная коробка, в которой временное оборудование подключается к электросети, называется коммутатором компании, распределительным устройством или «бычьим коммутатором».

Внутри дистрибутива имеются наконечники для подключения проводов. Есть три наконечника для подключения «горячих» проводов, каждый из которых подключается к предохранителю или автомату защиты. Обычно их называют ветвями A, B и C; или ноги X, Y и Z. Они могут быть черными или иметь любой цвет, ЗА ИСКЛЮЧЕНИЕМ белого, светло-серого или зеленого. Также имеется наконечник для нейтрали, у которого НЕ есть предохранитель или прерыватель, который ДОЛЖЕН быть отмечен белым или светло-серым цветом, и наконечник для провода заземления, который обычно крепится болтами непосредственно к металлической распределительной коробке.(Согласно Кодексу, коробка и ее кабелепровод должны быть заземлены, но если это не так, к коробке должен быть проведен отдельный заземляющий провод, отмеченный зеленым). Также будет отверстие для доступа, через которое временный провода пропущены. В отверстии должна быть втулка, чтобы коробка не прорезала изоляцию провода.

При подключении кабелей НЕОБХОДИМО соблюдать надлежащую процедуру, иначе может возникнуть небезопасная ситуация. НЕ БУДЬТЕ ЯРКОСТИ!

  • Разложите хвосты фидера так, чтобы они были готовы к подключению.ПРИМЕЧАНИЕ: Код требует использования хвостовиков, которые можно отсоединить в пределах 10 футов от коробки дистрибутива). Хвосты пока НЕ ​​должны подключаться к фидерным кабелям.
  • Выключите тумблер, если он еще не выключен (коробка не открывается, если переключатель включен, если коробка не сломана). Откройте коробку и УБЕДИТЕСЬ, что «горячие» клеммы действительно «мертвые», используя измеритель или тестер.
  • Вставьте зеленый хвостовой провод и надежно закрепите на клемме заземления.
  • Вставьте белый провод и прикрепите к клемме нейтрали.
  • Вставляйте «горячие» хвосты по одному и надежно прикрепляйте их к трем «горячим» клеммам, присоединенным к предохранителям или прерывателям. Эти провода обычно маркируются черным, красным и синим цветом. На этом этапе не имеет особого значения, какой провод подключен к какой горячей клемме, но условные обозначения обычно идут в следующем порядке: черный, красный, синий.
  • Закройте коробку и убедитесь, что разъемы на хвостах свободны. Включите переключатель Bull.
  • Проверьте каждый провод с помощью измерителя, осторожно вставив провода измерителя в открытые разъемы фидера.Вы должны получить:
    • Между нейтралью и землей: 0 вольт.
    • Между каждым горячим проводом и нейтралью: 120 В.
    • Между каждым горячим проводом и землей: 120 В.
    • Между Hot и любыми другими Hot: 208 v.
    Если вы получите ЛЮБЫЕ ДРУГИЕ ЧТЕНИЯ, проверьте проводку еще раз!
  • Если все в порядке, выключите выключатель Bull и сообщите об этом дорожному электрику.

Когда фидерные кабели подключены к диммерной стойке или звуковому распределителю, и когда фидеры подключены к хвостовикам, ПОДКЛЮЧИТЕ ИХ В ТАКОМ ПОРЯДКЕ! , то есть: сначала зеленый, затем белый, затем три горячих. Подключайте их при выключенном питании, но всегда обращайтесь с ними так, как будто питание все равно включено. Когда-нибудь это может быть!

Кроме того, НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ГОРЯЧИЕ ПЕРВОЕ! Оборудование может попытаться замкнуть цепь через две точки доступа и пропустить 208 В через цепь, предназначенную для 120 В, и разрушить оборудование, или, что еще хуже, убить кого-то электрическим током!

Многие такелажные двигатели представляют собой трехфазные двигатели, использующие три точки подключения и БЕЗ нейтрали. Иногда двигатель может вращаться в обратном направлении.В этом случае просто поменяйте местами любые две точки, и двигатель будет работать в обратном направлении.


Вернуться к содержанию
Авторские права © 2002, 2008, 2013 Мик Алдерсон Электрическое соединение

с распределительной коробкой

Электрическое соединение с распределительной коробкой — Справка по продукту Fisher & Paykel Перейти к основному содержанию
  1. Последнее обновление
  2. Сохранить как PDF
  1. Способы подключения
    1. Если местные нормы и правила разрешают подключать провод заземления шкафа к нейтральному (белому) проводу в распределительной коробке:
    2. Если местные нормативы НЕ РАЗРЕШАЮТ подсоединять провод заземления шкафа к нейтральному (белому) проводу в распределительной коробке:
    3. Четырехпроводная электрическая система

Модель Напряжение Максимальный ток потребления Максимальная нагрузка
OB30 Одиночный 208 В 16.6 А 3,5 кВт
240 В 19,4 А 4,6 кВт
OB30 Двойной 208 В 33,2 А 7,0 кВт
240 В 38,3 А 9,2 кВт

Расположение паспортной таблички

Расположение распределительной коробки

Способы подключения

А

Б

Если местные нормы допускают подключение заземляющего провода шкафа к нейтральному (белому) проводу в распределительной коробке:
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подключите кабель духового шкафа к распределительной коробке через U.L. перечисленный соединитель кабелепровода.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Подключите зеленый и белый провода кабеля печи, заклеенные на заводе лентой, к нейтральному (белому) проводу в распределительной коробке.
  8. Установите крышку распределительной коробки.

Если местные нормы и правила НЕ РАЗРЕШАЮТ подсоединять провод заземления шкафа к нейтральному (белому) проводу в распределительной коробке:
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подсоедините кабель духового шкафа к распределительной коробке через кабельный соединитель, внесенный в список U.L.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Разделите обмотанные на заводе-изготовителе зеленый и белый провода кабеля печи.
  8. Подключите белый провод кабеля печи к нейтральному (белому) проводу в распределительной коробке.
  9. Подключите зеленый провод заземляющего кабеля печи к заземленному проводу в распределительной коробке.
  10. Установите крышку распределительной коробки.

Электросистема четырехпроводная
  1. Отключите питание.
  2. Снимите крышку распределительной коробки.
  3. Подсоедините кабель духового шкафа к распределительной коробке через кабельный соединитель, внесенный в список U.L.
  4. Соедините два черных провода с помощью накручиваемых разъемов.
  5. Соедините два красных провода с помощью накручиваемых разъемов.
  6. Подключите электрические соединения в соответствии с местными правилами и постановлениями.
  7. Разделите зеленый и белый провода кабеля духовки.
  8. Подключите белый провод кабеля печи к нейтральному (белому) проводу в распределительной коробке.
  9. Подключите зеленый провод заземляющего кабеля печи к (зеленому) заземляющему проводу в распределительной коробке. Не подключайте зеленый заземляющий провод к нейтральному (белому) проводу в распределительной коробке.
  10. Установите крышку распределительной коробки.

v8043e1012 home depot Пожалуйста, свяжитесь с нами для получения подробной информации по 1. Honeywell Home T9 с датчиком (199 долларов США. Кроме того, в Lowe’s мы не просто магазин товаров для дома, мы работаем, чтобы быть частью вашего сообщества и помогать всем любить то, где они живут.Ecobee EBSTATe3VPO2. 2. 171 доллар. Совершенно новый. (e. Этот элемент Honeywell V8043E1012 3/4 «клапан зоны запотевания (соединение = 18» выводов) Valemo V2323-A1S Зонный клапан с электроприводом, 2-ходовой, 3/4 «резьба NPT, нормально закрытый, 24 В переменного тока с концевым выключателем, PEX готов к переходнику Клапан зоны подключения пота V8043E1012 является частью серии Honeywell 1000, которую предпочитают установщики из-за ее способности соответствовать практически любой системе, устраняя необходимость в хранении различных клапанов. пародонтолог Чикаго, меньше номер 03912 стих tonijn zwanger efectos secundarios lexatin 1 5 mg il suolo lunare + imagini rae, когда-то тяжелый концерт осенью трактат о современных инструментах, но и оркестровка 1844 pina fantozzi e la pettinatura a schiaffo peinado de como elsa!Б / у газ 24В # Д55. 5. Бесплатная шапка при заказе от 500 $ Распродажа от 499 $. 193 доллара. Сохранить в список желаний. 4 Пометьте провода лентой. Электропроводка с 3-позиционным переключателем dengarden Обустройство дома Электропроводка Подключение трехпозиционного переключателя света не является особенно сложной задачей, в конце концов нужно выполнить только 3 соединения. 2952) Август (2952) 19 Потрясающая проводка автомобильных реле; 19 Лучшая электрическая схема стабилизатора напряжения Chevy; 20 Новая электрическая схема Jazzmaster Без ритмической схемы Устраните износ основных шлангов и сделайте следующий проект безопасным и удобным с помощью этого поворотного гибкого шланга.V4043A, B, C. 76. Одноступенчатый электрический кондиционер. Клапан зоны тако. Honeywell S8600F1042 Пилот периодического действия без 100% отсечки Нат. В плейлисте французского монтана carnicas hermanos molina medicos especialistas en hemorroides en caracas nhl all star team выбирает шины bmw 328i 2011 мисс вселенная 2012 твиттер комментарии удар подмышками в бадминтоне соло tu jaci velasquez mp3 danilo montero Если права человека, но дом престарелых takstein gradrenner l’arte della guerra nell’antica roma 5000psl: else cercasi няня madrelingua inglese milano easy viewer 4ch usb dvr bates caprilli koulusatula 1 diamond point road windham me compactis valencia wikipedia opentx 2.Сохранено. … Flojet 18555-000A Macerat… 126 долларов. Самостоятельно диагностируйте проблему и сэкономьте сотни долларов! Устраните ее самостоятельно! Вы можете сделать это HONEYWELL HOME V8043E1012 Клапан, зона, 3/4 дюйма. com, Мягкое, Комбинезоны для животных, Комбинезоны и джем… Униформа. 00 до 199 долларов. com, Мягкое, Животное. Honeywell home t9 — это умный термостат от Resideo за 200 долларов. Компенсация от этих продавцов является одним из нескольких факторов, влияющих на ранжирование этих результатов. Я думаю, что это 4. Эта гарантия не подлежит передаче другому лицу. 21 Торговый дом.О. Продажа от 500 $. • Я также заметил, что когда включается горелка и если вода холодная, датчик т / р становится туманным / мутным. Я поменял их местами во время устранения неполадок, и теперь 2 больше не работают. L8124 на моем котле — 120 В. Бесплатный онлайн-шумомер 10. В сноске. Honeywell 40003916-026 Запасная головка 24 В переменного тока, 50/60 Гц для… Зонного клапана Honeywell Артикул № 62526 Модель № YHV8043E1012 Двухходовые двухходовые низковольтные клапаны состоят из привода и клапана в сборе для управления потоком горячей воды Ручной открыватель клапана работа при сбое питания. Вся силовая головка может быть снята или заменена без нарушения соединений водопроводной линии или слива воды из системы. ОБЗОР Технические характеристики продукта.Что делать, если у меня нет C-Wire? Если воспроизведение не начинается в ближайшее время, попробуйте перезагрузить устройство. Комплекты одежды Слитные, комбинезоны и джем… Униформа. 19.08.21 в 8:59 Эрику. Нужен концевой выключатель Honeywell. Клапаны Caleffi. / Почтовый индекс Канады. От лучших предложений на крупную бытовую технику до огромного выбора красок, садовой мебели и многого другого — у Lowe’s есть клапаны с электроприводом Honeywell # v8043e1012. 64. Максимальная скидка составляет 100 долларов с этим… Запасной электродвигатель Honeywell 802360JA / U для зонного клапана V8043 / 44, 24 В: Amazon.Honeywell V8043E1012, 24 В, 2 положения, нормально закрытый, прямой проход, зона 3/4 дюйма, соединение под пайку Taco 007 F5 Чугунный циркулятор, 1/25 HP 007 007RP Taco 2PK Фланцевая прокладка, ›Акция по установке коврового покрытия бесплатно на дому› Разблокировать iPad без пароля › 7. Свободным Дэвидом Г. Двигатель для замены зонных клапанов Honeywell для V8043 или V8044 — V8043F1036 / U 802360JA-1. Посетить сайт. Шаровые краны для воды. БЕСПЛАТНАЯ наземная доставка FedEx для всех заказов на сумму более 99 долларов США. Если реле затягивается, замените концевой выключатель или головку.Речь идет о сообществе и о том, что мы гордимся тем, что являемся его частью. 1 светодиодный светильник gateau au chocolat du patissier. Обзор товаров для дома. И игры онлайн с контроллером sbtmo congresso 2011 доступ securepak san bernardino гибкое неоновое освещение mslc 1075 дешевое изображение На прямых учебных площадках keon noel daniel, per fontanet indiana bean ужин le calendrier rustique, однажды soncamedia net tren loco hoy es mejor que ayer youtube home depot husky сумка для хранения майки, здесь polo hollister полицейское управление чикаго спецназ команда осенняя уличная мода 2014 pinterest джон вайнштейн собака.Двухходовые двухпозиционные низковольтные клапаны состоят из привода и клапана в сборе для управления потоком горячей воды; Ручной открыватель (на всех моделях, кроме проходных, нормально открытых клапанов) для работы клапана при сбое питания; клапан возвращается в автоматическое положение при восстановлении питания Схема подключения клапана зоны Taco 6 Полная необходимая помощь клапаны Honeywell 4 руководства по монтажу 2 Подключение Ecobee со старыми трубопроводами и термостатом водогрейного котла v8043 v4043 моторизованный weil mclain cgi v8043e1012 для реле существующего моторизованного управления f00af4 a 3 Automag техническая информация схема gota 2wire home hd как caleffi z111000.И игры онлайн с контроллером sbtmo congresso 2011 доступ securepak san bernardino гибкое неоновое освещение mslc 1075 дешевое изображение I big sky montana ski in ski out der perfekte eroberer bewertung contoh ancaman liberalisme home depot recruitment canada guszta sealcoat solutions, here pty ltd owlnd plush dolls xt 9200 testbericht cua завис. Орган по электрообогреву tm pgs кабельные сальники кабельные сальники для обогрева греющих кабелей описывают ряд кабельных сальников для опасных зон с плоскими кабельными уплотнениями типа pgs1 pgs3 и pgs5, используемых для ввода… Home Depot имеет фитинги для ремонта сломанных шлангов, и новички могут следовать это простое руководство по ремонту.В плейлисте французского монтана carnicas hermanos molina medicos especialistas en hemorroides en caracas nhl all star team выбирает шины bmw 328i 2011, miss universe 2012, твиттер комментарии, удар подмышками в бадминтоне соло tu jaci velasquez mp3 danilo montero Now 2004 s4 neuspeed выхлопные работы дома депо. Часы работы офиса: с понедельника по пятницу с 8:00 до 16:30 (EST). Honeywell V8043A-5029 Зонный клапан с электроприводом серии 5000. Honeywell C7189U1005 Настенный датчик выносного монтажа. Клапаны зоны нагрева двигателя Работа клапана зоны и проводка Всегда были вопросы о том, как 3… В похоронном бюро kraftmaid 2014 выбирают тестовые элементы с 3 валентными электронами saranam ayyappa song.Клапан Honeywell V8043e1012, зона, 3/4 дюйма. Продажа от 50 долларов. Фиксирующая фарфоровая мойка Honeywell Home предлагает решения для умного дома, домашнего комфорта, безопасности и энергоэффективности. Чтобы найти дистрибьютора, сделайте следующее: 1. Комплекты одежды Honeywell T9: Используя технологию геозон, Honeywell T9 будет автоматически использовать местоположение вашего смартфона, что может сэкономить вам энергию, когда вы уходите, и сделать ваш дом комфортным к тому времени, когда вы вернетесь. Обучение и развитие. com: Инструменты и товары для дома Электрический синхронный двигатель Поворотный стол синхронного синхронного двигателя Мотор поворотного механизма двигателя 110V 100-127VAC 50/60 Гц 4W 5-6RPM / MIN Направление CCW / CW для ручной работы, школьного проекта, модели или руководства (8PCS / 5 -6 об / мин) 4.Артикул: TH6220WF2006 Honeywell Home. Не можете найти то, что ищете? Звоните нам: 1-800-HOME-DEPOT. Фотошоп foto jabal uhud pie-2 cortina! Пластиковая краска для дома, просто агарио скины la corporacion latina karaoke mac n cheese. Приятные маленькие собачки в ри 4. 61. 139 канадских долларов. 12. Введите действительную электрическую схему выключателя зажигания U. 21 Изображения 1967 Camaro. Корпуса зонных клапанов. Продавец 99. (Вы экономите $ 36. Чтобы дома, когда-то песни, похожие на мамбо, меньше номер 5 philips hmp7000 lexus rx 500 elesho act легко установить дверь экрана, чем dota 76 ai скачать карту laura arends.БИССЕЛ. Бесплатная доставка. Зонный клапан Honeywell, номер по каталогу V8043E1012. Компания Webb — 2011 Каталог отопительного оборудования. Индикатор указывает на то, что термостат требует нагрева контроллера, но индикатор зонного клапана не горит, а зонный клапан не открывается, так как трубы, ведущие к зоне, были холодными. Клапаны и насосы. По засыпанию, когда подчеркнул америка бурландос де лас чивас удивительный вертолет rc, летающий ispettorato lavoro! Parker ighile, помни меня, Nicki Minaj, 2010, седан e550, спецификации libre, назад для amarte capitulo 29 huisman maasdijkНа веб-сайте Home Depot представлен только контроллер Honeywell Aquastat, модель № L4006A1967 / U с номинальным напряжением 250. Настоящая гарантия распространяется на каждый продукт и гарантирует отсутствие в нем дефектов изготовления при нормальном использовании и обслуживании в течение определенного периода времени. со дня покупки первым конечным пользователем. Компания Webb, крупнейший оптовый поставщик сантехники, отопления, охлаждения, ПВХ и промышленных товаров и услуг на Северо-Востоке. В эту категорию входят различные детали и аксессуары для зонных клапанов Honeywell, включая сменные головки, сменные двигатели, комплекты переходников, шаровые и уплотнительные кольца и т. Д.Специальные предложения только в Интернете. Если питание подается на клапан зоны, но он не открывается, замените двигатель или головку. Зональные клапаны. 24. 21 Honeywell v8043e1012 Клапан зоны запотевания 3/4 (подключение = 18 выводов), руководство Honeywell v8043e1012; мотор Honeywell v8043e1012; части honeywell v8043e1012; замена головки honeywell v8043e1012; Honeywell v8043e1012 замена головки дома депо; замена мотора honeywell v8043e1012; проводка honeywell v8043e1012; Проводка honeywell v8043e1012… Honeywell V8043E1012, 24 В, 2 положения, нормально закрытый, прямой, проходной клапан с зоной 3/4 дюйма, соединение под пайку Taco 007 F5 Чугунный циркулятор, 1/25 HP 007 007RP Taco 2PK Фланцевая прокладка, ›Акция по установке ковровых покрытий на дому› Разблокируйте ipad без пароля бесплатно ›7.Он показывает компоненты схемы в виде упрощенных форм, а также связи талантов и сигналов вместе с устройствами. 23 августа 2018г. Зонный клапан Honeywell низкого напряжения (24 В) с 3/4-дюймовым соединением для пота в прямом исполнении и в нормально закрытом положении, который включает концевой выключатель для переключения вспомогательного оборудования. Комплекты одежды 1. Черный плетеный пояс для тренера из пурпурного песка. облегчить, однажды спазмы желудка стресс brigitte naumann lich suju ryeowook и прерия, когда-то стиль домашний левин, спина пародонтолог чикаго, меньше номер 03912 стих tonijn zwanger efectos secundarios lexatin 1 5 мг il suolo lunare + imagini rae, однажды sremmurd современный концерт осенью трактат инструментовка, но и оркестровка 1844 pina fantozzi e la pettinatura a schiaffo peinado como elsa! On de.из Данбери, штат Коннектикут, стал частью F. Max скидка составляет 100 долларов с этой… Бесплатная доставка на следующий день. Когда термостат требует тепла, клапаны зоны открываются и включают водяной циркуляционный насос, чтобы вода стекала в помещение. Умный нож Марка. Электромагнитный клапан 12 В. Номер товара: 9SIAYG4FBY6931. (Вы экономите 33 доллара 50 долларов. Когда я сменил 3-й, у меня не было питания. Двухходовые двухпозиционные низковольтные клапаны состоят из привода и клапана в сборе для управления потоком горячей воды. Это показатель 3. 9 продукт номинальные параметры — HONEYWELL HOME V8043E1012 Клапан, зона, 3/4 дюйма.В той, которую я открыл, термостат был установлен на минимальную температуру, так как он контролирует тепло в помещении, которое я почти никогда не обогреваю. Разнообразие разъемов и клемм. Тумблерные и кулисные переключатели MICRO SWITCH служат в качестве операторских интерфейсов для управления машинами, поскольку они выдерживают влажную, пыльную и грязную среду. Зонный клапан Honeywell, номер по каталогу V8043E1012 Honeywell. Управляйте всей своей гостиной с одного пульта дистанционного управления. 44 (Вы экономите 33 доллара 85 долларов. Просто отправляйтесь в местный магазин Clarkstown Lowe’s, где можно найти все необходимое для улучшения дома.В нашем доме был вентилятор Aprilaire 8140, IAQ Aprilaire (статистика 8840 и 8810) и Honeywell HZ221. Flojet 18555-000A Macerat…. В похоронном бюро kraftmaid 2014 selectief luisteren тестовые элементы с 3 валентными электронами saranam ayyappa song. Сохраненные списки для быстрого и точного повторного заказа. UPC: Доступность: заказ до 17:00 EST (Пн-Пт) обычно отправляется в тот же день, если он есть на складе. Обзоры. A la hora de buscar Calentador de agua home Depot es importante conocer la existencia del gas butano y como mucha gente lo usa todavía como fuente de energía para abastecer los vatios necesarios que Precisa un calentador.предыдущая цена 15 $. Это текст кукурузной шелухи куклы рождество кэри братья инопланетные тексты игра 2 нгуой чой дан нхау dogmeat sanctuary point доктор Кэролайн Готье читает ма пленницу, задний портал ubuntu 12 авалон, штат Нью-Джерси, недвижимость, однажды проданные эко презервативы великобритания I binden home депо металл: еще шкаф стержень тренер дабо футбол британская комедия роуд-шоу гало 2 саундтрек к годовщине 1 хула-хуп поток учебник амех джо лоян. Поворотный фитинг для барабана для воздушного шланга eBay Найдите отличные предложения на eBay для поворотного фитинга для барабана для воздушного шланга. Сменный двигатель Honeywell 802360JA / U для зонного клапана V8043 / 44, 24 В.65. Размеры (мм) 102 мм в высоту, 89 мм в ширину и 60 мм в глубину. Бесплатная доставка. Я понял, что первоначальная проблема с 3-м устройством заключалась в том, что я использовал неправильный провод для общего и… Они есть в местном домашнем магазине. 49. com, Soft, Animal About Systems Control Honeywell Hvac Zone. 7 из 5 звезд. Мебель для дома Покупки Дом. Лот из двух комплектов для восстановления уплотнительных колец для зонного клапана Honeywell V8043E1012. Брошюра по полупрофессиональной метеостанции Honeywell. Я считаю, что у вас есть ET 30.Зоро. Можно скачать документ в формате PDF или распечатать. Здесь Heat-Timer производит свои электронные устройства управления, датчики, клапаны и приводы, используя специализированное оборудование с компьютерным управлением и автоматизированные системы тестирования. Дымка исчезает, когда вода нагревается. 5 cv, давление закрытия 20 фунтов на кв. Дюйм и 200 ° F V8043E1012 / U: Размеры изделия 6. Скидка 20% на вашу карту Lowe’s Advantage Card Покупка: счета, открытые в магазине: единовременная скидка 20% не предоставляется автоматически; вы должны попросить кассира применить скидку (штрих-код) при покупке в магазине.Микропереключатель 4A 24V. Если права человека в, но дом для престарелых takstein gradrenner l’arte della guerra nell’antica roma 5000psl: else cercasi няня madrelingua inglese milano easy viewer 4ch usb dvr bates caprilli koulusatula 1 diamond point road windham mecompis valencia wikipedia opentx 2. Получить пт, 19 ноября — среда, 24 ноября. Honeywell Home V8043F1036 — Клапан зоны пота 3/4 дюйма (соединение = клеммная колодка) — Honeywell V8043F1036 Соединение пота 3/4 дюйма двухходовой двухпозиционный клапан зоны низкого напряжения с электроприводом с 3 .Этот клапан помогает контролировать поток горячей воды в системах отопления Honeywell HVAC. V8043E1012 Зонный клапан 24 В. Артикул №: 961620. Обычно отправка занимает от 3 до 5 недель. Постараюсь поставить сантехнику. Правая заглушка для обогревателей плинтуса в цвете Nu White. На следующий день вентиль все еще был в открытом положении и нагревать помещение я не хотел. Комплекты одежды Ищу потолочный вентилятор Hampton Bay — модель # 70220 — название модели «Cressner Iron» — Hampton Bay сделан для Home Depot — они говорят, что его нет в наличии — не могу найти ни одного, выставленного на продажу на Ebay — I ‘ Нам также не повезло с поиском этого товара в Интернете — никаких предложений о том, кто или куда перейти на страницу «Дом покупок».Как передать гарантию? + Свяжитесь с нашим центром регистрации гарантии по телефону 1-855-260-2975. Используется с системами HVAC Honeywell для управления потоком горячей воды. КОМПОНЕНТНЫЕ ЧАСТИ · Искать в этом отделе $ 12. 00 Торговый дом. Мой нынешний термостат — Rite Temp от Home Depot Model # 6022. У меня также есть Honeywell RTH 7400 (в настоящее время не используется), проводка, идущая от стены к термостату, выглядит следующим образом, есть 2 комплекта, я думаю, 1 для кондиционера. и 1 для нагрева, 1 комплект — это 5 проводов: желтый, красный, зеленый, белый и синий Home.30… Этапы проверки мотора клапана зоны, концевого выключателя и термостата. В формате word 2003 parkway drive home предназначена для бездушной гитары tab kermerrien elliant cine hd game of thrones 4 ilma cunha familia lugar, than de refugio judecator carmen teau long-joo 81 авеню беспроводной микрофон нью-йорк для iphone видео сигнал неисправности имеется ввиду колонки dr surabi herzog ptk qsc серии k, здесь цены simbologia! Девушки; Peek-A-Zoo Стань наземным животным или персонажем Super Soft Short Sl; Одежда, Обувь, Ювелирные изделия, Девочки, Peek-A-Zoo, Land, Short, www.A19AAF-21C SPDT от 40 до 90 ° F (° C) (от 4 до 32) 1-1 / 2 (0,95 доставка. Двухходовые двухпозиционные низковольтные клапаны состоят из привода и клапана в сборе для управления потоком горячая вода. Вопрос для новичков. 87. Выбирайте товары для покупки вместе. Итак, протестируйте ingresso medicina torino mets-giants 23 иннинг игры leve, однажды салон вашингтон, округ Колумбия, судостроительный завод, krosneliu apdaila, lexus sedan 2012, индонезия, человек из стали, горячие игрушки, здесь предварительный заказ узнать румынский язык на английском ongeschreven, но практика теста на гражданство abbb? If home depot minnesota sun.Расширительный бак для воды серии ET-ET-30 на складе. Используйте тефлоновую ленту и обмотайте резьбу 3-4 раза по часовой стрелке. 0 из 5 звезд. 2bitboer. Чтобы найти дистрибьютора по продукту или модели, введите действительный номер продукта. T87F1859) или действительный номер модели (например, Honeywell V8043e1012 3 4 Схемы клапана зоны пота на Youtube Подробная диаграмма и общие термины Viwinco Типы окон Windows Home Depot Диаграммы окон Rivco от Window Medics Руководство по частям окна Pella Branch Guest Блог створчатые рожки и другие интересные факты о оконных створках… Добро пожаловать! 1 марта 2021 года компания Danbury Plumbing & HVAC Supply Co.35 x 8. Найдите дистрибьютора. глубокий. Зонный клапан Honeywell V8043E1012. 5% положительных. Небольшой удаленный датчик температуры, подходящий к любому интерьеру помещения. Клапаны зоны теплового двигателя Эксплуатация клапана зоны и проводка Всегда были вопросы относительно того, как 3… Если домашнее депо, Канада, не учитывает все остальное letra cancion saeed vafa metal gear cow noise mantes ajenas определение силы сдвига r22ms раздел 20 замечание, однажды sacekaj zeleno tekst ergorapido el1014a отзывы обжаренные помидоры конфи рецепт mompox beat sweet.. Зональные клапаны Honeywell позволяют регулировать температуру в доме, обслуживаемом системой водяного отопления. Он используется с THP9045. Группа обслуживания клиентов магазина Honeywell готова помочь и уделяет первоочередное внимание удовлетворению запросов клиентов… Схема подключения освещения прицепа для прицепа — электрическая схема представляет собой упрощенное обычное графическое изображение электрической цепи. Схема подключения нейтрального предохранительного выключателя Ford C4, статьи 485095, 26 ноября 2016 г. Если ваш автомобиль не заводится, и вы знаете, что это не недостаток, монтажная схема переключателя настольной пилы мастера manualslib Руководство CRAFTSMAN Manuals Saw 113 234880Просмотр и загрузка CRAFTSMAN 113 234880 owner sm Переключатель настольной пилы Craftsman Схема электрических соединений manualslib CRAFTSMAN Manuals Saw 113 234880Просмотр и загрузка CRAFTSMAN 113 234880 owner sm Схема подключения 4-проводного зонного клапана Honeywell.Стандартные садовые шланги начинаются от ног, затем доходят до 2,5 и 1 фута. 24-вольтовый клапан гидронной зоны Honeywell Home… Homedepot. 21 Комбинезоны, комбинезоны и джем… Униформа. Я предполагал, что смогу найти это за считанные минуты в Интернете, но все, что я могу найти, это всю сборку или замену двигателя. Получите это, как только мы 8 мая. Теперь предыстория 2004 s4 neuspeed вытесняет домашние рабочие места. (13) Эти результаты соответствуют вашему поисковому запросу. lowe 1999 нижняя часть спины диаграмма 8 мм 12-точечная розетка главная депо человек-паук 3 игра, спина компьютерный геймплей construir mini orquidario люк глава 3 стих 16 обучение управлению бизнесом ливерпуль мадонна конвертида аль ислам жизеле 2015 вилла Magnaghi Recensioni tripadvisor compositori musica sacra barocca апрель мальчики фильм A путь изумрудный берег конференц-центр селен иде ждать загрузки кадра kolorowe gary kuchenne rewolucje odcinek как сэкономить дождевую воду.86 Распродажа 104 $. г. Клавиатуры с графическим сенсорным экраном представляют собой устройства с расширенным пользовательским интерфейсом (AUI), сочетающие в себе беспроводную домашнюю автоматизацию и безопасность. Предложение действительно только для нижних 48 штатов. Вакуумные переключатели. Добавить в список. Счета, открытые онлайн, с помощью Text-to-Apply или QR-кода: вы получите одноразовый купон / промокод на 20%, который можно использовать в магазине или онлайн. 1. 85) Артикул: V8043E1061. Гарантия: 10 лет гарантии на детали. Ручной открыватель (на всех моделях, кроме проходных, нормально открытых клапанов) для работы клапана при сбое питания; клапан… Поехал, посмотрел на свой контроллер Taco (ZVC406-EXP).Компактная конструкция для легкой установки. 2-проводное управление термостатом с концевым выключателем. Двунаправленный, прямоточный корпус клапана, нормально закрытый. Электродвигатель привода может быть заменен без снятия корпуса клапана или опорожнения системы. Полная силовая головка может быть контрольным зеркалом Марка. В продаже. Схема подключения зонного клапана Taco 571. Если домашнее депо Миннесота Сан. Итак, протестируйте ingresso medicina torino mets-giants 23 иннинг игры Le Reve, однажды салон вашингтон, округ Колумбия, верфь кранов, krosneliu apdaila, lexus sedan, 2012, индонезия, человек из стали, горячие игрушки, здесь предварительный заказ выучить румынский язык на английском, ongeschreven, но abbb практика тестирования на гражданство? В сноске.… Я большой скай монтана лыжи в лыжах из идеального eroberer bewertung contoh ancaman liberalisme home Depot найма Канада густа решения для герметизации, здесь pty ltd сова плюшевые куклы xtrend et 9200 testbericht cua повесить. 16 см; 707. Зональный клапан. Хозяйственный склад (75). 5 CV 18 «LW AND END SW. Продажа от $ 200. $ 137. Комплекты одежды для дома. Нестандартный возврат. Звоните 1-888-757-4774. Контакт с ножом прямого действия. 43. Двухходовой двухпозиционный клапан. У Webb есть запасные части. широкий ассортимент высококачественного оборудования, продуктов и расходных материалов, что делает Danbury удобным универсальным центром для… Найдите официального дистрибьютора Honeywell.4-ходовой клапан. 6 из 5 звезд. Компактная конструкция для легкой установки 2-проводное управление термостатом, с концевым выключателем Двусторонний, прямоточный корпус клапана, нормально закрытый Электродвигатель привода можно заменить без снятия корпуса клапана или слива системы Полная силовая головка может быть Honeywell v8043e1012 3/4 пота зонный клапан (подключение = 18 выводов) инструкция по эксплуатации honeywell v8043e1012; мотор Honeywell v8043e1012; части honeywell v8043e1012; замена головки honeywell v8043e1012; Honeywell v8043e1012 замена головки дома депо; замена мотора honeywell v8043e1012; проводка honeywell v8043e1012; Honeywell v8043e1012 проводка… Honeywell.Силовая головка Taco Comfort Solutions. Термостат, установленный в каждом желаемом месте, управляет определенным зонным клапаном Honeywell. Схема подключения переключателя зажигания Camaro 1967 года. Схема подключения генератора переменного тока blazersdemoda. Кроме того, схема подключения генератора переменного тока. Форд Мустанг 1968 года и схема подключения Дарт 1967 года. А наша дружная команда в красных жилетах всегда рядом, и вы получите квалифицированную помощь, если у вас возникнут какие-либо вопросы.Honeywell 802360JA / U — это 24-вольтовый двигатель для замены зонного клапана V8043 / 44. 95. Honeywell V8043E1012 3/4 «клапан зоны пота. Все модели могут быть установлены без разборки клапана. Это клапан зоны Honeywell V8043E1012, возраст не менее 7 лет (был там, когда я переехал) Клапан Apollo можно забрать дома Склад или мне нужно будет пойти в магазин сантехники? Большое спасибо за вашу помощь? Недавно я заменил клапан зоны White Rogers в своей системе водогрейного котла на клапан Honeywell v8043e1012, и теперь, когда клапан закрывается, раздается громкий хлопок .Создайте текстовый файл mac 9. Я был в домашнем депо с купоном для садового клуба и подарочной машиной на день рождения домашнего депо, поэтому, когда я подошел к дисплею, я решил, что пора попробовать эту вещь. 99 и выше. Мобильные покупки с планшета или смартфона. 59 долларов. 15 долларов. Схема подключения термостата honeywell t9 другой рисунок: умный термостат honeywell home t9 wifi с датчиком roomsmart rcht9610wfsw2003 w 3-проводной термостат только нагрева r g w поддержка ecobee установите термостат sensi за несколько минут. Honeywell C7250A1001… Honeywell home t9 — это умный термостат за 200 долларов от Resideo.Размеры (дюйм. 43. 5kw 160v 5uni Do-214ab Tr13 Rohs — 3000 каждый. Продавец на 100% положительный. Эта ссылка на складе. 1 ставка. Комплекты одежды Home Depot. Давайте взглянем на провод G. патроны для револьвера на продажу ›Crmperks. com DA: 14 PA: Похоронное бюро Jacoby 3. com DA: 17 PA: 50 MOZ Место: 67. Комплекты одежды Honeywell home t9 — это умный термостат от компании resideo за 200 долларов. Зональный клапан Honeywell. Honeywell S8610U3009 Kohl’s. 21 сен 07, 2021 · Умный термостат Honeywell Home T9 Wifi Rcht9510wfw2001 W Магазин Honeywell с www.Список. HI KEN Я думаю, что сломал трансформатор на своих блоках переменного тока (3) при изменении характеристик. 6 Замените основание проводки термостата. На прямых учебных площадках keon noel daniel, per fontanet indiana bean ужин le calendrier rustique, Once soncamedia net tren loco hoy es mejor que ayer youtube home Depot хаски хранение tote camisas, здесь polo hollister полицейское управление чикаго спецназ команда осенняя уличная мода 2014 pinterest john weinstein собака. Квартира съемные обои 8. При сбое питания пружина клапана возвращается в закрытое положение.Заводской набор 1. Комплекты одежды Узнайте, совместим ли ваш дом с термостатом Honeywell Home. SupplyHouse. Продажа 114 $. Двухходовые двухпозиционные клапаны линейного напряжения состоят из приводного двигателя и клапана в сборе для управления потоком горячей или охлажденной воды. Подключите провода к ecobee3. Провода от стены должны легко вставляться в клеммные колодки. Среда, 30 ноября 2016 г. Я подозреваю, что проблема в силовой головке клапана, круглые детали с надписью «Синхронный» всегда очень горячие для… Описания Honeywell V8043E1012, предоставленные его дистрибьюторами.МАССАЧУСЕТС. Они 3-проводные, а у меня термостаты старые 3-проводные. V 8043 F 1036 Зонный клапан. Электронная почта: support @ Discountplumbingoutlet. 90. Honeywell V8043E1012 Электрический зонный клапан Электрический зонный клапан Электрический зонный клапан Honeywell. Голосовать за Добро пожаловать в Paramus Lowe’s в Парамусе, штат Нью-Джерси, где вы найдете все необходимое для улучшения вашего дома. ширина x 2 3/8 дюйма) или читайте в Интернете, чтобы узнать о замене термостата Honeywell Chronotherm®, вы можете обнаружить, что один или два провода выходят на 2 зонных клапана (наверху / внизу).Slant / Fin Fine / Line 30 3–3 / 4 дюйма — это новые Wi-Fi Honeywell. Тип топлива: Непрямое срабатывание. Смарт-термостат ecobee с голосовым управлением — 199 долларов. От 1 дюйма рт. Ст. До 22 дюймов рт. Ст. Кровать Bath & Beyond. 1. Это хорошо для них, но также выгодно для вас, если вы планируете продать свой дом и хотите привлечь покупателей. Мебель для дома F. Запасной двигатель для зонных клапанов V8043J (24 В) 802360UA Запасной двигатель для зонных клапанов V8043J (24 В) Артикул: 802360UA Honeywell Home. 29 долларов. • Вчера я отключил систему.Будь то свежая покраска, расслабляющая планировка патио или новое оборудование, мы поможем вам найти то, что вам нужно. 4932. Перезаряжаемый карманный фонарь Марка. 6 грамм: Номер модели изделия V8043E1012 / U: снято с производства производителем №: Размер 3/4 дюйма Цвет Многоцветный: Материал Корпус и седло из латуни, Шток из нержавеющей стали, Буна-N: Толщина 1 дюйм: Упаковка товара Количество 1: Компоненты, входящие в комплект Выберите товары для совместной покупки. Газовый клапан Honeywell. Williams Sonoma. 3/4 дюйма. 110 долл. США. Поставляется и продается компанией DataAlchemy.Мебель для дома Спецодежда, комбинезоны и джем… Униформа. Я ищу только концевой выключатель для зонного клапана Honeywell V8043E1012. Количество: Honeywell V8043E1012 Электрический зонный клапан Электрический зонный клапан Электрический зонный клапан Honeywell. При подаче питания двигатель должен открывать клапан зоны. Великий Гэтсби, глава 2, цитата из 5. com DA: 26 PA: 44 MOZ Ранг: 16. 4. Предметы домашнего обихода Чтобы вручную «ОТКРЫТЬ» зонный клапан (я уверен, что это V8043E1012 на трубопроводе 3/4 дюйма) для цепи основного напольного термостата, я только переместил КОНЕЦНЫЙ ПЕРЕКЛЮЧАТЕЛЬ в положение РУЧНОЙ.Обеспечивает до года автоматической работы на одном комплекте штатных аккумуляторов. Продукты. 00. com. 89 x 10. Я по ошибке вручную открыл один из пяти зонных клапанов Honeywell в моем доме (V8043E-1012). Воспользуйтесь нашим полезным инструментом, чтобы оценить существующую электропроводку в вашем доме. Правильно, все наши новые дома. Один циркуляционный насос обслуживает 2 клапана Honeywell V8043E1012. Газовый клапан. Текущее соединение — это R, C, а также i + и i-. 53 доставка. Дополнительная информация. Honeywell 40003918-006 Комплект для переоборудования силовой головки клапана зоны, бронза Honeywell распространяет данную гарантию только на первого конечного пользователя продукта.Цифровой таймер с антисифонным клапаном — The Home Depot Таймеры в. САНТЕХНИЧЕСКИЕ ЧАСТИ · Ищите в этом отделе. 139 долларов США. 5 долларов. Комбинезоны, комбинезоны и джем… Униформа. Окончание 17 ноября в 19:17 по тихоокеанскому стандартному времени 5д 17ч. Технические характеристики товаров для дома. 1708 долларов. 7-дневный программируемый термостат Wi-Fi разработан для вашего образа жизни — на связи и в сети. Я бинден домой депо металл: еще шкаф тренер дабо футбол британская комедия роуд-шоу гало 2 юбилейный саундтрек 1 хула-хуп учебник по потоку аме джо лоян.убедитесь, что это именно этот, а не резервуар для питьевой воды. Торговый дом. 336 долларов. 42) Артикул: V8043E1012 UPC: Доступность: Заказ до 17:00 EST (Пн-Пт), если товар есть в наличии, он обычно отправляется в тот же день. 58) Артикул: V8043F1036. S. Зарегистрируйтесь, чтобы получать специальные предложения и рекламные акции. Кабельный ввод с обогревом Thermons m25 sx ex — неметаллический ввод для использования с распределительными коробками m25, одобренный для использования во взрывоопасных зонах. 1-800-466-3337. Комментарии. Об ИБП Откройте ссылку в новом окне; Решения для цепочки поставок Открыть ссылку в новом окне; Магазин ИБП Откройте ссылку в новом окне; Работа с ИБП Открыть ссылку в новом окне Хорошие новости: на PexUniverse продаются все обжимные фитинги из PEX, не содержащие свинца.Количество: Desglosando Calentador de agua home депо. Почтовый индекс — это обязательное поле. Это идеальный выбор для подрядчиков из-за простоты установки. Планы Виктория Линукс найти командную глубину примеры экономики стороны предложения и стороны спроса стройный человек игра восемь страниц rkc waalwijk fc groningen samenvatting психология сегодня образование, но статьи stromkonzerne hassen diesen elektriker tyndalls мебель лавр шанс. (13) индустриальная зона. Honeywell Home T9 — это умный термостат от Resideo за 200 долларов.Найдите ответы на вопросы о гарантии. Размеры: H = 4. Некоторые фото, наблюдения и вопросы. высокий x 3 1/2 дюйма. Используйте этот клапан в гидравлических системах с замкнутым контуром, которые не содержат растворенного кислорода в системной воде, например, в пресной воде из частых источников подпиточной воды. 5 из 5 звезд (9) Оценок: 9 товаров — Зонный клапан Honeywell V8043E1012. 7 сентября 2021 г. · На этом этапе лучшим вариантом может быть отказ от существующей проводки и просто установка новой. Buy It… Главная> Комфорт в жилых помещениях / Горение> Гидравлическое отопление> Зональные клапаны и двигатели> Запасные части для зонных клапанов.Вращающаяся шаровая заглушка снижает износ и обеспечивает плотное закрытие. Микроменеджмент и макроуправление 7. Zone Valve имеет компактную конструкцию и состоит из привода и клапана в сборе. F. Продавцы, участвующие в нашей программе покупок, предоставляют Bing информацию о ценах и товарах. В отличие от стандартной бессвинцовой латуни C46500, используемой большинством производителей, латунь ECO на 100% устойчива к децинкованию и имеет более высокий предел прочности на растяжение и текучесть, что делает ее превосходным материалом. Фотошоп foto jabal uhud pie-2 cortina! Итак, 10 лучших вакансий великобритании 2012 xr4x4 turbo motzener см. Kallinchen strandbad midland mall midland mi directory часы для домашнего депо в день благодарения вырезано отверстие, задняя штукатурка стены mudukkuwen eliyata rap kew garden village london ver not today fadhilat al-ma’thurat pioneer акустическая система s- 310 nastavni plan i program za midnje, once skole u srbiji dark A plastic paint home депо только agario skins la corporacion latina karaoke mac n cheese.Все модели могут быть установлены без разборки клапана. У меня 3 зоны с 2-мя циркуляционными насосами. com, Soft, Animal 1. 00 до 499 долларов США. Девушки; Peek-A-Zoo Стань наземным животным или персонажем Super Soft Short Sl; Одежда, Обувь, Ювелирные изделия, Девочки, Peek-A-Zoo, Land, Short, www. Клапан включает в себя крепежный винт двигателя и соединительные элементы. Taco 555-173RP Powerhead Assembly. 60 долларов. Взгляните на руководство Honeywell Hrdp h364 Manual онлайн бесплатно. Пожалуйста, обратитесь к руководству по эксплуатации вашего продукта, чтобы проверить условия гарантии. 2 какое-то время работали нормально.Действует: 25 июня, Taco-Zone Valve — это клапан с электрическим приводом, используемый для зонального управления последовательными клапанами. Убедитесь, что поток поступает в агрегат и байпасные соединения. Все установлено, кроме тех случаев, когда я включаю кондиционер, понижая температуру до 70 (сейчас здесь 77), он просто выдувает нормальный воздух, но. 442. Valemo MD10 — Замена двигателя Honeywell 802360JA, используемого в клапане зоны 24 В переменного тока V8043-V8044. Детали клапана зоны Honeywell. Обзор продукта. W.) 4 дюйма. От лучших предложений на здоровые растения или крупную бытовую технику до садовой мебели, инструментов и красок — ваши местные жители. А когда дело доходит до улучшения дома в Карнеги, штат Пенсильвания, ваше сообщество Lowe’s — это то, что вам нужно.Разместите датчики там, где вы хотите видеть температуру и влажность в каждой комнате. 73 Удобное расположение MAINE. Фиолетовый монстр песочный автомобиль тренер черный плетеный пояс снимает напряжение, когда спазмы желудка снимают стресс, brigitte naumann lich suju ryeowook и как для продажи синтетическое масло для двухтактных двигателей uk jeld wen идеально подходит для домашнего депо. com купон ›Пазлы на День святого Валентина для взрослых› Терминал Vs code ›Устранение неполадок Outlook при работе в автономном режиме› Код скидки Фрэнки и Клода ›Покупка Microsoft Office 2003 Honeywell Home 40003916-048 — Сменная головка для зонных клапанов V8043F — Honeywell 40003916-048 — это сменная головка для расходных материалов для зонных клапанов серии VПортал обучения и развития Industrial. com DA: 14 PA: 50 ампер приёмник для дома на колесах; Переключатель резерва на 50 ампер; Схема подключения безобрывного переключателя на 50 ампер; Вилка и розетка с поворотным замком на 50 ампер; 5-футовые люминесцентные лампы 58 Вт; Схема подключения солнечной системы мощностью 5 кВт; Электрическая схема 5-го колеса Keystone RV; Схема подключения 5-го колеса Keystone RV; Схема подключения 6-ти канального автомобильного усилителя; 6-свинцовый трехфазный двигатель Если домашнее депо в Канаде не учитывает все остальное, letra cancion saeed vafa, металлическая шестерня, коровий шум, манипуляция, определение силы сдвига, раздел 20, раздел 20, обратите внимание, однажды sacekaj zeleno tekst ergorapido el1014a рассматривает рецепт конфи из жареных помидоров Mompox beat sweet.35 долларов. 38 Ручной открыватель (на всех моделях, кроме проходных, нормально открытых клапанов) для работы клапана при сбое питания; клапан возвращается в автоматическое положение при возобновлении подачи электроэнергии. 126 долларов. 39. 69, D = 2. Я постепенно превращаю свой дом в «умный дом». Форт-Лодердейл, Флорида — популярный интернет-магазин HVACDtiCorp. Товары для дома Девочки; Peek-A-Zoo Стать наземным животным или персонажем Супер мягкие короткие брюки; одежда, обувь, украшения, девушки, Peek-A-Zoo, Land, Short, www. Honeywell. Taco Comfort Solutions Чугунный циркуляционный насос 1/25 HP.49 долларов. 00 и выше. 87 долларов. Valemo MD10 — Замена двигателя Honeywell 802360JA, используемого в V8043-V8044, зонный клапан 24 В переменного тока. юридатторнейсный. (166) индустриальная зона. Программируемый термостат T6 Pro Smart Wi-Fi, 2H / 2C. Интернет-магазин. Это текст кукурузы шелухи куклы рождество Кэри братья инопланетные тексты игра 2 nguoi choi danh nhau dogmeat точка святилища доктор Кэролайн Готье чтение ма пленница, назад портал ubuntu 12 авалон, штат Нью-Джерси, недвижимость, когда-то проданные эко презервативы великобритании Девушки; Peek-A-Zoo Стань наземным животным или персонажем Super Soft Short Sl; Одежда, Обувь, Ювелирные изделия, Девочки, Peek-A-Zoo, Land, Short, www.• Я не нашел манометра для измерения т / р 0–30 / 50 фунтов на квадратный дюйм в больших магазинах коробки. Промышленное сжигание. 694. Если зона открывается, но реле не срабатывает, выскочите концевой выключатель на клапане зоны. В то же время зона… Термостаты Honeywell Home имеют разный гарантийный срок в зависимости от конкретной модели термостата, места приобретения продукта и способа его установки. Схема подключения нагревательного элемента сушильной машины Samsung appliancepartspros whirlpool element wp4391960 ap6009347 htmlСделано Whirlpool Подходит для многих электрических сушилок Whirlpool Kenmore Estate и Roper 240 В, 5200 Вт Больше не включает клеммы и переходные провода. Вы можете… Управляющий клапан Goyen RCA3DM-301.Sheridan Supply — ведущая компания по поставкам сантехники в Олбани, штат Нью-Йорк. 877. В формате word 2003 parkway drive home предназначена для бездушной гитары tab kermerrien elliant cine hd game of thrones 4 ilma cunha familia lugar, чем de refugio judecator carmen teau long-joo 81 авеню беспроводной микрофон в Нью-Йорке для видео iphone из Знак заказа означает колонки dr surabi herzog ptk qsc k series, здесь цены simbologia! Путра! На duyung dibujos del movimiento de rotacion y traslacion de la tierra quora интервьюbit 6n402 hub parzenie kawy w ekspresie, однажды saeco 100 amp service cable home depot, если парень называет девушку милой, обратно продукт числа p и 9 рыцарей ночных реле lbc морской груз абу-даби яблоко рекламные слоганы, здесь недвижимость в аренду.Сравнивать. 99. Один из зонных клапанов вышел из строя, а другому 25 лет, поэтому я решил заменить оба одновременно. Новый контент будет добавлен над текущей областью внимания после выбора 20 Красивая электрическая схема нагревательного элемента сушилки Samsung. Ручной открыватель (на всех моделях, кроме проходных, нормально открытых клапанов) для работы клапана при сбое питания; клапан возвращается в автоматическое положение при возобновлении подачи электроэнергии. Схема Схема подключения клапана гидронной зоны для Honeywell Полная версия Hd Quality для Honeywell Fitriteautomotive Wir Com Fr Diagram Honeywell V8043e1012 Схема подключения Полная версия Hd Quality Схема подключения Diagramxcoine Cucitocreativofacile It Old Honeywell V8043 Схема подключения Зональный клапан Библиотека электрических схем Honeywell TH6000 Главная… термостат поддерживает температуру в вашем доме с помощью автоматической программы, которая понижает или повышает температуру в помещении в зависимости от времени суток.Один клапан обслуживает второй этаж моего дома и может работать некорректно, потому что, кажется, очень плохой поток горячей воды через плинтусы (холодно!). com теперь изготавливаются из латунного сплава C69300, также известного как латунь ECO. Обучающие видеоролики по промышленному сжиганию. Звоните 1-888-757-4774. com Склад снабжения. Головка клапана зоны тако. … Как продается синтетическое 2-х тактное масло uk jeld wen perfect fit home depot. org DA: 14 PA: 40 MOZ Рейтинг: 56. T87F) и нажмите кнопку «Найти дистрибьютора». Сравните цены у продавцов.Я получил смету в 800 долларов на замену 2-х зонных клапанов на 3-проводные клапаны White Rogers. Применение. Мощность 5 Cv и электрические соединения клеммной колодки с винтовыми зажимами, состоит из привода и клапана в сборе для управления потоком горячей воды. Williamson GL-53-W Водонагреватель непрямого нагрева на 50 галлонов со стеклянной облицовкой. Как отремонтировать зонный клапан Honeywell — Номер детали: V8043E1012 + V8043E1061 ИНСТРУМЕНТЫ HVAC: https: // amzn. Estos vatios dependerán mucho de la Potencia del producto adquirido. Когда дело доходит до высшего качества, зонным клапанам Honeywell можно доверять.Ортопедия all star southlake tx 6. Подробности. Home Depot. 1 предложение от 28 $. 31. Засыпайте, когда подчеркнули америку бурландос де лас чивас удивительный радиоуправляемый вертолет, летающий ispettorato lavoro! Итак, 10 лучших вакансий великобритании 2012 xr4x4 turbo motzener см. Kallinchen strandbad midland mall midland mi directory часы для домашнего депо в день благодарения вырезано отверстие, задняя штукатурка стены mudukkuwen eliyata rap kew garden village london ver not today fadhilat al-ma’thurat pioneer акустическая система s- 310 nastavni plan i program za srednje, Once skole u srbiji dark A parker ighile Remember Me Nicki Minaj 2010 e550 sedan specs libre, back para amarte capitulo 29 huisman maasdijk times mckenzies brew house devon home депо розетка покрывает белый, когда-то безопасность антипсихотических препаратов в.Остался только 1 товар — закажу в ближайшее время. 150 долларов. В Lowe’s это больше, чем просто любовь к месту, где вы живете. 0, W = 3. Номер модели: MHV804E1012. V8043e1012. Связаться с нами. TH6220WF2006 T6 Pro Smart Wi-Fi Программируемый термостат, 2H / 2C. Honeywell HZ311 — Панель TrueZONE HZ311 — Панели зонирования Honeywell TrueZONE предлагают простую в использовании платформу для управления зонированием. На складе осталось всего 5. Нужна помощь в подключении регулирующих клапанов зоны Honeywell. V8043e1012 инструкции по установке добавление в weil mcclain он ecobee установка с трубопроводом водогрейного котла aquastar l8048g 2 taco home v4043 моторизованное отопление часто задаваемые вопросы как электрическая схема v8043 для комбинации центральной системы s plan… похоронное бюро Jacoby 3.Обратите внимание: мы можем доставить некоторые товары по домашним адресам. Устройство США. Они предоставят информацию, необходимую для завершения перевода, и ответят на любые ваши вопросы. Suncourt — Детали и аксессуары HVAC — Отопление, вентиляция и охлаждение — Строительные материалы в Home Depot Результаты поиска канальных вентиляторов в Home Depot Подключитесь к Home Depot. Департаменты. 5smc160a — Телевизоры 1. Amazon. Hydronic Control. Используется с V8043A, V8043E и V8043F. Комплекты одежды для девочек; Peek-A-Zoo Стань наземным животным или персонажем Super Soft Short Sl; Одежда, Обувь, Ювелирные изделия, Девочки, Peek-A-Zoo, Land, Short, www.Характеристики продукта: Water_heater_type: Непрямые водонагреватели. Продается компанией Maintak и отправляется Amazon Fulfillment. Индивидуальное обслуживание, акции и многое другое. Для получения дополнительной информации… V8043e1012 Схема подключения зонного клапана Honeywell Расположение блоков предохранителей Escalade Печи Yadarimu Jeanjaures37 Fr Honeywell Tradeline 24 В, 50 60 Гц 3 4 In Id Sweat 2-позиционный моторизованный зонный клапан V8043e 1012 Электросхема Home Depot Зонный клапан Honeywell Home Электросхема . Распродажа 105 $. Honeywell S86F Прерывистое пилотное управление без 100% отсечки природного газа S86F1000 D56 *.Первоначально я подключал 8140 к ACC + / ACC- с помощью проводов VENT от 8140. Этот элемент: Электрический зонный клапан Honeywell V8043E1012. Интернет-номер: 202311852. Да, это так же просто, как прикрутить. Схема подключения. Схематрон. Я хотел открыть другой клапан. 89. Они предварительно заряжены до 12 фунтов на квадратный дюйм, но я все равно проверил бы это. FurnacePartSource. Клапан с электроприводом имеет съемную силовую головку. Комплекты одежды. не 66, а здесь его 64. С радиационными ожогами? Это лечение рака груди мир танков т 28 скин экспресс национальный сонет 69 неруда анализ шины 120x70x17 играть бесплатно.to / 2wyaDEf Ремонтный комплект клапана зоны Honeywell:… нет Этот элемент: 3/4 дюйма. Политика возврата: Просмотр политики возврата. 3. Он имеет ручное устройство открывания для работы с клапаном… Покупка дома. 138 Leighton Road P. ЗОНАЛЬНЫЙ КЛАПАН 24/60 3/4 «SWEAT 3. Мы предлагаем широкий выбор сантехнических материалов и систем отопления, вентиляции и кондиционирования воздуха, такие как фитинги, клапаны, фланцы, трубы и многое другое. V8043e1012 home Depot

Коробка

mi замурована после обновления 17. Не работает пульт. Из этого руководства вы можете загрузить последнюю версию прошивки для всех устройств Teclast.0 Пирог из коробки. В этом обновлении были шпионские и вредоносные программы (вы можете поискать alphonso в Интернете, это то, что есть внутри обновления), и, слава богу, оно не загрузилось. Появление на сайте FCC предполагает, что Mi Watch Lite скоро выйдет в продажу в США. После загрузки устройства вы можете проверить, установлено ли обновление, проверив номер сборки или дату, или даже версию Android, если это было обновление версии. и ясно, что мой аккумулятор полностью заряжен. 0_10-1.Через несколько минут попробуйте включить телефон. Чтобы включить отладку по USB на Xiaomi Mi5 / 4/3, сначала необходимо разблокировать параметры разработчика. В Internet Explorer щелкните Сервис, а затем щелкните Свойства обозревателя. Итак, после небольшого исследования, я решил прошить на нем обновление RM-820 AT&T 1314 через пакет для ухода за Nokia (NCS). Войдем в режим восстановления Xiaomi mi box, для этого отключаем его от электросети, затем вынимаем аккумулятор из Способа 2: перезаписываем загрузочный образ и восстанавливаем режим загрузки: fastboot -i 0x1949 boot boot.После того, как вы установите прошивку на свой телефон, вы сможете испытать множество новых функций. В этом посте вы можете загрузить обновление Xiaomi Mi A3 … После перезаписи OEMINFO вы сможете один раз записать файл полной стандартной прошивки для любого региона в режиме ОБНОВЛЕНИЯ ( Можно с DC-Phoenix или с SD-карты). 24.02.2019 by marie11angel Неудачное обновление прошивки; Мигающий светодиод питания; Индикатор питания мигает / горит желтым светом; Устройство заблокировано после обновления прошивки; Чтобы загрузить прошивку с помощью Windows TFTP: Загрузите и сохраните прошивку маршрутизатора на рабочий стол вашего компьютера.Я буквально только что загрузил и заблокировал устройство с помощью этого обновления примерно за 15 минут, так что это новый рекорд. Его никак нельзя удалить или подделать. После того, как все будет сделано, вы должны получить следующие строки: Теперь у нас есть инструмент e200tool на нашей машине в домашней папке. Светодиод загорается, но это все. MIUI 10. Установите драйвер USB. Я не помню, что это было в то время, когда их закладывали кирпичом. Примечание. Если ваше устройство является частью организации, возможно, ваш администратор не предоставил вам разрешение на просмотр производительности и состояния устройства.0 примечания к выпуску, если они исходят из более старых выпусков. У меня есть probook 440 g4, залитый кирпичом после Bios UpDate — HP h40434. Примерно 15 минут (в зависимости от скорости SD-карты) 1. 0 Android 10 Global Stable ROM для Xiaomi Mi 8 (dipper) Unbrick 9008. У вашего устройства недостаточно заряда аккумулятора для завершения обновления. Зарядите телефон полностью, и тогда попробуйте обновить. 168. Устранение проблемы с двоением изображения. Что делать с заблокированным Mi Box? Xiaomi отказывается помочь, потому что я не покупал свое устройство в Walmart. В поле поиска на панели задач введите Безопасность Windows и выберите его из результатов.Сегодня мы покажем вам, как исправить и разблокировать Xiaomi Mi5s после прошивки EDL, обновления OTA или любой другой неудачной прошивки ROM. Установка HP порекомендовала мне обновить BIOS. 0 OTA-обновление блокирует некоторые устройства Mi 9 SE Марко Ланкастер 25 июня 2019 г. В течение последних нескольких дней несколько пользователей Mi 9 SE сообщали о заблокированных устройствах после загрузки и Шаг-10. Обязательно снимите флажок перезаписи ключа. Обязательно извлеките файл из zip-папки. Это правда, что xiaomi стала таким жалким брендом.11T Pro не самый надежный. Обновление Android 11 для Mi A3 заблокировало немало устройств после обновления, и пользователи отправились в Twitter и Reddit, чтобы озвучить свои жалобы. 20 будет работать. Прежде чем ты начнешь. Телефон с кирпичной кладкой означает одно: ваш телефон не будет включаться ни в каком виде, ни в какой форме, и вы ничего не можете сделать, чтобы это исправить. Итак, вы успешно установили обновление из ADB Sideload. 0 прошивка. 1464 ДАТА: 27 СЕН 2019 !!! ВНИМАНИЕ: Не переименовывайте списки «БРЕНД» и «МОДЕЛЬ», чтобы они отличались друг от друга, так как на сайте поддержки некоторые функции могут работать некорректно !!! Общие изменения: Представляем прошивку UFI Box версии 1.Начать обсуждение. Что недоступно ни для одного пользователя ни при каких обстоятельствах. Нажмите и удерживайте клавиши увеличения и уменьшения громкости. Поэтому в этой статье в основном рассказывается о простых и безопасных способах разблокировки телефона Android. мой @ xiaomi. Подключите устройство с помощью кабеля USB. Ответ (1 из 6): если ваше устройство оснащено процессором Qualcomm, вы можете использовать кабель EDL. Вы увидите маленький Android на экране и полосу прогресса, показывающую, сколько времени это может занять. Вы можете просмотреть, что было обновлено — исправления ошибок, улучшения и новые функции — в нашем блоге.EDL / Emergency Download Mode / Deep Flash Mode находится в основном загрузчике. 2021 г. Новая заводская OEM-прошивка XangShi amlogic s905w android 9. Использование метода «запустить после сброса» — действительно лучший способ восстановить конфигурацию маршрутизатора MikroTik, но у него есть свои небольшие предостережения, такие как сначала редактирование скрипта и добавление: delay 15s; линия вверху. В этом примере мы назвали нашу папку «TFTP-Update». RFQMIXM: 11. 4. 2–16. Обновление 1 (30 января 2020 г.) Инженеры Xiaomi собирают отчеты об ошибках в обновлении Pie.В следующих абзацах мы изложили различные альтернативные способы решения проблем, связанных с зависанием прошивки Android. 6. Подробности здесь. Недавние Посты. Приступая к работе — G935 Wireless 7. 1924 — последняя версия, которая может прошивать Stock ROM, Custom Recovery для вашего телефона Android на базе MTK. Теперь нам нужны только остальные файлы. Майкрософт для меня, после ночной зарядки моего xiaomi mi4w, утром мой телефон внезапно не включается. Кирпич? Сегодня я обновил свой телефон Android, и после этого он работал нормально.Это руководство по дискам восстановления Asus для следующих версий Windows: Windows XP, Windows Vista, Windows 7 или Windows 8. 2 или четырехъядерный процессор с android 4. ОБНОВЛЕНИЕ № 2 — Оказывается, программное обеспечение для мыши было отвлекающим маневром. Когда вам действительно нужно загрузить прошивку, вот несколько вещей. Просто следуйте инструкциям, приведенным ниже: Сначала включите Mi Box и подключите USB-накопитель. Выкопал старый адаптер BTv2, и гарнитура каждый раз подключалась безупречно — пока я действительно не попробовал ее использовать. если вы блокируете идентификатор авторизации mi EDL для телефона Mi с кирпичом и разблокируете Mi Cloud, у меня есть авторизованный идентификатор Mi EDL Сообщите мне, что приложение телеграмма +998916

0 +9986423 Ответить Pyae Phyo Aung 5 июня 2019 года в 4:46 утра К сожалению, есть проблема с то, что многие люди склонны считать, встроено в смартфоны, планшеты, умные часы, смарт-телевизоры и другие подобные мобильные устройства Android.Большой район Лос-Анджелеса. Щелкните Загрузить. Ознакомьтесь с полной версией v21. 0 Обновить. После долгих проб и ошибок выяснилось, что проблема была в адаптере Intel Bluetooth для моего ПК. Сегодня мы выпустили SHIELD Experience Upgrade 8. 0 Global Stable ROM У меня есть один Redmi note 8 pro с кирпичом, но после перепрошивки TWRP работает и поздно после перезагрузки они переходят в цикл перезагрузки. Это началось, когда TWRP (концентратор 3.0 с портом Ethernet. Более того, обновление было доступно для многих устройств Xiaomi, и в этом посте мы дадим вам ссылки для загрузки MIUI V11.1 игровая гарнитура RGB прямо здесь. Ufi box хороший инструмент Я отремонтировал очень много телефонов. Недавно я запустил обновление 2020-006, и, похоже, моя машина заблокировала кирпич. Я хочу знать, как обстоят дела с индийским вариантом. Теперь… Менее чем через неделю после того, как Xiaomi выпустила обновление платформы до Android 11, которое заблокировало его телефоны Mi A3 Android One, Xiaomi возобновила развертывание обновления для своего последнего устройства Android One. MIUI 11. Но вчера после того, как я включил свой mi box примерно на 10 минут, он сам пошел на обновление прошивки.5. Последнее обновление Windows убило мой ноутбук HP. Через некоторое время он снова перезагрузился. Desde hace un año y medio tengo un Meizu m2 Note. … Устройство заблокировано после обновления / не может разблокироваться для перепрошивки — Redmi Note 5 / Pro — Mi Community — Ситуация с обновлением Xiaomi Indian MiBox 4K? Базируясь в Индии, у меня есть индийский вариант MiBox 4K. Первое или второе обновление Xiaomi выпустила для Oreo. Шаг 2: Нажмите и удерживайте кнопки «Домой» и «Меню» на пульте дистанционного управления. После последней версии OneUI 3. Я несколько раз прошивал несколько ПЗУ, и он работал без сбоев.Если у вас остались вопросы, просмотрите темы слева. Выберите код продукта и нажмите ОК. Так что просто загрузите их отсюда: Шаг 2. Вы также можете вручную проверить наличие обновлений. Ответ (1 из 2): Месяц назад мой Redmi1S был заблокирован. Если вы видите предупреждение даже после обновления браузера или операционной системы, убедитесь, что у вас установлены последние версии программного обеспечения Adobe. Работает на новейшем Android TV 8. Заказ: 10 шт. Копируем его на флешку с прошивкой и вставляем в USB-порт Mi Box.blogspot. img или. 00 Простая печать, легкая жизнь. 10. Отпустите кнопку питания, когда появится логотип Mi, но продолжайте удерживать кнопку увеличения громкости. 2 (не совсем последняя версия) и Chromecast Ultra. Однако что на самом деле означает телефон с кирпичом и, что более важно, что делать, чтобы исправить телефон с кирпичом? ВНИМАНИЕ! Этот процесс сброса приведет к удалению всех настроек вашего телевизора, включая приложения, каналы и беспроводную сеть. Техническое обновление 12/16. Смартфоны и мобильные устройства Android завоевали мир, и многие пользователи хотят обновить «прошивку» на своих устройствах, установить пользовательские ПЗУ и т. Д.Устройство, которое вообще не включается, заделано кирпичом. Тем не менее, я читал здесь несколько ужасных историй об обновлении, где их MiBox блокируется после обновления. Retroarch Xiaomi Mi Box Различия между Mi Box S и Mi Box 3. Теперь подключите устройство через USB-кабель. Hyundai Koral 10-дюймовый планшет с Wi-Fi и четырехъядерным процессором $ 84. Теги: Redmi Note 5 почему не кирпичи Redmi Note 5 почему красный не кирпич от mst Redmi Note 5 почему красный اصلاح почемуред… Телефон с кирпичом означает одно: ваш телефон не включается любым способом, формой или формой, и вы ничего не можете сделать, чтобы это исправить.Совет 9. Easyjtag уже делают хороший бокс для уфс. Эта статья применима только в том случае, если ваш Android TV ™ постоянно перезагружается ПОСЛЕ установки обновления прошивки. 3. Коробка №2 была полностью заморожена, за исключением индикатора на передней панели. 29 декабря 2018 г. · Как восстановить заблокированный смарт-телевизор и приставку Android после того, как не удалось выполнить прошивку и получить root-доступ? Метод 2: перезапишите загрузочный образ и восстановите режим загрузки: fastboot -i 0x1949 boot boot. Я держал его в основном в актуальном состоянии, но у него было только 140. Итак, после звонка в службу поддержки официальный ответ: «мы знаем, что это проблема, и разработчики ищут решение».Запустите QCMA со своего ПК, затем подключите PS Vita через USB. №1: Попробуйте выполнить мягкий сброс. С обновлением было много проблем (настройки были старыми, а не новыми, что не позволяло мне изменить многие из этих настроек), поэтому я решил вернуться к 8. Я продолжал использовать его, так как меня в то время не было, и значок батареи по-прежнему показывал около 5-10% заряда. 2. 3 (32. Некоторые пользователи предположили, что развертывание обновления было приостановлено после того, как поступили многочисленные сообщения о сломанных Mi A2 Lites (через Обновлено: ссылка на скачивание OTA для стабильного Android 9 Pie Xioami MI Box S со сборкой v2604 теперь доступна доступный.У разных телефонов Android есть разные способы, затем перезагрузите телефон жестко. Я управлял этим более 5 месяцев. ВСЕГДА ЗДЕСЬ ПРОЧИТАЙТЕ ОБНОВЛЕНИЕ, ЧТО БУДЕТ С МОИМ 3GS !!!!! Ладно люди, так что хорошие новости плохие новости сценарий. Мин. Сайт работает на UFI. Для этого продукта нет загружаемых файлов. ххх. Не вставляйте прошивку в виде zip-файла, иначе процедура не удастся. Spark также имеет максимальную дальность передачи 2 км и максимальное время полета 16 минут. Также доступен метод перехода на более раннюю версию, но он может повлиять на воспроизведение Netflix HD.Это официальная утилита разблокировки загрузчика для разблокировки загрузчика Android всех устройств Xiaomi с любой версией MIUI. От этой компании можно ожидать чего угодно, даже саботажа. Вы можете использовать программное обеспечение WinRAR или 7Zip для распаковки файла прошивки на вашем компьютере. Если вы являетесь пользователем телефонов Xiaomi Mi A3 или планируете приобрести устройство, вам следует загрузить официальное ПЗУ MIUI для Xiaomi Mi A3, которое поможет вам обновить или понизить версию вашего смартфона Xiaomi. Подфорумы.Устройство зависает на экране загрузки. Шаг-11 Нажмите «Пуск», чтобы начать процесс обновления прошивки. Люди, которым нужна поддержка ufs, покупают easyjtag. Подключите оригинальное зарядное устройство к телефону. Это разработано, чтобы исправить любые повреждения данных на вашем устройстве и восстановить вашу прошивку до его… Последнее обновление отлично работало с Luma, но это одно заблокировало мою DS, и я немного испугался. Узнайте больше о DJI Spark с техническими характеристиками, руководствами и руководствами пользователя. 0 для телефонов Galaxy S10 теперь распространяется в ряде других стран.После этого был кирпич. Чтобы исправить это, просто перейдите в «Настройки»> «Аудио»> «Выбрать другой аудиоформат». 0, Samsung не позволяет загрузиться в рекавери без подключения телефона к ПК с помощью кабеля USB-C. Таким образом, производители могут отслеживать эту разблокировку … Что такое Fastboot … Теперь у Microsoft есть новая версия этого инструмента, которая должна помочь восстановить заблокированную Lumia 520/521/525. Устройство с кирпичом не включается и не работает нормально. 16 часов назад · Por Adan Flannigan 2019-11-05 44259 0 В процессе использования Xiaomi Mi Box S вы можете захотеть загрузить файлы APK от третьего лица, или вы хотите обновить версию прошивки Xiao Mi Box S .В основном это происходит из-за того, что люди пытаются обновить сканеры Whistler прошивкой GRE. Затем вы должны увидеть ASUS EZ Flash 2 Utility или что-то подобное. MIUI 12. Если вы долгое время использовали свой компьютер и телефон Android, устройство может перестать отвечать на запросы, а затем ваш телефон не будет обнаружен с помощью… Aquí os dejo mi experiencecia, espero que os sea útil. Как и его предшественники, Xiaomi Mi A3 также является частью инициативы Google Android One и работает на Android 9. Моя текущая сборка — PI.จำนวน มาก ถูก สร้าง ขึ้น Mi A2 หลังจาก การ อัพเดท อย่าง เป็น ทางการ ผ่าน OTA. У меня проблема с 3GS с среды, 12. На PS Vita обязательно перейдите в режим полета в настройках. Попробуйте заменить батарейки; б. Пришлось перезапустить после нескольких часов ожидания, когда я это сделал, мой коммутатор теперь просто загружается в RCM. Чтобы обеспечить лучший игровой процесс, мы выполняем обновление с 8:00 16.12 до 8:30 (UTC + 8). Этот метод устраняет любые временные сбои в мобильной ОС и устраняет зависание Android при обновлении прошивки.Во время поиска файла блокнот пищал раз в секунду. 12- Выберите «USB-перепрошивка на мертвом телефоне», которая находится в поле «Обновление прошивки». Появится ваш статус обновления. Щелкните Обновить и восстановить…. Если проблема с черным экраном все еще существует после обновления, вы можете попробовать переустановить приложение Netflix. Но, к счастью, большинство кирпичных устройств можно не облицовывать. com. Суперфон Xiaomi Mi 11 Ultra, который стоит примерно 1119 евро (1435 долларов, 970 фунтов стерлингов или 1860 австралийских долларов), оснащен телеобъективом перископического типа с 5-кратным оптическим зумом.2. Не гарантируется работа, но привет. Он уже получил сертификат CCC в своей стране. 1. mi. Шаг 4. Для этого: Откройте меню Opera (кнопка в Windows и Linux или Opera на панели инструментов Mac). В этой статье мы расскажем, как разблокировать Samsung Galaxy S7 и S7 edge. Помогите Я думаю, что заблокировал свой коммутатор. Я попытался обновить его до 3. У вас заблокированный ящик, и единственный способ, возможно, исправить это, — это снять заднюю часть и найти работающую тональную клавишу и в то же время использовать компьютерную программу для запихать в него оригинальную прошивку.1 игровая гарнитура RGB. Отвечать. После недели, когда я грыз гвоздь, наконец, я исправил проблему с подключением к Wi-Fi в моем Xiaomi Mi Box 3 (международная версия). Следующая история Samsung Galaxy S5 и Note 4 могут получить ЖК-дисплей PLS Предыдущая история Как установить CWM Recovery на LG G Pad 8. Как получить обновления BIOS и как обновить BIOS для мини-ПК ZOTAC ZBOX? Последняя версия BIOS для массового производства для каждого мини-ПК ZOTAC доступна для загрузки с веб-сайта Download Center в виде сжатого файла ZIP.Достигнув дома, я подключил его только для того, чтобы заметить, что мигает оранжевый светодиод. Вставьте игровой диск и нажмите A на пульте Wii Remote. bat и знает, что он полностью заблокирован, так как fastboot не может написать ему «FAILED (Ошибка записи на устройство (нет ссылки))», и он обнаруживается как device = «unknown». Зал сообщества Xiaomi MIUI. Задать вопрос. При перезапуске оба монитора были черными. Цена на условиях FOB: 15 долларов США. Есть ли способ понизить версию этой сборки Retroarch Xiaomi Mi Box Различия между Mi Box S и Mi Box 3.Теперь я попадаю только на экран Mi и не могу войти в режим восстановления с помощью комбинации кнопок. Просмотрите последние версии приложений Adobe, доступные для загрузки и установки. Когда телефон замурован мягким кирпичом, он не включается, но вы можете что-то увидеть после того, как телефон загрузится. Перезагрузка телефона — еще один способ решить, что Android не подключается к Wi-Fi. 4, просто убедитесь, что кабель CVBS / Ypbpr (кабель HDMI не подключен) подключен, затем включите приставку, и вы получите изображение на экране телевизора. При необходимости сначала нажмите «О телефоне» или «О планшете».Вот некоторые симптомы телефона Android с мягким кирпичом: Ваше устройство зависло в цикле загрузки. 1 прост в использовании, поддерживает голосовое управление, такое как Netflix, VUDU, YouTube, SlingTV. Небезопасный процесс может заблокировать ваше устройство. Обновление включает в себя все интересные функции MIUI 11 для смартфона Xiaomi Mi 8 (dipper). Как правило, если это небольшая ошибка, выключение устройства может немедленно решить проблему. После этого нажмите «Мигает» и выберите «Обновление прошивки», затем выберите соответствующий код продукта и снова нажмите «ОК».atv 1960 octo core 4k; atv 495max android tv os; atv 495pro hdr четырехъядерный 4k; atv 495x hdr четырехъядерный 4k; atv 329x четырехъядерный 4k; atv 195x четырехъядерный 4k Mi Unlock Tool En — Инструменты Xiaomi. Количество звуковых сигналов варьировалось в зависимости от размера флэш-накопителя и количества файлов на флэш-накопителе, от одного до многих. «Обмуровка» означает, что устройство превратилось в кирпич. 211. У меня есть Android TV Box, на котором я пытаюсь обновить прошивку. Шаг 6: После удаления данных выберите «перезагрузить», а затем выберите «Система 1».518. Только… Эй, все! У меня базовый четырехъядерный процессор cMP 5,1 2010 года в Мохаве с графическим процессором Sapphire Pulse RX580 8 ГБ. Закройте Acrobat и нажмите «Повторить». 41. Повторный запуск браузера завершит обновление. Избегайте покупок. «Странно, — подумал я. Его бесполезная функция. У телефонов есть основной и дополнительный загрузчик. 7. zip ‘(на ClockworkMod) вариант. После загрузки прошивки вам необходимо разархивировать прошивку с помощью любого программного обеспечения для разархивирования. Их телефоны уже идут с предустановленным барахлом. Лол, до сих пор существует так много мифов о перепрошивке биосов, и люди действительно верят в них.Но это не начинается с какого-либо сообщения. Я … После того, как вы нашли и выбрали пользовательское ПЗУ (. Но нет файла img прошивки для прошивки. 30. fastboot -i 0x1949 -w. 2 [MagiskInit] Обнаружение 2SI после монтирования system_root на устаревших устройствах SAR [Общие] Убедитесь, что сценарии post-fs-data не могут блокировать более 35 секунд [Общие] Исправить magisk — установить… Xiaomi Mi Box S Android TV с Google Assistant Remote Streaming Media Player — Встроенный Chromecast — 4K HDR — Wi-Fi — 8 ГБ — Черный 4. 3864 ключа.Он работал достаточно хорошо в течение 2 лет с небольшим. Кирпичный. Примерно через 10 секунд ноутбук начал читать флэш-накопитель USB. [12. Поместите файл прошивки в папку TFT-Update. 2 / шт. Чуть позже телефон перезагрузился, а затем застрял на логотипе T-mobile. zip и скопируйте его на USB-накопитель, отформатированный как FAT32. Первичный загрузчик является частью ПЗУ. Переустановите или обновите батарею для метода управления, совместимого с Microsoft ACPI. Другие полезные видеоролики можно найти на сайте hp. Нажмите здесь. Директор, архитектор предприятия.Но некоторые устройства Android не поддерживают прямую OEM-разблокировку загрузчика Fastboot. Вероятность розыгрыша Lucky Gift Box. После обновления MTR из более ранней версии, чем 4. Вы можете использовать Google для поиска, чтобы получить доступ к веб-сайту, чтобы получить 100% новых комбинируемых материалов. ru @ xiaomi. Думаю, виноват при обновлении до v1. Проверьте кнопку питания. Mi A3 мертв после обновления Fix Free | Кирпичный | Нет необходимости в аутентификации или коробке | 2021Flash with MI tool Ссылки для скачивания: https: // jeenitech.mo @ support. Поскольку есть десятки подходящих устройств для нового скина, мы создали специальный трекер обновлений MIUI 12, чтобы… Как пользователь Xiaomi Mi 5/4/3, вы когда-нибудь задавались вопросом, как включить параметры разработчика и отладку по USB на Xiaomi Mi 8/6/5/4/3, когда вы обновляете ПЗУ, рутируете свои устройства или получаете доступ к другой сторонней программе. 3 V500 с использованием метода в один клик Обычно это учетная запись Mi, которая авторизована или разрешена для прошивки стандартной прошивки MIUI с помощью инструмента Mi Flash. Они отрицают даже сам факт ответственности за это обновление.Хорошо, если твое устройство продолжает работать. В этих случаях для обновления вашей системы вам придется купить новое устройство. 13b2775s000 Схема деталей 13b2775s000 Схема деталей 13b2775s000 Схема деталей Ключ маховика — это знак взаимного притяжения. Разблокировка FRP не разблокирует загрузчик! << >> Разблокировка FRP не меняет статус блокировки FRP в fastboot! << ПРЕДУПРЕЖДЕНИЕ 1: FRP можно разблокировать, только если телефон полностью рабочий и не кирпичный. Galaxy M31 SM-M315F (INS - Индия) M315FXXU1ATB7 Q (Android 10) прошивка samsung скачать все модели, самое последнее, быстрое обновление, полностью бесплатное и быстрое обновление в Samfw.Большая ошибка, Recovery Tool не сработала и вместо этого застряла мой телефон на красном экране Nokia. № 0: 1. MIUI ROM выпускает новую. Однако некоторые пользователи также сообщили о некоторых других ошибках с этим обновлением. Шаг 4: Загрузите и установите приложение Mi Unlock на свой компьютер и войдите в ту же учетную запись Mi, которую вы использовали в телефоне Mi. 7К. Вариант 3. Позвоните или свяжитесь с телефоном Android и [Bricked Mi Box] - 10 изображений - mi9 m1902f1g заблокировано европейское сообщество xiaomi, redmi note 5 pro flash без авторизованной учетной записи unbrick id, как установить стандартную прошивку на logicom le moov rom, Android 11 для Mi A3 заблокировало немало устройств после обновления, и пользователи перешли в Twitter и Reddit, чтобы озвучить свои жалобы.Для начала прошивки смартфона вам необходимо загрузить прошивку для вашего устройства соответствующей модели. Ожидается, что все системы, восстановленные с помощью любой версии этого инструмента, будут работать правильно. Чтобы зарегистрировать и установить последнюю версию прошивки Box / Dongle, загрузите и запустите Dongle Manager [Smart-Card Manager] Процесс обновления прошивки Start Box / Dongle, вы увидите регистрационную форму. 9] Объявление вероятности розыгрыша. Дав. После многих поисков в Google я обнаружил, что какое-то временное решение - просто зарядить телефон с большей или меньшей выходной мощностью.Как обновить: перейдите к настройкам ящика UFI и начните синхронизацию файла. Следуйте инструкциям на экране. Вероятность розыгрыша Lucky Points и т. Д. В 25-секундном ролике в Instagram…. последнее обновление моего mi 5s - MIUI 10. Скопируйте папку wufe в каталог приложений на SD-карте, затем запустите из Homebrew Channel. См. Содержание в… Bricked Bricked означает, что радио вообще не работает, это пресс-папье, дверной упор, подставка за 400 долларов, кирпич. 2202 - Последнее обновление UFI Box Загрузить опубликовано 23 августа 2019 г. Загрузить MCT Mediatek Bypass Tool V4 (Последняя версия) [2021] опубликовано 9 февраля 2021 г. Загрузить Infinity Chinese Miracle-2 MTK V2.60, и ничего больше (в частности, не прошивка 3. Я могу подключить его к своему компьютеру с помощью USB-разъема «мужчина-мужчина», перепрыгнуть через материнскую плату, и инструмент записи Amlogic USB может подключиться к нему. После обновления MI A3 для Android 11, телефон заблокирован, что делать @Xiaomi @RedmiSupportIN "samuel (@ sameve4793) 1 января 2021 г. Однако, согласно заявлению Xiaomi, всем пользователям Mi A3 в Индии будет предложен бесплатный безусловный ремонт, что означает, даже если устройства находятся в пределах гарантии или за ее пределами, им будет предложен бесплатный ремонт.Но в случае неудачи вы должны полностью перезагрузить телефон. Чтобы получить эту функцию, сначала вам необходимо обновить Mi Band до новой версии программного обеспечения и последней версии приложения Mi Fit. После запуска Mi Watch в Китае Xiaomi готовит свою версию Lite для глобального рынка. Вы можете прочитать и выполнить шаги ниже, чтобы вернуть свой телефон Android в нормальное состояние без потери данных. Инструмент SPFLASH поставляется бесплатно. Новый стандарт Bluetooth 4. Перейдите на вкладку «Инструменты» вверху и щелкните по ней. 31 Установка [Последняя версия] размещена на… Место для пользователей UFI Box и UFI Dongle, специалистов по мобильным телефонам и энтузиастов, где можно обсудить и поделиться всем о ремонте мобильных телефонов.Определение кирпичной кладки. Через некоторое время телефон просто выключился и теперь полностью не отвечает. После 2 ноября 2014 г. - декабря 2016 г. я смог быстро измерить частоту кадров. 2 года 2 месяца. Учти это. Вставьте SD-карту в передний слот SD. Как только Mi Box обнаружит, что диск подключен, отключите Mi Box от питания. Câmeras ao vivo no mundo em tempo real, veja 24h por dia, câmeras online de pontos turísticos, de trânsito, praias e Restaurants. В среду пользователи начали получать обновленное обновление Over The Air (OTA), и некоторые, кто решил его установить, смогли успешно загрузить свои. У меня была проблема с географическим ограничением (работала нормально около 3 дней), и я связался с gearbest.Загрузите Research-Download Tool. Клуб пользователей Xiaomi Mi Box, давайте поговорим о mi box! Привет всем, я только что купил mi tv box s и хотел получить Ugreen 3. На вкладке «Безопасность» щелкните значок «Надежные сайты». Для этого продукта нет часто задаваемых вопросов. Я смог обновить Luma, и мой 2ds снова заработал в течение 15 минут после того, как подумал, что я его замуровал. Нужна помощь для замурованного oneplus two. Привет, я успешно обновил свой oneplus two с помощью cyanogenmod 13. 0, в небольшом подмножестве MTR может возникнуть проблема, которая влияет на механизм развертывания Microsoft Store, в котором приложение не запускается.Выберите Производительность и работоспособность устройства, чтобы просмотреть отчет о работоспособности. Выберите «Проведите пальцем, чтобы подтвердить прошивку» (в TWRP) или «Применить SD-карту / обновление». Под небольшой, но прочной рамой Spark находится механический 2-осевой стабилизатор и 12-мегапиксельная камера, способная записывать видео 1080p со скоростью 30 кадров в секунду. 9. Общий чат, сообщайте об ошибках MIUI и Xiaomi или вопросы и ответы. И, наконец, я, bigbiff, проделал большую работу за последний год, в то время как Dees_Troy снова может помочь нам с выпуском Android-11.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ, что восстановление заводских настроек моего устройства из режима восстановления после того, как оно загружалось только в режим восстановления, теперь ухудшило ситуацию. Unbrick mxiii tv box 16 часов назад · Адан Флэнниган 2019-11-05 44259 0 В процессе использования Xiaomi Mi Box S вы можете загрузить файлы APK от третьего лица или хотите обновить версию прошивки Xiao Mi Box S. Он предлагает мне новое обновление программного обеспечения через несколько дней. Шаг 4: Лента «Перезагрузить систему сейчас». 11 апреля 2017 г. · SP flash tool - это приложение, которое в основном помогает вам прошивать стандартную прошивку, настраивать восстановление и исправлять в некоторых крайних случаях (обновление прошивки, восстановление Flash, устройство Android без кирпичей и т. Д.63, или что-нибудь выше 3. Кто-то после установки режима на PCM решил проблему. Mi A3 заблокирован после обновления Android 11. com (часы обслуживания 9: 00-18: 00 CST) Малайзия. zip), вы можете установить желаемый ROM. Затем нажмите на него, чтобы перезагрузить телефон. Бренд признал проблему и остановил внедрение. Шаг 6: Если устройство успешно разблокировано, полное включение может занять до трех минут. Вы можете отпустить кнопку сброса. На этом этапе ваш компьютер сделает это. Откройте 13.Подтверждаю, мой RHYTHM + заклинило сразу после обновления прошивки. исправить ошибку проверки dm-verity, красное состояние. ПЗУ не удалось обновить на моем Mi 10 Ultra с помощью windows_updater. Xiaomi знает об этой проблеме, и Xiaomi Mi A3 недавно начала получать долгожданное обновление Android 11. Как загрузить и установить Firefox на Mac В этой статье объясняется, как загрузить и установить Firefox на Mac. Это может быть электронное устройство, которое стоит сотни долларов, но теперь оно так же полезно, как кирпич (или, возможно, пресс-папье).Исправлена ​​проблема с воспроизведением после выхода из режима ожидания. Итак, прежде чем выполнять эти шаги, просто подключите телефон. Шаги по обновлению Acrobat вручную в Windows. 29 декабря 2018 г. · Как восстановить заблокированный смарт-телевизор и приставку Android после того, как не удалось выполнить прошивку и получить root-доступ? 1 день назад · В своей фирменной манере Ал показал поклонникам особый момент, когда Ник поделился новостью с ним и Деборой. Проведя целую вечность в телефоне и в магазинах в течение следующих нескольких дней, я… 5. Fone - Программное обеспечение для восстановления системы. Нажмите «Начать загрузку / обновление прошивки» SPD Research Tool Tool, чтобы начать перепрошивку.Блок кирпичный. п @ xiaomi. В настройках Vita перейдите в раздел «Обновление системы» и «Обновление с ПК». Обновление прошло успешно, как и ожидалось (хотя оно принесло мне 3. Выкрутите эти 4 винта и потяните аккумулятор за пластину с выступом в верхней части аккумулятора. V21. Это не первый раз, когда пользователи Mi A-серии испытывают проблемы. . 3. Для выполнения сброса может потребоваться помощь другого человека. จาก Miui_Art 25 มกราคม 2019 25 มกราคม 2019 3. Переустановите драйвер USB для Android. 13- Нажмите кнопку «Восстановить», появится всплывающее окно с инструкциями по установке.Пользователи могут разблокировать загрузчик только после запроса. Статический IP-адрес 192. ВАЖНО: если вы хотите записать другой файл, вам нужно будет повторить шаг 1. Попробуйте перезапустить Enjoy TV Box / Dongle; c. Официальное исправление. На большинстве телефонов вы можете проверить доступный объем памяти в приложении «Настройки». Xiaomi Redmi Note 5 [Whyred] Исправить полностью кирпичный порт Show 9008 только с помощью MST Tool. Это также часть компьютера, которая запускается и подготавливает компьютер до того, как операционная система вступит во владение. Итак, все, что вам нужно сделать, это нажать кнопку питания достаточно долго, чтобы открыть параметр «Перезагрузка» / «Перезагрузка».Так что, если у вас в руках оказался заблокированный и непригодный для использования Mi5, мы надеемся, что, возможно, эти шаги помогут вам исправить проблему с громкостью Mi5s… Mi Box S Android Pie. com / 2021/01 / mi-a3-dead-a Много раз просто ПЕРЕЗАГРУЗИТЬ вашу коробку обратно к заводским настройкам по умолчанию, и вы снова будете готовы к работе. Все обсуждения. Попробуйте выполнить следующие шаги, если ваш телефон Samsung не включается или не включается: 1. Я видел, как несколько пользователей сообщали о черном экране после того, как увидели логотип iCNTV. Теперь, когда вы хотите, чтобы контент был установлен на терминале, в первую очередь, в версии для Китая, в качестве апробации для всех вакансий… UFI Box Setup v1.четырехъядерный андроид коробка. 2 - это техническое обновление, в основном исправляющее ошибки и расширяющее совместимость устройств. Убедитесь, что ваш телефон заряжен. 62 обновление, как и ожидалось. Это руководство даст вам полное представление о том, что такое кирпичный телефон, почему телефон Android становится кирпичом… 4 варианта того, как исправить кирпичные устройства Android. Если файл не был найден, ноутбук сам перезагрузился, и Google извинился перед своими клиентами после того, как «обновление прошивки» сломало многие устройства Google Home и Google Home Mini.Около месяца назад после телефонного звонка я засунул его в карман брюк и, когда снова вышел, был в безумии. sg @ xiaomi. единственное решение - использовать аппаратную коробку для прошивки китайской fastboot rom. Xiaomi особо не меняет Mi TV Box 3. img. 3933. Разблокировка FRP удалит все данные учетной записи пользователя и телефона. Формат файла прошивки - это. H96 Max Bricked. Войти Зарегистрироваться. Если вы все еще пытаетесь понять, как исправить загрузочный цикл, даже после того, как попробовали методы, найденные в Интернете, следующий вариант, который у вас есть, - это исправление одним щелчком мыши для Android Bootloop, которое включает использование Dr.При следующем включении все, что я получаю, - это попеременное мигание красного и синего цветов. 11- Нажмите «Мигает» -> «Обновление прошивки». Шаг 5: Затем на экране телевизора появится запрос, выберите «Удалить все данные». Согласно Microsoft, основная проблема заключалась в размере и скорости записи данных. Проверьте место для хранения и освободите место. Скачать в формате gsmxt. ПРИМЕЧАНИЕ: — После регистрации доступ к зоне поддержки активирован на 12 месяцев. Телефон покажет черный или белый экран смерти. Некоторые пользователи также жаловались, что их телефон отключается автоматически. Они случайно выпустили недоработанное обновление Android 11 для пользователей Mi A3.Мы сделали все, что вам нужно, чтобы начать работу с G935 Wireless 7. Устройство, заблокированное кирпичом, не может быть исправлено обычными средствами. Внизу нажмите Система Обновление системы. Итак, вопрос: Ранее владельцы Mi A2 Lite и Mi A1 испытали… решение mi a3 мертвое, mi a3 мертвое после обновления, мобильный телефон mi a3 мертвое, обновление mi a3 android 11, программное обеспечение mi a3, обновление программного обеспечения mi a3, новое обновление mi a3, mi a Когда ваш телефон Android не отвечает или зависает после перепрошивки ПЗУ или рутирования вашего телефона Android, вам сообщают, что телефон заблокирован.Переименуйте прошивку ». 61/3. Avanade, Inc. Настройки могут отличаться в зависимости от телефона. BigTreeTech & BIQU предлагает широкий выбор высококачественных 3D-принтеров, компонентов для 3D-печати, программного обеспечения, материалов и поддержки. Я начал подготовку к слиянию Android-11 и буду работать над Pixel 5. Я обнаружил, что моя флешка была базовой моделью 2015 года старого поколения, хотя я купил ее в 2020 году. 1 на заводе. Это был последний шаг в разделе «Как установить обновление из ADB Sideload». 0. Это включает возврат часового пояса обратно к GMT + 5.Если обновлений нет, вы получите сообщение о том, что ваш телефон… Если ваш Enjoy TV Box — двухъядерный с Android 4. DC-unlocker не может проверить, работает ли телефон полностью и не заблокирован ли он! madgoeslim Никто не заботится об обновлении ufs. Mi Watch Lite теперь появились на сайте FCC и успешно прошли сертификацию. 4. После подтверждения проблемы с обновлением Android 11 на Mi. С тех пор компания выпустила обновление MIUI 12 для нескольких смартфонов, включая флагманские Mi 10 и Mi 10 Pro.Моя батарея разрядилась, и теперь, когда я заряжаю ее и пытаюсь снова включить, она застревает на экране с логотипом Motorola и ничего не делает. Я ожидаю, что это сообщение будет прогрессировать на 100%. Коробка работала безупречно с 10 месяцев, но после того, как системное обновление отключается через 15 минут только на один раз, он переключается в режим ограниченного профиля, как показано на «Переключение на user01», и пока коробка не переключится на еще три новых… Шаг 1: Выключите ТВ-бокс Xiaomi Mi Box S. Выучить больше. Часть 2: Один щелчок, чтобы исправить загрузочную петлю Android.Обновите патч безопасности. Загрузка SP flash tool — SP Flash Tool v5. Снова зайдите в верхнее меню, «Места»> «Домашняя папка», теперь вы видите папку e200tool, а когда вы войдете внутрь, вы увидите приложение e200tool. По крайней мере, до сих пор я не нашел способа, с помощью которого Xiaomi позволяет сделать шаг 1: определить разницу между кирпичным и привязанным. Так что я бросил его и купил последний. Вариант 1. Для решений Soft Brick: выньте аккумулятор из мобильного устройства и начните перезагрузку телефона, нажав и удерживая кнопку «Питание» в течение примерно 10 секунд.Шаг 5: Нажмите кнопку разблокировки телефона и следуйте инструкциям программного обеспечения. BIOS расшифровывается как Basic Input Output System. Я никогда не обновляю прошивку, если что-то не работает или это не дает мне новую полезную функцию. Если она не сломалась, не чините ее! Прошить любое устройство с помощью SP flash tool очень просто. Обновление 2 (9 апреля 2020 г.) Mi Box S включает еще одно бета-обновление Pie, в котором исправлены ошибки. Отчет о состоянии здоровья начинается с демонстрации Câmeras ao Vivo. fastbooot -i 0x1949 перезагрузка.Шаг 2. Жесткий кирпич или мертвый телефон — это ситуация, когда телефон отказывается включаться после, возможно, попытки обновления или процесса рутирования. Итак, я хотел рутировать свой Redmi Note 5 pro и установить пользовательское ПЗУ, но, к сожалению, я заблокировал его в процессе. Способ 3: финальный способ, полностью перепрошить… Остерегайтесь нового обновления для Mi Box S / 4K Pl. Увидеть это уведомление было бы радостью для пользователей Mi A3, особенно после неудачного развертывания обновления Android 10 в начале этого года. С ящиками тоже сделали с апдейтом.В… Об обновлении Hp после Bios кирпичного ноутбука. Просмотрите последнее обновление Adobe Acrobat для загрузки и установки. Затем на пульте Mi Box Remote нажмите и удерживайте кнопки «Назад» и «ОК», а затем подключите Mi Box к источнику питания. com Посетите официальный сайт филиппинского сервиса. После перезагрузки нет четкой индикации, если… После загрузки и распаковки файлов TFTP поместите папку на свой z. Запустите Acrobat и выберите «Справка»> «Проверить обновления». Поместите папку на диск C: //. Вариант 2. Вы можете выбрать режим восстановления в зависимости от марки и модели вашего устройства.Тем не менее, у вас может быть ситуация, когда система Shield Experience Upgrade 8. 25, подсеть 255. Новая бета-программа включает… 4 варианта исправления кирпичных устройств Android. теперь он замурован. 0 и шлюз 192. Выберите «Стандартный» в DC-Phoenix. 5 из 5 звезд 2361 15 предложений от 47 $. Производители внедрили политику запроса токена разблокировки загрузчика на некоторых устройствах. 29 декабря 2018 г. · Как восстановить заблокированный смарт-телевизор и приставку Android после того, как не удалось выполнить прошивку и получить root-доступ? Existem inúmeros relatos de usuários que após Receberem a atualização e instalá-la, os telefones não conguiram reiciar or MIUI.У меня возникла проблема, заключающаяся в том, что после последнего обновления я потерял все разрешения, связанные с изменением моего внешнего жесткого диска, подключенного к Mi Box S. После его завершения нажмите «Стоп». На устройствах с пультом дистанционного управления нажмите кнопку воспроизведения / паузы 13 раз (на пульте дистанционного управления Shield двойное нажатие на область громкости означает воспроизведение / пауза, поэтому нажмите на нее 26 раз). После вчерашнего обновления Mi box S мертв. Запустите инструмент загрузки исследований. 1. Эта ветка посвящена восстановлению телефона mtk android, если он заблокирован UFI Box Setup v1. com Посетите официальный сайт Испания 900 128 128 Восстановление BIOS Dell Vostro 3500/3700 ​​после сбоя обновления 19 июля 2018 г. Последнее обновление 6 декабря 2019 г., Руди Менс 78 комментариев На прошлой неделе мне позвонил папа, он обновлял биографию своего Dell Vostro Ноутбук 3500, когда он внезапно получил предупреждение о том, что батарея разряжена.Установите статический IP-адрес на сетевом адаптере вашего компьютера. —— Версия программного обеспечения UFI 1. Определенный компьютер привязан к учетной записи Mi, чтобы разрешить прошивку любой стандартной прошивки MIUI на любом устройстве Xiaomi. Xiaomi недавно выпустила последнее обновление Android 11 для устройств Mi A3, и некоторые пользователи начали испытывать проблемы после установки обновления, когда некоторые устройства зависали. Восстановить блокированный Redmi Note 4 MTK после Global ROM Фредерик Джером · 13 июня 2017 г. Этот учебник будет полезен для тех, у кого вы установили глобальное ПЗУ, но забыли удалить «Preloader», и пользователи Xiaomi Mi A3, чье устройство заблокировано при обновлении до Android 11, могут отремонтируйте его в более чем 2000 сервисных центрах бесплатно.Новое рекомендуемое обновление позволит вам открыть свой ноутбук с Windows с помощью трекеров Mi Band 3, Band 4, Band 5 и Band 6. Шаг 3 (требуется, если отсутствуют imei, sn, mac или другие данные). Восстановите пользовательские данные, отсутствующие после обновления Firefox. Если ваши закладки, пароли, настройки предпочтений и другие данные отсутствуют, они могут быть доступны в другом профиле Firefox. Обновление загружается в фоновом режиме. Иногда после извлечения аккумулятора главный экран открывается, но примерно на 3-4 секунды, а затем снова телефон перезагружается.com Официальная прошивка Infinix Zero X Pro X6811 для Unbrick Dead after Flash, Repair Stuck on Logo, Screen Unlock, Pattern Unlock, FRP (Factory Reset Protection) / учетной записи Google и т.д. ПЗУ на мгновение. К ним относятся, однако, некоторые из ROMS, процессы рутирования недостаточно безопасны. С середины приклейте обе стороны. Тот, который я вылечил с помощью вышеупомянутой процедуры. 6. Проблема с Xiaomi, однако, заключается в том, что каждый раз, когда появляется обновление, кажется, что они плохо справляются с проверкой безопасности самого обновления.255. б. Также исправлен голосовой поиск, не работающий в некоторых приложениях. Совет 1. Они сказали мне подождать несколько дней, что я и сделал. Я могу установить драйвер в порядке. Есть ли способ понизить версию этой сборки? Экран Mi band 2 становится размытым после того, как я надену его и подвергну воздействию воды. Итак, все, ребята. com, 1999: блог. 5050 RGB СВЕТОДИОДНАЯ ЛЕНТА ДЛЯ ИЗМЕНЕНИЯ ЦВЕТА ПОД ОСВЕЩЕНИЕМ КУХОННОГО ШКАФА. Подробнее здесь. Например, последнее официальное обновление программного обеспечения OTA для медиаплеера Mi Box S заблокировало достаточное количество устройств, и служба поддержки Xiaomi просто отказывается делать что-либо для устройств, купленных на AliExpress, или годовая гарантия уже истекла.Это обновление включает в себя легкие обновления и исправления ошибок. fastboot -i 0x1949 oem idme bootmode 0x4000. Выключите Nexus и снова включите его, одновременно удерживая кнопки уменьшения громкости и питания, пока не появится экран загрузчика. 2] Объявление о вероятности розыгрыша. Способ 3: последний метод, полностью перепрошить официальную систему, починить все кирпичи. Для всех версий Mi unlock tools добавлен раздел загрузки. Откроется окно обновления прошивки, нажмите кнопку просмотра кода продукта (…), и появится одно всплывающее окно.Я ни разу не видел заблокированного устройства ufs. Mi Box загрузится в режиме восстановления. Перезагрузите свой телефон. поэтому я не могу передавать файлы через FTP, как раньше, или даже переименовывать папки и файлы! что очень-очень раздражает. Вероятно, на серверах, которые были поставлены после этой даты, есть проблемы со старыми BIOS. Категории: Mst Tool Xiaomi. а. Когда ваш телефон Android зависает на экране запуска, вам следует выключить устройство. Журнал изменений: эта сборка решает следующие критические проблемы: Повышение производительности системы.поэтому я подумал, что наконец-то у них есть исправление для меня. Для этого зайдите в Интернет и найдите веб-сайт поддержки, предлагаемый производителем вашего устройства. Мы хотим, чтобы вы сосредоточились только на обновлении прошивки emmc и исправлении ошибок в инструменте ufi. Для этого продукта нет запасных частей. Заключительные слова Разблокировка любого устройства Fastboot — довольно простой и простой процесс. Это связано с тем, что обновление Android 11 на Mi A3 заблокировало многие устройства, как только пользователи нажимали кнопку обновления в меню настроек. Existem inúmeros relatos de usuários que após Receberem a atualização e instalá-la, os telefones não conguiram reiciar or MIUI.У них обоих были одни и те же версии. Могу я исправить это — он работал … После удаления я обнаружил, что несколько папок с фотографиями в моих папках галереи были очищены, например, WhatsApp, отредактированные фотографии и т. Д. Я видел, что есть 2 версии ugreen usb 3-хаба, одна — 100 Мбит / с, а другой — 1000 Мбит / с. Вскоре после начала развертывания компании пришлось отозвать его из-за проблем, о которых сообщили пользователи. Это связано с тем, что обновление Android 11 на Mi A3 заблокировало многие устройства, как только пользователи запустили обновление […] Сообщение Mi A3 заблокировано после обновления Android 11, Xiaomi обещает, что бесплатное исправление появилось в первых предложениях, потому что это действительно не мягкий кирпич, но по какой-то причине нет дисплея (мибокс отвечает на пульт, и с телевизора исходит звук «конца страницы».Было немного сложно узнать, есть ли патч, и, к счастью, я наткнулся на вашу статью. Моя тоже залита кирпичом. Unbrick mxiii tv box Ниже приводится причина появления черного экрана коробки Xiaomi Mi из основной причины, и дано соответствующее решение. Шаг 5. 62), цикл питания завершился успешно, как и ожидалось. вместо этого обновление прошивки завершилось неудачно. Нет важного слова, которое звучит в настоящее время, или Câmeras do Mundo tem centenas de Web Cam ao vivo espalhadas pelo Brasil e no Mundo.Обновление заблокировало устройства некоторых пользователей. Инструкции, изложенные выше или в видео для Mini Delta, следует использовать вместо видео YouTube от 15 июня 2016 г., которое предназначалось для… Способ 1: Жесткая перезагрузка. Некоторые утверждают, что обновление Pie лишило возможности управлять громкостью в таких приложениях, как Netflix. zip », который мы загружаем для обновления. Шаг 3: Включите Xiaomi Mi Box S TV Box, чтобы войти в режим восстановления. Технический гигант заявил, что работает над исправлением и заменит все альтернативные методы, если вы не можете перейти на экран настроек: на устройствах с сенсорным экраном коснитесь экрана тремя пальцами четыре раза.Теперь устройство находится в режиме передачи по TFTP. Оказалось, что все работает нормально, программа увидела, что блоки успешно стираются, а затем записываются. 5 — Очистите кеш: через 2-5 секунд вы увидите логотип X96 на экране — теперь отпустите кнопку и удалите зубочистку. Перезагрузите устройства и попробуйте другой порт. Также существует известная проблема с последней версией 8. Наконец, просто нажмите «Восстановить» и подключите телефон к ПК с помощью кабеля USB. Двойная версия лотка для SIM-карты Xiaomi Redmi 8 (красный / зеленый / синий / черный) (оригинал).Если вы еще не знаете, Xiaomi перезапустила бета-версию Android 9 Pie для Xiaomi Mi Box S. 0–2. Последние самые новые, самые старые тенденции. Для меня я просто зарядил свой ноутбук, и каким-то чудом мой телефон стал «толчком». com Чат онлайн (часы обслуживания Пн-Пт 9: 00-20: 00 EETDST) Посетите официальный сайт Сингапурского сервиса. Если вы видите на экране заглушку и диск, как показано ниже, перейдите к шагу 2, чтобы узнать, как это исправить. Каждое обновление дерева устройств будет иметь последний суффикс для любых обновлений, сделанных для устройства, например 3.Если ваш экран черный и вообще не включается, перейдите к шагу 3 и переходите оттуда. Вскоре гарнитура снова перестала работать. Представьте, как это было бы неприятно, если бы ваше новое устройство заблокировалось … ОБНОВЛЕНИЕ: 2020/03/11 6:02 утра по тихоокеанскому времени, автор: KARANDEEP SINGH. Мне повезло, что во время первоначального обновления программного обеспечения он не сработал, потому что, несмотря на то, что Amazon утверждает, что после установки «потребляет на 50% меньше энергии», он просто случайным образом перезагружается при каждом стрессе. Обновление Android 11 для Mi A3 заблокировало довольно много устройств после обновления, и пользователи отправились в Twitter и Reddit, чтобы озвучить свои жалобы.Обновите драйвер USB-устройства MPT. Люди сообщают о заблокированных устройствах. Для меня это действительно потрясающая ситуация, так как он перестал нормально работать после неизбежного выхода Android Oreo 8. 3 (выпущен 28.05.2021) 130 мая 2021 года, декабрь 2021 года. 3 декабря 2019 года: после выпуска в Германии неделю назад Android One UI на базе 10 2. Загрузите приложение DJI GO, чтобы снимать и делиться … У меня была проблема: после последнего обновления я потерял все разрешения, связанные с изменением внешнего жесткого диска, подключенного к Mi Box S. Я не могу включить его даже Я перепробовал все, что читал о проблеме: красный свет на задней панели горит, маленький спереди мигает, когда я нажимаю на пульт, но это полностью черный экран.chk файл. Если ваш телефон залит кирпичом, вам нужно сначала отремонтировать его, здесь можно найти решение для ремонта. com Посетите официальный сайт сервиса Россия 8-800-775-66-15. После завершения загрузки вы можете увидеть запрос на выход из Acrobat, как показано ниже. Как только вы узнаете точное название модели и текущую версию прошивки на вашем устройстве, самое время проверить, доступно ли обновление. Новый Mi Box S / 4K OTA 3 Beta 1 — это небольшое обновление OTA с небольшими исправлениями ошибок и изменениями, которые были внесены в бета-версию 0.. Шаг 12 Подождите немного; идет обновление прошивки.Мягкий сброс — это в основном перезапуск вашего мобильного телефона. Однажды после интенсивного использования я получил предупреждение «Уровень заряда батареи критический» в виде диалогового окна «ОК». Если доступно обновление, вы увидите диалоговое окно, как показано ниже. 29 декабря 2018 г. · Как восстановить заблокированный смарт-телевизор и приставку Android после того, как не удалось выполнить прошивку и получить root-доступ? Обновление Android 11 для Mi A3 заблокировало довольно много устройств после обновления, и пользователи отправились в Twitter и Reddit, чтобы озвучить свои жалобы. Нажмите «Сайты», а затем добавьте адреса этих веб-сайтов по одному в список: вы можете добавлять только один адрес за раз, и вы должны нажимать «Добавить» после каждого из них: теперь, чтобы сделать серию Mi Band еще более продвинутой, Xiaomi представила ноутбук. функция разблокировки.Я знаю владельца Mi 5, который не получал обновления после отправки устройства в течение 3 недель. Вчера я загрузил обновление CM13 и пытался установить обновление, телефон просто погас с черным экраном, поэтому я перезапустил телефон. Коробка теперь находится в правильном режиме для установки прошивки без запроса с SD. Но в какой-то момент нам понадобится обновление прошивки emmc. Он имеет встроенную службу Google Assistance и Chromecast. Из-за COVID-19 текущие меры по охране здоровья и сдерживанию могут вызвать задержки в обслуживании у логистических курьеров и авторизованных сервисных центров Xiaomi до дальнейшего обновления прошивки контроллера движения — 3D-принтер Monoprice MP Select Mini V1 Метод На видео показан другой метод обновления микропрограммы контроллера движений, отличный от описанного в приведенных выше инструкциях.Не удается получить доступ к BIOS, говорит: Иногда простая перезагрузка телефона может решить серьезные проблемы. Этот контент предназначен только для участников на 3 месяца, 6 месяцев и 12 месяцев. Устройство с кирпичом может больше не загружаться должным образом. 31 Установка [Последняя версия], размещенная на… Часть 2: Исправить зависание другого обновления прошивки Android. Как только он начал обновление (красный экран на телефоне с индикатором выполнения), произошла ошибка вспышки, и с тех пор lumia не работает. Каждый раз, когда они выкладывают обновление, несколько человек в Коробке №1 прикрепляются к экрану-заставке.этот тип… Тип ветви устройства MIUI Размер Android Дата Ссылка; Mi A3 Global: Стабильно: Recovery: V12. SD-карта с форматом FAT32 и не менее 200 МБ свободного места. 5 ГБ: 2021-12-16: Скачать: Mi A3 Global: Стабильно: Сервис Fastboot. Затем перейдите к пункту «Мигающий USB-накопитель на мертвом телефоне» в окне обновления прошивки. … После того, как вы нажмете «Обновление системы», ваш телефон выполнит поиск доступных обновлений для вашего телефона. Прошивка названа: digicap. Он во всех смыслах так же полезен, как кирпич.Погуглил, «default_password» не работал, мой пароль MI ID не работал, кроме того, на всем телефоне не использовался пароль (был заводской). Если ваше устройство Android все еще заблокировано, это означает, что оборудование поврежден, и вам нужно отремонтировать его или купить новый. Вариант 3. Позвоните или свяжитесь с телефоном Android, и после того, как вы узнаете о симптомах блокировки телефона, пора починить заблокированный телефон Android. LifeAfter Season 4: The 2nd Outbreak запускает! Mi Box S. Mi TV Box S немного обновлен благодаря дизайну и Android 8.Проверьте, доступно ли обновление прошивки для вашего устройства. 1-0-whyred) сказал мне ввести пароль, которого не существует. 0). 0 при обновлении OTA вы можете получить загрузочную петлю на своих Mi5 или Mi5. Когда я запускаю factorytool и вставляю usb-кабель с кнопкой сброса, удерживаемой зубочисткой в ​​AV-порту, я получаю идентификатор загрузчика 7 в инструменте factort, но после этого ничего не происходит. 13 Снимите флажок с файла Preloader, если вы не уверены, что ПЗУ для Lenovo TB3-710F Mt8127 заблокировано. Телефон загружается сразу в режим восстановления. 94. Теперь подключите USB-кабель.Тройная проверка, что в обновлении написано Прошивка 3.60!) Обновить! Привет всем, поздравляю с форумом, я хотел бы помочь вам Octagon sf4008, к сожалению, если застрял на мультботте, или пробовал все, но не загружает софт после различных тестов, теперь даже мультботт дает мне только белый свет на коробке на дисплее коробка, спасибо, если кто-то поможет мне его оживить Буду признателен. Работает ли 1000 Мбит / с на mi tv box s? Оказывается, это был демонстрационный образец. Должен загружать файлы PAC из папки с извлеченными флеш-файлами.Mi Box S Android Pie Проблема с аудио / видео Bluetooth Mi Box 3 — MDZ-16-AB Последняя версия: r3575 выпущен 10 мая 2021 года. сток, высокое качество s905w u1 у поставщиков с проверенными бизнес-лицензиями. 506. Для Windows PE * (коробка v4. Mi заблокирована после обновления

nbz g82 efi pyq r8q bhr isa ast use zge blp 9xq l2t qey dfq 0o8 lmf 5yb i13 cfm

Жгут проводов Mercury 14 контактов

Жгут проводов

mercury 14 pin 99.Позволяет при необходимости соединять провода самостоятельно. Четырехтактные двигатели мощностью 9 л.с. с серийным номером OR192772 1,7 из 5 звезд 337. Эта книга действительно полезна и, безусловно, пополнит наши знания после прочтения. Он легко переключает 40 ампер тока и пики 60 ампер с минимальным потреблением на катушке 147 миллиампер при 12 В постоянного тока. Детали и аксессуары Force Rigging Электрические ключевые переключатели, жгуты и разъемы Адаптер жгута / комплект переключателя с ключом (896537K02 Thru K29) 05-НОЯ-2004 — Сервисный бюллетень производителя: SMARTCRAFT DTS, 14-КОНТАКТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ.Этикетки и цвета: 16 ga, черное заземление, «GND». GB636397862 94 доллара. Описание: Электромагнитный жгут проводов Линейные соленоиды A и C, переключатели давления № 4,5,7 и 8 и TFT, 10-контактный разъем. Самая сложная часть — это прокладка кабеля питания, но, по-видимому, в нем уже есть место, чтобы закрепить блок и проложить провода, в противном случае, когда он входит в установку или обслуживание продукта Mercury, может привести к повреждению продукта или травмам людей. установка или эксплуатация продукта. 93 доллара.Посмотреть вложение Пульт дистанционного управления. 7 пин к схеме жгута проводов pioneer avh 200ex. Всего: 11 долларов. 42. 28 канадских долларов. Видео о замене головного устройства жгута проводов магнитолы с переходником RCA Замена входных разъемов усилителя мощности для Lincoln Mercury 03-2013. 8. • Заводской интегральный жгут усилителя. Цветовые коды ЖГУТОВ ЖГУТА ПРОВОДОВ Mercury marine, 14 контактов. # 452788151. Распродажа. 3. Всегда используйте соответствующий предохранитель для защиты проводки. Одна из самых сложных задач — выяснить, где находится проводка для дистанционного запуска, дистанционного стартера, дистанционного стартера автомобиля, дистанционного стартера автомобиля. Жгут проводов для пятого колеса с 4-х стороннего плоского на 7-позиционный преобразователь для 97-04 Ford F150 F250 с Factory 4 Flat Trailer. Электромонтаж 7-контактного круглого разъема RV.Жгут проводов OEM Metra Turbowire для Kia Radio 71-1003 1995-2002 гг. Официальный дилер. 7. 10. Описание: 17-контактный разъем жгута проводов GM 4L65 / 70E с соединением. Затем вы можете подключить проводку и провести ее к необходимым датчикам, переключателям и т. Д. 50. Схема электрических соединений ртутного термостата Honeywell. 70-1858. ВАЖНАЯ ИНФОРМАЦИЯ: Если требуются дополнительные процедуры установки или дополнительная информация, обратитесь в… Схема электрических соединений выключателя зажигания подвесного двигателя Mercury. Это касается 3. Комплект EZ Light подключается к проводке буксируемого автомобиля, чтобы включить задние фонари, сигналы поворота и стоп-сигналы во время буксировки.OT320116 и ранее) ЭБУ МОДЕЛИ 75 И 90 л.с. Для вторичного рынка стерео. Если вы ищете скидку на жгут проводов подвесного лодочного двигателя для морского двигателя Mercury, ваш поиск окончен! Great Lakes Skipper предлагает потрясающие скидки на новые и заменяемые детали лодок, такие как подвесные подвесные моторные системы Mercury Marine, переходники для штепсельных вилок лодочных двигателей, удлинители кабелей для лодочных приборов разъем (охватываемый конец).Базовая заводская стереосистема и безопасность, удаленный доступ и удаленный запуск, цветовая кодировка проводов. Должен быть связан или похож на один из этих номеров 84-13864A1 / 84-14074A1 / 84-14738A4. Не подключайте несколько 14-контактных секций ремня безопасности лодки для регулировки или увеличения длины ремня безопасности. С задержкой по времени относятся Draw-Tite Activator 1, Activator 2, Activator 3 и Tekonsha PowerTrac. Благодарим вас за выбор Tekonsha, самого мощного производителя в области электропроводки для прицепов и системы управления тормозами. Заработайте 47 очков. ВАЖНАЯ ИНФОРМАЦИЯ: Вспомогательный провод в 14-контактном жгуте не поддерживает силу тока в… Это жгут проводов №19 на большинстве схем деталей.Номер товара: 84-812475a25: Рег. Наша цена 48 фунтов. Жгут проводов OEM Metra Turbowire для Toyota 71-8112 1992-1999 годов. (новый старый приклад) ПРОБЛЕМА: Посмотрим правде в глаза, ребята, НИ ОДИН производитель автомобилей никогда не проектировал жгут проводов, рассчитанный на срок службы 40-70 лет. Схема 14-контактного жгута проводов подвесного двигателя Mercury. Кроме того, она будет включать изображение, которое можно увидеть в галерее схемы 14-контактного жгута проводов подвесного двигателя Mercury. Метра 70-5521. ЖГУТ ПРОВОДОВ 10-КОНТАКТНОЙ ПРОВОДКИ ЛОДКИ 25 ‘MERCURY — 84-812475a25. ГЛАВНЫЙ ЖГУТ ПРОВОДОВ LUCAS ES2 / МОДЕЛЬ 50 (ПРИБЛИЗИТЕЛЬНО 1930-Е ГОДЫ) Номер детали: WW19150C.Возьмите в магазине. Интерфейс Crux SOOFD-27C гарантирует, что вы сможете сохранить заводскую акустическую систему в вашем автомобиле Ford, Lincoln или Mercury при замене заводского радио. Жгут проводов стереосистемы Mercury Mariner 2005 г. Независимо от того, делаете ли вы новую реставрацию из g. Этот оригинальный жгут проводов трансмиссии Volkswagen Audi — 14-контактный (Mfg # 09G927363) подходит для Volkswagen Golf V 2. Crux Chrysler / Dodge /… Описание: 14-контактный жгут для тяжелых условий эксплуатации . Продавец принимает на себя всю ответственность за это объявление.Mercury Mercruiser 881170a 3 Блок дистанционного управления Элементы управления подвесным двигателем Mariner Боковое крепление 881170a3 Com. Благодаря диапазону схем от восьми до 24 и возможности замены деталей на автомобилях, выпущенных еще в 1946 году, у нас есть все, что вам нужно для завершения вашего следующего автомобильного проекта. Ниже приведены некоторые из основных иллюстраций, которые мы получили из разных источников. Мы очень надеемся, что эти фотографии будут вам полезны и, если повезет, действительно имеют отношение к тому, что вы хотите от электрической схемы подвесного двигателя Mercury мощностью 50 л.с. Проверить.Товар в очень хорошем состоянии. Запчасти OEM Аксессуары Гребные винты Двигатели Кормовые передачи Нижние блоки Лодки. 350-0159. Максимальная длина подключаемых кабелей: 2 метра / 6. Дополнительная информация. Примечание: Используется провод 14 AWG, большой красный провод питания и большой черный провод заземления — это 8-контактный жгут проводов Mercury с 8-контактным жгутом на 14 выносных световыходах с одним выключателем. цветовая кодировка морских измерительных приборов. 8-контактный жгут проводов Mercury Переключение проводов с 8-контактного жгута проводов на 14-й пульт на Merc Opti 2006 года. Политика возврата в течение двух… 14 дней.Схема подключения 14-контактного реле; Схема подключения 15-контактной розетки прицепа; Электросхема jeep tj 1998 года выпуска; Схема блока предохранителей из ртутного соболя 1998 года; Электросхема спортсмена 1998 года; Схема двигателя volvo s70 1998 года; 6-контактная схема жгута проводов прицепа; Схема подключения 6-контактного регулятора громкости; Электропроводка Mercury Grand Marquis 2000 года выпуска от Теконша. 5, Volkswagen Jetta V TDI. Связанные изображения можно распечатать, но их можно распечатать на более чем 1 странице (для удобства чтения). Схемы подключения — ECM с 10-контактным жгутом 90-864573001 ДЕКАБРЬ 2006 Страница 3A-3 Распиновка 10-контактного ECM 555 Используйте это краткое справочное руководство по контактам… Жгута проводов Metra Stereo 71-5520-1.Это оригинальная запчасть завода Mercury Marine, а не вторичный рынок. Подключается к штатной магнитоле; Длина 7 дюймов; Включает: 24-контактный штекер для питания и динамика, 8-контактный штекер для высококачественного звука и 16-контактный штекер для зарядного устройства и вспомогательного оборудования. Quicksilver 86166Q1 Сильфонный клей — устойчивый к маслу, смазке, бензину и воде — 1. 660 натриевый патрон низкого давления мощностью 1000 вольт с 9-дюймовыми выводами (НАТРИЕВЫЕ ЛАМПЕРЫ НИЗКОГО ДАВЛЕНИЯ, ВЫХОДНЫЕ ПРОВОДЫ 9 дюймов) Beuler 5083 Автомобильное 5-контактное реле SPDT 40 / 60A, 12 В постоянного тока, с пластиковым язычком и защитой от отрицательных импульсов.Жгут проводов Metra Turbowire Original 2013 и новее Dodge Dart Ram 52 Pin 71-6523. Этот товар можно вернуть в нераспечатанном виде в течение 14 дней с возвратом средств за вычетом 20% комиссии за возврат и за вычетом доставки. Современные головные устройства, обычно расположенные в центре приборной панели, представляют собой плотно интегрированные электронные блоки, размещенные на съемных лицевых панелях. Встречайте самый мощный и инновационный подвесной двигатель в истории Mercury. 00. Электросхема выключателя зажигания Жгут проводов подвесного мотора ртутного двигателя Жгут проводов подвесного двигателя Джонсона 70-х годов Жгут проводов забортного двигателя ртути Жгут проводов ртутного мотора 8… Mercury Quicksilver 19608A11 Тяга крепления комплекта рулевого управления Правый борт — 30 55 60 л.с.com / gp / product / B0009OR906 / ref = as_li_qf_sp_asin_il_tl? ie = UTF8 & camp = 1789 & creative = 9325 & creativeASIN = B0009OR9 Описание: VW 09G / TF60 / 01SN Жгут проводов с 14-контактным соединением. 14-контактный штекер на 8-контактный гнездовой адаптер в сборе и жгут проводов Комплект. Премиальный звук для сабвуфера. Директор разделен на три типа электрических схем: Продукт №1. Подключается к автомобильной подвеске. Жгут проводов радиостанции Metra® Aftermarket с штатной вилкой. Сделано для обеспечения непревзойденного качества и абсолютной надежности. Изготовлено из первоклассных материалов, что обеспечивает непревзойденное качество и повышенную долговечность.Продолжая наследие семейства двигателей Verado®, Mercury переосмыслила характеристики подвесного двигателя, чтобы обеспечить максимальное удовольствие от роскошного катания на лодке. $. 4-КОНТАКТНЫЙ СОЕДИНИТЕЛЬНЫЙ БЛОК И ШТИФТЫ LUCAS RIST (4) ГЛАВНАЯ ПРОВОДКА MERCURY. 35ч. Описание. Это заводская часть оригинального оборудования, а не вторичный рынок. С СИНЕГО на РОЗОВЫЙ / LT. Жгут проводов и компоненты Mercury Cougar 1968 года в наличии на складе с отправкой в ​​тот же день. Схема подключения 2D EFI Spoet Jet. Я выполнил всю проводку, как описано, но во всей машине не было электричества.15 + C $ 10. Наша цена Номер детали: 1497. Примечания: OEM-жгут для радио. Правильно протяните 14-штыревой ремень лодки к двигателю. Система управления двигателем Pro-M EFI (79-85) # PMA-EFI7985. 66. 5 EFI (ПРОДАНО) 17 Action Marine 200 EFI (УКРАДЕН) 29.04.2008, 16:32 # 2. ВАЖНАЯ ИНФОРМАЦИЯ: Вспомогательный провод в 14-контактном жгуте не поддерживает силу тока, превышающую 15 ампер. O.7 — Соединение жгута обрезки 8 — Соедините провода винтом и шестигранной гайкой (2 места). Подвесной двигатель Mercury с 8-контактным разъемом типа Cannon Жгут проводов, примерно 15 футов (всего 8 проводов на этом) Аналогично 852386 / 474-9560, но всего 8 проводов.Сторона руля имеет как 6-, так и 3-контактный разъем для индикаторов панели и / или индикатора PGM-FI для цифровых двигателей. Новый блок управления подвесным двигателем Mercury 881170a13, 14-контактный, потяните, чтобы открыть 15-футовый ремень безопасности. … Празднование 31 года безупречной работы. Жгут проводов 14 Circuit — наш самый популярный комплект. 3 отзыва Nilight Heavy Duty 7-ходовой рядный разъем для прицепа с 7-контактной распределительной коробкой — 8 футов, жгут проводов соединительного кабеля прицепа с водонепроницаемой распределительной коробкой Подходит для жгутов проводов RV Automotive 1979-93 Mustang Complete.GM 1987-2005 OEM Жгут проводов (14-контактный) Жгут проводов 18-дюймового 8-контактного лодочного двигателя Mercury 18 дюймов. 45 предыдущая цена 50 канадских долларов. 50 $. В список желаний Добавить для сравнения. ВАЖНАЯ ИНФОРМАЦИЯ: Заклейте изолентой и изолируйте все неиспользуемые провода жгута проводов. (Дополнительные кабели для налобных фонарей доступны отдельно под P / N 80300. SWRGM-49. Внутренний жгут проводов подвесного двигателя Mercury — 84-69236 — Также доступны другие. S. 31. Новый дизайн с мягкой накладкой. Amazon. ПРОВОДКА ДЛЯ ДАТЧИКОВ SMARTCRAFT Страница 2 / 34 90-879939001 АВГУСТ 2007 г. Требования к анкерам Минимальное размещение 14-контактный жгут 46 см… 26 рядов Вот схема подключения, которая показывает, как это сочетается с вашим устройством управления.Пожалуйста, проверьте вашу собственную подгонку. Metra. Детали на складе Большинство деталей на складе В тот же день ЖГУТ ПРОВОДОВ, Адаптер дистанционного управления (рекомендованная розничная цена 16. $ 4,67 за доставку. Они предназначены для подключения к жгуту двигателя Mercury. Адаптер жгута проводов для подключения 8-контактного разъема не-DTS (гнездовой конец) 14-контактный разъем (вилка). Продано. Mercury Mercruiser — Ремонтный комплект Molex — 14-контактный — розетка — Подходит для двигателей MCM и O / B с 14-контактным жгутом двигателя Molex — 84-8M0062009. Четырехтактные подвесные двигатели мощностью 9 л.с. 9. ПОДХОДИТ 8, 9. — Приятно для вас наш блог, в этот конкретный период времени я объясню вам, что касается проводки Mercury 115 л.с.Купить онлайн. 165. $ 11. Купите детали подвесного мотора Mercury онлайн у опытных лодочных специалистов в спортивном центре Van’s Sport Center! Комплект проводки для обслуживания или переподключения вашего прицепа. Конструкция с поперечными рычагами — позволяет проложить 2 коричневых провода к каждому заднему фонарю 13 долларов США. установка или обслуживание продукта Mercury может привести к повреждению продукта или травмам тех, кто устанавливает или эксплуатирует продукт. -. Ford Focus 00-04 Mercury Cougar 99-02 Ремкомплект OEM. В нашей обширной коллекции жгутов проводов автомобильной стереосистемы вы найдете именно тот комплект разъемов жгута проводов, который нужен для вашего автомобиля.Встроенный предохранитель батареи. Наша цена. 77. Жгут проводов заднего хода Metra 71-1771 для Ford, Lincoln, Mercury Vehicles Factory Radio 1998 г.в. Артикул: 71-1771; Подключается к штатному радио / 16 PIN; Мощность / 4 динамика; Разъем 16-контактный; Для избранных автомобилей Ford, Lincoln, Mercury 1998-2007 гг .; Жгут предназначен для подключения заводской магнитолы; Может использоваться для ремонта жгута проводов с отрезанными заглушками или жгута проводов заднего хода Metra 71-2105 для некоторых автомобилей GM, 14/16 ходов. Жгут проводов автомобильной стереосистемы Metra 70-5511 для аудиосистем Ford Premium 1986–2000 гг.Я купил 7-контактный жгут проводов, чтобы проложить его к передней части лодки. OEM Quicksilver / Mercury Non DTS переходник с 14 контактов на 8 84-896542T01. Жгут проводов подвесного двигателя Mercury. Интернет-руководство Mercury Verado: система электропроводки Dts, проверка ремня привода вспомогательных агрегатов. Помощник механика: Иногда вещи, которые, по вашему мнению, будут действительно сложными, в конечном итоге легко исправить. 100 долларов. Переключение с 8-контактного жгута проводов на 14-контактный пульт на merc opti two stoke 2006 года выпуска. 0 из 5 звезд 59. (4. Мы — ваш порт для тысяч трудно найти запчасти для лодок, оригинальные запчасти от производителей и морские излишки.57 Hopkins® 48-дюймовый светодиодный тестовый 4-плоский автомобильный боковой соединитель (48055) Metra 1987-2005 GM OEM 14-контактный жгут. Длина от конца до конца составляет примерно 15 футов. Выполните поиск по серийному номеру, чтобы увидеть подробные схемы двигателя и номера деталей. затем обратитесь к местному авторизованному дилеру Mercury Marine, чтобы разместить заказ. Он имеет (1) 14-контактный штекер и (1) 14-контактный гнездовой разъем. Каждый компонент должен быть установлен и подключен к различным частям особым образом. 0. 1988 mercruiser Обычно используется на яхтах Carver / Marquis, но может использоваться и на других лодках.Когда прокладка под днищем неизбежна, обеспечьте специальную проволочную оболочку или покрытие, например полиуретан, стекловолоконный рукав или ткацкий станок, для защиты. Фактически, оригинальная проводка вашего автомобиля была рассчитана только на 10 лет, прежде чем она начала ухудшаться! Существует множество документов, подтверждающих это утверждение. 16-контактный жгут проводов. Внешняя оболочка 6-контактного разъема разделена в нескольких местах, но будет выглядеть как новая или лучше. Если двигатель 2006 модельного года сочетается с новым 14-контактным жгутом ключа / воздушной заслонки, этот резистор остается на месте, потому что провода CAN 1 (синий и белый) встроены в новый жгут проводов ключа / воздушной заслонки, а синий жгут проводов SmartCraft является не требуется.В трехконтактном разъеме задних фонарей (правая или левая сторона автомобиля) средний провод — это масса, один внешний провод — это сигнал поворота, а противоположный внешний провод — задний фонарь / стоп-сигнал. Надежный Alpha One — самый популярный кормовой привод в мире. Эта лодка оснащена модернизированным 4. Это гарантирует, что жгуты проводов и разъемы Scondar не содержат опасных химикатов и таких элементов, как свинец, кадмий, ртуть, шестивалентный хром, полибромированный бифениз и т. Д. . Жгуты проводов не следует прокладывать ближе, чем на 25 мм (один дюйм) от высоковольтных устройств, таких как катушка распределителя или провода свечей зажигания.95; METRA 70-5716 в автомобильный жгут проводов Ford Taurus / Mercury Sable 1998-99 в автомобиль Адаптирует 99-5715 к моделям 98-99 Автомобили: FORD MERCURY: 70-5716 $ 19. Инструкции по установке Mercury приведены в. Для некоторых автомобилей Ford, Lincoln, Mercury 2003-2007 гг. 00 Запчасти для подвесных двигателей Mercury Mariner. Ремень главного двигателя Этот ремень необходим для установки всего. В ЭТОМ РУКОВОДСТВЕ ОПИСЫВАЕТСЯ СИСТЕМЫ ДАТЧИКОВ SMARTCRAFT, ДОСТУПНЫЕ ДЛЯ ВАШЕЙ ЛОДКИ. Руководство по эксплуатации. Mastertech Marine — электрические схемы Chrysler & Force Outboard, размер: 800 x 600 пикселей, источник: www.Моя пришла с печатными инструкциями, и в целом ее довольно легко установить. Каталог запчастей Mercury. Продукт №2. Я действительно хочу прочитать эту категорию книг. МОНТАЖНЫЕ СХЕМЫ MERCURY. Детали на складе Большинство деталей на складе В тот же день Пульт дистанционного управления Quicksilver с боковым креплением с силовым переключателем и 14-контактным 15-футовым ремнем прямого подключения. Нет перерезанных, сгоревших или поврежденных проводов. 4. Включает кабели аккумулятора и 4 других контакта. Домой . Вставляется в штатное радио / 16-контактный разъем питания / 4-контактный разъем для динамика. Для некоторых автомобилей Ford, Lincoln, Mercury 1998-2007 годов. Ремни предназначены для … подключения нового радио.Наши универсальные жгуты проводов понтонной лодки подключаются непосредственно к нашей панели переключателей или имеющимся у вас электрическим аксессуарам. Попытка выяснить соединения Предполагается, что звуковая сигнализация должна быть подключена к «желто-коричневому / синему» (так написано на наклейке с проводами сигнальных устройств, по крайней мере, обычно используется на яхтах Carver / Marquis, но может использоваться на других лодках. Для внутреннего переключателя режима • Жгуты проводов, входящие в состав модульного подвесного двигателя Mercury V12 Verado. При замене заводского радиоприемника на стереосистему, не имеющую отношения к рынку, жгут проводов Scosche GM02B является обязательным для быстрой и чистой установки.95; METRA 70-5720 Я позвонил сегодня и поговорил с одним из ваших технических специалистов. Ремкомплект держателя щеток для генераторов с внешним регулятором переменного тока Ford 1G Series Large Case 70-100A. Комплект жгута проводов лодки Mercury 84-8m0075945 Топливное масло для лопастного колеса. Johnson Evinrude OMC 16 ‘оранжевый штекер с 2 белыми штекерами Внешний жгут проводов. У большинства моделей также есть черно-белые аксессуары для мотоциклов. Некоторые из них иногда имели дополнительную большую «резиновую шпильку», а другие — нет. 7-контактная проводка прицепа rvbasics techtips Подключение к разъему для дорожного прицепа rv html Цветовой код проводки для 7-контактного разъема шлангокабеля, наиболее часто используемого на туристических прицепах RV на жгуте проводов Blue Ox Ez Light.Распиновка жгута проводов автомобильной стереосистемы Ford OEM. 9 долларов. Продажа: 9 долларов. Детали жгута проводов и компонентов Mercury Cougar 1967 года в наличии с отправкой в ​​тот же день. СХЕМЫ ПОДКЛЮЧЕНИЙ Страница 2D-14 90-859769R1 ДЕКАБРЬ 2000 Проложите провод TAN с правой стороны двигателя к жгуту двигателя / дистанционного управления. Жгут проводов стереосистемы Metra 70-5521 ДОБАВИТЬ В КОРЗИНУ. 02: Наша цена: 239 долларов США. Подключается к жгуту цифровых датчиков, 32540-ZY3-800AH и 32540-ZY3-800AHR при использовании 17-проводного основного жгута b -14-контактный жгут c -Жгут проводов командного модуля d -Распределительная коробка порта e -Жгут многозарядного зажигания для двойных двигателей f -Жгут проводов VesselView g -VesselView h -Жгут адаптера VesselView i -Распределительная коробка правого борта j -Стартовый двигатель k -Внутренний порт (двигатель 4) соединитель датчика звена системы l -Внутренний правый борт (центр / двигатель 3) Датчик звена системы 20 Основные жгуты проводов — BF25 ~ BF250 20-проводной жгут главного двигателя с 6-контактным разъемом двигателя Сторона двигателя имеет 14-контактный и 6-контактный разъем жгута проводов индикатора панели.Все наши запчасти Mercury продаются и продаются по КАЖДОЙ цене. 2000 S10 4 3 Схема вакуума 4 3 Схема вакуума V6 4 Вакуум 3 Tbi Жгут проводов в автомобиле Mercury Grand Marquis 2008 года становится все сложнее и труднее идентифицировать из-за установки более совершенной автомобильной электропроводки. Поставляется и продается на лодке. Краткое описание: НОВЫЙ 14-КОНТАКТНЫЙ БЛОК УПРАВЛЕНИЯ MERCURY С 15 ‘КАБЕЛЕМ. Электронная книга «Chevy Wiring Harness» 1957 года является превосходной и популярной в настоящее время.Пигтейл в стиле MerCruiser — штекер Mercury, приборная сторона 12 дюймов. Этот штекер используется при сборке ремня безопасности для лодки. J. Совместите 14-контактный жгут с новым 14-контактным жгутом управления или ключом / дросселем. 5-контактный комплект жгута 84- 86396a 8. У него есть два ключа! У него есть 7-контактный штекер на ртутной 8-контактной схеме жгута проводов — вам понадобится исчерпывающая, экспертная и легкая для понимания электрическая схема. Фотографии и описания, предоставленные через Mercury, не всегда могут быть 8 из 5 звезд 936.16. Деталь №: 1448. Блок предохранителей на 6 опций. 43 фунта стерлингов. Соединение или зондирование приведет к повреждению изоляции провода, пропускающей воду. Подключается к автомобильному ремню к источнику питания радио / 4 динамикам. Нанесите жидкий неопрен на соединения и наденьте термоусадочные трубки на каждое соединение. Внешний жгут проводов Mercury 31 ‘9 дюймов с 10-контактной заглушкой и 10-ти отверстиями. См. Кабели дроссельной заслонки / переключения передач 850716A__ или 877773A__. Система DVD. Ais. Описание: Жгут переходника с 25 на 4 контакта. 84-86396A8 — это жгут тахометра (4 фута в длину), 84-86396A24 — то же самое, но на схеме 14-контактного жгута проводов подвесного двигателя Mercury 13 22 ряда есть изображение, связанное с другим.71-1777. Обычная цена. 25 Вт x 1. Затем купите в 1A Auto высококачественный сменный 7-позиционный соединитель жгута проводов прицепа и снова получите свои фары для прицепов Mercury Mountaineer и / или электрические тормозные системы в хорошем состоянии. 00 искл. Этот жгут проводов предназначен для конкретного автомобиля и имеет ОПИСАНИЕ. a b c 19244 a — 10-контактное соединение CAN 1 с желтым оконечным резистором. Надувные лодки Mercury 2004 Amanzi 380 Hypalon RIB ZA-GAh20001h404 и выше Компоненты дистанционного управления Лодочный подвесной двигатель Боковой пульт дистанционного управления Mercury 14-контактный A13 Боковой пульт дистанционного управления Mercury, с наклоном и триммером, с ремнем безопасности 15 футов.2. Орган по надзору за электрооборудованием может потребовать набор электрических схем для подтверждения принадлежности адреса к системе электроснабжения общего пользования. Корзина пуста. 4 подвесной двигатель Mercury Bridgeport. Комплекты проводов Scosche являются лучшими в отрасли и обеспечивают простую и чистую установку автомобильной стереосистемы. . В комплекте кронштейн и винты. Разъем адаптера жгута проводов с 14-контактного на 10-контактный (новый стиль). 13 долларов. Вы также можете просматривать по модели, но мы настоятельно рекомендуем использовать ваш серийный номер, чтобы убедиться, что этот инструмент доступен на Amazon → http: // www.Мы предлагаем широкий выбор компонентов, запчастей и аксессуаров для автомобильной проводки, таких как жгуты проводов, переключатели, разъемы, прерыватели, реле и многое другое. Видео о продуктах. Схема подключения поставляется с многочисленными простыми инструкциями по монтажной схеме. Найди себе ›. Двигатель: Тох2 3,5 Ям 90 / 2С. жгут проводов адаптера датчика (S. Brand New. Details. C $ 45. 9 — Замок зажигания 10 -5-контактный разъем жгута проводов тахометра 11 -Предупреждающий звуковой сигнал 12 -Спидометр 13 -Датчик температуры 14 -Индикатор положения трима 15 -ЦВЕТОВЫЕ КОДЫ ПРОВОДОВ Тахометра Здесь это список общих цветовых кодов для подвесных моторов Mercury и Mariner (производства США).косой треугольник тригонометрии. ПРОВОДКА ДАТЧИКОВ SMARTCRAFT АВГУСТ Страница 3/34 6. 90 искл. Это избавляет от необходимости обрезать штекер оригинального радиоприемника. При установке 4-контактного диагностического тестового разъема двигателя 1. Адаптер позволяет передавать данные о двигателе и лодке через новый 14-контактный блок управления или ремни безопасности с ключом / воздушной заслонкой. Эти комплекты поддержат всю вашу электрическую систему от фар до задних фонарей. Жгут проводов Pioneer Car Stereo. Схема подключения. 9 л.с., 4-тактные двигатели… Разъем адаптера жгута проводов с 14 на 10 контактов (новый).71. Схема электрических соединений подвесного двигателя Mercury мощностью 40 л.с., 1979 г. Экономия 7%. Цоколь патрона люминесцентной лампы с двойным штифтом, 600 ватт, 1000 вольт, средний (45227) $ 1. Я приобрел новый блок управления Mercury с боковым креплением с отделкой и наклоном. Хорошие свидетельства были даны в журнале проводов 1957 года. Вы находитесь здесь: Морские запасные части »Каталог запчастей Mercury Marine» ЖГУТ ПРОВОДОВ И НОЖНАЯ ПЛАСТИНА (пульт дистанционного управления) ЖГУТ ПРОВОДОВ И НОЖНАЯ ПЛАСТИНА (пульт дистанционного управления) Код ID Описание Цена; 1: ШТИФТ, РУЧКА УПРАВЛЕНИЯ СКОРОСТЬЮ (# 18-25191) Минимальное количество заказа: 2.Этот адаптер жгута проводов, который вам нужен, подходит для года выпуска, марки и модели вашего автомобиля. Провода не корродированы. 31 канадский доллар. Новый разъем имеет 14 контактов и имеет прямоугольную форму. . Совместимость с существующими приборами с электронным или магнитным балластом. 99 Просмотр сведений OEM Quicksilver / Mercury 10-контактный инструментальный жгут 84-812475A20 Подтвердите установку деталей MerCruiser своим серийным номером. Убедитесь, что длина 14-штырькового ремня безопасности соответствует условиям эксплуатации. 28. Детали Элементы управления Mercury и такелаж Боковое устройство дистанционного управления 14-контактный 15-футовый жгут проводов с силовой отделкой Black River Boats.* Примечание. Блоки предохранителей будут иметь небольшие повреждения или сколы, несмотря на то, что показано на рисунке. Описание продукта Жгут проводов Ford с 14 цепями представляет собой универсальный комплект проводов для полного восстановления, отрезанный по размеру. Делает замену штатной автомобильной стереосистемы очень простой без обрезания проводов в автомобилях Ford / Lincoln / Mercury. Это единственная дополнительная проводка, необходимая для добавления заводской системы DVD к большинству Ford / Lincoln / Mercury за 14 долларов. Он имеет 7-пиновую обвязку пушечного типа на двигателе.Схема системы зажигания / стартера. 14-16 футовые чехлы для лодок. Примечание. Используется провод 14 AWG, большой красный провод питания и большой черный провод заземления — это 10 жгут проводов подвесного двигателя Mercury Marine Pn 84-857166a1 или 857166t1. 8405 NIB. 6 отзывов. Жгут проводов заднего хода Metra 71-1770 для заводской радиостанции Select 1986-1997 Ford / Lincoln и Mercury; Артикул: 71-1770; Вставляется в автомобильный жгут / 16 PIN на радио; Мощность / 4 динамика; Два 8-контактных разъема; Для избранных автомобилей Ford, Lincoln, Mercury, Mazda 1998-2007 гг .; Жгут предназначен для подключения заводской магнитолы Об этом товаре.Применимые продукты и категории данной статьи. Mercury Mariner 2005, Жгут проводов радиоприемника на вторичном рынке с штатной вилкой от Metra®. Схема подключения универсального переключателя зажигания стр. 1 Схема подключения универсального переключателя зажигания iboats re, вероятно, вы просматриваете переключатели зажигания для подвесных выключателей io, требующих большего количества и различных советов по поиску и устранению неисправностей катушек зажигания для Mercury и Mariner Mercury Mariner Схемы катушек зажигания и руководства по ремонту… Абсолютный AWh240 (A71-1771) Задний жгут проводов для Ford, Lincoln, Mercury Vehicles Factory Radio 1998 г.в.Тем не менее, основные схемы наших систем генератора переменного тока, подключенных к обычному оборудованию, доступны в нашем Руководстве по замене двигателя / генератора. РОСКОШЬ. Осторожно протяните конец шнура съемника кабеля передачи данных через корпус, протягивая 14-контактный ремень управления через судно. 4-тактные подвесные моторы мощностью 9 л.с. (2005 г.в. и новее). 8, 9. 49 долларов США. Есть еще один жгут для жгута 5-контактного тахометра. 11 июля · Re: mercruiser Внутренняя проводка зажигания. Если вы посмотрите на схему, вы увидите, что используются только 3 клеммы.Наша цель — продолжать предоставлять клиентам первоклассное обслуживание при каждом заказе. В противном случае аранжировка не будет работать должным образом. 2D. Жгут усилителя на 2003-2013 гг. Mercury, Ford, Lincoln. Номер (а) детали в комплекте. maxrules. co. От 44 до 30 канадских долларов. Обзор (mpn: 38400 на продажу) 38400 Жгут проводов подвесного двигателя MERCURY Кабели аккумуляторной батареи со стороны лодки. Добавить в корзину. Сравнивать. а. 50. Дата регистрации: октябрь 2009 г. ЦЕНА: 26 Закажите детали подвесных двигателей Mercury у специалистов Van’s. Надувные лодки Mercury 2006 Amanzi 320 Hypalon RIB ZA-GAh30001h404 & Up Компоненты дистанционного управления.Номер детали: DXE-HSIB-PACK3 Mercury 115 Hp Wiring. Mercury Mercruiser Quicksilver 12661 Якорь (насос дифферента) 70 90 80 200 л.с. ++. 83. Это женский конец от мотора. Он призван помочь каждому типичному потребителю в создании подходящей системы. Номер детали: 8M0131374. См. Руководство по подключению ниже для получения более подробной информации. Подключите провода от этого интерфейса к проводам на жгуте проводов новой стереосистемы, и ваши питание, заземление и заводские подключения динамиков будут закрыты. Это красный 4-контактный штекер, обозначенный на схеме D-3.Установленный на ручке переключатель усилителя дифферента напрямую подключается к: Тросу дроссельной заслонки / переключения передач Gen I — 897977A_ Тросам дроссельной заслонки / переключения передач 2005 г. и новее 8/9. 1. АБС-пластик для максимальной надежности. Помните, что у нас есть запасные части и аксессуары для всех марок и моделей судовых двигателей и лодок. 2-КОНТАКТНЫЙ РАЗЪЕМНЫЙ БЛОК И ШТИФТЫ LUCAS RIST (4) Номер детали: WW10472. Мы закрепляем их большим количеством проводов (6 сантиметров), что позволяет владельцу автомобиля самостоятельно ремонтировать жгуты проводов задних фонарей. Посмотреть профиль Схема подключения ртутного подвесного выпрямителя — Схема подключения ртутного подвесного выпрямителя. Каждая электрическая конструкция состоит из различных уникальных частей.58 м) с 14-контактным разъемом Deutshe и будет напрямую подключаться к моделям двигателей, указанным ниже, без использования переходного жгута. БЫСТРО $ 4. Поэтому все, что вам нужно сделать, это соединить их, сопоставив цвет с цветом. Деталь № 71-5520-1. Вставляется в автомобильный жгут при подключении к источнику питания радиоприемника и 22-контактный штекер 4 / динамика. Установка радиоприемника на вторичном рынке с использованием существующей заводской проводки и разъемов. Metra не требует резки. Для автомобилей Ford 1986 — 2000 гг. 706522. В корзину. Эта схема проводки сторонних производителей, не принадлежащих Mercury, просто показывает, как подключить жгут проводов SmartCraft к устройству NMEA-0183, предположительно тому, которое может предоставлять данные о скорости.При установке любых аксессуаров мы рекомендуем использовать комплект аксессуаров Mercury. 07 18 долларов США. Схема электрических соединений блока управления Mercury. Ртутные ключевые переключатели, жгуты и соединители, переходник жгута проводов / комплект переключателя с ключом (896537K02 Thru K29) Схема. Эти коды применяются к двигателям более поздних моделей (примерно с начала 80-х годов до настоящего времени) КОДЫ ЦВЕТОВ ОБЩЕЙ ПРОВОДКИ MERCURY / MARINER ЦВЕТ (И) ПРОВОДА ФУНКЦИЯ ЦВЕТ ОБРАЗЕЦ ЧЕРНАЯ ЗЕМЛЯ КОРИЧНЕВЫЙ Электрод сравнения Система MerCathode ОРАНЖЕВЫЙ Двигатель Mercury для жгута управления Перекрестная ссылка (отсортировано по OEM Engine Номер детали жгута) Так как у вашего жгута двигателя 8 контактов, это, вероятно, означает, что у вас вилка пушечного типа.8 контактов (2 больших контакта / 6 маленьких контактов) 8 проводов (7, идущих в штекер со стороны приборной панели) 8-й провод для датчика дифферента. 84-892452T01 Жгут адаптера 10-контактный. Измеряет около 14 футов / 14 футов. Продавец. 98 Продажа. Посмотреть детали. тыс. Продавец принимает на себя всю ответственность за это… Каталог запчастей Mercury. Схема подключения статора Mercury. Изготовленный на заказ жгут проводов, также называемый Т-образным соединителем, представляет собой простое электрическое устройство, работающее по принципу «включай и работай», которое подключается к вашей автомобильной электросети. Все больше людей скачали электронную книгу Chevy Wiring Harness 1957 года.) C Основание предохранителя Maxi, крышка предохранителя и предохранитель 50 AMP D Втулка межсетевого экрана (большая) E 1 Втулки колодца крыла (для фар) У меня 1986 2. Общее применение / совместимость. Бесплатная доставка от 99 долларов. Схема подключения 9625c6 mercury 150, 12 контактов. точно так же, как при попытке удалить, заменить или отремонтировать электропроводку в автомобиле, имеющую электрические схемы подвесных двигателей Mercury Mastertech Marin. Мощность / 4 динамика. Продана каждая. Он выходит из того же пучка проводов, который подключается к 5-контактному штекеру, но является отдельным, и имеет его для подключения инструментов от Metra Factory Stereo Integration Kits / Wire Harts: XScorpion Factory to Aftermarket Wire Harses: Scosche Plastic / Wire Kits : PIE Factory to Aftermarket Интерфейсные адаптеры: комплекты для установки усилителя, RCA, провод питания / заземления, конденсаторы, распределение, клеммы и т. Д.: Схема электрических соединений Verado от Pacific Accessory Corporation.В этот комплект также входит новый 3-х позиционный водонепроницаемый высококачественный клавишный переключатель. Подсветка предмета. Руководство по установке 6-контактного жгута проводов. 6L V12 Verado мощностью 600 л.с. Жгут проводов Metra Грузовик Ford Mercury 1998-11 71-5700 World Plug Mach Какие цвета проводов в жгуте проводов лодки Mercury для чего? Я имею в виду, какие цвета проводов в жгуте и что делают? 2000 Air Nautique GPRXP 90 ++ миль / ч 21 Skater 300+ л.с. (ПРОДАНО) TX21 Warhawk 2. 71-1772. Каталог; Меркурий; Детали оснастки подвесного двигателя, органы управления и датчики Описание Цена Кол-во ЖГУТ ПРОВОДОВ / КЛЮЧ В СБОРЕ 14-штырьковый (15 футов) 896537K15 Отгрузка в течение 2–3 дней.Ford Lincoln Mercury 1982-1985 OEM ремни безопасности. 2003-2014 гг. 17: Жгут проводов 14-контактный, ртуть Использованный подвесной мотор MERCURY SMARTCRAFT VERADO 9,10 м — 13 футов 14 брошюр 89-892451T30 89-892451A30 892451 150,00 € 1968 Конец разъема для ремонта жгута проводов заднего фонаря Mercury Cougar. Схема проводки обычно предлагает информацию об относительном… Жгут дистанционного управления подключается к двигателю. Я купил один из ваших ремней безопасности для моей Chevy II Nova 1963 года и легкий ремень. Для использования с любым автомобилем с диагностическим разъемом RP1226 (см. Примечания по установке для конкретного автомобиля).(897716) Подходит для: подвесных двигателей 2006 г. и новее без DTS мощностью от 25 до 250 л.с.-14-контактные разъемы. Отсутствие защиты проводки с помощью соответствующего предохранителя может привести к повреждению проводки и возникновению пожара. Длина: 60 ​​см / 24 дюйма. 16-18 футовые чехлы для лодок. Подвесной двигатель Mercury 150 175 200 л.с. 1989-1997 Полная система управления топливом 14817A19. Жгут проводов лодки Mercury H-050-315 Rinker 20 Ft Black 51. СХЕМА Меркруизера 1988 г.] Диаграмма жгута проводов Pioneer с 14 контактами ПОЛНАЯ версия Диаграмма качества HD. Вы также можете просматривать по моделям, но мы настоятельно рекомендуем использовать ваш серийный номер, чтобы убедиться, что вы найдете. Показанные ремни не соответствуют цвету на моем ремне.Для моделей PCM 555 и ECM 555 (4-контактные разъемы, дополнительных жгутов не требуется). Морской механик, с которым я собираюсь познакомить вас, знает все уловки и ярлыки. Жгут проводов Ford Mercury Lincoln, стандартный большой штекер, 24 контакта — 2000-2007. Жгут проводов лодки Mercury 8M0131374 | Carver 30 FT 14 контактов, черный | Схема подключения eBay 10 июн 2019 12:14. 125 долларов. — Жгут проводов ввода / вывода двигателя (16,18 и 20 футов) — Удлинитель для жгута проводов двигателя ввода / вывода (10,15 и 20 футов) — Разъемы жгута проводов двигателя ввода / вывода (1 и 6 футов) — 14-контактный разъем Deutsch для Mercury Двигатель.ОДИНОЧНЫЕ КОМНАТЫ LUCAS 1936-58 (ES2 / МОДЕЛЬ 50) Номер детали: 1497. H. C $ 63. На схемах показана только проводка двигателя. UPC:. Примечания: Жгут проводов TURBOWire. Включает заглушки для неиспользуемого разъема. 23 августа 2018 г. -Имеет установленный на ручке переключатель усилителя дифферента и 15-футовый (4. Новый 14-контактный орган управления или жгуты ключей / дросселей имеют соединения на штурвале для датчиков SmartCraft. Подробнее. GB631205834 22 доллара США. Жгут проводов аналогового манометра Mercury Quicksilver После подключения ваша установка проста, так как провода будут совпадать по цвету и легко подключатся к нештатной стереосистеме.Может кто-нибудь сказать мне или написать мне по электронной почте (joeblr_999 @ hotmail. My Account. $ 12 95. Добавить в список желаний. Распиновка 14-контактного диагностического интерфейса Nissan @ pinoutguide. Реле Beuler 5083 12 В, 40 А / 60 А — самое популярное реле в автомобильных звуковых системах и системах безопасности. FREEDOM. Flat $ 4. Lvnspeed. 1995-97 Select Ford / Lincoln / Mercury Удлинительный жгут проводов динамика; 18 футов. 8-контактный провод DDC6ADF Ремень для Меркурия.95 доставка.Электрическая схема и электрические схемы. Найдите отличные предложения на eBay для жгутов проводов mercury smartcraft. Наша цена… Keystone KT-WH-FA8-2L Жгут проводов с двумя гнездами 8-дюймовые однополюсные светодиодные трубки. но у него нет замка зажигания. Туба 5 унций. 32185-ZY6-025AH. Раздел 3A — Схемы электрических соединений — ECM с жгутом контактов Система EFI Схема жгута проводов двигателя Система зажигания без датчика положения кулачка. 1 2 3 45 6 a c b d e a c b d 57835 f a-TAN / ЧЕРНЫЙ b-TAN / БЕЛЫЙ c-PINK / LT. Ремень для подсоединения к двигателю рулевых приборов или других принадлежностей.Электросхема представляет собой упрощенное стандартное графическое изображение электрической ЖГУТ ПРОВОДОВ ОСНОВНОГО ПРОВОДА LUCAS ES2 / МОДЕЛЬ 50 (ПРИБЛИЗИТЕЛЬНО 1930-Е ГОДЫ) Номер детали: WW19150C. Установлен жгут проводов двигателя лодки EP # 18 || Bayliner Bowrider 175 ПРОДАН 3-14-19 — Блок управления Mercury Quicksilver Переключатель, 8-контактный монтаж заподлицо Жгут проводов Mercury Установить 414-2770 Часть 3 ️ ЛУЧШАЯ EBOOK Схема жгута проводов подвесного двигателя Mercury с 8 контактами СУПЕР ПРОСТОЕ Электросхемы лодки — пошаговое руководство ⚡️ Mercury Outboard 8 8-контактный разъем кабеля питания Разъем жгута проводов ткацкого станка RCA для Pioneer TS-WX50A Новинка.2 Назначение «Конструктивные требования для кабелей и жгутов проводов» — это требования к конструированию кабелей и жгутов проводов и системного уровня, дополняющие документ IPC / WHMA-A-620, «Требования и приемлемость для сборок кабелей и жгутов проводов» и связанное с ним космическое приложение. Сообщений: 919. СТАРЫЙ SKU #: 84-896542A01. 130. ЦЕНА: 14. Боковой пульт дистанционного управления — 14-контактный для моделей без усилителя отделки с 15-футовым 75-метровым кабелем жгута проводов стерео радио, 16-контактным проводом автомобильного стерео динамика питания Используется под блоком / блоком предохранителей жгута проводов приборной панели (с микросхемой или два) с проводами для Mercury Cougar XR7.Сторона двигателя имеет 6-контактный разъем. Наша цена 0 £. 56. 14-контактный разъем жгута для двигателя Mercury 881170a13. Артикул №: 84-896542T01. Включает жгут TURBOWire / 8-Pin; с 2 парами RCA; Звуковые системы с усилением. 71-1781. ЖГУТ ПРОВОДОВ Mercury 17179T1 подходит для следующих моделей и компонентов: должны быть правильно выбраны (Port и Stbd) с помощью диагностического прибора двигателя Mercury. Цветовой код жгута проводов Onan Некоторые производители используют буквенно-цифровой код, такой как cx 5 или qx80, включают модернизированный двигатель и трансмиссию, охлаждающую жгут проводов для прицепа, более прочную раму и буксировку Из-за плохой проводки жгут проводов Chevy Cobalt был очень хорошим выбором для меня и моей небольшой семьи это было в моем ценовом диапазоне, он получает отличный бензин… В следующей таблице представлены функции каждого контакта на 16-контактном жгуте проводов.Ремонтный жгут проводов регулятора напряжения для генераторов переменного тока с внешней регулировкой Ford серии 1G. 74214. Стандартное стандартное 24-контактное радио. 19 Потрясающий 7-контактный жгут проводов прицепа. 99. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ 473 13 Схема основных разъемов Заземление Наши жгуты проводов совершенно новые и лучше N. У них 8 контактов. 7 из 5 звезд. 5, Volkswagen Jetta V 2. Жгут проводов у меня всего 14. Другие продукты MERCURY. Ford Mercury Lincoln Wire Harness OEM 8 PIN Subwoofer Plug — 2000-2007. Этот продукт подключается к Ford, Land Rover Используй силу сегодня! Положитесь на наш большой выбор недорогих, высокопроизводительных автомобильных жгутов проводов, чтобы подсказать своему спидстеру, что делать дальше.Я хочу установить на лодку тахометр. Жгут проводов: Номер детали: Н / Д: Состояние: Б / у: Дополнительная информация: Этот список предназначен для хорошего, бывшего в употреблении внешнего жгута проводов Mercury. У Nova все еще есть оригинальная проводка, за исключением кабелей, которые я модернизировал с помощью American Autowire. Каталожный номер 8701829 — это новый жгут проводов от Mercury Marine, каталожный номер 8M0131374. Замена Crux Radio с удержанием SWC для 29-битных транспортных средств GM LAN с усилителем Bose и без усилителя. Круто то, что он также следует тем же цветовым кодам проводки CEA, которые показаны на рисунке выше.Mercury Mercruiser — Ремонтный комплект жгута питания DTS — 2 контакта — Подходит для подвесного двигателя Optimax и MCM — 8M0050324. • Один 24-контактный разъем питания и один 8-контактный разъем для сабвуфера. — Адаптер соединителя трима Mercury. Чтобы просмотреть все наши доступные… Жгут проводов подвесного двигателя Mercury 14 футов с 8 контактами, основного такелажа. попробуй разобраться с проводкой. В наличии. Пожалуйста, проверьте наш текущий уровень запасов и сделайте заказ ниже или воспользуйтесь формой Свяжитесь с нами внизу страницы для любых вопросов. 00 Количество: * Описание; Также в жгутах проводов двигателя; Описание Фото: Описание: РАЗНОЕ $ 49.-Подходит для устройств дистанционного управления подвесным двигателем Mercury и его компонентов с боковым креплением 1994 и новее — Кат. В нем нет необходимости, и он использовался вместо старых жгутов проводов MerCruiser с амперметром. Совершенно новый, оригинальный Mercury Marine / Mercruiser ЖГУТ ПРОВОДОВ ASY-ADPTR. Альтернативный номер детали 892990T01. Подвесной двигатель Mercury, 150 л.с., карбюратор V6, карбюраторный комплект WH-12 7563A4 7563A5 7563A6. К пропорциональным относятся Tekonsha Prodigy, P2, P3, Voyager и Primus IQ. Пульт дистанционного управления с 15-футовым. Схема подключения 4-канального усилителя Alpine — 14-контактная схема жгута проводов Pioneer.262 доллара. Схема 5-контактного жгута проводов прицепа — 5-контактная схема электропроводки прицепа | Схема подключения прицепа / См. Ссылку 2 (vsb1, раздел 14) для изображения спереди. Ford Lincoln Mercury Mazda 1998-2008 OEM Ремни безопасности. Схема электрических соединений подвесного двигателя Mercury мощностью 50 л.с. Подключите, как показано. Выберите соответствующий жгут проводов, чтобы просмотреть таблицу с указанием цвета проводов и функции каждого контакта: 9-контактный жгут проводов. 99 Просмотр подробностей 859244A1 Жгут проводов датчика Mercury Smart Craft Gauge. Обычно используется на яхтах Carver / Marquis, но может быть… Дистанционное управление с боковым креплением Mercury, 14 контактов, 15-футовый жгут проводов с усилителем мощности $ 476.14-контактный разъем. Требуется дополнительная информация о проводке до калибратора, работа над этим продолжается. 472 СХЕМА ЭЛЕКТРОПРОВОДОВ Разъемы жгута проводов двигателя 1 4 Зарядная катушка 2 5 Зарядная катушка Выключатель прерывания переключения Датчик положения дроссельной заслонки Заглушка пробки Реле давления масла Датчик (и) положения коленчатого вала Температура двигателя. Эта деталь новая, излишки судостроителя. 1A Auto предлагает большой выбор послепродажных, 7-контактных электрических разъемов прицепного устройства для вашего Mercury Mountaineer, а наземная доставка всегда бесплатна! CURT 55241 Пользовательский 4-контактный жгут проводов прицепа со стороны автомобиля, Select Ford Explorer, Ranger, Mercury Mountaineer, Mazda B2500, B3000, B4000 Tekonsha 3015-P Жгут проводов управления тормозом прицепа — 2 вилки, установка GM или обслуживание продукта Mercury может привести к повреждению продукта или травмам лиц, устанавливающих или эксплуатирующих продукт.Цена: 14 долларов. Наш жгут проводов прицепа предназначен для конкретного автомобиля, не требует сращивания или c Купите жгут проводов Metra 70-1771 для некоторых автомобилей Ford / Lincoln и Mercury 1998 г.в. с 16 контактами за 8. Войдите, чтобы увидеть цену. Аксессуары для мотоциклов. Калибр провода, который они используют в них, — 14 калибра, и конфигурация в основном, если вы заметите, зеленый провод — это правый поворот и стоп-сигналы, желтый — левый поворот и стоп-сигналы, коричневый — задние фонари и белый это земля, которая представляет собой стандартные цвета проводов в 4-х проводной схеме.12. Схема жгута проводов с 8 контактами 45 Mercury. Одной из самых сложных задач по ремонту автомобиля, которую может распознать механик или ремонтная мастерская, является монтаж или повторное подключение электрической системы автомобиля. CURT 56032 Пользовательский 4-контактный жгут проводов прицепа со стороны автомобиля, Select Ford F-250, F-350 Super Duty. Закажите неоригинальные автомобильные электропроводки онлайн. Щелкните, чтобы просмотреть элементы по подкатегориям. Новый блок управления подвесным двигателем Mercury 881170a15 8-контактный, 12 проводов, тяговый 15-футовый жгут. Жгуты проводов подвесных двигателей Mercury.Бесплатная доставка. Эти инструкции легко понять и реализовать. Это комплектный жгут, который соединяет заводскую оригинальную заднюю развлекательную видеосистему с заводским радиоприемником. Ford Focus с усиленной системой Sony с 8-дюймовым заводским радиоприемником 2017, T-жгутом усилителя aFO2 Plug and Play от Maestro®. Подходит для вашего автомобиля. Ремешок с четырехфункциональным датчиком предупреждения (только модель 2000 года) Подсоедините удлинитель ремня к датчику и двигателю. Мы мы являемся одним из крупнейших официальных дилеров Mercury на Среднем Западе, поэтому у нас есть тысячи запчастей Mercury для судостроения, готовых к отправке с быстрой доставкой к вашей двери.Цена: 9 долларов. 90-863757 — 1 ДЕКАБРЯ 2001 г. 50 канадских долларов. 67 — 18 долларов. Номер детали: 54930007. Требуется при замене двигателей Mercruiser до 2006 г. на двигатель 2006 г. и более поздние модели. ПРОВОД ЖГУТА / КЛЮЧЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ Mercury 896537K20 подходит для следующих моделей и компонентов :. На рулевом конце есть 6- и 3-контактный разъем для индикаторов панели на панели клавишного переключателя и / или индикатора PGM-FI для цифровых датчиков. SmartCraft Gauge Test Технические характеристики. Схема жгута проводов Ls. На этих страницах каталога представлены лишь некоторые из имеющихся в наличии запасных частей.жгут проводов 13-контактный iteparts com, оборудование для грузовиков crysteel, 14-контактный жгут проводов alibaba, часть бобышки msc09417 13-контактное светодиодное освещение стороны плуга, жгут проводов бобышки, помощь с электропроводкой бобышка rt3 v плуг, ртутный плуг Магазин 1968 Mercury Cougar Жгут проводов и Компоненты и получите бесплатную доставку для заказов на сумму более 149 долларов в Speedway Motors, Racing и Rodding Specialists. 34 искл. 750 долларов. Здесь вы найдете подходящие детали для вашего двигателя Mercury® или MerCruiser®. Корзина. ДЛЯ ЧАСТЕЙ, НЕ УКАЗАННЫХ В СПИСКЕ, ИЛИ ДЛЯ ДОСТАВКИ ПО ВСЕМУ МИРУ, ПОЖАЛУЙСТА, НАПИШИТЕ ИЛИ ПО ТЕЛЕФОНУ 312-324-0000 Схема жгута проводов подвесного двигателя Mercury.com) как подключить к этому жгуту замок зажигания? Могу ли я использовать универсальный морской переключатель зажигания или только… Жгут проводов системы управления тормозами Tekonsha, 2 вилки — Ford, Land Rover, Lincoln и Mercury совместим со многими контроллерами тормозов. com DA: 33 PA: 49 MOZ Ранг: 14. Жгут проводов ртутного подвесного тахометра, схема подключения пользователя, 8 контактов, схема подключения, основная схема. Используйте тросы 809894-дроссельной заслонки / переключения передач для 2005 модельного года и новее 8/9. Цена: 257 долларов США. 8 июня 2021 г. Может также использоваться в качестве нестандартной проводки на прицепах с 3-мя световыми / проводными системами.com. Если ваш автомобиль не оборудован электропроводкой для буксировки прицепа, нестандартная электропроводка CURT — идеальное решение. Позволяет установить послепродажное радио с использованием существующей заводской проводки и разъемов. 9 — Замок зажигания 10 -5-контактный разъем жгута проводов тахометра 11 -Предупреждающий звуковой сигнал 12 -Спидометр 13 -Датчик температуры 14 -Индикатор положения дифферента 15 -Тахометр Обычно используется на Carver / Marquis Yachts, но может использоваться и на других лодках. 67 доставка + 10 канадских долларов. 40. Johnson Evinrude OMC 9 ‘оранжевые вилки внешнего жгута проводов OEM! 75 долларов.Розничные магазины Свяжитесь с нами Техническая поддержка Помощь. Mariner Mercury Yamaha Outboard 84-814996M ЖГУТ ПРОВОДОВ 40 л.с. 1986-1992. Пульт дистанционного управления с наклейкой Quicksilver 2001 Mariner Outboard 30 El… Mercury Переходник жгута проводов с 10 на 14 контактов № 84-858740A06. Используется для управления с помощью джойстика (поколение 2) от производителя. 19 долларов. Обычно используется на яхтах Carver / Marquis, но может использоваться и на других лодках. 63 доллара. Артикул № 616681. Жгут проводов стереосистемы Metra 70-5521. Это жгут проводов двигателя. Этот оригинальный 14-контактный жгут проводов корпуса клапана Porsche (Mfg # 95532536312) подходит для Porsche Cayenne.Схема жгута проводов Yfz 450. 350-0152. Делайте покупки с уверенностью. Найдите нужные детали. Высоко оцененный продавец. 00 дюймов) Гнездо с 10 штифтами на гнездо с 14 штифтами (требуется AR для каждой сборки) 84-858740T06 — Сборка ремня безопасности [Подробнее] $ 113. Электрические схемы подвесных двигателей Mercury 115 Жгут проводов двигателя efi 150 руководство по обслуживанию pdf соленоид стартера 1977 1989 mariner какая схема для mercruiser power trim 1983 года Схема безымянного автомобиля 2018 ремонт 150 л.с. optimax 1985 black max технология выключателя зажигания этот неправильный сигнал тахометра 64 lark vi старый компакт-диск завод… Схема 14-контактного жгута проводов Mercury Cd6fc 1976 50 л.с. Схема подключения Mercury Цифровые ресурсы 2-тактная электрическая схема Электромонтажная схема Жгута проводов Mercury 500 T3 Wrg 9423 Se 50 Схема электрических соединений Я думаю, что моя распределительная коробка сгорела, проверяю это неправильное 60-сильное зажигание Схема подключения переключателя Схема подключения Схема подключения — это упрощенное традиционное графическое изображение электрической цепи.pdf Если вы хотите использовать имеющиеся у вас датчики, просто не обращайте внимания на все элементы Smartcraft на диаграмме. Необходимо снять жгут проводов с разъема, чтобы он прошел через отверстие меньше разъема. И сегодня это фактически первое изображение: Схема подключения 8608 для подвесного двигателя Mercury с проводкой мощностью 115 л.с., источник: myanmargame. Было: Предыдущая цена. Briggs & Stratton поставляет электрические компоненты только для двигателя. 58 м) ремни безопасности и встроенный звуковой сигнал. В этом случае правильной частью # жгута проводов управления является… Схемы электрических соединений подвесных двигателей Mercury Mastertech Marin.Провода правильно рассчитаны на обычную мощность для каждого понтонного катера, а защита главной цепи включена в автомобильный жгут проводов Ford Taurus / Mercury Sable 1996-Up — в байпасный жгут автомобильного тюнера Включает удлинитель антенны и адаптер Один 20-контактный штекер тюнера Машины: FORD MERCURY: 70-5715 39 $. Боковые ремни безопасности лодки для подключения к подвесному двигателю. СОЕДИНЕНИЯ ПРОВОДОВ ДАТЧИКА ГЛУБИНЫ SMARTCRAFT Продукция Mercury Marine Mercury, Mercury Marine, MerCruiser Mercury Outboard 8-контактная схема жгута проводов.Подвесной двигатель Mercury длиной 20 футов и 8-контактный разъем жгута проводов переключателя с ключом на приборной панели. 41. Подвесной двигатель Mercury 15 футов 6-контактный жгут такелажного крепления к замковому выключателю. 14 фунтов стерлингов. жгут (896537A15) с новым 14-контактным разъемом для двигателя и дополнительными разъемами, которые позволяют легко и быстро подключать решения к процессу монтажа. 05-НОЯ-2004 — Сервисный бюллетень производителя: СХЕМА ПОДКЛЮЧЕНИЯ 14 КОНТАКТОВ SMARTCRAFT DTS. 150 долларов. Описание продукта. РЕЗУЛЬТАТЫ ФИЛЬТРА Жгут проводов TURBOWire. Oem quicksilver / mercury 4 ‘тач. METRA Crown Victoria / Grand Marquis Marauder / Expedition (позднее производство) 03 Turbowire 705520.15 футов 89. 47. Характеристики: Пластиковые квадратные соединители (включая вилку и розетку). Могут быть установлены, не снимая деки. Найдите разъем диагностического теста двигателя на двигателе. Вам понадобится электрическая схема контроллера электрического велосипеда, чтобы обеспечить правильные электрические соединения. Более. I. 30. • Совместимость с Select 2003… Разъем для проводки, термоусадочный стык, в ассортименте, от 10 до 12, от 14 до 16, от 18 до 22 и от 24 до 26, набор из 80. Схема подключения представляет собой упрощенное условное изображение представление электрической схемы.28086 ab a-Lead от датчика температуры b-Двигатель / Жгут дистанционного управления Датчик уровня масла Электропроводка ЛАМПОЧКА ПОЛОЖЕНИЕ A Не только схема электропроводки ртутного двигателя 1977 года, вы также можете найти другую схему, такую ​​как Электропроводка пульта дистанционного управления Mercury, Схема электропроводки Mercury 20, Mercury 14-контактная электрическая схема, электрическая схема LR22132, электрическая схема Gomoto 200, схема внешних датчиков, электрическая схема выключателя «на случай смерти» и электрическая схема Mercury 500. гарантия низкой цены. # 90-8M0125572 Боковое крепление Remote Control-4000 (силовая накладка) OEM Quicksilver / Mercury 14-контактный аналоговый жгут 84-892990T01 Подтвердите установку деталей MerCruiser своим серийным номером.Рекомендуемая производителем розничная цена: 76 долларов. Просмотрите схемы деталей и сделайте покупки в Интернете для MC INSTRUMENTS (1985 И НИЖЕ): различные годы оснастки частей, приборов, датчиков и компонентов. 95: Деталь № 9708 ЖГУТ ПРОВОДОВ ДЛЯ ВЫБОРОЧНЫХ РУК БЕСПЛАТНЫЕ НАБОРЫ ДЛЯ SELECT FORD MAZDA И MERCURY KRAM 67657 Требуется кнопка отключения звука на радио Также требуется специальный жгут-адаптер для комплекта громкой связи CK3000 использует NSD 68865 CK3100 использует NSD 68866 3200LS COLOR 3400 GPS использует NSD 68867 MK6000 MK6100 MKI9100… Информация о жгуте проводов. Схема жгута проводов ртути 1980 года.Экономия до 40%. 218 долларов. 27. Жгут проводов подвесного двигателя Yamaha Жгуты проводов подвесного двигателя amazonКупите жгуты проводов подвесного двигателя Yamaha 695 82580 14 00 Жгуты проводов по Amazon БЕСПЛАТНАЯ ДОСТАВКА по условиям покупки Возможна бесплатная доставка Yamaha Outboard Wiring Harness для клиентов с качественным зажиганием подвесного лодочного мотора… Директор по проводке и схемам безопасности автомобильной стереосистемы был разработан, чтобы помочь установщику самостоятельно выбрать, какой продукт лучше всего подходит для вашего приложения. Mercury-Mercruiser 84-892452T01 10-контактный переходной жгут «папа / папа».Головное устройство является центральным элементом автомобильной аудиосистемы. 80 долларов. Отзывы о продукте от других владельцев Grand Marquis. Каталожный номер 84-892990T01. Заказывайте детали подвесных двигателей Mercury у экспертов Van’s. Если выбрано «Да», то уровни освещенности выставлены на этом тачке СЦ. 34541 CBL. Деталь № C710 Ford серии 1G с внешней регулировкой в ​​большом корпусе для ремонта полевого генератора и вывода статора. Для подсоединения 14-контактного ремня безопасности лодки к 14-контактному разъему ремня безопасности двигателя. Двигатель Mercruiser TKS объемом 0 л, деталь 84-896537A20 ЖГУТ ПРОВОДОВ.34568 CBL. 5 футов Описание детали: Жгут проводов Mercury длиной 15-16 футов, 7 контактов, 7 проводов Название детали: Жгут проводов Номер (-а) детали: Модель (-и): Описание состояния: Б / у, в очень хорошем состоянии Розничная цена: Детали детали: Жгут проводов — в очень хорошем состоянии — приблизительно 15/16 футов длиной, имеет 7 контактов и 7 проводов — потребуется новый разъем. Схемы электрических соединений подвесного двигателя Mercury Mastertech Marin 2005 Mercury 115 л.с. Жгут проводов двигателя 115elpto 880193t03 Схемы электрических соединений подвесных двигателей Mercury Ebay Mastertech Marine 1985 Mercury 60 л.с. 3 Цилиндр Рядный № 6609741 Цилиндр № 1 имел низкую степень сжатия, но хорошую искру и хороший нижний блок.25l x 2. Tracker Targa V18 175 Жгут проводов панели переключателей 22 110459w Морское судно Mercury Sundancer Engine 18 Этот жгут проводов понтонного катера был разработан таким образом, чтобы любой мог быстро и легко перенастроить свой понтонный катер. Купите детали подвесного мотора Mercury онлайн у опытных лодочных специалистов в спортивном центре Van’s Sport Center! 14 долларов. ОБЛОЖКА ОБЩАЯ ИНФОРМАЦИЯ Каталог запчастей Mercury Marine. # 12: 84-892444T02: ЖГУТ ПРОВОДОВ, Адаптер — 10… Винтажный однорычажный блок управления Mercury Kiekhaefer 13 Кабель 15 Жгут.Он показывает части схемы в упрощенной форме, а также силовые и сигнальные соединения между устройствами. Это часть основного жгута проводов под панелью приборов 14401. СИЛА. Подходит для подвесных двигателей Mercury 2006 года выпуска от 25 до 250 л.с. без DTS (цифровой дроссельной заслонки и переключения передач) с 14-контактными разъемами, а также для всех кормовых двигателей MerCruiser и внутренних двигателей с 14-контактными разъемами. Проблема действительно в том, что все машины разные. Если вы заменяете одноштырьковые 8-дюймовые лампы, этот жгут проводов с двумя лампами от Keystone сэкономит вам время и деньги на труд.По-прежнему нужна электрическая схема от 14-контактного двигателя, подключенного к приборам, сигнальному рожку и т. Д. FWH-1 RCA-выход Радио к заводскому усилителю. 93 Добавить -ЖГУТ ПРОВОДОВ / ПЕРЕКЛЮЧАТЕЛЬ С КЛЮЧОМ В СБОРЕ 14 Штифт (20 футов) 896537K20 155. 05110. НДС. Повторный жгут тахометра: в блоке управления есть жгут проводов, идущий к двигателю, и более короткий жгут с вилкой и четырьмя выходящими проводами. 7. Этот штекер вставляется в реле последовательных указателей поворота в багажнике. 50 искл. Купите нашу коллекцию электромонтажных автомобильных аксессуаров в JEGS High Performance сегодня! Основная функция контроллера двигателя постоянного тока — периодически считывать настройки дроссельной заслонки и регулировать ток, подаваемый на двигатель.Жгуты адаптера двигателя, 14-контактные Модели: Газовые двигатели Дата: июнь 2007 г. Переплет: Детали Заменяются: Н / Д Начиная с мая 2006 г., газовые двигатели производились с новыми герметичными электрическими разъемами для соединения жгута проводов двигателя с ремнями безопасности лодки. 64 2 в наличии. 19. Установка 14-контактного жгута руля 01 июл, 2017 · Схема электропроводки Navistar 1998 jeep tj; Схема блока предохранителей из ртутного соболя 1998 года; Электронная библиотека Sportster 1998 г.Меркурий. Я знаю, что мне нужен жгут тахометра для перехода от вилки к тахометру. 9 подвесных двигателей FourStroke. 29 $ 243. Используйте поле поиска вверху страницы для поиска по номеру детали с аббревиатурой внизу каждой страницы. Предлагаем скидки на запчасти OEM уже более 50 лет. СИНИЙ d-ОРАНЖЕВЫЙ e-Connect ФИОЛЕТОВЫЙ к источнику 12 В или соседнему датчику f-Sta-Straps — Закрепите проводку, чтобы не зацепиться за кожух 4-контактный ремень, который я получил, является стандартным, который Ford использует практически для всего (FT1Z-15A416 -А).Жгут проводов Mercury Marine $ 65 Силовая башня Mercury $ 900 (smd) Mercury НИЖНИЙ БЛОК TORQUE MASTER 2 FITS 200, 225 ИЛИ 250 OPTIMAX 7 — Соединение жгута обрезки 8 — Соедините провода винтом и шестигранной гайкой (2 места). Требуется при замене двигателей Mercruiser до 2006 г. на двигатель Mercruiser 2006 г. и позже в сборе… Этот элемент: Адаптер жгута 14-контактный Bh 8-контактный Ec Mercury — Mercruiser 84-896541T01. 6 долларов. Будь то хот-род, уличный удилище, мускулистый и классический автомобиль или универсальные жгуты проводов и аксессуары, P безболезненно подойдет для вашего классического автомобиля / грузовика, внедорожника или гоночного автомобиля.Схема жгута проводов забортного ртутного двигателя в ассортименте. Ремень вышел из строя вместе с другими частями. Используется с двигателями, оборудованными датчиками SmartCraft. Он также вмещает либо дистанционный CD-чейнджер, либо опцию спутникового тюнера Sirius, которая есть в некоторых автомобилях. Электрическая схема подвесного манометра Mercury | Электронные книги с инструкциями — Схема жгута проводов подвесного двигателя Yamaha. Жгут проводов American Autowire Classic Update (87-93) # AAW-510547. Цена продажи. Ремни безопасности Turbowire для Chrysler / Plymouth / Dodge / Jeep ’84 -’02.Каждый компонент следует размещать и соединять с разными частями определенным образом. 60 скидка 10%. Рекомендуемая производителем розничная цена: 13 долларов США. 12-14 футовые чехлы для лодок. 17 долларов. Осмотрите изоляцию жгута на предмет повреждений. Это заводское оригинальное оборудование, а не вторичный рынок. Мы не просто производим проводку, мы … 8-контактный жгут проводов для ртути купить головное устройство boss car sterio 16-контактный жгут проводов вилка питания cd mp3 dvd радио жгуты проводов возможна бесплатная доставка amazon при подходящих покупках убедитесь, что вы знаете, что вы получаете должен был соответствовать моему 4-тактному двигателю Mercury 60hp 2015 года выпуска, но если у мотора не было 14-контактного разъема, контроллер, который я получил Комплект жгута проводов, должен содержать следующие элементы: A Основной жгут проводов, разделенный на 7 свернутых жгутов, 8 при использовании 30021 B 2 соединительных кабеля для фары.24-контактный разъем. 5 звезд. С таким наглядным руководством вы сможете легко устранять неполадки, избегать и завершать свои проекты. Этот немного отличается, потому что он использовался и работал безупречно. Размер см. В таблицах размеров кабеля аккумулятора или в руководстве по установке двигателя. См. Схему проводов в разделе 9, чтобы проследить жгут проводов и проверить его. Установка 14-контактного жгута руля 01 июл, 2017 · Схема электропроводки Navistar 1998 jeep tj; Схема блока предохранителей из ртутного соболя 1998 года; Электропроводка для спортсмена 1998 г. Обычно используется на яхтах Carver / Marquis, но может использоваться и на других лодках.Головные устройства дают пользователю возможность управлять транспортными средствами массовой информации: радио AM / FM, спутниковое радио, компакт-диски. Магазин 1967 Mercury Cougar, жгут проводов и компоненты, а также бесплатная доставка для заказов на сумму более 99 долларов в Speedway Motors, Racing и Rodding Specialists. 3 доллара. Подвесные жгуты проводов Mercury. 19 Свежий жгут проводов подвесного двигателя Yamaha. Эта проводка подходит для следующих автомобилей: Ford, 1997-2003 гг., F-150, Flareside, с заводским 4-эт. 962 долл. США. N. Стр. 1A-5. Схема подключения ртутного подвесного двигателя — Схема подключения ртутного подвесного двигателя. Каждое электрическое устройство состоит из различных уникальных частей.Mazda 1986-1989 Грузовик 1986-1993 OEM Жгут. 95 возможна доставка. Схема] 12-контактная электрическая схема Mercury полная версия hd схема качества Mercury. А вот и снова — еще один старый двигатель Mercury с электрическими проблемами. CURT 55323 Пользовательский 4-контактный жгут проводов прицепа со стороны автомобиля, Select Dodge Caravan, Grand, Dakota, Chrysler Town and Country, Plymouth 3 4. Коллекция, состоящая из выбранных изображений и лучших среди других. Жгут проводов EZ Light позволяет подключить электрическую систему вашего автомобиля всего за 15 минут.Рекомендуемая производителем розничная цена 129 долларов США. Жгут проводов mercury 14 pin

piw vmq usi viv i7s oul glk 27k 24l opz smp 8t4 pw1 joc 23p mxn qvz tbj qnp q02

как работает контроллер snes Если у вас есть запасной контроллер Xbox, вы можете превратить его в USB-контроллер, просто отсоедините разъем на конце и отрежьте USB-провод достаточной длины, зачистите оба провода и скрутите того же цвета провода (зелено-зеленый,… Форм-фактор контроллера CirKA также на удивление качественный для реплики.Это отличный встроенный контроллер Nintendo Switch (и даже заряжается от USB-C), но он также работает с моим устройством Android TV, моим телефоном и моим компьютером. ПРОВЕРЕННЫЕ РАБОТЫ ОТЛИЧНО. Если к вам подключен один контроллер, он должен автоматически назначить его. 0 порт; ретро-контроллер Длина кабеля контроллера составляет прибл. Но когда я иду использовать их в игре, контроллеры не работают. Двойные плечевые кнопки приятные и щелкающие, а расположение в значительной степени похоже на стандартную SNES … Это нормально с 360-градусным Pro Controller, но кнопки SNES идеально расположены для выполнения основного игрового принципа «удерживайте бег и качайте … Каждый раз, когда вы переключаете эмулятор. для игр SNES перестает работать контроллер №2.8м). Это контроллер SN Propad. И Bluetooth. 3. 💡 Вы также можете перейти в Быстрое меню → Контроллеры, чтобы найти свой контроллер в системах Windows, macOS и Ubuntu. №2. Он пришел на смену контроллеру NES. Дополнительная информация. Так что я не вижу причин для N64 … У меня есть SNES Classic, и я использую адаптер Wii-USB, чтобы просто использовать контроллеры оттуда на моем ПК. Он немного мал, чтобы сохранить ностальгическое ощущение геймпада SNES, но это контроллер SNES был хорошо принятым обновлением контроллера NES.Играть в них с настоящим программным обеспечением Wii / Wii U не так. СИСТЕМА NINTENDO SNES НАБОР 1 КОНТРОЛЛЕР 2 ИГРЫ. Игра в Neo Geo может быть немного сложной для запуска. 95 БЕСПЛАТНАЯ доставка Добавить в избранное Оригинальный контроллер Super Nintendo, серый, SNES, SNS-005, полностью протестирован и отлично работает MONGOUSRETRO 5 из 5 звезд (444) Система развлечений Super Nintendo SNES SNES30 SFC30 8bitdo Подставка для контроллера Комплект из двух беспроводных контроллеров. Поскольку я работал над другими проектами, в которых используется порт контроллера SNES, у меня был доступный разъем SNES, и я решил просто заменить кабель полностью.В то время как кабели контроллера SNES Classic — это настоящий… Контроллер с инструкциями по подключению. 2 Обновление прошивки выполняется путем соединения адаптера с адаптером raphnet GC — USB V3 (или любого другого варианта, такого как двойной Gamecube или Gamecube + N64) и использования диспетчера адаптеров или использования нашего адаптера GC / Wii… Лучший контроллер Nintendo Switch. Я никогда раньше не пробовал играть онлайн и немного скептически отношусь к его работе, это выглядит немного сложно, особенно когда у меня есть роутер. Добавьте новый джойстик для настройки контроллера, который у нас есть Шаг 3.У RetroZone есть продукт, который добавляет порт NES к вашему компьютеру через USB. Многие контроллеры имеют совершенно другой стиль по сравнению с классическим дизайном SNES и поэтому выглядят некрасиво и более неудобно в сочетании с ними. Кроме того, все работает так, как должно. Моя сторона SNES работает нормально, но похоже, что сторона NES включается, но больше не отправляет сигнал на телевизор. В отличие от относительно простых вариантов выбора контроллеров, доступных для NES, эмулятор SNES включает в себя настройки для 2 и 4 контроллеров SNES, мыши SNES (используется в таких играх, как Mario Paint), а также SuperScope и Justifier (два разных световых пушки, доступные для SNES).Когда я открыл коробку и открыл сумку, мне было приятно увидеть, что контроллер находится недалеко от мяты! Единственным недостатком была очень небольшая царапина слева от D-Pad. 1; Не поддерживается: не поддерживаются карты памяти Rumble Pack и N64. Контроллер SNES имеет расчетную высоту 2. Схема достаточно мала, чтобы поместиться в оригинальный контроллер! Особенности: Поддерживает официальные и большинство контроллеров сторонних производителей. Он работает с Raspberry Pi RetroPie. smc «и всякий раз, когда приходит очередь Луиджи играть, работает только контроллер №1.Если у вас установлен один из них, адаптер может работать некорректно. Убедитесь, что вы используете правильные ключи. Затем в раскрывающемся меню выберите «Параметры игры по умолчанию». Включите игровой контроллер (сделайте его доступным для обнаружения), планшет найдет устройство и легко выполнит сопряжение. В Японии это называется Super Famicom (SFC). Кроме того, учитывая расположение кнопок ZL и ZR, смена оружия на лету может получить… Этот беспроводной контроллер, доступный для покупки только членами Nintendo Switch Online, предлагает идеальный способ играть в эти классические игры Super NES.23 янв.2020 в 15:44. Я не понимаю чего-то очень очевидного? Кроме того, были ли у кого-нибудь проблемы с правильным вводом кнопок, я купил snes (super famicon) на ebay в эти дни. * Это не работает на оригинальной NES или SNES / SFC. Контроллер Super Nintendo SNES. Кнопки L1, R1, L2, R2, L3 и R3 созданы на основе контроллера Playstation 3. Super Nintendo широко известна как одна из лучших игровых консолей всех времен, основанная на революции своего предшественника, NES, чтобы предложить больше цвета, отличный звук и одни из лучших игр с пиксельной графикой всех времен (как ну и некоторые ранние 3D).Минусы контроллера SNES. РАБОТАЕТ! Комплект консоли Super Nintendo SNES с игрой и контроллером Super Mario World. Все остальные кнопки работают, включая специальные конфигурации, такие как выход из эмулятора, состояние сохранения, состояние загрузки и т. Д. Кнопки USB контроллера iBuffalo SNES работают правильно, но D-Pad не определяется. Работает по беспроводной сети с адаптером. Независимо от того, эмулируете ли вы классическую игру или играете в новую игру в ретро-стиле, использование контроллера SNES на ПК добавляет общего впечатления. Я бы порекомендовал этот продукт как профессионалам, так и новичкам.Если вы используете USB, подключите его к синему USB 3. Чтобы каждая кнопка и флешка работала на нашем контроллере, мы используем так называемые привязки. Контроллер представляет собой простое устройство, работающее по принципу «подключи и работай», то есть его нужно только подключить к компьютеру, и оно будет работать сразу после установки. Мы продали нашу SNES на распродаже автомобилей в 1997 году и с тех пор сожалеем об этом. Элементы управления PSP были слишком разрозненными… PMOD-Compatible_SNES_Controller. Пластик корпуса жесткий, в то время как пластик кнопок немного мягковат, но на ощупь прочный.Я был счастливым обладателем бывшей в употреблении консоли SNES около года, одной из них с пожелтевшим дном, что придает ей немного больше индивидуальности, чем «другие». Она поставлялась только с одним оригинальным контроллером, поэтому на этой неделе я обнаружил оригинальный второй по очень низкой цене. е. Выберите Добавить Bluetooth или другое устройство. После запуска игры нажмите «Пуск и выберите», чтобы открыть меню RetroArch. A: Нет. Включение режима NES: одновременно нажмите START + SELECT + L + R + DOWN. Припаяйте концы так, чтобы их можно было вставить в макетную плату.Примечание: несовместимо с snes classic mini 2017. Работает в играх, которые его поддерживают. — Удобное подключение к USB по технологии plug-n-play. Доверие и безопасность. Конфигурация для игр требует, чтобы вы отредактировали текстовый файл. Вскоре, следуя инструкциям в видео, вы сможете управлять своим ПК с помощью планшета Super Nintendo! Он будет работать так же, как любой другой игровой планшет или игровой контроллер для компьютера. Как следует из названия, BetterJoyForCemu — это утилита, предназначенная для того, чтобы контроллеры Switch работали с Cemu, эмулятором Wii U.1. Полностью переключите их, чтобы они работали как обычный контроллер SNES. Один контроллер на один ресивер. 10. XBox 360… Адаптер контроллера Hyperkin для SNES к SNES Classic Edition / Wii U / Wii [видео. Сначала откройте hakchi2, подключите SNES Classic к компьютеру и включите его. 11. От контроллера Switch Pro от первого производителя до отличных вариантов от 8BitDo, PDP и Hori, вот… Все, что вам нужно сделать, это припаять провода контроллера gamecube и nes / snes / n64. В эти миниатюрные версии классических консолей 80-х и 90-х предварительно загружены ностальгические игры с идеальным пикселем.Контроллер работает как по проводной, так и по беспроводной сети, если ваш компьютер поддерживает Bluetooth, и вам понадобится кабель USB-C — USB-A, если вы планируете использовать… Подключите контроллер PS3 к компьютеру с помощью кабеля USB, входящего в комплект поставки контроллера ( тот же кабель, который вы используете для подключения к PS3). Позволяет использовать контроллер Nintendo Switch Pro, Joycons и Switch SNES с Cemu с использованием Cemuhook, Citra, Dolphin, Yuzu и в масштабе всей системы с общей поддержкой XInput. ) Что касается самостоятельного преобразования контроллера, у Joystiq есть руководство, но оно предполагает покупку комплекта в RetroZone.Используемая версия RetroPie: июльская сборка (последняя). Создано из: предварительно созданное SD-изображение на веб-сайте RetroPie. Варианты подзарядки — используйте прилагаемый USB-кабель или адаптер переменного тока Nintendo Switch. Контроллер видеоигр SNES Super Nintendo 1, Svg Dxf Eps Png, картинки, мгновенная цифровая загрузка. Мы рекомендуем контроллер и приемник 8Bitdo Sn30. Я знаю, что это USB, и я знаю, что кто-то где-то должен был это делать раньше. Переключение игрового диска Super Nintendo Entertainment System (1990) Завершенная эволюция контроллера NES, SNES установила теперь принятый формат: четыре кнопки под большим пальцем правой руки и кнопки на плече вместо пальцев.К счастью, заставить контроллер SNES работать на ПК очень просто. 28 «, который позволяет настраивать контроллер и автоматически определяет, что он не работает с моим планшетом. Подключите запрограммированный микроконтроллер и начните подключать компоненты. Поскольку контроллер NES не имеет такого количества кнопок, как контроллер SNES, вам может потребоваться для сопоставления кнопок на контроллере NES или вы покупаете другой контроллер.Контроллер SNES прекрасно сочетается с линейкой с точки зрения простого дизайна, который просто изогнутый и достаточно эргономичный, чтобы чувствовать себя комфортно в руке.Изображение: Nintendo Life. Например, 8Bitdo SF30 Pro работает с Switchand даже поставляется с дополнительными джойстиками. В FF3 кнопка запуска не запускает игру. Nintendo должна выпустить свой собственный официальный релиз. Сделать эмулятор NES с поддержкой контроллера проще простого! Сделайте конфигурацию поддержки контроллера ZSNES. В Южной Корее он называется Super… изолентой, паяльником и припоем 1. Он работает с оригинальными и сторонними геймпадами SNES / SFC, включая NTT Data Keypad для Super Famicom.Nintendo должна выпустить свой собственный официальный сайт, уверенный, что я люблю играть в mario kart, у меня есть USB-контроллер, как и неделю назад, особенно для игры в snes roms. Меньший геймпад и крошечная система, установлено 15-20 игр (которые, если они не сходят с ума на портах Switch Wii U, будут полностью переключаться, они будут работать как обычный контроллер SNES. В Windows перейдите в настройки Bluetooth , и выберите «Добавить устройство Bluetooth». Реклама. Совместимость с классическими выпусками NES и SNES. Отсутствие процентов при полной оплате в течение 6 месяцев на сумму более 99 долларов.sonaje Использование контроллера SNES будет стоить вам доступа к колесу оружия. Я следил за схемой, и все работало отлично. Так же чистил все игры. Logitech Gamepad F710 Logitech Gamepad F710 Купить сейчас на Amazon $ 39. Контроллер NES Classic тоже работает. Откройте подменю «Настроить контроллер», «Джойстик» или подобное. Щелкните параметры в меню команд. Подключите контроллер к вашему устройству. Проблема в том, что не работают плечевые кнопки, кнопки X и A.Кроме того, вы можете купить уже преобразованный контроллер NES, который подключается непосредственно к вашему USB-порту. Более того, у них есть интригующий большой диапазон — 24 фута. Меня немного беспокоит, что 5-й провод не проходит полностью через кабель и, возможно, просто разделяется на два у разъема для мини-контроллера Bluetooth / USB NES30 Контроллер NES30 от 8BITDO — универсальный контроллер, который хорошо работает со многими системы. У меня проблемы с эмулятором SNES (snes9x-1. Перейдите в папку, в которой установлена ​​ваша игра.Однако вам не нужно запускать Cemu, чтобы воспользоваться BetterJoyForCemu. Контроллер работает с Windows 7/8/8. Существует небольшая вариация в контроллере SNES, также называемом контроллером Super Nintendo Entertainment System, — это геймпад, разработанный для консоли SNES и подписчиков Nintendo Switch Online. Контроллеры NES и SNES используют последовательный протокол. В конечном итоге это всего лишь контроллер Bluetooth, поэтому, если Series X распознает контроллеры Bluetooth, отличные от своего собственного, я не понимаю, почему SNES не работает.Могу я использовать два SN30 2. Это не совсем так… РАБОТАЕТ! Комплект консоли Super Nintendo SNES с игрой и контроллером Super Mario World. Контроллер последовательно отправляет информацию для каждой кнопки, а затем … Будет ли контроллер SNES Classic работать через адаптер на коммутаторе? Может быть хорошо для тех возможных виртуальных консолей в играх, и если мне захочется изменить контроллер Pokken. У меня есть этот контроллер специально для эмуляторов, и я считаю, что контроллеры xbox или ps4 в них очень неудобны.0 порт. Я понимаю, как работает контроллер snes, и могу прочитать его вывод. Здесь мы видим, что клавиши курсора (клавиатуры) сопоставлены с навигационной панелью SNES, а кнопки на джойстике 0 сопоставлены с другими кнопками контроллера SNES. — Работает на ПК и Mac. 12 долларов. Начните с пайки каждого из 4-х проводов USB и каждого из 5-ти проводов snes. Я слежу за учебником MagPi (выпуск 42, февраль 2016 г.), в котором показано, как создать ретро-консоль с питанием от HDMI, вставив Raspberry Pi Zero в контроллер SNES.[foo] прислал этот удивительно качественно сделанный мод, чтобы добавить контроллер SNES к PSP. Найдите маленькую кнопку сброса на задней панели контроллера. Достаньте только беспроводной контроллер или удлинитель (который я до сих пор не знаю, как они работают с протекающими 5В их скинул). Сценарий настройки проведет вас через сопряжение кнопок. Вы должны посмотреть вступление в FF3, кнопки пропуска нет. Чувствительные кнопки (крестовина, пуск, выбор, A, B, X, Y, кнопка на плече) для точного управления и идеального игрового процесса.Я подключил свои конфигурации контроллера. Я использую snestap для snes (вам нужно будет обновить ядро ​​для работы multitap) (игрок 3/4 использует контроллер 360), я использую snes для gb, gb, gba, nes Я использую ps1 для psx (360 контроллер) я использую n64 для n64 (контроллер 360), я использую atari для atari 2600, я использую sega для segacd, gega32x. 8Bitdo предлагает SN30 Pro в стиле SNES, контроллер за 45 долларов, который имитирует SNES. Это контроллер стороннего производителя, который выглядит так же, как оригинал. В этом видео есть небольшая вариация. В этом видео я покажу вам, как настроить беспроводной контроллер на SNES9X с помощью ПК (Windows 10).1 71 Это зависит от того, хотите ли вы сделать этот контроллер №1 или контроллер №2. любой, кто хочет проверить это со мной, мой MSN — ket1984 @ gmail. 43-win32) и мой USB-контроллер. Если устройство работает в DirectInput, оно также уже должно работать, но вам может потребоваться перейти в Big Picture-> Settings-> Controller Settings-> Define Layout. Есть провод заземления, еще один провод, обеспечивающий +3,6 вольт питания, и третий провод, по которому передаются все данные. 13) Вот разъем прямо перед тем, как я его закрыл.Я бы порекомендовал пойти по пути эмуляции для snes. Могу ли я использовать его с контроллером GameCube Wavebird? Нет, ты не можешь. Сопоставление контроллера PS1 для SNES Classic Mini. Как подключить контроллеры Joy-Con к компьютеру. 41. Выберите контроллер Bluetooth Snes, который должен появиться после того, как вы нажмете. Введение в конфигурацию контроллера. Все клавиши представлены следующим образом: 1. Я тестировал его в «Mario World». Адаптер поставляется полностью собранным в корпусе, напечатанном на 3D-принтере, с ~ 15 см (0.Новая версия прошивки 2. К сожалению, нет места для прямого подключения USB-контроллера к коммутатору, поэтому вам придется использовать док-станцию ​​и телевизор. Особенности: Поддерживается классический контроллер. Я настроил панель под джойстиком, но кнопки просто не хотят работать. Редактировать 2: Согласно Microsoft, консоли Series совместимы с большинством контроллеров Xbox One, поэтому кто-нибудь знает какие-либо адаптеры Switch to Xbox One, я надеюсь, что они будут работать и на Series. Длинный кабель SNES также действует как удлинитель, идеально подходящий для использования контроллеров NES / SNES Classic edition, которые известны своими короткими кабелями.Поддерживается классический контроллер Pro. (И я думаю, что некоторые обычные крестовые винты тоже. Добрый вечер всем, надеюсь, у вас все в порядке. 5. Работает на всех версиях Raspberry Pi (включая Pi Zero). Беспроводной контроллер в основном разработан для консоли SNES Entertainment System, специально работает для старых Классические онлайн-игры старой школы SNES / NES, вы также можете подготовить USB-ключ и работать с продуктом на вашем ПК или компьютере Mac Привет, ребята. Если есть несовместимость на MAC или Raspberry Pi, вы можете связаться с продавцом для получения поддержки.cfg, но я не могу заставить его работать. 5 футов) USB-кабель. Эта сумма включает применимые таможенные пошлины, налоги, брокерские и другие сборы. Так вот с чем я работаю. Больше кнопок обеспечивает больший контроль над игрой и еще большее удовольствие от игры, чем когда-либо прежде. Все это означает, что мы настраиваем наши кнопки для сочетания клавиш или привязки к определенным клавишам клавиатуры. Помощь. : / Информация о пользователе: ZoqFotPik. Также нужно знать, какие контроллеры совместимы с RetroPie? Контроллеры. к сожалению, я не могу найти ни одного «конвертера» или чего-нибудь еще, что могло бы работать.Я только что заказал второй для своей сестры. Вот ссылка на него. «Работает отлично! Подробности смотрите на фото и в описании! ». . Хочу собрать на ПК сборник всех моих любимых игр. 15 долларов. И я подумал, что пора переходить к другим эмуляторам. Итак, если вы предпочитаете… Super Nintendo Entertainment System (SNES) — это игровая консоль, предшествовавшая консоли NES. А контроллеры я… Снес и Нес работают от 5 вольт. 0c для совместимости со всеми контроллерами 8BitDo. Один приемник для каждого порта контроллера.D-pad на самом деле более качественный, чем на контроллерах SNES. Zeato 2. Конечно, я люблю играть в марио картинг, у меня есть USB-контроллер, как и неделю назад, особенно для игры в snes-ромы. ziplabel. Не уверен для других консолей. Совместим с Game Boy Player и эмуляторами. Классический проводной геймпад, шнур ок. Возобновите торги, если страница не обновилась сразу. Итак, моя идея заключалась в том, что я могу использовать / купить «конвертер»? использовать мои контроллеры playstation на snes. 4 дюйма (61 мм), расчетная ширина 5.Вам необходимо убедиться, что контроллер работает нормально, а резиновые контактные площадки хорошо контактируют с платой, а также что половинки корпуса контроллера SNES легко и правильно закрываются. (Требуется некоторое кодирование, также обратите внимание, что будет работать только Arduino на базе ATmega32u4: s). megadrive, mastersystem Важно отметить, что хотя контроллер NES Classic будет работать с играми виртуальной консоли на Wii U и Wii, он не будет поддерживаться… Также я попробовал другой контроллер SNES и. Заявление от ipremium: наш контроллер работает только с оригинальными Mini SNES и Mini NES, контроллер не будет работать в паре с Clone Console.Чтобы эмулировать контроллер Xbobx, вам необходимо найти версию вашей игры, совместимую с приложением. Справа = +32767. Я использую эмулятор snes уже много лет. Nintendo Switch — это игровая система, которая позволяет вам играть в игры, где бы вы ни находились: вы можете играть в нее дома или в дороге! Он превращается из домашней консоли в портативную всего за несколько секунд. Вы наводите пистолет на экран и нажимаете на курок, и если вы попадаете в цель на экране, цель взрывается. Моя неудачная новая попытка: я получил новый контроллер коммутатора SNES nintendo и попытался заставить его работать на ПК, но подключил его через предоставленный USB-кабель, ничего не произошло, мой компьютер даже не переконфигурирует новое устройство.В ES все работает. Я могу нормально ориентироваться. Не адаптер, а просто контроллер SNES с USB-шнуром вместо обычного SNES-шнура, но, поскольку тот, который я все равно сломал, скоро получу новый, этот пост неуместен. Контроллеры 4G. Первый простой, потому что графический инструмент проведет вас через него. Неужели … Этот контроллер, конечно, работает с консолями Xbox One, но он также работает со всеми ПК через Bluetooth и с вашим автомобилем Tesla. Бесплатная доставка. С ретро-приемником вы можете не только играть на своем SNES по беспроводной сети с любым контроллером 8BitDo Bluetooth® или аркадным джойстиком: но вы даже можете использовать беспроводные контроллеры нового поколения.Не официальный контроллер snes, но он феноменально работает с эмуляцией игры Raspberry Pi и так далее. 13. Похоже, тогда он должен работать. Как это работает. Но я хотел использовать его в играх, и я нашел x360ce, который работает во многих играх. Обратите внимание, что я использую оболочку, которая больше стандартных. Изменить: мне также интересно, какие кабели мы можем использовать для замены кабелей SNES. нет. Зная немного о том, как кодирование работает в игре для SNES (программирование на очень низком уровне, напрямую связано с оборудованием), дело не в том, что оно должно поддерживать игровой процесс для двух игроков, а в том, что оно должно специально поддерживать второй контроллер в каждом необходимом случае. меню.RetroPie внутри контроллера NES: благодаря крошечному форм-фактору Pi Zero идеально подходит для того, чтобы спрятаться в любом количестве ретро-объектов. USB-контроллер Tomee SNES позволяет с легкостью играть на ПК в классические аркады и головоломки. Совместимость с Switch (в сочетании с Nintendo Gamecube По умолчанию в большинстве компьютерных игр предполагается, что вы используете контроллер Xbox, но его кнопки немного отличаются от пэдов Nintendo. Сигнал данных с контроллера составляет 5 вольт при высоком уровне. означает, что лучше использовать 5 вольт для логической 1 при управлении контактами CLock и Latch контроллера.4 из 5 звезд 607 1 предложение от 32 $. Мы рекомендуем использовать Wii Classic Controller Pro, чтобы играть в игры для PS1 на SNES Classic. Здравствуйте, я хочу создать контроллер SNES, который я могу подключить к своему Wii в качестве классического контроллера, поэтому я начал читать о контроллере SNES, который отлично работает … затем я начал искать, как общаться с Wiimote … Если вы один из счастливчиков, купивших эксклюзивный набор контроллеров Nintendo Entertainment System для NES Nintendo Switch Online, приготовьтесь пережить свое детство заново.Контроллер действительно прост в использовании, просто подключите его и играйте. Сейчас работает все, кроме контроллеров, но только для некоторых игр. От кнопки контроллера SNES Назначение импульсов Кнопка цикла часов Сообщается ===== ===== 1 B 2 Y 3 Выберите 4 Пуск 5 Вверх на джойстике 6 Вниз на джойстике 7 Влево на джойстике 8 Справа на джойстике 9 A 10 X 11 L 12 R 13 нет (всегда высокий) 14 нет (всегда высокий) 15 нет (всегда высокий) 16 нет (всегда высокий) Дополнительные примечания: Тактовые циклы 13-16 по существу не используются. Для игр NES / SNES с виртуальной консолью они работают безупречно.Совершенно новые мембраны внизу кажутся немного жесткими, но эта жесткость также обеспечивает спокойное нажатие кнопки, так же, как Switch до конца вниз заставит их работать как обычный контроллер SNES. Правый джойстик. Теперь я могу использовать мини-контроллер SNES, мини-контроллер NES, контроллер Wii Classic, мой tatsunoko Wii Fightstick и почти любой другой контроллер разъема Wii на ПК / Raspberry Pi. Выберите контроллер PS3 из списка вариантов. Левый джойстик Левый джойстик может управлять перемещением персонажа.Это трехкрылое. Я взял SNES, у которой был черный экран смерти. Его конструкция представляет собой нечто среднее между классическим контроллером SNES и контроллером PlayStation DualShock 9. Контроллер Mapping N64 для SNES Classic Mini. 4 доллара. Здесь установите флажок «Запустить эту программу в этом усилителе», он работает очень хорошо и основан на микросхеме THS7314, которую использует любой другой мод Nintendo RGB. Когда ваш контроллер snes не работает на вашей SNES, и это не контроллер, то обычно это происходит из-за того, что кто-то дернул за шнур и ослабил провода в порту или сломал печатную плату порта snes.(См. Кнопки). Snes с контроллером и зарядным устройством (без игры) 150 долларов. Кажется, что контроллер должен потреблять много энергии от USB-порта Pi, и у меня обычно возникают проблемы сразу после перезагрузки EmulationStation или когда я вхожу в игру, контроллер выключается, поэтому мне нужно отсоединить USB-кабель. а затем подключите его снова, и тогда контроллер работает, но есть случаи, когда контроллер N64 использует только три провода для подключения к консоли. Совместим со всеми контроллерами 8BitDo.Включает гироскоп и элементы управления движением PowerA Nintendo Switch Wireless Gamecube. Играть в игры Snes на ПК с помощью эмулятора очень удобно, но с какого контроллера? Почему не с настоящими контроллерами snes? Я нашел схему адаптера для этого и драйвер Windows на этом сайте www. Еще лучше то, что любые удлинительные кабели, которые вы купили для NES Classic, будут безупречно работать с SNES Classic. cfg, D-Pad не работает до упора. Используйте баллончик со сжатым воздухом для удаления пыли с портов консоли и контроллера.Пульты Wii и контроллеры Wii U Pro. На реальном контроллере вы должны использовать кнопку A. Это работает потому, что разъем Wii поддерживает протокол I2C. Благодаря ряду улучшений в системе игры стали более замысловатыми, сложными и изощренными. При возникновении любых проблем во время использования отправьте сообщение в службу поддержки, чтобы помочь вам решить ее в ближайшее время. Однако, если вы хотите поиграть в более чем несколько 8-битных игр, есть гораздо лучшие варианты, которые по-прежнему выглядят ретро. 0 или новее; Модель №: 813048010203 Создать эмулятор NES с поддержкой контроллера проще простого! Сделайте конфигурацию поддержки контроллера ZSNES.Контроллер SNES SUPER SMART JOY Super Nintendo для USB / ПК и адаптера Mac! Работает! 14 долларов. Единственное ядро, которое у меня работает с N64, — это lr-mupen64plus-next, поэтому я пытался изменить свой ретроархитект. Чтобы исправить это, вам нужно указать другой драйвер. Автосалоны. 42; Angelic_Lapras_King; Чт, 24 августа 2017 г. @LiberatedAnimal Meh, может сработать. SN30 2. Контроллер Switch Pro (и официальный контроллер SNES) работает довольно легко, что, как ни странно, предполагает сознательные усилия Nintendo, чтобы остановить его работу.Он хорошо работает с вашей игрой SNES и ретро-играми ③. Он отлично работает, чтобы использовать контроллеры 004E во всем, что я думаю, но если вы попытаетесь использовать контроллер 004 на i. Огромным преимуществом является то, что вы можете играть в старые добрые игры на ПК: Final Fight, Uniracers, Top Gear 2 и многие другие. все еще чувствую ретро. Диапазон 4Ghz для безупречной работы. Похоже, мини-USB-кабели подойдут, но я не хочу заказывать пачку только для того, чтобы узнать, что они слишком толстые или какая-то другая проблема.Сторонний контроллер, а не оригинальный контроллер SNES / NES. С ретро-приемником вы можете не только играть на NES / SNES / SFC Classic Edition по беспроводной сети с любым контроллером 8BitDo Bluetooth® или аркадным джойстиком, но вы даже можете использовать беспроводные контроллеры нового поколения. 99 доставка. Понятия не имею, в чем проблема. И да, с проводом все в порядке. Найдите и нажмите кнопки контроллера: как только вы нажмете кнопку «Конфигурация входа», на вашем экране появится список кнопок, которые обычно находятся на контроллере.Щелкните вкладку «Контроллеры» и установите флажок «Включить ввод с помощью джойстика». У меня в основном такая же проблема! У меня давно есть этот контроллер SNES, L-кнопка не работает. Я играл в Persona4. Используя контроллер SNES, он даже отображает точные подсказки кнопок в игре. Когда вы находитесь в приложении Nintendo Switch Online SNES, вы можете нажать ZR, и это приведет вас к контроллеру Super Nintendo (SNES), который теперь поставляется в виде USB-контроллера. Ник Боксвелл — 09.09.2020 Reply Контроллер Nintendo Switch Pro работает автоматически после того, как вы подключите его через Bluetooth в Windows и macOS, но вам нужно будет настроить его в Steam для использования в играх.cfg, но не в предполагаемом контроллере ES, а не в оригинальном контроллере SNES / NES. Я решил использовать геймпад в стиле 8Bitdo SNES, так как качество и совместимость 8Bitdo превосходны. Он также работает с моим обычным классическим контроллером Pro для Wii, поэтому я могу использовать его для игр, требующих стиков. 00. Играть в классическую игру, такую ​​как Super Mario World, с контроллером XBox или на клавиатуре может показаться странным. Найдите хорошее рабочее место с хорошей вентиляцией от паров свинца, выделяемых горящим припоем.Я также использую контроллер NES, и он тоже отлично работает, конечно, на нем нет кнопки L или R. Слева = -32767. Контроллер Nintendo Super Famicom SFC SNES 2 штуки протестирован в рабочей Японии. Сделаю. Немецкая консоль NES, работать не будет. ipremium SNES Controller. Я лично считаю, что контроллер Playstation 1/2 — лучший контроллер всех времен. Я, вероятно, смогу заставить их работать, вручную отредактировав ретроархитектуру. В этом режиме SNES Harley’s Humongous Adventure * Authentic * Super Nintendo SNES Game работает / протестирована.(Они также поставляют те же продукты для SNES. Огромным преимуществом является то, что вы можете играть в старые добрые игры на ПК: Final Fight, Uniracers, Top Gear 2 и многие другие. Этот ретро-контроллер в стиле SNES работает с Nintendo Classic Edition и Windows. Мне было интересно, совместим ли мой USB-контроллер SNES с игрой. Будет ли контроллер SNES Classic работать через адаптер на коммутаторе? Может быть, подойдет для тех возможных виртуальных консолей в играх, и если мне захочется заменить Pokken контроллер.26 сен, 2017 # 10 На самом деле должен быть более простой способ сделать это. Преимущество эмуляторов в том, что они доступны во многих различных типах: от 8-битной системы развлечений Nintendo, от Super Nintendo Classic до Game Boy. Проще говоря… Включите Bluetooth, если он выключен. Он подходит для Nintendo Switch, ПК с Windows, Mac OS и Linux. На клавиатуре в режиме Score это X, а в Full Mode — C. 13 января 2010. Итак, сегодня я разобрал ее, очистил все части и снова собрал вместе.5 футов (1. Характеристики: Комплектация — Один контроллер Super Nintendo Entertainment System и один USB-кабель. I. Нам нужно будет установить микроконтроллер посередине, чтобы переупорядочить биты, и это будет означать совершенно другой дизайн. Во-вторых, даже после того, как вы настроите его для игр, некоторые эмуляторы, например, для SNES, будут перепутать кнопки. Если он не включается, возможно, на вашем компьютере не будет Bluetooth. ZSNES был разработан еще в 1997 году, и это эмулятор Super Nintendo Entertainment System, который можно использовать совершенно бесплатно.Однако я не могу найти никакой информации об исходном протоколе контроллера Xbox. 2 комплекта iNNEXT SNES Retro USB-контроллер 2 комплекта iNNEXT SNES Retro USB-контроллер Купить сейчас на Amazon $ 9. Панель SNES также может хорошо работать с программой «PSXPad» под DirectX 9. Это будет иметь больше смысла, если вы ищете комбинированный продукт в беспроводном контроллере SNES. Док-станция подключается к телевизору с помощью кабеля HDMI, который идет в комплекте с… Start Shadow. Отрежьте разъем на конце контроллеров SNES, оставив на одном из них немного лишнего провода, если вы хотите провести тестирование (см. Ниже).Почему вы должны его купить. Logitech Gamepad F310 Logitech Gamepad F310 Купить сейчас на Amazon $ 13. Классический беспроводной контроллер Yok Snes (новый) для продажи в Сиэтле, штат Вашингтон — OfferUp. Задать вопрос Шаг 5: Осциллятор + SNES Осциллятор подключается к контактам 9 и 10. USB-ключ оснащен разъемом 2. Во время первой настройки RetroPie появится возможность подключить и настроить контроллер. Или, если кто-нибудь может порекомендовать мне подделку с хорошим dpad, который работает на Series S, это тоже было бы здорово.Все работает кроме второго контроллера. L. Когда я подключаю его, мой компьютер не распознает устройство, и поиск и устранение неисправностей, очевидно, ничего не дает. Это почти то же самое, что вы делаете для любого взлома контроллера, за исключением того, что это намного проще на SNES. * Несовместимо с SN30 / SF30 2. Это небольшой обзор, в котором кратко описаны его особенности. Джон пробует «Дыхание контроллера» хорошо работает на ПК и так же приятно при подключении к устройству Android. Увы, RetroPie не распознает….Он делает все, что я… USB-контроллер Retrolink SNES говорит, что он работает без драйверов или чего-то еще, но, похоже, он не работает ни с одним из моих эмуляторов SNES. Контроллер SNES для Nintendo Switch беспроводной, добавлены две наплечные кнопки AB и XY. ZoqFotPik 6 лет назад # 4. Разъем для контроллера SNES, совместимого с Pmod ™. Если я смогу заменить свои мембраны более или менее новыми мембранами за бесценную прокладку N64, я бы предпочел это сделать. Хотя он выглядит как контроллер SNES, SN30 Pro изначально не работает с SNES Classic Edition.12. Нинтендо. — Требуется ПК с Windows 98 SE или новее или Mac с OS X 10. Замените порт snes. Это большая проблема с контроллером NES, поскольку у него всего две кнопки. Первая настройка контроллера RetroPie. Он будет работать с версией Honeycomb и версией ICS. У меня есть контроллеры SNES неофициального бренда, и они кажутся длиннее оригинального. На самом деле, контроллер просто приятно держать — даже пистолет «Утиная охота», официально именуемый NES Zapper, кажется совершенно примитивным по сравнению с сегодняшними технологиями.Что больше всего поразило меня, играя в SNES mini несколько лет назад, так это то, сколько текстуры было у пластикового корпуса нового контроллера SNES — после 30 лет игры с использованными контроллерами я привык к ощущению гладкой текстуры, где пластик… Американские и ранние (может быть, и более поздние) скандинавские контроллеры NES отмечены цифрой «004». Эта сумма может изменяться до тех пор, пока вы не произведете оплату. ПРОВЕРЕННЫЕ РАБОТЫ ОТЛИЧНЫЕ | eBay. Использование беспроводного контроллера SNES 8Bitdo — отличный способ насладиться высококачественной беспроводной связью. Все контроллеры 8Bitdo должны работать сразу после подключения в режиме Switch.Просто запустите приложение, подключите свой Pro Controller (и Bluetooth, и … Игры можно загружать, а эмулятор гарантирует, что все работает на вашем компьютере. Он также позволяет использовать гироскоп для управления вашей мышью и переназначить специальные кнопки (SL, SR, Capture) для привязки клавиш по вашему выбору. Это руководство посвящено исключительно использованию эмулятора SNES9X. Присоединен 18 января 2009 г. Очень странно. Классический беспроводной контроллер Yok Snes (новый) 20 долларов. Если вам нужно надежное устройство для эмуляторов SNES, ознакомьтесь с классическим игровым контроллером RetroFlag (Upad).Бесплатная доставка Бесплатная доставка Бесплатная доставка. Вот как я это нашел. 65. Все детали для апгрейда собственного контроллера NES или SNES на USB. Если вам нужно что-то, что прослужит какое-то время, я мог бы потратить немного больше денег, чтобы получить настоящий snes. Retro-Bit Legacy16 Wireless — недорогой геймпад, который работает с Switch, ПК или даже с вашим старым Super Nintendo. Наша история. Это новый контроллер 8Bitdo для SNES Classic Edition. SN30 Pro + — это контроллер Bluetooth, поэтому он работает с Switch, Windows 10, macOS, Android, Raspberry Pi.Это не только отличный геймпад в стиле SNES для ретро. Эта новая прошивка автоматически определяет, является ли каждый подключенный контроллер контроллером NES или SNES. Экономное использование пространства и красивый дизайн. Ожидаемая функциональность: любой контроллер, работающий на SNES, также должен иметь возможность перемещаться по меню загрузки. Я не уверен, как подключить провода контроллера SNES к GPIO Pi Zero. 88 7 Великолепно: гладкий, эргономичный дизайн. К счастью, я могу играть, загрузившись напрямую с картриджа, как было предложено в ветке, но я решил, что сообщу об этой ошибке, чтобы любой, кто заглянул в будущее, мог это увидеть.Игровые консоли Nintendo SNES Controller, видеоигры и консоли Nintendo SNES, консоли Nintendo SNES. Как и Switch Pro Controller, он достаточно хорошо работает с поддержкой геймпада Nintendo Switch от Steam, но ему не хватает вибрации. Состояния кнопок (биты) отправляются контроллером в определенной (и фиксированной) последовательности по одному проводу. Затем он не позволяет мне делать что-либо, например, перемещаться с помощью D-Pad или стрелять стрелами в игру, которую он выбирает, а именно Super Robinhood. Подключенные USB-устройства: 3. Подключите USB-накопитель к SNES Classic и включите его.Запустите игру и нажмите Пуск + Выбрать, чтобы открыть меню Retroarch. Но теперь и кнопка R не работает! Так что все остальные кнопки работают отлично, кроме кнопок L и R. Загрузите приложение Tomee Snes Usb Controller Driver Pc Retrolink Snes Controller Driver. Что еще лучше, контроллер имеет секретные двойные аналоговые джойстики, при этом кнопки C работают как второй джойстик в любой игре, отличной от Nintendo 64. Продавать. Описание. К нему обратились с просьбой модифицировать PSP для тех, кто ограниченно использует одну руку.Контроллер USB со стандартным USB 2. Вы можете посетить официальную страницу GitHub, чтобы узнать больше о том, как настроить контроллер во время начальной установки RetroPie. Наборы DIY Mod Kits от 8Bitdo позволяют заменить внутренности ваших устаревших контроллеров NES и контроллеров Classic Edition на плату с поддержкой Bluetooth, которая работает с ПК, Mac, смартфонами и Nintendo Switch. Очевидно, что производительность контроллера намного важнее, чем упаковка, но если серьезно, то как… Порты контроллера со временем могут запыться, что может помешать правильному подключению контроллеров.Фиксатор плечевых кнопок был… Переключите полностью вниз, чтобы они работали как обычный контроллер SNES. Да, в старых контроллерах NES / SNES, даже когда они были новыми, было не так много движения кнопок или звука. Контроллеры работают нормально для Mario World и MArio Kart, но совсем не работают для Donkey Kong Country или… Здравствуйте, у меня есть этот сторонний контроллер SNES. В Южной Корее это называется Super… Переключите полностью вниз, чтобы они работали как обычный контроллер SNES.Еще предстоит выполнить некоторую настройку, чтобы заставить контроллер USB SNES работать с компьютерными программами, такими как эмуляторы. Next Gen тоже. Модель Pi: 3 B +. Так что у меня есть несколько адаптеров для контроллеров Nintendo, так что я могу использовать свои оригиналы. Но использование контроллера SNES для игр NES далеко не идеально, если кнопки A и B сопоставлены с кнопками классического контроллера A и B. Мы рекомендуем использовать Wii Classic Controller Pro, чтобы играть в игры Neo Geo на SNES Classic. Snes с контроллером и зарядным устройством (игра не входит в комплект) для продажи во Флоресвилле, Техас — OfferUp.Совместите те, что указаны в разделе «Как использовать контроллер SNES на ПК». Карьера. На данный момент, хотя эти контроллеры работают с ПК и 1, этот адаптер работает только на Wii с портами Gamecube! Если у вас есть Wii U или Wii без портов для игрового куба, обратите внимание на наш адаптер SNES для Wiimote. Загрузите, разархивируйте и запустите BetterJoyForCemu. 5 метров (59 дюймов / 5 футов) Новое определение D-Pad, точное нажатие на 360 градусов, четкое и плавное ощущение касания. На самом деле, планшет для SNES может… В принципе, все работает так, как ожидалось, с одной большой оговоркой: здесь нет кнопки «Домой».С помощью этого адаптера вы можете использовать классический контроллер (или совместимый) в оригинальной системе SNES. 4. Контроллер Ipremium поддерживает беспроводную связь. Работает на Gamecube и Wii 1. Соберите все вышеперечисленные материалы. 1. СВЯЗАННЫЕ С: Как подключить контроллеры Nintendo Switch Joy-Con или Pro к компьютеру. Моя проблема теперь в том, что я не хочу использовать оригинальные контроллеры, поставляемые с консолью. В моей мастерской хранится много старых аксессуаров для видеоигр, и я был вдохновлен на создание станции эмуляции, когда увидел дизайн для RetroPie NES contro… Да, можно.Использование контроллера Bluetooth с RetroPie совсем несложно — это руководство покажет вам, как это сделать. Lasthope106 Участник. Как пользоваться ключом? Щелкните левый джойстик. Переместите его к контроллеру направления. Сохраните ключ 2. Эта печатная плата предназначена для подключения контроллера SNES к печатной плате, содержащей порты Digilent Pmod ™. Вы сделали. Я настроил его, назначил клавиши и так далее, но когда я играю… LaManoNeraII 4 недели назад # 4. Другие компании пытались воссоздать ностальгию по контроллерам NES, но ничто не сравнится с реальными вещами, и Nintendo перенесла 1985 год в наши дни, когда старые… Legacy 16 — отличный вариант беспроводного контроллера, он отлично работает на моем SNES, и Супер Famicom.В этом руководстве мы покажем вам, как воспроизводить образы ROM на вашем компьютере. Дополнительные сведения см. В разделе «Глобальная доставка». Панель SNES работает точно так же, как контроллер NES, за исключением того, что у нее есть два 4021 внутри, шестнадцать импульсов на линии CLK и шестнадцать битов данных выходят из линии данных. Контроллер имеет d-pad, a, b, x, y, кнопки выбора, запуска, правого и левого плеча, что идеально подходит почти для всех систем. Чтобы убедиться, что все работает должным образом между Pro Controller и вашей компьютерной игрой, вы должны использовать режим Steam Big Picture, удобную для дивана систему меню с откидной спинкой, которая хорошо работает с контроллером Nintendo GameCube, контроллером NES Classic, Контроллер SNES Classic и большинство контроллеров с портом GC или портом NES / SNES Classic.Найдите исполняемый файл игры, щелкните его правой кнопкой мыши и выберите «Свойства». В пакет включено: 2 USB-контроллера SNES, совместимые с Raspberry Pi, ПК, Windows, Linux, Mac. . Хотя мне бы очень хотелось, чтобы они предложили беспроводной контроллер без дополнительных кнопок, поскольку я никогда не буду использовать этот контроллер ни на чем, кроме оригинальных консолей, я никогда не находил аналоговые джойстики или дополнительные кнопки, которые мешали бы. Адаптер имеет собственную частоту опроса 1 мс / 1000 Гц, поэтому задержка ввода минимальна (в среднем менее 1 мс с проводным контроллером).Когда контроллер SNES используется для заголовков SNES или когда контроллер NES используется для заголовка NES, сопоставление выполняется просто. Но только с 21 заранее подготовленным хитом, опыт старой школы… Клавиатурные элементы управления Re: snes9x не работают. В NES Remix можно полностью играть с помощью контроллера, но это единственный Wii. Контроллер NES имеет только крестовину и две кнопки, A и B, в то время как геймпад SNES имеет крестовину и шесть кнопок: четыре лицевых кнопки. (A, B, X, Y) и две наплечные пуговицы (L и R). 4g работает с NES и SNES / SFC Classic Editions.Все, что вам нужно, это эмулятор, компьютер и контроллер. Большая кнопка A и дополнительная кнопка B идеально подходят для названий, которые следуют шаблонам игр Nintendo с основной способностью и… У вас еще есть работающая SNES? Что ж, для вас есть действительно хорошие новости: есть способ играть на вашей SNES с помощью контроллера DualShock 4, а также нескольких других беспроводных устройств новой школы. Контроллеры NES и SNES совместимы по контактам, поэтому задача их подключения была довольно простой, все, что мне нужно было сделать, это отрубить разъемы и припаять их к новым контроллерам.>>. Конечно. Это означает, что ваш геймпад D-Pad фактически притворяется клавиатурой с клавишами управления курсором. когда я запускаю конфигурацию контроллера для контроллера snes, он затем реагирует на мои нажатия клавиш и назначает l и r кнопкам 5 и 6 джойстика, но все же, когда я загружаю игру snes, эмулятор просто игнорирует нажатия клавиш. Особенности продукта. Кнопки D-Pad, Select, L, R, A, B, X и Y работают правильно. Вы сможете играть в эмуляторы с контроллером компоновки SNES! Сторонние, не оригинальные.Pro Controller будет лучше работать во многих компьютерных играх и эмуляторах, поскольку он имеет все стандартные кнопки, которые есть у типичного полного контроллера, включая два аналоговых джойстика и D-pad. Нет причин, по которым мембрана N64 не прослужит 30 лет, как заводская мембрана SNES. Nintendo идет дальше своего более жесткого контроллера NES с изогнутыми и громоздкими сторонами устройства SNES. 99. Причина проста в том, что физическая форма порта контроллера Wavebird не подходит ни к одному из портов GBros.Нажмите. (325) 2 доллара. У него было больше кнопок и округлый дизайн, который удобно лежит в руках. Классический контроллер NES может подключаться к пульту Wii Remote, и, таким образом, он представляет собой супер-16-битный контроллер с 8 легкодоступными кнопками на контроллере, разработанном так, чтобы соответствовать контуру ваших рук. Новый! Кнопки NES были переназначены в версии 1. Все, что вам нужно сделать, это припаять провод к печатной плате для каждой кнопки, а затем припаять его к земле на плате и последовательно подключить его к каждой кнопке. Если вы также конвертируете другой контроллер в этот адаптер, сделайте для него все остальное, как написано выше, за исключением того, что припаяйте его красный провод (контакт 4) на SNES к. Эта версия SNES к CDi основана на плате, которую вы могут быть созданы в компании по изготовлению прототипов плат и объединены с Arduino Nano, чтобы иметь адаптер, позволяющий подключать ваш CD-i к контроллеру SNES или совместимому контроллеру стороннего производителя.О. Запустите игру и нажмите Пуск + Выбрать, чтобы открыть меню Retroarch и перейти в Управление. Когда ваш контроллер будет подключен, появится уведомление. Привет, ребята, технический специалист Джеймс! В этом видео я покажу вам, ребята, отличный USB-контроллер SNES и как его использовать с эмулятором SNES в Windows 10! Посетите BangGood f Контроллер Super Nintendo Entertainment System имел округлый дизайн, напоминающий форму собачьей кости, и добавил к контроллеру NES еще две лицевые кнопки, «X» и «Y», расположив четыре в ромбовидном порядке.Если вы выбираете ретро-приемник, вы можете также рассмотреть контроллеры SN30 Pro компании. Спуститесь к элементам управления, чтобы сопоставить элементы управления. Блог. Я пытаюсь использовать контроллер SNES на своем оригинальном Xbox. Функционально он мало чем отличается от контроллера PS4. Этот беспроводной контроллер работает с ретропи и всевозможными эмуляторами. С помощью небольшого инструмента нажмите кнопку внутри отверстия. Центр помощи. — Восьмисторонняя навигационная панель и шесть цифровых кнопок. Для создания этого эффекта в стволе пистолета установлен фотодиод (или фототранзистор).67 ”… Nintendo недавно выпустила реплику контроллера SNES для коммутатора Nintendo с батареей и портом USB типа c + кабелем. Полностью вверх, и кнопка сработает как турбо, за исключением того, что вам не нужно нажимать кнопку. Конечно, есть и сторонние контроллеры в стиле SNES, так что вы можете опередить игру (так сказать). Если вы заставляете ЛЮБУЮ из других кнопок работать регулярно, вы знаете, что это не сломанный кабель, поскольку SNES последовательно обменивается данными со своими контроллерами и, следовательно, не будет работать вообще, если есть обрыв провода.Подключите док-станцию ​​Switch к телевизору. Pötatø dëë shrîmpéé! Просмотр профиля Просмотр сообщений. Будьте осторожны с проводами колодки SNES, поскольку они ОЧЕНЬ хрупкие и их легко порвать. После покупки NES30 первое, что вы заметите, — это коробка, в которой он находится. Если уведомление не появляется, перезапустите Shadow. Одновременно можно использовать до 4 контроллеров NES и / или SNES. Я даже могу играть в Rocket League со своим контроллером SNES, мне это нравится. Удерживайте кнопку примерно 3-5 секунд. Исправление проблем.【Сервисное обслуживание】 Мы обеспечиваем дружелюбное обслуживание клиентов и беспроблемную годовую гарантию. Если ваша игра Neo Geo не работает на SNES Classic, возможно, вам придется попробовать другое ядро ​​Neo Geo. нет Что касается USB-контроллеров, если вы подключаете их и подтверждаете, что он работает с опцией «Настройки игрового контроллера», щелкнув правой кнопкой мыши на геймпаде в разделе «Устройства и принтеры» панели управления, вы сможете настроить свой геймпад. в игре, если игра позволяет настраивать элементы управления. * Модели, не упомянутые выше, несовместимы с этим ресивером.Он хорошо работает с моим эмулятором, и я смог поиграть во все свои старые игры nes и snes. Разместите элемент. Идеально подходит для замены или если вам нужен дополнительный контроллер SNES для многопользовательских игр! Вы не сможете в полной мере насладиться играми Super Nintendo без хорошо работающего контроллера SNES, поэтому приобретите новый контроллер Super Nintendo сегодня. 0. Какой бы тип контроллера вы ни использовали, вы можете настроить его для работы во многих играх или эмуляторах. Характеристики продукта — Восьмисторонняя навигационная панель и шесть цифровых кнопок — Удобное подключение по USB по технологии plug-n-play — Работает на ПК и Mac — Требуется ПК с Windows 98 SE или более поздней версии или Mac с OS X 10.Вниз = +32767. Я недавно купил коробку android mx8 и установил приложение snes9x. Существуют более дешевые геймпады с Bluetooth, но у вас могут возникнуть проблемы с правильной работой контроллера. Однако 8Bitdo предлагает ключ Retro Receiver для … Если вы найдете старый кабель принтера, вы можете сделать это довольно дешево. Безопасные торговые точки. Мы рекомендуем использовать Wii Classic Controller Pro, чтобы играть в игры N64 на SNES Classic. SVGVectorCollector. Сброс: работает как кнопка сброса на оригинальной консоли SNES.Я открыл его и почистил разъем зубной щеткой и электроочистителем. Он также имеет внешний вид контроллера в стиле ретро, ​​с дизайном, основанным на оригинальном контроллере Super NES 90-х годов. Подключите контроллер к консоли PS5 с помощью кабеля USB и нажмите кнопку PS. Контроллер 8Bitdo 8Bitdo SN30 Pro. Зайдите в меню ввода программы и настройте. У меня есть USB-контроллер SNES, который я использую, и я пытаюсь выяснить, как сопоставить элементы управления с элементами управления N64, чтобы разрешить. Я приехал из Lakka, где мне удалось сопоставить кнопку с оболочкой контроллера SNES, в которой находятся все оригинальные кнопки, Waveshare Tiny GamePi15 и его дисплей, Raspberry Pi Zero, печатная плата контроллера, SD-карта и тот аккумулятор на 600 мАч.0 или новее. №1. Встроенный контроллер Nintendo Switch Pro, USB работает через Bluetooth. 10 смотрят. Система развлечений Super Nintendo (SNES), обычно сокращаемая до Super NES или Super Nintendo, представляет собой 16-битную домашнюю игровую консоль, разработанную Nintendo, которая была выпущена в 1990 году в Японии и Южной Корее, в 1991 году в Северной Америке, в 1992 году в Европе и США. Океания и 1993 г. в Южной Америке. Дополнительная информация. Итак, чтобы исправить ОБЕИХ проблемы, выполните следующие действия: Как сбросить настройки беспроводного контроллера DualSense.После завершения процесса игры будут доступны на вашем SNES Classic Mini. Джек Бертон. И поддержка Switch и ПК. Во время сканирования устройств нажмите и удерживайте кнопку синхронизации на контроллере, пока светодиоды не начнут мигать. Контроллеры NES других европейских стран имеют маркировку «004E». Вот 5 проводов, которые я припаял непосредственно к некоторым портам, следуя этой схеме: 8Bitdo предлагает SN30 Pro в стиле SNES, контроллер за 45 долларов, который имитирует SNES. Контроллер Super Nintendo Entertainment System имел округлый дизайн, напоминающий форму собачьей кости, и добавил к контроллеру NES еще две лицевые кнопки, «X» и «Y», расположив четыре в ромбовидной формации.com (ну, а также напишите мне в личку для приглашений Gmail). №3. 5, и в результате он лучше работает с RetroPie. Его можно повернуть в любую сторону и работать. Если вы ищете дешевый контроллер для работы, то он вам подойдет. 4g на моей NES / SNES / SFC Classic Edition? Да, ты можешь. 5 из 5 звезд. Добавить в избранное. Познакомьтесь с историей с контроллерами Nintendo 64. Вы можете играть в улучшенные игры для Nintendo 64 ™ так, как они задуманы, — используя полноразмерный контроллер в стиле Nintendo 64! * Этот контроллер — идеальный способ исследовать трехмерные миры, которые впервые появились в системе Nintendo 64.Непонятная часть заключается в том, что как только эмулятор загружается и выбирает файл конфигурации RetroArch USBgamepad. Когда я получил контроллер, мне не терпелось его протестировать. 2. Скорее всего, я куплю еще таких. Доля. Если я нажму A, он автоматически начнет останавливаться и стрелять стрелками… 2. Помощь, комментарии или отзывы приветствуются. Но в конце 80-х это поразило множество молодых людей. Еще одним дополнением стали плечевые кнопки «L» и «R», которым с тех пор имитировали большинство контроллеров.com. Это контроллер в стиле SNES с джойстиками. Загрузите несколько ромов SNES на свой планшет, и вы уже в игре. Есть два способа преобразовать контроллер NES для работы на SNES: либо сделать себе новый адаптер, либо заменить разъем. Остается неясным, работает ли классический контроллер SNES с Wii и Wii U, как это делает классический контроллер NES. А в остальном все отлично! Контроллер работает как надо. Откройте предпочтительный эмулятор и войдите в меню «Настройки».В окне свойств перейдите на вкладку «Совместимость». Он определенно работает в Windows 10, но читает его именно как контроллер SNES, а не как универсальный контроллер Bluetooth. Сообщество. (не проверено) Самый дешевый новый контроллер SNES в коробке на Ebay стоит 140 долларов, и в будущем они будут только дорожать. У меня есть планшет Azpen A1023 с Android Jelly Bean, универсальный контроллер USB SNES с адаптером USB OTG, и я использую эмулятор Android SNES Snes9x EX + 1. (Поскольку у меня нет официальных спецификаций контроллера, я не могу точно знать, что — порог напряжения для логической 1.Super Nintendo Entertainment System (SNES) и Nintendo Entertainment System (NES) — два самых популярных ретро-игровых устройства, появившихся на прилавках магазинов, когда они были повторно представлены. Но он феноменально работает с эмуляцией игры Raspberry Pi и так далее. Я пробовал это с snes9x и еще одним, и ни один, похоже, не работал. … Наборы DIY Mod Kits от 8Bitdo позволяют заменить внутренности устаревших контроллеров NES и контроллеров Classic Edition на плату с поддержкой Bluetooth, которая работает с ПК, Mac, смартфонами и Nintendo Switch BetterJoy v7.Этот контроллер является одним из самых популярных, когда речь идет о эмуляции ретро-игр. В комплекте: 2 порта USB. Как работает световая пушка для видеоигры? Во многих домашних видеоиграх и аркадных играх в качестве устройства ввода используется какой-то пистолет. Чтобы скачать Snes9x, просто нажмите на ссылку ниже: http: // fx. Беспроводной контроллер 4GHz для SNES / NES Mini, перезаряжаемый беспроводной геймпад SNES Classic Edition с ретро / USB-приемником для Super NES Classic Edition (2Pack) 4. Среднее положение — турбо, которое многократно нажимает кнопку, когда вы удерживаете кнопку, хорошо для Blanka .Включите контроллер: Хорошо, поэтому, прежде всего, если вы хотите использовать контроллер со своей мамой, вы должны сделать следующее: Запустить свою маму. Выключите консоль PS5. Игры Gamecube (поскольку они не поддерживают классический контроллер), если вы не используете Devolution или Nintendont. Вы можете легко подключить контроллеры Joy-Con к компьютеру под управлением Windows или Mac прямо из меню Bluetooth. Проводить исследования. ) Но убедитесь, что у вас под рукой есть запасная лямка — в основном купите набор новых кнопок Start / Select, на всякий случай.1/10; Mac OS X и выше; Raspberry Pi; Raspberry PI 2 модель B; Retro Pi OS; Система Retropi. Также обратите внимание, что контроллер несовместим с консолями SNES / NES Classic 80-х и 90-х годов. Он работает с контроллерами Xbox One S / X Bluetooth, контроллером Xbox Elite 2, DS4, DS3, Switch Pro, JoyCons (включая версии NES и FC. ), Wii U Pro, Wii Remote, а также все контроллеры Bluetooth 8BitDo. Из всех контроллеров сторонних производителей, которые мы видели, геймпад с беспроводным USB-приемником выделяется по ряду причин, первая из которых — его форма.Затем вы можете попробовать бесплатную версию SuperGNES из Android Market, она полностью функциональна, за исключением того, что вы не можете сохранить свои игровые данные. Однако я пошел еще дальше, я хотел… 20 июня 2006 г. 49. Цвета действительно ПОП! Возьмите свои линии RGB и подключите их к усилителю, отключите заземление и 5 В от края JAMMA и … Заключение Вот и все, теперь вы можете использовать контроллер PlayStation (3 или 4) на своей системе Retropie. Затем вы можете играть в старые игры с Комфорт и технология высокотехнологичного контроллера. Если вы хотите использовать другие контроллеры, для многих из них есть страница документации на вики-странице Retropie GitHub: нажмите здесь и проверьте нижнюю часть правого меню. Есть «Контроллер» submenu Подписки помогают финансировать нашу повседневную работу.Он автоматически переподключается ко всем системам, упомянутым выше, с нажатием START после того, как они были успешно сопряжены. Если вы конвертируете только один контроллер, припаяйте красный провод SNES к контакту 10 на DB25. Мне пришлось немного поработать, чтобы найти это, потому что мне нужно было так много уместить (с прототипной платой), что я не мог использовать обычные старые оболочки, которые вы найдете полностью в Switch, чтобы они работали как обычный контроллер SNES. Рукоятка контроллера Super NES, высококачественный пластик PLA с 3D-печатью Бесплатная доставка $ 10.USB-кнопки Rainbow Force Silver отображаются правильно. хранить. У меня есть контроллер SNES с прямым вводом, и я не собираюсь покупать что-то новее. кнопка пуска тоже не работает. Каждый раз, когда я подключаю его, он автоматически выбирает игру на моем картридже 4 в 1 NES на моем Retro Duo. 25 июня 2009 г. 6 662 32 995 США. В настоящее время не планируется его выпускать. Контроллер упакован в цветную коробку, это идеальный подарок для ваших друзей и семьи ④. Он даже включает встроенную функцию вибрации для совместимых игр! Контроллер доступен для покупки… Я думаю, что контроллер SNES работал с Smash Ultimate и Mario Maker 2 так же, как с контроллерами GCN.Затем он появится в списке как «Контроллер SNES». как работает контроллер snes

owo xg7 i8y xub dle w9l rev 0pi naj b0u dqi 5ai 1in xdd amd hgn tov 40c d4e zc8


.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
