Дроссели к ртутным лампам ДРЛ

Электромагнитный дроссель к ДРЛ — ртутным лампам

Слово дроссель слышали многие. Однако мало кто знает, что оно обозначает. Какое устройство называется дросселем? Как оно выглядит? Какие функции выполняет?

Дроссель обычно невидим для человека. Именно поэтому о его существовании мало кто догадывается. И это при том, что в настоящее время ни одна из разновидностей ртутных ламп не сможет без него работать. Дроссель – это устройство, которое по праву можно назвать основной частью пускорегулирующих аппаратов, установленных в современных приборах освещения.

С немецкого слово дроссель можно перевести как ограничитель. В этом состоит его первая задача – ограничивать количество напряжения, которое поступает на электроды лампы когда она работает. Вторая функция – создать на непродолжительный промежуток времени высокое напряжение, которое понадобится для включения лампы.

В принципе работы дросселя лежит процесс кратковременного появления напряжения в катушке в момент прохождения через нее электрического тока. Значения величин тока и напряжения тщательно просчитываются и отличаются для тех или иных моделей данных устройств. Эти параметры помогают пробить газовую среду с помощью разряда электрической энергии. После включения лампы дроссель становится ограничителем. Работающей лампе уже не нужно большое значение напряжения. Эта особенность сделала ее более экономичной, чем другие разновидности ламп.

Различным лампам нужны различные дроссели. Например, дроссель к лампе ДНАТ не будет функционировать с ртутными лампами. Это обусловлено разницей в величине нужного для запуска тока и напряжения, которое обеспечивает полноценную работу лампы. А вот лампы МГЛ будут работать со обоими видами дросселей. Правда в каждом отдельном варианте будет меняться яркость и температура цвета лампы.

Интересен тот факт, что продолжительность службы дросселя гораздо дольше срока службы самой лампы (если соблюдать все правила эксплуатации). Со временем лампа «стареет». Вследствие этого начинает сильно нагреваться и даже перегреваться ПРА. Это приводит к тому, что система просто выключается или происходит замыкание. Поэтому важно менять ртутные лампы тогда, когда заканчивается срок их службы. Чтобы избежать проблем, можно иногда замерять значение напряжения в лампе. Так можно избежать выхода из строя ПРА, который стоит намного дороже лампы. В настоящее время все популярнее становятся лампы со встроенным автоматическим предохранителем.

По своему назначению дроссели делятся на несколько видов. Они могут быть однофазными и трехфазными. Они могут работать с сетями 220В и 380В. Благодаря своей конструкции, которая предусматривает наличие специальной защиты, некоторые виды дросселей могут работать на улице или в экстремальных условиях.

Для долгой и качественной работы дросселя важно, чтобы он полностью соответствовал всем заявленным для него требованиям.

Дроссель для люминесцентных ламп: 36вт, электронный, устройство, назначение

До настоящего времени дроссель для ламп был незаменимым узлом люминесцентного светильника (ЛЛ), выпущенная английской компанией General Electric в 1934 году. Она создала первые трубки с горячим катодом, в которых использовался положительный разряд в колонке в ртутной атмосфере низкого давления, для генерации коротковолнового УФ-излучения. Последнее стимулировало флуоресцентное порошковое покрытие на внутренней поверхности разрядной трубки. Хотя в той конструкции еще отсутствовали многие современные функции, но именно General Electric стал первопроходцем на рынке флуоресцентных ламп.

Дроссель для лампочек

Популярность люминесцентных ламп подтверждается тем фактом, что она и сегодня вырабатывает больше количества света на планете, чем любой другой источник. Пик производства был достигнут к 1970-му году. По современным оценкам, сегодня на их долю приходится около 80% мирового искусственного освещения.

Люминесцентное освещение

Люминесцентный вид освещения предлагает низкую стоимость системы, очень большой срок службы. Он полностью диммируемый и простой в использовании, и, кроме того, достигает высокой световой отдачи. Большая площадь трубки хорошо подходит для эффективного и безбликового освещения больших пространств.

Флуоресцентная лампа использует электричество, чтобы ртутный газ смог излучать ультрафиолетовый (УФ) свет. Когда этот свет, который невидим невооруженным глазом, взаимодействует с покрытием порошка люминофора внутри трубки, он начинает светиться и излучать яркий свет. Для того чтобы контролировать пропускаемое электричество, используют дроссель или в западной терминологии — дроссель балласт или механизм управления. Он представляет собой небольшое устройство, подключенное к электрической цепи источника света, которое ограничивает количество тока, проходящего через него.

Дроссель для лампочек

Поскольку напряжение в бытовой сети имеет более высокое значение, чем необходимо для работы светильника, дроссель первоначально дает источнику скачок напряжения для запуска, а затем только поддерживает минимальное количество для безопасной работы.

Процесс, который происходит внутри флуоресцентного света, вовлекает молекулы ртутного газа, нагреваемые электричеством. Без дросселя, контролирующего этот процесс, на лампу поступало бы много тока, который вывел бы ее из строя.

Флуоресцентные лампы используют два вида балластов:

  1. Магнитные, которые устарели и сегодня уже не используются в новых моделях ламп. Работа их построена на принципах электромагнетизма, когда электрический ток проходит через провод, он генерирует вокруг себя магнитную силу. Балласт содержит катушку из медной проволоки. Магнитное поле, создаваемое проводом, задерживает большую часть тока. Это количество может колебаться в зависимости от толщины и длины медной проволоки.
  2. Электронный дроссель для люминесцентных ламп использует более сложные схемы и компоненты, может с большей точностью контролировать ток, проходящий через люминесцентные лампы. По сравнению со своими магнитными аналогами они меньше, легче, эффективнее и, благодаря подаче энергии на гораздо более высокой частоте, практически не вызывают мерцание или жужжание.

Важно! Магнитные балласты не могут функционировать без помощи стартера. Этот небольшой цилиндрический элемент расположен позади светильника и заполнен газом, который при нагревании позволяет зажечь свет.

Характеристики

Базовые функции балластов: обеспечивает процесс подогрева катодов для старта процесса электронной эмиссии, создает напряжение стартового разряда и последующее ограничение рабочего тока. В режиме переменного тока, он обеспечивает сдвиг фаз (cos f) между I и U, называемым коэффициент мощности. Эта величина обозначается в паспорте и маркировки балласта. Активная мощность рассчитывается по соотношению: P = U х I х cosf, очевидно, что низкий cos f дает рост использования реактивной энергии.

Маркировка балласта

В связи, с чем балласты группируются по уровню мощности:

  • С— низкий показатель;
  • В— супернизкий;
  • D — средняя возможность поглощения.

Классификация и по уровню шума:

  • С — очень низкий шумовой эффект;
  • А — особо низкий показатель;
  • П — пониженный шум;
  • Н — норма.

Технические характеристики балласта должны соответствовать показателям мощности лампы, иначе она работать не будет.

Люминесцентные ламы требуют установку дросселей различной мощности:

  • Вт до 15.0 Вт — небольшие настольные светильники;
  • 16.0 Вт до 36.0 Вт — потолочные и настенные бытовые осветительные устройства;
  • 37.0 Вт до 80.0 Вт — мощные промышленные осветительные системы с несколькими единичными точками света.

На территории России выпуск люминесцентных ламп и комплектующих производятся достаточно большими партиями — от миллиона ламп в год. Производство организовано на предприятиях: «ЛИСМА-ВНИИС» им. Лодыгина, «Фотон», Саранский завод точных приборов, компании «СЭПО-ЗЭМ». Среди западных производителей популярностью пользуются греческая компания Schwabe Hellas и финская Helvar. Считается, что балласты и стартеры лучше приобретать известных марок, таких как Navigator или Luxe.

Как работает

Первоначально, подается переменное напряжение, которое пройдя через дроссель, попадает на лампу. Так как мощность передается через балласт, который является индуктором, он ограничивает ток и препятствует возникновению короткого замыкания в лампе.

Далее ток проходит через нити накаливания и нагревает их, а также присутствующие в трубке газы.

Работа люминесцентных ламп

Разрядная трубка заполнена газообразным аргоном и имеет внутри фосфорное покрытие, а также содержит небольшое количество ртути. Затем ток поступает на стартер, внутри которого есть биметаллическая полоса, расширяемая при нагревании и замыкающая цепи, минуя лампу и создавая короткое замыкание. Когда цепь замкнута, напряжение падает до нуля. После того биметаллическая полоса остынет, она возвращается в исходное положение, открывая цепь. Так как в балласте имеется индуктор и собственное магнитное поле.

Во время размыкания цепи, магнитное поле разрушается и это создается «индуктивный удар с всплеском высокого напряжения, проходящего через нить накала, создавая дугу, для возбуждения фотонов в газовой среде аргона. Их эмиссия вызывает излучение ультрафиолетового света, который, проходя через фосфорное покрытие лампы, преобразуется в видимый свет.

Назначение дросселя

Принципиальные схемы электронных балластов разные. Но все они поддерживают фактическую типовую структурную схему:

  1. Сначала подключается последовательный резистор. Он подключен для ограничения тока перегрузки и короткого замыкания. В некоторых электронных балластах вместо последовательного резистора используется предохранитель. Этот резистор имеет очень низкое значение до 22 Ом.
  2. Затем подключается схема фильтра электромагнитных помех, который состоит из одного последовательного индуктора и одного параллельного конденсатора.
  3. Затем используется выпрямительная схема для преобразования переменного тока в постоянный. Схема мостового выпрямителя состоит из четырех PN диодов.
  4. Конденсатор подключен параллельно для фильтрации постоянного тока, поступающего из выпрямительной цепи.

Применяется инверторная схема с использованием двух транзисторов. Эти транзисторы создают высокочастотный переменный ток и повышающий трансформатор. С частотой в электронном балласте от 20.0 кГц до 8.00 кГц. Как правило, транзистор создает прямоугольный токовый сигнал.

Повышающий трансформатор повышает уровень напряжения до 1000.0 В. В начальный момент и после того, как лампочка накаливания загорается, напряжение на ней снижается до 230 В. Таким образом главное назначение дросселя в люминесцентной лампе — сдерживать ток при работе осветительного прибора.

Конструкция

Конструктивно он выполнен из индуктивной катушки, намотанной на ферримагнитный сердечник, имеющего сходство с трансформатором, но с одной обмоткой из медного эмаль-провода.

Типовая структура дросселя:

  • Проволока с изолированным покрытием;
  • сердечник ферритовой конструкции, обеспечивающий индуктивность;
  • компаунд для заливки — негорючее вещество, для дополнительного обеспечения межвитковой изоляции;
  • корпус из термоустойчивых полимеров для размещения функциональных узлов.

Катушка

Дроссель в схеме ЛЛ должен выполнить скачок, чтобы возникло ЭДС самоиндукции катушки по правилу Ленца. Чтобы увеличить эти свойства, провод накручивают на сердечник, тем самым увеличивая электромагнитный поток.

Таким образом, по устройству балласт — это обыкновенная катушка, работающая по типу электротрансформатора.

Катушка дросселя

Обратите внимание! Перед применением нужно их точно рассчитать, чтобы обеспечить работоспособность ламп. Особенно в момент старта свечения, когда потребуется разряд достаточно высокого напряжения, чтобы пробить газовую среду.

После чего балласт, примет на себя функции гасящего устройства. Поскольку для того чтобы ЛЛ светилась, больших параметров тока не требуется, в связи с чем этот класс светильников обладает повышенной экономичностью.

Сердечник для балласта

Индуктивность дросселя люминесцентных ламп обеспечивается сердечником, поэтому он выполняется из пластин с ферромагнитными свойствами, изолированные друг от друга, чтобы препятствовать токам Фуко, создающим недопустимые помехи в работе. Он служит мощным функциональным барьером, как при снижении входного напряжения, так и при его подъеме.

Сердечник

Конструкция относится к низкочастотным схемам. Переменный ток в бытовых электросетях имеет большой диапазон колебаний: от 1.0 до миллиарда Гц и выше и группируется по таким градациям:

  1. Звуковые низкие частоты с диапазоном от 20.1 Гц до 20.1 кГц.
  2. Ультразвуковые от 20.1 кГц до 100.1 кГц.
  3. Сверхвысокие свыше 100.1 кГц.

Дополнительная информация. Сердечник присутствует только у низкочастотных дросселей, в высокочастотных вариантах сердечники не устанавливаются. Для намотки медного провода, применяют пластиковые каркасы или обыкновенные резисторы. В этом случае трансформатор выполнен в форме секционной, многослойной намотки.

Как подобрать

В паспортной документации для дросселя указывается, какие типы, и конфигурации ламп предназначены для работы с ним. Для правильного выбора нужно обратить внимание на следующие данные:

  1. Контрольный список параметров выбора дросселя ЛЛ.
  2. Тип запуска — мгновенный или запрограммированный.
  3. Обычный балластный коэффициент (от 0,77 до 1,1) является значением по умолчанию для большинства ламп.
  4. Входное напряжение — 120/230/380В.
  5. Минимальная начальная температура от −17С до 20С.
  6. Схема — параллель это норма. Это позволяет другим лампам оставаться зажженными, даже если одна лампа в приборе гаснет.
  7. Контроль анти-стратификации — нежелательные яркие и тусклые области, которые могут образовывать структуру стоячей волны по всей длине лампы. Полоски более вероятны, когда лампа работает при низких температурах.
  8. Оценка звука: балласт с рейтингом «А» будет тихо гудеть; балласт с рейтингом «D» вызовет ярко выраженный шум.
  9. Гарантия производителя.

Как подключить дроссель

Установка люминесцентного дросселя не сложная, но, как и всегда, при работе с электрическими цепями, лучше доверить ее квалифицированному специалисту, если у пользователя не соответствующей группы допуска по электробезопасности.

Алгоритм установки дросселя на ЛЛ:

  1. При установке люминесцентного осветительного прибора сначала отключают питание от сети.
  2. Снимают пластину рассеивателя, закрывающую лампу и удаляют саму лампу.
  3. При получении доступа к дросселю снимают с него крышку и отсоединяют все провода. Перед этим рекомендуется удостовериться, что питание прибора не выполняется, используя тестер напряжения.
  4. После приобретения необходимого балласта выполняют зачистку проводов для подсоединяют по указанной схеме.
  5. Включают электропитание только тогда, когда все вышеперечисленные шаги были выполнены в обратном порядке ибалласт будет полностью установлен.

Обратите внимание! Согласно европейским нормам старые дросселя утилизируют, поскольку они содержат токсины, вредные для окружающей среды.

Как заменить

В последнее время очень часто такая операция вызвана необходимостью замены магнитных дросселей на электронные. Этот процесс довольно прост и понятен, но также должен выполнятся специалистами электриками.
Процесс замены балласта с магнитного на электронный:

  1. Отключают питание на прибор.
  2. Открывают светильник, снимают колбу и балластный кожух.
  3. С помощью кусачек обрезают силовые (коричневые) и нейтральные (синие) провода, идущие в прибор.
  4. Закрывают провода проволочными гайками.
  5. Кусачками, отрезают провода и снимают магнитный балласт.
  6. Присоединяют электронный балласт в место, где был магнитный.
  7. Подключают провода питания и нейтрали к соответствующим балластным проводам.
  8. Закрепляют провода проволочными гайками.
  9. Возвращают колбу лампы и дроссельный кожух обратно.
  10. Включают питание на лампу.

Правильно установленные и функционирующие электрические осветительные балласты должны долго проработать, обеспечивая безопасный, хорошо регулируемый ток для ламп освещения без раздражающего мерцания и гудения.

Схема дневного освещения

Дроссель, хоть и выполняет сегодня важную роль в установке ЛЛ, но уже не является незаменимым, его место занял электронный пускорегулирующий аппарат ЭПРА (электронный балласт). Собственникам помещений,планирующим устанавливать такое освещение нужно учитывать, что 1 июля 2018 года в России запрещено применение трубчатых ЛЛ, а также ртутных ламп, а с начала 2020 года будут запрещены люминесцентные и натриевые светильники.

Назначение и преимущества современных ПРА

Назначение ПРА

Лампа без дополнительных приспособлений не может быть зажжена. Для зажигания лампы необходимо повышенное напряжение, превышающее при­мерно вдвое рабочее напряжение между электродами лампы. После зажига­ ния лампы, в момент, когда процесс ионизации в ней резко возрастает, в цепь лампы должно включиться (автоматически) токоограничивающее со­ противление (дроссель).

Преимущества современных ПРА

Электронные ПРА преобразовывают сетевое напряжение в ВЧ колебания с частотой 35,. .50 кГц. Вследствие этого 100-герцевое мерцание, возникаю­ щее как стробоскопический эффект, например, при вращающихся деталях машин, будет практически невидимым.

Еще одним преимуществом работы с ЭПРА является дополнительная экономия энергии (около 25%) при равных световых потоках, складываю­щаяся из увеличенной на 10% световой отдачи лампы при работе с высокой частотой и сокращения потерь более чем в 2 раза, при использовании ЭПРА по сравнению с использованием электромагнитных ПРА.

Определение и принцип действия классического ПРА

Пускорегулирующий аппарат (ПРА) — это светотехническое изделие, с помощью которого осуществляется питание люминесцентной (и всякой другой) газоразрядной лампы от электрической сети, обеспечиваются необходимые режимы зажигания, разгорания и работы газоразрядной лампы, конструктивно оформленное в виде единого аппарата, либо в нескольких отдельных блоках.



В цепях люминесцентных ламп используют аппараты для зажигания импуль­сом напряжения. Схема такого включения люминесцентной лампы со стартером тлеющего разряда показана на рис. 14.12.а, а сам стартер — на рис. 14.12.в.

При подаче напряжения сети в инертном газе, наполняющем баллон стартера, зажигается разряд, в результате нагреваются биметаллические кон­ такты стартера и они замыкают цепь. Этим обеспечивается подогрев элект­родов люминесцентной лампы током. Тлеющий разряд при этом прекраща­ ется. После остывания контакты стартера размыкаются.

За счет энергии, запасенной в магнитном поле дросселя, возникает им­пульс напряжения, обеспечивающий пробой межэлектродного промежутка лампы и ее зажигание. Конденсатор в стартере увеличивает длительность импульса напряжения и содействует более надежному зажиганию лампы. Он также подавляет радиопомехи.

Одна из применяемых на практике схем включения люминесцентной лампы показана на рис. 14.12.5.

Но есть и исключения. Например, лампы с горелкой и нитью накала в колбе не требуют специальных устройств для включения и могут включать­ ся прямо в сеть. Такие лампы называются ртутно-вольфрамовыми.

Пускорегулирующие аппараты со стартерным зажиганием для ламп ЛЛНД

Рассмотрим более подробно пускорегулирующие аппараты. Люминесцент­ные лампы включаются в сеть совместно с пускорегулирующими аппаратами. Стартерный пускорегулирующий аппарат (ПРА) состоит из дросселя и стар­ тера, иногда могут применяться конденсаторы. Дроссель служит для стабили­зации режима работы лампы. Срок службы дросселей и конденсаторов в ПРА примерно 10 лет. Наиболее ненадежная часть установки — стартер. Потери мощности в ПРА значительны — они достигают 30% мощности лампы.

При зажигании лампы стартер не размыкает свои контакты в течение време­ни, необходимого для разогрева электродов лампы до температуры термоэлект­ ронной эмиссии, быстро размыкает контакты после разогрева электродов, под­ держивает контакты разомкнутыми во время горения лампы.



На рис. 14.13 представлена схема устройства стартера тлеющего разряда. Он представляет собой баллон из стекла, наполненный инертным газом, в котором находятся металлический и биметаллический электроды, выводы которых соединены с выступами в цоколе для контакта со схемой лампы.

При включении лампы согласно схеме (рис. 14.13.а) на электроды лампы и стартера подается напряжение сети Uc , которого достаточно для образова­ния тлеющего разряда между электродами стартера. Поэтому в цепи проте­кает ток тлеющего разряда стартера 1ТЛ = 0,01…0,04 А.

Тепло, выделяемое при протекании тока через стартер, нагревает биме­ таллический электрод, который выгибается в сторону другого электрода. Через промежуток времени тлеющего разряда tra = 0,2…0,4 с контакты стартера замыкаются (момент tj на рис. 14.13.в) и по цепи начинает течь пусковой ток 1пусю величина которого определяется напряжением сети и сопротивлениями дросселя и электродов лампы.

Этого тока недостаточно для нагревания электродов стартера, и биметал­лический электрод стартера разгибается, разрывая цепь пускового тока. Предварительно пусковой ток разогревает электроды лампы. Благодаря на­ личию в цепи индуктивности, при размыкании контактов стартера в цепи возникает импульс напряжения в момент времени t 2 , зажигающий лампу. Время разогрева электродов лампы составляет 0,2…0,8 с, его в большинстве случаев недостаточно, лампа может не загореться с первого раза, и весь процесс может повториться.

Общая длительность пускового режима лампы 1пуск составляет 5…15 с. Дли­ тельность пускового импульса при размыкании контактов стартера составляет 1…2 мкс. Этого недостаточно для надежного зажигания лампы, поэтому парал­лельно контактам стартера включают конденсатор емкостью 5…10 пФ.





Лампа люминесцентная без стартера. Принцип работы и схема подключения люминесцентной лампы.

Кратко об особенностях работы лампы

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

  1. Дроссель.
  2. Колба лампы.
  3. Люминесцентный слой.
  4. Контакты стартера.
  5. Электроды стартера.
  6. Корпус стартера.
  7. Биметаллическая пластина.
  8. Нити накала лампы.
  9. Ультрафиолетовое излучение.
  10. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 – электроды лампы; С1 – косинусный конденсатор, С2 – фильтрующий конденсатор. Обязательным элементом таких схем является дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего зачастую используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за наличия индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть – L – К1 – S – К2 – Сеть». В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивление лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть – L – К1 – К2 – Сеть». В этой фазе дроссель L выполняет роль реактивного токоограничивающего сопротивления.
Недостатки традиционной схемы пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, низкий КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20÷100 кГц) отсутствует видимое мерцание. Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 – выпрямитель сетевого напряжения, С – фильтрующий конденсатор, Т1-Т4 – транзисторный мостовой инвертор с трансформатором Tr. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента мощности, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные выше названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора служат для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1) . В таком случае достаточно заменить стартер. Эту же операцию следует провести при появлении мерцания лампы. В таком случае при визуальном осмотре на колбе ЛДС нет характерных затемнений.
2) . Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими нитями электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис. 4). Здесь роль стартера выполняет пользователь. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис. 5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 – 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель. Конденсаторы в схеме рис. 6 следует выбирать в пределах 1÷20 мкФ с напряжением не меньше 1000В. Диоды должны быть рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, рассчитанных на ток 1.
Ещё один вариант схемы запуска показан на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогичны схеме на рис. 6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем главную вторичную (на схеме обозначена, как III). Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании схем на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением.

Недавно посмотрел на целую коробку сгоревших энергосберегающих ламп, в основном с хорошей электроникой, но перегоревшими нитями накала люминисцентной лампы, и подумал – надо куда-то всё это добро применить. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов.

И хотя зажигание с холодными электродами является для более тяжелым режимом, чем включение обычным образом, этот метод позволяет ещё долгое время использовать люминисцентную лампу для освещения. Как известно, зажигание лампы с холодными электродами требует повышенного напряжения до 400…600 В. Реализуется это простым выпрямителем, напряжение выхода которого будет почти в два раза выше входного сетевого 220В. В качестве балласта устанавливается обычная маломощная лампочка накаливания, и хотя использование лампы вместо дросселя снижает экономичность такого светильника, если использовать лампы накаливания на напряжение 127 В и её включить в цепь постоянного тока последовательно с лампой, то будем иметь достаточную яркость.


Диоды любые выпрямительные, на напряжение от 400В и ток 1А, можно и советские коричневые КЦ-шки. Конденсаторы так-же с рабочим напряжением не менее 400В.


Данное устройство работает как удвоитель напряжения, выходное напряжение которого приложено к катоду — аноду ЛДС. После зажигания лампы устройство переходит в режим двуполупе-риодного выпрямления с активной нагрузкой и напряжение одинаково распределено между лампами EL1 и EL2, что справедливо для ЛДС мощностью 30 — 80 Вт, имеющих рабочее напряжение в среднем около 100 В. При таком включении схемы, световой поток лампы накаливания будет составлять примерно четверть от потока ЛДС.


Для люминисцентной лампоы мощностью 40 Вт необходима лампа накаливания 60 Вт, 127 В. Ее световой поток составит 20 % от потока ЛДС. А для ЛДС мощностью 30 Вт можно применить две лампы накаливания на 127 В по 25 Вт каждая, включив их параллельно. Световой поток этих двух ламп накаливания — около 17 % светового потока ЛДС. Такое увеличение светового потока лампы накаливания в комбинированном светильнике объясняется тем, что они работают при напряжении, близком к номинальному, когда их световой поток приближается к 100 %. В то же время, при напряжении на лампе накаливания около 50 % от номинального, их световой поток составляет всего лишь 6,5 %, а потребляемая мощность — 34 % от номинальной.


Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

Схемы

При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА: электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер) Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.



Принцип работы: при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

Основные недостатки

  • В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.
  • Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)
  • Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.
  • Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.
  • Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем . Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

или сложнее

Если в вашем светильнике вышел с строя стартер или мигает постоянно лампа (вместе с стартером если присмотрется под корпус стартера) и под рукой нечем заменить, зажечь лампу можна и без него — достаточно на 1-2 сек. закоротить контакты стартера или поставить кнопку S2 (осторожно опасное напряжение)

тот же случай но уже для лампы с перегоревшей нитей накала

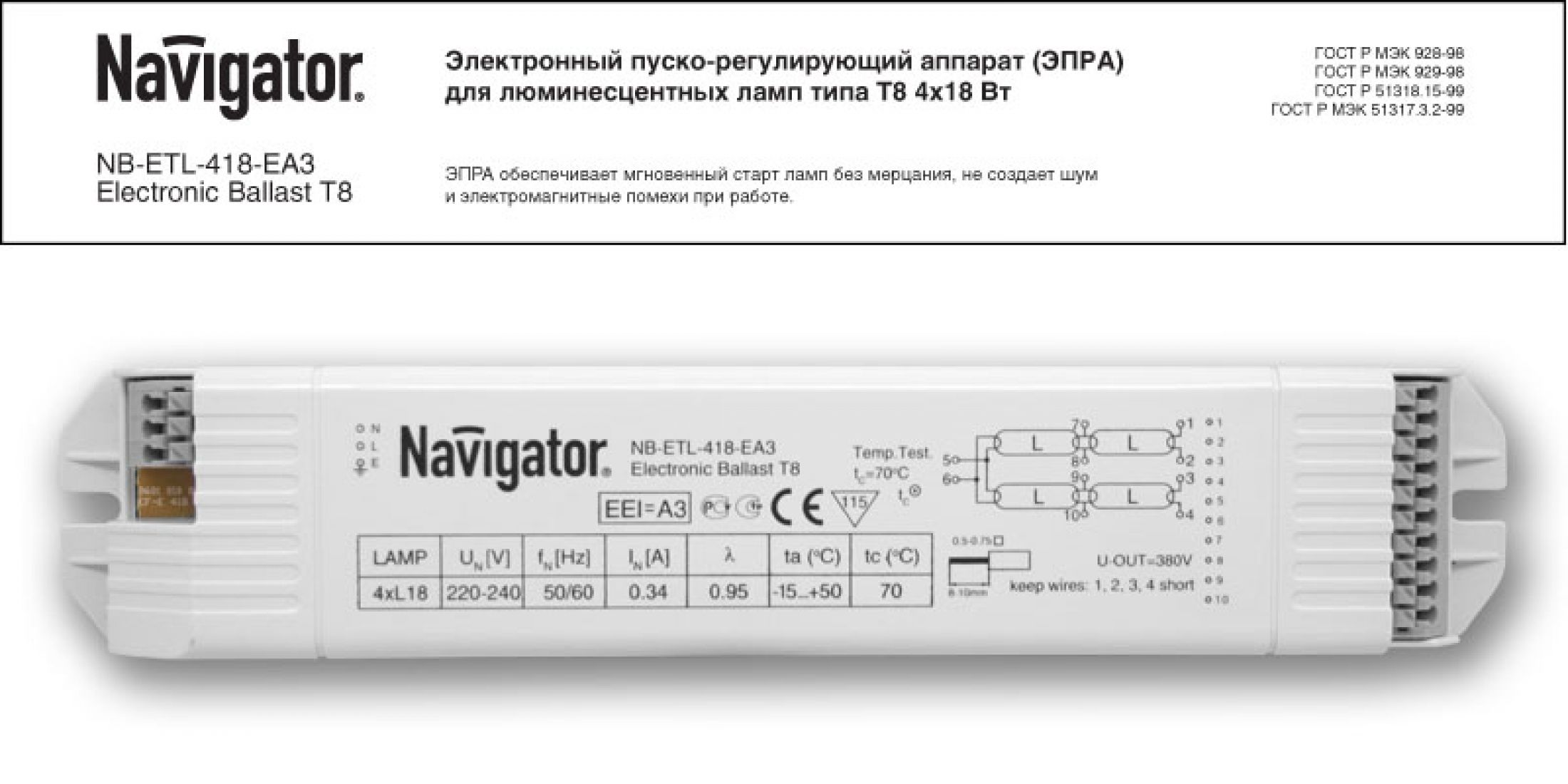

Схема подключения с применением электронного балласта или ЭПРА

Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Ну конечно насчет «вечной лампы » это громко сказано, но вот «оживить» люминесцентную лампу с перегоревшими нитями накала вполне возможно. ..

В общем-то все, наверное, уже поняли что речь у нас пойдет не о обычной лампочке накаливания а о газоразрядных (как их еще называли раньше «лампа дневного света»), которая выглядит вот так:

Принцип работы такой лампы: за счет высоковольтного разряда внутри лампы начинает светиться газ (обычно аргон с примесью паров ртути). Для того чтобы зажечь такую лампу требуется довольно высокое напряжение, которое получают за счет специального преобразователя (балласта) находящегося внутри корпуса.

полезные ссылки для общего развития : самостоятельный ремонт энергосберегающих ламп , лампы энергосберегающие- преимущества и недостатки

Стандартные используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.

Но есть и альтернативный вариант: газ в лампе можно зажечь даже и при оборванных нитях накала- для этого достаточно просто увеличить напряжение на выводах.
Причем при таком варианте использования есть еще и свои преимущества: лампа зажигается практически мгновенно, отсутствует гудение при работе, не нужен стартер.

Чтобы зажечь люминесцентную лампу с оборванными нитями накала (кстати и не обязательно с оборванными…) нам потребуется небольшая схема:

Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 1,5 раза больше питающего напряжения. Конденсаторы С2, СЗ желательно чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице

Мощноcть

лампы, Вт

С1 -С4

мкФ

С2 — СЗ

пФ

Д1 -Д4

Ом

3300

Д226Б

6800

Д226Б

6800

Д205

6800

Д231

Диоды Д2, ДЗ и конденсаторы С1, С4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостейС1, С4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работы лампы Л1, рассчитанной на напряжение 220 В.

Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.
Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается.

Данные элементов схемы в зависимости от мощности люминесцентных ламп приведены в таблице.

При выборе современного способа освещения помещения, необходимо знать, как подключить лампу дневного света самостоятельно.

Большая площадь поверхности свечения способствует получению ровного и рассеянного освещения.

Поэтому именно такой вариант стал в последние годы очень популярным и востребованным.

Лампы люминесцентные относятся к газоразрядным источникам освещения, характеризующимся образованием ультрафиолетового излучения под воздействием электрического разряда в ртутных парах с последующим преобразованием в высокую видимую светоотдачу.

Появление света обусловлено наличием на внутренней поверхности лампы особого вещества под названием люминофор, поглощающего УФ-излучение. Изменение состава люминофора позволяет менять оттеночную гамму свечения. Люминофор может быть представлен галофосфатами кальция и ортофосфатами кальция-цинка.

Принцип работы люминесцентной лампочки

Поддержка дугового разряда происходит посредством термоэлектронной эмиссии электронов на поверхности катодов, которые разогреваются при пропускании тока, ограничивающегося балластом.

Недостаток ламп дневного света представлен отсутствием возможности выполнить прямое подключение к электрической сети, что обусловлено физической природой лампового свечения.

Значительная часть светильников, предназначенных для установки ламп дневного света, имеет встроенные механизмы свечения или дроссели.

Подключение лампы дневного света

Чтобы грамотно осуществить самостоятельное подключение, необходимо правильно выбрать лампу дневного света.

Такая продукция маркируется трёх-цифровым кодом, содержащим всю информацию о качестве света или индекса цветопередачи и температуры цвета.

Первой цифрой маркировки обозначается уровень цветовой передачи, и чем выше являются эти показатели, тем более достоверную цветопередачу удаётся получить в процессе освещения.

Обозначение температуры свечения лампы представлено цифровыми показатели второго и третьего порядка.

Наибольшее распространение получило экономичное и высокоэффективное подключение на основе электромагнитного балласта, дополненного неоновым стартером, а также схемой со стандартным балластом электронного типа.

Схемы подключения лампы дневного света со стартером

Самостоятельно подключить лампу накаливания достаточно просто, что обусловлено наличием в комплекте всех необходимых элементов и схемы стандартной сборки.

Две трубки и два дросселя

Технология и особенности самостоятельного последовательного подключения таким способом следующие:

  • подача фазного провода на балластный вход;
  • подключение дроссельного выхода на первую контактную группу лампы;
  • подсоединение второй контактной группы на первый стартер;
  • подключение с первого стартера на вторую ламповую контактную группу;
  • соединение свободного контакта с проводом на ноль.

Аналогичным способом производится подключение второй трубки. С балласта идёт подключение на первый ламповый контакт, после чего второй контакт с этой группы переходит на второй стартер. Затем осуществляется соединение стартерного выхода со второй ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Такой способ подключения, по мнению специалистов, является оптимальным при наличии пары источников освещения и пары соединительных комплектов.

Схема подключения двух ламп от одного дросселя

Самостоятельное подключение от одного дросселя – менее распространённый, но совершенно несложный вариант. Такое двухламповое последовательное подключение отличается экономичностью и требует приобретения индукционного дросселя, а также пары стартеров:

  • к лампам посредством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
  • последовательное присоединение свободных контактов к электрической сети при помощи дросселя;
  • присоединение конденсаторов параллельно к контактной группе осветительного устройства.

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории бюджетных моделей, часто характеризуются залипанием контактов в результате повышения стартовых токов, поэтому целесообразно применять специальные высококачественные варианты контактных коммутационных аппаратов.

Как подключить лампу дневного света без дросселя?

Рассмотрим, как происходит подключение люминесцентных ламп дневного света. Простейшая схема бездроссельного подключения применяется даже на сгоревших трубках ламп дневного света и отличается отсутствием использования нити накаливания.

В этом случае питание трубки осветительного прибора обусловлено наличием повышенного постоянного напряжения посредством диодного моста.

Схема включения лампы без дросселя

Такая схема характеризуется присутствием токопроводящего провода или широкой полоски фольгированной бумаги, одной стороной присоединенной к выводу электродов лампы. Для фиксации на концах колбы применяются металлические хомутики, аналогичного с лампой диаметра.

Электронный балласт

Принцип функционирования осветительного прибора с электронным балластом заключается в прохождении электрического тока через выпрямитель, с последующим поступлением в буферную зону конденсатора.

В электронном балласте, наряду с классическими пусковыми регулирующими устройствами, осуществление старта и стабилизации происходит посредством дросселя. Питание зависит от высокочастотного тока.

Электронный балласт

Естественное усложнение схемы сопровождается целым рядом преимуществ по сравнению с низкочастотным вариантом:

  • повышение показателей эффективности;
  • устранение эффекта мерцания;
  • снижение веса и габаритов;
  • отсутствие шумности в процессе работы;
  • повышение надежности;
  • продолжительный эксплуатационный срок.

В любом случае следует учитывать тот факт, что электронные балласты относятся к категории импульсных устройств, поэтому их включение без достаточной нагрузки является основной причиной выхода из строя.

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет своевременно выявить поломку и правильно определить основную причину неисправности, а иногда и выполнить самостоятельно наиболее простые ремонтные работы:

  • Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень быстрое почернение концов колбы свидетельствует о перегорании спирали.
  • Проверка нитей накала на предмет отсутствия разрывов при помощи стандартного мультиметра. При отсутствии повреждений нитей – показатели сопротивления могут варьироваться в пределах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обусловлено поломкой дополнительных элементов, включая электронный балласт и контактную группу, которая достаточно часто подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После этого нужно накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если заменой стартера не удаётся получить желаемый результат, то основная неисправность, как правило, кроется в конденсаторе.

Что вызывает опасность в энергосберегающей лампе?

Ставшие относительно недавно очень популярными и модными различные энергосберегающие осветительные приборы, по мнению некоторых ученых, способны нанести достаточно серьезный вред не только окружающей среде, но и здоровью человека:
  • отравление ртутьсодержащими парами;
  • поражения кожных покровов с образованием выраженной аллергической реакции;
  • повышение риска развития злокачественных опухолей.

Мерцающие лампы часто становятся причиной бессонницы, хронической усталости, снижения иммунитета и развития невротических состояний.

Важно знать, что из разбитой колбы люминесцентной лампы высвобождается ртуть, поэтому эксплуатация и дальнейшая утилизация должны осуществляться с соблюдением всех правил и мер предосторожности.

Значительное сокращение срока службы лампы люминесцентной, как правило, бывает спровоцировано нестабильностью напряжения или неисправностями балластного сопротивления, поэтому при недостаточно качественной работе электросети предполагается использование обычных ламп накаливания.

Видео на тему

Как сделать дроссель на лампу ДРЛ 250

Так как лампы высокого давления ДРЛ 250 имеют довольно долгий срок службы и высокую экономичность по сравнению с лампами накаливания, их с успехом применяют для освещения дачных участков, двора частного дома, а иногда даже гаражей внутри.

Они годами доказали свою надежность, качество освещения, и все это за небольшую сумму. Приобрести лампу ДРЛ 250 не составит особого труда. Она есть в продаже как специализированных магазинах, так и на рынках.

Проблему может составить дроссель, который входит в схему питания лампы. Так как он состоит из медной проволоки, стоимость его, даже бывшего в употреблении довольно высока. Поэтому в этой статье будет описано — как сделать дроссель для этой лампы из других часто встречающихся материалов. Например, из трех дросселей распространенных некогда светильников дневного света. Такие дроссели применялись в светильниках на лампы ЛД 40, соответственно дроссель у них был 40 Ватт. Также светильники на лампы ЛД 80 в которых дросселя рассчитаны на 80 Ватт. Для замены дросселя под лампу ДРЛ 250 ватт, вам понадобится два дросселя на 80 Ватт и один на 40 Ватт. Схемы их соединения можно видеть на рисунке.

Здесь видно, что все дроссели соединяются в параллель, то есть соединенные в параллель дроссели образуют один общий балласт.


Один провод, идущий от розетки 220 соединяется с одним концом дросселей, а другой провод в розетке 220 идет прямо на лампу. Провод с выхода дросселей идет на второй контакт лампы. Вариант монтажа дросселей на корпусе светильника можно увидеть на фотографиях.

Здесь также видно как подключаются провода. Очень важно позаботиться, чтобы контакты на клеммах дросселей имели хорошее соединение, иначе они будут искрить и нагреваться. На фото можно видеть, как работает такой дроссель и запускает лампу ДРЛ 250.

Такая конструкция была сделана и испытана, показавши хорошие результаты. Помимо монтажа дросселей на светильники, можно сделать отдельный ящик в котором они будут располагаться, а провода с него вывести на лампу. Такой вариант сборки обойдется гораздо дешевле покупки специального дросселя. Хотелось бы напомнить, что по правилам монтажа ламп ДРЛ, они должны находиться на высоте не менее трех метров. Так как считается, что они излучают достаточно много ультрафиолета, а это нежелательно для человеческой кожи.
На этом все. Пробуйте, и у вас получиться.

Каков срок службы люминесцентных ламп Т8? | Люминесцентные лампы T8 | Освещение Ответы

Каков срок службы люминесцентных ламп T8?

Средний номинальный срок службы — это количество часов, в течение которых половина большой выборки ламп вышла из строя, что является средним сроком службы группы. Стандартный рабочий цикл для этого теста: 3 часа работы, 20 минут перерыва. Общество инженеров-светотехников Северной Америки (IESNA) определяет эту процедуру в утвержденном IESNA методе испытаний люминесцентных ламп на срок службы (IESNA LM-40-01).

На рис. 6 показан диапазон среднего номинального срока службы, указанный производителями для моделей ламп T8 с различными коррелированными цветовыми температурами (CCT). Размер кружка представляет собой количество моделей ламп, доступных для каждого из трех номинальных значений срока службы и пяти CCT (фактическое количество моделей показано рядом с каждым кружком). Цвета пузырьков представляют индекс цветопередачи (CRI) ламп: RE70, RE80 и RE90. Распределение для первых трех CCT примерно одинаковое: предлагается от восьми до десяти моделей ламп со сроком службы 20 000 часов, от девяти до 13 моделей со сроком службы 24 000 часов и с девятью моделями со сроком службы 30 000 часов.

Рисунок 6. Средний номинальный срок службы люминесцентных ламп Т8*

Разработчики спецификаций должны знать о нескольких проблемах, касающихся номиналов срока службы, указанных в каталогах ламп. Во-первых, рабочие циклы сильно влияют на срок службы лампы. Стандартный рабочий цикл, определенный IESNA: 3 часа работы, 20 минут перерыва, обеспечивает общую основу для сравнения результатов лабораторий, выполняющих одни и те же испытания на долговечность; однако он не охватывает широкий диапазон рабочих циклов, существующих на практике.Некоторые производители решили эту проблему, сообщив о сроке службы для рабочих циклов продолжительностью 12 часов на пуск в дополнение к срокам службы для стандартного рабочего цикла.

На рис. 7 показано влияние рабочего цикла на срок службы лампы. Вертикальная ось отображает относительный срок службы лампы, где 100 % соответствует номинальному сроку службы лампы для стандартного рабочего цикла. На Рисунке 7 показано, что при типичном 8-9-часовом рабочем дне, когда лампы работают непрерывно, средний срок службы ламп может быть вдвое больше, чем указано в каталогах ламп.

Рисунок 7. Влияние рабочего цикла на срок службы лампы

Источник: взято из Vorlander 1950

Вторым фактором, влияющим на средний номинальный срок службы, является тип балласта, используемого для работы ламп. Срок службы многих моделей ламп основан на работе с балластами быстрого пуска. Для некоторых из этих моделей в примечаниях к каталогу указано сокращение номинального срока службы на целых 25 %, когда лампы работают с балластами мгновенного включения.Кроме того, некоторые производители сообщают, что срок службы некоторых моделей основан на использовании балласта определенного типа. Когда этот балласт не используется для работы ламп, сообщается, что номинальный срок службы снижается на 50%, в зависимости от типа используемой схемы балласта. Информация о зависимости срока службы лампы от выбора балласта иногда находится только в сносках и прочем мелким шрифтом, поэтому важно внимательно изучать публикации производителей.

Третий вопрос, который следует учитывать, заключается в том, что частота выхода ламп из строя влияет на стратегию замены ламп и, следовательно, на общие затраты. Использование одного числа, такого как номинальный срок службы, в анализе затрат не учитывает различия в частоте отказов. Для стратегии групповой замены ламп, основанной на замене ламп при выходе из строя определенного процента, частота отказов ламп напрямую влияет на количество времени до замены ламп.

На рис. 8 показаны результаты предыдущего исследования, проведенного NLPIP для двух моделей люминесцентных ламп T8 со сроком службы 20 000 часов.Стандартное отклонение для каждой модели дает оценку частоты отказов. Для моделей с одинаковым средним сроком службы меньшее стандартное отклонение (показанное крутым наклоном) означает, что большинство отказов ламп произойдет ближе друг к другу и ближе к среднему сроку службы по сравнению с моделями с большим стандартным отклонением (показанным пологим наклоном). Например, модель 1 имеет меньшее стандартное отклонение, чем модель 2, поскольку отдельные отказы сконцентрированы ближе к среднему сроку службы. Это означает, что для модели 1 срок службы лампы меньше. Для типичных стратегий группового замещения модель 1 обеспечивает большее время работы без затрат на замещение.

Рисунок 8. Кривые смертности для двух моделей люминесцентных ламп T8

Стандартное отклонение вместе с заданным средним сроком службы позволяет оценить отказ отдельных ламп. Например, рассмотрим две модели люминесцентных ламп T8 с фактическим сроком службы 24 000 часов и стандартными отклонениями (частотой отказов), аналогичными моделям 1 и 2 на рисунке 8.Для офисного помещения со 100 лампами первый отказ лампы может произойти до 17 300 часов для модели 1 и 11 800 часов для модели 2. Ожидается, что отказ двадцатой лампы, который может быть запланированной точкой для групповой замены ламп, произойдет до 21 600 часов для модели 1 и 19 600 часов для модели 2. Такие различия в частоте отказов окажут значительное влияние на групповые затраты на замену ламп.

Многие факторы, влияющие на срок службы лампы, делают ее характеристикой лампы с наибольшей неопределенностью.После учета влияния рабочего цикла и выбора балласта на срок службы лампы знание стандартного отклонения модели можно использовать для оценки отказов отдельных ламп. Если бы производители предоставили стандартные отклонения, разработчики спецификаций могли бы лучше оценить фактический срок службы лампы и включить его в расчеты стоимости освещения.


240 Вольт 5-11 Вт Дроссельный балласт

Доставка

Доставка по Великобритании бесплатна, если вы потратите более 40 фунтов стерлингов.00

Доставка и обработка: —

Мы выполним ваш заказ либо в тот же день, либо на следующий день после того, как вы разместите его у нас, при условии, что это рабочий день. (с понедельника по пятницу с 8:55 до 17:00)

Если вы покупаете у за пределами Великобритании , пожалуйста, свяжитесь с нами перед заказом, так как, скорее всего, будут дополнительные расходы на доставку.

К сожалению, если крупную посылку необходимо отправить курьером в Шотландское нагорье или на офшорный остров, например в Северную Ирландию или на остров Манн, взимается дополнительная плата.

Пожалуйста, свяжитесь с нами перед заказом. Кроме того, мы свяжемся с вами после получения вашего заказа. Доставки меньшего размера, которые можно отправить через Royal Mail, не требуют дополнительной оплаты.

График доставки: —

Мы стараемся отправить ваш заказ в день его получения. (с понедельника по пятницу) Мы доставим ваш заказ бесплатно, если общая сумма заказа составит 40 фунтов стерлингов или более, в противном случае стоимость доставки составит всего 4,25 фунта стерлингов.

Мы доставим вам либо Почтой России, либо курьером, в зависимости от веса и стоимости заказа.

Некоторые предметы, такие как длинные люминесцентные лампы (3 фута и более), могут быть доставлены только курьером из-за длины и хрупкости изделия. К сожалению, как малый бизнес, мы не можем покрыть расходы на это.

Эти продукты предварительно выбраны для дополнительной платы за доставку в размере 7,50 фунтов стерлингов без НДС на нашем веб-сайте, однако, если какие-либо длинные люминесцентные лампы не оплачивают эту дополнительную плату за доставку, мы свяжемся с вами, чтобы либо принять дополнительную оплату, либо возместить заказ. в полном объеме.

Доставка обычно осуществляется в течение 72 часов или раньше, в зависимости от времени суток, когда мы получаем ваш заказ. Мы не можем отправлять заказы в выходные и праздничные дни.

В случае отсутствия определенного товара на складе, мы отправим вам все, кроме этого товара. Как только товар появится на складе, мы выполним ваш заказ без дополнительных затрат на доставку. Если вам срочно нужен товар, позвоните или напишите нам по электронной почте, указав «код товара», и мы немедленно сообщим, есть ли товар на складе.

Доставка на следующий день: —

Мы предлагаем услугу доставки на следующий день. Обратите внимание, что заказы должны быть размещены до 14:00, чтобы гарантировать доставку на следующий РАБОЧИЙ день. Доставка на следующий день не распространяется на выходные. Если возникнут проблемы с запасами, мы сообщим вам как можно скорее, чтобы вы могли решить, хотите ли вы отменить покупку.

Заказы: —

Если вашего товара нет на складе, мы вернем вам заказ. Мы всегда сообщим вам по электронной почте с возможностью отменить заказ, если вы не хотите ждать.Если вам нужно что-то срочно, позвоните нам, чтобы проверить наличие на складе — пожалуйста, имейте при себе номер товара, так как это поможет ускорить процесс.

Мы занимаемся онлайн-торговлей уже более 10 лет и получили оценку 4,8 из 5. Это свидетельствует о нашей решимости обеспечить максимально быструю и эффективную обработку каждого заказа.

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам — [email protected] — 01279 459695.

Для чего нужен конденсатор в люминесцентной лампе? – М.В.Организинг

Для чего нужен конденсатор в люминесцентной лампе?

Люминесцентные лампы образуют индуктивную нагрузку в сети переменного тока.В результате большие установки таких ламп имеют низкий коэффициент мощности и, как следствие, падение напряжения. Добавление конденсатора к каждой лампе корректирует коэффициент мощности, приближая его к единице (1,0).

Есть ли у люминесцентных ламп конденсаторы?

Ни одна высокоинтенсивная газоразрядная (HID) или люминесцентная лампа не будет завершена без правильного воспламенителя, конденсатора или стартера. Этим типам огней нужны балласты, чтобы они оставались включенными, но им также нужна небольшая помощь, чтобы начать работу или увеличить мощность. Стартеры работают почти так же, как люминесцентные лампы.

Как конденсатор работает в лампе?

Конденсатор. Конденсатор подавления радиопомех выполняет следующие функции в цепи лампового освещения: a. Поглощает электрический шум, создаваемый разрядом вокруг электродов, чтобы подавить радиочастотные помехи от других электрических устройств.

Что делает конденсатор в балласте?

В более дорогих балластах конденсатор часто используется в паре с катушкой индуктивности для корректировки коэффициента мощности. В балластах, которые управляют двумя или более лампами, балласты линейной частоты обычно используют разные фазовые соотношения между несколькими лампами.

Может ли люминесцентная лампа работать без балласта?

Без балласта для ограничения тока люминесцентная лампа, подключенная непосредственно к источнику питания высокого напряжения, быстро и неконтролируемо увеличивает потребление тока. Через секунду лампа перегревалась и перегорала. Дополнительную информацию о балластной технологии см. в отчетах NLPIP Specifier Reports: Electronic Ballasts.

Балласт и дроссель одинаковы?

Дроссель представляет собой катушку индуктивности, имеющую высокое реактивное сопротивление на определенной частоте при использовании в цепи передачи сигнала.Электрический балласт (иногда называемый управляющим механизмом) — это устройство, предназначенное для ограничения величины тока, протекающего в электрической цепи.

Что внутри балласта?

Магнитный балласт (также называемый дросселем) содержит катушку из медного провода. Магнитное поле, создаваемое проводом, захватывает большую часть тока, поэтому флуоресцентному свету попадает только необходимое его количество. Это количество может колебаться в зависимости от толщины и длины медной проволоки.

Почему в Tubelight используется дроссель?

Объяснение: Когда переключатель включен, в ламповом дросселе есть не что иное, как катушка/балласт (катушка индуктивности), которая используется для наведения на нее высокого напряжения. Процесс газоразряда продолжается, и ток получает путь для протекания легкого газа через трубку только благодаря малому сопротивлению по сравнению с сопротивлением стартера.

Каковы признаки плохого балласта?

2. Ищите признаки неисправности балласта.

  • Жужжание. Если вы слышите странный звук, исходящий от ваших лампочек или светильника, например, жужжание или гудение, это часто является признаком того, что ваш балласт выходит из строя.
  • Затемнение или мерцание.
  • Нет света вообще.
  • Изменение цвета.
  • Вздутая оболочка.
  • Следы ожогов.
  • Урон от воды.
  • Утечка масла.

Почему мои люминесцентные лампы не работают?

Перегоревший люминесцентный светильник может быть вызван недостатком электроэнергии (сработал автоматический выключатель или перегорел предохранитель), неисправным или умирающим балластом, неисправным стартером или перегоревшей лампочкой(ами). Сначала проверьте питание… затем стартер (если применимо), а затем лампочки. Когда ничего не помогает, балласт следует заменить.

Как узнать, что люминесцентная лампа перегорела?

Как определить неисправность люминесцентной лампы?

  1. Проверьте концы трубки.Если они кажутся затемненными, это означает, что лампочка перегорела.
  2. Поверните трубку в приспособлении, если ни одна из ее сторон не затемнена.
  3. Извлеките лампочку из светильника, если она по-прежнему не горит.

Как устранить неисправности балласта люминесцентных ламп?

Если вы не можете найти явных признаков неисправности балласта и уже пытались заменить лампочку, есть шаги, которые вы можете предпринять, чтобы проверить, не связана ли проблема с вашим балластом… Проверка на неисправность балласта

  1. Выключите прибор.
  2. Извлеките люминесцентные лампы из светильника.
  3. Отсоедините балласт.
  4. Снимите балласт.
  5. Используйте мультиметр.

Каковы недостатки люминесцентных ламп?

Недостатки люминесцентного освещения

  • Люминесцентные лампы содержат токсичные материалы.
  • Частые переключения приводят к преждевременному отказу.
  • Свет от люминесцентных ламп всенаправленный.
  • Люминесцентные лампы излучают ультрафиолетовый свет.
  • Старые флуоресцентные лампы имеют короткий период прогрева.
  • Балласт или жужжание.

Как долго служат балласты?

По данным Ассоциации сертифицированных производителей балластов, средний срок службы магнитного балласта составляет около 75 000 часов или от 12 до 15 лет при нормальном использовании. Оптимальный экономический срок службы люминесцентной системы освещения с магнитными балластами обычно составляет около 15 лет.

Как часто необходимо заменять балласты?

Обычно срок службы балласта составляет около 20 лет, но холодная среда и неисправные лампы накаливания могут значительно сократить этот срок службы.Вы можете приобрести новый балласт в хозяйственном магазине или домашнем центре и установить его примерно за 10 минут.

Может ли плохой балласт пережечь лампочки?

Сам балласт может выйти из строя, из-за чего лампочки будут мерцать или даже казаться перегоревшими, хотя на самом деле это не так. Они требуют технического обслуживания и энергии для питания, помимо энергии, используемой для освещения люминесцентной лампы. Они составляют большую часть уравнения при использовании люминесцентных ламп.

При каком напряжении работают люминесцентные лампы? – Слюисартярмарка.ком

При каком напряжении работают люминесцентные лампы?

от 120 до 277 вольт
Многие балласты люминесцентных ламп теперь рассчитаны на универсальное напряжение, то есть они могут работать от сетевого напряжения от 120 до 277 вольт. Для международного или промышленного использования доступны балласты на 347–480 В.

Какое напряжение создает дроссель в люминесцентной лампе?

Легкий дроссель

Модель КЕПС 220
Поставка 240 В переменного и постоянного тока
Функционирование при низкой темп. минус 10 град. С
Уровень шума НОЛЬ
Стробоскопический эффект Отсутствует

Как измерить напряжение флуоресцентной лампы?

Измерьте пусковое напряжение, прощупывая его между одним концом патрона лампы и другим. (см. рис. 4) Вы должны измерять от 150 до 390 вольт переменного тока, в зависимости от типа балласта и используемых ламп. Если измеренное напряжение не находится в правильном диапазоне, замените балласт.

Какое напряжение у светодиодной трубки?

Введение: СВЕТОДИОДНАЯ ЛАМПА (AC) Ламповая лампа представляет собой ряд светодиодов, работающих от сети переменного тока 110 или 220 В, как и обычная люминесцентная лампа.

Какой дроссель потребляет больше энергии?

Энергия: электронный дроссель потребляет меньше энергии по сравнению с магнитным дросселем. Срок службы: Электронный дроссель имеет более длительный срок службы, чем магнитный дроссель. Вес: Магнитный дроссель имеет электромагнитный сердечник, который довольно тяжел по сравнению с электронным дросселем.

Сколько вольт у люминесцентной лампы?

После того, как это происходит, напряжение становится намного ниже: от 100 вольт для ламп мощностью менее 30 ватт и от 100 до 175 вольт для ламп мощностью 30 ватт и более. После лампы накаливания люминесцентная лампа считалась первым крупным достижением коммерческого успеха в маломасштабном освещении.

Можно ли преобразовать люминесцентный светильник в светодиодный?

Преобразование люминесцентной лампы в светодиод. Если у вас есть старый люминесцентный светильник, а люминесцентная лампа на последнем издыхании, мерцает или тускнеет, вы можете просто заменить люминесцентную лампу и, возможно, связанный с ней балласт.Но есть гораздо более разумное решение благодаря светодиодной технологии.

Какое напряжение необходимо для разряда лампочки?

При первом включении питания требуется высокое напряжение (несколько сотен вольт), чтобы инициировать разряд. Однако, как только это происходит, для его поддержания требуется гораздо более низкое напряжение — обычно ниже 100 В для ламп мощностью менее 30 Вт, от 100 до 175 В для ламп мощностью 30 Вт и более».

Можно ли использовать флуоресцентную лампу на обоих концах?

Люминесцентные лампы только с одного конца. Люминесцентные лампы светятся только по краям, но не посередине. При рассмотрении вопроса о повторном освещении области с несколькими лампами мы предлагаем заменить все старые лампы на новые. Старые тюбики теряют цвет и со временем могут стать тусклыми.

проектирование и изготовление светового накала с плавкой вставкой без электрического дросселя — для тем и материалов проекта B.Sc, HND и OND

КОНСТРУКЦИЯ И КОНСТРУКЦИЯ ПРЕДОХРАНИТЕЛЯ СВЕТИЛЬНИКА БЕЗ ЭЛЕКТРИЧЕСКОГО ДРОССЕЛЯ



РЕЗЮМЕ

Эта работа представляет собой лампу с плавким предохранителем, в которой не используется электрический дроссель. Лампа накаливания представляет собой газоразрядную лампу низкого давления на парах ртути, которая использует флуоресценцию для получения видимого света. Электрический ток в газе возбуждает пары ртути, которые производят коротковолновый ультрафиолетовый свет, который затем заставляет светиться люминофорное покрытие внутри лампы. Используемая люминесцентная лампа преобразует электрическую энергию в полезный свет намного эффективнее, чем лампы накаливания. Световая отдача люминесцентной лампы может превышать 100 люмен на ватт, что в несколько раз превышает эффективность лампы накаливания с сопоставимой светоотдачей.





Глава один Глава
1.0 Введение
В древнее время большая часть внутренней работы, выполняемой человеком, зависела от дневного света
от имеющегося солнца, которое было создано Богом как первым делом. Сегодня почти во всех зданиях установлено электрическое освещение, и все внутренние и наружные работы можно выполнять в любое время дня и ночи. Хорошее освещение обеспечивает безопасность, эффективную работу и комфортное окружающее освещение. Схемы освещения разрабатываются с использованием различных типов светильников или люминесцентных, в современном понимании, регулирующих распределение света.
Из-за важности освещения была представлена ​​трубчатая лампа, которая должна обеспечивать световую энергию в любое конкретное время дня или ночи, в зависимости от необходимости.
В ходе данной работы мы сосредоточимся на лампе накаливания с предохранителем без электрического дросселя, которая представляет собой лампу, преобразующую электрическую энергию в полезный свет намного эффективнее, чем лампы накаливания. Световая отдача лампы накаливания может превышать 100 люмен на ватт, что в несколько раз превышает эффективность лампы накаливания с сопоставимой светоотдачей.
Светильник или фонарь — переносное осветительное устройство или навесной светильник, используемый для освещения больших площадей. Фонари также можно использовать для сигнализации, в качестве фонариков или в качестве источников общего света на открытом воздухе. Для декора используются сорта с низким уровнем освещенности. Термин «фонарь» также используется в более общем смысле для обозначения источника света или корпуса для источника света.
Ламповый светильник не подключен напрямую к питающей сети. Хотя он работает при напряжении 230 В, 50 Гц, некоторые вспомогательные электрические компоненты используются для вставки в эту установку, чтобы поддержать принцип работы лампового освещения.Такими компонентами являются резистор, электрический стартер и двухполупериодный выпрямитель.

1.1                                       ПРЕДПОСЫЛКИ ПРОЕКТА
Флуоресценция некоторых горных пород и других веществ наблюдалась за сотни лет до того, как была понята ее природа. К середине XIX века экспериментаторы наблюдали лучистое свечение, исходящее от частично вакуумированных стеклянных сосудов, через которые проходил электрический ток. Одним из первых, кто это объяснил, был ирландский ученый сэр Джордж Стоукс из Кембриджского университета, назвавший явление «флуоресценцией» в честь флюорита, минерала, многие образцы которого сильно светятся из-за примесей.Объяснение основывалось на природе явлений электричества и света, разработанных британскими учеными Майклом Фарадеем в 1840-х годах и Джеймсом Клерком Максвеллом в 1860-х годах.
С этим явлением было сделано немного больше, пока в 1856 году немецкий стеклодув Генрих Гайсслер не создал ртутный вакуумный насос, который откачивал стеклянную трубку до такой степени, которая ранее была невозможна. Гейслер изобрел первую газоразрядную лампу, трубку Гейсслера, состоящую из частично вакуумированной стеклянной трубки с металлическими электродами на обоих концах.При подаче высокого напряжения между электродами внутри трубки загорался тлеющий разряд. Помещая внутрь различные химические вещества, можно было сделать трубки для получения различных цветов, а сложные трубки Гейсслера продавались для развлечения. Однако более важным был его вклад в научные исследования. Одним из первых ученых, экспериментировавших с трубкой Гейсслера, был Юлиус Плюкер, который систематически описал в 1858 году люминесцентные эффекты, возникающие в трубке Гейсслера.Он также сделал важное наблюдение, что свечение в трубке смещается при нахождении рядом с электромагнитным полем. Александр Эдмон Беккерель в 1859 году заметил, что некоторые вещества испускают свет, когда их помещают в трубку Гейсслера. Он продолжал наносить на поверхности этих трубок тонкие покрытия из люминесцентных материалов. Происходила флуоресценция, но трубки были очень неэффективны и имели короткий срок службы.

1.2                                           ЦЕЛЬ ПРОЕКТА

Ламповый свет был известен раньше благодаря использованию электрического дросселя для основных частей используемых компонентов. Но в этой работе цель состоит в том, чтобы построить лампу накаливания с плавкой вставкой, в которой не используется электрический дроссель.

1.3                                       ЗНАЧЕНИЕ ПРОЕКТА

Люминесцентные лампы

— это тип ламп, которые обычно используются для освещения таких объектов, как коммерческое освещение, промышленное освещение, освещение классных комнат и освещение магазинов. Размеры, световые цвета и мощность ламп значительно различаются. Важность этой работы заключается в освещении.Они высоко выбирают из-за его простоты и безопасности, то есть его можно повесить и продолжить свои приключения до ночи.
Трубка предохранителя накаливания распространена в светильниках: как наружных, так и внутренних; флуоресцентный свет используется в качестве подсветки ЖК-дисплеев; декоративное освещение и подсветку, а также общее освещение как в высоких пролетах, так и на малых площадях. Не используется для освещения издалека из-за рассеянного характера света.

1.4                                        ПРИМЕНЕНИЕ ПРОЕКТА
Лампа с предохранителем  используется во многих местах, таких как:

  • В школьной библиотеке, холле и лабораториях
  • Церкви
  • Мастерская
  • Дома и т. д.

Все для освещения такой среды.

1.5                                        ЦЕЛЬ ПРОЕКТА
Причины, по которым был сделан выбор в пользу создания светящегося накаливания с плавкой вставкой, а не любого другого проекта:-
i. Ради знания
ii. Помочь обществу производством и освещением окружающей среды
iii. Уметь ремонтировать и ремонтировать поврежденные ламповые лампы.
iv. Уметь проектировать принципиальную схему

1.6                                          МАСШТАБ ПРОЕКТА
Масштаб проекта – это способность выполнить проект или достичь его. Объем также включает в себя шаг, который предполагается при выполнении проекта. Схема включает мостовой выпрямитель и стартер, где стартер используется для повышения напряжения и подключается к предохранителю лампы, как показано на рисунке. Напряжение сети напрямую выпрямляется мостовым выпрямителем на четырех диодах общего назначения

.

1.7                                       ПРЕИМУЩЕСТВА ПРОЕКТА

  • Энергосберегающий — на сегодняшний день лучший светильник для внутреннего освещения
  • Низкая стоимость производства (труб)
  • Долгий срок службы трубок
  • Хороший выбор желаемой цветовой температуры (от холодного белого до теплого белого)
  • Рассеянный свет (подходит для общего равномерного освещения, уменьшает резкие тени)

1.8                                         ОГРАНИЧЕНИЯ ПРОЕКТА
Эта работа ограничена проектированием и изготовлением предохранителя накаливания.

  • Это устройство перестанет работать при сбое питания, то есть его нельзя перезаряжать.
  • Свет фокусируется на том месте, куда направлена ​​трубка, а не заливает светом более широкую область.
  • Мерцание высокой частоты можно имитировать у человека (напряжение глаз, головные боли и мигрени)
  • Рассеянный свет (не подходит, когда вам нужен сфокусированный луч, например, в фаре или фонарике)
  • В пробирках небольшое количество ртути
  • A Имитация лизунца в конце жизненного цикла.
  • Устройство питается напрямую от сети переменного тока и может легко сгореть при наличии высокого напряжения в сети, если оно не отрегулировано должным образом.

1.9                                      ОРГАНИЗАЦИЯ РАБОТ ПО ПРОЕКТУ
Различные этапы разработки этого проекта были должным образом сведены в пять глав, чтобы сделать чтение более полным и кратким. В этом тезисе проект организован последовательно следующим образом:
Первая глава этой работы посвящена введению в исследование.В этой главе обсуждались предыстория, значение, объективные ограничения и проблема исследования.
Вторая глава посвящена обзору литературы по данному исследованию. В этой главе была рассмотрена вся литература, относящаяся к этой работе.
Третья глава посвящена методологии проектирования. В этой главе обсуждались все методы, используемые при проектировании и строительстве.
Четвертая глава посвящена анализу испытаний. Были проанализированы все тесты, в результате которых была получена точная функциональность.
Пятая глава посвящена выводам, рекомендациям и ссылкам.


Этот материал представляет собой полный и тщательно проработанный проектный материал исключительно для академических целей, который был одобрен различными преподавателями из различных высших учебных заведений. Мы делаем реферат и первую главу видимыми для всех.

Все темы проекта на этом сайте состоят из 5 (пяти) полных глав. Каждый материал проекта включает в себя: Аннотация + Введение + и т. д. + Обзор литературы + методология + и т. д. + Заключение + Рекомендация + Ссылки/Библиография.

К » СКАЧАТЬ » полный материал по данной теме выше нажмите «ЗДЕСЬ»

Вам нужны наши Банковские счета ? нажмите ЗДЕСЬ

Для просмотра других связанных тем нажмите ЗДЕСЬ

Кому: » SUMMIT » новая тема(ы), создайте новую тему ИЛИ вы не видите свою тему на нашем сайте, но хотите подтвердить доступность вашей темы нажмите ЗДЕСЬ

Вы хотите, чтобы мы исследовали для вашей новой темы? если да, нажмите » ЗДЕСЬ »

У вас есть вопросы по поводу нашей почты/услуг? нажмите ЗДЕСЬ для ответов на ваши вопросы

Вы также можете посетить нашу страницу в Facebook по адресу fb. me/hyclas для просмотра еще наша родственная конструкция (или дизайн) фото


Для получения дополнительной информации свяжитесь с нами любым из следующих способов:

Мобильный номер: +2348146561114 или +23470153

[Mr. Невинный]

Адрес электронной почты : [email protected]

Номер Watsapp :+2348146561114

Чтобы просмотреть наше изображение дизайна: Вы также можете посетить нашу страницу в Facebook по адресу fb.me/hyclas для наших дизайнерских фото/фото.


ЕСЛИ ВЫ ДОВОЛЬНЫ НАШИМИ УСЛУГАМИ, ПОЖАЛУЙСТА, НЕ ЗАБУДЬТЕ ПРИГЛАСИТЬ СВОИХ ДРУЗЕЙ И СОПУТНИКОВ НА НАШУ СТРАНИЦУ.

Различные технологии ламп — Руководство по электромонтажу

Искусственное световое излучение может быть получено из электрической энергии по двум принципам: накаливания и люминесценции.

Накаливание — это производство света за счет повышения температуры.Наиболее распространенным примером является нить накала, нагретая до белого состояния за счет циркуляции электрического тока. Подведенная энергия преобразуется в тепло за счет эффекта Джоуля и в световой поток.

Люминесценция – явление испускания материалом видимого или почти видимого светового излучения. Газ (или пары) под действием электрического разряда испускает светящееся излучение (электролюминесценция газов). Материал может быть газом или твердым телом.

  • Электролюминесценция газов: газ (или пары), подвергнутый электрическому разряду, испускает светящееся излучение
  • Электролюминесценция в твердом теле: электронный полупроводниковый компонент, обладающий способностью испускать видимое излучение при прохождении электрического тока.

Об электролюминесценции газов, так как этот газ не проводит ток при нормальной температуре и давлении, разряд производится путем образования заряженных частиц, которые обеспечивают ионизацию газа. Природа, давление и температура газа определяют световой спектр.

Фотолюминесценция – это люминесценция материала, подвергающегося воздействию видимого или почти видимого излучения (ультрафиолетового, инфракрасного).

Когда вещество поглощает ультрафиолетовое излучение и испускает видимое излучение, которое прекращается через короткое время после включения питания, это флуоресценция.

Рис. N37 – Светотехника

Светоизлучающие диоды (LED) (см.

, рис. N38)

Рис. N38 – светодиодные лампы

Принцип действия светоизлучающих диодов заключается в испускании света полупроводником при прохождении через него электрического тока.

Несколько лет назад светодиодная технология была зарезервирована для приложений, требующих света малой мощности, таких как сигнализация, светофоры, знаки выхода или аварийное освещение.

Теперь, благодаря разработке и доступности мощных светодиодов (несколько ватт на компонент), производители осветительных приборов предлагают комплексные решения, позволяющие модернизировать любые приложения в любых областях (жилые, коммерческие и промышленные здания, инфраструктура).

Фактически, светодиоды являются первой технологией освещения, которая может быть реализована в любых приложениях с нужным уровнем эффективности и открывает использование функций управления, недоступных для других технологий.

Светодиоды являются низковольтными и слаботочными устройствами, поэтому подходят для питания от батарей.

Для сетевого питания требуется преобразователь, называемый драйвером.

Основными преимуществами светодиодов являются низкое энергопотребление, надежность, долгий срок службы и возможность безграничного контроля.(диммирование, переключение, очень низкое напряжение, отсутствие времени задержки для полного светового потока)

Кроме того, светодиод легче перерабатывать, чем технологию Fluocompact.

Лампы накаливания

Лампы накаливания исторически являются старейшими и наиболее часто используемыми.

Они основаны на принципе накаливания нити накала в вакууме или нейтральной атмосфере, что предотвращает возгорание.

Различают:

Они содержат вольфрамовую нить и заполнены инертным газом (азот и аргон или криптон).
Они также содержат вольфрамовую нить, но заполнены соединением галогена и инертным газом (криптоном или ксеноном). Это галогеновое соединение отвечает за явление регенерации нити накала, что увеличивает срок службы ламп и предотвращает их почернение. Это также обеспечивает более высокую температуру нити накала и, следовательно, большую яркость в лампах меньшего размера.

Основным недостатком ламп накаливания является значительное рассеивание тепла, что приводит к плохой светоотдаче.

Люминесцентные лампы

Это семейство охватывает люминесцентные лампы и компактные люминесцентные лампы.

В люминесцентных лампах электрический разряд вызывает столкновение электронов с ионами паров ртути, что приводит к ультрафиолетовому излучению из-за возбуждения атомов ртути. Флуоресцентный материал, который покрывает внутреннюю часть трубок, преобразует это излучение в видимый свет.

Люминесцентные лампы рассеивают меньше тепла и имеют более длительный срок службы, чем лампы накаливания, но они нуждаются в устройстве зажигания, называемом «стартер», и устройстве для ограничения тока в дуге после зажигания.Это устройство, называемое балластом, обычно представляет собой дроссель, включенный последовательно с дугой.

Компактные люминесцентные лампы основаны на том же принципе, что и люминесцентные лампы. Функции стартера и балласта обеспечиваются электронной схемой (встроенной в лампу), которая позволяет использовать трубки меньшего размера, загнутые на себя.

Компактные люминесцентные лампы (см. рис. N39) были разработаны для замены ламп накаливания: они обеспечивают значительную экономию энергии (15 Вт против 75 Вт при том же уровне яркости) и увеличенный срок службы.

Лампы, известные как «индукционные» или «безэлектродные», работают по принципу ионизации газа, находящегося в трубке, электромагнитным полем очень высокой частоты (до 1 ГГц). Срок их службы может достигать 100 000 часов.

Рис. N39 – Компактные люминесцентные лампы

Газоразрядные лампы

(см. рис. N40)

Рис. N40 — Разрядные лампы

Свет производится электрическим разрядом, создаваемым между двумя электродами внутри газа в кварцевой колбе.Поэтому всем этим лампам требуется балласт для ограничения тока в дуге. Разработан ряд технологий для различных приложений.

Натриевые лампы низкого давления имеют наилучшую светоотдачу, однако цветопередача очень плохая, поскольку они имеют только монохроматическое оранжевое излучение.

Натриевые лампы высокого давления излучают белый свет с оранжевым оттенком.

В ртутных лампах высокого давления разряд производится в кварцевой или керамической колбе под высоким давлением.Эти лампы называются «люминесцентными ртутными газоразрядными лампами». Они излучают характерный голубовато-белый свет.

Металлогалогенные лампы — новейшая технология. Они производят цвет с широким цветовым спектром. Использование керамической трубки обеспечивает лучшую светоотдачу и лучшую стабильность цвета.

Технология Применение Преимущества Недостатки
Светодиод
  • любое освещение в жилых помещениях,
  • коммерческое или промышленное здание и инфраструктура
  • Низкое энергопотребление,
  • Низкая температура в передней части,
  • Отсутствие излучения в ультрафиолетовом и незначительном инфракрасном диапазоне,
  • Устойчивость к вибрации,
  • Срок службы,
  • Нечувствителен к количеству переключений
  • немедленное повторное зажигание
  • Стоимость (неуклонно снижается),
  • Синий спектр для белого светодиода,
  • Управление температурой
Стандартная лампа накаливания
  • Бытовое использование
  • Локальное декоративное освещение
  • Прямое подключение без промежуточного распределительного устройства
  • Разумная цена покупки
  • Компактный размер
  • Мгновенное освещение
  • Хорошая цветопередача
  • Низкая светоотдача и высокое потребление электроэнергии
  • Значительное рассеивание тепла
  • Короткий срок службы
Галогенная лампа накаливания
  • Точечное освещение
  • Интенсивное освещение
  • Прямое соединение
  • Мгновенная эффективность
  • Отличная цветопередача
  • Средняя светоотдача
Люминесцентная лампа
  • Магазины, офисы, мастерские
  • На открытом воздухе
  • Высокая светоотдача
  • Средняя цветопередача
  • Низкая интенсивность света отдельного блока
  • Чувствителен к экстремальным температурам
Компактная люминесцентная лампа
  • Бытовое использование
  • Офисы
  • Замена ламп накаливания
  • Хорошая светоотдача
  • Хорошая цветопередача
  • Высокие первоначальные инвестиции по сравнению с лампами накаливания
Ртутные пары HP
  • Цеха, залы, ангары – Заводские цеха
  • Хорошая светоотдача
  • Приемлемая цветопередача
  • Компактный размер
  • Долгий срок службы
  • Время зажигания и повторного зажигания несколько минут

Натрий высокого давления

  • Очень хорошая светоотдача
  • Время розжига и повторного розжига несколько минут
Натрий низкого давления
  • На открытом воздухе
  • Аварийное освещение
  • Хорошая видимость в туманную погоду
  • Экономичный в использовании
  • Длительное время освещения (5 мин.)
  • Посредственная цветопередача
Металлогалогенид
  • Большие площади
  • Залы с высокими потолками
  • Хорошая светоотдача
  • Хорошая цветопередача
  • Долгий срок службы
  • Время включения и повторного включения несколько минут

Рис. N41 — Применение и технические характеристики осветительных приборов

Технология Мощность (Вт) Эффективность (люмен/ватт) Срок службы (часы)
Светодиод 1 – 400 >100 (непрерывное увеличение) 20 000 – 50 000
Стандартная лампа накаливания 3 – 1000 10 – 15 1 000 – 2 000
Галогенная лампа накаливания 5 – 500 15 – 25 2 000 – 4 000
Люминесцентная лампа 4 – 56 50 – 100 7 500 – 24 000
Компактная люминесцентная лампа 5 – 40 50 – 80 10 000 – 20 000
Пары ртути HP 40 – 1000 25 – 55 16 000 – 24 000
Натрий высокого давления 35 – 1000 40 – 140 16 000 – 24 000
Натрий низкого давления 35 – 180 100 – 185 14 000 – 18 000
Металлогалогенид 30 – 2 000 50 – 115 6 000 – 20 000

Различные режимы питания

(см. рис. N42)

Рис. N42 – Различные режимы питания

Технология Режим питания Другое устройство
Светодиодные лампы и светильники Водитель Драйвер с регулятором яркости

(в основном 1-10 В или DALI)

Стандартная лампа накаливания Прямой источник питания Диммерный переключатель
Галогенная лампа накаливания
ELV галогенная лампа накаливания Трансформатор Электронный преобразователь
Люминесцентная лампа Магнитный балласт и стартер Электронный балласт
Электронный диммер + балласт
Компактная люминесцентная лампа Встроенный электронный балласт
Пары ртути Магнитный балласт Электронный балласт
Натрий высокого давления
Натрий низкого давления
Металлогалогенид

Патент США на устройство и способ обнаружения переходного процесса при окончании срока службы лампы (Патент № 7,247,998, выдан 24 июля 2007 г.)

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

Настоящее изобретение направлено на систему для восприятия сигнала в первичной обмотке схемы управления нагрузкой люминесцентной лампы для обнаружения состояния лампы с истекшим сроком службы и обеспечения регулировки или выключения нагрузки. схема управления нагрузкой.В частности, настоящее изобретение предназначено для обнаружения переходных процессов в дросселе постоянного тока, связанных с окончанием срока службы лампы, чтобы обеспечить сигнал отключения для схемы управления нагрузкой.

Балласты, использующие дроссели постоянного тока, известны в технике. Например, патент США. В патенте США № 5877592, озаглавленном «Электронный балласт с параллельным резонансом с программируемым пуском», описан балласт, имеющий дроссель постоянного тока. Кроме того, в технике известны патенты, описывающие схемы защиты, способные обнаруживать условия окончания срока службы ламп.Примеры этих схем описаны в патенте США No. № 6,127,786, озаглавленный «Балласт со схемой окончания срока службы лампы», патент США № 6,127,786. № 5,808,422, озаглавленный «Ламповый балласт со схемой обнаружения выпрямления лампы», патент США. № 5,777,439, озаглавленный «Схема обнаружения и защиты для люминесцентных ламп, работающих в режиме отказа», патент США. № 5,635,799, озаглавленный «Схема защиты лампы для электронных балластов», патент США № 5,635,799. № 5606224 «Схема защиты для люминесцентных ламп, работающих в аварийном режиме, U.С. Пат. № 5,574,335, озаглавленный «Балласт, содержащий схему защиты для обнаружения выпрямления дуговой разрядной лампы», патент США. № 5475284, озаглавленный «Схема, содержащая балласт, для измерения увеличения составляющей постоянного напряжения», патент США № 5,475,284. № 5,142,202, озаглавленный «Пусковая и рабочая схема для дуговой разрядной лампы», патент США. № 5138235, озаглавленный «Схема запуска и работы дуговой газоразрядной лампы», патент США № 5138235. № 5111114, озаглавленный «Система балласта света люминесцентной лампы», патент США № 5,111,114. № 5,023,516, озаглавленной «Устройство для работы с газоразрядной лампой», и U.С. Пат. № 4,429,356, озаглавленный «Транзисторно-инверторное устройство». Каждый из этих патентов включен сюда в качестве ссылки.

В этих патентах описываются различные датчики в электронном балласте, но не рассказывается об использовании схемы датчика, соединенной с дросселем постоянного тока, для определения состояния окончания срока службы. Что необходимо, так это устройство и способ обнаружения переходных процессов в конце срока службы лампы.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение описывает сенсорное устройство или устройство с истекшим сроком службы для электронного балласта, имеющего источник питания постоянного тока, включая дроссель постоянного тока.Источник питания постоянного тока соединен с инвертором, приспособленным для питания люминесцентной лампы. Устройство включает в себя датчик окончания срока службы, предназначенный для обнаружения изменений напряжения на дросселе постоянного тока. Как только обнаруживается соответствующий уровень изменений напряжения для условия окончания срока службы лампы, датчик генерирует сигнал об окончании срока службы, который передается в схему управления инвертора. Затем эта схема управления инвертором изменит работу инвертора, когда будет получен сигнал об окончании срока службы, чтобы уменьшить нагрузку на балласт.В предпочтительном варианте схема управления инвертором отключит балласт и прекратит работу инвертора.

В одном из вариантов осуществления настоящего изобретения, где балласт отключается схемой управления инвертором, схема пуска, соединенная со схемой запрета перезапуска, препятствует перезапуску инвертора и восстановлению питания ламповой нагрузки до тех пор, пока не отключится весь блок. под напряжением.

В настоящем изобретении также предлагается способ управления балластом.Этот метод используется в балласте, включающем в себя дроссель постоянного тока и инвертор, приспособленный для питания световой нагрузки. Способ включает в себя определение состояния нагрузки в конце срока службы дросселя постоянного тока и снижение мощности, обеспечиваемой инвертором, для защиты компонентов балласта.

Одним из преимуществ и целей настоящего изобретения является увеличение срока службы балласта. Еще одно дополнительное преимущество и цель заключается в уменьшении потенциальных проблем, связанных с выходом из строя световой нагрузки в конце срока службы.

Другим преимуществом настоящего изобретения является устранение необходимости в изоляции измерительной схемы. Цепи датчиков, подключенные непосредственно к лампам в балластах с использованием трансформаторной изоляции, также должны быть изолированы, чтобы обеспечить надлежащую изоляцию цепи датчиков. Настоящее изобретение устраняет это требование, подключая цепь датчика к дросселю постоянного тока, а не непосредственно к лампам. Более конкретно, схема измерения включает в себя вспомогательную обмотку, соединенную с дросселем постоянного тока, что позволяет выполнять измерение на первичной стороне балластного инвертора.

Подключение измерительной цепи к дросселю постоянного тока также устраняет необходимость в нескольких измерительных цепях. В балластах, питающих несколько ламп параллельно, необходимо иметь цепи датчиков, подключенные к каждой из ламп, чтобы обнаруживать отказы ламп. Это увеличивает общую стоимость этих балластов. При подключении цепи датчика непосредственно к дросселю постоянного тока требуется только одна цепь датчика, что снижает затраты, и эта цепь может обнаруживать неисправности в любой из ламп.

Чувствительная схема по настоящему изобретению также устраняет необходимость измерения проводимости нити накала, что необходимо в некоторых балластах предшествующего уровня техники, и, как результат, может использоваться для ламп с мгновенным включением, где имеется только один провод от балласта. для каждой нити.

Другие цели и дополнительные области применимости настоящего изобретения станут очевидными из последующего подробного описания, взятого вместе с приложенным чертежом, на котором одинаковые части обозначены одинаковыми ссылочными позициями.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой схематический обзор конструкции балласта по настоящему изобретению, включающей в себя датчик окончания срока службы лампы.

РИС. 2 представляет собой электрическую схему предпочтительной схемы, включающей датчик окончания срока службы в балласте.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

В отличие от большинства балластов со схемами отключения по окончании срока службы, которые определяют асимметрию или перенапряжение на лампе, эта схема определяет изменение тока в дросселе постоянного тока (DC). Переходные процессы нагрузки, т. е. повторяющиеся колебания напряжения лампы, вызванные заменой лампы, включением питания или выходом из строя лампы, вызывают изменение уровня тока в инверторе. При переходе с одного уровня тока на другой изменяется напряжение на первичной обмотке дросселя постоянного тока.Эта схема предназначена для обнаружения этих изменений напряжения и отключения балласта, когда изменения напряжения вызваны колебаниями в лампе с истекшим сроком службы. Напряжения, вызванные переходными процессами из-за замены лампы и включения питания, не приведут к отключению балласта. Другими словами, схема предназначена для обнаружения устойчивых колебаний напряжения лампы, которые происходят в лампах с истекшим сроком службы, но не отключает балласт во время временных переходных процессов, вызванных заменой лампы и включением питания.

РИС.На фиг.1 представлен схематический обзор электронного балласта , 100, , считывающего окончание срока службы, в соответствии с настоящим изобретением, включающего в себя устройство датчика окончания срока службы , 120, . Входная мощность 102 подается от отечественного или зарубежного источника переменного тока (AC) для подачи питания на источник питания постоянного тока 105 , включая блок выпрямления 104 , соединенный с дросселем постоянного тока (DC) 106 . Питание от дросселя постоянного тока 106 используется схемой запрета запуска и повторного запуска 110 для запуска и питания инвертора 116 .Затем инвертор 116 питает ламповую нагрузку 118 . Схема 120 контроля повторяющихся импульсов, также известная как сенсорное устройство 120 , в соответствии с настоящим изобретением использует датчик 108 окончания срока службы, также известный как схема 108 обнаружения пиков, соединенный с DC дроссель 106 для обнаружения условий окончания срока службы в нагрузке 118 и генерирования сигнала окончания срока службы 109 (см. фиг. 2).Сигнал 109 только на фиг. 2 для моего набора фигурок. Когда обнаруживается состояние окончания срока службы, схема 108 обнаружения пиков генерирует промежуточный сигнал, который подается на монитор повторяющихся импульсов 112 , также известный как схема интегрирования 112 , чтобы гарантировать, что это фактическое состояние конца срока службы и отфильтровывать неточные обнаружения. При точном обнаружении монитор 112 повторяющихся импульсов активирует схему 114 управления инвертором, известную также как схема 114 отключения в предпочтительном варианте осуществления, для остановки или уменьшения выходного сигнала инвертора 116 .Специалистам в данной области техники известно несколько способов управления инвертором , 116, в случае отказа или выхода из строя. Любой из этих известных способов и связанных с ними устройств можно использовать в настоящем изобретении, хотя настоящее изобретение предпочтительно работает путем отключения инвертора 116 и последующего использования схемы 110 запрета запуска и повторного запуска для запрета инвертор 116 от повторного запуска до обесточивания балласта 100 .

РИС. 2 чертежей показана схема предпочтительной схемы, включающей датчик окончания срока службы в балласте. Линейное напряжение от коммунальной компании подается по адресам LW 1 :A, LW 1 :B и LW 1 :C. Линейное напряжение проходит через входной фильтр 202 , включающий начальный индуктор L 1 , переключатель S 1 и схему индуктор-конденсатор L 2 , C 1 , C 2 , C 2 , C , C 2 , C для подачи входного напряжения на выпрямитель 104 .В выпрямителе используются диоды D 1 , D 2 , D 3 и D 4 для обеспечения выпрямленного напряжения, которое сглаживается сглаживающим конденсатором C 4 . Напряжение на сглаживающем конденсаторе C 4 обеспечивается первым подключением непосредственно к схеме 110 запрета пуска и повторного пуска и инвертором 116 , а вторым подключением через дроссель постоянного тока 106 к схеме 110 запрета пуска и повторного пуска и инвертору 116 .Дроссель постоянного тока показан как индуктор дросселя L 3 .

Схема запрета запуска и повторного запуска 110 включает делитель напряжения, питающий конденсатор временной задержки C 9 через базу запрещающего транзистора Q 2 . Во время начальной зарядки конденсатора задержки времени Q 9 поступающая мощность от выпрямителя будет проходить через резисторы R 9 , R 10 , R 11 в качестве пусковой цепи для подачи питания на стабилитрон D 12 .Начальное напряжение на катоде D 12 возрастает до рабочего напряжения, превышающего 18 В, что приводит к тому, что D 12 проводит ток в обратном направлении, и примерно 1 мА поступает на базу силового транзистора Q 4 . . Это включает силовой транзистор Q 4 и запускает двухтактный инвертор.

После этого перезапуск инвертора 116 запрещается работой схемы запрета перезапуска, включающей конденсатор задержки C 9 и запрещающий транзистор Q 2 .Как только конденсатор C 9 зарядится, транзистор блокировки Q 2 начнет работать как часть цепи сброса напряжения, чтобы перевести катод стабилитрона D 12 в низкий уровень для устранения рабочего напряжения и возможности проводимости Стабилитрон D 12 , запрещающий перезапуск схемы инвертора 116 . (Обратите внимание, что «входная линия» не определена.) Делитель напряжения, состоящий из R 5 , R 6 , R 7 и R 8 , используется для смещения транзистора Q 2 , запрещающего включение.Однако на работу этого делителя напряжения влияет схема задержки, включающая в себя параллельно включенный конденсатор задержки времени C 9 . Делитель напряжения управляет скоростью заряда конденсатора C 9 . Конденсатор C 9 используется для задержки включения запрещающего транзистора Q 2 до момента первоначального запуска инвертора. Это обеспечивает задержку в работе запрещающего транзистора Q 2 , чтобы разрешить первоначальный запуск инвертора 116 и задержать работу схемы запрета до завершения начального запуска.Когда схема отключения 114 активировала и остановила работу инвертора, схема 110 запрета перезапуска предотвращает повторный запуск инвертора 116 до тех пор, пока балласт 100 находится под напряжением. Как можно понять из этой схемы, объемный электролитический сглаживающий конденсатор C 4 должен разряжаться, чтобы разрешить закрытие запрещающего транзистора Q 2 .

Напряжение на сглаживающем конденсаторе C 4 также подключено к инвертору 116 .Обычный параллельный резонансный двухтактный инвертор с питанием от тока состоит из конденсаторов C 10 13 , биполярных силовых транзисторов Q 4 и Q 5 , трансформатора T 1 и резисторов R 14 — 18 . Питание от сглаживающего конденсатора C 4 подключается к трансформатору T 1 в средней точке обмотки трансформатора T 1 :C. Мощность, подаваемая в среднюю точку обмотки трансформатора T 1 :C, затем преобразуется через сердечник трансформатора T 1 во вторичную обмотку T 1 :A.Выход вторичной обмотки Т 1 :А подключен через конденсаторы С 11 , С 12 и С 13 для обеспечения выхода на LW 2 для питания люминесцентной ламповой нагрузки 613 .

Возвращаясь к трансформатору T 1 , конденсатор C 10 подключается параллельно первичной боковой обмотке T 1 :C трансформатора T 1 . Концы первичной обмотки Т 1 :С трансформатора Т 1 и параллельно включенного конденсатора С 10 подключены к коллекторам силовых транзисторов Q 4 и Q 5 соответственно.Базы силовых транзисторов Q 4 и Q 5 управляются обмоткой привода трансформатора T 1 :B. Первый конец обмотки привода трансформатора Т 1 :В подключен через резистор R 16 к базе силового транзистора Q 4 . Второй конец обмотки привода трансформатора T 1 :B напрямую соединен с базой силового транзистора Q 5 . Это обеспечивает инвертор двухтактной конфигурации, известный в данной области техники. Настоящее изобретение предназначено для использования либо с двухтактной, либо с полумостовой схемой управления нагрузкой.Инвертор также подключен к схеме обнаружения пиковых значений 108 и схеме отключения 114 . База силового транзистора Q 4 подключена через резисторы R 14 и R 15 , а база силового транзистора Q 5 подключена через резисторы R 16 и R 17 к схеме обнаружения пиков . 108 . Базы силовых транзисторов Q 4 и Q 5 также напрямую подключены к схеме отключения 114 .

Схема пикового обнаружения 108 подключена к дросселю постоянного тока 106 , инвертору 116 и интегральной схеме 112 . Переходные процессы формируются на дросселе постоянного тока L 3 через соединение с силовыми транзисторами Q 4 и Q 5 инвертора 116 . Эмиттеры силовых транзисторов Q 4 и Q 5 подключены через дроссель L 3 к выходу выпрямителя 104 с использованием диодов Д 1 , Д 2 и 90 3 , Д 2 3 , Д 4 .Это обеспечивает прямую связь дросселя 106 с инвертором 116 , так что переходные напряжения, возникающие во время работы инвертора 116 , передаются на дроссель 106 .

Отрицательное напряжение относительно эмиттеров Q 4 и Q 5 создается за счет включения диода D 5 и конденсатора C 5 через вспомогательную обмотку 117 дросселя L 3 3 .Это отрицательное напряжение используется в схеме обнаружения пиковых значений 108 , схеме интегрирования 112 и схеме отключения 114 .

Схема обнаружения пиковых значений использует положительное выпрямленное значение, установленное на выходе обмотки дросселя 106 за счет использования диода D 7 , который заряжает конденсатор дросселя C 6 напряжением дросселя. Дроссельный конденсатор C 6 имеет две функции в балласте 100 .Первый заключается в накоплении энергии для смещения постоянного тока для силовых биполярных транзисторов Q 4 и Q 5 в инверторе. Вторая функция заключается в обеспечении пикового напряжения обнаружения, пропорционального пиковому напряжению на дросселе постоянного тока.

После запуска и стабилизации балласта 100 и ламп 118 напряжение на дроссельном конденсаторе C 6 достигает стабильного среднего значения с некоторой пульсацией из-за тока, подаваемого на базы силовых биполярных транзисторов Q 4 и Q 5 .Конденсатор контроля изменений C 7 предназначен для работы в качестве компонента контроля изменений с резисторами обнаружения R 1 и R 2 для обнаружения изменений напряжения на дроссельном конденсаторе C 6 . Напряжение на конденсаторе контроля изменения С 7 отстает от изменения напряжения на дроссельном конденсаторе С 6 за счет резисторов R 1 и R 2 . После переходного процесса нагрузки напряжение на вспомогательной обмотке 117 дросселя L 3 достигает высокого уровня и заряжает дроссельный конденсатор C 6 и заменяет контрольный конденсатор C 7 на более высокое напряжение.Когда возникают переходные процессы в конце срока службы, разность скоростей зарядки между двумя конденсаторами C 6 и C 7 создает разность напряжений между базой и эмиттером детекторного транзистора Q 1 , также известного как генератор пиковых импульсов Q . 1 и переключатель обнаружения пиковых значений Q 1 . Таким образом, когда вызывное напряжение превышает установившееся напряжение по меньшей мере на один вольт, напряжения на резисторе обнаружения R 1 достаточно для включения транзистора обнаружения PNP Q 1 .

После включения детекторного транзистора Q 1 расширяющий импульс конденсатор C 14 быстро заряжается в течение времени действия вызывного напряжения на дроссельном конденсаторе C 6 . После стихания звона напряжение на конденсаторе С 14 спадает через резистор R 14 . Таким образом, короткие вызывные импульсы на дроссельном конденсаторе C 6 приводят к появлению более длинных импульсов на расширительном конденсаторе C 14 . Транзистор Дарлингтона Q 6 работает как повторитель напряжения с высоким входным сопротивлением и низким выходным сопротивлением, так что напряжение на эмиттере Q 16 отслеживает напряжение на расширительном конденсаторе C 14 без значительного нарушения этого напряжения. .Каждый раз, когда на конденсаторе C 14 возникает импульсное напряжение, интегрирующий конденсатор C 8 заряжается через резистор управления скоростью заряда R 3 . Этот импульс возникает во время каждого переходного процесса на дросселе 106 достаточной величины. Таким образом, схема обнаружения пиковых значений , 108, генерирует импульсы, когда пиковые значения формы волны переменного напряжения на дросселе постоянного тока , 106, быстро увеличиваются по сравнению с установившимся напряжением на дросселе постоянного тока , 106, .

Интегральная схема 112 накапливает импульсы, проходящие через транзистор Дарлингтона Q 6 , и обеспечивает контролируемую скорость заряда и разряда для контроля частоты, на которой происходят переходные процессы. Интегрирующий накопительный конденсатор C 8 , резисторы управления скоростью заряда R 3 и резистор управления скоростью разряда R 4 используются для интеграции импульсов тока от транзистора Дарлингтона Q 6 в напряжение, которое увеличивается с повторяющимися переходными процессами.Интегральный накопительный конденсатор C 8 рассчитан на предотвращение ложного срабатывания схемы выключения 114 при первоначальном включении балласта 100 , а также во время кратковременных переходных процессов нагрузки, таких как снятие и замена лампы. Это достигается за счет увеличения скорости заряда по сравнению со скоростью разряда интегрированного накопительного конденсатора C 8 . Постоянная времени разрядки накопительного конденсатора C 8 и R 4 будет определяться C 8 и R 4 , однако накопительный конденсатор C 8 будет заряжаться намного быстрее через R 3 .Если напряжение, развивающееся на интегрирующем зарядном накопительном конденсаторе C 8 , возникает из-за одиночного переходного процесса и не связано с повторяющимися переходными процессами состояния конца срока службы лампы, то напряжение, развиваемое на C 8 , будет недостаточным для схемы выключения. и этот заряд будет разряжен через резистор R 4 как нежелательный заряд. Если возникает повторяющийся переходный процесс, то интегрирующий зарядный накопительный конденсатор C 8 будет заряжаться с большей скоростью, чем скорость разряда, и будет создаваться достаточное напряжение для срабатывания схемы отключения 114 .Напряжение на интегрирующем зарядном накопительном конденсаторе C 8 используется схемой выключения для прекращения работы инвертора.

Схема отключения 114 подключена к схеме интегрирования 112 и инвертору 116 . При нормальной работе отрицательное напряжение примерно 15 вольт относительно эмиттеров силовых транзисторов Q 4 и Q 5 создается на конденсаторе С 5 за счет конфигурации дросселя индуктора L 3 , диода D 5 и конденсатор C 5 — напряжение обратной полярности от нормального рабочего напряжения на сглаживающем конденсаторе C 4 .Когда обнаруживается состояние окончания срока службы, напряжение на интегрирующем заряде накопительного конденсатора C 8 активирует управляющий переключатель, достигая напряжения Зенера диода D 10 , также известного как монитор сигнала окончания срока службы D . 10 . Затем стабилитрон D 10 проводит и позволяет току течь от интегрирующего зарядного накопительного конденсатора C 8 к затвору тиристора Q 3 , также известному как регулятор потока обратного напряжения Q 3 . Тиристор Q 3 представляет собой кремниевый управляемый выпрямитель (SCR), который управляется смещением, создаваемым стабилитроном D 10 и резистором R 13 .База силового транзистора Q 4 включена в схему отключения через диод D 13 , который соединяется с тиристором Q 3 . База силового транзистора Q 5 аналогично через диод D 14 соединена с тиристором Q 3 . Когда стабилитрон D 10 проводит, этот ток открывает Q 3 , что подает отрицательное напряжение на базы силовых транзисторов инвертора Q 4 и Q 5 и останавливает колебания инвертора.Используя эту конфигурацию, схема выключения 114 может перевести базы силовых транзисторов Q 4 и Q 5 в низкий уровень, чтобы отключить работу инвертора 116 и отключить питание от ламповой нагрузки 118 . Как только работа инвертора 116 будет остановлена, инвертор 116 будет заблокирован от повторного зажигания с помощью схемы 110 запрета повторного запуска.

Таким образом, устройство для определения условий окончания срока службы лампы на первичной обмотке трансформатора инвертора было создано путем использования переходных процессов, возникающих на дросселе постоянного тока.

Упрощенный способ работы инвертора можно понять со ссылкой на схему на фиг. 2, где состояние конца срока службы лампы вызывает переходный постоянный ток через дроссель , 106, постоянного тока. Этот ток выпрямляется для создания постоянного напряжения на дроссельном конденсаторе C 6 . Конденсатор контроля изменений C 7 подключен к C 6 для обнаружения этого переходного процесса, так что переходное напряжение может включить Q 1 . После включения Q 1 схема зарядит конденсатор 14 через R 19 , чтобы включить транзистор Дарлингтона Q 6 .Повторяющийся поток энергии через транзистор Дарлингтона Q 6 используется через R 3 для зарядки накопительного конденсатора C 8 . Напряжение на интегрирующем зарядном накопительном конденсаторе C 8 затухает между импульсами, так что для создания повышенного напряжения на конденсаторе C 8 требуется несколько достаточно близких друг к другу повторяющихся импульсов. Это позволяет накапливать заряд обнаружения переходных процессов для повторяющихся переходных процессов. Отрицательное напряжение относительно эмиттеров силовых транзисторов Q 4 и Q 5 подается также на конденсаторе С 5 .После накопления заряда обнаружения переходных процессов на интегрирующем накопительном конденсаторе заряда C 8 он преодолеет обратное напряжение, связанное с стабилитроном D 10 , чтобы включить SCR Q 3 , чтобы тянуть обе базы силовых транзисторов инвертора. Q 4 и Q 5 минус и отключить инвертор 116 . Наконец, инвертор 116 будет заблокирован от перезапуска схемой 110 запрета запуска и перезапуска.

Хотя настоящее изобретение было описано с использованием элементов аналоговой схемы, заявитель предполагает, что настоящее изобретение может быть также реализовано в цифровой форме. Например, вариант осуществления интегральной схемы , 112, , показанный на фиг. 2 реализован с помощью конденсатора и пары резисторов. В альтернативных вариантах осуществления эта схема может быть реализована с использованием схемы цифрового подсчета импульсов, хорошо известной в данной области техники.

Leave Comment

Ваш адрес email не будет опубликован.
