Технические характеристики радиаторов алюминиевых: характеристики, устройство, сроки эксплуатации, плюсы и минусы

Содержание

характеристики, устройство, сроки эксплуатации, плюсы и минусы

Стильно и недорого, так можно сказать о современных алюминиевых батареях отопления. Это правда, но опираться на эти 2 качества при выборе радиатора для дома или квартиры не стоит. У этих конструкций есть многочисленные преимущества, но, как обычно, это бывает, без ложки дегтя не обойтись, и недостатки у них тоже есть.

Когда возникает желание установить в помещении алюминиевые радиаторы отопления, технические характеристики при выборе модели должны преобладать над ее стильным видом.

Виды алюминиевых батарей отопления

Соединение из алюминия с кремнием называется силумином, и именно из него производятся литые секционные модели радиаторов. Хотя кремния в сплаве всего 12%, он дает необходимую прочность будущей конструкции, которая производится методом литья под большим давлением. В результате получаются отдельные секции необходимой высоты и ширины. Затем эти элементы при помощи ниппелей собираются в единую конструкцию.

Срок службы алюминиевых радиаторов изготовленных литым способом значительно превышает их аналоги, произведенные путем экструзии.

В этом случае металл размягчают и просто продавливают под прессом через определенный профиль. Полученные элементы скрепляют при помощи пайки в единое монолитное устройство. К такому радиатору нельзя добавить нужное количество секций, или, наоборот, убрать их. Они не способны выдерживать высокое давление, поэтому пригодны исключительно для автономных систем отопления.

Анодированный тип батарей является самым дорогим и наиболее прочным и качественным. Выполненные из очищенного алюминия, они обладают невероятной прочностью и способны выдерживать давление до 50 атмосфер. Кроме того, специальная обработка в виде анодного оксидирования оберегает готовую конструкцию от коррозии.

Каким бы методом ни были они изготовлены, характеристики алюминиевых радиаторов отопления, указанные в техпаспорте изделия, подскажут, где их можно использовать и срок их эксплуатации.

Сильные и слабые стороны алюминиевых радиаторов

Среди приятных черт, которыми обладают эти обогреватели, можно выделить следующие:

  • Вес одной секции алюминиевого радиатора составляет всего 1.5 кг, что позволяет справиться с их установкой без привлечения дополнительных «рук».
  • Компактные размеры дают возможность монтировать эти конструкции, как под подоконником, так и в нишах или даже на стенах.
  • Уровень теплоотдачи у алюминия 236 Вт/м-К, что делает радиаторы из этого металла весьма эффективными. Они быстро разогреваются и долго держат тепло.
  • Устройство алюминиевого радиатора отопления во многих моделях предусматривает наличие терморегулятора, благодаря которому можно устанавливать нужную температуру в зависимости от времени суток и даже менять ее дистанционно.
  • В секционных моделях можно добавлять или уменьшать количество работающих элементов.
  • Симпатичный дизайн позволяет использовать их в любом интерьере, не пряча за декоративными экранами.

Кроме таких приятных качеств, радиаторы этого типа имеют ряд недостатков, но они касаются исключительно централизованной системы отопления. Если применять их при автономном обогреве, то этих минусов как бы и нет:

  • Уровень Ph воды в системе не должен превышать 7-8 единиц, иначе это чревато коррозией для алюминия. Что бежит по трубопроводу в многоквартирных домах с центральным типом отопления неизвестно, но никто не следит ни за кислотностью этой воды, ни за ее чистотой.
  • Не следует доверять показателям давления, которые указаны производителем в техпаспорте изделия. Многие из них уверяют, что их продукция специально разработана под гидроудары централизованной системы отопления, где они могут достигать 15 атмосфер, но это не всегда правда. На самом деле рабочее давление большинства батарей рассчитаны до 12 атмосфер, хотя есть некоторые европейские модели, выдерживающие напор до 16 атм. Их можно узнать по цене, так как стоимость такой продукции значительно выше большинства аналогов на рынках.
  • То, как устроены алюминиевые радиаторы отопления, говорит о том, что они нуждаются в воздухоотводчике, иначе скопившиеся в них газы могут разорвать секции, что особенно неприятно в разгар зимнего сезона.
  • Алюминий довольно «капризный» металл, поэтому трубы в системе отопления придется устанавливать либо полипропиленовые, либо алюминиевые. Как сталь, так и медь приводят к постепенному его разрушению, так что начало протечек с такими трубами, это только вопрос времени.

Если учесть все плюсы и минусы алюминиевых радиаторов, то вполне можно подобрать оптимальную модель для каждого конкретного помещения.

Хотя производители дают алюминиевым радиаторам гарантию на 10-15 лет, это не означает, что столько они и будут служить. Если установить их в автономной системе отопления, то срок эксплуатации можно продлить до 30-40 лет, если владельцы следят за качеством теплоносителя. Использование их при центральном обогреве, где состав носителя сомнительный, они способны уже через 7-8 лет выйти из строя, и доказать что-либо изготовителю будет сложно.

Технические характеристики

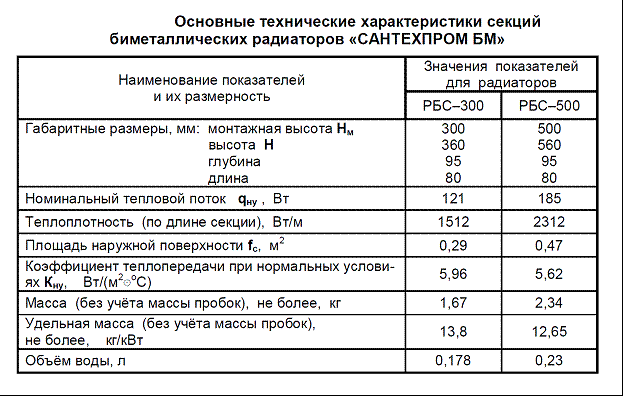

Существуют таблицы, в которой производители указывают технические характеристики всем своим изделиям. Что касается алюминиевых радиаторов, то первое, на что стоит обратить внимание, это какое рабочее давление выдерживает выбранная модель. Как правило, показатель может колебаться от 6 до 25 атмосфер.

Следующий параметр – высота алюминиевых радиаторов отопления и объем каждой секции, от которых зависит уровень их теплоотдачи. Рассчитав, какой мощности нужна батарея, и зная, какая она у каждой отдельной секции, можно точно определить, сколько элементов потребуется.

Третий важный показатель – это температура носителя. В среднем она составляет +110 градусов. Выбирая подобное устройство для работы в централизованной отопительной системе, следует заранее поинтересоваться ее параметрами. В управляющем хозяйстве обязаны предоставить все необходимые показатели. Сверив их с техпаспортом изделия, можно понять, насколько они совместимы.

По способу подсоединения к теплосети батареи из алюминия делятся на боковой и нижний тип подключения. Опять же, если ожидается замена старых радиаторов на новые, то следует приобрести модели с тем способом подключения, что и у того, который демонтируется.

То, чем покрашены алюминиевые радиаторы и каким способом, зачастую зависит их «долголетие». Обязательно следует выяснить это у продавца. Если первая краска нанесена методом анафореза с предварительной обработкой изделия оксидной пленкой, то устройство будет служить долго. Второй слой должен быть нанесен путем электростатического напыления, что придает изделию красивый товарный вид и оберегает его от механических повреждений.

В технических документах, которыми снабжены алюминиевые радиаторы, вес указан по каждой секции в отдельности. Решая, сколько их необходимо для определенной площади помещения, сразу можно подсчитать, сколько будет весить цельная конструкция, и какие комплектующие к ней нужны.

Соответствие Гостам

Как правило, все необходимые параметры, которым должна соответствовать эффективная и безопасная система отопления, указаны в СНиП. В техпаспорте, которым обладает любой радиатор алюминиевый, Гост обязан подтверждать его технические характеристики и условия, при которых он проходил испытания. По отечественным нормативам он так и именуется Гост или ТУ, тогда как европейские указатели качества соответствуют условному обозначению «EN 442-2».

Выбирая для обогрева помещения алюминиевые радиаторы, следует помнить, что:

  • Лучшими показателями качества обладают секционные модели.
  • Любые обогреватели из этого металла лучше себя проявляют в автономных системах, нежели в централизованном отоплении.
  • Только сверив параметры системы с техническими показателями изделия, можно быть уверенными, что алюминиевые радиаторы будут эффективно и долго работать.

В остальном, батареи из алюминия ничем не уступают аналогам из других видов металлов.

Полезное видео

Технические характеристики алюминиевых радиаторов отопления Rifar

возможно вас интересуют:

При выборе качественных элементов для системы отопления, настоятельно рекомендуем вам обратить внимание на алюминиевые радиаторы. Теплоотдача у них гораздо выше, чем у чугунных или стальных отопительных конструкций.

Объём алюминиевого радиатора довольно мал – однако небольшие габариты не помеха высокому КПД изделия,благодаря материалу изделие обладает высокой способностью проводить тепло. Как правило,устанавливается подобный вид гораздо проще, чем аналогичный стальной.

Для начала, стоит подумать, что лучше – когда вы долгое время ждёте, пока вам сварят десять секций чугунной батареи, или когда вам сразу привозят готовые изделия и монтируют их у вас на дому? Конечно, последнее лучше. Все и соберут, и загерметизируют, и не будет проблем, если размеры конструкций, которые вы заказали, не подходят под ниши.  Проблема будет быстро решена, для этого нужно просто убрать одну секцию, которую в обратном случае, можно также легко добавить. Времени на монтаж подобного вида теплоносителей займет гораздо меньше.

Характеристики тепловых элементов из алюминия чрезвычайно высоки. Но важно ещё и то, что качеством отличаются не только алюминиевые, но и биметаллические изделия. Их можно сравнить с популярным в массовой культуре японским мечом «катана», о прочности и гибкости которого ходят разные легенды. Как и у меча, в середине такой батареи находится стальной сердечник,  обеспечивающий изделию прочность. Как и у меча, более лёгкий материал находится снаружи, обеспечивает лёгкость и хорошие качества гибкости. Для меча это – гарантия долгого срока службы, а для теплоносителя – обеспечение устойчивости при термонагрузках. Кроме этого, алюминий снаружи обеспечивает идеальную теплопроводность.

Расчёт алюминиевых изделий и их биметаллических собратьев зависит от желаемого объёма обогреваемой комнаты и высоты ниши, в которой будет располагаться и устанавливаться прибор. Очень важно, чтобы теплоноситель размещался в таком месте, которое обеспечивает поток тепла по всему помещению.

Батареи из двух металлов бывают также электрическими. Причём важно то, что в них не заливается масло или другой теплоноситель. Нагреваются они за счёт стального сердечника внутри, к которому и подведён выход термоконтроллера.

У таких образцов значительно более высокий срок эксплуатации, нет протечек, и вообще они выгоднее за счёт практически неограниченного ресурса использования. Часто многие из них снабжены удобным контроллером с сенсорной панелью, который ещё более приближает возможность создания идеального микроклимата в помещении.

Однозначно, алюминиевые радиаторы фирмы Rifar будут лучшим выбором для установки в вашей квартире.













Алюминиевые радиаторы отопления: технические характеристики и разновидности

Большинство людей используют для обогрева своих квартир и домов радиаторы отопления. Раньше применялись чугунные батареи. Сегодня же им на смену пришли алюминиевые отопительные приборы. Чтобы такое оборудование работало исправно и создавало тепло и комфорт в доме, надо правильно подбирать секционные алюминиевые радиаторы отопления. А для этого надо разбираться в технических характеристиках этих приборов. Данной тематике и посвящена статья.

Разновидности алюминиевых радиаторов отопления

Надо отметить, что стоимость алюминиевых радиаторов отопления вполне доступная. Такие приборы позволяют быстро обогреть достаточно большое по площади помещение. Это и объясняет высокую популярность и востребованность данных приборов. Естественно, технические характеристики должны соответствовать параметрам комнаты. Прежде чем мы рассмотрим на алюминиевые радиаторы отопления технические характеристики, следует выделить основные типы таких устройств.

Радиаторы из алюминия могут быть выполнены в таких технических вариантах:

  1. литым методом. Секции такого оборудования – это цельные монолитные детали. Изготавливается каждая из секций отдельно, способом литья под давлением из алюминиевого сплава. В состав добавляется кремний. В сплаве его содержание составляет примерно 12%. Именно кремний обеспечивает высокие прочностные характеристики алюминиевых радиаторов;
  2. методом экструзии. На специальном прессе выдавливается профиль.
    После того, как изделие остынет, его нарезают на части нужного размера. Полученные секции соединяются механическим путем. Для этого применяют либо специальные клеевые составы, либо детали уплотнительного типа. Недостатком таких батарей является то, что полученный агрегат модернизировать не получится.

По качеству и надежности лучше литые радиаторы. К тому же путем литья можно изготовить батареи любой формы. А поскольку секции делают толстыми, то показатель выдерживаемого давления высокий. Что касается стоимости, то цены на алюминиевые радиаторы, изготовленные по технологии экструзии, являются самыми дешевыми на современном рынке отопительных приборов.

Анодированная батарея

Надо выделить и такой тип радиаторов из алюминия, как анодированные батареи. Это самый дорогой класс отопительных устройств. Производятся они из чистейшего алюминия. Соединение проводится при помощи отдельных муфт, крепятся которые с обратной стороны. У таких радиаторов отопления теплоотдача значительно выше, нежели у других типов алюминиевых батарей.

Медно-алюминиевая батарея

Также стоит выделить и медно-алюминиевые батареи. Они достаточно быстро прогревают помещение. И при этом уровень энергозатрат у них минимальный. Все медно алюминиевые радиаторы отопления устойчивы к гидроударам. В связи с этим их очень часто применяют в многоквартирных домах, которые отапливаются центральной системой, рабочее давление которой составляет 1,6 мПа. На любую модель медно алюминиевых отопительных приборов можно установить терморегулятор. К тому же такие приборы отличаются высокой гигиенической, механической защитой, обладают антикоррозионными свойствами. На вид — очень привлекательные изделия. Можно найти в продаже интересные дизайнерские варианты.

Технические параметры радиаторов из алюминия

Подробная характеристика алюминиевых радиаторов отопления приведена ниже:

  • расстояние между осями. Данный параметр находится в диапазоне 20-50 см. Чаще всего используются радиаторы с расстоянием между осями 50 см. Но некоторые производители выпускают и батареи с нестандартной величиной – до 80 см;
  • мощность. Такой параметр, как мощность алюминиевых радиаторов отопления является одним из главных. Он характеризует способность отопительного агрегата отдавать тепло помещению. Зависит мощность от теплоносителя. Находится в пределах от 82 до 212 Вт. Для обогрева квадратного метра квартиры (дома) потребуется алюминиевая батарея мощностью в 80 Вт. Данный расчет верный лишь в случае, если помещение хорошо утеплено;
  • габариты. На радиаторы алюминиевые размеры следующие: ширина – 8 см, высота – 38-59 см, глубина 8,1-10 см. Одна секция весит от 1 до 1,5 кг. И каждая из секций содержит от 0,25 до 0,46 литров воды. Количество секций можно менять. Причем, даже после установки системы. Например, при сильных морозах можно одну-две секции добавить. А с наступление тепла – убрать. Надо отметить, что на разные радиаторы отопления алюминиевые размеры секции могут быть разными;
  • рабочее давление. Этот параметр означает давление, при котором прибор будет использоваться. Максимальное рабочее давление отопительных приборов из алюминия составляет от 6 до 16 атм.
    Иногда может достигать и 24 атмосфер;
  • опрессовочное давление. Данный параметр учитывается для безопасного запуска системы отопления. Когда отопительный сезон прекращается, вода из батареи сливается. Перед очередным запуском отопительный прибор обязательно следует проверить на герметичность. Тестируют радиаторы отопления алюминиевые секционные при повышенном давлении. Но проводят подобную процедуру только в сетях центрального отопления. Обычно опрессовочное давление в 1,5 раза выше рабочего и составляет от 20 до 30 атмосфер;
  • максимальный уровень температуры теплоносителя – около 110 градусов;
  • дизайн. Все современные модели отличаются эстетическим внешним видом. В продаже имеются модели необычной формы;
  • срок эксплуатации. Зависит срок службы алюминиевых радиаторов отопления от производителя и модели. Но, как правило, на алюминиевые батареи дается гарантия от 10 до 20 лет. А некоторые производители обещают исправную работу радиатора и на 25 лет. Качественные модели при правильной установке и уходе могут прослужить гораздо дольше указанного срока эксплуатации. Важно следить за тем, чтобы не появлялось никаких дефектов, щелей;
  • ремонтопригодность. В случае возникновения поломок, запчасти на батареи из алюминия можно легко найти. Например, тэны для алюминиевых радиаторов отопления можно приобрести на любом специализированном рынке либо в магазине.

На алюминиевые радиаторы технические характеристики максимально приспособлены для обогрева помещений, как с центральной, так и с автономной отопительной системой.

Алюминиевые батареи отличаются отличными прочностными характеристиками.

Надежны в работе. Стоит отметить и простой монтаж алюминиевых радиаторов отопления, выполнить который можно и самостоятельно, не прибегая к помощи специалистов.

Технические параметры алюминиевых радиаторов термал и глобал

Разные модели отопительных приборов имеют разные технические характеристики. Рассмотрим более подробно радиаторы термал и глобал. Алюминиевые батареи термал – это приборы отечественного производства, которые занимают лидирующие позиции на рынке обогревателей. Производятся радиаторы алюминиевые термал методом экструзии. Толщина таких приборов небольшая и составляет всего 5,5 см. Поэтому термал отлично подходит для помещений с узким подоконником. Выпускается в двух типоразмерах: 30 и 50 см.

Радиаторы с типоразмером 30 см способны выдержать давление в 24 атмосфер. Запас прочности изделия – 60 атмосфер. Мощность составляет 0,114 кВт. Каждая секция весит 1 кг. И вмещает 0,105 л. воды. Рабочая температура теплоносителя – +105 градусов. Эксплуатационный срок превышает 20 лет. Радиаторы с типоразмером 50 см отличаются всего несколькими параметрами. Их мощность – 0,174 кВт. Вместимость секции – 0,123 л. Весит каждая секция 1,3 кг. Батареи термал оснащены двухуровневой блокировкой протечек. Поверхность покрыта качественной порошковой эмалью.

Отличными техническими характеристиками обладают и радиаторы алюминиевые глобал от итальянского производителя. Способ изготовления – литейный. Используются только высокотехнологические сплавы из алюминия. В качестве теплоносителя может применяться либо обычная вода, либо бытовой антифриз.

Приборы марки глобал эффективно работают даже в теплосетях с жесткими условиями.

Имеют легкий вес. Теплоотдача высокая – от 131 Вт. Прибор быстро нагревает комнату до необходимой температуры. Благодаря повышенному рабочему давлению, радиаторы глобал могут выдерживать гидроскачки. Существуют разные размеры алюминиевых радиаторов отопления фирмы глобал. Батареи данного производителя обладают антикоррозионными свойствами. Поверхность обработана эпоксидными порошковыми красками. Это придает устойчивости к механическим и химическим воздействиям. Процесс монтажа радиаторов данной компании простой.

Вывод

Подводя итог, следует отметить: для того, чтобы алюминиевые батареи отопления купить хорошего качества и нужной модели, надо уметь разбираться в технических характеристиках данного оборудования, уметь рассчитывать необходимую мощность и другие параметры, исходя из площади помещения, его особенностей, а также условий эксплуатации батареи. Если количество секций будет недостаточное, батарея не сможет хорошо прогреть помещение во время холодов. Слишком большие радиаторы приведут к высоким расходам на отопление.

Если помещение стандартное, то можно воспользоваться простыми расчетами. Но иногда для получения максимально точного результата возникает необходимость учитывать разные нюансы. Поэтому, если вы не знаете, как рассчитать алюминиевые радиаторы отопления либо не уверены в правильности своих расчетов, то лучше обратиться за помощью к специалистам.

Радиатор алюминиевый Royal Thermo Revolution 500 — 10 секц.


Основные

Бренд ROYAL THERMO

Количество секций 10 шт

Цвет корпуса Белый

Гарантийный срок 10 лет

Тип радиатора Литой алюминиевый

Цвет радиатора Белый

Серия Revolution

Страна производства РОССИЯ

Потребительские

Эффективен для помещ. площадью до 19 м2

Область применения Универсальное оборудование

Потребительский класс Стандарт

Производительность

Теплоотдача при Δt 70 1700 Вт

Макс. тепловая мощность 1.7 кВт

Теплоотдача при Δt 60 1390 Вт

Теплоотдача при Δt 50 1110 Вт

Рабочее давление 20 бар

Защита и безопасность

Защита от протечек Межсекционые прокладки VITO RIMOLDI SPA

Монтажные

Давление опрессовки 45 бар

Тип подключения Боковое

Резьба присоединения радиатора 1 «

Вариант размещения Внутри помещения

Расчетное рабочее давление в системе водоснабжения 20 бар

Вид установки (крепления) Настенная

Объем воды в радиаторе 3. 7 л

Макс. давление системы отопления 100 бар

Межосевое расстояние 500 мм

Вес и габариты товара

Высота товара 570 мм

Габаритные размеры товара (В*Ш*Г) 0,57*0,8*0,08 м

Ширина товара 800 мм

Вес товара (нетто) 13 кг

Ширина товара 0.8 м

Глубина товара 0.08 м

Высота товара 0.57 м

Габаритные размеры товара (В*Ш*Г) 570*800*80 мм

Глубина товара 80 мм

Комплектность

Набор крепежных элементов в комплекте Нет

Дополнительные

Гарантийный документ Паспорт

Технические характеристики алюминиевых радиаторов отопления

АЛЮМИНИЕВЫЙ РАДИАТОР KLIBWI 500/80, 500/100, 350/80

Алюминиевые секционные радиаторы KLIBWI применяются в двухтрубных и однотрубных системах отопления с вертикальным и горизонтальным расположением теплопроводов, объединяющих отопительные приборы. Настоящие радиаторы имеют Сертификат Соответствия ГОСТ Р.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Габаритные размеры: 570*76*76 мм; 563*78*96 мм; 413*79*80 мм
Емкость: 0,32 л; 0,32л; 0,24 л
Вес: 0,85 кг;0,87 кг; 0,58 кг
Диаметр горизонтального коллектора: 1″
Материал: алюминий Покрытие: порошковая эмаль
Рабочее давление-1,6 Мпа;
Максимальная температура теплоносителя -110С°
Номинальный тепловой поток 1 секции Т=70: 130 Вт; 138 Вт; 103 Вт

ТРАНСПОРТИРОВКА И МОНТАЖ РАДИАТОРА

Транспортировка радиаторов KLIBWI допускается любыми видами транспорта с соблюдением мер по предотвращению ударов и других существенных механических воздействий на радиатор. Радиаторы должны храниться в закрытых помещениях или под навесом и должны быть защищены от воздействия влаги и химических веществ.

1. Монтаж радиаторов производится согласно требованиям СНиП 3.05.01-85г. «Внутренние санитарно-технические системы» после окончания отделочных работ. Для монтажа радиаторов рекомендуется привлечения специалиста, имеющего лицензию на проведение данных работ.

2. Радиаторы рекомендуется устанавливать на расстоянии 30мм. от поверхности стены, 100мм. от пола с зазором 80-120мм между верхом радиатора и низом подоконника.

3. Монтаж радиатора необходимо производить в следующем порядке:

— разметить места для установки кронштейнов;

— закрепить кронштейны дюбель — винтами;

— установить радиатор на кронштейны;

— подсоединить радиатор к системе отопления, используя соответствующие пробки и переходники;

— установить воздухоотводчик в верхнюю пробку.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

1. В процессе эксплуатации рекомендуется производить промывку радиатора в начале отопительного сезона.

2. Не рекомендуется дополнительная окраска радиатора, так как при этом снижается теплоотдача радиатора на 8-12%.

3. При эксплуатации систем отопления с алюминиевыми/биметаллическими отопительными приборами рекомендуется обеспечивать pH теплоносителя в пределах 7,5 — 9,5. Содержание кислорода не должно превышать 20 мг/л. Содержание в воде железа (до 0,5 мг/л) и других примесей должно соответствовать «Правилам технической эксплуатации электрических станций и сетей РФ» РД.34.20.501 -95 (Минтопэнерго РФ.М.1996г.).

4. В случае необходимости отключения радиатора от системы отопления, обязательно открыть воздухоотводчик и не закрывать до подключения радиатора.

5. Запрещено использование радиаторов в качестве элементов электрических цепей.

6. При вводе в эксплуатацию радиатора в действующую систему, запрещено резко открывать краны, установленные на входе и выходе радиатора.

7. При манипуляциях с воздухоотводчиком необходимо исключить доступ к радиатору горящих или тлеющих предметов.

8. Запрещено допускать к манипуляциям с кранами и воздухоотводчиком детей и людей, незнакомых с правилами эксплуатации радиатора.

ГАРАНТИЙНЫЕ УСЛОВИЯ

На радиаторы KLIBWI, поставляемые в Россию официальными дистрибьюторами завода-изготовителя, распространяет¬ся гарантия 5 лет со дня продажи при наличии у покупателя настоящего паспорта с полностью заполненным и гарантийным и монтажным талонами. Срок службы радиаторов KLIBWI не менее 10 лет с даты производства при условии соблюдения инструкций по установке радиаторов и условий их эксплуатации. Претензии по качеству радиатора принимаются от покупателя при предъявлении следующих документов:

1. Заявление с указанием паспортных данных заявителя или реквизитов организации, а так же именем и адресом специалиста, производившего монтаж радиатора, с пометкой обладает ли он страховым полисом, покрывающим ущерб, нанесенный неправильной установкой.

2. Копия договора с монтажной организацией, производившей монтаж радиаторы, копия лицензии монтажной организации.

3. Документ, подтверждающий покупку радиатора.

4. Оригинал технического паспорта, подписанный покупателем и монтажной организацией.

5. Справка из ЖЭКа о давлении воды в день аварии.

6. Акт рекламации, подписанный представителем ЖЭКа, продавцом и покупателем, с подробным описанием, фотографиями аварии и нанесенного ущерба.

7. Результаты оценки нанесенного ущерба, составленную независимым оценщиком.

Изделия, выведенные из строя по вине пользователя, монтажной организации или эксплуатирующих организаций, а также по причине нарушения условий их эксплуатации, транспортировки, монтажа, обмену или компенсации не подлежат.

характеристики. Достоинства и недостатки алюминиевых радиаторов отопления

Выбор и монтаж системы отопления являются важными этапами обустройства жилого дома или квартиры. Требуемое количество радиаторов зависит от мощности оборудования и площади помещения. На сегодняшний день наиболее популярными считаются алюминиевые радиаторы. Технические характеристики, а также достоинства и недостатки этих отопительных приборов будут рассмотрены в данной статье.

Основными элементами данного отопительного оборудования являются секции, которые заполнены водой. Для воды характерна большая теплоемкость, что позволяет ей на протяжении долгого времени удерживать тепловую энергию, регулярно передавая ее в окружающее пространство.

Алюминиевые радиаторы (технические характеристики рассмотрены ниже) по типу производства различают двух видов:

Последний тип состоит из раздельных секций, их количество можно уменьшить или увеличить при необходимости в любое время. Экструзионный отопительный прибор имеет конкретное комбинированное количество секций, их число колеблется от 6 до 12. Потребитель сам выбирает, ориентируясь на технические особенности дома или квартиры, какой тип изделия ему больше подходит.


Процесс теплообмена

По трубопроводу горячая вода поступает к нижней части секции, затем, благодаря конвекции, продвигается вверх, тем самым нагревая окружающий воздух посредством алюминиевого корпуса. Теплоноситель проходит все секции, после чего через обратный трубопровод продолжает свой путь по отопительной системе.

Алюминиевые радиаторы: технические характеристики

Секция отопительного прибора изготавливается методом прессования алюминия с добавкой небольшого количества кремния. В каждой секции предусмотрен нижний и верхний коллектор, которые соединяются вертикальным каналом и ребрами из металла, увеличивающими теплоотдачу посредством расширения площади поверхности. Секции между собой соединяются при помощи элементов с резьбой, уплотненной прокладками из паронита.

Теплоноситель, заполняющий секции, нагреваясь, одновременно аккумулирует и отдает тепловую энергию в помещение. Благодаря хорошей теплопроводности алюминия данное устройство обладает большой инерционностью и КПД, в отличие от биметаллических и чугунных аналогов.

Чем больше секций, тем выше теплоотдача алюминиевых радиаторов. Однако не стоит увлекаться, так как чрезмерное число секций приведет к тому, что некоторые из них станут незадействованным балластом. В связи с этим количество секций необходимо рассчитывать исходя из физических характеристик здания.

Также существуют усиленные алюминиевые радиаторы. Технические характеристики этих устройств позволяют устанавливать произвольное количество секций, так как они автономно контролируют давление жидкости.

Секция отопительного прибора имеет стандартные размеры:

  • Высота – 350-1000 мм.
  • Глубина – 110-140 мм.
  • Толщина стенки – 2-3 мм.
  • Площадь нагрева – 0,4-0,6 м2.
  • Объем алюминиевого радиатора – 0,35-0,5 л.

Теплоотдача отопительного устройства на 50-60% составляет излучение, конвекция – 40-50%.

Достоинства

  • Низкая тепловая инертность.
  • Небольшая масса.
  • Высокая теплоотдача.
  • Данные отопительные приборы практичны, а главное — устойчивы к химическому воздействию теплоносителя.
  • Вполне демократичная цена, что особенно выгодно при высоком качестве этих приборов.
  • Небольшой вес конструкции позволяет легко монтировать алюминиевые радиаторы отопления. Технические характеристики этого оборудования находятся на высоком уровне.
  • За ними очень просто ухаживать – чистить и мыть.
  • Приборы покрыты специальным термоустойчивым покрытием, которое не облезает.
  • Конструкция продумана таким образом, что при сравнительно небольшой поверхности задействован максимальный объем воздуха.
  • При желании на алюминиевые радиаторы (характеристики при этом станут значительно лучше) можно установить термоголовку, которая позволит регулировать температуру в помещении.
  • Помещение очень быстро прогревается, что очень важно в зимнее время.

Недостатки

Помимо очевидных преимуществ, алюминиевые радиаторы отопления, технические характеристики которых были рассмотрены выше, имеют также и определенные недостатки. Одним из них является низкая устойчивость стенок к резким перепадам давления в отопительной системе. К выбору модели радиатора необходимо подходить внимательно. Если, к примеру, их произвели для условий в Италии, то для российских реалий их прочность окажется недостаточной. Так как здесь давление «скачет» сильнее и чаще. Причем порой оно в несколько раз превосходит стандартное значение.

Еще одним недостатком считается высокая чувствительность к примесям, содержащимся в горячей воде. Качество теплоносителя, попадающего в наши системы отопления, оставляет желать лучшего. В воде можно обнаружить механические загрязнения в виде ржавчины, песка, мелких камней. Соприкосновение с внутренними стенками всего этого и является причиной коррозии. К быстрому окислению может привести повышенная кислотность теплоносителя. Это и следует учитывать и своевременно менять старые устройства на новые алюминиевые радиаторы (характеристики указаны выше).

Причины выхода из строя

Известно, что в теплоцентралях вода проходит щелочную подготовку, а при соприкосновении алюминиевых радиаторов со щелочной средой происходит активное выделение свободного водорода. При отсутствии автоматического оборудования для удаления газов водород, скапливающийся внутри алюминиевых радиаторов, вызывает их разрушение.

Химическое восстановление водорода из теплоносителя происходит во всех отопительных системах без исключения. Однако воздухоотводчики, установленные в системе, без проблем справляются с отведением выделяющегося газа. Сплав алюминия, из которого изготавливают отопительные приборы, в подобной реакции играет роль катализатора, в результате количество водорода, а также скорость реакции увеличиваются многократно.

Таким образом, даже незначительное нарушение в эксплуатации отопительной системы (не открыт или засорился воздухоотводчик) может спровоцировать взрыв алюминиевого радиатора, как литого, так и экструзионного. В связи с этим в некоторых ситуациях применение алюминиевых отопительных устройств нецелесообразно.

Расчет количества секций

Если вы остановили свой выбор на приобретении именно алюминиевого радиатора, то самостоятельно вполне сможете рассчитать, какое количество секций вам потребуется для обогрева того или иного помещения. Для этого абсолютно не требуются какие-то особые математические навыки.

Для расчета понадобится узнать мощность алюминиевого радиатора (P), которая, как правило, указывается в техническом паспорте, а также потребуется вычислить площадь отапливаемой территории (S). Расчет выполняется по следующей формуле:

S × 100 / P = N, где N – это количество секций.

К примеру, площадь помещения – 36 м2, для алюминиевого радиатора стандартный показатель P составляет 190 Вт. Таким образом:

N = 36 × 100 / 190 = 18,95.

Таким образом, для обогрева нашего помещения потребуется 19 секций.

В чем преимущество алюминиевых радиаторов отопления

Загородные застройщики в основной своей массе на стадии проектирования стараются в проект системы отопления заложить батареи, изготовленные из алюминия. Это оправданное решение, которое помогает сократить расходы на потребление топлива. Алюминиевые радиаторы отопления обладают достаточно высокими техническими характеристиками, где особенно выделяется повышенная теплоотдача прибора.

Виды алюминиевых радиаторов

Разделить алюминиевые батареи можно по способу производства, по размерам, по выдерживаемому давлению и по теплотехническим параметрам.

Способ производства

В настоящее время производители используют две основные технологии производства. Есть еще одна, в которой используются уникальные процессы. Но все по-порядку.

Итак, первый вариант изготовления – литье. Чистый алюминий в производстве радиаторов не используется. Это слишком мягкий металл, который не сможет выдержать серьезных нагрузок отопления. Поэтому в него добавляется кремний в качестве упрочнителя. Соотношение двух ингредиентов новой смеси:

  • алюминий – 88%;
  • кремний – 12%.

Такая смесь называется силумин. Так вот процесс литья производится под большим давлением, что позволяет создать однородную массу без дефектов (поры, раковины и прочее). Эта технология позволяет изготавливать секции разной формы с толстыми стенками, поэтому такие радиаторы могут выдерживать давление теплоносителя от 6 до 16 атм.

Процесс экструзии (по-простому выдавливание) основан на том, что каждый элемент радиатора изготавливается отдельно. То есть, отдельно секции, отдельно коллектор. Но учтите, что коллектор в данном случае изготавливается не только методом выдавливания, он может быть литым. В случае с литьем, секция и коллектор к ней льются, как отдельная целая единица. То есть устройство алюминиевого радиатора отопления, изготовленного методом литья, отличается от того, которое сделано методом экструзии. Соединяются все детали между собой способом прессовки. Это относится к экструзированному методу. Литые конструкции собираются с помощью ниппелей.

Внимание! Литые радиаторы из алюминия можно собирать до бесконечного количества секций. Батареи, изготовленные методом экструзии, поступают в продажу с определенным количеством секций. Наращивать или убавлять их количество не получится.

И третий тип, о котором мы упоминали выше, это алюминиевые радиаторы, изготовленные из очищенного чистого алюминия. Это металл очень высокого качества, который получается по технологии анодного оксидирования. Поэтому приборы данного типа не подвержены коррозии. Это также разборная конструкция, только в качестве соединительной детали здесь используются не ниппеля, а специальные муфты. Прочность самого металла и прочность всей конструкции позволяет выдерживать давление 50-70 атм.

Устройство алюминиевого прибора

Технические характеристики

На показатель теплоотдачи в основном влияют размеры отопительного прибора, где основным параметром является межосевое расстояние (это расстояние между осями верхнего и нижнего коллектора). В данном случае производители предлагают достаточно широкий модельный ряд. Размеры алюминиевых радиаторов отопления по осям варьируются в диапазоне 200-800 мм. Огромнейший выбор, который позволяет сделать установку прибора в любом месте в независимости от площади места установки.

Как показывает практика, большой популярностью пользуются два размерных показателя: 350 и 500 мм. Почему? Скорее всего, это традиции российского строительства, где радиаторы устанавливаются под оконными проемами. Наши соотечественники не любят больших окон «в пол». Да и климатические условия этого не позволяют. Чтобы правильно вписать радиатор, необходимо точно замерить место установки. Нельзя допустить, чтобы прибор сильно касался пола и подоконника. Обратите внимание, что межосевое расстояние – это всего лишь номинал, высота прибора будет больше. Это обязательно учитывайте.

Давление теплоносителя

В паспорте изделия обычно указывается три параметра давления:

  1. Рабочее. Это давление теплоносителя, которое будет выдерживать радиатор при эксплуатации. Основная масса моделей имеет предел до 15 атм. В городских отопительных сетях этот показатель чуть выше. И если случиться гидравлический удар, то алюминиевые приборы его могут не выдержать. В автономных системах отопления данный показатель имеет предел до 10 атм. за счет установки циркуляционного насоса. Поэтому здесь эти приборы можно использовать без проблем.
  2. Опрессовочное. Это большое (обычно в полтора раза выше, чем рабочее) краткосрочное давление, которое радиатор может выдержать. Специалисты считают, что этот показатель важнее всех остальных. Летом все управляющие компании проводят опрессовку отопительных сетей, чтобы обнаружить протечки до начала холодов.
  3. Максимальное. К сожалению, давление внутри отопительных сетей нестандартно. Коммунальщики его могут неожиданно поднять, так что совет – выбирайте радиаторы, у которых наивысший максимальный показатель давления. Это спасет вас от больших неприятностей.

Теплотехнические показатели

Так как основное требование любых отопительных приборов – это высокая теплоотдача, то алюминиевые батареи в этом плане считаются самыми эффективными. Они обладают высокой теплопроводностью и очень низкой инертностью. То есть при поступлении теплоносителя они быстро нагреваются и сразу же начинают отдавать тепло в большом количестве.

Кстати, тепловая энергия разделяется на два вида:

  • конвекция – 50%;
  • излучение – 50%.

Такое равное разделение теплоотдачи дает возможность равномерно распределить его по всему объему помещения. Что касается самого показателя теплоотдачи. У каждого производителя этот коэффициент разный, он обязательно указывается в паспорте изделия и зависит от толщины стенки секций батареи. Обычно теплоотдача указывается в документах на одну секцию. Поэтому чтобы провести расчет алюминиевых радиаторов отопления, надо паспортный показатель теплоотдачи умножить на количестве секций в приборе.

К примеру, теплоотдача одной секции радиатора с межосевым расстоянием 500 мм составляет 100-150 Вт. Если в приборе присутствует восемь секций, то в зависимости от производителя каждая батарея будет выделять тепло в пределах 800-1200 Вт. А так как необходимая мощность зависит от размеров обогреваемой площади в соотношении 1 кВт на 10 м², то первого радиатора на десять квадратов будет мало, а второго нормально.

Чтобы увеличить теплоотдачу в первом случае придется добавить несколько секций. Сборка алюминиевых радиаторов отопления – процесс не самый сложный, если дело касается литых конструкций. Обычно секции собираются при помощи ниппелей на резьбовом соединении. Для этого потребуется специальный ключ и инструкция по сборке.

Размерный ряд

Как правильно подключить алюминиевую батарею

Существует четыре способа подключения алюминиевых радиаторов отопления:

  1. Диагональное – это соединение подачи и обратки через диагональ прибора. То есть подающий трубопровод подходит к верхнему патрубку, обратный к нижнему с противоположной стороны. По мнению всех специалистов, это самый оптимальный вариант, при котором происходит равномерное распределение теплоносителя и максимальная теплоотдача радиатора.
  2. Боковое подключение чаще всего используется в городских квартирах, потому что там расположение трубопроводов, подающих и уводящих теплоноситель, у стены с одной стороны.
  3. Нижнее. Используется не очень часто. Для этого  трубы системы отопления прячут в пол, делая, так сказать, скрытую проводку. Эффективность теплоотдачи падает до 10%.
  4. Однотрубное подключение. Это практически нижнее, но радиатор в данном случае присоединяется подающим и обратным патрубком к одной кольцевой трубе. Снижение эффективности до 40%.

Можно сделать вывод: схема подключения значительно влияет на эффективную работу системы отопления в целом. Добавим, что алюминиевые радиаторы – это один из самых популярных отопительных приборов, но в тоже время один из самых дорогих.

Латунь против алюминия: тепловые свойства радиатора

Примерно 25-30 лет назад в автомобильной промышленности и индустрии охлаждения произошли большие изменения, большинство автопроизводителей перешли с медных / латунных радиаторов на алюминиевые. Хотя некоторые люди предполагают, что это было сделано из соображений экономии, основная причина перехода на алюминиевый радиатор была проста; алюминиевые радиаторы более эффективны по своим тепловым свойствам. Алюминиевые радиаторы лучше и эффективнее рассеивают тепло, чем радиаторы из меди / латуни.

Сравнивая медные / латунные радиаторы с алюминиевыми радиаторами, важно сначала подумать об используемых материалах, а также об их преимуществах и недостатках. Хотя медь имеет лучшую теплопроводность, чем алюминий, медь слишком мягкая для изготовления радиатора. Поскольку медь слишком мягкая для конструкции радиатора, в медь добавляют цинк для создания сплава латуни. Латунь имеет гораздо более прочную структуру и подходит для изготовления радиаторов. Но есть вынос; потеря эффективной теплопроводности.Латунный сплав имеет только половину теплопроводности по сравнению с алюминием (см. Диаграмму ниже) .

Медь 406-430 Вт / метры / K
Алюминий 353–390
Латунь 109–125

Помимо различий в тепловых свойствах разных радиаторов, переход на алюминиевые радиаторы дает и другие важные преимущества. Два основных фактора, которые следует учитывать при оценке того, почему алюминиевый радиатор более эффективен, чем старые медно / латунные радиаторы в отношении общей производительности автомобиля и охлаждающей способности:

  1. Снижение веса — Алюминиевый радиатор намного легче латунных радиаторов. Снижение веса — это единственное всеобъемлющее улучшение характеристик любого автомобиля. Это улучшает ускорение, торможение и экономию топлива.
  1. Стабильность и износостойкость материала. Алюминий — гораздо более прочный и долговечный материал по сравнению с латунью.Это позволяет использовать алюминиевые сердечники радиаторов с более крупными трубками «скиннера», которые позволяют большему объему охлаждающей жидкости проникать в сердечник и охлаждаться. Прочность алюминиевого сердечника и трубок также позволяет увеличить давление в системе охлаждения, что позволяет меньшему радиатору охлаждаться лучше.

Короче говоря, алюминиевые радиаторы знаменуют собой современный прорыв в области охлаждения. Материал не только рассеивает тепло почти вдвое быстрее, чем латунь, но также снижает общий вес автомобиля и обеспечивает более прочную и долговечную конструкцию сердечника и трубы.Все эти факторы явно приводят к общему увеличению производительности автомобиля.

Все, что вам нужно знать об алюминиевых радиаторах

В наши дни становится все проще и легче найти различные материалы для изготовления радиатора. При таком большом количестве вариантов может быть трудно понять, с чего начать, и одна из неудач новых инноваций, постоянно проявляющих себя на рынке, и одна из трудностей с новыми инновациями, демонстрируемыми на Designer Radiators Direct, заключается в том, что все лучшие радиаторы в Великобритании сделаны из разных материалов, все со своими плюсами и минусами.

Давайте совершим путешествие по переулку памяти, чтобы полностью понять, как мы пришли к тому, что мы находимся с точки зрения радиаторов.

С повальным увлечением радиаторами, начавшимся в середине 19-го века. -го — -го века и множеством разных изобретателей, приписываемых их первоначальной концепции, вы не удивитесь, узнав, что для их изготовления используется так много разных материалов. К ним относятся чугунные и стальные радиаторы, которые чаще всего считаются частью набора Паладина.Эти классические радиаторы были первыми материалами, использованными для изготовления радиаторов, а дальнейшие инновации в 20-м веке — каменные радиаторы, завоевавшие популярность на рынке бутиков. Мраморные радиаторы особенно популярны благодаря своим свойствам удержания тепла, в то время как деревянные радиаторы представляют собой современный взгляд на эстетику деревенского дизайна интерьера. Они отлично подходят для воплощения датского идеала Хюгге в современном мире, поскольку деревянные радиаторы приносят ощущение тепла и домашнего уюта.

Большой выбор, правда? Что ж, ваш выбор станет еще более трудным с появлением алюминиевого радиатора, который является одним из самых модных в наши дни. Поскольку это один из наиболее часто используемых металлов в мире, неудивительно, что компании, производящие радиаторы, начали изучать его свойства, чтобы разработать одни из самых элегантных систем отопления, имеющихся в продаже сегодня. Ниже вы можете найти все, что вам нужно знать об алюминиевых радиаторах, их свойствах и о том, что вам понадобится, чтобы по-настоящему использовать эти стильные радиаторы.

Алюминий и его применение

Алюминий — широко используемый металл, имеющий множество применений.Как один из самых популярных металлов, в 2012 году в общем производстве было использовано от 42 до 45 миллионов тонн алюминия, что сделало его вторым по популярности металлом после железа. Алюминий обычно легирован, что означает, что он смешивается с несколькими другими металлами, чтобы сделать его более пластичным и идеальным для строительной техники и для легкого применения во многих различных областях использования. Металлы, используемые в алюминиевом сплаве, включают цинк, магний и медь. Изготовление металлических сплавов часто обходится дешевле, чем использование чистого металла, поскольку есть возможность плавить их вместе, чтобы получить больше свойств, что расширяет спектр использования.

Алюминий широко используется в современном мире. Он часто используется в производстве транспортных средств из-за его легкости. Это облегчает поездку на самолетах и ​​велосипедах на более высокую скорость, в то время как использование нитей в упаковке полезно из-за их гибкости. Алюминиевые пакеты, контейнеры и банки можно повторно использовать и восстанавливать, находя точный баланс между легкостью и прочностью благодаря устойчивости к коррозии. Многие домашние аксессуары, такие как кухонная утварь и столовые приборы, изготавливаются из алюминия именно по этим причинам, хотя он часто используется при строительстве фонарных столбов и судовых мачт.Как видите, его технологичность не знает границ, поэтому неудивительно, что он используется при производстве радиаторов.

Алюминий и вторичная переработка

Одна из причин того, что алюминий является вторым по популярности металлом в мире, заключается в том, что он пригоден для вторичной переработки. Процесс переработки алюминия занимает всего шесть недель. Когда использованный алюминий собирают в мусорном баке, он обрабатывается на заводе, где он плавится до расплавленной формы, выжигая любые внешние покрытия или примеси из металла.После охлаждения он принимает твердую форму в виде блоков слитков. Блоки слитков раскатываются на мельницах, что придает им большую гибкость и прочность, из которых они могут быть превращены в банки и пищевые упаковки.

Все эти элементы делают алюминий отличным материалом для изготовления радиаторов. Благодаря своей проводимости и экологически безопасному процессу восстановления алюминиевые радиаторы одновременно стильны и оставляют меньше углеродного следа с точки зрения их производства.Конечно, это лишь одно из многих его преимуществ.

Плюсы и минусы алюминиевых радиаторов

Профи

Одно можно сказать наверняка: алюминий хорошо известен как отличный проводник тепла. Это означает, что после включения он может быстро повысить свою температуру. Это замечательно, если вы хотите, чтобы в вашем доме было немного тепла, и тем самым дает вам гораздо больше контроля над точной температурой в доме, особенно когда вы замерзаете и нуждаетесь в тепле быстро.

Причина, по которой алюминиевые радиаторы являются такими прекрасными проводниками тепла, заключается в том, что им требуется очень мало воды внутри них, а это означает, что они быстрее переносят тепло в ваш дом. По сравнению со стальными радиаторами, в алюминиевом радиаторе очень мало воды, поэтому на нагрев требуется меньше времени, а это означает, что вы будете меньше тратить на счета за электроэнергию.

Как упоминалось ранее, алюминий применяется при производстве многих изделий, поскольку он прочен и не вызывает коррозии. Это также относится к алюминиевым радиаторам, которые, скорее всего, не придется заменять в течение многих лет из-за того, что, как сплав, он не должен ржаветь или реагировать на что-либо.

Ковкость алюминия

означает, что ему можно придать самые разные формы в соответствии с потребностями клиента. Радиаторы легко изготавливать самых разных форм и размеров. Какими бы ни были ваши вкусы, алюминиевые радиаторы обязательно понравятся им.

Как уже упоминалось ранее, алюминиевые радиаторы безвредны для окружающей среды.Их создание из переработанного материала означает, что вы можете провести процесс установки без вины и знать, что наличие этого радиатора в вашем доме поможет, хоть и немного, уменьшить наш углеродный след.

Если они такие классные, почему бы нам не использовать алюминий для изготовления всех радиаторов в мире? Проблема в том, что для них нет огромного рынка, особенно в Великобритании, но он, похоже, растет. Проблема в том, что есть несколько недостатков, которые можно преодолеть, используя другие материалы вместо алюминия. Это не делает алюминиевые радиаторы менее полезными, но потребности и предпочтения людей разные. Именно поэтому Designer Radiator Direct адаптирует свои радиаторы к потребностям своих клиентов.

Минусы

То, что поднимается, должно падать. То же самое касается отопления и охлаждения. Если радиатор быстро нагревается и дает в доме уютную теплоту, то он может уноситься так же легко, как и отдавать.С точки зрения наполовину полного стекла это может быть полезно, как если бы погода внезапно изменилась к лучшему и погода начала нагреваться, то это может быть хорошо, если температура радиаторов может быстро понизиться.

Другая проблема заключается в том, что для обогрева дома может потребоваться более одного алюминиевого радиатора. Наличие только одного алюминиевого радиатора может привести к повышенному риску внутренней коррозии центрального отопления, что приведет к необходимости выполнения дополнительных работ в будущем. Причина этого в том, что изменение статус-кво одного-единственного типа металла в водной системе может сбивать с толку химические вещества в самой воде, что приводит к тому, что металлы, не использованные в добавленных вновь обнаруженных элементах, начинают со временем разъедать. Если вы планируете приобрести алюминиевый радиатор, лучше всего заменить всю систему или найти эффективный ингибитор радиатора, который защитит от таких воздействий.

Алюминиевые радиаторы действительно дороже при первоначальной выплате.Самыми дешевыми обычно являются железные и стальные радиаторы, такие как классика, упомянутая в начале этой статьи. Однако вы начнете восстанавливать это через более длительный период времени из-за высокого качества алюминиевого радиатора. Если вы не возражаете против первоначальной стоимости радиатора, вы обнаружите, что он превосходит большинство других материалов для радиатора. Это также относится к деньгам, которые вы сэкономите на счетах за отопление, потому что они так быстро нагреваются.

Designer Radiators Direct широко известны широким ассортиментом алюминиевых радиаторов по отличным ценам.Это не только эстетичный, но и экологически чистый выбор. Просто посмотрите на нашем веб-сайте такие радиаторы, как Carisa Elite Horizontal и Reina Serio Vertical. Оба они имеют безупречный белый цвет, а также могут быть куплены во множестве других форм, что делает их универсальными и красивыми. Алюминиевый радиатор хорошо впишется во все дома, и Designer Radiator Direct предлагает бесчисленное множество вариантов.

Griffin Часто задаваемые вопросы

Алюминиевый радиатор охлаждает лучше, чем радиатор из медной латуни.Например, алюминиевый радиатор с 2 рядами трубок диаметром 1 дюйм эквивалентен радиатору из медной латуни с 5 рядами трубок диаметром 1/2 дюйма. Алюминий обеспечивает высокий КПД, легкий вес и более длительный срок службы по сравнению с медной латунью.
Гриффин — настоящий производитель. Почти каждый может купить компоненты и собрать радиатор, и правда в том, что многие так называемые производители именно так и поступают. Griffin — интегрированный производитель. Контролируя каждый этап производственного процесса, мы производим радиатор с компонентами, характеристики которых соответствуют оптимальной охлаждающей способности.Грифон — это больше, чем просто готовый продукт; универсальный продукт для формования печенья. Это радиатор с высокими характеристиками, созданный для удовлетворения ваших требований.
Уменьшение степени зависит не только от радиатора, но и от других аспектов вашей системы охлаждения, таких как топливо, влажность, передаточное число шкивов, время и т. Д. Продукция Griffin разработана для обеспечения высокого уровня производительности и очень конкурентоспособна в отрасли. .
Изменения должны быть незначительными, но зависят от конкретного приложения клиента.
Вы должны использовать достаточно винтов, чтобы выдержать вес. Убедитесь, что винты не прокалывают трубку.
Да, если температура окружающего воздуха вокруг радиатора ниже рабочей температуры жидкости радиатора. Конечно, сидя у стоп-сигнала с закрытым капотом, температура окружающей среды внутри моторного отсека будет выше, чем температура воздуха вне моторного отсека, из-за тепла, выделяемого другими компонентами, такими как двигатель, выхлоп, кондиционер и т. Д.Без достаточного воздушного потока радиатор — это просто резервуар для горячей воды. Охлаждающая жидкость передает тепло трубкам; трубки передают тепло ребрам; воздух, проходящий через ребра, рассеивает тепло от радиатора. Вам необходимо достаточное количество отверстий в радиаторе, через которые воздух поступает на всю поверхность радиатора. У вас должна быть конструкция радиатора, которая позволяет воздуху эффективно проходить через радиатор (чем шире и выше, тем лучше). Вы должны учитывать, как тепло будет отводиться из моторного отсека.
Чем больше размер трубки, тем больше охлаждающая способность. С большей трубкой объем жидкости увеличивается, вытесняя больше тепла, тем самым увеличивая охлаждающую способность.
Между радиатором и всеми остальными окружающими компонентами должно быть достаточно места, чтобы они не соприкасались с радиатором. Любой контакт с любым соседним компонентом двигателя может вызвать трение о радиатор из-за вибрации и может повредить радиатор или создать отверстие для утечки жидкости.
Подробные инструкции находятся по этой ссылке: Процедуры разрешения на возврат
Или свяжитесь с Griffin Thermal Products по телефону 864-845-5000 и попросите представителя по разрешению возврата.
«Важное примечание: Griffin Thermal Products не несет ответственности за любые товары, отправленные нам без« НОМЕРА РАЗРЕШЕНИЯ НА ВОЗВРАТ », выданного до отправки. Единственным исключением является «Пользовательский шаблон радиатора», и в этом случае форма шаблона служит «авторизацией на возврат».”
Подробная схема находится по этой ссылке: Схема переливного резервуара
По мере расширения охлаждающая жидкость автоматически выталкивается из переливной трубы на заливной горловине в переливной бак. По мере наполнения переливного бака он может достигнуть верхней переливной трубки. Как только это произойдет, охлаждающая жидкость будет полностью вытеснена из системы. Когда система охлаждается, крышка радиатора действует как «двухходовой» клапан и при необходимости отводит охлаждающую жидкость из перепускного бачка обратно в радиатор.
Подробная диаграмма находится по этой ссылке: Схема переливного бака
По мере расширения охлаждающей жидкости она автоматически выталкивается из переливной трубы на заливной горловине в переливной бак.По мере наполнения переливного бака он может достигнуть верхней переливной трубки. Как только это произойдет, охлаждающая жидкость будет полностью вытеснена из системы. Когда система охлаждается, крышка радиатора действует как «двухходовой» клапан и при необходимости отводит охлаждающую жидкость из перепускного бачка обратно в радиатор.

Радиатор из алюминия или меди для вашего автомобиля

Когда вы планируете этапы сборки вашего автомобиля, система охлаждения, вероятно, не является особенно захватывающей частью инвестиций. Итак, если вы ищете новый радиатор, вы, вероятно, заметили, что существует множество моделей, подходящих для вашего автомобиля. Подойдет ли двухрядный алюминиевый радиатор так же хорошо, как четырехжильный медно-латунный радиатор? Какой материал охлаждает лучше и почему? Мы поговорили с людьми из Griffin Radiators, которые развенчали маркетинговую шумиху и сломали небольшую науку о охлаждении в вашу пользу (а также в нашу пользу).

Радиатору, как и вашему двигателю, для работы нужен воздух. Это теплообменник вода-воздух, поэтому воздух должен проходить через достаточно большую сеть трубок, в которых течет охлаждающая жидкость двигателя.Трубки соприкасаются с тонкими металлическими ребрами, чтобы еще больше увеличить площадь поверхности, доступную для охлаждения. Конечно, большая площадь поверхности означает, что можно рассеять больше тепла охлаждающей жидкости. Таким образом, идеальный радиатор должен быть построен из металла с высокой проводимостью, с трубками большого диаметра и максимальным контактом между трубками и ребрами, и он сможет эффективно пропускать воздух с минимальными ограничениями. Медь-латунь проводит тепло значительно лучше, чем алюминий. Более крупные трубы и ребра увеличивают площадь поверхности.Так почему бы нам не построить пятижильный медно-латунный радиатор с огромными трубками и кучей ребер охлаждения? Ограничениями являются прочность материала, вес и расход воздуха.

Медно-латунный сплав не такой прочный, как алюминий, поэтому его трубки более восприимчивы к выдуванию даже при относительно небольшом давлении, создаваемом системой охлаждения. Изготовление медно-латунного радиатора с трубкой большего диаметра и с большей эффективностью в 1 дюйм требует утолщения стенки трубки до 0,015 дюйма — вдвое большей толщины, чем необходимо для трубки диаметром 51/48 дюйма.Это означает, что большие трубки весят более чем в три раза больше, чем трубки меньшего размера — нехорошо! Компромисс заключается в изготовлении трубок из алюминия. Алюминиевый радиатор с трубками шириной 1 дюйм и толщиной стенок 0,016 дюйма на 60 процентов легче, чем такой же медно-латунный радиатор. Трубки шириной 1 дюйм увеличивают контакт трубок с ребрами и охлаждающую способность примерно на 25 процентов по сравнению с радиатором, построенным с трубками диаметром 11/42 дюйма. Чистый результат? Гриффин утверждает, что охлаждать будет двухрядный алюминиевый радиатор с 1-дюймовыми трубками, а также пятирядный медно-латунный радиатор с 11/42-дюймовыми трубками.Это освобождает дополнительное пространство под капотом, а двухрядная конструкция позволяет меньше ограничивать поток воздуха через сердечник. Больше воздуха — больше охлаждения.

Конечно, теория работает, но достаточно ли этого, чтобы оправдать замену стандартного медно-латунного радиатора на гладкую, блестящую алюминиевую деталь? Мы, безусловно, смогли отлично охладить наши большие блоки с помощью стандартного четырехжильного медно-латунного радиатора, такого как Desert Cooler от U.S. Radiator. Фактически, нашему американскому Pontiac 455ci с радиаторным охлаждением еще предстоит затмить 200 градусов по Фаренгейту. Будет ли Pontiac работать с кулером с хитрым алюминиевым радиатором? Гриффин считает, что правильно спроектированный алюминиевый радиатор лучше охлаждает. В наши дни алюминиевые радиаторы — это тенденция как на вторичном рынке, так и в производстве оригинального оборудования. Но насколько лучше алюминиевый радиатор охладит уникальную машину, сказать сложно. Гриффин объяснил, что алюминиевые радиаторы имеют более явные преимущества в гонках, где устойчивость к повреждениям и системы охлаждения сверхвысокого давления являются обычным явлением. Они могут работать с системой охлаждения под давлением 30 фунтов на квадратный дюйм, а специальный процесс высокотемпературного армирования эпоксидной смолой обеспечивает дополнительную прочность сварным трубам.Это многовато для паяного медно-латунного радиатора.

Алюминиевые радиаторы, изготовленные по индивидуальному заказу, по-прежнему стоят довольно дорого, но универсальные алюминиевые гоночные радиаторы очень конкурентоспособны по сравнению с заменами из меди и латуни. Гоночные радиаторы Griffin сварены методом MIG-сварки, и хотя они не выглядят так красиво, как индивидуально подогнанные радиаторы TIG компании, они должны работать так же хорошо, если вам потребуется небольшая производственная работа для их установки. Реальным штрафом является мизерная 30-дневная гарантия по сравнению с двухлетней гарантией на все радиаторы Griffin, изготовленные по индивидуальному заказу.Гриффин говорит, что при условии наличия надежного заземления двигателя и рамы для предотвращения электролиза и при условии, что вы меняете охлаждающую жидкость каждый год.

Итак, что вы должны извлечь из этого? Если вы выбиваете из своей машины яркий свет, будь то скорость 140 миль в час на Silver State Challenge или понижающая передача на 7000 оборотов в минуту перед пятым поворотом на Elkhart Lake Raceway, вам, возможно, придется использовать максимальную скорость. — выдерживание давления охлаждающей жидкости и устойчивость к виброустойчивости прочного алюминиевого радиатора. Но независимо от того, нравится ли вам высокотехнологичный вид алюминия или медно-латунный стелс, любой (при правильном выборе) должен иметь возможность охлаждать ваш уличный автомобиль, при условии, что он сочетается с хорошим вентилятором и кожухом.

Посмотреть все 3 фотографии Универсальный алюминиевый радиатор Summit шириной 2531/44 дюйма и высотой 19 дюймов (номер по каталогу 380325) практически незаменим в нашей Chevy Nova 71 года. Хотя размеры были идентичны стандартным медно-латунным двухжильным сердечникам, потребовалось немного потрудиться, чтобы правильно установить его в подставку.Мы изготовили два алюминиевых монтажных ремня толщиной 11/48 дюймов, чтобы прикрепить верхнюю часть радиатора к основной опоре — достаточно надежно.

Все алюминиевые радиаторы

Производительность и качество, которые вы ожидаете от интеркулеров Bell, также доступны в наших полностью алюминиевых радиаторах.

Подходит для широкого спектра применений, мы предлагаем конструкции с однопроходным, двухходовым, нисходящим или поперечным потоком во всем диапазоне размеров для удовлетворения ваших конкретных потребностей. Наши полностью алюминиевые радиаторы производятся с использованием пайки в печи с контролируемой атмосферой для обеспечения высочайшего качества и производительности.Полностью алюминиевая конструкция означает меньший вес и улучшенную теплопередачу по сравнению с традиционными радиаторами из меди / латуни. Полностью алюминиевая конструкция также исключает эпоксидные соединения, которые могут разрушаться из-за вибрации и старения, вызывая утечки.

Полностью алюминиевые радиаторы Bell Intercoolers, пользующиеся доверием энтузиастов производительности и серьезных гонщиков, являются одними из лучших высокопроизводительных радиаторов, которые вы можете найти где угодно. Мы свариваем каждый полностью алюминиевый радиатор до совершенства, чтобы получить великолепно выглядящий радиатор, который не трескается и не протекает.Независимо от того, нуждается ли ваше транспортное средство или промышленное применение в улучшенном охлаждении из-за жаркого климата или потребностей в электроэнергии, наши полностью алюминиевые радиаторы удовлетворят ваши взыскательные ожидания.

Изготовленные на заказ полностью алюминиевые радиаторы в сборе толщиной от 1,0 до 3,25 дюйма с различной высотой сердечника и длиной трубок, способные охлаждать некоторые экстремальные мощности. Наш индивидуальный дизайн и производственный процесс гарантируют, что готовый радиатор будет соответствовать требованиям наших клиентов и работать в них без необходимости в модификациях или дополнительном оборудовании.

Независимо от того, нужен ли вам просто великолепно выглядящий высокопроизводительный радиатор, соответствующий OEM-спецификациям вашего автомобиля, или полностью разработанный с нуля, интеркулеры Bell могут удовлетворить все ваши потребности. Наша команда дизайнеров и инженеров готова помочь вам убедиться, что ваш радиатор подходит и имеет правильную конфигурацию, включая все функции, необходимые для того, чтобы он соответствовал вашим высоким ожиданиям.

  • Широкий выбор шаблонов проектирования, конфигураций потока, фитингов и вариантов монтажа.
  • Высокопроизводительные электрические вентиляторы и варианты алюминиевого кожуха.
  • Высокопроизводительные или тяжелые приложения.
  • Короткие сроки производства.

Стальные радиаторы против алюминиевых, что мне выбрать?

Стали или алюминий, что лучше? Это вопрос, который мы часто получаем спросили здесь, и ответ — в зависимости от того, что лучше всего подходит для ваших нужд и обстоятельство.

И стальные, и алюминиевые радиаторы обладают свойствами что делает их отличными в том, что они должны делать. По сути, оба алюминиевые и стальные радиаторы можно сделать достаточно похожими, различия в том, как они сделаны, как они работают и связанные с этим затраты. Надеюсь, этот короткий пост в блоге позволит вам более осознанное решение о том, что лучше всего подходит вам, вашему дому и вашему карман.

К выбирая между сталью или алюминием при покупке радиатора, это Важно понимать основы работы с каждым металлом.Во-первых, алюминий, металл, который не встречается в природе. Произведено для первого в начале восемнадцатого века алюминий получают из сульфатов, и потребовалось несколько десятилетий, чтобы стать материалом для массового производства. Это прочный, долговечный металл, устойчивый к коррозии благодаря тонкий слой оксида алюминия, а также выдержит тяжелое обращение из-за чтобы он был более податливым и эластичным, чем сталь. В добавок к этому, металл имеет крайне низкую массу для своего объема, она равна 2.В 5 раз меньше более плотный, чем сталь, который может быть установлен вами или вашим установщиком намного проще, чем альтернативные материалы. С другой стороны, сталь — это сплав железа и углерода и считается более твердым и прочным чем алюминий. Это связано с тем, что чем больше углерода, тем тверже сталь. Несмотря на то, что сталь дешевле алюминия, она намного дешевле алюминия. намного тяжелее, что делает его более прочным, но более трудоемким в установке.

Когда покупка радиатора, теплопередача и удержание часто являются главными факторами влияние на выбор клиентов.Алюминий проводит до 5 раз больше эффективнее, чем сталь, что означает две вещи, ваши комнаты согреют быстрее, а также быстрее остывают за счет реакции металла на набор номера вверх или вниз термостата быстрее. Это делает алюминий радиаторы — идеальный выбор для помещений, которые используются лишь несколько раз год или консерватории например. Это также может снизить потребление энергии. что приводит к экономии на счетах за газ, электричество и воду. Сталь на с другой стороны, сохраняет тепло намного лучше, чем алюминий, поэтому ваши комнаты будут остаются поджаренными дольше после того, как отключится центральное отопление.Этот, к сожалению, это означает, что вашему радиатору потребуется больше времени, чтобы нагреться, поэтому выбор, который вы сделаете, зависит от назначения радиатора в вашем домой.

Это также важно помнить о менее прямых последствиях вашего выбор материала радиатора, например, влияние вашего радиатора на окружающую среду. Алюминий намного экологичнее, чем стали, она не только потребляет меньше энергии для производства сырья, но и также использует меньше энергии и воды для нагрева радиатора.Это делает это лучше для себя и окружающей среды, так как вы можете сэкономить деньги на счета, как упоминалось ранее. Алюминий также на 100% пригоден для вторичной переработки и часто изготавливается из переработанных материалов, что делает его более полезным для окружающая среда в долгосрочной перспективе. Имея высокий выход BTU, алюминиевые радиаторы являются победителями для окружающей среды, но они также имеют самую высокую цену.

В окончательное рассмотрение перед покупкой алюминия радиатор — это внешний вид радиатора.С алюминиевыми радиаторами будучи относительно новым игроком на рынке Великобритании, вы можете найти доступных продуктов, а выбор цветов и отделки ограничен по сравнению с огромным выбором стальных радиаторов. В целом, алюминиевые радиаторы доступны в скромных цветах, таких как белый, серый и антрацит.

Таким образом, алюминиевые радиаторы обойдутся вам дороже. купить, а выбор цвета и дизайна можно рассматривать как ограниченный.Несмотря на недостатки, они более экологически чистый радиатор. и дешевле в эксплуатации, экономя ваши деньги в долгосрочной перспективе. Стали радиаторы предлагают почти полную противоположность алюминию. Они меньше дорогие, бывают самых разных форм, размеров, цветов. и сохраняет тепло дольше, однако вы не получаете выгоды от аспекты экономии затрат, которые вы сделали бы с алюминиевым радиатором.

Алюминиевые радиаторы, основы

MGA With An Attitude
АЛЮМИНИЕВЫЕ РАДИАТОРЫ, Основы — CO-110

Владельцы MGA часто думают, что у них проблемы с перегревом.В большинстве случаев это вопрос личного восприятия, а не фактического перегрева. Пока ходят мысли, часто возникают дискуссии о возможной установке алюминиевого радиатора для снижения рабочей температуры. Прежде чем вкладывать большие деньги в изготовленный на заказ алюминиевый радиатор ручной работы, примите во внимание, что он может охладиться не лучше, чем оригинальный медный радиатор, если только он не построен в значительно иной форме.

Винтажные сердечники радиаторов чаще всего изготавливаются с медным сердечником и латунными резервуарами.Существует большая вероятность того, что модели автомобилей, разработанные до 1960 года, могут изначально иметь радиатор с ячеистым сердечником, в то время как более поздние модели могут использовать трубчатый сердечник. Изначально у MGA был радиатор с сердечником ячейки. Сердцевины ячеек имеют относительно большую внутреннюю поверхность, работают с некоторой турбулентностью в жидкости и очень эффективно передают тепло от жидкости к матрице металлического ядра. Помимо того, что замена в наше время является дорогостоящей, недостатком является то, что ее трудно очистить, когда она забивается внутри.Его можно до некоторой степени очистить химическим способом, но нельзя вывести вручную из-за извитых каналов для жидкости.

При восстановлении радиатора современные заменяемые сердечники обычно представляют собой сердечники трубчатого типа. Они имеют плоские сплющенные трубы, проходящие через матрицу тонких ребер воздуховода. Сердечники трубчатого типа дешевле в производстве и их достаточно легко удалить вручную, если они забиты (сняв один конец резервуара). Трубки для жидкости имеют более ламинарный поток (менее турбулентный), часто меньшую площадь внутренней поверхности и могут не передавать тепло от жидкости к металлической матрице так же эффективно, как ядро ​​ячейки.Плавный ламинарный поток жидкости снижает теплопередачу от жидкости к металлу, поскольку тонкая пленка медленно движущейся жидкости возле стенки действует как изолятор. Таким образом, турбулентность способствует передаче тепла, и более высокая скорость жидкости также может помочь по той же причине.

Если сердцевина трубчатого типа немного менее эффективна с теплопередачей, температура охлаждающей жидкости может быть немного выше в жаркую погоду и в тяжелых условиях вождения. Для сохранения одинаковой охлаждающей способности сердечник трубчатого типа может быть немного больше.Учитывая ограниченное пространство в исходной монтажной конфигурации, обычно используют больше рядов трубок для увеличения площади внутренней поверхности (которая все же может не равняться площади поверхности исходного ядра ячейки).

Также принято использовать большее количество ребер, расположенных ближе друг к другу, чтобы увеличить площадь внешней поверхности матрицы сердечника. В какой-то момент это становится контрпродуктивным, поскольку близко расположенные ребра могут начать препятствовать потоку воздуха. Современные автомобили чаще всего имеют кожух вокруг вентилятора для улучшения потока воздуха через сердечник при низкой скорости движения.Вы также можете установить кожух вентилятора вторичного рынка на старинный автомобиль, если он не должен соответствовать спецификациям оригинальности concours.

Воздушный поток — это святой Грааль охлаждения, так как определенный объем воздуха необходим для отвода определенного количества тепла при определенном повышении температуры. Система охлаждения должна лучше работать на скорости движения с большим потоком воздуха. Если у вас есть ситуация, когда температура охлаждающей жидкости резко возрастает при увеличении скорости движения выше 50 миль в час, то у вас, вероятно, проблемы с воздушным потоком.

Когда вы думаете о возможной установке алюминиевого радиатора, первое, что вам следует знать, это то, что чистая медь проводит тепло лучше, чем любой сплав алюминия, и почти все другие металлы намного хуже (кроме чистого серебра). Если вы построите алюминиевый радиатор точно такой же конфигурации, что и медный радиатор, медь выиграет. Вот почему алюминиевый радиатор должен отличаться по физической конфигурации для улучшения теплопередачи.

Когда я вижу MGA с алюминиевым радиатором, у меня первое впечатление, что он выглядит «неуклюжим» и не характерным для старинного автомобиля.Однако, учитывая, что форма следует функции, я могу простить разницу во внешнем виде, если она действительно работает лучше. Следующее, что я замечаю, это то, что алюминиевый радиатор часто соединяется с электрическим вентилятором. Комментарий владельца обычно выглядит примерно так: «Он отлично остывает. Если температура начинает немного подниматься, я включаю электрический вентилятор, и он сразу же остывает». Ой? Так что же происходит без электровентилятора? И если электрический вентилятор имеет такое большое значение, почему бы просто не установить электрический вентилятор с оригинальным медным (или заменяющим его медным) радиатором? Третье, что я заметил, это то, что алюминиевый радиатор довольно часто больше оригинального радиатора, обычно толще по сердцевине.Для более толстого сердечника требуется более широкий нижний резервуар, что, в свою очередь, может потребовать некоторого обрезания или отката листового металла в задней части поддона корпуса.

Чистая медь обладает теплопроводностью на 50% выше, чем алюминий, при сопоставимой прочности (на 78% выше при аналогичной толщине). По этим свойствам некоторые медные сплавы частично совпадают с алюминиевыми сплавами. Стандартные медные сплавы (например, латунь) имеют аналогичную прочность, но их теплопроводность обычно ниже, чем у алюминиевых сплавов серии 1000 или 3000 (из-за высокого содержания цинка в латуни).Все остальные металлы (кроме серебра) имеют гораздо меньшую теплопроводность. Таким образом, для сердечника радиатора используется почти чистая медь, а для баков обычно используется латунь. Медные сердечники и латунные резервуары не хуже других подходят для охлаждения, но тяжелее алюминия аналогичного калибра. Алюминий может выиграть благодаря более низкому весу и стоимости сырья, но изготовление на заказ вручную может оказаться убийственным по стоимости.

Теплопроводность
k = БТЕ / час / фут 2 / ° F / фут
Вещество k Диапазон температур

градусов F
Серебро 242 70-600
Медь 232 70-700
Золото 196 60-212
Алюминий 130 70-700
Латунь (70% Cu / 30% Zn) 84.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
