Расчет размеров и площади теплого пола



Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта.

Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен. Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

Sобщ=2,6×2,0=5,20 м2

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м2

Раковина 0,6×0,4=0,24 м2

Унитаз 0,7×0,4=0,28 м2

_______________________________________________

Итого: Sоборуд=2,32 м2

Делаем отступы от стен (как правило, это 5—10см):

Sотступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м2

Получаем свободную площадь:

Sсв=Sобщ­Sоборуд

-Sотступ=5,2-2,32-0,34=2,54 м2



На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

Вариант 1  тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м2, подойдет мат на 2,5 м2 из готовых секций с мощностью 150 Вт/м2, например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

  1. Рассчитать требуемую установленную мощность по формуле Pрасч=Pуд×Sсв. В данном случае удельную мощность берем 150 Вт/м2 — рекомендованную для влажных помещений — и получаем 150×2,54=
    381 Вт.
  2. Выбрать марку двужильного нагревательного кабеля с мощностью Ркаб, близкой к расчётной Ррасч, в зависимости от возможной толщины стяжки:

Стяжка

Нагревательный кабель

Марка

Длина секции

Мощность Ркаб (напр.  230 В)

Сопротивление (-5…+10)%

Шаг укладки расчётный

2,5…5 см

DEVIflex™ 18T

22 м

395 Вт

134,2 Ом

11,5 см

  1. Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δс-с(см)=100×Sсв(м2)/ Lкаб(м), например, 100×2,54/22=11,5 см.



Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:



— встраиваемый в монтажную коробку DEVIreg™ 530



— встраиваемый в монтажную коробку, с таймером

DEVIregTouch



— встраиваемый в монтажную коробку, с Wi-Fi DEVIregSmart



Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.



«Теплолюкс» Alumia. Ультратонкий тёплый пол на фольге

Теплолюкс ALUMIA — тоньше кабеля, надежней пленки.

Мощность 150 Вт/м²
Диаметр кабеля 1,08-1,49 мм
Ширина 0,5 м
Гарантия 25 лет

Предназначен для устройства комфортного подогрева пола без заливки строительными смесями и устанавливается непосредственно под напольное покрытие, гарантируя тепло и комфорт в помещении любого типа.

Укладывается под быстро устанавливаемые декоративные покрытия — идеальный теплый пол под ламинат, паркетную доску, линолеум или ковролин.

Теплолюкс Alumia сочетает все достоинства кабельных и пленочных теплых полов:
• сухой монтаж без стяжки
• не поднимает уровень пола
• все соединения выполнены в заводских условиях с необходимыми этапами контроля
• максимально быстрый монтаж – разложи и подключи терморегулятор (без монтажа соединений)

• готово к использованию сразу после укладки
• фольга равномерно распределяет тепло, экранирует электромагнитное излучение
• нагревательный мат заземлен и электрически безопасен

Конструкция



1. Изолированный нагревательный кабель между двумя склееными слоями фольги.

2. Соединительная муфта с проводом заземления.

3. Установочный провод.

Монтаж

Под ламинат/паркетную доску

Под линолеум/ковролин

Преимущества

Простая установка
Теплый пол Теплолюкс Alumia устанавливается за считанные минуты.

Достаточно разложить нагревательный мат и подключить его к терморегулятору.
Использование сразу после монтажа
Для этого теплого пола не нужно заливать стяжку и ждать, пока она высохнет. Теплолюкс Alumia укладывается под напольное покрытие и сразу готов к работе!
Отсутствие «температурной зебры»
Алюминиевая фольга равномерно распределяет тепло нагревательного кабеля по всей поверхности.
Экономичность
Нагревательный кабель эффективно преобразует электричество в тепло. Использование терморегуляторов Теплолюкс позволяет включать теплый пол только в нужные временные интервалы и экономить до 70% электроэнергии.
Безопасность
Теплый пол Теплолюкс Alumia не выделяет вредных веществ, не сжигает кислород. Нагревательный мат имеет заземление. Сплошное фольгированное покрытие экранирует электромагнитное излучение.
Здоровье и комфорт
Теплолюкс Alumia создает оптимальный комфортный температурный режим – температура воздуха на уровне ног выше температуры в районе головы. Теплолюкс Alumia не высушивает помещение, полностью сохраняя естественную влажность воздуха.

Состав комплекта

  • Нагревательный мат на фольге «Теплолюкс» Alumia
  • Трубка монтажная с заглушкой
  • Руководство по эксплуатации, совмещенное с паспортом

ⓘ Выбор Длины и Мощносты Электрического Кабельного Мата

Мощность кабельного мата для теплого пола

Процесс подбора мощности греющего кабельного мата намного проще, чем расчет мощности нагревательного кабеля отдельно.

Производители данных изделий уже сделали все за Вас. Шаг крепления кабеля на сетке выбран таким образом, что бы обеспечить постоянную мощность на квадратный метр теплого пола.

В большинстве случаев, мощность кабельного мата составляет 150 – 200 Вт/м.кв. Данная величина зависит от погонной мощности кабеля фиксированного на мате.

Стоит отметить, что в большинстве случаев электрические маты имеют мощность150-160 Вт/м. кв., однако, например нагревательные маты IN-THERM производятся мощностью 200 Вт/м.кв.

По нормам СНиП и ДБН, мощность теплого пола на уровне 200 Вт/м.кв. следует выбирать при условии, что пол не утеплен (например, стяжка от застройщика).

Как рассчитать длину нагревательного мата?

Тут опять-таки все очень просто. Длина нагревательного мата рассчитывается исходя из требуемой площади теплого пола. Никаких сложных математических вычислений, как например при расчете длины и шага укладки греющих кабелей, тут производить не потребуется.

  • Что нужно сделать?
  • Вычесть площадь, занимаемую крупной габаритной мебелью в помещении от общего пространства, в результате чего получить общую площадь теплого пола

Подбор длины кабельного мата осуществляется по общей площади теплого пола. Так, если площадь напольного отопления равняется 10 кв.м. – длина электрического мата для теплого пола будет составлять 20 м. п. (при стандартной ширине мата 50 см)

Обратите внимание

при обогреве площадей большем чем 15 кв.м. вам потребуется применить минимум 2 кабельных мата подключенных между собой параллельно.

Также стоит учесть суммарную мощность теплого пола. При выборе кабельных матов, мощностью 150 Вт/м2один терморегулятор сможет коммутировать не больше 20 кв.м. теплого пола.

Обратите внимание, если в процессе монтажа часть мата не помещается в выделенную площадь, обрезать кабель категорически запрещается.

В таком случае, рекомендуется срезать кабель с сетки и проложить его одним дополнительным витком вдоль всей длины зоны теплого пола, соблюдая отступ минимум 7.5 см от соседних уже проложенных витков.

Выводы: выбирая мощность кабельного мата учитывайте условия теплоизоляции чернового пола. При отсутствии теплоизоляции в полу (стяжка от застройщика) рекомендуется выбирать мат мощностью 200 Вт/м. кв., в противном случае применяйте кабельные маты мощностью 150-160 Вт/м.кв.

Теплый пол под плитку

Маты греющие производства России. Для устройства комфортного теплого пола в помещениях любого назначения. Монтаж в слой плиточного клея. Размерный ряд от 0,5 м2 до 15,0 м2 позволяет гибко подобрать нагревательный элемент под зону обогрева. Мощность удельная 150 вт/м2. Гарантия 20 лет.
               КУПИТЬ…



Мат нагревательный производства Южной Кореи. Для монтажа под плитку и керамогранит. Мат самоклеющийся, что облегчает монтаж. Наиболее бюджетный вариант импортного теплого пола под плитку. Размеры от 0,5 м2 до 14,0 м2. Мощность удельная — 160 вт/м2. Гарантия 17 лет.
               КУПИТЬ…



Маты греющие производства Испании. Мощность удельная — 185 вт/м2, что позволяет выполнять обогрев помещений с повышенными теплопотерями. Особенность нестандартной размерной линейки позволяет подобрать мат под помещения от 0,9 м2 до 10,1 м2 и более. Гарантия 16 лет.
               КУПИТЬ…

Элитные греющие маты греющие производства России. Для устройства комфортного теплого пола в помещениях любого назначения. Сверхтонкий (менее 3 мм), для монтажа в слой плиточного клея. Двойная фторопластовая изоляция. Не боится перегрева и запирания. Мощность удельная 160 вт/м2. Кабель пришит к сетке, а не прикреплен скотчем, как в бюджетных решениях. Заводская пожизненная гарантия.
                   КУПИТЬ…



Сделан на основе карбонового кабеля в силиконовой изоляции. Для монтажа в слой плиточного клея, либо в стяжку. Сделано в России. Силикон не меняет своих свойств при повышении температуры до 260 град. Это позволяет не думать о запирании теплого пола мебелью или коврами. Гарантия производителя 25 лет.

КУПИТЬ…



Кабель тонкий универсального применения. Россия. Возможен монтаж непосредственно под плитку, в плиточный клей, а также в толстую стяжку ( до 50 мм). Применяется в качестве комфортного и основного отопления. Под любой тип покрытия и любую конфигурацию зоны обогрева. Гарантия 20 лет.

              КУПИТЬ…

Электрический теплый пол: под плитку, ламинат, линолеум

Электрический теплый пол – поистине одна из полезнейших разработок современности, которая уже принесла уют и тепло в дом тысяч потребителей по всему миру. Отличаясь предельной простотой монтажа и использования, а также максимальной безопасностью, такие системы с каждым днем становятся все совершеннее. Причем, несмотря на всю сложность и инновационность конструкции, она остается довольно доступной для среднего покупателя.

Позволить себе установку этой уникальной системы может практически каждый, кто стремится создать в своем жилище стабильно комфортный и легко регулируемый температурный режим. Для суровых российских широт это означает просто прорывную победу над холодом и влажностью! Однако какой бы ни была модификация электрического теплого пола, здесь, как и в любой технологии, первостепенное значение имеет не столько доступная цена, сколько отменное качество. В нашем Интернет-магазине представлены исключительно лучшие модели от лидирующих производителей Англии, Германии, Дании и Кореи, чья продукция уже успела зарекомендовать себя, как одна из ведущих в своем сегменте. И наиболее популярные из этих конструкций представлены в нашем онлайн-каталоге по самым доступным ценам (напрямую от производителей!).

Данная система работает за счет двужильного экранированного кабеля, надежно крепящегося к специальной стеклосетке (обычно имеющей клеящуюся основу). Как готовая конструкция, электрический теплый пол на матах — предельно удобная для укладывания и для использования основа, которая может устанавливаться непосредственно под напольное покрытие (к примеру, под плитку). Для этого понадобится лишь минимум времени и крепящие элементы (для плитки – специальный клей). Как итог – полностью безопасная, удобная и соответствующая международным стандартам система, которая обеспечивает равномерный и оптимальный подогрев пола.

Нагревательный кабель под стяжку

Один из самых востребованных и известных вариантов, который, без преувеличения, уже стал настоящей классикой. И именно такие электрические модели заслужили особое признание, поскольку, в отличие от своих водяных аналогов, они полностью исключают возможность протечек.

Причем, электроконструкции под стяжку чаще всего применяются в процессе проведения капитального ремонта или при строительстве – оптимально с точки зрения финансов и универсальности. Единственным обязательным условием при монтаже такого пола является обеспечение, по возможности, максимально ровной поверхности под укладку: без резких, даже небольших, перепадов по высоте, сколов, заломов. Если основа отвечает этому требованию, можно приступить к установке, закончив ее заливом бетонной стяжки (со стандартной высотой 3-5 см. ). Просто, эффективно, бюджетно!

Инфракрасная пленка под ламинат, паркетную доску, ковролин, линолеум и т.д.

Данная конструкция, предназначенная специально для укладки под «капризный» ламинат, стала идеальным решением в области современного дизайна. Не секрет, что после плитки именно ламинат на сегодняшний день является одним из наиболее востребованных напольных покрытий. Однако до недавнего времени монтаж стандартного теплого пола под такую основу был просто невозможен из соображений безопасности и эстетичности самого покрытия. В виду конструктивных особенностей теплых полов «старого поколения», их укладка под ламинат или паркетную доску могла привести к усушке и дальнейшей порче напольного покрытия.
Сегодня, благодаря инновационным специализированным сериям электрического теплого пола, такой проблемы больше нет! Это поистине «умный пол», который не только полностью подстроен под работу именно с таким покрытием, но и способен заменить устаревшие системы обогрева практически полностью, вместе с тем соответствуя международным нормам безопасности и экологичности. Одно единственное условие: рекомендуется укладывать данный теплый пол в местах, где не предполагается расположение мебели — во избежание локальных перегревов.

Хотя питание системы идет от электричества (основной теплоноситель — специальный кабель), она отличается экономичностью. При этом установка конструкции занимает минимум времени (можно монтировать прямо на стяжку) и может выполняться даже непрофессионалом, настолько все легко и продуманно.

Какой бы электрический теплый пол вы ни выбрали в нашем каталоге, он в любом случае станет лучшим вложением в обеспечение всегда комфортного и приятного температурного режима в вашем доме. А если у вас возникли какие-либо вопросы, наши специалисты с удовольствием помогут вам определиться с выбором лучшего варианта как по цене, так и по характеристикам и назначению.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

При установке системы электрический пол теплый воздух в помещении движется совсем по-другому, чем при отоплении батареями. Благодаря ее конструктивным особенностям, поверхность, на которой смонтирована система очень ровно нагревается, одновременно прогревая равномерно и воздух в комнате.

Преимущества теплых полов – очевидны, но чтобы они проявились в полной мере, необходимо не запутаться в большом количестве вариантов, какими представлен теплый пол электрический. Изделия различных производителей: электрический теплый пол Рехау, Теплолюкс, Деви, Эксон и другие подчас ставят покупателя перед неразрешимой дилеммой, какого производства выбрать электрические теплые системы. Фото их подчас, если не считать упаковки, мало чем отличаются, хотя цена может отличаться весьма ощутимо – почти в 2 раза.

Так как же выбрать его самостоятельно именно для вашего дома? Как выбрать оптимальную модель и на что обратить внимание. Остановимся на наиболее важных сторонах подбора подобных систем.

Теплый пол электрический: как выбрать систему обогрева

В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:

  • способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных помещений либо как основное. Что же касается матов, то кабель в них уже изначально зафиксирован в виде змейки на сетке из капрона.
  • высотой поднятия. Секции укладывают в стяжку из цементно-песочной смеси в 3–5 см, тогда как маты можно покрыть слоем минимальной высоты. Более того, нередко их интегрируют в слой клея для плитки, благодаря чему площадь покрытия прогревается за довольно короткий промежуток времени..

Какой электрический теплый пол выбрать – вопрос, зависящий от многих факторов, субъективных и объективных. Проведем небольшой сравнительный анализ.

Они представляют собой конструкцию, основой для которой служит жила из материала с высоким показателем электрического сопротивления. При прохождении через нее тока определенной величины происходит нагрев поверхности. Полученное тепло передается в окружающую среду через защитную оболочку из полимера. Он должен быть стоек к высоким температурам, иметь достаточную гибкость и прочность.

Совет

В зависимости от толщины жилы изменяется значение номинальной мощности, которой может обладать электрический теплый пол. Характеристики подбираются по параметрам помещения – тепловым потерям, наличию другой системы отопления.

Типичная конструкция электрического теплого пола показана на рисунке:

При выборе следует обращать внимание на основные технические и эксплуатационные характеристики:

  • Номинальная тепловая мощность Вт/м².
  • Ширина готового мата. Стандартное значение – 50 см.
  • Тип нагревающего кабеля – одножильный или двужильный.
  • Общая площадь мата.
  • Комплектация. Стандартно в нее могут входить гофрированная трубка для монтажа термодатчика и инструкция по эксплуатации. В некоторых случаях возможно наличие простого терморегулятора.

Греющие секции:

  • более гибкие при монтаже в плане «обхода» участков, используемых под мебель и оборудование, в комнатах неправильной формы;
  • имеется широкий выбор мощности греющих кабелей и секций;
  • стоимость их довольно низкая.

Однако сам процесс монтажа кабеля связан с определенными сложностями, не говоря уже о потере высоты помещения и дополнительных затратах на утепление и толстую стяжку.

Во время монтажа важно рассчитать расстояние между витками кабеля. Для упрощения этой задачи можно выбрать уже готовые изделия – нагревательные маты. На полимерную сетчатую основу в заводских условиях закрепляют кабель с определенным шагом. Такие модели дают возможность быстрой установки в помещениях стандартной прямоугольной формы.

Нагревательные маты удобны и просты в монтаже для помещений, имеющих форму правильной геометрической фигуры, и незначительно уменьшают их высоту. Но при этом стоят они дороже, чем кабельная секция той же мощности, на порядка 25–30%.

Кабель или мат

Какой электрический теплый пол выбрать – с кабелем и монтажной лентой или нагревательный мат? Предпочтителен последний вариант, так как он прост в установке и практически не требует специальных навыков для ее осуществления. Однако это не всегда возможно сделать по определенным причинам:

  1. Размеры помещения не кратны ширине изделия. В этом случае можно оставить часть пола без нагрева, либо установить нагревательные кабели.
  2. Нестандартная планировка комнаты. Раньше это было редкое явление. Но с появлением новых проектов домов квартиры, у которых углы между стенами не равны 90° встречаются все чаще.

Сколько потребляет энергии можно рассчитать, используя его мощность и полезную площадь. Практика показала, что если для обогрева сухой жилой комнаты до определенной температуры необходима расчетная мощность кабеля в 100-120 Вт/м², то того же результата можно достигнуть, уложив маты мощностью 160-180 Вт/м². Очевидно, что первый вариант устройства полов значительно экономичнее. Затраты на электроэнергию снижаются и по другой причине: благодаря стяжке, которая накапливает тепло, оно равномерно распределяется, иначе говоря, раз поверхность пола медленнее остывает, то и включаться он будет реже.

Внимание

Размеры и мощность греющей секции подбираются в соответствии с площадью, доступной для нагревания. Кабель располагают на поверхности, свободной от стационарной мебели и оборудования, половиков, так как, в противном случае, есть опасность перегорания нихромовой жилы.

Но не будем забывать, что греющий кабель можно укладывать только в сухих помещениях, поэтому при выборе такого варианта придется решать также вопрос гидроизоляции, да и потеря высоты помещения приемлема не для каждого случая, к примеру, на уже готовое черновое покрытие. В этом случае, несомненно, желательно установить тепловой мат.

Каждый тип электрического пола имеет свои достоинства. Какой из них подойдет для конкретного помещения, поможет определить таблица сравнения их характеристик.

Сравнительные характеристики

Конструкция


Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.

Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.

Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.

Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.

Совет

Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.

Для устройства электрических полов необходимы также:

  • монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
  • гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
  • теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.

Теплые полы электрические: инструкция по монтажу

Устройство кабельного пола

На выровненную и очищенную поверхность основания укладывают утеплитель, проклеивая стыковочные швы скотчем. Заливают на армирующий слой промежуточную тонкую стяжку (2–3 см).

Дав стяжке набрать необходимую прочность, примерно 2–5 дней, на нее крепят монтажную ленту.

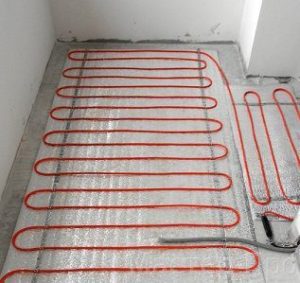

Кабель монтируют на ленту в соответствии с заранее составленным планом раскладки. Укладку начинают от места подключения проводов к терморегулятору, придерживая расчетного шага с допустимой погрешностью в ±10 мм.

На заметку

Как правило, в инструкции производителя бывает указан минимальный радиус изгиба кабеля и минимальное расстояние между витками. Необходимо строго придерживаться этих указаний.

Датчик температуры укладывают в гофрированную трубку, которую располагают между двумя витками кабеля и плотно закрывают с одной стороны заглушкой.

После завершения монтажа система должна пройти тестирование, и только после этого заливают второй основной слой стяжки (3–10 см) под напольное покрытие.

На заметку

Перед заливкой основной стяжки рекомендуется начертить схему, получившуюся после монтажа и отметить на ней места расположения муфт, датчика, размеров, шага и т. д.

К эксплуатации системы можно приступать не ранее 28 суток.

Устройство тепломатов

Монтажные работы проводят в соответствии со схемой раскладки, а которой должно быть указано месторасположение основных компонентов системы.

  • На полу и в стене пробиваю канавки под температурный датчик, провода и терморегулятор.
  • После очистки базовой поверхности укладывают гофрированную трубу с датчиком и выводят провода в монтажную коробку.
  • На этом этапе необходимо замерить омическое сопротивление, после чего приступают к раскладке матов.
  • На них аккуратно при помощи шпателя наносят слой клея для плитки.
  • Подключение выполняют через терморегулятор.

© 2021 prestigpol.ru

Электрический теплый пол: сколько потребляет энергии?

Виды электрических теплых полов

На сегодняшний день на рынке большой выбор видов теплых полов электрического типа. Всех их принято делить на пару категорий.

Далее мы подробно расскажем про технические свойства любого из видов, подсчитаем расход электричества, учитывая вид помещения на 1 м2 в час, в течение месяца. Так же выясним, как может повлиять финишное покрытие на расход электричества.

Инфракрасная пленка

Инфракрасный тёплый пол является тонкой плёнкой из полимеров, куда нанесен карбоновый слой. Во время нагревания карбон может излучать теплоту. ИК-плёнка не может повлиять на высоту потолка. В среднем может наматываться примерно 150 — 400 Вт электричества, чтобы прогреть 1 м2 плёнки.

Электрический кабель

Электрический кабель для теплого пола является проводом, который закладывается произвольным образом, однако в основном по схеме «улитка» либо «змейка». Сверху конструкцию заливают бетонной стяжкой, что сокращает высоту комнаты примерно на 5 см. Удельная мощность подобного кабеля от 0,01 до 0,06 квт/м2, выбор её основан от частоты витков.

Энергоёмкость 1 м кабеля достигает 10-60 Вт. Для покрытия 1 м2 области, нужно примерно 5 м провода, таким образом, чтобы обогревать в среднем необходимо 120 — 200 Вт электроэнергии.

Термоматы

Термомат является конструкцией из кабеля, укладываемый по какой-то схеме на особой сетке. Устанавливается в основном под стяжки, и отлично подходит для обустройства в помещении с высокой влажностью. Она используется для помещений с невысоким потолком, потому что толщина «пирога» примерно 3 см. Мощность матов около 0,2 квт/м2. Средняя потребляемость 1 кв. м. нагревательного мата достигает 120 — 200 Вт.

Стержневой пол

Стержневой пол является инфракрасным видом пола, только вместо карбоновой пластины имеется стержнь. Он расходует электроэнергию от 120 до 200 Вт на 1 кв. м.

Расчет затрат энергии

Ответом Вам окажется очень сложный расчет теплого пола, так как мощность основана от многих причин. Вначале задайте себе следующие вопросы:

Для чего Вы будете применять теплый пол: чтобы подогревать низ помещения или всей комнаты?

Какая теплоизоляция вашего жилья? Утеплили ли стены, дверные и оконные проемы?

К примеру, если осуществить теплоизоляцию напольного покрытия пробковыми листами, вам удастся понизить расход электроэнергии теплого пола на 40%.

Сколько людей в комнате?

Хотите ли Вы подключить пол после ухода из жилья?

Какой тип пола применяется в жилье?

Инфракрасный теплый пол

Если применяется инфракрасная пленка, то на затраты электричества у них, как и при работе любых отопительных систем, может повлиять степень подготовки комнаты. К тому же важнейшим фактором является мощность плёнок. При применении прибора как главное отопление — 220 Вт/м2, если дополнительные — 150 Вт/м2.

Сколько потребляет энергии теплый пол виды и особенности за месяц, рассмотрим на примере помещения 50 кв. м., если мощность плёнки достигает 150 Вт. Для этого:

W=50*150*0,4=3000 Вт либо 3 кВт за час.

Для подсчета месячного потребления, нужно: 3000 / 60 мин и умножить 5 мин х 12 часов в сутки х 30 дней = 90 кВт

Электрический кабель и маты

Чтобы определить размеры потребляемой электроэнергии и затрат на её оплату при применении кабельной системы, нужно учесть некоторые моменты:

  1. Размер отапливаемых площадей — свободная область помещения без мебели. В основном это около 13 кв. м., именно туда постелят кабель.
  2. Для обогрева 15 м² напольного покрытия, в среднем нужен провод, вся мощность которого достигает 2100 Вт/ч. В основном, потребители покупают иностранное изделие, которое рассчитано для напряжения в 230 Вольт.
  3. 1930 Вт является мощностью, которую расходует теплое кабельное напольное покрытие при максимальных нагрузках.
  4. Согласно подсчетам, чтобы поддерживать комфортную атмосферу, нужно прогревать кабель в течение 20 мин каждый час. В результате, на теплый пол затраты на 1 м2 напольного покрытия достигает не больше 322 Вт/час.

Расчет теплых полов как основного отопления

Любой электрический или водяной пол имеет индукционный нагрев пола, то есть благодаря электрическому току. Имеет место преобразование электричества в тепловую энергию примерно с идентичным КПД. На размер энергопотребления тёплого пола может повлиять метод установки и напольное покрытие.

Важно учесть такие факторы, как:

  1. Теплоизоляция и коэффициент отражения подстилающих материалов;
  2. Если теплый пол как основное отопление, то какая степень теплопотерь в стяжке.

Факторы, снижающие расход элеткроэнергии

Способы понижения расхода электроэнергии:

  1. Проведение качественных утеплений — отличная теплоизоляция снижает затраты на 38 %.
  2. Монтаж многофункциональных счётчиков — цена электричества применяемого в ночное время, где-то дважды менее.
  3. Установка напольного покрытия с обогревом выполнять на свободной площади. Стелить его под мебелью не просто не выгодно, но и запрещено производителем систем.

Терморегуляторы

Применение терморегулятора для теплого пола дает возможность понизить затраты на электроэнергию на 40%. Оборудование лучше монтировать в самом холодном помещении. Если понижается температура менее указанного значения, он уже подключает обогрев, а когда достигает необходимой характеристики — отключать.

Заключение

Как становится понятно, цена адекватная и сравнимая с обычным отоплением. Однако при обустройстве жилья электрическим напольным покрытием вам не нужно дожидаться, когда стартует отопительный сезон, мучиться от жаркой погоды если в зиму уже потеплее.

Размеры электрических ковриков и кабелей для обогрева полов

Коврики для подогрева пола:


Шаг 1. Создайте план этажа.

Начните с рисования плана отапливаемой зоны на сетке. Обязательно точно отмерьте и укажите все размеры. На плане этажа должны быть указаны расположение и размеры любой мебели и стационарных приспособлений, таких как умывальники, шкафы, прилавки, душевые, ванны, туалеты и т. Д. Под этими приспособлениями нельзя устанавливать ни коврики HeatTech, ни кабель.Четко обведите маркером нагретую область.

Шаг 2: Рассчитайте размер отапливаемой площади.

Рассчитайте общий размер теплого пола, используя данные из шага 1. Разбейте площадь на более мелкие части (квадраты, прямоугольники), если необходимо, и сложите их индивидуальные размеры (A, B и C, как показано на примере справа) . Запишите результаты. Для матов на 120 В общая площадь пола с подогревом не должна превышать 150 квадратных футов. Для матов на 240 В оно не должно превышать

кв. Футов.

Как видно на примере, все 3 зоны — A, B и C — это зоны, где необходимо отопление.Область непосредственно под раковиной не требует обогрева и поэтому не учитывается при расчете площади.

Показанная буферная зона (где обогрев не является существенным) рекомендуется, но не является обязательной и поэтому не учитывается при расчетах. Это место можно использовать для установки мата излучающего тепла излишней длины.
Совет: чтобы рассчитать размер треугольника, умножьте его стороны и разделите результат на 2.

Шаг 3: Определите расположение термостата.

Термостат следует располагать дальше от мест, которые могут подвергнуть его разбрызгиванию или разбрызгиванию водой, например, ванны, душевые и раковины.Расположение термостата также важно, поскольку оно определяет начальную точку мата. На показанном примере показано расположение термостата «Т» возле входа.

Шаг 4: Нарисуйте макет коврика на плане этажа.

При выборе коврика для подогрева пола необходим план этажа. Учтите, что коврик имеет постоянную ширину 20 дюймов, однако перемещение в более узких местах может быть достигнуто путем обрезки стекловолоконной сетки (не обрезайте нагревательный провод!). Убедитесь, что нагревательный коврик покрывает важные зоны, например, прямо перед душем / ванной / туалетом и в пространстве для ног под шкафами.Любые корректировки покрытия и длины коврика должны производиться в местах, где тепло не является существенным, например, за дверью, возле стен или за унитазом. В некоторых областях может потребоваться использование более одного мата, и это также следует указать на макете.

Для получения дополнительной информации о том, как обрезать и установить электрические коврики для теплого пола, щелкните здесь.

Шаг 5: Выберите нагревательный мат (-а) подходящего размера.

Сложите общую длину коврика для лучистого обогрева и найдите соответствующую длину в таблице с техническими характеристиками продукта.Сравните общую площадь покрытия мата (в квадратных футах) из таблицы с размером обогреваемой площади из шага 2. Она не должна превышать размер обогреваемого пола.

Примечание: можно использовать более простой метод определения размеров, который включает согласование общей площади пола с подогревом с имеющимися размерами ковриков. Этот вариант, хотя и приемлем, менее точен и рекомендуется только для прямоугольных участков с минимальными препятствиями и поворотами или без них.


Кабель для обогрева пола


Шаг 1. Создайте план этажа.

Нарисуйте план обогреваемого помещения, как описано выше в разделе «Коврики для подогрева пола».

Шаг 2: Рассчитайте размер отапливаемой площади.

Следуйте инструкциям, приведенным выше в разделе «Нагревательные маты».

Пример, показанный справа, показывает 5 зон, где требуется обогрев: A, B, C, D и E. Буферная зона (не является частью секции «E») не включается в расчет площади и используется для прокладки избыточного нагревательного кабеля. , если имеется.

Шаг 3: Выберите нагревательный кабель подходящего размера.

Используя данные из таблицы продуктов, выберите нагревательный кабель нужной длины. Обратите внимание, что для большинства установок рекомендуется расстояние между кабелями 3 дюйма. Общая площадь покрытия кабеля на выбранном расстоянии должна быть не меньше размера обогреваемой зоны. Это гарантирует, что не останется лишнего нагревательного кабеля.

Для показанного примера общее покрытие кабеля теплого пола (на расстоянии 3 дюймов) превышает площадь обогрева, а это означает, что кабели избыточной длины будут проложены в буферной зоне, указанной на плане этажа.

Советы по установке для обоих типов систем:

  • Настоятельно рекомендуется создать «буферную» зону на плане этажа, где отопление не является обязательным и которую можно использовать для прокладки оставшегося кабеля или оставить без обогрева. Примеры буферных зон: за дверью, у стен и за туалетом.
  • Не используйте ленту — изоленту не рекомендуется использовать для крепления кабеля электрического теплого пола, поскольку она не гарантирует правильного расстояния между кабелями и может привести к недостаточной / оставшейся длине кабеля и неравномерной тепловой мощности.Вместо этого используйте кабельные направляющие HeatTech (HTCG-25). Они содержат проволочные крючки, расположенные на расстоянии 1 дюйм, что позволяет проложить кабель точно на расстоянии 2, 3 или 4 дюйма. Направляющие для кабеля включены в каждый комплект кабелей (HTCBLKIT), а дополнительные длины можно приобрести отдельно.

Чтобы получить помощь с определением размеров и выбором продукта, свяжитесь с нашей командой разработчиков по адресу [email protected], используйте нашу форму запроса предложения. Кроме того, вы также можете просмотреть нашу подборку продуктов для теплого пола и выбрать тип, который наилучшим образом соответствует требованиям вашего проекта.

Коврик для пола с подогревом | Подогрев ковров

Именно то, что нужно нашему подвалу этой осенью и зимой

Мы искали способ получить лучистое тепло в подвале, чтобы было более приятно смотреть телевизор и тусоваться. Этот коврик с подогревом превратил наш коврик в любимое место для всех членов семьи, особенно для кошек.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Дебби Д —
01.11.2021


ПОД КОВРИК НАПОЛЬНЫЙ НАПОЛЬНЫЙ НАГРЕВАТЕЛЬНЫЙ МАТ

Я заказал этот товар взамен существующего, и он исключительного качества.Описание продукта и вопросы и ответы на веб-сайте точны, и я полагался на эту информацию при размещении заказа. Сам предмет был хорошо упакован и включал в себя данные испытаний, сертификаты и т. Д. Я установил его поверх изоляционной прокладки из пенопласта, затем добавил старую нескользящую прокладку и обмотал все прилагаемой лентой перед тем, как накрыть коврик. . Я использую его в крытом патио, где он является основным источником тепла. В шнуре есть свой GFCI, хотя у меня он есть на наружных розетках., слишком. Отлично работает, моим кошкам это нравится — как раз необходимое количество тепла. Настоятельно рекомендуется как за качество продукции, так и за обслуживание — Cosy Winters — первоклассный розничный продавец.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Марк Хойланд —
26.10.2021


Коврик с подогревом полов

Очень рекомендую. Я любил 1 и купил еще 2.

4 из 4 клиентов нашли это полезным.

Это помогло? да

Робин Хелд —
, 11.10.2021


Люблю это.Экономия денег.

У меня во всем доме деревянные полы. Зимой они простужаются. Купил 7 больших обогревателей под коврик. В результате у меня теплые полы, ноги теплые, а мой счет за отопление снизился. Я определенно рекомендую это.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Дорис —
09.10.2021


Подогреватель коврика

УДИВИТЕЛЬНАЯ вещь !!! Хотел бы я найти его много лет назад.Моим старым ногам это нравится, и моей собаке это нравится.

4 из 4 клиентов нашли это полезным.

Это помогло? да

Рэндалл —
10.09.2021


Настоятельно рекомендую

У меня их два — один в гостиной и один в моем домашнем офисе. Я живу на первом этаже многоквартирного дома, поэтому зимой здесь довольно холодно. Эти обогреватели прекрасны, и в них мне очень комфортно и уютно — мои кошки тоже их любят! Я пролил жидкость на коврик, что не повлияло на работу обогревателя.

9 из 9 клиентов нашли это полезным.

Это помогло? да

Лия —
06.02.2021


СООО тепло! Люблю это

Мы купили самый большой для помещения с очень слабой изоляцией. Измените правила игры! Теперь нам совершенно комфортно в комнате, так как она очень вкусная. Дополнительный бонус — наши кошки его обожают. Работает хорошо, отличное обслуживание клиентов, когда у меня возникли вопросы, и стоит своих денег. Я так рад, что прочитал отзывы и купил это!

9 из 9 клиентов нашли это полезным.

Это помогло? да

Мими —
24.01.2021


Покупкой доволен

Недавно мы приобрели обогреватель для ковриков 5×7, и нам он очень понравился. В нашей каюте пол из бетонной плиты, и всю зиму мы замерзли. Теплый коврик имеет огромное значение, больше никаких холодных ног! Спасибо!

6 из 6 клиентов нашли это полезным.

Это помогло? да

Мирна Престон —
21.01.2021


Недурно!

Я нахожусь в Миннеаполисе, и я купил самый маленький размер 22 x 34 дюйма, чтобы ногам было тепло под столом зимой.У меня паркетные полы, которые холодные, и я обычно ношу носки по дому и сижу за своим столом. Я не хотел носить обувь за своим столом, и мне не нужны были тапочки, которые мне приходилось снимать каждый раз, когда я нахожусь за своим столом. Мне нужно было решение «установил и забыл», и сочетание нескользящей накладки + коврик для пола с подогревом отлично работает. Я еще даже не купил небольшой коврик, чтобы положить поверх него, но я пойду в Target и сделаю это в ближайшее время. Это отличный продукт, который решил для меня настоящую проблему! В настоящее время я включаю его утром и выключаю в конце рабочего дня, но у меня есть таймер розетки (таймер гирлянды на рождественской елке), который я скоро подключу.

7 из 7 клиентов нашли это полезным.

Это помогло? да

Грег —
15.01.2021


Очень хорошо для детской кроватки

Baby проспал всю ночь после того, как мы установили это. Нам нравится знать, что ему будет тепло, потому что нам не нравится центральное отопление, работающее по ночам.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Маржо —
13.01.2021


Теплый пол для йоги

Идеально подходит для обогрева пола в моем навесе на открытом воздухе, который я использую для йоги.

6 из 6 клиентов нашли это полезным.

Это помогло? да

ШАРОН СВОГГЕР — Мичиган, США
11.01.2021

Отличный способ обогрева кресла

Мы установили это под нашим креслом в холодном месте в нашей гостиной. Через несколько часов кресло стало красивым, теплым и очень удобным!

6 из 6 клиентов нашли это полезным.

Это помогло? да

Ричард Хайнс —
17.12.2020


Идеальное решение для холодных полов

Этот коврик-обогреватель стал идеальным решением для холодных полов в гостиной.Тепло нашего электрического плинтуса просто не помогало. Мы купили самый большой обогреватель для ковриков, который идеально подходит под коврик, который находится под диваном в гостиной. Это область, в которой мы проводим много времени, и она помогает нам согреться, когда мы смотрим телевизор, посещаем или позволяем нашему ребенку ползать по коврику. У нас есть таймер, и он отлично работает. Настоятельно рекомендую всем в нашей ситуации.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Энтони Перес — Колорадо, США
16.12.2020

Обзор: Переносные электрические лучистые полы с подогревом под коврики

В моей гостиной, которая стоит на плите, зимой наконец-то стало комфортно !!! Мне это нравится!

4 из 4 клиентов нашли это полезным.

Это помогло? да

Памела Буль — Нью-Джерси, США
15.12.2020

Необходимость, о которой я не знал, мне нужно

Поместите его в самую холодную комнату в доме, и вы сразу увидите улучшение. Не могу рекомендовать это достаточно.

4 из 4 клиентов нашли это полезным.

Это помогло? да

Шахриар Уддин —
17.11.2020


Почему мы так долго ждали?

Почему мы так долго ждали? Мы живем в доме, построенном 120 лет назад.Около 25 лет назад предыдущие владельцы превратили заднее крыльцо в кухню, но не позаботились о подготовке к зиме. Наша собака любит это, и я сплю на этом. Это потрясающе! Желаю, чтобы оно было большего размера.

6 из 6 клиентов нашли это полезным.

Это помогло? да

Барбара Уэйджер — VT, США
02.11.2020

Обзор: Переносные электрические лучистые полы с подогревом под коврики

Отличный товар. Нагревает пол, как вы и говорили. Принес 4 штуки для моего солярия.Теперь я могу использовать его в зимние месяцы.

4 из 4 клиентов нашли это полезным.

Это помогло? да

Эйлин Дуйсен, штат Колорадо, США
24.10.2020

Невидимый после установки

Обогреватель работает так, как рекламируется, и идеально подходит для моего подвала, где мои ноги мерзли, даже когда я вспотел, а радиатор работал на полную мощность. Приятным сюрпризом стало то, что нагревателя практически не видно даже с противоскользящей накладкой. Я ожидал появления выпуклости, но нет — под моим умеренно тяжелым ковриком вы ничего не увидите, если не знаете, где искать.В целом очень доволен.

6 из 6 клиентов нашли это полезным.

Это помогло? да

Абдулла Гозалов — Нью-Йорк, США
20.10.2020

Обзор: Переносные электрические лучистые полы с подогревом под коврики

Я купил этот коврик, чтобы использовать его в студии обучения игре на скрипке, 10’x15 ‘. Мои ученики стоят на коврике в носках и получают то ощущение тепла и комфорта, которое обычно бывает только от теплого пола. Это отдельная от дома структура на Аляске, с небольшим переносным электрическим масляным обогревателем в комнате.Все идет нормально. Пока что ночью температура опускалась только до 30F, и мы ожидаем, что она упадет до 10F позже в этом сезоне. Я использую таймер как для коврика, так и для масляного обогревателя, который начинает нагревать конструкцию каждый день за 5 часов до прихода студентов и выключается, когда они уходят вечером.

5 из 5 клиентов нашли это полезным.

Это помогло? да

Даниэль — AK, США
20.10.2020

Отличный домашний апгрейд

Мой солярий не так хорошо изолирован, как другие части дома, и теперь я использую его как домашний офис.Это было отличным дополнением и избавляло от холода в комнате.

3 из 3 клиентов нашли это полезным.

Это помогло? да

Тим —
28.09.2020


Лучистое электрическое отопление пола под плиткой

Лучистое отопление пола — это фантастика.

Трудно просыпаться от теплого пола в прохладный день. Лучистое тепло в полу при правильной установке и эксплуатации обеспечивает наиболее комфортное и целенаправленное обогревание жилых помещений.

В этой статье рассказывается о моей установке электрических лучистых полов в недавно отремонтированном солярии и прихожей.

Лучистое отопление обычно доступно в виде электрических или водяных (гидронных) систем. У каждого есть свои преимущества и недостатки. Электрическое лучистое отопление дороже в эксплуатации, но его проще установить. Водяное лучистое отопление дешевле в эксплуатации, но требует сложной сантехники и бойлеров. В обеих моих последних установках использовалось электрическое лучистое тепло.

Системы электрического лучистого отопления относительно удобны для ремонта полов своими руками и их легко добавить при реконструкции полов или при новом строительстве.Кабельные системы электрического теплого пола также имеют умеренную цену и практически не требуют обслуживания.

Электрический обогрев пола также решает проблему добавления тепла в дополнительные помещения, которые было бы трудно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха. Такие помещения, как пристройки, примыкающие, веранды, солярии и гаражи, могут быть отличными кандидатами на установку электрического лучистого отопления в полу, особенно если добавление воздуховодов или водопровода ОВК является затруднительным. Это одна из основных причин, по которой я добавил лучистое электрическое отопление в пол в два моих новейших проекта — небольшую пристройку для прихожей и переделанную пристроенную солярий.

Прошлой осенью я добавил в нашу каюту новую прихожую, добавив под плитку маты с электрическим лучистым обогревом.

Этим летом я занялся солярием, установив все новые окна, двери и напольную плитку. Под плиткой мы установили электрическое лучистое внутрипольное отопление с помощью теплового кабеля, установленного в разделительной мембране с каналами. Этим двум недавним установкам и посвящена данная статья.

Но сначала немного о системах лучистого отопления для пола.

Системы водяного отопления для пола

Системы лучистого внутрипольного отопления нагревают черный пол и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству.Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества системы лучистого отопления:

  • Более эффективны, чем традиционные плинтусы, радиаторы, системы вентиляции, обогреватели, печные системы отопления.
  • Системы с очень низким уровнем обслуживания или без него — особенно для электрических систем.
  • Равномерное плавное нагревание с приятными теплыми полами.
  • Эффективное распределение тепла ближе к полу по сравнению спотолки для приточных систем (поднимается теплый воздух).
  • Меньшее движение воздуха, меньшая вероятность движения аллергенов и улучшенное качество воздуха.
  • Отсутствие риска контактных ожогов (радиаторы отопления, печи).
  • Очень тихий или бесшумный (электрический).
  • Может быть относительно легко установить в здании или при ремонте пола.
  • Обычно не для охлаждения или осушения.

Недостатки системы лучистого отопления:

  • Устанавливается под пол.
  • Водяные системы (гидронные) могут протечь или замерзнуть.
  • Относительно высокие затраты на установку (особенно гидравлическую) усложняют укладку на пол.
  • Увеличенная толщина пола.
  • Может не подойти под пол из массивной древесины (быстрое расширение / сжатие).
  • Более медленное начало и смещение тепла.
  • Принудительный воздух позволяет охлаждать и осушать в дополнение к нагреву.

В системах лучистого тепла в качестве источника тепла обычно используется либо нагретая вода (гидравлические системы), либо электрическое сопротивление (электрические системы).У каждой системы есть свои плюсы и минусы:

Преимущества водяной системы лучистого отопления:
  • Котлы, работающие на природном газе, могут быть дешевле в эксплуатации по сравнению с электрическими системами.
  • Один котел может питать несколько этажей, а также горячее водоснабжение.
  • Высокоэффективные системы. Низкий уровень шума (котел, насосы).
  • Системы, не требующие особого обслуживания.
Водяная (гидронная) система лучистого отопления Недостатки:
  • Напольный водяной шланг недоступен, если он протекает.Крепежные детали могут повредить трубку.
  • Установка посложнее, требуется бойлер, насосы. Более сложный, чем проект DIY.
  • Требуется некоторое обслуживание — промывка, защита от замерзания в некоторых климатических условиях и т. Д.
Электрическое сопротивление системы лучистого отопления Преимущества:
  • Установка менее сложна — не требует водопровода, бойлера, газопровода, выхлопа, насосов и т. Д.
  • Относительно простая установка своими руками.
  • Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
  • Обычно техническое обслуживание не требуется.
Электрическое сопротивление системы лучистого отопления Недостатки отопления:
  • Затраты на электроэнергию могут быть относительно высокими, особенно в часы пик.
  • Обычно требуется выделенная электрическая цепь (и). В более обширных системах обычно используются цепи на 240 В.
  • Напольные крепления могут повредить провода лучистого отопления во время строительства.

Независимо от типа системы лучистого отопления, которую вы используете, установка любой системы лучистого отопления в полу может быть затруднена после того, как ваш дом будет построен.

Существуют системы лучистого теплого пола, предназначенные для установки под черным полом между элементами каркаса.

Системы лучистого теплого пола сложно установить, так как старые работы

Системы внутрипольного отопления обычно работают лучше всего при установке внутри конструкции пола, обычно над черновым полом и под отделкой пола.Некоторые системы устанавливают под черным полом, между балками пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.

Если вы собираетесь реконструировать, или только начинаете строить, или планируете строить, теплый пол — отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солярии, электрическое лучистое тепло под плиткой является идеальным решением.

Зная, что мы хотели бы получить теплый пол под плиткой, нам просто нужно было выбрать электрическое или водяное лучистое тепло.Это решение было легким. Электрическую цепь легко проложить в солярий. Сантехника, бойлер, газовая линия и все другие сложности сделали водную лучистую систему отопления непригодной для использования в этом проекте.

Фактически, 10 лет назад, после того, как мы купили кабину, я обновил нашу разводку и проложил выделенную цепь на 20 А в солярий, ожидая в будущем тепла в полу.

Теперь мне просто нужно было выбрать формат (мат против намотанного кабеля) и напряжение системы (120 В против.240в), затем закажите материал и установите его.

Форматы лучистого тепла для полов

В электрических системах лучистого отопления для пола используется электрический резистивный нагревательный кабель для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным проводом, закрепленным на черновом полу с помощью зажимов или мембран с пазами.

Коврик для электрического обогрева пола от SunTouch. Нагревательный кабель WarmWire 120 В для теплого пола от SunTouch.Разделительная мембрана под плитку с матрицей для прокладки греющего кабеля под укладку плитки.

Меньшие площади (менее 150 квадратных футов) обычно хорошо работают с матами излучающего тепла, а большие и более сложные области хорошо работают с кабелем излучающего тепла.

Есть некоторые исключения, так как некоторые производители изготовят коврики на заказ в соответствии с планами вашего проекта.

Вы можете заказать коврики по размеру в зависимости от площади комнаты. Нагревательные маты продаются в рулонах матов шириной от 2 до 3 футов.

Электрический коврик с встроенным тепловым кабелем, используемый для пола в маленькой прихожей. Этот коврик был залит тонким слоем под плитку. Нагревательный мат залит тонким слоем под плитку в нашей прихожей.

Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный кабель излучающего тепла, установленный в матрицу мембранной основы.

Проволока электрического нагревательного кабеля наматывается под плитку для нашего проекта большой солнечной комнаты площадью 150 кв. Футов.

Как работают системы обогрева полов

В системах лучистого обогрева полов для обогрева полов и жилых помещений используются трубы с горячей водой или теплые электрические кабели.

Тепло естественным образом перемещается по температурным градиентам от большего к меньшему количеству тепла. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистая теплопередача, что дало имя системам лучистого тепла.

Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, подобная свету. Типичный пример лучистой теплопередачи — это солнце, согревающее далекие объекты. Большая часть (50-70%) тепла, производимого системами лучистого обогрева пола, находится в форме лучистого тепла.

Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, теплопроводное тепло — это тепло, которое вы чувствуете при ходьбе по полу, нагретому системой лучистого тепла.

Кондуктивная теплопередача также играет роль в потере тепла в системах лучистого обогрева пола. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет теплопередачи от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.

Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, дерево и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.

Вот почему надлежащий слой термоизоляции / изоляции так важен для работы системы лучистого отопления.

Изоляционные материалы, которые замедляют или блокируют теплопроводность вдали от предполагаемого пространства обогрева, улучшают производительность и эффективность системы.Неизолированная бетонная плита, например, приведет к огромным кондуктивным потерям тепла от внутрипольных систем лучистого отопления, поскольку тепло перемещается через плиту и от пола и жилого помещения.

Конвекция, передача тепла движением текучей среды (воздуха или жидкости), играет второстепенную роль в нагревании лучистым теплом, поскольку воздух прямо над поверхностью теплых полов поднимается вверх и заменяется более холодным воздухом сверху.

Достаточно ли солнечного тепла в полу для обогрева моей комнаты?

Достаточно ли тепла, создаваемого внутрипольными системами лучистого обогрева, для использования в качестве основного источника тепла для установленных помещений, например, прихожих и соляриев? И если да, то до каких температур?

Ответ зависит от разницы между теплотой, вырабатываемой системой, и теплопотерей конструкций (тепловой нагрузкой).Вырабатываемое тепло легко оценить, исходя из желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня монтажа.

Системы лучистого обогрева пола (электрические или гидравлические) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. Футов обычно вырабатывает от 1000 до 1500 Вт тепловой энергии.

Один ватт тепла примерно равен 3,4 BTU (в час):

1 ватт / кв. Фут = 3.4 БТЕ / кв. Фут в час

Следовательно, система площадью 100 кв. Футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.

Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30 ℉? Ответ зависит от теплопотерь системы.

Расчет теплопотерь относительно легко произвести с помощью онлайн-калькуляторов, например:

Чтобы получить представление о потенциальных тепловых характеристиках установленной системы лучистого отопления, воспользуйтесь калькулятором для расчета теплопотерь в рассматриваемом помещении при различных температурах и сравните это с количеством тепла, выделяемого системой лучистого отопления.

Коврики для электрического лучистого обогрева обычно производятся для выработки 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие незакрепленные кабельные системы производят от 10 до 18 ватт на квадратный фут проложенного кабеля в зависимости от расстояния между проложенными кабелями.

Итак, может ли наш электрический теплый пол согреть наш солярий до 70 в декабре, когда на улице 30 ℉?

В этом примере я буду использовать следующие значения:

  • температура наружного воздуха 30 ℉
  • солярий — это площадь 100 кв.м на первом этаже
  • потолки 9 футов
  • две внешние стены
  • шесть окон
  • одна дверь имеет среднюю (посредственную) изоляцию
  • желаемая температура в помещении 70 ℉.

С этими значениями наши расчетные потери тепла составляют ~ 38 Вт / К, или 2900 БТЕ в час при желаемом изменении температуры.

Может ли наше внутрипольное отопление обеспечить 2 900 БТЕ?

Что ж, если ваша внутрипольная система покрывает весь пол (за исключением рекомендованного 6-дюймового отступа стены), у вас будет нагревательный электрический излучающий источник тепла площадью 90 кв. Футов. Таким образом, если система производит 15 Вт / кв. Фут, создаваемые БТЕ будут 4 603 БТЕ в час (90,25 кв. Футов x 15 Вт x 3,4 БТЕ / ватт / час), при условии 100% эффективности системы лучистого тепла.

Большинство систем лучистого тепла не работают со 100% -ным КПД и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки на 85%. Следовательно, наша система должна генерировать 85% от 4 603 или 3 912 БТЕ в час, что больше расчетных 2 900 БТЕ, необходимых для желаемого повышения температуры в нашей солярии.

В этом примере вы сможете обогреть солярий площадью 100 квадратных футов до 70 ℉ при температуре наружного воздуха 30 ℉ и продолжительности рабочего цикла 74%.

Используя калькулятор, вы можете попробовать различные значения температуры окружающей среды, чтобы получить представление о потенциальной производительности вашей системы при понижающихся температурах. Для более точных расчетов вы можете обратиться к подрядчику HVAC, знакомому с расчетами теплопотерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.

Дополнительные рекомендации по установке электрического обогрева пола

При планировании установки электрического излучающего обогрева пола следует учитывать несколько моментов:

  • Размещение электрической коробки и цепи для подключения питания и термостата
  • Термостат лучистого отопления для пола и датчик температуры пола
  • Рекомендации по высоте пола
  • Обработка и изоляция плит / чернового пола
Электрическая коробка и цепь для электрического обогрева пола

Спланируйте свой проект перед тем, как начать.Обдумайте электрические потребности теплого пола, который вы планируете установить, и определитесь с подходящим источником питания для системы. Найдите потребляемую электрическую силу для конкретного продукта, который вы планируете установить, чтобы спланировать источник электрической цепи.

Для небольших проектов с потребляемой энергией менее 5–10 ампер вы можете использовать схему, питающую другие устройства, при условии, что общая потребляемая мощность меньше, чем емкость этой схемы.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 А тока 120 В на 10 квадратных футов мата.Так, например, если у вас есть коврик площадью 50 кв. Футов на 120 В, он потребляет ~ 5 ампер.

Решая, можете ли вы подключиться к существующей электрической цепи, подумайте о других приборах и устройствах, используемых в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого тепла.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 А с допустимым пределом силы тока около 12 А. Однако в некоторых домашних цепях используются цепи 120 В, 20 ампер с безопасным пределом допустимой силы тока около 15 ампер.

Чтобы определить силу тока в цепи, которую вы рассматриваете, перейдите к своей электрической панели и найдите автоматический выключатель для интересующей цепи. На выключателе будет указана сила тока — обычно 15 или 20 ампер.

Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (напечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях следует использовать больший провод 12 г, часто имеющий внешнюю изоляцию желтого цвета.

Еще одна подсказка — это розетка (плагин) электрической цепи. Например, розетки на 15 ампер (плагины) имеют два прямых гнезда, а розетки на 20 ампер также имеют два прямых гнезда, но в более длинном из двух гнезд будет перпендикулярная выемка, выходящая наружу из этого гнезда.

После того, как вы определили силу тока цепи, которую вы хотели бы использовать для системы лучистого тепла, сложите общую ожидаемую нагрузку в цепи, включая систему лучистого тепла.

Например, если общая сила тока составляет менее 12 ампер для цепи на 15 ампер или менее 15 ампер для цепи на 20 ампер, вы сможете использовать эту схему для своего теплового излучения в полу.

Эта оценка действительна только для систем лучистого отопления на 120 В! Некоторые системы лучистого тепла, особенно те, которые имеют площадь более 100 кв. Футов, представляют собой системы на 240 В и обычно требуют выделенной цепи на 240 В.

Стандартный автоматический выключатель на 20 А. Розетка на 20 А. Обратите внимание на горизонтальную выемку на большем гнезде.

Как и в любом электрическом проекте, соблюдайте местные и национальные нормы и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.

Стоимость найма электрика для запуска выделенной цепи для вашего проекта покрытия пола, скорее всего, окупается, если у вас есть какие-либо сомнения относительно правильности работы для системы.

Электрический излучающий термостат для пола и датчик пола

Существует множество термостатов лучистого тепла от разных производителей.Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с возможностью подключения к Wi-Fi.

Я пробовал несколько разных термостатов, и мне больше всего нравятся программируемые устройства с сенсорным экраном Tekmar (под брендом SunTouch). Они просты в установке, интуитивно понятны в использовании и приятны на вид. Они также предлагают множество цветов дисплеев, подходящих к разным домашним декорам и стилям.

У нас они есть в нашем основном доме и в хижине, и мне они очень нравятся!

Программируемый WiFi-термостат SunTouch (Tekmar) для систем электрического лучистого отопления.

Большинство термостатов включают датчик температуры пола с термостатом. Датчики температуры пола жизненно важны для правильного функционирования вашей системы теплого пола. Их следует установить в соответствии с инструкциями производителя и подключить к термостату системы.

Требования к высоте пола для внутрипольных систем электрического отопления

Добавление ковриков для обогрева пола к конструкции пола обычно увеличивает высоту пола от 1/2 до 1 дюйма или более. При планировании увеличенной толщины пола учитывайте высоту смежных полов, высоту дверей и отделку, а также другие аспекты отделки.

Производители знают о высоте пола, и многие предлагают более тонкие изделия, чтобы уменьшить толщину, которую добавляет система обогрева. Кроме того, электрические системы теплого пола обычно имеют более низкий профиль по сравнению с гидравлическими системами.

Дополнительные материалы, добавленные к конструкции пола, такие как плиточная подкладка, разделительные мембраны и изоляция или изоляционная подкладочная плита, увеличивают толщину пола. Многие из этих продуктов предлагаются различной толщины, чтобы соответствовать высоте пола.Например, большинство подкладных плит для плитки предлагается толщиной 1/4 дюйма для использования в полу.

Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и необходимость в усилении, выравнивающих составах, подкладке плитки или разделительных мембранах, а также слоях изоляции.

Изоляция лучистого тепла необходима для эффективной системы

Это важно! Системы лучистого отопления, особенно внутрипольные, значительно выигрывают от теплового разделения и надлежащей изоляции за установленными источниками лучистого тепла.

Общее правило для систем лучистого обогрева заключается в размещении теплоизоляции, по крайней мере, в два раза превышающей R-значение позади приспособления для лучистого обогрева по сравнению с лицевой стороной или желаемым направлением обогрева. Например, если общее значение R материалов чернового пола на законченной стороне установленной системы лучистого отопления равно R-1, изоляция не менее R-2 должна быть установлена ​​за системой лучистого отопления.

Если источник лучистого тепла установлен над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие продукты на основе жесткого пенопласта, такие как Go Board, могут улучшить отзывчивость системы отопления за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.

Предположим, что система лучистого обогрева установлена ​​над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов стекловолоконной изоляцией с использованием пенопласта или жесткого пенополиизоцианурата или его эквивалента. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционное пространство, такое как подвал или неотапливаемый подвал.

Неизолированный черный пол под системой лучистого теплого пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло движется во всех направлениях вниз по температурным градиентам, а не просто вверх, как динамика конвекционного тепла. Следовательно, недостаточно изолированные помещения под системами лучистого тепла будут чрезмерно теплыми, а предполагаемое жилое пространство стоит выше системы лучистого тепла.

Неизолированные системы лучистого отопления, установленные на бетонные плиты или аналогичные плиты без термического разрыва, будут работать медленно и плохо, теряя большое количество тепла для нагрева бетонной массы плиты.Это особенно верно, если плита не изолирована, так как тепло, которое проникает в плиту, теряется для окружающей земли.

Go Board — это подкладка для плитки из жесткого пенопласта, которая представляет собой элегантное решение для установки излучаемого тепла под плитку со значением R 2,3 для панелей 1/2 ″ (1/4 ″ = R-1,3, 5/8 ″ = R-2,9, 1 ″ = R-5, 1 1/2 ″ = R-7,5, 2 ″ = R-10).

Помимо теплоизоляции, следует учитывать основание и дополнительные факторы, такие как необходимость выравнивания / выравнивания поверхности в контексте желаемой отделки пола.

В зависимости от типа и размера плитки, которую вы планируете использовать, вам понадобится достаточно ровный пол. Для плитки вам также понадобится подходящая поверхность для нанесения тонкого раствора для укладки плитки. Черновой пол из фанеры может подойти, но часто требует обработки или герметизации для надлежащего отверждения в тонком слое.

С отделкой кафелем и теплом пола трудно превзойти слой Go Board на плите под воздействием лучистого тепла. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы отопления, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения тонкозастывающего раствора.

Полы для лучистого тепла

Над внутрипольными системами лучистого отопления можно укладывать различные полы. Плитка обычно является лучшим выбором, чем лучистое отопление, но паркет, линолеум или виниловые полы и даже ковровое покрытие можно укладывать поверх лучистого тепла. Но разные материалы будут по-разному работать с лучистым теплом.

Керамика, фарфор, камень и аналогичные материалы хорошо передают тепло, обеспечивая быструю передачу нижележащего лучистого тепла. Эти материалы также имеют значительную тепловую массу, сохраняя тепловую энергию и сглаживая подачу тепла.

Ковры, винил, ковровые покрытия, ковровые покрытия и материалы для деревянных полов, с другой стороны, имеют изолирующие свойства, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее долговечны по сравнению с источниками тепла и, как правило, должны использоваться только в тех областях, где температура пола ограничена максимальной рабочей температурой 80.

В соответствии с рекомендациями, опубликованными Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с деревянными напольными покрытиями составляет 80 ℉.

Если вы планируете укладывать деревянный пол над системой лучистого обогрева, исследуйте изделия из дерева, которые вы считаете подходящими для систем обогрева полов. Как правило, инженерные полы с фанерным сердечником хорошо работают с системами обогрева пола.

Изделия из цельной древесины, особенно широкие срезы, имеют тенденцию расширяться и сжиматься из-за резких перепадов температуры при установке на лучистом тепле и обычно приводят к короблению пола, трещинам, искривлению и другим проблемам, связанным с движением.Если используются изделия из цельной древесины, более узкие доски с вертикальными углами пропила (четверть пиленая, рифленая) имеют тенденцию быть более стабильными по размеру и лучше подходят для полов с лучистым обогревом. Деревянные полы выиграют от температурных ограничений — скажем,

.

При укладке деревянного пола над системами лучистого обогрева проконсультируйтесь с производителем продукта, чтобы убедиться в совместимости. При укладке деревянного пола поверх электрического или водяного теплого пола при планировании системы крепления учитывайте возможность проникновения крепежа и повреждения нагревательных элементов.Клейкая техника может быть лучше всего, но убедитесь, что клей, который вы используете, разрешен для использования на теплом полу. Производители часто предлагают максимальную рабочую температуру и для напольных покрытий.

Если вы считаете линолеум, винил или другие изделия отделкой для теплого пола, обратитесь к производителю, чтобы убедиться в совместимости с подогревом пола, и используйте только клеи, предназначенные для теплого пола.

> Как я установил электрическое излучение в полу под плиткой на террасе для загара без кондиционирования

Мой проект заключался в том, чтобы добавить тепла неизолированному внешнему плиточному полу нашего не кондиционированного пола веранды для солярия.

Планировал укладывать цементную (энкаустическую) плитку для отделки пола. Поскольку пол сделан из неизолированного бетона, необходимо было добавить теплоизоляционный слой. Я решил использовать для этой цели плиточную подкладку GoBoard 1/2 дюйма. Материал 1/2 ″ имеет R-значение R-2.3. Неплохо!

Размер комнаты 15,5 ‘x 10’ (155 кв. Футов) только приближается к размеру проектов, которые, вероятно, выиграют от систем отопления на 240 В. Несмотря на то, что для комнаты такого размера есть рулонные нагревательные маты, более целесообразно укладывать намотанный нагревательный провод на развязывающую мембрану.

Итак, вот сводка моих слоев пола, сверху вниз:

  • Бетонная плита (неизолированная)
  • Краска жидкая гидроизоляционная мембрана (RedGard®)
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • GoBoard 1/2 ″ с изоляцией, водонепроницаемая, подкладная плита для изоляции, гидроизоляция (швы заделаны)
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • Фетровая полимерная развязывающая матричная мембрана для крепления греющего кабеля, изоляционный слой
  • Самовыравнивающаяся шпаклевка (LevelQuik® RS) для выравнивания / выравнивания
  • Полимерно-модифицированный тонкосиленный шпатель, зубчатый шпатель 1/4 ″
  • Энкаустический цемент Плитка 8 ″ x8 ″, 3/16 ″ полимерно-отшлифованный цементный раствор (Polyblend®)

Вот слои на нескольких изображениях:

Подложка для плитки GoBoard с полиизоциануратной сердцевиной обеспечивает отличный термоизоляционный разрыв по бетонным плитам для электрических систем обогрева полов.Разъединяющая матрица нагревательного провода SunTouch HeatMatrix, установленная с полимодифицированным тонкосиленным раствором поверх изоляционной плиты для плитки GoBoard Кабель электрического лучистого обогрева SunTouch WarmWire, установленный в разъединяющую мембрану SunTouch HeatMatrix с самовыравнивающейся подкладкой LevelQuik RS, используемой для выравнивания и выравнивания поверхности. цементная плитка, уложенная поверх электрического излучающего кабеля для обогрева пола SunTouch WarmWire.

Читайте дальше, чтобы ознакомиться с нашей системой электрического лучистого обогрева для пола с использованием электрического нагревательного кабеля SunTouch и разделительной монтажной мембраны матрицы.

Электрическое лучистое отопление полов над слоями плиточного пола

Nuheat Электрический коврик для теплого пола

Коврики для подогрева пола Nuheat просты в установке и доступны практически любого размера, который вам может понадобиться. Лучистое напольное отопление может быть наиболее экономичным способом обогрева трудно отапливаемых участков вашего дома или любого другого помещения! Представьте, что холодным зимним утром вы встаете с постели и ступаете на поджаренный теплый пол. А поскольку весь пол нагревается, равномерное тепло, без холодных пятен, будет подниматься вам навстречу, обеспечивая комфорт, где бы вы ни находились.Пол с подогревом — лучшее, что вы делаете для себя и своего дома!

Напольные коврики Nuheat серии 9 футов рассчитаны на напряжение 120 вольт и доступны различной ширины в соответствии с вашими потребностями. Все коврики этой серии имеют длину 108 дюймов. Доступная ширина в этой серии включает 24 дюйма (F2706), 30 дюймов (F2708), 36 дюймов (F2709), 42 дюйма (F2710), 48 дюймов (F2712), 60 дюймов (F2715). ), 72 дюйма (F2718), 84 дюйма (F2721), 96 дюймов (F2725) и 108 дюймов (F2727). Напольные коврики Nuheat предварительно смонтированы и не могут быть разрезаны, но их можно укладывать в любом направлении, поэтому, если ширина и длина не соответствуют вашим потребностям, вы можете повернуть его.

Независимо от того, ремонтируете ли вы весь дом, ванную комнату, кухню или даже завершаете отделку подвала, система обогрева полов Nuheat может быть именно тем, что вам нужно! Систему полов Nuheat можно установить под плитку, камень, мрамор, ламинат или паркетные полы. Напольные коврики Nuheat — это невидимое, не требующее ухода решение для обогрева. В каждой комнате также потребуется термостат. Если планировка вашей комнаты более сложна, чем простой квадрат или прямоугольник, вы можете положить более одного коврика рядом, и при этом контролировать его с помощью одного и того же термостата (до предела термостата 15 А).Все коврики подключаются к термостату, а не друг к другу. НИКОГДА НЕ ВЫРЕЗЫВАЙТЕ КОВРИК NUHEAT ПО СООТВЕТСТВУЮЩЕМУ ПРОСТРАНСТВУ.

  • мат толщиной 1/8 дюйма
  • Простая установка
  • Кабель длиной 10 футов (прилагается) к термостату (термостат продается отдельно)
  • Постоянное расстояние между проволоками, уменьшающее неравномерность нагрева / устранение холодных точек
  • Энергоэффективность — до 12 Вт / кв. фут .; 41 БТЕ / кв. Фут
  • Может быть установлен под различными напольными покрытиями, включая плитку, камень (включая мрамор и гранит), ламинат и конструкционную древесину.
  • Требуется термостат; доступно несколько разновидностей
  • Гарантия 25 лет

Электрические коврики для подогрева пола Nuheat почти полностью изготавливаются своими руками — для установки выделенной линии требуется электрик.Если в вашей комнате уже есть выделенная линия и вы хорошо разбираетесь в электромонтажных работах, возможно, вам не понадобится электрик. Просто положите тонкий набор, раскатайте и прижмите мат Nuheat прямо к тонкому слою, нанесите еще один слой тонкого набора и уложите напольное покрытие. Конечно, есть небольшие промежуточные шаги, но в целом установка довольно проста. Самое большое, о чем нужно беспокоиться, — это убедиться, что электрическая линия, которая будет подключена к термостату, проходит в нужном месте в вашей комнате!

Вся таблица размеров 120-вольтного коврика Nuheat Mat включает все размеры, включая размеры, сопротивление, амперы и ватты.

Если у вас есть особые потребности в помещении, возможно, остров на вашей кухне или поверхность пола имеет необычную форму, Nuheat даже предлагает нестандартные коврики. Вам необходимо предоставить им нарисованный от руки план этажа с вашими требованиями, и они будут работать с вами, чтобы построить ваш индивидуальный коврик (для нестандартных ковриков требуется 2 недели с момента утверждения чертежа и они не подлежат возврату). Если вас интересует индивидуальная система полов Nuheat, обратитесь в службу поддержки клиентов по телефону 877-847-0050 или отправьте нам электронное письмо по адресу support @ totalhomesupply.com для получения дополнительной информации.

Schlüter®-DITRA-HEAT-E | Schlüter-Systems

Электрическая система обогрева полов и стен

Schlüter-DITRA-HEAT-E — это электрическая система теплого пола, которую также можно использовать для обогрева стен — идеальное дополнение к нашей системе Schlüter-BEKOTEC-THERM на водной основе.Электрическая система обогрева полов и стен — это ультратонкий универсальный талант. Вместе мат и нагревательные провода имеют толщину всего 5,5 мм, что делает их пригодными для модернизации и использования в новых строительных проектах.

Преимущества Schlüter®-DITRA-HEAT-E

  • Приятный микроклимат в помещении
    благодаря мягкому излучению тепла.
  • Точное управление
    Цифровые термостаты, установленные в каждой комнате, позволяют удобно и точно по времени устанавливать желаемую температуру.
  • Экономически выгодно
    на покупку, установку и обслуживание.
  • Долговечность и не требует обслуживания
    Системы электрического теплого пола отличаются высокой прочностью и не изнашиваются, что делает систему практически не требующей обслуживания.
  • Простота дооснащения
    Быстрая и простая установка.
  • Малая монтажная высота
    Расцепляющий мат с нагревательными кабелями имеет толщину всего 5,5 мм.
  • Удобные комплекты
    Schlüter-Systems предлагает удобные комплекты, включающие все необходимые системные компоненты для конфигураций общих помещений.
  • Подходит для аллергиков
    Помещение отапливается мягко и равномерно, что позволяет избежать появления аллергенных веществ.

Быстрая и гибкая установка

Структура и функции

Нагревательные провода вставляются непосредственно в разъединяющий мат с помощью клея для плитки, чтобы обеспечить быструю и эффективную теплопередачу.Тонкая система с множеством гибких вариантов установки предлагает оптимальную свободу выбора обогреваемых участков и гарантирует точный обогрев и отсоединение. Малая монтажная высота Schlüter®-DITRA-HEAT делает его идеальным выбором для модернизации существующих конструкций.

Как используется Schlüter®-DITRA-HEAT-E?

Schlüter-DITRA-HEAT-E предназначен для установки в стены и полы, где он используется для целевого нагрева поверхностей.Более того, Schlüter-DITRA-HEAT-E предлагает дополнительные функции, которые необходимы для высококачественных покрытий из плитки и камня. Таким образом, система защищает пол от проникновения влаги, предотвращает передачу трещин в покрытие и гарантирует прямую передачу нагрузки, а также нейтрализует расцепление, чтобы ваши стены и напольные покрытия оставались красивыми в течение длительного времени. Благодаря способности разъединяющего мата DITRA-HEAT перекрывать трещины, система обогрева подходит для использования с критически важными поверхностями, такими как деревянные конструкции и зеленые стяжки .

Сертифицированный гидроизоляционный узел. Одобрено для влажных помещений.

Выбирайте проверенное качество: Schlüter-DITRA-HEAT-E также сертифицирован для клеевой гидроизоляции с национальным техническим допуском (abP), необходимым в Германии. Эта дополнительно интегрированная функция обеспечивает максимальную надежность для подрядчиков при установке интеллектуальной системы: DITRA-HEAT-E, которая имеет национальное техническое разрешение с сертификатом No. P-66821401.201 для зоны установки A, а также клееный разъединительный мат Schlüter-DITRA 25 подходят для использования в ванных комнатах и ​​других влажных помещениях.

Обзор компонентов системы

Ваша электрическая система теплого пола в комплекте

Schlüter-DITRA-HEAT-E, компания Schlüter-Systems разработала уникальную тонкослойную систему нагрева для простого, индивидуального и целенаправленного нагрева определенных поверхностей.

В отличие от обычных нагревательных матов, кабели системы DITRA-HEAT-E индивидуально прокладываются в разъединяющем мате. Благодаря использованию тонкослойной технологии система электрического теплого пола также работает там, где системы водяного теплого пола не подходят по конструктивным причинам.

Настоящий универсал, который создает теплые плитки везде, где требуется сборка системы на минимальной высоте. Запатентованная технология DITRA также гарантирует надежное разъединение и отсутствие трещин на полу.Вы можете рассчитывать на приятно теплую плитку везде, где ВАМ желаете тепла. В том числе на ответственных основаниях, таких как деревянные полы!

Особо тонкий и отзывчивый

Schlüter-DITRA-HEAT-E стал синонимом электрических систем теплого пола во всем мире: торговцам нравится простота установки, дизайнеры вдохновляются его гибкостью в использовании, а домовладельцы наслаждаются приятным и отзывчивым теплом своих полов.

Вот как работает нагрев тонкой системой:

Schlüter-DITRA-HEAT-E состоит из разделительного мата и нагревательного кабеля (монтажная высота стыка всего 5.5 мм), которые комбинируются прямо на месте. В результате получается встроенный нагревательный мат. Обогреваемые участки можно определить индивидуально, чтобы они соответствовали любому проекту пола. DITRA-HEAT-E — идеальный выбор для переоборудования и ремонта.

Удобные комплектации

Ваш розничный продавец предлагает широкий выбор удобных комплектов для комнат общего пользования. В наборы входят следующие компоненты:

  • Разъединительные маты Schlüter®-DITRA-HEAT-MA
  • Нагревательные кабели Schlüter®-DITRA-HEAT-E-HK
  • Термостат Schlüter®-DITRA-HEAT-E-R

Наборы включают в себя все необходимые компоненты для установки вашей системы отопления пола и стен в одной удобной упаковке.

Информация о продукте (PDF)

Более быстрая тепловая реакция, дополнительная изоляция от ударного шума

Schlüter®-DITRA-HEAT-DUO

Новый Schlüter-DITRA-HEAT-DUO — правильное решение там, где тепло необходимо быстро и в течение короткого времени.Например, в ванной комнате необходима высокочувствительная и эффективная система, которая используется только в определенные часы утром и ночью. Система в короткие сроки создает теплые зоны в определенных зонах комфорта, например, перед туалетным столиком.

Дополнительный 2-миллиметровый флис действует как тепловой барьер: основная часть (более 80%) тепла направляется прямо к верху в напольное покрытие на этапе нагрева, что делает ощутимый тепловой эффект намного быстрее и дает энергию. -эффективный.

Изоляция от ударного шума до 13 дБ

Флисовый компонент разъединяющего мата не только улучшает реакцию на нагрев, но также обеспечивает значительное снижение передачи ударного шума: независимый испытательный институт подтвердил снижение ударного шума до 13 дБ для разъединяющего мата.

В нашей таблице показано, когда какая система наиболее целесообразна:

Schlüter®-DITRA-HEAT

Schlüter® -DITRA-HEAT-DUO

по сравнению с обычной системой теплого пола

х

поверх керамического теплого пола

х

над деревянными конструкциями

х

х

стяжка без подогрева

х

над несущим предыдущим покрытием (без подогрева)

х

Часто задаваемые вопросы-Электрические системы обогрева полов от Warming Systems

1] Что такое системы обогрева Электрическое водонагревание полов?

Сеть низкопрофильных полностью армированных нагревательных кабелей, укладываемых в раствор прямо под полом, обеспечивая теплый пол и дополнительный комфорт в комнате наверху.

2] Каковы требования к напряжению, току и мощности?

Warming Systems предлагает продукты, рассчитанные на работу на 120 или 240 В. Система рассчитана на выработку примерно 12 Вт на

квадратных футов. 3] Какова толщина нагревательного кабеля? 4] Какие типы полов можно использовать с системами обогрева пола Warming Systems? Системы обогрева пола

Warming Systems предназначены для полов из мрамора, бетона, керамики, плитки, ламината, конструкционной древесины, ковров, брусчатки или сланца.

5] Что мне следует учитывать при установке на бетонную плиту? 6] Сколько времени нужно, чтобы утеплить пол?

Обычно для прогрева пола требуется около 1 часа, в зависимости от типа пола, расстояния от поверхности пола и изоляционных свойств пола под ним.

7] Насколько теплее станет пол?

Есть много переменных, которые могут повлиять на температуру пола, но обычно пол нагревается примерно до 90 ° F.

8] В чем разница между системами на 120 В и 240 В?

Кроме разницы в напряжении, разные усилители. Усилители системы на 240 В — это половина усилителя системы на 120 В. Например, система на 120 В площадью 50 кв. Футов — 5,0 ампер. Система с напряжением 240 В площадью 50 кв. Футов составляет 2,5 А. Общая мощность в системе 120 В или 240 В одинакова (12 Вт / кв.футов). В системе площадью 50 кв. Футов, независимо от напряжения, общая мощность составляет 600 ватт.

Система на 240 В не нагревается быстрее, чем система на 120 В, и нет никакой экономии энергии, кроме того факта, что в системе на 240 В. меньше ампер. Обе системы по 12 Вт / кв. футов, и вы платите за ватт в вашем счете за электроэнергию.

9] Требуется ли установка продукта Warming Systems профессионалом? Продукты

Warming Systems разработаны для легкой установки обычным мастером, который следит за соблюдением всех местных строительных норм и правил.

10] Как определить размер системы отопления, необходимой для обогрева пола?

Вам необходимо точно измерить площадь пола, которую вы собираетесь утеплить, в квадратных футах. Не включайте области под такими объектами, как туалеты, умывальники или другие недоступные области или постоянные предметы. Измерения должны быть максимально точными. Дополнительные сведения см. В разделе «Советы по выбору продукта правильного размера». Если вам все еще нужна помощь, отправьте точный план этажа по электронной почте на [email protected]

11] Можно ли проверить систему обогрева перед установкой?

Да, путем измерения сопротивления между черным и белым проводом холодного вывода.Показания в сопротивлении различаются для каждой системы размеров. Диапазон сопротивления в омах указан на белой этикетке на серебряном холодном выводе системы. Не подавайте напряжение на кабели перед установкой.

12] Я получаю странные показания на проводе датчика, что мне делать?

Показание на проводе датчика составляет от 8000 до 12000 Ом, а НЕ 8–12 Ом. Не позволяйте пальцам мешать чтению. Подсоедините провод датчика к термостату, если вы получаете показания температуры, все в порядке.

13] Можно ли разрезать красный нагревательный элемент?

№Длину нагревательного элемента нельзя регулировать.

14] Могу ли я отрезать серебряный холодный свинец?

Да, экранированный холодный конец можно отрезать до нужной длины.

15] Можно ли отрезать провод датчика температуры пола? 16] Можно ли перекрывать нагревательный элемент?

Нет. Нагревательные элементы ни в какой точке не должны касаться, пересекаться или накладываться друг на друга. Это приведет к аннулированию гарантии и потребует замены.

17] Насколько близко я могу проложить нагревательные кабели?

Нагревательный элемент всегда должен находиться на расстоянии не менее 2 дюймов друг от друга.

18] Как далеко тепло отводится от кабелей?

Тепло излучается не более чем на 2 дюйма в любом направлении от кабеля. 19] Какой раствор использовать?

Используйте раствор на основе модифицированного полимером цемента.

20] Я случайно порезал красный нагревательный элемент. Что я делаю? 21] Можно ли установить систему отопления на фанерный черновой пол?

Мы рекомендуем устанавливать систему отопления на бетонную или бетонную подкладку, но систему можно установить и на фанерный черновой пол.Независимо от чернового пола, система отопления должна быть полностью залита полимерцементным раствором на основе цемента.

22] На каком расстоянии от стены следует ставить систему отопления?

Мы рекомендуем установку на расстоянии 2 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

23] Требуется ли защита системы подогрева пола GFCI?

Да. Вы можете сделать это одним из трех способов.
1. Используйте автоматический выключатель с защитой GFCI
2. Отключите систему от защищенной стороны розетки GFCI
3.Используйте термостат со встроенным GFCI.

24] Защищен ли термостат GFCI?

Термостаты OJ Electronics и aube by Honeywell модель Th215-AF-GA имеют защиту GFCI. Термостаты Aube by Honeywell Th215-AF-120S и Th215-AF-240S не имеют защиты от GFCI. Если вы используете эти термостаты, вам понадобится автоматический выключатель с защитой GFCI.

25] Можно ли подключить несколько кабелей / матов к одному термостату?

Несколько матов / кабелей могут быть подключены параллельно к термостату.Коврики / кабели на полу не соединяются. В системах должно быть одинаковое напряжение. См. Следующий вопрос.

26] Насколько большая система отопления может работать на одном термостате?

Вы можете разместить до 150 квадратных футов системы на 120 В на одном термостате на 120 В и до 300 квадратных футов системы на 240 В на одном термостате на 240 В. Все, что превышает эти размеры, требует дополнительных термостатов или силового модуля.

27] Электрический шкаф какого размера мне следует использовать?

Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного вывода.

28] Как близко к унитазу можно поставить систему отопления?

Держите нагревательные провода на расстоянии примерно 6–8 дюймов от сургучной печати на унитазе. Если воск нагреется, он может расплавиться.

29] Почему важен «одиночный» холодный свинец?

Это означает, что конец нагревательного провода не нужно подводить обратно к термостату. Этот процесс упрощает установку, и средний домовладелец может установить изделие самостоятельно.

30] Как долго длится холодный свинец?

Длина холодного провода, подключаемого к термостату, составляет 10 футов.длинная.

31] Какова длина датчика температуры пола?

Датчик температуры пола термостата имеет длину 10 футов.

32] Могу ли я установить систему отопления под традиционный деревянный пол, который я прибил?

Нет, но вы можете установить наши системы отопления под ламинатом или паркетом.

33] Какую гарантию предлагает Warming Systems на свою продукцию?

Warming Systems предлагает 25-летнюю гарантию на нагревательные маты и кабели. На термостаты предоставляется 1-летняя гарантия от компании Warming Systems и дополнительная 2-летняя гарантия от производителя термостата.

34] Могу ли я установить продукты Warming Systems на открытом воздухе?

№. Электрические системы обогрева пола, производимые Warming Systems Inc., предназначены для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

35] Сколько стоит эксплуатация системы электрического обогрева пола?

Электрические системы обогрева пола очень рентабельны в эксплуатации. Средняя ванная комната потребляет примерно столько же энергии, сколько две 100-ваттные лампочки.Использование в сочетании с программируемым термостатом с датчиком температуры пола сделает систему еще более эффективной.

36] Как будет отправлен мой заказ?

Заказы, доставляемые в США, отправляются через UPS или USPS. Заказы, доставляемые в Канаду, отправляются через USPS (Почтовая служба США).

Система обогрева пола Easy Heat Warm Tiles

Система обогрева пола Easy Heat Warm Tiles

EASYHEAT WarmTiles Система обогрева полов

Керамическая плитка, шиферные и мраморные полы — привлекательная и долговечная альтернатива деревянным, ковровым или виниловым полам.К сожалению, эти полы могут быть холодными даже при комнатной температуре. Электрические системы обогрева пола Warm Tiles от EASYHEAT делает холодные полы приятно теплыми. Теплая плитка электрическая система утепления пола разработана для бережного утепления напольных покрытий такие как мрамор, керамическая и керамогранитная плитка, ламинат, шифер, гранит и литье или мерный камень.Подходящая для нового строительства или реконструкции, система Warm Tiles излучает нежное тепло через сеть низкопрофильных кабелей. Включенный в список UL и сертифицированный CSA, он помещается в раствор сразу под плиткой, что не мешает укладке плитки. Хотя установка системы Warm Tiles — простая задача, мы рекомендуем использовать опытный установщик. Warm Tiles был назначен легкой рекламой. Рейтинг обслуживания полов согласно стандарту ASTM C627 для оценки керамической напольной плитки Системы инсталляции (испытание пола Робинзона). При установке необходимо разместить розетку в стена прямо над утепляемым участком и внесение в коробку соответствующей мощности. Определение правильное размещение и расстояние между обвязками для крепления кабеля и крепление обвязки к полу. Плетем кабель WarmTiles так, чтобы он покрыл область, защелкивая его прорези для обвязки для сохранения правильного расстояния.Укладка напольного покрытия разводка WarmTiles. Установка термостат, включая датчик температуры пола, ранее установленный с кабелем WarmTiles, и питание схема.

Теплая плитка подходит для любого помещения: ванных комнат, кухонь, детские, жилые комнаты — везде, где хотите кафельные полы. Работает на обыкновенный ток, теплая плитка комфорт стоит меньше цента за квадрат фут в день при прокладке кабелей вместе со специально разработан термостат. EASYHEAT предлагает все материалы, необходимые для полной системы электрического обогрева пола Warm Tiles.

Зарегистрировано UL Сертификат CSA


Индикатор неисправности кабеля DT-1 Detecto


Определяет повреждение кабеля во время установки на черный пол ДО укладки плитки.
Избегайте ошибок, требующих поднятия плитки.


Рассчитайте общую площадь в квадратных футах. согревается.Не включайте места под туалетными столиками, шкафами и напольными приборами, сантехническими приборами или недоступные места.

каждый набор кабелей охватывает широкий диапазон областей за счет регулировки расстояния в областях с НИЗКИМ ДВИЖЕНИЕМ помещения и / или путем размещения кабеля на расстоянии до 6 дюймов от стен.



Подберите реальную площадь пола (проходимость) с помощью средства выбора продуктов ниже.

Используйте Warm Tiles Product Selector Приведенные ниже диаграммы позволяют рассчитать, какой кабель Warm Tiles купить. У вас может быть обычная установка, например, над деревянным черным полом, поэтому следуйте за 3-дюймовым столбцом вниз до нужной вам области. Для особых требований к площади пола (площади пола большие потери тепла) — бетонные плиты, подвалы, солярии, солярии, площадки над неотапливаемыми помещениями, такими как гаражи, подвалы — следуйте 3 «/ 1.5 дюймов столбец к области, которая у вас есть. Даже если у вас нет площадь пола с большей теплопотери, можно выберите 3 дюйма / 1,5 дюйма Расстояние, если вы считаете, что предпочтет потенциально более теплый пол, чем обычно. (Вы всегда можете отказаться термостат.) Затем, в зависимости от размера вашей системы, выберите один или несколько термостатов.

Безопасный Онлайн-заказ

Срок доставки: обычно доставляется в течение не более 1 рабочего дня плюс дополнительное время для выбранного вами способа доставки UPS или FedEx. Стоимость доставки отобразится в вашей корзине покупок.

ID предмета Каталожный номер Комплект Код

Покрытие Площадь обогрева в Ft 2 (без шкафов, приспособлений и низкой посещаемости площадей.)

Вт Длина (фут.) Ампер Нажмите «Выбрать» ниже, чтобы увидеть нашу цену и фактическое количество в реальном времени на складе
Стандартный интервал (3 шаг) Чередование интервалов (3-1-3-1 и т. Д.)
Комплекты на 120 В:
EASY10295 DFT1011 Синий комплект 9-13 7-9 132 42 1.1
EASY10296 DFT1016 красный Комплект 14–18 10-13 193 62 1,6
EASY10297 DFT1022 Зеленый Комплект 19–26 14–19 260 86 2.2
EASY10298 DFT1030 Желтый Комплект 27–34 20–26 363 121 3
EASY10299 DFT1039 Фиолетовый Комплект 35 — 42 27–33 480 155 4
EASY10300 DFT1048 апельсин Комплект 43–54 34 39 616 190 5
ЛЕГКО10294 DFT1059 коричневый Комплект 55–65 40–48 766 235 6.4
EASY10449 DFT1069 Бежевый Комплект 66-72 49-54 895 275 7,5
EASY10450 DFT1079 белый Комплект 73-82 55-62 1022 313 8.5
EASY10451 DFT1088 Розовый Комплект 83-92 63-69 1055 350 8,8
EASY10452 DFT1098 Серебряный Комплект 93-102 70-76 1154 390 9.6
ЛЕГКО10453 DFT1108 Чернить Комплект 103-113 77-85 1288 430 10,7
Комплекты на 240 В:
EASY10301 DFT2021 А Комплект

18–25

13–19

264 84

1.1

EASY10302 DFT2031 B Комплект

26–35

20–27

386 124

1,6

EASY10303 DFT2053 C Комплект

48–55

35–44

631 210

2.2

EASY10304 DFT2065 D Комплект

60–70

45–54

783 258

3,3

EASY10305 DFT2078 E Комплект

71–83

55–63

963 310

4.0

EASY10306 DFT2095 F Комплект

90–100

64–75

1232 380

5,1

EASY10307 DFT2118 г Комплект

110–130

84–94

1522 473

6.3

EASY10308 DFT2137 ЧАС Комплект

131–145

95 — 108

1790 549

7,5

EASY10309 DFT2157 я Комплект

146–165

109–125

2027 626

8.4

EASY10310 DFT2175 J Комплект

166–184

126–138 2109 700 8,8
EASY10311 DFT2195 K Комплект

185–204

139–153 2307 780 9.6
EASY10312 DFT2215 L Комплект

205–225

154–169 2576 860 10,7
Дополнительные аксессуары:
EASY10584 DT-1 Индикатор неисправности кабеля Detecto
EASY10317 DFTRK Ремонт кабеля WarmTiles Комплект (может использоваться с новой системой DFT или снятой с производства системой FT.)
EASY10221 10739-001 Замена или резервный термисторный датчик (Установка второго датчика в качестве резервного на случай, если датчик, входящий в рекомендуется неисправность термостата.)
EASY10254 DFTCK Металлический ремешок Комплект: рулон 1-25 футов
EASY10322 CKT Лента для набора бетона (25 футов)

EasyHeat и WarmTiles — это зарегистрированные торговые марки EasyHeat, Inc.

[На главную] [Наверх] [Коврики EasyHeat WarmTiles для обогрева пола]

Мы Дистрибьютор промышленных, коммерческих и Жилые обогреватели и элементы управления. Всегда консультируйтесь инструкции производителя по установке для правильной установки продукты или системы, представленные на этом сайте.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
