Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

  • В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

  • По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
  • Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3.

Закрепите электрические клеммы к каждой полосе медной шины.

  • Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.
  • Вставьте клемму между слоями инфракрасной пленки.
  • Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

  • Надежно обжать провода в клеммах с помощью специального обжима.
  • Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.
  • Так же наложите еще один слой электроизоляции с помощью специальной изоленты.
  • C помощью этой же изоляционной ленты изолируйте и саму медную шину.
  • Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.
  • Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.
  • И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
  • Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.
Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.































Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

  • Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.
  • Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

  • Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
  • обладает высокой надежностью
  • характеризуется длительным сроком службы
  • позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
  • не влияет на подъем уровня пола помещения;
  • ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:
  1. изменению цвета покрытия;
  2. отставанию линолеума от основания;
  3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
  4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

Инструкция по монтажу инфракрасного теплого пола своими руками

Монтаж инфракрасного теплого пола под ламинат, паркет, ковролин, линолеум

Смотрите также: видео монтажа теплого пола своими руками из инфракрасной пленки, матов и кабеля

Схема подключения пленочного теплого пола

Этапы подключения пленочного теплого пола

1. На подготовленную поверхность уложить рулонный теплоотражающий материал.

В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз).

По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

3 .Прикрепить электрические клеммы к каждой полосе термоплёнки.

а) Пробить отверстие в медной шине дыроколом.

б) Вставить клемму между слоями полимерной плёнки.

в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента.

Также возможен монтаж клемм при помощи пайки.

4. Закрепить провода в клеммах в соответствии со схемой подключения.

5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.

6. Изолировать противоположные концы медной шины изоляционной лентой.

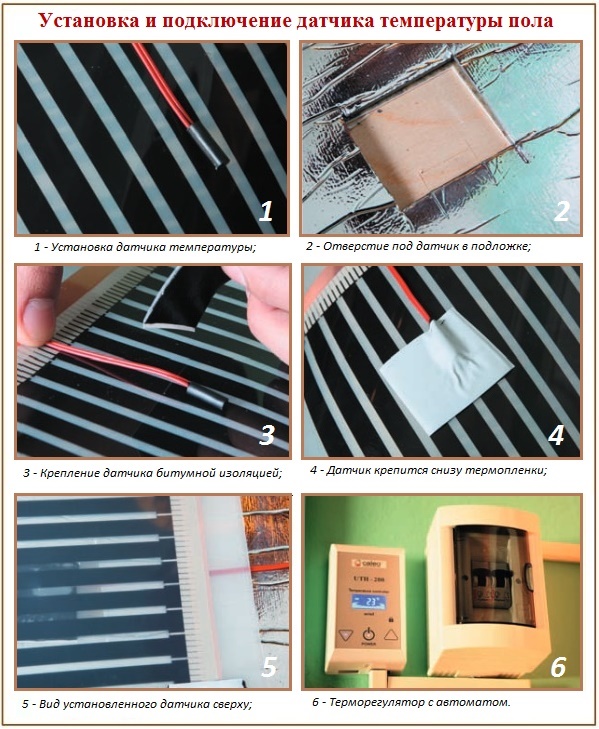

7. Установить под термоплёнку термодатчик и подключить термостат.
Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!

8. Проверить работоспособность путём подключения к сети.

9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.).
Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Система должна подключаться к сети через УЗО (Устройство Защитного Отключения).

Расчет теплого пола должен быть выполнен точно. Приобретая систему «теплый пол», внимательно отнеситесь к этому моменту, и расскажите консультанту о том, что вы собираетесь монтировать теплый пол под ламинат, линолеум, паркет или плитку.

Важным элементом системы теплого пола, которая укладывается под ламинат, является терморегулятор. Нужно избежать чрезмерного пересушивания воздуха или перегрева поверхности пола, иначе ламинат может потрескаться и деформироваться. Терморегулятор позволит выбрать оптимальный режим работы всей системы для того, чтобы уберечь дерево от деформаций.

Установка теплого пола осуществляется стандартным путем.

  • 1. Определение обогреваемой площади. Для экономии материала его не следует размещать в меблированных зонах.
  • 2. Подготовка поверхности пола. Демонтаж существующего покрытия, выравнивание поверхности пола с помощью специальных строительных составов.
  • 3. Монтаж теплого пола. Укладка термоотражающего материала, термопленки, установка терморегулятора, проводки, датчика тепла.

Укладка теплого пола под любой из отделочных материалов, будь то плитка, ламинат или ковролин, осуществляется по одинаковой схеме, но, несмотря на стандартизированный процесс, существуют некоторые индивидуальные нюансы:

  • — в качестве термоотражателя для полов из ламината лучше всего использовать материал с мягкой поверхностью, к примеру, изолон, пенофол или инфрафлекс. В то время как теплый пол под линолеум требует материал с твердой поверхностью, такой как оргалит или СМЛ;
  • — после сборки теплого пола и перед укладкой ламината, поверхность термопленки нужно покрыть дополнительным слоем полиэтилена;
  • — во время укладки ламината или паркета нужно быть предельно аккуратным, чтобы не повредить уязвимую к физическому воздействию термопленку;
  • — температуру пола нужно повышать постепенно, по 5 градусов в сутки, иначе резкий перепад может деформировать дерево;
  • — перед влажной уборкой с использованием химических средств, ламинат нужно охладить, предварительно отключив систему.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом: при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т. к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

  • — Материалы, необходимые для монтажа теплого пола Hot-Film.
  • — Плитка и материалы для укладки плитки.
  • — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

  • 1. Укладываем теплоотражающий материал.
  • 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
  • 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
  • 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
  • 5. Подключите проводку и произведите тестовое включение инфракрасного пола. Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
  • 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
  • 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
  • 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
  • 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

!!! НЕЛЬЗЯ

  • — Устанавливать пленку рядом с нагревательными приборами
  • — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
  • — Устанавливать и подключать пленку без заземления
  • Использовать в качестве теплоотражающего материала алюминиевую фольгу
  • — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
  • — Изгибать пленку на 90
  • — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т. к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Монтаж и укладка пленочного теплого пола. Подробная инструкция.

Удобства и комфорт – мечта каждого. Теплые полы в доме – один из способов создать уютную и комфортабельную обстановку в своем жилище. Если вы решили осуществить монтаж пленочного теплого пола своими руками, вам следует хорошенько понять технологию укладки инфракрасного пола.

Подробная инструкция по монтажу теплого пола

Хочется заверить вас в том, что ничего трудного в этом нет. Технология укладки пленочного пола довольна проста. Весь процесс можно разделить на 6 этапов.

Подготовка рабочей поверхности

На начальном этапе необходимо устранить весь мусор с основного пола и пыль, однако поверхность к следующему этапу работы должна быть полностью сухой. Поверхность основания также должна быть идеально ровной.

Подключение терморегулятора

С помощью специального инструмента просверлите необходимое отверстие в стене для терморегулятора и проводов. Вставьте в отверстие монтажную коробку, а через отведенное место провода термодатчика. Сам датчик должен быть расположен под пленочным покрытием. Подробный ход работы описан в инструкции по использованию.

Настилка теплоотражающего слоя

Теперь нужно постелить термоотражающий слой. Он необходим для сохранения тепла. Расстилаем его на всю поверхность. Сверху еще рекомендуется положить влагозащитную мембрану. Таким образом, можно избежать передавливаний проводов, так как они смогут хорошо углубиться в это покрытие.


Укладка инфракрасной пленки

Следующий этап – настилка инфракрасной пленки. В монтаже инфракрасного теплого пола есть некоторые особенности. Стелить ИК пленку можно, отступив промежуток от стены. Минимальное расстояние – 10 см. Не следует стелить пленку под место где планируется ставить мебель. Также нужно соблюдать дистанцию с термоприборами.

Листы пленки не должны идти внахлёст. Они должны ложиться рядом, касаясь друг друга. Каждый кусок можно закрепить обычным скотчем, чтобы не двигался. Сделать это нужно вдоль полосок. Кладется пленка медными полосками вниз.

Теперь, когда листы уложены, в противоположенной от терморегулятора стороне изолируются края медных полос битумной лентой. На других краях прикрепляются специальные зажимы. В них зажимают провода, которые обязательно нужно заизолировать битумным скотчем. Провода присоединяются так:

Покрытие защитным материалом

Поверх – полиэтиленовая пленка. На нее разрешено расстилать ковролин. Когда же речь идет о монтаже инфракрасного пола под плитку, кроме пленки идет слой плиточного клея, который наносится на армирующую сетку. А под линолеум расстилается лист фанеры.

Окончательное покрытие ( ламинат, линолеум, плитка)

И наконец, завершающее покрытие. Эта технология укладки пленочного теплого пола подойдет под ламинат, линолеум и плитку. Различия между укладкой инфракрасного пола под линолеум и под плитку есть только на 5 этапе. Первые 4 одинаковы как для монтажа теплого пола для ламината, так и других покрытий.

Вы также можете посмотреть экспертные видео укладки инфракрасного теплого пола

Теплый пол под ламинат, все нюансы, как правильно делать. Пленочный пол под напольное покрытие из ламината.


Напольное покрытие из ламината считается наиболее популярным как в жилых, так и офисных помещениях. Это объясняется отличными характеристиками ламината по прочности, износостойкости, легкости монтажа, а также многообразием расцветок и фактур покрытия ламинатной доски.

Ламинат, пожалуй, только одним уступает напольному покрытию из натуральной древесины — по своим физическим свойствам ламинатные полы холоднее, чем полы из паркета или досок. Сделать пол теплым, а а пребывание человека в помещении с полами из ламината комфортным поможет установка системы теплого пола.

Конечно, можно для обогрева полов разложить ковры. Или установить дополнительные радиаторы отопления. Но, в первом случае, красивый внешний вид полов из ламината будет спрятан. А второй вариант подогрева помещения не всегда эффективен из-за неравномерного распределения тепла и полы все равно останутся холодными. Так, например, в детской, где маленький ребенок чаще играет сидя на полу, придется одевать малыша теплее. Поэтому в детской, общей комнате или на кухне для создания комфортного и приятного тепла лучше установить теплые полы под ламинат.

При установке теплого пола под ламинат главным требованием к напольному покрытию является наличие специальных символов на упаковке, которые указывают, что данный вид ламината по стойкости к высоким температурам подходит для использования с системой теплого пола.

Еще недавно за подогрев пола отвечала электрическая кабельная или водяная системы отопления. Однако в начале 2000 года у этих типов теплых полов появился достойный конкурент – теплый пол на основе отопительной инфракрасной пленки. Именно для обогрева ламинатных полов применяется система на основе инфракрасной отопительной пленки. Одним из наиболее высококачественных современных продуктов на рынке теплых полов являются инфракрасные пленочные теплые полы DAEWOO ENERTEC от южнокорейского производителя.

По сравнению с классическими системами, инфракрасный пленочный теплый пол имеет много преимуществ. Начнем с того, что инфракрасное излучение не только дает безопасное и комфортное тепло, но и полезно для здоровья.

Спектр излучения инфракрасной пленки имеет диапазон от 8 до 10 мкм, который, по мнению ученых, оказывает благоприятное воздействие на все живое. Недаром после посещения ИК сауны человек себя чувствует гораздо бодрее и здоровее, так как благодаря мягкому инфракрасному излучению из организма выводится на 15% больше шлаков и токсинов по сравнению с традиционной сауной. Нужно отметить, что теплый пол DAEWOO ENERTEC в качестве терапевтического эффекта выделяет полезные для здоровья человека отрицательно заряженные ионы, а также не сжигает кислород и не сушит воздух в помещении.

Если брать в расчет методы установки теплых полов, то и здесь преимущества инфракрасного пленочного пола очевидны. Во-первых, для его монтажа не требуется укладка нагревательных труб и установка бойлера, соответственно нет необходимости вести контроль за состоянием теплоносителя. Во-вторых, в отличие от кабельных систем, когда при выходе из строя небольшого локального участка кабеля, вся система перестает работать, инфракрасная пленка продолжит работать, поскольку повреждение одной из параллельно подключенных полос такого пола не ведет к потере работоспособности всей системы.

Но пленочный теплый пол имеет и недостаток – он не может быть уложен под плитку. Это обусловлено плохим сцеплением пленки с плиточным клеем или стяжкой. Также пленочный теплый пол не рекомендуется использовать в помещениях, где возможно затопление полов водой, например, в ванной комнате.

Инфракрасный пленочный теплый пол имеет простую схему монтажа. Придерживаясь инструкции, выполнить монтаж инфракрасного пленочного пола под ламинат сможет даже не специалист буквально за несколько часов. Такой пол не требует стяжки, толщина напольного покрытия будет увеличена всего на 3-4 мм, что дает возможность устроить теплые полы в помещениях, где высота потолков невелика.

Купить теплый пол под ламинат можно в каталоге (см. ссылку ниже)

(с) Все права защищены. Любое копирование и воспроизведение данной информации без письменного согласования запрещено.

Пленочный теплый пол под ламинат: инструкция советы

Важным моментом во время монтажа теплого пола является выбор поверхности, под которую он будет укладываться. Теплые полы бывают разных видов. Это могут быть водяные, кабельные или пленочные системы. Вид напольного покрытия зависит от отопительного элемента, который закладывают под его поверхность. Наиболее удачной парой в этом отношении являются пленочные теплые полы, устанавливаемые под ламинат. Такое сочетание нагревательного элемента и полового покрытия позволяет выполнить работу довольно быстро и качественно, получая необходимый эстетический и функциональный эффекты.

В процессе изготовления ламината используются различные химические смеси в сочетании с особыми технологическими процессами, что в сумме дает нам качественную, долговечную и износостойкую поверхность. При всем этом теплопроводность материала, из которого сделан ламинат, является довольно высокой. Это значит, что пол, покрытый ламинатом, будет более холодный, чем пол, покрытый линолеумом или паркетом. Поэтому установка инфракрасного теплого пола под поверхность ламината является скорее необходимостью, нежели прихотью.

Выбор ламината

При установке теплых полов необходимо четко понимать, какой ламинат подходит для этих целей. В условиях изобилия товаров и свободной конкуренции на рынке строительных материалов выбор ламината просто огромен. Для устройства системы отопления в полу подходит специальный ламинат для теплых полов. Поэтому при выборе данного напольного покрытия лучше заранее посоветоваться со специалистами и при покупке обращать внимание на имеющуюся на упаковке маркировку. У ламината для теплых полов на упаковке должен присутствовать хотя бы один из таких значков.

Это означает, что данное покрытие не меняет свои физико-химические свойства при нагревании и пригодно для установки под его поверхностью нагревательных элементов.

Вернуться к содержанию

Преимущества и недостатки теплого пола

Среди многих преимуществ использования теплых полов, единственным недостатком является их высокая стоимость и определенные трудности с монтажом в зависимости от вида нагревательного элемента. Кабельные теплые полы монтируются преимущественно под цементно-песчаную стяжку, что растягивает сроки работы на несколько недель. Эксплуатировать данный нагревательный элемент на полную мощность можно будет только лишь спустя месяц после окончания монтажа. Что касается водяных теплых полов, их использование давным-давно запрещено в российских многоквартирных домах. Подключение такой системы отопления к центральной теплотрассе не разрешается.

Главные преимущества теплых полов:

  • легкость и удобство выполнения монтажных работ;
  • идеальное сочетание системы отопления с различными интерьерами и дизайнерскими решениями;
  • универсальность использования, как для квартиры, дома, дачи, так и для загородного коттеджа;
  • простота в управлении температурным режимом;
  • возможность создания нужного температурного режима в каждом помещении.

В современных условиях жизни для устройства отопления в полу целесообразнее всего будет использовать именно пленочный теплый пол под ламинат. Инструкция по монтажу данной системы отопления поможет быстро разобраться с тем, какие действия нужно выполнить для укладки пленочных нагревательных элементов и для подключения системы отопления к сети.

Что касается тонких пленочных теплых полов, они существуют двух видов — это собственно пленочный теплый пол, который излучает тепло в инфракрасном диапазоне и нагревательный мат, в основе которого лежит кабель, работающий по конвекционному принципу. В сравнении этих двух нагревательных элементов преимущество имеет все-таки пленочный теплый пол, основной составной частью которого является углеродный или биметаллический нагревательный элемент.

Монтировать инфракрасный пленочный теплый пол под ламинат позволяет малая толщина нагревательного элемента, что является очень удобным при осуществлении монтажных работ. Данное современное средство отопления, работающие в диапазоне инфракрасного излучения, позволяет очень быстро нагреть помещение. Конечно же, как и любое электрическое устройство, эта система отопления производит электромагнитное излучение, но оно настолько незначительное, что причинить какой-либо вред здоровью или самочувствию человека не способно.

Вернуться к содержанию

Подготовительные работы перед монтажом

  1. Прежде, чем начать монтаж теплого пола в комнате, нужно четко знать, где будет стоять мебель. Этот момент довольно важен и пренебрегать им не следует, так как такие системы отопления под низко стоящую мебель не укладываются, поскольку это может привести к перегреву нагревательных элементов и выходу системы отопления из строя.
  2. Следующим шагом будет освобождение пространства в комнате: вынос мебели, удаление батарей, стояков и прочих элементов прежней системы отопления, демонтаж прежнего напольного покрытия.
  3. Далее необходимо просушить и обработать антисептиками поверхность до монтажа.
  4. Последним, наиболее важным этапом подготовительных работ будет являться выравнивание поверхности пола. Если не произвести выравнивание бетонной стяжки, то в будущем возможны неприятные сюрпризы в процессе эксплуатации теплого пола, поскольку ламинат не будет полноценно выполнять свою функцию на неровно бетонном основании.
  5. Итак, все подготовительные этапы работы уже позади, теперь можно распаковать коробку с теплым полом. Укладка пленочного теплого пола под ламинат начинается с укладки фольгированной теплоизоляционной пленки по всей площади комнаты. Для удобства монтажа можно зафиксировать данный теплобарьер двухсторонним скотчем, клеем или же скрепить пленку с внешней стороны обыкновенным скотчем. Все это делается для удобства работы и предотвращения смещения изоляции во время монтажа.

Вернуться к содержанию

Основные рекомендации по монтажу

Нет ничего удивительного или странного в том, что человек захочет самостоятельно уложить пленочный теплый пол под ламинат. Инструкция позволяет довольно быстро со всем познакомиться и начать монтаж. Самое главное — это быть внимательным при выполнении работ. Инфракрасные пленочные теплые полы представлены в виде рулона пленки, на которой находятся нагревательные элементы.

Для удобства нагревательные дорожки расположены не всплошную, а по секторам, которые при потребности можно легко разрезать ножницами по специально обозначенной линии. Соединять разрезанные куски нагревательной инфракрасной пленки нужно так, как указано в инструкции, но ни в коем случае не внахлёст. Термодатчик должен находиться в прохладном месте и быть установлен примерно посередине конструкции. Что касается терморегулятора, его можно устанавливать там, где будет наиболее удобно.

Инфракрасные теплые полы, имеющие мощность более 2 кВт, настоятельно рекомендуется подключать через отдельные автоматы. Перед тем, как как уложить пленочный теплый пол под ламинат, для большей уверенности в его сохранности можно накрыть данную нагревательную систему еще одним слоем прозрачной пленки. Главное не забывать, что качественно выполненные подготовительные и монтажные работы — это залог долгой службы инфракрасного теплого пола.

Похожие статьи:

укладка и монтаж своими руками

Теплый пол

Один из наиболее популярных видов напольных покрытий сегодня – ламинат, но можно ли сделать теплый пол под ламинат? Это вполне реально! Ламинированное покрытие привлекает высокой стойкостью к влаге, устойчивостью к механическим повреждениям и высоким эстетическим качествам.

Еще недавно о теплых полах с ламинатом практически не задумывались: этот материал не слишком хорошо проводит тепло. Это было просто невыгодно. Современные технологии позволили решить этот вопрос.

Как сделать теплый пол?

Электрический теплый пол бывает кабельным, инфракрасным или пленочным. Каждый вид имеет свои особенности. Электрический с использованием кабеля достаточно редко используется под ламинат. Причина в небольшой теплоотдаче этого материала. Кабель успевает прогревать стяжку, а от стяжки нагревается сам ламинат. Подобная система невыгодна и неэффективна. Да и расход электроэнергии достаточно высокий. Такой теплый пол больше подходит под керамическую плитку, обладающую высокими теплопроводными качествами.

Монтаж инфракрасного пола

Инфракрасный  из всех названных систем больше остальных подходит для использования под ламинат. Это самый эффективный и экономичный (как в монтаже, так и при эксплуатации) вариант. Такие полы будут экологичными, безопасными для здоровья людей и для сохранности материала. Этот вариант подходит для всех типов ламината.

Инструкция по монтажу

Пленочный пол

Подготовительные работы: при необходимости убираем все трубы и радиаторы из комнаты. Снимаем старые напольные покрытия и выравниваем основание.

Теплоизоляция может быть выбрана на основе фольгированных, отражающих или других материалов. Подготовьте теплоизоляционный материал по размерам помещения и уложите металлизированной стороной вверх. Желательно соединить полосы скотчем.

Укладка инфракрасной пленки: она может лежать не на всей поверхности основания. От стен отступите около 10 сантиметров. Нельзя укладывать термопленку внахлест. Выберите наиболее удобное место для подсоединения терморегулятора. Он должен находиться рядом с проводкой. Максимальная площадь расположения терморегулятора – пятнадцать квадратных метров.

Провода должны быть уложены параллельно пленке и закреплены плоскогубцами в местах расположения медных прожилок пленки. На все места соединений выполните изоляцию. Дополнительно можно залить концы медных проводников герметиком силиконовым.

Подключение терморегулятора может быть внутренним или наружным. Для первого варианта необходимо сделать в стене углубление. Также придется проштробить в стене отверстия для проводов. Если располагать терморегулятор снаружи, потребуется установка специального пластикового короба на стене.

Активируйте терморегулятор, подсоединенный к теплому полу. Подождите несколько минут и проверьте все сегменты пола: они должны нагреться. Если есть холодные сегменты, проверьте их подключение. Дополнительно тестером проверьте все места срезов и соединений.

Заземление производят фольгированным скотчем по всей длине пленки и по ее диагонали. Конец скотча соединяется с проводом. Установка защиты  от повреждений: для этого используется поливиниловая вспененная пленка..

Советы по укладке

Предлагаем вам некоторые советы профессионалов, которые помогут при самостоятельной укладке теплого пленочного пола.

Сначала подготовьте план, по которому будете производить укладку. В этом случае лучше попросить профессиональных мастеров. Они укажут важные моменты, которые необходимо учитывать. Также можно воспользоваться специальными компьютерными программами или заказать специально выполненный под ваше помещение комплект инфракрасных полов.

  • В квартирах с невысокими потолками лучше использовать системы с небольшой высотой конструкций. Вариантов подобных систем достаточно много.
  •  Выбирайте именно те системы, которые предполагают возможность непрофессионального монтажа.
  • Обязательной используйте дополнительный слой теплоизоляции под системой подогрева пола. Это позволит теплу подниматься наверх, а не уходить вниз.
  • Используйте дополнительную гидроизоляцию пола, если он граничит с сырым погребом или грунтом.
  • Термодатчик располагайте в середине конструкции в целях экономии проводов. К тому же он должен быть в наиболее прохладном месте. Используйте для термодатчика с проводами гофротрубу.
  • Выполняйте монтаж всей конструкции, заранее учитывая возможность замены системы или ее ремонта.
  • Не используйте в разных по климату помещениях одну систему нагрева полов. Например, нельзя одной секцией прогревать комнату и балкон или лоджию.

Важные предостережения при работе с пленочными теплыми полами под ламинат:

  •  Не рекомендуется устанавливать термопленку в помещения с сильно высокой влажностью.

    Укладка ламината на нагревательные маты

  • Нельзя крепить пленочные материалы с помощью гвоздей или шурупов.
  • При установке на инфракрасный пленочный пол тяжелой мебели необходимо позаботиться о воздушных карманах.
  • Нельзя монтировать пленочный пол рядом с печкой, электрическими обогревателями, каминами и пр.
  • Нельзя в термопленке самостоятельно проделывать отверстия.
  •  Выполнять монтаж при минусовой температуре.
  • Нельзя сгибать пленку под углом 90 градусов на пятисантиметровом участке.
  • Отрезок пленки не должен превышать 15 метров.
  • Недопустим монтаж без заземления.

Электрический теплый пол под ламинат

Ламинат на сегодняшний день является одним из самых популярных видов напольного покрытия. Поэтому многие люди, которые занимаются ремонтом и приобретают данный материал, часто задумываются над тем, как правильно установить теплый пол под ламинат. К выполнению работ следует подходить как можно более ответственно, ведь только в этом случае теплый пол будет выполнять все свои функции, а покрытие будет радовать своим долгим сроком службы.

Теплый пол под ламинат

Ламинат – это покрытие, которое в сравнении с паркетом или паркетной доской обеспечивает куда более низкую температуру пола. Поэтому все люди, использующие данное покрытие для отделки помещения, должны сделать пол более теплым. Монтаж теплого пола под ламинат задача вполне осуществимая, но при этом требующая определенного подхода в своей реализации.

Какой ламинат под теплый пол лучше использовать? При проведении работ следует использовать только специальные виды ламината, которые предназначены как раз для таких систем. Данные виды ламината могут хорошо переносить постоянное воздействие высокой температуры, благодаря чему установка теплого пола не окажет никакого отрицательного воздействия на внешний вид покрытия. Несмотря на это, при укладке ламината все же следует придерживаться определенных рекомендаций.

Маркировка на упаковке ламината

Теплый пол, достоинства и недостатки

Теплые полы обладают целым рядом достоинств:

  • Благодаря установке теплых полов можно достигнуть максимально комфортной температуры в каждом помещении.
  • Полы такого типа идеально сочетаются с любым интерьером.
  • Отлично подходят как для городской квартиры, так и для загородных коттеджей.

Теплый пол делится на несколько типов, каждый из которых обладает своими недостатками и преимуществами:

  • Обогрев помещения, при котором используется монтированное под полом покрытие с основой в виде трубопровода. К недостаткам этого типа относится высокие расценки за обслуживание и установку. Помимо этого, для правильной установки данной системы требуется тщательное изучение проекта дома с дальнейшим согласованием с некоторыми инстанциями операций, которые вы собираетесь провести.
  • Электрический теплый пол. Недостатком являются высокие траты за потребляемую электроэнергию. Преимуществом – удобство и легкость монтажа.

Одним из наиболее эффективных способов обогрева помещения является инфракрасный теплый пол. Этот экономичный, экологический чистый тип пола идеально сочетается практически с любым видом напольного покрытия.

Если вы укладываете ик теплый пол под ламинат, то никаких серьезных проблем во время проведения работ возникнуть не должно. Чтобы свести к минимуму температурные перепады, которые могут негативно сказаться на состоянии ламината, систему теплого пола необходимо оснастить терморегулятором. Особенно это важно в тех случаях, если ламинат приклеивался к полу.

Пленочный пол идеально подходит для укладки под ламинат

Прежде чем начинать укладку покрытия необходимо включить систему отопления на несколько дней и отключить примерно за 60 часов до работы, что позволит тщательно прогреть пол. Затем можно приступать к укладке материала.

Инструкция по установке

Одним из самых популярных напольных покрытий на сегодняшний день считается ламинат, который можно легко сочетать с системой теплых полов. Ламинированное покрытие обладает высокими показателями влагостойкости, устойчивостью к механическим повреждениям, высокими эстетическими качествами. Также стоит отметить, что на теплые полы под ламинат цена является достаточно приемлемой для большинства людей.

Электрические теплые полы делятся на три вида: кабельный, инфракрасный и пленочный, каждый из которых обладает своими особенностями. Очень часто с ламинатом устанавливают электрический теплый пол с использованием кабеля, так как этот вариант обладает наибольшей теплоотдачей. Благодаря кабелю стяжка нагревается в максимально короткие сроки, а от нее нагревается непосредственно сам ламинат. Однако такой вариант отличается высокими расходами за электроэнергию. Поэтому такие полы лучше устанавливать под керамическую плитку, которая обладает высокими показателями теплопроводности.

Рекомендуем к прочтению:

Электрический кабельный теплый пол

Из всех вышеуказанных систем под ламинат больше всего подходит инфракрасный пол, так как он достаточно экономичный и при этом эффективный. Кроме этого, полы этого вида экологически чистые и полностью безопасны для здоровья людей. Подробнее о конструкции в статье — пленочный теплый пол.

Инструкция по монтажу

Прежде чем начинать монтажные работы, следует убрать из помещения все трубы и радиаторы, после чего снять старое напольное покрытие и выровнять рабочую поверхность.

Теплоизоляция нередко изготавливается на основе отражающих, фольгированных и прочих материалов. Необходимо подготовить теплоизоляционный материал в соответствии с размерами помещения и уложить его металлизированной стороной наверх. Полосы рекомендуется соединить при помощи скотча.

Склеивание стыков теплоизоляции скотчем

Инфракрасную пленку можно укладывать не на всю рабочую поверхность. При ее укладке от стен следует отступить около 10 см. Запрещается укладывать термопленку внахлест. Для присоединения терморегулятора необходимо выбирать как можно более удобное место, например, рядом с проводкой.

Провода следует укладывать параллельно пленке, а в местах расположения медных прожилок на пленке закрепить плоскогубцами. Места соединений следует отделать теплоизолирующим материалом. Концы медных проводников можно обработать при помощи силиконового герметика.

Подключение терморегулятора может быть как внутренним, там и наружным. Чтобы сделать внутреннее подключение, в стене необходимо сделать углубление, после чего проштробить в ней отверстия для проводов. Если необходимо установить терморегулятор с наружной стороны, то здесь потребуется установка на стене специального пластикового короба.

Подключение терморегулятора теплого инфракрасного пола

Затем необходимо активировать терморегулятор, который подсоединен к теплому полу. По истечении нескольких минут требуется проверить все сегменты пола, которые должны хорошо прогреться. У холодных сегментов (если таковые имеются) следует проверить подключение. При помощи тестера проверяются места соединений и срезов.

Заземление производят с использованием фольгированного скотча, конец которого соединяется с проводом, по всем диагоналям и длине пленки. Для предотвращения повреждений используют поливиниловую вспененную пленку.

Рекомендуем к прочтению:

Так же можно ознакомиться с материалом «Укладка теплого пола. Варианты» и изучить дополнительную информацию о том, как класть теплый пол.

Советы по укладке теплого пола под ламинат

Чтобы при самостоятельной укладке теплого пола свести к минимуму вероятность появления различных проблем, следует воспользоваться несколькими проверенными советами от профессионалов.

Для начала необходимо подготовить план, в соответствии с которым будет осуществляться укладка. Подготовку этого плана желательно доверить профессионалам, которые также могут посоветовать, какой именно лучше купить теплый пол под ламинат. Помимо этого, можно использовать специальные компьютерные программы.

План теплых полов 3-х комнатной квартиры
  • Если в квартире потолки не слишком высокие, то рекомендуется выбирать системы с небольшой высотой конструкции. Если вы ищете какой-то определенный бренд теплого пола, отзывы людей, которые приобретали данные системы, обязательно помогут определиться с выбором.
  • Рекомендуется отдавать предпочтение именно тем системам, которые предусматривают возможность непрофессионального монтажа.

Во время работ под систему подогрева пола следует использовать слой дополнительной теплоизоляции. Благодаря этому тепло не будет уходить вниз, а станет подниматься вверх.

  • В тех случаях, если пол находится рядом с грунтом или сырым погребом, следует подумать о дополнительной гидроизоляции.
  • Термодатчик необходимо располагать в середине конструкции, что позволит сэкономить провода. Кроме этого, он обязательно должен располагаться в прохладном месте. Для термодатчика с проводами потребуется использование гофротрубы.
Установка термодатчика ИК пола
  • Монтаж конструкции нужно выполнять с учетом возможности ее дальнейшей замены или ремонта.
  • В помещениях, в которых температурный режим отличается друг от друга, нельзя использовать одинаковую систему подогрева (например, если речь идет о балконе и спальне). Теплый пол, стоимость которого зависит от вида нагревательных элементов, обязательно должен подходить к климату того или иного помещения.

Крайне не рекомендуется установка термопленки в помещениях с повышенным уровнем влажности.

  • Пленочные материалы запрещается крепить при помощи шурупов или гвоздей.
  • Устанавливая на инфракрасный пленочный пол тяжелую и массивную мебель, необходимо заранее позаботиться об обустройстве воздушных карманов.
  • Пленочный пол запрещается монтировать рядом с электрическими обогревателями, печами, каминами и т.д.
  • Допустимая длина отрезка пленки не должна быть больше 15 метров.
  • Запрещается выполнять монтаж пленки, если температура воздуха минусовая.
  • Запрещается самостоятельно делать в пленке отверстия.
  • Кроме этого, запрещается осуществлять монтаж пленки без заземления.

Пленочные теплые полы под ламинат – рекомендации и особенности

После укладки ламината на протяжении 3х дней в помещении следует оставлять один и тот же температурный режим. С началом отопительного сезона температуру необходимо тщательно регулировать: теплый пол требуется прогревать до тех пор, пока его температура не станет наиболее оптимальной, постепенно увеличивая мощность на 5-6 градусов. Такую температуру устанавливают на 4 дня, после чего температуру снижают по той же системе на 5-6 градусов ежедневно до тех пор, пока температура пола не станет порядка 15-20 градусов. Под мебелью и высокими коврами температура пола может быть выше, поэтому во время укладки ламината заделку швов следует делать прочнее. Наиболее оптимальный уровень влажности в помещении будет составлять порядка 50-70%.

При укладке ламината на теплый пол в стяжке могут появиться определенные проблемы. В большинстве случаев теплые полы включают в себя нагревательные кабели, укладываемые в стяжку. Когда система включается, она сначала прогревает стяжку, после чего уже начинается обогрев напольного покрытия.

В таких ситуациях начинаются проблемы с подложкой, которая используется для шумо- и  теплоизоляции. Обычно ламинат укладывается на эту самую подложку, из-за чего тепло пропускается очень плохо, не позволяя прогреться полу до необходимой температуры. Если же отказаться от использования подложки, то шумы от работы теплого пола станут слишком заметны.

В таких случаях нагревательный кабель рекомендуется укладывать под наливной пол или тонкую стяжку. Толщина подложки в этом случае должна составлять до 3х мм., которая под весом конструкции потеряет еще 1мм. свой толщины. Шумоизоляционные качества при этом останутся такими же, а теплопроводность будет находиться на самом высоком уровне.

Ламинат уложен на бетонную стяжку с теплым электрическим полом

Также рекомендуется использовать нагревательные маты или фольгу. При укладке теплого пола по такой технологии в применении стяжки нет никакой необходимости, а эффективность обогрева заметно повышается.

Можно ли положить теплый пол под ламинат?

С развитием технологий полы с подогревом становятся популярным выбором среди домовладельцев. Когда-то только для кафельных и керамических полов, теплый пол для ламинатных полов сейчас не менее популярен. Его не только легче установить, но и дешевле. Это позволяет домовладельцу больше не просыпаться от холода.

Полы с подогревом под ламинатом

Многие компании (QuietWarmth, Thermosoft, WarmlyYours) на рынке производят электрическое лучистое тепло для ламинатных полов.Так что ответ — да, однако производители напольных покрытий предоставляют информацию, может ли их конкретный пол выдерживать лучистое тепло. Большинство ламинатных полов выдерживают температуру до 85 градусов по Фаренгейту. Все, что выше этой температуры, может привести к обесцвечиванию или деформации древесины. Go for Floors рекомендует сначала прочитать инструкции по укладке напольного покрытия перед установкой электрического лучистого отопления.

Просмотреть продукты

Типы электрических лучистых полов

Кабели

Эта система включает в себя отдельные провода, которые подключены к отдельной мембране, что позволяет установщику настраивать расположение источника тепла.Установщик должен стратегически расположить провода близко друг к другу, не перекрывая друг друга, поскольку провод нельзя разрезать.

Коврики

Маты представляют собой трос и мембрану в одной комбинации. Это позволяет домовладельцам, которые делают дома, укладывать теплый пол, не беспокоясь о его размещении. Опять же, кабель нельзя разрезать, а вот мембрану можно для L-образных комнат.

Пленка

Лучистая тепловая пленка такая же, как и готовый электрический коврик, но без сетки.Вся система заключена в пластиковую мембрану, которую можно разрезать до нужной длины. Это позволяет домовладельцам раскатывать и устанавливать в прямом направлении.

Go for Floors рекомендует тихие теплые полы с подогревом

Система теплого пола QuietWarmth — это продукт, который очень удобен для самостоятельной работы. Большинство домовладельцев могут установить эту систему за один день и приступить к установке ламината.

Вот преимущества:

Доступная стоимость

Не научившись прокладывать кабели в мембране, вы можете потратить это время на установку пленки.Достаточно просто развернуть материал и разложить проводку с подкладкой. Когда пол действительно нагревается, на поддержание желаемой температуры расходуется меньше энергии.

Обрезка по длине

Это дает домовладельцу наибольшую гибкость при установке. Если вы решили сократить длину, то сможете. Если вы допустили ошибку при резке, вы можете отрезать на 1 дюйм короче, чтобы компенсировать эту ошибку. Это достижимо благодаря шинам боковых проводов (серебряная металлическая полоса).Если вы решите использовать трос или систему матов, 1 случайный удар или порез может вывести из строя всю систему.

Простая установка

Пленка не требует дополнительных материалов, таких как тонкая пленка или мембрана, для удержания кабелей. Это позволяет домовладельцу развернуть мат, вырезать траншеи / каналы в подкладке (чтобы скрыть или утонуть проводку к распределительной коробке в стене) и начать укладку настоящего напольного покрытия.

Распределение тепла

Поскольку черные полосы в пленке расположены ближе друг к другу, по полу обеспечивается равномерное тепло по сравнению с кабельной системой.

Отсутствие технического обслуживания и улучшенная гарантия

На QuietWarmth без механических частей, обеспечивающих тепло, предоставляется 25-летняя гарантия.

Отличная окупаемость инвестиций

Когда придет время продать свой дом, следующие домовладельцы будут впечатлены тем, как нагревается пол, и быстрее продаются из-за первых впечатлений.

* Примечание — если вы устанавливаете ламинат с подогревом, QuietWalk Подложка для ламината обеспечивает превосходную изоляцию R-Value, которая отводит тепло от черного пола, заставляя ваш пол нагреваться быстрее.

27 сен 2019

QuietWarmth 3 фута x 16 футов 8 дюймов. 240-вольтная электрическая система обогрева полов 2-в-1 для ламината, роскошного винила и плавающих полов

Система мягкого электрического лучистого обогрева, разработанная специально для сухой установки под плавающими деревянными и ламинатными полами. Эта система 2-в-1 позволяет разрезать мат посередине и использовать оба конца мата. Помогаем сократить отходы за счет экономии денег! Низкопрофильная система с линейным напряжением, она отличается постепенным нагревом за счет резистивного нагрева ультратонкой гибкой лучистой тепловой пленки с низким энергопотреблением.Легко устанавливаемый на черный пол или поверх звукоизолирующего покрытия как часть общей сборки пола, он потребляет всего 12 Вт на квадратный фут для мягкого повышения температуры пола, что соответствует гарантийным требованиям многих плавающих полов. Система, которая демонстрирует впечатляющую эффективность 99%, обладает свойствами ограничения температуры, поэтому пленка не перегревается. Он доступен в четырех удобных размерах раскладывающихся ковриков, которые подходят практически для любой компоновки. К каждому мату прикреплены провода для облегчения установки.

  • Система 2-в-1 позволяет разрезать мат посередине и использовать оба конца мата. Помогаем сократить отходы за счет экономии денег!
  • Используется с большинством полов из ламината, паркетной доски и плавающей плитки
  • Использует высокоэффективную технологию проводящих чернил
  • Равномерно распределяет тепло по всему полу
  • Не добавляет высоты полу, толщина всего 0,016 дюйма
  • Потребляет до 50% меньше энергии, чем традиционные проводные системы
  • Легко установить, развернуть, отрезать нужную длину, если необходимо, и проложить предварительно прикрепленные провода к настенному термостату
  • Без миномета и без беспорядка
  • Соответствует требованиям многих производителей плавающих полов
  • Не требует обслуживания, не требует полного отключения в случае выхода из строя или повреждения системы
  • Регулировка температуры с помощью бесшумного термостата (продается отдельно)

Одобренные напольные покрытия

  • Все плавающие полы
  • Плавающая плитка
  • Ламинат
  • Инженерная древесина
  • Роскошный виниловый пол (4 мм и более)
  • Пробка и бамбук

* Перед установкой обратитесь к спецификациям производителя напольных покрытий, чтобы узнать о совместимости их продукта с любыми источниками тепла.

Технические характеристики

Технические характеристики QuietWarmth
Щелкните здесь, чтобы просмотреть

Масса 1,8 унции / кв.фут / 55 кг / м2
Толщина 0,016 «
Вт на квадратный фут 12 Вт
Присоединенные заводские провода Длина 15 футов

Стандартные размеры для 120 В

Модель № Размеры Вт Ампер
QWARM1.5X5F120 1,5 дюйма X 5 футов 78 0,651
QWARM1.5X5F120 1,5 дюйма X 10 футов 156 1,30
QWARM1.5X5F120 3 ‘X 5’ 167 2,73
QWARM1.5X5F120 3 ‘X 10’ 334 2,73

Стандартные размеры для 240 В

Модель № Размеры Вт Ампер
QWARM1.5X5F240 1,5 дюйма X 5 футов 78 0,33
QWARM1.5X5F240 1,5 дюйма X 10 футов 156 0,65
QWARM1.5X5F240 3 ‘X 5’ 167 0,70
QWARM1.5XF240 3 ‘X 10’ 334 21,30

Инструкции по установке

Инструкции по установке

— Нажмите здесь, чтобы просмотреть

Ограничения

  • Этот материал должен устанавливаться только квалифицированным персоналом, который знаком с конструкцией и эксплуатацией материала, а также с соответствующими рисками.
  • Не устанавливайте систему отопления QuietWarmth Floating Floor под коврами, клееными или прибитыми деревянными полами.
  • Не устанавливайте систему отопления QuietWarmth Floating Floor в стены.
  • Используйте ROMEX 12 AWG только в качестве проводов питания

Электрический подогрев пола для ламината

Когда люди думают о полах с подогревом, они представляют себе плитку с подогревом в ванной комнате. Плитка — самый популярный вид полов для обогрева, но это не единственный вариант.Системы лучистого отопления можно установить почти под любой тип пола, включая более чувствительные, например, ламинат.

Ламинированные полы становятся все более конкурентоспособными по сравнению с паркетными полами благодаря своему высококачественному внешнему виду и доступной цене. В результате домовладельцы, заинтересованные в полах с подогревом, захотят узнать об электрическом лучистом тепле под ламинатными полами, в том числе об эксплуатации, установке и стоимости.

Лучистое тепло прекрасно дополняет ламинат.

Могу ли я положить ламинат поверх системы лучистого отопления?

Как правило, да, но вам нужно дважды проверить у производителя напольного покрытия. Лучистое отопление WarmlyYours специально разработало свою систему теплого пола Environ ™, чтобы она была достаточно мощной, чтобы обогревать комнату, но достаточно щадящей, чтобы работать под чувствительными типами полов, такими как ламинат. Коврики для электрического подогрева пола имеют усиленную ламинированную алюминиевую фольгу, которая защищает верхний пол от тепла кабеля.

Если вас беспокоит деформация ламинатных полов из-за их перегрева, термостат для теплого пола поможет вам облегчить беспокойство. Программируемые термостаты, такие как nSpire Touch, обычно поставляются с настройкой для ламината, чтобы температура не превышала допустимую.

Как установить ламинат с электрическим подогревом пола

Чтобы установить электрический теплый пол под ламинат, вам понадобятся нагревательные маты WarmlyYours’s Environ ™, термостат с сенсорным проводом, подложка, цифровой омметр, клейкая лента и универсальный нож.

Шаг 1: Подготовьте черный пол.

Прежде чем что-либо делать, убедитесь, что ваш черный пол чистый и не содержит мусора, например, гвоздей и скоб.

Нагревательный элемент Environ должен быть зажат между подкладкой и ламинатом.

Шаг 2: Проверьте нагревательный элемент.

Затем с помощью цифрового омметра проверьте нагревательный элемент от жилы до жилы. Запишите значение сопротивления мата на этикетке UL и в индивидуальном плане установки (предоставленном WarmlyYours).Показание в сопротивлении должно находиться в пределах плюс-минус 15% от значения сопротивления, уже указанного на бирке UL. Затем измерьте непрерывность между сердечником и заземляющим проводом. Показание должно быть равным нулю или бесконечности.

Шаг 3: Установите подкладку.

Если показания в сопротивлении совпадают, пора устанавливать подкладку. Вы можете выбрать подкладку из пробки или синтетической пробки. Каждый вариант представлен квадратными или прямоугольными листами, которые должны быть расположены в шахматном порядке, чтобы швы не перекрывались.Вместо того, чтобы приклеивать эти листы к земле, вы просто приклейте их друг к другу, чтобы они «парили» над черным полом, как ваш ламинат.

Ламинат с швом-пазом укладывается поверх системы теплого пола Environ.

Шаг 4: Установите маты для подогрева пола.

Разверните коврики для подогрева пола Environ ™ и поместите их на подкладку. Перед приклеиванием матов к черному полу убедитесь, что все провода холодного ввода доходят до термостата или распределительной коробки при правильном расположении.В таком случае можно прикрепить нагревательные маты к подкладке с помощью ленты. Вырежьте ½-дюймовый канал в подкладке, где будет проходить холодный конец. Также вырежьте канал для датчика температуры пола. Датчик следует поместить на 6 дюймов в коврик, прямо по центру между нагревательными проводами (не перекрывая их) с помощью ленты. Как только это будет сделано, выполните второй тест на сопротивление.

Шаг 5: Установите ламинатный пол.

После того, как вы успешно установили электрический пол с подогревом, самое время приступить к укладке ламината.Уложите деревянный пол из ламината в соответствии с рекомендациями производителя. После того, как пол будет полностью уложен, проведите третий тест на сопротивление и запишите результаты в свою карту регистрации гарантии.

Шаг 6: Подключите электрические цепи.

Наконец, подсоедините нагревательные маты к термостату, следуя инструкциям, приведенным в руководстве по эксплуатации термостата. Мы рекомендуем, чтобы ваш термостат устанавливал лицензированный сертифицированный электрик.

Лучшие помещения для ламинатных полов с подогревом

Ламинатные полы с подогревом обычно наиболее популярны в спальнях и кухнях.Везде, где вы обычно кладете паркетные полы или паркетные полы, вы можете положить ламинат с подогревом — даже в ванных комнатах.

Ламинированные полы для ванных комнат

Ламинированные полы становятся все более популярными в ванных комнатах благодаря новым достижениям производителей напольных покрытий. Сегодняшний ламинат прошел долгий путь от своего прошлого, чувствительного к воде. Например, Pergo разработала новую линию ламината под названием Outlast +, который устойчив к проливам жидкости в течение 24 часов. В напольном покрытии используется запатентованная технология блокировки UniClic, предотвращающая проникновение воды в пространство между досками, что может привести к расширению пола и образованию пузырей.Чтобы сделать ламинат водонепроницаемым, установщики могут закрыть края пола плинтусом. Узнайте больше о том, как ухаживать за ламинатными полами, чтобы определить, какой тип подходит для вашего проекта.

С более прочным ламинатом, доступным для помещений с повышенной влажностью, таких как ванные комнаты, установка лучистого теплого пола под ламинатом как никогда желательна.

Затраты на обогрев полов для ламината

Чтобы узнать, сколько будет стоить обогрев ламината в вашем доме, воспользуйтесь калькулятором эксплуатационных расходов WarmlyYours.

Сама система теплого пола Environ ™ стоит от 10 до 12 долларов за квадратный фут.

Чтобы рассчитать стоимость системы, необходимой для вашей конкретной комнаты, мгновенно получите расчет стоимости с помощью калькулятора стоимости лучистого тепла WarmlyYours

Установка систем лучистого обогрева полов | 2016-09-01

Когда наступает осень и температура начинает падать, потребители неизбежно начинают задумываться о своих расходах на отопление. Один из способов потенциально сэкономить на счетах за газ или топливо — это установить энергоэффективные системы лучистого отопления под полом, чтобы поддерживать теплые и комфортные поверхности, не прибегая к проворачиванию печи. FCI побеседовал с производителями систем лучистого отопления для пола, чтобы узнать больше об их последних продуктах, правильных методах установки и о том, как рассчитать количество материала, необходимого для выполнения работы.

Правильная техника установки

Перед началом установки Изабель Марсил, координатор по коммуникациям FlexTherm, посоветовала всегда проверять черновой пол, чтобы убедиться, что поверхность чистая, ровная, гладкая и не имеет выступающих головок гвоздей или винтов, которые могут повредить кабель.«Установщики всегда должны учитывать отправную точку и планировать разводку кабелей перед фактической установкой продукта. План установки может помочь предвидеть изменение направления, обход препятствий и т. Д. »

Марсил также посоветовал принять во внимание фиксированные элементы, такие как кухонные острова, где нельзя установить нагревательный кабель, и буферные зоны (например, за дверью или рядом с туалетом), в которых можно при необходимости разместить лишний кабель.

«Кроме того, запланируйте, где вы будете устанавливать датчик температуры пола на термостате», — добавила она.«Он должен быть размещен между двумя кабелями в месте, которое не будет покрыто ковром или ковриком, и оно не будет попадать прямо в солнечный луч, проходящий через окно, так как эта повышенная температура приведет к ложным показаниям температуры в комнате. . »

Питер Леал, менеджер по маркетингу продукции EasyHeat, Emerson Industrial Automation, описывает быстрый четырехэтапный процесс. «Для систем ковриков EasyHeat WTE: 1) нанесите тонкий слой раствора на пол; 2) Разложите систему матов; 3) Нанесите тонкий набор; и 4) Положите и установите напольную плитку или ламинат.”

Джулия Биллен, владелец и президент WarmlyYours, дала еще несколько полезных советов, таких как тестирование системы электрического теплого пола с помощью омметра на всех основных этапах установки, а затем запись показаний, что помогает гарантировать правильное функционирование продукта. Она также упомянула важность крепления нагревательного элемента к черному полу с помощью ленты или горячего клея.

«Большинство систем напольного отопления будет покрыто самовыравнивающимся цементом, чтобы обеспечить ровную поверхность для укладки напольного покрытия.Закрепив нагревательный элемент на черновом полу, вы предотвратите его плавание в самовыравнивающемся цементе. Если вы воспользуетесь горячим клеем, его распределение сократит время высыхания ».

Расс Данн, вице-президент по маркетингу компании ThermoSoft, отметил, что тонкости установки будут зависеть от чернового пола, системы подогрева пола, готового напольного покрытия, климата и предпочтений как конечного пользователя, так и установщика.

«Некоторые из этих тонкостей установки включают в себя установку или отсутствие термического разделителя, разделительной мембраны, пароизоляции, тонкого тонкого слоя, слоя самовыравнивающегося цемента, гидроизоляционной мембраны, а также когда использовать модифицированную или немодифицированную тонкий набор.”

«Система теплых панелей Tec In-Floor предназначена для экономии времени и усилий монтажников», — заявил Дэн Тамбеллини, представитель H.B. Fuller / Tec, а систему можно настроить и настроить на рабочем месте. Коврик для тепловой панели можно приобрести у дистрибьютора в рулоне площадью 550 кв. Футов, который подрядчик может обрезать по длине и / или ширине в соответствии с необходимой планировкой помещения, и его можно подключить к источнику переменного тока 120 или 240 В.

«Медные токопроводящие шины проходят по длине нагревательного мата.Ни при каких обстоятельствах нельзя позволять активным участкам нагревательного мата перекрывать себя или соседние части нагревательного мата », — предупредил он. «Нагревательный мат можно установить любой стороной вверх или вниз, но он должен находиться на расстоянии не менее 6 дюймов от стены. Ленту для запечатывания кромок следует использовать для герметизации любых обрезанных концов мата ».

Тамбеллини подчеркнул, что квалифицированный электрик должен подключить термостат к системе подогрева пола. Фактически, Tec рекомендует проконсультироваться с электриком, чтобы определить, где должно быть электрическое питание и где разместить термостат.Кроме того, электрик должен проверить подключение электропитания к нагревательному коврику и датчику.

У каждой линейки продуктов WarmlyYours есть свои собственные передовые методы установки, «но одна замечательная особенность, которую разделяют все наши системы электрического теплого пола, — это то, насколько легко тестировать ваш продукт на протяжении всего процесса установки», — заявил Биллен. «Наш продукт Circuit Check контролирует систему электрического теплого пола на протяжении всей установки на предмет целостности и возможных коротких замыканий, предупреждая установщика звуком в случае возникновения каких-либо проблем.Благодаря этому любые проблемы не останутся незамеченными до того, как будет установлено напольное покрытие, а ремонт станет более дорогостоящим или более сложным ».

Расчет необходимого количества материала

«У нас есть четыре размера (1,5×5, 1,5×10, 3×5 и 3×10), и есть два способа сконфигурировать комнату», — заявил Джек Бош, директор по маркетингу MP Global Products. «Во-первых, вы можете установить покрытие от стены до стены, чтобы обеспечить максимальное количество тепла, добавляемого к комнате, [и с учетом неподвижных объектов], вам понадобится всего около 80% от общих размеров комнаты.Или вы можете локализовать тепло, то есть разместить коврики там, где вам будет нужен максимальный комфорт для ног ».

Моника Иргенс, президент STEP Warmfloor / Electro Plastics, сказала, что клиенты будут отправлять информацию о своих проектах с указанием области (а), которую они хотят отапливать, и STEP Warmfloor, если применимо, выполнит расчет потерь тепла, чтобы узнать требования к отоплению. «STEP Warmfloor рассчитывает и создает проект, включая чертежи в САПР, расположение элементов, рабочие листы и энергопотребление, чтобы удовлетворить потребителя, установщика полов и электрика.”

Уолли Ло, менеджер по продукции Pentair, поддержал эти настроения. «Все, что вам нужно сделать, это нарисовать приблизительный набросок комнаты с указанием размеров, и наша команда дизайнеров рассчитает для вас площадь в квадратных футах и ​​предоставит чертеж AutoCAD, в котором очерчивается форма вашего коврика и сила тока. Ваш Nuheat Mat будет доставлен в коробке, готовой к развертыванию — никаких расчетов или доработок на месте не требуется ».

Данн добавил несколько полезных элементов при учете количества материала, необходимого для работы.«Чтобы заказать необходимое количество материалов для теплого пола, сначала определите площадь отапливаемой площади в квадратных футах. В отапливаемую зону не входит обогрев под шкафами, приспособлениями, такими как ванны и туалеты, такими приборами, как холодильники, духовки и посудомоечные машины, а также на расстоянии не менее 3 дюймов от стен.

«Площадь в квадратных футах можно определить, разделив отапливаемую площадь на прямоугольные области, длину и ширину которых можно легко вычислить. Полезно знание базовой геометрии — например, чтобы рассчитать квадратные метры треугольной области, умножьте основание и высоту треугольника и разделите на два.”

«Точные измерения действительно являются ключом к успешной установке», — отметил Марсил. «Еще раз проверьте все измерения, чтобы убедиться, что вы выбрали правильный продукт и у вас достаточно кабеля, чтобы покрыть всю поверхность. Имейте в виду, что лишний кабель нельзя разрезать или прокладывать внутри стен, и что расстояние между кабелями должно оставаться неизменным на протяжении всей установки ».

По словам Биллена, способность быстро и точно рассчитать количество материала, необходимого для выполнения работы, всегда была проблемой для профессионалов, особенно когда речь идет о подогреве полов.Вот почему WarmlyYours разработали два разных способа как можно быстрее донести эту информацию до занятых установщиков.

«Первым и наиболее целесообразным вариантом является наш онлайн-инструмент мгновенного цитирования. Просто введя данные проекта, такие как предполагаемое напольное покрытие, тип и размеры комнаты, вы получите мгновенное параллельное сравнение различных продуктов для подогрева пола, которые подойдут для вашего проекта. Это сравнение также включает цены и информацию о процессе установки для каждой системы.

«Второй вариант — это WarmlyYours SmartPlan. Предоставив нам некоторую информацию и простой чертеж плана этажа проекта, вы получите подробное предложение по продукту, план электрооборудования и план установки бесплатно в течение одного-двух рабочих дней ».

Новинки продукции

«У нас действительно есть три продукта излучающего тепла, но две версии с углеродной красящей пленкой для нас относительно новы», — отметил Бош. «Обе пленки представляют собой мягкие теплоизлучающие пленки, разработанные специально для парящих полов из искусственной древесины и ламината, а другая пленка встроена в мембрану, препятствующую растрескиванию, которая предотвращает любые трещины в плитке и легко позволяет тонкому слою прилипать к ней при укладке плитки.Системы QuietWarmth Radiant Heat — это установка с добавленной стоимостью, которую ищут многие домовладельцы и строители ».

Лил заявил: «Наша система матов WTE (Warm Tiles Elite) состоит из ультратонких нагревательных кабелей высотой 1/8 дюйма (0,125 дюйма), которые отводят тепло к поверхности пола наиболее эффективным образом. Их заводская конструкция обеспечивает быструю установку, позволяя выполнять работы за один сеанс. Коврики состоят из нагревательных кабелей, вплетенных в тонкую прочную ткань, и бывают стандартных квадратных и прямоугольных размеров или могут быть изготовлены по индивидуальному заказу для размещения в наклонных и нестандартных помещениях.”

Иргенс описал энергоэффективную систему отопления теплых полов STEP. «Нагревательные элементы очень универсальны и могут использоваться для отопления всего дома, дополнительного отопления и обогрева полов в жилых, коммерческих и промышленных помещениях. Другие области применения включают таяние снега и борьбу с обледенением крыш, а также обогрев жилых домов, кораблей и электроники ».

«Термософт» прилагает все усилия, чтобы быть универсальным поставщиком систем электрического лучистого теплого пола и расходных материалов для монтажников всех типов напольных покрытий, — сказал Данн.«Наш флагманский продукт ThermoTile — это простая в установке система типа кабель-сетка, предназначенная для плитки, камня и большинства других напольных покрытий, если они залиты тонким слоем раствора. Мы были первыми, кто представил продукт ThermoFloor для установки непосредственно под плавающий ламинат и деревянные полы, который имеет встроенный терморазрыв и не требует цемента для укладки.

«Наши последние дополнения к продуктам включают ThermoSlab для установки в новых конструкциях в перекрытиях и специальные системы отопления для ванн, включая нагреватели для ванн ThermoTub, предварительно установленные коврики для подогрева пола ThermoShower и обогреватели для зеркал ThermoClear.”

По словам Джуди Д’Амико, менеджера по прямому маркетингу Watts Water Technologies, «два наших самых популярных продукта — это нагревательные кабели WarmWire, которые входят в систему подогрева полов, и системы снеготаяния. В наши дни таянию снега уделяют немного больше внимания ».

Система FLEXSnap + представляет собой второе поколение инсталляционной системы излучающего теплого пола Flextherm. «FLEXSnap + позволяет установить систему подогрева пола и напольное покрытие за один день», — сказал Марсил.«Это единственная в своем роде система; Он не только заменяет второй черный пол, но и совместим со всеми самовыравнивателями на цементной основе. Система также может быть установлена ​​с помощью строительного раствора и может быть прикреплена к фанере, OSB или бетонному основанию и может быть покрыта любым типом напольного покрытия (кроме пробки и натуральной древесины твердых пород, которые не рекомендуются для полов с подогревом) ».

Биллен описала один из новейших продуктов своей компании — монтажную мембрану Prodeso Cable для использования с кабелем электрического теплого пола.«Исторически сложилось так, что одна из основных проблем, с которыми монтажники возражали при установке теплого пола, заключалась в том, что это могло увеличить время монтажа. Монтажникам пришлось ждать, пока самовыравнивающийся цемент, в который встроен нагревательный элемент, не затвердеет, прежде чем они смогли установить напольное покрытие ».

Она отметила, что мембрана Prodeso позволяет установщикам немедленно приступить к работе. После приклеивания мембраны к черному полу монтажники могут пропустить нагревательный кабель TempZone через каналы в мембране, которые уже расположены должным образом.Тогда можно сразу приступить к укладке напольного покрытия.

«Наш Nuheat Signature был первым термостатом для подогрева пола с поддержкой Wi-Fi, а теперь он впервые работает с Nest и Control4», — отметил Ло. «Благодаря этой дополнительной интеграции ваш пол с подогревом теперь может автоматически регулироваться в зависимости от загруженности дома для повышения энергоэффективности и домашнего комфорта. Мы также продолжаем совершенствовать наши маты Nuheat Mats, которые являются единственными готовыми индивидуальными решениями на рынке. С нашими образованными специалистами по продажам, командой дизайнеров и технической поддержкой мы обеспечиваем меры на месте или по телефону, чтобы упростить задачу для клиента.”

Тамбеллини сказал, что Tec In-Floor Heat «обеспечивает равномерное тепло по всему полу. Систему теплых панелей Tec In-Floor можно настроить на месте, чтобы она соответствовала любому пространству, и избавились от встроенных нагревательных проводов, которые необходимо моделировать ».

какая система лучше + инструкция по установке

Чтобы даже зимой спокойно гулять босиком, сидеть у камина или играть с ребенком на ламинатном полу, необходимо сделать дополнительную систему обогрева. Но многих владельцев деревянных домов беспокоит совместимость устройства с пожарной и экологической безопасностью своего жилища.

Поэтому мы рассматриваем, как смонтировать теплый пол под ламинат, и планируем предстоящие теплоизоляционные работы.

Содержание статьи:

  • Совместима с ламинатом с подогревом
  • Варианты устройства пола
    • Разнообразие электрических систем
    • Достоинства и недостатки водяного контура
  • Нюансы теплого пола на деревянной основе
  • Инструкция по установке водяного контура
  • Как сделать собственный электрический теплый пол
    • Руководство по прокладке кабелей
    • Установка инфракрасного пленочного пола
  • Несколько советов по безопасному использованию
  • Полезные ролики по теме

Совместима с ламинатом с подогревом

Хотя ламинат позиционируется как рекламный деревянный пол, на самом деле это многослойный «пирог» из защитной пленки, бумаги, пропитанной различными смолами, и основы — плиты из уплотненных опилок.Поэтому секретный вопрос действительно актуален.

При нагревании адгезивная смола и регенерированные фенол, фталат, толуол, формальдегид и другие токсичные вещества негативно влияют на наше здоровье.

Выбирая ламинат, обязательно обращайте внимание на его класс и толщину, потому что теплый пол лучше подходит для нежных полов 21-23 мм

Но важно учитывать следующие нюансы:

  • Вредоносное испарение выделяется только при сильном нагреве — 40 градусов и выше.
  • Для защиты покрытия от перегрева и самовоспламенения необходимо установить для систем теплого пола термостат с датчиком температуры, который будет контролировать температуру и отключать систему при превышении заданных параметров.
  • Если не поврежден защитный слой ДСП, даже при высокой температуре летучие вещества попадают в воздух в небольших концентрациях.
  • Для помещений с подогревом полов нельзя покупать декоративное покрытие с индексом эмиссии Е0 (в крайнем случае — Е1), где концентрация летучих веществ в несколько раз ниже допустимой нормы.

Если принять во внимание эти простые правила, то под ламинатом можно смело установить систему теплых полов и наслаждаться комфортом в холодное время года.

Варианты устройства пола

Для теплого пола может быть установлена ​​система водяного или электрического отопления. При желании любую из этих конструкций можно спрятать под ламинат и поставить на деревянный пол, поэтому рассмотрите все варианты, чтобы выбрать лучшую.

Разнообразие электрических систем

Электрический теплый пол считается лучшим решением для обогрева полов с сухой стяжкой.Не требует создания сложной многослойной конструкции и заливки бетона, а с ее установкой справится даже новичок в ремонтном деле. Однако существует несколько видов электрических систем, каждая из которых имеет свои особенности и нюансы монтажа.

Главное преимущество теплых полов — распределение температуры по высоте, по физиологическим причинам мы чувствуем себя наиболее комфортно, когда ступни в тепле

«Прародительница» теплых электрических полей — кабельная система.Для нее все хорошо изолировано, теплопровод разрезается на секции и укладывается на пол с помощью специальных зажимов. При подключении к электричеству кабель передает тепло напольному покрытию. Более современный вариант конструкции — термоматы, в которых проводка уже закреплена на стеклопластиковой сетке, что существенно облегчает процесс монтажа.

Для кабельного деревянного цоколя пол считается самой противопожарной системой, поэтому он должен быть снабжен терморегулятором и датчиками температуры, которые будут контролировать уровень нагрева.

Инфракрасный пол — самый популярный на сегодняшний день вариант крепления на деревянный пол под ламинат.По сути, это пленка с полимерными полосами, запаянная внутри тонким слоем углеродного волокна, графита или серебра, которое при подключении к сети излучает электромагнитные волны в инфракрасном диапазоне. Основная особенность такой конструкции — отсутствие элементов накаливания, благодаря чему тепло выделяется без угрозы самовоспламенения.

Электрический обогреватель заземляет систему для защиты от поражения электрическим током и предотвращения повреждения элементов конструкции при скачках напряжения

Карбоновый пол — еще одна система, основанная на инфракрасных лучах.В его основе — карбоновые стержни, соединенные между собой высокопрочным медным тросом. Несмотря на то, что такая конструкция дорогая, она имеет ряд преимуществ перед другими видами обогрева: не нагревается, потребляет мало энергии, автоматически контролирует температуру обогрева и не боится нагрузки тяжелой мебели.

инфракрасное излучение: тепловые лучи передаются не только на поверхность ламината, но и влияют на обстановку в помещении без самой системы обогрева.

Преимущества инфракрасных полов по сравнению с кабелем:

  • Нагревается быстрее и равномернее, потому что кабель нагревает покрытие только в местах соприкосновения с полом, а пленку — по всей его площади.
  • Простой монтаж — пленочную систему можно установить всего за час и сразу приступить к укладке ламината.
  • В случае механического повреждения из строя приходит только один сегмент, и система продолжает работать.
  • Благотворно влияет на здоровье — дальний инфракрасный свет поддерживает иммунную систему и даже используется для лечения некоторых заболеваний.

В целом, у электрических систем относительно мало недостатков. Например, у вас могут возникнуть трудности с перестановкой мебели, так как тяжелые предметы могут защемить шнур или ленту и повредить конструкцию.

Ну и самые главные недостатки, как и у любого электрического прибора, — высокое энергопотребление и риск неисправности последующего возгорания деревянных материалов (большинство последних хорошо защищены и карбоновыми инфракрасными полами).

Преимущества и недостатки водяного контура

Теплый пол — это трубы небольшого диаметра, проложенные под декоративным напольным покрытием и подключенные к отопительному котлу или системе центрального отопления. Хотя традиционно рекомендуется прокладывать водяной контур в бетоне, теплый пол в деревянном доме под ламинатом можно устроить и сухую стяжку, чтобы не перегружать потолок.

Учитывая характеристики ламината, трубы отопления под полом не должны превышать 35-40 градусов. Так как вода, циркулирующая по контуру отопления, превышает этот показатель, без термостата

не обойтись.

Плюсы водяного контура к деревянной подложке:

  • Минимальные затраты на электроэнергию по сравнению с другими видами теплых полов.
  • Изоляция и опасность самовозгорания материалов.
  • При необходимости ремонта можно просто снять ламинат и заменить проблемный участок трубопровода, не мешая демонтажу бетонной стяжки.

Главный недостаток водяной системы, что программа требует запустить котел и дождаться прогрева теплоносителя, поэтому нагрев не будет быстрым. А если система подключена к централизованному теплоснабжению, то она будет работать только в отопительный сезон (кстати, многоквартирные дома — это постройки без разрешения, монтировать запрещено, поэтому в частном доме возможно подключение полов к радиаторам).

А также теплопередающие трубки внизу — они не так плотно прилегают к ламинату, как инфракрасная пленка или электрический кабель, хотя эту проблему можно частично решить установкой теплораспределительных пластин.Ну и последний недостаток — сложность монтажа, где требуются и точные расчеты, и опыт, поэтому лучше доверить специалистам.

Нюансы теплого пола на деревянной основе

Прежде всего, чтобы обозначить понятие деревянных полов. Если говорить о старых досках, которыми вымощены полы в домах еще советской постройки, то основание лучше снять и поставить систему обогрева с помощью стандартной бетонной стяжки. Причины очевидны: новый пол будет идеально ровным, без волн, царапин и прочих эффектов «экономичности».

Деревянное основание позволяет быстро закончить ремонтные работы, ведь весь «пирог» пола можно установить буквально за день-два, а не ждать двухнедельной сухой бетонной стяжки

Но если у вас нет возможности перегружать плиту перекрытия (как, например, в старых домах, домах из клееного бруса или бревна) или нет желательно уменьшить и без того критическую высоту перекрытий, лучшим решением будет так называемый сухой теплый пол на деревянной основе.

Но есть ряд нюансов.Если для инфракрасного напольного покрытия будет достаточно прочной фанеры или ДСП, то с водяным контуром не получится — слишком велика вероятность повреждения трубы с последующим затоплением.

Поэтому, если у вас нет возможности сделать бетонную стяжку, полы под установку воды, можно использовать модульную систему — специальную решетчатую секцию из OSB или ДСП с предусмотренными каналами под размещение труб, которые ставятся непосредственно на лагах. . Их ширина колеблется от 13 до 28 см и подбирается в зависимости от выкройки и шага укладки контура.Между пластиной и крепятся фиксаторы-фиксаторы, образованные решеткой.

Перед установкой рекомендуется установить на деревянное основание перекрытие слой гидро- и теплоизоляции, а модули укладывать демпфер с зазором не менее 2 см, чтобы компенсировать возможное расширение при нагревании материала

Установка водяной трубы второго варианта на деревянный пол — стеллажная система. Для этого в блистерные рейки пола монтируются доски, фанера или ДСП, а по контуру трубы проложены между ними.Такой способ требует больше времени и сил, но позволит хорошо сэкономить на покупке готовых модулей.

Инструкция по установке водяного контура

Для устройства водяного отопления можно использовать готовые модули, плиты OSB или ДСП с фрезером прорезать каналы под трубу. Также понадобится термостат, теплоизоляция, гидроизоляция. длина трубы рассчитывается исходя из процесса прокладки и размера зоны обогрева (теплый пол может быть дополнительным или основным источником тепла).

В зависимости от планировки помещения, системы отопления, расстановки мебели и конструкции можно проложить трубные петли, улитку или спираль, но это простой самостоятельный монтаж очень легко «Змейка»

Для деревянных домов чаще всего применяется метод реечной кладки. Для этого нужно подготовить поверхность чернового пола — сделать настил по балкам из фанеры или OSB толщиной 15-20 мм, выровнять и утеплить (максимально допустимая шероховатость при необходимости — 2 мм на 1 погонный метр).

Теплый пол, есть смысл устраивать, если дом оборудован центральным отоплением, но подключение к центральной сети не рекомендуется. Рекомендуется по нескольким причинам — в квартире просто не допускается, а в частном доме есть риск. что трубка не выдержит ударов давлением

Этапы предстоящих работ:

  1. Продумайте схему и просчитайте шаг для установки труб.Важно, чтобы реечный фундамент был установлен перпендикулярно опорным балкам.
  2. Затем вырежьте полосу из водостойкой фанеры на 2,5-3 см шириной меньше шаговой разметки для труб. Например, для шага 20 см необходима ширина полосы от 17 см до 30 см — 27 и т. Д. Толщина полосы должна быть больше диаметра трубы на 10-15 мм.
  3. Уложить слой гидро- и парозоляции (чаще всего используется полиэтиленовая пленка).
  4. По периметру стены закреплена демпфирующая планка, обеспечивающая необходимый зазор от материалов при расширенном нагреве.
  5. На этаже, в соответствии с планом размещения перенесена разметка тубуса.
  6. Затем на деревянных балках или материалах с выровненной поверхностью установите нарезанные планки так, чтобы образовался паз для кабелепровода. В местах разметки схемы планируется крутить, желательно скруглить сами планки, после чего закрепить саморезами.
  7. Теперь между планками уложены друг на друга теплопроводящие пластины, которые должны занимать не менее 80% площади пола, чтобы обеспечить равномерный нагрев ламината.
  8. В профиль канавок задается патрубок водяного контура.

Затем конструкция испытывается на работоспособность путем подключения к отопительному контуру. Чтобы гарантировать отсутствие протечек и деформации трубы, необходимо пару дней понаблюдать за работой системы, создав максимальное давление.

При желании теплопроводящую пластину можно заменить отрезками тонкого алюминиевого листа или металлических листов, но использование фольги для таких целей бесполезно

На завершающем этапе осталось закрыть «пирог» гидроизоляцией (эл.г. слой полиэтилена толщиной не менее 100 мкм) для снижения шумового воздействия при нагреве и охлаждении трубок. Для отделки пола лучше всего подходит фанера, прошедшая сушильную камеру, или гипсовые листы, хорошо проводящие тепло. Но перед обшивкой теплый пол должен проработать не менее 2 суток, затем остыть до температуры 15-17 градусов.

Как сделать электрический теплый пол своими руками

Кабельно-ленточные перекрытия значительно различаются по толщине, поэтому их установка имеет ряд нюансов.Но чтобы представить себе объем работ, рассмотрим основные этапы монтажа обеих систем.

Направляющая для установки кабелей

Монтажная конструкция токопроводящего кабеля аналогична устройству водяного пола, с той разницей, что для разводки не требуется столь вместительная ниша, поэтому вместо планок можно сделать небольшие углубления.

Если размер помещения требует большой площади обогрева, имеет смысл сделать несколько электрических цепей, и каждая из них подключена к отдельному термостату, чтобы избежать перегрузки сети

Последовательность работы следующая:

  1. Зазоры между балками утеплителем слоем (эл.г., минеральная вата, перлит или эковатый).
  2. Затем укладывается теплоотражающий слой из фольгированного материала, поверх которого крепится ячейка сетки 50 * 50 или 40 * 40 мм.
  3. Черновой пол из балок делает небольшие углубления в точках крепления кабелей, и на каждый пропил нанесена металлическая изоляция.
  4. Затем установите силовой кабель, закрепив его на сетке специальными зажимами.
  5. Между проводами установлен датчик, заключенный в гофру и соединенный с термостатом.
  6. Силовой кабель подводится в металлической гильзе, подсоединенной к розетке и через термостат, а затем проверяется на расчетную производительность.

После этого можно приступать к укладке чернового пола под укладку ламината.

Установка инфракрасного пленочного пола

Как уже было сказано, самый простой и доступный для новичков действительно вариант обустройства полов с подогревом — инфракрасная система.

Для установки инфракрасных полов нельзя использовать гвозди или другие крепежи, которые повредят пленку — это может вызвать короткое замыкание

Алгоритм работы:

  1. По всей площади помещения удерживается теплоотражающая подложка (толщиной 4 мм), покрытая майларом, не проводящим электрический ток.Стыки между слоями материала проклеиваются монтажной лентой.
  2. Маркирует отапливаемую зону.
  3. Резка производится нагреванием пленки в соответствии с планом расположения надреза.
  4. Затем пленка расстилается на полу, полотна соединяются параллельно с помощью петель. После подачи и опрессовки проводки, стык заделывается битумным покрытием и полоса пленки скрепляется стыком / лентой.
  5. Чтобы провод не деформировался, в изоляционном слое прорезаны канавки канцелярским ножом, проложен кабель и закреплен изолентой.
  6. Теперь установите нагревательный зонд (провод, так как он спрятан в материале фольги).
  7. В стене отверстие (обычно на высоте 50-100 см от пола) под термостат, к которому ведется паз для проводки датчика и источника питания.

Во время монтажа будьте осторожны, чтобы не согнуть и не замазать пленку, чтобы не повредить ее целостность, так как это влияет на эффективность всей системы теплого пола

Несколько советов по безопасному использованию

Планируя установку теплого пола, не забывайте, что под тяжелыми предметами мебели нельзя прокладывать электрические кабели или водопроводные трубы.Также не следует устанавливать теплый пол в непосредственной близости от дровяного камина, газового камина, печи и других отопительных приборов.

Для разных помещений можно запрограммировать разные температурные режимы, например, в ванной и гостиной будет комфортно при 22-24 градусах, а на кухне и в коридоре достаточно и 20 ° C

Практические нюансы:

  1. После завершения ремонта, следует оставить систему отопления включенной и на 3-5 дней поддерживать такую ​​температуру.Эта мера предосторожности позволит равномерно и бережно нагреть весь «пирог» пола и обеспечит надежную работу системы.
  2. В начале отопительного сезона нужно правильно подготовить систему теплого пола к работе. Для этого каждый день увеличивайте степень нагрева на 5-7 агрегатов, пока температура не достигнет заданной цели. Такой подход позволит избежать резкого скачка температуры, который может повредить ламинат или другие материалы. Точно так же отключают отопление в теплый период.
  3. Не забывайте, что инфракрасный пленочный пол плохо переносит влагу. Поэтому не рекомендуется устанавливать в помещениях с влажностью выше 70%, а после влажной уборки протирать ламинат насухо.
  4. Оптимальным для теплого пола считается диапазон температур 20-30 градусов.

И наконец — не накрывайте ламинат работающими обогревающими коврами или другими предметами интерьера, которые препятствуют эффективному распределению тепла.

Полезные ролики по теме

Если вы решили выполнить кладку системы отопления собственными силами, предлагаем изучить работы мастеров и послушать несколько практических советов из нашей подборки видеороликов.

Как устроить водяной контур для обогрева деревянного пола:

Установка инфракрасной пленки под ламинат и подключение к датчику температуры:

Установка системы лучистого теплого пола на:

Как видите, в установке теплого пола под ламинат нет ничего страшного. Но если у вас есть минимальный опыт подобных работ, необходимо составить на бумаге или в электронном виде план будущего строительства с указанием расчетного расположения термостата, способа прокладки системы отопления и расположения кабелей, а также подыскать подходящий вариант. советы опытных мастеров.

Теплая зона

Для получения подробных инструкций по установке, пожалуйста, обратитесь к руководству по установке. Эта информация предназначена только для общего обзора. процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях установщики имеют представление о процессе установки теплых полов. На этой странице описаны основные информация о Термокабель и маты ComfortTile ® , FilmHeat ™ и RetroHeat ® пленочный теплый пол элементы и HeatShield ™ теплоизоляционные панели теплого пола.Чтобы сохранить действующую гарантию, внимательно следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола легко настроить и установить. Доступно множество различных типов нагревательных элементов, каждый с свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что квалифицированный электрик, имеющий лицензию, выполнит подключение электропроводки к системе.Это для защиты домовладельца гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола отличается тонкими термостойкий кабель, который закладывается под поверхность пола. Комфорт в Warmzone Cable — признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях повсюду. Северная Америка.

Технология продолжает развиваться, и другие этажи Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной в бумагу (FilmHeat). как саморегулирующиеся низковольтные системы, модернизированные системы обогрева балок и многое другое.Как ведущий поставщик сияющих систем теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в промышленности, чтобы клиенты могли быть уверены, что найдут идеальную систему лучистого отопления для их дома.


ComfortTile ® системы теплого пола самые рекомендуемые системы для полы с подогревом плитки; однако нагревательный кабель также можно использовать для обогрева различных типов полов.КомфортПлитка термокабель можно купить на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) на катушке дает монтажникам гибкость в установке системы обогрева пола небольшими, нестандартными фасонные площади и комнаты. Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед тем, как выкладывать нагревательный кабель важен.После подготовки пола коврик можно раскатать и клей затем подкладку можно прикрепить к черному полу. Это ускоряет установку, что может привести к более низкие затраты на рабочую силу. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала. вверх. Нагревательный кабель на катушке крепится к полу с помощью гибкой кабельной стяжки (на фото). которые также можно легко закрепить на полу. На обвязке имеется серия рельефов, которые предусмотреть заранее спроектированные каналы для нагревательного кабеля.Тепловой кабель ComfortTile проложен через каналы обвязки в соответствии с заданными параметрами системы теплого пола. интервал. После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка. поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: рекомендуется использовать резиновую или пластиковую Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонком комплекте под плиточный пол, ComfortTile — это наиболее рекомендуемая система для обогрева помещений керамической плиткой. эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола, просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления.Кабель ComfortTile также может похвастаться 25-летним Гарантия производителя.

При установке термокабеля с катушки, кабель крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к справа), которые можно приклеить, прибить или прикрутить к черному полу. Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем. расстояние и вернитесь к кабелю к другому ремню.Эти удобные ремешки обеспечивают легкость и точность монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться. (Минимальное расстояние между кабелями — 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе. или провод термостата. Важно, чтобы для подключения к сети был нанят квалифицированный, лицензированный электрик. проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При установке термокабеля с катушки, кабель крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают на пол. Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель.Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте правильный интервал между рядами.)


Система теплого пола FilmHeat ® одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под виниловые полы и все типы плавающих полов.Доступные по цене и простые в установке панели просто Толщина 0,16 дюйма, поэтому пол практически не нарастает, и панели можно разрезать на месте. Систему FilmHeat можно установить на любой стандартный черновой пол, если он будет ровным, гладким и гладким. без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно Схема системы предоставлена ​​Warmzone. Отрежьте нагревательные панели до желаемой длины. Только вырезать через свободное пространство между нагревательными полосами.НИКОГДА не режьте ближе, чем на 1/4 дюйма от нагревателя. полосы, и НЕ врежьте сами нагревательные полосы. Надежно прикрепите нагревательные элементы на пол. При установке на деревянный черновой пол элементы следует прибить гвоздями или скобами. Если При установке на бетонный черновой пол закрепите элементы изолентой. (При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет подвергается воздействию прямых солнечных лучей и учитывается длина ненагревающих проводов.)


Система теплого пола RetroHeat ® уникальный система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими этажи — без капитального ремонта. Если у вас есть доступ к перекрытия пола снизу, после этого можно установить теплый пол RetroHeat. Система имеет тонкопленочный нагревательный элемент (всего 0.Толщиной 16 дюймов), которая поставляется в рулонах. Когда После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами. вверх между балками пола. Нагревательные панели доступны для балок с диагональю 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения проводятся от центра одной балки до другой, а не расстояние между балками.) RetroHeat может быть установлен практически под любым напольным покрытием, в том числе под паркетом, плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления панелей отопления между полом балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Обязательно следуйте инструкциям в руководстве по установке и периодически проверяйте систему.) электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением элемент. Изоляция направляет тепло вверх по полу и усиливает энергию. эффективность за счет минимизации потерь тепла.Это доступный и эффективный вариант отопления существующих. этажи.

Иллюстрация RetroHeat установлен между балками. ♦ Рулон нагревательного элемента. ♦ Опрессовка шинных оплеток. на нагревательном элементе. ♦ Закрепление элемента между балками.


Теплоизоляционные панели для теплого пола HeatShield ™ состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонкой, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в предварительно спроектированные каналы, обеспечивающие один из самых эффективных и действенных полов с подогревом доступные системы.

Система HeatShield идеальна для обогрева под ламинат и паркетные полы. Установить систему на удивление просто. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом. длина пола. Каналы для кабеля теплого пола ComfortTile позволяют легко установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте. Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора. Установщики систем напольного отопления, которые использовали панели HeatShield, сообщили, что они смогли уложить вниз 300 квадратных футов теплого пола менее чем за два часа, что намного быстрее, чем у большинства время монтажа традиционных систем лучистого теплого пола.

Панели укладывают поперек пола и с помощью маленькие пластиковые клавиши с замком, панели соединены друг с другом.Затем ComfortTile устанавливается в каналы (как показано на фотографиях). После того, как весь кабель установлен, необходимо электрик для подключения системы. (Это гарантирует, что гарантия остается в силе.)

Вставка запорный ключ, соединяющий две панели. ♦ Установка термокабеля. ♦ Вид на изоляционные панели с устанавливаемым тепловым кабелем.


Подробнее о Warm Waves

Загрузите этот FAQ в формате PDF.

Warm Waves Тепловая пленка — это экономичное, высококачественное решение для обогрева любой конструкции или ситуации.

Система лучистого отопления Warm Waves стоит на 31–63% меньше в эксплуатации, чем традиционные методы отопления, и более здорова для вас и вашей семьи.

Легко устанавливаемый под любым типом пола, Warm Waves не имеет воздуховодов, полностью зонируется и не требует технического обслуживания.

Эта технология обогрева в дальней инфракрасной области очень эффективна. Он не тратит энергию на обогрев воздуха в комнате, а напрямую нагревает предметы в комнате, включая вас.

Как работают теплые волны

Теплые волны генерируют тепло посредством электрического тока, создавая естественные тепловые лучи в дальней инфракрасной области, которые безопасно и равномерно распределяют тепло.

Warm Waves обеспечивает более здоровую атмосферу для дыхания за счет отсутствия циркуляции пыли и загрязнителей воздуха. Warm Waves не имеет движущихся частей и представляет собой постоянное, не требующее обслуживания решение для обогрева.

Устанавливаемый под полом и полностью скрытый, Warm Waves не тратит драгоценное пространство на стене непривлекательным нагревательным оборудованием или воздуховодами, а также исключает любое воздействие горячих или острых поверхностей, которые могут быть опасными или неприглядными.

Теплые волны эффективны

Теплые волны нагревают пространство так же, как солнце нагревает Землю — предметы в комнате поглощают тепло. Не нагревая воздух в комнате без надобности, Warm Waves значительно сокращает потери энергии. Он позволяет устанавливать более низкие настройки термостата, чем требуют традиционные методы нагрева, обеспечивая при этом тот же уровень комфорта. Высота потолка не влияет на теплопроизводительность; в жилом пространстве будет тепло и уютно даже в помещениях с высокими или сводчатыми потолками.

Создание зон теплых волн

Теплые волны контролируются с помощью любого термостата линейной нагрузки, что обеспечивает полную зонируемость. Устанавливая несколько термостатов для разных комнат или для разных зон в одной комнате, Warm Waves создает тепло только там, где это необходимо. В течение дня в спальне можно поддерживать температуру 50 ° F, а в домашнем офисе — 72 ° F, без закрытия вентиляционных отверстий и регулировки заслонок. В офисе каждая кабина может иметь свой собственный термостат, обеспечивая идеальную рабочую среду для каждого человека.

Теплые волны создают здоровую окружающую среду

Теплые волны — это бесканальная система обогрева, поэтому в ней не циркулирует пыль или загрязнители воздуха, и она абсолютно бесшумна. Дальние инфракрасные лучи естественным образом и безопасно предотвращают рост бактерий, а также устраняют плесень и запахи.

Warm Waves полностью скрыты, обеспечивая равномерный нагрев и удаляя небезопасные или неприглядные нагревательные элементы. Warm Waves использует чрезвычайно низкую электрическую силу тока и водонепроницаемость, что делает ее самой безопасной системой электрического обогрева на рынке.

Warm Waves легко установить

Установка Warm Waves проще и дешевле, чем любая другая система лучистого отопления. Измерьте комнату; вырезать и разместить материал Warm Waves; подключите электрические провода. Поскольку не требуются дорогие котлы или воздуховоды, Warm Waves сокращает время установки до 90% по сравнению с традиционными системами отопления.

Теплые волны долговечны

Теплые волны очень тонкие и долговечные.В отличие от других электрических продуктов для обогрева полов, волокна Warm Waves непросто сломаться во время установки и герметизированы собственным влагозащитным барьером. В твердотельной технологии Warm Waves нет движущихся частей, которые могут изнашиваться — она ​​не требует технического обслуживания. Warm Waves производится в соответствии с процессами, сертифицированными по стандарту ISO 9001, и обеспечивает неизменно высокое качество каждого рулона.

Какое напольное покрытие можно укладывать поверх теплых волн?

Любой тип плавающего пола может быть установлен поверх теплых волн, включая паркет из твердых пород дерева, ламинат, винил, плитку и ковровое покрытие.Из наиболее распространенных типов напольных покрытий, используемых сегодня, единственный неподходящий тип — это паркет из твердых пород древесины, забитый гвоздями, из-за риска проникновения гвоздей в поверхность пленки. Если используются шпалы, которые могут защитить от проникновения ногтей, лучшим решением будет Warm Waves.

Чем отличаются теплые волны от стандартной топочной системы с принудительной подачей воздуха?

Стандартные топочные системы используют воздуховоды и принудительный воздух для передачи тепла. Warm Waves — гораздо более эффективная система. Поскольку горячий воздух поднимается вверх, системам принудительной вентиляции необходимо создавать конвекционный поток по всей комнате, чтобы переместить горячий воздух от того места, где он хочет (потолок), туда, где вы хотите, чтобы он был (нагревая вас).Этот конвекционный поток означает, что горячий воздух движется по кругу вокруг стен, потолков и полов помещения, что приводит к огромной неэффективности в целом, особенно в комнатах или пространствах с потолками выше обычных.

Warm Waves работает более эффективно, нагревая предметы в комнате, а не воздух. К тому времени, когда тепло достигнет потолка вашей комнаты, вы уже закончите его использовать.

Кроме того, зависимость систем принудительной подачи воздуха от воздуховодов создает проблемы как для энергии, так и для здоровья.Обычные системы отопления в среднем теряют от 25 до 40% своей эффективности при работе с воздуховодом, поэтому даже печь с КПД 94% может быть частью общей системы, КПД которой составляет всего 56-70%. Наряду с нагретым воздухом системы принудительной подачи воздуха также выдувают пыль, плесень и другие аллергены, скрывающиеся внутри ваших воздуховодов. Warm Waves — более здоровое и энергоэффективное решение.

Чем отличаются теплые волны от водяных (водяных) систем лучистого отопления?

Warm Waves намного проще установить, чем гидравлические системы, у них нет движущихся частей, требующих обслуживания, и не требуются дорогие котельные системы.Warm Waves обеспечивает более постоянный нагрев и значительно сокращает количество горячих и холодных точек в полу после укладки. Годовые эксплуатационные расходы для всего дома систем Warm Waves и гидронных систем аналогичны, но установка Warm Waves не требует дорогостоящих затрат на техническое обслуживание. Системы Warm Waves также имеют более длительный ожидаемый срок службы, чем большинство гидравлических систем.

Чем отличается Warm Waves от проводных систем лучистого отопления?

Warm Waves более долговечны, проще в установке, более мощные, менее дорогие и имеют меньше горячих и холодных точек, чем системы лучистого отопления на основе проводов.Warm Waves также дает возможность легко направлять нагревательные лучи вверх с помощью теплового барьера, что означает, что вы не платите за тепло, которое вы не используете.

Чем отличаются теплые волны от систем нагрева проволоки?

Нагревательные провода, используемые во многих системах теплого пола, могут создать множество проблем. Провода можно надрезать или порезать во время установки и обращения. По этой причине многие проводные системы требуют, чтобы вы приобрели «систему сигнализации» для обнаружения обрыва проводов, что увеличивает расходы на установку системы.Кроме того, проводные системы отопления со временем ухудшаются из-за их сопротивления. Провода полагаются на отвод тепла через тонкий набор и плитку, под которой они проложены. Многие типы плитки плохо проводят тепло, и в результате возникает заметная разница в температуре нагреваемого пола.

Пленка Warm Waves не разрушается со временем. Конструкция пленки позволяет распределять тепло по всей поверхности пола, исключая горячие и холодные участки.

Насколько сильны теплые волны?

Warm Waves — это самая мощная система подогрева пола, разрешенная Национальным электротехническим кодексом, при мощности 150 Вт на квадратный метр (14 Вт на квадратный фут).Чем мощнее утеплитель, тем быстрее нагревается поверхность пола и тем меньше времени требуется на подвод энергии к пленке.

Могу ли я использовать теплые волны для обогрева всего дома или просто установить его в тех местах, где требуется дополнительное тепло?

Простой ответ — и то, и другое. Warm Waves достаточно мощен, чтобы его можно было использовать для обогрева всего дома, и достаточно гибок, чтобы его можно было установить в любом месте, где требуется дополнительное тепло.

Насколько теплее будет пол при нагреве с помощью Warm Waves?

При полном питании и достижении максимальной температуры теплые волны достигают примерно 104º F.На практике, однако, термостат, прикрепленный к Warm Waves, будет ограничивать температуру до вашего предпочтительного значения и просто циклически выключать и включать пленку, чтобы поддерживать желаемую температуру. Несмотря на то, что более низкие максимальные значения тепла приводят к гораздо более энергоэффективной системе, этот принцип не использовался в обычных системах отопления из-за мощности, необходимой для запуска системы.

Как быстро нагреваются теплые волны?

Тепловая пленка Warm Waves достигает максимальной температуры в течение нескольких минут.Поскольку в системе отопления нет движущихся частей, время разгона не требуется. Скорость нагрева поверхности готового напольного покрытия зависит от плотности напольного покрытия, а также от свойств изоляционного материала, установленного с помощью Warm Waves.

Можно ли зонировать теплые волны?

Warm Waves — это наиболее зонируемое отопительное изделие на рынке сегодня. Вы можете разделить зоны на секции по 1,4 квадратных фута, если захотите, без особых проблем — единственное, что будет отличаться от стандартной установки, — это количество термостатов.Из-за присущей ей гибкости Warm Waves предлагает решения по обогреву, которые раньше были невозможны, например, когда каждый сотрудник вашего офиса может устанавливать желаемую температуру в своем кабинете.

Расскажите про термостат.

В установке «Теплые волны» используется термостат с двумя входами, который обеспечивает управление как с датчика температуры пола, так и с помощью температуры окружающего воздуха.

    • Таким образом можно ограничить температуру пола.
    • Комнатную температуру можно контролировать на комфортных настройках.
    • «Режим A / F» управляет температурой пола и температуры в помещении одновременно.

Получу ли я горячие и холодные точки с теплыми волнами, как с другими видами лучистого тепла?

В отличие от других систем лучистого отопления, Warm Waves создает постоянную температуру нагрева по всей поверхности. Плотность отделочного напольного покрытия также будет влиять на общую температуру поверхности — чем плотнее материал, тем больше тепла он будет поглощать и тем более равномерным будет ваш обогрев.

Мой специалист по HVAC сказал мне, что я должен планировать иметь около 10 Вт на квадратный фут отопления в моем доме.Могут ли теплые волны сделать это?

Совершенно верно. Практическое правило — умножьте квадратный метр площади на 0,75. Так как Warm Waves выдает 14 Вт на квадратный фут при установке, он обеспечивает 10,5 Вт на квадратный фут по всей площади (14,87 * 0,75 = 10,5).

Как Warm Waves работают с нежесткими типами полов (например, ковровыми покрытиями, виниловыми полами и т. Д.)? Разве его не раздавят?

Укладка теплых волн под нежестким полом так же проста, как установка жесткой поверхности между теплыми волнами и самим полом, чтобы равномерно распределить вес на полу.Можно использовать фанеру, ДВП высокой плотности (ДВП) или аналогичный продукт.

Есть ли что-нибудь особенное, о чем я должен подумать перед установкой Warm Waves под ковер?

Для укладки ковра вам понадобится жесткая поверхность между подушкой ковра и вашими теплыми волнами (см. Нежесткую запись в часто задаваемых вопросах). Кроме того, эффективность вашей системы Warm Waves будет значительно повышена за счет выбора коврового покрытия и ковровых покрытий, предназначенных для систем лучистого тепла, поскольку эти типы напольных покрытий предназначены для прохождения тепла через них, не задерживая тепло ковром или ковром. колодка.

Как установить Warm Waves под керамическую плитку?

Есть несколько различных способов укладки Warm Waves под стандартный пол из керамической плитки. Вы можете сначала установить цементную плиту, затем «Теплые волны», а затем продолжить укладку стандартной плитки. Другой вариант — установить подложку и теплые волны, а затем покрыть самовыравнивающимся кладочным материалом, который обеспечит прочную поверхность для укладки вашей плитки. Подробные сведения см. В руководстве по установке.

На какой максимальной площади можно установить Warm Waves?

При правильной установке нет ограничений по площади, подходящей для установки Warm Waves. Для больших площадей мощность и конфигурация термостатов будут единственным ограничивающим фактором для размера зоны. Для базового понимания можно установить до 240 SF. по цепи 220, и 120 SF. по цепи 110. На одиночный термостат можно установить 2400 SF на 220 контуре в модифицированной конфигурации.Подробные сведения см. В руководстве по установке.

Сколько теплых волн мне понадобится?

Количество Warm Waves, которое вам нужно будет установить, зависит от цели системы. При использовании в качестве автономного источника тепла практическое правило — количество квадратных футов в площади, умноженное на 0,75. Например, в семейной комнате размером 20 футов на 10 футов вы должны запланировать установку 150 квадратных футов теплых волн (20 x 10 x 0,75 = 150). Warm Waves не следует устанавливать под постоянным оборудованием, например, шкафами; поскольку такая установка может привести к локализованной зоне с высокой температурой.

Может кто пленку установить?

Из-за сложности взаимодействия между необходимыми компонентами любой системы отопления, мы рекомендуем, чтобы квалифицированный профессионал выполнял все работы по установке Warm Waves, чтобы гарантировать, что ваша система отопления будет правильно рассчитана и установлена ​​для вашей среды.

Сколько времени нужно, чтобы установить Warm Waves?

Поскольку все здания индивидуальны, время монтажа варьируется от проекта к проекту.Однако мы обнаружили, что в среднем опытный установщик может легко установить от 1000 до 1500 квадратных футов за один день.

Можно ли укладывать теплые волны на существующий пол?

Если вы обращаетесь со старым полом так же, как со стандартным черновым материалом, вы можете установить теплые волны поверх существующего пола. Установите подложку поверх старого пола, а затем продолжите укладку в обычном режиме, завершив укладку новым напольным материалом.

Можно ли установить Warm Waves где угодно, кроме пола?

В дополнение к стандартной установке под полом, Warm Waves можно установить под стенами, над потолком и даже внутри заливного бетона.

Что делать, если я найду новое место или метод для установки Warm Waves, который не включен в инструкции по установке?

Расскажите, пожалуйста, об этом. Мы проведем всестороннее тестирование вашего метода или места, чтобы убедиться, что оно соответствует нашим строгим стандартам качества, и, если возможно, добавим его в инструкции по установке, чтобы проинформировать других клиентов.Чтобы поддерживать репутацию качества Warm Waves, нам необходимо провести тестирование до того, как установка будет квалифицирована для гарантии. Warm Waves достаточно гибок, чтобы удовлетворить любые потребности в отоплении, и мы верим в ваш творческий потенциал.

Как работают теплые волны?

Электрический ток проходит от вашей главной электрической коробки в блок термостата, который контролирует температуру окружающей среды или пола (или и то, и другое). Если температура ниже температуры, установленной на термостате, питание подается на установку Warm Waves, где электричество передается на медные шины по сторонам пленки.От шин электричество проходит через нагревательный элемент, генерируя дальние инфракрасные лучи, которые мы ощущаем как тепло.

Безопасны ли теплые волны?

Warm Waves — одна из самых безопасных систем обогрева на рынке. Благодаря низкой максимальной температуре на выходе нет опасности получить ожог какой-либо частью системы. Его конструкция и метод установки, упор на поддержание стабильного тепла при низкой силе тока, а также присущая ему влагостойкость предотвращают большинство распространенных проблем с электричеством.Все продукты Warm Waves производятся в соответствии со строгим контролем качества ISO 9001 и ежеквартально проверяются третьими сторонами, поэтому безопасность и комфорт для человека являются их приоритетом номер один.

Что делать, если теплые волны подвергаются воздействию воды? Будет ли работать?

В отличие от некоторых других электрических нагревательных приборов, вода не влияет на теплые волны. Все нагревательные элементы Warm Waves закрыты полиэтиленовой пленкой, непроницаемой для проникновения воды. При правильной установке оба конца медных шин также герметизируются, чтобы сделать их водонепроницаемыми, в результате чего получается полностью водонепроницаемая система.

Могут ли теплые волны работать от солнечных батарей?

Warm Waves могут питаться от солнечных батарей так же легко, как и остальное электрическое оборудование в вашем доме. Просто подключите провода системы Warm Waves к цепи, питаемой от ваших солнечных батарей, и наслаждайтесь теплом без затрат и без ископаемого топлива. Как всегда, за подробностями обращайтесь к квалифицированному электрику.

Есть ли у меня подходящая электрическая система для теплых волн?

Теплые волны доступны для электрических систем как на 120 В, так и на 240 В, а количество необходимых автоматических выключателей будет определяться общей установленной площадью тепловых волн.Как и в случае с любой другой электрической системой, проконсультируйтесь с квалифицированным электриком по поводу вашей конкретной ситуации.

Насколько тонкие теплые волны?

Warm Waves — это бумага толщиной 0,3 мм, что исключает любые проблемы, которые могут возникнуть при работе с фальшполом.

Что такое дальние инфракрасные лучи?

Инфракрасный свет является частью невидимого спектра Солнца, и, поскольку его нельзя увидеть, он воспринимается как тепло. Одна из характеристик дальнего инфракрасного света — способность легко проникать в вашу кожу, давая вам это чудесное естественное тепло.Когда это происходит, возникает естественный резонанс, обладающий множеством полезных свойств, включая расслабление мышц и усиление кровообращения. Дальнее инфракрасное излучение совершенно безопасно и безопасно для всего живого.

Что делать, если я повредил пленку?

Если вы повредили часть пленки, например, забив ее гвоздями, вы должны немедленно осмотреть поврежденную часть. Если ваша установка все еще может функционировать должным образом, удалив только поврежденную часть и электрически соединив две неповрежденные стороны, вам просто нужно удалить поврежденную часть, разрезав ее с обеих сторон по линиям разреза.Если удаление проблемной секции приведет к неправильной работе, весь набор панелей Warm Waves необходимо будет заменить. Ни при каких обстоятельствах не пытайтесь залатать участок теплых волн.

Что, если мой установщик кабеля просверлит мою установку Warm Waves при прокладке кабелей через пол?

Warm Waves устанавливается на расстоянии не менее 6 дюймов от любой стены, оставляя достаточно места для будущих проектов реконструкции.

Как я буду охлаждать свой дом без воздуховодов? Неужели мне все равно придется устанавливать воздуховоды?

Мы рекомендуем сочетать Warm Waves с бесканальной системой кондиционирования воздуха, которая значительно выросла за последние несколько лет.Благодаря своим высоким показателям эффективности и бесканальной технологии, ведущей к более здоровому образу жизни, они являются отличным дополнением к системе обогрева Warm Waves.

Предлагает ли Warm Waves гарантию?

Warm Waves предлагает 10-летнюю ограниченную гарантию на установку, выполненную в соответствии с инструкциями по установке. Однако в любом случае, как только Warm Waves заработают в вашем доме, вам не придется беспокоиться о каких-либо затратах на техническое обслуживание или замену в течение многих-многих лет.

Как устроены теплые волны?

Тепло в дальнем инфракрасном диапазоне генерируется волоконными матами, прикрепленными к контактным шинам, соединенным с медными электрическими лентами. Медь обеспечивает превосходную передачу электрического тока, предотвращая искрение в точках контакта.

Затем компоненты полностью герметизируются между двумя пластиковыми листами ПЭТ-пленки. Как и материал бутылок из-под газировки, пленка тонкая, прозрачная и очень прочная.

Деталь Функция Материал Производственный стандарт
Изоляция Базовая пленка PET Изоляция и влагобарьер
Ламинирующая пленка
Ламинирующая пленка Запатентованный Поддержание сопротивления, ровная поверхность печати
Проводящая Шина Медь Поддержание проводимости и адгезии
соединяющая медь

Варна 240 вольт, 14 ватт: тянет меньше чем.061 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

120 вольт, 14 ватт: Потребляет менее 0,125 ампер на квадратный фут и обеспечивает 14 Вт тепла на квадратный фут

Размеры теплых волн

1025 квадратных футов в рулоне

W: 100 см (40 дюймов)

L: 100 м (328 футов)

Толщина 0,3 мм

Приложения для теплых волн

Warm Waves очень универсальны и были используется во многих приложениях в домах, коммерческих зданиях, загородных домах / коттеджах, трейлерах и хозяйственных постройках.

Под полом: Теплые волны, установленные под плавающим полом, обеспечивают равномерное, бесшумное и эффективное нагревание по всему помещению.

Теплицы: Warm Waves обеспечивают идеальный теплый климат для ваших растений, способствуя их росту с помощью биогенетических лучей.

Столешницы: Столешницы становятся согревающими пластинами, когда под ними устанавливаются Warm Waves.

Leave Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
