Блок управления септика Топас, схемы подключения

Сегодня речь пойдет о правильном подключении блока управления септика Топас. Септиков много, а Топас является самым известным среди всех. При своей известности блок управления, здесь проще простого. Но при своей простоте, необходимо понимание как он работает и куда что подключается. Многие владельцы Топасов пытаются самостоятельно обслуживать свой септик Топас, а так же ремонтировать, но не всегда получается это сделать правильно. Например, как подключить блок управления Топас?

Блок управления бывает двух видов

  • Блок управления для Топас с самотечным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2.
  • Блок управления для Топас с принудительным выбросом очищенных стоков — с розетками для подключения компрессоров 1 и 2, розетка 3 для насоса принудительной откачки.

Раньше блоки управления шли с выносными розетками и не было дополнительной распредкоробки.

Сейчас же новый блок управления идет со встроенными розетками и подключается он через распределительную коробку. Этот ход сделан намеренно, блок управления стал пломбироваться, и в случае обращения по гарантии проверяются не сорваны ли пломбы, не лазил ли кто в блок управления и не нарушил работу станции.

Не редко появляются вопросы как правильно подключать блок управления в Топасе. Ниже мы перечислили схемы подключения для каждой модели Топаса.

Схемы подключения блока управления Топас всех моделей

Ниже вы увидите подробные схемы

Схема подключения в блоке управления Топас 5-30 (Пр)

Подключить септик Топас к электричеству очень просто. На самом деле производитель все учел, сделал отдельную распределительную коробку, заводите в нее питание, соединяете стандартными зажимными колодками, все, в септике больше ничего не требуется подключать. Подключаете в доме кабель на автомат, включаете и все работает.

Но если вы по какой то причине заходили залезть в блок управления то готовьтесь встретить паутинку проводов, в которых, по началу, можно заблудиться. От Топас 4 до 30 блок управления очень простой как 3 рубля. Достаточно только понять принцип работы самой станции Топас. К примеру в небольших септиках все управляется за счет поплавкового переключателя, который просто передает питание на розетку 1 и розетку 2 и соответственно на 1 и 2 воздушный компрессор. Таким образом работают 2 цикла переработки стоков.

Читайте также Какой электрический кабель выбрать для подключения Топас

Вот как эти схемы выглядят.

Схема подключения в блоке управления Топас 40-50 (Пр)

В моделях побольше уже добавляется электромагнитный клапан, задача которого, перенаправлять воздух в разные направления и так же вся суть в работе двух циклов (циркуляция и рециркуляция).

Схема подключения в блоке управления Топас 75 (Пр)

Схема подключения в блоке управления Топас 100 (Пр)

Схема подключения в блоке управления Топас 150

Схема подключения в блоке управления Топас 150 Пр

Схемы управления, на мой взгляд, очень удобные, каждый провод имеет свой цвет, при чем это реальные цвета, к примеру у поплавкового переключателя реально 1 провод черный, 2 синий, 3 коричневый, у поплавка аварийной сигнализации тоже самое (как подключить аварийную сигнализацию к септику Топас).

Но если вы умудрились не понять суть работы септика и не получилось разобрать схемы блока управления, задавайте свои вопрос в комментариях или на форуме, будем разбираться и подсказывать вам.

Как подключить шланги к форсункам Топас (схема, фото)

Дата установки: 18.08.2015

Внимание! Если вы затрудняетесь в обслуживании септика Топас, рекомендуем обратиться в нашу компанию. Стоимость обслуживания…

У нас можно купить воздушные распределители (форсунки, жиклеры, штуцера) для аэрлифтов.

Воздухораспределение в септике Топас

Многие обладатели Септика Топас не знают что штуцера, к которым подключаются шланги имеют разные внутренние диаметры. Это сделано для того, чтобы на каждый воздушный насос Топаса подавалось определенное количество воздуха. Штуцера могут быть с соплом от 0,8 до 1,2 мм. Например главный насос имеет диаметр сопла 1 мм и этого диаметра ему достаточно для перекачки стоков из приемной камеры в камеру аэротенка. Обдув главного насоса имеет диаметр сопла 0,8 мм, т.е. небольшой подачи воздуха хватает обдувать главный воздушный насос.

Что будет если перепутать форсунки (штуцера)?

Если при сервисном обслуживании или при других обстоятельствах вы перепутали штуцера и надели шланги не на свои места может произойти следующее: прекратится равномерность подачи кислорода в определенные узлы станции и, к примеру если за пример взять главный насос, если вы подсоедините его шланг к штуцеру с меньшим диаметром сопла, тогда он не будет выдавать заданных характеристик перекачки залпового сброса, а еще хуже, это может привести к затоплению оборудования. Поэтому, обращайте внимание на подключение к штуцерам, в этом вам поможет памятка.

Памятка подключения шлангов к штуцерам Топас

1 цикл работы Топас (поплавок вверху)

В данном 1м цикле происходит перекачка жидкости:

  • главный насос — из приемной камеры в камеру аэротенка
  • обдув фильтра грубой очистки
  • циркуляционный насос — перекачивает жидкость из камеры аэротенка в успокоитель
  • насос откачки ила — производит аэрацию в камере стабилизации ила
  • аэратор аэротенка — аэрирует жидкость в аэротенке (проще говоря подается воздух на самое дно септика и через мембрану с мелкими отверстиями подается воздух, таким образом жидкость подпитывается кислородом и создает завихрения на дне и не позволяет бактериям прессоваться на дне.

2 ЦИКЛ РАБОТЫ ТОПАС (ПОПЛАВОК внизу)

Во 2м цикле происходит перекачка жидкости:

  • насос аэротенка (насос рециркуляции) — перекачивает жидкость из камеры аэротенка в камеру стабилизатор ила. Его задача снижать концентрацию ила в камере аэротенка. В дальнейшем при обслуживании септика лишний ил откачивается
  • жироудалитель — собирает пленку жира в успокоителе и перекачивает ее в камеру аэротенка для повторной переработки
  • обдув успокоителя — создает направление потока к жироудалителю
  • аэратор аэротенка — аэрирует жидкость в приемной камере.

Монтаж ТОПАС от ТОПОЛ-ЭКО

Одним из направлений работы специалистов ГК «ТОПОЛ-ЭКО» является установка канализации на объектах индивидуального домовладения: в загородных домах, частных коттеджах и других зданиях. Выполняя работы, мы придерживаемся всех правил и стандартов, предусмотренных нормативными актами. Мы гарантируем, что монтаж канализации будет выполнен оперативно и профессионально.

Сделайте ваш звонок сегодня, чтобы уже завтра наслаждаться настоящим комфортом.

Первые шаги

К выполнению работ по установке канализации для коттеджа приступают после определения основных аспектов обустройства загородного дома
• Наличие возможности подключения загородного дома к централизованной канализации.
• Режим проживания – постоянное или периодическое (сезонное).
• Нагрузка, зависящая от количества людей, пользующихся канализацией.

• Глубина прокладки коммуникаций.
Кроме перечисленных аспектов, весьма важными являются вопросы выбора конкретного типа канализации и определение фирмы, которая сможет выполнить данные работы. После выполнения всех предыдущих этапов можно приступать к разработке проекта монтажа канализации.

Какой вид канализации выбрать

В настоящее время для загородных объектов жилой недвижимости устанавливается канализация следующих типов.
• Выгребная яма. По своей сути, это углубление в грунте, наполнение отходами которого происходит естественным способом. Как правило, выгребную яму располагают поблизости от дома. Все жидкие фракции отводятся посредством просачивания в верхние слои почвы, что уже само по себе делает выгребную яму экологически небезопасной. Чтобы убрать и утилизировать твердые компоненты, нужно время от времени обращаться к ассенизаторам. Монтаж такой канализации в загородном доме является наиболее простым, но при этом она не эстетична (из-за неприятных запахов) и не экономична (из-за затрат на услуги ассенизаторов).

• Стандартные септики. Данные сооружения для загородного коттеджа выполняются в виде модуля, внутри которого располагается очистное оборудование. Сам септик закапывается в грунт и по своей сути является аналогом выгребной ямы. Очевидный минус этого метода – необходимость отведения большой площади под поля фильтрации. При этом без службы ассенизаторов все равно не обойтись. К специалистам нужно будет обращаться реже, чем в случае с выгребной ямы, но все равно придётся.

• Установки глубокой биологической очистки. В таких установках для загородного коттеджа стоки очищаются биологическим методом, в результате чего образуется технически чистая вода и стабилизированные иловые массы. Использование этого оборудования для дома позволяет обеспечивать комфорт для всех проживающих и экологическую безопасность стоков. Вода отводится в почву, а иловые массы владелец коттеджа может утилизировать самостоятельно, без привлечения работников службы ассенизации.
Если рассматривать вопрос с точки зрения удобства эксплуатации, то установки глубокой биологической очистки стоков от Группы Компаний «ТОПОЛ-ЭКО» – решение более выгодное, чем обустройство выгребной ямы или покупка традиционного септика.

Критерии выбора установки очистки стоков для монтажа канализации в частном доме

• Производительность. Определяется объемом поступающих стоков за сутки.
• Залповый сброс.  Под залповым сбросом понимается объём стоков, поступающих единовременно в пространство приёмной камеры с различных санузлов, установленных в доме.
• Глубина залегания канализационного трубопровода.
• Тип грунта. Если Вы не является обладателем песчаного грунта, то нужно выбирать канализацию с так называемым принудительным сбросом. В этом случае вода после очистки поступает в специальную ёмкость и отводится при помощи специального насоса.
• Дополнительным критерием является, конечно же, стоимость оборудования.

Куда обратиться за услугами монтажа

Монтажные работы должны проводиться профессиональными мастерами. В этом случае гарантируется высокая эффективность функционирования оборудования и его долговечность.
Специалисты Группы Компаний «ТОПОЛ-ЭКО» выполняют весь спектр монтажных работ.
1. Подготовка котлована и монтаж опалубки.
2. Прокладка трубопровода.
3. Присоединение трубопровода к приемной камере.
4. Прокладка электрических коммуникаций.
5. Установка компрессоров.
6. Запуск установки.
7. Проверка правильности работы очистных сооружений.
Мы предоставляем гарантии на качество работ сроком 12 месяцев.


Этапы монтажа канализации

Специалисты Группы Компаний «ТОПОЛ-ЭКО» выполняют работы по монтажу очистных сооружений для загородных домов в следующем порядке.

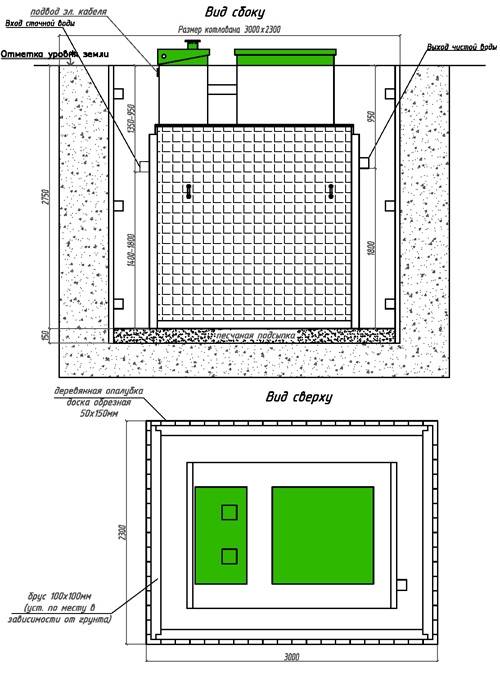

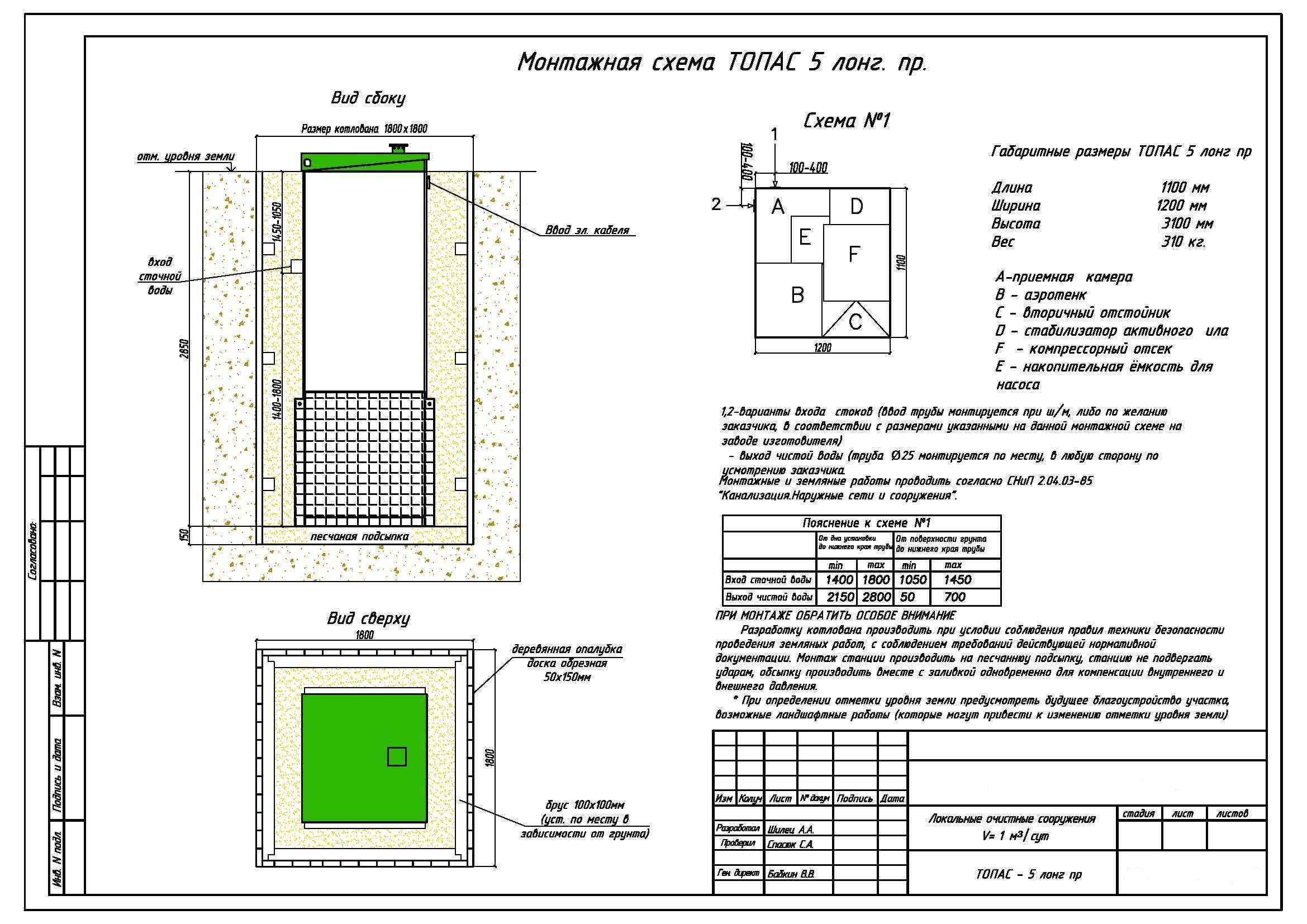

Определение локации оборудования и подготовка котлована. При выборе места размещения установки на земельном участке необходимо обеспечить, чтобы уклон канализационного трубопровода составлял 15-20 мм на 1 метр. В большинстве случаев котлован от загородного дома целесообразно размещать на удалении в 4–6 метров. Выполнив разметку границ, можно начинать подготовку котлована. Его габариты должны соответствовать схеме монтажа канализации для коттеджа. Типовая схема представлена на рисунке.


Сооружение опалубки. Технические требования к монтажу канализации для загородного дома говорят, что при размещении оборудования в песчаниках или плывунах на глубине свыше 2 метров на стенках котлована должна сооружаться опалубка. Для решения этой задачи наши специалисты применяют деревянный брус сечением и обрезную доску.
Прокладка и присоединение трубопровода. Для прокладки трубопровода от дома до котлована прокладывается траншея с уклоном, на дно которой насыпается песчаная подушка толщиной 100 мм. Затем сверху укладывается трубопровод. Параллельно с ним размещается электрический четырехжильный кабель в оболочке из ПНД (полиэтилена низкого давления).
Присоединение трубопровода к приемной камере. В месте врезки трубопровода в стенку камеры выполняется технологическое отверстие круглой формы. Для соблюдения герметичности врезки патрубок обрабатывается специальным полипропиленовым припоем.
Установка компрессоров и подключение к электропитанию. Эти компоненты автономной канализации устанавливаются по номерам, которые нанесены на внутренней поверхности технического ящика. При подключении электропитания один конец кабеля присоединяется к установке, противоположный – к электрощитку загородного дома.
Пусконаладочные работы. По завершении работ осуществляется проверка оборудования и проводится пусконаладка, в ходе которой установка обсыпается песком снаружи и заполняется водой изнутри. При пробном запуске канализации индивидуального коттеджа проверяется положение, которое занимает поплавковый датчик.

Альтернативный вариант

Специалисты Группы Компаний «ТОПОЛ-ЭКО» могут осуществить комплекс услуг, включающий в себя услуги по подключению, запуску и/или консервации, контроль выполнения клиентом работ по монтажу канализации для частного дома или иной продукции, производимой ООО ПО «ТОПОЛ-ЭКО» (шефмонтаж):

• Проверка правильности укладки клиентом подводящих труб ПВХ, их уклон (в случае отсутствия обратной засыпки) и габариты котлована, песчаной подсыпки и бетонного основания (при необходимости).

• Контроль за правильностью опускания УОСВ в котлован, ее обсыпки песком и заливке водой.

• Герметичная врезка подводящей канализационной трубы в УОСВ.

• Герметичная врезка отводящей трубы, в случае принудительной УОСВ.

• Ввод канализации в эксплуатацию или консервация (по желанию Клиента).

В этом случае земляные работы (подготовка котлована и траншеи) выполняются сторонним подрядчиком. Обычно к этому варианту прибегают для экономии денежных средств.

Принцип работы септика Топас (Топаз), как работает?

Септик Топас является новейшей разработкой, служащей для очистки сточной воды. Уникальность принципа работы данной очистительной системы заключается в том, что вода приводится в надлежащее состояние при помощи особенных микроорганизмов, которые призваны разрушить ее загрязнения. Этот способ для очистки сточных вод обладает несомненным преимуществом. Дело в том, что он абсолютно безопасен для человека. Кроме того, септик Топаз не имеет неприятного запаха и абсолютно герметичен. Биологически активные микроорганизмы, которые применяются в септиках Топас, способны довести воду до прозрачного состояния, а также противодействовать появлению болезнетворных бактерий.

Принцип работы септика Топас

Как работает Топас — понять несложно, даже неспециалисту. Сточная вода попадает в камеру установки, именуемую приемной. В ней же и происходит очистительный процесс. Но он первичен, так как из воды удаляются только крупные загрязнения. Окончанием данного этапа работы является процесс поступления воды в аэротенк. В нем бой вступают биологически активные организмы, которые ликвидируют загрязнения, которые остались после первичной стадии очистки. В качестве оригинального фильтра в септиках Топаз выступает ил, который является связующим звеном для частиц инородных тел, оставшихся в воде.

Для улучшения и совершенствования работы Топас вода с илом поступает в специальный отстойник внутри. Он называется пирамидой. В ней ил оседает, и вода, которая очистилась, идет дальше. Ил фильтрующего назначения имеет определенный ресурс применения и через определенный период времени его нужно утилизировать. Хотелось бы отметить, что такая процедура не вызывает никаких существенных сложностей для владельцев. А для любителей огородов — тот ил, который получен в результате работы Топаса, может служить хорошим удобрением для почвы.

Помимо качества очистки воды, у очистительной системы, рассматриваемой в этой статье, есть еще одно достоинство. Дело в том, что автономная канализация Топас – это экономная система, которая не потребует от своего владельца траты большого количества электроэнергии, что имеет немаловажное значение в условиях загородной жизни, как дачников, так и для тех, кто проживает там постоянно. При этом отметим, что представленный септик Топаз имеет чрезвычайно простой принцип работы, небольшие габариты и, следовательно, не занимает много места. Установка приспособления для очистки воды возможна в любое время года и в любую почву.

Схемы Топас (Топаз) — работы, электрическая, подключения

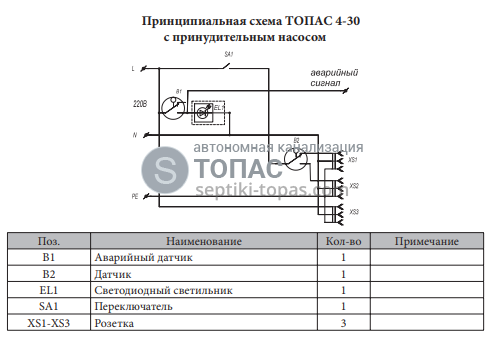

Электрическая схема Топас:

 Схема подключения Топас:

 Схема работы Топас:

Инструкция по эксплуатации Топас

Скачать инструкцию для Топас.

Технический паспорт Топас

Технический паспорт прилагается к каждому экземпляру аэротенка.

Скачать образец технического паспорта.

Web студия BeeHive (Бихайв) — занимается созданием и продвижением сайтов. Имеются представительства Москве, Муроме, Нижнем Новгороде, Санкт-Петербурге, Владимире и Воронеже. Сайт в Бихайв — залог успеха вашего бизнеса!

Популярные статьи:

Что лучше септик Танк или Топас (Топаз)?
Автономная канализация Топас (Топаз) для дачи, загородного, канализационная система для частного дома
Неисправности Топас, их причины и способы устранения
Септик Танк для дачи антисептик для загородного дома
Септик Топас для дачи или загородного дома

Блок управления для септика Топас 4 Пр

Блок управления септика Топас 4 Пр

Блок управления для септика Топас 4 пр. является основным элементом отвечающим за корректную работу станции в автоматическом режиме. Состоит из пластикового корпуса, который изготовлен по классу влагозащищённость IP55, что в свою очередь предотвращает попадание брызг и влаги. Внутри корпуса смонтирована шина для подключения электрических элементов станции, к которой подключены индикаторы и органы управления, расположенные сверху блока в виде кнопок включения станции в сеть, включения станции в прямой фазе в ручном режиме, включения обратной фазы в ручном режиме и индикация лампы аварийной сигнализации. Снизу блока расположены муфты для герметичного ввода и вывода питающего и электрических кабелей. Блок собран с использованием надежных комплектующих ведущих производителей, имеющих большой ресурс работы, что гарантирует длительное использование оборудования без вмешательства специалистов.

Подходит к модели Топас:

— Топас 4пр (принудительный отвод).

Технические характеристики блока управления Топас 4 пр

Схема работы блока управления Топас 4 Пр.

Применяется для подключения и коммутации всех электроприборов внутри станции Топас 4пр. В блок управления запитываются электророзетки, датчики уровня и электромагнитные клапана. Управления питанием производится тумблерами.

Купить блок управления Топас 4 пр.

Для того, чтобы купить оригинальный блок управления септика Топас 4пр. для принудительного отвода, с доставкой, свяжитесь с нашими консультантами по телефону +7 (495) 665-92-67
Или оформите заказ в удобное для себя время, заполнив соответствующую форму на сайте нашей компании, интернет-магазина Kompressor-Shop.ru
Затем ожидайте звонка менеджера для согласования параметров доставки.

  • Напряжение питания: 220 В
  • Страна производитель — Россия
  • Компания производитель — Топол Эко
  • Длина: 200 мм; ширина: 80 мм; высота: 150 мм
  • Вес — 0,4 кг
  • Степень защиты оболочки (IP) — 55
  • Вариант исполнения — для принудительного отвода очищенных вод от септика Топас.
Материал предоставлен сайтом kompressor-shop.ru. Копирование и размещение данного материала без письменного разрешения администрации сайта kompressor-shop. ru незаконно.

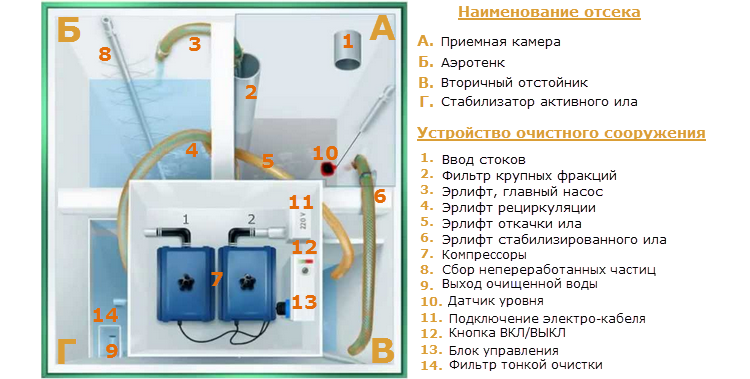

ТОПАС принцип работы | Устройство Топас, схема работы

Принцип работы септика ТОПАС заключается в очистке бытовых вод при помощи специальных микроорганизмов – анаэробных бактерий. Под их воздействием органические соединения распадаются, обеззараживаются и перерабатываются в ил.

Первая фаза очистки — жидкие отходы попадают в первую секцию (приемная камера), снабжена аэратором для перемешивания стока и насыщения его кислородом воздуха. Аэрация в приемной камере включается после срабатывания датчика, включается первый компрессор.
По переливу (эрлифту) через фильтр жидкая составляющая перетекает во второй отсек (аэротенк), крупные частицы органики задерживаются в приемной камере.

Вся основная технология проходит во второй камере Топас (аэротенке), благодаря подаваемому воздуху (кислороду) скорость реакций разложения увеличивается в разы и происходит основная очистка сточных вод микроорганизмами активного ила. Благодаря аэрации сток поддерживается во взвешенном состоянии и насыщается кислородом воздуха. В фазе отстаивания ил начинает оседать на дно и происходит объединение частиц ила.

Вторичный отстойник — это камера, имеющая форму усеченной перевернутой пирамиды и расположенная в аэротенке. В отстойнике происходит осаждение ила, который через отверстие внизу возвращается в аэротенк. Дополнительно смесь воды с илом поступает из аэротенка во вторичный отстойник сверху, при помощи эрлифта рециркуляции.
Очищенная сточная вода отводится наружу самотеком через выпуск в корпусе установки или собирается в емкость принудительного выброса с установленным в нее насосом.

Стабилизатор ила — это камера, в которой происходит накапливание и минерализация ила. Через имеющееся отверстие в верхней части осветленная иловая вода попадает обратно в приемную камеру, таки образом замыкая процесс внутренней циркуляции. В отстойнике-стабилизаторе установлен штатный насос-эрлифт для откачки ила. Этот насос заглушен и воздух, подаваемый на него, производит взмучивание иловой массы, не давая ей осесть и уплотниться на дне.

Вторая фаза очистки — этот цикл начинается с включения второго компрессора, подающего воздух в аэратор, установленный в приемной камере.
Стоки из аэротенка поступают в стабилизатор ила, тут осаждаются тяжелые фракции, а более легкие снова перемещаются в приемную камеру, чтобы принять участие в новом цикле переработки стоков.
Вторая фаза продолжается до момента, когда уровень жидкости в приемной камере снова поднимется на метки, что приведет к срабатыванию датчика и переключению компрессора.

Если стоки перестают поступать (например, ночью), то объем жидкости в септике остается постоянным. В этом режиме первая и вторая фаза будут чередоваться, а вода будет перетекать из камеры в камеру, очищаясь от примесей.

Такие станции осуществляют очистку стоков до 98%, а не аккумуляцию (накапливание), после чего очищенную воду можно сбрасывать на рельеф.
Варианты отвода очищенной воды зависит от многих факторов и требует индивидуального подхода в каждом конкретном случае.

Наши работы







Вы всегда можете обратиться к нашим техническим специалистам для получения консультаций или оформления заказа:

Без выходных в 9.00 до 21.00



Правила подключения электрооборудования на станциях биологической очистки «ЭкоГранд»

1.    Комплект с Хиблоу ДУО.

Компрессор Хиблоу ДУО устанавливается в компрессорный ящик, при этом соединяется резиновыми воздушными шлангами с трубками станции. Электропровода (черный и синий) поплавкового переключателя соединяются с электропроводами компрессора Хиблоу ДУО. Подключение завершено. Компрессор Хиблоу ДУО можно подключить к электропитанию и начать эксплуатацию станции.

2.     Комплект с двумя компрессорами Хиблоу.

Компрессора Хиблоу устанавливаются в компрессорный ящик, при этом соединяются резиновыми воздушными шлангами с трубками станции. Электропровода (черный и синий) поплавкового переключателя соединяются с электропроводами блока управления станции. Электропитание компрессоров подключается к блоку управления станции. Подключение завершено. Блок управления станции можно подключить к электропитанию и начать эксплуатацию станции.

3.    Комплект с одним компрессором Хиблоу и электромагнитным клапаном.

Компрессор Хиблоу устанавливается в компрессорный ящик, соединяется резиновым воздушным шлангом с электромагнитным клапаном, при этом электромагнитный клапан соединяется резиновыми воздушными шлангами с трубками станции. В моделях СБО «ЭкоГранд» 6 и «ЭкоГранд» 10, электропровода (черный и красный) поплавкового переключателя соединяются с электропроводами блока управления станции. В моделях СБО «ЭкоГранд» 2, «ЭкоГранд» 3, «ЭкоГранд» 5 и «ЭкоГранд» 8, электропровода (черный и красный) поплавкового переключателя соединяются с электропроводами блока управления станции. Электропитание компрессора подключается к блоку управления станции. Подключение завершено. Блок управления станции можно подключить к электропитанию и начать эксплуатацию станции.
